Hisense RB372N4AC2 operation manual

BENUTZERHANDBUCH

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie dieses Handbuch bitte aufmerksam durch und bewahren Sie es für den späteren Gebrauch auf.

2

Inhalt
Informationen zur Sicherheit und
Warnhinweise......................................	2
Aufbau Ihres neuen Gerätes……........8
Beschreibung des Geräts....................	9
Seitenwechsel der Tür...........…........10
Betrieb.............……….…..................13

Ihr Gerät Verwenden….…............15 Hilfreiche Hinweise und Tipps…...16

Reinigung und Pflege...…………...17 Fehlerbehebung......………………18

Entsorgung des Gerätes...…..…...19

Informationen zur Sicherheit und Warnhinweise

Zu Ihrer eigenen Sicherheit und ordnungsgemäßen

Verwendung lesen Sie bitte vor Installation und erstmaligem

Gebrauch des Geräts das Benutzerhandbuch sorgfältig durch, einschließlich der Hinweise und Warnungen. Zur Vermeidung von unnötigen Fehlern und Unfällen ist es erforderlich, dass alle

Personen, die das Gerät verwenden, hinreichend vertraut sind mit dessen Betrieb und seinen Sicherheitsmerkmalen.

Bewahren Sie diese Anleitungen sorgfältig auf und stellen Sie sicher, dass diese beim Gerät verbleiben, wenn dieses verstellt oder verkauft wird, damit jeder, der das Gerät im Laufe seiner Lebenszeit verwendet, ausreichend über dessen korrekte Inbetriebnahme und Sicherheit informiert ist. Zum Schutz des Lebens und Eigentums beachten Sie bitte die

Vorsichtsmaßnahmen in dieser Bedienungsanleitung, denn der Hersteller ist nicht für Schäden verantwortlich, die aufgrund von

Missachtungen entstehen.

Sicherheit für Kinder und Menschen mit Gebrechen

Nach EN-Norm

Dieses Gerät kann von Kindern von 8 Jahren und älter sowie Personen mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie eine Beaufsichtigung bzw. Anweisung für die Nutzung der Maschine auf sichere Weise erfahren und die Risiken gekannt haben. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte beund entladen.

Nach IEC-Norm

Dieses Gerät ist nicht für die Verwendung von Personen (auch

3

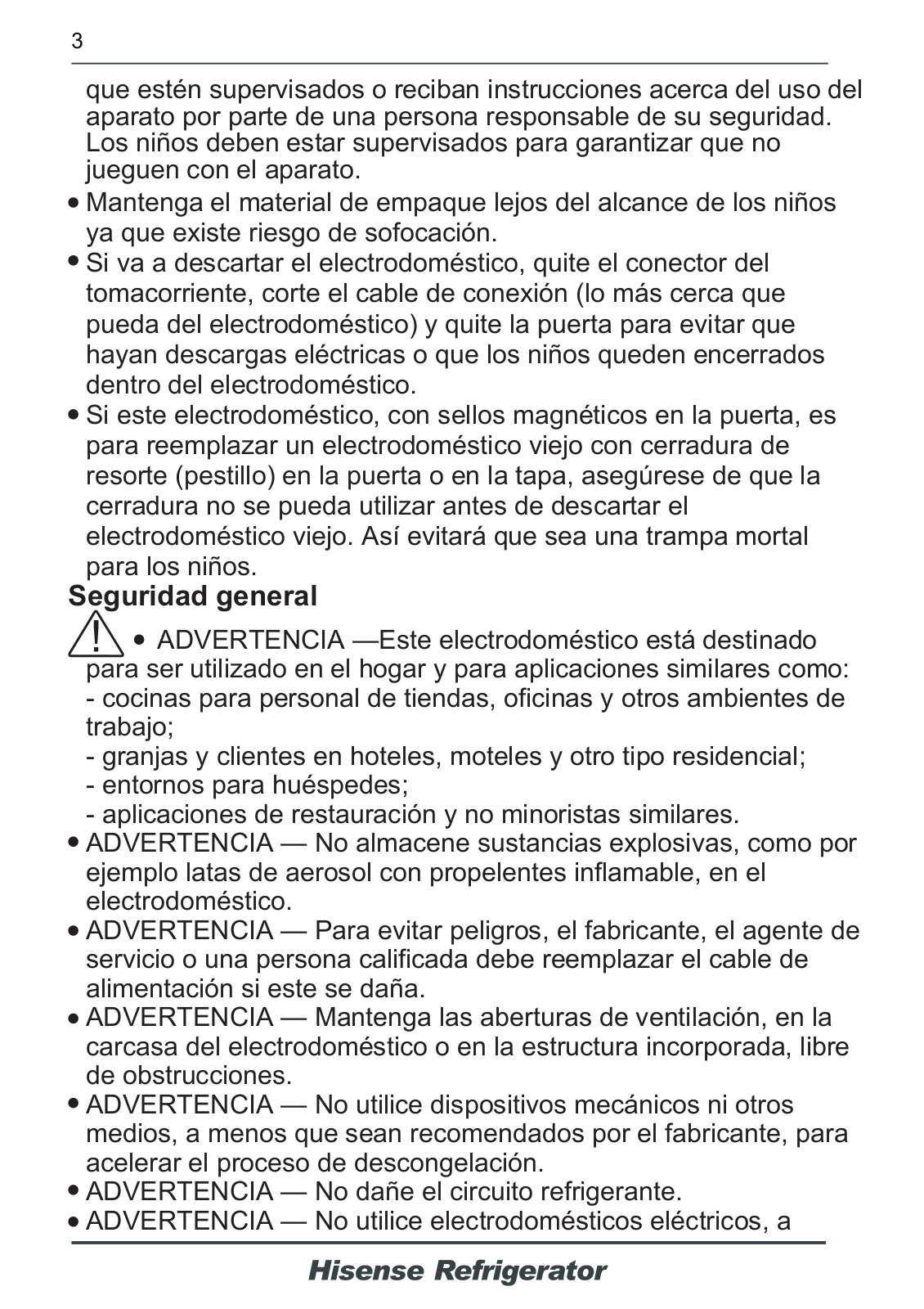

Kinder) geeignet, die körperlich, sensorisch oder geistig behindert sind oder keine nötige Erfahrung oder ausreichend

Kenntnis von dem Produkt haben, außer sie von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten haben oder von dieser beaufsichtigt werden. Die Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie alle Verpackungsteile von Kinder fern, weil es die Gefahr des Erstickens besteht.

Ziehen Sie den Stecker aus der Buchse, wenn Sie das Gerät entsorgen, schneiden Sie das Verbindungskabel (so nah am Gerät wie möglich) ab und entfernen Sie die Tür, um zu vermeiden, dass spielende Kinder Stromschläge erhalten, wenn sie sich darin einschließen.

Wenn Sie das Gerät, mit Magnettürverschluss, gegen eine älteres

Gerät mit Schnappschloss an der Tür oder dem Deckel austauschen, achten Sie bitte darauf, das Schnappschloss unbrauchbar zu machen, bevor sie es entsorgen. Dadurch wird die

Gefahr vermieden, dass für Kinder daraus eine Todesfalle wird.

Allgemeine Sicherheitsvorschriften

WARNUNG —Dieses Gerät ist für den Haushalt und

ähnliche Anwendungen wie

-mitarbeiter-Küchenbereiche in Läden, Büros und anderen arbeitsumgebungen vorgesehen.

-bauernhäuser und von Kunden in Hotels, Motels und anderen

Wohnräumen;

-bett- und frühstück-typ umgebungen

-gastronomie und ähnliche Non-Retail-Anwendungen

WARNUNG — Bewahren Sie keine explosiven Stoffe wie Spraydosen mit brennbaren Treibmittel in diesem Gerät.

WARNUNG — Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden .

WARNUNG — Halten Sie die Belüftungsöffnungen, die Geräteverkleidung oder die integrierte Struktur von Behinderungen frei .

WARNUNG — Verwenden Sie keine mechanischen Vorrichtungen oder anderen Mittel, um den Entfrostungsprozess zu beschleunigen, außer wenn die vom Hersteller empfohlen sind.

4

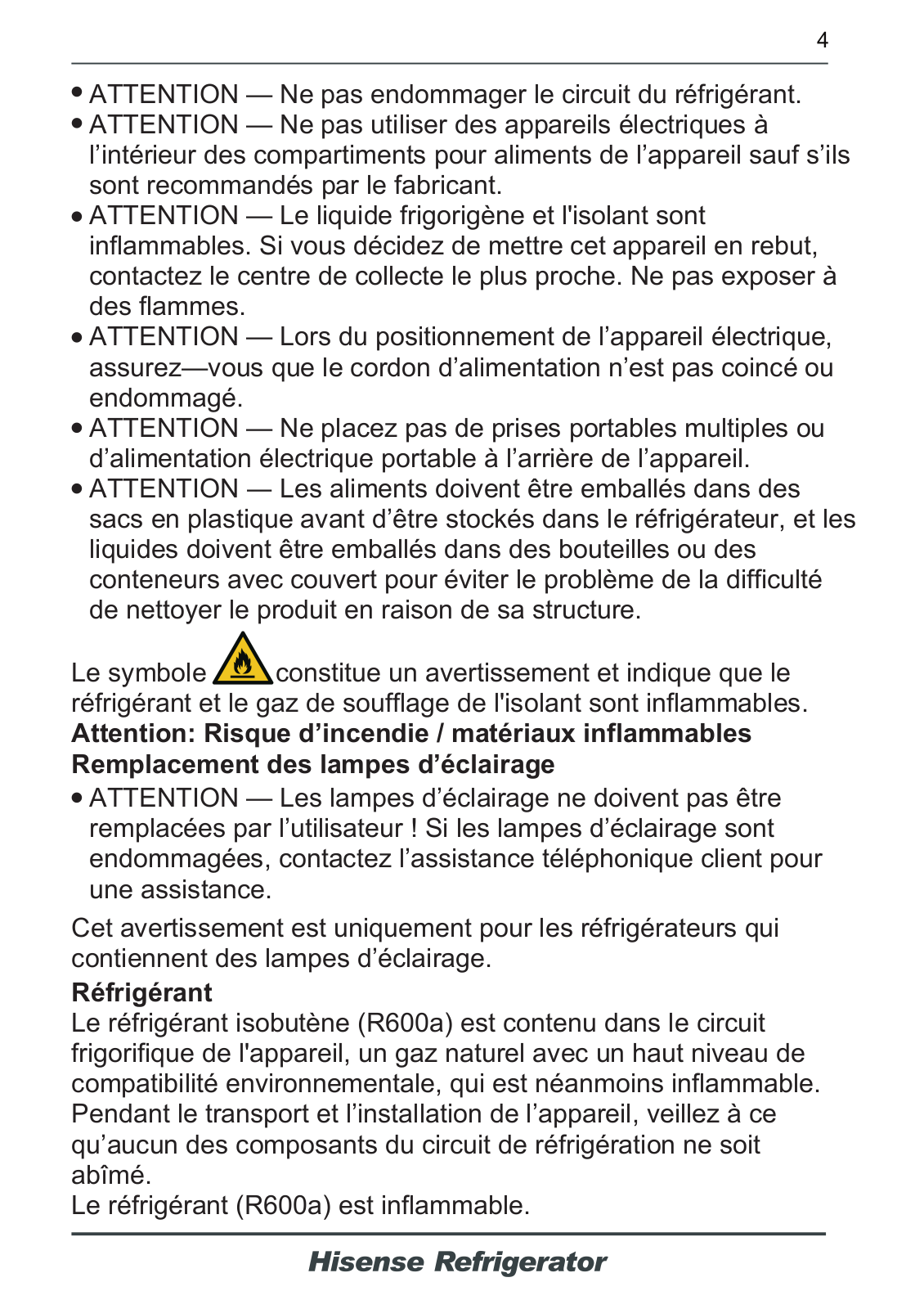

WARNUNG — Beschädigen Sie den Kältemittelkreislauf nicht.

WARNUNG ―Verwenden Sie keine elektrischen Geräte innerhalb des Lebensmittellablagefachs des Gerätes, außer wenn sie die vom Hersteller empfohlenen Typen sind.

WARNUNG — Das Kältemittel und Isoliertreibgas sind brennbar. Bei der Entsorgung des Geräts handeln Sie es nur bei einem zugelassenen Entsorgungszentrum. Nicht Flamme aussetzen

WARNUNG — Stellen Sie bei der Positionierung des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist.

WARNUNG — Stellen Sie die Mehrfachkupplungssteckdose oder portable Stromversorgung nicht an der Geräterückseite auf

WARNUNG ―Die Lebensmittel müssen in Säcken verpackt werden, bevor sie in den Kühlschrank gestellt werden. Die Flüssigkeiten müssen in Flaschen oder in mit Behältern verschlossenen Behältern verpackt werden, um das Problem zu vermeiden, dass die Produktdesignstruktur nicht leicht zu reinigen ist.

Das Symbol ist eine Warnung und zeigt an, dass das Kältemittel und das Treibgas der Isolierung brennbar sind.

Warnung: Gefahr von Brand/ brennbaren Stoffen

Austauschen der Beleuchtungslampen

WARNUNG—Die Beleuchtungslampen dürfen nicht vom Benutzer ausgetauscht werden! Wenn die Beleuchtungslampen beschädigt sind, wenden Sie sich an den Kundendienst.

Dieser Warnhinweis gilt nur für die Kühlschränke, die

Beleuchtungslampen enthalten.

Kältemittel

Das Kältemittel Isobuten (R600a) ist innerhalb des Kältemittelkreislaufs des Gerätes enthalten, und ein Naturgas mit einer besonders hohen Umweltverträglichkeit ist jedoch brennbar. Während des Transports und der Installation des Gerätes sollen Sie sicherstellen, dass keine der Komponenten des Kältemittelkreislaufs beschädigt ist.

Das Kältemittel (R600a) ist brennbar.

WARNUNG — Die Kühlschränke enthalten Kältemittel und Gase in der Isolierung. Die Kältemittel und Gase müssen fachgerecht entsorgt werden, da sie zu Augenverletzungen oder

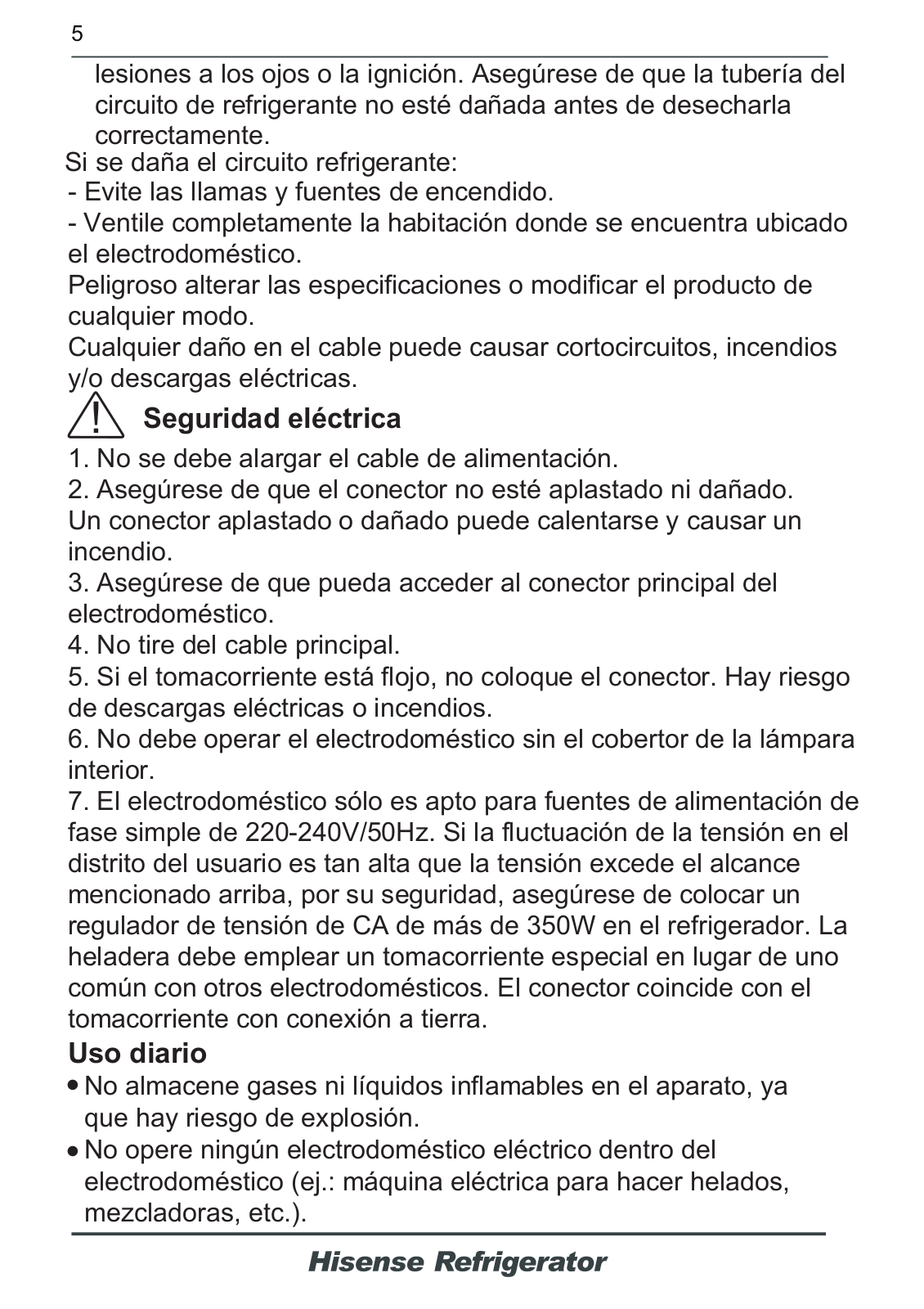

5

Entzündung führen können. Stellen Sie sicher, dass der

Schlauch des Kühlkreislaufs vor der ordnungsgemäßen

Entsorgung nicht beschädigt ist.

Wenn der Kältemittelkreislauf beschädigt würde:

-Vermeiden Sie offene Flammen und Zündquellen.

-Lüften Sie den Raum sorgfältig, in dem das Gerät steht. Es ist gefährlich, diese Spezifikationen zu ändern oder das Produkt in irgendeiner Art und Weise zu verändern.

Jegliche Beschädigung des Kabels kann zu einem Kurzschluss,

Brand und/oder Stromschlag führen.

Elektrische Sicherheit

1.Das Stromkabel darf nicht verlängert werden.

2.Vergewissern Sie sich,dass der Stromstecker nicht eingequetscht

oder beschädigt wird.Ein gequetschter oder beschädigter

Stromstecker könnte Kurzschluss, Stromschlag oder Überhitzung und sogar einen Brand verursachen.

3.Achten Sie darauf, dass Sie an den Gerätenetzstecker gelangen.

4.Ziehen Sie nicht am Kabel.

5.Stecken Sie den Stromstecker nicht ein, wenn die Stromsteckerbuchse locker ist. Es besteht Brandoder Stromschlaggefahr.

6.Das Gerät darf ohne Deckel auf der Innenbeleuchtung nicht betrieben werden.

7.Der Kühlschrank eignet sich nur für Einphasenwechselstrom mit

220-240V/50Hz. Wenn die Spannungsschwankung im Benutzerbezirk so groß ist, dass die Spannung den oben genannten Bereich überschreitet, verwenden Sie aus

Sicherheitsgründen unbedingt A.C..Automatischer Spannungsregler von mehr als 350W zum Kühlschrank. Der

Kühlschrank muss an eine spezielle Steckdose statt einer gemeinsamen mit anderen elektrischen Geräten angeschlossen werden. Sein Stecker muss für eine Steckdose mit Erdung geeignet sein.

Tägliche Nutzung

Lagern Sie keine entzündlichen Gase oder Flüssigkeiten im Gerät; es besteht Explosionsgefahr

Betreiben Sie keine anderen elektrogeräte innerhalb des Kühlschranks (zum Beispiel elektrische Eismaschinen, Mischungen usw.).

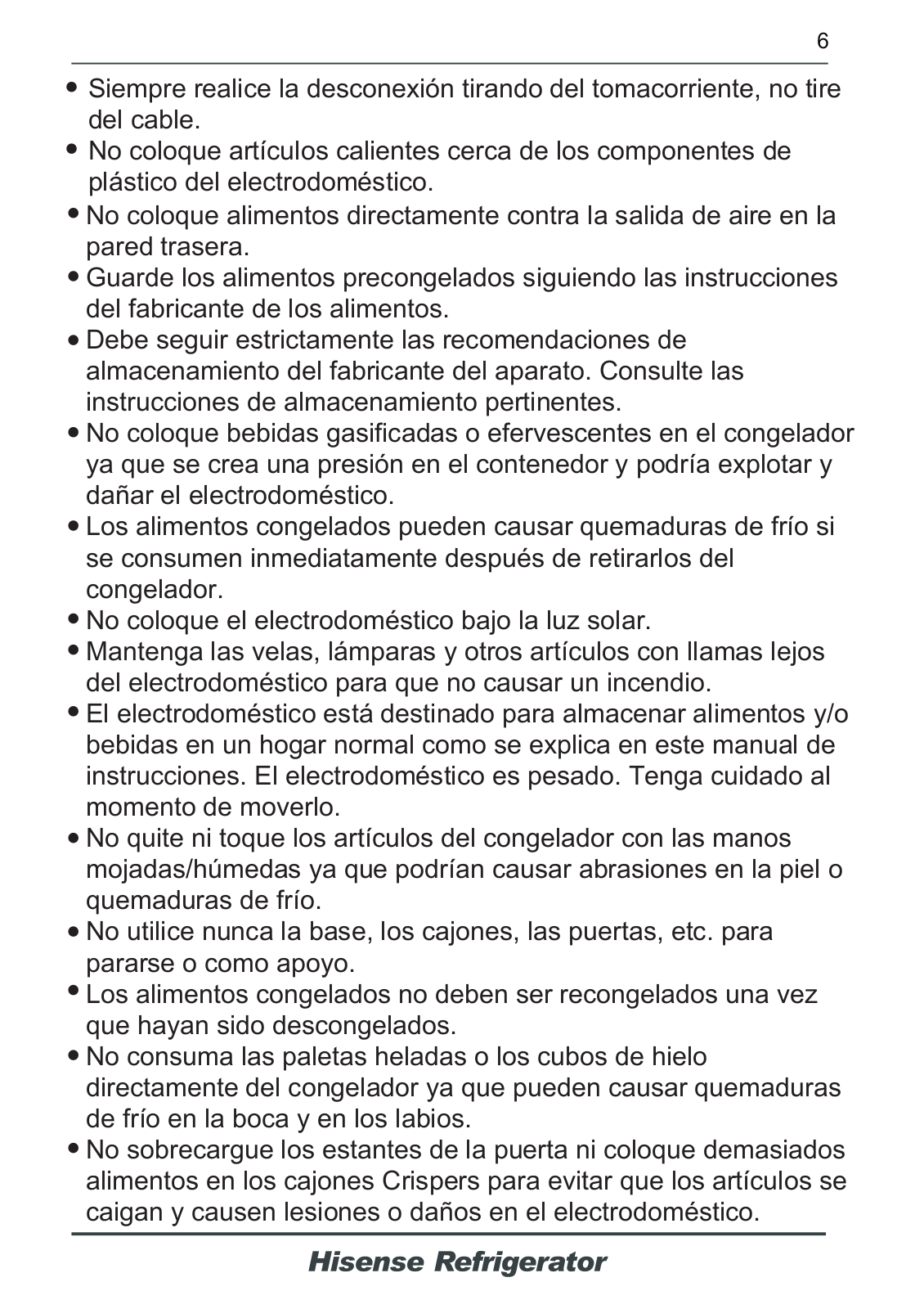

6

Ziehen Sie, wenn Sie das Gerät ausstecken, immer am Stecker, nicht am Kabel.

Stellen Sie keine heißen Gegenstände in die Nähe der Plastikteile des Geräts.

Stellen Sie keine Lebensmittel direkt an die Luftaustrittsöffnung an der Rückwand.

Stellen Sie keine Lebensmittel direkt an die Luftaustrittsöffnung an der Rückwand.

Die Lagerungsempfehlungen des Geräteherstellers sollten sich streng an die einschlägigen Anleitungen für die Lagerung halten.

Stellen Sie keine Getränke mit Kohlensäure in das Gefrierfach, denn sie üben Druck auf den Behälter aus, können ihn zum Explodieren bringen und so das Gerät beschädigen.

Gefrorenes Essen können Frostverbrennungen verursachen, wenn sie direkt nach der Entnahme aus dem Gefrierfach konsumiert werden.

Stellen Sie das Gerät nicht direkt in die Sonne.

Halten Sie Kerzen, Lampen und andere Gegenstände mit offenen Flammen fern von dem Gerät, so dass das Gerät nicht in Brand gesetzt ist.

Das Gerät ist für die Aufbewahrung von Lebensmitteln und / oder

Getränke im normalen Haushalt, wie in dieser Gebrauchsanleitung beschrieben, bestimmt. Das Gerät ist schwer. Beim Bewegen sollte man sehr sorgfältig vorgehen.

Entfernen Sie nicht die Gegenstände aus dem Gefrierfach und berühren Sie nicht sie, wenn Ihre Hände feucht / nass sind, da dies Hautabschürfungen oder Frost / Gefrierbrand verursachen könnte.

Verwenden Sie niemals die Basis, Schubladen und Türen usw. zum Stehen oder als Träger.

Gefrorene Lebensmittel dürfen nicht erneut eingefroren werden, wenn sie einmal abgetaut wurden.

Nicht essen Eis am Stiel oder Eiswürfel direkt nach der Entnahme aus dem Gefrierfach, da dies zu Gefrierbrand in Mund und Lippen führen könnte.

Überbelasten Sie die Türabsteller nicht oder legen nicht zu viele

Nahrungsmittel im Gemüsefach, um Herunterfallen der Gegenstände zu vermeiden. Dies könnte zu Verletzungen oder

Schäden am Gerät führen.

7

Vorsicht!

Pflege und Reinigung

Schalten Sie das Gerät vor der Wartung ab und ziehen Sie das

Stromkabel aus der Buchse.

Reinigen Sie das Gerät nicht mit Hilfe von Metallobjekten, Dampfreinigern, ätherischen Ölen, organischen Lösungsmitteln oder Scheuermitteln.

Verwenden Sie keine scharfen Objekte, um das Eis aus dem

Gerät zu kratzen. Benutzen Sie einen Plastikschaber

Installation Wichtig!

Befolgen Sie für die elektrische Verbindung sorgfältig die Anweisungen in den einzelnen Absätzen.

Packen Sie das Gerät aus und prüfen Sie, ob es beschädigt ist. Ist es beschädigt, schließen Sie das Gerät nicht an den Strom an. Sondern setzen Sie sich umgehend mit dem Händler, bei dem Sie das Gerät gekauft haben, in Verbindung. Heben Sie in diesem Fall bitte alle Verpackungsmaterialien auf.

Es ist ratsam, zumindest vier Stunden zu warten, bevor das Gerät eingeschaltet wird, damit das Öl in den Kompressor zurück fließen kann.

Um das Gerät herum, sollte ausreichend Luftzirkulation vorhanden sein; ansonsten kann es Überhitzen. Befolgen Sie alle für die Installation relevanten Anweisungen, um eine ausreichende Ventilation zu gewährleisten.

Wenn möglich, sollte die Rückseite des Geräts an eine Wand zeigen, um den Kontakt zu warmen Teilen (Kompressor, Kondensator) zu vermeiden. Befolgen Sie die für die Installation relevanten Anweisungen, um Brandrisiken zu verhindern.

Das Gerät darf nicht in der Nähe von Heizungen oder Kochstellen stehen.

Vergewissern Sie sich, dass der Stromstecker nach der

Geräteaufstellung zugänglich ist.

Wartung

Alle elektrischen Arbeiten im Rahmen der Wartung sollten von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.

Das Produkt muss von einem zugelassenen Service-Zentrum gewartet werden; außerdem dürfen nur Original-Ersatzteile verwendet werden.

1)Wenn das Gerät Frost-Free ist.

2)Wenn das Gerät das Gefrierfach enthält.

8

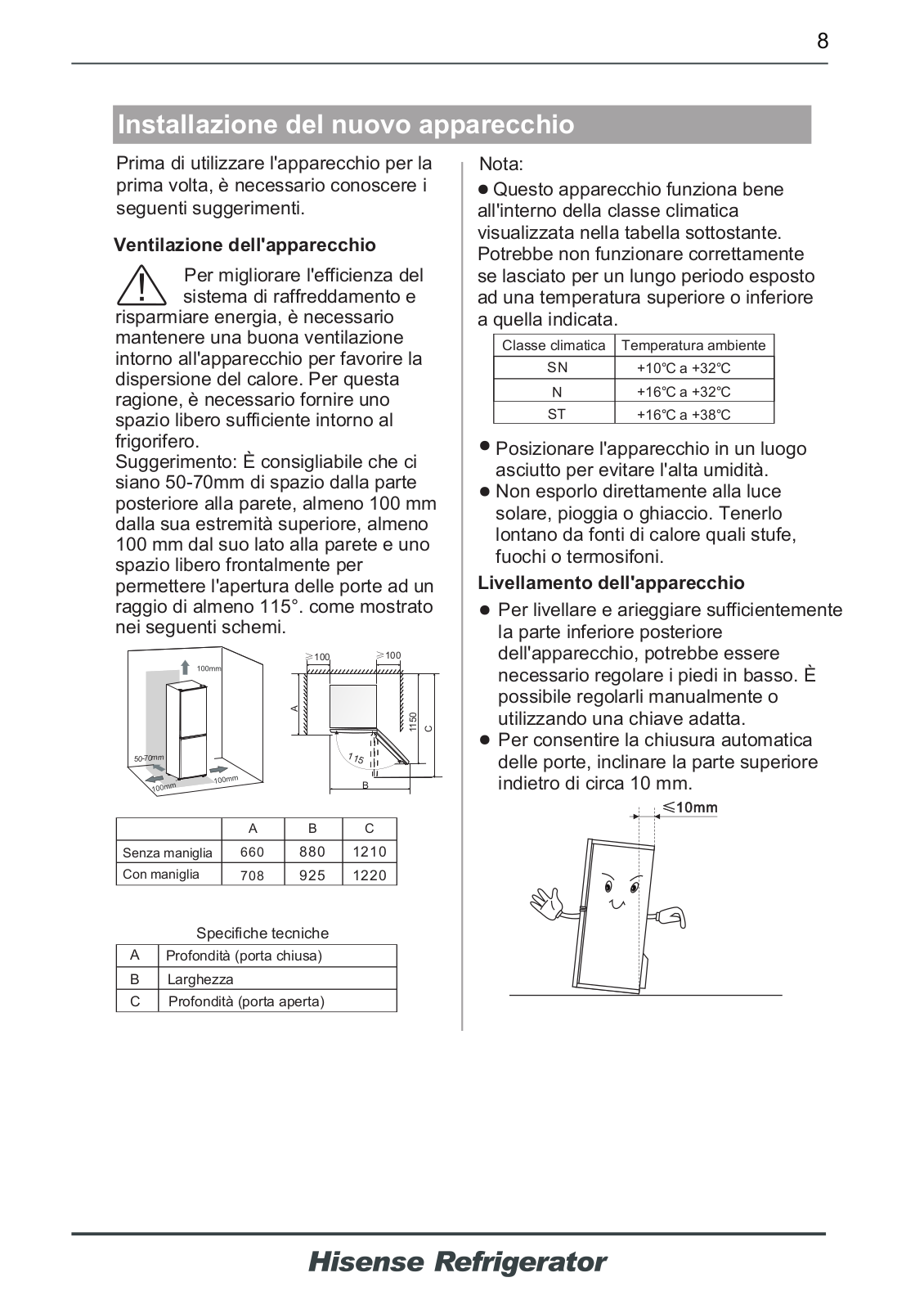

Aufbau Ihres neuen Gerätes

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, sollten Sie die folgenden Tipps lesen.

Belüftung des Gerätes

Um die Leistungsfähigkeit des Kühlsystems zu steigern und

Energie zu sparen, ist es notwendig, eine gute Belüftung zur Wärmeverteilung um das Gerät herum zu bewahren. Aus diesem Grund sollte genügend Freiraum um den Kühlschrank herum vorhanden sein. Vorschlag: Lassen Sie einen Abstand von mindestens 50-70mm von der Geräterückseite bis zur Wand, mindestens 100 mm von der Geräteoberseite und mindestens 100 mm von Geräteseiten bis zur Wand und einen Freiraum vor dem Gerät, um die Türen in einem Winkel von 115° öffnen zu können. Siehe folgende Abbildungen.

≥100 ≥100

A

1150

C

50-70MM	115°
	B

	A	B	C
Ohne Griff	660	880	1210
Mit Griff	708	925	1220

Technische Eigenschaften

ATiefe (bei geschlossener Tür)

BBreite

CTiefe (bei offener Tür)

Hinweis:

Dieses Gerät funktioniert gut innerhalb der Klimaklasse (siehe nachstehende Tabelle).

Es funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum Temperaturen unteroder oberhalb des angegebenen Bereichs ausgesetzt war.

Klimaklasse	Umgebungstemperatur
SN	+10 bis +32
	+16 bis +32
	+16 bis +38

Stellen Sie Ihr Gerät an einem trockenen Ort auf und vermeiden Sie hohe Feuchtigkeit.

Halten Sie das Gerät von dem direkten Sonnenlicht, Regen oder Frost fern. Halten Sie das Gerät von Wärmequellen, wie Öfen,Feuer oder Heizkörpern fern.

Nivellierung des Geräts

Für einen ausreichenden Ausgleich und zirkulierende Luft in der unteren hinteren Teil des Gerätes können die unteren Füße angepasst werden. Sie können sie manuell von Hand oder mit einem geeigneten Schraubenschlüssel einstellen.

Um das Selbstschließen der Türen zu ermöglichen, neigen Sie den Oberteil nach hinten um ca. 10mm.

9

Beschreibung des Geräts

Ansicht des Geräts (Bildschirmpanel)

1.Bildschirmpanel
2.Türschalter
3.Glasregal
4.Gemüsefachabdeckung
5.Gemüsefach
6.Obere Gefrierschublade
(Serviertablett als Option)	Kühlschrank
7.Mittlere Gefrierschrankschublade

8.Untere Gefrierschublade

9.Einstellbare Fußteile

10.Eierfach(innen)

11.Oberes Fach

Flexibles Weinregal (als Option)
12.
13.Kühlschrank-Windkanal
14.Kühlschrankabdichtung
15.Unteres Fach
16.Kühlschranktür	Gefrierschrank
17.Griff (als Option)

18.Gefrierschranktür

19.Abdichtung des Kühlschranks

20. Gefrierschrank-Windkanal

	1	10
	2	11
	3	12
		13
		14
	4	15
	5	16
		17
	6
	7	18
		19
	8	20
	9

Hinweis: Aufgrund laufender Veränderungen an unseren Produkten kann es zu leichten Abweichungen zwischen diesem Benutzerhandbuch und ihrem Gerät kommen, doch die Funktionen und Betriebsweisen bleiben unverändert. Für mehr Platz im

Gefrierfach, können Sie die Schubladenhalterung und die eingebaute Eismacherbzw. drehbare Eiswürfelschale entfernen.

	Ansicht des Geräts(bedienfeld)		1	12
	1.LED-Licht		2
	2.Türschalter
	3.Glasregal		3	13
	4.Kühlschrank-Windkanal
	5.Bedienfeld			14
	6.Gemüsefachabdeckung	Kühlschrank
	7.Gemüsefach		4	15
	8.Serviertablett (obere		5									16
	Gefrierfachschublade als Option)
	9.Mittlere Gefrierschrankschublade		6
	10.Untere Gefrierschublade		7									17
	11.Einstellbare Fußteile			18
	12.Eierfach(innen)
	13.Oberes Fach											19
	14.Flexibles Weinregal (als Option)		8
	15.Unteres Fach
	16.Kühlschrankabdichtung		9
	17.Kühlschranktür	Gefrierschrank									20
	18.Griff (als Option)		10
	19.Gefrierschrank-Windkanal											21
	20.Abdichtung des Kühlschranks		11
	21.Gefrierschranktür

Hinweis: Aufgrund laufender Veränderungen an unseren Produkten kann es zu leichten Abweichungen zwischen diesem Benutzerhandbuch und ihrem Gerät kommen, doch die Funktionen und Betriebsweisen bleiben unverändert. Für mehr Platz im Gefrierfach, können Sie die Schubladenhalterung und die eingebaute Eismacherbzw. drehbare Eiswürfelschale entfernen.

10

Seitenwechsel der Tür

Sie können die Seite, an der die Tür geöffnet wird, wahlweise von rechts (wie ausgeliefert) nach links ändern, sollte es die Einbaustelle erfordern.

Warnung! Beim Seitenwechsel der Tür darf das Gerät nicht an das Stromnetz angeschlossen werden. Stellen Sie sicher,dass der Stecker aus der Steckdose entfernt werden.

Benötige Werkzeuge

Nicht mitgeliefert

	8mm Steckschlüssel	Schraubendreher	Spachtel
		mit dunner Klinge
	Kreuzschraubendreher Rollgabelschlüssel		8mm Schraube-
			nschlüssel

Zusätzliche Teile (in der Plastiktüte)

Türstopper-links

Hinweis: Bei Bedarf können Sie den Kühlschrank auf seine Rückseite legen, um den Zugriff auf den Boden zu erhalten. Sie sollten den Kühlschrank dabei auf weiches Schaumverpackungsmaterial oder ähnliches Material legen, um die Beschädigung der Kühlrohre an der Rückwand des Kühlschranks zu vermeiden. Um die Tür umzukehren, werden die folgenden Schritte allgemein empfohlen. Wenn einige Teile nicht im Bild gezeigt sind, ignorieren Sie bitte die revenante Beschreibung.

1. Stellen Sie den Kühlschrank aufrecht.

Öffnen Sie die obere Tür, nehmen Sie alle Türfächer (um Beschädigung der Regale zu vermeiden) und dann schließen Sie die Tür.

Nach innen drücken

2.Nehmen Sie das Teil ab, lösen Sie

das Teil von der oberen rechten Seite des Kühlschranks. Lösen Sie die Schrauben mit einem 8-mm- Steckschlüssel oder einem Schraubenschlüssel und entfernen Sie das Scharnier . Bitte halten Sie die obere Tür mit der Hand bei der Installation. Verwenden Sie einen Spachtel oder einen Schraubendreher mit dünner Klinge, um das Teil in der oberen linken Ecke des Kühlschranks abzuhebeln.

Schneidschraube

Obere ScharnierabdeckungSpezielle FlanschschraubeOberes Scharnier

Schraubenlochabdeckunglinks

3.Entfernen Sie die obere Tür aus dem mittleren Scharnier durch vorsichtiges Anheben der Tür gerade nach oben.

Legen Sie dann die obere Tür auf eine glatte Oberfläche mit oberer Abdeckung nach oben.

4.Lösen Sie die Schraube und

nehmen Sie das Teil und das Teil ab, installieren Sie den gelieferten linken Ersatztürstopper (in der Plastiktüte) und das Teil (Anschlagblock ) an der linken Seite mit der Schraube . Halten Sie das Teil mit dem Gerät für zukünftige Referenzzwecke.

11

TürstopperAnschlagblockSchneidschraube

Türstopper-links

5.Schrauben Sie die beiden speziellen Flanschschneidschrauben ab, die zur Befestigung des mittleren Scharnierteils verwendet werden, und dann entfernen Sie das mittlere Scharnierteil, das die untere Tür befestigt.

HINWEIS: Wenn die Tür entfernt wird, achten Sie auf die Unterlegscheibe(n) zwischen dem mittleren und oberen Scharnier der unteren Tür, da diese an der Tür kleben bleiben könnte(n). Verlier nicht.

6.Legen Sie die untere Tür auf eine glatte Oberfläche mit seiner Verkleidung nach oben. Lösen Sie die Schraube und nehmen Sie Teil und Teil nach unten, montieren Sie dann den

Türstopper links (im Plastikbeutel enthalten) und das linke Teil und schrauben Sie dieses auf der linken

Seite fest und schrauben Sie dieses fest an. Halten Sie das Teil mit dem Gerät für zukünftige Referenzzwecke.

TürstopperAnschlagblockSchneidschraube

Türstopper-links

7.Tauschen Sie die Schraube und die Schraubenlochabdeckungen auf der mittleren Abdeckplatte von Links nach Rechts aus (wie in der folgenden Abbildung dargestellt).

Schraube Schraubenlochabdeckung

Schraubenlochabdeckung

Schraube

8.Legen Sie den Kühlschrank auf die weiche Schaumstoffverpackung oder auf ein

ähnliches Material. Entfernen Sie die beiden einstellbaren unteren Fußteile und entfernen Sie dann das untere Scharnierteil, indem Sie die selbstschneidenden Spezialflanschschrauben herausdrehen.

Einstellbarer FußteilUnteres Scharnierteil (rechts)Schneidschraube

9.Nehmen Sie das Teil aus dem

Scharnierteil (rechts) ab, lösen Sie den unteren Scharnierbolzen aus, und ändern Sie ihn zur umgekehrten Lochseite , und dann ziehen Sie ihn fest, dann installieren

Sie das Teil auf dem unteren Scharnierbolzen .

10. Tauschen Sie die Schraubenlochabdeckungen auf der unteren Abdeckplatte von Links nach Rechts aus (wie in der folgenden Abbildung dargestellt).

Schraubenlochabdeckung

Schraubenlochabdeckung

12

11.Ersetzen Sie das untere Scharnierteil auf der linken Seite und befestigen Sie es mit

Hilfe der Spezialflanschschrauben. Ersetzen Sie die verstellbaren unteren Fußteile wieder auf einer anderen Seite und befestigen Sie diese.

12. Bewegen Sie die untere Tür in die richtige

Position, stellen Sie das untere Scharnierteil ein, und stellen Sie die Scharnierachse in das untere Loch der unteren Tür, und dann ziehen Sie die Schrauben fest.

13. Stecken Sie die untere Tür auf den unteren Scharnierbolzen und halten Sie

sie in Position. Drehen Sie das mittlere Scharnier um 180° und ändern Sie die Scheibe auf der Achse auf die untere

Seite, passen Sie das mittlere Scharnier an die entsprechende Position an und dann installieren Sie es und achten Sie auf sichere Befestigung der unteren Tür.

mittleres Scharnierteil

Schraube

Hinweis: Die Scheibe kann auf der unteren Tür kleben.

Scheibe

14. Bewegen Sie die obere Tür auf eine geeignete Position. Sichern Sie den

Türgr iff, stellen Sie die mittlere Scharnierachse in das untere Loch der oberen Tür.

15. Bringen Sie die obere Tür in eine passende

Position und befestigen Sie das Teil mit Hilfe der Schrauben . (Bitte halten Sie die obere Tür während der Montage mit der Hand fest.) Bringen Sie die obere

Scharnierabdeckung an der linken Ecke mit Hilfe einer Schraube an. Montieren Sie die Schraubenlochabdeckung in der oberen rechten Ecke des Kühlschranks.

Schneidschraube

Obere Scharnierabdeckung

Spezielle Flanschschraube

Oberes Scharnier

Schraubenlochabdeckung

16. Öffnen Sie die obere Tür, setzen Sie die Türablagen ein und schließen Sie diese.

Hinweis:

Wenn Ihr Gerät den Griff hat, müssen Sie den Griff mit den folgenden Anweisungen umkehren.

Entfernen Sie die obere Tür und legen Sie diese mit der Verkleidung nach oben auf eine glatte Oberfläche. Heben Sie Teil und Teil und lösen Sie dann die Schrauben . Wechseln Sie den Griff auf die rechte Seite und bringen Sie die Schrauben , Teil und Teil der Reihe nach an.

Griffabdeckungen

Spezialschrauben

Griff

Schraubenlochabdeckung

Warnung! Wenn Sie die Seite wechseln, auf der die Tür öffnet wird, darf das Gerät nicht an die Stromversorgung angeschlossen sein. Ziehen Sie den Stecker im Vorfeld aus der Steckdose.

13

Betrieb

Inbetriebnahme und Temperaturregelung

Verwenden Sie Ihr Gerät gemäß den folgenden Steuerungsvorschriften. Ihr Gerät weist die entsprechenden

Funktionen auf, wie die in den folgenden Abbildungen dargestellten Bildschirmpanele anzeigen.

Bildschirmpanel

Bedienfeld

Bildschirmpanel Temperatursteuerung

Wenn Sie Ihren Kühlschrank zum ersten Mal in Betrieb nehmen, empfehlen wir Ihnen, die Temperatur des Kühlschranks auf 4°C einzustellen.Falls Sie die Temperatur anpassen möchten, befolgen Sie die folgenden Anleitungen.

Vorsicht!

Wenn Sie eine Temperatur einstellen, stellen Sie eine Durchschnittstemperatur für den gesamten Kühlschrank ein. Die

Temperaturen in den einzelnen Fächern können von den auf dem Display angezeigten Temperaturwerten abweichen, je nachdem, wie viel Lebensmittel Sie einlagern und wo sie aufbewahrt werden.

Die Umgebungstemperatur kann auch die tatsächliche Temperatur im Gerät beeinflussen.

1. Kühlschrank

Betätigen Sie „ “, um die Kühlschranktemperatur nach Bedarf zwischen 2 und 8 einzustellen. Auf dem Bildschirm werden die entsprechenden

Werte in der folgenden Reihenfolge angezeigt.

Hinweis: Wenn „ “ leuchtet, bedeutet dies, dass der Urlaubsmodus aktiviert ist. Überprüfen Sie die Anweisung bezüglich des Urlaubsmodus.

2. Modus

Sie können verschiedene Modi gemäß Ihren Anforderungen auswählen, indem Sie die Taste „ “ auf dem Bildschirm betätigen. Das entsprechende Symbol leuchtet auf.

Super Gefriermodus ()

Der Super-Gefrierfachmodus senkt schnell die Temperatur im Gefrierfach, sodass Lebensmittel schneller gefrieren. Dies kann die Vitamine und Nährstoffe von frischen

Lebensmitteln einschließen und die Lebensmittel länger frisch halten.

Sie können das Bildschirmpanel „ “ innerhalb der Tür für 3 Sekunden betätigen, um in den Super-Gefrierfachmodus überzugehen.

Wenn der Super-Gefrierfachmodus ausgewählt wird, leuchtet das Licht und die Gefriertemperatur wird auf -24°C eingestellt.

Sie bitte ungefähr 24 Stunden, bis die

Höchstmenge an Lebensmitteln eingefroren ist.

Die Super-Gefrierfachmodus schaltet sich nach ungefähr 52 Stunden automatisch aus, und die Gefriertemperatur wird auf die vorherige Einstellung zurückgesetzt.

14

Urlaubsmodus( )

Falls Sie über einen längeren Zeitraum abwesend sind, betätigen Sie „ “, um diese Funktion zu aktivieren.

Wenn der Urlaubsmodus aktiviert ist, geht das Licht an. Die Temperatur des Gefrierfachs wird auf -18 ° C und die

Kühlschranktemperatur auf 15 ° C eingestellt.

Wichtig! Bewahren Sie während dieser Zeit keine Lebensmittel im Kühlschrank auf.

3.Einund Ausschaltung( )

Mit Hilfe dieser Taste können Sie Ihr Gerät einoder ausschalten.

Betätigen Sie „ “ für 3 Sekunden, nachdem der Signalton angeht, damit das Gerät ausgeschaltet wird.

Betätigen Sie „ “ für 1 Sekunde, nachdem der Signalton angeht, damit das Gerät eingeschaltet wird.

Bedienfeld

Temperaturregler in der Kühlkammer

1.Unzureichende Kühlung in der Kammer.

Stellen Sie den Temperaturregler auf

„COLDER“.

2.Verwenden Sie den Kühlschrank normal. Stellen Sie den Temperaturregler auf “MID”

Wichtig! Hohe Umgebungstemperaturen

(z. B. an heißen Sommertagen) und eine kältere Einstellung können dazu führen, dass der Kompressor dauerhaft oder sogar ohne jegliche Unterbrechung läuft! Wir empfehlen dem Benutzer daher nicht, den Temperaturregler auf „COLDER” oder „COLD” einzustellen.

Grund: Wenn die Umgebungstemperatur hoch ist, muss der Kompressor kontinuierlich laufen, um die niedrige Temperatur im Gerät zu halten.

15

Ihr Gerät verwenden

Zubehör

Bewegliche Regale / Tabletts

Verschiedene Glasoder PlastikLagerregale oder Weinregale werden in

Ihrem Gerät enthalten.Verschiedene

Modelle haben unterschiedliche Kombinationen und verschiedene Modelle haben unterschiedliche Eigenschaften.

Die Wände des Kühlschranks sind mit einer Reihe von Schienen ausgestattet, so dass die Regale beliebig positioniert werden können.

Flexible Weinablage

Diese dient der Lagerung von

Weinflaschen oder Getränken und kann zu Reinigungszwecken herausgenommen werden.

Demontage/Montage des Türfachs

Warnung Das Türregal darf nicht vom Nutzer entfernt und erneut eingebaut werden! Falls das Türregal beschädigt ist, nehmen Sie Kontakt mit der Hotline des Kundendienstes auf. Um die Türablage auszutauschen, können Sie die folgenden

Schritte ausführen:

Demontage des Türfachs

Nach innen drücken

Halten Sie eine Seite des Türregals, drücken Sie die Gegenseite mit der anderen Hand nach Innen und heben Sie dann die Türablage hoch. Wenn der Schlitz der Türablage von der Führung der Tür gelöst wird, entfernen Sie die Ablage nach oben in die schräge Richtung.

Montage des Türfachs

führung

Halten Sie zuerst die beiden Seiten der Türablage fest, befestigen Sie die Türablage entlang der Führungen an der Tür und drücken Sie sie dann an die richtige Stelle.

Gemüsefach

Zum Aufbewahren von Obst und Gemüse

Gefrierschrank

Zum Aufbewahren von Tiefkühlkost

Eiswürfelbereiter

Für die Herstellung von Eis und die

Lagerung von Eiswürfeln.

Kühlfach

Zum Aufbewahren von Lebensmitteln, die nicht gefroren werden müssen und verschiedene Abschnitte für verschiedene Arten von Lebensmitteln geeignet sind.

Gefrierfach

Zum Einfrieren von frischen

Lebensmitteln und zur Lagerung von gefrorenen und tiefgefrorenen Lebensmitteln für längere Zeit.

Auftauen von Lebensmittel

Im Kühlfach.

Bei Raumtemperatur.

Im Mikrowellenherd.

In einem konventionellen Ofen oder Konvektionsofen.

Lebensmittel, die einmal aufgetaut wurden, sollten nicht wieder eingefroren werden.

1)Wenn das Gerät entsprechendes Zubehör und Funktionen enthält.

2)Wenn das Gerät ein Gefrierfach enthält.

16

Hilfreiche Hinweise und Tipps

Energiespartipps

Wir empfehlen Ihnen, die folgenden Tipps zum Energiesparen zu befolgen.

●Vermeiden Sie es, die Tür längere Zeit offen zu halten, um Energie zu sparen.

●Stellen Sie sicher, dass das Gerät entfernt von Wärmequellen ist (Direkte Sonneneinstrahlung, Elektrobackofen oder Herd usw.).

●Stellen Sie die Temperatur nicht kälter als

nötig ein.

●Lagern Sie keine warmen Speisen oder dampfende Flüssigkeit im Gerät.

●Stellen Sie das Gerät in einem gut belüfteten und trocknen Raum. Bitte verweisen Sie auf das Kapitel "Installation Ihres neuen Gerätes"

●Sofern die Abbildung die richtige Anordnung der Schubladen, Gemüsefächer und

Ablagen anzeigt, sollten Sie diese Anordnung nicht verstellen, da dies zu einer Veränderung des Energieverbrauchs führen könnte.

Tipps für das Kühlen von frischen Lebensmitteln

●Lagern Sie keine warmen Speisen direkt im Kühlschrank oder Gefrierschrank. Die erhöhte Innentemperatur wird dazu führen, dass der Kompressor härter laufen

muss und mehr Energie verbraucht wird.

● Bedecken Sie Lebensmittel oder wickeln

Sie sie ein, insbesondere wenn Sie stark riechen.

● Platzieren Sie die Lebensmittel so, dass Luft rundherum frei zirkulieren kann.

Tipps für Kühlung

● Fleisch (alle Sorten): Wickeln Sie es in Plastiktüten und stellen Sie es auf die Glasablage über dem Gemüsefach. Befolgen Sie immer die von den Herstellern vorgeschlagenen Lagerzeiten und Haltbarkeitsdaten.

●Gekochte Lebensmittel, kalte Speisen usw.

Sie sollten bedeckt sein und können auf jedem Regal platziert werden..

●Obst und Gemüse:

Sie sollten in der dafür vorgesehenen Schublade aufbewahrt werden.

● Butter und Käse:

Sie sollten in luftdichter Folie oder Kunststofffolie verpackt werden.

● Milchflaschen:

Sie sollten einen Deckel haben und im Türfach gelargert werden.

Tipps für das Einfrieren

●Bei erster Inbetriebnahme oder nach einer langen Einsatzpause lassen Sie das Gerät mindestens zwei Stunden auf höheren Temperaturen laufen, bevor Sie die Lebensmittel in das Fach legen.

●Verpacken Sie die Lebensmittel in kleine

Portionen, damit sie schnell und vollständig aufgetaut werden können und nur die Menge aufgetaut wird, die auch benötigt wird.

●Wickeln Sie das Essen in luftdichter Aluminiumoder Plastikfolie.

●Achten Sie darauf, dass frische noch

nicht gefrorene Lebensmittel nicht mit bereits eingefrorenen Lebensmitteln in Berührung kommen, damit die letzteren keinen Temperaturanstieg erleiden.

●Eisgekühlte Produkte können, wenn Sie direkt nach Entnahme aus dem Gefrierfach.

●Wir empfehlen Ihnen, die Gefrierpackungen entsprechend mit einem Datum zu

kennzeichnen, damit Sie über das Datum des Einfrierens informiert sind.

Tipps zum Lagern von gefrorenen Lebensmitteln

●Darauf achten, dass die eingefrorenen Lebensmittel vom entsprechenden Einzelhändler gelagert wurden.

●Die Lebensmittel, wenn sie einmal aufgetaut sind, nicht wieder einfrieren, denn dann

verderben sie schnell. Lagern Sie die Lebensmittel nicht länger als der Hersteller empfiehlt.

Ausschalten Ihres Gerätes

Wenn das Gerät für einen längeren Zeitraum auszuschalten braucht, sollten die folgenden Schritte durchgeführt werden, um die Schimmelbildung auf dem Gerät zu verhindern.

1.Entfernen Sie alle Lebensmittel.

2.Entfernen Sie den Netzstecker aus der Steckdose.

3.Sauberen und trockenen Sie das Innere gründlich.

4.Stellen Sie sicher, dass alle Türen wenig geöffnet sind, um eine Luftzirkulation zu ermöglichen .

17

Reinigung und Pflege

Aus hygienischen Gründen sollte das Gerät (einschließlich Zubehörteile für Exterieur und Interieur ) mindestens alle zwei Monate regelmäßig gereinigt werden.

Vorsicht! Während der Reinigung darf das Gerät nicht mit den Hauptschaltern verbunden sein.Stromschlaggefahr! Schalten Sie das Gerät vor der Reinigung ab und ziehen Sie den Netzstecker aus der Steckdose.

Außenreinigung

Sie sollten Ihr Gerät regelmäßig reinigen, um ein gutes Aussehen zu erhalten.

-Reinigen Sie das Bedienfeld mit einem sauberen, weichen Tuch.

-Spritzen Sie kein Wasser direkt auf die Oberfläche des Geräts, sondern auf das Reinigungstuch. Dies kann eine gleichmäßige Verteilung der Feuchtigkeit auf der Oberfläche gewährleisten helfen. -Reinigen Sie die Türen, Griffe und Gehäuseoberflächen mit einem milden Reinigungsmittel und dann trocknen Sie sie mit einem weichen Tuch.

Vorsicht!

-Verwenden Sie keine scharfen Gegenstände, um ein Verkratzen der Oberfläche zu vermeiden. -Verwenden Sie keine Verdünner, Autowaschmittel, Clorox, ätherisches l, Scheuermittel oder organischen

Lösungsmittel wie Benzol zur Reinigung. Diese könnten die Oberfläche des Gerätes beschädigen und einen Brand verursachen. Innenreinigung

Sie sollten den Innenraum des Gerätes regelmäßig reinigen. Bei geringeren Nahrungsmittelvorräten ist es leichter zu reinigen. Wischen Sie den Innenraum des Kühl-/Gefrierfachs mit einer schwachen Natriumhydrogencarbonat-Lösung und dann mit warmem Wasser durch einen ausgewrungenen Schwamm oder ein Tuch abspülen. Vor dem Austauschen der Regale und Körbe wischen Sie sie vollständig trocken.

Reinigen Sie alle Oberflächen und entfernbaren Komponenten sorgfältig. Obwohl dieses Gerät automatisch abtauen kann, könnte eine Frostschicht auf der Innenwände des Gefrierfachs auftreten, wenn die Tür des Gefrierfachs häufig geöffnet oder zu lang offen gehalten ist. Falls der Frost zu dick ist, wählen Sie einen Zeitpunkt, an dem der Vorrat an Nahrungsmitteln gering ist, und gehen Sie dann wie folgt vor:

1.Entfernen Sie die bestehenden Lebensmittel und Zubehöre Körbe, trennen Sie das Gerät vom Stromnetz und lassen die Türen offen. Lüften Sie den Raum vollständig, um den Auftauprozess zu beschleunigen.

2.Beim Abschliessen des Abtauens reinigen Sie Ihr Gefrierfach wie oben beschrieben.

Vorsicht! Verwenden Sie keine scharfen Gegenstände zum Entfernen der Frost im Gefrierfach. Erst nachdem der Innenraum vollständig trocken ist, sollte das Gerät wieder eingeschaltet und an die Netzsteckdose angeschlossen werden.

Reinigung der Abdichtung

Achten Sie darauf, dass die Abdichtungen sauber bleiben. Klebrige Lebensmittel und Getränke können zur Verklebung der Abdichtung mit der Tür führen und reißen, sobald Sie die Tür öffnen. Waschen Sie die Abdichtungen mit einem milden Reinigungsmittel und mit Warmwasser. Nach der Reinigung sie gründlich abspülen und trocknen.

Achtung! Nur nachdem die Abdichtungen vollkommen trocken sind, sollte das Gerät eingeschaltet werden.

Austauschen des LED-Lichts:

Warnung

Das LED-Licht sollte durch eine kompetente Person ersetzt werden! Wenn das LED-Licht beschädigt ist, wenden Sie sich an den Kundendienst. Folgen Sie den folgenden Schritte, um das LED-Licht auszutauschen :

1.Ziehen Sie den Stecker aus der Steckdose.

2.Entfernen Sie die Lichtabdeckung durch Aufhebeln und Herausziehen.

3.Halten Sie die Lichtabdeckung mit einer Hand und ziehen Sie sie mit der anderen Hand, während Sie die Verriegelungslasche drücken.

4.Ersetzen Sie das LED-Licht und lassen Sie es richtig einrasten.

18

Fehlerbehebung

Falls ein Problem mit Ihrem Gerät auftritt oder Sie befürchten, dass das Gerät nicht korrekt funktioniert, möchten wir Sie bitten, einige einfache Prüfungen durchzuführen, die Sie in diesem Abschnitt finden, bevor Sie den Kundendienst anrufen.

Warnung! Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenn das Problem bestehen bleibt, nachdem Sie die folgenden Überprüfungen durchführen, kontaktieren Sie bitte einen qualifizierten Elektriker, Servicetechniker oder das Geschäft, in dem Sie das Produkt gekauft haben.

	Problem	Mögliche Ursache& Lösung
		Überprüfen Sie, ob das Netzkabel richtig in die Steckdose
		eingesteckt ist.
		Prüfen Sie die Sicherung oder Schaltung Ihrer
	Das Gerät funktioniert	Stromversorgung und tauschen Sie sie gegebenenfalls aus.
		Die Umgebungstemperatur ist zu niedrig. Versuchen Sie, die
	nicht richtig.
		Kammertemperatur auf ein kälteres Niveau einzustellen, um dieses
		Problem zu lösen.
		Es ist normal, dass der Gefrierschrank während dem
		automatischen Abtauen oder für eine kurze Zeit nach Einschalten
		des Gerätes nicht funktioniert, um den Kompressor zu schützen.
	Gerüche aus den	Der Innenraum muss gereinigt werden.
		Einige Lebensmittel, Behälter oder die Verpackung verursachen die
	Fächern
		Gerüche.
		Die Geräusche unten sind ganz normal:
		●Laufgeräusche aus dem Kompressor.
		Fach oder andere Fächer
		●Gurgelnde Geräusche ähnlich wie kochendes Wasser.
	Geräusche aus dem	●Knallgeräusche während des automatischen Abtauen.
	Gerät	●Klickendes Geräusch vor dem Start des Kompressors.
		Andere ungewöhnliche Geräusche aufgrund der Gründe unten
		sollten überprüft und Maßnahme ergriffen werden:
		Der Schrank nicht nivelliert.
		Die Rückseite des Gerätes berührt die Wand.
		Flaschen oder Behälter gefallen oder rollen.
		Es ist normal, das Geräusch des Motors häufig zu hören. In
		folgenden Umständen muss es mehr laufen:
		● Die Temperatureinstellung ist kälter als nötig eingestellt.
	Der Motor läuft	● Große Menge von warmen Speisen ist vor kurzem im Gerät
		gespeichert.
	kontinuierlich	● Die Temperatur außerhalb des Gerätes ist zu hoch.
		● Die Türen sind zu lange oder zu oft offen gehalten.
		● Nach der Installation des Gerätes oder es wurde für eine lange
		Zeit ausgeschaltet.
		Versichern Sie sich, dass die Lebensmittel so in den
	Reifschicht im Fach	Kühlschrank gelegt werden, damit eine ausreichende Ventilation
		gewährleistet werden kann. Stellen Sie sicher, dass diese Tür
		vollständig geschlossen ist. Um die Frost zu entfernen, beziehen
		sich auf bitte das Kapitel Reinigung und Pflege .

19

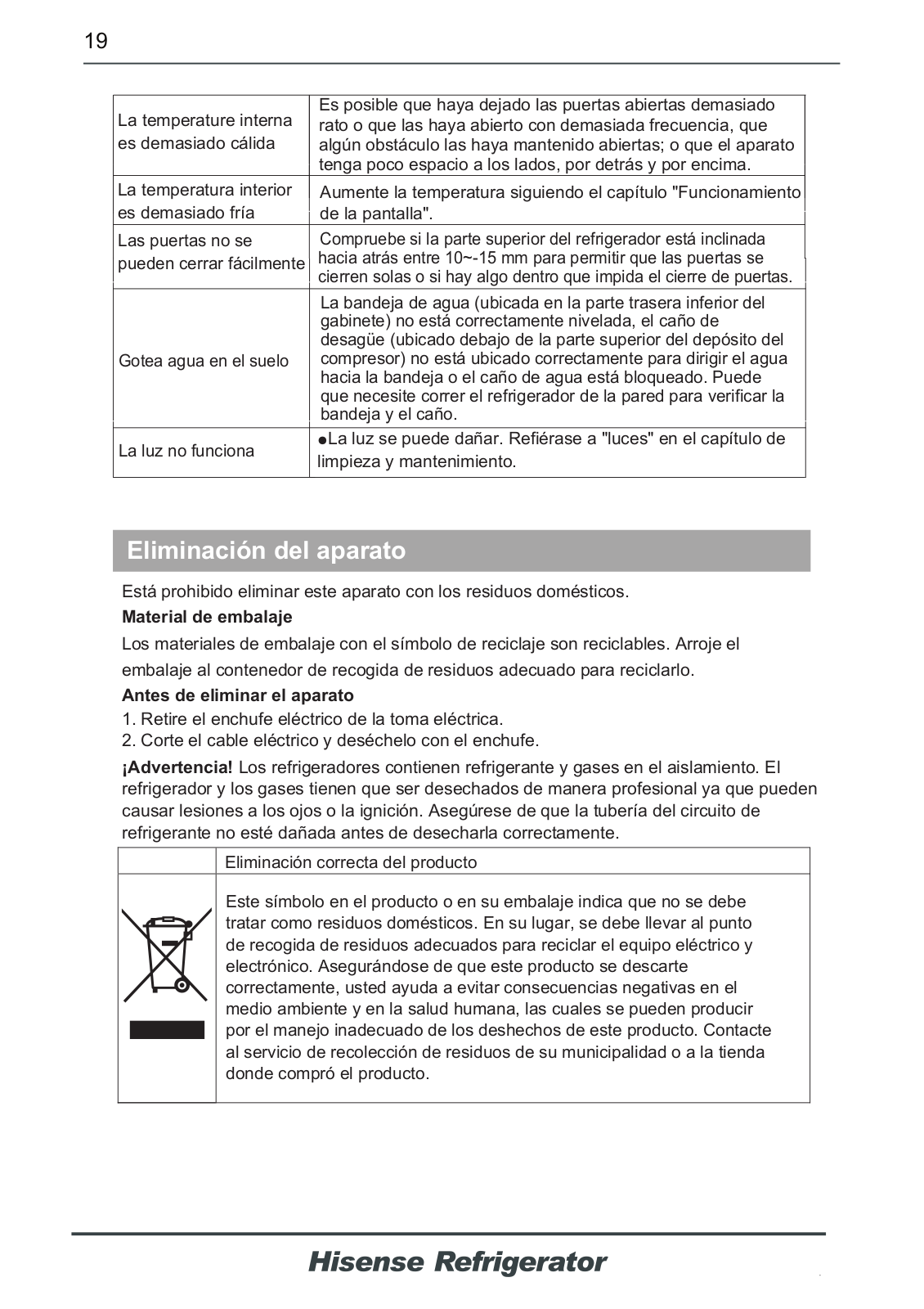

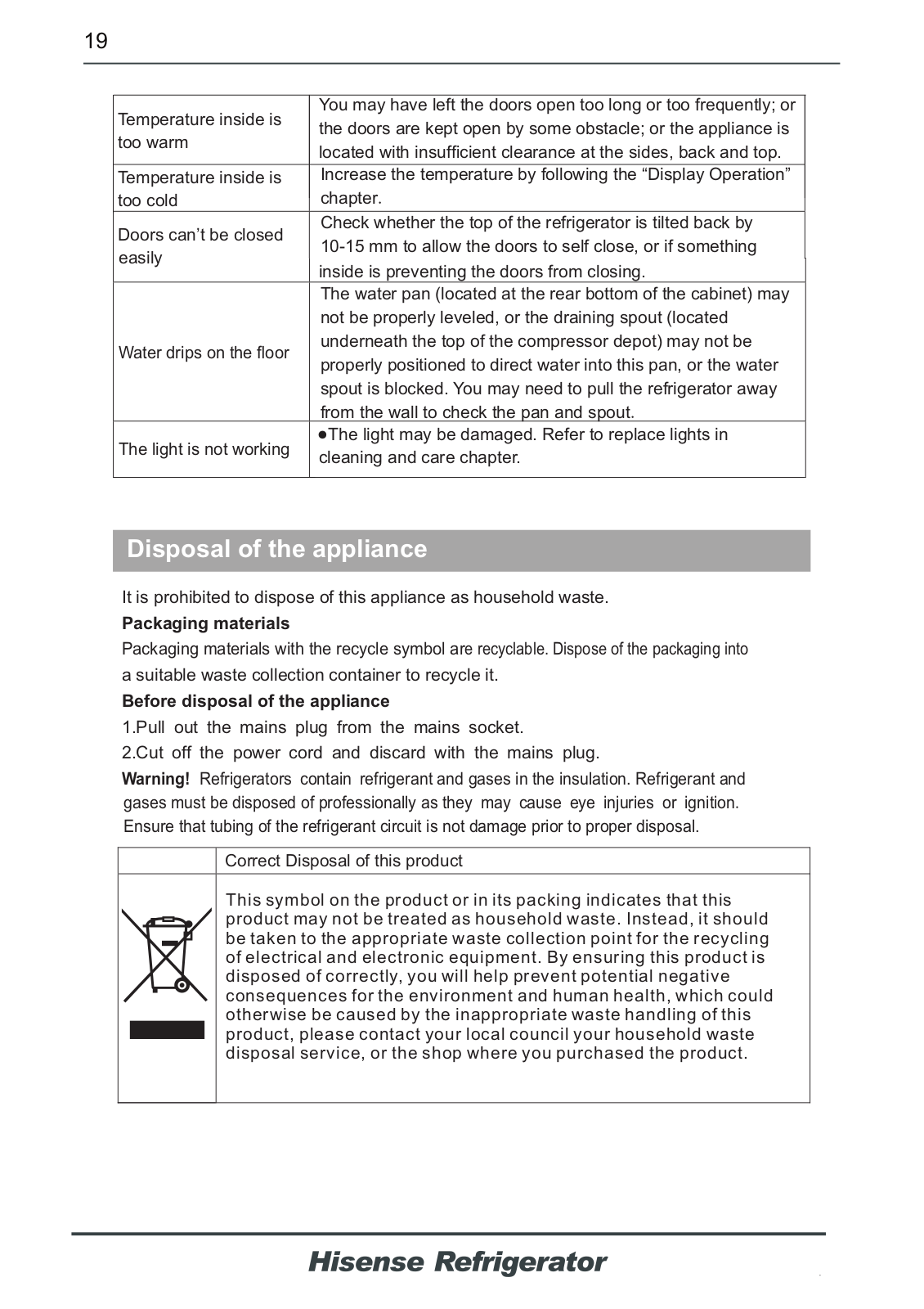

	Die Temperatur im	Sie können die Türen zu lange oder zu häufig offen gehalten
		haben ; oder die Türen sind durch ein Hindernis offen gehalten;
	Inneren ist zu warm	oder das Gerät ist mit unzureichendem Freiraum an den
		Seiten, hinten und oben.
	Die Temperatur im	Erhöhen Sie die Temperatur, indem Sie den Anweisungen im
	Inneren ist zu kalt	Kapitel „Betrieb des Bildschirms“ folgen.
	Die Türen lassen sich	Überprüfen Sie, ob die Oberseite des Kühlschranks nach
		hinten um 10-15 mm geneigt ist, um die Türen sich selbst
	nicht leicht schließen	schließen zu lassen, oder ob etwas im Inneren das Schließen
		der Türen verhindert.
		Die Wasserwanne (an der hinteren Unterseite des Schrankst)
		kann nicht richtig nivelliert werden, oder das Auslaufrohr
	Das Wasser tropft auf	(unterhalb der Oberseite des Kompressor-Depots) kann nicht
		richtig positioniert werden, um Wasser in diese Pfanne zu führen,
	den Boden
		oder der Wasserauslauf ist blockiert. Möglicherweise müssen
		Sie den Kühlschrank von der Wand weg zu bewegen, um die
		Wanne und den Auslauf zu überprüfen .
	Das Licht funktioniert	●Das Licht könnte beschädigt sein. Informationen zum Ersatz der
	nicht	Lichter finden Sie im Kapitel über den reinigung und pflege.

Entsorgung des Gerätes

Dieses Gerät darf nicht mit dem normalen Hausmüll entsorgt werden.

Verpackungsmaterialien

Die Verpackungsmaterialien mit dem Recycling-Symbol sind recycelbar. Entsorgen Sie die Verpackung in dem dafür vorgesehenen Sammelcontainern .

Vor der Geräteentsorgung

1.Stecken Sie den Hauptstromschalter aus der Steckdose.

2.Trennen Sie das Netzkabel ab und entsorgen Sie es mit dem Netzstecker.

Warnung! Die Kühlschränke enthalten Kältemittel und Gase in der Isolierung. Die Kältemittel und Gase müssen fachgerecht entsorgt werden, da sie zu Augenverletzungen oder Entzündung führen können. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs vor der ordnungsgemäßen Entsorgung nicht beschädigt ist.

Richtige Entsorgung dieses Produkts

Dieses Symbol auf dem Produkt oder dessen Verpackung weist darauf hin, dass das Produkt nicht mit dem Hausmüll entsorgt werden kann. Vielmehr muss es zu den dafür vorgesehenen Sammelcontainern für das Recycling elektrischer und elektronischer Geräte gebracht werden. Indem Sie die ordnungsgemäße Entsorgung dieses Produktes sicherstellen, können Sie potenzielle negative Auswirkungen auf die Umwelt und die menschliche Gesundheit vermeiden, die andernfalls durch die unsachgemäße Entsorgung dieses Produkts verursacht werden könnten. Wenden Sie sich an Ihren örtlichen zuständigen Dienst in Ihrer Gemeinde oder an den Laden, in dem Sie das Produkt gekauft haben.

20

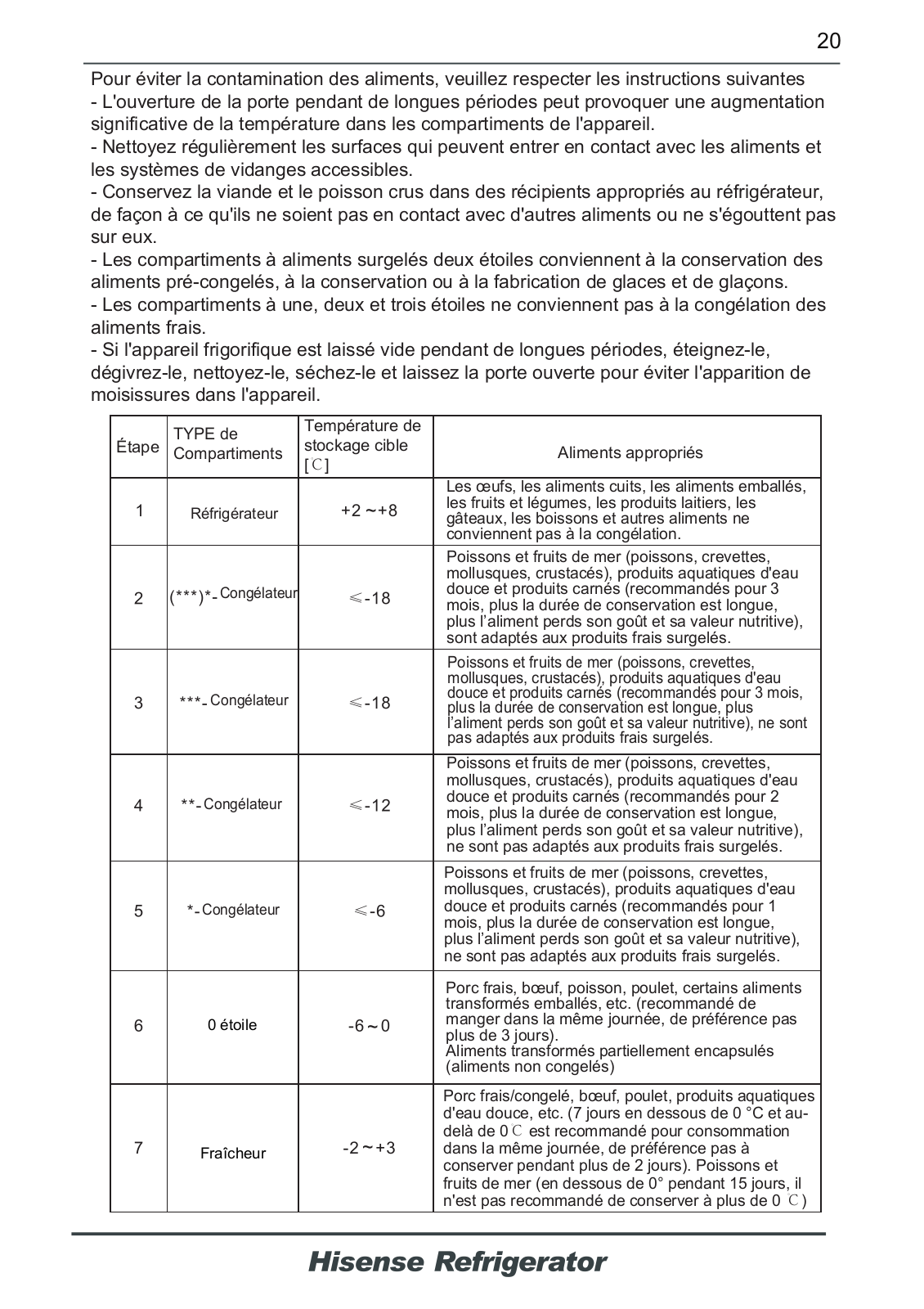

Beachten Sie die folgenden Anweisungen, um eine Kontamination von Lebensmitteln zu vermeiden

-Wenn Sie die Tür längere Zeit geöffnet halten, kann dies zu einer erheblichen Temperaturerhöhung in den Kammern des Geräts führen.

-Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.

-Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank auf, damit es nicht mit anderen Lebensmitteln in Berührung kommt oder darauf tropft.

-Zwei-Sterne-Tiefkühlfächer eignen sich für die Lagerung von Tiefkühlkost, die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln.

-Ein-, Zweiund Drei-Sterne-Abteile sind nicht zum Einfrieren frischer Lebensmittel geeignet.

-Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus, entfrosten, reinigen, trocknen und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

Reihen	Fächer-TYP	Zielaufbewahrungs	Geeignete Lebensmittel
folge		temp. [ ]
			Eier, Fertiggerichte, abgepackte Lebensmittel, Obst und
	Kühlschrank	~	Gemüse, Milchprodukte, Kuchen, Getränke und andere
			Lebensmittel sind nicht zum Einfrieren geeignet.

Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen

Gefrierschrank für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und die Nährstoffe), geeignet für

gefrorene frische Lebensmittel.

Meeresfrüchte (Fisch, Garnelen, Schalentiere),

Süßwasserprodukte und Fleischprodukte (empfohlen Gefrierschrank für 3 Monate, je länger die Lagerzeit, desto schlechter

der Geschmack und die Nährstoffe), nicht geeignet für gefrorene frische Lebensmittel.

			Meeresfrüchte (Fisch, Garnelen, Schalentiere),
	Gefrierschrank		Süßwasserprodukte und Fleischprodukte (empfohlen
			für 2 Monate, je länger die Lagerzeit, desto schlechter
			der Geschmack und die Nährstoffe), nicht geeignet für
			gefrorene frische Lebensmittel.
			Meeresfrüchte (Fisch, Garnelen, Schalentiere),
			Süßwasserprodukte und Fleischprodukte (empfohlen
	Gefrierschrank		für 1 Monat, je länger die Lagerzeit, desto schlechter
			der Geschmack und die Nährstoffe), nicht geeignet für
			gefrorene frische Lebensmittel.
			Frisches Schweinefleisch, Rindfleisch, Fisch,
			Hühnchen, einige abgepackte, verarbeitete
	0-Sterne	~	Lebensmittel usw. (empfohlen, am selben Tag zu
			essen, vorzugsweise nicht mehr als 3 Tage).
			Teilweise eingekapselte, verarbeitete Lebensmittel
			(nicht einfrierfähige Lebensmittel)
			Frisches / gefrorenes Schweinefleisch, Rindfleisch,
			Hühnchen, Süßwasserprodukte usw. (7 Tage unter 0 °C
	Kühlen	~	und über 0 °C werden für den Verzehr an diesem Tag
			empfohlen, vorzugsweise nicht mehr als 2 Tage).
			Meeresfrüchte (weniger als 0 °C für 15 Tage, es wird
			nicht empfohlen, bei über 0 °C zu lagern).

21

			Frisches Schweinefleisch, Rindfleisch, Fisch, Hühnchen,
	Frisches Essen	~	gekochtes Essen usw. (empfohlen, am selben Tag zu
			essen, vorzugsweise nicht mehr als 3 Tage)
	Wein	~	Rotwein, Weißwein, Sekt usw.

Hinweis: Bitte lagern Sie unterschiedliche Lebensmittel entsprechend den Fächern oder der Lagertemperatur Ihrer gekauften Produkte.

- Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus, tauen Sie es ab, reinigen und trocknen Sie es sowie lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

2

Contents

Safety and warning information…........2		Using your appliance.…….…..........15
Installing your new appliance………....8		Helpful hints and tips……….…........16
Description of the appliance.................9		Cleaning and care.....……………….17
Reversing the door............…..........10		Troubleshooting......…………………18
Operation.............……….…...............13		Disposal of the appliance.......…..…19

For your safety and correct usage, before installing and first using the appliance, read this user manual carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to make sure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these instructions and be sure that they remain with the appliance if it is moved or sold, so that anyone using it throughout its life, will be properly informed on its usage and safety notices. For the safety of life and property, keep the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.

Safety for children and others who are vulnerable people

According to EN standard This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. Children aged from 3 to 8 years are allowed to load and unload refrigerating appliances.

According to IEC standard This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning

3

use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Keep all packaging away from children as there is a risk of suffocation.

If you are discarding the appliance, pull the plug out of the socket, cut the connection cable (as close to the appliance as you can) and remove the door to prevent children playing from suffering an electric shock or from closing themselves inside it.

If this appliance, featuring a magnetic door seals, is to replace an older appliance having a spring lock (latch) on the door or lid, be sure to make the spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for a child.

General safety

WARNING —This appliance is intended to be used in household and similar applications such as

-staff kitchen areas in shops, offices and other working environments; -farm houses and by clients in hotels, motels and other

residential type environments; -bed and breakfast type environments; -catering and similar non-retail applications.

WARNING — Do not store explosive substances such as aerosol cans with a flammable propellant in this appliance.

WARNING — If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

WARNING — Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.

WARNING — Do not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by the manufacturer.

WARNING — Do not damage the refrigerant circuit.

WARNING — Do not use electrical appliances inside the food storage compartments of the appliance, unless they are

of the type recommended by the manufacturer.

4

WARNING — The refrigerant and insulation blowing gas are flammable. When disposing of the appliance, do so only at an authorized waste disposal centre. Do not expose to flame.

WARNING —When positioning the appliance, ensure the supply cord is not trapped or damaged.

WARNING —Do not locate multiple portable socket-outlets or portable power supplies at the rear of the appliance.

WARNING ―Food needs to be packed in bags before putting into the refrigerator, and liquids need to be packed in bottles or capped containers to avoid the problem that the product design structure is not easy to clean.

The symbol is a warning and indicates the refrigerant and insulation blowing gas are flammable.

Warning: Risk of fire / flammable materials

Replacing the illuminating lamps

WARNING—The illuminating lamps must not be replaced by the user! If the illuminating lamps is damaged, contact the customer helpline for assistance.

This warning is only for refrigerators that contain illuminating lamps.

Refrigerant

The refrigerant isobutene (R600a) is contained within the refrigerant circuit of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable. During transportation and installation of the appliance, ensure that none of the components of the refrigerant circuit becomes damaged. The refrigerant (R600a) is flammable.

WARNING — Refrigerators contain refrigerant and gases in the insulation. Refrigerant and gases must be disposed of professionally as they may cause eye injuries or ignition. Ensure that tubing of the refrigerant circuit is not damage prior to proper disposal.

If the refrigerant circuit should be damaged:

5

-Avoid opening flames and sources of ignition. -Thoroughly ventilate the room in which the appliance is situated. It is dangerous to alter the specifications or modify this product in any way. Any damage to the cord may cause a short circuit, fire, and/or electric shock.

Electrical safety

1.The power cord must not be lengthened. 2. Make sure that the power plug is not crushed or damaged. A crushed or damaged power plug may overheat and cause a fire.

3. Make sure that you can access the main plug of the appliance.

4. Do not pull the main cable. 5. If the power plug socket is loose, do not insert the power plug. There is a risk of electric shock or fire. 6.You must not operate the appliance without the interior lighting lamp cover. 7.The fridge is only applied with power supply of single phase alternating current of 220~240V/50Hz. If fluctuation of voltage in the district of user is so large that the voltage exceeds the above scope, for safety sake, be sure to apply A.C. automatic voltage regulator of more than 350W to the fridge. The fridge must employ a special power socket instead of common one with other electric appliances. Its plug must match the socket with ground wire.

Daily use

Do not store flammable gases or liquids in the appliance, There is a risk of an explosion.

Do not operate any electrical appliances in the appliance (e.g.electric ice cream makers,mixers etc.).

When unplugging always pull the plug from the mains socket,do not pull on the cable. Do not place hot items near the plastic components of this appliance.

6

Do not place food products directly against the air outlet on the rear wall.

Store pre-packed frozen food in accordance with the frozen food manufacture’s instructions.

The appliances manufactures storage recommendations should be strictly adhered to relrelevant instructions for storage.

Do not place carbonated or fizzy drinks in the freeze compartment as it creates pressure on the container,which may cause it to explode,resulting in damage to the appliance.

Frozen food can cause frost burns if consumed straight from the freezer compartment.

Do not place the appliance in direct sunlight.

Keep buring candles,lamps and other items with naked flames away from the appliance so that do not set the appliance on fire.

The appliance is intended for keeping food stuff and/or beverages in normal household as explained in this instruction booklet. The appliance is heavy.Care should be taken when moving it.

Do not remove nor touch items from the freezer compartment if your hands are damp/wet,as this could cause skin abrasions or frost/freezer burns.

Never use the base,drawers, doors etc. to stand on or as supports.

Frozen food must not be refrozen once it has been thawed out.

Do not consume ice popsicles or ice cubes straight from the freezer as this can cause freezer burn to the mouth and lips. To avoid items falling and causing injury or damage to the appliance, do not overload the door racks or put too much food in the crisper drawers.

7

Caution! Care and cleaning

Before maintenance, switch off the appliance and disconnect the mains plug from the mains socket.

Do not clean the appliance with metal objects, steam cleaner, ethereal oils, organic solvents or abrasive cleansers.

Do not use sharp objects to remove frost from the appliance. Use a plastic scraper.

Installation Important!

For electrical connection carefully, follow the instructions given in this manual.

Unpack the appliance and check if there are damages on it. Do not connect the appliance if it is damaged. Report possible damages immediately to the place you bought it. In this case retain packing.

It is advisable to wait at least four hours before connecting the appliance to allow the oil to flow back in the compressor.

Adequate air circulation should be around the appliance, lacking this leads to overheating. To achieve sufficient ventilation, follow the instructions relevant to installation.

Wherever possible, the back of the product should not be too close to a wall to avoid touching or catching warm parts (compressor, condenser) to prevent the risk of a fire, follow the instructions relevant to installation.

The appliance must not be located close to radiators or cookers.

Make sure that the mains plug is accessible after the installation of the appliance.

Service

Any electrical work required to do the servicing of the appliance should be carried out by qualified electrician or competent person. This product must be serviced by an authorized Service Center, and only genuine spare parts must be used. 1)If the appliance is Frost Free. 2)If the appliance contains freezer compartment.

8

In order to improve efficiency of the cooling system and save

energy, it is necessary to maintain good ventilation around the appliance for the dissipation of heat. For this reason, sufficient clear space should be available around the refrigerator. Suggest :It is advisable for there to be 50-70mm of space from the back to the wall, at least 100mm from its top,at last 100mm from its side to the wall and a clear space in front to allow the doors to open 115°. As shown in following diagrams.

≥100 ≥100

A

1150

C

50-70MM	115°
	B

	A	B	C
Without handle	660	880	1210
With handle	708	925	1220

Technical characteristics

A Depth(door clsoed)

B Width

C Depth(door opened)

	SN		+10 to +32
			+16 to +32
			+16 to +38

9

Description of the appliance

View of the appliance(display panel)

1.Display panel 2.Door switch 3.Glass shelf 4.Crisper cover 5.Crisper 6.Upper freezer drawer

(Serving tray optional) Fridge 7.Middle freezer drawer

8.Lower freezer drawer 9.Adjustable bottom foot 10.Egg rack(inside) 11.Upper rack 12.Flexible wine rack(optional) 13.Fridge wind channel 14.Fridge gasket 15.Lower rack

16.Fridge door

17.Handle(opitional) Freezer 18.Freezer door

19.Freezer gasket 20.Freezer wind channel

	1	10
	2	11
	3	12
		13
		14
	4	15
	5	16
		17
	6
	7	18
		19
	8	20
	9

View of the appliance(control panel)

1.LED light 2.Door switch 3.Glass shelf 4.Fridge wind channel 5.Control panel

6.Crisper cover Fridge 7.Crisper

8.Serving tray(Upper freezer drawer optional) 9.Middle freezer drawer 10.Lower freezer drqwer 11.Adjustable bottom foot 12.Egg rack(inside) 13.Upper rack 14.Flexible wine rack(optional) 15.Lower rack 16.Fridge gasket

17.Fridge door Freezer 18.Handle(opitional) 19.Freezer wind channel

20.Freezer gasket 21.Freezer door

1	12
2
3	13
	14
4	15
5	16
6
7	17
	18
8	19
9
	20
10	21
11
