02367-14

MD13 – MD18

OPERATOR'S MANUAL MANUALE DELL'OPERATORE MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES

SUMMARY

Safety rules Instructions :

Warnings 5 Identification and servicing 6 Technical specifications 7 Putting the machine into service 8 Instructions for use 8

Maintenance and lubrication 10 Illustrations 57 EC Declaration of conformity - Noise and vibrations levels 64

INDICE

Norme antinfortunistiche Istruzioni :

Avvertenze 15

Identificazione e assistenza 16

Caratteristiche tecniche 17

Messa in opera della macchina 18

Istruzioni d’uso 18

Manutenzione e lubrificazione 20

Figure 57 Certificato di conformità CE - Rumorosità e livelli di vibrazione 64

INDEX

Règles de sécurité Instructions :

Mises en garde 25

Identification et assistance 26

Caractéristiques techniques 27

Mise en service de la machine 28

Mode d’emploi 28

Maintenance et lubrification 30

Illustrations 57 Certificat de conformité CE - Niveaux sonores et de vibration 64

INHALTSÜBERSICHT

Sicherheitsvorschriften Anleitung:

Sicherheitsrelevante Hinweise 36

Identifikation der Maschine und Kundendienst 38

Technische Daten 38

Inbetriebnahme der Maschine 39

Betriebsanleitung 39

Wartung und Schmierung 41

Abbildungsverzeichnis 57 EG-Konformitätserklärung - Geräuschemission und Vibrationspegel 64

ÍNDICE

Normas de seguridad Instrucciones:

Advertencias 47

Identificación y asistencia 48

Características técnicas 49

Puesta en servicio de la máquina 50

Instrucciones de uso 50

Mantenimiento y lubricación 52

Ìndice de ilustraciones 57 Certificado de conformidad CE - Niveles de ruido y vibración 64

- i -

SAFETY SYMBOLS - SIMBOLOGIA PER LA SICUREZZA - SYMBOLOGIE POUR LA SECURITE –

SICHERHEITSSYMBOLE- SIMBOLOGÍA DE SEGURIDAD

OPEN MANUAL- means that you must read the operator's manual very carefully.

MANUALE APERTO - significa che dovete leggere attentamente il manuale di uso e manutenzione.

MANUEL OUVERT – signifie qu'il faut lire avec attention le présent manuel.

OFFENES HANDBUCH – bedeutet, dass Sie die Gebrauchs- und Wartungsanleitung aufmerksam durchlesen müssen.

MANUAL ABIERTO – es decir que hay que leer muy atentamente el manual del operador.

CAUTION! - means that you have to pay particular attention to the operation you have to carry out, in particular if there is the indication “DANGER”.

ATTENZIONE! - significa che dovete porre particolare attenzione all’operazione che dovete effettuare, in particolare se vi è anche l’indicazione di “Pericolo”.

ATTENTION! - signifie qu'il faut faire particulière attention dans l'opération que vous allez faire, en particulier s'il y a aussi l'indication “DANGER”.

VORSICHT! - bedeutet, dass Sie besondere Aufmerksamkeit beim Durchführen des Vorgangs haben müssen, insbesondere wenn auch der Hinweis “GEFAHR” aufgeführt ist.

ATENCIÓN! - es decir que hay que poner mayor atención en la operación a ejecutar si, en particular cuando hay también la indicación “Peligro”.

INTERDICTION, YOU MUST NOT DO THAT! - means that it is absolutely forbidden to carry out the operations reported under this symbol because they could lead to mortal danger.

DIVIETO, NON FARE! - significa che non dovete assolutamente fare le operazioni riportate sotto questo simbolo, potrebbe comportare un pericolo mortale.

INTERDICTION, NE PAS FAIRE! - signifie qu'il est absolument interdit d' effectuer les opérations reportées sous cette indication, car elles pourraient conduire au danger de mort.

VERBOT, strengstens untersagt! - bedeutet, dass der Vorgang unter diesem Symbol absolut nicht durchgeführt werden darf, da er zur einer lebensgefährlichen Situation führen könnte.

PROHIBICIÓN, NO LO HAGAN! - es decir que no hay que hacer absolutamente las operaciones bajo este símbolo, podría comportar un peligro mortal.

NOTE, you have to pay particular attention to the note put next to this symbol

NOTA, dovete porre particolare attenzione alla nota posta accanto a questo simbolo.

NOTE, il faut faire attention particulière à la note mise à côté de ce symbole.

ANMERKUNG, besondere Aufmerksamkeit muss auf die Anmerkungen neben diesem Symbol gelenkt werden.

NOTA, hay que poner atención particular en la nota puesta a lado de este símbolo.

You must not repair nor lubricate the machine with moving parts or with the engine put on.

Non riparare o lubrificare la macchina con organi in movimento o motore acceso

Ne pas réparer ou lubrifier la machine avec des parties en mouvement ou à moteur en marche.

Niemals bei bewegenden Objekten oder bei laufendem Motor Reparationen oder Einschmierungen durchführen.

No reparar ni lubrificar la máquina con órganos en movimiento o motor en marcha.

You must not smoke, light matches or lift flames, trigger frames nor cause sparks.

Vietato fumare, accendere fiammiferi o fiamme, lasciare fiamme libere o creare scintille.

Il est interdit de fumer, allumer des allumettes ou du feu, laisser des flammes libres ou de causer des étincelles.

Es ist untersagt zu Rauchen, Streichhölzer oder Feuer anzuzünden, Flammen auslösen oder Funken verursachen.

Prohibido fumar, encender cerillas o fuego, dejar llamas o crear chispas.

Use personal protective equipement

Utilizzare mezzi di protezione individuali

Utilisez l'équipement de protection individuelle

Individuelle Schutzausrüstung benutzen

Utilizar dispositivo de proteccion individual

GENERAL SECURITY RULES

NORME DI CARATTERE GENERALE SULLA SICUREZZA

SICHERHEITSHINWEISE

RÈGLES GÉNÉRALES DE SÉCURITÉ

NORMAS DE CARÁCTER GENERAL SOBRE LA SEGURIDAD

NORMAS DE CARÁCTER GENERAL ACERCA DA SEGURANÇA

Pay attention to symbol DANGER! It points out all most dangerous operations according to the situation. All safety rules are important and therefore must be strictly observed. Always keep this handbook within the reach, read it carefully and learn how to use the equipment in a safe way. Let nobody, not provided with necessary information, work with the equipment.

Fare attenzione al simbolo PERICOLO! Esso indica la presenza delle principali situazioni di pericolo. Tutte le norme antinfortunistiche contente sono importanti e vanno rispettate. Tenere sempre questo manuale a portata di mano, leggerlo attentamente ed imparare ad usare l’attrezzatura in modo sicuro. Non permettere che qualcuno operi con questa attrezzatura senza aver ricevuto istruzioni esaurienti.

Attention au symbole DANGER! Il indique la présence des principales situations de danger. Toutes les normes contenues pour la prévention des accidents sont importantes et doivent être respectées scrupuleusement. Garder toujours ce manuel à la portée de la main, le lire attentivement et apprendre à utiliser ce matériel en toute sécurité. Ne pas permettre que d’autres personnes utilisent ce matériel sans avoir reçus des instructions exhaustives.

Achtung - die mit dem Symbol GEFAHR! gekennzeichneten Hinweise weisen auf potentielle Gefahrensituationen hin. Alle sicherheitsrelevanten Hinweise in diesem Handbuch sind sehr wichtig und müssen unbedingt befolgt werden. Bewahren Sie dieses Handbuch stets griffbereit auf, lesen Sie es aufmerksam durch, und lernen Sie, die Maschine und die gesamte Ausrüstung sicher zu benutzen. Die Maschine darf nur von Personen benutzt werden, die vorher entsprechend unterwiesen wurden.

Preste atención al símbolo ¡PELIGRO! Indica la presencia de situaciones importantes de peligro. Todas las normas de prevención de accidentes detalladas son importantes y deben respetarse estrictamente. Conserve este manual al alcance de la mano, léalo atentamente y aprenda a utilizar el equipamiento de modo seguro. No permita que otras personas operen con este equipamiento sin haber recibido instrucciones exhaustivas.

Take special care not to touch hot parts of the engine.

Prestate particolare attenzione a non entrare in contatto con parti surriscaldate del motore.

Veiller tout particulièrement à ne pas toucher des éléments surchauffés du moteur.

Achtung – keine heißen Motorteile berühren!

No tocar partes recalentadas del motor.

Tome muito cuidado para não entrar em contacto com as partes aquecidas do motor.

Engine exhaust fumes can cause sickness or death. If it is necessary to run an engine in an enclosed area, use an exhaust pipe extension to remove the fumes. Always try to work in a well ventilated area.

I gas di scarico possono causare malanni o morte. Se è necessario mettere in moto un motore in uno spazio chiuso, usare una prolunga tubo di scarico per far uscire il fumo. Lavorare in una zona ben ventilata.

L’exhalation des gaz d’échappement peut être cause d’intoxication ou de mort. S’il est vraiment nécessaire d’allumer le moteur à l’intérieur, appliquer au tuyau d’échappement un autre tuyau extensible pour permettre la sortie des gaz. Il est toujours mieux de travailler en plein air.

Auspuffgase können Übelkeit oder Tod verursachen. Wenn es notwendig ist, einen Motor in einem geschlossenen Raum laufen zu lassen, benützen Sie eine Verlängerung, um das Auspuffgas abzuleiten. Versuchen Sie immer in einem gut belüfteten Raum zu arbeiten.

Los gases de escape pueden provocar enfermedades o muerte. De tener que poner en marcha un motor en un espacio cerrado, usar una prolongación del tubo de escape para que salga el humo. Trabajar en una zona bien ventilada.

Os gases de escape podem causar danos ou morte. Caso seja necessário fazer com que o motor funcione num espaço fechado, utilize uma extensão para o tubo de escape que os fumos sejam expulso para o exterior. Trabalhe numa área bem ventilada.

Caution! Never touch moving pulleys or belts. They can be very dangerous. Never do maintenance with engine running.

Attenzione! Non toccare mai pulegge o cinghie in movimento, creano gravi danni alla persona. Non fare manutenzione col motore in moto.

Attention! Ne jamais toucher ni poulies ni courroies en mouvement, elles peuvent provoquer des accidents aux personnes. Ne pas faire l’entretien quand le moteur est en marche.

Vorsicht! Nie laufende Riemenscheiben oder Treibriemen anfassen, da es gefährlich ist. Nie bei laufendem Motor Instandhaltung machen.

¡Atención! No tocar jamás poleas o correas en movimiento, porque pueden crear graves daños a la persona. No efectuar el mantenimiento con el motor en marcha.

Atenção! Nunca toque nas polias ou correias em movimento devido ao alto risco de ferimentos. Nunca faça a manutenção da máquina com o motor ligado.

A burst which separates the tyre from the rim parts can cause serious injury or death.

La separazione fra pneumatico e cerchione, causata dall’esplosione del pneumatico, può provocare serie ferite o addirittura la morte.

La séparation entre le pneu et la jante, provoquée par l’explosion d’une roue peut causer des dommages, blessures ou la mort.

Die Trennung der Räder von den Felgen durch Explosion kann schwere Verletzungen oder den Tod verursachen.

La separación entre el neumático y la llanta producida por la explosión del neumático puede provocar graves herida e incluso la muerte.

A separação entre o pneumático e o aro, provocada pela explosão do pneumático, pode causar graves ferimentos ou até mesmo a morte.

Handle fuel with care, it is highly flammable: Do not refuel machine while smoking, when machine is near an open flame or sparks, or when the engine is running. Stop the engine.

Maneggiare il carburante con cura, è altamente infiammabile; non fate rifornimento mentre fumate, o vicino a fiamme o scintille, o quando il motore è acceso.

Manier avec soin le carburant car c’est très inflammable. Ne pas remplir le réservoir si vous êtes en train de fumer ou pendant que la machine est près du feu ou d’étincelles ou encore pendant que la machine travaille. Arrêter le moteur.

Treibstoff vorsichtig handhaben, da er sehr entzündbar ist: beim Tanken nicht rauchen. Nicht tanken, wenn die Maschine in der Nähe von Flammen oder Funken ist oder wenn der Motor läuft. Immer den Motor abschalten.

Manejar el combustible con cuidado porque es sumamente inflamable; no repostar mientras se fuma o cerca de llamas o chispas, o cuando el motor está encendido.

Manuseie o carburante com cuidado, pois este è altamente inflamável; não fume durante o abastecimento da máquina ou enquanto o motor estiver ligado, não o aproximado de chama ou de faíscas.

Prevent battery explosions: keep sparks, lighted matches and open flames away from the top of the battery. Battery gas can explode.

Per prevenire l’esplosione della batteria, tenete scintille, fiammiferi accesi e fiamme lontani dalla stessa. Il gas della batteria può esplodere.

Prévenir l’explosion de la batterie: tenir les étincelles, les allumettes et le feu loin de la batterie. Le gaz de la batterie peut exploser.

Vorbeugung der Batterie-Explosion. Entfernen Sie Funken, Zündhölzer und Flammen von der Batterie. Das Batteriegas kann explodieren.

Para prevenir la explosión de la batería, mantener chispas, cerillas encendidas y llamas lejos de la misma. El gas de la batería puede explotar.

Para prevenir explosão da bateria ter centelhas, fósforos acendido e chamas longe da mesma. O gás da bateria poderia explodir.

Rotating blades are dangerous. Protect children and prevent accidents.

Le lame in movimento sono pericolose. Proteggete i bambini e prevenite gli incidenti.

Les lames en rotation sont dangereuses. Protéger les enfants et prévenir les accidents.

Arbeitende Messer sind gefährlich, Kinder schützen und Unfälle vorbeugen.

Las cuchillas en movimiento son peligrosas, proteger a los niños y prevenir los accidentes.

As facas em movimento são perigosas. Proteger as crianças e prevenir acidentes.

Sulphuric acid in battery electrolyte is poisonous. It is strong enough to burn skin, eat holes in clothing and cause blindness if it gets in contact with the eyes.

L’acido solforico della batteria è velenoso. È in grado di causare bruciature alla pelle, bucare vestiti e causare cecità se arriva negli occhi.

L’acide sulfurique de la batterie est toxique. Il peut causer des brûlures à la peau, endommager les vêtements et peut aussi causer cécité.

Säure der Batterie ist giftig. Sie kann die Haut verbrennen, Löcher in die Kleidung machen und Blindheit verursachen.

El ácido sulfúreo de la batería es venenoso, puede provocar quemaduras en la piel, agujar la ropa y provocar ceguera si llega a los ojos.

O acido sulfúrico e tóxico. Pode ser causa de queimadura da pele, furar roupa e provocar cegueira, no caso chegarem em contacto com os olhos.

Avoid tipping. Do not drive where machine could slip or tip. Stay alert for holes and other hidden objects.

Evitate le scivolate. Non guidate dove la macchina potrebbe scivolare o inclinarsi. Attenzione a buche o ad oggetti nascosti.

Éviter les pentes. Ne pas conduire la machine où elle pourrait glisser ou se renverser. Faire attention aux trous ou à tout autre obstacle caché.

Nicht dort fahren, wo die Maschine rutschen könnte. Vorsicht bei Löchern oder versteckten Gegenständen.

Evitar patinazos. No conducir donde la máquina pueda patinar o inclinarse. Cuidado con los baches o con objetos escondidos.

Evitar deslizamentos. Não dirija em lugares onde a maquina poderia deslizar. Ter cuidado a buracos e objetos escondidos.

DANGER! Machine roll-over: Do not use this machine on slopes greater than 17° (30%).

PERICOLO! Ribaltamento della macchina. Non usare questa macchina su pendii superiori ai 17° (30%).

DANGER! Renversement de la machine. Ne pas utiliser cette machine sur des pentes supérieures à 17° (30%).

GEFAHR! Umstürzen der Maschine. Die Maschine nicht an Hängen mit einer Neigung über 17° (30%) einsetzen.

¡PELIGRO! Volcado de la máquina. No utilizar esta máquina en pendientes superiores a 17° (30%).

PERIGO! Revirado da máquina. Não use essa máquina em inclinações além de 17° (30%).

DANGER! READ THE INSTRUCTION MANUAL. KEEP SAFETY DISTANCES.

PERICOLO! LEGGERE IL MANUALE D’ISTRUZIONE. TENERE LONTANO LE

PERSONE.

DANGER! LIRE LE MANUEL D’INSTRUCTIONS. RESPECTER LES DISTANCES DE SÉCURITÉ

GEFAHR! DIE GEBRAUCHS ANLEITUNG DURCHLESEN. NICHT IN DER NÄHE VON ANDEREN PERSONEN MÄHEN.

PELIGRO! LEER LAS INSTRUCCIONES. MANTENER ALEJADAS LAS PERSONAS.

PERIGO! LER O MANUAL DE INSTRUÇÕES. MANTER AS PESSOAS AFASTADAS.

Before using the machine, it is mandatory to put on the appropriate individual safety devices: body protection, protection gloves, security shoes, ear protection.

Prima di utilizzare la macchina, è obbligatorio indossare gli appositi dispositivi di sicurezza individuali: protezione del corpo, guanti di protezione, calzature di sicurezza, protezione dell’udito.

Avant d’utiliser la machine, il est obligatoire de mettre les dispositifs individuels de sécurité appropriés: protection du corps, gants de protection, chaussures de sécurité, protection de l’ouïe.

Vor dem Gebrauch der Maschine ist es vorgeschrieben, die geeignete persönlichen Schutzkleidung anzuziehen: Körperschutz, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz.

Antes de utilizar la máquina es obligatorio ponerse los dispositivos individuales de seguridad apropiados: protección del cuerpo, guantes de protección, calzado de seguridad, protección del oído.

CUTTING HEIGHT

MARCIA AVANTI

FORWARD GEAR

MARCHE AVANT

VORWÄRTSGANG

DELANTE

RETROMARCIA

REVERSE GEAR

MARCHE ARRIÈRE

RÜCKWÄRTSGANG

MARCHA INVERTIDA

ACCELERATORE

THROTTLE

ACCELERATEUR

BESCHLEUNIGER

ACELERATOR

ALTEZZA DI TAGLIO HAUTEUR DE COUPE SCHNITTHÖHE ALTURA DE CORTE

PARKING BRAKE FRENO DI STAZIONAMENTO FREIN DE STATIONNEMENT FESTSTELLBREMSE FRENO DE ESTACIONAMIENTO

NOISE LEVEL LIVELLO SONORO NIVEAU SONORE GERÄUSCHPEGEL NIVEL DE RUIDO

DIFFERENTIAL LOCK (MD18) BLOCCAGGIO DIFFERENZIALE (MD18) BLOCAGE DIFFÉRENTIEL

(MD18) DIFFERENTIALSPERRE

(MD18) BLOQUEO DIFERENCIAL

(MD18)

STARTER

MAX

MIN

CAUTION, DANGER! ATTENZIONE, PERICOLI! ATTENTION, DANGER!

ACHTUNG, GEFAHR! ¡

ATENCIÓN, PELIGRO!

FAST VELOCE RAPIDE SCHNELL RÁPIDA

SLOW LENTA LENTE LANGSAM LENTA

FAST VELOCE RAPIDE SCHNELL RÁPIDA

CAUTION, DANGER! PLEASE, READ THE MANUAL. ATTENZIONE, PERICOLI! LEGGERE IL MANUALE. ATTENTION, DANGER! LIRE LE MANUEL.

ACHTUNG, GEFAHR! BITTE LESEN SIE

DIE ANLEITUNGEN.

¡ATENCIÓN, PELIGRO! LEER EL MANUAL.

MD13-MD18/ Translation of the original instructions

GRILLO MD13 – MD18

HYDROSTATIC LAWNMOWER

Dear Customer, Thank you for choosing the Grillo MD. We hope that this new ride-on lawnmower will perfectly meet your requirements. For best use and maintenance over time, please carefully read and follow the instructions given in this manual. This will enable you to get top results from your mower and will prevent avoidable expense. Please look after this manual which should always be kept with the machine.

GENERAL DESCRIPTION AND INTENDED USE

The Grillo machine MD is a lawnmower with operator on board, designed for the cut of grass even on sloping grounds.

WARNING! Before starting the engine, read this manual carefully. The following warnings are very important in ensuring safety!

WARNINGS

Caution is the best tool for accident prevention. You are urged to read the following instructions for use of the mower before starting work. Incorrect use of the mower and its equipment may cause damage. To reduce this risk, follow the precautions given below:

1) Read the whole of this before turning on and using the mower, before starting any work at all.

2) Pay particular attention to the warnings and safety labels set out around the mower.

3) Before allowing others to use the mower, inform them of the safety rules and carefully instruct them on how to use the machine.

4) Before starting work, put on suitable working clothes, gloves, strong shoes and protective glasses.

5) Wear special acoustic protections (ear-caps) during work.

6) Before turning on the machine, make sure there are no persons around it, especially children.

7) Before driving the machine in reverse, make sure there are no persons or obstacle in the way.

8) Check the condition of the ground before mowing. Make sure that there are no stones, sticks, or other objects, which could be run over and become a danger when projected.

9) If any impact with a foreign object occurs, disengage the blade, turn off the engine, remove the ignition key and examine the lawnmower. Switch on the machine again: If it vibrates, have it repaired.

10) Before getting off the mower, turn off the engine, turn off the PTO and remove the ignition key.

11) Always drive slowly along uneven paths.

12) Keep the speed down when driving down slopes.

13) Always turn slowly when driving downhill.

14) The user is always liable for any damage caused to third parties.

15) Deformed or damaged blades must always be replaced, never just repaired.

16) Always use original GRILLO spare parts and accessories.

17) Only work in sunlight or under effective artificial lighting.

18) Only store fuel in suitable containers designed for the purpose.

19) Be very careful when working close to a road.

20) Allow the engine to cool before putting the machine away in a closed environment.

21) Do not operate the machine when tired or after drinking alcohol.

22) Do not allow any fuel spillage and after filling the tank wipe away any spilled fuel before starting the engine.

23) Do not tamper with the safety devices or disable them.

24) Do not change the engine settings, especially the maximum number of revs.

25) Do not rest heavy loads on the seat, the starter safety device could become disengaged.

26) Never attempt any adjustments or cleaning with the engine running.

MD13-MD18/ Translation of the original instructions

27) Never allow anyone to check the machine while you are seated at the controls with the engine running.

IMPROPER USE TO BE AVOIDED

28) Do not allow passengers to ride on the machine.

29) Do not allow under-age children to operate it; use is prohibited to children under 16 years old.

30) Do not operate the mower near to ditches or verges which could collapse under the weight of the machine, especially when the surface is loose or wet.

31) Replace worn or damaged exhausts.

FURTHER SAFETY ADVICE

The above mentioned warnings could not be enough to avoid any risk, if the operator does not use the present lawnmower correctly. Therefore, for your safety we give you following advices:

32) The mower blade is very dangerous when rotating, never put hands or feet underneath the cutter deck.

33) Do not drive in reverse at high speed.

34) It is dangerous to operate the steering wheel abruptly with the motor at full power.

35) Fill the tank with fuel before starting the engine. Only refuel outdoors, always turn off the engine, keep away from sparks or naked flames, do not smoke! Always replace the cap on the fuel tank and those on fuel containers properly.

36) If the fuel tank has to be emptied, only do so outdoors.

37) Do not operate the mower over gravel which could become sucked up and drawn into the blade, becoming very dangerous.

38) If you have children, hide the ignition key after using the machine.

39) CAUTION: to avoid the risk of fire, keep the engine compartment, exhaust, discharge outlets,

battery, tank area and fuel pipes free from grass, leaves, dirt etc.

40) Do not store the machine inside any building where the engine fumes can reach naked flames,

sparks or bare electrical wires

Remove the mower deck, turn off the engine and disconnect the spark plugs:

a) before cleaning obstructed points. b) before checking or repairing the lawnmower. c) when the machine hits a foreign body (check the mower deck to see if it is damaged make repairs before you operate).

d) if abnormal vibration occurs, stop and inspect the machine. Contact the nearest authorized service centre if you need help.

IDENTIFICATION AND SERVICING

IDENTIFICATION

This machine is equipped with a label under the steering wheel indicating the machine’s serial number.

TECHNICAL ASSISTANCE

This manual provides instructions for use and basic maintenance of the mower by the user. For operations that are not described in this manual, contact your Area Dealer.

SPARE PARTS

Only use original spare parts. These are the only parts that ensure safety and interchangeability. Always quote the machine’s serial number and the code number of the part to be replaced when ordering spare parts. For engine parts, follow the indications given in the specific manual.

MD13-MD18/ Translation of the original instructions

WARRANTY

The guarantee is given in compliance with the current law. The dealer will have to give the client a copy of the registration card of the machine, which they will print up from the Grillo website. For the engine the guarantee of the relative manufacturers apply.

RECOMMENDED LIST OF SPARE PARTS TO BE KEPT IN STORE

2 x mowing blades 2 x blade screws 2 x blade screw nuts 1 x air filter for engine 1 x oil filter for engine

TECHNICAL SPECIFICATIONS

ENGINE

- MD13 B&S INTEK 3130 10HP 344 cc OHV, single-cylinder, internal combustion, 4-stroke, AVS

synchro-balanced series.

- MD18 B&S INTEK 7180 15,2HP 656 cc OHV twin-cylinder, internal combustion, 4-stroke series.

FUEL TANK: 7 lt, RESERVE: 1 lt.

STARTING SYSTEM: electric, with battery 12V.

GEARBOX: hydrostatic transmission.

DIFFERENTIAL: with locking device (on MD18 only).

CLUTCH: for PTO with electromagnetic clutch.

GROUND SPEED: from 0 to 9 km/h with continuous variation and reverse from 0 to 4 km/h.

TYRES front: 13×5.00-6; rear: 16×7.50-8.

BRAKE: rear parking brake.

OPERATOR SEAT: sprung and adjustable, fitted with roll bar (on MD18 only).

CUTTING DECK: side discharge and mulching.

CUTTING SYSTEM: single rotating blade.

CUTTING WIDTH: 830 mm.

BLADE SPEED: 72 m/sec.

CUTTING HEIGTH: from 25 mm to 75 mm (MD13) and from 25 mm to 80 mm (MD18) with 6 cutting

positions and 1 for transport.

WORK CAPACITY: 4500 m2/h (indicative) – MD13; 6.000 m2/h (indicative) – MD18

STEERING RADIUS: 450 mm.

TOW BAR: as a standard feature.

SIZES: Length: 1895 mm – Width: 1130 mm – Height: 1025 mm (MD18), 975 mm (MD13).

WEIGHT: 218 kg – MD13 / 238 kg – MD18

MD13-MD18/ Translation of the original instructions

PUTTING THE MACHINE INTO SERVICE

1) Check that the machine has not been damaged during transport.

2) Check the oil levels of the engine, hydrostatic transmission and final drive.

3) Check the tyre pressure:

1 bar front wheels 13×5.00-6

1.2 bar rear wheels 16×7.50-8.

4) Check the battery voltage; it must be at least 12 Volts. Charge if necessary.

5) IMPORTANT!!! During assembly take care not to reverse the polarity of the battery.

Fix the steering wheel taking care the key is properly inserted and the screw is tight enough (tightening torque 2 KgF.m [20 N.m]).

6) Fit the muffler, the rear bumper and the roll bar (on MD18 only).

RUNNING IN - CAUTION!!

Change the engine oil and filter after the first 20 working hours. Check that there are no oil leaks or slack screws, especially those which fix the blade and the steering.

INSTRUCTIONS FOR USE

BEFORE STARTING UP THE ENGINE

Before starting up the engine, always check that: – the travel lever is in the idle position (fig. 3, no. 2); – the engine oil level is correct (fig. 4); – the engine cooling intake grilles are clean (fig. 7); – air filter is clean (fig. 8 – fig.8A). – the mowing deck is clean; – the hydraulic motor fins are clean (fig. 5); – the blades are sharp and firmly fastened in place; – the screw in the centre of the blade hub is safety tightened (fig. 9, ref.3) Fill the fuel tank using a funnel with very fine filter (fig.10). Adjust the seat by using the lever (fig. 11 – MD18).

STARTING UP THE ENGINE

– Push the throttle half way in fig. 3, ref. 5) – If the engine is cold, use the choke (fig. 3, ref. 6 – MD18; fig. 3, ref. 5 – MD13). Turn the ignition key

(fig. 1, ref. 1).

– Once the engine has started, turn off the choke and wait for a few minutes to allow the engine to warm up.

– To switch off the engine put the ignition key into the STOP position (fig. 1, ref. 1). N.B. When travelling with the mower from one place to another, you are advised to keep the cutting deck

at the maximum height setting.

SWITCHING ON THE HEADLAMP

To switch on the headlamp, put the ignition key in the second position (fig. 18, pos. A).

IMPORTANT

It is necessary to switch on the headlamp once the engine has started up to avoid battery discharge.

STARTING WORK

– Choose the desired cutting height by means of the lever ( fig. 2, ref. 8). Suitably accelerate the engine

and engage the PTO lever using the switch on the dashboard (Fig.1, ref.6). Gently operate the forward travel lever (fig. 3, ref. 2) and start work. To stop, return the forward travel lever to the stop position.

– The lever (fig. 3, ref. 2) is also used to reverse. When it is moved back, the machine moves

backwards; always operate it gently.

MD13-MD18/ Translation of the original instructions

PARKING BRAKE

To engage the parking brake lift up the loop (fig. 3, ref. 10) and hook the lever. To adjust the parking brake use the register (fig. 5).

DIFFERENTIAL LOCK (ON MD18 ONLY)

The differential locking pedal is the one indicated in fig. 1 ref. 4. Press the differential locking pedal in case of driving-wheels skidding. It is recommended to use the differential lock on slopes and when driving downhill to keep the driving-wheels in adhesion. Caution! Do not use the differential lock when bending. In case of disengagement, keep lubricate with grease the coupling and the drive-chains.

ADJUSTMENT OF THE DIFFERENTIAL LOCK CHAINS (MD18)

If the chains of the chains of the diff lock system result to be loose, you have the possibility to tighten them correctly by means of the adjustment bolts (fig. 26A). In order to tighten the chains in a correct way you need to loosen the screws of the ball bearings (fig. 26A, ref. A) on both parts and act then on the bolts. (fig. 26A, ref. B). Re-tighten the screws (fig. 26A, ref. A). CAUTION: do not tighten the chains too much; both branches shouldn't be too tighted.

HOURMETER

The machine is equipped with the an hourmeter (fig. 1, no. 2) with three different functions:

1) It always shows the no. of hours worked, even when the key is not inserted.

2) It displays the no. of hours to the next engine oil change (OIL CHANGE IN...HS). The first oil change

must be carried out after the first 20 working hours than every 100 working hours. The indicator “OIL CHANGE” flashes automatically when it is necessary to change the oil.

3) It displays the no. of hours to the next lubrication (LUBE IN...HS). Lubrication must be carried out

every 50 working hours. The indicator “LUBE” flashes automatically when lubrication must be carried out. By pushing the white button you can choose the function to be displayed on the hour meter.

USEFUL RULES FOR EFFICIENT USE

1) Never strain the engine: when fumes are emitted from the exhaust it means that it is being strained.

Slow down.

2) Do not leave the machine out in the rain.

3) Frequently sharpen the mower blades: the cut will be better and the engine will not be strained as

much.

4) Check the land before mowing to make sure that there are no stones, sticks or foreign bodies.

5) Keep the engine at peak r.p.m. during mowing, adjust the speed according to the height of the grass.

6) Keep the grilles above the engine and the cooling fins of the hydraulic engine (fig. 5 – 7) clean.

CUTTING POSITIONS

The cutting position is adjusted using the lever (fig. 2 ref. 8). The deck can be set in 4 different cutting positions from 25 to 75 mm (MD13), from 25 to 80 mm (MD18) and one travel position in which the blade disengages automatically. In case of uneven ground, humps or dips, the deck should be kept in the highest cutting position to prevent knocks by the blade.

SLOPING GROUND

If possible, steep slopes must be mown in the upwards/downwards direction, paying particular attention when turning that the front wheels do not hit obstacles (stones, branches, roots, etc.) which might cause the machine to overturn, or lead to loss of control. Assess the conditions and pay particular attention if the ground and grass are damp since the machine might slip. Use a low speed when driving downhill and do not pass over dry or cut grass since the wheels lose grip; please remember that if you engage the differential lock (if you bought the MD18) your machine will have higher adherence and stability.

INTERVENTION OF SAFETY DEVICES

Remember that the engine will stop whenever: – The operator gets up from the seat.

MD13-MD18/ Translation of the original instructions

The engine will not start up if: – The blade is engaged. – The user is not sitting in the driver’s seat. – If the forward lever isn’t at STOP setting.

MAINTENANCE AND LUBRICATION

CAUTION!

- Disconnect the plugs before performing any cleaning, maintenance or repair operation. Always

wear suitable clothing and working gloves.

- When the machine or part of it is lifted to carry out maintenance operations, always remember

to use suitable fixing tools such as holders and safety locks.

- When carrying out maintenance operations and/or when the machine is tilted without safety

locks or supports, never leave it unguarded in places where inexperienced people and children could have easy access to it.

- Protect the environment: carefully dispose of used oils, petrol and any other pollutant product!

- Effective maintenance and correct lubrication help to keep the machine fully efficient.

ENGINE For the lubrication intervals, follow the instructions provided in the engine manual; in all cases the oil

must be changed after the first 20 working hours, and then every 100 hours or every season, together with the oil filter (fig. 12, oil drain plug; please, remove the tap while keeping the piece connected to the engine blocked with a key). Replace the engine oil filter (fig. 13). The first precaution

is to ensure that the engine is correctly serviced with the air filter, cooling fins and cylinder head clean and the oil at the correct level. Check the air filter every 4 hours, or even more often in very dusty environments. Check the engine cooling intake grille (fig. 7).

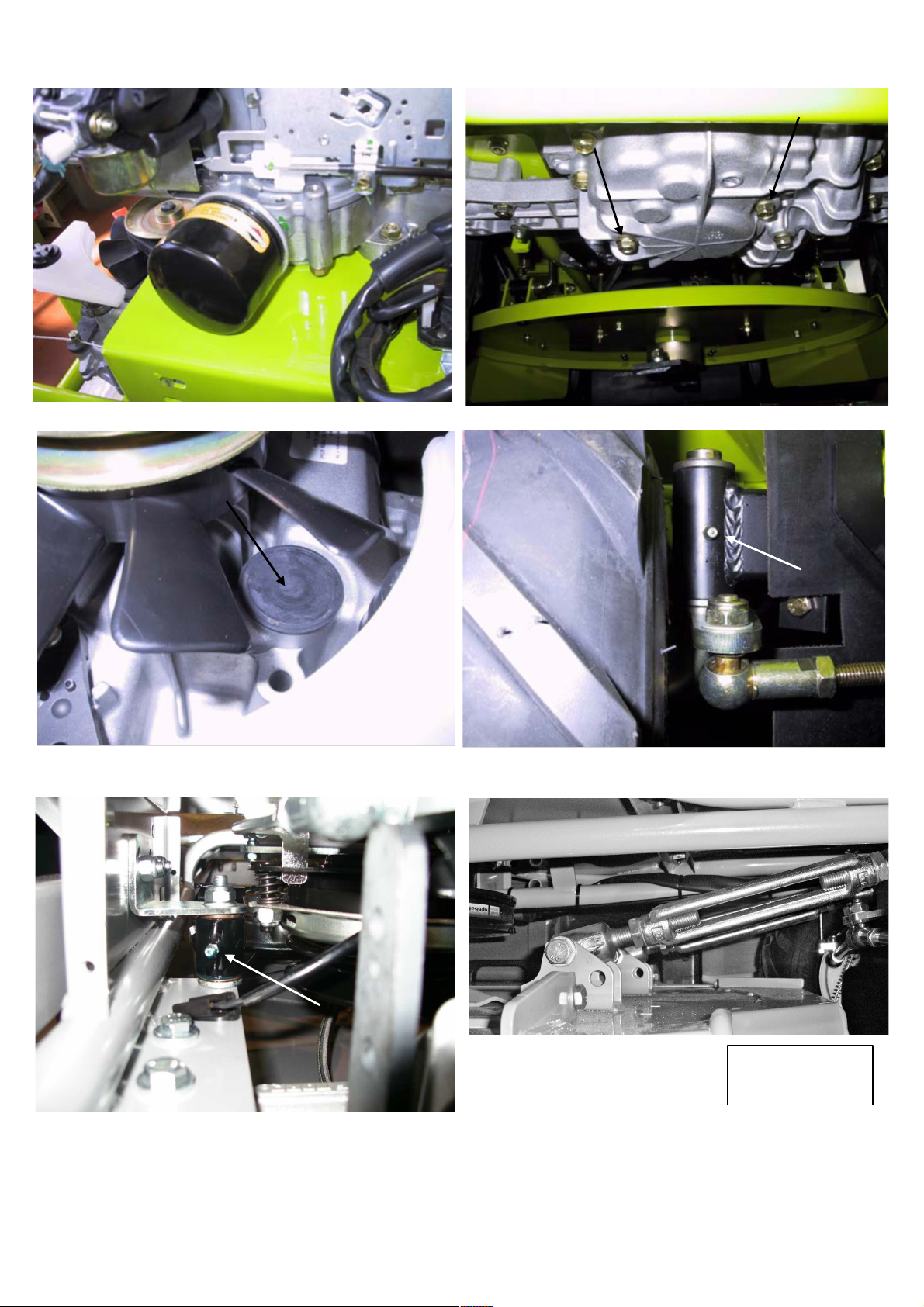

HYDROSTATIC AXLE

With the engine cold, check the expansion tank (fig. 5); it must be empty. Clean the hydraulic motor cooling fans often, every 4 working hours in summer when conditions are very dusty (fig. 5). Replace oil after the first 50 working hours, then every 200 hours, use 10W60 engine oil; quantity: 1.85 lt, for replacing follow the instructions given:

1) remove the two plugs (fig. 14);

2) remove the plug using a screwdriver (fig. 15);

3) screw the two caps (fig. 14) (tightening torque 13-17 Nm);

4) add oil, fix the cap (fig. 15);

5) make sure the expansion tank is empty, the correct oil level is 12 mm underneath the bottom of the expansion tank (fig. 6).

LUBRICATION

Grease every 20 hours:

- the wheel pivots (fig. 16)

- the bushing in the belt stretcher of cutting deck- engine belt (fig. 16/A).

- the forward levers joints (fig. 20).

- the rack steering joints after having removed the board from the steering column (fig. 20A).

AIR FILTER

Check the air filter every 4 hours, or more frequently if working in a very dusty environment (fig. 8 – fig.8A).

CHECKING THE BLADES AND CUTTING DECK

A blunt blade tears the grass, leaving it unattractive. The cutting edges of both blades must be sharpened. To remove a blade, take hold of it firmly, wearing work gloves, and unscrew the central screw, remembering that the screw has a right-hand thread (fig. 9, ref.3). Sharpen both cutting edges

MD13-MD18/ Translation of the original instructions

using a medium-grain grinding wheel and check that the blade is balanced by standing it on a round bar inserted in the central hole. Fit the two cutting blades following the diagram (fig. 9).

CAUTION!

Tighten the fixing screw (fig. 9, ref. 3) firmly. Always replace damaged or crooked blades; never attempt to repair them! ALWAYS USE ORIGINAL BLADES!

TWIN- FUNCTION MOWER DECK

This mower deck has a twin-function: side discharge and mulching. The desired function can be easily selected even during work thanks to the Quick Shift lever; this allows the user to save time because he must not remove baffles or change the blade (fig. 27).

ADJUSTING THE CUTTING DECK

Cutting deck levelness is essential in order to obtain an evenly mown lawn. Park the mower on a flat surface and check that the tyre pressure is correct and then regulate the 4 adjusting nuts (fig. 17 – 17A), so that the edge of the cutting plate is at the same distance from the floor (25 mm) on both sides, with the operator sitting on board and the cutting deck in the position no. 1 (fig. 18A). If you are unable to level off the deck, contact an Authorised After-Sales Service Centre.

BLADE – ENGINE BELT

If the belt becomes twisted or comes off, make all the checks and adjustments stated below, keeping the deck at the lowest position. Pay attention when positioning the belt guide; move it towards the belt, checking the deck at the various height settings (fig 19).

HYDROSTATIC AXLE – ENGINE BELTS

These belts are self-adjusting, therefore they do not require any adjustment. It is sufficient to check the spring tension. To replace the belts, release the tension spring (fig. 21).

BLADE ROTATION

Rotation is started and stopped using the switch (fig. 1, ref. 5). When rotation is engaged , the engine must be running at medium rpm and the machine must not be in the grass for cutting. Never start the blades with the engine at maximum rpm. The machine is equipped with an electromagnetic clutch which also brakes the blade during disengagement. The blades are also disengaged automatically when the cutting height adjuster lever is moved to the highest position. The blade must stop within 5 seconds: if this is not the case, adjust the 3 nuts of the electromagnetic clutch, placing a 0.3 mm feeler gauge under the brake plate. N.B. This operation must be carried out by an authorized service centre.

CHANGING THE BELTS

The movement is transmitted from the engine to the hydraulic transmission and to the blades by means of two v-belts. Replace the belts as soon as they show signs of wear! Their replacement and subsequent adjustment are fairly complex procedures and must be carried out by an Authorised Service Centre. For cutting deck engine belt, the belt guide beside the deck pulley has to be removed (fig. 19); release the belt stretcher spring and remove the belt guide (Fig. 21). ALWAYS USE ORIGINAL BELTS!

TRACTION RELEASE LEVER

The traction release device is located at the back of the machine (fig. 22); if the machine breaks down, to allow it to be towed or moved by hand, move the lever to idle position (fig. 22, ref. B). In the position (A) (fig. 22) the machine is in working condition.

MD13-MD18/ Translation of the original instructions

MAINTENANCE SUMMARY TABLE

PROCEDURE EVERY

HOURS

AFTER

HOURS

EVERY 50

HOURS

EVERY

100

HOURS

ONCE A

YEAR OR

EVERY 200

HOURS

Engine oil

Check the level ●

Replace ● ●

Air filter

Check ●

Replace ٭

Spark plug

Check/adjust ●

Replace ●

Hydraulic engine oil

Check the level ●

Replace

●

(first

change)

●

Check that the air intake grid is clean

●

Check that the engine cooling fans and cylinders are clean

●

Hydrostatic transmission oil

Check the level

● ●

Replace ●

(first

change)

●

Check that blades are well-sharpened and well-fixed

● ●

Lubricate with grease the points indicated below, the differential lock chains (on MD18) and the rack and pinion of the steering column

● ●

● recommended procedure ٭ procedure to be carried out if necessary

LUBRICATION POINTS WITH GREASE

MD13-MD18/ Translation of the original instructions

TROUBLE-SHOOTING

PROBLEM

CAUSE REMEDY

Dashboard OFF with key in “AVV.” (ON) pos.

– Battery not supplying power – Check connecting cables

– Recharge battery – Change the fuse

Dashboard ON, but starter motor does not turn over with key in “AVV” (ON) pos.

– Battery not supplying enough power – Recharge battery – Start-up go-ahead not given – Travel lever in stop position

– Disengage blades – Sit in the driver’s seat

– Check the three safety sensors (seat – blades engagement - feed lever)

Difficult starting or irregular running of engine

– Carburation problems – Clean or change the air filter

– Adjust the carburettor (follow engine manual

instructions)

– Deposits or dirt in fuel – Empty the tank and use fresh petrol

– Check and change the petrol filter if necessary

Starter motor turns over but engine does not start

– No petrol flow – Check that the choke has been activated (if

engine is cold) – Check petrol level in tank – Check wiring of carburettor opening control

– Check petrol filter (and change if necessary)

- Check that the vent on the tank cap is not blocked

– Fault in ignition system – Check that the caps of the spark plugs are

correctly fastened

– Check that the electrodes are clean and at the

correct distance apart.

Drop in engine performance during cutting

– Speed too high for cutting height – Reduce speed

– Raise cutting deck by a few notches

Uneven cutting

– Cutting deck not parallel to ground – Check tyre pressure

MD13-MD18/ Translation of the original instructions

– Level off the cutter deck

– Blades fault – Check that the blades are correctly mounted

– Sharpen or change the blades – Check the tension of the cutter deck motor belt

Vibrations during operation

– Blades unbalanced – Balance blades or replace if damaged – Fastenings are loose – Check and fasten the blade fixing screws as

well as the fixing screws of the engine and chassis.

ELECTRICAL SYSTEM The electrical system is protected by a fuse which cuts out the entire electrical system if blown. After finding and repairing the fault, replace the fuse with another of the same rating. Never replace the fuse with one of a different rating. The electrical system fuses are on the left-hand side of the steering

wheel (fig. 23). If the problems persist after all the procedures described above have been carried out, contact the Authorised After-Sales Service Centre. Never attempt to make difficult repairs unless you have the necessary equipment and technical expertise.

IMPORTANT!

– Pay attention not to reverse the battery polarity. – Never operate the mower without the battery, since it is equipped with a charge regulator. – Take care not to cause short-circuits.

THE MACHINE DOES NOT REMAIN IN NEUTRAL

Adjust the device (fig. 24) by loosening the counter-nut and using the central screw.

FORWARD LEVER

To adjust the forward and reverse travel speeds, use the screws (fig. 25, ref. A) if the forward lever automatically returns to zero adjust the self-locking nut (fig. 25, ref. B).

END OF WORK

After mowing, disengage the blades and drive back to base with the cutting deck in the highest position. To stop, move the travel lever to the STOP position (fig. 3, ref. 2), set the throttle lever on the minimum rpm, switch off the engine by turning the key on the STOP position (Fig. 1, ref. 1) and lower the deck to the lowest position.

CLEANING

Clean the outside of the mower after each use.

STORAGE AND PROLONGED PERIODS OF DISUSE

Store the mower in a dry place, away from atmospheric agents, and preferably cover it with a sheet. If the mower is not going to be used for a long period (over 1 month), disconnect the red battery cable (fig.

23) and follow the instructions given in the engine manual. Also lubricate all of the articulated joints. Regularly check that the battery voltage does not drop below 12 volts. If it does, recharge the battery. If

the machine is to be out of use for more than 30 days, drain the fuel from the engine to prevent sticky deposits from forming in the fuel intake system or in vital parts of carburettor. To avoid this procedure, it is possible to save fuel in storage up to 12 months by using an appropriate fuel stabilizer. Add the such additive to the fuel in the tank or in the fuel container. Run the engine for a while to let the stabilizer get into the fuel system. Caution: if the engine is fed with petrol containing alcohol, drain the fuel tank and run the engine until there is no fuel left.

TRANSPORTING THE MACHINE

If the machine has to be transported on a lorry or a trailer, fasten it to the vehicle using ropes or cables.

1414

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

GRILLO MD13 – MD18

RASAERBA IDROSTATICO

Gentile Cliente, nel ringraziarla per la fiducia e la preferenza accordata al nostro Grillo MD, confidiamo che l’uso di questa sua nuova macchina risponda pienamente alle sue esigenze. Per l’impiego ottimale e per la sua manutenzione nel tempo, la preghiamo di leggere attentamente e seguire scrupolosamente le indicazioni di questo libretto; ciò le consentirà di ottenere i massimi risultati e salvaguardare la sua spesa. La preghiamo di conservare questo libretto, che dovrà sempre accompagnare la macchina.

DESCRIZIONE GENERALE E USO PREVISTO

La macchina Grillo MD è un rasaerba con operatore a bordo, progettato per il taglio dell'erba, anche in pendenza.

ATTENZIONE! Leggere attentamente prima di avviare il motore. Le seguenti avvertenze sono importanti per l’incolumità dell’operatore!

AVVERTENZE

La prudenza è l’arma principale nella prevenzione degli incidenti! La preghiamo vivamente di leggere con attenzione le seguenti avvertenze nell’uso del tosaerba, prima ancora di iniziare il lavoro. L’uso improprio del tosaerba e il suo equipaggiamento possono risultare pericolosi; per ridurre queste possibilità osservare le precauzioni necessarie di seguito riportate:

1) Leggere questo manuale interamente, prima di accendere e mettere in movimento il tosaerba.

2) Dare particolare attenzione alle ammonizioni e alle etichette di sicurezza attorno al tosaerba.

3) Prima di fare lavorare con la macchina altre persone bisogna metterle al corrente delle norme di sicurezza e di come si usa.

4) Prima d'iniziare il lavoro, indossare indumenti appropriati da lavoro, guanti, scarponi, occhiali.

5) Durante il lavoro indossare adeguati mezzi di protezione acustica (cuffie).

6) Prima di accendere la macchina, verificare che non ci siano persone intorno; specialmente bambini.

7) Prima di partire con la macchina in marcia indietro, controllare che non ci siano persone od ostacoli.

8) Controllare il terreno prima di procedere alla rasatura, che non vi siano sassi, bastoni o corpi estranei, che potrebbero essere scagliati lontano, e quindi molto pericolosi.

9) Se si urta un corpo estraneo, disinnestare la lama, fermare il motore, togliere la chiave di avviamento e ispezionare il tosaerba. Riaccendere la macchina: se vibra, farla riparare.

10) Prima di scendere dal tosaerba, disinserire la PTO, spegnere il motore e rimuovere la chiave d'avviamento.

11) Sui viali sconnessi viaggiare a bassa velocità.

12) Sulle pendenze, in discesa moderare la velocità

13) In discesa, curvare sempre lentamente.

14) L'utilizzatore è sempre responsabile dei danni arrecati a terzi.

15) I coltelli deformati o danneggiati devono essere sempre sostituiti, mai riparati.

16) Usare sempre ricambi ed accessori originali GRILLO.

17) Lavorare solo con la luce del sole o con buona luce artificiale.

18) Immagazzinare il carburante in contenitori specificatamente costruiti per questo scopo.

19) Fare attenzione quando si lavora vicino ad una strada.

20) Far raffreddare il motore prima di mettere la macchina in locali chiusi.

21) Non usare la macchina quando si è affaticati e non bere alcolici.

22) Evitare fuoriuscite di combustibile e dopo aver riempito il serbatoio pulire ogni fuoriuscita sulla macchina prima di avviare il motore.

23) Non manomettere o disattivare i dispositivi di sicurezza.

24) Non cambiare le regolazioni del motore, in modo particolare il numero di giri max.

25) Non appoggiare pesi sul sedile, si potrebbe disattivare il dispositivo di sicurezza dell'avviamento.

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

26) Non fare nessun tipo di regolazione o pulizia col motore in moto.

27) Non fare controllare la macchina da nessuno mentre siete seduti alla guida col motore in moto.

USI IMPROPRI DA EVITARE

28) Non permettere passeggeri sulla macchina.

29) Non fare lavorare ragazzi troppo giovani; vietato l'uso ai minori di 16 anni.

30) Non operare col tosaerba vicino a fossati o banchine che si possono rompere sotto il peso della macchina, specialmente quando la superficie è staccata o bagnata.

31) Sostituire le marmitte danneggiate o usurate.

ULTERIORI ACCORGIMENTI PER LA SICUREZZA

Le avvertenze sopra riportate potrebbero non essere sufficienti ad evitare ogni rischio, nel caso in cui l'operatore non si attenesse all'uso appropriato della presente macchina tosaerba. Pertanto, per maggiore prudenza specifichiamo quanto segue.

32) La rotazione della lama del tosaerba è molto pericolosa, non mettere mai le mani o i piedi sotto al piatto rasaerba.

33) Non fare retromarcia col motore accelerato.

34) E' pericoloso azionare il volante di guida bruscamente, col motore a massimo regime.

35) Prima di avviare il motore riempire il serbatoio di carburante. Fare rifornimento di combustibile solo all'aperto, spegnere sempre il motore, stare lontano da scintille o fiamme, non fumare! Riposizionare in modo sicuro il tappo del serbatoio e dei contenitori di carburante.

36) Se dovete svuotare il serbatoio carburante, eseguire l'operazione all'aperto.

37) Non lavorare col tosaerba sopra alla ghiaia che viene aspirata e centrifugata dalla lama, risultando molto pericolosa.

38) Se avete dei bambini, quando non usate la macchina, nascondete la chiave d'avviamento.

39) ATTENZIONE: per ridurre il pericolo d'incendio mantenere il vano motore, la marmitta, i collettori di scarico, la batteria, la zona serbatoio e conduttura carburante liberi da erba, foglie, polvere ecc.

40) Non immagazzinare la macchina dentro un edificio dove i vapori del carburante possono arrivare a fiamme, scintille o fili elettrici scoperti.

Disinnestare la trasmissione del piatto, spegnere il motore e disinserire le candele:

a) prima di pulire i punti ostruiti b) prima di controllare o riparare il tosaerba c) dopo aver urtato un corpo estraneo (ispezionare l'organo di taglio per verificare che non sia danneggiato). d) se la macchina comincia a vibrare in modo anomalo, effettuare immediatamente un controllo generale per individuare la ragione che provoca questa anomalia: se necessario richiedere l'intervento di un professionista.

IDENTIFICAZIONE E ASSISTENZA

IDENTIFICAZIONE

La macchina è dotata di una targhetta, posta sotto al volante con il numero di matricola.

SERVIZIO ASSISTENZA

Questo manuale fornisce le indicazioni per l’uso del tosaerba e per una corretta manutenzione di base, eseguibile dall’utilizzatore. Per gli interventi non descritti in questo libretto, interpellare il Rivenditore di Zona.

RICAMBI

Si raccomanda di impiegare esclusivamente ricambi originali, gli unici che offrono caratteristiche di sicurezza e intercambiabilità. Ogni richiesta deve essere corredata del numero di matricola della macchina e il numero di codice del pezzo da sostituire. Per i ricambi del motore, attenersi a quanto indicato nel libretto specifico.

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

GARANZIA

La garanzia è fornita nei modi e nei limiti indicati dalla legge vigente. Il rivenditore dovrà obbligatoriamente consegnare il certificato di garanzia della macchina al cliente finale, stampando una copia della registrazione dal sito Grillo. Per quanto riguarda il motore, valgono le condizioni previste dai rispettivi Produttori.

RICAMBI CHE SI CONSIGLIANO DI TENERE DI SCORTA

N. 2 lame N. 2 viti lame N. 2 dadi viti lame N. 1 filtro aria motore N. 1 filtro olio motore

CARATTERISTICHE TECNICHE

MOTORE:

- MD13 BRIGGS & STRATTON INTEK 3130 10HP 344 cc OHV, monocilindrico, a scoppio, 4 tempi,

sincrobilanciato (AVS), provvisto di pompa olio, filtro olio e cilindro in ghisa.

- MD18 - BRIGGS & STRATTON INTEK 7180 15,2HP 656 cc bicilindrico, a scoppio, 4 tempi.

AVVIAMENTO: elettrico, con batteria 12V. SERBATOIO: 7 litri – RISERVA: 1 litro. CAMBIO: trasmissione idrostatica. DIFFERENZIALE: con bloccaggio (SOLO SU MD18) FRIZIONE: per P.T.O.,con frizione elettromagnetica. VELOCITÀ: da 0 a 9 km/h a variazione continua e retromarcia da 0 a 4 km/h. PNEUMATICI anteriori: 13x5.00 - 6; posteriori: 16 x 7.50-8. FRENI: posteriori di stazionamento. SEDILE: ammortizzato e regolabile, con roll bar (SOLO SU MD18) PIATTO DI TAGLIO: scarico laterale/Mulching. SISTEMA DI TAGLIO: 1 lama rotante. LARGHEZZA DI TAGLIO: 830 mm VELOCITÀ PERIFERICA LAMA: 72 m/sec. ALTEZZA DI TAGLIO: da 25 mm a 75 mm (MD13) e da 25 a 80 mm (MD18) con 6 diverse posizioni di taglio e 1 di trasferimento. RESA: 4800 m2/h (indicativa) – MD13 - 6.000 m2/h (indicativa)- MD18. RAGGIO INTERNO DI STERZATA: 450 mm. TIRO TRAINO: di serie DIMENSIONI: Lunghezza: 1895 mm, Larghezza: 1130 mm, Altezza: 1025 mm (MD18); 975 mm (MD13) PESO: 218 kg – MD13; 238 kg – MD18

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

MESSA IN OPERA DELLA MACCHINA

1) Controllare l’integrità della macchina, che non abbia subito danni durante il trasporto.

2) Verificare i livelli olio, motore, trasmissione idrostatica, riduttore ruote.

1 bar ruote anteriori 13 x 50-6 1,2 bar ruote posteriori 16 x 7.50-8.

4) Controllare il voltaggio della batteria, non deve risultare inferiore al valore di 12 volt,

eventualmente provvedere alla ricarica. IMPORTANTE!!! Durante il montaggio evitare di invertire le polarità della batteria.

5) Montare il volante facendo attenzione all’inserimento della chiavetta e al serraggio della vite

(coppia di serraggio 2 KgF.m [20 N.m]).

6) Montare la marmitta, il paraurti posteriore e il roll bar (solo per MD18).

RODAGGIO - ATTENZIONE!!

Sostituire l’olio motore dopo le prime 20 ore di funzionamento unitamente al filtro. Controllare che non vi siano perdite d’olio o viti lente, in particolare quelle di fissaggio della lama e dello sterzo.

ISTRUZIONI PER L'USO

PRIMA DI AVVIARE IL MOTORE

Prima di avviare il motore controllare sempre: – che la leva avanzamento sia in posizione folle (fig.3, n. 2) – che l’olio nel motore sia a livello (fig. 4) – che le griglie di aspirazione per il raffreddamento del motore siano pulite (fig. 7) – che il filtro aria sia ben pulito (fig. 8 – fig.8A) – che il piatto tosaerba sia ben pulito – che le alette del motore idraulico siano pulite (fig. 5) – che le lame siano ben affilate e saldamente fissate – che la vite centrale mozzo lama sia ben serrata (fig. 9 n. 3) Riempire il serbatoio di carburante servendosi di un imbuto munito di un filtro molto fine (fig. 10 n. 4) Regolare la posizione del sedile agendo sulla leva (fig. 11 - MD18).

AVVIAMENTO DEL MOTORE

– Spingere fino a metà corsa il manettino acceleratore (fig. 3 n. 5) – Se il motore è freddo azionare il dispositivo di starter (fig. 3 n. 6 – MD18; fig. 3 n. 5 – MD13). Ruotare

la chiave di avviamento (fig. 1 n°1). – Una volta avviato il motore disinserire lo starter, aspettare qualche minuto per riscaldare il motore. – Per spegnere il motore girare la chiave di avviamento nella posizione di STOP (fig. 1, n. 1). Nota: durante i trasferimenti è bene che il piatto di taglio sia in posizione di massima altezza.

ACCENSIONE DEL FARO LUCE

Per l'accensione del faro luce è necessario posizionare la chiave di avviamento nella seconda posizione (fig. 18 pos. A).

IMPORTANTE

E' necessario utilizzare il faro luce con motore avviato in modo da evitare la scarica della batteria.

INIZIO DEL LAVORO

– Scegliere l’altezza di taglio agendo sulla leva (fig. 2 n. 8). Accelerare opportunamente il motore,

innestare la PTO tramite l’interruttore sul cruscotto (fig.1, n°5). Azionare dolcemente la leva

avanzamento (fig. 3 n. 2) ed iniziare il lavoro. Per fermarsi riportare la leva avanzamento in posizione

centrale. – La leva (fig. 3 n. 2) serve anche per la retromarcia, spostandola indietro la macchina retrocede -

azionarla dolcemente.

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

FRENO DI STAZIONAMENTO

Il freno di stazionamento si inserisce sollevando l’anello (fig. 3 n. 10) fino ad agganciare la leva. Per registrare il freno di stazionamento agire sul registro (fig. 5).

BLOCCAGGIO DIFFERENZIALE (MD18)

Il pedale del bloccaggio differenziale è quello indicato in fig. 1 al n. 4. Premere il pedale bloccaggio differenziale in caso di slittamento delle ruote motrici: è consigliabile utilizzare il bloccaggio anche in discesa, in forte pendenza, per mantenere in aderenza entrambe le ruote motrici. Attenzione! Non utilizzare il bloccaggio differenziale in curva. Mantenere lubrificati con grasso l’innesto e le catene.

REGOLAZIONE CATENE BLOCCAGGIO DIFFERENZIALE (MD18)

Nel caso in cui le catene del sistema bloccaggio differenziale risultino essere lente, è possibile ritensionarle correttamente tramite i registri indicati (fig. 26A). Per tensionare correttamente le catene è necessario allentare le viti dei cuscinetti (fig. 26A, rif. A) da entrambe le parti e, agire poi sui registri (fig. 26A, rif. B). Serrare nuovamente le viti (fig. 28, rif. B). ATTENZIONE: non tensionare troppo le catene; entrambi i rami non devono essere completamente tesi!

STRUMENTO CONTAORE

La macchina è dotata di uno strumento contaore (fig. 1, no. 2) che espleta tre funzioni:

1) Mostra il totale delle ore lavorate (sempre visibile sul display anche a chiave disinserita).

2) Mostra le ore mancanti al cambio dell'olio motore (OIL CHANGE IN...HS). Il primo cambio dell'olio motore deve avvenire dopo le prime 20 ore di lavoro, i cambi olio motore successivi devono avvenire ogni 100 ore di lavoro. La scritta “OIL CHANGE” lampeggia automaticamente sul display quando occorre effettuare il cambio dell'olio motore.

3) Mostra le ore mancanti all'ingrassaggio (LUBE IN...HS). Gli ingrassaggi devono essere eseguiti ogni 50 ore di lavoro. “LUBE” lampeggia automaticamente sul display quando occorre ingrassare la macchina. Premendo il pulsante bianco del contaore si possono visualizzare a scelta le funzioni sopra indicate.

REGOLE UTILI PER IL BUON USO

1) Non forzare mai il motore: quando fuma dallo scarico, è sotto sforzo; bisogna rallentare.

2) Non tenere la macchina sotto la pioggia.

3) Affilare frequentemente le lame; il taglio sarà migliore e il motore forzerà di meno.

4) Prima di procedere alla rasatura controllare che sul terreno non vi siano sassi, bastoni o corpi

estranei.

5) Durante la rasatura tenere il motore a massimo regime e regolare la velocità in base all’altezza

dell’erba.

6) Mantenere pulite le griglie sopra al motore e le alette di raffreddamento del motore idraulico

(fig. 5 e fig. 7).

POSIZIONI DI TAGLIO

Per regolare l’altezza di taglio si agisce sulla leva (fig. 2 n. 8). Il piatto può essere posizionato in 6 diverse posizioni di taglio da 25 a 75 mm (MD13), da 25 a 80 mm (MD18) ed una posizione di trasferimento nella quale la lama si disinnesta automaticamente. In presenza di terreno accidentato, cunette o dossi, è conveniente operare con il piatto nella posizione di taglio più alta onde evitare urti da parte della lama.

TERRENI IN PENDENZA

I terreni ripidi devono essere percorsi possibilmente nel senso salita/discesa, facendo molta attenzione nei cambi di direzione, che le ruote a monte non incontrino ostacoli (sassi, rami, radici, ecc.) che potrebbero causare il ribaltamento o la perdita di controllo della macchina. Valutare pertanto le varie situazioni e prestare attenzione in presenza di terreno umido e erba bagnata in quanto la macchina potrebbe scivolare. In discesa partire a bassa velocità ed evitare di calpestare erba secca o tagliata in quanto le ruote perdono aderenza; si tenga presente che, con l’inserimento del bloccaggio differenziale (se in possesso di un MD18) la macchina sarà più stabile.

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

INTERVENTI DEI DISPOSITIVI DI SICUREZZA

Ricordare sempre che il motore si ferma ogni volta che: – L’operatore si alza dal sedile. Inoltre il motore non si avvia se: – La lama è innestata. – Se non si è seduti al posto di guida. – Se la leva di avanzamento non è in posizione di STOP.

MANUTENZIONE E LUBRIFICAZIONE

ATTENZIONE!

- Scollegare le candele prima di iniziare qualsiasi intervento di pulizia, manutenzione o riparazione. Indossare indumenti adeguati e guanti da lavoro.

- Qualora si sollevi la macchina o parte di essa, usare sempre strumenti idonei quali supporti o fermi di sicurezza.

- Non lasciare la macchina in manutenzione, priva di sicurezze o sollevata, in luoghi accessibili a persone inesperte, specialmente bambini.

- Non disperdere mai nell’ambiente olii esausti, benzina, gasolio ogni altro prodotto inquinante!

- Un’efficiente manutenzione e una corretta lubrificazione contribuiscono a mantenere la macchina in perfetta efficienza.

MOTORE

Per gli intervalli di lubrificazione seguire le norme contenute nel libretto del motore; comunque è

indispensabile sostituire l’olio dopo le prime 20 ore di lavoro, successivamente ogni 100 ore o ogni stagione unitamente al filtro olio (fig. 12, tappo scarico olio; svitare il rubinetto tenendo fissa con una chiave la parte avvitata al motore). Sostituire il filtro olio (fig. 13). La prima precauzione

è che al motore sia stato effettuata correttamente la manutenzione del filtro aria, alette raffreddamento, testata pulita e olio motore a livello. Controllare il filtro aria ogni 4 ore o anche più frequentemente se l’ambiente è molto polveroso. Controllare la griglia a rete di aspirazione del raffreddamento del motore (fig. 7).

ASSALE IDROSTATICO

Controllare con il motore freddo la vaschetta di espansione, deve essere vuota (fig. 5). Pulire frequentemente le alette di raffreddamento del motore idraulico, in estate, in presenza di molta polvere, ogni 4 ore di lavoro (fig. 5). Sostituire l’olio dopo le prime 50 ore di lavoro, successivamente ogni 200 ore, utilizzare olio 10W60 quantità 1,85 lt. per la sostituzione procedere come segue:

1) Togliere i due tappi (fig. 14).

2) Rimuovere il tappo utilizzando un cacciavite (fig. 15).

3) Avvitare i due tappi (fig. 14) (coppia di serraggio 13-17 N.m).

4) Inserire l’olio, rimontare il tappo (fig. 15).

5) Verificare la vaschetta di espansione sia vuota, il livello è di 12 mm sotto al piano inferiore della vaschetta di espansione (fig. 6).

LUBRIFICAZIONE

Lubrificare con grasso ogni 20 ore:

- i perni snodo ruota (fig. 16).

- la boccola tenditore cinghia motore piatto di taglio (fig. 16A).

- l'articolazione leverismo avanzamento (fig. 20).

- l'articolazione dello sterzo, dopo aver rimosso la pedana. (fig. 20A).

FILTRO ARIA

Controllare il filtro aria ogni 4 ore od anche più frequentemente se l’ambiente è molto polveroso (fig. 8 – fig.8A).

CONTROLLO LAME E PIATTO

Una lama non affilata strappa l’erba, conferendogli un brutto aspetto; é necessario che l’affilatura sia sempre eseguita sui taglienti delle due lame. Per smontare una lama, afferrarla saldamente, utilizzando guanti da lavoro, svitare la vite centrale, attenzione la vite è destra (fig. 9 n. 3); affilare entrambi i taglienti

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

per mezzo di una mola a grana media e verificare l’equilibratura della lama sorreggendola con un tondo infilato nel foro centrale. Per le due lame di taglio eseguire il montaggio seguendo lo schema (fig. 9).

ATTENZIONE!

Serrare bene a fondo la vite di fissaggio (fig. 9 n. 3). Sostituire sempre i coltelli danneggiati o storti; non tentare mai di ripararli! USARE SEMPRE COLTELLI ORIGINALI!

PIATTO A DOPPIA FUNZIONE DI TAGLIO

Il piatto del raserba idrostatico MD13 – MD18 ha la doppia funzione di scarico laterale e mulching. Tali funzioni sono selezionabili rapidamente anche durante le fasi di lavoro grazie alla leva Quick Shift; ciò permette di non interrompere il lavoro perdendo così tempo nel montaggio di paratie e/o lame dedicate (fig. 27).

REGOLAZIONE PIATTO DI TAGLIO

Una buona planarità del piatto è essenziale per ottenere un prato uniformemente rasato. Posto il rasaerba su una superficie piana e verificata la corretta pressione degli pneumatici, agire sui 4 registri (fig. 17 – 17A) posizionati sul piatto fino a portare il bordo del piatto alla stessa distanza dal pavimento (25 mm) sia da un lato che dall’altro (con l’operatore seduto e mettendo il piatto nella posizione più bassa (fig. 18A). Nel caso non si riuscisse ad ottenere un buon parallelismo, consultare un Centro di Assistenza Autorizzato.

CINGHIA MOTORE – LAMA

Se si verifica l'attorcigliamento o la fuoriuscita della cinghia, eseguire i controlli e le regolazioni (fig. 18/A) tenendo il piatto nella posizione più bassa. Attenzione: quando si posizionano il guidacinghia, occorre avvicinarli alla cinghia controllando il piatto nelle varie altezze (fig. 19).

CINGHIE MOTORE – ASSALE IDROSTATICO

Sono autoregolanti, non hanno bisogno di nessuna regolazione, basta controllare la tensione della molla. Per la sostituzione occorre sganciare la molla di tensione (fig. 21).

ROTAZIONE LAMA

Per innestare e disinnestare la rotazione della lama si agisce sul pulsante n. 5 (fig. 1). Durante l'innesto il motore deve essere a metà regime e la macchina deve essere al di fuori dell'erba da tagliare. Non inserire le lame con motore a massimo regime. La macchina è dotata di frizione elettromagnetica che funziona anche da freno lama durante il disinnesto. Il disinnesto avviene anche automaticamente nella posizione più alta della leva regolazione altezza di taglio. La lama deve arrestarsi entro 5 secondi, se ciò non avvenisse occorre registrare i 3 dadi della frizione elettromagnetica, inserendo sotto al piattello freno uno spessimetro da 0,3 mm. N.B. Questa operazione va eseguita da un centro assistenza autorizzato.

SOSTITUZIONE CINGHIE

La trasmissione del movimento del motore alla trasmissione idraulica e dal motore alle lame è ottenuta per mezzo di due cinghie trapezoidali. Sostituire le cinghie non appena manifestano segni di usura! La loro sostituzione e successive regolazioni sono abbastanza complesse ed è indispensabile vengano affidate ad un Centro Assistenza Autorizzato. Per la cinghia motore piatto di taglio, occorre smontare il guardacinghia della puleggia piatto (fig. 19), sganciare la molla tendicinghia (fig. 21).

USARE SEMPRE CINGHIE ORIGINALI!

DISPOSITIVO DI SBLOCCO DELLA TRAZIONE

Il dispositivo di sblocco della trazione è posizionato nella parte posteriore della macchina (fig. 22), se si verificasse un’avaria alla macchina, per poterla trainare o spostare a mano posizionare la levetta nella posizione folle (fig. 22, pos. B). Nella posizione (A) la macchina è in lavoro.

2021

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

TABELLA RIASSUNTIVA MANUTENZIONE

OPERAZIONE OGNI 8

ORE

PRIME

20 ORE

OGNI 50

ORE

OGNI 100

ORE

OGNI ANNO

O 200 ORE

Olio motore

Controllare il livello ●

Cambiare ● ●

Filtro aria

Controllare ●

Sostituire ٭

Candela

Controllare/registrare ●

Sostituire ●

Olio motore idraulico

Controllare il livello ●

Sostituire

●

(primo

cambio)

●

Controllare che la griglia aspirazione motore sia pulita ●

Controllare che le alette e i cilindri del motore siano ben puliti

●

Olio trasmissione idrostatica

Controllare il livello

● ●

Sostituire ●

(primo

cambio)

●

Controllare affilatura e fissaggio lame

● ●

Lubrificare con grasso i punti indicati, catene bloccaggio differenziale ( solo MD

16) e pignone-cremagliera sterzo

● ●

● operazione raccomandata

٭ operazione da eseguire se necessario

PUNTI DI LUBRIFICAZIONE CON GRASSO

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

GUIDA ALL'IDENTIFICAZIONE DEGLI INCONVENIENTI

INCONVENIENTE

CAUSA RIMEDIO

Con la chiave in pos. AVV. il cruscotto rimane spento

– La batteria non eroga corrente alcuna – Controllare i cavi di collegamento

– Ricaricare la batteria – Sostituire il fusibile

Il cruscotto si accende, ma con la chiave in pos. AVV. il motorino di avviamento non gira

– La batteria non eroga sufficiente corrente – Ricaricare la batteria – Manca il consenso all’avviamento – Leva avanzamento in posizione stop

– Disinserire le lame – Sedetevi al posto guida

– Controllare i tre sensori di sicurezza (sedile innesto lame – leva avanzamento)

Avviamento difficoltoso o funzionamento irregolare del motore

– Problemi di carburazione – Pulire o sostituire il filtro dell’aria

– Regolare il carburatore (attenersi al libretto

motore)

– Depositi o impurità nel carburante – Svuotare il serbatoio ed impiegare benzina

fresca

– Controllare ed eventualmente sostituire il filtro

benzina

Il motorino gira ma il motore non si avvia

– Mancanza del flusso di benzina – Controllare che lo starter sia azionato (se il

motore è freddo) – Verificare livello nel serbatoio – Controllare il cablaggio del comando apertura

carburatore – Controllare (ed eventualmente sostituire) il filtro

benzina – Controllare che il foro di sfiato sul tappo del

serbatoio non sia otturato

– Insufficienza nell’impianto d’accensione – Controllare il fissaggio del cappuccio della

candela – Verificare la pulizia e la corretta distanza fra gli

elettrodi

Calo di rendimento del motore durante il taglio

– Velocità di avanzamento elevata in – Diminuire la velocità

rapporto all’altezza di taglio – Alzare di qualche tacca il piatto di taglio

Taglio irregolare

– Piatto di taglio non parallelo al terreno – Controllare la pressione dei pneumatici

– Ripristinare il parallelismo del piatto

– Inefficienza della lama – Controllare il corretto montaggio della lama

– Affilare o sostituire le lame

MD13-MD18/Original instructions- Istruzioni originali- Original-Anleitungen- Instrucciones originales

– Controllare la tensione della cinghia motore

piatto

Vibrazioni durante il funzionamento

– Lame squilibrate – Equilibrare o sostituire le lame se danneggiate – Fissaggi allentati – Verificare e serrare le viti di fissaggio delle lame,

del motore e del telaio

IMPIANTO ELETTRICO

L’impianto elettrico è protetto da fusibile che, se interrotto, provoca la totale inefficacia di tutto l’impianto elettrico. Ricercato e riparato il guasto, sostituire il fusibile avariato con uno di uguale portata. Non sostituire mai il fusibile con uno di portata diversa. I fusibili dell’impianto elettrico si trovano a sinistra dello sterzo (fig. 23). Se gli inconvenienti perdurano dopo aver eseguito le operazioni sopra descritte, contattare il Centro Assistenza Autorizzato. Non tentare mai di effettuare riparazioni impegnative senza avere i mezzi e le cognizioni tecniche necessarie.

IMPORTANTE!

- Evitare di invertire la polarità della batteria.

- Non far funzionare il rasaerba senza la batteria, essendo dotato di un regolatore di carica.

- Fare attenzione a non causare corto circuiti.

LA MACCHINA NON STA IN FOLLE

Registrare il dispositivo (fig. 24) allentare il controdado e agire sulla vite centrale.

LEVA AVANZAMENTO

Per registrare la velocità in marcia avanti e in RM agire sulle viti (pos. A, fig. 25). Se la leva avanzamento torna automaticamente a zero registrare il dado autobloccante (pos. B, fig. 25).

FINE LAVORO

Terminata la rasatura, disinnestare le lame, ed effettuare il percorso di ritorno con il piatto di taglio in posizione di massima altezza. Per fermarsi mettere la leva avanzamento in posizione STOP (fig. 3 n. 2), portare il manettino acceleratore al minimo, spegnere il motore ruotando la chiave nella posizione di STOP (fig. 1 n. 1), abbassare il piatto nella posizione più bassa.

PULIZIA

Dopo ogni utilizzo, ripulire l’esterno del rasaerba.

RIMESSAGGIO E INATTIVITÀ PROLUNGATA Riporre la macchina in un ambiente asciutto, al riparo dalle intemperie e, possibilmente, ricoprirla con un telo. Se si prevede un prolungato periodo di inattività (superiore a 1 mese), provvedere a scollegare il cavo rosso della batteria (fig. 23) e seguire le indicazioni contenute nel libretto di istruzioni del motore; lubrificare inoltre tutte le articolazioni. Controllare periodicamente che il voltaggio della batteria non scenda sotto il valore di 12 Volt e in tal caso provvedere alla ricarica.

Se la macchina non viene utilizzata per più di 30 giorni occorre svuotare del carburante il motore onde prevenire la formazione di depositi gommosi nel sistema di alimentazione o in parti vitali del carburatore. Nel caso si volesse evitare questa operazione, è possibile prolungare la conservazione del carburante in rimessaggio fino a 12 mesi aggiungendo uno stabilizzante per benzina adatto allo scopo. Miscelare l'additivo al carburante nel serbatoio o nel recipiente del carburante. Accendere il motore per far circolare l'additivo nel sistema di alimentazione. Nota: se il motore utilizza benzina contenente alcol, svuotare il serbatoio facendo funzionare il motore fino ad esaurire il carburante.

AVVERTENZE PER IL TRASPORTO

Se la macchina viene trasportata a bordo di un camion o un rimorchio, assicurarla al mezzo di trasporto mediante funi o cavi.

MD13-MD18/ Traduction des instructions originales

GRILLO MD13 - MD18

TONDEUSE HYDROSTATIQUE

Cher Client, Nous vous remercions pour la confiance et la préférence que vous avez bien voulu accorder à notre Grillo MD. Nous sommes certains que l’utilisation de votre nouvelle machine répondra entièrement à vos exigences. Pour un emploi optimal et pour son entretien au fil du temps, nous vous demandons de lire attentivement et de respecter scrupuleusement les indications de cette brochure; cela vous permettra d’obtenir d’excellents résultats et de sauvegarder votre investissement. Nous vous demandons de conserver ce manuel qui doit toujours accompagner la machine.

DESCRIPTION GENERALE ET USAGE PREVU

La machine Grillo MD est une tondeuse autoportée, conçue pour la coupe de l'herbe, aussi en pente.

ATTENTION! Avant de mettre le moteur en marche lire attentivement le mode d’emploi. Les précautions suivantes sont importantes pour votre sécurité!

MISES EN GARDE

La prudence est l’arme principale pour la prévention des accidents! Avant de commencer tout travail nous vous demandons de lire attentivement le mode d’emploi suivant concernant la tondeuse. L’utilisation inadéquate de la tondeuse et de son équipement peuvent être dangereux; pour réduire ces possibilités de danger, veuillez respecter ces précautions nécessaires:

1) Lire entièrement ce manuel avant l’activation et la mise en mouvement de la tondeuse.

2) Respecter avec une attention particulière les mises en garde et les étiquettes de sécurité placées autour de la tondeuse.

3) Avant de confier votre tondeuse à d’autres personnes il faut les mettre au courant des normes de sécurité, et du mode d’emploi.

4) Avant de commencer le travail, mettre des vêtement de travail appropriés, gants, bottes et lunettes.

5) Pendant le travail mettre des instruments de protection acoustique appropriés (casques).

6) Avant de mettre la tondeuse en marche, vérifier que personne ne se trouve tout près de la machine spécialement des enfants.

7) Avant de faire marche arrière, contrôler qu’il n’y ait personne et aucun obstacle.

8) Contrôler le terrain avant de la tonte pour qu’il n’y ait pas de cailloux, de morceaux, de bois ou d’autres corps qui pourraient être projetés et se révéler très dangereux.

9) Si l'on heurte un corps étranger, déclencher la lame, éteindre le moteur enlever le clé de démarrage et examiner le broyeur; démarrer la machine de nouveau et si elle vibre, il faut la réparer.

10) Avant de descendre de la tondeuse, éteindre le moteur, débrancher la prise de force, enlever la clé de démarrage.

11) Voyager à une vitesse réduite sur les terrains accidentés.

12) Sur des pentes, en descente modérer la vitesse.

13) Dans les descentes tourner très lentement.

14) L'utilisateur est toujours responsable des dommages occasionnés aux tiers.

15) Le couteaux déformés ou endommagés doivent être toujours remplacés et jamais réparés.

16) Utiliser toujours des pièces détachées et des accessoires d'origine GRILLO.

17) Travailler uniquement avec la lumière du soleil ou avec une bonne lumière artificielle.

18) Conserver le carburant dans des jerricanes spécifiquement construit à cet effet.

19) Être vigilants lorsqu'on travaille près d'une route.

20) Laisser refroidir le moteur avant de ranger le broyeur dans des locaux fermés.

21) Ne pas utiliser le broyeur quand l'on est fatigué ou l'on a bu des boissons alcoolisées.

22) Eviter les fuites de combustible; après avoir rempli le réservoir nettoyer soigneusement les fuites sur la tondeuse avant d’activer le moteur: ne créer aucune source d’injection jusqu’à totale dispersion des vapeurs de l’essence sortie.

23) Ne pas modifier ni désactiver les dispositifs de sécurité.

MD13-MD18/ Traduction des instructions originales

24) Ne pas modifier le réglages du moteur et plus spécialement le nombre de tours maximum.

25) Ne poser aucun poids sur le siège; le dispositif de sécurité de démarrage pourraient se désactiver.

26) N’effectuer aucun réglage ou nettoyage avec le moteur en marche.

27) Ne jamais faire contrôler la machine lorsque le conducteur est au volant avec le moteur en marche.

USAGES IMPROPRES A EVITER

28) Ne transporter aucun passager à bord.

29) Ne pas faire travailler des personnes trop jeunes: l'usage est interdit aux mineurs de 16 ans.

30) Ne pas utiliser la tondeuse près de fosses ou sur leur accotements qui peuvent s'écrouler sous le poids.

31) Remplacer les pots d'échappement usés ou endommagés.

PRECAUTIONS DE SECURITE SUPPLEMENTAIRES

Les mises en garde décrites ci-dessus pourraient ne pas être suffisants afin d'éviter tous les risques, au cas où l'opérateur ne se tenait pas à l'usage approprié de la présente machine broyeur. Pour cette raison et pour plus de prudence nous ajoutons les précautions suivantes.

32) La rotation de la lame de la tondeuse est très dangereuse: ne jamais mettre les mains ou les pieds sous le plateau.

33) Ne pas faire marche arrière si le moteur est accéléré.

34) Il est dangereux d'actionner le volant de direction brusquement, avec le moteur à plein régime.

35) Avant d'activer le moteur, remplir le réservoir de carburant. Le ravitaillement de combustible doit être fait en plein air; désactiver le moteur, rester loin des étincelles ou des flammes et ne pas fumer. Remettre le bouchon du réservoir et ranger les jerricanes de carburant de manière fiable.

36) Effectuer la vidange du réservoir de carburant uniquement en plein air.

37) Ne jamais utiliser la tondeuse sur le gravier car il serait aspiré et centrifugé par la lame, ce qui est très dangereux.

38) Ne jamais s’arrêter quand on travaille en montée ou en descente.

39) Si vous avez des enfants, cachez les clés de démarrage du broyeur.

40) ATTENTION: Pour réduire le risque d’incendie, faire en sorte que le logement du moteur, le pot d'échappement, les collecteurs, la batterie, la zone réservoir et la tuyauterie du carburant ne soient pas obstrués par des herbes, des feuilles, des poussières etc.

41) Ne pas remiser le broyeur dans un édifice où les vapeurs du carburant peuvent arriver jusqu’à des flammes, des étincelles ou des fils électriques dénudés.

Déconnecter la transmission du plateau de coupe, arrêter le moteur et déconnecter les bougies d'allumage:

a) avant de nettoyer les points obstrués. b) avant toute contrôle ou réparation de la tondeuse. c) après avoir heurté un objet étranger (vérifier que le plateau de coupe ne soit pas endommagé). d) Si la machine vibrait de façon anormale, contrôler immédiatement l’ensemble de la machine de façon à déterminer la raison qui provoque cette anomalie: remédier avec l’assistance d’un professionnel si nécessaire.

IDENTIFICATION ET ASSISTANCE

IDENTIFICATION

Cette machine est munie d’une plaquette sous le volant de direction avec le numéro de série de la machine.

SERVICE ASSISTANCE

Ce manuel fournit toutes les indications utiles sur l’emploi de la tondeuse et sur un entretien de base correct, qui peut être effectué par l’opérateur. Pour les interventions non décrites dans cette brochure, s’adresser au Revendeur responsable de la Zone.

MD13-MD18/ Traduction des instructions originales

PIECES DETACHEES

Nous recommandons d’utiliser exclusivement des pièces de rechange d’origine, les seules qui offrent des caractéristiques de sécurité et d’interchangeabilité. Dans toute demande de pièce il doit être indiqué le numéro de série de la machine et la référence de la pièce à remplacer. Pour les pièces de rechange relatives au moteur, respecter les indications contenues dans le manuel spécifique.

GARANTIE

La garantie est assurée selon les modes et les limites indiquées par la loi en vigueur. Le revendeur devra remettre au client final une copie de la carte de garantie de la machine, qui pourra être téléchargée du site Grillo après avoir enregistré la machine même. En ce qui concerne le moteur, seulement les conditions prévues par le Fabricant concerné sont valables.

PIECES DE RECHANGE QUE NOUS CONSEILLONS D’AVOIR EN RESERVE

* 2 lames * 2 vis de lames * 2 écrous pour vis de lames * 1 filtre air moteur * 1 filtre huile moteur

CARACTERISTIQUES TECHNIQUES

MOTEUR MD13 - BRIGGS & STRATTON INTEK 3130 10HP 344 cc OHV, 1 cylindre, à explosion, 4 temps,

synchro-équilibré (AVS).

MD18 - BRIGGS & STRATTON INTEK 7180 15,2HP 656 cc , deux cylindres, à explosion, 4 temps. RESERVOIR: 7 litres - RESERVE: 1 litres DEMARRAGE: électrique, avec batterie 12V. BOITE DE VITESSES: transmission hydrostatique. DIFFERENTIEL: avec blocage (seulement pour le MD18). EMBRAYAGE: par prise de force, avec embrayage électromagnétique. VITESSE: de 0 à 9 Km/h avec variation continue et marche arrière de 0 à 4 km/h. PNEUMATIQUES avant: 13 x 5.00 - 6; arrière: 16 x 7.50-8. FREINS: arrière de stationnement. SIEGE: amorti et réglable, avec arceau de sécurité (seulement pour le MD18). PLATEAU DE COUPE: éjection latérale/mulching. SISTEME DE COUPE: rotatif à 1 lame. LARGEUR DE COUPE: 830 mm. VITESSE PERIPHERIQUE LAME: 72 m/sec. HAUTEUR DE COUPE: de 25 mm à 75 mm (MD13) et de de 25 mm à 80 mm (MD18) avec 6 différentes positions de coupe et 1 de transfert. RENDEMENT: 4500 m2/h (indicatif) – MD13; 6.000 m2/h (indicatif)- MD18. RAYON DE BRAQUAGE INTERNE: 450 mm. ATTELAGE DE REMORQUE D'ORIGINE ET PHARE AVANT. DIMENSIONS: Longueur 1895 mm - Largeur 1130 mm - Hauteur 975 mm (MD13), 1025 mm (MD18). POIDS: 218 kg. – MD13; 238 kg. – MD18.

MD13-MD18/ Traduction des instructions originales

MISE EN SERVICE DE LA MACHINE

1) Contrôler que la machine soit intacte et qu’elle n’ait pas été endommagée pendant le transport.

2) Vérifier les niveaux d’huile du moteur, de la transmission hydrostatique, et du réducteur de roues.

3) Vérifier la pression des pneus:

1 bar roues AV. 13 x 50-6 1,2 bar roues AR. 16 x 7.50-8.

4) Contrôler le voltage de la batterie qui ne doit pas être inférieur à la valeur de 12 V; prévoir

éventuellement la recharge. IMPORTANT!!! Éviter d’inverser les polarités de la batterie pendant le montage.

5) Monter le volant, faire attention au montage de la clavette et au serrage de la vis, (couple de serrage

2 KgF.m [20 N.m]).

6) Monter le pot d’échappement, le pare-chocs arrière et l’arceau de sécurité (sur MD18 seulement).

RODAGE - ATTENTION!!

Vidanger l’huile moteur et le filtre après les 20 premières heures d'exploitation. Contrôler qu’il n’y ait aucune fuite d’huile ni des vis desserrées, en particulier celles de fixation de la lame et de la direction.

MODE D'EMPLOI

AVANT DE DEMARRER LE MOTEUR

Avant de démarrer le moteur contrôler toujours: – que le levier d’avancement soit au point mort (fig. 3, n. 2); – que l’huile dans le moteur soit au niveau voulu (fig. 4); – que les grilles d’aspiration pour le refroidissement du moteur soient propres (fig. 7); – que le filtre à air soit bien propre (fig. 8 – fig.8A); – que le plateau de coupe soit bien propre; – que les ailettes du moteur hydraulique soient bien propres (fig. 5); – que les lames soient bien affûtées et solidement fixées; – que la vis centrale du moyeu lame soit bien serrée (fig. 9 n. 3). Remplir le réservoir de carburant en se servant d’un entonnoir muni d’un tamis très fin (fig. 10 n. 4). Régler la position du siège en intervenant sur le pommeau (fig. 11 - MD18).

DEMARRAGE DU MOTEUR

– Pousser jusqu’à la mi-course la manette de l’accélérateur (fig. 3 n. 5). – Si le moteur est froid, actionner le dispositif de starter (fig. 3 n. 6 – MD18; fig. 3 n. 5 - MD13). Tourner la

clé (fig. 1 n. 1). – Lorsque le moteur a démarré, désactiver le starter, attendre quelques minutes pour réchauffer le moteur. – Afin d'arrêter le moteur mettre la clé de démarrage dans la position STOP (fig. 1, n. 1). Note: pendant les transferts, positionner le plateau de coupe sur la position de hauteur maximale.

ALLUMAGE DE PHARE

Afin d'allumer le phare, tourner la clé de démarrage dans la position A (fig. 18).

DEBUT DU TRAVAIL

– Choisir la hauteur de coupe à l’aide du levier (fig. 2 n. 8), accélérer convenablement le moteur;

enclencher la prise de force avec l'interrupteur sur le panneau instruments (fig. 1 n. 5). Actionner doucement le levier d’avancement (fig. 3 n. 2) et commencer le travail. Pour s’arrêter reconduire le levier d’avancement sur la position centrale.

 Le levier (fig. 3 n. 2) sert également pour la marche AR.: si on le déplace vers l’arrière, la machine

recule. Pour cette raison il faut l’actionner doucement.

FREIN DE STATIONNEMENT

On insère le frein de stationnement en soulevant l’anneau (fig. 3 n. 10) jusqu’à enclencher le levier. Pour régler le frein de stationnement utiliser sur le dispositif de réglage (fig. 5).

MD13-MD18/ Traduction des instructions originales

BLOCAGE DIFFERENTIEL (SEULEMENT POUR MD18)

La pédale du blocage différentiel est indiquée dans la fig. 1 au n. 4. Appuyer sur la pédale du blocage différentiel si les roues motrices ont tendance à glisser. Nous conseillons également d’actionner le blocage en descente dans les pendages plus forts, afin de maintenir l’adhérence des deux roues motrices. Attention! Ne pas utiliser le blocage différentiel quand on tourne. Maintenir l’attache et les chaînes lubrifiées avec de la graisse.

REGLAGE CHAINES BLOCAGE DIFFERENTIEL (SEULEMENT POUR MD18)

En cas que les chaînes du blocage différentiel résultent être lâches, il y a la possibilité de les tensioner correctement à l'aide des dispositifs de réglage (fig. 26A). Pour tensionner correctement les chaînes il faut desserrer les visses des roulements (fig. 26A, réf. A) par tous les deux côtés (fig. 26A, réf. B). Réserrer après les vis sur les dispositifs de réglage (fig. 26A, réf. B). Ré-serrer encore les vis (fig. 26A, réf. A). ATTENTION: ne pas trop raidir les chaînes; toutes les deux branches ne doivent pas être complètement tendus.

COMPTEUR-HORAIRE

La machine est équipée d'un nouveau compteur-horaire (fig. 1, no. 2). Ce dispositif offre 3 fonctions:

1) Il affiche le nombre des heures travaillées (tout-le-temps, même avec clé déclenchée).

2) Il affiche les heures manquantes au remplacement de l'huile moteur (OIL CHANGE IN...HS) (=

VIDANGE HUILE DANS.....HEURES). La première vidange d'huile doit être faite impérativement après

les premières 20 heures de travail, ensuite toutes les 100 heures. L'avertissement « OIL CHANGE » (= VIDANGE HUILE) clignote automatiquement lorsque le remplacement d'huile se rend nécessaire.

3) Il affiche les heures manquantes au graissage (LUBE IN... HS) (= GRAISSER DANS....HEURES). Les

graissages doivent être exécutés toutes les 50 heures de travail. L'avertissement « LUBE » (= GRAISSER) clignote automatiquement lorsque le graissage se rend nécessaire. Les trois fonctions indiquées ci-dessus s'affichent en appuyant sur le bouton blanc du compteur-horaire.

REGLES UTILES POUR UN BON USAGE

1) Ne jamais forcer le moteur: lorsque le tuyau d’échappement fume, le moteur est sous effort.

Ralentir.

2) Ne pas laisser la machine sous la pluie.

3) Affûter fréquemment les lames; la coupe sera meilleure et le moteur forcera moins.

4) Contrôler le terrain avant d’effectuer la tonte pour qu’il n’y ait pas de cailloux, de morceaux de bois

ou d’autres corps.

5) Durant la tonte le moteur doit tourner à plein régime; régler la vitesse en fonction de la hauteur de

l’herbe.

4) Faire en sorte que les grilles au dessus du moteur et les ailettes de refroidissement du

moteur hydraulique (fig. 5 et fig. 7) soient toujours propres.

POSITIONS DE COUPE

Pour régler la hauteur de coupe intervenir sur le levier (fig. 2 n. 8). Le plateau peut occuper 6 positions de coupe différentes de 25 à 75 mm (MD13), de 25 à 80 mm (MD18) et une position de transfert dans laquelle la lame se déclenche automatiquement. En présence d’un terrain accidenté, de cassis ou dos-d’âne, il convient d’agir avec le disque dans la position de coupe la plus haute pour éviter les chocs de la lame.

TERRAINS EN PENTE

Les terrains en pente doivent être parcourus, si possible, dans le sens montée/descente, en faisant grande attention, lors des changements de direction, à ce que les roues en amont ne rencontrent aucun obstacle (cailloux, branches, racines, etc…) qui pourraient entraîner le capotage ou la perte de contrôle de la machine. Évaluer convenablement les différentes situations et faire grande attention si le terrain est humide et l’herbe mouillée car la machine pourrait glisser. En descente, démarrer avec une faible vitesse et éviter de piétiner l’herbe sèche ou coupée car les roues perdent leur adhérence; il est important de noter que, avec le blocage différentiel (en cas d'avoir le MD18) la machine acquiert stabilité.

MD13-MD18/ Traduction des instructions originales

INTERVENTIONS DES DISPOSITIFS DE SECURITE

Se rappeler toujours que le moteur s’arrête à chaque fois que: – l’opérateur quitte son siège.

En plus le moteur ne démarre pas si: – la lame est enclenchée. – l’on n’est pas assis au poste de conduite, – si le levier avancement ne se trouve pas dans la position de «STOP».

ENTRETIEN ET LUBRIFICATION

ATTENTION!

- Débrancher les bougies d'allumage avant de procéder à toute opération de nettoyage, de maintenance ou de réparation. Porter des vêtements appropriés et des gants de travail.

- Quand on relève la machine ou une partie de la machine, utiliser toujours des instruments appropriés comme des support des sécurité.

- Ne pas laisser la machine relevée et sans supports de sécurité non gardée, surtout dans des lieux où personnes inexpertes et enfants peuvent avoir accès à la machine.

- Ne jamais jeter dans la nature les huiles usées, l’essence et tout autre produit polluant!

- Une maintenance fiable et une lubrification correcte contribuent à maintenir la tondeuse en parfait état de marche.

MOTEUR

Respecter les normes contenues dans le manuel du moteur en ce qui concerne les intervalles de lubrification; il est toutefois indispensable de vidanger l’huile après les 20 premières heures de

travail, ensuite toutes les 100 heures ou une fois par saison, en remplaçant également le filtre à huile (fig. 12 bouchon de vidange de l'huile; utiliser une deuxième clé pour empêcher à la partie fixée au moteur de se dévisser). Remplacer le filtre à huile (fig. 13). Première précaution à prendre: le

moteur doit être correctement entretenu avec un filtre à air, des ailettes de refroidissement, une tête propre et l’huile moteur au niveau voulu. Contrôler le filtre à air toutes les 4 heures ou même plus fréquemment si l’environnement est très poussiéreux. Contrôler la grille d’aspiration du refroidissement du moteur (fig. 7).

ESSIEU HYDROSTATIQUE

Le moteur froid, contrôler le réservoir à expansion, qui doit être vide (fig. 5). Nettoyer fréquemment les ailettes de refroidissement du moteur hydraulique: toutes les 4 heures de travail durant l'été, compte tenu de la présence importante de poussière (fig. 5). Vidanger l’huile après les 50 premières heures de travail, ensuite toutes les 200 heures; utiliser uniquement de l’huile 10W60, quantité 1,85 litres. Pour exécuter cette opération, il est conseillé de vidanger l’huile en procédant comme suit :

1) Retirer les deux bouchons (fig. 14).

2) Retirer le bouchon (fig. 15) en utilisant un tournevis.

3) Visser les deux bouchons (fig. 14) (couple de serrage 13-17 N.m).

4) Insérer l’huile et visser le bouchon (fig. 15).

5) Vérifier que le réservoir à expansion soit vide, le niveau correct est 12 mm au-dessous du fond du

réservoir (fig. 6).

LUBRICATION

Graisser toutes les 20 heures:

- les axes d'articulation de roue avant (fig. 16).

- la bague du tendeur de courroie moteur – plateau de coupe (fig. 16/A).

- les articulations et leviers de l'avancement (fig. 20).

- la direction en crémaillère en enlevant la plate-forme de la colonne de direction (fig. 20A).

FILTRE A AIR

Contrôler le filtre à air toutes les 4 heures ou plus fréquemment si le milieu est très poussiéreux (fig. 8 – fig. 8A).

MD13-MD18/ Traduction des instructions originales

CONTROLE DES LAMES ET DU PLATEAU

Une lame non affûtée arrache le gazon et enlaidit le cadre général. Il faut que l’affûtage des lames soit toujours effectué sur les tranchants des deux lames. Pour démonter une lame, la saisir avec force en utilisant des gants de travail et dévisser la vis centrale. Attention! La vis a un filetage à droite (fig. 9 n. 3); affûter les deux tranchants avec une meule à grain moyen et vérifier l’équilibrage de la lame en la soutenant avec un fer rond enfilé dans le trou central. Pour les deux lames de coupe effectuer le montage en respectant le schéma fig. 9.

ATTENTION!

Serrer bien à fond la vis de fixation (fig. 9 n. 3). Remplacer toujours les couteaux abîmés ou tordus; ne jamais les réparer!

UTILISER TOUJOURS DES COUTEAUX D’ORIGINE!

PLATEAU DE COUPE A DOUBLE FONCTION

Le plateau de coupe à deux fonctions: éjection latérale et mulching. On peut choisir rapidement même pendant le travail en agissant simplement sur un levier Quick Shift. Ce levier permet un épargne de temps car on ne doit plus monter ou démonter des carters ou changer les lames du plateau (fig. 27).

REGLAGE DU PLATEAU DE COUPE

Un correcte planitude du plateau est essentiel pour obtenir un gazon uniformément tondu. Une fois placée la tondeuse sur une surface plate et après avoir contrôlé que la pression des pneus soit appropriée, utiliser les 4 écrous de réglage (fig. 17 – 17/A) placés sur le plateau jusqu’à ce que le bord du disque soit placé à la même distance du sol (25 mm), aussi bien d’un côté que de l’autre (avec l’opérateur assis et le plateau sur la position la plus basse (fig. 18/A). Si l’on n’arrive pas à obtenir un bon parallélisme il faut consulter un Centre d’Assistance autorisé.

COURROIE MOTEUR – LAME

Si l’on constate l’entortillement ou la sortie de la courroie procéder aux vérifications (fig. 18A), en maintenant le plateau dans la position la plus basse (de transfert). Attention: Lorsqu’on place le guidecourroie, il faut les rapprocher de la courroie en contrôlant le plateau aux différentes hauteurs (fig. 19).

COURROIE DU MOTEUR – ESSIEU HYDROSTATIQUE

Elle est à réglage automatique; elle n’exige aucun réglage: il suffit de contrôler la tension du ressort; pour la remplacer, décrocher le ressort de tension (fig. 21).

ROTATION DE LA LAME

Pour activer et désactiver la rotation de la lame, intervenir sur le levier (fig. 1 n. 5). Pendant l’activation le moteur doit être à mi-régime et la machine doit se trouver hors du gazon à couper. La désactivation intervient dans la position OFF (fig. 2 n.1). La lame doit s’arrêter en 5 secondes; s’il n’en était pas ainsi, régler les trois écrous de l'embrayage électromagnétique en insérant sous le plateau de frein un jauge d'épaisseur de 0,3 mm. Important: Cette opération doit être réalisée dans un Centre d’Assistance autorisé.

REMPLACEMENT DES COURROIES

La transmission du mouvement du moteur à la transmission hydraulique et aux lames est assurée par deux courroies trapézoïdales. Remplacer les courroies dès qu’elles manifestent des signes d’usure! Leur remplacement et les réglages successifs sont assez complexes. Il faut donc confier ces opérations à un Centre d’Assistance autorisé. Pour la courroie du moteur du plateau de coupe, il faut démonter le guide-courroie placés à côté de la poulie du plateau (fig. 19), puis décrocher le ressort de tension de la courroie et démonter la protection (fig. 20). UTILISER TOUJOURS DES COURROIES D’ORIGINE!

MD13-MD18/ Traduction des instructions originales

DISPOSITIF DE DEBLOCAGE DE LA TRACTION

Le dispositif de déblocage de la traction est placé dans la partie arrière de la machine (fig. 22); si une avarie intervient sur la machine, placer le levier en point mort (B, fig. 22) pour pouvoir tracter ou déplacer la machine manuellement. Dans la position (A) la machine est en service.

TABLEAU RECAPITULATIF DE MAINTENANCE

OPERATION TOUTES

LES 8

HEURES

APRES LES

PREMIERES

20 HEURES

TOUTES

LES 50

HEURES

TOUTES

LES 100

HEURES

UNE FOIS PAR

AN OU TOUTES

LES 200

HEURES

Huile moteur contrôler le

niveau

●

remplacer ● ●

Filtre à air

contrôler ●

remplacer ٭

Bougie d'allumage

contrôler/régler ●

remplacer ●

Huile moteur hydraulique

contrôler le

niveau

●

remplacer

● (premier change)

●

Contrôler que la grille d'aspiration du moteur soit propre

●

Contrôler que les ailettes et les cylindres du moteur soient propres

●

Huile transmission hydrostatique

Contrôler le

niveau

● ●

remplacer ●

(premier change)

●

Contrôler fixation et affûtage de la lame

● ●

Lubrifier avec de la graisse les points indiqués, les chaînes du blocage différentiel (sur MD16) et le pignon-crémaillère du guidon de direction.

● ●

● opération recommandée ٭ à effectuer si nécessaire

MD13-MD18/ Traduction des instructions originales

POINTS DE GRAISSAGE

IDENTIFICATION DES INCONVENIENTS

INCONVENIENT

CAUSE REMEDE

Avec la clé sur la pos. «AVV.» (DEMARRAGE), le tableau de bord reste éteint.

– La batterie ne distribue pas du courant – Contrôler les câbles de liaison.

– Recharger la batterie – Remplacer le fusible.

Le tableau de bord s’allume, mais avec la clé sur la pos. «AVV.» (DEMARRAGE), le démarreur ne tourne pas.

– La batterie ne distribue pas assez de courant – Recharger la batterie. – Absence de consensus au démarrage – Levier d’avancement sur la position stop.

– Déconnecter les lames. – S’asseoir au poste de conduite.

– Contrôler les trois senseurs de sécurité (siège –

embrayage lames – levier avancement)

Démarrage défectueux ou fonctionnement irrégulier du moteur.

– Problèmes de carburation – Nettoyer ou remplacer le filtre à air.

– Régler le carburateur (respecter les indications du Manuel relatif au moteur).

– Dépôts ou impuretés dans le carburant –Vider le réservoir et utiliser une nouvelle

essence. – Contrôler et remplacer éventuellement le filtre à essence.

Le démarreur tourne, mais le moteur ne démarre pas.

– L’essence n’arrive pas – Contrôler que le starter soit activé (si le moteur

est froid). – Vérifier le niveau dans le réservoir. – Contrôler le câblage de la commande ouverture

carburateur.

MD13-MD18/ Traduction des instructions originales

– Contrôler (et éventuellement remplacer) le filtre essence. – Contrôler que l’orifice de purge sur le bouchon du réservoir ne soit pas obstrué.

– Le groupe allumage est insuffisant – Contrôler la fixation du capuchon de la bougie.

– Vérifier le nettoyage et la distance correcte entre les électrodes.

Baisse de rendement du moteur durant la coupe.

– Vitesse d’avancement élevée par rapport – Réduire la vitesse. à la hauteur de coupe. – Élever de quelques crans le disque de coupe.

Coupe irrégulière.

– Plateau de coupe non parallèle au terrain – Contrôler la pression des pneus.

– Rétablir le parallélisme du plateau.

– Inefficacité des lames –Contrôler que le montage des lames soit correct.

– Affûter ou remplacer les lames. – Contrôler la tension de la courroie moteur -

plateau de coupe.

Vibrations durant le fonctionnement

– Lames déséquilibrées – Équilibrer ou remplacer les lames si

endommagées.

– Fixations desserrées – Vérifier et serrer les vis de fixation des lames, du

moteur et du châssis.

INSTALLATION ELECTRIQUE

L’installation électrique est protégée par un fusible qui, si interrompu, provoque l’inefficacité totale de toute l’installation électrique. Après avoir recherché et réparé la panne, remplacer le fusible grillé par un fusible de même puissance. Ne jamais remplacer le fusible par un fusible ayant une puissance différente. Les fusibles de l’installation électrique se trouvent à gauche de la barre de direction (fig. 23). Si, après les opérations susmentionnées, les inconvénients persistent, contacter le Centre d’Assistance autorisé. N’essayer jamais d’effectuer des réparations difficiles sans disposer des moyens et des connaissances techniques nécessaires.

IMPORTANT!

– Eviter d’inverser la polarité de la batterie. – Ne pas faire fonctionner la tondeuse sans la batterie, car elle est munie d’un régulateur de charge. – Veiller à ne pas provoquer des courts-circuits.

LA MACHINE NE TIENT PAS LE POINT MORT

Régler le dispositif (fig. 24) desserrer le contre-écrou et intervenir sur la vis centrale.

FIN DE LA TONTE

Après la tonte déconnecter les lames et effectuer le parcours de retour avec le plateau de coupe en position de hauteur maximale. Pour s’arrêter: placer le levier d’avancement sur la position “STOP” (fig. 3 n. 2), conduire la manette de l’accélérateur jusqu’au minimum, éteindre le moteur en tournant la clé dans la position de STOP (fig. 1 n. 1) et positionner le plateau dans la position la plus basse.

MD13-MD18/ Traduction des instructions originales

NETTOYAGE

Au terme de chaque utilisation nettoyer la partie externe de la tondeuse.

MISE EN DEPOT ET INACTIVITE PROLONGEE

Placer la machine dans un milieu sec, à l’abri des intempéries et, si possible, la recouvrir d’une bâche. Si l’on prévoit une période d’inactivité prolongée (supérieure à 1 mois), déconnecter le câble rouge de la batterie (fig. 23) et respecter les indications contenues dans le manuel d’instructions du moteur; lubrifier également toutes les articulations. Contrôler périodiquement que le voltage de la batterie ne descende pas sous la valeur de 12 V et éventuellement recharger. Si la machine ne sera pas utilisé pour plus de 30

jours il faut vidanger l’ essence pour prévenir les dépôts de gomme dans le système d’alimentation ou sur des pièces vitales du carburateur. Afin d'éviter cette opération, il est possible de prolonger le temps du stockage du carburant dans le réservoir jusqu'à 12 mois en utilisant un additif pour essence approprié. Ajouter l'additif au réservoir de carburant ou dans un réservoir de stockage. Faire tourner quelques instants le moteur pour faire circuler l'additif dans le carburateur. Note: Si Vous utilisez de l'essence à l'alcool, vidanger toute l’essence du réservoir et faire tourner le moteur jusqu’à ce qu’il s’arrête, en panne de carburant.

MISE EN GARDE POUR LE TRANSPORT

Si la machine doit être transportée avec un camion ou remorque, la fixer au véhicule avec des câbles ou cordes.

MD13-MD18/ Übersetzung der Original-Anleitungen

GRILLO MD13 - MD18

HYDROSTATISCHER RASENMÄHER

Sehr geehrter Kunde, Wir danken Ihnen für Ihr Vertrauen und beglückwünschen Sie zu Ihrem neuen Grillo MD. Damit Sie lange Freude an Ihrem Mäher haben und dieser immer einwandfrei funktioniert, bitten wir Sie, dieses Handbuch aufmerksam durchzulesen und die darin enthaltenen Hinweise genau zu befolgen. Denn eine einwandfreie Wartung und eine korrekte Benutzung sind unabdingbare Voraussetzungen für einen problemlosen Betrieb und ein schönes Schnittbild. Bewahren Sie das Handbuch sorgfältig auf. Es ist ein wichtiger Bestandteil der Maschinenausstattung.

ALLGEMEINE BESCHREIBUNG UND VORGESEHENER GEBRAUCH

Die Grillo-Maschine MD ist ein Aufsitz-Rasenmäher für das Mähen von Gras entworfen, auch am Hang.

ACHTUNG! Lesen Sie vor dem Anlassen des Motors die folgenden Hinweise zum Schutz Ihrer persönlichen Sicherheit aufmerksam durch!

SICHEREHITSRELEVANTE HINWEISE

Vorsicht ist die wichtigste Maßnahme, um Unfälle zu vermeiden. Die folgenden Hinweise zum Gebrauch des Mähers vor Beginn der Arbeit aufmerksam durchlesen und stets befolgen, da ein unsachgemäßer Gebrauch der Maschine und der dazugehörenden Ausrüstung gefährlich sein kann. Beachten Sie daher bitte die folgenden Vorsichtsmaßnahmen.

1) Dieses Handbuch vor der ersten Benutzung des Mähers aufmerksam und ganz durchlesen.

2) Die auf dem Mäher angebrachten Plaketten und Hinweise zur Sicherheit besonders beachten.

3) Soll der Mäher von einer anderen Person benutzt werden, ist diese genau im Gebrauch der Maschine und über die Unfallverhütungsmaßnahmen zu unterweisen.

4) Beim Arbeiten immer geeignete Arbeitskleidung, Handschuhe, Schuhe und Schutzbrille tragen.

5) Während der Arbeit geeignete Gehör-Schutz tragen.

6) Vergewissern Sie sich vor dem Einschalten der Maschine, dass keine andere Personen und vor allem keine Kinder sich in der Nähe befinden.

7) Vergewissern Sie sich vor dem Anfahren im Rückwärtsgang immer, dass keine andere Personen oder Hindernisse sich hinter der Maschine befinden.

8) Kontrollieren Sie den Boden vor dem Mähen auf Steine, Stöcke und andere Gegenstände, die die Maschine beschädigen oder von dieser weg geschleudert werden und jemanden verletzen könnten.

9) Stößt man beim Mähen gegen einen Fremdkörper, muss das Messer ausgekuppelt, der Motor abgestellt, der Zündschlüssel abgezogen und der Mäher kontrolliert werden. Die Maschine wieder einschalten: Wenn die Maschine vibriert, muss sie repariert werden.

10) Vor dem Absteigen den Motor abstellen, die Zapfwelle ausschalten, den Zündschlüssel abziehen und das Mähdeck in die untersten Position stellen.

11) Auf holprigen Straßen langsam fahren.

12) Beim Abwärtsfahren auf Hängen langsam fahren.

13) Beim Abwärtsfahren in Kurven sanft und langsam fahren.

14) Der Benutzer haftet immer für Personen - bzw. Sachschäden.

15) Verformte oder beschädigte Messer sofort auswechseln und nicht reparieren.

16) Ausschließlich Original-Grillo-Ersatzteile und Zubehöre verwenden.

17) Nur bei Tageslicht oder guter Beleuchtung arbeiten.

18) Den Treibstoff in speziell zu diesem Zweck hergestellten Behältern aufbewahren.

19) Beim Arbeiten in der Nähe einer Straße ist immer größte Vorsicht geboten.

20) Bevor die Maschine in einem geschlossenen Raum gestellt wird, muss der Motor abgekühlt sein.

21) Den Mäher auf keinen Fall benutzen, wenn Sie müde sind und/oder unter Alkoholeinfluss stehen.

22) Keinen Treibstoff verschütten, und nach dem Tanken vor dem Anlassen des Motors alle Treibstoffreste sorgfältig entfernen.

23) Die Sicherheitseinrichtungen dürfen nicht beschädigt oder außer Funktion gesetzt werden.

MD13-MD18/ Übersetzung der Original-Anleitungen

24) Die Einstellungen des Motors, im besondere die maximale Drehzahl, nicht verstellen.

25) Keine schweren Gegenstände auf den Fahrersitz ablegen, da die Sicherheitseinrichtug ausgeschaltet werden könnte.

26) Bei laufendem Motor keine Einstellungen oder Reinigungsarbeiten durchführen.

27) Die Maschine niemals von einer zweiten Person kontrollieren lassen, während Sie selbst auf der Maschine sitzen und der Motor läuft.

FOLGENDES IST ZU VERMEIDEN

Die oben aufgeführten Sicherheitshinweise könnten nicht ausreichen, um jedes Risiko zu vermeiden, falls sich der Benutzer nicht an den vorgesehenen Gebrauch dieses Grashäcksler hält. Daher mahnen wir zur Vorsicht und weisen auf Folgendes hin.

28) Keine „Passagiere“ befördern.

29) Das Mindestalter für die Benutzung dieser Maschine beträgt 16 (sechzehn) Jahre.

30) Nicht neben Gräben arbeiten, deren Rand unter dem Gewicht der Maschine nachgeben könnte, vor allem bei nassem, lockerem oder brüchigem Boden.

31) Abgenutzte oder beschädigte Auspufftöpfe auswechseln.

WEITERE SICHERHEITSRELEVANTE HINWEISE

32) Die Drehung der Messer des Mähers ist sehr gefährlich, Hände oder Füße niemals unter das Mähdeck bringen.

33) Im Rückwärtsgang nur langsam fahren.

34) Es ist gefährlich bei hohen Motordrehzahlen das Lenkrad ruckartig zu betätigen.

35) Vor Beginn der Arbeit den Treibstofftank auffüllen. Nur im Freien tanken, vor dem Tanken immer den Motor abstellen, nicht rauchen und nicht in der Nähe von offenen Flammen oder Funken tanken. Nach dem Tanken, Treibstofftank und Treibstoffbehälter wieder gut verschließen.

36) Den Treibstofftank bei Bedarf immer nur im Freien entleeren.

37) Nicht auf Schotter mähen, da der Schotter angesaugt und von den Messern herumgeschleudert wird, was sehr gefährlich ist.

38) Den Zündschlüssel immer vor Kindern gesichert aufbewahren.

39) ACHTUNG: Um die Brandgefahr zu reduzieren, müssen der Motorraum, der Auspufftopf, die Auspuffkrümmen, die Batterie, der Bereich um den Treibstofftank und die Treibstoffleitungen immer frei von Gras, Blättern, Staub, usw. gehalten werden.

40) Die Maschine darf nicht in einem Gebäude abgestellt werden, in dem die Treibstoffdämpfen mit Flammen, Funken oder freiliegenden Stromleitungen in Kontakt kommen könnten.

Den Mähantrieb auskuppeln, den Motor ausschalten und den Zündkabel aus Zündspule entfernen:

a) bevor Sie verstopfte Punkte reinigen. b) bevor Sie den Mäher überprüfen oder reparieren. c) nachdem den Mäher gegen einen Fremdkörper gestoßen ist, prüfen Sie das Mähdeck auf Schäden.

d) wenn die Maschine anormal vibriert, halten Sie die Maschine und suchen unverzüglich nach der Ursache. Wenn notwendig, fragen Sie um Hilfe eines autorisierten Kundendienstzentrums.

IDENTIFIKATION DER MASCHINE UND KUNDENDIENST

IDENTIFIKATION

Unten dem Lenkrad befindet sich eine Plakette mit der Seriennummer der Maschine

KUNDENDIENST

In diesem Handbuch finden Sie Anleitungen für den korrekten Gebrauch Ihrer Maschine und die vom Benutzer allein durchführbaren Wartungsarbeiten. Für alle nicht in diesem Handbuch beschriebenen Eingriffe und Arbeiten wenden Sie sich bitte an Ihren Grillo-Händler.

MD13-MD18/ Übersetzung der Original-Anleitungen

ERSATZTEILE

Verwenden Sie ausschließlich Original-Ersatzteile, da diese unter sicherheitsrelevantem und montagetechnischem Standpunkt keine Probleme bereiten können. Bei der Ersatzteilebestellung immer die Seriennummer der Maschine und die Ersatzteilnummer angeben. Für die Ersatzteile des Motors die Hinweise im Motor-Handbuch beachten.

GARANTIE

Es gelten die gesetzlichen Garantiebedingungen. Der Händler muss eine Kopie der Garantie-Karte der Maschine dem Kunden geben. Die Kopie kann von der Grillo Webseite heruntergeladen werden. Für den Motor gelten die vom jeweiligen Hersteller vorgesehenen Garantiebedingungen.

ERSATZTEILE, DIE SIE IMMER ZUR HAND HABEN SOLLTEN

2 Messer 2 Schrauben für die Messer 2 Muttern für die o.a. Schrauben 1 Luftfilter für den Motor 1 Ölfilter für den Motor

TECHNISCHE DATEN

MOTOR MD13 – BRIGGS&STRATTON INTEK 3130 10HP 344 cc OHV, Einzelzylinder mit Verbrennungsmotor,

4-Takt, synchroausgeglichen (AVS). MD18 – BRIGGS&STRATTON INTEK 7180 15,2HP 656 cc OHV, Zweizylinder mit Verbrennungsmotor, 4-Takt, synchroausgeglichen (AVS).

TANK: 7 Liter RESERVE: 1 Liter ANLASSER: elektrisch, mit 12V-Batterie. GETRIEBE: hydrostatischer Antrieb. DIFFERENTIAL: mit Sperre (nur auf MD18). KUPPLUNG: mit Zapfwelle und elektromagnetischer Kupplung. GESCHWINDIGKEIT: von 0 bis 9 km/h stufenlos regelbar+ Rückwärtsgang von 0 bis 4 km/h. BEREIFUNG: vorne 13x5.00–6; hinten 16x7.50–8. BREMSE: hintere Feststellbremse. SITZ: gefedert und -längsverstellbar, mit Überrollbügel (nur auf MD18). MÄHDECK: Heck – und Seitenauswurf. TYP: mit 1 rotierenden Messer. SCHNITTBREITE: 830 mm. MESSERUMLAUFGESCHWINDIGKEIT: 72 m/Sek. SCHNITTHÖHE: von 25 bis 75 mm (MD13) - von 25 bis 80 mm (MD18) mit 6 Schnittstellungen und 1

Transportstellung.

LEISTUNG PRO STUNDE: 4500 m2/h (ungefähr) – MD13; 6000 m2/h (ungefähr) - MD18 INNERER WENDEKREIS: 450 mm. ANHÄNGERKUPPLUNG: serienmäßig ABMESSUNGEN: Höhe 975 mm (MD13); 1025 (MD18) - Breite 1130 mm - Länge 1895 mm. GEWICHT:  218 kg – MD13 /  238 kg – MD18

MD13-MD18/ Übersetzung der Original-Anleitungen

INBETRIEBNAHME DER MASCHINE

1) Die Maschine auf Transportschäden untersuchen.

2) Ölstand von Motor, hydrostatischem Getriebe, Räderuntersetzung kontrollieren.

3) Reifendruck kontrollieren:

1 Bar Vorderreifen 13x5.00-6 1,2 Bar Hinterreifen 16x7.50-8.

4) Batterie kontrollieren; die Spannung darf nicht weniger als 12V betragen; ggf. Batterie nachladen.

WICHTIG !!! Beim Einbauen auf keinen Fall die Pole der Batterie umkehren.

5) Beim Montieren des Lenkrades darauf achten, dass der Keil eingesetzt und die Schraube

angezogen wird (Anzugsmoment 2 KgF.m [20 N.m]).

6) Bauen Sie den Auspufftopf, die Hinterstoßstange und den Überrollbügel an (nur bei MD18).

EINFAHREN - ACHTUNG!!

Nach den ersten 20 Betriebsstunden das Motoröl und den Filter auswechseln. Vergewissern Sie sich, dass es keine undichten Stellen gibt, und alle Schrauben, vor allem die Befestigungsschrauben des Messers und der Lenkung gut angezogen sind.

BETRIEBSANLEITUNG

VOR DEM ANLASSEN DES MOTORS

Vor dem Anlassen des Motors immer die folgenden Kontrollen vornehmen: – Der Fahrthebel muss in Leerlaufposition liegen (Abb. 3, Nr. 2). – Motorölstand kontrollieren (Abb. 4). – Die Luftgitter für die Motorkühlung müssen sauber sein (Abb. 7). – Der Luftfilter muss sauber sein (Abb. 8 – 8A). – Das Mähdeck muss sauber sein. – Die Schlitze des Hydromotors müssen sauber sein (Abb. 5).

– Die Messer müssen scharf und gut befestigt sein. – Der mittlere Schraube der Messernabe muss gut angezogen sein ( Abb. 9, Nr. 3).

Zum Einfüllen des Treibstoffs einen Trichter mit einem sehr feinen Filter benutzen (Abb. 10, Nr. 4). Die Position des Sitzes einstellen indem man den Hebel benutzt (Abb. 11 - MD18).

ANLASSEN DES MOTORS

– Den Gashebel bis zur Hälfte drücken (Abb. 3, Nr. 5). – Bei kaltem Motor die Starthilfe betätigen (Abb. 3, Nr. 6 – MD18; Abb. 3, Nr. 5 – MD13). Den

Zündschlüssel drehen (Abb. 1, Nr. 1). – Sobald der Motor angesprungen ist, den Starter wieder abschalten, und den Motor einige Minuten lang warm laufen lassen. – Um den Motor auszuschalten, stellen Sie den Zündschlüssel auf die STOP Position (Abb. 1, Nr. 1) Hinweis: Während der Transportfahrt soll das Mähdeck auf die höchste Schnitthöhe eingestellt werden.

DEN SCHEINWERFER EINSCHALTEN

Um den Scheinwerfer einzuschalten, stellen Sie den Zündschlüssel auf die Position A (Abb. 18).

BEGINN DER ARBEIT

– Die Schnitthöhe mit Hilfe des Hebels (Abb. 2,Nr. 8) einstellen, den Motor aufdrehen, die Zapfwelle

einkuppeln indem man den Schalter auf dem Armaturenbrett benutzt (Abb.1, Nr. 5). Den Fahrthebel

sanft betätigen (Abb. 3, Nr. 2) und mit dem Mähen beginnen. Zum Anhalten den Fahrthebel in die

mittlere Position zurückstellen. – Der Hebel ( Abb. 3, Nr. 2) dient auch zum Rückwärtsfahren; dazu den Hebel sanft nach hinten geben.

FESTSTELLBREMSE

Zum Anziehen der Feststellbremse heben Sie den Ring (Abb. 3, Nr. 10 ) an, bis der Hebel eingehakt ist. Zum Einstellen der Feststellbremse benutzen Sie die Kronenmutter (Abb. 5).

MD13-MD18/ Übersetzung der Original-Anleitungen

DIFFERENTIALSPERRE (NUR AUF MD18)

Das Pedal der Differentialsperre (Abb. 1, Nr. 4). Treten Sie das Pedal der Differentialsperre, falls die Antriebsräder durchrutschen. Benutzen Sie die Differentialsperre auch beim Bergabfahren und an steilen Hängen, um beide Antriebsräder in Haftung zu halten. Benutzen Sie nicht die Differentialsperre in Kurven. Halten Sie die Kupplung und die Treibketten mit Schmierfett geschmiert.

REGULIERUNG DER KETTEN DER DIFFERENTIALSPERRE (NUR AUF MD18)

Sollten die Ketten des Differentialsperren des Systems locker sein, ist es möglich, sie korrekt mit den Einstellungsvorrichtungen (siehe Abb. 28) wieder anzuspannen. Damit die Ketten auf richtige Weise gespannt werden, ist es nötig, die Schrauben der Kugellager an beiden Seiten zu lockern (Abb. 28, Punkt A), um dann die Einstellung an den Einstellvorrichtungen vorzunehmen. Die Schrauben dann wieder festziehen (Abb. 28, Punkt A). ACHTUNG! Die Ketten nicht zu sehr spannen; beide Arme müssen nicht zu viel angespannt sein!

STUNDENZÄHLER

Die Maschine ist mit dem neuen Stundenzähler ausgestattet (Abb. 1, Nr. 2). Dieser Stundenzähler hat drei verschiedene Funktionen:

1) Anzeige, auch bei abgezogenem Schlüssel, der Betriebsstunden.

2) Anzeige der noch fehlenden Betriebsstunden bis zum nächsten Motorenölwechsel (OIL CHANGE IN...HS). Das Motoröl muss 20 Betriebsstunden ausgetauscht werden und dann alle 100 Betriebsstunden. Die Schrift „OIL CHANGE“ blinkt automatisch auf dem Display, wenn das Motoröl gewechselt werden muss.

3) Anzeige der noch fehlenden Betriebsstunden bis zur nächsten Schmierung der Maschine (LUBE. IN...HS). Die Schmierung muss alle 50 Betriebsstunden durchgeführt werden. Die Schrift „LUBE“ blinkt automatisch auf dem Display, wenn die Schmierung durchgeführt werden muss. Man kann eine der drei o.g. Funktionen durch Bedienen des weißen Druckknopfs wählen.

HINWEISE ZUM SACHGEMÄßEN GEBRAUCH DER MASCHINE

1) Den Motor niemals überanstrengen. Sobald Rauch aus dem Auspuff austritt, wird der Motor zu stark

beansprucht und es muss unbedingt langsamer gefahren werden.

2) Die Maschine nicht im Regen stehen lassen.

3) Die Klingen regelmäßig nachschleifen. Dadurch wird das Schnittbild besser und der Motor geschont.

4) Vor dem Mähen den Boden auf Steine, Äste und andere Gegenstände kontrollieren.

5) Beim Mähen den Motor auf maximaler Drehzahl halten, und die Geschwindigkeit der Grashöhe

entsprechend regeln.

6) Die Gitter über dem Motor und die Kühlschlitze des Hydromotors sauber halten (Abb. 5 und

Abb. 7.

EINSTELLEN DER SCHNITTHÖHE

Die Schnitthöhe wird mit Hilfe des Hebels (Abb. 2, Nr. 8) eingestellt. Das Mähdeck kann auf 6 verschiedenen Schnitthöhen von 25 bis 75 mm (MD13), von 25 bis 80 mm (MD18) positioniert werden; für Transportfahrten gibt es eine Extrastellung, in der das Messer automatisch ausgekuppelt ist. Auf unebenem Gelände sollte das Mähdeck in der höchsten Stellung positioniert werden, damit das Messer keine Bodenerhebungen berühren kann.

MÄHEN AN HÄNGEN

Wiesen in steiler Hanglage sollten vorzugsweise senkrecht (auf- oder abwärts), und niemals parallel zum Hang gemäht werden. Beim Richtungswechsel ist darauf zu achten, dass die bergwärts gelegenen Räder nicht durch Hindernisse wie Steine, Äste, Wurzeln, o. ä. die Bodenhaftung verlieren, da dies ein Umkippen des Mähers oder den Verlust der Kontrolle über das Fahrzeug zur Folge haben könnte. Die Situation muss also von Fall zu Fall gut abgewägt werden. Bei feuchtem Boden und nassem Gras ist besondere Vorsicht angebracht, da die Maschine rutschen könnte. Beim Bergabfahren langsam anfahren, und bedenken, dass die Räder auf geschnittenem oder trockenem Gras den Halt verlieren können. Achtung! Wenn die Differentialsperre (Abb. 1 Nr. 4) aktiviert wird (nur auf der Maschine MD18), ist die Maschine standsicherer.

MD13-MD18/ Übersetzung der Original-Anleitungen

EINSATZ DER SICHERHEITSEINRICHTUNGEN

Der Motor wird automatisch abgestellt, wenn: – Der Fahrer vom Sitz aufsteht. Der Motor kann nicht eingeschaltet werden, wenn: – Das Messer eingeschaltet ist. – Der Benutzer nicht auf dem Fahrersitz sitzt. – Der Fahrthebel sich nicht in der Position STOP befindet.

WARTUNG UND SCHMIERUNG

ACHTUNG!

- Vor jedem Reinigungs-, Wartungs- oder Reparatureingriff die Zündkerzenkabeln von der Zündspule entfernen.

- Zweckmäßige Arbeitskleidung und Arbeitshandschuhe tragen.

- Wenn die Maschine oder ein Teil der Maschine angehoben wird, benutzen Sie immer geeignete Mittel wie z.B Träger oder Sicherheitsriegel.

- Wenn Sie Wartungsoperationen an der Maschine durchführen, lassen Sie nie die angehobene und ohne Sicherheitsriegel ausgestattete Maschine unbewacht, vor allem in einem Ort, wo unerfahrene Personen oder Kinder leichten Zugang zur Maschine haben können.

- Altöl, Benzin und andere umweltverschmutzende Produkte ordnungsgemäß entsorgen!

- Eine gute Wartung und eine korrekte Schmierung halten den Mäher stets funktionstüchtig und einsatzbereit.

MOTOR

Für die Schmierung des Motors die im Motor-Handbuch angeführten zeitlichen Angaben beachten. Das Öl und der Ölfilter müssen auf jeden Fall nach den ersten 20 Arbeitsstunden und danach alle 100

Betriebsstunden, aber mindestens einmal die Saison gewechselt werden (Abb. 12, ÖlauslassVerschluss; bitte benutzen Sie einen Schlüssel, um das an den Motor befestigten Teil zu blockieren und nur den Verschluss abzuschrauben). Den Ölfilter auswechseln (Abb. 13). Es ist

besonders wichtig, dass der Motor korrekt gewartet wird: Luftfilter, Kühlrippen und Kopf müssen sauber gehalten werden, der Motorölstand muss stimmen. Den Luftfilter mindestens alle 4 Stunden kontrollieren, bei staubigen Bedingungen auch häufiger. Das Ansauggitter für die Motorkühlung kontrollieren (Abb. 7).

HYDROSTATISCHE ACHSE

Mit kaltem Motor die Expansionswanne kontrollieren; sie muss leer sein (Abb. 5). Die Kühlrippen des Hydromotors häufig säubern; im Sommer bei Trockenheit und Staub alle vier Arbeitsstunden, Abb. 5. Das Öl nach den ersten 50 Arbeitsstunden und danach alle 200 Stunden wechseln; verwenden Sie dazu 10W60 und zwar 1,85 l für den Ölwechsel wie folgt vorgehen:

1) Die beiden Verschlüsse abnehmen (Abb. 14).

2) Mit einem Schraubenzieher den Verschluss entfernen (Abb. 15).

3) Die beiden Verschlüsse einschrauben (Abb. 14) - (Anzugsmoment 13-17 N.m).

4) Das Öl einfüllen, den Verschluss wieder einsetzen (Abb. 15).

5) Beim hydrostatischen Getriebe muss das Expansionsgefäß leer sein; der Pegel liegt 12 mm unter

dem unteren Ende der Expansionswanne (Abb. 6).

SCHMIERUNG

Alle 20 Stunden die folgende Komponenten fetten:

- die hinteren Radgelenkzapfen (Abb. 16).

- das Achslager des Spanners für den Motor-Mähwerk-Riemen schmieren (Abb. 16A).

- die Gelenke und Hebel des Vorwärtsfahrens (Abb. 20).

- die Zahnstangenlenkung, indem man den Fußbrett von der Lenksäule wegnimmt (Abb. 20A).

LUFTFILTER

Den Luftfilter alle 4 Stunden kontrollieren, bei staubigen Verhältnissen auch öfter (Abb. 8 – Abb. 8A).

MD13-MD18/ Übersetzung der Original-Anleitungen

KONTROLLE DES MÄHDECKS UND DER MESSER

Ein stumpfes Messer schneidet das Gras nicht ab, sondern reißt es ab, was ein unschönes Schnittbild zur Folge hat. Es müssen immer die Schneiden beider Messer geschliffen werden. Zum Ausbauen das Messer mit Schutzhandschuhen festhalten und die mittlere Schraube - Achtung rechtsgängige Schraube

- ausdrehen (Abb. 9 Pos. 3). Beide Schneiden mit einem mittleren Schleifstein nachschleifen und sicherstellen, dass das Messer ausgewuchtet ist, indem man es mit einem im mittleren Loch eingesteckten Rundeisen hält. Für die Montage der beiden Schneidklingen siehe Schema (Abb. 9).

VORSICHT: Die Befestigungsschraube fest anziehen (Abb. 9 Pos. 3). Beschädigte oder verbogene Messer sofort auswechseln. Nicht zu reparieren versuchen! AUSSCHLIESSLICH ORIGINAL-MESSER

VERWENDEN!

DOPPELFUNKTIONS-MÄHDECK

Das Mähdeck der MD-Linie verfügt über eine Doppelfunktion: Seitenauswurf und Mulching. Beide Funktionen können sehr einfach auch während der Arbeit dank des Quick Shift Hebels gewählt werden. Das ermöglicht Zeit zu sparen, weil keine Schubwand einzubauen ist und man braucht die Messer nicht zu wechseln (Abb. 27).

EINSTELLEN DES MÄHDECKS

Ein einwandfreies Schnittbild kann nur dann erhalten werden, wenn das Mähdeck vollkommen plan liegt. Den Mäher auf einen ebenen Boden stellen, den Luftdruck der Bereifung kontrollieren, und das Mähdeck mit Hilfe der rechten und linken Stellschrauben (Abb. 17 – 17A) so ausrichten, dass der Mähdeckrand auf beiden Seiten 25 mm über dem Boden steht (mit auf der Maschine sitzendem Fahrer und Mähdeck auf die unterste Position (Abb. 18A). Kann das Mähdeck nicht plan gestellt werden, ist der Kundendienst zu verständigen.

RIEMEN MOTOR - SCHNEIDMESSER

Springt der Riemen heraus, oder verdreht er sich, stellt man das Mähdeck ganz nach oben und macht die Kontrollen und die Einstellungen als in Abb. 18A (halten Sie das Mähdeck in der niedrigsten Position). Beim Positionieren der Riemenführung muss die Führung dem Riemen genähert und dabei das Mähdeck auf den diversen Höhen kontrolliert werden (Abb. 19).

RIEMEN MOTOR – HYDROSTATISCHE ACHSE

Bei diesem Riemen mit Selbstregulierung ist kein Nachstellen erforderlich. Es muss lediglich die Spannung der Feder kontrolliert werden. Zum Auswechseln muss die Spannfeder ausgehängt werden (Abb. 21).

ROTATION DES MESSERS

Die Drehbewegung des Messers wird mit dem Hebel (Abb. 1, Nr. 5) ein- und ausgeschaltet. Beim Einschalten muss der Motor mit halber Kraft arbeiten und die Maschine darf nicht auf dem zu schneidenden Gras stehen. Die Messer nicht bei Vollgas einschalten. Die Maschine ist mit einer elektromagnetischer Kupplung ausgestattet, die als Messerbremse während Messerausschaltung gilt. Die Ausschaltung erfolgt auch automatisch auf die höchste Position des Hebels zur Schnitthöheneinstellung. Das Messer muss innerhalb von 5 Sekunden stehen bleiben; andernfalls müssen Sie die 3 Muttern der elektromagnetischen Kupplung einstellen, indem Sie eine Füllehre von 0,3 mm unter die Bremsscheibe stellen. Wichtig: Diese Einstellung muss von einem autorisierten Kundendienstzentrum vorgenommen werden.

AUSWECHSELN DER RIEMEN

Die Übertragung der Bewegung des Motors auf das Druckölgetriebe und auf die Schneidmesser erfolgt über zwei Keilriemen. Diese Riemen müssen ausgewechselt werden, sobald sie Abnutzungserscheinungen zeigen. Das Auswechseln und nachfolgende Einstellen der Riemen ist ziemlich kompliziert, und muss daher von einem Grillo-Kundendienstzentrum vorgenommen werden. Für den Riemen, der den Motor mit dem Mähdeck verbindet, muss die Riemenführung neben der Riemenscheibe des Mähdecks abmontiert werden (Abb. 19), die Riemenspannfeder ausgehakt werden (Abb. 21). IMMER ORIGINAL-ERSATZRIEMEN VERWENDEN!

MD13-MD18/ Übersetzung der Original-Anleitungen

VORRICHTUNG ZUM AUSKUPPELN DES ANTRIEBS

Im hinteren Maschinenteil befindet sich die Vorrichtung zum Auskuppeln des Antriebs (Abb. 22). Sollte die Maschine eine Panne haben und abgeschleppt oder von Hand verschoben werden müssen, legt man den Hebel in die Leerlaufstellung (Abb. 22, Pos. B). In der Stellung (A) arbeitet die Maschine.

ZUSAMMENFASSENDE WARTUNGSTABELLE

OPERATION

ALLE 8

STUNDEN

NACH DEN

ERSTEN 20

STUNDEN

ALLE 50

STUNDEN

ALLE 100 STUNDEN

JEDES JAHR

ODER ALLE 200

STUNDEN

Motoröl das Niveau

überprüfen

●

wechseln ● ●

Luftfilter

überprüfen ●

wechseln ٭

Zündkerze

überprüfen/einst

ellen

●

wechseln ●

Öl im hydraulisch en Motor

das Niveau

überprüfen

●

wechseln

●

(1.Wechsel)

●

Überprüfen Sie, dass das Ansauggitter des Motors sauber ist

●

Überprüfen Sie, dass die Kühlrippen und Zylinder des Motors sauber sind

●

Öl im hydrostatis chen Antrieb

das Niveau

überprüfen

● ●

wechseln ●

(1.Wechsel)

●

Überprüfen Sie, dass die Messer gut geschärft und befestigt sind.

● ●

Mit Fett die gezeigten Punkte einschmieren, die Ketten der Differentialsperre (auf MD16) und das Zahnstangenantrieb der Lenkstange.

● ●

● empfohlene Operation

٭ nur wenn notwendig durchführen

MD13-MD18/ Übersetzung der Original-Anleitungen

SCHMIERPUNKTE

LISTE DER HÄUFIGSTEN STÖRUNGEN UND DEREN BEHEBUNG

STÖRUNG

URSACHE ABHILFE

Mit dem Zündschlüssel in Pos. AVV (ANLASSEN) schaltet sich das Armaturenbrett nicht ein.

- Die Batterie liefert keinen Strom - Verbindungskabel kontrollieren

- Batterie aufladen

- Sicherung auswechseln

Das Armaturenbrett schaltet sich ein, aber obwohl der Zündschlüssel in der Pos. AVV. (ANLASSEN) ist,

reagiert der Anlassermotor nicht.

- Batterie liefert ungenügenden Strom - Batterie aufladen

- Es fehlt die Zustimmung zum Start - Fahrthebel in Position Stopp

- Messer auskuppeln

- Sie sitzen nicht auf dem Fahrersitz – Kontrollieren Sie die drei SicherheitsMesswertgebers (Sitzt – Messers Einschaltung – Vorschubhebel)

Der Motor hat beim Starten Schwierigkeiten oder läuft unregelmäßig

- Vergaserprobleme - Luftfilter reinigen oder auswechseln

- Vergaser einstellen (siehe Motorhandbuch)

- Schmutziger Treibstoff - Tank entleeren und frisches Benzin nachfüllen

 Benzinfilter kontrollieren und ggf.

auswechseln

Anlassermotor funktioniert, Motor springt jedoch nicht an

- Benzinversorgung funktioniert nicht - Kontrollieren, ob der Starter betätigt wurde (bei

Kaltstart)

- Benzinstand kontrollieren

MD13-MD18/ Übersetzung der Original-Anleitungen

- Verkabelung für Vergaseröffnung kontrollieren

- Benzinfilter kontrollieren und ggf. austauschen

- Das Entlüftungsloch im Tankdeckel ist verstopft, und muss gereinigt werden

- Zündanlage ist defekt - Befestigung des Zündkerzensteckers kontrollieren

- Abstand und Zustand der Elektroden kontrollieren

Motorleistung sinkt beim Mähen

- Für die Schnitthöhe zu hohe Geschwindigkeit - Langsamer fahren

- Mähdeck etwas höher stellen

Schlechtes, unregelmäßiges Schnittbild

– Mähdeck liegt nicht parallel zum Boden – Reifendruck kontrollieren

– Mähdeck justieren

– Messer schneiden schlecht – Sitz des Messers kontrollieren

– Messer nachschleifen oder auswechseln – Spannung des Riemens vom Motor zum Mähdeck überprüfen

Vibrationen beim Arbeiten

– Messer nicht ausgewuchtet – Messer auswuchten und ggf. beschädigte

Messer auswechseln

– Befestigungsschrauben locker – Befestigungsschrauben von Messern, Motor und

Rahmen kontrollieren und ggf. nachziehen.

ELEKTRISCHE ANLAGE

Die elektrische Anlage ist durch eine Schmelzsicherung geschützt; brennt die Sicherung durch, wird die gesamte elektrische Anlage außer Betrieb gesetzt. Den Defekt suchen und beheben und die durchgebrannte Sicherung durch eine neue, identische Sicherung ersetzen. Niemals Sicherungen mit anderer Leistung einsetzen. Die Schmelzsicherungen sind im linken Teil des Steuers untergebracht (Abb. 23). Funktioniert der Mäher danach noch immer nicht, setzen Sie sich bitte mit Ihrem GrillServicecenter in Verbindung. Versuchen Sie niemals, komplizierte Reparaturen selber durchzuführen, wenn Sie nicht über die dafür erforderlichen technischen Kenntnisse und Ausrüstungen verfügen.

WICHTIG!

– Die Polarität der Batterie niemals umkehren. – Den Mäher nicht ohne Batterie arbeiten lassen, da er mit einem Ladungsregler ausgestattet ist. – Keine Kurzschlüsse verursachen.

DIE MASCHINE BLEIBT NICHT IM LEERLAUF

Die Vorrichtung (Abb. 24) einstellen, die Kontermutter lockern und die mittlere Schraube drehen.

FAHRTHEBEL

Zum Einstellen der Geschwindigkeit beim Vorwärtsfahren und im Rückwärtsgang die Schrauben ( Abb. 25, A) benutzen. Kehrt der Fahrthebel automatisch auf Null zurück, muss die selbst blockierende Mutter ( Abb. 25, B) eingestellt werden.

MD13-MD18/ Übersetzung der Original-Anleitungen

NACH DER ARBEIT

Die Messer auskuppeln und vor dem Wegfahren das Mähdeck ganz anheben. Zum Anhalten den Fahrthebel auf STOP legen (Abb. 3, 2) den Gashebel auf Minimum stellen und den Motor durch Drehen des Schlüssels auf die Position STOP abstellen (Abb. 1, 1), das Mähdeck auf die niedrigste Position einstellen.

REINIGUNG

Den Mäher nach jedem Einsatz außen reinigen.

EINSTELLEN DES MÄHERS FÜR DEN WINTER ODER LÄNGERE NICHTBENUTZUNG Den Mäher an einen trockenen, vor Witterungseinflüssen geschützten Ort bringen und abdecken. Wird die Maschine voraussichtlich längere Zeit (mehr als 1 Monat) nicht benutzt werden, das rote Kabel der Batterie abnehmen (Abb. 23) und die Angaben im Motorhandbuch befolgen. Alle Gelenke schmieren. Regelmäßig die Spannung der Batterie prüfen; sinkt sie unter 12 Volt, muss die Batterie sofort aufgeladen werden.

Sollte die Maschine für länger als 30 Tage nicht benutzt werden (Versionen mit Benzinmotor), entleeren Sie den Kraftstoffbehälter, um die Bildung von Ölrückständen in der Kraftstoffanlage oder im Vergaser zu vermeiden. Wenn Sie diese Operation vermeiden möchten, es ist möglich den Kraftstoff im Tank bis zum 12 Monaten aufzubewahren, indem Sie einen geeigneten Kraftstoff-Stabilisator benutzen. Fügen Sie den Kraftstoff-Stabilisator im Benzintank hinzu. Den Motor eine Weile laufen lassen, damit der Stabilisator in die Kraftstoffanlage fließen kann. Wenn die Benzin Alkohol enthält, lassen Sie den Motor laufen, bis den Kraftstoff aufgebraucht ist.

HINWEISE ZUM TRANSPORT DER MASCHINE

Wenn die Maschine auf einem LKW oder Anhänger transportiert wird, befestigen Sie die Maschine am Fahrzeug durch Kabeln oder Seile.

MD13-MD18/Traducción Instrucciones originales

GRILLO MD13 – MD18

CORTADORA DE CESPED HIDRÓSTATICA

Estimado Cliente, le agradecemos por la confianza y la preferencia que ha mostrado por nuestro Grillo MD y confiamos que el uso de ésta nueva máquina responda plenamente a sus exigencias. Para un empleo óptimo y un perfecto mantenimiento, le rogamos lea atentamente las indicaciones de este manual y procure seguirlas escrupulosamente; ello le permitirá obtener los máximos resultados y salvaguardar su compra. Le rogamos conserve este manual junto con la máquina.

DESCRIPCIÓN GENERAL Y USO PREVISTO

La máquina Grillo MD es una cortadora con asiento, construido para cortar la hierba, en terrenos con pendientes también.

ATENCIÓN! Antes de arrancar el motor, lea atentamente. ¡Las siguientes advertencias son importantes para su incolumidad física!

ADVERTENCIAS

¡La prudencia es el arma principal en la prevención de los accidentes! Le rogamos lea con atención las siguientes advertencias antes de iniciar el trabajo con la cortadora de césped. El uso inadecuado de la máquina y de su equipamiento puede resultar dañoso; para reducir las posibilidades de riesgo, es necesario tomar las precauciones necesarias que se indican a continuación:

1) Lea este manual en su totalidad antes de encender la cortadora y ponerla en marcha.

2) Preste una atención especial a las prohibiciones y las etiquetas de seguridad.

3) Antes de permitir que otras personas trabajen, es preciso ponerlas al corriente de las normas de

seguridad y de cómo se usa la cortadora.

4) Antes de empezar el trabajo, póngase prendas apropiadas de seguridad, guantes, botas y gafas.

5) Durante el trabajo, póngase adecuados medios de protección acústica (cascos).

6) Antes de encender el motor, compruebe que no haya personas alrededor, especialmente niños.

7) Antes de accionar la marcha atrás, compruebe que no haya personas y obstáculos.

8) Controle el suelo antes de proceder con el corte, quite las piedras, bastones o cuerpos extraños que

podrían ser arrojados a gran distancia y por eso causar graves peligros.

9) Si choca contra un cuerpo extraño, desembrague la cuchilla, apague el motor, quite la llave y

controle la cortadora. Vuelve a encender al máquina: si vibra, llévela a reparación.

10) Antes de bajarse de la máquina, desconecte la toma de fuerza (PTO), apague el motor y quite la

llave de contacto.

11) Sobre firmes irregulares, viaje a baja velocidad.

12) Cuesta abajo, disminuya la velocidad.

13) Cuesta abajo, entre siempre lentamente en las curvas.

14) El usuario siempre es responsable de los daños causados a terceras personas.

15) Las cuchillas deformadas o arruinadas tienen que ser siempre cambiadas y nunca arregladas.

16) Utilice siempre repuestos y accesorios originales GRILLO.

17) Trabaje sólo con la luz natural o con luz artificial muy buena.

18) Guarde el carburante en contenedores especialmente fabricados para dicho uso.

19) Preste atención cuando trabaje cerca de una carretera.

20) Deje enfriar el motor antes de estacionar la máquina en lugares cerrados.

21) No utilice la máquina cuando esté cansado o haya tomado bebidas alcohólicas.

22) Evitar las pérdidas de combustible y, tras haber llenado el tanque, limpiar los residuos que queden

sobre la máquina antes de poner en marcha la misma.

23) No manipular ni desactivar los dispositivos de seguridad.

24) No modificar las regulaciones del motor, especialmente la cantidad máxima de revoluciones.

25) No apoyar pesos sobre el asiento: se puede desactivar el dispositivo de seguridad de la puesta en

marcha.

26) No hacer ningún tipo de regulación o limpieza con el motor en marcha.

27) No hacer controlar la máquina por otras personas mientras esté conduciendo con el motor en

MD13-MD18/Traducción Instrucciones originales

marcha.

EVITAR LOS USOS INCORRECTOS

28) No llevar pasajeros.

29) No permitir el uso de la máquina por parte de personas demasiados jóvenes; está prohibido su uso a los menores de 16 años.

30) No trabajar con la cortadora cerca de fosos o banquinas que puedan ceder bajo el peso de la máquina, especialmente cuando la superficie se presenta movediza o mojada.

31) Sustituir el tubo de escape cuando el mismo esté gastado o dañado.

MEDIDAS PREVENTIVAS COMPLEMENTARIAS

Las advertencias citadas arribas podrían no ser suficientes al fin de evitar cualquier riesgo, en el caso de que el operador no respete el uso apropiado de la máquina cortadora. Por eso, añadimos las medidas preventivas de seguridad que se dan a continuación.

32) La rotación de la cuchilla de la cortadora es muy peligrosa, no meta nunca las manos o los pies debajo del plato de la máquina.

33) No haga marcha atrás con el motor acelerado.

34) Es peligroso accionar el volante de conducción bruscamente, con el motor en velocidad máxima.

35) Antes de arrancar, reposte de combustible el depósito. Haga el abastecimiento sólo al aire libre, apague siempre el motor, manténgase alejado de chispas o llamas, ¡no fume! No quite el tapón

del depósito de carburante hasta que el motor esté caliente. Cierre bien el tapón del depósito y de los contenedores de carburante.

36) Si es necesario vaciar el depósito de carburante, haga la operación al aire libre.

37) No trabaje con la cortadora sobre la grava, porque sería aspirada y centrifugada por la cuchilla y podría causar graves peligros.

38) Cuando la máquina no se utiliza, mantenga la llave lejos del alcance de los niños.

39) ¡ATENCIÓN!: para reducir el peligro de incendio, mantenga el alojamiento del motor, el tubo de escape, los colectores de escape, la batería, la zona del depósito y de los conductos del

carburante libres de hierbas, hojas, polvo, etc...

40) No estacione la máquina al interior de un edificio donde los vapores del carburante puedan llegar

hasta llamas, chispas o cables eléctricos descubiertos.

Desinsertar la transmisión del plato de corte, apagar el motor y desconectar las bujías:

a) antes de limpiar los puntos obstruidos. b) antes de controlar o reparar la cortadora. c) en caso de golpe contra un cuerpo extraño (inspeccionar el órgano de corte para comprobar que no haya daños).

d) si la máquina empieza a vibrar de manera anómala, efectuar en seguida un control general para individuar el origen de la anomalía: si necesario, contacte a un profesional.

IDENTIFICACIÓN Y ASISTENCIA

IDENTIFICACIÓN

La cortadora está equipada de una placa con el número de chasis de la máquina, posicionada abajo del volante

SERVICIO Y ASISTENCIA

Este manual proporciona las instrucciones para el uso de la cortadora. Para un correcto mantenimiento, consulte el distribuidor de su área.

PIEZAS DE RECAMBIO

Se aconseja utilizar exclusivamente recambios originales GRILLO, porque son los únicos que ofrecen las características de seguridad e intercambiabilidad. Cuando se soliciten piezas de recambio, se citarán siempre el número de bastidor de la máquina y el código de la pieza de recambio. Para los recambios del motor, siga las indicaciones del manual específico.

MD13-MD18/Traducción Instrucciones originales

GARANTÍA

La garantía es ofrecida en los modos y dentro de los límites previstos por la ley en vigor. El revendedor tiene que entregar el certificado de garantía de la máquina al cliente final, imprimiendo una copia de la registración del sitio Internet Grillo.

Por lo que respecta el motor, valen las condiciones previstas por los respectivos fabricantes.

SE ACONSEJA TENER EN FONDO DE RESERVA LOS RECAMBIOS SIGUIENTES

N. 2 cuchillas N. 2 tornillos de cuchilla N. 2 tuercas para los tornillos de cuchilla N. 1 filtro aire motor N. 1 filtro aceite motor

CARACTERÍSTICAS TÉCNICAS

MOTOR: MD13 - BRIGGS & STRATTON INTEK 3130 10HP 344 cc OHV, mono cilindro, de explosión, 4 tiempos,

sincro-balanceado (AVS).

MD18 - BRIGGS & STRATTON INTEK 7180 15,2 HP 656 cc , dos cilindros, de explosión, 4 tiempos. CAPACIDAD DEPÓSITO COMBUSTIBLE: 7 litros - RESERVA: 1 litros ARRANQUE: eléctrico con batería de 12V. CAMBIO: transmisión hidrostática. DIFERENCIAL: con bloqueo (SÓLO EN MD18) EMBRAGUE: electromagnética por P.T.O. VELOCIDAD: de 0 a 9 km/h con variación continua y marcha atrás de 0 a 6 km/h NEUMÁTICOS delanteros: 13x5.00 - 6; traseros: 16 x 7.50-8. FRENOS: traseros de estacionamiento. ASIENTO: amortiguado y regulable, con arco de seguridad (SÓLO EN MD18) PLATO DE CORTE: descarga lateral / Mulching. SISTEMA DE CORTE: 1 cuchilla rotativa, con terminales flotantes. ANCHO DE CORTE: 830 mm VELOCIDAD PERIFÉRICA CUCHILLA: 72 m/sec. ALTO DE CORTE: de 25 mm a 75 mm (MD13) y de 25 mm a 80 mm (MD18) con 6 posiciones de corte diferentes y 1 de traslado. CAPACIDAD HORARIA: 4500 m2/h (aprox.) MD13 / 6.000 m2/h (aprox.) MD18. RADIO DE GIRO INTERNO: 450 mm. TIRANTE DE TRACCIÓN: en serie DIMENSIONES: Largo 1895 mm - Ancho 1130 mm, - Alto 1025 mm (MD16); 975 mm (MD18) PESO: 218 kg – MD13; 238 kg – MD18

MD13-MD18/Traducción Instrucciones originales

PUESTA EN MARCHA DE LA MÁQUINA

1) Compruebe que la máquina esté íntegra y que no haya sufrido daños durante el transporte.

2) Verifique los niveles de aceite en el motor, en la transmisión hidrostática y en el reductor del eje rueda.

3) Verifique la presión de los neumáticos: 1 bar ruedas delanteras 13 x 5.00-6 1,2 barruedas traseras 16 x 7.50-8.

4) Controle que el voltaje de la batería no sea inferior a los 12 V. Si necesario, haga la recarga.

¡IMPORTANTE! Durante el montaje, no invierta la polaridad de la batería.

5) Montar el volante no olvidando de insertar la chaveta y de serrar el tornillo (par de apriete 2 KgF.m [20 N.m]).

6) Montar el tubo de escape, el parachoques trasero y el arco de seguridad (sòlo en MD18).

RODAJE - ¡ATENCIÓN!

Cambie el filtro y el aceite motor la primera vez después de 20 horas de trabajo. Verifique que no se produzcan derrames de aceite y que los tornillos no estén aflojados, especialmente los tornillos que aseguran las cuchillas y el volante.

INSTRUCCIONES DE USO

ANTES DE PONER EN MARCHA EL MOTOR

Antes de poner en marcha el motor, controlar siempre que: – la palanca de avance sea en posición neutral (fig.3, n. 2) – el aceite del motor sea a nivel (fig. 4) – las rejillas de aspiración para la refrigeración del motor estén limpias (fig. 7) – el filtro del aire esté limpio (fig. 8 – 8A) – el plato de corte esté bien limpio – las aletas del motor hidráulico estén limpias (fig. 5) – las cuchillas estén bien afiladas y fuertemente aseguradas – el tornillo central del eje cuchilla esté bien fijado (fig. 9 n° 3) Llenar el depósito de combustible sirviéndose de un embudo dotado de un filtro muy fino (fig.10, n°4). Ajustar la posición del asiento actuando en la palanca (fig.11 – MD18).

PUESTA EN MARCHA DEL MOTOR

– Empujar la manija del acelerador hasta la mitad de su recorrido (fig.3, n° 5). – Si el motor está frío, accionar el starter (fig.3, n°6 – MD18; fig. 3n°5 – MD13). Girar la llave de

arranque (fig. 1 n°1).

– Una vez en marcha el motor, desconectar el starter y esperar algunos minutos para calentar el motor.

Nota: durante los traslados es oportuno que el plato de corte sea en la posición más alta.

ENCENDIDO DEL FARO

Para encender el faro es necesario posicionar la llave en la segunda posición (fig. 18 pos. A).

IMPORTANTE

Es necesario utilizar el faro con el motor en marcha para evitar la descarga de la batería.

INICIO DEL TRABAJO

– Seleccionar la altura de corte actuando en la palanca en fig.2, n°8. Acelerar el motor cuanto sea

necesario e inserir la PTO a través del interruptor en el tablero de control (fig.1, n°5). Accionar con cuidado la palanca de avance (fig. 3, n° 2) y empezar el trabajo. Para detenerse, llevar la palanca de avance en la posición central.

– La palanca (fig. 3, n° 2) se utiliza también para activar la marcha atrás - moviéndola hacia atrás la

máquina retrocede – accionarla con cuidado.

FRENO DE ESTACIONAMIENTO

Para insertar el freno de estacionamiento, subir el anillo (fig.3, n.10) hasta enganchar la palanca. Para registrar el freno de estacionamiento intervenir en el registro (fig.5).

MD13-MD18/Traducción Instrucciones originales

BLOQUEO DIFERENCIAL (MD18)

El pedal del bloqueo diferencial se muestra en fig.1, n°4. Utilicen el bloqueo diferencial en caso de deslizamiento de las ruedas motrices: es aconsejable utilizar el bloqueo diferencial también cuesta abajo, en terrenos muy pendientes para mantener adherentes las dos ruedas motrices. ¡Atención! No utilice el bloqueo diferencial en curva. Mantener lubricados con grasa acoplamiento y cadenas.

REGLAJE CADENAS BLOQUEO DIFERENCIAL (MD18)

Si a caso las cadenas del sistema de bloqueo diferencial resultan ser aflojadas, hay la posibilidad tensarlas otra vez por los registros indicados (fig. 26A). Para tensar de forma correcta las cadenas es necesario aflojar los tornillos de los rodamientos (fig. 26A punto A) por todas los dos partes y agir entonces sobre los ajustes (fig. 26A punto B). Fijar los tornillos (fig. 26A punto A). ¡Atención! No tensar demasiado las cadenas; todas los dos ramos no deben ser totalmente tensados.

CONTADOR HORARIO

La máquina está equipada con un nuevo contador horario (fig. 1, no. 2). Este dispositivo ofrece 3 funciones:

1) Muestra el número de las horas trabajadas (siempre visible, incluso si la llave no está insertada).

2) Muestra las horas que faltan al cambio del aceite motor (OIL CHANGE IN ...HS). Es indispensable

sustituir el aceite tras las primeras 20 horas de trabajo y sucesivamente cada 100 horas de trabajo. El mensaje “ OIL CHANGE” parpadea automáticamente en la pantalla cuando es necesario efectuar la sustitución del aceite motor.

3) Muestra las horas que faltan a la lubricación con grasa (LUBE IN...HS). La lubricación con grasa es

necesaria cada 50 horas de trabajo. “LUBE” parpadea automáticamente en la pantalla cuando es necesario engrasar la máquina. Estas tres funciones se pueden escoger presionando el botón blanco del contador horario.

REGLAS ÚTILES DE BUEN USO

1) Nunca forzar el motor: si sale mucho humo del escape, la máquina se está esforzando; es

necesario desacelerar

2) No dejar la máquina a la intemperie.

3) Afilar las cuchillas frecuentemente; la calidad del corte será mejor y el motor se esforzará menos.

4) Antes de proceder con el corte, controlar que no hayan piedras, maderas u otros cuerpos extraños

5) Durante el corte, mantener el motor en régimen máximo y regular la velocidad en base a la altura

del césped.

6) Mantener limpias las rejillas situadas sobre el motor y las aletas de enfriamiento del motor

hidráulico (fig.5 y fig.7).

POSICIONES DE CORTE

Para regular la altura de corte, se utiliza la palanca en fig. 2, n°8. El plato puede ser posicionado en 6 diferentes posiciones de corte, de 25 hasta 75 mm (MD13), de 25 hasta 80 mm (MD18) y en una posición de traslado en la cual la cuchilla se desconecta automáticamente. En presencia de terreno accidentado, cunetas o badenes, es oportuno trabajar con el plato en la posición de corte más alta para evitar choques por parte de la cuchilla.

TERRENOS EN PENDIENTE

Los terrenos pendientes se deben recorrer posiblemente en el sentido de subida o declive, poniendo mucha atención en los cambios de dirección para que las ruedas cuesta arriba no encuentren obstáculos (piedras, ramas, raíces, etc...) que podrían causar la pérdida de control de la máquina. Evalúe las distintas situaciones y ponga atención en no deslizar sobre terreno húmedo e hierba mojada. Cuesta abajo, póngase en movimiento con baja velocidad y evite pasar sobre hierba seca o cortada, porque las ruedas pierden adherencia. No olvide que, con el bloqueo diferencial insertado (si en posesión de un MD16) la máquina será más estable.

CÓMO INTERVIENEN LOS DISPOSITIVOS DE SEGURIDAD

Es importante recordar que el motor se para siempre cada vez que: – el operador se levanta del asiento Además el motor no arranca cuando: – la cuchilla está insertada – el operador no está sentado en el puesto de conducción

MD13-MD18/Traducción Instrucciones originales

– la palanca de avance no está en posición de STOP.

MANUTENCIÓN Y LUBRICACIÓN

¡ATENCIÓN!

- Desconectar la bujía antes de iniciar cualquier operación de limpieza, mantenimiento o

reparación. Llevar indumentaria apropiada y guantes de trabajo.

- Si fuera necesario levantar la máquina o parte de esa, utilizar siempre herramienta adecuada

como soportes o ganchos de seguridad.

- No dejar la máquina en mantenimiento, sin dispositivos de seguridad o levantada en lugares

accesibles a personas inexpertas, especialmente niños.

- Nunca desechar en el medio ambiente el aceite usado, la gasolina o cualquier otro producto

contaminante.

- Un mantenimiento eficaz y una correcta lubricación contribuyen a mantener la máquina en

perfectas condiciones.

MOTOR

Para los intervalos y los modos de lubricación siga las indicaciones detalladas en el manual del motor; de todas maneras, es indispensables cambiar el aceite y el filtro después de las primeras 20 horas

de trabajo y luego cada estación (fig. 12, tapón descarga aceite; utilizar una contra-llave en la parte fija). Sustituir el filtro de aceite (fig. 13). La primera precaución es que el motor esté

correctamente mantenido con el filtro de aire, las aletas de enfriamiento y la culata motor limpios y el aceite motor a nivel. Controle el filtro aire cada 4 horas o haga controles más frecuentes si el medio ambiente es muy polvoriento. Controle la rejilla de aspiración del enfriamento del motor (fig. 7).

EJE HIDROSTÁTICO

Controle que, con motor frío, la cámara de expansión esté vacía (fig.5). Limpiar frecuentemente las aletas de refrigeración del motor hidráulico. En verano y/o ante la presencia de mucho polvo, limpiarlas cada 4 horas de trabajo (fig.5). Cambie el aceite tras las primeras 50 horas de funcionamiento y sucesivamente cada 200 horas, utilizando aceite 10W60, cantidad 1,85Lt. y procediendo de la siguiente manera:

1) Quite los dos tapones (fig. 14).

2) Sirviéndose de un destornillador, remueva el tapón (fig. 15).

3) Enrosque los dos tapones (fig. 14) con un par de torsión de 13-17 N.m.

4) Carque el aceite y vuelva a colocar el tapón (fig. 15).

5) Controle que, con el motor frío, la cámara de expansión esté vacía. El nivel está 12 mm más abajo

que el plano inferior de la misma (fig.6).

LUBRICACION

Lubricar con grasa cada 20 horas:

- las articulaciones de las ruedas (fig. 16).

- el casquillo del tensor de la correa motor - plato de corte (fig. 16A).

- las articulaciones de la mancera de avance (fig. 20).

- la cremallera volante removendo el estribo desde la columna di direccion (fig. 20A).

FILTRO AIRE

Controlar el filtro de aire cada 4 horas o aún más frecuentemente si el medio ambiente es polvoriento (fig.8 – fig. 8A).

CONTROL CUCHILLAS Y PLATO DE CORTE

Una cuchilla desafilada arranca el césped, dándole un aspecto desagradable; es necesario que el afilado sea realizado siempre en los filos de las dos cuchillas. Para desmontar una cuchilla, aferrarla fuertemente, utilizando guantes de trabajo y destornillar el tornillo central. Atención, el tornillo gira a la derecha (fig.9, n°3); afilar ambos filos mediante una muela de grano mediano y verificar el equilibrado de la cuchilla sosteniéndola con un eje introducido en el orificio central. Para montar las dos cuchillas seguir el esquema (fig.9). ¡ATENCIÓN! Ajustar a fondo el tornillo de fijación (fig.9, n°3). Sustituir siempre las cuchillas dañadas o torcidas; ¡Nunca tratar de repararlas! ¡USAR SIEMPRE CUCHILLAS

ORIGINALES!

MD13-MD18/Traducción Instrucciones originales

PLATO DE CORTE DE DOBLE FUNCIÓN

El plato del cortacésped hidrostático MD13 – MD18 tiene la doble función de descarga lateral y mulching. Estas funciones pueden ser fácilmente seleccionadas también durante el trabajo a través de la palanca Quick Shift (fig. 27). Eso permite no interrumpir el trabajo perdiendo tiempo en el montaje de deflectores y/o cuchillas especiales.

REGULACIÓN PLATO DE CORTE

Una buena planeidad del plato es esencial para obtener un corte de césped uniforme. Colocar la cortadora sobre una superficie plana, controlar la correcta presión de los neumáticos y luego servirse de los cuatros registros (fig.17 – 17A) colocados sobre el plato hasta llevar el borde del plato a la misma distancia al suelo (25 mm), tanto de un lado como del otro (con el operador sentado y poniendo el plato en la posición más baja (fig. 18A). En caso de no lograr un perfecto paralelismo, se ruega consultar un Centro de Asistencia Autorizado.

CORREA MOTOR – CUCHILLA

Si se produce el enroscamiento o la salida de la correa, llevar a cabo los controles y las regulaciones que se muestran en la fig. 18A manteniendo el plato en la posición más baja. Atención: cuando se posicionen las guías de la correa hay que acercarlas a la correa controlando el plato en las diferentes alturas de corte (fig.19).

CORREAS MOTOR – EJE HIDROSTÁTICO

Las correas motor – cuchilla constan de regulación automática, por lo tanto no tienen necesidad de alguna regulación; es suficiente controlar la tensión del resorte. Para su sustitución es necesario desenganchar el muelle de tensión (fig. 21).

ROTACIÓN CUCHILLA

Para embragar y desembragar la rotación de la cuchilla, se utiliza el pulsador n.5 (fig.1). Durante el embrague el motor debe estar a régimen medio y la máquina no debe estar sobre el césped para cortar. No activar las cuchillas con el motor en máximo régimen. La máquina está dotata de embrague electromagnético, que funciona también como freno de las cuchillas durante el desembrague. El desembrague se produce también de manera automática en la posición superior de la palanca de regulación de la altura de corte. La cuchilla debe parar en 5 segundos; si ello no es así, regular las 3 tuercas del embrague electromagnético, colocando bajo el disco de freno un calibre del espesor de 0,3 mm. Nota: esta operación debe ser efectuada por un Centro Asistencia Autorizado.

SUSTITUCIÓN CORREAS

La transmisión del movimiento del motor a la transmisión hidráulica y del motor a las cuchillas se obtiene mediante 2 correas trapezoidales.¡Sustituir las correas en cuanto se detecten signos de desgaste! Su sustitución y las regulaciones sucesivas son bastante complejas y es indispensable que sean realizadas por un Centro Asistencia Autorizado. Para la correa motor – plato de corte, es necesario desmontar las guías de la correa de la polea – plato (fig.19), desenganchar el resorte tensor de correa (fig. 21). ¡USAR SIEMPRE CORREAS ORIGINALES!

DISPOSITIVO DE DESBLOQUEO DE LA TRACCIÓN

El dispositivo de desbloqueo de la tracción esta posicionado en la parte trasera de la máquina (fig. 22). Si se verificase una avería en la máquina o para poder desplazarla a mano, posicionar la palanca en la posición neutral (fig. 22, pos. B). En la posición (A) la máquina está en posición de trabajo.

MD13-MD18/Traducción Instrucciones originales

TABLA RECAPITULATIVA DE MANTENIMIENTO

INTERVENTOS CADA 8

HORAS

PRIMERAS

20 HORAS

CADA

HORAS

CADA

100

HORAS

CADA AÑO O

CADA 200

HORAS

Aceite motor

Controlar el nivel ●

Sustituir ● ●

Filtro aire

Controlar ●

Sustituir ٭

Bujía

Controlar/registrar ●

Sustituir ●

Aceite motor hidráulico

Controlar el nivel ●

Sustituir ●

(primero

cambio)

●

Controlen que la rejilla de aspiración motor sea limpia

●

Controlen que las aletas e los cilindros del motor hidráulico sean limpias

●

Aceite caja de cambios

Controlar el nivel

● ●

Sustituir ●

(primero

cambio)

●

Controlar afilado y fijación cuchillas

● ●

Lubricar con grasa los puntos indicados, cadenas del bloqueo diferencial (en MD16) y piñóncremallera de la dirección.

● ●

● intervención recomendada

٭ intervenir si necesario

PUNTOS DE LUBRICACIÓN CON GRASA

MD13-MD18/Traducción Instrucciones originales

GUÍA A LA IDENTIFICACIÓN DE LOS INCONVENIENTES

INCONVENIENTE

CAUSA SOLUCIÓN

Con la llave en posición «AVV.» (MARCHA) el salpicadero queda apagado

–La batería no suministra alguna corriente

- Controlar los cables de conexión

- Recargar la batería

- Sustituir el fusible

El salpicadero se enciende pero con la llave en posición «AVV.» (MARCHA) el motor de

arranque no gira.

-La batería no suministra suficiente corriente

- Recargar la batería

- Palanca de avance en posición Stop

- Falta el asenso a la puesta en marcha

- Desactivar las cuchillas

- Sentarse en el puesto de conducción

- Controlar los 3 sensores de seguridad (asiento – embrague cuchillas – palanca de avance)

Puesta en marcha dificultosa o funcionamiento irregular del motor

- Problemas de carburación

- Limpiar o sustituir el filtro del aire

- Regular el carburador (referirse al manual del motor)

- Depósitos o impurezas en el combustibles

- Vaciar el tanque y cargar combustible nuevo

- Controlar y eventualmente sustituir el filtro combustible

El motor de arranque gira pero el motor principal no arranca

- Falta de flujo de combustible

- Controlar que el stárter esté accionado (si el motor está frío)

- Controlar el nivel del tanque

- Controlar los cables del mando apertura carburador

- Controlar y eventualmente sustituir el filtro combustible

- Controlar que el orificio de ventilación en la tapa del tanque no esté obstruido

- Insuficiencia en el equipo de encendido

- Controlar la fijación de los capuchones de las bujías

- Controlar que los electrodos estén limpios y a una distancia correcta

Reducción del rendimiento del motor durante el corte

- Velocidad de avance elevada en relación a la altura de corte

- Disminuir la velocidad

- Levantar el plato de corte algunas marcas

Corte irregular

- Plato de corte no paralelo al terreno

- Controlar la presión de los neumáticos

- Restablecer el paralelismo del plato

- Cuchilla ineficaz

- Controlar que la cuchilla esté montada correctamente

- Afilar o sustituir las cuchillas

- Regular la tensión de la correa del motor plato

Vibraciones durante el funcionamiento

- Cuchillas desequilibradas

- Equilibrar las cuchillas o sustituirlas si están dañadas

- Fijaciones flojas

- Controlar y ajustar los tornillos de fijación de las cuchillas, los del motor y los del chasis

MD13-MD18/Traducción Instrucciones originales

INSTALACIÓN ELÉCTRICA

La instalación eléctrica está protegida por un fusible que, cuando se interrumpe, provoca la completa ineficacia de la misma. Una vez detectada y reparada la avería, sustituir el fusible averiado por otro de la misma capacidad. Nunca sustituir el fusible por otro de capacidad diferente. Los fusibles de la instalación eléctrica se encuentran a la izquierda de la columna de dirección (fig. 23). Si los inconvenientes perduran tras haber efectuado las operaciones descritas, ponerse en contacto con un Centro de Asistencia Autorizado. Nunca tratar de efectuar reparaciones importantes sin contar con los medios y los conocimientos técnicos necesarios.

¡IMPORTANTE!

- Evitar la inversión de los polos de la batería.

- No hacer funcionar la cortadora de césped sin la batería, dado que está dotada de un regulador de carga.

- Prestar atención en no causar cortocircuitos.

SI LA MÁQUINA NO SE MANTIENE EN PUNTO MUERTO

Regular el dispositivo (fig. 24), aflojar la contratuerca e intervenir en el tornillo central.

PALANCA DE AVANCE

Para registrar la velocidad en marcha hacia delante y en marcha atrás intervenir en los tornillos (pos. A, fig. 25). Si la palanca de avance regresa automáticamente a cero, registrar la tuerca autoblocante (pos. B, fig. 25).

FIN DEL TRABAJO

Una vez terminado el corte del césped, desembragar las cuchillas y efectuar el trayecto de retorno con el plato de corte en posición de máxima altura. Para detenerse, colocar la palanca de avance en posición STOP (fig. 3 n. 2), llevar la manecilla del acelerador a la posición de mínimo, apagar el motor girando la llave (fig. 1 n. 1) y bajar el plato a la posición más baja.

LIMPIEZA

Limpiar la parte exterior de la cortadora de césped después de cada uso.

ALMACENAMIENTO E INACTIVIDAD PROLONGADA

Guardar la máquina en un ambiente seco, al reparo de la intemperie, cubriéndola, si es posible, con una lona. Si se prevé un periodo prolongado de inactividad (superior a un mes), desconectar el cable rojo de la batería (fig. 23) y seguir las instrucciones del manual del motor; lubricar además todas las articulaciones. Controlar periódicamente que el voltaje de la batería no descienda por debajo de los 12 voltios, cuyo caso es necesario recargarla. Para las versiones a gasolina, es necesario vaciar el motor del combustible para prevenir la formación de depósitos gomosos en el sistema de alimentación o en partes vitales del carburador. Si se quiere evitar esta operación, es posible prolongar la conservación del combustible en almacenamiento hasta 12 meses añadiendo el aditivo estabilizante para gasolina Mezcle el aditivo al carburante en el depósito o en el recipiente del carburante. Ponga en marcha el motor por un tiempo para hacer circular el aditivo en el sistema de alimentación. Nota: si el motor lleva gasolina con alcohol, vacíe el depósito haciendo funcionar el motor hasta que se vacíe por completo.

ADVERTENCIAS POR EL TRANSPORTE

Si la máquina es transportada con un camión o un remolque, amárrela al medio de transporte con cables o cadenas.

Fig. 1

1. Starting-stop key

2. Hours counter

3. Oil warning light

4. Differential lock pedal (MD18)

5. P.T.O. switch

1. Chiave avviamento e arresto

2. Contaore

3. Spia olio

4. Pedale bloccaggio differenziale (MD18)

5. Interruttore P.T.O.

1. Clé démarrage et arrêt

2. Compteur horaire

3. Témoin huile

4. Pédale blocage du différentiel (MD18)

5. Interrupteur de prise de force

1. Anlasser-stopschluss

2. Stundenzahler

3. Ölkontrolleeuchte

4. Differentialsperrepedal (MD18)

5. Zapfwelleschalter

1. Llave arranque y parada

2. Cuenta-horas

3. Testigo aceite

4. Pedal bloqueo del diferencial (MD18)

5. Interruptor toma de fuerza

MD 18

ONLY

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 7

Fig. 8

Fig. 8A

Fig. 9

Fig. 10

Fig. 11

Fig. 12

MD13 FILTER

MD18

FILTER

Fig. 13

Fig. 14

Fig. 15

Fig. 16

Fig. 16A

Fig. 17

B_front

anteriore

Fig. 17A

Fig. 18

Fig.18A

Fig. 19

Fig. 20

Fig. 20A

A_rear

posteriore

Fig. 21

Fig. 22

Fig. 23

Fig. 24

Fig. 25

Fig. 26

NEUTRAL

IN USE

Fig. 26A

Fig. 27

TRANSPORTING

If the machine is transported on a truck or trailer, lower the cutting deck, engage the parking brake and fasten the machine to the truck with ropes, cables or chains.

TRASPORTO

Se la macchina viene trasportata con camion o rimorchio, abbassare il piatto di taglio, inserire il freno di stazionamento e assicurarla adeguatamente al mezzo di trasporto mediante funi, cavi o catene.

TRANSPORT

Si la machine doit être transportée sur un camion ou une remorque, baisser le plateau de coupe, serrer le frein à main et la fixer solidement sur le camion avec des cordes, des câbles ou des chaînes.

TRANSPORT

Wenn die Maschine auf einem Lastwagen oder einem Anhänger transportiert wird, ist das Mähdeck zu senken, die Feststellbremse einzulegen und die Maschine mit Seilen, Tauen oder Ketten auf dem Transportmittel sicher zu befestigen.

TRANSPORTE

Si la máquina se transporta con un camión o con un remolque, bajar el plato de corte, inserir el freno de estacionamiento y asegurarla adecuadamente al medio de transporte mediante sogas, cables o cadenas.

Grillo S.p.A.

47521 CESENA (ITALY) – Via Cervese 1701 Tel: +39 0547 633111 Fax: +39 0547 632011 Website: www.grillospa.it E-mail: grillo@grillospa.it

GRILLO DEUTSCHLAND GmbH

Pilsener Strasse, 9 - D-86199 Augsburg Tel: + 49 082126879910 Faxnr.: + 49 01733132860 Webseite: www.grillodeutschland.de E-Mail: grillo@grillodeutschland.de

Grillo Agrigarden LTD

Dove fields Uttoexeter - ST148HU Staffordshire Tel: + 44 01889569149 Fax no.: + 44 01889592666 Website: www.grilloagrigarden.co.uk E-mail: info@grilloagrigarden.co.uk

S.p.A.

Grillo MD 18 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
