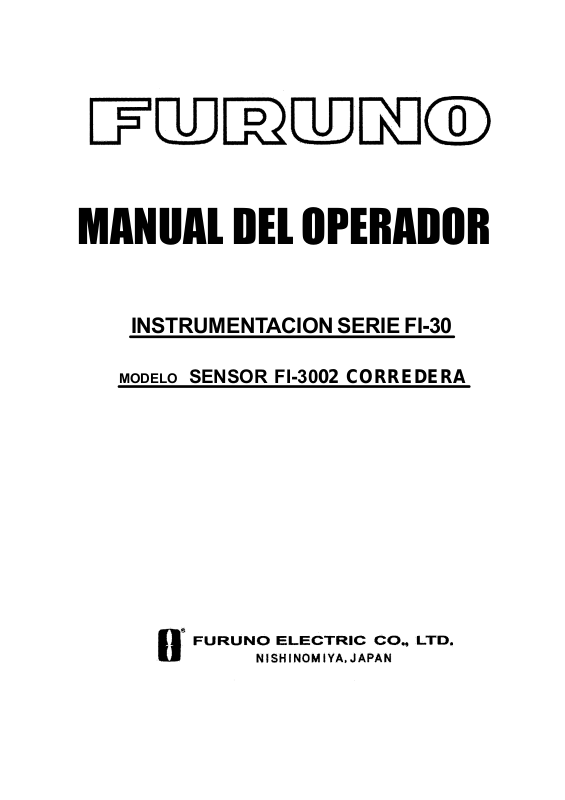

MANUAL DEL OPERADOR

INSTRUMENTACION SERIE FI-30

MODELO SENSOR FI-3002 CORREDERA

1

Indice

1 Introducción .................................................................................. 3

1.1 Aplicaciones ............................................................................ 3

1.2 Herramientas y Materiales Necesarios ................................... 3

2 Instalación ..................................................................................... 5

2.1 Situación .................................................................................. 5

2.2 Comprobación del Transductor .............................................. 5

2.3 Pintado .................................................................................... 6

2.4 Taladrado del Casco ............................................................... 6

2.4.1 En Barcos no de Fibra de Vidrio .................................. 7

2.4.2 En Barcos de Fibra de Vidrio ....................................... 7

2.5 Montaje .................................................................................... 9

2.6 Conexión ................................................................................. 11

2.7 Comprobación de la Estanqueidad ........................................ 11

2.8 Calibración .............................................................................. 11

3 Mantenimiento ............................................................................. 12

3.1 Válvula de Mar ........................................................................ 12

3.2 Uso del Tapón Largo .............................................................. 12

3.3 Uso del Tapón Corto ............................................................... 12

3.4 Transductor ............................................................................ 14

4 Datos Técnicos ............................................................................ 16

2

1 Introducción

IMPORTANTE: Antes de proceder a la instalación del transductor
leer estas instrucciones en su totalidad. Estas sustituyen a cualquier
otras que fueran distintas.

ATENCION: ¡NO USAR DISOLVENTES!

Algunos limpiadores, el petróleo, las pinturas y otros productos, contie­nen disolventes muy activos, tales como la acetona, que atacan muchos
tipos de plástico degradando su resistencia.

1.1 Aplicaciones

• El modelo con chasis de plástico se recomienda sólo para cas-

cos de fibra de vidrio o metálicos. En cascos de madera, al ‘’hin­charse’’ ésta puede provocar la rotura del chasis.

• El modelo con chasis de bronce se recomienda sólo para cas-

cos de fibra de vidrio o de madera. En cascos metálicos podría
originar corrosión electrolítica.

• El modelo con chasis de acero inoxidable es adecuado para

evitar la corrosión electrolítica en cascos metálicos.

1.2 Herramientas y Materiales Necesarios

• Gafas de seguridad.

• Mascarilla antipolvo.

• Taladro con capacidad para brocas hasta 10 mm.

• Broca de 3 mm.

• Sierra de corona de 51 mm o de 57 mm.

• Escariador.

• Papel de lija.

• Detergente doméstico o disolvente débil (alcohol).

• Lima (para cascos metálicos).

• Arandela para el caso de instalación en aluminio.

3

• Grasa silicona o vaselina (para las unidades retráctiles).

• Sellante marino.

Para instalación en cascos de fibra de vidrio:

• Sierra de corona para el interior del casco de 60 mm.

• Tejido de fibra de vidrio y resina.
