Page 1

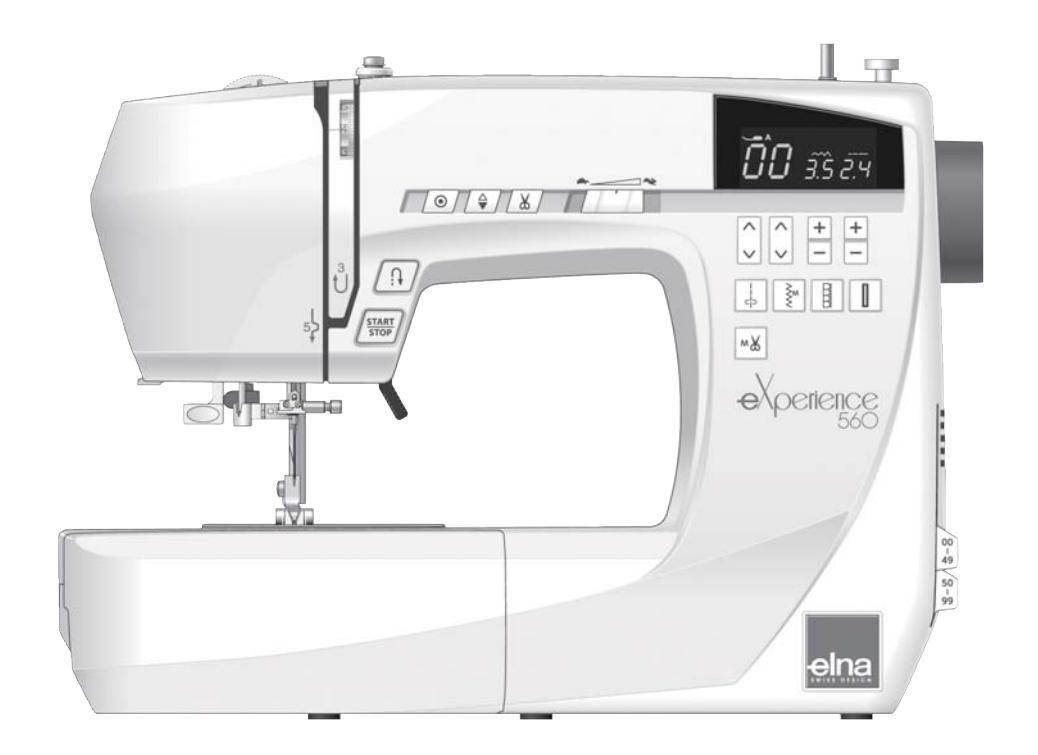

eXperience 560

| Instrukcja obsługi |

Page 2

Page 3

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki bezpieczeństwa, włącznie z następującymi:

Ta maszyna została zaprogramowana wyłącznie do użytku domowego.

Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.

NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:

1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci. Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.

OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń:

1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich obecności, konieczny jest nadzór osoby dorosłej.
Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji. Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej instrukcji.
Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.
4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.
5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.
6. Nie wolno używać maszyny na wolnym powietrzu.
Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam, gdzie stosowano tlen.
8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć wtyczkę.
9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci należy chwycić za wtyczkę a nie za przewód.
10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.
11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować złamanie igły.
12. Nie wolno używać wygiętych igieł.
13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie się lub złamanie igły.
14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.
15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.

NALEŻY ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI

Tylko dla Europy

Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić się maszyną. Czyszczenie i konserwacja maszyny nie powinna być wykonywana przez dzieci bez nadzoru.

W przypadku wyzbycia się maszyny, musi być ona bezpiecznie zutylizowana zgodnie z prawem krajowym odnośnie produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.

Page 4

PODSTAWOWE ELEMENTY

Nazwy części	3
Wyposażenie standardowe	4
Stolik powiększający pole pracy	5
Wykaz ściegów	5

PRZYGOTOWANIE DO SZYCIA

Podłączenie do źródła zasilania	. 6
Zanim użyjesz maszyny	. 6
Instrukcja obsługi	. 6
Kontrola prędkości szycia	. 7
Suwak regulacji prędkości szycia	. 7
Rozrusznik nożny	. 7
Stolik (osłona wolnego ramienia)	. 7
Wolne ramię	. 7
Przyciski funkcyjne w maszynie 8	3-9
Przycisk start/stop	. 8
Przycisk szycia wstecz	. 8
Przycisk ryglowania ściegu	. 8
Przycisk pozycjonowania igły	. 9
Przycisk obcinania nici	. 9

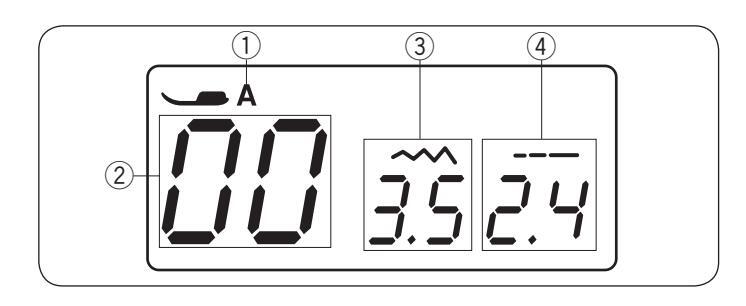

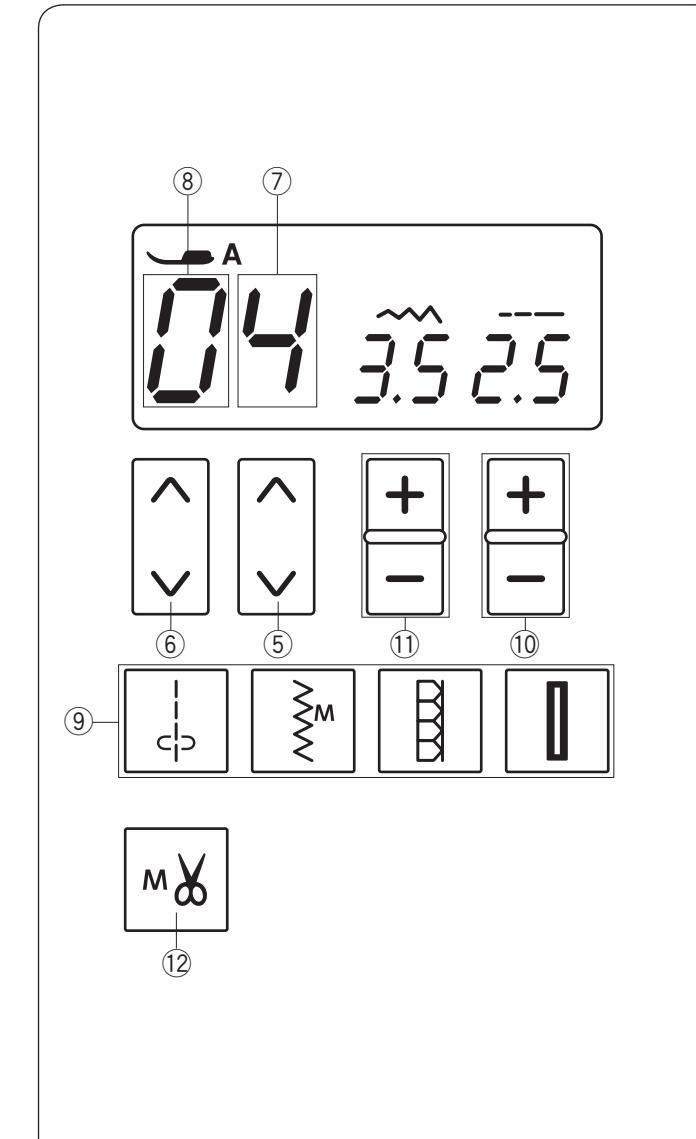

Wyświetlacz LCD	10
Wybór ściegów	10
Przyciski bezpośredniego wyboru ściegu	10
Przycisk regulacji szerokości ściegu	10

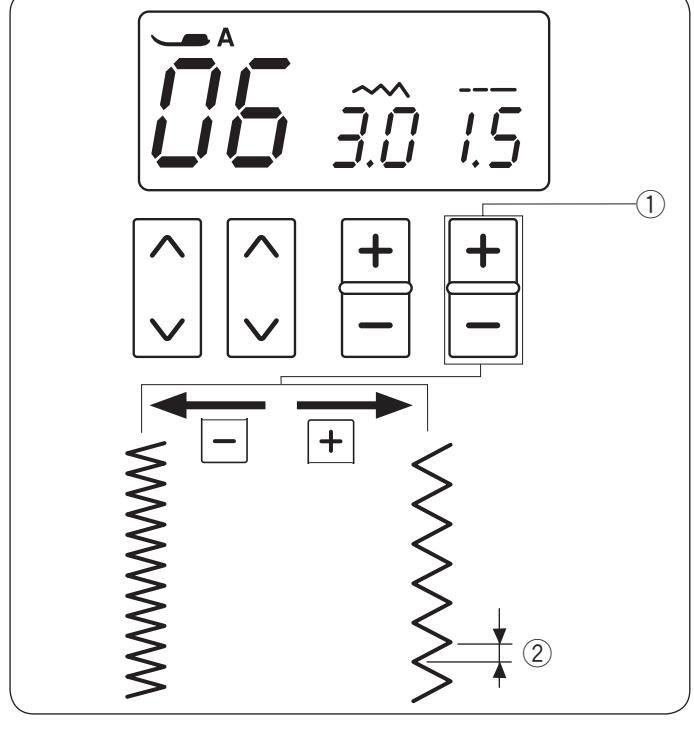

Przycisk regulacji długości ściegu	10
Dźwignia podnoszenia stopki	10

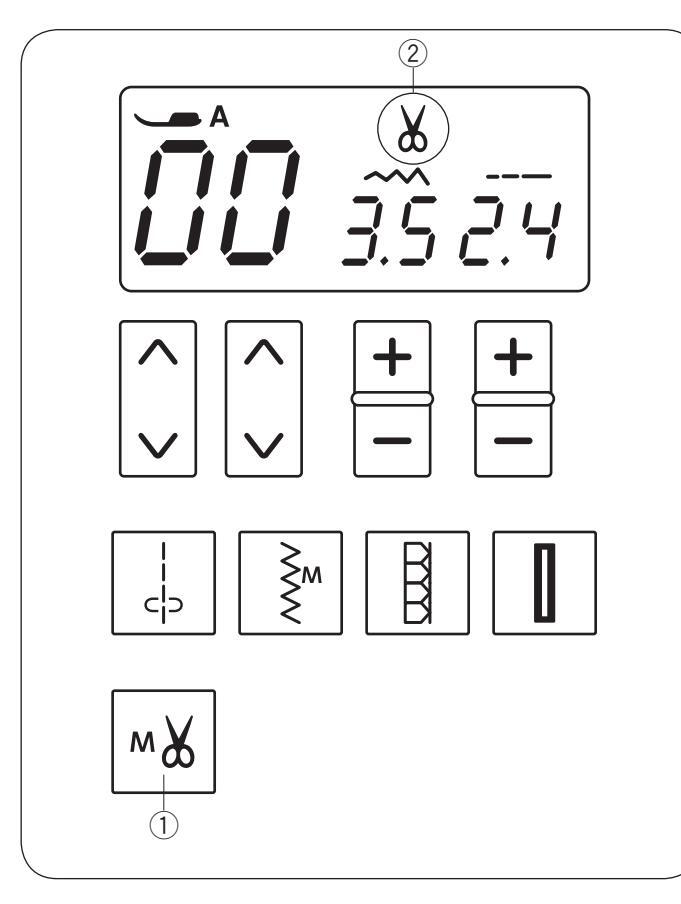

Przycisk zapamiętywania obcinania nici	10

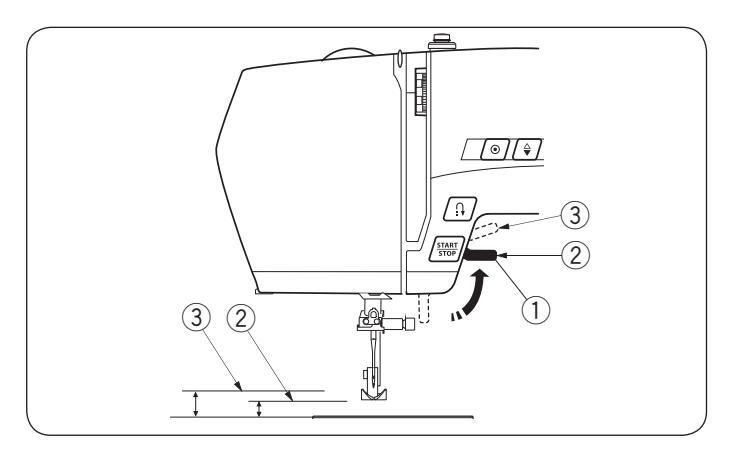

Dźwignia podnoszenia stopki	11

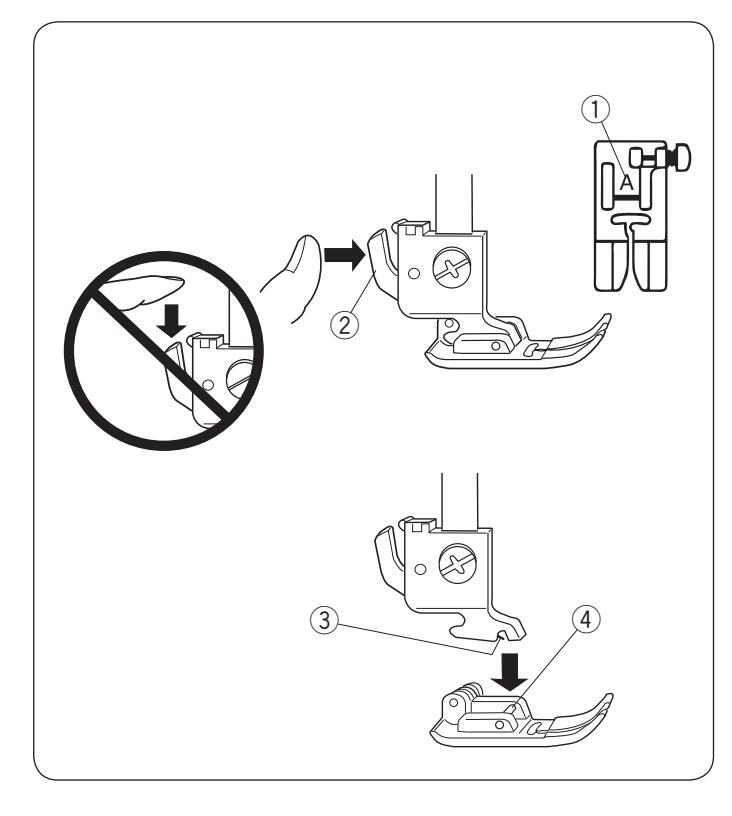

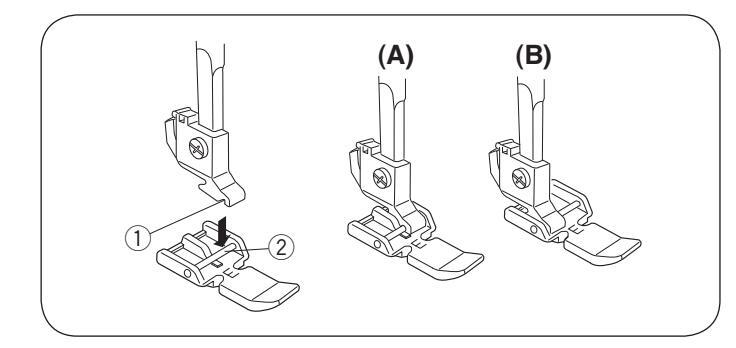

Wymiana stopki	11

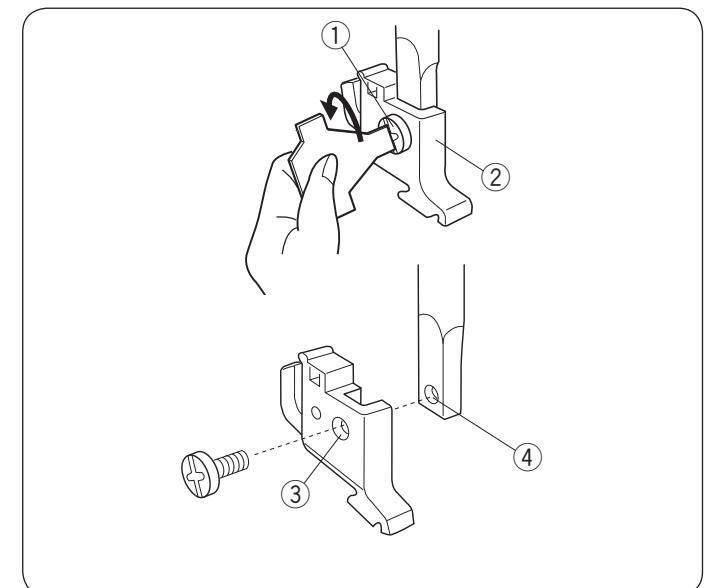

Montaż i demontaż uchwytu stopki	11

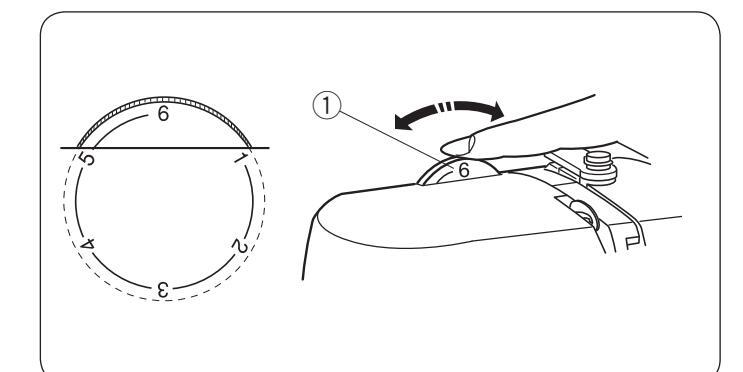

Regulacja docisku stopki	12

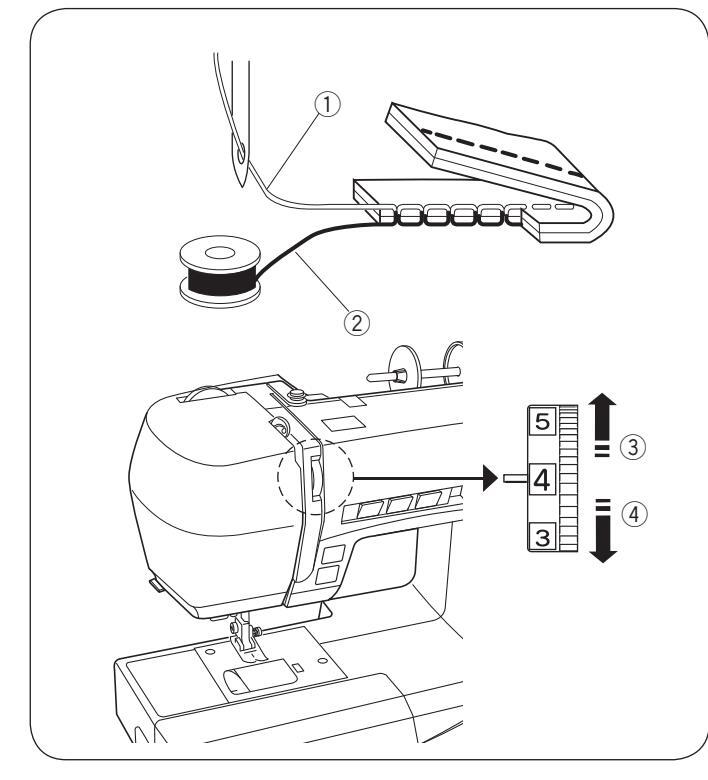

Regulacja naprężenia nici górnej 12-	13
Regulacja naprężenia nici przy ściegu prostym	12
Regulacja naprężenia nici przy ściegu zygzakowym	13

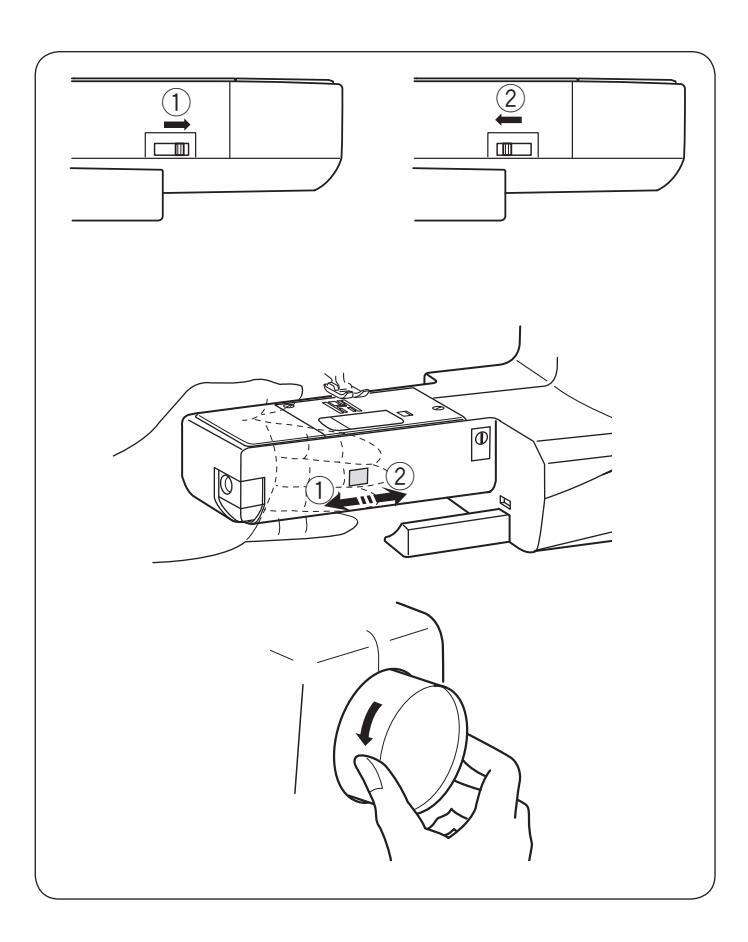

Podnoszenie i opuszczanie ząbków transportera	14

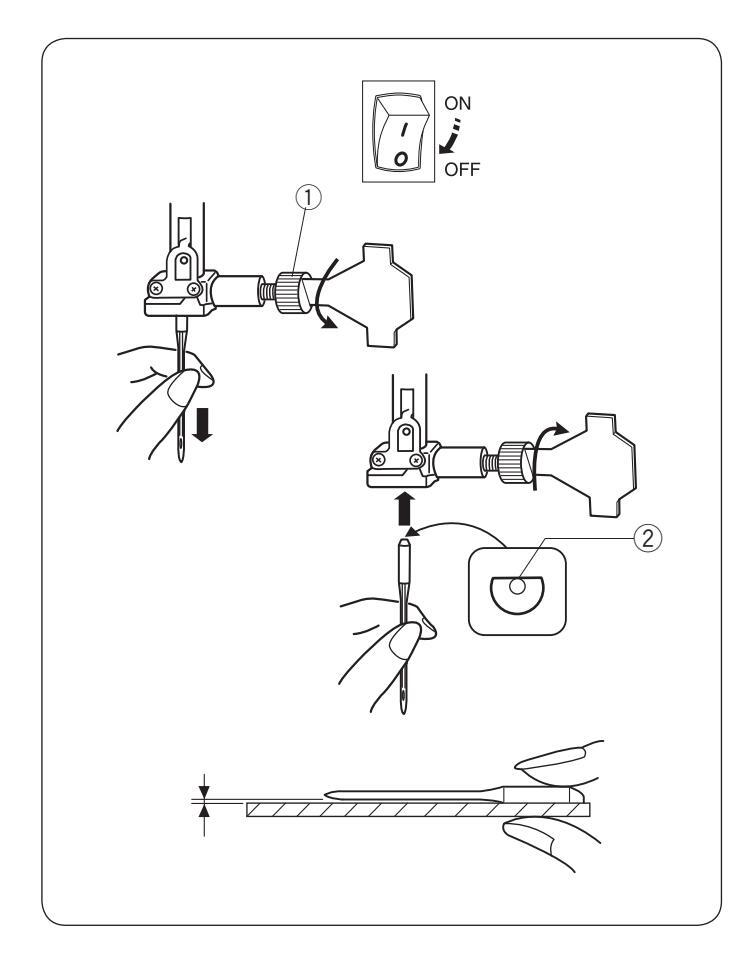

Wymiana igły	15
Tabela doboru nici oraz igły do materiału	15

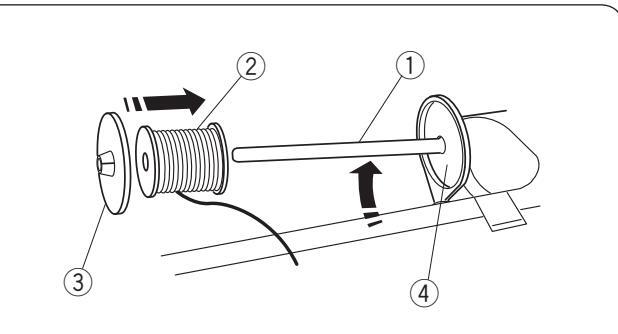

Ustawienie szpulki	16
Nawijanie nici na szpulkę bębenka16-	18

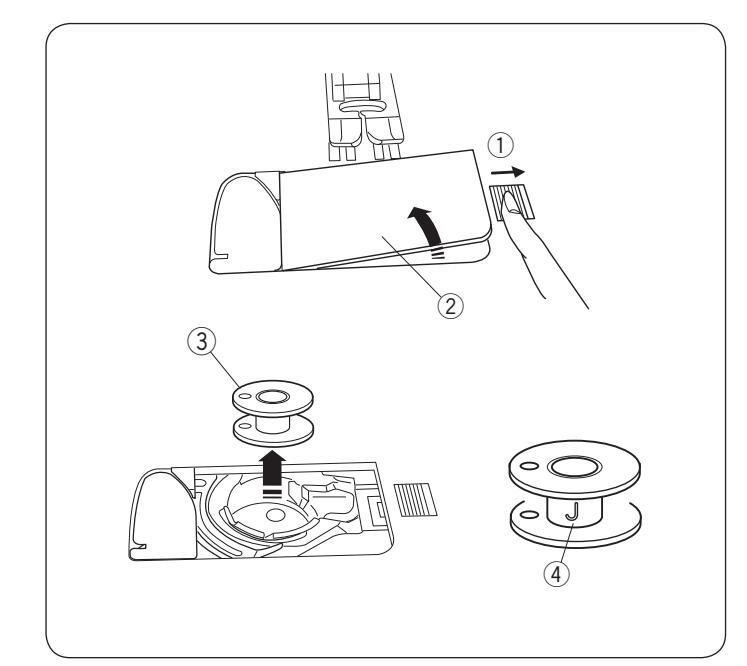

Wyjmowanie szpulki	16

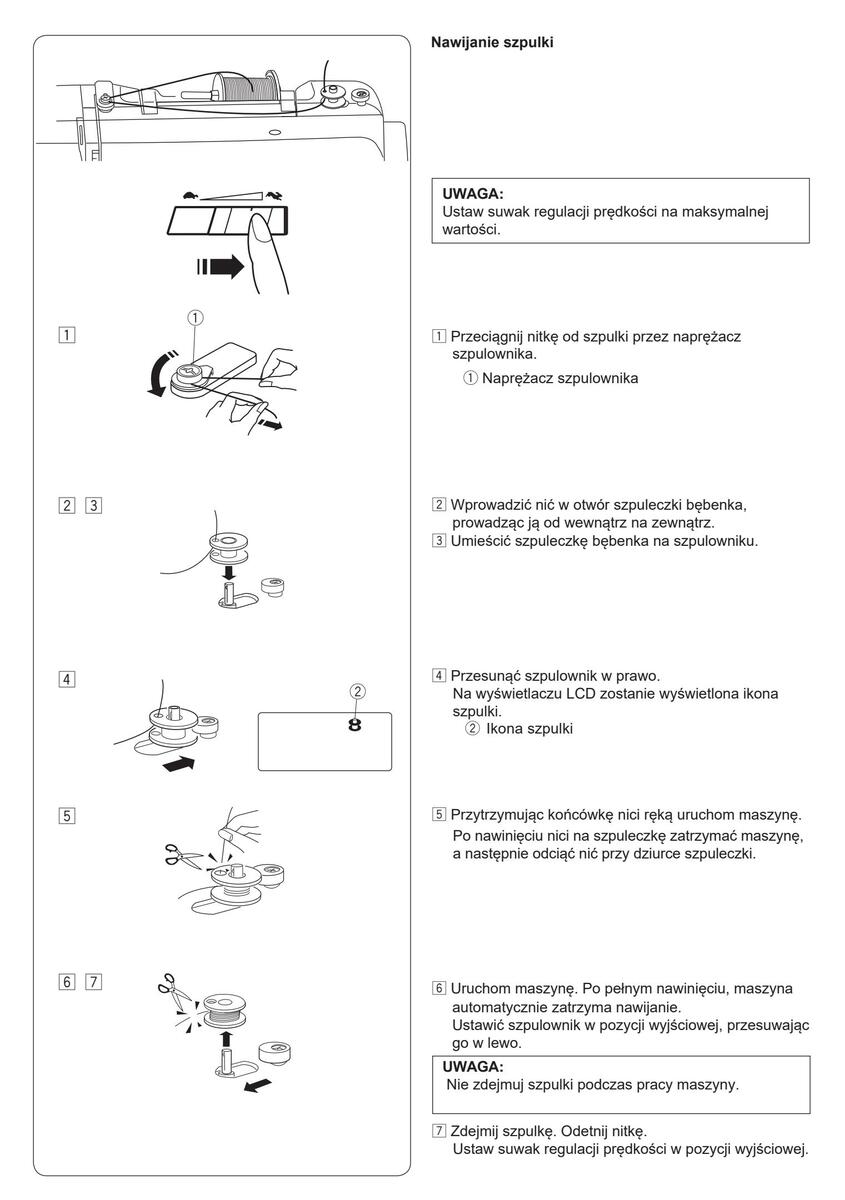

Nawijanie szpulki	17

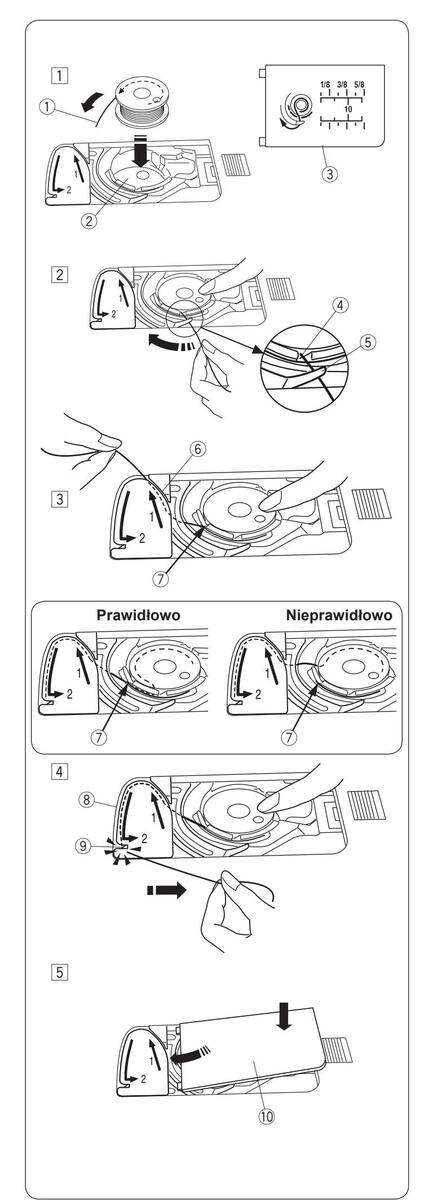

Umieszczanie szpulki w bębenku	18

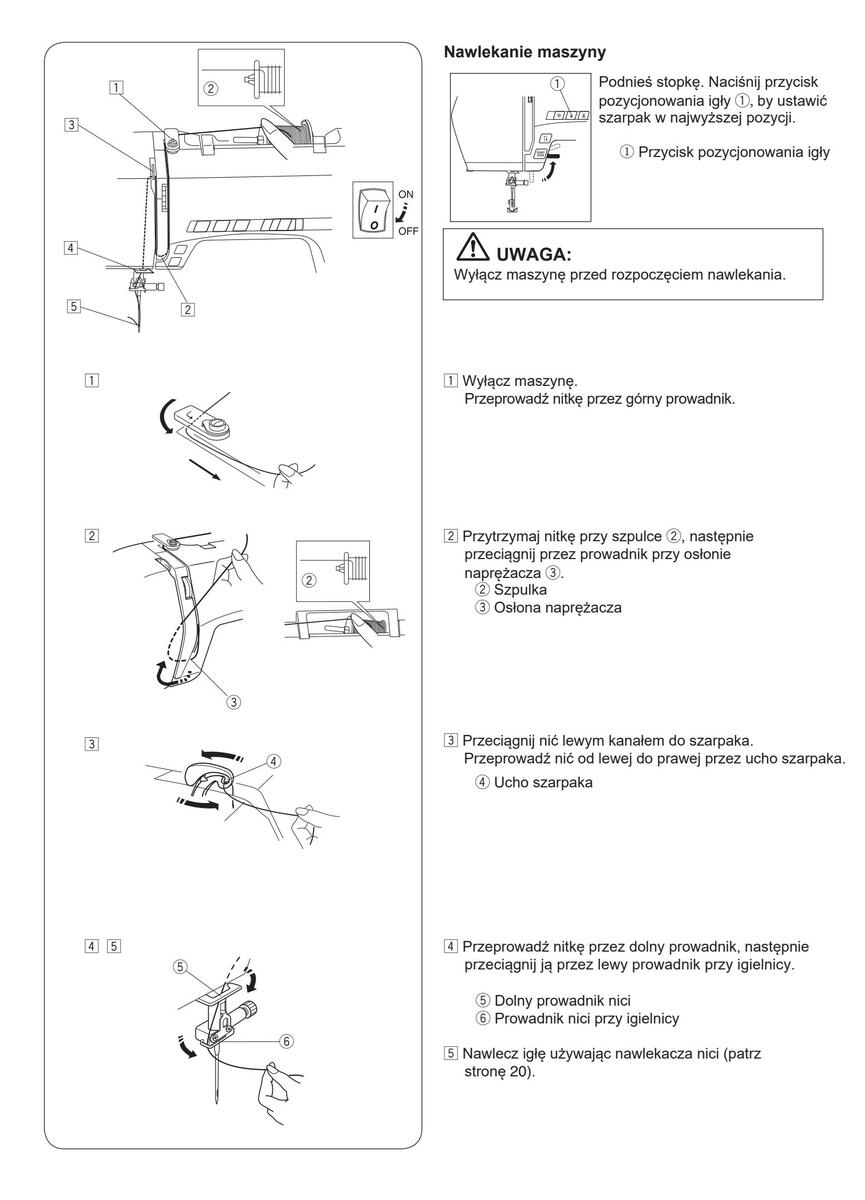

Nawlekanie maszyny	19

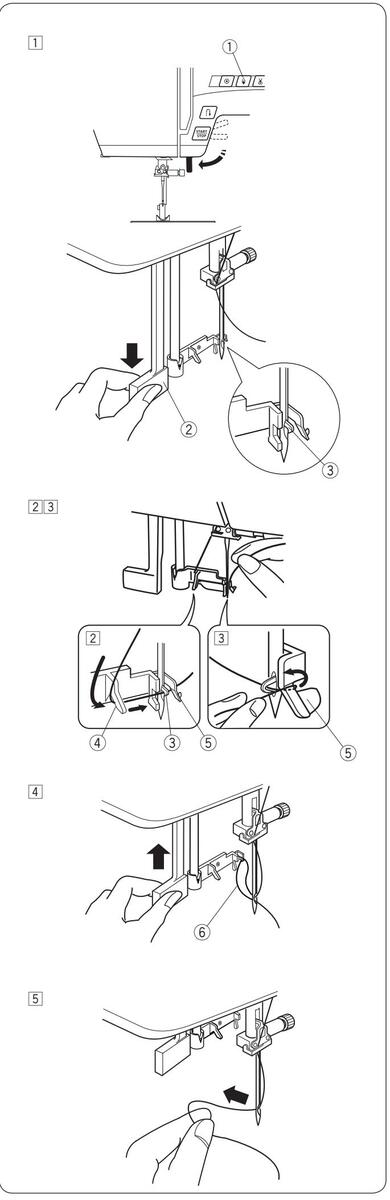

Nawlekacz igły	20
Wyciąganie nitki z bębenka	21

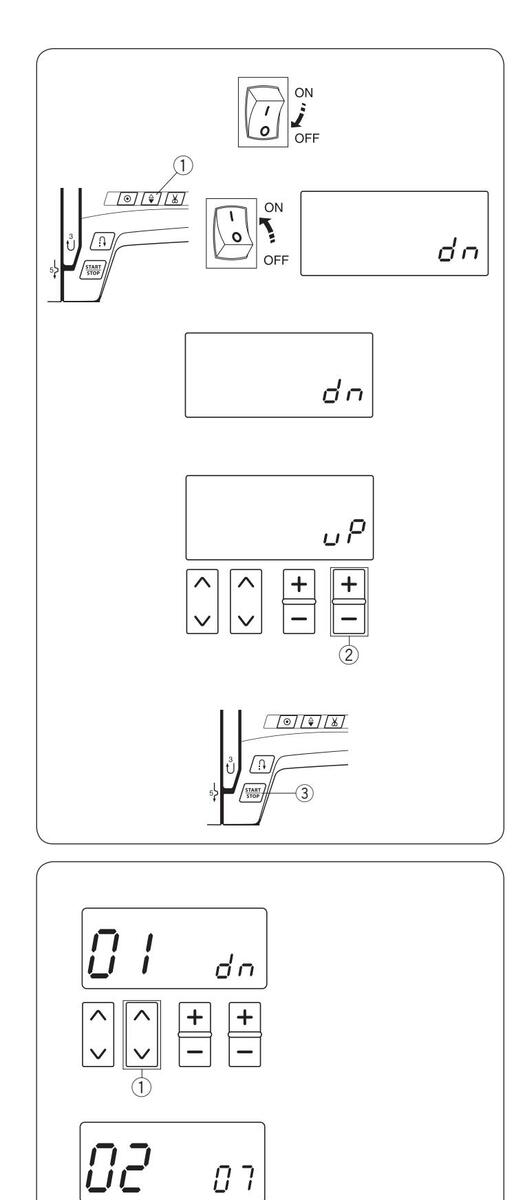

Tryb ustawień	22

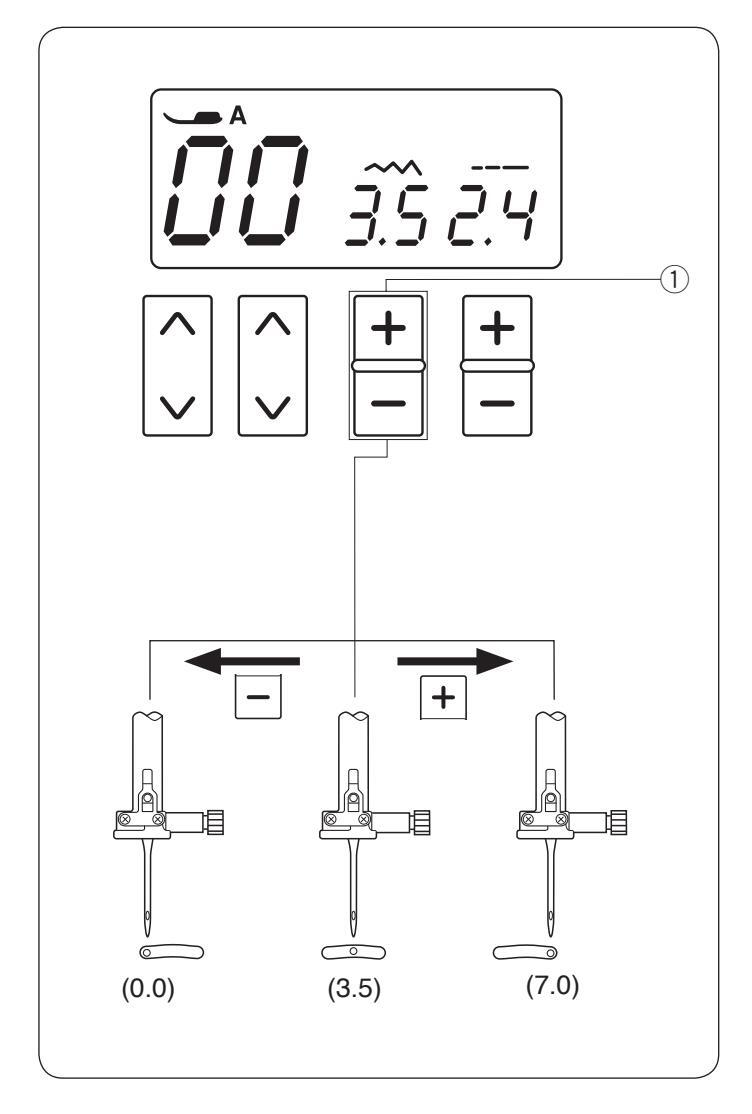

Ustawienie pozycji zatrzymania igły	22
Czas automatycznego wyłączenia	22

PODSTAWY SZYCIA

Ścieg z ryglem automatycznym	27
Ścieg potrójny elastyczny

Pikowanie imituiace ścieg reczny	20
Zvozak

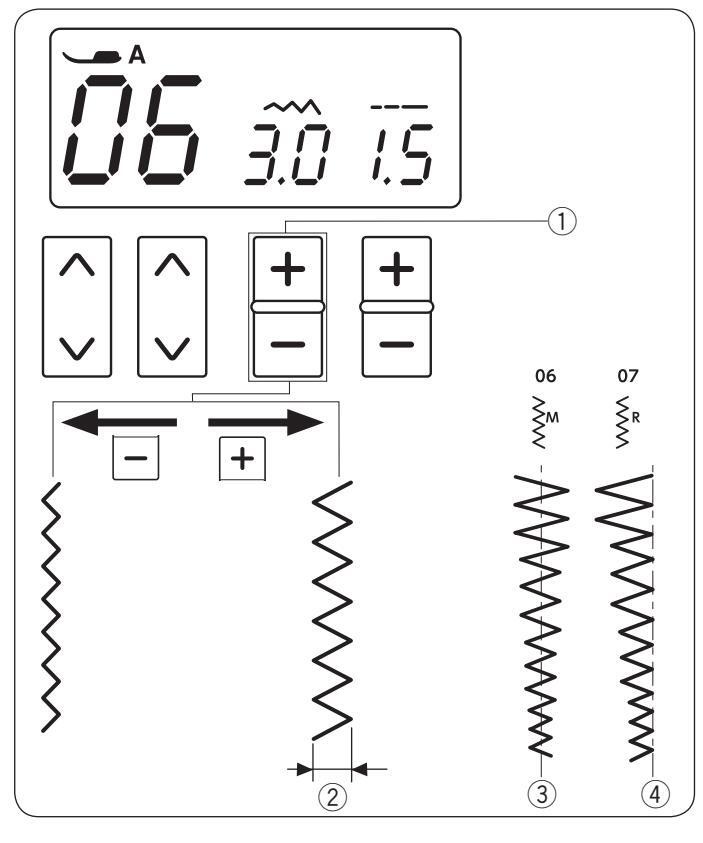

Regulacia szerokości ściegu	20

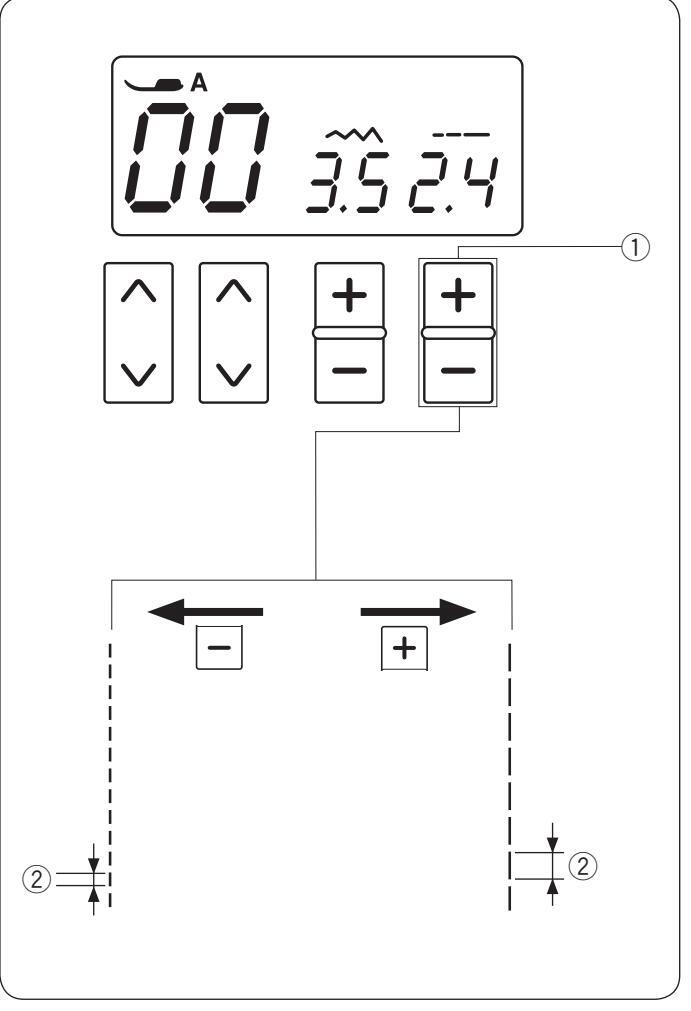

Regulacia długości ściegu	20

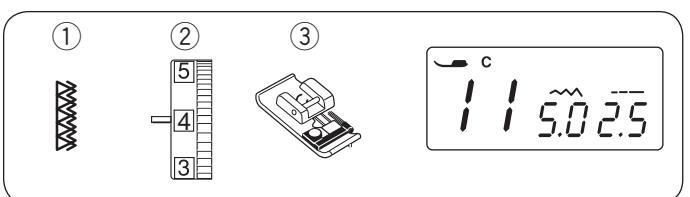

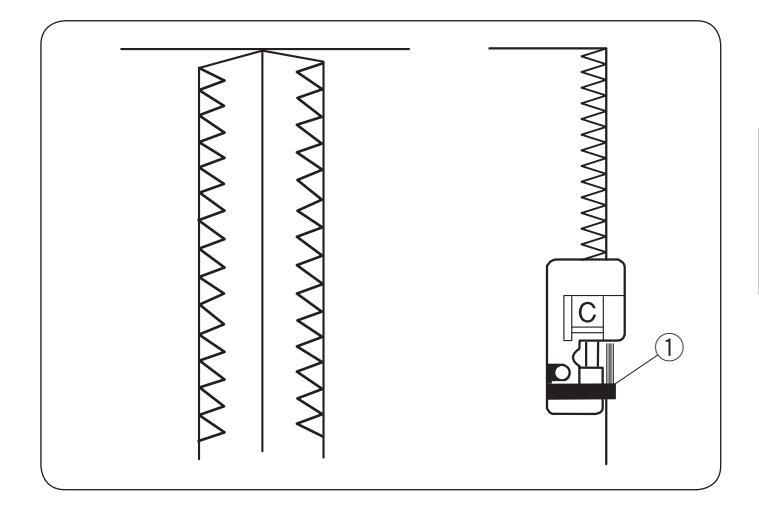

Rodzaje ściegów obrebiających

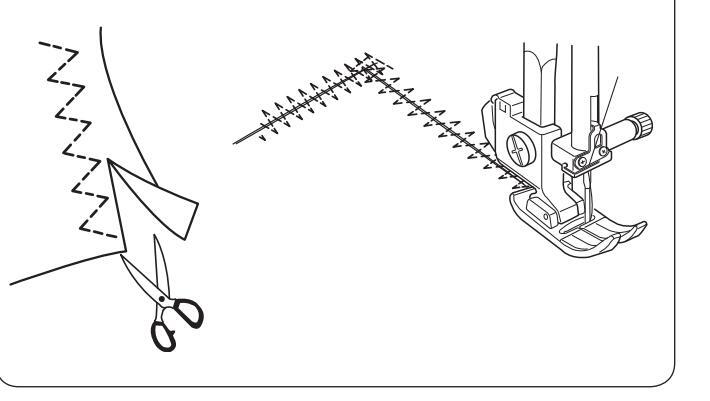

Obrzucanie ściediem zydzak	30
	30
Obrebianie
Ścieg dziany	31
Podwóiny ścieg owerlokowy
Ścieg super owerlokowy
Wszywanie gumki	32
Obszvwanie dziurki	33

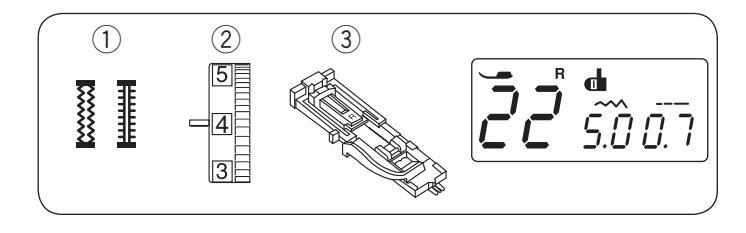

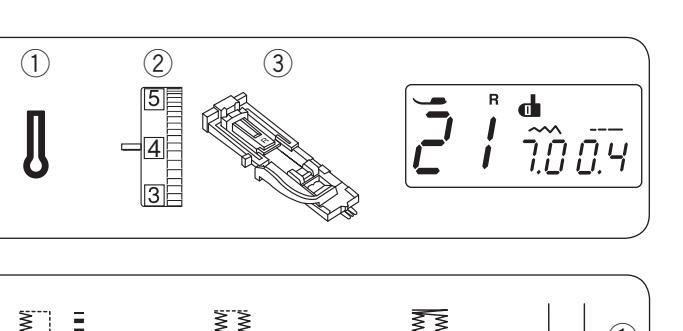

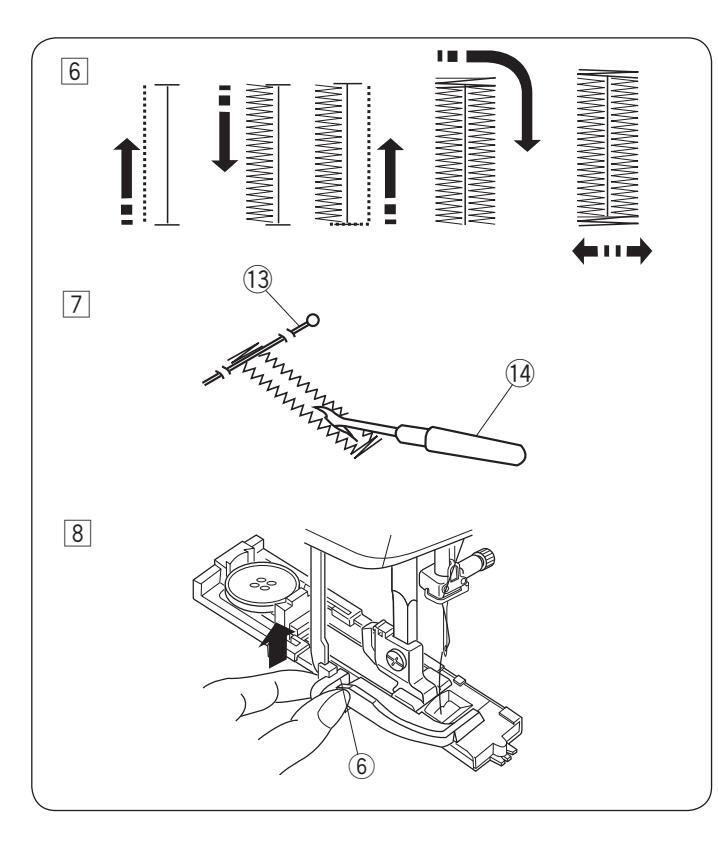

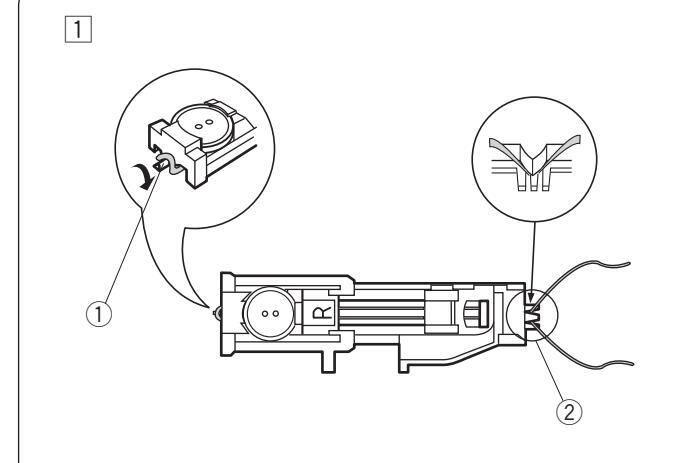

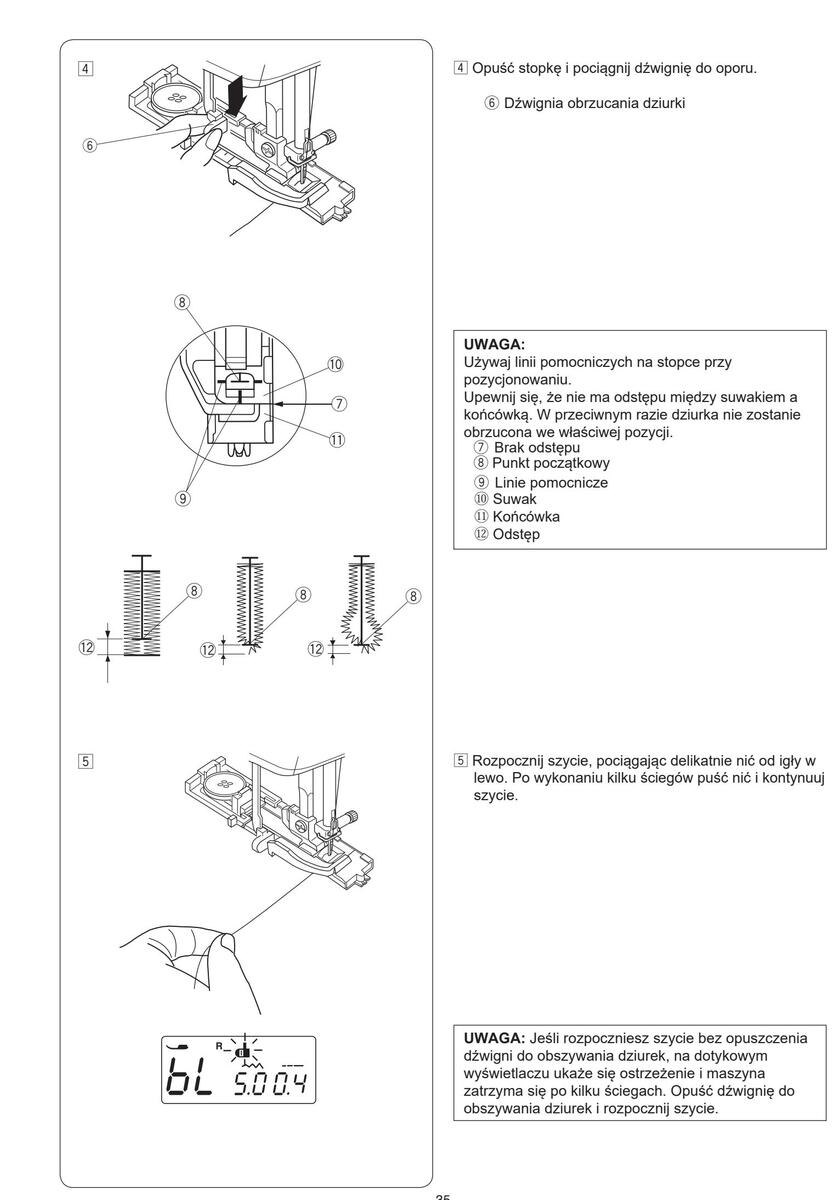

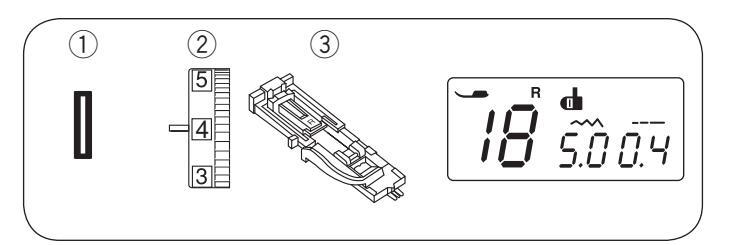

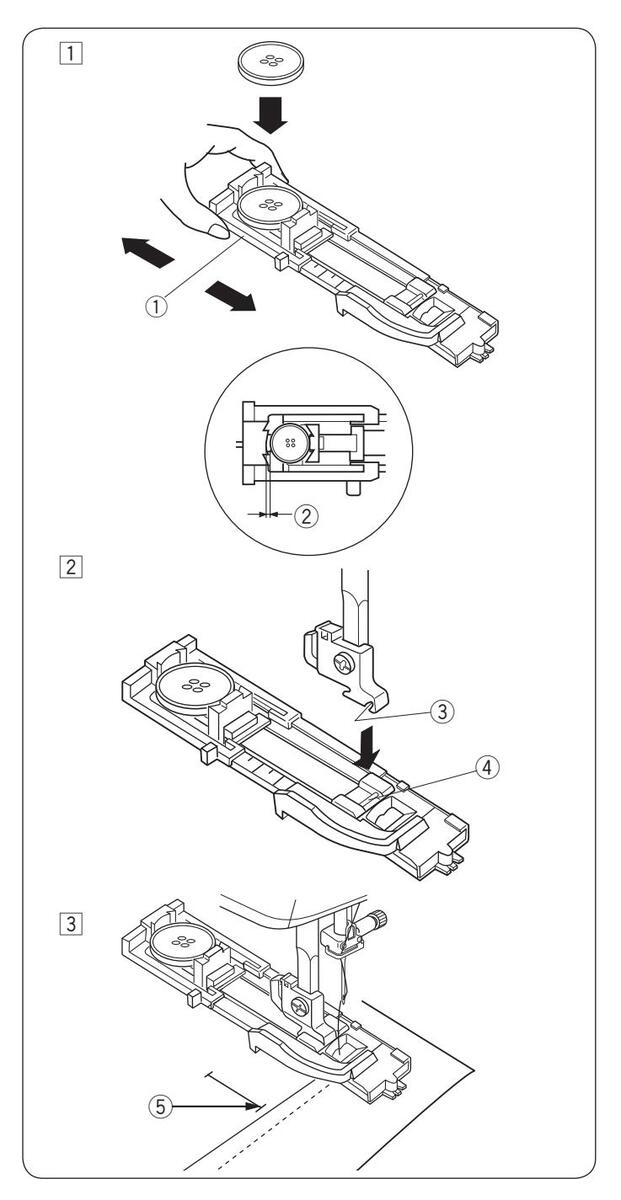

Dziurka prostokatna	. 34-37

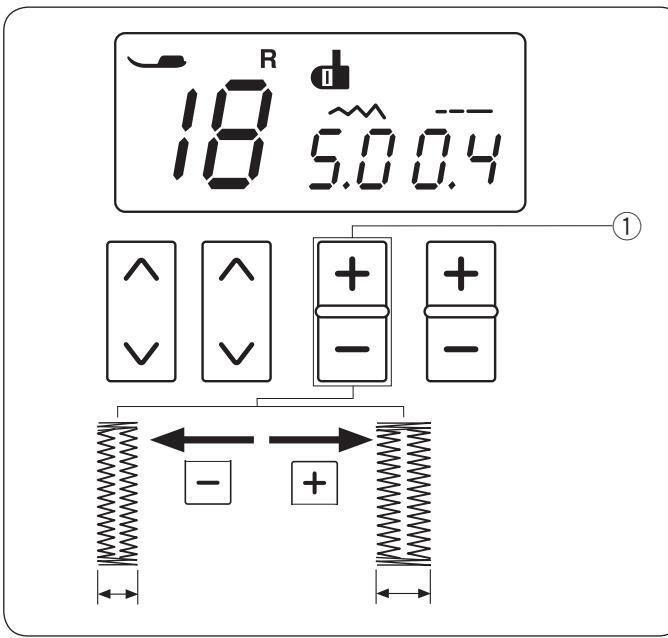

Regulowanie szerokości dziurki	36

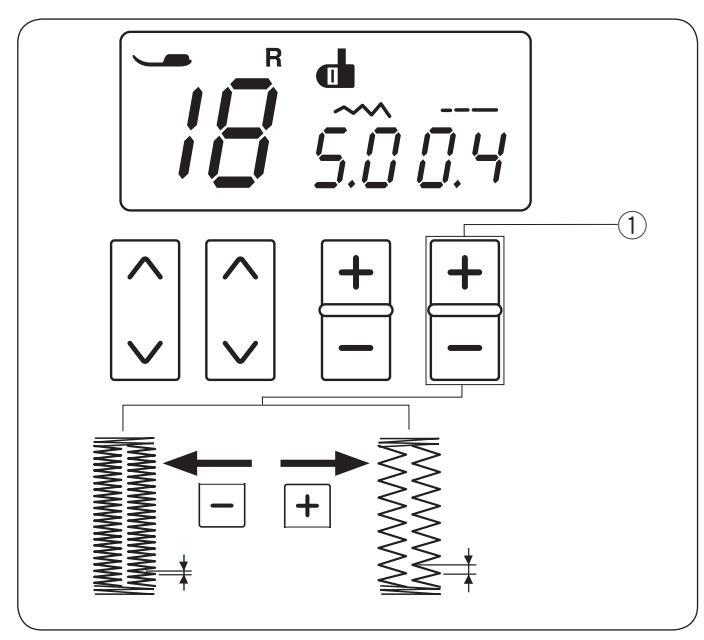

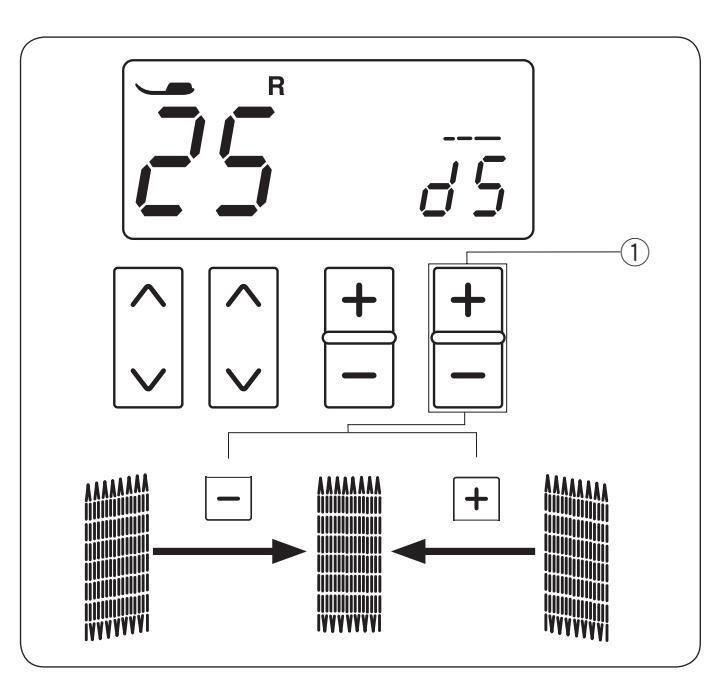

Regulowanie gęstości ściegów w dziurce	36

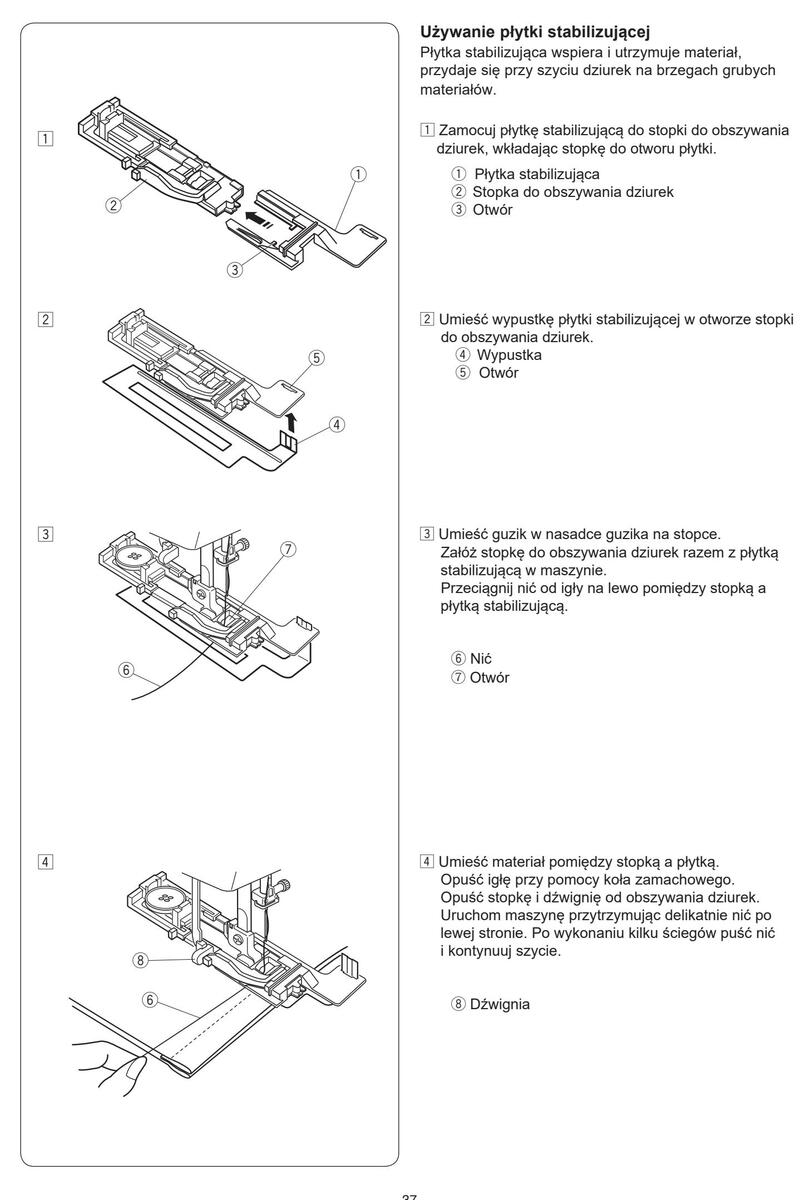

Używanie płytki stabilizującej	37
Dziurka zaokrąglona i do delikatnych materiałów	/ 38
Klasyczna dziurka odzieżowa	38
Dziurka elastyczna i dziurka antyczna	38
Obrzucanie dziurki z kordu	39

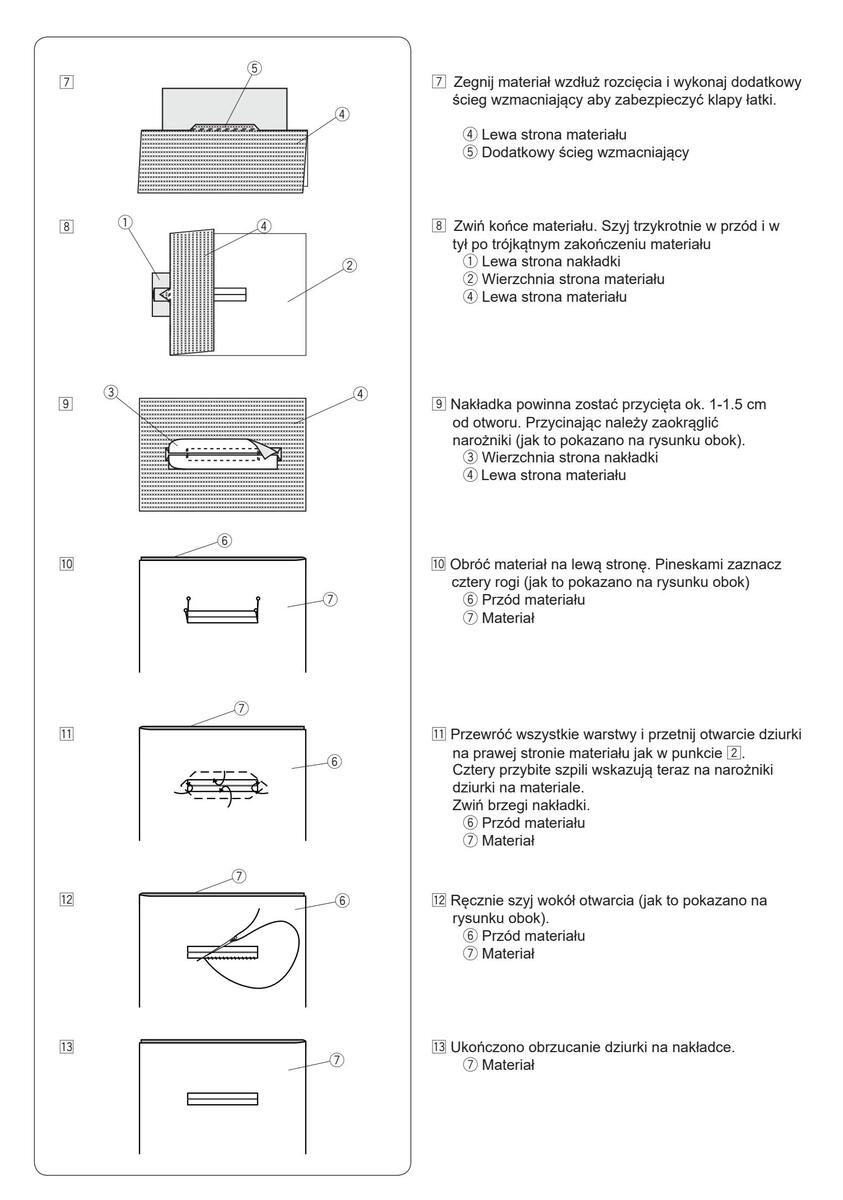

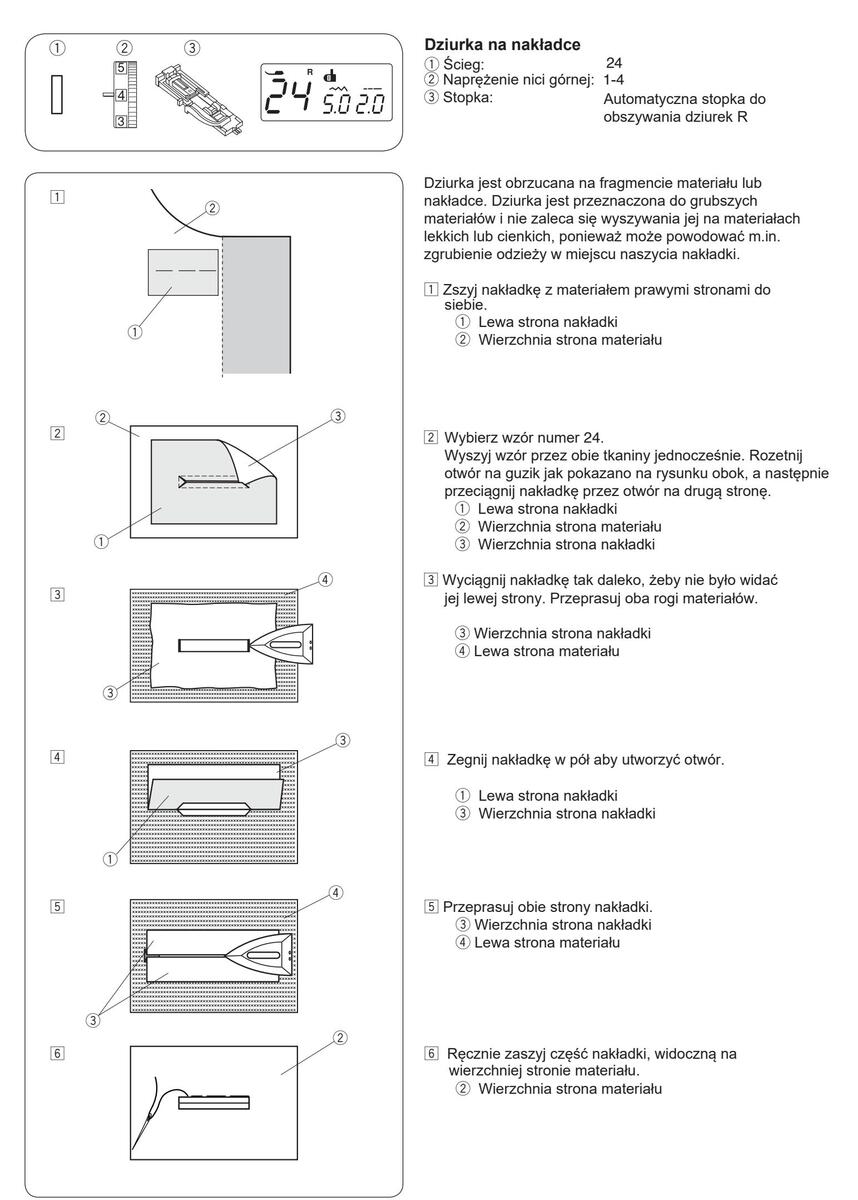

Dziurka na nakładce	. 40-41

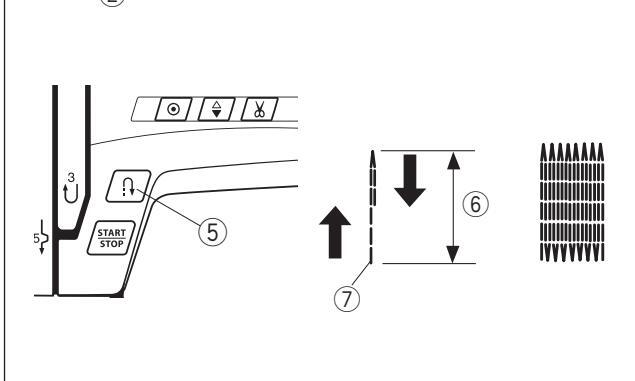

Cerowanie	42
Fastrygowanie	43

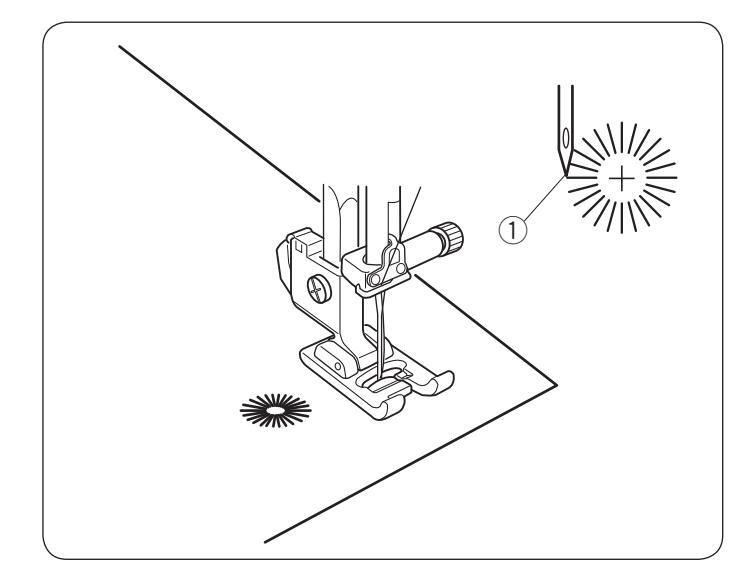

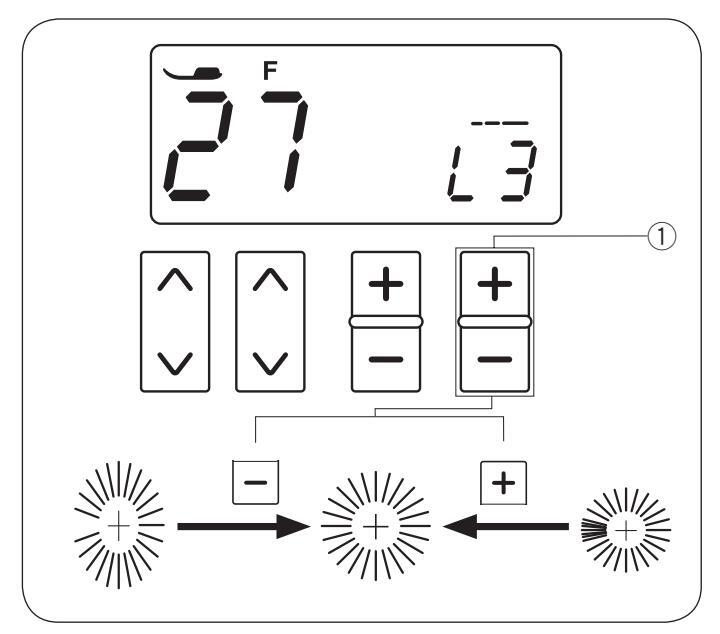

Oczka	44

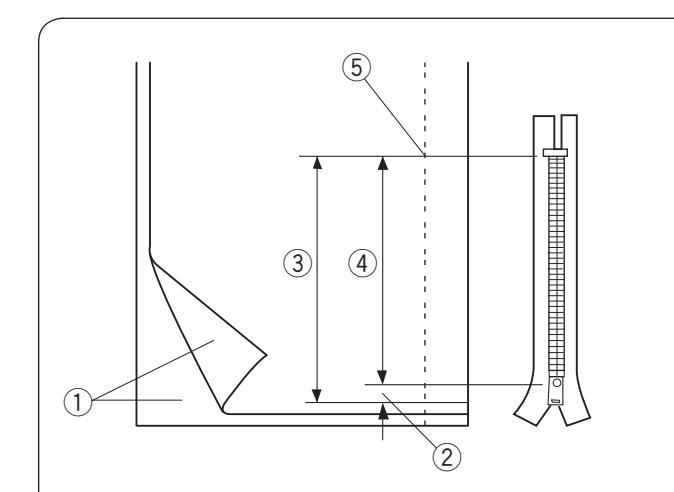

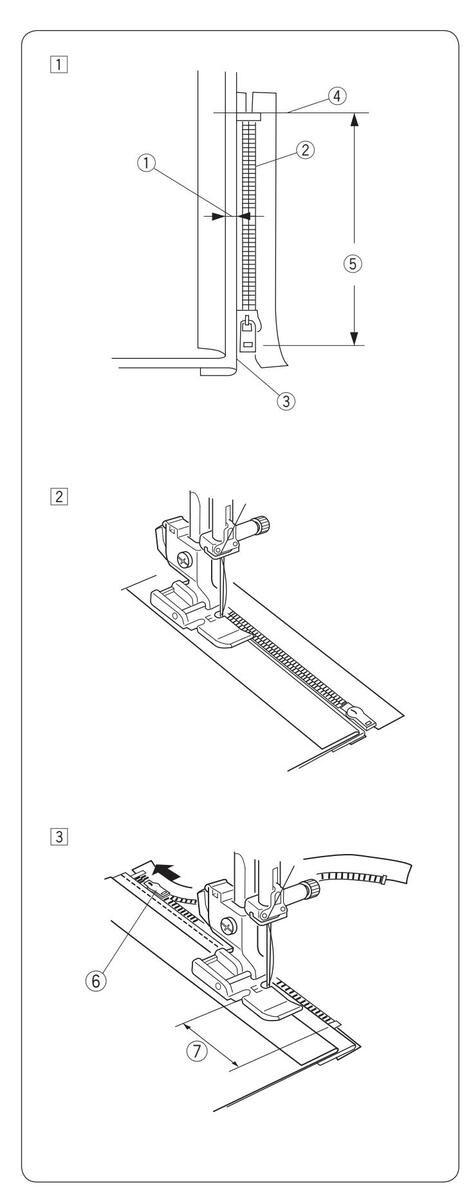

Wszywanie zamka	. 45-47

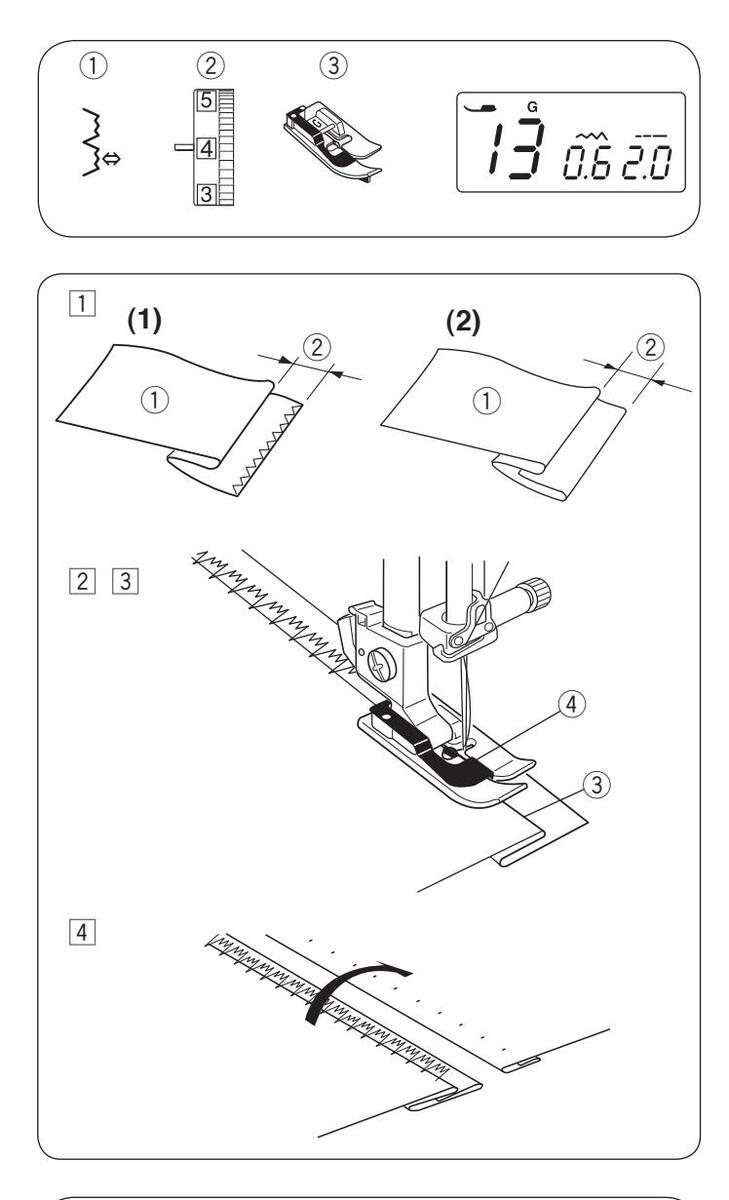

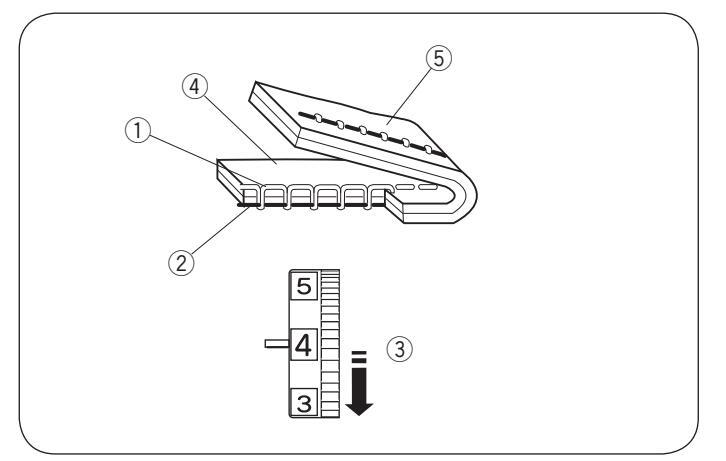

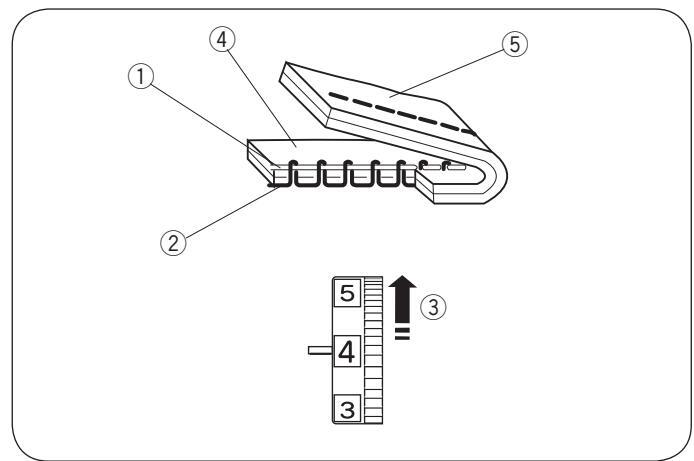

Obrębianie kryte	48

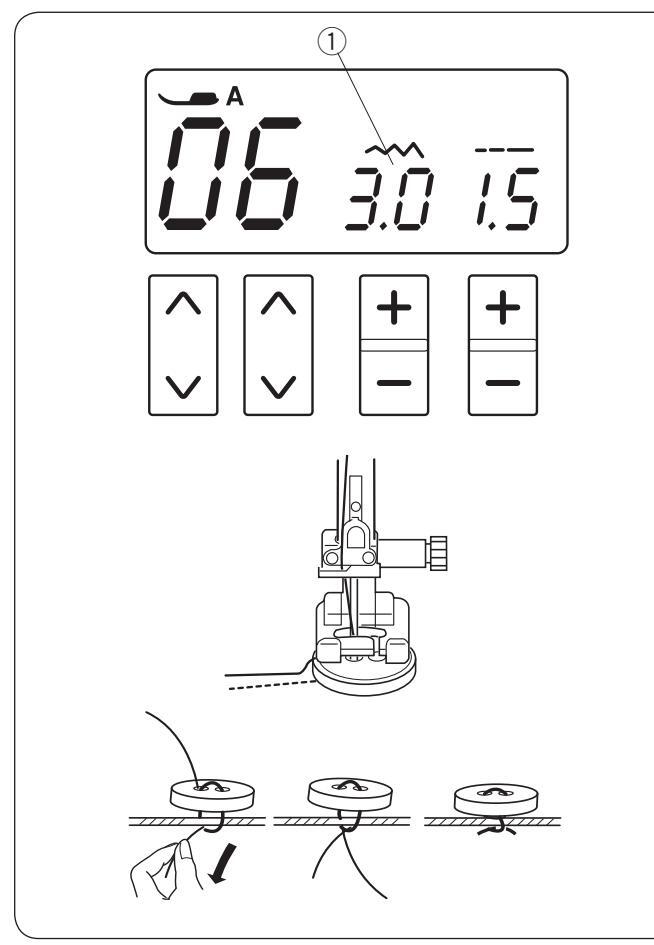

Przyszywanie guzika	49

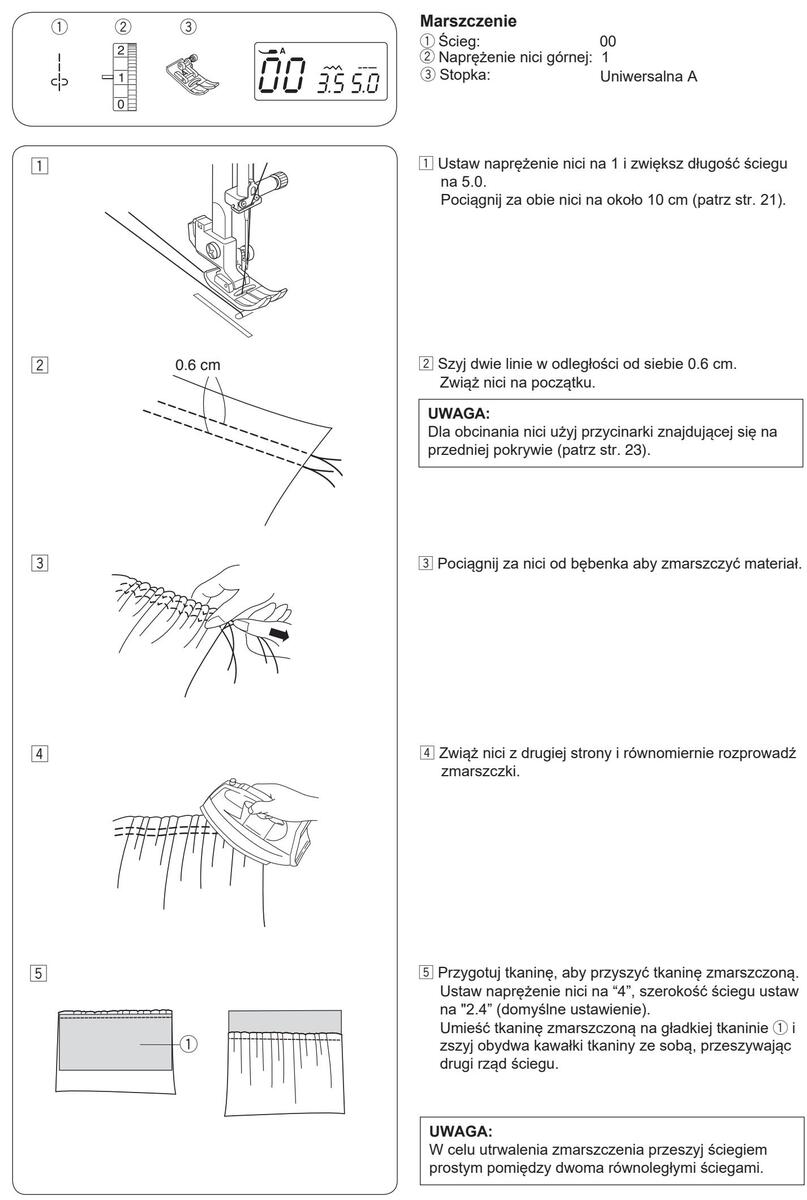

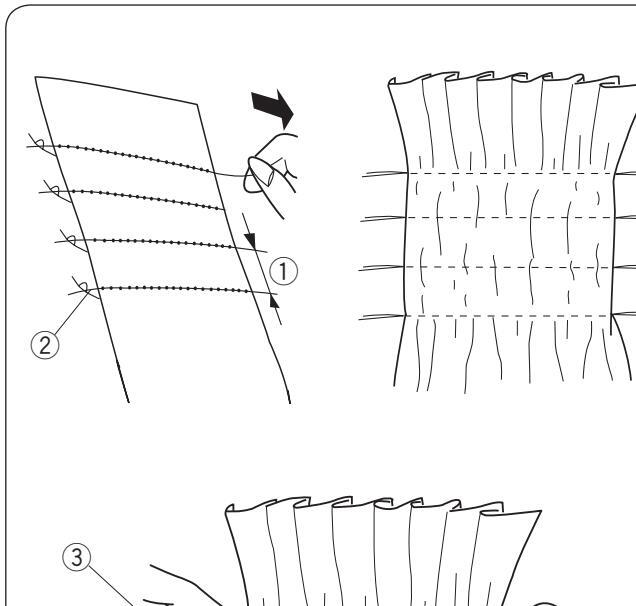

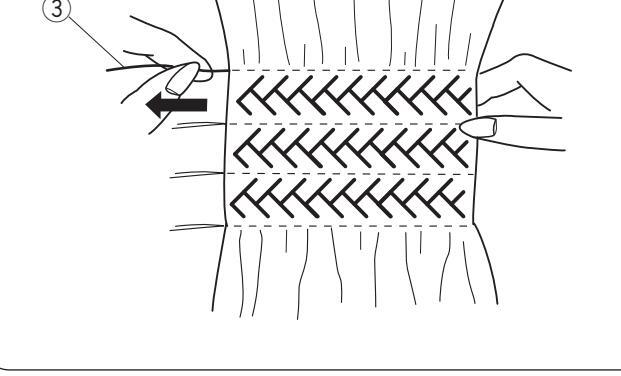

Marszczenie	50

ŚCIEGI DEKORACYJNE

Patchwork	51

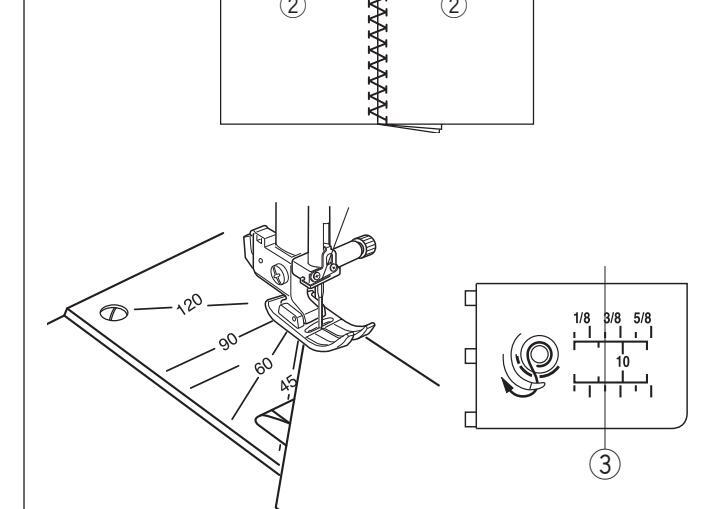

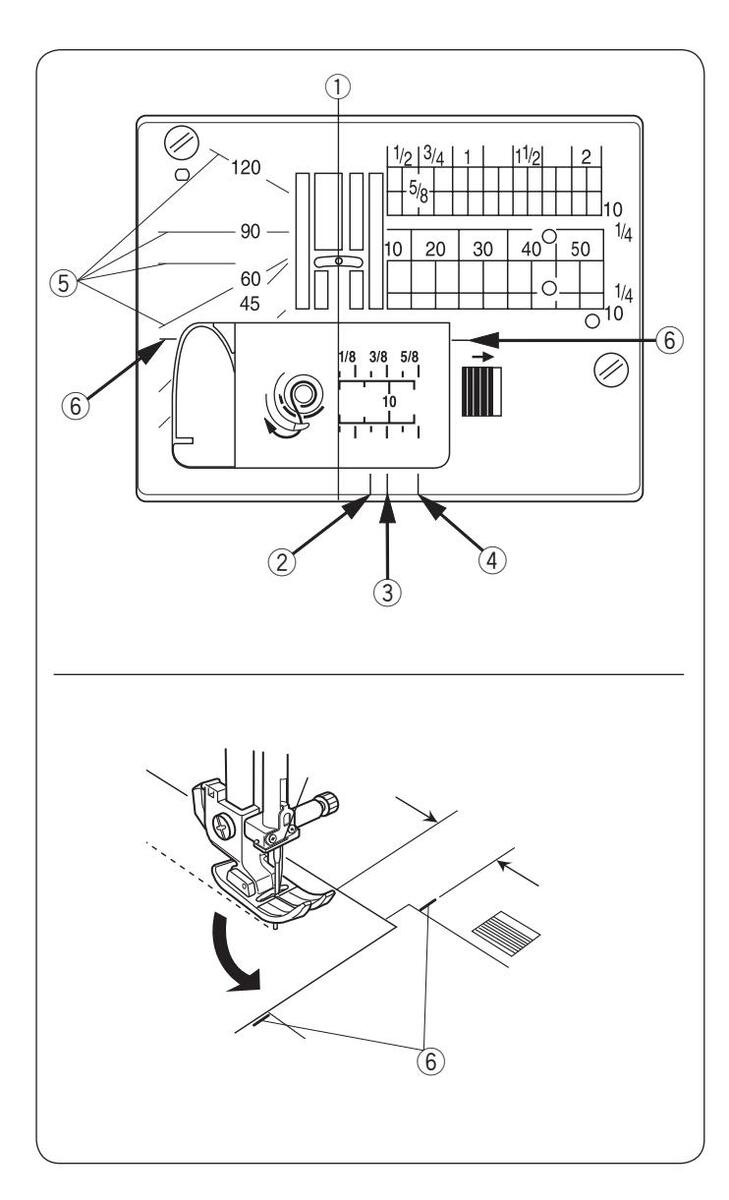

Kątomierz na płytce ściegowej	51

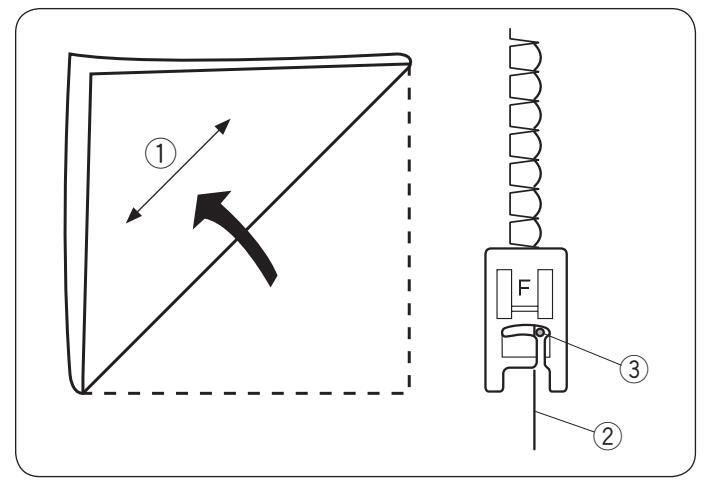

Ścieg muszelkowy	51
Ścieg bieliźniany	52
Aplikacja	52

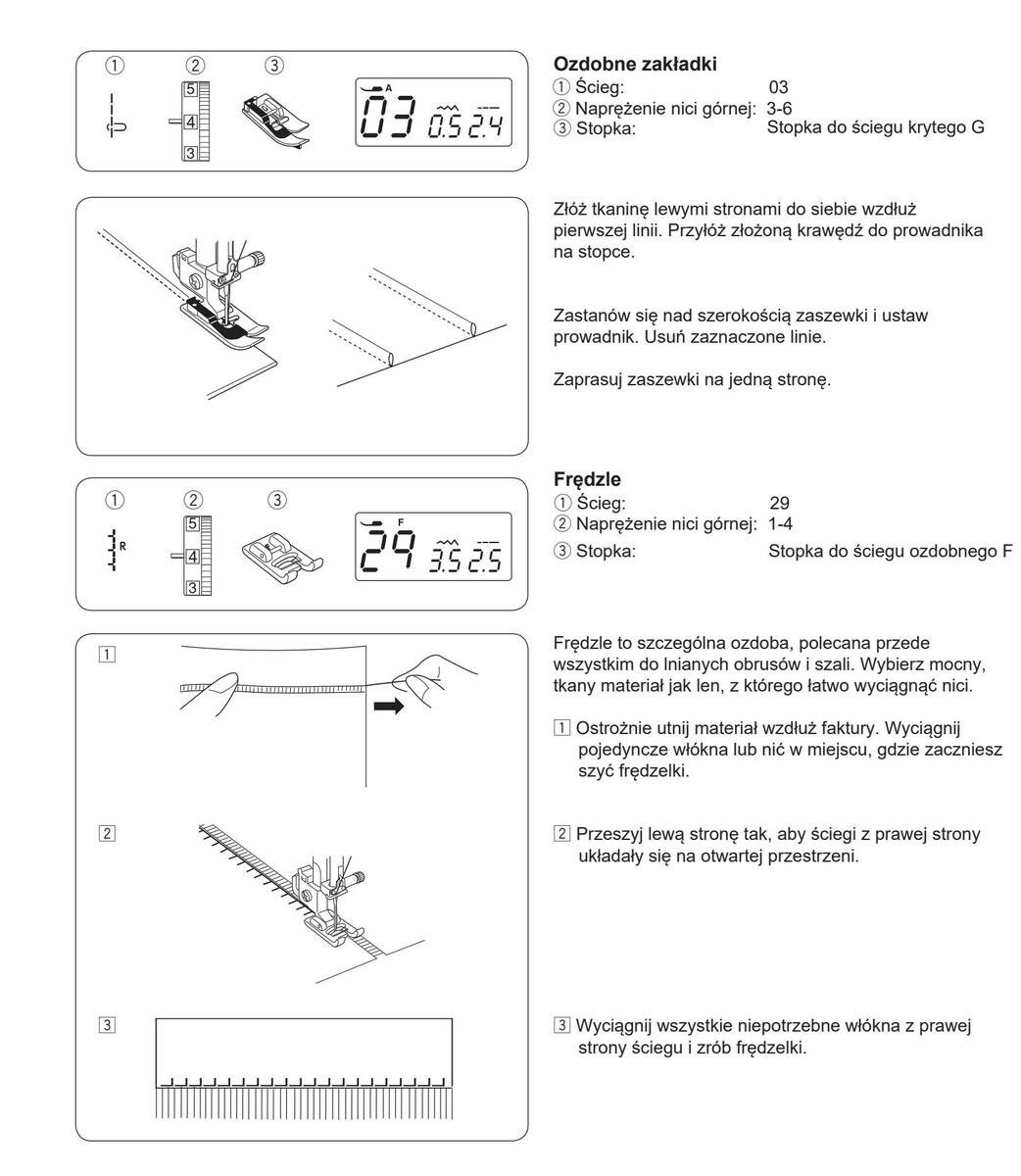

Ozdobne zakładki	53
Frędzle	53

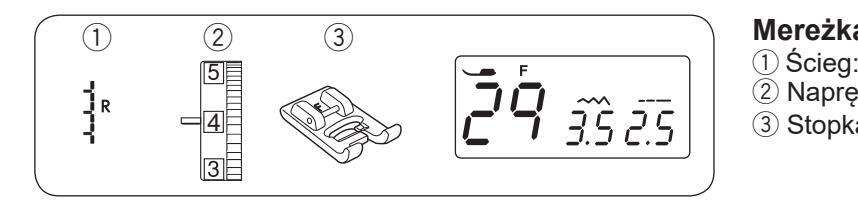

Nereżka	54

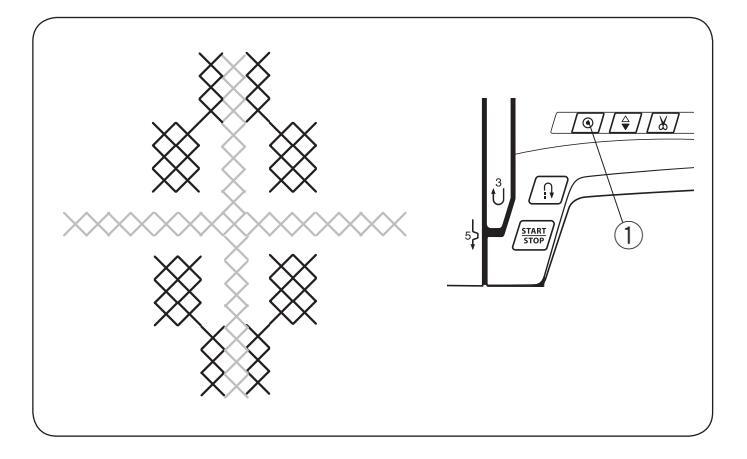

Ścieg krzyżykowy	54

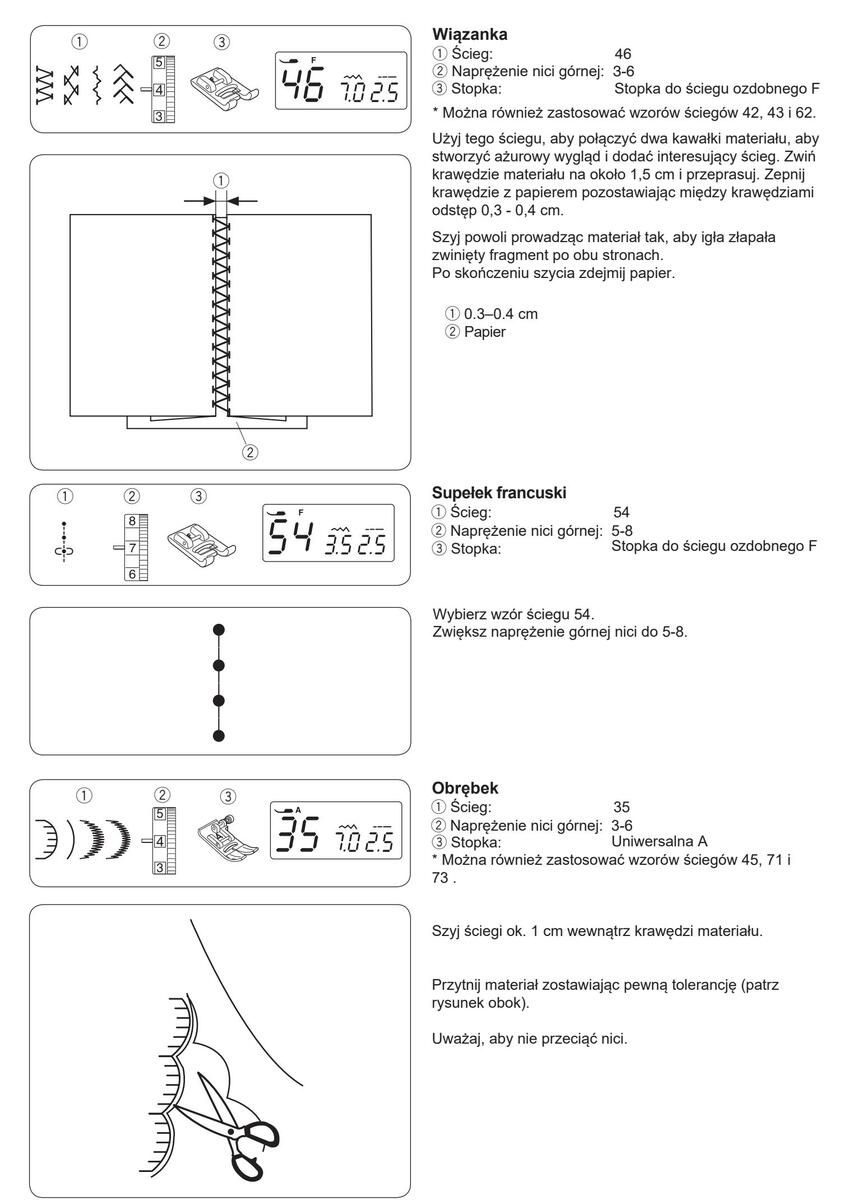

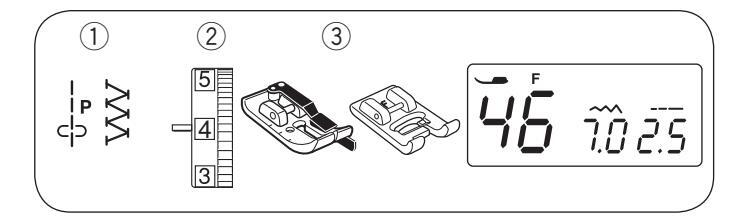

Wiązanka	55
Supełek francuski	55
Obrębek	55
Szachownica	56
Pikowanie punktowe	56
Ścieg klamrowy	57
Ścieg satynowy	57
Ściegi dekoracyjne	57

CZYSZCZENIE I KONSERWACJA

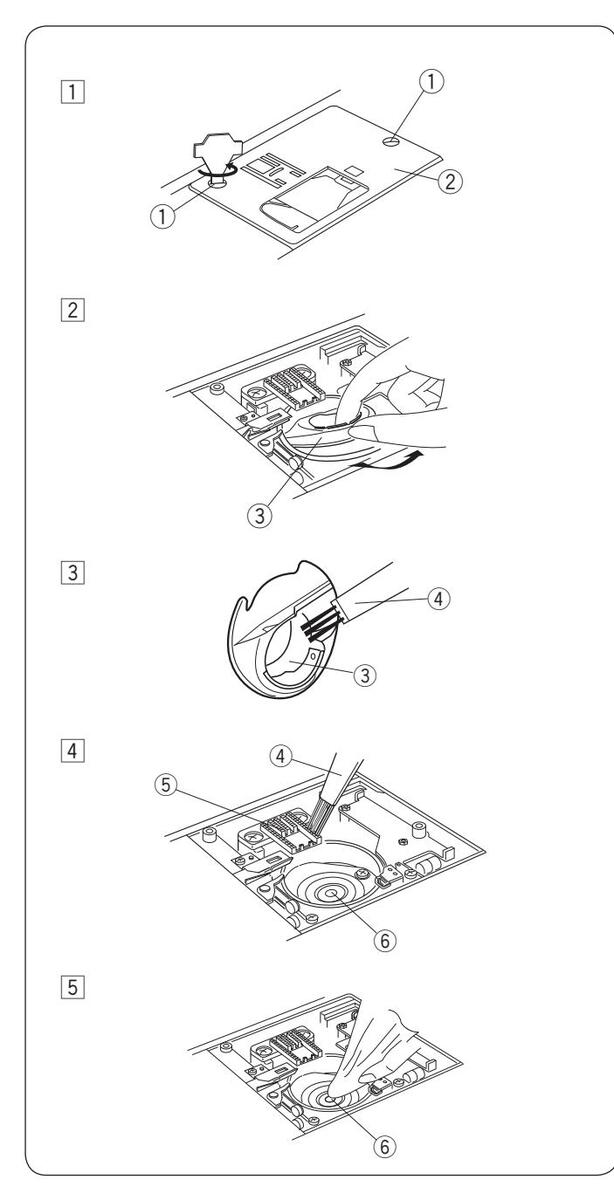

Czyszczenie chwytacza i transportera dolnego	58

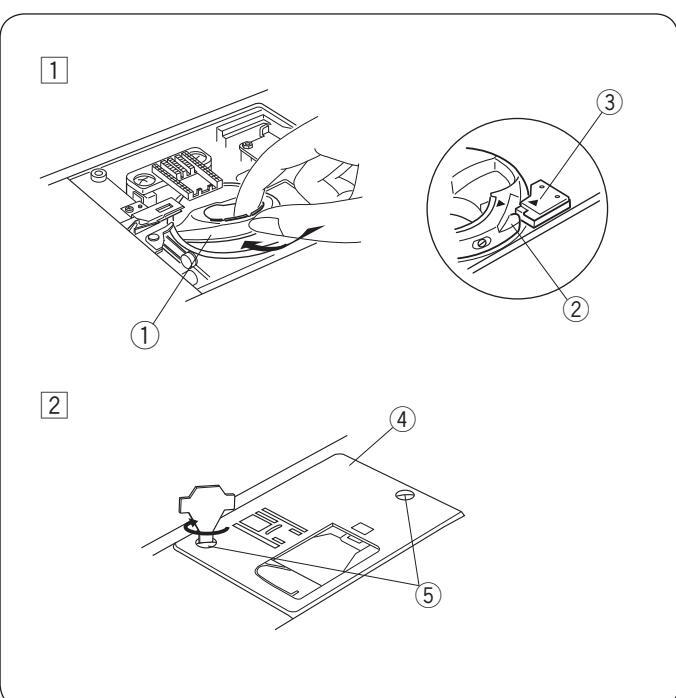

Zakładanie bębenka	58

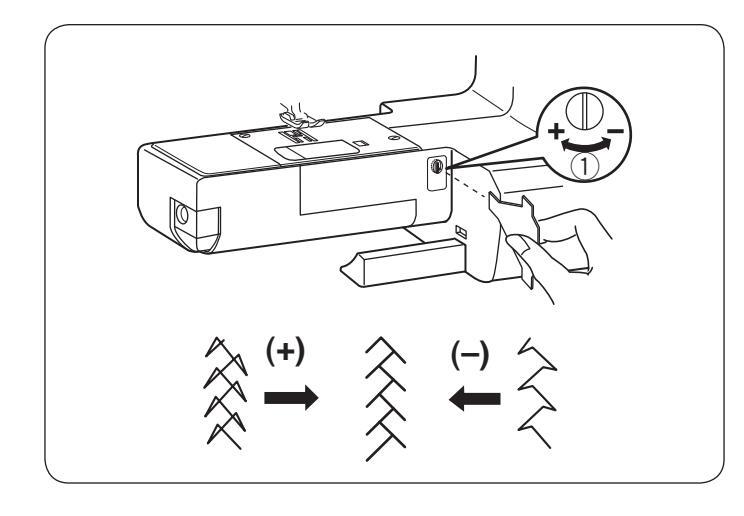

Korekta rozstrojonych ściegów	59
Zakłócenia w działaniu maszyny i sygnał dźwiękowy.	.60
Rozwiązywanie problemów	61
Wykaz ściegów	61
DEKLARACJA ZGODNOŚCI WE	63

Page 5

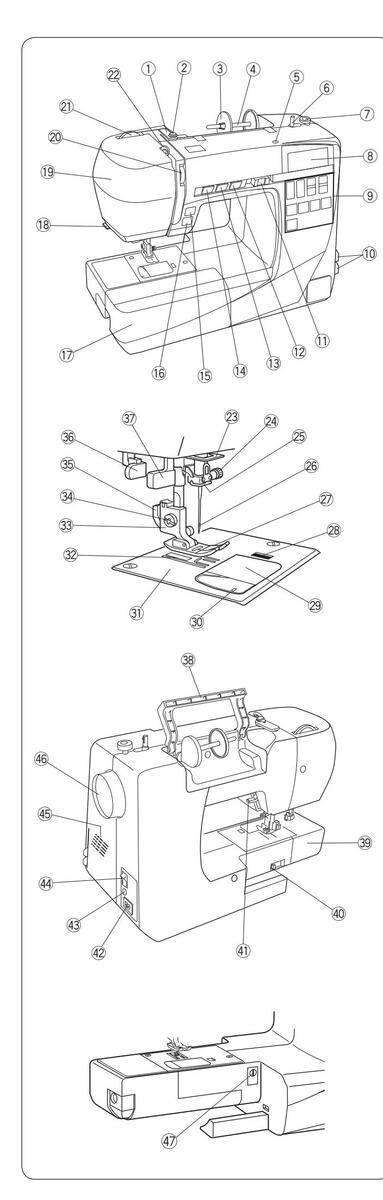

PODSTAWOWE ELEMENTY Nazwy części

① Górny prowadnik nici
Prowadnik szpulownika
③ Tarcza mocująca szpulkę (duża)
④ Trzpień szpulki
5 Otwór na dodatkowy trzpień szpulki
6 Trzpień obrotowy nawijacza szpulki bębenka
⑦ Blokada nawijacza szpulki bębenka
8 Wyświetlacz LCD
9 Przyciski funkcyjne
10 Wykaz ściegów
1) Dźwignia kontroli szybkości szycia
12 Przycisk automatycznego obcinania nici
13 Przycisk podnoszenia/opuszczania igły
19 Przycisk automatycznego ryglowania
15 Przycisk szycia wstecz
16 Przycisk start/stop
1 Stolik (pojemnik na akcesoria)
18 Nożyk do obcinania nici
19 Pokrywa czołowa
20 Pokrętło regulacji naprężenia nici
2) Pokrętło regulacji docisku stopki
2 Podciągacz nici
23 Dolny prowadnik nici
Ý Śruba mocująca igłę
25 Prowadnik nici przy igielnicy
26 Igła
27) Stopka dociskowa
28 Przycisk otwierania pokrywy bębenka
29 Pokrywa bębenka
30 Nożyk przy płytce ściegowej
3 Płytka ściegowa
3 Ząbki transportera
3 Uchwyt stopki
3 Śruba mocująca
35 Dźwignia
36 Dźwignia obszywania dziurek
③ Nawlekacz igły
3 Uchwyt do przenoszenia maszyny
39 Wolne ramie
40 Dźwignia opuszczania ząbków transportera
(1) Dźwignia podnoszenia stopki
④ Gniazdo przewodu zasilającego
43 Gniazdo rozrusznika nożnego
4) Włącznik zasilania
45 Otwory wentylacyjne
46 Koło zamachowe
④ Regulator transportu ząbkowego

UWAGA:

Aby unieść maszynę do szycia złap ją za uchwyt jedną ręką i przytrzymaj od spodu drugą.

UWAGA

Projekt i specyfikacja mogą ulec zmianie bez wcześniejszego powiadomienia.

Page 6

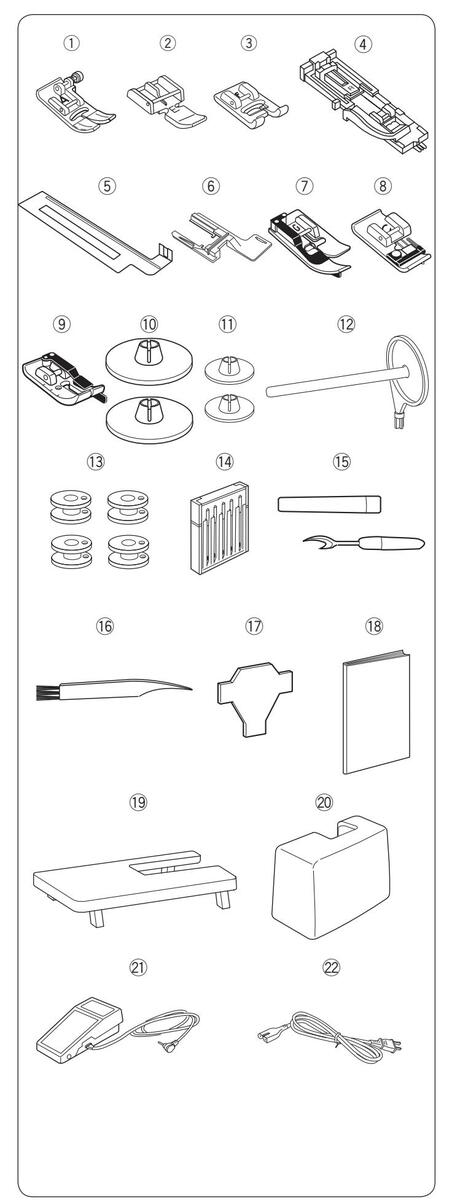

Wyposażenie standardowe

Nr.	Nazwa	części	Nr. części
1	Stopka uniwersal	832523007
2	Stopka do zamkó	808852003
3	Stopka do ściegó	w ozdobnych F	822804118
4	Stopka do dziurel	< R	753801004
5	Płytka stabilizując	а	200428118
6	Uchwyt płytki stał	pilizującej	200428406
7	Stopka do ściegu	krytego G	825817009
8	Stopka owerlokov	va C	822801001
9	Stopka krawędzio	owa 1/4" O	200008037
10	Tarcza uchwytu s (1 szuka zamoco	822020503
11	Tarcza uchwytu s	zpulki ( X 2) (mała)	822019509
12	Dodatkowy trzpie	ń na szpulkę	809146000
13	Szpulki x4 - 1 szt. un	nieszczona w maszynie	102261103
14	Zestaw igieł		540401026
15	Rozpruwacz szwo	ów/dziurek	647808009
16	Pędzelek	802424004
17	Śrubokręt	653802002
18	Instrukcja		813800035
19	Stolik powiększaj	ący pole pracy	808401106
20	Pokrowiec		404701404
21	Rozrusznik nożny	/	C-1036
		U.S.A i Kanada	856519004
22	Przowód	U.K.	830377008
22	zasilajacy*	Australia	830314018
	,	Europa kontynentalna	830335004

Dołączony kabel zasilający może się różnić od przedstawionego na ilustracji.

UWAGA:

Dla tego modelu dostępna jest prezentacja wideo z informacją dotyczącą szybkiego uruchomienia, którą można pobrać z naszej strony www.elna.com/support

Page 7

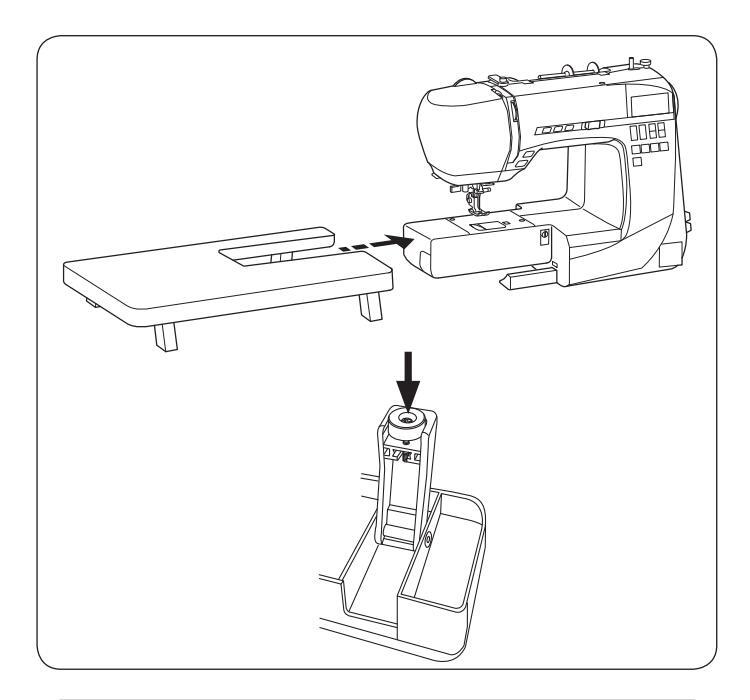

Stolik powiększający pole pracy Mocowanie stolika

Zdejmij osłonę wolnego ramienia. Rozłóż nogi stolika powiększającego pole pracy. Delikatnie wsuń stolik na wolne ramię.

Regulacja wysokości stolika

Odkręć śrubę mocującą podstawę nóg stolika.

UWAGA:

Do regulacji wysokości stolika niezbędny jest śrubokręt Phillips.

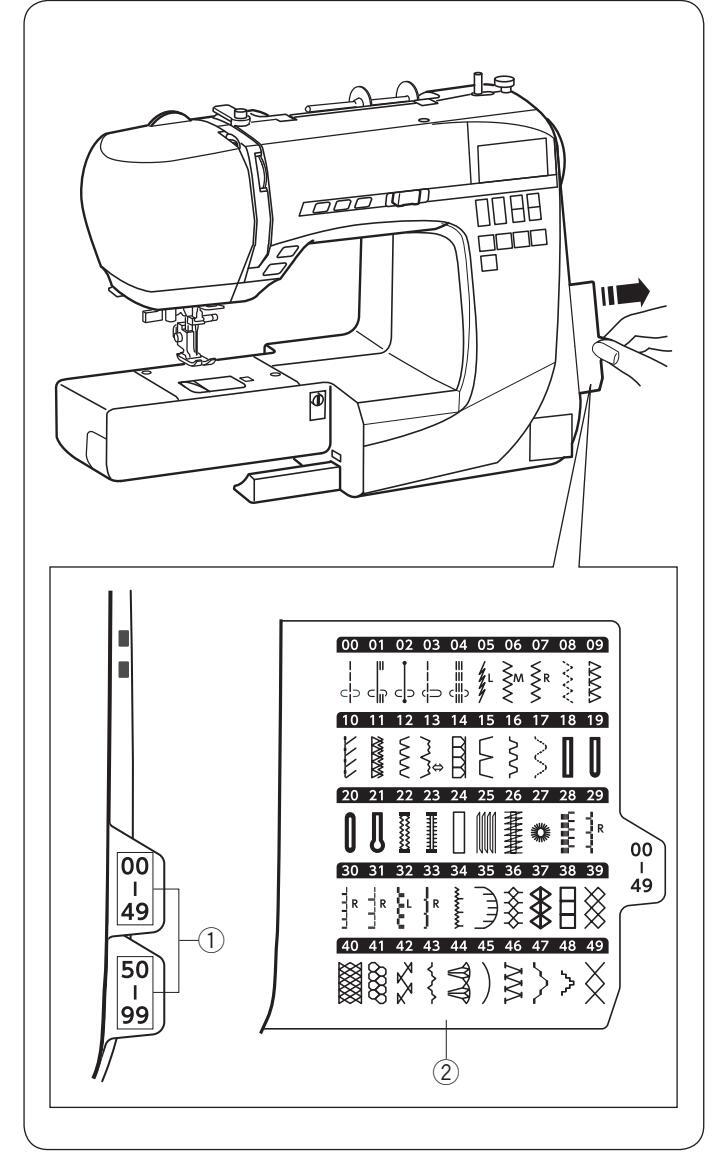

Wykaz ściegów

Wykaz ściegów znajduje się po prawej stronie maszyny do szycia.

Liczba nad danym wzorem oznacza numer wzoru ściegu.

Tabliczkę ściegów można zobaczyć pociągając w prawo za uchwyt.

1 Numery wzorów ściegów
2 Wykaz ściegów

Page 8

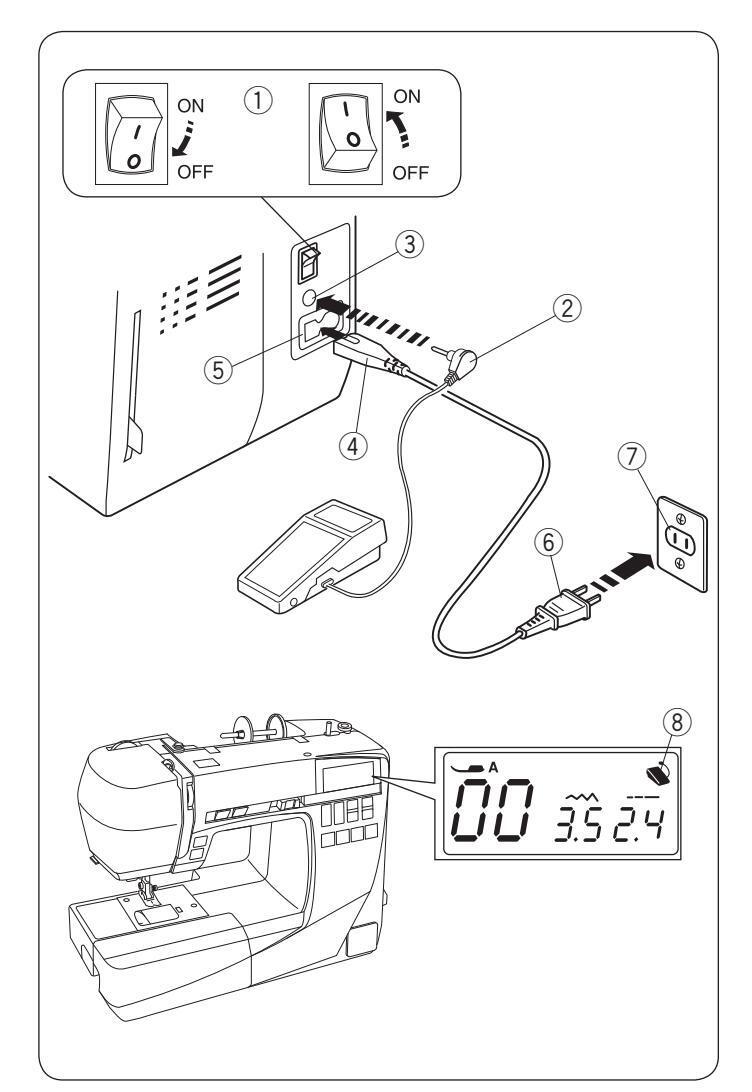

PRZYGOTOWANIE DO SZYCIA Podłączenie do źródła zasilania

Praca z rozrusznikiem nożnym

Wyłącz zasilanie. Podłącz wtyczkę rozrusznika do odpowiedniego gniazda. Podłącz przewód zasilający do odpowiedniego gniazda. Podłącz przewód zasilający do gniazda zasilania. Włącz zasilanie w maszynie.

1) Przycisk zasilania
2 Wtyczka rozrusznika
③ Gniazdo rozrusznika
④ Wtyczka przewodu zasilającego
5 Gniazdo przewodu zasilania
6 Wtyczka kabla zasilającego
⑦ Gniazdo zasilania

Znacznik rozrusznika nożnego pojawi się na wyświetlaczu po jego podłączeniu do urządzenia.

(8) Znacznik rozrusznika

Podczas pracy maszyny zawsze obserwuj obszar szycia i nie dotykaj żadnych ruchomych części

maszyny takich jak szarpak, koło zamachowe czy igła. Zawsze wyłączaj przycisk zasilania oraz odpinaj kabel zasilania z gniazdka sieciowego gdy:

zostawiasz maszynę bez opieki
zdejmujesz lub zakładasz części
czyścisz maszynę
Nie kładź niczego na rozruszniku nożnym

Zanim użyjesz maszyny

Zanim użyjesz maszyny po raz pierwszy, podłóż niepotrzebny kawałek materiału pod stopkę i szyj przez kilka minut bez nici. Wytrzyj pojawiający się olej.

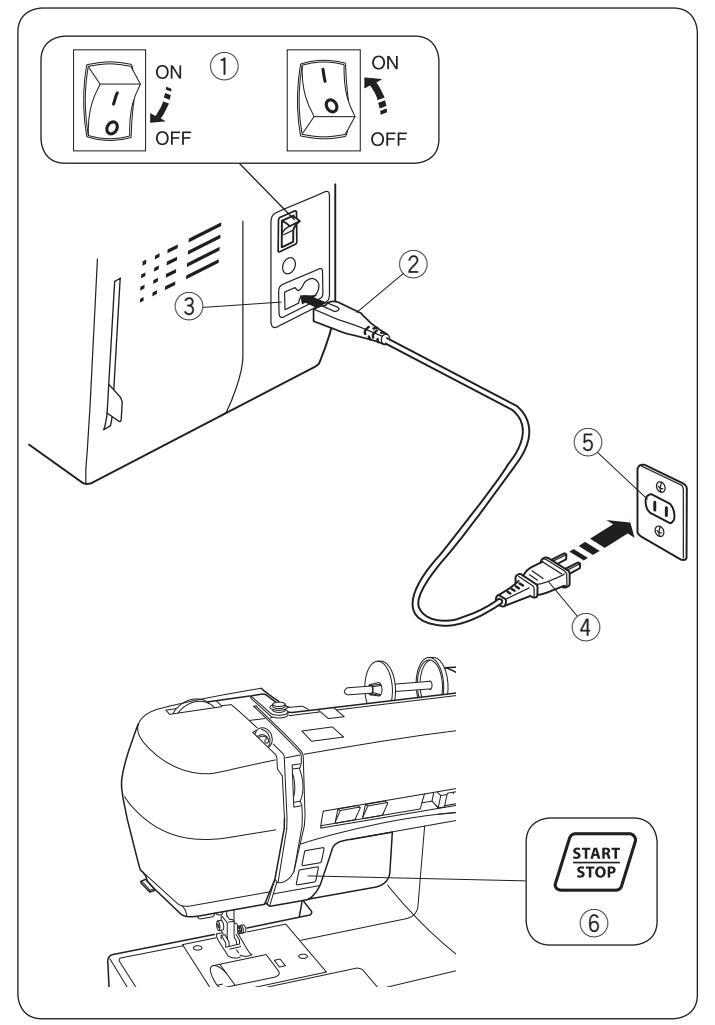

Używanie przycisku start/stop

Wyłącz zasilanie.

Podłącz przewód zasilania do odpowiedniego gniazda. Podłącz przewód zasilający do gniazda zasilania. Włącz zasilanie w maszynie.

1) Przycisk zasilania
2 Wtyczka przewodu zasilającego
3 Gniazdo przewodu zasilającego
④ Wtyczka kabla zasilającego
5 Gniazdo zasilania
6 Przycisk start/stop

UWAGA:

Przycisk start/stop nie będzie działał, jeśli rozrusznik nożny jest podłączony.

Instrukcja obsługi:

Oznaczenie "O" na włączniku informuje, że maszyna jest wyłączona. Do tego typu maszyny stosuje się rozrusznik nożny

Do tego typu maszyny stosuje się rozrusznik nożny model C-485EC-1.

Page 9

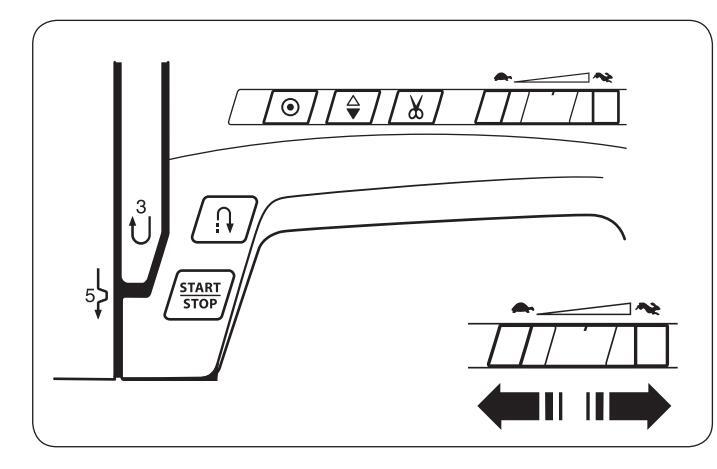

Kontrola prędkości szycia Suwak regulacji prędkości szycia

Prędkość szycia może być regulowana w zależności od potrzeb przy pomocy specjalnego suwaka regulacyjnego. W celu zwiększenia prędkości szycia, należy przesunąć suwak w prawą stronę. W celu jej zmniejszenia należy przesunać go w lewo.

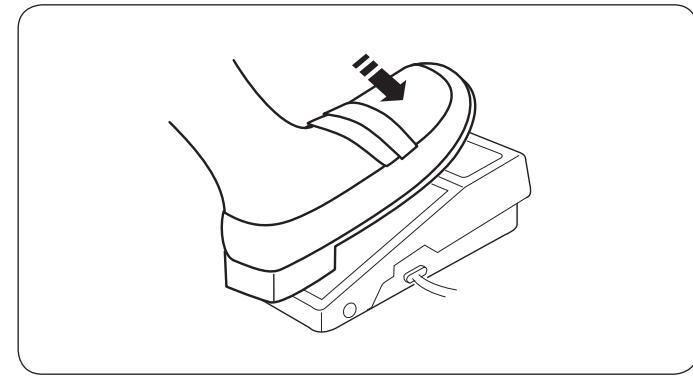

Rozrusznik nożny

Naciśnij na rozrusznik nożny, aby uruchomić maszynę. Im mocniej naciskamy na rozrusznik tym maszyna szyje szybciej.

Maszyna szyje z maksymalną prędkością poprzez odpowiednie ustawienie suwaka prędkości szycia.

UWAGA:

Nie możesz uruchomić maszyny, jeśli stopka dociskowa znajduje się w górnej pozycji. Opuść stopkę dociskową i naciśnij rozrusznik nożny.

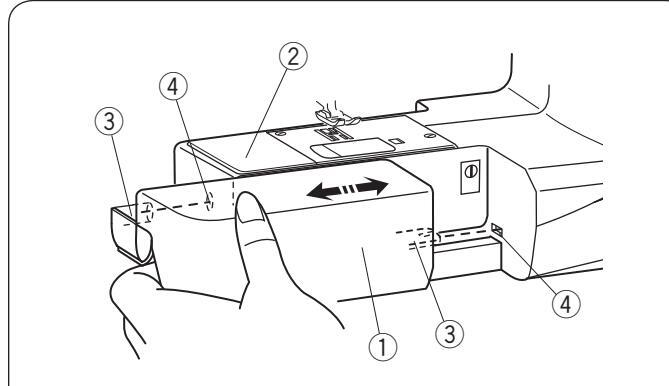

Stolik (osłona wolnego ramienia)

Osłona wolnego ramienia udostępnia dodatkową powierzchnie pracy. Można ją łatwo zdemontować, by szyć na wolnym ramieniu.

Zdejmowanie stolika

Przesuń stolik w lewo zgodnie z instrukcją na obrazku. ① Stolik

Mocowanie stolika

Pchnij stolik wprowadzając bolec do otworu aż zatrzaśnie się w maszynie.

(2) Wolne ramie
③ Prowadnica
(4) Otwór

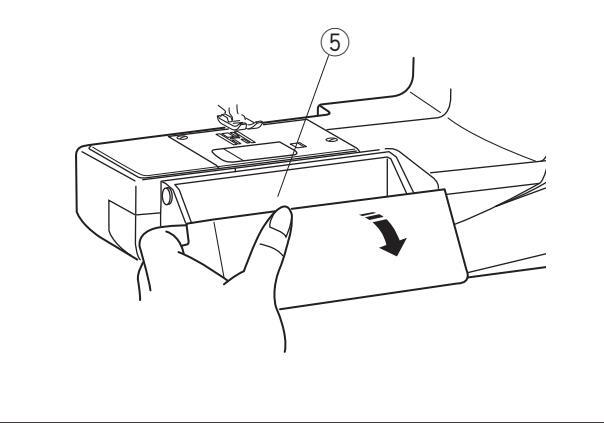

Schowek na akcesoria

Akcesoria mogą być przechowywane w stoliku. Pociągnij pokrywę stolika do siebie by otworzyć schowek (5).

5 Stolik na akcesoria

Wolne ramie

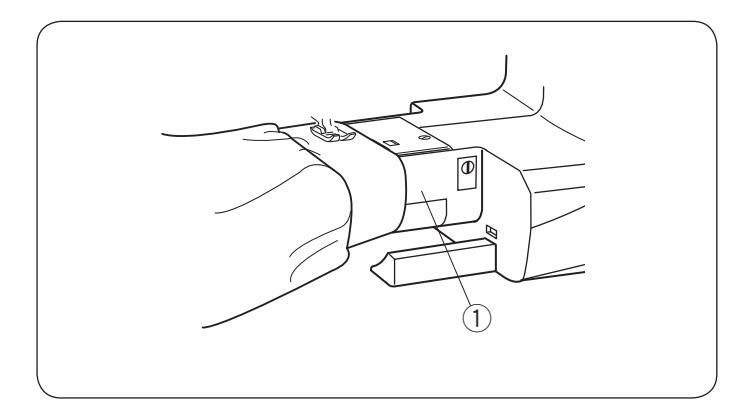

Wolne ramię jest przydatne przy szyciu rękawów, nogawek, czy innych cylindrycznych materiałów.

① Wolne ramię

Page 10

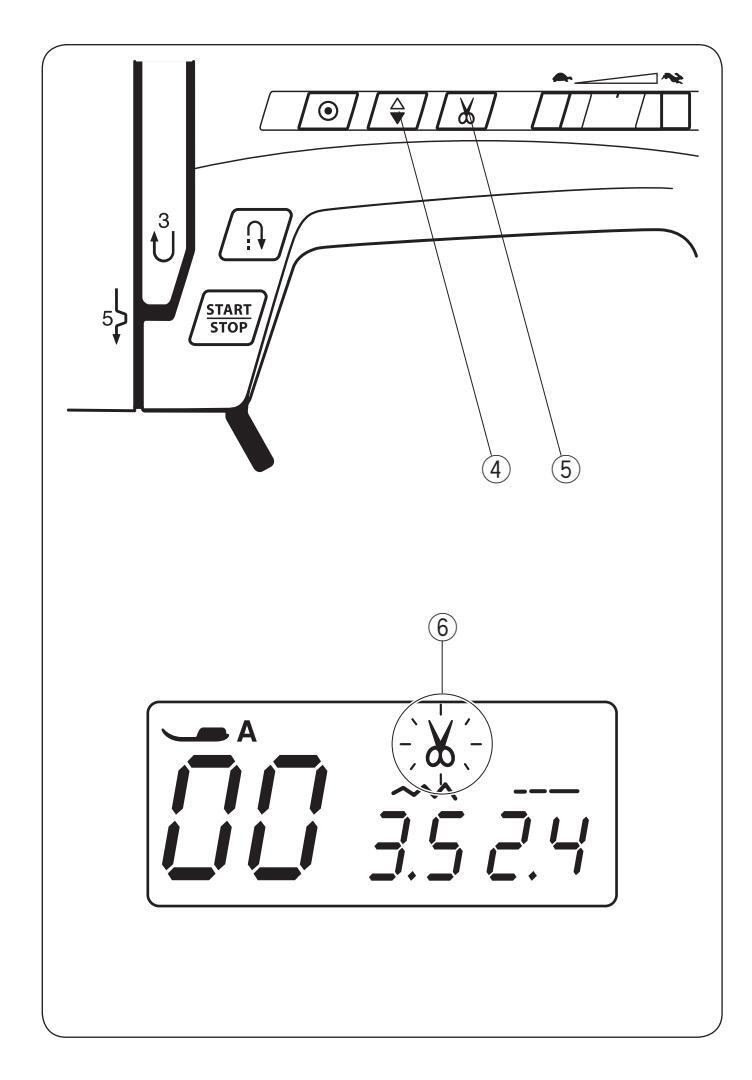

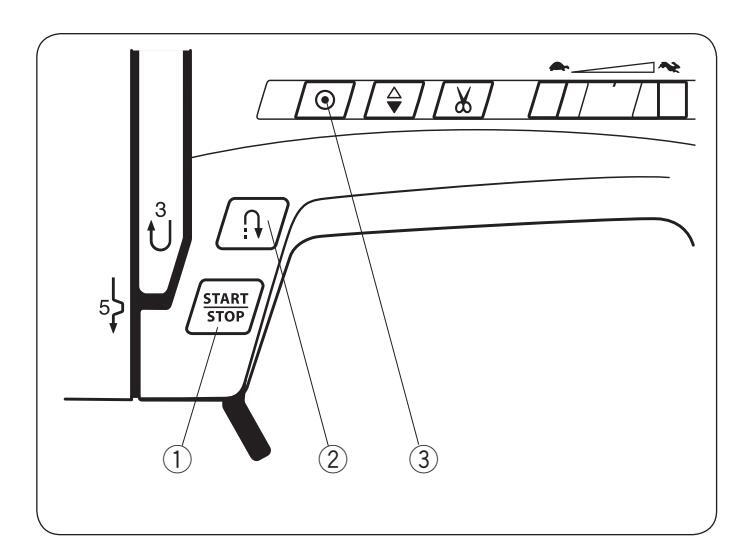

Przyciski funkcyjne w maszynie

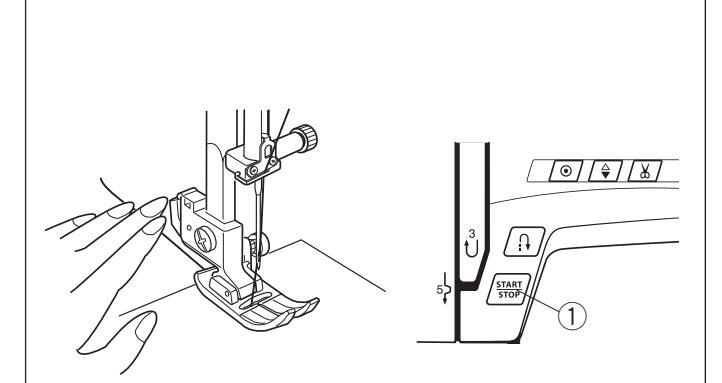

1 Przycisk start/stop

Naciśnij przycisk start/stop by rozpocząć prace. Pierwsze kilka ściegów maszyna wykona wolniej

Następnie zacznie szyć zgodnie z prędkością ustawiona na suwaku.

Maszyna będzie pracować powoli, tak długo jak tylko trzymany będzie przycisk start/stop.

UWAGA:

Przycisk start/stop nie może być użyty jednocześnie z podłaczonym rozrusznikiem nożnym.
Nie możesz uruchomić maszyny, jeśli stopka dociskowa znajduje się w górnej pozycji.

Opuść stopkę dociskową i naciśnij rozrusznik nożny.

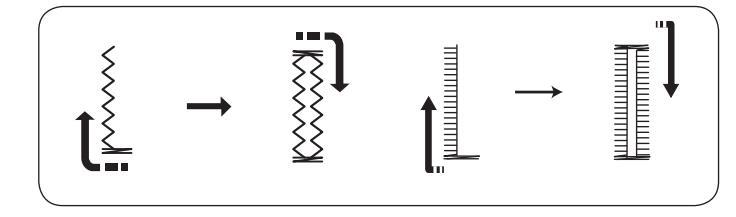

2 Przycisk szycia wstecz

· Jeśli poniższe ściegi zostały wybrane:

Maszyna szyje do tyłu tak długo, jak długo przycisk pozostaje wciśnięty. Puść przycisk by szyć do przodu.

Po zatrzymaniu maszyny i odłączeniu rozrusznika nożnego, maszyna będzie szyła do tyłu dopóki przycisk szycia wstecznego będzie włączony. Puść przycisk, aby zatrzymać maszynę.

· Jeśli poniższe ściegi zostały wybrane:

Przycisk szycia wstecz będzie miał inne funkcje w przypadku wybrania powyższych ściegów. Patrz stronę 27, 42 i 43.

Jeśli inne ściegi zostały wybrane:

Jeśli naciśniesz przycisk szycia wstecz przy innych ściegach maszyna wykona kilka ściegów ryglujących i automatycznie się zatrzyma.

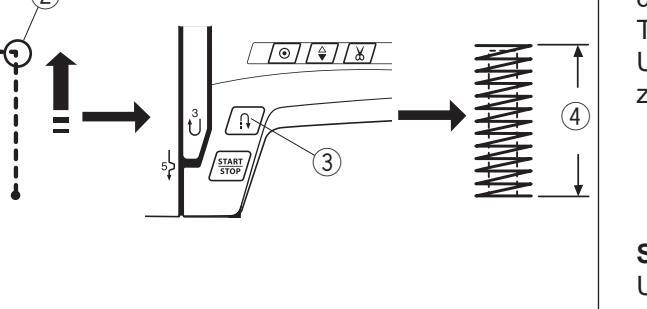

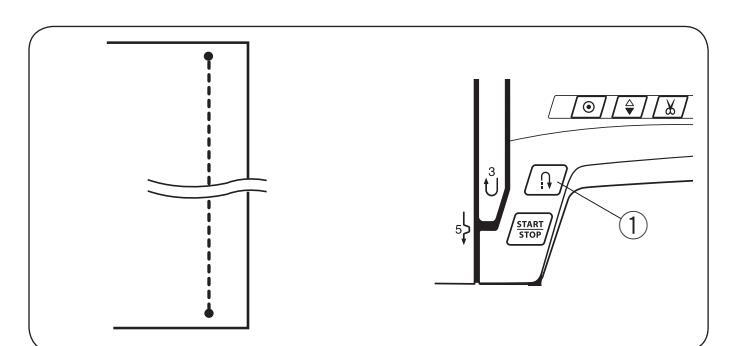

③ Przycisk ryglowania ściegu

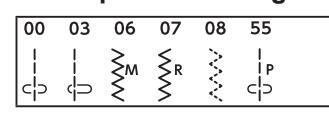

• Jeśli poniższe ściegi zostały wybrane:


00	03	06	07	08	55
	0	₹m	§₽	~~~	\|р c\|⊃

Naciśnij przycisk automatycznego ryglowania, by wykonać ścieg mocujący. Maszyna zatrzyma się automatycznie.

· Jeśli inne ściegi zostały wybrane:

Naciśnij przycisk automatycznego ryglowania, by wykonać kilka ściegów mocujących na końcu wzoru. Maszyna zatrzyma się automatycznie.

Page 11

④ Przycisk pozycjonowania igły

Naciśnij przycisk by ustawić igłę w najwyższej lub w najniższej pozycji.

5 Przycisk obcinania nici

Naciśnij przycisk obcinania nici by obciąć nitkę po skończonej pracy.

Na panelu LCD zaświeci się znacznik automatycznego obcinania nici 6.

UWAGA

Przycisk ten nie zadziała w przypadku:
bezpośrednio po włączeniu zasilania.
kiedy stopka dociskowa jest w górnej pozycji.
po naciśnięciu 3 razy z rzędu.
Dla nici #30 i grubszych, użyj przycinarki nici

znajdującej się na przedniej pokrywie (patrz str. 23)

Page 12

Wyświetlacz LCD

UWAGA:

Fale magnetyczne i elektrostatyczne mogą

spowodować zakłócenia i miganie wyświetlacza LCD. Nie należy używać urządzenia w pobliżu innych, które generują pole magnetyczne lub pole elektrostatyczne, takich jak np. kuchenki mikrofalowe.

Wyświetlacz LCD pokazuje następujące informacje:

① Literę oznaczająca rekomendowaną stopkę
2 Numer ściegu
3 Szerokość ściegu
(4) Długość ściegu

Wybór ściegów

Aby wybrać ścieg, naciśnij przyciski kursorów (5 i 6), aż się pojawi numer żądanego ściegu.

Aby zmienić pierwszą cyfrę numeru ściegu (7), naciśnij przycisk pod pierwszą cyfrą numeru ściegu (5). Aby zmienić drugą cyfrę numeru ściegu (8) naciśnij przycisk pod drugą cyfrą numeru ściegu (6).

(5) Przyciski kursorów (pierwsza cyfra)
6 Przyciski kursorów (druga cyfra)
⑦ Pierwsza cyfra
^® Druga cyfra

Przyciski bezpośredniego wyboru ściegu

Możesz wybrać ściegi 00, 06, 14 i 18 w trybie bezpośredniego wybierania za pomocą przycisków danych ściegów ⑨. Wzór ściegu jest zaznaczony na każdym przycisku.

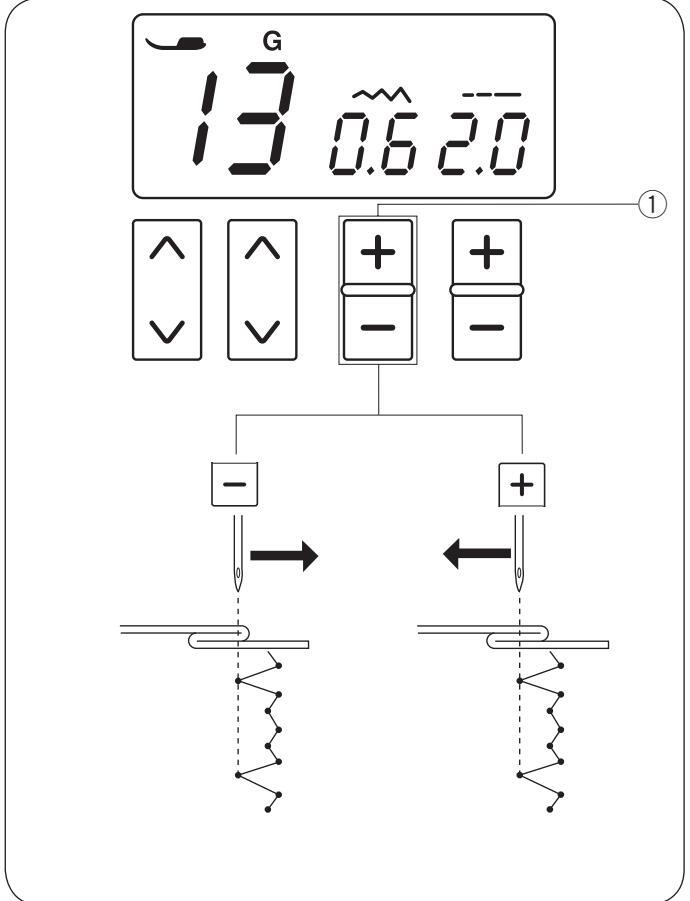

Przycisk regulacji szerokości ściegu

Naciśnij "+" lub "-" (1), aby zmienić szerokość ściegu lub pozycję opuszczenia igły do wybranego ściegu. Patrz strony 26, 29 i 36.

Przycisk regulacji długości ściegu

Naciśnij "+" lub "-" (10), aby zmienić długość wybranego ściegu. Za pomocą tego przycisku, również dostosujesz gęstość obrzucania dziurki, cerowania i rozmiaru oczka. Patrz strony 26, 29 i 36.

Przycisk zapamiętywania obcinania nici

Naciśnij przycisk zapamiętywania obcinania nici, aby uciąć nici automatycznie po zakończeniu szycia ściegiem ryglującym ⁽¹⁾/₂. (Patrz str. 24)

Page 13

Dźwignia podnoszenia stopki

Dźwignia odpowiada za podnoszenie i opuszczanie stopki. Możesz podnieść stopkę o 1/4" (0.7 cm) wyżej niż standardowo, aby łatwo ją wymienić lub wprowadzić grubsze materiały pod stopkę.

1) Dźwignia podnoszenia stopki
2 Standardowa pozycja
3 Najwyższa pozycja

Wymiana stopki

Podczas montażu stopki wyłącz zasilanie w maszynie.
Nie opuszczaj dźwigni podczas zdejmowania stopki. Zawsze używaj odpowiedniej stopki do wybranego
wzoru. Nieodpowiednia stopka może złamać igłę. Każda stopka jest opisana numerem identyfikacyjnym.
- ① Numer identyfikacyjny

Zdejmowanie stopki

Podnieś igłę do najwyższej pozycji. Podnieś stopkę i naciśnij dźwignie umieszczoną z tyłu uchwytu stopki. 2 Dźwignia

Montowanie stopki

Ustaw wybraną stopkę tak by poprzeczka była ustawiona pod otworem w uchwycie stopki. Opuść uchwyt tak by zamocować stopkę.

3 Otwór w uchwycie
④ Poprzeczka

Montaż i demontaż uchwytu stopki

Podczas montażu uchwytu stopki wyłącz zasilanie w maszvnie.

Zdejmowanie uchwytu stopki

Przy pomocy śrubokręta przekręć śrubę blokującą w kierunku przeciwnym do ruchu wskazówek zegara.

Zakładanie uchwytu stopki

Dopasuj otwór w uchwycie z otworem w trzpieniu. Dopasuj śrubę do otworów. Następnie dokreć śrube za pomoca śrubokretu

(1) Śruba
2 Uchwyt stopki
3 Otwór w uchwycie
④ Otwór w trzpieniu

Page 14

Regulacja docisku stopki

Przekręć pokrętło, aby ustawić wymaganą wartość. Ustaw docisk pomiędzy "3" a "6" podczas szycia zwykłych tkanin

Ustaw docisk pomiędzy "1" a "3" podczas szycia

delikatnych tkanin i aplikacji.

Ustaw docisk pomiędzy "5" a "6" podczas szycia ciężkich tkanin.

① Pokrętło regulacji docisku stopki

Regulacja naprężenia nici przy ściegu prostym

Idealny ścieg prosty uzyskujemy wtedy, gdy nitka dolna i górna wiążą się między dwoma warstwami materiału. Kiedy popatrzymy na nić górną i na nić

dolną zobaczymy, że ścieg jest gładki i regularny.
- 1) Górna nitka
- 2 Nitka bębenkowa (dolna)
- 3 Zmniejszanie naprężenia
- ④ Zwiększanie naprężenia

Podczas regulacji pamiętaj, że czym wyższa cyfra na naprężaczu, tym wyższe naprężenie. Wysokość napreżenia zależy od:

grubości i rodzaju materiału
ilości szvtych warstw
rodzaju ściegu

Naprężenie jest zbyt duże

Nić bębenkowa pojawia się na wierzchniej stronie materiału. Zmniejsz naprężenie nici poprzez

przestawienie pokrętła naprężacza na niższą wartość.

① Górna nitka
2 Nitka bebenkowa (dolna)
3 Zmniejszanie naprężenia
④ Prawa strona materiału
(5) Lewa strona materiału

Naprężenie jest zbyt słabe

Nić górna pojawia się na lewej stronie materiału. Zwiększ naprężenie nici poprzez przestawienie pokrętła naprężacza na wyższą wartość.

1) Górna nitka
2 Nitka bębenkowa (dolna)
③ Zwiększanie naprężenia
④ Prawa strona materiału
5 Lewa strona materiału

Page 15

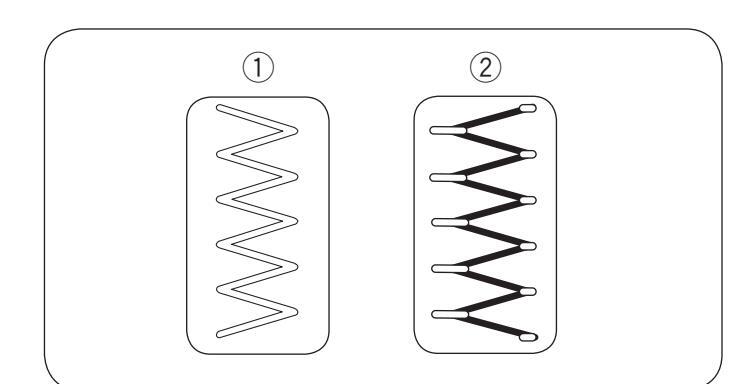

Dostosowywanie naprężenia przy ściegu zygzakowym

Przy idealnym zygzaku nitka dolna nie powinna być widoczna na prawej stronie materiału, zaś górna nitka powinna być delikatnie widoczna na lewej stronie materiału.

Spójrz na ilustrację by zobaczyć prawidłowe naprężenie. W razie konieczności dostosuj napreżenie nitki górnej.

Prawidłowe napreżenie

Górna nić powinna być delikatnie widoczna na krawedziach ściegu po lewej stronie materiału.

Jednocześnie materiał nie powinien się marszczyć, a nitka dolna nie powinna być widoczna na wierzchniej cześci materiału.

Wynik może się różnić w zależności od tkaniny, nici i warunków szycia.

1) Prawa strona materiału
2 Lewa strona materiału

Naprężenie jest zbyt mocne

Nić spodnia pojawia się w rogach zygzaka na prawej stronie materiału (wierzchniej).

1) Prawa strona materiału
2 Lewa strona materiału

Naprężenie jest zbyt słabe

Narożniki zygzaka łączą się na spodniej (lewej) stronie materiału.

① Prawa strona materiału
2 Lewa strona materiału

Page 16

Podnoszenie i opuszczanie ząbków transportera

Dźwignia opuszczania ząbków transportera, znajduje się z tyłu wolnego ramienia.

Aby opuścić ząbki transportera, przesuń dźwignie zgodnie z kierunkiem strzałki ①.

Aby podnieść ząbki transportera, przesuń dźwignie zgodnie z kierunkiem strzałki wskazanym na ilustracji ②, następnie przekręć koło zamachowe w kierunku do siebie.

Ząbki transportera powinny być podniesione podczas normalnego szycia.

Page 17

Tk	anina	Nić	Igła
Delikatna	Batyst Żorżeta Trykot Organdyna Krepa	Jedwab #80-100 Bawełna #80-100 Syntetyczna #80-100	#9/65-11/75
Średnia	Płótno Dżersej Popelina Polar	Jedwab #50 Bawełna #50-80 Syntetyczna #50-80	#11/75-14/90
Gruba	Jeans Tweed Pokrowce Pikowanie	Jedwab #30-50 Bawełna #40-50 Syntetyczna #40-50	#14/90-16/100

UWAGA:

lgły 1 x #11/75 z niebieską kolbą, 2 x #11/75 i 2 x #14/90 są dostępne w wyposażeniu standardowym. (Cześć nr 540401026).

Wymiana igły

Należy wyłączyć zasilanie w maszynie przed wymianą igły.

Unieś igłę w najwyższą pozycję i opuść stopkę.

Poluzowana śruba mocowania igły może

spowodować uszkodzenie maszyny lub złamanie igły.

Odkręć śrubę dociskową igły, obracając ją w kierunku odwrotnym do ruchu wskazówek zegara. Wyjmij igłę z zacisku.

Włóż do zacisku nową igłę, płaską stroną do tyłu, dociskając ją maksymalnie do góry. Dokładnie dokręć śrubę dociskową, obracając ją zgodnie z ruchem wskazówek zegara.

① Śruba w uchwycie igielnicy
2 Płaska strona

Aby sprawdzić czy igła jest prosta, połóż ją płaską stroną na równej powierzchni (szkle, płytce ściegowej). Odległość pomiędzy igłą a płaską powierzchnią powinna być równa na całej długości. Uszkodzona igła może zniszczyć materiał.

Tabela doboru nici oraz igły do materiału

Generalnie do szycia używaj igieł 11/75 lub14/90.
Delikatne tkaniny powinny być szyte cienką igłą i cienką nitką.
Grubsze tkaniny wymagają większej igły, tak by igła robiła otwór w tkaninie przez który swobodnie przejdzie nitka.
Zawsze przetestuj igłę na mniejszym kawałku materiału, zanim rozpoczniesz szycie na gotowym materiale.
Zasadniczo powinno się używać tej samej nitki u góry i w bębenku.
Do szycia elastycznych, bardzo delikatnych, syntetycznych tkanin użyj specjalnej igły z niebieską kolbą. Igła taka zabezpieczy przed przeskakiwaniem ściegów

Page 18

Ustawienie szpulki

Zakładanie nici górnej

Unieś delikatnie trzpień na nici. Załóż szpulkę z nitką na trzpień.

Zamocuj blokadę szpulki i dociśnij nią szpulkę z nicią.

1) Trzpień szpulki
2 Szpulka nici
3 Tarcza blokady szpulki (duża)
(4) Podstawka

Małą tarcza blokady szpulki przydaje się przy mniejszych szpulkach.

⑤ Tarcza blokady szpulki (mała)

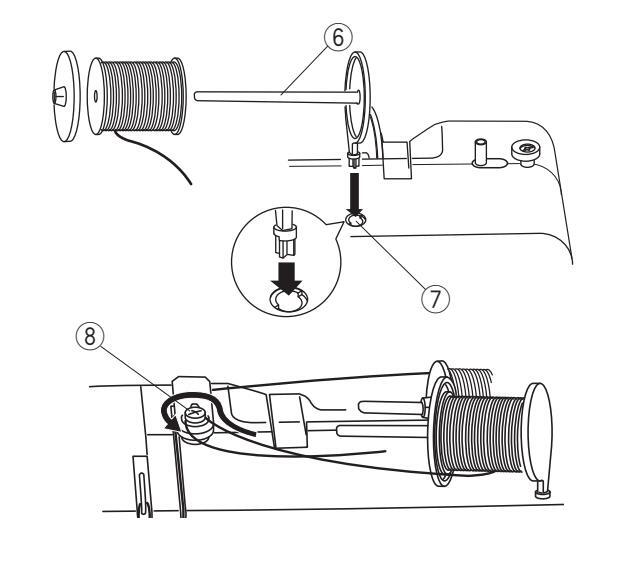

Dodatkowy trzpień na szpulkę

Dodatkowy trzpień przydaje się przy szpulowaniu bez konieczności zdejmowania nawleczonej nici górnej.

Zamocuj dodatkowy trzpień do otworu.

Dodatkowy trzpień na szpulkę powinien wskazywać w kierunku naprężacza szpulownika. Pociągnij nić ze szpulki i przeciągnij przez naprężacz szpulownika.

6 Dodatkowy trzpień na szpulkę
⑦ Otwór na dodatkowy trzpień
8 Naprężacz szpulownika

Nawijanie nici na szpulkę bębenka

Wyjmowanie szpulki

Przesuń zatrzask zwalniający pokrywę w prawo i usuń płytkę osłaniającą szpulkę. Wyjmij szpulkę.

1) Zatrzask zwalniający płytkę
2 Płytka osłaniająca szpulkę
3 Szpulka

UWAGA:

Używaj plastikowych szpulek "J" dla maszyn z chwytaczem rotacyjnym (oznaczone literą "J" ④). Używanie innych szpulek może spowodować problemy z szyciem i / lub uszkodzenie bębenka.

Page 19

Page 20

Umieszczanie szpulki w bębenku

Przed umieszczaniem szpulki w bębenku lub nawlekaniem odłącz zasilanie maszyny.

1 Umieść szpulkę w bębenku tak, aby nić rozwijała się w kierunku przeciwnym do ruchu wskazówek zegara, jak jest pokazane na pokrywie bebenka.
- (1) Koniec nitki
- 2) Bebenek
- Pokrvwa bebenka
Przytrzymaj szpulkę palcem by się nie obracała. Przeprowadź nitkę przez przednią szczelinę. Następnie pociągnij ją pod prowadnikiem w lewą stronę.
- ④ Przednia szczelina
- 5 Prowadnik
Przeciągnij nitkę w lewo przez szczelinę w prowadniku oznaczoną numerem 1. Upewnij się że nić przechodzi przez boczne nacięcie uchwytu szpulki.
- 6 Szczelina w prowadniku 1
- ⑦ Boczne nacięcie

UWAGA:

Jeśli nić nie przeszła przez szczelinę, nawlecz nić ponownie zaczynając do kroku 1.

4 Kontynuuj przeciąganie nici przez szczelinę prowadzącą oznaczoną numerem 2 i pociągnij nić w prawo, zostanie ona przycięta do odpowiedniej długości i przytrzymana w miejscu.
- (8) Szczelina w prowadniku 2
- 9 Nożyk
5 Wstaw lewą krawędź pokrywy bębenka do otworu. Domknij pokrywę tak aby się wpasowała. 10 Pokrywa bębenka

UWAGA:

O ile nie jest wskazane inaczej, możesz rozpocząć szycie bez wyciągania nitki z bębenka. Patrz stronę 21 jak wyciągnąć nitkę z bębenka.

Page 21

Page 22

Nawlekacz igły

Wyłącz maszynę przed rozpoczęciem nawlekania.

Nacisnąć przycisk podnoszenia / opuszczania igły w celu ustawienia igły w pozycji górnej. Wyłączyć maszynę z sieci.

Wcisnąć do oporu dźwignię nawlekacza. Haczyk przejdzie automatycznie przez ucho igły.

① Przycisk podnoszenia/opuszczania igły
2 Dźwignia nawlekacza
3 Haczyk nawlekacza

2 Przeprowadź nitkę przez lewy prowadnik do prawego, a następnie przez haczyk nawlekacza.
- ④ Prowadnik lewy
- 5 Prowadnik prawy
3 Przeprowadź nitkę przez prawą stronę prowadnika.

4 Unieś dźwignie zgodnie z kierunkiem pokazanym na ilustracji przeciągając jednocześnie nitkę przez igłę. 6 Pętla nici

5 Pociągnij nitkę, tak by przeszła przez igłę.

Uwaga:

Nawlekacz igły może być używany tylko z igłami w rozmiarze od #11 (75) do #16 (100). Rekomendowana grubość nici to 50-90.

Page 23

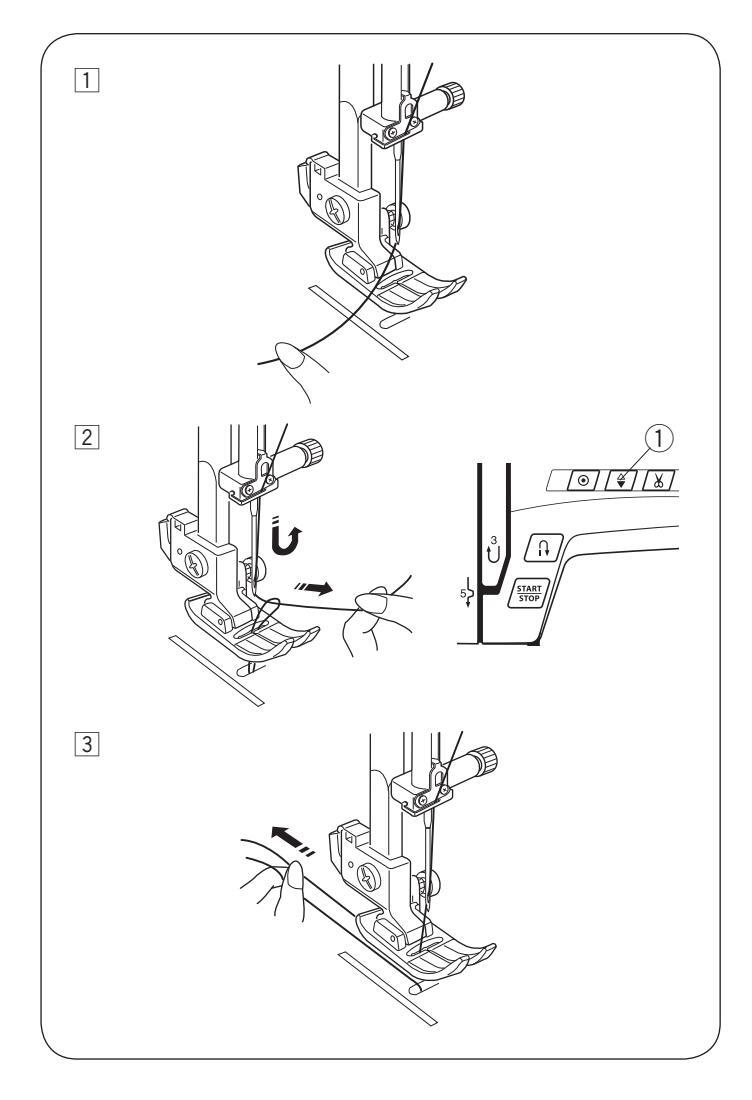

Wyciąganie nitki z bębenka

Po użyciu automatycznego obcinacza nitki lub po nawleczeniu nici, nie musisz wyciągać nitki z bębenka. W innych przypadkach np. podczas cerowania należy wyprowadzić nitkę z bębenka.

1 Podnieś stopkę. Delikatnie przytrzymaj nitkę lewą ręką.
Włącz maszynę. Dwukrotnie naciśnij przycisk pozycjonowania igły, tak aby górna nitka złapała nitkę dolną.
- 1) Przycisk podnoszenia/opuszczania igły
3 Przeciągnij obie nitki (około 10-15 cm) pod stopką.

Page 24

off

Tryb ustawień

Aby wejść w tryb ustawień wyłącz maszynę, naciśnij i przytrzymaj przycisk podnoszenia/opuszczania igły ①, a następnie naciśnij przycisk włączenia maszyny, aż na wyświetlaczu pojawi się tryb ustawień.

Ustawienie pozycji zatrzymania igły

Możesz ustawić pozycję zatrzymania igły w górnej lub dolnej pozycji po zatrzymaniu maszyny.

Maszyna jest domyślnie ustawiona na zatrzymanie igły w dolnej pozycji, a na wyświetlaczu pojawia się oznaczenie "dn".

Aby zmienić pozycję zatrzymania igły, naciśnij "+" lub "-" na przycisku regulacji długości ściegu 2.

Na wyświetlaczu pojawi się oznaczenie "uP", co oznacza, że igła będzie zatrzymywać się w górnej pozycji.

Naciśnij przycisk start/stop ③, aby zapisać ustawienia.

Czas automatycznego wyłączenia

UWAGA

Ustawienie czasu automatycznego wyłączania jest dostępne w państwach UE i niektórych regionach, w których stosowane są standardy napięcia 200 – 240V.

Maszyna się wyłączy, jeśli nie będzie używana w ciągu ustawionego wcześniej czasu.

Wejdź w ustawienia (jak wyżej). Naciśnij przycisk "^" lub "v" ①, który znajduje się nad numerem. Na wyświetlaczu pojawi się czas automatycznego wyłączenia (02), który w ustawieniach domyślnych ustawiony jest na 7 godzin. Na ekranie wyświetli się więc liczba "07".

Naciśnij "+" lub "-" na przycisku regulacji długości ściegu ②, aby zwiększyć lub zmniejszyć ustawioną wartość. Czas automatycznego wyłączenia może być ustawiony od 1 do 12 godzin.

Jeśli chcesz wyłączyć ustawienie, naciśnij i trzymaj przycisk "+" lub "-" ②, aż na wyświetlaczu nie pojawi się oznaczenie "oFF".

Naciśnij przycisk start/stop ③, aby zapisać ustawienie.

Page 25

PODSTAWY SZYCIA

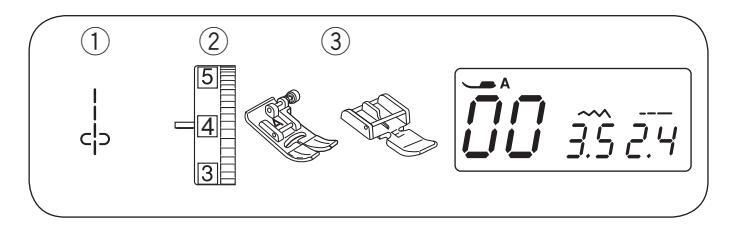

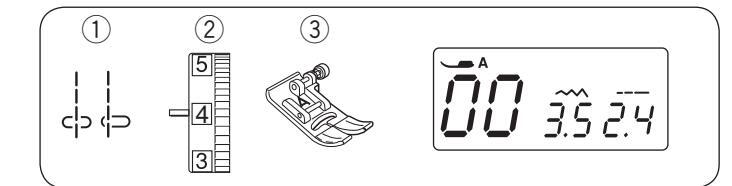

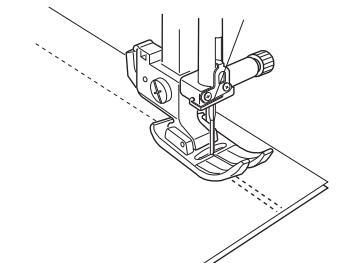

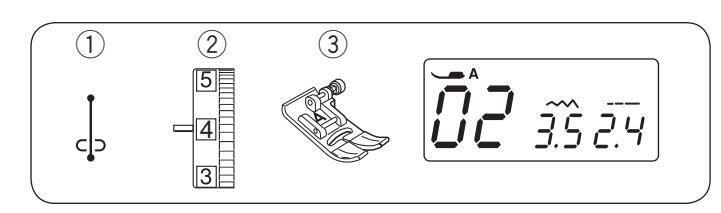

Szycie ściegiem prostym

1) Ścieg:

2) Napreżenie nici:

3 Stopka

00 lub 03 2 - 6 Uniwersalna A

Jeśli szyjesz ściegiem satynowym, za pomocą stopki F lub stop R pociągnij nitkę w lewo i przytrzymaj ją przed rozpoczęciem

Rozpoczęcie szycia

Podnieś stopke i umieść materiał tak by krawedź materiału pokrywała sie z linia pomocnicza na płytce ściegowej

Opuść igłe do punktu w którym chcesz rozpoczać szycie. Pociagnii nitke do tvłu i opuść stopke.

Naciśnii pedał lub przycisk start/stop.

Delikatnie poprowadź tkanine wzdłuż linii pomocniczych

ściegu tak, aby tkanina swobodnie się przesuwała. 1) Przycisk start/stop

Zakończenie ściegu

By zamocować koniec ściegu, naciśnij przycisk szycia wstecz i wykonaj kilka ściegów wstecz.

Maszyna bedzie szyła wstecz dopóki przycisk szycia wstecz bedzie właczony.

2 Przycisk szycia wstecz

Naciśnii przycisk szycia wstecz jeśli szyjesz ścieg ze standardowym ryglem (wzór 01) lub ryglem automatycznym (wzór 02), maszyna zrobi ścieg ryglujący i zatrzyma się automatycznie

Obcinanie nici

Aby obciać nici po zakończonym szyciu wciśnii przycisk obcinania nici. Po obcieciu nici igła i stopka dociskowa automatycznie podniosa się do góry.

③ Przycisk obcinania nici

UWAGA.

Przycisk obcinania nici nie działa, ody stopka dociskowa jest podniesiona, na wyświetlaczu pojawi się sygnał zalecający opuszczenie stopki dociskowei. Należy opuścić stopke dociskowa oraz nacisnać orzycisk obcinania nici

Dla nici #30 i grubszych, użyj przycinarki nici znajdującej sie na przedniej pokrywie.

Aby użyć nożyka z pokrywy czołowej maszyny, usuń materiał spod stopki i wyciagnii go do tyłu. Nici wyciągnij do góry i przesuń je między przycinarką a pokrvwa Pociagnii nici do siebie aby je przecjać.

(4) Obcinacz nici

Page 26

Automatyczne obcinanie nici

Naciśnij przycisk zapamiętywania obcinania nici, aby uciąć nici automatycznie po zakończeniu szycia

ściegiem ryglującym. Symbol obcinania nici pojawi się na wyświetlaczu.
① Przycisk zapamiętywania obcinania nici
2 Symbol obcinania nici

Podczas szycia dziurki, fastrygi, cery lub oczek,

maszyna automatycznie obetnie nici po zakończeniu szycia.

Naciśnij przycisk automatycznego ryglowania ściegu lub szycia wstecznego, aby automatycznie obciąć nici przy

szyciu innych ściegów.

Dla nici #30 i grubszych, użyj przycinarki nici

znajdującej się na przedniej pokrywie.

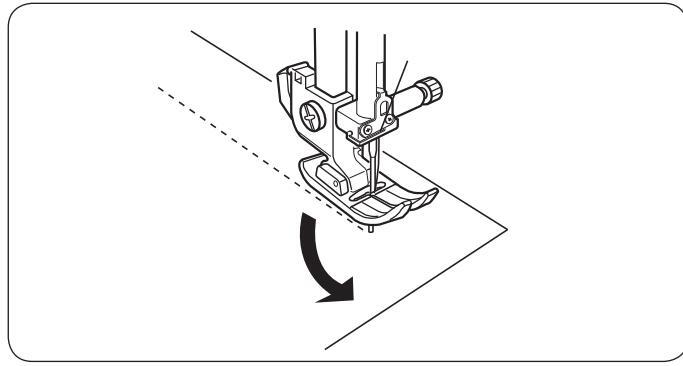

Zmiana kierunku szycia

Zatrzymaj maszynę.

Podnieś stopkę z igłą wbitą w materiał. Obróć materiał na igle by zmienić kierunek szycia.

Opuść stopkę i rozpocznij szycie w nowym kierunku.

UWAGA:

Możesz opuścić igłę za pomocą przycisku podnoszenia/ opuszczania igły, jeśli igła zatrzymuje się w górnej pozycji.

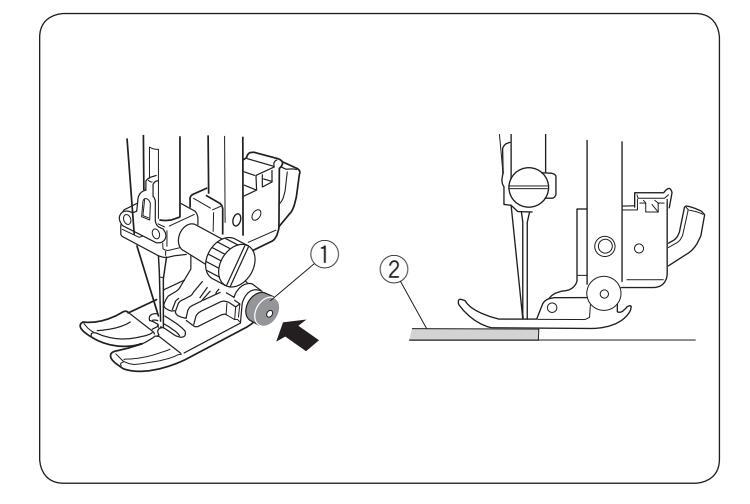

Szycie od krawędzi grubych tkanin

Czarny przycisk na stopce uniwersalnej blokuje stopkę w pozycji poziomej.

Jest to bardzo pomocne w sytuacji gdy rozpoczynamy szycie od samej krawędzi grubego materiału.

Opuść igłę w punkt w którym chcesz rozpocząć szycie.

Opuść stopkę przytrzymując czarny przycisk. Stopka jest blokowana w pozycji horyzontalnej. Przycisk jest odblokowywany automatycznie po przeszyciu kilku ściegów.

② Gruba tkanina

Page 27

Linie prowadzące

Linie zaznaczone na płytce ściegowej, pozwalają na zmierzenie ściegu.

Liczby na płytce pokazują odległość między igłą w centralnej pozycji a krawędzią materiału w calach i milimetrach.

1) Igła w centralnej pozycji

Przednie linie pomocnicze są oznaczone 1/4", 3/8" i 5/8" od centralnej pozycji igły.

2 Przednie linie pomocnicze 1/4"
3 Przednie linie pomocnicze 3/8"
Przednie linie pomocnicze 5/8"

Na skali kątowej oznaczone są kąty 45, 60, 90 i 120 stopni.

Używaj skali kątowej podczas szycia patchworku (patrz str. 51).

5 Skala kątowa
6 Prowadnica kątowa

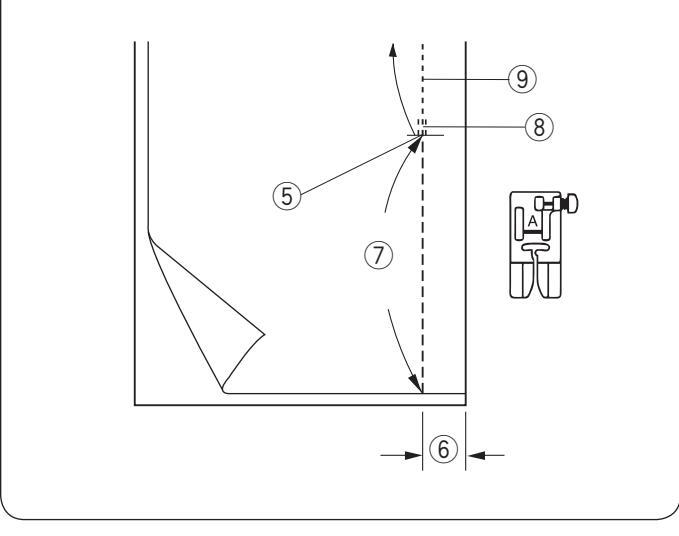

Obrót na igle pod kątem prostym

By szyć z równą odległością 5/8" od krawędzi po zmianie kierunku szycia, zatrzymaj maszynę gdy tylna krawędź dotrze do poziomych linii pomocniczych na płytce ściegowej 6.

Podnieś stopkę.

Obróć materiał na igle o 90°, opuść stopkę i rozpocznij szycie w nowym kierunku.

6 Poziome linie pomocnicze

UWAGA:

Możesz opuścić igłę za pomocą przycisku podnoszenia/ opuszczania igły, jeśli igła zatrzymuje się w górnej pozycji.

Page 28

Regulacja położenia igły Pozycje igły można regulować przy ściegach prostych od 00 do 04 55 oraz 56

00 01 02 03 04 55 56 | Ⅲ |P ∐

Naciśnij "–" by przesunąć igłę w lewą stronę. Naciśnij "+" by przesunąć igłę w prawą stronę.

1 Przycisk regulacji szerokości ściegu

Regulacja długości ściegu Długość ściegu można regulować.

Naciśnij "+" by zwiększyć długość ściegu. Naciśnij "–" by zmniejszyć długość ściegu.

① Przycisk regulacji długości ściegu
2 Długość ściegu

Page 29

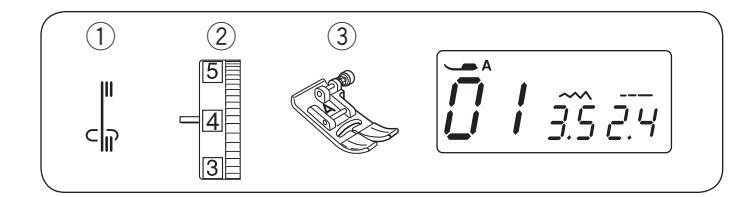

Rodzaje ściegów prostych Ścieg ze standardowym ryglem

(1) Ścieg: 01
2 Naprężenie nici górnej: 2-6
(3) Stopka: Uniwersalna A

Użyj tego programu by zabezpieczyć początek i koniec ściegu ściegiem ryglującym.

W momencie gdy dojdziesz do końca ściegu, naciśnij przycisk szycia wstecz raz. Maszyna wykona cztery ściegi wsteczne, kolejne cztery do przodu i zatrzyma się automatycznie.

① Przycisk szycia wstecz

Ścieg z ryglem automatycznym

1) Ścieg: 02
2 Naprężenie nici górnej: 2-6
3 Stopka: Uniwersalna A

Ten unikalny ścieg wykorzystywany jest do tego by w niewidoczny sposób zabezpieczyć ścieg przed pruciem. Rozpocznij szycie od krawędzi materiału. Maszyna zrobi kilka ściegów blokujących i rozpocznie szycie. Gdy naciśniesz przycisk szycia wstecz na końcu ściegu, maszyna wykona kilka ściegów blokujących w miejscu, po czym zatrzyma się automatycznie.

① Przycisk szycia wstecz

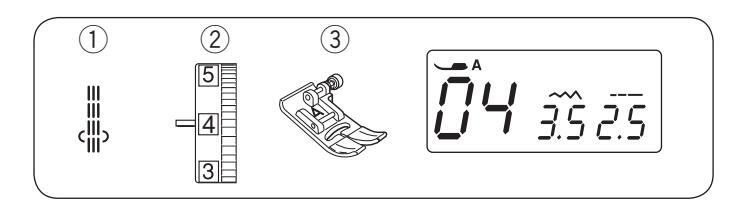

Ścieg potrójny elastyczny

1) Ścieg:
2 Naprężenie nici górnej: 2-6
3 Stopka: Uniwersalna A

Ten mocny i trwały ścieg jest rekomendowany do szycia elastycznych materiałów. Użyj go by wzmocnić ścieg w kroku lub pod pachami. Ścieg ten świetnie się sprawdzi przy szyciu toreb i plecaków.

Page 30

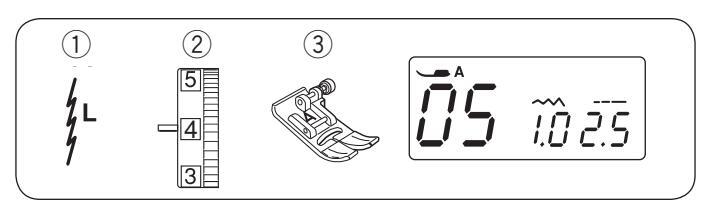

Ścieg elastyczny

1) Ścieg: 05

2 Naprężenie nici górnej: 3 to 6
3 Stopka:

Uniwersalna A

Ten ścieg jest przeznaczony do szycia elastycznych tkanin i dzianin. Pozwala wyeliminować marszczenie się materiału przy jednoczesnym ułożeniu ściegu płasko na materiale.

Pikowanie imitujące ścieg ręczny

Scieg:
2 Naprężenie nici górnej: 3-6
3 Stopka: Stopka do ściegu ozdobnego F

Za pomocą tych ściegów możesz uzyskać piękny ścieg imitujący ręczne szycie wykorzystywane podczas szycia kostiumów, żakietów, swetrów i dżinsowych wyrobów.

Page 31

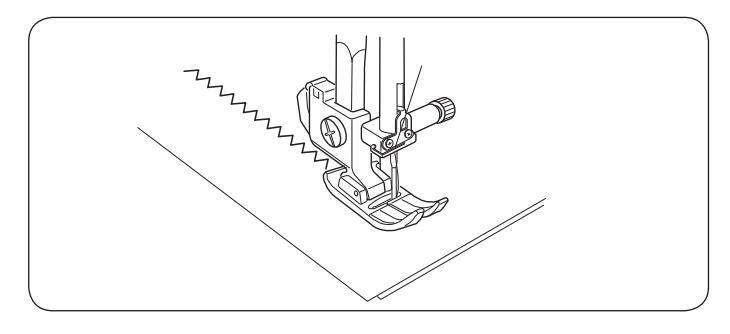

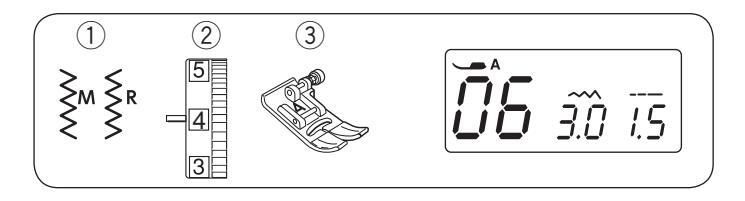

Zygzak

1 Ścieg: 06 do 07 2 Napreżenie nici górnei: 3-7

Napręzenie nici gornej

3 Stopka:

Uniwersalna A

Zygzak jest najbardziej użytecznym i uniwersalnym ściegiem.

Jest on używany do obrzucania, cerowania, przyszywania aplikacji, a także do ozdabiania.

UWAGA:

Szyjąc dzianiny lub elastyczne tkaniny koniecznie użyj stabilizatora (flizeliny).

Regulacja szerokości ściegu

Naciśnij "+" by zwiększyć szerokość ściegu. Naciśnij "--" by zmniejszyć szerokość ściegu.

Przycisk regulacji szerokości ściegu Szerokość ściegu

Możesz zmienić szerokość ściegu 06 nie zmieniając centralnej pozycji igły (M) ③.

③ Centralna pozycja igły

Możesz zmienić szerokość ściegu 07 nie zmieniając prawej pozycji igły (R) ④. ④ Prawa pozycja igły

Regulacja długości ściegu

Naciśnij "+" by zwiększyć długość ściegu. Naciśnij "--" by zmniejszyć długość ściegu.

Przycisk regulacji długości ściegu Długość ściegu

Page 32

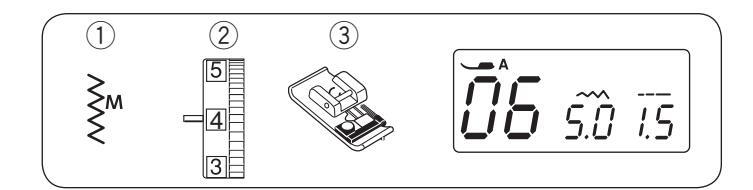

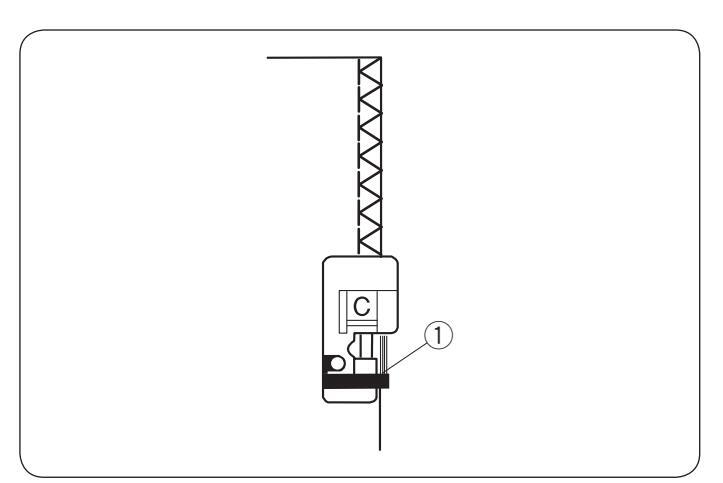

(1) Ściea: 06 2 Napreżenie nici dórnei: 3-7

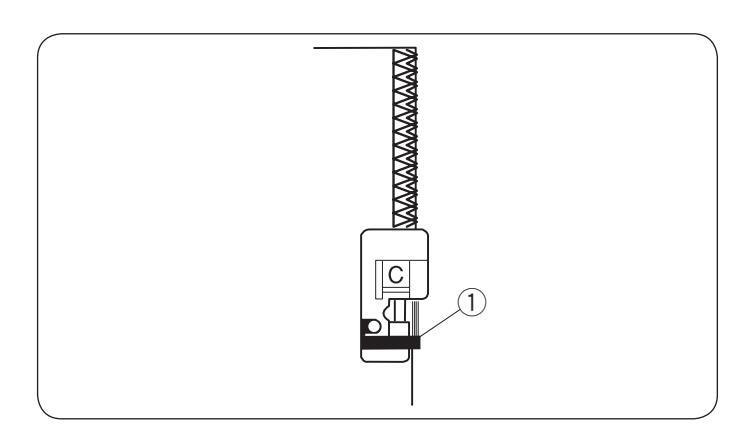

Stopka: Stopka owerlokowa C

Przyłóż krawedź materiału do prowadnika na stopce.

Szyj 1 Prowadnik

🕂 UWAGA:

Używajac stopki owerlokowej C nie ustawiaj szerokości ściegu poniżej 4.5. ponieważ jąła mogłaby uderzyć w znajdujący się na stopce drucik.

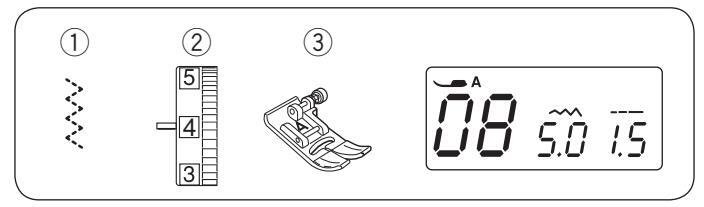

Trzypunktowy zygzak

(1) Ścieg 08
2 Napreżenie nici dórnei: 3-7

3 Stopka: Uniwersalna A

Ścieg ten stosowany jest do wykańczania brzegów tkanin syntetycznych i łatwo strzępiących się. Umieścić tkanine pod stopka tak, aby igła przeszywała jej prawa strone. Odetnii nadmiar materiału

Jest doskonały do cerowania i zszywania rozdarć.

รักรีร

Obrębianie Ściea

2 Napreżenie nici górnej:

3 Stopka:

3-7 Stopka owerlokowa C

Zwykły ścieg zygzakowy jest stosowany do wykańczania nieobrebionych krawedzi (obrebiania) wiekszości tkanin. co zapobiega strzępieniu się. To najszybszy sposób na wykończenie krawedzi. Przyłóż krawedź materiału do czarnego prowadnika na stopce. Szvi.

1) Prowadnik

IIWAGA.

Nie ustawiai szerokości ściegu poniżej 4.5. ponieważ idła modłaby uderzyć w znajdujący się na stopce drucik

Page 33

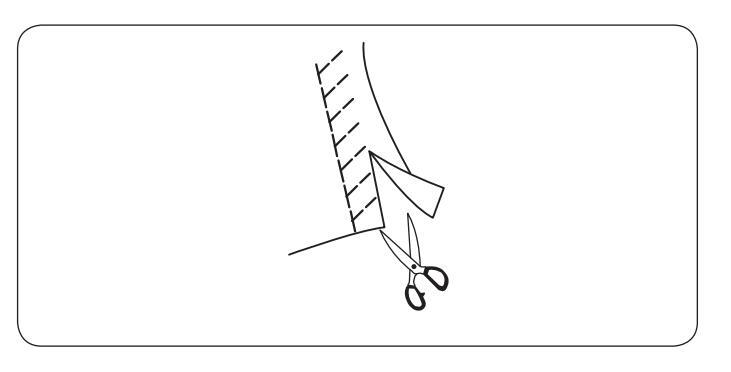

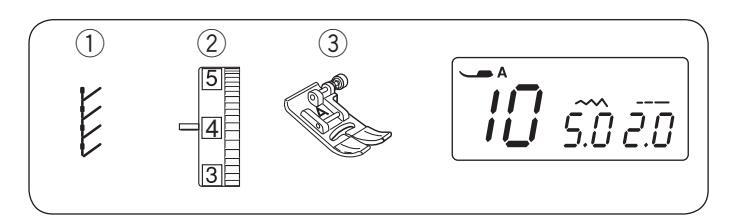

Ścieg dziany

(1) Ściea: 10 2 Napreżenie nici górnei: 3-6

③ Stopka

Uniwersalna A

Umieść tkaninę tak, aby zmieścił się ścieg 1.5 cm. Ostrożnie odetnij nadmiar tkaniny, aby nie uszkodzić ścieau

Podwóiny ścieg owerlokowy

(1) Ścieg
2 Napreżenie nici górnej: 3-7

Stopka owerlokowa C 3 Stopka

Ścieg który idealnie sprawdza się przy szyciu tych materiałów, które maja tendencie do mocnego

strzępienia się, jak płótno czy gabardyna Wykonywane sa jednocześnie dwa rzedy ściegu zvozakowego, aby zapewnić dokładniejsze obrebianie. Dwa rzędy ściegów zygzakowych jednocześnie obrzucają krawędź materiału zapobiegając strzępieniu sie materiału. Umieść krawedź materiału przy

prowadniku stopki i szyj.

1) Prowadnik

UWAGA:

Nie ustawiai szerokości ściegu poniżej 4.5. ponieważ istnieje ryzyko, że igła uderzy w stopke.

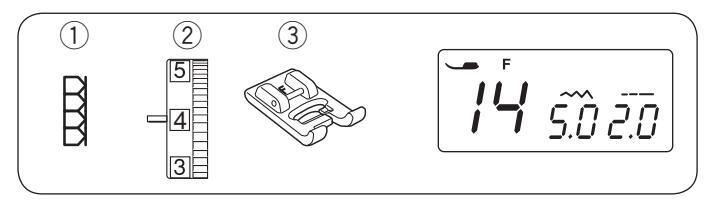

Ścieg super owerlokowy 14

(1) Ścieg:
2 Naprężenie nici górnej: 3-6 3 Stopka:
- Stopka do ściegu ozdobnego F

Jest to ścieg owerlokowy, podobny do ściegu owerlokowego wykorzystywanego w przemyśle Jest to doskonały szew, który jednoczenie zszywa razem i

wykańcza tkaniny.

Ścieg tworzy żeberka, dzieki którym ubranie zachowuje swói kształt

Elna wymyśliła ten ścieg w 1982 roku.

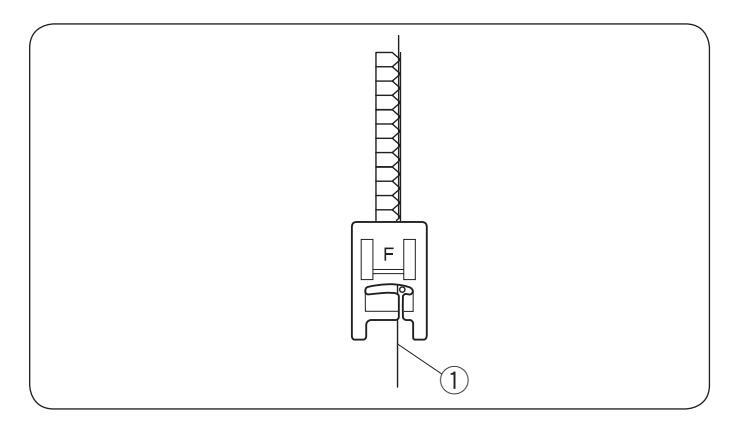

Włóż brzegi tkaniny pod stopke tak, aby dotykały prawej strony stopki.

1) Brzeg tkaniny

Page 34

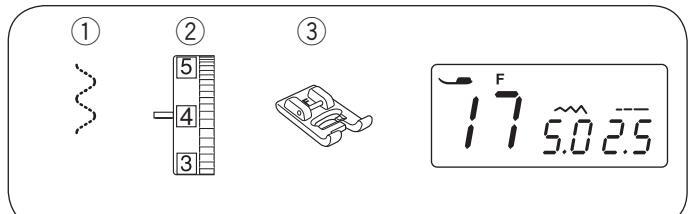

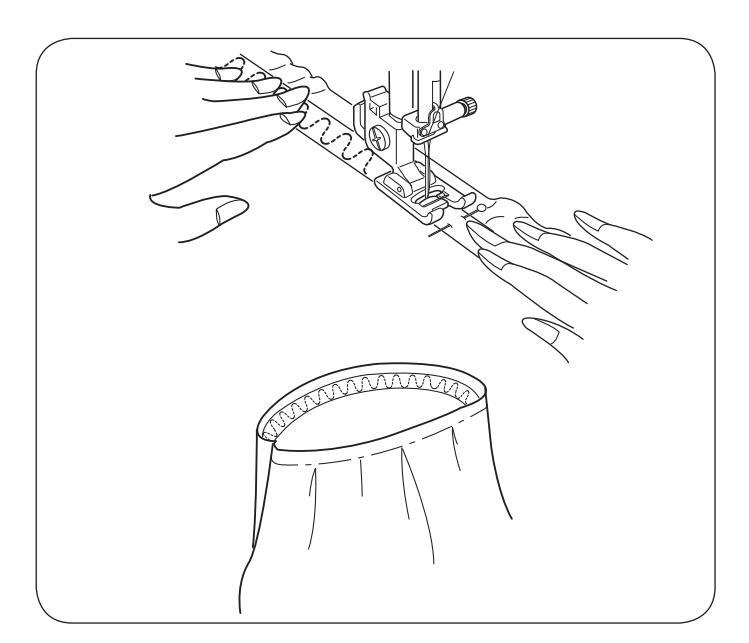

Wszywanie gumki (1) Ścieg:

17

2 Naprężenie nici górnej: 1-4

Stopka do ściegu ozdobnego F

Podziel gumke i tkanine na równe cześci. Dopasuj gumke do tkaniny

Środek gumki umieść pod środkiem stopki i naszyj ją tak, aby gumka równo się rozciągała.

Page 35

Obszvwanie dziurki

Dostepne odmiany dziurek:

1) Dziurka prostokatna

Używa się jej najczęściej do średnich i ciężkich materiałów.

(2) Dziurka zaokragiona

(1) (2) (3) (4) (5) (6) (7)

Używa się jej najczęściej do lekkich oraz średnich materiałów, zwłaszcza do bluz i ubrań dziecięcych.

③ Dziurka do delikatnych materiałów Tej zaokraglonych po obu stronach dziurki używa się najcześciej do bardzo delikatnych materiałów jak np, jedwab

(4) Klasyczna dziurka odzieżowa

Używa się jej najczęściej do średnich i cieżkich materiałów. Jest także odpowiednia dla większych i arubszych auzików

5 Dziurka elastvczna

bziurka elastyczna Ta dziurka pasuje do materiałów elastycznych. Może być również używana jako dziurka dekoracyjna.

6 Dziurka antyczna Ta dziurka wygląda jakby była wyszywana ręcznie. Ma atrakcviny wyglad recznej roboty co sprawia, że jest ładna dekoracyjna dziurka.

⑦ Dziurka na nakładce

Jest to wzór (szablon) dla recznie wykonywanych dziurek.

Page 36

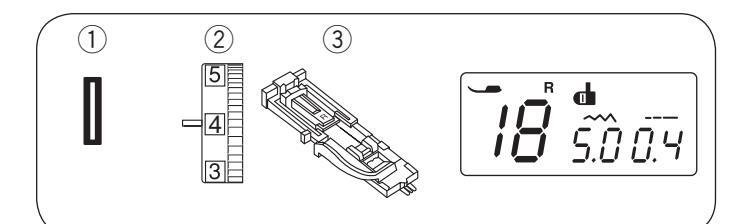

Dziurka prostokątna

1) Ścieg: 18 2) Napreżenie nici górnei: 1-4
3 Stopka:

Automatyczna stopka do obszywania dziurek R

Po umieszczeniu guzika w automatycznej stopce do dziurek R, maszyna automatycznie ustawia rozmiar dziurki. Oprawka pasuje do guzików o średnicy między 1 cm a 2.5 cm.

Po wybraniu dziurki, na ekranie pojawi się komunikat o obniżeniu dźwigni do obrzucania dziurek.

UWAGI

Czasami konieczna jest zmiana rozmiaru dziurki, aby dopasować rozmiar dziurki do specyficznego materiału lub nici. Wykonaj testową dziurkę na skrawku materiału, aby sprawdzić ustawienia.

Domyślna szerokość dziurki jest ustawiona dla zwykłych materiałów. Do materiałów elastycznych lub delikatnych użyj usztywniacza.

Szycie

Przesuń uchwyt guzika do tyłu, zamocuj guzik, a następnie domknij uchwyt, tak by unieruchomić guzik. Uchwyt guzika

UWAGA

W przypadku grubych guzików, wykonaj najpierw dziurkę testową. Jeśli guzik nie jest dopasowany do dziurki wydłuż ją rozsuwając uchwyt guzika w stopce.

2 Dodatkowe rozsunięcie

Za pomocą przycisku pozycjonowania igły unieś ją w najwyższą pozycję. Przymocuj automatyczną stopkę do obszywania dziurek R, dopasowując poprzeczkę do otworu w uchwycie stopki. Podnieś stopkę.

③ Otwór
④ Poprzeczka
Zaznacz na materiale miejsce na dziurkę. Przeciągnij obie nici w lewo pod stopką. Włóż materiał pod stopkę i kręcąc kołem napędowym opuść igłę w miejscu, w którym zaczynasz szycie dziurki.
- 5 Punkt początkowy

Page 37

Page 38

6 Maszyna będzie obszywać dziurkę według sekwencji pokazanej na rysunku obok. Po zakończeniu obszywania maszyna zatrzyma się samoczynnie z podniesioną igłą.
Zdejmij materiał i umieść szpilkę zaraz pod fastrygą po każdej stronie, aby zapobiec przypadkowemu

przecięciu ściegu. Zrób otwór rozpruwaczem.

13 Szpilka
8 Po obszyciu dziurki popchnij dźwignię obszywania dziurek do góry do oporu. 6 Dźwignia obszywania dziurek

Dziurka z dwoma warstwami

Aby uszyć mocną dziurkę, szyj kolejną warstwę dziurki na uprzednio już wyszytej. Kiedy dziurka będzie ukończona, po prostu uruchom maszyne ponownie.

UWAGA:

Jeśli podczas szycia dziurki z dwoma warstwami tkanina ciężko się przesuwa, należy zwiększyć gęstość dziurki.

Regulowanie szerokości dziurki

Naciśnij "+" na przycisku regulacji szerokości ściegu, aby zwiększyć szerokość dziurki. Naciśnij "--" na przycisku regulacji szerokości ściegu, aby zmniejszyć szerokość dziurki.

1 Przycisk regulacji szerokości ściegu

UWAGA:

Szerokość dziurki może być regulowana od 2.5 do 7.0

Regulowanie gęstości ściegów w dziurce Naciśnij "+" na przycisku regulacji długości ściegu, aby zmniejszyć gęstość ściegu. Naciśnij "--" na przycisku regulacji długości ściegu,

aby zwiększyć gęstość ściegu.

① Przycisk regulacji długości ściegu

UWAGA:

Gęstość ściegu może być regulowana od 0.2 do 0.8

Page 39

Page 40

19 i 20
2 Napreżenie nici dórnei: 1-4
3 Stopka:

Automatyczna stopka do obszywania dziurek R

Procedura szvcia jest taka sama jak przy dziurce prostokatnei

Szerokość dziurki może być regulowana od 2.5 do 5.5. Gestość ściegu może być regulowana od 0.2 do 0.8.

Klasyczna dziurka odzieżowa

1) Ściea:
Napreżenie nici górnej: 1-4
3 Stopka:
Automatyczna stopka do
obszywania dziurek R

Procedura szycia jest taka sama jak przy dziurce prostokatnej

Szerokość dziurki może być regulowana od 5.5 do 7.0. Gęstość ściegu może być regulowana od 0.3 do 0.8. Użvi dziurkacza imadła lub specialnych nożyczek aby otworzyć dziurke

1) Dziurkacz (nie jest dostepny w standardowym wyposażeniu maszyny)

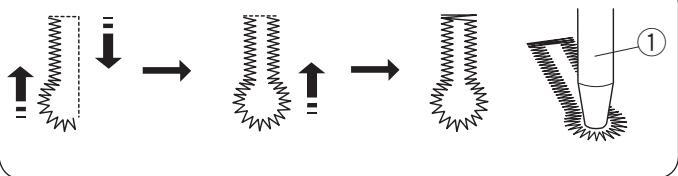

Dziurka elastyczna i dziurka antyczna

(1) Ścieg: 22 i 23
2 Napreżenie nici dórnei: 1-4
③ Stopka Automatyczna stopka do

obszywania dziurek R

Procedura szvcia jest taka sama jak przy dziurce prostokatnej. Etapy szycia sa takje jak pokazano. Szerokość dziurki może być regulowana od 2.5 do 7.0. Gestość ściegu może być regulowana: od 0.5 do 1.0 dla dziurki elastycznej oraz od 0.5 do 2.5 dla dziurki antycznej.

Page 41

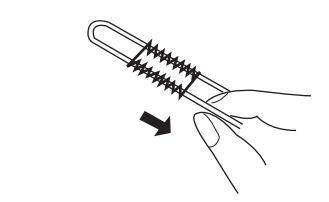

Obrzucanie dziurki z kordu

Ścieg: 18 Napreżenie nici górnei: 1-4
(3) Stopka:
Э Stopka:

Automatyczna stopka do obszywania dziurek R

1 Aby obrzucić dziurkę z kordu, użyj tej samej procedury jak przy dziurce prostokątnej. Regulacja szerokości ściegu musi być dostosowana do grubości kordu. Podnieść stopke do obszywania dziurek, zahaczyć

kord o zaczep w tylnej części stopki. Przeprowadzić pod stopką obydwie końcówki kordu pociągając je do siebie.

Przeprowadzić końcówki nici przez widełki znajdujące się w przedniej części stopki i mocno je przytrzymać. Wbić igłę w tkaninę w punkcie początkowym i opuścić stopkę.

1) Zaczep
2 Widełki

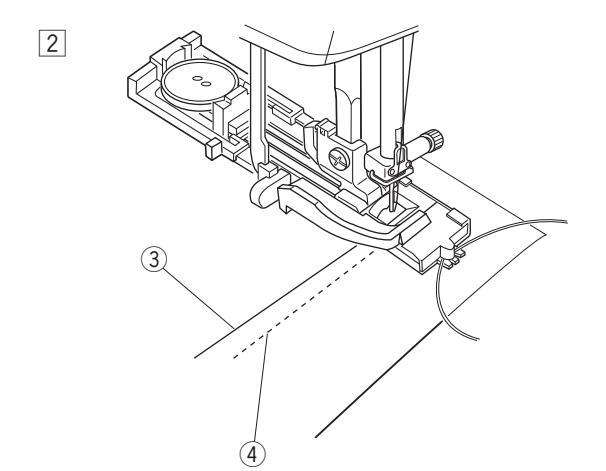

2 Uruchom maszynę i obszyj dziurkę przeszywając kord. Po zakończeniu obszywania maszyna zatrzyma się automatycznie. Wyjać tkanine z maszyny, odciać nici.
- ③ Górna nitka
- ④ Nitka bębenkowa (dolna)

3 Pociągnij za kord z lewej strony w celu jego naprężenia. Przed odcięciem, nawlec kord na zwykłą igłę do ręcznego szycia i przeprowadzić go na lewą stronę tkaniny.

UWAGA: Odetnij kord z obu stron, jeśli nie ma możliwości przeciagniecia go na lewa strone.

Page 42

Page 43

Page 44

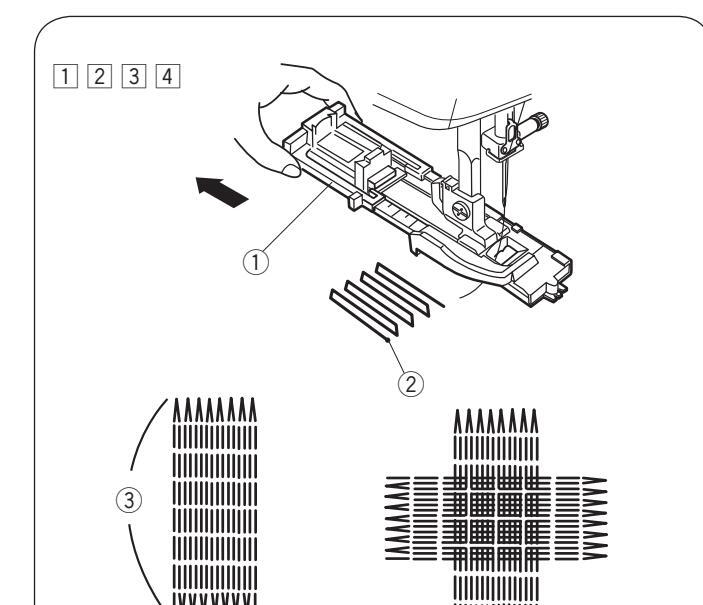

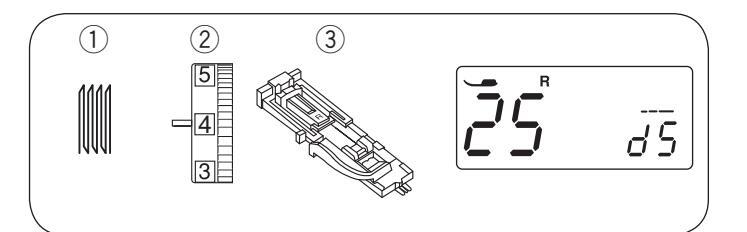

Cerowanie (1) Ścieg

2 Naprężenie nici górnej: 3 Stopka: 3-6

Automatyczna stopka do obszvwania dziurek R

Rozpoczęcie szycia

1 Załóż stopke do obszywania dziurek R i wysuń z tyłu oprawkę guzika ①

Przeciągnij górną nitkę w lewo przez otwór w stopce. 1) Oprawka guzika

2 Umieść materiał pod stopka i obniż igłe do miejsca, odzie chcesz zaczać szvć 2 Nastepnie obniż stopke 2 Punkt poczatkowy
3 Uruchom maszyne. Maszyna zacznie szyć ścieg ryglujący, 16 rzędów cery, kolejny ścieg ryglujacy i automatycznie się zatrzyma
4 Obróć tkanine i kontynuji szycie w innym kierunku ③ 3/4″ (2 cm)
- (4) 9/32" (0 7 cm)

Szvcie krótszei cerv

Aby wykonać cerę krótszą niż 2 cm, najpierw zatrzymaj maszyne po wykonaniu ściegu o odpowiedniej długości 6, po czym naciśnij przycisk szycia wstecz 5.

Tym samym ustalono długość fastrygi 6

Uruchom maszvne i kontvnuui szvcie, aż maszvna nie zatrzyma się automatycznie.

(5) Przycisk szycia wstecz
6 Wymagana długość
⑦ Punkt początkowy

Szycie cery o takich samych wymiarach

Aby wykonać koleina cere o tei samei wielkości po prostu uruchom maszyne ponownie.

Aby zresetować cere, zaznacz inny ścieg i ponownie wybierz cerowanie

Korygowanie równości cery

Równość cery może być regulowana. "d5" jest ustawieniem domyślnym.

Jeżeli prawy róg jest niżej niż lewa strona, naciskaj na "+" na przycisku regulacji długości ściegu ①, aby ustawić wartość od "d6" do "d9". aby skorvgować cerę.

Jeżeli lewy róg jest niżej niż prawa strona, naciskaj na "–" na przycisku regulacji długości ściegu ①, aby ustawić wartość od "d1" do "d4", aby skorygować cerę.

1) Przycisk regulacji długości ściegu

Page 45

Fastrygowanie

2 Naprężenie nici górnej: 3-6

3 Stopka:

Stopka do ściegu ozdobnego F

Fastrygi używa się do wzmacniania części materiałów takich jak uchwyty plecaków czy pasków - tam, gdzie potrzebna jest duża wytrzymałość szwu.

Szycie

Uruchom maszynę i szyj, dopóki maszyna nie zatrzyma się automatycznie. Maszyna wykona fastrygę o długości 1.5 cm.

1.5 cm (5/8")

Szycie krótszej fastrygi

Aby wykonać fastrygę krótszą niż 1.5 cm, najpierw zatrzymaj maszynę po wykonaniu ściegu o odpowiedniej długości, po czym naciśnij przycisk szycia wstecz.

Tym samym ustalono długość fastrygi.

Uruchom maszynę i kontynuuj szycie, aż maszyna nie zatrzyma się automatycznie.

2 Wymagana długość
③ Przycisk szycia wstecz
4 Długość fastrygi

Szycie takiej samej fastrygi

Uruchom maszynę ponownie i szyj, aż maszyna nie zatrzyma się automatycznie.

UWAGA

Aby zresetować rozmiar fastrygi, zaznacz inny ścieg i ponownie wybierz fastrygowanie.

Page 46

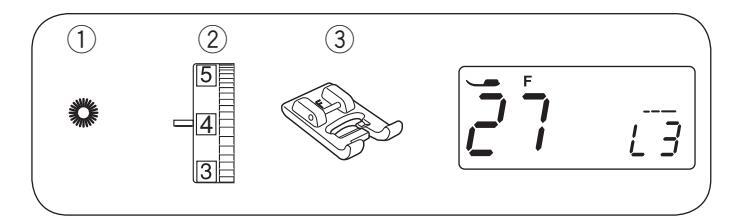

Oczka

2 Naprężenie nici górnej: 1-4

3 Stopka:

Stopka do ściegu ozdobnego F

Oczko stosowane jest np. do obrębiania otworów na paskach, itp.

Szycie

Umieścić ubranie pod stopką i opuścić igłę w punkcie początkowym. Uruchom maszynę.

Szyj do momentu, aż maszyna zatrzyma się automatycznie.

1) Punkt początkowy

Otwórz oczko szydłem, dziurkaczem lub ostrymi nożyczkami (nie są w standardowym wyposażeniu maszyny).

Regulowanie kształtu oczka

Reguluj kształt oczek w następujący sposób:

"L3" jest domyślną wartością.

Jeżeli oczka nachodzą na siebie, naciskaj na "+" na przycisku regulującym długość ściegu. Jeżeli oczka są zbyt rozłożyste, naciskaj na "–" na przycisku regulującym długość ściegu.

(1) Przycisk regulacji długości ściegu

UWAGA:

Kształt może być regulowany od wartości L1 do L5

Page 47

Wszywanie zamka

1 Ścieg:
2 Naprężenie nici górnej: 1-4
3 Stopka:

Uniwersalna A

Stopka do zamków E

Mocowanie stopki do zamków

Ustaw stopkę do zamków E tak by poprzeczka była ustawiona pod otworem w uchwycie stopki.

1) Otwór w uchwycie
2 Poprzeczka

(A): W celu przeszycia lewej strony zamka błyskawicznego, należy umieścić stopkę z prawej strony. (B): W celu przeszycia prawej strony zamka błyskawicznego, należy umieścić stopkę z lewej strony.

Przygotowanie materiału

Do długości zamka należy dodać zapas 1 cm. Będzie to łączna długość otwarcia zamka.

1) Prawa strona materiału
(2) 1 cm
③ Rozmiar otwarcia
(4) Długość zamka
5 Zakończenie otwarcia zamka

Połóż materiał prawymi stronami do siebie i wyszyj zakończenie zamka, zostawiając tolerancję ok. 2 cm.

Wykonaj ściegi wsteczne, aby wzmocnić szew. Ręcznie zmień długość ściegu na 5.0 i sfastryguj okolice otwarcia zamka (naprężenie nici zmniejsz do

1-3).
- 5 Zakończenie otwarcia zamka
- 6 2 cm zapasu
- ⑦ Fastryga
- 8 Ściegi wsteczne
- 9 Szwy

Page 48

Szycie

1 Zwiń tolerancję dla szwu po lewej stronie. Zwiń spód tolerancji po prawej stronie, aby zakładka miała od 0.2 do 0.3 cm. Umieść ząbki zamka przy zakładce i przypnij je. Przywróć oryginalne ustawienia dla długości ściegu i naprężenia nici.
- ① Margines 0.2 do 0.3 cm
- Ząbki zamka
- ③ Zakładka
- (4) Koniec otwarcia zamka
- 5 Rozmiar otwarcia

2 Załóż stopkę do zamków błyskawicznych po prawej stronie.

Obniż stopkę do górnej części, przy otwarciu zamka. Ustaw stopkę tak, aby igła przechodziła przy zakładce i taśmie zamka.

UWAGA: Po założeniu stopki do zamków błyskawicznych upewnij się, że igła nie uderza w stopkę dociskową, ani w taśmę zamka.

3 Szyj przez wszystkie warstwy, aż do złożenia. Zatrzymaj maszynę na taśmie zamka na ok. 5 cm przed suwakiem. Obniż igłę do materiału, po czym podnieś stopkę. Otwórz zamek, po czym obniż stopkę. Teraz wykonaj pozostały szew.
- 6 Suwak
- ⑦ 5 cm

Page 49

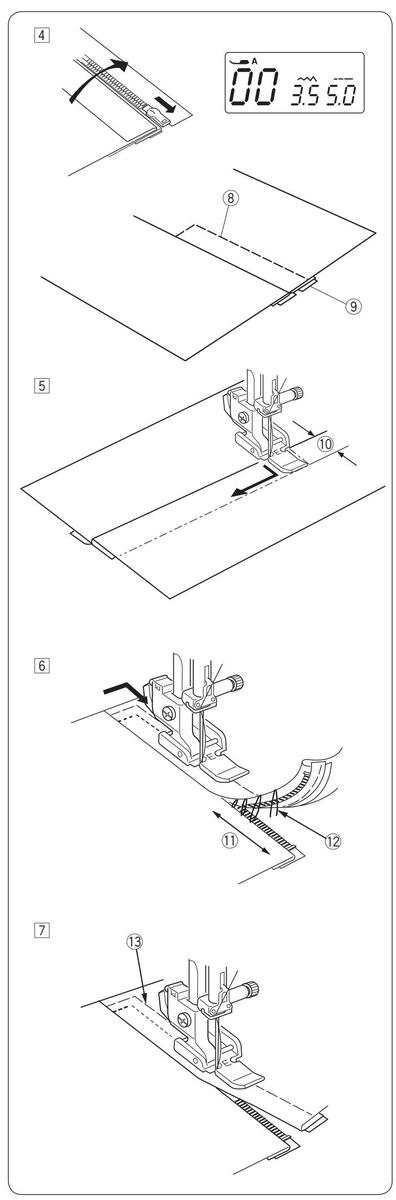

4 Zamknij zamek, po czym otwórz górną część materiału. Załóż stopkę dociskową A. Ustaw długość ściegu na 5.0, a szerokość na 3.5 (wartości domyślne), a pokrętło naprężenia nici na 1-3. Sfastryguj górną część materiału z taśmą zamka.
- ⑧ Fastryga
- ④ Taśma zamka

5 Załóż stopkę do zamków E. Ustaw długość i szerokość ściegu na wartość domyślną, a pokrętło naprężenia nici na 4. Wykonaj ściegi wsteczne przez koniec otwarcia 0.7 -1 cm i obróć materiał o 90 stopni.

10 0.7-1 cm

Po założeniu stopki do zamków, upewnij się, że igła nie uderzy w stopke dociskowa ani w taśme zamka.

6 Zatrzymaj maszynę na taśmie zamka na ok. 5 cm przed suwakiem na taśmie zamka. Obniż igłę do materiału, po czym podnieś stopkę. Zdejmij fastrygę. Otwórz zamek.

1) 5 cm

12 Fastryga

Obniż stopkę i wyszyj brakujący szew, pilnując by zakładka była równa. Po skończeniu szycia zdejmij fastrygę w górnej części materiału.
- 13 Fastryga w górnej części materiału

Page 50

Obrębianie kryte

1) Ścieg: 13
2 Naprężenie nici górnej: 3-6 3 Stopka: Sto
- Stopka do ściegu krytego G
1 Złóż materiał tak, aby stworzyć zakładkę z zapasem 0.5 cm.
- 1 Lewa strona materiału
- (2) 0.5 cm
- Od średnich do grubych materiałów: krawędź powinna być obrzucona.
- (2) Lekkie materiały: złóż nieobrębioną krawędź.
2 Ustaw materiał tak, aby złożenie było po lewej stronie prowadnika stopki.

Obniż stopkę dociskową.

Wyreguluj pozycję opadania igły, jeśli to konieczne.

Szyj prowadząc złożenie wzdłuż prowadnika. 3 Złożenie
- (4) Prowadnik
4 Po zakończeniu szycia rozprasować ścieg.

UWAGA:

Jeżeli igła zbytnio przeszywa tkaninę z lewej strony, ścieg bedzie widoczny na stronie prawej

Regulacja pozycji opadania igły

Ustaw pozycję opadania igły w następujący sposób: Naciśnij "–" na przycisku regulacji szerokości ściegu ① aby przesunąć igłę w prawo.

Naciśnij "+" na przycisku regulacji szerokości ściegu (1) aby przesunąć igłę w lewo.

1 Przycisk regulacji szerokości ściegu

Wyświetlacz pokazuje odległość między pozycją opadania igły w lewo a prowadnikiem stopki w milimetrach. Pozycję opadania igły można regulować od 0.0 do 1.2.

UWAGA:

Możesz zmienić pozycję opadania igły, ale szerokość ściegu zostanie taka sama.

Page 51

Przyszywanie guzika

1) Ścieg: 06 2) Napreżenie nici górnei: 3-7
2) Naprężenie nici górnej: 3 3) Stopka: S
3 Stopka4 Ząbki:

Stopka do ściegów ozdobnych F wyłaczone

Obniż ząbki.

Ustaw prędkość szycia na najniższą.

Umieść guzik wraz z materiałem pod stopką. Ustaw dziurki guzika wzdłuż poziomego nacięcia w stopce.

Dostosuj szerokość ściegu, tak aby igła wchodziła do lewego otworu w guziku.

Przy pomocy koła obrotowego, podnieś igłę tak, aby ta przeszła w prawo, w kierunku drugiego otworu w guziku. W razie konieczności dokonaj regulacji szerokości ściegu.

① Szerokość ściegu (dopasowana do otworów)

Rozpocznij szycie.

Odetnij nić pozostawiając odcinek około 10 cm.

Pociągnij za nić bębenka po to, aby przeprowadzić nić górną na lewą stronę materiału i wykonać węzeł.

Po zakończeniu szycia włącz ząbki.

Page 52

Page 53

ŚCIEGI DEKORACYJNE

Patchwork

1) Ścieg:
2 Naprężenie nici górnej: 3-6
Stopka:

Stopka krawędziowa 1/4" O Stopka do ściegów ozdobnych F

1 Umieść 2 kawałki materiału prawymi stronami do siebie. Wybierz wzór ściegu 55. Umieść kawałki patchworku pod stopką, tak aby krawędzie materiałów spasowały się z prowadnikiem na stopce dociskowej, trzymając zapas dla szwu 6 mm.

55 i 46

① Lewa strona tkaniny
2 Prawa strona tkaniny
Załóż stopkę do ściegów ozdobnych F. Wybierz wzór patchworku 46. Możesz również używać wzorów 08. 42 i 62.
3 Otwórz szwy na płasko, prawą stroną do góry, po czym szyj patchwork wzdłuż linii szwu.

Kątomierz na płytce ściegowej

Możesz z łatwością szyć kawałki patchworku bez ich oznaczania, pod pożądanym kątem, używając do tego celu skali kątowej na płytce ściegowej. Na skali katowej oznaczone sa katy 45, 60, 90 i 120 stopni.

Używaj uniwersalnej stopki A korzystając z kątomierza. Wyrównaj krawędź materiału względem linii prowadzącej 1/4″ (6 mm).

③ Linia prowadząca 1/4"

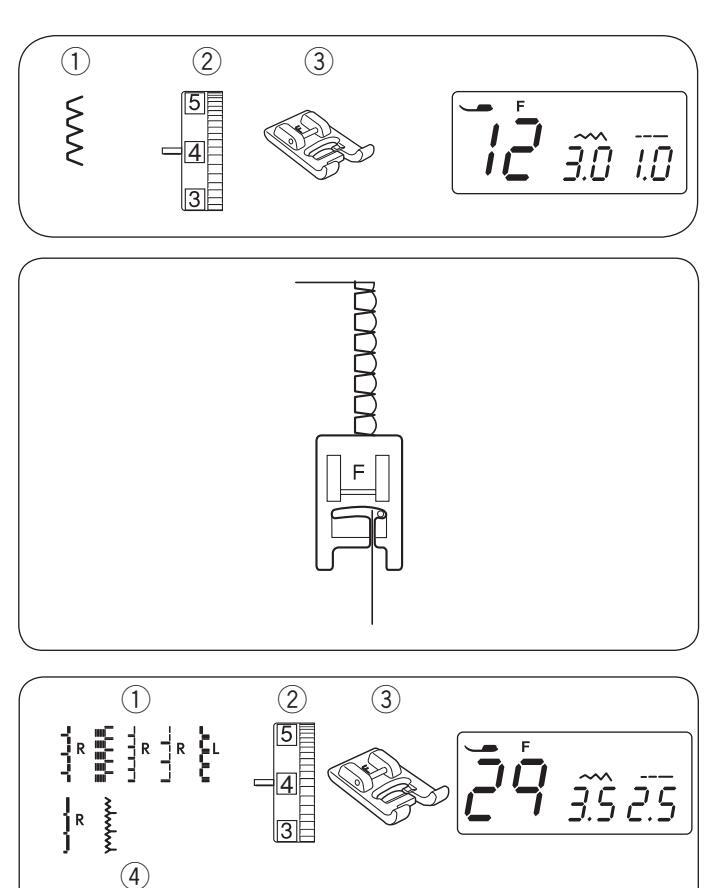

Ścieg muszelkowy

1) Ścieg:
Naprężenie nici górnej: 6-8 Stopka: Sto
- Stopka do ściegu ozdobnego F

Użyj lekkiego materiału jak np. trykot. Zrób zakładkę i przeszyj po skosie.

Pozwól by igła przechodziła tak, aby tworzyć krawędź w kształcie muszelki.

1 Skos
2 Zwinięta krawędź
3 Prawa pozycja igły

Jeżeli chcesz wykonać rzędy ściegów muszelkowych, rozstaw rzędy ściegów mniej więcej o 1.5 cm od siebie. Możesz także szyć ściegiem muszelkowym (w każdym kierunku) na dzianinie lub delikatnych tkaninach jedwabnych.

Page 54

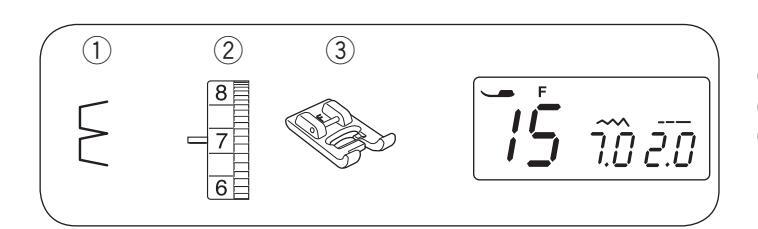

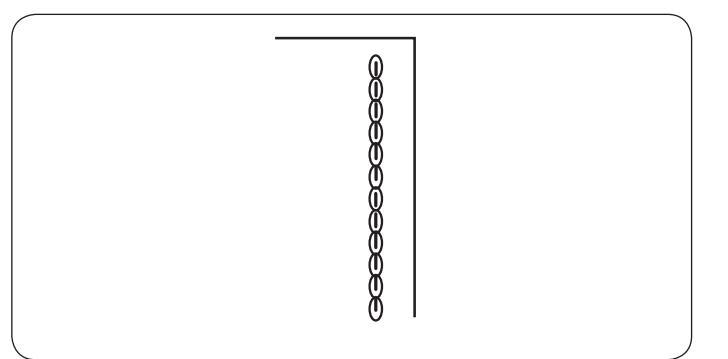

Ścieg bieliźniany

1 Ścieg:

2 Naprężenie nici górnej: 2-8 3 Stopka: Sto

a: Stopka do ściegu ozdobnego F

Używaj tego ściegu podczas szycia bielizny i lekkich tkanin.

Drobny ścieg dobrze się rozciąga i jest wygodny w noszeniu.

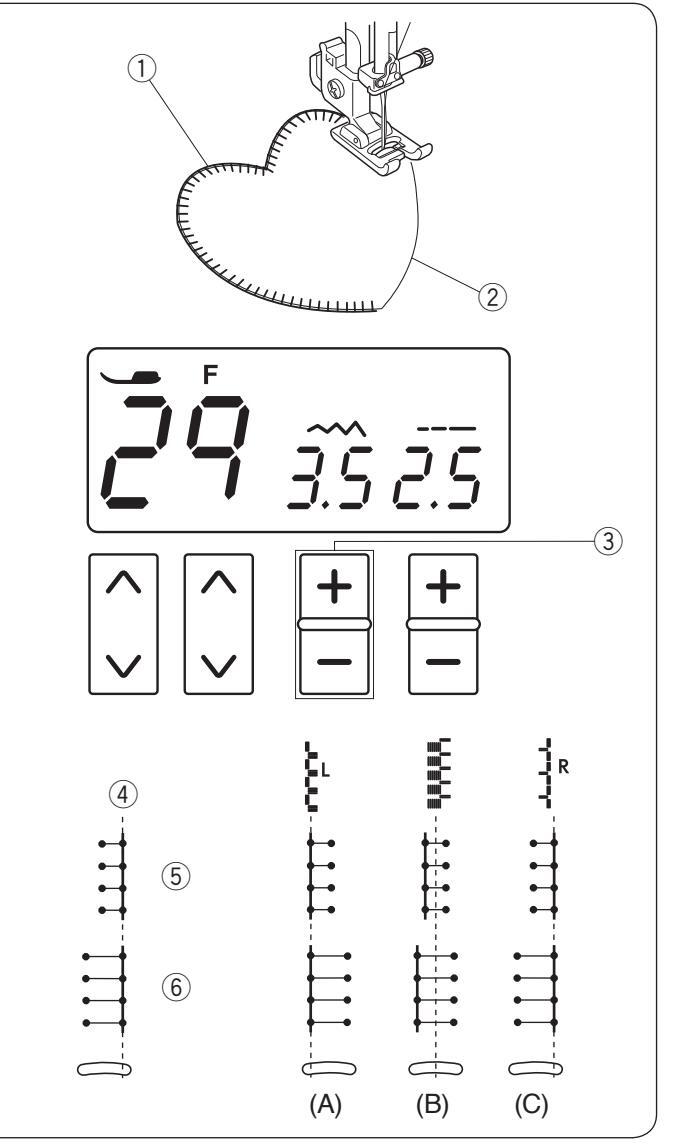

Aplikacja

1 Ścieg:	29
② Naprężenie nici górnej:	1-4
③ Stopka:	Stopka do ściegu ozdobnego F
④ Docisk stopki:	1-3
* Możesz również użyć ściegów	28, 30-34.

Umieść aplikację na materiale i sfastryguj ją w danym miejscu. Opuść igłę na zewnętrznej krawędzi aplikacji. Prowadź materiał aplikacji tak, aby igła poruszając się w prawo, przechodziła przez krawędź aplikacji.

Aplikacja
2 Zewnętrzna krawędź

W miejscu, gdzie konieczna jest zmiana kierunku szycia, wbić igłę w materiał, podnieść stopkę, przekręcić materiał i opuścić stopkę.

Regulacja szerokości ściegu

Wybierz wzór ściegu 29.

Naciśnij "–" na przycisku regulacji szerokości ściegu ③, aby zmniejszyć szerokość ściegu ⑤.

Naciśnij "+" na przycisku regulacji szerokości ściegu 3,

aby zwiększyć szerokość ściegu 6. 3) Przycisk regulacji szerokości ściegu

Szerokość ściegu będzie zmieniona w stosunku do igły, znajdującej się w prawej pozycji ④.

(A) Wzór numer 32 ma ustawioną lewą pozycję igły. Gdy zmienisz szerokość ściegu, zmieni się także prawa pozycja igły.

(B) Wzory numer 28 i 34 mają ustawioną centralną pozycję igły. Szerokość ściegu zmienia się symetrycznie. (C) Wzory numer 29-31 i 33 mają ustawioną prawą pozycję igły. Gdy zmienisz szerokość ściegu, zmieni się także lewa pozycja igły.

Page 55

Page 56

Mereżka

2 Napreżenie nici górnej: 1-4

3 Stopka:

Stopka do ściegu ozdobnego F

Mereżka powstaje tak samo jak fredzelki. Wybierz mocny, tkany materiał jak np. len. z którego łatwo wyciagnać nici.

1 Ostrożnie utnij materiał wzdłuż faktury. Ustal szerokość mereżki i z każdego końca wyciągnij jedno włókno lub nić tkaniny.
2 Przeszyi lewa strone, prowadząc materiał tak, aby ściegi po prawej stronje układały sie na otwartej przestrzeni. Po skończeniu lewej strony obróć materiał o 180 stopni. Szyj druga stronę.

3 Usuń włókna lub nici materiału spomiedzy ściegów.

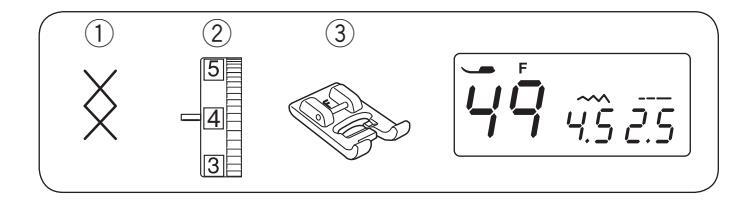

Ścieg krzyżykowy

1 Ścieg: 49 2 Napreżenie nici górnej: 3-6
3 Stopka Stopka do ściegu ozdobnego F
* Możesz również użvć ściegów 51-53.

Możesz wykonać swoje projekty ściegiem krzyżykowym dwa razy szybciej niż recznie

Użvi zwykłej tkaniny o gestym splocie, takiej jak len lub wełna. Jeśli używasz lekkiej tkaniny, użyj stabilizatora. Szvi od środka wzoru na zewnatrz.

Jeśli przed rozpoczęciem szycia naciśniesz przycisk automatycznego ryglowania ściegu, maszyna wyszyje iedna cześć wzoru po czym zatrzyma sie automatycznie.

1) Przycisk ryglowania ściegu

Page 57

Page 58

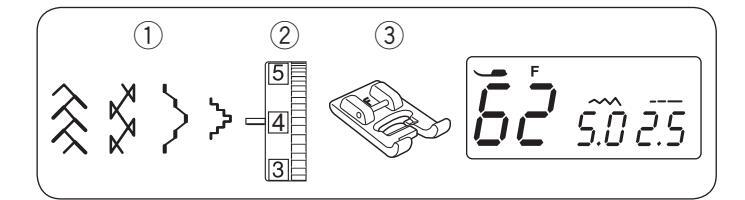

Szachownica

(1) Ściea: 62
2 Napreżenie nici górnej 3-6
3 Stopka: Stopka do ściegu ozdobnego F

* Można również zastosować wzorów ściegów 42, 47 i 48.

Szachownica delikatnie ozdabia ubiory dzieciece czy damskie bluzki

Wybierz miekki cienki materiał jak np batyst kraciasta bawełne czy challis

Utnii materiał trzykrotnie szerszy niż projektowana szerokość

Użyj ściegu prostego, ustaw jego długość na 5.0. i zmniejsz napreżenie nici.

Przeszyj rzędy prostych ściegów w poprzek powierzchni, która ma być pomarszczona, tak aby oddalone były między sobą na 1 cm. Zwiąż nici wzdłuż jednej krawędzi.

Pociągnij za nici od bębenka, aby zmarszczyć materiał.

(1) 1 cm
2 Zwiazane nici

Ustaw napreżenie nici od 3 do 6 i wybierz któryś ze ściegów dekoracyjnych.

Szyj ściegiem dekoracyjnym pomiędzy liniami ściegów prostvch.

Wyciagnii nici ściegu prostego.

③ Ścieg prostv

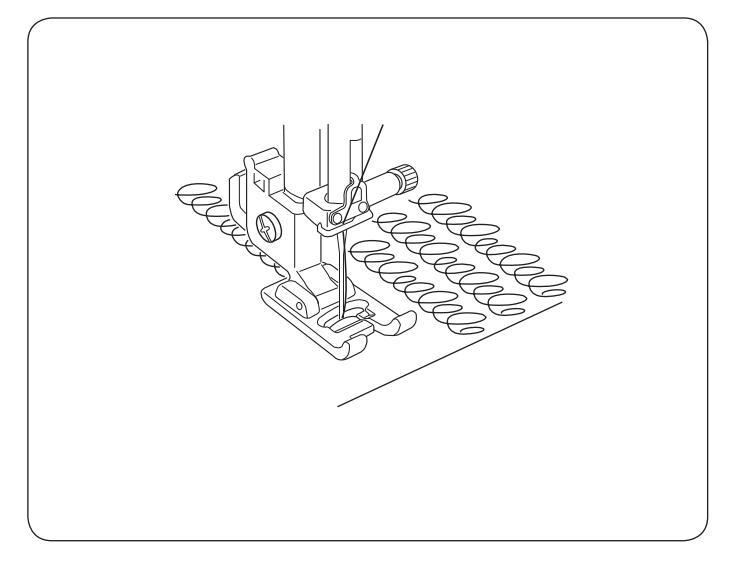

Pikowanie punktowe

(1) Ścieg:
50 2 Napreżenie nici górnej: 3-6
3 Stopka:

Stopka do ściegu ozdobnego F

Wcześniej zaprogramowany ścieg punktowy to szybka i łatwa metoda pikowania małych powierzchni. Włóż płaty bawełniane (watoline) miedzy wierzchem i spodem materiału.

Page 59

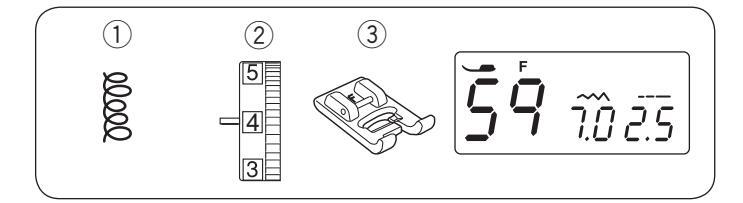

Ścieg klamrowy

1) Ściea:
Naprężenie nici górnej: 3-6
3 Stopka: Stopka do ściegu ozdobnego F

* Można również użvć wzór ściegu 50.

Za pomocą ściegu klamrowego możesz unieruchomić pikowaniem warstwy materiału i fastrygować je.

Wybierz wzór ściegu klamrowego.

Naciśnij przycisk automatycznego ryglowania.

Rozpocznij szycie.

Maszyna wykona ściegi klamrowe oraz ściegi blokujące, po czym zatrzyma się automatycznie.

① Przycisk automatycznego ryglowania

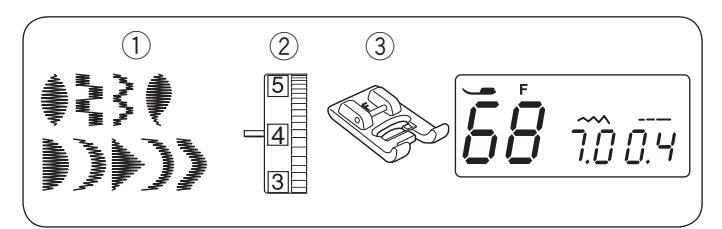

Ścieg satynowy

1) Ścieg:
2 Naprężenie nici górnej: 1-4 3 Stopka: Sto
- Stopka do ściegu ozdobnego F
* Można również użyć wzorów ściegów 66-67 i 69-74.

W celu uzyskania najlepszych rezultatów, materiały elastyczne powinny zostać podklejone.

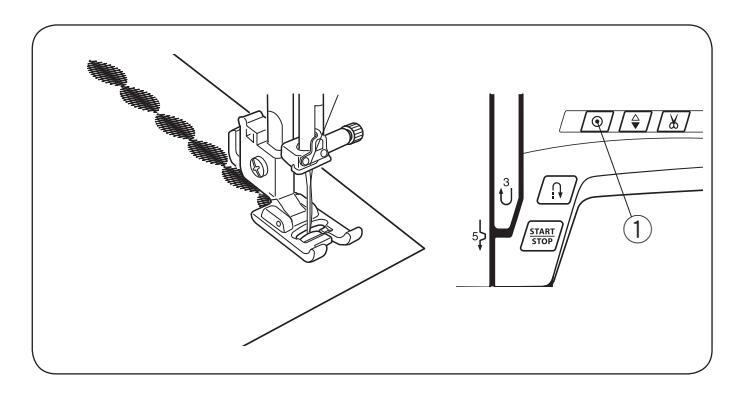

Przy przeszywaniu ostatniego motywu należy wcisnąć przycisk automatycznego ryglowania ściegu. Maszyna zatrzyma się automatycznie po zakończeniu ściegu.

① Przycisk automatycznego ryglowania

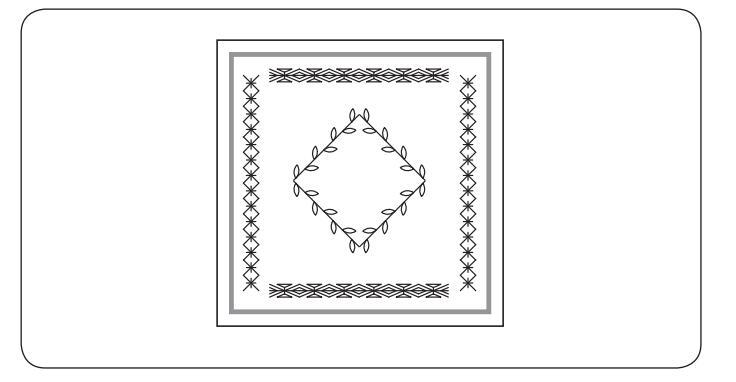

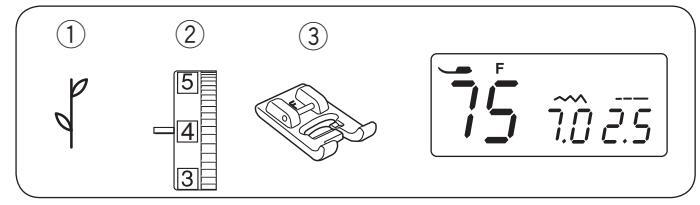

Ściegi dekoracyjne

1 Ścieg: 75
2 Naprężenie nici górnej: 3-6
3 Stopka: 5 Stopka do ściegu ozdobnego F
* Można również użyć wzorów ściegów 76 99.

Aby uzyskać najlepszy efekt, ostrożnie prowadź materiał podczas szycia. W razie potrzeby użyj stabilizatora.

Page 60

CZYSZCZENIE I KONSERWACJA

Czyszczenie chwytacza i transportera dolnego

Przed rozpoczęciem czyszczenia upewnij się, że maszyna jest odłączona od zasilania. Nie demontuj maszyny w sposób inny niż opisany w tej części instrukcji

Nie przechowuj maszyny w pomieszczeniach o wysokiej wilgotności, w pobliżu źródeł ciepła, w miejscach narażonych na bezpośrednie działanie promieni słonecznych.

UWAGA:

Obudowę możesz czyścić delikatną ściereczką oraz delikatnym mydłem.

Ustaw igłę w najwyższej pozycji, następnie odłącz

maszynę od zasilania.

Zdejmij igłę oraz stopkę. Zdejmij płytkę osłaniającą szpulke i wyciagnij szpulke.

Wyczyść wnętrze z pyłu i kurzu. W tym celu możesz użyć odkurzacza.

1 Za pomocą dołączonego śrubokrętu odkręć śruby mocujące płytkę ściegową
- 1 Śrubokręt
- 2 Płytka ściegowa
2 Unieś bębenek i wyjmij go.
- ③ Bębenek
3 Wyczyść bębenek za pomocą pędzelka. 4 Pedzelek
Wyczyść ząbki transportera i chwytacz za pomocą pędzelka. S Ząbki transportera
- 6 Chwytacz
5 Przetrzyj chwytacz suchą, delikatną ściereczką. W tym celu możesz użyć odkurzacza.

Zakładanie bębenka

1 Zamocuj bębenek tak by wybrzuszenie na bębenku

dopasowało się do stopera.

. ① Bębenek
2 Wybrzuszenie na bębenku
③ Stoper
Przykręć śruby i zamocuj płytkę ściegową. Po ukończeniu czyszczenia upewnij się, że igła i stopka dociskowa są zamocowane.
- 4 Płytka ściegowa
- 5 Śrubokręt

Page 61

Korekta rozstrojonych ściegów

Rezultaty szycia zawsze mogą się zmienić w zależności od warunków t.j. szybkość szycia, typ materiału, liczba warstw itp.

Jeśli wzór ściegu jest rozregulowany, skoryguj go za pomocą pokrętła regulującego podawanie śrubokrętem.

Jeśli ścieg jest zbyt ściśnięty przesuń regulator w kierunku "+".

Jeśli ścieg jest zbyt rozstrzelony przesuń regulator w kierunku "–".

1) Regulator podawania

Page 62

Zakłócenia w działaniu maszyny

W przypadku uruchomienia się sygnału dźwiękowego i wyświetlenia się komunikatu, należy postępować według poniższych wskazówek:

Sygnał ostrzegawczy	Przyczyna	Rozwiązanie
ÖÖ 3.5 2.4	Maszyna nie może szyć z użyciem przycisku start/ stop ponieważ jest podłączony rozrusznik nożny. Rozrusznik nożny nie działa (mruga znak rozrusznika nożnego).	Odłącz rozrusznik nożny. Skontaktuj się z serwisem lub ze sprzedawcą.
. . . . . . . . . .	Maszyna została uruchomiona z podniesioną stopką.	Opuść stopkę i rozpocznij szycie.
8	Trzpień szpulownika jest przesunięty w prawo.	Przesuń trzpień szpulownika w lewo.
5.00.4	Maszyna zatrzyma się, jeśli rozpoczniemy szycie dziurki bez opuszczenia dźwigni.	Opuść dźwignię i ponownie uruchom maszynę.
L o 3 .5 2 .4	Maszyna została zbyt szybko uruchomiona po tym jak zatrzymała się z powodu przeciążenia.	Poczekaj ok. 15 sekund, następnie uruchom maszynę ponownie.
(E1-E7)	Maszyna źle działa z powodu awarii systemu elektronicznego.	Skontaktuj się z serwisem lub ze sprzedawcą.

Sygnał dźwiękowy	Sygnał dźwiękowy włącza się w następujących przypadkach:
Вір	Normalne działanie.
Bip-bip-bip	Niewłaściwe polecenie lub działanie.
Biiip	Awaria E1-E7.
Bip-bip-biiip	Zakończenie obrzucania dziurki.

Silnik maszyny wydaje dźwięki, co jest zjawiskiem normalnym. Wyświetlacz LCD może się nagrzewać kiedy maszyna pracuje przez kilka godzin.

Page 63

Rozwiązywanie problemów

Błąd	Przyczyna	Strona
Zrywanie nici	1. Igła została niewłaściwie nawleczona.	Str. 19
	2. Naprężenie nici górnej jest zbyt duże.	Str. 12-13
	3. Igła jest wykrzywiona lub stępiona.	Str. 15
	4. Igła została niewłaściwie założona.	Str. 15
	5. Nić górna i dolna nie zostały przeciągnięte do tyłu i nie zostały	Str. 23
	prawidłowo umieszczone pod stopką na początku szwu.
	6. Grubość nici jest niewłaściwie dobrana do igły.	Str. 15
Zrywanie nici	1. Nić dolna nie jest prawidłowo założona.	Str. 18
bębenka	2. Nagromadzenie zanieczyszczeń w bębenku.	Str. 58
	3. Bębenek został uszkodzony i nie obraca się prawidłowo.	Wymień bębenek
	4. Nić dolna nie jest prawidłowo nawinięta na szpuleczkę.	Str. 17
Igła łamie się	1. Igła została źle zamocowana.	Str. 15
	2. Śruba mocująca igłę nie jest wystarczająco dokręcona.	Str. 15
	3. Po zakończeniu szycia tkanina nie została przeciągnięta do tyłu.	Str. 23
	4. Igła jest zbyt cienka w stosunku do tkaniny.	Str. 15
	5. Stopka nie została prawidłowo dobrana.	Użyj odpowiedniej stopki
Przeskakiwanie	1. Igła jest niewłaściwie zamocowana, jest wykrzywiona lub stępiona.	Str. 15
ściegu	2. Igła i / lub nici nie są dostosowane do gatunku tkaniny.	Str. 15
	3. Użyto niewłaściwej igły (niebieska końcówka) do przeszywania tkanin	Użyj właściwej igły
	elastycznych lub delikatnych i syntetycznych.
	4. Nić górna została założona nieprawidłowo.	Str. 19
	5. Użyto igły złej jakości.	Zmień igłę.
Ścieg marszczy się	1. Naprężenie nici górnej jest zbyt duże.	Str. 12-13
	2. Nić została założona nieprawidłowo.	Str. 19
	3. Igła jest zbyt gruba w stosunku do przeszywanej tkaniny.	Str. 15
	4. Wybrano zbyt długi ścieg.	Ustaw krótszy ścieg
	5. Nie użyto stabilizatora (np. flizeliny) szyjąc delikatny materiał.	Użyj stabilizatora
Materiał jest	1. W ząbkach znajdują się zanieczyszczenia.	Str. 58
przesuwany w	2. Ścieg jest zbyt krótki.	Ustaw dłuższy ścieg
sposób nieregularny	3. Ząbki nie zostały ponownie włączone.	Str. 14
Tworzą się pętelki	1. Naprężenie nici górnej jest zbyt słabe.	Str. 12-13
	2. Igła jest zbyt gruba lub zbyt cienka w stosunku do gatunku tkaniny.	Str. 15
Maszyna nie działa	1. Maszvna nie została podłaczona do sieci.	Str. 6
	2. Nić zacieła sie w bebenku.	Str. 58
	3. Szpulownik został ustawiony w pozycji szpulowania.	Str. 17

Dziurka została źle	1. Gestość ściegu nie odpowiada grubości tkaniny.	Str. 36
obrzucona	2. Elastyczna tkanina nie została podkleiona.	Użvi stabilizatora
	3. Dźwignia obrzucania dziurki nie została opuszczona.	Str. 35
Maszvna pracuje	1. Nić zaplatała się w chwytaczu.	Str. 58
głośno	2. Strzepki materiału utkwiły w zabkach transportera.	Str. 58
Nie powiodło się	1 Nici sa za grube dla urządzenia przycinającego	Str 23
automatyczne	2. Nici zaplątały się w urządzenie przycinające.	Str. 58

Page 64

Wykaz ściegów



35 86 87 88 89 ₩


3

Page 65

DEKLARACJA ZGODNOŚCI WE

Producent: Janome Sewing Machine Co., Ltd. Adres: 1463 Hazama-cho, Hachioji-shi, Tokyo 193-0941, Japan

Urządzenie jest zgodne z następującymi przepisami:

EN 60335-1: 2012; A11 EN 60335-2-28: 2003; A1 EN 62233: 2008 EN 55014-1: 2006; A1; A2 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013

Page 66

Page 67

Page 68

813-800-035 (PL)
