Einhell TC-SD 3.6 Li User guide

TC-SD 3,6 Li

D Originalbetriebsanleitung

Akkuschrauber

GB Original operating instructions

Cordless screwdriver

F Instructions d’origine

Tournevis sans fi l

I Istruzioni per l’uso originali

Avvitatore a batteria

DK/ Original betjeningsvejledning
N Akku-skruemaskine

S Original-bruksanvisning

Batteridriven skruvdragare

CZ Originální návod k obsluze

Akumulátorový šroubovák

SK Originálny návod na obsluhu

Akumulátorový skrutkovač

NL Originele handleiding

Accuschroevendraaier

E Manual de instrucciones original

Atornillador con batería

FIN Alkuperäiskäyttöohje

Akkuruuvinväännin

RUS Оригинальное руководство по

эксплуатации

Aккумуляторный шуруповерт

SLO Originalna navodila za uporabo

Baterijski izvijač

H Eredeti használati utasítás

Akkucsavarozó

RO Instrucţiuni de utilizare originale

Maşină de înşurubat cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Κατσαβίδι μπαταρίας

9

Art.-Nr.: 45.134.42 I.-Nr.: 11029

Anl_TC_SD_3_6_Li_SPK9.indb 1Anl_TC_SD_3_6_Li_SPK9.indb 1 09.01.2020 13:52:4809.01.2020 13:52:48

1

11

12

5
6

2

1

3

9

8

4

7

10

2

12

8

4

Anl_TC_SD_3_6_Li_SPK9.indb 2Anl_TC_SD_3_6_Li_SPK9.indb 2 09.01.2020 13:52:5809.01.2020 13:52:58

- 2 -

3

10

9

2

3

4 5

7

6

a 1

5

6

- 3 -

Anl_TC_SD_3_6_Li_SPK9.indb 3Anl_TC_SD_3_6_Li_SPK9.indb 3 09.01.2020 13:53:0509.01.2020 13:53:05

D

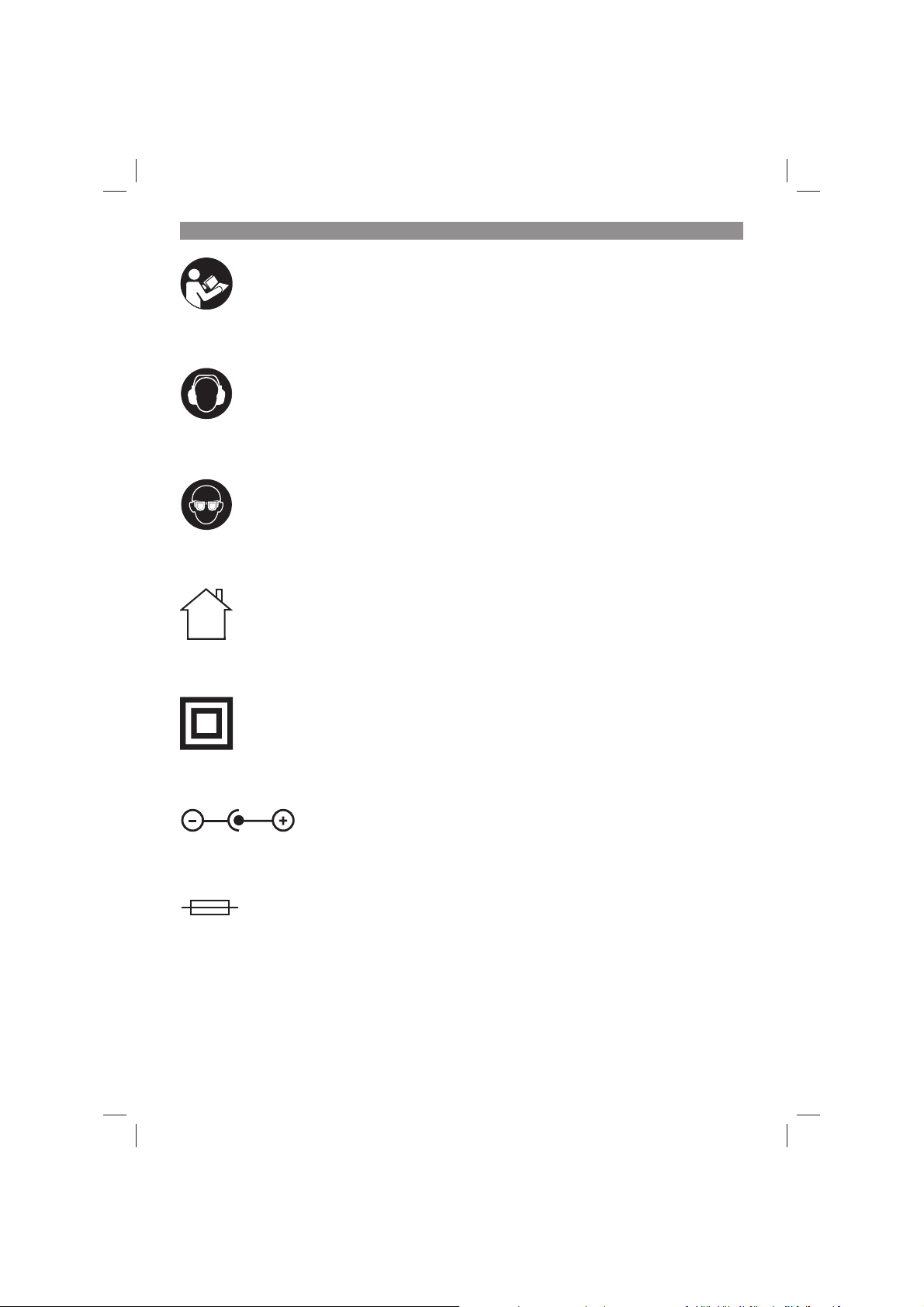

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät

heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Nur für den Gebrauch in trockenen Räumen.

Schutzklasse II

Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.

130°

Wenn die Temperatur des Ladegeräts höher als 130 °C ist, wird der Temperaturschutz
aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen.

- 4 -

Anl_TC_SD_3_6_Li_SPK9.indb 4Anl_TC_SD_3_6_Li_SPK9.indb 4 09.01.2020 13:53:0809.01.2020 13:53:08

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akkuschrauber

•

Ladegerät

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Bit-Aufnahme

2. Lampe

3. Ein-/Ausschalter Lampe

4. Ladekontrolllampe

5. Akku-Kapazitätsanzeige

6. Schalter Akku-Kapazitätsanzeige

7. Verriegelungstaste

8. Ladeanschluss

9. Ein-/Ausschalter

10. Umschalter Links/Rechtslauf

11. Ladegerät

12. Ladekabel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-

Anl_TC_SD_3_6_Li_SPK9.indb 5Anl_TC_SD_3_6_Li_SPK9.indb 5 09.01.2020 13:53:0909.01.2020 13:53:09

Verwendung

Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 5 -

D

4. Technische Daten

Spannungsversorgung Motor: ................3,6 V d.c.

Leerlauf-Drehzahl:..................................200 min

Rechts- Links-Lauf: ............................................ja

Ladespannung Akku: ................................5 V d.c.

Ladestrom Akku: ......................................500 mA

Netzspannung Ladegerät: ..100-240 V~ 50-60 Hz

Ladezeit: ..................................................3-5 Std.

Kapazität des Akkus: .................................1,5 Ah

Akkutyp: ...................................................... Li-Ion

Gewicht: ......................................................0,4 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

.............................. 62 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 73 dB(A)

WA

........................................... 3 dB

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

-1

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s

2

2

5. Vor Inbetriebnahme

Gefahr!

Lesen Sie vor der Inbetriebnahme Ihres Ak­Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitge­lieferten Ladegerät.

2. Nur einwandfreie und geeignete Schrauber­bits verwenden.

3. Beim Schrauben in Wänden und Mauern

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-

diese auf verborgene Strom-, Gas- und Was­serleitung überprüfen.

nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

- 6 -

Anl_TC_SD_3_6_Li_SPK9.indb 6Anl_TC_SD_3_6_Li_SPK9.indb 6 09.01.2020 13:53:0909.01.2020 13:53:09

D

6. Bedienung

6.1 Laden des Akkus (Abb. 2)

Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.
Hinweis! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild an­gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose und verbinden Sie
das Ladekabel mit dem Ladeanschluss.
Der Ladevorgang beginnt sobald das Ladekabel
mit dem Ladeadapter verbunden ist.

Die rote LED (4) signalisiert, dass der Akku ge­laden wird. Nach erfolgter Ladung erlischt die
Ladekontrolllampe (4).

Hinweis! Während des Ladevorgangs kann sich
der Handgriff etwas erwärmen, dies ist jedoch
normal.

Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,

das Ladegerät

•

und den Schrauber

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie die iSC GmbH, Eschenstraße 6, 94405
Landau/Isar (Deutschland) www.isc-gmbh.
info.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden

Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.2 Drehrichtungsschalter (Bild 3/Pos. 10)

Mit dem Schiebeschalter über dem Ein/Aus­Schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links-und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
soll die Drehrichtung nur im Stillstand umgeschal­tet werden. Befi ndet sich der Schiebeschalter
in der Mittelstellung, ist der Ein/Aus-Schalter
blockiert.

6.3 Ein-/Aus-Schalter (Bild 3/Pos. 9)

Drücken Sie zum Einschalten des Akkuschrau­bers den Ein-/Ausschalter. Zum stoppen lassen
Sie den Ein-/Ausschalter wieder los.

6.4 LED-Licht (Bild 3/Pos. 2)

Das LED-Licht (2) ermöglicht das Ausleuchten
der Schraubstelle bei ungünstigen Lichtver­hältnissen. Zum Einschalten drücken Sie den
Schalter (3), zum Ausschalten drücken Sie den
Schalter (3) erneut.

6.5 Winkeleinstellung (Bild 4/Pos. 7)

Der Schrauber kann in 2 verschiedenen Win­keleinstellungen arretiert werden. Hierzu muß
die Verriegelungstaste (7) gedrückt und der
Schrauber in die gewünschte Stellung gebracht
werden. Danach die Verriegelungstaste (7) wieder
loslassen.
Vorsicht! Vor Inbetriebnahme prüfen, ob der
Schrauber in der jeweiligen Winkellage arretiert
ist.

6.6 Akku-Kapazitätsanzeige (Bild 5/ Pos. 5)

Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.

Alle LED`s leuchten:
Der Akku ist voll aufgeladen.

Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.

- 7 -

Anl_TC_SD_3_6_Li_SPK9.indb 7Anl_TC_SD_3_6_Li_SPK9.indb 7 09.01.2020 13:53:0909.01.2020 13:53:09

D

Rote LED:
Der Akku ist leer, laden Sie den Akku auf.

6.7 Werkzeugwechsel (Bild 6)
Warnung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.)am Ak­kuschrauber den Drehrichtungsschalter in Mittel­stellung.
Stecken Sie den Bit (a) in die Bit-Aufnahme (1).
Ziehen Sie den Bit (a) zum Entfernen wieder aus
der Bit-Aufnahme (1) heraus.

6.8 Schrauben:

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar­auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9 . Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 8 -

Anl_TC_SD_3_6_Li_SPK9.indb 8Anl_TC_SD_3_6_Li_SPK9.indb 8 09.01.2020 13:53:1009.01.2020 13:53:10

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand­stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.

- 9 -

Anl_TC_SD_3_6_Li_SPK9.indb 9Anl_TC_SD_3_6_Li_SPK9.indb 9 09.01.2020 13:53:1009.01.2020 13:53:10

D

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 10 -

Anl_TC_SD_3_6_Li_SPK9.indb 10Anl_TC_SD_3_6_Li_SPK9.indb 10 09.01.2020 13:53:1009.01.2020 13:53:10

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 11 -

Anl_TC_SD_3_6_Li_SPK9.indb 11Anl_TC_SD_3_6_Li_SPK9.indb 11 09.01.2020 13:53:1109.01.2020 13:53:11

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_TC_SD_3_6_Li_SPK9.indb 12Anl_TC_SD_3_6_Li_SPK9.indb 12 09.01.2020 13:53:1109.01.2020 13:53:11

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted

by the device can cause loss of sight.

For use in dry rooms only

Safety class II

Output connector of the charging unit (direct current): The outer part of the connector is the negative
pole and the inner part is the positive pole.

130°

If the temperature of the charging unit rises above 130 °C, the overtemperature cut-out will be activated.
The supply of current to the output is then interrupted.

- 13 -

Anl_TC_SD_3_6_Li_SPK9.indb 13Anl_TC_SD_3_6_Li_SPK9.indb 13 09.01.2020 13:53:1209.01.2020 13:53:12

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Bit chuck

2. Lamp

3. ON/OFF switch for lamp

4. Charging control lamp

5. Battery capacity indicator

6. Switch for battery capacity indicator

7. Locking button

8. Charging connection

9. On/Off switch

10. Clockwise/Counter-clockwise selector switch

11. Charging unit

12. Charging cable

GB

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless screwdriver

•

Charging unit

•

Original operating instructions

•

Safety information

•

3. Proper use

The cordless screwdriver is designed for tighte­ning and undoing screws.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

- 14 -

Anl_TC_SD_3_6_Li_SPK9.indb 14Anl_TC_SD_3_6_Li_SPK9.indb 14 09.01.2020 13:53:1309.01.2020 13:53:13

GB

4. Technical data

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

Motor power supply: ..............................3.6 V d.c.

Idling speed: ..........................................200 min

Clockwise/counter-clockwise: ........................Yes

Battery charge voltage: ............................5 V d.c.

Battery charge current: ............................ 500 mA

Charging unit supply voltage: ..............................

............................................100-240 V~ 50-60 Hz

Charging time: ...................................... 3-5 hours

Battery capacity ......................................... 1.5 Ah

Battery type: .......................................Lithium-ion

Weight: .......................................................0.4 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ........................ 62 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level .......................... 73 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea-

•

-1

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

ring.

Total vibration values (vector sum of three direc-

5. Before starting the equipment

tions) determined in accordance with EN 62841.

Danger!

Screwing without hammer action

Vibration emission value a
K uncertainty = 1.5 m/s

h

2

≤ 2,5 m/s

2

Be sure to read the following information before
you put the cordless screwdriver into operation:

1. Charge the battery only with the charging unit
supplied.

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

2. Only ever use screwdriver bits which are
suitable for the purpose and in faultless con­dition.

3. Before you begin to screw in walls and ma­sonry, check for concealed electric wiring,
gas pipes and water pipes.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

- 15 -

Anl_TC_SD_3_6_Li_SPK9.indb 15Anl_TC_SD_3_6_Li_SPK9.indb 15 09.01.2020 13:53:1309.01.2020 13:53:13

GB

6. Operation

6.1 Charging the battery (Fig. 2)

The battery is protected from exhaustive dischar­ge. An integrated protective circuit automatically
switches off the equipment when the battery is
fl at. In this case the bit chuck will cease to turn.

Notice! Do not press the On/Off switch any more
if the protective circuit has tripped. This may da­mage the battery.

Check that your mains voltage is the same as that
marked on the rating plate of the battery charger.
Plug the battery charger in the plug socket and
connect the charging cable to the charging con­nection. The charging process starts as soon as
the charging cable is connected to the charging
adapter.

The red LED (4) will come on to indicate that the
battery pack is being charged.
The charging control lamp (4) goes out when
charging is completed.

Notice! The handle may become a little warm du­ring the charging process. This is normal.

If the battery fails to charge, please check

whether there is voltage at the socket outlet

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery still fails to charge, send

the charging unit

•

and the screwdriver

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

scharged. This will cause it to develop a defect.

6.2 Changeover switch (Fig. 3/Item 10)

The slide switch above the On/Off switch is for
setting the direction of rotation of the cordless
screwdriver and for preventing the cordless
screwdriver from being switched on inadvertently.
You can select between clockwise and counter­clockwise rotation. Change the direction of rota­tion only when the equipment is at a standstill.
If you fail to observe this point, the gearing may
become damaged. When the slide switch is in the
middle position, the On/Off switch is blocked.

6.3 On/Off switch (Fig. 3 / Item 9)

Press the On/Off switch to switch the cordless
screwdriver on. Release the On/Off switch again
to switch it off .

6.4 LED lamp (Fig. 3/Item 2)

The LED lamp (2) can be used in poor lighting
conditions to illuminate the area where you want
to screw. To switch ON, press the switch (3) and
to switch OFF press the switch (3) again.

6.5 Angle setting (Fig. 4/Item 7)

The screwdriver can be locked into 2 diff erent
angle settings. To do so, press and hold the lo­cking button (7) and move the screwdriver into the
desired position. Then release the locking button
(7) again.
Caution! Before you switch on the screwdriver,
make sure that it is correctly locked in the angle
position in question.

6.6 Battery capacity indicator (Fig. 5)

Remove the cordless screwdriver from the char­ging unit/charging station.

Press the button for the battery capacity indicator
(6). The battery capacity indicator (5) indicates
the charge state of the battery on 3 colored LEDs.

All the LEDs are lit:
The battery is fully charged.

The yellow and red LEDs are lit:
The battery has an adequate remaining charge.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-

Anl_TC_SD_3_6_Li_SPK9.indb 16Anl_TC_SD_3_6_Li_SPK9.indb 16 09.01.2020 13:53:1309.01.2020 13:53:13

Red LED:
The battery is empty, recharge the battery.

- 16 -

GB

6.7 Changing the bit (Fig. 6)
Warning! Set the changeover switch to its center

position whenever you carry out any work (for
example changing the bit, maintenance , etc.) on
the cordless screwdriver.
Insert the bit (a) into the bit chuck (1).
To remove the bit (a), pull it back out of the bit
chuck (1).

6.8 Screws

It is advisable to use self-centering screws (e.g.
Torx, cross recessed head) as these will enable
you to work safely and reliably. Always make sure
that the bit used is of the same size and shape as
the screw.

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

7. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.isc-gmbh.info

- 17 -

Anl_TC_SD_3_6_Li_SPK9.indb 17Anl_TC_SD_3_6_Li_SPK9.indb 17 09.01.2020 13:53:1409.01.2020 13:53:14

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage.
For further information contact: 0049 9951 95920-66. Outside Germany charges will apply instead for a
regular call to a landline number in Germany.

- 18 -

Anl_TC_SD_3_6_Li_SPK9.indb 18Anl_TC_SD_3_6_Li_SPK9.indb 18 09.01.2020 13:53:1409.01.2020 13:53:14

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 19 -

Anl_TC_SD_3_6_Li_SPK9.indb 19Anl_TC_SD_3_6_Li_SPK9.indb 19 09.01.2020 13:53:1409.01.2020 13:53:14

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.

Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 20 -

Anl_TC_SD_3_6_Li_SPK9.indb 20Anl_TC_SD_3_6_Li_SPK9.indb 20 09.01.2020 13:53:1509.01.2020 13:53:15

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,

copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A utiliser uniquement dans des endroits secs

Catégorie de protection II

Fiche de contact de sortie du chargeur (courant continu) : la partie externe de la fi che a un pôle négatif,
et la partie interne a un pôle positif.

130°

Lorsque la température du chargeur est supérieure à 130 °C, la protection contre les températures éle­vées est activée. L’alimentation électrique vers la sortie est interrompue.

- 21 -

Anl_TC_SD_3_6_Li_SPK9.indb 21Anl_TC_SD_3_6_Li_SPK9.indb 21 09.01.2020 13:53:1509.01.2020 13:53:15

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Visseuse sans fil

•

Chargeur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

2.1 Description de l’appareil (fi gure 1)

1. Logement embout

2. Lampe

3. Interrupteur Marche / Arrêt lampe

4. Voyant de charge

5. Indicateur de charge de l’accumulateur

6. Bouton indicateur de charge de

l’accumulateur

7. Touche de verrouillage

8. Raccord de charge

9. Interrupteur marche/arrêt

10. Commutateur inverseur marche à gauche/

droite

11. Chargeur

12. Câble de charge

Anl_TC_SD_3_6_Li_SPK9.indb 22Anl_TC_SD_3_6_Li_SPK9.indb 22 09.01.2020 13:53:1609.01.2020 13:53:16

3. Utilisation conforme à
l’aff ectation

La perceuse sans fi l convient au vissage et dévis-
sage de vis.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés

- 22 -

F

industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : .......3,6 V d.c.

Vitesse de rotation à vide : ....................200 tr/min

Marche droite-gauche : ....................................oui

Tension de charge accumulateur : ............5 V d.c.

Courant de charge accumulateur .............500 mA

Tension secteur du chargeur : ..............................

............................................100-240 V~ 50-60 Hz

Durée de charge : ............................... 3-5 heures

Capacité de l’accumulateur ....................... 1,5 Ah

Type d’accu. : ................................................li-ion

Poids : .........................................................0,4 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

............................................3 dB

pA

............................................3 dB

WA

....... 62 dB(A)

pA

..... 73 dB(A)

WA

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

Visser sans choc

Valeur d’émission de vibration ah ≤ 2,5 m/s
Imprécision K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Anl_TC_SD_3_6_Li_SPK9.indb 23Anl_TC_SD_3_6_Li_SPK9.indb 23 09.01.2020 13:53:1609.01.2020 13:53:16

2

2

5. Avant la mise en service

Danger!

Avant la mise en service de votre perceuse sans
fi l, lisez obligatoirement ces indications :

1. Chargez l’accumulateur uniquement avec le

chargeur livré.

2. Utilisez uniquement des embouts de visseu-

se appropriés.

3. Lorsque vous percez ou vissez dans des

murs intérieurs ou extérieurs, vérifi ez si ceux-
ci ne contiennent pas de conduites cachées
de courant, de gaz et d’eau.

- 23 -

F

6. Commande

6.1 Charge de l’accumulateur (fi g. 2)

L’accumulateur est protégé contre la déchar­ge profonde. Un circuit protecteur intégré met
l’appareil automatiquement hors circuit, lorsque
l’accumulateur est déchargé. Dans ce cas, le lo­gement d’embout ne tourne plus.

Remarque! N’actionnez plus l’interrupteur
marche/arrêt, lorsque le circuit protecteur a mis
l’appareil hors circuit. Cela peut endommager
l’accumulateur.
Comparez si la tension du secteur indiquée sur
la plaque signalétique correspond à la tension du
bloc du serveur disponible. Enfi chez le chargeur
dans la prise et raccorder le câble de charge au
raccord de charge. Le processus de chargement
commence dès que le câble de charge est relié à
l’adaptateur de charge.

La DEL rouge (4) signale que l’accumulateur est
en charge. Une fois l’accumulateur chargé, le voy­ant de charge (4) s’éteint.

Remarque! Un léger échauff ement de la poignée
peut avoir lieu pendant la recharge, c’est cepen­dant normal.

Si la recharge de l’accumulateur est impossible,
veuillez contrôler

si la tension secteur est présente au niveau

•

de la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l’accumulateur reste impos­sible, nous vous prions de bien vouloir renvoyer,

le chargeur

•

et la visseuse sans fil

•

à notre service après-vente.

soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.2 Interrupteur de sens de rotation

(fi gure 3/pos. 10)

On peut régler le sens de rotation de la perceu­se sans fi l à l’aide de l’interrupteur à coulisse
situé au-dessus de l’interrupteur marche/arrêt
et bloquer la perceuse contre toute mise en
marche involontaire. Vous pouvez choisir entre
marche à gauche et marche à droite. Afi n d’éviter
d’endommager l’engrenage, le sens de rotati­on doit être uniquement commuté à l’arrêt. Si
l’interrupteur à coulisse se trouve en position mé­diane, l’interrupteur marche/arrêt est bloqué.

6.3 Interrupteur marche/arrêt (fi gure 3/pos. 9)

Pour mettre en service, appuyez sur l’interrupteur
marche/arrêt. Pour mettre hors service, relâcher
l’interrupteur marche/arrêt.

6.4 Lampe LED (fi gure 3/pos. 2)

La lampe DEL (2) permet d’éclairer le point de
vissage en cas de conditions de luminosité défa­vorables. Pour la mise en service, appuyez sur
l’interrupteur (3), pour la mise hors service, ap­puyez une nouvelle fois sur l’interrupteur (3).

6.5 Réglage de l’angle (fi gure 4/ pos. 7)

La visseuse peut être bloquée sur 2 réglages
d’angle diff érents. Pour ce faire, appuyez sur la
touche de verrouillage (7) et placez la visseuse
dans la position désirée. Relâchez ensuite la tou­che de verrouillage (7).
Attention ! Vérifi ez, avant la mise en service, si la
visseuse est bien bloquée dans la position angu­laire respective.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre

Anl_TC_SD_3_6_Li_SPK9.indb 24Anl_TC_SD_3_6_Li_SPK9.indb 24 09.01.2020 13:53:1609.01.2020 13:53:16

6.6 Indicateur de charge de l’accumulateur

(fi g. 5)

Retirez la visseuse sans fi l du chargeur ou de la
station de recharge.

Appuyez sur le bouton indicateur de charge de
l’accumulateur (6). L’indicateur de charge de
l’accumulateur (5) vous indique l’état d’autonomie
de l’accumulateur à l’aide de trois voyants LED
colorés.

Tous les voyants LED sont allumés :
L’accumulateur est complètement rechargé.

- 24 -

F

Les voyants LED jaune et rouge sont allumés :
L’accumulateur dispose encore d’un résidu de
charge suffi sant.

Voyant LED rouge :
L’accumulateur est vide, il faut le recharger.

6.7 Changement d’outil (fi gure 6)
Avertissement! Pour tous les travaux (par ex.

changement d’outil ; maintenance ; etc.) sur la
visseuse sans fi l, positionnez l’interrupteur de
sens de rotation sur la position médiane.
Enfi chez l’embout (a) dans le porte-embout (1).
Tirez l’embout (a) du porte-embout (1) pour le
retirer.

6.8 Vis :

Utilisez de préférence des vis avec un centrage
autonome (par ex. torx, vis cruciforme) qui ga­rantissent un travail en toute sécurité. Veillez à
ce que l’embout utilisé et la vis correspondent du
point de vue de la forme et de la taille.

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

- 25 -

Anl_TC_SD_3_6_Li_SPK9.indb 25Anl_TC_SD_3_6_Li_SPK9.indb 25 09.01.2020 13:53:1709.01.2020 13:53:17

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 26 -

Anl_TC_SD_3_6_Li_SPK9.indb 26Anl_TC_SD_3_6_Li_SPK9.indb 26 09.01.2020 13:53:1709.01.2020 13:53:17

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* mandrin de perceuse, accumulateur
Matériel de consommable/

pièces de consommable*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

embouts bit/forets

- 27 -

Anl_TC_SD_3_6_Li_SPK9.indb 27Anl_TC_SD_3_6_Li_SPK9.indb 27 09.01.2020 13:53:1709.01.2020 13:53:17

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 28 -

Anl_TC_SD_3_6_Li_SPK9.indb 28Anl_TC_SD_3_6_Li_SPK9.indb 28 09.01.2020 13:53:1809.01.2020 13:53:18

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e

polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Utilizzate l‘apparecchio soltanto in ambienti asciutti

Grado di protezione II

Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e
quella più interna polo positivo.

130°

Se la temperatura del caricabatterie supera i 130°C, viene attivata la protezione termica.
L‘alimentazione di corrente in uscita viene interrotta.

- 29 -

Anl_TC_SD_3_6_Li_SPK9.indb 29Anl_TC_SD_3_6_Li_SPK9.indb 29 09.01.2020 13:53:1809.01.2020 13:53:18

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Sede inserto

2. Lampada

3. Interruttore lampada ON/OFF

4. Spia di controllo ricarica

5. Indicatore di carica della batteria

6. Interruttore indicatore di carica della batteria

7. Tasto di bloccaggio

8. Stazione di ricarica

9. Interruttore ON/OFF

10. Commutatore rotazione sinistrorsa/destrorsa

11. Caricabatterie

12. Cavo di ricarica

dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Avvitatore a batteria

•

Caricabatterie

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L’avvitatore a batteria è adatto per svitare e avvi­tare viti.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi

- 30 -

Anl_TC_SD_3_6_Li_SPK9.indb 30Anl_TC_SD_3_6_Li_SPK9.indb 30 09.01.2020 13:53:1909.01.2020 13:53:19

I

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...3,6 V d.c.

Numero di giri a vuoto: ...........................200 min

Rotazione destrorsa/sinistrorsa: .........................sì

Tensione di ricarica della batteria: .............5 V d.c.

Corrente di ricarica della batteria: ............500 mA

Tensione di rete del caricabatterie:.......................

............................................100-240 V~ 50-60 Hz

Tempo di ricarica: ...................................... 3-5 ore

Capacità della batteria ...............................1,5 Ah

Tipo di batteria: ........................................... Li-Ion

Peso: ...........................................................0,4 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Avvitare senza percussione

Valore emissione vibrazioni ah ≤ 2,5 m/s²
Incertezza K = 1,5 m/s²

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

..............................................3 dB

pA

..............................................3 dB

WA

........... 62 dB (A)

pA

............. 73 dB (A)

WA

seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

-1

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Pericolo!

Prima di mettere in esercizio l’avvitatore a batteria
leggete assolutamente le seguenti avvertenze:

1. Ricaricate la batteria solo con il caricabatterie
in dotazione.

2. Utilizzate solo inserti per cacciavite adatti e in
perfetto stato.

3. In caso di avvitamento su muri e pareti, veri­fi cate che non siano presenti tubazioni nas­coste di gas e acqua o i fi li della corrente.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a

- 31 -

Anl_TC_SD_3_6_Li_SPK9.indb 31Anl_TC_SD_3_6_Li_SPK9.indb 31 09.01.2020 13:53:1909.01.2020 13:53:19

I

6. Uso

6.1 Ricarica della batteria (Fig. 2)

La batteria è protetta dalla scarica profonda. Un
circuito di protezione integrato fa spegnere auto­maticamente l’apparecchio quando la batteria è
scarica. In questo caso la sede dell’inserto smette
di girare.

Avviso! Non azionate l’interruttore di ON/
OFF se è intervenuto il circuito di protezione
dell’apparecchio. Può danneggiare la batteria.
Controllate che la tensione di rete indicata sulla
targhetta corrisponda alla tensione di rete a dis­posizione. Inserite il carica batteria nella presa e
collegate il cavo di ricarica con l’attacco relativo.
Il processo di ricarica inizia non appena il cavo di
ricarica viene collegato al relativo adattatore.

La spia rossa (4) segnala che la batteria viene
ricaricata. Al termine della ricarica la spia di cont­rollo ricarica (4) si spegne.

Avviso! Durante il processo di ricarica
l’impugnatura si può riscaldare un po’, ma ciò è
del tutto normale.

Se la ricarica della batteria non fosse possibile,
verifi cate:

che sia presente tensione di rete sulla presa

•

di corrente;
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se la ricarica della batteria continuasse a non
essere possibile, spedite

il caricabatterie

•

e l’avvitatore

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Questo potrebbe danneggiarla!

6.2 Commutatore del senso di rotazione
(Fig. 3/Pos. 10)

Con l’interruttore a scorrimento sopra l’interruttore
ON/OFF potete regolare il senso di rotazione
dell’avvitatore a batteria e assicurarlo contro
un’accensione involontaria. Potete scegliere
fra rotazione sinistrorsa e destrorsa. Per evitare
danni al meccanismo, il senso di rotazione deve
essere cambiato solo ad utensile fermo. Se
l’interruttore a scorrimento si trova in posizione
centrale, l’interruttore ON/OFF è bloccato.

6.3 Interruttore ON/OFF (Fig. 3 /Pos. 9)

Premete l’interruttore ON/OFF per accendere
l’avvitatore a batteria. Per fermarlo basta lasciare
andare l’interruttore.

6.4 Luce LED (Fig. 3/Pos. 2)

La luce LED (2) permette di illuminare il punto da
avvitare in caso di condizioni di luce sfavorevoli.
Per inserire l’apparecchio premete l’interruttore
(3), per disinserirlo premete nuovamente
l’interruttore (3).

6.5 Regolazione dell’inclinazione
(Fig. 4/Pos. 7)

L’avvitatore può essere bloccato in 2 diverse inc­linazioni. A tal fi ne premete il tasto di bloccaggio
(7) e mettete l’avvitatore nella posizione desidera­ta. Poi mollate il tasto di bloccaggio (7).
Attenzione! Prima della messa in esercizio, cont­rollate che l’avvitatore sia bloccato con la rispetti­va inclinazione.

6.6 Indicazione di carica della batteria
(Fig. 5)

Rimuovere l’avvitatore a batteria dal caricabatte­rie o dalla stazione di ricarica.

Premete l’interruttore per l’indicazione di carica
della batteria (6). L’indicatore di carica della bat­teria (5) segnala lo stato di carica per mezzo di 3
LED colorati.

Tutti i LED sono illuminati:
la batteria è completamente carica.

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.

Anl_TC_SD_3_6_Li_SPK9.indb 32Anl_TC_SD_3_6_Li_SPK9.indb 32 09.01.2020 13:53:1909.01.2020 13:53:19

Il LED giallo e quello rosso sono illuminati:
la batteria dispone di una suffi ciente carica resi-
dua.

LED rosso:
la batteria è scarica, ricaricatela.

- 32 -

I

6.7 Cambio dell’utensile (Fig. 6)
Avvertenza! Prima di ogni operazione (per

es. cambio dell’utensile, manutenzione ecc.)
portate il commutatore del senso di rotazione
sull’avvitatore a batteria in posizione centrale.
Inserite l’inserto (a) nella relativa sede (1).
Sfi late l’inserto (a) per toglierlo dalla sede relativa
(1).

6.9 Avvitare

Utilizzate preferibilmente viti con autocentramen­to (per es. torx, intaglio a croce) che garantiscono
un lavoro sicuro. Fate attenzione che l’inserto
utilizzato e la vite corrispondano in forma e di­mensioni.

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.Con­sigliamo di pulire l’apparecchio subito dopo
averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.

- 33 -

Anl_TC_SD_3_6_Li_SPK9.indb 33Anl_TC_SD_3_6_Li_SPK9.indb 33 09.01.2020 13:53:2009.01.2020 13:53:20

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

- 34 -

Anl_TC_SD_3_6_Li_SPK9.indb 34Anl_TC_SD_3_6_Li_SPK9.indb 34 09.01.2020 13:53:2009.01.2020 13:53:20

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Mandrino, Batteria
Materiale di consumo/parti di consumo * Inserti/punte per trapano
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 35 -

Anl_TC_SD_3_6_Li_SPK9.indb 35Anl_TC_SD_3_6_Li_SPK9.indb 35 09.01.2020 13:53:2009.01.2020 13:53:20

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 36 -

Anl_TC_SD_3_6_Li_SPK9.indb 36Anl_TC_SD_3_6_Li_SPK9.indb 36 09.01.2020 13:53:2109.01.2020 13:53:21

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,

som står ud fra maskinen, kan forårsage synstab.

Kun til brug i tørre rum

Kapslingsklasse II

Udgangsstik til oplader (jævnstrøm): Stikkets udvendige del har negativ polaritet, dets indvendige del
positiv.

130°

Temperaturværnet aktiveres, hvis opladerens temperatur er over 130 °C. Strømtilførslen til udgangen
afbrydes.

- 37 -

Anl_TC_SD_3_6_Li_SPK9.indb 37Anl_TC_SD_3_6_Li_SPK9.indb 37 09.01.2020 13:53:2109.01.2020 13:53:21

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-skruemaskine

•

Oplader

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Akku-skruemaskinen er beregnet til i- og udskru­ning af skruer.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1)

1. Bitholder

2. Lampe

3. Tænd/Sluk-knap lampe

4. Ladekontrollampe

5. Batteri-kapacitetsindikator

6. Knap batteri-kapacitetsindikator

7. Låseknap

8. Ladetilslutning

9. Tænd/Sluk-knap

10. Omskifter venstre-/højregang

11. Oplader

12. Ladekabel

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med

Anl_TC_SD_3_6_Li_SPK9.indb 38Anl_TC_SD_3_6_Li_SPK9.indb 38 09.01.2020 13:53:2209.01.2020 13:53:22

Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth­vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

- 38 -

DK/N

4. Tekniske data

Spændingsforsyning motor: ..................3,6 V d.c.

Omdrejningstal, ubelastet: ....................200 min

Højre-/venstregang: .........................................Ja

Ladespænding akkumulatorbatteri: ..........5 V d.c.

Ladestrøm akkumulatorbatteri: ................ 500 mA

Netspænding oplader: .......100-240 V~ 50-60 Hz

Ladetid: ........................................................ 3-5 t

Akkubatteriets kapacitet ............................1,5 Ah

Akkumulatorbatteri, type: ........................... Li-Ion

Vægt: ..........................................................0,4 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Skruer uden slag

Svingningsemissionstal ah ≤ 2,5 m/s
Usikkerhed K = 1,5 m/s

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

................................. 62 dB(A)

pA

............................................. 3 dB

pA

............................... 73 dB(A)

WA

............................................3 dB

WA

2

2

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

-1

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Fare!

Nedenstående anvisninger skal læses, inden du
tager akku-skruemaskinen i brug:

1. Lad kun akkupack’en op med den medføl­gende oplader.

2. Brug kun intakte og formålsegnede skruebits.

3. Ved skruning i vægge og mure, skal disse
først undersøges for skjulte strøm-, gas- og
vandledninger.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Anl_TC_SD_3_6_Li_SPK9.indb 39Anl_TC_SD_3_6_Li_SPK9.indb 39 09.01.2020 13:53:2209.01.2020 13:53:22

6. Betjening

6.1 Opladning af akkumulatorbatteri (fi g. 2)

Akkumulatorbatteriet er sikret mod dybafl adning.
En integreret beskyttelseskreds kobler automatisk
maskinen fra, når batteriet er afl adt. Bitholderen
drejer så ikke mere rundt.

Bemærk! Tryk ikke på tænd/sluk-knappen, når
beskyttelseskredsen har koblet maskinen fra.
Batteriet kan tage skade.
Kontroller, at netspændingen, som står anført på

- 39 -

DK/N

mærkepladen, svarer til den forhåndenværende
netspænding. Sæt ladeadapteren i stikkontakten,
og forbind ladekablet med ladetilslutningen.
Opladningen begynder, så snart ladekablet er
forbundet med ladeadapteren.
Den røde lysdiode (4) indikerer, at batteriet opla­des. Efter endt opladning går ladekontrollampen
(4) ud.

Bemærk! Under opladningen kan håndtaget blive
varmt, hvilket er helt normalt.

Hvis batteriet ikke kan oplades, skal du kontrol­lere,

om der er netspænding i stikkontakten

•

om forbindelsen til ladekontakterne på opla-

•

deren er i orden.

Hvis batteriet stadigvæk ikke lader sig oplade,
bedes du indsende

opladeren

•

skruemaskinen

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

6.3 Tænd/Sluk-knap (fi g. 3/pos. 9)

Tryk på tænd/sluk-knappen for at tænde akku­skruemaskinen. Slip tænd/sluk-knappen igen for
at slukke.

6.4 LED-lys (fi g. 3/pos. 2)

Med LED-lyset (2) kan skruestedet lyses op i
tilfælde af dårlige lysforhold. For at tænde trykker
du på knappen (3), for at slukke trykker du på
knappen (3) en gang til.

6.5 Vinkelindstilling (fi g. 4/pos. 7)

Skruemaskinen kan fi kseres i 2 forskellige vinke-
lindstillinger. Til det skal låseknappen (7) trykkes
ind, og skruemaskinen bringes i den ønskede stil­ling. Herefter slippes låseknappen (7) igen.
Forsigtig! Kontroller, før du begynder arbejdet,
om skruemaskinen er fi kseret i den pågældende
vinkelposition.

6.6 Batteri-kapacitetsindikator (fi g. 5)

Tag akku-skruemaskinen væk fra opladeren/
ladestationen.

Tryk på knap til batteri-kapacitetsindikator (6).
Batteri-kapacitetsindikatoren (5) angiver batte­riets ladetilstand med 3 farvede lysdioder.

Alle dioder lyser:
Batteriet er fuldt opladet.

Gul og rød diode lyser:
Batteriet råder over tilstrækkelig restkapacitet.

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

6.2 Drejeretningsknap (fi g. 3/pos. 10)

Med skydekontakten oven over tænd/sluk­knappen kan du indstille skruemaskinens omdrej­ningsretning og sikre skruemaskinen mod utilsig­tet indkobling. Der kan vælges mellem venstre- og
højregang. Skift af omdrejningsretning skal foreta­ges, når maskinen står stille, for ikke at beskadige
drevet. Når skydekontakten er i midterstilling, er
tænd/sluk-knappen blokeret.

Anl_TC_SD_3_6_Li_SPK9.indb 40Anl_TC_SD_3_6_Li_SPK9.indb 40 09.01.2020 13:53:2209.01.2020 13:53:22

Rød lysdiode:
Batteriet er afl adet; oplad batteriet.

6.7 Værktøjsskift (fi g. 6)

Advarsel! Drejeretningsknappen på akku-

skruemaskinen skal sættes i midterstilling, inden
arbejder på selve maskinen påbegyndes (f.eks.
værktøjsskift; vedligeholdelse, osv.).
Sæt bit’en (a) i bitholderen (1).
For at fjerne bit’en (a) igen trækker du den ud af
bitholderen (1).

6.8 Skruer:

Det er bedst at anvende skruer med selvcentre­ring (f.eks. torx, krydskærv) – det gør arbejdet
mere sikkert. Vær opmærksom på, om bit’en og
skruen passer sammen i form og størrelse.

- 40 -

DK/N

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply­ses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

- 41 -

Anl_TC_SD_3_6_Li_SPK9.indb 41Anl_TC_SD_3_6_Li_SPK9.indb 41 09.01.2020 13:53:2209.01.2020 13:53:22

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

- 42 -

Anl_TC_SD_3_6_Li_SPK9.indb 42Anl_TC_SD_3_6_Li_SPK9.indb 42 09.01.2020 13:53:2309.01.2020 13:53:23

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig­tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 43 -

Anl_TC_SD_3_6_Li_SPK9.indb 43Anl_TC_SD_3_6_Li_SPK9.indb 43 09.01.2020 13:53:2309.01.2020 13:53:23

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa­rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 44 -

Anl_TC_SD_3_6_Li_SPK9.indb 44Anl_TC_SD_3_6_Li_SPK9.indb 44 09.01.2020 13:53:2309.01.2020 13:53:23

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Endast avsedd för användning i torra utrymmen

Skyddsklass II

Laddarens utgångskontakt (likström): Det yttre höljet på kontakten har negativ spänning, medan den
inre delen är positiv.

130°

Om temperaturen i laddaren överstiger 130°C kommer temperaturskyddet att aktiveras. Strömtillförseln
till utgångskontakten avbryts.

- 45 -

Anl_TC_SD_3_6_Li_SPK9.indb 45Anl_TC_SD_3_6_Li_SPK9.indb 45 09.01.2020 13:53:2409.01.2020 13:53:24

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven skruvdragare

•

Laddare

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

2.1 Beskrivning av maskinen (bild 1)

1. Bitsfäste

2. Lampa

3. Strömbrytare till lampa

4. Laddningskontrollampa

5. Kapacitetsindikering för batteri

6. Knapp för indikering av batteriets kapacitet

7. Låsknapp

8. Laddningsuttag

9. Strömbrytare

10. Omkopplare för rotationsriktning

11. Laddare

12. Laddningskabel

Anl_TC_SD_3_6_Li_SPK9.indb 46Anl_TC_SD_3_6_Li_SPK9.indb 46 09.01.2020 13:53:2409.01.2020 13:53:24

3. Ändamålsenlig användning

Den batteridrivna skruvdragaren är avsedd för att
dra åt och lossa på skruvar.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

- 46 -

S

4. Tekniska data

Spänningsförsörjning motor ................... 3,6 V DC

Tomgångsvarvtal ...................................200 min

Höger-/vänstergång ..........................................ja

Laddningsspänning batteri ....................... 5 V DC

Laddningsström batteri ...........................500 mA

Nätspänning laddare ..........100-240 V~ 50-60 Hz

Laddningstid ...........................................3-5 tim.

Batteriets kapacitet ...................................1,5 Ah

Batterityp .................................................... Li-Ion

Vikt ............................................................0,4 kg

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Skruvdragning utan slag

Vibrationsemissionsvärde ah ≤ 2,5 m/s
Osäkerhet K = 1,5 m/s

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

................................. 62 dB(A)

pA

..............................................3 dB

pA

.................................. 73 dB(A)

WA

..............................................3 dB

WA

2

2

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

-1

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Fara!

Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna skruvdragaren:

1. Ladda batteriet endast med den medföljande
laddaren.

2. Använd endast intakta och lämpliga bits.

3. Innan du skruvar i väggar och murar måste du
kontrollera om dessa innehåller kablar eller
gas- eller vattenledningar.

6. Använda

6.1 Ladda batteriet (bild 2)

Batteriet är skyddat mot djupurladdning. En integ­rerad skyddskrets slår ifrån maskinen automatiskt
om batteriet har laddats ur. Bitsfästet roterar då
inte längre.

Märk! Tryck inte in strömbrytaren efter att skydds­kretsen har slagit ifrån maskinen. Detta kan leda
till skador på batteriet.
Kontrollera att nätspänningen som anges på
typskylten stämmer överens med nätspänningen
i vägguttaget. Sätt in laddaren i stickuttaget och
anslut laddningskabeln till laddningsuttaget.

- 47 -

Anl_TC_SD_3_6_Li_SPK9.indb 47Anl_TC_SD_3_6_Li_SPK9.indb 47 09.01.2020 13:53:2509.01.2020 13:53:25

S

Laddningen startar genast efter att laddningska­beln har anslutits till laddningsadaptern.
Den röda lysdioden (4) indikerar att batteriet lad­das. Efter att batteriet har laddats upp slocknar
laddningskontrollampan (4).

Märk! Medan batteriet laddas upp blir handtaget
varmt. Detta är dock normalt.

Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren.

Om batteriet fortfarande inte kan laddas måste du
skicka in

laddaren och

•

skruvdragaren

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

6.2 Omkopplare för rotationsriktning
(bild 3/pos. 10)

Ställ in maskinens rotationsriktning med den
skjutbara omkopplaren ovanför strömbrytaren.
Denna omkopplare kan du även använda för att
skydda maskinen mot oavsiktlig inkoppling. Du
kan välja mellan vänster- och högergång. För
att undvika att maskinens växel förstörs, bör du
endast skifta rotationsriktning medan maskinen
står stilla. Om omkopplaren står i mellersta läget
är strömbrytaren blockerad.

ren (3) för att slå på lampan. Tryck en gång till på
strömbrytaren (3) för att slå ifrån lampan.

6.5 Ställa in vinkeln (bild 4/pos. 7)

Skruvdragaren kan spärras i två olika vinkellägen.
Håll låsknappen (7) intryckt och ställ in skruvdra­garen i avsett läge. Släpp sedan låsknappen (7).
Obs! Kontrollera att skruvdragaren har spärrats i
rätt vinkel innan du använder den.

6.6 Kapacitetsindikering för batteriet
(bild 5)

Ta av skruvdragaren från laddaren resp. ladd­ningsstationen.

Tryck på knappen (6) för indikering av batteriets
kapacitet. Kapacitetsindikeringen (5) visar batte­riets laddningsnivå med tre kulörta lysdioder.

Samtliga lysdioder är tända:
Batteriet är fulladdat.

Den gula och den röda lysdioden är tända:
Batteriet har tillräcklig restkapacitet.

Röd lysdiod:
Batteriet är tomt, ladda upp batteriet.

6.7 Byta verktyg (bild 6)

Varning! Inför alla arbeten (t ex byte av verktyg,

underhåll) på den batteridrivna skruvdragaren
måste omkopplaren för rotationsriktningen ställas
i mittläge.
Sätt in en bits (a) i bitsfästet (1).
Dra ut bitsen (a) ur bitsfästet (1) igen om den ska
bytas ut.

6.8 Skruvdragning

Använd helst självcentrerande skruvar (t ex torx,
stjärnskruv) som garanterar ett säkert arbets­resultat. Se till att bitsen och skruven stämmer
överens i form och storlek.

6.3 Strömbrytare (bild 3/pos. 9)

Tryck in strömbrytaren för att slå på maskinen.
Släpp strömbrytaren för att stoppa skruvdragaren.

6.4 LED-ljus (bild 3/pos. 2)

Du kan använda LED-lampan (2) för att få bättre
belysning där du ska skruva. Tryck in strömbryta-

- 48 -

Anl_TC_SD_3_6_Li_SPK9.indb 48Anl_TC_SD_3_6_Li_SPK9.indb 48 09.01.2020 13:53:2509.01.2020 13:53:25

S

7. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

- 49 -

Anl_TC_SD_3_6_Li_SPK9.indb 49Anl_TC_SD_3_6_Li_SPK9.indb 49 09.01.2020 13:53:2509.01.2020 13:53:25

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

- 50 -

Anl_TC_SD_3_6_Li_SPK9.indb 50Anl_TC_SD_3_6_Li_SPK9.indb 50 09.01.2020 13:53:2509.01.2020 13:53:25

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 51 -

Anl_TC_SD_3_6_Li_SPK9.indb 51Anl_TC_SD_3_6_Li_SPK9.indb 51 09.01.2020 13:53:2609.01.2020 13:53:26

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 52 -

Anl_TC_SD_3_6_Li_SPK9.indb 52Anl_TC_SD_3_6_Li_SPK9.indb 52 09.01.2020 13:53:2609.01.2020 13:53:26

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-

pující z přístroje mohou způsobit ztrátu viditelnosti.

Pouze pro použití v suchých místnostech

Třída ochrany II

Výstupní zástrčka nabíječky (stejnosměrný proud): Vnější díl zástrčky je polarizován záporně a vnitřní díl
kladně.

130°

Pokud je teplota nabíječky vyšší než 130 °C, aktivuje se tepelná ochrana. Přívod proudu k výstupu se
přeruší.

- 53 -

Anl_TC_SD_3_6_Li_SPK9.indb 53Anl_TC_SD_3_6_Li_SPK9.indb 53 09.01.2020 13:53:2609.01.2020 13:53:26

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Upínání bitů

2. Světlo

3. Za-/vypínač světla

4. Kontrolka nabíjení

5. Indikace kapacity akumulátoru

6. Spínač indikace kapacity akumulátoru

7. Blokovací tlačítko

8. Přípojka nabíjení

9. Za-/vypínač

10. Přepínač levý/pravý chod

11. Nabíječka

12. Nabíjecí kabel

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorový šroubovák

•

Nabíječka

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Akumulátorový šroubovák je vhodný na utahování
a povolování šroubů.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

- 54 -

Anl_TC_SD_3_6_Li_SPK9.indb 54Anl_TC_SD_3_6_Li_SPK9.indb 54 09.01.2020 13:53:2709.01.2020 13:53:27

CZ

4. Technická data

Zdroj napětí motoru: ..............................3,6 V d.c.

Otáčky naprázdno: ................................ 200 min

Pravý - levý chod: .......................................... ano

Nabíjecí napětí akumulátoru: ....................5 V d.c.

Nabíjecí proud akumulátoru: ................... 500 mA

Síťové napětí nabíječky: .....100-240 V~ 50-60 Hz

Doba nabíjení: ........................................ 3-5 hod.

Kapacita akumulátoru ...............................1,5 Ah

Typ akumulátoru: ........................................ Li-Ion

Hmotnost: ..................................................0,4 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

................................................. 3 dB

pA

................................................3 dB

WA

................ 62 dB(A)

pA

............ 73 dB(A)

WA

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.

-1

Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Šroubování bez příklepu

Emisní hodnota vibrací ah ≤ 2,5 m/s
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Anl_TC_SD_3_6_Li_SPK9.indb 55Anl_TC_SD_3_6_Li_SPK9.indb 55 09.01.2020 13:53:2709.01.2020 13:53:27

2

2

Nebezpečí!

Před uvedením akumulátorového šroubováku do
provozu si bezpodmínečně přečtěte tyto pokyny:

1. Nabíjejte akumulátorový článek pouze doda-
nou nabíječkou.

2. Používat pouze bezvadné a vhodné bity.

3. Při šroubování do stěn a zdí zkontrolovat, zda
se tam nenachází skryté elektrické, plynové a
vodovodní vedení.

6. Obsluha

6.1 Nabíjení akumulátoru (obr. 2)

Akumulátor je chráněn proti hlubokému vybití. In­tegrované ochranné vypínání přístroj automaticky
vypne, pokud je akumulátor vybitý. Upínání bitů
se v tomto případě dále netočí.

Upozornění! Nezapínejte za-/vypínač, pokud
ochranné vypínání vypnulo přístroj. To může vést
ke škodám na akumulátoru.
Porovnejte, zda souhlasí síťové napětí uvedené
na typovém štítku se síťovým napětím, které

- 55 -

CZ

je k dispozici. Zastrčte nabíječku do zásuvky
a spojte nabíjecí kabel s přípojkou nabíjení.
Nabíjení začne, jakmile je nabíjecí kabel spojen s
nabíjecím adaptérem.

Červená LED (4) signalizuje, že je akumulátor
nabíjen. Po úspěšném nabíjení kontrolka nabíjení
(4) zhasne.

Upozornění! Během nabíjení se může rukojeť
trochu zahřát, to je ovšem normální.

Pokud by nabíjení akumulátoru nebylo možné,
zkontrolujte

zda je v zásuvce síťové napětí

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud by ještě stále nabíjení nebylo možné,
prosíme Vás, abyste

nabíječku

•

a šroubovák

•

poslali na náš zákaznický servis.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

6.2 Přepínač směru otáčení (obr. 3/pol. 10)

Pomocí posuvného vypínače nad za-/vypínačem
můžete nastavit směr otáčení akumulátorového
šroubováku a zajistit ho proti nechtěnému zap­nutí. Můžete zvolit mezi levým a pravým chodem.
Aby se zabránilo poškození převodovky, mělo by
být přepínání směru otáčení prováděno pouze ve
vypnutém stavu. Pokud se posuvný vypínač na­lézá ve středové poloze, je za-/vypínač blokován.

6.3 Za-/vypínač (obr. 3/pol. 9)

Na zapnutí akumulátorového šroubováku
stiskněte za-/vypínač
za-/vypínač.

. Na zastavení opět pusťte

6.4 LED světlo (obr. 3/pol. 2)

LED světlo (2) umožňuje osvětlení mís-
ta šroubování při nepříznivých světelných
poměrech. Na zapnutí stiskněte vypínač (3), na
vypnutí stiskněte vypínač (3) znovu.

6.5 Nastavení úhlu (obr. 4/pol. 7)

Šroubovák může být zaaretován ve 2 různých
nastaveních úhlu. K tomu musí být stlačeno
blokovací tlačítko (7) a šroubovák uveden do
požadované polohy. Poté blokovací tlačítko (7)
opět pustit.
Pozor! Před uvedením do provozu zkontrolovat,
zda je šroubovák zaaretován v příslušné poloze
úhlu.

6.6 Indikace kapacity akumulátoru
(obr. 5)

Akumulátorový šroubovák odebrat z nabíječky
resp. z nabíjecí stanice.

Stiskněte spínač indikace kapacity akumulátoru
(6). Indikace kapacity akumulátoru (5) signalizuje
stav nabití akumulátoru pomocí 3 barevných LED.

Všechny LED svítí:
Akumulátor je kompletně nabitý.

Žlutá a červená LED svítí:
Akumulátor disponuje dostatečným zbytkovým
nabitím.

Červená LED:
Akumulátor je prázdný, akumulátor znovu nabijte.

6.7 Výměna nástroje (obr. 6)

Varování! Při všech pracích (např. výměna nást-

roje; údržba; atd.) nastavte na akumulátorovém
šroubováku přepínač směru otáčení do středové
polohy.
Zastrčte bit (a) do upínání bitů (1).
Na odstranění vytáhněte bit (a) z upínání bitů (1)
ven.

6.9 Šrouby:

Používejte nejlépe šrouby se samočinným cen­trováním (např. šrouby Torx, s křížovou drážkou),
které zaručují bezpečnou práci. Dbejte na to, aby
tvar a velikost použitého bitu a šroubu souhlasily.

- 56 -

Anl_TC_SD_3_6_Li_SPK9.indb 56Anl_TC_SD_3_6_Li_SPK9.indb 56 09.01.2020 13:53:2709.01.2020 13:53:27

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto by
mohly narušit plastové díly přístroje. Dbejte
na to, aby se do přístroje nedostala voda.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.isc-gmbh.info

CZ

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět
do cirkulace surovin. Přístroj a jeho příslušenství
jsou vyrobeny z rozdílných materiálů, jako např.
kov a plasty. Defektní součástky odevzdejte k
likvidaci zvláštních odpadů. Zeptejte se v odborné
prodejně nebo na místním zastupitelství!

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

- 57 -

Anl_TC_SD_3_6_Li_SPK9.indb 57Anl_TC_SD_3_6_Li_SPK9.indb 57 09.01.2020 13:53:2809.01.2020 13:53:28

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.

Technické změny vyhrazeny

- 58 -

Anl_TC_SD_3_6_Li_SPK9.indb 58Anl_TC_SD_3_6_Li_SPK9.indb 58 09.01.2020 13:53:2809.01.2020 13:53:28

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Sklíčidlo, Akumulátor
Spotřební materiál/spotřební díly* Šroubovací bity/vrtáky
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás­ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 59 -

Anl_TC_SD_3_6_Li_SPK9.indb 59Anl_TC_SD_3_6_Li_SPK9.indb 59 09.01.2020 13:53:2809.01.2020 13:53:28

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíc

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 60 -

Anl_TC_SD_3_6_Li_SPK9.indb 60Anl_TC_SD_3_6_Li_SPK9.indb 60 09.01.2020 13:53:2909.01.2020 13:53:29

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z

prístroja by mohli viesť k trvalému poškodeniu zraku.

Určené len na použitie v suchých miestnostiach

Trieda ochrany II

Výstupný konektor nabíjačky (jednosmerný prúd): Vonkajšia časť konektoru predstavuje záporný pól a
vnútorná časť kladný pól.

130°

Ak prekročí teplota nabíjačky hranicu 130 °C, tak sa aktivuje teplotná ochrana. Preruší sa privádzanie
prúdu na výstup.

- 61 -

Anl_TC_SD_3_6_Li_SPK9.indb 61Anl_TC_SD_3_6_Li_SPK9.indb 61 09.01.2020 13:53:2909.01.2020 13:53:29

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorový skrutkovač

•

Nabíjačka

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Akumulátorový skrutkovač je vhodný na
uťahovanie a uvoľňovanie skrutiek..

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Upínanie hrotov

2. Svietidlo

3. Vypínač zap/vyp svetla

4. Svetelná kontrolka nabíjania

5. Zobrazenie kapacity akumulátora

6. Spínač zobrazenia kapacity akumulátora

7. Aretačné tlačidlo

8. Pripojenie pre nabíjanie

9. Vypínač zap/vyp

10. Prepínač točenia doprava a doľava

11. Nabíjačka

12. Nabíjací kábel

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste

Anl_TC_SD_3_6_Li_SPK9.indb 62Anl_TC_SD_3_6_Li_SPK9.indb 62 09.01.2020 13:53:3009.01.2020 13:53:30

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

- 62 -

SK

4. Technické údaje

Napájanie napätím motora: ...................3,6 V d.c.

Otáčky pri voľnobehu: ...........................200 min

Pravo-ľavo-točivý pohyb: ............................... áno

Nabíjacie napätie akumulátora: ................5 V d.c.

Nabíjací prúd akumulátora: ..................... 500 mA

Sieťové napätie nabíjačky: .100-240 V~ 50-60 Hz

Čas nabíjania: ........................................ 3-5 hod.

Kapacita akumulátora ................................1,5 Ah

Typ akumulátora: ........................................ Li-Ion

Hmotnosť: ..................................................0,4 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Skrutkovanie bez príklepu

Emisná hodnota vibrácie ah ≤ 2,5 m/s
Faktor neistoty K = 1,5 m/s

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

............... 62 dB (A)

pA

........... 73 dB (A)

WA

2

2

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

-1

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Nebezpečenstvo!

Pred uvedením Vášho akumulátorového
skrutkovača si bezpodmienečne prečítajte tieto
pokyny:

1. Nabíjajte akumulátor len pomocou priloženej
nabíjačky.

2. Používajte len bezchybné a vhodné skrutko­vacie hroty.

3. Pri skrutkovaní na stenách a múroch je pot­rebné skontrolovať, či sa v nich nenachádzajú
skryté elektrické, plynové alebo vodovodné
rozvody.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

- 63 -

Anl_TC_SD_3_6_Li_SPK9.indb 63Anl_TC_SD_3_6_Li_SPK9.indb 63 09.01.2020 13:53:3009.01.2020 13:53:30

SK

6. Obsluha

6.1 Nabíjanie akumulátora (obr. 2)

Akumulátor je chránený proti úplnému vybitiu. In­tegrované ochranné spínanie automaticky vypne
prístroj, keď je akumulátor vybitý. Upínanie hrotov
sa v tomto prípade už neotáča.

Upozornenie! Nestláčajte vypínač zap/vyp v prí-
pade, keď ochranné spínanie vyplo prístroj. Môže
to spôsobiť poškodenia na akumulátore.
Skontrolujte, či elektrické napätie uvedené na
typovom štítku zodpovedá prítomnému elekt­rickému napätiu. Zasuňte nabíjačku do zásuvky
a zapojte nabíjací kábel do nabíjacieho pripojenia.
Nabíjací proces začne hneď po spojení nabíjacie­ho kábla s nabíjacím adaptérom.

Červená svetelná kontrolka LED (4) signalizuje,
že prebieha nabíjanie akumulátora. Po ukončení
nabíjania zhasne kontrolka nabíjania (4).

Upozornenie! Počas procesu nabíjania môže
dôjsť k čiastočnému zohriatiu rukoväte, čo je však
úplne normálne.

Ak by nebolo možné nabitie akumulátora, skont­rolujte prosím

či je zásuvka správne zapojená na sieťové

•

napätie
či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak potom ešte stále nie je možné nabitie akumu­látora prosíme Vás, aby ste

nabíjačku

•

a skrutkovač

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To

totiž vedie k poškodeniu akumulátora!

6.2 Prepínač smeru otáčania (obr. 3/pol. 10)

Pomocou tohto posuvného spínača umiest­neného nad vypínačom zap/vyp môžete
nastaviť potrebný smer otáčania akumulátoro­vého skrutkovača a akumulátorový skrutkovač
zabezpečiť proti samovoľnému zapnutiu. Môžete
voliť medzi ľavotočivým a pravotočivým smerom
otáčania. Aby ste zabránili poškodeniu pohonu,
mali by ste prepínať smer otáčania iba vtedy,
keď je prístroj v stave pokoja. Ak sa nachádza
posuvný vypínač v strednej polohe, je ním zablo­kovaný vypínač zap/vyp.

6.3 Vypínač zap/vyp (obr. 3/pol. 9)

Za účelom zapnutia akumulátorového
skrutkovača stlačte vypínač zap/vyp. Za účelom
zastavenia vypínač zap/vyp znovu pustite.

6.4 Diódové svetlo LED (obr. 3/pol. 2)

Diódové svetlo LED (2) umožň
nie miesta určeného na skrutkovanie pri
nedostatočných svetelných podmienkach. Na
zapnutie stlačte vypínač (3), na vypnutie znovu
stlačte vypínač (3).

6.5 Nastavenie uhla (obr. 4/pol. 7)

Skrutkovač sa môže zafi xovať v 2 rôznych uh-
lových nastaveniach. K tomu sa musí stlačiť
aretačné tlačidlo (7) a skrutkovač sa nastaví do
požadovanej polohy. Potom sa aretačné tlačidlo
(7) znovu pustí.
Pozor! Pred uvedením do prevádzky je potrebné
skontrolovať, či je skrutkovač správne zafi xovaný
v danej uhlovej polohe.

6.6 Zobrazenie kapacity akumulátora
(obr. 5)

Odstrániť akumulátorový skrutkovač z nabíjačky
resp. nabíjacej stanice.

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (6). Zobrazenie kapacity akumulátora (5)
signalizuje stav nabitia akumulátora pomocou 3
farebných kontroliek LED.

Všetky kontrolky LED svietia:
Akumulátor je úplne nabitý.

Svieti žltá a červená kontrolka LED:
Akumulátor má dostatočné zvyškové nabitie.

Červená kontrolka LED:
Akumulátor je prázdny, nabite akumulátor.

- 64 -

uje osvetle-

Anl_TC_SD_3_6_Li_SPK9.indb 64Anl_TC_SD_3_6_Li_SPK9.indb 64 09.01.2020 13:53:3009.01.2020 13:53:30

SK

6.7 Výmena nástrojov (obr. 6)
Výstraha! Pri všetkých prácach na akumulátoro-

vom skrutkovači (napr. výmena nástrojov, údržba
atď.) uveďte prepínač smeru otáčania do prost­rednej polohy.
Zasuňte hrot (a) do upínania hrotov (1).
Vytiahnite hrot (a) z upínania hrotov (1), ak ho
chcete vybrať.

6.9 Skrutky:

Používajte najlepšie skrutky so samočinným cen­trovaním (napr. torx, krížový zárez), ktoré zaručujú
bezpečnú prácu. Dbajte na to, aby sa zhodovali
veľkosti a tvary použitého skrutkovacieho hrotu
a skrutky.

7. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

7.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

7.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 65 -

Anl_TC_SD_3_6_Li_SPK9.indb 65Anl_TC_SD_3_6_Li_SPK9.indb 65 09.01.2020 13:53:3009.01.2020 13:53:30

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 66 -

Anl_TC_SD_3_6_Li_SPK9.indb 66Anl_TC_SD_3_6_Li_SPK9.indb 66 09.01.2020 13:53:3109.01.2020 13:53:31

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Skľučovadlo, Akumulátor
Spotrebný materiál / spotrebné diely* Bitové násady/vrtáky
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc­gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu­júce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 67 -

Anl_TC_SD_3_6_Li_SPK9.indb 67Anl_TC_SD_3_6_Li_SPK9.indb 67 09.01.2020 13:53:3109.01.2020 13:53:31

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento

výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie

uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa

musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.

Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst­roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 68 -

Anl_TC_SD_3_6_Li_SPK9.indb 68Anl_TC_SD_3_6_Li_SPK9.indb 68 09.01.2020 13:53:3109.01.2020 13:53:31

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en

stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Enkel voor gebruik in droge ruimten

Beschermingsniveau II

Uitgangsstekker van het laadtoestel (gelijkstroom): buitenste gedeelte van de stekker is negatief en het
binnenste gedeelte is positief gepoold.

130°

Als de temperatuur van het laadtoestel hoger is dan 130° C wordt de temperatuurbeveiliging geacti­veerd. De stroomtoevoer naar de uitgang wordt onderbroken.

- 69 -

Anl_TC_SD_3_6_Li_SPK9.indb 69Anl_TC_SD_3_6_Li_SPK9.indb 69 09.01.2020 13:53:3109.01.2020 13:53:31

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accuschroevendraaier

•

Laadtoestel

•

Originele handleiding

•

Veiligheidsvoorschriften

•

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1)

1. Bithouder

2. Lampje

3. AAN/UIT-schakelaar lamp

4. Laadcontrolelampje

5. Accu-capaciteitsindicator

6. Schakelaar accu-capaciteitsindicator

7. Grendelknop

8. Laadaansluiting

9. AAN/UIT-schakelaar

10. Omschakelaar links / rechts draaiend

11. Laadtoestel

12. Laadkabel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of

Anl_TC_SD_3_6_Li_SPK9.indb 70Anl_TC_SD_3_6_Li_SPK9.indb 70 09.01.2020 13:53:3209.01.2020 13:53:32

3. Reglementair gebruik

De accuschroevendraaier is geschikt voor het
indraaien en losdraaien van schroeven.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

- 70 -

NL

4. Technische gegevens

Voeding motor: ......................................3,6 V d.c.

Nullast-toerental: .................................. 200 t/min.

rechts- / links draaiend: ......................................ja

Laadspanning accu: .................................5 V d.c.

Laadstroom accu: ...................................500 mA

Netspanning lader: ..............100-240 V~ 50-60 Hz

Laadtijd: .................................................... 3-5 uur

Capaciteit van de accu .............................. 1,5 Ah

Accutype: ................................................... Li-Ion

Gewicht : ....................................................0,4 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Schroeven zonder klopfunctie

Trillingsemissiewaarde ah ≤ 2,5 m/s
Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

.......................... 62 dB (A)

pA

........................................... 3 dB

pA

........................... 73 dB (A)

WA

.......................................... 3 dB

WA

2

2

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Gevaar!

Lees zeker de volgende instructies voordat u uw
accuboorhamer in gebruik neemt:

1. Laad het accupack enkel m.b.v. de bijgelever­de lader.

2. Enkel intacte en gepaste schroeverbits ge­bruiken.

3. Bij het schroeven in muren en wanden dient
u die op verborgen stroom-, gas- en waterlei­dingen te controleren.

6. Bediening

6.1 Accu laden (fi g. 2)

De accu is beschermd tegen diepe ontlading. Het
gereedschap wordt door een geïntegreerde be­schermingsschakeling automatisch uitgeschakeld
zodra de accu is ontladen. De bithouder zal in dit
geval niet meer draaien.

- 71 -

Anl_TC_SD_3_6_Li_SPK9.indb 71Anl_TC_SD_3_6_Li_SPK9.indb 71 09.01.2020 13:53:3209.01.2020 13:53:32

NL

Aanwijzing! Bedien niet meer de AAN/UIT-scha­kelaar als de veiligheidsschakeling het toestel
heeft uitgeschakeld. Daardoor kan schade aan de
accu worden berokkend.
Vergelijk of de netspanning vermeld op het ken­plaatje overeenkomt met de voorhanden zijnde
netspanning. Steek het laadtoestel het stopcon­tact in en verbindt de laadkabel met de laadaans­luiting. Het laadproces begint zodra de laadkabel
is aangesloten op de laadadapter.

De rode LED (4) signaleert dat de accu wordt ge­laden. Aan het einde van het laadproces gaat het
laadcontrolelampje (4) uit.

Aanwijzing! Tijdens het laden kan de handgreep
wat warm worden, dat is echter normaal.

Mocht het laden van de accu niet mogelijk zijn,
controleer dan

of op het stopcontact de netspanning voor-

•

handen is
of een perfect contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van de accu altijd nog niet moge­lijk is, stuur dan

de lader

•

en de schroevendraaier

•

naar onze klantenservice.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

6.2 Draairichtingsschakelaar (fi g. 3, pos. 10)

Met de schuifschakelaar boven de AAN/UIT­schakelaar kunt u de draairichting van de accu­schroevendraaier instellen en het gereedschap
beveiligen tegen ongewild inschakelen. U kunt
kiezen tussen links en rechts draaiend. Om een

beschadiging van de transmissie te voorkomen
is het aan te bevelen enkel in stilstand van draai­richting te veranderen. Als de schuifschakelaar
zich in de tussenstand bevindt is de AAN/UIT­schakelaar geblokkeerd.

6.3 AAN/UIT-schakelaar (fi g. 3, pos. 9)

Druk op de AAN/UIT-schakelaar om de ac­cuschroevendraaier in te schakelen. Om het
gereedschap uit te schakelen laat u de AAN/UIT­schakelaar gewoon terug los.

6.4 LED-licht (fi g. 3, pos. 2)

Het LED-licht (2) maakt het verlichten van de
schroefplaats mogelijk als er niet voldoende licht
is. Om het licht in te schakelen drukt u op de
schakelaar (3), om uit te schakelen drukt u opni­euw op de schakelaar (3).

6.5 Hoekafstelling (fi g. 4, pos. 7)

De schroevendraaier kan in 2 verschillende schu­ine standen worden gearreteerd. Daarvoor moet
de vergrendelknop (7) worden ingedrukt en moet
de schroevendraaier naar de gewenste stand
worden gedraaid. Vervolgens laat u de vergren­delknop (7) terug los.
Voorzichtig! Voordat u de schroever in gebruik
neemt dient u na te gaan of hij in de gewenste
hoekstand vastgezet is.

6.6 Accu-capaciteitsindicator (fi g. 5)

De accuschroevendraaier verwijderen van het
laadtoestel of laadstation.

Druk op de schakelaar voor accu-capaciteitsindi­cator (6). De accu-capaciteitsindicator (5) signa­leert de laadtoestand van de accu aan de hand
van 3 gekleurde LEDs.

Alle LEDs branden:
de accu is vol geladen.

De gele en rode LED branden:
de accu beschikt over een voldoende restlading.

Rode LED:
de accu is leeg, laad de accu.

6.7 Verwisselen van gereedschap (fi g. 6)

Waarschuwing! Breng bij alle werkzaamheden

(zoals verwisselen van gereedschap, onderhoud
enz.) op de accuschroevendraaier de draai­richtingsschakelaar naar zijn tussenstand.
Steek de bit (a) de bithouder (1) in.
Om de bit (a) te verwijderen, trek u hem de bit-

- 72 -

Anl_TC_SD_3_6_Li_SPK9.indb 72Anl_TC_SD_3_6_Li_SPK9.indb 72 09.01.2020 13:53:3309.01.2020 13:53:33

NL

houder (1) terug uit.

6.9 Schroeven:

Gebruik best zelfcentrerende schroeven (b.v.
Torx, kruiskopschroeven) die een veilige werkwi­jze verzekeren. Let er wel op dat de gebruikte bit
en de schroef qua vorm en grootte bijeenpassen.

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-

- 73 -

Anl_TC_SD_3_6_Li_SPK9.indb 73Anl_TC_SD_3_6_Li_SPK9.indb 73 09.01.2020 13:53:3309.01.2020 13:53:33

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 74 -

Anl_TC_SD_3_6_Li_SPK9.indb 74Anl_TC_SD_3_6_Li_SPK9.indb 74 09.01.2020 13:53:3309.01.2020 13:53:33

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Boorhouder, Accu
Verbruiksmateriaal/verbruiksstukken* Bit-inzetstukken/boren
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 75 -

Anl_TC_SD_3_6_Li_SPK9.indb 75Anl_TC_SD_3_6_Li_SPK9.indb 75 09.01.2020 13:53:3309.01.2020 13:53:33

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 76 -

Anl_TC_SD_3_6_Li_SPK9.indb 76Anl_TC_SD_3_6_Li_SPK9.indb 76 09.01.2020 13:53:3409.01.2020 13:53:34

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y

polvo por el aparato pueden provocar pérdida de vista.

Utilizar únicamente en espacios secos

Clase de protección II

Enchufe de salida del cargador (corriente continua): La parte externa del enchufe tiene polaridad nega­tiva y la interna, positiva.

130°

Si la temperatura del cargador supera los 130 °C, la protección de temperatura se activa. La alimentaci­ón de corriente hacia la salida se interrumpe.

- 77 -

Anl_TC_SD_3_6_Li_SPK9.indb 77Anl_TC_SD_3_6_Li_SPK9.indb 77 09.01.2020 13:53:3409.01.2020 13:53:34

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Atornillador con batería

•

Cargador

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Alojamiento portatornillo

2. Lámpara

3. Piloto interruptor On/Off

4. Piloto de control de carga

5. Indicador de capacidad de batería

6. Interruptor indicador de capacidad de batería

7. Botón de enclavamiento

8. Conexión de carga

9. Interruptor ON/OFF

10. Conmutador marcha izquierda/derecha

11. Cargador

12. Cable de carga

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer-

Anl_TC_SD_3_6_Li_SPK9.indb 78Anl_TC_SD_3_6_Li_SPK9.indb 78 09.01.2020 13:53:3409.01.2020 13:53:34

El atornillador con batería ha sido diseñado para
apretar y soltar tornillos.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

- 78 -

E

4. Características técnicas

Alimentación de tensión de motor: .........3,6 V c.c.

Velocidad marcha en vacío:....................200 r.p.m

Marcha derecha-izquierda: ............................ ....sí

Tensión de carga batería: ..........................5 V c.c.

Corriente de carga batería: .......................500 mA

Tensión de red cargador: ....100-240 V~ 50-60 Hz

Tiempo de carga: ...................................3-5 horas

Capacidad de la batería ............................. 1,5 Ah

Tipo de batería: .................................iones de litio

Peso: ...........................................................0,4 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

............................................3 dB

pA

............................................3 dB

WA

................. 62 dB(A)

pA

.............. 73 dB(A)

WA

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Atornillado sin percusión

Valor de emisión de vibraciones ah ≤ 2,5 m/s
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

Anl_TC_SD_3_6_Li_SPK9.indb 79Anl_TC_SD_3_6_Li_SPK9.indb 79 09.01.2020 13:53:3509.01.2020 13:53:35

2

2

Peligro!

Antes de la puesta en marcha del taladro per­cutor a batería, es preciso leer las siguientes
advertencias:

1. Cargar la batería exclusivamente con el car­gador que se suministra adjunto.

2. Utilizar únicamente taladros y puntas por­tatornillo adecuados y en perfecto estado.

3. Al atornillar en paredes y muros, compruebe
que no exista ningún cable de electricidad,
así como ningún conducto de gas ni de agua
ocultos.

- 79 -

E

6. Manejo

6.1 Carga de la batería (fi g. 2)

La batería está protegida contra una descarga
total. Un circuito de protección integrado descon­ecta el aparato de forma automática cuando la
batería está descargada. En este caso, el aloja­miento portatornillos deja de girar.

Advertencia! Dejar de pulsar el interruptor On/
Off cuando el circuito de protección haya descon-
ectado el aparato. Podría dañar la batería.
Comprobar que la tensión de red coincide con
la especifi cada en la placa de identifi cación del
aparato. Introducir el cargador en el enchufe y
conectar el cable de carga con la conexión de
carga. El proceso de carga empieza en cuanto el
cable de carga está conectado con el adaptador.

El diodo rojo (4) señala que las pilas están carga­das. Una vez se ha completado la carga, el piloto
de control de carga (4) se apaga.

Advertencia! Es posible que el mango se cali­ente durante el proceso de carga, lo que resulta
normal.

En caso de que no sea posible cargar la batería,
comprobar que

exista tensión de red en el enchufe

•

exista buen contacto entre los contactos de

•

carga del cargador.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar,

el cargador

•

y el atornillador

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto

podría provocar un defecto en la batería.

6.2 Interruptor de inversión de marcha
(fi g. 3/pos. 10)

Con el interruptor deslizante situado sobre el in­terruptor ON/OFF puede ajustar el sentido de giro
del atornillador con batería y asegurar el atornil­lador contra una conexión involuntaria. Se puede
elegir entre giro a la izquierda y giro a la derecha.
Con el fi n de evitar que se dañe el engranaje, el
sentido de giro sólo se deberá cambiar cuando
la herramienta se haya detenido por completo.
Cuando el interruptor deslizante se encuentre en
la posición media se bloqueará el interruptor ON/
OFF.

6.3 Interruptor ON/OFF (fi g. 3 / pos. 9)

Pulsar el interruptor On/Off para conectar el ator-
nillador de batería. Para detenerlo, volver a soltar
el interruptor On/Off .

6.4 Luz LED (fi g. 3/pos. 2)

La luz LED (2) ilumina los puntos de trabajo en
caso de que no haya sufi ciente luz natural. Pul-
sar el interruptor para encenderla (3) y volver a
pulsarlo para apagarla (3).

6.5 Ajuste del ángulo (fi g. 4/pos. 7)

El atornillador se puede enclavar en tres ajustes
de ángulo distintos. Para ello, presionar el botón
de enclavamiento (7) y colocar la atornilladora
en la posición deseada. Seguidamente, volver a
soltar el botón de enclavamiento (7).
¡Atención! Antes de la puesta en marcha es pre­ciso comprobar que la atornilladora esté enclava­da en la posición de ángulo correspondiente.

6.6 Indicador de capacidad de batería

(fi g. 5)

Desconectar el atornillador con batería del carga­dor o la estación de carga.

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (6). El indicador de cap­acidad de batería (5) le indica el estado de carga
de la batería sirviéndose de 3 LEDs de color.

Se iluminan todos los LED:
La batería está completamente cargada.

Se iluminan los LED amarillo y rojo:
La batería dispone de sufi ciente carga residual.

LED rojo:
La batería está vacía, es preciso cargarla.

- 80 -

Anl_TC_SD_3_6_Li_SPK9.indb 80Anl_TC_SD_3_6_Li_SPK9.indb 80 09.01.2020 13:53:3509.01.2020 13:53:35

E

6.7 Cambio de herramienta (fi g. 6)
Aviso! Al realizar cualquier tipo de trabajo (p. ej.,

cambio de herramienta; mantenimiento; etc.),
colocar el interruptor de inversión de marcha del
atornillador en la posición central.
Insertar el portatornillos (a) en su alojamiento (1).
Para quitarlo, volver a extraer el portatornillos (a)
de su alojamiento (1).

6.9 Tornillos:

Utilizar preferentemente tornillos con autocentraje
(p. ej., Torx, ranura en cruz), puesto que garanti­zan seguridad en el trabajo. Asegurarse de que
coincida la forma y el tamaño del portatornillos y
del tornillo.

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

Encontrará los precios y la información actual en
www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

- 81 -

Anl_TC_SD_3_6_Li_SPK9.indb 81Anl_TC_SD_3_6_Li_SPK9.indb 81 09.01.2020 13:53:3509.01.2020 13:53:35

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 82 -

Anl_TC_SD_3_6_Li_SPK9.indb 82Anl_TC_SD_3_6_Li_SPK9.indb 82 09.01.2020 13:53:3509.01.2020 13:53:35

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Portabrocas, Batería
Material de consumo/Piezas de consumo* Adaptadores portatornillos/brocas
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 83 -

Anl_TC_SD_3_6_Li_SPK9.indb 83Anl_TC_SD_3_6_Li_SPK9.indb 83 09.01.2020 13:53:3609.01.2020 13:53:36

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa­rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 84 -

Anl_TC_SD_3_6_Li_SPK9.indb 84Anl_TC_SD_3_6_Li_SPK9.indb 84 09.01.2020 13:53:3609.01.2020 13:53:36

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt

saattavat aiheuttaa näkökyvyn menetyksen.

Laite on tarkoitettu käytettäväksi vain kuivissa tiloissa

Suojaluokka II

Latauslaitteen lähtöpistoke (tasavirta): Pistokkeen ulkoinen osa on negatiivinen ja sisäosa on positiivi­nen.

130°

Jos latauslaitteen lämpötila on yli 130°C, niin lämpötilasuojaus toimentuu. Virransyöttö lähtöön keskey­tetään.

- 85 -

Anl_TC_SD_3_6_Li_SPK9.indb 85Anl_TC_SD_3_6_Li_SPK9.indb 85 09.01.2020 13:53:3609.01.2020 13:53:36

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Palaistukkaa

2. Lamppu

3. Lampun päälle-/pois-katkaisin

4. Latauksen merkkivalo

5. Akun tehonnäyttö

6. Akun tehonnäytön katkaisin

7. Lukitusnäppäin

8. Latausliitäntä

9. Päälle-/pois-katkaisin

10. Kiertosuunnan vaihtokytkin V/O

11. Latauslaite

12. Latausjohto

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akkuruuvinväännin

•

Latauslaite

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Akkuruuvinväännin soveltuu käytettäväksi ruuvien
kiristämiseen ja irroittamiseen.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

- 86 -

Anl_TC_SD_3_6_Li_SPK9.indb 86Anl_TC_SD_3_6_Li_SPK9.indb 86 09.01.2020 13:53:3709.01.2020 13:53:37

FIN

4. Tekniset tiedot

Moottorin virransyöttö: ...........................3,6 V DC

Joutokäyntikierrosluku ...........................200 min

Kierto vasemmalle-oikealle: .......................... kyllä

Akun latausjännite: .................................... 5 V DC

Akun latausvirta: ......................................500 mA

Latauslaitteen verkkojännite: ................................

............................................100-240 V~ 50-60 Hz

Latausaika: ..............................................3-5 tunti

Akun kapasiteetti .......................................1,5 Ah

Akkutyyppi: ..........................................Litium-ioni

Paino: ..........................................................0,4 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Ruuvinvääntö ilman iskua

Tärinänpäästöarvo ah ≤ 2,5 m/s
Mittausepätarkkuus K = 1,5 m/s

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

............................. 62 dB(A)

pA

............................................3 dB

pA

............................... 73 dB(A)

WA

........................................... 3 dB

WA

2

2

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

-1

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Vaara!

Lue nämä ohjeet ehdottomasti ennen akkuruuvin­vääntimesi käyttöönottoa:

1. Lataa akkusarja ainoastaan mukana toi­mitetulla latauslaitteella.

2. Käytä ainoastaan moitteettomia, sopivia ru­uvinvääntöpaloja.

3. Ruuvatessa seiniin ja muureihin tulee tutkia,
onko niissä piilossa olevia sähkö-, kaasu- tai
vesijohtoja.

6. Käyttö

6.1 Akun lataaminen (kuva 2)

Akku on suojattu latauksen täydelliseltä tyhje­nemiseltä. Integroitu suojakatkaisin sammuttaa
laitteen automaattisesti, kun akku on tyhjentynyt.
Palaistukka ei tässä tapauksessa pyöri enää.

Viite! Älä paina päälle-/pois-katkaisinta enää sen
jälkeen kun suojakytkentä on sammuttanut lait­teen. Se saattaa vahingoittaa akkua.
Tarkasta, että tyyppikilvessä annettu verkkojän­nite vastaa käytettävissä olevaa verkkojännitettä.

- 87 -

Anl_TC_SD_3_6_Li_SPK9.indb 87Anl_TC_SD_3_6_Li_SPK9.indb 87 09.01.2020 13:53:3709.01.2020 13:53:37

FIN

Työnnä latauslaite pistorasiaan ja liitä latausjohto
latausliitäntään. Lataaminen alkaa heti kun lataus­johto on liitetty lataussovittimeen.

Punainen valodiodi (4) osoittaa, että akku ladata­an. Kun lataus on päättynyt, niin latauksen merk­kivalo (4) sammuu.

Viite! Lataamisen aikana kahva saattaa lämmetä
hieman, mutta tämä on aivan tavallista.

Jos akun lataaminen ei onnistu, ole hyvä ja tar­kasta,

onko pistorasiassa verkkojännitettä

•

ovatko latauskontaktit moitteettomasti yhdes-

•

sä latauslaitteeseen.

Jos akun lataaminen ei vieläkään onnistu, ole

hyvä ja lähetä

•

latauslaitteen

•

sekä ruuvinväännin

•

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

6.2 Kiertosuunnan valintakytkin
(kuva 3/nro 10)

Päälle-/pois-katkaisimen yläpuolella olevalla
liukukatkaisimella voit säätää akkuruuvinväänti­men kiertosuunnan sekä estää akkuruuvinväänti­men tahattoman käynnistymisen. Voit valita kier­tosuunnan vasemmalle tai oikealle. Vaihteiston
vahingoittumisen välttämiseksi saa kiertosuuntaa
vaihtaa vain laitteen ollessa pysähdyksissä. Jos
liukukatkaisin on keskiasennossa, niin päälle-/
pois-katkaisinta ei voi toimentaa.

6.3 Päälle-/pois-katkaisin (kuva 3/nro 9)

Käynnistä akkuruuvinväännin painamalla päälle-/
pois-katkaisinta. Pysäytä se päästämällä päälle-/
pois-katkaisin jälleen irti.

6.4 Valodiodilamppu (kuva 3/nro 2)

Valodiodilampun (2) avulla voit valaista ruuvaus­kohdan, kun valaistusolosuhteet ovat epäedulli­set. Kytke lamppu päälle painamalla katkaisinta
(3), sammuta lamppu painamalla katkaisinta (3)
uudelleen.

6.5 Kulmansäätö (kuvat 4/nro 7)

Ruuvinväännin voidaan lukita 2 eri kulma-asen­toon. Tätä varten on painettava lukituspainiketta
(7) ja käännettävä ruuvinväännin haluttuun asen­toon. Sen jälkeen päästetään lukituspainike (7)
jälleen irti.
Huomio! Ennen käynnistystä tarkasta, että
ruuvinväännin on lukittunut senhetkiseen kulma­asentoon.

6.6 Akun tehonnäyttö (kuva 5)

Ota akkuruuvinväännin pois latauslaitteesta tai
latausasemasta.

Paina akun tehonnäytön katkaisinta (6). Akun te­honnäyttö (5) ilmoittaa akun lataustilan 3 värillisen
valodiodin avulla.

Kaikki valodiodit palavat:
Akku on ladattu täyteen.
Keltainen ja punainen valodiodi palavat:
Akussa on vielä riittävästi tehoa.

Punainen valodiodi:
Akku on tyhjä, lataa akku uudelleen.

6.7 Työkalun vaihto (kuva 6)
Varoitus! Aseta kaikkien toimien (esim. työka-

lunvaihdon, huollon jne.) ajaksi akkuruuvaimen
kiertosuuntakytkin keskiasentoon.
Työnnä haluttu pala (a) palaistukkaan (1).
Poista pala (a) jälleen vetämällä se ulos palaistu­kasta (1).

6.9 Ruuvinvääntö:

Käytä parhaiten itsekeskittyviä ruuveja (esim.
torx- tai ristikantaruuveja), koska ne takaavat tur­vallisen työskentelyn. Huolehdi siitä, että käytetty
pala ja ruuvi sopivat yhteen muotonsa ja kokonsa
puolesta.

- 88 -

Anl_TC_SD_3_6_Li_SPK9.indb 88Anl_TC_SD_3_6_Li_SPK9.indb 88 09.01.2020 13:53:3709.01.2020 13:53:37

FIN

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.isc-gmbh.info

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

- 89 -

Anl_TC_SD_3_6_Li_SPK9.indb 89Anl_TC_SD_3_6_Li_SPK9.indb 89 09.01.2020 13:53:3709.01.2020 13:53:37

FIN

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek­si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä­välliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu­välineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 90 -

Anl_TC_SD_3_6_Li_SPK9.indb 90Anl_TC_SD_3_6_Li_SPK9.indb 90 09.01.2020 13:53:3809.01.2020 13:53:38

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Poranistukka, Akku
Käyttömateriaali / käyttöosat* Palat/poranterät
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 91 -

Anl_TC_SD_3_6_Li_SPK9.indb 91Anl_TC_SD_3_6_Li_SPK9.indb 91 09.01.2020 13:53:3809.01.2020 13:53:38

FIN

Takuutodistus

Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas­palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus­vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu­della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi­työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat­tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi­antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy­töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en­nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu­delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe­tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy­mättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 92 -

Anl_TC_SD_3_6_Li_SPK9.indb 92Anl_TC_SD_3_6_Li_SPK9.indb 92 09.01.2020 13:53:3809.01.2020 13:53:38

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

Только для использования в сухих помещениях

Класс защиты II

Выходной штекер зарядного устройства (постоянный ток): наружная часть штекера имеет
отрицательную полярность, внутренняя часть – положительную полярность.

130°

Если температура зарядного устройства поднимается выше 130 °C, активируется термозащита.
Подача тока к выходу прерывается.

- 93 -

Anl_TC_SD_3_6_Li_SPK9.indb 93Anl_TC_SD_3_6_Li_SPK9.indb 93 09.01.2020 13:53:3809.01.2020 13:53:38

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

, то приложите к нему

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Предупреждение!
Ознакомьтесь со всеми указаниями по
технике безопасности, инструкциями,
изображениями и техническими
характеристиками, которые прилагаются
к данному электрическому инструменту.

Неточное соблюдение указаний,
содержащихся в следующей инструкции,
может привести к поражению электрическим
током, пожару и (или) тяжелым травмам.

Сохраняйте все указания по технике
безопасности и инструкции для
использования в будущем.

2. Состав устройства и состав

упаковки

2.1 Состав устройства (рисунки 1/4)

1. Приемник насадки

2. Лампа

3. Переключатель лампы включено-

выключено

4. Лампа контроля заряда

5. Индикация заряда аккумулятора

6. Переключатель индикатора заряда

аккумулятора

7. Кнопка блокировки

8. Подключение заряда

9. Переключатель включено-выключено

10. Переключатель вращение влево-вправо

11. Зарядное устройство

12. Зарядный кабель

2.2 Состав комплекта устройства

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

Аккумуляторный винтоверт

•

Зарядное устройство

•

Оригинальное руководство по

•

эксплуатации
Указания по технике безопасности

•

- 94 -

Anl_TC_SD_3_6_Li_SPK9.indb 94Anl_TC_SD_3_6_Li_SPK9.indb 94 09.01.2020 13:53:3909.01.2020 13:53:39

RUS

3. Использование в соответствии

с предназначением

Дисковая ручная пила предназначена для
осуществления прямых пропилов в предметах
из дерева, из подобных дереву материалов и
из пластмассы.

Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида несет
пользователь и работающий с устройством, а
не его изготовитель.

Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.

ответственность

4. Технические данные

Электропитание двигателя: .... 3,6 В пост. тока

Скорость вращения холостого хода: 200 мин-1

Вращение влево-вправо: ............................... да

Напряжение аккумулятора: ....... 5 В пост. тока

Ток заряда аккумулятора: ......................500 мА

Напряжение сети зарядного адаптера: ...........

............................................100-240 В~ 50-60 Гц

Время зарядки: ...................................3-5 часов

Емкость аккумулятора............................ 1,5 А·ч

Тип аккумулятора: ................ литиевый ионный

Вес: ............................................................0,4 кг

Опасность!
Шумы и вибрация

Параметры шумов и вибрации были измерены
в соответствии с

Уровень давления шума LpA ................ 62 дБ(A)

Неопределенность K
Уровень мощности шума L
Неопределенность K

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю
слуха.

Суммарное значение величины вибрации
(сумма векторов трех направлений)
определено в соответствии с EN 62841.

Безударное завинчивание

Значение эмиссии вибрации ah ≤ 2,5 м/с
Погрешность K = 1,5 м/с²

Приведенные суммарные значения вибрации
и параметры эмиссии шума получены в
результате применения стандартного метода
испытания и могут быть использованы
для сравнения одного электрического
инструмента с другим.

Приведенные суммарные значения вибрации
и параметры эмиссии шума могут также
использоваться для предварительной оценки
уровня нагрузки.

Предупреждение:

значения вибрации и уровни шума
эксплуатации электроинструмента могут
отличаться от приведенных значений в
зависимости от способа использования
устройства, в частности от вида
обрабатываемого изделия.

Сведите образование шумов и вибрации к
минимуму!

Используйте только безукоризненно

•

работающие устройства.
Регулярно проводите техническое

•

обслуживание и очистку устройства.
При работе учитывайте особенности

•

Вашего устройства.
Не подвергайте устройство перегрузке.

•

При необходимости дайте проверить

•

устройство специалистам.
Отключайте устройство, если вы его не

•

- 95 -

нормами EN 62841.

............................... 3 дБ

pA

............. 73 дБ(A)

WA

..............................3 дБ

WA

во время

2

Anl_TC_SD_3_6_Li_SPK9.indb 95Anl_TC_SD_3_6_Li_SPK9.indb 95 09.01.2020 13:53:3909.01.2020 13:53:39

RUS

используете.
Используйте перчатки.

•

Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:

1. Заболевание легких, в том случае если
не используется соответствующий
респиратор.

2. Повреждение слуха,
используется соответствующее средство
защиты слуха.

3. Нарушения здоровья в результате
воздействия вибрации на руку при
длительном использовании устройства
или при неправильном пользовании и
ненадлежащем техническом уходе.

в том случае если не

5. Перед вводом в эксплуатацию

Опасность! Прочитайте непременно

перед первым использованием
Вашего аккумуляторного шуруповерта
нижеследующие указания:

1. Осуществите зарядку аккумуляторного
блока при помощи приложенного
зарядного устройства.

2. Используйте только подходящие
отверточные насадки в безупречном
состоянии.

3. При ввинчивании винтов в стены
выполните проверку на наличие скрытых
электропроводки, газопровода и
водопровода.

6. Обращение с устройством

6.1 Зарядка аккумулятора (рис. 2)

Аккумулятор защищен от глубокого разряда.
Встроенное устройство защиты отключает
устройство автоматически при разряде
аккумулятора. В этом случае приемник
насадки бит больше не вращается.

Указание! Не включайте больше
переключатель включено-выключено, если
сработало защитное устройство. Это может

привести к повреждению аккумулятора.
Убедитесь, что указанное на типовой
табличке
значению напряжения подключаемой
электросети. Вставьте штекер зарядного
адаптера в штепсельную розетку и соедините
зарядный кабель с подключением заряда.
Процесс заряда начнется сразу после
соединения зарядного кабеля с зарядным
адаптером.

Красный светодиод (4) сигнализирует о
том, что аккумулятор заряжается. После
окончания заряда лампа контроля заряда (4)
гаснет.

Указание! Во время
рукоятка может немного нагреться, что
является вполне нормальным явлением.

Если аккумуляторный блок не заряжается, то
необходимо проверить:

•

•

Если аккумулятор не заряжается, просьба
отправить

•

•

в наш отдел обслуживания.

Для обеспечения правильной отсылки
просим обратиться в наш отдел
обслуживания или в магазин, в котором
было приобретено устройство.

При отсылке или утилизации
аккумуляторов, а также аккумуляторных
устройств упакуйте каждый(ое) из них в
отдельный пластиковый пакет для того,
чтобы избежать короткого замыкания и
пожара.

Для
службы аккумуляторного блока необходимо
обеспечить его своевременную зарядку.
Это необходимо осуществлять особенно
в тех случаях, когда отмечается снижение
мощности устройства. Не допускайте полного
разряда аккумуляторного блока. Это ведет к
повреждению аккумуляторного блока!

значение напряжения соответствует

процесса заряда

наличие напряжения сети в
электрической розетке
наличие плотного соединения на
контактах зарядного устройства.

зарядное устройство
и винтоверт

обеспечения длительного срока

- 96 -

Anl_TC_SD_3_6_Li_SPK9.indb 96Anl_TC_SD_3_6_Li_SPK9.indb 96 09.01.2020 13:53:3909.01.2020 13:53:39

RUS

6.2 Переключатель направления вращения
(рисунок 3/поз. 10)

При помощи сдвигающегося переключателя,
расположенного над переключателем
включено-выключено, можно менять
направление вращения аккумуляторного
шуруповерта и защитить его от случайного
включения. Вы можете выбрать между
вращением влево или вправо. Для того, чтобы
избежать повреждения привода необходимо
осуществлять переключение привода только
в неподвижном состоянии инструмента. Если
сдвигающийся переключатель находится
в среднем положении, то переключатель
включено-выключено заблокирован.

6.3 Переключатель включено-выключено
(рис. 3/поз. 9)

Для включения аккумуляторного винтоверта
нажмите переключатель включено­выключено. Для того чтобы выключить
устройство отпустите переключатель
включено-выключено.

6.4 Светодиодная лампочка
(рисунок 3/поз. 2)

Светодиодное освещение (2) позволяет
осветить место привинчивания шурупов
при неблагоприятных условиях освещения.
Для

включения нажмите на переключатель

(3), для выключения нажмите вновь на
переключатель (3).

6.5 Установка угла (рис. 4/поз. 7)

Положение отвертки может быть
зафиксировано под 2 различными углами.
Для этого при нажатой кнопке фиксации (7)
поверните отвертку в желаемое положение.
Затем вновь отпустите кнопку фиксации (7).
Осторожно! Перед использованием
отвертки проверьте, зафиксирована ли она в
выбранном положении

6.6 Индикация заряда аккумулятора
(рисунок 5)

Отсоедините аккумуляторный винтоверт от
зарядного устройства или зарядной станции.

Нажмите выключатель индикатора
заряда аккумулятора (6). Индикация
заряда аккумулятора (5) при помощи 3
цветных светодиодов сообщает о степени
заряженности аккумулятора.

Светятся все светодиоды:
Аккумулятор полностью заряжен.

угла.

Светятся желтый и красный светодиоды:
Остаточный заряд аккумулятора достаточен.

Красный светодиод:
Аккумулятор
аккумулятор.

6.7 Смена насадки (рисунок 6)
Предупреждение! При всех работах

(например, смена насадок, техобслуживание
и т.д.) на аккумуляторном шуруповерте
необходимо установить переключатель
направления вращения в среднее положение.
Вставьте насадку бит (a) в приемник насадки
бит (1). Вынуть насадку бит (a) для того, чтобы
удалить ее из приемника насадки бит (1).

6.8

Винты

Лучше всего используйте винты с

самоцентрированием (например,
Torx, крестообразный шлиц), которые
обеспечивают безопасную работу.
Внимательно следите за тем, чтобы
используемые насадки бит и винты
совпадали по форме и размеру.

заряжен, необходимо зарядить

7. Очистка, техобслуживание и
заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо
вынуть штекер из розетки электросети.

7.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

- 97 -

Anl_TC_SD_3_6_Li_SPK9.indb 97Anl_TC_SD_3_6_Li_SPK9.indb 97 09.01.2020 13:53:4009.01.2020 13:53:40

7.2 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом уходе.

7.3 Заказ запасных деталей:

При заказе запасных деталей необходимо
указать следующие данные;

Тип устройства

•

Номер артикула устройства

•

Идентификационный номер устройства

•

Номер необходимой запасной детали

•

Актуальные цены и информация находятся на
странице www.isc-gmbh.info

8. Утилизация и вторичное
использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

в

RUS

9. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

- 98 -

Anl_TC_SD_3_6_Li_SPK9.indb 98Anl_TC_SD_3_6_Li_SPK9.indb 98 09.01.2020 13:53:4009.01.2020 13:53:40

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец

электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 99 -

Anl_TC_SD_3_6_Li_SPK9.indb 99Anl_TC_SD_3_6_Li_SPK9.indb 99 09.01.2020 13:53:4009.01.2020 13:53:40

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали* Сверлильный патрон, Аккумулятор
Расходный материал/расходные части* Насадки/сверла
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

, что в этом изделии следующие детали подвержены

- 100 -

Anl_TC_SD_3_6_Li_SPK9.indb 100Anl_TC_SD_3_6_Li_SPK9.indb 100 09.01.2020 13:53:4009.01.2020 13:53:40
