Einhell TC-RH 800 4F User guide
D Originalbetriebsanleitung
Bohrhammer
F Mode d’emploi d’origine
Marteau perforateur
I Istruzioni per l’uso originali
Martello perforatore
NL Originele handleiding
Boorhamer
E Manual de instrucciones original
Taladro percutor
P Manual de instruções original
Martelo perfurador
TC-RH 800 4F
2
Art.-Nr.: 42.579.80 I.-Nr.: 11029
Anl_TC_RH_800_4F_SPK2.indb 1Anl_TC_RH_800_4F_SPK2.indb 1 02.03.2020 06:55:3102.03.2020 06:55:31
1
21 3
7
6
2 3
6
5
10
9
4
8
7
6
- 2 -
Anl_TC_RH_800_4F_SPK2.indb 2Anl_TC_RH_800_4F_SPK2.indb 2 02.03.2020 06:56:1002.03.2020 06:56:10
4 5
1.
2.
2
6 7
5
10
9
4
2
D C B A
E 3
- 3 -
Anl_TC_RH_800_4F_SPK2.indb 3Anl_TC_RH_800_4F_SPK2.indb 3 02.03.2020 06:56:1202.03.2020 06:56:12

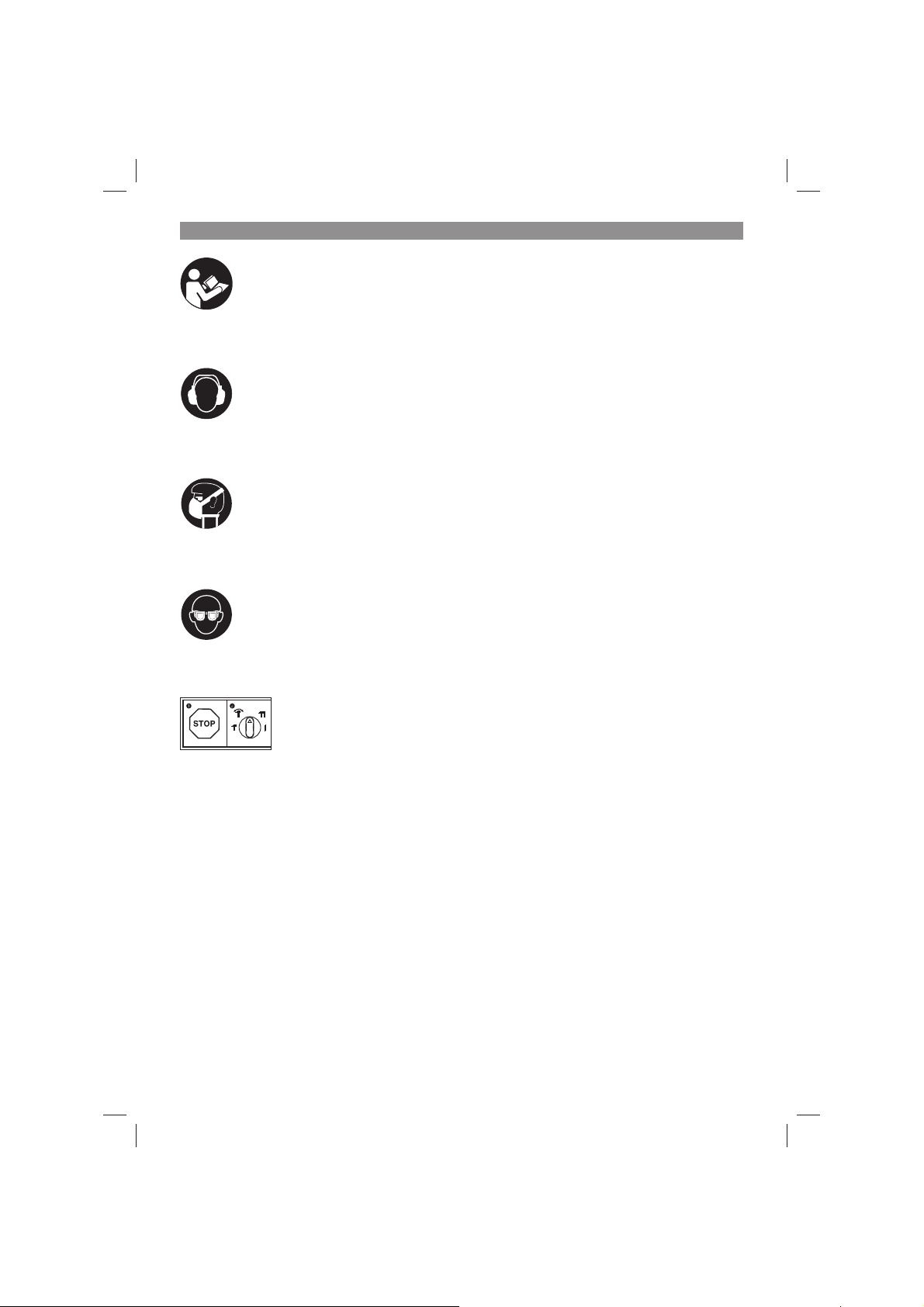

D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funktionen nur im Stillstand erfolgen.
- 4 -
Anl_TC_RH_800_4F_SPK2.indb 4Anl_TC_RH_800_4F_SPK2.indb 4 02.03.2020 06:56:1502.03.2020 06:56:15
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Staubschutz
2. Verriegelungshülse
3. Umschalter-Bohren/Schlagbohren/Meißeln
(Drehschalter)
4. Ein-/ Ausschalter
5. Feststellknopf
6. Zusatzhandgriff
7. Tiefenanschlag
8. Handgriff
9. Drehzahl-Regler (Einstellring)
10. Rechts-/Linkslauf-Umschalter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Bohrhammer
•
Zusatzhandgriff
•
Tiefenanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel und für Meißelarbeiten
unter Verwendung des entsprechenden Bohrers
oder Meißels.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 5 -
Anl_TC_RH_800_4F_SPK2.indb 5Anl_TC_RH_800_4F_SPK2.indb 5 02.03.2020 06:56:1602.03.2020 06:56:16
D
4. Technische Daten
Netzspannung: ....................... 220-240 V~ 50 Hz
Leistungsaufnahme: ................................. 800 W
Leerlauf-Drehnzahl: ........................... 0-930 min
Schlagzahl: ...................................... 0-4500 min
Bohrleistung Beton/Stein (max.): ............. 26 mm
Schutzklasse: ...............................................II /
Gewicht: ......................................................3,5 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Der Bohrhammer ist nicht für die Verwendung
im Freien, entsprechend Artikel 3 der Richtlinie
2000/14/EC_2005/88/EC vorgesehen.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Meißeln
Schwingungsemissionswert ah = 14,6 m/s
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
.............................. 93 dB(A)
pA
............................................ 3 dB
pA
WA
...................... 104 dB(A)
WA
........................................... 3 dB
2
2
= 16,6 m/s
h
2
2
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
-1
und Vibration auf ein Minimum!
-1
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit
einem Leitungssuchgerät untersuchen.
5.1 Zusatzgriff (Bild 2/Pos. 6)
Bohrhammer aus Sicherheitsgründen nur mit
dem Zusatzgriff verwenden.
Der Zusatzhandgriff (6) bietet Ihnen während der
Benutzung des Bohrhammers zusätzlichen Halt.
- 6 -
Anl_TC_RH_800_4F_SPK2.indb 6Anl_TC_RH_800_4F_SPK2.indb 6 02.03.2020 06:56:1602.03.2020 06:56:16
D
Das Gerät darf aus Sicherheitsgründen nicht
ohne den Zusatzhandgriff (6) verwendet werden.
Befestigt wird der Zusatzhandgriff (6) am Bohr-
hammer duch Klemmung. Drehen des Griff es ge-
gen den Uhrzeigersinn (vom Griff aus gesehen)
löst die Klemmung. Drehen des Griff es im Uhrzei-
gersinn zieht die Klemmung fest.
Lösen Sie zuerst die Klemmung des Zusatzhandgriff es. Anschließend können Sie den
Zusatzhandgriff (6) in die für Sie angenehmste
Arbeitsposition schwenken. Jetzt den Zusatzhandgriff in entgegengesetzter Drehrichtung wie-
der zudrehen, bis der Zusatzhandgriff fest sitzt.
5.2 Tiefenanschlag montieren und einstellen
(Bild 3/Pos. 7)
Der Tiefenanschlag (7) wird vom Zusatzhandgriff
(6) durch Klemmung gehalten. Die Klemmung
wird wieder durch Drehen des Griff es gelöst bzw.
festgezogen.
Lösen Sie die Klemmung und setzen Sie den
•
Tiefenanschlag (7) in die dafür vorgesehene
Aussparung des Zusatzhandgriffes ein.
Bringen Sie den Tiefenanschlag (7) auf glei-
•
che Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag um die ge-
•
wünschte Bohrtiefe zurück.
Drehen Sie den Griff des Zusatzhandgriffes
•
(6) wieder zu bis dieser fest sitzt.
Bohren Sie nun das Loch, bis der Tiefenan-
•
schlag (7) das Werkstück berührt.
5.3 Werkzeug einsetzen (Bild 4)
Werkzeug vor dem Einsetzen reinigen und
•
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Staubfreies Werkzeug drehend in die Werk-
•
zeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
Verriegelung durch Ziehen am Werkzeug prü-
•
fen.
5.4 Werkzeug entnehmen (Bild 5)
Verriegelungshülse (2) zurückziehen, festhalten
und Werkzeug entnehmen.
6. Bedienung
Gefahr!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriff en
(6/8) gehalten werden! Andernfalls kann beim
Anbohren von Leitungen elektrischer Schlag
drohen!
6.1 Ein-/Ausschalter (Bild 6/Pos. 4)
Setzen Sie zuerst einen geeigneten Bohrer in
•
das Gerät ein (siehe 5.3).
Verbinden Sie den Netzstecker mit einer ge-
•
eigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
•
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (4) drücken
Dauerbetrieb:
Ein-/Ausschalter (4) mit Feststellknopf (5) sichern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.
Ausschalten:
Ein-/Ausschalter (4) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 6/Pos. 4)
Sie können die Drehzahl während des Betrie-
•
bes stufenlos steuern.
Durch mehr oder wenig starkes Drücken des
•
Ein-/Ausschalters (4) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
•
geeignete Drehzahl ist abhängig vom Werkstück, von der Betriebsart und vom eingesetzten Bohrer.
Geringer Druck auf Ein-/Ausschalter (4): nied-
•
rigere Drehzahl
Größerer Druck auf Ein-/Ausschalter (4): hö-
•
here Drehzahl
Tipp: Bohren Sie Bohrlöcher mit geringer
•
Drehzahl an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu kon-
•
trollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B.
•
bei Kacheln).
- 7 -
Anl_TC_RH_800_4F_SPK2.indb 7Anl_TC_RH_800_4F_SPK2.indb 7 02.03.2020 06:56:1602.03.2020 06:56:16
D
6.3 Vorwählen der Drehzahl (Bild 6/Pos. 9)
Der Drehzahl-Regler (9) ermöglicht es Ihnen,
•
die maximale Drehzahl zu definieren. Der
Ein-/Ausschalter (4) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring
•
(9) im Ein-/Ausschalter (4) ein.
Nehmen Sie diese Einstellung nicht während
•
des Bohrens vor.
6.4 Rechts-/Linkslauf-Umschalter
(Bild 6/Pos. 10)
Nur im Stillstand umschalten!
•
Stellen Sie mit dem Rechts-/Linkslauf-Um-
•
schalter (10) die Laufrichtung des Schlagbohrers ein:
Laufrichtung Schalterposition
Rechtslauf
(Vorwärts und Bohren) Rechts eigedrückt
Linkslauf (Rücklauf) Links eingedrückt
6.5 Umschalter Bohren/Schlagbohren/Meißeln (Bild 7)
Zum Bohren den Knopf (E) am Drehschalter
•
(3) drücken und gleichzeitig den Drehschalter
(3) in die Schalterstellung A drehen.
Zum Schlagbohren den Knopf (E) am Dreh-
•
schalter (3) drücken und gleichzeitig den
Drehschalter (3) in die Schalterstellung B
drehen.
Für Meißelarbeiten den Knopf (E) am Dreh-
•
schalter (3) drücken und gleichzeitig den
Drehschalter (3) in die Schalterstellung C
drehen.
In der Stellung C ist der Meißel nicht arretiert.
•
Für Meißelarbeiten den Knopf (E) am Dreh-
•
schalter (3) drücken und gleichzeitig den
Drehschalter (3) in die Schalterstellung D
drehen.
In der Stellung D ist der Meißel arretiert.
•
Hinweis!
Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck
belastet unnötig den Motor. Bohrer regelmäßig
prüfen. Stumpfen Bohrer nachschleifen oder
ersetzen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 8 -
Anl_TC_RH_800_4F_SPK2.indb 8Anl_TC_RH_800_4F_SPK2.indb 8 02.03.2020 06:56:1702.03.2020 06:56:17
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 9 -
Anl_TC_RH_800_4F_SPK2.indb 9Anl_TC_RH_800_4F_SPK2.indb 9 02.03.2020 06:56:1702.03.2020 06:56:17
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 10 -
Anl_TC_RH_800_4F_SPK2.indb 10Anl_TC_RH_800_4F_SPK2.indb 10 02.03.2020 06:56:1702.03.2020 06:56:17
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Bohrfutter
Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 11 -
Anl_TC_RH_800_4F_SPK2.indb 11Anl_TC_RH_800_4F_SPK2.indb 11 02.03.2020 06:56:1702.03.2020 06:56:17
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_TC_RH_800_4F_SPK2.indb 12Anl_TC_RH_800_4F_SPK2.indb 12 02.03.2020 06:56:1702.03.2020 06:56:17
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TC_RH_800_4F_SPK2.indb 13Anl_TC_RH_800_4F_SPK2.indb 13 02.03.2020 06:56:1802.03.2020 06:56:18
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Pour éviter tout endommagement de l’appareil, la commutation entre les diff érentes fonctions doit se
faire à l’arrêt.
- 14 -
Anl_TC_RH_800_4F_SPK2.indb 14Anl_TC_RH_800_4F_SPK2.indb 14 02.03.2020 06:56:1802.03.2020 06:56:18
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Protection antipoussière
2. Douille de verrouillage
3. Commutateur inverseur perçage/perçage
percutant/buriner
4. Bouton de fi xation
5. Commutateur rotatif pour stop de frappe
6. Poignée supplémentaire
7. Butée de profondeur
8. Poignée
9. Régulateur de vitesse de rotation
10. Commutateur de rotation à droite / à gauche
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Marteau perforateur
•
Poignée supplémentaire
•
Butée de profondeur
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
L’appareil est fait pour perforer à percussion dans
le béton, la pierre et la tuile, et pour forer à marteau en utilisant le foret ou le burin correspondant.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
- 15 -
Anl_TC_RH_800_4F_SPK2.indb 15Anl_TC_RH_800_4F_SPK2.indb 15 02.03.2020 06:56:1902.03.2020 06:56:19
F
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : .......................220-240 V~ 50Hz
Puissance absorbée : ................................ 800 W
Vitesse de marche à vide : ............... 0-930 tr/min
Nombre de frappes : ......................0-4500 tr/min
Capacité de perçage béton/pierre (maxi.) : 26 mm
Catégorie de protection : ..............................II /
Poids : ........................................................3,5 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
....... 93 dB(A)
pA
... 104 dB(A)
WA
Ce marteau perforateur ne convient pas à
l’emploi à l’air libre conformément à l’article 3 de
la directive 2000/14/EC_2005/88/EC.
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Perforer le béton
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
= 16,6 m/s
h
Buriner
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
= 14,6 m/s
h
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
2
2
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
Vérifi ez si des conduites électriques, de gaz ou
d’eau ne sont pas cachées dans l’endroit où vous
désirez travailler, en vous aidant d’un appareil de
recherche de conduites.
- 16 -
Anl_TC_RH_800_4F_SPK2.indb 16Anl_TC_RH_800_4F_SPK2.indb 16 02.03.2020 06:56:1902.03.2020 06:56:19
F
5.1 Poignée supplémentaire (fi g. 2 – pos. 6)
Utilisez le marteau perforateur uniquement avec
sa poignée supplémentaire, pour des raisons de
sécurité.
La poignée supplémentaire (6) vous permet
d’avoir un meilleur appui pendant l’utilisation du
marteau perforateur. L’appareil ne doit pas être
utilisé sans poignée supplémentaire (6) pour des
raisons de sécurité.
La poignée supplémentaire (6) est fi xée par ser-
rage au marteau perforateur. Tourner la poignée
dans le sens contraire de celui des aiguilles d’une
montre (vu de la poignée) défait le blocage. Tourner la poignée dans le sens des aiguilles d’une
montre serre le blocage.
Desserrez d’abord le blocage de la poignée supplémentaire. Ensuite, vous pouvez pivoter la poignée supplémentaire (6) dans la position de travail
vous étant la plus agréable. Maintenant, refermez
la poignée supplémentaire dans le sens contraire
du sens de rotation jusqu’à ce que la poignée
supplémentaire soit bien en place.
5.2 Monter la butée de profondeur et la régler
(fi gure 3/pos. 7)
La butée de profondeur (7) est maintenue avec
la poignée supplémentaire (6) par serrage. Pour
serrer ou desserrer, tournez la poignée.
Desserrez la poignée et introduisez la butée
•
de profondeur (7) dans l’encoche prévue à
cet effet de la poignée supplémentaire.
Réglez la butée de profondeur (7) au même
•
niveau que le foret.
Faites reculer la butée de profondeur de la
•
profondeur de perçage désirée.
Refermez la poignée supplémentaire (6)
•
jusqu’à ce qu’elle tienne correctement.
Percez à présent le trou jusqu’à ce que la
•
butée de profondeur (7) touche la pièce à usiner.
5.3 Mise en place des outils (fi g. 4)
Avant de l’employer, nettoyez l’outil et grais-
•
sez-en la poignée légèrement de graisse à
machine.
Poussez l’outil dégagé de poussière en le
•
tournant dans le porte-outils jusqu’à la butée.
L’outil se verrouille lui-même.
Contrôlez qu’il s’est bien verrouillé en le tirant.
•
5.4 Retirez l’outil (fi g. 5)
Tirez la douille de verrouillage vers l’arrière (2),
maintenez-la tirée et retirez l’outil.
6. Mise en service
Danger !
Pour éviter tout danger, la machine doit uniquement être tenue par les deux poignées (6/8) ! Sinon, risque de chocs électriques en perçant des
câbles électriques !
6.1 Interrupteur Marche / Arrêt
(fi gure 6/pos. 4)
Introduisez tout d’abord un foret adéquat
•
dans l’appareil (voir 5.3).
Connectez la fiche de contact à une prise ap-
•
propriée.
Placer la perceuse directement sur l’endroit à
•
percer.
Mise en circuit :
appuyer sur l’interrupteur Marche / Arrêt (4)
Fonctionnement continu :
Bloquer l’interrupteur Marche / Arrêt (4) avec le
bouton de fi xation (5).
Mise hors circuit :
appuyez brièvement sur l’interrupteur Marche /
Arrêt (4).
6.2 Régler la vitesse (fi g. 6/pos. 4)
Vous pouvez commander la vitesse en conti-
•
nu pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant
•
plus ou moins fortement sur l’interrupteur
Marche / Arrêt (4).
Sélection de la vitesse de rotation correcte: la
•
vitesse la plus appropriée dépend de la pièce
à usiner, du mode de fonctionnement et du
foret employé.
Une faible pression sur l’interrupteur Marche /
•
Arrêt (4) : vitesse extrêmement basse
Une pression plus importante sur
•
l’interrupteur Marche / Arrêt (4) : vitesse plus
élevée
Astuce : Percez les trous à une vitesse moins
•
élevée. Augmentez ensuite la vitesse petit à
petit.
Avantages :
Le foret est plus facile à contrôler pendant le
•
perçage et il ne glisse pas.
Vous évitez d’obtenir des trous éclatés (par
•
exemple pour les carreaux)
- 17 -
Anl_TC_RH_800_4F_SPK2.indb 17Anl_TC_RH_800_4F_SPK2.indb 17 02.03.2020 06:56:1902.03.2020 06:56:19
F
6.3 Présélectionner la vitesse de rotation
(fi gure 6/pos. 9)
La bague de réglage de la vitesse de rotation
•
(9) vous permet de définir la vitesse de rotation maximale. L’interrupteur Marche / Arrêt
(4) peut uniquement être enfoncé jusqu’à la
vitesse de rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague
•
de réglage (9) dans l’interrupteur Marche /
Arrêt (4).
N’effectuez pas ce réglage pendant que vous
•
percez.
6.4 Commutateur de rotation à droite / à gauche (fi gure 6/pos. 10)
Commuter uniquement à l’arrêt !
•
Réglez le sens de rotation de la perceuse à
•
percussion avec le commutateur de rotation à
droite / à gauche (10) :
Sens de rotation Position du commutateur
Marche à droite
(avant et perçage) Enfoncé à droite
Marche à gauche (retour) Enfoncé à gauche
6.5 Commutateur inverseur perçage/perçage
percutant/buriner (fi g. 7)
Pour le perçage, appuyez sur le bouton (E)
•
du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3) en position
de l’interrupteur A.
Pour le perçage à percussion, appuyez sur le
•
bouton (E) du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3)
en position de l’interrupteur B.
Pour le burinage, appuyez sur le bouton (E)
•
du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3) en position
de l’interrupteur C. En position C, le burin
n’est pas bloqué.
Pour le burinage, appuyez sur le bouton (E)
•
du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3) en position
de l’interrupteur D. En position D, le burin est
bloqué.
Remarque!
Pour perforer à percussion, vous n’avez besoin
que d’une force de pression minime. Si vous
appuyez trop, le moteur est surchargé. Contrôlez
régulièrement le foret. Faites réaff ûter les forets
épointés ou remplacez-les.
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
- 18 -
Anl_TC_RH_800_4F_SPK2.indb 18Anl_TC_RH_800_4F_SPK2.indb 18 02.03.2020 06:56:1902.03.2020 06:56:19
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
F
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
- 19 -
Anl_TC_RH_800_4F_SPK2.indb 19Anl_TC_RH_800_4F_SPK2.indb 19 02.03.2020 06:56:2002.03.2020 06:56:20
Loading...
