Einhell TC-PC 45 User guide
D Originalbetriebsanleitung
Druckluft-Meisselhammer
SLO Originalna navodila za uporabo
Sekalno kladivo na komprimirani
zrak
H Eredeti használati utasítás
Préslég-vésőkalapács
HR/ Originalne upute za uporabu
BIH Pneumatsko dlijeto
RS Originalna uputstva za upotrebu
Pneumatsko dleto
CZ Originální návod k obsluze
Pneumatické sekací kladivo
SK Originálny návod na obsluhu
Pneumatické dlátové kladivo
TC-PC 45
TC-PC 45 Set
4
Art.-Nr.: 41.390.40 I.-Nr.: 21022
Art.-Nr.: 41.390.45 I.-Nr.: 21022
Anl_TC_PC_45_SPK4.indb 1Anl_TC_PC_45_SPK4.indb 1 07.09.2022 14:15:2207.09.2022 14:15:22
1
3
1
5
2
5
6
Anl_TC_PC_45_SPK4.indb 2Anl_TC_PC_45_SPK4.indb 2 07.09.2022 14:15:2407.09.2022 14:15:24
4
- 2 -
7
8
9
10
2
3
2.
1.
4
2
- 3 -
Anl_TC_PC_45_SPK4.indb 3Anl_TC_PC_45_SPK4.indb 3 07.09.2022 14:15:2507.09.2022 14:15:25
D

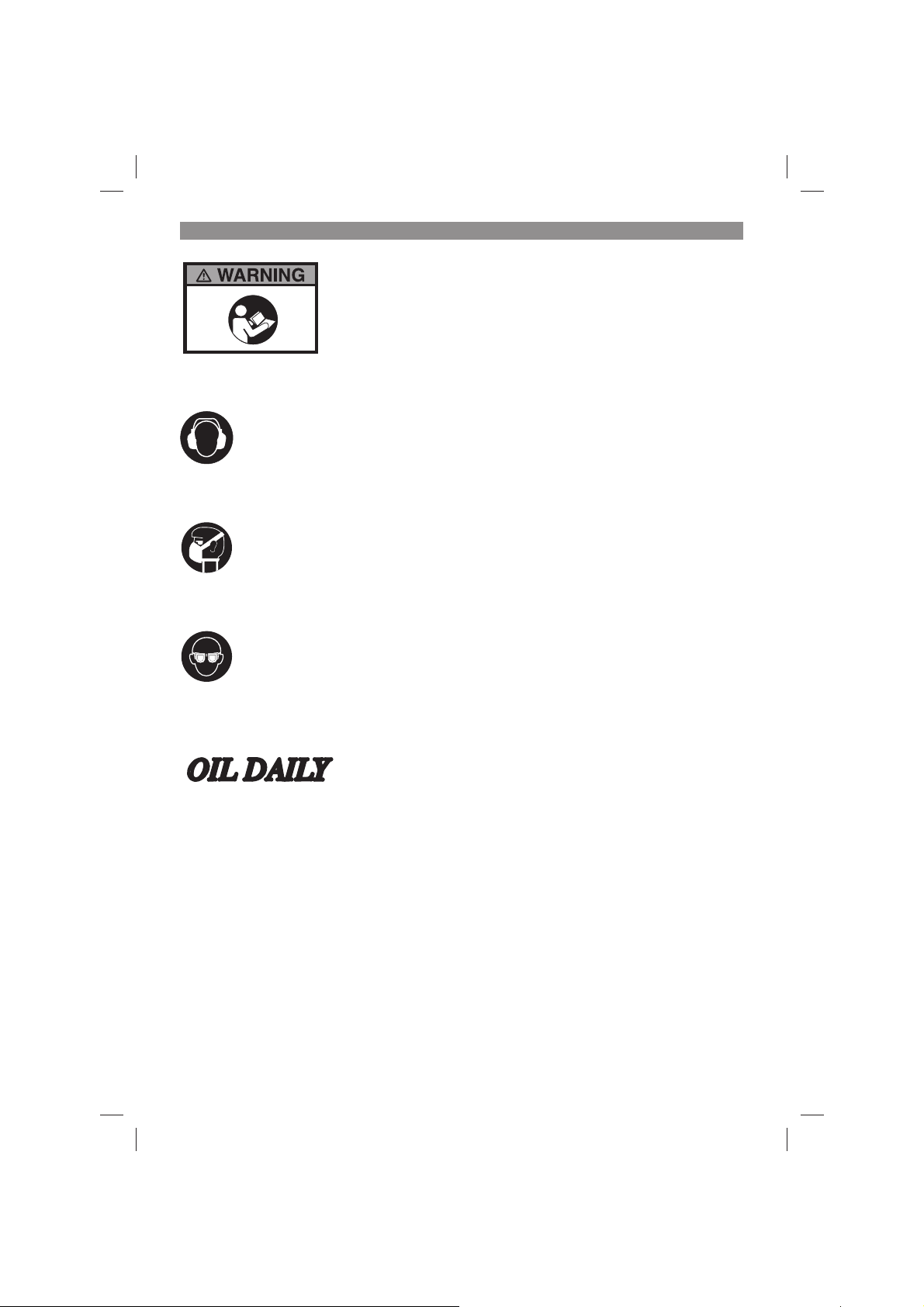

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen.
- 4 -
Anl_TC_PC_45_SPK4.indb 4Anl_TC_PC_45_SPK4.indb 4 07.09.2022 14:15:2607.09.2022 14:15:26
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-2)
1. Abzugshebel
2. Nadelabklopfaufsatz (bei Art.-Nr. 4139040
nicht im Lieferumfang)
3. Zylinder
4. Spannfeder
5. Stecknippel
6. Ölfl asche (ohne Öl)
7. Flachmeißel
8. Spitzmeißel
9. Nietenmeißel
10. Trennmeißel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Druckluft-Meißelhammer
•
Nadelabklopfaufsatz (bei Art.-Nr. 4139040
•
nicht im Lieferumfang)
Spannfeder
•
Stecknippel
•
Ölflasche (ohne Öl)
•
Flachmeißel
•
Spitzmeißel
•
Nietenmeißel
•
Trennmeißel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Meißelhammer ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz. Er eignet
sich z. B. für Schlitzarbeiten, zum Abschlagen von
Fliesen oder Außenputz, für Mauerdurchbrüche,
zum Trennen oder Schneiden von Blechen und
zum Abschlagen von Bolzen und Nieten.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
- 5 -
Anl_TC_PC_45_SPK4.indb 5Anl_TC_PC_45_SPK4.indb 5 07.09.2022 14:15:2707.09.2022 14:15:27
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und
zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.
4. Technische Daten
max. zulässiger Arbeitsdruck: ................... 6,3 bar
Luftverbrauch (6,3 bar): ..........................113 l/min
Meißelaufnahme (6-kant): ......................... 10 mm
Hub: .......................................................... 43 mm
Schlagzahl: ..........................................4500 min
empfohlener Schlauchdurchmesser: .......Ø 9 mm
Gewicht: ......................................................1,1 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN ISO 15744 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
.............................. 99 dB(A)
pA
............................................ 3 dB
pA
WA
...................... 110 dB(A)
WA
........................................... 3 dB
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
-1
Vorsicht!
Restrisiken
Auch wenn Sie dieses Druckluft-Werkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Werkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
ISO 28927-9, ISO 28927-10.
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 18,2 m/s
h
2
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Werkzeug verwendet wird,
ändern und in Ausnahmefällen über dem angegebenen Wert liegen.
Anl_TC_PC_45_SPK4.indb 6Anl_TC_PC_45_SPK4.indb 6 07.09.2022 14:15:2707.09.2022 14:15:27
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Werten
der Druckluftversorgung übereinstimmen.
Trennen Sie vor allen Einstell-, Wartungs- und
Reinigungsarbeiten die Druckluftversorgung.
Luftversorgung:
Über eine Druckluftquelle mit Druckeinstellmöglichkeit wie z.B. Kompressor. Lesen Sie vor Inbetriebnahme auch den Absatz Wartung und Pfl ege.
- 6 -
D
Leistungsgröße des Kompressors:
Der verwendete Kompressor sollte mindestens
ein Kesselvolumen von 50 Liter haben.
Einstellwerte für das Arbeiten:
Stellen Sie an Ihrer Druckluftversorgung maximal
einen Arbeitsdruck von 6,3 bar ein.
5.1 Ölen des Gerätes
Vor jeder Inbetriebnahme und bei längerem Betrieb:
Geben Sie 3-5 Tropfen Druckluft-Spezialöl in
•
den Druckluftanschluss (5) (nicht im Lieferumfang enthalten)
Lassen Sie das Gerät kurz laufen, damit
•
überschüssiges Öl ausgeblasen wird.
5.2 Montage/Demontage Meißel (Bild 3)
Stecken Sie den gewünschten Meißel in die Aufnahme des Meißelhammers ein. Schieben Sie die
Spannfeder (4) über den Meißel. Drehen Sie die
Spannfeder auf das Gewinde des Zylinders bis
zum Anschlag fest. Halten Sie dabei die Spannfeder am vorderen Haltebügel.
Zum Wechseln des Meißels trennen Sie das
Gerät von der Druckluftquelle. Drehen Sie die
Spannfeder, indem Sie diese am hinteren Bügel
halten, vom Zylinder des Meißelhammers. Jetzt
kann der Meißel, wie oben beschrieben, gewechselt werden.
Von Zeit zu Zeit sollte der Meißelschaft leicht mit
normalem Schmierfett eingefettet werden.
5.3 Montage Nadelabklopfaufsatz (Bild 4)
Montieren Sie den Nadelabklopfaufsatz indem
Sie den auf das Gewinde des Zylinders festschrauben.
6. Bedienung
6.1 Anschluss an eine Druckluftversorgung
Verbinden Sie den Stecknippel (5) mit der
•
Schnellkupplung eines Druckluftschlauches
(Schlauch nicht im Lieferumfang enthalten).
Beachten sie den maximal zulässigen Ar-
•
beitsdruck des Gerätes.
6.2 Arbeiten mit dem Meißelhammer
Führen Sie den Meißelhammer an das zu bearbeitende Objekt heran. Durch Betätigen des Abzughebels (1) wird der Meißelhammer in Betrieb
genommen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Trennen Sie vor allen Reinigungsarbeiten das Gerät von der Druckluftversorgung.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
7.2 Wartung
Warnung!
Trennen Sie das Gerät vom Druckluftnetz, bevor
Sie Wartungs- und Reinigungsarbeiten durchführen.
Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine
lange Lebensdauer und einen störungsfreien
Betrieb zu.
Für eine dauerhafte einwandfreie Funktion Ihres
Geräts ist eine regelmäßige Schmierung Voraussetzung.
Überprüfen Sie regelmäßig die Drehzahl und das
Vibrationsniveau durch eine einfache Sichtkontrolle.
Hinweis: Verwenden Sie umweltverträgliches
Druckluftöl, wenn das Gerät außerhalb von Werkstätten benutzt wird.
Folgende Möglichkeiten stehen Ihnen in Sachen
Schmierung zur Auswahl:
Über einen Nebelöler
Schalten Sie zwischen der Druckluftquelle und
dem Gerät einen Nebelöler (nicht im Lieferumfang enthalten, im Fachhandel erhältlich).
- 7 -
Anl_TC_PC_45_SPK4.indb 7Anl_TC_PC_45_SPK4.indb 7 07.09.2022 14:15:2807.09.2022 14:15:28
D
Von Hand
Vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Ist das Druckluftwerkzeug
mehrere Tage außer Betrieb, müssen Sie vor dem
Einschalten 5-10 Tropfen Spezial-Druckluftöl in
den Druckluftanschluss geben.
Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.
Sonstige Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
Von der Garantie ausgeschlossen sind:
Verschleißteile
•
Schäden durch unzulässigen Arbeitsdruck.
•
Schäden durch nicht aufbereitete Druckluft.
•
Schäden, hervorgerufen durch unsachgemä-
•
ßen Gebrauch oder Fremdeingriff.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
- 8 -
Anl_TC_PC_45_SPK4.indb 8Anl_TC_PC_45_SPK4.indb 8 07.09.2022 14:15:2807.09.2022 14:15:28
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Spannfeder
Verbrauchsmaterial/ Verbrauchsteile* Meißel
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 9 -
Anl_TC_PC_45_SPK4.indb 9Anl_TC_PC_45_SPK4.indb 9 07.09.2022 14:15:2807.09.2022 14:15:28
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-
sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 10 -
Anl_TC_PC_45_SPK4.indb 10Anl_TC_PC_45_SPK4.indb 10 07.09.2022 14:15:2807.09.2022 14:15:28
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Er fahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersat zteilver fügbarkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREISINFORMATIONEN
GARANTIEVERLÄNGERUNGEN
Einhell Service
Eschenstraße 6
944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATURSERVICE
Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freuen uns auf Ihren Besuch unter
PRODUKTINFORMATIONEN
TRACK & TR ACE
SERVICE-STELLEN
VOR ORT
Einhell-Service.com
>>>
- 11 -
Anl_TC_PC_45_SPK4.indb 11Anl_TC_PC_45_SPK4.indb 11 07.09.2022 14:15:2807.09.2022 14:15:28
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Orodje na stisnjeni zrak morate pred vsakim zagonom naoljiti s priključkom za stisnjeni zrak.
- 12 -
Anl_TC_PC_45_SPK4.indb 12Anl_TC_PC_45_SPK4.indb 12 07.09.2022 14:15:4207.09.2022 14:15:42
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1-2)
1. Potezna ročica
2. Nastavek igličnega kladiva (pri art. št.
4139040 ni v obsegu dobave)
3. Valj
4. Vpenjalna vzmet
5. Vtična mazalka
6. Oljna steklenica (brez olja)
7. Plosko dleto
8. Koničasto dleto
9. Plitko dleto
10. Ločilno dleto
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če obstaja-
jo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Dletasto kladivo na stisnjeni zrak
•
Nastavek igličnega kladiva (pri art. št.
•
4139040 ni v obsegu dobave)
Vpenjalna vzmet
•
Vtična mazalka
•
Oljna steklenica (brez olja)
•
Plosko dleto
•
Koničasto dleto
•
Plitko dleto
•
Ločilno dleto
•
Originalna navodila za uporabo
•
Varnostna navodila
•
3. Predpisana namenska uporaba
Dletasto kladivo je orodje na stisnjeni zrak za
številne uporabe. Primerno je npr. za delanje zarez, odstranjevanje ploščic ali zunanjega ometa,
preboje sten, ločevanje ali rezanje pločevine in za
odbijanje zatičev ali kovic.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
Upoštevajte!
Premajhen notranji premer cevi in predolge
cevne napeljave lahko povzročijo izgubo
moči delovanja naprave.
- 13 -
Anl_TC_PC_45_SPK4.indb 13Anl_TC_PC_45_SPK4.indb 13 07.09.2022 14:15:4307.09.2022 14:15:43
SLO
4. Tehnični podatki
Maks. dopustni delovni tlak: ..................6,3 barov
Poraba zraka (6,3 bar): .......................... 113 l/min
Nastavek za dleto (6-robni): ..................... 10 mm
Hod: ......................................................... 43 mm
Število udarcev: ................................... 4500 min
Priporočeni premer cevi: .........................Ø 9 mm
Teža: ...........................................................1,1kg
Hrup in vibracije
Vrednosti hrupa in vibracij so bile izmerjene v
skladu z EN ISO 15744.
Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti nihanja (vsota vektorjev treh
smeri) je bila ugotovljena v skladu z ISO 28927-9,
ISO 28927-10.
Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
pA
WA
....................... 99 dB (A)
pA
.............................................3 dB
.......................... 110 dB (A)
WA
............................................ 3 dB
h
2
= 2,924 m/s
2
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
-1
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pred priključitvijo se prepričajte, da se podatki
na tipski tablici ujemajo z vrednostmi za oskrbo s
stisnjenim zrakom.
Pred nastavitvenimi, vzdrževalnimi in
čistilnimi deli ločite oskrbo s stisnjenim zrakom.
Oskrba z zrakom:
Z virom stisnjenega zraka z možnostjo nastavitve
tlaka, npr. s kompresorjem. Pred zagonom preberite poglavje Vzdrževanje in nega.
Zmogljivost kompresorja:
Uporabljeni kompresor mora imeti prostornino
kotla vsaj 50 litrov.
Nastavitvene vrednosti za delo:
Na svoji oskrbi s stisnjenim zrakom nastavite
največji delovni tlak 6,3 bar.
5.1 Mazanje naprave z oljem
Pred vsakim zagonom in pri daljšem obratovanju:
Nanesite 3-5 kapljice posebnega olja za stis-
•
njeni zrak v priključek za stisnjeni zrak (5) (ni
v obsegu dobave)
Naprava naj kratek čas deluje, da izpiha
•
presežno olje.
- 14 -
Anl_TC_PC_45_SPK4.indb 14Anl_TC_PC_45_SPK4.indb 14 07.09.2022 14:15:4307.09.2022 14:15:43
SLO
5.2 Montaža/demontaža dleta (slika 3)
Nataknite želeno dleto na šestrobni nastavek dletastega kladiva. Vpenjalno vzmet (4) potisnite čez
dleto. Vpenjalno vzmet obračajte na navoju valja
do omejila. Vpenjalno vzmet držite za sprednji
ročaj.
Za menjavo dleta ločite napravo od vira stisnjenega zraka. Obračajte vpenjalno vzmet, tako da jo
držite na zadnjem ročaju, proč od valja dletastega
kladiva. Sedaj lahko dleto zamenjate, kot je opisano zgoraj.
Od časa do časa morate držaj dleta namazati z
običajno mastjo.
5.3 Montaža nastavka igličnega kladiva
(slika 4)
Nastavek igličnega kladiva montirajte tako, da ga
privijačite na navoj valja.
6. Uporaba
6.1 Priključitev na oskrbo s stisnjenim zrakom
Povežite natični nastavek (5) s hitrim spojem
•
cevi za stisnjeni zrak (cev ni v obsegu dobave).
Upoštevajte največji dopustni delovni pritisk
•
naprave.
6.2 Delo z dletastim kladivom
Dletasto kladivo približajte predmetu, ki ga želite
obdelati. Z aktiviranjem potezne ročice (1) začne
dletasto kladivo delovati.
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Pred čiščenjem ločite napravo od oskrbe s stisnjenim zrakom.
7.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje motor-
•
ja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s
suho krpo ali s stisnjenim zrakom pod nizkim
pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
topil; le-ta lahko poškodujejo plastične dele
naprave. Pazite na to, da ne pride voda v
notranjost naprave.
7.2 Vzdrževanje
Opozorilo!
Napravo ločite od tlaka, preden jo začnete
vzdrževati ali čistiti.
Upoštevanje navedenih vzdrževalnih napotkov
zagotavlja dolgo življenjsko dobo in nemoteno
delovanje tega kakovostnega pripomočka.
Pogoj za trajno brezhibno delovanje naprave je
redno mazanje.
Redno preverjajte število vrtljajev in raven vibracij
s preprostim vizualnim pregledom.
Napotek: Uporabljajte le okolju prijazno olje za
stisnjeni zrak, če napravo uporabljate zunaj delavnice.
Pri mazanju so vam na voljo naslednje možnosti:
Z oljno razpršilno mazalko
Med vir stisnjenega zraka in napravo vstavite
oljno mazalko (ni v obsegu dobave, dobite v specializirani trgovini).
- 15 -
Anl_TC_PC_45_SPK4.indb 15Anl_TC_PC_45_SPK4.indb 15 07.09.2022 14:15:4307.09.2022 14:15:43
SLO
Ročno
Pred vsakim zagonom orodja na stisnjeni zrak nakapajte v priključek stisnjenega zraka 3-5 kapljice
specialnega olja za stisnjeni zrak. Če orodja na
stisnjeni zrak več dni ne uporabljate, morate pred
vklopom v priključek stisnjenega zraka vkapati
5-10 kapljic specialnega olja za stisnjeni zrak.
Orodje na stisnjeni zrak skladiščite le v suhem
prostoru.
Drugo vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo treba vzdrževati.
Iz garancije je izključeno naslednje:
obrabni deli
•
škoda zaradi nedovoljenega delovnega tlaka
•
škoda zaradi nepripravljenega stisnjenega
•
zraka
škoda, nastala zaradi nepravilne uporabe ali
•
nedovoljenih posegov
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi
po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.
Pridržana pravica do tehničnih sprememb
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
- 16 -
Anl_TC_PC_45_SPK4.indb 16Anl_TC_PC_45_SPK4.indb 16 07.09.2022 14:15:4307.09.2022 14:15:43
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Vpenjalna vzmet
Obrabni material/ obrabni deli* Dleto
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako
kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 17 -
Anl_TC_PC_45_SPK4.indb 17Anl_TC_PC_45_SPK4.indb 17 07.09.2022 14:15:4407.09.2022 14:15:44
Loading...
