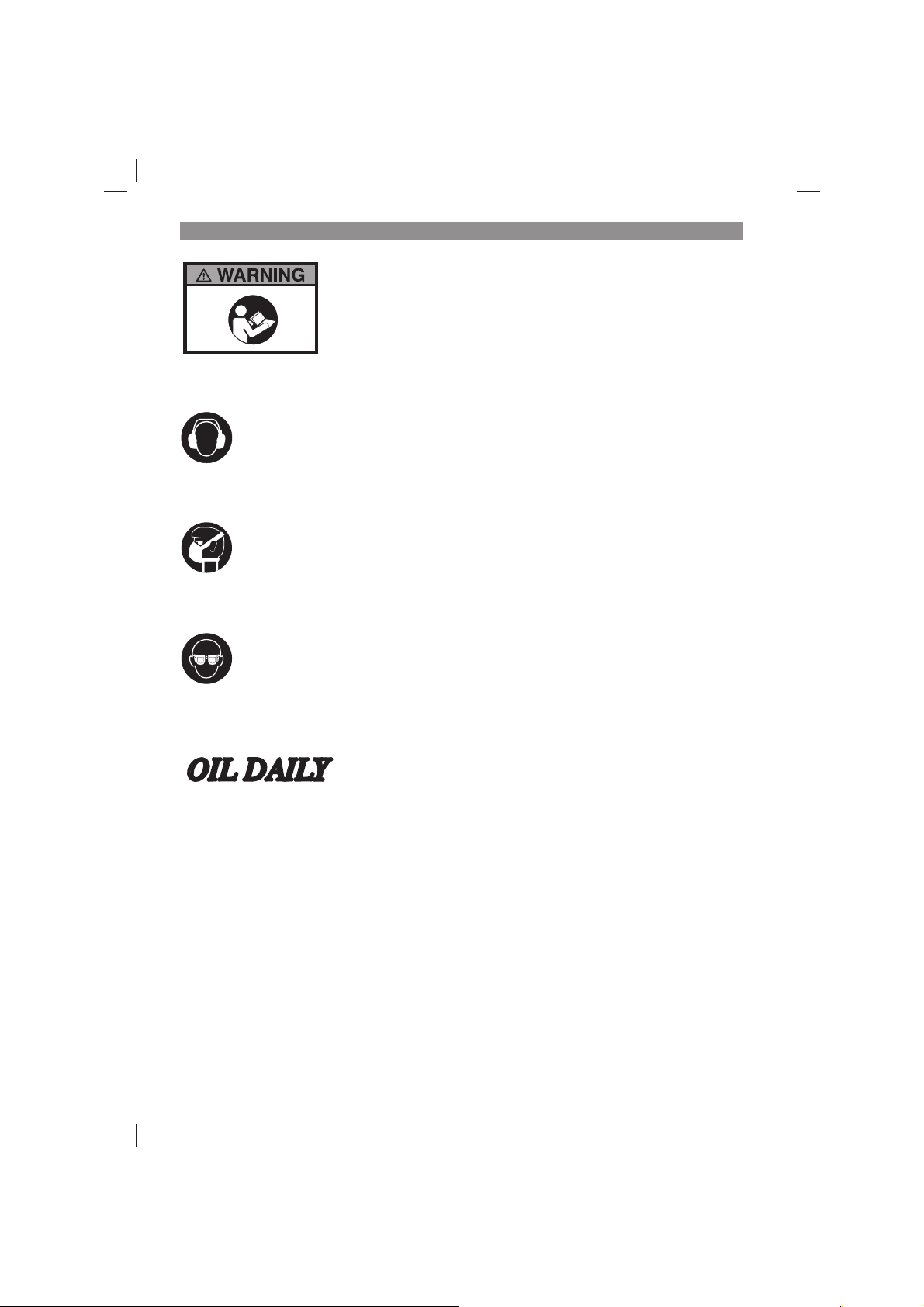

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen.
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-2)
1. Abzugshebel
2. Nadelabklopfaufsatz (bei Art.-Nr. 4139040
nicht im Lieferumfang)
3. Zylinder
4. Spannfeder
5. Stecknippel
6. Ölfl asche (ohne Öl)
7. Flachmeißel
8. Spitzmeißel
9. Nietenmeißel
10. Trennmeißel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Druckluft-Meißelhammer
•
Nadelabklopfaufsatz (bei Art.-Nr. 4139040
•
nicht im Lieferumfang)
Spannfeder
•
Stecknippel
•
Ölflasche (ohne Öl)
•
Flachmeißel
•
Spitzmeißel
•
Nietenmeißel
•
Trennmeißel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Meißelhammer ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz. Er eignet
sich z. B. für Schlitzarbeiten, zum Abschlagen von
Fliesen oder Außenputz, für Mauerdurchbrüche,
zum Trennen oder Schneiden von Blechen und
zum Abschlagen von Bolzen und Nieten.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und
zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.
4. Technische Daten
max. zulässiger Arbeitsdruck: ................... 6,3 bar
Meißelaufnahme (6-kant): ......................... 10 mm
Hub: .......................................................... 43 mm
Schlagzahl: ..........................................4500 min
empfohlener Schlauchdurchmesser: .......Ø 9 mm
Gewicht: ......................................................1,1 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN ISO 15744 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
.............................. 99 dB(A)
pA
............................................ 3 dB
pA
WA
...................... 110 dB(A)
WA
........................................... 3 dB
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
-1
Vorsicht!
Restrisiken
Auch wenn Sie dieses Druckluft-Werkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Werkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
ISO 28927-9, ISO 28927-10.
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 18,2 m/s
h
2
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Werkzeug verwendet wird,
ändern und in Ausnahmefällen über dem angegebenen Wert liegen.
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Werten
der Druckluftversorgung übereinstimmen.
Trennen Sie vor allen Einstell-, Wartungs- und
Reinigungsarbeiten die Druckluftversorgung.
Luftversorgung:
Über eine Druckluftquelle mit Druckeinstellmöglichkeit wie z.B. Kompressor. Lesen Sie vor Inbetriebnahme auch den Absatz Wartung und Pfl ege.
- 6 -
D
Leistungsgröße des Kompressors:
Der verwendete Kompressor sollte mindestens
ein Kesselvolumen von 50 Liter haben.
Einstellwerte für das Arbeiten:
Stellen Sie an Ihrer Druckluftversorgung maximal
einen Arbeitsdruck von 6,3 bar ein.
5.1 Ölen des Gerätes
Vor jeder Inbetriebnahme und bei längerem Betrieb:
Geben Sie 3-5 Tropfen Druckluft-Spezialöl in
•
den Druckluftanschluss (5) (nicht im Lieferumfang enthalten)
Lassen Sie das Gerät kurz laufen, damit
•
überschüssiges Öl ausgeblasen wird.
5.2 Montage/Demontage Meißel (Bild 3)
Stecken Sie den gewünschten Meißel in die Aufnahme des Meißelhammers ein. Schieben Sie die
Spannfeder (4) über den Meißel. Drehen Sie die
Spannfeder auf das Gewinde des Zylinders bis
zum Anschlag fest. Halten Sie dabei die Spannfeder am vorderen Haltebügel.
Zum Wechseln des Meißels trennen Sie das
Gerät von der Druckluftquelle. Drehen Sie die
Spannfeder, indem Sie diese am hinteren Bügel
halten, vom Zylinder des Meißelhammers. Jetzt
kann der Meißel, wie oben beschrieben, gewechselt werden.
Von Zeit zu Zeit sollte der Meißelschaft leicht mit
normalem Schmierfett eingefettet werden.
5.3 Montage Nadelabklopfaufsatz (Bild 4)
Montieren Sie den Nadelabklopfaufsatz indem
Sie den auf das Gewinde des Zylinders festschrauben.
6. Bedienung
6.1 Anschluss an eine Druckluftversorgung
Verbinden Sie den Stecknippel (5) mit der
•
Schnellkupplung eines Druckluftschlauches
(Schlauch nicht im Lieferumfang enthalten).
Beachten sie den maximal zulässigen Ar-
•
beitsdruck des Gerätes.
6.2 Arbeiten mit dem Meißelhammer
Führen Sie den Meißelhammer an das zu bearbeitende Objekt heran. Durch Betätigen des Abzughebels (1) wird der Meißelhammer in Betrieb
genommen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Trennen Sie vor allen Reinigungsarbeiten das Gerät von der Druckluftversorgung.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
7.2 Wartung
Warnung!
Trennen Sie das Gerät vom Druckluftnetz, bevor
Sie Wartungs- und Reinigungsarbeiten durchführen.
Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine
lange Lebensdauer und einen störungsfreien
Betrieb zu.
Für eine dauerhafte einwandfreie Funktion Ihres
Geräts ist eine regelmäßige Schmierung Voraussetzung.
Überprüfen Sie regelmäßig die Drehzahl und das
Vibrationsniveau durch eine einfache Sichtkontrolle.
Hinweis: Verwenden Sie umweltverträgliches
Druckluftöl, wenn das Gerät außerhalb von Werkstätten benutzt wird.
Folgende Möglichkeiten stehen Ihnen in Sachen
Schmierung zur Auswahl:
Über einen Nebelöler
Schalten Sie zwischen der Druckluftquelle und
dem Gerät einen Nebelöler (nicht im Lieferumfang enthalten, im Fachhandel erhältlich).
Vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Ist das Druckluftwerkzeug
mehrere Tage außer Betrieb, müssen Sie vor dem
Einschalten 5-10 Tropfen Spezial-Druckluftöl in
den Druckluftanschluss geben.
Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.
Sonstige Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
Von der Garantie ausgeschlossen sind:
Verschleißteile
•
Schäden durch unzulässigen Arbeitsdruck.
•
Schäden durch nicht aufbereitete Druckluft.
•
Schäden, hervorgerufen durch unsachgemä-
•
ßen Gebrauch oder Fremdeingriff.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoff e. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Huilez l’outil pneumatique avant chaque mise en service par le biais du raccord d’air comprimé.
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Marteau-burineur pneumatique
•
Embout de piquage à aiguilles (pour réf.
•
4139040 non compris dans la livraison)
Ressort tendeur
•
Raccord enfichable
•
Flacon d’huile (sans huile)
•
Burin plat
•
Burin pointu
•
Burin pour rivets
•
Burin découpeur
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
2.1 Description de l’appareil (fi gure 1-2)
1. Levier de détente
2. Embout de piquage à aiguilles (pour réf.
4139040 non compris dans la livraison)
3. Cylindre
4. Ressort tendeur
5. Raccord enfi chable
6. Flacon d’huile (sans huile)
7. Burin plat
8. Burin pointu
9. Burin pour rivets
10. Burin découpeur
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
Le marteau burineur est un outil polyvalent fonctionnant à l’air comprimé. Il convient par ex. pour
entailler, pour enlever du carrelage ou de l’enduit
extérieur, pour percer des murs, pour découper
ou couper des tôles et enlever des boulons et des
rivets.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
- 13 -
F
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
À respecter !
Un tuyau de diamètre intérieur trop faible
et une conduite fl exible trop longue provo-
quent une perte de puissance au niveau de
l’appareil.
Course : ................................................... 43 mm
Nombres de coups : ...........................4500 tr/min
Diamètre de tuyau recommandé : ...........Ø 9 mm
Poids : ........................................................1,1 kg
Bruit et vibration
Les valeurs de bruits et de vibrations ont été déterminées conformément à EN ISO 15744.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
....... 99 dB(A)
pA
... 110 dB(A)
WA
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (sommes vectorielles dans trois directions) ont été déterminées
conformément à ISO 28927-9, ISO 28927-10.
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
= 18,2 m/s
h
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
Assurez-vous, avant de brancher la machine,
que les données se trouvant sur la plaque signalétique correspondent bien aux valeurs de
l’alimentation en air comprimé.
Débranchez l’alimentation en air comprimé
avant tous travaux de réglage, de maintenance et de nettoyage.
Alimentation en air :
Par une source en air comprimé avec une possibilité de réglage de la pression comme par ex. un
compresseur. Lisez avant la mise en service également le paragraphe maintenance et entretien.
- 14 -
F
Puissance du compresseur :
Le compresseur utilisé devrait avoir un réservoir
d’un volume minimum de 50 litres.
Valeurs de consigne pour le travail :
Réglez sur votre alimentation en air comprimé au
maximum une pression de travail de 6,3 bar.
5.1 Huilage de l’appareil
Avant chaque mise en service et pour tout fonctionnement prolongé :
Mettez 3 à 5 gouttes d’huile spéciale pour ou-
•
tils pneumatiques dans le raccord d’air comprimé (5) (non compris dans la livraison)
Faites tourner brièvement l’appareil pour éva-
•
cuer l’excédent d’huile.
5.2 Montage/Démontage du burin (fi gure 3)
Enfi chez le burin souhaité dans l’emmanchement
du marteau burineur. Enfi lez le ressort tendeur
(4) sur le burin. Vissez le ressort tendeur sur le
fi letage du cylindre jusqu’à la butée. Ce faisant
maintenez le ressort tendeur contre l’étrier de
retenue avant.
Pour changer de burin, débranchez l’appareil de
la source d’air comprimé. Enlevez en tournant le
ressort tendeur du cylindre du marteau burineur
en le maintenant contre l’étrier arrière. Maintenant
le burin va pouvoir être changé comme indiqué
ci-dessus.
Le support d’outil devrait être graissé de temps
en temps avec un peu de graisse courante.
5.3 Montage de l’embout de piquage à aiguilles (fi gure 4)
Montez l’embout de piquage à aiguilles en le vissant sur le fi letage du cylindre.
6. Commande
6.1 Raccordement à une alimentation en air
comprimé
Branchez le raccord enfichable (5) à
•
l’accouplement rapide d’un tuyau à air comprimé (tuyau non compris dans la livraison).
Respectez la pression de service maximum
•
autorisée de l’appareil.
6.2 Travailler avec le marteau-burineur
Approchez le marteau burineur de l’objet à traiter. Le marteau burineur est mis en marche par
l’actionnement du levier de détente (1).
7. Nettoyage, maintenance et
commande de pièces de
rechange
Débranchez l’appareil de l’alimentation en air
comprimé avant tous travaux de nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres et sans poussière que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
tout de suite après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide
•
d’un chiffon humide et un peu de savon noir.
N’utilisez aucun produit de nettoyage ni solvant ; ils pourraient endommager les pièces
en matières plastiques de l’appareil. Veillez
à ce qu’aucune eau n’entre à l’intérieur de
l’appareil.
7.2 Maintenance
Avertissement !
Débranchez l’appareil du réseau d’air comprimé
avant d’eff ectuer les travaux de maintenance et
de nettoyage.
Le respect des consignes de maintenance indiquées ici assure une longue durée de vie à
ce produit de qualité et un fonctionnement sans
dérangement.
Un fonctionnement durable et irréprochable de
votre appareil suppose un graissage régulier.
Vérifi ez régulièrement la vitesse de rotation et le
niveau de vibration par un contrôle visuel.
Remarque : utilisez de l’huile pour outils pneumatiques non polluante lorsque l’appareil est
utilisé à l’extérieur.
Vous avez les possibilités suivantes en matière
de graissage :
Pulvérisateur d’huile
Branchez un pulvérisateur d’huile entre la source
d’air comprimé et l’appareil (non compris dans la
livraison, disponible dans le commerce spécialisé).
À la main
Avant chaque mise en service de l’outil pneumatique, mettez 3 à 5 gouttes d’huile spéciale
pour outils pneumatiques dans le raccord d’air
comprimé. Si l’outil pneumatique ne fonctionne
pas pendant plusieurs jours, mettre 5-10 gouttes
d’huile spéciale air comprimé dans le raccord
d’air comprimé avant la mise en marche.
Entreposez votre outil pneumatique uniquement
dans des lieux secs.
Autre maintenance
Aucune autre pièce à l’intérieur de l’appareil n’a
besoin de maintenance.
Sont exclus de la garantie :
les pièces d’usure
•
les dommages dus à une pression de service
•
inadmissible.
les dommages dus à un air comprimé non
•
traité.
les dommages dus à un emploi non conforme
•
aux règles ou à une intervention d’un tiers.
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’ISC GmbH
obtenu.
Sous réserve de modifi cations techniques
7.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
CatégorieExemple
Pièces d‘usure*Ressort tendeur
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Oliate sempre l‘utensile ad aria compressa attraverso il relativo attacco dell‘aria prima di metterlo in
esercizio.
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Scalpello pneumatico
•
Scrostatore ad aghi come accessorio (per art.
•
n.: 4139040 non compreso nella fornitura)
Molla di tenuta
•
Innesto rapido
•
Boccetta per olio (senza olio)
•
Scalpello piatto
•
Scalpello a punta
•
Scalpello taglio rivetto
•
Scalpello taglio lamiera
•
Istruzioni per l‘uso originali
•
Avvertenze di sicurezza
•
2.1 Descrizione dell’apparecchio (Fig. 1-2)
1. Leva a grilletto
2. Scrostatore ad aghi come accessorio (per art.
n.: 4139040 non compreso nella fornitura)
3. Cilindro
4. Molla di tenuta
5. Innesto rapido
6. Boccetta per olio (senza olio)
7. Scalpello piatto
8. Scalpello a punta
9. Scalpello taglio rivetto
10. Scalpello taglio lamiera
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Lo scalpello è un utensile azionato con aria compressa dall‘impiego versatile. È adatto per es. per
ricavare fessure, per staccare piastrelle oppure
intonaco esterno, per fori nel muro, per separare
oppure tagliare lamiere e per staccare bulloni e
rivetti.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
- 20 -
I
Da tenere presente!
Diametri interni dei tubi insuffi cienti e tubi fl essibili troppo lunghi causano una perdita
di effi cienza dell‘apparecchio.
4. Caratteristiche tecniche
Pressione di esercizio max. permessa: .... 6,3 bar
Consumo di aria (6,3 bar): .....................113 l/min
Sede dello scalpello (esagonale): ............ 10 mm
Corsa: ...................................................... 43 mm
Numero di colpi: ..................................4500 min
Diametro tubo fl essibile consigliato: ........Ø 9 mm
Peso: ..........................................................1,1 kg
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN ISO 15744.
Livello di pressione acustica L
Incertezza K
..............................................3 dB
pA
Livello di potenza acustica L
Incertezza K
..............................................3 dB
WA
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
........... 99 dB (A)
pA
........... 110 dB (A)
WA
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
-1
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma
ISO 28927-9, ISO 28927-10.
Valore emissione vibrazioni a
Incertezza K = 1,5 m/s
2
= 18,2 m/s
h
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente,
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano ai valori dell‘alimentazione
dell‘aria compressa.
Prima di qualsiasi lavoro di regolazione, manutenzione e pulizia staccate l‘alimentazione
dell‘aria compressa.
Alimentazione dell‘aria:
Da una fonte di aria compressa con possibilità di
regolazione come ad es. un compressore. Prima
della messa in esercizio leggete anche il punto
Manutenzione e cura.
Potenza del compressore
Si consiglia di utilizzare un compressore con un
volume minimo del serbatoio di 50 litri.
Valori di regolazione per il lavoro:
Regolate l‘alimentazione dell‘aria compressa con
una pressione di esercizio max. di 6,3 bar.
Prima della messa in esercizio e con un esercizio
prolungato:
Aggiungete 3-5 gocce di olio speciale per aria
•
compressa nell‘attacco dell‘aria compressa
(5) (non compreso tra gli elementi forniti).
Lasciate l‘apparecchio brevemente in funzio-
•
ne in modo che l‘olio eccedente venga espulso.
5.2 Montaggio/smontaggio dello scalpello
(Fig. 3)
Inserite la punta desiderata nella sede dello
scalpello. Spingete la molla di tenuta (4) sopra
lo scalpello. Avvitate bene la molla di tenuta sul
fi letto del cilindro fi no alla battuta. Nel fare questo
tenete la molla di tenuta per il gancio di fermo
anteriore.
Per sostituire lo scalpello staccate l‘apparecchio
dalla fonte di aria compressa. Svitate la molla di
tenuta dal cilindro dello scalpello tenendola per il
gancio posteriore. Adesso lo scalpello può essere
sostituito come descritto in precedenza.
Di tanto in tanto si dovrebbe lubrifi care lo stelo
dello scalpello con del grasso lubrifi cante nor-
male.
5.3 Montaggio dell‘accessorio per scrostatore ad aghi (Fig. 4)
Montate l‘accessorio per scrostatore ad aghi avvitandolo saldamente sul fi letto del cilindro.
6. Uso
6.1 Collegamento a un‘alimentazione di aria
compressa
Collegate l‘innesto rapido (5) con
•
l‘accoppiamento rapido di un tubo dell‘aria
compressa (tubo flessibile non compreso tra
gli elementi forniti).
Tenete presente la pressione massima di la-
•
voro consentita per l‘apparecchio.
6.2 Lavorare con lo scalpello
Avvicinate lo scalpello all‘oggetto da lavorare.
Premendo la leva a grilletto (1) viene messo in
funzione lo scalpello.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Prima di ogni operazione di pulizia, staccate
l‘apparecchio dall‘alimentazione dell‘aria compressa.
7.1 Pulizia
Tenete il più possibile liberi da polvere e
•
sporco i dispositivi di protezione, le fessure di
aerazione e la carcassa del motore. Passate
un panno pulito sull‘apparecchio o pulitelo
con un getto di aria compressa a bassa pressione.
Consigliamo di pulire l‘apparecchio subito
•
dopo averlo usato.
Pulite l‘apparecchio regolarmente con
•
un panno umido e un po‘ di sapone. Non
usate detergenti o solventi, perché questi
ultimi potrebbero danneggiare le parti in
plastica dell‘apparecchio. Fate attenzione
che non possa penetrare acqua all‘interno
dell‘apparecchio.
7.2 Manutenzione
Avvertimento!
Separate l‘apparecchio dalla rete di alimentazione dell‘aria compressa prima di eff ettuare le
operazioni di pulizia e manutenzione.
Il rispetto delle avvertenze per la manutenzione
qui indicate garantisce una lunga durata ed un
esercizio senza problemi di questo prodotto di
qualità.
Una lubrifi cazione regolare dell‘apparecchio ga-
rantisce un funzionamento duraturo e perfetto.
Controllate regolarmente il numero di giri e il livello di vibrazioni con un semplice controllo visivo.
Avvertenza: usate olio per aria compressa ecocompatibile se utilizzate l‘apparecchio all‘aperto.
Per la lubrifi cazione ci sono le seguenti possibilità
Con un nebulizzatore per olio
Inserite un nebulizzatore per olio (non compreso
tra gli elementi forniti, disponibile presso i rivenditori specializzati) tra la fonte di aria compressa e
l‘apparecchio.
Prima della messa in esercizio dell‘utensile ad
aria compressa versate sempre da 3 a 5 gocce
di olio speciale per aria compressa nel relativo
attacco. Se l‘utensile ad aria compressa non
viene usato per più giorni, prima di rimetterlo in
esercizio dovete versare 5-10 gocce d‘olio per
aria compressa nel relativo attacco.
Conservate l‘utensile ad aria compressa solo in
luoghi asciutti.
Ulteriore manutenzione
All‘interno dell‘apparecchio non si trovano altre
parti che richiedano manutenzione.
Sono esclusi dalla garanzia:
Parti soggette ad usura
•
Danni causati da pressione di esercizio non
•
consentita
Danni causati da aria compressa non trattata
•
Danni causati da uso scorretto o da interventi
•
da parte di terzi.
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
CategoriaEsempio
Parti soggette ad usura *Molla tenditrice
Materiale di consumo/parti di consumo *Scalpello
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Het pneumatisch gereedschap vóór elke inbedrijfstelling via de persluchtaansluiting oliën.
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1-2)
1. Trekker
2. Naaldhameropzetstuk (bij art.-nr. 4139040
niet meegeleverd)
3. Cilinder
4. Spanveer
5. Insteeknippel
6. Oliefl es (zonder olie)
7. Vlakbeitel
8. Puntbeitel
9. Klinkbeitel
10. Snijbeitel
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
Pneumatische beitelhamer
•
Naaldhameropzetstuk (bij art.-nr. 4139040
•
niet meegeleverd)
Spanveer
•
Insteeknippel
•
Oliefles (zonder olie)
•
Vlakbeitel
•
Puntbeitel
•
Klinkbeitel
•
Snijbeitel
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
De beitelhamer is een pneumatisch gereedschap
voor veelzijdige inzet. Hij is geschikt voor bijv.
splijtwerkzaamheden, voor het afslaan van tegels
of buitenbepleistering, voor muurdoorbraken,
voor het scheiden of snijden van platen en voor
het afslaan van bouten en klinknagels.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
Opgelet!
Slangen met een te geringe binnendiameter
en een te lange slangleiding hebben een vermogensverlies aan het apparaat tot gevolg.
4. Technische gegevens
Max. toegelaten werkdruk: ...................... 6,3 bar
Beiteladapter (6-kant): ............................. 10 mm
Slag: ......................................................... 43 mm
Aantal slagen: .....................................4500 min
Aanbevolen slangdiameter: .....................Ø 9 mm
Gewicht: .................................................... 1,1 kg
Geluid en vibratie
De geluids- en trilwaarden werden vastgesteld
volgens EN ISO 15744.
Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale trilwaarden (vectorsom van drie richtingen)
vastgesteld overeenkomstig ISO 28927-9, ISO
28927-10.
Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s²
De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onderling te vergelijken.
De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamhe-
.......................... 99 dB (A)
pA
........................................... 3 dB
pA
......................... 110 dB (A)
WA
.......................................... 3 dB
WA
= 18,2 m/s
h
2
den de nadelige gevolgen te beoordelen.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan.
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt.
Draag handschoenen.
•
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordo-
-1
en in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onderhouden.
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de waarden van de
persluchttoevoer, alvorens het apparaat aan te
sluiten.
Onderbreek vóór alle instel-, onderhouds- en
reinigingswerkzaamheden de persluchttoevoer.
Luchttoevoer:
Via een persluchtbron met de mogelijkheid om de
druk in te stellen zoals bijv. een compressor. Lees
vóór inbedrijfstelling ook het hoofdstuk Onderhoud en verzorging.
Vermogen van de compressor:
De ingezette compressor moet minstens een ketelvolume van 50 liter bezitten.
Instelwaarden voor het werken:
Stel aan uw persluchttoevoer maximaal een werkdruk van 6,3 bar in.
Vóór elke inbedrijfstelling en bij langer bedrijf:
Doe 3-5 druppels speciale persluchtolie in de
•
persluchtaansluiting (5) (niet meegeleverd).
Laat het apparaat kort lopen, opdat overtolli-
•
ge olie wordt uitgeblazen.
5.2 Montage/Demontage beitel (afbeelding 3)
Steek de gewenste beitel in de adapter van de
beitelhamer. Schuif de spanveer (4) over de
beitel. Draai de spanveer op de schroefdraad
van de cilinder tot aan de aanslag vast. Houd de
spanveer daarbij vast aan de voorste bevestigingsbeugel.
Om de beitel te wisselen isoleert u het apparaat
van de persluchtbron. Draai de spanveer door
deze vast te houden aan de achterste beugel van
de cilinder van de beitelhamer. Nu kan de beitel,
zoals hierboven beschreven, worden gewisseld.
Van tijd tot tijd moet de beitelschacht licht worden
ingevet met normaal smeervet.
5.3 Montage naaldhameropzetstuk
(afbeelding 4)
Monteer het naaldhameropzetstuk door het vast
te schroeven op de schroefdraad van de cilinder.
6. Bediening
6.1 Aansluiting van de persluchttoevoer
Verbind de steeknippel (5) met de snelkop-
•
peling van een persluchtslang (slang niet
meegeleverd).
Houd rekening met de maximaal toegelaten
•
werkdruk van het apparaat.
6.2 Werken met de beitelhamer
Breng de beitelhamer naar het te bewerken
object. Door de trekker (1) te activeren wordt de
beitelhamer in bedrijf genomen.
7. Reiniging, onderhoud en
bestellen van wisselstukken
Isoleer het apparaat vóór alle reinigingswerkzaamheden van de persluchttoevoer.
7.1 Reiniging
Houd de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zoveel mogelijk
vrij van stof en vuil. Wrijf het apparaat met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het valt aan te bevelen om het apparaat on-
•
middellijk na elk gebruik schoon te maken.
Maak het apparaat regelmatig schoon met
•
een vochtige doek en wat smeerzeep. Gebruik geen reinigings- of oplosmiddelen, omdat
deze de kunststof delen van het apparaat
zouden kunnen aantasten. Zorg ervoor dat
geen water binnenin het apparaat terecht kan
komen.
7.2 Onderhoud
Waarschuwing!
Isoleer het apparaat van het persluchtnet, voordat
u onderhouds- en reinigingswerkzaamheden
uitvoert.
De naleving van de hier opgesomde onderhoudsvoorschriften garandeert voor dit kwaliteitsproduct een lange levensduur en een storingvrij
bedrijf.
Voor een langdurige foutloze werking van uw apparaat is regelmatige smering een voorwaarde.
Controleer regelmatig het toerental en het trillingsniveau door een eenvoudige visuele controle.
Aanwijzing: Gebruik milieuvriendelijke persluchtolie, indien het apparaat buiten werkplaatsen
wordt ingezet.
Voor de smering kunt u kiezen tussen de volgende mogelijkheden:
Via een olievernevelaar
Schakel tussen de persluchtbron en het apparaat
een olievernevelaar (niet meegeleverd, verkrijgbaar in de speciaalzaak).
Voor elke inbedrijfstelling van het persluchtgereedschap 3-5 druppels speciale persluchtolie in
de persluchtaansluiting doen. Indien het pneumatisch gereedschap meerdere dagen buiten bedrijf
is, moet u alvorens het in te schakelen 5-10
druppels speciale persluchtolie in de persluchtaansluiting doen.
Bewaar uw pneumatisch gereedschap alleen in
droge ruimtes.
Overig onderhoud
Binnenin het apparaat zitten geen andere te onderhouden onderdelen.
Van de garantie uitgesloten zijn:
Slijtagedelen
•
Schade door ontoelaatbare werkdruk
•
Schade door niet geconditioneerde perslucht
•
Schade veroorzaakt door onoordeelkundig
•
gebruik of vreemde ingreep.
7.3 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
•
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele verpakking.
Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Antes de cada puesta en servicio, engrasar la herramienta neumática a través de la toma de aire comprimido.
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicaciones para posibles consultas posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1-2)
1. Disparador
2. Accesorio desincrustrador de agujas (en
núm. de art.: 4139040 no incluido en el volumen de entrega)
3. Cilindro
4. Resorte de tensión
5. Niple
6. Botella de aceite (sin aceite)
7. Cincel plano
8. Cincel puntiagudo
9. Útil para remaches
10. Útil para tronzar
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato.
Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté
•
completo.
Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!
Martillo perforador y cincelador neumático
•
Accesorio desincrustrador de agujas (en
•
núm. de art.: 4139040 no incluido en el volumen de entrega)
Resorte de tensión
•
Niple
•
Botella de aceite (sin aceite)
•
Cincel plano
•
Cincel puntiagudo
•
Útil para remaches
•
Útil para tronzar
•
Manual de instrucciones original
•
Instrucciones de seguridad
•
3. Uso adecuado
El martillo perforador y cincelador es una herramienta accionada por aire comprimido para
múltiples aplicaciones. El martillo resulta ideal
para, por ejemplo, realizar trabajos de ranurado,
eliminar baldosas o revoque de exteriores, para
perforar muros, para separar o cortar chapas y
para eliminar pernos y remaches.
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades
similares.
¡A tener en cuenta!
Si el diámetro interior de la manguera es demasiado pequeño o la manguera demasiado
larga, el aparato pierde potencia.
4. Características técnicas
Presión de trabajo máxima admisible: ..... 6,3 bar
Consumo de aire (6,3 bar): ...................113 l/min
Alojamiento para cincel (hexagonal): ....... 10 mm
Elevación: ................................................ 43 mm
Número de percusiones: ....................4500 r.p.m.
Diámetro de la manguera recomendado:
.................................................................Ø 9 mm
Peso: ......................................................... 1,1 kg
Ruido y vibración
Los valores de ruido y vibración se han determinado conforme a EN ISO 15744.
Nivel de presión acústica L
Imprecisión K
............................................3 dB
pA
Nivel de potencia acústica L
Imprecisión K
............................................3 dB
WA
................. 99 dB(A)
pA
............ 110 dB(A)
WA
El valor de emisión de vibraciones indicado también puede utilizarse para una valoración preliminar de los riesgos.
¡Reducir la emisión de ruido y las vibraciones al mínimo!
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
•
arlo con regularidad.
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
•
el aparato.
Apagar el aparato cuando no se esté utilizan-
•
do.
Llevar guantes.
•
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producirse los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Valores totales de vibración (suma de vectores en
las tres direcciones) determinados conforme a la
norma ISO 28927-9, ISO 28927-10.
Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s
2
= 18,2 m/s
h
El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice
la herramienta eléctrica.
El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con
otras.
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coin-
cidan con los datos del suministro de aire comprimido.
Desconectar el suministro de aire comprimido antes de realizar cualquier trabajo de
2
ajuste, mantenimiento y limpieza.
Suministro de aire:
A través de una fuente de aire comprimido con
posibilidad de ajuste como, p. ej. compresor. Antes de la puesta en marcha es preciso leer también el apartado „Mantenimiento y cuidados“.
Potencia del compresor:
El compresor empleado debería de tener al menos un volumen de la cámara de 50 litros.
- 35 -
E
Valores de ajuste para trabajar:
Poner en el suministro de aire comprimido una
presión de trabajo máxima de 6,3 bar.
5.1 Engrasado del aparato
Antes de toda puesta en marcha y en caso de
funcionamiento durante mucho tiempo:
Poner de 3 a 5 gotas de aceite especial para
•
herramientas neumáticas en la conexión del
aire comprimido (5) (no incluido en el volumen de entrega).
Dejar que el aparato marche brevemente
•
para expulsar el aceite sobrante.
5.2 Montaje/desmontaje del cincel (fi g. 3)
Introducir el cincel deseado en el alojamiento del
martillo perforador y cincelador. Poner el resorte
de tensión (4) sobre el cincel. Atornillar el resorte
de tensión sobre la rosca del cilindro hasta el
tope. Sujetar el resorte de tensión en el estribo de
sujeción delantero.
Para cambiar el cincel, desenchufar el aparato de
la fuente de aire comprimido. Girar el resorte de
tensión del cilindro del martillo: para ello sujetar el
arco posterior. Ahora se puede cambiar el cincel
según se describe más arriba.
Lubricar periódicamente el eje del cincel con grasa lubricante normal.
5.3 Montaje del accesorio desincrustrador de
agujas (fi g. 4)
Montar el accesorio desincrustador de agujas
atornillándolo sobre la rosca del cilindro.
6. Manejo
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
Desconectar el aparato del suministro de aire
comprimido antes de realizar trabajos de limpieza.
7.1 Limpieza
Evitar al máximo posible que la suciedad y
•
el polvo se acumulen en los dispositivos de
seguridad, las rendijas de ventilación y la
carcasa del motor. Frotar el aparato con un
paño limpio o limpiarlo con aire comprimido
manteniendo la presión baja.
Se recomienda limpiar el aparato inmediata-
•
mente después de cada uso.
Limpiar el aparato de forma periódica con un
•
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes;
ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre
agua en el interior del aparato.
7.2 Mantenimiento
¡Aviso!
Desconectar el aparato de la red de aire comprimido antes de realizar trabajos de mantenimiento
y limpieza.
El cumplimiento de las instrucciones de mantenimiento especifi cadas en este manual proporciona
a este producto de calidad una larga duración y
un servicio sin averías.
Para que su aparato funcione perfectamente durante mucho tiempo, será preciso engrasarlo de
forma periódica.
6.1 Conexión a un suministro de aire comprimido
Conectar el niple (5) al acoplamiento rápi-
•
do de una manguera de aire comprimido
(manguera no incluida en el volumen de
entrega).
Tener en cuenta la presión de trabajo máxima
•
admisible del aparato.
6.2 Cómo trabajar con el martillo perforador
y cincelador
Acercar el martillo perforador y cincelador al objeto a trabajar. El martillo se enciende pulsando
el gatillo (1).
Realizar periódicamente un control visual para
comprobar la velocidad y el nivel de vibración.
Advertencia: utilizar solo aceite de aire comprimido ecológico cuando se vaya a utilizar el aparato fuera de un taller.
Para lubricar se puede elegir entre las siguientes
posibilidades:
A través de un pulverizador de aceite
Conectar un pulverizador de aceite (no incluido
en el volumen de entrega, disponible en comercios especializados) entre la fuente de aire comprimido y el aparato.
- 36 -
E
De forma manual
Antes de cualquier puesta en marcha, introducir
3-5 gotas de aceite especial para herramientas
neumáticas en la toma de aire comprimido. Si
la herramienta neumática se halla varios días
fuera de servicio, antes de conectarla se deberán
poner 5-10 gotas de aceite en la toma de aire
comprimido.
Guardar la herramienta neumática sólo en espacios secos.
Mantenimiento adicional
No es preciso realizar el mantenimiento de otras
piezas en el interior del aparato.
La garantía no cubre los siguientes casos:
Piezas de desgaste
•
Daños producidos por una presión de servi-
•
cio no admisible.
Daños producidos por el uso de aire compri-
•
mido sin depurar.
Daños producidos por un uso inadecuado o
•
por la intervención de terceros.
7.3 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos siguientes:
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
•
Encontrará los precios y la información actual en
www.isc-gmbh.info
9. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos
de los mismos, con autorización expresa de iSC
GmbH.
Nos reservamos el derecho a realizar modifi caci-
ones técnicas
8. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
CategoríaEjemplo
Piezas de desgaste*Muelle tensor
Material de consumo/Piezas de consumo*Cincel
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções
Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.
Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros
materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!
Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.
Lubrifi que a ferramenta de ar comprimido através da ligação de ar comprimido antes de cada colo-
cação em funcionamento.
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de instruções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes
encontram-se na brochura fornecida.
Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de
segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e
indicações para mais tarde consultar.
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho (fi gura 1-2)
1. Gatilho
2. Acessório para remover pregos (com ref.
ª4139040 não incluído no material a fornecer)
3. Cilindro
4. Mola tensora
5. Niple de encaixe
6. Garrafa de óleo (sem óleo)
7. Cinzel plano
8. Cinzel pontiagudo
9. Cinzel de rebitar
10. Cinzel de traçar
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m
do manual.
Abra a embalagem e retire cuidadosamente o
•
aparelho.
Remova o material da embalagem, assim
•
como os dispositivos de segurança da embalagem e de transporte (caso existam).
Verifique se o material a fornecer está com-
•
pleto
Verifique se o aparelho e as peças acessóri-
•
as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-
•
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
Martelo de cinzelar pneumático
•
Acessório para remover pregos (com ref.
•
ª4139040 não incluído no material a fornecer)
Mola tensora
•
Niple de encaixe
•
Garrafa de óleo (sem óleo)
•
Cinzel plano
•
Cinzel pontiagudo
•
Cinzel de rebitar
•
Cinzel de traçar
•
Manual de instruções original
•
Instruções de segurança
•
3. Utilização adequada
O martelo de cinzelar é uma ferramenta que
funciona a ar comprimido e que oferece múltiplas
aplicações. É apropriado para, p. ex. trabalhos de
entalhe, para partir ladrilhos ou reboco exterior,
para aberturas na parede, para separar e cortar
chapas e para partir pernos e rebites.
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.
Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
Observe o seguinte!
Se o diâmetro interior da mangueira for insufi ciente ou se a mangueira for demasiado
comprida tal pode provocar perda de potência no aparelho.
4. Dados técnicos
Máx.pressão de trabalho permitida: ......... 6,3 bar
Consumo de ar (6,3 bar): ...................... 113 l/min
Apoio do cinzel (sextavado): .................... 10 mm
Curso: ...................................................... 43 mm
Número de golpes: ..............................4500 min
Diâmetro de mangueira recomendado: ...Ø 9 mm
Peso: ..........................................................1,1 kg
Ruído e vibração
Os valores de vibração e ruído foram apurados
de acordo com a norma EN ISO 15744.
Nível de pressão acústica LpA ................ 99 dB(A)
Incerteza K
Nível de potência acústica L
Incerteza K
................................................3 dB
pA
...............................................3 dB
WA
............110 dB(A)
WA
Reduza a produção de ruído e de vibração
para o mínimo!
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
•
gularmente.
Adapte o seu modo de trabalho ao aparelho.
•
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
•
verificação.
Desligue o aparelho, quando este não estiver
•
a ser utilizado.
Use luvas.
•
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
-1
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manutenção de forma adequada.
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma dos vetores das
três direções) apurados de acordo com a norma
ISO 28927-9, ISO 28927-10.
Valor de emissão de vibração a
Incerteza K = 1,5 m/s
O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da ferramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.
O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.
O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.
Antes de estabelecer a ligação, certifi que-se de
que os dados constantes da placa de características correspondem aos valores da alimentação
de ar comprimido.
Desligue a alimentação de ar comprimido
antes de quaisquer trabalhos de regulação,
manutenção e limpeza.
Alimentação de ar:
Através de uma fonte de ar comprimido que
permita a regulação da pressão, como p. ex. um
compressor. Antes da colocação em funcionamento, leia também o parágrafo Manutenção e
conservação.
Potência nominal do compressor:
O compressor utilizado deverá ter um volume de
caldeira mínimo de 50 litros.
- 42 -
P
Valores de ajuste para os trabalhos:
Na alimentação de ar comprimido, regule a pressão de trabalho para no máximo 6,3 bar.
5.1 Lubrifi cação do aparelho
Antes de cada colocação em funcionamento e
em caso de funcionamento prolongado:
Aplique 3-5 gotas de óleo especial para ar
•
comprimido na ligação de ar comprimido (5)
(não incluído no material a fornecer)
Deixe o aparelho funcionar por pouco tempo
•
para que o óleo em excesso seja expelido.
5.2 Montagem/desmontagem do cinzel
(fi gura 3)
Insira o cinzel desejado no encaixe do martelo
de cinzelar. Empurre a mola tensora (4) sobre o
cinzel. Aperte bem a mola tensora na rosca do
cilindro até ao encosto. Enquanto isso, segure a
mola tensora no estribo de fi xação dianteiro.
Para trocar o cinzel, desligue o aparelho da fonte
de ar comprimido. Desenrosque a mola tensora
do cilindro do martelo de cinzelar, segurando-a
pela haste posterior. Agora já é possível trocar o
cinzel, como acima descrito.
De vez em quando, deve-se lubrifi car o enca-
badouro do cinzel com uma massa lubrifi cante
normal.
5.3 Montagem do acessório para remover
pregos (fi gura 4)
Monte o acessório para remover pregos, apertando-o na rosca do cilindro.
6. Operação
6.1 Ligação à alimentação de ar comprimido
Ligue o niple de encaixe (5) ao acoplamento
•
rápido de uma mangueira de ar comprimido
(mangueira não incluída no material a fornecer).
Observe a pressão de trabalho máxima ad-
•
missível do aparelho.
6.2 Trabalhar com o martelo de cinzelar
Coloque o martelo de cinzelar sobre o objeto a
trabalhar. Acione o gatilho (1) para colocar o martelo de cinzelar em funcionamento.
7. Limpeza, manutenção
e encomenda de peças
sobressalentes
Desligue o aparelho da alimentação de ar comprimido antes de quaisquer trabalhos de limpeza.
7.1 Limpeza
Mantenha os dispositivos de proteção, as
•
ranhuras de ventilação e a carcaça do motor
tão livres de pó e sujidade quanto possível.
Esfregue o aparelho com um pano limpo ou
sopre com ar comprimido a baixa pressão.
Aconselhamos a limpeza do aparelho imedia-
•
tamente após cada utilização.
Limpe regularmente o aparelho com um pano
•
húmido e um pouco de sabonete líquido. Não
utilize produtos de limpeza ou solventes, pois
estes podem corroer as peças de plástico
do aparelho. Certifique-se de que não entra
água para o interior do aparelho.
7.2 Manutenção
Aviso!
Desligue o aparelho da rede de ar comprimido
antes de efetuar trabalhos de manutenção e de
limpeza.
O cumprimento das indicações de manutenção
indicadas no presente manual garante a este
produto de qualidade uma longa vida útil e um
funcionamento isento de falhas.
Para que o seu aparelho funcione sem quaisquer
problemas durante bastante tempo, é necessário
que o lubrifi que regularmente.
Verifi que regularmente as rotações e o nível de
vibração através de um controlo visual.
Nota: Utilize óleo do ar comprimido não poluente
se o aparelho for utilizado fora de ofi cinas.
Pode escolher entre os seguintes modos de lubrifi cação:
Através de um lubrifi cador de névoa de óleo
Entre a fonte de ar comprimido e o aparelho ligue
um lubrifi cador de névoa de óleo (não incluído no
material a fornecer, à venda em lojas especializadas).
Antes de colocar a ferramenta de ar comprimido
em funcionamento, aplicar sempre 3 a 5 gotas de
óleo especial do ar comprimido na ligação de ar
comprimido. Se a ferramenta de ar comprimido
fi car vários dias sem ser usada, antes de a ligar,
terá de aplicar 5 a 10 gotas de óleo especial do
ar comprimido na ligação de ar comprimido.
Guarde a sua ferramenta de ar comprimido apenas em espaços secos.
Outra manutenção
No interior do aparelho, não existem quaisquer
peças que necessitem de manutenção.
Excluídos pela garantia estão:
Peças desgastadas
•
Danos devido a pressão de trabalho não
•
permitida.
Danos devido a ar comprimido não prepa-
•
rado.
Danos devido a uma utilização inadequada
•
ou intervenções indevidas.
7.3 Encomenda de peças sobressalentes:
Ao encomendar peças sobressalentes, devem-se
fazer as seguintes indicações:
Tipo da máquina
•
Número de artigo da máquina
•
Número de identificação da máquina
•
Número da peça sobressalente necessária
•
Pode encontrar os preços e informações actuais
em www.isc-gmbh.info
9. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.
A reprodução ou duplicação, mesmo que parcial,
da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
8. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
CategoriaExemplo
Peças de desgaste*Mola tensora
Consumíveis/peças consumíveis*Cinzel
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição
o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido
à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, serlhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU - (EU)2016/1628
Emission No.:
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующиепродукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Standard references: EN ISO 11148-4
Landau/Isar, den 30.10.2018
First CE: 18 Archive-File/Record: NAPR014703
Art.-No.: 41.390.40 I.-No.: 11018 Documents registrar: Hirsekorn Sergey
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU - (EU)2016/1628
Emission No.:
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующиепродукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Standard references: EN ISO 11148-4
Landau/Isar, den 30.10.2018
First CE: 18 Archive-File/Record: NAPR018325
Art.-No.: 41.390.45 I.-No.: 11018 Documents registrar: Hirsekorn Sergey
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
