Einhell TC-MG 18 Li User guide

TC-MG 18 Li

D Originalbetriebsanleitung

Akku-Multifunktionswerkzeug

GB Original operating instructions

Cordless Multifunction Tool

F Instructions d’origine

Outil multifonctions sans fi l

I Istruzioni per l’uso originali

Utensile multifunzione a batteria

CZ Originální návod k obsluze

Akumulátorové víceúčelové nářadí

SK Originálny návod na obsluhu

Akumulátorové multifunkčné
náradie

NL Originele handleiding

Multifunctioneel accugereedschap

E Manual de instrucciones original

Herramienta multiusos a batería

RUS Оригинальное руководство по

эксплуатации
Аккумуляторный
многофункциональный
инструмент

SLO Originalna navodila za uporabo

Večfunkcijsko orodje na baterije

H Eredeti használati utasítás

Akku-multifunkcionális szerszám

RO Instrucţiuni de utilizare originale

Unealtặ multifunciţonalặ cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Πολυεργαλειο μπαταριασ

9

Art.-Nr.: 44.651.70 I.-Nr.: 11017

Anl_TC_MG_18_Li_SPK9.indb 1Anl_TC_MG_18_Li_SPK9.indb 1 08.08.2018 11:13:2708.08.2018 11:13:27

1

7

3

1

2

4

6

5

8 9 10

2

5

14

13

8

11 12

14

13

3

76

- 2 -

Anl_TC_MG_18_Li_SPK9.indb 2Anl_TC_MG_18_Li_SPK9.indb 2 08.08.2018 11:13:3308.08.2018 11:13:33

4 5

6

3

6

a

b

1

4

–+

- 3 -

Anl_TC_MG_18_Li_SPK9.indb 3Anl_TC_MG_18_Li_SPK9.indb 3 08.08.2018 11:13:3708.08.2018 11:13:37

- 4 -

Anl_TC_MG_18_Li_SPK9.indb 4Anl_TC_MG_18_Li_SPK9.indb 4 08.08.2018 11:13:3908.08.2018 11:13:39

D

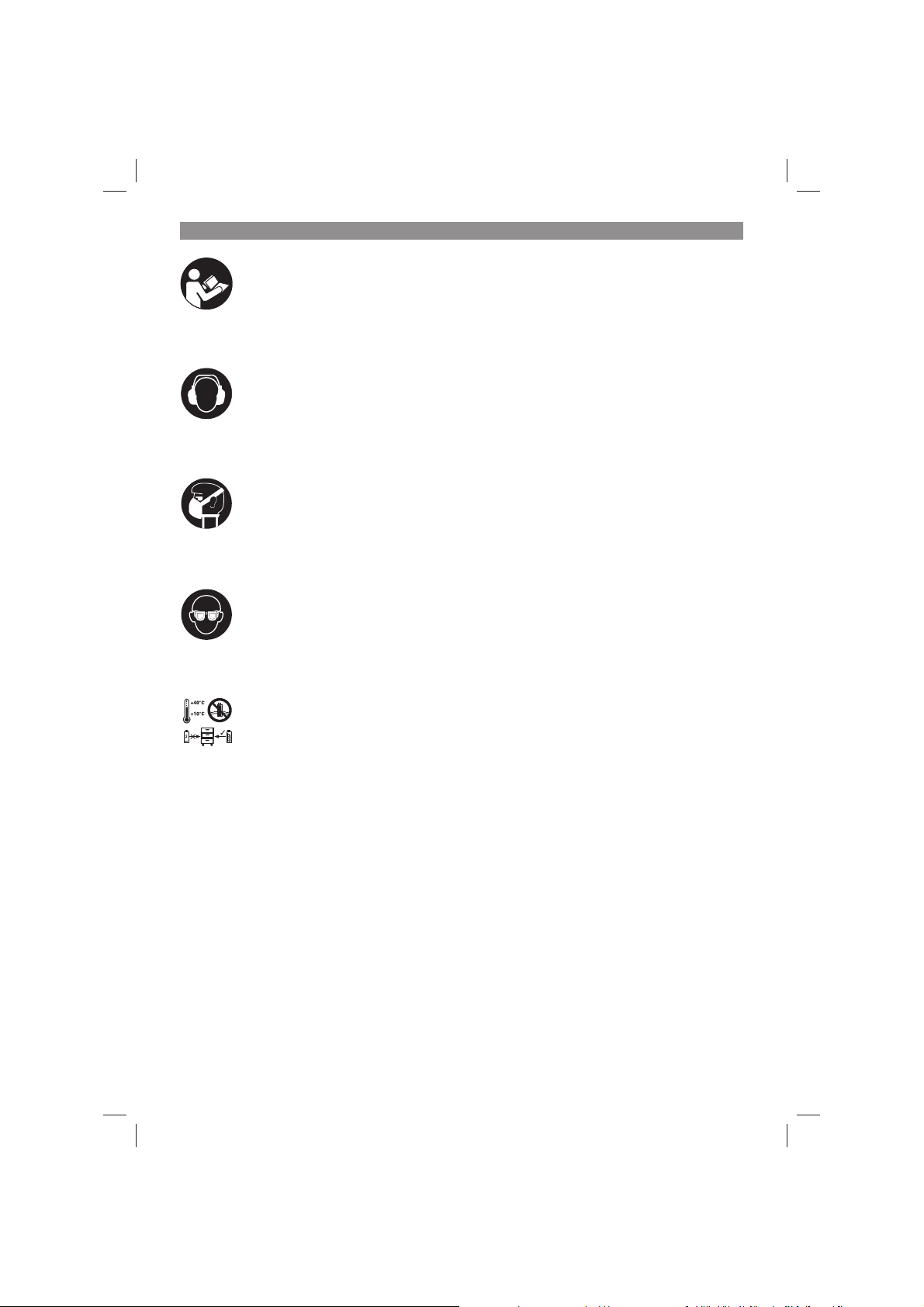

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern.

- 5 -

Anl_TC_MG_18_Li_SPK9.indb 5Anl_TC_MG_18_Li_SPK9.indb 5 08.08.2018 11:13:3908.08.2018 11:13:39

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/ Ausschalter

2. Werkzeugaufnahme

3. Ladegerät

4. Drehzahl-Regler

5. Innensechskantschlüssel

6. Akku

7. Rasttaste

8. Schaber

9. Dreieck-Schleifplatte

10. Tauchsägeblatt für Holz

11. Segmentsägeblatt

12. Schleifpapier

13. Scheibe

14. Innensechskantschraube

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Multifunktionswerkzeug

•

Dreieck-Schleifplatte

•

Schaber

•

9x Schleifpapier

•

Tauchsägeblatt für Holz

•

Segmentsägeblatt

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Gerät ist zum Schleifen begrenzter Flächen
geeignet. Zum Schleifen größerer Flächen muss
die Staubabsaugung, welche als Zubehör erhält­lich ist (Siehe Punkt 7.3), verwendet werden.

- 6 -

Anl_TC_MG_18_Li_SPK9.indb 6Anl_TC_MG_18_Li_SPK9.indb 6 08.08.2018 11:13:3908.08.2018 11:13:39

D

Die Maschine ist zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoff en unter Ver-
wendung des entsprechenden Schleifpapiers
bestimmt. Außerdem ist die Maschine bestimmt
zum Sägen von Holz, Kunststoff en und ähnlichen
Werkstoff en, sowie zum Abschaben von gekleb-
ten Teppichböden, Spachtelmasse-Rückständen,
alten Lackierungen und ähnlichen Anwendungen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:...................11000-20000 min

Schleiffl äche: ............................. 90 x 90 x 90 mm

Oszillationswinkel: .......................................... 3,2°

Gewicht: ....................................................0,86 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

.............................. 78 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 89 dB(A)

WA

........................................... 3 dB

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!

-1

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Handgriff

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Anl_TC_MG_18_Li_SPK9.indb 7Anl_TC_MG_18_Li_SPK9.indb 7 08.08.2018 11:13:3908.08.2018 11:13:39

2

= 13,9 m/s

h

2

- 7 -

D

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

Lesen Sie vor der Inbetriebnahme Ihres Akku­Gerätes unbedingt diese Hinweise:

Laden Sie den Akku mit dem Ladegerät.

•

5.1 Einsatzwerkzeuge montieren (Bild 1/2)

Für ein sicheres Montieren der

•

Einsatzwerkzeuge sollten Sie das
Multifunktionswerkzeug so aufsetzen, dass
der Ein-/Ausschalter (1) nach unten und die
Werkzeugaufnahme (2) nach oben zeigt.
Setzen Sie das Einsatzwerkzeug (z.B.

•

Dreieck-Schleifplatte oder HCS-Sägeblatt) so
auf die Werkzeugaufnahme (2), dass in die
Aussparungen des Einsatzwerkzeuges die
Stifte der Werkzeugaufnahme (2) passen.
Befestigen Sie das Einsatzwerkzeug mit der

•

mitgelieferten Innensechskanntschraube
(14) und ziehen Sie die Schraube mit dem
Innensechskantschlüssel (5) gut fest.
Achten Sie darauf, dass die Scheibe (13) als

•

Unterlegscheibe für die Innensechskannt­schraube (14) verwendet wird (siehe Bild 2).

Prüfen Sie das Einsatzwerkzeug auf festen
Sitz!

5.2 Dreieck-Schleifplatte

Mit der Dreieck-Schleifplatte kann die Maschine
als Dreieckschleifer verwendet werden.

5.2.1 Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluss.
Achten Sie auf Übereinstimmung der Absauglö­cher am Schleifpapier und Schleifplatte.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 3/4)

1. Akku-Pack (6) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (7) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des
Akku-Packs sollten Sie für eine rechtzeitige Wie­deraufl adung des Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Multifunktionswerkzeuges nach­lässt. Entladen Sie den Akku-Pack nie vollständig.
Dies führt zu einem Defekt des Akku-Packs!

6.2 Ein-/Ausschalten (Abb. 5)

Zum Einschalten des Gerätes muss der Schalter
(1) nach vorne geschoben werden.
Zum Ausschalten des Gerätes muss der Schalter
(1) wieder nach hinten geschoben werden.

6.3 Arbeitshinweise

Gerät einschalten.

•

Vom Körper weg arbeiten.

•

Hände niemals vor den unmittelbaren Ar-

•

beitsbereich führen.
Nur einwandfreie und unbeschädigte

•

Einsatzwerkzeuge verwenden.

Einsatzwerkzeuge:
Sägen: Sägen von Holz und Kunststoff .

Arbeitshinweise: Achten Sie beim Sägen auf
Fremdkörper im Material und entfernen Sie diese
ggf..
Im Tauchsägeverfahren dürfen nur weiche Mate­rialien wie Holz oder Gipskartonplatten bearbeitet
werden.

Schleifen: Flächenschleifen an Rändern, in
Ecken oder schwer zugänglichen Bereichen. Je
nach Schleifblatt zum Schleifen von Holz, Farbe,
Lack, usw.
Arbeitshinweise:
Das Gerät ist besonders leistungsfähig beim
Schleifen von schwer zugänglichen Ecken und

- 8 -

Anl_TC_MG_18_Li_SPK9.indb 8Anl_TC_MG_18_Li_SPK9.indb 8 08.08.2018 11:13:4008.08.2018 11:13:40

D

Kanten. Zum Schleifen von Profi len und Hohl-
kehlen kann auch allein mit der Spitze oder einer
Kante der Schleifplatte gearbeitet werden. Ent­sprechend dem zu bearbeitenden Material und
dem gewünschten Abtrag der Oberfl äche sind
unterschiedliche Schleifpapiere verfügbar. Die
Abtragleistung wird im wesentlichen durch die
Wahl des Schleifblattes und dosiertes Andrücken
des Schleiftellers bestimmt.

Schaben: Abschaben von alten Lackierungen
oder Klebstoff en.
Arbeitshinweise:
Das Einsatzwerkzeug an die abzutragende Stelle
heranführen. Mit fl achem Anstellwinkel und gerin-
gem Anpressdruck beginnen. Bei zu hohem An­pressdruck kann der Untergrund (z.B. Holz, Putz)
beschädigt werden.

6.4 Drehzahl-Regler (Bild 5)

Durch Drehen des Drehzahlreglers (4) können
Sie die Drehzahl vorwählen.

Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzah

6.5 Akku-Kapazitätsanzeige (Abb. 6/Pos. b)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (b) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LEDs blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku aus dem Gerät.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Staubabsaugadapter
(Art.-Nr.: 44.651.71)

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

- 9 -

Anl_TC_MG_18_Li_SPK9.indb 9Anl_TC_MG_18_Li_SPK9.indb 9 08.08.2018 11:13:4008.08.2018 11:13:40

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zu­behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

D

- 10 -

Anl_TC_MG_18_Li_SPK9.indb 10Anl_TC_MG_18_Li_SPK9.indb 10 08.08.2018 11:13:4008.08.2018 11:13:40

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 11 -

Anl_TC_MG_18_Li_SPK9.indb 11Anl_TC_MG_18_Li_SPK9.indb 11 08.08.2018 11:13:4008.08.2018 11:13:40

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

- 12 -

Anl_TC_MG_18_Li_SPK9.indb 12Anl_TC_MG_18_Li_SPK9.indb 12 08.08.2018 11:13:4008.08.2018 11:13:40

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Dreieck-Schleifplatte, Schaber,

Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

HSS-Sägeblatt, Diamant-Sägeblatt, Akku

- 13 -

Anl_TC_MG_18_Li_SPK9.indb 13Anl_TC_MG_18_Li_SPK9.indb 13 08.08.2018 11:13:4108.08.2018 11:13:41

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TC_MG_18_Li_SPK9.indb 14Anl_TC_MG_18_Li_SPK9.indb 14 08.08.2018 11:13:4108.08.2018 11:13:41

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TC_MG_18_Li_SPK9.indb 15Anl_TC_MG_18_Li_SPK9.indb 15 08.08.2018 11:13:4108.08.2018 11:13:41

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage.

- 16 -

Anl_TC_MG_18_Li_SPK9.indb 16Anl_TC_MG_18_Li_SPK9.indb 16 08.08.2018 11:13:4108.08.2018 11:13:41

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. On/Off switch

2. Tool chuck

3. Charger

4. Speed controller

5. Hexagon key

6. Battery pack

7. Pushlock button

8. Scraper

9. Triangular grinding/sanding plate

10. Plunge-cut saw blade for wood

11. Plunge-cut saw blade for metal

12. Segmented saw blade

13. Abrasive paper

14. Socket head screw

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating

instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Multifunction tool

•

Triangular grinding/sanding plate

•

Scraper

•

9x abrasive paper

•

Plunge-cut saw blade for wood

•

Segmented saw blade

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The equipment is suitable for sanding/grinding
small areas. For sanding/grinding larger areas the
vacuum extractor, which is available as an acces­sory (see 7.3), must be used.

The equipment is designed for the sanding/grin­ding of wood, iron, plastic and similar materials
using the appropriate abrasive paper. Furthermo­re, the equipment is intended for sawing wood,
plastic and similar materials, as well as scraping
off glued carpets, fi lling compound residues, old
paint and similar applications.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

- 17 -

Anl_TC_MG_18_Li_SPK9.indb 17Anl_TC_MG_18_Li_SPK9.indb 17 08.08.2018 11:13:4208.08.2018 11:13:42

GB

4. Technical data

Motor power supply: ...............................18 V DC

Idling speed: ...........................11000-20000 min

Sanding/grinding area: ............. 90 x 90 x 90 mm

Oscillation angle: ...........................................3.2°

Weight: .....................................................0.86 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

L

sound pressure level ........................ 78 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level .......................... 89 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745.

Handle

Vibration emission value a
K uncertainty = 1.5 m/s

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

= 13.9 m/s

h

2

2

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-

-1

dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

5. Before using the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

Be sure to read the following information before
you put the cordless equipment into operation:

Charge the battery pack with the charger.

•

5.1 Fitting the plug-in tools (Fig. 1/2)

To fit the plug-in tools safely you should

•

hold the multifunction tool so that the On/Off
switch (1) points down and the tool chuck (2)
faces up.
Place the plug-in tool (e.g. the triangular

•

grinding/sanding plate or HCS saw blade) on
the tool mounting (2) so that the pins of the
tool mounting (2) fit into the recesses in the
plug-in tool.
Secure the plug-in tool using the supplied

•

socket head screw (14) and tighten the screw
securely with the hexagon key (5).
Make sure that the washer (13) is used for the

•

socket head screw (14) (see Fig. 2).

Check that the plug-in tool is secure!

5.2 Triangular sanding/grinding plate

Fit the triangular sanding/grinding plate to use the
equipment as a delta sander/grinder.

5.2.1 Fastening the sanding/grinding paper

The Velcro fastener enables easy changing of
the abrasive paper. Make sure that the vacuum
extraction holes on the abrasive paper and the
grinding/sanding disk are aligned.

- 18 -

Anl_TC_MG_18_Li_SPK9.indb 18Anl_TC_MG_18_Li_SPK9.indb 18 08.08.2018 11:13:4208.08.2018 11:13:42

GB

6. Operation

6.1 Charging the LI battery pack (Fig. 3/4)

1. Remove the battery pack (6) from the handle,
pressing the pushlock button (7) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
into the socket outlet. The green LED will then
begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery pack still fails to charge, send

the charging unit

•

and the battery pack

•

to our customer service center.
To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the power of the multifunction tool
drops. Never allow the battery pack to become
fully discharged. This will cause it to develop a
defect.

them if necessary.
Plunge cutting is allowed only in soft materials
such as wood or plasterboard.

Sanding/grinding: Surface sanding/grinding at
edges, in corners or hard-to-reach areas. Depen­ding on choice of abrasive paper for the sanding/
grinding of wood, paint, lacquer, etc.
Notes on working practice:
This equipment off ers particularly high perfor-
mance for the grinding/sanding of hard-to-reach
corners and edges. To grind/sand profi les and
channels you can also work with just the tip or
the edge of the grinding/sanding disk. Various
grinding/sanding papers are available, specially
designed for the diff erent types of material you
may be working on and the amount you wish to
remove from the surface. The amount removed
will depend largely on the choice of sanding/grin­ding paper and pressure applied to the sanding/
grinding disk.

Scraping: Scraping off old paint or adhesives.
Notes on working practice:
Move the plug-in tool against the area you want to
remove. Begin with a fl at angle of incidence and
little pressure. The surface (e.g. wood, plaster)
may be damaged if too much pressure is used.

6.4 Speed control (Fig. 5)

You can select the speed by turning the speed
controller (4).

Plus direction: Higher speed
Minus direction: Lower speed

6.2 Switching on and off (Fig. 5)

Slide the switch (1) forwards to switch on the
equipment.
Slide the switch (1) to the rear again to switch off
the equipment.

6.3 Practical tips

Switch on the equipment.

•

Work away from the body.

•

Never move your hands into the direct vicinity

•

of the work area.
Use only plug-in tools which are in good wor-

•

king order and undamaged.

Plug-in tools:
Sawing: Sawing wood and plastic.

Notes on working practice: When sawing, watch
out for foreign bodies in the material and remove

Anl_TC_MG_18_Li_SPK9.indb 19Anl_TC_MG_18_Li_SPK9.indb 19 08.08.2018 11:13:4208.08.2018 11:13:42

6.5 Battery capacity indicator (Fig. 6 /Item b)

Press the battery capacity indicator switch (a).
The battery capacity indicator (b) will indicate the
charge status of the battery by means of 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED blinks:

The battery is empty, recharge the battery.

All LEDs fl ash:

The battery pack has undergone exhaustive di­scharge and is defective. Do not use or charge a
defective battery pack.

- 19 -

GB

7. Cleaning, maintenance and

ordering spare parts

Hazard!

Always take the battery out of the equipment be­fore starting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.isc-gmbh.info

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

Tip! For good results we
recommend high-quality ac­cessories from
www.kwb.eu
[e-mail]

Dust extraction adapter (Art. No.: 44.651.71)

Anl_TC_MG_18_Li_SPK9.indb 20Anl_TC_MG_18_Li_SPK9.indb 20 08.08.2018 11:13:4208.08.2018 11:13:42

!

- 20 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use.

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 21 -

Anl_TC_MG_18_Li_SPK9.indb 21Anl_TC_MG_18_Li_SPK9.indb 21 08.08.2018 11:13:4208.08.2018 11:13:42

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 22 -

Anl_TC_MG_18_Li_SPK9.indb 22Anl_TC_MG_18_Li_SPK9.indb 22 08.08.2018 11:13:4308.08.2018 11:13:43

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, Triangular sanding/grinding pla-

Consumables* Grinding/sanding paper
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

te, Scraper, HSS saw blade, Diamond saw blade,
Battery

- 23 -

Anl_TC_MG_18_Li_SPK9.indb 23Anl_TC_MG_18_Li_SPK9.indb 23 08.08.2018 11:13:4308.08.2018 11:13:43

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 24 -

Anl_TC_MG_18_Li_SPK9.indb 24Anl_TC_MG_18_Li_SPK9.indb 24 08.08.2018 11:13:4308.08.2018 11:13:43

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Stockage des accumulateurs uniquement dans des pièces sèches à une température ambiante de +10
°C à + 40 ° C. Ne stocker les accumulateurs que lorsqu’ils sont chargés.

- 25 -

Anl_TC_MG_18_Li_SPK9.indb 25Anl_TC_MG_18_Li_SPK9.indb 25 08.08.2018 11:13:4308.08.2018 11:13:43

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Interrupteur marche/arrêt

2. Porte-outil

3. Chargeur

4. Régulateur de vitesse de rotation

5. Clé allen

6. Accumulateur

7. Touche à crans

8. Racloir

9. Patin de ponçage triangulaire

10. Lame de scie plongeante pour le bois

11. Lame de scie plongeante pour le métal

12. Lame de scie à segment

13. Feuille abrasive

14. Vis à six pans creux

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre

service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Outil multifonctions

•

Patin de ponçage triangulaire

•

Racloir

•

9x papier abrasif

•

Lame de scie plongeante pour le bois

•

Lame de scie à segment

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

L’appareil multifonctions convient pour le pon­çage de surfaces réduites. Pour le ponçage de
surfaces plus importantes, il convient d’utiliser
le dispositif d’aspiration de la poussière compris
dans les accessoires (cf. point 7.3).

La machine est destinée à poncer le bois, rectifi er
le fer, les matières plastiques et autres matériaux
du même type sous réserve d’utiliser le papier
abrasif adapté. De plus, cette machine sert à
scier le bois, les matières plastiques et matériaux
similaires et est conçue pour racler des moquet­tes, des résidus de mastic, d’anciennes peintures
ou autres applications similaires.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est

- 26 -

Anl_TC_MG_18_Li_SPK9.indb 26Anl_TC_MG_18_Li_SPK9.indb 26 08.08.2018 11:13:4308.08.2018 11:13:43

F

considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : .......18 V d.c.

Vitesse de rotation à vide : .... 11000-20000 tr/min

Surface de meulage : ................ 90 x 90 x 90 mm

Angle d’oscillation : .......................................3,2 °

Poids : .......................................................0,86 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique LpA ....... 78 dB(A)

Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

............................................3 dB

pA

............................................3 dB

WA

..... 89 dB(A)

WA

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.

Poignée

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 13,9 m/s

h

2

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

- 27 -

Anl_TC_MG_18_Li_SPK9.indb 27Anl_TC_MG_18_Li_SPK9.indb 27 08.08.2018 11:13:4308.08.2018 11:13:43

F

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l’accumulateur avant
de paramétrer l’appareil.

Avant la mise en service de votre appareil sans fi l,
lisez obligatoirement ces indications :

Chargez l’accumulateur avec le chargeur.

•

5.1 Monter les outils employés (fi gures 1/2)

Pour un montage sécurisé des outils

•

employés, placez l’outil multifonction de sorte
que l’interrupteur marche/arrêt (1) soit dirigé
vers le bas et le porte-outil (2) vers le haut.
Placez l’outil employé (par ex. patin de

•

ponçage triangulaire ou lame de scie HCS)
sur le porte-outil (2) de telle manière que les
broches du porte-outil (2) correspondent aux
évidements de l’outil employé.
Fixez l’outil employé avec la vis à six pans

•

creux (14) fournie et serrez bien à fond la vis
avec la clé à six pans creux (5).
Veillez à ce que la rondelle (13) soit utilisée

•

comme entretoise pour la vis à six pans creux
(14) (voir fig. 2).

Vérifi ez la bonne fi xation de l’outil employé !

5.2 Patin de ponçage triangulaire

Avec le patin de ponçage triangulaire, on peut
utiliser la machine comme une ponceuse trian­gulaire.

5.2.1 Fixation du papier abrasif

Remplacement sans problème grâce à la fer­meture velcro. Faites attention à ce que les trous
d’aspiration sur le papier abrasif et le patin de
ponçage correspondent.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED du chargeur.

S’il est impossible de charger l’accumulateur,
veuillez contrôler

si la prise de courant est sous tension.

•

Si le contact au niveau des contacts de char-

•

ge du chargeur est correct.

Si le chargement de l’accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,

le chargeur

•

ainsi que le bloc accumulateur

•

à notre service après-vente.

Dans l’intérêt d’une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est indispensable lorsque vous con­statez une diminution de la puissance de l’outil
multifonctions. Ne déchargez jamais complè­tement le bloc accumulateur. Cela peut causer
l’endommagement du bloc accumulateur !

6.2 Mise en circuit/hors circuit (fi g. 5)

Pour la mise en service de l’appareil, il faut dépla­cer le commutateur (1) vers l’avant.
Pour éteindre l’appareil, l’interrupteur doit être
poussé (1) vers l’arrière.

6.3 Consignes de travail

Mettre l’appareil en circuit.

•

Travailler en s’éloignant du corps.

•

Ne jamais mettre les mains dans la zone im-

•

médiate de travail.
Utiliser exclusivement des outils irréprochab-

•

les et non endommagés.

Outils :

6. Commande

6.1 Charge du bloc accumulateur Li (fi g. 3/4)

1. Tirez le bloc accumulateur (6) hors de sa
poignée, en appuyant sur les touches à cran
(7).

2. Comparez si la tension réseau indiquée sur la
plaque signalétique correspond à la tension
réseau disponible. Branchez la fi che de con-
tact du chargeur dans la prise de courant. Le
voyant LED vert commence à clignoter.

3. Insérez l’accumulateur sur le chargeur.

Anl_TC_MG_18_Li_SPK9.indb 28Anl_TC_MG_18_Li_SPK9.indb 28 08.08.2018 11:13:4408.08.2018 11:13:44

Scier : scier du bois et du plastique.
Consignes de travail : faites attention aux corps
étrangers lorsque vous sciez et ôtez-les le cas
échéant.
Lors du sciage en plongée, usinez exclusivement
des matériaux souples tels que du bois ou du
Placoplatre.

Ponçage : rectifi cation plane sur les bords, dans
les coins ou les zones diffi cilement accessibles.
En fonction de la feuille abrasive, pour poncer le
bois, la peinture, le vernis, etc.
Consignes de travail :
L’appareil est particulièrement performant pour le

- 28 -

F

ponçage de coins et d’angles diffi cilement acces-
sibles. Pour le ponçage de profi lés et de gorges,
on peut travailler également juste avec le bout ou
un côté du plateau de ponçage. Selon le matériau
à travailler et l’enlèvement souhaité de la surface,
diff érents papiers abrasifs sont disponibles. La
capacité d’enlèvement est principalement déter­minée par le choix du papier et la pression exer­cée sur le plateau de ponçage.

Raclage : raclage d’anciennes peintures ou col­les.

Consignes de travail :

Approchez l’outil employé de l’endroit à enlever.
Commencez par un angle d’orientation plat et
une faible force de pression. Lorsque la force de
pression est trop importante, le support (p. ex.,
bois, enduit) peut être endommagé.

6.4 Régulateur de vitesse de rotation (fi gure

5)

En tournant le régulateur de vitesse de rotation
(4), vous pouvez présélectionner la vitesse de
rotation.

Vers le plus :

augmentation de la vitesse de rotation

Vers le moins :

réduction de la vitesse de rotation

6.5 Indicateur de charge de l’accumulateur
(fi g. 6/pos. b)

Appuyez sur le bouton indicateur de charge de
l’accumulateur (a). L’indicateur de charge de
l’accumulateur (b) vous indique l’état de charge
de l’accumulateur à l’aide de trois voyants LED
colorés.

Les 3 voyants LED sont allumés :

l’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé (s)

l’accumulateur dispose encore d’un résidu de
charge suffi sant.

1 voyant LED clignote :

l’accumulateur est vide, il faut le recharger.

Tous les voyants LED sont allumés :

l’accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez l’accumulateur de l’appareil avant tout
travail de nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de
[e-mail]

Adaptateur pour aspirateur (Réf. : 44.651.71)

! www.kwb.eu

- 29 -

Anl_TC_MG_18_Li_SPK9.indb 29Anl_TC_MG_18_Li_SPK9.indb 29 08.08.2018 11:13:4408.08.2018 11:13:44

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

F

- 30 -

Anl_TC_MG_18_Li_SPK9.indb 30Anl_TC_MG_18_Li_SPK9.indb 30 08.08.2018 11:13:4408.08.2018 11:13:44

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Voyant

LED vert

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Arrêt Marche La batterie est chargée et prête à l’emploi.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

Marche Marche Perturbation thermique

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 31 -

Anl_TC_MG_18_Li_SPK9.indb 31Anl_TC_MG_18_Li_SPK9.indb 31 08.08.2018 11:13:4408.08.2018 11:13:44

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 32 -

Anl_TC_MG_18_Li_SPK9.indb 32Anl_TC_MG_18_Li_SPK9.indb 32 08.08.2018 11:13:4408.08.2018 11:13:44

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, Patin de ponçage triangu-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

laire, Racloir, Lame de scie HSS, Lame de scie
diamant, Accumulateur

Papier abrasif

- 33 -

Anl_TC_MG_18_Li_SPK9.indb 33Anl_TC_MG_18_Li_SPK9.indb 33 08.08.2018 11:13:4408.08.2018 11:13:44

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su­ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 34 -

Anl_TC_MG_18_Li_SPK9.indb 34Anl_TC_MG_18_Li_SPK9.indb 34 08.08.2018 11:13:4408.08.2018 11:13:44

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Conservazione delle batterie soltanto in luoghi asciutti con una temperatura ambiente di +10°C - +40°C.
Conservate le batterie solo se sono cariche.

- 35 -

Anl_TC_MG_18_Li_SPK9.indb 35Anl_TC_MG_18_Li_SPK9.indb 35 08.08.2018 11:13:4508.08.2018 11:13:45

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Interruttore ON/OFF

2. Attacco dell‘utensile

3. Caricabatterie

4. Regolatore del numero di giri

5. Chiave a brugola

6. Batteria

7. Tasto di arresto

8. Raschietto

9. Platorello triangolare

10. Lama per tagli a immersione nel legno

11. Lama per tagli a immersione nel metallo

12. Lama segmentata

13. Foglio abrasivo

14. Vite a esagono cavo

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi

dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Utensile multifunzione

•

Platorello triangolare

•

Raschietto

•

9x fogli abrasivi

•

Lama per tagli a immersione nel legno

•

Lama segmentata

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L‘apparecchio è adatto per la levigatura di super­fi ci di piccole dimensioni. Per la levigatura di su­perfi ci di dimensioni più estese si deve utilizzare
il dispositivo di aspirazione della polvere che è
disponibile come accessorio (vedi punto 7.3).

L’apparecchio è concepito per levigare legno,
ferro, plastica e materiali simili usando i rispettivi
fogli abrasivi. L’apparecchio è inoltre concepito
per segare legno, plastica e materiali simili, e per
raschiare moquette attaccate, resti di mastice,
vernici vecchie e simili applicazioni.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

- 36 -

Anl_TC_MG_18_Li_SPK9.indb 36Anl_TC_MG_18_Li_SPK9.indb 36 08.08.2018 11:13:4508.08.2018 11:13:45

I

Tenete presente che i nostri apparecchi non
sono stati costruiti per l’impiego professionale,
artigianale o industriale. Non ci assumiamo
alcuna garanzia quando l’apparecchio viene
usato in imprese commerciali, artigianali o
industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...18 V d.c.

Numero di giri a vuoto: ...........11000-20000 min

Superfi cie di levigatura: ............ 90 x 90 x 90 mm

Angolo di oscillazione: ..................................3,2°

Peso: ........................................................0,86 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.

Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 60745.

Impugnatura

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

Il valore di emissione di vibrazioni indicato è
stato misurato secondo un metodo di prova
normalizzato e può variare a seconda del modo
in cui l’elettroutensile viene utilizzato e, in casi
eccezionali, può essere superiore al valore
riportato.

Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.

Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.

..............................................3 dB

pA

..............................................3 dB

WA

2

........... 78 dB (A)

pA

............. 89 dB (A)

WA

= 13,9 m/s

h

2

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

-1

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Attenzione!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

Prima di mettere in esercizio il vostro apparecchio
a batteria leggete assolutamente le seguenti av­vertenze:

Ricaricate la batteria con il caricabatterie.

•

5.1 Montaggio utensili (Fig. 1/2)

Per il montaggio sicuro degli utensili

•

posizionate l‘utensile multifunzione in modo
tale che l‘interruttore ON/OFF (1) sia rivolto
verso il basso e l‘attacco dell‘utensile (2)
verso l‘alto.
Mettete l‘utensile (per es. platorello

•

triangolare o lama HCS) nella rispettiva sede
(2) in modo tale che i perni della sede (2)
entrino nelle cavità dell‘utensile stesso.
Fissate l‘utensile con la vite a esagono cavo

•

fornita (14) e serrate saldamente la vite con la

- 37 -

Anl_TC_MG_18_Li_SPK9.indb 37Anl_TC_MG_18_Li_SPK9.indb 37 08.08.2018 11:13:4508.08.2018 11:13:45

I

chiave a brugola (5).
Fate attenzione che la rosetta (13) venga

•

utilizzata come rosetta per la vite a esagono
cavo (14) (vedi Fig. 2).

Verifi cate che l‘utensile sia ben fi ssato!

5.2 Platorello triangolare

Con il platorello triangolare l‘apparecchio può es­sere usato come levigatrice triangolare.

5.2.1 Fissaggio dei fogli abrasivi

Sostituzione semplicissima tramite il fi ssaggio a
velcro. Controllate che i fori di aspirazione del fo­glio abrasivo corrispondano a quelli della piastra
di levigatura.

6. Uso

6.1 Ricarica della batteria LI (Fig. 3/4)

1. Estraete la batteria (6) dall’impugnatura pre­mendo verso il basso il tasto di arresto (7).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie nella presa di
corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.

Se non fosse possibile ricaricare la batteria, ve­rifi cate

che sia presente tensione di rete sulla presa

•

di corrente
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘utensile mul­tifunzione. Non permettete mai che la batteria si
scarichi completamente. In questo caso la batte­ria infatti subisce danni!

6.2 Accensione/spegnimento (Fig. 5)

Per accendere l‘apparecchio spingete
l‘interruttore (1) in avanti.
Per spegnere l‘apparecchio riportate indietro
l‘interruttore (1).

6.3 Istruzioni di lavoro

Inserite l’apparecchio.

•

Lavorate in direzione opposta al corpo.

•

Non mettete mai le mani direttamente in

•

avanti alla zona di lavoro.
Utilizzate solo utensili in perfetto stato e sen-

•

za danni.

Impiego degli utensili:
Segare: segare legno e plastica.

Istruzioni di lavoro: nel segare fate attenzione ai
corpi estranei nel materiale e toglieteli se neces­sario.
Nell‘esercizio a sega a immersione devono venire
lavorati solo materiali morbidi come legno o pan­nelli di cartongesso.

Levigare: levigatura di superfi ci su bordi, in ango-
li o in zone diffi cilmente raggiungibili. A seconda
del foglio abrasivo per levigare legno, tinta, ver­nice ecc.

Istruzioni di lavoro:

L‘utensile è particolarmente effi ciente nella
levigatura di angoli e bordi diffi cilmente raggi-
ungibili. Per levigare profi li e scanalature si può
anche lavorare solo con la punta o un bordo del
platorello. In base al materiale da lavorare e a
quello che si desidera asportare dalla superfi cie,
sono disponibili diversi fogli abrasivi. Il risultato
dell‘asportazione è determinato fondamentalmen­te dalla scelta del foglio abrasivo e dal dosaggio
della spinta del platorello.

Raschiare: raschiare colle o vernici vecchie.
Istruzioni di lavoro:

Portate l‘utensile verso il punto da raschiare.
Iniziate con un angolo di incidenza piatto e con
pressione di contatto bassa. In caso di eccessiva
pressione di contatto, la superfi cie (per es. legno,
intonaco) può venire danneggiata.

6.4 Regolatore del numero di giri (Fig. 5)

Ruotando il regolatore del numero di giri (4) pote­te preselezionare la velocità.

Direzione Più: numero di giri maggiore
Direzione Meno: numero di giri minore

- 38 -

Anl_TC_MG_18_Li_SPK9.indb 38Anl_TC_MG_18_Li_SPK9.indb 38 08.08.2018 11:13:4508.08.2018 11:13:45

I

6.5 Indicazione di carica della batteria (Fig. 6/
Pos. b)

Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (b) segnala lo stato di carica per mezzo
di 3 LED.

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La batteria si è scaricata completamente ed è di­fettosa. Una batteria difettosa non deve più venire
usata e ricaricata!

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia togliete la bat­teria dall‘apparecchio.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.3 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

Adattatore aspirazione della polvere
(N. art.: 44.651.71)

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

- 39 -

Anl_TC_MG_18_Li_SPK9.indb 39Anl_TC_MG_18_Li_SPK9.indb 39 08.08.2018 11:13:4508.08.2018 11:13:45

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Signifi cato e interventi

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso.

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

- 40 -

Anl_TC_MG_18_Li_SPK9.indb 40Anl_TC_MG_18_Li_SPK9.indb 40 08.08.2018 11:13:4508.08.2018 11:13:45

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

- 41 -

Anl_TC_MG_18_Li_SPK9.indb 41Anl_TC_MG_18_Li_SPK9.indb 41 08.08.2018 11:13:4608.08.2018 11:13:46

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, Piastra di levigatura a delta,

Materiale di consumo/parti di consumo * Fogli abrasivi
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

Raschietto, Lama HSS, Lama diamantata, Bat­teria

- 42 -

Anl_TC_MG_18_Li_SPK9.indb 42Anl_TC_MG_18_Li_SPK9.indb 42 08.08.2018 11:13:4608.08.2018 11:13:46

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 43 -

Anl_TC_MG_18_Li_SPK9.indb 43Anl_TC_MG_18_Li_SPK9.indb 43 08.08.2018 11:13:4608.08.2018 11:13:46

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.

Skladování akumulátorů pouze v suchých místnostech s teplotou okolí od +10°C do +40°C.
Akumulátory skladovat pouze v nabitém stavu.

- 44 -

Anl_TC_MG_18_Li_SPK9.indb 44Anl_TC_MG_18_Li_SPK9.indb 44 08.08.2018 11:13:4608.08.2018 11:13:46

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Nebezpečí!
Přečtěte si všechny bezpečnostní poky­ny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí
použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Za-/vypínač

2. Upínání nástroje

3. Nabíječka

4. Regulátor otáček

5. Šestihranný klíč

6. Akumulátor

7. Západkové tlačítko

8. Škrabka

9. Trojúhelníková brusná deska

10. Ponorný pilový list na dřevo

11. Segmentový pilový kotouč

12. Brusný papír

13. Kotouč

14. Šroub s vnitřním šestihranem

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v

servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Víceúčelové nářadí

•

Trojúhelníková brusná deska

•

Škrabka

•

9x brusný papír

•

Ponorný pilový list na dřevo

•

Segmentový pilový kotouč

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Přístroj je určen k broušení ohraničených
ploch. Při broušení větších ploch se musí
použít odsávání prachu, které je k dostání jako
příslušenství (viz bod 7.3).

Stroj je určen k broušení dřeva, železa, plastů a
podobných materiálů za použití odpovídajícího
brusného papíru. Kromě toho je přístroj určen
k řezání dřeva, plastů a podobných materiálů,
jako též na seškrabávání lepených kobercových
podlah, zbytků tmelu, starého laku a podobných
aplikací.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných

- 45 -

Anl_TC_MG_18_Li_SPK9.indb 45Anl_TC_MG_18_Li_SPK9.indb 45 08.08.2018 11:13:4608.08.2018 11:13:46

CZ

nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Zdroj napětí motoru: .............................. 18 V d.c.

Otáčky na volnoběh: ............. 11000-20000 min

Brusná plocha: ......................... 90 x 90 x 90 mm

Oscilační úhel: .............................................. 3,2°

Hmotnost: ............................................... 0,86 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.

Rukojeť

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.

Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

•

•

•

•

•

................................................. 3 dB

pA

................................................3 dB

WA

Používejte pouze přístroje v bezvadném sta­vu.
Pravidelně provádějte údržbu a čištění
přístroje.
P řizpůsobte Váš způsob práce přístroji.
Nepřetěžujte přístroj.
V případě potřeby nechte přístroj zkontrolo-
vat.

................ 78 dB(A)

pA

WA

= 13,9 m/s

h

2

............ 89 dB(A)

2

P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout

-1

následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

Před uvedením akumulátorového přístroje do pro­vozu si bezpodmínečně přečtěte tyto pokyny:

Akumulátor nabíjejte dodanou nabíječkou.

•

5.1 Montáž přídavných nástrojů (obr. 1/2)

Pro bezpečnou montáž přídavných nástrojů

•

by měl být víceúčelový přístroj nasazen tak,
aby za-/vypínač (1) ukazoval směrem dolů a
upínání nástroje (2) směrem nahoru.
Přídavný nástroj (např. trojúhelníkovou

•

brusnou desku, pilový list HCS) nasaďte do
upínání nástroje (2) tak, aby kolíky upínání
nástroje (2) zapadaly do otvorů použitého
nástroje.
Upevněte přídavný nástroj pomocí dodaného

•

šroubu s vnitřním šestihranem (14) a
dobře ho utáhněte pomocí klíče s vnitřním
šestihranem (5).
Dbejte na to, aby byla podložka (13)

•

použita jako podložka pro šroub s vnitřním
šestihranem (14) (viz obr. 2).

Zkontrolujte pevnost přídavného nástroje!

5.2 Trojúhelníková brusná deska

S trojúhelníkovou brusnou deskou může být
přístroj použit jako delta bruska.

- 46 -

Anl_TC_MG_18_Li_SPK9.indb 46Anl_TC_MG_18_Li_SPK9.indb 46 08.08.2018 11:13:4608.08.2018 11:13:46

CZ

5.2.1 Upevnění brusného papíru

Bezproblémová výměna díky suchému zipu.
Dbejte na to, aby souhlasily otvory pro odsávání
na brusném papíru s otvory na brusné desce.

6. Obsluha

6.1 Nabíjení LI akumulátorového článku (obr.
3/4)

1. Akumulátorový článek (6) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(7) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky do zásuvky. Zelená LED začne bli­kat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

V zájmu dlouhé životnosti akumulátorového
článku byste měli vždy dbát na jeho včasné nabití.
Toto je v každém případě třeba tehdy, když zjistí­te, že výkon víceúčelového nářadí klesá. Akumu­látorový článek nikdy kompletně nevybíjejte. Toto
vede k defektu akumulátoru!

6.2 Zapnutí / vypnutí (obr. 5)

Na zapnutí přístroje se musí vypínač (1) posunout
dopředu.
Pro vypnutí přístroje se musí vypínač (1) posun­out opět dozadu.

6.3 Pracovní pokyny

Přístroj zapněte.

•

Při práci pohybujte přístrojem směrem od těla.

•

Nikdy nepohybujte rukama v bezprostřední

•

pracovní oblasti.
Používejte pouze bezvadné a nepoškozené

•

přídavné nástroje.

Přídavné nástroje:
Řezání: Řezání dřeva a plastu.

Pracovní pokyny: Při řezání dbejte na cizí tělesa
v materiálu a případně je odstraňte.
Při ponorném řezání smějí být zpracovávány
pouze měkké materiály jako dřevo nebo sádro­kartonové desky.

Broušení: Plošné broušení na okrajích, v rozích
nebo těžce dostupných oblastech. Podle brusné­ho listu na broušení dřeva, barvy, laku atd.

Pracovní pokyny:

Přístroj je obzvlášť výkonný při broušení těžce
přístupných rohů a hran. Pro broušení profi lů
nebo dutých zaoblení se může také pracovat
pouze pomocí špičky nebo jedné hrany brusné
desky. Příslušně podle zpracovávaného materiálu
a požadovaného úběru povrchu jsou k dispozici
různé brusné papíry. Výkon úběru je v podstatě
určen volbou brusného papíru a silou přitlačení
brusného talíře.

Škrabání: Seškrabávání starého laku nebo
lepidla.

Pracovní pokyny:

Přídavný nástroj přibližte k místu opracování.
Začněte plochým úhlem nastavení a malým
přítlačným tlakem. Při velkém přítlačném tlaku
může dojít k poškození podkladu (např. dřevo,
omítka).

6.4 Regulátor otáček (obr. 5)

Otáčením regulátoru otáček (4) můžete předvolit
počet otáček.
Směr plus: vyšší počet otáček
Směr mínus: nižší počet otáček

6.5 Indikace kapacity akumulátoru (obr. 6 /
pol. b)

Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (b) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

- 47 -

Anl_TC_MG_18_Li_SPK9.indb 47Anl_TC_MG_18_Li_SPK9.indb 47 08.08.2018 11:13:4708.08.2018 11:13:47

CZ

Všechny LED blikají:

Akumulátor byl hluboce vybit a je defektní. Defekt­ní akumulátor se již nesmí používat a nabíjet!

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor
z přístroje.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

7.3 Objednávání náhradních dílů a

příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.isc-gmbh.info

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[e-mail]

Adaptér pro odsávání prachu (Art. č.: 44.651.71)

- 48 -

Anl_TC_MG_18_Li_SPK9.indb 48Anl_TC_MG_18_Li_SPK9.indb 48 08.08.2018 11:13:4708.08.2018 11:13:47

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Zelená

LED

Vyp Bliká Provozní pohotovost

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Zap vyp Nabíjení

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Vyp Zap Akumulátor je nabitý a připravený k provozu.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Bliká Vyp Přizpůsobené nabíjení

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč
nabíjen.

Bliká Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Zap Zap Porucha teploty

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

eno, akumulátor může být i přesto dále

- 49 -

Anl_TC_MG_18_Li_SPK9.indb 49Anl_TC_MG_18_Li_SPK9.indb 49 08.08.2018 11:13:4708.08.2018 11:13:47

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.

Technické změny vyhrazeny

- 50 -

Anl_TC_MG_18_Li_SPK9.indb 50Anl_TC_MG_18_Li_SPK9.indb 50 08.08.2018 11:13:4708.08.2018 11:13:47

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, Trojúhelníková brusná deska,

Spotřební materiál/spotřební díly* Brusný papír
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás­ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

Škrabka, Pilový list HSS, Diamantový pilový
kotouč, Akumulátor

- 51 -

Anl_TC_MG_18_Li_SPK9.indb 51Anl_TC_MG_18_Li_SPK9.indb 51 08.08.2018 11:13:4708.08.2018 11:13:47

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíc

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 52 -

Anl_TC_MG_18_Li_SPK9.indb 52Anl_TC_MG_18_Li_SPK9.indb 52 08.08.2018 11:13:4708.08.2018 11:13:47

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.

Skladovanie akumulátorov len v suchých miestnostiach s teplotou okolia v rozsahu +10 °C - +40 °C.
Akumulátory skladujte len v nabitom stave.

- 53 -

Anl_TC_MG_18_Li_SPK9.indb 53Anl_TC_MG_18_Li_SPK9.indb 53 08.08.2018 11:13:4708.08.2018 11:13:47

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred­pisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz­nik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.

servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Multifunkčné náradie

•

Trojuholníková brúsna platnička

•

Škrabka

•

9x brúsny papier

•

Ponorný pílový list na drevo

•

Segmentový pílový list

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Vypínač zap/vyp

2. Uloženie nástroja

3. Nabíjačka

4. Otáčkový regulátor

5. Šesťhranný kľúč

6. Akumulátor

7. Aretačné tlačidlo

8. Škrabka

9. Trojuholníková brúsna platnička

10. Ponorný pílový list na drevo

11. Ponorný pílový list na kov

12. Segmentový pílový list

13. Brúsny papier

14. Skrutka s vnútorným šesťhranom

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše

Anl_TC_MG_18_Li_SPK9.indb 54Anl_TC_MG_18_Li_SPK9.indb 54 08.08.2018 11:13:4808.08.2018 11:13:48

3. Správne použitie prístroja

Tento prístroj je určený na brúsenie ohraničených
plôch. Na brúsenie väčších plôch sa musí použiť
odsávanie prachu, ktoré je možné zakúpiť ako
príslušenstvo (pozri bod 7.3).

Tento prístroj je určený na brúsenie dreva, železa,
plastov a podobných materiálov s použitím
príslušného brúsneho papiera. Okrem toho je
prístroj určený na pílenie dreva, plastov a podob­ných materiálov, ako aj na oškrabávanie lepených
kobercových podláh, zvyškov náterových tmelov,
starých lakov a podobných aplikácií.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe-

- 54 -

SK

sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napájanie napätím motora: ................... 18 V d.c.

Otáčky pri voľnobehu: .......... 11000-20 000 min

Brúsna plocha: ......................... 90 x 90 x 90 mm

Uhol oscilácie: .............................................. 3,2°

Hmotnosť: ............................................... 0,86 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.

Hladina akustického tlaku L
Nepresnosť K
Hladina akustického výkonu L
Nepresnosť K

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.

Rukoväť

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch
sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť
za účelom porovnania elektrického prístroja s
inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

............................................3 dB

pA

...........................................3 dB

WA

............... 78 dB (A)

pA

........... 89 dB (A)

WA

= 13,9 m/s

h
2

2

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj

-1

obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.

Pred uvedením Vášho akumulátorového prístroja
do prevádzky si bezpodmienečne prečítajte tieto
pokyny:

Nabite akumulátor pomocou nabíjačky.

•

5.1 Montáž obrábacích nástrojov (obr. 1/2)

Pre bezpečnú montáž obrábacích nástrojov

•

musíte multifunkčný nástroj nasadiť tak, aby
vypínač zap/vyp (1) ukazoval smerom nadol a
uloženie nástroja (2) smerom nahor.
Obrábací nástroj (napr. trojuholníkovú brúsnu

•

platničku alebo pílový list HCS) nasaďte
na uloženie nástroja (2) tak, aby do otvorov
obrábacieho nástroja pasovali kolíky uloženia
nástroja (2).
Obrábací nástroj upevnite pomocou

•

priloženej skrutky s vnútorným šesťhranom
(14) a skrutku pevne dotiahnite kľúčom na
skrutky s vnútorným šesťhranom (5).
Dbajte na to, aby bola podložka (13) použitá

•

ako podložka pod skrutku s vnútorným
šesťhranom (14) (pozri obr. 2).

- 55 -

Anl_TC_MG_18_Li_SPK9.indb 55Anl_TC_MG_18_Li_SPK9.indb 55 08.08.2018 11:13:4808.08.2018 11:13:48

SK

Skontrolujte pevné upevnenie obrábacieho
nástroja!

5.2 Trojuholníková brúsna platnička

Pomocou trojuholníkovej brúsnej platničky sa
dá prístroj používať ako trojuholníková rohová
brúska.

5.2.1 Upevnenie brúsneho papiera

Bezproblémová výmena pomocou suchého zip­su. Pri výmene dbajte na lícovanie odsávacích
otvorov brúsneho papiera s brúsnou platničkou.

6. Obsluha

6.1 Nabitie LI akumulátora (obr. 3/4)

1. Akumulátor (6) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (7) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky do zásuvky. Zelená kont­rolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon multifunkčného náradia
začne znižovať. Akumulátor by nemal byť nikdy
úplne vybitý. To totiž vedie k poškodeniu akumu­látora!

6.2 Zapnutie / vypnutie (obr. 5)

Na zapnutie prístroja musíte posunúť vypínač (1)
smerom vpred.
Na vypnutie prístroja musíte posunúť vypínač (1)
znovu smerom vzdad.

6.3 Pracovné pokyny

Zapnúť prístroj.

•

Pracujte smerom od tela.

•

Nikdy nevkladajte ruky do bezprostrednej

•

pracovnej oblasti.
Používajte iba bezchybné a nepoškodené

•

obrábacie nástroje.

Obrábacie nástroje:
Pílenie: Pílenie dreva a plastu.
Pracovné pokyny: Pri pílení dávajte pozor na

cudzie predmety v materiáli a v prípade potreby
ich odstráňte.
V procese ponorného pílenia sa môžu
opracovávať iba mäkké materiály ako drevo alebo
sadrokartónové dosky.

Brúsenie: Rovinné brúsenie na okrajoch, v
rohoch alebo ťažko dostupných oblastiach. Podľa
brúsneho listu na brúsenie dreva, farby, laku a
pod.

Pracovné pokyny:

Prístroj je obzvlášť výkonný pri brúsení ťažko
dostupných rohov a hrán. Pri brúsení profi lov a
žliabkov je možné pracovať taktiež iba pomo­cou špičky alebo jednej hrany brúsnej platničky.
V závislosti od spracovávaného materiálu a
požadovaného stupňa obrúsenia povrchu sú k
dispozícii rôzne druhy brúsneho papiera. Výkon
obrusovania sa v podstate určuje voľbou brúsne­ho papiera a silou pritláčania brúsneho taniera.

Škrabanie: Oškrabávanie starých lakov alebo
lepidiel.

Pracovné pokyny:

Obrábací nástroj priložte na miesto, ktoré sa má
oškrabávať. Začnite plochým nastaveným uhlom
a malým pritláčacím tlakom. Pri príliš vysokom
pritláčacom tlaku sa môže poškodiť podklad
(napr. drevo, omietka).

6.4 Otáčkový regulátor (obr. 5)

Otočením otáčkového regulátora (4) môžete
zvoliť otáčky.

Smer plus: vyššie otáčky
Smer mínus: nižšie otáčky

- 56 -

Anl_TC_MG_18_Li_SPK9.indb 56Anl_TC_MG_18_Li_SPK9.indb 56 08.08.2018 11:13:4808.08.2018 11:13:48

SK

6.5 Zobrazenie kapacity akumulátora (obr. 6/
pol. b)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (a). Zobrazenie kapacity akumulátora (b)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek LED.

Svietia všetky 3 kontrolky LED:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka LED bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky blikajú:

Akumulátor bol hĺbkovo vybitý a je defektný. De­fektný akumulátor sa nesmie naďalej používať ani
nabíjať!

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Vytiahnite pred všetkými čistiacimi prácami aku­mulátor von z prístroja.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.3 Objednávanie náhradných dielov a
príslušenstva:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info

Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky

! www.kwb.eu

[e-mail]

Adaptér na odsávanie prachu (Č. výr.: 44.651.71)

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 57 -

Anl_TC_MG_18_Li_SPK9.indb 57Anl_TC_MG_18_Li_SPK9.indb 57 08.08.2018 11:13:4808.08.2018 11:13:48

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Zelená

LED

Vyp Bliká Pripravená k prevádzke

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Zap Vyp Nabíjanie

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Vyp Zap Akumulátor je nabitý a pripravený na použitie.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Bliká Vyp Prispôsobené nabíjanie

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Bliká Bliká Chyba

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Zap Zap Tepelná porucha

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 58 -

Anl_TC_MG_18_Li_SPK9.indb 58Anl_TC_MG_18_Li_SPK9.indb 58 08.08.2018 11:13:4808.08.2018 11:13:48

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 59 -

Anl_TC_MG_18_Li_SPK9.indb 59Anl_TC_MG_18_Li_SPK9.indb 59 08.08.2018 11:13:4808.08.2018 11:13:48

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, Trojuholníková brúsna platnička,

Spotrebný materiál / spotrebné diely* Brúsny papier
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc­gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu­júce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

Škrabka, HSS pílový list, Diamantový pílový list,
Akumulátor

- 60 -

Anl_TC_MG_18_Li_SPK9.indb 60Anl_TC_MG_18_Li_SPK9.indb 60 08.08.2018 11:13:4908.08.2018 11:13:49

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst­roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 61 -

Anl_TC_MG_18_Li_SPK9.indb 61Anl_TC_MG_18_Li_SPK9.indb 61 08.08.2018 11:13:4908.08.2018 11:13:49

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Opslag van de accu’s alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C.
Accu’s alleen in geladen toestand opbergen.

- 62 -

Anl_TC_MG_18_Li_SPK9.indb 62Anl_TC_MG_18_Li_SPK9.indb 62 08.08.2018 11:13:4908.08.2018 11:13:49

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Gevaar!
Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 1)

1. Aan/Uit-schakelaar

2. Gereedschapsadapter

3. Lader

4. Toerentalregelaar

5. Inbussleutel

6. Accu

7. Grendelknop

8. Schraapstaal

9. Driehoekige schuurplaat

10. Insteekzaagblad voor hout

11. Insteekzaagblad voor metaal

12. Segmentzaagblad

13. Schuurpapier

14. Binnenzeskantschroef

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of

tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Multifunctioneel gereedschap

•

Driehoekige schuurplaat

•

Schraapstaal

•

9x schuurpapier

•

Insteekzaagblad voor hout

•

Segmentzaagblad

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

Het apparaat is geschikt voor het schuren van
begrensde vlakken. Om grotere vlakken te schu­ren moet de stofafzuiging, die verkrijgbaar is als
toebehoren (zie punt 7.3), worden ingezet.

De machine is bedoeld om hout, ijzer, kunststof
en soortgelijke materialen te schuren met gebru­ikmaking van het daarvoor geschikte schuurpa­pier. Daarnaast is de machine bedoeld om hout,
kunststof en soortgelijke materialen te zagen en
om vastgelijmd tapijt, plamuurresten, oud lakwerk
en dergelijke toepassingen af te schrapen.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-

- 63 -

Anl_TC_MG_18_Li_SPK9.indb 63Anl_TC_MG_18_Li_SPK9.indb 63 08.08.2018 11:13:4908.08.2018 11:13:49

NL

dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Spanning motor: .................................... 18 V DC

Stationair toerental: ............... 11000-20000 min

Schuurvlak: .............................. 90 x 90 x 90 mm

Oscillatiehoek: ............................................. 3,2°

Gewicht: .................................................. 0,86 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.

Handgreep

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s2

De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.

De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder­ling te vergelijken.
De vermelde trillingsemissiewaarde kan ook wor­den gebruikt om voor begin van de werkzaamhe­den de nadelige gevolgen te beoordelen.

.......................... 78 dB (A)

pA

...........................................3 dB

pA

........................... 89 dB (A)

WA

.......................................... 3 dB

WA

= 13,9 m/s

h

2

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-

-1

diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

Lees absoluut de volgende instructies voordat u
uw accu-apparaat in gebruik neemt:

Laad de accu met de lader.

•

5.1 Inzetgereedschappen monteren (afbeel­ding 1/2)

Om de inzetgereedschappen veilig te

•

monteren moet u het multifunctionele
gereedschap zo erop zetten, dat de Aan/
Uit-schakelaar (1) naar beneden en de
gereedschapsadapter (2) naar boven wijst.
Breng het inzetgereedschap (bijv. driehoekige

•

schuurplaat of HCS-zaagblad) zo aan
op de gereedschapsadapter (2), dat de
pennen van de gereedschapsadapter (2) in
de uitsparingen van het inzetgereedschap
passen.
Bevestig het inzetgereedschap met de

•

- 64 -

Anl_TC_MG_18_Li_SPK9.indb 64Anl_TC_MG_18_Li_SPK9.indb 64 08.08.2018 11:13:4908.08.2018 11:13:49

NL

meegeleverde binnenzeskantschroef (14) en
draai de schroef met de binnenzeskantsleutel
(5) stevig vast.
Zorg ervoor dat de schijf (13)

•

als onderlegplaatje voor de
binnenzeskantschroef (14) wordt gebruikt (zie
afbeelding 2).

Controleer of het inzetgereedschap goed
vastzit!

5.2 Driehoekige schuurplaat

Met de driehoekige schuurplaat kan de machine
als driehoekige schuurmachine worden gebruikt.

5.2.1 Bevestiging van het schuurpapier

Probleemloos verwisselen met klithechting. Let
erop dat de afzuiggaatjes in het schuurpapier en
die van de schuurplaat overeenstemmen.

6. Bediening

6.1 Laden van de LI-accupack (fi g. 3/4)

1. Accupack (6) uit de handgreep trekken, terwi­jl u de grendelknop (7) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de la­der in het stopcontact. De groene LED begint
te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.

Mocht het laden van de accupack niet mogelijk
zijn, controleer dan:

of aan het stopcontact de netspanning aan-

•

wezig is.
of een foutloos contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u

de lader

•

en de accupack

•

op te sturen aan onze klantendienst.

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het her­laden van de accupack te zorgen. Dit is in ieder
geval nodig wanneer u vaststelt dat het vermogen

van het multifunctioneel gereedschap afneemt.
Ontlaad de accupack nooit helemaal. Dat leidt tot
een defect van de accupack!

6.2 In-/Uitschakelen (fi g. 5)

Om het apparaat in te schakelen schuift u de
schakelaar (1) naar voor.
Om het apparaat uit te schakelen moet de scha­kelaar (1) weer naar achter worden geschoven.

6.3 Werkinstructies

Apparaat inschakelen.

•

Van het lichaam weg werken.

•

Met de handen nooit vóór het onmiddellijke

•

werkbereik komen.
Alleen intacte en onbeschadigde inzetge-

•

reedschappen gebruiken.

Inzetgereedschappen:
Zagen: Zagen van hout en kunststof.
Werkinstructies: Let bij het zagen op vreemde

voorwerpen in het materiaal en verwijder die
eventueel.
Bij het dompelzagen mogen alleen zachte ma­terialen zoals hout of gipskartonplaten worden
bewerkt.

Schuren: Vlakschuren aan randen, in hoeken of
moeilijk toegankelijke plaatsen. Al naargelang het
vel schuurpapier voor het schuren van hout, verf,
lak enz.

Werkinstructies:

Het gereedschap is bijzonder sterk bij het schu­ren van moeilijk toegankelijke hoeken en randen.
Voor het schuren van profi elen en holle vormen
kan ook alleen met de punt of een rand van de
schuurplaat worden gewerkt. Verschillende soor­ten schuurpapier zijn verkrijgbaar al naargelang
het te bewerken materiaal en de gewenste af te
schuren dikte van het oppervlak. Het schuurver­mogen wordt hoofdzakelijk bepaald door de keu­ze van het schuurpapier en door het gedoseerd
aandrukken van de schuurschijf.

Schaven: Afschrapen van oud lakwerk of lijm­resten.

Werkinstructies:

Leid het inzetgereedschap naar de af te schrapen
plaats. Begin met een vlakke aanzethoek en een
geringe aandrukkracht. Bij een te hoge aandruk­kracht kan de ondergrond (bijv. hout, pleister)
worden beschadigd.

- 65 -

Anl_TC_MG_18_Li_SPK9.indb 65Anl_TC_MG_18_Li_SPK9.indb 65 08.08.2018 11:13:4908.08.2018 11:13:49

NL

6.4 Toerenregelaar (fi g. 5)

Door draaien van de toerentalregelaar (4) kunt u
het toerental vooraf kiezen.

Plus-richting: hoger toerental
Min-richting: lager toerental

6.5 Accu-capaciteitsindicatie (fi g. 6, pos. b)

Druk op de schakelaar voor accu-capaciteitsindi­catie (a). De accu-capaciteitsindicatie (b) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De accu werd diep ontladen en is defect. Een
defecte accu mag niet meer gebruikt en geladen
worden!

7. Reiniging, onderhoud en

bestelling van onderdelen

Gevaar!

Trek vóór alle reinigingswerkzaamheden de accu
uit het apparaat.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[e-mail]

Stofzuigadapter (Artikel-nr.: 44.651.71)

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 66 -

Anl_TC_MG_18_Li_SPK9.indb 66Anl_TC_MG_18_Li_SPK9.indb 66 08.08.2018 11:13:4908.08.2018 11:13:49

10. Indicatie lader

NL

Indicatiestatus

Rode LED

Groene

LED

Betekenis en maatregel

Uit Knippert Operationaliteit

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

Aan Uit Laden

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Uit Aan De accu is opgeladen en operationeel.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

Knippert Uit Aanpassingslading

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Knippert Knippert Fout

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

Aan Aan Temperatuurstoring

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

- 67 -

Anl_TC_MG_18_Li_SPK9.indb 67Anl_TC_MG_18_Li_SPK9.indb 67 08.08.2018 11:13:5008.08.2018 11:13:50

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 68 -

Anl_TC_MG_18_Li_SPK9.indb 68Anl_TC_MG_18_Li_SPK9.indb 68 08.08.2018 11:13:5008.08.2018 11:13:50

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, Driehoekige schuurplaat, Schraap-

Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

staal, HSS-zaagblad, Diamantzaagblad, Accu

- 69 -

Anl_TC_MG_18_Li_SPK9.indb 69Anl_TC_MG_18_Li_SPK9.indb 69 08.08.2018 11:13:5008.08.2018 11:13:50

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc­gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 70 -

Anl_TC_MG_18_Li_SPK9.indb 70Anl_TC_MG_18_Li_SPK9.indb 70 08.08.2018 11:13:5008.08.2018 11:13:50

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente entre +10 °C y
+40 °C. Almacenar las baterías únicamente cuando estén cargadas.

- 71 -

Anl_TC_MG_18_Li_SPK9.indb 71Anl_TC_MG_18_Li_SPK9.indb 71 08.08.2018 11:13:5008.08.2018 11:13:50

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar­gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio­nes para posibles consultas posteriores.

2. Descripción del aparato y

volumen de entrega

la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Herramienta mutiusos

•

Plancha abrasiva triangular

•

Rascador

•

9 papeles abrasivos

•

Hoja de sierra de inmersión para madera

•

Hoja de sierra segmentada

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

2.1 Descripción del aparato (fi g. 1)

1. Interruptor ON/OFF

2. Alojamiento para herramienta

3. Cargador

4. Regulador de velocidad

5. Llave de hexágono interior

6. Batería

7. Dispositivo de retención

8. Rascador

9. Plancha abrasiva triangular

10. Hoja de sierra de inmersión para madera

11. Hoja de sierra de inmersión para metal

12. Hoja de sierra segmentada

13. Papel abrasivo

14. Tornillo de hexágono interior

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras

Anl_TC_MG_18_Li_SPK9.indb 72Anl_TC_MG_18_Li_SPK9.indb 72 08.08.2018 11:13:5008.08.2018 11:13:50

3. Uso adecuado

Este aparato ha sido concebido para lijar superfi -
cies de dimensiones limitadas. Si se quieren lijar
superfi cies más grandes, será preciso emplear el
sistema de aspiración de polvo que está disponi­ble como accesorio (ver punto 7.3).

La máquina ha sido concebida para lijar madera,
hierro, plástico y materiales similares utilizando
el papel abrasivo correspondiente. Asimismo,
la máquina es adecuada para serrar madera,
plástico y materiales similares, así como para
quitar raspando moquetas adheridas, restos de
masilla tapaporos, pintura antigua y aplicaciones
similares.
Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

- 72 -

E

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industriales,
comerciales o talleres, así como actividades
similares.

4. Características técnicas

Alimentación de tensión de motor: ......... 18 V CC

Velocidad marcha en vacío: ....11000-20000 rpm

Superfi cie abrasiva: .................. 90 x 90 x 90 mm

Ángulo de oscilación: ....................................3,2°

Peso: ........................................................0,86 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 60745.

Empuñadura

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep­cionales, variar o superar el valor indicado depen­diendo de las circunstancias en las que se utilice
la herramienta eléctrica.

El valor de emisión de vibraciones indicado pue­de utilizarse para comparar la herramienta con
otras.

El valor de emisión de vibraciones indicado tam­bién puede utilizarse para una valoración prelimi­nar de los riesgos.

............................................3 dB

pA

............................................ 3 dB

WA

................. 78 dB(A)

pA

.............. 89 dB(A)

WA

= 13,9 m/s

2

h

2

¡Reducir la emisión de ruido y las
vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

¡AVISO!

Quitar siempre la batería antes de realizar ajustes
en el aparato.

Antes de la puesta en marcha del aparato de ba­tería, es preciso leer las siguientes advertencias:

Cargar la batería con el cargador.

•

5.1 Cómo montar las herramientas
insertables (fi g. 1/2)

Para montar de forma segura las

•

herramientas insertables, es preciso colocar
la herramienta multiusos de tal forma que el
interruptor ON/OFF (1) mire hacia abajo y
el alojamiento de las herramientas (2) hacia
arriba.
Colocar la herramienta insertable (p. ej.,

•

plancha abrasiva triangular u hoja de la sierra
HCS) sobre el alojamiento (2) de forma
que en las entalladuras de la herramienta
insertable se encajen los pernos del

- 73 -

Anl_TC_MG_18_Li_SPK9.indb 73Anl_TC_MG_18_Li_SPK9.indb 73 08.08.2018 11:13:5108.08.2018 11:13:51

E

alojamiento (2).
Fijar la herramienta insertable con el tornillo

•

de hexágono interior suministrado (14)
y apretar bien el tornillo con la llave de
hexágono interior (5).
Asegurarse de utilizar la arandela (13) como

•

arandela para el tornillo de hexágono interior
(14) (véase fig. 2).

¡Comprobar que la herramienta insertable
esté bien colocada!

5.2 Plancha abrasiva triangular

Con la plancha abrasiva triangular se puede utili­zar la máquina como lijadora triangular.

5.2.1 Fijación del papel abrasivo

Se cambia fácilmente gracias al cierre de velcro.
Asegurarse de que coincidan los orifi cios de aspi-
ración en el papel abrasivo y la plancha abrasiva.

6. Manejo

6.1 Cargar la batería LI (fi g. 3/4)

1. Sacar la batería (6) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(7).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi -
cación del aparato. Conectar el enchufe del
cargador a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

En caso de que no sea posible cargar la batería,
comprobar que

exista tensión de red en la toma de corriente.

•

exista buen contacto entre los contactos de

•

carga del cargador.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador

•

y la batería

•

a nuestro servicio de asistencia técnica.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se

detecta que disminuye el rendimiento de la herra­mienta multiusos. No descargar jamás la batería
por completo. Esto podría provocar un defecto en
la batería.

6.2 Conexión, desconexión (fi g. 5)

Para conectar el aparato, desplazar el interruptor
(1) hacia delante.
Para desconectar el aparato, volver a desplazar
el interruptor (1) hacia atrás.

6.3 Instrucciones relativas al trabajo

Conectar el aparato.

•

Trabajar apartando el aparato del cuerpo.

•

No poner las manos en las inmediaciones del

•

área de trabajo.
Utilizar exclusivamente herramientas in-

•

sertables que se encuentren en perfecto
estado.

Herramientas insertables:
Serrar: serrar madera y plástico.
Instrucciones relativas al trabajo: Al serrar

comprobar que no haya cuerpos extraños en el
material y, en caso necesario, retirarlos..
En el serrado de inmersión solo se pueden traba­jar materiales blandos como madera o placas de
yeso encartonado.

Lijar: lijar superfi cies en bordes, esquinas o
zonas de difícil acceso. Dependiendo de la hoja
abrasiva, utilizar para lijar madera, pintura, barniz,
etc.

Instrucciones relativas al trabajo:

Este aparato resulta especialmente efi ciente a la
hora de afi lar cantos o esquinas de difícil acceso.
Para afi lar perfi les y superfi cies curvas, basta con
utilizar la punta o un canto de la plancha abra­siva. Existen diferentes tipos de papel abrasivo,
dependiendo del material que se desee lijar y la
superfi cie que se desee eliminar. La elección de
la hoja abrasiva y la presión moderada ejercida
contra el material serán los determinantes de un
acabado perfecto.

Rascar: rascar pinturas o adhesivos antiguos.
Instrucciones relativas al trabajo:

Acercar la herramienta a la zona que rascar.
Empezar con un ángulo plano y poca presión. Si
se ejerce demasiada presión se podría dañar la
base (p. ej., madera, revoque).

- 74 -

Anl_TC_MG_18_Li_SPK9.indb 74Anl_TC_MG_18_Li_SPK9.indb 74 08.08.2018 11:13:5108.08.2018 11:13:51

E

6.4 Regulador de velocidad (fi g. 5)

La velocidad se selecciona girando el regulador
de velocidad (4).

Sentido MÁS: mayor velocidad
Sentido MENOS: menor velocidad

6.5 Indicador de capacidad de batería (fi g. 6/
pos. b)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de cap­acidad de batería (b) le indica el estado de carga
de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La batería está muy descargada y defectuosa.
Está prohibido emplear y cargar una batería de­fectuosa.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

¡Peligro!

Antes de realizar cualquier trabajo de limpieza es
preciso sacar la batería del aparato.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y acces­orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.isc-gmbh.info

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de
[e-mail]

Adaptador de aspiración de polvo
(Núm. de art.: 44.651.71)

! www.kwb.eu

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

- 75 -

Anl_TC_MG_18_Li_SPK9.indb 75Anl_TC_MG_18_Li_SPK9.indb 75 08.08.2018 11:13:5108.08.2018 11:13:51

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Signifi cado y medida

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar.

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

- 76 -

Anl_TC_MG_18_Li_SPK9.indb 76Anl_TC_MG_18_Li_SPK9.indb 76 08.08.2018 11:13:5108.08.2018 11:13:51

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 77 -

Anl_TC_MG_18_Li_SPK9.indb 77Anl_TC_MG_18_Li_SPK9.indb 77 08.08.2018 11:13:5108.08.2018 11:13:51

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, Plancha abrasiva trian-

Material de consumo/Piezas de consumo* Papel abrasivo
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

gular, Rascador, Hoja de la sierra HSS, Hoja de
sierra para diamante, Batería

- 78 -

Anl_TC_MG_18_Li_SPK9.indb 78Anl_TC_MG_18_Li_SPK9.indb 78 08.08.2018 11:13:5108.08.2018 11:13:51

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa­rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 79 -

Anl_TC_MG_18_Li_SPK9.indb 79Anl_TC_MG_18_Li_SPK9.indb 79 08.08.2018 11:13:5108.08.2018 11:13:51

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может
образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие
асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

Храните аккумуляторы только в сухих помещениях при температуре +10 °C до +40°C.
Храните аккумуляторы только в заряженном состоянии.

- 80 -

Anl_TC_MG_18_Li_SPK9.indb 80Anl_TC_MG_18_Li_SPK9.indb 80 08.08.2018 11:13:5108.08.2018 11:13:51

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

, то приложите к нему

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Опасность!
Прочитайте все указания по технике
безопасности и технические требования.

При невыполнении указаний по технике
безопасности и технических требований
возможно получение удара током,
возникновение пожара и/или получение
серьезных травм. Храните все указания

по технике безопасности и технические
требования для того,
возможно воспользоваться ими в
будущем.

чтобы было

2. Состав устройства и состав

упаковки

2.1 Состав устройства (рисунки 1)

1. Переключатель «включено-выключено»

2. Приспособление для крепления насадок

3. Зарядное устройство

4. Регулятор скорости вращения

5. Ключ с шестигранником

6. Аккумулятор

7. Фиксирующая клавиша

8. Скребок

9. Треугольная шлифовальная пластинка

10. Погружное пильное полотно для работы
по дереву

11. Погружное пильное полотно для работы
по металлу

12. Сегментное пильное полотно

13. Шлифовальная бумага

14. Винт с внутренним шестигранником

2.2 Состав

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в
информацией о сервисном обслуживании.

•

•

•

•

•

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

•

•

•

•

•

•

•

•

- 81 -

комплекта устройства

документе с

Откройте упаковку и выньте осторожно из
упаковки устройство.
Удалите упаковочный материал, а также

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.
Проверьте устройство и принадлежности

на наличие возникших при
транспортировке повреждений.
Сохраняйте упаковку по возможности
до истечения срока гарантийных
обязательств.

Многофункциональный инструмент
Треугольная шлифовальная пластинка
Скребок
Шлифовальная бумага, 9 листов
Погружное пильное полотно для работы
по дереву
Сегментное пильное полотно
Оригинальное руководство по
эксплуатации
Указания по технике безопасности

Anl_TC_MG_18_Li_SPK9.indb 81Anl_TC_MG_18_Li_SPK9.indb 81 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

3. Использование в соответствии
с предназначением

Устройство предназначено для шлифования
поверхностей определенного размера.
Для шлифования больших поверхностей
необходимо использовать устройство
отсоса пыли, которое можно приобрести
дополнительно как аксессуар (см. пункт 7.3).

Устройство предназначено для шлифовки
предметов из дерева, железа, пластмассы
и подобных материалов с использованием
соответствующей шлифовальной бумаги.
Кроме того, устройство предназначено для
пиления предметов из дерева, пластмассы
и подобных материалов, а также для снятия
приклеенных ковровых покрытий пола,
остатков шпатлевки, старого лакокрасочного
покрытия и аналогичного применения.

Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида

несет ответственность
пользователь и работающий с устройством, а
не его изготовитель.

Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.

4. Технические данные

Электропитание двигателя: .... 18 В пост. тока

Скорость вращения холостого хода: ...............

............................................. 11 000-20 000 мин

Шлифовальная поверхность: .. 90 x 90 x 90 мм

Угол колебаний: .......................................... 3,2°

Вес: ......................................................... 0,86 кг

Опасность!
Шумы и вибрация

Параметры шумов и вибрации были измерены
в соответствии с нормами EN 60745.

Уровень давления шума L
Неопределенность K
Уровень мощности шума L
Неопределенность K

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю
слуха.

Суммарное значение величины вибрации
(сумма векторов трех направлений)
определено в соответствии с EN 60745.

Рукоятка

Эмиссионный показатель вибрации
a

= 13,9 м/сек

h

Неопределенность K = 1,5 м/сек

2

Приведенное значение эмиссии вибрации
измерено стандартным методом проведения
испытаний, оно может изменяться
в зависимости от вида и способа
использования электрического инструмента
и в исключительных случаях превышать
указанную величину.

................ 78 дБ(A)

pA

............................... 3 дБ

pA

............. 89 дБ(A)

WA

..............................3 дБ

WA

2

-1

Приведенное значение эмиссии вибрации
может быть использовано для сравнения
одного электрического инструмента с другим.

Приведенное значение эмиссии
вибрации может быть использовано для
предварительной оценки негативного
влияния.

- 82 -

Anl_TC_MG_18_Li_SPK9.indb 82Anl_TC_MG_18_Li_SPK9.indb 82 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

Сведите образование шумов и вибрации к
минимуму!

Используйте только безукоризненно

•

работающие устройства.
Регулярно проводите техническое

•

обслуживание и очистку устройства.
При работе учитывайте особенности

•

Вашего устройства.
Не подвергайте устройство перегрузке.

•

При необходимости дайте проверить

•

устройство специалистам.
Отключайте устройство, если вы его не

•

используете.
Используйте перчатки.

•

Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий
респиратор.

2. Повреждение слуха,

используется соответствующее средство
защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при
длительном использовании устройства
или при неправильном пользовании и
ненадлежащем техническом уходе.

в том случае если не

5. Перед вводом в эксплуатацию

Предупреждение!

Всегда извлекайте аккумулятор перед
настройкой устройства.

Перед вводом аккумуляторного устройства
в эксплуатацию обязательно прочтите
нижеследующие указания:

Зарядите аккумулятор при помощи

•

зарядного устройства.

5.1 Установка насадок (рисунки 1/2)

Для надежного крепления

•

насадок необходимо установить
многофункциональное устройство
так, чтобы переключатель включить-

выключить (1) смотрел вниз, а устройство
крепления насадок (2) вверх.
Вставьте насадку (например, треугольную

•

шлифовальную пластинку или пильное
полотно HCS) в устройство крепления
насадок (2) таким образом, чтобы штифты
устройства крепления насадок (2) совпали
с выемками на насадке.
Закрепите насадку при помощи

•

входящего в комплект поставки винта с
внутренним шестигранником (14) и прочно
затяните винт ключом с внутренним
шестигранником (5).
Проследите за тем, чтобы шайба (13)

•

использовалась в качестве подкладной
шайбы для винта с внутренним
шестигранником (14) (см. рис. 2).

Проверьте насадку на прочность
крепления!

5.2 Треугольная шлифовальная пластинка

Устройство с треугольной шлифовальной
пластинкой можно использовать в качестве
угловой шлифовальной машинки.

5.2.1 Крепление шлифовальной бумаги

Удобство замены благодаря липучке.
Проследите за тем, чтобы совпали отверстия
для

отсоса на шлифовальной бумаге и

шлифовальной пластинке.

6. Работа с устройством

6.1 Зарядка пакета литиевых
аккумуляторов (рис. 3/4)

1. Извлеките аккумуляторный блок (6)
из рукоятки, при этом нажимайте
фиксирующую клавишу (7).

2. Убедитесь в том, что указанное
на фирменной табличке значение
напряжения сети соответствует
имеющемуся значению напряжения сети.
Вставьте штекер зарядного устройства в
штепсельную розетку. Зеленый светодиод
начнет мигать.

3. Вставьте аккумулятор в зарядное
устройство.

В разделе
устройства») приведена таблица с указанием
значений светодиодной индикации на
зарядном устройстве.

10 («Индикаторы зарядного

- 83 -

Anl_TC_MG_18_Li_SPK9.indb 83Anl_TC_MG_18_Li_SPK9.indb 83 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

Если аккумуляторный блок не заряжается,
необходимо проверить следующее:

наличие напряжения в штепсельной

•

розетке;
наличие плотного соединения на

•

контактах зарядного устройства.

Если аккумуляторный блок все еще не
заряжается, просьба отправить

зарядное устройство

•

и аккумуляторный блок

•

в наш отдел обслуживания.

Для обеспечения длительного срока
службы аккумуляторного блока необходимо
обеспечить его своевременную зарядку.
Это необходимо осуществлять особенно
в тех случаях, когда отмечается снижение
мощности многофункционального
устройства. Не допускайте полной разрядки
аккумуляторного блока. Это вызывает
повреждение аккумуляторного блока!

6.2 Включение и выключение устройства
(рис. 5)

Для включения
сдвинуть переключатель (1) вперед.
Для выключения устройства необходимо
сдвинуть переключатель (1) назад.

6.3 Указания по эксплуатации

Включить устройство.

•

При работе осуществлять движения от

•

себя.
Запрещено приближать руки

•

непосредственно к рабочему месту.
Используйте насадки только в исправном

•

и неповрежденном состоянии.

Насадки:

Пиление: пиление предметов из дерева и
пластмассы.
Указания по работе с устройством: при
пилении следите за наличием посторонних
предметов в распиливаемом предмете и при
обнаружении удалите их.
Врезным шлифованием разрешается
осуществлять обрабатывание только
предметов из мягких материалов, таких как
дерево или

Шлифование: Шлифование поверхностей у
краев, в углах или труднодоступных местах.
В зависимости от вида шлифовальной
бумаги может обеспечиваться шлифование

устройства необходимо

гипсокартонные плиты.

поверхностей из дерева, краски, лака и т.д.

Указания по работе с устройством:

Устройство является особенно продуктивным
при шлифовании в труднодоступных местах:
углах и краях. Для шлифования профильных
элементов
острие или край шлифовальной пластинки. В
соответствии с материалом обрабатываемого
предмета и глубины обработки слоя
поверхности имеются различные типы
шлифовальной бумаги. Производительность
обработки поверхности определяется
главным образом выбором шлифовальной
бумаги и регулировкой усилия давления
шлифовальной тарелки.

Шабрение: Снятие скребком старого
лакокрасочного покрытия или клея.

Указания по работе

подведите насадку к месту удаления
поверхностного слоя. Начинайте работать под
острым углом и с минимальным давлением
прижима. При сильном давлении прижима
может быть поврежден подслой (например,
дерево, штукатурка).

6.4 Регулятор скорости вращения (рис. 5)

Поворачивая регулятор скорости вращения
(4), можно предварительно задать скорость

вращения.

Направление плюс:

Направление минус

6.5 Индикатор заряда аккумулятора (рис.

Нажмите кнопку индикации заряда
аккумулятора (a) . Индикатор заряда
аккумулятора (b) покажет уровень заряда
аккумулятора при помощи 3 светодиодов.

Гор я т все 3 светодиода:

Аккумулятор полностью заряжен.

Гор я т 2 или 1 светодиод(а):

Остаточный заряд аккумулятора достаточен.

Мигает 1 светодиод:

Аккумулятор разряжен, необходимо зарядить
его.

Мигают все светодиоды:

аккумулятор полностью разряжен

- 84 -

и выемок можно использовать

с устройством:

скорость вращения больше

:

скорость вращения меньше

6, поз. b)

и

Anl_TC_MG_18_Li_SPK9.indb 84Anl_TC_MG_18_Li_SPK9.indb 84 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

поврежден. Запрещено продолжать
использование и заряжать неисправный
аккумулятор!

7. Чистка, техническое

обслуживание и заказ
запасных частей

Опасность!

Перед проведением всех работ по очистке
необходимо извлекать аккумулятор из
устройства.

7.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

7.2 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом

7.3 Заказ запасных частей и

принадлежностей

При заказе запасных частей необходимо
указать следующие данные:

тип устройства

•

артикульный номер устройства

•

идентификационный номер устройства

•

номер необходимой запасной части

•

Актуальные цены и информацию можно найти
на сайте www.isc-gmbh.info.

уходе.

Рекомендация! Для
хорошего результата
работы мы рекомендуем
высококачественные
принадлежности

! www.kwb.eu

[e-mail]

Переходник для пылесоса (№ арт.: 44.651.71)

8. Утилизация и вторичное
использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

в

9. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

- 85 -

Anl_TC_MG_18_Li_SPK9.indb 85Anl_TC_MG_18_Li_SPK9.indb 85 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

10. Индикаторы зарядного устройства

Состояние

индикатора

Красный

светодиод

Зеленый

светодиод

Не горит Мигает Готовность к эксплуатации

Зарядное устройство подключено к сети и готово к эксплуатации,
аккумулятор не в зарядном устройстве.

Горит Не горит Зарядка

Зарядное устройство заряжает аккумулятор в режиме быстрой
зарядки. Информацию о времени зарядки можно найти
непосредственно на зарядном устройстве.
Указание! В зависимости от имеющегося заряда
фактическое время зарядки может немного отличаться от указанных
значений.

Не горит Горит Аккумулятор заряжен и готов к использованию.

После этого активируется режим бережной зарядки до полной
зарядки аккумулятора.
Для этого оставьте аккумулятор в зарядном устройстве на 15 мин
дольше указанного времени.

Действие

Извлеките аккумулятор из зарядного устройства. Отсоедините
зарядное устройство от сети.

Мигает Не

горит Бережная зарядка

Зарядное устройство в режиме бережной зарядки.
В целях обеспечения безопасности аккумулятор заряжается
медленнее, а для зарядки требуется больше времени. Это может
происходить по нескольким причинам:

- Аккумулятор долгое время не заряжался.

- температура аккумулятора вне оптимального диапазона.

Действие

Дождитесь завершения процесса зарядки, несмотря на это,
аккумулятор может продолжать заряжаться.

Мигает Мигает Неисправность

Зарядка невозможна. Аккумулятор неисправен.

Действие

Запрещено заряжать неисправный аккумулятор.
Извлеките аккумулятор из зарядного устройства.

Горит Горит Нарушение температурного режима

Слишком высокая (например, прямой солнечный свет) или слишком
низкая (ниже 0 °C) температура аккумулятора.

Действие

Извлеките аккумулятор и поместите его на хранение при комнатной
температуре (ок. 20 °C) на 1 день.

Значение и действия

аккумулятора

- 86 -

Anl_TC_MG_18_Li_SPK9.indb 86Anl_TC_MG_18_Li_SPK9.indb 86 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец

электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 87 -

Anl_TC_MG_18_Li_SPK9.indb 87Anl_TC_MG_18_Li_SPK9.indb 87 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали* Угольные щетки, Треугольная шлифовальная

Расходный материал/расходные части* Шлифовальная бумага
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание
любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

, что в этом изделии следующие детали подвержены

пластинка, Скребок, Пильное полотно из
высоколегированной быстрорежущей стали,
Аккумулятор

неисправности и в

- 88 -

Anl_TC_MG_18_Li_SPK9.indb 88Anl_TC_MG_18_Li_SPK9.indb 88 08.08.2018 11:13:5208.08.2018 11:13:52

RUS

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет
функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу,
указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону,
номер которого приведен ниже. При предъявлении гарантийных требований
условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей
профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии
регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый
производитель обеспечивает покупателям своих новых устройств в дополнение к условиям
гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши
законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого

производителя, которое вы приобрели, связанные с недостатком материала или
производственным браком, и ограничиваются по нашему выбору устранением таких дефектов
устройства или

заменой устройства. Учтите, что наши устройства не предназначены для
использования в промышленных целях, в ремесленном производстве и на профессиональной
основе. Поэтому гарантийный договор считается недействительным, если устройство
использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или
в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на

:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу

или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при
подключении к сети с неправильным напряжением или родом тока), несоблюдения требований
касательно технического обслуживания и требований техники безопасности, воздействия на
устройство аномальных условий окружающей среды или недостаточного ухода и технического
обслуживания;

повреждения устройства, возникшие в результате неправильного или ненадлежащего

-

использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с

износом в связи с

эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.
Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет
нового гарантийного срока на устройство или возможно установленные детали не начинается
заново. Это условие действует также при обращении в местный сервисный отдел.

5. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте
www.isc-gmbh.info. Приготовьте квитанцию о покупке

или другие доказательства приобретения

Вами нового устройства. Оказание гарантийных услуг применительно к устройствам,
направленным на рассмотрение без соответствующих доказательств или фирменной
таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если
наша гарантия распространяется на неисправность устройства, Вы немедленно получите
отремонтированное или новое устройство.

действуют следующие

замена

Само собой разумеется, мы можем также

устранить при оплате затрат неисправности устройства,
которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам
необходимо выслать устройство на адрес нашей службы сервиса.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства

Anl_TC_MG_18_Li_SPK9.indb 89Anl_TC_MG_18_Li_SPK9.indb 89 08.08.2018 11:13:5308.08.2018 11:13:53

по эксплуатации.

- 89 -

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.

Akumulator skladiščite le v suhih prostorih s temperaturo okolice pribl. +10 °C do +40 °C.
Akumulatorje vedno skladiščite polne.

- 90 -

Anl_TC_MG_18_Li_SPK9.indb 90Anl_TC_MG_18_Li_SPK9.indb 90 08.08.2018 11:13:5308.08.2018 11:13:53

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Nevarnost!
Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1 Stikalo za vklop/izklop

2. Nastavek za orodje

3. Napajalnik

4. Regulator števila vrtljajev

5. Šestrobni ključ

6. Akumulator

7. Zaskočna tipka

8. Strgalo

9. Trikotna brusilna plošča

10. Potopni žagin list za les

11. Potopni žagin list za kovino

12. Segmentni žagin list

13. Brusilni papir

14. Vijak z notranjim šestrobom

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.

Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

Večfunkcijsko orodje

•

Trikotna brusilna plošča

•

Strgalo

•

9x brusilni papir

•

Potopni žagin list za les

•

Segmentni žagin list

•

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Predpisana namenska uporaba

Naprava je primerna za brušenje omejenih plos­kev. Za brušenje večjih površin morate uporabljati
napravo za sesanje prahu, ki je na voljo kot opre­ma (Glejte točko 7.3).

Stroj je namenjen za brušenje lesa, železa,
plastičnih mas in podobnega materiala z ustrez­nim brusilnim papirjem. Poleg tega je stroj namen­jen žaganju lesa, plastičnih mas in podobnega
materiala ter za strganje preprog, zlepljenih na
tla, ostankov kita, starega laka in za podobno
uporabo..

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

- 91 -

Anl_TC_MG_18_Li_SPK9.indb 91Anl_TC_MG_18_Li_SPK9.indb 91 08.08.2018 11:13:5308.08.2018 11:13:53

SLO

4. Tehnični podatki

Oskrba z napetostjo motor: ................... 18 V d.c.

Število obratov v prostem teku: ...........................

...............................................11000-20.000 min

Brusilna površina: ..................... 90 x 90 x 90 mm

Oscilacijski kot: ............................................ 3,2°

Teža: ....................................................... 0,86 kg

Nevarnost!
Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.

Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.

Ročaj

Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s

Navedena vrednost emisije tresljajev je bila iz­merjena po normiranem postopku in se lahko sp­reminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.

Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.

pA

WA

....................... 78 dB (A)

pA

.............................................3 dB

............................ 89 dB (A)

WA

............................................ 3 dB

2

= 13,9 m/s

h

2

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega

-1

električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Opozorilo!

Preden začnete izvajati nastavitve na napravi,
vedno izvlecite akumulator.

Pred zagonom svoje akumulatorske naprave ob­vezno upoštevajte naslednje napotke:

Akumulator napolnite z napajalnikom.

•

5.1 Montaža vstavljenega orodja (slike 1/2)

Za varno montažo vstavljenega orodja

•

namestite večfunkcijsko orodje tako, da je
stikalo za vklop/izklop (1) navzdol in da gleda
sprejem orodja (2) navzgor.
Uporabljeno orodje (npr. trikotno brusilno

•

ploščo ali žagin list HSS) vstavite v sprejem
orodja (2) tako, da se zareze vstavljenega
orodja prilegajo v zatiče sprejema orodja (2).
Uporabljeno orodje pritrdite s priloženim

•

vijakom z notranjim šestrobom (14) in
vijak dobro pritegnite s ključem z notranjim
šestrobom (5).
Pazite, da se podložka (13) uporabi kot

•

podložka za vijake za vijak z notranjim
šestrobom (14) (glejte sliko 2).

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

Anl_TC_MG_18_Li_SPK9.indb 92Anl_TC_MG_18_Li_SPK9.indb 92 08.08.2018 11:13:5308.08.2018 11:13:53

Preverite, ali je vstavljeno orodje dobro
pritrjeno!

5.2 Trikotna brusilna plošča

S trikotno brusilno ploščo lahko stroj uporabite kot
trikotni brusilnik.

5.2.1 Pritrditev brusilnega papirja

Preprosta menjava z ježkom. Pazite na ujemanje
sesalnih lukenj na brusilnem papirju in brusilni
plošči.

- 92 -

SLO

6. Upravljanje

6.1 Polnjenje litijevega akumulatorskega
vložka (sliki 3, 4)

1. Potegnite akumulatorski vložek (6) iz ročaja,
ob tem potisnite zaskočno tipko (7) navzdol.

2. Primerjajte, ali se omrežna napetost na tip­ski tablici ujema z omrežno napetostjo, ki
je na voljo. Vključite vtič napajalnika v zidno
vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator potisnite na polnilno napravo.

V točki 10 (prikaz naprave za polnjenje) najdete
tabelo s pomeni prikaza LED-diod na polnilni
napravi.

Če polnjenje akumulatorskega vložka ni mogoče,
preverite

ali je vtičnica pod napetostjo.

•

ali obstaja brezhiben kontakt na polnilnih kon-

•

taktih naprave za polnjenje.

Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite

napajalnik

•

in akumulatorski vložek

•

naši službi za stranke.

V interesu dolge življenjske dobe
akumulatorskega vložka poskrbite za pravočasno
polnjenje akumulatorskega vložka. To je
potrebno v vsakem primeru, če opazite, da moč
večnamenske naprave peša. Akumulatorskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete akumulatorski vložek!

6.2 Vklop/izklop (sl. 5)

Za vklop naprave morate stikalo (1) potisniti na­prej.
Za izklop naprave morate stikalo (1) potisniti
nazaj.

6.3 Napotki za delo

Napravo vklopite.

•

Delajte proč od telesa.

•

Rok nikoli ne približujte neposrednemu

•

območju dela.
Uporabljajte samo brezhibno in

•

nepoškodovano vstavljeno orodje.

Vstavljeno orodje:
Žaganje: Žaganje lesa in plastičnih mas.

Delovna navodila: Pri žaganju pazite na tujke v
materialu in jih po potrebi odstranite.

V postopku potopnega žaganja lahko obdelujete
le mehke materiale, kot so les ali mavčne plošče.

Brušenje: Brušenje površin na robovih, v kotih ali
težko dostopnih predelih. Glede na brusilni list za
brušenje lesa, barve, laka itd.

Delovna navodila:

Naprava je posebno zmogljiva pri brušenju težko
dostopnih kotov in robov. Za brušenje profi lov in
žlebičev lahko delate tudi samo s konico ali enim
robom brusilnega koluta. Glede na material, ki
ga obdelujete, in želeno pobrušeno površino so
na voljo različni brusilni papirji. Brusilna moč je v
glavnem odvisna od izbire brusilnega papirja in
odmerjenega pritiskanja brusilnega krožnika.

Strganje: Strganje starega laka ali lepila
Delovna navodila:

Uporabljeno orodje približajte mestu, ki ga želite
pobrusiti. Začnite s ploskim vpadnim kotom in
majhnim pritiskom. Pri premočnem pritiskanju lah­ko poškodujete podlago (npr. les, omet).

6.4 Regulator števila vrtljajev (slika 5)

Z obračanjem regulatorja števila vrtljajev (4) lahko
izberete število vrtljajev.

Smer plus: večje število vrtljajev
Smer minus: nižje število vrtljajev

6.5 Prikaz kapacitete akumulatorja (slika 6/
poz. b)

Pritisnite na stikalo za prikaz kapacitete akumu­latorja (a). Prikaz zmogljivosti akumulatorja (b)
signalizira stanje napolnjenosti akumulatorja s 3
lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED:

Akumulator je še dovolj poln.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse lučke LED utripajo:

Akumulator je bil globinsko izpraznjen in zato ok­varjen. Okvarjenega akumulatorja več ne smete
uporabljati in polniti!

- 93 -

Anl_TC_MG_18_Li_SPK9.indb 93Anl_TC_MG_18_Li_SPK9.indb 93 08.08.2018 11:13:5308.08.2018 11:13:53

SLO

7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov

Nevarnost!

Pred vsemi čistilnimi deli izvlecite akumulator iz
naprave.

7.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez pri­sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.

7.2 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.

7.3 Seznam nadomestnih delov in dodatne

opreme:

Pri naročanju nadomestnih delov navedite nas­lednje:

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

•

Aktualne cene in informacije lahko najdete na
spletni strani: www.isc-gmbh.info

8. Odstranjevanje in ponovna
uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

9. Skladiščenje

Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.

Namig! Za dobre delovne
rezultate priporočamo ka­kovostno dodatno opremo
družbe
[e-mail]

Adapter za sesalnik (št. art.: 44.651.71)

Anl_TC_MG_18_Li_SPK9.indb 94Anl_TC_MG_18_Li_SPK9.indb 94 08.08.2018 11:13:5308.08.2018 11:13:53

! www.kwb.eu

- 94 -

SLO

10. Prikaz polnilnika

Prikaz stanja

Rdeča

LED-dioda

Izklop Utripa Pripravljeno na uporabo

Vklop Izklop Polnjenje

Izklop Vklop Akumulator je poln in pripravljen na uporabo.

Utripa Izklop Prilagodilno polnjenje

Utripa Utripa Napaka

Vklop Vklop Motnja temperature

Zelena

LED-dioda

Pomen in ukrepi

Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni
v polnilniku

Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so
navedeni na polnilniku.
Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navede­nih časov polnjenja glede na obstoječe stanje polnosti.

Nato se preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 15 minut dlje.

Ukrep:

Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.

Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
časa. Vzroki so lahko naslednji:

- Akumulatorja zelo dolgo niste polnili.

- Temperatura akumulatorja ni v idealnem območju.

Ukrep:

Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-
nite naprej.

Postopek polnjenja ni mogoč. Akumulator je okvarjen.

Ukrep:

Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.

Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).

Ukrep:

Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).

- 95 -

Anl_TC_MG_18_Li_SPK9.indb 95Anl_TC_MG_18_Li_SPK9.indb 95 08.08.2018 11:13:5308.08.2018 11:13:53

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz­vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs­ko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom­ponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 96 -

Anl_TC_MG_18_Li_SPK9.indb 96Anl_TC_MG_18_Li_SPK9.indb 96 08.08.2018 11:13:5308.08.2018 11:13:53

SLO

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka­teri deli potrošni material.

Kategorija Primer

Obrabni deli* Ogljene ščetke, Trikotna brusilna plošča, Strgalo,

Obrabni material/ obrabni deli* Brusilni papir
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj­bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

Žagin list HSS, Diamantna žagin list, Akumulator

- 97 -

Anl_TC_MG_18_Li_SPK9.indb 97Anl_TC_MG_18_Li_SPK9.indb 97 08.08.2018 11:13:5408.08.2018 11:13:54

SLO

Garancijska listina

Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib­no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do­datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene­ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic­no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na­prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre­menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah­tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs­kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez­nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser­visnimi informacijami, opisanimi v teh navodilih za uporabo.

- 98 -

Anl_TC_MG_18_Li_SPK9.indb 98Anl_TC_MG_18_Li_SPK9.indb 98 08.08.2018 11:13:5408.08.2018 11:13:54

H

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat-
tanó szillánk, forgács vagy a keletkező por vakulást okozhat.

Az akkuk tárolása csak száraz termekben +10°C - +40°C fok közötti környezeti hőmérsékletnél.
Az akkukat csak feltöltött állapotban tárolni.

- 99 -

Anl_TC_MG_18_Li_SPK9.indb 99Anl_TC_MG_18_Li_SPK9.indb 99 08.08.2018 11:13:5408.08.2018 11:13:54

H

Veszély!

A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü­zetecskében találhatóak!

Veszély!
Olvason minden biztonsági utalást és utasí­tást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehet­nek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

terjedelme

vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból.
Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha
létezik).
Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me.
Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra.
Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek­kel játszaniuk! Fennáll a lenyelés és a meg­fulladás veszélye!

Multifunkcionális szerszám

•

Háromszög-csiszolólemez

•

Kaparó

•

9x csiszolópapír

•

Bemerülő fűrészlap fához

•

Szegmens fűrészlap

•

Eredeti használati utasítás

•

Biztonsági utasítások

•

2.1 A készülék leírása (1-es kép)

1. Be- /Kikapcsoló

2. Szerszámbefogó

3. Töltőkészülék

4. Fordulatszám-szabályozó

5. Hatlapú kulcs

6. Akku

7. Rögzítőtaszter

8. Kaparó

9. Háromszög-csiszolólemez

10. Bemerülő fűrészlap fához

11. Bemerülő fűrészlap fémhez

12. Szegmens fűrészlap

13. Csiszolópapír

14. Belső hatlapú csavar

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz

Anl_TC_MG_18_Li_SPK9.indb 100Anl_TC_MG_18_Li_SPK9.indb 100 08.08.2018 11:13:5408.08.2018 11:13:54

3. Rendeltetésszerűi használat

A készülék korlátolt felületek csiszolására alkal­mas. Nagyobb felületek csiszolására használni
muszáj, a tartozékként kapható (lásd a 7.3-as
pontot) porelszívást.

A megfelelő csiszolópapír használatával a gép
fa, vas, műanyag és hasonló munkaanyagok
csiszolására van meghatározva. Ezenkívül a
gép fa, műanyag és hasonló munkaanyagok
fűrészelésére, valamint a ragasztott padlószöny­egeknek, spatulyázó massza-maradványainak,
öreg lakkozásoknak a lekaparására és hasonló
használatokra van meghatározva.

A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.

- 100 -
