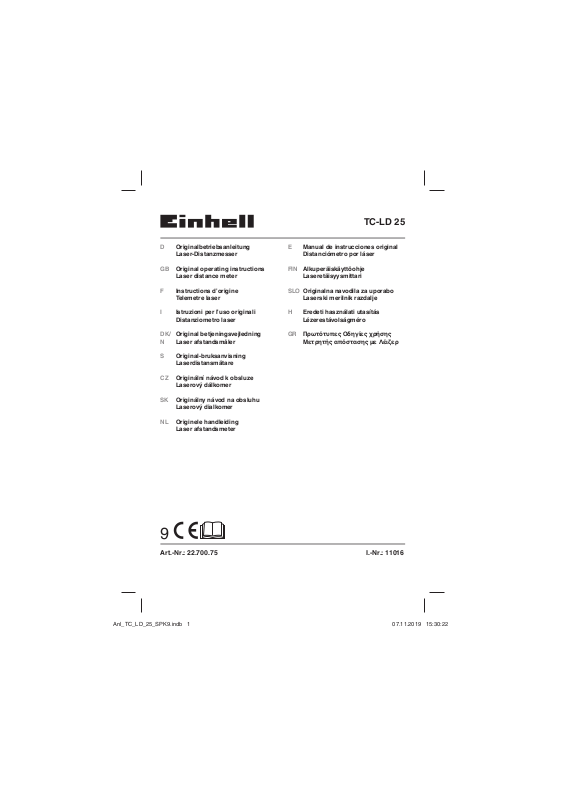

Einhell TC-LD 25 User guide
TC-LD 25
D Originalbetriebsanleitung
Laser-Distanzmesser
GB Original operating instructions
Laser distance meter
F Instructions d’origine
Telemetre laser
I Istruzioni per l’uso originali
Distanziometro laser
DK/ Original betjeningsvejledning
N Laser afstandsmåler
S Original-bruksanvisning
Laserdistansmätare
CZ Originální návod k obsluze
Laserový dálkomer
SK Originálny návod na obsluhu
Laserový dialkomer
NL Originele handleiding
Laser afstandsmeter
E Manual de instrucciones original
Distanciómetro por láser
FIN Alkuperäiskäyttöohje
Laseretäisyysmittari
SLO Originalna navodila za uporabo
Laserski merilnik razdalje
H Eredeti használati utasítás
Lézerestávolságméro
GR Πρωτότυπες Οδηγίες χρήσης
Μετρητής απόστασης με Λέιζερ
9
Art.-Nr.: 22.700.75 I.-Nr.: 11016
Anl_TC_LD_25_SPK9.indb 1Anl_TC_LD_25_SPK9.indb 1 07.11.2019 15:30:2207.11.2019 15:30:22
1
2 1
3
5
4
2
5 a b
Anl_TC_LD_25_SPK9.indb 2Anl_TC_LD_25_SPK9.indb 2 07.11.2019 15:30:2307.11.2019 15:30:23
3
A
4
B
- 2 -
4 5
6
1.
2.
1.
8
7
2.
2.
3.
1.
2.
3.
1.
8a
min
- 3 -
Anl_TC_LD_25_SPK9.indb 3Anl_TC_LD_25_SPK9.indb 3 07.11.2019 15:30:2307.11.2019 15:30:23
8b
max
- 4 -
Anl_TC_LD_25_SPK9.indb 4Anl_TC_LD_25_SPK9.indb 4 07.11.2019 15:30:2607.11.2019 15:30:26
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
D
- 5 -
Anl_TC_LD_25_SPK9.indb 5Anl_TC_LD_25_SPK9.indb 5 07.11.2019 15:30:2607.11.2019 15:30:26
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
- 6 -
Anl_TC_LD_25_SPK9.indb 6Anl_TC_LD_25_SPK9.indb 6 07.11.2019 15:30:2607.11.2019 15:30:26
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Spezielle Hinweise zum Laser
Vorsicht: Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
VORSICHT ! - LASERSTRAHLUNG !
Nicht in den Strahl blicken!
Laserspezifikation
Laser Klasse 2;
Ǹ: 635 nm; P: < 1 mW
nach EN 60825-1
Niemals direkt in den Strahlengang blicken.
•
Den Laserstrahl nie auf reflektierende Flä-
•
chen und Personen oder Tiere richten. Auch
ein Laserstrahl mit geringer Leistung kann
Schäden am Auge verursachen.
Vorsicht - wenn andere als die hier angege-
•
benen Verfahrensweisen ausgeführt werden,
kann dies zu einer gefährlichen Strahlungsexposition führen.
Lasermodul niemals öffnen.
•
D
Es ist nicht erlaubt Veränderungen am Laser
•
vorzunehmen um die Leistung des Lasers zu
erhöhen.
Der Hersteller übernimmt keine Haftung für
•
Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.
Sicherheitshinweise zu den Batterien
Nutzung der Batterien
Das Einsetzen von Batterien bei eingeschal-
•
tetem Laser kann zu Unfällen führen.
Bei ungeeigneter Benutzung kann es zum
•
Auslaufen der Batterien kommen. Vermeiden
Sie Kontakt mit der Batterieflüssigkeit. Falls
Sie in Kontakt mit Batterieflüssigkeit kommen sollten, reinigen Sie den Körperteil mit
fließendem Wasser. Sollte Batterieflüssigkeit
in die Augen geraten, sollten Sie zusätzlich
sofort einen Arzt aufsuchen.
Ausgelaufene Batterieflüssigkeit kann zu
•
Hautreizungen und Verbrennungen führen.
Setzen Sie Batterien niemals übermäßiger
•
Wärme wie Sonnenschein, Feuer oder dergleichen aus.
Laden Sie Batterien niemals wieder auf, die
•
nicht dafür geeignet sind. Explosionsgefahr!
Halten Sie Batterien von Kindern fern, schlie-
•
ßen Sie sie nicht kurz oder nehmen Sie sie
nicht auseinander.
Suchen Sie sofort einen Arzt auf, wenn eine
•
Batterie verschluckt wurde.
Reinigen Sie Batterie- und Gerätekontakte
•
vor dem Einlegen bei Bedarf.
Achten Sie beim Einlegen auf die richtige
•
Polarität.
Entfernen Sie erschöpfte Batterien umge-
•
hend aus dem Gerät. Es besteht erhöhte
Auslaufgefahr.
Tauschen Sie immer alle Batterien gleichzei-
•
tig aus.
Setzen Sie nur Batterien des gleichen Typs
•
ein, verwenden Sie keine unterschiedlichen
Typen oder gebrauchte und neue Batterien
miteinander.
Stellen Sie sicher, dass das Gerät nach Ge-
•
brauch abgeschaltet ist.
Entfernen Sie die Batterien bei längerer
•
Nichtverwendung aus dem Gerät.
- 7 -
Anl_TC_LD_25_SPK9.indb 7Anl_TC_LD_25_SPK9.indb 7 07.11.2019 15:30:2707.11.2019 15:30:27
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Sensor
2. Laser
3. Display
4. Tastenfeld
5. Batteriefachabdeckel
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Laserdistanzmesser
•
Tasche
•
Originalbetriebsanleitung
•
3. Bestimmungsgemäße
Verwendung
Der Laser ist zum Messen von Distanzen, Flächen und Volumen geeignet.
Das Gerät darf nur nach dieser Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
D
Tätigkeiten eingesetzt wird.
4. Technische Daten
Reichweite: ......................................... 0,05 - 25m
Genauigkeit: ........................................... +/- 3 mm
Stromversorgung: ..........2x 1,5V, Typ AAA (LR03)
Laserklasse: ....................................................... 2
Wellenlänge Laser: .................................. 635 nm
Leistung Laser: ........................................< 1 mW
5. Vor Inbetriebnahme
Batterien einsetzen/wechseln (Bild 2)
Schalten Sie das Gerät aus.
•
Entfernen Sie die Batteriefachabdeckung
•
(5), indem Sie den Verschluss (a) nach Innen
drücken und die Batteriefachabdeckung nach
oben klappen.
Legen Sie die Batterien (b) ein, achten Sie
•
dabei auf die richtige Polarität.
Setzen Sie die Batteriefachabdeckung wieder
•
ein und achten Sie darauf, dass der Verschluss einrastet.
6. Bedienung
Hinweis!
Messweite und die Messgenauigkeit können von
Umgebungseinfl üssen wie z. B. Sonnenlicht oder
durch schlechten Refl exionsgrad beeinfl usst wer-
den und beeinträchtigen das Messergebnis.
6.1 Erklärung der Funktionstasten (Bild 3)
A Ein- / Aus- / Mess-Taste
B Messoptionen-Taste / Auswahl des Distanz-
mess-Bezugszpunktes
6.2 Laser Ein-/Ausschalten
Drücken Sie die Ein- / Aus- / Mess-Taste (A)
•
etwas länger, um den Laser einzuschalten.
Drücken und halten Sie für etwa 1 Sekunde
•
die Ein- / Aus- / Mess-Taste (A), um den Laser
auszuschalten.
- 8 -
Anl_TC_LD_25_SPK9.indb 8Anl_TC_LD_25_SPK9.indb 8 07.11.2019 15:30:2707.11.2019 15:30:27
6.3 Bezugspunkt einstellen (Bild 3 - 4)
Es kann von 2 verschiedenen Bezugspunkten
am Gerät gemessen werden. Halten Sie dazu
die Taste B gedrückt, bis sich der Bezugspunkt
ändert. Wählen Sie somit den gewünschten Bezugspunkt aus.
Bezugspunkt Vorderkante (siehe Bild 4)
•
Bezugspunkt Hinterkante (siehe Bild 4)
•
6.4 Messfunktionen verwenden
Hinweis
Nach Abschluss einer Messung schaltet sich der
Laserstrahl automatisch aus. Drücken Sie die Einschalt-/ Mess-Taste.
6.4.1 Funktion: „Einfache Distanz messen“
„Kein Symbol“ (Bild 5)
Vorgehensweise:
1x Taste A etwas länger drücken:
•
Gerät einschalten
eventuell Taste B länger drücken:
•
Bezugszpunkt am Gerät wählen
1x Taste A: Laser einschalten
•
Laser ausrichten
•
1x Taste A: Messen
•
→ Ergebnis wird unten in m angezeigt
6.4.2 Funktion: „Flächen messen“
„Symbol
Vorgehensweise:
1x Taste A etwas länger drücken:
•
Gerät einschalten
1x Taste B: Funktion auswählen
•
eventuell Taste B länger drücken:
•
Bezugszpunkt am Gerät wählen
1x Taste A: Laser einschalten
•
Laser ausrichten
•
1x Taste A: Flächenlänge messen
•
1x Taste A: Laser einschalten
•
Laser ausrichten
•
1x Taste A: Flächenbreite messen
•
→ Ergebnis wird unten in m² angezeigt
“ (Bild 6)
D
6.4.3 Funktion: „Volumen messen“
„Symbol
Vorgehensweise:
•
•
•
•
•
•
•
•
•
•
•
•
6.4.4 Funktion: „Fortlaufende Distanz messen
„Symbol
Vorhehensweise:
•
•
•
•
•
6.4.5 Funktion: „Fortlaufende Distanz messen
„Symbol
•
•
•
•
•
•
“ (Bild 7)
1x Taste A etwas länger drücken:
Gerät einschalten
2x Taste B: Funktion auswählen
eventuell Taste B länger drücken:
Bezugszpunkt am Gerät wählen
1x Taste A: Laser einschalten
Laser ausrichten
1x Taste A: Raumlänge messen
1x Taste A: Laser einschalten
Laser ausrichten
1x Taste A: Raumbreite messen
1x Taste A: Laser einschalten
Laser ausrichten
1x Taste A: Raumhöhe messen
→ Ergebnis wird unten in m³ angezeigt
(min)“
1x Taste A etwas länger drücken: Gerät einschalten
3x Taste B: Funktion wählen
eventuell Taste B länger drücken: Bezugspunkt auswählen
1x Taste A: Laser einschalten
1x Taste A: fortlaufend messen
→ Oben wird das bisher kleinste Messergebnis in m angezeigt
→ Unten wird das aktuelle Messergebnis in
Echtzeit angezeigt
(max)
Vorhehensweise:
1x Taste A etwas länger drücken: Gerät einschalten
4x Taste B: Funktion wählen
eventuell Taste B länger drücken: Bezugspunkt auswählen
1x Taste A: Laser einschalten
1x Taste A: fortlaufend messen
→ Oben wird das bisher größte Messergebnis
in m angezeigt
→ Unten wird das aktuelle Messergebnis in
Echtzeit angezeigt
“ (Bild 8 / 8a)
“ (Bild 8 / 8b)
- 9 -
Anl_TC_LD_25_SPK9.indb 9Anl_TC_LD_25_SPK9.indb 9 07.11.2019 15:30:2707.11.2019 15:30:27
7. Reinigung, Wartung und
Ersatzteilbestellung
7.1 Reinigung
Lagern und transportieren Sie das Messwerkzeug
nur in der mitgelieferten Schutztasche und halten
Sie den Laserdistanzmesser stets sauber.
Tauchen Sie das Messwerkzeug nicht in Wasser
oder andere Flüssigkeiten. Verwenden Sie für das
Reinigen des Geräts bei leichten Verschmutzungen keine Reinigungs- oder Lösungsmittel sondern wischen Sie es mit einem feuchten Tuch ab.
Die Empfangslinse muss mit großer Sorgfalt gepfl egt werden.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
Entsorgung der Batterien
Batterien beinhalten umweltgefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll,
ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt
werden. Senden Sie verbrauchte Batterien an die
iSC GmbH, Eschenstraße 6 in D-94405 Landau.
Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 10 -
Anl_TC_LD_25_SPK9.indb 10Anl_TC_LD_25_SPK9.indb 10 07.11.2019 15:30:2707.11.2019 15:30:27
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 11 -
Anl_TC_LD_25_SPK9.indb 11Anl_TC_LD_25_SPK9.indb 11 07.11.2019 15:30:2707.11.2019 15:30:27
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_TC_LD_25_SPK9.indb 12Anl_TC_LD_25_SPK9.indb 12 07.11.2019 15:30:2707.11.2019 15:30:27
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TC_LD_25_SPK9.indb 13Anl_TC_LD_25_SPK9.indb 13 07.11.2019 15:30:2807.11.2019 15:30:28
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before using the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
- 14 -
Anl_TC_LD_25_SPK9.indb 14Anl_TC_LD_25_SPK9.indb 14 07.11.2019 15:30:2807.11.2019 15:30:28
GB
Danger! - Read the operating instructions to reduce the risk of injury
- 15 -
Anl_TC_LD_25_SPK9.indb 15Anl_TC_LD_25_SPK9.indb 15 07.11.2019 15:30:2807.11.2019 15:30:28
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Special information about the laser
Caution: Laser radiation
Do not look into the beam
Laser class 2
VORSICHT ! - LASERSTRAHLUNG !
Nicht in den Strahl blicken!
Laserspezifikation
Laser Klasse 2;
Ǹ: 635-650 nm; P: < 1 mW
nach EN 60825-1
Never look directly into the laser path.
•
Never direct the laser beam at reflecting sur-
•
faces or persons or animals. Even a low out-
put laser beam can inflict injury on the eye.
Caution: It is vital to follow the work proce-
•
dures described in these instructions. Using
the equipment in any other way may result in
hazardous exposure to laser radiation.
Never open the laser module.
•
It is prohibited to carry out any modifications
•
to the laser to increase its power.
GB
The manufacturer cannot accept any liability
•
for damage due to non-observance of the
safety information.
Safety information on the batteries
Use of the batteries
Inserting the batteries when the laser is swit-
•
ched on can cause accidents.
If the equipment is not used correctly, the bat-
•
teries may leak. Avoid contact with the battery
fluid. If you come into contact with battery fluid, clean the affected body part with running
water. If you get battery fluid in your eyes,
seek immediate medical assistance.
Escaped battery fluid can cause skin irritation
•
and acid burns.
Never expose the batteries to excess heat
•
such as sunshine, fire or similar.
Never recharge batteries that are not suitable
•
for recharging. There is a risk of explosion!
Keep batteries away from children, do not
•
short circuit batteries or disassemble.
Seek a doctor’s advice immediately if a batte-
•
ry is swallowed.
If necessary, clean the contacts on the
•
battery and equipment before inserting the
batteries.
Ensure that you insert the batteries the right
•
way round.
Remove flat batteries immediately from the
•
equipment. There is an increased risk of
leakage.
Always change all batteries in one go.
•
Insert only batteries of the same type, do not
•
use different types of batteries or used and
new batteries together.
Make sure that the equipment is switched off
•
after use.
Remove the batteries if the equipment is not
•
used over a longer period.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Sensor
2. Laser
3. Display
4. Keypad
5. Battery compartment cover
- 16 -
Anl_TC_LD_25_SPK9.indb 16Anl_TC_LD_25_SPK9.indb 16 07.11.2019 15:30:2807.11.2019 15:30:28
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Laser distance meter
•
Bag
•
Original operating instructions
•
3. Proper use
The laser is designed for measuring distances,
areas and volumes.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
GB
4. Technical data
Range: ................................................0.05 - 25m
Accuracy: ............................................... +/- 3 mm
Power supply: .............. 2 x 1.5V; type AAA (LR03)
Laser class: ........................................................ 2
Wavelength of laser: ................................ 635 nm
Laser output: ............................................ < 1 mW
5. Before using the equipment
Inserting/changing batteries (Fig. 2)
Switch off the equipment.
•
Remove the battery compartment cover (6)
•
by pressing in the fastener (a) and flipping up
the battery compartment cover.
Insert the batteries (b), ensuring that you fit
•
them the right way round.
Fit the battery compartment cover back on,
•
making sure that the fastener snaps into
place.
6. Operation
Important!
The measuring distance and measuring accuracy
can be aff ected by ambient conditions such as
sunlight or poor refl ection and this can have an
adverse eff ect on the measurement result.
6.1 Description of the function buttons
(Fig. 3)
A ON / OFF / Measuring button
B Measurement options button / Selection of
the reference point for distance measurement
6.2 Switching the laser on/off
To switch on the laser, press the ON / OFF /
•
Measuring button (A) and keep it pressed for
a short time.
To switch off the laser, press the ON / OFF /
•
Measuring button (A) and keep it pressed for
about 1 second.
- 17 -
Anl_TC_LD_25_SPK9.indb 17Anl_TC_LD_25_SPK9.indb 17 07.11.2019 15:30:2807.11.2019 15:30:28
6.3 Setting the reference point (Fig. 3 - 4)
Measurements can be performed from two different reference points on the equipment. To do
so, press button B and keep it pressed until the
reference point changes. This is how you select
the reference point you require.
Front edge reference point (see Fig. 4)
•
Rear edge reference point (see Fig. 4)
•
6.4 Using the measurement functions
Note:
The laser beam switches off automatically after
completion of each measurement. Press the ON/
Measuring button.
6.4.1 Function: “Measure single distance”
“No symbol” (Fig. 5)
Procedure:
Press button A once and keep it pressed for a
•
short time: Switch on the equipment
Press button B for longer if necessary: Select
•
the reference point on the equipment
Press button A once: Switch on the laser
•
Align the laser
•
Press button A once: Measure
•
→ The result is displayed at the bottom in m
6.4.2 Function: “Measure areas”
“Symbol
Procedure:
Press button A once and keep it pressed for a
•
short time: Switch on the equipment
Press button B once: Select function
•
Press button B for longer if necessary: Select
•
the reference point on the equipment
Press button A once: Switch on the laser
•
Align the laser
•
Press button A once: area length
•
Press button A once: Switch on the laser
•
Align the laser
•
Press button A once: Measure the area width
•
→The result is displayed at the bottom in m²
” (Fig. 6)
GB
6.4.3 Function: “Measure volumes”
“Symbol
Procedure:
•
•
•
•
•
•
•
•
•
•
•
•
6.4.4 Function: “Measure continuous
“Symbol
Procedure:
•
•
•
•
•
“ (Fig. 7)
Press button A once and keep it pressed for a
short time: Switch on the equipment
Press button B twice: Select function
Press button B for longer if necessary: Select
the reference point on the equipment
Press button A once: Switch on the laser
Align the laser
Press button A once: Measure the room
length
Press button A once: Switch on the laser
Align the laser
Press button A once: Measure the room width
Press button A once: Switch on the laser
Align the laser
Press button A once: Measure the room
height
→The result is displayed at the bottom in m³
distance (min)”
” (Fig. 8 / 8a)
Press button A once and keep it pressed for a
short time: Switch on the equipment
Press button B three times: Select function
Press button B for longer if necessary: Select
reference point
Press button A once: Switch on the laser
Press button A once: Continuous measurement
→The lowest measurement result so far is
displayed at the top in m
→The current measurement result is displayed at the bottom in real time
- 18 -
Anl_TC_LD_25_SPK9.indb 18Anl_TC_LD_25_SPK9.indb 18 07.11.2019 15:30:2907.11.2019 15:30:29
6.4.5 Function: “Measure continuous
distance (max)
“Symbol
Procedure:
•
Press button A once and keep it pressed for a
•
short time: Switch on the equipment
Press button B four times: Select function
•
Press button B for longer if necessary: Select
•
reference point
Press button A once: Switch on the laser
•
Press button A once: Continuous measure-
•
ment
→The highest measurement result so far is
displayed at the top in m
→The current measurement result is
displayed at the bottom in real time
” (Fig. 8 / 8b)
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
GB
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
•
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality accessories from
www.kwb.eu
welcome@kwb.eu
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
Disposing of batteries:
Batteries contain materials that are potentially
harmful to the environment. Never place batteries
in your household refuse, in fi re or in water. Bat-
teries should be collected, recycled or disposed
of by environment-friendly means. Send your
old batteries to iSC GmbH, Eschenstrasse 6 in
D-94405 Landau. You can then be sure that the
equipment will be correctly disposed of by the
manufacturer.
!
- 19 -
Anl_TC_LD_25_SPK9.indb 19Anl_TC_LD_25_SPK9.indb 19 07.11.2019 15:30:2907.11.2019 15:30:29
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
GB
- 20 -
Anl_TC_LD_25_SPK9.indb 20Anl_TC_LD_25_SPK9.indb 20 07.11.2019 15:30:2907.11.2019 15:30:29
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 21 -
Anl_TC_LD_25_SPK9.indb 21Anl_TC_LD_25_SPK9.indb 21 07.11.2019 15:30:2907.11.2019 15:30:29
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 22 -
Anl_TC_LD_25_SPK9.indb 22Anl_TC_LD_25_SPK9.indb 22 07.11.2019 15:30:2907.11.2019 15:30:29
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
- 23 -
Anl_TC_LD_25_SPK9.indb 23Anl_TC_LD_25_SPK9.indb 23 07.11.2019 15:30:2907.11.2019 15:30:29
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
- 24 -
Anl_TC_LD_25_SPK9.indb 24Anl_TC_LD_25_SPK9.indb 24 07.11.2019 15:30:2907.11.2019 15:30:29
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conser ver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
Indications particulières relatives au laser
Attention : rayon laser
Ne pas regarder en direction du rayon
Classe de laser 2
VORSICHT ! - LASERSTRAHLUNG !
Nicht in den Strahl blicken!
Laserspezifikation
Laser Klasse 2;
Ǹ: 635-650 nm; P: < 1 mW
nach EN 60825-1
Ne regardez jamais directement dans le fais-
•
ceau des rayons.
Le rayon laser ne doit jamais être dirigé sur
•
des surfaces réfléchissantes, sur des animaux ou des personnes. Même un rayon laser de faible puissance peut occasionner des
dommages aux yeux.
Attention - si vous procédez d‘une autre ma-
•
F
nière que celle indiquée ici, vous vous exposez dangereusement au rayon.
Ne jamais ouvrir le module du laser.
•
Il est interdit de procéder à des modifications
•
sur le laser afin d‘en augmenter la puissance.
Le fabricant décline toute responsabilité pour
•
les dommages dus au non-respect des consignes de sécurité.
Consignes de sécurité relatives aux batteries
Utilisation des piles.
Introduire des piles alors que le laser est ac-
•
tivé peut entraîner des accidents.
Les piles peuvent couler en cas d‘utilisation
•
non conforme. Évitez tout contact avec le
liquide des piles. Si vous entrez en contact
avec le liquide des piles, nettoyez la partie
du corps concernée à l‘eau courante. Si du
liquide provenant des piles entre en contact
avec les yeux, consultez immédiatement un
médecin.
Le liquide des piles peut entraîner des irrita-
•
tions de la peau et des brûlures.
N‘exposez jamais les piles à une chaleur ex-
•
cessive (rayons du soleil, feu ou autre).
Ne rechargez jamais des piles non appropri-
•
ées. Risque d‘explosion !
Maintenez les piles hors de portée des
•
enfants, ne les court-circuitez pas et ne les
démontez pas.
En cas d‘ingestion d‘une pile, consultez im-
•
médiatement un médecin.
En cas de besoin, nettoyez les contacts de
•
la pile et ceux de l‘appareil avant d‘insérer la
pile.
Insérez les piles en respectant la polarité.
•
Retirez immédiatement les piles usagées de
•
l‘appareil. Risque important de fuites.
Remplacez toujours toutes les piles à la fois.
•
Utilisez toujours des piles du même type,
•
n‘utilisez jamais de types différents, ni même
de piles neuves mélangées à des piles
d‘occasion.
Assurez-vous de bien éteindre l‘appareil ap-
•
rès toute utilisation.
Si vous n‘utilisez pas l‘appareil pendant
•
une durée prolongée, retirez les piles de
l‘appareil.
- 25 -
Anl_TC_LD_25_SPK9.indb 25Anl_TC_LD_25_SPK9.indb 25 07.11.2019 15:30:2907.11.2019 15:30:29
2. Description de l’appareil et
volume de livraison
2.1 Description de l‘appareil (fi gure 1)
1. Capteur
2. Laser
3. Écran
4. Champ des touches
5. Couvercle du compartiment à piles
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Télémètre laser
•
Sacoche
•
Mode d‘emploi d‘origine
•
3. Utilisation conforme à
l’aff ectation
Le laser sert à mesurer les distances, les surfaces et les volumes.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
F
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Portée : ............................................... 0,05 - 25m
Précision : .............................................. +/- 3 mm
Alimentation électrique : 2x 1,5V, type AAA (LR03)
Classe de laser : ................................................ 2
Longueur d‘ondes du laser : ..................... 635 nm
Puissance laser : ...................................... < 1 mW
5. Avant la mise en service
Insertion/remplacement des piles (fi gure 2)
Éteignez l‘appareil.
•
Retirez le couvercle du compartiment à pi-
•
les (5) en enfonçant le verrouillage (a) vers
l‘intérieur et en rabattant le couvercle du compartiment à piles vers le haut.
Insérez les piles (b) en veillant à la bonne
•
polarité.
Insérez le couvercle des piles et veillez à ce
•
que la fermeture s‘enclenche.
6. Commande
Remarque !
La portée et la précision de la mesure peuvent
être infl uencées par les conditions ambiantes
comme p. ex. la lumière du soleil ou un degré
de réfl exion incorrect et altèrent le résultat de
mesure.
6.1 Explication des touches de fonctionnement (fi gure 3)
A Touche mesure/marche/arrêt
B Touche des options de mesure/sélection du
point de référence du télémètre
- 26 -
Anl_TC_LD_25_SPK9.indb 26Anl_TC_LD_25_SPK9.indb 26 07.11.2019 15:30:3007.11.2019 15:30:30
6.2 Mise en marche/arrêt du laser
Appuyez sur la touche mesure/marche/arrêt
•
(A) de façon prolongée pour allumer le laser.
Appuyez et maintenez la touche mesure/mar-
•
che/arrêt (A) enfoncée pendant 1 seconde
pour éteindre le laser.
6.3 Réglage du point de référence
(fi gure 3 à 4)
Les mesures peuvent être eff ectuées à partir de
deux points de référence diff érents sur l‘appareil.
Pour ce faire, maintenez la touche B enfoncée
jusqu‘à ce que le point de référence change.
Choisissez ainsi le point de référence souhaité.
Point de référence bord avant (cf. figure 4)
•
Point de référence bord arrière (cf. figure 4)
•
6.4 Utilisation des fonctions de mesure
Remarque
Le rayon laser s‘éteint automatiquement
lorsqu‘une mesure est terminée. Appuyez sur la
touche marche/mesure.
6.4.1 Fonction : « Mesure d‘une distance
simple »
« Aucun symbole » (fi gure 5)
Mode de procédure :
appuyez 1x sur la touche A de façon prolon-
•
gée : allumer l‘appareil ;
appuyez éventuellement sur la touche B de
•
façon prolongée : sélectionner le point de référence sur l‘appareil ;
1x touche A : allumer le laser ;
•
ajuster le laser ;
•
1x touche A : mesure.
•
→ Le résultat est indiqué en bas en m.
6.4.2 Fonction : « Mesure de la surface »
« Symbole
Mode de procédure :
appuyez 1x sur la touche A de façon
•
prolongée : allumer l‘appareil ;
1x touche B : sélectionner la fonction ;
•
appuyez éventuellement sur la touche B de
•
façon prolongée : sélectionner le point de
référence sur l‘appareil ;
1x touche A : allumer le laser ;
•
ajuster le laser ;
•
1x touche A : mesure de la longueur de la
•
surface ;
1x touche A : allumer le laser ;
•
» (fi gure 6)
F
ajuster le laser ;
•
1x touche A : mesure de la largeur de la sur-
•
face.
→ Le résultat s‘affiche en bas en m².
6.4.3 Fonction : « Mesure du volume »
« Symbole
Mode de procédure :
appuyez 1x sur la touche A de façon
•
prolongée : allumer l‘appareil ;
2x touche B : sélectionner la fonction ;
•
appuyez éventuellement sur la touche B de
•
façon prolongée : sélectionner le point de
référence sur l‘appareil ;
1x touche A : allumer le laser ;
•
ajuster le laser ;
•
1x touche A : mesure de la longueur de la
•
pièce.
1x touche A : allumer le laser.
•
ajuster le laser ;
•
1x touche A : mesure de la largeur de la
•
pièce ;
1x touche A : allumer le laser ;
•
ajuster le laser ;
•
1x touche A : mesure de la hauteur de la
•
pièce.
→ Le résultat s‘affiche en bas en m³.
6.4.4 Fonction : « Mesure d‘une distance
continue (min) »
« Symbole
Mode de procédure :
appuyez 1x sur la touche A de façon prolon-
•
gée : allumer l‘appareil ;
3x touche B : sélectionnez la fonction ;
•
appuyez éventuellement sur la touche B de
•
façon prolongée : sélectionnez le point de
référence ;
1x touche A : allumer le laser ;
•
1x touche A : mesure continue ;
•
→ En haut s‘affiche le dernier plus petit résultat de mesure en m ;
→ En bas s‘affiche le résultat de mesure actuel en temps réel.
- 27 -
» (fi gure 7)
» (fi gure 8/8a)
Anl_TC_LD_25_SPK9.indb 27Anl_TC_LD_25_SPK9.indb 27 07.11.2019 15:30:3007.11.2019 15:30:30
6.4.5 Fonction : « Mesure d‘une distance continue (max)
« Symbole
Mode de procédure :
•
appuyez 1x sur la touche A de façon prolon-
•
gée : allumer l‘appareil ;
4x touche B : sélectionnez la fonction ;
•
appuyez éventuellement sur la touche B de
•
façon prolongée : sélectionnez le point de
référence ;
1x touche A : allumer le laser ;
•
1x touche A : mesure continue
•
→ En haut s‘affiche le dernier plus grand résultat de mesure en m
→ En bas s‘affiche le résultat de mesure actuel en temps réel.
» (fi gure 8/8b)
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
F
7.3 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
•
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résultat, nous recommandons les
accessoires haut de gamme
de
! www.kwb.eu
welcome@kwb.eu
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
Mise au rebut des piles
Les piles contiennent des matériaux nocifs pour
l‘environnement. Ne jetez pas les piles dans les
ordures ménagères, dans le feu ou dans l‘eau.
Les piles doivent être collectées, recyclées ou
éliminées dans le respect de l‘environnement. Envoyez vos piles usées à l‘entreprise ISC GmbH,
Eschenstraße 6 à D-94405 Landau /Allemagne.
Le fabricant y garantit une élimination selon les
règles de l’art.
- 28 -
Anl_TC_LD_25_SPK9.indb 28Anl_TC_LD_25_SPK9.indb 28 07.11.2019 15:30:3007.11.2019 15:30:30
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
F
- 29 -
Anl_TC_LD_25_SPK9.indb 29Anl_TC_LD_25_SPK9.indb 29 07.11.2019 15:30:3007.11.2019 15:30:30
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réser ve de modifi cations techniques
- 30 -
Anl_TC_LD_25_SPK9.indb 30Anl_TC_LD_25_SPK9.indb 30 07.11.2019 15:30:3007.11.2019 15:30:30
Loading...
