Einhell TC-JS 80 operation manual

k Originalbetriebsanleitung

Elektronik-Stichsäge

Instrukcją oryginalną Wyrzynarka elektroniczna

Оригинальное руководство по эксплуатации электронной пилы-ножовки

Instrucţiuni de utilizare originale ferăstrău electronic coadă de şoarece

Оригинално упътване за употреба за електронен трион с тясна лента

Πρωτότυπες Οδηγίες χρήσης Ηλεκτρονικό πριόνι για τρύπες

Orijinal Kullanma Talimatı

Elektronik Dekupaj Testere

Оригінальна інструкція з експлуатації з електронним керуванням



Art.-Nr.: 43.211.16 I.-Nr.: 11013

TC-JS 80

4 5

6 7

8 9

10 11

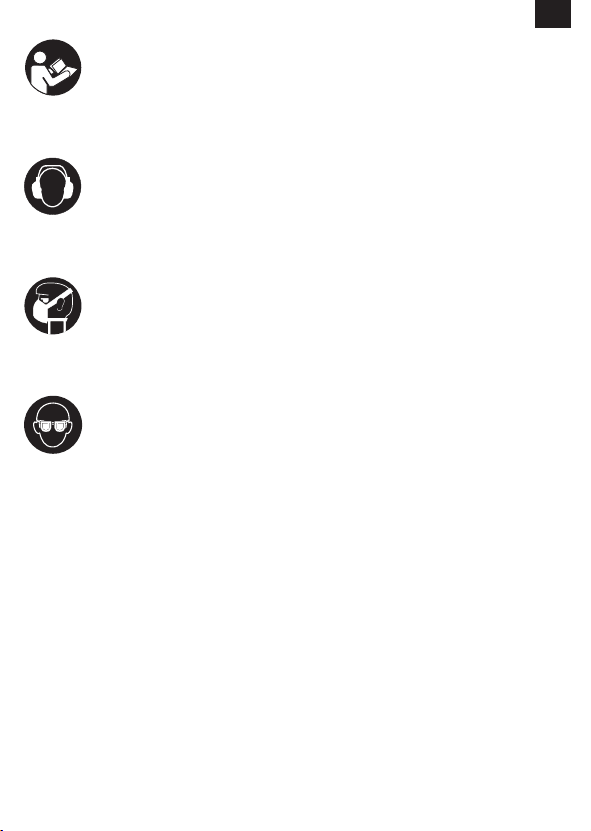

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.

Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

 WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

Lieferumfang (Bild 1/2)

2.1 Gerätebeschreibung

1. Rändelschraube für Drehzahlregulierung

2. Feststellknopf

3. Ein-/Ausschalter

4. Innensechskantschlüssel

5. Netzkabel

6. Adapter für Spanabsaugung

7. Verstellbarer Sägeschuh

8. Umschalter für Pendelhub

9. Gradskala für Sägeschuh

10. Führungsrolle

11. Parallelanschlag

12. Sägeblatt

13. Feststellschrauben für Parallelanschlag

14. Sägeblattaufnahme

15. Schutzabdeckung

16. Schraube für Sägeschuh

2.2 Lieferumfang

n Öffnen Sie die Verpackung und nehmen Sie das

Gerät vorsichtig aus der Verpackung.

n Entfernen Sie das Verpackungsmaterial sowie

Verpackungs-/ und Transportsicherungen (falls vorhanden).

n Überprüfen Sie, ob der Lieferumfang vollständig

ist.

n Kontrollieren Sie das Gerät und die Zubehörteile

auf Transportschäden.

n Bewahren Sie die Verpackung nach Möglichkeit

bis zum Ablauf der Garantiezeit auf.

ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

n Elektronik-Stichsäge n Innensechskanntschlüssel n Adapter für Spanabsaugung n Parallelanschlag n Sicherheitshinweise n Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Die Stichsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V~ 50 Hz Leistungsaufnahme: 600 W Hubzahl: 800 - 3000 min

-1

Hubhöhe: 18 mm Schnitttiefe Holz: 80 mm Schnitttiefe Kunststoff: 20 mm Schnitttiefe Eisen: 10 mm Gehrungschnitt: bis 45° (links und rechts) Schutzklasse: II / 쓑 Gewicht: 2,1 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L

87 dB(A)

Unsicherheit K

3 dB

Schallleistungspegel L

98 dB(A)

Unsicherheit K

3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Schneiden von Holz

Schwingungsemissionswert a

= 5,8 m/s

Unsicherheit K = 1,5 m/s

Schneiden von Blech

Schwingungsemissionswert ah= 7,5 m/s

Unsicherheit K = 1,5 m/s

Zusätzliche Informationen für Elektrowerkzeuge

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

n Verwenden Sie nur einwandfreie Geräte. n Warten und reinigen Sie das Gerät regelmäßig. n Passen Sie Ihre Arbeitsweise dem Gerät an. n Überlasten Sie das Gerät nicht. n Lassen Sie das Gerät gegebenenfalls

überprüfen.

n Schalten Sie das Gerät aus, wenn es nicht

benutzt wird.

n Tragen Sie Handschuhe.

Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Schutzabdeckung (Bild 1/Pos. 15)

n Die Schutzabdeckung (15) schützt vor

versehentlichem Berühren des Sägeblattes und lässt dennoch den Blick auf den Schnittbereich zu.

5.2 Sägeblattwechsel (Bild 2/Pos. 12)

 Achtung!

n Ziehen Sie den Netzstecker, bevor Sie ein

Sägeblatt einsetzen oder austauschen.

n Stellen Sie den Umschalter für Pendelhub (8) auf

Position 3.

n Die Zähne des Sägeblattes sind sehr scharf. n Mit dem beiliegenden Innensechskantschlüssel

die Schraube (a) an der Sägeblattaufnahme (14) lösen.

n Das Sägeblatt (12) in die Führungsnut (b) der

Sägeblatthalterung (14) bis zum Anschlag einschieben.

n Die Schraube (a) mit dem beiliegenden

Innensechskantschlüssel fest ziehen.

n Die Sägeblattzahnung muss in Schneidrichtung

zeigen. Darauf achten, dass das Sägeblatt in der Führungsnut (b) der Sägeblattaufnahme (14) und der Laufrolle sitzt.

n Überprüfen ob das Sägeblatt (12) fest in der

Aufnahme sitzt.

n Das Entfernen des Sägeblattes erfolgt in

umgekehrter Reihenfolge.

5.3 Montage des Parallelanschlages (Bild 3/Pos. 11)

n Der Parallelanschlag (11) erlaubt es Ihnen

parallele Schnitte auszuführen.

n Lockern Sie die beiden am Sägeschuh (7)

gelegenen Feststellschrauben (13).

n Parallelanschlag (11) nun in die Führungen am

Sägeschuh (7) einschieben. Sie können den Parallelanschlag (11) an der linken oder an der rechten Seite des Gerätes einsetzen.

n Die Führungsleiste stets nach unten ausrichten.

Setzen Sie mit Hilfe der Messskala des Parallelanschlages (11) den benötigten Abstand fest und ziehen Sie die Feststellschrauben (13) wieder an.

5.4 Einstellen des Sägeschuhs für Gehrungsschnitte (Bild 4-5)

n Schrauben für Sägeschuh (16) auf der

Unterseite des verstellbaren Sägeschuhs (7) mit dem Innensechskanntschlüssel (4) lockern (Bild

4).

n Den Sägeschuh (7) leicht nach vorne ziehen.

Der Sägeschuh kann nun bis zu 45° nach links oder rechts geneigt werden.

n Wird der Sägeschuh (7) wieder nach hinten

geschoben, so funktioniert dies jeweils nur in den bei 0°, 15°, 30° und 45° befindlichen Raststellungen, welche an der Gradskala für Sägeschuh (9) markiert sind (Bild 5). Sägeschuh in entsprechende Position bringen und Schraube für Sägeschuh (16) anziehen.

n Der Sägeschuh (7) kann jedoch auch ohne

weiteres auf ein anderes Winkelmaß eingestellt werden. Sägeschuh (7) hierzu nach vorne ziehen, gewünschten Winkel einstellen und Schraube für Sägeschuh (16) wieder anziehen.

5.5 Adapter für Spanabsaugung (Bild 6)

Die Stichsäge ist mit einem Adapter für den Staubsaugeranschluss ausgestattet. Der Adapter wird auf die Stichsäge gesetzt und durch Drehen fixiert. Jeder Staubsauger kann an den Absaugadapter angeschlossen werden. Achten Sie auf luftdichte Verbindung der Geräte. Der bei der Arbeit entste-hende Staub kann gefährlich sein. Beachten Sie die Sicherheitshinweise.

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 7/Pos. 3) Einschalten:

Ein/Ausschalter drücken

Ausschalten:

Ein/Ausschalter loslassen

6.2 Feststellknopf (Bild 7/Pos. 2)

Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter (3) im Betrieb arretiert werden. Zum Ausschalten Ein-/ Ausschalter (3) kurz eindrücken.

6.3 Elektronische Drehzahlvorwahl (Bild 8/Pos. 1)

Mit dem Drehzahlregler kann die gewünschte Drehzahl voreingestellt werden. Drehen Sie den Drehzahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS-Richtung um die Drehzahl zu verringern. Die geeignete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig. Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch hier gültig. Mit feinen Sägeblättern können Sie im Allgemeinen mit höherer Hubzahl arbeiten; gröbere Sägeblätter verlangen nach niedrigeren Geschwindigkeiten.

Position 1-2 = Niedrige Hubzahl (für Stahl)

Position 3-4 = Mittlere Hubzahl (für Stahl,

Weichmetall, Kuststoff)

Position 5-6 = Hohe Hubzahl (für Weichholz, Hartholz, Weichmetall, Kunststoff)

6.4 Einstellung Pendelhub (Bild 9/Pos. 8)

n Am Umschalter für Pendelhub (8) kann die stärke

der Pendelbewegung des Sägeblattes (12) beim Hub eingestellt werden.

n Sie können Schnittgeschwindigkeit,

Schnittleistung und Schnittbild an das zu bearbeitende Werkstück anpassen.

Stellen Sie den Umschalter für Pendelhub (8) auf eine der folgenden Positionen:

Position 0 = Keine Pendelung Material: Gummi, Keramik, Aluminium, Stahl Anmerkung: Für feine und saubere Schnittkanten,

dünne Materailien (z.B. Bleche) und harte Materalien.

Position 1 = Kleine Pendelung Material: Kunststoff, Holz, Aluminium Anmerkung: Für harte Materalien

Position 2 = Mittlere Pendelung Material: Holz

Position 3 = Große Pendelung Material: Holz Anmerkung: Für weiche Materalien und Sägen in

Faserrichtung

Die beste Kombination von Drehzahl- und Pendelhubeinstellung ist vom zu bearbeitenden Material abhängig. Wir empfehlen die ideale Einstellung stets anhand eines Probeschnittes an einem Abfallstück zu ermitteln.

6.5 Ausführen von Schnitten

n Stellen Sie sicher, dass der Ein-/Ausschalter (3)

nicht eingedrückt ist. Verbinden Sie erst dann den Netzstecker mit einer geeigneten Steckdose.

n Schalten Sie die Stichsäge nur mit eingesetztem

Sägeblatt ein.

n Verwenden Sie nur einwandfreie Sägeblätter.

Wechseln Sie stumpfe, verbogene oder rissige Sägeblätter sofort aus.

n Platzieren Sie den Sägefuß flach auf dem zu

bearbeitendem Werkstück. Schalten Sie die Stichsäge ein.

n Lassen Sie das Sägeblatt anlaufen, bis es die

volle Geschwindigkeit erreicht hat. Führen Sie

dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten Druck auf das Sägeblatt aus.

n Beim Sägen von Metall sollte die Schnittlinie mit

einem geeigneten Kühlmittel bestrichen werden.

6.6 Aussägen von Bereichen (Bild 10)

Bohren Sie mit einer Bohrmaschine innerhalb des auszusägenden Bereiches ein 10 mm großes Loch. Führen Sie das Sägeblatt in dieses Loch ein und beginnen Sie, den gewünschten Bereich auszusägen.

6.7 Ausführen von Parallelschnitten

n Parallelanschlag montieren und entsprechend

justieren (siehe Punkt 5.3).

n Hinweise in Punkt 6.5 beachten. n Schnitt wie in Bild 11 dargestellt ausführen.

6.8 Gehrungsschnitt

n Winkel am Sägeschuh entsprechend einstellen

(siehe Punkt 5.4)

n Hinweise in Punkt 6.5 beachten. n Schnitt wie in Bild 12 dargestellt ausführen.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

n Halten Sie Schutzvorrichtungen, Luftschlitze und

Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

n Wir empfehlen, dass Sie das Gerät direkt nach

jeder Benutzung reinigen.

n Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

n Typ des Gerätes n Artikelnummer des Gerätes n Ident-Nummer des Gerätes n Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

„Ostrzeżenie – Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi”

Nosić nauszniki ochronne

Hałas powoduje postępującą utratę słuchu.

Nosić maskę przeciwpyłową

Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Nosić okulary ochronne

W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.

 Uwaga!

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!

 OSTRZEŻENIE

Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i

wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia.

Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy (rys. 1/2)

2.1 Opis urządzenia (Rys. 1/2)

1. Śruba radełkowa do regulacji liczby obrotów

2. Przycisk blokujący

3. Włącznik/ Wyłącznik

4. Klucz imbusowy

5. Kabel zasilający

6. Adapter do odsysania pyłu

7. Regulowana stopka

8. Przełącznik regulacji skoku

9. Skala stopniowa stopki

10. Rolka prowadząca

11. Prowadnica równoległa

12. Brzeszczot piły

13. Śruby mocujące prowadnicy równoległej

14. Uchwyt brzeszczotu piły

15. Pokrywa ochronna

16. Śruba stopki

2.2 Zakres dostawy

n Otworzyć opakowanie i ostrożnie wyciągnąć

urządzenie.

n Zdjąć opakowanie oraz zabezpieczenia do

transportu (jeśli jest).

n Sprawdzić, czy dostawa jest kompletna. n Sprawdzić, czy urządzenie i wyposażenie

dodatkowe nie zostały uszkodzone w transporcie.

n W razie możliwości zachować opakowanie, aż do

upływu czasu gwarancji.

UWAGA! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

n Elektroniczna wyrzynarka n Klucz oczkowy sześciokątny n Adapter do odsysania pyłu n Przykładnica równoległa n Instrukcją oryginalną n Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Wyrzynarka przeznaczona jest do cięcia drewna, żelaza, metali kolorowych i tworzyw sztucznych pod warunkiem zastosowania odpowiedniego brzeszczotu piły.

Urządzenia użytkować tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

4. Dane techniczne

Napięcie znamionowe: 230 V~ 50 Hz Moc: 600 W Liczba skoków: 800 - 3000 min

-1

Wysokość skoku: 18 mm Głębokość cięcia w drewnie: 80 mm Głębokość cięcia w tworzywie sztucznym: 20 mm Głębokość cięcia w żelazie: 10 mm Cięcie ukośne: do 45° ( w prawo i w lewo) Klasa ochrony: II / 쓑 Waga: 2,1 kg

Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745.

Poziom ciśnienia akustycznego L

87 dB(A)

Odchylenie K

3 dB

Poziom mocy akustycznej L

98 dB(A)

Odchylenie K

3 dB

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę słuchu.

Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą 60745.

Cięcie drewna

Wartość emisji drgań a

= 5,8 m/s

Odchylenie K = 1,5 m/s

Cięcie blachy

Wartość emisji drgań a

= 7,5 m/s

Odchylenie K = 1,5 m/s

Informacje dodatkowe dotyczące elektronarzędzi

Ostrzeżenie!

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania.

Ograniczać powstawanie hałasu i wibracji do minimum!

n Używać wyłącznie urządzeń bez uszkodzeń. n Regularnie czyścić urządzenie. n Dopasować własny sposób pracy do urządzenia. n Nie przeciążać urządzenia. n W razie potrzeby kontrolować urządzenie. n Nie włączać urządzenia, jeśli nie będzie używane. n Nosić rękawice ochronne.

Pozostałe zagrożenia Także w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka.

5.1 Pokrywa ochronna (rys. 1/ poz.15)

n Pokrywa ochronna (15) chroni przed

nieumyślnym dotknięciem brzeszczotu piły (12) i mimo to nie zasłania obszaru cięcia.

5.2 Wymiana brzeszczotu piły (rys. 2/ poz. 12)

 Uwaga!

n Przed wymianą lub założeniem brzeszczotu

wyciągnąć wtyczkę z gniazdka.

n Przełącznik regulacji skoku (8) ustawić na pozycji

n Zęby brzeszczotu są bardzo ostre. n Przy pomocy wchodzącego w skład urządzenia

klucza imbusowego odkręcić śrubę (a) na uchwycie brzeszczotu piły (14).

n Wsunąć aż do oporu brzeszczot piły (12) w rowek

prowadzący (b) uchwytu brzeszczotu piły (14).

n Przy pomocy wchodzącego w skład urządzenia

klucza imbusowego dokręcić mocno śrubę (a)..

n Zęby brzeszczotu muszą być skierowane w

kierunku cięcia. Uważać na to, żeby brzeszczot był osadzony w rowku prowadzącym (b) uchwytu brzeszczotu piły (14) i rolce bieżnej.

n Sprawdzić, czy brzeszczot piły (12) jest mocno

osadzony w uchwycie.

n Usunięcie brzeszczotu następuje w odwrotnej

kolejności.

5.3 Montaż prowadnicy równoległej (rys. 3/ poz. 11)

n Prowadnica równoległa (11) umożliwia

wykonywanie cięć równoległych.

n Poluzować obie śruby mocujące (13) znajdujące

się na stopce piły (7).

n Wsunąć prowadnicę równoległą (11) w

prowadnicę na stopce (7). Prowadnicę równoległą (11) można założyć na lewej lub prawej stronie urządzenia.

n Listwę prowadzącą zawsze ustawiać do dołu. Za

pomocą skali pomiarowej osadzić prowadnicę równoległą w odpowiednim odstępie i ponownie przykręcić śruby mocujące (13).

5.4 Ustawienie stopki do cięć ukośnych (rys. 4-5)

n Za pomocą klucza imbusowego (4) poluzować

śruby stopki (16) na dolnej stronie regulowanej stopki (7) (rys. 4).

n Stopkę (7) skierować lekko do przodu. Stopka

może być pochylona do 45° na lewo lub prawo.

n Jeśli stopka (7) przesunięta zostanie ponownie

do tyłu, to każdorazowo może być pochylona w ustawieniach pośrednich przy 0°, 15°, 30° i 45°, które są zaznaczone na skali stopniowej dla stopki (9) (rys.5). Ustawić odpowiednio stopkę i przykręcić śrubę stopki (16).

n Stopka (7) może zostać ustawiona również na

innej mierze kątowej. Pociągnąć stopkę (7) do przodu, ustawić żądany kąt i ponownie przykręcić śrubę stopki (16).

5.5 Adapter do odsysania pyłu (rys. 6)

Wyrzynarka wyposażona jest w adapter do podłączenia odkurzacza. Adapter zostaje osadzony na wyrzynarce i zamontowany poprzez przekręcanie. Każdy rodzaj odkurzacza może zostać podłączony do adaptera. Zwrócić uwagę na szczelne połączenie urządzeń. Powstający przy pracy kurz może być niebezpieczny. Przestrzegać wskazówek bezpieczeństwa.

6. Obsługa

6.1 Włącznik/ wyłącznik ( rys. 7/ poz. 3 )

Włączanie:

Wcisnąć włącznik/ wyłącznik

Wyłączanie:

Zwolnić włącznik/ wyłącznik

6.2 Przycisk blokujący (rys. 7/ poz.2)

Za pomocą przycisku blokującego (2) włącznik/ wyłącznik (3) może zostać zablokowany w trakcie pracy. W celu wyłączenia wcisnąć na chwilę włącznik/ wyłącznik (3).

6.3 Elektroniczna regulacja obrotów (rys. 8/ poz.1)

Za pomocą regulatora liczby obrotów można ustawić żądaną liczbę obrotów. Przekręcić regulator liczby obrotów w kierunku PLUS, aby podwyższyć liczbę obrotów, przekręcić regulator liczby obrotów w kierunku MINUS, aby zmniejszyć liczbę obrotów. Odpowiednia liczba obrotów zależna jest od obrabianego materiału i warunków pracy. Również w tym przypadku obowiązują zasady dotyczące prędkości cięcia podczas obróbki wiórowej. Z delikatnymi brzeszczotami piły można pracować wysoką liczbą skoków; zgrubne brzeszczoty piły wymagają niższych prędkości.

Pozycja 1-2 = Niska liczba skoków ( dla stali)

Pozycja 3-4 = Średnia liczba skoków ( dla stali,

metali miękkich, tworzywa sztucznego)

Pozycja 5-6 = Wysoka liczba skoków ( dla miękkiego drewna, twardego drewna, metali miękkich, tworzywa sztucznego)

6.4 Ustawienie regulacji skoku (rys. 9/ poz.8):

n Na przełączniku do regulacji skoku (8) może być

ustawiana moc ruchu wahadłowego brzeszczotu piły (12).

n Prędkość cięcia i moc cięcia można dopasować

do obrabianego przedmiotu.

Przełącznik do regulacji skoku (8) ustawić na następujących pozycjach:

Pozycja 0 = Brak oscylacji Materiał: Guma, ceramika, aluminium, stal Uwaga: Dla delikatnych i czystych krawędzi

skrawających, cienkich materiałów (np. blachy) i twardych materiałów.

Pozycja 1 = Mała oscylacja Materiał: Tworzywo sztuczne, drewno, aluminium Uwaga: Dla twardych materiałów

Pozycja 2 = Średnia oscylacja Materiał: Drewno

Pozycja 3 = Duża oscylacja Materiał: Drewno Uwaga: Dla materiałów miękkich i cięcia w kierunku

włókien

Optymalna kombinacja ustawienia liczby obrotów i skoku zależy od obrabianego przedmiotu. Polecamy wyznaczyć odpowiednie ustawienie za pomocą cięcia próbnego na niepotrzebnym kawałku materiału.

6.5 Wykonywanie cięć

n Upewnić się, że włącznik/ wyłącznik(3) nie jest

wciśnięty. Dopiero wtedy włożyć wtyczkę do odpowiedniego gniazdka.

n Włączać wyrzynarkę tylko z założonym

brzeszczotem piły.

n Używać wyłącznie brzeszczotów funkcjonujących

bez zarzutu. Natychmiast wymienić tępe, wygięte czy połamane brzeszczoty.

n Umiejscowić stopę piły płasko na obrabianym

przedmiocie. Włączyć wyrzynarkę

n Pozostawić brzeszczot piły uruchomiony, aż

osiągnie pełną prędkość. Prowadzić brzeszczot piły powoli wzdłuż linii cięcia. Dociskać przy tym lekko brzeszczot piły.

n W przypadku cięcia metalu linia cięcia powinna

być posmarowana odpowiednim chłodziwem.

6.6 Wycinanie (rys. 10)

Za pomocą wiertarki wywiercić 10 mm otwór w wycinanym piłą obszarze. Wprowadzić brzeszczot pił w otwór i rozpocząć wypiłowywanie żądanego obszaru.

6.7 Wykonywanie cięć równoległych

n Prowadnicę równoległą zamontować i

odpowiednio ustawić (zobacz punkt 5.3).

n Przestrzegać wskazówek z punktu 6.5. n Cięcie wykonać jak przedstawiono na rys. 11.

6.8 Cięcie ukośne

n Odpowiednio ustawić kąt wychylenia stopki (patrz

punkt 5.4)

n Przestrzegać wskazówek z punktu 6.5. n Cięcie wykonać jak przedstawiono na rys. 12.

7. Wymiana przewodu zasilającego

W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowany serwis lub osobę posiadającą podobne kwalifikacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

8.1 Czyszczenie

n Urządzenia zabezpieczające i obudowa silnika

powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

n Zaleca się czyszczenie urządzenia po

każdorazowym użyciu.

n Urządzenie czyścić regularnie wilgotną

ściereczką z niewielką ilością mydła w płynie. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

8.2 Szczotki węglowe

n W razie nadmiernego iskrzenia proszę sprawdzić

stan szczotek węglowych przez elektryka. Uwaga! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

8.3. Konserwacja

n Urządzenie nie posiada części wymagających

konserwacji.

8.4 Zamawianie części zamiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

n Typ urządzenia n Numer artykułu n Numer identyfikacyjny urządzenia n Numery wymaganych części zamiennych i

aktualne ceny dostępne są na www.isc-gmbh.info

9. Usuwanie odpadów i recycling

Aby zapobiec uszkodzeniom podczas transportu, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone elementy urządzenia proszę dostarczyć do punktu zbiorczego surowców wtórnych. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.lokalnego!

10. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginalnym opakowaniu.

RUS

„Осторожно– для того, чтобы уменьшить риск получения травмы прочтите руководство по эксплуатации.“

Используйте средства защиты органов слуха.

Воздействие шума может вызвать потерю слуха.

Используйте респиратор.

При обработке древесины и прочих материалов может образовываться вредная для здоровья пыль. Запрещено обрабатывать содержащие асбест материалы!

Используйте защитные очки.

Образующиеся во время работы искры и вылетающие из устройства частицы, стружка и пыль могут вызвать повреждение органов зрения.

 Внимание!

При использовании устройств необходимо предпринять некоторые меры безопасности, для того чтобы предупредить травмы и возникновение ущерба. Прочтите внимательно полностью настоящее руководство по эксплуатации / указания по технике безопасности. Храните это руководство по эксплуатации в надежном месте, для того чтобы Вы могли воспользоваться информацией в любое время. В том случае, если Вы передаете устройство другим лицам, то необходимо передать это руководство по эксплуатации / указания по технике безопасности вместе с ним. Мы не несем ответственности за травмы и ущерб, которые возникли в результате несоблюдения указаний этого руководства по эксплуатации и техники безопасности.

1. Указания по технике безопастности

Соответствующие указания по технике безопастности Вы найдете в приложенной

 ВНИМАНИЕ!

Прочитайте все указания по технике безопасности и технические требования.

При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм.

Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в будущем.

2. Состав устройства и упаковки

(рисунки 1/2)

2.1 Состав устройства (рисунок 1/2)

1. винт с накатанной головкой для регулятора числа оборотов

2. кнопка с фиксацией положения

3. переключатель включено-выключено

4. к люч с внутренним шестигранником

5. кабель сетевого питания

6. переходник для отсоса стружки

7. переставляемый башмак пилы

8. перек лючатель для возвратно поступательного хода

9. гра дуированная шкала для башмака пилы

10. направляющий ролик

11. параллельный упор

12. пильное полотно

13. стопорные винты для параллельного упора

14. крепление пильного полотна

15. защитная крышка

16. винты для башмака пилы

2.2 Состав комплекта устройства

n Откройте упаковку и выньте осторожно из

упаковки устройство.

n Удалите упаковочный материал, а также

приспособления защиты устройства при упаковывании и транспортировке (при наличии).

n Проверьте комплектность устройства. n Проверьте устройство и принадлежности на

наличие возникших при транспортировке повреждений.

n Сохраняйте упаковку по возможности до

истечения срока гарантийных обязательств.

ВНИМАНИЕ Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

n Электронный электрический лобзик n Ключ с внутренним шестигранником n Переходник для отсоса стружки n Параллельный упор n пильное полотно 10x n Оригинальное руководство по эксплуатации n Указания по технике безопасности

3. Использование по назначению

Лобзиковая пила предназначена для пиления предметов из дерева, железа, цветного металла и пластмассы при использовании соответствующего ножовочного полотна.

Устройство можно использовать только в соответствии с его предназначением. Любое другое, выходящее за эти рамки использование, считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающий с инструментом, а не изготовитель.

RUS

Необходимо учесть, что наши устройства согласно предписанию не рассчитаны для использования в промышленной, ремесленной или индустриальной области. Мы не предоставляем гарантий, если устройство будет использоваться в промышленной, ремесленной или индустриальной, а также подобной деятельности.

4. Технические данные

Напряжение сети: 230 в~ 50 Гц Мощность: 600 вт Скорость хода: 800 - 3000 мин

-1

Высота хода: 18 мм Глубина резки дерева: 80 мм Глубина резки пластмасс: 20 мм Глубина резки стали: 10 мм Косая распиловка: до 45° (в лево и в право) Класс защиты: II / 쓑 Вес 2,1 кг

Шумы и вибрация

Параметры шумов и вибрации были измерены в соответствии с нормами EN 60745.

Уровень давления шума L

87 дБ(A)

Неопределенность K

3 дБ

Уровень мощности шума L

98 дБ(A)

Неопределенность K

3 дБ

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю слуха.

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 60745.

Пиление предметов из дерева

Эмиссионный показатель вибрации a

= 5,8 m/s

Неопределенность K = 1,5 m/s

Пиление листовой стали

Эмиссионный показатель вибрации ah= 7,5 m/s

Неопределенность K = 1,5 m/s

Дополнительная информация для электрического инструмента

Осторожно!

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину.

Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим.

Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного влияния.

Сведите образование шумов и вибрации к минимуму!

n Используйте только безукоризненно

работающие устройства.

n Регулярно проводите техническое

обслуживание и очистку устройства.

n При работе учитывайте особенности Вашего

устройства.

n Не подвергайте устройство перегрузке. n При необходимости дайте проверить

устройство специалистам.

n Отключайте устройство, если вы его не

используете.

n Используйте перчатки.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

RUS

5. Перед вводом в эксплуатацию

Перед тем как подключить устройство убедитесь, что приведенные на типовой табличке данные соответствуют параметрам электрической сети.

Всегда вытаскивайте штекер из розетки прежде чем производить регулировки на устройстве.

5.1 Защитная крышка (рисунок 1/поз. 15)

n Защитная крышка (15) защищает от

случайного прикосновения к пильному полотну (12) и тем не менее оставляет возможность видеть зону резания.

5.2 Замена пильного полотна (рисунок 2/ поз. 12)

 Внимание!

n Вытащите штекер, перед тем как вставить или

заменить пильное полотно.

n Установите переключатель для возвратно

поступательного хода (8) в позицию 3.

n Зубья пильного полотна очень острые. n Отвинтить приложенным ключом с

внутренним шестигранником винт (a) приемном приспособлении пильного полотна (14).

n Вставить пильное полотно (12) в

направляющий паз (b) крепления пильного полотна (14) до упора.

n Крепко затянуть винт (a) приложенным

ключом с внутренним шестигранником.

n Зубья пильного полотна должны быть

направлены в направлении пиления. Проследите за тем, чтобы пильное полотно находилось в направляющем пазу (b) приемного устройства пильного полотна (14) и в направляющем ролике.

n Проверьте прочность посадки пильного

полотна (12) в приемном приспособлении.

n Удаление пильных полотен осуществляется в

обратном порядке.

5.3 Монтаж параллельного упора (рисунок 3/поз. 11)

n Параллельный упор (11) позволяет

осуществлять параллельные распилы.

n Ослабьте находящиеся по обеим сторонам

башмака пилы (7) стопорные винты (13).

n Затем вдвиньте параллельный упор (11) в

направляющие на башмаке пилы (7). Вы можете вставить параллельный упор (11) с левой или с правой стороны устройства.

n Направляющая планка должна быть всегда

направлена вниз. Установите при помощи измерительной шкалы параллельного упора (11) необходимое расстояние и затяните стопорные винты (13).

5.4 Установка башмака пилы для косой распиловки (рисунок 4-5)

n С помощью ключа с внутренним

шестигранником (4) ослабить винты для башмака пилы (16) на нижней стороне переставляемого башмака пилы (7) (рисунок 4).

n Башмак пилы (7) потянуть слегка вперед.

Теперь можно переставить башмак пилы до угла 45° влево или вправо.

n Если башмак пилы (7) сдвинуть вновь назад,

то он устанавливается только в фиксированных положениях 0°, 15°, 30° и 45°, которые указаны на градуированной шкале башмака пилы (9) (рисунок 5). Установить башмак пилы в нужное положение и затянуть винты башмака пилы (16).

n Башмак пилы (7) все же может быть

установлен также без проблем под другим углом. Для этого вытянуть башмак пилы (7) вперед, установить на желаемый угол и вновь затянуть винты башмака пилы (16).

5.5 Переходник для отсоса стружки

(рисунок 6)

Пила-ножовка оснащена переходником для подключения пылесоса. Переходник наставляется на пилу-ножовку и фиксируется вращением. К отсасывающему переходнику можно подключить любой пылесос. Обеспечьте герметичное соединение устройств. Возникающая при работе пыль может быть опасной. Следуйте указаниям по технике безопасности.

6. Обслуживание

6.1 Переключатель включить-выключить (рисунок 7/поз. 3)

Включить:

Нажать переключатель включить-выключить

Выключить:

Отпустить переключатель включить-выключить

RUS

6.2 Кнопка с фиксацией положения (рисунок 7/поз. 2)

При помощи кнопки с фиксацией положения (2) можно зафиксировать переключатель включитьвыключить (3) в положении рабочего режима. Для выключения коротко нажмите переключатель включено-выключено (3).

6.3 Устройство электронной регулировки числа оборотов (рисунок 8/поз. 1)

При помощи регулятора числа оборотов можно предварительно установить желаемую скорость вращения. Вращайте регулятор числа оборотов в направлении PLUS для того, чтобы увеличить скорость вращения, вращайте регулятор числа оборотов в направлении MINUS для того, чтобы уменьшить скорость вращения. Необходимая частота хода зависит от соответствующего материала и условий работы. Общие правила для выбора скорости резания при работах с отделением стружки действуют также и в этом случае. При использовании тонких пильных полотен можно в целом работать с более высокой частотой хода; при использовании толстых полотен необходимо использовать более низкие скорости.

Позиция 1-2 = низкая частота хода (д ля стали)

Позиция 3-4 = средняя частота хода (дл я стали,

мягких металлов, пластмассы)

Позиция 5-6 = высокая частота хода (д ля мягкой древесины, твёрдой древесины, мягких металлов, пластмассы)

6.4 Установка возвратно поступательного хода (рисунок 9/поз. 8)

n При помощи переключателя для возвратно

поступательного хода (8) можно отрегулировать силу возвратно поступательного движения пильного полотна (12) во время хода.

n Вы можете подобрать скорость резания,

режущую способность и форму пропила под обрабатываемый предмет.

Установите переключатель для возвратно поступательного хода (8) в одну из следующих позиций:

Позиция 0 = отсутствие возвратнопоступательного хода

Материал: резина, керамика, алюминий, сталь Примечание: для получения тонких и чистых

срезов, тонких материалов (например, жесть) и твердого материала.

Позиция 1 = возвратно-поступательный ход с малой амплитудой

Материал: пластмасс, дерево, алюминий Примечание: для твердых материалов

Позиция 2 = возвратно-поступательный ход со

средней амплитудой

Материал: дерево

Позиция 3 = возвратно-поступательный ход с

большой амплитудой

Материал: дерево Примечание: для мягких материалов и пиления

вдоль волокна

Оптимальная комбинация регулировки скорости вращения и силы поступательного движения зависит от обрабатываемого материала. Мы рекомендуем всегда определять оптимальную регулировку при помощи пробного пиления куска из отходов.

6.5 Осуществление пиления

n Убедитесь, что переключатель включено-

выключено (3) не нажат. Затем вставьте штекер в соответствующую штепсельную розетку.

n Включайте пилу-ножовку только при наличии

установленного пильного полотна.

n Используйте только пильные полотна в

безукоризненном состоянии. Затупленные, гнутые или имеющие трещины пильные полотна необходимо немедленно заменить.

n Установите основание пилы плоскостью

вплотную на обрабатываемую деталь. Включите пилу-ножовку.

n Дайте пильному полотну разогнаться до тех

пор, пока оно не достигнет полной скорости. Затем ведите медленно пильное полотно вдоль линии пропила. Оказывайте при этом только легкое давление на пильное полотно.

n При пилении по металлу на линию пропила

необходимо нанести подходящее охлаждающее вещество.

RUS

+ 47 hidden pages
