lL
Original betjeningsvejledning
Elektronisk stiksav
U
Original-bruksanvisning
Elektronikstyrd sticksåg
q
Alkuperäiskäyttöohje
Elektroninen pistosaha
T
Оригинальное руководство по
эксплуатации
электронной пилы-ножовки
.
Originaalkasutusjuhend
Elektroonilise tikksae
H
Oriģinālā lietošanas instrukcija
Elektroniskā figūrzāģa
G
Originali naudojimo instrukcija
naudojimo instrukcija
Art.-Nr.: 43.211.17 I.-Nr.: 11013
TC-JS 60
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:03 Seite 1
2
1
2
13
8
4
3
5
6
11
12
10
2
3
1
10
9
7
8
b
13
a
11
11
4
7
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:03 Seite 2
3
4 5
6 7
8 9
9
2
1
7
1.
3
2.
6
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:03 Seite 3
4
DK/N

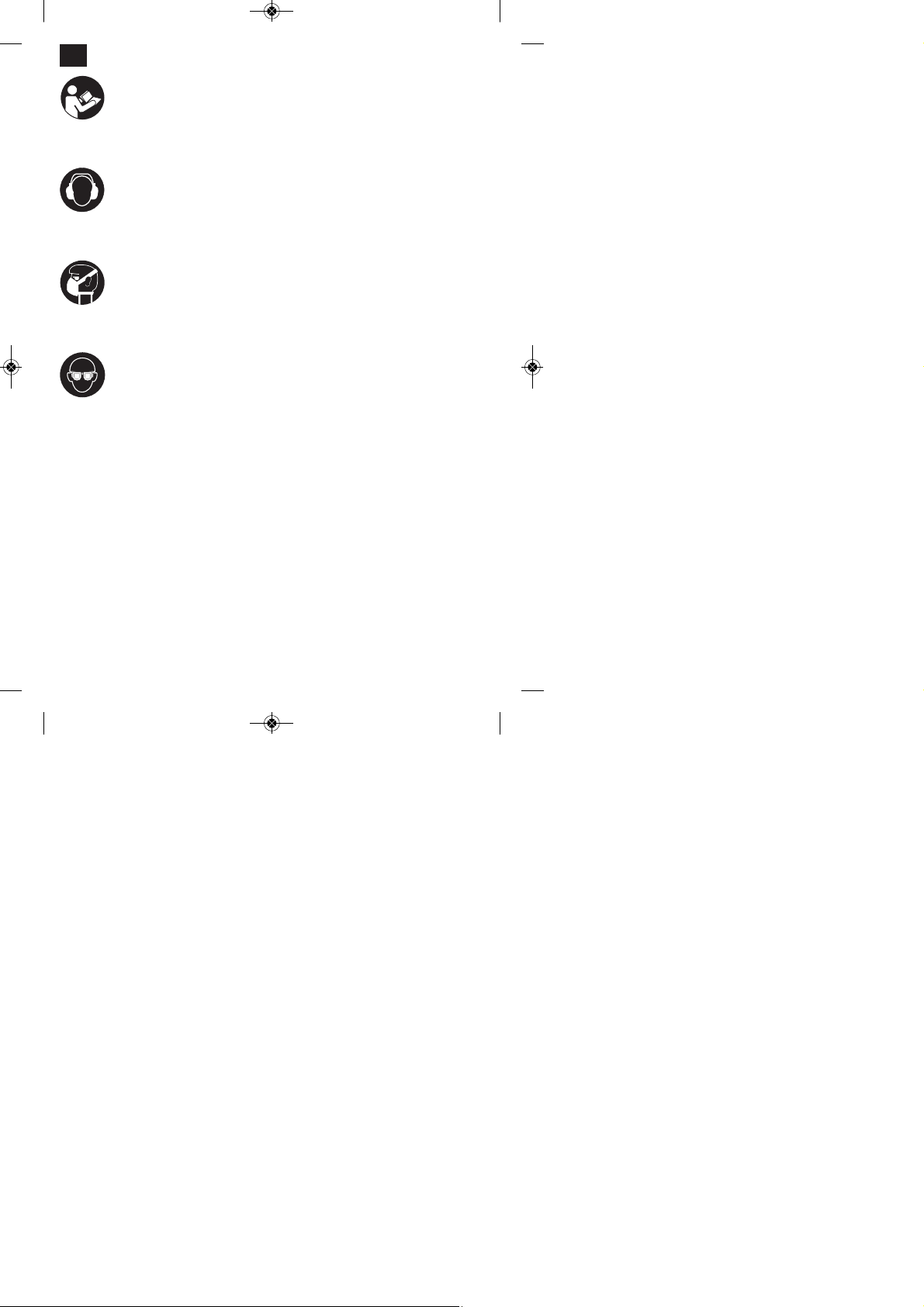

„Advarsel – Læs betjeningsvejledningen for at reducere risikoen for personskade“
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Brug støvmaske.
Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må
ikke arbejdes i asbestholdigt materiale!
Brug beskyttelsesbriller.
Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan
forårsage synstab.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 4
5
DK/N
Vigtigt!
Ved brug af el-værktøj er der visse
sikkerhedsforanstaltninger, der skal respekteres for at
undgå skader på personer og materiel. Læs derfor
betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et
praktisk sted, så du altid kan tage den frem efter
behov. Husk at lade betjeningsvejledningen /
sikkerhedsanvisningerne følge med værktøjet, hvis du
overdrager det til andre. Vi fraskriver os ethvert ansvar
for skader på personer eller materiel, som måtte
opstå som følge af, at anvisningerne i denne
betjeningsvejledning, navnlig vedrørende sikkerhed,
tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger finder du i det
medfølgende hæfte.
ADVARSEL!
Læs alle sikkerhedsanvisninger og øvrige
anvisninger.
Følges anvisningerne, navnlig
sikkerhedsanvisningerne, ikke nøje som beskrevet,
kan elektrisk stød, brand og/eller svære kvæstelser
være følgen.
Alle sikkerhedsanvisninger og øvrige
anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang (fig. 1/2)
2.1 Oversigt over stiksaven
1. Fingerskrue til regulering af omdrejningstal
2. Låseknap
3. Tænd/Sluk-knap
4. Unbrakonøgle
5. Netledning
6. Adapter til spånudsugning
7. Justerbar sål
8. Beskyttelsesafdækning
9. Gradskala til sål
10. Styrerulle
11. Skrue til sål
12. Savklinge
13. Klingeholder
2.2 Pakkens indhold
n Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
n Fjern emballagematerialet samt emballage-/og
transportsikringer (hvis sådanne forefindes).
n Kontroller, at der ikke mangler noget.
n Kontroller maskine og tilbehør for
transportskader.
n Opbevar så vidt muligt emballagen indtil
garantiperiodens udløb.
VIGTIGT
Maskinen og emballagematerialet er ikke legetøj!
Børn må ikke lege med plastikposer, folier og
smådele! Fare for indtagelse og kvælning!
n Elektronisk stiksav
n Unbrakonøgle
n Adapter til spånudsugning
n Savklinge
n Original betjeningsvejledning
n Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Stiksaven er beregnet til savning i træ, jern, ikkejernholdige metaller og kunststof med anvendelse af
passende savklinge.
Saven må kun anvendes i overensstemmelse med
dens tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, som måtte opstå som følge af, at maskinen
ikke er blevet anvendt korrekt. Ansvaret bæres alene
af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt,
håndværksmæssigt, industrielt eller lignende
øjemed.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 5
6
DK/N
4. Tekniske specifikationer
Netspænding: 230 V ~ 50 Hz
Optagen effekt: 410 W
Slag i minuttet: 500 - 3000 min
-1
Slaghøjde: 18 mm
Skæredybde træ: 60 mm
Skæredybde kunststof: 10 mm
Skæredybde jern: 6 mm
Vinkelsnit: Op til 45° (venstre og højre)
Kapslingsklasse: II / 쓑
Vægt: 1,1 kg
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745.
Lydtryksniveau L
pA
87 dB(A)
Usikkerhed K
pA
3 dB
Lydeffektniveau L
WA
98 dB(A)
Usikkerhed K
WA
3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Samlede svingningstal (vektorsum for tre retninger)
beregnet i henhold til EN 60745.
Savning af træ
Svingningsemissionstal a
h
= 5,5 m/s
2
Usikkerhed K = 7,5 m/s
2
Savning af blik
Svingningsemissionstal a
h
= 7,3 m/s
2
Usikkerhed K = 1,5 m/s
2
Supplerende information om el-værktøj
Advarsel!
Det angivne svingningsemissionstal er målt ud fra en
standardiseret prøvningsmetode og kan – afhængig
af den måde, el-værktøjet anvendes på – ændre sig
og i undtagelsestilfælde ligge over den angivne værdi.
Det angivne svingningsemissionstal kan anvendes til
at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også
anvendes til en indledende skønsmæssig vurdering af
den negative påvirkning.
Støjudvikling og vibration skal begrænses til et
minimum!
n Brug kun intakte og ubeskadigede maskiner.
n Vedligehold og rengør maskinen med jævne
mellemrum.
n Tilpas arbejdsmåden efter maskinen.
n Overbelast ikke maskinen.
n Lad i givet fald maskinen underkaste et eftersyn.
n Sluk maskinen, når den ikke benyttes.
n Bær handsker.
Tilbageværende risici
Også selv om du betjener el-værktøjet
forskriftsmæssigt, er der stadigvæk nogle
risikofaktorer at tage højde for. Følgende farer
kan opstå, alt efter el-værktøjets type og
konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og
vedligeholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter stiksaven til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
svarer til netdataene.
Træk altid stikket ud af stikkontakten, inden du
foretager indstillinger på stiksaven.
5.1 Beskyttelsesafdækning (fig. 1/pos. 8)
n Beskyttelsesafdækningen (8) forhindrer utilsigtet
berøring af savklingen (12), samtidig med at
udsynet til saveområdet er frit.
5.2 Skift af savklinge (fig. 2/pos. 12)
Vigtigt!
n Træk stikket ud af stikkontakten, inden du
indsætter eller skifter savklinge.
n Tænderne på savklingen er meget skarpe.
n Løsn skruen (a) på klingeholderen (13) med den
medfølgende unbrakonøgle.
n Skub savklingen (12) helt ind i føringsnoten (b) på
klingeholderen (13).
n Spænd skruen (a) fast med unbrakonøglen.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 6
7
DK/N
n Fortandingen på savklingen skal pege i
skæreretningen. Vær sikker på, at savklingen
sidder i føringsnoten (b) til klingeholderen (13) og
løberullen.
n Kontroller, at savklingen (12) sidder fast i
holderen.
n Savklingen tages af tilsvarende i modsat
rækkefølge.
5.3 Indstilling af sål til vinkelsnit (fig. 3-4)
n Løsn skruerne til sålen (11) på undersiden af den
justerbare sål (7) med unbrakonøglen (4) (fig. 3).
n Træk sålen (7) lidt frem. Sålen kan nu hældes 45°
mod venstre eller højre.
n Skubbes sålen (7) bagud igen, fungerer det kun i
anslagspositionerne 0°, 15°, 30° og 45°, som er
markeret på gradskalaen til sålen (9) (fig. 4). Bring
sålen i den rigtige position, og spænd skruen til
sålen (11) fast.
n Sålen (7) kan også uden videre indstilles til et
andet vinkelmål. Til det formål trækkes sålen (7)
frem, den ønskede vinkel indstilles, hvorefter
skruen til sålen (11) spændes fast igen.
5.4 Adapter til spånudsugning (fig. 5)
Stiksaven er udstyret med en adapter for tilslutning til
støvsuger. Adapteren sættes på stiksaven og fikseres
ved at dreje. Udsugningsadapteren passer til enhver
støvsuger. Sørg for, at forbindelsen mellem de to
enheder er lufttæt. Støv, der opstår under arbejdet,
kan udgøre en sundhedsfare. Følg alle
sikkerhedsanvisninger.
6. Betjening
6.1 Tænd/Sluk-knap (fig. 6/pos. 3)
Tænd:
Tryk på tænd/sluk-knappen
Sluk:
Slip tænd/sluk-knappen
6.2 Låseknap (fig. 6/pos. 2)
Med låseknappen (2) kan tænd/sluk-knappen (3)
fikseres under drift. Tryk kortvarigt tænd/sluk-knappen
(3) ind for at slukke.
6.3 Elektronisk forvalg af omdrejningstal (fig.
6/pos. 1)
Det ønskede omdrejningstal kan forudindstilles med
hastighedsregulatoren. Drej hastighedsregulatoren i
PLUS-retning for at øge omdrejningstallet, drej
hastighedsregulatoren i MINUS-retning for at
reducere omdrejningstallet. Det optimale slagantal
afhænger af materialet og arbejdsbetingelserne.
Almindeligt gældende regler for skærehastighed ved
spåntagende arbejde gælder også her.
Du kan generelt arbejde med et højere slagantal, når
du benytter finere savklinger; grovere savklinger
kræver lavere hastigheder.
Position 1-2 = Lavt slagantal (til stål)
Position 3-4 = Medium slagantal (til stål, blødt metal,
kunststof)
Position 5-6 = Højt slagantal (til blødt træ, hårdt træ,
blødt metal, kunststof)
6.4 Savning
n Tjek, at tænd/sluk-knappen (3) ikke er trykket ind.
Nu kan du sætte netstikket i en stikkontakt.
n Savklingen skal være sat i, når du tænder
stiksaven.
n Brug kun intakte og ubeskadigede savklinger.
Stumpe, bøjede eller revnede savklinger skal
omgående skiftes ud.
n Placer savefoden fladt oven på saveemnet. Tænd
for stiksaven.
n Lad savklingen køre op i fuld omdrejning. Før så
savklingen langsomt langs med savelinien. Tryk
kun let ned på savklingen.
n Ved savning i metal skal savelinien smøres med
et egnet kølemiddel.
6.5 Udsavning af områder (fig. 7-8)
Bor med en boremaskine et 10 mm stort hul inden for
det område, der skal udsaves. Før savklingen ind i
hullet, og begynd at save det ønskede område ud.
6.6 Vinkelsnit
n Indstil vinklen på sålen (se punkt 5.3)
n Se anvisningerne i punkt 6.4.
n Udfør savning som vist på fig. 9.
7. Udskiftning af nettilslutningsledning
Hvis produktets nettilslutningsledning beskadiges,
skal den skiftes ud af producenten eller dennes
kundeservice eller af person med lignende
kvalifikationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Træk stikket ud af stikkontakten inden
vedligeholdelsesarbejde.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 7
8
DK/N
8.1 Rengøring
n Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og snavs.
Gnid maskinen ren med en ren klud, eller foretag
trykluftudblæsning med lavt tryk.
n Vi anbefaler, at maskinen rengøres hver gang
efter brug.
n Rengør af og til maskinen med en fugtig klud og
lidt blød sæbe. Undgå brug af rengørings- eller
opløsningsmiddel, da det vil kunne ødelægge
maskinens kunststofdele. Pas på, at der ikke kan
trænge vand ind i maskinens indvendige dele.
8.2 Kontaktkul
n Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Vigtigt! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
n Der findes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
8.4 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
n Savens type.
n Savens artikelnummer.
n Savens identifikationsnummer.
n Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger finder du på
internetadressen www.isc-gmbh.info
9. Bortskaffelse og genanvendelse
Maskinen er pakket ind for at undgå transportskader.
Emballagen består af råmaterialer og kan således
genanvendes eller indleveres på genbrugsstation.
Maskinen og dens tilbehør består af forskellige
materialer, f.eks. metal og plast. Defekte
komponenter skal kasseres ifølge miljøforskrifterne
og må ikke smides ud som almindeligt
husholdningsaffald. Hvis du er i tvivl: Spørg din
forhandler, eller forhør dig hos din kommune!
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde.
Den optimale lagertemperatur ligger mellem 5 og
30˚C. Opbevar el-værktøjet i den originale emballage.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 8
9
S
“Varning – Läs igenom bruksanvisningen för att sänka risken för skador”
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Bär dammskyddsmask.
Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår.
Asbesthaltiga material får inte bearbetas!
Använd skyddsglasögon.
Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 9
10
S
Obs!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra olyckor
och skador. Läs därför noggrant igenom denna
bruksanvisning och dessa säkerhetsanvisningar.
Förvara dem på ett säkert ställe så att du alltid kan
hitta önskad information. Om maskinen ska överlåtas
till andra personer måste även denna bruksanvisning
och dessa säkerhetsanvisningar medfölja. Vi övertar
inget ansvar för olyckor eller skador som har uppstått
om denna bruksanvisning eller
säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar finns i det bifogade
häftet.
VARNING!
Läs alla säkerhetsanvisningar och instruktioner.
Försummelser vid iakttagandet av
säkerhetsanvisningarna och instruktionerna kan
förorsaka elstöt, brand och/eller svåra skador.
Förvara alla säkerhetsanvisningar och
instruktioner för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning (bild 1/2)
2.1 Beskrivning av sågen
1. Räfflad skruv för varvtalsreglering
2. Låsknapp
3. Strömbrytare
4. Insexnyckel
5. Nätkabel
6. Adapter för spånsug
7. Inställbar fotplatta
8. Skyddskåpa
9. Gradskala för fotplatta
10. Styrhjul
11. Skruv till fotplatta
12. Sågblad
13. Sågbladsfäste
2.2 Leveransomfattning
n Öppna förpackningen och ta försiktigt ut
produkten ur förpackningen.
n Ta bort förpackningsmaterialet samt
förpacknings- och transportsäkringar (om
förhanden).
n Kontrollera att leveransen är komplett.
n Kontrollera om produkten eller tillbehörsdelarna
har skadats i transporten.
n Spara om möjligt på förpackningen tills
garantitiden har gått ut.
VARNING!
Produkten och förpackningsmaterialet är ingen
leksak! Barn får inte leka med plastpåsar, folie
eller smådelar! Risk för att barn sväljer delar och
kvävs!
n Elektronikstyrd sticksåg
n Insexnyckel
n Dammsugsadapter
n Sågblad
n Original-bruksanvisning
n Säkerhetsanvisningar
3. Ändamålsenlig användning
Sticksågen är avsedd för sågning av trä, järn, ickejärnmetall och plast med ett lämpligt sågblad.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver detta
användningsområde är ej ändamålsenliga. För
materialskador eller personskador som resulterar av
sådan användning ansvarar användaren/operatören
själv. Tillverkaren påtar sig inget ansvar.
Tänk på att våra produkter endast får användas till
ändamålsenligt syfte och inte har konstruerats för
yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om
produkten ska användas inom yrkesmässiga,
hantverksmässiga eller industriella verksamheter
eller vid liknande aktiviteter.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 10
11
S
4. Tekniska data
Nätspänning 230 V ~ 50 Hz
Upptagen effekt 410 W
Varvtal 500 - 3000 min
-1
Slaghöjd 18 mm
Sågdjup trä 60 mm
Sågdjup plast 10 mm
Sågdjup järn 6 mm
Geringssågning max. 45° (vänster och höger)
Skyddsklass II / 쓑
Vikt 1,1 kg
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN60745.
Ljudtrycksnivå L
pA
87 dB(A)
Osäkerhet K
pA
3 dB
Ljudeffektnivå L
WA
98 dB(A)
Osäkerhet K
WA
3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre
riktningar) har bestämts enligt EN60745.
Såga virke
Vibrationsemissionsvärde a
h
= 5,5 m/s
2
Osäkerhet K = 1,5 m/s
2
Såga plåt
Vibrationsemissionsvärde a
h
= 7,3 m/s
2
Osäkerhet K = 1,5 m/s
2
Extra information för elverktyg
Varning!
Vibrationsemissionsvärdet som anges har mätts upp
med en standardiserad provningsmetod och kan
variera beroende på vilket sätt som elverktyget
används. I undantagsfall kan det faktiska värdet
avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan användas
om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan från
elverktyget.
Begränsa uppkomsten av buller och vibration till
ett minimum!
n Använd endast intakta maskiner.
n Underhåll och rengör maskinen regelbundet.
n Anpassa ditt arbetssätt till maskinen.
n Överbelasta inte maskinen.
n Lämna in maskinen för översyn vid behov.
n Slå ifrån maskinen om den inte används.
n Bär handskar.
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift.
Följande risker kan uppstå på grund av
elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfiltermask
används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och
underhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga dig
om att uppgifterna på typskylten stämmer överens
med nätets data.
Dra alltid ut stickkontakten innan du gör några
inställningar på maskinen.
5.1 Skyddskåpa (bild 1/pos. 8)
n Skyddskåpan (8) ska skydda användaren mot att
röra vid sågbladet (12) av misstag. Användaren
kan fortfarande se sågningszonen.
5.2 Byta sågblad (bild 2/pos. 12)
Obs!
n Dra ut stickkontakten ur vägguttaget innan du
sätter in eller byter ut ett sågblad.
n Sågbladets tänder är mycket vassa.
n Lossa på skruven (a) vid sågbladsfästet (13) med
den bifogade insexnyckeln.
n Skjut in sågbladet (12) i sågbladsfästets (13)
styrspår (b) tills det tar emot.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 11
12
S
n Dra åt skruven (a) med den bifogade
insexnyckeln.
n Sågbladets tänder måste peka i sågriktningen.
Kontrollera att sågbladet sitter i sågbladsfästets
(13) och löprullens styrspår (b).
n Kontrollera att sågbladet (12) sitter fast i fästet.
n Sågbladet kan tas av i omvänd ordningsföljd.
5.3 Ställa in fotplattan för geringssågning
(bild 3-4)
n Lossa på skruvarna till fotplattan (11) på
undersidan av den justerbara fotplattan (7) med
insexnyckeln (4) (bild 3).
n Dra fotplattan (7) en aning framåt. Fotplattan kan
nu lutas med max. 45° åt vänster eller höger.
n Om fotplattan (7) skjuts bakåt igen så fungerar
detta endast för vinkellägena 0°, 15°, 30° och 45°
som är markerade på gradskalan (9) för fotplattan
(bild 4). Ställ fotplattan i avsett läge och dra
sedan åt skruven (11) för fotplattan.
n Fotplattan (7) kan utan vidare ställas in på en
annan vinkel. Dra fram fotplattan (7), ställ in
avsedd vinkel och dra sedan åt skruven för
fotplattan (11) igen.
5.4 Adapter för spånsug (bild 5)
Sticksågen är utrustad med en adapter för anslutning
till dammsugare. Sätt adaptern på sticksågen och vrid
därefter runt för att spärra. En valfri dammsugare kan
anslutas till utsugningsadaptern. Se till att
anslutningen mellan maskinerna är lufttät. Damm som
uppstår under arbete kan vara farligt. Beakta
säkerhetsanvisningarna.
6. Använda sågen
6.1 Strömbrytare (bild 6/pos. 3)
Inkoppling:
Tryck in strömbrytaren.
Frånkoppling:
Släpp strömbrytaren.
6.2 Låsknapp (bild 6/pos. 2)
Spärra strömbrytaren (3) under drift med låsknappen
(2). Tryck in strömbrytaren (3) kort för att slå ifrån.
6.3 Elektronisk varvtalsinställning (bild 6/pos. 1)
Använd varvtalsreglaget för att ställa in avsett varvtal i
förväg. Vrid runt varvtalsreglaget i PLUS-riktning för
att höja varvtalet, och i MINUS-riktning för att sänka
varvtalet. Lämpligt varvtal är beroende av aktuellt
material och föreliggande arbetsvillkor.
De allmänna reglerna för såghastighet vid
spånalstrande arbetsuppgifter gäller även detta fall.
Allmänt sett kan du med fina sågblad såga med höga
varvtal. Grövre sågblad kräver lägre hastigheter.
Position 1-2 = Lågt varvtal (för stål)
Position 3-4 = Medelhögt varvtal (för stål, mjuka
metaller, plast)
Position 5-6 = Högt varvtal (för mjukt trä, hårt trä,
mjuka metaller, plast)
6.4 Såga arbetsstycken
n Kontrollera att strömbrytaren (3) inte är intryckt.
Anslut först därefter stickkontakten till ett lämpligt
vägguttag.
n Slå endast på sticksågen om den först har
bestyckats med ett sågblad.
n Använd endast intakta sågblad. Byt genast ut
sågbladen om de är trubbiga eller böjda eller om
de har spruckit.
n Placera först sågplattan platt på arbetsstycket
som ska bearbetas. Slå på sticksågen.
n Låt sågbladet varva upp tills det har nått sin
högsta hastighet. För sedan sågbladet långsamt
längs med den avsedda såglinjen. Tryck endast
svagt med sågbladet.
n Om du sågar metall måste såglinjen penslas in
med ett lämpligt kylmedel.
6.5 Genomföra ursågningar (bild 7-8)
Använd en borrmaskin för att borra ett 10 mm stort
hål i ytan som ska sågas ut. För in sågbladet i detta
hål och börja sedan med ursågningen.
6.6 Genomföra geringssågningar
n Ställ in fotplattan på avsedd vinkel (se punkt 5.3).
n Beakta instruktionerna under punkt 6.4.
n Utför sågningen enligt beskrivningen i bild 9.
7. Byta ut nätkabeln
Om nätkabeln till denna produkt har skadats måste
den bytas ut av tillverkaren, kundtjänst eller av en
annan person med liknande behörighet eftersom det
annars finns risk för personskador.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 12
13
S
8. Rengöring, Underhåll och
reservdelsbeställning
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
8.1 Rengöra maskinen
앬 Håll skyddsanordningarna,
ventilationsöppningarna och motorkåpan i så
damm- och smutsfritt skick som möjligt. Torka av
maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
앬 Vi rekommenderar att du rengör maskinen efter
varje användningstillfälle.
앬 Rengör maskinen med jämna mellanrum med en
fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
8.2 Kolborstar
앬 Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Obs! Kolborstarna får endast bytas ut av en
behörig elinstallatör.
8.3 Underhåll
앬 I maskinens inre finns inga delar som kräver
underhåll.
8.4 Reservdelsbeställning
Lämna följande uppgifter vid beställning av
reservdelar:
앬 Maskintyp
앬 Maskinens artikel-nr.
앬 Maskinens ident-nr.
앬 Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information finns på
www.isc-gmbh.info
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar som
skydd mot transportskador. Denna förpackning
består av olika material som kan återvinnas. Lämna
in förpackningen till ett insamlingsställe för
återvinning.
Produkten och tillbehören består av olika material
som t ex metaller och plaster. Lämna in defekta
komponenter till ett godkänt insamlingsställe i din
kommun. Hör efter med din kommun eller med
försäljaren i din specialbutik.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk, torr
och frostfri plats samt otillgängligt för barn. Den bästa
förvaringstemperaturen är mellan 5 och 30˚C. Förvara
elverktyget i originalförpackningen.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 13
14
FIN
„Varoitus – Tapaturmavaaran vähentämiseksi lue käyttöohje“
Käytä kuulosuojuksia.
Melun vaikutus saattaa aiheuttaa kuulon heikkenemistä.
Käytä pölynaamaria.
Puun ja muiden materiaalien työstössä saattaa syntyä terveydelle vaarallista pölyä.
Asbestipitoista materiaalia ei saa työstää!
Käytä suojalaseja.
Työssä syntyvät kipinät tai laitteesta sinkoutuvat sirpaleet, lastut ja pölyt saattavat aiheuttaa
näkökyvyn menetyksen.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 14
15
FIN
Huomio!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä
turvallisuusmääräykset huolellisesti läpi. Säilytä
käyttöohje hyvin, jotta siinä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja anna
heille myös tämä käyttöohje / nämä
turvallisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka ovat
aiheutuneet tämän käyttöohjeen tai
turvallisuusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
VAROITUS!
Lue kaikki turvallisuusmääräykset ja ohjeet.
Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.
Säilytä kaikki turvallisuusmääräykset ja ohjeet
myöhempää tarvetta varten.
2. Laitteen kuvaus ja toimituksen
laajuus (kuvat 1/2)
2.1 Laitteen kuvaus
1. Pykäläruuvi kierrosluvun säätämistä varten
2. Lukitusnuppi
3. Päälle-/pois-katkaisin
4. Kuusikantakoloavain
5. Verkkojohto
6. Lastuimun sovitin
7. Säädettävä sahankenkä
8. Suojus
9. Sahankengän asteikko
10. Ohjausrulla
11. Sahankengän ruuvi
12. Sahanterä
13. Sahanterän istukka
2.2 Toimituksen laajuus
n Avaa pakkaus ja ota laite varovasti pakkauksesta.
n Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
n Tarkasta, onko toimitus täysilukuinen.
n Tarksta, onko laitteessa ja varusteissa
kuljetusvaurioita.
n Säilytä pakkaus, mikäli mahdollista, takuuajan
loppuun saakka.
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä
muovipusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
n Elektroninen pistosaha
n Kuusikantakoloavain
n Lastuimun sovitin
n Sahanterä
n Alkuperäiskäyttöohje
n Turvallisuusmääräykset
3. Määräysten mukainen käyttö
Pistosaha on suunniteltu puun, raudan, värillisten
metallien ja muovien sahaamiseen käyttäen
materiaalia vastaavaa sahanterää.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei
ole määräysten mukaista. Kaikista tästä aiheutuvista
vahingoista tai loukkaantumisista on vastuussa
laitteen omistaja/käyttäjä eikä suinkaan sen
valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi
pienteollisuus- tai teollisuustarkoituksiin. Emme siksi
ota mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla
tai näihin verrattavissa olevissa toimissa.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 15
16
FIN
4. Tekniset tiedot
Verkkojännite: 230 V ~ 50 Hz
Virranotto: 410 wattia
Iskuluku: 500 - 3000 min
-1
Iskukorkeus: 18 mm
Leikkaussyvyys puuhun: 60 mm
Leikkaussyvyys muoviin: 10 mm
Leikkaussyvyys rautaan: 6 mm
Jiirileikkaus: kork. 45° (vasemmalle ja oikealle)
Suojaluokka: II / 쓑
Paino: 1,1 kg
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN 60745
mukaisesti.
Äänen painetaso L
pA
87 dB(A)
Mittausvirhe K
pA
3 dB
Äänen tehotaso L
WA
98 dB(A)
Mittausvirhe K
WA
3 dB
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 60745 mukaisesti.
Puun leikkaaminen
Tärinän päästöarvo a
h
= 5,5 m/s
2
Mittausvirhe K = 1,5 m/s
2
Pellin leikkaaminen
Tärinän päästöarvo a
h
= 7,3 m/s
2
Mittausvirhe K = 1,5 m/s
2
Lisätietoja sähkötyökaluista
Varoitus!
Ilmoitettu tärinän päästöarvo on mitattu normitetun
koestusmenetelmän avulla ja se saattaa muuttua,
riippuen sähkötyökalun käyttötavasta ja olosuhteista,
ja poikkeustapauksissa ylittää annetun arvon.
Annettua tärinänpäästöarvoa voidaan käyttää
vertailutarkoituksiin verrattaessa yhtä sähkötyökalua
toiseen samantyyppiseen työkaluun.
Ilomoitettua tärinänpäästöarvoa voidaan myös
käyttää hyväksi laadittaessa päästöjen vaikutuksen
alustavaa arviointia.
Rajoita melunpäästöt ja tärinä mahdollisimman
vähäisiksi!
n Käytä ainoastaan moitteettomia laitteita.
n Huolla ja puhdista laite säännöllisesti.
n Sovita työskentelytapasi laitteen mukaiseksi.
n Älä ylikuormita laitetta.
n Tarkastuta laite aina tarvittaessa.
n Sammuta laite, kun sitä ei käytetä.
n Käytä suojakäsineitä.
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle
aina tietty jäämäriski. Tämän sähkötyökalun
rakenteesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa
pölysuojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita
kuulosuojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
5. Ennen käyttöönottoa
Tarkasta ennen koneen liittämistä sähköverkkoon,
että tyyppikilven tiedot vastaavat käytettävän
verkkovirran tietoja.
Irroita aina verkkopistoke ennen kuin teet laitteeseen
säätöjä.
5.1 Suojus (kuva 1/nro 8)
n Suojus (8) estää koskettamasta epähuomiossa
sahanterään (12), mutta sallii silti esteettömän
näkymän leikkausalueelle.
5.2 Sahanterän vaihto (kuvat 2/nro 12)
Huomio!
n Irroita verkkopistoke, ennen kuin liität / vaihdat
sahanterän.
n Sahanterän hampaat ovat hyvin terävät.
n Irrota sahanterän kantimessa (13) oleva ruuvi (a)
mukana toimitetulla sisäkuusioavaimella.
n Työnnä sahanterä (12) sahanterän kantimen (13)
johdatusuraan (b) vasteeseen saakka.
n Kiristä ruuvi (a) tiukkaan mukana toimitetulla
sisäkuusioavaimella.
Anleitung_TC_JS_60_SPK3__ 19.11.13 10:04 Seite 16
Loading...
