Art.-Nr.: 15.441.11 I.-Nr.: 01017

BT-IW

100



Bedienungsanleitung Schweißgerät



Operating Instructions Welding Set



Mode dʼemploi de lʼappareil à souder



Istruzioni per lʼuso Saldatrice

 Betjeningsvejledning

svejseapparat



Használati utasítás Hegesztőkészülék

Upute za uporabu uredjaja za zavarivanje

Uputstvo za upotrebu Aparat za zavarivanje

Návod k obsluze Svářečka

Návod na obsluhu Zváračka



 Vor Inbetriebnahme Bedienungsanleitung und

Sicherheitshinweise lesen und beachten

 Read and follow the operating instructions and safety information

before using for the first time.

 Avant la mise en service, lisez le mode dʼemploi et les consignes

de sécurité et respectez-les.

 Prima della messa in esercizio leggete e osservate le istruzioni

per lʼuso e le avvertenze di sicurezza.

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,

inden maskinen tages i brug. Alle anvisninger skal følges.

 Üzembehelyezés előtt elolvasni és figyelembe venni a használati

utasítást és a biztonsági utasításokat.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

i sigurnosnih napomena.

4 Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i

napomene bezbednosti.

j Před uvedením do provozu si přečíst návod k obsluze a bezpečnostní

předpisy a oboje dodržovat.

W Pred uvedením do prevádzky si prečítajte a dodržiavajte návod na

obsluhu a bezpečnostné pokyny.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 1

1 2

3 4

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 2

4 5

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 3

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Gerätebeschreibung (Abb. 1/2)

1. Potentiometer zur Einstellung des Schweißstroms/Ein-/Ausschalter

2. Schweißstromskala

3. Kontrolllampe für Betrieb

4. Kontrolllampe für Überhitzung

5. Schnellkupplung positiv

6. Schnellkupplung negativ

7. Netzkabel

8. Kabel mit Elektrodenhalter

9. Kabel mit Massenklemme

11. Tragegurt

2. Lieferumfang

Inverter-Schweißgerät

3. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

 Sicherheitshinweise

Unbedingt beachten

ACHTUNG

Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird: Lichtbogenhandschweißen mit Mantelelektroden. Unsachgemäße Handhabung dieser Anlage kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit

sowie für die anderer Personen verantwortlich: Lesen Sie unbedingt diese Gebrauchsanweisung und beachten sie die Vorschriften.

앬 Reparaturen oder/und Wartungsarbeiten dürfen

nur von qualifizierten Personen durchgeführt werden.

앬 Es dürfen nur die im Lieferumfang enthaltenen

Schweißleitungen verwendet werden (Ø 10 mm

Gummischweißleitung).

앬 Sorgen Sie für angemessene Pflege des Gerätes. 앬 Das Gerät sollte während der Funktionsdauer

nicht eingeengt oder direkt an der Wand stehen, damit immer genügend Luft durch die Öffnungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an das Netz angeschlossen ist (siehe 6.). Vermeiden Sie jede Zugbeanspruchung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts aufstellen wollen.

앬 Achten Sie auf den Zustand der Schweißkabel,

der Elektrodenzange sowie der Masseklemmen, Abnützung an der Isolierung und an den stromführenden Teilen können eine gefährliche Situation hervorrufen und die Qualität der Schweißarbeit mindern.

앬 Lichtbogenschweißen erzeugt Funken, geschmol-

zene Metallteile und Rauch, beachten Sie daher: Alle brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen.

앬 Überzeugen Sie sich, dass ausreichend Luftzufuhr

zur Verfügung steht.

앬 Schweißen sie nicht auf Behältern, Gefäßen oder

Rohren, die brennbare Flüssigkeit oder Gase enthalten haben. Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis; die Leerlaufspannung, die zwischen Elektrodenzange und Masseklemme auftritt, kann gefährlich sein.

앬 Lagern oder verwenden Sie das Gerät nicht in

feuchter oder in nasser Umgebung oder im Regen

앬 Schützen Sie die Augen mit dafür bestimmten

Schutzgläsern (DIN Grad 9-10). Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut nicht ultravioletten Strahlungen des Lichtbogens auszusetzen.

앬 Verwenden Sie das Schweißgerät nicht zum Auf-

tauen von Rohren.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 4

Beachten Sie!

앬 Die Lichtstrahlung des Lichtbogens kann die

Augen schädigen und Verbrennungen auf der Haut hervorrufen.

앬 Das Lichtbogenschweißen erzeugt Funken und

Tropfen von geschmolzenem Metall, das geschweißte Arbeitstück beginnt zu glühen und bleibt relativ lange sehr heiß.

앬 Beim Lichtbogenschweißen werden Dämpfe frei,

die möglicherweise schädlich sind. Jeder Elektroschock kann möglicherweise tödlich sein.

앬 Nähern Sie sich dem Lichtbogen nicht direkt im

Umkreis von 15 m.

앬 Schützen Sie sich (auch umstehende Personen)

gegen die eventuell gefährlichen Effekte des Lichtbogens.

앬 Warnung: Abhängig von der Netzanschlussbe-

dingung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Verbraucher führen.

Achtung!

Bei überlasteten Versorgungsnetzen und Stromkreisen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen.

Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Gefahrenquellen beim Lichtbogenschweißen

Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig, nachfolgende Regeln zu beachten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

1. Arbeiten auf der Netzspannungsseite, z.B. an Kabeln, Steckern, Steckdosen usw. nur vom Fachmann ausführen lassen. Dies gilt insbesondere für das Erstellen von Zwischenkabeln.

2. Bei Unfällen Schweißstromquelle sofort vom Netz trennen.

3. Wenn elektrische Berührungsspannungen auftreten, Gerät sofort abschalten und vom Fachmann überprüfen lassen.

4. Auf der Schweißstromseite immer auf gute elektrische Kontakte achten.

5. Beim Schweißen immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme und UV Strahlungen) sowie vor glühenden Metall und Schlackenspritzern.

6. Festes isolierendes Schuhwerk tragen, die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verursachen.

7. Geeignete Bekleidung anziehen, keine synthetischen Kleidungstücke.

8. Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschriftsmäßigen Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UVStrahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge.

9. Auch in der Nähe des Lichtbogens befindliche Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmittel ausgerüstet werden, wenn notwendig, Schutzwände einbauen.

10. Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

11. An Behältern, in denen Gase, Treibstoffe, Mineralöle oder dgl. gelagert werden, dürfen

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 5

auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

12. In Feuer und explosionsgefährdeten Räumen gelten besondere Vorschriften.

13. Schweißverbindungen, die großen Beanspruchungen ausgesetzt sind und unbedingt Sicherheitsforderungen erfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiel sind: Druckkessel, Laufschienen, Anhängerkupplungen usw.

14. Hinweise: Es ist unbedingt darauf zu achten, dass der Schutzleiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. die Masseklemme wird auf das Schweißgerätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer Maschine mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Masseklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmelzen des Schutzleiters zur Folge haben.

15. Die Absicherungen der Zuleitungen zu den Netzsteckdosen muss den Vorschriften entsprechen (VDE 0100). Es dürfen also nach diesen Vorschriften nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden (für Schutzkontaktsteckdosen max. 16 Amp. Sicherungen oder 16 Amp. LSSchalter). Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschäden zur Folge haben.

Enge und feuchte Räume

Bei Arbeiten in engen, feuchten oder heißen Räumen sind isolierende Unterlagen und Zwischenlagen ferner Stulpenhandschuhe aus Leder oder anderen schlecht leitenden Stoffen zur Isolierung des Körpers gegen Fußboden, Wände leitfähige Apparateteile und dgl. zu benutzen.

Bei Verwendung der Kleinschweißtransformatoren zum Schweißen unter erhöhter elektrischer Ge fährdung, wie z.B. in engen Räumen aus elektrisch leitfähigen Wandungen. (Kessel, Rohre usw.), in nassen Räumen (Durchfeuchten derArbeitskleidung), in heißen Räumen (Durchschwitzen der Arbeitskleidung), darf die Ausgangsspannung des

Schweißgerätes im Leerlauf nicht höher als 42 Volt (Effektivwert) sein. Das Gerät kann also aufgrund der höheren Ausgangspannung in diesem Fall nicht verwendet werden.

Schutzkleidung

1. Während der Arbeit muss der Schweißer an seinem ganzen Körper durch die Kleidung und den Gesichtschutz gegen Strahlen und gegen Verbrennungen geschützt sein.

2. An beiden Händen sind Stulpenhandschuhe aus einem geeignetem Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.

3. Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten z.B. das Überkopfschweißen, es erfordert, ist ein Schutzanzug und wenn nötig auch Kopfschutz zu tragen.

4. Die verwendete Schutzkleidung und das gesamte Zubehör muss der Richtlinie “Persönliche Schutzausrüstung” entsprechen.

Schutz gegen Strahlen und Verbrennungen

1. An der Arbeitstelle durch einen Aushang „Vorsicht nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten

2. In unmittelbarer Nähe ortsfester Arbeitstellen sollen die Wände nicht hellfarbig und nicht glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen durchlassen oder Zurückwerfen von Strahlen zu sichern, z.B. durch geeigneten Anstrich.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 6

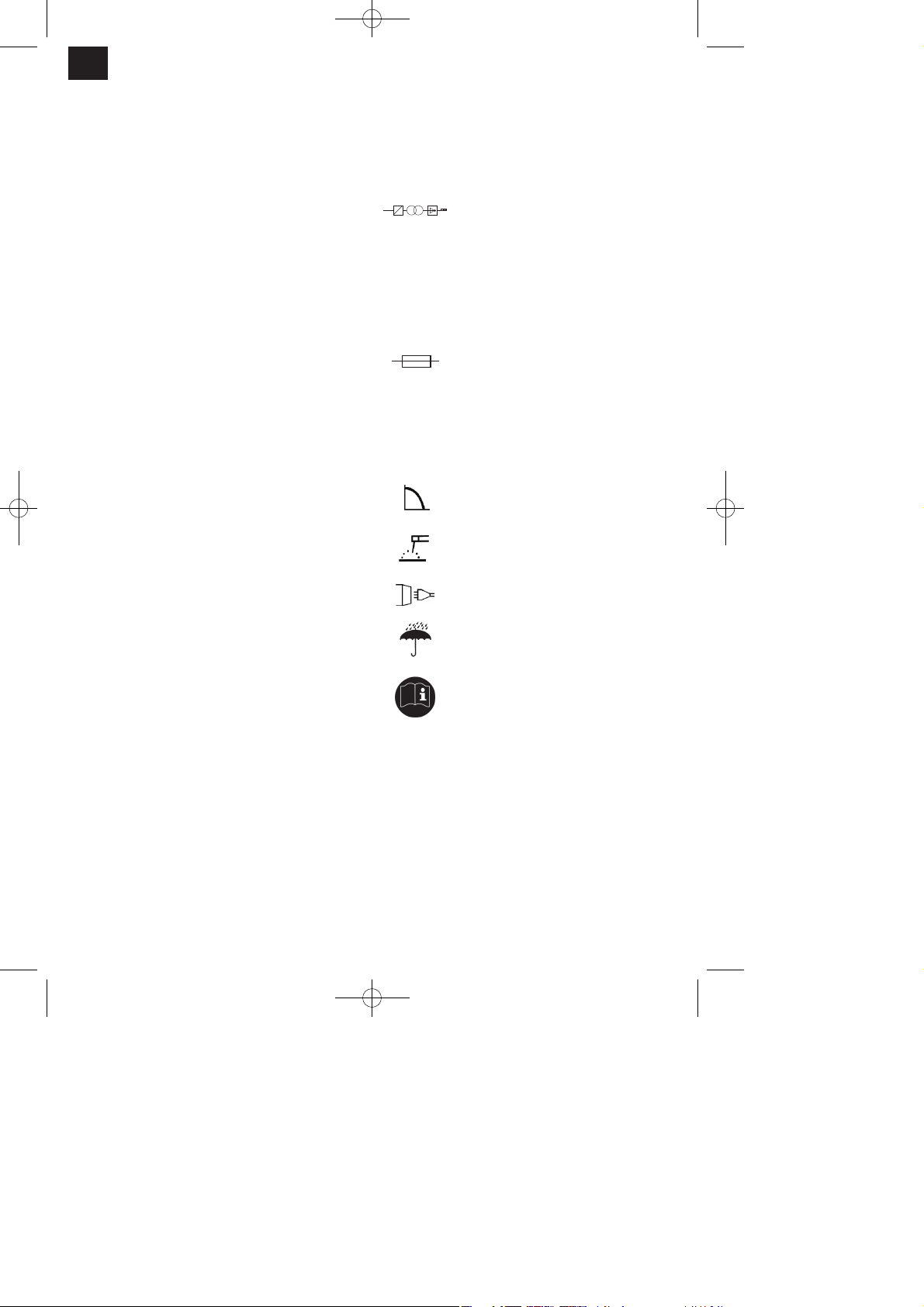

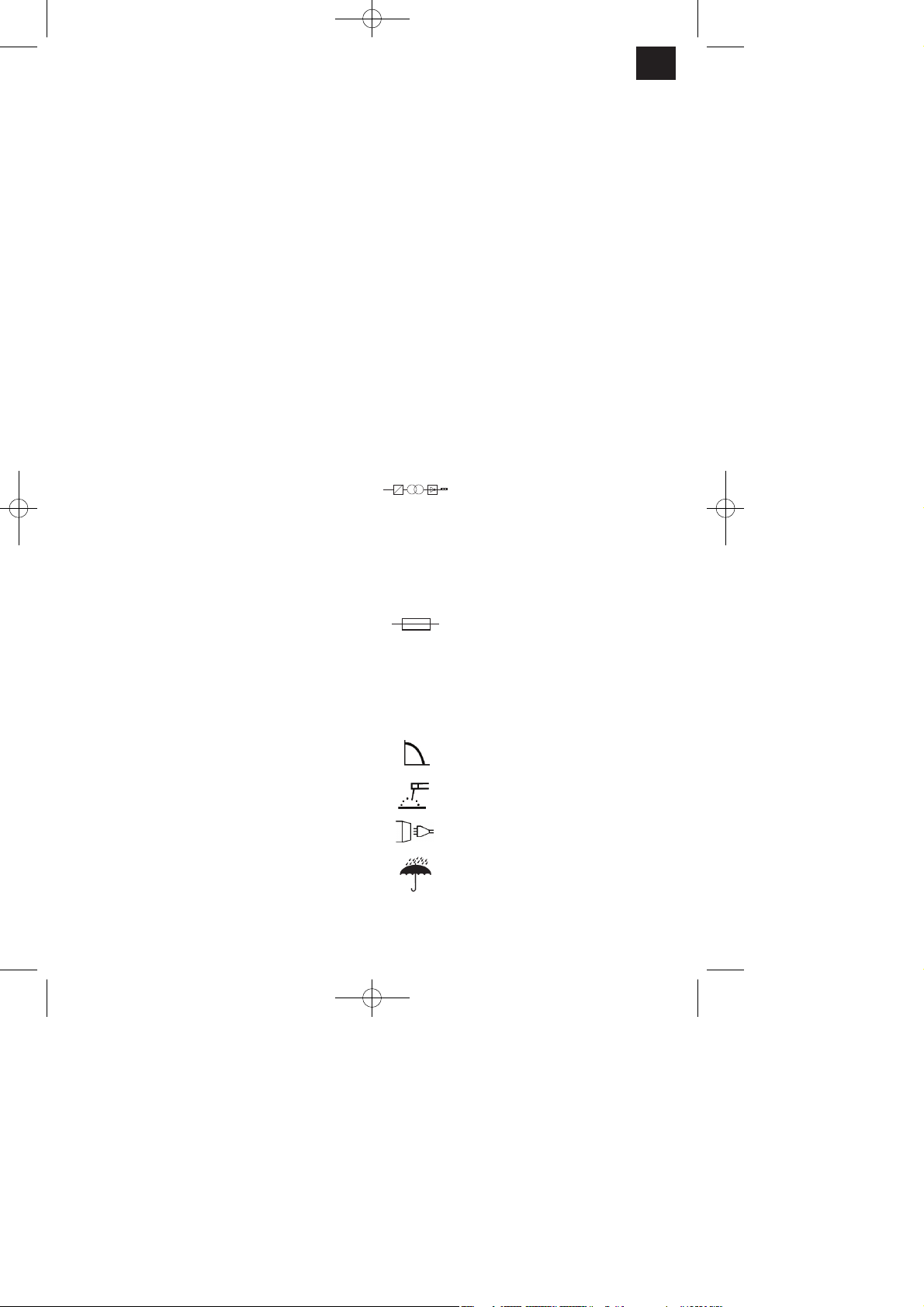

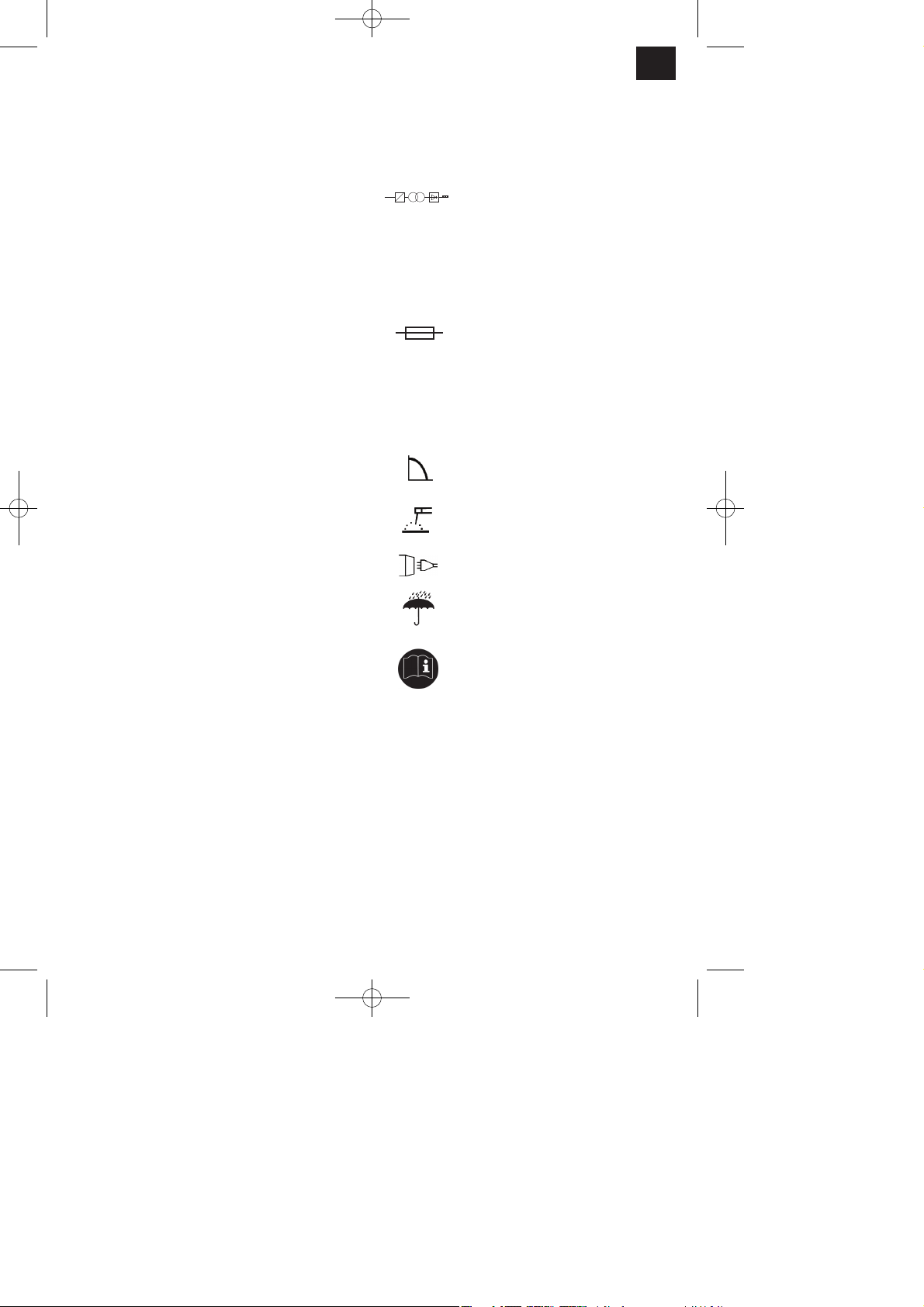

4. SYMBOLE UND TECHNISCHE DATEN

EN 60974-1 Europäische Norm für Schweißgeräte

zu Lichtbogen-Handschweißen mit begrenzter Einschaltdauer.

Einphasiger statischer Frequenzumformer-Transformator-Gleichrichter

50 Hz Netzfrequenz

Netzspannung

I1max höchster Netzstrom Bemessungswert

Sicherung mit Nennwert in Ampere im Netzanschluss

Nennleerlaufspannung

Schweißstrom

Ø mm Elektrodendurchmesser

Symbol für fallende Kennlinie

Symbol für Lichtbogen-Handschweißen mit umhüllten Stabelektroden

1 Phasen – Netzanschluss

Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen

Vor Gebrauch des Schweißgerätes die Bedienungsanleitung sorgfältig lesen und beachten.

IP 21 Schutzart

H Isolationsklasse

X Einschaltdauer

Gerät ist funkentstört nach EG-Richtlinie 89/336/ EWG

Das Gerät erfüllt die Anforderungen der EN 6097410, Klasse A. Das heißt, dass eine Verwendung nur im industriellen Bereich zulässig ist. Das Gerät kann in ungünstigen Fällen elektromagnetische Störungen verursachen.

Netzanschluss 230 V  50 Hz Schweißstrom 10 – 80 A EinschaltdauerX 15% 80 A 60% 40 A 100% 35 A Leerlaufspannung 85 V

Leistungsaufnahme 2500 VA bei 80 A Absicherung (A) 16 Gewicht 5 kg

5. Montage Tragegurt (Bild 3/4)

Bringen Sie den Tragegurt (11), wie in Bild (3-4) gezeigt, an.

6. Inbetriebnahme

Anschluss an die Versorgungsleitung

Überprüfen Sie vor dem Anschließen des Netzkabels (7) an die Versorgungsleitung, ob die Daten des Typenschildes mit den Werten der zur Verfügung stehenden Versorgungsleitung übereinstimmen.

Achtung! Der Netzstecker darf nur durch eine Elektrofachkraft ersetzt werden.

Anschluss der Schweißkabel (Bild 5)

Achtung! Führen Sie die Anschlussarbeiten der Schweißkabel (8/9) nur dann durch, wenn dass Gerät ausgesteckt ist! Schließen Sie die Schweißkabel, wie in Bild 5 gezeigt, an. Verbinden Sie hierzu die beiden Stecker (12) des Elektrodenhalters (8) und der Massenklemme (9) mit den entsprechenden Schnellkupplungen (5/6) und arretieren Sie die Stecker (12), indem Sie diese im Uhrzeigersinn drehen. Das Kabel mit dem Elektrodenhalter (8) wird normalerweise an den Plus-Pol (5) angeschlossen, das Kabel mit der Masseklemme (9) an den MinusPol (6).

Ein-/Ausschalten (Bild 2)

Schalten Sie das Gerät ein, indem Sie das Potentiometer (1) von der Nullstellung der Schweißstromskala (2) im Uhrzeigersinn drehen. Die Kontrolllampe für Betrieb (3) beginnt zu leuchten. Schalten Sie das Gerät aus, indem Sie das

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 7

Potentiometer (1) gegen den Uhrzeigersinn in die Nullstellung der Schweißstromskala (2) drehen. Die Kontrolllampe für Betrieb (3) erlischt.

7. Schweißvorbereitungen

Die Masseklemme (9) wird direkt am Schweißstück oder an der Unterlage, auf der das Schweißstück abgestellt ist, befestigt. Achtung, sorgen Sie dafür, dass ein direkter Kontakt mit dem Schweißstück besteht. Meiden Sie daher lackierte Oberflächen und / oder Isolierstoffe. Das Elektrodenhalterkabel besitzt am Ende eine Spezialklemme, die zum Einklemmen der Elektrode dient. Das Schweißschutzschild ist während des Schweißens immer zu verwenden. Es schützt die Augen vor der vom Lichtbogen ausgehenden Lichtstrahlung und erlaubt dennoch genau den Blick auf das Schweißgut.

8. Schweißen

Nehmen Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vor. Die meisten Mantelelektroden werden am Pluspol angeschlossen. Es gibt jedoch einige Arten von Elektroden, die am Minuspol angeschlossen werden. Befolgen Sie die Angaben des Herstellers bezüglich der Elektrodenart und der richtigen Polarität. Passen Sie die Schweißkabel (8/9) an die Schnellkupplungen (5/6) entsprechend an. Befestigen Sie nun das nicht ummantelte Ende der Elektrode im Elektrodenhalter (8) und verbinden Sie die Masseklemme (9) mit dem Schweißstück. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht. Schalten Sie das Gerät ein und stellen Sie den Schweißstrom je nach verwendeter Elektrode am Potentiometer (1) ein. Halten Sie das Schutzschild vor das Gesicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode, um einen Lichtbogen zu zünden. Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstärke gewählt haben.

Elektrode Ø (mm) Schweißstrom (A) 1,6 40 – 50 2 40 – 80 2,5 60 – 110

Achtung!

Tupfen Sie nicht mit der Elektrode das Werkstück, es könnte dadurch ein Schaden auftreten und die Zündung das Lichtbogens erschweren. Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrichtung sollte 20/30 Grad betragen.

Achtung!

Benützen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder um eben geschweißte Stücke zu bewegen. Beachten Sie bitte, dass die Elektrodenhalter (8) nach den Schweißen immer isoliert abgelegt werden müssen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an einer unterbrochenen Schweißnaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfernen.

9. Überhitzungsschutz

Das Schweißgerät ist mit einem Überhitzungsschutz ausgestattet, welches den Schweißtrafo vor Überhitzung schützt. Sollte der Überhitzungsschutz ansprechen, so leuchtet die Kontrolllampe (4) an Ihrem Gerät. Lassen Sie das Schweißgerät einige Zeit abkühlen.

10. Wartung

Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einer feinen Bürste oder einem Lappen durchzuführen.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 8

11. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

앬 Typ des Gerätes 앬 Artikelnummer des Gerätes 앬 Ident- Nummer des Gerätes 앬 Ersatzteil- Nummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 9

 Important!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Layout (Fig. 1/2)

1. Potentiometer for adjusting the welding current / ON/OFF switch

2. Welding current scale

3. Indicator lamp for operation

4. Warning lamp for overheating

5. Positive quick-lock coupling

6. Negative quick-lock coupling

7. Power cable

8. Cable with electrode holder

9. Cable with ground terminal

11. Carrying strap

2. Items supplied

Inverter welder

3. Important information

Please read the directions for use carefully and observe the information provided. It is important to consult these instructions in order to acquaint yourself with the machine, its proper use and safety precautions.

 Safety information

Please note

IMPORTANT

Only use this appliance for the purpose for which it is designed and as described in these instructions: Manual arc welding with coated electrodes. Handling this system incorrectly may be hazardous for persons, animals and property. The user of this system is responsible for his/her own safety and for the safety of others. Read these operating instructions and follow all the regulations.

앬 Repairs and/or maintenance work may only be

carried out by qualified personnel.

앬 Use only the welding cables supplied (10 mm

rubber-sheathed welding cables).

앬 Ensure that the appliance is looked after properly. 앬 To ensure that sufficient air can be drawn in

through the ventilation slits, the appliance should not be constricted or placed next to a wall while it is operating. Make sure that the appliance is correctly connected to the mains supply (see 6.). Do not subject the mains lead to any tensile stress. Unplug the appliance before you change its position.

앬 Check the condition of the welding cables, the

electrode tongs and the earth terminals; wear on the insulation and the live parts may result in dangerous conditions and reduce the quality of the welding work.

앬 Arc welding generates sparks, molten metal

particles and smoke, so the following is required: Remove all inflammable substances and/or materials from the working area.

앬 Ensure that there is adequate ventilation. 앬 Do not weld on tanks, vessels or pipes that have

contained inflammable liquids or gases. Avoid all direct contact with the welding circuit; the idling voltage between the electrode tongs and the earth terminal may be dangerous.

앬 Do not store or use the appliance in wet or damp

conditions or in the rain.

앬 Protect your eyes with specially designed goggles

(DIN level 9-10). Wear gloves and dry safety clothing that are not contaminated by any oil or grease to ensure that your skin is not exposed to ultraviolet radiation from the arc.

앬 Do not use this welder to defrost pipes

Remember.

앬 The radiation from the arc can damage your eyes

and cause burns on skin.

앬 Arc welding generates sparks and droplets of

molten metal; the welded workpiece may start to glow and will remain very hot for a relatively long period of time.

앬 Arc welding releases vapors that may be harmful.

Every electric shock is potentially fatal.

앬 Do not approach the arc within a radius of 15 m

unprotected.

앬 Protect yourself (and others around you) against

the possible hazardous effects of the arc.

앬 Warning: Depending on the mains connection

conditions at the connection point of the welding set, other consumers connected to the mains may suffer faults.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 10

Important!

If the supply mains and circuits are overloaded, other consumers may suffer interference during the welding work. If you have any doubts, contact your electricity supply company.

Proper use

The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

Sources of danger during arc welding

Arc welding results in a number of sources of danger. It is therefore particularly important for the welder to comply with the following rules so as not to place himself or others in danger and to avoid endangering people and equipment.

1. Have all work on the mains voltage system, for example on cables, plugs, sockets, etc., performed only by trained electricians. This particularly applies to configuring intermediate cables.

2. If an accident occurs, disconnect the welding power source from the mains immediately.

3. If electric touch voltages occur, switch off the welding set immediately and have it checked by an expert.

4. Always check for good electrical contacts on the welding current side.

5. Wear insulating gloves on both hands for welding. These offer protection from electric shocks (idling voltage in the welding circuit), harmful radiation (Heat and UV radiation) and from glowing metal and slag spatter.

6. Wear firm, insulated footwear. Your shoes should also protect you in wet conditions. Opentoed footwear is not suitable since falling droplets of glowing metal will cause burns.

7. Wear suitable clothing, do not wear synthetic clothes.

8. Do not look into the arc with unprotected eyes, use only a welding safety shield with the proper safety glass in compliance with DIN standards. In addition to light and heat, which may cause

dazzling and burns, the arc also gives off UV radiation. Without proper protection, this invisible ultraviolet radiation causes very painful conjunctivitis, which will only be noticeable several hours later. In addition, UV radiation will cause sunburn-type symptoms on unprotected parts of the body.

9. Personnel or assistants in the vicinity of the arc must also be notified of the dangers and provided with the required protection; if necessary install safety walls.

10. Ensure adequate ventilation for welding, particularly in small rooms since the process causes smoke and harmful gases.

11. Do not carry out any welding work on tanks that have been used to store gases, fuels, mineral oil or the like, even if they have been empty for a lengthy period of time, since any residue will result in a danger of explosion.

12. Special regulations apply in areas where there is a potential risk of fire and/or explosion.

13. Welds that are exposed to large stresses and must comply with safety requirements may only be completed by specially trained and approved welders. Examples of such welds include pressure vessels, rails, trailer hitches, etc.

14. Note: It must be noted that the protective conductor in electrical systems of appliances may be destroyed by the welding current in the event of negligence, for example if the earth terminal is placed on the welding set casing to which the protective conductor of the electrical system is connected. The welding work is completed on a machine with a protective conductor connection. It is therefore possible to weld on the machine without having connected the earth terminal to it. In this case the welding current will flow from the earth terminal through the protective conductor to the machine. The high welding current may cause the protective conductor to melt.

15. The fuses on the supply cables to the mains sockets must comply with the relevant regulations (VDE 0100). To comply with these regulations, only fuses or circuit breakers suitable for the cross-section of the cables may be used (for earthing contact sockets max. 16 A fuses or 16 A circuit breakers). The use of too high a fuse may result in the cable burning and fire damage to the building.

Constricted and wet areas

When working in constricted, wet or hot areas, use insulating supports and intermediate layers as well as slip-on gloves made of leather or other non-

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 11

1

conductive materials to insulate your body against the floor, walls, conductive parts of the machine and the like.

If you use small welding transformers for welding in places with an increase electrical risk, for example in constricted areas with conductive walls, (tanks, pipes, etc.), in wet areas (which make work clothes wet) and in hot areas (perspiration on work clothes), the output voltage of the welding set when idling must not exceed 42 V (effective value). Therefore, the appliance may not be used for these purposes because its output voltage is higher than this.

Safety clothing

1. While working, the welder must protect his entire body from radiation and burns by wearing suitable clothing and a face guard.

2. Slip-on gloves made of a suitable material (leather) must be worn on both hands. They must be in perfect condition.

3. Suitable aprons must be worn to protect clothing from sparks and burns. A safety suit and, if necessary, head protection must be worn if required by the type of work in question, e.g. overhead welding.

4. The protective clothing used as well as all accessories must be in compliance with the “Personal safety equipment” EU Directive.

Protection from radiation and burns

1. Provide information about the risk to eyes at the working site in the form of a poster with the wording “Caution – do not look at the flames”. Workplaces are to be screened off wherever possible so that personnel in the vicinity are protected. Unauthorized persons are to be kept away from the welding work.

2. The walls in the immediate vicinity of stationary workplaces should not have a light color or a sheen. Windows up to head height are to be protected against radiation passing through them or reflecting off them, for example by coating them with a suitable paint.

4. SYMBOLS AND TECHNICAL DATA

EN 60974-1 European standard for welding

sets for manual arc welding with limited on time.

Single-phase static frequency converter transformer rectifierr

50 Hz Mains frequency

Mains voltage

max

Rated maximum mains current

Fuse with rated value in A

Rated idling voltage

Welding current

Ø mm Electrode diameter

Symbol for falling characteristic curve

Symbol for manual arc welding with sheathed rod electrodes

Single-phase mains connection

Do not store or use the appliance in wet or damp conditions or in the rain.

Thoroughly read and understand the operating instructions prior to using the welder.

IP 21 Protection type

H Insulation class

X On-load factor

The set is interference-suppressed in compliance with EC Directive 89/336/EEC.

The product meets the requirements of EN 6097410, class A, meaning that it may only be used for industrial applications. In unfavorable conditions the product can cause electromagnetic interference.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 12

3 ~

16 A

max. 160 A

Mains connection 230 V ~ 50 Hz Welding current 10 - 80 A On-load factor

X 15% 80 A 60% 40 A 100% 35 A Idling voltage (V) 85

Power input 2500 VA at 80 A Fuse (A) 16 Weight 5 kg

5. Fitting the carrying strap (Fig. 3/4)

Attach the carrying strap (11) as shown in Fig. 3/4.

6. Starting up

Connecting to the mains power supply

Before you connect the power cable (7) to the mains power supply, make sure that the data on the rating plate is the same as that for your mains supply.

Important! The mains plug may only be replaced by a qualified electrician.

Connecting the welding cable (Fig. 5)

Important! Always make sure the device is unplugged before carrying out any connection work on the welding cable (8/9)! Connect the welding cable as shown in Fig. 5. To do so, connect the two connectors (12) on the electrode holder (8) and the ground terminal (9) to the corresponding quick-lock couplings (5/6) and lock the connectors (12) in place by turning them in a clockwise direction. The cable with the electrode holder (8) is normally connected to the positive pole (5) and the cable with the ground terminal (9) to the negative pole (6).

Switching ON/OFF (Fig. 2)

To switch on the device, turn the potentiometer (1) in a clockwise direction from the zero position on the welding current scale (2). The indicator lamp for operation (3) then comes on. To switch off the device, turn the potentiometer (1) in a counterclockwise direction back to the zero position on the welding current scale (2). The indicator lamp for operation (3) then goes out.

7. Welding preparations

Connect the earth terminal (9) direct to the part to be welded or to the support on which the part is resting. Ensure that the earth terminal is in direct contact with the part to be welded. You should therefore avoid coated surfaces and/or insulated materials. The electrode holder cable has a special clamp at one end, which is used to secure the electrode. The welding safety shield must be used at all times for welding. It protects your eyes from the radiation emitted by the arc and nevertheless enables you to watch the welding process.

8. Welding

Connect all the electrical connections for the power supply and for the welding current circuit. Most coated electrodes are connected to the positive pole. However, some types of electrode have to be connected to the negative pole. Ensure that you observe the information supplied by the manufacturer in relation to the type of electrode and correct polarity. Fit the welding cables (8/9) to the quick-lock couplings (5/6) accordingly. Then fasten the unsheathed end of the electrode in the electrode holder (8) and connect the ground terminal (9) to the part you wish to weld. Ensure that a good electric contact is made. Switch on the device and set the welding current, depending on the electrode used, using the potentiometer. Hold the safety shield in front of your face and rub the tip of the electrode on the part you wish to weld as if you were striking a match. This is the best method of igniting an arc. Check that you have the correct electrode and current strength on a test part.

Electrode (Ø mm): Welding current (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Important!

Do not dab the workpiece with the electrode since it could be damaged, making it more difficult to ignite the arc. As soon as the arc has ignited, attempt to keep it a distance from the workpiece equivalent to the diameter of the electrode. This distance should be kept as constant as possible during the welding process. The angle of the electrode in the direction in which you are working should be 20/30°.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 13

Important!

Always use tongs to remove spent electrodes and to move parts that you have just welded. Please note that the electrode holder (8) must always be put down so that it is insulated after you have completed the welding work. Do not remove the slag until the weld has cooled. If you want to continue a weld after an interruption, the slag from your initial attempt must first be removed.

9. Overheating guard

The welding set is fitted with an overheating guard that protects the welding transformer from overheating. If the overheating guard trips, the control lamp (4) on your set will be lit. Allow the welding set to cool for a time.

10. Maintenance

Remove dust and dirt from the machine at regular intervals. Cleaning is best carried out with a fine brush or a cloth.

11. Ordering replacement parts

Please quote the following data when ordering replacement parts:

 Type of machine  Article number of the machine  Identification number of the machine  Replacement part number of the part required

For our latest prices and information please go to www.isc-gmbh.info

12. Disposal and recycling

The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 14

 Attention !

Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si lʼappareil doit être remis à dʼautres personnes, veillez à leur remettre aussi ce mode dʼemploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.

1. Description de lʼappareil (fig. 1)

1. Potentiomètre de réglage de lʼinterrupteur

Marche / Arrêt du courant de soudage

2. Echelle de courant de soudage

3. Témoin de service

4. Lampe de contrôle pour surchauffe

5. Raccord rapide positif

6. Raccord rapide déficitaire

7. Câble réseau

8. Câble avec porte-électrode

9. Câble avec borne à la masse

11. Ceinture de port

2. Volume de livraison

Appareil à souder à inverseur

3. Remarques importantes

Veuillez lire consciencieusement ce mode dʼemploi jusquʼau bout et en respecter les consignes. Familiarisez-vous avec lʼappareil, son emploi correct, ainsi quʼavec les consignes de sécurité en vous servant de ce mode dʼemploi.

 Consignes de sécurité

A respecter absolument

ATTENTION

Utilisez lʼappareil uniquement conformément à son aptitude indiquée dans ce mode dʼemploi : Soudage manuel à lʼarc électrique à lʼaide dʼélectrodes enrobées. Toute manipulation de cette installation non conforme aux règles de lʼart peut être dangereuse pour les personnes, les animaux et les objets.

Lʼopérateur/opératrice de cette installation est responsable de sa propre sécurité tout comme de celle des autres personnes : lisez absolument le mode dʼemploi et respectez les prescriptions.

앬 Les réparations et/ou travaux de maintenance

doivent exclusivement être effectués par des personnes dûment autorisées.

앬 Seules les conduites de soudage comprises dans

les fournitures doivent être utilisées (Ø 10 mm

conduites de soudage en gomme).

앬 Assurez un entretien convenable de lʼappareil. 앬 Pendant la durée du fonctionnement, il ne faut pas

restreindre lʼespace autour de lʼappareil ni le placer directement contre un mur ; il faut en effet que suffisamment dʼair puisse sʼinsérer dans les fentes. Assurez-vous que lʼappareil est bien raccordé au réseau (voir 6.). Evitez tout effort de traction du câble de réseau. Retirez la fiche de lʼappareil avant de vouloir le placer dans un autre endroit.

앬 Surveillez lʼétat du câble de soudage, de la pince

à électrodes des bornes de mise à la terre ; Lʼusure au niveau de lʼisolation et au niveau des pièces conductrices de courant peut entraîner une situation dangereuse et diminuer la qualité du soudage.

앬 Le soudage à lʼarc électrique génère des

étincelles, les pièces métalliques fondent et de la fumée est produite, veuillez donc respecter ce qui suit : éloignez toutes les substances et combustibles et/ou tous les matériaux combustibles du lieu de travail.

앬 Assurez-vous que lʼair amené est suffisant. 앬 Nʼeffectuez pas de soudage sur des réservoirs,

récipients ou conduits comprenant des liquides ou des gaz inflammables. Evitez tout contact direct avec le circuit électrique de soudage ; la tension de marche à vide qui apparaît entre la pince à électrodes et la borne de mise à la terre peut être dangereuse.

앬 Nʼentreposez ni nʼutilisez pas lʼappareil dans un

environnement humide ou sous la pluie

앬 Protégez les yeux en utilisant les lunettes de

protection déterminées (degré DIN 9-10). Utilisez des gants et des vêtements de protection secs exempts de toute huile et graisse pour empêcher dʼexposer la peau aux rayons ultraviolets de lʼarc électrique.

앬 Ne vous servez pas de lʼappareil à souder pour

faire dégeler des tubes.

Veuillez respecter !

앬 Le rayonnement de lumière de lʼarc électrique

peut abîmer les yeux et occasionner des brûlures de la peau.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 15

앬 Le soudage à lʼarc électrique génère des

étincelles et des gouttelettes de métal fondu, la pièce à traiter soudée commence à rougir et reste relativement longtemps brûlante.

앬 Le soudage à lʼarc électrique libère des vapeurs

probablement nocives. Chaque choc électrique peut être mortel.

앬 Ne vous approchez pas directement de lʼarc

électrique dans un cercle de 15 m.

앬 Protégez-vous (et les personnes alentours) contre

les éventuels effets dangereux de lʼarc électrique.

앬 Avertissement : Des dérangements peuvent

apparaître pour les autres consommateurs du réseau en fonction des conditions de raccordement au réseau sur le point de raccordement de lʼappareil à souder.

Attention !

Des dérangements peuvent apparaître pendant le soudage pour les autres consommateurs du réseau lorsque les réseaux dʼalimentation et circuits électriques sont surchargés. En cas de doute, veuillez vous adresser à lʼentreprise dʼalimentation en courant.

Utilisation conforme à lʼaffectation

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Source de risques pendant le soudage à lʼarc électrique

Le soudage à lʼarc électrique entraîne toute une gamme de sources de risques. Il est donc tout particulièrement important pour le soudeur/ la soudeuse de respecter les règles suivantes pour éviter de se mettre en danger soi-même ou toute tierce personne et pour éviter tout risque pour les personnes et dommages de lʼappareil.

1. Les travaux côté alimentation du réseau, par ex.

sur des câbles, fiches, prises de courant etc.

doivent uniquement être exécutée par des spécialistes. Ceci est particulièrement valable pour la réalisation de câbles intermédiaires.

2. En cas dʼaccident, séparez immédiatement la source de courant de soudage du secteur.

3. Lorsque des tensions de contact électriques apparaissent, mettez lʼappareil immédiatement hors circuit et faites-le contrôler par un(e) spécialiste.

4. Veillez toujours à ce que les contacts électriques soient corrects côté courant de soudage.

5. Pendant le soudage, portez toujours des gants isolants aux deux mains. Ils vous protégeront contre les chocs électriques (tension de marche à vide du circuit électrique de soudage), contre les rayonnements (de chaleur et UV) tout comme contre les étincelles de métal de scories incandescentes.

6. Portez des chaussures fermes et isolantes, cellesci doivent isoler même en cas dʼhumidité. Les chaussures basses ne sont pas appropriées puisque les gouttes de métal incandescent peuvent tomber et occasionner des brûlures.

7. Portez des vêtements appropriés, ne portez pas de vêtements synthétiques.

8. Ne vous tenez pas dans lʼarc électrique sans protection des yeux, utilisez exclusivement un écran protecteur de soudage à verre de protection conforme à DIN. Lʼarc électrique dégage aussi des rayons UV, outre les rayons de lumière et de chaleur, ceux-ci peuvent occasionner des brûlures. Ce rayonnement ultraviolet invisible entraîne, lorsque la protection nʼest pas suffisante, une conjonctivite très douloureuse qui ne commence à se faire sentir que quelques heures après. En outre, le rayonnement UV entraîne des brûlures du genre coup de soleil sur les parties du corps lui étant exposées sans protection.

9. Les personnes (par ex. les aides) se trouvant à proximité de lʼarc électrique doivent être instruites sur les risques et équipées des moyens de protection nécessaires; si nécessaire, montez des parois de protection.

10. Il faut assurer une amenée dʼair frais suffisante pendant le soudage, en particulier lorsquʼil est fait dans de petites pièces étant donné que de la fumée et des gaz nocifs sont générés.

11. Il est interdit dʼentreprendre le soudage de réservoirs dans lesquels des gaz, des carburants, huiles minérales ou autres substances du même genre sont stockés, même sʼils sont déjà vidés depuis longtemps, étant donné le risque dʼexplosion présent.

12. Dans les salles exposées au risque dʼincendie et au danger dʼexplosion des prescriptions

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 16

particulières sont valables.

13. Les raccords soudés très sollicités et devant absolument remplir des exigences de sécurité doivent exclusivement être effectués par des soudeurs et soudeuses particulièrement formé(e)s et ayant passé les examens adéquats. Exemple : les vases de pression, rails de glissement, dispositifs dʼattelage de remorque, etc.

14. Remarques : Il faut absolument veiller au fait que le conducteur de protection dans les installations électriques ou les appareils peut être détruit par le courant de soudage en cas de négligence, par ex. la borne de mise à la terre est placée sur le boîtier de lʼappareil à souder lui-même raccordé au conducteur de protection de lʼinstallation électrique. Les travaux de soudage sont entrepris sur une machine comprenant un conducteur de protection. Il est donc possible de souder sur la machine sans avoir appliqué la borne de mise à la terre sur celle-ci. Dans ce cas, le courant de soudage passe de la borne de mise à la terre à la machine en passant par le conducteur de protection. Le courant de soudage élevé peut entraîner la fonte du conducteur de protection.

15. Les dispositifs de protection des conduites vers les fiches secteur doivent être conformes aux prescriptions (VDE 0100). dʼaprès ces prescriptions, il est donc uniquement permis dʼutiliser des fusibles ou automates conformes à la section de câble (pour les prises de courant de sécurité des fusibles de max. 16 Amp. ou des interrupteurs protecteurs de ligne). Un fusible trop élevé peut entraîner un incendie de la ligne ou des dommages des bâtiments dus à un incendie.

Salles étroites et humides

En cas de travaux dans des locaux humides ou chauds, il faut utiliser des supports et supports intermédiaires, tout comme des gants à crispin en cuir ou dʼautres tissus peu conducteurs pour isoler le corps contre le sol, les murs, les pièces conductrices dʼappareils et autres du même genre.

Si vous utilisez des petits transformateurs de soudage avec un risque électrique augmenté, comme par ex. dans des salles étroites à parois électriquement conductibles, (chaudières, tubes, etc.), dans des salles humides (pénétration de lʼhumidité des vêtements de travail), dans des salles chaudes (transpiration à travers les vêtements de travail), la tension de sortie de lʼappareil à souder ne

doit pas dépasser 42 Volts (valeur effective) en marche à vide. Lʼappareil ne peut donc pas être utilisé dans ce cas en raison de la tension de sortie plus importante.

Vêtements de protection

1. Pendant les travaux, le soudeur/la soudeuse doit être protégé(e) sur tout le corps par ses

vêtements

et sa protection du visage contre les rayons et contre les brûlures.

2. Il faut porter des gants à crispin faits dʼun tissu adéquat (cuir) aux deux mains. Ils doivent se trouver dans un état impeccable.

3. Pour protéger les vêtements contre les étincelles et les brûlures, portez des tabliers adéquats. Lorsque le type de travaux lʼexige, par ex. en cas de soudage au-dessus de la tête, il faut aussi porter un costume de protection, voire une protection de la tête.

4. Les vêtements de protection utilisés et lʼensemble des accessoires doivent répondre aux exigences de la directive “Equipement de protection personnelle”.

Protection contre les rayons et brûlures

1. Sur la place de travail, faites remarquer le risque pour les yeux par une pancarte. « Attention, ne pas regarder directement la flamme ! . Les places de travail doivent être abritées de manière que les personnes se trouvant à proximité soient protégées aussi. Les personnes non autorisées doivent être maintenues à lʼécart des travaux de soudage

2. A proximité directe de places de travail stationnaires, les parois ne doivent pas être de couleurs claires ni brillantes. Les fenêtres doivent être assurées au minimum jusquʼà la hauteur de tête contre le retour de rayons, par ex. par une peinture adéquate.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 17

1

3 ~

16 A

max. 160 A

4. SYMBOLES ET CARACTERISTIQUES TECHNIQUES

EN 60974-1 Norme européenne pour les

appareils à souder destinés au soudage à lʼarc électrique avec durée de mise en circuit limitée.

Convertisseur de fréquencestransformateur-redresseur statique monophasé

50 Hz Fréquence réseau

Tension du secteur

I1max Courant absorbé maximal

Fusible avec valeur nominale en ampères

Tension de marche à vide nominale

Courant de soudage

Ø mm Diamètre dʼélectrode

Symbole de ligne caractéristique tombante

Symbole de soudage manuel à lʼarc électrique avec des électrodes en baguette enrobées

Branchement secteur à 1 phase

Ne stockez ni nʼemployez lʼappareil dans un environnement humide, dans un milieu humide ou sous la pluie

Avant dʼutiliser lʼappareil à souder, lisez le mode dʼemploi minutieusement et respectez-le.

IP 21 Type de protection

H Classe dʼisolation

X Durée de mise en circuit

Lʼappareil est antiparasité conformément à la directive CE 89/336/CEE

Lʼappareil satisfait aux exigences de la norme EN 60974-10, classe A. Autrement dit, seule une utilisation en zone industrielle est admissible. Lʼappareil peut provoquer, dans certains cas malheureux, des interférences électromagnétiques.

Branchement secteur : 230 V  50 Hz Courant de soudage (A) 10 - 80 A

Durée de mise en circuitr

X: 15% 80 A 60% 40 A 100% 35 A Tension de marche à vide: 85 V Puissance absorbée :

2500 acier normal à 80 A

Protection par fusibles (A) :

Poids 5 kg

5. Montage de la bandoulière (figure 3/4)

Mettez la bandoulière (11) en place, comme indiqué dans les figures (3-4).

6. Mise en service

Raccordement à la conduite dʼalimentation

Contrôlez, avant le raccordement du câble réseau (7) à la conduite dʼalimentation, si les données de la plaque signalétique correspondent aux valeurs de la conduite dʼalimentation disponible.

Attention ! La fiche de contact doit uniquement être remplacée par un(e) spécialiste en électricité.

Raccord du câble de soudage (figure 5)

Attention ! Ne réalisez les travaux de raccordement des câbles de soudage (8/9) que lorsque lʼappareil est déconnecté ! Raccordez les câbles de soudage, comme indiqué en figure 5. Raccordez les deux fiches (12) du porteélectrode (8) et de la borne à la masse (9) à lʼaide des raccords rapides correspondants (5/6) et bloquez la fiche (12) en la tournant dans le sens des aiguilles dʼune montre. Le câble à porte-électrode (8) est raccordé normalement au pôle plus (5), le câble avec la borne de mise à la terre (9) au pôle moins (6).

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 18

Mise en marche/arrêt (figure 2)

Mettez lʼappareil sous tension, en tournant le potentiomètre (1) de sa position zéro de lʼéchelle de courant de soudage (2) dans le sens des aiguilles dʼune montre. Le témoin de service (3) commence à luire. Mettez lʼappareil hors circuit en tournant le potentiomètre (1) dans le sens contraire de celui des aiguilles dʼune montre dans la position zéro de lʼéchelle de courant de soudage (2). Le témoin de service (3) sʼéteint.

7. Préparation au soudage

La borne de mise à la terre (2) est fixée directement sur la pièce à souder ou sur le support sur lequel la pièce à souder sera placée. Attention, assurez-vous quʼil y a un contact direct avec pièce à souder. Evitez donc les surfaces vernies et/ou les substances isolantes. Le câble de porte-électrodes est doté dʼune borne spéciale à son extrémité qui sert à serrer lʼélectrode. Lʼécran de protection de soudage doit toujours être utilisé pendant le soudage. Il protège les yeux des rayons en provenance de lʼarc électrique et permet cependant de regarder exactement le produit à souder.

8. Souder

Effectuez tous les raccordements électriques de lʼalimentation électrique et du circuit électrique de soudage. La plupart des électrodes enrobées sont branchées sur le pôle positif. Cependant, certains types dʼélectrodes doivent être raccordés au pôle moins. Respecter les indications du producteur concernant le type dʼélectrodes et la polarité correcte. Accordez les câbles de soudage (8/9) en fonction des raccords rapides (5/6). Fixez à présent lʼextrémité non gainée de lʼélectrode dans le porte-électrodes (8) et raccordez la borne de mise à la terre (9) à la pièce à souder. Veillez ce faisant à ce quʼun bon contact électrique soit présent. Mettez lʼappareil sous tension et réglez le courant de soudage en fonction de lʼélectrode utilisée sur le potentiomètre (1). Maintenez lʼécran protecteur devant le visage et frottez la pointe de lʼélectrode sur la pièce à souder de manière à effectuer un mouvement comme pour allumer une allumette. Cʼest la meilleure méthode pour allumer un arc électrique. Contrôlez sur une pièce dʼessai si vous avez bien choisi la bonne électrode et lʼampérage correct.

Electrode Ø (mm) Courant de soudage (A) 1,6 40-50 A 2 40-80 A 2,5 60-110 A

Attention !

Ne touchez pas la pièce à usiner légèrement de lʼélectrode, cela pourrait entraîner un dommage et rendre lʼallumage de lʼarc électrique plus difficile. Dès que lʼarc électrique sʼest allumé, essayez de garder une distance par rapport à la pièce à usiner correspondant au diamètre de lʼélectrode utilisée. Lʼécart doit rester constant pendant le soudage dans la mesure du possible. Lʼinclinaison de lʼélectrode dans le sens de travail doit sʼélever à 20/30 degrés.

Attention !

Utilisez toujours une pince pour retirer les électrodes usées ou pour bouger des pièces soudées juste soudées. Veuillez veiller à bien déposer toujours les porte-électrodes (8) isolés après le soudage. Les scories doivent être éliminées uniquement après le refroidissement de la soudure. Si un soudage doit être continué sur une soudure interrompue, éliminez tout dʼabord les scories au niveau du point à souder.

9. Protection contre la surchauffe

Lʼappareil à souder est équipé dʼune protection contre la surchauffe qui protège le transformateur de soudage de la surchauffe. Si la protection contre la surchauffe se déclenche, la lampe de contrôle (4) de votre appareil sʼallume. Laissez lʼappareil à souder refroidir pendant un moment.

10. Maintenance

Il faut éliminer régulièrement la poussière et les encrassements de la machine. Le nettoyage doit être réalisé de préférence avec une fine brosse ou à lʼaide dʼun chiffon.

11. Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

앬 Type de lʼappareil 앬 No. dʼarticle de lʼappareil 앬 No. dʼidentification de lʼappareil

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 19

앬 No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info

12. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 20

 Attenzione!

Nellʼusare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per lʼuso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date lʼapparecchio ad altre persone, consegnate queste istruzioni per lʼuso/le avvertenze di sicurezza insieme allʼapparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Descrizione dellʼapparecchio (Fig. 1/2)

1. Potenziometro per lʼimpostazione della corrente di saldatura/Interruttore ON/OFF

2. Scala corrente di saldatura

3. Spia di controllo esercizio

4. Spia di controllo surriscaldamento

5. Accoppiamento rapido positivo

6. Accoppiamento rapido negativo

7. Cavo di alimentazione

8. Cavo con portaelettrodo

9. Cavo con morsetto di massa

11. Tracolla

2. Elementi forniti

Saldatrice inverter

3. Avvertenze importanti

Leggete attentamente le istruzioni per lʼuso ed osservatene le avvertenze. Con lʼaiuto di queste istruzioni per lʼuso familiarizzate con lʼapparecchio, il suo uso corretto e le avvertenze di sicurezza.

 Avvertenze di sicurezza

Da rispettare assolutamente

ATTENZIONE

Usate lʼapparecchio soltanto secondo per lo scopo a cui è destinato indicato in queste istruzioni: Saldatura manuale ad arco sotto gas inerte con elettrodi rivestiti.

Un uso improprio dellʼapparecchio può essere fonte di pericolo per persone, animali e cose. Lʼutilizzatore

dellʼapparecchio è responsabile della propria sicurezza e di quella dei terzi. Leggete assolutamente queste istruzioni per lʼuso e rispettatene le disposizioni.

앬 Riparazioni o/e lavori di manutenzione devono

essere eseguiti esclusivamente da persone qualificate.

앬 Si devono usare solo i fili per saldatura compresi

tra elementi forniti (fili di saldatura di Ø 10 mm

con rivestimento in gomma).

앬 Fate in modo che lʼapparecchio venga tenuto con

cura.

앬 Durante il funzionamento lʼapparecchio non

dovrebbe essere posizionato vicino o direttamente appoggiato alla parete, in modo che sia sempre possibile lʼaspirazione di aria attraverso le fessure di apertura. Assicuratevi che lʼapparecchio sia correttamente collegato alla rete (vedi 6). Evitate ogni sollecitazione di trazione del cavo di alimentazione. Staccate la spina dalla presa prima di mettere lʼapparecchio in un altro luogo.

앬 Fate attenzione allo stato del cavo per saldatura,

della pinza dellʼelettrodo nonché dei morsetti massa; lʼusura dellʼisolamento e delle parti che conducono corrente possono essere fonte di rischio e ridurre la qualità del lavoro di saldatura.

앬 La saldatura ad arco sotto gas inerte produce

scintille, pezzi metallici fusi e fumo: ricordatevie perciò di eliminare tutte le sostanze e/o materiali infiammabili dal posto di lavoro.

앬 Assicuratevi che vi sia sufficiente apporto di aria. 앬 Non effettuate lavori di saldatura su contenitori,

recipienti o tubi che abbiano contenuto liquidi infiammabili o gas. Evitate ogni contatto diretto con il circuito di saldatura; la tensione a vuoto formatasi tra la pinza elettrodo e il morsetto massa può essere pericolosa.

앬 Non tenete e usate lʼapparecchio in un ambiente

umido o bagnato e sotto la pioggia.

앬 Proteggete gli occhi con gli appositi vetri protettivi

(DIN grado 9-10). Indossate guanti e indumenti di protezione asciutti e privi di olio e grasso per non esporre la pelle ai raggi ultravioletti dellʼarco.

앬 Non utilizzate la saldatrice per scongelare tubi

Da tenere presente!

앬 Le radiazioni luminose dellʼarco possono

danneggiare gli occhi e causare delle ustioni sulla pelle.

앬 La saldatura ad arco sotto gas inerte produce

scintille e gocce di metallo fuso; il pezzo saldato comincia ad essere incandescente e rimane caldo a lungo.

앬 Durante la saldatura ad arco evaporano dei vapori

che potrebbero essere nocivi. Ogni scossa elettrica può eventualmente causare la morte.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 21

앬 Non avvicinatevi direttamente allʼarco nel raggio di

15 m.

앬 Proteggete voi stessi (e le persone vicine) dagli

eventuali effetti pericolosi dellʼarco.

앬 Avvertimento: a seconda delle condizioni di

collegamento alla rete nel punto di allacciamento della saldatrice si possono verificare delle anomalie nella rete che possono ripercuotersi sugli altri utenti.

Attenzione!

In caso di sovraccarico della rete di alimentazione e del circuito di corrente si possono verificare disturbi per altri utenti durante i lavori di saldatura. In caso di dubbio consultate lʼente di distribuzione dellʼenergia elettrica.

Utilizzo proprio

Lʼapparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. Lʼutilizzatore/lʼoperatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per lʼimpiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando lʼapparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Fonti di pericolo durante la saldatura ad arco

Durante la saldatura ad arco si presentano diverse fonti di pericolo. Quindi è particolarmente importante per il saldatore rispettare le seguenti regole per non mettere in pericolo se stesso e gli altri e per evitare danni a persone e apparecchi.

1. Far eseguire i lavori sulla parte della tensione di rete, ad es. su cavi, prese, spine, ecc. esclusivamente da personale specializzato. Ciò vale particolarmente per la realizzazione di cavi intermedi.

2. In caso di incidenti separare immediatamente la fonte di corrente di saldatura dalla rete.

3. Se si presentino delle tensioni elettriche di contatto, disinserire immediatamente lʼapparecchio e farlo controllare da uno specialista.

4. Fare sempre attenzione che sul lato della corrente di saldatura i contatti elettrici siano in buono stato.

5. Durante i lavori di saldatura indossare sempre entrambi i guanti isolanti. Questi proteggono da scosse elettriche (tensione a vuoto del circuito corrente di saldatura), radiazioni nocive (calore e raggi UV) nonché da metalli incandescenti e spruzzi di scorie.

6. Portare scarpe solide e isolanti che proteggano anche in caso di umidità. Le scarpe basse non sono adatte, dato che le gocce di metallo incandescente che cadono possono provocare ustioni.

7. Indossare indumenti adatti, non usare tessuti con fibre sintetiche.

8. Non guardare lʼarco ad occhio nudo, usare sempre la visiera protettiva dotata di vetro di protezione ai sensi della norma DIN. Oltre ai raggi di luce e di calore che possono provocare abbagliamenti o ustioni, lʼarco emette anche raggi UV. In caso di protezione insufficiente questa radiazione ultravioletta invisibile provoca una congiuntivite molto dolorosa che si manifesta solo a distanza di qualche ora. Inoltre le radiazioni UV provocano sulle parti del corpo non protette effetti simili a quelli prodotti da esposizione eccessiva al sole.

9. Anche persone o aiutanti che si trovino nelle vicinanze dellʼarco devono essere informate dei pericoli e dotati dei dispositivi di protezione necessari; in caso di necessità realizzare delle pareti di protezione.

10. Se si effettuano lavori di saldatura è necessario, soprattutto in ambienti ristretti, provvedere ad unʼaerazione sufficiente poiché si sviluppano fumo e gas nocivi.

11. Non è consentito effettuare lavori di saldatura su contenitori nei quali vengono conservati gas, carburanti, oli minerali o simili anche se questi sono vuoti da tempo, dato che residui di tali sostanze possono causare esplosioni.

12. Nei locali a rischio di incendio e di esplosione valgono disposizioni particolari.

13. I giunti saldati esposti a forti sollecitazioni che devono rispondere assolutamente ai requisiti di sicurezza devono essere eseguiti soltanto da saldatori specializzati e certificati. Esempi al riguardo sono serbatoi a pressione, guide di scorrimento, attacchi per rimorchio ecc.

14. Avvertenze Fare assolutamente attenzione che il conduttore di protezione negli apparecchi elettrici o negli apparecchi può essere distrutto in caso di negligenza dalla corrente di saldatura, per es. se il morsetto di massa viene appoggiato sullʼinvolucro della saldatrice che è collegato con il conduttore di protezione dellʼapparecchio elettrico. I lavori di saldatura vengono effettuati

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 22

su una macchina con attacco del conduttore di protezione. È dunque possibile eseguire operazioni di saldatura sulla macchina senza avere applicato il morsetto di massa. In tal caso la corrente di saldatura passa dal morsetto di massa alla macchina attraverso il conduttore di protezione. Lʼintensità della corrente di saldatura può provocare la fusione completa del conduttore di protezione.

15. Le protezioni dei cavi di alimentazione verso le prese devono rispondere alle disposizioni (VDE

0100). Secondo queste disposizioni si devono usare soltanto protezioni o dispositivi automatici corrispondenti alla sezione del conduttore (per prese con messa a terra di max.16 Amp. fusibili o interruttori automatici per 16 Amp). Una protezione eccessiva può causare la bruciatura della linea o danni dovuti ad incendio dellʼedificio.

Locali di piccole dimensioni e umidi

Per lavori in ambienti stretti, umidi o caldi si devono usare spessori o strati intermedi nonché guanti di cuoio o altri materiali non conduttori per isolare il corpo da pavimento, pareti, elementi conduttori dellʼapparecchio o simili. Se si utilizzano piccoli trasformatori di saldatura per lavori di saldatura che comportino un maggiore rischio elettrico, ad esempio in ambienti di piccole dimensioni con pareti che conducono corrente (caldaie, tubi, etc.), in luoghi umidi (indumenti di lavoro umidi), caldi (indumenti di i lavoro intrisi di sudore), la tensione in uscita dellʼapparecchio di saldatura in caso di funzionamento a vuoto non deve superare i 42 Volt (valore effettivo). A causa dellʼelevata tensione di uscita lʼapparecchio in tal caso non può essere utillizzato.

Indumenti protettivi

1. Durante il lavoro il saldatore deve essere protetto

in ogni parte del corpo da radiazioni e ustioni mediante indumenti e dispositivi di protezione per il viso.

2. Indossare sempre entrambe le manopole di

materiale idoneo (pelle). Assicurarsi che siano sempre in ottimo stato.

3. Per proteggere gli indumenti da scintille e

bruciature indossare grembiuli adatti. Se il tipo di lavoro lo richiede, ad esempio in caso di lavori di saldatura al di sopra della testa, occorre indossare una tuta protettiva e, se necessario, un casco.

4. Il rivestimento protettivo usato e tutti gli accessori

devono rispondere alla direttiva sui “Dispositivi

individuali di protezione”.

Protezione contro raggi e ustioni

1. Con un cartello “Attenzione, non dirigere lo sguardo verso le fiamme!” richiamare lʼattenzione sui rischi per la vista sul posto di lavoro. I luoghi di lavoro sono da schermare per quanto possibile in modo da proteggere le persone che si trovino nelle vicinanze. Le persone non autorizzate non devono avvicinarsi alle zone di saldatura.

2. Le pareti non dovrebbero essere né chiare né lucide nelle immediate vicinanze di posti di lavoro fissi. Proteggere le finestre, almeno fino ad altezza uomo, contro il passaggio o il riverbero dei raggi, ad esempio con una vernice adatta.

4. SIMBOLI E CARATTERISTICHE

TECNICHE

EN 60974-1 Norma europea per saldatrici per

saldature manuali ad arco con durata di inserimento limitata.

Invertet statico monofasetrasformatore-raddrizzatore

50 Hz Frequenza di rete

Tensione di rete

I1max Corrente massima assorbita

Fusibile con valore nominale in Ampere

Tensione a vuoto

Corrente di saldatura

Ø mm Diametro dellʼelettrodo

Simbolo per linea caratteristica discendente

Simbolo per saldature manuali ad arco con elettrodi cilindrici rivestiti

Attacco di rete monofase

Non tenete e usate lʼapparecchio in un ambiente umido o bagnato e sotto la pioggia.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 23

1

3 ~

16 A

max. 160 A

Prima di usare la saldatrice leggete attentamente e rispettate le istruzioni per lʼuso.

IP 21 Tipo di protezione

H Classe di isolamento

X Durata di inserimento

Lʼapparecchio è schermato secondo la direttiva CE 89/336/CEE.

Lʼapparecchio soddisfa i requisiti della norma EN 60974-10, classe A. Ciò significa che ne è consentito lʼuso solo in ambito industriale. In condizioni sfavorevoli lʼapparecchio può causare disturbi elettromagnetici.

Allacciamento alla rete 230 V  50 Hz Corrente di saldatura (A) 10 - 80 Durata di inserimento

X 15% 80 A 60% 40 A 100% 35 A

Tensione a vuoto (V) 85 Potenza assorbita 2500 VA per 80

Protezione (A)

Peso 5

5. Montaggio della tracolla (Fig. 3/4)

Montate la tracolla (11) come indicato nella figura (3/4).

6. Messa in esercizio

Collegamento al cavo di alimentazione

Prima di collegare il cavo di rete (7) al cavo di alimentazione controllate che i dati della targhetta di identificazione corrispondano con i valori del cavo di alimentazione a disposizione.

Attenzione! Il connettore di rete deve venire sostituito solo da un elettricista specializzato.

Collegamento dei cavi di saldatura (Fig. 5)

Attenzione! Eseguite le operazioni di collegamento di cavi di saldatura (8/9) solo quando lʼapparecchio è

scollegato! Collegate i cavi di saldatura come mostrato nella Fig. 5. A tale scopo collegate i due connettori (12) del portaelettrodo (8) e del morsetto di massa (9) con i relativi accoppiamenti rapidi (5/6) e bloccate i connettori (12) ruotandoli in senso orario. Il cavo con il portaelettrodo (8) viene collegato normalmente al polo positivo (5), mentre quello con il morsetto di massa (9) al polo negativo (6).

Come accendere e spegnere (Fig. 2)

Accendete lʼapparecchio ruotando in senso orario il potenziometro (1) dalla posizione zero della scala della corrente di saldatura (2). La spia di controllo dellʼesercizio (3) inizia ad illuminarsi. Spegnete lʼapparecchio ruotando in senso antiorario il potenziometro (1) verso la posizione zero della scala della corrente di saldatura (2). La spia di controllo dellʼesercizio (3) si spegne.

7. Operazioni preliminari alla saldatura

Il morsetto di massa (9) viene fissato direttamente sul pezzo da saldare o alla base su cui esso poggia. Attenzione, assicuratevi che vi sia contatto diretto con il pezzo da saldare. Evitate quindi superfici verniciate e/o materiali isolanti. Il cavo portaelettrodi è dotato allʼestremità di un morsetto speciale che ha la funzione di serrare lʼelettrodo. Durante la saldatura utlizzare sempre lo schermo di protezione. Esso protegge gli occhi dalle radiazioni luminose provenienti dallʼarco, consentendo tuttavia di guardare chiaramente il materiale da saldare.

8. Saldatura

Eseguite tutti i collegamenti per lʼalimentazione di corrente come anche per il circuito della corrente di saldatura. La maggior parte degli elettrodi rivestiti vengono collegati al polo positivo. Ci sono tuttavia alcuni tipi di elettrodi che vengono collegati al polo negativo. Seguite le istruzioni del produttore circa il tipo di elettrodi e la polarità corretta. Adattate i cavi di saldatura (8/9) rispettivamente agli accoppiamenti rapidi (5/6). Fissate ora lʼestremità non rivestita dellʼelettrodo nel portaelettrodo (8) e collegate il morsetto di massa (9) con il pezzo da saldare. Assicuratevi che vi sia un buon contatto elettrico. Attivate lʼapparecchio e regolate sul potenziometro (1) la corrente di saldatura a seconda dellʼelettrodo usato. Tenete lo schermo protettivo davanti al viso e sfregare la punta dellʼelettrodo sul pezzo da saldare allo stesso modo in cui si accende un fiammifero. Questo è il modo migliore per innescare un arco

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 24

luminoso. Eseguite un test con un pezzo di prova per verificare se sono stati scelti lʼelettrodo e lʼintensità di corrente adatti.

Ø elettrodo (mm) Corrente di saldatura (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Attenzione!

Non picchiettate il pezzo da saldare con lʼelettrodo: potrebbero verificarsi danni e rendere più difficile lʼinnesco dellʼarco. Non appena innescato lʼarco cercare di mantenere una distanza dal pezzo da saldare che corrisponda al diametro dellʼelettrodo utilizzato. La distanza dovrebbe rimanere per quanto possibile costante durante la saldatura. Lʼinclinazione dellʼelettrodo nella direzione di lavoro dovrebbe essere di 20/30 gradi.

Attenzione!

Utilizzare sempre una pinza per togliere gli elettrodi usati o per spostare pezzi appena saldati. Fare attenzione che il portaelettrodi (8) dopo la saldatura sia sempre riposto su materiale isolante. Le scorie devono essere tolte solo dopo che il giunto si sia raffreddato. Se si prosegue la saldatura in un giunto che presenti unʼinterruzione occorre prima togliere le scorie dal punto da dove si ricomincia.

9. Protezione dal surriscaldamento

La saldatrice è dotata di una protezione dal surriscaldamento che protegge il trasformatore di saldatura. Se scatta la protezione di surriscaldamento si illumina la spia di controllo (4) dellʼapparecchio. Fate raffreddare la saldatrice per qualche minuto.

10. Manutenzione

Lʼutensile deve venire pulito regolarmente dalla polvere e dallo sporco. È consigliabile eseguire la pulizia con una spazzola fine o un panno.

11. Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

 modello dellʼapparecchio  numero dellʼarticolo dellʼapparecchio

 numero dʼident. dellʼapparecchio  numero del pezzo di ricambio del ricambio

necessitato. Per i prezzi e le informazioni attuali si veda www.iscgmbh.info

12. Smaltimento e riciclaggio

Lʼapparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. Lʼapparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o allʼamministrazione comunale!

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 25

DK/N

 Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Oversigt over apparatet (fig. 1/2)

1. Potentiometer til indstilling af svejsestrøm/tænd/slukknap

2. Svejsestrømsskala

3. Kontrollampe for drift

4. Kontrollampe for overhedning

5. Lynkobling positiv

6. Lynkobling negativ

7. Netkabel

8. Kabel med elektrodeholder

9. Kabel med stelklemme

11. Bæresele

2. Leveringsomfang

Inverter-svejseapparat

3. Vigtige oplysninger

Læs brugsanvisningen grundigt igennem og overhold dens bestemmelser. Brug denne brugsanvisning til at sætte dig godt ind i apparatet, dets korrekte anvendelse og sikkerhedsbestemmelserne.

 Sikkerhedsbestemmelser

Skal ubetinget overholdes

PAS PÅ

Brug kun apparatet ifølge dets egnethed, som er nævnt i denne vejledning: Lysbuesvejsning med beklædte elektroder. Uhensigtsmæssig brug af dette apparat kan være farlig for personer, dyr og materielle værdier. Brugeren af dette apparat er ansvarlig for sin egen

og andre personers sikkerhed: Læs denne brugsanvisning og overhold forskrifterne:

앬 Reparationer eller/og vedligeholdelsesarbejder må

kun udføres af kvalificerede personer.

앬 Der må kun anvendes die medleverede

svejseledninger (Ø 10 mm2gummi-svejseledning)

앬 Sørg for, at apparatet plejes tilstrækkeligt. 앬 Apparatet bør under driften ikke stå indsnævret

eller direkte på væggen for at sikre, at der kan optages tilstrækkeligt med luft igennem åbningerne. Kontroller, at apparatet er tilsluttet korrekt til nettet (se 6.). Undgå enhver trækbelastning af netkablet. Hiv stikket ud, inden apparatet flyttes til et andet sted.

앬 Vær opmærksom på svejsekablets, elektrode-

holderens og jordklemmernes tilstand; slid på isoleringen og på de strømførende dele kan medføre en farlig situation og mindske svejsearbejdets kvalitet.

앬 Lysbuesvejsning frembringer gnister, smeltede

metaldele og røg, derfor: Fjern alle brændbare substanser og/eller materialer fra arbejdsstedet!

앬 Sørg for, at der er en tilstrækkelig lufttilførsel. 앬 Svejs ikke på beholdere eller rør, der har

indeholdt brændbar væske eller gas. Undgå enhver direkte kontakt med svejsestrømkredsen; tomgangsspændingen mellem elektrodeholder og jordklemme kan være farlig.

앬 Opbevar eller anvend ikke apparatet i fugtige eller

våde omgivelser eller i regn.

앬 Beskyt øjnene med særlige beskyttelsesglas (DIN

grad 9-10). Brug handsker og tørt beskyttelsestøj, som er fri for olie og fedt, for ikke at udsætte huden for ultraviolette strålinger fra lysbuen.

앬 Brug ikke svejseapparatet til optøning af rør.

Bemærk!

앬 Lysbuens lysafgivelse kan skade øjnene og

fremkalde forbrændinger på huden.

앬 Lysbuesvejsningen frembringer gnister og dråber

af smeltet metal, det svejsede emne begynder at gløde og bliver ved med at være meget varmt i lang tid.

앬 Ved lysbuesvejsning frisættes dampe, som kan

være farlige. Enhver elektrochok kan være livstruende.

앬 Nærm dig ikke lysbuen direkte i en omkreds på

15 m.

앬 Beskyt dig (og omkringstående) mod de muligvis

farlige virkninger fra lysbuen.

앬 Advarsel: Afhængig af nettets

forbindelsesbetingelse ved svejseapparatets tilslutningspunkt kan der i nettet opstå forstyrrelser for andre forbrugere.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 26

DK/N

Pas på!

Ved overbelastede forsyningsnet og strømkredse kan der under svejsningen opstå forstyrrelser for andre forbrugere. I tvivlstilfælde skal el-udbyderen konsulteres.

Formålsbestemt anvendelse

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Farekilder ved lysbuesvejsning

Der er en række farekilder ved lysbuesvejsning. Derfor er det meget vigtigt for svejseren at overholde følgende regler for at undgå at volde skade på sig selv og andre og på apparatet.

1. Arbejder på netspændingssiden, f. eks. på

kabler, stik, stikdåser osv. må kun udføres af fagpersonale. Det gælder især fremstilling af mellemkabler.

2. Ved ulykker skal svejsestrømkilden skilles fra

nettet med det samme.

3. Ved elektriske berøringsspændinger skal

apparatet slukkes med det samme og efterses af en fagmand.

4. Sørg altid for gode elektriske kontakter på

svejsestrømsiden.

5. Bær altid isolerende handsker på begge hænder,

mens du svejser. Disse beskytter mod elektriske slag (svejsestrømkredsens tomgangsspænding), mod skadelige stråler (varme og UV-stråling) og mod glødende metal og svejsesprøjt.

6. Bær fast og isolerende skotøj, skoene bør også

være isolerende i våd tilstand. Almindeligt skotøj er uegnet, da glødende metaldråber, der falder på gulvet, forårsager forbrændinger.

7. Bær egnet påklædning, syntetisk tøj er uegnet.

8. Kig ikke i lysbuen med ubeskyttede øjne, brug

udelukkende svejseskærm med beskyttelsesglas iht. DIN. Ud over lyse- og varmestråling, der kan forårsage blænding hhv. forbrænding, udsender lysbuen UV-stråler. Denne usynlige ultraviolette

stråling udløser ved utilstrækkelig beskyttelse en meget smertefuld bindehindebetændelse, der først kan mærkes nogle timer senere. Desuden har UV-stråling på ubeskyttet hud en virkning, der minder om solskoldning.

9. Også personer, der opholder sig i nærheden af lysbuen, skal gøres opmærksomme på risiciene og udstyres med de nødvendige beskyttelsesmidler; hvis det er nødvendigt, skal der bygges afskærmninger.

10. Ved svejsning skal der især i mindre lokaler sørges for tilstrækkelig tilførsel af frisk luft, da der opstår røg og skadelige gasser.

11. Der må ikke udføres svejsearbejder på beholdere som har indeholdt gasser, drivmidler, mineralolier eller lignende, selvom disse er tømt for længst, da der hersker eksplosionsfare pga. resterne.

12. Der gælder særlige forskrifter i ild og eksplosionstruede lokaler.

13. Svejseforbindelser, der er udsat for megen belastning og der ubetinget skal opfylde sikkerhedskrav, må kun udføres af særligt uddannede og testede svejsere. Eksempler er: Trykkedler, løbeskinner, anhængertræk osv.

14. Henvisninger: Man skal ubetinget være opmærksom på, at beskyttelseslederen i elektriske anlæg eller apparater ved uagtsomhed kan ødelægges af svejsestrømmen, f. eks. jordklemmen lægges på svejseapparatkassen, som er forbundet med beskyttelsesledningen fra det elektriske anlæg. Svejsearbejdet udføres på en maskine med beskyttelsesledertilslutning. Det er altså muligt at svejse på maskinen, uden at jordklemmen blev fastgjort til den. I dette tilfælde flyder svejsestrømmen fra jordklemmen over beskyttelseslederen til maskinen. Den høje svejsestrøm kan have smeltning af beskyttelseslederen til følge.

15. Tilledningernes sikringer til netstikdåserne skal svare til forskrifterne (VDE 0100). Der må altså ifølge disse bestemmelser kun bruges sikringer hhv. automater, der svarer til ledningstværsnittet (for beskyttelseskontaktdåser maks. 16 amp. sikringer eller 16 amp.ledningsbeskyttelseskontakter). En oversikring kan medføre ledningsbrand hhv. bygningsbrandskader.

Trange og fugtige rum

Ved arbejder i smalle, fugtige eller varme rum skal der bruges isolerende underlag og mellemlag, desuden kravehandsker af skind eller af andet,

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 27

DK/N

dårligt ledende materiale for at isolere kroppen mod gulve, vægge, ledende apparatdele og lign.

Ved anvendelse af små svejsetransformerne til svejsning under forhøjet elektrisk risiko, som f. eks. i smalle rum med elektrisk ledende vægge (kedler, rør osv.), i våde rum (gennemfugtning af arbejdstøjet), i varme rum (gennemsvedning af arbejdstøjet) må svejseapparatets udgangsspænding i tomgang ikke være højere end 42 Volt (effektivværdi). Apparatet kan altså i dette tilfælde ikke bruges på grund af den højere udgangsspænding.

Beskyttelsesdragt

1. Under arbejdet skal svejseren være beskyttet mod stråler og forbrændinger vha. tøjet og svejseskærmen.

2. Han skal bære kravehandsker af egnet materiale (skind) på begge hænder. De skal være i upåklagelig tilstand.

3. Svejseren skal bære et egnet forklæde for at beskytte tøjet mod gnister og forbrændinger. Når arbejdernes art gør det nødvendigt, f. eks. ved underopsvejsning, skal han bære en beskyttelsesdragt og om nødvendigt også hovedbeskyttelse.

4. Beskyttelsesdragten og alt tilbehør skal imødekomme kravene i direktivet om personlige værnemidler.

Beskyttelse mod stråler og forbrændinger

1. På arbejdsstedet skal der gøres opmærksom på risikoen for øjenskader ved et opslag: “Pas på! Kig ikke ind i flammerne!” Arbejdsstederne skal om muligt afskærmes på en måde, at personerne i nærheden er beskyttet. Uvedkommende skal holdes væk fra svejsearbejderne.

2. I umiddelbar nærhed til stationære arbejdssteder må væggene ikke være lyse og ikke være skinnende. Vinduer skal mindst op til hovedhøjde sikres imod gennemtrængning eller reflektering af stråler, f. eks. ved egnet maling.

4. SYMBOLER OG TEKNISKE DATA

EN 60974-1 Europæisk norm for svejseapparater

til lysbue-håndsvejsning med begrænset driftstid

Enfaset statisk frekvensomformertransformator-ensretter

50 Hz Netfrekvens

Netspænding

max Maksimal optagelsesstrøm

Sikring med mærkeværdi i ampere

Mærketomgangsspænding

Svejsestrøm

Ø mm Elektrodediameter

Symbol for nedgående karakteristisk kurve

Symbol for lysbue-håndsvejsning med beklædte stavelektroder

Enfaset nettilslutning

Apparatet må ikke opbevares eller anvendes i fugtige eller våde omgivelser eller i regnvejr

Betjeningsvejledningen skal læses omhyggeligt, inden svejseapparatet tages i brug. Alle anvisninger skal følges uden forbehold.

IP 21 Beskyttelsesart

H Isoleringsklasse

X Funktionstid

Apparatet er støjdæmpet iht. EF-bekendtgørelse 89/336/EWG

Apparatet opfylder kravene i EN 60974-10, klasse A. Det vil sige, at anvendelse kun må finde sted i industrien. I ugunstige situationer kan apparatet forårsage elektromagnetiske forstyrrelser.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 28

DK/N

Nettilslutning: 230 V  50 Hz Svejsestrøm: 10 - 80 A

Funktionstid

X: 15% 80 A 60% 40 A 100% 35 A

Tomgangsspænding: 85 V Tilført effekt: 2500 VA ved 80 A Sikring (A): 16 Vægt 5 kg

5. Påsætning af bæresele (fig. 3/4)

Anbring bæreselen (11), som vist på fig. (3-4).

6. Ibrugtagning

Tilslutning til forsyningsledning

Kontroller, inden du slutter netkablet (7) til forsyningsledningen, om dataene på mærkepladen svarer til stedets forsyningsledning.

Vigtigt! Udskiftning af netstik er forbeholdt en elfagmand.

Tilslutning af svejsekabler (fig. 5)

Vigtigt! Alle forsyningsledninger skal være trukket ud af apparatet, før svejsekablerne (8/9) sluttes til! Slut svejsekablet til, som vist på fig. 5. Forbind elektrodeholderens (8) og stelklemmens (9) to stik (12) med de tilhørende lynkoblinger (5/6), og fikser stikkene (12) ved at dreje dem i urets retning. Kablet med elektrodeholderen (8) tilsluttes normalt plus-polen (5), kablet med stelklemmen (9) minuspolen (6).

Tænd/Sluk (fig. 2)

Tænd for apparatet ved at dreje potentiometeret (1) med uret fra svejsestrømsskalaens (2) nulstilling. Kontrollampe for drift (3) begynder at lyse. Sluk for apparatet ved at dreje potentiometeret (1) mod uret tilbage til svejsestrømsskalaens (2) nulstilling. Kontrollampe for drift (3) går ud.

7. Svejseforberedelser

Jordklemmen (9) fastgøres direkte til svejseemnet eller til det underlag, svejseemnet ligger på. Pas på, sørg for, at der er en direkte kontakt til svejseemnet. Undgå derfor lakerede overflader

og/eller isolerende stoffer. Elektrodeholderkablet har en specialklemme i den ene ende, som bruges til at klemme elektroden fast. Svejseskærm skal altid bruges under svejsningen. Den beskytter øjnene mod lysstrålingen fra lysbuen og tillader alligevel præcis udsigt til svejseemnet.

8. Svejsning

Etabler alle elektriske tilslutninger til strømforsyningen samt til svejsekredsløbet. De fleste beklædte elektroder sluttes til pluspolen. Der findes dog nogle typer af elektroder, som sluttes til minuspolen. Følg producentens anvisninger med hensyn til elektrodetype og rigtig polaritet. Tilpas svejsekablerne (8/9) til lynkoblingerne (5/6) i overensstemmelse hermed. Fastgør nu den ende af elektroden, der ikke er beklædt, i elektrodeholderen (8), og forbind stelklemmen (9) med svejsestykket. Sørg for, at der er en god elektrisk kontakt. Tænd for apparatet, og indstil svejsestrømmen på potentiometeret (1) alt efter, hvilken elektrode du anvender. Hold afskærmningen op foran ansigtet, og stryg elektrodespidsen på svejsestykket med samme bevægelse, som når du tænder en tændstik. Dette er den bedste måde at tænde en lysbue på. Prøv på et testemne, om du har valgt den rigtige elektrode og strømstyrke.

Elektrode Ø (mm) Svejsestrøm (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 80 - 160 A

Pas på!

Prik ikke emnet med elektroden, da det kunne volde skader og vanskeliggøre tændingen af lysbuen. Prøv at vare en distance til emnet, som svarer til det anvendte elektrodediameter, så snart lysbuen er tændt. Afstanden skal være så konstant som muligt, mens du svejser. Elektrodens hældning i arbejdsretning bør være 20/30 grader.

Pas på!

Brug altid en tang til at fjerne brugte elektroder eller til at flytte emner, der lige er blevet svejset. Vær opmærksom på, at elektrodeholderne (1) altid skal lægges ned isoleret efter svejsningen. Slaggen må først fjernes fra svejsesømmen efter nedkølingen. Hvis svejsningen fortsætter ved en afbrudt svejsesøm, skal man først fjerne slaggen fra det

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 29

sted, hvor svejsningen påbegyndes igen.

9. Beskyttelse mod overophedning

Svejseapparatet er udstyret med en beskyttelse mod overophedning, som beskytter svejsetransformeren mod overophedning. Når denne beskyttelsesanordning aktiveres, lyser kontrollampen (4) på dit apparat. Lad svejseapparatet køle ned et stykke tid.

10. Vedligeholdelse

Støv og tilsmudsning skal fjernes fra maskinen med jævne mellemrum. Rengøringen udføres bedst med en fin børste eller en klud.

11. Bestilling af reservedele

Ved bestilling af reservedele skal følgende oplyses:

앬 Savens type. 앬 Savens artikelnummer. 앬 Savens identifikationsnummer. 앬 Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger finder du på internetadressen www.isc-gmbh.info

12. Bortskaffelse og genanvendelse

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

DK/N

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 30

 Figyelem!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekében be kell tartani egy pár biztonsági intézkedéseket. Olvassa ezért ezt a használati utasítást/biztonsági utasításokat gondosan át. Őrizze jól meg, azért hogy mindenkor rendelkezésére álljanak az információk. Ha más személyeknek átadná a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül hagyásából keletkeznek.

1. A készülék leírása (1/2 ábra)

1. Potencióméter a hegesztőáram/be-/kikapcsoló

beállításához

2. Hegesztőáramskála

3. Kontroll lámpa üzemhez

4. Kontroll lámpa túlhevüléshez

5. Gyorskuplung pozitív

6. Gyorskuplung negatív

7. Hálózati kábel

8. Kábel elektródatartóval

9. Kábel tömegcsipesszel

11. Heveder

2. A szállítás kiterjedése

Inverter-hegesztőkészülék

3. Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használtával, valamint a biztonsági utasításokkal.

 Biztonsági utasítások

Okvetlenül figyelembe venni

FIGYELEM

A készüléket csak, ebben az utasításban megadott képességének megfelelően használni: ívhegesztés köpenyelektródával. A szerelvény szakszerőtlen kezelése veszéljes lehet személyek, állatok és a tárgyi értékek részére. A szerelvény használója felelős saját és más személyek biztonságáért:

Olvassa okvetlenüel el a használati utasítást és vegye figyelembe az előírásait.

앬 A javítási vagy/és karbantartási munkálatokat

csakis kvalifikált személyeknek szabad elvégezni.

앬 Csak a szállítási terjedelmben tartalmazott

hegesztővezetékeket szabad használni (Ø 10 mm

gumihegesztővezeték).

앬 Gondoskodjon a készülék megfelelő ápolásáról. 앬 A készüléket nem szabad az üzemeltetés ideje

alatt beszorítani vagy direkt a falhoz állítani, azért hogy a nyillási réseken keresztül mindig elég levegőt tudjon felvenni. Győződjön meg arról, hogy a készülék helyesen van rákapcsolva a hálózatra (lásd a 6.). Kerülje el a hálózati kábel minden fajta húzó igénybevételét. Húzza ki a készüléket mielőtt más helyen felállítaná.

앬 Ügyeljen a hegesztőkábel, elektródacsipesz

valamint a földeléscsipesz állapotára; az izoláláson vagy az áramot vezető részeken levő elkopások egy veszélyes szituációt válthatnak ki és csöknethetik a hegsztőmunkák minőségét.

앬 Az ívhegesztés szikrákat, megömledt fémrészeket

és füstöt okoz, ezért vegye figyelembe hogy: minden gyullékony matériát és/vagy anyagot a munkahelyről eltávolítani.

앬 Győződjön meg arról, hogy elegendő

levegőellátás áll a rendelkezésre.

앬 Ne hegeszen olyan tartályokon, edényeken vagy

csöveken amelyek gyullékony folyadékokat vagy gázokat tartalmaztak. Kerüljön el minden direkt kontaktust a hegesztőáramkörrel, az elektrodacsipesz és a födeléscsipesz között fellépő alapjárati feszültség veszélyes lehet.

앬 Ne tárolja vagy használja a készüléket nedves

vagy vizes környezetben vagy esőben.

앬 Óvja a szemeit az erre meghatározott

védőüvegekkel (DIN fok 9-10). Használjon kesztyőket és száraz védőruházatot, amelyek olaj és zsírmentessek, azért hogy ne tegye ki a bőrét a villamos ív ultraibolya-sugárzásának.

앬 Ne használja fel a hegesztőkészüléket csövek

felengedésére.

Vegye figyelembe!

앬 A villamos ív fénysugárzása károsíthatja a szemet

és égéseket hozhat létre a bőrön.

앬 Az ívhegesztés szikrákat és a megömledt

fémektől csöppeket okoz, a hegesztett munkadarab elkezd izzani és relatív hosszú ideig nagyon forró marad.

앬 Az ívhegesztésnél olyan gőzök szabadulnak fel,

amelyek esetleg károssak. Minden elektrosokk esetleg halálos is lehet.

앬 Ne közeledjen egy 15 m-es környékben direkt a

villamos ívhez.

앬 Óvja magát (a körülálló személyeket is) az

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:31 Uhr Seite 31

elektromos ív esetleges veszélyes effektusaitól.

앬 Figyelmeztetés: a hegesztőkészülék csatlakozási

pontján levő hálózati csatlakozási feltételektől függően, a hálózatba kapcsolt más áramfogyasztók számára zavarok léphetnek fel.

Figyelem!

A túlterhelt ellátóvezetékhállózatoknál és áramköröknél a hegesztés ideje alatt más áramfogyasztók számára zavarok keletkezhetnek. Kétség esetén kérje ki az áramellátóvállalat tanácsát.

Rendeltetésszerűi használat

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

Veszélyforrások az ívhegesztésnél

Az ívhegesztésnél számos veszélyforrás adódik. Ezért a hegesztő számára különösen fontos, hogy figyelembe vegye a következő szabályokat, azért hogy másokat ne veszélyesztesen és elkerülje a károkat az ember és a készülék számára.

1. A hállózati feszültségen, mint például a

kábelokon, hálózati csatlakozókon, dugaszoló aljzatokon stb. való munkálatokat, csak egy szakember által végeztesse el. Ez különösen a közkábelek készítésére vonatkozik.

2. Balesetek esetén a hegesztőáramforrást azonnal

leválasztani a hálózatról.

3. Ha elektromos érintési feszültségek lépnek fel,

akkor azonnal kikapcsolni a készüléket és egy szakember által felülvizsgáltatni.

4. Ügyeljen arra, hogy a hegesztőáramnak mindig

jó kontaktusai legyenek.

5. Viseljen a hegesztés közben mindig mind a két

kezén szigetelő kesztyőket. Ezek óvják magát az áramütéstől (a hegesztési áramkör üresjárati feszültsége), a káros kisugárzások (hő és ibolyántúli sugarak) valamint az izzó fémek és a salakfröccsenések elöl.

6. Hordjon szilárd izoláló lábbelit, a lábbeliknek

nedvességben is izolálniuk kell. A félcipők nem alkalmasak, mivel a lehulló, izzó fémcseppek égési sebeket okoznak.

7. Húzzon egy megfelelő öltözéket fel, ne vegyen

fel szintetikus ruhadarabokat.

8. Ne pillantson védetlen szemekkel a villamos

ívbe, csak a DIN-nek megfelelő, előírás szerinti védőüveggel felszerelt hegesztő-védőpajzsot használni. A villamos ív fény- és hősugárzás melett, amelyek vakítást ill. égéseket okoznak, még ibolyántúli sugárzást is bocsájt ki. Ez a nem látható ibolyántúli sugárzás egy nem elegendő védekezés esetében egy nagyon fájdalmas kötőhártyagyulladást okoz, amelyet csak egy pár órával később lehet észrevenni. Ezenkívül az ibolyántúli sugárzásnak a védetlen testrészekre lesüléshez hasonló káros hatása van.

9. A villamos ív közelében tartózkodó

személyeknek és segítőknek is fel kell hívni a figyelmét a fennálló veszélyekre és el kell őket látni a szükséges védőszerekkel, ha szükséges, akkor építsen be védőfalakat.

10. A hegesztésnél gondoskodni kell elegendő firss

levegőellátásról, különösen a kis termekben, mert füst és káros gázok keletkeznek.

11. Nem szabad olyan tartályokon hegesztési

munkákat elvégezni, amelyekben gázok, üzemanyagok, kőolaj vagy hasonlók voltak tárolva, még akkor sem, ha már hosszabb ideje ki lettek ürítve, mivel a maradékok által robbanási veszély áll fenn.

12. Különös előírások érvényesek a tőz és robbanás

veszélyeztetett termekben.

13. Olyan hegesztési kötéseket, amelyek nagy

megterhelésnek vannak kitéve és amelyeknek okvetlenül teljesíteniük kell a biztonsági követelményeket, azokat csak a külön kiképzett és levizsgáztatott hegesztőknek szabad elvégezniük. Példák: nyomókazán, vezetősínek, pótkocsivonó készülékek stb.

14. Utasítás:

Okvetlenül ügyelni kell arra, hogy a villamos szerelvényekben vagy készülékekben a védővezetéket gondatalanságnál a hegesztőáram által tönkre lehet tenni, mint például rárakja a földelő csipeszt a hegesztőkészülék motorházára, amely pedig össze van kötve a villamos szerelvény védővezetékével. A hegesztőmunkálatokat védővezetéki csatlakozós gépen végzi el. Tehát lehetséges a gépen hegeszteni, anélkül hogy rátette volna erre a földelő csipeszt. Ebben az esetben a hegesztőáram a földelő csipesztől a védővezetéken keresztül folyik a géphez. A

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 32

magas hegesztőáram következménye a védővezeték átolvadása lehet.

15. A dugaszoló alyzatokhoz való bevezetők

óvintézkedésének meg kell felenie az előírásoknak (VDE 0100). Tehát ezek az előírások szerint csak a vezetékátmérőnek megfelelő biztosítókat ill. automatákat szabad használni (a védőérintkezős dugaszoló aljzatoknak max. 16 Amp. biztosító vagy 16 Amp. LS-kapcsoló). Ezek túllépésének a következménye a vezetékek kigyulladása illetve az épület tőzkára lehet.

Szők és nedves termek

A szők, nedves vagy forró termekben történő munkálatoknál izoláló alátéteket és közététeket továbbá bőrböl vagy más rosszul vezető anyagból levő hajtókás kesztyőket kell használni, azért hogy izolálja a testét a padlótól, falaktól, vezetőképességő mőszerrészektől és hasonlóktól.

Ha a magasabb villamos veszélyeztetések melett, mint például szük helyeken villamos vezetőképességő falazatoknál (katlan, csövek, stb.), nedves helyiségekben (a munkaruha átnedvesítése), forró helyiségeben ( amunkaruha átizzadása), a hegesztéshez kis hegesztőtranszformátorokat használ akkor a hegesztőgép üresjárati kimeneti feszültségének nem szabad 42 Voltnál (effektívérték) többnek lennie. Tehát a készüléket a magasabb kimeneti feszültsége miatt ebben az esetben nem lehet használni.

Védőruházat

1. A munka ideje alatt a hegesztőnek az egész

testén a sugarak és az égési sérülések ellen védetnek kell lennie a ruha és az arcvédő által.

2. Mind a két kézen, egy megfelelő anyagból levő

(bör) hajtókás kesztyőket kell hordani. Ezeknek egy kifogástalan állapotban kell lenniük.

3. Megfelelő kötényeket kell hordani, azért hogy

óvja a ruháját a szikrahullástól és égésektől. Ha a munkák fajtája, mint például a fej fölötti hegesztés, szerint szükséges, akkor egy védőöltönyt és ha szükséges akkor fejvédőt is kell hordani.

4. A használt védőruhának és az összes

tartozéknak meg kell felelnie a „személyi biztonsági felszerelés“ irányvonálnak.

Védelem a sugarak és az égési sérülések ellen

1. A munkahelyen egy kifüggesztés által: Figyelem,

ne nézzen a lángba!, kell a szemek veszélyeztetésére rámutatni. A munkahelyeket lehetőleg úgy kell leválasztani, hogy a közelben tartózokdó személyek védve legyenek. A jogosulatlan személyeket távol kell tartani a hegesztőmunkáktól.

2. A rögzített munkahelyek közvetlen közelében ne

legyenek a falak világos színőek és tündöklők. Az ablakokat legalább fejmagasságig biztosítani kell a sugárzások átengedése vagy visszaverése ellen, mint például egy megfelelő kifestés által.

4. SZIMBOLUMOK ÉS TECHNIKAI ADATOK

EN 60974-1 Europai norma a

hegesztőkészülékekhez a villamos ív kézi hegesztéshez, határolt bekapcsolási időtartalommal.

Egyfázisú statikai frekvenciaátalakító – transzformátor – áramirányító

50 Hz Hálózati frekvencia

Hálózati feszültség

I1max Maximális áramfelvétel

Biztosíték névleges értékkel Amperben

névleges üresjárati feszültség

Hegesztőáram

Ø mm Elektródaátmérő

Szimbolum az eső jelleggörbének

Szimbolum az ív-kézihegsztéshez egy beburkolt rúdelektródával

1 fázis . Hálózati csatlakozás

Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 33

A hegesztő készülék használata előtt a használati utasítást figyelmesen elolvasni és figyelembe venni.

IP 21 Védelmi rendszer

H Izolációosztály

X Bekapcsolási idő

A készülék a 89/336/EWG EG-irányvonal szerint rádió-zavarmentes.

Ez a készülék teljesíti az EN 60974-10, A osztály követelményeit. Ez annyit jelent, hogy csak ipari téren történő használat engedélyezett. Kedvezőtlen esetekben a készülék elektromágneses zavarokat okozhat.

Hálózati csatlakozás 230 V  50 Hz Hegesztőáram (A) 10 - 80

Bekapcsolási idő

X 15% 80 A 60% 40 A 100% 35 A

Üresjárati feszültség (V) 85 Teljesítményfelvétel 2500 VA 80 A Biztosíték (A) 16

Tömeg 5 kg

5. A heveder felszerelése (3/4-es képek)

Erősítse a képen (3/4) mutatottak szerint fel a hevedert (11).

6. Üzembevétel

Csatlakoztatás az ellátóvezetékre

Ellenőrizze le a hálózati kábelnek (7) az ellátóvezetékre történő csatlakoztatása előtt, hogy a típustábla adatai a rendelkezésre álló ellátóvezeték értékeivel megegyeznek —e.

Figyelem! A hálózati csatlakozót csak egy villamossági szakerő cserélheti ki.

A hegesztőkábel csatlakoztatása (5-ös kép)

Figyelem! Csak akkor végezze el a hegesztőkábel (8/9) csatlakoztatását, ha ki van húzva a készülék! Csatlakoztassa rá a hegesztőkábelt az 5-ös képen

mutatottak szerint. Kösse ehhez az elektródatartó (8) és a tömegcsipesz (9) két dugóját (12) a megfelelő gyorskuplungokkal (5/6) össze és arretálja a dugókat (12), azáltal hogy elfordítsa ezeket az óramutató forgási irányába. Az elektródtartóval (8) levő kábel normálisan a pluszpólusra (5) lesz rákapcsolva, a tömegcsipesszel (9) levő kábel a mínusz-pólusra (6).

Be-/Kikapcsolni (2-es kép)

Kapcsolja be a készüléket azáltal, hogy a potenciómétert (1) a hegesztőáram (2) nullaállásáról az óramutató forgási irányába elfordítsa. A kontrollámpa az üzemhez (3) elkezd világítani. Kapcsolja ki a készüléket azáltal, hogy a potenciómétert (1) az óramutató járásával ellenkező irányába a hegesztőáram (2) nullaállására elfordítsa. . A kontrollámpa az üzemhez (3) kialszik.

7. Hegeszstési előkészületek

A földelő csipeszt (9) vagy direkt a hegesztési darabra kell ráerősíteni vagy az alátétre, amelyre rá lett állítva a hegesztési darab. Figyelem, gondoskodjon arról, hogy a hegesztési darabbal egy direkt kontaktus áljon fenn. Ezért kerülje el a lakkozot felületeket és/vagy izoláló anyagokat. Az elektródát tartó kábelnek a végén egy speciális csipesz van, amelyik az elektróda becsípésére szolgál. A hegesztés ideje alatt mindig használni kell a hegesztő védőpajzsot. Ez védi a szemeket a villamos ív elöl és mégis egy tiszta látást engedélyez a hegesztési javra.

8. Hegeszteni

Végezzen minden villamossági csatlakoztatást az áramellátáshoz, valamint a hegesztési áramkőrhöz el. A legtöbb csőelektród a pozitív póluson keresztül lesz rákapcsolva. De van egy pár elektródfajta, amelyet a negatív póluson kell rákapcsolni. Tartsa be a gyártó utalásait az elektródfajtával és a helyes polarítással kapcsolatban. Igazítsa megfelelően a hegesztő kábeleket (8/9) a gyorskuplungokhoz (5/6). Rögzítse most az elektróda nem burkolt végét az elektródatartóba (8) be és csatlakoztassa a földelési csipeszt (9) a hegesztési darabra rá.. Ügyeljen ennél arra, hogy jó villamos kontaktus álljon fenn. Kapcsolja be a készüléket és állítsa a potencióméteren (1) a használt elktródától függően be a hegesztő áramot. Tartsa a védőpajzsot az arca elé és dörzsölje az elektróda hegyét úgy a hegesztési darabon, hogy egy olyan mozdulatot

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 34

végezen el mindha egy gyufát akarna meggyújtani. Ez a legjobb metódus egy villamos ív meggyujtásához. Próbálja egy próbadarabon ki, hogy megfelelő elektródát és áramerőséget választott -e ki.

Elektróda Ø (mm) Hegesztőáram (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Figyelem!

Ne bökdöse meg az elektródával a munkadarabot, mert ezáltal egy kár léphet fel és ez megnehezítheti a villamos ív gyujtását. Miután meggyulladt a villamos ív próbáljon a munkadarbhoz egy olyan távolságot betartani, amely a használt elektróda átmérőjének megfelel. A távolságnak, a hegesztés ideje alatt lehetőleg konstantnak kell lennie. Az elektróda döntésének 20/30 foknak kellene lennie.

Figyelem!

Az elhasznált elektródák eltávolításához vagy a frissen hegesztett darabok mozgatásához mindig egy fogót használni. Kérjük vegye figyelembe, hogy az elektródatartókat (8) a hegesztés után mindig izoláltan kell lerakni. A salakréteget csak a lehülés után szabad a varratról eltávolítani. Ha egy megszakított hegesztési varraton folytatná a hegesztést, akkor először el kell távolítani a salakréteget a ráillasztési helyről.

9. Túlhevítési védelem

A hegesztőgép egy túlhevítés elleni védelemmel van felszerelve, amely óvja a hegesztési trafót a rtúlhevítés elöl. Ha bekapcsol a túlhevítési védelem, akkor világit a készülékén a kontroll lámpa (4). Hagyja a hegesztőkészüléket egy ideig lehülni.

10. Karbantarás

A port és a szennyeződést rendszeresen el kell távolítani a gépről. A tisztítást legjobb egy finom kefével vagy egy ronggyal elvégezni.

11. Pótalkatrészek megrendelése

A pótalkatrészek megrendelésénél a következô adatokat kell megadni

 A készülék típusát  A kászülékk cikkszámát  A készülék ident-számát  A szükséges pótalkatrész pótalkatrész-számá

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

12. Megsemmisítés és újrahsznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A szállítási és annak a tartozékai különböző anyagokból állnak, mint például fém és műanyagok. A defekt alkatrészeket vigye a különhulladéki megsemmisítéshez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 35

HR/ BIH

 Pažnja!

Kod korištenja uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili ozljeđivanja i štete. Zbog toga pažljivo pročitajte ove upute za uporabu / sigurnosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, proslijedite im i ove upute za uporabu / sigurnosne napomene. Ne preuzimamo odgovornost za štete koje bi nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Opis uredjaja (sl.1/2)

1. Potenciometar za podešavanje struje

zavarivanja/sklopka za uključivanje/isključivanje

2. Skala struje zavarivanja

3. Kontrolna žaruljica pogona

4. Kontrolna žaruljica pregrijavanja

5. Brza spojka pozitivna

6. Brza spojka negativna

7. Mrežni kabel

8. Kabel s držačem elektrode

9. Kabel sa stezaljkom mase

11. Remen za nošenje

2. Opseg isporuke

Invertorski uredjaj za zavarivanje

3. Važne napomene

Molimo Vas da pažljivo pročitate upute za uporabu i obratite pažnju na njihove napomene. Pomoću ovih uputa za uporabu upoznajte uredjaj, njegovu pravilnu uporabu i sigurnosne napomene.

 Sigurnosne napomene

Obavezno obratiti pažnju

PAŽNJA

Uredjaj koristite samo za ono za što je u skladu s uputama prikladan: Ručno zavarivanje električnim lěkom pomoću naslojenih elektroda.

Nestručno rukovanje ovim uredjajem može biti opasno za osobe, životinje i materijalne vrijednosti. Korisnik uredjaja odgovoran je za vlastitu kao i za sigurnost drugih osoba: Molimo Vas da obavezno pročitate upute za uporabu i pridržavate se propisa.

앬 Popravke i/ili radove održavanja smiju provoditi

samo za to kvalificirane osobe.

앬 Smiju se koristiti samo vodovi za zavarivanje u

okviru sadržaja isporuke (Ø 10 mm2gumeni vod za zavarivanje).

앬 Pobrinite se za primjerenu njegu uredjaja. 앬 Dok je u funkciji, uredjaj se ne smije pritisnuti ili

stajati direktno uza zid, jer kroz otvore mora dobivati dovoljno zraka. Provjerite je li uredjaj pravilno priključen na mrežu (vidi 6.). Izbjegavajte svako vlačno naprezanje mrežnog kabela. Prije nego što uredjaj premjestite na neko drugo mjesto, isključite ga.

앬 Pripazite na stanje kabela za zavarivanje, kliješta s

elektrodama, kao i stezaljki s masom; istrošenost izolacije i dijelova koji provode struju može dovesti do opasne situacije i smanjiti kvalitetu zavarivanja.

앬 Zavarivanje električnim lěkom stvara iskre,

rastaljene dijelove metala i dim, zbog toga pripazite da: Sve zapaljive supstance i/ili materijale uklonite s radnog mjesta.

앬 Provjerite dovodi li se dovoljno zraka. 앬 Ne varite na spremnicima, bačvama ili cijevima u

kojima su bile zapaljive tekućine ili plinovi. Izbjegavajte svaki direktni kontakt sa strujnim krugom zavarivanja; napon praznog hoda koji se stvara izmedju kliješta elektroda i stezaljke s masom može biti opasan.

앬 Ne skladištite i ne koristite uredjaj u vlažnoj ili

mokroj okolini, ili pak na kiši

앬 Zaštitite oči za to predviđenim zaštitnim staklima

(DIN stupanj 9 - 10). Koristite rukavice i suhu zaštitnu odjeću koja nije uprljana uljem ili mašću da ne biste izlagali kožu ultraljubičastom zračenju svjetlosnog luka.

앬 Ne koristite uredjaj za zavarivanje za odledjivanje

cijevi

Pripazite!

앬 Svjetlosno zračenje električnog luka može štetiti

očima i izazvati opekline kože.

앬 Zavarivanje električnim lěkom stvara iskre i

kapljice rastaljenog metala, a zavareni dio se užari i relativno dugo ostaje jako vruć.

앬 Kod zavarivanja električnim lěkom oslobadjaju se

pare koje mogu biti jako štetne. Svaki elektrošok može biti smrtonosan.

앬 Ne približavajte se direktno el. lěku u krugu od 15

앬 Zaštitite se (vrijedi i za osobe koje stoje u blizini)

od mogućih opasnih efekata el. lěka.

앬 Upozorenje: Ovisno o načinu priključivanja, na

priključnom mjestu uredjaja za zavarivanje u mreži može doći do smetnji štetnih za ostale potrošače.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 36

HR/ BIH

Pažnja!

Kod preopterećenih mreža za napajanje i strujnih krugova tijekom zavarivanja mogu nastati smetnje za ostale potrošače. U slučaju da postoji sumnja, potražite savjet poduzeća za distribuciju struje.

Namjenska uporaba

Stroj se smije koristiti samo u skladu s namjenom. Svaka drukčija uporaba izvan ovih okvira nije namjenska. Za štete ili ozljeđivanja bilo koje vrste koje bi iz toga proizašle ne odgovara proizvođač nego korisnik.

Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

Izvori opasnosti kod zavarivanja električnim lěkom

Kod zavarivanja električnim lěkom pojavljuje se niz izvora opasnosti. Zbog toga je za zavarivača naročito važno pridržavati se sljedećih pravila da ne bi sebe i druge doveo u opasnost, te da bi izbjegao povrede ljudi i oštećenja uredjaja.

1. Radove na strani mrežnog napona, npr. na

kablovima, utikačima, utičnicama itd. smiju izvoditi samo stručne osobe. To naročito važi za postavljanje medjukablova.

2. Kod nesreća odmah isključite izvor struje

zavarivanja iz mreže.

3. Nastane li dodirni napon, odmah isključite

uredjaj i dajte neka ga stručnjak provjeri.

4. Uvijek se pobrinite da na strani struje zavarivanja

budu dobri električni kontakti.

5. Kod zavarivanja uvijek na obje ruke stavite

izolacijske rukavice. One štite od električnih udara (napona praznog hoda ili strujnog kruga zavarivanja), od štetnih zračenja (topline i UV-zračenja) kao i od užarenog metala i prskanja troske.

6. Nosite čvrstu, izolacijsku obuću, cipele bi trebale

biti otporne i na vodu. Polucipele nisu prikladne, jer užareni komadići metala koji otpadaju mogu prouzročiti opekline.

7. Nosite prikladnu odjeću, ne sintetičke odjevne

predmete.

8. Ne gledajte u električni lěk nezaštićenih očiju,

koristite isključivo zaštitnu masku za zavarivanje sa zaštitnim naočalama propisanim prema DIN-u. Osim svjetlosnog i toplinskog zračenja koja uzrokuju bliještanje odnosno

opekline, električni lěk stvara i UV-zračenje. Ovo nevidljivo ultraljubičasto zračenje uzrokuje kod nedovoljne zaštite vrlo bolnu upalu mrežnice koja se primjećuje tek nekoliko sati kasnije. Osim toga, UV-zračenje može na nezaštićenim dijelovima tijela imati štetna djelovanja poput sunčanih opeklina.

9. Osobe koje se nalaze u blizini električnog lěka ili

pomoćnici takodjer moraju biti upućeni na opasnosti i opremljeni nužnim zaštitnim sredstvima, ako je potrebno, ugradite zaštitne stjenke.

10. Kod zavarivanja, naročito u malim prostorijama,

treba osigurati dovoljno dovodjenje zraka jer nastaju dim i plinovi.

11. Na posudama u kojima se skladište plinovi,

goriva, mineralna ulja ili sl. ne smiju se provoditi radovi zavarivanja čak i ako su već duže vrijeme prazni jer zbog ostataka tvari u njima postoji opasnost od eksplozije.

12. Posebni propisi vrijede za prostorije u kojima

postoji opasnost od vatre i eksplozije.

13. Zavarene spojeve koji su izloženi velikim

opterećenjima i koji obavezno moraju ispunjavati sigurnosne zahtjeve, smiju izvoditi samo specijalno obrazovane osobe i kvalificirani zavarivači. Primjeri su: Tlačni kotlovi, tračnice, spojke za prikolice itd.

14. Napomene:

Obavezno obratite pažnju na to da zbog nemara struja zavarivanja može uništiti zaštitne vodiče u električnim uredjajima, npr. stezaljka s masom se položi na kućište uredjaja za zavarivanje koje je spojeno sa zaštitnim vodičem električnog uredjaja. Radovi zavarivanja obavljaju se na stroju s priključkom zaštitnog vodiča. Dakle, moguće je zavarivati na stroju, a da se na njega ne stavlja stezaljka s masom. U tom slučaju struja zavarivanja teče od stezaljke s masom preko zaštitnog vodiča do stroja. Jaka struja zavarivanja može uzrokovati taljenje zaštitnog vodiča.

15. Osiguranje vodova do mrežnih utičnica mora

odgovarati propisima (VDE 0100). Dakle, prema tim propisima smiju se koristiti samo osigurači koji odgovaraju presjeku voda odnosno automati (za utičnice sa zaštitnim kontaktom osigurači od maks. 16 A ili 16 A zaštitna sklopka). Prejaki osigurač može uzrokovati zapaljenje voda odnosno objekta.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 37

HR/ BIH

Uski i vlažni prostori

Kod radova u uskim, vlažnim ili vrućim prostorijama, treba koristiti izolacijske podloge i tampone, zatim rukavice s manšetama od kože ili drugih nevodljivih materijala da bi se tijelo izoliralo od podova, zidova, vodljivih dijelova aparata i sl.

Kod primjene malih transformatora za zavarivanje uz povećanu opasnost od udara el. struje, kao npr. u uskim prostorijama od električno vodljivih stjenki (kotlovi, cijevi itd.), u vlažnim prostorijama (mokra radna odjeća), u vrućim prostorijama (znojna radna odjeća), izlazni napon uredjaja za zavarivanje u praznom hodu ne smije biti veći od 42 Volti (efektivne vrijednosti). Uredjaj se, dakle, zbog većeg izlaznog napona u tom slučaju ne smije koristiti.

Zaštitna odjeća

1. Zbog zračenja i mogućih opeklina tijekom rada,

cijelo tijelo zavarivača mora biti zaštićeno odjećom, a lice pokriveno zaštitnom maskom.

2. Na obje ruke treba staviti rukavice s manšetama

od prikladnog materijala (kože). Morate biti u besprijekornom stanju.

3. Da biste zaštitili odjeću od iskrenja i zapaljenja,

nosite prikladne pregače. Zahtijeva li to vrsta radova, npr. zavarivanje iznad glave, treba obući zaštitno odijelo, te ako je potrebno i zaštitni šljem.

4. Korištena zaštitna odjeća i cijeli pribor moraju

odgovarati odredbi “Osobna zaštitna oprema”.

Zaštita od zračenja i opeklina

1. Na radnom mjestu upozorite na opasnost za oči

pomoću natpisa. Oprez - ne gledajte u plamen! Radna mjesta treba po mogućnosti zakloniti tako da su osobe koje se nalaze u blizini zaštićene. Neovlaštene osobe moraju biti podalje od mjesta radova zavarivanja

2. U neposrednoj blizini fiksnih radnih mjesta zidovi

ne smiju biti svijetlih boja i sjajni. Prozore treba osigurati od propuštanja ili odbijanja zračenja najmanje do visine glave, odnosno, premazati prikladnim slojem.

4. SIMBOLI I TEHNIČKI PODACI

EN 60974-1 Europski normativ za uredjaje za

ručno zavarivanje električnim lěkom s ograničenim trajanjem uključenja.

Jednofazni statički frekventni pretvarač- transformator-ispravljač

50 Hz Frekvencija mreže

Napon mreže

I1maks Maksimalna ulazna struja

Osigurač s nazivnom vrijednošću u amperima

Nazivni napon praznog hoda

Struja zavarivanja

Ø mm Promjer elektroda

Simbol za pripadne karakteristične krivulje

Simbol za ručno zavarivanje električnimlěkom s naslojenim štapićastim elektrodama

1 fazni mrežni priključak

Nemojte skladištiti ni koristiti uredjaj u vlažnoj ili mokroj okolini, niti ga ne izlažite kiši.

Prije uporabe uredjaja za zavarivanje pročitajte i pridržavajte se ovih uputa za uporabu.

IP 21 Vrsta zaštite

H Klasa izolacije

X Trajanje uključenja

Uredjaj je zaštićen od smetnji u skladu s odredbama EU 89/336/EWG.

Uredjaj ispunjava zahtjeve norme EN 60974-10, klasa A. To znači da je njegovo korištenje dopušteno samo u industrijskom području. U nepovoljnim slučajevima uredjaj može uzrokovati elektromagnetske smetnje.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 38

HR/ BIH

Mrežni priključak 230 V  50 Hz Struja zavarivanja (A) 10 - 80

Trajanje uključenja

X 15% 80 A 60% 40 A 100% 35 A Napon praznog hoda (V) 85 Potrošnja snage 2500 VA kod 80 Osigurač (A) 16

Težina 5 kg

5. Montaža remena za nošenje (slika 3/4)

Namjestite remen za nošenje (11), kao što je prikazano na slici (3/4).

6. Puštanje u rad

Priključak na vod za napajanje

Prije priključivanja mrežnog kabela (7) provjerite odgovaraju li podaci o vrijednostima na tipskoj pločici podacima raspoloživog voda za napajanje.

Pažnja! Zamjenu mrežnog utikača smije izvršiti samo električar.

Priključak na kabel za zavarivanje (slika 5)

Pažnja! Kabel za zavarivanje (8/9) priključujte samo kad je uredjaj isključen! Priključite kabel za zavarivanje kao što je prikazano na slici 5. U tu svrhu spojite oba utikača (12) držača elektrode (8) i stezaljke mase (9) s odgovarajućim brzim spojkama (5/6) te aretirajte utikače (12) tako da ih okrenete u smjeru kazaljke na satu. Kabel s držačem elektrode (8) uobičajeno se priključuje na plus pol (5), a kabel sa stezaljkom mase (9) na minus pol (6).

Uključivanje /isključivanje (slika 2)

Uredjaj uključujete tako da potenciometar (1) okrećete u smjeru kazaljke na satu od nultog položaja skale struje zavarivanja (2). Kontrolna žaruljica pogona (3) počinje svijetliti. Uredjaj isključujete tako da potenciometar (1) okrećete suprotno od smjera kazaljke na satu prema nultom položaju skale struje zavarivanja (2). Kontrolna žaruljica pogona (3) se gasi.

7. Pripreme za zavarivanje

Stezaljka s masom (9) pričvrsti se direktno na komad za zavarivanje ili na podlogu na kojoj se komad nalazi. Pažnja, provjerite postoji li direktan kontakt s komadom za zavarivanje. Pri tome izbjegavajte lakirane površine i/ili izolacijske materijale. Kabel držača elektroda ima na završetku specijalnu stezaljku koja služi za pritezanje elektrode. Tijekom zavarivanja uvijek treba koristiti zaštitu za oči. Ona štiti oči od svjetlosnog zračenja kojeg stvara električni lěk i omogućava točan pogled na predmet zavarivanja.

8. Zavarivanje

Priključite sve električke priključke za napajanje strujom kao i strujni krug zavarivanja. Većina obloženih elektroda priključuje se na plus pol. Postoje i neke vrste elektroda koje se priključuju na minus pol. Pridržavajte se podataka proizvodjača u vezi vrsta elektroda i točnog polariteta. Prilagodite kabel za zavarivanje (8/9) brzim spojkama (5/6). Sad pričvrstite nenaslojeni završetak elektrode u držač (8) i spojite stezaljku mase (9) s komadom za zavarivanje. Pri tome pripazite da uspostavite dobar električni kontakt. Uključite uredjaj i na potenciometru (1) podesite struju zavarivanja ovisno o vrsti korištene elektrode. Držite štitnik za oči ispred lica i trljajte vrh elektrode po komadu koji zavarujete kao da palite šibicu. To je najbolji način da zapalite električni luk. Isprobajte na nekom probnom komadu jeste li odabrali pravilnu elektrodu i jačinu struje.

Ø elektrode (mm) Struja zavarivanja (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Pažnja!

Ne lupkajte elektrodom po radnom komadu jer na taj način mogu nastati štete i otežati se paljenje svjetlosnog luka. Čim se svjetlosni luk zapali pokušajte održati odredjeni razmak prema radnom komadu koji odgovara promjeru elektrode. Tijekom zavarivanja taj razmak bi trebalo po mogućnosti održavati konstantnim. Nagib elektrode u smjeru rada bi trebao iznositi 20/30 stupnjeva.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 39

HR/ BIH

Pažnja!

Uvijek koristite kliješta da biste odstranili potrošene elektrode ili pomicali upravo zavarene komade. Pazite da držač elektroda (8) nakon zavarivanja odlažete uvijek na izolirano mjesto. Ogorinu smijete odstranjivati s vara tek nakon što se on ohladi. Nastavljate li variti na prekinutom šavu, najprije odstranite ogorinu s tog mjesta.

9. Zaštita od pregrijavanja

Uredjaj za zavarivanje opremljen je zaštitom koja transformator za zavarivanje štiti od pregrijavanja. Aktivira li se zaštita od pregrijavanja, zasvijetli kontrolna sijalica (4) na Vašem uredjaju. Pustite uredjaj za zavarivanje da se na neko vrijeme hladi.

10. Održavanje

Stroj se redovito mora čistiti od prašine i prljavštine. Čišćenje je najbolje obaviti finom četkom ili krpom.

11. Naručivanje rezervnih dijelova

Prilikom naručivanja rezervnih dijelova su potrebni slijedeći podaci:

 Tip uredjaja  Broj artikla uredjaja  Ident. broj uredjaja  Broj potrebnog rezervnog dijela

Aktualne cijene i informacije potražite na web-adresi www.isc-gmbh.info

12. Zbrinjavanje i recikliranje

Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja prilikom transporta. Ovo pakovanje je sirovina i zato se može ponovno upotrijebiti ili poslati na reciklažu. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne dijelove otpremite na mjesta za zbrinjavanje posebnog otpada. Informacije potražite u specijaliziranoj trgovini ili nadležnoj općinskoj upravi.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 40

 Pažnja!

Kod korišćenja uređaja morate se pridržavati propisa o bezbednosti kako biste sprečili povrede i štete. Stoga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali da predate drugim licima, prosledite im i ova uputstva za upotrebu / bezbednosne napomene. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Opis uređaja (sl. 1/2)

1. Potenciometar za podešavanje struje varenja/prekidač za uključivanje/isključivanje

2. Skala struje varenja

3. Kontrolna sijalica pogona

4. Kontrolna sijalica za pregrejavanje

5. Brza stezaljka pozitivna

6. Brza stezaljka negativna

7. Mrežni kabl

8. Kabl s držačem elektroda

9. Kabl sa stezaljkom mase

11. Kaiš za nošenje

2. Sadržaj isporuke

Invertni uređaj za varenje

3. Važne napomene

Molimo Vas da pažljivo pročitate uputstva za upotrebu i obratite pažnju na njihove napomene. Pomoću ovih uputstava za upotrebu upoznajte uređaj, njegovu pravilnu upotrebu i sigurnosne napomene.

 Sigurnosne napomene

Obavezno obratiti pažnju

PAŽNJA

Uređaj koristite samo za ono za šta je u skladu sa uputstvima prikladan: Ručno zavarivanje električnim lukom pomoću naslojenih elektroda.

Nestručno rukovanje ovim uređajem može biti opasno za osobe, životinje i materijalne vrednosti. Korisnik uređaja odgovoran je za vlastitu kao i za sigurnost drugih osoba:

Molimo Vas da obavezno pročitate uputstva za upotrebu i pridržavate se propisa.

앬 Popravke i/ili radove održavanja smeju sprovoditi

samo za to kvalifikovane osobe.

앬 Smeju se koristiti samo vodovi za zavarivanje u

okviru sadržaja isporuke (Ø 10 mm2gumeni vod za zavarivanje).

앬 Pobrinite se za primerenu negu uređaja. 앬 Dok je u funkciji, uređaj se ne sme pritisnuti ili

stajati direktno uza zid, jer kroz otvore mora dobijati dovoljno vazduha. Proverite je li uređaj pravilno priključen na mrežu (vidi sl.6.). Izbegavajte svako uzdužno naprezanje mrežnog kabla. Pre nego što uređaj premestite na neko drugo mesto, isključite ga.

앬 Pripazite na stanje kabla za zavarivanje, klješta

sa elektrodama, kao i stezaljki sa masom; istrošenost izolacije i delova koji provode struju može dovesti do opasne situacije i smanjiti kvalitet zavarivanja.

앬 Zavarivanje električnim lukom stvara iskre,

rastopljene delove metala i dim, zbog toga pripazite da: Sve zapaljive supstance i/ili materijale uklonite sa radnog mjesta.

앬 Proverite dovodi li se dovoljno vazduha. 앬 Ne zavarujte na posudama, bačvama ili cevima u

kojima su bile zapaljive tečnosti ili plinovi. Izbegavajte svaki direktni kontakt sa strujnim krugom zavarivanja; napon praznog hoda koji se stvara između klješta elektroda i stezaljke sa masom može biti opasan.

앬 Ne skladištite i ne koristite uređaj u vlažnoj ili

mokroj okolini, ili pak na kiši.

앬 Zaštitite oči sa za to predviđenim zaštitnim

staklima (DIN stepen 9 - 10). Koristite rukavice i suhu zaštitnu odeću koja nije uprljana uljem ili mašću kako ne biste izlagali kožu ultravioletnom zračenju svetlosnog luka.

앬 Ne koristite ovaj uređaj za otapanje cevi.

Pripazite!

앬 Svetlosno zračenje električnog luka može štetiti

očima i izazvati opekotine kože.

앬 Zavarivanje električnim lukom stvara iskre i

kapljice rastopljenog metala, a zavareni deo se užari i relativno dugo ostaje jako vruć.

앬 Kod zavarivanja električnim lukom oslobađaju se

pare koje mogu biti jako štetne. Svaki elektrošok može biti smrtonosan.

앬 Ne približavajte se direktno električnom luku u

krugu od 15 m.

앬 Zaštitite se (vredi i za osobe koje stoje u blizini)

od mogućih opasnih efekata električnog luka.

앬 Upozorenje: Ovisno o načinu priključivanja, na

priključnom mestu uređaja za zavarivanje u mreži može doći do smetnji štetnih za ostale potrošače.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 41

Pažnja!

Kod preopterećenih mreža za napajanje i strujnih krugova u toku zavarivanja mogu nastati smetnje za ostale potrošače. U slučaju da postoji sumnja, potražite savet preduzeća za distribuciju struje.

Namensko korišćenje

Mašina sme da se koristi samo prema svojoj nameni. Svako drugačije korišćenje nije u skladu s namenom. Za štete ili povrede bilo koje vrste koje iz toga proizlaze odgovoran je korisnik, a ne proizvođač.

Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima.

Izvori opasnosti kod zavarivanja električnim lukom

Kod zavarivanja električnim lukom pojavljuje se niz izvora opasnosti. Zbog toga je za zavarivača naročito važno pridržavati se sledećih pravila da ne bi sebe i druge doveo u opasnost, te da bi izbegao povrede ljudi i oštećenja uređaja.

1. Radove na strani mrežnog napona, npr. na

kablovima, utikačima, utičnicama itd. smeju izvoditi samo stručne osobe. To naročito važi za postavljanje međukablova.

2. Kod nesreća odmah isključite izvor struje

zavarivanja iz mreže.

3. Nastane li dodirni napon, odmah isključite uređaj i

dajte neka ga stručnjak proveri.

4. Uvek se pobrinite da na strani struje zavarivanja

budu dobri električni kontakti.

5. Kod zavarivanja uvek na obe ruke stavite

izolacione rukavice. One štite od električnih udara (napona praznog hoda ili strujnog kruga zavarivanja), od štetnih zračenja (topline i UVzračenja) kao i od užarenog metala i prskanja troske.

6. Nosite čvrstu, izolacionu obuću, cipele bi trebale

biti otporne i na vodu. Polucipele nisu prikladne, jer užareni komadići metala koji otpadaju mogu prouzrokovati opekotine.

7. Nosite prikladnu odeću, ne sintetičke odevne

predmete.

8. Ne gledajte u električni luk nezaštićenih očiju,

koristite isključivo zaštitnu masku za zavarivanje sa zaštitnim naočarima propisanim prema DIN-u. Osim svetlosnog i toplotnog zračenja koja uzrokuju blještanje odnosno opekotine, električni

luk stvara i UV-zračenje. Ovo nevidljivo ultraljubičasto zračenje uzrokuje kod nedovoljne zaštite vrlo bolnu upalu mrežnjače koja se primjećuje tek nekoliko sati kasnije. Osim toga, UV-zračenje može na nezaštićenim delovima tela imati štetna delovanja poput sunčanih opekotina.

9. Osobe koje se nalaze u blizini električnog luka ili pomoćnici takođe moraju biti upućeni u opasnosti i opremljeni neophodnim zaštitnim sredstvima, ako je potrebno, ugradite zaštitne paravane.

10. Kod zavarivanja, naročito u malim prostorijama, treba osigurati dovoljno dovođenje vazduha jer nastaju dim i plinovi.

11. Na posudama u kojima se skladište plinovi, goriva, mineralna ulja ili sl. ne smeju se provoditi radovi zavarivanja čak i ako su već duže vreme prazni jer zbog ostataka materija u njima postoji opasnost od eksplozije.

12. Posebni propisi vrede za prostorije u kojima postoji opasnost od vatre i eksplozije.

13. Zavarene spojeve koji su izloženi velikim opterećenjima i koji obavezno moraju ispunjavati sigurnosne zahteve, smeju izvoditi samo specijalno obrazovane osobe i kvalifikovani zavarivači. Primjeri su: Pneumatski kotlovi, šine, spojnice za prikolice itd.

14. Napomene: Obavezno obratite pažnju na to da zbog nemara struja zavarivanja može uništiti zaštitne vodiče u električnim uređajima, npr. stezaljka sa masom se položi na kućište uređaja za zavarivanje koje je spojeno sa zaštitnim vodičem električnog uređaja. Radovi zavarivanja obavljaju se na uređaju sa priključkom zaštitnog vodiča. Dakle, moguće je zavarivati na uređaju, a da se na njega ne stavlja stezaljka sa masom. U tom slučaju struja zavarivanja teče od stezaljke sa masom preko zaštitnog vodiča do uređaja. Jaka struja zavarivanja može uzrokovati topljenje zaštitnog vodiča.

15. Osiguranje vodova do mrežnih utičnica mora odgovarati propisima (VDE 0100). Dakle, prema tim propisima smeju se koristiti samo osigurači koji odgovaraju preseku voda odnosno automati (za utičnice sa zaštitnim kontaktom osigurači od maks. 16 A ili 16 A zaštitna sklopka). Prejaki osigurač može uzrokovati zapaljenje voda odnosno objekta.

Uski i vlažni prostori

Kod radova u uskim, vlažnim ili vrućim prostorijama, treba koristiti izolacione podloge i tampone, zatim rukavice sa manžetnama od kože ili drugih nevidljivih materijala da bi se telo izolovalo od podova, zidova,

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 42

vidljivih delova aparata i sl.

Kod primene malih transformatora za zavarivanje uz povećanu opasnost od udara električne struje, kao npr. u uskim prostorijama od električno provodljivih elemenata (kotlovi, cevi itd.), u vlažnim prostorijama (mokra radna odeća), u vrućim prostorijama (znojna radna odeća), izlazni napon uređaja za zavarivanje u praznom hodu ne sme biti veći od 42 Volti (efektivne vrednosti). Uređaj se, dakle, zbog većeg izlaznog napona u tom slučaju ne sme koristiti.

Zaštitna odeća

1. Zbog zračenja i mogućih opekotina u toku rada, celo telo zavarivača mora biti zaštićeno odećom, a lice pokriveno zaštitnom maskom.

2. Na obe ruke treba staviti rukavice sa manžetnama od prikladnog materijala (kože). Morate biti u besprekornom stanju.

3. Da biste zaštitili odeću od iskrenja i zapaljenja, nosite prikladne kecelje. Zahteva li to vrsta radova, npr. zavarivanje iznad glave, treba obući zaštitno odelo, te ako je potrebno i zaštitni šlem.

4. Korištena zaštitna odeća i celi pribor moraju odgovarati odredbi “Osobna zaštitna oprema”.

Zaštita od zračenja i opekotina

1. Na radnom mestu upozorite na opasnost za oči pomoću natpisa. Oprez - ne gledajte u plamen! Radna mesta treba po mogućnosti zakloniti tako da su osobe koje se nalaze u blizini zaštićene. Neovlašćene osobe moraju biti podalje od mesta radova zavarivanja

2. U neposrednoj blizini fiksnih radnih mesta zidovi ne smeju biti svetlih boja i sjajni. Prozore treba osigurati od propuštanja ili odbijanja zračenja najmanje do visine glave, odnosno, premazati prikladnim slojem.

4. SIMBOLI I TEHNIČKI PODACI

EN 60974-1 Evropski normativ za uređaje za

ručno zavarivanje električnim lukom sa ograničenim trajanjem uključenja.

Jednofazni statički frekventni pretvarač-transformator-ispravljač.

50Hz Frekvencija mreže

Napon mreže

max Maksimalna ulazna struja

Osigurač sa nazivnom vrednošću u amperima

Nazivni napon praznog hoda

Struja zavarivanja

Ø mm Prečnik elektroda

Simbol za pripadne karakteristične krivulje

Simbol za ručno zavarivanje električnim lukom sa naslojenim štapičastim elektrodama

1 fazni mrežni priključak

Nemojte skladištiti ni koristiti uređaj u vlažnoj ili mokroj okolini, niti ga ne izlažite kiši.

Pre upotrebe uređaja za zavarivanje pročitajte i pridržavajte se ovih uputstava za upotrebu.

IP 21 Vrsta zaštite

H Klasa izolacije

X Trajanje uključenja

Uređaj je zaštićen od smetnji u skladu sa odredbama EU 89/336/EWG

Uređaj ispunjava zahteve EN 60974-10, klasa A. To znači da sme da se koristi samo u industrijske svrhe. Uređaj može u nepovoljnim slučajevima da izazove elektromagnetske smetnje.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 43

Mrežni priključak: 230 V ~ 50 Hz Struja zavarivanja: 10 - 80 A Trajanje uključenja X:

15% 80 A 60% 40 A 100% 35 A

Napon praznog hoda: 85 V Potrošnja snage: 2500 VA kod 80 A Osigurač: 16 A Težina: 5 kg

5. Montaža kaiša za nošenje (slika 3 / 4)

Stavite kaiš za nošenje (11), kao što je prikazano na slikama (3-4).

6. Puštanje u pogon

Priključivanje na snabdevanje strujom

Pre priključivanja mrežnog kabla (7) na snabdevanje strujom, proverite da li podaci na tipskoj pločici odgovaraju vrednostima snabdevanja strujom.

Pažnja! Mrežni utikač sme da zameniti samo električar.

Priključivanje kabla za varenje (slika 5)

Pažnja! Priključivanje kabla za varenje (8/9) obavljajte samo kad je uređaj isključen! Priključite kabl za varenje kao što je prikazano na slici 5. U tu svrhu spojite oba utikača (12) držača elektroda (8) i stezaljku mase (9) s odgovarajućim brzim stezaljkama (5/6) i uglavite utikač (12) tako da ga okrenete u smeru kazaljke na satu. Priključite kabl s držačem elektroda (8) u normalnom slučaju na plus pol (5) a kabl sa stezaljkom mase (9) na minus pol (6).

Uključivanje/isključivanje (slika 2)

Uključite uređaj tako da potenciometar (1) s nultog položaja kazaljke struje varenja (2) okrenete u smeru kazaljke na satu. Zasvetli kontrolna sijalica pogona (3). Isključite uređaj tako da potenciometar (1) okrenete suprotno od smera kazaljke na satu na nulti položaj kazaljke struje varenja (2). Kontrolna sijalica pogona (3) se gasi.

7. Pripreme za zavarivanje

Stezaljka sa masom (9) pričvrsti se direktno na komad za zavarivanje ili na podlogu na kojoj se komad nalazi. Pažnja, proverite postoji li direktan kontakt sa komadom za zavarivanje. Pri tome izbjegavajte lakirane površine i/ili izolacione materijale. Kabl držača elektroda ima na završetku specijalnu stezaljku koja služi za pritezanje elektrode. U toku zavarivanja uvek treba koristiti zaštitu za oči. Ona štiti oči od svetlosnog zračenja kojeg stvara električni luk i omogućava tačan pogled na predmet zavarivanja.

8. Zavarivanje

Nakon što ste priključili sve priključke za napajanje strujom kao i za strujni krug zavarivanja, možete postupiti na sledeći način: Umetnite nenaslojeni kraj elektrode u držač (1) i spojite stezaljku za masu (2) s komadom koji zavarujete. Pri tome pazite da postoji dobar električni kontakt. Uključite uređaj prekidačem (4) i namestite struju zavarivanja pomoću točkića (3). To ovisi o elektrodi koju koristite. Držite štitnik za oči ispred lica i trljajte vrh elektrode po komadu koji zavarujete kao da palite šibicu. Ovo je najbolji način da zapalite svetlosni luk. Isprobajte na nekom probnom komadu jeste li odabrali pravilnu elektrodu i jačinu struje.

Ø elektrode (mm) Struja zavarivanja (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Pažnja!

Ne lupkajte elektrodom po radnom komadu jer na taj način mogu nastati štete i otežati se paljenje svjetlosnog luka. Čim se svjetlosni luk zapali pokušajte održati određeni razmak prema radnom komadu koji odgovara prečniku elektrode. U toku zavarivanja taj razmak bi trebalo po mogućnosti održavati konstantnim. Nagib elektrode u smeru rada bi trebao iznositi 20/30 stepeni.

Pažnja!

Uvek koristite klješta da biste odstranili potrošene elektrode ili pomicali upravo zavarene komade. Pazite da držač elektroda (1) nakon zavarivanja odlažete uvek na izolirano mesto. Ogorinu smete odstranjivati sa zavara tek nakon što

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 44

se on ohladi. Nastavljate li zavarivati na prekinutom šavu, najpre odstranite ogorinu sa tog mesta.

9. Zaštita od pregrevanja

Uređaj za zavarivanje opremljen je zaštitom koja transformator za zavarivanje štiti od pregrevanja. Aktivira li se zaštita od pregrevanja, zasvetli kontrolna sijalica (4) na Vašem uređaju. Pustite uređaj za zavarivanje da se na neko vreme hladi.

10. Održavanje

Uređaj se redovno mora čistiti od prašine i prljavštine. Čišćenje je najbolje obaviti finom četkom ili krpom.

11. Naručivanje rezervnih delova

Prilikom naručivanja rezervnih delova su potrebni sledeći podaci:

앬 Tip uređaja 앬 Broj artikla uređaja 앬 Ident. broj uređaja 앬 Broj potrebnog rezervnog dela

Aktualne cene i informacije potražite na web-adresi www.isc-gmbh.info

12. Zbrinjavanje i reciklovanje

Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja tokom transporta. Ovo pakovanje je sirovina i zato može ponovno da se upotrebi ili pošalje na reciklovanje. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne delove otpremite na mesta za zbrinjavanje posebnog otpada. Informacije potražite u specijalizovanoj trgovini ili nadležnoj opštinskoj upravi.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 45

 Pozor!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze/bezpečnostní pokyny. Dobře si ho/je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud

předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Popis přístroje (obr. 1/2)

1. Potenciometr na nastavení svařovacího proudu/za-/vypínač

2. Stupnice svařovacího proudu

3. Kontrolka provozu

4. Kontrolka přehřátí

5. Rychlospojka pozitivní

6. Rychlospojka negativní

7. Síťový kabel

8. Kabel s držákem elektrod

9. Kabel s ukostřovací svorkou

11. Popruh

2. Rozsah dodávky

Svařovací invertor

3. Důležité pokyny

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se před používáním obeznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny.

 Bezpečnostní pokyny

Bezpodmínečně dbát

POZOR

Používejte přístroj pouze na účel, který je v tomto návodu uveden: obloukové ruční svařování s tlustě obalenými elektrodami.

Neodborné zacházení s tímto zařízením může být nebezpečné pro osoby, zvířata a věcné hodnoty. Uživatel zařízení je zodpovědný za bezpečnost vlastní a jiných osob. Bezpodmínečně si přečtěte tento návod k obsluze a dbejte jeho předpisů.

앬 Úpravy nebo/a údržbové práce smí provádět

pouze kvalifikovaný personál.

앬 Používat se smí pouze svařovací vedení obsažené

v rozsahu dodávky Ø 10 mm2pryžové svařovací vedení).

앬 Postarejte se o přiměřenou péči o přístroj. 앬 Během fungování by měl přístroj mít dostatek

místa a neměl by stát přímo u zdi, aby mohl dovnitř štěrbinami pronikat dostatek vzduchu. Ubezpečte se, zda byl přístroj správně připojen na sít’ (viz 6.). Vyhýbejte se jakémukoliv tahu na sít’ový kabel. Přístroj vytáhněte ze zásuvky, než ho budete chtít postavit na jiné místo.

앬 Dbejte na stav svařovacího kabelu, elektrodových

kleští a ukostřovacích svorek; opotřebení na izolaci a na proud vodících částech mohou vyvolat nebezpečné situace a snížit kvalitu svařovacích prací.

앬 Obloukové svařování produkuje jiskry, roztavené

částečky kovů a kouř, dbejte proto: všechny hořlavé látky a/nebo materiály z pracoviště odstranit.

앬 Přesvědčte se, zde je k dispozici dostatečný

přívod vzduchu.

앬 Nesvařujte na nádobách, nádržích nebo trubkách,

které obsahovaly hořlavé kapaliny nebo plyny. Vyhněte se každému přímému kontaktu s okruhem svařovacího proudu; napětí naprázdno, které se mezi elektrodovými kleštěmi a ukostřovací svorkou vyskytuje, může být nebezpečné.

앬 Neukládejte nebo nepoužívejte přístroj ve vlhkém

nebo mokrém prostředí nebo na dešti.

앬 Chraňte oči pomocí k tomu určených

bezpečnostních skel (DIN stupeň 9-10). Používejte rukavice a suché ochranné oblečení, které je prosté oleje a tuku, abyste chránili kůži před ultrafialovým zářením světelného oblouku.

 Nepoužívejte svářečku na rozmrazování trubek.

Dbejte!

앬 Světelné záření oblouku může poškodit oči a

vyvolat popáleniny na kůži.

앬 Při obloukovém svařování se tvoří jiskry a kapky

roztaveného kovu, svařovaný kus začne žhnout a zůstane relativně dlouho velmi horký.

앬 Při obloukovém svařování se uvolňují páry, které

mohou být škodlivé. Každý elektrický šok může být smrtelný.

앬 Nepřibližujte se k oblouku přímo v okruhu 15 m. 앬 Chraňte se (také okolo stojící osoby) proti

eventuálně nebezpečným efektům oblouku.

앬 Varování: v závislosti na podmínkách připojení k

síti v bodě připojení svářečky může v síti dojít k poruchám pro ostatní spotřebitele.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 46

Pozor!

Při přetížených zásobovacích sítích a proudových obvodech může během svařování dojít k poruchám pro jiné spotřebitele. V případě potřeby je třeba poradit se s příslušným podnikem zásobování proudem.

Použití podle účelu určení

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech

Zdroje nebezpečí při obloukovém svařování

Při obloukovém svařování je možná řada zdrojů nebezpečí. Proto je pro svářeče obzvlášt’ důležité dbát následujících pravidel, aby neohrožoval sebe a ostatní a aby zabránil škodám pro osoby a na přístroji.

1. Práce na straně sít’ového napětí, např. na kabelech, zástrčkách, zásuvkách atd. nechat provést odborníkem. Toto platí především pro vytvoření mezikabelů.

2. Pří nehodách okamžitě odpojit zdroj svařovacího proudu od sítě.

3. Pokud se vyskytnou elektrická dotyková napětí, přístroj ihned vypnout a nechat překontrolovat odborníkem.

4. Na straně svařovacího proudu vždy dbát na dobré elektrické kontakty.

5. Při svařování nosit vždy na obou rukou izolující rukavice. Tyto chrání před úderem elektrickým proudem (napětí naprázdno svařovacího proudového okruhu), před škodlivým zářením (teplo a UV záření) a před žhnoucím kovem a stříkající struskou.

6. Nosit pevnou izolující obuv, která má chránit i za mokra. Polobotky nejsou vhodné, protože odpadávající, žhnoucí kapky kovu mohou způsobit popáleniny.

7. Nosit vhodné oblečení, nenosit nic ze syntetických materiálů.

8. Do oblouku se nedívat nechráněnýma očima,

používat pouze ochranný svařovací štít s předpisovým ochranným sklem podle DIN. Světelný oblouk vyzařuje kromě světelného a tepelného záření, které způsobí oslnění resp. popálení, také UV paprsky. Toto neviditelné ultrafialové záření způsobí při nedostatečné ochraně velice bolestivý, teprve po několika hodinách se projevující, zánět spojivek. Kromě toho má UV záření na nechráněných místech těla za následky škodlivé sluneční spálení.

9. Také v blízkosti oblouku se vyskytující osoby

nebo pomocníci musí být o nebezpečích informování a být vybaveni nutnými ochrannými prostředky, v případě nutnosti zabudovat ochranné zdi.

10. Při svařování, především v malých prostorách, je

třeba se postarat o dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.

11. Na nádobách, ve kterých jsou skladovány plyny,

pohonné hmoty, minerální oleje nebo pod., nesmí být prováděny žádné svařovací práce, ani když už jsou dlouhou dobu vyprázdněny, protože díky zbytkům hrozí nebezpečí výbuchu.

12. V prostorách ohrožených ohněm a výbuchem

platí zvláštní předpisy.

13. Svařované spoje, které jsou vystaveny velkému

namáhání a musí bezpodmínečně splňovat bezpečnostní požadavky, smí být prováděny pouze zvlášt’ vyškolenými a přezkoušenými svářeči. Příklady jsou: autoklávy, kolejnice, závěsná zařízení k přívěsu atd.

14. Pokyny:

Je třeba bezpodmínečně dbát na to, aby mohl být ochranný vodič v elektrických zařízeních nebo přístrojích při nedbalosti svařovacím proudem zničen, např. ukostřovací svorka je přiložena na kryt svařovacího přístroje, který je spojen s ochranným vodičem elektrického zařízení. Svařovací práce jsou prováděny na stroji s přípojkou pro ochranný kontakt. Je tedy možné, na stroji svařovat, bez toho, že by na něm byla připevněna ukostřovací svorka. V tomto případě teče svařovací proud od ukostřovací svorky přes ochranný vodič ke stroji. Vysoký svařovací proud může mít za následek přetavení ochranného vodiče.

15. Jištění přívodních vedení k sít’ovým zásuvkám

musí odpovídat předpisům (VDE 0100). Podle těchto předpisů tedy smí být používány pouze průřezu vedení odpovídající pojistky popř. automaty (pro zásuvky s ochranným kolíkem max. 16ampérové pojistky nebo 16ampérový spínač pojistky pro jištění vedení). Nadměrné

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 47

jištění může mít za následky požár vedení resp. požár budovy.

Úzké a vlhké prostory

Při práci v úzkých, vlhkých nebo horkých prostorách je třeba používat izolující podložky a mezipodložky a shrnovací rukavice z kůže nebo jiných, špatně vodicích materiálů, na izolaci těla oproti podlaze, zdem vodivých částí zařízení a pod.

Při použití malých svařovacích transformátorů na svařování za zvýšeného elektrického ohrožení, jako např. v úzkých prostorách z elektricky vodivých obložení (kotle, trubky atd.), v mokrých prostorách (promočení pracovního oděvu), v horkých prostorách (propocení pracovního oděvu), nesmí být výstupní napětí svářečky při chodu naprázdno vyšší než 42 voltů (efektivní hodnota). Přístroj nesmí být tedy z důvodů vyššího výstupního napětí v tomto případě používán.

Ochranný oděv

1. Během práce musí být svářeč na celém těle chráněn oděvem a ochranou obličeje proti záření a proti popáleninám.

2. Na obou rukou je třeba nosit shrnovací rukavice z vhodného materiálu (kůže). Tyto se musí nacházet v bezvadném stavu.

3. Na ochranu oděvu proti jiskrám a popálení je třeba nosit vhodné zástěry. Pokud to druh práce vyžaduje, např. svařování nad hlavou, je třeba nosit ochranný oblek a pokud je to nutné, také ochranu hlavy.

4. Použitý ochranný oděv a celkové příslušenství musí odpovídat směrnici „Osobní ochranné vybavení“.

Ochrana proti záření a popáleninám

1. Na pracovišti poukázat na ohrožení očí vývěskou: Pozor nedívat se do plamene! Pracoviště je třeba pokud možno ohradit, aby byly osoby nacházející se v blízkosti chráněny. Nepovolané nepouštět do blízkosti svařovacích prací.

2. V bezprostřední blízkosti pracovišt’ vázaných na místo by neměly být zdi světlé a lesklé. Okna je třeba minimálně do výšky hlavy zabezpečit proti propuštění a reflektování záření, např. vhodným nátěrem.

4. SYMBOLY A TECHNICKÁ DATA

EN 60974-1 Evropská norma pro

svářečky na ruční obloukové svařování s omezenou dobou zapnutí.

Jednofázový statický měnič kmitočtu - transformátor usměrňovač proudu

50 Hz Kmitočet sítě

Sít’ové napětí

max Maximální příkonový proud

Jištění s jmenovitou hodnotou v ampérech

Jmenovité napětí naprázdno

Svařovací proud

Ø mm Průměr elektrod

Symbol pro klesající charakteristickou křivku

Symbol pro ruční obloukové svařování s obalenými tyčovými elektrodami

1fázová sít’ová přípojka

Neukládejte nebo nepoužívejte přístroj ve vlhkém nebo mokrém prostředí nebo za deště.

Před použitím svářečky si řádně přečíst návod k použití a dodržovat ho.

IP 21 Druh kryt

H Třída izolace

X Doba zapnutí

Přístroj je odrušen podle EU směrnice 89/336/EWG.

Přístroj splňuje požadavky normy EN 60974-10, třída A. To znamená, že je použití přípustné pouze v průmyslovém sektoru. Přístroj může v nepříznivých případech způsobovat elektromagnetické rušení.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 48

Sít’ová přípojka 230 V  50 Hz Svařovací proud (A) 10 - 80

Doba zapnutí

X 15% 80 A 60% 40 A 100% 35 A

Napětí naprázdno (V) 85 Příkon 2500 VA při 80 A Jištění (A) 16

Hmotnost 5 kg

5. Upevnění popruhu (obr. 3/4)

Popruh (11) upevněte podle obrázku (3/4).

6. Uvedení do provozu

Připojení na napájecí vedení

Před připojením síťového kabelu (7) na napájecí vedení zkontrolujte, zda údaje na typovém štítku souhlasí s údaji napájecího vedení, které je k dispozici.

Pozor! Síťovou zástrčku smí vyměnit pouze odborný elektrikář.

Připojení svařovacích kabelů (obr. 5)

Pozor! Připojování svařovacích kabelů (8/9) provádějte pouze tehdy, když je přístroj odpojen od napájecího vedení! Svařovací kabely připojte podle obrázku 5. K tomu spojte obě zástrčky (12) držáku elektrod (8) a ukostřovací svorky (9) s příslušnými rychlospojkami (5/6) a zástrčky (12) aretujte otáčením ve směru hodinových ručiček. Kabel s držákem elektrod (8) se připojuje na kladný pól (5), kabel s ukostřovací svorkou (9) na záporný pól (6).

Za-/vypnutí (obr. 2)

Přístroj zapněte otáčením potenciometru (1) ve směru hodinových ručiček z nulové polohy stupnice svařovacího proudu (2). Kontrolka provozu (3) začne svítit. Přístroj vypněte otáčením potenciometru (1) oproti směru hodinových ručiček do nulové polohy stupnice svařovacího proudu (2). Kontrolka provozu (3) zhasne.

7. Příprava svařování

Ukostřovací svorka (9) je připevněna přímo na svařovaném kuse nebo na podložce, na které svařovaný kus stojí. Pozor, postarejte se o to, aby existoval přímý kontakt se svařovaným kusem. Vyhýbejte se proto lakovaným povrchům a/nebo izolačním látkám. Kabel držáku elektrod disponuje na konci speciální svěrkou, která slouží k sevření elektrody. Ochranný štít je třeba během svařování stále používat. Chrání oči před zářením vycházejícím ze světelného oblouku a přesto dovoluje pohled přesně na svařovaný kus.

8. Svařování

Proveďte všechna připojení potřebná pro zásobování proudem a pro svařovací okruh. Většina opláštěných elektrod se připojuje na kladný pól. Existují ovšem některé druhy elektrod, které se připojují na záporný pól. Dodržujte údaje výrobce, co se druhu elektrod a správné polarity týče. Svařovací kabely (8/9) řádně přizpůsobte rychlospojkám (5/6). Nyní upevněte neopláštěný konec elektrody v držáku elektrod (8) a spojte ukostřovací svorku (9) se svařovaným kusem. Dbejte přitom na to, aby existoval dobrý elektrický kontakt. Přístroj zapněte a nastavte na potenciometru (1) svařovací proud podle druhu použité elektrody. Držte ochranný štít před obličejem a třete špičkou elektrody o svařovaný kus tak, jako když provádíte pohyb při zapalování zápalky. Toto je nejlepší metoda k zapálení oblouku. Na zkušebním kusu otestujte, zda jste zvolili správnou elektrodu a sílu proudu.

Elektroda Ø (mm) Svařovací proud (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Pozor!

Nedotýkejte se elektrodou obrobku, mohlo by dojít ke škodě a ke ztížení zapálení elektrického oblouku. Jakmile se oblouk zapálil, snažte se udržovat k obrobku vzdálenost, která odpovídá průměru použité elektrody. Vzdálenost by měla během svařování zůstávat pokud možno konstantní. Sklon elektrody v pracovním směru by měl činit 20/30 stupňů.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 49

Pozor!

Na odstranění vypotřebovaných elektrod nebo k posouvání svařovaných kusů používejte vždy kleště. Dbejte prosím na to, že držáky elektrod (8) musí být po svařování vždy odloženy izolovaně. Struska smí být ze svaru odstraněna teprve po ochlazení. Pokud je pokračováno ve svařování na přerušeném svaru, je třeba nejdříve na tomto místě odstranit strusku.

9. Ochrana proti přehřátí

Svářečka je vybavena ochranou proti přehřátí, která chrání svařovací transformátor před přehřátím. Pokud ochrana proti přehřátí zareaguje, svítí kontrolka (4) na přístroji. Nechejte svářečku nějaký čas ochladit.

10. Údržba

Prach a nečistoty je třeba ze stroje pravidelně odstraňovat. Čištění provádět nejlépe hadrem nebo jemným kartáčkem.

11. Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

 Typ přístroje  Číslo výrobku přístroje  Identifikační číslo přístroje  Číslo náhradního dílu požadovaného náhradního

dílu

Aktuální ceny a informace naleznete na www.iscgmbh.info

12. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 50

 Pozor!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu / bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/ bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Popis prístroja (obr. 1/2)

1. Potenciometer na nastavenie zváracieho prúdu/vypínač zap/vyp

2. Stupnica zváracieho prúdu

3. Kontrolka prevádzky

4. Kontrolka prehriatia

5. Rýchlospojka pozitívna

6. Rýchlospojka negatívna

7. Sieťový kábel

8. Kábel s držiakom elektród

9. Kábel s uzemňovacou svorkou

11. Nosný popruh

2. Objem dodávky

Invertorová zváračka

3. Dôležité pokyny

Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu sýmto prístrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi.

 Bezpečnostné predpisy

Vždy dodržiavajte tieto predpisy

POZOR

Používajte tento prístroj vždy výlučne len na ten účel, ktorý je uvedený v návode na obsluhu pre tento prístroj: Ručné oblúkové zváranie s obalenými elektródami.

Neodborná manipulácia s týmto prístrojom môže byť veľmi nebezpečná pre ľudí, zvieratá ako aj

materiálne hodnoty. Používateľ tohto zariadenia je zodpovedný za svoju vlastnú bezpečnosť ako aj za bezpečnosť ostatných osôb. Prečítajte si v každom prípade tento návod na obsluhu a dodržiavajte jeho predpisy.

앬 Všetky opravy a/alebo údržbové práce môžu byť

vykonávané len kvalifikovanými odborníkmi.

앬 Je povolené používať len tie zváracie vedenia,

ktoré boli priložené v balení ako súčasť dodávky (Ø 10 mm2gumené zváracie vedenie).

앬 Postarajte sa o primerané ošetrovanie a údržbu

prístroja.

앬 Tento prístroj by počas svojej prevádzky nemal

stáť blízko pri stene alebo sa priamo opierať o stenu, aby bol zabezpečený dostatočný príjem vzduchu cez vetracie otvory. Presvedčite sa o tom, že je prístroj správne pripojený k sieti (pozri bod 6). Zabráňte tomu, aby sa bol elektrický kábel namáhaný ťahom. Vytiahnite kábel prístroja zo siete pred tým, než ho postavíte na inom mieste.

앬 Dbajte na stav zváracích káblov, elektródových

klieští ako aj svorky kostry, pretože opotrebenie n a izolácii a na ostatných súčastiach, ktorými vedie elektrický prúd, môže zapríčiniť nebezpečnú situáciu a zmenšiť kvalitu práce so zváračkou.

앬 Pri oblúkovom zváraní sa tvoria iskry, ako aj

roztavené kusy kovu a dym, z toho dôvodu je potrebné dbať na to, že: Všetky horľavé látky a/alebo materiály musia byť odstránené z miesta pracoviska.

앬 Presvedčite sa o tom, že máte k dispozícii

dostatočný prívod vzduchu.

앬 Nezvárajte v žiadnom prípade na nádobách,

nádržiach, potrubiach, ktoré obsahovali horľavú tekutinu alebo plyn. Zabráňte akémukoľvek priamemu kontaktu so zváracím elektrickým obvodom; voľnobežné napätie, ktoré vzniká medzi elektródovými kliešťami a svorkou kostry, môže byť veľmi nebezpečné.

앬 Neskladujte a ani nepoužívajte tento prístroj vo

vlhkom prostredí alebo vdaždi.

앬 Chráňte si oči ochrannými sklami (DIN stupeň 9 -

10), určenými na tento účel. Používajte rukavice a suché ochranné oblečenie, ktoré neobsahuje oleje a tuky, aby ste nevystavovali vašu pokožku ultrafialovému žiareniu vznikajúcemu pri elektrickom oblúku.

앬 Nepoužívajte zváračku na rozmrazovanie potrubí.

Dodržiavajte nasledovné pokyny!

앬 Svetelné žiarenie svetelného oblúka môže vážne

poškodiť zrak a spôsobiť popáleniny na pokožke.

앬 Oblúkové zváranie vytvára iskry a kvapky

roztopeného kovu, pričom sa zváraný obrábaný materiál rozžeraví a ostane relatívne dlhý čas

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 51

veľmi horúci.

앬 Pri oblúkovom zváraní sa zároveň uvoľňujú

výpary, ktoré môžu byť za určitých okolností zdraviu škodlivé. Každý elektrický šok môže byť za určitých okolností smrteľný.

앬 Neobracajte sa bez ochrany priamo k svetelnému

oblúku v oblasti 15 m od zvárania.

앬 Chráňte seba (ako aj ostatné osoby stojace v

blízkosti) proti eventuálnym nebezpečným efektom svetelného oblúku.

앬 Údržba: V závislosti od druhu a podmienok

pripojenia v mieste zapojenia oblúkovej zváračky môže dôjsť k rušeniu elektrickej siete pre ostatné elektrické spotrebiče.

Pozor!

Ak je preťažená elektrická sieť napájania a elektrické obvody, môže počas zvárania dôjsť na ostatných elektrických spotrebičoch k poruchám resp. rušeniu. V prípade pochybností sa obráťte na vášho dodávateľa elektrickej energie.

Správne použitie prístroja

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Zdroje nebezpečenstva pri oblúkovom zváraní

Pri oblúkovom zváraní existuje celý rad zdrojov vzniku nebezpečenstva. Z toho dôvodu je preto pre zvárača obzvlášť dôležité, aby prísne dodržiaval nasledovné pravidlá, aby neohrozil seba ani ostatných a zabránil tak vzniku možného ohrozenia ľudí a zariadenia.

1. Akékoľvek práce a úpravy na strane sieťového

napájania, napr. na kábloch, zástrčkách, zásuvkách atd’. nechať vždy vykonať odborníkom. To platí predovšetkým pre vyhotovovanie spojovacích káblov.

2. Pri nehodách okamžite odpojiť zdroj zváracieho

prúdu od siete.

3. Ak sa vyskytne elektrické dotykové napätie, je

potrebné prístroj okamžite vypnúť a nechať ho skontrolovať odborníkom.

4. Na strane zváracieho prúdu je potrebné neustále

dbať na dobré elektrické kontakty.

5. Pri zváraní vždy nosiť na oboch rukách izolujúce

rukavice. Tieto izolujúce rukavice slúžia na ochranu pred elektrickým úderom (voľnobežné napätie na obvode zváracieho prúdu), pred škodlivým žiarením (teplo a UV žiarenie) ako aj pred rozžeravenými odstrekujúcimi čiastkami kovu a taveniny.

6. Nosiť pevnú izolujúcu pracovnú obuv, topánky

by mali izolovať aj vo vlhkom prostredí. Poltopánky nie sú vhodné, pretože odpadajúce, rozžeravené kvapky kovu môžu spôsobiť popáleniny.

7. Obliecť si vhodný ochranný odev, nepoužívať

žiadne kusy odevu zo syntetických látok.

8. Nepozerať sa pri zváraní nechránenými očami

priamo do oblúka, používať vždy zvárací ochranný štít spolu s predpísaným ochranným sklom podľa noriem DIN. Svetelný oblúk vytvára okrem svetelného a tepelného žiarenia, ktoré môžu spôsobiť oslepenie resp. popáleninu, zároveň aj UV žiarenie. Toto neviditeľné ultrafialové žiarenie spôsobuje pri nedostatočnej ochrane veľmi bolestivý zápal očných spojiviek, ktorý sa však spozoruje až niekoľko hodín po vystaveniu zraku zváraciemu oblúku. Okrem toho má UV žiarenie za následok vznik škodlivých „slnečných“ popálenín na nechránených miestach pokožky.

9. Taktiež osoby nachádzajúce sa v blízkosti

svetelného oblúku alebo pomocníci, musia byť upozornení na existenciu týchto nebezpečenstiev a zaopatrení príslušnými ochrannými prostriedkami, a ak to je potrebné musia sa postaviť ochranné steny.

10. Vo všeobecnosti, no obzvlášť v malých

miestnostiach, je potrebné pri zváraní zabezpečiť dostatočný prívod vzduchu, pretože vzniká dym a škodlivé plyny.

11. Na nádobách, v ktorých sa skladujú plyny,

pohonné hmoty, minerálne oleje a pod., nie je možné vykonávať akékoľvek zváracie práce ani v takom prípade, že sú nádoby už dlhý čas prázdne, pretože aj zo zvyškov ich obsahu môže dôjsť k explózii.

12. Pri zváraní v miestnostiach so zvýšeným

nebezpečenstvom vzniku požiaru a explózie platia zvláštne predpisy.

13. Zváracie spoje, ktoré sú vystavované veľkému

namáhaniu a musia bezpodmienečne spĺňať dané predpísané bezpečnostné podmienky,

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 52

môžu vykonávať len špeciálne vyškolení a preskúšaní zvárači.Patria k nim napríklad: Tlakové kotle, koľajnice, závesné zariadenia prívesu atd’.

14. Upozornenie:

Je každopádne potrebné dbať na to, že sa pri nedbalosti môže zváracím prúdom poškodiť ochranný vodič v elektrických rozvodoch alebo prístrojoch, napríklad svorka kostry sa odloží na kryt zváracieho prístroja, ktorý je spojený s ochranným vodičom elektrického rozvodu. Zváracie práce sa vykonávajú na prístroji s prípojom ochranného vodiča. Je teda možné, zvárať na tomto prístroji aj bez toho, aby bola na tento prístroj upevnená svorka kostry. V takom prípade prechádza zvárací prúd zo svorky kostry cez ochranný vodič k prístroju. Vysoký zvárací prúd môže mať za následok pretavenie ochranného vodiča.

15. Poistky prívodov k sieťovým elektrickým

zásuvkám musia byť podľa predpisov (VDE 0100). Podľa týchto predpisov je tým pádom možné používať len také poistky, resp. istiace automaty, ktoré súhlasia s daným profilom vedenia (pre zásuvky s ochranným vodičom max. 16 A. poistky alebo 16 A LSspínače). Predimenzovaná poistka môže spôsobiť požiar vedenia resp. dokonca vznik požiaru budovy.

Malé a vlhké priestory

Pri prácach v úzkych, vlhkých alebo horúcich priestoroch je potrebné používať izolujúce podložky a zamedzujúce vložky, d’alej rukavice s predĺženým okrajom z kože alebo iného nízko vodivého materiálu kvôli izolácii tela voči podlahe a stenám používať vodivé časti aparátu a pod. Pri použití malých zváracích transformátorov pre zváranie so zvýšeným nebezpečenstvom ohrozenia elektrickým prúdom, ako napr. v úzkych priestoroch z elektricky vodivého obloženia (kotol, potrubie atd’.), vo vlhkých priestoroch (premočenie pracovného oblečenia), v horúcich priestoroch (prepotenie pracovného oblečenia), nesmie byť výstupné napätie zváračky pri voľnobehu vyššie ako 42 voltov (efektívna hodnota). V tomto prípade teda tento prístroj nemôže byť kvôli jeho vyššiemu výstupnému napätiu použitý na zváranie.

Ochranný odev

1. Počas práce musí byť zvárač chránený na celom

svojom tele ochranným odevom a ochranou tváre proti žiareniu a proti vzniku popálenín.

2. Na obidvoch rukách sa musia nosiť ochranné

rukavice s predĺženým okrajom z vhodného materiálu (koža). Rukavice musia byť v bezchybnom stave.

3. Kvôli ochrane odevu proti lietaniu iskier a proti

popáleninám je potrebné používať vhodné zástery. Ak si to vyžaduje druh práce, napr. zváranie nad hlavou, je potrebné nosiť ochranný overal a ak to je potrebné taktiež ochranu hlavy.

4. Použité ochranné oblečenie a smernicou „Osobné ochranné vybavenie“.

Ochrana proti žiareniu a popáleninám

1. Na pracovisku, na ktorom chcete zvárať, je potrebné kvôli nebezpečenstvu ohrozenia zraku vyvesiť následovné upozornenie: Pozor – nepozerať sa do plameňa! Miesta zvárania na pracovisku sa musia pokiaľ možností zacloniť takým spôsobom, aby boli chránené osoby nachádzajúce sa v blízkosti. Nepovolaným osobám sa nesmie povoliť prístup k zváraniu

2. V bezprostrednej blízkosti stacionárnych pracovísk by nemali byť steny svetlej farby a ani by nemali mať lesklý povrch. Okná sa musia zabezpečiť minimálne do výšky hlavy proti prepúšťaniu alebo odrážaniu lúčov žiarenia, napr. vhodnými nátermi.

4. SYMBOLY A TECHNICKÉ ÚDAJE

EN 60974-1 Európska norma pre zváračky s

oblúkovým ručným zváraním s obmedzenou dĺžkou zapnutia.

Jednofázový statický frekvenčný menič - transformátor - usmerňovač

50 Hz Frekvencia elektrickej siete

Sieťové napätie

I1max Maximálny vstupný prúd

Poistka s nominálnou hodnotou v ampéroch

nominálne voľnobežné napätie

Zvárací prúd

Ø mm Priemer elektródy

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 53

Symbol pre padajúcu charakteristiku

Symbol pre oblúkové ručné zváranie s obaľovanou tyčovou elektródou

1 fázové sieťové napájanie

Neskladujte ani nepoužívajte tento prístroj vo vlhkom alebo mokrom prostredí alebo v daždi.

Pred použitím zváračky si dôkladne prečítajte a dodržiavajte návod na obsluhu.

IP 21 Druh ochrany

H Trieda izolácie

X Doba zapnutia

Prístroj je elektromagneticky odrušený podľa smernice EÚ 89/336/EHS

Prístroj spĺňa požiadavky podľa EN 60974-10, trieda A. To znamená, že je prípustné používanie iba v priemyselnom prostredí. Prístroj môže v nepriaznivých prípadoch spôsobiť elektromagnetické poruchy.

Sieťové napájanie 230 V  50 Hz Zvárací prúd : 10-80 A

Doba zapnutia

X: 15% 80 A 60% 40 A 100% 35 A

Voľnobežné napätie: 85 V Príkon: 2500 VA pri80 A Istenie (A): 16

Hmotnosť: 5 kg

5. Montáž nosného popruhu (obr. 3/4)

Založte nosný popruh (11), ako to je znázornené na obrázku (3 - 4).

6. Uvedenie do prevádzky

Pripojenie na napájacie vedenie

Skontrolujte pred zapojením sieťového kábla (7) do napájacieho vedenia, či údaje na typovom štítku súhlasia s hodnotami prítomného napájacieho vedenia.

Pozor! Sieťovú zástrčku môže vymieňať iba odborný elektrikár.

Pripojenie zváracieho kábla (obr. 5)

Pozor! Práce pripojenia zváracieho kábla (8/9) vykonávajte iba vtedy, keď je prístroj odpojený zo siete! Zapojte zvárací kábel, ako je to znázornené na obrázku 5. Spojte obidve zástrčky (12) držiaka elektród (8) a uzemňovacej svorky (9) s príslušnými rýchlospojkami (5/6) a zaaretujte zástrčky (12), pričom ich budete otáčať v smere hodinových ručičiek. Kábel s držiakom elektród (8) sa zvyčajne pripája na plusový pól (5), kábel s uzemňovacou svorkou (9) na mínusový pól (6).

Zapnutie/vypnutie (obr. 2)

Zapnite prístroj, pričom otočíte potenciometer (1) z nulovej polohy stupnice zváracieho prúdu (2) v smere hodinových ručičiek. Kontrolka prevádzky (3) sa rozsvieti. Prístroj vypnete, pričom otočíte potenciometer (1) proti smeru hodinových ručičiek do nulovej polohy stupnice zváracieho prúdu (2). Kontrolka prevádzky (3) zhasne.

7. Príprava zvárania

Svorka kostry (9) sa pripevňuje najlepšie priamo na zváranom obrobku, alebo na podložke, na ktorom je zváraný obrobok postavený. Pozor, postarajte sa o to, aby bol medzi podložkou a zváraným obrobkom priamy kontakt. Nepoužívajte preto podložky z lakovaným povrchom a/alebo izolované materiály. Kábel držiaka na elektródy je na konci vybavený špeciálnou svorkou, ktorá slúži na uchytenie elektródy. Zvárací ochranný štít sa musí používať počas celého procesu zvárania. Chráni oči pred svetelným žiarením vychádzajúcim zo svetelného oblúku a zároveň umožňuje potrebný pohľad priamo na zvar.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 54

8. Zváranie

Vykonajte všetky elektrické pripojenia pre elektrické napájanie ako aj pre zvárací elektrický obvod. Väčšina obaľovaných elektród sa napája na plusový pól. Existuje však niekoľko druhov elektród, ktoré sa pripájajú na mínusový pól. Dodržiavajte údaje od výrobcu ohľadne druhu elektród a správnej polarity. Príslušne prispôsobte zvárací kábel (8/9) na rýchlospojky (5/6). Teraz upevnite neobalený koniec elektródy do elektródového držiaku (8) a spojte uzemňovaciu svorku (9) so zváraným predmetom. Dbajte pri tom na to, aby vznikol dobrý elektrický kontakt. Zapnite prístroj a na potenciometri (1) nastavte zvárací prúd podľa použitej elektródy. Dajte si ochranný štít pred tvár a škrtnite špičkou elektródy o zváraný predmet tak, že vykonáte pohyb ako pri zapaľovaní zápalky. Je to najlepší spôsob, ako zapáliť elektrický oblúk Otestuje na skúšobnom kuse, či ste zvolili správnu elektródu a silu prúdu.

Elektróda Ø (mm) Zvárací prúd (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A

Pozor!

Nedotýkajte sa elektródou mimovoľne obrobku, pretože by sa mohlo vyskytnúť poškodenie a zhoršilo by sa zapaľovanie svetelného oblúku. Akonáhle sa zapáli svetelný oblúk sa pokúste udržiavať od obrobku odstup tak veľký, aby sa zhodoval s priemerom použitej elektródy. Tento odstup by mal byť počas celého zvárania podľa možností čo najviac konštantný. Sklon elektródy v smere práce by mal byť 20/30 stupňov.

Pozor!

Používajte vždy kliešte na odstránenie spotrebovanej elektródy alebo ak chcete manipulovať s obrobkami, ktoré ste práve zvárali. Prosím dbajte na to, že sa držiak elektródy (8) po zváraní musí odložiť vždy tak, aby bol izolovaný. Strusku môžete zo zvaru odstrániť až po vychladnutí obrobku. Ak sa pokračuje vo zváraní na prerušenom zvare, tak sa musí najskôr odstrániť struska z miesta pripojenia nového zvaru.

9. Ochrana pred prehriatím

Zváračka je vybavená ochranou pred prehriatím, ktorá chráni zvárací transformátor pred prehriatím. Ak by došlo k spusteniu ochrany pred prehriatím, tak sa rozsvieti kontrolka (4) na zváračke. Nechajte v takom prípade zváračku určitý čas vychladnúť.

10. Údržba

Prach a nečistoty je potrebné z prístroja pravidelne odstraňovať. Čistenie prevádzajte najlepšie jemnou kefou alebo kusom látky.

11. Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

앬 Typ prístroja 앬 Výrobné číslo prístroja 앬 Identifikačné číslo prístroja 앬 Číslo potrebného náhradného dielu

Aktuálne ceny a informácie nájdete na www.isc-gmbh.info

12. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 55

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

declares conformity with the EU Directive and standards marked below for the article

déclare la conformité suivante selon la directive CE et les normes concernant lʼarticle



verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel

declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo

declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo

förklarar följande överensstämmelse enl. EUdirektiv och standarder för artikeln

ilmoittaa seuraavaa Euroopan unionin direktiivien ja normien mukaista yhdenmukaisuutta tuotteelle



erklærer herved følgende samsvar med EUdirektiv og standarder for artikkel

заявляет о соответствии товара следующим директивам и нормам EC

izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.

declarå urmåtoarea conformitate cu linia directoare CE μi normele valabile pentru articolul.

‰ЛПТУВИ ЩЛУ ·ОﬁПФ˘ıЛ Ы˘МКˆУ›· Ы‡МКˆУ· МВ ЩЛУ √‰ЛБ›· ∂∂ О·И Щ· ЪﬁЩ˘Ф БИ· ЩФ ЪФ˚ﬁУ

C dichiara la seguente conformità secondo la

direttiva UE e le norme per lʼarticolo

attesterer følgende overensstemmelse i henhold til EU-direktiv og standarder for produkt

prohlašuje následující shodu podle směrnice EU a norem pro výrobek.

a következő konformitást jelenti ki a termékekre vonatkozó EU-irányvonalak és normák szerint

pojasnjuje sledečo skladnost po smernici EU in normah za artikel.



deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.

vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.

деклаpиpа следното съответствие съгласно диpективите и ноpмите на ЕС за пpодукта.

заявляє про відповідність згідно з Директивою ЄС та стандартами, чинними для даного товару

deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele

deklaruoja atitikti pagal ES direktyvas ir normas straipsniui

izjavljuje sledeçi konformitet u skladu s odred bom EZ i normama za artikl

Atbilstības sertifikāts apliecina zemāk minēto preču atbilstību ES direktīvām un standartiem

Samræmisyfirl‡sing sta›festir eftirfarandi samræmi samkvæmt reglum Evfrópubandalagsins og stö›lum fyrir vörur

Konformitätserklärung

ISC-GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Inverter-Schweissgerät BT-IW 100

Art.-Nr.: 15.441.11 I.-Nr.: 01017 Archivierung: 1544110-18-4175500 Subject to change without notice

EN 60974-1; EN 60974-10; EN 61000-3-11

Landau/Isar, den 30.01.2008

Baumstark

Product-Management

Weichselgartner

General-Manager

98/37/EC

2006/95/EC

97/23/EC

2004/108/EC

90/396/EEC

89/686/EEC

87/404/EEC

R&TTED 1999/5/EC

2000/14/EG_2005/88/EC:

95/54/EC:

97/68/EC:

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 56

k Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in

nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaftsund Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

t For EU countries only

Never place any electric tools in your household refuse. To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its

implementation in national laws, old electric tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the demand to return electrical devices: As an alternative to returning the electrical device, the owner is obliged to cooperate in ensuring that the device is properly recycled if ownership is relinquished. This can also be done by handing over the used device to a returns center, which will dispose of it in accordance with national commercial and industrial waste management legislation. This does not apply to the accessories and auxiliary equipment without any electrical components which are included with the used device.

p Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères. Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques

usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de lʼappareil électrique est obligé, en guise dʼalternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de lʼart en cas de cessation de la propriété. Lʼancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra lʼéliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 57

C Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici. Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e

l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dellʼapparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda lʼapparecchio. Lʼapparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

 Gælder kun EU-lande 

Smid ikke el-værktøj ud som almindeligt husholdningsaffald. I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt

el-værktøj indsamles adskilt og indleveres på genbrugsstation. Recycling-alternativ til tilbagesendelse af brugt vare:

Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdra gelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder elektroniske komponenter.

Samo za zemlje Europske zajednice

Elektroalate ne bacajte u kućno smeće. U skladu s europskom odredbom 2002/96/EG o starim električnim i elektroničkim uredjajima i njezinom

primjenom u okviru državnog prava, istrošeni elektroalati moraju se odvojeno sakupiti i zbrinuti na ekološki način u svrhu recikliranja.

Alternativa s recikliranjem u odnosu na zahtjev za povrat uredjaja: Vlasnik elektrouredjaja alternativno je obvezan da umjesto povrata robe u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju elektrouredjaja. Stari uredjaj može se u tu svrhu prepustiti i stanici za preuzimanje rabljenih uredjaja koja će provesti uklanjanje u smislu državnog zakona o recikliranju i otpadu. Zakonom nisu obuhvaćeni dijelovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

A Csak EU-országok

Ne dobja az elektromos szerszámokat a házi hulladék közé. A villamos készülékekkel és elektromos-öregkészülékekkel kapcsolatos 2002/96/EG-i europai

irányvonalaknak valamint ezeknek a nemzeti jogban történő realizálásának megfelően az elhasznált villamos szerszámokat külön kell gyüjteni és egy környezetbaráti újraértékesítéshez juttatni.

Újrahasznosítás-alternatíva a viszzaküldési felhíváshoz: Az elektromos készülék tulajdonosa kötelezve van, a tulajdon feladása esetében, a visszaküldés helyett alternatív egy szakszerű értékesítésre. Ehhez az öreg készüléket egy visszavevő helynek lehet átengedni, amely a nemzetközi iparkörfolyamat és hulladéktörvény értelmében elvégzi a megsemmisítést. Ez nem érrinti az öreg készülékekhez mellékelt villamosalkatrészek nélküli tartozékrészeket és segítőeszközöket.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 58

4 Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće! Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni

državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

j Pouze pro členské země EU

Nedávejte elektrické nářadí do domácího odpadu. Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle

národního práva musí být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické recyklaci.

Alternativa recyklace k zaslání zpět: Vlastník elektrického přístroje je alternativně namísto zaslání zpět povinen ke spolupráci při odborné recyklaci v případě, že se rozhodne přístroj zlikvidovat. Starý přístroj může být v tomto případě také odevzdán do sběrny, která provede likvidaci ve smyslu národního zákona o hospodářském koloběhu a zákona o odpadech. Toto neplatí pro ke starým přístrojům přiložené části příslušenství a pomocné prostředky bez elektrických součástí.

W Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad. Podľa Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v

súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť špecifické spracovanie a recyklácia.

Recyklačná alternatíva k výzve na spätný odber výrobku: Vlastník elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja voj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a ckých komponentov.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 59



Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.



The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of ISC GmbH.



La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.



La ristampa o lʼulteriore riproduzione, anche parziale, della documentazione o dei documenti dʼaccompagnamento dei prodotti è consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.



Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.



Az termékek dokumentációjának és kisérô okmányainak az utánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbH kifejezett beleegyezésével engedélyezett.

Naknadno tiskanje ili slična umnožavanja dokumentacije i pratećih papira ovih proizvoda, čak i djelomično kopiranje, moguće je samo uz izričito dopuštenje tvrtke ISC GmbH.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost firme ISC GmbH.

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výňatků, je přípustné výhradně se souhlasem firmy ISC GmbH.

Kopírovanie alebo iné rozmnožovanie dokumentácie a sprievodných podkladov produktov, a to aj čiastočné, je prípustné len s výslovným povolením spoločnosti ISC GmbH.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 60

 Technische Änderungen vorbehalten

 Technical changes subject to change

 Sous réserve de modifications

 Con riserva di apportare modifiche tecniche

 Der tages forbehold för tekniske ændringer

 Technikai változások jogát fenntartva

Bf Zadržavamo pravo na tehnične izmjene.

4 Zadržavamo pravo na tehničke promen

j Technické změny vyhrazeny

W Technické změny vyhradené

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 61

GUARANTEE CERTIFICATE

Dear Customer,

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights.

We do not charge you for this guarantee.

2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the

rectification of these defects or replacement of the device. Please note that our devices have not been designed for use in commercial, trade or industrial applications. Consequently, the guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or for other equivalent activities. The following are also excluded from our guarantee: compensation for transport damage, damage caused by failure to comply with the installation/assembly instructions or damage caused by unprofessional installation, failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as overloading of the device or use of non-approved tools or accessories), failure to comply with the maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or dust), effects of force or external influences (e.g. damage caused by the device being dropped) and normal wear resulting from proper operation of the device.

The guarantee is rendered null and void if any attempt is made to tamper with the device.

3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guarantee

claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts fitted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts fitted. This also applies when an on-site service is used.

4. In order to assert your guarantee claim, please send your defective device postage-free to the address

shown below. Please enclose either the original or a copy of your sales receipt or another dated proof of purchase. Please keep your sales receipt in a safe place, as it is your proof of purchase. It would help us if you could describe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your device will either be repaired immediately and returned to you, or we will send you a new device.

Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 62

BULLETIN DE GARANTIE

Chère Cliente, Cher Client,

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie

légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou

de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation.

Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de

garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de

port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 63

CERTIFICATO DI GARANZIA

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego.

Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo

sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 64

 GARANTIBEVIS

Kære kunde!

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat

ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og

begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage.

Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger,

efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående

adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 65

 GARANCIAOKMÁNY

Tisztelt Vevő,

termékeink szigorú minőségi kontroll alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigények érvényesítésére a következőek érvényesek:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket. A jogi szavatossági igények,

ez a garnacia által nincsennek érintve. A garanciateljesítményünk az Ön számára ingyenes.

2. A garancaitelyesítmény csak kizárólagosan olyan hibákra terjed ki, amelyek anyag- vagy gyártási hibákra

visszavezethetőek és ezeknek a hibáknak a kiküszöbölésére ill. a készülék kicserélésére van korlátozva. Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a garanciaszerződés nem jön létre, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva. Továbbá a következő kárpótlási teljesítmények mint a szállítási károkért, károkért amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), visszaélésszerű vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok), a karbantartási és biztonsági határozatok figyelmen kívül hatása, idegen testek behatolása a készülékbe (mint például homok, kövek vagy por) erőszakbehatolás vagy idegen behatások (mint például leejtés általi károk) úgymint a használat általi, szokásos kopások által keletkező károk ki vannak zárva.

A készüléken történő előzetes belenyúlás esetén elveszítődik a garanciajogosultság.

3. A garanciaidő érvényessége 2 év és a készülék vásárlási időpontjával kezdődik. A garanciaigények a

garanciaidő lejárása előtt, két héten belűl érvényesíteni kell, miután felismerte a hibát. A garanciajog érvényesítése a garancia idő lejárása után ki van zárva. A készülék kicserélése vagy megjavítása nem vezet a garancia időtartamának a meghosszabításához se nem vezet ez a teljesítmény a készülék vagy az esetleg beépített pótalkatrészek egy új garanciaidőtartamhoz. Ez egy helyszíni szervíz esetében is érvényes.

4. A garanciajog érvényesítéséhez kérjük küldje a defekt készüléket bérmentesen a lent megadott címre.

Mellélkelje a vásárlási nyugtát erdetiben vagy egyébb módon levő bizonylatot a vásárlás keltéről. Kérjük őrizze ezért jól meg a pénztári cédulát mind bizonyítékot! Kérjük írja le lehetőleg pontosan a reklamáció okát. Ha a defekt a garnciateljesítményünk keretén belül van, akkor kap azonnal egy megjavított vagy egy új készüléket vissza.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket amelyek a garancia terjedelme nem vagy már nem érinti. Ehhez küldje kérjük a készüléket a szervícímünkre.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 66

JAMSTVENI LIST

Poštovani kupče,

naši proizvodi podliježu strogoj kontroli kvalitete. Žao nam je ako bi ipak došlo do toga da uređaj ne funkcionira besprijekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ovog jamstva. Također smo Vam na raspolaganju na dolje navedenom telefonskom broju servisne službe. Za traženje jamstvenog zahtjeva vrijedi sljedeće:

1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge. Ovo jamstvo ne zadire u Vaše zakonsko pravo

zahtjeva za ostvarenje jamstvenih usluga. Realizacija jamstvenih usluga je besplatna.

2. Jamstvena usluga obuhvaća isključivo nedostatke nastale zbog greške na materijalu ili tijekom proizvodnje i

ograničen je na uklanjanje tih nedostataka odnosno zamjenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe niti u obrtu i industriji. Prema tome, ugovor o jamstvu ne može se ostvariti ako se uređaj koristi u obrtničkim ili industrijskim pogonima kao i u sličnim djelatnostima. Nadalje su iz jamstva isključene usluge zamjene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje), zbog zloporaba ili nestručnih primjena (kao npr. preopterećenje uređaja ili korištenje nedopuštenih alata ili pribora), u slučaju nepridržavanja uputa za održavanje i sigurnosnih odredbi, zbog prodiranja stranih tijela u uređaj (npr. pijeska, kamenja ili prašine), nasilne primjene ili vanjskih utjecaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog trošenja tijekom korištenja.

Zahtjev za jamstvo prestaje biti valjan ako su na uređaju već izvršeni neki zahvati.

3. Jamstveni rok iznosi 2 godine a započinje s datumom kupnje uređaja. Jamstveni zahtjevi ostvaruju se prije

isteka jamstvenog roka unutar dvije godine nakon što ste uočili kvar. Ostvarenje jamstvenog zahtjeva nakon isteka jamstvenog roka je isključeno. Popravkom ili zamjenom uređaja ne produljuje se jamstveni rok niti se tom uslugom ostvarujenovi jamstveni rok za uređaj ili ostale ugrađene rezervne dijelove. To također vrijedi i kod korištenja servisa na licu mjesta.

4. Da biste ostvarili svoj jamstveni zahtjev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja

poštarine na dolje navedenu adresu. Priložite originalni računa za kupnju uređaja ili neki drugi dokaz o kupnji s datumom. Molimo Vas da zbog tog razloga dobro sačuvate račun kao dokaz! Što točnije opišite razlog reklamacije. Ako naša jamstvena usluga obuhvaća kvar nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.

Razumljivo je da ćemo za naknadu troškova ukloniti i kvarove koje jamstvena usluga ne obuhvaća. U tom slučaju pošaljite uređaj na adresu našeg servisa.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 67

GARANCIJSKI LIST

Poštovani kupče,

naši proizvodi podvrgavaju se strogoj kontroli kvalitete. Žao nam je ako bi se ipak desilo da uređaj ne funkcioniše besprekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ove garancije. Takođe smo Vam na raspolaganju na dole navedenom telefonskom broju servisne službe. Kod zahteva za realizovanje garancije vredi sledeće:

1. Ovi garantni uslovi regulišu dodatne garancije. Ova garancija ne dotiče Vaše zakonsko pravo zahteva za

ostvarenje garancije. Realizacija garancije je besplatna.

2. Garancija obuhvata isključivo nedostatke koji nastanu zbog pogreške na materijalu ili tokom proizvodnje i

ograničen je na odstranjivanje tih nedostataka odnosno zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe, niti u obrtu i industriji. Prema tome ugovor o garanciji ne može da se ostvari, ako se uređaj koristi u obrtničkim ili fabričkim pogonima, kao i u sličnim delatnostima. Nadalje su iz garancije isključene usluge zamene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepridržavanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan mrežni napon ili vrstu struje), zbog zloupotreba ili nestručnih primena (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih alata ili pribora), u slučaju nepridržavanja uputstava za održavanje i bezbednosnih odredaba, zbog prodiranja stranih tela u uređaj (npr. peska, kamenja ili prašine), nasilne primene ili spoljnih uticaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog habanja tokom korišćenja.

Zahtev za garanciju prestaje važiti ako su na uređaju već izvršeni neki zahvati.

3. Garantni rok iznosi 2 godine a počinje sa datumom kupnje uređaja. Garantni zahtjevi ostvaruju se pre isteka

garantnog roka unutar dve godine nakon što ste uočili kvar. Realizacija garantnog zahteva nakon isteka garantnog roka je isključeno. Popravkom ili zamenom uređaja ne produžava se garantni rok niti se tom uslugom realizuje novi jamstveni rok za uređaj ili ostale ugrađene rezervne delove. To također važi i kod korišćenja servisa na licu mesta.

4. Da biste ostvarili svoj garantni zahtev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja

poštarine na dole navedenu adresu. Priložite original računa za kupnju uređaja ili neki drugi dokaz o kupnji s datumom. Molimo Vas da iz tog razloga dobro sačuvate račun kao dokaz! Što tačnije opišite razlog reklamacije. Ako naša garancija obuhvata kvar koji je nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljen ili novi uređaj.

Podrazumeva se da ćemo za nadoknadu troškova ukloniti i one kvarove koje garancija ne obuhvata. U tom slučaju pošaljite uređaj na adresu našeg servisa.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 68

ZÁRUČNÍ LIST

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato

záruka netýká. Náš záruční servis je pro Vás bezplatný.

2. Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a

je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.

3. Záruční doba činí 2 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je

třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

4. Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na níže uvedenou adresu.

Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 69

ZÁRUČNÝ LIST

Vážená zákazníčka, vážený zákazník,

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú

touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo

výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu.

Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.

3. Doba záruky je 2 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred

koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.

4. Pre uplatnenie nároku na záruku nám prosím zašlite defektný prístroj oslobodený od poštovného na dole

uvedenú adresu. Priložte predajný doklad v origináli alebo iný doklad o zakúpení s dátumom. Prosím, starostlivo si preto uschovajte pokladničný blok ako doklad o zakúpení! Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 70

GARAN

TIEURKUNDE

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com)

E-Mail: info@isc-gmbh.info

• Internet: www.isc-gmbh.info

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 71

EH 02/2008

Name:

Service Hotline: 01805 120 509 · www.isc-gmbh.info

(0,14 € / min. Festnetz T-Com) - Mo-Fr. 8:00-20:00 Uhr

Straße / Nr.:

PLZ Ort

Mobil:

Telefon:

Retouren-Nr. iSC:

Kaufbeleg-Nr. / Datum:

Garantie:

NEIN

Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir

für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“

oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.









 Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l  Ihre Anschrift eintragen l  Fehlerbeschreibung

und Art.-Nr. und I.-Nr. angeben l  Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen

Anleitung_BT_IW_100_SPK1:_ 10.03.2008 11:32 Uhr Seite 72

Einhell BT-IW 100 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
