1. Popis přístroje (obr. 1/2/3)
1. Noha stroje
2. Sloup
3. Připevňovací šrouby
4. Stůl vrtačky
5. Držák stolu vrtačky
6. Hlava stroje
7. Kryt klínového řemene
8. Motor
9. Rukojeti
10. Sklíčidlo
11. Vřeteno
12. Připevňovací otvory
13. Výklopný kryt na zachycování třísek
14. Hloubkový doraz
15. Fixační šroub
16. Šroub
17. Svěrací šroub
18. Vypínač - zapnutí
19. Vypínač - vypnutí
20. Fixační šroub
21.
Klika
2. Obsah dodávky
• Sloupová vrtačka
• Sklíčidlo s ozubeným věncem
• Klíč na sklíčidlo
• Výklopný kryt na ochranu před třískami
• Svěrák
3. Předpisové použití
Tato sloupová vrtačka je určena k vrtání kovu, plastu, dřeva a podobných
materiálů a smí být používána pouze k soukromým účelům.
3
Zařízením nesmí být zpracovávány potraviny ani zdravotně závadné látky.
Sklíčidlo je určeno pouze pro použití vrtáků a nástrojů s průměrem stopky 3 – 16
mm a válcovou nástrojovou stopkou. Kromě toho mohou být používány také
nástroje s kuželovou spojkou popsané v kap. 7.5 (viz technické údaje).
Se zařízením smí pracovat pouze dospělí. Vrtačka je koncipována pro krátkodobý
provoz S2 15 minut). Za jakékoliv jiné použití lišící se od údajů v návodu
k použití výrobce nepřebírá odpovědnost a rovněž zaniká jakýkoliv nárok na
záruku.
4.0Bezpečnostní pokyny
Sloupová vrtačka byla konstruována tak, aby bylo v maximální míře vyloučeno
nebezpečí ohrožení při předpisovém použití. Přesto však musí být dodržována dále
uvedená bezpečnostní opatření, aby byla eliminována i zbytková rizika.
Dodržujte správné síťové napětí:
Napětí v síti se musí shodovat s údaji na typovém štítku.
Používejte zásuvku s ochranným kontaktem!
Přístroj provozujte pouze v zásuvce s řádně instalovaným ochranným kontaktem.
Pozor! Prodlužovací kabel!
Průměr vodiče v prodlužovacím kabelu musí být minimálně 1,5 mm
2
Před
použitím kabel zcela odviňte z bubnu. Zkontrolujte, není-li poškozen.
Ochrana před probitím elektrického proudu!
Chraňte přístroj před vlhkostí. Přístroj nesmí zvlhnout, ani být provozován ve
vlhkém prostředí. Před každým použitím zkontrolujte, nejsou-li přístroj a
elektrické přívodní vedení se zástrčkou poškozené. Nedotýkejte se uzemněných částí, např. sporáků, topných těles, atd.
Ochrana před požárem a výbuchem!
Uvnitř přístroje jsou součástky vytvářející jiskry. Přístroj proto nepoužívejte
v blízkosti hořlavých kapalin či plynů. Při nedodržení tohoto pokynu hrozí
nebezpečí výbuchu.
S přístrojem zacházejte opatrně!
Při vytahování vidlice ze zásuvky netahejte za kabel. Kabel chraňte před horkem,
olejem a ostrými hranami. Nástroje udržujte ostré a čisté, budou pracovat lépe a
bezpečněji. Dodržujte údržbové předpisy a pokyny k výměně nástrojů.
Při práci noste vhodné pracovní oblečení a ochranné prostředky!
Nevhodné je příliš volné oblečení, které by mohlo být zachyceno pohybujícími se
součástkami. Dlouhé vlasy přikryjte čepicí nebo šátkem. Nenoste šperky a
používejte ochranné brýle. Při nedodržení tohoto pokynu hrozí nebezpečí poranění
očí.
Udržujte pořádek na pracovišti!
Nepořádek snadno vede k úrazům. V bezprostřední pracovní oblasti nenechávejte
žádné nástroje, předměty ani kabely, nebezpečí zakopnutí. Zajistěte dostatečné
osvětlení.
Dávejte pozor na ostatní osoby!
Při používání přístroje dávejte pozor na ostatní osoby, zejména děti, a udržujte je
mimo pracovní oblast. Nikomu nedovolte dotýkat se kabelu.
Nástroje uchovávejte na bezpečném místě!
Nepoužívané nástroje uložte na suchém, uzavřeném místě, mimo dosah dětí.
Přístroj nepřetěžujte!
Pracujte v uvedeném rozmezí. Nepoužívejte zařízení se slabým výkonem k těžkým
pracím. Nástroje nepoužívejte k jiným než stanoveným účelům.
Bezpečný postup při práci!
Při práci dbejte na bezpečný postoj. Vyvarujte se abnormálního držení těla a
udržujte rovnováhu.
Vytáhněte zástrčku
Pokud přístroj nepoužíváte, před provedením údržby či při výměně vrtáku.
Udržujte zástrčku
Zajistěte, aby byla síťová přípojka jištěna minimálně 10 A.
Pozor na neúmyslné spuštění!
Při zasunování vidlice do zásuvky zkontrolujte, je li spínač vypnutý.
4
Pozorujte svoji práci!
Neustále pozorujte zařízení i zpracovávaný předmět. Přístroj nepoužívejte, jste-li
nesoustředění nebo rozptýlení. Nepracujte pod vlivem alkoholu ani léků.
Dodržujte maximální velikost obrobku!
Zpracovávány mohou být pouze obrobky (max. 20 x 20 cm), které lze bezpečně
upnout na stůl vrtačky nebo do svěráku.
Zkontrolujte, není-li nástroj poškozen!
Před použitím nástroje zkontrolujte, zda ochranná zařízení nebo lehce poškozené
části bezvadně fungují. Pravidelně kontrolujte kabel nástroje. Všechny součástky
musí být správně připevněny, aby byl zajištěn bezvadný provoz. Poškozená
ochranná zařízení a součástky nechejte opravit vyměnit v autorizované dílně, neníli v návodu k použití uvedeno jinak. Nepoužívejte nástroje s poškozeným
vypínačem.
Pozor! Použití jiných nástrojů či příslušenství, než je uvedeno v tomto návodu
k použití může mít za následek úraz.
Nyní si přečtěte návod k obsluze a dodržujte uvedené pokyny.
5.0 Instalace
5.1 montáž zařízení (obr. 1/4/5)
•
Položte podlahovou desku (1).
• Přírubou s přiloženými šrouby (3) připevněte sloup (2).
• Do držáku stolu vrtačky nasaďte šnekové kolo.
• Nyní vložte ozubenou tyč (30) do držáku stolu vrtačky (5) ozubením ke
šnekovému kolu (se stejným přesahem).
•Tyto součástky nyní současně nasuňte přes sloup (2). Přitom dejte pozor, aby
ozubená tyč seděla v ozubení šnekového kola.
•Pro zajištění ozubené tyče na horním konci rozprostřete vodicí objímku (29)
přes sloup a zajistěte ji šroubem.
•Nyní můžete nasadit stůl a upnout ho upínací páčkou. Potom nasuňte kliku
(27) a dotáhněte šroubem (28).
•Nakonec na sloup nasaďte kompletní vrtací hlavu. Hlavu vyrovnejte kolmo
k podlahové desce a zajistěte ji šrouby (35).
• Do držáku rukojeti našroubujte 3 přiložené rukojeti (9).
• Před montáží sklíčidla se stopkou MK zkontrolujte čistotu obou souč
Nakonec silným trhnutím nasuňte kuželový trn do kužele sklíčidla. Potom
kužel nasuňte do vřetene (obr. 9).
Upozornění: Na ochranu proti korozi byly všechny holé části promazány. Před
nasazením sklíčidla (10) na vřeteno (11) proto ekologickým rozpouštědlem zbavte
obě součástky maziva, aby bylo zaručeno optimální přenášení síly.
5.2 Instalace stroje (obr. 4/5)
Před uvedením do provozu musí být zařízení smontováno stacionárně. Použijte
k tomu oba připevňovací otvory (12) v podlahové desce. Dejte pozor, aby bylo
zařízení snadno přístupné pro provoz i nastavování a údržbu.
Upozornění: Připevňovací šrouby utahujte jen tak silně, aby se základová deska
nepřetáhla nebo nezdeformovala. Při nadměrném zatížení hrozí nebezpečí
prasknutí.
5.3 Výklopný kryt na ochranu proti třískám (obr. 6)
Vyšroubujte 3 šrouby (21). Do drážky červeného upínacího rámu (24) nasuňte
průhledný kryt (23) a znovu zafixujte šrouby (21).
Výšku krytu (23) lze plynule nastavit a zafixovat oběma šrouby s křídlovou hlavou
(22).
Při výměně vrtáku lze kryt (13) vyklopit nahoru.
5.4 Před uvedením do provozu
Dejte pozor, aby se napětí síťové přípojky shodovalo s údajem na typovém štítku.
Zařízení připojujte pouze do zásuvky s řádně instalovaným ochranným kontaktem.
Vrtačka je opatřena spouštěčem nulového napětí, který chrání uživatele před
nechtěným spuštěním po poklesu napětí. V takovém případě musí být zařízení
znovu zapnuto.
6.0Provoz
Při práci s vrtačkou používejte vhodné a přiléhavé ochranné
oblečení.
Používejte ochranné brýle!
Dlouhé vlasy přikryjte!
ástek.
5
6.1 Všeobecně (obr. 3)
Při zapnutí stiskněte zelený spínač „I“ (18); stroj se rozběhne. Vypnete jej
červeným tlačítkem „O“ (19). Sloupová vrtačka s provozem na střídavý proud má
k dispozici přepínání chodu vpravo a vlevo. Přepínač směru otáčení (32) aktivujte
pouze když je vrtačka v klidu.
Přístroj nepřetěžujte. Pokud se motor při provozu náhle ztiší, znamená to, že je
přetěžován. Zařízení nepřetěžujte tak, aby se motor zastavil.
Zařízení je určeno ke krátkému provozu (S2 15 minut). Smí být proto naplno
zatěžováno maximálně 15 minut, potom je vypněte na tak dlouho, aby se vinutí
motoru ochladilo na pokojovou teplotu. Zabráníte tak přehřátí motoru.
6.2 Nasazení nástroje do sklíčidla (obr. 1)
Dávejte pozor, aby byla při výměně nástroje vytažena vidlice ze zásuvky. Do
sklíčidla upínejte pouze cylindrické nástroje s uvedeným maximálním průměrem
stopky. Používejte pouze bezvadné a ostré nástroje. Nepoužívejte nástroje, které
jsou na stopce poškozené nebo jinak zdeformované či poškozené. Používejte
pouze příslušenství a přídavná zař
výrobcem.
6.3 Manipulace se sklíčidlem s ozubeným věncem (SB 701/1)
Sloupová vrtačka SB 701/1 je vybavena ozubeným sklíčidlem. Při nasazování
vrtáku nejprve vyklopte krt proti třískám (13) nahoru, potom nasaďte vrták a
sklíčidlo utáhněte přiloženým klíčem na sklíčidlo.
Klíč na sklíčidlo znovu vyjměte. Dejte pozor na správné usazení upnutých
nástrojů.
Pozor! Klíč na sklíčidlo nenechávejte zasunutý. Nebezpečí úrazu při jeho
vymrštění.
6.4 Manipulace s rychloupínací přírubou (SB 1020/1 a SB 1625/1)
Sloupové vrtačky SB 1020/1 a SB 1625/1 jsou opatřeny rychloupínacím
sklíčidlem. Lze provést výměnu nástroje bez použití přídavného klíče, kdy se
nástroj pouze zasune do rychloupínací příruby a dotáhne rukou.
6.5 Použití nástrojů s kuželovou spojkou (obr. 12/13)
Sloupová vrtačka má k dispozici kužel vrtacího vřetene. Při použití nástrojů
s kuželovou spojkou (uchycení MK 2, příp. MK 3, podle provedení) postupujte
takto:
•Umístěte sklí
čidlo do spodní pozice.
ízení uvedená v tomto návodě nebo schválená
•Kuželovou spojku vyrazte přiloženým klínem (31); přitom dejte pozor, aby
nástroj nespadl na zem.
•Do kuželu vřetene zasuňte nový nástroj s kuželovou spojkou (36) a
zkontrolujte jeho pevné usazení.
6.6 Nastavení otáček (obr. 1/2/7/8/10/11)
Nejprve vypněte vrtačku a vytáhněte ze zásuvky.
Změnou natavení klínového řemene lze nastavit různé otáčky vřetene. Postupujte
následovně:
• Povolte šroub (16), aby bylo možné otevřít kryt klínového řemene (7).
• Povolte fixační šroub (15) a posuňte motor (8) směrem k hlavě stroje.
• Nastavte klínový řemen do požadované pozice.

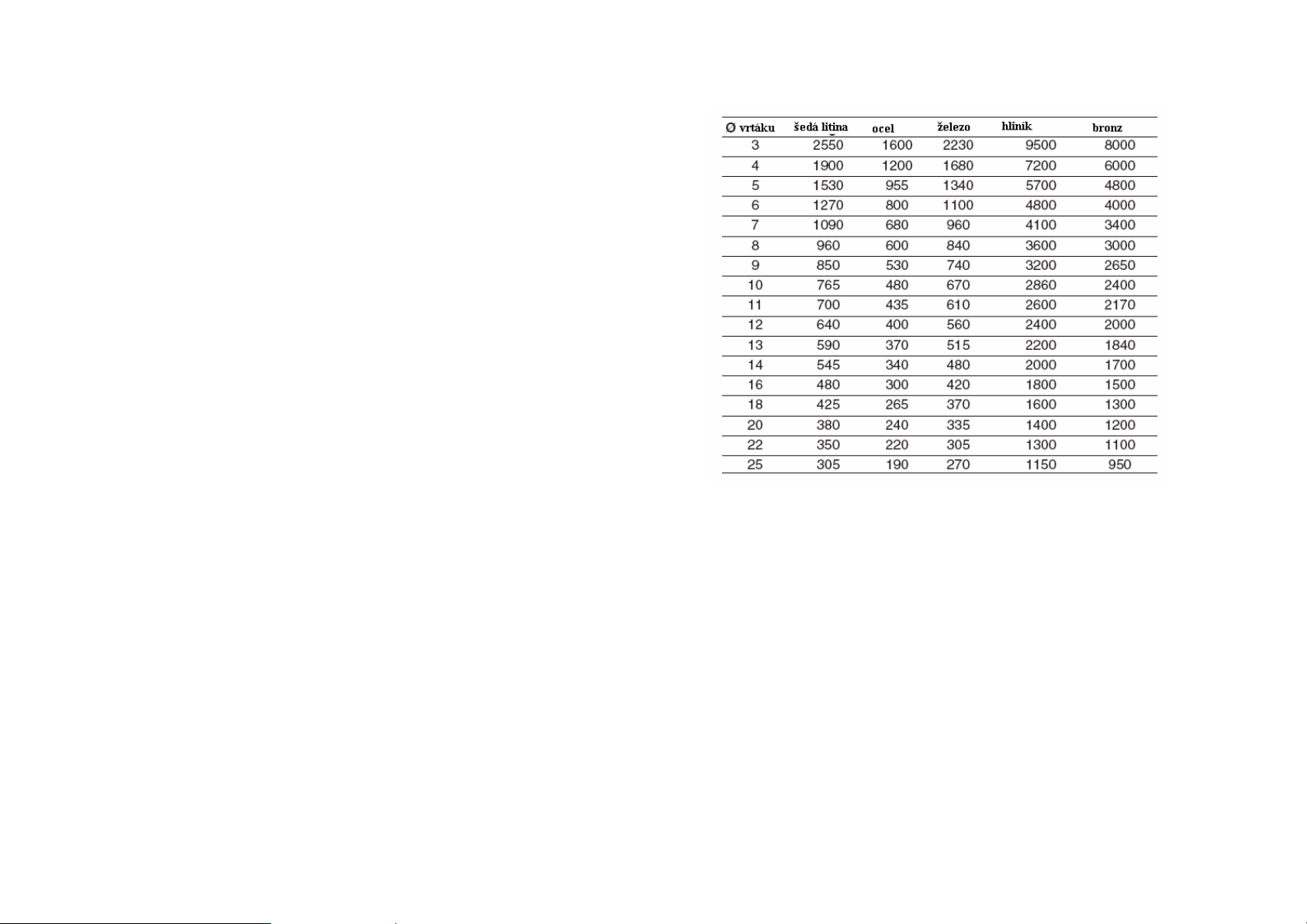

• Příslušné otáčky jsou uvedeny v tabulce 6.12.
• Napněte klínový řemen tak, že stlačíte upínací páčku (34) směrem k motoru a
znovu utáhněte fixační šroub (13).
•Zavřete kryt klínového řemen a p
řemene musí být neustále pevně uzavřen, neboť zařízení je opatřeno
bezpečnostním spínačem a lze jej spustit pouze, je-li kryt zavřený. Pozor!
Nikdy nenechávejte běžet vrtačku s otevřeným krtem klínového řemene. Před
otevřením krytu vytáhněte zástrčku ze zásuvky. Nikdy nesahejte do běžícího řemene.
6.7 Hloubkový doraz (obr. 8)
Na vřetenu je otočný prstenec se stupnicí pro nastavení hloubky vrtání. Seřizujte
pouze, je-li zařízení v klidu.
• Zatlačte vřeteno (11)dolů, aby špička vrtáku naléhala na obrobek.
• Povolte upínací šroub (17) a otočte prstencem se stupnicí (25) vpřed až po
doraz.
•Otočte prstencem (25) kolem požadované hloubky zpět a zafixujte stahovací
šroub (17).
6.8 Nastavení sklonu stolu vrtačky (obr. 7)
• Povolte zámkový šroub (26) pod stolem vrtačky (4).
• Nastavte stůl vrtačky (4) do požadovaného úhlu.
Znovu utáhněte zámkový šroub (26) a zafixujte stůl v požadované pozici.
•
řišroubujte šroubem (16). Kryt klínového
6
6.9 Nastavení výšky stolu vrtačky (obr. 1/14)
• Povolte upínací šroub (37)
• Pomocí ruční páky (27) nastavte stůl do požadované pozice.
• Znovu dotáhněte upínací šroub (37).
6.10 Upnutí obrobku (obr. 1)
Obrobek upínejte zásadně pomocí svěráku nebo vhodným upínacím prostředkem.
Obrobky nikdy nedržte v ruce. Při vrtání musí být obrobek na stole pohyblivý, aby
mohlo být provedeno automatické vycentrování. Zajistěte obrobek proti zkroucení,
nejlépe přiložením obrobku nebo svěráku k pevnému dorazu. Pozor! Kusy plechu
musí být upnuty, aby nemohly být roztrženy. Podle obrobku nastavte správnou
výšku a sklon stolu. Mezi horním okrajem obrobku a špičkou vrtáku musí zůstat
dostatečný odstup.
6.11 Zpracování dřeva
Při zpracování dřeva zajistěte vhodné odsávání prachu, který by mohl být zdraví
škodlivý. Při prašných pracích používejte vhodnou ochrannou masku.
6.12 Pracovní rychlosti
Při vrtání dávejte pozor na správné otáčky. Ty závisí na průměru vrtáku a
používaném materiálu.
Dále uvedený seznam Vám pomůže při volbě otáček při různých materiálech.
Jedná se pouze o orientační hodnoty!
6.13 Zahlubování a středění
Touto sloupovou vrtačkou lze provádět také zahlubování a středění. Pamatujte, že
zahlubování musí být prováděno nejnižší rychlostí, zatímco pro středění je nutná
vysoká rychlost.
7.0Péče a údržba
Stolní sloupová vrtačka téměř nevyžaduje údržbu. Udržujte ji čistou. Před
provedením údržby či čištění vytáhněte kabel ze sítě.
K čištění nepoužívejte ostrá rozpouštědla. Dejte pozor, aby do přístroje nevnikla
kapalina. Po skončení práce znovu naolejujte holé části. Zejména sloupy, holé části stojanu a stolu pravidelně promazávejte. Používejte běžně prodávané mazivo
bez obsahu kyselin.
Pozor: Olej ani čisticí hadříky obsahující olej, mazivo nebo jejich zbytky nepatří
do domácího odpadu. Zajistěte jejich ekologickou likvidaci. Pravidelně kontrolujte
a čistěte větrací otvory. Přístroj uložte v suché místnosti.
7
Technické a optické změny mohou být bez ohlášení provedeny v důsledku dalšího
vývoje.
8
PODMÍNKY ZÁRUKY
Tento záruční list je nedílnou součástí prodávaného výrobku - jeho případná ztráta
bude důvodem neuznání opravy zboží jako garanční (tj. bezplatné v záruční lhůtě)!
Společnost UNICORE nářadí s.r.o., výhradní dovozce značky EINHELL do ČR,
poskytuje na sebou dodávané zboží záruku v délce trvání 24 měsíců od okamžiku
koupě.
Výrobce v osobě dovozce poskytuje ve shodě s příslušnými zákony záruku pouze
na přesně vymezený typ vad zboží, zejména vady materiálu, výrobní vady nebo
závady vzniklé v důsledku těchto vad.
Záruční servis se nevztahuje na případy :
- opotřebení funkčních částí výrobků v důsledku jejich používání,
- prokazatelně neodborného používání zboží (v rozporu s návodem k obsluze),
- svévolně provedených úprav strojů (neautorizovaných zásahů do jejich
konstrukce),
- mechanických poškození, vzniklých v důsledku neopatrné manipulace,
- provozování strojů v nevhodných klimatických podmínkách nebo prostředí,
- běžné údržby zboží (promazání, čištění, výměny uhlík
Servisní středisko EINHELL pro Čechy a Moravu:
EINHELL SERVIS CENTRUM
UNICORE nářadí s.r.o.
Holečkova 4
360 17 Karlovy Vary
Informace zákazníkům: Petr Dvořáček 353 440 215 petr.dvoracek@unicore.cz
353 440 216
353 440 210 přímé faxové číslo
NON STOP info linka: 776 555 333
Servisní technici: Martin Čáslava, Jan Wollenheit, Tomáš Synek, Roman
Wild, Vladimír Novotný
Externí partner:
Petr Řeřicha 353 226 018 pr@stamp.cz
servis@unicore.cz
ů, seřízení apod.).
Reklamaci zboží lze uplatnit v místě jeho koupě, případně přímým odesláním
na adresu servisu (na vlastní náklady).
Zboží, odeslané k reklamaci, musí být vždy náležitě zaopatřeno tak, aby se
zamezilo vzniku dalších, zejména mechanických poškození. Pokud již originální
obal není k dispozici, zboží je nutno balit do vhodného náhradního obalu
a v závislosti na jeho rozměrech volné prostory vyplnit materiálem s tlumícími
účinky. Zákazník, který uplatňuje reklamaci bez obalu nebo zboží zabalí
nedostatečně, nese riziko možné škody sám. Nezáruční závady, zejména
mechanická poškození typu ulomení, prasknutí apod. nebudou uznány za záruční
a jsme je schopni odstranit pouze v rámci závazně vyžádané placené opravy.
Dovozce si vyhrazuje zákonem stanovených 30 dnů k posouzení reklamace.
Záruční lhůta se v duchu příslušných předpisů automaticky prodlužuje o dobu
od převzetí reklamace servisem po jeho zpětné vrácení.
Povinností prodávajícího je seznámit kupujícího s obsluhou výrobku, zboží
předvést a řádně vyplnit tento záruční list.
V souladu s vyhláškou 352/2005 byl za výrobek uhrazen poplatek související s jeho
likvidací. Naši společnost zastupuje společnost ELEKTROWIN a.s., s kterou máme
uzavřenu smlouvu na likvidaci starých elektrozařízení. Použitý výrobek je proto
možné bezplatně odevzdat na recyklační sběrná místa, označená logem
ELEKTROWIN.
9
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
