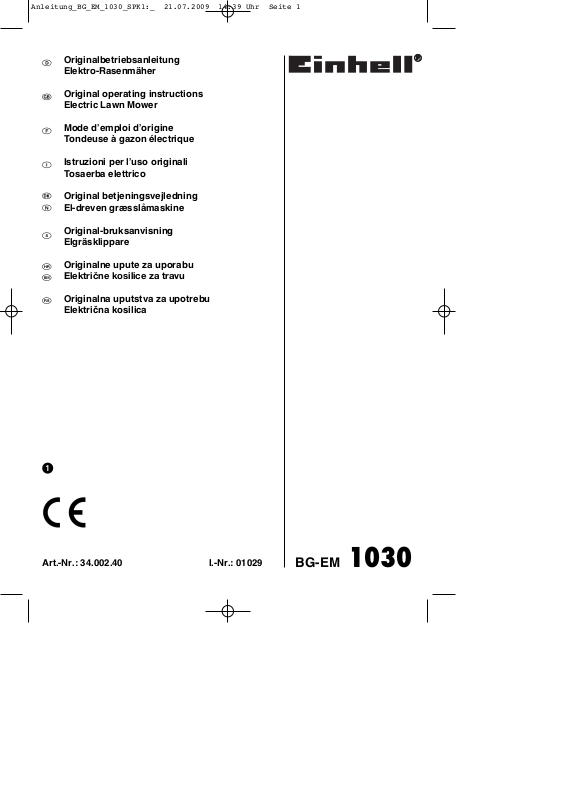

Einhell BG-EM 1030 User Manual [it]

Art.-Nr.: 34.002.40 I.-Nr.: 01029
Originalbetriebsanleitung
Elektro-Rasenmäher
Original operating instructions
Electric Lawn Mower
Mode d’emploi d’origine
Istruzioni per l’uso originali
Tosaerba elettrico
Original betjeningsvejledning El-dreven græsslåmaskine
U
Original-bruksanvisning
Elgräsklippare
B Originalne upute za uporabu f Električne kosilice za travu
4 Originalna uputstva za upotrebu
Električna kosilica
BG-EM 1030
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 1
2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och
säkerhetsanvisningarna före användning.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za
uporabu i sigurnosnih napomena.
4 Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 2
3
1
2
1
12
12
11 9 8
2
3
4
10
7
8
7
6
5
13
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 3
4
3d
3a
3c
4a
3b
4b
8
L
H
9
10
12
12
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 4
5
5b
4c 4d
4e 4f
5a
11
A
B
13
A
A
11
5
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 5
6
6a
7
8
1
3
4
76
5
6b
A
3
A
2
1
2
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 6
7
D
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern:
Lesen Sie die Bedienungsanleitung sorgfältig
durch und beachten sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitsvorschriften vertraut.
Bewahren Sie diese gut auf, damit Ihnen die
Informationen jederzeit zur Verfügung stehen.
Falls Sie das Gerät an andere Personen
übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus.
Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung entstehen.
1. Allgemeine Sicherheitsvorschriften
Hinweis: Bitte versorgen das Gerät nur über einen
Stromkreis, der mit einem Fehler-Stromschutz­schalter (RCD) mit höchstens 30mA Auslösestrom geschützt ist.
1. Erlauben Sie niemals Kindern oder Personen, die die Gebrauchsanweisung nicht kennen, den Ra­senmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers fest­legen.
2. Vor allen Kontroll-, Wartungs- und Instandset­zungsarbeiten ist das Netzkabel abzustecken.
3. Im Arbeitsbereich des Rasenmähers ist der Be­nutzer für Schäden gegenüber Dritten verant­wortlich, die durch die Benutzung des Rasen­mähers verursacht wurden.
4. Arbeiten Sie nur bei guten Lichtverhältnissen oder sorgen Sie für eine entsprechende künst­liche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwel­che Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, dass alle Schutz­vorrichtungen montiert sind und einwandfrei funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie müde sind.
8. Benutzen Sie das Gerät nie in geschlossenen oder schlecht belüfteten Räumen oder wenn entzündliche oder explosive Flüssigkeiten, Dämpfe oder Gase in der Nähe sind.
9. Stellen Sie den Motor ab und ziehen Sie den Netzstecker, bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal beseitigen und bevor Sie den Rasenmäher überprüfen, reinigen, warten oder Arbeiten an ihm durchführen und wenn ein Fremdkörper getroffen wurde.
10. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befesti­gungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschä­digte Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.
11. Beschädigte Teile des Gerätes sind von einem Fachmann zu ersetzen. Es dürfen nur Original Ersatzteile verwendet werden.
12. Bei der Montage oder Demontage des Messers müssen die Anweisungen befolgt und Schutz­handschuhe getragen werden.
13. Überprüfen Sie das Gelände, auf dem der Ra­senmäher eingesetzt wird und entfernen Sie alle Gegenstände die erfasst und weggeschleudert werden können. Fremdkörper müssen vor dem Mähen entfernt werden. Achten Sie auf Verlän­gerungsleitungen, welche Sie für den Betrieb benötigen.
14. Während des Mähens ist immer festes, rutsch­festes Schuhwerk und eine lange Hose zu tragen. Mähen Sie nie barfüßig oder mit leichten Sandalen.
15. Verwenden Sie den Rasenmäher immer mit Fangsack oder arbeiten Sie mit geschlossener Schutzklappe, wenn der Grasfangsack nicht be­nutzt wird.
16. Beim Starten des Motors darf der Rasenmäher nicht angehoben werden.
17. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung auf.
18. Bevor Sie den Grasfangsack aushängen oder entleeren muss der Motor abgeschaltet sein und der Stillstand des Messers abgewartet werden.
19. Der durch den Holm vorgegebene Sicherheitsab­stand muss eingehalten werden.
20. Wenn Sie am Hang mähen, muss der Rasen quer zum Hang gemäht werden.
21. Verwenden Sie den Rasenmäher nicht bei Steig­ungen über 15 %.
22. Bevor Sie den Rasenmäher zum Transport anhe­ben, muss der Motor abgeschaltet und das Netz­kabel abgesteckt und der Stillstand des Messers abgewartet werden.
23. Achten Sie darauf, dass sich während des Be­triebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Nähen des Rasen­mähers aufhalten. Sorgen Sie dafür, dass ein Sicherheitsabstand von 10 Metern eingehalten wird.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 7
8
D
24. Bewahren Sie den Rasenmäher an einem trockenen und für Kinder unzugänglichen Ort auf.
25. Reparaturen an den elektrischen Teilen des Rasenmähers dürfen nur durch einen Elektro­Fachmann durchgeführt werden.
26. Die verwendeten Anschlussleitungen dürfen nicht leichter als leichte Gummischlauchleitungen H07RN-F nach DIN 57 282/VDE 0282 sein und mindestens einen Querschnitt von 1,5 mm
2
auf­weisen. Die Steckverbindungen müssen Schutz­kontakte aufweisen und die Kupplung spritz­wassergeschützt sein. Die Anschlussleitung muss durch die Zugentlastung am Führungsholm geführt und an die Schalter-Steckerkombination angesteckt werden. Prüfen Sie vor Gebrauch die Leitung auf Beschädigungen und Alterung. Mähen Sie niemals mit nicht einwandfreien Leitungen (gilt auch für Motorzuleitung am Ge­rät). Wird die Leitung beim Mähen beschädigt, sofort Netzstecker ziehen und dann erst den Schaden überprüfen.
27. Beim Starten des Motors darf der Rasenmäher nicht gekippt werden, es sein denn, der Rasen­mäher muss bei dem Vorgang angehoben wer­den. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.
28. Falls der Rasenmäher anfängt, ungewöhnlich
stark zu vibrieren, ist eine sofortige Überprüfung erforderlich. Ziehen Sie sofort den Netzstecker, wenn der Rasenmäher anfängt unnormal zu vibrieren.
29. Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
30. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasen­mäher arbeiten.
31. Der Rasenmäher darf nicht dem Regen ausge­setzt werden. Der Rasen darf nicht nass oder sehr feucht sein.
32. Achten Sie während der Arbeit immer auf einen sicheren Stand.
33. Führen Sie die Maschine nur im Schritttempo.
34. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
35. Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heran­ziehen.
36. Halten Sie das Schneidwerkzeug an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angehoben werden muss und wenn der Rasenmäher von und zu der mähen­den Fläche bewegt werden muss.
37. Starten oder betätigen Sie den Anlassschalter mit Vorsicht entsprechend den Herstelleranwei­sungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug. Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
38. Berühren Sie nicht das Schneidmesser, bevor die Maschine vom Netz getrennt ist und die Schneidmesser bis zum vollständigen Stillstand gekommen sind.
39. Heben oder tragen Sie den Rasenmäher nie mit
laufenden Motor.
40. Stellen Sie den Motor ab, wenn Sie den Rasen-
mäher verlassen und ziehen Sie den Netz­stecker.
41. Lassen Sie den Motor abkühlen, bevor Sie die
Maschine in geschlossenen Räumen abstellen.
42. Prüfen Sie regelmäßig den Grasfangsack auf
Verschleißerscheinungen oder auf den Verlust der Funktionsfähigkeit.
43. Vor dem Einstellen oder Säubern des Mähers oder vor dem Prüfen, ob die Netzanschluss­leitung verschlungen oder beschädigt ist, den Mäher ausschalten und den Netzstecker ziehen.
44. Kupplungssteckdosen an Anschlusselementen müssen aus Gummi, Weich - PVC oder anderem thermoplastischem Material der gleichen Festig­keit sein oder mit diesem Material überzogen sein.
45. Achten Sie darauf, dass Sie Bahnen vermeiden, welche die freie Bewegung des Verlängerungs­kabel behindern könnten.
46. Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein „Spielen“ am Einschalter sind zu vermeiden.
47. Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen an­dere, am gleichen Stromkreis angeschlossene Einrichtungen, gestört werden. In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Ge­rätes an einem Stromkreis mit einer niedrigeren Impendanz).
48. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge­schränkten physischen, sensorischen oder gei­stigen Fähigkeiten oder mangels Erfahrung und/ oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 8
9
D
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anwei­sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elek­trischen Schlag, Brand und/oder schwere Verletzun­gen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und An­weisungen für die Zukunft auf.
2. Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 8)
1= Vor Inbetriebnahme Gebrauchsanweisung
lesen! 2= Tragen Sie Gehör- und Augenschutz 3= Dritte aus dem Gefahrenbereich fernhalten! 4= Vorsicht! -Scharfe Schneidmesser- vor War-
tungsarbeiten und bei Beschädigung der Leitung
den Stecker aus dem Netz entfernen. 5= Achtung, das Messer rotiert nach Abstellen des
Motors nach! 6= Das Gerät nicht Regen oder Feuchtigkeit aus-
setzen! 7= Achtung, Anschlusskabel von den Schneide-
werkzeugen fernhalten!
3. Gerätebeschreibung (Bild 1/2)
1. Ein-/Ausschalter
2. Kabelzugentlastung
3. Tragegriff
4. Fangkorb
5. Auswurfklappe
6. Netzstecker
7. Oberer Schubbügel
8. Unterer Schubbügel
9. Befestigungsschrauben für unteren Schubbügel
10. Befestigungsschrauben für oberen Schubbügel
11. Kabelbefestigungsklammern
12. Fangkorbgehäusehälften
13. Fangkorbgriff
4. Bestimmungsgemäße Verwendung
Der Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet.
Die Maschine darf nur nach ihrer Bestimmung ver­wendet werden. Jede weitere darüber hinausgehen­de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, handwerk­lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebe­trieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
5. Technische Daten
Netzspannung: 230V ~ 50Hz Leistungsaufnahme: 1000 W Motordrehzahl: 3600 min
-1
Schnittbreite: 30 cm Schnitthöhenverstellung: 25-60 mm; 3-stufig Fangkorbvolumen: 28 Liter Schalldruckpegel LpA: 72,8 dB(A) Schallleistungspegel LWA: 96 dB(A) Vibration am Holm ahv: < 2,5 m/s
2
Schutzklasse II/
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.Warten und reinigen Sie das Gerät regelmäßig.Passen Sie Ihre Arbeitsweise dem Gerät an.Überlasten Sie das Gerät nicht.Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 9
10
D
6. Vor Inbetriebnahme
Der Rasenmäher ist bei Auslieferung demontiert. Der komplette Schubbügel und der Fangkorb müssen vor dem Gebrauch des Rasenmähers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau einfach für Sie wird.
6.1 Montage des Schubbügels (Bild 3a bis 3d)
Stecken Sie einen unteren Schubbügel (Bild 3a/Pos.
8) in die vorgesehene Öffnung (Bild 3a) und befestigen Sie diesen wie in Bild 3b gezeigt mit einer Schraube (Bild 3b/Pos. 9). An der anderen Seite gehen Sie analog vor. Bei der Montage des oberen Schubbügels können Sie durch Auswahl des Befestigungsloches (Bild 3c) die Höhe des Schubbügels bestimmen. Befestigen Sie den Oberen Schubbügel entweder durch die Löcher L für eine niedrige Position oder H für eine Hohe Position. Dazu den oberen Schubbügel mit dem unteren Schubbügel verschrauben wie in Bild 3d gezeigt.
6.2 Montage des Fangkorbes (Bild 4a bis 4f)
Stecken Sie die beiden Fangkorbgehäusehälften (Bild 4a /Pos. 12) zusammen. Die beiden Hälften sind identisch. Achten Sie darauf, dass rundherum alle Plastiknasen korrekt einrasten (Bild 4b). Als nächstes drücken Sie den Fangkorbgriff (Bild 4c/Pos.
13) in die Öffnungen am Fangkorb. Kontrollieren Sie den festen und korrekten Sitz des Griffes wie in Bild 4d gezeigt. Zum Einhängen des Fangsackes muss der Motor abgeschaltet werden und das Schneidemesser darf sich nicht drehen. Der Fangkorb wird am Rasenmä­her an den beiden Haken (Bild 4e/Pos. A) einge­hängt. Öffnen Sie dazu mit einer Hand die Auswurf­klappe (Bild 4f/Pos. 5) und hängen Sie mit der an­deren Hand den Fangkorb wie in Bild 4f gezeigt ein. Die Auswurfklappe wird von einer Feder gegen den Fangkorb gezogen.
6.3 Verstellung der Schnitthöhe Achtung!
Das Verstellen der Schnitthöhe darf nur bei stillgesetztem Motor und abgezogenem Netzkabel vorgenommen werden.
Bevor Sie zu Mähen beginnen, prüfen Sie, ob das Schneidewerkzeug nicht stumpf und Ihre Befesti­gungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidewerkzeuge, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Netzstecker ziehen.
Die Verstellung der Schnitthöhe muss wie in Bild 6a und 6b dargestellt durchgeführt werden. Drehen Sie dazu die Radkappe im Uhrzeigersinn, um die Achse zu lösen (Bild 6a) und entfernen Sie die Radkappe samt Schraube und Rad. Entsprechend der gewünschten Schnitthöhe können Sie das Rad nun in Position 1,2 oder 3 anbringen. Bringen Sie alle 4 Räder in der gleichen Höhe an, damit das Schneidmesser parallel zum Rasen verläuft.
Position Schnitthöhe
1 60 mm 2 42,5 mm 3 25 mm
7. Bedienung
Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten über­einstimmen. Verbinden Sie den Netzstecker (Bild 1/Pos. 6) mit einem Verlängerungskabel. Das Verlängerungskabel muss wie in Bild 5a dargestellt mit der Kabelzugentlastung gesichert werden.
Achtung!
Um ein ungewolltes Einschalten zu verhindern, ist der Rasenmäher mit einer Einschaltsperre (Bild 5b/ Pos. A) ausgestattet, die gedrückt werden muss, be­vor der Schaltbügel (Bild 5b / Pos. B) gedrückt wer­den kann. Wird der Schaltbügel losgelassen wird der Rasenmäher ausgeschaltet. Führen Sie diesen Vor­gang einige Male durch, damit Sie sicher sind, dass ihr Gerät korrekt funktioniert. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich das Messer nicht dreht und das Gerät vom Netz getrennt ist.
Achtung!
Öffnen Sie die Auswurfklappe nie, wenn die Fang­einrichtung entleert wird und der Motor noch läuft. Umlaufendes Messer kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe bzw. den Gras­fangsack immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungs­holme gegebene Sicherheitsabstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tra­gen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hosen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasen­mäher aus Sicherheitsgründen nicht gemäht werden.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 10
11
D
Üben Sie besondere Vorsicht beim Rückwärtsbe­wegen und beim Ziehen des Rasenmähers. Stolpergefahr!
7.1 Hinweise zum richtigen Mähen
Beim Mähen wird eine überlappende Arbeitsweise empfohlen. Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Ra­senmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben. Wie oft gemäht werden soll, hängt grundsätzlich von der Wachstumsgeschwindigkeit des Rasens ab. In der Hauptwachstumszeit (Mai - Juni) zweimal in der Woche, sonst einmal in der Woche. Die Schnitthöhe soll zwischen 4 - 6 cm liegen und 4 ­5 cm sollte das Wachstum bis zum nächsten Schnitt betragen. Ist der Rasen einmal etwas länger gewor­den, so sollten Sie hinterher nicht den Fehler machen, ihn sofort auf die normale Höhe zurück zu schneiden. Dies schadet dem Rasen. Schneiden Sie dann nie mehr als die Hälfte der Grashöhe zurück. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beein­trächtigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers läßt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsäch­lichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so dass maximal 4cm Rasen auf einmal abge­tragen werden. Bevor irgendwelche Kontrollen des Messers durch­geführt werden, Motor abstellen. Denken Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliffen ist. Im entgegen­gesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befindliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen stillsteht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind müssen sie ausgewechselt werden. Legen Sie die verwendete Geräteanschlussleitung schleifenförmig vor der verwendeten Steckdose auf die Erde. Mähen Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräte­anschlussleitung immer im gemähten Rasen liegt, damit die Geräteanschlussleitung nicht vom Rasen-
mäher überfahren wird. Sobald während des Mähens Grasreste liegen bleiben, muss der Fangsack entleert werden.
Achtung!
Vor dem Abnehmen des Fangsackes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausnehmen. Der Sicher­heitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsacks zu und verschließt die hintere Auswurföffnung. Bleiben dabei Grasreste in der Öffnung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmäher um etwa 1m zurückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit ge­eigneten Hilfsmitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müssen der Fangsack und besonders das Gitter von innen nach der Benutzung gereinigt werden. Fangsack nur bei abgeschaltetem Motor und still­stehendem Schneidwerkzeug einhängen. Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen.
8. Reinigung, Wartung und Ersatzteil­bestellung
Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saube­ren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des Ge­rätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
8.2 Auswechseln des Messers
Aus Sicherheitsgründen empfehlen wir, den Austausch der Messer von einem autorisierten Fachmann vornehmen zu lassen.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 11
12
D
Achtung!
Arbeits - Handschuhe tragen!
Verwenden Sie nur Original Messer, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.
Zum Wechseln des Messers gehen Sie wie folgt vor:
1. Lösen Sie die Befestigungsschraube (Bild 7).
2. Nehmen Sie das Messer ab und ersetzen es gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie bitte auf die Einbaurichtung des Messers. Die Windflü-gel des Messers müssen in den Motorraum ragen.
4. Anschließend ziehen Sie die Befestigungs­schraube wieder fest. Das Anzugsmoment sollte ca. 25 Nm betragen.
8.3 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.
8.4 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des GerätesArtikelnummer des GerätesIdent-Nummer des GerätesErsatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver­schiedenen Materialien, wie z.B. Metall und Kunst­stoffe. Führen Sie defekte Bauteile der Sondermüll­entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 12
Important!
When using equipment, a few safety precautions must be observed to avoid injuries and damage.
Read the operating instructions carefully and
comply with them. It is important to consult these instructions in order to acquaint yourself with the unit, its proper use and safety regulations.
Keep this manual in a safe place, so that the
information is available at all times.
If you give the equipment to any other person,
give them these operating instructions as well.
We accept no liability for damage or accidents which arise due to non-observance of these instructions.
1. General safety instructions
Note: Supply power to the equipment only using a circuit protected by an RCD with a maximum trip current of 30 mA.
1. Never allow children or others who are not amiliar with the operating instructions to use the lawn mower. Local regulations may fix the minimum age of the user.
2. Disconnect the mains lead before carrying out any inspection, servicing and maintenance work.
3. The user is responsible for any harm to third parties in the working area of the lawn mower, caused by using the lawn mower.
4. Only work in good light or provide the appropriate artificial light.
5. Always check the mower for signs of damage.
6. Ensure that all the guards are fitted and function correctly.
7. Never use the mower when you are tired.
8. Never use the mower in enclosed or poorly ventilated rooms or if there are inflammable or explosive fluids, vapours or gases nearby.
9. Switch off the motor and disconnect the mains lead before releasing blockages in the discharge channel and before you check, clean, service or work on the lawn mower or if the mower has struck a foreign body.
10. Before use always inspect the mower to check the cutting tools, fastening bolts and the entire cutting unit for signs of wear or damage. To prevent imbalance, worn or damaged cutting tools and fastening bolts may only be replaced in full.
11. Damaged parts on the mower must be replaced
by trained personnel. Use only genuine spare parts.
12. Follow the instructions to fit or remove the blade and wear protective gloves.
13. Check the site on which you intend to use the lawn mower and remove all objects that may be caught and thrown up by the mower. Foreign bodies must be removed before you start mowing. Keep an eye of the extension cables that you need to power the mower.
14. Always wear strong, anti-slip footwear and long trousers when using the mower. Never mow in bare feet or in open-toed sandals.
15. Always use the lawn mower with the grass bag attached or with the safety flap closed if you are not using the grass bag.
16. Do not lift the lawn mower when you start the motor.
17. Never reach into rotating parts with your hands or feet. Always keep away from the discharge opening.
18. Before you attach or empty the grass bag, switch off the motor and wait until the blade has reached a standstill.
19. The safety distance produced by the long handle must be maintained at all times.
20. If you use the mower on a slope, mow across the slope (not in up or down direction).
21. Do not use the lawn mower on gradients of over 15%.
22. Before you lift the lawn mower to transport it, switch off the motor, disconnect the mains lead and wait until the blade has reached a standstill.
23. When the mower is working ensure that nobody, particularly children and animals, is in the immediate vicinity of the lawn mower. Ensure that you keep everybody 10 meters away from the mower when it is working.
24. Keep the lawn mower in a dry place which is inaccessible to children.
25. Repair work on the electrical parts of the lawn mower may only be carried out by an electrician.
26. The mains leads must be no lighter than lightweight rubber hose cables H07RN-F as described in DIN 57 282/VDE 0282 and must have a minimum cross-section of 1.5 mm
2
. The plug connectors must have safety contacts and the connection must be splashproof. The mains lead must be threaded through the strain-relief clamp on the strut and connected to the switch/plug combination. Before use check the lead for signs of damage and ageing. Never use the mower if the cables are not in perfect condition (this also applies to the motor supply cable on the mower). If the cable is damaged whilst the mower is working, disconnect the
13
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 13
mains plug from the power supply immediately and then check the extent of the damage.
27. When you start the motor the lawn mower must not be tilted unless it has to be raised for this purpose. In this case only tilt it up as far as is really necessary and only raise the side that is furthest away from the user.
28. If the lawn mower begins to experience
exceptionally strong vibrations, immediately switch it off and check it. Pull the plug immediately if the lawn mower starts to vibrate abnormally.
29. Ensure that all the nuts, bolts and screws are tight and that the mower is in a safe condition for use.
30. Switch off the motor and disconnect the plug from the power supply if the mower strikes a foreign body. Check the mower for signs of damage and carry out the necessary repair work before you start work with the mower again.
31. Do not leave the mower out in the rain. The lawn must not be wet or very damp.
32. Ensure that you have safe footing at all times whilst working with the mower.
33. Only push the mower at walking pace.
34. Be particularly careful when changing direction with the mower whilst working on a slope.
35. Be particularly careful when you change the direction of the mower or pull it towards you.
36. Switch off the mower if it has to be tilted for transport purposes, when you have to take it over surfaces other than grass, and when moving the mower to and from the area you wish to mow.
37. Carefully actuate the starter switch in accordance
with the manufacturer’s instructions. Make sure that your feet are far enough away from the mower blade! Do not start the motor if you are positioned in front of the chute.
38. Do not touch the cutting blade until the machine has been disconnected from the mains and the cutting blade has reached a complete standstill.
39. Never lift or carry the mower whilst the motor is running.
40. Switch off the motor and pull the plug before you
leave the lawn mower.
41. Allow the motor to cool down before you place the machine in enclosed rooms for storage.
42. Check the grass bag at regular intervals for signs of wear and to ensure that it is still in perfect working order.
43. Before you adjust or clean the mower or check whether the mains lead is kinked or damaged, switch off the mower and disconnect the plug from the power supply.
44. The connection sockets on the connectors must
be made of rubber, soft PVC or other thermoplastic material with the same strength or they must be coated with this material.
45. Ensure that you do not push the mower over routes that might hamper the free movement of the extension cable.
46. Do not switch the mower on and off frequently over a short period of time, and in particular do not play with the ON/OFF switch.
47. As a result of the voltage fluctuations this mower causes as it gets up to speed, other equipment connected to the same circuit may suffer faults if the mains supply is not in perfect condition. In this case suitable action has to be taken (for example connect the mower to a different circuit or run the mower on a circuit with lower impedance).
48. This equipment is not designed to be used by
people (including children) with limited physical, sensory or mental capacities or those with no experience and/or knowledge unless they are supervised by a person who is responsible for their safety or they have received instructions from such a person in how to use the equipment safely. Children must always be supervised in order to ensure that they do not play with the equipment.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric shock, fire and/or serious injury.
Keep all safety regulations and instructions in a safe place for future use.
14
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 14
2. Explanation of the warning signs on the equipment (see Fig. 8)
1 = Read the directions for use before operating the
equipment 2 = Wear ear guards and goggles 3 = Keep all other persons away from the danger
zone. 4 = Caution! -Sharp blades- Before carrying out any
maintenance work or if you damage the cable,
pull the plug out of the socket. 5 = Caution: The cutters continue to run after the
motor is switched off 6 = Do not expose the equipment to rain or moisture. 7 = Caution: Keep the power cable away from the
cutters!
3. Layout (Fig. 1 / 2)
1. ON/OFF switch
2. Cable strain-relief clamp
3. Carry handle
4. Grass basket
5. Ejector flap
6. Mains plug
7. Top push bar
8. Bottom push bar
9. Fastening screws for bottom push bar
10. Fastening screws for top push bar
11. Cable clips
12. Grass box housing halves
13. Grass box handle
4. Proper use
The lawn mower if designed for use in private gardens.
The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.
5. Technical data
Voltage: 230 V ~ 50 Hz Power input: 1000 watts Motor speed: 3600 rpm Cutting width: 30 cm Cutting height adjustment: 25-60 mm; 3 levels Volume of catch bag: 28 liters LpAsound pressure level: 72,8 dB(A) LWAsound power level: 96 dB(A) Vibration at the handlebars ahv: < 2,5 m/s
2
Protection class II/
Keep the noise emissions and vibrations to a minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.Adapt your working style to suit the appliance.Do not overload the appliance.Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.Wear protective gloves.
6. Before starting the equipment
The lawn mower is delivered unassembled. The complete push bar and the grass collector must be assembled before using the lawn mower. Follow the operating instructions step-by-step and use the pictures provided as a visual guide to easily assemble the machine.
6.1 Fitting the push bar (Fig. 3a to 3d)
Fit a bottom push bar (Fig. 3a / Item 8) into the opening provided for it (Fig. 3a) and secure it as shown in Fig. 3b with a screw (Fig. 3b / Item 9). Proceed in the same way on the other side. When you fit the top push bar you can decide the height of the push bar by selecting the appropriate fastening hole (Fig. 3c). Fasten the top push bar using either the holes L for a low position or H for a high position. Screw the top push bar to the bottom push bar as shown in Fig. 3d.
6.2 Fitting the grass box (Fig. 4a to 4f)
Fit the two halves of the grass box together (Fig. 4a / Item 12). The two halves are identical. Ensure that all the plastic lugs engage correctly (Fig. 4b). Next push the grass box handle (Fig. 4c / Item 13) into the openings on the grass box. Check that the handle is
15
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 15
secure and correctly positioned as shown in Fig. 4d. Before you fit the grass bag you must ensure that the motor is switched off and the blade is not rotating. The grass box must be attached to the two hooks on the mower (Fig. 4e / Item A). To do this, open the ejector flap with one hand (Fig. 4f / Item 5) and attach the grass box with the other hand as shown in Fig. 4f. The ejector flap is held against the grass box by a spring.
6.3 Setting the cutting heights Important!
Adjust the cutting height only when the engine is switched off and the power cable has been disconnected.
Before you begin to mow, check to ensure that the blade is not blunt and that none of the fasteners are damaged. To prevent any imbalance, replace blunt and/or damaged blades. To carry out this check, first switch off the motor and pull out the power plug.
The cutting height is adjusted as shown in Figs. 6a and 6b. To do this turn the hub cap clockwise to release the axle (Fig. 6a) and remove the hub cap with the screw and tire. The tires can now be fitted in position 1, 2 or 3 to suit the required cutting height. Fit all four tires at the same height so that the cutting blade runs parallel to the lawn.
Position Cutting depth
1 60 mm 2 42.5 mm 3 25 mm
7. Operation
Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data. Connect the plug (Fig. 1/Item 6) to an extension cable. It is imperative to secure the extension cable with the cable grip as shown in Figure 5a.
Important!
To prevent the machine switching on accidentally, the lawn mower is equipped with a safety lock-off (Fig. 5b/Item A) which must be pressed before the switching bar (Fig. 5b/Item B) can be activated. The lawn mower switches itself off when the switch is released. Repeat this process several times so that you are sure that the machine functions properly. Before you perform any repair or maintenance work
on the machine, ensure that the blade is not rotating and that the power supply is disconnected. Repeat this process several times so that you are sure that the machine functions properly. Before you perform any repair or maintenance work on the machine, ensure that the blade is not rotating and that the power supply is disconnected.
Important!
Never open the discharge flap if the grass box is being emptied and the motor is still running. The rotating blade can cause serious injuries. Always secure the discharge flap and grass bag carefully. Always switch off the motor before you remove these items. The safety distance between the blade casing and the user provided by the guide struts must be maintained at all times. Take special care when mowing and changing direction on embankments and slopes. Ensure that you have a secure surface to stand on, wear shoes with anti-slip soles that offer good grip, and long trousers. Always mow across the slope (not in up or down direction). Do not use the mower on gradients exceeding 15° for safety reasons. Take special care when moving backwards and pulling the lawn mower. Danger of stumbling.
7.1 Information on correct mowing
We recommend that you mow in overlapping lines. Only mow with sharp, perfect blades so that the blades of grass do not fray, making the lawn turn yellow. To achieve a good cut, guide the lawn mower in lines that are as straight as possible. These lines should always overlap by a few centimeters so that you do not leave any strips. How often you should mow the lawn depends on how fast the lawn grows. During the main growth period (May – June), mow it twice a week, and once a week at other times. The cutting height should be between 4 and 6 cm and the growth before the next cut should be between 4 and 5 cm. If the lawn grows longer than this on occasion, do not make the mistake of cutting to normal length straight away since this will damage the lawn. Never cut the grass by more than half its height. Keep the underside of the mower casing clean and remove all grass deposits from it. Deposits make it more difficult to start the mower and also adversely affect the mowing quality and the grass discharge. On slopes mow across the slope (not in up or down direction). You can counteract the tendency of the mower to slide down the slope by setting it at an angle upwards. Select the cutting height to suit the actual length of the grass. Make several passes to ensure
16
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 16
that you do not remove more than 4 cm of grass length in any one pass. Switch off the motor before you carry out any inspections of the blade. Remember than the blade will continue to turn for a few seconds after the motor has been switched off. Never attempt to stop the blade.
Check regularly that the blade is correctly secured, in good condition and well ground. If not, grind or replace the blade. If the moving blade strikes an object, stop the mower and wait until the blade has come to a complete standstill. Then check the condition of the blade and the blade holder. If they are damaged, they must be replaced. Place the mains lead in loops on the ground in front of the socket. Mow away from the socket and cable and ensure that the mains lead is always on the section of lawn that you have already mowed so that you do not run over the mains lead with the mower. As soon as you see mown grass on the lawn whilst you are mowing, the grass bag will need emptying.
Important!
Before you remove the grass bag switch off the motor and wait until the cutting tool reaches a standstill. To remove the grass bag, raise the discharge flap with one hand and remove the grass bag using its handle with your other hand. To maintain safety, the discharge flap will close when you remove the grass back to seal the rear discharge opening. If any grass residues are caught in the opening, it is a good idea to pull the mower backwards around 1 m to make it easier to start the motor. Do not remove grass cuttings in the mower casing or on the cutter by hand or with your feet. Instead use suitable tools such as a brush or broom. To ensure that it can collect the grass correctly the grass bag and in particular the net must be cleaned from the inside after use. Only attach the grass bag after switching off the motor and the cutting tool has reached a standstill. Raise the discharge flap with one hand and, holding the grass bag by its handle in your other hand, attach it from the top.
8. Cleaning, maintenance and ordering of spare parts
Always pull out the mains power plug before starting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device.
8.2 Replacing the blade
For safety reasons, we recommend having the blade replaced by an authorized professional.
Important.
Wear work gloves!
Only replace the blade with a genuine Einhell replacement blade, as this will ensure top performance and safety under all conditions.
Carry out the following steps to change the blade:
Undo the fastening screw (Fig. 7).Remove the blade and replace with a new one.When fitting the blade, make sure it is installed in
the right direction. The blade’s air vanes must jut into the motor compartment.
Then retighten the fastening screw. The
tightening torque should be approx. 25 Nm.
8.3 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician. Important! The carbon brushes should not be rep laced by anyone but a qualified electrician.
8.4 Maintenance
There are no parts inside the equipment which
require additional maintenance.
17
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 17
8.5 Ordering replacement parts:
Please quote the following data when ordering replacement parts:
Type of machineArticle number of the machineIdentification number of the machineReplacement part number of the part required
For our latest prices and information please go to www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.
18
GB
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 18
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages :
Veuillez lire consciencieusement ce mode
dʼemploi jusquʼau bout et en respecter les consignes. Apprenez à vous servir correctement de lʼappareil à lʼaide de ce mode dʼemploi et familiarisez-vous avec les consignes de sécurité.
Conservez-le bien de façon à pouvoir disposer à
tout moment de ces informations.
Si lʼappareil doit être remis à dʼautres personnes,
remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi.
1. Consignes de sécurité générales
Remarque : N’alimentez l’appareil que via un circuit électrique qui est protégé par un interrupteur de protection contre les courants de court-circuits (RCD) avec un courant de déclenchement de 30mA maximum.
1. Ne permettez jamais à des enfants ou à des personnes n'ayant pas connaissance du mode d'emploi d'utiliser la tondeuse à gazon. Des prescriptions locales peuvent déterminer l'âge minimum requis des utilisateurs.
2. Avant tous travaux de contrôle, de maintenance et de remise en état, il faut déconnecter le câble réseau.
3. Dans la zone de travail de la tondeuse à gazon, l'utilisateur est responsable vis-à-vis de tiers, d'éventuels dommages causés par l'utilisation de la tondeuse à gazon.
4. Ne travaillez que dans de bonnes conditions de lumière ou assurez un éclairage correspondant.
5. Contrôlez toujours si l'appareil ne donne pas de signes d'endommagements.
6. Assurez-vous que tous les dispositifs de protection sont bien montés et qu'ils fonctionnent tous impeccablement
7. N'utilisez pas l'outil si vous êtes fatigué(e).
8. Nʼutilisez pas l'appareil dans un local fermé ou mal ventilé ou à proximité de liquides inflammables ou explosifs, vapeurs ou gaz.
9. Eteignez le moteur et retirez la fiche de contact avant dʼéliminer un blocage ou une obturation du canal d'éjection et avant de contrôler la tondeuse à gazon, de la nettoyer, en effectuer la
maintenance ou avant de réaliser des travaux dessus et lorsque vous rencontrez des corps étrangers.
10. Avant l'utilisation contrôlez toujours à vue, si lʼoutil de coupe, toute l'unité de coupe et les boulons de fixation sont usés ou abîmés. Pour éviter tout déséquilibre, les pièces endommagées ou usées et les boulons de fixation doivent être uniquement remplacés par jeux complets.
11. Les pièces endommagées de l'appareil sont à remplacer par un(e) spécialiste. Pour les réparations, seules les pièces de rechange d'origine doivent être utilisées.
12. Pour le montage ou la dépose de la lame, suivez les directives et portez des gants de protection.
13. Contrôlez le terrain sur lequel vous allez employer la tondeuse à gazon et retirez tous les objets pouvant être attrapés ou éjectés par celleci. Les corps étrangers doivent être éliminés avant de tondre le gazon. Faites attention aux câbles de rallonge dont vous avez besoin pour le travail.
14. Pendant la tonte, portez toujours des chaussures rigides et antidérapantes ainsi qu'un pantalon long. Ne tondez jamais pieds nus ou avec des sandales légères.
15. Utilisez toujours la tondeuse à gazon avec un sac collecteur ou travaillez avec le volet de protection fermé lorsque le sac collecteur d'herbe nʼest pas employé.
16. Lors de la mise en marche du moteur, la tondeuse à gazon ne doit pas être soulevée.
17. Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de l'orifice d'éjection.
18. Avant de décrocher le sac collecteur d'herbe ou de le vider, le moteur doit être arrêté et la lame être au repos.
19. Lʼécart de sécurité dû au longeron cité plus tôt doit être respecté.
20. Si vous tondez une pente, vous devez alors tondre perpendiculairement à la pente.
21. N'utilisez pas la tondeuse à gazon pour des pentes de plus de 15 %.
22. Avant de lever la tondeuse à gazon pour la transporter, le moteur doit être arrêté, le câble secteur débranché et la lame être au repos.
23. Veillez à ce que personne, en particulier pas d'enfants ni d'animaux, ne se trouve à proximité directe de la tondeuse à gazon pendant son utilisation. Assurez qu'une distance de sécurité de 10 mètres soit bien respectée.
24. Conservez la tondeuse à gazon dans un lieu sec et inaccessible aux enfants.
25. Les réparations sur des pièces électriques de la
19
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 19
tondeuse à gazon doivent exclusivement être effectuées par un(e) spécialiste en électricité.
26. Les câbles de raccordement utilisés ne doivent pas être plus légers que des câbles en gaine caoutchouc H07RN-F conformément à la norme DIN 57 282/VDE 0282 et doivent avoir un diamètre minimal de 1,5 mm
2
. Les raccords à fiche doivent être dotés de contacts de protection et l'accouplement doit être protégé contre les éclaboussures. Le câble de raccordement doit être fixé au guidon de traction pour soulagement et être raccordé à lʼinterrupteur fiche combiné. Contrôlez, avant l'emploi, le câble quant à d'éventuels endommagements et usures. Ne tondez jamais avec des câbles non irréprochables (valable également pour les câbles du moteur de l'appareil). Si le câble est endommagé pendant la tonte, tirez immédiatement la fiche du réseau et ne contrôlez l'endommagement qu'ensuite.
27. Lors du démarrage du moteur, la tondeuse à gazon ne doit pas être basculée, à moins que la tondeuse à gazon ne doive être soulevée pour le processus en question. Dans un tel cas, basculez-la juste assez et ne soulevez que le côté caché àl'utilisateur.
28. Si la tondeuse à gazon commence à vibrer
fortement, un contrôle immédiat est indispensable. Si la tondeuse à gazon commence à vibrer de manière anormale, débranchez immédiatement la prise de courant.
29. Assurez-vous que tous les écrous, vis et boulons soient bien serrés et que l'appareil se trouve dans un état de fonctionnement en toute sécurité.
30. Arrêtez le moteur et retirez la fiche de contact lorsque vous rencontrez un corps étranger, recherchez un endommagement possible et faites les réparations nécessaires avant de redémarrer et de retravailler avec la tondeuse à gazon.
31. La tondeuse à gazon ne doit pas être exposée à la pluie. Le gazon ne doit pas être mouillé ni humide.
32. Veillez à toujours garder une position équilibrée lors de vos travaux.
33. Ne guidez la machine qu'au pas.
34. Soyez particulièrement précautionneux, lorsque vous changez de direction sur une pente.
35. Soyez particulièrement précautionneux lorsque vous faites demi-tour avec la tondeuse à gazon ou lorsque vous la tirez vers vous.
36. Arrêtez la tondeuse lorsque l'appareil doit être basculé pour un transport, lorsque dʼautres surfaces que le gazon doivent être franchies et lorsque l'appareil doit être amené jusqu'à la
surface à tondre et emmené de celle-ci.
37. Démarrez ou actionnez l’interrupteur de
démarrage avec précaution, conformément aux consignes du fabricant. Veillez à garder un écart suffisant des pieds par rapport à l’outil de coupe. Ne faites jamais démarrer le moteur lorsque vous vous trouvez devant le canal d’éjection.
38. Ne touchez pas les lames tant que la machine
n’est pas déconnectée et qu’elles ne sont pas complètement arrêtées.
39. Ne levez ni ne portez pas la tondeuse à gazon avec un moteur en marche.
40. Arrêtez le moteur lorsque vous vous écartez de la tondeuse à gazon.
41. Laissez le moteur refroidir avant de mettre la machine dans des locaux fermés.
42. Vérifiez régulièrement la fermeture du sac collecteur d'herbe ou sa perte de capacité de fonctionnement.
43. Avant de régler ou de nettoyer la tondeuse à gazon ou avant de contrôler si le câble de raccordement au réseau est emmêlé ou endommagé, mettez la tondeuse à gazon à lʼarrêt et retirez la fiche de contact.
44. Les prises d'accouplement aux organes de raccordement doivent être en caoutchouc, en PVC souple ou autres matériaux thermoplastiques de la même solidité ou être revêtus de ce matériau.
45. Veillez à évitez de passer là où le câble de rallonge ne pourrait pas suivre sans obstacles.
46. Des démarrages intempestifs sur un court temps, particulièrement " jouer " avec le contacteur sont à éviter.
47. Des variations de tension possibles de lʼappareil en marche intensive peuvent causer en cas de conditions de réseau défavorables, des dérangements à d'autres appareils branchés sur le même circuit. Dans ce cas, les mesures suivantes sont à prendre (par exemple branchement à un autre circuit électrique que lʼéquipement touché, mise en service de l'appareil à un autre circuit électrique avec une impédance moindre).
48. Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.
20
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 20
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et instructions.
Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.
2. Explication de la plaque indicatrice sur l’appareil (voir figure 8)
1 = Avant la mise en service, lisez le mode d’emploi 2 = Portez une protection acoustique et une
protection pour les yeux
3 = Tenez les autres personnes hors de la zone de
danger !
4 = Attention ! -lames de coupe aiguisées- avant tous
travaux de maintenance et en cas d’endommagement de la tuyauterie, retirez la fiche de la prise.
5 = Attention, la lame tourne encore après l’arrêt du
moteur 6 = N’exposez pas l’appareil à la pluie ni à l’humidité ! 7 = Attention, maintenez le câble de raccordement
loin du dispositif de coupe !
3. Description de l’appareil (figure 1/2)
1. Interrupteur Marche / Arrêt
2. Déchargeur pour câble
3. Poignée
4. Panier collecteur
5. Clapet d’éjection
6. Fiche de contact
7. Guidon supérieur
8. Guidon inférieur
9. Vis de fixation pour le bas du guidon
10. Vis de fixation pour le haut du guidon
11. Brides de fixation de câble
12. Moitiés de boîtier de panier collecteur
13. Poignée de panier collecteur
4. Utilisation conforme à lʼaffectation
La tondeuse à gazon convient à l'utilisation privée dans des jardins domestiques et de loisirs.
La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
5. Technical data
Tension réseau : 230V ~ 50 Hz Puissance absorbée : 1000 W Vitesse de rotation du moteur : 3600 t/min Largeur de coupe : 30 cm Réglage de la hauteur de coupe :
25-60 mm ; à 3 étages Volume du sac collecteur : 28 Litres Niveau de pression acoustique LpA: 72,8 dB(A) Niveau de puissance acoustique LWA: 96 dB(A) Vibration au longeron ahv: < 2,5 m/s
2
Classe de protection II/
Limitez le niveau sonore et les vibrations à un minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.Adaptez votre façon de travailler à l’appareil. Ne surchargez pas l’appareil.Faites contrôler l’appareil le cas échéant.Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
21
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 21
6. Avant la mise en service
La tondeuse à gazon est livrée démontée. Le guidon complet et le sac collecteur doivent être montés avant lʼutilisation de la tondeuse à gazon. Suivez le mode dʼemploi, étape par étape, et orientez-vous sur les illustrations pour que le montage vous soit simplifié.
6.1 Montage du guidon (figures 3a à 3d)
Enfichez un guidon inférieur (figure 3a/pos.8) dans l’ouverture prévue (figure 3a) et fixez-le comme indiqué sur la figure 3b à l’aide d’une vis (figure 3b/pos. 9). Procédéz de la même manière de l’autre côté. Lors du montage du guidon supérieur, vous pouvez déterminer la hauteur du guidon en sélectionnant le trou de fixation (figure 3c). Fixez le guidon supérieur soit par les trous L pour une position basse soit H pour une position haute. Pour ce faire, vissez le guidon supérieur avec le guidon inférieur comme indiqué sur la figure 3d.
6.2 Montage du panier collecteur (figures 4a à 4f)
Enfichez les deux moitiés de boîtier de panier collecteur (figure 4a/pos. 12). Les deux moitiés sont identiques. Veillez à ce que les nez en plastique s’encrantent correctement tout autour (figure 4b). Ensuite, enfoncez la poignée du panier collecteur (figure 4c/pos.13) dans les ouvertures sur le panier collecteur. Contrôlez la bonne fixation de la poignée comme indiqué dans la figure 4d. Pour accrocher le sac collecteur, le moteur doit être arrêté et la lame ne doit pas tourner. Le panier collecteur est accroché à la tondeuse au niveau des deux crochets (figure 4e/pos. A). Ouvrez pour ce faire d’une main le clapet d’éjection (figure 4f/pos. 5) et accrochez avec l’autre main le panier collecteur comme indiqué dans la figure 4f. Le clapet d’éjection est tiré par un ressort contre le panier collecteur.
6.3 Réglage de la hauteur de coupe Attention !
Le déplacement de la hauteur de coupe peut seulement être entrepris lorsque le moteur est arrêté et le câble secteur débranché.
Avant de commencer à tondre, vérifiez que lʼoutil de coupe nʼest pas émoussé et que vos moyens de fixation ne sont pas endommagés. Remplacez les outils de coupe émoussés ou endommagés afin quʼaucun déséquilibre ne se produise. Pour ce contrôle, arrêtez le moteur et débranchez la fiche de contact.
Le réglage de la hauteur de coupe doit être réalisé comme indiqué dans les figures 6a et 6b. Tournez pour ce faire l’enjoliveur dans le sens des aiguilles d’une montre pour libérer l’essieu (figure 6a) et retirez l’enjoliveur avec la vis et les pneus. En fonction de la hauteur de coupe désirée, vous pouvez à présent monter les pneus dans la position 1, 2 ou 3. Montez les 4 pneus à la même hauteur pour que les lames soient parallès au gazon.
Position Hauteur de coupe
1 60 mm 2 42,5 mm 3 25 mm
7. Commande
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Raccordez la fiche secteur (figure 1/pos. 6) à un câble de rallonge. Le câble de rallonge doit être bloqué avec le déchargeur pour câble comme indiqué sur la figure 5a.
Attention !
Pour éviter une mise en service non intentionnée, la tondeuse à gazon est dotée dʼun verrouillage de démarrage (figure 5b/rep. A). Il faut appuyer dessus avant dʼactionner le guidon de commutation (figure 5b/ rep. B). Si lʼon relâche la touche de commutation, la tondeuse à gazon se met hors circuit. Effectuez ce processus plusieurs fois de suite pour être sûr que vote appareil fonctionne correctement. Avant dʼentreprendre des travaux de réparation ou de maintenance sur lʼappareil, vous devez vous assurer que la lame ne tourne pas et que lʼappareil est bien déconnecté du réseau. Effectuez ce processus plusieurs fois de suite pour être sûr que vote appareil fonctionne correctement. Avant dʼentreprendre des travaux de réparation ou de maintenance sur lʼappareil, vous devez vous assurer que la lame ne tourne pas et que lʼappareil est bien déconnecté du réseau.
Attention !
Nʼouvrez jamais le clapet dʼéjection lorsque le sac collecteur va être vidé et que le moteur fonctionne. Une lame en rotation peut causer des blessures. Fixez le clapet dʼéjection et/ou le sac collecteur toujours minutieusement. Pour les enlever, mettez avant le moteur hors service. La distance de sécurité donnée par les longerons de guidage entre le carter de lame et l'utilisateur doit
22
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 22
toujours être maintenue. En tondant et en cas de modifications de la direction auprès de buissons et de pentes, veuillez particulièrement faire attention. Veillez à vous tenir de façon sûre, portez des chaussures à semelles anti-dérapantes et agrippantes et des pantalons longs. Tondez toujours transversalement par rapport à la pente. Les pentes de plus de 15 degrés ne doivent pas être tondues avec la tondeuse pour des raisons de sécurité. Soyez particulièrement vigilants lorsque vous vous déplacez en reculant et lorsque vous tirez la tondeuse à gazon. Risque de trébucher
7.1 Consignes pour tondre le gazon correctement
Pour la tonte, il est conseillé de travailler par chevauchement. Couper uniquement avec une lame aiguisée, de telle façon que les brins dʼherbe ne soient pas effilochés et ne jaunissent pas. Pour obtenir une tonte correcte, il faut faire suivre à la tondeuse à gazon des pistes droites, dans la mesure du possible. Les bords de ces pistes doivent alors se chevaucher de quelques centimètres pour qu'aucune bande ne reste sans tonte. A quelle fréquence doit-on tondre dépend de la vitesse de croissance du gazon. Dans la haute période de croissance (mai – juin) deux fois par semaine, sinon une fois par semaine. La hauteur de coupe doit être entre 4 et 6 cm et jusquʼà la prochaine coupe, la pousse doit être de 4 à 5 cm. Si le gazon est devenu trop haut, on ne devrait pas faire lʼerreur de le couper tout de suite à la hauteur normale. Ceci nuit au gazon. Ne le coupez alors pas plus quʼà la moitié de la hauteur de lʼherbe. La partie inférieure du carter de la tondeuse à gazon doit être gardée propre et les dépôts d'herbe absolument éliminés. Les dépôts gênent le processus de démarrage, altèrent la qualité de coupe et lʼéjection de lʼherbe. Sur les pentes, il faut suivre une ligne de tonte transversale par rapport à la pente. Un glissement de la tondeuse à gazon est évité par une inclinaison vers le haut. Sélectionnez la hauteur de coupe, en fonction de la hauteur de gazon réelle. Faites plusieurs passages, de sorte de ne couper que 4 cm max. en une fois. Avant d'effectuer tout contrôle de la lame, mettez le moteur à lʼarrêt. Pensez aussi que la lame continue à tourner quelques secondes après lʼarrêt du moteur. Nʼessayez jamais, dʼarrêter la lame. Vérifiez régulièrement, si la lame est correctement fixée, en bon état et bien aiguisée. Si tel n'est pas le cas, rectifiez ou remplacez-la. Si la lame en mouvement frappe un objet, arrêtez la tondeuse à gazon et attendez, que la lame soit au repos.
Contrôlez ensuite lʼétat de la lame et du porte-lame. Si ceux-ci sont endommagés, ils doivent être changés. Posez le câble de raccordement de l'appareil en forme de boucle devant la prise utilisée, sur la terre. Tondez loin de la prise, c'est-à-dire aussi du câble et veillez à ce que le câble de raccordement soit toujours sur le gazon tondu, afin de ne pas être écrasé par la tondeuse à gazon. Dès que des restes dʼherbe restent sur le sol pendant la tonte, le sac collecteur doit être vidé.
Attention ! Avant de décrocher le sac collecteur, arrêtez le moteur et attendez lʼarrêt de lʼoutil de coupe.
Pour décrocher le sac collecteur, levez le clapet dʼéjection avec une main, avec lʼautre main, prenez le sac collecteur par la poignée. Conformément aux prescriptions de sécurité, le clapet dʼéjection se ferme au décrochage du sac collecteur et bouche lʼorifice d'éjection arrière. Si des restes dʼherbe sont accrochés dans lʼouverture, mettez le moteur en marche lentement, et reculez la tondeuse à gazon dʼenviron 1 m. Les restes de coupe dans le carter et sur lʼoutil de travail ne sont pas à enlever à la main ou au pied, mais avec les moyens appropriés, par ex. brosse ou balayette. Pour garantir un bon ramassage, le sac collecteur et surtout la grille doivent être nettoyées de lʼintérieur après utilisation. Nʼaccrochez le sac collecteur qu'après lʼarrêt du moteur et de l'outil de coupe. Levez le clapet dʼéjection avec une main et avec lʼautre main maintenez le sac collecteur par la poignée et accrochez-le d'en haut.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez lʼappareil avec un chiffon propre ou soufflez dessus avec de lʼair comprimé à basse pression.
Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez aucun produit de nettoyage ni détergeant ; ils
23
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 23
pourraient endommager les pièces en matières plastiques de lʼappareil. Veillez à ce quʼaucune eau nʼentre à lʼintérieur de lʼappareil.
8.2 Remplacement des lames
Pour des raisons de sécurité, nous conseillons de faire effectuer l’échange de la lame par une entreprise spécialisée dûment autorisée.
Attention !
Portez des gants de travail !
Utilisez exclusivement une lame d’origine, sinon le fonctionnement et la sécurité ne sont pas garanties le cas échéant.
Pour le remplacement de la lame veuillez procéder comme suit :
Desserrez la vis de fixation (figure 7).Retirez la lame et remplacez-la par une neuve.Pour la pose d’une lame neuve, veillez au sens
de montage de la lame. Les ailettes de la lame doivent se dresser dans le carter moteur.
Ensuite, resserrez la vis de fixation. Le couple de
serrage doit être env. de 25 Nm.
8.3 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.
8.4. Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.5 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
Type de lʼappareilNo. dʼarticle de lʼappareilNo. dʼidentification de lʼappareilNo. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !
24
F
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 24
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni.
Leggete attentamente le istruzioni per lʼuso ed
osservatene le avvertenze. Con lʼaiuto di queste istruzioni per lʼuso, familiarizzate con lʼapparecchio, il suo uso corretto e le avvertenze di sicurezza.
Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento.
Se date lʼapparecchio ad altre persone
consegnate loro queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni.
1. Norme generali di sicurezza
Avvertenza: alimentate l’apparecchio solo tramite un circuito di corrente protetto da interruttore di sicurezza per correnti di guasto (RDC) con
un’apertura di max 30 mA.
1. Non permettete mai di usare il tosaerba a bambini o ad altre persone che non conoscano le istruzioni per l'uso. L'età minima dell'utilizzatore può essere definita da norme locali.
2. Prima di eseguire lavori di controllo, manutenzione e riparazione si deve staccare il cavo dalla presa.
3. Nell'area di esercizio del tosaerba l'utilizzatore è responsabile nei confronti di terzi per danni causati dall'uso dell'apparecchio.
4. Lavorate solo in condizioni di buona illuminazione o provvedete ad una adeguata illuminazione artificiale.
5. Controllate sempre che l'apparecchio non presenti segni di danneggiamento di alcun genere.
6. Assicuratevi che tutti i dispositivi di protezione siano montati e funzionino correttamente.
7. Non usate l'apparecchio se siete stanchi.
8. Non utilizzate l'apparecchio in luoghi chiusi o non sufficientemente areati o nelle vicinanze di liquidi, vapori o gas infiammabili o esplosivi.
9. Spegnete il motore e togliete la spina dalla presa di corrente prima di allentare i bloccaggi o di eliminare le ostruzioni nel canale di scarico, prima di controllare o pulire il tosaerba, prima di
effettuarvi lavori di manutenzione o di altro tipo e nel caso si sia colpito un corpo estraneo.
10. Prima di ogni utilizzo bisogna sempre eseguire un controllo visivo per accertarsi che la lama, i bulloni di bloccaggio e tutta l'unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento la lama e i bulloni di bloccaggio consumati o danneggiati vanno sostituiti solo in set.
11. I pezzi danneggiati dell'apparecchio vanno fatti sostituire da un tecnico. Si devono utilizzare solo ricambi originali.
12. Durante le operazioni di montaggio o smontaggio della lama seguite le istruzioni e indossate dei guanti protettivi.
13. Controllate il terreno sul quale viene impiegato il tosaerba e togliete tutti gli oggetti che possano rimanere impigliati o venir scaraventati via. I corpi estranei vanno tolti prima di tagliare l'erba. Fate attenzione a cavi di prolunga necessari per l'utilizzo.
14. Durante il taglio dell'erba si devono sempre portare scarpe robuste che non scivolino e pantaloni lunghi. Non tagliate mai l'erba a piedi scalzi o con sandali leggeri.
15. Utilizzate il tosaerba sempre con il sacco di raccolta o lavorate con il portello di protezione chiuso quando il sacco di raccolta non viene utilizzato.
16. Quando si accende il motore il tosaerba non deve venire sollevato.
17. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall'apertura di scarico.
18. Prima di sganciare o svuotare il sacco di raccolta bisogna disinserire il motore ed attendere che la lama sia completamente ferma.
19. Dovete sempre mantenere la distanza di sicurezza data dall'impugnatura.
20. Quando tagliate l'erba in pendenza, fatelo in senso trasversale rispetto al pendio stesso.
21. Non utilizzate il tosaerba su pendenze maggiori del 15 %.
22. Prima di sollevare il tosaerba per trasportarlo dovete disinserire il motore, staccare il cavo dalla presa di corrente e aspettare che la lama sia completamente ferma.
23. Fate attenzione che mentre usate il tosaerba non ci siano persone, soprattutto bambini o animali, nelle immediate vicinanze dell'apparecchio. Assicuratevi di mantenere una distanza di sicurezza di 10 metri.
24. Conservate il tosaerba in un luogo asciutto e fuori dalla portata dei bambini.
25. Le riparazioni alle parti elettriche del tosaerba devono venire eseguite soltanto da un
25
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 25
elettricista.
26. I cavi di alimentazione usati non devono essere più leggeri dei cavi in tubolare di gomma HO7RN-F secondo la norma DIN 57 282/VDE 0282 e devono presentare una sezione minima di 1,5 mm
2
. I collegamenti ad innesto devono presentare dei contatti protetti e la frizione deve essere protetta dagli spruzzi di acqua. Il cavo di alimentazione deve essere fatto passare attraverso il dispositivo di eliminazione della trazione sul manico e collegato al gruppo interruttori e connettore. Prima dell'uso controllate che il cavo non presenti danni o segni di invecchiamento. Tagliate l'erba solo con cavi in perfette condizioni (ciò vale anche per il cavo di alimentazione del motore dell'apparecchio). Se il cavo viene danneggiato durante il taglio dell'erba, staccate prima la spina dalla presa e solo dopo controllate il danno.
27. Quando si accende il motore, il tosaerba non deve venire inclinato a meno che esso non debba venire sollevato durante l'impiego. In tal caso inclinatelo solamente per lo stretto necessario, e sollevatelo solo dalla parte opposta all'utilizzatore.
28. Nel caso in cui il tosaerba incominci a vibrare
forte ed in maniera insolita è necessario procedere ad un controllo immediato. Staccate la spina dalla presa non appena il tosaerba comincia a vibrare in maniera insolita.
29. Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che l'apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro.
30. Se il tosaerba colpisce un corpo estraneo, spegnete il motore e staccate la spina dalla presa di corrente, controllate che l'apparecchio non presenti danni ed effettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare.
31. Il tosaerba non deve essere esposto alla pioggia. Il prato non deve essere bagnato né molto umido.
32. Durante il lavoro accertatevi sempre di essere in posizione sicura.
33. Muovete lʼapparecchio solo a passo d'uomo.
34. Prestate particolare attenzione quando cambiate direzione su un pendio.
35. Siate particolarmente attenti quando girate il tosaerba o lo tirate verso di voi.
36. Disinserite il tosaerba quando deve essere inclinato per il trasporto, quando dovete oltrepassare superfici diverse da prati e quando l'utensile viene condotto verso e dall'area da tagliare.
37. Avviate o azionate l’interruttore di avviamento con
prudenza secondo le istruzioni del costruttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama. Non avviate il motore se vi trovate davanti al canale di scarico.
38. Non toccate la lama finché l’apparecchio non sia
staccato dalla presa di corrente e le lame non siano completamente ferme.
39. Non sollevate né trasportate mai il tosaerba con il motore inserito.
40. Spegnete il motore quando vi allontanate dal
tosaerba e staccate la spina dalla presa di corrente.
41. Lasciate raffreddare il motore prima di riporre l'apparecchio in un luogo chiuso.
42. Controllate regolarmente che il sacco di raccolta non presenti segni di usura o di perdita della funzionalità.
43. Prima di regolare o pulire il tosaerba o prima di controllare se il cavo di alimentazione sia aggrovigliato o danneggiato, disinserite l'apparecchio e staccate la spina dalla presa di corrente.
44. Le spine di accoppiamento sugli elementi di collegamento devono essere di gomma, PVC morbido o di un altro materiale termoplastico della stessa resistenza o rivestite con questo materiale.
45. Fate attenzione ad evitare le fasce che potrebbero ostacolare il libero movimento del cavo di prolunga.
46. Ripetuti inserimenti nell'arco di breve tempo e in particolare "giocare" con l'interruttore sono da evitare.
47. A causa delle variazioni di tensione causate da questo apparecchio quando aumenta la velocità, in caso di condizioni di rete sfavorevoli altri dispositivi collegati allo stesso circuito di corrente potrebbero venire disturbati. In questo caso si devono prendere le adeguate misure (per es. collegamento ad un circuito di corrente diversa da quello del dispositivo interessato, esercizio dell'apparecchio con un circuito di corrente ad impedenza inferiore).
48. Questo apparecchio non è destinato ad essere
usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.
26
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 26
AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le istruzioni.
Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.
2. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 8)
1 = Leggete le istruzioni per l’uso prima della messa
in esercizio! 2 = Portate occhiali protettivi e cuffie antirumore 3 = Tenete lontane le altre persone dalla zona di
pericolo! 4 = Attenzione! -Lame taglienti- Staccate la spina
dalla presa di corrente prima di eseguire lavori di
manutenzione o in caso di danni del cavo. 5 = Attenzione, la lama continua a ruotare anche
subito dopo lo spegnimento del motore 6 = Non esporre l’apparecchio alla pioggia o
all’umidità! 7 = Attenzione, tenete lontano dalla lama il cavo di
alimentazione!
3. Descrizione dell’apparecchio
(Fig. 1 / 2)
1. Interruttore ON/OFF
2. Dispositivo di eliminazione della trazione dal cavo
3. Maniglia di trasporto
4. Cestello di raccolta
5. Portello di scarico
6. Spina di rete
7. Impugnatura superiore
8. Impugnatura inferiore
9. Viti di fissaggio per impugnatura inferiore
10. Viti di fissaggio per impugnatura superiore
11. Clip di fissaggio per cavi
12. Semigusci del cestello di raccolta
13. Impugnatura del cestello di raccolta
4. Utilizzo proprio
Il tosaerba è adatto all'uso privato nei giardini di piccole dimensioni.
Lʼapparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. Lʼutilizzatore/lʼoperatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per lʼimpiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando lʼapparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
5. Caratteristiche tecniche
Tensione di rete: 230V ~ 50Hz Potenza assorbita: 1000 W Numero dei giri del motore: 3600 min
-1
Larghezza di taglio: 30 cm Regolazione dellʼaltezza di taglio:
25-60 mm; 3 livelli Volume del dispositivo di raccolta: 28 litri Livello di pressione acustica LpA: 72,8 dB(A) Livello di potenza acustica LWA: 96 dB(A) Vibrazioni sullʼimpugnatura ahv: < 2,5 m/s
2
Grado di protezione II/
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
Utilizzate soltanto apparecchi in perfetto stato.Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
all’apparecchio.
Non sovraccaricate l’apparecchio.Fate eventualmente controllare l’apparecchio.Spegnete l’apparecchio se non lo utilizzate.Indossate i guanti.
27
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 27
6. Prima della messa in esercizio
Il tosaerba viene fornito smontato. Prima di usare il tosaerba si devono montare il sacco di raccolta ed il manico completo. Seguite passo a passo le istruzioni per lʼuso e orientatevi con le figure per eseguire lʼassemblaggio con facilità.
6.1 Montaggio dell’impugnatura (Fig. da 3a a 3d)
Inserite un’impugnatura inferiore (Fig. 3a/Pos. 8) nell’apertura prevista (Fig. 3a) e fissatela come indicato nella Fig. 3b con una vite (Fig. 3b/Pos. 9). Sull’altro lato procedete in modo analogo. Nel montare l’impugnatura superiore potete definire la sua altezza scegliendo il relativo foro di fissaggio (Fig. 3c). Fissate l’impugnatura superiore o attraverso i fori L per una posizione bassa o H per una posizione alta. A tale scopo avvitate l’impugnatura superiore con quella inferiore come indicato in Fig. 3d.
6.2 Montaggio del cestello di raccolta (Fig. da 4a a 4f)
Mettete insieme i due semigusci del cestello di raccolta (Fig. 4a/Pos. 12). Il due semigusci sono identici. Fate attenzione che tutte le punte in plastica si inseriscano correttamente (Fig. 4b). Poi premete l’impugnatura del cestello di raccolta (Fig. 4c/Pos. 13) nelle aperture sul cestello di raccolta. Controllate che l’impugnatura sia inserita saldamente e in modo corretto come indicato alla Fig. 4d. Per agganciare il sacco di raccolta si deve spegnere il motore e le lame non devono ruotare. Il cestello di raccolta viene agganciato ai due ganci del tosaerba (Fig. 4e/Pos. A). A tale scopo aprite con una mano il portello di scarico (Fig. 4f/Pos. 5) e con l’altra agganciate il cestello di raccolta come indicato in Fig. 4f. Il portello di scarico viene tenuto chiuso verso il cestello di raccolta da una molla.
6.3 Regolazione delle altezze di taglio
Attenzione!
La regolazione dellʼaltezza di taglio deve venire eseguita solamente a motore spento e con il cavo della corrente staccato.
Prima di iniziare a tagliare lʼerba, verificate che le lame siano affilate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite le lame consumate e/o danneggiate per evitare degli squilibri. Durante questa verifica spegnete il motore ed staccate la spina dalla corrente.
La regolazione dell’altezza di taglio deve essere eseguita come mostrato nelle Fig. 6a e 6b. A tale scopo ruotate il coprimozzo in senso orario per
sbloccare l’asse (Fig. 6a) e togliete il comprimozzo insieme alla vite e alla ruota. A seconda dell’altezza di taglio desiderata potete montare la ruota in posizione 1, 2 o 3. Montate tutte e 4 le ruote alla stessa altezza in modo che la lama ruoti in modo parallelo al prato.
Posizione Altezza di taglio
1 60 mm 2 42,5 mm 3 25 mm
7. Uso
Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete. Collegate la spina di rete (Fig. 1/Pos. 6) ad un cavo di prolunga. Il cavo di prolunga deve essere assicurato tramite il dispositivo di eliminazione della trazione come indicato nella Fig. 5a.
Attenzione!
Per evitare che venga inserito inavvertitamente, il tosaerba è fornito di un blocco dellʼavviamento (Fig. 5b/Pos. A) che deve venire premuto prima di poter premere lʼimpugnatura (Fig. 5b/Pos. B). Se si molla lʼinterruttore, il tosaerba si spegne. Eseguite questʼoperazione più volte per assicurarvi che lʼapparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sullʼapparecchio dovete assicurarvi che la lama sia ferma e che lʼapparecchio sia scollegato dalla rete elettrica. Eseguite questʼoperazione più volte per assicurarvi che lʼapparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sullʼapparecchio dovete assicurarvi che la lama sia ferma e che lʼapparecchio sia scollegato dalla rete elettrica.
Attenzione!
Non aprite mai il portello di scarico quando viene svuotato il sacco di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico così come il sacco di raccolta. Spegnere il motore prima di toglierli. Deve venire sempre mantenuta la distanza di sicurezza, data dall'impugnatura di guida, tra la scocca delle lame e l'utilizzatore. Nel tagliare l'erba e nel cambiare il senso di direzione su pendio si deve essere particolarmente attenti. Accertatevi di essere in posizione sicura, portate scarpe con la suola di gomma che non scivola e pantaloni lunghi. Tagliate l'erba sempre in senso trasversale rispetto al pendio.
28
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 28
Per motivi di sicurezza non usare il tosaerba per pendii con un'inclinazione superiore ai 15 gradi. Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inciampare!
7.1 Avvertenze per tagliare l'erba in modo corretto
Nel tagliare l'erba si consiglia di inserire il margine della passata successiva in quella precedente, quindi con una fascia di sovrapposizione. Lavorate solamente con lame affilate ed in perfetto stato in modo che gli steli d'erba non si sfilaccino ed il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tosaerba in fasce possibilmente diritte. Le corsie così formate si devono sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata. La frequenza con la quale si deve tagliare il manto erboso dipende fondamentalmente dalla velocità di crescita dell'erba. Nel periodo di maggiore crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L'altezza di taglio deve essere di 4 - 6 cm e la crescita fino al taglio successivo dovrebbe essere di 4 - 5 cm . Se il manto erboso è diventato un po' più lungo, non dovete fare l'errore di ritagliarlo subito all'altezza normale. Ciò danneggia il prato. Non tagliate, quindi, mai più della metà dell'altezza degli steli d'erba. Tenete pulita la parte inferiore della scocca del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell'erba. Sui pendii le corsie formate dal taglio devono essere trasversali rispetto alla pendenza. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l'alto. Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm. Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affilata. In caso contrario affilatela o sostituitela. Se la lama in movimento va a colpire un oggetto, fermate il tosaerba e attendete fino a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti. Posate il cavo di alimentazione usato avvolto a spire per terra davanti alla presa utilizzata. Lavorate allontanandovi dalla presa o dal cavo e fate
attenzione che il cavo di alimentazione si trovi sempre sull'erba già tosata affinché l'apparecchio non ci passi sopra. Non appena rimangono dei resti di erba sul prato mentre si sta tagliando, si deve svuotare il dispositivo di raccolta.
Attenzione!
Prima di togliere il dispositivo di raccolta spegnete il motore e attendete che la lama si sia fermata. Per togliere il dispositivo di raccolta sollevate con una mano il portello di scarico e con l'altra estraete il dispositivo dall'impugnatura. Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il dispositivo, chiudendo anche l'apertura posteriore di scarico. Se nell'apertura rimangono resti di erba, si consiglia di arretrare di ca. 1 m il tosaerba per riavviare il motore più facilmente. Non togliete resti di erba tagliata dalla scocca e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino. Per garantire che l'erba venga raccolta bene, sia il dispositivo di raccolta, ma soprattutto la grata devono venire puliti all'interno dopo l'uso. Agganciate il dispositivo di raccolta solo a motore disinserito e con l'utensile fermo. Sollevate con una mano il portello di scarico e con l'altra agganciate dall'alto il dispositivo di raccolta, tenendolo per l'impugnatura.
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.
8.1 Pulizia
Tenete il più possibile i dispositivi di protezione, le
fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate lʼapparecchio con un panno pulito o soffiatelo con
lʼaria compressa a pressione bassa.
Consigliamo di pulire lʼapparecchio subito dopo
averlo usato.
Pulite lʼapparecchio regolarmente con un panno
asciutto ed un poʼ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dellʼapparecchio. Fate attenzione che non possa penetrare dellʼacqua nellʼinterno dellʼapparecchio.
29
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 29
8.2 Sostituzione della lama
Per motivi di sicurezza consigliamo di affidare la sostituzione della lama ad un tecnico autorizzato.
Attenzione!
Portate guanti da lavoro!
Usate solamente lame originali dato che altrimenti non sono garantiti il funzionamento e la sicurezza.
Per sostituire la lama procedete nel modo seguente
Allentate la vite di fissaggio (Fig. 7).Togliete la lama e sostituitela con una nuova.Nel montare la nuova lama fate attenzione al
senso di montaggio. Le alette della lama devono sporgere nel vano motore.
Quindi serrate di nuovo saldamente la vite di
fissaggio. La coppia di serraggio deve essere di ca. 25 Nm.
8.3 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.
8.4 Manutenzione
Allʼinterno dellʼapparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.5 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
modello dellʼapparecchionumero dellʼarticolo dellʼapparecchionumero dʼident. dellʼapparecchionumero del pezzo di ricambio del ricambio
necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
9. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. Lʼapparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o allʼamministrazione comunale!
30
I
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 30
Vigtigt!
Ved brug af arbejdsredskaber er der visse sikkerhedsforanstaltninger, som skal overholdes for at undgå skader på personer og materiel:
Læs omhyggeligt betjeningsvejledningen
igennem, og følg alle anvisninger. Brug betjeningsvejledningen som grundlag til at gøre dig fortrolig med, hvordan tryksprøjten anvendes korrekt og med øje for sikkerheden.
Opbevar vejledningen et praktisk sted, så du
altid kan tage den frem efter behov.
Husk at lade betjeningsvejledningen følge med
tryksprøjten, hvis du overdrager den til andre!
Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning tilsidesættes.
1. Generelle sikkerhedsbestemmelser
Bemærk: Maskinen må kun forsynes via en strømkreds, som er sikret med fejlstrømsrelæ (RCD)
med en udløsestrøm på højst 30mA.
1. Børn og personer, som ikke er bekendt med
indholdet i betjeningsvejledningen, må ikke arbejde med græsslåmaskinen. Mindstealder for brug af græsslåmaskinen er muligvis fastlagt i nationale forskrifter.
2. Netkablet skal tages ud før enhver form for
arbejde med kontrol, vedligeholdelse eller reparation.
3. Inden for græsslåmaskinens arbejdsområde
bærer brugeren ansvaret for, at andre personer ikke kommer til skade som følge af brugerens arbejde med græsslåmaskinen.
4. Sørg for, at der er gode lysforhold, hvor du
arbejder; brug evt. kunstig belysning.
5. Hold altid øje med, om græsslåmaskinen viser
tegn på beskadigelse.
6. Kontroller, at alle beskyttelsesanordninger er
monteret korrekt og fungerer, som de skal.
7. Undgå at arbejde med græsslåmaskinen, hvis du
er træt.
8. Arbejd ikke med maskinen i lukkede eller dårligt
ventilerede rum, eller hvis der er antændelige eller eksplosive væsker, dampe eller gasser i nærheden.
9. Sluk motoren, og træk netstikket ud, inden du
fjerner blokerende genstande eller afhjælper tilstopning af udkastskakten, og inden du
undersøger, rengør, vedligeholder eller i øvrigt arbejder på græsslåmaskinen samt ved kollision med fremmedlegeme.
10. Inden maskinen tages i brug, skal du altid efterse skæreværktøj, fastgøringsbolte og hele skæreenheden for tegn på nedslidning eller beskadigelse. For at undgå uligevægt skal nedslidte eller beskadigede skæreværktøjer og fastgøringsbolte skiftes ud sætvis.
11. Beskadigede dele skal skiftes ud af en fagmand. Der må kun anvendes originale reservedele.
12. På- og afmontering af kniven skal foretages ifølge anvisningerne iført handsker.
13. Gå terrænet efter, hvor græsslåmaskinen skal arbejde, og fjern alle genstande, som ville kunne komme op i maskinen og blive slynget ud. Fremmedlegemer skal fjernes inden græsslåningen. Vær opmærksom på brug af nødvendige forlængerledninger.
14. Græsslåning skal ske iført skridsikkert fodtøj og lange bukser. Arbejdet må ikke udføres barfodet eller iført sandaler.
15. Brug altid græsopsamleren, eller arbejd med lukket beskyttelsesdæksel, hvis græsopsamleren ikke benyttes.
16. Græsslåmaskinen må ikke løftes, når motoren startes.
17. Hold hænder og fødder væk fra området omkring roterende dele. Hold altid god afstand til udkastningsåbningen.
18. Sluk motoren, og vent til kniven står helt stille, inden du hænger græsopsamleren på eller tømmer den.
19. Sikkerhedsafstanden, som naturligt udgøres af styrestangen, skal overholdes.
20. Hvis du arbejder på en skrånende overflade, skal græsslåmaskinen køre på tværs, ikke op eller ned.
21. Græsslåmaskinen må ikke anvendes på stigninger over 15 %.
22. Inden græsslåmaskinen løftes i forbindelse med transport, skal motoren slukkes og netkablet trækkes ud; vent til kniven står helt stille.
23. Forvis dig om, at der ikke opholder sig personer, navnlig børn, eller dyr i nærheden af græsslåmaskinen under arbejdet. Sørg for en sikkerhedsafstand på 10 meter.
24. Græsslåmaskinen skal opbevares på et tørt sted, som er utilgængeligt for børn.
25. Reparation af græsslåmaskinens elektriske dele må kun foretages af el-fagmand.
26. De anvendte tilslutningsledninger må ikke være lettere end lette gummislangeledninger H07RN-F i henhold til DIN 57 282/VDE 0282 og skal have et tværsnit på mindst 1,5 mm
2
. Stikforbindelserne
skal have beskyttelseskontakter og stikdåsen
31
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 31
være stænkvandsbeskyttet. Tilslutningsledningen skal føres gennem aflastningsbøjlen på styrestangen og sættes på kombienheden kontakt-stik. Kontroller ledningen for beskadigelse eller ældning, inden den tages i brug. Arbejd aldrig, hvis ikke samtlige ledninger er fuldstændig intakte (gælder også tilførselsledningen til motoren på maskinen). Ødelægges ledningen under arbejdet, skal netstikket omgående trækkes ud, hvorefter skaden kontrolleres.
27. Græsslåmaskinen må ikke vippes, når motoren startes, med mindre det er nødvendigt at løfte den. I givet fald må den kun vippes så meget, som det er absolut nødvendigt; løft kun i den side, som vender bort fra brugeren.
28. Hvis græsslåmaskinen begynder at vibrere
kraftigt, skal den kontrolleres med det samme. Træk omgående stikket ud, hvis maskinen begynder at vibrere abnormt.
29. Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, og at maskinen er i god, sikker stand.
30. Hvis du rammer et fremmedlegeme, skal græsslåmaskinen undersøges for skader; evt. udbedring skal foretages, inden du genoptager arbejdet.
31. Græsslåmaskinen må ikke udsættes for regn. Græsset må ikke være vådt eller meget fugtigt.
32. Sørg for altid at stå godt fast og være i god balance under arbejdet.
33. Arbejdet skal udføres i gangtempo.
34. Du skal være særlig forsigtig ved ændring af køreretning på skråninger.
35. Vær særlig forsigtig, når du vender græsslåmaskinen eller trækker den henimod dig.
36. Stands skæreværktøjet, når græsslåmaskinen skal løftes i forbindelse med transport over andre flader end græs, og når græsslåmaskinen skal transporteres fra og til den flade, der skal klippes.
37. Tændingskontakten skal startes/betjenes
forsigtigt i henhold til producentens anvisninger.
Sørg for god afstand mellem fødder og
skæreværktøj. Start ikke motoren, når du står foran udkastskakten.
38. Rør ikke skærekniven, førend maskinen er blevet koblet fra strømforsyningsnettet og skæreknivene står helt stille.
39. Græsslåmaskinen må aldrig løftes eller bæres, mens motoren er i gang.
40. Sluk motoren, og træk stikket ud af stikkontakten,
når du forlader maskinen.
41. Lad motoren køle af, inden du henstiller den i et lukket rum.
42. Kontroller jævnligt græsopsamleren for tegn på
slid eller nedsat funktionsevne.
43. Inden græsslåmaskinen indstilles eller rengøres, og inden nettilslutningsledningen kontrolleres for skader eller sammenfiltring, skal maskinen slukkes og netstikket trækkes ud.
44. Stikdåser på tilslutningselementer skal være af gummi, blødt PVC eller lignende termoplastisk materiale med samme robusthed eller være overtrukket med dette materiale.
45. Undgå baner, som kan forhindre forlængerledningens frie bevægelighed.
46. Hyppige startprocedurer inden for kort tid skal undgås – „leg“ ikke med tænd/sluk-knappen.
47. Maskinen kan forårsage spændingsudsving under opstart, som – i tilfælde af ugunstige netforhold – kan virke forstyrrende ind på andet udstyr, som er tilsluttet samme strømkreds. I givet fald skal der træffes de nødvendige forholdsregler (f.eks. tilslutning til en strømkreds, som det berørte udstyr ikke er tilsluttet, brug af maskinen over strømkreds med lavere impedans).
48. Maskinen må ikke betjenes af personer (inkl.
børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.
ADVARSEL!
Læs alle sikkerhedsanvisninger og øvrige anvisninger.
Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen.
Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.
32
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 32
2. Oplysningsskiltets betydning (se fig. 8)
1 = Læs betjeningsvejledningen før ibrugtagning 2 = Brug høre- og øjenværn 3 = Hold andre personer borte fra fareområdet! 4 = Forsigtig! - Skarpe skæreknive; træk stikket ud af
stikkontakten før vedligeholdelse, og hvis ledningen beskadiges.
5 = Pas på - kniven roterer videre, efter at motoren er
blevet slukket 6 = Udsæt ikke maskinen for regn eller fugt! 7 = Pas på - hold forbindelsesledningen væk fra
skæreværktøj!
3. Oversigt over græsslåmaskinen
(fig. 1 / 2)
1. Tænd/Sluk-knap
2. Aflastningsbøjle til ledning
3. Bæregreb
4. Opsamlingsboks
5. Dækplade
6. Netstik
7. Øverste del af føreskaft
8. Nederste del af føreskaft
9. Fastspændingsskruer til nederste føreskaft
10. Fastspændingsskruer til øverste føreskaft
11. Kabelklemmer
12. Opsamlingsboksens to dele
13. Greb til opsamlingsboks
4. Formålsbestemt anvendelse
Græsslåmaskinen er egnet til brug i private haver.
Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
5. Tekniske data
Netspænding: 230V ~ 50Hz Optagen effekt: 1000 W Motorhastighed: 3600 min
-1
Klippebredde: 30 cm Indstilling af klippehøjde: 25-60 mm; 3 trin Kapacitet, græsopsamler: 28 liter Lydtryksniveau LpA: 72,8 dB(A) Lydeffektniveau LWA: 96 dB(A) Vibration på styrestang ahv: < 2,5 m/s
2
Kapslingsklasse II/
Støjudvikling og vibration skal begrænses til et minimum!
Brug kun intakte og ubeskadigede maskiner.Vedligehold og rengør maskinen med jævne
mellemrum.
Tilpas arbejdsmåden efter maskinen.Overbelast ikke maskinen.Lad i givet fald maskinen underkaste et eftersyn.Sluk maskinen, når den ikke benyttes.Bær handsker.
6. Inden ibrugtagning
Græsslåmaskinen leveres adskilt. Hele førehåndtaget og opsamleren skal monteres komplet, inden græsslåmaskinen tages i brug. Følg betjeningsvejledningen trin for trin, og gør brug af illustrationerne – det vil lette arbejdet med at samle maskinen.
6.1 Påsætning af føreskaft (fig. 3a - 3d)
Stik den ene af de to skaftdele til den nederste del af føreskaftet (fig. 3a/pos.8) i hullet (fig. 3a), og fastgør skaftdelen som vist på fig. 3b med en skrue (fig. 3b/pos. 9). Gør tilsvarende i den modsatte side. Når du sætter den øverste del af føreskaftet på, kan du bestemme, hvor højt føreskaftet skal være, alt efter hvilket hul (fig. 3c) du vælger. Fastgør den øverste del af føreskaftet enten via hullerne L for lav position eller H for høj position. Den øverste del af føreskaftet skrues sammen med den nederste del som vist på fig. 3d.
33
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 33
6.2 Påsætning af opsamlingsboks (fig. 4a - 4f)
Sæt opsamlingsboksens to dele (fig. 4a /pos. 12) sammen. De to halvdele er identiske. Vær omhyggelig med, at alle plasttapperne går i indgreb hele vejen rundt (fig. 4b). Herefter presser du grebet til opsamlingsboksen (fig. 4c/pos.13) ind i hullerne i opsamlingsboksen. Kontroller, at grebet sidder korrekt og godt fast som vist på fig. 4d. Motoren skal være slukket, og skærekniven må ikke dreje rundt, når græsopsamleren sættes på. Opsamlingsboksen sættes på de to hasper på græsslåmaskinen (fig. 4e/pos. A), idet du åbner skærmpladen (fig. 4f/pos. 5) med den ene hånd og med den anden sætter opsamlingsboksen ind, jf. fig. 4f. Skærmpladen trækkes ind mod opsamlingsboksen af en fjeder.
6.3 Indstilling af klippehøjder Vigtigt!
Motoren skal være slukket og netledningen trukket ud, når klippehøjden indstilles.
Inden du begynder at slå græs, skal du kontrollere, at skæreværktøjet ikke er stumpt, og at alle fastgøringsanordninger er intakte. Stumpt og/eller beskadiget skæreværktøj skal skiftes ud for at undgå uligevægt. Kontrollen foregår med motoren slukket og netledningen trukket ud.
Klippehøjden justeres som vist på fig. 6a og 6b: Hjulkapslen drejes med uret for at løsne akslen (fig. 6a), hvorefter hjulkapslen fjernes sammen med skrue og dæk. Du kan nu sætte dækket i position 1, 2 eller 3, alt efter den ønskede klippehøjde. Sæt alle 4 dæk i samme højde, så skærekniven forløber parallelt med plænen.
Position Klippehøjde
1 60 mm 2 42.5 mm 3 25 mm
7. Betjening
Inden du slutter græsslåmaskinen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen svarer til netdataene. Forbind netstikket (fig. 1/pos. 6) med en forlængerledning. Forlængerledningen skal fikseres på aflastningsbøjlen, som vist på fig. 5a.
Vigtigt!
For at undgå at græsslåmaskinen tænder ved en fejltagelse, er den udstyret med en indkoblingsspærring (fig. 5b / pos. A), som skal trykkes ind, inden man kan trykke på drivbøjlen (fig. 5b / pos. B). Slippes tænd/sluk-knappen, slukker græsslåmaskinen. Udfør denne handling nogle gange for at sikre, at maskinen fungerer korrekt. Kontroller, at kniven ikke roterer, og at strømforsyningen til maskinen er afbrudt, inden du foretager reparations- eller vedligeholdelsesarbejde på maskinen. Udfør denne handling nogle gange for at sikre, at maskinen fungerer korrekt. Kontroller, at kniven ikke roterer, og at strømforsyningen til maskinen er afbrudt, inden du foretager reparations- eller vedligeholdelsesarbejde på maskinen.
Vigtigt!
Åbn ikke dækpladen, når opsamleren tømmes, og mens motoren kører. Den roterende kniv kan forårsage svære kvæstelser. Dækpladen/græsopsamleren skal altid fastgøres omhyggeligt. Husk at slukke motoren, inden dækplade/græsopsamler tages af. Den sikkerhedsafstand mellem brugeren og skærehuset, som naturligt gives af føreskaftet, skal altid overholdes. Vær særlig forsigtig, når du arbejder og ændrer retning på skrænter og skråninger. Sørg for at stå godt fast på underlaget, brug sko med skridfaste såler samt lange bukser. Skrånende overflader skal altid bearbejdes på tværs. Skrånende overflader med en hældning, som overstiger 15 grader, må af sikkerhedsgrunde ikke bearbejdes med græsslåmaskinen. Ved baglæns kørsel og når græsslåmaskinen trækkes, skal der udvises særlig forsigtighed! Pas på ikke at falde.
7.1 Sådan klippes græsset rigtigt
Det anbefales at lade banerne overlappe hinanden, når du slår græs. Knivene skal være skarpe og fuldstændig intakte, således at græsstråene ikke trævler og plænen ikke bliver gul. For at opnå et rent klippemønster skal græsslåmaskinen føres i lige baner. Banerne bør overlappe hinanden nogle centimeter for at undgå ubearbejdede striber. Hvor ofte græsset skal slås afhænger af, hvor hurtigt græsset gror. I hovedvækstperioden (maj - juni) skal græsset klippes to gange om ugen, ellers en gang. Klippehøjden skal være mellem 4 – 6 cm, og væksten bør være 4 – 5 cm, inden græsset slås næste gang. Hvis græsplænen når at blive længere,
34
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 34
må den ikke klippes ned til normal højde. Det vil skade græsplænen. I givet fald skal du højst klippe halvdelen af længden af. Undersiden af klippehuset skal holdes ren; græsaflejringer skal fjernes hurtigst muligt. Aflejringer vil vanskeliggøre startproceduren og nedsætte kvaliteten af snittet og græsudkastet. På skrånende overflader skal klippebanen gå på tværs af skråningen. Opadgående skråstilling vil ikke forhindre, at maskinen glider ned. Vælg klippehøjde ud fra, hvor højt græsset er. Klip ad flere omgange, så du højst klipper 4 cm på én gang. Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, når motoren slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. Hvis ikke, skal kniven hhv. slibes eller skiftes ud. Hvis kniven støder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helt stille. Kontroller herefter, om kniven og holderen til kniven har taget skade. I givet fald skal de skiftes ud. Læg apparatledningen i en sløjfe på jorden foran stikdåsen. Græsset slås i retning væk fra stikdåsen/kablet, og pas på, at apparatledningen altid ligger på den bearbejdede overflade, så du ikke kommer til at køre over den. Græsopsamleren skal tømmes løbende under arbejdet.
Vigtigt!
Sluk motoren, og vent til skæreværktøjet står helt stille, inden du tager opsamleren af. Opsamleren tages af ved at løfte op i skærmpladen med den ene hånd og tage opsamleren af med den anden via bæregrebet. I overensstemmelse med sikkerhedsbestemmelserne falder skærmpladen ned og lukker den bageste udkastningsåbning til, når græsopsamleren sættes på. Hvis der hænger græsrester fast i åbningen, anbefales det at trække græsslåmaskinen 1 m tilbage, så motoren lettere kan startes. Græsrester i klippehuset og på arbejdsværktøjet må ikke fjernes med hænder eller fødder; brug egnede hjælpemidler, f.eks. en børste eller en lille kost. For at sikre en god græsopsamling skal opsamleren og især nettet rengøres indeni efter brug. Motoren skal være slukket og skæreværktøjet stå stille, når opsamleren sættes på. Løft skærmpladen op med den ene hånd, og tag fat i opsamlerens greb med den anden, og hæng den på oppefra.
8. Rengøring, vedligeholdelse og reservedelsbestilling
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
8.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
Rengør af og til maskinen med en fugtig klud og
lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.
8.2 Udskiftning af kniv
Af sikkerhedsgrunde anbefales det at lade udskiftning af knive foretage af autoriseret fagmand.
Vigtigt!
Bær arbejdshandsker!
Benyt kun originale knive, da funktionsevne og sikkerhed ellers ikke er garanteret.
Kniven udskiftes på følgende måde:
Løsn fastspændingsskruen (fig. 7).Tag kniven af, og sæt en ny i.Vær opmærksom på at montere kniven i den
rigtige retning. Knivens vingefløje skal rage ind i motorrummet.
Til sidst spændes fastgørelsesskruen fast igen.
Tilspændingsværdien skal være ca. 25 Nm.
8.3 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand. Vigtigt! Udskiftning af kontaktkul skal foretages af en fagmand.
8.4 Vedligeholdelse
Der findes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
35
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 35
8.5 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.Savens artikelnummer.Savens identifikationsnummer.Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger finder du på internetadressen www.isc-gmbh.info
9. Bortskaffelse og genanvendelse
Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!
36
DK/N
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 36
Obs!
Då apparaten används, bör vissa säkerhetsåtgärder noga iakttas, för att förhindra att någon kommer till skada och att skador uppstår:
Läs noga igenom bruksanvisningen och iaktta
föreskrifterna. Bekanta er på basen av denna bruksanvisning med apparaten, dess rätta användning samt säkerhetsföreskrifterna.
Förvara bruksanvisningen väl, så att ni ständigt
har alla informationer till hands.
Ifall ni skulle anförtro apparaten åt andra
personer, var vänlig och överlämna även denna bruksanvisning.
Vi tar inget ansvar på oss för olyckor eller skador, som uppstår på grund av att föreskrifterna ignorerats.
1. Allmänna säkerhetsföreskrifter
Obs! Anslut endast maskinen till en spänningsförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA
utlösningsström.
1. Låt aldrig barn eller andra personer som inte har läst igenom bruksanvisningen använda gräsklipparen. Beakta regionala bestämmelser angående minsta tillåtna ålder för användning av maskinen.
2. Dra alltid ut stickkontakten innan du utför kontroll, underhåll eller reparation.
3. Inom gräsklipparens arbetsområde är användaren ansvarig för alla personskador samt skador på främmande egendom som har uppstått vid användning av maskinen.
4. Arbeta endast i tillräckligt braljusförhållanden eller sörj för artificiell belysning.
5. Kontrollera alltid om maskinen har skadats på något vis.
6. Övertyga dig om att alla skyddsanordningar har monterats och fungerar på avsett vis.
7. Använd inte maskinen om du är trött.
8. Använd aldrig maskinen i stängda eller dåligt ventilerade rum, eller om brännbara eller explosiva vätskor, ångor eller gaser finns i närheten.
9. Slå ifrån motorn och dra ut stickkontakten innan du lossar på blockeringar eller åtgärdar tilltäppningar i utkastningskanalen samt innan du kontrollerar, rengör, underhåller eller utför andra arbeten på gräsklipparen. Detta gäller även om
du har kört emot ett främmande föremål.
10. Innan du använder maskinen ska du kontrollera optiskt om knivarna, fästbultarna och den kompletta klippanordningen är sliten eller skadad. För att undvika obalans får slitna eller skadade knivar och fästbultar endast bytas ut satsvis.
11. Skadade delar ska bytas ut av en fackman. Endast originalreservdelar får användas.
12. Följ anvisningarna och bär skyddshandskar när du monterar eller demonterar kniven.
13. Kontrollera gräsmattan i förväg där du ska använda gräsklipparen och ta bort alla föremål som kan slungas iväg av maskinen. Ta bort alla främmande föremål innan du använder gräsklipparen. Välj förlängningssladdar som passar till maskinens effekt.
14. Bär alltid kraftiga och halkfria skor och långa byxor när du använder gräsklipparen. Klipp aldrig gräset om du går barfota eller i lätta sandaler.
15. Använd alltid gräsklipparen med gräsuppsamlare eller se till att skyddslocket är stängt om en gräsuppsamlare inte används.
16. Lyft inte gräsklipparen när du startar motorn.
17. För aldrig in händer eller fötter vid eller under roterande delar. Håll dig alltid undan från utkastningsöppningen.
18. Se till att motorn har slagits ifrån och knivarna stannat innan gräsuppsamlaren tas av för att tömmas.
19. Beakta säkerhetsavståndet som resulterar av stångens längd.
20. Om du använder gräsklipparen på en slänt, måste du alltid gå i rät vinkel mot lutningen, alltså inte uppför eller nedför slänten.
21. Använd inte gräsklipparen om lutningen överstiger 15 %.
22. Innan du lyfter gräsklipparen inför transport, måste du slå ifrån motorn, dra ut stickkontakten och vänta tills kniven har stannat.
23. Se till att inga personer, särskilt barn, eller djur befinner i närheten när du använder gräsklipparen. Se till att säkerhetsavståndet uppgår till minst 10 meter.
24. Förvara gräsklipparen i ett torrt utrymme utom räckhåll för barn.
25. Gräsklipparens elektriska delar får endast repareras av en behörig elinstallatör.
26. Anslutningsledningarna som används får inte vara lättare än lätta gummikablar H07RN-F enl. DIN 57282/VDE 0282 och måste ha en minsta ledningsarea på 1,5 mm
2
. Stickkontakterna måste vara jordade och anslutningen vara sköljtät. Dra anslutningsledningen genom en dragavlastning på stången och anslut därefter till brytar- och kontaktenheten. Kontrollera om
37
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 37
ledningen har skadats eller åldrats innan du använder den. Du får endast använda gräsklipparen om kablarna är i fullgott skick (gäller även för kabeln på maskinen). Om kabeln skadas medan du klipper gräs, måste du genast dra ut stickkontakten och först därefter se efter vilka skador som har uppstått.
27. Tippa inte gräsklipparen när du startar motorn, såvida detta inte krävs för den aktuella användningen. I sådana fall får du endast tippa gräsklipparen så långt som är tvunget nödvändigt, och endast den sida av maskinen som är vänd bort från dig.
28. Om gräsklipparen börjar vibrera ovanligt kraftigt
måste du genast kontrollera orsaken. Dra genast ut stickkontakten om gräsklipparen börjar vibrera onormalt.
29. Se till att alla muttrar, bultar och skruvar har dragits åt ordentligt och att maskinen befinner sig i ett säkert arbetsskick.
30. Om ett främmande föremål har träffats, måste du undersöka gräsklipparen på skador och därefter genomföra erforderliga reparationer innan du startar och använder maskinen på nytt.
31. Utsätt inte gräsklipparen för regn. Gräsmattan får inte vara våt eller alltför fuktig.
32. Se till att du alltid står stabilt medan du arbetar.
33. Gå alltid i normal hastighet med gräsklipparen.
34. Var särskilt försiktig när du byter arbetsriktning på en slänt.
35. Var särskilt försiktig när du svänger runt gräsklipparen eller när du drar den mot dig.
36. Stoppa skärverktyget om du måste lyfta gräsklipparen för att transportera den över andra ytor än gräs, och om du måste flyttaden till och från de ytor som ska klippas.
37. Var försiktig när du startar eller trycker in startkontakten och beakta tillverkarens anvisningar. Se till att avståndet mellan dina fötter och skärverktyget inte är för kort.
38. Var försiktig när du startar eller trycker in
startkontakten och beakta tillverkarens anvisningar. Se till att avståndet mellan dina fötter och kniven inte är för kort. Starta inte motorn om du står framför utkastningskanalen.
39. Rör inte vid kniven om maskinen fortfarande är ansluten till elnätet. Vänta dessutom tills kniven har slutat att rotera.
40. Slå av motorn innan du lämnar gräsklipparen.
41. Slå ifrån motorn och dra ut stickkontakten innan
du lämnar gräsklipparen.
42. Kontrollera gräsuppsamlaren med regelbundna mellanrum om den är skadad eller om den inte längre fungerar.
43. Slå ifrån gräsklipparen och dra ut stickkontakten
innan du ställer in eller rengör maskinen eller kontrollerar om nätkabeln har snotts runt eller skadats.
44. Skarvuttag vid anslutningsdon måste vara av gummi, mjuk PVC eller andra termoplastiska material med samma hållfasthet eller ha överdragits med detta material.
45. Undvik att gå med gräsklipparen så att förlängningskabeln inte längre kan löpa fritt.
46. Maskinen ska inte slås på och ifrån flera gånger under kort tid, och undvik särskilt att “leka” med strömbrytaren.
47. På grund av spänningsvariationerna som kan uppstå i elnätet när denna maskin startas upp, är det möjligt att andra utrustningar som är anslutna till samma strömkrets störs om villkoren i elnätet är bristfälliga. I sådana fall krävs lämpliga åtgärder (t ex anslutning till en annan strömkrets än dessa utrustningar, drift av maskinen vid en strömkrets med lägre impedans).
48. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.
VARNING!
Läs alla säkerhetsanvisningar och instruktioner.
Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador.
Förvara alla säkerhetsanvisningar och instruktioner för framtiden.
38
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 38
2. Förklaring av skylten på maskinen (se bild 8)
1 = Läs igenom bruksanvisningen före driftstart. 2 = Bär hörsel- och ögonskydd 3 = Se till att inga andra personer finns i farozonen! 4 = Varning! -Vass kniv- Dra ut stickkontakten från
stickuttaget innan du utför underhåll eller om kabeln har skadats.
5 = Varning! Kniven fortsätter att rotera efter att
motorn slagits ifrån. 6 = Utsätt inte maskinen för regn eller fukt! 7 = Varning! Se till att nätkabeln inte ligger i närheten
av kniven!
3. Beskrivning av maskinen (bild 1/2)
1. Strömbrytare
2. Kabeldragavlastning
3. Bärhandtag
4. Gräsuppsamlare
5. Utkastningslucka
6. Stickkontakt
7. Övre skjutbygel
8. Undre skjutbygel
9. Fästskruvar för undre skjutbygel
10. Fästskruvar för övre skjutbygel
11. Kabelklämmor
12. Tvådelad gräsuppsamlare
13. Handtag till gräsuppsamlare
4. Ändamålsenlig användning
Gräsklipparen är lämplig för privat bruk i hemma­eller koloniträdgårdar.
Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.
5. Tekniska data
Nätspänning: 230 V ~ 50 Hz Upptagen effekt: 1000 W Motorvarvtal: 3600 min
-1
Klippbredd: 30 cm Justering av klipphöjd: 25-60 mm; 3 lägen Gräsuppsamlarens volym: 28 liter Ljudtrycksnivå LpA: 72,8 dB(A) Ljudeffektnivå LWA: 96 dB(A) Vibration i stången ahv: < 2,5 m/s
2
Skyddsklass II/
Begränsa uppkomsten av buller och vibration till ett minimum!
Använd endast intakta maskiner.Underhåll och rengör maskinen regelbundet.Anpassa ditt arbetssätt till maskinen.Överbelasta inte maskinen.Lämna in maskinen för översyn vid behov.Slå ifrån maskinen om den inte används.Bär handskar.
6. Före användning
Gräsklipparen levereras i demonterat skick. Innan gräsklipparen får användas måste den kompletta skjutbygeln och gräsuppsamlaren monteras. Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du gör rätt när du monterar samman maskinen.
6.1 Montera skjutbygeln (bild 3a till 3d)
Skjut in ett rör till undre skjutbygeln (bild 3a/pos.8) i den avsedda öppningen (bild 3a) och fäst det sedan med en skruv enligt beskrivningen i bild 3b (bild 3b/pos. 9). Gör på samma sätt på motsatta sidan. När du monterar den övre skjutbygeln kan du välja ett av två monteringshål (bild 3c) och därmed bestämma skjutbygelns höjd. Fäst den övre skjutbygeln antingen i hålen L för en låg position eller i H för en hög position. Skruva fast den övre skjutbygeln på den undre skjutbygeln enligt beskrivningen i bild 3d.
6.2 Montera gräsuppsamlaren (bild 4a till 4f)
Montera samman de båda delarna som tillsammans bildar gräsuppsamlaren (bild 4a/pos. 12). Båda delar är identiska. Se till att samtliga plastklackar längs med hela kanten snäpper in ordentligt (bild 4b). Tryck sedan in handtaget (bild 4c/pos.13) i öppningarna i gräsuppsamlaren. Kontrollera att handtaget har monterats rätt och att det sitter fast enligt
39
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 39
beskrivningen i bild 4d. Slå ifrån motorn och kontrollera att kniven inte längre roterar innan du hänger in gräsuppsamlaren. Häng in gräsuppsamlaren på gräsklipparen på de båda krokarna (bild 4e/pos. A). Öppna utkastningsluckan med den ena handen (bild 4f/pos. 5) och häng in gräsuppsamlaren med den andra (bild 4f). Utkastningsluckan dras mot gräsuppsamlaren av en fjäder.
6.3 Ställa in klipphöjden Obs!
Klipphöjden får endast ställas in om motorn står stilla och nätkabeln har dragits ut.
Innan du börjar klippa, kontrollera att skärverktyget inte är trubbigt och att monteringsmaterialet inte har skadats. Byt ut trubbiga och/eller skadade skärverktyg så att obalans inte uppstår. Slå ifrån motorn och dra ut nätkabeln innan du gör dessa kontroller.
Ställ in klipphöjden enligt beskrivningen i bild 6a och 6b. Vrid runt navkapseln i medsols riktning för att lossa på axeln (bild 6a) och ta sedan av navkapseln samt skruven och hjulet. Montera därefter hjulet på nivå 1, 2 eller 3, beroende på vilken klipphöjd du önskar. Montera samtliga fyra hjul på samma höjd så att kniven roterar parallellt mot gräsmattan.
Position Klipphöjd
1 60 mm 2 42,5 mm 3 25 mm
7. Använda maskinen
Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Anslut stickkontakten (bild 1/pos. 6) till en förlängningskabel. Denna förlängningskabel måste förses med en kabeldragavlastning enligt beskrivningen i bild 5a.
Obs!
För att förhindra att gräsklipparen startar oavsiktligt, är den utrustad med en inkopplingsspärr (bild 5b, pos. A) som måste tryckas in innan startspaken (bild 5b, pos. B) kan tryckas in. Gräsklipparen kopplas ifrån om du släpper startspaken. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på maskinen, måste du kontrollera att kniven inte roterar
och att maskinen har skilts åt från elnätet. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på maskinen, måste du kontrollera att kniven inte roterar och att maskinen har skilts åt från elnätet.
Obs!
Öppna aldrig utkastningsluckan för att tömma gräsuppsamlaren medan motorn fortfarande kör. Den roterande kniven kan förorsaka personskador. Fäst alltid utkastningsluckan resp. gräsuppsamlaren noggrant. Slå alltid ifrån motorn innan du tar bort gräsuppsamlaren. Beakta alltid avståndet mellan knivkåpan och dig själv som bestäms av styrstängerna. Var särskilt försiktig när du klipper och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profilerade sulor samt långa byxor. Använd alltid gräsklipparen i rät vinkel mot lutningen, gå alltså inte uppför eller nedför slänten. Av säkerhetsskäl får du inte använda gräsklipparen på slänter vars lutning överstiger 15 grader. Var särskilt försiktig när du går baklänges och när du drar gräsklipparen. Risk för att du snavar!
7.1 Instruktioner för korrekt gräsklippning
Vi rekommenderar att du kör överlappande banor med gräsklipparen. Klipp alltid med vassa och hela knivar så att grässtrån inte fransas ut, vilket annars kan leda till att gräsmattan gulnar. För att du ska få en fin skärningsbild på gräsmattan måste du gå i så raka banor som möjligt. Se till att banorna där du har klippt överlappar varandra med ett par centimeter så att inga remsor står kvar. Hur ofta du måste använda gräsklipparen är alltid beroende av hur snabbt gräset växer. Under den huvudsakliga växttiden (maj - juni) två gånger i veckan, annars en gång i veckan. Ställ in klipphöjden på 4 - 6 cm, så att gräset kan växa 4 - 5 cm mellan varje klippning. Om gräset har blivit en aning högre, bör du inte göra misstaget att genast klippa ned det till normal höjd. Detta skadar gräsmattan. Klipp aldrig bort mer än hälften av gräsets höjd. Håll gräsklipparens undersida ren och ta alltid bort gräs som har fastnat. Avlagringar gör det svårare att starta maskinen, påverkar klippningskvaliteten och utkastningen. Använd gräsklipparen i rät vinkel på sluttningar. Man kan undvika att glida med gräsklipparen om den hålls snett uppåt. Välj klipphöjd beroende på aktuell gräshöjd. Gå flera gånger med gräsklipparen så att maximalt 4 cm gräs klipps av varje gång. Slå alltid ifrån motorn innan du kontrollerar kniven.
40
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 40
Tänk på att kniven fortsätter att rotera ett par sekunder efter att du har slagit ifrån motorn. Försök aldrig att stoppa kniven. Kontrollera med regelbundna mellanrum att kniven sitter fast ordentligt, är i fullgott skick samt tillräckligt vass. Om detta inte skulle vara fallet måste den slipas eller bytas ut. Om den roterande kniven slår emot ett föremål, måste du slå ifrån gräsklipparen och vänta tills kniven har stannat helt. Kontrollera därefter knivens och knivfästets skick. Om dessa har skadats måste de bytas ut. Lägg nätkabeln i ringar på marken framför stickuttaget. När du använder gräsklipparen måste du utgå från stickuttaget eller kabeln och se till att maskinkabeln alltid ligger inom det område som du redan har klippt. I annat fall finns det risk för att du kör över kabeln med gräsklipparen. Om du ser att gräsrester ligger kvar på gräsmattan efter att du klippt, är detta ett tecken på att gräsuppsamlaren måste tömmas.
Obs!
Slå ifrån motorn och vänta tills kniven har stannat helt innan du tar av gräsuppsamlaren. För att ta av gräsuppsamlaren måste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av gräsuppsamlaren med handtaget. Enligt beskrivningen i säkerhetsföreskrifterna kommer utkastningsluckan att slå igen när gräsuppsamlaren tas av så att den bakre utkastningsöppningen därefter är stängd. Om gräsrester hänger kvar i öppningen, så är det lämpligt att köra tillbaka gräsklipparen med ungefär 1 m så att det ska gå lättare att starta maskinen. Om avlagringar av gammalt gräs finns kvar i gräsklipparens kåpa och på arbets verktyget, får detta inte tas bort med handen eller med fötterna. Använd lämpliga hjälpmedel, t ex en handborste. För att garantera att gräset samlas upp på avsett vis, måste gräsuppsamlaren och särskilt nätet rengöras från insidan efter användningen. Häng endast in gräsuppsamlaren om motorn har slagits ifrån och kniven har stannat. Lyft upp utkastningsluckan med den ena handen, håll fast gräsuppsamlarens handtag med den andra handen och häng därefter in från ovansidan.
8. Rengöring, Underhåll och reservdelsbeställning
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
8.1 Rengöra maskinen
Håll skyddsanordningarna,
ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen efter
varje användningstillfälle.
Rengör maskinen med jämna mellanrum med en
fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.
8.2 Byta ut kniven
Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut kniven.
Obs!
Bär arbetshandskar!
Använd endast originalknivar eftersom det annars finns risk för att vissa funktioner inte fungerar och att säkerheten inte kan garanteras.
Byt ut kniven på följande sätt:
Lossa på fästskruven (bild 7).Ta av kniven och byt ut den mot en ny.Se till att monteringsriktningen stämmer när du
monterar in den nya kniven. Knivens vingar måste skjuta in i motorrummet.
Dra sedan åt fästskruven på nytt.
Åtdragningsmomentet bör uppgå till ca 25 Nm.
8.3 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behörig elinstallatör.
8.4 Underhåll
I maskinens inre finns inga delar som kräver
underhåll.
41
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 41
8.5 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
MaskintypMaskinens artikel-nr.Maskinens ident-nr.Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information finns på www.isc-gmbh.info
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.
42
S
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 42
Pozor!
Prilikom korištenja uredjaja treba se pridržavati sigurnosnih mjera opreza kako bi se spriječila ozljedjivanja i štete:
Molimo da pažljivo pročitate ove upute za
uporabu i pridržavate se njihovih napomena. Pomoću ovih uputa za uporabu upoznajte se s uredjajem, njegovom pravilnom uporabom i sa sigurnosnim propisima.
Dobro ih sačuvajte da bi Vam informacije u
svako doba bile na raspolaganju.
U slučaju da uredjaj trebate predati drugoj
osobi, uručite joj s njime i ove upute za uporabu.
Ne preuzimamo jamstvo za nesreće ili štete nastale zbog nepridržavanje ovih uputa.
1. Opći sigurnosni propisi
Napomena: Molimo da uređaj priključite samo na strujni krug koji je zaštićen zaštitnom strujnom
sklopkom (RCD) s maksimalno 30 mA isklopne struje.
1. Nikad nemojte dopustiti da stroj koriste djeca ili
druge osobe koje nisu upoznate s ovim uputama. Najmladja dob korisnika može se utvrditi putem mjesnih odredaba.
2. Prije svih radova kontrole, održavanja
ipopravaka morate isključiti mrežni kabel.
3. U radnom području kosilice korisnik je
odgovaran prema trećoj osobi za štete uzrokovane korištenjem kosilice.
4. Radite samo kod dobrog osvjetljenja ili se
pobrinite za odgovarajuću umjetnu rasvjetu.
5. Uvijek provjerite postoje li na uredjaju bilo kakvi
znakovi oštećenja.
6. Provjerite jesu li montirane zaštitne naprave i
funkcioniraju li one besprijekorno.
7. Nemojte koristiti uredjaj ako ste umorni.
8. Nikad ne koristite uredjaj u zatvorenim ili slabo
prozračenim prostorijama ili kad se u blizini nalaze zapaljive i eksplozivne tekućine, pare ili plinovi.
9. Isključite motor i izvucite mrežni utikač prije
nego oslobodite blokirane predmete ili uklonite začepljenja u kanalu za izbacivanje, prije nego kontrolirate, čistite, održavate kosilicu ili provodite radove na kosilici ili ako kosilica zahvati neko strano tijelo.
10. Prije uporabe morate vizualnom kontrolom
provjeriti jesu li rezaći alati, pričvrsni vijci i cijela rezaća jedinica istrošeni ili oštećeni. Da biste
spriječili neuravnoteženost morate istrošene ili oštećene rezaće alate kao i pričvrsne svornjake zamijeniti u kompletima.
11. Oštećene dijelove uredjaja mora zamijeniti
stručnjak. Smijete koristiti samo originalne zamjenske dijelove.
12. Kod montaže ili demontaže noža morate se
pridržavati uputa i nositi zaštitne rukavice.
13. Provjerite teren na kojem stoji kosilica i uklonite
sve predmete koje bi ona mogla zahvatiti i rastrgati. Strana tijela morate ukloniti prije košnje. Pripazite koje ćete produžne kablove koristiti za rad.
14. Tijekom košnje uvijek nosite čvrstu obuću u
kojoj se ne kliže kao i duge hlače. Nikad ne kosite bosonogi ili u laganim sandalama.
15. Kosilicu za travu koristite zajedno s vrećom za
sakupljanje trave ili, ako ne koristite vreću, radite sa zatvorenom zaštitnom zaklopkom.
16. Kod pokretanja motora kosilica za travu se ne
smije podizati.
17. Ruke i noge nikad ne stavljajte na ili ispod
dijelova koji se okreću. Uvijek budite podalje od otvora za izbacivanje.
18. Prije nego skidate ili praznite vreću za
sakupljanje trave, motor mora biti isključen i trebate pričekati da se nož potpuno zaustavi.
19. Morate se pridržavati sigurnosnog razmaka
odredjenog prečkom.
20. Ako kosite na kosini, morate to raditi poprečno
na kosinu.
21. Ne koristite kosilicu za travu na uzbrdicama
većim od 15 %.
22. Prije nego podižete kosilicu u svrhu transporta,
motor mora biti isključen, mrežni kabel iskopčan i trebate pričekati da se nož potpuno zaustavi.
23. Pripazite na to da se tijekom rada u neposrednoj
blizini kosilice ne nalaze osobe, a naročito djeca ili životinje. Pobrinite se da držite sigurnosni razmak od 10 metara.
24. Kosilicu za travu čuvajte na suhom mjestu
nepristupačnom djeci.
25. Popravke na električnim dijelovima kosilice smije
provoditi samo električar.
26. Korišteni priključni vodovi ne smiju biti lakši od
laganih gumenih crijeva HO7RN-F prema DIN 57 282/VDE 0282 i moraju imati presjek od najmanje 1,5 mm
2
. Utični spojevi moraju imati zaštitne kontakte, a spojnica mora imati zaštitu od prskanja vode. Priključni vod mora se dovesti na prečku za vodjenje rasterećen od vlačnih sila i prikopčati na kombinaciju prekidač-utikač. Prije uporabe provjerite je li vod oštećen ilije zastario. Kosite uvijek s ispravnim kablovima (vrijedi i za kabel motora na uredjaju ). Ošteti li se kabel prilikom košnje, odmah izvucite mrežni utikač i
43
HR/ BIH
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 43
tek onda provjerite oštećenje.
27. Kod pokretanja motora kosilica za travu se ne
smije naginjati već bi se pritom morala podići. U tom slučaju nagnite je samo koliko je nužno potrebno i podignite je samo na suprotnoj strani korisnika.
28. Ako kosilica za travu počne neobično vibrirati,
odmah je potrebno izvršiti kontrolu. Čim kosilica počne nenormalno vibrirati, odmah izvucite mrežni utikač.
29. Uvijek pazite na to da sve matice, svornjaci i vijci
budu čvrsto pritegnuti tako da uredjaj bude u sigurnom radnom stanju.
30. Ako kosilica naidje na neko strano tijelo,
isključite motor i izvucite mrežni utikač iz utičnice, te potražite oštećenja na kosilici i provedite potreban popravak prije nego je ponovno pokrenete i počnete raditi.
31. Kosilicu ne smijete izlagati kiši. Trava ne smije
biti mokra ili jako vlažna.
32. Pripazite na to da tijekom rada kosilica bude
uvijek stabilna.
33. Stroj vodite brzinom koraka.
34. Naročito budite oprezni kad na kosini mijenjate
smjer vožnje.
35. Naročito budite oprezni kad okrećete stroj ili ga
vučete prema sebi.
36. Isključite kosilicu ako je treba naginjati zbog
transporta, kad se prelaze površine koje nisu travnjaci i kad se s njom prilazi površini za rezanje odnosno s nje odlazi.
37. Pokrenite ili aktivirajte sklopku za pokretanje u
skladu s proizvođačevim uputama za uporabu. Pripazite da između stopala i rezaćeg alata bude dostatan razmak. Nemojte pokretati motor ako stojite ispred kanala za izbacivanje.
38. Ne dodirujte nož prije nego isključite stroj iz
strujne mreže i noževi se potpuno zaustave.
39. Stroj nikad ne podižite niti ne nosite kad motor
radi.
40. Kad napuštate kosilicu isključite motor i izvucite
mrežni utikač.
41. Ostavite motor da se ohladi prije nego što ćete
ga odložiti u zatvorenu prostoriju.
42. Redovite provjeravajte postoje li na vreći za
sakupljanje trave znakovi istrošenosti i je li još uvijek funkcionalna.
43. Prije podešavanja ili čišćenja kosilice ili kad
kontrolirate je li kabel mrežnog priključka zapleten ili oštećen, morate isključiti kosilicu i izvući mrežni utikač.
44. Spojne utičnice na priključnim elementima
moraju biti od gume, mekog PVC-materijala ili drugih termoplastičnih materijala iste čvrstoće ili biti prevučene takvim materijalom.
45. Izbjegavajte staze koje mogu spriječiti slobodno
kretanje produžnog kabela.
46. Treba izbjegavati često uključivanje u kratkim
vremenskim intervalima, a naročito.igranje. sa sklopkom.
47. Zbog kolebanja napona, koja uzrokuje ovaj
uredjaj kod pokretanja, može kod nepovoljnih odnosa u mreži doći do smetnji na drugim uredjajima priključenim na isti strujni krug. U tom slučaju potrebno je provesti odgovarajuće mjere (npr. priključiti na neki drugi strujni krug, uredjaj priključiti na strujni krug s nižom impedancijom).
48. Ovaj uređaj ne smiju koristiti osobe (uključujući
djecu) s ograničenim fizičkim, osjetilnim ili psihičkim osobinama ili one bez iskustva i/ili znanja, već bi trebale biti pod nadzorom osobe nadležne za njihovu sigurnost ili od nje primiti upute za korištenje uređaja. Djeca trebaju biti pod nadzorom, kako bismo se uvjerili da se ne igraju uređajem.
UPOZORENJE!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati el. udar, požar i/ili teška ozljeđivanja.
Sačuvajte sve sigurnosne napomene i upute za buduće korištenje.
44
HR/ BIH
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 44
2. Pojašnjenje napomena na pločici na uređaju (vidi sliku 8)
1 = Prije puštanja u pogon pročitajte upute za
uporabu. 2 = Nosite zaštitu za sluh i oči. 3 = Udaljite ostale osobe iz opasnog područja!! 4 = Oprez! - Oštri noževi – prije radova održavanja ili
kod oštećenja kabela izvucite utikač iz mreže. 5 = Pozor, nakon isključivanja motora nož još malo
rotira. 6 = Ne izlažite uređaj kiši ili vlazi! 7 = Pozor, priključni kabel držite podalje od rezaćih
alata!
3. Opis uređaja (slika 1/2)
1. Sklopka za uključivanje/isključivanje
2. Mehanizam za sprječavanje zatezanja kabela
3. Ručka za nošenje
4. Sabirna košara
5. Poklopac otvora za izbacivanje
6. Mrežni utikač
7. Gornja potisna petlja
8. Donja potisna petlja
9. Vijci za pričvršćivanje donje potisne petlje
10. Vijci za pričvršćivanje gornje potisne petlje
11. Stezaljke za pričvršćivanje kabela
12. Polovice kućišta sabirne košare
13. Ručka sabirne košare
4. Namjenska uporaba
Kosilica za travu je namijenjena za osobnu uporabu u vrtovima kuća i hobi-vrtovima.
Stroj se smije koristiti samo u skladu s namjenom. Svaka drukčija uporaba izvan ovih okvira nije namjenska. Za štete ili ozljeđivanja bilo koje vrste koje bi iz toga proizašle ne odgovara proizvođač nego korisnik.
Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.
5. Tehnički podaci
Mrežni napon: 230 V~ 50 Hz Potrošnja snage: 1000 W Broj okretaja motora: 3600 min
-1
Širina rezanja: 30 cm Korekcija visine rezanja:
25-60 mm; 3-stupanjska Zapremnina sabirne vreće: 28 litara Razina zvučnog tlaka LpA: 72,8 dB (A) Razina snage buke LWA: 96 dB (A) Vibracija na ručki ahv: < 2,5 m/s
2
Klasa zaštite II/
Ograničite stvaranje buke i vibracija na minimum!
Koristite samo besprijekorne uređaje.Redovito čistite i održavajte uređaj.Svoj način rada prilagodite uređaju.Nemojte preopterećivati uređaj.Po potrebi predajte uređaj na kontrolu.Isključite uređaj kad ga ne koristite.Nosite zaštitne rukavice.
6. Prije puštanja u rad
Kosilica za travu je isporučena u demontiranom stanju. Prije uporabe kosilice za travu morate montirati kompletnu potisnu petlju i sabirnu vreću. Postupno slijedite upute za uporabu i orijentirajte se
prema slikama tako da si pojednostavite montažu.
6.1 Montaža potisne petlje (slike 3a do 3d)
Utaknite jednu od donjih potisnih petlji (slika 3a/poz.
8) u predviđeni otvor (slika 3a) i pričvrstite je vijkom kao što je prikazano na slici 3b (slika 3b/poz. 9). Analogno učinite na drugoj strani. Kod montaže gornje potisne petlje možete biranjem rupe za pričvršćivanje (slika 3c) odrediti visinu drške. Gornju potisnu petlju pričvrstite kroz rupe L za niski položaj ili H za visoki položaj. Nakon toga gornju potisnu petlju pričvrstite vijcima s donjom, kao što je prikazano na slici 3d.
6.2 Montaža sabirne košare (slike 4a do 4f)
Spojite međusobno obje polovice kućišta sabirne košare (slika 4a/pos. 12). Obje polovice su identične. Pripazite na to, da plastične kukice pravilno usjednu po cijelom opsegu (slika 4b). Nakon toga pritisnite ručku (slika 4c/poz. 13) u otvore na sabirnoj košari. Provjerite čvrst i pravilan dosjed ručke, kao što je
45
HR/ BIH
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 45
prikazano na slici 4d. Kad vješate sabirnu košaru, motor mora biti isključen i rezaći nož se ne smije okretati. Sabirna košara pričvršćuje se na kosilicu na obje kuke (slika 4e/poz. A). Jednom rukom otvorite poklopac na otvoru za izbacivanje (slika 4f/poz. 5) i drugom objesite sabirnu košaru kao što je prikazano na slici 4f. Poklopac na otvoru za izbacivanje privući će opruga prema sabirnoj košari.
6.3 Podešavanje visine rezanja Pažnja!
Korekcija visine rezanja može se provesti samo kad motor ne radi i kad je izvučen mrežni kabel.
Prije nego počnete kositi provjerite je li rezaći alat oštar i nisu li oštećena sredstva za pričvršćivanje. Zamijenite tupe i/ili oštećene rezaće alate da ne bi došlo do neuravnoteženosti. Prilikom kontrole isključite motor i izvucite mrežni utikač.
Podesite visinu rezanja kao što je prikazano na slikama 6a i 6b. U tu svrhu okrenite poklopac kotača u smjeru kazaljke na satu da biste oslobodili osovinu (slika 6a) i uklonite poklopac kotača zajedno s vijkom i gumom. U skladu sa željenom visinom rezanja sad možete smjestiti kotače u položaj 1, 2 ili 3. Sva 4 kotača postavite na istu visinu, tako da rezaći nož bude paralelan sa smjerom košnje.
Pozicija Visina rezanja
1 60 mm 2 42,5 mm 3 25 mm
7. Rukovanje
Prije priključivanja stroja provjerite odgovaraju li podaci na tipskoj pločici podacima o mreži. Spojite mrežni utikač (slika 1/poz. 6) s produžnim kabelom. Produžni kabel mora se osigurati mehanizmom za sprječavanje zatezanja, kao što je prikazano na slici 5a.
Pažnja!
Da bi se spriječilo neželjeno uključivanje kosilice, ona je opremljena blokadom uključivanja (slika 5b/poz. A) koja se mora pritisnuti prije nego se pritisne uklopna petlja (slika 5b/poz. B). Pustite li tipku za uključivanje, kosilica će se isključiti. Provedite ovaj postupak nekoliko puta da biste bili sigurni da uredjaj pravilno funkcionira. Prije nego na uredjaju počnete s popravcima ili radovima održavanja, morate provjeriti okreće li se
nož i je li uredjaj iskopčan iz mreže. Provedite ovaj postupak nekoliko puta da biste bili sigurni da uredjaj pravilno funkcionira. Prije nego na uredjaju počnete s popravcima ili radovima održavanja, morate provjeriti ne okreće li se nož i je li uredjaj iskopčan iz mreže.
Pažnja!
Nikad ne otvarajte poklopac na otvoru za izbacivanje ako se prazni naprava za sakupljanje i ako motor još radi. Rotirajući nož može uzrokovati povrede. Uvijek pažljivo pričvrstite poklopac na otvoru za izbacivanje odnosno vreću za skupljanje trave. Prilikom pražnjenja prethodno isključite motor. Izmedju kućišta noža i korisnika uvijek treba održavati sigurnosni razmak koji je odredjen prečkama za vodjenje. Poseban oprez potreban je kod rezanja i promjena smjera vožnje na strminama i kosinama. Pripazite na stabilnost, nosite cipele sa djonovima koji dobro prianjaju i ne skližu se, te duge hlače. Uvijek kosite poprečno na kosinu. Kosine veće od 15 stupnjeva zbog sigurnosnih razloga se ne smiju kositi ovom kosilicom. Posebno budite oprezni kad izvodite kretnje unatrag ili kad vučete kosilicu. Opasnost od spoticanja
7.1 Napomene za pravilno rezanje
Kod košnje preporučamo preklapajući način rada. Režite samo s oštrim, besprijekornim noževima kako se buseni trave ne bi trgali i travnjak ne bi požutio. Za postizanje bolje slike rezanja vodite kosilicu pravocrtno. Pritom se staze trebaju preklapati za nekoliko centimetara tako da ne ostanu linije. Koliko često treba kositi ovisi uglavnom o brzini rasta trave. U razdoblju jakog rasta (svibanj - lipanj) dvaput, a inače jednom tjedno. Visine rezanja trebaju biti izmedju 4 - 6 cm, a 4 - 5 cm trebao bi iznositi rast do sljedećeg rezanja. Ako je trava jednom narasla nešto više, ne smijete je odmah odrezati na normalnu visinu. To šteti travi. Tada ne režite više od polovice visine trave. Održavajte čistoću donje strane kućišta kosilice i obavezno uklonite naslage trave. Naslage otežavaju postupak pokretanja, ugrožavaju kvalitetu rezanja i izbacivanja trave. Na kosinama stazu rezanja potrebno je postaviti poprečno na kosinu. Klizanje kosilice može se spriječiti položajem ukoso. Visinu rezanja odaberite prema stvarnoj duljini trave. Prolazite više puta tako da se odjednom obuhvati maksimalno 4 cm trave. Kad obavljate bilo kakvu kontrolu noža, isključite motor. Imajte na umu da se nakon isključenja motora nož okreće još nekoliko sekundi. Nikad nemojte pokušati zaustaviti nož. Redovito kontrolirajte je li nož pravilno pričvršćen, je
46
HR/ BIH
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 46
li u dobrom stanju i nabrušen. U suprotnom slučaju nož nabrusite ili ga zamijenite. U slučaju da rotirajući nož udari o neki predmet, isključite kosilicu i pričekajte da se nož potpuno zaustavi. Provjerite stanje noža i njegovog držača. Ako su oštećeni, morate ih zamijeniti. Položite na zemlju namotan priključni kabel uredjaja ispred utičnice koju ćete koristiti. Kosite od utičnice odnosno kabela i pazite na to da priključni kabel uredjaja uvijek leži u pokošenoj travi tako da ne prijedjete kosilicom preko njega. Čim tijekom košnje ostaju na zemlji ostaci odrezane trave, znači da se mora isprazniti vreća za skupljanje trave.
Pažnja!
Prije skidanja vreće za skupljanje, morate isključiti motor i pričekati da se zaustave rezaći alati. Kod skidanja vreće za skupljanje trave jednom rukom podignite poklopac otvora za izbacivanje trave, a drugom skinite vreću s nosača. Prema sigurnosnom propisu, poklopac otvora za izbacivanje zaklopi se prilikom skidanja vreće i zatvori stražnji otvor za izbacivanje. Ostanu li ostaci trave visjeti u otvoru, za lakše pokretanje motora svrsishodno je povući kosilicu natrag za oko 1 m. Ostatke trave u kućištu kosilice i na radnom alatu ne uklanjajte rukama ili nogama, nego prikladnim pomoćnim sredstvima, npr. četkama ili malim metlama. Da biste zajamčili dobro skupljanje trave, morate nakon korištenja vreću za skupljanje, a naročito mrežu, očistiti iznutra. Vreću za skupljanje trave objesite samo kad je motor isključen i kad je zaustavljen rezaći alat. Zaklopku otvora za izbacivanje podignite jednom rukom, a drugom držite vreću na ručki i objesite je odozgo.
8. Čišćenje, održavanje i narudžba rezervnih dijelova
Prije svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
Zaštitne naprave, otvore za zrak i kućište motora
držite što čišćima od prašine i prljavštine. Istrl jajte uredjaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom.
Preporučujemo da uredjaj očistite nakon svake
uporabe.
Redovito čistite uredjaj vlažnom krpom i s malo
sapunice. Ne koristite sredstva za čišćenje ni otapala; ona mogu oštetiti plastične dijelove
uredjaja. Pripazite na to da u unutrašnjost uredjaja ne dospije voda.
8.2 Zamjena noža
Zbog sigurnosnih razloga preporučujemo da zamjenu noževa prepustite ovlaštenom stručnjaku.
Pozor!
Nosite zaštitne rukavice!
Koristite samo originalni nož jer u suprotnom se pod određenim okolnostima više ne može jamčiti pravilno funkcioniranje i radna sigurnost.
Prilikom zamjene noža postupite na sljedeći način:
Otpustite pričvrsne vijke (slika 7).Skinite nož i zamijenite ga novim.Kod ugradnje novog noža pripazite na smjer
umetanja noža. Propelerska krila moraju stršiti u prostoru motora.
Na kraju ponovno pritegnite pričvrsni vijak.
Pritezni moment treba iznositi oko 25 Nm.
8.3 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice. Pažnja! Ugljene četkice smije zamijeniti samo električar.
8.4 Održavanje
U unutrašnjosti uredjaja nalaze se dijelovi koje
treba održavati.
8.5 Narudžba rezervnih dijelova:
Prilikom naručivanja rezervnih dijelova su potrebni slijedeći podaci:
Tip uredjaja Broj artikla uredjaja Ident. broj uredjaja Broj potrebnog rezervnog dijela
Aktualne cijene i informacije potražite na web-adresi www.isc-gmbh.info
9. Zbrinjavanje i recikliranje
Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja prilikom transporta. Ovo pakovanje je sirovina i zato se može ponovno upotrijebiti ili poslati na reciklažu. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne dijelove otpremite na mjesta za zbrinjavanje posebnog otpada. Informacije potražite u specijaliziranoj trgovini ili nadležnoj općinskoj upravi.
47
HR/ BIH
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 47
Pakovanje:
Kod korišćenja uređaja morate da se pridržavate mera bezbednosti kako biste sprečili povrede i materijalne štete:
Pažljivo pročitajte uputstva za upotrebu i
pridržavajte se njihovih napomena. Pomoću ovih uputstava za upotrebu upoznajte uređaj, njegovu pravilnu upotrebu kao i bezbednosne propise.
Dobro ih sačuvajte tako da Vam informacije budu
svakog momenta na raspolaganju.
U slučaju da uređaj trebate predati nekom
drugom licu, uručite mu s njime i ova uputstva za upotrebu.
Ne preuzimamo odgovornost za nesreće i štete koje nastanu zbog nepridržavanja ovih uputstava.
1. Opšti bezbednosni propisi
Napomena: Molimo da uređaj priključite samo na
strujni krug koji je zaštićen zaštitnim strujnim prekidačem (RCD) s maksimalno 30 mA isklopne struje.
1. Nikad ne dopuštajte deci ili drugim licima koja
nisu upoznata s uputstvima za upotrebu da koriste kosilicu. Mesnim odredbama može da se utvrdi minimalna starost korisnika.
2. Pre svih radova kontrole, održavanja i popravki
izvucite mrežni kabl.
3. U radnom području kosilice korisnik je odgovaran
prema trećem za štete uzrokovane korišćenjem uređaja.
4. Radite samo kod dobrog osvetlenja ili se
pobrinite za odgovarajuću veštačku rasvetu.
5. Redovno proveravajte uređaj na znakove
oštećenja.
6. Proverite da li su montirane zaštitne naprave i
funkcionišu li one besprekorno.
7. Ne koristite uređaj, ako ste umorni.
8. Nikad ne koristite uređaj u zatvorenim ili slabo
provetrenim prostorijama ili kada se u blizini nalaze zapaljive i eksplozivne tečnosti, pare ili gasovi.
9. Isključite motor i izvucite mrežni utikač pre nego
što oslobodite blokirane predmete ili uklonite začepljenja u kanalu za izbacivanje, pre nego kontrolišete, čistite, održavate kosilicu ili provodite radove na kosilici ili ako kosilica zahvati neko strano telo.
10. Pre upotrebe morate vizualnom kontrolom da
proverite jesu li rezni alati, pričvrsni zavrtnji i cela
rezna jedinica istrošeni ili oštećeni. Da biste sprečili neuravnoteženost morate da istrošene ili oštećene rezne alate kao i pričvrsne svornjake zamenite u kompletima.
11. Oštećene delove uređaja mora da zameni
stručnjak. Smete da koristite samo originalne rezervne delove.
12. Kod montaže ili demontaže noža morate da se
pridržavate uputstava i nosite zaštitne rukavice.
13. Proverite teren na kojem će kosilica da se koristi i
uklonite sve predmete koje bi ona mogla da zahvati i odbaci. Strana tela morate da uklonite pre košnje. Pripazite koje ćete produžne kablove koristiti za rad.
14. Za vreme košnje uvek nosite čvrstu obuću u kojoj
se ne kliže kao i duge pantalone. Nikad nemojte da kosite bosonogi ili u laganim sandalama.
15. Kosilicu za travu koristite zajedno sa kesom za
sakupljanje trave ili, ako ne koristite kesu, radite sa zatvorenom zaštitnom klapnom.
16. Kod pokretanja motora kosilica za travu ne sme
da se podiže.
17. Ruke i noge nikad nemojte da stavljate na ili
ispod rotacionih delova. Uvek budite podalje od otvora za izbacivanje.
18. Pre nego ćete da skidate ili praznite kesu za
sakupljanje trave, motor mora da bude isključen i trebate da pričekate da se nož potpuno zaustavi.
19. Morate da se pridržavate bezbednosnog
odstojanja određenog prečkom.
20. Ako kosite na padini, morate to raditi poprečno na
nju.
21. Ne koristite kosilicu za travu na uzbrdicama
većim od 15 %.
22. Pre nego što ćete da podignete kosilicu zbog
transporta motor mora da bude isključen, mrežni kabl iskopčan i trebate da pričekate da se nož potpuno zaustavi.
23. Pripazite na to da se tokom rada u neposrednoj
blizini kosilice ne nalaze lica, a naročito ne deca ili životinje. Pazite da održavate bezbednosno odstojanje od 10 metara.
24. Kosilicu čuvajte na suvom mestu nepristupačnom
deci.
25. Popravke na električnim delovima kosilice sme
da obavlja samo električar.
26. Korišćeni priključni vodovi ne smeju da budu lakši
od laganih gumenih creva HO7RN-F prema DIN­u 57 282/VDE 0282 i moraju imati presek od najmanje 1,5 mm
2
. Utični spojevi moraju imati zaštitne kontakte, a spojnica zaštitu od prskanja vode. Priključni vod mora da se dovede na prečku za vođenje rasterećen od vlačnih sila i prikopčati na kombinaciju prekidač-utikač. Pre upotrebe proverite da je li vod oštećen ili zastario. Kosite uvek s besprekornim kablovima (vredi i za
48
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 48
kabl motora na uređaju). Ošteti li se kabl tokom košnje, odmah izvucite mrežni utikač i tek onda proverite oštećenje.
27. Kod pokretanja motora kosilica za travu ne sme
da se naginje, nego bi se pritom morala podići. U tom slučaju nagnite je samo koliko je nužno potrebno i podignite je samo na suprotnoj strani korisnika.
28. Ako kosilica za travu počne neobično da vibrira,
odmah treba da se prekontroliše. Čim kosilica počne nenormalno da vibrira, odmah izvucite mrežni utikač.
29. Uvek pazite na to da sve navrtke, svornjaci i
zavrtnji budu čvrsto pritegnuti, tako da uređaj bude u sigurnom radnom stanju.
30. Ako kosilica naiđe na neko strano telo, potražite
oštećenja na kosilici i obavite potrebnu popravku pre nego je ponovno pokrenete i nastavite raditi.
31. Kosilicu ne smete da izlažete kiši. Trava ne sme
da bude mokra ili jako vlažna.
32. Pripazite da tokom rada zadržite stabilan položaj.
33. Vodite mašinu brzinom koraka.
34. Budite naročito oprezni kad na kosini menjate
smer vožnje.
35. Naročito budite oprezni kad okrećete kosilicu ili je
vučete prema sebi.
36. Zaustavite rezni alat, ako kosilicu treba podizati
zbog transporta preko površina koje nisu travnjaci i kad s njom prilazite površini za košnju odnosno s nje odlazite.
37. Pokrenite ili aktivirajte prekidač za pokretanje u
skladu s proizvođačevim uputstvima za upotrebu. Pripazite da između stopala i reznog alata bude dovoljno odstojanje. Nemojte da pokrećete motor ako stojite ispred kanala za izbacivanje.
38. Ne dotičite nož pre nego što isključite mašinu iz strujne mreže i noževi se potpuno zaustave.
39. Nikad nemojte da podižete kosilicu niti nosite kad motor radi.
40. Kad napuštate kosilicu isključite motor i izvucite mrežni utikač.
41. Ostavite motor da se ohladi pre nego što ćete mašinu odložiti u zatvorenu prostoriju.
42. Redovno proveravajte postoje li na kesi za sakupljanje trave znakovi istrošenosti da li je ona još uvijek funkcionalna.
43. Pre podešavanja ili čišćenja kosilice ili kad proveravate da li je mrežni kabl zapetljan ili oštećen, morate isključiti kosilicu i izvući mrežni utikač.
44. Spojne utičnice na priključnim elementima moraju da budu od gume, mekog PVC-materijala ili drugih termoplastičnih materijala iste čvrstoće ili prevučene takvim materijalom.
45. Izbegavajte staze koje mogu da spreče slobodno kretanje produžnog kabla.
46. Treba da se izbegava često uključivanje u kratkim
vremenskim intervalima, a naročito „igranje“ sa sklopkom.
47. Zbog kolebanja napona, koja uzrokuje ovaj
uređaj kod pokretanja, može da kod nepovoljnih odnosa u mreži dođe do smetnji na drugim uređajima priključenim na isti strujni krug. U tom slučaju potrebno je provesti odgovarajuće mere (npr. priključiti na neki drugi strujni krug, ili na strujni krug s nižom impedancijom).
48. Ovaj uređaj ne smeju da koriste lica (uključujući
decu) s ograničenim fizičkim, osetilnim ili psihičkim osobinama ili ona bez iskustva i/ili znanja, nego bi trebale da budu pod nadzorom lica nadležnog za njihovu bezbednost ili od njega dobiti uputstva za korišćenje uređaja. Deca trebaju da budu pod nadzorom, kako bismo se uverili da se ne igraju uređajem.
UPOZORENJE!
Pročitajte sve bezbednosne napomene i uputstva.
Propusti kod pridržavanja bezbednosnih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede.
Sačuvajte sve bezbednosne napomene i uputstva za buduće korišćenje.
49
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 49
2. Objašnjenje napomena na natpisnoj
pločici na uređaju (vidi sliku 8)
1 = Pre puštanja u pogon pročitajte uputstva za
upotrebu.
2 = Nosite zaštitu za sluh i oči. 3 = Udaljite ostala lica iz opasnog područja!! 4 = Oprez! - Oštri noževi – pre radova održavanja ili
kod oštećenja kabla izvucite utikač iz mreže.
5 = Pažnja, nakon isključivanja motora nož još malo
rotira.
6 = Ne izlažite uređaj kiši ili vlazi! 7 = Pozor, priključni kabl držite podalje od reznih
alata!
3. Opis uređaja (slika 1/2)
1. Prekidač za uključivanje/isključivanje
2. Mehanizam za sprečavanje zatezanja kabla
3. Drška za nošenje
4. Košara za sakupljanje
5. Poklopac otvora za izbacivanje
6. Mrežni utikač
7. Gornja drška za guranje
8. Donja drška za guranje
9. Zavrtnji za pričvršćivanje donje drške za guranje
10. Zavrtnji za pričvršćivanje gornje drške za guranje
11. Stezaljke za pričvršćivanje kabla
12. Polovine kućišta košare za sakupljanje
13. Ručka košare za sakupljanje
4. Namensko korišćenje
Kosilica za travu je namenjena za ličnu upotrebu u vrtovima kuća i hobi-vrtovima.
Mašina sme da se koristi samo prema svojoj nameni. Svako drugačije korišćenje nije u skladu s namenom. Za štete ili povrede bilo koje vrste koje iz toga proizlaze odgovoran je korisnik, a ne proizvođač.
Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima.
5. Tehnički podaci
Mrežni napon: 230 V~ 50 Hz Snaga: 1000 W Broj obrtaja motora: 3600 min
-1
Širina rezanja: 30 cm Podešavanje visine rezanja: 25-60 mm; 3-stepeno Volumen kese za sakupljanje: 28 litara Nivo zvučnog pritiska LpA: 72,8 dB (A) Nivo snage buke LWA: 96 dB (A) Vibracije na prečki ahv: < 2,5 m/s
2
Klasa zaštite II/
Ograničite stvaranje buke i vibracija na minimum!
Koristite samo besprekorne uređaje.Redovno održavajte i čistite uređaj.Prilagodite svoj način rada uređaju.Ne preopterećujte uređaj.Prema potrebi pošaljite uređaj na kontrolu.Ako uređaj ne upotrebljavate, onda ga isključite.Nosite zaštitne rukavice.
6. Pre puštanja u rad
Kosilica za travu je isporučena u demontiranom stanju. Pre upotrebe kosilice za travu morate da montirate kompletnu dršku za guranje i sabirnu košaru. Postepeno sledite uputstva za upotrebu i orijentišite se prema slikama tako da si pojednostavite montažu.
6.1 Montaža drške za guranje (slike 3a do 3d)
Utaknite jednu od donjih drški za guranje (slika 3a/poz. 8) u predviđeni otvor (slika 3a) i pričvrstite je zavrtnjem kao što je prikazano na slici 3b (slika 3b/poz. 9). Analogno učinite na drugoj strani. Kod montaže gornje drške za guranje možete da biranjem rupe za pričvršćivanje (slika 3c) odredite visinu drške. Gornju dršku za guranje pričvrstite kroz rupe L za niski položaj ili H za visoki položaj. Nakon toga gornju dršku za guranje pričvrstite zavrtnjima s donjom, kao što je prikazano na slici 3d.
50
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 50
6.2 Montaža košare za sakupljanje (slika 4a do 4f)
Spojite međusobno obe polovine kućišta košare za sakupljanej (slika 4a/pos. 12). Obe polovine su identične. Pripazite na to, da se plastične kukice pravilno uglave po celom obimu (slika 4b). Nakon toga pritisnite dršku (slika 4c/poz. 13) u otvore na košari za sakupljanje. Proverite da li je drška dobro pričvršćena, kao što je prikazano na slici 4d. Kad vešate košaru za sakupljanje, motor mora da bude isključen i rezni nož ne sme da se obrće. Košara za sakupljanje pričvršćuje se na kosilicu na obe kuke (slika 4e/poz. A). Jednom rukom otvorite poklopac na otvoru za izbacivanje (slika 4f/poz. 5) i drugom obesite košaru za sakupljanje kao što je prikazano na slici 4f. Poklopac na otvoru za izbacivanje privuci će opruga prema košari.
6.3 Podešavanje visine rezanja
Pažnja!
Korekcija visine rezanja može da se provede samo kad motor ne radi i kad je izvučen utikač svećice.
Pre nego što započnete kositi, proverite da li je rezni alat oštar i nisu li oštećena sredstva za pričvršćivanje. Zamenite tupe i/ili oštećene rezne alate da ne bi došlo do neuravnoteženosti. Kod kontrole isključite motor i izvucite mrežni utikač.
Podesite visinu rezanja kao što je prikazano na slikama 6a i 6b. U tu svrhu okrenite poklopac točka u smeru skazaljke na časovniku, da biste oslobodili osovinu (slika 6a) i uklonite poklopac točka zajedno sa zavrtnjem i gumom. U skladu sa željenom visinom rezanja sad možete da smestite točkove u položaj 1, 2 ili 3. Sva 4 točka postavite na istu visinu, tako da rezaći nož bude paralelan sa smerom košnje.
Pozicija Visina rezanja
1 60 mm 2 42,5 mm 3 25 mm
7. Rukovanje
Pre priključivanja mašine proverite da li podaci na tipskoj pločici odgovaraju podacima o mreži. Spojite mrežni utikač (slika 1/poz. 6) s produžnim kablom. Produžni kabl mora da se osigura mehanizmom za sprečavanje zatezanja, kao što je prikazano na slici 5a.
Pažnja!
Da bi se sprečilo neželjeno ukapčanje, kosilica ima blokadu uključivanja (slika 5b/poz. A) koja mora da se pritisne pre nego stisnete uklopnu petlju (slika 5b/poz. B). Ako pustite uklopnu petlju, kosilica će se isključiti. Ponovite ovaj postupak nekoliko puta kako biste bili sigurni da uređaj pravilno funkcioniše. Pre nego što na uređaju započnete s popravcima ili radovima održavanja, morate da proverite da li se nož obrće i da li je uređaj iskopčan iz mreže.
Pažnja!
Nikad ne otvarajte poklopac, ako se naprava za sakupljanje trave prazni i motor još radi. Rotacioni nož može da uzrokuje povrede. Uvek pažljivo pričvrstite poklopac otvora za izbacivanje odnosno kesu za sakupljanje trave. Pre uklanjanja kese isključite motor. Između kućišta noža i korisnika uvek treba da se održava bezbednosno odstojanje koje je određeno prečkama za vođenje. Poseban oprez potreban je kod košnje i promena smera vožnje na strminama i kosinama. Pripazite na stabilnost, nosite cipele sa đonovima koji dobro prianjaju i ne kližu se, te duge pantalone. Uvek kosite poprečno na kosinu. Kosine nagnute više od 15 stepeni zbog bezbednosnih razloga ne smeju da se kose ovom kosilicom. Posebno budite oprezni kad izvodite kretnje kosilice unazad ili kad je vučete. Opasnost od spoticanja!
7.1 Napomene za pravilnu košnju
Kod košnje preporučamo preklapajući način rada. Kosite samo s oštrim, besprekornim noževima, kako se buseni trave ne bi trgali i travnjak ne bi požutio. Za postizanje bolje slike rezanja, vodite kosilicu što ravnije. Pritom staze trebaju da se preklapaju za nekoliko santimetara tako da ne ostanu linije. Koliko često treba da se kosi, zavisi uglavnom od brzine rasta trave. U periodu jakog rasta (maj - juni) dvaput, a inače jednom sedmično. Visine rezanja trebaju da budu između 4 – 6 cm, a 4 – 5 cm trebao bi iznositi rast do sledećeg rezanja. Ako je trava jednom narasla nešto više, ne smete odmah da je odrežete na normalnu visinu. To šteti travi. Tada ne režite više od polovice visine trave. Čistite donju stranu kućišta kosilice i obavezno odstranjujte naslage trave. Naslage otežavaju postupak pokretanja, ugrožavaju kvalitet rezanja i izbacivanje trave. Na kosinama staza rezanja treba da bude poprečno na kosinu. Klizanje kosilice može da se spreči kosim položajem. Visinu rezanja izaberite prema stvarnoj duljini trave.
51
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 51
Prolazite više puta tako da se odjednom obuhvati maksimalno 4cm trave. Pre nego ćete da provedete bilo kakvu kontrolu noža, ugasite motor. Imajte u vidu da se nakon isključenja motora nož obrće još nekoliko sekundi. Nikada nemojte da pokušate zaustaviti nož. Redovno kontrolišite da li je nož pravilno pričvršćen, je li u dobrom stanju i nabrušen. U protivnom ga nabrusite ili zamenite.
U slučaju da rotacioni nož udari o neki predmet, isključite kosilicu i pričekajte da se nož potpuno zaustavi. Proverite stanje noža i njegovog držača. Ako su oštećeni, morate da ih zamenite. Položite na zemlju namotan priključni kabl uređaja ispred utičnice koju ćete da koristite. Kosite od utičnice odnosno kabla i pazite na to da priključni kabl uređaja uvek leži u pokošenoj travi tako da ne pređete kosilicom preko njega. Čim tokom košnje ostanu na zemlji ostaci odrezane trave, znači da se mora isprazniti kesa za sakupljanje trave.
Pažnja!
Pre skidanja kese za sakupljanje, morate da isključite motor i pričekate da se zaustave rezni alati. Kod skidanja kese za sakupljanje trave jednom rukom podignite poklopac otvora za izbacivanje trave, a drugom skinite kesu s nosača. Prema bezbednosnom propisu, poklopac otvora za izbacivanje zaklopi se kod skidanja kese i zatvori stražnji otvor za izbacivanje. Ostanu li ostaci trave viseti u otvoru, za lakše pokretanje motora svrsishodno je povući kosilicu nazad za oko 1m. Ostatke trave u kućištu kosilice i na radnom alatu ne uklanjajte rukama ili nogama, nego podesnim pomoćnim sredstvima, npr. četkama ili metlama. Da biste osigurali dobro sakupljanje trave, morate da nakon korišćenja očistite kesu za sakupljanje, naročito mrežu iznutra. Kesu za skupljanje trave okačite samo kad je motor isključen i kad je zaustavljen rezni alat. Zaklopku otvora za izbacivanje podignite jednom rukom, a drugom držite kesu na ručki i zakačite je odozgo.
8. Čišćenje, održavanje i narudžba rezervnih dijelova
Prije svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
Zaštitne naprave, otvore za zrak i kućište motora
držite što čišćima od prašine i prljavštine. Istrljajte uredjaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom.
Preporučujemo da uredjaj očistite nakon svake
uporabe.
Redovito čistite uredjaj vlažnom krpom i s malo
masnog sapuna. Ne koristite sredstva za čišćenje ni otapala; ona mogu oštetiti plastične dijelove uredjaja. Pripazite na to da u unutrašnjost uredjaja ne dospije voda.
8.2 Zamena noža
Iz bezbednosnih razloga preporučamo da zamenu noževa prepustite ovlašćenom stručnjaku.
Pažnja!
Nosite zaštitne rukavice!
Koristite samo originalni nož jer u protivnom, pod određenim uslovima više ne može da se garantuje pravilno funkcioniranje i radna bezbednost.
Kod zamene noža postupite na sledeći način:
Otpustite zavrtnje za pričvršćivanje (slika 7).Skinite nož i zamenite ga novim.Kod ugradnje novog noža pripazite na smer
umetanja noža. Propelerska krila moraju da strše u prostoru motora.
Na kraju ponovo stegnite zavrtanj za
pričvršćivanje. Moment pritezanja treba da iznosi cirka 25 Nm.
8.3 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice. Pažnja! Ugljene četkice smije zamijeniti samo električar.
8.4 Održavanje
U unutrašnjosti uredjaja nema dijelova koje treba
održavati.
52
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 52
8.5 Naručivanje rezervnih dijelova
Prilikom naručivanja rezervnih dijelova treba navesti sljedeće podatke:
tip uredjajabroj artikla uredjajaidentifikacijski broj uredjajakataloški broj potrebnog rezervnog dijela
Aktuelne cene i informacije potražite na sajtu www.isc-gmbh.info
9. Zbrinjavanje i reciklovanje
Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja tokom transporta. Ovo pakovanje je sirovina i zato može ponovno da se upotrebi ili pošalje na reciklovanje. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne delove otpremite na mesta za zbrinjavanje posebnog otpada. Informacije potražite u specijalizovanoj trgovini ili nadležnoj opštinskoj upravi.
53
RS
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 53
54
k erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
t explains the following conformity according to EU
directives and norms for the following product
p déclare la conformité suivante selon la directive CE et les
normes concernant l’article
C dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
N verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
m declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
O declara a seguinte conformidade, de acordo com a
directiva CE e normas para o artigo
l attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
U förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
q vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
. tõendab toote vastavust EL direktiivile ja standarditele j vydává následující prohlášení o shodě podle směrnice
EU a norem pro výrobek
X potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
W vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
A a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
P deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
e декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
H paskaidro šādu atbilstību ES direktīvai un standartiem G apibūdina šį atitikimą EU reikalavimams ir prekės
normoms
Q declară următoarea conformitate conform directivei UE
şi normelor pentru articolul
z δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
B potvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
f potvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
4 potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
T следующим удостоверяется, что следующие
продукты соответствуют директивам и нормам ЕС
1 проголошує про зазначену нижче відповідність
виробу директивам та стандартам ЄС на виріб
5 ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
Z Ürünü ile ilgili AB direktifleri ve normları gereğince
aşağıda açıklanan uygunluğu belirtir
L erklærer følgende samsvar i henhold til EU-direktivet
og standarder for artikkel
E Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Elektro-Rasenmäher BG-EM 1030
Standard references: EN ISO 14121-1; En 60335-1; EN 60335-2-77; EN 50366; EN 55014-1;
EN 55014-2; EN 61000-3-2; EN 61000-3-3
x
x
2006/95/EC 2006/28/EC 2005/32/EC 2004/108/EC 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC 89/686/EC_96/58/EC 87/404/EC
x
x
x
2006/42/EC
x
98/37/EC
2004/26/EC
Emission No.:
2000/14/EC_2005/88/EC
Annex IV
Notified Body: Notified Body No.: Reg. No.:
Annex V Annex VI
Noise: measured LWA= 93 dB (A); guaranteed LWA= 96 dB (A) P = 1 kW; L/Ø = 30 cm Notified Body:
Landau/Isar, den 15.07.2009
First CE: 07 Archive-File/Record: 3400240-32-4141750-07 Art.-No.: 34.002.40 I.-No.: 01029 Documents registrar: Helmut Bauer Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
Weichselgartner/General-Manager Hines/Product-Management
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 54
55
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus­drücklicher Zustimmung der ISC GmbH zulässig.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of ISC GmbH.
La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.
La ristampa o lʼulteriore riproduzione, anche parziale, della documentazione o dei documenti dʼaccompagnamento dei prodotti è consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.

Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.
Bf
Naknadno tiskanje ili slična umnožavanja dokumentacije i pratećih papira ovih proizvoda, čak i djelomično kopiranje, moguće je samo uz izričito dopuštenje tvrtke ISC GmbH.
4
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost firme ISC GmbH.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 55
56
Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsCon riserva di apportare modifiche tecniche  Der tages forbehold för tekniske ændringerFörbehåll för tekniska förändringar
Bf Zadržavamo pravo na tehnične izmjene. 4 Zadržavamo pravo na tehničke promen
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 56
57
k Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts­und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
t For EU countries only
Never place any electric tools in your household refuse. To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its
implementation in national laws, old electric tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the demand to return electrical devices: As an alternative to returning the electrical device, the owner is obliged to cooperate in ensuring that the device is properly recycled if ownership is relinquished. This can also be done by handing over the used device to a returns center, which will dispose of it in accordance with national commercial and industrial waste management legislation. This does not apply to the accessories and auxiliary equipment without any electrical components which are included with the used device.
p Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères. Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de lʼappareil électrique est obligé, en guise dʼalternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de lʼart en cas de cessation de la propriété. Lʼancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra lʼéliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 57
58
C Solo per paesi membri dell'UE
Non gettate gli utensili elettrici nei rifiuti domestici. Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e
l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.
Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dellʼapparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda lʼapparecchio. Lʼapparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
Gælder kun EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaffald. I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt
el-værktøj indsamles adskilt og indleveres på genbrugsstation. Recycling-alternativ til tilbagesendelse af brugt vare:
Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdra gelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder elektroniske komponenter.
B
Samo za zemlje Europske zajednice
f
Elektroalate ne bacajte u kućno smeće. U skladu s europskom odredbom 2002/96/EG o starim električnim i elektroničkim uredjajima i njezinom
primjenom u okviru državnog prava, istrošeni elektroalati moraju se odvojeno sakupiti i zbrinuti na ekološki način u svrhu recikliranja.
Alternativa s recikliranjem u odnosu na zahtjev za povrat uredjaja: Vlasnik elektrouredjaja alternativno je obvezan da umjesto povrata robe u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju elektrouredjaja. Stari uredjaj može se u tu svrhu prepustiti i stanici za preuzimanje rabljenih uredjaja koja će provesti uklanjanje u smislu državnog zakona o recikliranju i otpadu. Zakonom nisu obuhvaćeni dijelovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.
U Endast för EU-länder
Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas
Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har läm nats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om åter­vinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska kompo­nenter vars syfte har varit att komplettera den förbrukade utrustningen.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 58
59
4 Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće! Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 59
60
t
GUARANTEE CERTIFICATE
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below. Please note the following terms under which guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights. We do not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rectification of these defects or replacement of the device. Please note that our devices have not been designed for use in commercial, trade or industrial applications. Consequently, the guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or for other equivalent activities. The following are also excluded from our guarantee: compensation for transport damage, damage caused by failure to comply with the installation/assembly instructions or damage caused by unprofessional installation, failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as overloading of the device or use of non-approved tools or accessories), failure to comply with the maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or dust), effects of force or external influences (e.g. damage caused by the device being dropped) and normal wear resulting from proper operation of the device. This applies in particular to rechargeable batteries for which we nevertheless issue a guarantee period of 12 months.
The guarantee is rendered null and void if any attempt is made to tamper with the device.
3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts fitted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts fitted. This also applies when an on-site service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the address shown below. Please enclose either the original or a copy of your sales receipt or another dated proof of purchase. Please keep your sales receipt in a safe place, as it is your proof of purchase. It would help us if you could describe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your device will either be repaired immediately and returned to you, or we will send you a new device.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 60
61
p
BULLETIN DE GARANTIE
Chère Cliente, Cher Client,
Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois.
Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.
4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.
Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 61
62
C
CERTIFICATO DI GARANZIA
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia
Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.
Naturalmente effettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 62
63
 GARANTIBEVIS
Kære kunde!
Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:
1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på
Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 63
64
U
GARANTIBEVIS
Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:
1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transport skador, skador som kan härledas till missaktade monterings anvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti.
Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 64
65
Bf
JAMSTVENI LIST
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Žao nam je ako bi ipak došlo do toga da uređaj ne funkcionira besprijekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ovog jamstva. Također smo Vam na raspolaganju na dolje navedenom telefonskom broju servisne službe. Za traženje jamstvenog zahtjeva vrijedi sljedeće:
1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge. Ovo jamstvo ne zadire u Vaše zakonsko pravo zahtjeva za ostvarenje jamstvenih usluga. Realizacija jamstvenih usluga je besplatna.
2. Jamstvena usluga obuhvaća isključivo nedostatke nastale zbog greške na materijalu ili tijekom proizvodnje i ograničen je na uklanjanje tih nedostataka odnosno zamjenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe niti u obrtu i industriji. Prema tome, ugovor o jamstvu ne može se ostvariti ako se uređaj koristi u obrtničkim ili industrijskim pogonima kao i u sličnim djelatnostima. Nadalje su iz jamstva isključene usluge zamjene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje), zbog zloporaba ili nestručnih primjena (kao npr. preopterećenje uređaja ili korištenje nedopuštenih alata ili pribora), u slučaju nepridržavanja uputa za održavanje i sigurnosnih odredbi, zbog prodiranja stranih tijela u uređaj (npr. pijeska, kamenja ili prašine), nasilne primjene ili vanjskih utjecaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog trošenja tijekom korištenja. To naročito vrijedi za baterije za koje ipak dajemo jamstvo od 12 mjeseci.
Zahtjev za jamstvo prestaje biti valjan ako su na uređaju već izvršeni neki zahvati.
3. Jamstveni rok iznosi 2 godine a započinje s datumom kupnje uređaja. Jamstveni zahtjevi ostvaruju se prije isteka jamstvenog roka unutar dvije godine nakon što ste uočili kvar. Ostvarenje jamstvenog zahtjeva nakon isteka jamstvenog roka je isključeno. Popravkom ili zamjenom uređaja ne produljuje se jamstveni rok niti se tom uslugom ostvarujenovi jamstveni rok za uređaj ili ostale ugrađene rezervne dijelove. To također vrijedi i kod korištenja servisa na licu mjesta.
4. Da biste ostvarili svoj jamstveni zahtjev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja poštarine na dolje navedenu adresu. Priložite originalni računa za kupnju uređaja ili neki drugi dokaz o kupnji s datumom. Molimo Vas da zbog tog razloga dobro sačuvate račun kao dokaz! Što točnije opišite razlog reklamacije. Ako naša jamstvena usluga obuhvaća kvar nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.
Razumljivo je da ćemo za naknadu troškova ukloniti i kvarove koje jamstvena usluga ne obuhvaća. U tom slučaju pošaljite uređaj na adresu našeg servisa.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 65
66
4
GARANCIJSKI LIST
Poštovani kupče,
naši proizvodi podvrgavaju se strogoj kontroli kvalitete. Žao nam je ako bi se ipak desilo da uređaj ne funkcioniše besprekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ove garancije. Takođe smo Vam na raspolaganju na dole navedenom telefonskom broju servisne službe. Kod zahteva za realizovanje garancije vredi sledeće:
1. Ovi garantni uslovi regulišu dodatne garancije. Ova garancija ne dotiče Vaše zakonsko pravo zahteva za ostvarenje garancije. Realizacija garancije je besplatna.
2. Garancija obuhvata isključivo nedostatke koji nastanu zbog pogreške na materijalu ili tokom proizvodnje i ograničen je na odstranjivanje tih nedostataka odnosno zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe, niti u obrtu i industriji. Prema tome ugovor o garanciji ne može da se ostvari, ako se uređaj koristi u obrtničkim ili fabričkim pogonima, kao i u sličnim delatnostima. Nadalje su iz garancije isključene usluge zamene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepridržavanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan mrežni napon ili vrstu struje), zbog zloupotreba ili nestručnih primena (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih alata ili pribora), u slučaju nepridržavanja uputstava za održavanje i bezbednosnih odredaba, zbog prodiranja stranih tela u uređaj (npr. peska, kamenja ili prašine), nasilne primene ili spoljnih uticaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog habanja tokom korišćenja. To naročito vredi za baterije za koje ipak dajemo garanciju od 12 meseci.
Zahtev za garanciju prestaje važiti ako su na uređaju već izvršeni neki zahvati.
3. Garantni rok iznosi 2 godine a počinje sa datumom kupnje uređaja. Garantni zahtjevi ostvaruju se pre isteka garantnog roka unutar dve godine nakon što ste uočili kvar. Realizacija garantnog zahteva nakon isteka garantnog roka je isključeno. Popravkom ili zamenom uređaja ne produžava se garantni rok niti se tom uslugom realizuje novi jamstveni rok za uređaj ili ostale ugrađene rezervne delove. To također važi i kod korišćenja servisa na licu mesta.
4. Da biste ostvarili svoj garantni zahtev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja poštarine na dole navedenu adresu. Priložite original računa za kupnju uređaja ili neki drugi dokaz o kupnji s datumom. Molimo Vas da iz tog razloga dobro sačuvate račun kao dokaz! Što tačnije opišite razlog reklamacije. Ako naša garancija obuhvata kvar koji je nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljen ili novi uređaj.
Podrazumeva se da ćemo za nadoknadu troškova ukloniti i one kvarove koje garancija ne obuhvata. U tom slučaju pošaljite uređaj na adresu našeg servisa.
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 66
67
k
GARANTIEURKUNDE
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein­wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die­ser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgen­des:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zu­rückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten einge­setzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanlei­tung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder un­sachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Ein­dringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren
Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kauf­nachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantie­umfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)
Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com)
E-Mail: info@isc-gmbh.info
Internet: www.isc-gmbh.info
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 67
EH 07/2009 (01)
Name:
Service Hotline: 01805 120 509 · www.isc-gmbh.info
(0,14 € / min. Festnetz T-Com) - Mo-Fr. 8:00-20:00 Uhr
Straße / Nr.:
PLZ Ort
Mobil:
Telefon:
Retouren-Nr. iSC:
Kaufbeleg-Nr. / Datum:
Garantie:
JA
NEIN
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir
für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“
oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l Ihre Anschrift eintragen l Fehlerbeschreibung
und Art.-Nr. und I.-Nr. angeben l Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
Anleitung_BG_EM_1030_SPK1:_ 21.07.2009 14:39 Uhr Seite 68
Loading...
