8-PORT GIGABIT ETHERNET SWITCH
WITH 4 PoE PORTS

DGS-1008P

QUICK
INSTALLATION
GUIDE

КОМПЛЕКТ
ПОСТАВКИ

СОДЕРЖИМОЕ

8-ПОРТОВЫЙ КОММУТАТОР GIGABIT
ETHERNET С ПОДДЕРЖКОЙ POE

DGS-1008P

АДАПТЕР ПИТАНИЯ

48 В ПОСТОЯННОГО ТОКА, 1.25A

Если что-либо из перечисленного отсутствует, пожалуйста,
обратитесь к продавцу.

Предупреждение: Использование источника питания с
другими характеристиками может повлечь выход из строя
устройства и потерю гарантии.

ВВЕДЕНИЕ

Неуправляемый коммутатор DGS-1008P способен обеспечивать питание устройств
Power over Ethernet (PoE), таких как компактные сетевые камеры. Коммутатор DGS­1008P оснащен 8 портами 10/100/1000 Мбит/с, 4 из которых являются портами PoE (порты
1-4). При ограниченном бюджете DGS-1008P является идеальным решением для дома и
малого офиса.

DGS -1008P

УСТАНОВКА
ПРОДУКТА

ПЕРЕД НАСТРОЙКОЙ DGS-1008P

Перед установкой коммутатора необходимо сделать следующие шаги:

1. Установите DGS-1008P в достаточно сухом и прохладном месте. В технических
характеристиках приведены допустимые диапазоны рабочих температур и влажности.

2. Установите коммутатор в месте, защищенном от воздействия сильных
электромагнитных полей, вибрации, пыли и прямых солнечных лучей.

3. Оставьте как минимум 10 см свободного пространства слева и справа коммутатора для
обеспечения нормальной вентиляции.

4. Осмотрите шнур питания и убедитесь, что он надежно подключен к адаптеру питания.

Не размещайте никаких устройств на коммутаторе.

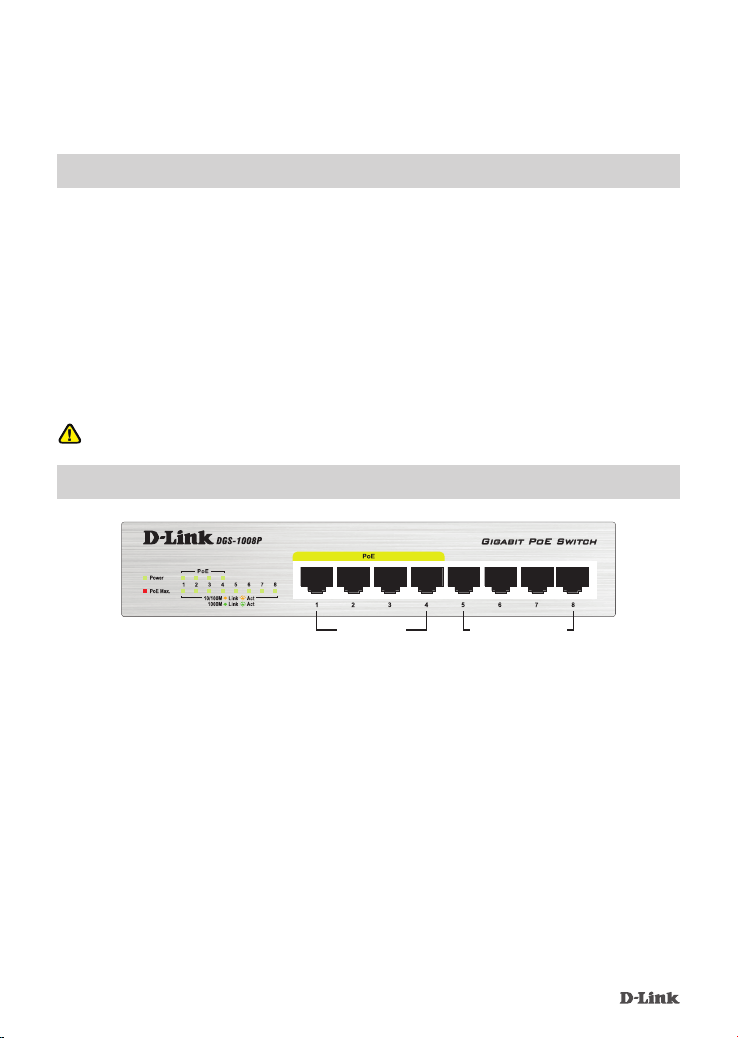

ПОДКЛЮЧЕНИЕ КОММУТАТОРА DGS-1008P К СЕТИ

4 PoE Ports

4 10/100/1000 Mbps

Ports

A. ПИТАНИЕ

Подключите шнур питания переменного тока к свободной электрической розетке, а другой
конец кабеля с разъемом постоянного тока – к разъему питания на DGS-1008P. Горящий
индикатор Power укажет на то, что устройство успешно включено.

B. ПОРТЫ PoE (Порты 1 - 4)

Каждый порт PoE может предоставлять питание до 15.4 Вт, общая мощность портов PoE
52 Вт, это позволяет пользователям подключать совместимые IEEE 802.3af устройства к
DGS-1008P без дополнительного питания.

C. GIGABIT PORTS (PORTS 1 - 8)

Эти порты поддерживают скорость передачи 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с и
могут работать в полу- и полнодуплексном режимах. Также эти порты поддерживают
автоматическое определение полярности MDI/MDIX. Каждый порт можно подключать
напрямую к серверу, концентратору, маршрутизатору или коммутатору с помощью
обычного прямого Ethernet-кабеля.

DGS -1008P

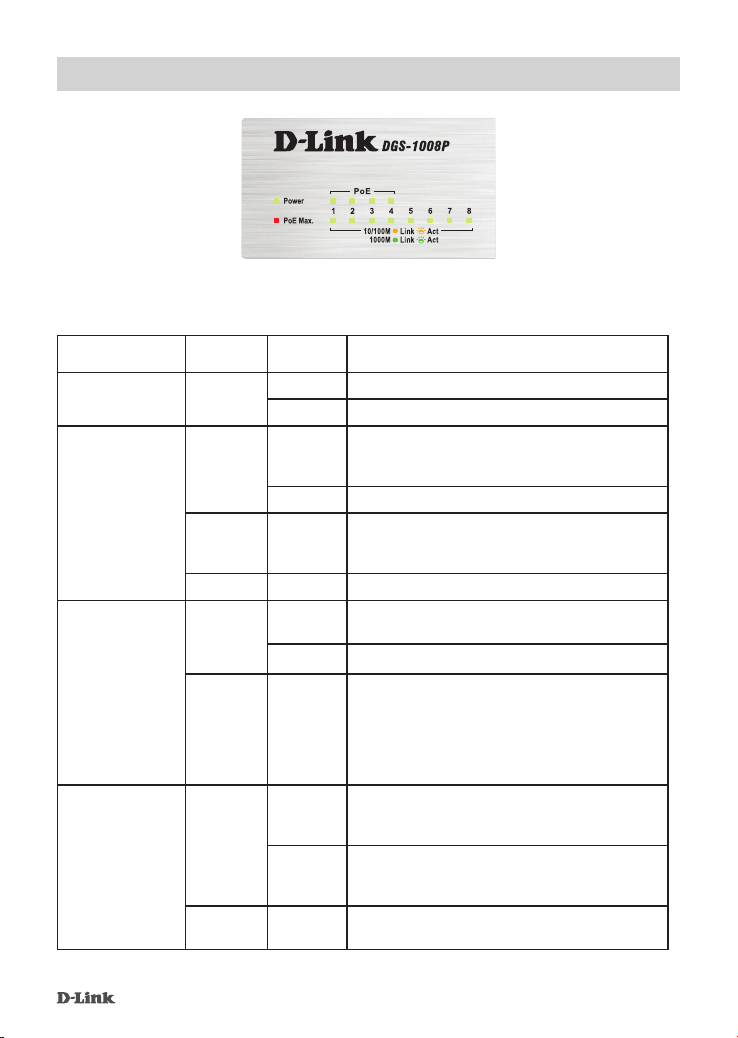

ИНДИКАТОРЫ

Индикаторы позволяют обнаруживать и выявлять всевозможные проблемы коммутатора и
подключенных устройств.

ИНДИКАТОР Цвет Статус

Power

Link/Act/

Зеленый Горит Устройство включено

Не горит Устройство выключено

Зеленый Горит Порт подключен к Ethernet устройству

Speed

Мигает Передача или прием данных на порту.

Желтый Горит Порт подключен к Ethernet устройству

Нет света Не горит Нет соединения

PoE ( Порты1

Зеленый Горит При успешном подключении к порту

- 4 )

Нет света Устройство PoE не подключено.

Красный Горит Ошибка порта PoE из-за:

PoE Max.

Красный Горит Выходная мощность устройств PoE превысила

Мигает Если подключенные устройства отключены и

Нет света Не горит Есл и выходн ой мощ нос ти исп оль зуетс я

Описание

на скорости 1000 Мбит/с и соединение
установлено правильно.

на скорости 10/100 Мбит/с и соединение
установлено правильно.

устройства PoE и его корректном питании.

1. Недостатка мощности PoE

2. Превышения по току: превышение по току
согласно классификации питаемых устройств.

3. Короткого замыкания: короткое замыкание,
совершенное питаемым устройством.

45 Вт. Дополнительные устройства не будут
работать.

доступно не менее 7 Вт. Индикатор мигает в
течение двух минут.

меньше, чем 45 Вт.

DGS -1008P

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ

1. ЧТО ДЕЛАТЬ, ЕСЛИ НЕ ГОРИТ ИНДИКАТОР ПИТАНИЯ?

- Проверьте правильность подключения адаптера питания к настенной розетке и к разъему
на задней панели устройства.

- Убедитесь, что переключатель On/Off находится в положении "On".

2. ЧТО ДЕЛАТЬ, ЕСЛИ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НЕ ОБНАРУЖЕНО?

- Убедитесь в том, что индикатор порта горит или мигает. В противном случае используйте
новый кабель LAN.

3. ЧТО ДЕЛАТЬ ЕСЛИ УСТРОЙСТВО POE НЕ ПОЛУЧАЕТ ПИТАНИЕ ОТ DGS­1008P?

- Убедитесь в том, что устройство PoE подключено к одному из четырех портов PoE (1-4), и

что все подключенные устройства PoE не потребляют больше 52 Вт.
