Denon AVR-4306 OPERATING INSTRUCTIONS [it]

AV SURROUND RECEIVER

AVR-4306

OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG MODE D’EMPLOI ISTRUZIONI PER L’USO INSTRUCCIONES DE FUNCIONAMIENTO GEBRUIKSAANWIJZING BRUKSANVISNING

ENGLISHDEUTSCHFRANCAISITALIANOESPAÑOLNEDERLANDSSVENSKA

2 SAFETY PRECAUTIONS

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PAR TS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock t persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

• DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product, to which this declaration relates, is in conformity with the following standards: EN60065, EN55013, EN55020, EN61000-3-2 and EN61000-3-3. Following the provisions of 73/23/EEC, 2004/108/EC and 93/68/EEC Directive.

• ÜBEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Entspricht den Verordnungen der Direktive 73/23/EEC, 2004/108/EC und 93/68/EEC.

• DECLARATION DE CONFORMITE

Nous déclarons sous notre seule responsabilité que l’appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3. D’après les dispositions de la Directive 73/23/EEC, 2004/108/EC et 93/68/EEC.

• DICHIARAZIONE DI CONFORMITÀ

Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3. In conformità con le condizioni delle direttive 73/23/EEC, 2004/108/EC e 93/68/EEC.

• DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra exclusiva responsabilidad que este producto al que hace referencia esta declaración, está conforme con los siguientes estándares: EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3. Siguiendo las provisiones de las Directivas 73/23/EEC, 2004/108/EC y 93/68/EEC.

• EENVORMIGHEIDSVERKLARING

Wij verklaren uitsluitend op onze verantwoordelijkheid dat dit produkt, waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende normen: EN60065, EN55013, EN55020, EN61000-3-2 en EN61000-3-3. Volgens de bepalingen van de Richtlijnen 73/23/EEC, 2004/108/EC en 93/68/EEC.

• ÖVERENSSTÄMMELSESINTYG

Härmed intygas helt på eget ansvar att denna produkt, vilken detta intyg avser, uppfyller följande standarder: EN60065, EN55013, EN55020, EN61000-3-2 och EN61000-3-3. Enligt stadgarna i direktiv 73/23/EEC, 2004/108/EC och 93/68/EEC.

CAUTION:

To completely disconnect this product from the mains, disconnect the plug from the wall socket outlet. The mains plug is used to completely interrupt the power supply to the unit and must be within easy access by the user.

VORSICHT:

Um dieses Gerät vollständig von der Stromversorgung abzutrennen, trennen Sie bitte den Netzstecker von der Wandsteckdose ab. Die Hauptstecker werden verwendet, um die Stromversorgung zum Gerät völlig zu unterbrechen; er muss für den Benutzer gut und einfach zu erreichen sein.

PRECAUTION:

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale. La prise secteur est utilisée pour couper complètement l’alimentation de l’appareil et l’utilisateur doit pouvoir y accéder facilement.

ATTENZIONE:

Per scollegare definitivamente questo prodotto dalla rete di alimentazione elettrica, togliere la spina dalla relativa presa. La spina di rete viene utilizzata per interrompere completamente l’alimentazione all’unità e deve essere facilmente accessibile all’utente.

PRECAUCIÓN:

Para desconectar completamente este producto de la alimentación eléctrica, desconecte el enchufe del enchufe de la pared. El enchufe de la alimentación se utiliza para interrumpir por completo el suministro de alimentación a la unidad y debe de encontrarse en un lugar al que el usuario tenga fácil acceso.

VOORZICHTIGHEID:

Om de voeding van dit product volledig te onderbreken moet de stekker uit het stopcontact worden getrokken. De netstekker wordt gebruikt om de stroomtoevoer naar het toestel volledig te onderbreken en moet voor de gebruiker gemakkelijk bereikbaar zijn.

FÖRSIKTIHETSMÅTT:

Koppla loss stickproppen från eluttaget för att helt skilja produkten från nätet. Stickproppen används för att helt bryta strömförsörjningen till apparaten, och den måste vara lättillgänglig för användaren.

DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKAENGLISH

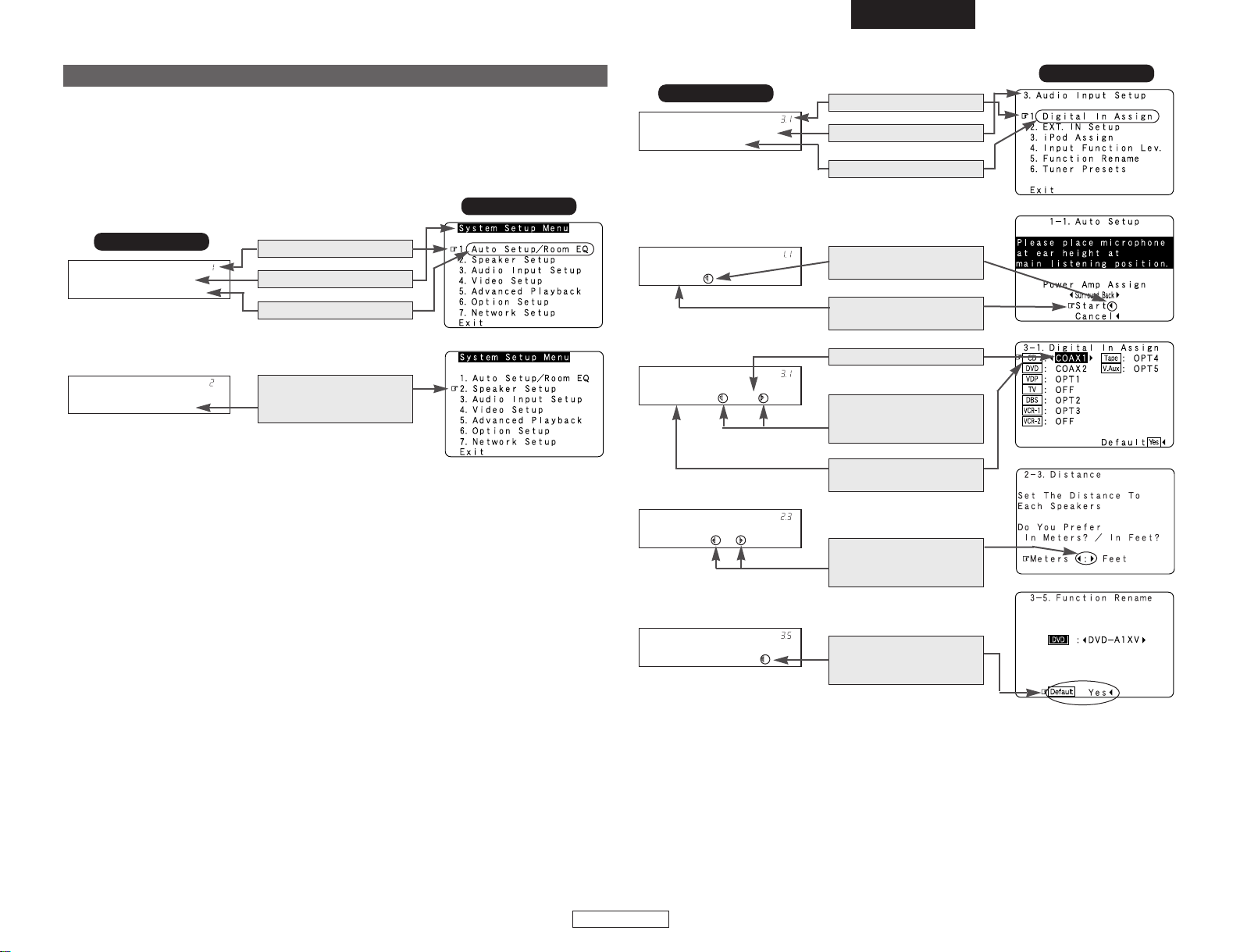

2 System setup menu / Systemsetup-Menü / Menu de configuration système / Menu di configurazione del sistema / Menú System Setup / System Setup-menu /

Systeminställningsmeny

page 9 ~ 13

page 87

page 88

page 80

page 81

page 76

page 77

page 77, 78

page 78

page 78, 79

page 79

page 74

page 75

page 75, 76

page 82

page 83

page 83, 84

page 84, 85

page 85, 86

page 86

page 67

page 67, 68

page 68

page 69

page 69, 70

page 71

page 71, 72

page 72

page 72, 73

page 73

DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKAENGLISH

NOTE ON USE / HINWEISE ZUM GEBRAUCH / OBSERVATIONS RELATIVES A L’UTILISATION / NOTE SULL’USO / NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA

•Avoid high temperatures. Allow for sufficient heat dispersion when installed in a rack.

•Vermeiden Sie hohe Temperaturen. Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

•Eviter des températures élevées Tenir compte d’une dispersion de chaleur suffisante lors de l’installation sur une étagère.

• Evitate di esporre l’unità a temperature alte. Assicuratevi che ci sia un’adeguata dispersione del calore quando installate l’unità in un mobile per componenti audio.

• Evite altas temperaturas Permite la suficiente dispersión del calor cuando está instalado en la consola.

•Vermijd hoge temperaturen. Zorg voor een degelijk hitteafvoer indien het apparaat op een rek wordt geplaatst.

• Undvik höga temperaturer. Se till att det finns möjlighet till god värmeavledning vid montering i ett rack.

• Handle the power cord carefully. Hold the plug when unplugging the cord.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Manipuler le cordon d’alimentation avec précaution. Tenir la prise lors du débranchement du cordon.

• Manneggiate il filo di alimentazione con cura. Agite per la spina quando scollegate il cavo dalla presa.

• Maneje el cordón de energía con cuidado. Sostenga el enchufe cuando desconecte el cordón de energía.

• Hanteer het netsnoer voorzichtig. Houd het snoer bij de stekker vast wanneer deze moet worden aan- of losgekoppeld.

• Hantera nätkabeln varsamt. Håll i kabeln när den kopplas från el-uttaget.

• Keep the apparatus free from moisture, water, and dust.

• Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern.

•Protéger l’appareil contre l’humidité, l’eau et lapoussière.

•Tenete l’unità lontana dall’umidità, dall’acqua e dalla polvere.

• Mantenga el equipo libre de humedad, agua y polvo.

• Laat geen vochtigheid, water of stof in het apparaat binnendringen.

• Utsätt inte apparaten för fukt, vatten och damm.

• Unplug the power cord when not using the apparatus for long periods of time.

•Wenn das Gerät eine längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.

• Débrancher le cordon d’alimentation lorsque l’appareil n’est pas utilisé pendant de longues périodes.

• Disinnestate il filo di alimentazione quando avete l’intenzione di non usare il filo di alimentazione per un lungo periodo di tempo.

• Desconecte el cordón de energía cuando no utilice el equipo por mucho tiempo.

• Neem altijd het netsnoer uit het stopkontakt wanneer het apparaat gedurende een lange periode niet wordt gebruikt.

• Koppla ur nätkabeln om apparaten inte kommer att användas i lång tid.

* (For apparatuses with ventilation holes)

• Do not obstruct the ventilation holes.

• Die Belüftungsöffnungen dürfen nicht verdeckt werden.

• Ne pas obstruer les trous d’aération.

• Non coprite i fori di ventilazione.

• No obstruya los orificios de ventilación.

• De ventilatieopeningen mogen niet worden beblokkeerd.

• Täpp inte till ventilationsöppningarna.

• Do not let foreign objects into the apparatus.

• Keine fremden Gegenstände in das Gerät kommen lassen.

• Ne pas laisser des objets étrangers dans l’appareil.

• E’ importante che nessun oggetto è inserito all’interno dell’unità.

• No deje objetos extraños dentro del equipo.

• Laat geen vreemde voorwerpen in dit apparaat vallen.

• Se till att främmande föremål inte tränger in i apparaten.

• Do not let insecticides, benzene, and thinner come in contact with the apparatus.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

•Ne pas mettre en contact des insecticides, du benzène et un diluant avec l’appareil.

• Assicuratevvi che l’unità non venga in contatto con insetticidi, benzolo o solventi.

• No permita el contacto de insecticidas, gasolina y diluyentes con el equipo.

• Laat geen insektenverdelgende middelen, benzine of verfverdunner met dit apparaat in kontakt komen.

• Se till att inte insektsmedel på spraybruk, bensen och thinner kommer i kontakt med apparatens hölje.

• Never disassemble or modify the apparatus in any way.

•Versuchen Sie niemals das Gerät auseinander zu nehmen oder auf jegliche Art zu verändern.

•Ne jamais démonter ou modifier l’appareil d’une manière ou d’une autre.

• Non smontate mai, nè modificate l’unità in nessun modo.

• Nunca desarme o modifique el equipo de ninguna manera.

• Nooit dit apparaat demonteren of op andere wijze modifiëren.

•Ta inte isär apparaten och försök inte bygga om den.

III

ENGLISHDEUTSCHFRANCAISITALIANOESPAÑOLNEDERLANDSSVENSKA

CAUTION:

• The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, tablecloths, curtains, etc.

• No naked flame sources, such as lighted candles, should be placed on the apparatus.

• Attention should be drawn to the environmental aspects of battery disposal.

• Do not expose the set to dripping or splashing fluids.

• No objects filled with liquids, such as vases, shall be placed on the apparatus.

ACHTUNG:

• Die Belüftung sollte auf keinen Fall durch das Abdecken der Belüftungsöffnungen durch Gegenstände wie beispielsweise Zeitungen, Tischtücher, Vorhänge o. Ä. behindert werden.

• Auf dem Gerät sollten keinerlei direkten Feuerquellen wie beispielsweise angezündete Kerzen aufgestellt werden.

• Bitte beachten Sie bei der Entsorgung der Batterien die geltenden Umweltbestimmungen.

• Das Gerät sollte keinerlei Flüssigkeit, also keinem Tropfen oder Spritzen ausgesetzt werden.

• Auf dem Gerät sollten keinerlei mit Flüssigkeit gefüllten Behälter wie beispielsweise Vasen aufgestellt werden.

ATTENTION:

• La ventilation ne doit pas être gênée en recouvrant les ouvertures de la ventilation avec des objets tels que journaux, rideaux, tissus, etc.

• Aucune flamme nue, par exemple une bougie, ne doit être placée sur l’appareil.

•Veillez à respecter l’environnement lorsque vous jetez les piles usagées.

•L’appareil ne doit pas être exposé à l’eau ou à l’humidité.

• Aucun objet contenant du liquide, par exemple un vase, ne doit être placé sur l’appareil.

PRECAUZIONI:

• Le aperture di ventilazione non devono essere ostruite coprendole con oggetti, quali giornali, tovaglie, tende e così via.

• Non posizionare sull'apparecchiatura fiamme libere, come ad esempio le candele accese.

•Prestare attenzione agli aspetti legati alla tutela dell'ambiente quando si smaltisce la batteria.

• L'apparecchiatura non deve essere esposta a gocciolii o spruzzi.

• Non posizionare sull'apparecchiatura nessun oggetto contenete liquidi, come ad esempio i vasi.

PRECAUCIÓN:

• La ventilación no debe quedar obstruida por hacerse cubierto las aperturas con objetos como periódicos, manteles, cortinas, etc.

• No debe colocarse sobre el aparato ninguna fuente inflamable sin protección, como velas encendidas.

•A la hora de deshacerse de las pilas, respete la normativa para el cuidado del medio ambiente.

• No se expondrá el aparato al goteo o salpicaduras cuando se utilice.

• No se colocarán sobre el aparato objetos llenos de líquido, como jarros.

WAARSCHUWING:

• De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met bijvoorbeeld kranten, een tafelkleed, gordijnen, enz.

• Plaats geen open vlammen, bijvoorbeeld een brandende kaars, op het apparaat.

• Houd u steeds aan de milieuvoorschriften wanneer u gebruikte batterijen wegdoet.

• Stel het apparaat niet bloot aan druppels of spatten.

• Plaats geen voorwerpen gevuld met water, bijvoorbeeld een vaas, op het apparaat.

OBSERVERA:

•Ventilationen bör inte förhindras genom att täcka för ventilationsöppningarna med föremål såsom tidningar, bordsdukar, gardiner osv.

• Inga blottade brandkällor, såsom tända ljus, bör placeras på apparaten.

• Tänk på miljöaspekterna när du bortskaffar batteri.

• Apparaten får inte utsättas för vätska.

• Inga objekt med vätskor, såsom vaser, får placeras på apparaten.

A NOTE ABOUT RECYCLING:

This product’s packaging materials are recyclable and can be reused. Please dispose of any materials in accordance with the local recycling regulations. When discarding the unit, comply with local rules or regulations. Batteries should never be thrown away or incinerated but disposed of in accordance with the local regulations concerning chemical waste. This product and the accessories packed together constitute the applicable product according to the WEEE directive except batteries.

HINWEIS ZUM RECYCLING:

Das Verpackungsmaterial dieses Produktes ist für zum Recyceln geeignet und kann wieder verwendet werden. Bitte entsorgen Sie alle Materialien entsprechend der örtlichen Recycling-Vorschriften. Beachten Sie bei der Entsorgung des Gerätes die örtlichen Vorschriften und Bestimmungen. Die Batterien dürfen nicht in den Hausmüll geworfen oder verbrannt werden; bitte geben Sie die Batterien gemäß örtlichen Bestimmungen an den Sammelstellen oder Sondermüllplätzen ab. Dieses Produkt zusammen mit den Zubehörteilen ist das geltende Produkt der WEEE-Direktive, davon ausgenommen sind die Batterien.

UNE REMARQUE CONCERNANT LE RECYCLAGE:

Les matériaux d’emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer de tout matériau conformément aux réglements de recylage locaux. Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations locales. Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux réglements locaux concernant les déchets chimiques. Ce produit et les accessoires emballés ensemble sont des produits conformes à la directive DEEE sauf pour les piles.

NOTA RELATIVA AL RICICLAGGIO:

I materiali di imballaggio di questo prodotto sono riutilizzabili e riciclabili. Smaltire i materiali conformemente alle normative locali sul riciclaggio. Per smaltire l’unità, osservare la normativa in vigore nel luogo di utilizzo. Non gettare le batterie, né incenerirle, ma smaltirle conformemente alla normativa locale sui rifiuti chimici. Questo prodotto e gli accessori inclusi nell’imballaggio sono applicabili alla direttiva RAEE, ad eccezione delle batterie.

ACERCA DEL RECICLAJE:

Los materiales de embalaje de este producto son reciclables y se pueden volver a utilizar. Disponga de estos materiales siguiendo los reglamentos de reciclaje de su localidad. Cuando se deshaga de la unidad, cumpla con las reglas o reglamentos locales. Las pilas nunca deberán tirarse ni incinerarse. Deberá disponer de ellas siguiendo los reglamentos de su localidad relacionados con los desperdicios químicos. Este producto junto con los accesorios empaquetados es el producto aplicable a la directiva RAEE excepto pilas.

EEN AANTEKENING WAT BETREFT HET RECYCLEREN:

Het inpakmateriaal van dit product is recycleerbaar en kan opnieuw gebruikt worden. Er wordt verzocht om zich van elk afvalmateriaal te ontdoen volgens de plaatselijke voorschriften. Volg voor het wegdoen van de speler de voorschriften voor de verwijdering van wit- en bruingoed op. Batterijen mogen nooit worden weggegooid of verbrand, maar moeten volgens de plaatselijke voorschriften betreffende chemisch afval worden verwijderd. Op dit product en de meegeleverde accessoires, m.u.v. de batterijen is de richtlijn voor afgedankte elektrische en elektronische apparaten (WEEE) van toepassing.

EN KOMMENTAR OM ÅTERVINNING:

Produktens emballage är återvinningsbart och kan återanvändas. Kassera det enligt lokala återvinningsbestämmelser. När du kasserar enheten ska du göra det i överensstämmelse med lokala regler och bestämmelser. Batterier får absolut inte kastas i soporna eller brännas. Kassera dem enligt lokala bestämmelser för kemiskt avfall. Denna apparat och de tillbehör som levereras med den är de som uppfyller gällande WEEE-direktiv, med undantag av batterierna.

ITALIANO

Guida introduttiva

Grazie per avere scelto il ricevitore surround AV DENON AVR-4306. Questo apparecchio incredibile è stato costruire per fornire un suono surround eccezionale durante l’uso delle sorgenti Home Theater, ad esempio i lettori DVD, e per fornire una fantastica riproduzione ad alta fedeltà delle vostre sorgenti musicali preferite. Poiché questo prodotto è stato dotato di un ampio assortimento di funzioni, vi raccomandiamo di leggere attentamente questo manuale prima di procedere con il collegamento e l’uso dello stesso.

Guida introduttiva

Guida introduttiva Accessori··················································································2

Prima dell’uso··········································································2 Precauzioni sull’installazione·················································3 Precauzioni sul maneggio ······················································3 Preparazione del telecomando ··············································3 Installazione delle batterie·····················································3 Portata operativa del telecomando·······································3 Nomi delle parti e funzioni

Pannello Anteriore ··································································4 Display ····················································································4 Pannello posteriore·································································5 Telecomando ··········································································5

Facile configurazione e utilizzo Facile flusso di configurazione ··············································6

Disposizione del sistema di altoparlanti·······························6 Collegamenti di altoparlanti ··················································7 Collegamento di un lettore DVD e di un monitor TV ·········8 Auto Setup / Room EQ···························································9

Collegamento di un microfono ·············································10 Accensione dell’unità····························································10 Avvio della funzione Auto Setup···········································11 Assegnazione dell’amplificatore di potenza··························11 Misurazioni preliminari····················································11, 12 Misurazione del sistema di altoparlanti ································12 Controllare il risultato delle misurazioni··························12, 13 Messaggio di errore······························································13

Riproduzione di un DVD con suono surround ···················13

Collegamento a origini diverse Indicazioni sui cavi································································14

La funzione di conversione video········································15 Display a schermo per le uscite video a componenti e uscita HDMI ···········································································15 Collegamento dell’apparecchiatura con terminali HDMI (High-Definition Multimedia Interface) [Per convertire i segnali video analogico in segnali HDMI] ··························16 Collegamento di un sintonizzatore TV ·······························16 Collegamento di un sintonizzatore DBS·····························16

Collegamento delle prese di ingresso esterno (EXT. IN)······17 Collegamento di una videocamera o un videogioco·········17 Collegamento di un lettore CD············································17 Collegamento di un giradischi·············································17 Collegamento a un VCR ·······················································18 Collegamento di un registratore DVD ································18 Collegamento a un registratore CD o MD··························19 Collegamento di una piastra a cassette ·····························19 Collegamenti DENON LINK··················································19 Collegamento dell’apparecchiatura con terminali HDMI (High-Definition Multimedia Interface) ·······························20 Collegamento dei terminali dell’antenna ···························21 Collegamento al terminale RC-232C ···································21 Collegamento al terminali TRIGGER OUT··························21 Collegamento delle terminali MULTI ZONE

Collegamenti di pre-uscita della ZONE2 (o ZONE3) ·············22 Collegamenti di uscita altoparlanti ZONE2 / ZONE3 ············22

Collegamento delle terminali di uscita di preamplificazione··································································23 Collegamento del cavo di alimentazione ···························23

Funzionamento di base Riproduzione

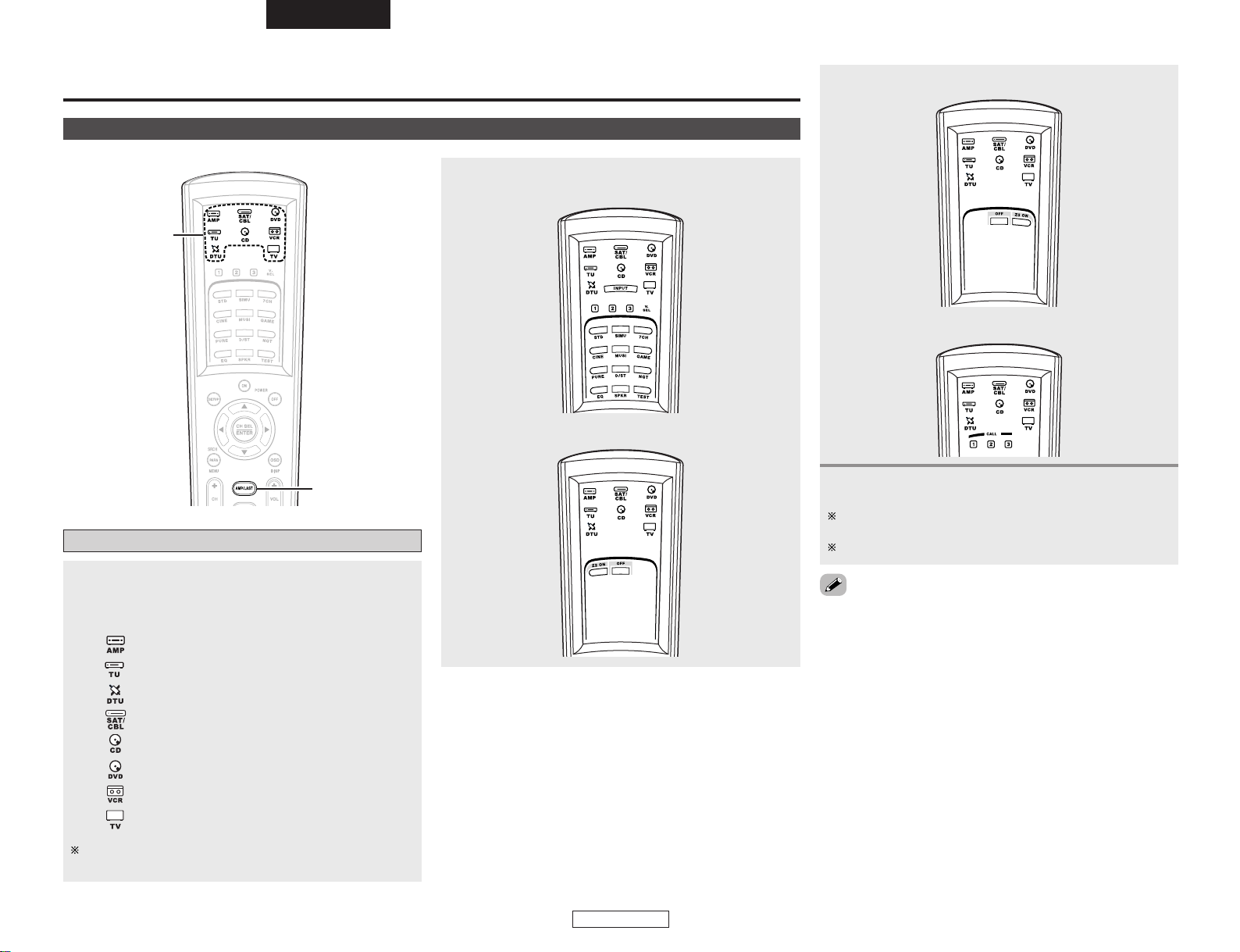

Utilizzo del telecomando·······················································24 Riproduzione della fonte in ingresso ····································25 Riproduzione per mezzo delle terminale esterne d’ingresso (EXT. IN) ······························································26 Spegnimento temporaneo del suono (MUTING)··················26 Ascolto nelle cuffie·······························································26 Combinazione del suono attualmente in ascolto con l’immagine desiderata (VIDEO SELECT) ······························26 Commutazione dei diffusori surround ··································26 Verifica della fonte di programma attualmente riprodotta, ecc ··················································27 Modalità di ingresso ·······················································27, 28 Funzione Room EQ ······························································28

Surround

Riproduzione dei modi per sorgenti diverse·························29 Riproduzione di origini audios (CD e DVD) Modalità di riproduzione a 2 canali ·······································30 Modo Dolby Digital e DTS Surround (solo con un ingresso digitale)··············································31

Guida introduttiva

Modo notturno······································································31 Modalità Dolby Pro Logic II x (Pro Logic II)···························33 Modalità DTS NEO:6 ····························································35 Funzioni di memoria e di richiamo (funzione USER MODE)····36

Modi surround originali della DENON

Modalità surround e loro caratteristiche·······························36 Simulazione surround DSP·············································37, 38 Regolazione del tono ····························································38 Livello del canale ··································································39 Funzione Fader ·····································································39

Ascolto della radio

Sintonizzazione automatica···················································40 Sintonizzazione manuale·······················································40 Memoria preimpostata ·························································41 Controllo delle stazioni preimpostate ···································41 Richiamo delle stazioni preimpostate···································41 Sistema RDS (Radio Data System)·······································42 Ricerca RDS··········································································42 Ricerca PTY ····································································42, 43 Ricerca TP·············································································43 RT (Radio Text) ·····································································44

Riproduzione iPod

Collegamento iPod ·······························································44 Ascolto della musica·····························································45 Visualizzazione di immagini fisse (solo per iPod dotati della funzione presentazioni) ···············45 Scollegamento dell’iPod ·······················································45

Utilizzo della funzione Network Audio

Funzione radio Internet·························································46 Funzione server musicale·····················································46 Requisiti di sistema ························································46, 47 Ascolto della radio Internet·············································47, 48 Preimpostazione (registrazione) delle stazioni radio Internet ········································································48 Registrazione delle stazioni radio Internet tra i preferiti ·······48 Funzione di ricerca dei caratteri (ricerca in base alla prima lettera)·········································49 Aggiornamento dell’elenco di stazioni radio·························49 Riproduzione di file musicali memorizzati nel computer (server musicale) ··································································50 Azionamento dell’unità AVR-4306 tramite un browser ········50 Riproduzione dalla periferica USB (memorizzazione di massa)···················································50

ITALIANO

ert

yui

Guida introduttiva Guida introduttiva

Funzionamento avanzato Telecomando

Utilizzo delle componenti audio DENON························51, 52 Memoria preimpostata ·························································53 Agire su di un componente memorizzato nella memoria preimpostata ································································53 ~ 55 Funzione d’apprendimento···················································56 Chiamata del sistema ···························································57 Punch Through (“perforazione”) ··········································57 Regolazione del tempo d’illuminazione della luce posteriore··············································································58 Regolazione della luminosità ················································58 Ripristino···············································································59

Sistema di intrattenimento musicale multi-zone

Riproduzione multi-zona utilizzando i terminali ZONE2 e ZONE3 PREOUT···································································60 Riproduzione multi-zona utilizzando i terminali SPEAKER ····61 Emissione di un’origine di programmazione a un amplificatore e così via in una stanza ZONE2 (o ZONE3) (modalità ZONE2 o ZONE3)··················································62 Uso del telecomando durante la riproduzione multifonte ····62

Altre funzioni

Riproduzione dei Super Audio CD usando DENON LINK·····63 Riproduzione/registrazione Multi-fonte·································64 Memoria dell’ultima funzione ···············································64 Inizializzazione del Microprocessor·······································64

Configurazione avanzata – Parte 1 Spostarsi all’interno del menu di configurazione di

sistema···················································································65 Schermo e display anteriore················································66 Configurazione dell’ingresso audio

Impostazione dell’assegnazione degli ingressi digitali··········67

• Impostazione di DENON LINK···········································67 Impostazione della configurazione EXT. IN·····················67, 68

Impostazione dell’assegnazione iPod···································68 Impostazione del livello della funzione di ingresso···············68 Impostazione delle ridenominazione della funzione ·············69 Preselezioni sintonizzatore ·············································69, 70

Configurazione video

Impostazione dell’assegnazione di ingresso HDMI··············71 Impostazione dell’assegnazione dell’ingresso a componenti·····································································71, 72 Impostazione della conversione video··································72 Impostazione di HDMI Out Setup··································72, 73 Impostazione del ritardo audio ·············································73 Impostazione della visualizzazione su schermo (OSD)·········73

Riproduzione Avanzata

Impostazione di Direct/Stereo a 2 canali ······························74 Regolazione di Dolby Digital·················································74 Impostazione della modalità Auto Surround·························75 Impostazione manuale dell’equalizzazione ···························75 Procedura per copiare la curva di correzione “Flat”·············76

Configurazione delle opzioni

Impostazione dell’assegnazione dell’amplificatore di potenza ·················································································76 Impostazione del controllo del volume·································77 Impostazione dell’uscita trigger······································77, 78

Impostazione del display ······················································78 Impostazione del telecomando ······································78, 79 Impostazione della ricarica iPod ···········································79 Blocco configurazione···························································79

Impostazione della rete

Impostazione dell’indirizzo IP················································80 Impostazione del proxy·························································80 Impostazione dell’opzione di rete·········································81

Configurazione avanzata – Parte 2 Configurazione degli altoparlanti

Impostazione del tipo di altoparlanti·······························82, 83 Impostazione della distribuzione a bassa frequenza ············83 Impostazione della distanza············································83, 84 Impostazione del livello del canale·································84, 85 Impostazione della frequenza di crossover ····················85, 86 Impostazione della frequenza di crossover separata per i diversi canali ·········································································86 Scelta degli altoparlanti surround per le varie modalità surround················································································86

Altre configurazioni

Impostazione della configurazione dell’equalizzazione stanza····················································································87 Impostazione della modalità Direct ······································87 Impostazione della selezione di ingresso MIC ·····················87 Controllare i parametri ··························································88

Elementi di configurazione del sistema e valori predefiniti (impostazioni di fabbrica) ···························89~91

Informazioni addizionali···············································92~104

LocaliIzzazione dei guasti ··················································105

Specifiche·············································································106

Lista dei codici pre-regolati·································Fine del libro

Accessori

Controllate che le seguenti parti siano state incluse insieme all’unità principale:

q Manuale delle istruzioni....................................................1

w Lista dei centri di assistenza tecnica................................1

e Cavo di alimentazione ......................................................1

r Telecomando (RC-1024)...................................................1

t Batterie alcaline LR6/AA...................................................2

y Antenna AM a telaio ........................................................1

u Antenna FM per interni ....................................................1

i Impostazione del microfono (DM-S205) ..........................1

Prima dell’uso

Prestare attenzione ai seguenti punti prima di usare quest’unità:

• Prima di spostare l’apparecchio

Prima di spostare l’apparecchio scollegare sempre il cavo di alimentazione ed i cavi di connessione tra i vari componenti audio per prevenire dei corto circuiti o danni ai cavi di connessione.

• Prima di premere l’interruttore di accensione

Controllare nuovamente che tutti i collegamenti siano giusti e che non ci siano dei problemi con i cavi di connessione. Posizionare sempre l’interruttore di accensione nella posizione di attesa prima di collegare e scollegare i cavi di connessione.

• Conservare il manuale delle istruzioni in un luogo sicuro.

Dopo aver letto il manuale, conservarle insieme alla garanzia in un luogo sicuro.

• Osservare che le illustrazioni fornite in questo manuale delle istruzioni possono apparire leggermente diverse rispetto all’apparecchio vero e proprio ai fini di spiegarne meglio le funzioni.

ITALIANO

Guida introduttiva Guida introduttiva

Precauzioni sull’installazione

Se si usa quest’apparecchio o un altro componente elettronico dotato di microprocessori in prossimità di un sintonizzatore o di un televisore, possono essere generati dei rumori o delle interferenze nell’immagine. In tal caso, procedere come segue:

• Installare l’unità il più lontano possibile dal sintonizzatore o dal televisore.

• Allontanare i fili dell’antenna del sintonizzatore o del televisore dal cavo di alimentazione e dai cavi di connessione in ingresso/uscita nell’unità.

• Rumori ed interferenze vengono generati in particolar modo quando si usano delle antenne interne o dei fili conduttori da 300

Ω/ohm. Raccomandiamo di usare delle antenne esterne e dei cavi coassiali da 75 Ω/ohm.

Nota: Per la dispersione del calore, non installare questa apparecchiatura in uno spazio ristretto come ad esempio una libreria o simili.

Nota

Parete

Installazione delle batterie

q Rimovete il coperchio posteriore dal

telecomando.

w Installare due batterie LR6/AA nella

direzione indicata nel vano batterie.

e Reinstallate il coperchio posteriore.

Note sulle batterie:

• Sostituire le batterie con batterie nuove se il set non funziona anche quando il telecomando è utilizzato vicino ad esso. (La batteria inclusa è solo per verificare il funzionamento. Sostituitela con una nuova batteria prima possibile.)

• Quando installate le batterie, fate attenzione a rispettare la direzione giusta, seguendo le polarità “<” e “>” indicate nel vano batterie.

•Per prevenire danni e fuoriuscite:

• Non usate una nuova batteria insieme ad

una usata.

• Non usate due tipi di batterie allo stesso tempo.

• Non mettete in corto, né smontate, piegate

o gettate le batterie nel fuoco.

• Se fuoriesce del liquido dalle batterie, strofinate il vano batterie attentamente per rimuovere il liquido, poi installate delle nuove batterie.

• Alla sostituzione delle batterie, assicuratevi di tenere pronte le nuove batterie ed inseritele il più velocemente possibile.

Precauzioni sul maneggio

• Commutazione della funzione di ingresso quando i terminali di ingresso non sono stati collegati.

Se la funzione di ingresso viene cambiata senza aver collegato un componente ai terminali di ingresso, è possibile udire uno scatto. In tal caso, abbassare la manopola di controllo MASTER VOLUME oppure collegare dei componenti ai terminali di ingresso.

• Silenziamento dei terminali PRE OUT, delle presa PHONES e dei terminali SPEAKER.

I terminali PRE OUT, le presa PHONES e i terminali SPEAKER includono un circuito di silenziamento. Per tale motivo, i segnali in uscita vengono ridotti per vari secondi dopo aver premuto l’interruttore di accensione o dopo aver cambiato la funzione di entrata, il modo surround o un’altra impostazione. Se si aumenta il volume, l’uscita sarà molto alta quando termina il funzionamento del circuito di silenziamento audio. Attendere fino al termine del funzionamento del circuito di silenziamento prima di regolare il volume.

• Quando l’interruttore di alimentazione si trova in stato STANDBY, l’apparecchiatura è comunque collegata alla tensione della linea CA. Spegnere l’interruttore di alimentazione o scollegare il cavo quando ci si assenta da casa, come ad esempio per una vacanza.

Preparazione del telecomando

Il telecomando in dotazione (RC-1024) può essere usato per manovrare non solo l’AVR-4306 ma anche altri componenti compatibili con il sistema di controllo a distanza DENON. Inoltre, la memoria contiene dei segnali di controllo per altri telcomandi, per cui può essere usato per manovrare dei prodotti compatibili che non sono della marca DENON.

Portata operativa del telecomando

• Puntate il telecomando verso il sensore a distanza sull’unità principale come nell’illustrazione.

• Il telecomando può essere usato da una distanza dritta di circa 7 metri dall’unità principale, ma questa distanza sarà ridotta se ci sono degli ostacoli o se il telecomando non viene puntato direttamente verso il sensore a distanza.

• Il telecomando può essere manovrato ad un angolo orizzontale di massimo 30 gradi rispetto al sensore a distanza.

NOTA:

• Può risultare difficile manovrare il telecomando se il sensore a distanza viene esposto alla luce diretta del sole o ad una forte luce artificiale.

•Non premete contemporaneamente i tasti sull’unità principale e sul telecomando. Altrimenti si possono verificare dei malfunzionamenti.

30°

Circa. 7 m

• Le insegne al neon ed altri componenti che emettono del rumore ad impulsi e che si trovano nella vicinanza possono causare del malfunzionamenti, perciò tenete il telecomando il più lontano possibile da tali componenti.

ITALIANO

yuio!0!1!2!3!4

r t

#7#7

#6#6

#5#5

#4#4

#3#3 #2#2

#1#1

#0#0 #0#0#7#7

!6 !2 !1 !0!5 !4@2!3

@3@4@5

@1 @7@8@9 #0

q w e r

#5#4#3 #1

@0!9

Guida introduttiva Guida introduttiva

Nomi delle parti e funzioni

Display

Pannello Anteriore

Per dettagli sulle funzioni di queste parti, fare riferimento alle pagine indicate tra parentesi ( ).

Tasto di alimentazione

ON/STANDBY·······································(10) Indicatore di alimentazione ················(10)

Interruttore d’alimentazione ········(10, 64)

Presa delle cuffie (PHONES) ···············(26)

Terminali V.AUX INPUT·······················(17)

Presa SETUP MIC·································(10)

Tasto USER MODE 1····························(36)

Tasto USER MODE 2····························(36)

Tasto USER MODE 3····························(36)

Manopola di controllo

MASTER VOLUME·······························(25) Indicatore principale del volume········(25)

Display

MultEQ XT-Anzeige ·····························(28)

Indicatore NIGHT ·································(31)

Sensore del telecomando ·····················(3)

Manopola FUNCTION··························(25)

Tasto SOURCE······································(25)

Tasto TUNING PRESET························(40)

Tasto ZONE2/3/REC SELECT········(62, 64)

Tasto VIDEO SELECT ···························(26)

@0 @1 Tasto NIGHT·········································(31)

Tasto ROOM EQ ···································(28)

Tasto PURE DIRECT ·····························(30)

Tasto DIRECT/STEREO ························(30)

Tasto STANDARD·································(25)

Tasto DSP SIMULATION······················(37)

Tasto CH SELECT/ENTER····················(39)

Tasto SURROUND PARAMETER·········(31)

Connettori del USB······························(50)

Connettore iPod···································(44)

Tasto STATUS·······································(27)

Tasti del CURSOR ································(11)

Tasto SYSTEM SETUP·························(11)

Tasto EXT. IN········································(26)

Tasto ANALOG ·····································(28)

Tasto INPUT MODE······························(26)

Indicatore del segnale di ingresso

Sarà illuminato l’indicatore corrispondere al segnale in ingresso.

Indicatore del canale del segnale di ingresso

Saranno illuminati i canali compresi nella sorgente di ingresso. Si illumina quando viene immesso il segnale digitale.

Visualizzazione delle informazioni

Questo display visualizza la modalità surround, il nome della funzione o il valore dell’impostazione, ecc.

Indicatore del canale del segnale di uscita

I canali audio che possono essere emessi si illuminano.

Indicatore altoparlanti

Quest’indicatore s’illumina in funzione delle impostazioni dei diffusori surround nelle varie modalità surround.

Indicatore principale del volume

Quest’indicatore visualizza il livello del volume. Il numero del livello d’installazione è visualizzato in System Setup.

Indicatore MULTI (zona)

La modalità ZONE2 è selezionata in ZONE2 / REC SELECT.

Indicatore REC OUT SOURCE

La modalità REC OUT è selezionata in ZONE2 / REC SELECT.

Indicatore DENON LINK

Quest’indicatore s’illumina durante la riproduzione con collegamento DENON LINK.

Indicatore de AL24

L’indicatore AL24 si accende quando si seleziona nel segnale d’ingresso PCM la modalità PURE DIRECT, DIRECT, STEREO, MULTI CH PURE DIRECT, MULTI CH DIRECT, MULTI CH IN.

Indicatore della modalità di ingresso

Quest’indicatore s’illumina in funzione delle impostazioni della modalità d’ingresso.

Indicatore AUTO

Quest’indicatore s’illumina quando la stazione di radiodiffusione è selezionata in modalità di sintonia AUTO.

Indicatore TUNED

Quest’indicatore s’illumina quando si riceve una trasmissione FM/AM.

Indicatore STEREO

Quest’indicatore s’illumina quando si riceve una radiodiffusione FM in stereofonia.

ITALIANO

q ew w r yt u!8!7

io!0!2!3 !1!4!5!6

Guida introduttiva Guida introduttiva

Pannello posteriore

Telecomando

Per dettagli sulle funzioni di questi componenti, fare riferimento alle pagine indicate tra parentesi ( ).

Trasmettitore del segnale di telecomando············(3)

Segmento IR

····································(53)

Tasto di selezione della

Tasti del selettore di modalità·····················(51)

Tasti USER MODE/ SYSTEM CALL·····(36, 57)

modalità·····················(26)

Tasto VIDEO SELECT

····································(26)

Tasto NIGHT

····································(31)

Terminali audio digitali

(Ottico/Coassiale)·····································(8) Terminali audio analogici ······················(8)

Terminali di preuscita ··························(23)

Terminale SIGNAL GND ······················(18)

Terminali 12V TRIGGER OUT··············(21)

Terminali degli altoparlanti···················(7)

Presa CA················································(23)

Ingresso CA ··········································(23)

Terminali del componente video··········(8)

Terminali Video/S-Video ·······················(8)

Terminali del telecomando ·················(22)

Terminale RS-232C·······························(21)

Terminali EXT. IN··································(17)

Terminale DENON LINK·······················(19)

Terminali HDMI ····································(20)

Terminali antenna AM/FM··················(21)

Connettore iPod···································(44)

Terminale ETHERNET ··························(47)

Tasti Modalità surround / Sistema ·············(25, 51)

Tasto ROOM EQ

····································(28)

Tasto SYSTEM SETUP

····································(11)

Tasti CURSOR

····································(11)

Tasto SURROUND PARAMETER/SEARCH

······························(31, 43)

Tasti del sistema di sintonizzazione··········(40)

Tasti del selettore di modalità·····················(51)

Tasti FUNCTION/ NUMBER ····················(25)

Tasti del sistema di sintonizzazione··········(40)

Tasto TEST TONE

····································(85)

Tasto SPEAKER

····································(26)

Tasti d’alimentazione

····································(10)

Tast o CH SELECT / ENTER

····························

Tasto ON SCREEN

····································(27)

Tasti di controllo principale del volume

····································(25)

Tasto MUTING

····································(26)

Tasto SETUP (telecomando) ···········(53)

(39)

• Per ulteriori informazioni sull’impostazione del tempo di illuminazione della retroilluminazione del telecomando ( pagina 58).

ITALIANO

SB SB SB SB

Facile configurazione e utilizzo

• In questa sezione sono riportati i passaggi di base necessari per configurare il modello AVR-4306 in base all’ambiente di ascolto, all’apparecchiatura di origine e agli altoparlanti utilizzati.

• Per ottenere prestazioni ottimali, si consiglia si utilizzare la funzione Auto Setup.

•È inoltre possibile impostare manualmente varia impostazioni senza utilizzare la funzione Auto Setup ( pagina 82 ~ 86).

Facile flusso di configurazione

Posizionamento degli

altoparlanti.

Collegamento degli

altoparlanti.

Flusso di configurazione automatica

Collegamento di un microfono.

Misurazione preliminare

ITALIANO

Facile configurazione e utilizzo

Disposizione del sistema di altoparlanti

2 Disposizione di base del sistema

Il seguente è un esempio della disposizione di base per un sistema che consiste di otto altoparlanti e di un monitor televisivo:

Subwoofer Sistema di altoparlanti centrali

Sistema di altoparlanti surround posteriori

Collegamento a un

monitor e a un lettore

DVD.

Avvio della funzione

Auto Setup.

Riproduzione di un DVD

con suono surround.

1) Misurazione del rumore di sottofondo (rumore nella stanza)

2) Come determinare se gli altoparlanti sono collegati.

3) Controllo delle polarità degli altoparlanti

Misurazione degli altoparlanti nella posizione di

1) Speaker Configuration

2) Distance

3) Channel Level

4) Crossover Frequency

5) Room EQ

Misurazione degli altoparlanti nelle posizioni di

ascolto comprese tra la 2° e l’6°

Controllare il risultato delle misurazioni.

Memorizzare il risultato della misurazione.

ascolto principale.

Sistema di altoparlanti frontali

Posizionarli ai lati del televisore o dello schermo con le superfici anteriori il più possibile allo stesso livello della superficie dello schermo TV.

Con AVR-4306 è inoltre possibile usare la funzione di selezione degli altoparlanti surround per scegliere la disposizione migliore per una varietà di origini e di modalità di surround.

Sistema di altoparlanti surround

2 Funzione di selezione degli altoparlanti surround

Questa funzione permette di ottenere i migliori campi di suono per origini differenti commutando fra due sistemi di altoparlanti surround (A e B). Le impostazioni dei diversi altoparlanti (solo A, solo B o A+B) sono memorizzare nella memoria per le diverse modalità surround, in modo che non vengano impostate automaticamente quando viene selezionata la modalità surround.

( SB : Altoparlanti posteriori surround)

Usando A soltanto

(Sistema di più sistemi di

altoparlanti surround)

Usando B soltanto

(Sistema di singoli sistemi di

altoparlanti surround)

ITALIANO

Facile configurazione e utilizzo Facile configurazione e utilizzo

Collegamenti di altoparlanti

• Collegate i terminali degli altoparlanti con gli altoparlanti assicurandovi che le polarità siano giuste (<con <, >con >). Un’errata polarità può causare un suono centrale debole, un orientamento poco chiaro dei vari strumenti musicali e il senso di direzione stereo.

NOTA: Non toccate mai i terminali degli altoparlanti quando la corrente è accesa, altrimenti potete ricevere una scossa elettrica. Quando si eseguono i collegamenti, prestare attenzione che nessuno dei conduttori del cavo dell’altoparlante entri in contatto con i terminali adiacenti, con i conduttori dei cavi di altri altoparlanti o con il pannello posteriore e le viti.

2 Impedenza dell’altoparlante

•È possibile collegare gli altoparlanti con un’impedenza compresa tra 6 e 16 Ω/ohm per utilizzarli come altoparlanti frontale, centrale, surround e surround posteriore.

• Fare attenzione quando si usando due accoppiamenti di diffusori surround (A + B) allo stesso tempo, poiché l’uso dei diffusori con un’impedenza di meno di 8 Ω/ohm condurrà a danni.

Nota sull’impedenza degli

altoparlanti

Il circuito di protezione può scattare se l’unità viene usato per lunghi periodi ad un alto volume se usate degli altoparlanti con un’impedenza inferiore a quella specificata (per esempio, altoparlanti con un’impedenza inferiore a 4 Ω/ohm). Se si attiva il circuito di protezione, l’uscita dell’altoparlante viene interrotta. Spegnete l’unità, attendete che si raffreddi, migliorate la ventilazione intorno all’unità, poi riaccendete la corrente.

Collegamento dei cavi degli altoparlanti

1. Allentate il terminale girandolo in senso antiorario.

Attorcigliate il cavo leggermente o isolatene l’anima.

2. Inserite il cavo.

3. Serratelo girandolo in senso orario.

Circuito di protezione

Quest’unità è stata dotata di un circuito di protezione ad alta velocità. Lo scopo di questo circuito è di proteggere gli altoparlanti in caso di un corto circuito improvviso dell’amplificatore di potenza e di una grande sovratensione, quando la temperatura intorno all’unità diventa molto alta o quando l’unità viene usata con un’alta uscita per un lungo periodo, con un conseguente aumento estremo della temperatura. Quando il circuito di protezione viene attivato, l’uscita dell’altoparlante viene tagliata e l’indicatore di alimentazione lampeggia. In tal caso, seguite questi passi: assicuratevi di spegnere l’unità, controllate se ci sono degli errori nel cablaggio dei cavi degli altoparlanti o dei cavi di ingresso ed attendete che l’unità si raffreddi se necessario. Migliorate la condizione di ventilazione intorno all’unità e riaccendete la corrente. Se il circuito di protezione viene attivato nuovamente, anche se non ci sono dei problemi di cablaggio o di ventilazione intorno all’unità, spegnete la corrente e rivolgetevi ad un centro di assistenza DENON.

2 Collegamenti

•È possibile configurare l’unità AVR-4306 per la riproduzione su dieci altoparlanti utilizzando due coppie di altoparlanti surround (A + B) e una coppia di altoparlanti surround posteriori come mostrato di seguito.

•L’uscita dell’amplificatore di potenza posteriore può essere assegnata al canale multi zone o al canale anteriore. Per ulteriori informazioni, fare riferimento alle sezioni “Impostazione dell’assegnazione dell’amplificatore di potenza” ( pagina 76).

•Per effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.

Subwoofer

Altoparlante centrale

Presa di connessione per un subwoofer dotato di un amplificatore

incorporato (subwoofer).

(L) (R)

><><

Sistema di

altoparlanti anteriori

Precauzioni sul collegamento degli altoparlanti:

Se posizionate un altoparlanti vicino ad un monitor televisivo o video, i colori sullo schermo possono venire disturbati dal magnetismo degli altoparlanti. In tal caso, allontanate l’altoparlante in una posizione dove questo fenomeno non abbia luogo.

Sistema di

altoparlanti surround (A)

(L) (R)

><><

Sistemi di altoparlanti

surround posteriori

NOTA:

• Quando utilizzate solamente un altoparlante posteriore surround, collegatelo al canale sinistro.

Sistema di

altoparlanti surround (B)

(R) (L) (L) (R)

><><><><

ITALIANO

DVD player

S VIDEO

OUT

COAXIAL

OUT

AUDIO OUT

VIDEO

OUT

COMPONENT VIDEO OUT

OPTICAL

OUT

HDMI

OUT

Monitor (TV)

S VIDEO

VIDEO

COMPONENT VIDEO IN

HDMI

Facile configurazione e utilizzo Facile configurazione e utilizzo

Collegamento di un lettore DVD e di un monitor (TV)

• Per collegare l’uscita video dal lettore DVD all’unità AVR-4306, è sufficiente scegliere un tipo di collegamento. Il collegamento video componente garantisce la migliore qualità (ed è necessario per la riproduzione di DVD progressivi), seguito da S-Video, mentre il video composito offre la qualità di immagini più bassa tra i tre tipi di collegamento. Per ulteriori informazioni sulla funzione di conversione video verso l’alto ( pagina 15).

• Il modello AVR-4306 è dotato di connettori HDMI, consentendo il collegamento ad un lettore DVD o monitor (TV) tramite cavo HDMI.

• Per collegare l’uscita audio digitale dal lettore DVD, è possibile scegliere il collegamento coassiale oppure ottico. Se si decide di utilizzare il collegamento ottico, questo deve essere assegnato. Per ulteriori informazioni sull’assegnazione dell’ingresso digitale ( pagina 67).

• Il modello AVR-4306 è dotato di un altro gruppo di terminali di ingresso per i lettori di dischi video non DVD, quali i dischi laser, VCD/SVCD o i lettori di dischi futuri ad alta definizione). Le linee guida riportate sopra relative ai collegamento per i DVD sono valide anche per l’ingresso VDP.

Lettore DVD

• Per una qualità ottimale delle immagini (specialmente con i DVD progressivi e altre origini ad alta definizione) collegare al proprio monitor (TV) il componente video. Le uscite S-Video e video composito sono fornite anche se il TV non dispone degli ingressi video componente.

Monitor (TV)

NOTA:

•I terminale di uscita e/o ingresso video componente possono essere etichettati in modo

diverso su alcuni televisori, monitor o componenti video (Y, P

B, PR; Y, CB, CR; Y, B-Y, R-Y). Per

ulteriori informazioni, fare riferimento ai manuali dell’utente degli altri componenti.

• COMPONENT MONITOR OUT-1 e COMPONENT MONITOR OUT-2 possono essere utilizzati

contemporaneamente.

•I segnali audio vegono emessi soltanto dal connettore di uscita HDMI quando i segnali audio

sono immessi nel connettore di ingresso HDMI.

• Durante il collegamento del modello AVR-4306 al lettore DVD tramite cavo HDMI, collegare

altresì l’AVR-4306 al monitor (TV) tramite cavo HDMI ( pagina 20).

Il flusso di segnali audio è indicato con le frecce bianche, mentre il flusso dei segnali video è indicato con le frecce grigie.

ITALIANO

Facile configurazione e utilizzo Facile configurazione e utilizzo

Auto Setup / Room EQ

La funzione di configurazione automatica ed equalizzazione stanza dell’unità consente di eseguire analisi del sistema di altoparlanti e di misurare le caratteristiche acustiche della stanza per poter eseguire impostazioni automatiche corrette. La funzione Audyssey MultEQ XT del modello AVR-4306 fornice un ottimo ambiente di ascolto in tutte le posizioni di ascolto nell’Home Theater, in cui spesso sono presenti più ascoltatori che guardano il programma insieme. Per ottenere questo risultato, è innanzitutto necessario utilizzare un microfono per misurare i toni di prova generati dai diversi altoparlanti in varie posizioni di ascolto. Tutti i dati di misurazione vengono analizzati con un metodo unico per migliorare le caratteristiche acustiche complessive nell’area di ascolto. Per un’efficienza ottimale, effettuare le misurazioni in sei punti. Spostare il microfono all’interno dell’area di ascolto con gli altoparlanti come mostrato nello schema riportato di seguito per misurare i toni di prova. Quando si ascolta la musica o si guardano film con tutta la famiglia, spostare il microfono in posizioni diverse in base alle posizioni in cui sono seduti i membri della famiglia (“ ” nello schema indica i punti di installazione) e misurare ripetutamente (Esempio q). Anche se il numero di persone che utilizza l’Home Theater non è elevato, eseguendo più misurazioni nelle posizioni di ascolto o vicino ad esse è possibile correggere il suono in modo efficace (Esempio w). La funzione equalizzazione stanza del modello AVR-4306 fornisce tre curve di correzione: “Audyssey”, “Front” e “Flat”. Queste possono essere selezionate dopo avere eseguito la procedura di configurazione automatica. Di seguito le curve di correzione sono descritte in dettaglio.

• Audyssey:

Consente di regolare la frequenza di risposta di tutti gli altoparlanti per correggere gli effetti dell’acustica della stanza.

• Front:

Consente di regolare le caratteristiche di ciascun altoparlante in base alle caratteristiche degli altoparlanti frontali.

• Flat:

Questa è la frequenza di risposta di tutti gli altoparlanti flat. Questa curva è adatta per tutte le riproduzioni di musica a più canali, da origini musicali discrete, quali Dolby Digital 5.1, DTS, DVD-Audio e Super Audio CD.

2 Informazioni sulla posizione di ascolto

principale (*M)

La posizione di ascolto principale è il punto in cui l’ascoltatore siede più spesso o la posizione di ascolto quando vi è solo un ascoltatore. Le misurazioni sull’unità AVR-4306 iniziano da questo punto. La correzione della distanza degli altoparlanti è impostata in base a questo punto.

• Per eseguire le impostazioni del sistema di altoparlanti senza utilizzare la funzione Auto Setup ( pagina 82 ~86).

Esempio: q

Esempio: w

ITALIANO

ENTER

OFF

CURSOR

SYSTEM SETUP

AMP

ON/STANDBY

SYSTEM SETUP

CURSOR

POWER ENTER SETUP MIC

Facile configurazione e utilizzo Facile configurazione e utilizzo

Collegamento di un microfono

Accensione dell’unità

Collegare il microfono per l’Auto Setup al jack

SETUP MIC sul pannello frontale dell’unità.

Montare il microfono per la configurazione automatica sul treppiede della fotocamera o altro

dispositivo e posizionarlo all’altezza dell’orecchio nella posizione di ascolto principale nella stanza di ascolto con il ricevitore del suono rivolto verso il soffitto.

Microfono

Quando si posiziona il microfono, regolare l’altezza in modo che il ricevitore del suono del microfono sia all’altezza dell’orecchio dell’ascoltatore. Assicurarsi che all’inzio la misurazione venga avviata con il microfono installato nella posizione di ascolto principale. Non è possibile eseguire le misurazioni in modo corretto se sono presenti ostacoli tra gli altoparlanti e il microfono. Controllare che non vi siano ostacoli. Non posizionarsi davanti o vicino agli altoparlanti e al microfono durante le misurazioni.

NOTA:

• Non scollegare il microfono finché le impostazioni non sono

state completate.

•Non modificare il collegamento degli altoparlanti o il volume

del subwoofer dopo avere eseguito queste misurazioni

Accendere il subwoofer.

Regolare il volume a metà e impostare la frequenza di crossover sul filtro minimo o basso se il subwoofer è in grado di regolare il volume di uscita e la frequenza di crossover. Alcuni subwoofer hanno una modalità standby. Disattivare questa funzione prima di eseguire la procedura di configurazione automatica.

Accendere il monitor (TV).

Premere l’interruttore POWER.

¢ ON:

L’alimentazione si accende e l’indicatore si illumina. Impostare l’interruttore POWER in questa posizione per accendere e spegnere dall’unità di telecomando inclusa.

£ OFF:

L’unità si spegne e l’indicatore si spegne. In questa posizione, non si può accendere e spegnere l’unita dal telecomando.

Premere l’interruttore ON/STANDBY sull’unità

principale o il tasto ON sul telecomando.

• Una volta premuto l’interruttore, si ha l’accensione e il display s’illumina.

•Premendo ancora, l’unità si spegne, si attiva la modalità standby e il display si spegne.

Il suono è silenziato per alcuni secondi, dopo di che l’unità funziona normalmente. Quando il interruttore ON/STANDBY si trova in modalità standby, l’apparecchio è comunque collegato alla tensione della linea CA. Quando il interruttore POWER è in stato STANDBY, l’apparecchiatura è comunque collegata alla tensione della linea CA.

Premere il tasto AMP perper selezionare il

modalità “AMP” (soltanto quando si agisce con il telecomando ( pagina 24)).

ITALIANO

Facile configurazione e utilizzo Facile configurazione e utilizzo

Avvio della funzione Auto Setup Assegnazione dell’amplificatore di potenza

Premere il tasto SYSTEM SETUP.

•Passare alla schermata di “System Setup Menu”.

Il modello AVR-4306 ha un canale di amplificazione posteriore surround disponibile. Se nessun altoparlante posteriore surround è usato nella stanza principale, è possibile assegnare i canali dell’amplificatore per l’uso multi-zone oppure usare il collegamento bi-amp dell’altoparlante anteriore. Se non serve questa funzione, saltare la procedura “Power Amp Assign” e procedere a “Misurazioni preliminari”.

Premere il tasto CURSORDDo HHper selezionare “Power Amp Assign”, poi premere il tasto CURSOR

Premere il tasto CURSORDDo HHper selezionare

il “Auto Setup / Room EQ”, quindi premere il

o GGper selezionare “Surround Back”, “Front”,

“Front B”, “ZONE2” o “ZONE3”.

tasto ENTER.

•Passare alla schermata di schermo “Auto Setup / Room EQ”.

Alla selezione della modalità “Surround Back”, il tono di prova del canale posteriore surround verrà emesso dagli altoparlanti posteriori surround durante l’impostazione automatica.

Premere il tasto CURSORDDo HHper selezionare

il “Auto Setup”, quindi premere il tasto ENTER.

•Passare alla schermata di “Auto Setup”.

Se il microfono non è collegato, viene visualizzato il messaggio “Connect Microphone”. In tal caso, collegare il microfono per la configurazione automatica.

Alla selezione della modalità “Front”, l’unità cambia alla modalità bi-amp per gli altoparlanti anteriori. Il tono di prova del canale anteriore verrà emesso dagli altoparlanti anteriori e dagli altoparlanti surround durante l’impostazione automatica. Alla selezione della modalità “Front B”, cambia l’impostazione ad un altro modo di uscita stereo. Il tono di prova non viene emesso dagli altoparlanti surround posteriori durante l’impostazione automatica. Quando è selezionato “ZONE2” o “ZONE3”, cambiate la regolazione a “ZONE2” o “ZONE3”. Il tono di prova durante l’installazione automatica è impostato in modo da non essere riprodotto in ZONE2 o a ZONE3 (un’altra stanza).

Misurazioni preliminari

• Questa procedura è utilizzata per determinare automaticamente il rumore di sottofondo, sia che gli altoparlanti siano collegati o meno, e le polarità degli altoparlanti collegati.

• Per evitare influenze negative sulle misurazioni, spegnere l’impianto di aria condizionata o altri dispositivi che possono generare rumore ed eseguire le misurazioni in una stanza il più silenziosa possibile.

•L’unità misura il rumore di fondo anche quando è emesso uno stato silenzioso senza toni di prova, per cui mantenere il livello il più basso possibile fino al termine delle misurazioni.

Premere il tasto CURSORDDo HHper selezionare

il “Start”, quindi premere il tasto CURSOR FF.

• Hanno inizio le misurazioni preliminari.

La schermata mostrata di seguito viene visualizzata al termine delle misurazioni preliminari.

Premere il tasto ENTER.

• Passare alla schermata “Speaker Detect Check”.

ITALIANO

[ Prima schermata ]

ITALIANO

Facile configurazione e utilizzo Facile configurazione e utilizzo

Controllare i risultati del rilevamento degli altoparlanti, quindi premere il tasto ENTER.

• Appare il secondo schermo.

[ Seconda schermata ]

Se il controllo si conclude, premere ancora il tasto ENTER.

NOTA:

• Se i risultati non sono come previsto o viene visualizzato un messaggio di errore, selezionare “Retry” ed eseguire nuovamente le misurazioni (per informazioni sui messaggi di errore ( pagina 13) ). Se i risultati delle misurazioni non sono ancora come previsto o se viene visualizzato un messaggio di errore, spegnere l’interruttore di alimentazione e controllare i collegamenti degli altoparlanti. Quindi eseguire nuovamente le misurazioni dall’inizio.

• Se si usa il controllo MASTER VOLUME durante la configurazione automatica, la misurazione è annullata.

La schermata mostrata di seguito viene visualizzata al termine delle misurazioni per la posizione di ascolto principale.

Verranno quindi eseguire le misurazioni per il secondo punto.

Posizionare il microfono nella seconda posizione di ascolto. Per informazioni sulla posizione in cui collare il microfono ( pagina 9).

Premere il tasto CURSORFF.

• La misurazione del secondo punto viene avviata.

La quantità di tempo richiesto per l’analisi varia in base al numero di altoparlanti e di punti di misurazione. Maggiore è il numero di altoparlanti e punti di misurazione, maggiore sarà il tempo richiesto. Le misurazioni possono essere terminate quando ci sono 6 o meno punti di misurazione; comunque, per ottenere risultati migliori, vi raccomandiamo di effettuare le misurazioni in 6 punti. Al termine del calcolo, viene visualizzata una schermata con i risultati delle misurazioni.

Controllare il risultato delle misurazioni

Sarà possibile controllare i risultati delle voci misurate.

Premere il tasto CURSORDDo HHper selezionare

le voci, quindi premere il tasto ENTER.

• Appare lo schermo di verifica.

Esempio: Speaker Config. Check

Misurazione del sistema di altoparlanti

Con queste misurazioni, “Speaker Configuration”, “Distance”, “Channel Level”, “Crossover Frequency” e “Room EQ” vengono analizzati automaticamente. La posizione di ascolto principale viene misurata per prima, quindi lasciare il microfono nel punto in cui si trova.

Premere il tasto CURSORDDo HHper selezionare

“OK Start”, quindi premere il tasto CURSORFF.

• La misurazione del primo punto viene avviata.

Eseguire il passaggio 2, 3 ripetutamente.

Maggiori sono i punti misurati, migliore sarà l’effetto di correzione della stanza. Vi raccomandiamo 6 punti di misurazione – 6 punti di misurazione per ottenere il migliore effetto di correzione della stanza.

Al termine della misurazione nei punti selezionati in base all’ambiente di ascolto, premere il tasto

CURSOR

quindi premere il tasto CURSORFF.

• Il sistema di altoparlanti verrà analizzato.

DDo HH

per selezionare il “Calculate”,

ITALIANO

Premere il tasto ENTER.

• Appare il secondo schermo.

Esempio: Speaker Config. Check

[ Prima schermata ]

[ Seconda schermata ]

ITALIANO

Facile configurazione e utilizzo Facile configurazione e utilizzo

Se il controllo si conclude, premere ancora il tasto ENTER.

Premere il tasto CURSORDDo HHper scegliere se

salvare i dati controllati.

Store:

Impostare con il valore di misurazione verificato. Tutti i parametri sono memorizzati.

Cancel:

Annullare le impostazioni di configurazione automatica.

Premere il tasto CURSORFF.

• Una volta memorizzati i dati, il menu “Auto Setup / Room

EQ” verrà visualizzato automaticamente.

Messaggio di errore

Questi messaggi di errore verranno visualizzati durante le misurazioni della configurazione automatica per indicare che le misurazioni automatiche non possono essere completate a causa della disposizione degli altoparlanti, l’ambiente di misurazione o altri fattori. Verificare i seguenti punti, resettare gli elementi pertinenti, e misurare di nuovo. Spegnere l’unità AVR-4306 prima di controllare i collegamenti dell’altoparlante.

MisureCausa Esempio di schermata

q Gli altoparlanti necessari per eseguire riproduzioni adatte

non sono stati rilevati.

• Gli altoparlanti L e R frontale non sono stati rilevati correttamente.

• Solo uno dei canali degli altoparlanti surround (A) e surround (B) è stato individuato.

• Il suono è stato emesso dal canale destro quando era collegato solo un altoparlante sorround posteriore.

•È stato individuato l’altoparlante sorround posteriore o quello surround (B), ma l’altoparlante surround (A) non è stato individuato.

Se si verificano più errori, utilizzare i tasto CURSORFFo GGper controllare il contenuto.

w La polarità dell’altoparlante è invertita.

Se si verificano più errori, utilizzare i tasto CURSORFFo GGper controllare il contenuto.

• Controllare che gli altoparlanti pertinenti siano collegati correttamente.

•Verificare la polarità degli altoparlanti interessati.

• Per alcuni altoparlanti, può venire visualizzata la seguente schermata anche se gli altoparlanti sono collegati correttamente. In tal caso, premere “Skip

”.

• Quando sono state effettuate le misurazioni utilizzando il microfono di misurazione, gli altoparlanti con filtro incorporato possono essere impostati ad un valore che differisce dalla distanza fisica a causa del ritardo elettrico interno.

NOTA:

• Non spegnere l’unità durante la memorizzazione dei dati. Se

l’unità viene spenta durante la memorizzazione dei dati, i parametri di equalizzazione stanza (Room EQ) memorizzati verranno cancellati e non sarà possibile selezionare le impostazioni dell’equalizzatore “Audyssey”, “Front” o “Flat”.

e Vi è troppo rumore di sottofondo nella stanza e le

misurazioni non possono essere eseguite con precisione.

r Il livello del suono emesso dagli altoparlanti e/o dal

subwoofer è troppo basso.

t Il microfono per la misurazione non è collegato o non sono

stati rilevati tutti gli altoparlanti.

Riproduzione di un DVD con suono surround

Scollegare il microfono dall’unità.

Selezionare l’origine di ingresso da riprodurre.

ITALIANO

• Spegnere il dispositivo che genera rumore durante le misurazioni o spostare nuovamente il dispositivo.

•Provare nuovamente in un momento in cui vi è più silenzio.

•Verificare il posizionamento e l’orientamento degli altoparlanti.

• Regolare il livello di uscita del subwoofer.

• Collegare il microfono di misurazione al microfono del connettore.

• Collegare il collegamento degli altoparlanti.

Selezionare il modo di riproduzione (surround).

Avviare la riproduzione del DVD.

Regolare il volume.

Collegamento a origini diverse

Indicazioni sui cavi

Negli schemi dei collegamenti delle pagine seguenti si presuppone che l’utente utilizzi i seguenti cavi di collegamento opzionali (non in dotazione).

Cavo videoCavo audio

Terminale analogico (Stereo)

Terminale video

ITALIANO

Collegamento a origini diverse

NOTA:

• Non collegate il cavo dialimentazione prima di aver completato tutti i collegamenti.

• Nel realizzare il collegamento, fare riferimento anche al manuale delle istruzioni degli altri componenti.

• Assicuratevi di collegare i canali sinistro e destro correttamente (sinistro a sinistra e destro a destra).

• Osservate che l’interconnessione di cavi a spina più con cavi dialimentazione o l’ubicazione degli stessi nella vicinanza di un trasformatore di potenza causerà la generazione di ronzio ed altri tipi di rumore.

(Bianco)

(Rosso)

Cavo per spinotto

Terminale analogico (mono per il subwoofer)

Cavo per spinotto

Terminale digitale (coassiale)

(Arancione)

Cavo coassiale (Cavo per spinotto da 75 Ω/ohms)

Terminale digitale (ottico)

Cavo ottico (cavo a fibre ottiche)

Terminale DENON LINK

Cavo DENON LINK

Terminale altoparlante

Cavo altoparlante

(Giallo)

Cavo video (cavo per spinotto da 75 Ω/ohms)

Terminale S-Video

Terminale video componente

(Verde)

(Blu)

(Rosso)

Cavo video componente

Cavo audio e video

Term in ale HDMI

Direzione del segnale

Segnale audio

IN OUT OUT IN

Segnale video

IN OUT OUT IN

Cavo S-Video

Cavo HDMI

(Y) (P (P

/CB)

R/CR)

NOTA:

• Collegamento di un lettore LD (disco laser) con un’uscita RF Dolby Digital

Il modello AVR-4306 non dispone di una funzione del demodulatore RF DD. Di conseguenza, è necessario utilizzare un demodulatore RF DD esterno disponibile in commercio e collegare la relativa uscita digitale a uno degli ingressi digitali disponibili di AVR-4306. Per ulteriori informazioni, fare riferimento al manuale dell’utente del demodulatore.

ITALIANO

Collegamento a origini diverse Collegamento a origini diverse

La funzione di conversione video

AVR-4306 è dotato di una funzione per la conversione verso l’alto di video segnali. Grazie a questa, la terminale MONITOR OUT dell’AVR-4306 può essere collegata allo schermo (TV) con una serie di cavi che offrono un collegamento di più alta qualità, indipendentemente da come sono collegate le prese del lettore e la terminale d’ingresso video AVR-4306. Generalmente parlando, i collegamenti che usano le prese video a componenti offrono la maggiore qualità di riproduzione, seguiti dai collegamenti fatti usando le prese S-Video, poi i collegamenti fatti usando le prese video normali (colore giallo).

Il flusso dei segnali video.

(Terminale HDMI)

(Terminali

Component Video)

(Terminale S-Video)

(Terminale Video )

(Terminale

HDMI)

(Terminali

Component Video)

(Terminale S-Video)

(Terminale Video )

NOTA:

• Non è possibile eseguire la conversione verso il basso dai segnali di ingresso HDMI ai terminali di uscita monitor SVideo o video composito.

• La conversione video verso il basso nell’uscita monitor della MAIN ZONE è possibile quando la risoluzione dell’ingresso video a componenti è 480i (video definizione standard interlacciato – formato NTSC, per l’America del Nord) o 576i (video definizione standard interlacciato – formato PAL, per l’Europa e altri paesi).

• Per impostare la modalità di conversione video MAIN ZONE su OFF ( pagina 72).

Funzione di conversione da video analogico a HDMI

• La funzione di conversione verso l’alto del video nell’unità AVR4306 consente di emettere i segnali di ingresso video analogico (componente – 480i/576i, 480p/576p, 1080i o 720p; S-Video e video composito – 480i/576i) al terminale di uscita monitor HDMI.

• Con l’unità AVR-4306, è possibile selezionare la risoluzione dell’uscita del segnale al terminale HDMI MONITOR OUT ( pagina 72, 73). La risoluzione con cui è compatibile il monitor può essere controllata usando il tasto STATUS dell’unità principale oppure il tasto ON SCREEN del telecomando.

Terminali d’ingresso di

quest’unità

: solo MAIN ZONE 480i/576i

Terminali d’uscita di

quest’unità

• Se non si desidera usare la funzione per convertire i segnali

video analogici in segnali HDMI, selezionare “OFF” per “Analog to HDMI Convert” in “Impostazione di HDMI Out Setup” ( pagina 72, 73). In questo caso, la funzione per la conversione verso l’alto del video nel terminale video componente funzionerà.

Display a schermo per le uscite video a componenti e uscita HDMI

• Quando si visualizzano i segnali video componente o HDMI tramite l’unità AVR-4306, le informazioni sullo schermo sono visualizzate sul monitor quando vengono eseguite le operazioni “System Setup” e quando viene attivato il tasto ON SCREEN sul telecomando.

• Per visualizzare il display su schermo tramite monitor HDMI, impostare “Analog to HDMI Convert” in “HDMI Out Setup” su “ON” (predefinito).

• Quando solo i segnali video sono inviati al modello AVR-4306, i caratteri sul display non appaiono nell’intera immagine.

ITALIANO

Monitor TV

HDMI

DVD player

S VIDEO

OUT

COAXIAL

OUT

AUDIO OUT

VIDEO

OUT

COMPONENT VIDEO OUT

OPTICAL

OUT

TV tuner

S VIDEO

OUT

AUDIO OUT

VIDEO

OUT

COMPONENT VIDEO OUT

DBS / BS Tuner

S VIDEO

OUT

AUDIO OUT

VIDEO

OUT

COMPONENT VIDEO OUT

OPTICAL

OUT

Collegamento a origini diverse Collegamento a origini diverse

Collegamento dell’apparecchiatura con terminali HDMI (High-Definition Multimedia Interface) [Per convertire i segnali video analogico in segnali HDMI]

•L’unità AVR-4306 è dotata di una funzione per la conversione dei segnali video analogico in segnali HDMI. È possibile eseguire questa operazione tramite un collegamento componente, video o S-Video.

•I segnali audio vengono emessi dal terminale di uscita monitor HDMI, così come i collegamenti analogici o digitali. Per riprodurre il suono usando i collegamenti audio digitali, assegnare il terminale digitale (coassiale o ottico) a “Impostazione dell’assegnazione dell’ingresso digitale” ( pagina 67).

Monitor (TV)

Lettore DVD

Collegamento di un sintonizzatore TV

• Per ottenere una qualità delle immagini ottimale, collegare al sintonizzatore TV il video componente. Le uscite S-Video e video composito sono fornite anche se il sintonizzatore TV non dispone degli ingressi video componente.

• Per collegare l’uscita audio digitale proveniente dal sintonizzatore TV, è possibile scegliere il collegamento coassiale oppure ottico. Se viene usato il collegamento coassiale o ottico, bisogna assegnare lo stesso. Per ulteriori informazioni sull’assegnazione dell’ingresso digitale ( pagina

67).

Sintonizzatore

NOTA:

• Quando “Through” è impostato da “Resolution” in “Impostazione di HDMI Out Setup”, utilizzare un monitor compatibile con le risoluzioni di ingresso di 480i/576i.

• Se il monitor in uso non è dotato di un terminale HDMI, collegare l’unità AVR-4306 al monitor utilizzando terminali video componente, S-Video o composito.

Collegamento di un sintonizzatore DBS

• Per ottenere una qualità delle immagini ottimale, collegare al sintonizzatore DBS il video componente. Sono fornite anche le uscite S-Video e video composito. Se si decide di utilizzare il collegamento video, questo deve essere assegnato.

• Per collegare l’uscita audio digitale proveniente dal sintonizzatore DBS, è possibile scegliere il collegamento coassiale oppure ottico. Per usare il collegamento coassiale bisogna assegnare lo stesso. Per ulteriori informazioni sull’assegnazione dell’ingresso digitale ( pagina 67).

Sintonizzatore

DBS / BS

ITALIANO

Video camera /

Video game

S VIDEO

OUT

AUDIO OUT

VIDEO

OUT

OPTICAL

OUT

AUDIO OUT

CD player

COAXIAL

OUT

OPTICAL

OUT

AUDIO OUT

GND

Turntable

(MM cartridge)

Collegamento a origini diverse Collegamento a origini diverse

Collegamento delle prese di ingresso esterno (EXT. IN)

• Queste prese servono per inserire segnali audio multicanali provenienti da un decoder esterno oppure da un componente dotato di un tipo di decoder multicanali diverso, ad esempio un lettore DVD-Audio o un lettore Super Audio CD multicanali o da altri decoder futuri del formato sonoro multicanali.

• Il collegamento del segnale video è uguale a quello del lettore DVD ( pagina 8).

• Per ulteriori informazioni sulla riproduzione usando delle terminali di ingresso esterno (EXT. IN) ( pagina 67, 68).

DVD Audio-Video /

Super Audio CD Player /

Lettore Super Audio CD /

Decoder esterno

External decoder

7.1ch AUDIO OUT

FRONT

Collegamento di un lettore CD

Per collegare l’uscita audio digitale dal lettore CD, è possibile scegliere il collegamento coassiale oppure ottico. Se si decide di utilizzare il collegamento ottico, questo deve essere assegnato. Per ulteriori informazioni sull’assegnazione dell’ingresso digitale ( pagina 67).

Lettore CD

CENTER

SURROUND

BACK

SURROUND

SUB-

WOOFER

• Con i dischi su cui sono state prese delle misure di protezione del diritto di copyright, i segnali digitali possono non venire emessi dal lettore DVD. In questo caso, collegate l’uscita analogica multicanali del lettore DVD ai terminale EXT.IN dell’AVR-4306 per la riproduzione. Inoltre, fate riferimento al manuale delle istruzioni del vostro lettore DVD.

Collegamento di una videocamera o un videogioco

Videocamera /

Videogioco

ITALIANO

Collegamento di un giradischi

È possibile collegare il giradischi (cartuccia MM) ai terminali PHONO:

Piastra girevole

(cartuccia MM)

NOTA:

•L’ingresso fono è in grado di accettare segnali dalle cartucce fono del magnete in movimento (MM) e della bobina in movimento dell’uscita alta (MC). Se la piastra è dotata di una cartuccia MC di uscita bassa, è necessario utilizzare un amplificatore della testina MC separato o un trasformato elevatore MC.

• Se viene generato ronzio o altro rumore quando il filo di terra e collegato al terminale SIGNAL GND, scollegare il filo di terra.

ITALIANO

DVD recorder

S VIDEO

OUT

S VIDEO

AUDIO IN

AUDIO OUT

VIDEO

OUT

VIDEO

OPTICAL

OUT

COMPONENT VIDEO OUT

Video deck

AUDIO IN

AUDIO OUT

VIDEO

S VIDEO

OUT

S VIDEO

VIDEO

OUT

Collegamento a origini diverse Collegamento a origini diverse

Collegamento a un VCR

Ci sono due paia di terminali per il videoregistratore (VCR), per cui è possibile collegare due videoregistratori per effettuare registrazioni o copiature contemporanee.

Unità video

Collegamento di un registratore DVD

• Per ottenere una qualità delle immagini ottimale, collegare al registratore DVD il video componente. Sono fornite anche le uscite S-Video e video composito. Se viene usato il collegamento video, bisogna assegnare lo stesso. Per ulteriori informazioni sull’assegnazione dell’ingresso digitale ( pagina 71, 72).

•Per effettuare una duplicazione analogica da una fonte digitale, ad esempio da un registratore DVD ad un registratore analogico, quale una piastra a cassette, sarà necessario collegare gli ingressi e le uscite analogiche come segue, oltre ai collegamenti audio digitali.

Registratore DVD

NOTA:

• Per effettuare una registrazione usando un VCR, è necessario che il tipo del cavo usato per la fonte di riproduzione sia dello stesso tipo di quello collegato al terminale AVR-4306 VCR-1 (a

2) OUTPUT.

Esempio: VCR-2 IN → Cavo S-Video : VCR-2 OUT → Cavo S-Video

VCR-2 IN → Cavo video : VCR-2 OUT → Cavo video

NOTA:

•Per effettuare una registrazione usando un registratore DVD, è necessario che il tipo del cavo usato per la fonte di riproduzione sia dello stesso tipo di quello collegato al terminale OUTPUT del modello AVR-4306 VCR-1 (a 2) OUTPUT.

Esempio: VCR-1 IN → Cavo S-Video : VCR-1 OUT → Cavo S-Video

VCR-1 IN → Cavo video : VCR-1 OUT → Cavo video

• Non collegare l’uscita del componente collegato ai terminale ottici d’uscita OPTICAL 3 OUT o sul pannello posteriore di AVR-4306 a nessun’altro terminale che non sia il terminale ottico OPTICAL 3 IN.

ITALIANO

AUDIO IN

AUDIO OUT

CD recorder /

MD recorder

OPTICAL

OUT

OPTICAL

AUDIO IN

AUDIO OUT

Tape deck

Collegamento a origini diverse Collegamento a origini diverse

Collegamento a un registratore CD o MD

Per effettuare una duplicazione analogica da una fonte digitale, ad esempio un registratore CD o MD verso un registratore analogico, quale una piastra a cassette, è necessario collegar gli ingressi e le uscite digitali come segue, oltre ai collegamenti audio digitali.

Registratore CD /

Registratore MD

NOTA:

• Non collegare l’uscita del componente collegato ai terminale ottici d’uscita OPTICAL 4 OUT o sul pannello posteriore di AVR-4306 a nessun’altro terminale che non sia il terminale ottico OPTICAL 4 IN.

Collegamento di una piastra a cassette

Collegamenti DENON LINK

• Potete godere di un suono digitale d’alta qualità con perdita ridotta di trasferimento del segnale numerico collegando un lettore DVD compatibile con DENON LINK, venduto separatamente.

• Il trasferimento digitale e la riproduzione multicanale dei dischi audio DVD, dei Super Audio CD e di altre fonte muilticanali è possibile collegando il AVR-4306 ad un lettore DENON DVD dotato di un connettore DENON LINK usando il cavo di connessione in dotazione con il lettore DVD. Per ulteriori istruzioni sulla riproduzione di Super Audio CD ( pagina 63).

• Quando sono stati collegati il lettore DVD DENON e il DENON LINK, assicuratevi di effettuare un’impostazione in “DENON LINK” usando la procedura “Impostazione dell’assegnazione dell’ingresso digitale” ( pagina 67).

DVD player

Lettore DVD

DENON

LINK

Piastra per cassette

ITALIANO

DVD player

HDMI

OUT

Monitor TV

HDMI

Collegamento a origini diverse Collegamento a origini diverse

Collegamento dell’apparecchiatura con terminali HDMI (HighDefinition Multimedia Interface)

• Un semplice collegamento ad 1 cavo (utilizzando un cavo disponibile in commercio) con uno strumento che possiede un connettore HDMI (Interfaccia multimediale ad alta definizione “High Definition Multimedia Interface) permette il trasferimento digitale delle immagini digitali della fonte DVD video e d’altre fonti, e del suono multicanale del DVD Audio en DVD Video.

• Per fornire l’uscita audio dal connettore di uscita audio del modello AVR-4306, selezionare “Amp” dalla configurazione di sistema. Per fornire l’uscita audio dal televisore, selezionare “TV” dalla configurazione di sistema. Per ulteriori informazioni, vedere “Impostazione dell’assegnazione di ingresso HDMI” ( pagina

71).

Monitor TV

Lettore DVD

NOTA:

•I segnali audio nell’area multipla o stereo dei CD Super Audio non sono riprodotti. Se il CD Super Audio è un CD ibrido, solo i segnali audio dell’area CD saranno riprodotti.

• Utilizzare un lettore compatibile per riprodurre dischi DVD audio protetti da copyright di CPPM.

•Tra i dispositivi che supportano HDMI, alcuni sono in grado di controllare altri dispositivi tramite il connettore HDMI; Tuttavia, il modello AVR-4306 non può essere controllato da un altro dispositivo tramite il connettore HDMI.

•I segnali audio provenienti dal connettore HDMI (comprese la frequenza di campionatura e la lunghezza bit) possono essere limitati dalla strumentazione che è collegata.

•I segnali video non verranno emessi correttamente se viene utilizzato un dispositivo non compatibile con HDCP.

• Quando “Through” è impostato da “Resolution” in “Impostazione di HDMI Out Setup”, utilizzare un monitor compatibile con le risoluzioni di ingresso di 480i/576i.

•I segnali video immessi dai terminali di ingresso HDMI vengono emessi al monitor HDMI con la risoluzione originale, quindi l’immagine non verrà visualizzata se le risoluzioni del segnale di ingresso e del monitor utilizzati non corrispondono. In tal caso, modificare l’impostazione della risoluzione sul dispositivo di origine (lettore) in una che il monitor è in grado di gestire.

• Per un trasferimento stabile dei segnali, si consiglia di utilizzare un cavo della lunghezza massima di 5 metri.

• Se il monitor TV o Lettore DVD digitale supporta solo DVI-D, procurarsi un cavo o un adattatore di conversione HDMI-DVI, disponibile presso il rivenditore locale.

Segnali di ingresso

LINEAR PCM

DVD Video

DVD Audio

CD LINEAR PCM

Super Audio

L’unità AVR-4306 è compatibile con HDMI Ver. 1.1.

Dolby Digital

DTS

LINEAR PCM

PACKED PCM

(con CPPM / senza CPPM)

Multi-area

Area stereo

Area CD

2 Sistema di protezione dei diritti

CC CC CC

CC EE EE CC

d’autore

Per riprodurre video e audio digitali di DVD video e DVD audio tramite un collegamento HDMI/ DVI-D, è necessario sia il lettore collegato che il monitor per supportare il sistema di protezione del copyright detto HDCP (High-bandwidth Digital Content Protection System). L’HDCP è una tecnologia di protezione dei diritti che comprende la crittografia e l’autenticazione della strumentazione d’accompagnamento. Il AVR-4306 supporta l’HDCP. Per ulteriori informazioni, vedere il manuale dell’utente del display video.

2 Collegamenti con un cavo di conversione HDMI/DVI-D (adattatore)

•I segnali video stream HDMI (segnali video) sono in teoria compatibili con DVI-D. Quando si effettua il collegamento di un monitor ecc., dotato dei terminali DVI-D, è possibile effettuare il collegamento usando un cavo di conversione HDMI/DVI-D ma, secondo la combinazione dei dispositivi usati, l’immagine può non essere emessa.

• Quando si utilizza un adattatore di conversione HDMI/DVI-D, l’immagine può non essere riprodotta in maniera corretta a causa di un cattivo contatto con il cavo collegato ecc.

ITALIANO

Collegamento a origini diverse Collegamento a origini diverse

Collegamento dei terminali dell’antenna

Si può connettere direttamente la presa del cavo di un’antenna FM.

Antenna AM a telaio

Direzione della stazione emittente

(in dotazione)

Collegamento al terminale RS-232C

Questo terminale è utilizzato solo per un controller esterno (non connettere a computer). Effettuate la seguente operazione

Antenna FM

prima di usare l’unità di controllo esterno collegato al terminale RS-232C:

1. Premete il tasto ON /STANDBY sull’unità principale ed impostate il modo operativo nell’unità.

Cavo Coassiale

75 Ω/ohm

2. Effettuate l’operazione per spegnere la corrente proveniente dall’unità di controllo esterno.

3. Controllate che il prodotto è stato impostato nel modo d’attesa.

Antenna FM per interni

(in dotazione)

Dopo aver controllato i punti qui sopra, controllate i collegamenti dell’unità di controllo esterno. L’operazione è possibile.

Collegamento al terminali TRIGGER OUT

Massa

2 Assemblaggio dell’antenna AM

a telaio

Effettuare il collegamento ai

terminali dell’antenna AM.

Rimuovere il fermo di vinile ed estrarre il filo di collegamento.

a. Con l’antenna su

una superficie stabile.

b. Con l’antenna

fissata sul muro.

Foro di installazione Effettuare il montaggio sul muro ecc.

Fissate

Piegare nella direzione inversa.

Antenna AM per esterni

Collegamento delle antenne AM

1. Premere la levetta.

2. Inserire il conduttore.

3. Riporre la levetta.

NOTA:

• Non collegare due antenne FM contemporaneamente.

• Anche se si usa un’antenna AM esterna, non scollegare l’antenna AM a telaio.

• Assicurarsi che i terminali conduttori dell’antenna AM a telaio non siano in contatto con le parti in metallo sul pannello.

Accendere e spegnere la tensione CC a 12 V per le singole funzioni e le modalità surround. Per informazioni, vedere “Impostazione dell’uscita trigger” ( pagina 77,

78).

ITALIANO

><><

><><><><

><><

(R) (L) (L) (R)

(L) (R)

ITALIANO

Monitor TV

(ZONE2)

S VIDEO

VIDEO

AUX OUT

Power amplifier

(ZONE2 or ZONE3)

INFRARED

SENSOR

INFRARED RETRANSMITTER

INPUT OUTPUT

Collegamento a origini diverse Collegamento a origini diverse

Collegamento delle terminali MULTI ZONE

Per le istruzioni sui funzionamenti usando le funzioni MULTI ZONE ( pagina 60 ~ 62).

Collegamenti di pre-uscita della ZONE2 (o ZONE3)

• Se è collegato un altro amplificatore di potenza o preamplificatore/amplificatore principale (integrato), è possibile usare i terminali ZONE2 (o ZONE3) di preuscita (variabile o livello fisso) per riprodurre un’altra fonte di programma in ZONE2 (o ZONE3) allo stesso tempo ( pagina 60).

•L’uscita ZONE2 video è soltanto per la ZONE2.

Collegamenti di uscita altoparlanti ZONE2/ZONE3

• Quando l’amplificatore di potenza posteriore surround è assegnato al canale d’uscita ZONE2 o ZONE3 in “Power Amp Assign” nel menù “System Setup Menu”, i terminali degli aloparlanti surround posteriore possono essere usati come terminali di uscita altoparlanti ZONE2 o ZONE3 ( pagina 61).

• Lo schema dei collegamenti riportato di seguito è un esempio di quando l’altoparlante surround posteriore è assegnato a ZONE2 stereo a 2 canali. In tal caso, l’uscita altoparlante surround posteriore non può essere utilizzato per MAIN ZONE.

INGRESSO USCITA

Terminale

d’estensione per

applicazioni future.

RICETRASMETTITORE

INFRAROSSO

SENSORE

INFRAROSSO

Monitor TV

(ZONE2)

Amplificatore

premain

(ZONE2 o ZONE3)

NOTA:

• Per l’uscita AUDIO, usate cavo di collegamento di alta qualità in modo tale che non vi sia rumore o ronzio.

• Per le istruzioni su installazione e funzionamento dei dispositivi venduti separatamente, fare riferimento alle istruzioni di funzionamento di tali dispositivi.

Subwoofer

Altoparlante centrale

Presa di connessione per un subwoofer dotato di un amplificatore incorporato (subwoofer, ecc.).

Sistema di

altoparlanti anteriori

Sistema di

altoparlanti surround (A)

ZONE2 Sistema di

altoparlanti anteriori

ZONE2

Sistema di

altoparlanti surround (B)

ITALIANO

Power amplifier

SURROUND

BACK

SURROUND

FRONT

CENTER

SUB-

WOOFER

Collegamento a origini diverse Collegamento a origini diverse

Collegamento delle terminali di uscita di preamplificazione

Collegamento del cavo di alimentazione

•Usate queste terminale per collegare un amplificatore di potenza esterno per aumentare la potenza dei canali sonori anteriore, centrale, surround e surround posteriore oppure per collegare degli altoparlanti di potenza.

• Quando si utilizza solo un altoparlante surround posteriore, collegarlo al canale sinistro.

Amplificatore di

potenza

NOTA:

•Usate le prese AC OUTLET solo per i componenti audio. Non usateli mai per asciugacapelli, televisori o altri componenti elettrici.

• Inserite le spine in modo ben saldo. Un collegamento incompleto può causare la generazione di rumore.

Cavo di alimentazione

(In dotazione)

AC OUTLET

• COMMUTABILE (SWITCHED) (Capacità totale: 100W (0,43A)) La potenza di questo presa di uscita viene alimentata e bloccata insieme all’interruttore POWER dell’unità principale e quando si cambia dallo stato di attesa accensione a quello di accensione usando il telecomando. Nessuna tensione viene fornita da questo presa di uscita quando l’unità si trova nello stato di attesa accensione. Non collegare mai componenti con un consumo corrente totale che eccede 100 W (0,43A).

Prese di uscita

CA (murali)

CA 230 V, 50 Hz

ITALIANO

Funzionamento di base

Riproduzione

ITALIANO

Funzionamento di base

2 Modalità ZONE3

Per usare la funzione ZONE3.

Utilizzo del telecomando

Il telecomando RC-1024 è stato dotato di un display EL con illuminazione di fondo e con contenuti che cambiano secondo la modalità o funzione selezionata, con i comandi di controllo a distanza appropriati per quella modalità o funzione.

2 Utilizzare l’unità

Il tasto AMP serve per selezionare il modo principale per controllare l’unità AVR-4306 nella stanza principale (MAIN ZONE).

Ad ogni pressione di uno dei tasto AMP della modalità, la funzione cambia nell’ordine indicato.

AMP

ZONE 2 ZONE 3

SYSTEM CALL

Il display EL cambia come segue in relazione alla modalità selezionata.

2 Modalità AMP

Per usare la funzione MAIN ZONE.

2 Modalità SYSTEM CALL

Per usare la funzione “SYSTEM CALL”.

2 Modalità ZONE2

Per usare la funzione ZONE2.

ITALIANO

• Questa funzione consente di programmare una serie di codici remoti individuali in una macro memorizzata nelle scelte numeriche del tastierino numerico ( pagina 57).

ITALIANO

FUNCTION

ROOM EQ

MUTING

INPUT MODE

STANDARD

VOLUME

VIDEO SELECT

SPEAKER

M.VOL. -80.0dB

SOURCE INPUT MODE EXT.IN

PHONES ANALOG

FUNCTION VOLUME

VIDEO SELECT STANDARD

ROOM EQ

Funzionamento di base Funzionamento di base

Riproduzione della fonte in ingresso

2 Per scegliere la modalità audio surround

Selezionare la fonte in ingresso da riprodurre.

Esempio: CD

(Unità principale)

Per selezionare l’origine di ingresso quando è selezionato ZONE2/3/REC SELECT, VIDEO SELECT o TUNING PRESET premere il tasto SOURCE sull’unità principale, quindi attivare il Manopola FUNCTION.

(Telecomando)

Iniziare la riproduzione sul componente selezionato.

Per le istruzioni d’uso, fare riferimento al manuale del componente.

Regolazione del volume.

(Unità principale) (Telecomando)

Esempio: Dolby Digital

Premere il tasto STANDARD.

Per ulteriori informazioni sulle modalità surround ( pagina 31, 32).

2 Per selezionare la funzione Room EQ

Premere il tasto ROOM EQ.

Per ulteriori informazioni sulla funzione equalizzazione stanza ( pagina 28).

Il livello del volume è visualizzato sul display del controllo principale del volume.

Il volume può essere regolato all’interno della gamma da –80 — a +18 dB, ai passi di 0,5 dB. Tuttavia, quando viene impostato il livello del canale ( pagina 39 o 77), ise il volume di qualsiasi canale è impostato su un valore pari o superiore a +0,5 dB, non è possibile regolare il volume fino a 18 dB. (In questo caso la gamma di registrazione massima del volume è da - “18 dB — a (Valore massimo del livello di canale)”.) Inoltre, può non essere possibile regolare il volume ad un massimo di 18 dB quando il controllo di compensazione del volume interno è stato attivato per via della combinazione della modalità surround ed i parametri, con downmix da segnali audio multicanali in due canali, ecc.
