DENON AVR-2803 User Manual [fr]

AV SURROUND RECEIVER

AVR-2803

MODE D’EMPLOI

OUTPUT

SIGNAL
DETECT

SURROUND

BACK CH

ON / STANDBY

REMOTE
SENSOR

AUTO

PCM

DTS

SIGNAL

DIGITAL

INPUT

VOLUME LEVEL

2

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK). NO USER
SERVICEABLE PARTS INSIDE. REFER SERVICING
TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle,
is intended to alert the user to the presence of uninsulated “dangerous
voltage” within the product’s enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the
user to the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the appliance.

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO

NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

• DECLARATION OF CONFORMITY

We declare under our sole responsibility that this
product, to which this declaration relates, is in conformity
with the following standards:
EN60065, EN55013, EN55020, EN61000-3-2 and
EN61000-3-3.
Following the provisions of 73/23/EEC, 89/336/EEC and
93/68/EEC Directive.

• ÜBEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses
Produkt, auf das sich diese Erklärung bezieht, den
folgenden Standards entspricht:
EN60065, EN55013, EN55020, EN61000-3-2 und
EN61000-3-3.
Entspricht den Verordnungen der Direktive 73/23/EEC,
89/336/EEC und 93/68/EEC.

• DECLARATION DE CONFORMITE

Nous déclarons sous notre seule responsabilité que
l’appareil, auquel se réfère cette déclaration, est
conforme aux standards suivants:
EN60065, EN55013, EN55020, EN61000-3-2 et
EN61000-3-3.
D’après les dispositions de la Directive 73/23/EEC,
89/336/EEC et 93/68/EEC.

• DICHIARAZIONE DI CONFORMITÀ

Dichiariamo con piena responsabilità che questo
prodotto, al quale la nostra dichiarazione si riferisce, è
conforme alle seguenti normative:
EN60065, EN55013, EN55020, EN61000-3-2 e EN61000­3-3.
In conformità con le condizioni delle direttive 73/23/EEC,
89/336/EEC e 93/68/EEC.
QUESTO PRODOTTO E’ CONFORME
AL D.M. 28/08/95 N. 548

• DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra exclusiva responsabilidad que
este producto al que hace referencia esta declaración,
está conforme con los siguientes estándares:
EN60065, EN55013, EN55020, EN61000-3-2 y EN61000­3-3.
Siguiendo las provisiones de las Directivas 73/23/EEC,
89/336/EEC y 93/68/EEC.

• EENVORMIGHEIDSVERKLARING

Wij verklaren uitsluitend op onze verantwoordelijkheid
dat dit produkt, waarop deze verklaring betrekking heeft,
in overeenstemming is met de volgende normen:
EN60065, EN55013, EN55020, EN61000-3-2 en
EN61000-3-3.
Volgens de bepalingen van de Richtlijnen 73/23/EEC,
89/336/EEC en 93/68/EEC.

• ÖVERENSSTÄMMELSESINTYG

Härmed intygas helt på eget ansvar att denna produkt,
vilken detta intyg avser, uppfyller följande standarder:
EN60065, EN55013, EN55020, EN61000-3-2 och
EN61000-3-3.
Enligt stadgarna i direktiv 73/23/EEC, 89/336/EEC och
93/68/EEC.

NOTE ON USE / HINWEISE ZUM GEBRAUCH /
OBSERVATIONS RELATIVES A L’UTILISATION / NOTE SULL’USO
NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA

• Avoid high temperatures.
Allow for sufficient heat dispersion when
installed on a rack.

• Vermeiden Sie hohe Temperaturen.
Beachten Sie, daß eine ausreichend
Luftzirkulation gewährleistet wird, wenn das
Gerät auf ein Regal gestellt wird.

• Eviter des températures élevées
Tenir compte d’une dispersion de chaleur
suffisante lors de l’installation sur une
étagère.

• Evitate di esporre l’unità a temperature alte.
Assicuratevi che ci sia un’adeguata
dispersione del calore quando installate
l’unità in un mobile per componenti audio.

• Evite altas temperaturas
Permite la suficiente dispersión del calor
cuando está instalado en la consola.

• Vermijd hoge temperaturen.
Zorg voor een degelijk hitteafvoer indien het
apparaat op een rek wordt geplaatst.

• Undvik höga temperaturer.
Se till att det finns möjlighet till god
värmeavledning vid montering i ett rack.

• Keep the set free from moisture, water, and
dust.

• Halten Sie das Gerät von Feuchtigkeit,
Wasser und Staub fern.

• Protéger l’appareil contre l’humidité, l’eau et
lapoussière.

• Tenete l’unità lontana dall’umidità, dall’acqua
e dalla polvere.

• Mantenga el equipo libre de humedad, agua
y polvo.

• Laat geen vochtigheid, water of stof in het
apparaat binnendringen.

• Utsätt inte apparaten för fukt, vatten och
damm.

• Do not let foreign objects in the set.

• Keine fremden Gegenstände in das Gerät
kommen lassen.

• Ne pas laisser des objets étrangers dans
l’appareil.

• E’ importante che nessun oggetto è inserito
all’interno dell’unità.

• No deje objetos extraños dentro del equipo.

• Laat geen vreemde voorwerpen in dit
apparaat vallen.

• Se till att främmande föremål inte tränger in i
apparaten.

• Handle the power cord carefully.
Hold the plug when unplugging the cord.

• Gehen Sie vorsichtig mit dem Netzkabel um.
Halten Sie das Kabel am Stecker, wenn Sie
den Stecker herausziehen.

• Manipuler le cordon d’alimentation avec
précaution.
Tenir la prise lors du débranchement du
cordon.

• Manneggiate il filo di alimentazione con cura.
Agite per la spina quando scollegate il cavo
dalla presa.

• Maneje el cordón de energía con cuidado.
Sostenga el enchufe cuando desconecte el
cordón de energía.

• Hanteer het netsnoer voorzichtig.
Houd het snoer bij de stekker vast wanneer
deze moet worden aan- of losgekoppeld.

• Hantera nätkabeln varsamt.
Håll i kabeln när den kopplas från el-uttaget.

• Unplug the power cord when not using the
set for long periods of time.

• Wenn das Gerät eine längere Zeit nicht
verwendet werden soll, trennen Sie das
Netzkabel vom Netzstecker.

• Débrancher le cordon d’alimentation lorsque
l’appareil n’est pas utilisé pendant de
longues périodes.

• Disinnestate il filo di alimentazione quando
avete l’intenzione di non usare il filo di
alimentazione per un lungo periodo di tempo.

• Desconecte el cordón de energía cuando no
utilice el equipo por mucho tiempo.

• Neem altijd het netsnoer uit het stopkontakt
wanneer het apparaat gedurende een lange
periode niet wordt gebruikt.

• Koppla ur nätkabeln om apparaten inte
kommer att användas i lång tid.

• Do not let insecticides, benzene, and thinner
come in contact with the set.

• Lassen Sie das Gerät nicht mit Insektiziden,
Benzin oder Verdünnungsmitteln in
Berührung kommen.

• Ne pas mettre en contact des insecticides,
du benzène et un diluant avec l’appareil.

• Assicuratevvi che l’unità non venga in
contatto con insetticidi, benzolo o solventi.

• No permita el contacto de insecticidas,
gasolina y diluyentes con el equipo.

• Laat geen insektenverdelgende middelen,
benzine of verfverdunner met dit apparaat in
kontakt komen.

• Se till att inte insektsmedel på spraybruk,
bensen och thinner kommer i kontakt med
apparatens hölje.

• Never disassemble or modify the set in any
way.

• Versuchen Sie niemals das Gerät
auseinander zu nehmen oder auf jegliche Art
zu verändern.

• Ne jamais démonter ou modifier l’appareil
d’une manière ou d’une autre.

• Non smontate mai, nè modificate l’unità in
nessun modo.

• Nunca desarme o modifique el equipo de
ninguna manera.

• Nooit dit apparaat demonteren of op andere
wijze modifiëren.

• Ta inte isär apparaten och försök inte bygga
om den.

• Do not obstruct the ventilation holes.

• Die Belüftungsöffnungen dürfen nicht
verdeckt werden.

• Ne pas obstruer les trous d’aération.

• Non coprite i fori di ventilazione.

• No obstruya los orificios de ventilación.

• De ventilatieopeningen mogen niet worden
beblokkeerd.

• Täpp inte till ventilationsöppningarna.

* (For sets with ventilation holes)

ENGLISH DEUTSCH FRANCAIS ITALIANO ESPAÑOL NEDERLANDS SVENSKA

CAUTION

• The ventilation should not be impeded by covering the
ventilation openings with items, such as newspapers,
table-cloths, curtains, etc.

• No naked flame sources, such as lighted candles, should
be placed on the apparatus.

• Please be care the environmental aspects of battery
disposal.

• The apparatus shall not be exposed to dripping or
splashing for use.

• No objects filled with liquids, such as vases, shall be
placed on the apparatus.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

89

FRANCAIS

2 ACCESSOIRES

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale:

erty

q Mode d’emploi...................................................1

w Liste des services après-vente ..........................1

e Télécommande (RC-925) ...................................1

r Piles R6P/AA......................................................3

t Antenne à boucle AM........................................1

y Antenne intérieure FM.......................................1

10 cm minimum

Mur

10 cm minimum

2 Nous vous remercions de l’achat de l’AVR-2803.
2 Pour être sûr de profiter au maximum de toutes les caractéristiques qu’a à offrir l’AVR-2803, lire

avec soin ces instructions et bien utiliser l’appareil. Toujours conserver ce mode d’emploi pour s’y
référer ultérieurement en cas de question ou de problème.

“NO. DE SERIE
PRIERE DE NOTER LE NUMERO DE SERIE DE L’APPAREIL INSCRIT A L’ARRIERE
DU COFFRET DE FAÇON A POUVOIR LE CONSULTER EN CAS DE PROBLEME.”

2 INTRODUCTION

Nous vous remercions de l’achat de l’ampli-tuner AV Digital Surround AVR-2803 de DENON.
Ce remarquable composant a été fabriqué pour fournir une superbe écoute de sons d’ambiance avec des sources
de cinéma AV telles que DVD, ainsi que pour assurer une formidable reproduction haute fidélité de vos sources
musicales favorites.
Ce produit étant équipé d’une immense foule de caractéristiques, nous vous recommandons avant de
commencer l’installation et l’utilisation de l’appareil de bien lire le contenu de ce manuel avant de procéder.

TABLE DES MATIERES

z

Avant L’utilisation...............................................89

x

Précautions D’installation ..................................89

c

Précautions de Manipulation .............................89

v

Caractéristiques .................................................90

b

Connexions..................................................90~94

n

Nomenclature et Fonctions .........................94, 95

m

Installation du Systéme.............................95~103

,

Unité de Télécommande.........................103~108

.

Opération.................................................108~113

⁄0

Ambiance.................................................113~117

⁄1

Simulation d’ambiance DSP ....................117~120

⁄2

Ecoute de là Radio ..................................121~124

⁄3

Mémoire de Dernière Fonction .......................124

⁄4

Initialisatione du Microprocesseur...................124

⁄5

Dépistage des Pannes.............................124, 125

⁄6

Informations Supplémentaires ................125~130

⁄7

Spécifications...................................................131

1

AVANT L’UTILISATION

Faire attention aux points suivants avant d’utiliser
cet appareil:

• Déplacement de l’appareil
Afin d’éviter des court-circuits ou d’endommager
les câbles des cordons de connexion, débrancher
toujours le cordon d’alimentation et déconnecter
les cordons de connexion entre tous les autres
appareils audio lors du déplacement de l’appareil.

• Avant de mettre l’appareil sous tension
Vérifier de nouveau que toutes les connexions sont
correctes et qu’il n’y a pas de problème avec les
cordons de connexion. Placer toujours le

commutateur d’alimentation sur la position
d’attente avant de connecter et de déconnecter les
cordons de connexion.

• Conserver ce manuel dans un endroit sûr
Après l’avoir lu, conserver ce manuel ainsi que le
certificat de garantie dans un endroit sûr.

• Remarquer que les illustrations dans ce manuel

sont données à titre explicatif et peuvent être
différentes par rapport à l’appareil.

L’utilisation de cet amplificateur ou de tout autre
appareil électronique à microprocesseurs près d’un
tuner ou d’un téléviseur peut produire des parasites
dans le son ou l’image.
Si cela se produit, prendre les mesures suivantes:

• Installer cet appareil aussi loin que possible du
tuner ou du téléviseur.

• Placer les câbles d’antenne du tuner ou du
téléviseur aussi loin que possible du cordon
d’alimentation et des câbles de connexion
d’entrée/sortie de cet appareil.

• Du bruit et des parasites peuvent se produire en
particulier lors de l’utilisation d’antennes
intérieures ou de câbles d’alimentation de 300

Ω/ohms. L’utilisation d’antennes extérieures et
de câbles coaxiaux de 75 Ω/ohms est
recommandée.

Pour permettre la dissipation de la chaleur, laisser
un espace d’au moins 10 cm entre les panneaux
supérieur, arrière et latéraux de cet appareil et le
mur ou les autres composants.

2

PRECAUTIONS D’INSTALLATION

• Commutation de la fonction d’entrée lorsque les

prises d’entrée sont débranchées

Un bruit de claquement peut être engendré
lorsqu’aucun appareil n’est connecté aux prises
d’entrée et que la fonction d’entrée est commutée.
Si cela se produit, tourner la commande MASTER
VOLUME au minimum ou connecter des appareils
aux prises d’entrée.

• Mise en sourdine des jacks de sortie préampli

“PRE OUT” et de sortie casque “HEADPHONE”
et des bornes de sortie haut-parleurs
“SPEAKER”

Les jacks de sortie préampli “PRE OUT” et de sortie
casque “HEADPHONE” et des bornes de sortie
haut-parleurs “SPEAKER” comportent un circuit de
mise en sourdine. Pour cette raison, les signaux de
sortie sont fortement réduits pendant quelques
secondes après la mise sous tension de l’appareil.

Si le volume est augmenté pendant ce temps, la
sortie est extrêmement importante une fois que la
mise en sourdine est terminée. Toujours attendre la
désactivation du circuit de mise en sourdine avant
de régler le volume.

• A chaque fois que l’interrupteur d’alimentation

est en position £ OFF, l’appareil reste connecté
à la ligne de courant secteur. S’assurer de
débrancher le cordon en quittant la maison, par
exemple, en cas de départ en vacances.

3

PRECAUTIONS DE MANIPULATION

B

90

FRANCAIS

•

Ne pas brancher les Cordon Secteur avant d’avoir terminé
toutes les connexions.

• S’assurer de connecter correctement les canaux, gauche
(L) avec gauche (L) et droit (R) avec droit (R).

• Insérer les fiches correctement. Des connexions
incomplètes peuvent provoquer du bruit.

•

Utiliser les prises AC OUTLET seulement pour des
appareils audio. Ne jamais les utiliser pour des sèche­cheveux ou d’autres appareils.

•

Remarquer que le groupement de cordons à fiches à
broche avec des Cordon Secteur ou le fait de les placer
près de transformateurs de puissance peut provoquer un
bourdonnement ou du bruit.

• Du bruit ou un ronflement peut être généré si un appareil
audio connecté est utilisé indépendamment sans que cet
appareil soit allumé. Si cela se produit, allumer cet appareil.

5

CONNEXIONS

Connexion de composants audio

RLR

L

R

INPUT OUTPUT

LRL

R

OUTPUT

L

R

L

L

R

L

R

L

R

L

R

DIGITAL AUDIODIGITAL AUDIO

OUTPUT

OPTICAL COAXIAL

DIGITAL AUDIODIGITAL AUDIO

B

INPUT

OPTICAL

OUTPUT

B

Lecteur de CD

Connexion d’un lecteur CD

Connecter les prises de sortie
analogique (ANALOG OUTPUT)
du lecteur CD aux prises CD de
cet appareil en utilisant des
cordons à fiche à broche.

Connexion d’une platine tourne-disque

Connecter le câble de sortie de platine tourne­disque aux prises PHONO du AVR-2803, la fiche
gauche (L) à la prise gauche (L) et la fiche droite
(R) à la prise droite (R).

REMARQUES:

• Cet appareil ne peut pas être utilisé
directement avec des cellules MC. Utiliser
un amplificateur de tête séparé ou un
transformateur survolteur.

• Si un sifflement ou un autre bruit est généré
lorsque le fil de terre est connecté,
déconnecter le fil de terre.

Platine tourne­disque (cellule MM)

Fil detere

Utiliser ces prises pour connecter un(des) pré-amplificateurs
de puissance externe(s) pour augmenter la puissance des
canaux sonores à l’avant, au centre et d’ambiance, ou pour la
connexion à des haut-parleurs sous tension.

Pour utiliser l’effet d’ambiance arrière avec une enceinte,
connecter l’enceinte à la borne SURR, BACK L. CH.

Enregistreur de MD, Enregistreur de CD ou
autre composant équipé de prises
d’entrée/sortie numérique

Lecteur de CD ou autre composant équipé
de prises de sortie numérique

Connexion aux prises DIGITAL

Utiliser ces prises pour les connexions à un appareil audio équipés d’une
sortie numérique. Se référer aux page 99 pour les instructions concernant
la mise en place de cette borne.

Connexion d’une platine cassette

Connexions pour l’enregistrement:

Connecter les prises d’entrée d’enregistrement (LINE IN ou REC) de la
platine cassette aux prises de sortie d’enregistrement (CDR/TAPE OUT) de
cet appareil en utilisant des cordons avec fiche à broche.

Connexions pour la lecture:

Connecter les prises de sortie de lecture (LINE OUT ou PB) de la platine
cassette aux prises d’entrée (CDR/TAPE IN) de cet appareil en utilisant des
cordons avec fiche à broche.

Enregistreur de CD ou platine cassette

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.
L’alimentation vers ces prises de courant est allumée ou éteinte lorsque l’alimentation est commutée entre
on (allumé) et standby (veille) à partir de la télécommande ou du commutateur d’alimentation.

REMARQUES:

• Utiliser des cordons à fiche à broche pour câble de 75 Ω/ohms pour les

connexions coaxiales.

• Utiliser des câbles optiques pour les connexions optiques, en retirant
le capuchon avant la connexion.

Cordon d’elimentation

230V CA, 50Hz

TRIGGER OUT

Activer et désactiver la tension CC 12V pour les fonctions individuelles.
Pour obtenir des détails, voir la section “Configurer l’installation du
déclencheur”, à la page 102.

Connexion des prises AC OUTLET

AC OUTLET

• SWITCHED
(capacité totale – 100 W .
L’alimentation de ces prises est activée et désactivée par l’interrupteur
POWER de cet appareil et lorsque l’alimentation est commutée entre
la mise sous tension et le mode d’attente à partir de la télécommande.
Ces prises ne fournissent aucune alimentation lorsque l’appareil est en
mode d’attente. Ne jamais connecter un équipement dont la capacité
totale dépasse 100 W .

REMARQUE:

Utiliser les prises secteur seulement pour des appareils audio. Ne
jamais les utiliser pour des sèche-cheveux, le téléviseur ou d’autres
appareils électriques.

Acheminer les câbles de raccordement,
etc. de manière telle qu’ils ne gênent pas
les orifices d’aération.

REMARQUE:

Si un bruit de ronflement est
produit par une platine cassette,
etc. éloigner la platine cassette.

Connexion des prises de sortie préamplifiée (PRE OUT)

4

CARACTERISTIQUES

1. Décodage de son Digital Surround

Cet appareil est équipé d’un DSP (Processeur de
Signaux Numériques) 32 bit à grande vitesse
fonctionnant uniquement dans le domaine
numérique. Le son surround de sources
numériques telles que les DVD, LD, DTV et tuners
satellites est reproduit avec fidélité.

2. Compatibilité du DTS 96/24

Le AVR-2803 est compatible avec des sources
enregistrées en DTS 96/24, un nouveau format de
signal multi-voies développé par Digital Theater
Systems, Inc.
Les sources en DTS 96/24 peuvent être lues en
mode multi-voies sur le AVR-2803 avec une haute
qualité de son de 96 kHz/24 bits ou de 88.2 kHz/24
bits.

3. Ambiance Etendue DTS-ES et DTS Neo:6

Le AVR-2803 est compatible avec l'Ambiance
Etendue DTS-ES, un nouveau format multicanaux
développé par Digital Theater Systems Inc.
Le AVR-2803 est aussi compatible avec le DTS
Neo:6, un mode d'ambiance permettant la lecture
à canaux 6.1 de sources stéréo régulières.

4. DTS (Digital Theater Systems)

DTS assure jusqu’à 5.1 canaux de son d’ambiance
haute fidélité et large gamme, à partir de sources
telles que disque laser, DVD et disques de
musique spécialement encodés.

5. Dolby Digital

Utilisant des algorithmes de traitement numérique
avancés, Dolby Digital assure jusqu’à 5.1 canaux
de son d’ambiance haute fidélité et large gamme.
Dolby Digital est le système de diffusion sonore
numérique par défaut pour les DVD et DTV
d’Amérique du Nord.

6. Décodeur Dolby Pro Logic

II

Le système Dolby Pro Logic II est un nouveau
format destiné à la reproduction de signaux audio
multivoies disposant de nombreux avantages sur
le système Dolby Pro Logic conventionnel. Il peut
servir à décoder non seulement des sources
enregistrées en Dolby Surround mais il peut aussi
transformer des sources stéréo normales en cinq
canaux (avant gauche/droit, centre et surround
gauche/droit). De plus, de nombreux paramètres
peuvent être réglés selon le type de source et son
contenu, de façon à permettre un réglage du son
de grande précision.

7. Système décodeur Dolby Digital EX

Dolby Digital EX est un format surround 6.1
canaux proposé par les Laboratoires Dolby qui
permet aux utilisateurs de profiter chez eux du
format audio “DOLBY DIGITAL SURROUND EX”
développé conjointement par les Laboratoires
Dolby et Lucas Films et utilisé pour la première
fois dans le film “Star Wars Episode 1 – La
Menace Fantôme”.
Les 6.1 canaux de son, y-compris les canaux
arrière de surround, procurent un placement du
son et une expression de l’espace améliorés.

8. Le mode Wide Screen (écran large) pour un
son à 7.1 canaux même à partir de sources à

5.1 canaux

DENON a développé un mode Wide Screen (écran
large) de conception nouvelle qui recrée les effets
des systèmes d’enceintes multiples de salles de
cinéma. Le résultat est un son à 7.1 canaux qui
utilise pleinement les enceintes d’ambiance
arrière, même à partir de signaux Dolby Pro Logic
ou Dolby Digital/DTS à 5.1 canaux.

9. Système de musique Multi-zones (Multi Zone
Music Entertainment System)

Fonction avec des sources multiples:
La fonction Multi Source de cet appareil permet
de sélectionner différentes sources audio à
écouter.
On peut donc écouter différentes sources en
même temps dans la pièce principale (MAIN) et
dans la pièce secondaire (ZONE 2).

10. Commutation de composant vidéo

Outre la commutation vidéo et vidéo S composite,
le AVR-2803 assure 2 jeux d’entrées (Y, P

B/CB,

P

R/CR) de composant vidéo, et un jeu de sorties

de composant vidéo au téléviseur, pour une
qualité d’image supérieure.

11. Fonction de sélection vidéo

Vous permet de regarder une source (visuelle)
tout en écoutant une autre source (sonore).

12. Possibilité d’amélioration future de format
sonore via huit entrées et sorties de canaux

Pour un(des) format(s) audio futur(s) de canaux
multiples, le AVR-2803 est équipé de 7,1 entrées
de canal (sept canaux principaux, plus un canal
d’effets de basse fréquence), en même temps
qu’un jeu complet de 7,1 sorties pré-amplifiées de
canal, contrôlées par la commande de volume
principal de 8 canaux. Ceci assure des possibilités
d’améliorations futures pour tout format sonore
de canaux multiples futur.

91

FRANCAIS

Connexion de composants vidéo

• Pour connecter le signal vidéo, utiliser un cordon de signal vidéo de 75 Ω/ohms. Le fait d’utiliser un câble non

approprié, risque de détériorer la qualité vidéo.

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

IN

VIDEO

R

L

ROUTIN

AUDIO

VIDEO

OUT IN

LRL

RLR

L

R OUT IN

AUDIO

VIDEO

OUT IN

LRL

RLR

L

R OUT

VIDEO

OUT

L

AUDIO

L

R

R OUT

VIDEO

OUT

L

AUDIO

L

R

R

L

R

L

R

L

R L

B

B

RL

Téléviseur ou tuner DBS

Lecteur de DVD ou lecteur de vidéo disque (VDP)

Moniteur de téléviseur

Connexion d’un téléviseur ou tuner DBS

TV ou DBS

• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du téléviseur ou tuner DBS à la prise

(jaune) TV ou DBS IN en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.

• Connecter la prise de sortie audio (AUDIO OUTPUT) du téléviseur ou tuner DBS aux prises TV
ou DBS IN en utilisant des cordons à fiche à broche.

AUDIO

VIDEO

Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)

MONITOR OUT

• Connecter la prise d’entrée (VIDEO INPUT) du téléviseur à la
prise MONITOR OUT en utilisant un cordon à fiche
à broche coaxial vidéo de 75 Ω/ohms.

VIDEO

Remarque sur la connexion des prises d’entrée
numérique

• Seuls les signaux audio sont entrés aux prises
d’entrée numérique. Pour les détails, voir page

90.

Platine vidéo 2

Platine vidéo 1

• Il y a deux jeux de prises de lecteur vidéo (magnétoscope), donc deux lecteurs vidéo peuvent être connectés pour l’enregistrement simultané ou la copie
vidéo.

Connexions d’entrée/sortie vidéo

• Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise (jaune) VCR-1 IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN)

à la prise (jaune) VCR-1 OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.

Connexions des prises de sortie audio

• Connecter les prises de sortie audio du lecteur vidéo (AUDIO OUT) à la prise VCR-1 IN, et la prise d’entrée vidéo du lecteur vidéo (VIDEO IN) et

les prises d’entrée audio (AUDIO IN) du lecteur vidéo aux prises VCR-1 OUT en utilisant des cordons à fiche à broche.

Connecter le deuxième lecteur vidéo aux prises VCR-2 de la même façon.

AUDIO

AUDIO

VIDEO

VIDEO

Connexion des lecteurs vidéo

DVD

• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD à la prise (jaune) DVD IN en utilisant un

cordon avec fiche à broche pour câble coaxial vidéo de 75 Ω/ohms.

• Connecter les prises de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur de vidéo disque aux prises
DVD IN en utilisant des cordons avec fiche à broche.

• Un lecteur de VDP peut être connecté aux prises VDP de la même manière.

• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un camescope vidéo, une machine

de jeux, etc. aux prises V.AUX.

AUDIO

VIDEO

Lecteur de DVD ou lecteur de vidéo disque (VDP)

Moniteur de téléviseur

Platine vidéo 2

Platine vidéo 1

Téléviseur ou tuner d’émission par satellite

Connexion d’un lecteur de DVD ou d’un lecteur de
vidéo disque (VDP)

Connexion d’un moniteur de téléviseur

Connexion des lecteurs vidéo

Connexion d’un TV ou tuner DBS

DVD

• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT) du
lecteur de DVD à la prise d’entrée de lecteur de DVD (DVD
IN) [S-VIDEO] en utilisant un cordon de connexion vidéo S.

• Un lecteur de vidéodisque peut être connecté aux prises
VDP de la même manière.

• Il est également possible de connecter un lecteur de
vidéodisque, un lecteur de DVD, un camescope vidéo, une
machine de jeux, etc. aux prises V.AUX.

MONITOR OUT

• Connecter la prise d’entrée vidéo en S (S-VIDEO INPUT) du
téléviseur à la prise MONITOR OUT en utilisant un
cordon à prise en S.

S-VIDEO

• Connecter la prise de sortie vidéo en S du téléviseur ou tuner
DBS à la prise TV ou DBS IN en utilisant un
cordon de connexion à prise en S.

S-VIDEO

• Connecter la prise de sortie en S du lecteur vidéo à la prise
VCR-1 IN et connecter la prise d’entrée en S du

lecteur vidéo à la prise VCR-1 OUT en utilisant de
cordons à prise en S.

• Connecter la prise de sortie en S du lecteur vidéo (S-OUT) à la

prise VCR-2 IN et connecter la prise d’entrée en S du
lecteur vidéo à la prise VCR-2OUT en utilisant de
cordons à prise en S.

S-VIDEO

S-VIDEO

S-VIDEO

S-VIDEO

Connexion d’un composant vidéo équipé de prises vidéo S

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

• Remarque à propos des prises en S
Les sélecteurs d’entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement
l’un avec l’autre.

• Précautions d’utilisation des prises en S
Les prises en S (entrée et sortie) de cet appareil et les prises à broche vidéo (entrée et sortie) ont des circuits
indépendants, de façon à ce que les signaux vidéo entrés par les prises en S soient envoyés uniquement des
sorties des prises en S et les signaux vidéo des prises à broche sont envoyés uniquement des sorties des
prises à broche.
Lors de la connexion de cet appareil à un équipement équipé de prises en S, garder à l’esprit le point ci-dessus
et faire les connexions en respectant le mode d’emploi de chaque équipement correspondant.

Connexion d’un moniteur de téléviseur

• Lorsque vous connectez le AVR-2803 à un moniteur TV ou un
lecteur DVD équipé d’un connecteur SCART, utilisez un câble de
conversion (vendu séparément) comme indiqué sur le schéma.

Le AVR-2803 n’est pas compatible avec les signaux vidéo RGB de
sortie/entrée.

R

L

VIDEO

S-VIDEO

AUDIO

Borne SCART (péritel) à 21 broches

B

S-VIDEO

OUT

S-VIDEO

IN

S-VIDEO

B

OUT

S-VIDEO

OUT IN

S-VIDEO

OUT IN

92

FRANCAIS

Connexions des bornes d’antenne

DIRECTION DE
LA STATION
EMETTRICE

CABLE
COAXIAL DE
75 Ω/ohms

ANTENNE FM

ANTENNE
INTERIEURE
FM (Fourni)

ANTENNE A
BOUCLE AM
(Fourni)

ANTENNE
EXTERIEURE AM

TERRE

• Une fiche de câble d’antenne FM type F peut être directement connectée.

1

4

2

3

Ensemble antenne à boucle AM

Connecter aux bornes de
l’antenne à boucle AM.

Retirer le ruban en vinyle
et sortir la ligne de
connexion.

Plier en sens inverse.

a. Avec l’antenne

sur le dessus
de toute
surface stable

b. Avec l’antenne

fixée contre le
mur.

Fixer

Trou d’installation Fixation contre un mur, etc.

Connexion des antennes AM

1.Appuyer sur
le levier.

2.Insérer le
conducteur.

3.Remener
le levier.

REMARQUES:

• Ne pas connecter deux antennes FM
simultanément.

• Même si une antenne AM externe est utilisée,
ne pas débrancher l’antenne à boucle AM.

• S’assurer que les bornes d’antenne à boucle
AM ne touchent pas les parties métalliques du
panneau.

VIDEO OUT

Y

CRCB

COMPONENT

B

VIDEO IN

Y

CRCB

COMPONENT

Lecteur de DVD

Moniteur de téléviseur

Connexion d’un lecteur de DVD

Connexion d’un moniteur de téléviseur

Prises d’entrée de DVD (DVD IN)

• Connecter les prises de sortie vidéo (COMPONENT VIDEO OUTPUT) (composant)
avec différence de couleur du lecteur de DVD à la prise d’entrée (COMPONENT
VIDEO-1 IN) en utilisant des cordons avec fiche à broche vidéo coaxiaux de 75
Ω/ohms.

• De la même manière, une autre source vidéo avec sorties de composant vidéo
telles que tuner TV/DBS, etc., peut être connectée aux prises vidéo (composant)
avec différence de couleur VIDEO-2.

Prise de sortie de moniteur (MONITOR OUT)

• Prise de sortie de moniteur
Connecter les prises d’entrée vidéo (COMPONENT VIDEO INPUT)
(composant) avec différence de couleur de téléviseur à la prise de sortie
de moniteur de composant (COMPONENT MONITOR OUT) en utilisant
des cordons avec fiche à broche vidéo coaxiaux de 75 Ω/ohms.

• Les prises d’entrée avec différence de couleur peuvent être indiquées de
manière différente sur certains téléviseurs, moniteurs ou composants
vidéo (“CR

, CB et Y”, “R-Y, B-Y et Y”, “Pr, Pb et Y”, etc.). Pour les détails,
lire attentivement les instructions d’utilisation incluses avec le téléviseur
ou l’autre composant.

Connexion d’un composant vidéo équipé de prises vidéo (Composant - Y,
P

R

/

C

R

, PB/CB)

avec différence de couleur

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

• Les signaux entrés aux prises vidéo (composant) avec différence de couleur ne sont pas sortis par la prise de
sortie vidéo (VIDEO) (jaune) ou la prise de sortie vidéo S (S-VIDEO).

• Certaines sources vidéo avec sorties de composants vidéo sont étiquetées Y, C

B, CR ou Y, Pb, Pr ou Y, R-Y,

B-Y. Ces termes se rapportent tous à la sortie avec différence de couleur des composants vidéo.

• La fonction assignée à l’entrée vidéo composante peut être changée lors de l’installation du système. Pour
obtenir des détails, voir la section “Régler la fonction Video In Assignment”, à la page 100.

• Les signaux d’affichage sur écran du AVR-2803 ne sont pas sortis par les prises de sortie vidéo (MONITOR
OUT) (composant) avec différence de couleur.

93

FRANCAIS

L

R

L

R

RL

Décodeur avec une sortie
analogique à 8 ou 6 canaux

Avant

Ambiance arriere

Ambiance

Subwoofer

Centre

Pour les instructions sur la lecture en utilisant les prises d’entrée externe (EXT. IN), voir page 110.

Connexion des prises d’entrée externe (EXT. IN)

• Ces prises sont destinées à l’entrée des signaux audio multi-canaux d’un décodeur externe ou un composant
avec un autre type de décodeur multi-canaux, tel qu’un lecteur DVD audio, ou un lecteur SACD multi-canaux
ou un autre décodeur de format sonore multi-canaux.

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

L

R

++

OUTPUT

INPUT

AUX OUT

B

ZONE 2

Pré-amplificateur-amplificateur principal

Pour les instructions sur les opérations en utilisant les prises ZONE 2, voir pages 112, 113.

Connexion des prises ZONE 2

• Si un autre pré-amplificateur (intégré) est connecté, les jacks de zone secondaire (ZONE 2) peuvent être
utilisés pour jouer en même temps une source de programme différente dans la zone secondaire (ZONE 2).

Connexion des bornes d’enceinte

1. Tourner dans le sens
contraire des aiguilles d’une
montre pour la desserrer.

2. Insérer le
cordon.

3. Tourner dans le sens des aiguilles
d’une montre pour la resserrer.

RS232C GND

∆

3.5

Prise stéréo

RXD

(PC IN)

TXD

(PC OUT)

Câble de contrôle série

Prises d’extension pour utilisation
future.

Borne de contrôle série (SERIAL CONTROL)

• Connecter cette borne lors de l’utilisation d’un contrôleur externe.

• Utiliser un câble adaptateur (vendu séparément) comme indiqué sur le
schéma à droite, pour connecter le contrôleur externe.

Bien torsader ou terminer les fils d’âme.

Impédance d’enceinte

• Les enceintes ayant une impédance de 6 à 16

Ω/ohms peuvent être connectées pour être
utilisées comme enceintes frontale et centrale.

• Des enceintes avec une impédance de 6 à 16

Ω/ohms peuvent être connectées et utilisées
comme enceintes d’ambiance et d’ambiance
arrière.

• Faire attention lors de l’utilisation de deux paires
d’enceintes avant (A + B) en même temps, étant
donné que l’utilisation d’enceintes ayant une
impédance de moins de 8 Ω/ohms risque de les
endommager.

• Le circuit de protection peut être activé si le
système est reproduit pendant une longue durée à
un volume élevé lorsque des enceintes d’une
impédance inférieure à celle spécifiée sont
connectées.

REMARQUE:
NE JAMAIS toucher les bornes d’enceinte
lorsque l’ampli est sous tension, sinon des
décharges électriques risquent de se produire.

Connexions du système d’enceintes

• Connecter les bornes d’enceinte aux enceintes en
respectant les polarités (≈ avec ≈ , √ avec √ ). Si
les polarités ne sont pas respectées, un son central
faible est entendu, l’orientation des divers
instruments n’est pas correcte et le sens de la
direction du son stéréo est détérioré.

• Lors de la réalisation des connexions, prendre soin
de ne mettre en contact aucun des conducteurs
individuels du cordon d’enceinte avec les bornes
adjacentes, avec des conducteurs d’autres cordons
d’enceinte ou avec le panneau arrière.

Circuit de protection

• Cet appareil est équipé d’un circuit de protection haute vitesse. Le but de ce circuit est de protéger les
enceintes contre des situations telles que lorsque la sortie de l’amplificateur de puissance est
accidentellement court-circuitée et qu’un fort courant passe, lorsque la température avoisinant l’appareil
devient anormalement élevée, ou lorsque l’appareil est utilisé à puissance élevée pendant une longue
durée, ce qui entraîne une augmentation de température extrême.
Lorsque le circuit de protection est activé, la sortie des enceintes est coupée, et la DEL du témoin
d’alimentation clignote. Dans ce cas, suivre ces étapes: toujours couper l’alimentation de cet appareil,
vérifier s’il y a des défauts de connexion des cordons d’enceintes ou des câbles d’entrée, et attendre que
l’appareil refroidisse, s’il est très chaud. Améliorer la ventilation autour de l’appareil, et remettre sous
tension.
Si le circuit de protection est à nouveau activé bien qu’il n’y ait pas de problème de câblage ou de
ventilation autour de l’appareil, couper l’alimentation, et contacter un centre d’entretien DENON.

Remarque sur l’impédance des enceintes

• Le circuit de protection peut être activé si l’appareil est utilisé pendant une longue durée à un volume

élevé lorsque des enceintes d’une impédance inférieure à celle spécifiée (par exemple, enceintes ayant

une impédance inférieure à 4 Ω/ohms) sont connectées. Si le circuit de protection est activé, la sortie des
enceintes est coupée. Couper l’alimentation de l’appareil, attendre qu’il refroidisse, améliorer la ventilation
autour de lui, puis remettre sous tension.

94

FRANCAIS

Connexions

• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.

(L) (R)

(L) (R)

(L) (R) (L) (R)

Prise de connexion pour
subwoofer avec amplifi­cateur intégré (super­woofer, etc.)

SYSTEME

D’ENCEINTES

CENTRALES

SYSTEMES

D’ENCEINTES

AVANT (A)

SYSTEMES

D’ENCEINTES

D’AMBIANCE

SYSTEMES D’ENCEINTE D’AMBIANCE

ARRIERE/ZONE 2

REMARQUES:

• Pour utiliser l’effet d’ambiance
arrière avec une enceinte,
connecter l’enceinte à la borne
SURR, BACK L CH.

• Les réglages doivent être
modifiés pour l’utilisation de
cette enceinte en mode ZONE 2.
Voir page 100.

OUTPUT

SIGNAL
DETECT

SURROUND

BACK CH

ON / STANDBY

REMOTE
SENSOR

AUTO

PCM

DTS

SIGNAL

DIGITAL

INPUT

VOLUME LEVEL

!7

!8!9@0@1@2@3@4@5@6@7@8

q w ter y u i

o!0 !1 !2 !3 !4 !5 !6

Panneau avant

6

NOMENCLATURE ET FONCTIONS

• Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

q

Interrupteur d’alimentation...................(108, 124)

w

Prise de casque d’écoute (PHONES) ...........(111)

e

Touche VIDEO SELECT................................(111)

r

Témoins de système d’enceintes avant
(FRONT SPEAKER A/B)

t

Touche FRONT SPEAKER....................(108, 124)

y

Touche ZONE 2/Indicateur...................(112, 124)

u

Touche MODE..............................(109, 110, 116)

i

Touche ANALOG..................................(109, 110)

o

Touche EXT. IN (Entrées extérieures) ..(109, 110)

!0

Touche DIMMER..........................................(111)

!1

Touche STATUS (Etat) ..................................(111)

!2

Touche SURROUND BACK..........................(116)

!3

Touche SURROUND MODE

(Mode Surround).....................(109, 114~116, 118)

!4

Touche SURROUND PARAMETER

(Paramètres Surround).................(114~116, 118)

!5

Sélecteur de

SELECT................(109, 110, 114~116, 118, 119)

!6

Touche TONE DEFEAT .................................(110)

!7

Touche TONE CONTROL.....................(110, 119)

!8

Commande MASTER VOLUME...................(109)

!9

Témoin de volume principal
VOLUME LEVEL

............................................(109)

@0

Affichage

@1

Indicateurs mode de entrée INPUT .............(109)

@2

Indicateurs SIGNAL......................................(109)

@3

Capteur de télécommande

(REMOTE SENSOR).....................................(103)

@4

Témoin d’alimentation..................................(108)

@5

Sélecteur de fonction (FUNCTION)

.............................(109, 111, 112, 116, 121, 122)

@6

Touche TUNING PRESET.............................(122)

@7

Sélecteur de source SOURCE......................(109)

@8

Touche ZONE 2/REC............................(111, 112)

•Précautions à prendre lors de la connexion des enceintes

Si une enceinte est placée près d’un téléviseur ou d’un moniteur vidéo, les couleurs sur l’écran
risquent d’être perturbées par le magnétisme des enceintes. Si cela se produit, éloigner
l’enceinte et la mettre dans un endroit où elle ne présente pas cet effet.

SYSTEMES

D’ENCEINTES

AVANT (B)

95

FRANCAIS

Unité de télécommande

• Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

Touches de SYSTEM CALL ......(106)

Touche ON SCREEN/DISPLAY

(105, 111)

Touches de Cursor......................(95)

Touche TEST TONE ..................(113)

Touches de système

..................................(104, 105, 107)

Touches de ZONE 2..................(112)

Touche MODE SELECT ............(104)

Sélecteurs de source

d’entrée

..(

104, 105, 109, 112, 116, 121~123

)

Touche SYSTEM SETUP/SETUP

...............................(95, 96, 103, 105)

Touches de sélection

mode........................(104~108, 112)

Touches d’ambiance

..................(109, 110, 114~116, 118)

Touches de ZONE 1/MAIN........(112)

Touches d’alimentation ....(104~108)

Touches de Tuner système/

système....(104, 105, 112, 121~123)

Touche MUTING........................(111)

Touches de commande

de volume principa............(109, 112)

Touche RDS/RETURN

....(

104, 105, 122~124

)

Emetteur de signaux

de télécommande ....................(103)

7

INSTALLATION DU SYSTEME

• Après avoir fait toutes les connexions avec les autres composants AV de la manière décrite dans
“CONNEXIONS” (voir pages 90 à 94), faire les divers réglages décrits ci-dessous sur le moniteur en utilisant

la fonction d’affichage sur écran du AVR-2803.
Ces réglages sont nécessaires afin de terminer le système AV dans votre salle d’écoute centré autour du AVR-2803.

• Vérifier que la télécommande est réglée en mode amplificateur (TAPE, CDR/MD ou CD).

• Les paramètres du système peuvent être réinitialisés à leurs paramètres par défaut (d’usine) par initialisation

du micro-processeur (voir page 124).

• Utiliser les touches suivantes pour installer le système:

Touche SYSTEM SETUP

Appuyer sur cette touche pour afficher le menu d’installation de système.

Touche ENTER

Appuyer sur cette touche pour commuter l’affichage à l’écran.

Utiliser également cette touche pour terminer le réglage à l’écran.

Touches CURSOR

0

et 1: Les utiliser pour déplacer les curseurs (0et

1

) vers la gauche et vers la droite de l’écran.

• et ª: Les utiliser pour déplacer les curseurs (• et
ª) vers le haut et vers le bas de l’écran.

• Articles d’installation de système et valeurs par défaut (réglées à la livraison de l’usine)

Sélecteurs de mode

d’entrée ............................(109, 110)

Touche SURROUND PARAMETER

..................(105, 114~116, 118, 119)

Touche CH SELECT/ENTER

.............................(95, 105, 113, 114)

DEL (indicateur) ........................(106)

Touche USE/LEARN..........(106, 107)

Touche SURROUND BACK........(116)

Touche FRONT SPEAKER

...........

(108)

REMARQUE

• Les touche rayées ne fonctionnent pas avec le AVR- 2803. (Rien ne se
passe lorsqu’elles sont enfoncées.)

Installation de système Valeurs par défaut

y

e

r

Speaker
Configuration

Subwoofer
mode

Dolby Digital
Setup

Channel
Level

Digital In
Assignment

Entrer la combinaison des enceintes de votre système et
leurs tailles correspondantes (SMALL pour enceintes
normales, LARGE pour pleine taille, pleine gamme) pour
automatiquement régler la composition des signaux
sortis par les enceintes et la réponse en fréquence.

Ceci sélectionne le subwoofer pour la lecture de
signaux de profondes graves.

Activer ou désactiver la compression audio lors du
mixage réducteur de signaux Dolby Digital.

Ceci règle le volume des signaux émis par les
enceintes et le subwoofer pour les différents
canaux afin d’obtemir des effets optimaux.

Ceci affecte les prises d’entrées
numériques pour les différentes
sources d’entrée.

Source

d’entrée

Entrée

numérique

Front Sp.

Large

Center Sp. Surround Sp.Sub Woofer

Small SmallYes

LFE

Front L & R Center Surround L & RSub Woofer

3.6 m (12 ft) 3.6 m (12 ft) 3.0 m (10 ft)3.6 m (12 ft)

Front L

Front R Center

Surround

R

Surround

Back R

Subwoofer

0 dB 0 dB 0 dB 0 dB 0 dB 0 dB

CD DVD VDP TV DBS TAPE

COAX1 COAX2 OPT1 OPT2 OPT3 OPT4

Surround Back

Sp.

Small / 2spkrs

OFF

w

Delay Time

Ce paramètre sert à optimiser la synchronisation
avec laquelle sont produits les signaux audio des
enceintes et du subwoofer en fonction de la
position d’écoute.

SBL & SBR

3.0 m (10 ft)

Surround

Back L

0 dB

Surround

L

0 dB

VCR-1

OFF

V. AUX

OFF

q

Crossover
Frequency

Régler la fréquence (Hz) à un niveau inférieur à
celui du son grave émis par les diverses enceintes
à partir du subwoofer.

80 Hz

VCR-2

OFF

t

Video In
Assignment

Cela attribue les jacks d’entrée vidéo de différence
de couleur (composants) pour les différentes
sources d’entrée.

DVD

VDP TV VCR-1 V. AUX

—

VIDEO1 NONE NONE NONE NONE

—

VCR-2

NONE

DBS

VIDEO2

Placez ceci pour commuter
l'amplificateur de puissance du
canal d’ambiance arrière pour
l’usage de zone 2.

Surround Back

Power AMP
Assignment

Ceci règle le niveau de sortie pour
les prises de sortie zone 2.

Variable

Zone2 vol.
Level

u

Zone2
Control

96

FRANCAIS

REMARQUES:

• Les signaux d’affichage sur écran sont sortis avec priorité à la prise de sortie de moniteur (MONITOR OUT)
vidéo S pendant la lecture d’un composant vidéo. Par exemple, si le moniteur de téléviseur est connecté
aux deux prises de sortie de moniteur vidéo S et vidéo du AVR-2803 et que les signaux sont entrés au AVR­2803 à partir d’une source vidéo (VDP, etc.) connectée aux deux prises d’entrée vidéo S et vidéo, les
signaux d’affichage sur écran sont sortis en priorité à la sortie de moniteur vidéo S. Si vous désirez sortir
les signaux à la prise de sortie de moniteur vidéo, ne connectez pas de cordon à la prise de sortie de
moniteur vidéo S (S-VIDEO MONITOR OUT). (Pour les détails, voir page 103.)

• La fonction d’affichage sur écran du AVR-2803 est conçue pour être utilisée avec des moniteurs de
téléviseur haute définition, ainsi il peut être difficile de lire de petits caractères sur des téléviseurs avec
petits écrans ou faibles définitions.

• Le menu d’installation n’est pas affiché lorsque le casque est utilisé.

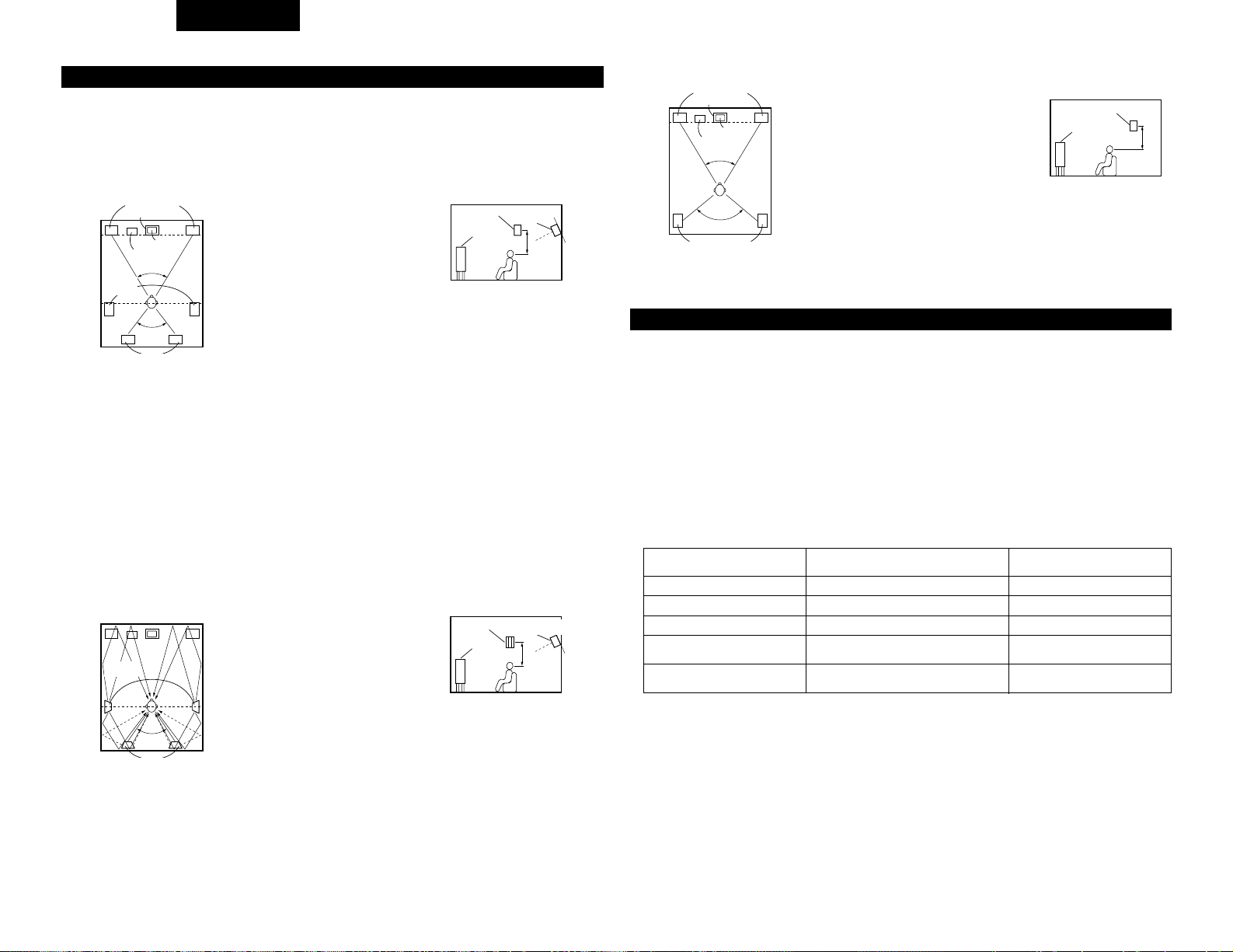

• Disposition du système d’enceintes
Disposition de base du système

• Ce qui suit est un exemple de la disposition de base pour un système comprenant huit systèmes d’enceinte

et un moniteur de téléviseur.

Subwoofer

Système d’enceintes centrales

Système d’enceintes d’ambiance

Systeme d’enceintes d’ambiance arriére

Système d’enceintes avant
Placer ces enceintes au niveau des flancs du
téléviseur ou de l’écran avec leurs surfaces
avant autant que possible en regard de l’avant de
l’écran.

Avant d’installer le système

Afficher le menu d’installation de système.

Vérifier que toutes les connexions sont bonnes, puis mettre l’unité principale sous tension.

• Régler en fonction des vos systèmes d’enceinte. La réalisation de ce réglage optimise le système.

• La composition des signaux émis par les différents canaux et la réponse en fréquence sont automatiquement
réglées en fonction de la combinaison d’enceintes actuellement utilisées.

Réglage du type d’enceintes

1

Au menu d’installation de système, sélectionner “Speaker
Configuration”.

2

Passer à l’écran de configuration d’enceinte.

Installation de système Valeurs par défaut

!1

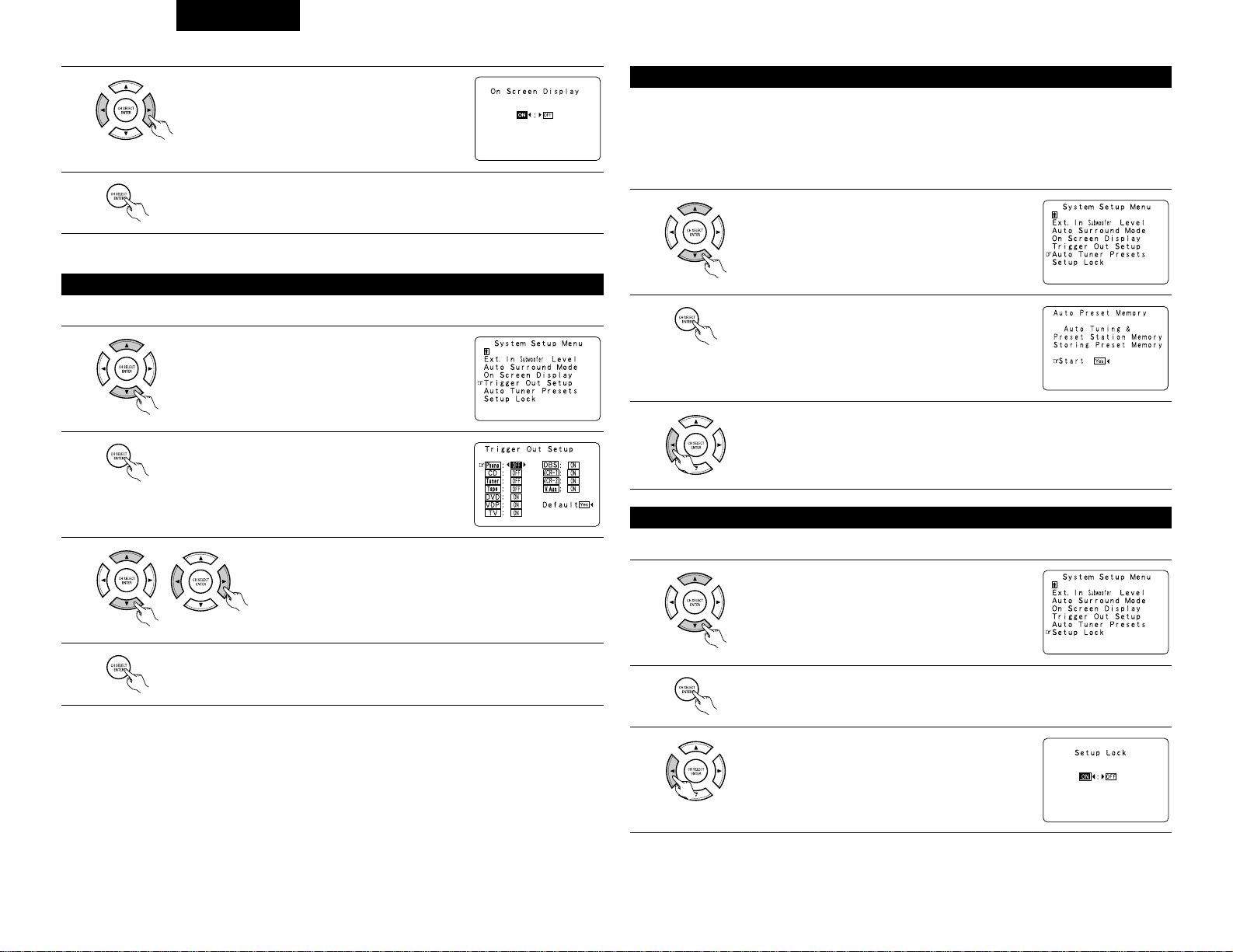

On Screen
Display

Ceci règle s’il faut ou pas afficher l’affichage sur
écran qui apparaît sur l’écran de moniteur lorsque
les commandes de l’unité de télécommande ou de
l’unité principale sont actionnées.

On Screen Display = ON

A1 ~ A8 87.5 / 89.1 / 98.1 / 108.0 / 90.1 / 90.1 / 90.1 / 90.1 MHz

B1 ~ B8 522 / 603 / 999 / 1404 / 1611 kHz, 90.1 / 90.1 MHz

C1 ~ C8 90.1 MHz

D1 ~ D8 90.1 MHz

E1 ~ E8 90.1 MHz

!3

Auto Tuner
Preset

Les stations en FM sont automatiquement captées
et sauvegardées dans la mémoire.

i

o

Ext. In
Subwoofer
Level

Régler le niveau de lectur e de la borne
d’entrée exté rieure du subwoofer.

Subwoofer = +15 dB

!0

Auto
Surround
Mode

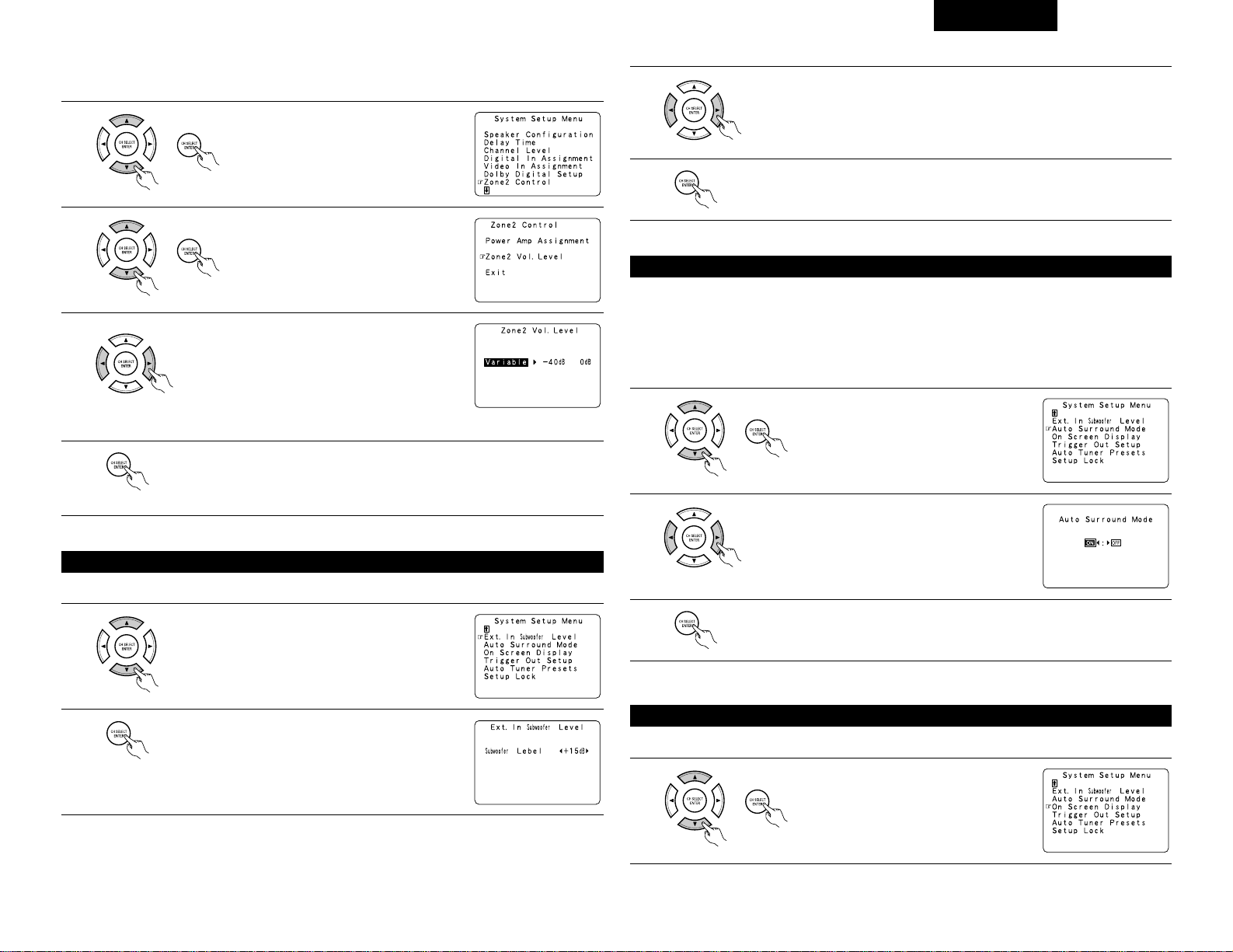

Réglage de la fonction du mode “Auto surround”. Auto Surround Mode = ON

!2

Trigger Out
Setup

Régler la sortie du déclencheur pour les différentes
sources d’entrée.

PHONO

CD TUNER DVD TVVDP

TAPE

DBS VCR-1

OFF OFF OFF

ON ONON

OFF

ON ON

Setup Lock

Utilisez cette fonction pour activez ou désactiver
le verrouillage du paramétrage des réglages
système.

Setup Lock = OFF

VCR-2ONV. AUX

ON

• Avant d’effectuer les réglages, brancher le connecteur MONITOR OUT du AVR-2803 au moniteur TV et mettre

hors tension tous les appareils de lecture branchés aux connecteurs d’entrée vidéo du AVR-2803.
(Pour des instructions concernant le branchement du moniteur TV, voir pages 91 et 92.)

2

1

Pour arrêter le réglage du système avant qu’il soit terminé, appuyer de
nouveau sur la touche de réglage du système.
Le réglage du système peut être arrêté à tout moment.
Les réglages qui ont été modifiés sont stockés et l’affichage à l’écran
s’éteint.

• Si vous faites une erreur lors d’un réglage du système, vous pouvez réinitialiser en sélectionnant le menu

désiré à partir de l’écran de menu de réglage du système.

Center Sp.

Front Sp.

Subwoofer

Surround Sp.

Surround back Sp.

3

Régler si les enceintes sont
connectées ou non, et si oui,
leurs paramètres de taille.

• Pour sélectionner l’enceinte

• Pour sélectionner le paramètre

97

FRANCAIS

REMARQUE:

•Sélectionner “Large” ou “Small” non pas en fonction de la taille réelle de l’enceinte, mais en fonction de la
capacité de l’enceinte à jouer des signaux de basses fréquences (son grave réglé en-dessous de la
fréquence réglée pour le mode de fréquence de croisement “Crossover Frequency” et moins). Si vous ne
savez pas, essayez de comparer le son aux deux réglages (en réglant le volume à un niveau suffisamment
bas pour ne pas endommager les enceintes) pour déterminer le bon réglage.

4

Appuyer sur la touche d'entrée (ENTER) pour finaliser le réglage.

• Paramètres

Large (grand) ..........

Sélectionner cette option quand les enceintes utilisées sont suffisamment performantes
pour reproduire le son grave en-dessous de la fréquence réglée pour le mode de fréquence
de croisement.

Small (petit) ............Sélectionner cette option quand les enceintes utilisées ne sont pas suffisamment

performantes pour reproduire le son grave en-dessous de la fréquence réglée pour le
mode de fréquence de croisement. Lorsque cette option est sélectionnée, le son grave
d'une fréquence inférieure à la fréquence réglée pour le mode de fréquence de croisement
est envoyé au subwoofer.

Lorsque ce réglage est sélectionné, les basses fréquences inférieures

le son grave en-

dessous de la fréquence réglée pour le mode

sont affectées au subwoofer.

None (aucun) ..........Sélectionner ce réglage lorsqu’aucune enceinte n’est installée.

Yes/No (oui/non)......Sélectionner “Yes ” lorsque des enceintes d’ambiance et un subwoofer sont installés.

“No” lorsqu’ils ne sont pas installés.

2spkrs/1spkr ..........Réglez le nombre d’enceintes à utiliser pour le canal surround arrière.

Si le subwoofer a une capacité de lecture de basses fréquences suffisante, un bon son peut être obtenu,
même si “Small” est réglé pour les enceintes avant, centrale et d’ambiance.
Pour la majorité des configurations de système d’enceintes, l’utilisation du réglage Small pour toutes les cinq
principales enceintes et subwoofer sous tension avec un subwoofer connecté donnera les meilleurs
résultats.

Régler la fréquence de recouvrement et la distribution de basses fréquences
lors de la lecture de signaux Dolby Digital et DTS

1

Sélectionner le mode “Crossover frequency”
(fréquence de croisement).

• Régler la fréquence de croisement et le mode de subwoofer en fonction du système d'enceintes utilisé.

Sélectionner la fréquence.

2

Sélectionner le mode “Subwoofer Mode”.

Sélectionner le réglage.

3

Entrer le réglage.
Le menu d’installation de système réapparaît.

REMARQUES:

— Attribution de la gamme de signaux basse fréquence —

• Les signaux uniques produits par le canal du subwoofer sont des signaux LFE (pendant la lecture de signaux
Dolby Digital ou DTS) et la gamme de signaux de basse fréquence des canaux est réglée sur “Small” dans
le menu de configuration. La gamme de signaux basse fréquence est réglée sur “Large” à partir de ces
canaux.

— Fréquence de croisement —

• Lorsque “Subwoofer” est réglé sur “Ye s ” (Oui) “dans la configuration des enceintes”, régler la fréquence
(Hz) à un niveau inférieur à celui du son grave émis par les diverses enceintes à partir du subwoofer
(fréquence de croisement).

• Pour les enceintes réglées sur “Small (Faible)”, le son de fréquence inférieure à la fréquence de croisement
est coupé et le son grave coupé est envoyé à la place au subwoofer.
REMARQUE : Pour les systèmes d'enceintes ordinaires, nous recommandons de régler la fréquence de

croisement à 80 Hz. Lors de l'utilisation de petites enceintes, le réglage de la fréquence de
croisement à une haute fréquence peut cependant améliorer la réponse pour les fréquences
proches de celle de croisement.

— Mode subwoofer —

• Le réglage du mode subwoofer est valable uniquement lorsque “Large” est réglé pour les enceintes
frontales et “Ye s” est réglé pour le subwoofer dans les réglages “Speaker Configuration” (voir page 96).

• Lorsque le mode de lecture “LFE+MAIN” est sélectionné, la gamme de signaux basse fréquence des
canaux réglée sur “Large” est produite automatiquement à partir de ces canaux et du canal du subwoofer.
Dans ce mode de lecture, la gamme basse fréquence croit plus uniformément à travers la pièce, mais elle
dépend de la taille et de la forme de la pièce, des interférences peuvent provoquer une diminution du
volume effectif de la gamme basse fréquence.

• La sélection du mode de lecture “LFE” enclenche la lecture de la gamme de signaux basse fréquence du
canal sélectionné avec “Large” de ce canal uniquement. Par conséquent, la gamme de signaux basse
fréquence lue à partir du canal de subwoofer sont uniquement la gamme de signaux basse fréquence de
LFE (uniquement pendant la lecture Dolby Digital ou de signaux DTS) et le canal spécifié “Small” dans le
menu de configuration.

• Sélectionner le mode de lecture qui fournit une reproduction des graves avec quantité.

• Lorsque le subwoofer est réglé sur “Ye s”, le son des graves est émis du subwoofer indépendamment du
réglage de mode du subwoofer dans les modes d’ambiance autres que Dolby/DTS.

• Dans les modes surround autres que Dolby Digital et DTS, si le subwoofer est réglé sur oui “YES”, la
portion basse fréquence est toujours envoyée au canal du subwoofer. Pour obtenir des détails, se référer
à la section “Modes d’ambiance et paramètres” à la page 120.

• Entrer la distance entre la position d’écoute et les différentes enceintes pour régler le temps de retard du
mode d’ambiance.

Réglage du temps de retard

Préparations:

Mesurer les distances entre la position d’écoute et les enceintes (L1 à
L5 sur le diagramme de droite)

L1: Distance entre l’enceinte centrale et la position d’écoute
L2: Distance entre les enceintes avant et la position d’écoute
L3: Distance entre les enceintes d’ambiance et la position d’écoute
L4: Distance entre les enceintes d’ambiance arrière et la position

d’écoute

L5: Distance entre le subwoofer et la position d’écoute

L1

L2

L5

L3

L4

Center FRFL

Subwoofer

SL

Position d’écoute

SR

SBRSBL

1

Au menu d’installation de système, sélectionner “Delay
Time” (temps de retard).

98

FRANCAIS

2

Passer à l’écran de temps de retard.

Exemple: Lorsque “Meters” (Mètres)

est sélectionné

3

Sélectionner l’unité désirée, mètres ou pieds
Sélectionner (assombrir) les unités désirées, “Meters”
(Mètres) ou “Feet” (Pieds).

4

Après avoir sélectionné “Meters” (Mètres) ou
“Feet” (Pieds) à l’étape 3, l’écran de temps de
retard apparaît automatiquement.

5

Sélectionner l’enceinte à régler.

Exemple: Lorsque la distance est réglée à 3,6

m pour l’enceinte centrale (L1)

6

Régler la distance entre
l’enceinte centrale et la
position d’écoute.
La distance change en unité
de 0,1 mètre (1 pied) chaque
fois que la touche est
enfoncée. Sélectionner la
valeur la plus proche de la
distance mesurée.

Si “Ye s” est sélectionné pour “Default”, les réglages sont
automatiquement réinitialisés aux valeurs par défaut.

Il est à noter que la différence de distance pour chaque enceinte doit être de
6,0 m (20 pied) ou moins. Si une distance non valable est réglée, un
message de MISE EN GARDE, tel que l’écran droite apparaîtra. Si cela se
produit, changer l’emplacement de (des) enceinte(s) de façon à ce que la
distance ne soit plus égale à la valeur indiquée en surbrillance.

7

Entrer le réglage.
Le menu d’installation de système réapparaît.
Le AVR-2803 règle automatiquement le temps de retard d’ambiance optimal pour la salle
d’écoute.

REMARQUE:

• Si l’unité de distance est modifiée après avoir réglé le temps de retard, les réglages sont réinitialisés aux
valeurs par défaut d’usine (voir page 95, 96).

• Utiliser ce réglage pour ajuster pour que le niveau de lecture entre les différents canaux soit égal.

• De la position d’écoute, écouter les tonalités d’essai produites par les enceintes pour ajuster le niveau.

•

Le niveau peut également être directement ajusté de l’unité de télécommande. (Pour les détails, voir page 113.)

Réglage du niveau de canal

1

Au menu d’installation de système, sélectionner “Channel
Level” (niveau de canal).

2

Passer à l’écran de niveau de canal.

3

Sélectionner “Test Tone” (tonalité d’essai).

Exemple: Lorsque le mode “Auto” est

sélectionné

4

Sélectionner le mode.
Sélectionner “Auto” ou “Manual”.

• Auto:
Ajuster le niveau pendant l’écoute des tonalités d’essai
automatiquement produites par les différentes
enceintes.

• Manuel:
Sélectionner l’enceinte par laquelle vous voulez produire
la tonalité d’essai pour ajuster le niveau.

5

Sélectionner “Test Tone Start” (démarrage de tonalité d’essai).

6

Sélectionner “Ye s”.

99

FRANCAIS

Utiliser les touches CURSOR pour régler toutes les enceintes au même niveau de
volume.
Le volume peut être ajusté entre –12 dB et +12 dB en unités de 0,5 dB.

Exemple: Lorsque le volume est

réglé à –11,5 dB alors que
la tonalité de test est
générée par l’ enceinte
avant gauche.

FL C FR SR SBR SBL SL SW

SB

1spkr

2spkrs

Lorsque l’enceinte d’ambiance arrière est réglée sur “1spkr” (1 enceinte) sous la
rubrique “Speaker Configuration” (Configuration Enceintes), cette option est réglée
sur “SB” (ambiance arrière).

7

a.Si le mode “Auto” est sélectionné:

Des tonalités d’essai sont émises automatiquement des différentes
enceintes.
Les tonalités d’essai sont émises des différentes enceintes
dans l’ordre suivant, à des intervalles de 4 secondes la
première et la deuxième fois et à des intervalles de 2
secondes environ la troisième fois etc.

Clignotement

Exemple: Lorsque le volume est

réglé à –11,5 dB alors que
l’enceinte avant gauche est
sélectionnée.

b. Lorsque le mode “Manual” est sélectionné

Utiliser la touche CURSOR haut et bas pour sélectionner
l’enceinte pour laquelle des tonalités d’essai doivent être
émises, puis utiliser la touche CURSOR gauche et droite
pour ajuster le volume de sorte que les tonalités d‘essai
des différentes enceintes soient identiques.

Clignotement

8

Après avoir terminé les réglages, appuyer sur la touche ENTER.
L’écran “Channel Level” (niveaux des canaux) réapparaît.

Pour annuler les réglages, sélectionner “Level Clear” (effacement du niveau) et “Ye s ” à l’écran “Channel
Level” (niveaux des canaux), puis refaire les réglages.

Le niveau de chaque canal doit être réglé à 75 dB (pondéré C, mode de compteur ralenti) sur un crête-mètre en
position d’écoute.
Si le crête-mètre n’est pas disponible, régler les canaux avec l’oreille, de façon à ce que les niveaux du son soient
identiques. Parce qu’il est difficile de régler les tonalités d’essai du subwoofer avec l’oreille, utiliser une sélection
musicale connue et ajuster l’équilibre naturel.

REMARQUE: Lors du réglage, le niveau d’un système de subwoofer actif, il sera nécessaire de régler

également le propre volume du subwoofer.

Lorsque vous réglez les niveaux de canal en étant dans le mode SYSTEM SETUP CHANNEL LEVEL, les
réglages de niveau de canal apportés affectent TOUS les modes d’ambiance. Considérer ce mode
comme mode de réglage de niveau de canal principal.
Après avoir terminé les réglages SYSTEM SETUP CHANNEL LEVEL, vous pouvez activer les modes
d’ambiance individuels et ajuster les niveaux de canal qui seront retenus pour chacun de ces modes.
Ainsi, chaque fois que vous activez un mode de sons d’ambiance particulier, vos réglages de niveau de
canal préférés pour ce seul mode seront rappelés. Vérifier les instructions de réglage des niveaux de
canal dans chaque mode d’ambiance à la page 113.
Vous pouvez ajuster les niveaux de canal de chacun des modes d’ambiance suivants: DIRECT, STEREO,
DOLBY/DTS SURROUND, 5/7 CH STEREO, MONO MOVIE, ROCK ARENA, JAZZ CLUB, VIDEO GAME,
MATRIX et VIRTUAL.

• Ce réglage affecte les prises d’entrées numériques du AVR-2803 pour les différentes sources d’entrée.

Réglage de l’assignation d’entrée numérique “Digital In Assignment”

1

Au menu d’installation de système, sélectionner “Digital In
Assignment”.

2

Passer à l’écran d’entrées numériques.

3

Sélectionner la prise d’entrée numérique à affecter à la source d’entrée.

• Pour sélectionner la source d’entrée

• Pour sélectionner le prise d’entrée numérique

Sélectionner “OFF” pour les sources d’entrée pour lesquelles aucune
prise d’entrée numérique n’est utilisée.

Si “Ye s ” est sélectionné pour “Default”, les réglages sont
automatiquement réinitialisés aux valeurs par défaut.

REMARQUES:

• Les prises OPTICAL 4 du panneau arrière du AVR-2803 sont équipées d’une prise de sortie numérique
optique pour les signaux d’enregistrement numérique d’une enregistreur CD, enregistreur MD ou un autre
enregistreur numérique. Utiliser ces prises pour l’enregistrement numérique entre une source audio
numérique (stéréo – 2 canaux) et un enregistreur audio numérique.

• Ne pas connecter la sortie du composant connecté à la prise de sortie OPTICAL 4 OUT située sur le
panneau arrière du AVR-2803 à une prise autre que la prise d’entrée OPTICAL 4 IN.

•“PHONO” et “TUNER” ne peuvent être sélectionnés sur l’écran d’entrées numériques.

4

Entrer le réglage.
Le menu d’installation de système réapparaît.

100

FRANCAIS

• Ce réglage attribue les jacks d’entrée vidéo de différence de couleur (composants) de l’AVR-2803 pour les
différentes sources d’entrée.

Régler la fonction Video In Assignment (Attribution d’entrée vidéo)

1

Au menu d’installation de systéme, sélectionner “Video In
Assignment”.

2

Passer à l’écran “Video In Assignment” (Atttribution
d’entrée vidéo).

3

Sélectionner la borne d’entrée vidéo composante (Y, P

B/CB et PR/CR

) à attribuer à la source d’entrée.

q Sélection de source

d’entrée.

w Sélection de la borne vidéo

composante.

Sélection Aucune “NONE” pour les sources pour lesquelles l’entrée vidéo composante (Y, P

B/CB et PR/CR)

ne doit pas être utilisée.

Lorsque le paramétrage par défaut, Oui “Ye s”, est sélectionné, les réglages sont réinitialisés aux
paramètres d’usine par défaut.

4

Entrer le réglage.
Le menu d’installation de système réapparaît.

2

Sélectionner Activé “ON” si l’on désire utiliser la
Compression, Désactivé “OFF” si l’on ne veut pas
l’utiliser.

3

Entrer le réglage.
Le menu d’installation de système réapparaît.

[1] Configurer l’affectation de l’amplificateur de puissance

Effectuer ce réglage pour commuter l'amplificateur de puissance pour le canal surround arrière sur la
ZONE2.
Si la ZONE2 est sélectionnée, le signal sélectionné dans la ZONE2 est envoyé aux bornes “SURR.
BACK/ZONE2 PREOUT”.

Configurer le contrôle de zone secondaire (ZONE2)

1

Au menu de configuration système,
sélectionner “Zone2 Control” et appuyer sur la
touche ENTER.

REMARQUE:

Lorsqu’une enceinte centrale ou des enceintes surround
ne sont pas utillisées, le son est produit à partir des
enceintes avant. Si le son est déformé, parce que la
puissance d’entrée excède la puissance permise pour les
enceintes avant, régler la compression “Compression” sur
Avtivé “ON”.

Active la méthode de mixage réducteur lorsque l’on n’utilise pas d’enceinte centrale ou d’enceintes surround.

Désactivé (OFF): La gamme dynamique n’est pas compressée.
Activé (ON): La gamme dynamique est compressée automatiquement en fonction de la

combinaison d’enceintes utilisée.

Configurer l’Installation Dolby Digital

1

Dans le menu d’installation du système,
sélectionner Installation Dolby Digital “Dolby
Digital Setup” et appuyer sur la touche ENTER.

3

Sélectionner “Surround Back” pour l’utiliser
comme canal d‘ambiance arrière, “Zone2” pour
l’utilisation comme sortie Zone 2.

4

Entrer le réglage.
Dans l’écran de contrôle de zone secondaire “Zone2 Control”, sélectionner Quitter “Exit”
et appuyez sur la touche ENTER.
Le menu d’installation de système réapparaît.

Lorsque “Zone2” est sélectionnéLorsque “Surround Back” est

sélectionné

2

L’écran de contrôle de zone secondaire “Zone2
Control” apparaît.
Sélectionner “Power Amp Assignment” et
appuyer sur la touche ENTER.
