Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVH04S23DAV, EHVH08S23DAV User reference guide [fi]

...

Download

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

ERGA04DAV3(A) ERGA06DAV3(A) ERGA08DAV3(A)

EHVH04S23DAV(G) EHVH08S23DAV(G)

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

Suomi

Sisällysluettelo

1 Yleiset varotoimet 3

1.1 Tietoja asiakirjasta..................................................................... 3

1.1.1 Varoitusten ja symbolien merkitys .............................. 3

1.2 Asentajalle................................................................................. 4

1.2.1 Yleistä ......................................................................... 4

1.2.2 Asennuspaikka............................................................ 4

1.2.3 Kylmäaine ................................................................... 4

1.2.4 Suolalious ................................................................... 5

1.2.5 Vesi............................................................................. 5

1.2.6 Sähköinen................................................................... 5

2 Tietoja asiakirjasta 6

2.1 Tietoa tästä asiakirjasta............................................................. 6

2.2 Asentajan viiteoppaan yleiskuvaus ........................................... 7

3 Tietoja pakkauksesta 7

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7

3.2 Ulkoyksikkö ............................................................................... 7

3.2.1 Ulkoyksikön purkaminen pakkauksesta...................... 7

3.2.2 Ulkoyksikön käsittely................................................... 7

3.2.3 Varusteiden poistaminen ulkoyksiköstä...................... 8

3.3 Sisäyksikkö................................................................................ 8

3.3.1 Sisäyksikön purkaminen pakkauksesta ...................... 8

3.3.2 Varusteiden poistaminen sisäyksiköstä ...................... 8

3.3.3 Sisäyksikön käsittely................................................... 8

4 Tietoja yksiköistä ja lisävarusteista 8

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 8

4.2 Tunnistaminen........................................................................... 8

4.2.1 Tunnistetietotarra: ulkoyksikkö.................................... 9

4.2.2 Tunnistustarra: Sisäyksikkö ........................................ 9

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 9

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle....................... 9

4.3.2 Mahdollisia lisävarusteita sisäyksikölle....................... 9

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät.............. 10

5 Käyttökohdeohjeita 10

5.1 Yleiskuvaus: Käyttökohdeohjeita............................................... 10

5.2 Tilanlämmitysjärjestelmän asettaminen .................................... 10

5.2.1 Yksi huone .................................................................. 11

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue ...... 12

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta 14

5.3 Tilanlämmityksen apulämmönlähteen asettaminen .................. 15

5.4 Kuumavesivaraajan asettaminen .............................................. 16

5.4.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja ... 16

5.4.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan

asettaminen ................................................................ 16

5.4.3 Asennus ja kokoonpano –Kuumavesivaraaja............ 17

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten ..... 17

5.4.5 Kuumavesipumppu desinfiointia varten ...................... 17

5.5 Energiamittauksen asettaminen ................................................ 17

5.5.1 Tuotettu lämpö............................................................ 17

5.5.2 Kulutettu energia......................................................... 18

5.5.3 Normaalin kWh-taksan virransyöttö............................ 18

5.5.4 Toivotun kWh-taksan virransyöttö............................... 18

5.6 Virrankulutuksen hallinnan asettaminen.................................... 19

5.6.1 Pysyvä tehon rajoitus.................................................. 19

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla ........... 19

5.6.3 Tehon rajoitustoimenpide............................................ 20

5.7 Ulkoisen lämpötila-anturin asettaminen .................................... 20

6 Valmistelu 20

6.1 Yleiskuvaus: Valmistelu............................................................. 20

6.2 Asennuspaikan valmisteleminen ............................................... 21

6.2.1 Ulkoyksikön asennuspaikan vaatimukset ................... 21

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset

kylmässä ilmastossa .................................................... 22

6.2.3 Sisäyksikön asennuspaikan vaatimukset..................... 22

6.3 Kylmäaineputkiston valmistelu ................................................... 25

6.3.1 Kylmäaineputkiston vaatimukset.................................. 25

6.3.2 Jäähdytysputkiston eristys........................................... 25

6.4 Vesiputkiston valmistelu ............................................................. 25

6.4.1 Vesipiirin vaatimukset .................................................. 25

6.4.2 Kaava paisunta-astian esipaineen laskemiseen.......... 26

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen............ 26

6.4.4 Paisunta-astian esipaineen muuttaminen.................... 27

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä ............. 27

6.5 Sähköjohdotuksen valmistelu..................................................... 28

6.5.1 Tietoja sähköjohdotuksen valmistelusta ...................... 28

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä ................. 28

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita

lukuun ottamatta .......................................................... 28

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen

yleiskuvaus .................................................................. 28

7 Asennus 29

7.1 Yleiskuvaus: Asennus ................................................................ 29

7.2 Yksiköiden avaaminen ............................................................... 29

7.2.1 Tietoja yksiköiden avaamisesta ................................... 29

7.2.2 Ulkoyksikön avaaminen ............................................... 29

7.2.3 Sisäyksikön avaaminen ............................................... 29

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen............... 30

7.2.5 Sisäyksikön alemman kytkinrasian avaaminen............ 30

7.3 Ulkoyksikön kiinnitys .................................................................. 30

7.3.1 Tietoja ulkoyksikön asentamisesta .............................. 30

7.3.2 Ulkoyksikön asentamisessa huomioitavaa .................. 31

7.3.3 Asennusrakenteen tarjoaminen ................................... 31

7.3.4 Ulkoyksikön asentaminen ............................................ 32

7.3.5 Tyhjennyksestä huolehtiminen..................................... 32

7.3.6 Ulkoyksikön kaatumisen estäminen............................. 33

7.4 Sisäyksikön kiinnitys................................................................... 34

7.4.1 Tietoja sisäyksikön kiinnityksestä ................................ 34

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään .................... 34

7.4.3 Sisäyksikön asennus ................................................... 34

7.4.4 Tyhjennysletkun liittäminen tyhjennykseen.................. 34

7.5 Kylmäaineputkiston liitännät....................................................... 34

7.5.1 Tietoja kylmäaineputkiston liittämisestä....................... 34

7.5.2 Kylmäaineputkiston liittämisessä huomioitavaa........... 35

7.5.3 Kylmäaineputkiston liittämisohjeita .............................. 35

7.5.4 Putken taivutusohjeet................................................... 35

7.5.5 Putken pään laipoitus................................................... 35

7.5.6 Putken pään juottaminen ............................................. 36

7.5.7 Sulkuventtiilin ja huoltoportin käyttäminen................... 36

7.5.8 Kylmäaineputkiston liittäminen ulkoyksikköön ............. 37

7.5.9 Kylmäaineputkiston liittäminen sisäyksikköön ............. 37

7.6 Kylmäaineputkiston liitäntöjen tarkistaminen.............................. 37

7.6.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta . 37

7.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa...... 37

7.6.3 Vuotojen tarkistaminen ................................................ 37

7.6.4 Tyhjiökuivauksen suorittaminen................................... 38

7.7 Kylmäaineen täyttö..................................................................... 38

7.7.1 Tietoja kylmäaineen lisäämisestä ................................ 38

7.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa.......... 38

7.7.3 Lisäkylmäaineen määrän määrittäminen ..................... 39

7.7.4 Täyden täyttömäärän määrittäminen ........................... 39

7.7.5 Kylmäaineen lisääminen.............................................. 39

7.7.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen

kiinnittäminen ............................................................... 39

7.8 Vesiputkiston liittäminen............................................................. 39

7.8.1 Tietoja vesiputkiston liittämisestä................................. 39

7.8.2 Varotoimet, kun vesiputkistoa liitetään......................... 39

7.8.3 Vesiputkiston liittäminen .............................................. 39

7.8.4 Kiertoputkiston liittäminen............................................ 40

7.8.5 Vesipiirin täyttö............................................................. 40

7.8.6 Kuumavesivaraajan täyttäminen.................................. 40

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

1 Yleiset varotoimet

7.8.7 Vesiputkiston eristäminen........................................... 40

7.9 Sähköjohtojen kytkentä ............................................................. 40

7.9.1 Tietoja sähköjohtojen liittämisestä .............................. 40

7.9.2 Tietoja sähkömääräysten täyttämisestä...................... 41

7.9.3 Varotoimet sähköjohtoja kytkettäessä ........................ 41

7.9.4 Ohjeet sähköjohtojen kytkemiseen ............................. 41

7.9.5 Tavallisten johdotusosien tekniset tiedot .................... 41

7.9.6 Ulkoyksikön sähköjohtojen liittäminen ........................ 41

7.9.7 Sisäyksikön sähköjohtojen liittäminen......................... 42

7.9.8 Päävirransyötön liittäminen......................................... 43

7.9.9 Sulkuventtiilin liittäminen............................................. 43

7.9.10 Sähkömittarien liittäminen........................................... 43

7.9.11 Kuumavesipumpun kytkeminen .................................. 44

7.9.12 Hälytyslähdön kytkeminen .......................................... 44

7.9.13 Tilanlämmityksen päällä/pois-lähdön kytkeminen....... 44

7.9.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen .... 44

7.9.15 Virrankulutuksen digitaalisten tulojen kytkeminen ...... 44

7.9.16 Turvatermostaatin liittäminen (yleensä suljettu

kontakti) ...................................................................... 45

7.9.17 Legioonalaistautia estävän lämmittimen virransyötön

kytkeminen.................................................................. 45

7.10 Ulkoyksikön asennuksen viimeistely ......................................... 45

7.10.1 Ulkoyksikön asennuksen viimeistely........................... 45

7.11 Sisäyksikön asennuksen viimeistely ......................................... 46

7.11.1 Sisäyksikön sulkeminen.............................................. 46

8 Configuration 46

8.1 Yleiskuvaus: Määritykset........................................................... 46

8.1.1 Yleisimpien kommenttien käyttö ................................. 46

8.2 Määrityksen apuohjelma ........................................................... 47

8.3 Mahdolliset näytöt ..................................................................... 47

8.3.1 Mahdolliset näytöt: Yleiskatsaus................................. 47

8.3.2 Aloitusnäyttö ............................................................... 47

8.3.3 Päävalikkonäyttö......................................................... 48

8.3.4 Valikkonäyttö............................................................... 49

8.3.5 Asetuspisteen näyttö................................................... 49

8.3.6 Yksityiskohtainen arvonäyttö ...................................... 49

8.3.7 Yksityiskohtainen näyttö säästä riippuvasta käyrästä. 49

8.3.8 Ajastusnäyttö: esimerkki ............................................. 49

8.4 Asetukset-valikko ...................................................................... 51

8.4.1 Toimintahäiriö ............................................................. 51

8.4.2 Huone ......................................................................... 51

8.4.3 Pääalue....................................................................... 52

8.4.4 Lisäalue....................................................................... 55

8.4.5 Tilanlämmitys.............................................................. 56

8.4.6 Säiliö ........................................................................... 59

8.4.7 Käyttäjäasetukset........................................................ 62

8.4.8 Tietoa.......................................................................... 63

8.4.9 Asentajan asetukset.................................................... 64

8.5 Valikkorakenne: Käyttäjän asetusten yleiskuvaus..................... 72

8.6 Valikkorakenne: Asentajan asetusten yleiskuvaus.................... 73

9 Käyttöönotto 74

9.1 Yleiskuvaus: Käyttöönotto ......................................................... 74

9.2 Käyttöönottoa koskevia varotoimenpiteitä................................. 74

9.3 Tarkistuslista ennen käyttöönottoa............................................ 74

9.4 Tarkistuslista käyttöönoton aikana ............................................ 74

9.4.1 Virtauksen miniminopeuden tarkistaminen ................. 75

9.4.2 Ilmanpoistotoiminto..................................................... 75

9.4.3 Koekäytön suorittaminen ............................................ 75

9.4.4 Toimilaitteen koekäytön suorittaminen........................ 76

9.4.5 Lattialämmityksen tasoitekuivaus ............................... 76

10 Luovutus käyttäjälle 77

11 Kunnossapito ja huolto 77

11.1 Yleiskuvaus: Kunnossapito ja huolto ......................................... 77

11.2 Kunnossapidon varotoimet ........................................................ 77

11.3 Ulkoyksikön vuosittaisen kunnossapidon tarkistuslista ............. 77

11.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista ............. 78

11.4.1 Kuumavesivaraajan tyhjentäminen ............................. 79

11.5 Tietoja vedensuodattimen puhdistamisesta

ongelmatilanteessa .................................................................... 79

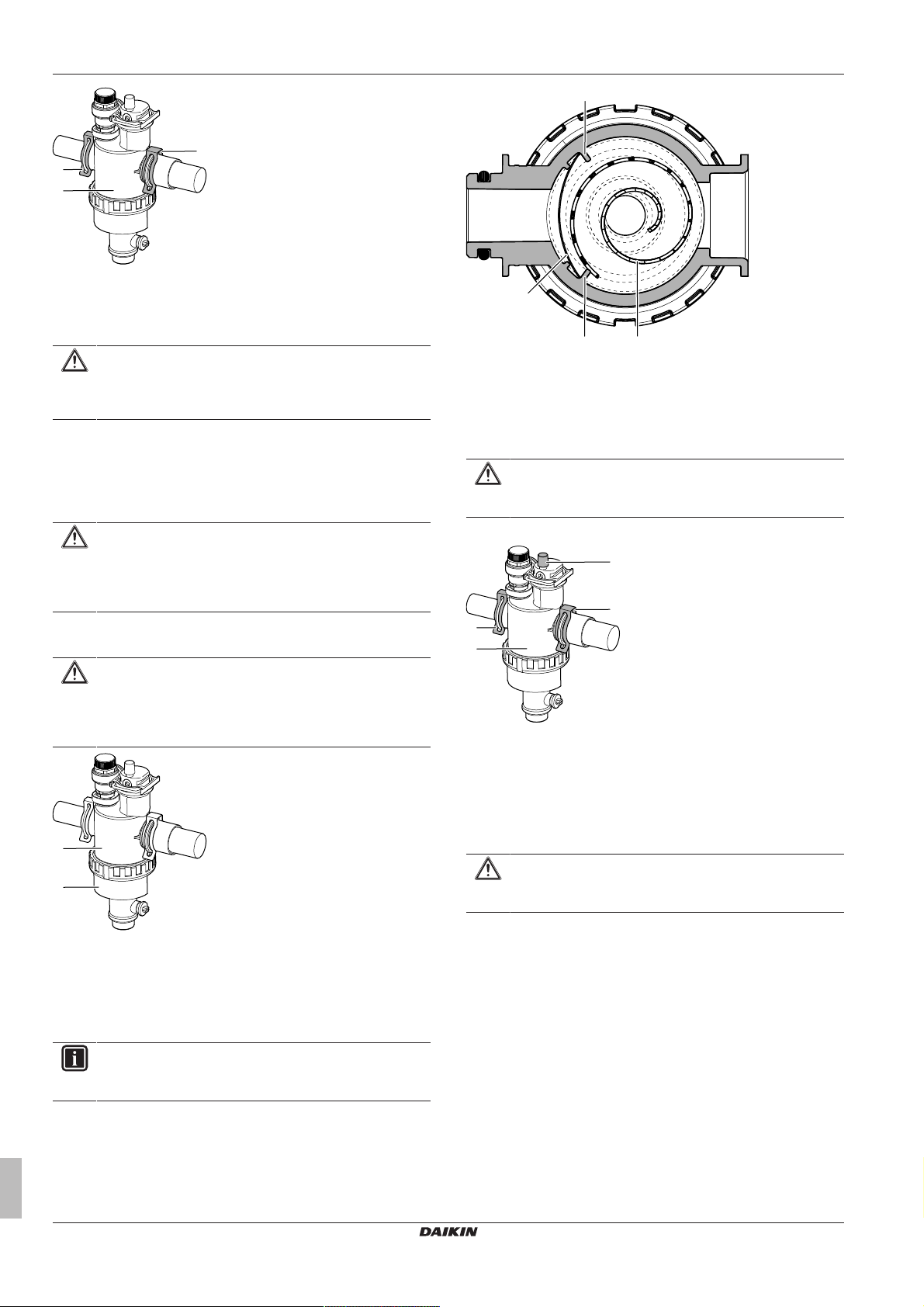

11.5.1 Vedensuodattimen irrottaminen ................................... 79

11.5.2 Vedensuodattimen puhdistaminen

ongelmatilanteessa ...................................................... 80

11.5.3 Vedensuodattimen asentaminen ................................. 80

12 Vianetsintä 80

12.1 Yleiskuvaus: Vianmääritys ......................................................... 80

12.2 Vianmäärityksessä huomioitavaa ............................................... 81

12.3 Ongelmien selvittäminen oireiden perusteella............................ 81

12.3.1 Oire: Yksikkö EI lämmitä odotetusti ............................. 81

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai

kuuman veden lämmitys) ............................................. 81

12.3.3 Oire: Järjestelmä pitää pulputtavaa ääntä

käyttöönoton jälkeen. ................................................... 82

12.3.4 Oire: Pumppu pitää ääntä (kavitaatio) ......................... 82

12.3.5 Oire: Veden paineenalennusventtiili avautuu............... 82

12.3.6 Oire: Veden paineenalennusventtiili vuotaa................. 83

12.3.7 Oire: Tila EI lämpene riittävästi alhaisissa

ulkolämpötiloissa.......................................................... 83

12.3.8 Oire: Käyttöpisteen paine on väliaikaisesti

epätavallisen korkea .................................................... 83

12.3.9 Oire: Paisunut tankki työntää koristepaneeleja............ 83

12.3.10 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu

oikein (AH-virhe) .......................................................... 83

12.4 Ongelmien ratkaiseminen virhekoodien perusteella................... 84

12.4.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä ... 84

12.4.2 Virhekoodit: Yleiskuvaus.............................................. 84

13 Hävittäminen 85

13.1 Yleiskuvaus: Hävittäminen ......................................................... 86

13.2 Poispumppaus............................................................................ 86

13.3 Pakotetun jäähdytyksen aloittaminen ja pysäyttäminen ............. 86

14 Tekniset tiedot 87

14.1 Putkikaavio: Ulkoyksikkö ............................................................ 87

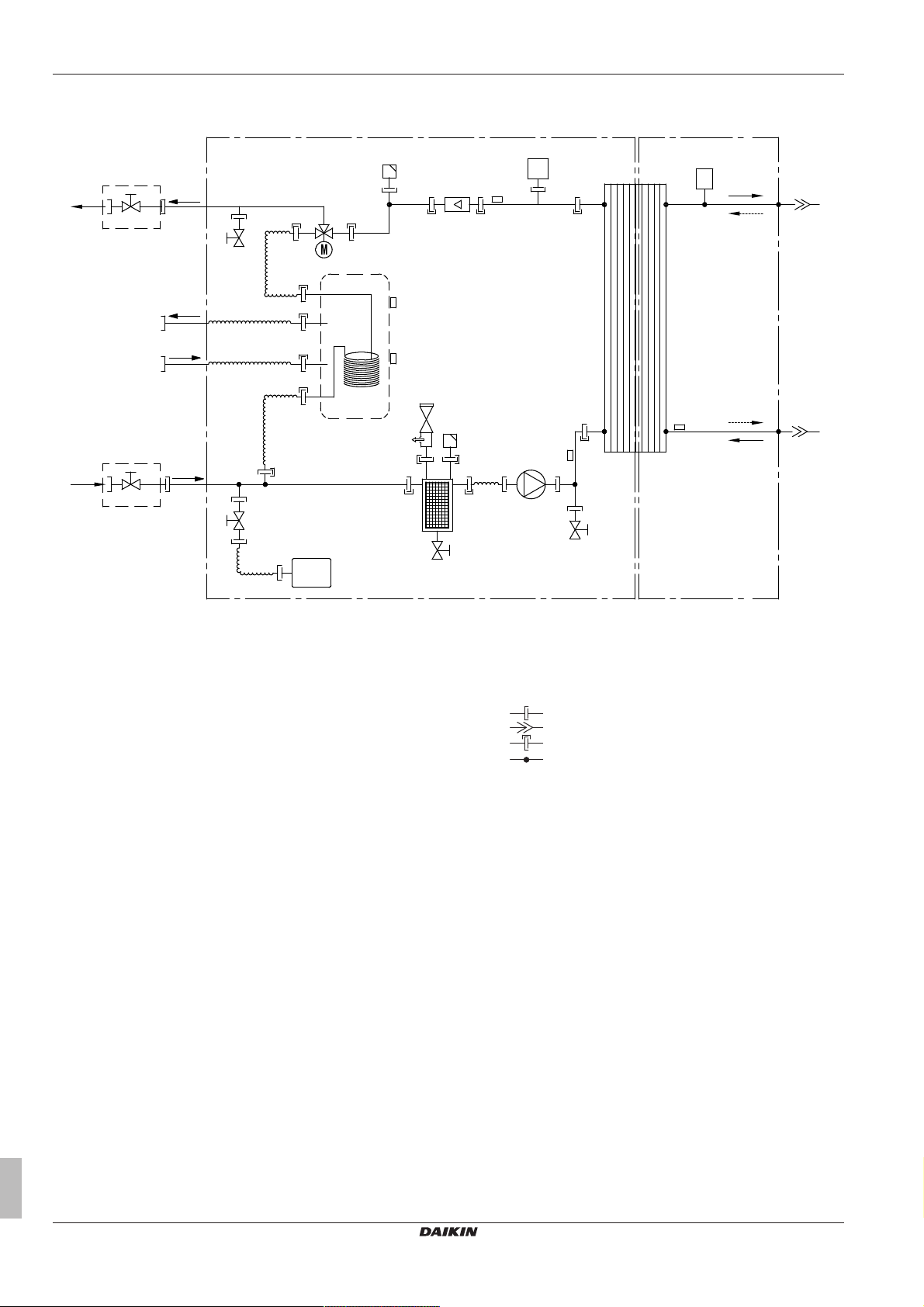

14.2 Putkikaavio: Sisäyksikkö ............................................................ 88

14.3 Kytkentäkaavio: Ulkoyksikkö ...................................................... 89

14.4 Kytkentäkaavio: Sisäyksikkö ...................................................... 90

14.5 Taulukko 1 – Suurin huoneessa sallittu kylmäaineen

kokonaismäärä: sisäyksikkö....................................................... 93

14.6 Taulukko 2 – Lattian minimipinta-ala: sisäyksikkö...................... 93

14.7 Taulukko 3 – Luonnollisen tuuletuksen minimituuletusalue:

sisäyksikkö ................................................................................. 93

14.8 ESP-käyrä: sisäyksikkö .............................................................. 94

15 Sanasto 94

16 Kenttäasetukset-taulukko 95

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

1 Yleiset varotoimet

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan. Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista varten.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien tulokset, valmiustilajaksot…

Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti käytettävään paikkaan:

▪ Järjestelmän sammutusohjeet hätätapauksessa

▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite

▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot

Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.

1.2 Asentajalle

1.2.1 Yleistä

Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä käytetään, ota yhteyttä jälleenmyyjään.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun asennat, suoritat kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

1.2.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

1.2.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

1 Yleiset varotoimet

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää

kylmäainetta ilmoitettua määrää enemmän.

▪ Kun kylmäainejärjestelmää ollaan avaamassa,

kylmäainetta TÄYTYY käsitellä soveltuvan lainsäädännön mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin ja tyhjiökuivauksen suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä ”Liquid filling siphon attached”)

Lisää sylinteri pystyasennossa.

Jos Niin

Juoksutusputkea ei ole käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje kylmäainesäiliön venttiili välittömästi. Jos venttiiliä EI suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

Lisää sylinteri ylösalaisin.

1.2.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon korkeampi kuin huonelämpötila, esim. 70°C. Jos suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava sovellettavassa lainsäädännössä määritettyjä turva- ja ympäristövarotoimia.

1.2.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

1.2.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen ON oltava alle 50VDC ennen kuin voit koskea sähköosiin. Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

2 Tietoja asiakirjasta

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII ehtojen täyttyessä.

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana

toimitetun kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne EIVÄT pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

HUOMIO

Virransyöttöä liitettäessä maadoitusliitäntä on tehtävä ennen virroitettujen liitäntöjen tekemistä. Virransyöttöä irrotettaessa virroitetut liitännät täytyy irrottaa ennen maadoitusliitäntää. Johtimien pituuden virransyötön vedonpoiston ja riviliittimen välissä on oltava sellainen, että virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.

HUOMIOITAVAA

Virtajohtoja asennettaessa huomioitavaa:

▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen

(virtajohtojen löysyys voi aiheuttaa epänormaalia kuumenemista).

▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan

kuvan mukaisesti.

▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se

lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu ulkoista painetta.

▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen.

Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.

▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Sisäyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Ulkoyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (ulkoyksikön pakkauksessa)

▪ Asentajan viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot jne.

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Oheislaitteiden liitekirja:

▪ Lisätietoja oheislaitteiden asentamisesta

▪ Muoto: Paperi (sisäyksikön pakkauksessa) + Digitaaliset

tiedostot osoitteessa http://www.daikineurope.com/support-and-

manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

3 Tietoja pakkauksesta

1 2

2.2 Asentajan viiteoppaan yleiskuvaus

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

Tietoja asiakirjasta Asentajalle olevat asiakirjat Tietoja pakkauksesta Yksiköiden purkaminen pakkauksista ja

Tietoja yksiköistä ja lisävarusteista

Käyttökohdeohjeita Järjestelmän eri asennuskokoonpanot Valmistelu Mitä on tehtävä ja tiedettävä ennen

Asennus Mitä on tehtävä ja tiedettävä

Määritykset Mitä on tehtävä ja tiedettävä

Käyttöönotto Mitä on tehtävä ja tiedettävä

Luovutus käyttäjälle Mitä antaa ja selittää käyttäjälle Kunnossapito ja huolto Kuinka pitää yksiköitä kunnossa ja

Vianetsintä Mitä tehdä ongelmatilanteessa Hävittäminen Järjestelmän hävittäminen Tekniset tiedot Järjestelmän tekniset tiedot Sanasto Termien määritelmä Kenttäasetukset-taulukko Asentajan on täytettävä taulukko ja se

ennen asennusta

varusteiden irrottaminen ▪ Yksiköiden tunnistaminen

▪ Yksiköiden ja lisävarusteiden

mahdolliset yhdistelmät

paikan päälle menemistä

järjestelmän asentamista varten

järjestelmän määrittämistä varten asennuksen jälkeen

järjestelmän käyttöönottoa varten määrittämisen jälkeen

huoltaa niitä

on säilytettävä tulevaa tarvetta varten

Huomautus: Myös käyttäjän viiteoppaassa on asentajan asetustaulukko. Asentajan on täytettävä tämä taulukko ja se on annettava käyttäjälle.

3.2 Ulkoyksikkö

3.2.1 Ulkoyksikön purkaminen pakkauksesta

3.2.2 Ulkoyksikön käsittely

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja loukkaantumisvaaran takia.

1 Käsittele yksikköä vasemmalla puolella olevalla nostosilmukalla

ja oikealla puolella olevalla kahvalla. Vedä nostosilmukan molempia puolia yhtä aikaa, jotta nostosilmukka ei irtoa yksiköstä.

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

Tämä luku kuvaa, mitä on tehtävä kun ulko- ja sisäyksikön paketit on toimitettu paikan päälle.

Pidä seuraavat seikat mielessä:

▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä

vaurioiden varalta. Mahdolliset vauriot TÄYTYY ilmoittaa välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

2 Yksikköä käsitellessä:

▪ Pidä nostosilmukan molemmat puolet tasassa. ▪ Pidä selkä suorana.

Asentajan viiteopas

4 Tietoja yksiköistä ja lisävarusteista

ENERG

IJAY IAIE

ENERG

IJAY IAIE

1×1× 1× 1× 2× 1×

da b c e f

1 2

8×

2×

4×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

a a

3 Yksikön kiinnittämisen jälkeen irrota nostosilmukka vetämällä

silmukan toista puolta.

3.2.3 Varusteiden poistaminen ulkoyksiköstä

1 Nosta ulkoyksikköä. Katso "3.2.2 Ulkoyksikön

käsittely"sivulla7.

2 Poista varusteet pakkauksen pohjalta.

3.3.2 Varusteiden poistaminen sisäyksiköstä

a Vesipiirin sulkuventtiilit b Ylipaineohitusventtiili c Yleiset varotoimet d Oheislaitteiden liitekirja e Sisäyksikön asennusopas

f Käyttöopas g Sulkuventtiilien tiivisterenkaat (tilanlämmityksen vesipiirin) h Erikseen hankittavien sulkuventtiilien tiivisterenkaat

(kuumavesipiiri)

i Tiivisteteippi matalajännitejohtojen tuloon

3.3.3 Sisäyksikön käsittely

Käytä takana ja pohjassa olevia kahvoja yksikön kantamiseen.

a Ulkoyksikön asennusopas b Fluorattuja kasvihuonekaasuja koskeva tunnus c Monikielinen fluorattuja kasvihuonekaasuja koskeva tunnus d Energiakilpi e Yksikön kiinnityslevy

f Pultit, mutterit, aluslaatat, jousilaatat ja johtopidike

3.3 Sisäyksikkö

3.3.1 Sisäyksikön purkaminen pakkauksesta

a Yksikön takana olevat kahvat. b Yksikön pohjassa olevat kahvat. Kallista yksikköä varovasti

taaksepäin, jotta kahvat tulevat näkyviin.

4 Tietoja yksiköistä ja

lisävarusteista

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista asioista:

▪ Ulkoyksikön tunnistaminen

▪ Sisäyksikön tunnistaminen

▪ Ulkoyksikön yhdistäminen lisävarusteisiin

▪ Sisäyksikön yhdistäminen lisävarusteisiin

4.2 Tunnistaminen

HUOMIOITAVAA

Kun asennat tai huollat useita yksiköitä samanaikaisesti, varmista, että ET vaihda eri mallien huoltopaneeleita keskenään.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

4 Tietoja yksiköistä ja lisävarusteista

4.2.1 Tunnistetietotarra: ulkoyksikkö

Sijainti

Mallin tunnistus Esimerkki: ERGA06DAV3 A

Koodi Selitys

ER Eurooppalainen jaettu lämpöpumppujen ulkopari G Keskitason lähtöveden lämpötila –ulkoalue: −10~

−20°C A Kylmäaine R32 06 Kapasiteettiluokka DA Mallisarja V3 Virransyöttö A A=itävaltalainen malli

[—]=ei-itävaltalainen malli

4.2.2 Tunnistustarra: Sisäyksikkö

Sijainti

▪ Asennuskiinnikkeet

Katso ohjeita asennukseen tippavesialtaan asennusoppaasta.

Tippavesialtaan lämmitin (EKDPH008CA)

Tippavesialtaan lämmitin estää tippavesialtaan jäätymistä.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen tippavesialtaan lämmittimen asennusoppaasta.

U-palkit (EKFT008D)

U-palkit ovat asennuskiinnikkeitä, joiden päälle ulkoyksikkö voidaan asentaa.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen ulkoyksikön asennusoppaasta.

Hiljaisen äänen suojus (EKLN08A1)

Äänille herkillä alueilla (esimerkiksi makuuhuoneen lähellä) voidaan asentaa hiljaisen äänen suojus hiljentämään ulkoyksikön ääntä.

Voit asentaa hiljaisen äänen suojuksen:

▪ Maassa oleviin kiinnitysjalkoihin. Tämän on kestettävä 200kg.

▪ Seinällä oleviin kiinnikkeisiin. Tämän on kestettävä 200kg.

Jos asennat hiljaisen äänen suojuksen, myös jokin seuraavista varusteista on asennettava:

▪ Suositeltava: tippavesiallas (tippavesialtaan lämmittimellä tai ilman

sitä)

▪ U-palkit

Katso ohjeita asennukseen hiljaisen äänen suojuksen asennusoppaasta.

Mallin tunnistus Esimerkki: EHVH04S23DAVG

Koodi Kuvaus

E Eurooppalainen malli HV Lattialle asennettava sisäyksikkö, jossa on

integroitu säiliö H H=Vain lämmitys 04 Kapasiteettiluokka S Sisäisen säiliön materiaali: ruostumaton teräs 23 Integroidun säiliön tilavuus DA Mallisarja V Malli, jossa on yksivaiheinen legioonalaistautia

estävä lämmitin kuumavesivaraajassa. (Ilman

varalämmitintä tilanlämmityspiirissä.) G G=Harmaa malli

[—]=Valkoinen malli

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle

Tippavesiallas (EKDP008D)

Tippavesiallas vaaditaan keräämään ulkoyksiköstä tippuvaa vettä. Tippavesialtaaseen kuuluvat:

▪ Tippavesiallas

4.3.2 Mahdollisia lisävarusteita sisäyksikölle

Huonetermostaattina toimiva käyttöliittymä (EKRUDAS)

▪ Huonetermostaattina toimivaa käyttöliittymää voidaan käyttää vain

yhdessä sisäyksikköön liitetyn käyttöliittymän kanssa.

▪ Huonetermostaattina toimiva käyttöliittymä on asennettava

huoneeseen, jota haluat sen ohjaavan.

Katso ohjeita asennukseen huonetermostaattina toimivan käyttöliittymän asennus- ja käyttöoppaasta.

Huonetermostaatti (EKRTWA, EKRTR1)

Voit yhdistää valinnaisen huonetermostaatin sisäyksikköön. Tämä termostaatti voi olla joko langallinen (EKRTWA) tai langaton (EKRTR1).

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Langattoman termostaatin etäanturi (EKRTETS)

Voit käyttää langatonta huonelämpötilan anturia (EKRTETS) vain yhdessä langattoman termostaatin kanssa (EKRTR1).

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Digitaalinen I/O-piirilevy (EKRP1HB)

Digitaalinen I/O-piirilevy vaaditaan seuraavia signaaleita varten:

▪ Hälytyslähtö

▪ Tilanlämmityksen/-jäähdytyksen päällä/pois-lähtö

▪ Vaihto ulkoiseen lämmönlähteeseen

Katso asennusohjeita digitaalisen I/O-piirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

5 Käyttökohdeohjeita

Tarvepiirilevy (EKRP1AHTA)

Tarvepiirilevy täytyy asentaa, jos virrankulutuksen hallintaa halutaan ohjata digitaalisten tulojen kautta.

Katso asennusohjeita tarvepiirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Etäsisäanturi (KRCS01-1)

Sisäistä kaukosäätimen anturia käytetään oletuksena huonelämpötilan anturina.

Etäsisäanturi voidaan asentaa lisävarusteena mittaamaan huonelämpötilaa toisessa sijainnissa.

Katso asennusohjeita etäsisäanturin asennusoppaasta ja oheislaitteen liitekirjasta.

TIETOJA

▪ Etäsisäanturia voidaan käyttää vain silloin, kun

kaukosäätimen on määritetty huonetermostaattitoiminto.

▪ Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

Etäulkoanturi (EKRSCA1)

Ulkoyksikön sisällä olevaa anturia käytetään oletuksena ulkolämpötilan mittaamiseen.

Etäulkoanturi voidaan asentaa lisävarusteena mittaamaan ulkolämpötilaa toisessa sijainnissa (esim. suoran auringon auringonvalon välttämiseksi) järjestelmän parempaa toimintaa varten.

Katso ohjeita asennukseen etäulkoanturin asennusoppaasta.

TIETOJA

Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

PC-kaapeli (EKPCCAB)

PC-kaapelin avulla voidaan luoda yhteys sisäyksikön kytkinrasian ja tietokoneen välille. Se antaa mahdollisuuden päivittää sisäyksikön ohjelmisto.

Katso ohjeita asennukseen PC-kaapelin asennusoppaasta ja kohdasta "8Configuration"sivulla46.

Putken taivutussarja (EKHVTC)

Kun sisäyksikkö on asennettu paikkaan, jossa on rajoitetusti tilaa, putken taivutussarja voidaan asentaa sisäyksikön kylmäaineen neste- ja kaasuliitäntöjä varten.

Katso ohjeita asennukseen putken taivutussarjan asennusoppaasta.

Lämpöpumpun konvektori (FWXV)

Katso asennusohjeita lämpöpumppukonvektorin asennusoppaasta ja oheislaitteen liitekirjasta.

Varalämmitin (EKLBUHCB6W1)

Voit asentaa valinnaisen varalämmittimen.

Katso asennusohjeita varalämmittimen asennusoppaasta ja oheislaitteen liitekirjasta.

Lähiverkkosovitin älypuhelinhallintaan + Smart Grid sovelluksiin (BRP069A61)

Voit asentaa tämän lähiverkkosovittimen ja käyttää sitä seuraaviin toimintoihin:

▪ Hallitse järjestelmää älypuhelinsovelluksella.

▪ Käytä järjestelmää erilaisissa Smart Grid -sovelluksissa.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

Lähiverkkosovitin älypuhelinhallintaan (BRP069A62)

Voit asentaa tämän lähiverkkosovittimen hallitaksesi järjestelmää älypuhelinsovelluksella.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät

Sisäyksikkö Ulkoyksikkö

ERGA04 ERGA06 ERGA08

EHVH04 O — — EHVH08 — O O

5 Käyttökohdeohjeita

5.1 Yleiskuvaus: Käyttökohdeohjeita

Käyttökohdeohjeiden tarkoitus on antaa kuva Daikinlämpöpumppujärjestelmän mahdollisuuksista.

HUOMIOITAVAA

▪ Käyttökohdeohjeiden kuvat on tarkoitettu vain viitteiksi,

ja niitä EI tule käyttää tarkkoina hydrauliikkakaavioina. Tarkkoja hydrauliikkamittoja ja tasapainoa EI näytetä, vaan ne ovat asentajan vastuulla.

▪ Voit katsoa luvusta "8 Configuration" sivulla 46

lisätietoja kokoonpanon asetuksista, joilla voit optimoida lämpöpumpun toiminnan.

Tämä luku sisältää käyttökohdeohjeita seuraaviin tilanteisiin:

▪ Tilanlämmitysjärjestelmän asettaminen

▪ Tilanlämmityksen apulämmönlähteen asettaminen

▪ Kuumavesivaraajan asettaminen

▪ Energiamittauksen asettaminen

▪ Virrankulutuksen hallinnan asettaminen

▪ Ulkoisen lämpötila-anturin asettaminen

5.2 Tilanlämmitysjärjestelmän asettaminen

Daikin-lämpöpumppujärjestelmä antaa lähtövettä yhdessä tai useammassa huoneessa oleviin lämmönluovuttajiin.

Koska järjestelmä tarjoaa paljon joustavuutta jokaisen huoneen lämpötilan hallintaan, sinun on ensin vastattava seuraaviin kysymyksiin:

▪ Kuinka monta huonetta Daikin-lämpöpumppujärjestelmä

lämmittää?

▪ Mitä lämmönluovuttajan tyyppejä kussakin huoneessa käytetään

ja mikä niiden suunniteltu lähtöveden lämpötila?

Kun tilanlämmityksen tarpeet ovat selkeät, Daikin suosittelee seuraavien asetusohjeiden noudattamista.

HUOMIOITAVAA

Jos ulkoista huonetermostaattia käytetään, ulkoinen huonetermostaatti hallitsee huoneen jäätymissuojaa. Huoneen jäätymissuoja on mahdollinen kuitenkin vain silloin, kun yksikön käyttöliittymän lähtöveden lämpötilan hallinta on kytketty PÄÄLLE.

TIETOJA

Jos ulkoista huonetermostaattia käytetään ja huoneen jäätymissuoja on taattava kaikissa olosuhteissa, Hätä [9.5] on asetettava tilaan Automaattinen.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

5 Käyttökohdeohjeita

5.2.1 Yksi huone

Lattialämmitys tai lämpöpatterit –Langallinen huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Huonetermostaattina käytettävä käyttöliittymä

▪ Päähuoneen huonelämpötilaa hallitaan huonetermostaattina

käytettävällä kaukosäätimellä (valinnainen varuste EKRUDAS).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02]

2 (Huonetermostaatti): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (Yksittäisalue): Pää

B Yksittäinen huone

a Langattoman ulkoisen huonetermostaatin vastaanotin b Langaton ulkoinen huonetermostaatti

▪ Huonelämpötilaa ohjaa langaton ulkoinen huonetermostaatti

(oheislaite EKRTR1).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [2.A]

▪ Koodi: [C-05]

Edut

▪ Langaton. Ulkoinen Daikin-huonetermostaatti on saatavilla

langattomana versiona.

▪ Tehokas. Vaikka ulkoinen huonetermostaatti lähettää vain

PÄÄLLE/POIS-signaalit, se on erityisesti suunniteltu lämpöpumppujärjestelmäävarten.

1 (Ulkoinen huonetermostaatti): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (Yksittäisalue): Pää

1 (1 kontakti): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Lämpöpumpun konvektorit

Asennus

Edut

▪ Mukavin ja tehokkain. Älykäs huonetermostaattitoiminto voi

vähentää tai lisätä haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio). Seurauksena on:

▪ Vakaa huonelämpötila, joka vastaa haluttua lämpötilaa

(mukavampi)

▪ Vähemmän PÄÄLLE/POIS-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ Alhaisin mahdollinen lähtöveden lämpötila (tehokkaampi)

▪ Helppo. Voit helposti asettaa halutun huonelämpötilan

käyttöliittymästä:

▪ Päivittäisiä tarpeita varten voit käyttää esiasetettuja arvoja ja

ajastimia.

▪ Jos päivittäisistä tarpeista tarvitsee poiketa, voit väliaikaisesti

ohittaa esiasetetut arvot ja ajastimet käyttämällä lomatilaa…c

Lattialämmitys tai lämpöpatterit –Langaton huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Tilanlämmityksen tarvesignaali lähetetään yhteen sisäyksikön

digitaalisista tuloista (X2M/35 ja X2M/30).

▪ Tilan käyttötila lähetetään lämpöpumpun konvektoreihin yhdestä

sisäyksikön digitaalisesta lähdöstä (X2M/4 ja X2M/3).

TIETOJA

Kun käytät useita lämpöpumpun konvektoreita, varmista, että jokainen vastaanottaa infrapunasignaalin lämpöpumpun konvektorien kaukosäätimestä.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02]

1 (Ulkoinen huonetermostaatti): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (Yksittäisalue): Pää

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

5 Käyttökohdeohjeita

B C

Asetus Arvo

Pääalueen ulkoinen

huonetermostaatti:

▪ #: [2.A]

▪ Koodi: [C-05]

Edut

▪ Tehokas. Ihanteellinen energiatehokkuus interlink-toiminnon

ansiosta.

▪ Tyylikäs.

1 (1 kontakti): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Yhdistelmä: Lattialämmitys + Lämpöpumpun konvektorit

▪ Tilanlämmityksen suorittaa:

▪ Lattialämmitys

▪ Lämpöpumpun konvektorit

Asennus

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue

Jos vain yksi lähtöveden lämpötila-alue tarvitaan, koska kaikkien lämmönluovuttajien suunniteltu lähtöveden lämpötila on sama, ET tarvitse sekoitusventtiiliasemaa (kustannustehokasta).

Esimerkki: Jos lämpöpumppujärjestelmää käytetään lämmittämään yhtä lattiaa, kun kaikissa huoneissa on samat lämmönluovuttajat.

Lattialämmitys tai lämpöpatterit –Termostaattiset venttiilit

Jos lämmität huoneita lattialämmityksellä tai lämpöpattereilla, yleinen tapa on hallita päähuoneen lämpötilaa termostaatilla (joka voi olla joko kaukosäädin tai ulkoinen huonetermostaatti), kun muita huoneita hallitaan niin kutsutuilla termostaattisilla venttiileillä, jotka avautuvat tai sulkeutuvat huonelämpötilan mukaan.

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Lämpöpumpun konvektorien kaukosäädin

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Tilanlämmityksen tarvesignaali lähetetään yhteen sisäyksikön

digitaalisista tuloista (X2M/35 ja X2M/30).

▪ Tilankäyttötila lähetetään lämpöpumpun konvektoreihin yhdestä

sisäyksikön digitaalisesta lähdöstä (X2M/4 ja X2M/3).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [2.A]

▪ Koodi: [C-05]

1 (Ulkoinen huonetermostaatti): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (Yksittäisalue): Pää

1 (1 kontakti): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

▪ Päähuoneen lattialämmitys on liitetty suoraan sisäyksikköön.

▪ Päähuoneen huonelämpötilaa hallitaan huonetermostaattina

käytettävällä kaukosäätimellä (valinnainen varuste EKRUDAS).

▪ Termostaattiventtiili asennetaan ennen lattialämmitystä jokaiseen

muuhun huoneeseen.

TIETOJA

Huomioi tilanteet, joissa päähuonetta voidaan lämmittää toisella lämmönlähteellä. Esimerkki: tulisijat.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02]

Edut

▪ Helppo. Sama asennus kuin yhdelle huoneelle, mutta

termostaattiventtiilien kanssa.

2 (Huonetermostaatti): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (Yksittäisalue): Pää

Edut

▪ Tehokas. Lattialämmityksen suorituskyky on paras, kun käytössä

on Altherma LT.

▪ Mukava. Kahden lämmönluovuttajan yhdistelmä tarjoaa

lattialämmityksen loistavanlämmitysmukavuuden.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

5 Käyttökohdeohjeita

B C

a a

B C

Lattialämmitys tai lämpöpatterit –Useita ulkoisia huonetermostaatteja

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti

b Ohitusventtiili

▪ Jokaiseen huoneeseen asennetaan sulkuventtiili (ei sisälly

toimitukseen), jotta lähtöveden syöttöä vältettäisiin, kun lämmitystarvetta ei ole.

▪ Ohitusventtiili on asennettava, jotta vesi voi kiertää silloin, kun

kaikki sulkuventtiilit on suljettu. Luotettavan toiminnan takaamiseksi on varmistettava veden minimivirtausnopeus kohdassa olevan taulukon "Vesimäärän ja virtausnopeuden tarkistaminen" mukaisesti "6.4 Vesiputkiston

valmistelu"sivulla25..

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että kunkin termostaatin käyttötilan on vastattava sisäyksikköä.

▪ Huonetermostaatit liitetään sulkuventtiileihin, mutta niiden EI

tarvitse olla liitettyjä sisäyksikköön. Sisäyksikkö antaa lähtövettä jatkuvasti, ja lähtöveden ajastin on mahdollista ohjelmoida.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [4.4]

▪ Koodi: [7-02]

0 (Lähtövesi): Yksikön toiminta päätetään lähtöveden lämpötilan perusteella.

0 (Yksittäisalue): Pää

C Huone 2

a Lämpöpumpun konvektorien kaukosäädin

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1 ja X2M/4). Sisäyksikkö antaa lähtöveden vain silloin, kun sille on todellista tarvetta.

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

1 (Ulkoinen huonetermostaatti): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (Yksittäisalue): Pää

▪ #: [4.4]

▪ Koodi: [7-02]

Edut

Verrattuna yhden huoneenlämpöpumpun konvektoreihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle lämpöpumpun konvektorienkaukosäätimen avulla.

Yhdistelmä: Lattialämmitys + Lämpöpumpun konvektorit – Useita huoneita

Asennus

Edut

Verrattuna yhdenhuoneen lattialämmitykseen tai lämpöpattereihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle huonetermostaattien avulla.

Lämpöpumpunkonvektorit – useita huoneita

Asennus

A Päälähtöveden lämpötila-alue B Huone 1

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti b Lämpöpumpun konvektorien kaukosäädin

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita:

lämpöpumpun konvektorit liitetään suoraan sisäyksikköön.

▪ Jokainen huone, jossa on lattialämmitys: sulkuventtiili (ei sisälly

toimitukseen) asennetaan ennen lattialämmitystä: Se estää kuuman veden tuloa, kun huoneessa ei ole lämmitystarvetta.

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita: haluttu

lämpötila asetetaan lämpöpumpun konvektorien kaukosäätimellä.

▪ Jokainen huone, jossa on lattialämmitys: haluttu lämpötila

asetetaan ulkoisella huonetermostaatilla (langallinen tai langaton).

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että jokaisen ulkoisen huonetermostaatin käyttötilan ja lämpöpumpun konvektorien kaukosäätimen on vastattava sisäyksikköä.

Asentajan viiteopas

5 Käyttökohdeohjeita

a a

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

0 (Lähtövesi): Yksikön toiminta päätetään lähtöveden lämpötilan perusteella.

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

0 (Yksittäisalue): Pää

▪ #: [4.4]

▪ Koodi: [7-02]

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta

Jos kuhunkin huoneeseen valitut lämmönluovuttajat on suunniteltu eri lähtöveden lämpötiloille, voit käyttää eri lähtöveden lämpötilaalueita (korkeintaan 2).

Tässä asiakirjassa:

▪ Pääalue = Alue, jossa on alhaisin suunniteltu lämpötila

▪ Lisäalue = Alue, jossa on korkein suunniteltu lämpötila

HUOMIO

Kun lähtöveden alueita on useampi kuin yksi, pääalueelle on AINA asennettava sekoitusventtiiliasema vähentämään (lämmityksessä) lähtöveden lämpötilaa, kun lisäalueella on tarvetta.

Tyypillinen esimerkki:

Huone (alue) Lämmönluovuttajat:

Olohuone (pääalue) Lattialämmitys: 35°C Makuuhuoneet (lisäalue) Lämpöpumpun konvektorit: 45°C

Asennus

A Lähtöveden lämpötilan lisäalue B Huone 1 C Huone 2 D Päälähtöveden lämpötila-alue E Huone 3

a Lämpöpumpun konvektorien kaukosäädin b Huonetermostaattina käytettävä käyttöliittymä c Sekoitusventtiiliasema d Paineensäätöventtiili

suunniteltu lämpötila

TIETOJA

Paineensäätöventtiili tulee ottaa käyttöön ennen sekoitusventtiiliasemaa. Tämä takaa oikean veden virtaustasapainon lähtöveden päälämpötila-alueella ja lähtöveden lisälämpötila-alueella suhteessa kummankin lämpötila-alueen vaadittuun kapasiteettiin.

▪ Pääalue:

▪ Sekoitusventtiiliasema asennetaan ennen lattialämmitystä.

▪ Sekoitusventtiiliaseman pumppua hallitaan sisäyksikön päälle/

pois-signaalilla (X2M/29 ja X2M/21; tavallinen suljettu sulkuventtiilin lähtö).

▪ Huonelämpötilaa hallitaan käyttöliittymästä, jota käytetään

huonetermostaattina (valinnainen varuste EKRUDAS).

▪ Lisäalue:

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun konvektorien

kaukosäätimellä kullekin huoneelle.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/35 ja X2M/30). Sisäyksikkö antaa halutun lisälähtöveden vain silloin, kun sille on todellista tarvetta.

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että lämpöpumpun konvektorien jokaisen käyttötilan on vastattava sisäyksikköä.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [2.9]

▪ Koodi: [C-07]

2 (Huonetermostaatti): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

Huomautus:

▪ Päähuone = kaukosäädintä

käytetään huonetermostaattina

▪ Muut huoneet = ulkoinen

huonetermostaattitoiminto

Veden lämpötila-alueiden määrä:

1 (Kaksoisalue): Pää + lisä

▪ #: [4.4]

▪ Koodi: [7-02] Lämpöpumpunkonvektorit:

Lisäalueen ulkoinen huonetermostaatti:

▪ #: [3.A]

1 (1 kontakti): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/

pois-ehdon. ▪ Koodi: [C-06] Sulkuventtiilin lähtö Aseta noudattamaan pääalueen

lämpötarvetta. Sekoitusventtiiliasema Aseta haluttu päälähtöveden

lämpötila.

Edut

▪ Mukava.

▪ Älykäs huonetermostaattitoiminto voi vähentää tai lisätä

haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio).

▪ Kahden lämmönluovuttajajärjestelmän yhdistelmä tuottaa

loistavan lämmitysmukavuuden lattialämmitykseen ja nopean ilmanlämmityksen lämpöpumppukonvektoreille (esim. olohuone=lattialämmitys ja makuuhuone=konvektori (ei jatkuvaa lämmitystä)).

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

5 Käyttökohdeohjeita

a b c e f

g h j

FHL1

FHL2

FHL3

▪ Tehokas.

▪ Tarpeesta riippuen sisäyksikkö antaa erilämpöistä lähtövettä,

joka vastaa eri lämmönluovuttajien suunniteltua lämpötilaa.

▪ Lattialämmityksen suorituskyky on paras, kun käytössä on

Altherma LT.

5.3 Tilanlämmityksen apulämmönlähteen asettaminen

▪ Tilanlämmityksen voi suorittaa:

▪ Sisäyksikkö

▪ Järjestelmään liitetty apukuumavesivaraaja (ei sisälly

toimitukseen)

▪ Kun huonetermostaatti vaatii lämmitystä, sisäyksikkö tai

apukuumavesivaraaja aloittaa toiminnan ulkolämpötilan mukaan (ulkoiseen lämmönlähteeseen vaihdon tila). Kun lupa annetaan apukuumavesivaraajalle, sisäyksikön tilanlämmitys kytketään pois päältä.

▪ Bivalenttinen toiminta on mahdollista vain tilanlämmitykselle, EI

kuuman veden tuottamiselle. Kuumaa vettä tuotetaan aina sisäyksikköön liitetyssä kuumavesivaraajassa.

TIETOJA

▪ Lämpöpumpun lämmitystoiminnan aikana

lämpöpumppu on toiminnassa saavuttaakseen kaukosäätimen kautta asetetun halutun lämpötilan. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan.

▪ Apukuumavesivaraajaan lämmitystoiminnan aikana

apukuumavesivaraaja toimii saavuttaakseen apukuumavesivaraajan säätimen kautta asetetun halutun veden lämpötilan.

Asennus

▪ Ota apukuumavesivaraaja käyttöön seuraavasti:

l Pumpun termostaattiventtiili (ei sisälly toimitukseen)

m Kuumavesivaraaja

n Lämmönvaihtimen kierukka

FHL1...3 Lattialämmitys

HUOMIOITAVAA

▪ Varmista, että apukuumavesivaraaja ja sen integrointi

järjestelmään täyttävät sovellettavan lainsäädännön.

▪ Daikin EI ole vastuussa

apukuumavesivaraajajärjestelmän virheellisistä tai vaarallisista tilanteista.

▪ Varmista, että lämpöpumpun paluuveden lämpötila EI ylitä

lämpötilaa 55°C. Toimi seuraavasti:

▪ Aseta haluttu veden lämpötila apukuumavesivaraajan

säätimestä korkeintaan lämpötilaan 55°C.

▪ Asenna termostaattiventtiili lämpöpumpun

paluuvesivirtaukseen.

▪ Aseta termostaattiventtiili sulkeutumaan lämpötilan 55°C

yläpuolella ja avautumaan lämpötilan 55°C alapuolella.

▪ Asenna takaiskuventtiilit.

▪ Varmista, että vesipiirissä on vain yksi paisunta-astia. Paisunta-

astia on asennettu valmiiksi sisäyksikköön.

▪ Asenna digitaalinen I/O-piirilevy (lisävaruste EKRP1HB).

▪ Liitä digitaalisen I/O-piirilevyn X1 ja X2 (vaihto ulkoiseen

lämmönlähteeseen) apukuumavesivaraajan termostaattiin.

▪ Katso lämmönluovuttajien asentamiseen liittyen kohta

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla10.

Määritykset

Käyttöliittymän kautta (apuohjelma):

▪ Aseta bivalenttisen järjestelmän käyttö ulkoiseksi

lämmönlähteeksi.

▪ Aseta bivalenttinen lämpötila ja hystereesi.

HUOMIOITAVAA

▪ Varmista, että bivalenttisessa hystereesissä on

riittävästi erotusta, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Koska ulkoyksikön ilmatermistori mittaa ulkolämpötilan,

asenna ulkoyksikkö varjoon, jotta suora auringonvalo EI vaikuta siihen tai käynnistä ja sammuta sitä.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

a Ulkoyksikkö

b Sisäyksikkö

c Lämmönvaihdin

d Legioonalaistautia estävä lämmitin

e Pumppu

f Sulkuventtiili g Moottoroitu 3‑tieventtiili h Takaiskuventtiili (ei sisälly toimitukseen)

i Sulkuventtiili (ei sisälly toimitukseen)

j Kollektori (ei sisälly toimitukseen)

k Apukuumavesivaraaja (ei sisälly toimitukseen)

Apukoskettimen käynnistämä vaihto ulkoiseen lämmönlähteeseen

▪ Mahdollinen vain ulkoisessa huonetermostaatin hallinnassa JA

yhdellä lähtöveden lämpötila-alueella (katso

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla10).

▪ Apukosketin voi olla:

▪ Ulkolämpötilatermostaatti

▪ Sähkötariffikosketin

▪ Manuaalisesti käytettävä kosketin

▪ …

▪ Asennus: Liitä seuraava kenttäjohdotus:

Asentajan viiteopas

5 Käyttökohdeohjeita

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

3530 X Y

Indoor

FHL1

FHL2

FHL3

a b c hh if

BTIKuumavesivaraajan termostaatin tulo

A Apukosketin (yleensä suljettu)

H Lämmitystarpeen huonetermostaatti (lisävaruste) K1A Sisäyksikön aktivoinnin apurele (ei sisälly toimitukseen) K2A Kuumavesivaraajan aktivoinnin apurele (ei sisälly

toimitukseen)

Indoor Sisäyksikkö

Auto Automaattinen

Boiler Kuumavesisäiliö

HUOMIOITAVAA

▪ Varmista, että apukoskettimessa on riittävästi erotusta

tai aikaviivettä, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Jos apukosketin on ulkolämpötilatermostaatti, asenna

termostaatti varjoon, jotta suora auringonvalo EI vaikuta siihen tai käynnistä ja sammuta sitä.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

5.4.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan asettaminen

Ihmiset kokevat veden kuumana, kun sen lämpötila on 40°C. Sen vuoksi kuuman veden kulutus ilmaistaan vastaavana kuuman veden tilavuutena lämpötilassa 40°C. Voit kuitenkin asettaa kuumavesivaraajan lämpötilan korkeammaksi (esimerkiksi 53°C), joka sitten sekoitetaan kylmään veteen (esimerkiksi 15°C).

Kuumavesivaraajan halutun lämpötilan asettaminen: 1 Kuuman veden kulutuksen määrittäminen (vastaava kuuman

veden tilavuus lämpötilassa 40°C).

2 Kuumavesivaraajan halutun lämpötilan määrittäminen.

Kuuman veden kulutuksen määrittäminen

Vastaa seuraaviin kysymyksiin ja laske kuuman veden kulutus (vastaava kuuman veden tilavuus lämpötilassa 40°C) käyttämällä tyypillisiä veden tilavuuksia:

Kysymys Tyypillinen veden tilavuus

Kuinka monta suihkua tarvitaan päivittäin?

Kuinka monta kylpyä tarvitaan päivittäin?

Kuinka paljon vettä tarvitaan keittiön lavuaarissa päivittäin?

Onko muita kuuman veden tarpeita?

1suihku = 10min × 10l/min = 100l

1 kylpy = 150 l

1lavuaari = 2min × 5l/min = 10l

—

5.4 Kuumavesivaraajan asettaminen

Kuumavesivaraaja on integroitu sisäyksikköön ja se sisältää 2,4kW:n legioonalaistautia estävän lämmittimen. Legioonalaistautia estävä lämmitin sisältää 2 turvalaitetta: lämpösuoja ja lämpösulake. Jos tietty lämpötila ylitetään, turvalaitteet poistavat legioonalaistautia estävän lämmittimen käytöstä.

5.4.1 Järjestelmän kaavio –Integroitu

Asentajan viiteopas

kuumavesivaraaja

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Legioonalaistautia estävä lämmitin e Pumppu

f Moottoroitu 3‑tieventtiili g Kuumavesivaraaja h Sulkuventtiili

i Kollektori (ei sisälly toimitukseen)

FHL1...3 Lattialämmitys

UI Käyttöliittymä

Esimerkki: Jos perheen (4 henkeä) kuuman veden päivittäinen

käyttö on seuraavanlainen:

▪ 3 suihkua

▪ 1 kylpy

▪ 3 lavuaarillista

Silloin kuuman veden kulutus = (3×100 l) + (1×150 l) + (3×10l) = 480l

Kuumavesivaraajan tilavuuden ja halutun lämpötilan määrittäminen

Kaava Esimerkki

V1=V2+V2×(T2−40)/(40−T1) Jos:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Silloin V1= 280l

V2=V1×(40−T1)/(T2−T1) Jos:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Silloin V2 = 307l

V1Kuuman veden kulutus (vastaava kuuman veden tilavuus

lämpötilassa 40°C)

V2Vaadittu kuuman veden tilavuus vain kerran

lämmitettäessä T2Kuumavesivaraajan lämpötila T1Kylmän veden lämpötila

Mahdolliset kuumavesivaraajan tilavuudet

Tyyppi Mahdolliset tilavuudet

Integroitu kuumavesivaraaja ▪ 230l

Energiansäästövinkkejä

▪ Jos kuuman veden kulutus vaihtelee päivittäin, voit ohjelmoida

viikoittaisen ajastimen ja asettaa erilaiset halutut kuumavesivaraajan lämpötilat kullekin päivälle.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

5 Käyttökohdeohjeita

c f

d f

e g

▪ Mitä alhaisempi kuumavesivaraajan lämpötila on, sitä

kustannustehokkaampi se on. Valitsemalla suuremman kuumavesivaraajan voit alentaa haluttua kuumavesivaraajan lämpötilaa.

▪ Lämpöpumppu voi itsessään tuottaa korkeintaan kuumaa vettä,

jonka lämpötila on 55°C (50°C jos ulkolämpötila on alhainen). Kuumavesivaraajaan integroitu sähkövastus (legioonalaistautia estävä lämmitin) voi lisätä tätä lämpötilaa. Se kuitenkin kuluttaa enemmän energiaa. Daikin suosittelee halutun kuumavesivaraajan lämpötilan asettamista lämpötilaa 55°C alhaisemmaksi, jotta voit välttyä sähkövastuksen käytöltä. Legioonalaistautia estävä lämmitin:

▪ Käytetään hätälämmittimenä.

▪ Käytetään, kun kuumavesivaraajan desinfiointitoiminto on

käytössä.

▪ Voi auttaa ulkoyksikön sulatustoiminnossa.

▪ Mitä suurempi ulkolämpötila on, sitä parempi lämpöpumpun

suorituskyky on.

▪ Jos energian hinta on sama päivisin ja öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä päivisin.

▪ Jos energian hinta on alhaisempi öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä öisin.

▪ Kun lämpöpumppu tuottaa kuumaa vettä, se ei voi lämmittää tilaa.

Kun tarvitset samaan aikaan kuumaa vettä ja tilanlämmitystä, Daikin suosittelee tuottamaan kuuman veden öisin, jolloin tilanlämmityksen tarve on alhaisempi.

5.4.3 Asennus ja kokoonpano – Kuumavesivaraaja

▪ Suurta kuuman veden kulutusta varten kuumavesivaraajaa voi

lämmittää useita kertoja päivässä.

▪ Voit lämmittää kuumavesivaraajan haluttuun kuumavesivaraajan

lämpötilaan seuraavilla energialähteillä:

▪ Lämpöpumpun termodynaaminen jakso

▪ Legioonalaistautia estävä lämmitin

▪ Jos haluat tietoja energiankulutuksen optimoinnista kuuman

veden tuottamista varten, katso "8Configuration"sivulla46.

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten

Asennus

▪ Voit ohjelmoida ajastimen kuumavesipumpun hallintaan

kaukosäätimestä. Voit katsoa lisätietoja käyttäjän viiteoppaasta.

5.4.5 Kuumavesipumppu desinfiointia varten

Asennus

a Sisäyksikkö b Kuumavesivaraaja c Kuumavesipumppu (ei sisälly toimitukseen) d Lämmitinelementti (ei sisälly toimitukseen) e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen) g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä

j Legioonalaistautia estävä lämmitin

▪ Kuumavesipumppu on hankittava erikseen ja sen asennus on

asentajan vastuulla.

▪ Kuumavesivaraajan lämpötila voidaan asettaa korkeintaan

lämpötilaan 70°C. Jos sovellettava lainsäädäntö vaatii korkeamman lämpötilan desinfiointiin, voit liittää kuumavesipumpun ja lämmitinelementin edellä osoitetulla tavalla.

▪ Jos sovellettava lainsäädäntö vaatii vesiputkien desinfioinnin

hanaan saakka, voit liittää kuumavesipumpun ja lämmitinelementin (tarvittaessa) edellä osoitetulla tavalla.

Määritykset

Sisäyksikkö voi ohjata kuumavesipumpun toimintaa. Katso lisätietoja kohdasta "8Configuration"sivulla46.

5.5 Energiamittauksen asettaminen

▪ Voit lukea seuraavat energiatiedot kaukosäätimen kautta:

▪ Tuotettu lämpö

▪ Kulutettu energia

▪ Voit lukea energiatiedot:

▪ Tilanlämmitystä varten

▪ Kuuman veden tuotantoa varten

▪ Voit lukea energiatiedot:

▪ Kuukautta kohden

▪ Vuotta kohden

TIETOJA

Laskettu tuotettu lämpö ja kulutettu energia ovat arvioita eikä niiden tarkkuutta voida taata.

a Sisäyksikkö

b Kuumavesivaraaja

c Kuumavesipumppu (ei sisälly toimitukseen)

f Suihku (ei sisälly toimitukseen) g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä

j Legioonalaistautia estävä lämmitin

▪ Kun kuumavesipumppu liitetään, hanasta saa välittömästi kuumaa

vettä.

▪ Kuumavesipumppu ja asennus eivät sisälly toimitukseen ja ne

ovat asentajan vastuulla.

▪ Lisätietoja kiertoliitännän liittämisestä: katso

"7Asennus"sivulla29.

Määritykset

5.5.1 Tuotettu lämpö

TIETOJA

Tuotetun lämmön laskemiseen käytettävät anturit kalibroidaan automaattisesti.

▪ Soveltuu kaikkiin malleihin.

▪ Tuotettu lämpö lasketaan sisäisesti ja sen perustana ovat:

▪ Lähtö- ja tuloveden lämpötila

▪ Virtausnopeus

▪ Legioonalaistautia estävän lämmittimen virrankulutus

kuumavesivaraajassa

▪ Katso lisätietoja kohdasta "8Configuration"sivulla46.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

5 Käyttökohdeohjeita

c c

c c d



▪ Asennus ja määritykset:

▪ Lisävarusteita ei tarvita.

▪ Mittaa legioonalaistautia estävän lämmittimen kapasiteetti

(resistanssimittaus) ja aseta kapasiteetti käyttöliittymästä. Esimerkki: Jos mittaat legioonalaistautia estävän lämmittimen resistanssiksi 24 Ω, lämmittimen kapasiteetti 230 V:lla on 2200W.

5.5.2 Kulutettu energia

Voit käyttää seuraavia tapoja määrittämään kulutetun energian:

▪ Laskeminen

▪ Mittaaminen

TIETOJA

Et voi yhdistää kulutetun energian laskemista (esimerkiksi legioonalaistautia estävä lämmitin) ja kulutetun energian mittaamista (esimerkiksi ulkoyksikkö). Jos teet niin, energiatiedot eivät ole kelvollisia.

Kulutetun energian laskeminen

▪ Kulutettu energia lasketaan sisäisesti ja sen perustana ovat:

▪ Ulkoyksikön todellinen virtatulo

▪ Varalämmittimen (jos käytössä) ja legioonalaistautia estävän

lämmittimen asetettu kapasiteetti

▪ Jännite

▪ Asennus ja määritykset: Tarkkoja energiatietoja varten mittaa

kapasiteetti (resistanssimittaus) ja aseta kaukosäätimellä kapasiteetti kohteille:

▪ Varalämmitin (vaihe1 ja vaihe2) (jos käytössä)

▪ Legioonalaistautia estävä lämmitin

Kulutetun energian mittaaminen

▪ Soveltuu kaikkiin malleihin.

▪ Suositeltu tapa suuremman tarkkuuden vuoksi.

▪ Vaatii ulkoisia virtamittareita.

▪ Asennus ja määritykset: Jos käytät sähköisiä virtamittareita, aseta

pulssien määrä/kWh kullekin mittarille kaukosäätimestä.

TIETOJA

Kun mittaat sähköistä virrankulutusta, varmista, että sähköiset virtamittarit kattavat järjestelmän KOKO virtatulon.

5.5.3 Normaalin kWh-taksan virransyöttö

Yleinen sääntö

Yksi koko järjestelmän kattava virtamittari riittää.

Asennus

Liitä virtamittari kohtiin X5M/5 ja X5M/6.

Virtamittarin tyyppi

Jos käytössä on… Ota käyttöön… virtamittari

▪ Yksivaiheinen ulkoyksikkö

▪ Ei varalämmitintä tai

valinnainen varalämmitin, joka saa virran yksivaiheisesta verkosta

Muissa tilanteissa (eli kolmivaiheinen ulkoyksikkö ja/tai valinnainen varalämmitin liitetty kolmivaiheiseen verkkoon)

Asentajan viiteopas

Yksivaiheinen

Kolmivaiheinen

Esimerkki

Yksivaiheinen virtamittari Kolmivaiheinen virtamittari

A Ulkoyksikkö

B Sisäyksikkö

C Kuumavesivaraaja

a Sähkökaappi (L1/N)

b Virtamittari (L1/N)

c Sulake (L1/N)

d Ulkoyksikkö (L1/N)

e Sisäyksikkö (L1/N)

f Varalämmitin (L1/N)

(valinnainen)

g Legioonalaistautia estävä lämmitin (L1/N)

A Ulkoyksikkö

B Sisäyksikkö

C Kuumavesivaraaja

a Sähkökaappi (L1/L2/L3/N)

b Virtamittari (L1/L2/L3/N)

c Sulake (L1/L2/L3/N)

d Sulake (L1/N)

e Ulkoyksikkö (L1/L2/L3/N)

f Sisäyksikkö (L1/L2/L3/N)

g Varalämmitin (L1/L2/L3/N)

(valinnainen)

h Legioonalaistautia estävä lämmitin (L1/N)

Poikkeus

▪ Voit käyttää toista virtamittaria jos:

▪ Yhden mittarin virtaa-ala ei riitä.

▪ Sähkömittaria ei voi asentaa helposti sähkökaappiin.

▪ 230V:n ja 400V:n kolmivaiheiset verkot on yhdistetty (erittäin

harvinaista), jolloin useampaa virtamittaria on käytettävä teknisten rajoitusten takia.

▪ Liittäminen ja asennus:

▪ Liitä toinen virtamittari kohtiin X5M/3 ja X5M/4.

▪ Molempien mittarien virrankulutustiedot lisätään ohjelmistossa,

joten sinun EI tarvitse asettaa, minkä virrankulutuksen mikäkin mittari kattaa. Sinun tarvitsee vain asettaa molempien mittarien pulssien määrä.

▪ Katso luvusta "5.5.4Toivotun kWh-taksan virransyöttö"sivulla18

esimerkki kahdesta virtamittarista.

5.5.4 Toivotun kWh-taksan virransyöttö

Yleinen sääntö

▪ Virtamittari1: Mittaa ulkoyksikköä.

▪ Virtamittari 2: Mittaa loppuja (eli sisäyksikkö, valinnainen

varalämmitin ja legioonalaistautia estävä lämmitin).

Asennus

▪ Liitä virtamittari1 kohtiin X5M/5 ja X5M/6.

▪ Liitä virtamittari2 kohtiin X5M/3 ja X5M/4.

Virtamittarin tyypit

▪ Virtamittari 1: Yksi- tai kolmivaiheinen virtamittari ulkoyksikön

virransyötön mukaan.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

▪ Virtamittari2:

e efe



0 1

A8P

DI4

DI3

DI1

▪ Jos käytössä ei ole valinnaista varalämmitintä tai käytössä on

yksivaiheinen varalämmitinkokoonpano, käytä yksivaiheista virtamittaria.

▪ Käytä muissa tilanteissa kolmivaiheista virtamittaria.

Esimerkki

Yksivaiheinen ulkoyksikkö ja valinnainen kolmivaiheinen varalämmitin:

A Ulkoyksikkö B Sisäyksikkö C Kuumavesivaraaja

a Sähkökaappi (L1/N): Toivotun kWh-taksan virransyöttö

b Sähkökaappi (L1/L2/L3/N): Tavallisen kWh-taksan

virransyöttö

c Virtamittari (L1/N)

d Virtamittari (L1/L2/L3/N)

e Sulake (L1/N)

f Sulake (L1/L2/L3/N) g Ulkoyksikkö (L1/N) h Sisäyksikkö (L1/N)

i Varalämmitin (L1/L2/L3/N) (valinnainen)

j Legioonalaistautia estävä lämmitin (L1/N)

5.6 Virrankulutuksen hallinnan asettaminen

▪ Virrankulutuksen hallinta:

▪ Mahdollistaa koko järjestelmän virrankulutuksen hallinnan

(ulkoyksikön, sisäyksikön, legioonalaistautia estävän lämmittimen ja valinnaisen varalämmittimen summa).

▪ Kokoonpano: Aseta kaukosäätimestä tehon rajoitustaso ja

kuinka se on saavutettava.

▪ Tehon rajoitustaso voidaan ilmaista jommallakummalla

seuraavista tavoista:

▪ Suurin virrantarve (A)

▪ Suurin ottoteho (kW)

▪ Tehon rajoitustaso voidaan aktivoida jommallakummalla

seuraavista tavoista:

▪ Pysyvästi

▪ Digitaalisten tulojen kautta

5 Käyttökohdeohjeita

PiOttoteho

t Aika

DI Digitaalinen tulo (tehon rajoitustaso)

a Tehon rajoitus aktiivinen b Todellinen ottoteho

Asennus ja määritykset

▪ Lisävarusteita ei tarvita.

▪ Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä

kohdassa [9.9] (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla46):

▪ Valitse jatkuva rajoitustila

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina)

▪ Aseta haluttu tehon rajoitustaso

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla

Tehon rajoitus on hyödyllistä myös yhdessä energianhallintajärjestelmän kanssa.

Koko Daikin-järjestelmän tehoa tai virtaa rajoitetaan dynaamisesti digitaalisten tulojen avulla (enintään neljä vaihetta). Kukin tehon rajoitustaso asetetaan kaukosäätimellä rajoittamalla jompaakumpaa seuraavista:

▪ Virta (A)

▪ Ottoteho (kW)

Energianhallintajärjestelmä (ei sisälly toimitukseen) päättää tietyn tehon rajoitustason aktivoinnista. Esimerkki: Koko talon suurimman tehon rajoittaminen (valaistus, kodinkoneet, tilanlämmitys…).

A Ulkoyksikkö B Sisäyksikkö C Kuumavesivaraaja D Energianhallintajärjestelmä

a Tehon rajoituksen aktivointi (4 digitaalista tuloa) b Legioonalaistautia estävä lämmitin

5.6.1 Pysyvä tehon rajoitus

Pysyvä tehon rajoitus on hyödyllinen varmistamaan järjestelmän suurin teho- tai virtatulo. Joissakin maissa lainsäädäntö rajoittaa tilanlämmityksen ja kuuman veden tuoton suurinta virrankulutusta.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

PiOttoteho

t Aika

DI Digitaaliset tulot (tehon rajoitustasot)

a Tehon rajoitus aktiivinen b Todellinen ottoteho

Asennus

▪ Tarvepiirilevy (lisävaruste EKRP1AHTA) vaaditaan.

Asentajan viiteopas

6 Valmistelu

A B C

▪ Korkeintaan neljää digitaalista tuloa käytetään vastaavan tehon

rajoitustason aktivoimiseen:

▪ DI1 = heikoin rajoitus (suurin energiankulutus)

▪ DI4 = voimakkain rajoitus (alhaisin energiankulutus)

▪ Katso johdotuskaaviosta digitaalisten tulojen tekniset tiedot ja

mihin ne tulisi liittää.

Määritykset

▪ Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä

kohdassa [9.9] (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla46):

▪ Valitse rajoitus digitaalisilla tuloilla.

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina).

▪ Aseta haluttu tehon rajoitustaso vastaamaan kutakin digitaalista

tuloa.

TIETOJA

Jos useampi kuin 1 digitaalinen tulo on suljettu (samanaikaisesti), digitaalisen tulon ensisijaisuus on kiinteä: DI4 ensisijainen>…>DI1.

5.6.3 Tehon rajoitustoimenpide

Ulkoyksikön tehokkuus on parempi kuin sähköisten lämmittimien. Sen vuoksi sähköisiä lämmittimiä rajoitetaan ja ne sammutetaan ensin. Järjestelmä rajoittaa virrankulutusta seuraavassa järjestyksessä:

1 Rajoittaa tiettyjä sähköisiä lämmittimiä.

Jos… on ensisijainen Aseta silloin ensisijainen

lämmitin kaukosäätimestä

tilaan…

Kuuman veden tuottaminen Lisälämmitin

(Legioonalaistautia estävä lämmitin).

Tulos: Varalämmitin (jos käytössä) sammutetaan ensin.

Tilanlämmitys Varalämmitin (jos

sovellettavissa).

Tulos: Legioonalaistautia estävä lämmitin sammutetaan ensin.

2 Sammuttaa kaikki sähköiset lämmittimet. 3 Rajoittaa ulkoyksikköä. 4 Sammuttaa ulkoyksikön.

Esimerkki

Jos määritys on seuraava:

▪ Tehon rajoitus EI salli sekä legioonalaistautia estävän lämmittimen

että varalämmittimen toimintaa (vaihe 1 ja vaihe 2) (jos sovellettavissa).

▪ Ensisijainen lämmitin = Legioonalaistautia estävä lämmitin.

Silloin virrankulutusta rajoitetaan seuraavasti:

B Legioonalaistautia estävä lämmitin C Varalämmitin (valinnainen)

a Rajoitettu ulkoyksikön toiminta b Täysi ulkoyksikön toiminta c Legioonalaistautia estävä lämmitin kytketty päälle d Varalämmittimen vaihe1 kytketty päälle (jos

sovellettavissa)

e Varalämmittimen vaihe2 kytketty päälle (jos

sovellettavissa)

5.7 Ulkoisen lämpötila-anturin asettaminen

Voit liittää yhden ulkoisen lämpötila-anturin. Se voi mitata sisä- tai ulkolämpötilaa. Daikin suosittelee ulkoista lämpötila-anturia seuraavissa tilanteissa:

Sisälämpötila

▪ Huonetermostaatin hallinnassa huonetermostaattina toimiva

käyttöliittymä (EKRUDAS) mittaa sisälämpötilan. Sen vuoksi huonetermostaattina toimiva käyttöliittymä on asennettava sijaintiin:

▪ Jossa huoneen keskilämpötilaa voidaan seurata

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Joka ei ole lämmönlähteen lähellä

▪ Jossa ulkoilma tai veto esimerkiksi oven avaamisen/sulkemisen

takia ei vaikuta siihen

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäsisäanturin

liittämistä (lisävaruste KRCS01-1).

▪ Asennus: Katso ohjeita asennukseen etäsisäanturin

asennusoppaasta.

▪ Määritys: Valitse huoneanturi [9.B].

Ulkolämpötila

▪ Ulkolämpötila mitataan ulkoyksikössä. Sen vuoksi ulkoyksikkö on

asennettava sijaintiin:

▪ Joka on talon pohjoispuolella tai talon sillä puolella, jossa suurin

osa lämmönluovuttajista sijaitsee

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäulkoanturin

liittämistä (lisävaruste EKRSCA1).

▪ Asennus: Katso ohjeita asennukseen etäulkoanturin

asennusoppaasta.

▪ Määritys: Valitse ulkoanturi [9.B].

▪ Kun ulkoyksikön virransäästötoiminto on käytössä (katso

"8 Configuration" sivulla 46), ulkoyksikön toimintaa vähennetään

valmiustilan energiankulutuksen vähentämiseksi. Sen seurauksena ulkolämpötilaa EI näytetä.

▪ Jos haluttu lähtöveden lämpötila riippuu säästä, jatkuva

ulkolämpötilan mittaaminen on tärkeää. Tämä on toinen syy valinnaisen ulkolämpötila-anturin asentamiselle.

TIETOJA

Ulkoisen etäanturin tietoja (keskiarvo tai välitön) käytetään säästä riippuviin hallintakäyriin. Ulkoyksikön suojaamista varten käytetään aina ulkoyksikön sisäistä anturia.

PhTuotettu lämpö CeKulutettu energia

A Ulkoyksikkö

Asentajan viiteopas

6 Valmistelu

6.1 Yleiskuvaus: Valmistelu

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen asennuspaikalle menemistä.

Se sisältää tietoja seuraavista asioista:

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

6 Valmistelu

≤1200

>250

>350

(mm)(mm)

>100

>350

(mm)

>100

▪ Asennuspaikan valmistelu

▪ Kylmäaineputkiston valmistelu

▪ Vesiputkiston valmistelu

▪ Sähköjohtojen valmistelu

6.2 Asennuspaikan valmisteleminen

ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy peittää rakennustöiden (esim. hionnan) ajaksi, kun syntyy paljon pölyä.

Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja sieltä pois.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva sähkölämmitin).

VAROITUS

ÄLÄ käytä uudelleen kylmäaineputkia, joita on käytetty minkään muun kylmäaineen kanssa. Vaihda kylmäaineputki tai puhdista huolellisesti.

6.2.1 Ulkoyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös seuraavat vaatimukset:

▪ Yleiset asennuspaikan vaatimukset. Katso lukua

“Yleiset varotoimet”.

▪ Kylmäaineputken vaatimukset (pituus, korkeusero).

Katso lisätietoja tästä kappaleesta “Valmistelu”.

Huomioi seuraavat etäisyysohjeet:

a Ilmanpoisto

b Ilmanotto

TIETOJA

Äänille herkillä alueilla (esimerkiksi makuuhuoneen lähellä) voidaan asentaa hiljaisen äänen suojus (EKLN08A1) hiljentämään ulkoyksikön ääntä. Noudata asentamisessa seuraavia tilan viiteohjeita:

Voimakkaat tuulet (≥18 km/h), jotka puhaltavat ulkoyksikön ilman ulostuloaukkoon aiheuttavat oikosulun (poistoilman imun). Seurauksena voi olla:

▪ käyttökapasiteetin heikentyminen,

▪ säännöllinen jäätymisen kiihtyminen lämmitystoiminnossa,

▪ käytön häiriintyminen alhaisen tai korkean paineen takia,

▪ hajonnut tuuletin (jos voimakas tuuli puhaltaa jatkuvasti

tuulettimeen, se saattaa alkaa pyöriä erittäin nopeasti, kunnes hajoaa).

On suositeltavaa asentaa suojalevy, kun ilman ulostuloaukko on alttiina tuulelle.

On suositeltavaa asentaa ulkoyksikkö niin, että ilman ulostuloaukko on seinää päin EIKÄ suoraan alttiina tuulelle.

a Suojalevy b Vallitseva tuulen suunta c Ilman ulostulo

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia. Huomautus: Jos ääni mitataan todellisissa asennusolosuhteissa, mitattu arvo voi olla korkeampi kuin tietokirjan kohdassa Äänen spektri mainittu äänenpainetaso ympäristön melun ja äänten heijastumisen takia.

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin, koska se voi lyhentää yksikön käyttöikää:

▪ Paikat, joissa jännite vaihtelee paljon

▪ Ajoneuvot tai laivat

▪ Tilat, joissa on happamia tai emäksisiä höyryjä

Asennus merenrannalle. Varmista, että ulkoyksikkö EI ole suoraan alttiina merituulille. Näin estetään suoran korkeiden suolapitoisuuksien aiheuttama korroosio, joka voi lyhentää yksikön käyttöikää.

a Hiljaisen äänen suojus

HUOMIOITAVAA

▪ ÄLÄ pinoa yksiköitä toistensa päälle.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

▪ ÄLÄ ripusta yksikköä kattoon.

Asenna ulkoyksikkö suojaan suorilta merituulilta.

Esimerkki: rakennuksen taakse.

Asentajan viiteopas

6 Valmistelu

4×

≥300

≥600

≥

500

(mm)

Jos ulkoyksikkö on alttiina suorille merituulille, asenna tuulisuoja.

▪ Tuulisuojan korkeus ≥1,5 × ulkoyksikön korkeus

▪ Ota huoltotilavaatimukset huomioon, kun asennat tuulisuojaa.

a Merituuli b Rakennus c Ulkoyksikkö d Tuulisuoja

Ulkoyksikkö on suunniteltu vain ulkoasennusta varten ja seuraaviin ympäristön lämpötiloihin:

Jäähdytystila 10~43°C Lämmitystila –25~25°C

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset kylmässä ilmastossa

Alueilla, joilla on alhainen ympäristön lämpötila ja suuri kosteus, tai alueilla, joilla sataa paljon lunta, poista imuritilä oikean toiminnan varmistamiseksi.

Osittainen luettelo alueista: Itävalta, Tšekki, Tanska, Viro, Suomi, Saksa, Unkari, Latvia, Liettua, Norja, Puola, Romania, Serbia, Slovakia, Ruotsi, …

1 Irrota imusäleikköä pitävät ruuvit.

2 Irrota imusäleikkö ja hävitä se.

3 Kiinnitä ruuvit takaisin yksikköön.

a Lumisuoja tai vaja b Jalusta c Vallitseva tuulen suunta d Ilman ulostulo e EKFT008D-lisävarustesarja

Joka tapauksessa jätä vähintään 300mm vapaata tilaa yksikön alle. Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle. Katso tarkempia tietoja kohdasta "7.3Ulkoyksikön kiinnitys"sivulla30.

Runsaslumisilla seuduilla on tärkeää valita asennuspaikka, jossa lumi ei pääse haittaamaan yksikön toimintaa. Jos lunta voi sataa sivusuunnassa, varmista, ettei lumi pääse vaikuttamaan lämmönvaihtimen kierukkaan. Asenna tarvittaessa lumisuojus tai suoja ja jalusta.

Katso myös

2 7.3 Ulkoyksikön kiinnitys [}30]

6.2.3 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Sisäyksikkö on suunniteltu vain sisäasennusta varten ja

seuraaviin ympäristön lämpötiloihin:

▪ Tilanlämmitystoiminto: 5~30°C

▪ Kuuman veden tuottaminen: 5~35°C

▪ Huomioi seuraavat mittaohjeet:

a Imusäleikkö

Suojaa ulkoyksikköä suoralta lumisateelta ja varmista, että ulkoyksikkö EI voi jäädä lumen alle.

Asentajan viiteopas

Suurin kylmäaineputkiston pituus sisä- ja

30m

ulkoyksikön välillä Pienin kylmäaineputkiston pituus sisä- ja

3m

ulkoyksikön välillä Suurin korkeusero sisä- ja ulkoyksikön välillä 20m

▪ Huomioi seuraavat tilan asennusohjeet:

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

TIETOJA

Jos sinulla on rajallinen asennustila, toimi seuraavasti ennen yksikön asentamista lopulliseen paikkaansa:

"7.4.4 Tyhjennysletkun liittäminen tyhjennykseen" sivulla 34. Se vaatii toisen tai molempien

sivupaneelien irrottamisen.

▪ Pohjan on oltava riittävän kova kestämään yksikön painon. Ota

täynnä vettä olevan kuumavesivaraajan paino huomioon. Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa eikä ympäristöä.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia.

▪ Paikat, joissa on korkea ilmankosteus (enintään RH=85%),

esimerkiksi kylpyhuone.

▪ Paikat, jotka voivat jäätyä. Sisäyksikön ympäristön lämpötilan on

oltava >5°C.

R32:n erityisvaatimukset

VAROITUS

▪ ÄLÄ puhkaise tai polta.

▪ ÄLÄ yritä nopeuttaa sulatusprosessia tai puhdistaa

laitetta muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että R32-kylmäaine EI sisällä hajua.

6 Valmistelu

VAROITUS

Laitetta täytyy säilyttää niin, että vältetään mekaaniset vauriot, hyvällä ilmanvaihdolla varustetussa huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva sähkölämmitin), ja huoneen koon tulee olla alla olevan määrityksen mukainen.

HUOMIOITAVAA

▪ Älä käytä uudelleen jo käytettyjä liitoksia.

▪ Kylmäainejärjestelmän osien väliin asennuksen aikana

tehtyihin liitoksiin tulee päästä käsiksi huoltotarkoituksia varten.

VAROITUS

Varmista, että asennus, huolto, kunnossapito ja korjaus noudattavat Daikin-ohjeita ja sovellettavaa lainsäädäntöä (esimerkiksi kansallisia kaasumääräyksiä) ja että niitä suorittavat vain valtuutetut henkilöt.

HUOMIOITAVAA

▪ Putkisto täytyy suojata fyysisiltä vaurioilta.

▪ Putkiston asennus täytyy pitää minimissään.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

6 Valmistelu

Syöttö asentajalta:

▪ Kylmäaineen kokonaismäärä (m

) (kg)

▪ Huoneen A alue (A

huone A

) (m2)

Käynnistys

Käytä taulukkoa 1 luvussa "Tekniset tiedot" laskemaan suurin kylmäaineen kokonaismäärä (m

max

) (kg), joka sallitaan huoneelle A.

Ota yhteys jälleenmyyjään.

Käytä taulukkoa 3 luvussa "Tekniset tiedot" ja kaaviota laskemaan pienin mahdollinen avoin alue tuuletukseen huoneen A ja huoneen B välillä (VA

min

) (cm2).

Yksikkö voidaan asentaa huoneeseen A jos: ▪ 2 tuuletusaukkoa (pysyvästi avoimia) on huoneen A ja B välillä, 1 ylhäällä ja 1 alhaalla. ▪ Ala-aukko: Ala-aukon on täytettävä minimialuevaatimukset (VA

min

). Sen on oltava mahdollisimman lähellä lattiaa. Jos tuuletusaukko lähtee lattiasta, korkeuden on oltava ≥20 mm. Ala-aukon on sijaittava ≤100 mm lattiasta. Vähintään 50% vaaditusta avoimesta alueesta on oltava <200 mm lattiasta. Koko avoimen alueen on oltava <300 mm lattiasta.

▪ Yläaukko: Yläaukon alueen on oltava vähintään samankokoinen kuin ala-aukon. Yläaukon alalaidan on oltava vähintään 1,5 m ala-aukon yläpuolella. ▪ Ulos johtavia tuuletusaukkoja EI pidetä riittävinä tuuletusaukkoina (käyttäjä saattaa tukkia ne kun ulkona on kylmä).

Yksikkö voidaan asentaa huoneeseen A ilman muita huoneen koko- tai tuuletusvaatimuksia.

Määritä kylmäainemäärä, joka ylittää arvon m

max

(dm) (kg). (dm=mc–m

max

)

max≥mc

Kyllä

Käytä taulukkoa 2 luvussa "Tekniset tiedot" laskemaan huoneen pienin kokonaislattia-ala (A

min yhteensä

) (m2), joka vaaditaan kylmäaineen

kokonaismäärälle (m

min yhteensä≤Ahuone A+Ahuone B

Kyllä

Syöttö asentajalta:

▪ Viereisen huoneen B alue (A

huone B

) (m2)

a Sisäyksikkö A Huone, johon sisäyksikkö on asennettu. B Huoneen A viereinen huone.

≥1,5 m

Jos kylmäaineen kokonaismäärä järjestelmässä on ≥1,84kg (eli jos putkiston pituus on ≥27 m), seuraavan kaavion mukaiset lattiaalueen minimivaatimukset on täytettävä. Kaavio käyttää seuraavia taulukoita: "14.5 Taulukko 1 – Suurin huoneessa sallittu kylmäaineen

kokonaismäärä: sisäyksikkö"sivulla93, "14.6Taulukko 2 – Lattian minimipinta-ala: sisäyksikkö"sivulla93 ja "14.7Taulukko 3 – Luonnollisen tuuletuksen minimituuletusalue: sisäyksikkö"sivulla93.

TIETOJA

Järjestelmillä, joiden kokonaiskylmäainemäärä (mc) <1,84 kg (eli putkiston pituus on <27 m), EI ole mitään asennushuoneeseen liittyviä vaatimuksia.

TIETOJA

Useita sisäyksiköitä. Jos kaksi tai useampia sisäyksiköitä

on asennettu huoneeseen, on mietittävä huoneeseen vapautuvan kylmäaineen enimmäismäärää, jos YKSI vuoto tapahtuu. Esimerkki: Jos huoneeseen on asennettu kaksi sisäyksikköä, jolla kummallakin on oma ulkoyksikkönsä, on mietittävä suurimman sisä- ja ulkoyksikön yhdistelmän kylmäaineen määrää.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

6 Valmistelu

ØiØ

ØpØ

6.3 Kylmäaineputkiston valmistelu

6.3.1 Kylmäaineputkiston vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.

▪ Putkiston halkaisija:

Nesteputkisto Ø6,4mm (1/4") Kaasuputkisto Ø15,9mm (5/8")

▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija

(Ø)

6,4 mm (1/4") Hehkutettu (O) ≥0,8mm 15,9 mm (5/8") Hehkutettu (O) ≥1,0 mm

(a) Sovellettavan lainsäädännön ja yksikön suurimman

Kovuus Paksuus (t)

käyttöpaineen mukaan (katso PS High yksikön nimikilvessä) voidaan tarvita paksumpia putkia.

(a)

6.3.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

▪ lämmönsiirtonopeus 0,041–0,052 W/mK (0,035–0,045 kcal/mh

°C)

▪ lämmönkesto vähintään 120°C

▪ Erityksen paksuus

Putken

ulkohalkaisija (Øp)

6,4 mm (1/4") 8~10mm 10mm 15,9 mm (5/8") 16~20mm 13mm

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

Erityksen

sisähalkaisija (Øi)

Eristyksen paksuus

(t)

6.4 Vesiputkiston valmistelu

▪ Paisunta-astiaa kohti oleva venttiili. Paisunta-astiaa kohti

olevan venttiilin (jos asennettu) ON oltava auki.

6.4.1 Vesipiirin vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi

putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja

messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI toimita, putket voivat vahingoittua.

▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,

kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän seuraavasti:

▪ Käytä vain puhtaita putkia

▪ Pidä putken suuta alaspäin poistaessasi purseita.

▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi

pölyn ja/tai epäpuhtauksien pääsyn putkeen.

▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.

▪ Suljettu piiri. Käytä sisäyksikköä VAIN suljetussa

vesijärjestelmässä. Järjestelmän käyttäminen avoimessa vesijärjestelmässä johtaa liialliseen syöpymiseen.

▪ Glykoli. Turvallisuussyistä EI ole sallittua lisätä minkäänlaista

glykolia vesipiiriin.

▪ Putken pituus. On suositeltavaa välttää pitkiä putkia

kuumavesivaraajan ja kuuman veden loppupisteen (suihku, kylpy, ...) välillä ja välttää päättyviä putkia.

▪ Putkiston halkaisija. Valitse vesiputkiston läpimitta tarvittavan

veden virtauksen ja pumpun käytettävissä olevan ulkoisen staattisen paineen mukaan. Katso sisäyksikön ulkoisen staattisen paineen käyrät luvusta "14Tekniset tiedot"sivulla87.

▪ Veden virtaus. Voit katsoa sisäyksikön toiminnan vaatiman veden

vähimmäisvirtauksen seuraavasta taulukosta. Tämä virtaus on taattava kaikissa olosuhteissa. Kun virtaus on alhaisempi, sisäyksikön toiminta lakkaa ja se näyttää virheen 7H.

Vaadittu minimivirtausnopeus

12l/min

▪ Erikseen hankittavat osat – Vesi. Käytä vain materiaaleja, jotka

ovat yhteensopivia järjestelmässä käytettävän veden ja sisäyksikössä käytettyjen materiaalien kanssa.

▪ Erikseen hankittavat osat – Vedenpaine ja lämpötila. Huolehdi

siitä, että putkiston komponentit kestävät veden paineen ja lämpötilan.

▪ Vedenpaine. Veden enimmäispaine on 4 baaria. Huolehdi

riittävistä turvatoimista vesipiireistä varmistaaksesi, että maksimipainetta EI ylitetä.

▪ Veden lämpötila. Kaikkien asennettujen putkien ja putkien

varusteiden (venttiili, liitännät,…) ON kestettävä seuraavia lämpötiloja:

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

HUOMIOITAVAA

Varmista muoviputkia käytettäessä, että ne kestävät hapen diffuusion DIN 4726 -luokituksen mukaisesti. Hapen leviäminen putkistoon voi johtaa ylimääräiseen korroosioon.

▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja

poistoveden putkien liitännät tehdään sovellettavan lainsäädännön ja “Asennus”-luvun mukaisesti.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

6 Valmistelu

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j dk

89°C

75°C

c d

a b

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

▪ Kuumavesivaraajan säiliö – Desinfiointi. Katso tietoja

kuumavesivaraajan desinfiointitoiminnosta kohdasta

"8.4.6Säiliö"sivulla59.

▪ Termostaattisekoitusventtiilit. Sovellettava lainsäädäntö voi

vaatia termostaattisekoitusventtiilien asentamisen.

▪ Hygienia. Asennus on tehtävä sovellettavan lainsäädännön ja se

saattaa vaatia ylimääräisiä hygieniaan liittyviä asennustoimenpiteitä.

▪ Kiertopumppu. Sovellettava lainsäädäntö voi vaatia, että

kiertopumppu liitetään kuuman veden loppupisteen ja kuumavesivaraajan kiertoliitännän välille.

a Kiertoliitäntä b Kuumavesiliitäntä c Suihku d Kiertopumppu

▪ Paisunta-astiaa kohti oleva venttiili. Paisunta-astiaa kohti

olevan venttiilin (jos asennettu) ON oltava auki.

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Legioonalaistautia estävä lämmitin e Pumppu

f Sulkuventtiili g Moottoroitu 3-tieventtiili h Moottoroitu 2-tieventtiili (ei sisälly toimitukseen)

i Kollektori j Kuumavesivaraaja

k Lämmönvaihtimen kierukka

FCU1...3 Puhallinkonvektoriyksikkö (valinnainen) (ei sisälly

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

toimitukseen)

▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän

alimmissa kohdissa on tyhjennyshanat vesipiirin täydellistä tyhjentämistä varten.

▪ Tyhjennys – Paineenalennusventtiili. Liitä tyhjennysletku

poistoon oikein, jotta yksiköstä ei valu vettä. Katso

"7.4.4Tyhjennysletkun liittäminen tyhjennykseen"sivulla34.

▪ Ilmaventtiilit. Huolehdi, että järjestelmän korkeimmissa kohdissa

on ilmaventtiilit, jotka ovat helposti saatavilla huoltoa varten. Sisäyksikössä on kaksi automaattista ilmanpoistoventtiiliä. Tarkasta, että ilmanpoistoventtiilejä EI kiristetä liikaa, jotta vesipiirin automaattinen ilmanpoisto on mahdollinen.

▪ Zn-pinnoitetut osat. Älä koskaan käytä Zn-pinnoitettuja osia

vesipiirissä. Koska yksikön sisäinen vesipiiri käyttää kupariputkistoa, seurauksena voi olla liiallista syöpymistä.

▪ Muut metalliset putket kuin messinkiputket. Jos käytetään

muita kuin messinkiputkia, eristä messinki ja muu materiaali oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen syöpymisen.

▪ Venttiili – Vaihtoaika. Jos vesipiirissä käytetään 3- tai 2-

tieventtiiliä, venttiilin enimmäisvaihtoajan tulee olla 60 sekuntia.

▪ Kuumavesivaraajan säiliö – Kapasiteetti. Veden seisomisen

välttämiseksi on tärkeää, että kuumavesivaraajan säiliön kapasiteetti vastaa päivittäistä kuuman veden kulutusta.

▪ Kuumavesivaraajan säiliö – Asennuksen jälkeen. Heti

asennuksen jälkeen kuumavesivaraajan säiliö on huuhdeltava puhtaalla vedellä. Tämä toimenpide on toistettava vähintään kerran päivässä 5 peräkkäisen asennusta seuraavan päivän ajan.

▪ Kuumavesivaraajan säiliö – Seisonta. Tilanteissa, joissa

kuumaa vettä ei kuluteta pitkään aikaan, laitteisto ON huuhdeltava uudella vedellä ennen käyttöä.

6.4.2 Kaava paisunta-astian esipaineen laskemiseen

Astian esipaine (Pg) riippuu asennuksen korkeuserosta (H):

Pg=0,3+(H/10) (bar)

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen

Sisäyksikössä on 10 litran paisunta-astia, joka on tehtaalla asetettu 1 baarin esipaineeseen.

Varmista, että laite toimii oikein:

▪ Tarkista vähimmäis- ja enimmäisvesimäärä.

▪ Paisunta-astian esipainetta voi olla tarpeen säätää.

Veden vähimmäismäärä

Tarkista, että asennuksen kokonaisvesimäärä ILMAN sisäyksikön sisäisen veden määrää on vähintään 20 litraa ilman varalämmitintä ja 10litraa valinnaisen varalämmittimen kanssa.

TIETOJA

Kriittisissä prosesseissa tai huoneissa, joissa on suuri lämpökuorma, vettä voidaan kuitenkin tarvita enemmän.

HUOMIOITAVAA

Jos jokaisen tilan lämmitys-/jäähdytyssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä vähimmäisvesimäärä säilyy, vaikka kaikki venttiilit olisi suljettu.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

6 Valmistelu

0.3

0.5

1.5

2.4

5020 100 150 200 250 290

a Ulkoyksikkö

b Sisäyksikkö

c Lämmönvaihdin

d Pumppu

e Sulkuventtiili

f Kollektori (ei sisälly toimitukseen)

g Ylipaineohitusventtiili (toimitetaan lisävarusteena)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

T1...3 Erillinen huonetermostaatti (lisävaruste)

M1...3 Erillinen moottoroitu venttiili ohjaussilmukkaan FHL1...3 (ei

sisälly toimitukseen)

Veden enimmäismäärä

Käytä seuraavaa kaaviota määrittämään veden enimmäismäärä laskettua esipainetta varten.

a Esipaine (bar)

b Veden enimmäistilavuus (l)

Esimerkki: Veden enimmäistilavuus ja paisunta-astian esipaine

HUOMIOITAVAA

Jos jokaisen tai tietyn tilan lämmityssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä minimivirtausnopeus säilyy, vaikka kaikki venttiilit olisi suljettu. Jos minimivirtausnopeutta ei voida saavuttaa, virtausvirhe 7H näytetään (ei lämmitystä tai toimintaa).

Vaadittu minimivirtausnopeus

12l/min

Katso suositellut toimenpiteet kohdassa "9.4 Tarkistuslista

käyttöönoton aikana"sivulla74.

6.4.4 Paisunta-astian esipaineen muuttaminen

HUOMIOITAVAA

Vain valtuutettu asentaja saa säätää paisunta-astian esipainetta.

Kun paisunta-astian esipainetta (1 bar) on muutettava, huomioi seuraavat ohjeet:

▪ Käytä vain kuivatyppeä paisunta-astian esipaineen asettamiseen.

▪ Paisunta-astian esipaineen väärä asetus johtaa järjestelmän

toimintahäiriöön.

Paisunta-astian esipainetta tulisi muuttaa vain vapauttamalla tai lisäämällä typen painetta paisunta-astian Schrader-venttiilin kautta.

Asennuskork

euden ero

(a)

≤200l >200l

≤7m Esipaineen säätö ei ole

tarpeen.

Veden määrä

Toimi seuraavasti:

▪ Vähennä esipainetta

vaaditun asennuskorkeuseron mukaan. Esipainetta tulisi laskea 0,1 baaria jokaista alle 7 metrin olevaa metriä kohden.

▪ Tarkista, että veden

määrä EI ylitä suurinta

a Schrader-venttiili

sallittua veden määrää.

>7m Toimi seuraavasti:

▪ Lisää esipainetta

vaaditun asennuskorkeuseron mukaan. Esipainetta tulisi lisätä 0,1 baaria jokaista yli 7 metrin

Sisäyksikön paisuntaastia on liian pieni laitteistoa varten. Tässä tilanteessa on suositeltavaa asentaa ylimääräinen astia yksikön ulkopuolelle.

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä

Esimerkki 1

Sisäyksikkö on asennettu 5 m vesipiirin korkeimman kohdan alapuolelle. Vesipiirin kokonaisvesimäärä on 100 l.

Toimintoja tai säätöjä ei vaadita.

olevaa metriä kohden.

▪ Tarkista, että veden

määrä EI ylitä suurinta sallittua veden määrää.

(a) Tämä on korkeusero (m) vesipiirin ja sisäyksikön

korkeimpien kohtien välillä. Jos sisäyksikkö on asennuksen korkeimmassa kohdassa, asennuskorkeus on 0 m.

Minimivirtausnopeus

Tarkista, että asennuksen minimivirtausnopeus voidaan taata kaikissa olosuhteissa. Tämä minimivirtausnopeus vaaditaan sulatus-/varalämmitintoiminnan aikana (jos sovellettavissa). Tätä varten käytä yksikön mukana toimitettua ylipaineohitusventtiiliä ja noudata veden minimimäärää.

Esimerkki 2

Sisäyksikkö on asennettu vesipiirin korkeimpaan kohtaan. Vesipiirin kokonaisvesimäärä on 250l.

Toimet:

▪ Koska veden kokonaismäärä (250 l) on enemmän kuin veden

oletusmäärä (200l), esipainetta on nostettava.

▪ Vaadittu esipaine on:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Vastaava veden enimmäismäärä 0,3 baarissa on 290 l. (Katso

edellä olevan luvun kaaviota.)

▪ Koska 250 l on vähemmän kuin 290 l, paisunta-astia kelpaa

asennukseen.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

6 Valmistelu

5 3

0 1

6.5 Sähköjohdotuksen valmistelu

6.5.1 Tietoja sähköjohdotuksen valmistelusta

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset, ja niiden on täytettävä sovellettavan lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien paikan päällä hankittavien komponenttien ja

kaikkien sähköasennusten on täytettävä soveltuvan lainsäädännön määräykset.

VAROITUS

Varalämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

Riippuen siitä keskeytyykö virransyöttö vai ei, yksikön johdotus on erilainen.

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita lukuun ottamatta

Tavallinen

virransyöttö

a Tavallinen virransyöttö b Toivotun kWh-taksan virransyöttö 1 Ulkoyksikön virransyöttö 2 Sisäyksikön virransyöttö ja yhteiskytkentäjohto 3 Legioonalaistautia estävän lämmittimen virransyöttö 4 Toivotun kWh-taksan virransyöttö (jännitteetön kosketin) 5 Tavallisen kWh-taksan virransyöttö (sisäyksikön piirilevyn

virtaa varten tilanteessa, jossa toivotun kWh-taksan virransyöttö katkeaa)

Toivotun kWh-taksan virransyöttö

Virransyöttö EI

keskeydy

Virransyöttö

keskeytyy

Kun toivotun kWhKun toivotun kWhtaksan virransyöttö aktivoidaan, virransyöttöä EI keskeytetä. Ohjain sammuttaa ulkoyksikön.

Huomaa:

Sähköyhtiön on sallittava sisäyksikön virrankulutus aina.

taksan virransyöttö

aktivoidaan,

sähköyhtiö

keskeyttää

virransyötön heti tai

hetken kuluttua.

Tässä tapauksessa

sisäyksikön on

saatava virtaa

erillisestä tavallisesta

virransyötöstä.

VAROITUS

Legioonalaistautia estävällä lämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä

Sähköyhtiöt ympäri maailmaa työskentelevät ankarasti tarjotakseen luotettavaa sähköpalvelua kilpailukykyisillä hinnoilla, ja ne voivat usein laskuttaa asiakkaita edullisilla taksoilla. Esim. yösähkötaksa, vuodenajasta riippuva taksa, Wärmepumpentarif Saksassa ja Itävallassa...

Tämä laite sallii yhteyden tällaisiin toivotun kWh-taksan virransyöttöjärjestelmiin.

Kysy laitteiston asennuspaikalla toimivalta sähköyhtiöltä, voidaanko laitteisto liittää johonkin toivotun kWh-taksan virransyöttöjärjestelmään, jos sellaisia on.

Kun laitteisto on liitetty tällaiseen toivotun kWh-taksan virransyöttöön, sähköyhtiö voi:

▪ keskeyttää virransyötön laitteistoon tietyiksi ajoiksi,

▪ edellyttää, että laitteisto kuluttaa vain rajoitetun määrän sähköä

tiettyinä aikoina.

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen yleiskuvaus

Nimike Kuvaus Johdot Suurin

Ulkoyksikön ja sisäyksikön virransyöttö

1 Ulkoyksikön

2+GND

virransyöttö

2 Sisäyksikön

3 virransyöttö ja yhteiskytkentäjohto

3 Legioonalaistautia

2+GND estävän lämmittimen virransyöttö

4 Toivotun kWh-taksan

2 virransyöttö (jännitteetön kosketin)

5 Normaalin kWh-taksan

2 6,3A virransyöttö

Oheistuotteet

6 Huonetermostaattina

2 käytettävä käyttöliittymä

7 Huonetermostaatti 3 tai 4 100mA 8 Ulkolämpötila-anturi 2 9 Sisälämpötila-anturi 2

virrantarve

(a)

(f)

(c)

(d)

(e)

(b)

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

5×

T25

Nimike Kuvaus Johdot Suurin

virrantarve

10 Lämpöpumpun

2 100mA

konvektori

Erikseen hankittavat komponentit

11 Sulkuventtiili 2 100mA 12 Sähkömittari 2 (per mittari) 13 Kuumavesipumppu 2 14 Hälytyslähtö 2 15 Vaihto ulkoiseen

(b)

lämmönlähteen ohjaukseen

16 Tilanjäähdytyksen/-

(b)

lämmityksen toiminnan hallinta

17 Virrankulutuksen

digitaaliset tulot

18 Turvatermostaatti 2

(a) Katso ulkoyksikön nimikilpi. (b) Kaapelin poikkipinta-ala vähintään 0,75mm². (c) Kaapelin poikkipinta-ala 2,5mm². (d) Kaapelin poikkipinta-ala 0,75mm² –1,25mm²,

enimmäispituus: 50m. Jännitteetön kosketin varmistaa minimikuormituksen 15V DC, 10mA.

(e) Kaapelin poikkileikkaus 0,75 –1,25mm², enimmäispituus:

500m.

(f) Kaapelin poikkipinta-ala 1,5mm².

2 (per tulosignaali)

(b)

(d)

HUOMIOITAVAA

Lisätietoja eri liitäntöjen teknisistä tiedoista on sisäyksikön sisäpuolella.

7.2 Yksiköiden avaaminen

(b)

7.2.1 Tietoja yksiköiden avaamisesta

Yksikkö on avattava tietyissä tilanteissa. Esimerkki:

▪ Kylmäaineputkistoa liitettäessä

▪ Kun sähköjohdot kytketään

▪ Kun yksikköä pidetään kunnossa tai huolletaan

VAARA: SÄHKÖISKUN VAARA

ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.

7.2.2 Ulkoyksikön avaaminen

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

Katso "7.5.8 Kylmäaineputkiston liittäminen

ulkoyksikköön" sivulla 37 ja "7.9.6 Ulkoyksikön sähköjohtojen liittäminen"sivulla41.

7.2.3 Sisäyksikön avaaminen

1 Irrota yläpaneeli.

7 Asennus

7.1 Yleiskuvaus: Asennus

Tässä luvussa kerrotaan, mitä asennuspaikalla täytyy tehdä ja tietää järjestelmän asennusta varten.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista: 1 Ulkoyksikön kiinnitys. 2 Sisäyksikön kiinnitys. 3 Kylmäaineputkiston liitännät. 4 Kylmäaineputkiston liitäntöjen tarkistaminen. 5 Kylmäaineen täyttö. 6 Vesiputkiston liittäminen. 7 Sähköjohtojen liittäminen. 8 Ulkoyksikön asennuksen viimeistely. 9 Sisäyksikön asennuksen viimeistely.

TIETOJA

Jos sinulla on rajallinen asennustila, toimi seuraavasti ennen yksikön asentamista lopulliseen paikkaansa:

"7.4.4 Tyhjennysletkun liittäminen tyhjennykseen" sivulla 34. Se vaatii toisen tai molempien

sivupaneelien irrottamisen.

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

2 Irrota käyttöliittymän paneeli. Avaa saranat ylhäältä ja liu'uta

yläpaneelia ylöspäin.

HUOMIOITAVAA

Jos irrotat käyttöliittymän paneelin, irrota myös paneelin takana olevat kaapelit, jotta ne eivät vahingoittuisi.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

7 Asennus

2×

T25

4×

T25

4×

T25

2×

T25

3 Irrota tarvittaessa etulevy. Tämä on tarpeen esimerkiksi

seuraavissa tilanteissa:

▪ "7.2.5 Sisäyksikön alemman kytkinrasian

avaaminen"sivulla30

▪ "7.4.4Tyhjennysletkun liittäminen tyhjennykseen"sivulla34 ▪ Kun sinun on päästä käsiksi korkeajännitekytkinrasiaan

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen

7.2.5 Sisäyksikön alemman kytkinrasian avaaminen

Asennuksen aikana on päästävä sisäyksikön sisälle. Jotta pääsisit helpommin käsiksi edestä, aseta kytkinrasia yksikköön alemmas seuraavasti.

Edellytys: Käyttöliittymän paneeli ja etupaneeli on irrotettu.

1 Poista yläpaneeli, joka pitää kytkinrasian paikallaan yksikön

päällä.

2 Kallista kytkinrasiaa eteen ja nosta se saranoiltaan.

3 Aseta kytkinrasia alemmas yksikköön. Käytä 2 saranaa, jotka

ovat alempana yksikössä.

Asentajan viiteopas

7.3 Ulkoyksikön kiinnitys

7.3.1 Tietoja ulkoyksikön asentamisesta

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Ulkoyksikön asennus koostuu tyypillisesti seuraavista vaiheista: 1 Asennusrakenteesta huolehtiminen. 2 Ulkoyksikön asennus. 3 Tyhjennyksestä huolehtiminen. 4 Yksikön kaatumisen estäminen. 5 Yksikön suojaaminen lumelta ja tuulelta asentamalla lumisuoja

ja suojalevyt. Katso Asennuspaikan valmisteleminen kohdassa

"6Valmistelu"sivulla20.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

(mm)

0 mm

<150

>300

300

600

>100

0 mm

300

600

<150

(mm)

>300

100

0 mm

7.3.2 Ulkoyksikön asentamisessa huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.3.3 Asennusrakenteen tarjoaminen

Tarkista asennuspaikan maan kestävyys ja tasaisuus, jotta yksikkö ei aiheuta toimintavärinää tai -melua.

Kiinnitä yksikkö turvallisesti kiinnityspulteilla perustan piirroksen mukaisesti.

Tämä aihe näyttää eri asennusrakennelmat. Kaikkien kanssa käytä 4 sarjaa M8- tai M10-ankkuripultteja, -muttereita ja -aluslaattoja. Joka tapauksessa jätä vähintään 300mm vapaata tilaa yksikön alle. Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle.

TIETOJA

Ylempien ulostyöntyvien pulttien maksimikorkeus on 15mm.

TIETOJA

Jos asennat U-palkit yhdessä hiljaisen äänen suojuksen kanssa (EKLN08A1), U-palkkien asennukseen pätevät eri asennusohjeet. Katso hiljaisen äänen suojuksen asennusopas.

Vaihtoehto 2: Muovisilla kiinnitysjaloilla

Tässä tilanteessa voit käyttää yksikön mukana lisävarusteena toimitettuja pultteja, muttereita, aluslaattoja ja jousilaattoja.

Vaihtoehto 3: Jalustalla lisävarustesarjalla EKFT008D

Lisävarustesarjaa EKFT008D suositellaan alueilla, joissa sataa paljon lunta.

a Hiljaisen äänen suojus

b Hiljaisen äänen suojuksen alaosat

c U-palkit

Vaihtoehto 1: Kiinnitysjaloilla "joustava jalkatuki"

a Lumen maksimikorkeus b EKFT008D-lisävarustesarja

Vaihtoehto 4: Seinäkiinnikkeillä lisävarustesarjalla EKFT008D

Lisävarustesarjaa EKFT008D suositellaan alueilla, joissa sataa paljon lunta.

a Lumen maksimikorkeus

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

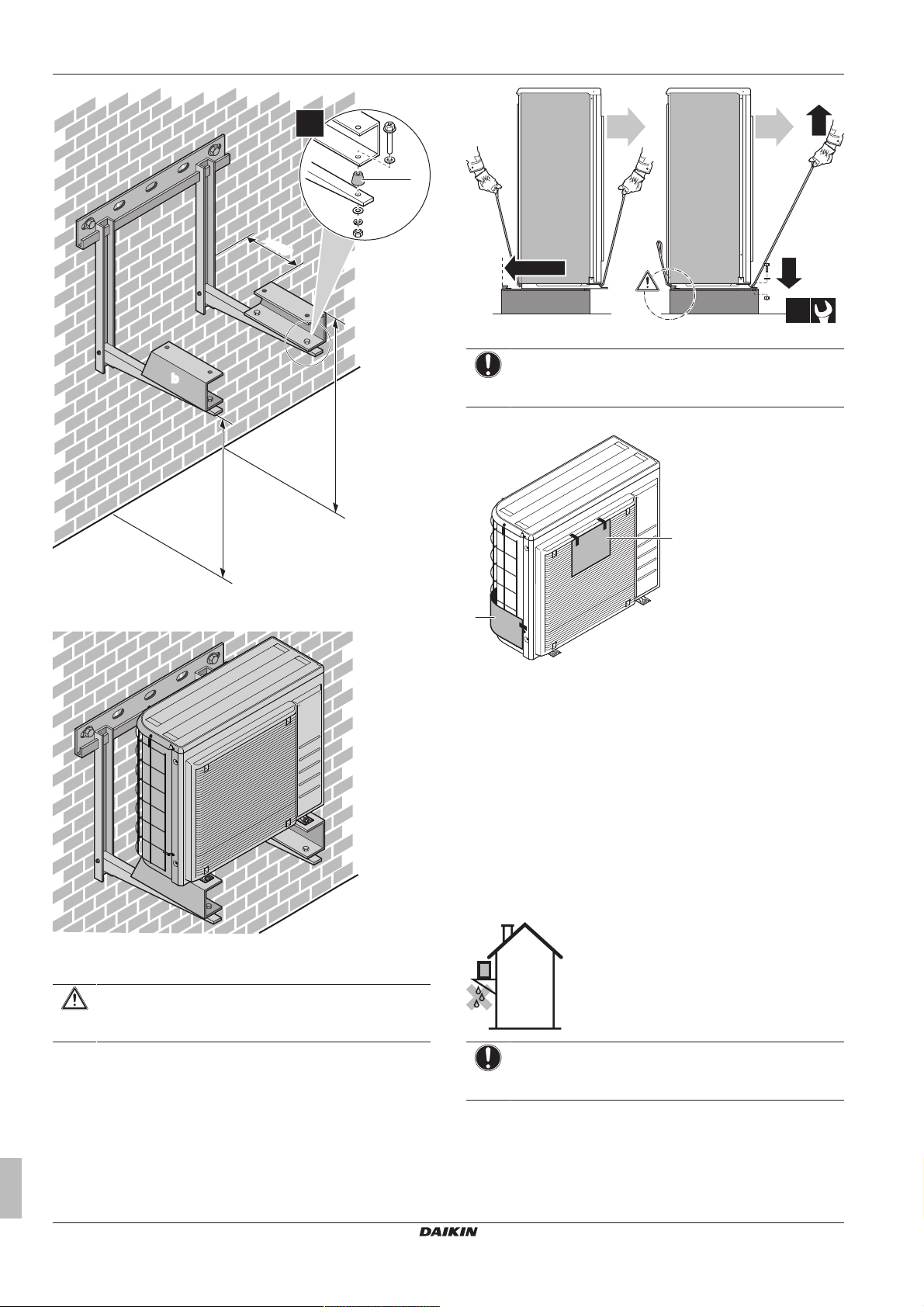

7 Asennus

>250

>300

>250

(mm)

4×

2×

a a

a Poistoilma

HUOMIOITAVAA

Aseta yksikkö oikein. Varmista, että yksikön takaosa EI työnny ulos.

3 Poista suojapahvi ja ohjetarra.

a Lumen maksimikorkeus b EKFT008D-lisävarustesarja c Tärinää vähentävä kumi (ei sisälly toimitukseen)

7.3.4 Ulkoyksikön asentaminen

HUOMIO

ÄLÄ poista suojapahvia ennen kuin yksikkö on asennettu oikein.

1 Nosta ulkoyksikkö luvun "3.2.2 Ulkoyksikön käsittely" sivulla 7

mukaisesti.

2 Asenna ulkoyksikkö seuraavasti:

▪ (1) Aseta yksikkö paikalleen (vasemmalla puolella olevalla

nostosilmukalla ja oikealla puolella olevalla kahvalla).

▪ (2) Irrota nostosilmukka (vetämällä nostosilmukan toista

puolta).

▪ (3) Kiinnitä yksikkö.

a Suojapahvi b Ohjetarra

7.3.5 Tyhjennyksestä huolehtiminen

▪ Varmista, että kondenssivesi voidaan tyhjentää oikein.

▪ Asenna yksikkö alustalle, jolta vedenpoisto voidaan toteuttaa

asianmukaisesti, jotta vältetään jään kertyminen.

▪ Valmista perustuksen ympärille vedenpoistokanava johtamaan

jätevesi pois yksiköstä.

▪ Estä poistoveden tulviminen jalankulkutielle, jotta se ei tulisi

liukkaaksi ulkolämpötilan ollessa pakkasen puolella.

▪ Jos yksikkö asennetaan kehikkoon, asenna vedenpitävä levy

150 mm:n etäisyydelle yksikön alapuolelle, jotta vesi ei pääse yksikköön ja jotta poistovettä ei vuoda (katso seuraava kuva).

HUOMIOITAVAA

Jos ulkoyksikön poistoaukot on tukittu, jätä vähintään 300mm tilaa ulkoyksikön alle.

▪ Tippavesiallas. Voit käyttää tippavesiallasvarustetta (EKDP008D)

poistoveden keräämiseen. Katso täydet ohjeet asennukseen tippavesialtaan asennusoppaasta. Lyhyesti sanottuna tippavesiallas on asennettava vaakatasoon (1°:n toleranssilla kaikilla puolilla) ja seuraavasti:

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

a Tippavesiallas

355 mm

600 mm

d c

b U-palkit

c Tyhjennysaukon eristys

7 Asennus

TIETOJA

Jos asennat tippavesialtaan (tippavesialtaan lämmittimen kanssa tai ilman sellaista) yhdessä hiljaisen äänen suojuksen kanssa (EKLN08A1), tippavesialtaan asennukseen pätevät eri asennusohjeet. Katso hiljaisen äänen suojuksen asennusopas.

a Hiljaisen äänen suojus

b Hiljaisen äänen suojuksen alaosat

c Tippavesiallas

d Tippavesialtaan lämmitin

▪ Tippavesialtaan lämmitin. Voit käyttää tippavesialtaan

lämmitinvarustetta (EKDPH008CA) tippavesialtaan poistoveden jäätymisen estämiseen. Katso ohjeita asennukseen tippavesialtaan lämmittimen asennusoppaasta.

▪ Lämmittämätön tyhjennysputki. Kun tippavesiallasta käytetään

ilman tyhjennysputkea tai lämmittämättömän tyhjennysputken kanssa, poista tyhjennysaukon eristys (kuvassa kohta c).

7.3.6 Ulkoyksikön kaatumisen estäminen

Jos yksikkö asennetaan paikkaan, jossa voimakkaat tuulet voivat kallistaa yksikköä, suorita seuraavat toimet:

1 Valmistele 2 vaijeria seuraavan kuvan mukaisesti (eivät sisälly

toimitukseen).

2 Aseta 2 vaijeria ulkoyksikön päälle.

3 Aseta kumilevy vaijerien ja ulkoyksikön väliin, jotta vaijeri ei

naarmuta maalia (ei sisälly toimitukseen).

4 Kiinnitä vaijereiden päät ja kiristä ne.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

7 Asennus

≤1°

0°

1° 1°

3×

T25

3×

T25

7.4 Sisäyksikön kiinnitys

7.4.1 Tietoja sisäyksikön kiinnityksestä

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Sisäyksikön kiinnittäminen sisältää yleensä seuraavat vaiheet: 1 Sisäyksikön asentaminen.

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.4.3 Sisäyksikön asennus

1 Nosta sisäyksikkö kuormalavalta ja aseta se lattialle. Katso

myös "3.3.3Sisäyksikön käsittely"sivulla8.

2 Liitä tyhjennysletku tyhjennykseen. Katso

"7.4.4Tyhjennysletkun liittäminen tyhjennykseen"sivulla34.

3 Liu'uta sisäyksikkö paikalleen.

4 Säädä nostojalkojen korkeus niin, että yksikkö on

vaakatasossa. Suurin sallittu poikkeama on 1°.

2 Leikkaa kumitiiviste.

3 Vedä tyhjennysletku reiän läpi.

4 Kiinnitä sivupaneeli takaisin. Varmista, että vesi voi virrata

tyhjennysletkun läpi.

On suositeltavaa käyttää välisenkkaa veden keräämiseen.

Vaihtoehto 1: Vasemman sivupaneelin läpi

Vaihtoehto 2: Oikean sivupaneelin läpi

HUOMIOITAVAA

ÄLÄ kallista yksikköä eteenpäin:

7.4.4 Tyhjennysletkun liittäminen tyhjennykseen

Paineenalennusventtiilistä tuleva vesi kerätään tippavesialtaaseen. Tippavesiallas on liitetty yksikön sisällä tyhjennysletkuun. Tyhjennysletku on liitettävä sopivaan tyhjennykseen sovellettavan lainsäädännön mukaisesti. Voit reitittää tyhjennysletkun vasemman tai oikean sivupaneelin läpi.

Edellytys: Käyttöliittymän paneeli ja etupaneeli on irrotettu.

1 Irrota toinen sivupaneeli.

7.5 Kylmäaineputkiston liitännät

7.5.1 Tietoja kylmäaineputkiston liittämisestä

Ennen kylmäaineputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Kylmäaineputkiston liitäntöihin kuuluvat:

▪ Kylmäaineputkiston liittäminen ulkoyksikköön

▪ Kylmäaineputkiston liittäminen sisäyksikköön

▪ Kylmäaineputkiston eristäminen

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

a b

R=0.4~0.8

45°

±2

90°

±2

a b

▪ Pidä mielessä seuraavat ohjeet:

▪ Putken taivutus

▪ Putken päiden laipoitus

▪ Juotos

▪ Sulkuventtiilien käyttö

7.5.2 Kylmäaineputkiston liittämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: PALAMISEN VAARA

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä laipoitettuun osaan.

▪ ÄLÄ käytä aiempien asennusten putkia uudelleen.

▪ ÄLÄ koskaan asenna kuivaajaa tähän R32-yksikköön,

jotta sen käyttöikä voitaisiin taata. Kuivausaine saattaa liueta ja vahingoittaa järjestelmää.

HUOMIOITAVAA

Ota seuraavat kylmäaineputkistoon liittyvät varotoimenpiteet huomioon:

▪ Vältä kaiken muun kuin määritetyn kylmäaineen

sekoittumista kylmäainekiertoon (esim. ilman).

▪ Käytä vain R32:ta, kun lisäät kylmäainetta.

▪ Käytä vain R32-kylmäaineelle tarkoitettuja

asennustyökaluja (esim. paineensäätömittari), jotka kestävät painetta ja joiden avulla estetään epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden) sekoittuminen järjestelmään.

▪ Asenna putkisto niin, että laippa EI ole alttiina

mekaaniselle rasitukselle.

▪ Suojaa putkisto seuraavan taulukon mukaisesti

estääksesi lian, nesteen tai pölyn pääsyn putkistoon.

▪ Ole varovainen, kun vedät kupariputket seinien läpi

(katso kuva alla).

▪ Voitele laipan sisäpinta eetteri- tai esteriöljyllä, kun kiinnität

laippamutteria. Kiristä käsin 3 tai 4 kierrosta ennen lopullista kiristystä.

▪ Käytä aina 2 kiintoavainta laippamutterin avaamiseen.

▪ Käytä aina sekä kiinto- että momenttiavainta laippamutterin

kiristämiseen, kun liität putkia. Tämä ehkäisee mutterin murtumista ja vuotoja.

a Momenttiavain b Kiintoavain c Putkiliitos d Laippamutteri

Putkien koko

(mm)

Kiristysmomen

tti (N•m)

Laipan mitat

(A) (mm)

Laipan muoto

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Putken taivutusohjeet

Käytä putkentaivutinta taivuttamiseen. Putkien taivutusten tulisi olla mahdollisimman loivia (taivutussäteen tulisi olla 30~40 mm tai enemmän).

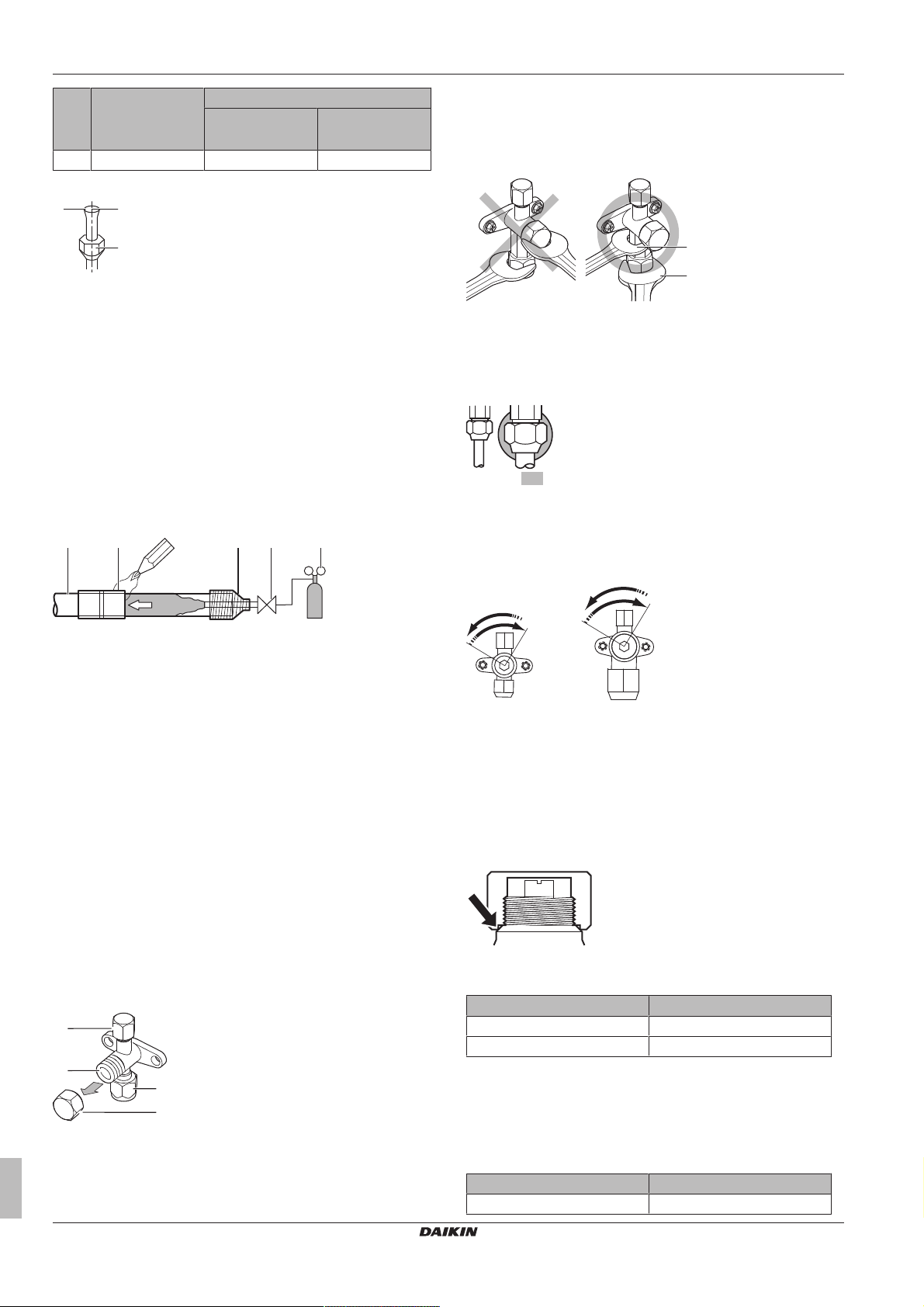

7.5.5 Putken pään laipoitus

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun

vuodon.

▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja

estämään kylmäainekaasun vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita.

Muiden laippamutterien käyttö voi aiheuttaa kylmäkaasun vuotoja.

1 Katkaise putken pää putkenkatkaisimella.

2 Poista purseet leikattu pinta alaspäin, jotta siruja ei pääse

putkeen.

Yksikkö Asennuksen kesto Suojausmenetelmä

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa

Sisäyksikkö Kestosta riippumatta

putki

TIETOJA

ÄLÄ avaa kylmäaineen sulkuventtiiliä ennen kylmäaineputkiston tarkistamista. Kun kylmäainetta on lisättävä, on suositeltavaa avata kylmäaineen sulkuventtiili täytön jälkeen.

7.5.3 Kylmäaineputkiston liittämisohjeita

Huomioi seuraavat ohjeet putkia liitettäessä:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

a Leikkaa tarkasti suoriin kulmiin. b Poista purseet.

3 Poista laippamutteri sulkuventtiilistä ja aseta laippamutteri

putkeen.

4 Laipoita putki. Aseta tarkasti seuraavan kuvan näyttämään

asentoon.

Asentajan viiteopas

7 Asennus

a b

a b c d e

c d

Laipoitustyökalu

R32:lle

(kytkintyyppi)

Tavallinen laipoitustyökalu

Kytkintyyppi

(Ridgid-tyyppi)

Siipimutterityyppi

(Imperial-tyyppi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Tarkista, että laipoitus on tehty oikein.

a Laipan sisäpinnan on oltava virheetön. b Putken pään on oltava tasaisesti laipoitettu täydelliseksi

ympyräksi.

c Varmista, että laippamutteri on asennettu.

7.5.6 Putken pään juottaminen

Sisäyksikössä ja ulkoyksikössä on laippaliitännät. Yhdistä molemmat päät ilman juottamista. Jos juottamista tarvitaan, huomioi seuraavat asiat:

▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren

hapettuneiden kalvojen määrän syntymisen putkien sisälle. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää asianmukaisen käytön.

▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20 kPa

(0,2bar) (ts. vain sen verran, että se tuntuu iholla).

▪ ÄLÄ käytä liikaa voimaa venttiilin karaan. Venttiilin runko voi

murtua.

▪ Kiristä sulkuventtiili aina kiintoavaimella ja avaa tai kiristä sitten

laippamutteria momenttiavaimella. ÄLÄ aseta kiintoavainta karan kannen päälle, koska se voi aiheuttaa kylmäainevuodon.

a Kiintoavain b Momenttiavain

▪ Kun on oletettavissa, että käyttöpaine on matala (esim. kun

jäähdytystä suoritetaan ulkoilman lämpötilan ollessa matala), tiivistä kaasulinjassa olevan sulkuventtiilin laippamutteria riittävästi silikonitiivisteellä jäätymisen estämiseksi.

Silikonitiiviste; varmista, ettei rakoja jää.

Sulkuventtiilin avaaminen/sulkeminen

1 Poista sulkuventtiilin suojus.

2 Aseta kuusioavain (nestepuoli: 4 mm, kaasupuoli: 4 mm)

venttiiliin karaan ja kierrä venttiilin karaa:

a Kylmäaineputkisto b Juotettava osa c Teippaus d Käsiventtiili e Paineenalennusventtiili

f Typpi

▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.

Sen jäännös voi tukkia putkia ja rikkoa laitteita.

▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia.

Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta. Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa on fluoria, se vahingoittaa kylmäaineöljyä.

7.5.7 Sulkuventtiilin ja huoltoportin käyttäminen

Sulkuventtiilin käsittely

Huomioi seuraavat ohjeet:

▪ Sulkuventtiilit on suljettu tehtaalla.

▪ Seuraava kuva näyttää sulkuventtiilin käsittelyyn tarvittavat osat.

a Huoltoportti ja huoltoportin hattu b Venttiilin kara c Putkiston liitäntä d Karan hattu

▪ Pidä molemmat sulkuventtiilit auki käytön aikana.

Asentajan viiteopas

Auki vastapäivään. Kiinni myötäpäivään.

3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.

4 Asenna sulkuventtiilin suojus.

Tulos: Venttiili on nyt auki/kiinni.

Karan kannen käsittely

▪ Karan kansi on tiivistetty nuolen osoittamasta kohdasta. ÄLÄ

vahingoita sitä.

▪ Kiristä karan kansi ja tarkista kylmäainevuotojen varalta

sulkuventtiilin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Karan kansi, nestepuoli 13,5~16,5 Karan kansi, kaasupuoli 22,5~27,5

Huoltokannen käsittely

▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska

huoltoportti on Schrader-tyyppinen venttiili.

▪ Kiristä huoltoportin kansi ja tarkista kylmäainevuotojen varalta

huoltoportin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Huoltoportin kansi 11,5~13,9

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

1×

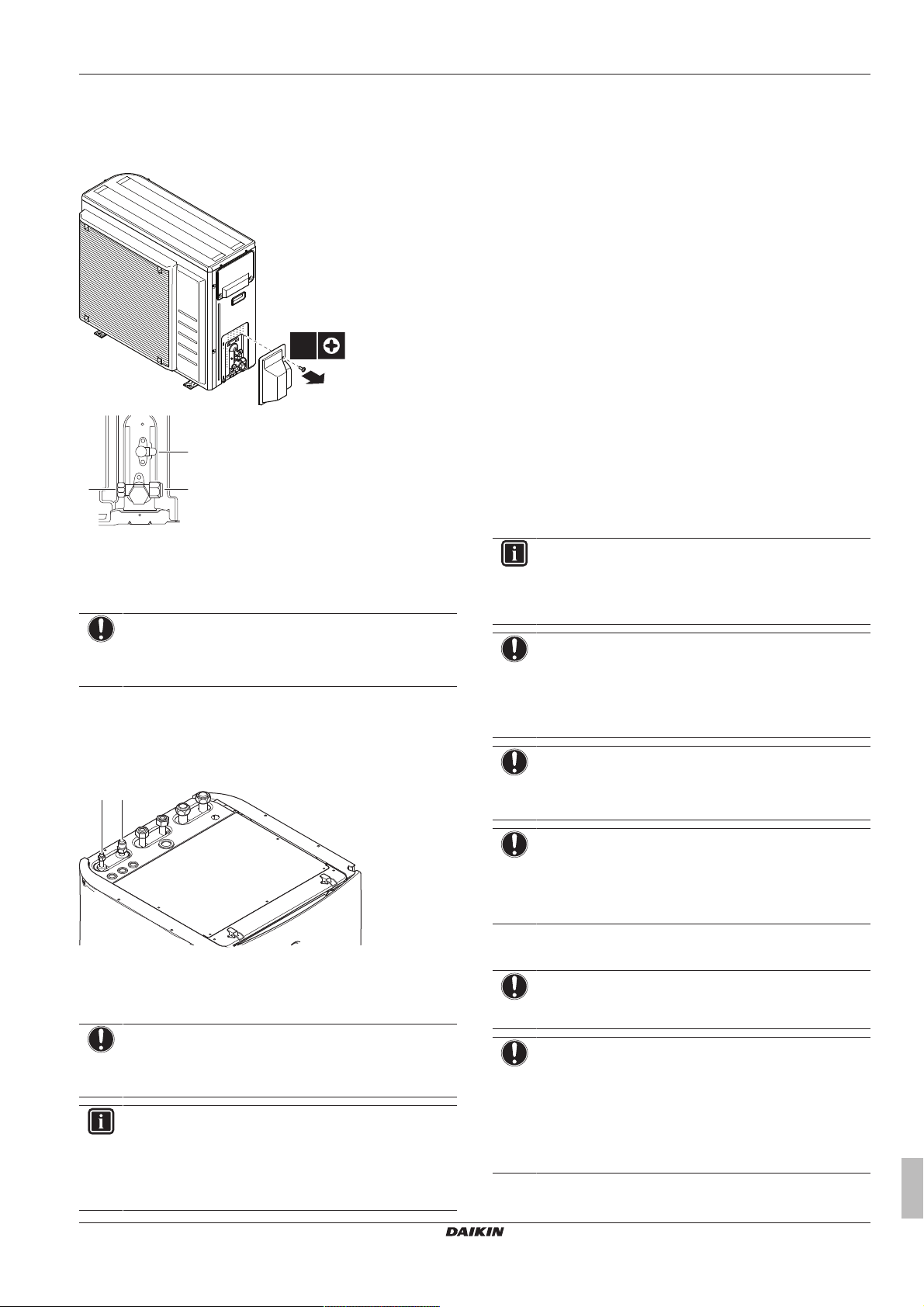

7.5.8 Kylmäaineputkiston liittäminen ulkoyksikköön

1 Yhdistä nestemäisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön nestesulkuventtiiliin.

a Nesteen sulkuventtiili

b Kaasun sulkuventtiili

c Huoltoportti

2 Yhdistä kaasumaisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön kaasun sulkuventtiiliin.

HUOMIOITAVAA

On suositeltavaa, että sisäyksikön ja ulkoyksikön välinen kylmäaineputkisto asennetaan kanavaan tai että kylmäaineputkisto on kiedottu suojateippiin.

7.5.9 Kylmäaineputkiston liittäminen sisäyksikköön

1 Yhdistä nestesulkuventtiili ulkoyksiköstä sisäyksikön

nestemäisen kylmäaineen liittimeen.

7.6 Kylmäaineputkiston liitäntöjen tarkistaminen

7.6.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta

Ulkoyksikön sisäinen kylmäaineputkisto on testattu tehtaalla vuotojen varalta. Sinun täytyy tarkistaa vain ulkoyksikön ulkoinen kylmäaineputkisto.

Ennen kylmäaineputkiston tarkistamista

Varmista, että kylmäaineputkisto on liitetty ulko- ja sisäyksikön väliin.

Tyypillinen työnkulku

Kylmäaineputkiston tarkistus koostuu tyypillisesti seuraavista vaiheista:

1 Kylmäaineputkien tarkistus vuotojen varalta. 2 Tyhjiökuivauksen suorittaminen kaiken kosteuden, ilman tai

typen poistamiseksi kylmäaineputkistosta.

Jos on olemassa mahdollisuus, että putkistossa on kosteutta (esimerkiksi vettä on voinut päästä putkistoon), suorita ensin tyhjiökuivaus alla kuvatun menetelmän mukaisesti, kunnes kaikki kosteus on poistettu.

7.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

HUOMIOITAVAA

Käytä 2-vaiheista takaiskuventtiilillä varustettua tyhjiöpumppua, joka voi tyhjentää manometripaineeseen

−⁠100,7kPa (−⁠1,007bar) (5absoluuttista torria). Varmista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmään, kun pumppu ei ole käynnissä.

HUOMIOITAVAA

Käytä tyhjiöpumppua vain R32:ta varten. Saman pumpun käyttäminen muiden kylmäaineiden kanssa saattaa rikkoa pumpun ja yksikön.

HUOMIOITAVAA

▪ Kytke tyhjiöpumppu kaasusulkuventtiilin huoltoporttiin.

▪ Varmista, että kaasusulkuventtiili ja nestesulkuventtiili

ovat hyvin kiinni, ennen kuin suoritat vuototestin tai tyhjiökuivauksen.

a Nestemäisen kylmäaineen liitin

b Kaasumaisen kylmäaineen liitin

2 Yhdistä kaasusulkuventtiili ulkoyksiköstä sisäyksikön

kaasumaisen kylmäaineen liittimeen.

HUOMIOITAVAA

On suositeltavaa, että sisäyksikön ja ulkoyksikön välinen kylmäaineputkisto asennetaan kanavaan tai että kylmäaineputkisto on kiedottu suojateippiin.

TIETOJA

Kun sisäyksikkö on asennettu paikkaan, jossa on rajoitetusti tilaa, valinnainen putken taivutussarja (EKHVTC) voidaan asentaa sisäyksikön kylmäaineen kaasu- ja nesteliitäntöjä varten. Katso ohjeita asennukseen putken taivutussarjan asennusoppaasta.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

7.6.3 Vuotojen tarkistaminen

HUOMIOITAVAA

ÄLÄ ylitä yksikön maksimityöpainetta (katso “PS High” yksikön nimikilvestä).

HUOMIOITAVAA

Käytä edustajasi suosittelemaa kuplatestiliuosta. Älä käytä saippuavettä, koska se voi aiheuttaa laippamutteriin halkeamia (saippuavedessä saattaa olla suolaa, joka imee kosteutta, joka jäätyy putkiston kylmetessä) ja korroosiota (saippuavesi saattaa sisältää ammoniumia, joka aiheuttaa korroosioilmiön messinkisen laippamutterin ja kuparilaipan välillä).

Asentajan viiteopas

7 Asennus

a d

g h i

1 Täytä järjestelmä typpikaasulla, kunnes mittarin paine on

vähintään 200 kPa (2 bar). On suositeltavaa paineistaa 3000kPa:han (30bar) pienten vuotojen löytämiseksi.

2 Tarkista järjestelmän kaikki putkiliitännät vuotojen varalta

kuplatestiliuoksella.

3 Poista kaikki typpikaasu.

7.6.4 Tyhjiökuivauksen suorittaminen

Liitä tyhjiöpumppu ja mittari seuraavasti:

a Painemittari b Mittariputki c Matalapaineventtiili (Lo) d Korkeapaineventtiili (Hi) e Täyttöletkut

f Alipainepumppu g Huoltoportti h Venttiilikannet

i Kaasusulkuventtiili j Nestesulkuventtiili

1 Alipaineista järjestelmää, kunnes mittarin paine osoittaa

−0,1MPa (−1bar).

2 Jätä sellaiseksi 4–5minuutiksi ja tarkista paine:

Jos paine… Silloin…

Ei muutu Järjestelmässä ei ole

kosteutta. Tämä toimenpide on valmis.

Kasvaa Järjestelmässä on kosteutta.

Siirry seuraavaan vaiheeseen.

3 Tyhjennä järjestelmää vähintään 2tuntia tavoitealipaineeseen

−0,1MPa (–1bar).

4 Kun pumppu on kytketty pois päältä, tarkkaile painetta

vähintään 1tunnin ajan.

5 Jos järjestelmä ei saavuta tavoitealipainetta tai ei pysty

säilyttämään alipainetta 1tunnin ajan, toimi seuraavasti:

▪ Tarkista vuodot uudelleen. ▪ Suorita tyhjiökuivaus uudelleen.

HUOMIOITAVAA

Muista avata kaikki sulkuventtiilit kylmämaineputken asentamisen ja tyhjiökuivauksen suorittamisen jälkeen. Järjestelmän käyttäminen sulkuventtiilit kiinni voi rikkoa kompressorin.

TIETOJA

Sulkuventtiilin avaamisen jälkeen on mahdollista, että kylmäaineputkiston paine EI nouse. Tämä voi johtua esimerkiksi ulkoyksikköpiirin paisuntaventtiilin sulkutilasta, mutta se EI haittaa yksikön toimintaa.

7.7 Kylmäaineen täyttö

7.7.1 Tietoja kylmäaineen lisäämisestä

Ulkoyksikkö on täytetty kylmäaineella tehtaalla, mutta eräissä tapauksissa seuraava saattaa olla tarpeen:

Mitä Milloin

Kylmäaineen lisääminen Kun nesteputkiston

kokonaispituus on määritystä suurempi (katso alla).

Kylmäaineen uudelleentäyttö Esimerkki:

▪ Kun järjestelmää siirretään.

▪ Vuodon jälkeen.

Kylmäaineen lisääminen

Varmista ennen kylmäaineen lisäämistä, että ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu (vuototesti ja tyhjiökuivaus).

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

Tyypillinen työnkulku – Kylmäaineen lisäys koostuu tyypillisesti seuraavista vaiheista:

1 Määritetään, täytyykö kylmäainetta lisätä ja kuinka paljon. 2 Lisätään kylmäainetta tarvittaessa. 3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja

kiinnitetään se ulkoyksikön sisäpuolelle.

Kylmäaineen uudelleentäyttö

Varmista ennen kylmäaineen uudelleentäyttöä, että seuraavat asiat on tehty:

1 Kaikki kylmäaine on otettu talteen järjestelmästä. 2 Ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu

(vuototesti ja tyhjiökuivaus).

3 Ulkoyksikön sisäinen kylmäaineputkisto on tyhjiökuivattu.

HUOMIOITAVAA

Ennen täyttä täydennystä suorita tyhjiökuivaus myös ulkoyksikön sisäiselle kylmäaineputkistolle.

Tyypillinen työnkulku – Kylmäaineen uudelleentäyttö koostuu tyypillisesti seuraavista vaiheista:

1 Määritetään, paljonko kylmäainetta lisätään. 2 Kylmäaineen täyttö. 3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja

kiinnitetään se ulkoyksikön sisäpuolelle.

7.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

7.7.3 Lisäkylmäaineen määrän määrittäminen

VAROITUS

Jos kylmäaineen kokonaismäärä järjestelmässä on ≥1,84kg (eli jos putkiston pituus on ≥27m), sisäyksikön

lattia-alueen minimivaatimukset on täytettävä. Katso lisätietoja kohdasta "6.2.3 Sisäyksikön asennuspaikan

vaatimukset"sivulla22.

Jos nesteputkiston

Silloin…

kokonaispituus on...

≤10m ÄLÄ lisää kylmäainetta. >10m R=(nesteputkiston kokonaispituus (m) – 10

m)×0,020

R=lisälataus (kg) (pyöristetään 0,01kg:n tarkkuudella)

TIETOJA

Putkiston pituus on nesteputkiston yksisuuntainen pituus.

7.7.4 Täyden täyttömäärän määrittäminen

TIETOJA

Jos täysi täyttö vaaditaan, kylmäaineen täysi täyttömäärä on: tehtaan kylmäainetäyttö (katso yksikön nimikilpeä) + määritetty lisämäärä.

7.7.5 Kylmäaineen lisääminen

VAROITUS

▪ Käytä vain R32-kylmäainetta. Muut aineet voivat

aiheuttaa räjähdyksiä ja onnettomuuksia.

▪ R32 sisältää fluorattuja kasvihuonekaasuja. Sen

ilmaston lämpenemispotentiaalin (GWP) arvo on 675. ÄLÄ päästä näitä kaasuja ilmakehään.

▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja

suojalaseja.

HUOMIO

Jotta kompressori ei rikkoutuisi, ÄLÄ lisää kylmäainetta enempää kuin määritetty määrä.

Edellytys: Varmista ennen kylmäaineen täyttöä, että kylmäaineputkisto on liitetty ja tarkistettu (vuototesti ja tyhjiökuivaus).

1 Liitä kylmäainesylinteri huoltoporttiin.

2 Täytä lisämäärä kylmäainetta.

3 Avaa kaasusulkuventtiili.

Jos poispumppaus vaaditaan järjestelmän purkamista tai siirtämistä varten, katso lisätietoja kohdasta "13.2Poispumppaus"sivulla86.

7.7.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen

1 Kiinnitä tunnus seuraavasti:

d Kylmäaineen kokonaismäärä järjestelmässä e Kylmäaineen kasvihuonepäästöt ilmoitetaan tonneina

CO2-ekv

f GWP = ilmaston lämpenemispotentiaali

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

2 Kiinnitä tunnus ulkoyksikön sisäpuolelle lähelle kaasu- ja

nestesulkuventtiileitä.

7.8 Vesiputkiston liittäminen

7.8.1 Tietoja vesiputkiston liittämisestä

Ennen vesiputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty. Jos sovellettavissa, varmista myös että varalämmitin on kiinnitetty.

Tyypillinen työnkulku

Vesiputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Vesiputkiston liittäminen sisäyksikköön. 2 Vesiputkiston liittäminen varalämmittimeen (jos sovellettavissa). 3 Kiertoputkiston liittäminen. 4 Tyhjennysletkun liittäminen tyhjennykseen. 5 Vesipiirin täyttö. 6 Kuumavesivaraajan täyttö. 7 Vesiputkien eristäminen.

7.8.2 Varotoimet, kun vesiputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.8.3 Vesiputkiston liittäminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

Huollon ja kunnossapidon helpottamiseksi tuotteessa on 2 sulkuventtiiliä ja 1 ylipaineohitusventtiili. Kiinnitä sulkuventtiilit tilanlämmitysveden tulo- ja lähtöliitäntöihin. Minimivirtausnopeuden varmistamiseksi (ja ylipaineen estämiseksi) asenna ylipaineohitusventtiili tilanlämmitysveden lähtöliitäntään.

1 Asenna sulkuventtiilit tilanlämmityksen vesiputkiin.

2 Kiinnitä sisäyksikön mutterit sulkuventtiiliin.

3 Liitä kuuman veden tulo- ja lähtöputket sisäyksikköön.

a Jos yksikön mukana on toimitettu monikielinen fluorattujen

kasvihuonekaasuja koskeva tunnus (katso lisävarusteet), irrota sopiva kieli ja liimaa se kohtaan a.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

b Tehtaan kylmäainetäyttö: katso yksikön nimikilpeä

c Kylmäaineen lisätty määrä

Asentajan viiteopas

7 Asennus

c d a b

a Tilan lämmityksen lähtövesi b Tilan lämmityksen tulovesi c Kuuma lähtövesi d Kylmä tulovesi (kylmän veden syöttö)

HUOMIOITAVAA

On suositeltavaa asentaa sulkuventtiili kylmän veden tuloliitäntään ja kuuman veden lähtöliitäntään. Nämä sulkuventtiilit eivät sisälly toimitukseen.

HUOMIOITAVAA

7.8.4 Kiertoputkiston liittäminen

Edellytys: Vaaditaan vain, jos tarvitset kierron järjestelmääsi.

1 Irrota yläpaneeli yksiköstä, katso "7.2.3 Sisäyksikön

avaaminen"sivulla29.

2 Leikkaa yksikön päällä oleva kumitiiviste ja irrota sulku.

Kiertoliitin asetetaan reiän alle.

3 Reititä kiertoputkisto tiivisteen läpi ja liitä se kiertoliittimeen.

4 Kiinnitä yläpaneeli takaisin.

7.8.5 Vesipiirin täyttö

Käytä vesipiirin täyttämiseen erikseen hankittavaa täyttösarjaa. Varmista, että noudatat sovellettavia määräyksiä.

Ylipaineohitusventtiili (toimitetaan lisävarusteena). Suosittelemme ylipaineohitusventtiilin asennusta tilanlämmityksen vesipiiriin.

▪ Huomioi veden minimimäärä, kun valitset

ylipaineohitusventtiilin asennussijaintia (sisäyksikössä tai kollektorissa). Katso "6.4.3 Vesimäärän ja

virtausnopeuden tarkistaminen"sivulla26.

▪ Huomioi minimivirtausnopeus, kun säädä

ylipaineohitusventtiilin asetusta. Katso

"6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen" sivulla 26 ja "9.4.1 Virtauksen miniminopeuden tarkistaminen"sivulla75.

HUOMIOITAVAA

Asenna ilmanpoistoventtiilit kaikkiin paikallisiin korkeimpiin kohtiin.

HUOMIOITAVAA

Paineenalennusventtiili (erikseen hankittava), jonka avautumispaine on enintään 10 baaria, on asennettava kylmän veden tuloliitäntään sovellettavan lainsäädännön mukaisesti.

HUOMIOITAVAA

▪ Tyhjennyslaite ja paineenalennuslaite on asennettava

kuumavesisylinterin kylmän veden tuloliitäntään.

▪ Veden takaisintulon välttämiseksi on suositeltavaa

asentaa takaiskuventtiili kuumavesivaraajan tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kuumavesivaraajan ylälaitaa korkeampaan sijaintiin. Kuumavesivaraajan lämmitys laajentaa vettä. Ilman paineenalennusventtiiliä säiliön sisäinen vedenpaine voi nosta yli säiliön suunnitellun paineen. Myös säiliöön liitetyt laitteet (putkisto, hanat jne.) ovat alttiina tälle paineelle. Tämän estämiseksi on asennettava paineenalennusventtiili. Ylipaineen estäminen riippuu paikan päällä asennetun paineenalennusventtiilin oikeasta toiminnasta. Jos se EI toimi oikein, ylipaine säiliö taipuu ja vettä voi vuotaa. Oikean toiminnan varmistamiseksi vaaditaan säännöllistä kunnossapitoa.

TIETOJA

Varmista, että molemmat ilmanpoistoventtiilit (toinen magneettisessa suodattimessa ja toinen 3-tieventtiilin ja virtausanturin välissä) ovat auki.

7.8.6 Kuumavesivaraajan täyttäminen

1 Avaa kaikki kuumavesihanat, jotta ilma poistuu järjestelmän

putkistosta.

2 Avaa kylmän veden tuloventtiili.

3 Sulje kaikki vesihanat, kun kaikki ilma on poistunut.

4 Tarkista vesivuodot.

5 Käytä asennuspaikalla asennettua paineenalennusventtiiliä

varmistamaan, että vesi virtaa vapaasti poistoputken läpi.

HUOMIOITAVAA

Järjestelmän käyttämistä varten kuumavesivaraaja on täytettävä kokonaan. Jos järjestelmä kytketään päälle, kun säiliö ei ole täynnä, integroitu legioonalaistautia estävä lämmitin voi vahingoittua ja aiheuttaa sähkövikoja.

7.8.7 Vesiputkiston eristäminen

Koko vesipiirin putket ON eristettävä vesihöyryn tiivistymisen estämiseksi sulatustoiminnan aikana ja lämmityskapasiteetin alenemisen estämiseksi.

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

7.9 Sähköjohtojen kytkentä

7.9.1 Tietoja sähköjohtojen liittämisestä

Ennen sähköjohtojen liittämistä

Varmista:

▪ Kylmäaineputki on liitetty ja tarkistettu

▪ Vesiputki on liitetty

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

b a

AA´

A´

c b ba c

2×

a b

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Varmista, että virransyöttöjärjestelmä täyttää lämpöpumpun

sähkömääritykset. 2 Ulkoyksikön sähköjohtojen liittäminen. 3 Sisäyksikön sähköjohtojen liittäminen. 4 Päävirransyötön liittäminen. 5 Sulkuventtiilien liittäminen. 6 Sähkömittarien liittäminen. 7 Kuumavesipumpun liittäminen. 8 Hälytyslähdön liittäminen. 9 Tilanlämmityksen päällä/pois-lähdön liittäminen. 10 Ulkoiseen lämmönlähteeseen vaihdon liittäminen. 11 Virrankulutuksen digitaalisten tulojen liittäminen. 12 Turvatermostaatin liittäminen. 13 Legioonalaistautia estävän lämmittimen virransyötön liittäminen.

7.9.2 Tietoja sähkömääräysten täyttämisestä

Vain ERGA04~08DAV3 (ei ERGA04~08DAV3A)

Laitteisto noudattaa standardia EN/IEC 61000-3-12 (eurooppalainen/ kansainvälinen tekninen standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden vaihekohtainen tulovirta on >16A ja ≤75A, tuottamien yliaaltovirtojen rajat).

7.9.3 Varotoimet sähköjohtoja kytkettäessä

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

7.9.4 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraavat seikat mielessä:

▪ Jos käytetään kerrattuja johtimia, asenna pyöreä kutistusliitin

johtimen päähän. Aseta pyöreä kutistusliitin johdon peitettyyn osaan saakka ja kiinnitä liitin sopivalla työkalulla.

Johdon tyyppi Asennustapa

Kerrattu johdin pyöreällä kutistusliittimellä

a Liitin

b Ruuvi

c Litteä aluslaatta

O Sallittu

X Ei sallittu

Kiristysmomentit

Nimike Kiristysmomentti (N•m)

M4 (X1M) 1,2~1,5 M4 (maadoitus)

7.9.5 Tavallisten johdotusosien tekniset tiedot

Osa ERGA04+06D

AV3

Virransy öttökaa peli

(a)

MCA

19,9A 24,0A 15,9A Jännite 230V Vaihe 1~ Taajuus 50Hz Johdon

On täytettävä paikallinen lainsäädäntö

koko

YhteiskytkentäjohtoMinimikaapeliosuus 1,5mm² ja sovellettavissa

Suositeltava

20A 25A 16A erikseen hankittava sulake

Maavuotosuojakat

On täytettävä paikallinen lainsäädäntö

kaisija

(a) MCA=Piirin vähimmäisampeerit. Ilmoitetut arvot ovat

maksimiarvot (katso sähkötiedot yhdessä sisäyksiköiden kanssa tarkkoja arvoja varten).

ERGA08DAV3 ERGA04~08D

AV3A

230V:lle

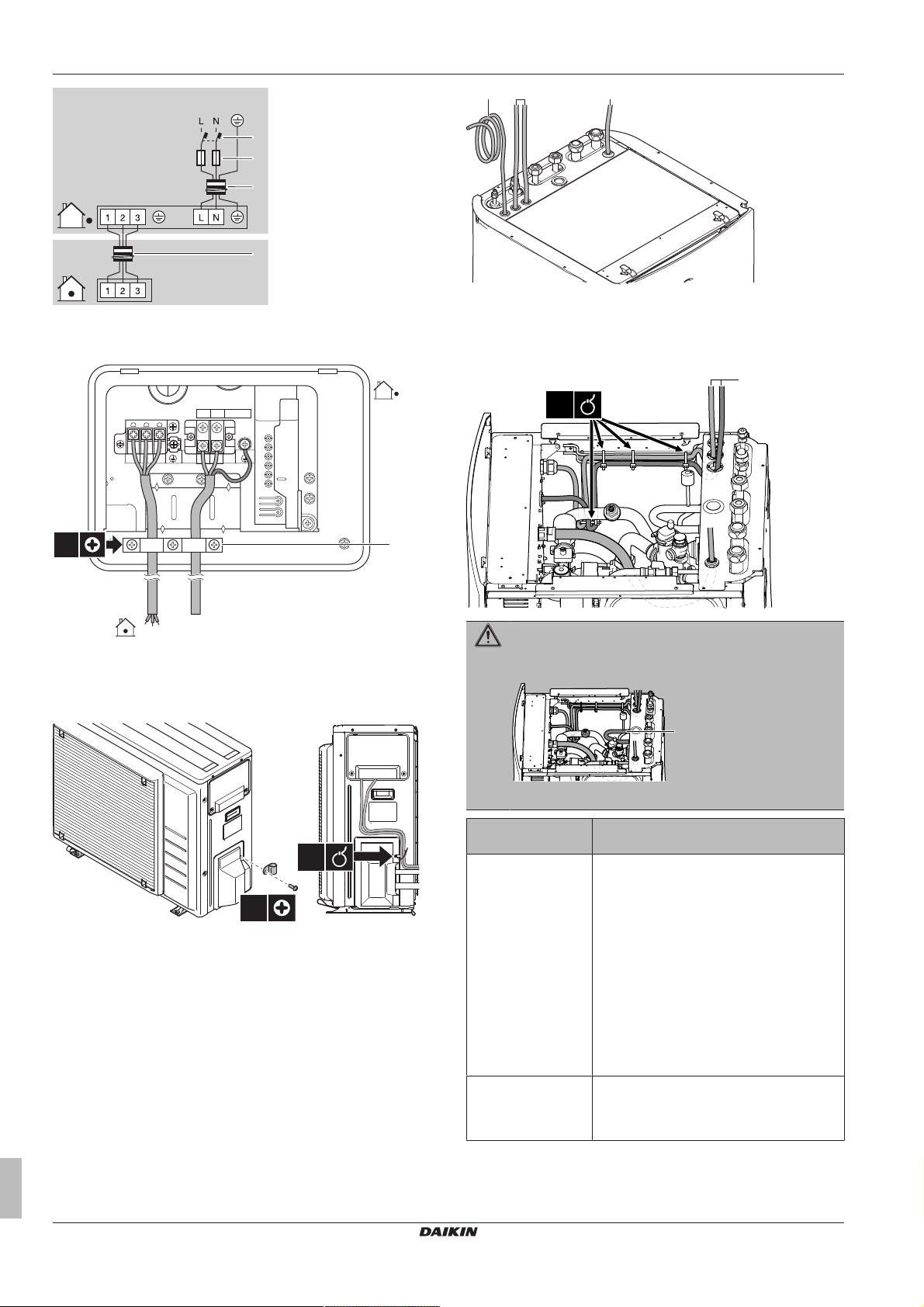

7.9.6 Ulkoyksikön sähköjohtojen liittäminen

1 Irrota kytkinrasian kansi.

▪ Käytä seuraavia tapoja johtojen asentamiseen:

Johdon tyyppi Asennustapa

Yksilankainen johto

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

a Kerrattu johdin

b Pyöreä kutistusliitin

a Yksilankainen kierrejohto

b Ruuvi

c Litteä aluslaatta

2 Kuori eriste (20mm) johdosta.

a Kuori johto tähän pisteeseen asti b Liiallinen kuoriminen voi aiheuttaa sähköiskun tai vuodon.

3 Liitä yhteiskytkentäjohto ja virransyöttö seuraavasti. Varmista

jännityksen poisto johtopidikkeellä.

Asentajan viiteopas

7 Asennus

1N~ 50 Hz 220-240 V

1 2 3

L N

L N PWR

12 3

3×

1×

b+c ad

4×

b+c

a Yhteiskytkentäjohto b Virransyöttökaapeli c Sulake d Maavuotosuojakatkaisija

a, b, c Kenttäjohdotus (katso seuraava taulukko)

d Tehtaalla kiinnitetty kaapeli legioonalaistautia estävän

lämmittimen virransyöttöön

3 Johdot tulisi reitittää yksikön sisällä seuraavasti. Kiinnitä kaapeli

kaapelireittiin nippusiteillä:

a Johtopidike

4 Kiinnitä kytkinrasian kansi takaisin.

5 Valinnaista: Kiinnitä johtopidike (lisävaruste) kylmäaineputken

kannen ruuviin ja kiinnitä kaapelit siihen nippusiteellä.

6 Kiinnitä maavuotosuojakatkaisija ja sulake virtalinjaan.

7.9.7 Sisäyksikön sähköjohtojen liittäminen

1 Katso tietoja sisäyksikön avaamisesta kohdasta

"7.2.3Sisäyksikön avaaminen" sivulla 29 ja "7.2.4 Sisäyksikön kytkinrasian kannen avaaminen"sivulla30.

2 Johdot menevät yksikköön ylhäältä:

VAROITUS

Varmista, että sähköjohdot EIVÄT kosketa kylmäainekaasuputkea, joka voi olla todella kuuma.

a Kylmäainekaasuputki

Reititys Mahdolliset johdot (riippuen yksikön

tyypistä ja asennetuista varusteista)

Matalajännite

▪ Toivotun virransyötön kosketin

▪ Huonetermostaattina käytettävä

käyttöliittymä (lisävaruste)

▪ Digitaalisten tulojen virrankulutus (ei

sisälly toimitukseen)

▪ Ulkolämpötila-anturi (lisävaruste)

▪ Sisäilman lämpötila-anturi (lisävaruste)

▪ Sähkömittarit (ei sisälly toimitukseen)

▪ Turvatermostaatti (ei sisälly toimitukseen)

▪ Varalämmittimen termistori

(varalämmittimen lisävaruste)

Korkeajännitevirransy öttö

▪ Yhteiskytkentäjohto

▪ Normaalin kWh-taksan virransyöttö

▪ Toivotun kWh-taksan virransyöttö

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

X1M

X2M

X5M

X11YB

X1A

X11Y

X11YA

1 2 3

X1M

X2M

X5M

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

910

X1M

X2M

X1M

X2M

NO NC

M2S M2S

2128

21 29

Reititys Mahdolliset johdot (riippuen yksikön

tyypistä ja asennetuista varusteista)

Korkeajänniteohjauss ignaali

▪ Lämpöpumpun konvektori (lisävaruste)

▪ Huonetermostaatti (lisävaruste)

▪ Sulkuventtiili (ei sisälly toimitukseen)

▪ Kuumavesipumppu (ei sisälly

toimitukseen)

▪ Hälytyslähtö

▪ Vaihto ulkoiseen lämmönlähteen

ohjaukseen

▪ Tilanlämmityksen toiminnan hallinta

▪ Varalämmittimen lämpösuoja +

varalämmittimen liitäntä (varalämmittimen lisävaruste)

Korkeajännitevirransy

▪ Legioonalaistautia estävän lämmittimen

virransyöttö

öttö (tehtaalla kiinnitetty kaapeli)

HUOMIO

ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.

4 Tiivistä matalajännitejohtojen tulo tiivisteteipillä (toimitetaan

varusteena).

Ilman matalajännitekaapeleita Matalajännitekaapeleiden

kanssa

a Yhteiskytkentäkaapeli (=päävirransyöttö) b Normaalin kWh-taksan virransyöttö c Toivotun virransyötön kosketin

2 Kiinnitä kaapelit nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Jos käytössä on toivotun kWh-taksan virransyöttö, yhdistä X11Y kohtaan X11YB. Normaalin kWh-taksan virransyötön erottamisen tarve sisäyksikölle (b) X2M5+6 riippuu toivotun kWh-taksan virransyötöstä.

Erillinen liitäntä sisäyksikölle vaaditaan:

▪ jos toivotun kWh-taksan virransyöttö keskeytyy

aktiivisena, TAI

▪ jos sisäyksikön virrankulutusta ei sallita toivotun kWh-

taksan virransyötössä sen ollessa aktiivisena.

7.9.8 Päävirransyötön liittäminen

1 Liitä päävirransyöttö.

Normaalin kWh-taksan virransyöttö

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/9+10) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

7.9.9 Sulkuventtiilin liittäminen

1 Liitä venttiilien ohjauskaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

HUOMIOITAVAA

Johdotus on erilainen NC-venttiilille (yleensä suljettu) ja NO-venttiilille (yleensä avoin).

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.10 Sähkömittarien liittäminen

Selitys: katso seuraava kuva.

Yhdistä X11Y kohtaan X11YB.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Toivotun kWh-taksan virransyöttö

TIETOJA

Jos käytössä on sähkömittari, jossa on transistorilähtö, tarkista napaisuus. Positiivinen napa ON kytkettävä liittimiin X5M/6 ja X5M/4; negatiivinen napa liittimiin X5M/5 ja X5M/3.

Asentajan viiteopas

7 Asennus

X1M

X2M

X5M

S3S S2S

3456

X1M

X2M

X5M

M2P

1 2

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

7 9

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

YC Y2

7 9

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

1 Liitä sähkömittarien kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.11 Kuumavesipumpun kytkeminen

1 Liitä kuumavesipumpun kaapeli oikeisiin liittimiin seuraavan

kuvan mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen

1 Liitä ulkoiseen lämmönlähteeseen vaihtamisen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.12 Hälytyslähdön kytkeminen

1 Liitä hälytyslähdön kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.13 Tilanlämmityksen päällä/pois-lähdön kytkeminen

1 Liitä tilanlämmityksen päällä/pois-lähdön kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.15 Virrankulutuksen digitaalisten tulojen kytkeminen

1 Liitä virrankulutuksen digitaalisten tulojen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

7 Asennus

X1M

X2M

A8P

X5M

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X1M

X2M

X5M

910

X8M

F2B

Q1DI

1N~, 50 Hz 230 V AC

SWB 2

Q1DI

234

F2B

I I

L N

X8M

1 2

K3M

3 4

7.9.17 Legioonalaistautia estävän lämmittimen virransyötön kytkeminen

VAROITUS

Legioonalaistautia estävällä lämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

HUOMIO

Jotta laite on täysin maadoitettu, kytke aina legioonalaistautia estävän lämmittimen virtalähde ja maadoitusjohto.

Varmista, että virransyöttö täyttää legioonalaistautia estävän lämmittimen kapasiteetin seuraavan taulukon mukaisesti.

a EKRP1AHTA on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.16 Turvatermostaatin liittäminen (yleensä suljettu kontakti)

1 Liitä turvatermostaatin (yleensä suljettu) kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

HUOMIOITAVAA

Varmista, että turvatermostaatti valitaan ja asennetaan sovellettavan lainsäädännön mukaisesti.

Joka tapauksessa turvatermostaatin turhan laukeamisen välttämiseksi on suositeltavaa, että…

▪ … turvatermostaatti on automaattisesti nollattavissa.

▪ … turvatermostaatin enimmäislämpötilan

vaihtelunopeus 2°C/min.

▪ … turvatermostaatin ja 3‑tieventtiilin välimatka on

vähintään 2metriä.

Legioonalaistautia

Virransyöttö Suurin virrantarve

estävän

lämmittimen

kapasiteetti

2,4kW 1N~230V 11A

Kytke legioonalaistautia estävän lämmittimen virransyöttökaapeli seuraavasti:

a Tehtaalla kiinnitetty kaapeli liitetty legioonalaistautia

estävän lämmittimen kontaktoriin alemman kytkinrasian sisällä (K3M)

b Kenttäjohdotus (katso alla)

TIETOJA

ÄLÄ unohda määrittää turvatermostaattia asennuksen jälkeen. Ilman määritystä sisäyksikkö ei huomioi turvatermostaatin liitintä.

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/9+10) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

F2B Ylivirtasulake (erikseen hankittava). Suositus: 2‑napainen;

20A; käyrä 400V; luokka C.

K3M Kontaktori (alemmassa kytkinrasiassa)

Q1DI Maavuotokatkaisin (ei sisälly toimitukseen)

SWB 2 Alempi kytkinrasia

X8M Riviliitin (ei sisälly toimitukseen)

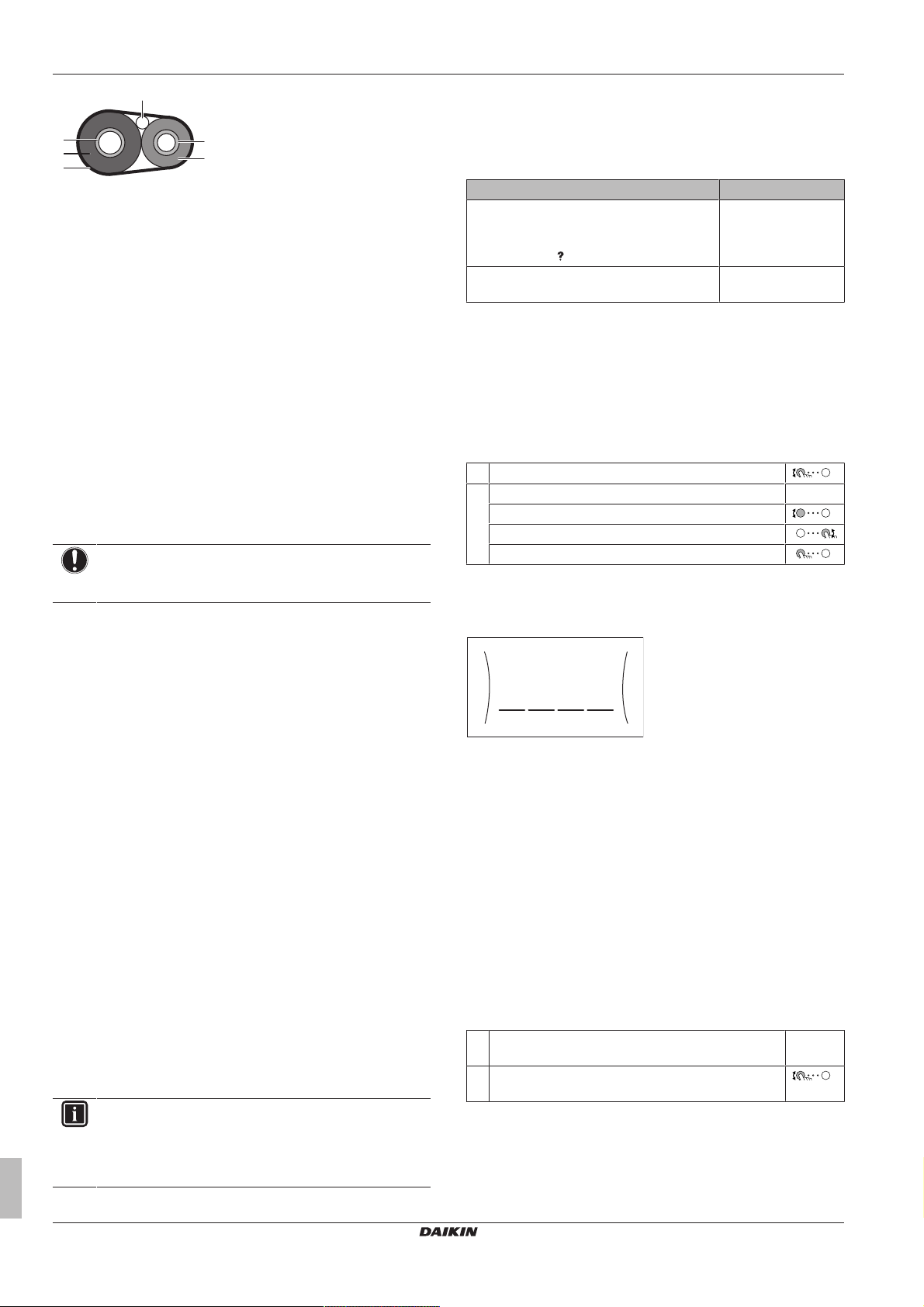

7.10 Ulkoyksikön asennuksen viimeistely

7.10.1 Ulkoyksikön asennuksen viimeistely

1 Eristä ja kiinnitä kylmäaineputki ja yhteiskytkentäjohto

seuraavasti:

Asentajan viiteopas

8 Configuration

5678

Asentaja

a Kaasuputki b Kaasuputken eristys c Yhteiskytkentäjohto d Nesteputki e Nesteputken eristys

f Eristysnauha

2 Asenna huoltokansi.

7.11 Sisäyksikön asennuksen viimeistely

7.11.1 Sisäyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Aseta kytkinrasia takaisin paikalleen.

3 Asenna yläpaneeli takaisin.

4 Asenna sivupaneelit takaisin.

5 Asenna etupaneeli takaisin.

6 Liitä kaapelit takaisin käyttöliittymän paneeliin.

7 Asenna käyttöliittymän paneeli takaisin.

HUOMIOITAVAA

Kun suljet sisäyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

Asetusten käyttäminen – taulukoiden selite

Voit käyttää asentajan asetuksia kahdella eri tavalla. Kuitenkaan kaikki asetukset EIVÄT ole käytettävissä molemmilla tavoilla. Tällöin vastaavat taulukon sarakkeet ovat merkitty tässä taulukossa merkinnällä Ei saatavilla.

Tapa Taulukon sarake

Asetusten käyttäminen navigointikohteiden kautta valikkorakenteessa. Voit kytkeä navigointikohteet päälle painamalla aloitusnäytössä

Asetusten käyttäminen koodin kautta kenttäasetusten yleiskuvauksessa.

Katso myös:

▪ "Asentajan asetusten käyttö"sivulla46

▪ "8.6Valikkorakenne: Asentajan asetusten yleiskuvaus"sivulla73

-painiketta.

Koodi

8.1.1 Yleisimpien kommenttien käyttö

Käyttäjän lupatason vaihtaminen

Voit vaihtaa käyttäjän lupatasoa seuraavasti:

1 Siirry kohtaan [B]: Käyttäjäprofiili. 2 Syötä sovellettava koodi käyttäjäluvalle. —

▪ Liikuta kohdistinta vasemmalta oikealle. ▪ Selaa numeroluetteloa ja muuta valittua numeroa. ▪ Vahvista pin-koodi ja jatka.

Asentajan pin-koodi

Käyttäjäluvan Asentaja pin-koodi on 5678. Käyttäjälle näkyy nyt lisää valikkokohteita ja asentajan asetukset.

8 Configuration

8.1 Yleiskuvaus: Määritykset

Tämä luku kuvaa, mitä järjestelmän määrittämistä varten on tiedettävä ja tehtävä asennuksen jälkeen.

Miksi

Jos ET määritä järjestelmää oikein, se EI välttämättä toimi odotetusti. Määritykset vaikuttavat seuraaviin asioihin:

▪ Ohjelmiston laskut

▪ Se, mitä voit nähdä ja tehdä käyttöliittymällä

Miten

Voit määrittää järjestelmän käyttöliittymän kautta.

▪ Ensimmäinen kerta – määrityksen apuohjelma. Kun kytket

käyttöliittymän päälle ensimmäistä kertaa (sisäyksikön kautta), määrityksen apuohjelma auttaa sinua määrittämään järjestelmän.

▪ Käynnistä määrityksen apuohjelma uudelleen. Jos järjestelmä

on jo määritetty, voit käynnistää määrityksen apuohjelman uudelleen. Voit käynnistää määrityksen apuohjelman uudelleen menemällä kohtaan Asentajan asetukset > Määrityksen apuohjelma. Toiminnon Asentajan asetukset käyttöä varten katso

"8.1.1Yleisimpien kommenttien käyttö"sivulla46.

▪ Jälkeenpäin. Tarpeen vaatiessa voit tehdä muutoksia

määrityksiin valikkorakenteesta tai asetusten yleiskuvauksesta.

TIETOJA

Kun määrityksen apuohjelma on valmis, käyttöliittymä näyttää yleiskuvausnäytön ja pyytää vahvistusta. Vahvistamisen jälkeen järjestelmä käynnistyy uudelleen ja aloitusnäyttö tulee näkyviin.

Edistyneen käyttäjän pin-koodi

Käyttäjäluvan Edistynyt loppukäyttäjä pin-koodi on 1234. Käyttäjälle näkyy nyt lisää valikkokohteita.

Käyttäjän pin-koodi

Käyttäjäluvan Käyttäjä pin-koodi on 0000.

Asentajan asetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [9]: Asentajan asetukset.

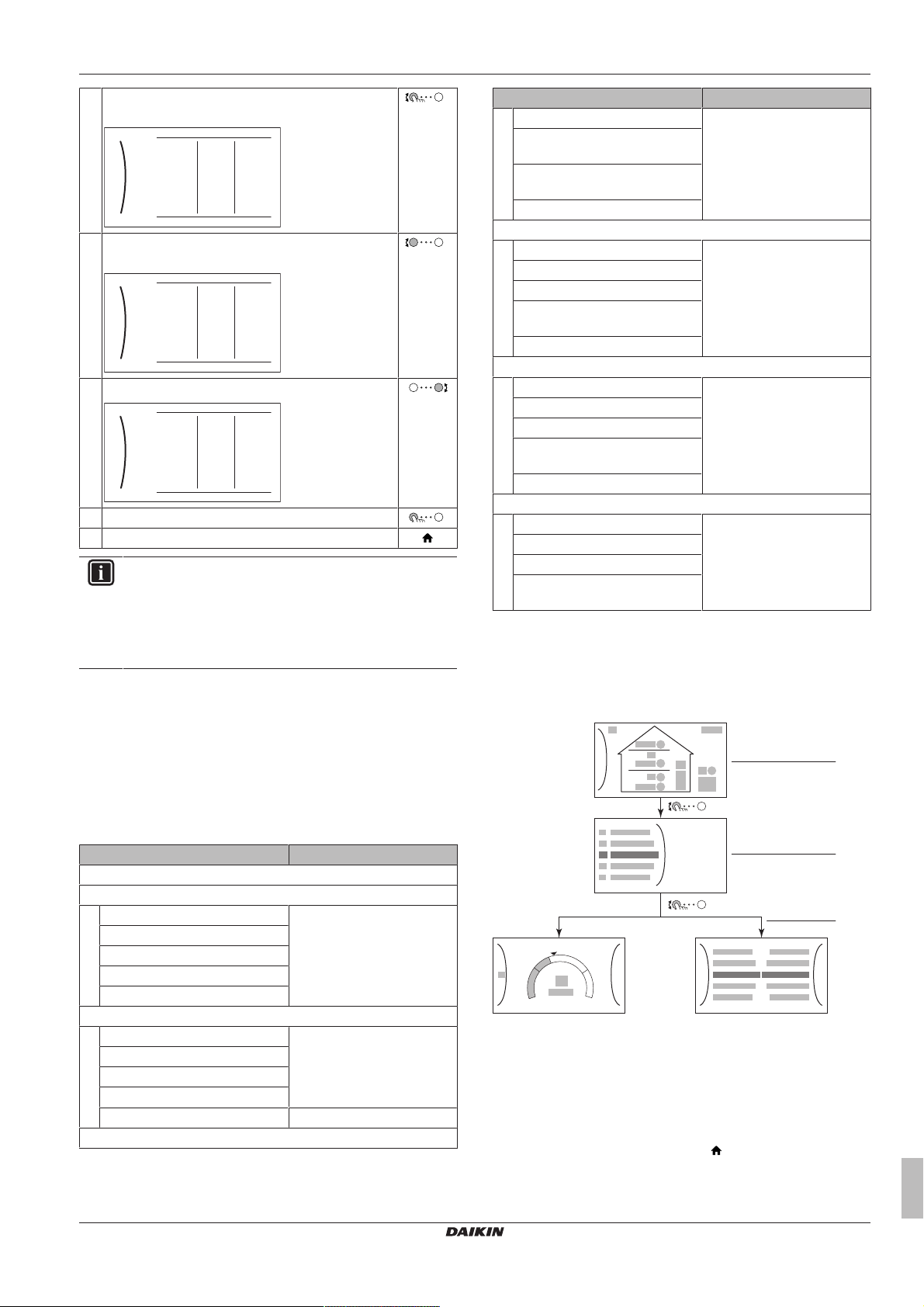

Yleiskuvausasetusten mukauttaminen Esimerkki: Muuta [1‑01] asetuksesta 15 asetukseen 20.

Kaikki asetukset voidaan tehdä valikkorakenteesta. Jos jostain syystä asetusta on muutettava asetusten yleiskuvauksesta, asetusten yleiskuvaukseen pääsee seuraavasti:

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [9.I]: Asentajan asetukset >

Kenttäasetusten yleiskatsaus.

—

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

00 01 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

2 3

00 01 15 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

00 01 20 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

–

c2c1

3 Valitse asetuksen ensimmäinen osa kääntämällä

vasenta valitsinta ja vahvista painamalla valitsinta.

4 Valitse asetuksen toinen osa kääntämällä vasenta

valitsinta.

5 Muokkaa oikealla valitsimella arvoa 15:stä 20:een.

6 Vahvista uusi asetus painamalla vasenta valitsinta. 7 Tuo aloitusnäyttö esiin painamalla keskipainiketta.

TIETOJA

Kun muutat yleiskuvauksen asetuksia ja palaat takaisin aloitusnäyttöön, käyttöliittymä näyttää ponnahdusikkunan ja pyytää käynnistämään järjestelmän uudelleen.

Vahvistamisen jälkeen järjestelmä käynnistyy uudelleen ja tuoreet muutokset otetaan käyttöön.

8.2 Määrityksen apuohjelma

Kun järjestelmä käynnistetään ensimmäistä kertaa, käyttöliittymä ohjaa sinua määrityksen apuohjelman avulla. Näin voit asettaa tärkeimmät alkuasetukset. Näin yksikkö voi toimia oikein. Sen jälkeen tarkempia asetuksia voidaan asettaa tarpeen mukaan valikkorakenteesta.

Täällä on lyhyt yleiskuvaus asetuksista. Kaikkia asetuksia voidaan säätää myös asetusvalikosta (käytä navigointikohteita).

Asetukselle… Katso…

Kapasiteetti [9.4.1] "Legioonalaistautia estävä Lisälämmittimen lupa-ajastin

lämmitin"sivulla65

[9.4.2] Lisälämmittimen ekoajastin

[9.4.3] Käyttö [9.4.4]

Pääalue

Lauhdutintyyppi [2.7] "8.4.3Pääalue"sivulla52 Ohjaus [2.9] Asetuspistetila [2.4] Lämmityksen SR-käyrä [2.5] (jos

sovellettavissa) Ajastus [2.1]

Lisäalue (vain jos [4.4]=1)

Lauhdutintyyppi [3.7] "8.4.4Lisäalue"sivulla55 Ohjaus (vain luku) [3.9] Asetuspistetila [3.4] Lämmityksen SR-käyrä [3.5] (jos

sovellettavissa) Ajastus [3.1]

Säiliö

Lämmitystila [5.6] "8.4.6Säiliö"sivulla59 Mukava-asetuspiste [5.2] Eko-asetuspiste [5.3] Uudelleenlämmitys-asetuspiste

[5.4]

8.3 Mahdolliset näytöt

8.3.1 Mahdolliset näytöt: Yleiskatsaus

Yleisimmät näytöt ovat seuraavat:

Asetukselle… Katso…

Kieli [7.1] Aika/päivämäärä [7.2]

Tunnit — Minuutit Vuosi Kuukausi Päivä

Järjestelmä

Sisäyksikön tyyppi (vain luku) "8.4.9Asentajan Varalämmittimen tyyppi [9.3.1]

asetukset"sivulla64

Kuuma vesi [9.2.1] Hätä [9.5] Alueiden määrä [4.4] "8.4.5Tilanlämmitys"sivulla56

Lisälämmitin

8.3.2 Aloitusnäyttö

Tuo aloitusnäyttö esiin painamalla

a Aloitusnäyttö b Päävalikkonäyttö c Alemman tason näytöt:

c1: Asetuspisteen näyttö c2: Yksityiskohtainen arvonäyttö

-painiketta. Näet yksikön määrityksen yleiskatsauksen ja huoneen ja asetuspisteen lämpötilan. Vain määritykseen sovellettavissa olevat symbolit

Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

ERGA04~08DAV3(A) + EHVH04+08S23DAV

näkyvät aloitusnäytössä.

Asentajan viiteopas

8 Configuration

1.6

bar

18 Feb 2018

22:19

18 21

g3 g1

g4 g2

h3 h1

Nimike Kuvaus

Lämmin vesi

: Kuuma vesi

i2 Mitattu säiliön lämpötila

Mahdolliset toiminnot tässä näytössä

Siirry päävalikon luettelossa. Siirry päävalikkonäyttöön. Ota navigointikohdat käyttöön/pois käytöstä.

Nimike Kuvaus

Lämpötilat näkyvät ympyröinä. Jos ympyrä on harmaa, vastaava toiminto (esimerkiksi: tilanlämmitys) ei ole aktiivisena.

Ulkoyksikkö

: Ulkoyksikkö

: Hiljainen tila on aktiivinen

a3 Mitattu ulkolämpötila

Sisäyksikkö

b1 Sisäyksikkö:

/ kuumavesiv araaja

▪

: Lattialle asennettava sisäyksikkö, jossa

on integroitu säiliö

b2 Vedenpaine

Tilankäyttötilac

Desinfiointi/ Tehokas

Päivämäärä

: Lämmitys

: Desinfiointitila on aktiivinen

▪

: Tehokas tila on aktiivinen

▪

e Nykyinen päivämäärä ja aika

/kellonaika Loma f

Pääalue

: Lomatila on aktiivinen

g1 Lämmönluovuttajan tyyppi:

▪

: Lattialämmitys

: Tuuletinkonvektoriyksikkö

: Patteri

g2 Lähtöveden lämpötilan asetus g3 Huonetermostaatin tyyppi:

: Daikin-käyttöliittymää käytetään

▪

huonetermostaattina

: Ulkoinen hallinta

▪

▪ Piilotettu: Lähtöveden lämpötilan ohjaus

g4 Mitattu huonelämpötila

Lisäalue

h1 Lämmönluovuttajan tyyppi:

▪

: Lattialämmitys

: Tuuletinkonvektoriyksikkö

: Patteri

h2 Lähtöveden lämpötilan asetus h3 Huonetermostaatin tyyppi:

: Ulkoinen hallinta

▪

▪ Piilotettu: Lähtöveden lämpötilan ohjaus

Asentajan viiteopas

Toimintahäi riö

tai : Vika tapahtui

Katso lisätietoja kohdasta "12.4.1Ohjetekstin

näyttäminen toimintahäiriön esiintyessä"sivulla84.

8.3.3 Päävalikkonäyttö

Avaa päävalikkonäyttö painamalla aloitusnäytössä Päävalikosta voit käyttää eri asetuspistenäyttöjä ja alivalikoita.

Mahdolliset toiminnot tässä näytössä

Liiku luettelossa. Siirry alivalikkoon. Ota navigointikohdat käyttöön/pois käytöstä.

Nimike Kuvaus

tai

Toimintahäiriö

Rajoitus: Näkyy vain toimintahäiriön esiintyessä.

Katso lisätietoja kohdasta

"12.4.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"sivulla84.

Huone

Rajoitus: Näkyy vain jos huonetermostaatti on liitetty sisäyksikköön.

Aseta huonelämpötila.

Pääalue

Näyttää sovellettavan symbolin pääalueen luovuttajatyypille.

Aseta pääalueen lähtöveden lämpötila.

Lisäalue

Rajoitus: Näkyy vain, jos lähtöveden lämpötila-alueita on kaksi. Näyttää sovellettavan symbolin lisäalueen luovuttajatyypille.

Aseta lisäalueen lähtöveden lämpötila (jos käytössä).

Tilanlämmitys/-

jäähdytys

Näyttää sovellettavan symbolin yksikölle.

Et voi vaihtaa käyttötilaa vain lämmitys malleissa.

Säiliö

Rajoitus: Näkyy vain, jos järjestelmässä on kuumavesivaraaja.

Aseta kuumavesivaraajan lämpötila.

Käyttäjäasetukset

Tiedot

Asentajan

asetukset

Käyttöönotto

Antaa käyttöön käyttäjäasetukset, kuten lomatilan ja hiljaisen tilan.

Näyttää sisäyksikköön liittyvää dataa ja tietoa.

Rajoitus: Vain asentajalle.

Antaa edistyneet asetukset käyttöön. Rajoitus: Vain asentajalle.

Suorita testejä ja kunnossapitoa.

Käyttäjäprofiili

Käyttö

Muuta aktiivista käyttäjäprofiilia.

Kytke lämmitystoiminto ja kuuman veden valmistelu päälle tai pois päältä.

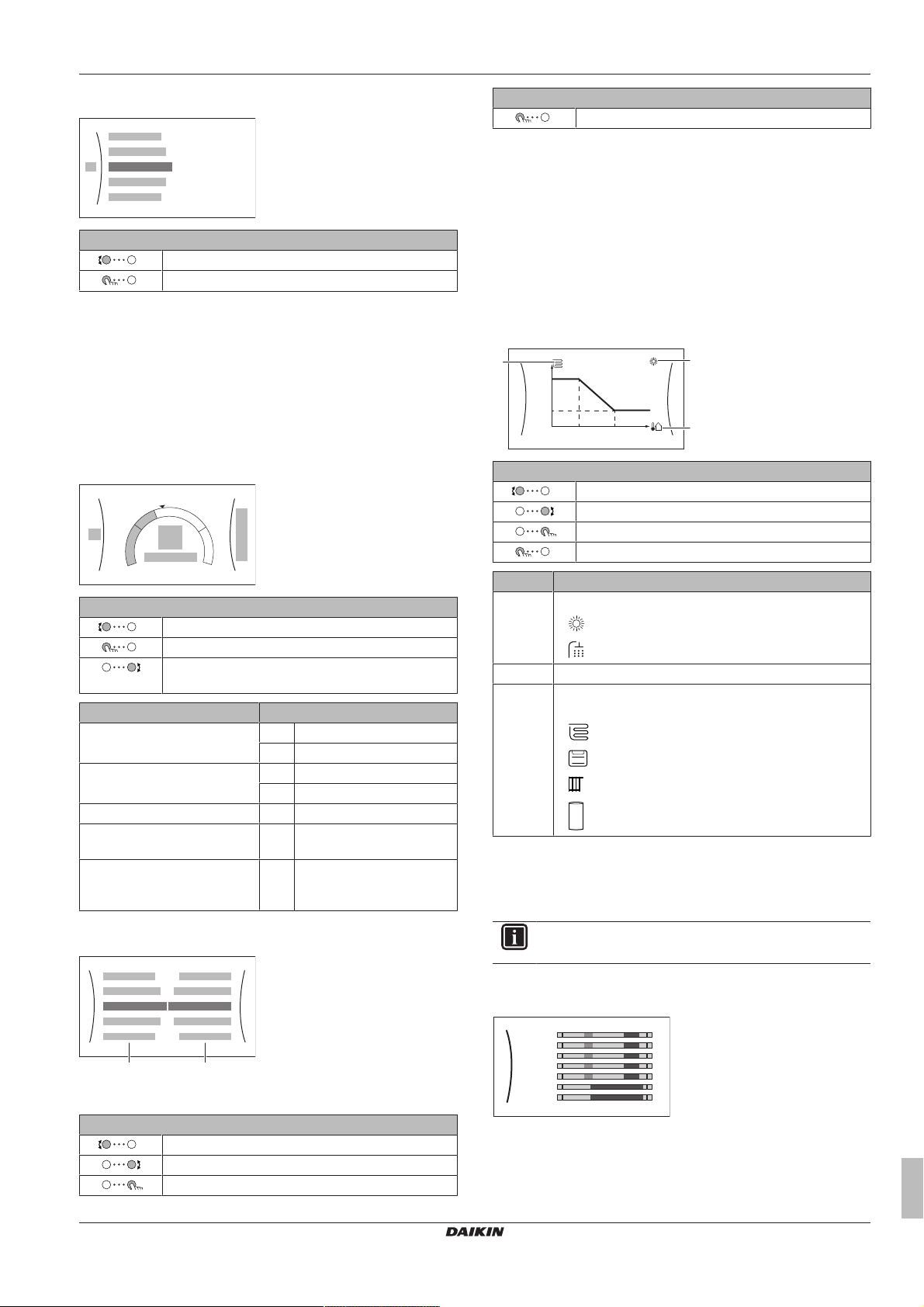

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

–

a b

Käyttäjä 1

8.3.4 Valikkonäyttö

Mahdolliset toiminnot tässä näytössä

Liiku luettelossa. Siirry alivalikkoon/asetukseen.

8.3.5 Asetuspisteen näyttö

Asetuspisteen näyttö näkyy näytöissä, jotka kuvaavat järjestelmän osia, jotka tarvitsevat asetuspisteen arvon.

Esimerkki:

▪ Huonelämpötilan näyttö

▪ Pääalueen näyttö

▪ Lisäalueen näyttö

▪ Säiliön lämpötilan näyttö

Mahdolliset toiminnot tässä näytössä

Vahvista muutokset ja jatka.

8.3.7 Yksityiskohtainen näyttö säästä

riippuvasta käyrästä

Kun säästä riippuva toiminta on käytössä, halutun säiliön lämpötila määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan. Kun ulkolämpötila on alhaisempi, säiliön lämpötilan on oltava korkeampi, koska vesiputkien vesi on viileämpi ja päinvastoin.

Säästä riippuvat käyrät määritetään kahdella asetuspisteellä:

▪ Asetuspiste (X1, Y2)

▪ Asetuspiste (X2, Y1)

Säästä riippuva käyrä:

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja. Muuta lämpötila. Siirry seuraavaan lämpötilaan. Vahvista muutokset ja jatka.

Mahdolliset toiminnot tässä näytössä

Siirry alivalikon luettelossa. Mene alivalikkoon. Säädä ja ota haluttu lämpötila automaattisesti

käyttöön.

Nimike Kuvaus

Minimilämpötilan raja a1 Yksikön kiinteästi asettama

a2 Asentajan rajoittama

Maksimilämpötilan raja b1 Yksikön kiinteästi asettama

b2 Asentajan rajoittama

Nykyinen lämpötila c Yksikön mittaama Haluttu lämpötila d Lisää/vähennä kääntämällä

oikeaa valitsinta.

Alivalikko e Siirry alivalikkoon

kääntämällä tai painamalla vasenta valitsinta.

8.3.6 Yksityiskohtainen arvonäyttö

Nimike Kuvaus

a Mahdolliset säästä riippuvat alueet:

: Pääalueen tai lisäalueen lämmitys

▪

: Kuuma vesi

▪

X, X1, X2 Ulkolämpötila Y, Y1, Y2 Haluttu säiliön lämpötila tai lähtöveden lämpötila. Tässä

näkyvä symboli vastaa alueen lämmönluovuttajaa:

: Lattialämmitys

▪

: Puhallinkonvektoriyksikkö

▪

: Patteri

▪

: Kuumavesivaraaja

▪

8.3.8 Ajastusnäyttö: esimerkki

Tämä esimerkki näyttää kuinka huonelämpötilan ajastus asetetaan pääalueelle lämmitystilassa.

TIETOJA

Muiden aikataulujen ohjelmoiminen toimii vastaavasti.

Ajastimen ohjelmointi Esimerkki: Haluat ohjelmoida seuraavan ajastuksen:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

a Settings

b Arvot

Mahdolliset toiminnot tässä näytössä

Siirry asetusluettelossa. Muuta arvoa. Siirry seuraavaan asetukseen.

Edellytys: Huonelämpötilan ajastus on käytettävissä vain kun huonetermostaatin hallinta on aktiivisena. Jos lähtöveden lämpötilan hallinta on aktiivisena, voit sen sijaan ohjelmoida pääalueen ajastuksen.

1 Mene ajastukseen.

Asentajan viiteopas

8 Configuration

Käyttäjä 1

Muokkaa

Poista

Käyttäjä 1

Poista

Kopioi

Muokkaa

6:00 8:30

17:30

20°C 18°C

22:00

--:--

18°C

21°C

12 24

Käyttäjä 1

Muokkaa

Kopioi

Käyttäjä 1

Kopioi

Liitä

Käyttäjä 1

8:00

23:00

--:--

21°C 18°C

12 24

2 Tyhjennä ajastuksen sisältö (valinnainen).

3 Ohjelmoi ajastus päivälle Maanantai.

4 Kopioi ajastus muille arkipäiville.

5 Ohjelmoi ajastus päivälle Lauantai ja kopioi se päivälle

Sunnuntai.

6 Anna ajastukselle nimi.

Ajastukseen meneminen:

1 Mene kohtaan [1.1]: Huone > Ajastus. 2 Aseta ajastus tilaan Kyllä. 3 Mene kohtaan [1.2]: Huone > Lämmitysajastus.

Ajastuksen sisällön tyhjentäminen:

1 Valitse nykyisen ajastuksen nimi.

2 Valitse Poista.

Ajastuksen kopioiminen muille arkipäiville:

1 Valitse Maanantai.

2 Valitse Kopioi.

Tulos: "C" näkyy kopioidun päivän vieressä.

3 Valitse Tiistai.

4 Valitse Liitä.

3 Vahvista valitsemalla OK.

Ajastuksen ohjelmointi päivälle Maanantai:

1 Valitse Maanantai.

2 Valitse Muokkaa.

3 Käytä vasenta valitsinta kohteen valitsemiseen ja

muokkaa kohdetta oikealla valitsimella. Voit ohjelmoida enintään 6 toimintoa kullekin päivälle.

Tulos:

5 Toista tämä toiminto muille arkipäiville.

Ajastuksen ohjelmoiminen päivälle Lauantai ja kopioiminen päivälle Sunnuntai:

1 Valitse Lauantai. 2 Valitse Muokkaa. 3 Käytä vasenta valitsinta kohteen valitsemiseen ja

muokkaa kohdetta oikealla valitsimella.

—

4 Vahvista muutokset.

Asentajan viiteopas

4 Vahvista muutokset. 5 Valitse Lauantai.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

Käyttäjä 1

Poista

Nimeä uudelleen

6 Valitse Kopioi. 7 Valitse Sunnuntai. 8 Valitse Liitä.

Tulos:

Ajastuksen nimeäminen uudelleen:

TIETOJA

Kaikkia ajastuksia ei voi nimetä uudelleen.

1 Valitse nykyisen ajastuksen nimi.

2 Valitse vaihtoehto Nimeä uudelleen.

Voit asettaa huonelämpötilan lämmityksen ajastuksen ajastusnäytöstä. Lisätietoja tästä näytöstä voit katsoa kohdasta

"8.3.8Ajastusnäyttö: esimerkki"sivulla49.

Pakkasenesto

Huoneen jäätymissuoja [1.4] estää huonetta kylmenemästä liikaa. Tämä asetus toimii eri tavalla riippuen asetetusta yksikön ohjaustavasta [2.9]. Suorita toimet seuraavan taulukon mukaisesti.

Pääalueen yksikön

Kuvaus

ohjaustapa [2.9]

Lähtöveden lämpötilan ohjaus

Huoneen jäätymissuojaa EI taata.

([C‑07]=0) Ulkoinen huonetermostaatin

ohjaus ([C‑07]=1)

Anna ulkoisen huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Kytke päälle [C.2]:

Tilanlämmitys/-jäähdytys

Huonetermostaatin ohjaus ([C‑07]=2)

Anna huonetermostaattina toimivan käyttöliittymän pitää huoli huoneen jäätymissuojasta:

▪ Valitse [1.4.1]=1: Huone >

Pakkasenesto > Aktivointi > Kyllä

▪ Aseta huoneen jäätymissuojan

asetuspiste ([1.4.2]): Huone > Pakkasenesto > Huoneasetuspiste

3 Selaa merkkiluetteloa ja vahvista merkki. 4 Vahvista uusi nimi.

8.4 Asetukset-valikko

Voit asettaa lisäasetuksia päävalikon näytöstä ja alivalikoista. Tärkeimmät asetukset esitetään tässä.

8.4.1 Toimintahäiriö

Toimintahäiriön esiintyessä aloitusnäyttöön tulee näkyviin tai . Jos avaat valikkonäytön, valikko Toimintahäiriö on nyt näkyvissä. Avaa valikko virhekoodin katsomista varten. Voit katsoa lisätietoja virheestä painamalla painiketta .

8.4.2 Huone

Asetuspisteen näyttö

Voit hallita pääalueen huonelämpötilaa asetuspistenäytöstä. Katso myös "8.3.5Asetuspisteen näyttö"sivulla49.

Ajastus

Tässä valikkokohdassa voit osoittaa hallitaanko huonelämpötilaa ajastuksella vai ei.

# Koodi Kuvaus

[1.1] Ei

saatavilla

Lämmitysajastus

Tämä toiminto on kaikissa malleissa.

Ajastus

▪ 0 Ei: Käyttäjä hallitsee huonelämpötila.

▪ 1 Kyllä: Ajastus hallitsee

huonelämpötilaa ja käyttäjä voi muuttaa sitä.

HUOMIOITAVAA

Jos järjestelmä EI sisällä varalämmitintä, silloin:

▪ Varmista, että huoneen jäätymissuojan ohjaus on

käytössä ([2-06]=1).

▪ ÄLÄ muuta huoneen jäätymissuojan lämpötilan

oletusta ([2‑05]).

▪ Varmista, että vesiputken jäätymissuoja on aktiivisena

([4-04]≠2).

TIETOJA

Jos U4-virhe tapahtuu, huoneen jäätymissuojaa EI taata.

Tarkempia tietoja huoneen jäätymissuojauksesta suhteessa sovellettavaan yksikön ohjaustapaan voit katsoa seuraavista osioista:

Lähtöveden lämpötilan ohjaus ([C‑07]=0)

Lähtöveden lämpötilan ohjauksen alaisena huoneen jäätymissuojaa EI taata. Kuitenkin, jos huoneen jäätymissuoja [1.4] on aktivoitu, yksikön rajallinen jäätymissuoja on mahdollinen:

Jos Silloin

Tilanlämmitys/-jäähdytys on pois päältä ja ulkolämpötila laskee alle 4°C:een

Yksikkö vie lähtöveden lämmönluovuttajille huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä lasketaan.

Tilanlämmitys/-jäähdytys on päällä ja käyttötila on lämmitys

Yksikkö vie lähtövettä lämmönluovuttajille huoneen lämmittämistä varten normaalin logiikan mukaisesti.

Ulkoinen huonetermostaatin ohjaus ([C‑07]=1)

Ulkoisen huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan ulkoisella huonetermostaatilla, jos Tilanlämmitys/-jäähdytys [C.2] on päällä ja hätäkäyttöasetus [9.5] on asetettu automaattiseksi.

Jos käytössä on yksi lähtöveden lämpötila-alue:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

Jos Silloin

Tilanlämmitys/-jäähdytys on pois päältä ja ulkolämpötila laskee alle 4°C:een

Tilanlämmitys/-jäähdytys on päällä, ulkoinen huonetermostaatti on pois päältä ja ulkolämpötila laskee alle 4°C:een

Tilanlämmitys/-jäähdytys on päällä ja ulkoinen huonetermostaatti on päällä

Jos käytössä on kaksi lähtöveden lämpötila-aluetta:

Jos Silloin

Tilanlämmitys/-jäähdytys on pois päältä ja ulkolämpötila laskee alle 4°C:een

Tilanlämmitys/-jäähdytys on päällä, ulkoinen huonetermostaatti on pois päältä, käyttötila on lämmitys ja ulkolämpötila laskee alle 4°C:een

Huonetermostaatin ohjaus ([C‑07]=2)

Huonetermostaatin ohjauksen aikana huoneen jäätymissuoja taataan, jos se on käytössä. Kun huoneen jäätymissuoja [2‑06] on aktivoitu ja todellinen huonelämpötila laskee huoneen jäätymislämpötilan [2‑05] alle, yksikkö tuo lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten.

# Koodi Kuvaus

[1.4.1] [2-06] Aktivointi:

[1.4.2] [2-05] Huone-asetuspiste 4°C~16°C

TIETOJA

Kun huonetermostaattina toimiva käyttöliittymä on kytketty irti (virheellisen johdotuksen, kaapelin vahingoittumisen takia), huoneen jäätymissuojaa EI taata.

HUOMIOITAVAA

Jos Hätä on asetettu tilaan Manuaalinen ([9.5]=0) ja yksikkö aloittaa hätäkäytön, yksikkö pysähtyy ja se on palautettava manuaalisesti käyttöliittymän kautta. Kun haluat palauttaa toiminnan manuaalisesti, mene päävalikkonäytön kohtaan Toimintahäiriö, missä käyttöliittymä pyytää vahvistamaan hätäkäytön ennen aloittamista.

Huoneen jäätymissuoja on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

Asetusalue

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Jotta säästäisit energiaa estämällä huoneen ylilämmityksen, voit rajoittaa huonelämpötila-alaa lämmityksessä.

HUOMIOITAVAA

Kun huonelämpötila-aloja säädetään, kaikkia haluttuja huonelämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

Yksikkö vie lähtöveden lämmönluovuttajille huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä lasketaan.

Huoneen jäätymissuoja taataan normaalilla logiikalla.

Yksikkö vie lähtöveden lämmönluovuttajille huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä lasketaan.

▪ 0 Ei: Jäätymissuoja on pois päältä.

▪ 1 Kyllä: Jäätymissuoja on päällä.

# Koodi Kuvaus

[1.5.1] [3-07] Lämmityksen minimi [1.5.2] [3-06] Lämmityksen maksimi

Anturin poikkeama

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Voit kalibroida (ulkoisen) huonelämpötila-anturin. Huonetermostaattina toimivan käyttöliittymän tai ulkoisen huoneanturin mittaamalle huonetermistorin arvolle on mahdollista antaa siirtymä. Asetusta voidaan käyttää kompensaatioon tilanteissa, joissa huonetermostaattina toimivaa käyttöliittymää tai ulkoista huoneanturia EI voida asentaa ihanteelliseen asennuspaikkaan (katso "5.7Ulkoisen lämpötila-anturin asettaminen"sivulla20).

# Koodi Kuvaus

[1.6] [2-0A] Anturin poikkeama (huonetermostaattina

toimiva käyttöliittymä): Siirtymä huonetermostaattina toimivan käyttöliittymän mittaamasta todellisesta huonelämpötilasta.

▪ –5°C~5°C, porrastus 0,5°C

[1.7] [2-09] Anturin poikkeama (ulkoinen

huoneanturivaruste): Pätee VAIN, jos ulkoinen huoneanturivaruste on asennettu ja määritetty.

▪ –5°C~5°C, porrastus 0,5°C

8.4.3 Pääalue

Asetuspisteen näyttö

Voit asettaa pääalueen lähtöveden lämpötilan asetuspistenäytöstä. Lisätietoja siitä miten tämä tehdään voit katsoa kohdasta

"8.3.5Asetuspisteen näyttö"sivulla49.

Ajastus

Osoittaa, onko haluttu lähtöveden lämpötila ajastuksen mukainen. LVL-asetuspistetilan [2.4] vaikutus on seuraava:

▪ LVL-asetuspistetilassa Absoluuttinen ajastuksen toiminnot

koostuvat joko esiasetetuista tai mukautetuista halutun lähtöveden lämpötiloista.

▪ LVL-asetuspistetilassa Säästä riippuva ajastuksen toiminnot

koostuvat joko esiasetetuista tai mukautetuista halutuista muutostoiminnoista.

# Koodi Kuvaus

[2.1] Ei

saatavilla

Lämmityksen ajastus

Voit asettaa pääalueen lämmityksen lämpötilan ajastuksen ajastusnäytöstä. Lisätietoja tästä näytöstä voit katsoa kohdasta

"8.3.8Ajastusnäyttö: esimerkki"sivulla49.

Asetuspistetila

Absoluuttinen-tilassa lähtöveden lämpötila EI riipu ulkolämpötilasta.

Säästä riippuva -tilassa lähtöveden lämpötila riippuu ulkolämpötilasta.

# Koodi Kuvaus

[2.4] Ei

saatavilla

Ajastus

▪ 0: Ei

▪ 1: Kyllä

Asetuspistetila

▪ 0: Absoluuttinen

▪ 2: Säästä riippuva

Asentajan viiteopas

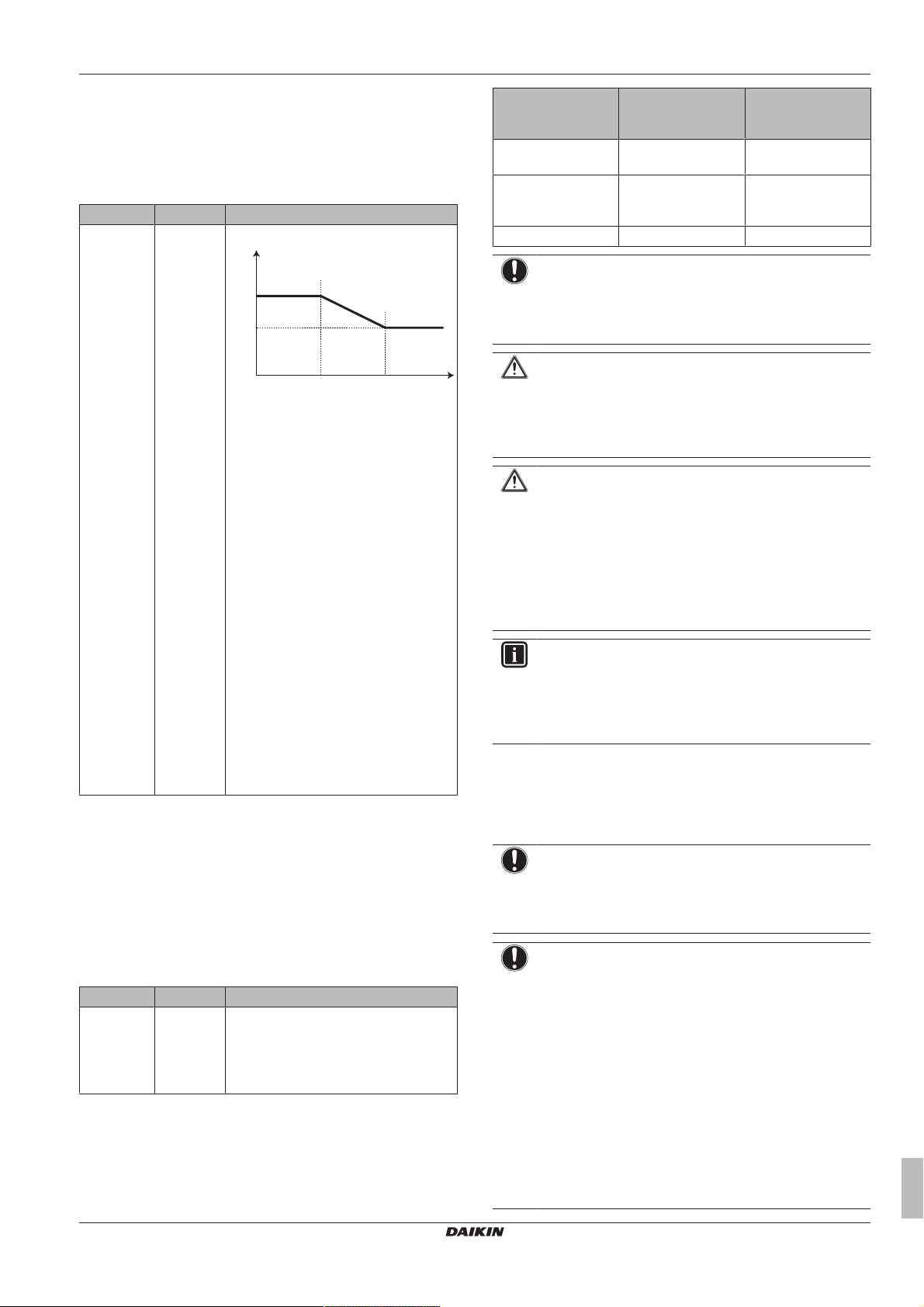

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

[1-03]

[1-02]

[1-00] [1-01]

Kun säästä riippuva toiminta on aktiivisena, alhaiset ulkolämpötilat johtavat lämpimämpään veteen ja päinvastoin. Säästä riippuvan käytön aikana käyttäjä voi nostaa tai laskea veden lämpötilaa korkeintaan 10°C.

Lämmityksen säästä riippuva käyrä

Aseta säästä riippuva lämmitys pääalueelle (jos [2.4] = 1 tai 2):

# Koodi Kuvaus

[2.5] [1-00]

Aseta säästä riippuva lämmitys:

[1-01]

[1-02]

[1-03]

Pääalue

Lauhdutintyyppi

Tilanlämmityksen

asetuspistealue

Lämmityksen

kohde-delta-T [1‑0B]

[9‑01]~[9‑00]

0: Lattialämmitys Enintään 55°C Muuttuva (katso

[2.B])

1: Tuuletinkonvektoriyks

Enintään 55°C Muuttuva (katso

[2.B])

ikkö 2: Patteri Enintään 65°C Kiinteästi 10°C

HUOMIOITAVAA

Tilanlämmityksen enimmäisasetuspiste riippuu luovuttajatyypistä edellä olevan taulukon mukaisesti. Jos veden lämpötila-alueita on 2, enimmäisasetuspiste on 2 alueen enimmäisarvo.

HUOMIO

Jos alueita on 2, on tärkeää, että alhaisimman veden

▪ Tt: Lähtöveden kohdelämpötila

(pääalue)

▪ Ta: Ulkolämpötila

▪ [1-00]: Alhainen ulkolämpötila. –40°C~

+5°C

▪ [1-01]: Korkea ulkolämpötila.

10°C~25°C

▪ [1-02]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑01]°C~[9‑00]°C Huomautus: Tämän arvon tulee suurempi kuin [1‑03], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [1-03]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑01]°C~min(45, [9‑00])°C Huomautus: Tämän arvon tulee pienempi kuin [1‑02], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lauhdutintyyppi

Järjestelmän veden määrä ja pääalueen lämmönluovuttajan tyyppi vaikuttavat pääalueen lämmityksen kestoon. Tällä asetuksella voidaan kompensoida hidasta tai nopeaa lämmitysjärjestelmää lämmityksen aikana. Pääalueen kohde-delta-T riippuu tästä asetuksesta.

Huonetermostaatin hallinnassa tämä asetus vaikuttaa halutun lähtöveden lämpötilan maksimimodulaatioon.

Siksi on tärkeää asettaa tämä oikein ja järjestelmän kaavion mukaisesti.

# Koodi Kuvaus

[2.7] [2‑0C] Lauhdutintyyppi

▪ 0: Lattialämmitys

▪ 1: Tuuletinkonvektoriyksikkö

▪ 2: Patteri

Luovuttajatyypin asetus vaikuttaa tilanlämmityksen asetuspistealueeseen ja kohde-delta-T:hen lämmityksessä seuraavasti.

lämpötilan alue määritetään pääalueeksi ja korkeimman veden lämpötilan alue määritetään lisäalueeksi. Jos järjestelmää ei määritetä näin, lämmönluovuttajat voivat vahingoittua.

HUOMIO

Jos alueita on 2 ja luovuttajien tyypit on määritetty väärin, korkean lämpötilan vettä saatetaan lähettää matalan lämpötilan luovuttajaan (lattialämmitys). Tämän välttämiseksi:

▪ Asenna termostaattiventtiili estääksesi liian korkeita

lämpötiloja alemman lämpötilan luovuttajassa.

▪ Varmista, että asetat luovuttajatyypin pääalueelle [2.7]

ja lisäalueelle [3.7] oikein liitetyn luovuttajan mukaisesti.

TIETOJA

Keskimääräinen luovuttajan lämpötila vaihtelee kohdedelta-T:n mukaan. Jotta korkeamman kohde-delta-T:n vaikutus keskimääräisen luovuttajan lämpötilaan kumottaisiin, lähtöveden asetuspistettä (kiinteä tai säästä riippuva) voidaan säätää.

Asetusalue

Voit rajoittaa lähtöveden lämpötila-alaa päälähtöveden lämpötilaalueella. Tämän asetuksen tarkoituksena on estää väärää (ts. liian kylmää tai kuumaa) lähtevän veden lämpötilaa. Sen avulla voidaan määrittää saatavilla olevat haluttu lämmityksen lämpötila-ala.

HUOMIOITAVAA

Jos kyseessä on lattialämmityssovellus, on tärkeää rajoittaa lähtevän veden enimmäislämpötilaa lämmityskäytössä lattialämmityslaitteiston teknisten tietojen mukaan.

HUOMIOITAVAA

▪ Kun lähtöveden lämpötila-aloja säädetään, kaikkia

haluttuja lähtöveden lämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

▪ Tasapainota haluttu lähtöveden lämpötila aina halutun

huonelämpötilan ja/tai kapasiteetin perusteella (suunnittelun ja lämmönluovuttajien valikoiman mukaan). Haluttu lähtöveden lämpötila on useiden asetusten tulos (esiasetetut arvot, muutosarvot, säästä riippuvat käyrät, modulaatio). Tämän vuoksi seurauksena voi olla liian korkea tai liian alhainen lähtöveden lämpötila, mikä johtaa liian korkeaan lämpötilaan tai kapasiteetin puutteeseen. Rajoittamalla lähtöveden lämpötila-alan riittäviin arvoihin (lämmönluovuttajan mukaan) tällaisilta tilanteilta voidaan välttyä.

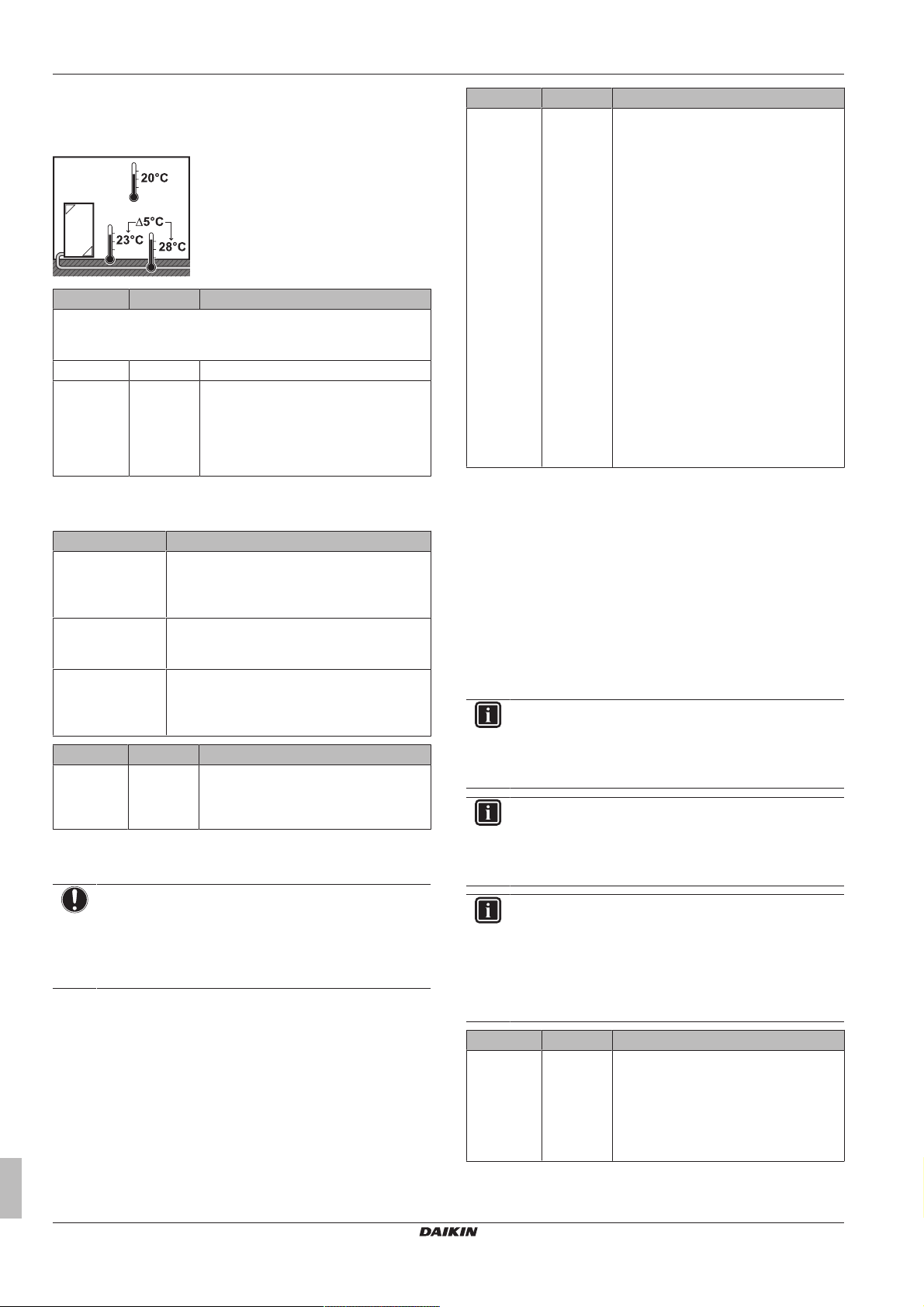

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

Esimerkki: Aseta lähtöveden vähimmäislämpötilaksi 28°C, jotta

vältyt siltä, että ET pystyisi lämmittämään huonetta. Lähtöveden lämpötilan ON oltava riittävästi huonelämpötilaa lämpimämpi (lämmityksessä).

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on alhaisin lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[2.8.1] [9-01] Lämmityksen minimi 15°C~37°C [2.8.2] [9-00] Lämmityksen maksimi

▪ [2‑0C]=2 (luovuttajatyypin pääalue =

patteri) 37°C~65°C

▪ Muuten: 37°C~55°C

Ohjaus

Yksikön hallintaan on 3 vaihtoehtoa.

Ohjaus Tässä ohjauksessa...

Lähtövesi Yksikön toiminta pohjautuu lähtöveden

lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitystarpeesta.

Ulkoinen huonetermostaatti

Huonetermostaatti Yksikön toiminta päätetään

# Koodi Kuvaus

[2.9] [C‑07] ▪ 0: Lähtövesi

Termostaattityyppi

Soveltuu vain ulkoisen huonetermostaatin hallinnan kanssa.

HUOMIOITAVAA

Yksikön toiminta päätetään ulkoisella termostaatilla tai vastaavalla (esim. lämpöpumpun konvektorilla).

huonetermostaattina käytettävän käyttöliittymän ympäristön lämpötilan perusteella.

▪ 1: Ulkoinen huonetermostaatti

▪ 2: Huonetermostaatti

# Koodi Kuvaus

[2.A] [C‑05] Pääalueen ulkoinen

huonetermostaattityyppi:

▪ 1: 1 kontakti: Käytetty ulkoinen

huonetermostaatti voi lähettää vain termostaatin päällä/pois-ehdon. Erotusta ei ole lämmitys- ja jäähdytystarpeen välillä. Huonetermostaatti on liitetty vain 1 digitaaliseen tuloon (X2M/35). Valitse tämä arvo liitettäessä lämpöpumpun konvektoriin (FWXV).

▪ 2: 2 kontaktia: Käytetty ulkoinen

huonetermostaatti voi lähettää erillisen lämmityksen/jäähdytyksen termostaatin päällä/pois-ehdon. Huonetermostaatti on liitetty 2 digitaaliseen tuloon (X2M/35 ja X2M/34). Valitse tämä arvo liitettäessä langalliseen (EKRTWA) tai langattomaan (EKRTR1) huonetermostaattiin.

Lähtöveden lämpötila: Delta-T

Kohde-delta-T pääalueen lämmityksessä riippuu edellä valitusta pääalueen luovuttajatyypistä. Lämmityksessä tämä asetus osoittaa lähtöveden asetuspisteen ja tulevan veden lämpötilaeroa.

Yksikkö on suunniteltu tukemaan lattialämmitystoimintaa. Suositeltu lähtöveden lämpötila lattialämmitykselle on 35°C. Siinä tilanteessa yksikköä ohjataan toteuttamaan 5°C:n lämpötilaerotus, mikä tarkoittaa, että yksikköön tuleva vesi on noin 30°C. Riippuen asennetuista sovelluksista (lämpöpatterit, lämpöpumpun konvektori, lattialämmitys) tai tilanteesta tulevan ja lähtevän veden lämpötilaerotusta voidaan muuttaa. Huomaa, että pumppu hallitsee virtaustaan delta-T:n säilyttämiseksi. Joissakin erityistilanteissa mitattu delta-Tvoi poiketa asetetusta arvosta.

TIETOJA

Kun vain legioonalaistautia estävä lämmitin on aktiivisena, delta-T:tä hallitaan legioonalaistautia estävän lämmittimen kiinteän kapasiteetin mukaan. On mahdollista, että deltaTpoikkeaa valitusta kohde-delta-T:stä.

TIETOJA

Lämmityksessä kohde-delta-T saavutetaan vasta jonkin käyttöajan jälkeen, kun asetuspiste saavutetaan, koska alussa on suuret erot lähtöveden lämpötilan asetuspisteen ja tulolämpötilan välillä.

TIETOJA

Jos pääalueella tai lisäalueella on lämmitystarve ja kyseisellä alueella on patterit, yksikön käyttämä kohdedelta-T on kiinteästi 10°C.

Jos alueilla ei ole pattereita, yksikön lämmitys pitää ensisijaisena lisäalueen kohde-delta-T:tä, jos lisäalueella on lämmitystarve.

Asentajan viiteopas

# Koodi Kuvaus

[2.B.1] [1‑0B] Lämmityksen delta-T: Jos

minimilämpötilaerotus vaaditaan lämmönluovuttajien hyvää toimintaa varten lämmitystilassa.

▪ Jos [2-0C]=2, tämä on kiinteästi 10°C

▪ Muuten: 3°C~10°C

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

+[8-06]

−[8-06]

Lähtöveden lämpötila: Modulaatio

Soveltuu vain huonetermostaatin hallinnan kanssa. Kun huonetermostaattitoimintoa käytetään, asiakkaan on asetettava haluttu huonelämpötila. Yksikkö antaa kuumaa vettä lämmönluovuttajiin ja huone lämpenee. Lisäksi haluttu lähtöveden lämpötila on määritettävä. Kun modulaatio kytketään päälle, yksikkö laskee automaattisesti halutun lähtöveden lämpötilan (esiasetettujen lämpötilojen perusteella; jos säästä riippuva -asetus on valittu, modulaatio suoritetaan haluttujen säästä riippuvien lämpötilojen pohjalta). Kun modulaatio kytketään pois päältä, voit asettaa halutun lähtöveden lämpötilan käyttöliittymästä. Lisäksi kun modulaatio on kytketty päälle, haluttua lähtöveden lämpötilaa lasketaan tai nostetaan halutun huonelämpötilan ja todellisen ja halutun huonelämpötilan erotuksen funktiona. Seurauksena on:

▪ vakaa huonelämpötila, joka vastaa tarkalleen haluttua lämpötilaa

(mukavampi)

▪ vähemmän päälle/pois-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ mahdollisimman alhainen veden lämpötila, joka vastaa haluttua

lämpötilaa (tehokkaampi)

# Koodi Kuvaus

[2.C.1] [8‑05] Modulaatio:

▪ 0 Ei: Pois käytöstä, haluttu lähtöveden

lämpötila on asetettava käyttöliittymästä.

▪ 1 Kyllä: Käytössä, lähtöveden

lämpötila lasketaan halutun ja todellisen huonelämpötilan erotuksen mukaan. Tällöin lämpöpumpun kapasiteetti vastaa paremmin vaadittua kapasiteettia ja tuloksena on vähemmän käynnistys-/ pysäytyskertoja, mikä tarkoittaa taloudellisempaa toimintaa. Huomautus: Haluttu lähtöveden lämpötila voidaan lukea vain käyttöliittymästä.

[2.C.2] [8‑06] Maksimimodulaatio:

▪ 0°C~10°C

Tämä on lämpötila-arvo, jonka mukaan haluttua lähtöveden lämpötilaa nostetaan tai lasketaan.

TIETOJA

Kun lähtöveden lämpötilan modulaatio on käytössä, säästä riippuva käyrä on asetettava korkeammaksi kuin [8-06] ja lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan huoneen mukavan asetuspisteen vakauden saavuttamiseen. Tehokkuuden lisäämiseksi modulaatio voi laskea lähtöveden asetuspistettä. Asettamalla säästä riippuvan käyrän korkeampaan sijaintiin, se ei voi laskea asetetun minimiasetuspisteen alle. Katso seuraava kuva.

Sulkuventtiili

Seuraava soveltuu vain, kun käytössä on 2 lähtöveden lämpötilaaluetta. Jos käytössä on vain 1 lähtöveden lämpötila-alue, kytke sulkuventtiili lämmitys-/jäähdytyslähtöön.

Päälähtöveden lämpötila-alueen sulkuventtiili voi sulkeutua näissä olosuhteissa:

TIETOJA

Sulatuskäytön aikana sulkuventtiili on AINA auki.

Lämmityksen aikana: Jos [F‑0B] on käytössä, sulkuventtiili sulkeutuu, kun pääalueella ei ole lämmitystarvetta. Ota tämä asetus käyttöön, jos haluat:

▪ välttää lähtöveden menemistä päälähtöveden lämpötila-alueen

lämmönluovuttajille (sekoitusventtiiliaseman kautta), kun lisälähtöveden lämpötila-alueella on tarvetta.

▪ aktivoida sekoitusventtiiliaseman päälle/pois-pumpun VAIN

tarpeen mukaan.

# Koodi Kuvaus

[2.D.1] [F-0B] Sulkuventtiili:

▪ 0 Ei: lämmityksen tarve EI vaikuta.

▪ 1 Kyllä: sulkeutuu, kun

lämmitystarvetta EI ole.

TIETOJA

Asetus [F-0B] pätee vain, kun termostaatilla tai ulkoisella huonetermostaatilla on pyyntöasetus (EI lähtöveden lämpötila-asetuksella).

8.4.4 Lisäalue

Asetuspisteen näyttö

Voit asettaa lisäalueen lähtöveden lämpötilan asetuspistenäytöstä. Lisätietoja siitä miten tämä tehdään voit katsoa kohdasta

"8.3.5Asetuspisteen näyttö"sivulla49.

Ajastus

Osoittaa, onko haluttu lähtöveden lämpötila ajastuksen mukainen. Katso myös "8.4.3Pääalue"sivulla52.

# Koodi Kuvaus

[3.1] Ei

saatavilla

Lämmityksen ajastus

Voit asettaa lisäalueen lämmityksen lämpötilan ajastuksen ajastusnäytöstä. Lisätietoja tästä näytöstä voit katsoa kohdasta

"8.3.8Ajastusnäyttö: esimerkki"sivulla49.

Asetuspistetila

Lisäalueen asetuspistetila voidaan asettaa itsenäisesti pääalueen asetuspistetilasta, katso "Pääalue"sivulla52.

Ajastus

▪ 0: Ei

▪ 1: Kyllä

# Koodi Kuvaus

[3.4] Ei

saatavilla

Asetuspistetila

▪ 0: Absoluuttinen

▪ 1: SR-lämmitys, kiinteä jäähdytys

▪ 2: Säästä riippuva

Lämmityksen säästä riippuva käyrä

a Säästä riippuva käyrä

b Lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

huoneen mukavan asetuspisteen vakauden saavuttamiseen.

Aseta säästä riippuva lämmitys lisäalueelle (jos [3.4] = 1 tai 2):

Asentajan viiteopas

8 Configuration

[0-00]

[0-01]

[0-03] [0-02]

# Koodi Kuvaus

[3.5] [0-00]

Aseta säästä riippuva lämmitys:

[0-01]

[0-02]

[0-03]

▪ Tt: Lähtöveden kohdelämpötila

(lisäalue)

▪ Ta: Ulkolämpötila

▪ [0-03]: Alhainen ulkolämpötila. –40°C~

+5°C

▪ [0-02]: Korkea ulkolämpötila.

10°C~25°C

▪ [0-01]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑05]°C~[9‑06]°C Huomautus: Tämän arvon tulee suurempi kuin [0‑00], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [0-00]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑05]~min(45, [9‑06])°C Huomautus: Tämän arvon tulee pienempi kuin [0‑01], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lauhdutintyyppi

Lisätietoja toiminnosta voit katsoa kohdasta

"8.4.3Pääalue"sivulla52.

# Koodi Kuvaus

[3.7] [2‑0D] Lauhdutintyyppi

▪ 0: Lattialämmitys

▪ 1: Tuuletinkonvektoriyksikkö

▪ 2: Patteri

Luovuttajatyypin asetus vaikuttaa tilanlämmityksen asetuspistealueeseen ja kohde-delta-T:hen lämmityksessä seuraavasti.

Lisäalue

Lauhdutintyyppi

Tilanlämmityksen

asetuspistealue

Lämmityksen

kohde-delta-T [1‑0C]

[9‑05]~[9‑06]

0: Lattialämmitys Enintään 55°C Muuttuva (katso

[2.B])

1: Tuuletinkonvektoriyks

Enintään 55°C Muuttuva (katso

[2.B])

ikkö 2: Patteri Enintään 65°C Kiinteästi 10°C

Asetusalue

Lisätietoja tästä asetuksesta voit katsoa myös kohdasta

"8.4.3Pääalue"sivulla52.

Asentajan viiteopas

# Koodi Kuvaus

Lisälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on korkein lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[3.8.1] [9-05] Lämmityksen minimi: 15°C~37°C [3.8.2] [9-06] Lämmityksen maksimi

▪ [2‑0D]=2 (luovuttajatyypin lisäalue =

patteri) 37°C~65°C

▪ Muuten: 37°C~55°C

Ohjaus

Ohjaustyyppi näkyy tässä, mutta sitä ei voi säätää. Sen määrittää pääalueen ohjaustyyppi. Lisätietoja toiminnosta voit katsoa kohdasta

"8.4.3Pääalue"sivulla52.

# Koodi Kuvaus

[3.9] Ei

saatavilla

Ohjaus

▪ Lähtövesi jos pääalueen ohjaustyyppi

on Lähtövesi.

▪ Ulkoinen huonetermostaatti jos

pääalueen ohjaustyyppi on Ulkoinen huonetermostaatti tai Huonetermostaatti.

Termostaattityyppi

Soveltuu vain ulkoisen huonetermostaatin hallinnan kanssa. Lisätietoja toiminnosta voit katsoa kohdasta

"8.4.3Pääalue"sivulla52.

# Koodi Kuvaus

[3.A] [C‑06] Lisäalueen ulkoinen

huonetermostaattityyppi:

▪ 1: 1 kontakti. Liitetty vain 1

digitaaliseen tuloon (X2M/35a)

▪ 2: 2 kontaktia. Liitetty 2 digitaaliseen

tuloon (X2M/34a ja X2M/35a)

Lähtöveden lämpötila: Delta-T

Katso lisätietoja kohdasta "8.4.3Pääalue"sivulla52.

# Koodi Kuvaus

[3.B.1] [1-0C] Lämmityksen delta-T: Jos

minimilämpötilaerotus vaaditaan lämmönluovuttajien hyvää toimintaa varten lämmitystilassa.

▪ Jos [2-0D]=2, tämä on kiinteästi 10°C

▪ Muuten: 3°C~10°C

# Koodi Kuvaus

[3.B.1] [1-0C] Lämmityksen delta-T: Jos

minimilämpötilaerotus vaaditaan lämmönluovuttajien hyvää toimintaa varten lämmitystilassa.

▪ Jos [2-0C] = 2, tämä on kiinteästi 10°C

▪ Muuten: 3°C~10°C

8.4.5 Tilanlämmitys

Tietoja tilankäyttötiloista

Tämä yksikkö on vain lämmitys -malli. Järjestelmä voi lämmittää tilaa, mutta EI jäähdyttää tilaa.

Käyttöala

Yksikön käyttö tilanlämmityksessä on estetty riippuen keskimääräisestä ulkolämpötilasta.

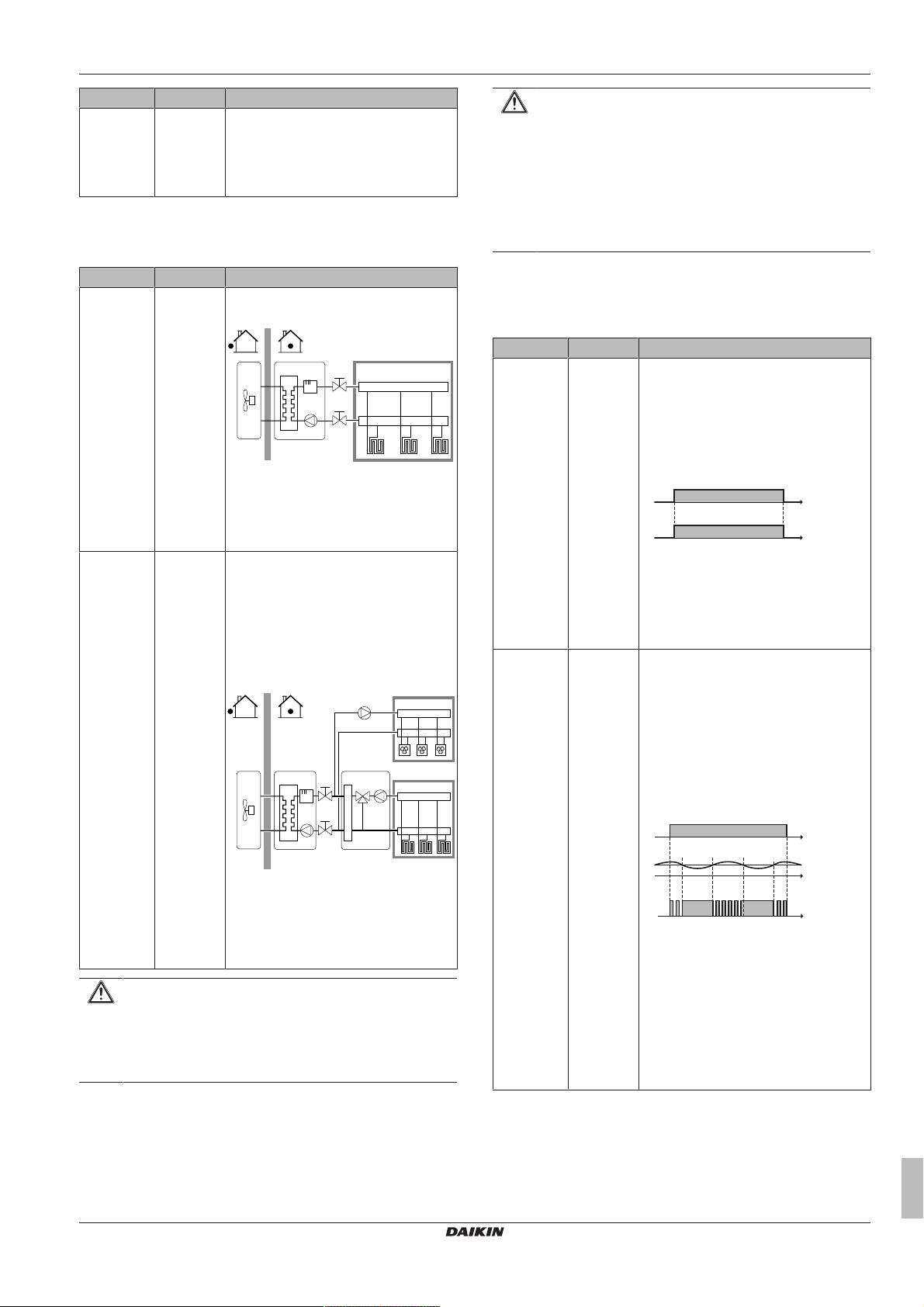

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

b c

a b

g b

# Koodi Kuvaus

[4.3.1] [4-02] Tilan lämmityksen sammutuslämpötila:

Kun keskimääräinen ulkolämpötila on tätä arvoa korkeampi, tilanlämmitys kytketään pois päältä.

▪ 14°C~35°C

Alueiden määrä

Järjestelmä voi antaa lähtöveden korkeintaan 2 vesilämpötilaalueelle. Määrityksen aikana on asetettava vesialueiden määrä.

# Koodi Kuvaus

[4.4] [7‑02] ▪ 0: Yksittäisalue

Vain yksi lähtöveden lämpötila-alue:

▪ a: Pää-LVL-alue

[4.4] [7‑02] ▪ 1: Kaksoisalue

Kaksi lähtöveden lämpötila-aluetta. Päälähtöveden lämpötila-alue koostuu suurempikuormaisista lämmönluovuttajista ja sekoitusasemasta halutun lähtöveden lämpötilan saavuttamista varten. Lämmityksessä:

HUOMIO

Jos alueita on 2 ja luovuttajien tyypit on määritetty väärin, korkean lämpötilan vettä saatetaan lähettää matalan lämpötilan luovuttajaan (lattialämmitys). Tämän välttämiseksi:

▪ Asenna termostaattiventtiili estääksesi liian korkeita

lämpötiloja alemman lämpötilan luovuttajassa.

▪ Varmista, että asetat luovuttajatyypin pääalueelle [2.7]

ja lisäalueelle [3.7] oikein liitetyn luovuttajan mukaisesti.

Pumpun käyttötila

Kun tilanlämmityksen toiminta on pois päältä, pumppu on aina pois päältä. Kun tilanlämmityksen toiminta on päällä, on tehtävä valinta näiden kahden käyttötilan väliltä:

# Koodi Kuvaus

[4.5] [F–0D] Pumpun käyttötila:

▪ 0 Jatkuva: Jatkuva pumpun toiminta,

riippumatta siitä, onko termostaatti PÄÄLLÄ vai POIS päältä. Huomaa: Jatkuva pumpun toiminta vaatii enemmän energiaa kuin pumpun näyte- tai pyyntökäyttö.

▪ a: Tilanlämmityksen hallinta

▪ b: Pois

▪ c: Päällä

▪ d: Pumpun toiminta

[4.5] [F-0D] ▪ 1 Otos: Pumppu on päällä, kun on

tilanlämmitystarve ja lähtöveden lämpötila ei ole vielä saavuttanut haluttua lämpötilaa. Kun termostaatti on pois päältä, pumppu toimii 3minuutin välein tarkistaakseen veden lämpötilan ja vaatii tarvittaessa lämmitystä. Huomaa: Näyte on saatavilla VAIN lähtöveden lämpötilan hallinnassa.

▪ a: Lisä-LVL-alue: Korkein lämpötila

▪ b: Pää-LVL-alue: Alin lämpötila

HUOMIO

Jos alueita on 2, on tärkeää, että alhaisimman veden lämpötilan alue määritetään pääalueeksi ja korkeimman veden lämpötilan alue määritetään lisäalueeksi. Jos järjestelmää ei määritetä näin, lämmönluovuttajat voivat vahingoittua.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

▪ a: Tilanlämmityksen hallinta

▪ b: Pois

▪ c: Päällä

▪ d: Lähtöveden lämpötila

▪ e: Todellinen

▪ f: Haluttu

▪ g: Pumpun toiminta

Asentajan viiteopas

8 Configuration

b c

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

# Koodi Kuvaus

[4.5] [F-0D] ▪ 2 Pyyntö: Pumpun toiminta perustuu

Yksikkötyyppi

Tästä valikon osasta voidaan lukea, minkä tyyppinen yksikkö on käytössä:

pyyntöön. Esimerkki: Huonetermostaatin ja termostaatin käyttö luo termostaatin PÄÄLLÄ/POIStilan. Huomaa: EI saatavilla lähtöveden lämpötilan hallinnassa.

▪ a: Tilanlämmityksen hallinta

▪ b: Pois

▪ c: Päällä

▪ d: Lämmitystarve (ulkoisesta

huonetermostaatista tai huonetermostaatista)

▪ e: Pumpun toiminta

# Koodi Kuvaus

[4.6] Ei

saatavilla

Yksikkötyyppi:

▪ 1 Vain jäähdytys

▪ 2 Vain lämmitys

▪ 3 Käännettävissä

Pumpun rajoitus

Pumpun nopeusrajoitus [9‑0D] määrittää suurimman pumpun nopeuden. Tavallisissa olosuhteissa oletusasetusta EI tule muokata. Pumpun nopeusrajoitus ohitetaan, kun virtausnopeus on minimivirtauksen alueella (virhe 7H).

# Koodi Kuvaus

[4.7] [9-0D] Pumpun rajoitus:

▪ 0: Ei rajoitusta

▪ 1~4: Yleinen rajoitus. Kaikissa

olosuhteissa on rajoitus. Vaadittavaa delta-T-hallintaa ja mukavuutta EI taata.

▪ 5~8: Rajoitus, kun toimilaitteita ei ole.

Kun lämmityslähtöä ei ole, pumpun nopeusrajoitus pätee. Kun lämmityslähtö on, pumpun nopeus määritetään vain delta-T:llä suhteessa vaadittuun kapasiteettiin. Tällä rajoitusalueella delta-Ton mahdollinen ja mukavuus taataan.

Enimmäisarvot riippuvat yksikkötyypistä:

a Ulkoinen staattinen paine b Veden virtausnopeus

Pumpun ulkoalue

Kun pumpun käyttötoiminto on poistettu käytöstä, pumppu pysähtyy, jos ulkolämpötila on korkeampi kuin asetuksella Tilan lämmityksen sammutuslämpötila [4‑02] asetettu arvo. Kun pumpun toiminta on käytössä, pumpun toiminta on mahdollista kaikissa ulkolämpötiloissa.

# Koodi Kuvaus

[4.9] [F-00] Pumpun toiminta:

▪ 0: Ei käytössä, jos ulkolämpötila on

korkeampi kuin [4‑02].

▪ 1: Mahdollinen kaikissa

ulkolämpötiloissa.

Lisäys 0°C:n tienoilla

Käytä tätä asetusta kompensoimaan mahdollisia rakennuksen lämpöhäviöitä sulavan jään tai lumen haihtumisesta. (Esim. kylmissä maissa.)

Lämmitystoiminnan aikana haluttua lähtöveden lämpötilaa nostetaan paikallisesti, kun ulkolämpötila on noin 0°C. Tämä kompensaatio voidaan valita, kun käytetään absoluuttista tai säästä riippuvaa haluttua lämpötilaa (katso seuraava kuva).

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

0°C

a b

a Absoluuttinen haluttu lähtöveden lämpötila

b Säästä riippuva haluttu lähtöveden lämpötila

# Koodi Kuvaus

[4.A] [D-03] Lisäys 0°C:n tienoilla

▪ 0: Ei

▪ 1: lisäys 2°C, väli 4°C

▪ 2: lisäys 4°C, väli 4°C

▪ 3: lisäys 2°C, väli 8°C

▪ 4: lisäys 4°C, väli 8°C

Ylitys

Tämä toiminto määrittää, kuinka paljon veden lämpötila voi nousta halutun lähtöveden lämpötilan yläpuolelle ennen kuin kompressori pysähtyy. Kompressori käynnistyy uudelleen, kun lähtöveden lämpötila laskee halutun lähtöveden lämpötilan alle. Tämä toiminto on käytössä VAIN lämmitystilassa.

# Koodi Kuvaus

[4.B] [9-04] Ylitys

▪ 1°C~4°C

Pakkasenesto

Huoneen jäätymissuoja [1.4] estää huonetta kylmenemästä liikaa. Lisätietoja huoneen jäätymissuojasta voit katsoa kohdasta

"8.4.2Huone"sivulla51.

8 Configuration

TIETOJA

Kun voimakas toiminta on käytössä, ongelmat tilanlämmityksessä ja kapasiteetin loppumisen vaara ovat merkittäviä. Säännöllisen kuumavesitoiminnan yhteydessä tapahtuu säännöllisiä ja pitkiä tilanlämmityksen keskeytyksiä.

Mukava-asetuspiste

Soveltuu vain, kun kuuman veden tuottaminen on Vain ajastettu tai Ajastettu + uudelleenlämmitys. Kun ajastinta ohjelmoidaan, voit käyttää mukavaa asetuspistettä esiasetettuna arvona. Kun haluat myöhemmin vaihtaa säilytyksen asetuspistettä, se tarvitsee tehdä vain yhdessä paikassa.

Säiliö lämpenee, kunnes mukava-tilan säilytyslämpötila on saavutettu. Se on korkeampi haluttu lämpötila, kun mukava-tilan säilytystoiminto on ajastettu.

Lisäksi säilytyksen pysäytys voidaan ohjelmoida. Tämä toiminto pysäyttää säiliön lämmityksen vaikka asetuspistettä EI ole saavutettu. Ohjelmoi säilytyksen pysäytys vain silloin, kun säiliön lämmitystä ei missään nimessä haluta.

# Koodi Kuvaus

[5.2] [6-0A] Mukava-asetuspiste

▪ 30°C~[6‑0E]°C

Eko-asetuspiste Eko-tilan säilytyslämpötila osoittaa alempaa haluttua säiliön

lämpötilaa. Se on haluttu lämpötila, kun eko-tilan säilytystoiminto on ajastettu (suositus päivän aikana).

# Koodi Kuvaus

[5.3] [6-0B] Eko-asetuspiste

▪ 30°C~min(50,[6‑0E])°C

8.4.6 Säiliö

Säiliön asetuspisteen näyttö

Voit asettaa kuumavesivaraajan lämpötilan käyttämällä asetuspistenäyttöä. Lisätietoja siitä miten tämä tehdään voit katsoa kohdasta "8.3.5Asetuspisteen näyttö"sivulla49.

Voimakas toiminta

Voit käyttää voimakasta toimintaa aloittamaan veden lämmityksen heti esiasetettuun arvoon (mukava-tilan säilytys). Se kuitenkin kuluttaa enemmän energiaa. Jos voimakas toiminta on aktiivisena,

näkyy aloitusnäytössä.

Voimakkaan toiminnon käynnistäminen

Ota Voimakas toiminta käyttöön tai pois käytöstä seuraavasti:

1 Mene kohtaan [5.1]: Säiliö > Voimakas toiminta 2 Kytke tehokas käyttö tilaan Pois päältä tai Päällä.

Käyttöesimerkki: Tarvitset välittömästi lisää kuumaa vettä

Jos olet seuraavassa tilanteessa:

▪ Olet jo käyttänyt suurimman osan kuumaa vettäsi.

▪ Et voi odottaa seuraavaa ajastettua toimintoa kuumavesivaraajan

lämmitystävarten.

Silloin voit käyttää kuuman veden voimakasta toimintaa.

Etu: Kuumavesivaraaja aloittaa välittömästi veden lämmityksen esiasetettuun arvoon (mukava-tilan säilytys).

Uudelleenlämmitys-asetuspiste Haluttua säiliön uudelleenlämmityksen lämpötilaa käytetään:

▪ Tilassa Ajastettu + uudelleenlämmitys uudelleenlämmitystilan

aikana: Säiliön taattu minimilämpötila on asetus Uudelleenlämmitys-asetuspiste miinus hystereesi. Jos säiliön lämpötila putoaa tämän arvon alle, säiliö lämmitetään.

▪ mukava-tilan säilytyksen aikana pitämässä kuuman veden

tuottamista ensisijaisena. Kun säiliön lämpötila kohoaa tämän arvon yläpuolelle, kuuman veden tuotto ja tilanlämmitys/-jäähdytys suoritetaan vuoronperään.

# Koodi Kuvaus

[5.4] [6-0C] Uudelleenlämmitys-asetuspiste

▪ 30°C~min(50,[6‑0E])°C

Ajastus

Voit asettaa säiliön lämpötilan ajastuksen ajastusnäytöstä. Lisätietoja tästä näytöstä voit katsoa kohdasta "8.3.8 Ajastusnäyttö:

esimerkki"sivulla49.

Lämmitystila

Kuumaa vettä voidaan tuottaa 3 eri tavalla. Ne eroavat toisistaan siinä, miten haluttu säiliön lämpötila asetetaan ja kuinka yksikkö toteuttaa sen.

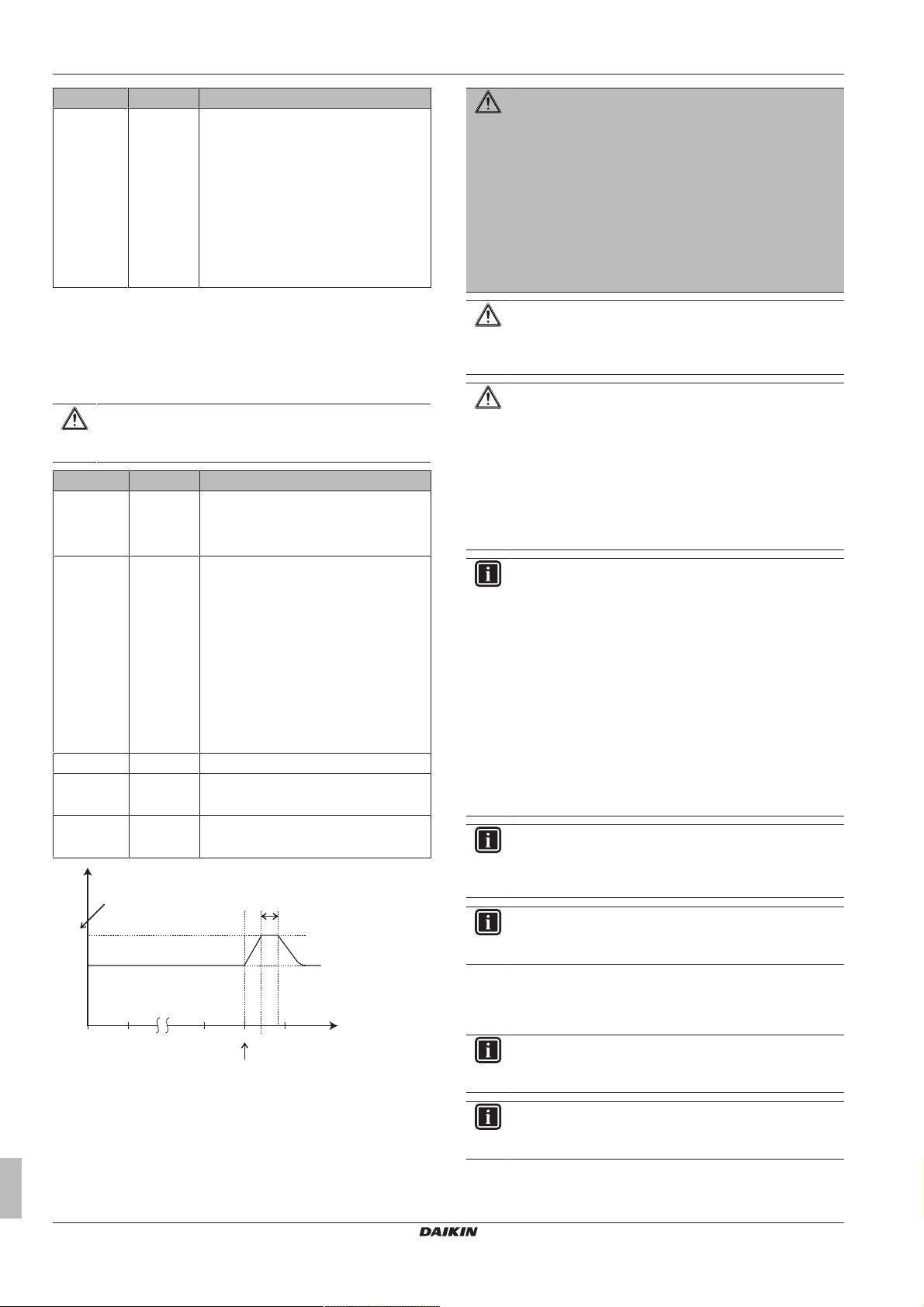

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Koodi Kuvaus

[5.6] [6-0D] Lämmitystila

▪ 0: Vain uudelleenlämmitys: Vain

uudelleenlämmitys on sallittua.

▪ 1: Ajastettu + uudelleenlämmitys:

Kuumavesivaraaja lämmitetään ajastimen mukaan ja ajastettujen lämmityskiertojen välillä sallitaan uudelleenlämmitystoiminto.

▪ 2: Vain ajastettu: Kuumavesivaraaja

voidaan lämmittää VAIN ajastetusti.

Katso lisätietoja käyttöoppaasta.

Desinfiointi

Koskee vain asennuksia, joissa on kuumavesivaraaja.

Desinfiointitoiminto desinfioi kuumavesivaraajan lämmittämällä säännöllisesti kuuman veden määrättyyn lämpötilaan.

HUOMIO

Asentajan TÄYTYY määrittää desinfiointitoiminnon asetukset sovellettavan lainsäädännön perusteella.

# Koodi Kuvaus

[5.7.1] [2‑01] Aktivointi

▪ 0: Ei

▪ 1: Kyllä

[5.7.2] [2‑00] Käyttöpäivä

▪ 0: Joka päivä

▪ 1: Maanantai

▪ 2: Tiistai

▪ 3: Keskiviikko

▪ 4: Torstai

▪ 5: Perjantai

▪ 6: Lauantai

▪ 7: Sunnuntai [5.7.3] [2‑02] Alkuaika [5.7.4] [2‑03] Säiliö-asetuspiste

70°C [5.7.5] [2‑04] Kesto

5~60minuuttia

VAROITUS

Huomaa, että kuuman veden lämpötila kuumavesihanassa on sama kuin kenttäasetuksessa [2-03] valittu arvo desinfioinnin jälkeen.

Jos tämä korkea kuuman veden lämpötila voi olla mahdollinen henkilövahinkoriski, kuumavesivaraajan kuuman veden lähtöliitäntään täytyy asentaa sekoitusventtiili (ei sisälly toimitukseen). Sekoitusventtiilin avulla varmistetaan, että kuumavesihanan kuuman veden lämpötila ei koskaan ylitä asetettua enimmäisarvoa. Kuuman veden korkein sallittu lämpötila tulee valita soveltuvan lainsäädännön mukaan.

HUOMIO

Varmista, että desinfiointitoiminnon alkuaika [5.7.3] ja määritetty kesto [5.7.5] EIVÄT keskeydy mahdollisen kuumavesitarpeen vuoksi.

HUOMIO

Lisälämmittimen lupa-ajastin [9.4.2] -toimintoa käytetään rajoittamaan tai sallimaan legioonalaistautia estävän lämmittimen toiminta viikoittaisen ohjelman mukaan. Vinkki: Jotta välttyisit desinfioinnin epäonnistumiselta, salli legioonalaistautia estävä lämmitin (viikoittaisessa ohjelmassa) vähintään 4 tunniksi ajastetun desinfioinnin alusta alkaen. Jos legioonalaistautia estävää lämmitintä rajoitetaan desinfioinnin aikana, tämä toiminto EI onnistu ja vastaava varoitus AH näytetään.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

tai Uud.läm+ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

TIETOJA

Desinfiointitoiminto alkaa uudelleen, jos kuuman veden lämpötila laskee 5°C alle desinfioinnin kohdelämpötilan sen keston aikana.

Kuuman veden lämpötila

DHW

Asentajan viiteopas

TUKäyttäjän asetuspistelämpötila THKorkean asetuspisteen lämpötila [2-03]

t Aika

TIETOJA

AH-virhe tapahtuu, jos kytket kuumavesitoiminnan pois päältä desinfioinnin aikana.

Kuuman vedenenimmäislämpötilan asetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötiloja.

TIETOJA

Kuumavesivaraajan desinfioinnin aikana kuuman veden lämpötila voi ylittää tämän enimmäislämpötilan.

TIETOJA

Rajoita kuuman veden enimmäislämpötilaa sovellettavan lainsäädännön mukaisesti.

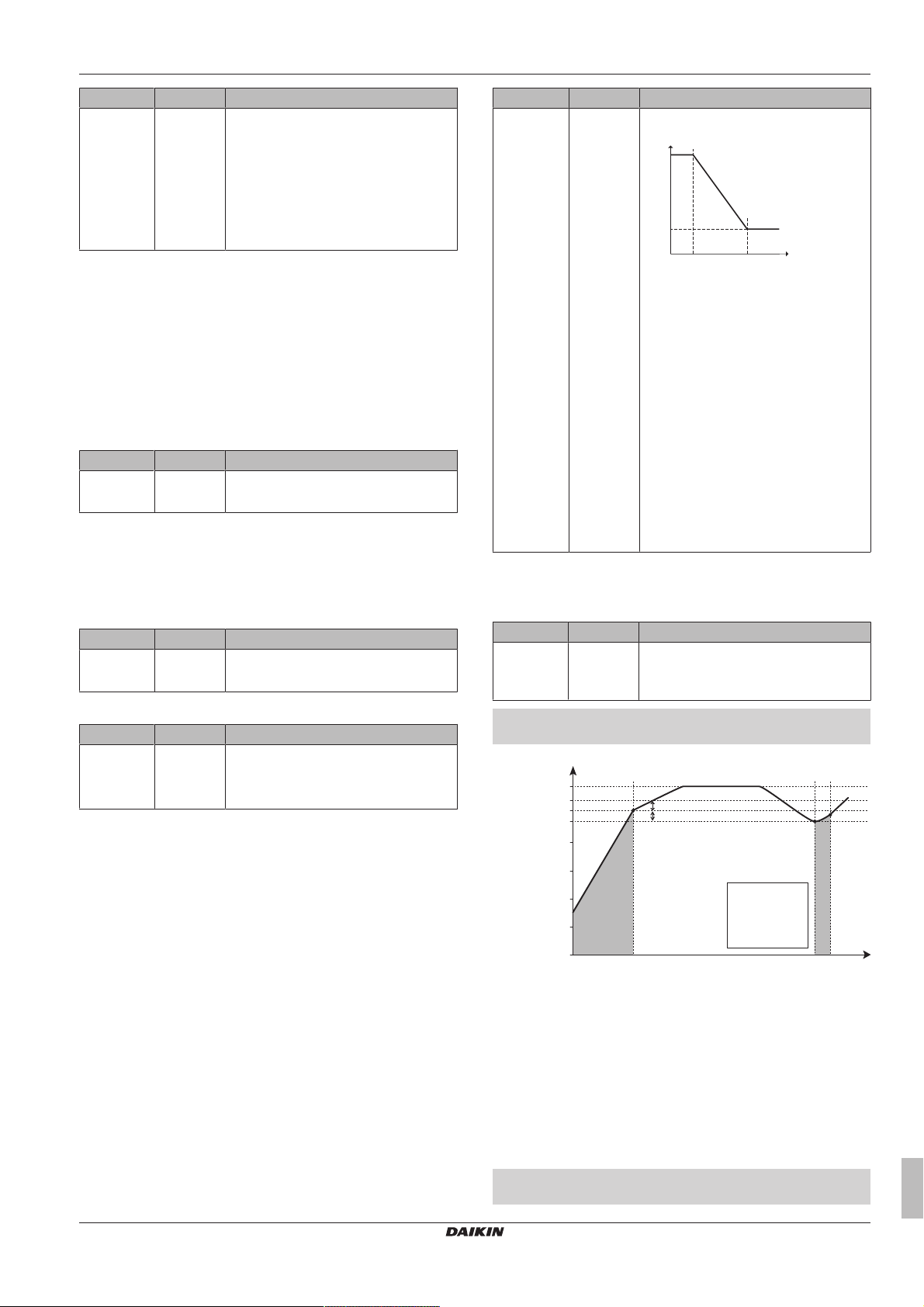

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

# Koodi Kuvaus

[5.8] [6-0E] Enintään

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötilaa.

Enimmäislämpötilaa EI sovelleta desinfiointitoiminnon aikana. Katso desinfiointitoiminto.

Hystereesi

Seuraava päällä-hystereesi voidaan asettaa.

Lämpöpumpun päällä-hystereesi

Soveltuu, kun kuuman veden tuottaminen on vain uudelleenlämmitys. Kun säiliön lämpötila laskee uudelleenlämmityksen lämpötilan, josta on vähennetty lämpöpumpun päällä-hystereesilämpötila, alapuolelle, säiliö lämmittää uudelleenlämmityksen lämpötilaan.

Päällä-vähimmäislämpötila on 20°C, vaikka asetuspistehystereesi on alle 20°C.

# Koodi Kuvaus

[5.9] [6-00] Lämpöpumpun päällä-hystereesi

▪ 2°C~40°C

Uudelleenlämmityksen hystereesi

Soveltuu, kun kuuman veden tuottaminen on ajastettu +uudelleenlämmitys. Kun säiliön lämpötila laskee uudelleenlämmityksen lämpötilan, josta on vähennetty uudelleenlämmityksen hystereesilämpötila, alapuolelle, säiliö lämmittää uudelleenlämmityksen lämpötilaan.

# Koodi Kuvaus

[5.A] [6-08] Uudelleenlämmityksen hystereesi

▪ 2°C~20°C

Asetuspistetila

# Koodi Kuvaus

[5.B] Ei

saatavilla

Asetuspistetila:

▪ Absoluuttinen

▪ Säästä riippuva

# Koodi Kuvaus

[5.C] [0-0E]

Säästä riippuva käyrä

[0-0D]

[0-0C]

[0-0B]

▪ T

: Haluttu säiliön lämpötila.

DHW

▪ Ta: Ulkolämpötila (keskiarvo)

▪ [0-0E]: alhainen ulkolämpötila:

-40°C‑5°C

▪ [0-0D]: korkea ulkolämpötila:

10°C‑25°C

▪ [0-0C]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila: 45°C~[6‑0E]°C

▪ [0-0B]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila: 35°C~[6‑0E]°C

Marginaali

Kuuman veden lämmityksessä seuraava hystereesiarvo voidaan asettaa lämpöpumpun toiminnalle:

# Koodi Kuvaus

[5.D] [6-01] Lämpötilaero, joka määrää

lämpöpumpun POIS-lämpötilan.

Alue: 0°C~10°C

Esimerkki: asetuspiste (TU)>lämpöpumpun enimmäislämpötila– [6‑01] (T

HP MAX

–[6‑01])

SR-käyrä

Kun säästä riippuva toiminta on aktiivinen, säiliön lämpötila määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan: alhaisessa ulkolämpötilassa haluttu säiliön lämpötila on korkeampi, koska kylmä hanavesi on kylmempää, ja päinvastoin.

Jos kuuman veden tuotto on Vain ajastettu tai Ajastettu + uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen), eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia.

Jos kuuman veden tuottamiseen käytetään asetusta Vain uudelleenlämmitys, haluttu säiliön lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen). Säästä riippuvan toiminnan aikana loppukäyttäjä ei voi säätää haluttua säiliön lämpötilaa kaukosäätimestä. Katso myös "8.3.7Yksityiskohtainen näyttö säästä

riippuvasta käyrästä"sivulla49.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

BSH Legioonalaistautia estävä lämmitin

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, legioonalaistautia estävä lämmitin voi auttaa

lämmityksessä Legioonalaistautia estävän lämmittimen POIS-lämpötila

BSH OFF

(TU)

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

HP MAX

–[6-01])

HP OFF

–[6-00])

Esimerkki: asetuspiste (TU)≤lämpöpumpun enimmäislämpötila– [6‑01] (T

HP MAX

–[6‑01])

Asentajan viiteopas

8 Configuration

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, legioonalaistautia estävä lämmitin voi auttaa lämmityksessä

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

TIETOJA

Lämpöpumpun enimmäislämpötila riippuu ulkolämpötilasta. Katso lisätietoja käyttöalasta.

8.4.7 Käyttäjäasetukset

Kieli

# Koodi Kuvaus

[7.1] Ei saatavilla Kieli

Aika/päivämäärä

# Koodi Kuvaus

[7.2] Ei saatavilla Aseta paikallinen kellonaika ja

TIETOJA

Oletuksena kesäaika on käytössä ja kellon on 24 tunnin tilassa. Jos haluat muuttaa näitä asetuksia, voit tehdä sen valikkorakenteesta (Käyttäjäasetukset > Aika/päivämäärä) yksikön alkuasetusten tekemisen jälkeen.

päivämäärä

HP MAX

–[6-01])

HP OFF

–[6-00])

Loman määrittäminen

1 Ota lomatila käyttöön. —

▪ Mene kohtaan [7.3.1]: Käyttäjäasetukset > Loma >

Aktivointi.

▪ Valitse Päällä.

2 Aseta loman ensimmäinen päivä. —

▪ Mene kohtaan [7.3.2]: Alkaen. ▪ Valitse päivämäärä.

▪ Vahvista muutokset.

3 Aseta loman viimeinen päivä. —

▪ Mene kohtaan [7.3.3]: Saakka. ▪ Valitse päivämäärä.

▪ Vahvista muutokset.

Hiljainen

Tietoja hiljaisesta tilasta

Voit käyttää hiljaista tilaa ulkoyksikön äänen hiljentämiseen. Tämä kuitenkin pienentää järjestelmän lämmityskapasiteettia. Hiljaisen tilan tasoja on useita.

Voit:

▪ Poistaa hiljaisen tilan kokonaan käytöstä

▪ Ottaa hiljaisen tilan taso käyttöön manuaalisesti seuraavaan

ajastettuun toimintaan saakka

▪ Käyttää ja ohjelmoida hiljaisen tilan ajastimen

TIETOJA

Jos ulkolämpötila on alle nollan, EMME suosittele hiljaisimman tason käyttöä.

Hiljaisen tilan tarkistaminen

Jos

näkyy aloitusnäytössä, hiljainen tila on aktiivisena.

Hiljaisen tilan käyttö

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen

> Aktivointi.

2 Tee jokin seuraavista: —

Loma

Tietoja lomatilasta

Loman aikana voit käyttää lomatilaa poiketaksesi tavallisista ajastuksista ilman, että niitä tarvitsee muuttaa. Kun lomatila on käytössä, tilanlämmitystoiminta ja kuuman veden toiminta kytketään pois päältä. Huoneen jäätymissuoja ja legioonalaistautia estävä toiminta pysyvät päällä.

Tyypillinen työnkulku

Lomatilan käyttö koostuu yleensä seuraavista vaiheista: 1 Loman aloituspäivämäärän ja lopetuspäivämäärän

asettaminen.

2 Lomatilan aktivointi.

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Jos

on aktivoitu aloitusnäytössä, lomatila on aktiivisena.

Asentajan viiteopas

Jos haluat... Silloin…

Poistaa hiljaisen tilan

Valitse Pois päältä.

kokonaan käytöstä Aktivoi hiljaisen tilan taso

manuaalisesti

Valitse sovellettava hiljaisen tilan taso. Esimerkki: Hiljaisin.

Käyttää ja ohjelmoida hiljaisen tilan ajastimen

Valitse Automaattinen. Mene kohtaan [7.4.2] Ajastus

ja ohjelmoi ajastus. Lisätietoja ajastuksesta voit katsoa kohdasta

"8.3.8Ajastusnäyttö: esimerkki"sivulla49.

Käyttöesimerkki: Vauva nukkuu iltapäivällä

Jos olet seuraavassa tilanteessa:

▪ Olet ohjelmoinut hiljaisen tilan ajastuksen:

▪ Yöllä: Hiljaisin.

▪ Päivisin: Pois päältä varmistamaan järjestelmän

lämmityskapasiteetti.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

▪ Vauva kuitenkin nukkuu iltapäivällä ja haluat, että silloin on

hiljaista.

Voit silloin toimia seuraavasti:

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen

> Aktivointi.

2 Valitse Hiljaisin.

Etu:

Ulkoyksikkö toimii hiljaisimmalla tasolla.

Sähkön hinnat ja kaasun hinta

Sovellettavissa vain bivalenttisen toiminnan kanssa. Katso myös

"Bivalenttinen"sivulla70.

# Koodi Kuvaus

[7.5.1] Ei

saatavilla

[7.5.2] Ei

saatavilla

[7.5.3] Ei

saatavilla

[7.6] Ei

saatavilla

TIETOJA

Sähkön hinta voidaan asettaa vain, kun bivalenttinen on päällä ([9.C.1] tai [C-02]). Nämä arvot voidaan asettaa vain valikkorakenteessa [7.5.1], [7.5.2] ja [7.5.3]. ÄLÄ käytä yleiskuvausasetuksia.

Kaasun hinnan asettaminen

1 Mene kohtaan [7.6]: Käyttäjäasetukset > Kaasun

hinta.

2 Valitse oikea kaasun hinta. 3 Vahvista muutokset.

TIETOJA

Hinta-arvo välillä 0,00~990 valuta/kWh (2 olennaisella arvolla).

Sähkön hinnan asettaminen

1 Mene kohtaan [7.5.1]/[7.5.2]/[7.5.3]:

Käyttäjäasetukset > Sähkön hinta > Korkea/ Keskitaso/Alhainen.

2 Valitse oikea sähkön hinta. 3 Vahvista muutokset. 4 Toista tämä kaikille kolmelle sähkön hinnalle. —

TIETOJA

Hinta-arvo välillä 0,00~990 valuta/kWh (2 olennaisella arvolla).

TIETOJA

Jos aikataulua ei ole asetettu, huomioidaan arvo Sähkön hinta Korkea.

Sähkön hinnan ajastimen asettaminen

1 Mene kohtaan [7.5.4]: Käyttäjäasetukset > Sähkön

hinta > Ajastus.

2 Ohjelmoi valinta ajastusnäytön avulla. Voit asettaa

sähkönhinnat Korkea, Keskitaso ja Alhainen sähköntoimittajan mukaan.

3 Vahvista muutokset.

Sähkön hinta > Korkea

Sähkön hinta > Keskitaso

Sähkön hinta > Alhainen

Kaasun hinta

—

TIETOJA

Arvot vastaavat aiemmin asetettuja sähkön hintoja Korkea, Keskitaso ja Alhainen. Jos aikataulua ei ole määritetty, sähkön hinta Korkea huomioidaan.

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Kannustinpalkkio voidaan huomioida energian hintojen asetuksessa. Vaikka käyttökustannukset voivat nousta, kokonaiskulut ilmoitetaan huomioiden kannustinpalkkio.

HUOMIOITAVAA

Muokkaa energian kulutushintojen asetusta kannustinjakson lopussa.

Kaasun hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden mukaan

Laske kaasun hinta seuraavan kaavan mukaan:

▪ Todellinen kaasun hinta + (kannustinpalkkio/kWh×0,9)

Voit katsoa miten kaasun hinta asetetaan kohdasta "Kaasun hinnan

asettaminen"sivulla63.

Sähkön hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden mukaan

Laske sähkön hinta seuraavan kaavan mukaan:

▪ Todellinen sähkön hinta+kannustinpalkkio/kWh

Voit katsoa miten sähkön hinta asetetaan kohdasta "Sähkön hinnan

asettaminen"sivulla63.

Esimerkki

Tämä on vain esimerkki. Hinnat ja/tai arvot EIVÄT ole tarkkoja.

Data Hinta/kWh

Kaasun hinta 4,08 Sähkön hinta 12,49 Uusiutuvien energianlähteiden

kannustinpalkkio/kWh

Kaasun hinnan laskeminen:

Kaasun hinta = kaasun todellinen hinta+(kannustinpalkkio/kWh×0,9)

Kaasun hinta=4,08+(5×0,9)

Kaasun hinta=8,58

Sähkön hinnan laskeminen:

Sähkön hinta = todellinen sähkön hinta+(kannustinpalkkio/kWh)

Sähkön hinta = 12,49+5

Sähkön hinta = 17,49

Hinta Arvo breadcrumb-syötteenä

Kaasu: 4,08/kWh [7.6]=8,6 Sähkö: 12,49/kWh [7.5.1]=17

8.4.8 Tietoa

Toimittajatiedot

Asentaja voi täyttää tähän yhteysnumeronsa.

# Koodi Kuvaus

[8.3] Ei

saatavilla

Mahdolliset luettavat tiedot

Valikossa... Voit lukea...

[8.1] Energiatiedot Tuotettu energia, käytetty sähkö

Numero, johon käyttäjät voivat soittaa ongelmatilanteissa.

ja kulutettu kaasu

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

c f

d f

e g

Valikossa... Voit lukea...

[8.2] Toimintahäiriöhistoria Vikahistoria [8.3] Toimittajatiedot Yhteystiedot/tuen numero [8.4] Anturit Huone-, säiliö- tai

kuumavesivaraaja-, ulko- ja lähtövesilämpötila (jos sovellettavissa)

[8.5] Toimilaitteet Kunkin toimilaitteen tilat

Esimerkki: Kuumavesipumppu päällä/pois

[8.6] Käyttötilat Nykyinen käyttötila

Esimerkki: Sulatus/öljyn

palautus -tila [8.7] Tietoja Järjestelmän versiotiedot [8.8] Yhteystila Tietoja yksikön,

huonetermostaatin ja

lähiverkkosovittimen

yhteystilasta.

8.4.9 Asentajan asetukset

Määrityksen apuohjelma

Voit käynnistää määrityksen apuohjelman uudelleen menemällä kohtaan Asentajan asetukset > Määrityksen apuohjelma [9.1].

Lämmin vesi

Kuuma vesi

Seuraava asetus määrittää, voiko järjestelmä valmistella kuumaa vettä vai ei ja mitä säiliötä käytetään. Tämä asetus on vain luettavissa.

# Koodi Kuvaus

[9.2.1] [E‑05]

[E-05] Voiko järjestelmä valmistella kuuman veden? [E-06] Onko järjestelmään asennettu kuumavesivaraaja? [E-07] Millainen kuumavesivaraaja on asennettu?

Kuumavesipumppu

# Koodi Kuvaus

[9.2.2] [D‑02] Kuumavesipumppu:

(*)

▪ Integroitu

(*)

[E‑06]

(*)

[E‑07]

(*) Valikkorakenteen asetus [9.2.1] korvaa seuraavat 3

yleiskuvauksen asetusta:

Legioonalaistautia estävää lämmitintä käytetään myös desinfioinnin aikana.

▪ 0 Ei kuumavesipumppua: EI

asennettu.

▪ 1 Välitön kuuma vesi: Asennettu

välitöntä hanasta tulevaa kuumaa vettä varten. Käyttäjä asettaa kuumavesipumpun käyttöajan ajastuksella. Tämän pumpun hallinta on mahdollista käyttöliittymän avulla.

▪ 2 Desinfiointi: Asennettu desinfiointia

varten. Se on käynnissä, kun kuumavesivaraajan desinfiointitoiminto on käynnissä. Lisäasetuksia ei tarvita.

Katso seuraavia kuvia.

Kuumavesipumpun asennustarkoitus…

Välitön kuuma vesi Desinfiointi

a Sisäyksikkö b Säiliö c Kuumavesipumppu d Lämmitinelementti e Takaiskuventtiili

f Suihku g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä j Legioonalaistautia estävä lämmitin

Kuumavesipumpun ajastus Tästä voit ohjelmoida ajastuksen kuumavesipumppuun (vain

toissijaisen palautuksen erikseen hankittava kuumavesipumppu).

Ohjelmoida kuumavesipumpun ajastimen määrittääksesi milloin

pumppu kytketään päälle ja pois.

Päälle kytkettynä pumppu toimii ja varmistaa, että kuumaa vettä on välittömästi saatavilla hanasta. Energian säästämistä varten kytke pumppu päälle vain sellaisina ajanjaksoina, jolloin välitön kuuma vesi on tarpeellista.

Varalämmitin

Varalämmittimen tyypin lisäksi jännite, määritys ja kapasiteetti on asetettava käyttöliittymästä.

Varalämmittimen eri vaiheiden kapasiteetit on asetettava energiamittausta ja/tai virrankulutustoiminnon oikeaa toimintaa varten. Kun kunkin lämmittimen resistanssiarvoa mitataan, voit asettaa tarkan lämmitinkapasiteetin, jolloin energiatiedoista saadaan tarkemmat.

Varalämmittimen tyyppi

Varalämmitin soveltuu liitettäväksi useimpiin eurooppalaisiin sähköverkkoihin. Varalämmittimen tyyppi on asetettava käyttöliittymästä. Yksiköissä, joissa on sisäinen varalämmitin, lämmittimen tyypin voi katsoa mutta sitä ei voi muuttaa.

# Koodi Kuvaus

[9.3.1] [E‑03] ▪ 0: Ei lämmitintä

▪ 1: Ulkoinen lämmitin

Jännite

Valinnainen ulkoinen BUH voidaan asettaa tilaan 230V, 1ph, 230V, 3ph tai 400V, 3ph.

# Koodi Kuvaus

[9.3.2] [5‑0D] ▪ 0: 230V, 1ph

▪ 1: 230V, 3ph

▪ 2: 400V, 3ph

Määritykset

Varalämmitin voidaan määrittää eri tavoilla. Sille voidaan valita 1vaiheinen varalämmitys tai 2-vaiheinen varalämmitys. 2-vaiheisessa varalämmityksessä toisen vaiheen kapasiteetti riippuu tästä asetuksesta. Voit myös valita toisen vaiheen korkeamman kapasiteetin hätätilanteessa.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

# Koodi Kuvaus

[9.3.3] [4‑0A] ▪ 0: Rele 1

▪ 1: Rele 1 / Rele 1+2

▪ 2: Rele 1 / Rele 2

▪ 3: Rele 1 / Rele 2 Hätä Rele 1+2

(a) Ei saatavilla 3V-malleille.

(a)

TIETOJA

Asetukset [9.3.3] ja [9.3.5] ovat yhteydessä toisiinsa. Yhden asetuksen muuttaminen vaikuttaa toiseen. Jos muutat toista asetusta, tarkista onko toinen vielä odotetunlainen.

TIETOJA

Tavallisen toiminnan aikana varalämmittimen toisen vaiheen kapasiteetti nimellisjännitteellä on [6‑03]+[6‑04].

TIETOJA

Jos [4‑0A]=3 ja hätätila ovat aktiivisena, varalämmittimen virrankäyttö on huipussaan ja se on 2×[6‑03]+[6‑04].

TIETOJA

Vain järjestelmät, joissa on integroitu kuumavesivaraaja: Jos säilytyslämpötila on korkeampi kuin 50 °C, Daikin suosittelee, että varalämmittimen toista vaihetta EI oteta pois käytöstä, koska sillä on suuri vaikutus yksikön kuumavesivaraajan lämmitykseen kuluvaan aikaan.

Kapasiteettivaihe 1

# Koodi Kuvaus

[9.3.4] [6‑03] ▪ Varalämmittimen ensimmäisen

vaiheen teho nimellisjännitteellä.

Lisäkapasiteettivaihe 2

# Koodi Kuvaus

[9.3.5] [6‑04] ▪ Varalämmittimen toisen ja

ensimmäisen vaiheen tehoerotus nimellisjännitteellä. Nimellisarvo riippuu varalämmittimen määrityksistä.

Tasapaino

# Koodi Kuvaus

[9.3.6] [5-00] Tasapaino: Onko varalämmittimen

toiminta sallittua tasapainolämpötilan yläpuolella tilanlämmityskäytössä?

▪ 1: EI sallittu

▪ 0: Sallittu

[9.3.7] [5‑01] Tasapainolämpötila: Ulkolämpötila, jonka

alapuolella varalämmittimen toiminta on sallittu.

Alue: –15°C~35°C

Käyttö

# Koodi Kuvaus

[9.3.8] [4‑00] Varalämmittimen toiminta:

▪ 0: Rajoitettu

▪ 1: Sallittu

▪ 2: Vain kuuma vesi Käytössä kuumaa

vettä varten, poissa käytöstä tilanlämmitystä varten

TIETOJA

Vain järjestelmät, joissa on integroitu kuumavesivaraaja:

Jos varalämmittimen toimintaa on rajoitettava

tilanlämmityksen aikana mutta voidaan sallia kuuman

veden käytön aikana, aseta [4‑00] tilaan 2.

Legioonalaistautia estävä lämmitin

Kapasiteetti

Legioonalaistautia estävän lämmittimen kapasiteetti on asetettava energiamittausta ja/tai virrankulutuksen hallintaa varten oikeaa toimintaa varten. Kun legioonalaistautia estävän lämmittimen resistanssiarvoa mitataan, voit asettaa tarkan lämmitinkapasiteetin, jolloin energiatiedoista saadaan tarkemmat.

# Koodi Kuvaus

[9.4.1] [6‑02] Kapasiteetti [kW]. Pätee vain

kuumavesivaraajaan, joissa on sisäinen legioonalaistautia estävä lämmitin. Legioonalaistautia estävän lämmittimen kapasiteetti nimellisjännitteellä.

Alue: 0~10kW

Lisälämmittimen lupa-ajastin

Ohjelmoi, milloin legioonalaistautia estävä lämmitin voi toimia. Voit asettaa legioonalaistautia estävän lämmittimen ajastuksen ajastusnäytöstä. Viikkoajastuksessa sallitaan kaksi toimintaa päivässä. Katso lisätietoja kohdasta "8.3.8 Ajastusnäyttö:

esimerkki"sivulla49.

Esimerkki: Salli legioonalaistautia estävän lämmittimen toiminta vain yöllä.

Lisälämmittimen ekoajastin

# Koodi Kuvaus

[9.4.3] [8-03] Legioonalaistautia estävä lämmittimen

viiveajastin.

Legioonalaistautia estävän lämmittimen käynnistyksen viiveaika, kun kuumavesitila on aktiivinen.

▪ Kun kuumavesitila EI ole aktiivinen,

viiveaika on 20minuuttia.

▪ Viiveaika käynnistyy legioonalaistautia

estävän lämmittimen PÄÄLLÄlämpötilasta.

▪ Legioonalaistautia estävän

lämmittimen viiveaikaa ja enimmäiskäyttöaikaa sovittamalla voidaan löytää optimaalinen tasapaino energiatehokkuuden ja lämpenemisajan välille.

▪ Jos legioonalaistautia estävän

lämmittimen viiveaika on asetettu liian korkeaksi, voi kestää pitkään ennen kuin kuuma vesi saavuttaa asetetun lämpötilan.

▪ Asetuksella [8‑03] on merkitystä vain,

jos asetus [4‑03]=1. Asetus [4‑03]=0/2/3/4 rajoittaa legioonalaistautia estävää lämmitintä automaattisesti suhteessa lämpöpumpun toimintaaikaan kuuman veden lämmitystilassa.

▪ Varmista, että [8‑03] on suhteessa

enimmäiskäyttöaikaan [8‑01].

Alue: 20~95 minuuttia

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

Käyttö

# Koodi Kuvaus

[9.4.4] [4-03] Määrittää legioonalaistautia estävän

lämmittimen toimintaluvan ulkolämpötilan, kuuman veden lämpötilan tai lämpöpumpun käyttötilan perusteella. Tämä asetus soveltuu vain uudelleenlämmitys-tilassa sovelluksiin, joissa on erillinen kuumavesivaraaja. Kun asetus [4‑03]=1/2/3/4, legioonalaistautia estävän lämmittimen toimintaa voidaan silti rajoittaa myös legioonalaistautia estävän lämmittimen lupa-ajastimella.

[9.4.4] [4-03] ▪ 0: Legioonalaistautia estävän

lämmittimen toimintaa EI sallita lukuun ottamatta toimintoja Desinfiointitoiminto ja Tehokas kuuman veden lämmitys. Käytä tätä vain silloin, kun lämpöpumpun kapasiteetti pystyy kattamaan talon ja kuumavesivaraajan lämmitystarpeet koko lämmityskauden ajan. Legioonalaistautia estävän lämmittimen toiminta ei ole sallittu, kun Ta<[5‑03] ja [5‑02]=1. Kuuman veden lämpötila voi olla enintään lämpöpumpun Pois-lämpötilan verran.

[9.4.4] [4-03] ▪ 1: Legioonalaistautia estävän

lämmittimen käyttö sallitaan tarvittaessa.

[9.4.4] [4-03] ▪ 2: Legioonalaistautia estävä lämmitin

sallitaan lämpöpumpun käyttöalan ulkopuolella kuuman veden lämmittämiseen. Legioonalaistautia estävän lämmittimen toiminta on sallittu vain, jos:

▪ Ulkolämpötila on käyttöalan

ulkopuolella: Ta<[5‑03] tai Ta>35°C

Legioonalaistautia estävän lämmittimen toiminta on sallittu vain, kun Ta<[5‑03], jos tilanlämmityksen ensisijaisuus on päällä ([5‑02]=1).

▪ Kuuman veden lämpötila on 2°C

alhaisempi kuin lämpöpumpun Poislämpötila.

Jos bivalenttinen käyttö on käytössä ([C‑02]=1) ja apukuumavesivaraajan lupasignaali on PÄÄLLÄ-tilassa, legioonalaistautia estävää lämmitintä rajoitetaan, vaikka Ta<[5‑03].

9.4.4 [4-03] ▪ 3: Legioonalaistautia estävän lämmittimen toiminta sallitaan, kun lämpöpumppu EI ole aktiivinen kuuman veden lämmityksessä. Sama kuin asetus 1, mutta samanaikaista lämpöpumpun kuuman veden lämmitystä ja legioonalaistautia estävän lämmittimen toimintaa ei sallita.

# Koodi Kuvaus

9.4.4 [4-03] ▪ 4: Legioonalaistautia estävän lämmittimen toiminta EI ole sallittua muuten kuin desinfiointitoimintoa varten. Käytä tätä vain silloin, kun lämpöpumpun kapasiteetti pystyy kattamaan talon ja kuumavesivaraajan lämmitystarpeet koko lämmityskauden ajan. Legioonalaistautia estävän lämmittimen toiminta ei ole sallittu, kun Ta<[5‑03] ja [5‑02]=1. Kuuman veden lämpötila voi olla enintään lämpöpumpun Pois-lämpötilan verran.

Hätäkäyttö

Hätä

Kun lämpöpumpun toiminta häiriintyy, valinnainen varalämmitin ja legioonalaistautia estävä lämmitin voivat toimia hätälämmittimenä ja ottaa lämpökuorman haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätätoiminta on tilassa Automaattinen ja

lämpöpumpun toiminta häiriintyy, valinnainen varalämmitin ottaa lämmityskuorman haltuunsa ja legioonalaistautia estävä lämmitin ottaa kuuman veden tuotannon haltuunsa.

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja

lämpöpumpun toiminta häiriintyy, kuuman veden ja tilan lämmitystoiminnot pysähtyvät ja ne on palautettava manuaalisesti käyttöliittymän kautta. Kun haluat palauttaa toiminnan manuaalisesti, mene päävalikkonäytön kohtaan Toimintahäiriö, missä käyttöliittymä pyytää vahvistamaan, voiko valinnainen varalämmitin tai legioonalaistautia estävä lämmitin ottaa lämpökuorman haltuunsa vai ei.

Suosittelemme, että Hätä asetetaan tilaan Automaattinen, jos taloa ei valvota pitkään aikaan.

# Koodi Kuvaus

[9.5] Ei

saatavilla

TIETOJA

Automaattinen hätäasetus voidaan asettaa vain käyttöliittymän valikkorakenteesta.

TIETOJA

Jos [4‑03]=1 tai 3, silloin Hätä=Manuaalinen ei ole sovellettavissa legioonalaistautia estävään lämmittimeen.

TIETOJA

Jos lämpöpumpun virhe tapahtuu ja Hätä on asetettu tilaan Manuaalinen, huoneen jäätymissuojatoiminto, lattialämmityksen tasoitekuivaustoiminto ja vesiputkien jäätymissuojatoiminto pysyvät aktiivisina, vaikka käyttäjä EI vahvistaisi hätätoimintoa.

▪ 0: Manuaalinen

▪ 1: Automaattinen

Tasapainotus

Ensisijaisuudet Järjestelmä sisältää integroidun kuumavesivaraajan

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

[8-01] [8-02]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

# Koodi Kuvaus

[9.6.1] [5‑02] Tilojen lämmityksen ensisijaisuus:

Määrittää, auttaako varalämmitin (jos sovellettavissa) lämpöpumppua kuuman veden lämmityksessä.

Ota tämä toiminto käyttöön, jos haluat lyhentää säiliön lämmitysaikaa ja keskeytyksen tilanlämmitysjaksoa.

Tämän asetuksen ON aina oltava 1.

[5‑01] Tasapainolämpötila ja [5‑03] Tilanlämmityksen ensisijaisuuslämpötila liittyvät varalämmittimeen (jos sovellettavissa). [5‑03] on siis asetettava samaksi tai muutama aste korkeammaksi kuin [5‑01].

Jos varalämmittimen toiminta on rajoitettu ([4‑00]=0) ja ulkolämpötilan asetus on alhaisempi kuin asetus [5‑03], valinnainen varalämmitin ei lämmitä kuumaa vettä.

[9.6.2] [5‑03] Ensisijainen lämpötila: Määrittää

ulkolämpötilan, jonka alapuolella kuumaa vettä lämmitetään vain legioonalaistautia estävällä lämmittimellä.

Alue: –15°C~35°C

[9.6.3] [5-04] Lisälämmittimen asetuspisteen

poikkeama: Kuuman veden lämpötilan asetuspisteen korjaus: Haluttu kuuman veden lämpötilan asetuspisteen korjaus, jota käytetään ulkolämpötilan ollessa alhainen, kun tilanlämmityksen ensisijaisuus on käytössä. Korjattu (korkeampi) asetuspiste varmistaa, että säiliössä olevan veden kokonaislämmityskapasiteetti säilyy suurin piirtein muuttumattomana kompensoimalla säiliön kylmempää pohjavesikerrosta (koska lämmönvaihtimen kierukka ei ole toiminnassa) lämpimämmällä yläkerroksella.

Alue: 0°C~20°C

# Koodi Kuvaus

[9.6.6] [8-01] Enimmäiskäyntiajastin

kuumavesitoimintoa varten. Kuuman veden lämmitys pysähtyy, vaikka kuuman veden kohdelämpötilaa EI ole saavutettu. Todellinen enimmäiskäyttöaika riippuu myös asetuksesta [8-04].

▪ Kun Ohjaus=Huonetermostaatti: Tämä

esiasetettu arvo otetaan huomioon vain silloin, kun tilanlämmitystä pyydetään. Jos tilanlämmitykselle EI ole pyyntöä, säiliötä lämmitetään kunnes asetuspiste saavutetaan.

▪ Kun Ohjaus≠Huonetermostaatti: Tämä

esiasetettu arvo otetaan aina huomioon.

Alue: 5~95 minuuttia

[9.6.7] [8-04] Lisäajastin: Enimmäiskäyttöajan

lisäkäyttöaika riippuen ulkolämpötilasta [4-02].

Alue: 0~95 minuuttia

[8-02]: Kierrätyksen estoajastin

1 Lämpöpumpun kuuman veden lämmitystila (1=aktiivinen,

0=ei aktiivinen)

2 Kuuman veden pyyntö lämpöpumpulle (1=pyyntö, 0=ei

pyyntöä)

t Aika

[8-04]: Lisäajastin kohdassa [4-02]

Ajastimet samanaikaiselle tilan ja kuuman veden lämmityksen pyynnölle

[9.6.4] [8-02] Kierrätyksen estoajastin: Kahden

[9.6.5] Ei

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

# Koodi Kuvaus

kuuman veden jakson välinen vähimmäisaika. Todellinen kierrätyksen estoaika riippuu myös asetuksesta [8-04].

Alue: 0~10 tuntia

Huomaa: Minimiaika on 0,5 tuntia, vaikka valittu arvo on 0.

Vähimmäiskäyntiajastin:

saatavilla

ÄLÄ muuta.

TAYmpäristön (ulko)lämpötila

t Aika

Kierrätyksen estoajastin Kuuman veden lämmityksen enimmäiskäyttöaika

Vesiputken jäätymisesto

Pätee vain asennuksiin, joissa vesiputket ovat ulkona. Tämä toiminto yrittää suojata ulkovesiputkia jäätymiseltä.

# Koodi Kuvaus

[9.7] [4-04] Vesiputken jäätymisesto:

▪ 0: Ajoittainen

▪ 1: Jatkuva

▪ 2: Pois päältä

Asentajan viiteopas

8 Configuration

HUOMIOITAVAA

Jos järjestelmä EI sisällä varalämmitintä, silloin:

▪ Varmista, että huoneen jäätymissuojan ohjaus on

käytössä ([2-06]=1).

▪ ÄLÄ muuta huoneen jäätymissuojan lämpötilan

oletusta ([2‑05]).

▪ Varmista, että vesiputken jäätymissuoja on aktiivisena

([4-04]≠2).

Edullisen kWh-taksan virransyöttö

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/9+10) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

# Koodi Kuvaus

[9.8.1] [D-01] Liitäntä kohtaan Edullisen kWh-taksan

virransyöttö tai Turvatermostaatti

▪ 0 Ei: Ulkoyksikkö on liitetty tavalliseen

virransyöttöön.

▪ 1 Avoin: Ulkoyksikkö on liitetty

toivotun kWh-taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWhtaksan signaalin, kosketin avautuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin sulkeutuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

▪ 2 Suljettu: Ulkoyksikkö on liitetty

toivotun kWh-taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWhtaksan signaalin, kosketin sulkeutuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin avautuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

▪ 3 Turvatermostaatti: Turvatermostaatti

on liitetty järjestelmään (normaali suljettu kontakti)

[9.8.2] [D-00] Salli lämmitin: Minkä lämmittimien käyttö

sallitaan toivotun kWh-taksan virransyötön aikana?

▪ 0 Ei: Ei mitään

▪ 1 Vain lisälämmitin: Vain

legioonalaistautia estävä lämmitin

▪ 2 Vain varalämmitin: Vain

varalämmitin (jos sovellettavissa)

▪ 3 Kaikki: Kaikki lämmittimet

Katso seuraavaa taulukkoa.

Asetus2 vaikuttaa vain, jos toivotun kWh-taksan virransyöttö on tyyppiä1 tai sisäyksikkö on liitetty tavallisen kWhtaksan virransyöttöön (X2M/5‑6) ja valinnaista varalämmitintä EI ole liitetty toivotun kWh-taksan virransyöttöön.

[9.8.3] [D-05] Salli pumppu:

▪ 0 Ei: Pumppu on pakotettu pois

▪ 1 Kyllä: Ei rajoitusta

[D‑00] Legioonalaistau

tia estävä

lämmitin

0 Pakotettu POIS Pakotettu POIS Pakotettu POIS 1 Sallittu 2 Pakotettu POIS Sallittu 3 Sallittu

Varalämmitin

(jos

sovellettavissa)

Kompressori

Virrankulutuksen hallinta

Katso kohdasta "5 Käyttökohdeohjeita" sivulla 10 lisätietoja tästä toiminnosta.

# Koodi Kuvaus

[9.9.1] [4-08] Virrankulutuksen hallinta:

▪ 0 Ei: Pois käytöstä.

▪ 1 Jatkuva: Käytössä: Voit asettaa

yhden tehon rajoitusarvon (A tai kW), jonka perusteella yksikön virrankulutusta rajoitetaan aina.

▪ 2 Tulot: Käytössä: Voit asettaa

korkeintaan neljä erilaista tehon rajoitusarvoa (A tai kW), joiden perusteella yksikön virrankulutusta rajoitetaan, kun vastaava digitaalinen tulo pyytää sitä.

[9.9.2] [4-09] Tyyppi:

▪ 0 Amp: Rajoitusarvot asetetaan

yksiköllä A.

▪ 1 kW: Rajoitusarvot asetetaan

yksiköllä kW.

Rajoitus, kun [9.9.1]=Jatkuva ja [9.9.2]=Amp:

# Koodi Kuvaus

[9.9.3] [5-05] Raja: Koskee vain tilanteita, joissa

virran rajoitus on jatkuva.

0A~50A

Rajoitukset, kun [9.9.1]=Tulot ja [9.9.2]=Amp:

# Koodi Kuvaus

[9.9.4] [5-05] Raja 1: 0A~50A [9.9.5] [5-06] Raja 2: 0A~50A [9.9.6] [5-07] Raja 3: 0A~50A [9.9.7] [5-08] Raja 4: 0A~50A

Rajoitus, kun [9.9.1]=Jatkuva ja [9.9.2]=kW:

# Koodi Kuvaus

[9.9.8] [5-09] Raja: Koskee vain tilanteita, joissa

tehon rajoitus on jatkuva.

0kW~20kW

Rajoitukset, kun [9.9.1]=Tulot ja [9.9.2]=kW:

# Koodi Kuvaus

[9.9.9] [5-09] Raja 1: 0kW~20kW [9.9.A] [5-0A] Raja 2: 0kW~20kW [9.9.B] [5-0B] Raja 3: 0kW~20kW [9.9.C] [5-0C] Raja 4: 0kW~20kW

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8 Configuration

Ensisijainen lämmitin

# Koodi Kuvaus

[9.9.D] [4-01] Virrankulutuksen hallinta POIS

KÄYTÖSTÄ [4-08]=0

▪ 0 Ei mitään: Varalämmitin ja

lisälämmitin voivat toimia yhtä aikaa.

▪ 1 Lisälämmitin: Lisälämmitin on

ensisijainen.

▪ 2 Varalämmitin: Varalämmitin on

ensisijainen.

Virrankulutuksen hallinta KÄYTÖSSÄ [4‑08]=1/2

▪ 0 Ei mitään: Riippuen

virranrajoitustasosta, lisälämmitintä rajoitetaan ensin ennen kuin varalämmitintä rajoitetaan.

▪ 1 Lisälämmitin: Riippuen

virranrajoitustasosta, varalämmitintä rajoitetaan ensin ennen kuin lisälämmitintä rajoitetaan.

▪ 2 Varalämmitin: Riippuen

virranrajoitustasosta, lisälämmitintä rajoitetaan ensin ennen kuin varalämmitintä rajoitetaan.

Huomautus: Jos virrankulutuksen hallinta on POIS KÄYTÖSTÄ (kaikilla malleilla), asetus [4‑01] määrittää voivatko varalämmitin ja lisälämmitin toimia yhtä aikaa, vai onko lisälämmittimellä/ varalämmittimellä ensisijaisuus varalämmittimeen/lisälämmittimeen verrattuna.

Jos virrankulutuksen hallinta on KÄYTÖSSÄ, asetus [4‑01] määrittää sähkölämmittimien ensisijaisuuden sovellettavien rajoitusten mukaan.

TIETOJA

Legioonalaistautia estävä lämmitin. Valikkorakenteessa

käytetään termiä "lisälämmitin". Tämä on kuitenkin legioonalaistautia estävä lämmitin.

Energiamittaus

Jos energiamittaus suoritetaan ulkoisilla virtamittareilla, määritä asetukset seuraavasti. Valitse kunkin virtamittarin pulssitaajuuslähtö virtamittarien teknisten ominaisuuksien mukaan. On mahdollista liittää enintään 2 virtamittaria, joissa on eri pulssitaajuudet. Jos käytössä on vain 1 virtamittari tai ei yhtään virtamittaria, valitse Ei mitään osoittamaan, että vastaavaa pulssituloa EI käytetä.

# Koodi Kuvaus

[9.A.1] [D‑08] Sähkömittari 1:

▪ 0 Ei mitään: EI asennettu

▪ 1 1/10kWh: Asennettu

▪ 2 1/kWh: Asennettu.

▪ 3 10/kWh: Asennettu

▪ 4 100/kWh: Asennettu

▪ 5 1000/kWh: Asennettu

# Koodi Kuvaus

[9.A.2] [D‑09] Sähkömittari 2:

▪ 0 Ei mitään: EI asennettu

▪ 1 1/10kWh: Asennettu

▪ 2 1/kWh: Asennettu.

▪ 3 10/kWh: Asennettu

▪ 4 100/kWh: Asennettu

▪ 5 1000/kWh: Asennettu

Anturit

Ulkoinen anturi

# Koodi Kuvaus

[9.B.1] [C–08] Ulkoinen anturi: Kun valinnainen

ulkolämpötila-anturi on liitetty, anturin tyyppi on asetettava.

▪ 0 Ei mitään: EI asennettu.

Kaukosäätimen ja sisäyksikön termistoreja käytetään mittaukseen.

▪ 1 Ulko: Kytketty ulkolämpötilan

mittaavaan sisäyksikön piirilevyyn. Huomaa: Joitakin toimintoja varten käytetään ulkoyksikön lämpötilaanturia.

▪ 2 Huone: Kytketty sisälämpötilan

mittaavaan sisäyksikön piirilevyyn. Kaukosäätimen lämpötila-anturia EI käytetä enää. Huomaa: Tällä arvolla on merkitys vain huonetermostaatin hallinnassa.

Anturin poikkeama

Koskee VAIN tilanteita, joissa ulkoinen ulkolämpötila-anturi on liitetty ja määritetty.

Voit kalibroida ulkoisen ulkolämpötila-anturin. Termistoriarvolle on mahdollista asettaa siirtymä. Tätä asetusta voidaan käyttää kompensaatioon tilanteissa, joissa ulkoista ulkolämpötila-anturia ei voida asentaa ihanteelliseen asennuspaikkaan.

# Koodi Kuvaus

[9.B.2] [2‑0B] Anturin poikkeama: Siirtymä ympäristön

lämpötilasta mitataan ulkoisella ulkolämpötila-anturilla.

▪ –5°C~5°C, porrastus 0,5°C

Keskiarvoaika

Keskiarvoajastin korjaa ulkolämpötilan vaihtelun vaikutusta. Säästä riippuvan asetuspisteen laskeminen tehdään ulkolämpötilan keskiarvosta.

Ulkolämpötilan keskiarvo lasketaan valitulta ajanjaksolta.

# Koodi Kuvaus

[9.B.3] [1-0A] Keskiarvoaika:

▪ 0: Ei keskiarvoa

▪ 1: 12tuntia

▪ 2: 24tuntia

▪ 3: 48tuntia

▪ 4: 72tuntia

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[C-03]

[C-04]

calc

[C-03]+[C-04]

3°C

[C-03]

Bivalenttinen

Bivalent.

Pätee vain sisäyksikön asennuksiin, joissa on apukuumavesivaraaja (vaihtuva käyttö, yhdistetty rinnakkain). Bivalenttisen toiminnon tarkoituksena on määrittää mikä lämmityslähde tarjoaa/voi tarjota tilanlämmityksen, joko sisäyksikkö tai apukuumavesivaraaja.

# Koodi Kuvaus

[9.C.1] [C-02] Bivalent.: Näyttää, suoritetaanko

tilanlämmitys myös muulla lämmönlähteellä kuin järjestelmällä.

▪ 0 Ei: Ei asennettu

▪ 1 Kyllä: Asennettu.

Apukuumavesivaraaja (kaasukattila, öljykattila) toimii, kun ulkolämpötila on alhainen. Bivalenttisen käytön aikana lämpöpumppu sammutetaan. Aseta tämä arvo, jos apukuumavesivaraajaa käytetään.

▪ Jos Bivalent. on käytössä: Kun ulkolämpötila laskee bivalenttisen

päällä-lämpötilan alle (kiinteä tai energian hinnan mukaan muuttuva), sisäyksikön tilanlämmitys pysähtyy automaattisesti ja apukuumavesivaraajan lupasignaali on aktiivinen.

▪ Jos Bivalent. ei ole käytössä: Vain sisäyksikkö suorittaa

tilanlämmityksen käyttöalueella. Apukuumavesivaraajan lupasignaali on aina epäaktiivinen.

TIETOJA

▪ Asetuksen [4-03]=0/2 yhdistäminen bivalenttiin

käyttöön alhaisissa ulkolämpötiloissa voi johtaa kuuman veden puutteeseen.

▪ Bivalenttinen käyttö -toiminnolla ei ole vaikutusta

kuuman veden lämmitystilaan. Vain ja ainoastaan sisäyksikkö lämmittää kuumaa vettä.

▪ Apukuumavesivaraajan lupasignaali on kohteessa

EKRP1HB (digitaalinen I/O-piirilevy). Kosketin X1, X2 on suljettu, kun se on käytössä, ja avoin, kun se on pois käytöstä. Katso tämän koskettimen sijainti kaaviossa seuraavasta kuvasta.

Aseta kaikki sähkön hinnat ([7.5.1]~[7.5.3]) arvoon "0" valikkorakenteesta. Aseta myös seuraavat arvot:

HUOMIOITAVAA

ÄLÄ käytä yleiskuvausasetuksia!

# Koodi Kuvaus

[9.C.3] [C-03] Bivalenttinen Päällä -lämpötila: Määrittää

ulkolämpötilan, jonka alapuolella apukuumavesivaraajan lupasignaali on aktiivinen (X1 ja X2 kohdassa EKRP1HB on suljettu), ja sisäyksikön tilanlämmitys pysäytetään.

[9.C.4] [C-04] Hystereesi: Määrittää päällä-lämpötilan

ja pois-lämpötilan erotuksen.

Lupasignaali X1–X2

TAUlkolämpötila

[C-03] Bivalenttinen päällä-lämpötila (kiinteä)

a Apukuumavesivaraaja aktiivinen b Apukuumavesivaraaja epäaktiivinen

Mahdollisuus 2: Ulkolämpötilan ja energian hinnan mukaan

Asentaja voi määrittää lämpötila-alan [C‑04]. Energian hinnasta riippuen laskettu piste T

vaihtelee välillä [C‑03] ja [C‑03]+[C‑04].

calc

On suositeltavaa valita suurempi [C‑04] kuin oletusarvo, jotta mahdollisuudessa 2 on ihanteellinen toiminta.

Sähkön ja kaasun hinnat

# Koodi Kuvaus

[7.5.1] Ei

Sähkön hinta > Korkea

saatavilla

[7.5.2] Ei

Sähkön hinta > Keskitaso

saatavilla

[7.5.3] Ei

Sähkön hinta > Alhainen

saatavilla

[7.6] Ei

Kaasun hinta

saatavilla

Boilerin tehokkuus

Tämä tulisi valita seuraavasti käytetyn kattilan mukaan:

# Koodi Kuvaus

[9.C.2] [7‑05] ▪ 0: Korkea

▪ 1: Korkea

▪ 2: Keskitaso

▪ 3: Alhainen

▪ 4: Alhainen

Mahdollisuus 1: Ulkolämpötilan mukaan

Asentajan viiteopas

TIETOJA

Kun ulkolämpötila laskee pisteen T

alle, apukuumavesivaraajan

calc

lupasignaali aktivoituu. Liian kytkemisen välttämiseksi hystereesi on 3°C.

# Koodi Kuvaus

[9.C.3] [C-03] Bivalenttinen päällä-lämpötila: Tämän

lämpötilan alla bivalenttinen toiminta on aina päällä.

[9.C.4] [C-04] Käyttöala, jolla arvo T

lasketaan.

calc

Lupasignaali X1–X2 (EKRP1HB)

TAUlkolämpötila

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

Bivalenttinen päällä-lämpötila (muuttuva). Tämän

calc

lämpötilan alla apukuumavesivaraaja on aina päällä. T koskaan voi laskea arvon [C‑03] alle tai nousta arvon [C‑03]+[C‑04] yli.

a Apukuumavesivaraaja aktiivinen

b Apukuumavesivaraaja epäaktiivinen

HUOMIO

Muista noudattaa kaikkia käyttökohdeohjeessa 5 mainittuja sääntöjä, kun bivalenttisen käytön toiminto on käytössä.

Daikin EI vastaa vahingoista, jotka aiheutuvat tämän säännön laiminlyömisestä.

calc

Hälytyslähtö

# Koodi Kuvaus

[9.D] [C–09] Hälytyslähtö: Osoittaa hälytyslähdön

logiikan digitaalisessa I/O-piirilevyssä toimintahäiriön aikana.

▪ 0 Epätavallinen: Hälytyslähtöön

kytketään virta, kun hälytys tapahtuu. Asettamalla tämä arvo voidaan tehdä ero hälytyksen tunnistuksen ja virtakatkon tunnistuksen välillä.

▪ 1 Tavallinen: Hälytyslähtöön EI kytketä

virtaa, kun hälytys tapahtuu.

Katso seuraavaa taulukkoa (hälytyslähtölogiikka).

Hälytyslähtölogiikka

[C-09] Hälytys Ei hälytystä Ei

virransyöttöä

yksikköön

0 Suljettu lähtö Avoin lähtö Avoin lähtö 1 Avoin lähtö Suljettu lähtö

Automaattinen uudelleenkäynnistys

Autom. uudelleenkäynnistys

Kun virta palaa virtakatkon jälkeen, automaattinen uudelleenkäynnistys ottaa uudelleen käyttöön kaukosäätimen asetukset, jotka olivat käytössä ennen virtakatkoa. Sen vuoksi on suositeltavaa, että toiminto on aina käytössä.

Jos toivotun kWh-taksan virransyöttö on katkeavaa tyyppiä, salli aina automaattinen uudelleenkäynnistystoiminto. Jatkuvan sisäyksikön ohjauksen voi varmistaa riippumatta toivotun kWh-taksan virransyötön tilasta liittämällä sisäyksikön tavallisen kWh-taksan virransyöttöön.

8 Configuration

# Koodi Kuvaus

[9.F] [E‑08] Virransäästötoiminto ulkoyksikölle:

▪ 0: Ei

▪ 1: Kyllä

Poista suojaukset käytöstä

TIETOJA

Ohjelmisto on varustettu asentaja paikalla -tilalla ([9.G]: Poista suojaukset käytöstä), joka kytkee yksikön automaattisen toiminnan pois päältä. Ensimmäisellä asennuksella asetus Poista suojaukset käytöstä on oletuksena Kyllä, mikä tarkoittaa, että automaattinen toiminta on pois käytöstä. Kaikki suojatoiminnot ovat silloin pois käytöstä. Jos käyttöliittymän kotisivut ovat pois päältä, yksikkö EI toimi automaattisesti. Voit ottaa automaattisen toiminnan ja suojatoiminnot käyttöön asettamalla asetuksen Poista suojaukset käytöstä arvoon Ei.

36 tuntia ensimmäisen käynnistyksen jälkeen yksikkö asettaa asetukset Poista suojaukset käytöstä automaattisesti tilaan Ei, mikä lopettaa asentaja paikalla tilan ja ottaa käyttöön suojatoiminnot. Jos – ensimmäisen asennuksen jälkeen– asentaja palaa paikalle, asentajan on asetettava asetus Poista suojaukset käytöstä tilaan Kyllä manuaalisesti.

# Koodi Kuvaus

[9.G] Ei saatavilla Poista suojaukset käytöstä

▪ 0: Ei

▪ 1: Kyllä

Pakotettu sulatus

Aloita sulatustoiminto manuaalisesti.

# Koodi Kuvaus

[9.H] Ei saatavilla Haluatko aloittaa sulatustoiminnon?

▪ Takaisin

▪ OK

Kenttäasetusten yleiskuvaus

Kaikki asetukset voidaan tehdä valikkorakenteesta. Jos jostain syystä asetusta on muutettava asetusten yleiskuvauksesta, asetusten yleiskuvaukseen pääsee kenttäasetusten yleiskuvauksesta [9.I]. Katso "Yleiskuvausasetusten

mukauttaminen"sivulla46.

# Koodi Kuvaus

[9.E] [C-09] Autom. uudelleenkäynnistys:

▪ 0: Manuaalinen

▪ 1: Automaattinen

Virransäästötoiminto

Määrittää, voidaanko ulkoyksikön virransyöttö keskeyttää (sisäisesti sisäyksikön hallinnalla) seisonnan aikana (ei tilanlämmitystä/jäähdytystä eikä kuuman veden tarvetta). Lopullinen päätös ulkoyksikön virransyötön keskeytyksestä seisonnan aikana riippuu ulkolämpötilasta, kompressorin tilasta ja sisäisistä vähimmäisajastimista.

Virransäästötoiminnon käyttöönottoa varten asetuksen [E‑08] on oltava päällä käyttöliittymässä.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

8 Configuration

[2]

Pääalue

Ajastus Lämmitysajastus Asetuspistetila Lämmityksen SR-käyrä

[3]

Lisäalue

Ajastus Lämmitysajastus Asetuspistetila Lämmityksen SR-käyrä

[5]

Säiliö

Voimakas toiminta Mukava-asetuspiste Eko-asetuspiste Uudelleenlämmitys-asetuspiste Ajastus

[8.1]

Energiatiedot

Sähkötulo Tuotettu lämpö

[7]

Käyttäjäasetukset

Kieli Aika/päivämäärä Loma Hiljainen Sähkön hinta Kaasun hinta

[C]

Käyttö

Huone Tilanlämmitys/-jäähdytys Säiliö

[B]

Käyttäjäprofiili

[7.3]

Loma

Aktivointi Alkaen Saakka

[7.4]

Hiljainen

Aktivointi Ajastus

[7.5]

Sähkön hinta

Korkea Keskitaso Alhainen Ajastus

[7.2]

Aika/päivämäärä

Tunnit Minuutit Vuosi Kuukausi Päivä Kesäaika Muoto

[1.4]

Pakkasenesto

Aktivointi Huone-asetuspiste

[1.5]

Asetusalue

Lämmityksen minimi Lämmityksen maksimi

[1]

Huone

Ajastus Lämmitysajastus Pakkasenesto Asetusalue Anturin poikkeama

[4]

Tilanlämmitys/-jäähdytys

Käyttötila

[8]

Tiedot

Energiatiedot

Toimintahäiriöhistoria

Toimittajatiedot

Anturit Toimilaitteet Käyttötilat Tietoja Yhteystila

8.5 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

TIETOJA

Legioonalaistautia estävä lämmitin. Valikkorakenteessa

käytetään termiä "lisälämmitin". Tämä on kuitenkin legioonalaistautia estävä lämmitin.

Asetuspisteen näyttö

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

8.6 Valikkorakenne: Asentajan asetusten yleiskuvaus

[9.C]

Bivalent.

Bivalent. Boilerin tehokkuus Lämpötila Hystereesi

[9.B]

Anturit

Ulkoinen anturi Anturin poikkeama Keskiarvoaika

[9.6] Tasapainotus

Tilojen lämmityksen ensisijaisuus Ensisijainen lämpötila Lisälämmittimen asetuspisteen poikkeama

Vähimmäiskäyntiajastin

Kierrätyksen estoajastin

Enimmäiskäyntiajastin Lisäajastin

[9.3]

Varalämmitin

Varalämmittimen tyyppi Jännite Määritykset

Lisäkapasiteettivaihe 2

Kapasiteettivaihe 1

Tasapaino Tasapainolämpötila Käyttö

[9.8] Edullisen kWh-taksan virransyöttö

Edullisen kWh-taksan virransyöttö Salli lämmitin Salli pumppu

[9.4]

Lisälämmitin

Kapasiteetti Lisälämmittimen lupa-ajastin Lisälämmittimen ekoajastin Käyttö

[9.2]

Kuuma vesi

Kuuma vesi Kuumavesipumppu Kuumavesipumpun ajastus Aurinko

[9.9] Virrankulutuksen hallinta

Virrankulutuksen hallinta Tyyppi Raja Raja 1 Raja 2 Raja 3 Raja 4 Ensisijainen lämmitin

Sähkömittari 2

Sähkömittari 1

[9.A] Energiamittaus

[9]Asentajan asetukset

Määrityksen apuohjelma Kuuma vesi Varalämmitin Lisälämmitin Hätä Tasapainotus Vesiputken jäätymisesto Edullisen kWh-taksan virransyöttö Virrankulutuksen hallinta Energiamittaus Anturit Bivalent. Hälytyslähtö

Autom. uudelleenkäynnistys Virransäästötoiminto Poista suojaukset käytöstä

Kenttäasetusten yleiskatsaus

Pakotettu sulatus

8 Configuration

TIETOJA

Aurinkosarjan asetukset näytetään, mutta ne EIVÄT päde tähän yksikköön. Näitä asetuksia EI tule käyttää tai muuttaa.

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

TIETOJA

Legioonalaistautia estävä lämmitin. Valikkorakenteessa

käytetään termiä "lisälämmitin". Tämä on kuitenkin legioonalaistautia estävä lämmitin.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

9 Käyttöönotto

TIETOJA

9.1 Yleiskuvaus: Käyttöönotto

Tämä luku kuvaa, mitä järjestelmän käyttöönottoa varten on tiedettävä ja tehtävä määrittämisen jälkeen.

Tyypillinen työnkulku

Käyttöönotto koostuu yleensä seuraavista vaiheista: 1 “Tarkistuslista ennen käyttöönottoa” -asiakirjan tarkistaminen. 2 Ilmanpoiston suorittaminen. 3 Järjestelmän koekäytön suorittaminen. 4 Tarpeen vaatiessa yhden tai useamman toimilaitteen koekäytön

suorittaminen.

5 Tarpeen vaatiessa lattialämmityksen tasoitekuivauksen

suorittaminen.

Vain jos käytät valinnaista varalämmitintä:

Varalämmitin on kiinnitetty oikein. Ulkoyksikkö on kiinnitetty oikein.

Seuraava kenttäjohdotus on suoritettu tämän asiakirjan ja sovellettavien lakisääteisten määräysten mukaisesti:

▪ Paikallisen virtalähteen paneelin ja ulkoyksikön välillä

▪ Sisäyksikön ja ulkoyksikön välillä

▪ Paikallisen virtalähteen paneelin ja sisäyksikön välillä

▪ Sisäyksikön ja venttiilien välillä (jos sovellettavissa)

▪ Sisäyksikön ja huonetermostaatin välillä (jos

sovellettavissa)

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on kiristetty.

Sulakkeet tai paikallisesti asennetut suojalaitteet on asennettu tämän asiakirjan mukaisesti eikä niitä ole ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran jännitearvoja.

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita sähköisiä komponentteja.

Sisä- ja ulkoyksikön sisällä EI ole vaurioituneita komponentteja tai puristuneita putkia.

Vain jos käytät valinnaista varalämmitintä:

Varalämmittimen tyypin mukaan varalämmittimen virtakatkaisin F1B (varalämmittimen kytkinrasiasta) on kytketty PÄÄLLE .

Legioonalaistautia estävän lämmittimen virtakatkaisin

F2B (erikseen hankittava) on kytketty päälle.

Kylmäainevuotoja EI ole.

Kylmäaineen putket (kaasu ja neste) on lämpöeristetty.

9.2 Käyttöönottoa koskevia varotoimenpiteitä

TIETOJA

Yksikön ensimmäisen käyttöjakson aikana kone voi käyttää sähkövirtaa enemmän kuin yksikön nimikilpi osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii 50 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa sulavan toiminnan ja vakaan virrankulutuksen.

HUOMIOITAVAA

ÄLÄ KOSKAAN käytä laitetta ilman termistoria ja/tai paineantureita/-kytkimiä. Muuten seurauksena voi olla kompressorin palaminen.

HUOMIOITAVAA

ÄLÄ käytä yksikköä ennen kuin kylmäaineputkisto on valmis (koska niin käytettäessä kompressori hajoaisi).

9.3 Tarkistuslista ennen käyttöönottoa

Tarkista seuraavat seikat yksikön asennuksen jälkeen. Kun kaikki alla olevat tarkistukset on tehty, yksikkö TÄYTYY sulkea, VASTA sitten siihen voidaan kytkeä virta.

Olet lukenut koko asennusohjeet asentajan viiteoppaan

mukaisesti. Sisäyksikkö on kiinnitetty oikein.

Asennuksessa on oikea putkikoko ja putket on oikein eristetty.

Sisäyksikön sisällä EI ole vesivuotoa.

Sulkuventtiilit on asennettu oikein ja ne ovat kokonaan auki.

Ulkoyksikön sulkuventtiilit (kaasu ja neste) ovat kokonaan auki.

Ilmanpoistoventtiili on auki (vähintään 2 kierrosta).

Paineenalennusventtiili poistaa veden, kun se avataan.

Veden minimimäärä taataan kaikissa olosuhteissa.

Katso “Veden tilavuuden tarkistaminen” kohdasta

"6.4Vesiputkiston valmistelu"sivulla25.

Kuumavesivaraaja on täytetty kokonaan.

9.4 Tarkistuslista käyttöönoton aikana

Ilmanpoiston suorittaminen.

Koekäytön suorittaminen.

Toimilaitteen koekäytön suorittaminen.

Lattialämmityksen tasoitekuivaustoiminto

Lattialämmityksen tasoitekuivaustoiminto on käynnistetty (jos tarpeen).

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

9 Käyttöönotto

9.4.1 Virtauksen miniminopeuden tarkistaminen

1 Vahvista hydraulisen kokoonpanon perusteella,

mitkä tilanlämmityspiirit voidaan sulkea mekaanisilla, elektronisilla tai muilla venttiileillä.

2 Sulje kaikki tilanlämmityspiirit, jotka voidaan sulkea

(katso edellinen vaihe).

3 Käynnistä pumpun testikäyttötoiminto (katso

"9.4.4Toimilaitteen koekäytön suorittaminen"sivulla76).

4 Mene pumpun testikäyttötoiminnon aikana kohtaan

Anturit.

5 Valitse virtausnopeustiedot. Koekäyttötoiminnan

aikana yksikkö voi toimia tämän vaaditun minimivirtausnopeuden alapuolella.

6 Muokkaa ohitusventtiilin asetusta saavuttaaksesi

vaadittu minimivirtausnopeus + 2l/min.

Vaadittu minimivirtausnopeus

12l/min

—

9.4.2 Ilmanpoistotoiminto

Yksikön asennuksen ja käyttöönoton aikana on erittäin tärkeää poistaa kaikki ilma vesipiiristä. Kun ilmanpoistotoiminto on käytössä, pumppu toimii ilman yksikön oikeaa käyttöä ja ilmanpoisto vesipiiristä alkaa.

HUOMIOITAVAA

Avaa turvaventtiili ennen ilmanpoiston aloittamista ja tarkista, onko piirissä riittävästi vettä. Ilmanpoistotoimenpiteen voi aloittaa vain, jos vettä poistuu venttiilistä sen avaamisen jälkeen.

Ilmastukseen on 2 tilaa:

▪ Manuaalinen: Yksikkö toimii kiinteällä pumpun nopeudella ja

kiinteällä tai mukautetulla 3-tieventtiilin asennolla. 3-tieventtiilin mukautettu asento on hyödyllinen toiminto, kun kaikki ilma poistetaan vesipiiristä tilan tai veden lämmitystilassa. Ilmanpoisto on suoritettava sekä tilanlämmityksen että kuuman veden vesipiirille. Pumpun toimintanopeus (hidas tai nopea) voidaan myös asettaa.

▪ Automaattinen: yksikkö muuttaa pumpun nopeutta ja 3-tieventtiilin

asentoa automaattisesti tilan ja veden lämmitystilan välillä.

Tyypillinen työnkulku

Järjestelmän ilmanpoistoon tulisi kuulua: 1 Manuaalisen ilmanpoiston suorittaminen 2 Automaattisen ilmanpoiston suorittaminen

TIETOJA

Aloita suorittamalla manuaalinen ilmanpoisto. Kun lähes kaikki ilma on poistettu, suorita automaattinen ilmanpoisto. Toista tarvittaessa automaattista ilmanpoistoa uudelleen, kunnes olet varma, että kaikki ilma on poistettu järjestelmästä. Ilmanpoistotoiminnon aikana pumpun nopeusrajoitus [9‑0D] EI ole käytössä.

Ilmanpoistotoiminto pysähtyy automaattisesti 30minuutin kuluttua.

Manuaalisen ilmanpoiston suorittaminen

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene

valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [A.3]: Käyttöönotto > Ilmanpoisto.

—

3 Aseta valikossa Tyyppi = Manuaalinen. 4 Valitse Aloita ilmanpoisto. 5 Vahvista valitsemalla OK.

Tulos: Ilmanpoisto alkaa. Se pysähtyy

automaattisesti, kun ilmanpoistojakso on suoritettu.

6 Manuaalisen käytön aikana voit muuttaa haluttua

pumpun nopeutta. 3-tieventtiilin asentoa on vaihdettava tilanlämmityksen ja kuuman veden välillä. Voit muuttaa asetuksia ilmanpoiston aikana avaamalla valikon ja menemällä kohtaan Asetukset.

▪ Vieritä kohtaan Piiri ja aseta se tilaan Tila/Säiliö.

▪ Vieritä kohtaan Pumpun nopeus ja aseta se tilaan

Alhainen/Korkea.

7 Ilmanpoiston pysäyttäminen manuaalisesti: —

1 Mene kohtaan Pysäytä ilmanpoisto. 2 Vahvista valitsemalla OK.

Automaattisen ilmanpoiston suorittaminen

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene

valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [A.3]: Käyttöönotto > Ilmanpoisto. 3 Aseta valikossa Tyyppi = Automaattinen. 4 Valitse Aloita ilmanpoisto. 5 Vahvista valitsemalla OK.

Tulos: Ilmanpoisto alkaa. Kun toiminto on valmis, se

pysähtyy automaattisesti.

6 Ilmanpoiston pysäyttäminen manuaalisesti: —

1 Mene kohtaan Pysäytä ilmanpoisto. 2 Vahvista valitsemalla OK.

—

9.4.3 Koekäytön suorittaminen

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene

valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [A.1]: Käyttöönotto > Toimintakoe. 3 Valitse testi luettelosta. Esimerkki: Lämmitys. 4 Vahvista valitsemalla OK.

Tulos: Koekäyttö alkaa. Kun se on valmis (±30min),

toiminto pysähtyy automaattisesti. Koekäytön pysäyttäminen manuaalisesti: —

1 Mene kohtaan Pysäytä koekäyttö. 2 Vahvista valitsemalla OK.

TIETOJA

Kun järjestelmä käynnistetään kylmässä ympäristössä ja varalämmitinsarjaa EI ole asennettu, se täytyy ehkä käynnistää pienellä määrällä vettä. Avaa tätä varten lämmönluovuttajat asteittain. Tämän seurauksena veden lämpötila nousee asteittain. Vahdi tuloveden lämpötilaa ([6.1.6] valikkorakenteessa) ja varmista, että se EI putoa lämpötilan 15°C alle.

—

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

9 Käyttöönotto

25°C (1)

35°C (2)

24h (1) 36h (2)

Jos yksikön asennus on tehty oikein, yksikkö käynnistyy koekäytön aikana valittuun käyttötilaan. Koetilan aikana yksikön oikea toiminta voidaan tarkistaa valvomalla lähtöveden lämpötilaa (lämmitys-/ jäähdytystila) ja säiliön lämpötilaa (kuuma vesi -tila).

Lämpötilan valvominen:

1 Mene kohtaan Anturit. 2 Valitse lämpötilatiedot.

9.4.4 Toimilaitteen koekäytön suorittaminen

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene

valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

Toimilaitteen koekäytön tarkoitus on vahvistaa eri toimilaitteiden toiminta (esim. kun valitset Pumppu, pumpun koekäyttö aloitetaan).

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [A.2]: Käyttöönotto > Toimilaitteen

koe.

3 Valitse testi luettelosta. Esimerkki: Pumppu. 4 Vahvista valitsemalla OK.

Tulos: Toimilaitteen koekäyttö alkaa. Kun se on

valmis (±30min), toiminto pysähtyy automaattisesti. Koekäytön pysäyttäminen manuaalisesti: —

1 Mene kohtaan Pysäytä koekäyttö. 2 Vahvista valitsemalla OK.

—

Mahdolliset toimilaitteiden koekäytöt

▪ Koekäyttö: Lisälämmitin

▪ Koekäyttö: Varalämmitin 1 (jos sovellettavissa)

▪ Koekäyttö: Varalämmitin 2 (jos sovellettavissa)

▪ Koekäyttö: Pumppu

TIETOJA

Varmista, että kaikki ilma poistetaan ennen koekäyttöä. Vältä häiriöitä vesipiiriin koekäytön aikana.

▪ Koekäyttö: Sulkuventtiili

▪ Koekäyttö: Kääntöventtiili

▪ Koekäyttö: Bival. signaali

▪ Koekäyttö: Hälytyslähtö

▪ Koekäyttö: L/J-signaali

▪ Koekäyttö: Kuumavesipumppu

HUOMIOITAVAA

Asentajan vastuulla on:

▪ ottaa yhteyttä tasoitteen valmistajaan alkulämmityksen

ohjeita varten, jotta tasoite ei lohkeile

▪ ohjelmoida lattialämmityksen tasoitekuivauksen ajastin

tasoitevalmistajan ohjeiden mukaisesti

▪ tarkistaa asennuksen oikea toiminta säännöllisesti

▪ valita oikea ohjelma, joka sopii lattiassa käytetylle

tasoitteelle.

HUOMIOITAVAA

Jotta voit suorittaa lattialämmityksen tasoitekuivauksen, huoneen jäätymissuoja on kytkettävä pois päältä ([2‑06]=0). Oletuksena se on käytössä ([2‑06]=1). Asentaja paikalla -tilan takia (katso "Käyttöönotto") huoneen jäätymissuoja poistetaan automaattisesti käytöstä 36 tunniksi ensimmäisen käynnistyksen jälkeen.

Jos tasoitekuivaus on suoritettava vielä ensimmäisen 36 tunnin jälkeen käynnistyksestä, kytke huoneen jäätymissuoja manuaalisesti pois päältä asettamalla [2‑06] tilaan "0", ja PITÄMÄLLÄ se pois päältä, kunnes tasoitekuivaus on valmis. Jos tätä ilmoitusta ei oteta huomioon, tasoite voi murtua.

HUOMIOITAVAA

Jotta lattialämmityksen tasoitekuivaus voi käynnistyä, varmista että seuraavat asetukset ovat käytössä:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Asentaja voi ohjelmoida enintään 20 vaihetta. Jokaiselle vaiheelle on asetettava:

1 kesto tunteina, enintään 72tuntia,

2 haluttu lähtöveden lämpötila.

Esimerkki:

9.4.5 Lattialämmityksen tasoitekuivaus

Tätä toimintoa käytetään kuivaamaan lattialämmitysjärjestelmän tasoitetta hyvin hitaasti talon rakentamisen aikana. Asentaja voi ohjelmoida ja suorittaa ohjelman.

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

TIETOJA

Asentajan viiteopas

▪ Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja

yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Lattialämmityksen tasoitekuivaustoiminto on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

▪ Lattialämmityksen tasoitekuivauksen aikana pumpun

nopeusrajoitus [9‑0D] EI ole käytössä.

T Haluttu lähtöveden lämpötila (15~55°C)

t Kesto (1~72h) (1) Toimintovaihe 1 (2) Toimintovaihe 2

Lattialämmityksen tasoitekuivauksen ajastimen ohjelmoiminen

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene ohjelmointinäyttöön [A.4.2]: Käyttöönotto >

Lattial. tasoitekuiv. > Ohjelma.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

—

10 Luovutus käyttäjälle

3 Ohjelmoi ajastus:

Voit lisätä uuden vaiheen valitsemalla tyhjän rivin ja muuttamalla sen arvoa. Voit poistaa vaiheen ja sen alla olevat vaiheet muuttamalla kestoksi "–".

▪ Vieritä ajastusta. ▪ Säädä kestoa (1 ja 72 tunnin välillä) ja lämpötilaa

(15°C:een ja 55°C:een välillä).

4 Tallenna ajastus painamalla vasenta valitsinta.

—

Lattialämmityksen tasoitekuivauksen suorittaminen

Olosuhteet: Varmista, että kaikki toiminta on pois käytöstä. Mene

valikkoon Käyttö ja kytke pois päältä toiminnot Huone, Tilanlämmitys/-jäähdytys ja Säiliö.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso

"Käyttäjän lupatason vaihtaminen"sivulla46.

2 Mene kohtaan [A.4]: Käyttöönotto > Lattial.

tasoitekuiv..

3 Aseta kuivausohjelma: mene kohtaan Ohjelma ja

käytä lattialämmityksen tasoitekuvauksen ohjelmointinäyttöä.

4 Vahvista valitsemalla OK.

Tulos: Lattialämmityksen tasoitekuivaus aloitetaan.

Kun toiminto on valmis, se pysähtyy automaattisesti. Koekäytön pysäyttäminen manuaalisesti: —

1 Mene kohtaan Pysäytä lattialäm. tasoitekuiv.. 2 Vahvista valitsemalla OK.

—

Lattialämmityksen tasoitekuivauksen tilan lukeminen

Edellytys: Olet suorittamassa lattialämmityksen tasoitekuivausta.

1 Paina painiketta .

2 Kaavio, joka korostaa lattialämmityksen tasoitekuivauksen

ajastimen nykyisen vaiheen, yhteensä jäljellä olevan ajan ja nykyisen halutun lähtöveden lämpötilan, näytetään.

Paina vasenta valitsinta, jotta voit käyttää valikkorakennetta ja näyttää anturien ja toimilaitteiden tilan sekä säätää nykyistä ohjelmaa.

10 Luovutus käyttäjälle

Kun koekäyttö on suoritettu ja yksikkö toimii oikein, varmista, että käyttäjä ymmärtää seuraavat asiat selkeästi:

▪ Täytä asentajan asetukset -taulukko (käyttöoppaassa) todellisilla

asetuksilla.

▪ Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä häntä

säilyttämään ne tulevaa tarvetta varten. Kerro käyttäjälle, että täydet asiakirjat löytyvät tässä oppaassa aiemmin mainitusta verkko-osoitteesta.

▪ Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja mitä

ongelmatilanteissa voi tehdä.

▪ Näytä käyttäjälle, mitä tehtäviä yksikö kunnossapito vaatii.

▪ Selitä käyttäjälle käyttöoppaassa kuvatut energiansäästövinkit.

11 Kunnossapito ja huolto

HUOMIOITAVAA

Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai

huoltoedustajan toimesta.

Huolto kannattaa tehdä vähintään kerran vuodessa.

Sovellettava lainsäädäntö saattaa kuitenkin vaatia

lyhyempiä huoltovälejä.

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään

järjestelmän kylmäaineen kokonaismäärän

kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.).

Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWP-

arvo × kylmäaineen kokonaismäärä [kg] / 1000

11.1 Yleiskuvaus: Kunnossapito ja huolto

Tämä luku sisältää tietoja seuraavista asioista:

▪ Ulkoyksikön vuosittainen kunnossapito

▪ Sisäyksikön vuosittainen kunnossapito

Lattialämmityksen tasoitekuivauksen pysäyttäminen

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, kaukosäätimessä näkyy virhekoodina U3. Tietoja vikakoodien selvittämisestä on kohdassa "12.4 Ongelmien

ratkaiseminen virhekoodien perusteella"sivulla84.

1 Aloita näytössä Lattial. tasoitekuiv.. — 2 Avaa valikko ja valitse Pysäytä lattialäm. tasoitekuiv.. 3 Vahvista valitsemalla OK.

Tulos: Lattialämmityksen tasoitekuivaus

pysäytetään.

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, voit lukea lattialämmityksen tasoitekuivauksen tilan:

1 Mene kohtaan [A.4.3]: Käyttöönotto > Lattial.

tasoitekuiv. > Tila

2 Voit lukea arvon tästä: Pysäytetty + vaihe, jossa

lattialämmityksen tasoitekuivaus pysäytettiin.

3 Muokkaa ohjelmaa ja käynnistä se uudelleen. —

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

—

11.2 Kunnossapidon varotoimet

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

HUOMIOITAVAA: Sähköstaattisen purkauksen vaara

Ennen kuin suoritat kunnossapito- tai huoltotöitä, kosketa yksikön metalliosaa staattisen sähkön poistamiseksi ja piirilevyn suojaamiseksi.

11.3 Ulkoyksikön vuosittaisen kunnossapidon tarkistuslista

Tarkista seuraavat seikat vähintään kerran vuodessa:

▪ Lämmönvaihdin

Ulkoyksikön lämmönvaihdin voi tukkiutua pölyn, lian, lehtien jne. takia. On suositeltavaa, että lämmönvaihdin puhdistetaan vuosittain. Tukkeutunut lämmönvaihdin voi johtaa liian alhaiseen paineeseen tai liian korkeaan paineeseen, joka huonontaa suoritustehoa.

Asentajan viiteopas

11 Kunnossapito ja huolto

11.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista

Tarkista seuraavat vähintään kerran vuodessa:

▪ Vedenpaine

▪ Magneettinen suodatin/lianerotin

▪ Veden paineenalennusventtiili

▪ Paineenalennusventtiilin letku

▪ Kuumavesivaraajan paineenalennusventtiili

▪ Kuumavesivaraajan legioonalaistautia estävä lämmitin

▪ Kytkinrasia

▪ Kalkin poisto

▪ Kemiallinen desinfiointi

Vedenpaine

Pidä vedenpaine yli 1barin. Jos se on alhaisempi, lisää vettä.

Magneettinen suodatin/lianerotin

a Ruuviliitäntä b Magneettinen holkki c Tyhjennysventtiili d Tyhjennyskorkki

Magneettisen suodattimen/lianerottimen vuosittainen huolto koostuu seuraavasta:

▪ Tarkista, ovatko magneettisen suodattimen/lianerottimen

molemmat osat yhä kiinni tiukasti (a).

▪ Lianerottimen tyhjentäminen seuraavasti:

1 Irrota magneettinen holkki (b).

2 Kierrä tyhjennyskorkki irti (d).

3 Liitä tyhjennysletku vedensuodattimen pohjaan niin, että vesi ja

lika voidaan kerätä sopivaan paikkaan (pullo, lavuaari tms.).

4 Avaa tyhjennysventtiili pariksi sekunniksi (c).

Tulos: Vesi ja lika poistuvat. 5 Sulje tyhjennysventtiili.

6 Kierrä tyhjennyskorkki takaisin paikalleen.

7 Kiinnitä magneettinen holkki takaisin.

8 Tarkista vesipiirin paine. Lisää vettä tarvittaessa.

HUOMIOITAVAA

▪ Kun magneettisen suodattimen/lianerottimen tiukkuutta

tarkistetaan, pidä kiinni tukevasti, jotta ET aiheuta rasitusta vesiputkiin.

▪ ÄLÄ eristä magneettista suodatinta/lianerotinta

sulkemalla sulkuventtiileitä. Lianerottimen kunnollista tyhjentämistä varten vaaditaan riittävä paine.

▪ Jotta lika ei jää lianerottimeen, irrota magneettinen

holkki AINA.

▪ Kierrä tyhjennyskorkki AINA ensin irti ja liitä sitten

tyhjennysletku vedensuodattimen pohjaan, ja avaa sitten tyhjennysventtiili.

TIETOJA

Vuosittaista huoltoa varten vedensuodatinta ei tarvitse irrottaa yksiköstä puhdistamista varten. Jos vedensuodattimen kanssa on kuitenkin ongelmia, se on ehkä irrotettava, jotta sen voi puhdistaa huolellisesti. Silloin on toimittava seuraavasti:

▪ "11.5.1Vedensuodattimen irrottaminen"sivulla79

▪ "11.5.2 Vedensuodattimen puhdistaminen

ongelmatilanteessa"sivulla80

▪ "11.5.3Vedensuodattimen asentaminen"sivulla80

Vedenpaineenalennusventtiili Avaa venttiili ja tarkista toimiiko se oikein. Vesi voi olla erittäin

kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva veden virtaus on riittävän suuri,

venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

▪ Alennusventtiilistä tulee likaista vettä:

▪ avaa venttiiliä, kunnes vesi EI enää sisällä likaa

▪ huuhtele järjestelmä

Voit varmistaa, että vesi tulee säiliöstä, kun teet tarkistuksen säiliön lämmityksen jälkeen.

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Paineenalennusventtiilin letku

Tarkista, onko paineenalennusventtiilin letku on sijoitettu asianmukaisesti vedenpoistoa varten. Katso "7.4.4 Tyhjennysletkun

liittäminen tyhjennykseen"sivulla34.

Kuumavesivaraajan paineenalennusventtiili (erikseen hankittava)

Avaa venttiili ja tarkista sen oikea toiminta. Vesi voi olla erittäin kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva veden virtaus on riittävän suuri,

venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

▪ Alennusventtiilistä tulee likaista vettä:

▪ avaa venttiiliä, kunnes vesi ei enää sisällä likaa

▪ huuhtele ja puhdista koko säiliö, mukaan lukien

paineenalennusventtiilin ja kylmän veden tulon väliset putket.

Voit varmistaa, että vesi tulee säiliöstä, kun teet tarkistuksen säiliön lämmityksen jälkeen.

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Kuumavesivaraajan legioonalaistautia estävä lämmitin

Legioonalaistautia estävän lämmittimen käyttöiän pidentämiseksi siitä kannattaa poistaa kalkkikertymät etenkin alueilla, joilla on kova vesi. Tee tämä tyhjentämällä kuumavesivaraaja, irrottamalla legioonalaistautia estävä lämmitin varaajasta ja upottamalla se kalkinpoistoainetta sisältävään sankoon (tai vastaavaan) 24 tunnin ajaksi.

Kun legioonalaistautia estävä lämmitin liitetään uudelleen kuumavesivaraajaan, noudata kiristysjaksoa ja -momenttia:

1 Puhdista laippa. 2 Aseta tiiviste laipan keskelle. 3 Kiristä käsin. 4 Kiristä momenttiavaimella 2 vaiheessa:

▪ Vaihe 1: 7,5N∙m ▪ Vaihe 2: 15N∙m

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

1 2

3 4

50% 100%

1× 1×

15 N∙m

2×

Kytkinrasia

▪ Suorita perusteellinen silmämääräinen kytkinrasian tarkastus ja

hae selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

▪ Tarkista vastusmittarilla, että koskettimet K1M, K2M, K3M ja K5M

(riippuen asennuksesta) toimivat oikein. Kaikkien näiden koskettimien on oltava auki-asennossa, kun virta on kytketty pois päältä.

VAROITUS

Jos sisäinen johdotus on vaurioitunut, se täytyy antaa valmistajan, sen huoltoedustajan tai vastaavaan pätevän henkilön vaihdettavaksi.

Kalkin poisto

Vedenlaadun ja asetetun lämpötilan mukaan kalkkia saattaa

muodostua kuumavesivaraajan lämmönvaihtimen sisälle ja se voi

rajoittaa lämmönsiirtoa. Tämän vuoksi lämmönvaihtimen

kalkinpoistoa saatetaan vaatia tietyin väliajoin.

Kemiallinen desinfiointi

Jos sovellettava lainsäädäntö vaatii kemiallisen desinfioinnin

tietyissä tilanteissa, joihin liittyy kuumavesivaraaja, huomioi, että

kuumavesivaraaja on ruostumaton terässylinteri. Suosittelemme

muuta kuin kloridipohjaista desinfiointiainetta, joka on hyväksytty

käytettäväksi ihmisten kulutettavaksi tarkoitetun veden kanssa.

HUOMIOITAVAA

Kalkinpoistossa tai kemiallisessa desinfioinnissa on varmistettava, että vedenlaatu täyttää EU-direktiivin 98/83/ EY vaatimukset.

11.4.1 Kuumavesivaraajan tyhjentäminen

VAARA: PALAMISEN VAARA

Säiliön vesi voi olla erittäin kuumaa.

Edellytys: Sammuta yksikkö käyttöliittymän kautta.

Edellytys: Kytke vastaava virtakatkaisin pois päältä.

Edellytys: Sulje kylmän veden tulo.

Edellytys: Avaa kaikki kuuman veden hanat, jotta ilmaa voi virrata

järjestelmään.

1 Irrota yläpaneeli, käyttöliittymän paneeli ja etupaneeli.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

11 Kunnossapito ja huolto

2 Poista eristyslevy varovasti.

3 Liitä tyhjennysletku tyhjennysventtiiliin.

4 Avaa tyhjennysventtiili.

a Eristyslevy b Tyhjennysventtiili

11.5 Tietoja vedensuodattimen puhdistamisesta ongelmatilanteessa

TIETOJA

▪ "11.5.1Vedensuodattimen irrottaminen"sivulla79

▪ "11.5.2 Vedensuodattimen puhdistaminen

ongelmatilanteessa"sivulla80

▪ "11.5.3Vedensuodattimen asentaminen"sivulla80

11.5.1 Vedensuodattimen irrottaminen

Edellytys: Sammuta yksikkö käyttöliittymän kautta. Edellytys: Kytke vastaava virtakatkaisin pois päältä.

1 Vedensuodatin sijaitsee kytkinrasian takana. Katso miten

pääset siihen käsiksi:

▪ "7.2.3Sisäyksikön avaaminen"sivulla29 ▪ "7.2.5 Sisäyksikön alemman kytkinrasian

avaaminen"sivulla30

2 Sulje vesipiirin sulkuventtiilit.

3 Sulje paisunta-astiaa kohti oleva vesipiirin venttiili (jos

asennettu).

4 Irrota korkki magneettisen suodattimen/lianerottimen pohjasta.

5 Liitä tyhjennysletku vedensuodattimen pohjaan.

6 Avaa vedensuodattimen pohjassa oleva venttiili vesipiirin veden

tyhjentämistä varten. Kerää tyhjennetty vesi pulloon, lavuaariin tms. asennetulla tyhjennysletkulla.

7 Irrota 2 pidikettä, joilla vedensuodatin on kiinni.

Asentajan viiteopas

12 Vianetsintä

a Pidike b Magneettinen suodatin/lianerotin

8 Irrota vedensuodatin.

9 Irrota tyhjennysletku vedensuodattimesta.

HUOMIO

Vaikka vesipiiri on tyhjennetty, jonkin verran vettä voi valua, kun magneettinen suodatin/lianerotin irrotetaan suodatinkotelosta. Puhdista AINA valunut vesi.

11.5.2 Vedensuodattimen puhdistaminen ongelmatilanteessa

1 Irrota vedensuodatin yksiköstä. Katso

"11.5.1Vedensuodattimen irrottaminen"sivulla79.

HUOMIO

Jotta magneettiseen suodattimeen/lianerottimeen liitetyt putket suojattaisiin vahingoilta, on suositeltavaa suorittaa tämä toimenpide, kun magneettinen suodatin/lianerotin on irrotettu yksiköstä.

2 Kierrä irti vedensuodattimen kotelon pohja. Käytä sopivaa

työkalua tarvittaessa.

HUOMIO

Magneettisen suodattimen/lianerottimen avaamista vaaditaan VAIN vakavien ongelmien kohdalla. Mieluusti tätä toimintoa ei tehdä kertaakaan magneettisen suodattimen/lianerottimen käyttöiän aikana.

a Rullattu suodatin b Sihti c Ulkonema

5 Asenna ja kiristä vedensuodattimen kotelon pohja.

11.5.3 Vedensuodattimen asentaminen

HUOMIO

Tarkista O-renkaiden tila ja vaihda tarvittaessa. Käytä vettä O-renkaisiin ennen asennusta.

1 Asenna vedensuodatin oikeaan paikkaan.

a Pidike b Magneettinen suodatin/lianerotin c Ilmanpoistoventtiili

2 Kiinnitä vedensuodatin vesipiirin putkiin asentamalla 2 pidikettä.

3 Varmista, että vedensuodattimen ilmanpoistoventtiili on auki.

4 Avaa paisunta-astiaa kohti oleva vesipiirin venttiili (jos

asennettu).

HUOMIO

Muista avata paisunta-astiaa kohti oleva venttiili (jos asennettu), koska muuten muodostuu ylipainetta.

a Irrotettava pohjaosa b Vedensuodattimen kotelo

3 Irrota sihti ja rullattu suodatin vedensuodattimen kotelosta ja

puhdista vedellä.

4 Asenna puhdistettu rullattu suodatin ja sihti vedensuodattimen

koteloon.

TIETOJA

Asenna sihti oikein magneettisen suodattimen/ lianerottimen koteloon ulkonemien mukaan.

Asentajan viiteopas

5 Avaa sulkuventtiilit ja lisää vesipiiriin vettä tarvittaessa.

12 Vianetsintä

12.1 Yleiskuvaus: Vianmääritys

Tämä luku kuvaa mitä on tehtävä ja tiedettävä ongelmatilanteissa.

Se sisältää tietoja seuraavista:

▪ Ongelmien selvittäminen oireiden perusteella

▪ Ongelmien selvittäminen virhekoodien perusteella

Ennen vianmääritystä

Suorita yksikön perusteellinen silmämääräinen tarkastus ja etsi selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

12 Vianetsintä

12.2 Vianmäärityksessä huomioitavaa

VAROITUS

▪ Kun tarkastat yksikön kytkinrasiaa, varmista aina, että

yksikkö on irrotettu verkkovirrasta. Kytke vastaava virtakatkaisin pois päältä.

▪ Kun jokin turvalaite laukeaa, pysäytä yksikkö ja selvitä

syy turvalaitteen laukeamiseen, ennen kuin palautat yksikön alkutilanteeseen. ÄLÄ KOSKAAN sekoita turvalaitteita tai muuta niiden arvoja muiksi kuin tehtaan oletusarvoiksi. Jos et vieläkään saa selville vian syytä, soita jälleenmyyjällesi.

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Vältä vaarat vahingossa tapahtuvan lämpösuojan nollaamisen varalta: tähän laitteeseen ei saa syöttää virtaa ulkoisen kytkinlaitteen, kuten ajastimen, kautta eikä sitä saa kytkeä virtapiiriin, joka kytkeytyy säännöllisesti päälle ja pois.

VAARA: PALAMISEN VAARA

12.3 Ongelmien selvittäminen oireiden perusteella

12.3.1 Oire: Yksikkö EI lämmitä odotetusti

Mahdolliset syyt Korjaustoimenpide

Lämpötilan asetus EI ole oikea Tarkista lämpötila-asetus

kaukosäätimestä. Katso tarkempia tietoja käyttöoppaasta.

Mahdolliset syyt Korjaustoimenpide

Veden virtaus on liian pieni Tarkista ja varmista, että:

▪ Kaikki vesipiirin

katkaisuventtiilit ovat täysin auki.

▪ Vesisuodatin on puhdas.

Puhdista tarvittaessa.

▪ Järjestelmässä ei ole ilmaa.

Poista ilma tarvittaessa. Voit poistaa ilman manuaalisesti (katso "Manuaalisen

ilmanpoiston suorittaminen" sivulla 75) tai

käyttää automaattista ilmanpoistotoimintoa (katso

"Automaattisen ilmanpoiston suorittaminen"sivulla75).

▪ Vedenpaine on >1 bar.

▪ Paisunta-astia EI ole rikki.

▪ Paisunta-astiaa kohti oleva

vesipiirin venttiili (jos asennettu) on auki.

▪ Vesipiirin vastus EI ole liian

korkealla pumppua varten (katso ESP-käyrä luvusta "Tekniset tiedot").

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi. Joissakin tapauksissa on tavallista, että yksikkö päättää käyttää pientä veden virtausta.

Laitteiston vesimäärä on liian pieni

Tarkista, että laitteiston vesimäärä ylittää pienimmän vaaditun arvon (katso

"6.4.3Vesimäärän ja virtausnopeuden tarkistaminen"sivulla26).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai kuuman veden lämmitys)

Mahdolliset syyt Korjaustoimenpide

Yksikön täytyy käynnistyä käyttöalueensa ulkopuolelle (veden lämpötila on liian alhainen) ja järjestelmässä on

varalämmitin

Jos veden lämpötila on liian alhainen, yksikkö käyttää varalämmitintä saavuttamaan ensin veden minimilämpötilan (15°C).

Tarkista ja varmista, että:

▪ Varalämmittimen virtalähde on

kytketty oikein.

▪ Varalämmittimen

ylikuumenemissuojaa EI ole aktivoitunut.

▪ Varalämmittimen kontaktorit

EIVÄT ole rikki.

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi.

Asentajan viiteopas

12 Vianetsintä

Mahdolliset syyt Korjaustoimenpide

Yksikön täytyy käynnistyä käyttöalueensa ulkopuolelle (veden lämpötila on liian alhainen) ja järjestelmässä ei

ole varalämmitintä

Toivotun kWh-taksan virransyöttöasetukset ja sähköliitännät EIVÄT vastaa toisiaan

Sähköyhtiö lähetti toivotun kWhtaksan signaalin

Yksikkö ei pysty suorittamaan automaattista käynnistysjaksoa: jos tilanlämmityspiiri on liian kylmä ja sulatustoimintoa vaaditaan, yksikkö yrittää suorittaa sulatustoiminnon kuumavesivaraajalla. Jos tämä EI ole mahdollista kuumavesivaraajan liiallisen kylmyyden takia, yksikkö esilämmittää ensin säiliön.

Jos tämä käynnistysjakso EI ratkaise ongelmaa, sen manuaalinen käynnistys pienellä määrällä vettä saatetaan vaatia. Avaa tätä varten lämmönluovuttajat asteittain. Tämän seurauksena veden lämpötila nousee asteittain. Vahdi tuloveden lämpötilaa ([8.4.8] valikkorakenteessa) ja varmista, että se EI putoa lämpötilan 15°C alle.

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi.

Tämän tulisi vastata kohdissa

"6.5Sähköjohdotuksen valmistelu"sivulla28 ja "7.9.8Päävirransyötön liittäminen"sivulla43 selitettyjä

liitäntöjä. Odota, että sähköt palaavat

(korkeintaan 2 tuntia).

12.3.3 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen.

Mahdollinen syy Korjaustoimenpide

Järjestelmässä on ilmaa. Poista ilma järjestelmästä. Erilaiset toimintahäiriöt.

(a) Suosittelemme ilmanpoistoa yksikön ilmanpoistotoiminnolla

(asentajan suoritettavissa). Huomioi seuraava, jos poistat ilman lämmönluovuttajista tai kollektoreista:

VAROITUS

Ilmanpoisto lämmönluovuttajista ja kollektoreista.

Ennen kuin poistat ilman lämmönluovuttajista tai kollektoreista, tarkista näkyykö käyttöliittymän

alkunäytössä tai .

▪ Jos ei näy, voit suorittaa ilmanpoiston heti.

▪ Jos näkyy, varmista, että huone, jossa haluat suorittaa

ilmanpoiston, on riittävästi ilmastoitu. Syy: Kylmäainetta voi vuotaa vesipiiriin, ja sitä kautta huoneeseen, johon poistat ilman lämmönluovuttajista tai kollektoreista.

Tarkista näkyykö tai käyttöliittymän aloitusnäytössä. Katso lisätietoja viasta kohdasta

"12.4.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"sivulla84.

(a)

12.3.4 Oire: Pumppu pitää ääntä (kavitaatio)

Mahdolliset syyt Korjaustoimenpide

Järjestelmässä on ilmaa Poista ilma manuaalisesti (katso

"Manuaalisen ilmanpoiston suorittaminen"sivulla75) tai

käyttää automaattista ilmanpoistotoimintoa (katso

"Automaattisen ilmanpoiston suorittaminen"sivulla75).

Vedenpaine pumpun tulossa on liian pieni

Tarkista ja varmista, että:

▪ Vedenpaine on >1bar.

▪ Vedenpaineanturi ei ole rikki.

▪ Paisunta-astia EI ole rikki.

▪ Paisunta-astiaa kohti oleva

vesipiirin venttiili (jos asennettu) on auki.

▪ Paisunta-astian esipaineen

asetus on oikea (katso

"6.4.4 Paisunta-astian esipaineen muuttaminen"sivulla27).

12.3.5 Oire: Veden paineenalennusventtiili avautuu

Mahdolliset syyt Korjaustoimenpide

Paisunta-astia on rikki Vaihda paisunta-astia. Paisunta-astiaa kohti oleva

vesipiirin venttiili (jos asennettu) on kiinni.

Laitteiston vesimäärä on liian suuri

Vesipiirin korkeusero on liian suuri

Avaa venttiili.

Tarkista, että laitteiston vesimäärä alittaa suurimman sallitun arvon (katso

"6.4.3Vesimäärän ja virtausnopeuden tarkistaminen"sivulla26 ja "6.4.4Paisunta-astian esipaineen muuttaminen"sivulla27).

Vesipiirin korkeusero on sisäyksikön korkeuden ja vesipiirin korkeimman kohdan välinen ero. Jos sisäyksikkö sijaitsee asennuksen korkeimmassa kohdassa, asennuskorkeuden katsotaan olevan 0 m. Vesipiirin suurin mahdollinen korkeusero on 10 m.

Tarkista asennuksen vaatimukset.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

12 Vianetsintä

12.3.6 Oire: Veden paineenalennusventtiili vuotaa

Mahdolliset syyt Korjaustoimenpide

Lika on tukkinut veden paineenalennusventtiilin aukon

Tarkista toimiiko paineenalennusventtiili oikein kääntämällä venttiilin punaista nuppia vastapäivään:

▪ Jos naksuntaa EI kuulu, ota

yhteys jälleenmyyjään.

▪ Jos yksiköstä juoksee vettä,

sulje ensin veden tulon ja lähdön sulkuventtiilit ja ota sitten yhteys jälleenmyyjään.

12.3.7 Oire: Tila EI lämpene riittävästi alhaisissa ulkolämpötiloissa

Mahdolliset syyt Korjaustoimenpide

Jos järjestelmä sisältää varalämmittimen: varalämmittimen toimintaa ei aktivoida

Jos järjestelmä sisältää varalämmittimen: varalämmittimen tasapainolämpötilaa ei ole määritetty oikein

Järjestelmässä on ilmaa. Poista ilma manuaalisesti tai

Tarkista ja varmista, että:

▪ Varalämmittimen käyttötila on

päällä. Mene kohtaan:

▪ [9.3.8]: Asentajan asetukset

> Varalämmitin > Käyttö [4‑00]

▪ Varalämmittimen

ylivirtasulaketta ei ole kytketty pois päältä. Jos on, tarkista sulake ja kytke se takaisin päälle.

▪ Varalämmittimen

ylikuumenemissuojaa ei ole aktivoitu. Jos on, tarkista seuraava ja paina sitten kytkinrasian nollauspainiketta:

▪ Vedenpaine

▪ Onko järjestelmässä on

ilmaa

▪ Ilmanpoistotoiminto

Lisää tasapainolämpötilaasetusta aktivoidaksesi varalämmittimen toiminnan korkeammassa ulkolämpötilassa. Mene kohtaan:

▪ [9.3.7]: Asentajan asetukset >

Varalämmitin > Tasapainolämpötila [5‑01]

automaattisesti. Katso ilmanpoistotoiminto luvusta

"9Käyttöönotto"sivulla74.

Mahdolliset syyt Korjaustoimenpide

Liika lämpöpumpun kapasiteetti käytetään kuuman veden lämmittämiseen

Tarkista ja varmista, että "tilanlämmityksen ensisijaisuus" asetus on määritetty oikein:

▪ Varmista, että

tilanlämmityksen ensisijaisuustila on käytössä. Mene kohtaan [9.6.1]: Asentajan asetukset > Tasapainotus > Tilojen lämmityksen ensisijaisuus [5‑02]

▪ Lisää tilanlämmityksen

ensisijaisuuslämpötila asetusta aktivoidaksesi varalämmittimen toiminnan korkeammassa ulkolämpötilassa. Mene kohtaan [9.6.3]: Asentajan asetukset > Tasapainotus > Lisälämmittimen asetuspisteen poikkeama [5‑03]

12.3.8 Oire: Käyttöpisteen paine on väliaikaisesti epätavallisen korkea

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

▪ Huuhtele ja puhdista koko

säiliö, mukaan lukien paineenalennusventtiilin ja kylmän veden tulon väliset putket.

▪ Vaihda

paineenalennusventtiili.

12.3.9 Oire: Paisunut tankki työntää koristepaneeleja

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

Ota yhteys jälleenmyyjään.

12.3.10 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu oikein (AH-virhe)

Mahdolliset syyt Korjaustoimenpide

Desinfiointitoiminto keskeytyi kuuman veden käytön vuoksi

Ohjelmoi desinfiointitoiminnon käynnistys silloin, kun seuraavina 4 tuntina EI oleteta tarvetta kuuman veden käytölle.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

12 Vianetsintä

Mahdolliset syyt Korjaustoimenpide

Kuumaa vettä käytettiin paljon hieman ennen ohjelmoidun desinfiointitoiminnon käynnistymistä

Desinfiointitoiminto pysäytettiin manuaalisesti: [C.3] Käyttö > Säiliö kytkettiin pois päältä desinfioinnin aikana.

Kun Säiliö > Lämmitystila > Vain uudelleenlämmitys tai Ajastettu + uudelleenlämmitys on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

Kun Säiliö > Lämmitystila > Vain ajastettu on valittu, on suositeltavaa ohjelmoida säiliön tilaksi Eko 3tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

ÄLÄ pysäytä säiliötä desinfiointitoiminnon aikana.

12.4 Ongelmien ratkaiseminen virhekoodien perusteella

Ongelmatilanteessa käyttöliittymään tulee näkyviin virhekoodi. On tärkeää ymmärtää ongelma ja korjata se ennen virhekoodin nollaamista. Tämä täytyy jättää ammattitaitoisen asentajan tai paikallisen jälleenmyyjän tehtäväksi.

Tässä kappaleessa selitetään kaikki virhekoodit ja virhekoodien sisältö niin kuin se näkyy käyttöliittymässä.

Lisätietoja kunkin virheen vianmäärityksestä on huolto-oppaassa.

12.4.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä

Toimintahäiriön esiintyessä aloitusnäytössä näkyy seuraavaa vakavuuden mukaisesti:

▪ : Virhe

▪ : Toimintahäiriö

Voit katsoa lyhyen ja pitkän kuvauksen toimintahäiriöstä seuraavasti:

1 Avaa päävalikko painamalla vasenta valitsinta ja

mene kohtaan Toimintahäiriö.

Tulos: Näytössä näkyy lyhyt kuvaus virheestä ja virhekoodi.

2 Paina virhenäytössä .

Tulos: Näytössä näkyy pitkä kuvaus virheestä.

12.4.2 Virhekoodit: Yleiskuvaus

Ulkoyksikön virhekoodit

Virhekoodi Tarkka

virhekoodi

A1 00 Nollaleikkauksen

A5 00 UY: Korkeapaineongelma

E1 00 UY: Piirilevyn vika E3 00 UY: Korkeapainekytkimen

Kuvaus

tunnistusongelma

huippurajaamisessa/ jäätymissuojauksessa

toiminta (KPK)

Virhekoodi Tarkka

virhekoodi

E5 00 UY: Invertterin

E6 00 UY: Kompressorin käynnistysvika E7 00 UY: Ulkoyksikön

E8 00 UY: Virtatulon ylijännite EA 00 UY: Jäähdytyksen/lämmityksen

H0 00 UY: Jännite-/virta-anturin

H3 00 UY: Korkeapainekytkimen vika

H6 00 UY: Sijainnin tunnistusanturin

H8 00 UY: Kompressorin

H9 00 UY: Ulkoyksikön ilmatermistorin

F3 00 UY: Poistoputken lämpötilan vika F6 00 UY: Poikkeava korkeapaine

FA 00 UY: Poikkeava korkeapaine,

JA 00 UY: Korkeapaineanturin vika J3 00 UY: Poistoputken termistorin vika J6 00 UY: Lämmönvaihtimen

J6 07 UY: Lämmönvaihtimen

L3 00 UY: Sähkörasian

L4 00 UY: Invertterin säteilyrivan

L5 00 UY: Invertterin välitön ylivirta

P4 00 UY: Säteilyrivan lämpötila-anturin

U0 00 UY: Kylmäainetta ei riittävästi U2 00 UY: Virransyöttöjännitteen vika U7 00 UY: Tiedonsiirtovirhe

Kuvaus

kompressorimoottorin ylikuumeneminen

tuuletinmoottorin vika

vaihto-ongelma

ongelma

(KPK)

vika

tulojärjestelmän vika (CT)

vika

jäähdytyksessä

KPK:n toiminta

termistorin vika

lämpötilaongelma

lämpötilan nousuvika

(DC)

vika

pääsuorittimen ja invertterin suorittimen välillä

Sisäyksikön virhekoodit

Virhekoodi Tarkka

virhekoodi

7H 01 Veden virtausongelma 7H 04 Veden virtausongelma kuuman

7H 05 Veden virtausongelma

7H 06 Veden virtausongelma

7H 07 Veden virtausongelma. Pumpun

80 00 Paluuveden lämpötila-anturin

Kuvaus

veden tuotannon aikana

lämmityksen/näytekäytön aikana

jäähdytyksen/sulatuksen aikana

tukoksen poisto käytössä

ongelma

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

13 Hävittäminen

Virhekoodi Tarkka

virhekoodi

81 00 Lähtöveden lämpötila-anturin

89 01 Lämmönvaihdin jäätynyt 89 02 Lämmönvaihdin jäätynyt 89 03 Lämmönvaihdin jäätynyt 8F 00 Epänormaali kasvu lähtöveden

8H 00 Epänormaali kasvu lähtöveden

8H 03 Vesipiirin ylikuumeneminen

AA 02 Ulkoisen varalämmittimen

AC 00 Lisälämmittimen

AH 00 Säiliön desinfiointitoimintoa ei ole

AJ 03 Liian pitkä kuuman veden

C0 00 Veden virtaus tunnistettu, kun

C0 01 Virtauskytkimen vika C0 02 Virtauskytkimen vika C4 00 Lämmönvaihtimen lämpötila-

CJ 02 Huonelämpötila-anturin ongelma EC 00 Säiliön lämpötila kasvaa

EC 04 Säiliön esilämmitys H1 00 Ulkoisen lämpötila-anturin

HC 00 Säiliön lämpötila-anturin ongelma HC 01 Toisen säiliön lämpötila-anturin

HJ 10 Vedenpaineanturin poikkeus JA 17 Kylmäaineen paineanturin

U3 00 Lattialämmityksen

U4 00 Sisä-/ulkoyksikön tiedonsiirto-

U5 00 Käyttöliittymän tiedonsiirto-

U8 01 LAN-sovittimen yhteys katkennut U8 02 Yhteys huonetermostaattiin

U8 03 Ei yhteyttä huonetermostaattiin UA 00 Sisä- ja ulkoyksikön

UA 17 Säiliötyypin ongelma UA 21 Laajennus-/hydroyhteysongelma UA 22 Tiedonsiirto-ongelma säätörasian

Kuvaus

ongelma

lämpötilassa (kuuma vesi)

lämpötilassa

(termostaatti)

ylikuumeneminen

suoritettu oikein

lämmitysaika vaaditaan

pumppu on pois päältä

anturin ongelma

epänormaalisti

ongelma

poikkeus

tasoitekuivaustoimintoa ei ole suoritettu oikein

ongelma

katkennut

yhteysongelma

ja asetusrasian välillä

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

TIETOJA

Jos legioonalaistautia estävä lämmitin ylikuumenee ja turvatermostaatti kytkee sen pois päältä, yksikkö ei anna suoraan virhettä. Tarkista, onko legioonalaistautia estävä lämmitin yhä toiminnassa, jos huomaat jonkin seuraavista virheistä:

▪ Tehokkaan toiminnan lämpenemisessä kestää kauan ja

virhekoodi AJ-03 näkyy.

▪ Legioonalaistautia estävän toiminnan (viikoittainen)

aikaan virhekoodi AH-00 näkyy, koska yksikkö ei saavuta vaadittua lämpötilaa säiliön desinfioimista varten.

TIETOJA

Legioonalaistautia estävän lämmittimen toimintahäiriö vaikuttaa energiamittauksen ja virrankulutuksen hallintaan.

HUOMIOITAVAA

Kun veden virtauksen minimi on alhaisempi kuin alla olevassa taulukossa on kuvattu, yksikkö pysäyttää toiminnan väliaikaisesti ja käyttöliittymässä näkyy virhe 7H-01. Jonkin ajan kuluttua tämä virhe nollataan automaattisesti ja yksikkö jatkaa toimintaa.

TIETOJA

Virhe AJ-03 nollataan automaattisesti heti, kun säiliö lämpenee normaalisti.

TIETOJA

Kuinka virhekoodi voidaan nollata näkyy sisäyksikköön liitetyssä käyttöliittymässä.

Virhekoodi UA 17: Säiliötyypin ongelma

Mahdollinen syy Korjaustoimenpide

Varalämmitintä ei ole asennettu ja [E-05] on asetettu tilaan "0".

Aseta [E‑05] tilaan "1".

13 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

13 Hävittäminen

2×

1 2 3

L N

L N PWR

HEAT

COOL

4 3 2 1

2 1

E D C B A

A 1

2 3 4 5

SW1

SW3

SW2

SW5

SW6

SW4

S501

S502

1×

13.1 Yleiskuvaus: Hävittäminen

Tyypillinen työnkulku

Järjestelmän hävittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Järjestelmän tyhjentäminen. 2 Järjestelmän vieminen erikoistuneeseen käsittelylaitokseen.

TIETOJA

Katso lisätietoja huolto-oppaasta.

13.2 Poispumppaus

Esimerkki: Ympäristön suojelemiseksi tyhjennä yksikö, kun siirrät

tai hävität sitä.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

HUOMIOITAVAA

Pysäytä poispumppaustoiminnon aikana kompressori ennen kuin poistat kylmäaineputkia. Jos kompressori on yhä käynnissä ja pysäytysventtiili on auki poispumppauksen aikana, ilmaa imetään järjestelmään. Epänormaali paine kylmäainejakson aikana voi aiheuttaa kompressorin rikkoutumisen ja järjestelmän vahingoittumisen.

Poispumppaustoiminto vie kaiken kylmäaineen järjestelmästä ulkoyksikköön.

1 Irrota nestesulkuventtiilin ja kaasusulkuventtiilin kannet.

2 Asenna putkisto kaasusulkuventtiiliin.

3 Suorita pakotettu jäähdytystoiminto. Katso "13.3 Pakotetun

jäähdytyksen aloittaminen ja pysäyttäminen"sivulla86.

4 5-10 minuutin kuluttua (vain 1-2 minuutin kuluttua, jos

ulkolämpötila on erittäin matala (alle –10°C)), sulje nestesulkuventtiili kuusiokoloavaimella.

5 Tarkista onko tyhjiö saavutettu.

6 Sulje 2-3 minuutin jälkeen kaasusulkuventtiili ja pysäytä

pakotettu jäähdytystoiminto.

3 Irrota piirilevyn huoltokansi.

4 Aseta DIP-kytkimet SW5 ja SW6 pois päältä.

5 Aseta DIP-kytkin SW2 tilaan jäähdytys.

6 Kiinnitä piirilevyn huoltokansi takaisin.

7 Kytke virta takaisin päälle. Jatka seuraavaan vaiheeseen 3

minuutin kuluessa uudelleenkäynnistyksestä.

8 Aloita pakotettu jäähdytys painamalla pakotetun jäähdytyksen

käyttökytkintä SW1.

9 Pysäytä pakotettu jäähdytys painamalla pakotetun

jäähdytyksen käyttökytkintä SW1 uudelleen.

10 Kytke virta pois päältä, irrota kytkinrasian kansi ja

huoltopiirilevyn kansi ja aseta DIP-kytkimet SW5, SW6 ja SW2 takaisin alkuperäiseen asentoonsa.

11 Kiinnitä huoltopiirilevyn kansi ja kytkinrasian kansi ja kytke virta

takaisin päälle.

HUOMIOITAVAA

Varmista pakotetun jäähdytystoiminnon aikana, että veden lämpötila on koko ajan yli 5°C (katso lämpötilalukema sisäyksiköstä). Voit saavuttaa tämän esimerkiksi aktivoimalla kaikki puhallinkonvektoriyksikön tuulettimet.

a Nestesulkuventtiili b Sulkemissuunta c Kuusiokoloavain d Venttiilikansi e Kaasusulkuventtiili

13.3 Pakotetun jäähdytyksen

1 Kytke virta pois päältä.

2 Irrota kytkinrasian kansi.

Asentajan viiteopas

aloittaminen ja pysäyttäminen

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

14 Tekniset tiedot

R2T

7.0 CuT

12.7 CuT

6.4 CuT

4.0 CuT

9.5 CuT

15.9 CuT

3D110394

9.5 CuT

12.7 CuT

15.9 CuT

6.4 CuT

S1PH

Y1E

R1T

R3T

M1C

Y1S

4.0 CuT

M1F

14 Tekniset tiedot

Uusimpien teknisten tietojen osajoukko on saatavilla alueelliselta Daikin-sivustolta (julkisesti käytettävissä). Uusimpien teknisten tietojen koko sarja on saatavilla Daikin Business Portal -portaalista (todennus vaaditaan).

14.1 Putkikaavio: Ulkoyksikkö

a Putkisto (neste: Ø6,4mm:n laippaliitäntä)

b Putkisto (kaasu: Ø15,9mm:n laippaliitäntä)

c Sulkuventtiili (neste)

d Sulkuventtiili ja huoltoportti (kaasu)

e Suodatin

f Vaimennin ja suodatin g Kapillaariputki h Lämmönvaihdin

i Akkumulaattori

j Kompressorin akkumulaattori

k Vaimennin

M1C Kompressori

M1F Fan R1T Termistori (ulkoilma) R2T Termistori (lämmönvaihdin) R3T Termistori (kompressorin poisto)

S1PH Korkeapainekytkin (automaattinen nollaus)

Y1E Elektroninen paisuntaventtiili Y1S Magneettiventtiili (4‑suuntainen venttiili) (PÄÄLLÄ:

jäähdytys) Lämmitys Jäähdytys

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

14 Tekniset tiedot

3D111712

B1PW

M3S

B2PR

R3T

R8T

R1T

R5T

R4T

14.2 Putkikaavio: Sisäyksikkö

A Vesipuoli B Kylmäainepuoli

C Kenttäasennettu a1 Tilan lämmityksen tulovesi a2 Tilan lämmityksen lähtövesi

b1 Kuuma vesi: kylmän veden syöttö b2 Kuuma vesi: kuuman veden lähtö

c1 Kaasukylmäaineen tulo (lämmitystila, lauhdutin) c2 Nestekylmäaineen lähtö (lämmitystila, lauhdutin)

d1 Nestekylmäaineen tulo (jäähdytystila, haihdutin) d2 Kaasukylmäaineen lähtö (jäähdytystila, haihdutin)

e Levylämmönvaihdin

f Sulkuventtiili huoltoa varten (jos käytössä) g Paisunta-astia h Magneettinen suodatin/lianerotin

i Turvaventtiili j Ilmanpoisto

k Tyhjennysventtiili

l Pumppu

m Virtausanturi

B1PW Tilanlämmityksen vedenpaineanturi

B2PR Kylmäaineen paineanturi

M3S 3-tieventtiili (tilanlämmitys/kuuma vesi)

R1T Termistori (lämmönvaihdin – veden lähtö) R3T Termistori (nestemäinen kylmäaine) R4T Termistori (lämmönvaihdin – veden tulo)

R5T, R8T Termistori (säiliö)

Ruuviliitäntä Laippaliitäntä

Pikaliitäntä Juotettu liitäntä

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

14 Tekniset tiedot

14.3 Kytkentäkaavio: Ulkoyksikkö

Katso yksikön mukana toimitettu kytkentäkaavio (yläkannen sisäpuolella). Seuraavassa selostetaan siinä käytetyt lyhenteet.

(1) Yhteyskaavio

Englanti Käännös

Connection diagram Yhteyskaavio

(2) Huomautuksia

Englanti Käännös

Notes Huomioita

Liitin

X1M Pääliitin

Maadoitus Erikseen hankittava Vaihtoehto

Kytkinrasia

Piirilevy

Johdotus mallin mukaan

Suojamaadoitus

Kenttäjohto

HUOMAUTUKSIA:

1 Älä oikosulje käytön aikana suojalaitetta S1PH. 2 Katso yhdistelmätaulukosta ja asetusoppaasta kuinka

johdotetaan X6A, X28A ja X77A.

3 Värit: BLK: musta; RED: punainen; BLU: sininen; WHT:

valkoinen; GRN: vihreä; YLW: keltainen

R3T Termistori (poisto) RTH2 Vastus S Liitin S1PH Korkeapainekytkin S20~502 Liitin SA1 Ylijännitesuoja SHM Kytkentäriman kiinteä levy SW* Painike U, V, W Liitin V3, V4, V401 Varistori X*A Liitin X*M Kytkentärima Y1E Elektroninen paisuntaventtiili Y1S Magneettiventtiili (4-suuntainen venttiili) Z*C Kohinasuodatin (ferriitti) Z*F Kohinasuodatin

# Erikseen hankittava

(3) Selitys

AL* Liitin C* Kondensaattori DB* Tasasuuntaajan silta DC* Liitin DP* Liitin E* Liitin F1U SulakeT 6,3A 250V FU1, FU2 SulakeT 3,15A 250V FU3 SulakeT 30A 250V H* Liitin IPM* Älykäs virtamoduuli L Liitin LED 1~5 Merkkivalo LED A Merkkilamppu L* Kuristin M1C Kompressorin moottori M1F Tuuletinmoottori MR* Magneettirele N Liitin PCB1 Piirilevy (pää) PCB2 Piirilevy (huolto) PS Päävirran kytkentä Q1L Lämpösuoja Q1DI # Maavuotosuojakatkaisija Q* Eristetty porttibipolaaritransistori (IGBT) R1T Termistori (ilma) R2T Termistori (lämmönvaihdin)

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

14 Tekniset tiedot

14.4 Kytkentäkaavio: Sisäyksikkö

Katso yksikön mukana toimitettu kytkentäkaavio (sisäyksikön kytkinrasian kannen sisäpuolella). Seuraavassa selostetaan siinä käytetyt lyhenteet.

Muistettavaa ennen yksikön käynnistystä

Englanti Käännös

Notes to go through before starting the unit

X1M Pääliitin X2M Vaihtovirran kenttäjohdotusliitin X3M Varalämmittimen liitin X5M Tasavirran kenttäjohdotusliitin X8M Legioonalaistautia estävän

Note 1: Connection point of the power supply for the antilegionella heater should be foreseen outside the unit.

Optional backup heater power supply

1N~, 230 V, 6 kW 1N~, 230V, 6kW 3N~, 400 V, 6 kW 3N~, 400V, 6kW

User installed options Käyttäjän asennettavissa olevat

LAN adapter Lähiverkkosovitin Backup heater Varalämmitin Remote user interface Huonetermostaattina käytettävä

Ext. indoor thermistor Ulkoinen sisätermistori Ext outdoor thermistor Ulkoinen ulkotermistori Digital I/O PCB Digitaalinen I/O-piirilevy Demand PCB Tarvepiirilevy

Main LWT Päälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori

Add LWT Lisälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori

Sijainti kytkinrasiassa

Englanti Käännös

Position in switch box Sijainti kytkinrasiassa

Muistettavaa ennen yksikön käynnistystä

lämmittimen virransyöttöliitin Maadoitus Erikseen hankittava Useita johdotusmahdollisuuksia

Vaihtoehto

Ei kiinnitetty kytkinrasiaan

Johdotus mallin mukaan

Piirilevy

Huomautus 1: Legioonalaistautia estävän lämmittimen virransyötön yhteyspiste tulisi valmistaa yksikön ulkopuolelta.

Valinnaisen varalämmittimen virransyöttö

lisävarusteet

käyttöliittymä

(langallinen)

(langaton)

(langallinen)

(langaton)

Selitys

A1P Pääpiirilevy A2P * Päällä/POIS-termostaatti (VP=virtapiiri) A3P * Lämpöpumpun konvektori A4P * Digitaalinen I/O-piirilevy A8P * Tarvepiirilevy A9P Tilailmaisin A10P MMI (=sisäyksikköön liitetty käyttöliittymä) –

Virransyöttöyksikön piirilevy

A11P MMI (=sisäyksikköön liitetty käyttöliittymä) –

Pääpiirilevy A12P MMI-näyttöpiirilevy A13P * Lähiverkkosovitin A14P * Huonetermostaattina käytettävä

käyttöliittymä – piirilevy A15P * Vastaanottimen piirilevy (langaton päällä/

POIS-termostaatti) B1L Virtausanturi B1PR Kylmäaineen paineanturi B1PW Vedenpaineanturi CN* (A4P) * Liitin DS1(A8P) * DIP-kytkin F2B # Legioonalaistautia estävän lämmittimen

ylivirtasulake F2T Legioonalaistautia estävän lämmittimen

lämpösulake F1U, F2U (A4P) * Sulake 5A, 250V digitaalista I/O-piirilevyä

varten FU1 (A1P) Sulake T 5A 250V piirilevyä varten FU2 (A10P) Sulake T 1,6A 250V piirilevyä varten K3M Legioonalaistautia estävä kontaktori K*R (A4P) Piirilevyn rele M1P Pääsyötön pumppu M2P # Kuumavesipumppu M2S # 2-tieventtiili jäähdytystilaa varten M3S 3-tieventtiili lattialämmitystä/kuumaa vettä

varten P1M MMI-näyttö PC (A15P) * Virtapiiri PHC1 (A4P) * Optoeristimen tulopiiri Q2L Legioonalaistautia estävän lämmittimen

lämpösuoja Q4L # Turvatermostaatti Q*DI # Maavuotosuojakatkaisija R1H (A2P) * Kosteusanturi R1T (A1P ) Lähtöveden lämmönvaihtimen termistori R1T (A2P) * Päällä/POIS-termostaatin ulkoanturi R1T (A14P) * Käyttöliittymän ulkoanturi R2T (A2P) * Ulkoinen anturi (lattia tai ilma) R3T Kylmäaineen nestepuolen termistori R4T Tuloveden termistori R5T, R8T Kuuman veden termistori R6T * Ulkoinen sisä- tai ulkoilman termistori

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

14 Tekniset tiedot

S1S # Toivotun kWh-taksan virransyöttö S2S # Sähkömittarin pulssitulo 1 S3S # Sähkömittarin pulssitulo 2 S6S~S9S * Digitaaliset tehonrajoitustulot SS1 (A4P) * Valintakytkin SW1~2 (A12P) Kääntöpainikkeet SW3~5 (A12P) Painikkeet TR1 Virransyötön muuntaja X8M # Legioonalaistautia estävän lämmittimen

virransyöttöliitinrima X*, X*A, X*Y, Y* Liitin X*M Kytkentärima

* Valinnainen

# Erikseen hankittava

Johdotuskaavion tekstikäännös

Englanti Käännös

(1) Main power connection (1) Päävirtaliitäntä For preferential kWh rate power

supply Indoor unit supplied from outdoor Sisäyksikköön toimitus

Normal kWh rate power supply Normaalin kWh-taksan

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Ulkoyksikkö Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Kytkinrasia Use normal kWh rate power

supply for indoor unit (3) User interface (3) Käyttöliittymä Only for LAN adapter Vain lähiverkkosovittimelle Only for remote user interface

EKRUDAS

(4) Domestic hot water tank (4) Kuumavesivaraaja Anti-legionella heater power

supply SWB Kytkinrasia (5) Ext. thermistor (5) Ulkoinen termistori SWB Kytkinrasia (6) Field supplied options (6) Erikseen hankittavat

12 V DC pulse detection (voltage supplied by PCB)

Toivotun kWh-taksan virransyöttöä varten

ulkoyksiköstä

virransyöttö Vain normaalille virransyötölle

(vakio) Vain toivotun kWh-taksan

virransyötölle (ulko)

Toivotun kWh-taksan virransyötön kontakti: 16VDC tunnistus (jännite piirilevyltä)

Käytä normaalin kWh-taksan virransyöttöä sisäyksikölle

Vain huonetermostaattina käytetylle käyttöliittymälle (EKRUDAS)

Legioonalaistautia estävän lämmittimen virransyöttö

lisävarusteet 12VDC -pulssitunnistus (jännite

piirilevyltä)

Englanti Käännös

230 V AC supplied by PCB 230VAC piirilevyltä Continuous Jatkuva virta DHW pump output Kuumavesipumpun lähtö DHW pump Kuumavesipumppu Electrical meters Sähkömittarit For safety thermostat Turvatermostaattiin Inrush Syöksyvirta Max. load Enimmäiskuorma Normally closed Yleensä suljettu Normally open Yleensä auki Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Sulkuventtiili SWB Kytkinrasia (7) Optional BUH (7) Valinnainen varalämmitin SWB Kytkinrasia (7) Option PCBs (7) Lisävarustepiirilevyt Alarm output Hälytyslähtö Changeover to ext. heat source Vaihto ulkoiseen

Max. load Enimmäiskuorma Min. load Vähimmäiskuorma Only for demand PCB option Vain tarvepiirilevyä varten Only for digital I/O PCB option Vain digitaalista I/O-piirilevyä

Options: ext. heat source output, alarm output

Options: On/OFF output Lisävarusteet: päälle/pois-lähtö Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Space C/H On/OFF output Tilanjäähdytyksen/-lämmityksen

SWB Kytkinrasia (8) External On/OFF thermostats

and heat pump convector

Additional LWT zone Lähtöveden lämpötilan lisäalue Main LWT zone Päälähtöveden lämpötila-alue Only for external sensor (floor/

ambient) Only for heat pump convector Vain lämpöpumpun konvektoria

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Turvatermostaatin kontakti: 16VDC -tunnistus (jännite piirilevyltä)

lämmönlähteeseen

varten Lisävarusteet: ulkoinen

lämmönlähteen lähtö, hälytyslähtö

Virranrajoituksen digitaaliset tulot: 12VDC / 12mA -tunnistus (jännite piirilevyltä)

PÄÄLLÄ/POIS-lähtö

(8) Termostaattien ja lämpöpumpun konvektorin ulkoinen päällä/pois

Vain ulkoista anturia varten (lattia tai ilma)

varten Vain langallista Päällä/pois-

termostaattia varten Vain langatonta Päällä/pois-

termostaattia varten

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

14 Tekniset tiedot

2x0,75

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

2x0,75

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A3P: X11M: 5-6

R2T

230 V

A2P: X1M: C-com-H

X1M: 1-2-3

4D112068B

X15M: 1-2

(EKLBUHCB6W1)

X15M: 8-9-10

X15M: 6-7

X5M: 1-2

X3M: 3-4-5

X3M: 1-2

- Signaalikaapelin kanssa: pidä vähimmäisetäisyytenä virtakaapeleihin >5 cm

Huomautuksia:

Erikseen hankittava

Vain KRCS01-1 tai EKRSCA1

2-tieventtiili

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

F1B:

L1-L2-L3-N + PE

tai L-N + PE

5-ytiminen

Virranrajoituksen tarvetulo 4

Virranrajoituksen tarvetulo 3

Virranrajoituksen tarvetulo 2

Virranrajoituksen tarvetulo 1

Termistori

Vaihe 1-2

Clixon Q1L

Erikseen hankittava

Vain *KRP1AHTA

Vain *KRP1HB*

Erikseen hankittava

Sisäyksikkö

Jäähdytyksen/lämmityksen päällä/pois-lähtö

Sähkömittarin pulssitulo 2

Sähkömittarin pulssitulo 1

ulkoinen termistori (sisä tai ulko)

Kuumavesivaraajan kiertopumppu

M2S jäähdytystilalle

Ulkoinen lämmönlähde (esim. kattila)

Hälytysilmoitus

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

Ulkoinen anturi (lattia tai ilma)

Vain *KRTETS

signaali

2-ytiminen

(3 m mukana)

A13P: P1-P2-lähiverkkosovitin

A14P: P1-P2-käyttöliittymä

Vain mallille (lämpöpumpun konvektori)

Vain EKRUDAS

Vain *KRTR (langaton huonetermostaatti)

Vain *KRTW (langallinen huonetermostaatti)

5-ytiminen jäähdytys-/lämmitystoiminnalle

4-ytiminen vain lämmitystoiminnalle

3-ytiminen jäähdytys-/lämmitystoiminnalle

2-ytiminen vain lämmitystoiminnalle

tiedonsiirto

2-ytiminen

tiedonsiirto

2-ytiminen

Valinnainen osa

Ulkoinen huonetermostaatti / lämpöpumpun konvektori (pää- ja/tai lisäalue)

pää: X2M: 30-35

lisä: X2M: 30-35a

pää: X2M: 30-31-34-35

lisä: X2M: 30-31-34a-35a

pää: X2M: 30-34-35

lisä: X2M: 30-34a-35a

Jäähdytyksen/läm-

mityksen

NO-venttiili: X2M: 21-28 NC-venttiili: X2M: 21-29

Vaihto ulkoiseen

lämmönlähteeseen

Hälytyslähtö

3-ytiminen

2-ytiminen

X1M: L-N-maadoitus

Normaalin kWh-taksan virransyöttö sisäyksikölle: 230 V

Turvatermostaatti Q4L

Toivotun kWh-taksan virransyöttö

yksikön toivotun kWh-taksan virransyöttö: 230 V + maadoitus

Vain toivotun kWh-taksan virransyötön asennukseen

yksikön virransyöttö: 230 V + maadoitus

Vain normaalin virransyötön asennukseen

Ulkoyksikkö

Vakio-osa

Virransyöttö

3-ytiminen

X8M: L-N-maadoitus

Legioonalaistautia estävän lämmittimen virransyöttö (2,4 kW): 230 V + maadoitus

Virransyöttö

3-5-ytiminen

Varalämmittimen virransyöttö (6 kW): 400 V tai 230 V + maadoitus

Virransyöttö

Varalämmitinvaruste

signaali

Sähköinen liitäntäkaavio

Katso lisätietoja yksikön johdotuksesta.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

14 Tekniset tiedot

14.5 Taulukko 1 – Suurin huoneessa sallittu kylmäaineen kokonaismäärä: sisäyksikkö

(m2) Suurin kylmäaineen kokonaismäärä

huone

1 0,138 2 0,276 3 0,414 4 0,553 5 0,691 6 0,829 7 0,907 8 0,970

9 1,028 10 1,084 11 1,137 12 1,187 13 1,236 14 1,283 15 1,328 16 1,371 17 1,413 18 1,454 19 1,494 20 1,533 21 1,571 22 1,608 23 1,644 24 1,679 25 1,714 26 1,748 27 1,781 28 1,814 29 1,846 30 1,877 31 1,909

huoneessa (m

H=600mm

max

) (kg)

TIETOJA

▪ Lattialle asennettavissa malleissa asennuskorkeuden

(H) arvoa pidetään 600 mm:nä, jotta standardi IEC60335-2-40:2013 A1 2016 Clause GG2 täytetään.

▪ mc-väliarvojen (kun mc on kahden taulukon arvon

välissä) kohdalla katso taulukosta suurempaa mc-arvoa vastaava arvo. Jos mc=1,87 kg, katso arvoa, joka vastaa arvoa "mc=1,88kg".

▪ Järjestelmillä, joiden kokonaiskylmäainemäärä (mc)

<1,84kg (eli putkiston pituus on <27 m), EI ole mitään asennushuoneeseen liittyviä vaatimuksia.

▪ >1,9kg:n kokonaismäärää EI sallita yksikössä.

14.7 Taulukko 3 – Luonnollisen tuuletuksen minimituuletusalue: sisäyksikkö

mcm

1,9 0,1 1,80 729 1,9 0,3 1,60 648 1,9 0,5 1,40 567 1,9 0,7 1,20 486 1,9 0,9 1,00 418 1,9 1,1 0,80 370 1,9 1,3 0,60 301 1,9 1,5 0,40 216 1,9 1,7 0,20 115

dm=mc–m

max

TIETOJA

▪ Lattialle asennettavissa malleissa asennuskorkeuden

(H) arvoa pidetään 600 mm:nä, jotta standardi IEC60335-2-40:2013 A1 2016 Clause GG2 täytetään.

▪ dm-väliarvojen (kun dm on kahden taulukon dm-arvon

välissä) kohdalla katso taulukosta suurempaa dmarvoa vastaava arvo. Jos dm=1,55 kg, katso arvoa, joka vastaa arvoa "dm=1,6kg".

(kg) Minimituuletusalue (cm2)

max

H=600mm

TIETOJA

▪ Lattialle asennettavissa malleissa asennuskorkeuden

(H) arvoa pidetään 600 mm:nä, jotta standardi IEC60335-2-40:2013 A1 2016 Clause GG2 täytetään.

▪ A

-väliarvojen (kun A

huone

välissä) kohdalla katso taulukosta alempaa A vastaava arvo. Jos A vastaa arvoa "A

huone

on kahden taulukon arvon

huone

=12,5 m2, katso arvoa, joka

huone

=12m2".

huone

-arvoa

14.6 Taulukko 2 – Lattian minimipintaala: sisäyksikkö

mc (kg) Lattian minimipinta-ala (m²)

H=600mm

1,84 28,81 1,86 29,44 1,88 30,08 1,90 30,72

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma - Matalan lämpötilan Split 4P499573-1A – 2018.11

Asentajan viiteopas

15 Sanasto

0 5 10 15 20 25 30

4D112012

B (l/min)

A (kPa)

14.8 ESP-käyrä: sisäyksikkö

Huomautus: Virtausvirhe tapahtuu, kun veden virtauksen

vähimmäisnopeutta ei saavuteta.

A Ulkoinen staattinen paine tilanlämmitys-/jäähdytyspiirissä. B Veden virtausnopeus yksikön tilanlämmitys-/

jäähdytyspiirissä.

C Käyttöala

Katkoviivat: Käyttöalue laajennetaan alhaisempiin

virtausnopeuksiin vain, jos yksikköä käytetään vain lämpöpumpulla. (Ei käynnistyksessä, ei varalämmittimen toiminnassa, ei sulatustoiminnassa.)

Huomautuksia:

▪ Virtauksen valitseminen käyttöalan ulkopuolelta voi vahingoittaa

yksikköä tai aiheuttaa vian. Katso myös pienin ja suurin sallittu veden virtausala teknisistä tiedoista.

▪ Vedenlaadun on oltava EU-direktiivin 98/83EY mukainen.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

15 Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää (tarvittaessa) tuotteen tai sovelluksen asennuksen, määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Asentajan viiteopas

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma - Matalan lämpötilan Split

4P499573-1A – 2018.11

1/9

Kenttäasetustaulukko [8.7.5] = .... 7401

Sovellettavat yksiköt

EHVH04S23DAV* EHVH08S23DAV*

Huomautuksia

4P499575-1A - 2017.11

2/9

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Huone

└─ Pakkasenesto

1.4.1 [2-06] R/W 0: Pois käytöstä

1: Kä

töss

1.4.2 [2-05] R/W 4~16°C, vaihe: 1°C

16°C

└─ Asetusalue

1.5.1 [3-07] R/W 12~18°C, vaihe: 0,5°C

12°C

1.5.2 [3-06] R/W 18~30°C, vaihe: 0,5°C

30°C

Huone

1.6 [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

1.7 [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

Pääalue

2.4 0: Absoluuttinen

2: Säästä rii

ppuva

└─ Lämmityksen SR-käyrä

2.5 [1-00] R/W -40~5°C, vaihe: 1°C

-10°C

2.5 [1-01] R/W 10~25°C, vaihe: 1°C

15°C

2.5 [1-02] R/W

[9-01]~[9-00], vaihe: 1°C

35°C

2.5 [1-03] R/W [9-01]~min(45, [9-00])°C , vaihe: 1°C

25°C

Pääalue

2.7 [2-0C] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

└─ Asetusalue

2.8.1 [9-01] R/W 15~37°C, vaihe: 1°C

25°C

2.8.2 [9-00] R/W [2-0C]=2: 37~65, vaihe: 1°C

55°C

[2-0C]≠2: 37~55, vaihe: 1°C

55°C

Pääalue

2.9 [C-07] R/W

0: Lvl:n ohjaus

1: Ulk. hl:n ohj. 2: Hl:n oh

aus

2.A [C-05] R/W 0: 1: 1 kontakti 2: 2 kontaktia

└─ Delta-T

2.B.1 [1-0B] R/W 3~10°C, vaihe: 1°C

5°C

└─ Modulaatio

2.C.1 [8-05] R/W

0: Ei

1: K

llä

2.C.2 [8-06] R/W 0~10°C, vaihe: 1°C

5°C

└─ Sulkuventtiili

2.D.1 [F-0B] R/W

0: Ei

1: K

llä

Lisäalue

3.4 0: Absoluuttinen

2: Säästä rii

ppuva

└─ Lämmityksen SR-käyrä

3.5 [0-00] R/W [9-05]~min(45,[9-06])°C, vaihe: 1°C

35°C

3.5 [0-01] R/W [9-05]~[9-06]°C, vaihe: 1°C

50°C

3.5 [0-02] R/W 10~25°C, vaihe: 1°C

15°C

3.5 [0-03] R/W -40~5°C, vaihe: 1°C

-10°C

Lisäalue

3.7 [2-0D] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

└─ Asetusalue

3.8.1 [9-05] R/W 15~37°C, vaihe: 1°C

25°C

3.8.2 [9-06] R/W [2-0D]=2: 37~65, vaihe: 1°C

55°C

[2-0D]≠2: 37~55, vaihe: 1°C

55°C

Lisäalue

3.A [C-06] R/W 0: 1: 1 kontakti 2: 2 kontaktia

└─ Delta-T

3.B.1 [1-0C] R/W 3~10°C, vaihe: 1°C

5°C

Tilanlämmitys/-jäähdytys

└─ Käyttöala

4.3.1 [4-02] R/W 14~35°C, vaihe: 1°C

22°C

Tilanlämmitys/-jäähdytys

4.4 [7-02] R/W

0: 1 lvl-alue

1: 2 lvl-aluetta

4.5 [F-0D] R/W 0: Jatkuva

1: Otos

2: P

ntö

4.6 [E-02] R/O

1: Vain lämmitys

Tilanläm. OFF-lämpö

Alueiden määrä

Asetuspistetila

Lämmityksen minimi

Lämmityksen maksimi

Lämmityksen aikana

Kenttäasetustaulukko

Huone-asetuspiste

Lämmityksen minimi

Lämmityksen maksimi

Modulaatio

Maksimimodulaatio

Aktivointi

Anturin poikkeama

Asentajan asetus, joka poikkeaa oletusarvosta

Lauhdutintyyppi

Lämmityksen minimi

Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Lämmityksen delta-T

Lämmityksen maksimi

lhainen ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Korkea ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Asetuspistetila

Lauhdutintyyppi

Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Ohjaus

Termostaattityyppi

Lämmityksen delta-T

Yksikkötyyppi

Pumpun käyttötila

4P499575-1A - 2017.11 (#) Asetus ei päde tähän yksikköön.

3/9

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

4.7 [9-0D] R/W 0~8, vaihe:1 0 : Ei rajoitusta 1~4 : 50~80% 5~8 : 50~80 % näytteenoton aikana

Tilanlämmitys/-jäähdytys

4.9 [F-00] R/W

0: Rajoitettu

1: Sallittu

4.A [D-03] R/W 0: Ei

1: lisäys 2°C, väli 4°C

2: lisäys 4°C, väli 4°C 3: lisäys 2°C, väli 8°C 4: lisäys 4°C, väli 8°C

4.B [9-04] R/W 1~4°C, vaihe: 1°C

1°C

4.C [2-06] R/W 0: Pois käytöstä

1: Kä

töss

Säiliö

5.2 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

60°C

5.3 [6-0B] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

5.4 [6-0C] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

5.6 [6-0D] R/W 0: Vain uudelleenlämmitys

1Uud.läm+ajast

2: Vain a

astus

└─ Desinfiointi

5.7.1 [2-01] R/W 0: Ei

1: K

yllä

5.7.2 [2-00] R/W 0: Joka päivä 1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

5.7.3 [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

5.7.4 [2-03] R/O 55~75°C, vaihe: 5°C

70°C

5.7.5 [2-04] R/W 5~60 min, asetusväli: 5 min

10 min

Säiliö

5.8 [6-0E] R/W 40~65°C, vaihe: 1°C

65°C

5.9 [6-00] R/W 2~40°C, vaihe: 1°C

25°C

5.A [6-08] R/W

2~20°C, vaihe: 1°C

10°C

5.B R/W

0: Absoluuttinen

1: Säästä rii

uva

└─ SR-käyrä

5.C [0-0B] R/W 35~[6-0E]°C, vaihe: 1°C

55°C

5.C [0-0C] R/W 45~[6-0E]°C, vaihe: 1°C 65°C

5.C [0-0D] R/W 10~25°C, vaihe: 1°C

15°C

5.C [0-0E] R/W -40~5°C, vaihe: 1°C

-10°C

Säiliö

5.D [6-01] R/W 0~10°C, vaihe: 1°C

2°C

Käyttäjäasetukset

└─ Hiljainen

7.4.1 R/W

0: Pois päältä

1: Hiljainen 2: Hiljaisempi 3: Hiljaisin 4: Automaattinen

└─ Sähkön hinta

7.5.1 R/W 0,00~990/kWh

1/kWh

7.5.2 R/W 0,00~990/kWh

1/kWh

7.5.3 R/W 0,00~990/kWh

1/kWh

Käyttäjäasetukset

7.6 R/W 0,00~990/kWh 0,00~290/MBtu

1,0/kWh

Asentajan asetukset

└─ Määrityksen apuohjelma

└─ Järjestelmä

9.1 [E-03] R/W

0: Ei lämmitintä

1: Ulkoinen lämmitin 2: 3V 3: 6V 4: 9W

9.1 [E-05]

[E-06] [E-07]

R/O

3: Integroitu

9.1 [4-06] R/W

0: Manuaalinen

1: Automaattinen

9.1 [7-02] R/W

0: Yksittäisalue

1: Kaksoisalue

└─ Varalämmitin

9.1 [5-0D] R/O 0~2

0: 230V, 1~

Asetuspistetila

Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä korkeassa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

Alueiden määrä

Jännite

Hystereesi

Pumpun rajoitus

Ylitys

Enintään

Varaläm. tyyppi

Lisäys 0°C:n tienoilla

Kesto

Säiliö-asetuspiste

Hystereesi

Lämmitystila

Uudelleenlämmitys-asetuspiste

Eko-asetuspiste

Mukava-asetuspiste

Aktivointi

Korkea

Keskitaso

Alhainen

Kuuma vesi

Alhainen ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Kaasun hinta

Käyttöpäivä

Alkuaika

Pumpun ulkoalue

Pakkasenesto

Korkea ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Hätä

Marginaali

Aktivointi

(#) Asetus ei päde tähän yksikköön. 4P499575-1A - 2017.11

4/9

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

9.1 [4-0A] R/O 0~3

0: 1

9.1 [6-03] R/W 0~10 kW, vaihe: 0,2kW

3kW

9.1 [6-04] R/O 0~10 kW, vaihe: 0,2kW

3kW

└─ Pääalue

9.1 [2-0C] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

9.1 [C-07] R/W

0: Lvl:n ohjaus

1: Ulk. hl:n ohj. 2: Hl:n oh

aus

9.1 R/W 0: Absoluuttinen

2: Säästä rii

ppuva

9.1 R/W

0: Ei

1: K

llä

9.1 [1-00] R/W -40~5°C, vaihe: 1°C

-10°C

9.1 [1-01] R/W 10~25°C, vaihe: 1°C

15°C

9.1 [1-02] R/W

[9-01]~[9-00], vaihe: 1°C

35°C

9.1 [1-03] R/W [9-01]~min(45, [9-00])°C , vaihe: 1°C

25°C

9.1 [1-06]

9.1 [1-07]

9.1 [1-08]

9.1 [1-09]

└─ Lisäalue

9.1 [2-0D] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

9.1 R/W 0: Absoluuttinen

2: Säästä rii

ppuva

9.1 R/W

0: Ei

1: K

llä

9.1 [0-00] R/W [9-05]~min(45,[9-06])°C, vaihe: 1°C

35°C

9.1 [0-01] R/W [9-05]~[9-06]°C, vaihe: 1°C

50°C

9.1 [0-02] R/W 10~25°C, vaihe: 1°C

15°C

9.1 [0-03] R/W -40~5°C, vaihe: 1°C

-10°C

9.1 [0-04]

9.1 [0-05]

9.1 [0-06]

9.1 [0-07]

└─ Säiliö

9.1 [6-0D] R/W 0: Vain uudelleenlämmitys

1Uud.läm+ajast

2: Vain a

astus

9.1 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

60°C

9.1 [6-0B] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

9.1 [6-0C] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

└─ Kuuma vesi

9.2.1 [E-05]

[E-06] [E-07]

R/O

3: Integroitu

9.2.2 [D-02] R/W

0: Ei

1: Toiss. paluu 2: Desinf. Shuntti

9.2.4 [D-07] R/W

0: Ei

1: K

llä

└─ Varalämmitin

9.3.1 [E-03] R/W

0: Ei lämmitintä

1: Ulkoinen lämmitin 2: 3V 3: 6V 4: 9W

9.3.2 [5-0D] R/O 0~2

0: 230V, 1~

9.3.3 [4-0A] R/O 0~3

0: 1

9.3.4 [6-03] R/W 0~10 kW, vaihe: 0,2kW

3kW

9.3.5 [6-04] R/O 0~10 kW, vaihe: 0,2kW

3kW

9.3.6 [5-00] R/W 0: Sallittu

Ei sallittu

9.3.7 [5-01] R/W -15~35°C, vaihe: 1°C

0°C

9.3.8 [4-00] R/W 0: Pois käytöstä

1: Käytössä

2: Vain kuuma vesi

└─ Lisälämmitin

9.4.1 [6-02] R/W 0~10 kW, vaihe: 0,2kW

2,4kW

9.4.3 [8-03] R/W 20~95 min, asetusväli: 5 min

50 min

9.4.4 [4-03] R/W 0: Rajoitettu 1: Sallittu 2: Päällekkäisyys

3: Kompressori pois päältä

4: Vain le

ioonalaistauti

Asentajan asetukset

9.5 [4-06] R/W

0: Manuaalinen

1: Automaattinen

Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Ohjaus

Asetuspistetila

Ajastus

lhainen ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä

riippuvalle käyrälle.

Määritykset

Kapasiteettivaihe 1

Lisäkapasiteettivaihe 2

Lauhdutintyyppi

Asetuspistetila

Uudelleenlämmitys-asetuspiste

Kuuma vesi

Korkea ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Ajastus

Lämmitystila

Mukava-asetuspiste

Eko-asetuspiste

Tasapainolämpötila

Käyttö

Kapasiteetti

Lisälämmittimen ekoajastin

Käyttö

Hätä

Kuumavesipumppu

Aurinko

Varaläm. tyyppi

Jännite

Määritykset

Kapasiteettivaihe 1

Lisäkapasiteettivaihe 2

Tasapaino

4P499575-1A - 2017.11 (#) Asetus ei päde tähän yksikköön.

5/9

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

└─ Tasapainotus

9.6.1 [5-02] R/W

0: Pois käytöstä

1: Kä

tössä

9.6.2 [5-03] R/W -15~35°C, vaihe: 1°C

0°C

9.6.3 [5-04] R/W 0~20°C, vaihe: 1°C

10°C

9.6.4 [8-02] R/W 0~10 tuntia, asetusväli: 0,5 tunti

3 tuntia

9.6.5 [8-00] R/W

0~20 min, asetusväli: 1 min

1 min

9.6.6 [8-01] R/W 5~95 min, asetusväli: 5 min

30 min

9.6.7 [8-04] R/W 0~95 min, asetusväli: 5 min

95 min

Asentajan asetukset

9.7 [4-04]

0: Ajoittainen

1: Jatkuva

2: Pois

äältä

└─ Edullisen kWh-taksan virransyöttö

9.8.1 [D-01] R/W

0: Ei

1: Akt. auki 2: Akt. suljettu 3: Turvatermostaatti

9.8.2 [D-00] R/W

0: Ei mitään

1: Vain lisäl. 2: Vain varal. 3: Kaikki läm.

9.8.3 [D-05] R/W 0: Pakotettu pois 1: Tavallisesti

└─ Virrankulutuksen hallinta

9.9.1 [4-08] R/W

0: Ei rajoitusta

1: Jatkuva 2: Di

it. tulot

9.9.2 [4-09] R/W 0: Virta 1: Teho

9.9.3 [5-05] R/W 0~50 A, asetusväli: 1 A

9.9.4 [5-05] R/W 0~50 A, asetusväli: 1 A

9.9.5 [5-06] R/W 0~50 A, asetusväli: 1 A

9.9.6 [5-07] R/W 0~50 A, asetusväli: 1 A

9.9.7 [5-08] R/W 0~50 A, asetusväli: 1 A

9.9.8 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

9.9.9 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

9.9.A [5-0A] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

9.9.B [5-0B] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

9.9.C [5-0C] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

9.9.D [4-01]

0: Ei mitään

1: Lisäläm. 2: Varaläm.

└─ Energiamittaus

9.A.1 [D-08] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

9.A.2 [D-09] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

└─ Anturit

9.B.1 [C-08] R/W

0: Ei

1: Ulkoanturi 2: Huoneanturi

9.B.2 [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

9.B.3 [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

└─ Bivalent.

9.C.1 [C-02] R/W

0: Ei

1: Bivalent.

9.C.2 [7-05] R/W

0: Korkea

1: Korkea 2: Keskitaso 3: Alhainen 4: Alhainen

9.C.3 [C-03] R/W -25~25°C, vaihe: 1°C 0°C

9.C.4 [C-04] R/W 2~10°C, vaihe: 1°C

3°C

Asentajan asetukset

9.D [C-09] R/W

0: Tav. auki

1: Tav. kiinni

9.E [3-00] R/W 0: Ei

1: K

yllä

9.F [E-08] R/O

1: Kä

töss

9.G R/W 0: Ei

1: K

yllä

Anturin poikkeama

Lisäajastin

Vesiputken jäätymisesto

Edullisen kWh-taksan virransyöttö

Tilojen lämmityksen ensisijaisuus

Ensisijainen lämpötila

Lisälämmittimen asetuspisteen poikkeama

Kierrätyksen estoajastin

Vähimmäiskäyntiajastin

Enimmäiskäyntiajastin

Raja 4

Sähkömittari 2

Ulkoinen anturi

Salli lämmitin

Salli pumppu

Virrankulutuksen hallinta

Tyyppi

Raja

Raja 1

Raja 2

Raja 3

Raja

Raja 1

Raja 2

Raja 3

Raja 4

Ensisijainen lämmitin

Sähkömittari 1

Autom. uudelleenkäynnistys

Virransäästötoiminto Poista suojaukset käytöstä

Keskiarvoaika

Bivalent.

Boilerin tehokkuus

Lämpötila

Hystereesi

Hälytyslähtö

(#) Asetus ei päde tähän yksikköön. 4P499575-1A - 2017.11

6/9

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

└─ Kenttäasetusten yleiskatsaus

9.I [0-00] R/W [9-05]~min(45,[9-06])°C, vaihe: 1°C

35°C

9.I [0-01] R/W [9-05]~[9-06]°C, vaihe: 1°C

50°C

9.I [0-02] R/W 10~25°C, vaihe: 1°C

15°C

9.I [0-03] R/W -40~5°C, vaihe: 1°C

-10°C

9.I [0-04]

9.I [0-05]

9.I [0-06]

9.I [0-07]

9.I [0-0B] R/W 35~[6-0E]°C, vaihe: 1°C

55°C

9.I [0-0C] R/W 45~[6-0E]°C, vaihe: 1°C 65°C

9.I [0-0D] R/W 10~25°C, vaihe: 1°C

15°C

9.I [0-0E] R/W -40~5°C, vaihe: 1°C

-10°C

9.I [1-00] R/W -40~5°C, vaihe: 1°C

-10°C

9.I [1-01] R/W 10~25°C, vaihe: 1°C

15°C

9.I [1-02] R/W

[9-01]~[9-00], vaihe: 1°C

35°C

9.I [1-03] R/W [9-01]~min(45, [9-00])°C , vaihe: 1°C

25°C

9.I [1-04] 1

9.I [1-05] 1

9.I [1-06] 20

9.I [1-07] 35

9.I [1-08] 22

9.I [1-09] 18

9.I [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

9.I [1-0B] R/W 3~10°C, vaihe: 1°C

5°C

9.I [1-0C] R/W 3~10°C, vaihe: 1°C

5°C

9.I [1-0D]

9.I [1-0E]

9.I [2-00] R/W 0: Joka päivä 1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

9.I [2-01] R/W 0: Ei

1: K

yllä

9.I [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

9.I [2-03] R/O 55~75°C, vaihe: 5°C

70°C

9.I [2-04] R/W 5~60 min, asetusväli: 5 min

10 min

9.I [2-05] R/W 4~16°C, vaihe: 1°C

16°C

9.I [2-06] R/W 0: Pois käytöstä

1: Kä

tössä

9.I [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

9.I [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

9.I [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

9.I [2-0C] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

9.I [2-0D] R/W

0: Lattialämmitys

1: Tuuletinkonvektoriyksikkö 2: Patteri

9.I [3-00] R/W 0: Ei

1: K

yllä

9.I [3-01]

9.I [3-02]

9.I [3-03]

9.I [3-04]

9.I [3-05]

9.I [3-06] R/W 18~30°C, vaihe: 0,5°C

30°C

9.I [3-07] R/W 12~18°C, vaihe: 0,5°C

12°C

9.I [3-08]

9.I [3-09]

9.I [4-00] R/W 0: Pois käytöstä

1: Käytössä

2: Vain kuuma vesi

9.I [4-01] R/W

0: Ei mitään

1: Lisäläm. 2: Varaläm.

9.I [4-02] R/W 14~35°C, vaihe: 1°C 22°C

Mikä on haluttu delta-T lisäalueen lämmityksessä?

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Huoneen jäätymissuoja

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

Mikä on haluttu delta-T pääalueen lämmityksessä?

-Mikä on ulkolämpötilan keskiarvoaika?

Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Milloin desinfiointitoiminto pitäisi aloittaa?

Mikä on desinfioinnin kohdelämpötila?

Mikä lauhdutintyyppi on liitetty pää-lvl-alueeseen?

Mikä lauhdutintyyppi on liitetty lisä-lvl-alueeseen?

Kuinka kauan säiliön lämpötila tulee säilyttää?

Huoneen jäätymissuojalämpötila

Milloin desinfiointitoiminto pitäisi suorittaa?

Pitäisikö desinfiointitoiminto suorittaa?

Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

Minkä ulkolämmön alapuolella sallitaan lämmitys?

-Mikä on haluttu huonelämmön maksimi lämmityksessä?

Mikä on haluttu huonelämmön minimi lämmityksessä?

Mikä on varalämmittimen käyttötila?

Millä sähkölämmittimellä on ensisijaisuus?

Korkea ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Alhainen ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

Mikä on vaadittu poikkeama mitatussa ulkolämpötilassa?

Saako yksikkö käynnistyä uudelleen automaattisesti?

4P499575-1A - 2017.11 (#) Asetus ei päde tähän yksikköön.

Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVH04S23DAV, EHVH08S23DAV User reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

1.2 Asentajalle

1.2.1 Yleistä

1.2.2 Asennuspaikka

1.2.3 Kylmäaine

1.2.4 Suolalious

1.2.5 Vesi

1.2.6 Sähköinen

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

3 Tietoja pakkauksesta

2.2 Asentajan viiteoppaan yleiskuvaus

3.2 Ulkoyksikkö

3.2.1 Ulkoyksikön purkaminen pakkauksesta

3.2.2 Ulkoyksikön käsittely

3.1 Yleiskuvaus: Tietoja pakkauksesta
