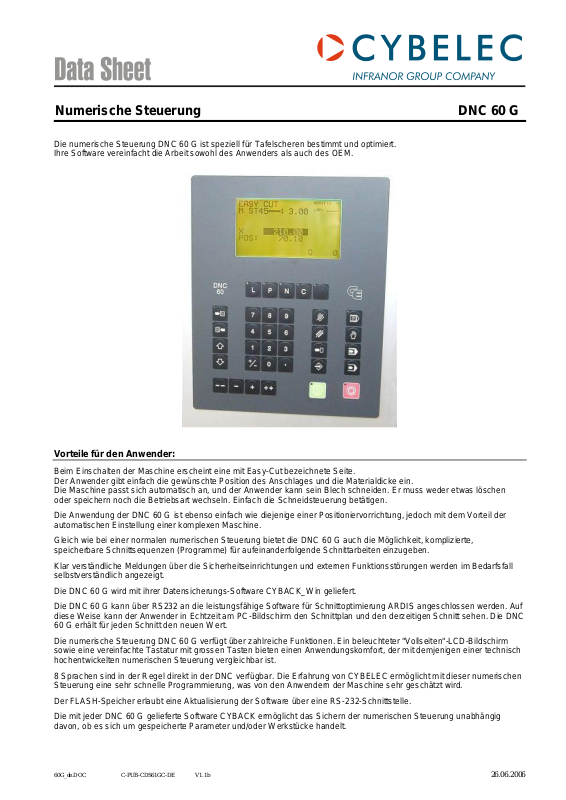

cybelec DNC 60 G Data Sheet

Numerische Steuerung DNC 60 G

Die numerische Steuerung DNC 60 G ist speziell für Tafelscheren bestimmt und optimiert.
Ihre Software vereinfacht die Arbeit sowohl des Anwenders als auch des OEM.

Vorteile für den Anwender:

Beim Einschalten der Maschine erscheint eine mit Easy-Cut bezeichnete Seite.
Der Anwender gibt einfach die gewünschte Position des Anschlages und die Materialdicke ein.
Die Maschine passt sich automatisch an, und der Anwender kann sein Blech schneiden. Er muss weder etwas löschen
oder speichern noch die Betriebsart wechseln. Einfach die Schneidsteuerung betätigen.

Die Anwendung der DNC 60 G ist ebenso einfach wie diejenige einer Positioniervorrichtung, jedoch mit dem Vorteil der
automatischen Einstellung einer komplexen Maschine.

Gleich wie bei einer normalen numerischen Steuerung bietet die DNC 60 G auch die Möglichkeit, komplizierte,
speicherbare Schnittsequenzen (Programme) für aufeinanderfolgende Schnittarbeiten einzugeben.

Klar verständliche Meldungen über die Sicherheitseinrichtungen und externen Funktionsstörungen werden im Bedarfsfall
selbstverständlich angezeigt.

Die DNC 60 G wird mit ihrer Datensicherungs-Software CYBACK_Win geliefert.
Die DNC 60 G kann über RS232 an die leistungsfähige Software für Schnittoptimierung ARDIS angeschlossen werden. Auf

diese Weise kann der Anwender in Echtzeit am PC-Bildschirm den Schnittplan und den derzeitigen Schnitt sehen. Die DNC
60 G erhält für jeden Schnitt den neuen Wert.

Die numerische Steuerung DNC 60 G verfügt über zahlreiche Funktionen. Ein beleuchteter "Vollseiten"-LCD-Bildschirm
sowie eine vereinfachte Tastatur mit grossen Tasten bieten einen Anwendungskomfort, der mit demjenigen einer technisch
hochentwickelten numerischen Steuerung vergleichbar ist.

8 Sprachen sind in der Regel direkt in der DNC verfügbar. Die Erfahrung von CYBELEC ermöglicht mit dieser numerischen
Steuerung eine sehr schnelle Programmierung, was von den Anwendern der Maschine sehr geschätzt wird.

Der FLASH-Speicher erlaubt eine Aktualisierung der Software über eine RS-232-Schnittstelle.
Die mit jeder DNC 60 G gelieferte Software CYBACK ermöglicht das Sichern der numerischen Steuerung unabhängig

davon, ob es sich um gespeicherte Parameter und/oder Werkstücke handelt.

60G_de.DOC C-PUB-CDS61GC-DE V1.1b 26.06.2006

Vorteile für den Maschinenhersteller:

Die nachstehenden Elemente sind in allen mit der Standard-Software ausgerüsteten Steuerungen verfügbar und
konfigurierbar (innerhalb der Anzahl der verfügbaren Achsen und Ein- und Ausgänge).

Achse

Hinteranschlag-Achse.
Die DNC 60 G steuert:

- den Anschlag-Rückzug während des Schneidens

- den Einzug des Anschlages, sei es auf mechanische Art oder hydraulisch (mit Ventilen)

Tafelscheren­Funktionen

Easy_Cut-Seite für eine leichte Anwendung wie diejenige eines einfachen Positionierers.
Verwaltung des Systemdruckes mit Rampe und Druck-Proportionalventil.
Verwaltung der Zeitverzögerung zwischen dem Druckventil (ON-OFF) und den

Richtungsventilen.

Automatische Verwaltung von:

- Schnittspalt (mit einem oder zwei Aktuatoren und Linearisierung der Kurve)

- Schnittwinkel

- Schnittlänge

abhängig vom Werkstoff und der programmierten Stärke.
5 vorprogrammierbare Werkstoffe.
Hinteranschlag-Freistellung während des Schneidens (ja / nein).
Schnittspalt mit einem oder zwei Motoren.
Verwaltung der Schnittlänge durch Zeitverzögerung oder Potentiometer.
Automatische Korrektur des Hinteranschlages in Abhängigkeit des Schnittspaltes.
Sequenzwiederholung, Unterprogramme, Verknüpfung der Programme.
Funktion Aushauen, welche erlaubt, das Messer in kleinen Phasen abwärts zu bewegen.
Funktion Flying Cut.

Die DNC 60 G ist mit 8 Ein- und 16 Ausgängen 2,5-A ausgerüstet, die eine direkte Ansteuerung von Ventilen erlauben,
ohne über Relais gehen zu müssen.

Der Zyklus der numerischen Steuerung steuert direkt die Bewegungen des Messers, des Schnittspaltes sowie des
Schnittwinkels und/oder die Schnittlänge und den Druck.

Weder eine SPS noch zahlreiche Relais werden benötigt. Die Elektroschemas werden dadurch wesentlich vereinfacht.
Deshalb genügt ein kleinerer Schrank, was die Material-, Verkabelungs- und Inbetriebnahmekosten wesentlich reduziert.

Eingabe und Speicherung der Parameter mit der Software CYBACK über RS-232.
Die Flexibilität der Software bietet dem OEM die Möglichkeit, die Achsen, Ein-/Ausgänge und Hilfsfunktionen an seine

Bedürfnisse anzupassen.
Die DNC 60 G lässt sich aufgrund ihrer Auslegung auf einfache Weise in ein Steuerpult oder in einen Elektroschrank

einbauen. Das durchdacht konstruierte Gehäuse dient gleichzeitig als mechanischer und elektrischer Schutz und als
Befestigungselement.

Die modern konzipierte DNC 60 G vereinigt die gesamte Elektronik auf einer einzigen Karte, die zum grössten Teil unter
Anwendung der SMD-Technik bestückt ist.

Eine einfache Anschlusstechnik sowie eine einzige 24-VDC-Stromversorgung bewirken eine bedeutende Reduktion der
Material- und Verkabelungskosten.

Achse und Scherenfunktionen
