Numerische Steuerung DNC 60
Speziell für die Blechbearbeitung bestimmte numerische Steuerung vom Typ DNC 60. Je nach der verwendeten Software
kann sie für gleichlauf- oder nicht gleichlaufgesteuerte Abkantpressen, mit beweglicher Ober- oder Unterwange, für
Tafelscheren, Rohrbiegemaschinen, automatische Maschinen, usw., eingesetzt werden (siehe untenstehende Ausführungsliste).
Die numerische Steuerung DNC 60 kann bis zu 4 Achsen, wovon 2 hydraulische, gleichlaufgesteuerte, speziell für
Abkantpressen ausgelegte Achsen, verwalten. Sie ist mit einem monochromen Bildschirm und einer vereinfachten Tastatur
mit grossen Tasten ausgestattet.
Die Software erlaubt dem Maschinenhersteller, die Achsen, die Ein- und Ausgänge und die Hilfsfunktionen seinen
Bedürfnissen entsprechend zu konfigurieren.
Ausführungen
DNC 60 PS, PSS Numerische Steuerung für gleichlaufgesteuerte Abkantpressen. Konfigurierbar ab Version PS,
die Version PSS ist für einzylindrige Pressen bestimmt.
Maximale Konfiguration: Y1-Y2, X, R oder X-X1, X1-X2, X, Z, usw.
DNC 60 PC Wie DNC 60 PS, aber für Abkantpressen mit mechanischen (oder hydraulischen) Anschlägen
und Verwaltung des Stössels mit einem Linearmessgeber.
Maximale Konfiguration: Y0-Y, X, R oder X-X1, X1-X2, X, Z, usw.
DNC 60 P Wie DNC 60 PC, aber ohne Verwaltung des Stössels mit Linearmessgeber.
Maximale Konfiguration: Y, X, R, Z oder andere Kombinationen.
DNC 60 GS Für Tafelscheren mit max. 4 Achsen. Die für diese Anwendung spezifische Software verwaltet alle,
dieser Maschine eigenen Funktionen, wie X3 Hinteranschlag, X1-X2 Vorderanschläge, freie
Achsen (Zufuhr, Auswerfer, usw.), Schnittspalt, Schnittwinkel, Schnitttiefe, usw.
DNC 60 X Universale numerische Steuerung 1-4 Achsen für verschiedene Anwendungen.
1-4 numerische Hochgeschwindigkeitsachsen, programmierbare Zyklen, Zeitverzögerungs-
funktionen, Nocken, usw. Ideal für automatische Maschinen mit programmierbaren Achsen.
DNC 60 C Numerische Steuerung für Rohrbiegemaschinen 1-4 Achsen.
DNC 60 PV Numerische Steuerung für Vertikalpressen 1-4 Achsen.
60PS_D.DOC C-PUB-CDS60PS-DE V1.2e 26.06.2006
Achsen und Hilfsfunktionen für Abkantpressen
Die nachstehenden Elemente sind in allen mit der Standard-Software ausgerüsteten Steuerungen verfügbar und
konfigurierbar (innerhalb der Anzahl der verfügbaren Achsen und Ein- und Ausgänge).
Y1 – Y2
Yo – Y
X, X1, X2
X1 ABS, X2 REL
R, R2
Z, Z2
Druck
Bombierung
F1 bis F5
Sprachen
M1, M2 ***
X3, X4 ***
Gleichlaufgesteuerte Achsen für den Stössel (Servoventile, Proportionalventile).
Wird Strom-Ausgang gewünscht, ist das Zusatzgerät MSV 400 erforderlich, ein externer
Verstärker, der im Schaltschrank montiert wird (siehe Data Sheet des MSV 400).
Presse mit mechanischem Anschlag: Yo = Positionsmessung des Stössels.
Y = Verwaltung des Tiefenanschlages.
Hauptachsen für Hinteranschlag.
Nebenachsen in absolutem oder relativem Modus.
Achsen für Höheneinstellung der Hinteranschläge.
Achsen für Links-/Rechtsverschiebung des Hinteranschlages.
Spannungs-Ausgang (0-10VDC) zur Steuerung des Druckventils.
Spannungs-Ausgang (0-10VDC) für das Einstellen der hydraulischen Bombierung.
Wird Strom-Ausgang gewünscht, empfiehlt CYBELEC das Zusatzgerät MVP 403, ein externer
Verstärker, der im Schaltschrank montiert wird.
Konfigurierbare Hilfsfunktionen (Anzahl der HF möglicherweise beschränkt je nach Funktions-
und Verwaltungsart). Spannungs- (0-10VDC) oder 24VDC Digital-Ausgänge, mit oder ohne
Positionskontrolle mittels potentiometrischer Positionserfassung.
Spezielle Verwaltungsarten für Anschlagfinger, Biegehilfen, Matrizenverschiebung.
11 Sprachen stehen zur Auswahl in der DNC.
Französisch, Deutsch, Englisch, Italienisch, Spanisch, Portugiesisch, Holländisch, Schwedisch,
Dänisch, Finnisch, Norwegisch.
Achsen für das Einstellen / Verschieben der Matrize.
(Achtung: mit dieser Option sind gewisse andere Achsen nicht mehr verfügbar).
Vorderanschlag-Achsen (Achtung: mit dieser Option sind die "Z"-Achsen nicht mehr verfügbar).
BM10 ***
Sprachen ***
24-32 I/O ***
*** Speziell zu bestellende Optionen
Achsen und Hilfsfunktionen für Tafelscheren
Die nachstehenden Elemente sind in allen mit der Standard-Software ausgerüsteten Steuerungen verfügbar und
konfigurierbar (innerhalb der Anzahl der verfügbaren Achsen und Ein- und Ausgänge).
X1, X2, X3, X4
Freie Achsen
Spezial
Tafelscheren
Fernsteuergehäuse BM10 mit Drehknopf und Anzeige. Damit können die Achsen auf Distanz
verschoben werden.
Griechisch, oder andere (mit Preiszuschlag).
Modul zur Erreichung von 24 Ein- und 24 Ausgängen oder 32 Ein- und 32 Ausgängen.
Hinter- oder Vorderanschlag-Achsen.
Achsen, deren Funktion frei zugeteilt werden kann (Zufuhr, Auswerfer, Manipu lator , usw.)
abhängig oder unabhängig vom Scherenzyklus.
• 3 Spezialfunktionen, die eine automatische Verwaltung des Schnittspaltes, des Schnittwinkels
und der Schnittlänge erlauben, abhängig vom Werkstoff und der programmierten Stärke.
• 5 vorprogrammierte Materialtypen.
• Freistellung des Hinteranschlages während des Schneidens (ja / nein).
• Schnittspalt mit einem oder zwei Motoren.
• Verwaltung der Schnittlänge durch Zeitverzögerung oder Potentiometer.
• Automatische Korrektur des Hinteranschlages in Abhängigkeit des Schnittspaltes.
• Sequenzwiederholung, Unterprogramme, Verknüpfung der Programme.
16-32 I/O ***
*** Speziell zu bestellende Optionen
60PS_D.DOC V1.2e
Modul zur Erreichung von 16 Ein- und 16 Ausgängen oder 32 Ein- und 32 Ausgängen.
Achsen und Hilfsfunktionen für DNC 60 X
Die nachstehenden Elemente sind in allen mit der Standard-Software ausgerüsteten Steuerungen verfügbar und
konfigurierbar (innerhalb der Anzahl der verfügbaren Achsen und Ein- und Ausgänge).
X0, X1, X2, X3
Digitalachsen (Positionserfassung durch einen Inkrementalmessgeber) für den Antrieb eines DC-
Morors, AC brushless, hydraulisch oder AC 1 oder 2 Geschwindigkeiten, mit oder ohne Bremse.
Programmierungsmöglichkeiten in den Betriebsarten absolut, relativ inkremental, relativ mit
0-Stellung der Position, relativ spezial Übertragung, "Nocken" (welche einen Arbeitsgang bei
gegebener Abmessung erlaubt, ohne die Achse anzuhalten), und rotierend.
Möglichkeit, für jede Sequenz eine verschiedene Geschwindigkeit zu wählen, und eine
Beschleunigung/Verlangsamung für jedes Produkt.
Ziel- und/oder Geschwindigkeitsänderung pro Sequenz (ohne Bahnunterbruch). Sequenz-
wiederholung, Unterprogramme, Folge von bedingten oder nicht bedingten Programmen.
Möglichkeit, den Zugriff auf gewisse Felder zu maskieren oder zu untersagen. Programmierbare
Zeitverzögerung in jeder Sequenz. Zykluszähler. Konstante oder wechselnde Korrekturen.
F1 - F8
Hilfsfunktionen:
digital Ausgänge 0 oder 24 VDC
analog Digitalausgänge, welche eine Bewegung steuern, deren Position durch einen
Potentiometer kontrolliert ist (Achse mit 1 oder 2 Geschwindigkeiten).
Spannung Ausgänge in Spannung von 0 bis 10 VDC gemäss programmierten Werten.
16-32 I/O ***
Modul zur Erreichung von 16 Ein- und 16 Ausgängen oder 32 Ein- und 32 Ausgängen.
*** Speziell zu bestellende Optionen
Weitere Optionen
Gehäuse
Weitere
Aussengehäuse für Montage mit Schwenkarm.
Es bestehen zahlreiche herstellerspezifische Optionen.
Weitere Optionen können nach Bedarf entwickelt werden.
Standard-Eigenschaften
Auf Multiprozessoren basierender Aufbau, mit ASIC- und SMD-Komponenten für hohe
Integration und grosse Verlässlichkeit.
Tastatur mit grossen Tasten.
Monochromer, graphischer LCD-Bildschirm 75 x 130 mm (sichtbare Fläche) 240 x 128 Pixels mit
automatischer Kontrastkorrektur.
Interner SRAM-Speicher.
FLASH-Speicher mit, in Option, Überarbeitungsmöglichkeit der Software via RS232.
2 RS232-Ports.
N2X-Achsen mit hoher Zählfrequenz (250 Khz) mit PID-Regler und programmierbarer Auflösung.
Umrechnung Inch/mm, TON/TONS, usw.
16 Eingänge (24 oder 32 als Option)
16 Ausgänge (24 oder 32 als Option)
Allgemeine technische Eigenschaften
Anspeisungen DNC: + 24 VDC (min. 18 – max. 35 VDC) max. 1 A (DNC) 20 W.
Schaltschrank: + 24 VDC ± 10% für die digitalen Ein-/Ausgänge.
Eingänge der Messgeber Line driver. Achtung: mit dieser DNC sind dir Umkehrsignale obligatorish.
Anspeisung der Messgeber 5 VDC (durch die DNC ausgegeben) max. 900 mA für alle Messgeber.
Digitale Eingänge Opto-gekoppelte Eingänge 24 VDC stabilisiert ± 3 %.
Analogische Eingänge Entsprechend Konfiguration 0-5, 0-10, 0-24 VDC.
Digitale Ausgänge Kurzschlusssichere Ausgänge mit Optokopplern
Quelle 24 VDC max. 0.3 A / Ausgang.
Spannungsausgänge (Achsen, Funktionen) 0-10 VDC Ausgangsimpedanz Zout < 100 Ω, Ladung Zl ≥ 10 kΩ.
Temperatur, Umweltverschmutzungsgrad,
relative Luftfeuchtigkeit und Höhe
während der Arbeit
Min. 5° Celsius, max. 40° Celsius.
Umweltverschmutzungsgrad 2.
Relative Luftfeuchtigkeit (10 bis 85% ohne Kondensbildung).
Max. Höhe 2000 m.
EG-Richtlinien
Richtlinien Unsere Numerischen Steuerungen entsprechen den EG-Richtlinien
EN 61000-6-4 / EN 61000-6-2.
60PS_D.DOC V1.2e

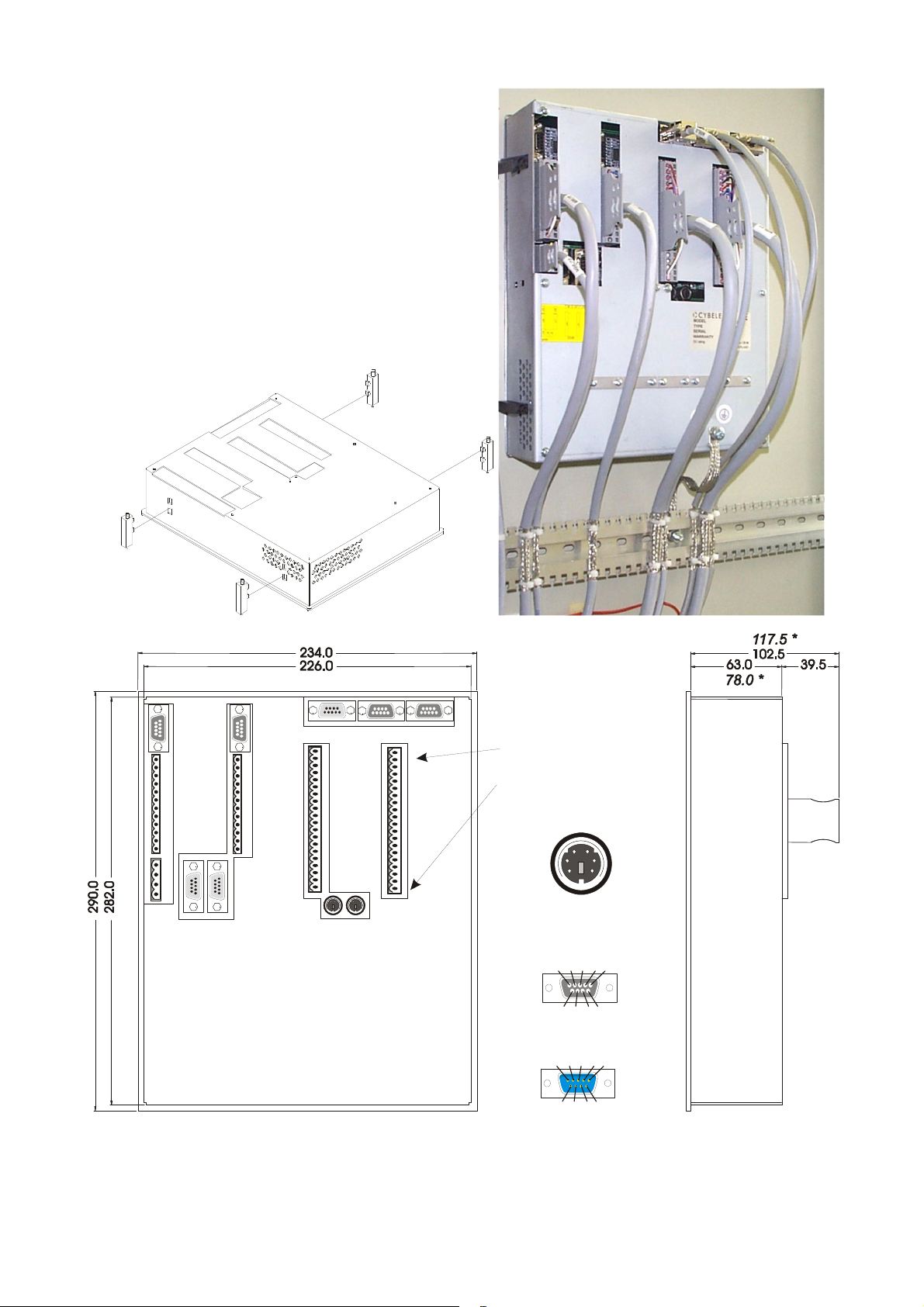

9
876
Ä
J15
J18
J9
J13
J12
Pin N°
1
20
J16
J17
J10 J11
1
2
34
56
J8
J6
J5
Maximum Ausschnitt: 284.0 x 228.0 * = Option 24 oder 32 Ausgänge
J7
Sub 9 pins
Female
Sub 9 pins
Male
12345
6789
54321
nderungen vorbehalten
60PS_D.DOC V1.2e
