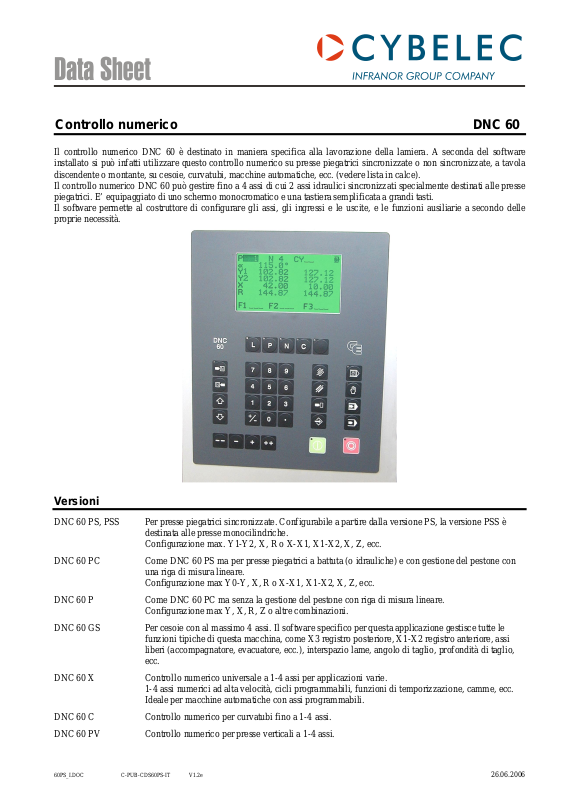

Controllo numerico DNC 60
Il controllo numerico DNC 60 è destinato in maniera specifica alla lavorazione della lamiera. A seconda del software
installato si può infatti utilizzare questo controllo numerico su presse piegatrici sincronizzate o non sincronizzate, a tavola
discendente o montante, su cesoie, curvatubi, macchine automatiche, ecc. (vedere lista in calce).
Il controllo numerico DNC 60 può gestire fino a 4 assi di cui 2 assi idraulici sincronizzati specialmente destinati alle presse
piegatrici. E’ equipaggiato di uno schermo monocromatico e una tastiera semplificata a grandi tasti.
Il software permette al costruttore di configurare gli assi, gli ingressi e le uscite, e le funzioni ausiliarie a secondo delle
proprie necessità.
Versioni
DNC 60 PS, PSS Per presse piegatrici sincronizzate. Configurabile a partire dalla versione PS, la versione PSS è
destinata alle presse monocilindriche.
Configurazione max. Y1-Y2, X, R o X-X1, X1-X2, X, Z, ecc.
DNC 60 PC Come DNC 60 PS ma per presse piegatrici a battuta (o idrauliche) e con gestione del pestone con
una riga di misura lineare.
Configurazione max Y0-Y, X, R o X-X1, X1-X2, X, Z, ecc.
DNC 60 P Come DNC 60 PC ma senza la gestione del pestone con riga di misura lineare.
Configurazione max Y, X, R, Z o altre combinazioni.
DNC 60 GS Per cesoie con al massimo 4 assi. Il software specifico per questa applicazione gestisce tutte le
funzioni tipiche di questa macchina, come X3 registro posteriore, X1-X2 registro anteriore, assi
liberi (accompagnatore, evacuatore, ecc.), interspazio lame, angolo di taglio, profondità di taglio,
ecc.
DNC 60 X Controllo numerico universale a 1-4 assi per applicazioni varie.
1-4 assi numerici ad alta velocità, cicli programmabili, funzioni di temporizzazione, camme, ecc.
Ideale per macchine automatiche con assi programmabili.
DNC 60 C Controllo numerico per curvatubi fino a 1-4 assi.
DNC 60 PV Controllo numerico per presse verticali a 1-4 assi.
60PS_I.DOC C-PUB-CDS60PS-IT V1.2e 26.06.2006
Assi e funzioni ausiliarie per presse piegatrici
Gli elementi di seguito elencati sono disponibili e configurabili in tutti i controlli numerici forniti con il software
standard (nel limite del numero di assi e di ingressi-uscite disponibili).
Y1 - Y2
Assi sincronizzati per il pestone (servovalvole, valvole proporzionali).
Se si desidera la gestione in corrente, è necessario l’accessorio MSV 400 vale a dire un
amplificatore esterno da montare nel quadro elettrico (vedere data sheet relativo)
Yo – Y
Presse a registro meccanico: Yo = misura della posizione del pestone.
Y = gestione del registro di profondità.
X, X1, X2
X1 ABS, X2 REL
R, R2
Z, Z2
Pressione
Bombatura
F1 a F5
Lingue
M1, M2 ***
X3, X4 ***
BM10 ***
Lingue ***
24-32 I/O ***
Assi principali del registro posteriore.
Assi del registro secondario in modo assoluto o relativo.
Assi di regolazione dell’altezza dei registri posteriori.
Assi di movimento sinistro/destro del registro posteriore.
Uscite in tensione (0-10VDC) per il controllo della valvole di pressione.
Uscite in tensione (0-10VDC) per la regolazione della bombatura idraulica.
Se si desidera la gestione in corrente, CYBELEC raccomanda l’accessorio MVP 403 vale a dire un
amplificatore esterno da montare nel quadro elettrico.
Funzioni ausiliarie configurabili (limite possibile del numero di FA a secondo del tipo di funzione e
di gestione). Uscita in tensione (0-10VDC) o per ordine logico 24VDC, con o senza controllo di
posizione per mezzo di un potenziometro.
Gestioni speciali per le dita del registro, aiuto alla piega, spostamento matrice.
11 lingue a scelta nel DNC.
Francese, tedesco, inglese, italiano, spagnolo, portoghese, olandese, svedese, danese, finlandese,
norvegese.
Assi per la regolazione/spostamento della matrice
(attenzione : questa opzione rende alcuni altri assi inutilizzabili).
Assi del registro anteriore (attenzione: con questa opzione gli assi “Z” non sono più disponibili)
Scatola di comando BM10 con manovella e visualizzazione che permette lo spostamento degli assi
a distanza.
Greco o altre (con supplemento).
Modulo per avere a 24 ingressi e 24 uscite o 32 ingressi e 32 uscite.
*** Opzioni da ordinare a parte.
Assi e funzioni ausiliarie per cesoie
Gli elementi di seguito elencati sono disponibili e configurabili in tutti i controlli numerici forniti con il software standard
(nel limite del numero di assi e di ingressi-uscite disponibili).
X1, X2, X3, X4
Assi liberi
Assi dei registri posteriori o anteriori.
Assi la cui funzione è liberamente attribuibile (accompagnatore, evacuatore, manipolatore, ecc.)
dipendenti o indipendenti dal ciclo della cesoia.
Speciale cesoia
• 3 funzioni speciali permettono di gestire automaticamente l’interspazio lame, l’angolo di
taglio e la lunghezza di taglio in funzione del materiale e dello spessore programmato.
• 5 materiali preimpostati.
• Disimpegno del registro posteriore durante il taglio (si/no).
• Interspazio lame con uno o due motori.
• Gestione della lunghezza di taglio con temporizzatore o con potenziometro.
• Correzione automatica del registro posteriore in funzione dell’interspazio lame.
• Ripetizione sequenza, sotto programmi, collegamento dei programmi.
16-32 I/O ***
Modulo per avere a 16 ingressi e 16 uscite o 32 ingressi e 32 uscite.
*** Opzioni da ordinare a parte.
60PS_I.DOC V1.2e
Assi e funzioni ausiliarie per DNC 60 X
Gli elementi di seguito elencati sono disponibili e configurabili in tutti i controlli numerici forniti con il software standard
(nel limite del numero di assi e di ingressi-uscite disponibili).
X0, X1, X2, X3
Assi digitali (posizione fornita da un encoder incrementale) per il comando di motori DC, AC
brushless, idraulici o AC a 1 o 2 velocità, con o senza freno.
Possibilità di programmazione in modo assoluto, modo relativo incrementale, modo relativo con
azzeramento della posizione, modo relativo speciale transfert, modo “camma” (che permette di
effettuare un’operazione ad una determinata posizione senza fermare l’asse), modo rotativo.
Possibilità di selezionare una velocità diversa per ogni sequenza, e un’accelerazione/decelerazione
per ogni pezzo.
Cambio di target e/o velocità per sequenza (senza interruzione della traiettoria). Ripetizio ne di
sequenza, sotto-programmi, collegamento condizionato o incondizionato di programmi. Possibilità
di nascondere o vietare l’accesso di alcuni campi. Temporizzazione programmabile in ogni
sequenza. Contatore di ciclo. Correzioni costanti o variabili.
F1 - F8
Funzioni ausiliarie:
digitali uscite 0 o 24 VDC
analogiche uscite digitali che comandano uno spostamento la cui posizione è controllata da
un potenziometro (asse a 1 o 2 velocità).
Tensione uscite in tensione da 0 a 10 VDC secondo il valore programmato
16-32 I/O ***
Modulo per avere a 16 ingressi e 16 uscite o 32 ingressi e 32 uscite.
*** Opzioni da ordinare a parte.
Altre opzioni
Cofano
Altre
Cofano per il montaggio pensile.
Esistono numerose opzioni specifiche per ogni costruttore. Altre opzioni possono essere sviluppate
a richiesta.
Caratteristiche standard
Concezione a multiprocessore, con componenti ASIC e SMD per una grande integrazione ed una
maggiore affidabilità.
Tastiera a grandi tasti.
Schermo monocromatico grafico LCD 75 x 130 mm (superficie visibile) 240x 128 pixels con
correzione del contrasto automatica..
Memoria interna SRAM
Memoria FLASH con la possibilità di aggiornare il software via RS232 (opzione).
2 Porte RS232 (opzione)
Assi N2X ad alta velocità di conteggio (250 Khz) con regolatore PID e risoluzione programmabile.
Conversione Inch/mm, TON/TONS, ecc.
16 ingressi (24 o 32 in opzione)
16 uscite (24 o 32 in opzione)
Caratteristiche tecniche generali
Alimentazione DNC: + 24 VDC (min 18 - max 35 VDC) max 1 A (DNC) 20 W.
Quadro elettrico: + 24 VDC ± 10% per ingressi/uscite digitali.
Ingresso encoder Line driver. Attenzione: con questa DNC, i signali inversi sono obbligatori.
Alimentazione encoder 5 VDC (forniti dal DNC) max 900 mA per tutti gli encoders.
Ingressi digitali Ingressi optoaccoppiati 24 VDC stabilizzato ± 3 %.
Ingressi analogici Secondo la configurazione 0-5, 0-10, 0-24 VDC.
Uscite digitali Uscite optoaccoppiate resistenti ai cortocircuiti.
Origine 24 VDC max 0.3 A / uscita.
Uscite tensione (assi, funzioni) 0-10 VDC impedenza uscita Zout < 100 Ω, carico Zl ≥ 10 kΩ.
Temperatura, livello di inquinamento,
umidità relativa, e altitudine durante il
lavoro.
Min 5° Celsius, Max 40° Celsius.
Livello di inquinamento 2. Umidità relativa (10 a 85% senza condensazione).
Altitudine max. 2000 m.
Direttive CE
Direttive I nostri controlli numerici sono conformi alle Direttive
EN 61000-6-4 / EN 61000-6-2
60PS_I.DOC V1.2e
9
876
J15
J18
J9
J13
J12
Pin N°
1
20
J16
J17
J10 J11
1
2
34
56
J8
J6
J5
Apertura massima : 284.0 x 228.0 * = opzione 24 o 32 uscite
J7
Modificazioni possibili senza preavviso
Sub 9 pins
Female
Sub 9 pins
Male
12345
6789
54321
60PS_I.DOC V1.2e
