cybelec DNC 60 Data Sheet

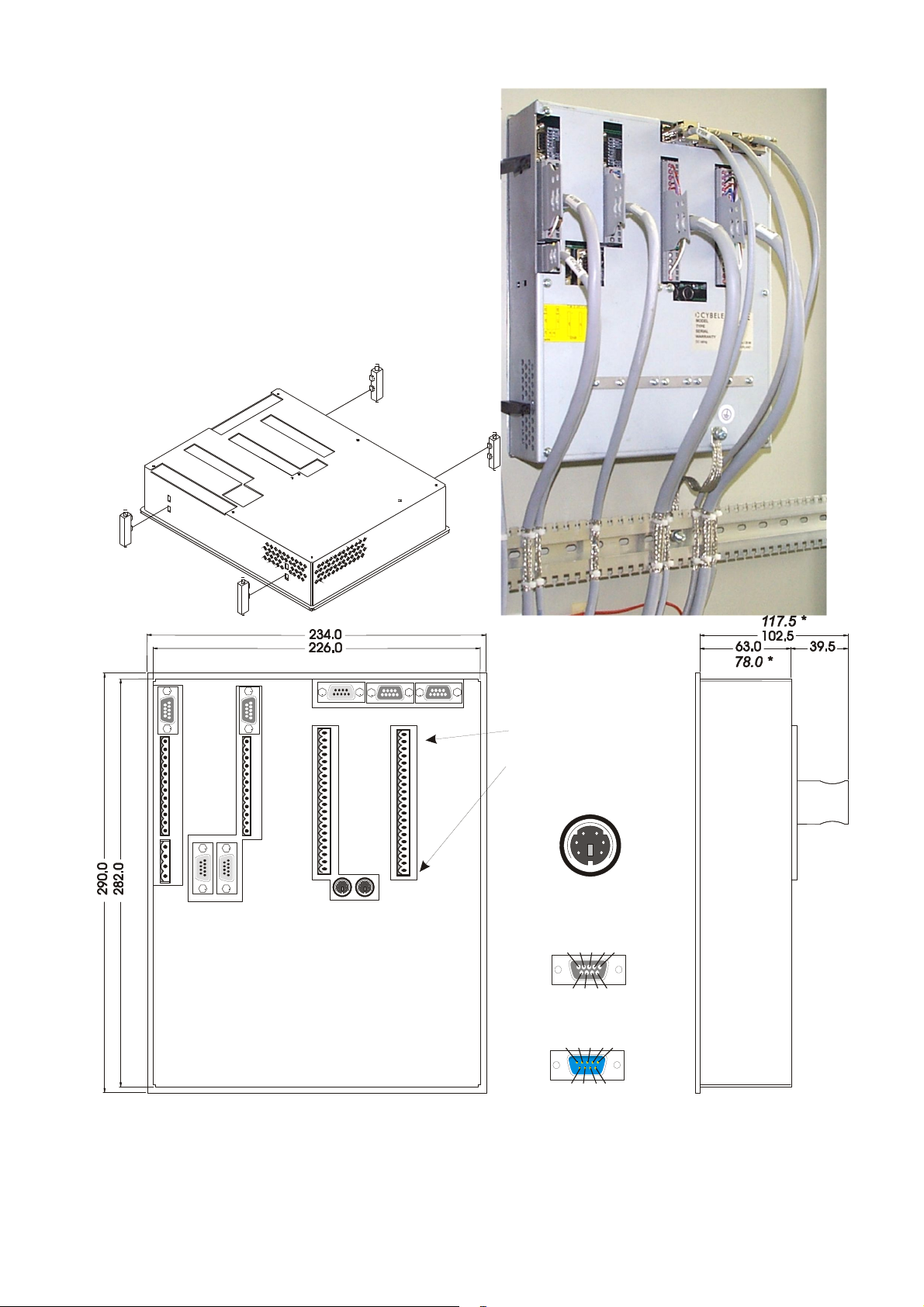

Commande numérique DNC 60

Commande numérique DNC 60 destinée spécifiquement au travail de la tôle. Selon le logiciel elle sera utilisée sur des
presses plieuses synchronisées ou non, à tablier descendant ou montant, sur des cisailles, cintreuses de tubes, machines
automatiques, etc. (voir liste des versions ci-dessous),.
La commande numérique DNC 60 peut gérer jusqu'à 4 axes dont 2 axes hydrauliques synchronisés spécialement destinés
aux presses plieuses. Elle est équipée d'un écran monochrome et d'un clavier simplifié à grandes touches.
Le logiciel permet au constructeur de configurer les axes, les entrées-sorties et les fonctions auxiliaires selo n ses besoins.

Versions

DNC 60 PS, PSS Commande numérique pour presses plieuses synchronisées. Configurable à partir de la

version PS, la version PSS est destinée aux presses monocylindres.
Configuration max. Y1-Y2, X, R ou X-X1, X1-X2, X, Z, etc.

DNC 60 PC Comme DNC 60 PS mais pour presses plieuses à butées mécaniques (ou hydrauliques)

et gestion du coulisseau avec une règle de mesure linéaire.
Configuration maximum Y0-Y, X, R ou X-X1, X1-X2, X, Z, etc.

DNC 60 P Comme DNC 60 PC mais sans gestion du coulisseau avec règle de mesure linéaire.

Configuration maximum Y, X, R, Z ou autres combinaisons.

DNC 60 GS Pour cisailles avec au maximum 4 axes . Le logiciel spécifique à cette application gère toutes les

fonctions propres à cette machine, comme X3 butée arrière, X1-X2 butées avant, axes libres
(amenage, évacuateur, etc), jeu des couteaux, angle de coupe, profondeur de coupe, etc.

60PS_F.DOC C-PUB-CDS60PS-FR V1.2e 26.06.2006

Axes et fonctions auxiliaires pour presses plieuses

Les éléments listés ci-après sont disponibles et configurables dans toutes les commandes numériques livrées
avec un logiciel standard (dans la limite du nombre d'axes et des entrées-sorties disponibles).

Y1 - Y2

Axes synchronisés pour le coulisseau (servo-valves, valves proportionnelles).
Si une gestion en courant est désirée, il faut l'accessoire MSV 400 qui est un module amplificateur
externe à monter dans l'armoire électrique (voir le data sheet du MSV 400)

Yo – Y

Presse à butée mécanique: Yo = mesure de la position du coulisseau.
Y = gestion de la butée de profondeur.

X, X1, X2
X1 ABS, X2 REL
R, R2
Z, Z2
Pression

Bombage

Axes principaux de butée arrière.
Axes de butée secondaire en mode absolu ou relatif.
Axes de réglage de la hauteur des butées arrière.
Axes de mouvement gauche/droite de la butée arrière.

Sortie en tension (0-10VDC) pour le contrôle de la valve de pression.
Sorties en tension (0-10VDC) pour le réglage du bombage hydraulique.
Si une gestion en courant est désirée, CYBELEC recommande l'accessoire MVP 403 qui est un
module amplificateur externe à monter dans l'armoire électrique.

F1 à F5

Fonctions auxiliaires configurables (Limitation possible du nombre de FA selon le type de fonction
et de gestion). Sortie en tension (0-10VDC) ou par ordre logique 24VDC, avec ou sans contrôle de
position au moyen d'un capteur potentiométrique.
Gestions spéciales pour doigts de butée, aide de pliage, déplacement matrice.

Langues

11 langues à choix dans la DNC.
Français, allemand, anglais, italien, espagnol, portugais, hollandais, suédois, danois, finlandais,
norvégien.

M1, M2 ***
X3, X4 ***

BM10 ***

Axes pour le réglage / déplacement de la matrice
(attention avec cette option, certains autres axes ne sont plus disponibles).

Axes de butée avant (attention avec cette option les axes "Z" ne sont plus disponibles)
Boîtier de télécommande BM10 avec manivelle et affichage permettant le déplacement des axes à

distance.

Langues ***
24-32 I/O ***

Grec, ou autres (avec supplément).
Modules pour atteindre 24 entrées et 24 sorties ou 32 entrées et 32 sorties.

*** Options à commander spécialement.

Axes et fonctions auxiliaires pour cisailles

Les éléments listés ci-après sont disponibles et configurables dans toutes les commandes numériques livrées avec un
logiciel standard (dans la limite du nombre d'axes et des entrées-sorties disponibles).

X1, X2, X3, X4
Axes libres

Spécial cisaille

Axes de butées arrières ou butées avant.
Axe dont la fonction est librement attribuable (amenage, évacuateur, manipulateur, etc) dépendant

ou indépendant du cycle de la cisaille.

• 3 fonctions spéciales permettent de gérer automatiquement le jeu des couteaux, l'angle de
coupe et la longueur de coupe en fonction de la matière et de l'épaisseur programmée.

• 5 matières préprogrammées.

• Dégagement de butée arrière pendant la coupe (oui / non).

• Jeu des couteaux avec un ou deux moteurs.

• Gestion de la longueur de coupe par temporisation ou par potentiomètre.

• Correction automatique de la butée arrière en fonction du jeu des couteaux.

• Répétition de séquence, sous-programmes, enchaînement de programmes.

16-32 I/O ***

Modules pour atteindre 16 entrées et 16 sorties ou 32 entrées et 32 sorties.

*** Options à commander spécialement.

60PS_F.DOC V1.2e
