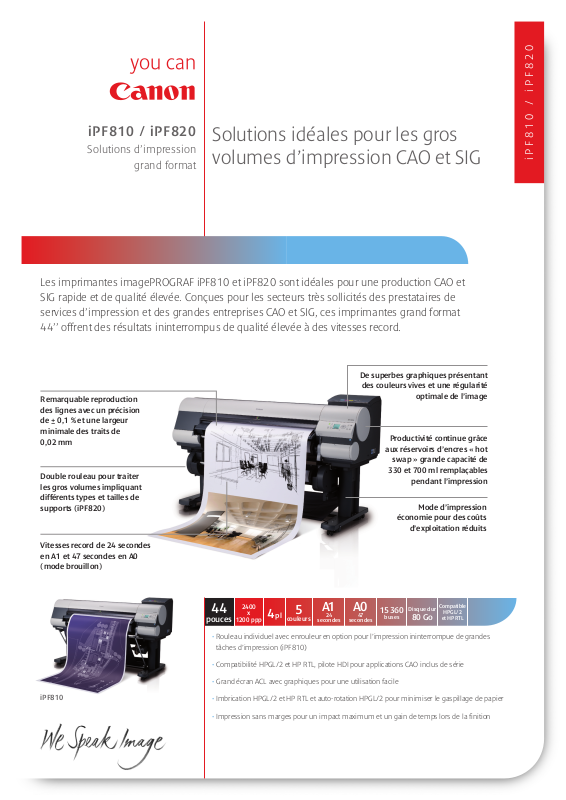

iPF810 / iPF820

Solutions idéales pour les gros

Solutions d’impression

grand format

volumes d’impression CAO et SIG

Les imprimantes imagePROGRAF iPF810 et iPF820 sont idéales pour une production CAO et SIG rapide et de qualité élevée. Conçues pour les secteurs très sollicités des prestataires de services d’impression et des grandes entreprises CAO et SIG, ces imprimantes grand format 44’’ offrent des résultats ininterrompus de qualité élevée à des vitesses record.

De superbes graphiques présentant

des couleurs vives et une régularité

Remarquable reproduction des lignes avec un précision de ± 0,1 % et une largeur minimale des traits de 0,02 mm

Double rouleau pour traiter les gros volumes impliquant différents types et tailles de supports (iPF820)

aux réservoirs d’encres « hot

optimale de l’image

Productivité continue grâce

swap » grande capacité de

330 et 700 ml remplaçables

pendant l’impression

Mode d’impression

économie pour des coûts

d’exploitation réduits

i P F 8 1 0 / i P F 8 2 0

Vitesses record de 24 secondes en A1 et 47 secondes en A0 (mode brouillon)

iPF810

80 Go

Compatible

HPGL/2

et HP RTL

pouces

•

2400

4 pl

1200 ppp

Rouleau individuel avec enrouleur en option pour l’impression ininterrompue de grandes

tâches d’impression (iPF810)

Compatibilité HPGL/2 et HP RTL, pilote HDI pour applications CAO inclus de série

Grand écran ACL avec graphiques pour une utilisation facile

Imbrication HPGL/2 et HP RTL et auto-rotation HPGL/2 pour minimiser le gaspillage de papier

Impression sans marges pour un impact maximum et un gain de temps lors de la finition

couleurs

seconde s

15 360

buses

Disque dur

Fiche technique iPF810 / iPF820

pouces

Catégorie 44 pouces Type d’encre Encres réactives pigmentées et à base de colorants, 5 couleurs

Résolution d’impression maximale 2400 x 1200 ppp Vitesse d’impression Mode d’impression économie – A0 : 0,47, A1 : 0,24 Papier normal (Dessin CAO polychrome) Mode brouillon – A0 : 0 :47, A1 : 0 :24 Mode standard – A0 : 1:16, A1 : 0 :38 Mode qualité élevée – A0 : 3:10, A1 : 1 :35 Dimensions (L x P x H), poids (net) iPF810 : unité principale avec socle et panier

iPF820 : unité principale avec socle, rouleau inférieur et panier

Dimensions (L x P x H), poids (sous emballage) iPF810 : unité principale avec palette 2080 x 1060 x 865 mm ;

iPF810 : socle 1782 x 863 x 368 mm ; poids : env. 40 kg iPF820 : unité principale avec palette 2080 x 1060 x 865 mm ; poids : env. 165 kg iPF820 : socle 1782 x 863 x 368 mm ; poids : env. 40 kg iPF820 : rouleau inférieur et panier mobile avec palette 1660 x 938 x 905 mm ; poids : env. 102 kg Alimentation Alimentation électrique AC 100 - 240 V (50/60 Hz) Consommation de courant 190 W max. Consommation en veille (mode économie) 220 V - 240 V 6 W max. (11 W max. avec la carte IEEE 1394) 100 V - 120 V 5 W max. (10 W max. avec la carte IEEE 1394) En veille 1 W max. Conditions ambiantes Température : 15 - 30 °C, humidité : 10 - 80 % (sans condensation) Niveau de bruit Pression acoustique En fonctionnement : 52 dB (A) max., en veille : 35 dB (A) max. Puissance acoustique En fonctionnement : 68 dB max. Largeur minimale des traits 0,02 mm (valeur théorique) Précision des traits ±0,1 % max. (réglages par l’utilisateur nécessaires ; les supports de

Ecran du panneau de commande Grand écran ACL : 160 x 128 points, 12 touches, 5 LED Langues du panneau de commande Anglais américain, japonais Langues affichées sur l’ACL Anglais américain, français, allemand, italien, espagnol, chinois

Langage de l’imprimante GARO, HPGL/2, HP RTL Interface USB 2.0 Hi-Speed Type Intégrée Mode Full speed (12 Mbit/sec.), high speed (480 Mbit/sec.), transfert groupé Type de connecteur Série B (4 broches) Ethernet Type Intégré Standard IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / auto-négociation IEEE 802.3 x bidirectionnel simultané Protocole IPX/SPX (Netware 4.2 (J), 5.1 (J), 6.0 (J)) SNMP (Canon MIB), HTTP, TCP/IP, AppleTalk IEEE 1394 Type Carte enfichable Standard IEEE 1394 - 1995, P1394a, recto, différentiel de série Data/Strb Temps de transfert des données 100 / 200 / 400 Mbit/sec. Type de connecteur Conformément à IEEE 1394 - 1995, 6 broches, sans alimentation Systèmes d’exploitation pris en charge Windows 2000, XP, Server 2003, Vista / Macintosh OS X Réglementations CE, certification CB, TUV (GS), Gost-R, UL, FCC classe B

DISQUE DUR

Capacité 80 Go

MÉMOIRE

Mémoire standard 384 Mo

TÊTE D’IMPRESSION

Modèle PF-03 Type Jet d’encre à la demande Configuration de la tête Modèle intégré à 6 couleurs (6 puces par tête d’impression) Résolution des buses 1200 ppp x 2 Buses par puce MBK : 5120 buses, autres couleurs : 2560 buses chacune Taille des gouttelettes 4 pl par couleur

(MBK x 2, BK, C, M, Y)

1893 x 975 x 1144 mm ; poids : env. 141 kg

1893 x 1291 x 1144 mm ; poids : env. 189 kg

poids : env. 165 kg

l’environnement d’impression doivent correspondre à ceux utilisés pour les réglages. Papier CAO requis : papier normal, papier calque pour CAO, papier couché, film mat translucide CAO uniquement)

(simplifié), coréen, japonais (kanji), russe

RÉSERVOIRS D’ENCRE

Modèle PFI-303 : BK, MBK, C, M, Y (330 ml) PFI-703 : BK, MBK, C, M, Y (700 ml)

MANIPULATION DU SUPPORT

Rouleau iPF810 : un rouleau, chargement et sortie à l’avant,

Feuille Chargement et sortie à l’avant (alimentation manuelle à l’aide du

Basculement du transport papier iPF820 : basculement automatique (rouleau supérieur/inférieur),

Type de support Rouleau Standard Paper 80 g/m², Standard Paper 90 g/m², Matt Coated Paper

Formats papier Rouleau (largeur) ISO : A3, A2, A1, A0, JIS : B2, B1, B0, ARCH : 24”, 30”, 36”, autres : 10”, 14”, 16”, 17”, 42”, 44” Feuille ISO : A4, A3, A3+, A2, A2+, A1, A0, B4, B3, B2, B1, B0, DIN : C4, C3, C2, C1, C0, JIS : B4, B3, B2, B1, B0, ANSI : 8,5 x 11”, 8,5 x 14”, 11 x 17”, 13 x 19”,

ARCH : 9 x 12”, 12 x 18”, 18 x 24”, 24 x 36”, 26 x 38”, 27 x 39”,

photo : 20 x 24”, 18 x 22”, 14 x 17”, 10 x 12”, 10 x 15”, 8 x 10”,

poster : 20 x 30”, 30 x 40”, 42 x 60”, 44 x 62”, 300 x 900 mm Epaisseur du support Rouleau et feuille : 0,07 - 0,8 mm Diamètre extérieur max. du rouleau 150,0 mm Taille de la bobine du support Diamètre interne de la bobine du rouleau : 2” / 3” Largeur du support Rouleau : 254 - 1118 mm

Longueur de papier imprimable min. 203 mm Longueur de papier imprimable max. Rouleau : 18 m (varie selon le système d’exploitation et l’application) Feuille : 1,6 m Marges (en haut, en bas, sur les côtés) Surface recommandée Rouleau : en haut : 20 mm, en bas : 5 mm, côté : 5 mm Feuille : en haut : 20 mm, en bas : 23 mm, côté : 5 mm Surface imprimable Rouleau : en haut : 3 mm, en bas : 3 mm, côté : 3 mm Rouleau (impression sans marges) : en haut : 0 mm, en bas : 0 mm,

Feuille : en haut : 3 mm, en bas : 23 mm, côté : 3 mm Largeur du support pour impression sans marges 515 mm (JIS B2), 1030 mm (JIS B0), 594 mm (ISO A1), 841 mm (ISO A0), 10”, 14”, 17”, 24”, 36”, 42”

OPTION

Enrouleur (iPF810 uniquement) TU-06 Panier mobile (iPF810 uniquement) BU-03 Porte-rouleau RH2-44 (tambour central 2 pouces avec tube de support 3 pouces et espace pour impression sans marges) Carte d’extension IEEE 1394 EB-05

CONSOMMABLES

Réservoir d’encre PFI-303 : BK, MBK, C, M, Y (330 ml) PFI-703 : BK, MBK, C, M, Y (700 ml) Tête d’impression PF-03 Cartouche d’entretien MC-09

Certaines images sont simulées afin d’améliorer la clarté de la reproduction. Toutes les données sont basées sur les méthodes de test standard de Canon. Cette brochure et la fiche technique du produit ont été élaborées avant la date de son lancement. Les spécifications finales sont sujettes à modification sans préavis. ™ et ® : tous les noms de sociétés et/ou de produits sont des marques de fabrique et/ou des marques déposées appartenants à leurs fabricants respectifs sur leurs marchés et/ou dans leurs pays.

Canon recommande l’utilisation des supports Canon pour obtenir les meilleurs résultats. Veuillez consulter la liste de compatibilité des supports (papier) pour connaître le type de papier/support recommandé.

iPF820 : 2 rouleaux, chargement et sortie à l’avant

levier de verrouillage du support)

iPF810 : commutable manuellement

90 g/m², Glossy Photo Quality Paper 190 g/m² / 240 g/m² / 300 g/m², Satin Photo Quality Paper 190 g/m² / 240 g/m² / 300 g/m², Photo Realistic Paper 210 g/m², Pearl Photo Paper 260 g/m², Matt Coated Paper 120 g/m² / 140 g/m² / 180 g/m², Opaque White Paper 120 g/m², High Resolution Self-adhesive Graphic Paper 140 g/m², High Resolution Barrier Paper 180 g/m², Glossy Proofing Paper 195 g/m², Semi-Glossy Proofing Paper 195 g/m² / 255 g/m²

17 x 22”, 22 x 34”, 28 x 40”, 34 x 44”,

30 x 42”, 36 x 48”,

12 x 16”, 16 x 20” (format photo US),

Feuille : 203 - 1118 mm

côté : 0 mm
