Brother MFC-8870DW Quick Setup Guide [de]

MFC-8870DW

Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden.
Bitte lesen Sie diese Installationsanleitung und führen Sie die folgenden Schritte wie be­schrieben aus, um das Gerät, die Software und die Treiber richtig zu installieren.

Installationsanleitung

Schritt 1

Inbetriebnahme des Gerätes

Schritt 2

Treiber und Software installieren

Installation abgeschlossen!

Bewahren Sie die Installationsanleitung, das Benutzerhandbuch und die mitgelieferte CD-ROM
griffbereit auf, damit Sie jederzeit schnell alle Informationen nutzen können.

Version A

1

Verwendete Symbole und Formatierungen

Warnung

Warnungen und Vorsichtsmaßnahmen
zur Vermeidung von Verletzungen.

Hinweis

Hinweise, wie auf eine bestimmte Situa­tion reagiert werden sollte, und hilfrei­che Tipps zur beschriebenen Funktion.

Vorsicht

Vorsichtsmaßnahmen, die beachtet
werden müssen, um Schäden am Gerät
oder an anderen Gegenständen zu ver­meiden.

Benutzerhandbuch, Software-

Handbuch oder Netzwerkhandbuch

Verweise auf das Benutzerhandbuch,
Software-Handbuch oder Netzwerk­handbuch.

Nicht möglich

Einstellungen, Geräte und Funktionen,
die nicht kompatibel mit Ihrem Gerät
sind und daher nicht verwendet werden
können.

Inhaltsverzeichnis

Allgemeines

Lieferumfang ............................................................................................................................................... 2

Funktionstastenfeld ..................................................................................................................................... 3

Schritt 1 –

Trommeleinheit einsetzen ........................................................................................................................... 4

Papier in die Papierkassette einlegen ......................................................................................................... 5

Funktionstasten-Beschriftung befestigen (nur Schweiz) ............................................................................. 6

Scanner-Verriegelung lösen ........................................................................................................................6

Strom- und Faxanschluss ...........................................................................................................................6

Land einstellen (nur Deutschland und Österreich) ...................................................................................... 8

Displaysprache wählen (nur Schweiz) ........................................................................................................8

Datum und Uhrzeit einstellen ......................................................................................................................8

Absenderkennung eingeben ....................................................................................................................... 9

Wahlverfahren (Ton/Puls) ......................................................................................................................... 10

Anschlussart .............................................................................................................................................. 10

Empfangsmodus wählen ...........................................................................................................................11

LCD-Kontrast einstellen ............................................................................................................................ 11

Schritt 2 –

Windows

USB-Anschluss
(Windows
Paralleler Anschluss
(Windows
Windows NT

Verkabelter Netzwerkanschluss
(Windows
Wireless-Installation für drahtlose Netzwerke
(Für Windows

im Infrastruktur-Modus) ............................................................................................................................. 26

Inbetriebnahme des Gerätes

Treiber und Software installieren

®

®

98/98SE/Me/2000 Professional/XP/XP Professional x64 Edition) ......................................... 14

®

98/98SE/Me/2000 Professional/XP/XP Professional x64 Edition) ......................................... 17

®

Workstation Version 4.0 (Paralleler Anschluss) ................................................................ 20

®

98/98SE/Me/NT/2000 Professional/XP/XP Professional x64 Edition) ................................... 22

®

98/98SE/NT/Me/2000 Professional/XP/XPProfessional x64 Edition

Macintosh

USB-Anschluss .........................................................................................................................................34

Mac OS
Mac OS

Verkabelter Netzwerkanschluss ................................................................................................................ 39

Mac OS
Mac OS

Wireless-Installation für drahtlose Netzwerke (nur für Mac OS

®

®

X 10.2.4 oder höher ............................................................................................................. 34

®

9.1 - 9.2 ................................................................................................................................ 37

®

X 10.2.4 oder höher ............................................................................................................. 39

®

9.1 - 9.2 ................................................................................................................................ 42

®

X 10. 2. 4 oder höher) .......................... 44

Für Netzwerkbenutzer

Installation von BRAdmin Professional für Windows® .............................................................................. 52

Einstellen von IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Professional (unter Windows
Konfigurationsprogramm BRAdmin Light (für Mac OS

Netzwerkeinstellungen auf drahtloses oder verkabeltes Netzwerk festlegen ........................................... 55

Netzwerkeinstellungen auf Werkseinstellung zurücksetzen ..................................................................... 55

®

X) .......................................................................54

Zubehör / Verbrauchsmaterial

Zubehör .....................................................................................................................................................56

Verbrauchsmaterialien .............................................................................................................................. 56

®

) . 53

1

Allgemeines

1

1

Der Lieferumfang kann in den verschiedenen Ländern unterschiedlich sein.
Bewahren Sie alle Verpackungsmaterialien auf, damit Sie das Gerät später für einen Transport wieder sorgfältig
verpacken können.

Lieferumfang

1
2

8
7

3
4

6

5

1 Vorlageneinzug (ADF)
2 Funktionstastenfeld
3 Papierausgabefach (Druckseite unten) mit ausklappba-

rer Papierstütze

5 Papierzufuhr
6 Netzschalter
7 Vorlagenglas-Abdeckung
8 Vorlagenstopper

4 Vordere Abdeckung

CD-ROMs

für Windows

und für Macintosh

®

®

Installationsanleitung

Benutzerhandbuch

Trommeleinheit mit Toner-

kassette

Für Deutschland
und Österreich

Funktionstasten-

Für die Schweiz

Netzkabel

Für Deutschland
und Österreich

Faxanschlusskabel

Für die Schweiz

Beschriftung (nur Schweiz)

Das Datenkabel ist kein standardmäßiges Zubehör. Kaufen Sie bitte das passende Datenkabel für die Anschluss­art, die Sie benutzen möchten (parallel, USB oder Netzwerk). Schließen Sie das Datenkabel noch NICHT an. Das
Datenkabel wird erst während der Software-Installation angeschlossen.

 USB-Kabel

Benutzen Sie nur ein geeignetes USB 2.0-Kabel, das nicht länger als zwei Meter ist. Schließen Sie das Gerät
nur an den USB-Anschluss Ihres Computers und nicht am USB-Anschluss einer Tastatur oder an einem pas­siven USB-Hub an.

 Paralleles Datenkabel

Benutzen Sie nur ein abgeschirmtes paralleles, IEEE 1284-kompatibles Datenkabel, das nicht länger als zwei
Meter ist.

 Netzwerkkabel

Verwenden Sie ein Netzwerkkabel für ein 10/100BASE-TX Fast Ethernet-Netzwerk (Straight-through Katego­rie 5 (oder höher), twisted pair).

2

Allgemeines

2

MFC-8870DW

Funktionstastenfeld

1 Zielwahltasten
2 Status-LED
3 LC-Display
4 Menü-Tasten
5Zifferntasten
6 Stopp-Taste

12 345

981011

6

7

7 Start-Taste
8 Kopiertasten
9 Betriebsarten-Tasten
10 Fax- und Telefontasten
11 Drucker-Tasten

Weitere Informationen erhalten Sie im Abschnitt „Tasten und ihre Funktionen“ in Kapitel 1 des Benutzer­handbuches.

Hinweis

Wenn Sie das Gerät transportieren, fassen Sie es an den Griffen unterhalb des Vorlagenglases an. Halten Sie es
NICHT am Gehäuseboden.

3

Schritt 1

1

1 Trommeleinheit einsetzen

Nicht möglich

Schließen Sie NICHT das Datenkabel an. Das
Kabel wird erst während der Software-Installa­tion angeschlossen.

1 Öffnen Sie die vordere Abdeckung, indem Sie

Inbetriebnahme des Gerätes

3 Schwenken Sie die Trommeleinheit vorsichtig

die Entriegelungstaste (1) drücken.

4 Setzen Sie die Trommeleinheit in das Gerät

einige Male seitlich hin und her, um den Toner
in der Kassette gleichmäßig zu verteilen.

ein.

(1)

2 Packen Sie die Trommeleinheit (inkl. Toner-

kassette) aus.

5 Schließen Sie die vordere Abdeckung.

4

Inbetriebnahme des Gerätes

2 Papier in die Papierkassette einlegen

1 Ziehen Sie die Papierkassette vollständig aus

dem Gerät heraus.

2 Stellen Sie die Papierführungen (1) entspre-

chend der Papiergröße ein. Halten Sie dazu
die beiden Teile der Papierführung gedrückt,
während Sie die Führung verschieben. Achten
Sie darauf, dass die Papierführungen einras­ten.

(1)

4 Legen Sie das Papier in die Papierkassette.

Achten Sie darauf, dass das Papier flach in der
Kassette liegt und die Markierung für die maxi­male Stapelhöhe (1) nicht überschreitet.

(1)

5 Schieben Sie die Papierkassette fest in das

Gerät ein und klappen Sie die Papierstütze am
Ausgabefach (1) aus, bevor Sie das Gerät be­nutzen.

3 Fächern Sie das Papier gut auf, um Pa-

pierstaus und Fehler beim Einzug zu vermei­den.

(1)

Ausführliche Informationen zum verwendba­ren Papier finden Sie unter „Verwendbares
Papier und Druckmedien“ in Kapitel 2 des
Benutzerhandbuches.

5

Schritt 1

Inbetriebnahme des Gerätes

3 Funktionstasten-

Beschriftung befestigen
(nur Schweiz)

1 Öffnen Sie die Vorlagenglas-Abdeckung.
2 Befestigen Sie die Funktionstasten-Beschrif-

tung für Ihre Sprache an dem Gerät.

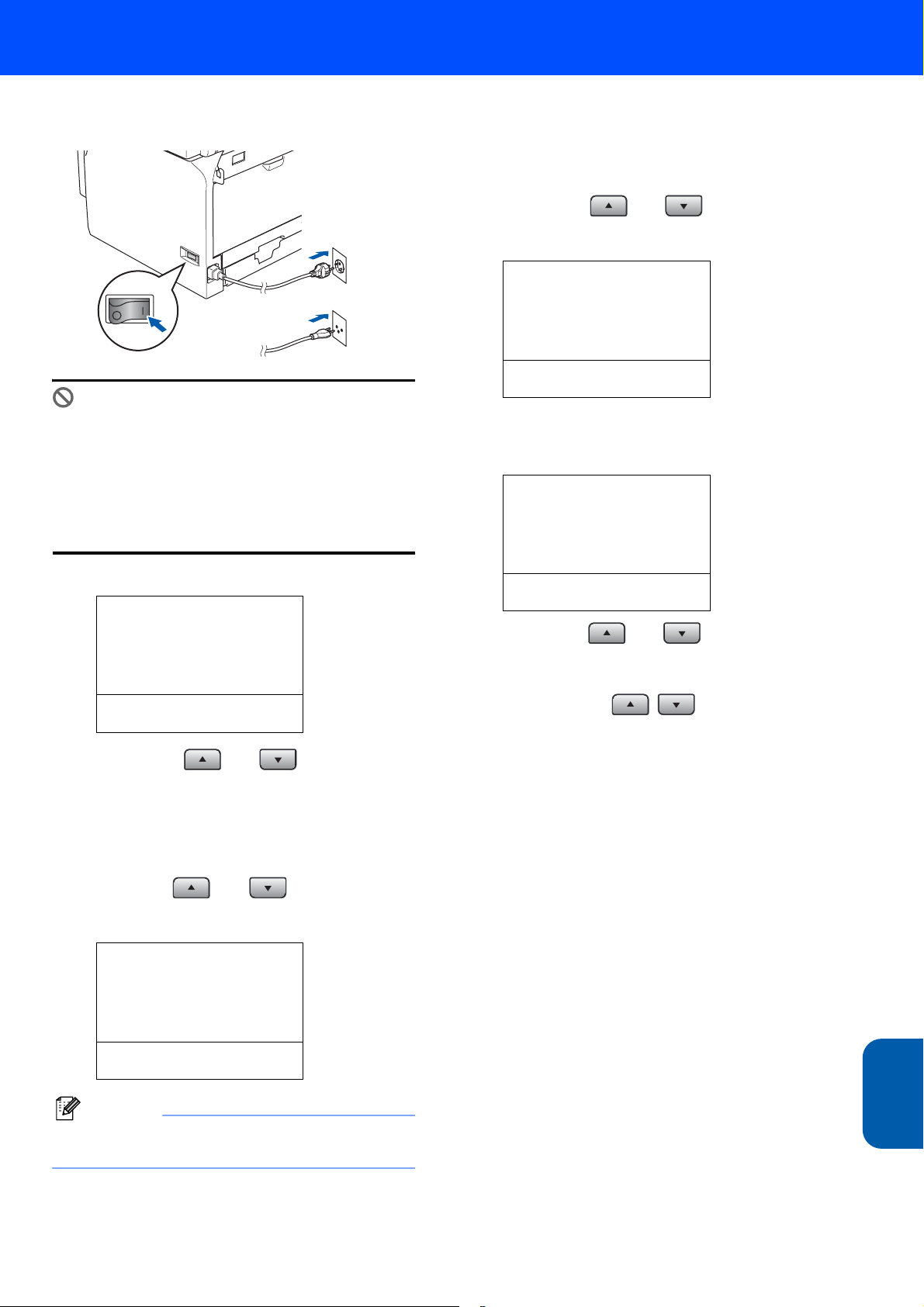

5 Strom- und Faxanschluss

1 Vergewissern Sie sich, dass der Netzschalter

des Gerätes ausgeschaltet ist. Schließen Sie
das Netzkabel am Gerät an.

2 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

Hinweis

Wenn die Funktionstasten-Beschriftung nicht rich­tig befestigt ist, funktionieren die Tasten nicht.

4 Scanner-Verriegelung lösen

1 Schieben Sie den Scanner-Verriegelungshe-

bel (1) in die gezeigte Richtung, um die Scan­ner-Verriegelung zu lösen.
(Der graue Scanner-Verriegelungshebel befin­det sich hinten links unter der Vorlagenglasab­deckung (2).)

(2)

(1)

Für Deutschland
und Österreich

Für die Schweiz

Hinweis

Falls im Display Scanner lösen angezeigt wird,
lösen Sie sofort die Scanner-Verriegelung und
drücken Sie dann Stopp (siehe „3. Scanner-Ver­riegelung lösen“).

6

Inbetriebnahme des Gerätes

3 Schließen Sie das Faxanschlusskabel an die

mit LINE beschriftete Buchse des Gerätes und
an die Telefonsteckdose an.

Für Deutschland
und Österreich

Hinweis

Wenn Sie an derselben Leitung auch ein externes
Telefon verwenden möchten, schließen Sie es wie
unten gezeigt an.

Für Deutschland
und Österreich

Für die Schweiz

Kupplungsstück

Serielle
Dose

Für die Schweiz

Warnung

• Das Gerät darf nur über einen geerdeten Netz­stecker angeschlossen werden.

• Das Gerät wird über den Netzanschluss geerdet.
Deshalb sollten Sie zum Schutz vor Spannungs­spitzen über die Telefonleitung zuerst die Strom­versorgung und dann den Faxanschluss
herstellen. Aus demselben Grund sollten Sie vor
dem Verstellen oder dem Transportieren des Ge­rätes stets zuerst den Faxanschluss lösen, bevor
Sie den Netzstecker ziehen.

Hinweis

Wenn Sie an derselben Leitung auch einen exter­nen Anrufbeantworter verwenden möchten,
schließen Sie diesen wie unten gezeigt an.

Für Deutschland
und Österreich

Für die Schweiz

Kupplungsstück

Serielle
Dose

Stellen Sie am Gerät den Empfangsmodus
TAD:Anrufbeantw. ein.
Weitere Informationen dazu finden Sie unter
„Externes Telefon und externer Anrufbeant­worter“ in Kapitel 7 des Benutzerhandbu­ches.

7

Schritt 1

Inbetriebnahme des Gerätes

6 Land einstellen (nur

Deutschland und Öster­reich)

Sie müssen das Land einstellen, damit das Gerät die
passenden Telekommunikationseinstellungen ver­wenden kann.

1 Vergewissern Sie sich, dass der Netzstecker

des Gerätes angeschlossen und das Gerät ein­geschaltet ist.

2 Drücken Sie oder , um das Land zu

wählen.

Set Country

aDeutschland
bÖsterreich

Select ab & OK

Drücken Sie OK, wenn Ihr Land angezeigt
wird.

3 Sie werden nun aufgefordert, die Einstellung

zu bestätigen.

Land einstellen
Deutschland

1.Ja

2.Nein

Ziffer eingeben

7 Displaysprache wählen

Sie können wählen, in welcher Sprache die Display­anzeigen erscheinen sollen.

(nur Schweiz)

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 0.
4 Wählen Sie mit oder die ge--

wünschte Sprache aus (Deutsch, Französisch
oder Englisch).
Drücken Sie OK.

5 Drücken Sie Stopp.

8 Datum und Uhrzeit einstellen

Datum und Uhrzeit werden im Display angezeigt und,
sofern die Absenderkennung programmiert ist, auch
auf jedes versendete Fax gedruckt.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 2.
4 Geben Sie mit den Zifferntasten die Jahreszahl

zweistellig ein und drücken Sie OK.

02.Datum/Uhrzeit

4 Wenn das richtige Land angezeigt wird, drü-

cken Sie 1, um mit Schritt 5 fortzufahren.
— Oder —
Drücken Sie 2, um zurück zu Schritt 2 zu ge­langen und das Land erneut zu wählen.

5 Nachdem das Display zwei Sekunden lang

Ausgeführt! gezeigt hat, erscheint Bitte
warten.

8

Jahr:2006

Eingabe, dann OK

(Zum Beispiel: 0, 6 für 2006)

5 Geben Sie den Monat zweistellig ein und drü-

cken Sie OK.

02.Datum/Uhrzeit
XX/XX/2006

Monat:03

Eingabe, dann OK

(Zum Beispiel: 0, 3 für März)

Inbetriebnahme des Gerätes

6 Geben Sie den Tag zweistellig ein und drücken

Sie OK.

02.Datum/Uhrzeit
XX/03/2006

Tag:25

Eingabe, dann OK

(Zum Beispiel: 2, 5)

7 Geben Sie die Uhrzeit im 24-Stunden-Format

ein und drücken Sie OK.

02.Datum/Uhrzeit
25/03/2006

Uhrzeit:15:25

Eingabe, dann OK

(Zum Beispiel: 1, 5, 2, 5 für 15:25 Uhr)

8 Drücken Sie Stopp.

Hinweis

Im Falle einer Fehleingabe, drücken Sie Stopp,
um zu Schritt 1 zurückzukehren.

9 Absenderkennung eingeben

Speichern Sie die Absenderkennung, d.h. die Ruf­nummer des Gerätes und Ihren Namen bzw. Firmen­namen, die am Anfang jeder gesendeten Seite
gedruckt wird.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 3.
4 Geben Sie die Faxnummer des Gerätes mit

den Zifferntasten ein (bis zu 20 Stellen) und
drücken Sie dann OK. Zur Eingabe des Plus­zeichens (“+” ) drücken Sie l. Um z. B. die
Landesvorwahl für Deutschland einzugeben
(“+49”), drücken Sie l, 4, 9.

03.Abs.-Kennung

5 Geben Sie Ihre Telefonnummer ein (bis zu 20

Stellen). Drücken Sie dann OK. (Falls Ihre Te­lefon- und Faxnummer identisch sind, geben
Sie zweimal dieselbe Nummer ein.)

03.Abs.-Kennung
Fax:+49XXXXXXXX

Tel:

Eingabe, dann OK

6 Geben Sie mit den Zifferntasten Ihren Namen

ein (bis zu 20 Zeichen). Drücken Sie dann OK.

03.Abs.-Kennung
Fax:+49XXXXXXXX
Tel:+49XXXXXXXX
Name:

Eingabe, dann OK

Hinweis

• Die folgende Tabelle zeigt, mit welchen Tasten die
Buchstaben eingegeben werden können.

• Um zweimal hintereinander den gleichen Buchsta­ben oder zwei auf derselben Taste liegende Buch­staben einzugeben (z.B. „LL“ oder „TU“), geben
Sie den ersten Buchstaben ein, drücken dann

und wählen den nächsten Buchstaben.

• Um Zeichen zu löschen, bewegen Sie den Cursor
mit der Taste unter das falsch geschriebene

Zeichen und drücken Sie dann Storno.

Taste 1-mal 2-mal 3-mal 4-mal

2 ABC2
3 DEF 3
4 GH I 4
5 JKL5
6 MNO 6
7 PQRS
8 TUV8
9 WXY Z

Weitere Informationen zur Texteingabe fin­den Sie in Anhang D des Benutzerhandbu­ches.

Fax:

Eingabe, dann OK

7 Drücken Sie Stopp.

9

Schritt 1

Inbetriebnahme des Gerätes

10 Wahlverfahren (Ton/Puls)

Werkseitig ist das modernere Tonwahlverfahren
(MFV) eingestellt. Falls in Ihrem Telefonnetz noch die
Pulswahl verwendet wird, müssen Sie hier die ent­sprechende Einstellung wählen.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 4.

4 Drücken Sie oder , um Pulswahl

oder Tonwahl zu wählen.
Drücken Sie OK.

5 Drücken Sie Stopp.

11 Anschlussart

Ihr Gerät ist werkseitig für die Installation an einem
Hauptanschluss eingestellt (Normal). Für den Be­trieb des Gerätes in einer Nebenstellenanlage oder
ISDN-Anlage ändern Sie die Einstellung entspre­chend.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 6.

4 Drücken Sie oder , um die ge-

wünschte Anschlussart zu wählen. Drücken
Sie OK.

06.Anschlussart
a Normal

ISDN

b Nebenstelle

a,b dann OK

5 Drücken Sie Stopp.

Hinweis

Nur Schweiz:
Wenn der Nebenstellenbetrieb eingeschaltet ist,

kann zur Amtsholung die Taste Telefon verwen­det werden. Sie können die Amtsholung auch mit
den Rufnummern speichern. Dazu drücken Sie
beim Speichern der Nummern (Menü, 2, 3, 1 oder
2, 3, 2) die Taste Telefon, bevor Sie die erste Zif­fer der Rufnummer eingeben. Es erscheint „!“ im
Display. Sie brauchen dann zur Amtsholung vor
dem Anwählen der gespeicherten Rufnummer
nicht mehr die Taste Telefon zu drücken. (Siehe
„Rufnummern speichern“ in Kapitel 8 des Benut­zerhandbuches.) Rufnummern, die mit Amtsho­lung gespeichert sind, lassen sich nur verwenden,
wenn als Anschlussart Nebenstelle eingestellt ist.

10

12 Empfangsmodus wählen

Es kann zwischen vier verschiedenen Empfangsmodi
gewählt werden: Nur Fax, Fax/Tel, Manuell und
TAD:Anrufbeantw..
Wählen Sie mit Hilfe der Tabelle den für Sie passen­den Empfangsmodus.

Ist ein externes Telefon oder ein Anrufbeantworter an der-
selben Leitung wie das Gerät angeschlossen?

Ja

Möchten Sie Nachrichten vom
externen Anrufbeantworter
aufzeichnen lassen?

Nein

Soll das Gerät alle Anrufe (Fax/Tele­fon) automatisch annehmen?

Ja

Möchten Sie das Gerät nur
für den Faxempfang verwen­den?

Ja

Nein

Nein

Ja

Nein

Nur Fax

Das Gerät beantwortet
automatisch jeden Anruf
und schaltet zum Fax­empfang um.

Fax/Tel

Das Gerät nimmt alle
Anrufe an, empfängt
Faxe automatisch und
ruft Sie bei einem Tele­fonanruf ans Telefon
(Doppelklingeln).

Manuell

Sie müssen alle Anrufe
mit dem externen Tele­fon annehmen.

TAD:Anrufbeantw.

Der externe Anrufbeant­worter nimmt alle Anrufe
an und zeichnet Nach­richten auf, das Gerät
druckt die ankommen­den Faxe aus.

Siehe 4. Strom- und Fax-
anschluss auf Seite 6.

Inbetriebnahme des Gerätes

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 1.

4 Drücken Sie oder , um den ge-

wünschten Empfangsmodus zu wählen.
Drücken Sie OK.

5 Drücken Sie Stopp.

Weitere Informationen dazu finden Sie unter

13 LCD-Kontrast einstellen

Sie können den LCD-Kontrast verändern, um die Zei­chen im Display dunkler oder heller anzeigen zu las­sen.

1 Drücken Sie Menü.
2 Drücken Sie 1.
3 Drücken Sie 8.
4 Drücken Sie , um den Kontrast zu erhö-

5 Drücken Sie Stopp.

„Empfangen“ in Kapitel 6 und unter „An­schlusseinstellungen und externe Geräte“ in
Kapitel 7 im Benutzerhandbuch.

hen.

— Oder —

Drücken Sie , um den Kontrast zu verrin­gern.
Drücken Sie OK.

Gehen Sie jetzt zu

Mitgelieferte CD-ROM (MFL-Pro Suite) auf der
nächsten Seite, um Treiber und Software zu in­stallieren.

11

Mitgelieferte CD-ROM (MFL-Pro Suite)

1

Mitgelieferte CD-ROM (MFL-Pro Suite)

Windows

®

MFL-Pro Suite installieren

Zur Installation der MFL-Pro Suite und der Multi­funktionstreiber.

Andere Treiber/Programme installieren

Zur Installation zusätzlicher MFL-Pro Suite Dienstpro­gramme.

Dokumentationen

Benutzerhandbuch und weitere Dokumentationen im
PDF-Format (inklusive Anwendung zum Lesen). Das
Benutzerhandbuch auf der CD-ROM enthält auch das
Software-Handbuch und das Netzwerkhandbuch.
Darin sind die Funktionen zur Verwendung des Gerä­tes mit einem Computer beschrieben (z.B. das Dru­cken und Scannen).

Online-Registrierung

Zur einfachen und schnellen Registrierung des Gerätes
auf der Brother Website (Internetzugang erforderlich).

Brother Solutions Center

Zum Aufrufen der Brother Solutions Center-Website,
die Ihnen Informationen über Ihr Brother-Gerät wie
FAQs, Benutzerhandbücher, aktuelle Treiber und
Tipps zur Verwendung des Gerätes bietet.

MFL-Pro Suite reparieren

(nur mit USB- oder parallelem Anschluss)

Zum automatischen Reparieren und Neuinstallieren
der MFL-Pro Suite, falls die Installation nicht erfolg­reich durchgeführt wurde.

Hinweis

Die MFL-Pro Suite enthält Drucker- und Scanner­treiber, das Brother ControlCenter2, die Anwen-

dungen ScanSoft
nung sowie True-Type
PaperPort

®

®

PaperPort® SE mit Texterken-

®

-Schriften.

SE ist ein Dokumenten-Management­Programm, das Sie zur Ansicht der eingescannten
Dokumente und Bilder verwenden können.

12

Macintosh

®

Start Here OS 9.1-9.2

Zur Installation der Drucker- und Scannertreiber sowie

®

des Presto!

PageManager® für Mac OS® 9.1 - 9.2.

Start Here OSX

Zur Installation der MFL-Pro Suite, die Drucker- und
Scannertreiber sowie das Brother ControlCenter2 für

Mac OS
Presto!

®

10.2.4 oder höher enthält. Sie können auch

®

PageManager® installieren, mit dem die
Scan-to-Text-Funktion des Brother ControlCenter2
verwendet und Fotos sowie Dokumente einfach ein­gescannt und verwaltet werden können.

Readme.html

Hier finden Sie wichtige Informationen und Tipps zur
Problemlösung.

Documentation

Benutzerhandbuch und weitere Dokumentationen im
PDF-Format. Das Benutzerhandbuch auf der CD­ROM enthält auch das Software-Handbuch und das
Netzwerkhandbuch. Darin sind Funktionen zur Ver­wendung des Gerätes mit einem Computer beschrie­ben (z.B. das Drucken und Scannen).

Brother Solutions Center

Die Brother Solutions Center-Website bietet Ihnen Infor­mationen über Ihr Brother Gerät, wie FAQs, Benutzer­handbücher, aktuelle Treiber und Tipps zur
Verwendung des Gerätes (Internetzugang erforderlich).

On-Line Registration

Zur einfachen und schnellen Registrierung des Gerätes
auf der Brother Website (Internetzugang erforderlich)

Utilities

Zur Verwendung zusätzlicher Dienstprogramme.

.

Schritt 2

Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss.
Die aktuellsten Treiber und Handbücher sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie unter www.brother.de
www.brother.ch

oder im Brother Solutions Center, das Sie direkt aus dem Treiber oder über http://solutions.brother.com aufrufen

Treiber und Software installieren

,

Windows

USB-Anschluss
(Windows

Paralleler Anschluss
(Windows

Windows NT

(Paralleler Anschluss) .................................................................................................... 20

Verkabelter Netzwerkanschluss
(Windows

®

®

98/98SE/Me/2000 Professional/XP/XP Professional x64 Edition)........... 14

®

98/98SE/Me/2000 Professional/XP/XP Professional x64 Edition)........... 17

®

Workstation Version 4.0

®

98/98SE/Me/NT/2000 Professional/XP/XP Professional x64 Edition) ..... 22

Wireless-Installation für drahtlose Netzwerke (Windows

Professional/XP/XP Professional x64 Edition im Infrastruktur-Modus) .....................26

Macintosh

USB-Anschluss............................................................................................................... 34

Verkabelter Netzwerkanschluss ................................................................................... 39

Wireless-Installation für drahtlose Netzwerke (nur Mac OS® X 10.2.4 oder höher) . 44

®

98/98SE/NT/Me/2000

Zur Verwendung anderer Methoden der WLAN-Installation finden Sie detaillierte Informationen
im Netzwerkhandbuch auf der CD-ROM.

®

 Mac OS® X 10.2.4 oder höher ............................................................................................................. 34

 Mac OS

 Mac OS® X 10.2.4 oder höher ............................................................................................................. 39

 Mac OS

Zur Verwendung anderer Methoden der WLAN-Installation finden Sie detaillierte Informationen
im Netzwerkhandbuch auf der CD-ROM.

®

9.1 - 9.2 ................................................................................................................................. 37

®

9.1 - 9.2 ................................................................................................................................. 42

13

Schritt 2

1

1

®

Treiber und Software installieren

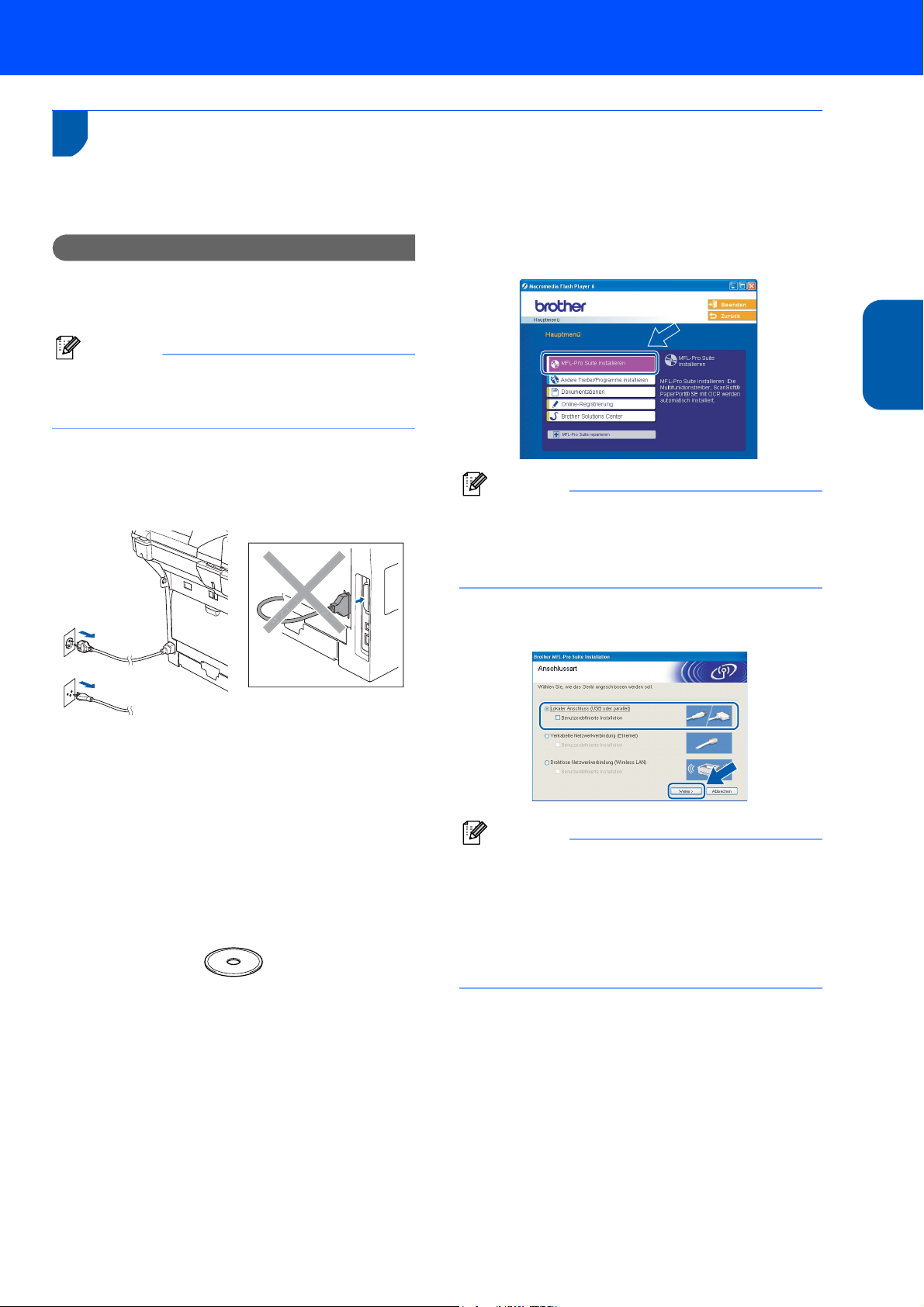

USB-Anschluss
(Windows

XP Professional x64 Edition)

®

98/98SE/Me/2000 Professional/XP/

Windows

®

USB

Windows

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

4 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

Hinweis

Schließen Sie am Computer alle Anwendungen,
bevor Sie die Installation der MFL-Pro Suite star­ten.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Datenkabel
ab, falls Sie es zuvor schon angeschlossen ha­ben.

Für Deutschland
und Österreich

Für die Schweiz

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

Datei setup.exe im Hauptverzeichnis der Brother
CD-ROM.

®

Explorer auf die

5 Wählen Sie Lokaler Anschluss und klicken

Sie auf Weiter. Die Installation wird fortgesetzt.

2 Schalten Sie den Computer ein. (Unter Win-

®

dows

2000 Professional/XP/XP Professional
x64 Edition müssen Sie sich mit Administrator­rechten anmelden.)

3 Legen Sie die mitgelieferte CD-ROM für Win-

®

dows

in das CD-ROM-Laufwerk Ihres Com­puters. Wenn das Dialogfeld zur Auswahl des
Modells erscheint, wählen Sie Ihr Modell.
Wenn das Dialogfeld zur Auswahl der Sprache
erscheint, wählen Sie Deutsch.

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen den Anweisungen auf dem
Bildschirm. Wenn das Dialogfeld Komponenten
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BR-Script-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

14

Treiber und Software installieren

Windows

®

6 Lesen Sie die Lizenzvereinbarung für Scan-

®

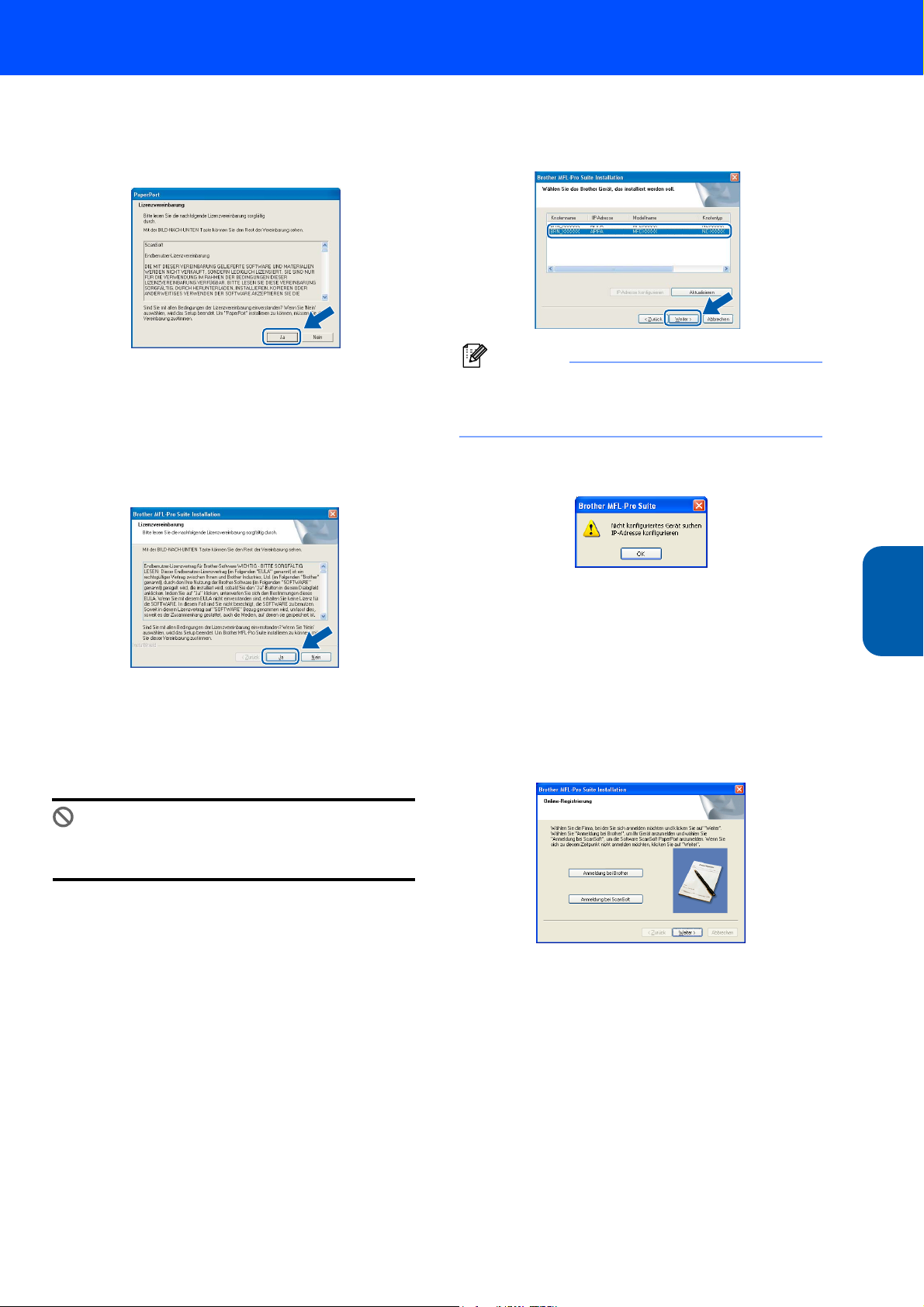

Soft

PaperPort® SE sorgfältig durch und kli-

cken Sie auf Ja, wenn Sie diese Vereinbarung
akzeptieren.

Die Installation von PaperPort® SE wird nun
automatisch gestartet. Danach beginnt die In­stallation der MFL-Pro Suite.

7 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, lesen Sie diese sorg­fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

Nicht möglich

Schließen Sie das Gerät nicht am USB-An­schluss einer Tastatur oder an einem passiven
USB-Hub an. Brother empfiehlt, das Gerät di­rekt an den USB-Anschluss des Computers
anzuschließen.

9 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

®

USB

Windows

8 Wenn der folgende Bildschirm erscheint,

schließen Sie das USB-Kabel zuerst am Com­puter und dann am Gerät an.

(Windows

(Windows® 98/98SE/Me/2000)

®

XP/XP Professional x64 Edition)

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

10 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

15

Schritt 2

11 Wenn der folgende Bildschirm erscheint, kli-

®

USB

Windows

Treiber und Software installieren

cken Sie auf Fertig stellen, um den Computer
neu zu starten. (Unter Windows
sional/XP/XP Professional x64 Edition müssen
Sie sich mit Administratorrechten anmelden.)

Hinweis

Nach dem Neustart wird automatisch ein Pro­gramm zur Installationsprüfung gestartet. Falls
die Installation nicht richtig erfolgte, wird das Prüf­ergebnis in einem Fenster angezeigt. Folgen Sie
in diesem Fall den Anweisungen auf dem Bild­schirm oder lesen Sie die Online-Hilfe und die
FAQs (häufig gestellte Fragen), die Sie im Start-
Menü unter Alle Programme (Programme),
Brother, MFL-Pro Suite MFC-XXXX finden
(XXXX steht für den Namen Ihres Modells).

®

2000 Profes-

Windows

®

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber) ist nun installiert und
die Installation ist abgeschlossen.

16

Treiber und Software installieren

Windows

®

2

Paralleler Anschluss
(Windows

®

98/98SE/Me/2000 Professional/XP/

XP Professional x64 Edition)

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

Hinweis

Schließen Sie am Computer alle Anwendun­gen, bevor Sie die Installation der MFL-Pro Sui­te starten.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Datenkabel
ab, falls Sie es zuvor schon angeschlossen ha­ben.

Für Deutschland
und Österreich

4 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

Datei setup.exe im Hauptverzeichnis der Brother
CD-ROM.

®

Explorer auf die

5 Wählen Sie Lokaler Anschluss und klicken

Sie auf Weiter. Die Installation wird fortgesetzt.

®

Parallel

Windows

Für die Schweiz

2 Schalten Sie den Computer ein. (Unter Win-

®

dows

2000 Professional/XP/XP Professional
x64 Edition müssen Sie sich mit Administrator­rechten anmelden.)

3 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk Ihres Computers. Wenn
das Dialogfeld zur Auswahl des Modells er­scheint, wählen Sie Ihr Modell. Wenn das Dia­logfeld zur Auswahl der Sprache erscheint,
wählen Sie Deutsch.

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen den Anweisungen auf dem
Bildschirm. Wenn das Dialogfeld Komponenten
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BR-Script-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

17

Schritt 2

Treiber und Software installieren

Windows

®

6 Lesen Sie die Lizenzvereinbarung für Scan-

®

Soft

PaperPort® SE sorgfältig durch und kli-

cken Sie auf Ja, wenn Sie diese Vereinbarung
akzeptieren.

Nicht möglich

Schließen Sie NICHT den Netzstecker an, be­vor das parallele Datenkabel angeschlossen
ist. Ansonsten könnte Ihr Gerät beschädigt
werden.

®

Parallel

Windows

Die Installation von PaperPort® SE wird nun
automatisch gestartet. Danach beginnt die In­stallation der MFL-Pro Suite.

7 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, lesen Sie diese sorg­fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

Hinweis

Brother empfiehlt, das Gerät direkt an den Compu­ter anzuschließen.

9 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

8 Wenn der folgende Bildschirm erscheint,

schließen Sie das parallele Kabel zuerst am
Computer und dann am Gerät an.

(Windows

(Windows® 98/98SE/Me/2000)

®

XP/XP Professional x64 Edition)

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

10 Unter Windows

nal klicken Sie nun auf Weiter.
Unter Windows

Edition startet die Installation der Brother-Trei­ber automatisch. Die einzelnen Installations­bildschirme erscheinen nacheinander.

®

98/98SE/Me/2000 Professio-

®

XP/XP Professional x64

18

Treiber und Software installieren

11 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

Windows

®

®

12 Wenn der folgende Bildschirm erscheint, kli-

cken Sie auf Fertig stellen. Warten Sie dann,
bis der Computer Windows neu gestartet hat
und die Installation fortsetzt.

13 Nach dem Neustart beginnt automatisch die In-

stallation der Brother-Treiber. Folgen Sie den
Anweisungen auf dem Bildschirm. (Unter Win-

®

dows

2000 Professional/XP/XP Professional
x64 Edition müssen Sie sich mit Administrator­rechten anmelden.)

Hinweis

Nach dem Neustart wird automatisch ein Pro­gramm zur Installationsprüfung gestartet. Falls
die Installation nicht richtig erfolgte, wird das Prüf­ergebnis in einem Fenster angezeigt. Folgen Sie
in diesem Fall den Anweisungen auf dem Bild­schirm oder lesen Sie die Online-Hilfe und die
FAQs (häufig gestellte Fragen), die Sie im Start-
Menü unter Alle Programme (Programme),
Brother, MFL-Pro Suite MFC-XXXX finden
(XXXX steht für den Namen Ihres Modells).

Parallel

Windows

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber) ist nun installiert und
die Installation ist abgeschlossen.

19

Schritt 2

Treiber und Software installieren

Windows

®

3

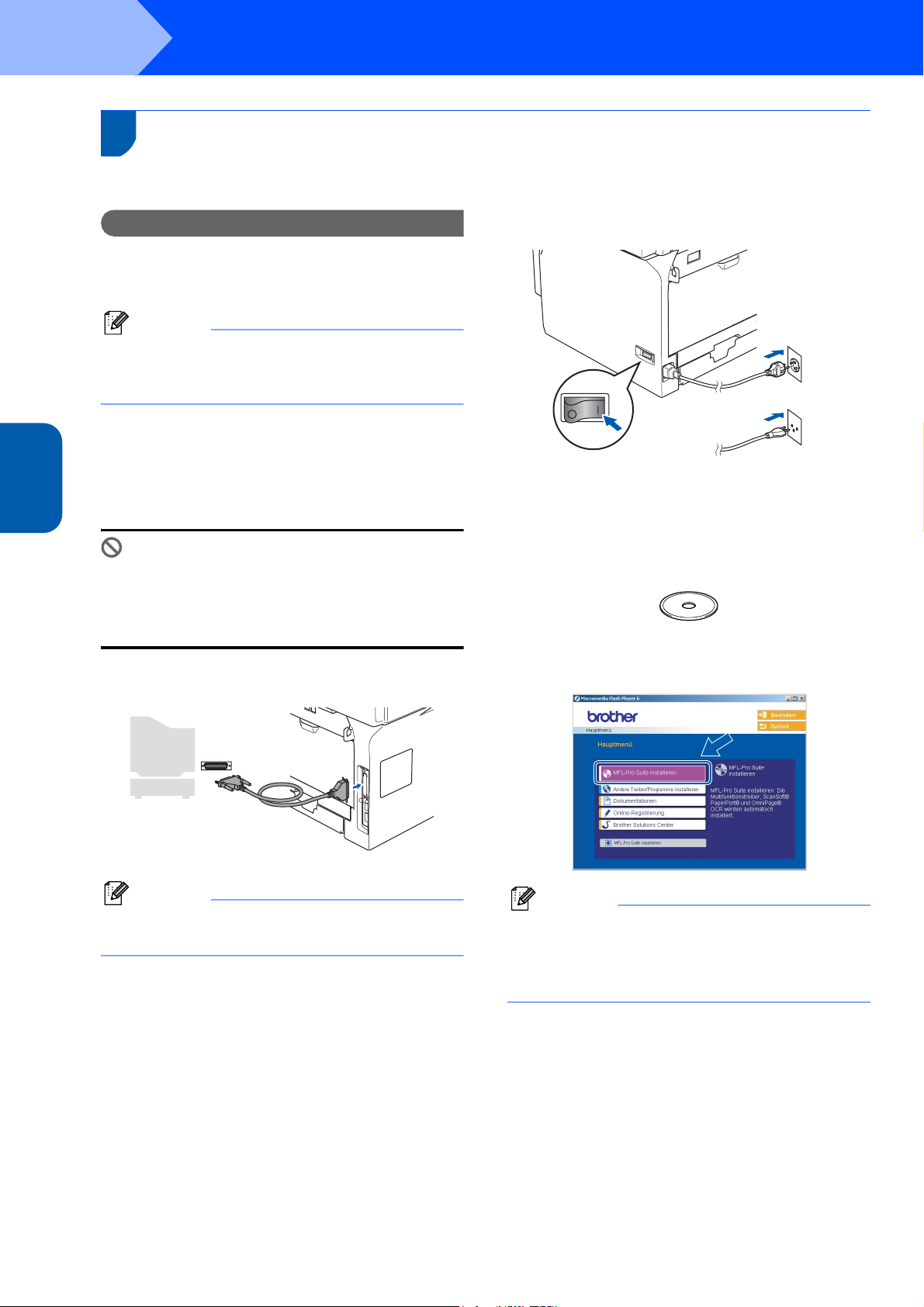

Windows NT® Workstation Version 4.0 (Paralleler Anschluss)

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

Hinweis

Schließen Sie am Computer alle Anwendun­gen, bevor Sie die Installation der MFL-Pro Sui­te starten.

4 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

1 Schalten Sie das Gerät aus und ziehen Sie den

Netzstecker aus der Steckdose.

®

NT

Parallel

Windows

2 Schalten Sie den Computer ein. (Sie müssen

sich mit Administratorrechten anmelden.)

Nicht möglich

Schließen Sie NICHT den Netzstecker an, be­vor das parallele Datenkabel angeschlossen
ist. Ansonsten könnte Ihr Gerät beschädigt
werden.

3 Schließen Sie das parallele Datenkabel zuerst

am Computer und dann am Gerät an.

5 Legen Sie die mitgelieferte CD-ROM für Win-

®

dows

in das CD-ROM-Laufwerk Ihres Com­puters. Wenn das Dialogfeld zur Auswahl des
Modells erscheint, wählen Sie Ihr Modell.
Wenn das Dialogfeld zur Auswahl der Sprache
erscheint, wählen Sie Deutsch.

6 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

20

Hinweis

Brother empfiehlt, das Gerät direkt an den Compu­ter anzuschließen.

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

Datei setup.exe im Hauptverzeichnis der Brother
CD-ROM.

®

Explorer auf die

Treiber und Software installieren

Windows

®

7 Wählen Sie Lokaler Anschluss und klicken

Sie auf Weiter. Die Installation wird fortgesetzt.

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen den Anweisungen auf dem
Bildschirm. Wenn das Dialogfeld Komponenten
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BRScript-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

8 Lesen Sie die Lizenzvereinbarung für Scan-

®

Soft

PaperPort® SE sorgfältig durch und kli-

cken Sie auf Ja, wenn Sie diese Vereinbarung
akzeptieren.

10 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

11 Wenn der folgende Bildschirm erscheint, kli-

cken Sie auf Fertig stellen und warten Sie, bis
Windows
fortgesetzt wird. (Sie müssen sich mit Adminis­tratorrechten anmelden.)

®

neu gestartet und die Installation

®

NT

Parallel

Windows

Die Installation von PaperPort® SE wird nun
automatisch gestartet. Danach beginnt die In­stallation der MFL-Pro Suite.

9 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, lesen Sie diese sorg­fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

Hinweis

Nach dem Neustart wird automatisch ein Pro­gramm zur Installationsprüfung gestartet. Falls
die Installation nicht richtig erfolgte, wird das Prüf­ergebnis in einem Fenster angezeigt. Folgen Sie
in diesem Fall den Anweisungen auf dem Bild­schirm oder lesen Sie die Online-Hilfe und die
FAQs (häufig gestellte Fragen), die Sie im Start-
Menü unter Programme, Brother, MFL-Pro Sui-
te MFC-XXXX finden (XXXX steht für den Namen
Ihres Modells).

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber) ist nun installiert und
die Installation ist abgeschlossen.

21

Schritt 2

Treiber und Software installieren

Windows

®

4

Verkabelter Netzwerkanschluss
(Windows

®

98/98SE/Me/NT/2000 Professional/XP/

XP Professional x64 Edition)

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

1 Schalten Sie das Gerät aus und ziehen Sie den

Netzstecker aus der Steckdose.

2 Schließen Sie das Netzwerkkabel zuerst an

das Gerät und dann in Ihrem Netzwerk an.

®

5 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk Ihres Computers. Wenn
das Dialogfeld zur Auswahl des Modells er­scheint, wählen Sie Ihr Modell. Wenn das Dia­logfeld zur Auswahl der Sprache erscheint,
wählen Sie Deutsch.

6 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

Netzwerk

Windows

(verkabelt)

3 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

Datei setup.exe im Hauptverzeichnis der Brother
CD-ROM.

®

Explorer auf die

7 Wählen Sie Verkabelte Netzwerkverbindung

(Ethernet) und klicken Sie auf Weiter.

Für die Schweiz

4 Schalten Sie den Computer ein. (Unter Win-

®

dows

2000 Professional/XP/XP Professional
x64 Edi-tion/Windows NT
mit Administratorrechten anmelden.) Schlie­ßen Sie alle Anwendungen, bevor Sie die In­stallation der MFL-Pro Suite starten.

®

4.0 müssen Sie sich

Hinweis

Wenn Sie eine Firewall verwenden, müssen Sie
diese vor Beginn der Installation deaktivieren. Ver­gewissern Sie sich nach der Installation, dass Sie
drucken können, und starten Sie dann die Fire­wall-Software neu.

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen den Anweisungen auf dem
Bildschirm. Wenn das Dialogfeld Komponenten
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BRScript-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

22

Treiber und Software installieren

Windows

®

8 Lesen Sie die Lizenzvereinbarung für Scan-

®

Soft

PaperPort® SE sorgfältig durch und kli-

cken Sie auf Ja, wenn Sie diese Vereinbarung
akzeptieren.

Die Installation von PaperPort® SE wird nun
automatisch gestartet. Danach beginnt die In­stallation der MFL-Pro Suite.

9 Wenn die Lizenzvereinbarung für die Brother

MFL

-Pro Suite erscheint, lesen Sie diese sorg-

fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

11 Wenn Ihr Gerät bereits für das Netzwerk konfi-

guriert ist, wählen Sie es in der Liste aus und
klicken Sie auf Weiter.

Hinweis

Wenn nur ein Gerät dieses Brother-Modells im
Netzwerk angeschlossen ist, wird es automatisch
ausgewählt und dieses Fenster erscheint nicht.

12 Falls Ihr Gerät noch nicht für das Netzwerk

konfiguriert ist, erscheint die Meldung:

10 Die Installation der Brother-Treiber startet au-

tomatisch. Die einzelnen Installationsbildschir­me erscheinen nacheinander. Warten Sie ein

wenig, es kann einige Sekunden dauern, bis
alle Bildschirme angezeigt wurden.

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

Klicken Sie auf OK.
Das Dialogfeld zum Konfigurieren der IP­Adresse erscheint. Folgen Sie den Anweisun­gen auf dem Bildschirm und geben Sie eine für
Ihr Netzwerk geeignete IP-Adresse für Ihr Ge­rät ein.

13 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

®

Netzwerk

Windows

(verkabelt)

23

Schritt 2

Treiber und Software installieren

Windows

®

14 Wenn der folgende Bildschirm erscheint, kli-

cken Sie auf Fertig stellen, um den Computer
neu zu starten.

(Unter Windows

®

2000 Professional/XP/XP

2 Klicken Sie in der Registerkarte Erweitert auf

Einstellungen.

Professional x64 Edition müssen Sie sich mit
Administratorrechten anmelden.)

3 Klicken Sie auf Hinzufügen.
4 Geben Sie die folgenden Informationen ein, um

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber für das Netzwerk) ist
nun installiert und die Installation ist ab­geschlossen.

die Portnummer 54925 zum Scannen im Netz­werk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother Scanner“ (ohne Anführungszei­chen), ein.

Hinweis

®

Netzwerk

Windows

(verkabelt)

• Nach dem Neustart wird automatisch ein Pro­gramm zur Installationsprüfung gestartet. Falls
die Installation nicht richtig erfolgte, wird das Prüf­ergebnis in einem Fenster angezeigt. Folgen Sie
in diesem Fall den Anweisungen auf dem Bild­schirm oder lesen Sie die Online-Hilfe und die
FAQs (häufig gestellte Fragen), die Sie im Start-
Menü unter Alle Programme (Programme),
Brother, MFL-Pro Suite MFC-XXXX finden
(XXXX steht für den Namen Ihres Modells).

• Vergewissern Sie sich nach der Installation, dass

2) Geben Sie in das Feld Name oder IP-
Adresse ... „Localhost“ (ohne Anführungs­zeichen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „54925“ (ohne An­führungszeichen) ein.

4) Geben Sie in das Feld Interne Portnum-
mer für diesen Dienst „54925“ (ohne An­führungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

Sie drucken können, und starten Sie dann die
Firewall-Software neu.

• Firewall-Einstellungen am PC verhindern eventu­ell das Zustandekommen der erforderlichen Netz­werkverbindung zum Scannen und zur Verwen­dung der PC-Fax-Funktion im Netzwerk. Lesen
Sie die folgenden Anweisungen zum Konfigurie­ren der Windows-Firewall. Wenn Sie eine Perso­nal-Firewall-Software verwenden, lesen Sie das

1

2

3

4

5

Handbuch dieser Software oder wenden Sie sich
an den Hersteller der Software.
1 Wählen Sie im Start-Menü Systemsteuerung

und dann Windows Firewall.
Vergewissern Sie sich, dass in der Register­karte Allgemein die Firewall aktiviert ist.

5 Klicken Sie auf Hinzufügen.
6 Geben Sie die folgenden Informationen ein, um

die Portnummer 54926 für den PC-Faxemp­fang im Netzwerk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother PC-Fax“ (ohne Anführungszei­chen), ein.

2) Geben Sie in das Feld Name oder IP-
Adresse ... „Localhost“ (ohne Anführungs­zeichen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „54926“ (ohne An­führungszeichen) ein.

24

Treiber und Software installieren

4) Geben Sie in das Feld Interne Portnum­mer für diesen Dienst „54926“ (ohne An-

führungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

7 Wenn weiterhin Probleme im Netzwerk auftre-

ten, klicken Sie erneut auf Hinzufügen.

8 Geben Sie die folgenden Informationen ein, um

die Portnummer 137 zum Scannen und für den
PC-Faxempfang im Netzwerk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother PC-Faxempfang“ (ohne Anfüh­rungszeichen), ein.

2) Geben Sie in das Feld Name oder IP-
Adresse „Localhost“ (ohne Anführungszei­chen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „137“ (ohne Anfüh­rungszeichen) ein.

4) Geben Sie in das Feld Interne Portnum-
mer für diesen Dienst „137“ (ohne Anfüh­rungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

Windows

®

®

Netzwerk

Windows

(verkabelt)

Hinweis

• Für die Netzwerk-Installation kann die Option
MFL-Pro Suite reparieren im Hauptmenü der
CD-ROM nicht verwendet werden.

• Scannen, Remote Setup und PC-Faxempfang im
Netzwerk werden unter Windows NT

nicht unterstützt.

• Zur Konfiguration der erweiterten Netzwerkfunkti­onen, wie LDAP, Scan to FTP und Fax to Server,
lesen Sie das Software-Handbuch und das Netz­werkhandbuch auf der CD-ROM.

®

WS 4.0.

25

Schritt 2

Treiber und Software installieren

Windows

®

5

Wireless-Installation für drahtlose Netzwerke
(Für Windows

®

98/98SE/NT/Me/2000 Professional/XP/XP Profes-

sional x64 Edition im Infrastruktur-Modus)

Gerät mit dem SecureEasySetup™-Programm für ein Wireless-Netzwerk
konfigurieren

Einfacher als die manuelle Konfiguration ist es, das
Wireless-Netzwerk mit der SecureEasySetup
ware einzurichten. Durch Drücken der entsprechenden
Taste am Wireless-Router oder Access Point können
Sie sowohl das Wireless-Netzwerk einrichten als auch
die Sicherheitseinstellungen vornehmen. Ihr Router
oder Access Point muss dazu das SecureEasySetup
unterstützen. Informationen dazu finden Sie im Benut­zerhandbuch Ihres WLAN-Routers oder Access Points.
Wenn Ihr Router oder Access Point kein SecureEasy­Setup™ unterstützt, lesen Sie die Installationsanwei­sungen auf der nächsten Seite.

®

™

-Soft-

™

Hinweis

Netzwerk

(wireless)

Windows

Router oder Access Points, die SecureEasySe­tup™ unterstützen, tragen das unten abgebildete
SecureEasySetup™-Symbol.

1 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können:
Drücken Sie dazu am Gerät Menü, 6, 2, 4 (oder
Menü, 6, 0, 1). Drücken Sie zur Bestätigung 1.
Das Gerät startet nun automatisch neu.

2 Stellen Sie Ihr Brother-Gerät in die Nähe des

SecureEasySetup™-Routers oder -Access
Points (weniger als 5m entfernt).

26

3 Drücken Sie die SecureEasySetup™-Taste an

Ihrem Wireless-Router oder Access Point. Le­sen Sie das Benutzerhandbuch Ihres WLAN­Routers oder Access Points für weitere Infor­mationen.

4 Drücken Sie Menü, 6, 2, 2, 2 am Funktionstas-

tenfeld des

22.WLAN-Setup
WLAN aktiv?

a Ein
b Aus

a,b dann OK

Drücken Sie oder , um Ein zu wäh­len, und drücken Sie dann OK. Der LAN-An­schluss (verkabelt) wird durch diese Einstel­lung inaktiv.

Brother-

Gerätes.

Treiber und Software installieren

5 Während des SecureEasySetup™ wird der

Status der WLAN-Verbindung angezeigt:

Verbinde WLAN, Verbunden oder Ver­bind.-Fehler.
Verbinde WLAN wird angezeigt, wenn der

MFC-Server versucht, eine Verbindung zu Ih­rem Router oder Access-Point herzustellen.
Warten Sie, bis entweder Verbunden oder

Verbind.-Fehler angezeigt wird.
Verbunden wird angezeigt, wenn der MFC-

Server erfolgreich eine Verbindung zu Ihrem
Router oder Access-Point hergestellt hat. Sie
können Ihr Gerät nun in einem Wireless-Netz­werk verwenden.

Verbind.-Fehler

MFC-Server
Ihrem Router oder Access-Point hergestellt hat.
Versuchen Sie es noch einmal ab Schritt
Wenn dieselbe Meldung wieder erscheint, setzen
Sie den MFC-Server auf die Werkseinstellungen
zurück und versuchen es dann noch einmal.
(Siehe
stellung zurücksetzen auf Seite 55

keine erfolgreiche Verbindung zu

Netzwerkeinstellungen auf Werksein-

wird angezeigt, wenn der

2

.

.)

Windows

®

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 auf Seite 30 fort.

®

Netzwerk

(wireless)

Windows

27

Schritt 2

Wireless-Einrichtung über das LAN-Menü am Funktionstastenfeld
des Gerätes

Wichtig

Das hier beschriebene Verfahren installiert Ihr
Brother-Gerät in einer für den Heimbereich und für
kleinere Büros typischen Wireless-Netzwerk­umgebung im Infrastruktur-Modus mit einem WLAN­Router oder Access Point, der DHCP zur Vergabe der
IP-Adressen verwendet.
Wenn Sie Ihr Gerät in einer anderen Wireless-Umge­bung betreiben wollen, finden Sie detaillierte Informa­tionen im Netzwerkhandbuch auf der CD-ROM.
Sie können dieses Handbuch wie folgt aufrufen:
1 Schalten Sie Ihren PC ein. Legen Sie die mitgelie-

2 Wenn das Dialogfeld zur Auswahl des Modells er-

3 Wenn das Dialogfeld zur Auswahl der Sprache er-

4 Klicken Sie auf Dokumentationen.

®

Netzwerk

(wireless)

Windows

5 Klicken Sie auf Benutzerhandbuch.
6 Klicken Sie auf Netzwerkhandbuch.

Zur Erzielung optimaler Ergebnisse beim alltäglichen
Drucken von Dokumenten sollten Sie das Brother­Gerät möglichst nah am Access Point (Router) des
Netzwerkes aufstellen und darauf achten, dass keine
Hindernisse den Funkkontakt beeinträchtigen. Große
Gegenstände und Wände zwischen den beiden Ge­räten sowie Funkstörungen durch andere elektroni­sche Einrichtungen können die Datenübertragungs­geschwindigkeit Ihrer Dokumente beeinträchtigen.

Zunächst müssen Sie die Wireless-Netzwerkeinstel­lungen Ihres Gerätes für die Kommunikation mit dem
Access Point (Router) konfigurieren. Danach haben
alle Computer im Netzwerk Zugriff auf das Gerät. Um
das Gerät mit einem dieser Computer nutzen zu kön­nen, muss auf diesem die MFL-Pro-Suite installiert
sein.
Die folgenden Schritte führen Sie durch die Wireless­Konfiguration und -Installation.

Treiber und Software installieren

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

ferte CD-ROM für Windows
Laufwerk Ihres Computers.

scheint, klicken Sie auf den Modellnamen Ihres
Gerätes.

scheint, wählen Sie Deutsch. Das Hauptmenü der
CD-ROM erscheint.

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

tup.exe im Hauptverzeichnis der Brother CD-ROM.

®

in das CD-ROM-

®

Explorer auf se-

Windows

1 Notieren Sie sich die Wireless-Einstellungen

Ihres Access Points oder WLAN-Routers.
SSID (Service Set ID bzw. Netzwerkname)
_________________________
WEP-Schlüssel (soweit erforderlich)
_________________________
WPA/WPA2-PSK (soweit erforderlich)
_________________________

Der WEP-Schlüssel wird für 64- oder 128-Bit­verschlüsselte Netzwerke verwendet und kann
sowohl Ziffern als auch Buchstaben enthalten.
Genauere Informationen finden Sie in der Do­kumentation Ihres Access Points oder WLAN­Routers. Der WEP-Schlüssel ist ein 64- oder
128-Bit-Wert, der im ASCII- oder Hexadezimal­Format einzugeben ist.

Zum Beispiel:

64 Bit
(ASCII):

64 Bit
(Hexadezimal):

128 Bit
(ASCII):

128 Bit
(Hexadezimal):

WPA-PSK (Protected Access Pre-Shared Key)
ermöglicht es Ihrem Brother Wireless-Gerät,
Verbindung zu Access Points aufzunehmen,
die TKIP- und AES-Verschlüsselung verwen­den. WPA-PSK verwendet einen Pre-Shared­Schlüssel (PSK) von mehr als 7 und weniger
als 64 Zeichen Länge.
Weitere Informationen finden Sie in Kapitel 3

des Netzwerkhandbuches.

Verwendet 5 Textzeichen, z.B.
„Hallo“ (unterschieden nach Groß­und Kleinschreibung)

Verwendet 10 Zeichen im
Hexadezimal-Datenformat, z.B.
„71f2234aba“

Verwendet 13 Textzeichen, z.B.
„Wirelesscomms“ (unterschieden
nach Groß- und Kleinschreibung)

Verwendet 26 Zeichen im
Hexadezimal-Datenformat, z.B.
„71f2234ab56cd709e5412aa3ba“

®

28

Treiber und Software installieren

Windows

®

2 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können:
Drücken Sie dazu am Gerät Menü, 6, 2, 4 (oder
Menü, 6, 0). Drücken Sie zur Bestätigung 1.

3 Drücken Sie am Gerät Menü, 6, 2, 2, 1.

22.WLAN-Setup
WLAN aktiv?

a Ein
b Aus

a,b dann OK

Drücken Sie oder , um Ein zu wäh­len, und drücken Sie dann OK. Der LAN-An­schluss (verkabelt) wird durch diese Einstel­lung inaktiv.

4 Das Gerät sucht nach verfügbaren SSIDs.

Falls mehrere SSIDs angezeigt werden, wäh­len Sie mit oder die
tierte SSID aus und drücken Sie dann OK. Ge­hen Sie zu Schritt 8.

22.WLAN-Setup
SSID

a Vertrieb
b ABC-Gruppe

a,b dann OK

Hinweis

Es dauert einen Moment, bis die Liste der ver­fügbaren SSIDs angezeigt wird.

in Schritt

1 no-

Falls keine SSID gefunden wird, weil an Ihrem
Access Point das Senden der SSID-Kennung
deaktiviert ist, müssen Sie die SSID manuell
hinzufügen. Gehen Sie dazu zu Schritt 5.

5 Drücken Sie oder , um Neue SSID

zu wählen, und drücken Sie OK. Gehen Sie
dann zu Schritt 6.

22.WLAN-Setup
SSID

<Neue SSID>
ABC-Gruppe

a,b dann OK

6

Geben Sie die SSID ein, die Sie in Schritt 1 no­tiert haben. Informationen zur Texteingabe fin­den Sie in Anhang D des Benutzerhandbuches.

22.WLAN-Setup
SSID:

Eingabe, dann OK

7 Drücken Sie oder , um Infra-

struktur zu wählen, und drücken Sie dann

OK.

8 Wählen Sie mit , und OK eine der

folgenden Optionen. (Wenn Ihr Netzwerk für
Authentifizierung und Verschlüsselung konfi­guriert ist, müssen Ihre am Gerät vorgenom­menen Einstellungen mit denen des Netzwer­kes übereinstimmen.)

Keine Authentifizierung oder Verschlüsse­lung: Wählen Sie Offenes System, drücken

Sie OK, wählen Sie Keine als Verschlüs­selung und drücken Sie OK. Wählen Sie

1.Ja und drücken Sie dann OK, um die Ein-

stellungen zu übernehmen. Gehen Sie dann zu
Schritt 12.

Keine Authentifizierung mit WEP-Ver­schlüsselung: Wählen Sie Offenes Sys-

tem, drücken Sie OK, wählen Sie dann WEP als
Verschlüsselung und drücken Sie OK. Ge-

hen Sie dann zu Schritt 9.
Authentifizierung mit WEP-Verschlüsse­lung: Wählen Sie Shared Key und drücken
Sie OK. Gehen Sie dann zu Schritt 9.
Authentifizierung mit WPA-PSK (TKIP bzw.
AES-Verschlüsselung): Wählen Sie WPA-

PSK/WPA2-PSK und drücken Sie OK. Gehen
Sie dann zu Schritt 10.
Authentifizierung mit LEAP: Wählen Sie
LEAP und drücken Sie OK. Gehen Sie dann zu
Schritt 11.

®

Netzwerk

(wireless)

Windows

29

Schritt 2

Treiber und Software installieren

Windows

®

9 Wählen Sie den erforderlichen Schlüssel und

drücken Sie OK.

22.WLAN-Setup
WEP Key

12 Das Gerät versucht nun, mit den von Ihnen ein-

gegebenen Informationen eine Verbindung zu
Ihrem Wireless-Netzwerk herzustellen. Bei Er­folg erscheint im Display kurz die Anzeige
Verbunden.

a Key 1:
b Key 2:

a,b dann OK

Geben Sie über die Zifferntasten den in Schritt

1 notierten WEP-Schlüssel ein. Mit den Tasten

und können Sie den Cursor bewe-

gen. Um z.B. den Buchstaben a einzugeben,
drücken Sie einmal die Zifferntaste 2. Um die
Ziffer 3 einzugeben, drücken Sie die Taste 3
siebenmal.
Die Zeichen erscheinen in folgender Reihenfol­ge: Kleinbuchstaben, Großbuchstaben, Ziffern
und Sonderzeichen.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK, um die Einstellungen zu über­nehmen. Gehen Sie dann zu Schritt 12.

Die meisten Access Points und Router kön­nen mehr als einen Schlüssel speichern, es
wird jedoch jeweils nur ein Schlüssel zur
Authentifizierung und Verschlüsselung be-

®

nutzt.

Verbind.-Fehler

MFC-Server
Ihrem Router oder Access-Point hergestellt hat.
Versuchen Sie es noch einmal ab Schritt
Wenn dieselbe Meldung wieder erscheint, setzen
Sie den MFC-Server auf die Werkseinstellungen
zurück und versuchen es dann noch einmal.
(Siehe
stellung zurücksetzen auf Seite 55

keine erfolgreiche Verbindung zu

Netzwerkeinstellungen auf Werksein-

13 Das Gerät bezieht automatisch die richtige IP-

Adresse vom Access Point (Router), sofern
DHCP aktiviert ist. (Normalerweise ist DHCP
an den meisten Access Points und WLAN­Routern werkseitig aktiviert.)

Ist an Ihrem Access Point kein DHCP aktiviert,
müssen Sie IP-Adresse, Subnetzmaske und
Gateway des Gerätes manuell an Ihr Netzwerk
anpassen. Einzelheiten hierzu finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 fort.

wird angezeigt, wenn der

3

.

.)

10 Drücken Sie oder , um TKIP oder

Netzwerk

(wireless)

Windows

AES für die Verschlüsselung zu wählen.
Geben Sie über die Zifferntasten den in Schritt

1 notierte WPA-PSK-Schlüssel ein. Mit den

Tasten und können Sie den Cursor
bewegen. Um z.B. den Buchstaben a einzuge­ben, drücken Sie einmal die Zifferntaste 2. Um
die Ziffer 3 einzugeben, drücken Sie die Taste
3 siebenmal.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK, um die Einstellungen zu über­nehmen. Gehen Sie dann zu Schritt 12.

11 Geben Sie den Benutzer ein und drücken Sie

OK. Mit den Tasten und können
Sie den Cursor bewegen. Um z.B. den Buch­staben a einzugeben, drücken Sie einmal die
Zifferntaste 2.
Geben Sie das Kennwort ein und drücken
dann OK, um die Einstellungen zu überneh­men. Wählen Sie 1.Ja und drücken Sie dann
OK. Gehen Sie dann zu Schritt 12.

14 Schalten Sie den PC ein.

(Unter Windows
Professional x64 Edition müssen Sie sich mit
Administratorrechten anmelden.)
Schließen Sie am PC alle Anwendungen, be­vor Sie die Installation der MFL-Pro Suite star­ten.

®

2000 Professional/XP/XP

Hinweis

Wenn Sie eine Personal-Firewall-Software oder
die Windows

diese vor Beginn der Installation deaktivieren. Ver­gewissern Sie sich nach der Installation, dass Sie
drucken können, und starten Sie dann die Fire­wall-Software neu.

®

-Firewall verwenden, müssen Sie

15 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk Ihres Computers. Wenn
das Dialogfeld zur Auswahl des Modells er­scheint, wählen Sie Ihr Modell. Wenn das Dia­logfeld zur Auswahl der Sprache erscheint,
wählen Sie Deutsch.

30

Treiber und Software installieren

Windows

®

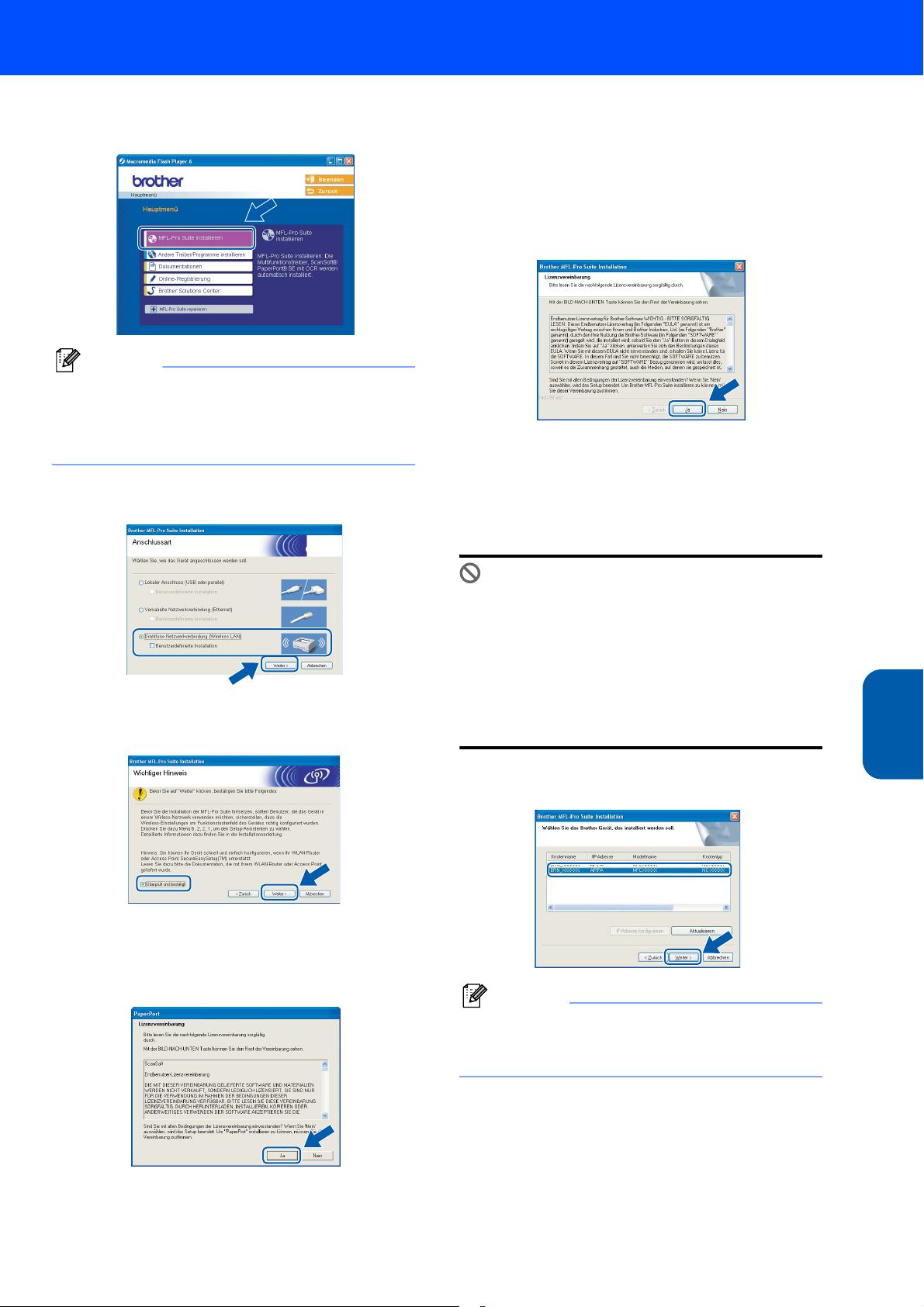

16 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
doppelklicken Sie im Windows

Datei setup.exe im Hauptverzeichnis der Brother
CD-ROM.

®

Explorer auf die

17 Wählen Sie Drahtlose Netzwerkverbindung

(Wireless LAN) und klicken Sie auf Weiter.

20 Die Installation von PaperPort

automatisch gestartet. Danach beginnt die In­stallation der MFL-Pro Suite.

®

SE wird nun

21 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, lesen Sie diese sorg­fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

22 Die Installation der Brother-Treiber startet au-

tomatisch. Die einzelnen Installationsbildschir­me erscheinen nacheinander. Warten Sie ein

wenig, es kann einige Sekunden dauern, bis
alle Bildschirme angezeigt wurden.

18 Aktivieren Sie das Kontrollkästchen Überprüft

und bestätigt und klicken Sie auf Weiter.

19 Lesen Sie die Lizenzvereinbarung für Scan-

®

Soft

PaperPort® SE sorgfältig durch und kli-

cken Sie auf Ja, wenn Sie diese Vereinbarung
akzeptieren.

Nicht möglich

• Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

• Wenn es bei den Wireless-Einstellungen zu
Fehlern kommt, wird während der Installation
der MFL-Pro Suite eine Fehlermeldung ange­zeigt und die Installation beendet. Gehen Sie in
diesem Fall wieder zu Schritt 3 und richten Sie
die Wireless-Verbindung nochmals ein.

23 Wählen Sie Ihr Gerät in der Liste aus und kli-

cken Sie auf Weiter.

Hinweis

Wenn nur ein Gerät dieses Modells im Netzwerk
angeschlossen ist, wird es automatisch ausge­wählt und dieses Fenster erscheint nicht.

®

Netzwerk

(wireless)

Windows

31

Schritt 2

Treiber und Software installieren

Windows

®

24 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

2 Klicken Sie in der Registerkarte Erweitert auf

Einstellungen.

25 Wenn der folgende Bildschirm erscheint, kli-

cken Sie auf Fertig stellen, um den Computer
neu zu starten.

(Unter Windows
Professional x64 Edition müssen Sie sich mit
Administratorrechten anmelden.)

®

2000 Professional/XP/XP

Hinweis

®

Netzwerk

(wireless)

Windows

• Nach dem Neustart wird automatisch ein Pro­gramm zur Installationsprüfung gestartet. Falls die
Installation nicht richtig erfolgte, wird das Prüfer­gebnis in einem Fenster angezeigt. Folgen Sie
den Anweisungen auf dem Bildschirm oder lesen
Sie die Online-Hilfe und die FAQs (häufig gestellte
Fragen), die Sie im Start-Menü unter Alle Pro-

gramme (Programme), Brother, MFL-Pro Suite
MFC-XXXX finden (XXXX steht für den Namen Ih-

res Modells).

• Vergewissern Sie sich nach der Installation, dass
Sie drucken können, und starten Sie dann die
Firewall-Software neu.

• Firewall-Einstellungen am PC verhindern eventu­ell das Zustandekommen der erforderlichen Netz­werkverbindung zum Scannen und zur Verwen­dung der PC-Fax-Funktion im Netzwerk. Lesen
Sie die folgenden Anweisungen zum Konfigurie­ren der Windows-Firewall. Wenn Sie eine Perso­nal-Firewall-Software verwenden, lesen Sie das
Handbuch dieser Software oder wenden Sie sich
an den Hersteller der Software.
1 Wählen Sie im Start-Menü Systemsteuerung

und dann Windows Firewall.
Vergewissern Sie sich, dass in der Register­karte Allgemein die Firewall aktiviert ist.

3 Klicken Sie auf Hinzufügen.
4 Geben Sie die folgenden Informationen ein, um

die Portnummer 54925 zum Scannen im Netz­werk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother Scanner“ (ohne Anführungszei­chen), ein.

2) Geben Sie in das Feld Name oder IP-
Adresse ... „Localhost“ (ohne Anführungs­zeichen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „54925“ (ohne An­führungszeichen) ein.

4) Geben Sie in das Feld Interne Portnum-
mer für diesen Dienst „54925“ (ohne An­führungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

1

2

3

4

5 Klicken Sie auf Hinzufügen.
6 Geben Sie die folgenden Informationen ein, um

die Portnummer 54926 für den PC-Faxemp­fang im Netzwerk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother PC-Fax“ (ohne Anführungszei­chen), ein.

2) Geben Sie in das Feld Name oder IP-
Adresse ... „Localhost“ (ohne Anführungs­zeichen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „54926“ (ohne An­führungszeichen) ein.

5

32

Treiber und Software installieren

4) Geben Sie in das Feld Interne Portnum­mer für diesen Dienst „54926“ (ohne An-

führungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

7 Wenn weiterhin Probleme im Netzwerk auftre-

ten, klicken Sie erneut auf Hinzufügen.

8 Geben Sie die folgenden Informationen ein, um

die Portnummer 137 zum Scannen und für den
PC-Faxempfang im Netzwerk hinzuzufügen:

1) Geben Sie in das Feld Dienstbeschrei-
bung einen beliebigen Namen, z. B.
„Brother PC-Faxempfang“ (ohne Anfüh­rungszeichen), ein.

2) Geben Sie in das Feld Name oder IP-
Adresse ... „Localhost“ (ohne Anführungs­zeichen) ein.

3) Geben Sie in das Feld Externe Portnum-
mer für diesen Dienst „137“ (ohne Anfüh­rungszeichen) ein.

4) Geben Sie in das Feld Interne Portnum-
mer für diesen Dienst „137“ (ohne Anfüh­rungszeichen) ein.

5) Vergewissern Sie sich, dass UDP gewählt
ist.

6) Klicken Sie dann auf OK.

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber für das Netzwerk) ist
nun installiert und die Installation ist ab­geschlossen.

Windows

®

®

Netzwerk

(wireless)

Windows

33

Schritt 2

Treiber und Software installieren

Macintosh

®

6

USB-Anschluss

Mac OS® X 10.2.4 oder höher

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

Hinweis

Wenn Sie Mac OS® X 10.2.0 bis 10.2.3 benutzen,
sollten Sie Ihr System auf Mac OS

höher aktualisieren. (Neueste Informationen zu
Mac OS

www.brother.ch oder http://solutions.brother.com.)

®

X finden Sie unter www.brother.de,

®

X 10.2.4 oder

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Datenkabel
ab, falls Sie es zuvor schon angeschlossen ha­ben.

4 Doppelklicken Sie auf Start Here OSX, um die

Drucker- und Scannertreiber zu installieren.
Wenn das Dialogfeld zur Sprachauswahl er­scheint, wählen Sie Deutsch.

5 Klicken Sie auf MFL-Pro Suite, um die Softwa-

re zu installieren.

Für Deutschland
und Österreich

6 Wählen Sie Lokaler Anschluss und klicken

Für die Schweiz

®

2 Schalten Sie den Macintosh

USB

Macintosh

3 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

®

ein.

Sie dann auf Weiter. Folgen Sie den Anwei­sungen auf dem Bildschirm und starten Sie den
Macintosh

®

neu.

34

Treiber und Software installieren

Macintosh

®

7 Wenn der DeviceSelector-Bildschirm er-

scheint, schließen Sie das USB-Datenkabel
zuerst an den Macintosh
Gerät an.

Hinweis

Der DeviceSelector-Bildschirm erscheint nicht,
wenn Sie vor dem Neustart des Macintosh

Gerät bereits per USB-Kabel angeschlossen ha­ben oder wenn die Software eine zuvor installierte
Version der Brother Software überschreibt. Fah­ren Sie in diesem Fall mit der Installation fort und
überspringen Sie dabei Schritt 9. Nach der Instal­lation können Sie Ihr Brother-Gerät im Hauptbild­schirm des ControlCenter2 im Listenfeld Modell
auswählen. Lesen Sie dazu auch Kapitel 10 im
Software-Handbuch auf der CD-ROM.

®

und dann an das

®

das

9 Wählen Sie USB und klicken Sie auf OK.

10 Wählen Sie im Gehe zu-Menü Programme.

11 Doppelklicken Sie auf Dienstprogramme.

Nicht möglich

Schließen Sie das Gerät NICHT am USB-An­schluss einer Tastatur oder an einem passiven
USB-Hub an.

8 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

12 Doppelklicken Sie auf Drucker-Dienstpro-

gramm.

Hinweis

Unter Mac OS® X 10.2.x öffnen Sie das Print Cen­ter.

®

USB

Macintosh

35

Schritt 2

Treiber und Software installieren

Macintosh

®

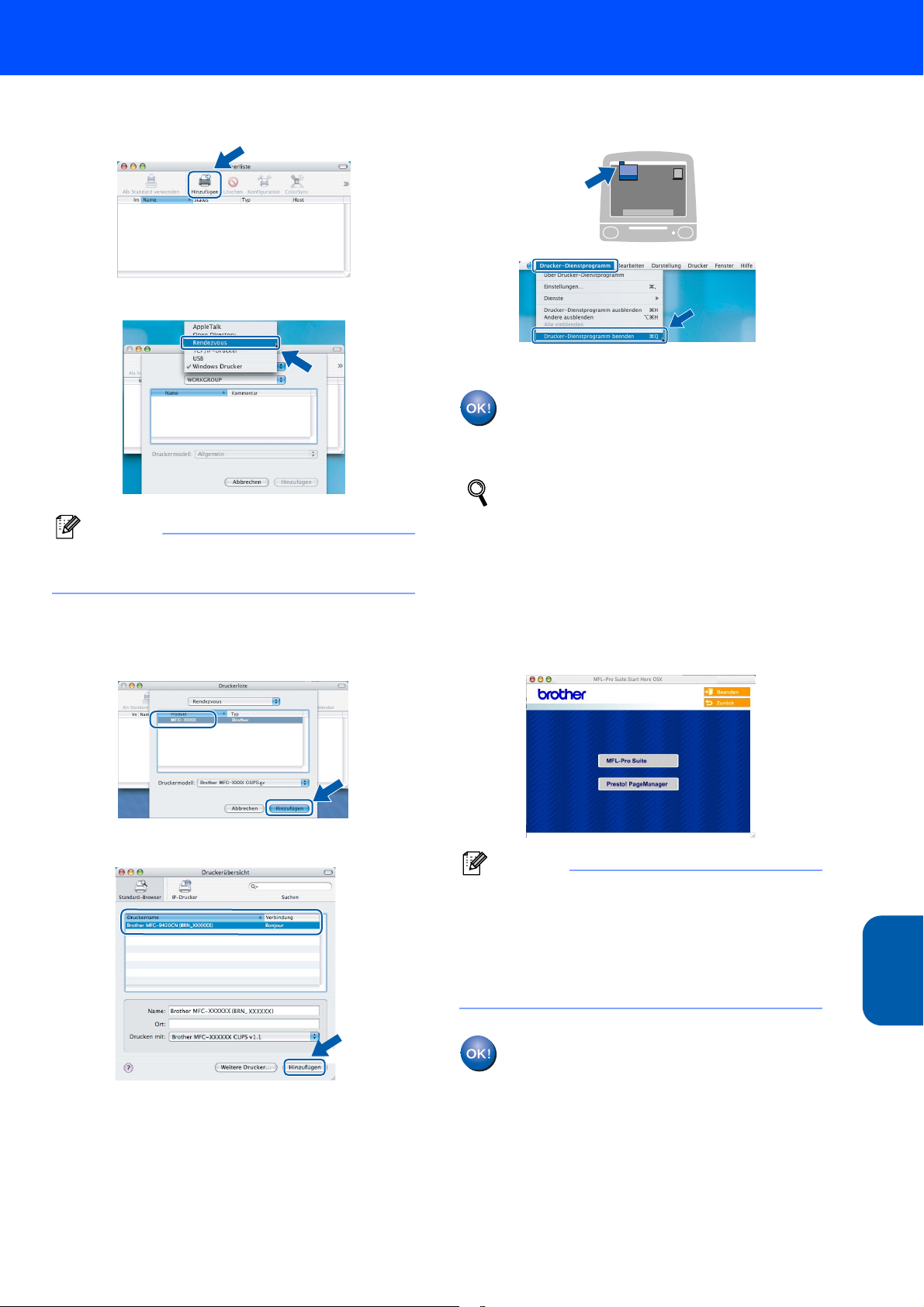

13 Klicken Sie auf Hinzufügen.

Wenn Sie Mac OS® X 10.2.4 bis 10.3.x benut­zen, gehen Sie zu Schritt 14.

Wenn Sie Mac OS

®

X 10.4 benutzeni gehen

Sie zu Schritt 15.

14 Wählen Sie USB.

16 Wählen Sie im Drucker-Dienstprogramm-

Menü Drucker-Dienstprogramm beenden.

Die MFL-Pro Suite, die Treiber sowie das
Brother ControlCenter2 sind nun instal­liert.

17 Um den Presto!

ren, klicken Sie auf Presto! PageManager und
folgen Sie den Anweisungen auf dem Bild­schirm.

®

PageManager® zu installie-

15 Wählen Sie in der Liste Ihr Modell und klicken

Sie auf Hinzufügen.
Für Mac OS

®

Für Mac OS® 10.4 oder höher

USB

Macintosh

®

10.2.4 bis 10.3.x

Hinweis

Presto!®PageManager® enthält ein OCR-Pro­gramm, mit dem Sie die Scan-to-Text-Funktion
des Brother ControlCenter2 verwenden können.

Sie können mit dem Presto!
auch Fotos und Dokumente einfach einscannen
und verwalten.

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

®

PageManager®

36

Treiber und Software installieren

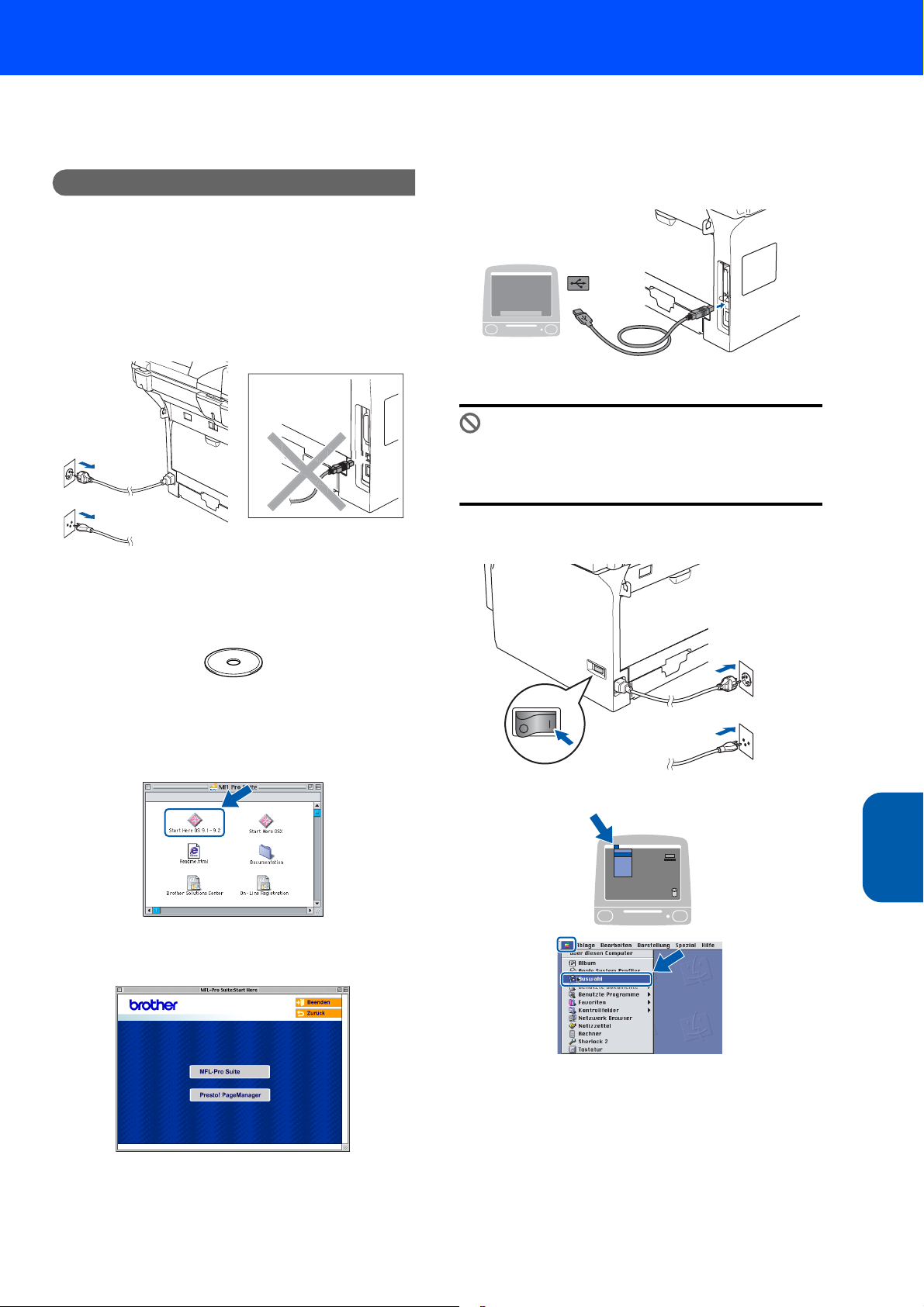

Mac OS® 9.1 - 9.2

Macintosh

®

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Datenkabel
ab, falls Sie es zuvor schon angeschlossen ha­ben.

Für Deutschland
und Österreich

Für die Schweiz

2 Schalten Sie den Macintosh

®

ein.

3 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

7 Schließen Sie das USB-Kabel zuerst an den

Macintosh

Nicht möglich

Schließen Sie das Gerät NICHT am USB-An­schluss einer Tastatur oder an einem passiven
USB-Hub an.

®

und dann an das Gerät an.

8 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

4 Doppelklicken Sie auf Start Here 9.1-9.2, um

die Drucker- und Scannertreiber zu installieren.
Wenn das Dialogfeld zur Sprachauswahl er­scheint, wählen Sie Deutsch.

5 Klicken Sie auf MFL-Pro Suite, um die Softwa-

re zu installieren.

9 Klicken Sie im Apple

Für die Schweiz

®

-Menü auf Auswahl.

®

USB

Macintosh

6 Folgen Sie den Anweisungen auf dem Bild-

schirm und starten Sie den Macintosh

®

neu.

37

Schritt 2

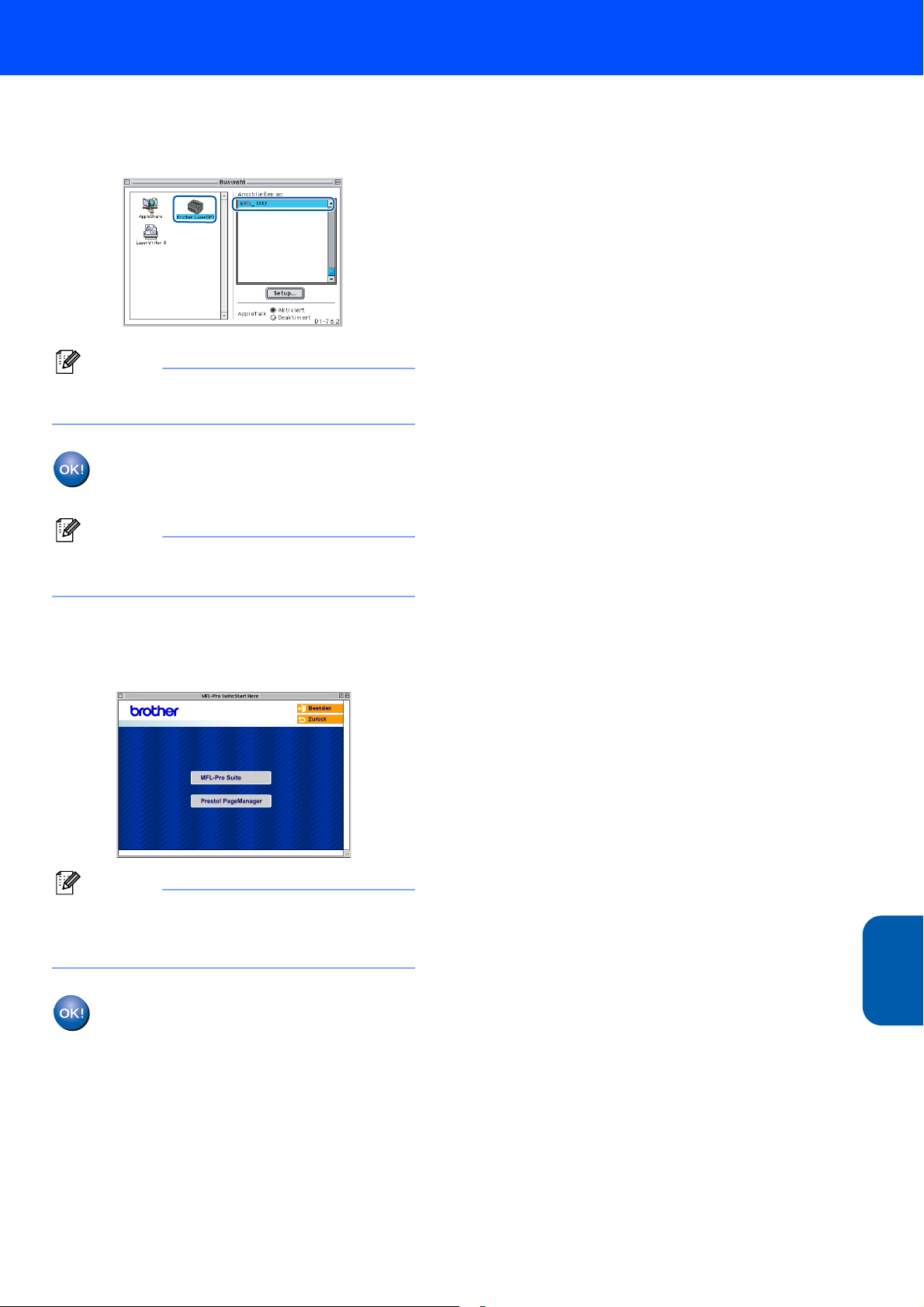

10 Klicken Sie auf das Symbol Brother Laser.

Hinweis

Treiber und Software installieren

Wählen Sie in der rechten Spalte des Choo­ser-Fensters das Gerät aus, mit dem Sie dru-

cken möchten.
Schließen Sie dann das Auswahl-Fenster.

Die Brother Drucker- und Scannertreiber
sind nun installiert.

Macintosh

®

Das ControlCenter2 wird von Mac OS® 9.x nicht
unterstützt.

11 Um den Presto!

ren, klicken Sie auf Presto! PageManager und
folgen Sie den Anweisungen auf dem Bild­schirm.

®

®

PageManager® zu installie-

Hinweis

USB

Macintosh

Mit dem Presto!® PageManager® können Sie Fo­tos und Dokumente einfach einscannen und ver­walten.

38

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

Treiber und Software installieren

Macintosh

®

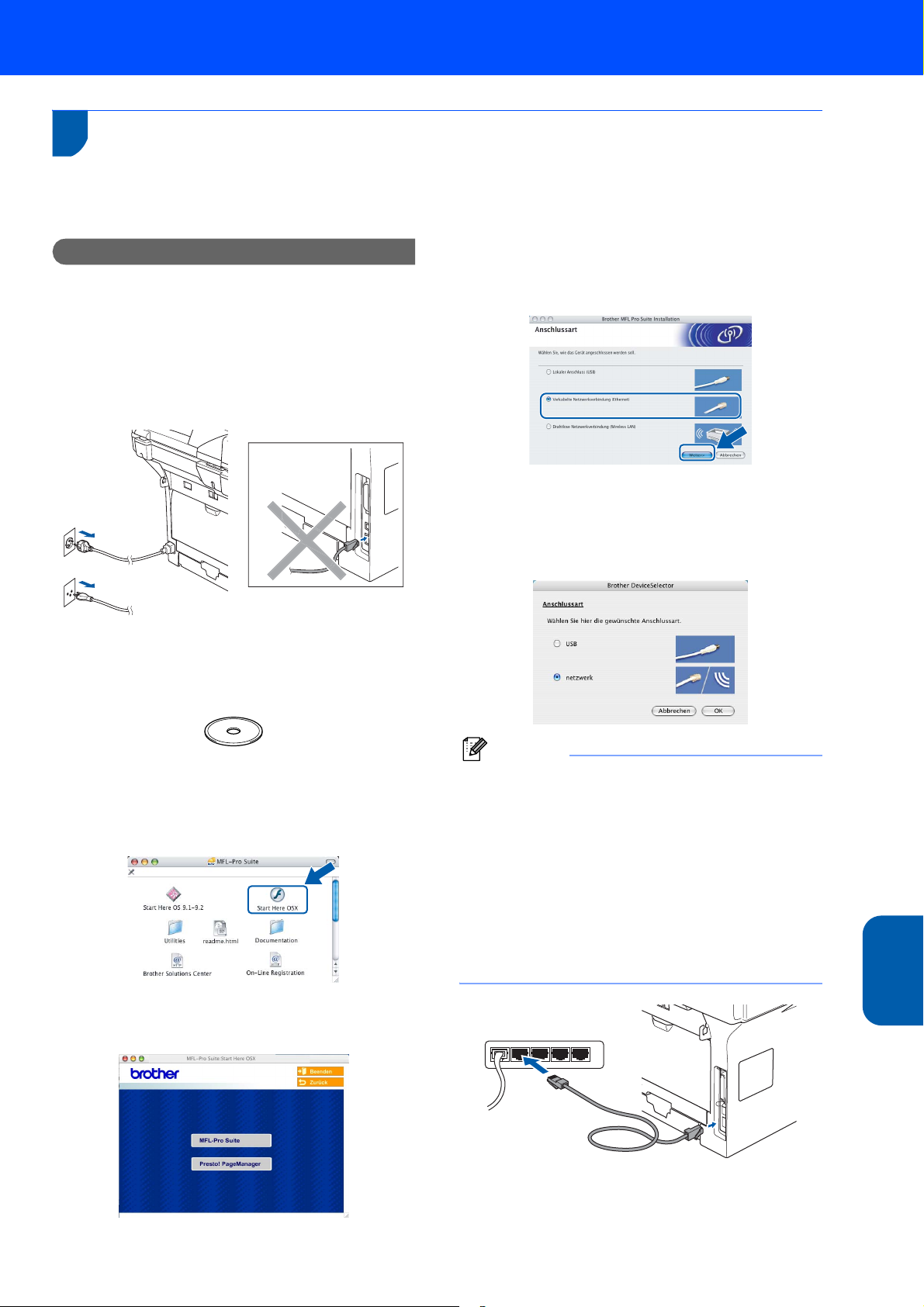

7

Verkabelter Netzwerkanschluss

Mac OS® X 10.2.4 oder höher

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Netzwerkkabel
vom Gerät ab, falls Sie es zuvor schon ange­schlossen haben.

Für Deutschland
und Österreich

Für Schweiz

6 Wählen Sie Verkabelte Netzwerkverbindung

(Ethernet) und klicken Sie dann auf Weiter.

Folgen Sie den Anweisungen auf dem Bild­schirm und starten Sie den Macintosh

®

neu.

7 Wenn der DeviceSelector-Bildschirm er-

scheint, schließen Sie das Netzwerkkabel zu­erst an das Gerät und dann in Ihrem Netzwerk
an.

2 Schalten Sie den Macintosh

®

ein.

3 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

4 Doppelklicken Sie auf Start Here OSX, um die

Treiber und die MFL-Pro Suite zu installieren.
Wenn das Dialogfeld zur Sprachauswahl er­scheint, wählen Sie Deutsch.

5 Klicken Sie auf MFL-Pro Suite, um die Softwa-

re zu installieren.

Hinweis

Der DeviceSelector-Bildschirm erscheint nicht,
wenn Sie vor dem Neustart des Macintosh

Gerät bereits per USB-Kabel angeschlossen ha­ben oder wenn die Software eine zuvor installierte
Version der Brother Software überschreibt. Fah­ren Sie in diesem Fall mit der Installation fort und
überspringen Sie dabei die Schritte 9 bis 12. Nach
der Installation können Sie Ihr Brother-Gerät im
Hauptbildschirm des ControlCenter2 im Listenfeld
Modell auswählen. Lesen Sie dazu auch Kapitel
10 im Software-Handbuch auf der CD-ROM.

®

das

®

Netzwerk

(verkabelt)

Macintosh

39

Schritt 2

Treiber und Software installieren

Macintosh

®

8 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

9 Wählen Sie Netzwerk und klicken Sie auf OK.

12 Wählen Sie in der Liste Ihr Modell und klicken

Sie auf OK.
Klicken Sie dann nochmals auf OK, um den
DeviceSelector zu schließen.

13 Wählen Sie im Gehe zu-Menü Programme.

14 Doppelklicken Sie auf Dienstprogramme.

10 Um die Scanner-Taste im Netzwerk zu ver-

wenden, müssen Sie Computer für die Ver­wendung der Scanner-Taste des Gerätes
registrieren markieren und einen Compu-

ternamen für Ihren Macintosh
ser wird nach Drücken der Scanner-Taste und
Auswahl einer Scan-Funktion im LC-Display
des Gerätes angezeigt. Sie können einen be­liebigen Namen (bis zu 15 Zeichen) eingeben.
(Mehr Informationen finden Sie im Software-
Handbuch auf der CD-ROM in Kapitel 11.)

®

11 Klicken Sie auf Durchsuchen.

Netzwerk

(verkabelt)

Macintosh

®

eingeben. Die-

15 Doppelklicken Sie auf Drucker-Dienstpro-

gramm.

Hinweis

Unter Mac OS® X 10.2.x klicken Sie auf
Print Center.

40

Treiber und Software installieren

Macintosh

®

16 Klicken Sie auf Hinzufügen.

17 Wählen Sie die unten gezeigte Option.

Hinweis

Wenn Sie Mac OS® X 10.4 benutzen, gehen Sie
zu Schritt 18.

18 Wählen Sie in der Liste Ihr Modell und klicken

Sie auf Hinzufügen.
Für Mac OS

®

10.2.4 bis 10.3.x

19 Wählen Sie im Drucker-Dienstprogramm-

Menü Drucker-Dienstprogramm beenden.

Die MFL-Pro Suite, die Drucker- und Scan­nertreiber sowie das ControlCenter2 sind
nun installiert.

Zur Konfiguration der erweiterten Netzwerk­funktionen, wie LDAP, Scan to FTP und Fax
to Server, lesen Sie das Software-Handbuch
und das Netzwerkhandbuch auf der CD­ROM.

20 Um den Presto!

ren, klicken Sie auf Presto! PageManager und
folgen Sie den Anweisungen auf dem Bild­schirm.

®

PageManager® zu installie-

Für Mac OS® 10.4 oder höher

Hinweis

Presto!® PageManager® enthält ein OCR-Pro­gramm, mit dem Sie die Scan-to-Text-Funktion
des Brother ControlCenter2 verwenden können.

Sie können mit dem Presto!
auch Fotos und Dokumente einfach einscannen
und verwalten.

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

®

PageManager®

41

®

Netzwerk

(verkabelt)

Macintosh

Schritt 2

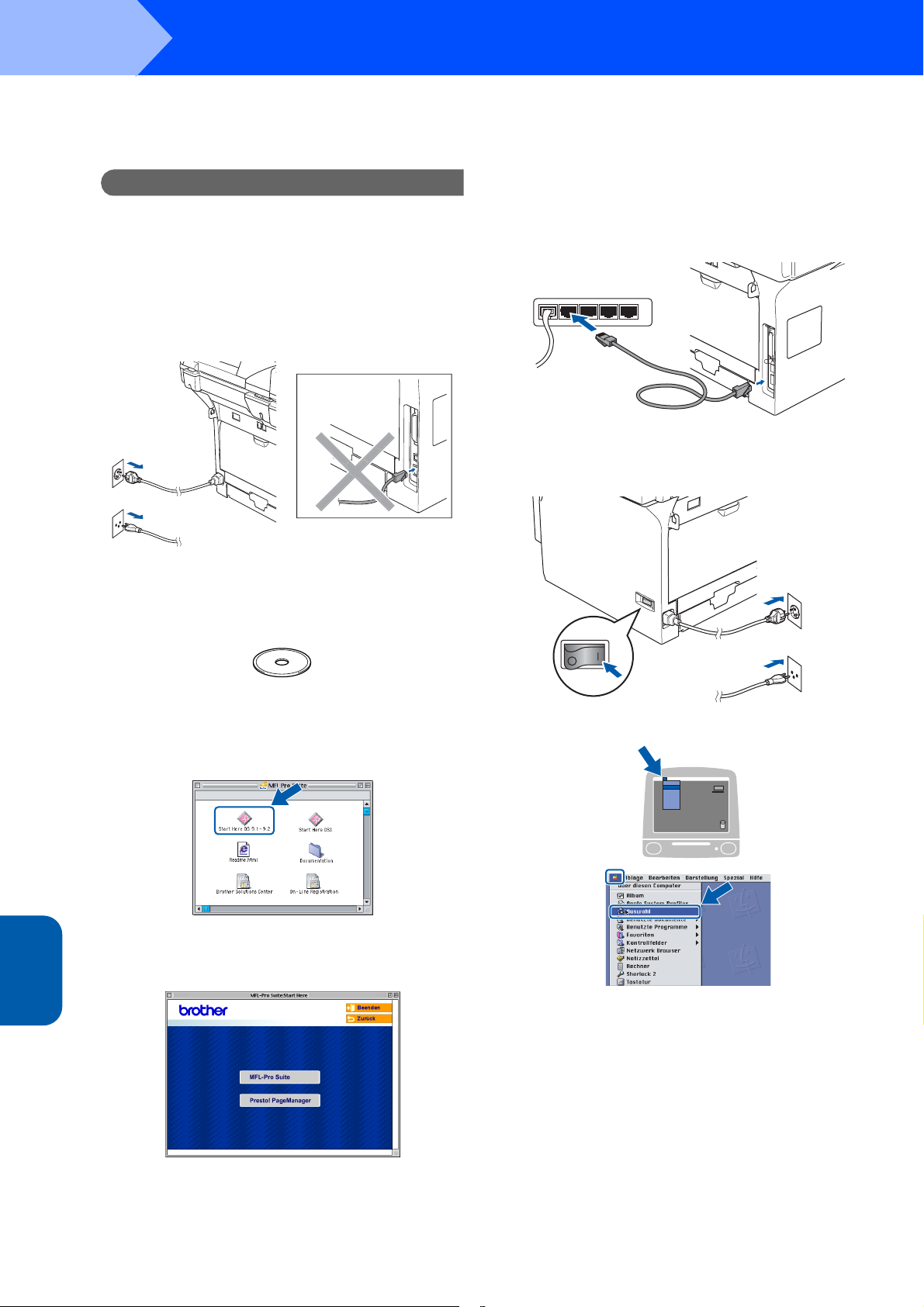

Mac OS® 9.1 - 9.2

Treiber und Software installieren

Macintosh

®

Wichtig

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Netzwerkkabel
vom Gerät ab, falls Sie es zuvor schon ange­schlossen haben.

Für Deutschland
und Österreich

Für Schweiz

2 Schalten Sie den Macintosh

®

ein.

3 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

6 Folgen Sie den Anweisungen auf dem Bild-

schirm und starten Sie den Macintosh

®

neu.

7 Schließen Sie das Netzwerkkabel zuerst an

das Gerät und dann in Ihrem Netzwerk an.

8 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

4 Doppelklicken Sie auf Start Here OS 9.1-9.2,

um die Drucker- und Scannertreiber zu instal­lieren. Wenn das Dialogfeld zur Sprachaus­wahl erscheint, wählen Sie Deutsch.

®

9 Klicken Sie im Apple

®

-Menü auf Auswahl.

5 Klicken Sie auf MFL-Pro Suite, um die Softwa-

re zu installieren.

Netzwerk

(verkabelt)

Macintosh

42

Treiber und Software installieren

10 Klicken Sie auf Brother Laser (IP) und wählen

Sie dann BRN_XXXXXX. Schließen Sie dann
das Auswahl-Fenster.

Hinweis

XXXXXX steht für die letzten sechs Stellen der
Ethernet-Adresse.

Die MFL-Pro Suite und der Druckertreiber
sind nun installiert.

Macintosh

®

Hinweis

Das ControlCenter2 wird von Mac OS® 9.x nicht
unterstützt.

11 Um den Presto!

®

PageManager® zu installie-

ren, klicken Sie auf Presto! PageManager und
folgen Sie den Anweisungen auf dem Bild­schirm.

Hinweis

Mit dem Presto!® PageManager® können Sie Fo­tos und Dokumente einfach einscannen und ver­walten.

®

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

43

Macintosh

Netzwerk

(verkabelt)

Schritt 2

Treiber und Software installieren

Macintosh

®

8

Wireless-Installation für drahtlose Netzwerke
(nur für Mac OS

®

X 10. 2. 4 oder höher)

Gerät mit dem SecureEasySetup™-Programm für ein drahtloses Netzwerk
konfigurieren

Einfacher als die manuelle Konfiguration ist es, das
Wireless-Netzwerk mit der SecureEasySetup
ware einzurichten. Durch Drücken der entsprechenden
Taste am Wireless-Router oder Access Point können
Sie sowohl das Wireless-Netzwerk einrichten als auch
die Sicherheitseinstellungen vornehmen. Ihr Router
oder Access Point muss dazu das SecureEasySetup
unterstützen. Informationen dazu finden Sie im Benut­zerhandbuch Ihres WLAN-Routers oder Access Points.
Wenn Ihr Router oder Access Point kein SecureEasy­Setup™ unterstützt, lesen Sie die Installationsanwei­sungen auf der nächsten Seite.

™

-Soft-

™

Hinweis

Router oder Access Points, die SecureEasySe­tup™ unterstützen, tragen das unten abgebildete
SecureEasySetup™-Symbol.

1 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können:
Drücken Sie dazu am Gerät Menü, 6, 2, 4 (oder
Menü, 6, 0, 1). Drücken Sie zur Bestätigung 1.
Das Gerät startet nun automatisch neu.

2 Stellen Sie Ihr Brother-Gerät in die Nähe des

SecureEasySetup™-Routers oder -Access
Points (weniger als 5m entfernt).

3 Drücken Sie die SecureEasySetup™-Taste an

Ihrem Wireless-Router oder Access Point. Le­sen Sie das Benutzerhandbuch Ihres WLAN­Routers oder Access Points für weitere Infor­mationen.

4 Drücken Sie Menü, 6, 2, 2, 2 am Funktionstas-

tenfeld des

22.WLAN-Setup
WLAN aktiv?

a Ein

®

b Aus

a,b dann OK

Netzwerk

(wireless)

Macintosh

44

Drücken Sie oder , um Ein zu wäh­len, und drücken Sie dann OK. Der LAN-An­schluss (verkabelt) wird durch diese Einstel­lung inaktiv.

Brother-

Gerätes.

Treiber und Software installieren

5 Während des SecureEasySetup™ wird der

Status der WLAN-Verbindung angezeigt:

Verbinde WLAN, Verbunden oder Ver­bind.-Fehler.
Verbinde WLAN wird angezeigt, wenn der

MFC-Server
rem Router oder Access-Point herzustellen.
Warten Sie, bis entweder Verbunden oder

Verbind.-Fehler angezeigt wird.
Verbunden wird angezeigt, wenn der

Server
Router oder Access-Point hergestellt hat. Sie
können Ihr Gerät nun in einem Wireless-Netz­werk verwenden.

Verbind.-Fehler

MFC-Server keine erfolgreiche Verbindung zu Ih­rem Router oder Access-Point hergestellt hat.
Versuchen Sie es noch einmal ab Schritt
Wenn dieselbe Meldung wieder erscheint, setzen
Sie den MFC-Server auf die Werkseinstellungen
zurück und versuchen es dann noch einmal.
(Siehe
stellung zurücksetzen auf Seite 55

versucht, eine Verbindung zu Ih-

MFC-

erfolgreich eine Verbindung zu Ihrem

wird angezeigt, wenn der

2

.

Netzwerkeinstellungen auf Werksein-

.)

Macintosh

®

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 auf Seite 48 fort.

45

®

Netzwerk

(wireless)

Macintosh

Schritt 2

Wireless-Einrichtung über das LAN-Menü am Funktionstastenfeld des
Gerätes

Wichtig

Das hier beschriebene Verfahren installiert Ihr
Brother-Gerät in einer für den Heimbereich und für
kleinere Büros typischen Wireless-Netzwerk­umgebung im Infrastruktur-Modus mit einem WLAN­Router oder Access Point, der DHCP zur Vergabe der
IP-Adressen verwendet.
Wenn Sie Ihr Gerät in einer anderen Wireless-Umge­bung betreiben wollen, finden Sie detaillierte Informa­tionen im Netzwerkhandbuch auf der CD-ROM.
Sie können dieses Handbuch wie folgt aufrufen:
1 Schalten Sie Ihren Computer ein. Legen Sie die

2 Doppelklicken Sie auf Documentation.
3 Doppelklicken Sie auf Ihren Sprachordner.
4 Doppelklicken Sie auf

Zur Erzielung optimaler Ergebnisse beim alltäglichen
Drucken von Dokumenten sollten Sie das Brother­Gerät möglichst nah am Access Point (Router) des
Netzwerkes aufstellen und darauf achten, dass keine
Hindernisse den Funkkontakt beeinträchtigen. Große
Gegenstände und Wände zwischen den beiden Ge­räten sowie Funkstörungen durch andere elektroni­sche Einrichtungen können die Datenübertragungs­geschwindigkeit Ihrer Dokumente beeinträchtigen.

Zunächst müssen Sie die Wireless-Netzwerkeinstel­lungen Ihres Gerätes für die Kommunikation mit dem
Access Point (Router) konfigurieren. Danach haben
alle Computer im Netzwerk Zugriff auf das Gerät. Um
das Gerät mit einem dieser Computer nutzen zu kön­nen, muss auf diesem die MFL-Pro-Suite installiert
sein.
Die folgenden Schritte führen Sie durch die Wireless­Konfiguration und -Installation.

®

Treiber und Software installieren

Vergewissern Sie sich, dass Sie das Gerät wie
in Schritt 1 Inbetriebnahme des Gerätes auf
Seite 4 bis 11 beschrieben vorbereitet haben.

mitgelieferte CD-ROM für Macintosh
ROM-Laufwerk Ihres Computers.

Network User’s Guide.pdf.

®

in das CD-

Macintosh

1 Notieren Sie sich die Wireless-Einstellungen

Ihres Access Points oder WLAN-Routers.
SSID (Service Set ID bzw. Netzwerkname)
_________________________
WEP-Schlüssel (soweit erforderlich)
_________________________
WPA/WPA2-PSK (soweit erforderlich)
_________________________

Der WEP-Schlüssel wird für 64- oder 128-Bit­verschlüsselte Netzwerke verwendet und kann
sowohl Ziffern als auch Buchstaben enthalten.
Genauere Informationen finden Sie in der Do­kumentation Ihres Access Points oder WLAN­Routers. Der WEP-Schlüssel ist ein 64- oder
128-Bit-Wert, der im ASCII- oder Hexadezimal­Format einzugeben ist.

Zum Beispiel:

64 Bit
(ASCII):

64 Bit
(Hexadezimal):

128 Bit
(ASCII):

128 Bit
(Hexadezimal):

WPA-PSK (Protected Access Pre-Shared Key)
ermöglicht es Ihrem Brother Wireless-Gerät,
Verbindung zu Access Points aufzunehmen,
die TKIP- und AES-Verschlüsselung verwen­den. WPA-PSK verwendet einen Pre-Shared­Schlüssel (PSK) von mehr als 7 und weniger
als 64 Zeichen Länge.
Weitere Informationen finden Sie in Kapitel 3

des Netzwerkhandbuches.

Verwendet 5 Textzeichen, z.B.
„Hallo“ (unterschieden nach Groß­und Kleinschreibung)

Verwendet 10 Zeichen im
Hexadezimal-Datenformat, z.B.
„71f2234aba“

Verwendet 13 Textzeichen, z.B.
„Wirelesscomms“ (unterschieden
nach Groß- und Kleinschreibung)

Verwendet 26 Zeichen im
Hexadezimal-Datenformat, z.B.
„71f2234ab56cd709e5412aa3ba“

®

Netzwerk

(wireless)

Macintosh

46

Treiber und Software installieren

Macintosh

®

2 Schließen Sie den Netzstecker des Gerätes an

und schalten Sie das Gerät ein.

Für Deutschland
und Österreich

Für die Schweiz

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können:
Drücken Sie dazu am Gerät Menü, 6, 2, 4 (oder
Menü, 6, 0). Drücken Sie zur Bestätigung 1.

3 Drücken Sie am Gerät Menü, 6, 2, 2, 1.

22.WLAN-Setup
WLAN aktiv?

a Ein
b Aus

Falls keine SSID gefunden wird, weil an Ihrem
Access Point das Senden der SSID-Kennung
deaktiviert ist, müssen Sie die SSID manuell
hinzufügen. Gehen Sie dazu zu Schritt 5.

5 Drücken Sie oder , um Neue SSID

zu wählen, und drücken Sie OK. Gehen Sie
dann zu Schritt 6.

22.WLAN-Setup
SSID

<Neue SSID>
ABC-Gruppe

a,b dann OK

6

Geben Sie die SSID ein, die Sie in Schritt 1 no­tiert haben. Informationen zur Texteingabe fin­den Sie in Anhang D des Benutzerhandbuches.

22.WLAN-Setup
SSID:

Eingabe, dann OK

7

Drücken Sie oder , um

struktur

OK

.

zu wählen, und drücken Sie dann

Infra-

a,b dann OK

Drücken Sie oder , um Ein zu wäh­len, und drücken Sie dann OK. Der LAN-An­schluss (verkabelt) wird durch diese Einstel­lung inaktiv.

4 Das Gerät sucht nach verfügbaren SSIDs.

Falls mehrere SSIDs angezeigt werden, wäh­len Sie mit oder die in Schritt 1 no­tierte SSID aus und drücken Sie dann OK. Ge­hen Sie zu Schritt 8.

22.WLAN-Setup
SSID

a Vertrieb
b ABC-Gruppe

a,b dann OK

Hinweis

Es dauert einen Moment, bis die Liste der ver­fügbaren SSIDs angezeigt wird.

8 Wählen Sie mit , und OK eine der

folgenden Optionen. (Wenn Ihr Netzwerk für
Authentifizierung und Verschlüsselung konfi­guriert ist, müssen Ihre am Gerät vorgenom­menen Einstellungen mit denen des Netzwer­kes übereinstimmen.)

Keine Authentifizierung oder Verschlüsse­lung: Wählen Sie Offenes System, drücken

Sie OK, wählen Sie Keine als Verschlüs­selung und drücken Sie OK. Wählen Sie

1.Ja und drücken Sie dann OK, um die Ein-

stellungen zu übernehmen. Gehen Sie dann zu
Schritt 12.

Keine Authentifizierung mit WEP-Ver­schlüsselung: Wählen Sie Offenes Sys-

tem, drücken Sie OK, wählen Sie dann WEP als
Verschlüsselung und drücken Sie OK. Ge-

hen Sie dann zu Schritt 9.
Authentifizierung mit WEP-Verschlüsse-

lung: Wählen Sie Shared Key und drücken
Sie OK. Gehen Sie dann zu Schritt 9.

®

Netzwerk

(wireless)

Macintosh

47

Schritt 2

Treiber und Software installieren

Macintosh

®

Authentifizierung mit WPA-PSK (TKIP bzw.
AES-Verschlüsselung): Wählen Sie WPA-

PSK/WPA2-PSK und drücken Sie OK. Gehen
Sie dann zu Schritt 10.

Authentifizierung mit LEAP: Wählen Sie
LEAP und drücken Sie OK. Gehen Sie dann zu
Schritt 11.

9 Wählen Sie den erforderlichen Schlüssel und

drücken Sie OK.

22.WLAN-Setup
WEP Key

a Key 1:
b Key 2:

a,b dann OK

Geben Sie über die Zifferntasten den in Schritt

1 notierten WEP-Schlüssel ein. Mit den Tasten

und können Sie den Cursor bewe-

gen. Um z.B. den Buchstaben a einzugeben,
drücken Sie einmal die Zifferntaste 2. Um die
Ziffer 3 einzugeben, drücken Sie die Taste 3
siebenmal.
Die Zeichen erscheinen in folgender Reihenfol­ge: Kleinbuchstaben, Großbuchstaben, Ziffern
und Sonderzeichen.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK, um die Einstellungen zu über­nehmen. Gehen Sie dann zu Schritt 12.

Die meisten Access Points und Router kön­nen mehr als einen Schlüssel speichern, es
wird jedoch jeweils nur ein Schlüssel zur
Authentifizierung und Verschlüsselung be­nutzt.

10 Drücken Sie oder , um TKIP oder

AES für die Verschlüsselung zu wählen,

und drücken Sie dann OK.
Geben Sie über die Zifferntasten den in Schritt

1 notierten WPA-PSK-Schlüssel ein. Mit den

Tasten und können Sie den Cursor
bewegen. Um z.B. den Buchstaben a einzuge­ben, drücken Sie einmal die Zifferntaste 2. Um
die Ziffer 3 einzugeben, drücken Sie die Taste

®

3 siebenmal.

11 Geben Sie den Benutzer ein und drücken Sie

OK. Mit den Tasten und können
Sie den Cursor bewegen. Um z.B. den Buch­staben a einzugeben, drücken Sie einmal die
Zifferntaste 1.
Geben Sie das Kennwort ein und drücken
dann OK, um die Einstellungen zu überneh­men. Wählen Sie 1.Ja und drücken Sie dann
OK. Gehen Sie dann zu Schritt 12.

12 Das Gerät versucht nun, mit den von Ihnen ein-

gegebenen Informationen eine Verbindung zu
Ihrem Wireless-Netzwerk herzustellen. Bei Er­folg erscheint im Display kurz die Anzeige

Verbunden.

Verbind.-Fehler

MFC-Server keine erfolgreiche Verbindung zu Ih­rem Router oder Access-Point hergestellt hat.
Versuchen Sie es noch einmal ab Schritt
Wenn dieselbe Meldung wieder erscheint, setzen
Sie den MFC-Server auf die Werkseinstellungen
zurück und versuchen es dann noch einmal.
(Siehe

stellung zurücksetzen auf Seite 55

Netzwerkeinstellungen auf Werksein-

wird angezeigt, wenn der

3

.

.)

13 Das Gerät bezieht automatisch die richtige IP-

Adresse vom Access Point (Router), sofern
DHCP aktiviert ist. (Normalerweise ist DHCP
an den meisten Access Points und WLAN­Routern werkseitig aktiviert.)

Ist an Ihrem Access Point kein DHCP aktiviert,
müssen Sie IP-Adresse, Subnetzmaske und
Gateway des Gerätes manuell an Ihr Netzwerk
anpassen. Einzelheiten hierzu finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 fort.

14 Schalten Sie den Macintosh

®

ein.

15 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken

Netzwerk

(wireless)

Macintosh

Sie dann OK, um die Einstellungen zu über­nehmen. Gehen Sie dann zu Schritt 12.

48

Treiber und Software installieren

Macintosh

®

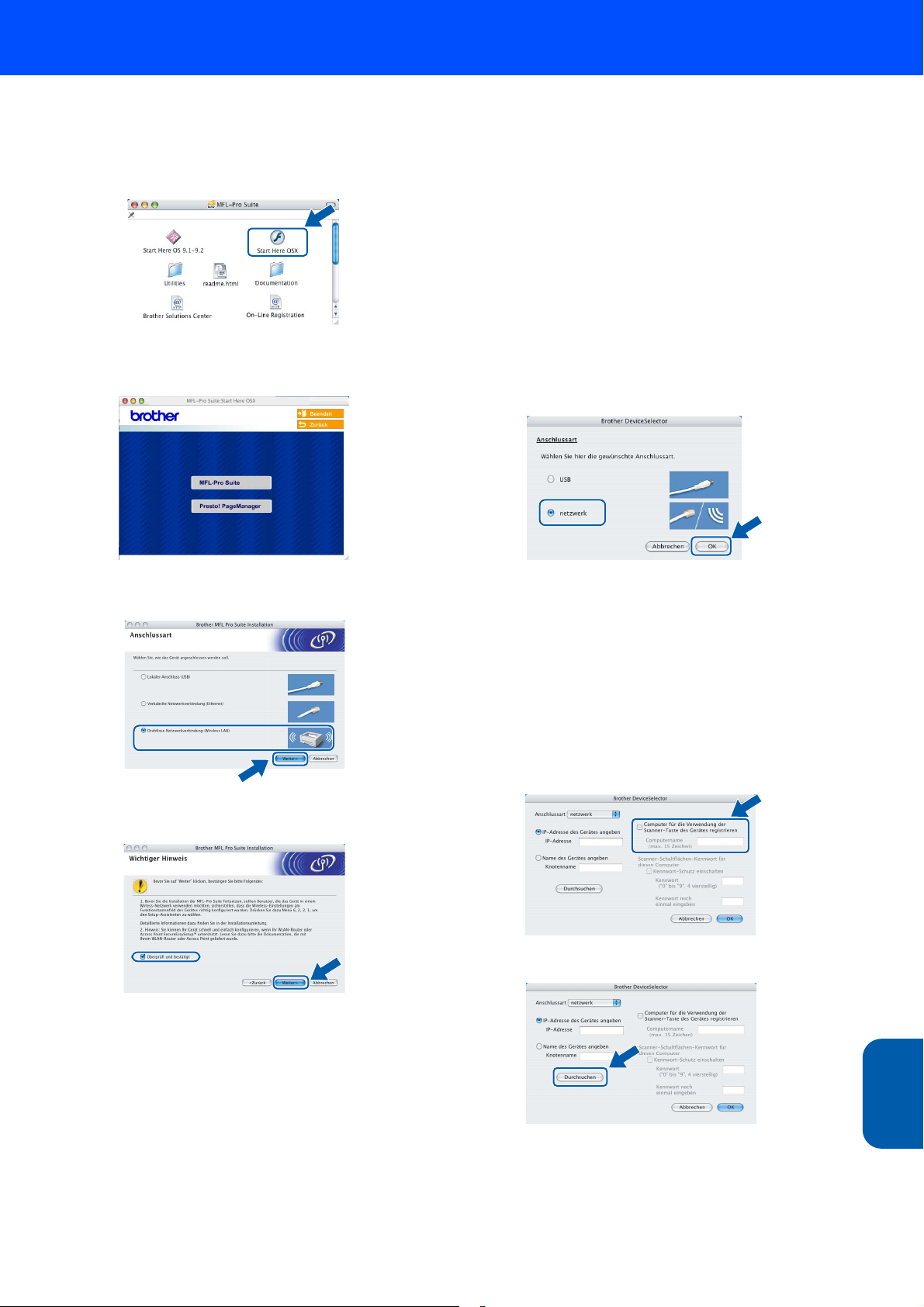

16 Doppelklicken Sie auf Start Here OSX, um die

Treiber und die MFL-Pro Suite zu installieren.
Wenn das Dialogfeld zur Sprachauswahl er­scheint, wählen Sie Deutsch.

17 Klicken Sie auf MFL-Pro Suite, um die Softwa-

re zu installieren.

21 Wenn der DeviceSelector-Bildschirm er-

scheint, wählen Sie Netzwerk und klicken Sie
dann auf OK. Der DeviceSelector-Bildschirm
erscheint nicht, wenn Sie vor dem Neustart des
Macintosh
angeschlossen haben oder wenn die Software
eine zuvor installierte Version der Brother Soft­ware überschreibt. Fahren Sie in diesem Fall
mit der Installation fort und überspringen Sie
dabei die Schritte 22 bis 24. Nach der Installa-
tion können Sie dann im Hauptbildschirm des
ControlCenter2 im Listenfeld Modell auswäh­len, mit welchem Gerät sich das
ControlCenter2 verbinden soll. Lesen Sie dazu
auch Kapitel 10 im Software-Handbuch auf der
CD-ROM.

®

das Gerät bereits per USB-Kabel

18 Wählen Sie Drahtlose Netzwerkverbindung

(Wireless LAN) und klicken Sie auf Weiter.

19 Aktivieren Sie das Kontrollkästchen Überprüft

und bestätigt und klicken Sie auf Weiter.

20 Folgen Sie den Anweisungen auf dem Bild-

schirm und starten Sie den Macintosh

®

neu.

22 Um die Scanner-Taste im Netzwerk zu ver-

wenden, müssen Sie Computer für die Ver­wendung der Scanner-Taste des Gerätes
registrieren markieren und einen Compu-

ternamen für Ihren Macintosh
ser wird nach Drücken der Scanner-Taste und
Auswahl einer Scan-Funktion im LC-Display
des Gerätes angezeigt. Sie können einen be­liebigen Namen (bis zu 15 Zeichen) eingeben.
(Mehr Informationen finden Sie im Software-
Handbuch auf der CD-ROM in Kapitel 11.)

23 Klicken Sie auf Durchsuchen.

®

eingeben. Die-

®

49

Netzwerk

(wireless)

Macintosh

Schritt 2

Treiber und Software installieren

Macintosh

®

24 Wählen Sie in der Liste Ihr Modell und klicken

Sie auf OK.

25 Wählen Sie im Gehe zu-Menü Programme.

26 Doppelklicken Sie auf Dienstprogramme.

28 Klicken Sie auf Hinzufügen.

29 Wählen Sie die unten gezeigte Option.

Hinweis

Wenn Sie Mac OS® X 10.4 benutzen, gehen Sie
zu Schritt 30.

30 Wählen Sie in der Liste Ihr Modell und klicken

Sie auf Hinzufügen.
Für Mac OS

®

10.2.4 bis 10.3.x

27 Doppelklicken Sie auf Drucker-Dienstpro-

gramm.

Für Mac OS® 10.4 oder höher

Hinweis

Unter Mac OS® X 10.2.x klicken Sie auf Print
Center.

®

Netzwerk

(wireless)

Macintosh

50

Treiber und Software installieren

31 Wählen Sie im Drucker-Dienstprogramm-

Menü Drucker-Dienstprogramm beenden.

Die MFL-Pro Suite, die Drucker- und Scan­nertreiber sowie das ControlCenter2 sind
nun installiert.

Macintosh

®

Mehr Informationen zur Netzwerk-Konfigura­tion finden Sie in Kapitel 6 im Netzwerkhand­buch auf der CD-ROM.

32 Um den Presto!

®

PageManager® zu installie-

ren, klicken Sie auf Presto!PageManager und
folgen Sie den Anweisungen auf dem Bild­schirm.

Hinweis

Presto!® PageManager® enthält ein OCR-Pro­gramm, mit dem Sie die Scan-to-Text-Funktion
des Brother ControlCenter2 verwenden können.

Sie können mit dem Presto!
auch Fotos und Dokumente einfach einscannen
und verwalten.

®

PageManager®

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

51

®

Netzwerk

(wireless)

Macintosh

Für Netzwerkbenutzer

1

Dieser Abschnitt erläutert, wie Sie Netzwerkeinstellungen mit BRAdmin Professional konfigurieren und Ihr Gerät
auf ein drahtloses Netzwerk (Wireless LAN) oder ein verkabeltes Netzwerk (LAN) einstellen können.

1

Installation von BRAdmin Professional für Windows

®

BRAdmin Professional für Windows® wurde speziell zur Verwaltung von netzwerkfähigen Brother Druckern und
Multifunktionsgeräten im LAN (Local Area Netzwerk) entwickelt.
Mehr Informationen über BRAdmin Professional und BRAdmin Light finden Sie unter http://solutions.brother.com
.

1 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk Ihres Computers. Der
Start-Bildschirm erscheint automatisch. Folgen
Sie den Anweisungen auf dem Bildschirm.

3 Klicken Sie auf BRAdmin Professional und

folgen Sie den Anweisungen auf dem
Bildschirm.

2 Klicken Sie im Hauptmenü der CD-ROM auf

Andere Treiber/Programme installieren.

52

Für Netzwerkbenutzer

2

Einstellen von IP-Adresse, Subnetzmaske und Gateway mit
BRAdmin Professional (unter Windows

1 Starten Sie BRAdmin Professional und wählen

Sie TCP/IP.

2 Wählen Sie im Geräte-Menü Aktive Geräte

suchen.

BRAdmin sucht automatisch nach neuen Gerä­ten.

®

)

4 Geben Sie IP-Adresse, Subnetzmaske und

Gateway ein. Klicken Sie dann auf OK.

5 Die Angaben werden im Gerät gespeichert.

Hinweis

Sie können mit BRAdmin Professional auch ein
Kennwort festlegen (siehe Netzwerkhandbuch auf
der CD-ROM).

3 Doppelklicken Sie auf das neue Gerät.

Hinweis

Zum Ändern der Einstellungen muss ein Kennwort
eingegeben werden. Das werkseitig eingestellte
Kennwort ist access. Sie können das Kennwort
mit BRAdmin Professional oder mit einem Web­Browser ändern.

53

Für Netzwerkbenutzer

3

Brother BRAdmin Light ist eine Java™-Anwendung, die für die Apple Mac OS® X Umgebung entwickelt wurde.
Sie unterstützt einige der Funktionen von Windows BRAdmin Professional. So können Sie zum Beispiel mit
BRAdmin Light einige Netzwerkeinstellungen von netzwerkfähigen Brother Druckern und Multifunktionsgeräten
ändern.
BRAdmin Light wird automatisch mit der MFL-Pro Suite installiert. Wenn Sie die MFL-Pro Suite bereits installiert
haben, müssen Sie sie nicht erneut installieren. Mehr Informationen über BRAdmin Professional finden Sie unter
http://solutions.brother.com

Konfigurationsprogramm BRAdmin Light (für Mac OS® X)

.

IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Light einstellen

Hinweis

• Wenn in Ihrem Netzwerk ein
DHCP/BOOTP/RARP-Server vorhanden ist, müs­sen Sie die folgenden Schritte nicht ausführen.
Das Gerät erhält in diesem Fall seine IP-Adresse
automatisch. Vergewissern Sie sich, dass die Ja­va™-Clientversion 1.4.1_07 oder neuer auf Ihrem
Computer installiert ist.

• Das Standard-Kennwort ist “access”. Das Kenn­wort kann mit BRAdmin Light geändert werden.

3 Doppelklicken Sie auf die Datei BRAdmin

Light.jar. Starten Sie BRAdmin Light.

BRAdmin Light sucht automatisch nach neuen
Geräten.

1 Doppelklicken Sie auf das Symbol

Macintosh HD auf Ihrem Destop.

4 Doppelklicken Sie auf das neue Gerät.

2 Wählen Sie Library, Printers, Brother und

dann Utilities.

5 Geben Sie IP Address, Subnet Mask und

Gateway ein. Klicken Sie dann auf OK.

6 Die Angaben werden im Gerät gespeichert.

54

Für Netzwerkbenutzer

4

Netzwerkeinstellungen auf drahtloses oder verkabeltes Netzwerk festlegen

Um Ihr Brother-Gerät mit einem drahtlosen oder
einem verkabelten Netzwerk zu verbinden, müssen
Sie das Gerät über das Funktionstastenfeld für den
von Ihnen verwendeten Netzwerktyp konfigurieren.

Für ein drahtloses Netzwerk (WLAN)

Drücken Sie am Gerät Menü, 6, 2, 5. Drücken Sie

oder , um Ein zu wählen, und drücken Sie

dann OK.

Für ein verkabeltes Netzwerk

Drücken Sie am Gerät Menü, 6, 1, 4. Drücken Sie

oder , um Ein zu wählen, und drücken Sie

dann OK.

Hinweis

Wenn Sie sowohl für das drahtlose als auch für
das verkabelte Netzwerk Ein wählen, wird die
verkabelte Netzwerkverbindung aktiviert, wenn
ein Netzwerkkabel an das Gerät angeschlossen
wird. Wenn kein Netzwerkkabel angeschlossen
ist, wird die drahtlose Netzwerkverbindung akti­viert.

5

Netzwerkeinstellungen auf
Werkseinstellung zurückset­zen

Um alle Netzwerkeinstellungen des internen MFC­Servers auf die Werkseinstellungen zurückzusetzen,
gehen Sie wie folgt vor:

1 Vergewissern Sie sich, dass das Gerät nicht

mit einer anderen Funktion beschäftigt ist und
ziehen Sie dann alle Kabel außer dem Netzka­bel vom Gerät ab.

2 Drücken Sie Menü, 6, 0.
3 Drücken Sie 1, um Zurücksetzen zu wählen.
4 Drücken Sie 1, um Ja zu wählen.
5 Das Gerät startet nun neu.

Schließen Sie nach dem Neustart alle Kabel
wieder an.

55

Zubehör / Verbrauchsmaterial

1

1

Das folgende Sonderzubehör ist für Ihr Gerät erhältlich. Sie können damit die Leistungsfähigkeit Ihres Gerätes
erhöhen.

Zubehör

Papierkassette Speichererweiterung

LT-5300

Die zweite Papierzufuhr kann bis zu 250 Blatt Papier aufneh­men. Wenn die zweite Zufuhr installiert sind, erweitert sich

Durch die Installation eines DIM-Moduls (144-Pin DIMM)
können Sie den Speicher erweitern.

der Papiervorrat auf bis zu 550 Blatt insgesamt.

2

Verbrauchsmaterialien

Im Display erscheint eine entsprechende Meldung, wenn Verbrauchsmaterialien ersetzt werden müssen.
Weitere Informationen zu den Verbrauchsmaterialien finden Sie bei dem Brother Vertriebspartner, bei dem Sie
das Gerät gekauft haben, oder unter
www.brother.de

, www.brother.ch sowie http://solutions.brother.com.

Tonerkassette Trommeleinheit

TN-3130 / TN-3170 DR-3100

56

Warenzeichen

Das Brother Logo ist ein eingetragenes Warenzeichen von Brother Industries, Ltd.
Brother ist ein eingetragenes Warenzeichen von Brother Industries, Ltd.
Multi-Function Link ist ein eingetragenes Warenzeichen der Brother International Corporation.
Windows und Microsoft sind eingetragene Warenzeichen von Microsoft in den USA und anderen Ländern.
Macintosh und TrueType sind eingetragene Warenzeichen von Apple Computer, Inc.
Postscript und Postscript 3 sind eingetragene Warenzeichen von Adobe Systems Incorporated.
PaperPort ist ein eingetragenes Warenzeichen von ScanSoft, Inc.
Presto! PageManager ist ein eingetragenes Warenzeichen der NewSoft Technology Corporation.
BROADCOM, SecureEasySetup und das SecureEasySetup-Logo sind Warenzeichen bzw. eingetragene Warenzeichen der
Broadcom Corporation in den USA und/oder anderen Ländern.
Alle Firmen, deren Programmnamen in diesem Handbuch erwähnt sind, haben spezielle Lizenzvereinbarungen für die zu Ih­rem Eigentum gehörenden Programme.

Alle anderen in diesem Handbuch erwähnten Produktnamen und Produktbezeichnungen sind Warenzeichen oder ein­getragene Warenzeichen der betreffenden Firmen.

Zu dieser Installationsanleitung

Die Installationsanleitung wurde unter der Aufsicht von Brother Industries Ltd. erstellt und veröffentlicht. Sie enthält die techni­schen Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Veröffentlichung.
Der Inhalt der Installationsanleitung und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert
werden.
Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien
ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
Dieses Produkt wurde zur Verwendung im professionellen Bereich entwickelt.

© 2006 Brother Industries, Ltd. © 1998-2006 TROY Group, Inc. © 1983-2006 PACIFIC SOFTWORKS INC. Dieses Produkt
enthält die “KASAGO TCP/IP”-Software, entwickelt von Elmic Systems, Inc. ALLE RECHTE VORBEHALTEN.

GER/AUS/SWI-GER
