HL‑L2380DW / MFC‑L2720DW / MFC‑L2740DW

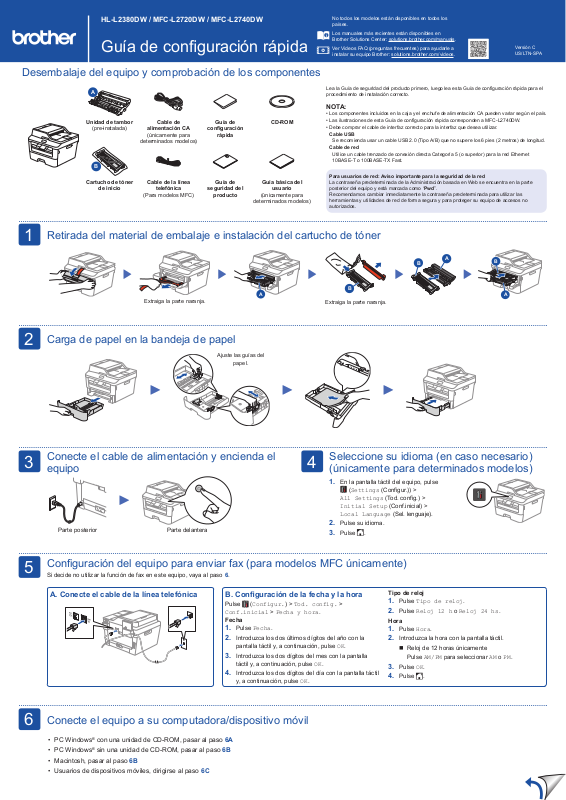

Guíadeconguraciónrápida

Desembalaje del equipo y comprobación de los componentes

No todos los modelos están disponibles en todos los
países.

Los manuales más recientes están disponibles en
Brother Solutions Center: solutions.brother.com/manuals.

Ver Videos FAQ (preguntas frecuentes) para ayudarle a
instalar su equipo Brother: solutions.brother.com/videos.

Versión C
US/LTN‑SPA

1

A

Unidad de tambor

(pre‑instalada)

B

Cartucho de tóner

de inicio

Cable de

alimentación CA

(únicamente para

determinados modelos)

Cable de la línea

telefónica

(Para modelos MFC)

Guía de

configuración

rápida

Guía de

seguridad del

producto

CD‑ROM

Guía básica del

usuario

(únicamente para

determinados modelos)

Lea la Guía de seguridad del producto primero, luego lea esta Guía de configuración rápida para el
procedimiento de instalación correcto.

NOTA:

•Los componentes incluidos en la caja y el enchufe de alimentación CA pueden variar según el país.

•Las ilustraciones de esta Guía de configuración rápida corresponden a MFC‑L2740DW.

•Debe comprar el cable de interfaz correcto para la interfaz que desea utilizar.

Cable USB

Se recomienda usar un cable USB 2.0 (Tipo A/B) que no supere los 6 pies (2 metros) de longitud.

Cable de red

Utilice un cable trenzado de conexión directa Categoría 5 (o superior) para la red Ethernet
10BASE‑T o 100BASE‑TX Fast.

Para usuarios de red: Aviso importante para la seguridad de la red

La contraseña predeterminada de la Administración basada en Web se encuentra en la parte
posterior del equipo y está marcada como “Pwd”.
Recomendamos cambiar inmediatamente la contraseña predeterminada para utilizar las
herramientas y utilidades de red de forma segura y para proteger su equipo de accesos no
autorizados.

Retirada del material de embalaje e instalación del cartucho de tóner

2

Extraiga la parte naranja.

Carga de papel en la bandeja de papel

Ajuste las guías del

papel.

B

B

A

Extraiga la parte naranja.

A

B

A

3

5

Conecte el cable de alimentación y encienda el
equipo

4

Seleccione su idioma (en caso necesario)
(únicamente para determinados modelos)

1. En la pantalla táctil del equipo, pulse

(Settings (Configur.)) >
All Settings (Tod. config.) >
Initial Setup (Conf.inicial) >
Local Language (Sel. lenguaje).

2. Pulse su idioma.

Parte posterior Parte delantera

3. Pulse .

Configuración del equipo para enviar fax (para modelos MFC únicamente)

Si decide no utilizar la función de fax en este equipo, vaya al paso 6.

A. Conecte el cable de la línea telefónica

B. Conguración de la fecha y la hora

Pulse (Configur.) > Tod. config. >
Conf.inicial > Fecha y hora.

Fecha

1. Pulse Fecha.

Tipo de reloj

1. Pulse Tipo de reloj.

2. Pulse Reloj 12 h o Reloj 24 hs.

Hora

1. Pulse Hora.

6

2. Introduzca los dos últimos dígitos del año con la

pantalla táctil y, a continuación, pulse OK.

3. Introduzca los dos dígitos del mes con la pantalla

táctil y, a continuación, pulse OK.

4. Introduzca los dos dígitos del día con la pantalla táctil

y, a continuación, pulse OK.

Conecte el equipo a su computadora/dispositivo móvil

• PC Windows® con una unidad de CD‑ROM, pasar al paso 6A

• PC Windows

• Macintosh, pasar al paso 6B

• Usuarios de dispositivos móviles, dirigirse al paso 6C

®

sin una unidad de CD‑ROM, pasar al paso 6B

2. Introduzca la hora con la pantalla táctil.

 Reloj de 12 horas únicamente

Pulse AM/PM para seleccionar AM o PM.

3. Pulse OK.

4. Pulse .

6A

Configuración con el CD‑ROM (Windows®)

NOTA:

Si la pantalla Brother no aparece automáticamente, vaya al Equipo (Mi PC).
(Para Windows
luego vaya a Equipo).
Haga doble clic en el icono CD‑ROM, y luego haga doble clic en start.exe.

®

8: haga clic en el icono (Explorador de archivos) en la barra de tareas, y

Tipo de Conexión

Siga las instrucciones
que aparecen en la
pantalla hasta que
aparezca la pantalla Tipo
de Conexión.

Conexión de red inalámbrica

Para conexión USB

Para conexión de red cableada

En primer lugar, conecte un cable de red.

Para conexión de red inalámbrica

Se recomienda preparar un cable USB
para utilizarlo temporalmente durante la
configuración inalámbrica.

Siga las instrucciones
que aparecen en la
pantalla para seguir la
instalación.

NOTA:

Si no funciona la conexión, repita este paso.

Finalizar

6B

[Recomendada]

Seleccione esta opción si tiene un cable USB
para utilizar temporalmente en la
configuración inalámbrica.

Seleccione esta opción si no tiene un cable USB.

Configuración sin utilizar el CD‑ROM (Windows® sin la unidad de CD‑ROM o Macintosh)

Descargue el controlador completo y el paquete de software desde el Brother Solutions Center.
(Para Windows®) solutions.brother.com/windows
(Para Macintosh) solutions.brother.com/mac

Siga las instrucciones
que aparecen en la
pantalla para seguir la
instalación.

NOTA:

Si no funciona la conexión, repita este paso.

Finalizar

6C

Después de descargar el controlador y el paquete de software, siga las instrucciones que aparecen en la pantalla hasta que aparezca la pantalla Tipo de Conexión. Consulte

6A Configuración con el CD-ROM (Windows®).

Configuración inalámbrica para dispositivos móviles

Conecte el equipo y el punto de acceso/enrutador LAN inalámbrico desde el panel de control del equipo.

En el panel de control del equipo, pulse

> Conf.Asistente > Sí.

Seleccione el SSID especificado, y luego
introduzca la clave de red.

La configuración inalámbrica ha finalizado.

NOTA:

Antes de que pueda utilizar su equipo con su dispositivo móvil, descargue “Brother iPrint&Scan”.

Impresión y escaneado con su dispositivo móvil

Descargue “Brother iPrint&Scan” para comenzar a utilizar su equipo con los dispositivos móviles.

solutions.brother.com/ips
