Brother HL-5030, HL-5040, HL-5050, HL-5070N User Guide [pt]

Impressora a laser da Brother

HL-5030 HL-5040 HL-5050

HL-5070N

Manual do utilizador

Para utilizadores com deficiências visuais

Queiram consultar os dois ficheiros HTML, index_win.html e index_mac.html, incluídos no CD-ROM fornecido. Estes ficheiros podem ser lidos pelo software de conversão de texto para voz Screen Reader.

Antes de utilizar a impressora, tem de configurar o hardware e instalar o controlador. Utilize o Manual de instalação rápida para configurar a impressora. Encontrará uma cópia impressa

na caixa. Leia este manual atentamente antes de começar a utilizar a impressora. Mantenha o CD-ROM à mão,

pois poderá ter de o consultar. Visite o nosso web site no endereço http://solutions.brother.com

perguntas mais frequentes (FAQs), suporte para o produto e questões técnicas e os controladores e utilitários mais recentes.

onde encontrará respostas às

Versão 1

Impressora a laser

HL-5000 series

Manual do utilizador

Definições de avisos, precauções e notas

Ao longo do Manual do utilizador, são utilizados os seguintes termos:

Tem de seguir estas indicações para evitar danos físicos.

Tem de seguir estas indicações para garantir o bom funcionamento da impresso ra e evitar danos materiais.

Lembre-se destas sugestões úteis quando utilizar a impressora.

Para utilizar a impressora em segurança

Depois de utilizar a impressora, algumas das peças internas da impressora estão extremamente quentes. Quando abrir a tampa da frente ou de trás da impressora, nunca toque nas partes sombreadas apresentadas nas seguintes imagens.

Existem eléctrodos de alta voltagem dentro da impressora. Antes de limpar a impressora, desencravar papel ou substituir peças, desligue a impressora, desligando também o cabo da tomada.

Não toque na ficha com as mãos molhadas, pois poderá apanhar um choque.

Cuidado

Utilize água ou detergentes neutros para proceder à limpeza. Se proceder à limpeza com líquidos solúveis como o diluente ou a benzina vai danificar a superfície da impressora.

Não utilize materiais de limpeza que contenham amoníaco. Estes materiais vão danificar a impressora e o cartucho do toner.

Números de telefone da Brother (EUA e Canadá)

IMPORTANTE: Se necessitar de assistência técnica, te rá de ligar para o número corre spondente no país onde

adquiriu a impressora. As chamadas têm de ser efectuadas de dentro do país em questão.

Registar o produto

Ao registar o seu produto junto da Brother International Corporation, o utilizador ficará registado como proprietário original do produto. O seu registo na Brother:

■ pode servir como confirmação da data de aquisição do seu produto, caso perca o recibo;

■ pode servir como suporte junto da sua seguradora em caso de perda do produto coberta pelo seguro; e

■ ajudar-nos-á a informá-lo sobre novos aperfeiçoamento ao produto que adquiriu e sobre ofertas especiais.

Preencha a garantia da Brother ou, para simp lifica r o pro cesso de registo do produto, registe-o online no endereço

www.registermybrother.com

iii

Assistência ao cliente

Nos EUA 1-800-276-7746 No Canadá 1-877-BROTHER

(514) 685-6464 (Em Montreal)

Se tiver comentários ou sugestões, escreva-nos para:

Nos EUA Printer Customer Support

Brother International Corporation 15 Musick Irvine CA 92618

No Canadá Brother International Corporation (Canada), Ltd.

- Marketing Dept. 1, rue Hôtel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Localização de centros de assistência (apenas EUA)

Para saber a localização de um centro de assistência Brother autorizado, ligue para o 1-800-284-4357.

Localização de centros de assistência (apenas Canadá)

Para saber a localização de um centro de assistência Brother autorizado, ligue para o 1-877-BROTHER.

Sistema de resposta por fax da Brother (apenas EUA)

A Brother dispõe de um sistema de resposta por fax fácil de utilizar para que possa obter respostas a questões técnicas comuns e informações sobre produtos. Este sistema está disponível 24 horas por dia, 7 dias por semana. Pode utilizá-lo para enviar informações para qualquer máquina de fax.

Ligue para o número que se segue e siga as instruções gravadas para receber um fax sobre como utilizar o sistema e um Índice dos temas sobre os quais pode obter informações.

Apenas nos EUA 1-800-521-2846

Endereços Internet

Web site global da Brother:

http://www.brother.com

Para as perguntas mais frequentes (FAQs), suporte ao produto, questões técnicas e actualizações do controlador e utilitários:

http://solutions.brother.com

(Apenas EUA) Para fornecimentos e acessórios da Brothe r:

http://www.brothermall.com

Perguntas mais frequentes (FAQs)

O Brother Solutions Center é o recurso central para tudo o que esteja relacionado com a impressora. Pode transferir o software e os utilitários mais recentes, ler as secções de FAQ e sugestões de resolução de problemas, e consultar a secção ‘Solutions’ para saber como tirar o maior proveito do seu produto Brother.

http://solutions.brother.com

Pode verificar aqui se há actualizações aos controladores da Brother.

Informação importante: Regulamentos

Federal Communications Commission (FCC) Declaration of Conformity (Para os E.U.A.)

Responsible Party: Brother International Corporation

100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ 08807-0911 USA Telephone: (908) 704-1700

declares, that the products Product name: Laser Printer HL-5030, 5040, 5050 and HL-5070N

Model number: HL-50 Product options: Lower Tray Unit LT-5000, DIMM

complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against ha rmful interference in a residential installation. This equipment gener ates, uses, and can radiate radio frequency en ergy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning th e equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

■ Reorient or relocate the receiving antenna.

■ Increase the separation between the equipment and receiver.

■ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

■ Consult the dealer or an experienced radio/TV technician for help.

Important

A shielded interface cable should be used in order to ensure compliance with the limits for a Class B digital device.

Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user's authority to operate the equipment.

vii

Industry Canada Compliance Statement (Para o Canadá)

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Interferências radioeléctricas (apenas modelo 220 a 240 volts)

Esta impressora cumpre a norma EN55022 (CISPR Publicação 22)/Classe B.

Antes de utilizar este produto, certifique-se de que utiliza um cabo de interface duplamente protegido com condutores duplos entrançados, marcado como “conforme IEEE1284”. O cabo não deve ter mais de 2 metros.

viii

Declaração de conformidade com o programa internacional ENERGY STAR®

O objectivo do Programa Internacional ENERGY STAR® é promover o desenvolvimento e a normalização do equipamento de escritório de baixo consumo.

Como parceiro E

NERGY STAR

conformidade com as directivas de baixo consumo E

, a Brother Industries, Ltd. determinou que este produto está em

NERGY STAR

Segurança Laser (apenas modelo 100 a 120 volts)

This printer is certified as a Class I laser product under the U.S. Department of Health and Human Services (DHHS) Radiation Performance Standard according to the Radiation Control for Health and Safety Act of 1968. This means that the printer does not produce hazardous laser radiation.

Since radiation emitted inside the printer is completely confined within protective housings and external covers, the laser beam cannot escape from the machine during any phase of user operation.

Regulamentos da FDA (apenas modelo de 100 a 120 volts)

U.S. Food and Drug Administration (FDA) has implemented regulations for laser products manufactured on and after August 2, 1976. Compliance is mandatory for products marketed in the United States. One of the following labels on the back of the printer indicates compliance with th e FDA regulations and must be attached to laser products marketed in the United States.

MANUFACTURED: Brother Industries, Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J.

MANUFACTURED: Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J

Caution: Use of controls, adjustments or performance of proce dures other t han those specified in this manual

may result in hazardous radiation exposure.

Especificação IEC 60825 (Apenas modelos 220 a 240 volts)

Esta impressora é um produto laser de Classe 1 de acordo com o definido n as especificações da norma IEC 60825. A etiqueta apresentada abaixo será afixada nos países onde for necessária.

CLASS 1LASERP RODUCT APPAREIL Å LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT

Esta impressora contém um diodo laser de Classe 3B que produz radiações laser invisíveis na unidade de digitalização. Não deve abrir a unidade de digitalização sob pretexto algum.

Atenção: A utilização de controlos, regulações ou a execução de procedimentos diferentes dos especificados

neste manual pode resultar em exposição a radiações perigosas.

Para a Finlândia e a Suécia LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän

turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Varning Om apparaten används på annat sätt än i denna Bruksanvisning specificerats, kan användaren

utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Radiação laser interna

Potência de radiação máxima: 5 mW Comprimento de onda: 760 - 810 nm Classe de laser: Classe IIIb (Em conformidade com 21 CFR Part 1040.10)

Classe 3B (Em conformidade com IEC 60825)

IMPORTANTE - Para a sua segurança

Para garantir uma utilização segura, a ficha de três pinos fornecida só deve ser inserida numa tomada eléctrica padrão de três pinos, com uma ligação à terra padrão.

Os cabos de extensão utilizados nesta impressora devem também ter três pinos para uma correcta ligação à terra. Os cabos de extensão que estejam incorrectamente ligados poderão causar danos pessoais ou no equipamento.

O facto de o equipamento estar a funcionar correctamente não implica que exista uma ligação à terra e que a instalação eléctrica esteja perfeitamente segura. Para sua segurança, se tiver alguma dúvida quanto à ligação à terra, contacte um electricista qualificado.

Desligar o dispositivo

Tem de instalar a impressora junto a uma tomada facilmente acessível. Em caso de emergência, desligue o cabo de alimentação da tomada eléctrica para interromper totalmente a corrente.

Precauções com as baterias

Não substitua a bateria. Corre risco de explosão se a bateria for incorrectamente substituída. Não desmonte nem recarregue nem queime a bateria. As baterias usadas devem ser depositadas nos locais adequados para reciclagem.

Precauções com a ligação à rede local (LAN)

Ligue este aparelho a uma rede local não sujeita a sobretensão.

IT power system (Apenas para a Noruega)

This product is also designed for an IT power system with phase-to-phase voltage 230V.

Opmerking / Oplaadbare Batterij Recycle Informatie (Apenas para a Holanda)

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als Klein Chemisch Afval.

Geräuschemission / Acoustic noise emission (Apenas para a Alemanha)

Lpa < 70 dB (A) DIN 45635-19-01-KL2

Wiring information (Para o Reino-Unido)

Important

If the mains plug that is supplied with this printer is not suitable for your plug socket, remove the plug from the mains lead and fit an appropriate three-pin plug. If the replacement plug needs a fuse, fit the same fuse as the original.

If a moulded plug comes off the mains lead, you should destroy it because a plug with cut wires is dangerous if it is put in a live plug socket. Do not leave it where a child might find it!

If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse.

Always replace the fuse cover. Never use a plug that does not have a cover.

Warning - This printer must be earthed.

The wires in the mains lead are coloured in line with the following code:

Green and Yellow: Earth Blue: Neutral Brown: Live

The colours of the wires in the mains lead of this printer may not match the coloured markings identif ying the terminals in your plug.

If you need to fit a different plug, you should do the following. Remove a bit of the outer cover of the lead, taking care not to damage the coloured insulation of the

wires inside. Cut each of the three wires to the appropriate length. If you can, leave the green and yellow wire longer

than the others so that, if the lead is pulled out of the plug, the green and yellow wire will be the last to disconnect.

Remove a short section of the coloured insulation to expose the wires. The wire which is coloured green and yellow must be connected to the terminal in the plug which is

marked with the letter “E” or the safety earth symbol, or coloured green or green and yellow. The wire, which is coloured blue, must be connected to the terminal, which is marked with the letter “N”

or coloured black or blue. The wire, which is coloured brown, must be connected to the terminal, which is marked with the letter “L”

or coloured red or brown. The outer cover of the lead must be secured inside the plug. The coloured wires should not hang out of

the plug.

xii

Marcas comerciais

O logotipo Brother é uma marca comercial registada da Brother Industries, Ltd. Apple, o logotipo Apple e Macintosh são marcas registadas nos Estados Unidos e noutros países e

TrueType é uma marca comercial da Apple Computer, Inc. Epson é uma marca registada e FX-80 e FX-850 são marcas comerciais da Seiko Epson Corporation. Hewlett Packard é uma marca registada e HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P, III, IIIP, II e IIP são

marcas comerciais da Hewlett-Packard Company. IBM, IBM PC e Proprinter são marcas registadas da International Business Machines Corporation. Microsoft, MS-DOS, Windows e Windows NT são marcas registadas da Microsoft Corporation nos

Estados Unidos e noutros países. PostScript é uma marca registada da Adobe Systems Incorporated. E

NERGY STAR é uma marca registada nos EUA.

Todos os outros termos, marcas e nomes de produtos mencionados neste Manual do utilizador são marcas registadas das respectivas empresas.

Aviso de publicação e compilação

Sob a supervisão da Brother Industries Ltd., este manual foi compilado e publicado de forma a a branger as descrições e especificações mais recentes dos produtos.

O conteúdo deste manual e as especificações deste produto estão sujeitos a alteração sem aviso prévio.

A Brother reserva-se o direito de efectuar alterações sem aviso prévio nas especificações e materiais aqui contidos e não será responsável por quaisquer danos (incluindo consequenciais) causados por confiança nos materiais apresentados, incluindo mas não se limitando a erros tipográficos e outros erros relacionados com a publicação.

xiii

Declaração de conformidade da "CE"

Fabricante Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan

Fábrica Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China

Declara que: Descrição do produto : Impressora laser

Nome do produto : HL-5030, HL-5040, HL-5050, HL-5070N Número do modelo : HL-50

estão em conformidade com as disposições das directivas aplicadas : Directiva de Baixa Tensão 73/23/CEE (conforme estabelecido pela directiva 93/68/CEE) e a Directiva de Compatibilidade Electromagnética 89/336/CEE (conforme estabelecido pelas directivas 91/263/CEE, 92/31/CEE e 93/68/CEE).

Normas aplicadas: Harmonizadas Segurança : EN60950:2000

CEM : EN55022:1998 Classe B

EN55024:1998 EN61000-3-2:1995 + A1:1998 + A2:1998 EN61000-3-3:1995

Ano do primeiro selo de qualidade da CE: 2002 Emitido por : Brother Industries, Ltd.

Data : 2 de Setembro de 2002 Local : Nagoya, Japão Assinatura :

Koichi Asai Director Grupo de Auditoria de Qualidade Dept. de Gestão de Qualidade Empresa de Documentação e Informação

xiv

Índice

Acerca desta impressora .......................................................................................................................1-1

O que está na caixa? ....................................................................................................................1-1

Cabo de interface ............................................................................................................... 1-1

Vista frontal ............................................................................................................................. 1-2

Vista traseira ........................................................................................................................... 1-3

Posicionamento da impressora ....................................................................................................1-4

Fonte de alimentação .............................................................................................................1-4

Ambiente ................................................................................................................................ 1-4

Qual o tipo de papel que posso utilizar? ...................................................................................... 1-5

Tipo e formato de papel .......................................................................................................... 1-5

Papel recomendado ............................................................................................................... 1-6

Área de impressão ................ ... ... ... ... .......................................... .... .......................................1-7

Métodos de impressão ................................................................................................................. 1-8

Imprimir em papel normal .......................................................................................................1-8

Imprimir em papel normal a partir da bandeja de papel ..................................................... 1-8

Imprimir em papel normal a partir da bandeja de alimentação manual

(para a HL-5030 e a HL-5040) ............................ .... ... ..................................................1-12

Imprimir em papel normal a partir da bandeja multifunções (bandeja MF)

(para a HL-5050 e a HL-5070N) .................................... ... ....................................... ... .. 1-14

Imprimir em papel mais grosso e fichas ...............................................................................1-17

Imprimir em papel mais grosso e em fichas a partir da bandeja de alimentaçã o manual

(para a HL-5030 e a HL-5040) ............................ .... ... ..................................................1-17

Imprimir em papel mais grosso e em fichas a partir da bandeja multifunções (bandeja MF)

(para a HL-5050 e HL-5070N) .................................... ... ... ... .... ..................................... 1-20

Imprimir em envelopes ......................................................................................................... 1-24

Tipos de envelopes a evitar ............................................................................................. 1-24

Imprimir em envelopes a partir da bandeja de alimentação manual

(para a HL-5030 e a HL-5040) ............................ .... ... ..................................................1-25

Imprimir em envelopes a partir da bandeja MF (para a HL-5050 e HL-5070N) ... .... ... ... .. 1-29

Imprimir em transparências ..................................................................................................1-34

Imprimir em transparências a partir da bandeja de papel ................................................1-34

Imprimir em transparências a partir da bandeja de alimentação manual

(para a HL-5030 e a HL-5040) ............................ .... ... ..................................................1-37

Imprimir em transparências a partir da bandeja MF (para a HL-5050 e HL-5070N) ........1-40

Imprimir em ambos os lados do papel (impressão duplex manual) ..................................... 1-44

Impressão duplex manual a partir da bandeja de papel ..................................................1-44

Impressão duplex manual a partir da bandeja de alimentação manual

(para a HL-5030 e a HL-5040) ............................ .... ... ..................................................1-45

Impressão duplex manual a partir da bandeja multifunções

(para a HL-5050 e a HL-5070N) .................................... ... ....................................... ... .. 1-46

Orientações para imprimir em ambos os lados dos papel ............................................... 1-47

Controlador e software ............................. .......................................... ... ... ... .... .......................................2-1

Controlador de impressora ... ... .... ... .......................................... .......................................... ... . ......2-1

Para Windows

Para Macintosh Para Windows

Funcionalidades do controlador de impressora PCL .........................................................2-2

Funcionalidades do controlador de impressora PS .......................................................... 2-10

Para Macintosh

Software ..................................................................................................................................... 2-17

Software para redes .............................................................................................................2-17

BRAdmin Professional .....................................................................................................2-17

95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N) ........................2-1

98/Me e Windows® 2000/XP .................................................................... 2-1

...................................... ................ ............. ................ ................ .............. 2-1

......................................................................................................................2-2

....................................... ............................. .......................... ..................... 2-15

Assistente de instalação do controlador ........................................................................... 2-17

Web BRAdmin .................................................................................................................. 2-17

Selecção automática de emulação .......................................................................................2-18

Painel de controlo ................................................................................................................................... 3-1

Indicações de chamada de assistência ..................................................................................3-5

Botões do painel de controlo ........................................................................................................ 3-7

Imprimir uma página de teste .................................................................................................3-8

Através do botão do painel de controlo ................................... .... ... ... ... .... .......................... 3-8

Através do controlador de impressora .............................................................................. . 3-8

Definições da impressora .......................................................................................................3-9

Através do botão do painel de controlo ................................... .... ... ... ... .... .......................... 3-9

Através do controlador de impressora .............................................................................. . 3-9

Imprimir tipos de letra (para a HL-5040, HL-5050 e HL-5070N) .......................................... 3-10

Através do botão do painel de controlo ................................... .... ... ... ... .... ........................ 3-10

Através do controlador de impressora (para a HL-5040, HL-5050 e HL-5070N) .............3-10

Predefinição de fábrica de rede (para a HL-5070 N ) ................................. .... ... ... ... ...............3-1 1

Opções ............................. ................................ ................................. ....................................................... 4-1

DIMM ............................................................................................................................................ 4-1

Instalar memória adicional ...................................................................................................... 4-2

Unidade da bandeja inferior (LT-5000) (para a HL-5040, HL-5050 e HL-5070N) ........................4-4

Servidor de impressão (NC-2010p/NC-2100p) (para a HL-5040, HL-5050 e HL-5070N) ............4-5

Manutenção de rotina ............................................................................................................................. 5-1

Cartucho do toner .........................................................................................................................5-2

Mensagem Toner fraco ......... ... ... ... ... .......................................... .......................................... . 5-2

Mensagem Sem toner ........................................ .......................................... .......................... 5-3

Substituir o cartucho do toner .................................................................................................5-3

Unidade do tambor ...................................................... .......................................... ... .................... 5-8

Mensagem Mudar tambor ............. .... ... .......................................... .................................... 5-8

Substituir a unidade do tambor ............................................................................................... 5-9

Limpeza ...................................................................................................................................... 5-12

Substituir peças de manutenção ................................................................................................5-13

Resolução de problemas ....................................................................................................................... 6-1

Identificar o problema .................................................. .......................................... ....................... 6-1

Mensagens de erro no monitor de estado ....................................................................................6-2

Impressão de mensagens de erro ................................................................................................6-4

Capacidade para papel ................................................................................................................ 6-5

Encravamentos de papel e como resolvê-los ...............................................................................6-6

Outros problemas ....................................................................................................................... 6-11

Para Macintosh

Melhorar a qualidade de impressão ..................................................................................... 6-11

Resolução de problemas de impressão .....................................................................................6-17

Anexo .................................. .............................................................. .......................................................A-1

Especificações da impressora ......................................................................................................A-1

Informações importantes para escolher o papel ..........................................................................A-6

Marcas comerciais ........................................................................................................................A-8

Índice remissivo ....................................................................................................................................... I-1

xvi

com USB ..................................................................................................6-11

Acerca desta impressora

O que está na caixa?

Quando desembalar a impressora, verifique se os seguintes componentes estão todos dent ro da caixa.

Impressora

Conjunto da unidade do tambor (inclui o Cartucho do toner)

Manual de instalação rápida

CD-ROM

Cabo de alimentação CA

Os componentes podem diferir de país para país.

O cabo de alimentação pode ser ligeiramente diferente do apresentado na ilustração, conforme o país onde adquirir a impressora.

Cabo de interface

■ Um cabo de interface não é um acessório padrão.

■ Alguns computadores têm uma porta paralela e uma porta USB. Adquira o cabo adequado à

interface que pretende utilizar.

■ A maior parte dos cabos paralelos suportam comunicações bidireccionais, mas existem outros que

têm uma incompatibilidade com os pinos ou podem não ser compatíveis com IEEE 1284.

■ Recomenda-se que não utilize um cabo de interface paralela ou USB com mais de 2 metros (6 pés).

■ Se utilizar um cabo USB, certifique-se de que utiliza um cabo com condutores duplos entrançados

de alta velocidade (12Mbps ou 480 Mbps) e que o liga ao conector USB do PC.

■ Certifique-se de que utiliza um cabo certificado de alta velocidade USB 2.0 se o seu computador

utilizar uma interface USB 2.0 de alta velocidade.

■ Não ligue o cabo USB à parte da frente do PC ou ao teclado do Macintosh.

■ A HL-5030 só suporta a interface USB.

1 - 1 ACERCA DESTA IMPRESSORA

Vista frontal

Vista frontal*

Figura 1-1

Suporte da bandeja de saída para papel virado para baixo (Suporte)

Painel de controlo

Botão de libertação da tampa da frente

(HL-5030 e HL-5040) Bandeja de alimentação manual (HL-5050 e HL-5070N) Bandeja multifunções (Bandeja MF)

Bandeja de papel

Interruptor

Tampa da frente

Bandeja de saída para papel virado para baixo (Bandeja de saída superior)

* As ilustrações baseiam-se nos modelos HL-5050 e HL-5070N.

ACERCA DESTA IMPRESSORA 1 - 2

Vista traseira

Vista traseira*

Figura 1-2

Bandeja de saída para papel virado para cima (Bandeja de saída traseira)

Conector de cabo CA

(HL-5040, HL-5050 e HL-5070N) Conector de interface paralela

Conector de interface USB

Tampa lateral

(HL-5070N) Porta 10/100Base TX

(HL-5070N) LED (Light Emitting Diode)

* As ilustrações baseiam-se no modelo HL-5070N.

1 - 3 ACERCA DESTA IMPRESSORA

Posicionamento da impressora

Leia os seguintes pontos antes de utilizar a impressora.

Fonte de alimentação

Utilize a impressora no intervalo de potência recomendado. Alimentação: EUA e Canadá: CA 110 a 120 V, 50/60 Hz

Europa e Austrália: CA 220 a 240 V, 50/60 Hz

O cabo de alimentação, incluindo as extensões, não deve ter mais de 5 metros (16½ pés).

Não partilhe o mesmo circuito eléctrico com outros aparelhos de alta potência como, por exemplo, aparelhos de ar condicionado, fotocopiadoras, destruidores de papel, etc. Se não puder evitar a utilização da impressora em conjunto com estes aparelhos, recomendamos que utilize um transformador de tensão ou um filtro de protecção de alta frequência.

Utilize um regulador de tensão, se a fonte de alimentação não for estável.

Ambiente

■ Certifique-se de que a tomada está próxima da máquina e de que está facilmente acessível para

poder desligá-la em caso de emergência.

■ Utilize a impressora apenas de acordo com os seguintes limites de temperatura e de humidade:

Temperatura: de 10°C a 32,5°C (de 50°F a 90,5°F) Humidade: de 20% a 80% (sem condensação)

■ Para evitar a formação de ozono, coloque este aparelho numa divisão grande e bem arejada.

■ Coloque a impressora numa superfície horizontal e plana.

■ Mantenha a impressora limpa. Não coloque a impressora num local com pó.

■ Não coloque a impressora num local em que o orifício de ventilação fique tapado. Mantenha um

espaço de aproximadamente 100 mm (4 pol.) entre o orifício de ventilação e a parede.

■ Não coloque a impressora ao sol. Se tiver de a colocar junto a uma janela, instale uma cortina ou

estore para proteger a impressora do sol.

■ Não coloque a impressora perto de dispositivos que contenham campos magnéticos ou que criem

campos magnéticos.

■ Não sujeite a impressora a pancadas físicas violentas ou vibrações.

■ Não exponha a impressora a chamas ou a gases corrosivos.

■ Não coloque objectos sobre a impressora.

■ Não coloque a impressora perto de um aparelho de ar condicionado.

■ Ao transportar a impressora, mantenha-a na horizontal.

ACERCA DESTA IMPRESSORA 1 - 4

Qual o tipo de papel que posso utilizar?

Tipo e formato de papel

A impressora puxa o papel da bandeja de papel instalada, da bandeja de alimentação manual ou da unidade de bandeja inferior opcional.

Os nomes das bandejas de papel indicados no controlador de impressora e neste manual são os seguintes:

Bandeja de papel Bandeja 1 Bandeja de alimentação manual Manual (para a HL-5030 e a HL-5040) Bandeja multifunções (bandeja MF) Bandeja MF (para a HL-5050 e a HL-5070N) Unidade de bandeja inferior opcional Bandeja 2 (para a HL-5040, HL-5050 e HL-5070N)

Se estiver a ver esta página no CD-ROM, pode ir para a página correspondente a cada método de impressão, clicando em L na tabela.

Tipo de suporte Bandeja 1 Bandeja de

alimentação manual

Papel normal

60 g/m2 a 105 g/m2 (16 a 28 lb)

LLLLPapel normal

Bandeja MF Bandeja 2 Seleccione o tipo de suporte a

partir do controlador de impressora

Papel reciclado LLLL Papel bond LL Papel bond Papel grosso

105 g/m2 a 161 g/m2 (28 a 43 lb)

Transparências L

Até 10 folhas

A4 ou Letter

Etiquetas L

LL Papel grosso ou Papel mais

grosso

A4 ou Letter

Até 10 folhas

A4 ou Letter

Transparências

Papel mais grosso

Envelopes LL Envelopes

Envelopes-Fino Envelopes-Grosso

Fichas LL Papel grosso ou Papel mais

grosso

Bandeja 1 Bandeja de

Bandeja MF Bandeja 2 alimentação manual

Formato do papel A4, Letter, Legal, B5

(ISO), Executive, A5, A6, B6

Número de folhas 250 folhas

(75 g/m

ou 20 lb)

Largura: 69,8 a 220 mm (2,75 a 8,66 pol.)

Comprimento: 116 a 406,4 mm

(4,57 a 16 pol.)

Largura: 69,8 a

220 mm (2,75 a

8,66 pol.)

Comprimento: 116 a

406,4 mm

(4,57 a 16 pol.) Folha única 50 folhas

(75 g/m2 ou 20 lb)

A4, Letter, Legal, B5 (ISO), Executive, A5

250 folhas (75 g/m2 ou 20 lb)

1 - 5 ACERCA DESTA IMPRESSORA

Papel recomendado

Europa USA

Papel normal Xerox Premier 80 g/m

Xerox Business 80 g/m Modo DATACOPY 80 g/m IGEPA X-Press 80 g/m

Papel reciclado Xerox Recycled Supreme Transparências 3M CG3300 3M CG 3300 Etiquetas Etiqueta laser Avery L7163 Etiqueta laser Avery #5160

■ Antes de comprar uma resma de papel, teste previamente o papel para se certificar de que é

adequado.

■ Utilize papel concebido para cópia em papel normal.

■ Utilize papel com uma gramagem entre 75 e 90 g/m

(20 a 24 lb).

■ Utilize papel neutro. Não utilize papel ácido ou alcalino.

■ Utilize papel de fibra longa.

■ Utilize papel com uma taxa de humidade aproximada de 5%.

■ Esta impressora pode utilizar papel reciclado de acordo com a norma DIN 19309.

Xerox 4200DP 20 lb Hammermill Laser Paper 24 lb

Cuidado

Não utilize papel para impressoras de jacto de tinta pois pode encravar e danificar a impressora.

Para saber qual o melhor papel para esta impressora, consulte Informações importantes para escolher o papel no Anexo.

ACERCA DESTA IMPRESSORA 1 - 6

Área de impressão

Ao utilizar a emulação PCL, as margens do papel nas quais não é possível imprimir são apresentadas abaixo.

Vertical

Figura 1-3

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

1 2 3 4

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,35 mm (0,25 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

Horizontal

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

4,2 mm (0,17 pol.)

6,01 mm (0,24 pol.)

Figura 1-4

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

4,2 mm

(0,17 pol.) 5,0 mm

(0,19 pol.) 4,2 mm

(0,17 pol.) 5,0 mm

(0,19 pol.)

1 - 7 ACERCA DESTA IMPRESSORA

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,08 mm (0,2 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

4,2 mm (0,17 pol.)

5,0 mm (0,19 pol.)

Métodos de impressão

Imprimir em papel normal

Pode imprimir em papel normal a partir da bandeja de papel ou da bandeja de alimentação manual. Para saber que papel utilizar, consulte Qual o tipo de papel que posso utilizar? neste capítulo.

Imprimir em papel normal a partir da bandeja de papel

As ilustrações desta secção baseiam-se nos modelos HL-5050 e HL-5070N.

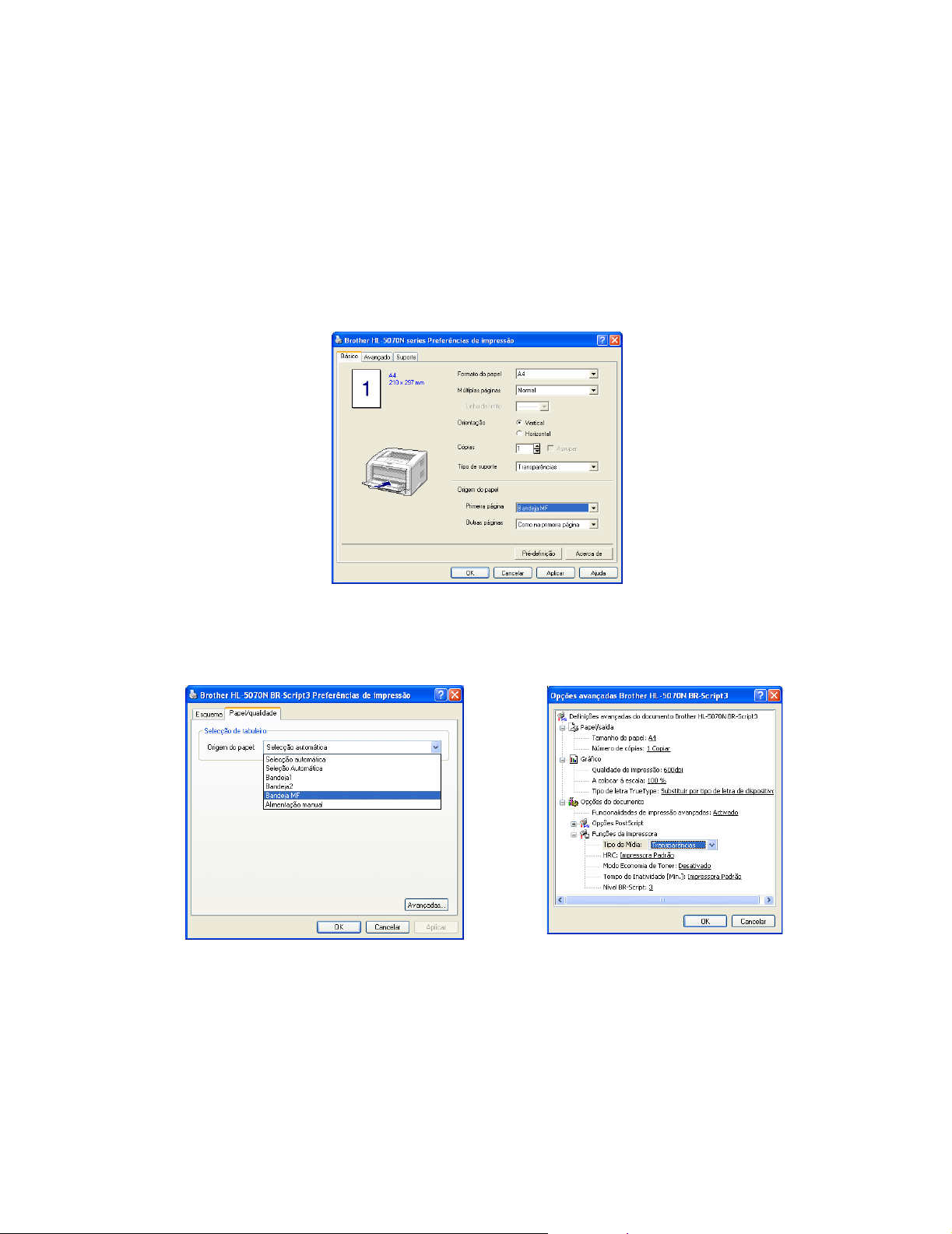

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Papel normal Origem do papel: Bandeja1

Controlador PCL

Controlador PS (para a HL-5050 e a HL-5070N)

ACERCA DESTA IMPRESSORA 1 - 8

Puxe a bandeja de papel totalmente para fora.

Figura 1-5

Premindo a alavanca azul de desbloqueio da guia do papel, deslize as guias até se ajustarem ao tamanho do papel. Verifique se as guias estão bem encaixadas nas ranhuras.

1 - 9 ACERCA DESTA IMPRESSORA

Figura 1-6

Coloque papel na bandeja. Verifique se o papel está direito na bandeja, nos quatro cantos.

Figura 1-7

Não coloque mais do que 250 folhas de papel (75 g/m2) na bandeja, caso contrário o papel pode encravar. Verifique se o papel está abaixo da marca de limite máximo (▼).

Figura 1-8

Para impressão em frente e verso, coloque o lado que vai ser impresso (lado em branco) virado para baixo, com a parte de cima da folha na parte da frente da bandeja.

Volte a colocar a bandeja do papel na impressora. Certifique-se de que está correctamente colocada na impressora.

ACERCA DESTA IMPRESSORA 1 - 10

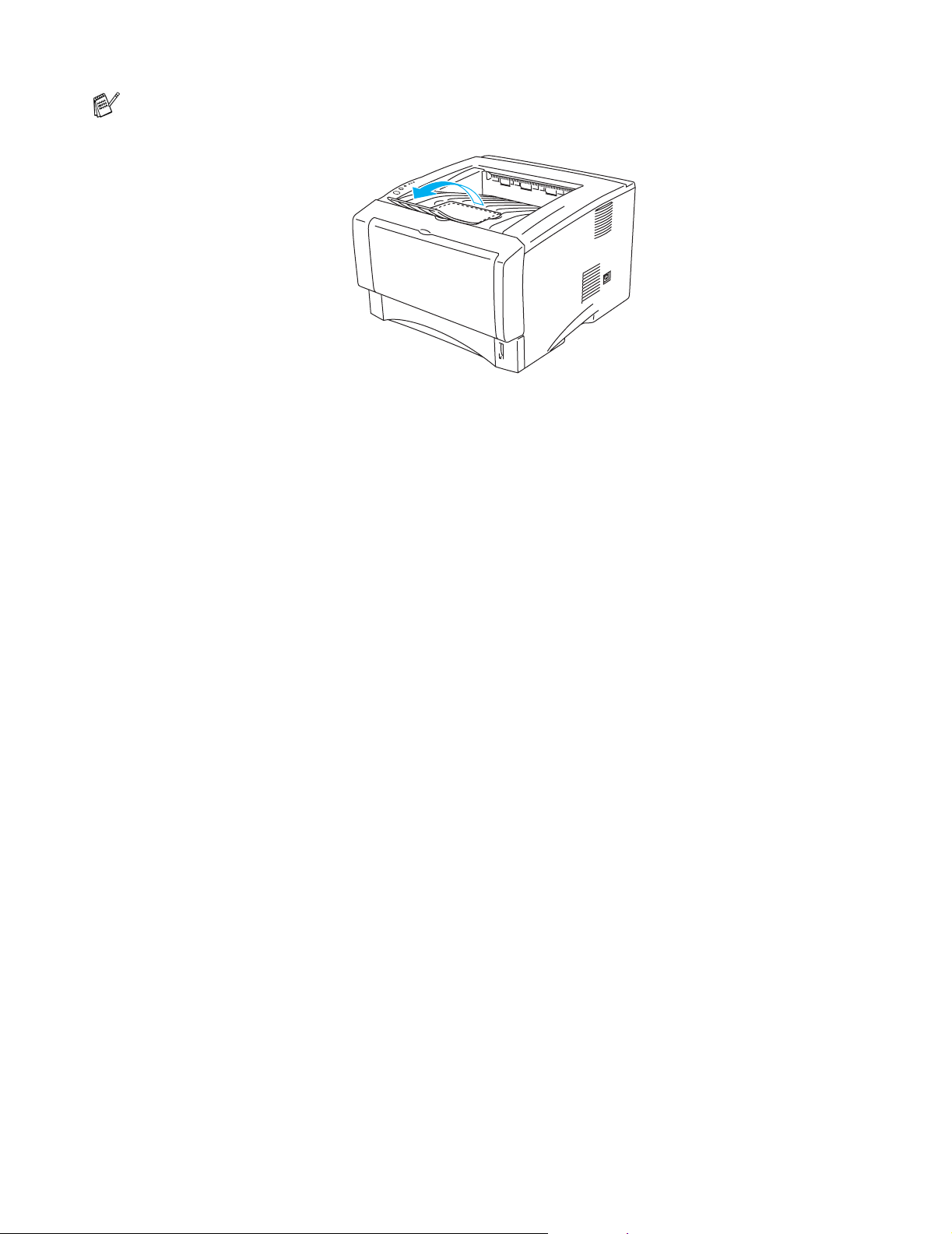

Levante o suporte de extensão da bandeja de saída para impedir que o papel caia da bandeja de saída superior.

Figura 1-9

Se não levantar este suporte de extensão, recomendamos que retire imediatamente as páginas impressas assim que saírem da impressora.

Envie os dados de impressão para a impressora.

1 - 11 ACERCA DESTA IMPRESSORA

Imprimir em papel normal a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Se colocar papel na bandeja de alimentação manual, a impressora activa automatica mente o modo de alimentação manual.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Papel normal Origem do papel: Manual

Controlador PCL

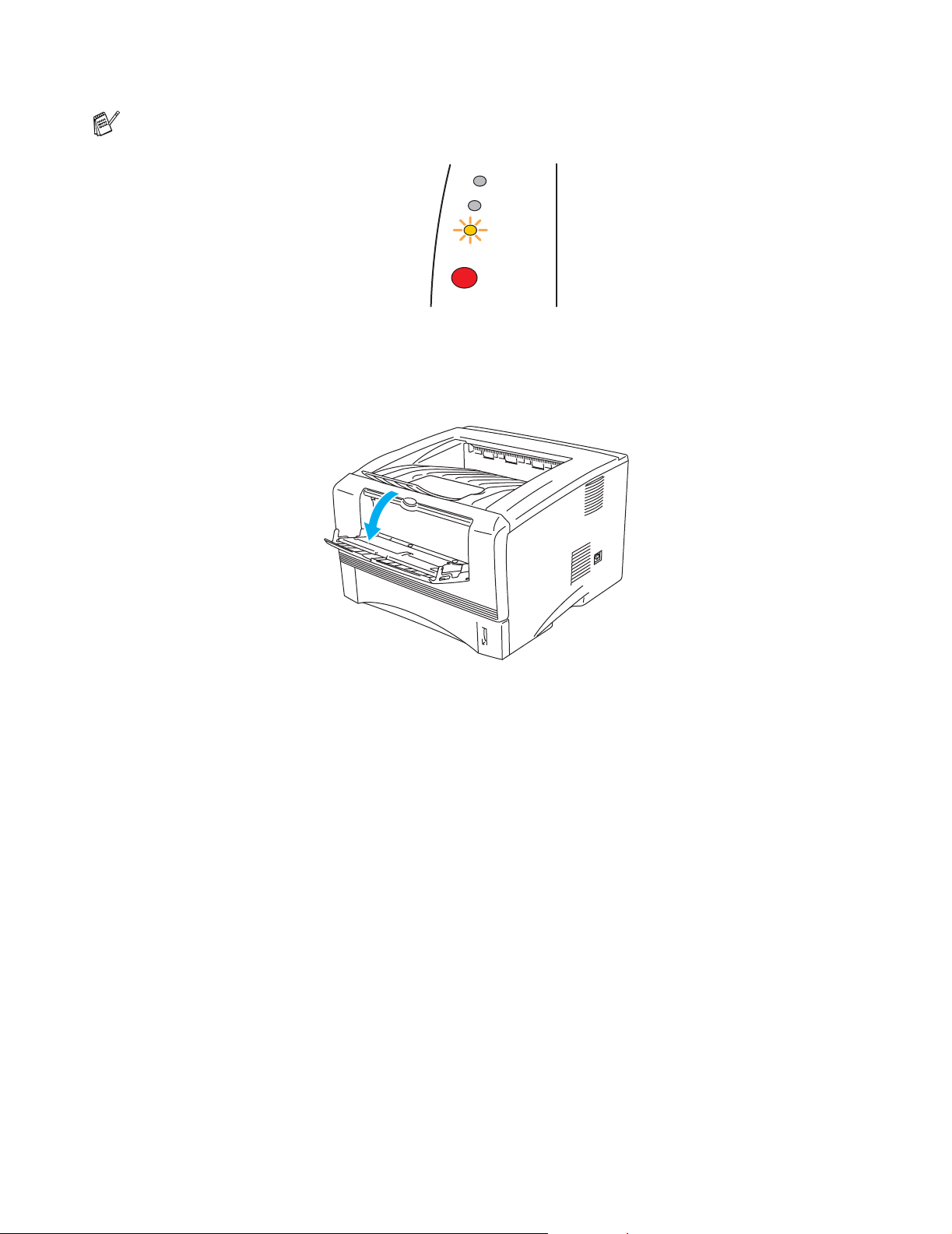

Envie os dados de impressão para a impressora. O Monitor de estado apresentará a mensagem SEM PAPEL e o LED Paper do painel de controlo

ficará aceso até colocar uma folha de papel na bandeja de alimentação manual.

Toner

Drum

Paper

Status

Figura 1-10

ACERCA DESTA IMPRESSORA 1 - 12

Abra a bandeja de alimentação manual. Ajuste as guias do papel ao formato do papel.

Figura 1-11

Utilizando ambas as mãos, coloque o papel na bandeja de alimentação manual até que a extremidade frontal do papel toque no cilindro de alimentação do papel. Mantenha o papel nesta posição até que a impressora puxe automaticamente uma parte da folha e, em seguida, solte o papel.

Figura 1-12

■ Verifique se o papel está direito e na posição correcta na bandeja de alimentação manual. Se

não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

■ Não coloque mais do que uma folha de papel na bandeja de alimentação manual, pois o papel

poderá encravar.

■ Se colocar algum suporte de impressão (papel, transparências, etc) na bandeja de alimentação

manual antes de a impressora estar Pronta, o suporte será ejectado sem ser impresso.

Depois de a página impressa sair da impressora, coloque a nova folha de papel conforme ind icado no Passo 4. Repita o procedimento para cada página que quiser imprimir.

1 - 13 ACERCA DESTA IMPRESSORA

Imprimir em papel normal a partir da bandeja multifunções (bandeja MF) (para a HL-5050 e a HL-5070N)

Se colocar papel na bandeja multifunções, a impressora activa automaticamente o modo de bandeja multifunções.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Papel normal Origem do papel: Bandeja MF

Controlador PCL

Controlador PS

ACERCA DESTA IMPRESSORA 1 - 14

Abra e baixe suavemente a bandeja MF.

Puxe o suporte da bandeja MF.

Suporte da bandeja MF

Figura 1-13

Figura 1-14

Ao colocar papel na bandeja MF, certifique-se de que este fica encostado à parte de trás da bandeja e abaixo das guias de limite máximo, de ambos os lados da bandeja.

Figura 1-15

Verifique se o papel está direito e na posição correcta na bandeja MF. Se não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encra vamentos de papel.

1 - 15 ACERCA DESTA IMPRESSORA

Premindo a alavanca de desbloqueio da guia do papel, deslize a guia até se ajustar ao tamanho do papel.

Figura 1-16

Quando colocar papel na bandeja MF, não se esqueça que:

■ O lado a imprimir deve ficar virado para cima.

■ Durante a impressão, a bandeja interior eleva-se para conduzir o papel à impressora.

■ Introduza o papel pela extremidade principal (superior) e empurre-o suavemente para dentro da

bandeja.

■ A parte de cima da pilha de papel tem de ficar abaixo das guias de limite máximo que se

encontram de ambos os lados da bandeja.

Envie os dados de impressão para a impressora.

ACERCA DESTA IMPRESSORA 1 - 16

Imprimir em papel mais grosso e fichas

Quando a bandeja de saída traseira está aberta, a impressora fica com um percurso directo da bandeja de alimentação manual ou da bandeja MF para a parte de trás da impressora. Utilize este método de alimentação e saída quando quiser imprimir em papel mais grosso ou em fichas.

Quando seleccionar o papel que pretende utilizar, consulte Qual o tipo de papel que posso utilizar? neste capítulo.

Imprimir em papel mais grosso e em fichas a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Papel grosso ou Papel mais grosso Origem do papel: Manual

Controlador PCL

Abra a bandeja de saída traseira.

1 - 17 ACERCA DESTA IMPRESSORA

Figura 1-17

Envie os dados de impressão para a impressora. Os LEDs do painel de controlo indicarão o estado SEM PAPEL até colocar uma folha de papel na

bandeja de alimentação manual.

Toner

Drum

Paper

Status

Figura 1-18

Abra a bandeja de alimentação manual. Ajuste as guias do papel ao formato do papel.

Figura 1-19

Figura 1-20

ACERCA DESTA IMPRESSORA 1 - 18

■ Verifique se o papel está direito e na posição correcta na bandeja de alimentação manual. Se

não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

■ Não coloque mais do que uma folha de papel na bandeja de alimentação manual, pois o papel

poderá encravar.

■ Se colocar algum suporte de impressão (papel, transparências, etc) na bandeja de alimentação

manual antes de a impressora estar Pronta, o suporte será ejectado sem ser impresso.

Depois de a página impressa sair da impressora, coloque a nova folha de papel conforme ind icado no Passo 5. Repita o procedimento para cada página que quiser imprimir.

Feche a bandeja de saída traseira.

Cuidado

Remova cada folha imediatamente após a impressão. Se deixar acumular as folhas impressas, o papel poderá encravar ou ficar enrolado.

Figura 1-21

1 - 19 ACERCA DESTA IMPRESSORA

Imprimir em papel mais grosso e em fichas a partir da bandeja multifunções (bandeja MF) (para a HL-5050 e HL-5070N)

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Papel grosso ou Papel mais grosso Origem do papel: Bandeja MF

Controlador PCL

Controlador PS

ACERCA DESTA IMPRESSORA 1 - 20

Abra a bandeja de saída traseira e, se necessário, puxe o respectivo suporte.

Figura 1-22

Abra e baixe suavemente a bandeja MF.

Puxe o suporte da bandeja MF.

Suporte da bandeja MF

Figura 1-23

Figura 1-24

1 - 21 ACERCA DESTA IMPRESSORA

Ao colocar papel na bandeja MF, certifique-se de que este fica encostado à parte de trás da bandeja e abaixo das guias de limite máximo, de ambos os lados da bandeja.

Figura 1-25

Verifique se o papel está direito e na posição correcta na bandeja MF. Se não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encra vamentos de papel.

Premindo a alavanca de desbloqueio da guia do papel, deslize a guia até se ajustar ao tamanho do papel.

Figura 1-26

Quando colocar papel na bandeja MF, não se esqueça que:

■ Durante a impressão, a bandeja interior eleva-se para conduzir o papel à impressora.

■ O lado a imprimir deve ficar virado para cima.

■ Introduza o papel pela extremidade principal (superior) e empurre-o suavemente para dentro da

bandeja.

■ A parte de cima da pilha de papel tem de ficar abaixo das guias de limite máximo que se

encontram de ambos os lados da bandeja.

Envie os dados de impressão para a impressora.

Feche a bandeja de saída traseira.

ACERCA DESTA IMPRESSORA 1 - 22

Cuidado

Remova cada folha imediatamente após a impressão. Se deixar acumular as folhas impressas, o papel poderá encravar ou ficar enrolado.

Figura 1-27

1 - 23 ACERCA DESTA IMPRESSORA

Imprimir em envelopes

Tipos de envelopes a evitar

Não utilize envelopes:

■ danificados, enrolados, amachucados ou com formas irregulares

■ muito brilhantes ou com texturas muito marcadas

■ com grampos, molas ou fios

■ com fecho auto-adesivo

■ feitos com papel de má qualidade

■ que não fiquem com dobras bem vincadas

■ gravados (com texto em relevo)

■ que tenham sido impressos numa impressora a laser

■ pré-impressos no interior

■ que não seja possível empilhar

■ de papel com uma gramagem superior à das especificações de gramagem de papel para a

impressora

■ mal fabricados, com extremidades que não sejam direitas ou quadradas, ou

■ com janela, orifícios, recortes ou perfurações.

Figura 1-28

SE UTILIZAR ALGUM DOS TIPOS DE ENVELOPE ACIMA INDICADOS, PODERÁ DANIFICAR A IMPRESSORA. OS DANOS DESTA FORMA CAUSADOS NÃO ESTÃO ABRANGIDOS PELA GARANTIA DA BROTHER NEM PELO CONTRATO DE ASSISTÊNCIA.

■ Antes de imprimir envelopes, tem de separar bem a pilha para evitar encravamentos ou

problemas na alimentação do papel.

■ Não coloque diferentes tipos de papel ao mesmo tempo na bandeja de papel, pois podem

ocorrer encravamentos ou problemas na alimentação do papel.

■ Não imprima envelopes no modo de impressão duplex manual.

■ Para obter uma impressão correcta tem de seleccionar o mesmo formato de papel que o papel

existente na bandeja, a partir da aplicação.

■ Consulte Qual o tipo de papel que posso utilizar? neste capítulo.

A maior parte dos envelopes são adequados para esta impressora. No entanto, devido ao seu modo de fabrico, alguns envelopes poderão causar problemas de alimentação e de impressão. Um envelope adequado deve ter extremidades direitas e bem vincadas, e a extremidade p rincipal não deve ser ma is grossa que duas folhas de papel. O envelope deve ficar direito e o papel não deve ser de má qualidade. Deve adquirir envelopes de qualidade a um fornecedor que saiba que os envelopes vão ser utilizados numa impressora laser. Antes de imprimir uma grande quantidade de envelopes, faça um teste para garantir que os resultados são os esperados.

A Brother não recomenda nenhum envelope em particular, pois os fabricantes de envelopes podem alterar as respectivas especificações. O utilizador será responsável pela qualidade e pelos resultados dos envelopes utilizados.

ACERCA DESTA IMPRESSORA 1 - 24

Imprimir em envelopes a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

A impressora tem um percurso directo de papel da bandeja de alimentação manual para a pa rte de trás da impressora. Utilize este método de alimentação e de saída quando quiser imprimir envelopes.

Se colocar papel na bandeja de alimentação manual, a impressora activa automatica mente o modo de alimentação manual.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Envelopes Origem do papel: Manual

Controlador PCL

Abra a bandeja de saída traseira.

Figura 1-29

1 - 25 ACERCA DESTA IMPRESSORA

Envie os dados de impressão para a impressora. Os LEDs do painel de controlo indicarão o estado SEM PAPEL até colocar uma folha de papel na bandeja de alimentação manual.

Toner

Drum

Paper

Status

Figura 1-30

Abra a bandeja de alimentação manual. Ajuste as guias do papel ao formato do envelope.

Figura 1-31

ACERCA DESTA IMPRESSORA 1 - 26

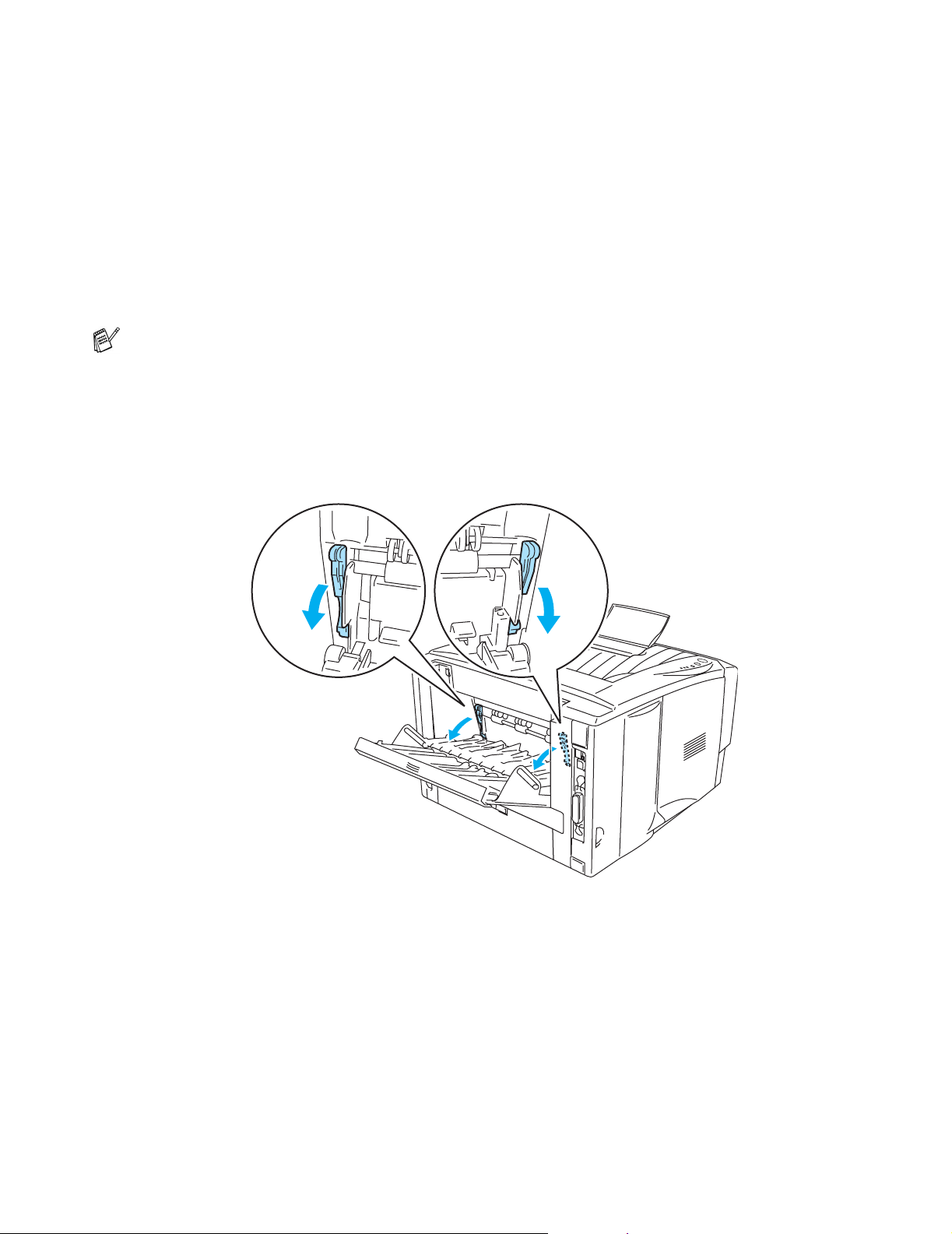

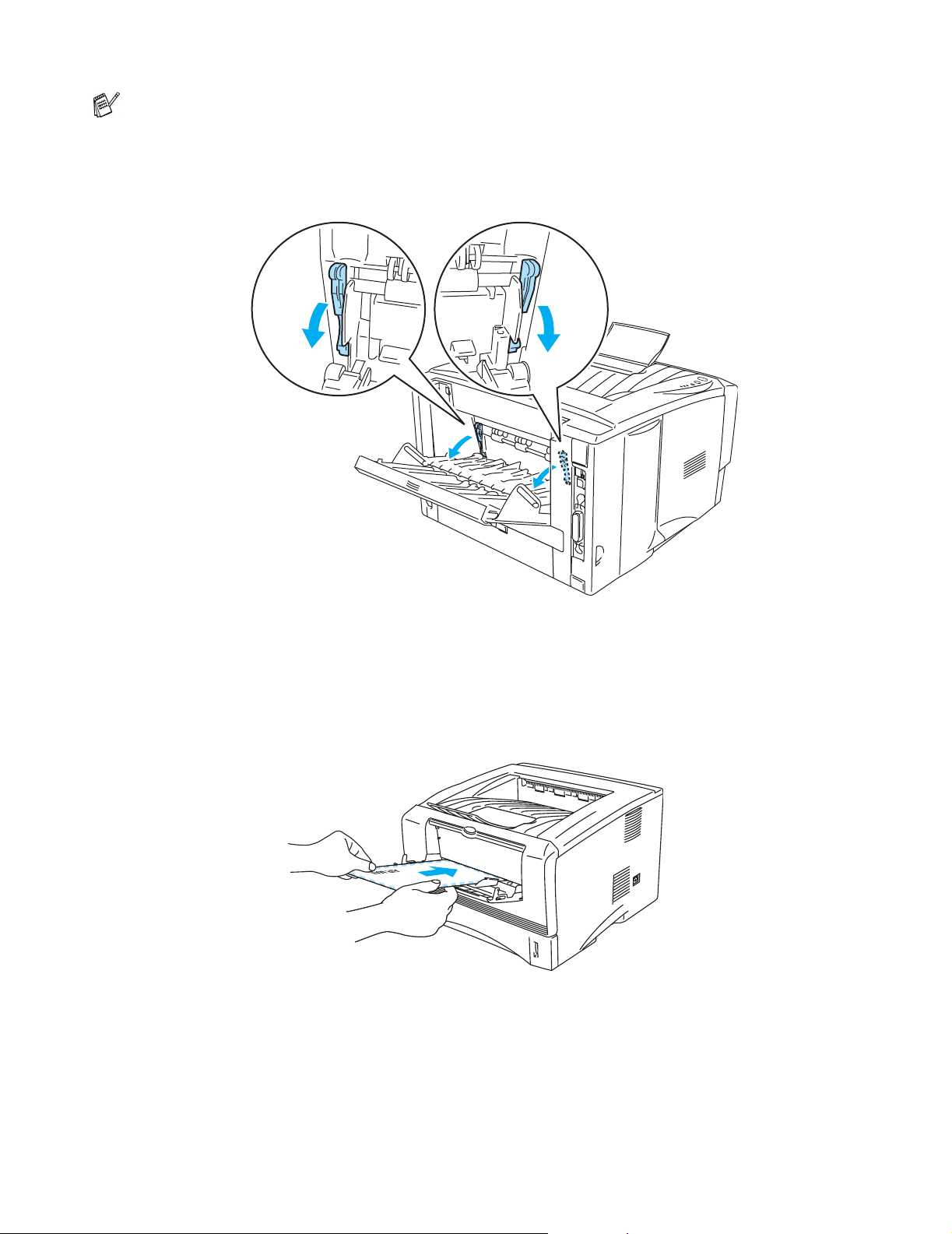

Envelopes que tenham ficado vincados depois de impressos: Na parte de trás da impressora, abra a bandeja de saída traseira e puxe para baixo as patilhas

azuis que se encontram de ambos os lados (conforme ilustrado na figura que se segue). Quando acabar de imprimir envelopes, feche a bandeja de saída traseira para que as duas patilhas azuis regressem à posição inicial.

Figura 1-32

Utilizando ambas as mãos, coloque o envelope na bandeja de alimentação manual até que a extremidade frontal do envelope toque no cilindro de alimentação do papel. Mantenha o envelope nesta posição até que a impressora puxe automaticamente uma parte do envelope e, em seguida, solte-o.

Figura 1-33

1 - 27 ACERCA DESTA IMPRESSORA

■ Certifique-se de que o envelope está direito quando o introduzir na bandeja de alimentação

manual. Se não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

■ Não coloque mais do que um envelope na bandeja de alimentação manual, pois o papel poderá

encravar.

■ Coloque o envelope na bandeja de alimentação manual com o lado a imprimir virado p ara cima.

■ Se colocar algum suporte de impressão (papel, transparências, etc) na bandeja de alimentação

manual antes de a impressora estar Pronta, o suporte será ejectado sem ser impresso.

Quando o envelope sair da impressora, a impressora fica à espera que coloque o próximo envelope. Repita o Passo 5 para cada envelope que pretende imprimir.

Quando terminar o trabalho de impressão, feche a bandeja de saída traseira.

■ As junções dos envelopes seladas pelo fabricante deverão ser seguras.

■ Todos os lados devem estar correctamente dobrados, sem rugas nem dobras.

ACERCA DESTA IMPRESSORA 1 - 28

Imprimir em envelopes a partir da bandeja MF (para a HL-5050 e HL-5070N)

A impressora tem um percurso directo de papel da bandeja MF para a parte de trás da impressora. Utilize este método de alimentação e de saída quando quiser imprimir envelopes.

Se colocar papel na bandeja MF, a impressora activa automaticamente o modo de bandeja MF.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Envelopes Origem do papel: Bandeja MF

Controlador PCL

Controlador PS

1 - 29 ACERCA DESTA IMPRESSORA

Abra a bandeja de saída traseira e, se necessário, puxe o respectivo suporte.

Figura 1-34

Abra e baixe suavemente a bandeja MF.

Puxe o suporte da bandeja MF.

Suporte da bandeja MF

Figura 1-35

Figura 1-36

ACERCA DESTA IMPRESSORA 1 - 30

Envelopes que tenham ficado vincados depois de impressos: Na parte de trás da impressora, abra a bandeja de saída traseira e puxe para baixo as patilhas

Figura 1-37

Ao colocar envelopes na bandeja MF, certifique-se de que estes ficam encostados à parte de trás da bandeja e abaixo das guias de limite máximo, de ambos os lados d a bandeja. Não coloque mais do que um envelope na bandeja MF, pois o papel poderá encravar.

Figura 1-38

Verifique se os envelopes estão bem empilhados e na posição correcta na bandeja MF. Se não estiverem, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

1 - 31 ACERCA DESTA IMPRESSORA

Prima e faça deslizar a guia da largura do papel, de forma a ajustar-se ao formato do envelope.

Figura 1-39

Envelopes DL de aba dupla

■ Se o envelope DL de aba dupla ficar amachucado depois de impresso, vá ao separador Básico,

seleccione Formato do papel e, em seguida, seleccione DL margem longa. Coloque um novo envelope DL de aba dupla na bandeja MF, inserindo-o pelo lado mais comprido, e imprima novamente.

Quando colocar envelopes na bandeja MF, não se esqueça que:

■ Durante a impressão, a bandeja interior eleva-se para conduzir os envelopes à impressora.

■ O lado a imprimir deve ficar virado para cima.

■ Introduza o papel pela extremidade principal (superior) e empurre-o suavemente para dentro da

bandeja.

■ A parte de cima da pilha de envelopes tem de ficar abaixo das guias de limite máximo que se

encontram de ambos os lados da bandeja.

Envie os dados de impressão para a impressora.

Quando terminar o trabalho de impressão, feche a bandeja de saída traseira.

ACERCA DESTA IMPRESSORA 1 - 32

■ Se os envelopes ficarem esborratados depois de impressos, no controlador de impressão

seleccione Bandeja MF, na Origem do papel, para facilitar a alimentação do papel. Em seguida, no Tipo de suporte, seleccione Papel grosso ou Papel mais grosso para aumentar a temperatura de fixação. Para ajustar a definição de densidade da impressão, consulte o Capítulo 3.

■ As junções dos envelopes seladas pelo fabricante deverão ser seguras.

■ Todos os lados devem estar correctamente dobrados, sem rugas nem dobras.

1 - 33 ACERCA DESTA IMPRESSORA

Imprimir em transparências

Pode imprimir em transparências a partir da bandeja de papel, da bandeja de alimentação manual ou da bandeja MF.

Imprimir em transparências a partir da bandeja de papel

■ Não coloque mais de 10 transparências na bandeja de papel.

■ As ilustrações desta secção baseiam-se nos modelos HL-5050 e HL-5070N.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Transparências Origem do papel: Bandeja1

Controlador PCL

Controlador PS (para a HL-5050 e a HL-5070N)

ACERCA DESTA IMPRESSORA 1 - 34

Puxe a bandeja de papel totalmente para fora.

Figura 1-40

Premindo as alavancas azuis de desbloqueio da guia do papel, deslize as guias até se ajustarem ao tamanho do papel. Verifique se as guias estão bem encaixadas nas ranhuras.

Figura 1-41

Coloque as transparências na bandeja. Verifique se as transparências estão direitas e se estão abaixo da marca de limite máximo (▼). Não coloque mais do que 10 transparências na bandeja, pois o papel poderá encravar.

Figura 1-42

1 - 35 ACERCA DESTA IMPRESSORA

Volte a colocar a bandeja do papel na impressora. Levante o suporte de extensão para impedir que as transparências caiam da bandeja de saída

superior.

Figura 1-43

Envie os dados de impressão para a impressora.

Figura 1-44

Cuidado

Remova cada uma das transparências imediatamente após a impressão.

ACERCA DESTA IMPRESSORA 1 - 36

Imprimir em transparências a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Quando a bandeja de saída traseira está aberta, a impressora tem um percurso directo de papel da bandeja de alimentação manual para a parte de trás da impressora.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Transparências Origem do papel: Manual

Controlador PCL

Abra a bandeja de saída traseira.

Figura 1-45

1 - 37 ACERCA DESTA IMPRESSORA

Envie os dados de impressão para a impressora. Os LEDs do painel de controlo indicarão o estado SEM PAPEL até colocar uma transparência na

bandeja de alimentação manual.

Toner

Drum

Paper

Status

Figura 1-46

Abra a bandeja de alimentação manual. Ajuste as guias do papel ao formato da transparência.

Figura 1-47

Utilizando ambas as mãos, coloque a transparência na bandeja de alimentação manual até que a extremidade frontal da mesma toque no cilindro de alimentação do papel. Mantenha a transparência nesta posição até que a impressora puxe automaticamente uma parte da transparência e, em seguida, solte-a.

Figura 1-48

ACERCA DESTA IMPRESSORA 1 - 38

■ Verifique se a transparência está direita e na posição correcta na bandeja de alimentação

manual. Se não estiver, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

■ Não coloque mais do que uma transparência na bandeja de alimentação manual, pois o papel

poderá encravar.

■ Se colocar algum suporte de impressão (papel, transparências, etc) na bandeja de alimentação

manual antes de a impressora estar Pronta, o suporte será ejectado sem ser impresso.

Depois de a transparência impressa sair da impressora, coloque a nova transparência conforme indicado no Passo 5. Repita o procedimento para cada transparência que quiser imprimir.

Quando terminar o trabalho de impressão, feche a bandeja de saída traseira.

Cuidado

Remova cada transparência imediatamente após a impressão. Se deixar acumular as transparências impressas, a transparência poderá encravar ou ficar enrolada.

1 - 39 ACERCA DESTA IMPRESSORA

Imprimir em transparências a partir da bandeja MF (para a HL-5050 e HL-5070N)

Quando a bandeja de saída traseira está aberta, a impressora tem um percurso directo de papel da bandeja MF para a parte de trás da impressora.

Seleccione o Formato do papel, Tipo de suporte, Origem do papel e outras definições no controlador de impressora.

Tipo de suporte: Transparências Origem do papel: Bandeja MF

Controlador PCL

Controlador PS

ACERCA DESTA IMPRESSORA 1 - 40

Abra a bandeja de saída traseira.

Figura 1-49

Envie os dados de impressão para a impressora. Os LEDs do painel de controlo indicarão o estado SEM PAPEL até colocar uma transparência na

bandeja MF.

Toner

Drum

Paper

Abra e baixe suavemente a bandeja MF.

Status

Figura 1-50

Figura 1-51

1 - 41 ACERCA DESTA IMPRESSORA

Puxe o suporte da bandeja MF.

Figura 1-52

Ao colocar transparências na bandeja MF, certifique-se de que estas ficam encostadas à parte de trás da bandeja e abaixo das guias de limite máximo, de ambos os lados d a bandeja. Não coloque mais do que 10 transparências na bandeja MF, pois o papel poderá encravar.

Figura 1-53

Verifique se as transparências estão direitas e na posição correcta na bandeja MF. Se não estiverem, poderá ocorrer um problema na alimentação, provocando erros de impressão ou encravamentos de papel.

Premindo a alavanca de desbloqueio da guia do papel, deslize a guia até se ajustar ao tamanho da transparência.

Figura 1-54

ACERCA DESTA IMPRESSORA 1 - 42

Quando colocar transparências na bandeja MF, não se esqueça que:

■ O lado a imprimir deve ficar virado para cima.

■ Introduza a transparência pela extremidade principal (superior) e empurre-a suavemente para

dentro da bandeja.

■ A parte superior da pilha de transparências tem de ficar abaixo das marcas de limite máximo

(▼) que se encontram dos dois lados da bandeja.

Quando acabar de imprimir, feche a bandeja de saída traseira.

Cuidado

Remova cada transparência imediatamente após a impressão. Se deixar acumular as transparências impressas, a transparência poderá encravar ou ficar enrolada.

1 - 43 ACERCA DESTA IMPRESSORA

Imprimir em ambos os lados do papel (impressão duplex manual)

Os controladores de impressora PCL fornecidos para Windows® 95/98/Me, Windows NT® 4.0, Windows duplex manual. Para obter mais informações sobre como seleccionar as definições, consulte a Ajuda no controlador de impressora.

2000/XP, Mac® OS 8.6 a 9.2 e Mac® OS X 10.1 ou superior permitem todos a impressão

O controlador PS não suporta a impressão duplex manual.

Impressão duplex manual a partir da bandeja de papel

Seleccione o modo Duplex manual pretendido no controlador de impressora.

A impressora imprimirá automaticamente todas as páginas pares de um dos lados do papel, primeiro.

Retire as páginas pares impressas da bandeja de saída e coloque-as novamente na bandeja de papel, com o lado a imprimir (lado em branco) virado para baixo. Siga as instruções que aparecem no ecrã.

Figura 1-55

A impressora imprimirá então automaticamente todas as páginas ímpares no outro lado do papel.

ACERCA DESTA IMPRESSORA 1 - 44

Impressão duplex manual a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Cuidado

■ Antes de colocar novamente as folhas na bandeja de alimentação manual, terá de as

compactar, caso contrário o papel poderá encravar.

■ Não deverá utilizar papel nem muito fino nem muito grosso.

■ Quando utilizar a função de duplex manual, o papel poderá encravar ou a qualidade da

impressão poderá não ser muito boa. Se o papel encravar, consulte Encravamentos de papel e como resolvê-los no Capítulo 6.

Seleccione o modo de impressão Duplex manual no separador Avançado, e, no separador Básico, seleccione Manual como alimentação na Origem do papel.

Utilizando ambas as mãos, coloque o papel na bandeja de alimentação manual com o lado a imprimir primeiro virado para cima. Siga as instruções que aparecem no ecrã. Repita este procedimento até ter impresso todas as páginas pares.

Figura 1-56

Retire as páginas pares impressas da bandeja de saída e coloque-as novamente, pela mesma ordem, na bandeja de alimentação manual. Coloque o papel com o lado a imprimir (lado em branco) virado para cima. Siga as instruções que aparecem no ecrã.

Figura 1-57

Repita o Passo 3 até ter impresso todas as páginas ímpares no outro lado do papel.

1 - 45 ACERCA DESTA IMPRESSORA

Impressão duplex manual a partir da bandeja multifunções (para a HL-5050 e a HL-5070N)

Cuidado

■ Antes de colocar novamente as folhas na bandeja MF, terá de as compactar, caso contrário o

papel poderá encravar.

■ Não deverá utilizar papel nem muito fino nem muito grosso.

■ Quando utilizar a função de duplex manual, o papel poderá encravar ou a qualidade da

impressão poderá não ser muito boa. Se o papel encravar, consulte Encravamentos de papel e como resolvê-los no Capítulo 6.

Seleccione o modo de impressão Duplex manual no separador Avançado, e, no separador Básico, seleccione Bandeja MF como alimentação na Origem do papel.

Utilizando ambas as mãos, coloque o papel na bandeja MF com o lado a imprimir primeiro virado para cima. Siga as instruções que aparecem no ecrã. Repita este procedimento até ter impresso todas as páginas pares.

Figura 1-58

Retire as páginas pares impressas da bandeja de saída e coloque-as novamente, na mesma ordem, na bandeja MF. Coloque o papel com o lado a imprimir (lado em branco) vira do para cima. Siga as instruções que aparecem no ecrã.

Figura 1-59

Repita o Passo 3 até ter impresso todas as páginas ímpares no outro lado do papel.

ACERCA DESTA IMPRESSORA 1 - 46

Orientações para imprimir em ambos os lados dos papel

■ Se o papel for fino, pode ficar amachucado.

■ Se o papel estiver enrolado, endireite-o e coloque-o novamente na bandeja de papel.

■ Deverá utilizar papel normal. Não utilize papel bond.

■ Ao colocar papel na bandeja de papel, esvazie primeiro a bandeja e, só então, coloque a página

impressa com o lado impresso virado para cima. (Não coloque as páginas impressas por cima da pilha de folhas não impressas.)

■ Se o papel não estiver a ser alimentado correctamente, pode ficar enrolado. Retire o papel e

endireite-o.

Se utilizar papel mais grosso e este ficar enrolado após a impressão do primeiro lado, e se não conseguir colocar novamente o papel na bandeja de alimentação manual nem na bandeja MF, para imprimir o outro lado do papel:

Na parte de trás da impressora, abra a bandeja de saída traseira e puxe para baixo as patilhas azuis que se encontram de ambos os lados (conforme ilustrado na figura que se segue). Quando acabar de imprimir, feche a bandeja de saída traseira para que as duas patilhas azuis regressem à posição inicial.

1 - 47 ACERCA DESTA IMPRESSORA

Figura 1-60

Orientação do papel para imprimir em ambos os lados dos papel

A impressora imprime primeiro a segunda página. Se imprimir 10 páginas em 5 folhas de papel, na primeira folha a impressora imprime a página 2 e depois a página 1. Na segunda folha imprime primeiro a página 4 e depois a página 3. Na terceira folha imprime primeiro a página 6 e depois a página 5, e assim por diante.

Se estiver a utilizar a impressão duplex manual, coloque o papel na bandeja da seguinte forma:

■ Para a bandeja de alimentação manual ou multifunções (MF)

Coloque o lado do papel a imprimir primeiro virado para cima, introduzindo primeiro a extremidade principal (superior). Para imprimir o outro lado, coloque o papel virado para baixo, introduzindo primeiro a extremidade principal (superior).

Se utilizar papel de carta, com cabeçalho pré-impresso, deverá colocá-lo com o lado do cabeçalho virado para baixo e introduzir primeiro este lado.

Para imprimir no outro lado, coloque o cabeçalho para cima e introduza-o primeiro.

■ Para a bandeja superior e a bandeja inferior opcional (bandeja1 ou bandeja2):

Coloque o lado do papel a imprimir primeiro virado para baixo, com a extremidade principal (superior) do papel virada para a frente. Para imprimir o outro lado, coloque o papel virado para cima, com a extremidade principal (superior) do papel virada para a frente.

Se utilizar papel de carta, com cabeçalho pré-impresso, deverá colocá-lo com o lado do cabeçalho virado para cima e para a frente.

Para imprimir a segunda página, coloque o cabeçalho virado para baixo e para a frente.

ACERCA DESTA IMPRESSORA 1 - 48

Controlador e software

Controlador de impressora

Um controlador de impressora é um programa de software que converte os dados do formato utilizado por um computador para o formato utilizado por uma impressora específica. Normalmente, este formato é uma linguagem de comandos da impressora ou uma linguagem de descrição de páginas.

No CD-ROM fornecido, encontrará os controladores de impressora para os seguintes sistemas operativos. Pode também transferir o controlador de impressora mais recente do Brother Solutions Center, a partir do endereço http://solutions.brother.com

Poderá ver as operações e informações detalhadas na secção Instalar software do CD-ROM fornecido.

Para Windows® 95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N)

■ Controlador compatível com PCL (impressora laser Hewlett-Packard LaserJet)

■ Controlador BR-Script (emulação de linguagem PostScript

3) (HL-5050 e HL-5070N)

Para Windows® 98/Me e Windows® 2000/XP

■ Controlador compatível com PCL (impressora laser Hewlett-Packard LaserJet)

■ Controlador BR-Script (emulação de linguagem PostScript

3) (HL-5050 e HL-5070N)

Para Macintosh®

■ Controlador Brother Laser para Macintosh

■ Controlador BR-Script (emulação de linguagem PostScript

consulte o Manual do utilizador de rede, no CD-ROM). (HL-5050 e HL-5070N)

Controlador PCL Controlador PS Windows Windows NT Windows® 98/Me Windows

Windows Macintosh® OS 8.6 a 9.2

Macintosh

4.0

2000

OS X 10.1 a 10.2

(para a HL-5040, HL-5050 e HL-5070N)

3) (para obter mais informações,

(para a HL-5050 e HL-5070N)

CONTROLADOR E SOFTWARE 2 - 1

Para Windows®

Funcionalidades do controlador de impressora PCL

Pode transferir o controlador de impressora mais recente ou obter outras informações, acendendo ao Brother Solutions Center, no endereço http://solutions.brother.com

Também pode alterar as definições clicando na ilustração do lado esquerdo do separador Básico da caixa de diálogo Propriedades.

Os ecrãs apresentados nesta secção foram retirados do Windows® XP. No seu PC, os ecrãs poderão ser diferentes, conforme o sistema operativo que esteja a utilizar.

Separador Básico

Se estiver a utilizar o Windows NT® 4.0, Windows® 2000 ou XP, pode aceder ao separador Básico clicando em Preferências de impressão... no separador Geral do ecrã Propriedades de Brother HL-5000 series.

Seleccione as definições de Formato do papel, Múltiplas páginas, Orientação, etc.

Seleccione as definições de Origem do papel, etc.

CONTROLADOR E SOFTWARE 2 - 2

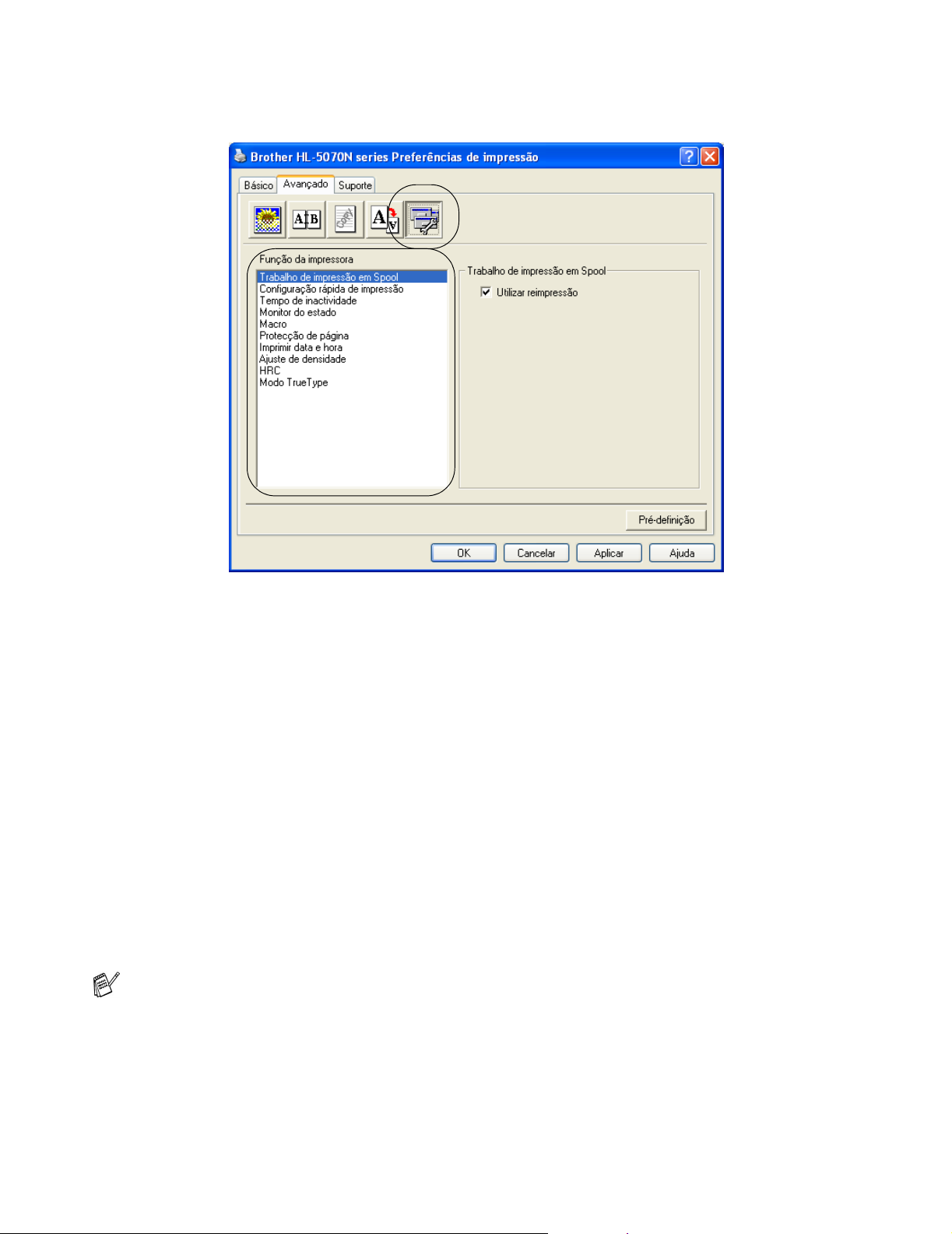

Separador Avançado

Se estiver a utilizar o Windows NT® 4.0, Windows® 2000 ou XP, pode aceder ao separador

Avançado clicando em Preferências de impressão... no separador Geral do ecrã Propriedades de Brother HL-5000 series.

123 45

Pode alterar as definições contidas no separador clicando nos seguintes ícones:

Qualidade de impressão

Duplex

Marca de água

Definição da página

Opções do dispositivo

2 - 3 CONTROLADOR E SOFTWARE

Qualidade de impressão

Seleccione as definições de resolução, economia de toner e impressão ou a definição d e impressão na escala de cinzentos.

Resolução

Para alterar a resolução, dispõe das seguintes opções:

■ 300 ppp

■ 600 ppp

■ HQ 1200 (para a HL-5040, HL-5050 e HL-5070N)

Modo Economizar toner

Pode reduzir os custos de utilização activando o modo de economia de toner, que diminui a densidade de impressão.

Definição de impressão

Pode alterar manualmente o brilho, o contraste e outras definições.

■ Melhorar a impressão dos cinzentos (apenas para utilizadores de Windows NT

Windows

2000/XP)

4.0,

Pode melhorar a qualidade da imagem de áreas sombreadas seleccionando a caixa Melhorar a impressão dos cinzentos.

Duplex manual

Se seleccionar o botão Duplex manual, abrir-se-á a caixa de diálogo de definição do duplex manual. Para cada orientação estão disponíveis seis tipos de direcção de encadernação duplex manual.

Marca de água Pode incluir um logotipo ou texto sob a forma de marca de água nos seus documentos.

Se utilizar um ficheiro de mapa de bits como marca de água, pode alterar o tamanho da marca de água e colocá-la em qualquer local da página. Se utilizar texto como marca de água, pode alterar as definições do tipo de letra, do contraste e do ângulo.

Definição da página Pode alterar o dimensionamento da imagem impressa e seleccionar as opções de Espelho/ Impressão

invertida.

CONTROLADOR E SOFTWARE 2 - 4

Opções do dispositivo

Neste separador pode escolher os seguintes modos de Função da impressora: (Pode saltar para a página correspondente a cada Função da impressora clicando no nome da função

na lista que se segue.)

■ Trabalho de impressão em Spool

■ Configuração rápida de impressão

■ Tempo de inactividade

■ Monitor de estado

■ Macro (para a HL-5040, HL-5050 e HL-5070N)

■ Protecção de página

■ Imprimir data e hora

■ Ajuste de densidade

■ HRC (Controlo de alta resolução)*

■ Modo TrueType (para a HL-5040, HL-5050 e HL-5070N)*

A lista Função da impressora pode diferir conforme o modelo. * Se estiver a utilizar o Windows® 95, 98 ou Me, pode alterar as definições de HRC e Modo

TrueType em Definição de impressão na opção Qualidade de impressão do separador Avançado.

2 - 5 CONTROLADOR E SOFTWARE

Trabalho de impressão em Spool

A impressora guarda dados que pretenda reimprimir. Pode reimprimir um documento sem ter de reenviar os dados do seu PC. Para reimprimir, prima e mantenha premido o botão Go até os quatro LEDs estarem acesos e, em seguida, solte o botão Go.

Se não quiser que outras pessoas imprimam os seus dados através da função de reimpressão, desmarque a opção Utilizar reimpressão nas definições de trabalho de impressão em spool.

Configuração rápida de impressão

Pode activar ou desactivar a Configuração rápida de impressão. Uma pequena janela de selecção aparecerá no seu computador. Nesta, poderá alterar as definições das seguintes funções:

■ Múltiplas páginas

■ Duplex manual

■ Modo Economizar toner

■ Origem do papel

■ Tipo de suporte

Tempo de inactividade

Quando a impressora não recebe dados durante um determinado período de tempo (tempo de espera), entra em modo de inactividade. No modo de inactividade, a impressora fica como se estivesse desligada. O tempo de espera predefinido é 5 minutos. Se estiver seleccionado o Modo de inactividade inteligente o tempo de espera é automaticamente ajustado para a definição de tempo de espera mais adequada, conforme a frequência de u tilização da impressora. Quan do a impressora está inactiva, os LEDs ficam todos apagados, mas a impressora continua a poder receber dados do computador. Ao receber um ficheiro de impressão ou documento, a impressora activa-se automaticamente para iniciar a impressão. Pode ainda activar a impressora premindo um dos botões.

O modo de inactividade pode ser desactivado. Para desactivar o modo de inactividade, vá ao separador Avançado, seleccione Opções do dispositivo e, em seguida, seleccione Tempo de inactividade. Clique duas vezes na palavra Tempo de inactividade no ecrã Tempo de inactividade, para que apareça a função Desactivar tempo de inactividade, e clique em Desactivar tempo de inactividade para que a impressora não entre em inactividade. A função Desactivar tempo de inactividade pode ser ocultada clicando novamente duas vezes na palavra Tempo de inactividade no ecrã Tempo de

inactividade. Recomendamos que mantenha o modo de inactividade activado, para poupar energia.

Monitor de estado

Indica o estado da impressora (eventuais erros que possam ocorrer) durante a impressão. A predefinição do monitor de estado é estar desactivado. Se quiser activar o monitor de estado, vá ao separador Avançado, seleccione Opções do dispositivo e, em seguida, seleccione Monitor de

estado.

Macro (para a HL-5040, HL-5050 e HL-5070N)

Pode guardar uma página de um documento como uma macro na memória da impressora. Além disso, pode executar a macro gravada, ou seja, pode utilizar a macro gravada como uma sobreposição noutros documentos. Isto vai poupar tempo e vai acelerar a velocidade de impressão relativamente a informações utilizadas com muita frequência como, por exemplo, formulários, logotipos de empresas, cabeçalhos de cartas ou facturas.

CONTROLADOR E SOFTWARE 2 - 6

Protecção de página

'Protecção de página' refere-se a uma definição que reserva memória adicional para criação de imagens das páginas inteiras. As opções são AUTOMÁTICA, DESACTIVADA, LTR (papel formato Letter), A4 ou LGL (papel formato Legal). A funcionalidade de protecção de página permite que a impressora crie na memória a imagem da página inteira antes de o papel entrar na impressora. Utilize esta função quando a imagem for muito complexa e a impressora tiver que aguardar para processar a imagem.

Imprimir data e hora

Data : Especifica o formato da data. Hora: Especifica o formato da hora.

HRC

Esta opção permite-lhe alterar a definição HRC na impressora Brother HL-5000 series. A definição HRC é uma função especial que lhe oferece uma qualidade de impressão melhorada de caracte res e gráficos que as impressoras a laser convencionais obtêm através das resoluções de 300 ou 600 ppp.

■ Predefinição da impressora A definição irá corresponder à da impressora.

■ Claro

■ Médio

■ Escuro

■ Desactivado: Desactivar o HRC

Modo TrueType (para a HL-5040, HL-5050 e HL-5070N)

Os tipos de letra TrueType podem ser enviados para a impressora de uma das seguintes formas:

■ Transferir como TrueType (para a HL-5050 e HL-5070N)

■ Transferir como imagem de bits

■ Imprimir como gráfico

2 - 7 CONTROLADOR E SOFTWARE

Separador Acessórios

Quando pretender instalar a unidade de bandeja inferior opcional, pode adicioná-la e seleccionar as respectivas definições no separador Acessórios.

Pode adicionar ou remover manualmente as opções de qualquer dispositivo de unidade opcional instalado na impressora. As definições de bandejas corresponderão às opções instaladas.

Definição de origem do papel Esta funcionalidade reconhece o formato do papel contido em cada bandeja.

Detecção automática de opções da impressora (para a HL-5040, HL-5050 e HL-5070N) A função de Detecção Automática localiza os dispositivos de unidade actualmente instalados e

apresenta as definições disponíveis no controlador de impressora. Quando prime o botão Detecção automática, aparece uma lista das opções instaladas na impressora. Pode adicionar ou remover opções manualmente.

A função de Detecção automática não estará disponível sob determinadas condições da impressora.

CONTROLADOR E SOFTWARE 2 - 8

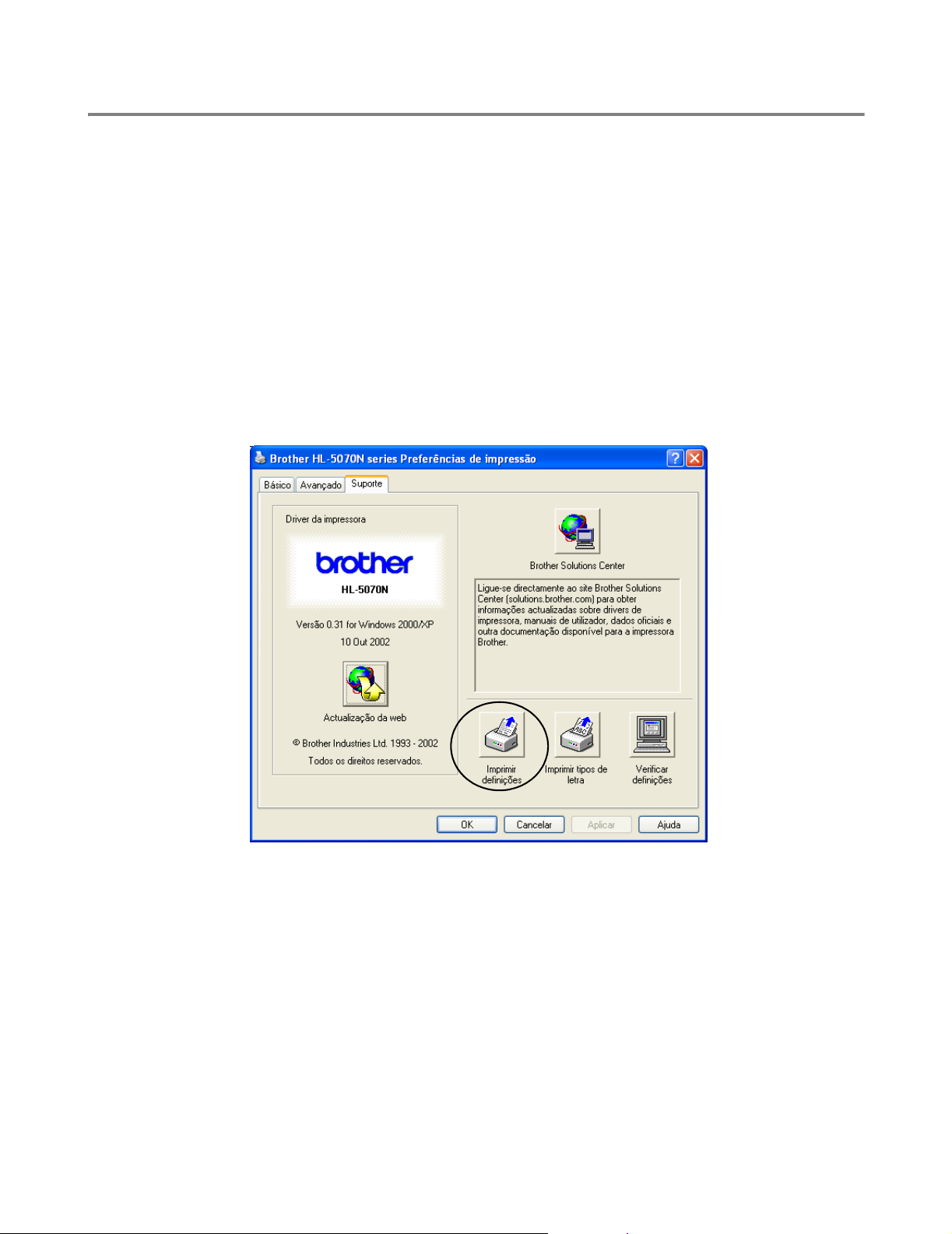

Separador Suporte

Se estiver a utilizar o Windows NT® 4.0, Windows® 2000 ou XP, pode aceder ao separador Suporte clicando em Preferências de impressão... no separador Geral do ecrã Propriedades de Brother HL-5000 series.

■ Pode transferir o controlador de impressora mais recente do Brother Solutions Center, a partir do

endereço http://solutions.brother.com

■ Pode ver a versão do controlador da impressora.

■ Pode verificar as definições actuais do controlador.

■ Pode imprimir a página de definições da impressora e a lista de tipos de letra internos. (A lista de

tipos de letra internos está disponível para a HL-5040, HL-5050 e HL-5070N.)

2 - 9 CONTROLADOR E SOFTWARE

Funcionalidades do controlador de impressora PS

Esta secção é aplicável à HL-5050 e HL-5070N.

Pode também transferir o controlador de impressora mais recente do Brother Solutions Center, a partir do endereço http://solutions.brother.com

Para obter mais informações, consulte a Ajuda no controlador de impressora.

Os ecrãs apresentados nesta secção foram retirados do Windows® XP. No seu PC, os ecrãs poderão ser diferentes, conforme o sistema operativo que esteja a utilizar.

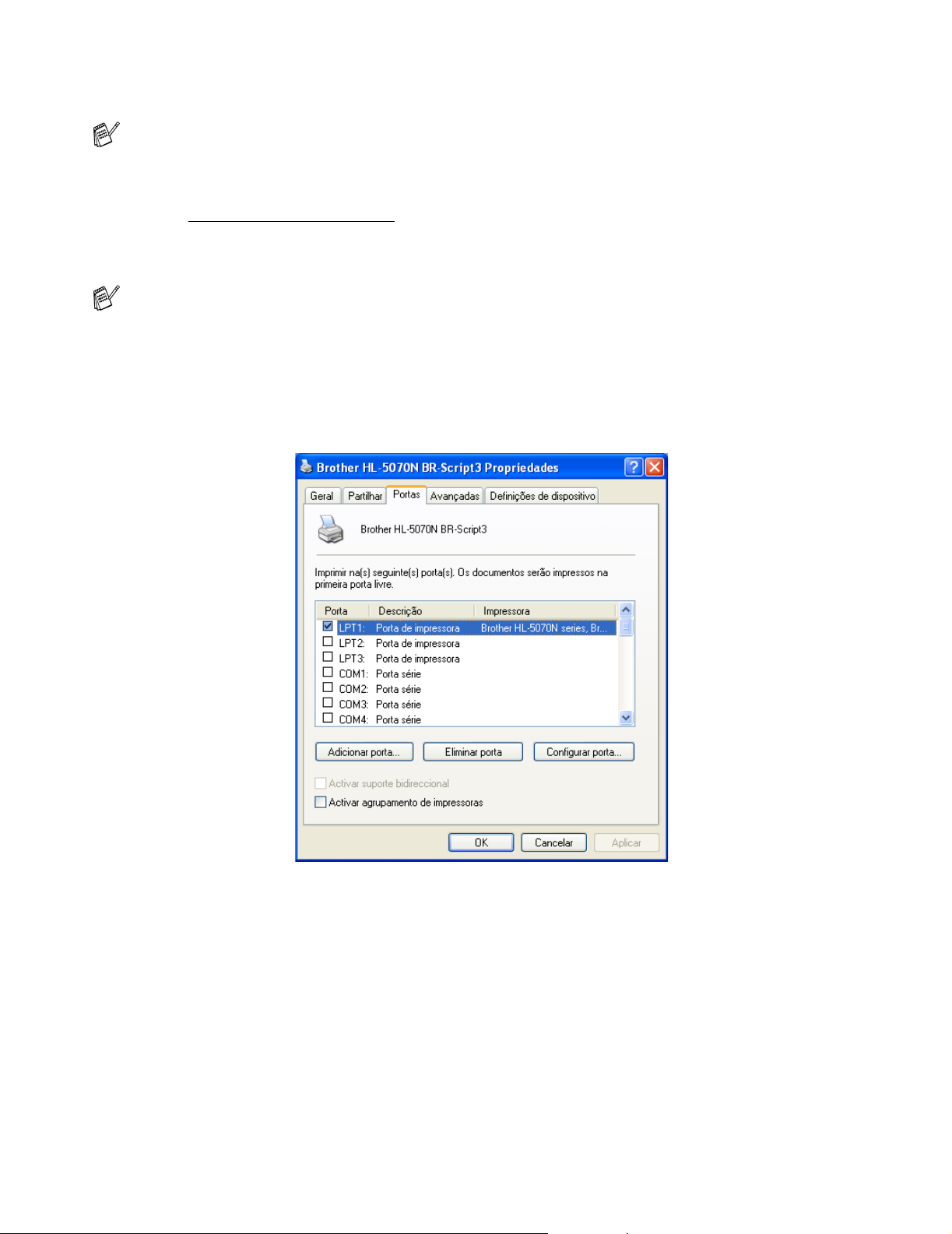

Separador Portas

Seleccione a porta a que impressora está ligada ou o caminho para a impressora de rede que está a utilizar.

CONTROLADOR E SOFTWARE 2 - 10

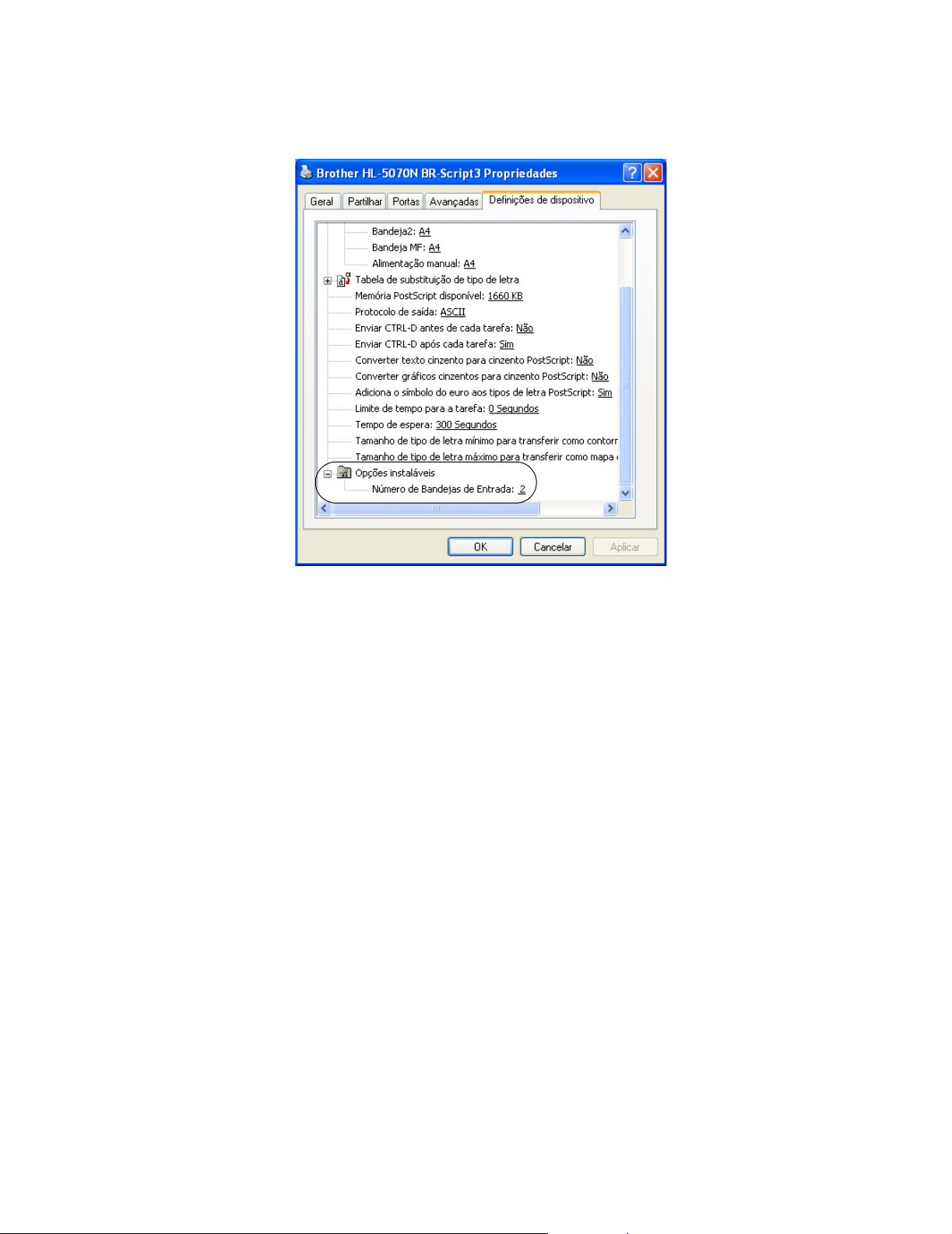

Separador Definições de dispositivo

Seleccione as opções que instalou.

2 - 11 CONTROLADOR E SOFTWARE

Separador Esquema

Se estiver a utilizar o Windows NT® 4.0, Windows® 2000 ou XP, pode aceder ao separador

Esquema clicando em Preferências de impressão... no separador Geral do ecrã Propriedades de Brother HL-5000 BR-Script3.

Pode alterar a definição de Esquema seleccionando as definições pretendidas em Orientação, Ordenação das páginas e Páginas por folha.

CONTROLADOR E SOFTWARE 2 - 12

Separador Papel/qualidade

Seleccione a Origem do papel.

2 - 13 CONTROLADOR E SOFTWARE

Opções avançadas

Se estiver a utilizar o Windows NT® 4.0, Windows® 2000 ou XP, pode aceder ao separador Opções avançadas Brother HL-5000 BR-Script3 clicando no botão Avançado... do separador Esquema ou do separador Papel/qualidade.

Seleccione o Tamanho do papel e o Número de cópias.

Seleccione as definições de Qualidade de impressão, Escala e Tipo de letra TrueType.

Pode alterar as definições seleccionando a definição pretendida na lista de Funçõ es da impressora:

■ Tipo de suporte

■ HRC

■ Economizar toner

■ Tempo de inactividade

■ Nível de BR-Script

CONTROLADOR E SOFTWARE 2 - 14

Para Macintosh®

Esta impressora suporta o Mac® OS 8.6 a 9.2 e o Mac® OS X 10.1 a 10.2. Pode também transferir o controlador de impressora mais recente do Brother Solutions Center, a partir

do endereço http://solutions.brother.com

Os ecrãs apresentados nesta secção foram retirados do Mac® OS X 10.1.

No seu Macintosh utilizar.

Configuração de página

Pode definir o Formato do papel, a Orientação e a Escala. Controlador laser/controlador PS Brother

os ecrãs poderão ser diferentes, conforme o sistema operativo que esteja a

Esquema

Seleccione as definições de Esquema, Páginas por folha e outras. Controlador laser/controlador PS Brother

2 - 15 CONTROLADOR E SOFTWARE

Definições específicas

Seleccione as definições de Tipo de suporte, Resolução, Economizar toner, etc.

Controlador laser Brother

Controlador PS

CONTROLADOR E SOFTWARE 2 - 16

Software

Esta secção é aplicável para Windows®.

Software para redes

Esta secção é aplicável à HL-5070N.

BRAdmin Professional

O software BRAdmin Professional é um utilitário para gestão de impressoras Brother ligadas em rede,

nos sistemas Windows

95/98/Me, Windows NT® 4.0 e Windows® 2000/XP.

Permite-lhe configurar e verificar facilmente o estado da impressora na rede.

Assistente de instalação do controlador

Este programa de instalação inclui o controlador PCL para Windows® e o controlador da porta de rede da Brother (LPR e NetBIOS). Antes de utilizar este software, o administrador tem de configurar o endereço IP, o gateway e a sub-rede, através do BRAdmin Professional.

Se o administrador instalar, em seguida, o controlador da impressora e o controlador da p orta utilizando este software, pode guardar o ficheiro no servidor de ficheiros ou enviar o ficheiro por correio electrónico para os utilizadores. Em seguida, cada utilizador clicará nesse ficheiro para copiar automaticamente o controlador da impressora, o controlador da porta, o endereço IP, etc. para o respectivo computador.

Web BRAdmin

O software Web BRAdmin Professional foi concebido para gerir todos os dispositivos Brother ligados a uma rede LAN/WAN. Ao instalar o software de servidor Web BRAdmin num computador com IIS*, o administrador pode, via web browser, ligar-se ao servidor W eb BRAdmin e, em seguida, comunicar com o dispositivo. Ao contrário do BRAdmin Professional (concebido apenas para sistemas Windows software de servidor Web BRAdmin pode ser acedido a partir de qualquer computador cliente com um web browser que suporte Java.

Pode transferir o software Web BRAdmin a partir do nosso web site, no endereço http://solutions.brother.com/webbradmin

) o

IIS* = Internet Information Server 4.0 ou 5.0

O Web BRAdmin e o Internet Information Server 4.0 são suportados pelos seguintes sistemas operativos:

■ Windows NT

4.0 Workstation

4.0 Server

O Web BRAdmin e o Internet Information Server 5.0 são suportados pelos seguintes sistemas operativos:

■ Windows

2 - 17 CONTROLADOR E SOFTWARE

2000 Professional

2000 Server

2000 Advanced Server

XP Professional

Selecção automática de emulação

Esta secção é aplicável à HL-5050 e HL-5070N.

Esta impressora dispõe de uma função de Selecção automática de emulação. Quando a impressora recebe dados do computador, escolhe automaticamente o modo de emulação. A definição de origem para esta funcionalidade é ACTIVADO.

A impressora pode optar por uma das seguintes combinações:

EPSON (predefinição

HP LaserJet HP LaserJet BR-Script 3 BR-Script 3 EPSON FX-850 IBM ProPrinter XL

)

IBM

CONTROLADOR E SOFTWARE 2 - 18

Painel de controlo

Esta secção refere-se aos quatro LEDs (Light Emitting Diodes) (Toner, Drum, Paper, Status) e aos dois botões (Job Cancel, Go) do painel de controlo.

Figura 3-1

As indicações relativas aos LEDs apresentadas na tabela que se segue são utilizadas nas ilustrações deste capítulo.

O LED está apagado

ou ou

Quando a impressora está desligada ou em modo de Inactividade, os LEDs ficam todos apagados.

O LED está aceso

O LED está intermitente

PAINEL DE CONTROLO 3 - 1

LED

Toner

Drum

Paper

Status

Figura 3-2

Toner

Drum

Paper

Status

Estado da impressora

Modo de Inactividade

A impressora está desligada ou em modo de Inactividade. Se premir o botão Go a impressora passará do modo de Inactividade para o estado Pronta.

A aquecer

A impressora está a aquecer.

Figura 3-3

Toner

Drum

Paper

Status

Figura 3-4

Toner

Drum

Paper

Status

Pronta para imprimir

A impressora está pronta para imprimir.

A receber dados

A impressora está a receber dados do computador, a processar dados na memória ou a imprimir dados.

Figura 3-5

PAINEL DE CONTROLO 3 - 2

LED

Toner

Drum

Paper

Status

Figura 3-6

Toner

Estado da impressora

Dados restantes na memória

Os dados de impressão continuam na memória da impressora. Se o LED Status ficar aceso durante muito tempo e a impressora não imprimir nada, prima o botão Go para imprimir os dados restantes.

Toner fraco

Indica que o cartucho do toner está quase vazio. Adquira um novo cartucho de toner e tenha-o à mão para quando apar e cer a indic aç ão Sem tone r .

Drum

Paper

Status

Figura 3-7

Toner

Drum

Paper

Status

Figura 3-8

Toner

Drum

Paper

O LED Toner fica, alternadamente, aceso por 2 segu nd os e apa ga d o po r 3 segundos.

Sem toner

Substitua o cartucho do toner por um cartucho novo. Consulte Substituir o cartucho do toner no Capítulo 5.

Unidade do tambor a chegar ao fim da sua duração

A unidade do tambor está a chegar ao fim da sua duração . Recomendamos que obtenha uma nova unidade de tambor para substituir a actual. Consulte Substituir a unidade do tambor no Capítulo 5.

O LED Drum fica, alternadamente, aceso por 2 segundos e apagado por 3 segundos.

Status

Figura 3-9

3 - 3 PAINEL DE CONTROLO

LED

Toner

Drum

Paper

Status

Figura 3-10

Toner

Drum

Paper

Status

Estado da impressora

Papel encravado

Retire o papel encravado. Consulte Encravamentos de papel e como resolvê-los no Capítulo 6. Se a impressora não recomeçar a imprimir, prima o

botão Go. Sem papel

Coloque papel na impressora. Consulte Imprimir em pa pel normal no Capítulo 1. Em seguida, prima o botão Go.

Alimentação incorrecta

Torne a colocar o papel, correctamente, e prima o botão Go. A impressora recomeçará a imprimir.

Tampa aberta

Figura 3-11

PAINEL DE CONTROLO 3 - 4

Indicações de chamada de assistência

Se ocorrer algum erro que não seja possível resolver, a impressora indicará que é necessária uma chamada de assistência, acendendo todos os LEDs, conforme ilustrado na Figura 3-12.

Toner

Drum

Paper

Status

Figura 3-12

Se vir a indicação de chamada de assistência apresentada, execute os seguintes passos:

Retire o DIMM (Dual Inline Memory Module) da impressora, se tiver um DIMM instalado.

Desligue a impressora, aguarde alguns segundos, torne a ligar a impressora e tente imprimir novamente.

Se não conseguir resolver o problema e se vir a mesma indicação de chamada de assistência quando voltar a ligar a impressora, contacte o seu fornecedor ou um representante autorizado da Brother.

Se premir os botões Go e Job Cancel em simultâneo, os LEDs acender-se-ão, apresentando uma das combinações indicadas na Tabela 1: Indicações dos LEDs depois de premir os botões Go e Job Cancel na página 3-6 para explicar o erro.

Por exemplo, a indicação de LED que se segue indica uma falha na unidade de fixação.

Toner

Drum

Paper

Status

Figura 3-13

3 - 5 PAINEL DE CONTROLO

Tabela 1: Indicações dos LEDs depois de premir os botões Go e Job Cancel

LEDs Falha na

unidade de

fixação

Toner

Drum

Paper

Status

Falha na

unidade laser

Falha no

motor

principal

Falha no PCB

principal

Falha no PCB

do motor

Falha no

DIMM

Tome nota da indicação e transmita o estado de erro ao seu fornecedor ou a um representante autorizado da Brother, consultando a tabela.

Certifique-se de que a tampa da frente está bem fechada antes de comunicar uma chamada de assistência.

PAINEL DE CONTROLO 3 - 6

Botões do painel de controlo

Os botões do painel de controlo têm as seguintes funções:

Cancelar impressão

Se premir o botão Job Cancel durante uma impressão, a impressora interromperá imediatamente a impressão e ejectará o papel.

Activar Se a impressora estiver em modo de Inactividade, prima o botão Go ou Job Cancel para activar a

impressora e colocá-la no estado Pronta.

Alimentação

Se o LED amarelo Status estiver aceso, prima o botão Go. A impressora imprimirá todos os dados que ainda estejam na memória.

Recuperação de erros

Se ocorrer algum erro, a impressora poderá recuperá-lo automaticamente. Se algum erro não for automaticamente eliminado, prima o botão Go para eliminar o erro e continuar a utilizar a impressora.

Reimprimir

Se quiser reimprimir um documento que tenha acabado de imprimir, prima e mantenha premido o botão

Go até os quatro LEDs se acenderem e, em seguida, solte o botão Go.

3 - 7 PAINEL DE CONTROLO

Imprimir uma página de teste

Pode utilizar o botão Go ou o controlador de impressora para imprimir uma página de teste.

Através do botão do painel de controlo

Desligue a impressora.

Certifique-se de que a tampa da frente está fechada e que o cabo de alimentação está ligado.

Mantenha o botão Go premido, enquanto liga a impressora. Os LEDs acendem-se todos e, em seguida, apagam-se. Mantenha o botão Go premido até o LED Toner se acender. Quando o LED Toner se acender, solte o botão Go.

Prima novamente o botão Go. A impressora imprime uma página de teste.

Através do controlador de impressora

Se estiver a utilizar o controlador de impressora PCL para Windows® da Brother, clique no botão Imprimir página de teste. Geralmente, este botão encontra-se no separador Geral do controlador de impressora para Windows

PAINEL DE CONTROLO 3 - 8

Definições da impressora

Pode imprimir as definições actuais utilizando o botão do painel de controlo ou o controlador de impressora.

Através do botão do painel de controlo

Certifique-se de que a tampa da frente está fechada e que o cabo de alimentação está ligado.

Ligue a impressora e aguarde que fique no estado Pronta.

Prima três vezes o botão Go. A impressora imprimirá as definições actuais.

Através do controlador de impressora

Se estiver a utilizar o controlador de impressora PCL para Windows® da Brother, pode imprimir as definições actuais da impressora clicando no botão Config da impressora no separador Suporte.

3 - 9 PAINEL DE CONTROLO

Imprimir tipos de letra (para a HL-5040, HL-5050 e HL-5070N)

Pode imprimir uma lista dos tipos de letra internos utilizando o botão do painel de controlo ou o controlador de impressora.

Através do botão do painel de controlo

Desligue a impressora.

Certifique-se de que a tampa da frente está fechada e que o cabo de alimentação está ligado.

Torne a premir e a manter premido o botão Go até o LED Drum se acender.

Quando o LED Drum se acender, solte o botão Go. A impressora imprimirá uma lista dos tipos de letra internos.

Através do controlador de impressora (para a HL-5040, HL-5050 e HL-5070N)

Se estiver a utilizar o controlador de impressora PCL para Windows® da Brother, pode imprimir uma lista dos tipos de letra internos clicando no botão Tipos de letra da impressora no separador Suporte.

PAINEL DE CONTROLO 3 - 10

Predefinição de fábrica de rede (para a HL-5070N)

Se quiser repor a predefinição de fábrica do servidor de impressão (repor todas as informações, como a palavra-passe e o endereço IP), execute os seguintes passos:

Desligue a impressora.

Certifique-se de que a tampa da frente está fechada e que o cabo de alimentação está ligado.

Mantenha o botão Go premido, enquanto liga a impressora. Todos os LEDs se acenderão. Mantenha o botão premido até o LED Toner se acender. Quando o LED Toner se acender, solte o botão Go.

Prima e mantenha premido o botão Go até o LED amarelo Status se acender. Quando o LED Status se acender, solte o botão Go.

Quando todos os LEDs se acenderem de novo, a impressora começará a aquecer. Foi, assim, reposta a predefinição de fábrica do servidor de impressão.

■ Se quiser repor as predefinições da impressora e desactivar automaticamente o protocolo

APIPA, siga os passos 1 a 4 acima descritos, mantendo, porém, o botão Go premido até o LED Status ficar verde, e não amarelo.

■ Para obter mais informações sobre o APIPA, consulte o Manual do utilizador de rede ou visite

o site http://solutions.brother.com

3 - 11 PAINEL DE CONTROLO

Opções

Esta impressora tem os seguintes acessórios opcionais. Pode aumentar as capacidades da impressora com estes itens. Clique no símbolo L da tabela para ver as informações relat ivas a cada um dos itens.

Modelo DIMM Unidade da

bandeja inferior

HL-5030 N/D N/D N/D HL-5040 LLL HL-5050 LLL HL-5070N LLStandard

Servidor de impressão

DIMM

Recomendamos que expanda a memória da impressora para evitar erros de memória cheia.

Para a HL-5040

Esta impressora tem 8 MB de memória padrão e uma ranhura para um módulo de memória opcional. A memória pode ser expandida até um total de 136MB instalando um DIMM (Dual In-line Memory Module) disponível no mercado.

Para a HL-5050 e HL-5070N

Estas impressoras têm 16 MB de memória padrão e uma ranhura para um módulo de memória opcional. A memória pode ser expandida até um total de 144MB instalando um DIMM (Dual In-line Memory Module) disponível no mercado.

Podem ser instalados os seguintes tamanhos de DIMM:

■ 16 Mbyte

■ 32 Mbyte

■ 64 Mbyte

■ 128 Mbyte

Para obter mais informações, visite o site da Techworks no endereço www.techworks.com

Normalmente, a memória DIMM tem de ter as seguintes especificações:

Tipo Latência CAS Frequência de relógio Capacidade Altura Paridade Tipo DRAM

TECHWORKS TECHWORKS TECHWORKS TECHWORKS

100 pinos e 32 bits de saída 2 ou 3 66MHz ou mais 16, 32, 64 Mbyte ou 128 Mbyte 35 mm (1,4 polegadas) ou menos NENHUMA SDRAM 4 Bank

12456-0001 12457-0001 12458-0001 12459-0001

4 - 1 OPÇÕES

■ A instalação de memória adicional é útil e pode ser imprescindível se estiver a utilizar a funçã o

de Protecção de página.

(Para a HL-5070N)

■ Para utilizar o protocolo FTP/IPP, tem de expandir a memória adicionando um DIMM.

Instalar memória adicional

Desligue a impressora e, em seguida, desligue-a da corrente. Desligue o cabo de interface da impressora.

Figura 4-1

Cuidado

Certifique-se de que desligou a impressora da corrente antes de instalar ou remover a memória DIMM.

Retire a tampa lateral. Utilize uma moeda para soltar os dois parafusos e, em seguida, remova a placa metálica.

Figura 4-2 Figura 4-3

4 - 2 OPÇÕES

Desembale a memória DIMM e segure-a pelas extremidades.

Cuidado

As placas DIMM podem ser danificadas até por uma pequena quantidade de electricidade estática. Não toque nos chips de memória, nem na superfície da placa. Utilize uma correia antiestática quando instalar ou retirar a placa. Se não tem uma correia antiestática, toque com frequência no metal não trabalhado da impressora.

Segure na memória DIMM colocando os dedos nas extremidades laterais e o polegar na extremidade traseira. Alinhe os entalhes da memória DIMM com a respectiva ranhura. (Verifique se as patilhas de bloqueio de cada lado da ranhura para a memória DIMM estão abertas ou viradas para fora.)

Figura 4-4

Coloque a memória DIMM na ranhura (pressione firmemente). Certifique-se de que as patilhas de bloqueio, de cada um dos lados da memória DIMM, se encaixam no seu devido lugar. (Para remover a memória DIMM, tem de soltar as patilhas de bloqueio.)

Torne a colocar a placa metálica e fixe-a com os dois parafusos.

Volte a colocar a tampa lateral.

Volte a ligar o cabo de interface (cabo da impressora) ao computador. Ligue novamente o cabo de alimentação e, em seguida, ligue a impressora.

Para verificar se instalou correctamente o DIMM, imprima as definições de impressora utilizando o controlador de impressora e verifique se, na impressão, aparece a memória adicional. Consulte Definições da impressora e Imprimir tipos de letra no capítulo 3.

OPÇÕES 4 - 3

Unidade da bandeja inferior (LT-5000) (para a HL-5040, HL-5050 e HL-5070N)

A unidade da bandeja inferior é um dispositivo opcional para suportar mais papel. Pode conter um máximo de 250 folhas de papel (75 g/m

Se quiser adquirir uma unidade de bandeja inferior, contacte o fornecedor a quem adquiriu a impressora.

Para instalar a unidade da bandeja inferior, consulte as instruções fornecidas com a unidade da bandeja inferior.

ou 20 lb).

Figura 4-5

4 - 4 OPÇÕES

Servidor de impressão (NC-2010p/NC-2100p) (para a HL-5040, HL-5050 e HL-5070N)

Um servidor de impressão opcional (NC-2010p/NC-2100p) permite-lhe ligar a uma rede através da interface paralela.

O servidor de impressão NC-2010p e NC-2100p oferece o seguinte suporte a protocolos, quando utilizado nas impressoras HL-5040, HL-5050 e HL-5070N:

■ NC-2010p: Protocolos TCP/IP, Netware, NetBIOS, DLC/LLC, DEC LAT, Banyan VINES e

AppleTalk*

■ NC-2100p: Protocolos TCP/IP, NetBIOS e AppleTalk

■ Gestão avançada da rede e da impressora:

■ Utilitário de gestão BRAdmin Professional baseado em Windows

■ SNMP MIB I e MIB II sobre IP ou IPX

■ Gestão de consola remota via DEC NCP, TELNET ou NetWare.

■ Suporte integrado a servidores web.

■ Memória flash para fácil actualização do firmware.

* Para a HL-5050 e HL-5070N.

OPÇÕES 4 - 5

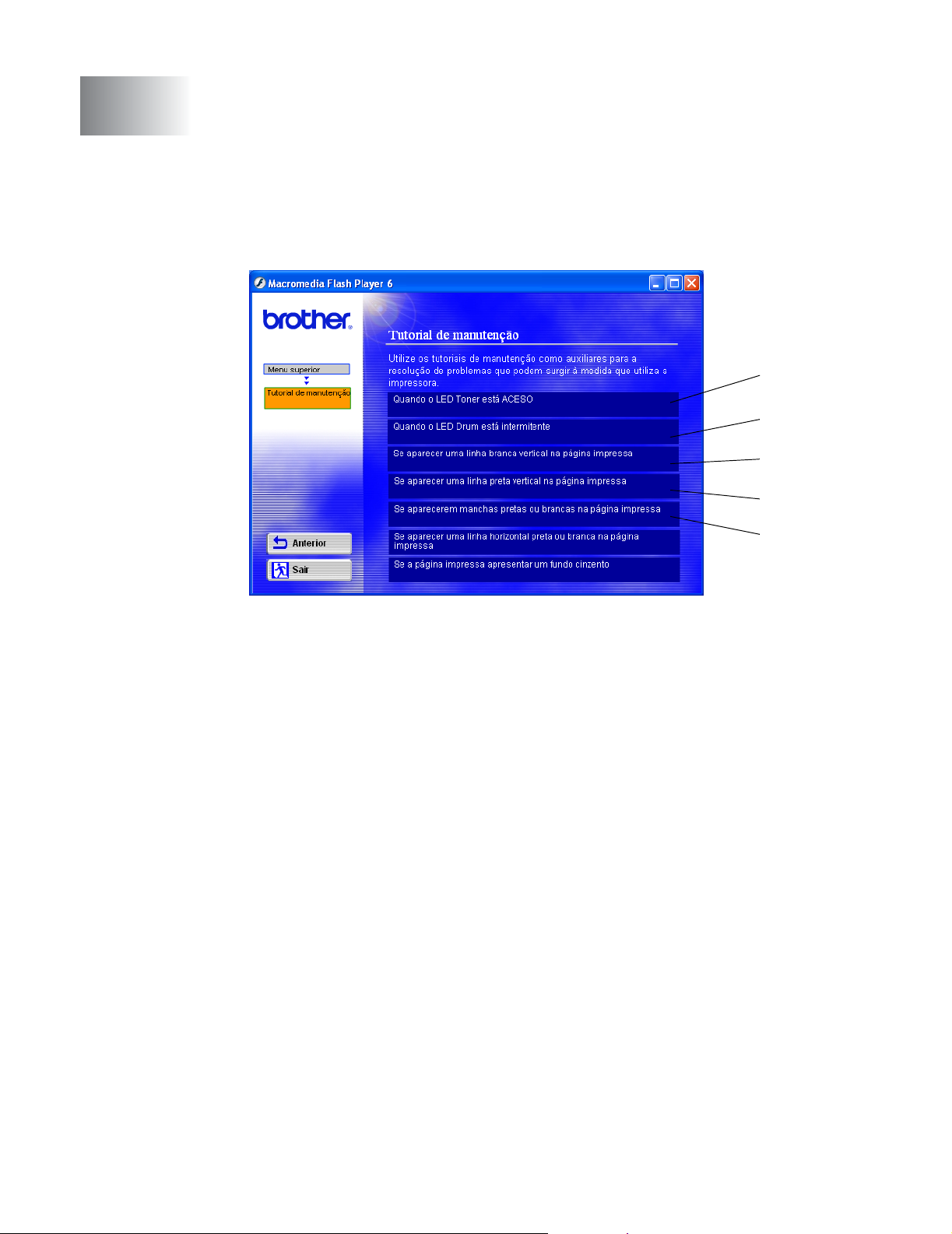

Manutenção de rotina

Terá de substituir algumas peças e limpar a impressora regularmente. Pode ver o vídeo de manutenção na secção Tutorial de manutenção do CD-ROM fornecido com a

impressora.

1 2

3 4 5

Poderá ver como substituir o cartucho do toner.

Poderá ver como substituir a unidade do tambor.

Poderá ver como limpar a janela de varrimento.

Poderá ver como limpar o fio corona da unidade do tambor.

Poderá ver como limpar a superfície da OPC na unidade do tambor.

Esta instruções vêm também indicadas em Melhorar a qualidade de impressão no Capítulo 6.

MANUTENÇÃO DE ROTINA 5 - 1

Brother HL-5030, HL-5040, HL-5050, HL-5070N User Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Definições de avisos, precauções e notas

Para utilizar a impressora em segurança

Números de telefone da Brother (EUA e Canadá)

Registar o produto

Assistência ao cliente

Localização de centros de assistência (apenas EUA)

Localização de centros de assistência (apenas Canadá)

Sistema de resposta por fax da Brother (apenas EUA)

Endereços Internet

Perguntas mais frequentes (FAQs)

Informação importante: Regulamentos

Federal Communications Commission (FCC) Declaration of Conformity (Para os E.U.A.)

Industry Canada Compliance Statement (Para o Canadá)

Interferências radioeléctricas (apenas modelo 220 a 240 volts)

Declaração de conformidade com o programa internacional ENERGY STAR®

Segurança Laser (apenas modelo 100 a 120 volts)

Regulamentos da FDA (apenas modelo de 100 a 120 volts)

Especificação IEC 60825 (Apenas modelos 220 a 240 volts)

IMPORTANTE - Para a sua segurança

Opmerking / Oplaadbare Batterij Recycle Informatie (Apenas para a Holanda)

Geräuschemission / Acoustic noise emission (Apenas para a Alemanha)

Wiring information (Para o Reino-Unido)

Marcas comerciais

Aviso de publicação e compilação

Índice

Acerca desta impressora

O que está na caixa?

Cabo de interface

Vista frontal

Vista traseira

Posicionamento da impressora

Fonte de alimentação

Ambiente

Qual o tipo de papel que posso utilizar?

Tipo e formato de papel

Papel recomendado

Área de impressão

Métodos de impressão

Imprimir em papel normal

Imprimir em papel normal a partir da bandeja de papel

Imprimir em papel normal a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Imprimir em papel normal a partir da bandeja multifunções (bandeja MF) (para a HL-5050 e a HL-5070N)

Imprimir em papel mais grosso e fichas

Imprimir em envelopes

Tipos de envelopes a evitar

Imprimir em envelopes a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Imprimir em envelopes a partir da bandeja MF (para a HL-5050 e HL-5070N)

Imprimir em transparências

Imprimir em transparências a partir da bandeja de papel

Imprimir em transparências a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Imprimir em transparências a partir da bandeja MF (para a HL-5050 e HL-5070N)

Imprimir em ambos os lados do papel (impressão duplex manual)

Impressão duplex manual a partir da bandeja de papel

Impressão duplex manual a partir da bandeja de alimentação manual (para a HL-5030 e a HL-5040)

Impressão duplex manual a partir da bandeja multifunções (para a HL-5050 e a HL-5070N)

Orientações para imprimir em ambos os lados dos papel

Controlador e software

Controlador de impressora

Para Windows® 95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N)

Para Windows® 98/Me e Windows® 2000/XP

Para Macintosh®

Para Windows®

Funcionalidades do controlador de impressora PCL

Funcionalidades do controlador de impressora PS

Para Macintosh®

Software

Software para redes

BRAdmin Professional

Assistente de instalação do controlador

Web BRAdmin

Selecção automática de emulação

Painel de controlo

Indicações de chamada de assistência

Botões do painel de controlo

Imprimir uma página de teste

Através do botão do painel de controlo
