Brother HL-5030, HL-5040, HL-5050, HL-5070N User Guide [it]

Stampante laser Brother

HL-5030 HL-5040 HL-5050

HL-5070N

Guida dell'utente

Per gli utenti non vedenti

Consultare i due file HTML, index_win.html e index_mac.html, sul CD-ROM fornito. Questi file possono essere letti dal software Screen Reader 'text-to-speech'.

Prima di utilizzare la stampante, è necessario configurare l'hardware e installare il driver. Consultare la Guida di installazione rapida per configurare la stampante. È possibile trovare una copia

stampata nella confezione. Leggere attentamente questa Guida dell'utente prima di utilizzare la stampante. Riporre il CD-ROM in

un luogo facilmente accessibile in modo da poterla consultare rapidamente. Visitare il sito Web all'indirizzo http://solutions.brother.com

alle domande frequenti (FAQ, Frequently Asked Questions), supporto ai prodotti, d omande tecniche e i driver e le utilità più aggiornati.

Nel quale è possibile ottenere le risposte

Versione 1

Stampante laser

Serie HL-5000

Guida dell'utente

Definizioni dei messaggi di avvertenza, di attenzione e delle note

Nella presente Guida dell'utente vengono utilizzati i seguenti termini.

Seguire queste avvertenze per evitare lesioni personali.

Attenersi a queste istruzioni per assicurarsi di utilizzare la stampante nel modo corretto e non danneggiarla.

Ricordare questi utili suggerimenti quando si utilizza la stampante.

Per un utilizzo sicuro della stampante

Se la stampante è stata usata di recente, alcune parti interne sono molto calde. Quando si apre il coperchio anteriore o posteriore della stampante, evitare di toccare le parti raffigurate in grigio nella seguente illustrazione.

Nella stampante sono presenti elettrodi ad alta tensione. Prima di pulire la stampante, rimuovere un inceppamento carta o sostituire i componenti, spegnere la stampante e scollegarla dalla presa di corrente CA.

Non toccare la spina con le mani umide per non rischiare di prendere la scossa.

Attenzione

Per pulire la stampante usare solo acqua e detersivi neutri. I liquidi vo latili come solventi o benzene danneggiano la superficie della stampante.

Non utilizzare detersivi che contengono ammoniaca, in quanto danneggiano la stampante e la cartuccia toner.

Numeri Brother (per Stati Uniti e Canada)

IMPORTANTE: Per assistenza tecnica, chiamare il paese in cui è stata acquistata la stampante. Le chiamate

devono essere effettuate dall'interno di tale paese.

Registrazione del prodotto

Mediante la registrazione presso Brothe r Intern ational Corp oration si viene registr ati come pro prietario orig inale del prodotto. La registrazione presso Brother:

■ serve come conferma della data di acquisto del prodotto nel caso di perdita della ricevuta;

■ serve per una richiesta assicurativa nel caso di perdita del prodotto coperta da polizza assicurativa;

■ consente a Brother la segnalazione di migliorie del prodott o e di offerte speciali.

Compilare la registrazione di garanzia Brother oppure, se si ritiene questa modalità più pratica ed efficiente, registrare il prodotto in linea all'indirizzo

www.registermybrother.com

iii

Servizio clienti

Negli Stati Uniti 1-800-276-7746 In Canada 1-877-BROTHER

(514) 685-6464 (A Montreal)

Per eventuali commenti o suggerimenti, scrivere al seguente indirizzo:

Negli Stati Uniti Printer Customer Support

Brother International Corporation 15 Musick Irvine, CA 92618

In Canada Brother International Corporation (Canada), Ltd.

- Marketing Dept. 1, rue Hôtel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Service Center Locator (Solo per gli Stati Uniti)

Per conoscere la sede di un centro assistenza autorizzato Brother, chiamare l'1-800-284-4357.

Service Center Locations (Solo per il Canada)

Per conoscere la sede di un centro assistenza autorizzato Brother, chiamare l'1-877-BROTHER.

Brother fax-back system (Solo per gli Stati Uniti)

Brother ha impostato un sistema fax back facile da utilizzare, in modo da avere risposte immediate alle domande tecniche più frequenti e alle informazioni sui prodotti. Questo sistema è disponibile 24 ore su 24, 7 giorni su 7. È possibile utilizzare il sistema per inviare informazioni a qualsiasi fax.

Chiamare il numero riportato di seguito e seguire le istruzioni registrate per ricevere un fax su come utilizzare il sistema e un indice degli argomenti sui quali ricevere informazioni.

Solo negli Stati Uniti 1-800-521-2846

Indirizzi Internet

Sito Web globale di Brother:

http://www.brother.com

Per consultare le domande frequenti, quelle di carattere tecnico e quelle relative al supporto ai prodotti e per accedere agli aggiornamenti dei driver:

http://solutions.brother.com

(Solo per gli Stati Uniti) Per accessori e materiali di consumo Brother:

http://www.brothermall.com

Domande frequenti

Per qualsiasi necessità relativa alla stampante, accedere al Brother Solutions Center. È possibile scaricare il software e le utilità più recenti, consultare le domande frequenti e i suggerimenti per la risoluzione dei problemi, nonché consultare la sezione relativa alle soluzioni per apprender e come ottene re il meglio dal pr oprio prodo tto Brother.

http://solutions.brother.com

Per gli aggiornamenti dei driver Brother, visitare questo sito.

Informazioni importanti: Normative

Federal Communications Commission (FCC) Declaration of Conformity (solo per gli Stati Uniti)

Responsible Party: Brother International Corporation

100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ 08807-0911 USA Telephone: (908) 704-1700

declares, that the products Product name: Laser Printer HL-5030, 5040, 5050 and HL-5070N

Model number: HL-50 Product options: Lower Tray Unit LT-5000, DIMM

complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against ha rmful interference in a residential installation. This equipment gener ates, uses, and can radiate radio frequency en ergy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning th e equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

■ Reorient or relocate the receiving antenna.

■ Increase the separation between the eq uipment and receiver.

■ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

■ Consult the dealer or an experienced radio/TV technician for help.

Important

A shielded interface cable should be used in order to ensure compliance with the limits for a Class B digital device.

Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user's authority to operate the equipment.

vii

Industry Canada Compliance Statement (Solo per il Canada)

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Interferenze radio (solo per il modello 220-240 volt)

Questa stampante è conforme alla direttiva EN55022 (CISPR Pubblicazione 22) di classe B.

Prima di utilizzare questo prodotto, verificare di utilizzare un cavo di interfaccia a doppia schermatura con conduttori a doppino ritorto e che tale cavo porti il contrassegno "IEEE 1284 compliant" (conforme alla direttiva IEEE 1284). Il cavo non deve superare la lunghezza di 2 metri.

viii

Dichiarazione di conformità allo standard International ENERGY STAR

L'obiettivo del programma International ENERGY STAR® è quello di promuovere lo sviluppo e la diffusione di attrezzature per ufficio a consumo energetico contenuto.

In qualità di partner E alle direttive E

NERGY STAR

, Brother Industries, Ltd. ha stabilito che questo prodotto è conforme

in materia di efficienza energetica.

Sicurezza laser (solo per il modello 110-120 V)

Questa stampante è stata certificata come prodotto laser di classe I in base al Radiation Performance Standard messo a punto dal Dipartimento della salute e dei servizi umani degli Stati Uniti (DHHS, Department of Health and Human Services) a seguito del Radiation Control for Health and Safety Act del 1968. Ciò significa che la stampante non produce radiazioni laser pericolose.

Poiché le radiazioni emesse all'interno della stampante sono completamente confinate dai coperchi esterni e da alloggiamenti protettivi, il raggio laser non può fuoriuscire dalla macchina in nessuna fase operativa.

Normative FDA (solo per il modello 100-120 volt)

U.S. Food and Drug Administration (FDA) has implemented regulations for laser products manufactured on and after August 2, 1976. Compliance is mandatory for products marketed in the United States. One of the following labels on the back of the printer indicates compliance with th e FDA regulations and must be attached to laser products marketed in the United States.

MANUFACTURED: Brother Industries, Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J.

MANUFACTURED: Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J

Attenzione: l'uso di comandi, l'adozione di regolazioni o l'espletamento di procedure difformi da quelle specificate

nella presente guida possono provocare l'esposizione a radiazioni pericolose.

Specifica IEC 60825 (solo per il modello 220-240 volt)

Questa stampante è un prodotto laser di classe 1 in base a quanto stabilito n elle specifiche IEC 60825. L'etichetta illustrata di seguito viene applicata nei paesi in cui è richiesta.

CLASS 1LASERP RODUCT APPAREIL Å LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT

Questa stampante presenta un diodo laser di classe 3B che emette radiazioni laser invisibili all'interno dell'unità di scansione. L'unità di scansione non deve essere aperta per nessun motivo.

Attenzione: l'uso di comandi, l'adozione di regolazioni o l'espletamento di procedure difformi da quelle specificate

nella presente guida possono provocare l'esposizione a radiazioni pericolose.

(Per Finlandia e Svezia) LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän

turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Varning Om apparaten används på annat sätt än i denna Bruksanvisning specificerats, kan användaren

utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Radiazioni laser interne

Potenza massima delle radiazioni: 5 mW Lunghezza d'onda: 760 - 810 nm Classe laser: Class IIIb (secondo quanto stabilito in 21 CFR parte 1040.10)

Class 3B (in conformità a IEC 60825)

IMPORTANTE - Per la sicurezza degli utenti

Per garantire un funzionamento sicuro, la spina elettrica a tre punte in dotazione deve essere inserita esclusivamente in una presa di corrente standard a tre punte dotata di messa a terra del circuito elettrico standard.

Gli eventuali cavi di prolunga utilizzati con la stampante devono essere dotati di spina a tre punte ed essere correttamente collegati a terra. Cavi di prolunga collegati in modo errato possono provocare infortuni e danni all'apparecchiatura.

Un funzionamento soddisfacente dell'apparecchio non implica che l'alimentazione elettrica sia collegata a terra e che l'installazione sia del tutto sicura. Per la propria sicurezza, in caso di dubbi sull'effettiva messa a terra dell'alimentazione elettrica interpellare un elettricista qualificato.

Disinserire il dispositivo

Questa stampante deve essere installata nei pressi di una presa di corrente facilmente accessibile. In caso di emergenza, disinserire la spina dalla presa di corrente e spegnere completamente l'apparecchiatura.

Attenzione per le batterie

Non sostituire la batteria. Una sostituzione errata della batteria può provocare un'esplosione. Non smontare, ricaricare o gettare nel fuoco la batteria. Smaltire le batterie usat e nel rispetto delle normative locali.

Attenzione per il collegamento LAN

Connettere questo prodotto a una rete LAN non soggetta a sovratensioni.

IT power system (solo per la Norvegia)

This product is also designed for an IT power system with phase-to-phase voltage 230V.

Opmerking / Oplaadbare Batterij Recycle Informatie (Solo per i Paesi Bassi)

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als Klein Chemisch Afval.

Geräuschemission / Acoustic Noise Emission (Solo per la Germania)

Lpa < 70 dB (A) DIN 45635-19-01-KL2

Wiring information (solo per il Regno Unito)

Important

If the mains plug that is supplied with this printer is not suitable for your plug socket, remove the plug from the mains lead and fit an appropriate three-pin plug. If the replacement plug needs a fuse, fit the same fuse as the original.

If a moulded plug comes off the mains lead, you should destroy it because a plug with cut wires is dangerous if it is put in a live plug socket. Do not leave it where a child might find it!

If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse.

Always replace the fuse cover. Never use a plug that does not have a cover.

Warning - This printer must be earthed.

The wires in the mains lead are coloured in line with the following code:

Green and Yellow: Earth Blue: Neutral Brown: Live

The colours of the wires in the mains lead of this printer may not match the coloured markings identif ying the terminals in your plug.

If you need to fit a different plug, you should do the following. Remove a bit of the outer cover of the lead, taking care not to damage the coloured insulation of the

wires inside. Cut each of the three wires to the appropriate length. If you can, leave the green and yellow wire longer

than the others so that, if the lead is pulled out of the plug, the green and yellow wire will be the last to disconnect.

Remove a short section of the coloured insulation to expose the wires. The wire which is coloured green and yellow must be connected to the terminal in the plug which is

marked with the letter “E” or the safety earth symbol, or coloured green or green and yellow. The wire which is coloured blue must be connected to the terminal which is marked with the lette r “N” or

coloured black or blue. The wire, which is coloured brown, must be connected to the terminal, which is marked with the letter “L”

or coloured red or brown. The outer cover of the lead must be secured inside the plug. The coloured wires should not hang out of

the plug.

xii

Marchi di fabbrica

Il logo Brother è un marchio registrato di Brother Industries, Ltd. Apple, il logo Apple e Macintosh sono marchi registrati negli Stati Uniti e in altri paesi e TrueType è un

marchio di Apple Computer, Inc. Epson è un marchio registrato e FX-80 e FX-850 sono marchi di Seiko Epson Corporation. Hewlett Packard è un marchio registrato e HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P, III, IIIP, II e IIP sono

marchi di Hewlett-Packard Company. IBM, IBM PC e Proprinter sono marchi registrati di International Business Machines Corporation. Microsoft, MS-DOS, Windows e Windows NT sono marchi registrati di Microsoft Corporation negli Stati

Uniti e in altri paesi. PostScript è un marchio registrato di Adobe Systems Incorporated. E

NERGY STAR è un marchio registrato negli Stati Uniti.

Tutti gli altri nomi di prodotti e marchi citati in questa Guida dell'utente sono marchi registrati dei rispettivi proprietari.

Avviso di redazione e pubblicazione

La presente guida è stata redatta e pubblicata sotto la supervisione di Brother Industrie s Ltd., sulla base delle più recenti descrizioni e caratteristiche tecniche dei prodotti.

Il contenuto della presente guida e le caratteristiche tecniche di questo prodotto sono soggetti a modifiche senza preavviso.

Brother si riserva il diritto di apportare modifiche senza preavviso alle caratteristiche tecniche e ai materiali qui contenuti e non potrà essere in alcun modo ritenuta responsabile di eventuali danni (inclusi quelli indiretti) provocati dall'affidamento riposto nei materiali descritti, inclusi tra l'altro errori tipografici e altri errori eventualmente contenuti in questa pubblicazione.

xiii

Dichiarazione di conformità "CE"

Il produttore Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Giappone

Stabilimento Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Golden Garden Ind., Nan Ling Village, Buji Rong Gang Shenzhen, Cina

dichiara che: Descrizione prodotto : Stampante laser

Nome prodotto : HL-5030, HL-5040, HL-5050, HL-5070N Numero modello : HL-50

è conforme alle disposizioni delle direttive vigenti: Direttiva apparecchi a bassa tensione 73/23/CEE (modificata dalla direttiva 93/68/CEE) e Direttiva sulla compatibiltà elettromagnetica 89/336/CEE (modificata dalle direttive 91/263/CEE, 92/31/CEE e 93/68/CEE).

Standard applicati: Conformità sicurezza :EN60950:2000

EMC :EN55022:1998 Class B

EN55024:1998 EN61000-3-2:1995 + A1:1998 + A2:1998 EN61000-3-3:1995

Primo anno di apposizione del marchio CE: 2002 Pubblicazione di : Brother Industries, Ltd.

Data : 2 settembre 2002 Località : Nagoya, Giappone Firma :

Koichi Asai Manager Quality Audit Group Quality Management Dept. Information & Document Company

xiv

Sommario

Informazioni su questa stampante .......................... ... ... .... ... ... ... ....................................... ... ... .... .......... 1-1

Contenuto della confezione .......................................................................................................... 1-1

Cavo di interfaccia ...... ... .... ...................................... ....................................... .................... 1-1

Vista anteriore ........................................................................................................................1-2

Vista posteriore ....................................................................................................................... 1-3

Collocazione della stampante ....................................................................................................... 1-4

Alimentazione .................... .................................................................... .................................1-4

Condizioni ambientali ............................................................................................................. 1-4

Tipi e formati carta utilizzati ............... ... ....................................... ... ..............................................1-5

Tipo e formato carta ...............................................................................................................1-5

Carta consigliata ..................................................................................................................... 1-6

Area stampabile .............. ... .... ... ................................... .... ... ... ... ... ...........................................1-7

Metodi di stampa .......................................................................................................................... 1-8

Stampa su carta normale ....................................................................................................... 1-8

Stampa su carta normale dal vassoio carta ....................................................................... 1-8

Stampa su carta normale dal vassoio di alimentazione manuale

(per HL-5030 e HL-5040) ............................................................................................. 1-12

Stampa su carta normale dal vassoio multiuso (vassoio MP)

(per HL-5050 e HL-5070N) ........................................................................................... 1-14

Stampa su carta più spessa e cartoncino ............................................................................. 1-17

Stampa su carta più spessa e cartoncino dal vassoio di alimentazione manuale

(per HL-5030 e HL-5040) ............................................................................................. 1-17

Stampa su carta più spessa e cartoncino dal vassoio multiuso (vassoio MU)

(per HL-5050 e HL-5070N) ........................................................................................... 1-20

Stampa su buste ................................................................................................................... 1-24

Tipi di buste da evitare ..................................................................................................... 1-24

Stampa su buste dal vassoio di alimentazione manuale (per HL-5030 e HL-5040) ........1-25

Stampa su buste dal vassoio multiuso (per HL-5050 e HL-5070N) ................................. 1-29

Stampa su lucidi ...................................................................................................................1-34

Stampa su lucidi dal vassoio carta ................................................................................... 1-34

Stampa su lucidi dal vassoio di alimentazione manuale (per HL-5030 e HL-5040) .........1-37

Stampa su lucidi dal vassoio multiuso (per HL-5050 e HL-5070N) ..................................1-40

Stampa sui due lati di un foglio (stampa duplex manuale) ................................................... 1-44

Stampa duplex manuale dal vassoio carta ....................................................................... 1-44

Stampa duplex manuale dal vassoio di alimentazione manuale

(per HL-5030 e HL-5040) ............................................................................................. 1-45

Stampa duplex manuale dal vassoio multiuso (per HL-5 05 0 e HL -5 07 0 N) ............. ........1-46

Istruzioni per la stampa sui due lati del foglio ...................................................................1-47

Driver e software .....................................................................................................................................2-1

Driver della stampante .................................................................................................................. 2-1

Per Windows Per Windows Per Macintosh

Per Windows

Funzionalità del driver della stampante PCL ...................................................................... 2-2

Funzionalità del driver della stampante PS ...................................................................... 2-10

Per Macintosh

Software ..................................................................................................................................... 2-17

Software per reti ...................................................................................................................2-17

BRAdmin Professional ..................................................................................................... 2-17

Distribuzione guidata driver ......................................... ... ...................................... .... ... .....2-17

Web BRAdmin .................................................................................................................. 2-17

Selezione automatica dell’emulazione .................................................................................2-18

95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N) ..........................2-1

98/Me e Windows® 2000/XP ...................................................................... 2-1

..................................... ................ ............. ................ ................ ................ . 2-1

........................................................................................................................2-2

...................................... ............................. .......................... ........................ 2-15

Pannello di controllo ...................... ... .... ... ... ....................................... ... ... ... .... .......................................3-1

Richiesta di assistenza ...........................................................................................................3-5

Tasti del pannello di controllo ....................................................................................................... 3-7

Stampa della pagina di prova .................................................................................................3-8

Utilizzo del tasto del pannello di controllo .......................................................................... 3-8

Utilizzo del driver della stampante ......................................................................................3-8

Impostazioni della stampante .................................................................................................3-9

Utilizzo del tasto del pannello di controllo .......................................................................... 3-9

Utilizzo del driver della stampante ......................................................................................3-9

Font stampa (per HL-5040, HL-5050 e HL-5070N) ..............................................................3-10

Utilizzo del tasto del pannello di controllo ........................................................................ 3-10

Utilizzo del driver della stampante (per HL-5040, HL-5050 e HL-5070N) ........................3-10

Impostazioni di rete predefinite di fabbrica (per HL-5070N) .................................................3-11

Accessori opzionali ........... ... .... ...................................... .... ... ....................................... ... ....................... 4-1

DIMM ............................................................................................................................................4-1

Installazione di memoria aggiuntiva ................................... ...................................... .... ..........4-2

Vassoio carta inferiore (LT-5000)

(per HL-5040, HL-5050 e HL-5070N) ........................................................................................ 4-4

Server di stampa (NC-2010p/NC-2100p)

(per HL-5040, HL-5050 e HL-5070N) ........................................................................................ 4-5

Manutenzione periodica ......................................................................................................................... 5-1

Cartuccia toner ............................................................................................................................. 5-2

Messaggio di poco toner ........................................................................................................5-2

Messaggio di toner esaurito ................................................................................................... 5-3

Sostituzione della cartuccia toner ...........................................................................................5-3

Gruppo tamburo ........................................................................................................................... 5-8

Messaggio di sostituzione del tamburo ..............................................................................5-8

Sostituzione del gruppo tamburo ........... ... ....................................... ... ... ................................. 5-9

Pulizia ......................................................................................................................................... 5-12

Sostituzione dei componenti ........................ ... ... ... ....................................... ... .... ........................ 5-13

Risoluzione dei problemi ....................................................................................................................... 6-1

Come rilevare il problema ............................................................................................................. 6-1

Messaggi di errore del Controllo dello stato ................................................................................. 6-2

Stampa dei messaggi di errore ..................................................................................................... 6-4

Gestione della carta ...................................................................................................................... 6-5

Inceppamenti carta: come risolverli .............................................................................................. 6-6

Altri problemi ............................................................................................................................... 6-11

Per Macintosh

Miglioramento della qualità di stampa .................................................................................. 6-11

Risoluzione dei problemi di stampa ............................................................................................6-17

Appendice ................................................................................................................................................A-1

Specifiche della stampante ...........................................................................................................A-1

Informazioni importanti per la scelta della carta ...........................................................................A-6

Marchi di fabbrica .........................................................................................................................A-8

INDICE ........................... ............................. .......................... ............................. ........................................ I-1

con USB ..................................................................................................... 6-11

xvi

Informazioni su questa stampante

Contenuto della confezione

Quando si estrae la stampante dalla confezione, verificare che siano presenti i seguenti componenti.

Stampante

Assemblaggio del gruppo tamburo (con cartuccia toner inclusa)

Guida di installazione rapida

CD-ROM

Cavo di alimentazione CA

I componenti possono variare da un paese all'altro.

È possibile che il cavo di alimentazione sia leggermente diverso da quello illustrato nella figura, a seconda del paese in cui è stata acquistata la stampante.

Cavo di interfaccia

■ Il cavo di interfaccia non costituisce un elemento standard.

■ Alcuni computer dispongono di una porta USB e di una porta parallela. È necessario acquistare il

cavo adatto all'interfaccia che si desidera utilizzare.

■ La maggior parte dei cavi paralleli supporta la comunicazione bidirezionale, tuttavia è possibile che

alcuni di essi presentino un'assegnazione di piedini non compatibile o che non siano compatibili con lo standard IEEE 1284.

■ È consigliabile utilizzare un cavo di interfaccia parallela o USB che non superi i 2 metri.

■ Se si utilizza un cavo USB, assicurarsi che si tratti di un cavo intr ecciato ad alta velocit à (12 Mbps o

480 Mbps) e che venga collegato al connettore USB del PC.

■ Assicurarsi di utilizzare un cavo certificato Hi-Speed USB 2.0 se il computer utilizza un'interfaccia

Hi-Speed USB 2.0.

■ Non collegare il cavo USB sulla parte anteriore del PC o sulla tastiera dell'iMac.

■ La stampante HL-5030 supporta solo l'interfaccia USB.

1 - 1 INFORMAZIONI SU QUESTA STAMPANTE

Vista anteriore

Vista anteriore*

Figura 1-1

Supporto estensibile del raccoglitore di uscita stampa giù

Pannello di controllo

Pulsante di rilascio del coperchio anteriore

(HL-5030 e HL-5040) Vassoio di alimentazione manuale (HL-5050 e HL-5070N) Vassoio multiuso (Vassoio MU)

Vassoio carta

Interruttore di alimentazione

Coperchio anteriore

Raccoglitore di uscita stampa giù (Raccoglitore di uscita superiore)

* La stampante illustrata rappresenta i modelli HL-5050 e HL-5070N.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 2

Vista posteriore

Vista posteriore*

Figura 1-2

Raccoglitore di uscita stampa su (Raccoglitore di uscita posteriore)

Connettore di alimentazione CA

(HL-5040, HL-5050 e HL-5070N) Connettore di interfaccia parallela

Connettore di interfaccia USB

Coperchio laterale

(HL-5070N) Porta 10/100Base TX

(HL-5070N) LED

* La stampante illustrata rappresenta il modello HL-5070N.

1 - 3 INFORMAZIONI SU QUESTA STAMPANTE

Collocazione della stampante

Prima di utilizzare la stampante tenere presente le seguenti indicazioni.

Alimentazione

Utilizzare la stampante mantenendosi entro i limiti di tensione consigliati. Alimentazione: Stati Uniti e Canada: CA da 110 a 120 V, 50/60 Hz

Europa e Australia: CA da 220 a 240 V, 50/60 Hz

Il cavo di alimentazione, comprese le eventuali prolunghe, non deve superare i 5 metri.

Non condividere lo stesso circuito elettrico con altri apparecchi ad alta tensione, come condizionatori d'aria, fotocopiatrici o distruggi-documenti. Se si utilizza la stampante con questi apparecchi, è consigliabile utilizzare un trasformatore di tensione o un filtro per disturbi ad alta frequenza.

Se il flusso di alimentazione non è stabile, utilizzare un regolatore di tensione.

Condizioni ambientali

■ Assicurarsi che la presa di corrente si trovi in prossimità della stampante e sia facile da raggiungere

in modo che, in caso di emergenza, la spina possa essere rapidamente disinserita.

■ Utilizzare la stampante in conformità ai limiti di temperatura e umidità specificati di seguito.

Temperatura: da 10° C a 32,5° C Umidità: dal 20% all'80% (senza condensa)

■ Per evitare accumuli di ozono, installare questa stampante in un locale ampio ben ventilato.

■ Collocare la stampante su una superficie piana e orizzontale.

■ Tenere pulita la stampante. Non installare la stampante in un luogo polveroso.

■ Non collocare la stampante in un luogo dove la griglia di ventilazione sia ostruita. Mantenere uno

spazio libero di circa 100 mm tra la griglia di ventilazione e il muro.

■ Non esporre la stampante alla luce diretta del sole. Se non si può evitare di collocarla nei pressi di

una finestra, proteggerla dai raggi del sole con una veneziana o una tenda spessa.

■ Non collocare la stampante in prossimità di dispositivi magnetici o di altri apparecchi in grado di

generare campi magnetici.

■ Non sottoporre la stampante a urti violenti o vibrazioni.

■ Evitare il contatto con il fuoco o con gas salini o corrosivi.

■ Non collocare alcun oggetto sopra la stampante.

■ Non collocare la stampante in prossimità di un condizionatore d'aria.

■ Mantenere la stampante in posizione orizzontale durante il trasporto.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 4

Tipi e formati carta utilizzati

Tipo e formato carta

La carta viene inserita nella stampante dal vassoio carta installato, dal vassoio di a limentazione manuale o dal vassoio carta inferiore opzionale.

Di seguito sono indicati i nomi dei vassoi carta utilizzati nel driver della stampante e in questa Guida:

Vassoio carta Vassoio 1 Vassoio di alimentazione

manuale Vassoio multiuso (Vassoio MU) Vassoio MU (per HL-5050 e HL-5070N) Vassoio carta inferiore opzionale Vassoio 2 (per HL-5040, HL-5050 e HL-5070N )

Quando questa pagina viene visualizzata nel CD-ROM, è possibile accedere alla pagina relativa a ogni metodo di stampa facendo clic su L nella tabella.

Manuale (per HL-5030 e HL-5040)

Tipo di supporto

Vassoio 1 Vassoio di

alimenta-

Vassoio MU

Vassoio 2 Selezionare il tipo di supporto

dal driver della stampante zione manuale

Carta normale

Da 60 g/m2 a 105 g/m (da 16 a 28 lb)

LLLLCarta normale

Carta riciclata LLLL Carta fine LL Carta fine Carta spessa

Da 105 g/m2 a 161 g/m2 (Da 28 a 43 lb)

Lucidi L

Fino a 10 fogli

A4 o Letter

Etichette L

LL Carta spessa o carta più spessa

A4 o Letter

Fino a 10 fogli

A4 o Letter

Lucidi

Carta più spessa

Buste LL Buste

Busta - Sottile

Busta - Spessa

Cartoncino LL Carta spessa o carta più spessa

Vassoio 1 Vassoio di

Vassoio MU Vassoio 2 alimentazione manuale

Formato carta A4, Letter, Legal, B5

(ISO), Executive, A5, A6, B6

Numero di fogli 250 fogli

(75 g/m

)

Larghezza: da 69,8 a 220 mm

Lunghezza: Da 116 a 406,4 mm)

Larghezza: da 69,8

a 220 mm

Lunghezza: Da 116

a 406,4 mm Foglio singolo 50 fogli

(75 g/m2)

A4, Letter, Legal, B5 (ISO), Executive, A5

250 fogli (75 g/m2)

1 - 5 INFORMAZIONI SU QUESTA STAMPANTE

Carta consigliata

Europa Stati Uniti

Carta normale Xerox Premier 80 g/m

Xerox Business 80 g/m Modo DATACOPY 80 g/m IGEPA X-Press 80 g/m

Carta riciclata Xerox Recycled Supreme Lucidi 3M CG3300 3M CG 3300 Etichette Etichette laser Avery L7163 Etichette laser Avery #5160

■ Prima di acquistare grossi quantitativi di carta, fare delle prove per determinare il tipo più idoneo.

■ Utilizzare solo carta normale per fotocopie.

■ Utilizzare carta con grammatura compresa tra 75 e 90 g/m

■ Utilizzare carta neutra. Non utilizzare carta acida o alcalina.

■ Utilizzare carta a grana lunga.

■ Utilizzare carta con residuo di umidità pari a circa il 5%.

■ Con questa stampante è possibile utilizzare carta riciclata che soddisfi le specifiche della normativa

DIN 19309.

Xerox 4200DP 20 lb. Hammermill Laser Paper 24 lb.

Attenzione

Non utilizzare carta per stampanti a getto di inchiostro, nel quale è possibile inceppamenti o danni alla stampante.

Per la scelta della carta ottimale per la stampante, vedere Informazioni importanti per la scelta della carta nell'Appendice.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 6

Area stampabile

Quando si utilizza l'emulazione PCL, i bordi della carta su cui non è possibile stampare sono illustrati di seguito.

Verticale

Figura 1-3

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm

6,01 mm 6,35 mm 6,35 mm 6,01 mm 6,35 mm 6,01 mm 6,01 mm 6,01 mm

4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm

6,01 mm 6,35 mm 6,35 mm 6,01 mm 6,35 mm 6,01 mm 6,01 mm 6,01 mm

Orizzontale

Figura 1-4

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm

5 mm 5,08 mm 5,08 mm 5 mm 5,08 mm 5 mm 5 mm 5 mm

4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm

5 mm 5,08 mm 5,08 mm 5 mm 5,08 mm 5 mm 5 mm 5 mm

1 - 7 INFORMAZIONI SU QUESTA STAMPANTE

Metodi di stampa

Stampa su carta normale

È possibile stampare su carta normale dal vassoio carta o dal vassoio di alimentazione manuale. Per i tipi di carta da utilizzare, vedere Tipi e formati carta utilizzati in questo capitolo.

Stampa su carta normale dal vassoio carta

Le illustrazioni di questa sezione rappresentano i modelli HL-5050 e HL-5070N.

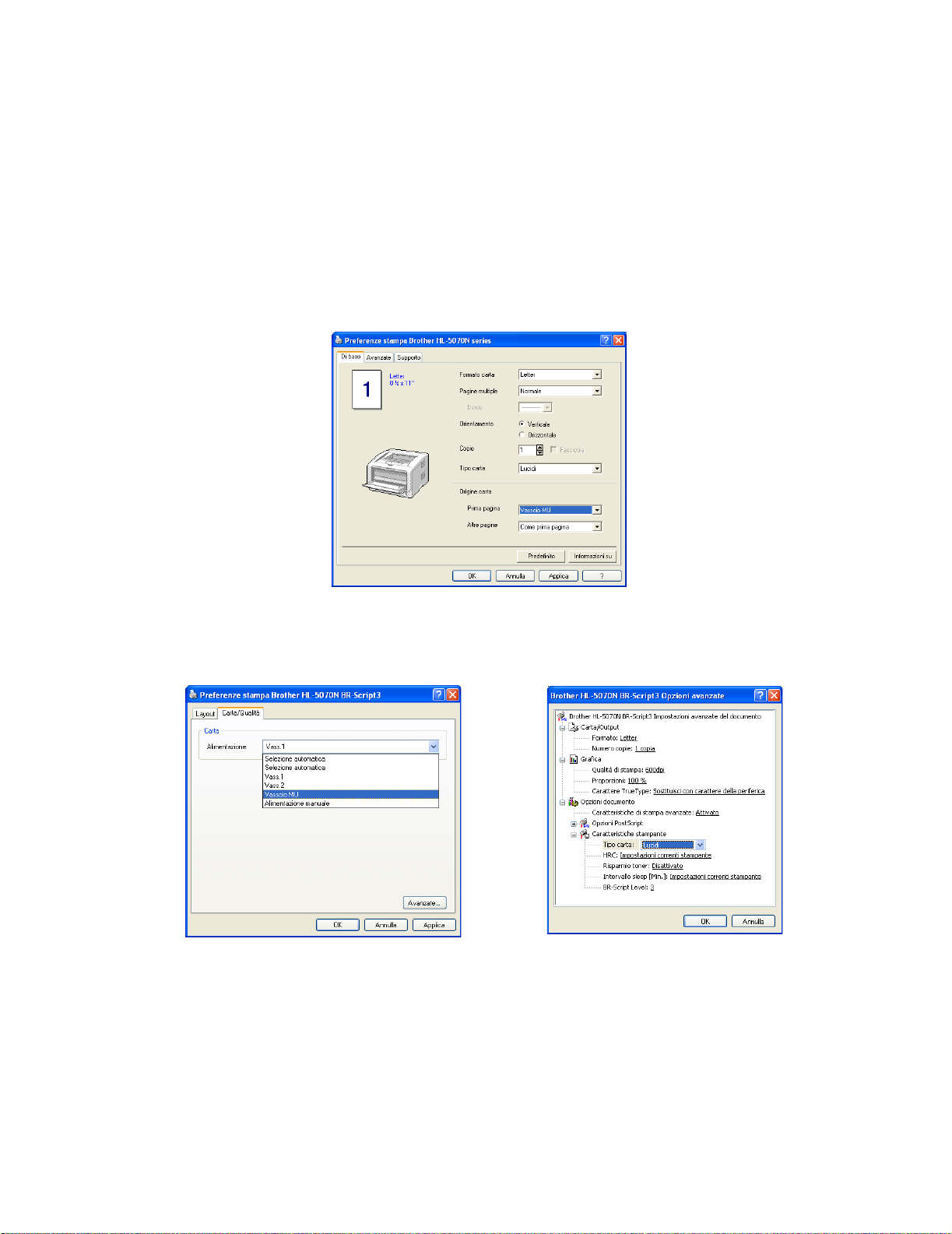

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Carta normale Origine carta: Vass.1

Driver PCL

Driver PS (per HL-5050 e HL-5070N)

INFORMAZIONI SU QUESTA STAMPANTE 1 - 8

Estrarre il vassoio carta dalla stampante.

Figura 1-5

Premere la leva di rilascio della guida carta blu e scorrere le guide carta in base al formato della carta caricata. Assicurarsi che le guide siano inserite nelle apposite fessure.

1 - 9 INFORMAZIONI SU QUESTA STAMPANTE

Figura 1-6

Caricare la carta nel vassoio carta. Assicurarsi che la carta sia in piano nel vassoio, in tutti e quattro gli angoli.

Figura 1-7

Non inserire più di 250 fogli (75 g/m2) nel vassoio per evitare inceppamenti della carta. Verificare che la carta non superi il contrassegno di portata massima della carta (▼).

Figura 1-8

Per la stampa su due lati, inserire il lato da stampare (vuoto) rivolto verso il basso, con il lato superiore della carta verso la parte anteriore del vassoio.

Reinserire il vassoio carta nella stampante. Accertarsi che sia inserito completamente nella stampante.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 10

Sollevare il supporto estensibile del raccoglitore di uscita per evitare che la carta scivoli dal raccoglitore di uscita.

Figura 1-9

Se si decide di non estrarre il supporto estensibile, è consigliabile rimuovere le pagine stampante non appena fuoriescono dalla stampante.

Inviare i dati di stampa alla stampante.

1 - 11 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su carta normale dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

La modalità di alimentazione manuale viene automaticamente attivata quando la carta viene inserita nel vassoio di alimentazione manuale.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Carta normale Origine carta: Manuale

Driver PCL

Inviare i dati di stampa alla stampante. Il messaggio NO CARTA viene visualizzato nel Controllo dello stato e segnalato dai LED del

pannello di controllo finché non si inserisce un foglio di carta nel vassoio di alimentazione ma nuale.

Toner

Drum

Paper

Status

Figura 1-10

INFORMAZIONI SU QUESTA STAMPANTE 1 - 12

Aprire il vassoio di alimentazione manuale. Fare scorrere le guide carta per adattarle al formato carta.

Figura 1-11

Servendosi di entrambe le mani, inserire la carta nel vassoio di alimentazione manuale finché il bordo anteriore non tocca il rullo di alimentazione. Mantenere la carta in questa posizione finché la stampante non la preleva automaticamente di alcuni centimetri, quindi lasciarla.

Figura 1-12

■ Assicurarsi che la carta sia ben distesa e correttamente posizionata nel vassoio di

alimentazione manuale altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

■ Non inserire più fogli di carta alla volta nel vassoio di alimentazione manuale, per evitare

inceppamenti.

■ Se si introduce un supporto (carta, lucido o altro) nel vassoio di alimentazione manuale prima

che lo stato della stampante sia Pronta, è possibile che il supporto venga espulso senza essere stampato.

Dopo l'uscita della pagina stampata dalla stampante, inserire il foglio successivo come indicato al punto 4. Ripetere questi passaggi per ogni pagina che si desidera stampare.

1 - 13 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su carta normale dal vassoio multiuso (vassoio MP) (per HL-5050 e HL-5070N)

La modalità di alimentazione MU viene automaticamente attivata quando si inserisce la carta nel vassoio multiuso.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Carta normale Origine carta: Vassoio MU

Driver PCL

Driver PS

INFORMAZIONI SU QUESTA STAMPANTE 1 - 14

Aprire il vassoio multiuso e abbassarlo con cautela.

Figura 1-13

Estrarre il supporto estensibile del vassoio multiuso.

Supporto estensibile del vassoio multiuso

Figura 1-14

Quando si inserisce la carta nel vassoio MP, assicurarsi che tocchi la parte posteriore del vassoio e rimanga sotto le guide di altezza massima della carta su entrambi i lati del vassoio.

Figura 1-15

Assicurarsi che la carta sia ben distesa e correttamente posizionata nel vassoio multiuso altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

1 - 15 INFORMAZIONI SU QUESTA STAMPANTE

Premere la leva di rilascio della guida carta e scorrere la guida carta in base al formato della carta caricata.

Figura 1-16

Quando si carica la carta nel vassoio multiuso, tenere presente quanto segue:

■ Il lato da stampare deve essere rivolto verso l'alto.

■ Durante la stampa, il vassoio interno si solleva per permettere l'alimentazione della carta nella

stampante.

■ Inserire la carta introducendo per primo il lato corto superiore e spingendolo delicatamente

all’interno del vassoio.

■ La parte superiore della pila della carta deve essere sotto le guide carta di altezza massima

poste su entrambi i lati del vassoio.

Inviare i dati di stampa alla stampante.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 16

Stampa su carta più spessa e cartoncino

Quando il raccoglitore di uscita posteriore è abbassato, la stampante presenta un percorso carta d iretto dal vassoio di alimentazione manuale o dal vassoio multiuso fino alla parte posteriore de lla stampante. Utilizzare questo metodo di uscita e di alimentazione della carta per stampare su cartoncino o su carta più spessa.

Per la selezione del tipo di carta da utilizzare, vedere Tipi e formati carta utilizzati in questo capitolo.

Stampa su carta più spessa e cartoncino dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Carta spessa o carta più spessa Origine carta: Manuale

Driver PCL

Aprire il raccoglitore di uscita posteriore.

1 - 17 INFORMAZIONI SU QUESTA STAMPANTE

Figura 1-17

Inviare i dati di stampa alla stampante. I LED del pannello di controllo segnalano uno stato NO CARTA finché non si inserisce un foglio nel

vassoio di alimentazione manuale.

Toner

Drum

Paper

Status

Figura 1-18

Aprire il vassoio di alimentazione manuale. Fare scorrere le guide carta per adattarle al formato carta.

Figura 1-19

Servendosi di entrambe le mani, inserire la carta nel vassoio di alimentazione manuale finché il bordo anteriore della carta non tocca il rullo di alimentazione. Mantenere la carta in questa posizione finché la stampante non la preleva automaticamente di alcuni centimetri, quindi lasciarla.

Figura 1-20

INFORMAZIONI SU QUESTA STAMPANTE 1 - 18

■ Assicurarsi che la carta sia ben distesa e correttamente posizionata nel vassoio di

alimentazione manuale altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

■ Non inserire più fogli di carta alla volta nel vassoio di alimentazione manuale, per evitare

inceppamenti.

■ Se si introduce un supporto (carta, lucido o altro) nel vassoio di alimentazione manuale prima

che lo stato della stampante sia Pronta, è possibile che il supporto venga espulso senza essere stampato.

Dopo l'uscita della pagina dalla stampante, inserire il foglio successivo come indicato al punto 5. Ripetere questi passaggi per ogni pagina che si desidera stampare.

Chiudere il raccoglitore di uscita posteriore.

Attenzione

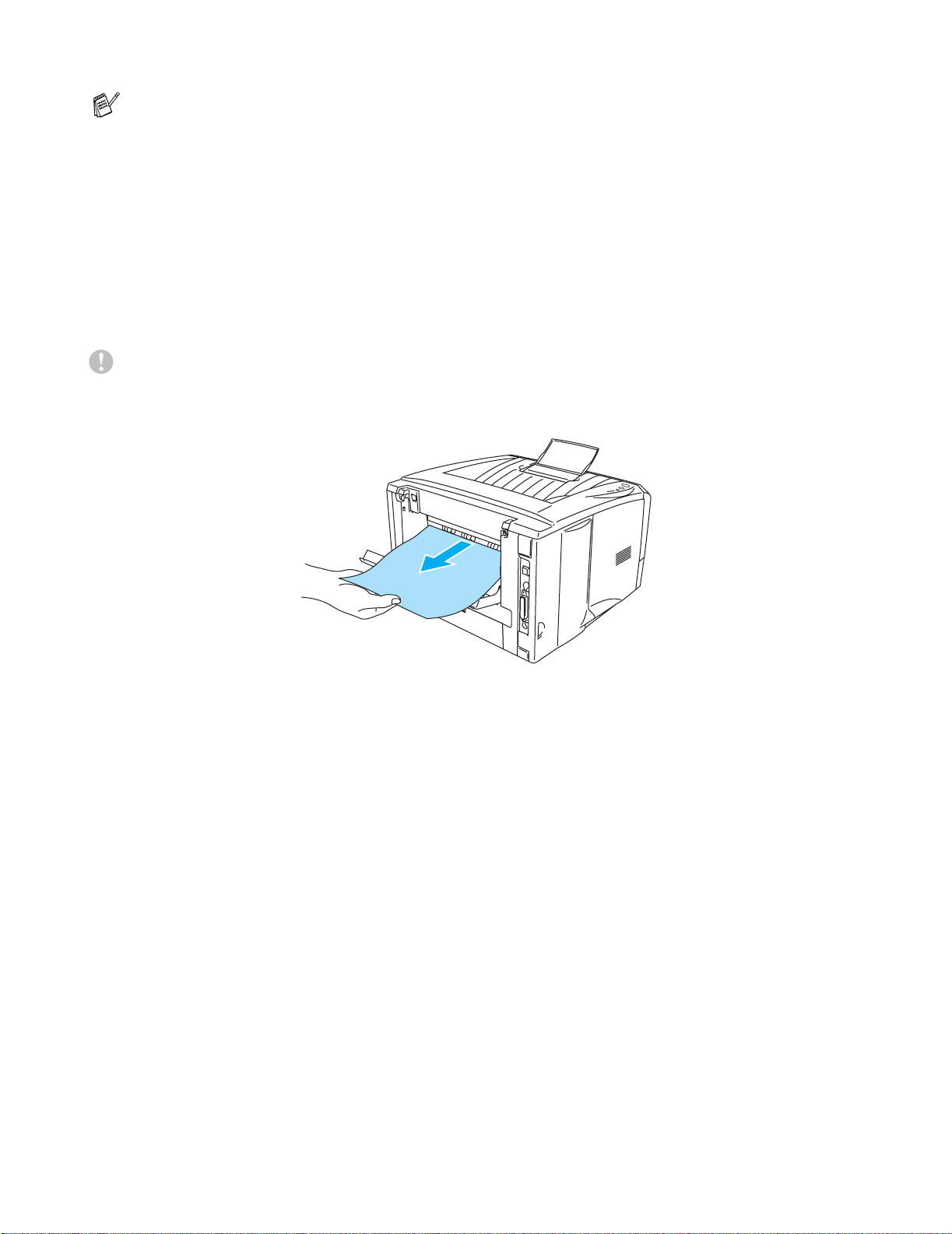

Rimuovere immediatamente ogni foglio dopo la stampa. Non lasciare che i fogli si impilino uno sull'altro per evitare che si pieghino o si verifichino inceppamenti.

Figura 1-21

1 - 19 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su carta più spessa e cartoncino dal vassoio multiuso (vassoio MU) (per HL-5050 e HL-5070N)

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Carta spessa o Carta più spessa Origine carta: Vassoio MU

Driver PCL

Driver PS

INFORMAZIONI SU QUESTA STAMPANTE 1 - 20

Aprire il raccoglitore di uscita posteriore, quindi estrarre il supporto estensibile se necessario.

Figura 1-22

Aprire il vassoio multiuso e abbassarlo con cautela.

Figura 1-23

Estrarre il supporto estensibile del vassoio multiuso.

Supporto estensibile del vassoio multiuso

Figura 1-24

1 - 21 INFORMAZIONI SU QUESTA STAMPANTE

Quando si inserisce la carta nel vassoio MP, assicurarsi che tocchi la parte posteriore del vassoio e rimanga sotto le guide di altezza massima della carta su entrambi i lati del vassoio.

Figura 1-25

Premere la leva di rilascio della guida carta e scorrere la guida carta in base al formato della carta caricata.

Figura 1-26

Quando si carica la carta nel vassoio multiuso, tenere presente quanto segue:

■ Durante la stampa, il vassoio interno si solleva per permettere l'alimentazione della carta nella

stampante.

■ Il lato da stampare deve essere rivolto verso l'alto.

■ Inserire la carta introducendo per primo il lato corto superiore e spingendolo delicatamente

all’interno del vassoio.

■ La parte superiore della pila della carta deve essere sotto le guide carta di altezza massima

poste su entrambi i lati del vassoio.

Inviare i dati di stampa alla stampante.

Chiudere il raccoglitore di uscita posteriore.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 22

Attenzione

Rimuovere immediatamente ogni foglio dopo la stampa. Non lasciare che i fogli si impilino uno sull'altro per evitare che si pieghino o si verifichino inceppamenti.

Figura 1-27

1 - 23 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su buste

Tipi di buste da evitare

Non utilizzare buste:

■ danneggiate, ondulate, raggrinzite o di forma insolita

■ di carta molto rugosa o molto lucida

■ con fermagli o lacci

■ con chiusure autoadesive

■ a sacco

■ non accuratamente piegate

■ con caratteri in rilievo

■ già stampate con una stampante laser

■ con l'interno prestampato

■ che non possono essere impilate

■ di carta che supera le specifiche di grammatura stabilite per la stampante

■ di qualità scadente con bordi non perfettamente definiti o squadrati

■ con finestre trasparenti, fori, tagli o perforazioni.

Figura 1-28

L'UTILIZZO DI UNO QUALSIASI DEI TIPI DI BUSTE ELENCATI IN PRECEDENZA PUÒ PROVOCARE DANNI ALLA STAMPANTE. QUESTA TIPOLOGIA DI DANNO NON È COPERTA DA ALCUNA GARANZIA O ACCORDO DI MANUTENZIONE BROTHER.

■ Prima di procedere alla stampa di buste, è necessario ventilare la pila di buste per evitare

inceppamenti ed errori di alimentazione.

■ Non caricare contemporaneamente tipi diversi di carta nel vassoio poiché potrebbero verificarsi

inceppamenti o errori di alimentazione.

■ Non stampare le buste mediante la stampa duplex manuale.

■ Per una stampa corretta, è necessario che il formato carta selezionato nell'applicazione

software coincida con quello presente nel vassoio.

■ Vedere Tipi e formati carta utilizzati in questo capitolo.

La maggior parte delle buste può essere utilizzata con questa stampante. È tuttavia possibile che alcune buste causino problemi di alimentazione o di qualità a causa del modo in cui sono state prodotte. Per essere idonea, una busta deve presentare bordi con pieghe regolari e line ari e il lato principale non deve essere più spesso di due fogli di carta. Le buste devono inoltre essere piane, di struttura consistente e non presentare rigonfiamenti. Acquistare unicamente buste di qualità presso un fornitore consapevole che esse verranno utilizzate con una stampante laser. Prima di stampare su molte buste, provarne una per assicurarsi che i risultati di stampa saranno quelli desiderati.

Brother non consiglia un tipo di busta particolare poiché i produttori apportano spesso modifiche alle specifiche delle buste da loro prodotte. L'utente è il solo responsabile della qualità e dei risultati di stampa ottenuti con le buste scelte.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 24

Stampa su buste dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

La stampante è caratterizzata da un percorso carta lineare che va direttamente dal vassoio di alimentazione manuale alla parte posteriore della stampante. Utilizzare questo metodo di uscita e di alimentazione per stampare su buste.

La modalità di alimentazione manuale viene automaticamente attivata quando la carta viene inserita nel vassoio di alimentazione manuale.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Buste Origine carta: Manuale

Driver PCL

Aprire il raccoglitore di uscita posteriore.

Figura 1-29

1 - 25 INFORMAZIONI SU QUESTA STAMPANTE

Inviare i dati di stampa alla stampante. I LED del pannello di controllo segnalano uno stato NO CARTA finché non si inserisce un foglio nel vassoio di alimentazione manuale.

Toner

Drum

Paper

Status

Figura 1-30

Aprire il vassoio di alimentazione manuale. Fare scorrere le guide carta per adattarle al formato della busta.

Figura 1-31

INFORMAZIONI SU QUESTA STAMPANTE 1 - 26

Buste che risultano raggrinzite dopo la stampa: nella parte posteriore della stampante, aprire il raccoglitore di uscita posteriore e premere le

linguette blu sui lati sinistro e destro, come illustrato nella figura che segue. Al termine della stampa delle buste, chiudere il raccoglitore di uscita posteriore per riportare le due linguette blu nella posizione originale.

Figura 1-32

Servendosi di entrambe le mani, inserire la busta nel vassoio di alimentazione manuale finché il bordo anteriore della stessa non tocca il rullo di alimentazione. Mantenere la busta in questa posizione finché la stampante non la preleva automaticamente di alcuni centimetri, quindi lasciarla.

Figura 1-33

1 - 27 INFORMAZIONI SU QUESTA STAMPANTE

■ Accertarsi che la busta sia diritta mentre viene inserita lateralmente nel vassoio di alimentazione

manuale altrimenti potrebbero verificarsi dei problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti carta.

■ Non inserire più buste alla volta nel vassoio di alimentazione manuale, per evitare inceppamenti.

■ Inserire la busta nel vassoio di alimentazione manuale con il lato di stampa rivolto verso l’alto.

■ Se si introduce un supporto (carta, lucido o altro) nel vassoio di alimentazione manuale prima

che lo stato della stampante sia Pronta, è possibile che il supporto venga espulso senza essere stampato.

Dopo l'uscita della busta stampata, la stampante rimane in attesa del caricamento della busta successiva. Ripetere il punto 5 per ogni busta che si desidera stampare.

Al termine del processo di stampa, chiudere il raccoglitore di uscita posteriore.

■ Le parti unite e sigillate dal produttore devono essere ben chiuse.

■ Tutti i lati devono essere accuratamente piegati senza grinze o pieghe.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 28

Stampa su buste dal vassoio multiuso (per HL-5050 e HL-5070N)

La stampante è caratterizzata da un percorso della carta lineare che va direttamente dal vassoio multiuso alla parte posteriore della stampante. Utilizzare questo metodo di uscita e di alimentazione per stampare su buste.

La modalità di alimentazione MU viene automaticamente attivata quando si inserisce la carta nel vassoio multiuso.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Buste Origine carta: Vassoio MU

Driver PCL

Driver PS

1 - 29 INFORMAZIONI SU QUESTA STAMPANTE

Aprire il raccoglitore di uscita posteriore, quindi estrarre il supporto estensibile se necessario.

Figura 1-34

Aprire il vassoio multiuso e abbassarlo con cautela.

Figura 1-35

Estrarre il supporto estensibile del vassoio multiuso.

Supporto estensibile del vassoio multiuso

Figura 1-36

INFORMAZIONI SU QUESTA STAMPANTE 1 - 30

Buste che risultano raggrinzite dopo la stampa: nella parte posteriore della stampante, aprire il raccoglitore di uscita posteriore e premere le

Figura 1-37

Inserire le buste nel vassoio MP in modo che tocchino la parte posteriore del vassoio e rimangano sotto le guide carta di altezza massima su entrambi i lati del vassoio. Non inserire più di tre buste alla volta nel vassoio multiuso per evitare inceppamenti.

Figura 1-38

Assicurarsi che le buste siano impilate e posizionate correttamente nel vassoio multiuso altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

1 - 31 INFORMAZIONI SU QUESTA STAMPANTE

Premere e fare scorrere il regolatore di larghezza carta in base al formato busta utilizzato.

Figura 1-39

Buste a doppio lembo fomato DL

■ Se dopo la stampa la busta a doppio lembo DL risulta spiegazzata, accedere alla scheda Di

base, selezionare Formato carta, quindi Lato lungo DL. Inserire una nuova busta a doppio lembo formato DL nel vassoio MP ricordando di introdurre per primo il lato più lungo della busta, dopodiché riprovare.

Quando si caricano le buste nel vassoio multiuso, tenere presente quanto segue:

■ Durante la stampa, il vassoio interno si solleva per permettere l'alimentazione delle buste nella

stampante.

■ Il lato da stampare deve essere rivolto verso l'alto.

■ Inserire la busta introducendo per primo il lato corto superiore e spingendolo delicatamente

all’interno del vassoio.

■ La parte superiore della pila delle buste deve essere sotto le guide carta di altezza massima

poste su entrambi i lati del vassoio.

Inviare i dati di stampa alla stampante.

Al termine del processo di stampa, chiudere il raccoglitore di uscita posteriore.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 32

■ Se le buste si macchiano durante la stampa, selezionare Vassoio MU in Origine carta nel

driver della stampante per ottenere un percorso carta lineare. A questo punto, impostare Tipo carta su Carta spessa o Carta più spessa per aumentare la temperatura di fissaggio. Per regolare l'impostazione della densità di stampa, vedere il Capitolo 3.

■ Le parti unite e sigillate dal produttore devono essere ben chiuse.

■ Tutti i lati devono essere accuratamente piegati senza grinze o pieghe.

1 - 33 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su lucidi

È possibile stampare su lucidi dal vassoio carta, dal vassoio di alimentazione manuale o dal vassoio multiuso.

Stampa su lucidi dal vassoio carta

■ Non inserire più di dieci lucidi nel vassoio carta.

■ Le illustrazioni di questa sezione rappresentano i modelli HL-5050 e HL-5070N.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Lucidi Origine carta: Vass.1

Driver PCL

Driver PS (per HL-5050 e HL-5070N)

INFORMAZIONI SU QUESTA STAMPANTE 1 - 34

Estrarre il vassoio carta dalla stampante.

Figura 1-40

Premere le leve di rilascio della guida carta blu e scorrere le guide carta in base al formato del lucido caricato. Assicurarsi che le guide siano inserite nelle apposite fessure.

Figura 1-41

Caricare i lucidi nel vassoio carta. Verificare che i lucidi siano distesi e che non oltrepassino il contrassegno di portata massima della carta (▼). Non inserire più di dieci lucidi alla volta nel vassoio per evitare inceppamenti.

Figura 1-42

1 - 35 INFORMAZIONI SU QUESTA STAMPANTE

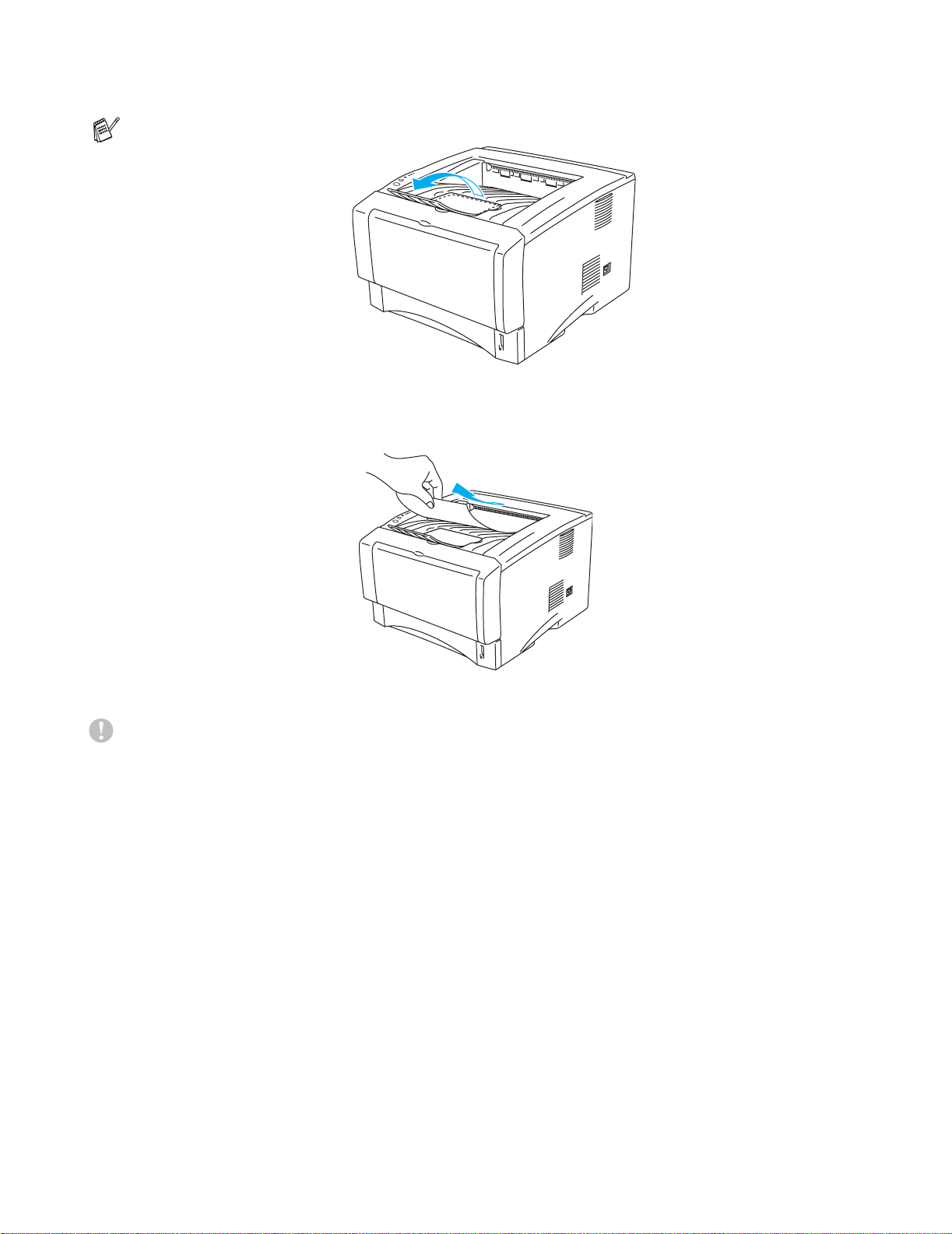

Reinserire il vassoio carta nella stampante. Sollevare il supporto estensibile per evitare che i lucidi scivolino dal raccoglitore di uscita.

Figura 1-43

Inviare i dati di stampa alla stampante.

Attenzione

Rimuovere immediatamente ogni lucido.

Figura 1-44

INFORMAZIONI SU QUESTA STAMPANTE 1 - 36

Stampa su lucidi dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Quando il raccoglitore di uscita posteriore è aperto, la stampante presenta un percorso carta diretto dal vassoio di alimentazione manuale al raccoglitore di uscita posteriore.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Lucidi Origine carta: Manuale

Driver PCL

Aprire il raccoglitore di uscita posteriore.

Figura 1-45

1 - 37 INFORMAZIONI SU QUESTA STAMPANTE

Inviare i dati di stampa alla stampante. I LED del pannello di controllo segnalano uno stato NO CARTA finché non si inserisce un lucido

nel vassoio di alimentazione manuale.

Toner

Drum

Paper

Status

Figura 1-46

Aprire il vassoio di alimentazione manuale. Fare scorrere le guide carta per adattarle al formato del lucido.

Figura 1-47

Servendosi di entrambe le mani, inserire il lucido nel vassoio di alimentazione manuale finché il bordo anteriore non tocca il rullo di alimentazione. Mantenere il lucido in questa posizione finché la stampante non lo preleva automaticamente di alcuni centimetri, quindi lasciarlo.

Figura 1-48

INFORMAZIONI SU QUESTA STAMPANTE 1 - 38

■ Assicurarsi che il lucido sia ben disteso e correttamente posizionato nel vassoio di

alimentazione manuale altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

■ Non inserire più lucidi alla volta nel vassoio di alimentazione manuale, per evitare inceppamenti.

■ Se si introduce un supporto (carta, lucido o altro) nel vassoio di alimentazione manuale prima

che lo stato della stampante sia Pronta, è possibile che il supporto venga espulso senza essere stampato.

Dopo l'uscita del lucido stampato dalla stampante, inserire il lucido successivo come indicato al punto 5. Ripetere questi passaggi per ogni lucido che si desidera stampare.

Al termine del processo di stampa, chiudere il raccoglitore di uscita posteriore.

Attenzione

Rimuovere immediatamente ogni lucido dopo la stampa. Non lasciare impilare i lucidi uno sull'altro per evitare che si pieghino o si verifichino inceppamenti.

1 - 39 INFORMAZIONI SU QUESTA STAMPANTE

Stampa su lucidi dal vassoio multiuso (per HL-5050 e HL-5070N)

Quando il raccoglitore di uscita posteriore è aperto, la stampante presenta un percorso della carta diretto dal vassoio multiuso alla parte posteriore della stampante.

Selezionare Formato carta, Tipo carta, Origine carta e altre impostazioni nel driver della stampante.

Tipo carta: Lucidi Origine carta: Vassoio MU

Driver PCL

Driver PS

INFORMAZIONI SU QUESTA STAMPANTE 1 - 40

Aprire il raccoglitore di uscita posteriore.

Figura 1-49

Inviare i dati di stampa alla stampante. I LED del pannello di controllo segnalano uno stato NO CARTA finché non si inserisce un lucido

nel vassoio multiuso.

Toner

Drum

Paper

Aprire il vassoio multiuso e abbassarlo con cautela.

Figura 1-51

Status

Figura 1-50

1 - 41 INFORMAZIONI SU QUESTA STAMPANTE

Estrarre il supporto estensibile del vassoio multiuso.

Figura 1-52

Quando si inseriscono i lucidi nel vassoio MP, assicurarsi che tocchino la parte posteriore del vassoio e rimangano sotto le guide carta di altezza massima su entrambi i lati del vassoio. Non inserire più di dieci lucidi alla volta nel vassoio multiuso per evitare inceppamenti.

Figura 1-53

Assicurarsi che i lucidi siano ben distesi e correttamente posizionati nel vassoio multiuso altrimenti potrebbero verificarsi problemi di alimentazione, con conseguente inclinazione delle stampe o inceppamenti.

Premere la leva di rilascio della guida carta e scorrere la guida carta in base al formato del lucido caricato.

Figura 1-54

INFORMAZIONI SU QUESTA STAMPANTE 1 - 42

Quando si caricano i lucidi nel vassoio multiuso, tenere presente quanto segue:

■ Il lato da stampare deve essere rivolto verso l'alto.

■ Inserire il lucido introducendo per primo il lato corto superiore e spingendolo delicatamente

all’interno del vassoio.

■ La parte superiore della pila dei lucidi deve essere sotto le guide carta di altezza massima poste

su entrambi i lati del vassoio.

Al termine del processo di stampa, chiudere il raccoglitore di uscita posteriore.

Attenzione

Rimuovere immediatamente ogni lucido dopo la stampa. Non lasciare impilare i lucidi uno sull'altro per evitare che si pieghino o si verifichino inceppamenti.

1 - 43 INFORMAZIONI SU QUESTA STAMPANTE

Stampa sui due lati di un foglio (stampa duplex manuale)

I driver della stampante PCL forniti per Windows® 95/98/Me, Windows NT® 4.0, Windows® 2000/XP,

Mac

OS 8.6 - 9.2 e Mac® OS X 10.1 o versioni successive consentono tutti la stampa duplex manuale. Per ulteriori informazioni sulla scelta delle impostazioni, vedere la Guida in linea del driver della stampante.

Il driver PS non supporta la stampa duplex manuale.

Stampa duplex manuale dal vassoio carta

Scegliere la modalità Duplex manuale necessaria dal driver della stampante.

La stampante stampa automaticamente tutte le pagine pari su un lato.

Rimuovere le pagine pari stampate dal raccoglitore di uscita e reinserirle nel vassoio carta con il lato ancora da stampare rivolto verso il basso. Seguire le istruzioni visualizzate sullo schermo.

Figura 1-55

La stampante stamperà automaticamente tutte le pagine dispari sul lato opposto.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 44

Stampa duplex manuale dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Attenzione

■ Prima di reinserire i fogli nel vassoio di alimentazione manuale, è necessario distenderli per

evitare inceppamenti.

■ Non utilizzare carta molto sottile o molto spessa.

■ Quando si utilizza la funzione duplex manuale, è possibile che si verifichino inceppamenti della

carta o che la qualità di stampa non sia soddisfacente. In caso di inceppamenti, vedere Inceppamenti carta: come risolverli nel Capitolo 6.

Scegliere la modalità di stampa Duplex manuale nella scheda Avanzate, quindi nella scheda Di base selezionare Manuale come Origine carta.

Servendosi di entrambe le mani, inserire la carta nel vassoio di alimentazione manuale con il lato da stampare rivolto verso l’alto. Seguire le istruzioni visualizzate sullo schermo. Ripetere questa operazione finché non vengono stampate tutte le pagine pari.

Figura 1-56

Rimuovere le pagine pari stampate dal raccoglitore di uscita e reinserirle nello stesso ordine nel vassoio di alimentazione manuale. Caricare la carta con il lato da stampare rivolto verso l’alto. Seguire le istruzioni visualizzate sullo schermo.

Figura 1-57

Ripetere il punto 3 finché tutte le pagine dispari non sono state stampate sul lato opposto.

1 - 45 INFORMAZIONI SU QUESTA STAMPANTE

Stampa duplex manuale dal vassoio multiuso (per HL-5050 e HL-5070N)

Attenzione

■ Prima di reinserire i fogli nel vassoio multiuso, è necessario distenderli per evitare incep pamenti

della carta.

■ Non utilizzare carta molto sottile o molto spessa.

■ Quando si utilizza la funzione duplex manuale, è possibile che si verifichino inceppamenti della

carta o che la qualità di stampa non sia soddisfacente. In caso di inceppamenti, vedere Inceppamenti carta: come risolverli nel Capitolo 6.

Scegliere la modalità di stampa Duplex manuale nella scheda Avanzate, quindi nella scheda Di base selezionare Vassoio MU come Origine carta.

Servendosi di entrambe le mani, inserire la carta nel vassoio multiuso con il lato da stampare rivolto verso l’alto. Seguire le istruzioni visualizzate sullo schermo. Ripetere questa operazione finché non vengono stampate tutte le pagine pari.

Figura 1-58

Rimuovere le pagine pari stampate dal raccoglitore di uscita e reinserirle nello stesso ordine nel vassoio multiuso. Caricare la carta con il lato da stampare rivolto verso l’alto. Seguire le istruzioni visualizzate sullo schermo.

Figura 1-59

Ripetere il punto 3 finché tutte le pagine dispari non sono state stampate sul lato opposto.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 46

Istruzioni per la stampa sui due lati del foglio

■ Se la carta è sottile, può raggrinzirsi.

■ Se la carta presenta delle pieghe, distenderla accuratamente, quindi caricarla nel vassoio carta.

■ Utilizzare carta normale, non carta fine.

■ Quando si inserisce la carta nel vassoio, vuotare innanzitutto il vassoio quindi inserire la pagina con

il lato stampato rivolto verso l'alto. Non aggiungere pagine stampate a una pila di carta non stampata.

■ Se si verificano problemi di alimentazione, la carta può presentare delle pieghe. Rimuoverla e

stenderla accuratamente.

Nel caso di carta più spessa che si è piegata dopo la stampa del primo lato e che non è più possibile reinserire dal vassoio di alimentazione manuale o dal vassoio multiuso per la stampa sul lato opposto:

nella parte posteriore della stampante, aprire il raccoglitore di uscita posteriore e premere le linguette blu sui lati sinistro e destro, come illustrato nella figura che segue. Al termine della stampa, chiudere il raccoglitore di uscita posteriore per riportare le due linguette blu nella posizione originale.

1 - 47 INFORMAZIONI SU QUESTA STAMPANTE

Figura 1-60

Orientamento della carta per la stampa sui due lati

La stampante stampa prima la seconda pagina. Se si stampano dieci pagine su cinque fogli di carta, verrà stampata prima la pagina 2 quindi la pagina 1 sul primo foglio. Verrà stampata la pagina 4 quindi la pagina 3 sul secondo foglio. Verrà stampata la pagina 6 quindi la pagina 5 sul terzo foglio e così via.

Nella stampa duplex manuale, è necessario inserire la carta nel vassoio carta nel modo seguente:

■ Per il vassoio di alimentazione manuale o il vassoio multiuso (MU)

Inserire prima il lato da stampare rivolto verso l'alto introducendo per primo il lato corto superiore. Per stampare il secondo lato, inserire il foglio rivolto verso il basso introducendo per primo il lato corto superiore.

Se si utilizza carta intestata, l'intestazione sarà rivolta verso il basso e introdotta per prima. Per stampare il secondo lato, inserire l'intestazione rivolta verso l'alto introducendola per prima.

■ Per il vassoio carta superiore e il vassoio inferiore opzionale (vassoio 1 o 2):

Inserire prima il lato da stampare rivolto verso il basso introducendo il lato corto superiore verso la parte anteriore del vassoio. Per stampare il secondo lato, inserire il foglio rivolto verso l'alto introducendo il lato corto superiore verso la parte anteriore del vassoio.

Se si utilizza carta intestata, l'intestazione sarà rivolta verso l'alto e verso la parte anteriore del vassoio.

Per stampare la seconda pagina, inserire l'intestazione rivolta verso il basso e verso la parte anteriore del vassoio.

INFORMAZIONI SU QUESTA STAMPANTE 1 - 48

Driver e software

Driver della stampante

Il driver della stampante è il software che converte i dati dal formato utilizzato dal computer a quello richiesto da una stampante, in genere un linguaggio dei comandi della stampante o un linguaggio di descrizione della pagina.

I driver della stampante elencati di seguito in base al sistema operativo sono contenuti sul CD-ROM in dotazione. È anche possibile scaricare il driver più aggiornato dal Brother Solutions Center all'indirizzo http://solutions.brother.com

La descrizione delle operazioni e le informazioni dettagliate sono disponibili nella sezione Installa

software del CD-ROM fornito.

Per Windows® 95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N)

■ Driver compatibile PCL (stampante laser Hewlett-Packard LaserJet)

■ Driver BR-Script (emulazione del linguaggio PostScript

3) (HL-5050 e HL-5070N)

Per Windows® 98/Me e Windows® 2000/XP

■ Driver compatibile PCL (stampante laser Hewlett-Packard LaserJet)

■ Driver BR-Script (emulazione del linguaggio PostScript

Per Macintosh

■ Driver laser Brother per Macintosh

■ Driver BR-Script (emulazione del linguaggio PostScript

Guida dell'utente abilitato alla connessione di rete sul CD-ROM. (per HL-5050 e HL-5070N)

Windows Windows NT Windows® 98/Me Windows Windows

Macintosh® OS 8.6 - 9.2 Macintosh

2000

4.0

OS X 10.1 - 10.2

Driver PCL Driver PS

(Per HL-5040, HL-5050 e HL-5070N)

3) (HL-5050 e HL-5070N)

3). Per ulteriori informazioni, vedere la

(Per HL-5050 e HL-5070N)

DRIVER E SOFTWARE 2 - 1

Per Windows

Funzionalità del driver della stampante PCL

È possibile scaricare il driver più aggiornato o ottenere informazion i aggiuntive connettendosi al Brother Solutions Center all'indirizzo http://solutions.brother.com

È anche possibile modificare le impostazioni facendo clic sull'illustrazione a sinistra della scheda Di base nella finestra di dialogo Proprietà.

Le schermate di questa sezione sono tratte da Windows® XP. Le schermate visualizzate sul PC variano in base al sistema operativo in uso.

Scheda Di base

Se si utilizza Windows NT® 4.0, Windows® 2000 o XP, è possibile accedere alla scheda Di base facendo clic su Preferenze stampa... nella scheda Generale della schermata Proprietà Brother HL-5000 series.

Selezionare Formato carta, Pagine multiple, Orientamento e così via.

Selezionare Origine carta e così via.

DRIVER E SOFTWARE 2 - 2

Scheda Avanzate

Se si utilizza Windows NT® 4.0, Windows® 2000 o XP, è possibile accedere alla scheda Avanzate facendo clic su Preferenze stampa... nella scheda Generale della schermata Proprietà Brother HL-5000 series.

123 45

Selezionare le schede facendo clic sulle icone seguenti:

Qualità di stampa

Duplex

Filigrana

Impostazione pagina

Opzioni periferica

2 - 3 DRIVER E SOFTWARE

Qualità di stampa

Selezionare la risoluzione, la modalità di risparmio toner e le impostazioni di stampa.

Risoluzione

È possibile modificare la risoluzione nel modo seguente:

■ 300 dpi

■ 600 dpi

■ HQ 1200 (per HL-5040, HL-5050 e HL-5070N)

Modalità risparmio toner

È possibile ridurre i costi di stampa attivando la modalità di risparmio toner, che riduce la densità della stampa.

Impostazione stampa

È possibile modificare manualmente le impostazioni di luminosità, contrasto e altro.

■ Migliora stampa in grigio (solo per utenti di Windows NT

4.0, Windows® 2000/XP)

È possibile migliorare la qualità dell'immagine delle aree ombreggiate selezionando la casella di controllo Migliora stampa in grigio.

Duplex manuale

Quando si seleziona il pulsante Duplex manuale, viene visualizzata la finestra di dialogo in cui definire le impostazioni di stampa duplex manuale. Per ciascun orientamento sono disponibili sei direzioni di rilegatura per la stampa duplex manuale.

Filigrana Nei documenti è possibile inserire un logo o del testo in filigrana.

Quando si utilizza un file bitmap come filigrana, è possibile modificarne il formato e collocarlo in qualsiasi punto della pagina. Quando si utilizza del testo come filigrana, è possibile modificare il font e le impostazioni di luminosità e angolo.

Impostazione pagina È possibile modificare la scala dell’immagine e selezionare le opzioni di stampa Speculare e Sul lato

opposto.

DRIVER E SOFTWARE 2 - 4

Opzioni periferica

È possibile impostare le seguenti modalità di Funzione stampante in questa scheda. È possibile passare alla pagina relativa a ciascuna Funzione stampante facendo clic sul nome della

funzione riportato nell'elenco seguente.

■ Spooling processi

■ Impostazione rapida della stampa

■ Intervallo sleep

■ Controllo dello stato

■ Macro (per HL-5040, HL-5050 e HL-5070N)

■ Protezione pagina

■ Stampa data e ora

■ Regolazione densità

■ HRC (Controllo alta risoluzione)*

■ Modalità TrueType (per HL-5040, HL-5050 e HL-5070N)*

L'elenco Funzione stampante può variare a seconda del modello. * Se si utilizza Windows® 95, 98 o Me, è possibile modificare le impostazioni di HRC e Modalità

TrueType in Impostazione stampa nell'opzione Qualità di stampa della scheda Avanzate.

2 - 5 DRIVER E SOFTWARE

Spooling processi

La stampante salva i dati da ristampare. È possibile ristampare un documento senza reinviare i dati dal PC. Per ristampare, premere e tenere premuto Go finché tutti e quattro i LED non si accendono quindi rilasciarlo.

Se si desidera evitare che altri utenti stampino i dati mediante la funzione di ristampa, deselezionare la casella di controllo Utilizza ristampa nelle impostazioni Spooling processi.

Impostazione rapida della stampa

È possibile attivare o disattivare la funzione Impostazione rapida della stampa. Viene visualizzata una piccola finestra di selezione sul computer che consente di apportare modifiche alle impostazioni delle seguenti funzioni:

■ Pagine multiple

■ Duplex manuale

■ Modalità risparmio toner

■ Origine carta

■ Tipo carta

Intervallo sleep

Quando la stampante non riceve dati per un certo periodo di tempo (timeout), si attiva la mod alità sleep. In questa modalità, la stampante si comporta come se fosse spenta. Il timeout predefinito è 5 minuti. Quando si seleziona Modalità sleep intelligente, il timeout viene automaticamente regolato in base alla frequenza di utilizzo della stampante. Mentre la stampante è in modalità sleep, tutti i LED sono spenti, ma la stampante è in grado di ricevere dati dal computer. La ricezione di un file di stampa o di un documento riattiva automaticamente la stampante e avvia la stampa. Anche la pressione di un pulsante riattiva la stampante.

È possibile disattivare la modalità sleep. Per disattivare questa modalità, passare alla scheda Avanzate, selezionare Opzioni periferica, quindi Intervallo sleep. Fare doppio clic su Intervallo sleep nella schermata Intervallo sleep, per visualizzare la funzione Intervallo sleep disattivato, fare clic su questa funzione per disattivare la modalità sleep della stampante. Per nascondere la funzione Intervallo sleep disattivato fare di nuovo doppio clic su Intervallo sleep nella schermata Intervallo sleep. È consigliabile non disattivare la modalità sleep per risparmiare energia.

Controllo dello stato

Descrive lo stato della stampante e riporta eventuali errori che possono verificarsi durante la stampa. Per impostazione predefinita, l'opzione Controllo dello stato è attivata. Per impostazione predefinita Controllo dello stato è disattivato. Per attivarlo, accedere alla scheda Avanzate, selezionare Opzioni

periferica e selezionare Controllo dello stato.

Macro (per HL-5040, HL-5050 e HL-5070N)

È possibile salvare una pagina di un documento come macro nella memoria della stampante. È inoltre possibile eseguire le macro salvate, ossia utilizzarle come overlay su qualsiasi documento. In questo modo si risparmia tempo e si aumenta la velocità di stampa per informazioni utilizzate frequentemente come i moduli, il logo di un'azienda, la carta intestata o le fatture.

DRIVER E SOFTWARE 2 - 6

Protezione pagina

L'impostazione Protezione pagina riserva memoria aggiuntiva per la creazione di immagini a pagina intera. Le selezioni sono AUTO, DISATTIVATO, LTR (carta in formato Letter), A4 o LGL (carta in formato Legal). La funzione di protezione pagina consente alla stampante di creare un'immagine a pagina intera da stampare in memoria prima che abbia inizio il processo di stampa vero e proprio. Utilizzare questa funzione quando l'immagine è molto complicata e la stampante deve elaborare l'immagine prima di stamparla.

Stampa data e ora

Data: specifica il formato della data. Ora: specifica il formato dell'ora.

HRC

Questa opzione consente di modificare l'impostazione HRC della stampante Brother serie HL-5000. HRC è una funzione speciale che consente di ottenere una migliore qualità di stampa dei caratteri e della grafica rispetto a quella raggiungibile dalle stampanti laser con risoluzioni pari a 300 o 600 dpi.

■ Impostazione predefinita stampante: L'impostazione corrisponde a quella della stampante.

■ Chiaro

■ Medio

■ Scuro

■ Disattivato: HRC disattivato

Modalità TrueType (per HL-5040, HL-5050 e HL-5070N)

I font TrueType possono essere inviati alla stampante in uno dei seguenti modi:

■ Scarica come TrueType (per HL-5050 e HL-5070N)

■ Scarica come immagine bitmap

■ Stampa come Grafica

2 - 7 DRIVER E SOFTWARE

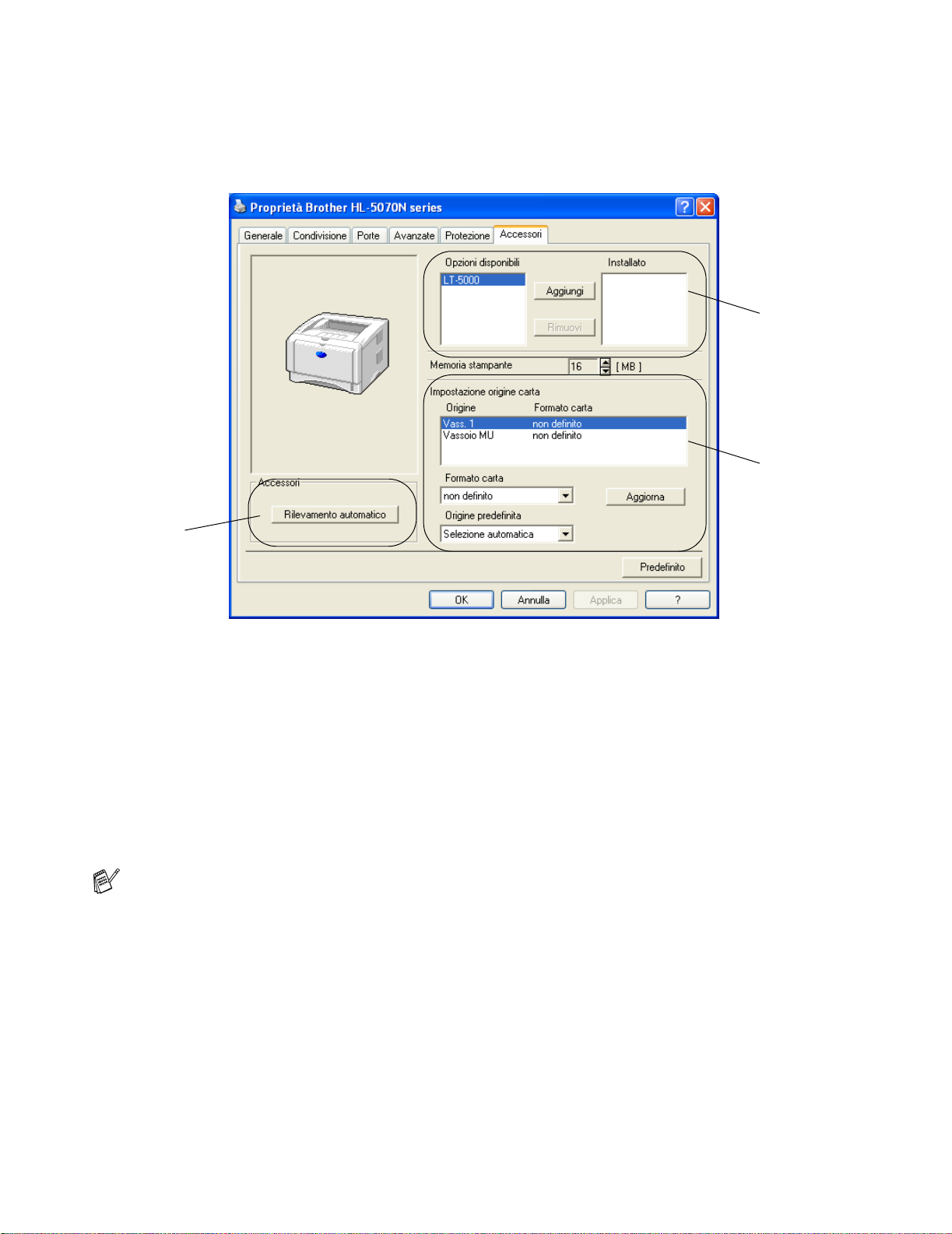

Scheda Accessori

Quando si installa il vassoio inferiore opzionale, è possibile aggiungerlo e selezionare le relative impostazioni nella scheda Accessori.

Le unità opzionali installate sulla stampante possono essere aggiunte ed eliminate manualmente. Le impostazioni relative ai vassoi coincidono con le opzioni installate.

Impostazione dell'origine carta Questa funzione individua il formato carta presente in ogni vassoio.

Rilevamento automatico delle opzioni di stampa (per HL-5040, HL-5050 e HL-5070N) La funzione Rilevamento automatico rileva le periferiche opzionali correntemente installate e

visualizza le impostazioni disponibili nel driver della stampante. Facendo clic sul pulsante Rilevamento automatico, viene visualizzato un elenco delle periferiche opzionali installate sulla stampante. Le periferiche opzionali possono essere aggiunte o eliminate manualmente.

La funzione Rilevamento automatico non è disponibile in alcune condizioni della stampante.

DRIVER E SOFTWARE 2 - 8

Scheda Supporto

Se si utilizza Windows NT® 4.0, Windows® 2000 o XP, è possibile accedere alla scheda Supporto facendo clic su Preferenze stampa... nella scheda Generale della schermata Proprietà Brother HL-5000 series.

■ È possibile scaricare il driver più aggiornato connettendosi al Brother Solutions Center all'indirizzo

http://solutions.brother.com

■ È possibile controllare la versione del driver.

■ È possibile controllare le impostazioni correnti del driver.

■ È possibile stampare la pagina delle impostazioni della stampante e l'elenco dei font interni. Questo

elenco è disponibile per le stampanti HL-5040, HL-5050 e HL-5070N.

2 - 9 DRIVER E SOFTWARE

Funzionalità del driver della stampante PS

Questa sezione interessa le stampanti HL-5050 e HL-5070N.

È possibile scaricare il driver più aggiornato connettendosi al Brother Solutions Center all'indirizzo http://solutions.brother.com

Per ulteriori informazioni, vedere la Guida in linea del driver della stampante.

Le schermate di questa sezione sono tratte da Windows® XP. Le schermate visualizzate sul PC variano in base al sistema operativo in uso.

Scheda Porte

Selezionare la porta alla quale è collegata la stampante o il percorso alla stampante di rete in uso.

DRIVER E SOFTWARE 2 - 10

Scheda Impostazioni periferica

Selezionare le opzioni installate.

2 - 11 DRIVER E SOFTWARE

Scheda Layout

Se si utilizza Windows NT® 4.0, Windows® 2000 o XP, è possibile accedere alla scheda Layout facendo clic su Preferenze stampa... nella scheda Generale della schermata Proprietà Brother HL-5000 BR-Script3.

È possibile modificare l'impostazione Layout selezionandola in Orientamento, Ordine pagine e Pagine per foglio.

DRIVER E SOFTWARE 2 - 12

Scheda Carta/Qualità

Selezionare Alimentazione.

2 - 13 DRIVER E SOFTWARE

Opzioni avanzate

Se si utilizza Windows NT® 4.0, Windows® 2000 o XP, è possibile accedere alla scheda Brother HL-500 BR-Script3 Opzioni avanzate facendo clic su Avanzate... nella scheda Layout o Carta/Qualità.

Selezionare Formato e Numero copie.

Impostare Qualità di stampa, Proporzioni e Carattere TrueType.

Per modificare un'impostazione, selezionare quella desiderata nell'elenco Caratteristiche stampante:

■ Tipo carta

■ HRC

■ Risparmio toner

■ Intervallo sleep

■ BR-Script Level

DRIVER E SOFTWARE 2 - 14

Per Macintosh

È possibile scaricare il driver più aggiornato connettendosi al Brother Solutions Center all'indirizzo http://solutions.brother.com

Le schermate di questa sezione sono tratte da Mac® OS X 10.1. Le schermate visualizzate sul Macintosh

variano in base al sistema operativo in uso.

Impostazione della pagina

È possibile impostare Dimensioni, Orientamento e Scala. Driver laser Brother / driver PS

Layout

Impostare Layout, Pagine per foglio e altre opzioni. Driver laser Brother / driver PS

2 - 15 DRIVER E SOFTWARE

Impostazioni specifiche

Impostare Tipo di supporto, Risoluzione, Risparmio toner e altre opzioni.

Driver laser Brother

Driver PS

DRIVER E SOFTWARE 2 - 16

Software

Questa sezione interessa gli utenti Windows®.

Software per reti

Questa sezione interessa unicamente gli utenti della stampante HL-5070N.

BRAdmin Professional

Il software BRAdmin Professional è un’utilità di gestione delle stampanti abilitate alla connessione di re te

Brother eseguite in ambienti Windows

95/98/Me, Windows® 2000 e Windows® NT 4.0.

Consente di configurare e controllare con facilità lo stato della stampante sulla rete.

Distribuzione guidata driver

Questo programma di installazione comprende il driver PCL di Windows® e il driver della porta di rete Brother (LPR e NetBIOS). L'amministratore deve impostare l'indirizzo IP, il gateway e la subnet mask mediante BRAdmin Professional prima di utilizzare questo software.

Se l'amministratore utilizza questo software per installare il driver della stampante e il driver della po rta, può salvare il file sul file server o inviarlo agli utenti mediante posta elettronica. A questo punto, sarà sufficiente fare clic su tale file affinché il driver della stampante, il driver della porta e l'indirizzo IP vengano copiati automaticamente sul PC.

Web BRAdmin

Il software Web BRAdmin è stato studiato per la gestione delle periferiche Brother connesse in rete LAN/WAN. Installando il software del server Web BRAdmin su un computer su cui è in esecuzione IIS*, gli amministratori che dispongono di un browser Web possono connettersi al server Web BRAdmin che a sua volta comunica con la periferica. Contrariamente al software BRAdmin Professional, appositamente studiato per i sistemi Windows qualsiasi computer client che disponga di un browser Web con supporto per Java.

È possibile scaricare il software Web BRAdmin dal sito Web Brother all'indirizzo http://solutions.brother.com/webbradmin

, il software del server Web BRAdmin è accessibile da

IIS* = Internet Information Server 4.0 o 5.0

Web BRAdmin e Internet Information Server 4.0 sono supportati dai seguenti sistemi operativi:

■ Windows NT

4.0 Workstation

4.0 Server

Web BRAdmin e Internet Information Server 5.0 sono supportati dai seguenti sistemi operativi:

■ Windows

2 - 17 DRIVER E SOFTWARE

2000 Professional

2000 Server

2000 Advanced Server

XP Professional

Selezione automatica dell’emulazione

Questa sezione interessa le stampanti HL-5050 e HL-5070N.

La stampante presenta una funzione di selezione automatica dell'emulazione. Quando la stampante riceve i dati dal computer, la modalità di emulazione viene selezionata automaticamente. In base all'impostazione di fabbrica, la funzione è attivata.

Per la stampante sono disponibili le seguenti combinazioni:

EPSON (predefinita

HP LaserJet HP LaserJet BR-Script 3 BR-Script 3 EPSON FX-850 IBM ProPrinter XL

)

IBM

DRIVER E SOFTWARE 2 - 18

Pannello di controllo

Questa sezione fa riferimento ai quattro LED (Toner, Drum, Paper, Status) e ai due pulsanti (Job Cancel, Go) presenti sul pannello di controllo.

Figura 3-1

Le indicazioni dei LED riportate nella tabella seguente vengono utilizzate nelle illustrazioni di questo capitolo.

LED spento

oppure oppure

oppure

Quando la stampante è spenta o in modalità sleep, tutti i LED sono spenti.

oppure

LED acceso

LED lampeggiante

PANNELLO DI CONTROLLO 3 - 1

LED

Toner

Drum

Paper

Status

Figura 3-2

Toner

Drum

Paper

Status

Stato stampante

Modalità sleep

La stampante è spenta o in modalità sleep. La pressione del t asto Go consente di passare dalla modalità sleep alla modalità pronta.

Riscaldamento

Riscaldamento della stampante in corso.

Figura 3-3

Toner

Drum

Paper

Status

Figura 3-4

Toner

Drum

Paper

Status

Pronta a stampare

La stampante è pronta per stampare.

Ricezione dati

La stampante sta ricevendo dati dal compute r, elaborando dati in memoria o stampando i dati.

Figura 3-5

PANNELLO DI CONTROLLO 3 - 2

LED

Toner

Drum

Paper

Status

Figura 3-6

Toner

Drum

Paper

Status

Stato stampante

Dati rimanenti nella memoria

I dati di stampa rimangono nella memoria della stampante. Se il LED Status rimane acceso per un periodo di tempo prolungato e non viene stam pato nulla, premere Go per stampare i dati rimanenti.

Toner insufficiente

Indica che la cartuccia toner è quasi vuota. Acquista re una nuova cartuccia toner per una pronta sostituzione della cartuccia usata quando compa re il messaggio Toner esaurito.

Il LED Toner si accende per 2 secondi e si spegne per 3 secondi, alternativamente.

Figura 3-7

Toner

Drum

Paper

Status

Figura 3-8

Toner

Drum

Paper

Status

Toner esaurito

Sostituire la cartuccia toner con una nuova. Vedere Sostituzione della cartuccia toner nel Capitolo 5.

Gruppo tamburo quasi esaurito

Il gruppo tamburo deve essere sostituito. È consigliabile procurarsi un nuovo gruppo tamburo per sostituire quello corrente. Vedere Sostituzione del gruppo tamburo nel Capitolo 5.

Il LED Drum si accende per 2 secondi e si spegne per 3 secondi, alternativamente.

Figura 3-9

3 - 3 PANNELLO DI CONTROLLO

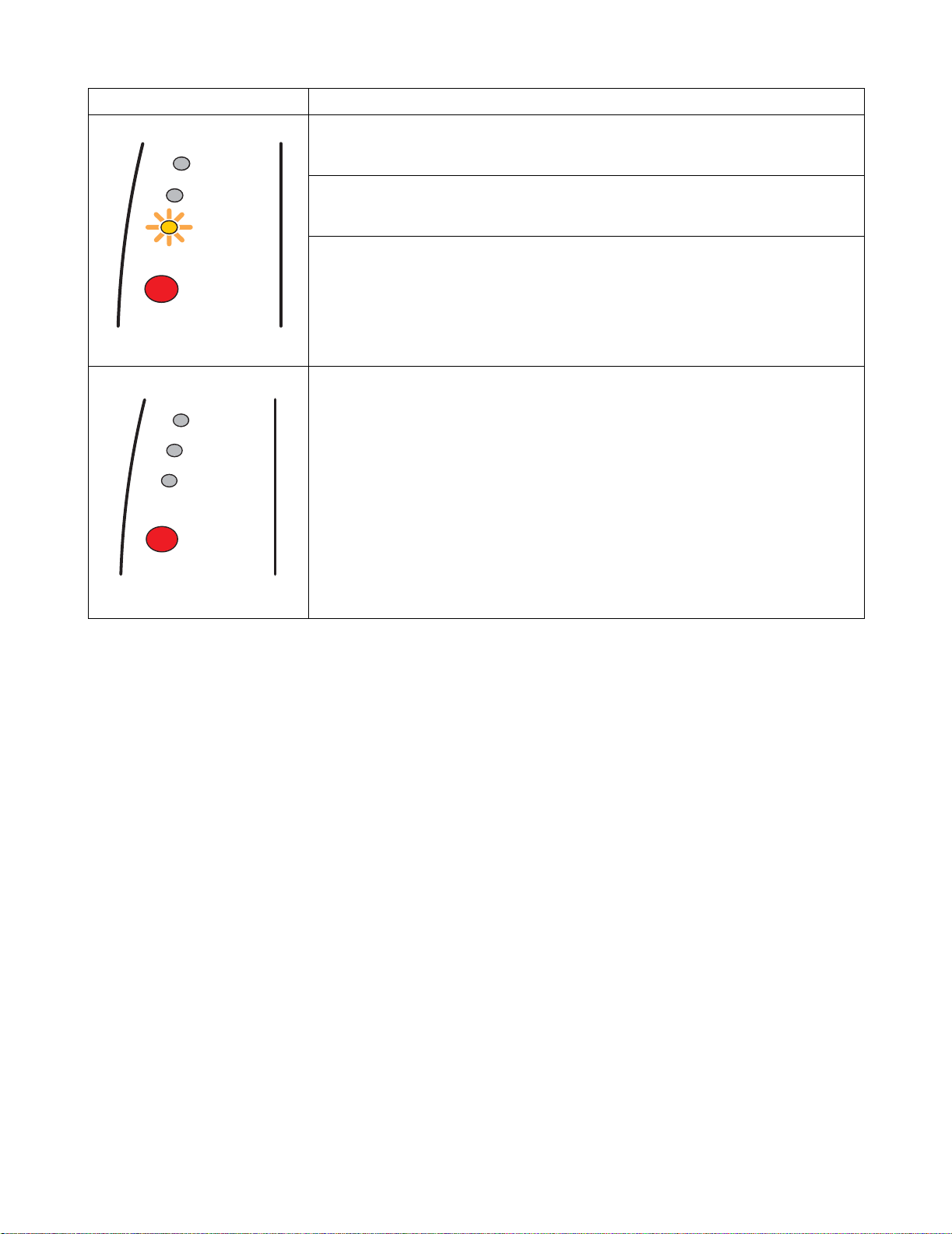

LED

Toner

Drum

Paper

Status

Figura 3-10

Toner

Drum

Paper

Status

Stato stampante

Inceppamento carta

Rimuovere la carta inceppata. Vedere Inceppamenti carta: come risolverli nel Capitolo 6. Se la stampa non si avvia, premere Go.

Carta esaurita Caricare la carta nella stampante. Vedere Stampa su carta normale nel

Capitolo 1. Premere il tasto Go.

Errore di alimentazione

Reinserire correttamente la carta, quindi premere il tasto Go. La stampante riprenderà la stampa.

Coperchio aperto

Figura 3-11

PANNELLO DI CONTROLLO 3 - 4

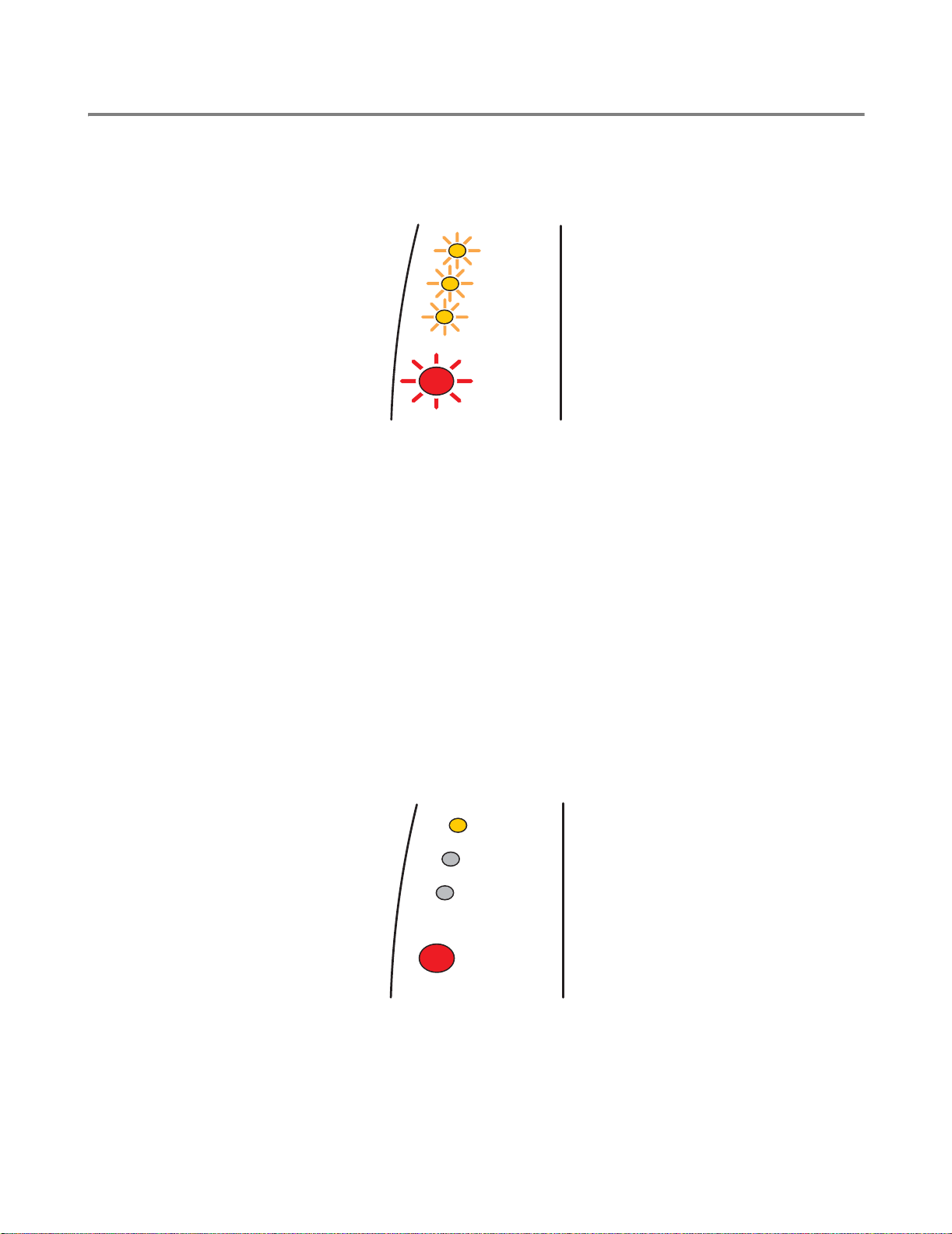

Richiesta di assistenza

Se si verifica un errore che non può essere risolto, viene generata una richiesta di assistenza indicata dall'accensione di tutti i LED come illustrato nella Figura 3-12.

Toner

Drum

Paper

Status

Figura 3-12

Se si attiva la richiesta di assistenza riportata sopra, procedere come segue:

Estrarre il modulo DIMM (Dual Inline Memory Module) dalla stampante, se installato.

Spegnere la stampante, attendere alcuni secondi, quindi riaccenderla e riprovare a stampare.

Se non è possibile eliminare l’errore e ricompare la stessa indicazione dopo l’accensione della stampante, consultare il distributore locale o un rappresentante dell’assistenza autorizzata Brother.

Quando si premono contemporaneamente i tasti Go e Job Cancel, i LED si accendono seg uendo una delle combinazioni illustrate nella Tabella 1: Indicazioni dei LED Dopo aver premuto Go e Job Cancel a pagina 3-6 per spiegare l'errore.

Ad esempio, l'indicazione dei LED riportata di seguito segnala un guasto del gruppo fusione.

Toner

Drum

Paper

Status

Figura 3-13

3 - 5 PANNELLO DI CONTROLLO

Tabella 1: Indicazioni dei LED Dopo aver premuto Go e Job Cancel

LED Guasto del

gruppo fusione

Toner

Drum

Paper

Status

Guasto

dell'unità laser

Guasto del

motore

principale

Guasto del

PCB

principale

Guasto del

PCB del

motore

Guasto del

modulo DIMM

Annotare l'indicazione e segnalare lo stato di errore al rivenditore o al rappresentante autorizzato del servizio assistenza Brother facendo riferimento alla tabella riportata sopra.

Accertarsi che il coperchio anteriore sia completamente chiuso prima di richiedere l’assistenza.

PANNELLO DI CONTROLLO 3 - 6

Tasti del pannello di controllo

I tasti del pannello di controllo hanno le seguenti funzioni.

Annullamento della stampa

Se si preme Job Cancel durante la stampa, la stampante interrompe immediatamente la stampa ed espelle la carta.

Riattivazione Se la stampante è in modalità sleep, premere Go o Job Cancel per riattivare la stampante e passare

allo stato pronta.

Alimentazione carta Se il LED Status è acceso, premere Go. La stampante stamperà i dati ancora presenti nella memoria.

Recupero errori

Se si verifica un errore, la stampante è in grado di recuperare automaticamente. Se un errore non viene eliminato automaticamente, premere il tasto Go per eliminarlo, quindi continuare a utilizzare la stampante.

Ristampa

Per ristampare un documento appena stampato, premere e tenere premuto il tasto Go finché tutti e quattro i LED non si accendono, quindi rilasciarlo.

3 - 7 PANNELLO DI CONTROLLO

Stampa della pagina di prova

Per stampare una pagina di prova, utilizzare il tasto Go o il driver della stampante.

Utilizzo del tasto del pannello di controllo

Spegnere la stampante.

Accertarsi che il coperchio anteriore sia chiuso e che il cavo di alimentazione sia collegato.

Tenere premuto Go mentre si preme l’interruttore di alimentazione. Tutti i LED si accendono e si spengono. Tenere premuto il tasto Go finché non si accende il LED Toner. Quando il LED Toner si accende, rilasciare il tasto Go.

Premere di nuovo il tasto Go. La stampante stamperà una pagina di prova.

Utilizzo del driver della stampante

Se si utilizza il driver della stampante PCL Windows® di Brother, fare clic sul pulsante Stampa pagina di prova, di solito contenuto nella scheda Generale del driver della stampante Windows

PANNELLO DI CONTROLLO 3 - 8

Impostazioni della stampante

È possibile stampare le impostazioni correnti mediante il tasto del pannello di controllo o il driver della stampante.

Utilizzo del tasto del pannello di controllo

Accertarsi che il coperchio anteriore sia chiuso e che il cavo di alimentazione sia collegato.

Accendere la stampante e attendere che si trovi nello stato pronta.

Premere tre volte il tasto Go. Vengono stampate le impostazioni correnti della stampante.

Utilizzo del driver della stampante

Se si utilizza il driver della stampante Windows® PCL di Brother, è possibile stampare le impostazioni correnti della stampante facendo clic sul pulsante Impostazione stampa nella scheda Supporto.

3 - 9 PANNELLO DI CONTROLLO

Font stampa (per HL-5040, HL-5050 e HL-5070N)

È possibile stampare un elenco dei font interni utilizzando il tasto del pannello di controllo o il d river della stampante.

Utilizzo del tasto del pannello di controllo

Spegnere la stampante.

Accertarsi che il coperchio anteriore sia chiuso e che il cavo di alimentazione sia collegato.

Premere e tenere premuto nuovamente il tasto Go finché non si accende il LED Drum.

Quando il LED Drum si accende, rilasciare il tasto Go. Viene stampato un elenco dei font interni.

Utilizzo del driver della stampante (per HL-5040, HL-5050 e HL-5070N)

Se si utilizza il driver della stampante Windows® PCL di Brother, è possibile stampare un elenco dei font interni facendo clic sul pulsante Font stampa nella scheda Supporto.

PANNELLO DI CONTROLLO 3 - 10

Impostazioni di rete predefinite di fabbrica (per HL-5070N)

Se si desidera ripristinare le impostazioni di fabbrica per il server di stampa, ossia tutte le informazioni inclusa la password e l'indirizzo IP, procedere come segue:

Spegnere la stampante.

Accertarsi che il coperchio anteriore sia chiuso e che il cavo di alimentazione sia collegato.

Tenere premuto Go mentre si preme l’interruttore di alimentazione. Tutti i LED si accendono. Tenere premuto il tasto finché non si accende il LED Toner. Quando il LED Toner si accende, rilasciare il tasto Go.

Tenere premuto Go finché non si accende il LED giallo Status. Quando il LED Status si accende, rilasciare il tasto Go.

Quando tutti i LED si riaccendono, la stampante avvia il riscaldamento. Le impostazioni predefinite di fabbrica per il server di stampa sono state ripristinate.

■ Per reimpostare automaticamente la stampante e disattivare il protocollo APIPA eseguire le

operazioni da 1 a 4 illustrate in precedenza e tenere premuto il pulsante Go finché il LED Status non diventa da giallo a verde.

■ Per ulteriori informazioni sul protocollo APIPA, consultare la Guida dell'utente abilitato alla

connessione di rete oppure visitare il sito Web Brother all'indirizzo http://solutions.brother.com

3 - 11 PANNELLO DI CONTROLLO

Accessori opzionali

Questa stampante dispone dei seguenti accessori opzionali i quali consentono di potenziare le funzionalità della stampante. Fare clic sul simbolo L nella tabella per visualizzare le informazioni su ciascun accessorio.

Modello DIMM Vassoio carta

inferiore

HL-5030 N/A N/A N/A HL-5040 LLL HL-5050 LLL HL-5070N LLStandard

Server di stampa

DIMM

È consigliabile espandere la memoria della stampante per evitare errori di memoria piena.

Per HL-5040

La stampante è dotata di 8 MB di memoria standard e di uno slot per la memoria aggiuntiva opzionale. La memoria può essere espansa fino a un totale di 136 MB installando un modulo DIMM (dual in-line memory module) disponibile sul mercato.

Per HL-5050 e HL-5070N

Queste stampanti sono dotate di 16 MB di memoria standard e di uno slot per la memoria aggiuntiva opzionale. La memoria può essere espansa fino a un totale di 144 MB installando un modulo DIMM (dual in-line memory module) disponibile sul mercato.

La stampante supporta i seguenti moduli DIMM:

■ 16 MB

■ 32 MB

■ 64 MB

■ 128 MB

Per ulteriori informazioni, visitare il sito Web Techworks all'indirizzo www.techworks.com

In genere, i moduli di memoria DIMM devono essere conformi alle seguenti specifiche:

Tipo Latenza CAS Frequenza di clock Capacità Altezza Parità Tipo DRAM

TECHWORKS TECHWORKS TECHWORKS TECHWORKS

100 pin e output a 32 bit 2 o 3 66 MHz o superiore 16, 32, 64 MB o 128 MB 35 mm o meno NESSUNA SDRAM 4 Bank

12456-0001 12457-0001 12458-0001 12459-0001

4 - 1 ACCESSORI OPZIONALI

■ L'aggiunta di memoria può rivelarsi necessaria se si utilizza la funzione di protezione

pagina.

Per HL-5070N

■ È necessario espandere la memoria della stampante aggiungendo un modulo DIMM per

utilizzare il protocollo FTP/IPP.

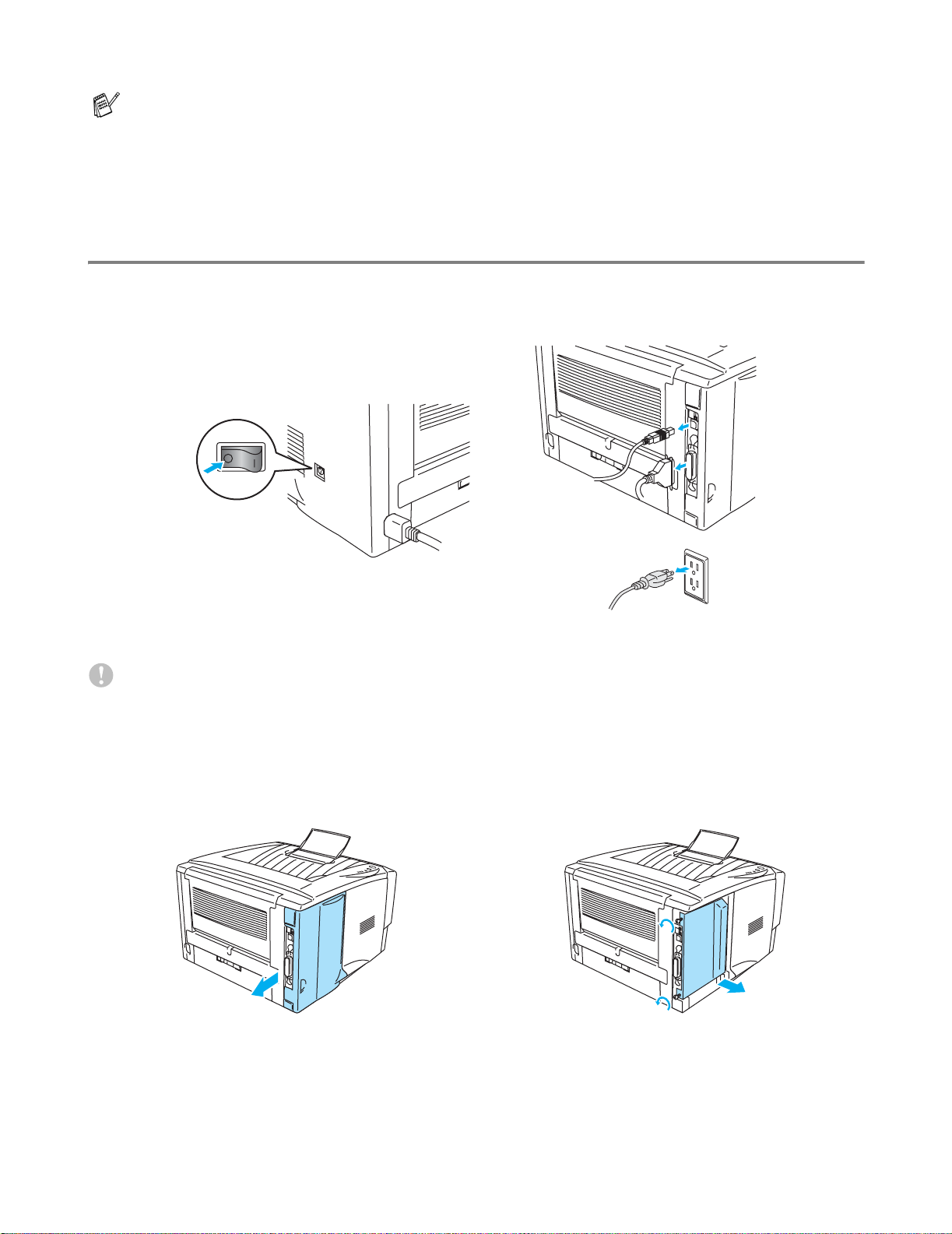

Installazione di memoria aggiuntiva

Spegnere la stampante e scollegare il cavo di alimentazione della stampante. Scollegare il cavo di interfaccia dalla stampante.

Figura 4-1

Attenzione

Verificare di avere spento la stampante prima di installare o rimuovere il modulo DIMM.

Rimuovere il coperchio laterale. Utilizzare una moneta per allentare le due viti, quindi rimuovere la piastra metallica.

Figura 4-2 Figura 4-3

4 - 2 ACCESSORI OPZIONALI

Estrarre dalla confezione il modulo DIMM tenendolo per i bordi.

Attenzione

I moduli DIMM possono essere danneggiati anche da una quantità minima di e lettricità statica. Non toccare i chip di memoria o la superficie del modulo. Quando si installa o si rimuove il modulo, indossare una polsiera antistatica. Se non si dispone di una polsiera antistatica, toccare ripetutamente le parti metalliche della stampante.

Tenere il modulo DIMM con le dita sui bordi laterali e con il pollice sul bordo posteriore . Allineare le tacche sul modulo DIMM al relativo slot. Verificare che le graffette su ciascun lato dello slot DIMM siano aperte o rivolte verso l'esterno.

Figura 4-4

Inserire il modulo DIMM nello slot esercitando una leggera pressione. Accertarsi che le graffette poste sui due lati dello slot scattino nella posizione corretta. Per rimuovere un modulo DIMM, è necessario rilasciare le graffette.

Riposizionare la piastra metallica e fissarla mediante le due viti.

Rimettere il coperchio laterale.

Ricollegare il cavo di interfaccia (cavo della stampante) al computer. Ricollegare il cavo di alimentazione e accendere la stampante.

Per accertarsi di avere installato correttamente il modulo DIMM, stampare le impostazioni della stampante utilizzando la selezione nel driver e verificare che sia riportata la memoria aggiuntiva. Vedere Impostazioni della stampante e Font stampa nel Capitolo 3.

ACCESSORI OPZIONALI 4 - 3

Vassoio carta inferiore (LT-5000) (per HL-5040, HL-5050 e HL-5070N)

Il vassoio carta inferiore è un accessorio opzionale che può contenere una quantità di carta aggiuntiva, fino a un massimo di 250 fogli (75 g/m

Per acquistare un vassoio inferiore opzionale, contattare il rivenditore presso il quale si è acquistata la stampante.

Per installare il vassoio carta inferiore, fare riferimento alle istruzioni fornite con il vassoio stesso.

Figura 4-5

4 - 4 ACCESSORI OPZIONALI

Server di stampa (NC-2010p/NC-2100p) (per HL-5040, HL-5050 e HL-5070N)

Con un server di stampa di rete opzionale (NC-2010p/NC-2100p) è possibile connettersi alla rete tramite l'interfaccia parallela.

Se utilizzato con le stampanti HL-5040, HL-5050 o HL-5070N, i server di stampa NC-2010p e NC-2100p supportano i seguenti protocolli:

■ NC-2010p: TCP/IP, Netware, NetBIOS, DLC/LLC, DEC LAT, Banyan VINES e AppleTalk*

■ NC-2100p: TCP/IP, NetBIOS e AppleTalk

■ Gestione della stampante e della rete superiore:

■ Utilità di gestione Windows

■ SNMP MIB I e MIB II su IP o IPX

■ Gestione della console remota tramite DEC NCP, TELNET o NetWare.

■ Supporto server Web incorporato.

■ Memoria Flash per un facile aggiornamento del firmware.

* Per HL-5050 e HL-5070N.

BRAdmin Professional.

ACCESSORI OPZIONALI 4 - 5

Manutenzione periodica

È indispensabile procedere periodicamente alla sostituzione di alcune parti e alla pulizia della stampante.

È possibile vedere il video relativo alla manutenzione nella sezione Esercitazione di manutenzione del CD-ROM fornito con la stampante.

1 2

3 4 5

È possibile vedere come sostituire la cartuccia toner.

È possibile vedere come sostituire il gruppo tamburo.

È possibile vedere come pulire la finestra dello scanner.

È possibile vedere come pulire il filo corona nel gruppo tamburo.

È possibile vedere come pulire la superficie OPC nel gruppo tamburo.

Queste istruzioni sono anche incluse in Miglioramento della qualità di stampa nel Capitolo 6.

MANUTENZIONE PERIODICA 5 - 1

Brother HL-5030, HL-5040, HL-5050, HL-5070N User Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Definizioni dei messaggi di avvertenza, di attenzione e delle note

Per un utilizzo sicuro della stampante

Numeri Brother (per Stati Uniti e Canada)

Registrazione del prodotto

Servizio clienti

Service Center Locator (Solo per gli Stati Uniti)

Service Center Locations (Solo per il Canada)

Brother fax-back system (Solo per gli Stati Uniti)

Indirizzi Internet

Domande frequenti

Informazioni importanti: Normative

Federal Communications Commission (FCC) Declaration of Conformity (solo per gli Stati Uniti)

Industry Canada Compliance Statement (Solo per il Canada)

Interferenze radio (solo per il modello 220-240 volt)

Sicurezza laser (solo per il modello 110-120 V)

Normative FDA (solo per il modello 100-120 volt)

Specifica IEC 60825 (solo per il modello 220-240 volt)

IMPORTANTE - Per la sicurezza degli utenti

Opmerking / Oplaadbare Batterij Recycle Informatie (Solo per i Paesi Bassi)

Geräuschemission / Acoustic Noise Emission (Solo per la Germania)

Wiring information (solo per il Regno Unito)

Marchi di fabbrica

Avviso di redazione e pubblicazione

Sommario

Informazioni su questa stampante

Contenuto della confezione

Cavo di interfaccia

Vista anteriore

Vista posteriore

Collocazione della stampante

Alimentazione

Condizioni ambientali

Tipi e formati carta utilizzati

Tipo e formato carta

Carta consigliata

Area stampabile

Metodi di stampa

Stampa su carta normale

Stampa su carta normale dal vassoio carta

Stampa su carta normale dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Stampa su carta normale dal vassoio multiuso (vassoio MP) (per HL-5050 e HL-5070N)

Stampa su carta più spessa e cartoncino

Stampa su carta più spessa e cartoncino dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Stampa su carta più spessa e cartoncino dal vassoio multiuso (vassoio MU) (per HL-5050 e HL-5070N)

Stampa su buste

Tipi di buste da evitare

Stampa su buste dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Stampa su buste dal vassoio multiuso (per HL-5050 e HL-5070N)

Stampa su lucidi

Stampa su lucidi dal vassoio carta

Stampa su lucidi dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Stampa su lucidi dal vassoio multiuso (per HL-5050 e HL-5070N)

Stampa sui due lati di un foglio (stampa duplex manuale)

Stampa duplex manuale dal vassoio carta

Stampa duplex manuale dal vassoio di alimentazione manuale (per HL-5030 e HL-5040)

Stampa duplex manuale dal vassoio multiuso (per HL-5050 e HL-5070N)

Istruzioni per la stampa sui due lati del foglio

Driver e software

Driver della stampante

Per Windows® 95 e Windows NT® 4.0 (HL-5040, HL-5050 e HL-5070N)

Per Windows® 98/Me e Windows® 2000/XP

Funzionalità del driver della stampante PCL

Funzionalità del driver della stampante PS

Software

Software per reti

BRAdmin Professional

Distribuzione guidata driver

Web BRAdmin

Selezione automatica dell’emulazione

Pannello di controllo

Richiesta di assistenza

Tasti del pannello di controllo

Stampa della pagina di prova

Utilizzo del tasto del pannello di controllo

Utilizzo del driver della stampante

Impostazioni della stampante
