1.1Introduzione
Questo manuale di installazione è rivolto ai provider di servizi autorizzati.
Il manuale di installazione contiene istruzioni sull'installazione e sulla configurazione del
lettore di prossimità Bosch Security Systems LECTUS select.
2021-02 | 01 | F.01U.389.837
Figura1.1: Lettori LECTUS select
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectGenerale | it5
!
!
!
i
i
1.2Sicurezza
–Leggere, rispettare e conservare le istruzioni: tutte le istruzioni per la sicurezza e l'uso
devono essere lette e seguite correttamente prima dell'azionamento dei lettori.
–Prendere in considerazione tutti gli avvisi: seguire tutti gli avvisi indicati sui dispositivi e
nelle istruzioni per l'uso.
–Alimentazione: i lettori devono essere azionati solo mediante le fonti di alimentazione
consigliate. Se non si è certi di poter utilizzare un'alimentazione specifica, contattare il
rivenditore.
Avvertenza!
Rischio di danni alle apparecchiature!
Spegnere sempre l'alimentazione sul dispositivo prima di apportare modifiche
all'installazione.
Non collegare né scollegare spine, cavi dati o viti mentre l'alimentatore è acceso.
Avvertenza!
Salute e sicurezza!
L'installazione deve essere effettuata in conformità con le normative locali in materia di
incendi, salute e sicurezza. Come parte di una via di fuga deve essere installata una porta
protetta che deve disporre di quanto segue:
- Una chiusura fail safe: la porta deve essere rilasciata in caso di caduta di corrente.
Idealmente, dovrebbe essere utilizzato un blocco a solenoide.
- Un switch di emergenza con copertura in vetro per interrompere manualmente il circuito, in
modo che la chiusura fail safe possa essere immediatamente disattivata in caso di emergenza.
Avvertenza!
Rischio di danni!
Proteggere il dispositivo da scariche elettrostatiche attenendosi alle istruzioni ESD prima di
disimballare o toccare la spina e i componenti elettronici.
Avviso!
- Conformemente alla norma EN 60950, i dispositivi sono dotati della protezione di classe III.
- Durante l'installazione, assicurarsi che i requisiti per la struttura definiti dal corrispondente
standard di sicurezza dei dispositivi siano rispettati, al fine di non compromettere la sicurezza
del prodotto.
- Compatibilità elettromagnetica: i dispositivi sono progettati per l'uso in aree residenziali,
aziendali, commerciali e industriali.
Avviso!
L'installazione e l'assemblaggio dei componenti elettrici devono essere eseguiti da un
elettricista qualificato.
Attenzione!
La scheda circuiti è a rischio di scarica elettrostatica. È necessario attenersi ad adeguate
misure precauzionali (messa a terra e così via).
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
6it | GeneraleLECTUS select
Pericolo!
- Il dispositivo deve essere azionato solo quando completamente assemblato.
- Prima di collegare il dispositivo all'alimentazione, assicurarsi che la tensione di esercizio
collegata non superi i valori consentiti in base alle specifiche tecniche.
- Ulteriori misure di sicurezza dovrebbero essere applicate ogniqualvolta vi sia il rischio che
l'eventuale malfunzionamento del dispositivo possa rappresentare un rischio per l'uomo e gli
animali o causare danni all'apparecchiatura. Ciò deve essere evitato mediante ulteriori misure
di sicurezza (switch di fine corsa, dispositivi di protezione e così via).
1.3Smaltimento
Vecchie apparecchiature elettriche ed elettroniche
Il prodotto e/o la batteria devono essere smaltiti separatamente dai rifiuti
domestici. Smaltire le apparecchiature secondo le leggi e le normative
vigenti, per consentirne il riutilizzo e/o il riciclaggio. Ciò contribuirà alla
conservazione delle risorse e alla tutela della salute umana e dell'ambiente.
2021-02 | 01 | F.01U.389.837
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectGenerale | it7
x1x2x2
1.4Componenti
Bosch Security Systems B.V.
QuantitàComponente
1Modulo lettore
1Barra di blocco
4Viti
1Guida rapida all'installazione
2Istruzioni per la sicurezza
Manuale di installazione
2021-02 | 01 | F.01U.389.837
8it | GeneraleLECTUS select
12
3
4
5
6
7
8
9
C
0
E
88 mm
41 mm56 mm
80.4 mm
22 mm 1 mm
101 mm
93.4 mm
56 mm
3.5 mm
16.2 mm
21.2 mm
1.5Requisiti funzionali
Il lettore LECTUS select legge i dati delle credenziali RFID contactless e li invia a un centro di
controllo di livello superiore, dove viene valutato se una credenziale è o meno autorizzata. Il
risultato viene inviato di nuovo al lettore, che restituisce un segnale visivo e acustico. La
comunicazione tra il lettore e il centro di controllo avviene tramite un bus RS485 crittografato.
Il lettore ha un design compatto ed è disponibile in due varianti, con e senza tastiera (ognuna
come versione a incasso). La variante a incasso è adatta qualsiasi scatola per dispositivo con
design a incasso o a parete in conformità allo standard DIN, con una distanza viti di 60 mm.
I lettori sono dotati di supervisione antimanomissione e di rilevamento di rimozione (ovvero
viene generato un messaggio di sabotaggio se il lettore viene estratto completamente dal
muro). Sono adatti per uso sia per interno che per esterno.
Tipo di collegamento: vite a 8 pin/terminale a innesto
2021-02 | 01 | F.01U.389.837

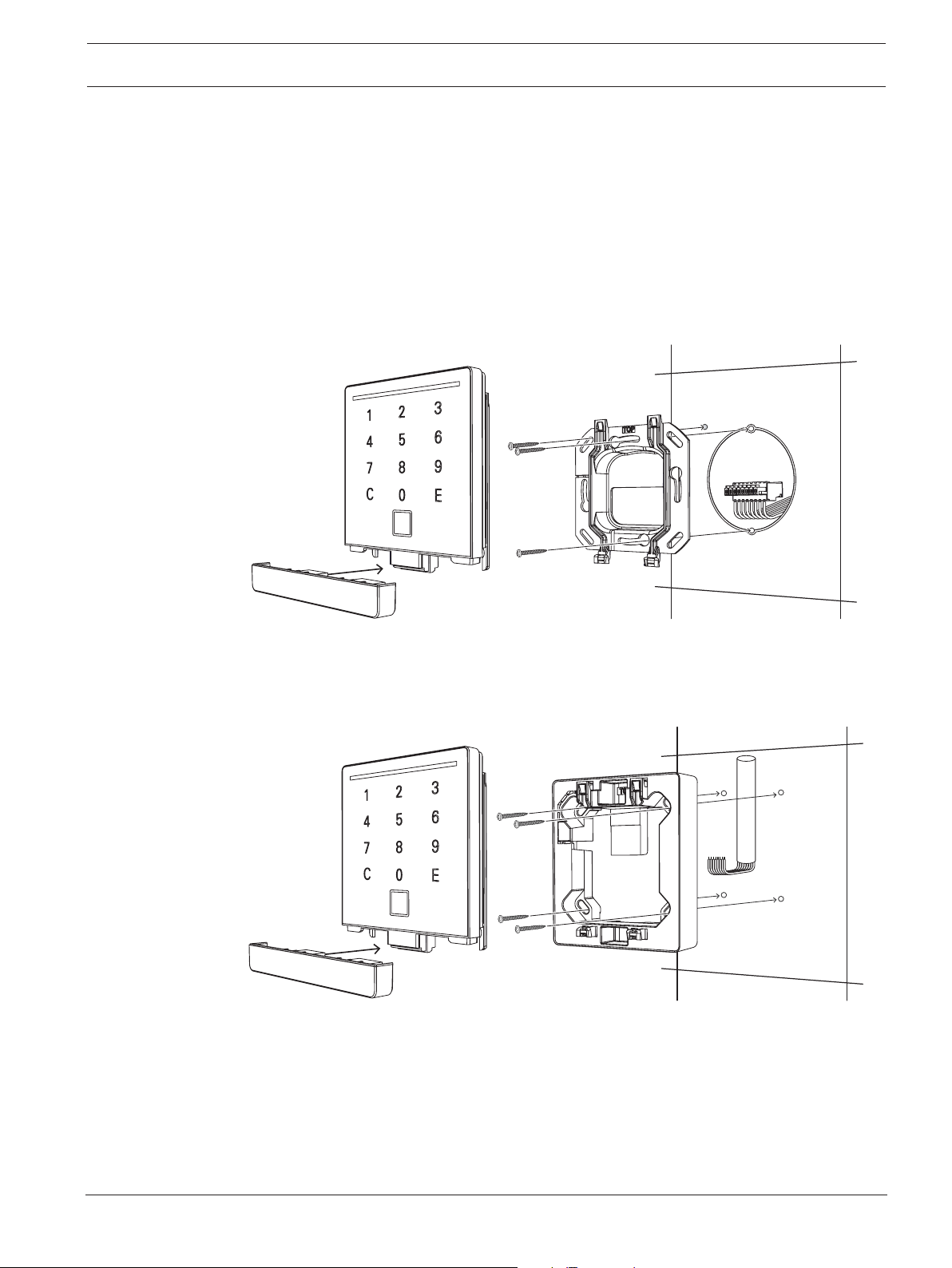

Figura1.2: Lettori LECTUS select senza e con tastiera
Versione con montaggio su superficie
Accessori per la versione con montaggio su superficie: ARA-SELECT-SWA, ARA-SELECT-WWA
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectGenerale | it9
88 mm19 mm16 mm2 mm
101 mm
56 mm
7 mm
3.5 mm
50.5 mm
71.6 mm
14.5 mm
73 mm
26.2 mm25.7 mm
56 mm
60 mm
Versione con montaggio a incasso
Staffa a parete per montaggio a incasso (componente incluso)
La staffa a parete è inclusa nella dotazione di fornitura del lettore.
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
10it | GeneraleLECTUS select
1.5.1OSDP
I seguenti lettori supportano il protocollo OSDP V2:
Commercial Type Number (CTN)Descrizione
ARD-SELECT-BON (nero), OSDP
ARD-SELECT-WOW (bianco), OSDP
ARD-SELECT-BOKB (nero), OSDP, K (tastiera)
ARD-SELECT-WOKW (bianco), OSDP, K (tastiera)
Il protocollo OSDP è comune nella gamma di prodotti Bosch Access Control Systems.
1.5.2Phg_crypt
I seguenti lettori supportano il protocollo phg_crypt:
Commercial Type Number (CTN)Descrizione
ARD-SELECT-BPB (nero), phg_crypt
ARD-SELECT-WPW (bianco), phg_crypt
ARD-SELECT-BPKB (nero), phg_crypt, K (tastiera)
ARD-SELECT-WPKW (bianco), phg_crypt, K (tastiera)
Questi lettori non sono compatibili con i controller AMC2. Phg_crypt è un protocollo sicuro
proprietario che può essere utilizzato in installazioni di terze parti come MATRIX.
I lettori LECTUS select supportano la seguente tecnologia RFID:
–LEGIC prime / Advant
–MIFARE classic / DESFire / EV 1
La tecnologia RFID che può essere utilizzata dipende dalla configurazione e dal firmware del
lettore.
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
12it | GeneraleLECTUS select
i
1.7Dati del transponder
La compatibilità dei supporti per transponder elencati di seguito dipende dalla variante del
lettore o dalla tecnologia di lettura corrispondente (piattaforma hardware) e dal firmware del
lettore.
Il seguente elenco non è completo e include i supporti per transponder compatibili con il
lettore.
in conformità a ISO 14443
parte 3/4:
ad esempio, Infineon SLE,
supporto integrato SmartMX
di MIFARE Ultralight, MIFARE
Classic, MIFARE Plus e
MIFARE DESFire NFC, target
peer-to-peer
in conformità a ISO 14443
parte 4:
ad esempio B. InfineonSLE
Tipi selezionati, ad esempio
B. EM 4035, Infineon
SRF55VxxP, Tag-It HFI
Secure
2021-02 | 01 | F.01U.389.837
*) Modalità passiva, iniziatore
**) Accesso con modalità trasparente (comandi assegnati per transponder MIFARE)
***) Se vengono utilizzati transponder conformi a ISO 14443 B (2001), è consentito un solo
transponder nel campo RF. Questa restrizione non si applica ai transponder conformi allo
standard ISO 14443 B (2008).
****) Il protocollo SONY FeliCa è supportato in conformità con ISO 18092 (introduzione a 6
byte). Le schede FeliCa meno recenti con un'introduzione più breve non sono supportate.
Avviso!
Raccomandazione per quando si utilizzano chip smart card per soluzioni LEGIC "card in card":
Un test di idoneità e funzionale del supporto corrispondente deve essere effettuato prima
dell'uso o qualora si preveda di utilizzarlo.
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectGenerale | it13
i
1.8Distanze di lettura
La distanza di lettura normale dipende dal rispettivo sistema di lettura, dall'ambiente di
installazione e dal tipo di supporto dati. Il montaggio diretto su metallo potrebbe ridurre la
distanza di lettura ottimale.
Distanze di lettura (cm)
Tipo di supporto per
transponder
LEGIC MIM 2563,52--
LEGIC MIM 10244*)--
LEGIC ATC2048-MP110 (ISO
14443A)
LEGIC ATC4096-MP310 (ISO
14443A)
LEGIC ATC4096-MP311 (ISO
14443A)
LEGIC AFS4096-JP10/JP11
(ISO 14443A)
LEGIC ATC1024-MV110 (ISO
15693)
Classic 1k--3,53
LEGIC prime / advent
Basis 4200M
Formato ECTelecomandoFormato ECTelecomand
4,52,5--
31,5--
21--
2*)--
6,53,5--
MIFARE Classic/DESFire
o
Classic 4k--4*)
DESFire EV1, 2k / 4k / 8k--11
Legic CTC4096-MP410 (accesso
principale)
Legic CTC4096-MP410 (accesso
ISO14443)
*) Telecomando non disponibile durante il test, "AFS4096" non disponibile come telecomando
Nota: non tutti i modelli e i supporti per transponder erano disponibili al momento della
misurazione della distanza.
Avviso!
Le distanze di lettura sopra elencate sono intervalli di distanza misurati sulla base di una
selezione dei supporti per transponder. Queste distanze di lettura misurate devono essere
considerate come valori guida tipici.
Se vengono utilizzati altri supporti per transponder (tipo di chip, design, dimensioni,
processo di produzione), gli intervalli di distanza possono essere diversi. Si consiglia pertanto
di eseguire un test di idoneità e funzionale del rispettivo supporto prima di utilizzare il lettore
o pianificarne l'utilizzo.
6,54--
2,52--
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
14it | GeneraleLECTUS select
Influenzare (ridurre) la distanza di lettura
La distanza di lettura può essere influenzata da diversi fattori. Da un lato viene influenzata dal
supporto (ovvero il supporto dati) e dall'altro dalle condizioni ambientali dell'antenna e del
supporto dati.
Di seguito è riportato un elenco di punti che possono ridurre la distanza di lettura:
–"Proteggere" o schermare il supporto dati con metallo, ad esempio scheda EC nel
portafoglio, telecomando attaccato al portachiavi e così via.
–Nessun accoppiamento ottimale, ovvero la superficie dell'antenna del supporto dati è
perpendicolare (90°) rispetto alla superficie dell'antenna del lettore
–Il supporto dati stesso
–telecomando (piccola superficie dell'antenna attiva)
–risposta "errata" da parte del supporto dati (scheda ID/telecomando)
–scheda ID combinata (ad esempio LEGIC®/induttiva, MIFARE/induttiva e così via)
–Metallo nell'area efficace "attiva" del campo HF. L'energia di trasmissione è attenuata.
Questo aspetto è particolarmente rilevante in caso di installazione di componenti del
lettore in pannelli anteriori in metallo (tra cui colonne di metallo e così via).
2021-02 | 01 | F.01U.389.837
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectInstallazione | it15
2Installazione
2.1Generale
Quando si sceglie il luogo di installazione, si prega di notare quanto segue:
I lettori possono interferire tra loro o essere influenzati negativamente da altri sistemi e fonti
di interferenza. I lettori possono inoltre disturbarsi a vicenda a una distanza di circa due o tre
volte la distanza di lettura. Sorgenti di interferenza ad alta energia nel campo di modulazione e
frequenze del supporto possono inoltre interferire con la trasmissione.
2.1.1Struttura meccanica della versione a incasso
2.1.2Struttura meccanica della versione con montaggio su superficie
2.2Installazione delle linee dati e alimentazione
Quando si fornisce il lettore (specialmente su distanze più lunghe), assicurarsi che la sezione
trasversale del cavo sia adeguata. Poiché il consumo energetico dei singoli sistemi è
parzialmente a impulsi, i cali di tensione a breve termine non possono essere rilevati dai
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
16it | InstallazioneLECTUS select
multimetri standard (digitali o analogici). Tali cali di tensione possono tuttavia provocare un
"POWER-ON-RESET" nel componente del lettore, con conseguenti possibili problemi di
comunicazione.
Quando si stabiliscono le dimensioni per l'alimentazione e le sezioni trasversali dei cavi, è
necessario considerare il consumo massimo di corrente. È fondamentale assicurarsi che la
tensione di ingresso rimanga costante e corrisponda alle specifiche tecniche del lettore.
2021-02 | 01 | F.01U.389.837
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectInstallazione | it17
65874321
i
2.3Preparazione dell'assemblaggio
1.Posare i cavi di collegamento in base alle condizioni locali e prepararli per il
collegamento.
2.Rimuovere il terminale a vite a 8 pin/a innesto dal modulo lettore e collegare i fili in base
a questo schema:
Avviso!
Il cablaggio deve essere effettuato in assenza di collegamento elettrico alla rete. In altre
parole, la tensione di esercizio può essere attivata solo dopo che il lettore è stato
completamente installato!
Terminale di collegamento ST1
(terminali a vite a 8 pin/a innesto, alimentatore di tensione/interfacce)
Numero PINDescrizione
1Dati RS485 “A”
2Dati RS485 "B"
3Non collegare
4Non collegare
5Non collegare
6Non collegare
7DC- (0V)
8DC+ (da 8V a 30V)
Bosch Security Systems B.V.
Diametro cavo
Filo intrecciatoAWG 28 - 16
Filo pienoAWG 28 - 16
Lunghezza spellatura cavo da 6 a 7 mm
Manuale di installazione
2021-02 | 01 | F.01U.389.837
18it | InstallazioneLECTUS select
2.4Assemblaggio del lettore
Versione con montaggio a incasso
1.Utilizzare le viti in dotazione per avvitare la staffa a parete a un socket per dispositivi DIN
con una distanza viti dispositivo di 60 mm.
2.Supportare il rilevamento della rimozione del lettore fissando la linguetta di rimozione
perforata con una vite di bloccaggio supplementare.
Versione con montaggio su superficie
1.Fissare il telaio per montaggio a parete utilizzando le viti. Il cavo di collegamento può
essere inserito dall'alto, dal basso o direttamente dalla parete.
2.Il rilevamento di rimozione è supportato fissando la vite in alto a sinistra.
2021-02 | 01 | F.01U.389.837
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectInstallazione | it19
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
20it | InstallazioneLECTUS select
654321
65874321
ONWE
2.5Assemblaggio del modulo lettore
2.5.1Configurazione del lettore (DIP switch)
In base alla funzione del firmware, i DIP switch del modulo lettore devono essere impostati di
conseguenza.
Il lettore dispone di 6 DIP switch. Ogni switch è numerato da 1 a 6.
Con i DIP switch è possibile:
–Impostare l'indirizzo del lettore
–Impostare la terminazione BUS
–Impostare la velocità di trasmissione per il protocollo phg_crypt
Per modificare la configurazione del lettore:
1.Spegnere il lettore.
2.Impostare correttamente i DIP switch.
3.Accendere il lettore.
2021-02 | 01 | F.01U.389.837
Protocollo OSDP
Indirizzo12345678
S1ON-ON-ON-ON-
S2-ONON--ONON-
S3---ONONONON-
S4-------ON
S5Riservato (impostazione predefinita: OFF)
S6Resistenza terminatore bus (impostazione predefinita: OFF)
Protocollo phg_crypt
Indirizzo12345678
S1ON-ON-ON-ON-
S2-ONON--ONON-
S3---ONONONON-
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectInstallazione | it21
i
2
1
2
Indirizzo12345678
S4-------ON
S5Adeguamento della velocità di trasmissione: ON: 19200, OFF 9600
S6Resistenza terminatore bus (impostazione predefinita: OFF)
Avviso!
Per il protocollo phg_crypt, è valido anche l'indirizzo 0 (switch da S1 a S4 impostati su OFF).
2.5.2Collegamento e montaggio del modulo lettore
1.Inserire il terminale di collegamento cablato nel modulo lettore.
2.Posizionare il modulo lettore in piano sulla staffa a parete. Reinserire il cavo di
collegamento con il modulo lettore nella scatola per il montaggio a incasso.
3.Spingere il modulo lettore collegato verso il basso fino a quando non scatta in posizione
sulla staffa a parete.
4.A questo punto, far scorrere la barra di blocco nel modulo lettore fino a quando non
scatta anche essa in posizione.
–NOTA: sarà possibile rilevare un chiaro clic ogni volta che scatta in posizione.
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
22it | InstallazioneLECTUS select
1
2
i
2.5.3Rimozione del modulo lettore
1.Sbloccare la barra di blocco. A tale scopo, inserire un cacciavite con larghezza massima
della lama di 4 mm nelle aperture di sblocco e premere fino al rilascio del blocco.
2.Estrarre la barra di blocco e rimuoverla dal modulo lettore.
3.Spingere il modulo lettore verso l'alto per sbloccarlo ed estrarlo sollevandolo in avanti.
Avviso!
Non vengono prese in considerazione le modifiche apportate agli switch DIP mentre
l'alimentazione è attiva.
2.5.4Reimpostazione della chiave OSDP
Al momento della fornitura dalla fabbrica, la "modalità di installazione OSDP" di ogni lettore è
impostata come attiva.
Quando si utilizza un lettore con AMC su un canale OSDP sicuro, una chiave di crittografia
generata dedicata protegge il funzionamento e impedisce che il lettore venga utilizzato in un
sito diverso.
Se è necessario effettuare il collegamento a un Access Modular Controller differente, è
necessario reimpostare la chiave OSDP.
È necessario reimpostare la chiave OSDP:
–Se è necessario cambiare lettori e/o Access Modular Controller.
–Se è necessario smaltire il lettore.
1.Scollegare il lettore dal socket.
2.Impostare tutti i DIP-switch su OFF.
3.Collegare il lettore al cavo per accenderlo.
–Il lettore emette un segnale acustico.
–Un LED verde inizia a lampeggiare.
4.Disconnettere nuovamente il lettore.
–Il lettore è di nuovo in "modalità di installazione OSDP".
–Il lettore può ora essere utilizzato come nuovo lettore.
2021-02 | 01 | F.01U.389.837
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectIstruzioni per la conservazione | it23
3Istruzioni per la conservazione
1.Non mettere in funzione il lettore utilizzando oggetti appuntiti (anelli, unghie, chiavi e così
via)
2.Per la pulizia non utilizzare liquidi corrosivi o in grado di corrodere la plastica come
benzina, trementina, soluzione nitrosa e così via. I detergenti aggressivi possono
danneggiare o scolorire la superficie.
3.Non utilizzare detergenti con effetti meccanici come latte abrasivo, spugna abrasiva e così
via.
4.Pulire il lettore solo con un panno morbido e umido e utilizzare esclusivamente acqua
pulita.
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
24it | Specifiche tecnicheLECTUS select
4Specifiche tecniche
Caratteristiche meccaniche
Dimensioni (A × L × P mm)88 × 101 × 35 mm (disinstallato)
88 × 101 × 21 mm (installato)
Dimensioni (A × L × P pollici)3,5 × 4,0 × 1,4 pollici (disinstallato)
3,5 × 4,0 × 0,83 in (installato)
Colorebianco/argento | nero/argento
Materialeplastica
Tipo di montaggioMontato a incasso
Peso (g)137g | 139g
Peso (libbre)0,302 lb | 0,306 g
Caratteristiche ambientali
UtilizzoInterno | Esterno
Temperatura di esercizio (C)Da -25°C a +60°C
Temperatura di esercizio (F)Da -13 °F a +140 °F
Grado di protezione (IEC 60529)IP54
Specifiche elettriche
Tensione esercizio (VDC)Da 8 V DC a 30 V DC
Consumo energetico (VA)Massimo 3,5 VA (2,5 VA in genere)
Funzionamento
Indicatore acusticoSì
Tipo di credenzialeCarta | PIN | Telecomando
TastieraSì | No
Indicatore otticoSì
Compatibilità softwareBuilding Integration System (BIS)
Access Management System (AMS)
Software di terze parti
*1 è richiesta una configurazione specifica con il protocollo OSDP
Connettività
Interfacce lettoreRS485
Manuale di installazione
Bosch Security Systems B.V.
LECTUS selectSpecifiche tecniche | it25
ProtocolloOSDP
phg_crypt
Bosch Security Systems B.V.
Manuale di installazione
2021-02 | 01 | F.01U.389.837
26it | Ulteriori informazioniLECTUS select
5Ulteriori informazioni
Visita il catalogo prodotti online Bosch per la documentazione tecnica più recente per questo
prodotto.
Date di produzione
Per le date di produzione del prodotto, andare a www.boschsecurity.com/datecodes/ e fare
riferimento al numero di serie sull'etichetta del prodotto.
Supporto
I servizi di supporto sono disponibili all'indirizzo www.boschsecurity.com/xc/en/support/.
Bosch Security and Safety Systems offre supporto nelle seguenti aree:
–Applicazioni e strumenti
–Building Information Modeling
–Messa in funzione
–Garanzia
–Risoluzione dei problemi
–Riparazioni e cambi
–Sicurezza dei prodotti
Bosch Building Technologies Academy
Visitare il sito Web di Bosch Building Technologies Academy e accedere a corsi di formazione,
esercitazioni video e documenti: www.boschsecurity.com/xc/en/support/training/
