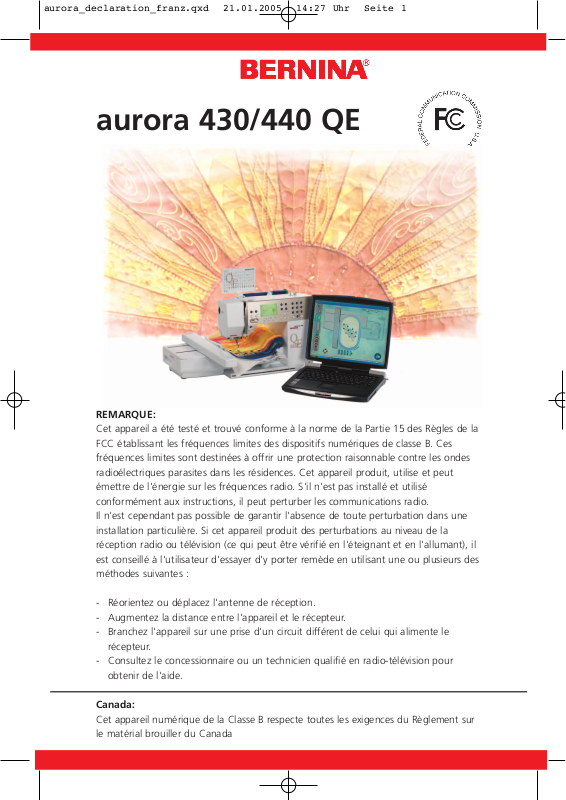

BERNINA AURORA 440 User Manual
REMARQUE:
Cet appareil a été testé et trouvé conforme à la norme de la Partie 15 des Règles de la
FCC établissant les fréquences limites des dispositifs numériques de classe B. Ces
fréquences limites sont destinées à offrir une protection raisonnable contre les ondes
radioélectriques parasites dans les résidences. Cet appareil produit, utilise et peut
émettre de l'énergie sur les fréquences radio. S'il n'est pas installé et utilisé
conformément aux instructions, il peut perturber les communications radio.
Il n'est cependant pas possible de garantir l'absence de toute perturbation dans une
installation particulière. Si cet appareil produit des perturbations au niveau de la
réception radio ou télévision (ce qui peut être vérifié en l'éteignant et en l'allumant), il
est conseillé à l'utilisateur d'essayer d'y porter remède en utilisant une ou plusieurs des
méthodes suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'appareil et le récepteur.
- Branchez l'appareil sur une prise d'un circuit différent de celui qui alimente le
récepteur.
- Consultez le concessionnaire ou un technicien qualifié en radio-télévision pour
obtenir de l'aide.
Canada:
Cet appareil numérique de la Classe B respecte toutes les exigences du Règlement sur
le matérial brouiller du Canada
aurora 430/440 QE
aurora_declaration_franz.qxd 21.01.2005 14:27 Uhr Seite 1
1Prescriptions de sécurité
PRESCRIPTIONS DE SECURITE IMPORTANTES
DANGER
Protection contre les chocs électriques:
1. Ne jamais laisser sans surveillance la
machine informatisée quand elle est
connectée au réseau.
2. Toujours débrancher la machine
informatisée après son emploi et
avant un nettoyage.
AVERTISSEMENT
Pour la protection contre les brûlures,
le feu, les chocs électriques ou les
blessures de personnes:
1. La machine informatisée n’est pas un
jouet. Observez la plus grande
prudence quand la machine est
utilisée par des enfants ou à
proximité des enfants.
2. Cette machine informatisée ne doit
être utilisée que pour les fonctions
auxquelles elle est destinée et qui
sont décrites dans ce manuel
d’instructions. N’utilisez que les
accessoires recommandés par le
fabricant.
3. Ne pas utiliser cette machine si:
• les câbles ou prises sont
endommagés,
• elle ne fonctionne pas parfaitement,
• elle est tombée ou a été
endommagée,
• elle est tombée dans de l’eau
apportez immédiatement chez votre
concessionnaire BERNINA votre
machine et module de broderie
pour contrôle et réparation.
4. Pendant l’utilisation de la machine
informatisée, ne jamais bloquer la
rainure d’aération et la maintenir
libre de peluches, poussière et restes
de tissus.
L’emploi d’un appareil électrique exige, par principe, d’observer les
mesures de sécurité suivantes:
Prière de lire toutes les prescriptions avant d’utiliser cette machine.
Après son emploi, déconnectez toujours votre machine du réseau en
retirant la fiche.
5. Tenir les doigts éloignés de toutes les
pièces mobiles. Une grande prudence
est de mise dans le secteur de
l’aiguille.
6. Utiliser toujours une plaque à aiguille
BERNINA, un autre modèle pourrait
provoquer une cassure de l’aiguille.
7. Ne jamais utiliser une aiguille tordue.
8. Ne jamais tirer ni pousser le tissu
durant la couture. Risque de cassure
d’aiguille !
9. Régler l’interrupteur principal sur «0»
pendant les travaux dans le secteur
de l’aiguille : enfilage, changement
de l’aiguille, du pied, etc.
10. Toujours débrancher la machine du
réseau avant d’entreprendre un
travail de nettoyage ou de
maintenance décrit dans le manuel
d’instructions.
11. Ne jamais enficher un objet dans une
des ouvertures de la machine
informatisée.
12. Ne jamais utiliser la machine à
l’extérieur.
13. Ne jamais utiliser la machine dans un
local où des produits avec gaz
propulseur (sprays) ou similaires sont
employés.
14. Débrancher la machine en réglant
l’interrupteur principal sur «0» et en
retirant la prise du réseau.
15. Ne jamais tirer sur les câbles et prises
quand vous débranchez la machine
du réseau.
16. Aucune garantie ne sera assumée
pour les dommages dus à un emploi
inadéquat de cette machine
informatisée.
17. Ne jamais laisser la machine sans
surveillance pendant la broderie avec
le module de broderie.
18. Cette machine informatisée est
doublement isolée. N’utilisez que des
pièces détachées originales. Observez
les conseils pour la maintenance des
produits doublement isolés.
MAINTENANCE
DES PRODUITS A
DOUBLE
ISOLATION
Un produit doublement isolé est équipé
de deux unités d’isolation au lieu d’une
mise à terre.
Aucun agent de mise à terre n’est intégré
dans un produit doublement isolé et ne
devrait donc pas être utilisé.
La maintenance d’un produit doublement
isolé exige la plus grande prudence et des
connaissances approfondies du système et
ne devrait donc qu’être effectuée par un
technicien qualifié. N’utilisez que des
pièces détachées originales pour le service
et les réparations.
Un produit doublement isolé se définit
comme suit:
«Double isolation» ou «doublement
isolé».
Le symbol peut également caractériser
ce produit.
Cette machine informatisée de couture et
broderie n’est conçue que pour une
utilisation privée.
CONSERVEZ CES
PRESCRIPTIONS
DE SECURITE!
2
Chère cliente «aurora», cher client «aurora»
Avec les modèle aurora 430 / 440 QE, BERNINA lance sur le
marché une nouvelle génération de machines conviviales et
avantageuses dans l’esprit de la longue tradition de qualité des
machines quilt de BERNINA
La particularité de ce modèle aurora se révèle, chère cliente et
cher client BERNINA, dans la sélection individuelle de la couture
ou de la broderie.
Les aurora 430 et 440 QE sont conçues dans la fameuse qualité
des fonctions de couture de nos machines. Virtuose et
fantaisiste, vous aimez la broderie? Vivez votre créativité en
connectant votre machine à votre PC et en acquérant chez votre
concessionnaire BERNINA un module de broderie.
BERNINA livre avec le modèle standard aurora 440 QE un piedde-biche révolutionnaire: le REGULATEUR DE POINTS BERNINA.
Ce pied-de-biche vous offre la possibilité de découvrir l’univers
du quilt. Le quilt à mains libres avec la griffe d’entraînement
escamotée devient un jeu d’enfant et votre ouvrage se présente
avec des points parfaitement réguliers dans leur longueur.
Une fonction qui n’existait jusqu’à aujourd’hui que dans le
secteur de l’industrie. Une nouveauté qui ouvre la porte à un
univers inédit et individuel de créativité... une autre nouveauté
mondiale de BERNINA!
H.P. Ueltschi
propriétaire de la fabrique de
machines à coudre BERNINA
Fritz Gegauf AG
CH-8266 Steckborn
www.bernina.com
3Table des matières
Couture 31 - 57
Pieds-de-biche et leur emploi 31

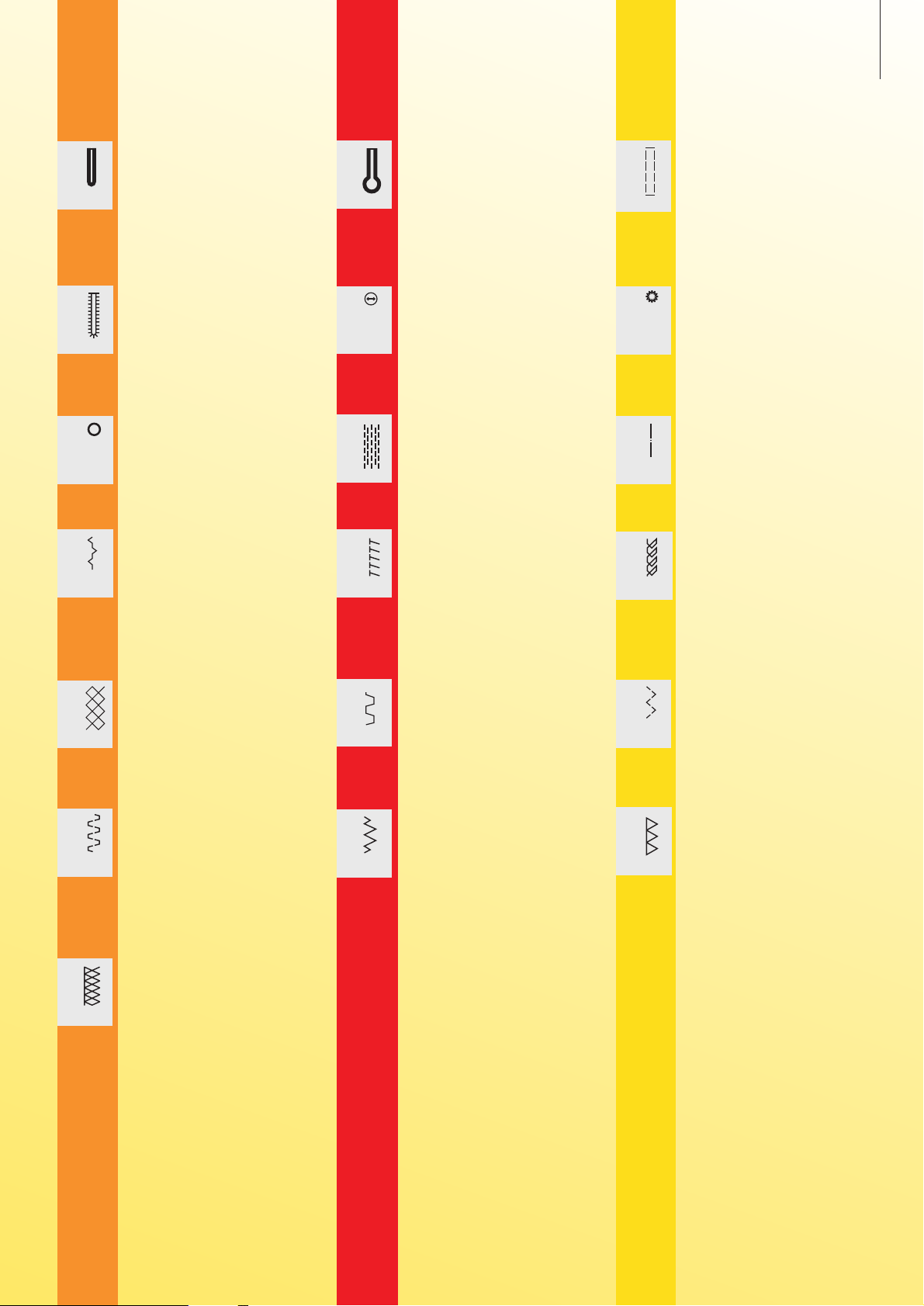

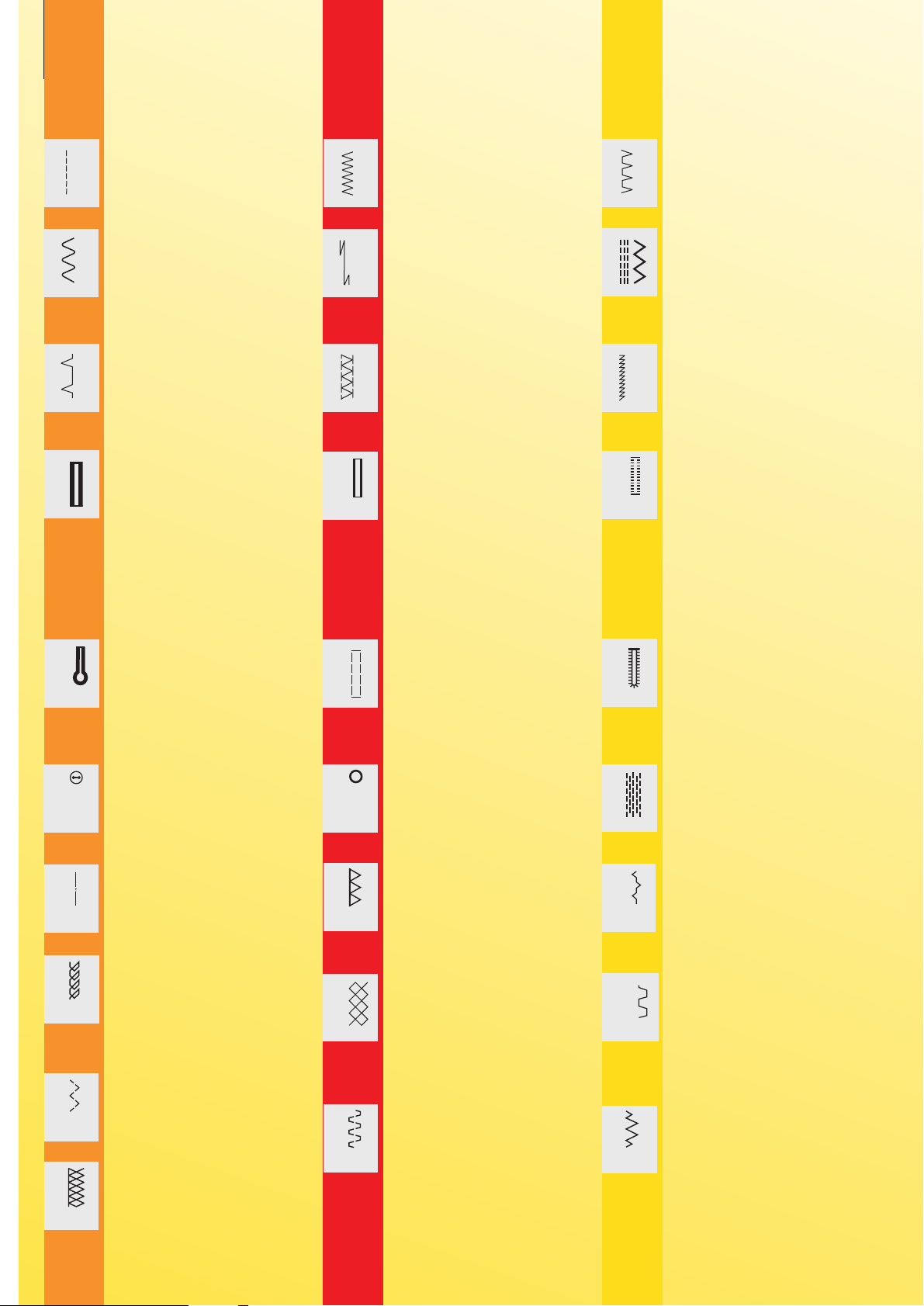

Aperçu sur les points utilitaires 430 / 440 QE 32-33
Application des points utilitaires 34-47

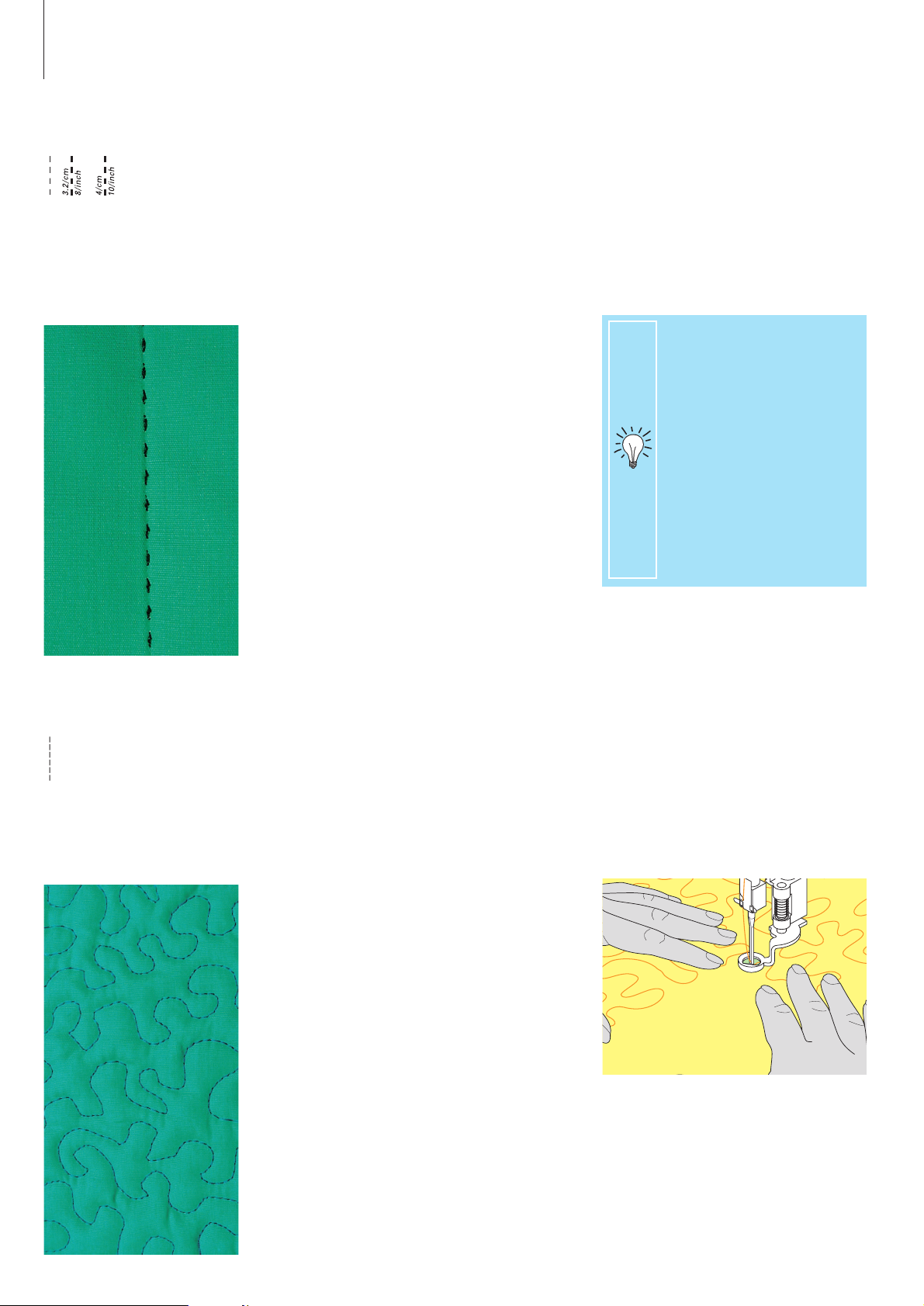

Points quilt

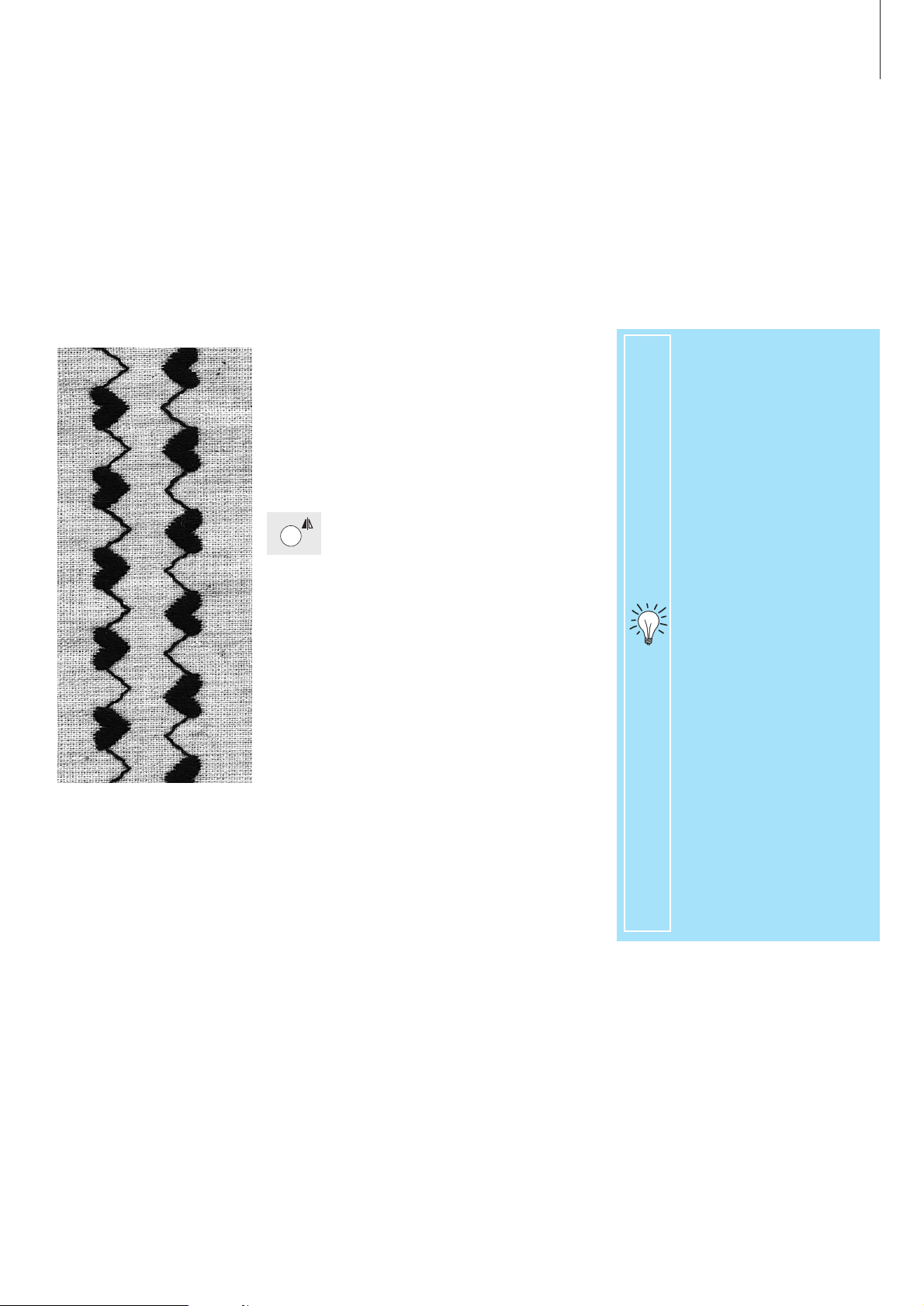

Points décoratifs

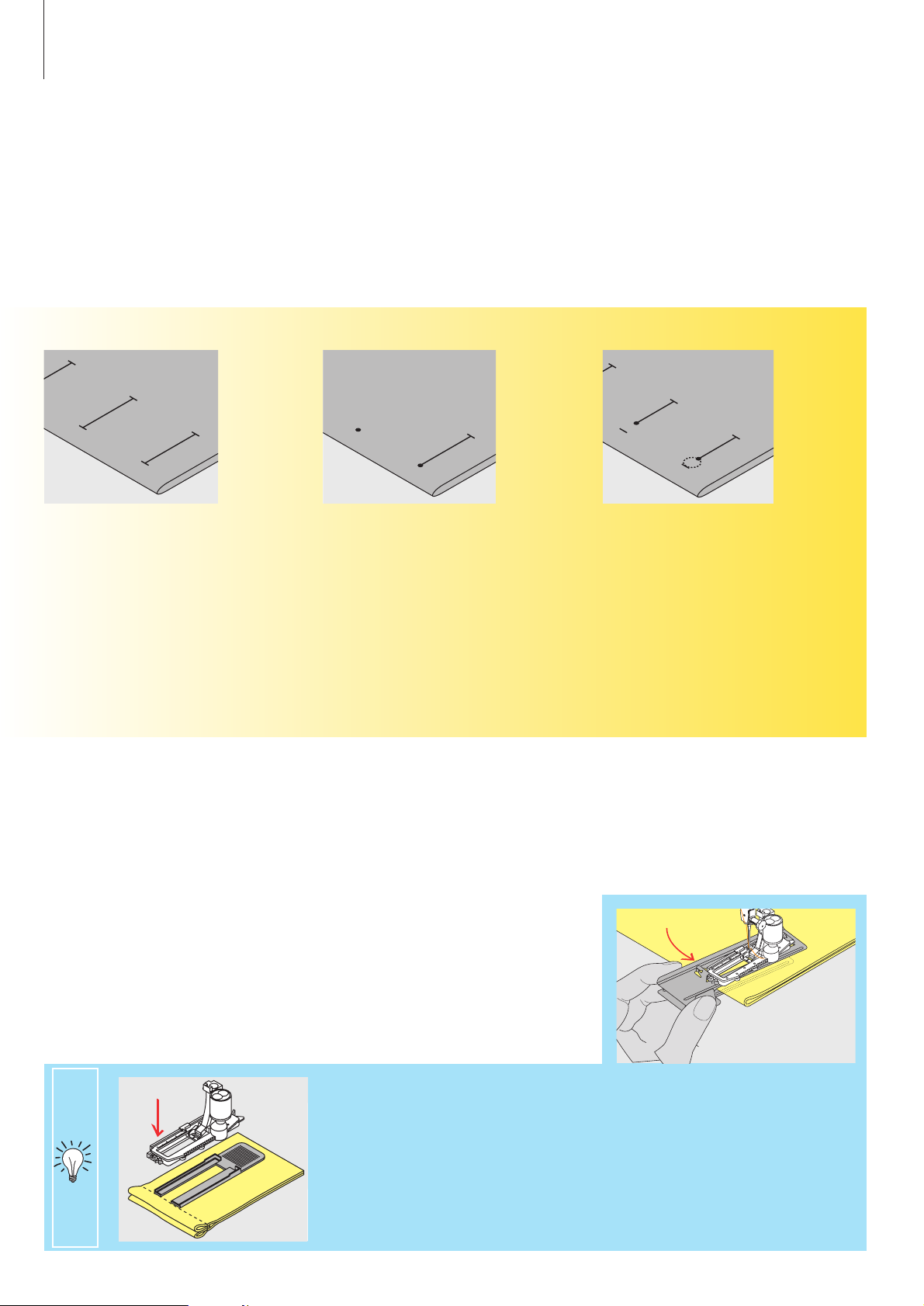

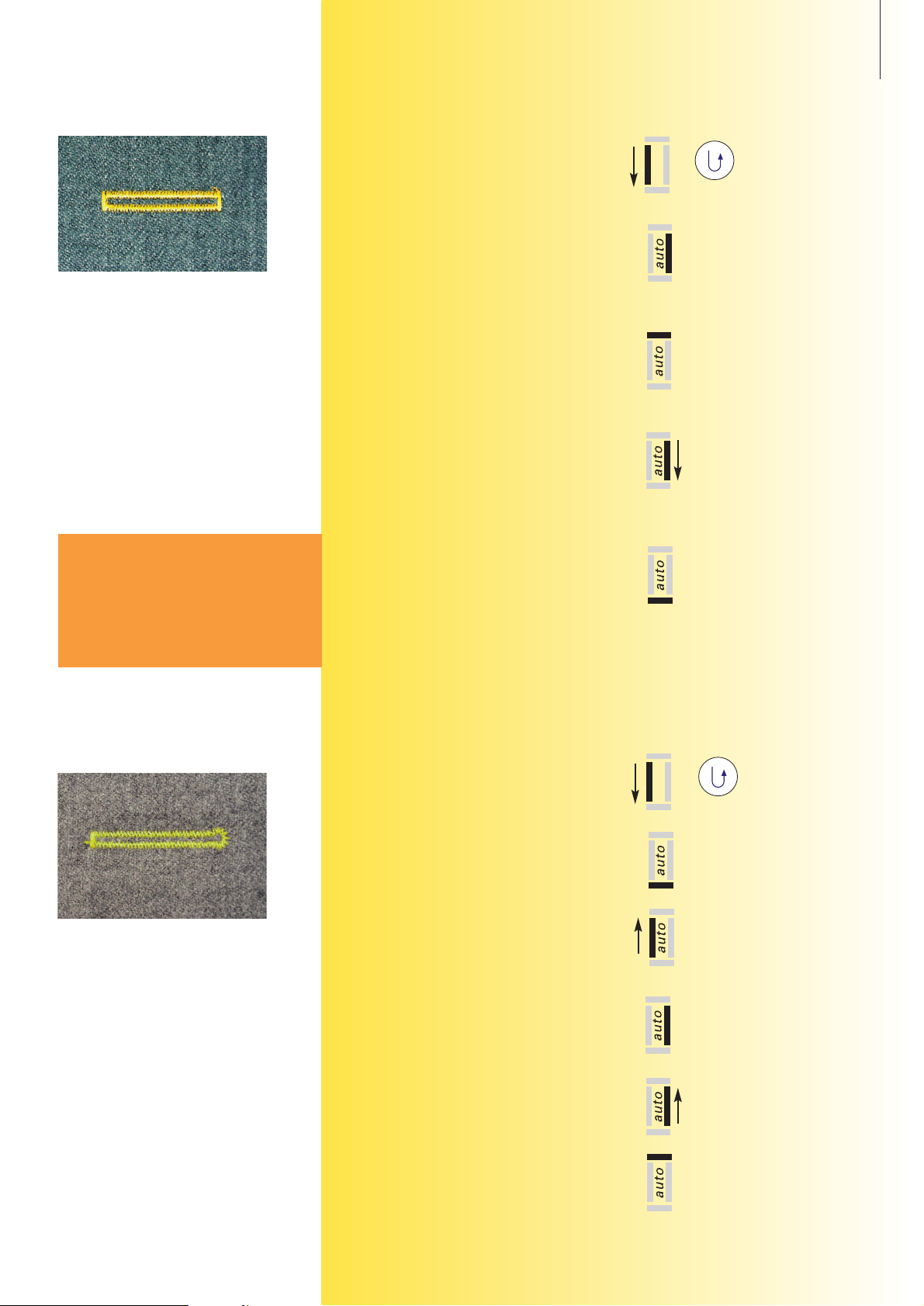

Boutonnières 48-51

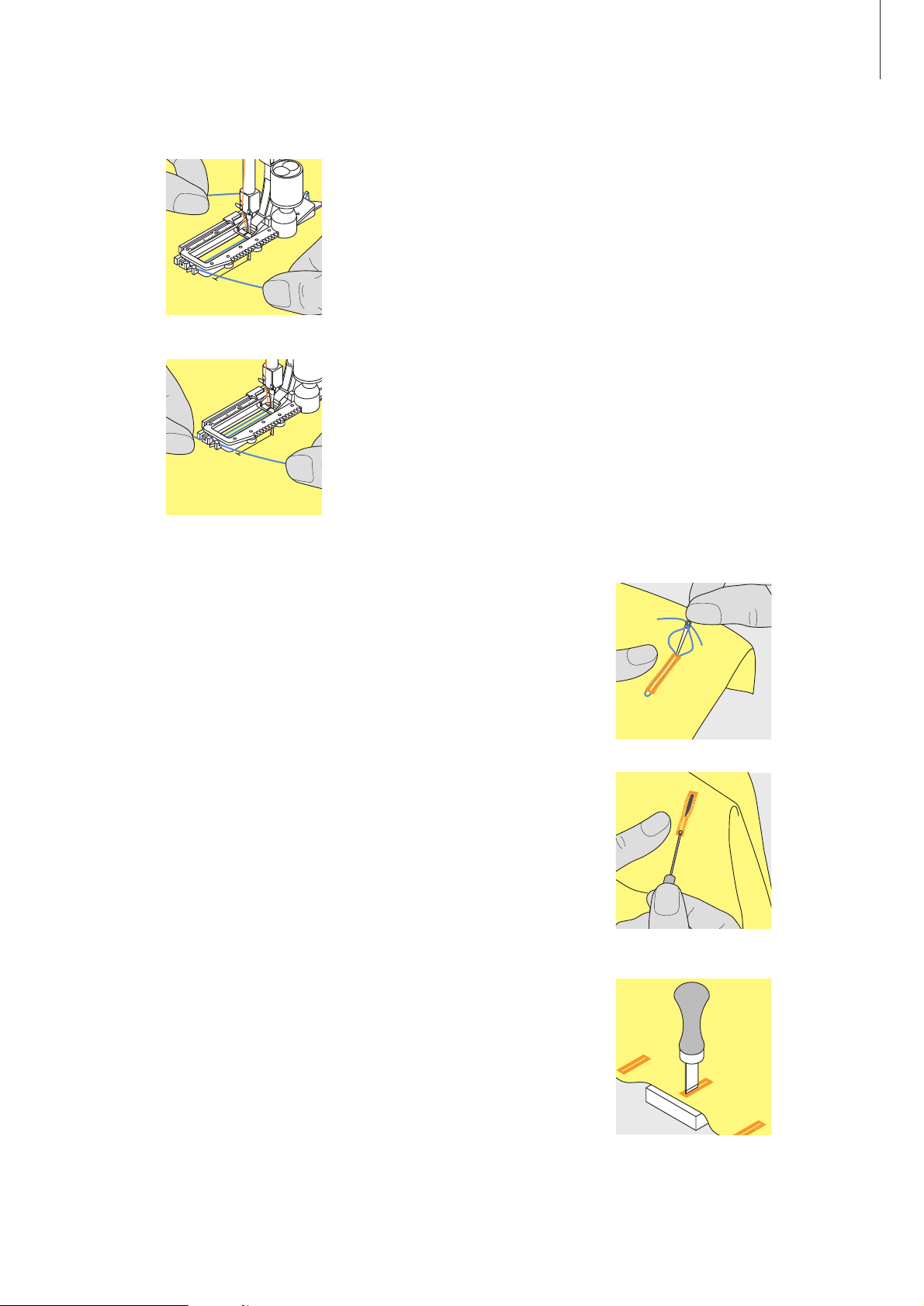

Application des boutonnières/oeillets/couture de boutons 52-57
Affichage sur l’écran 21 - 30
Affichage sur l’écran 21
Touches 22-24

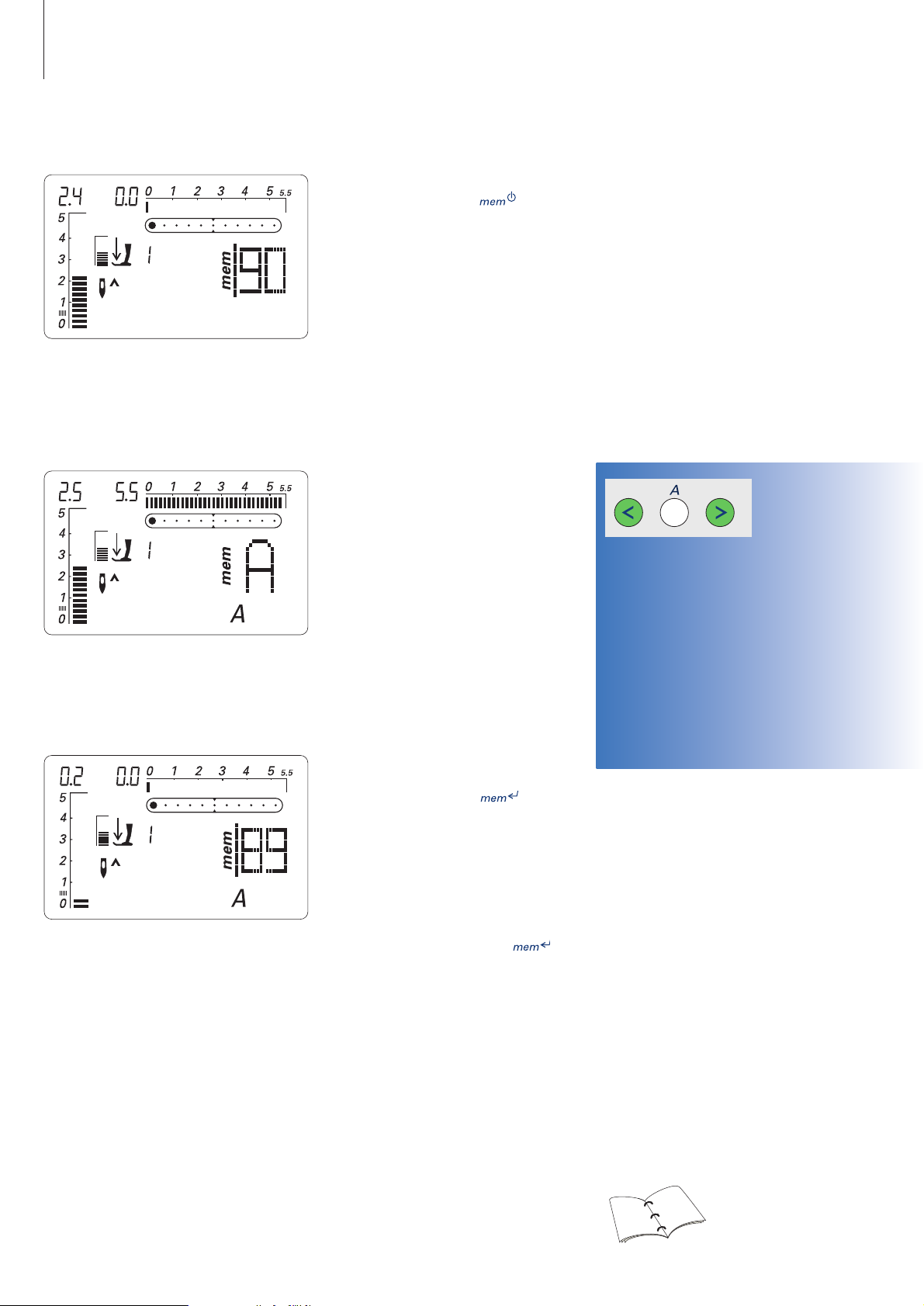

Mémoire 25-30
Votre machine informatisée 4 - 20
Accessoires 4-5
La machine aurora 430 / 440 QE 6-7
Préparation de la machine informatisée 8-12
Tension du fil 13
Eclairage CFL 13
Aiguilles et fils 14-16
Réglage de la pression du pied-de-biche 17
Plaque à aiguille, griffe d’entraînement et
avancement du tissu 18-19
Equilibrage 20
Nettoyage et entretien / pannes 58-59

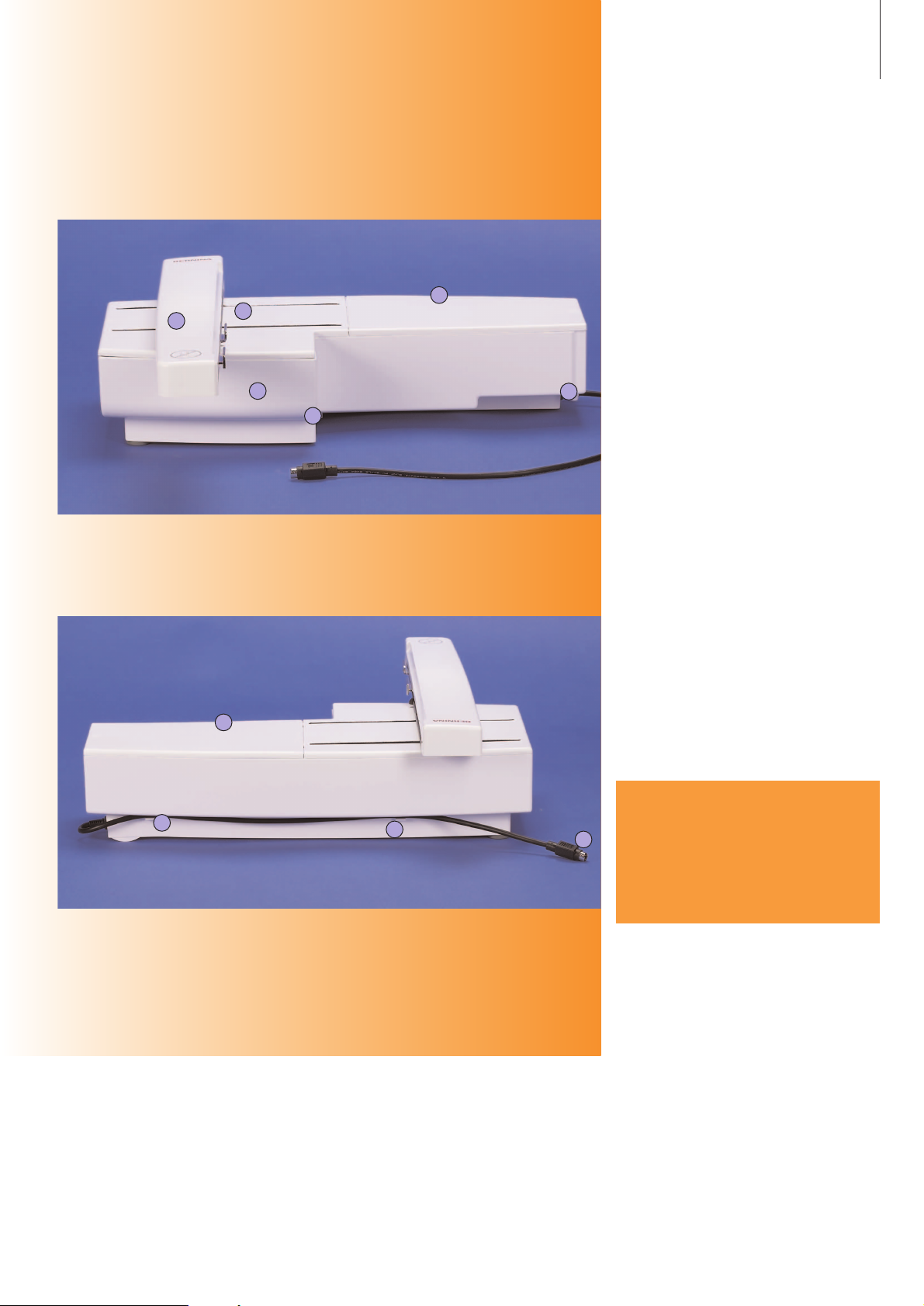

Broderie 61 - 82
Détails 61

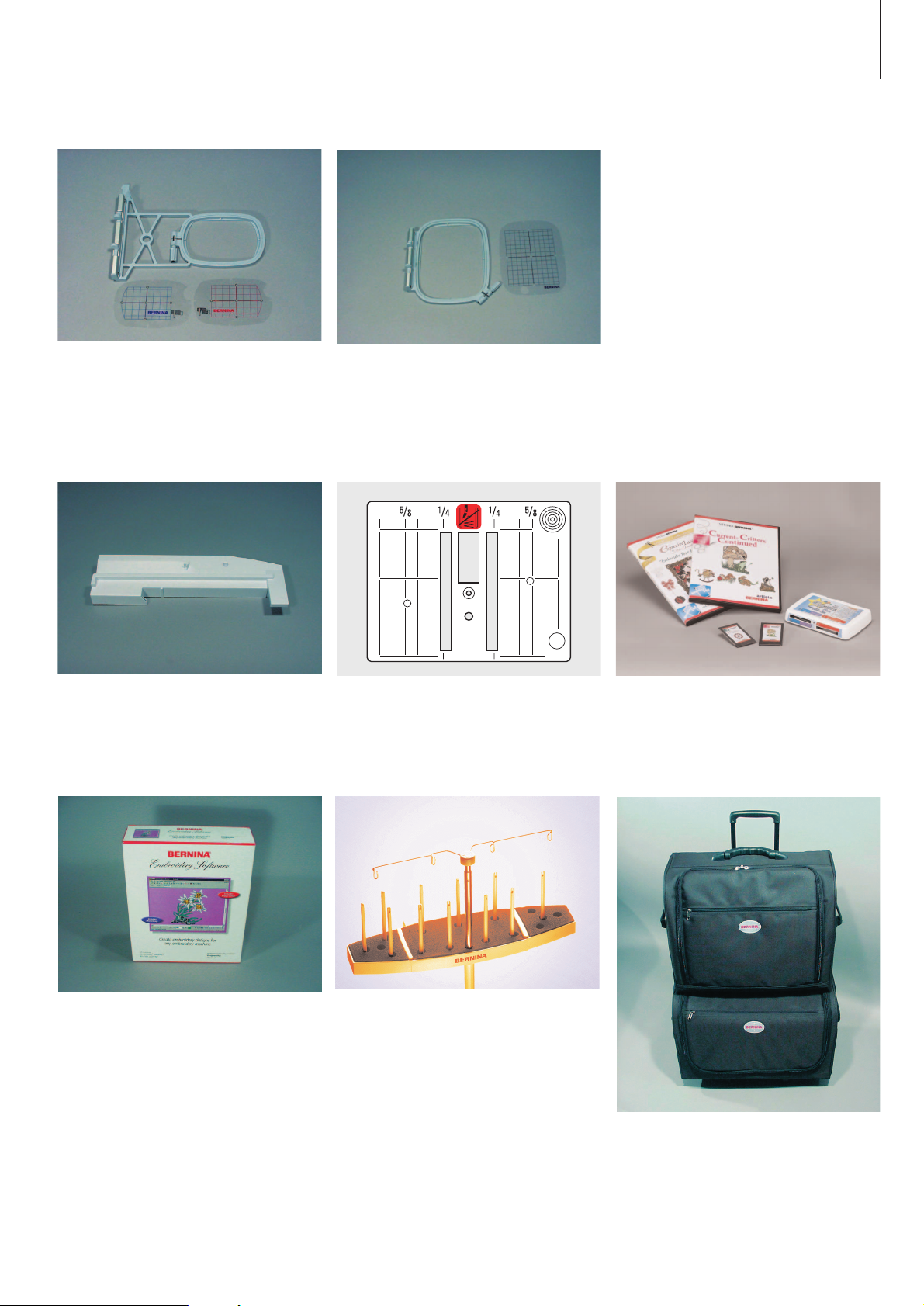

Accessoires 62-63
Préparation de la machine informatisée 64-69

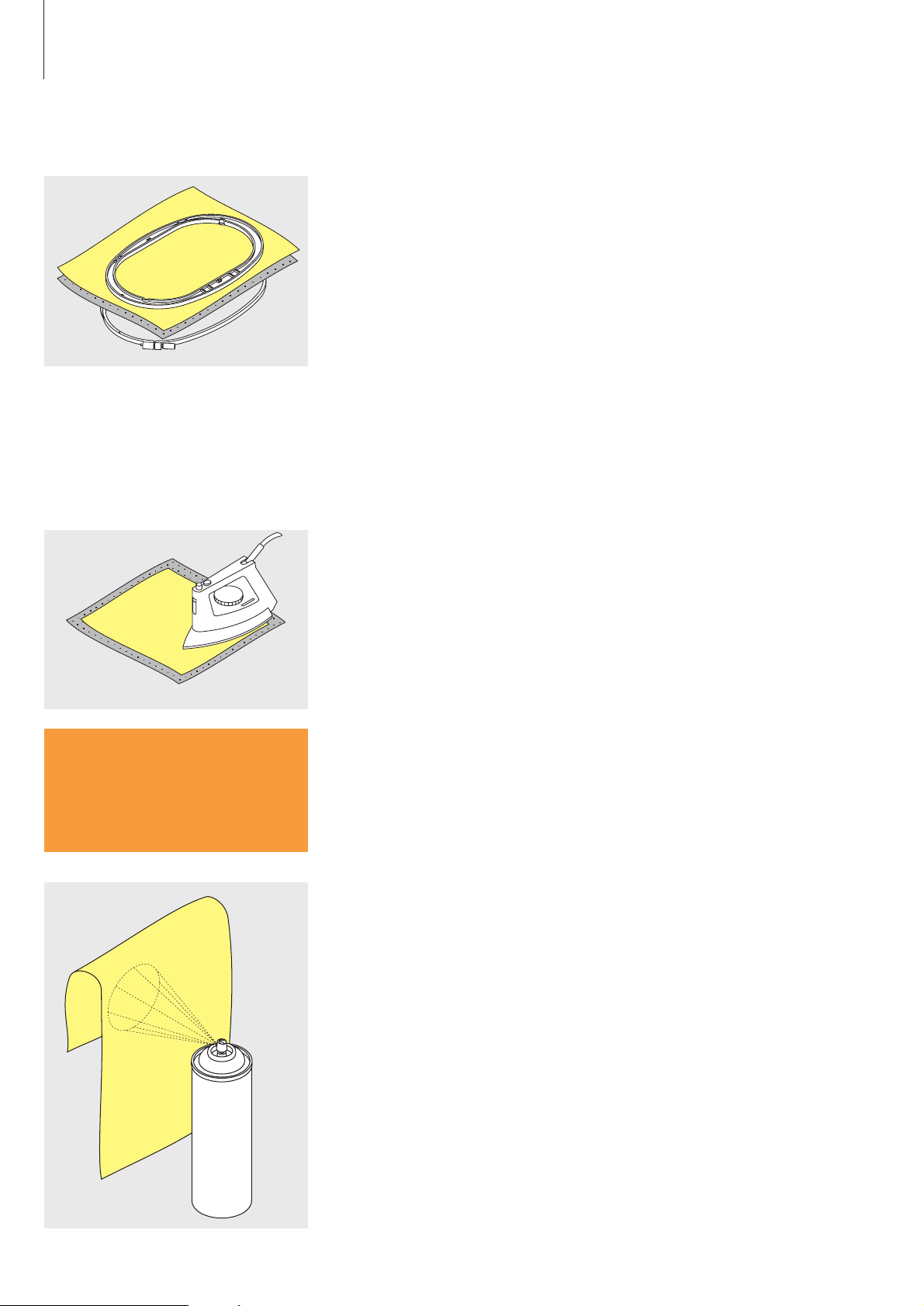

La broderie 69-71

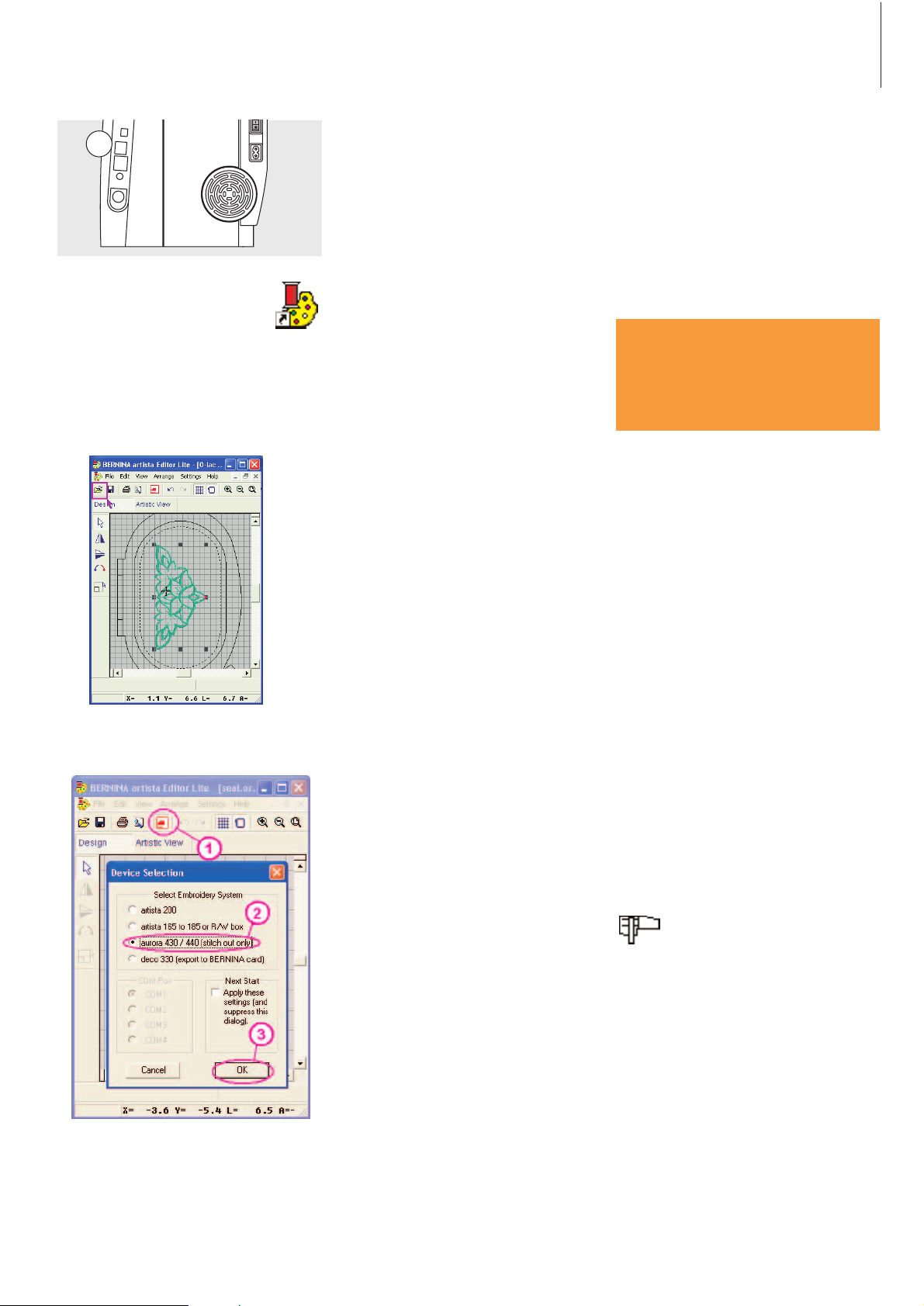

Logiciels 72-81
Démarrage de la broderie 82
Aperçu sur les motifs de broderie 83-84
Index 85-86
Attention!
A observer absolument!
Risques de dommages!
!
Observez les directives de
sécurité! Risques de blessures!
27
28
Informations
complémentaires!
Trucs et astuces!
D’autres informations sur
le thème sur les pages
mentionnées!
Signes
Pochette de protection (renforcée)
•Protège de la poussière et des saletés
•Protège la machine pendant le
transport
• Espace intégré pour les accessoires
Accessoires
• Pédale
• Manuel d’instructions
• Câble d’alimentation
• Carte de garantie
• Levier du pied-de-biche (FHS)
•Table rallonge
• CD-ROM de
présentation/d’instructions
Accessoires
Poser le coffret d’accessoires
• Rabattre les deux pieds pivotants
jusqu’à ce qu’ils s’encliquettent
• Poser le coffret
Ranger les accessoires
Les accessoires standard sont rangés dans
un sac en plastique.
L’équipement standard du coffret comprend deux tiroirs (B petit et C grand),
deux supports, un pour les canettes D et
un autre pour les pieds-de-biche E.
(D’autres supports et tiroirs en option.)
• Engager les canettes dans les
compartiments prévus D
• Pour retirer la canette = pressez
légèrement la touche à ressort F
•Accrocher la tige du pied-de-biche au
support E
Coffret d’accessoires
• Ranger l’assortiment d’aiguilles livrées
dans le compartiment G
Placer le coffret d’accessoires sur la
machine
• Fermer les deux battants
• Rabattre les pieds pivotants
• Fixer le coffret à la machine (il doit
s’encliqueter dans A); introduire le
levier du pied-de-biche dans le
logement prévu H
Lors de la livraison de la machine informatisée, la housse en
tissu et les accessoires se trouvent dans l’emballage. Glissez la
machine dans sa housse pour la
protéger quand elle n’est pas
utilisée. La pédale, le cordon de
secteur, la table-rallonge et le
mode d’emploi peuvent être
également logés dans la housse.
C
D
B
E
F
H
A
G
Retirer le coffret d’accessoires
•Presser légèrement le cliquet A sur la
face supérieure du capot
• Retirer le coffret par l’arrière
Attention:
Abaisser d’abord le levier
du pied-de-biche!
4 Accessoires
5Accessoire
Accessoires standard:
•5 canettes (dont 1 dans la boîte à
canette)
• assortiment d’aiguilles 130/705H
• découvit
• pinceau
• guide de couture
• équilibrage de la hauteur
•3 disques pour le déroulement du fil
• petit tournevis
• tournevis coudé Torx
• support en mousse
• flacon d’huile lubrifiante

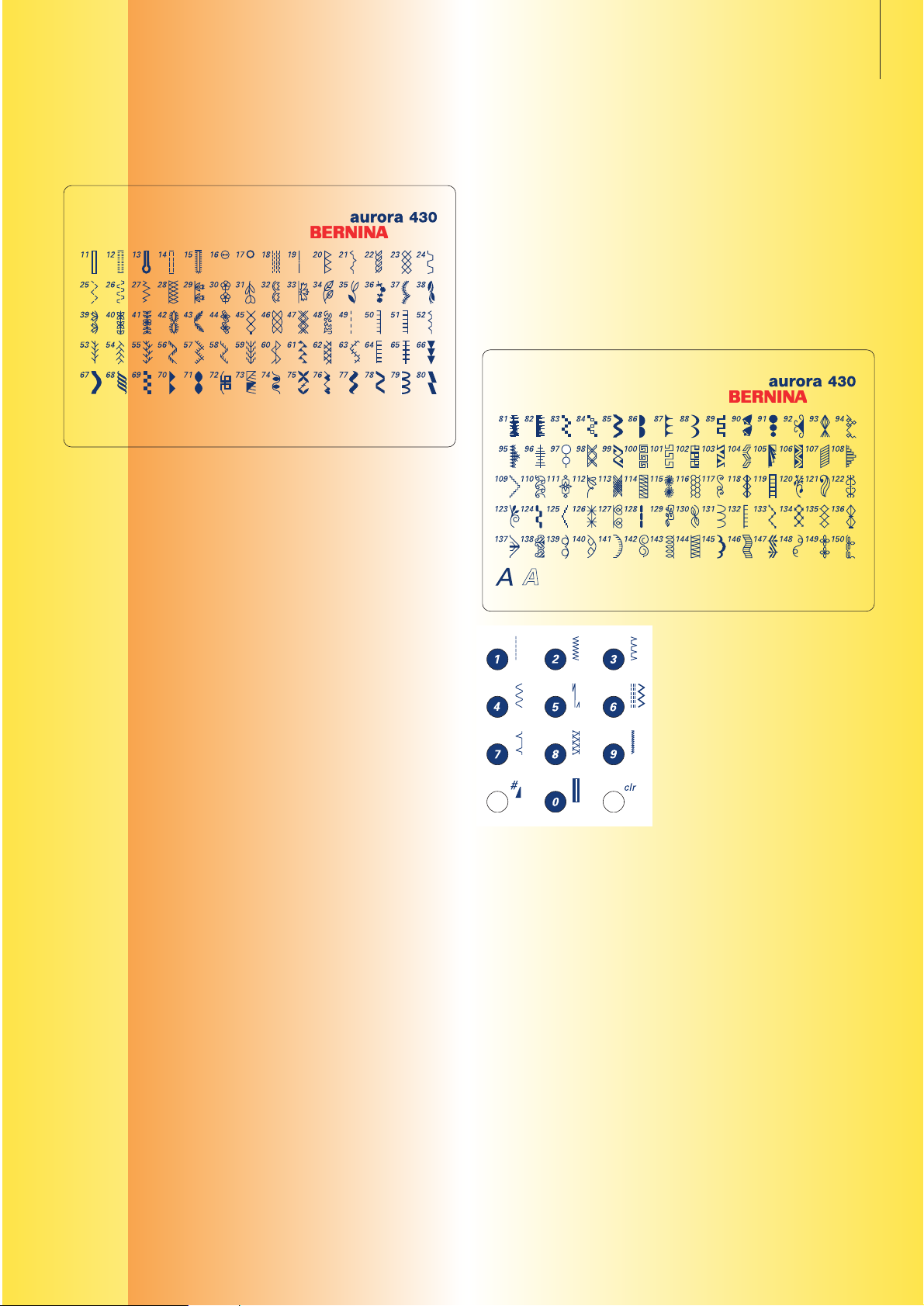

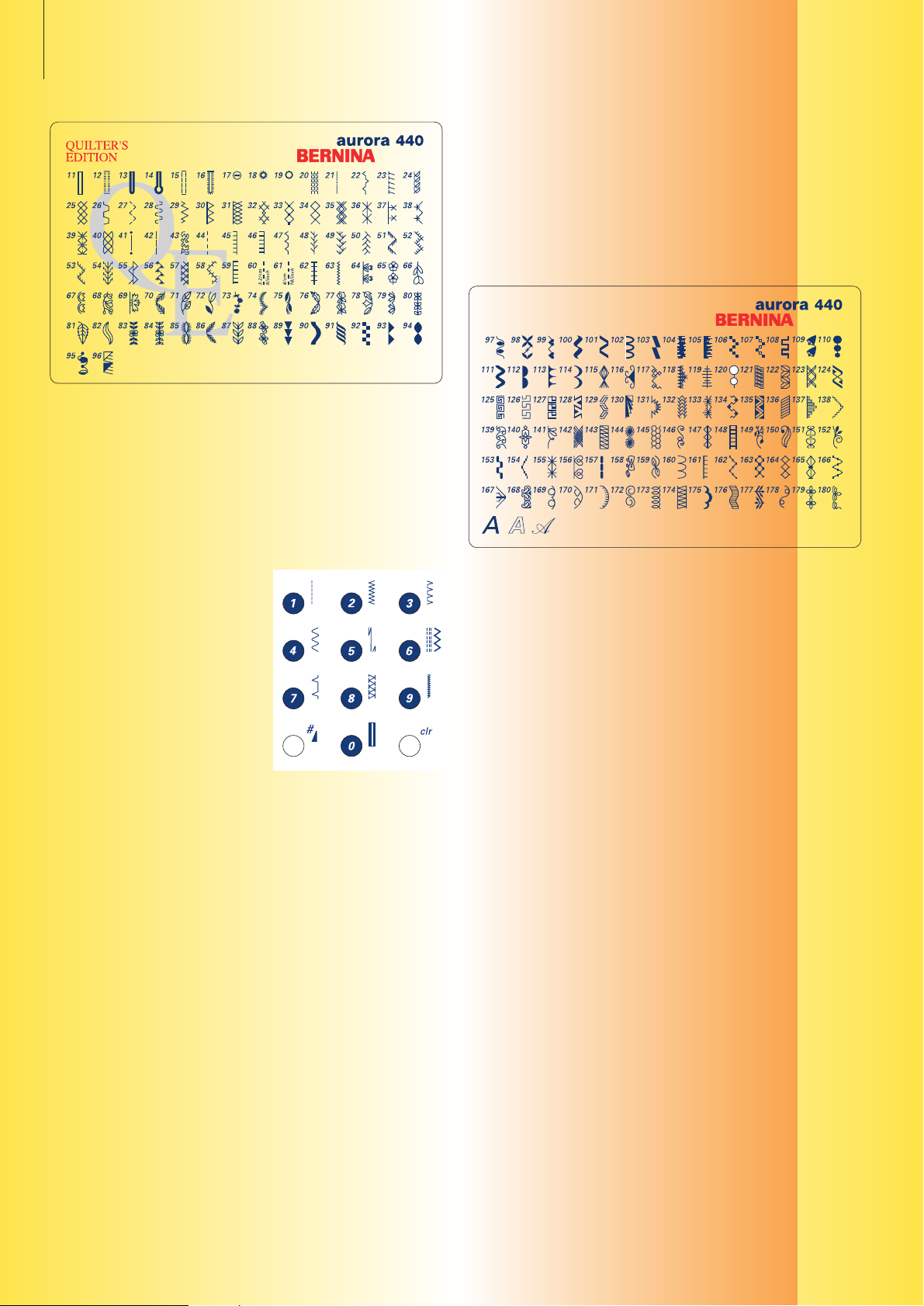

• carte des points
• aide d’avancement pour la couture des
boutonnières***
* non compris dans la livraison de
l’aurora 430
** non compris dans la livraison de
l’aurora 440QE
***peut différer selon le pays

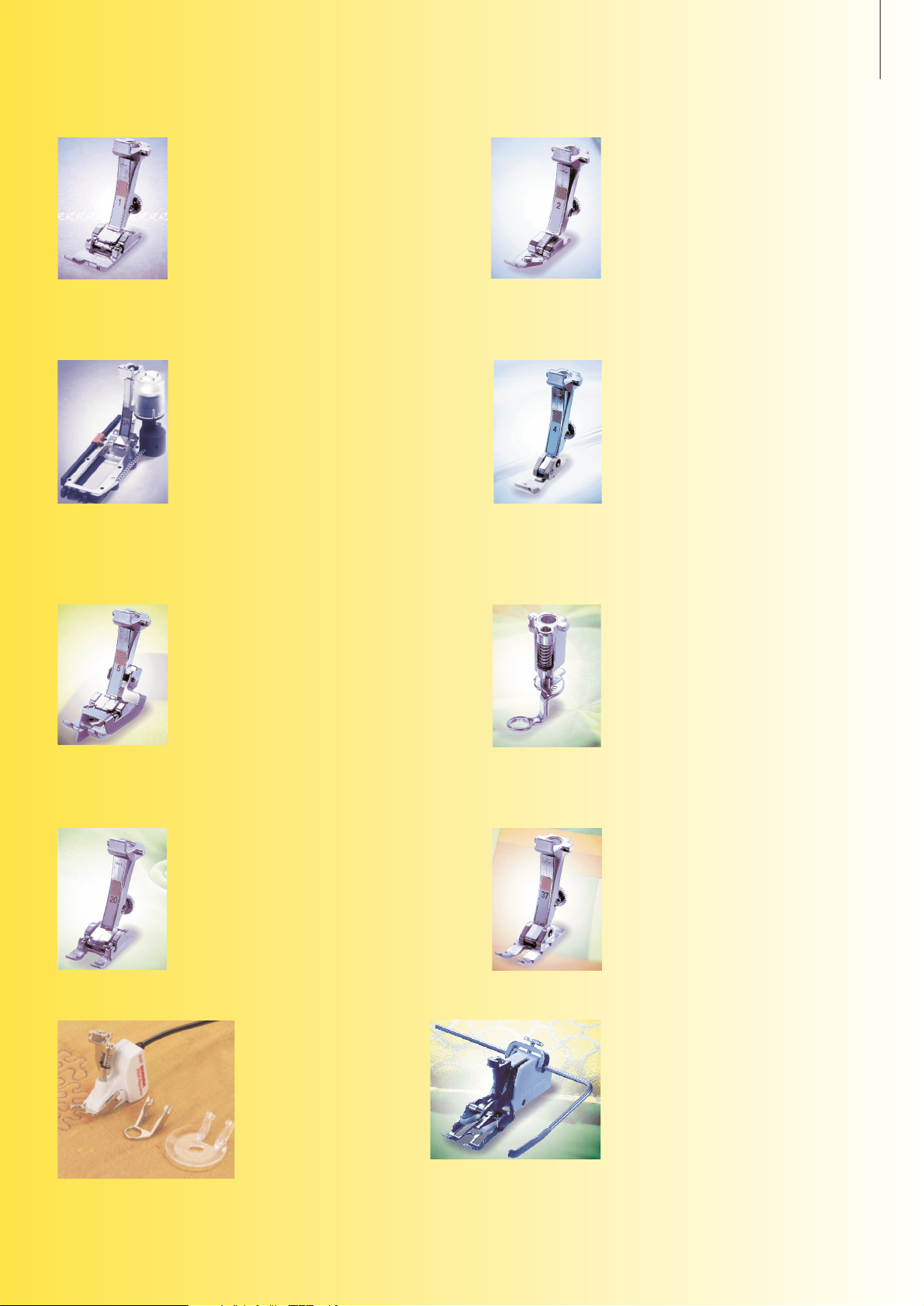

L’assortiment des pieds-de-biche
1
Pied pour
entraînement
arrière
Points utilitaires et
décoratifs
4
Pied pour
fermeture à
glissière

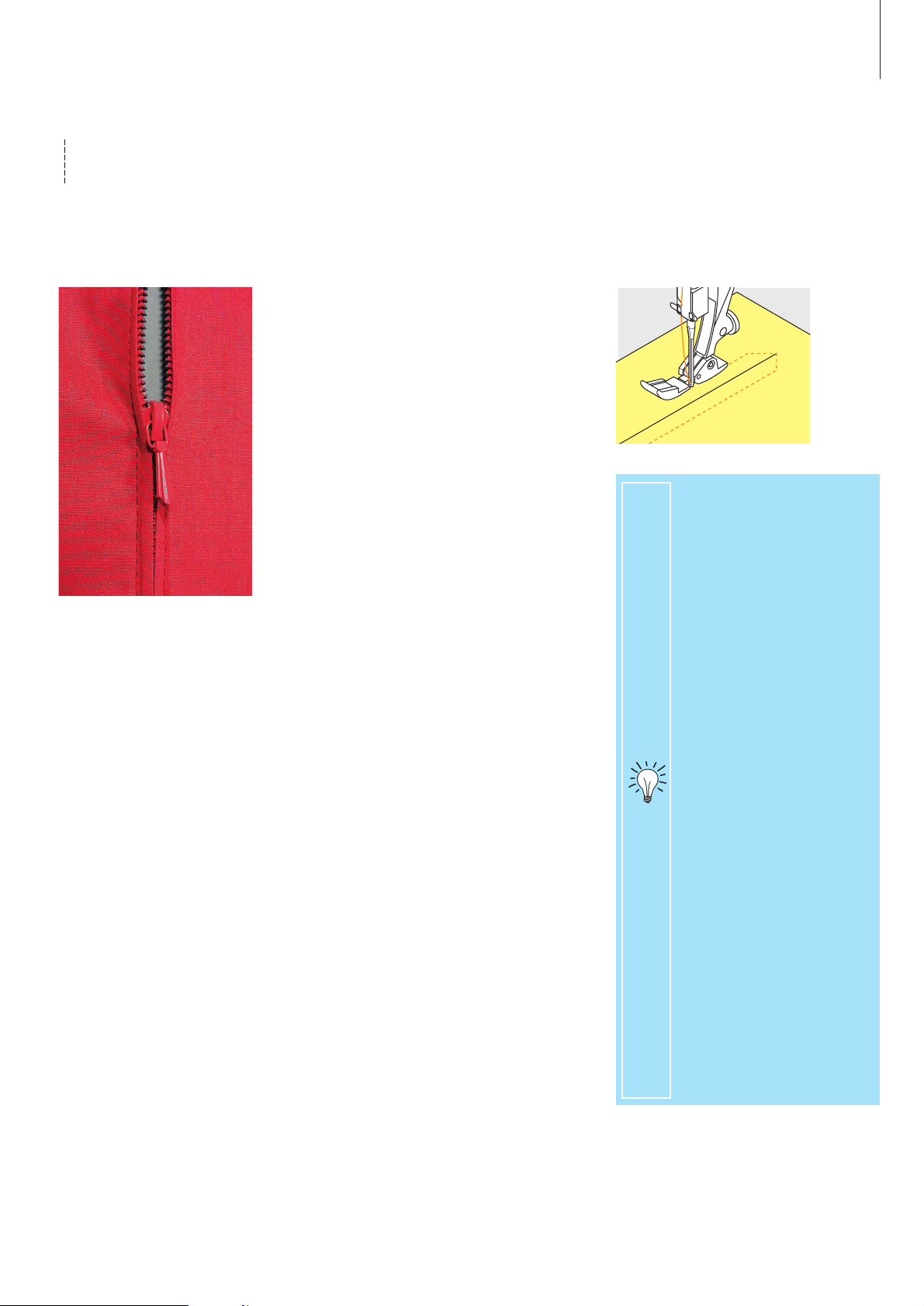

Poser des fermetures
à glissière
5
Pied pour ourlet
invisible
Ourlet invisible,
surpiquer des bords
37*
Pied pour patchwork
de 1/4 pouce / 6 mm
Pour les travaux de
patchwork avec un
surplus de couture de
1/4 ou de 1/8 de pouce
(6 mm / 3 mm)
3A
Pied traîneau pour
boutonnière
Boutonnières sur des
tissus plats,
programmes de
reprisage
2**
Pied pour point de
surjet
Surjet, surfilage des
coutures, couture
chenille étroite
9

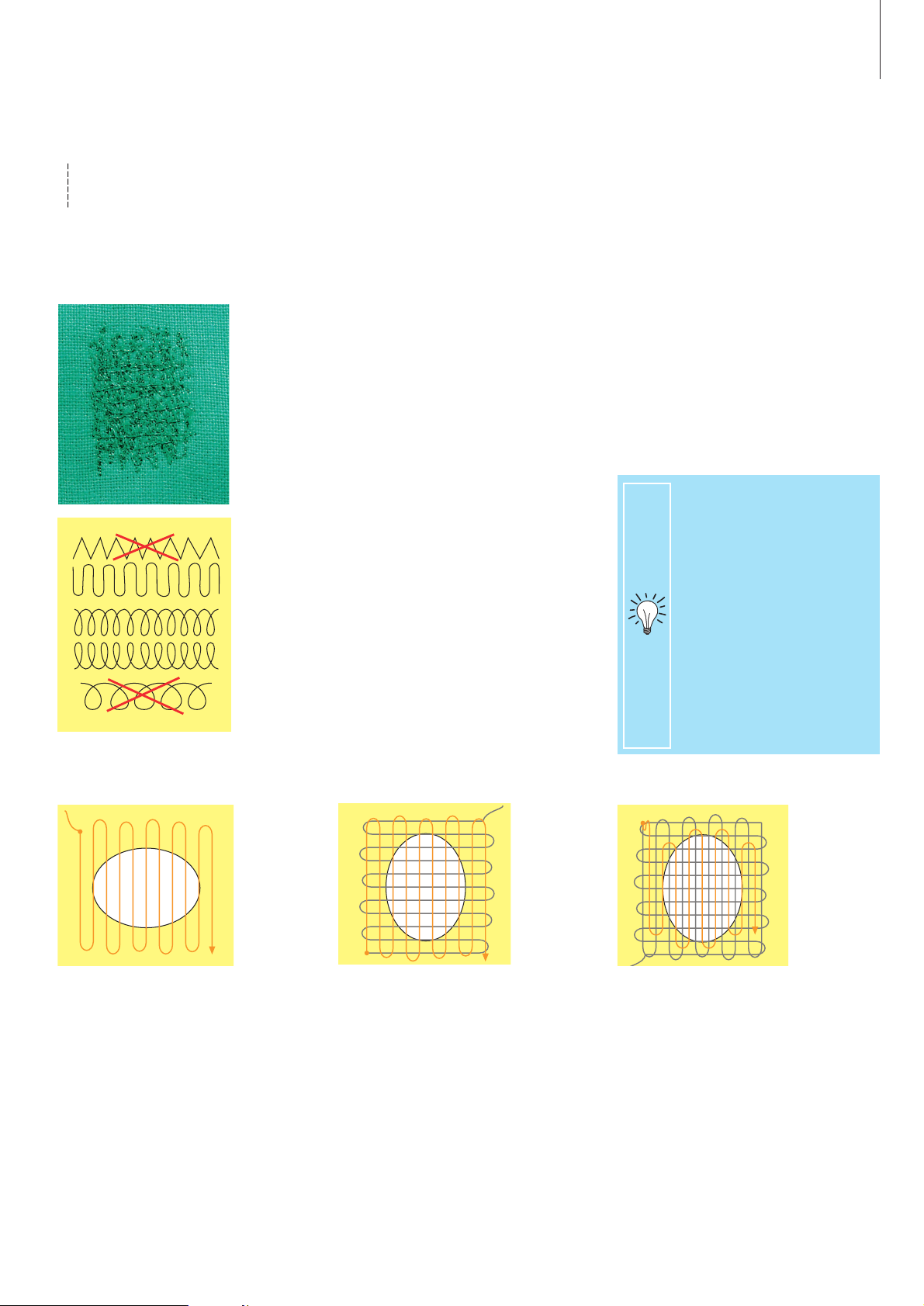

Pied pour reprisage
Pour le reprisage, les
monogrammes ou la
broderie à mains
libres avec la griffe
d’entraînement
abaissée
50*
Pied de transport
supérieur
Tissus qui glissent mal et
qui ont tendance à se
déplacer; les travaux de
quilt
20*
Pied ouvert pour
broderie
Broderie,
applications, couture
chenille,
monogrammes
42*

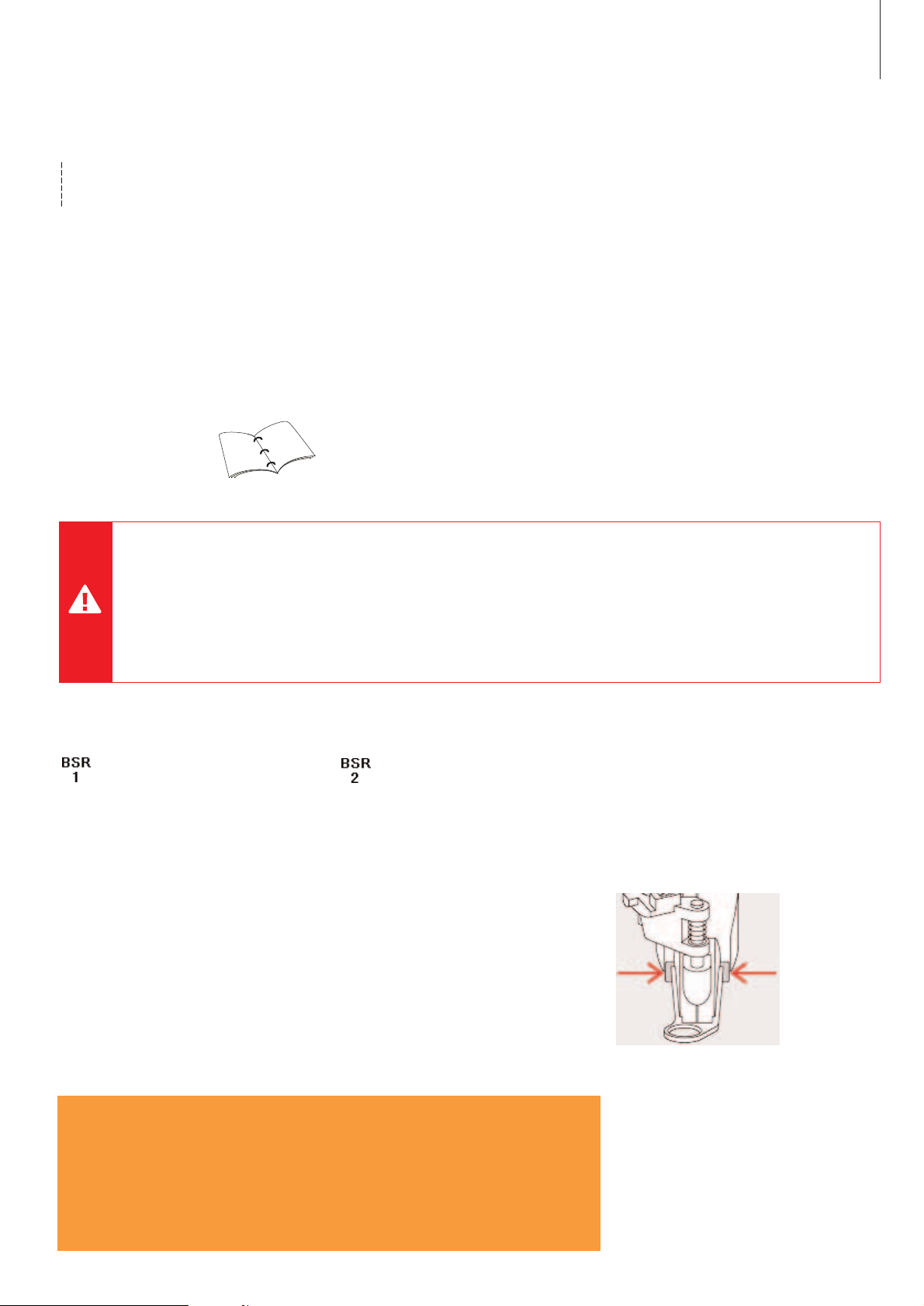

Pied BSR

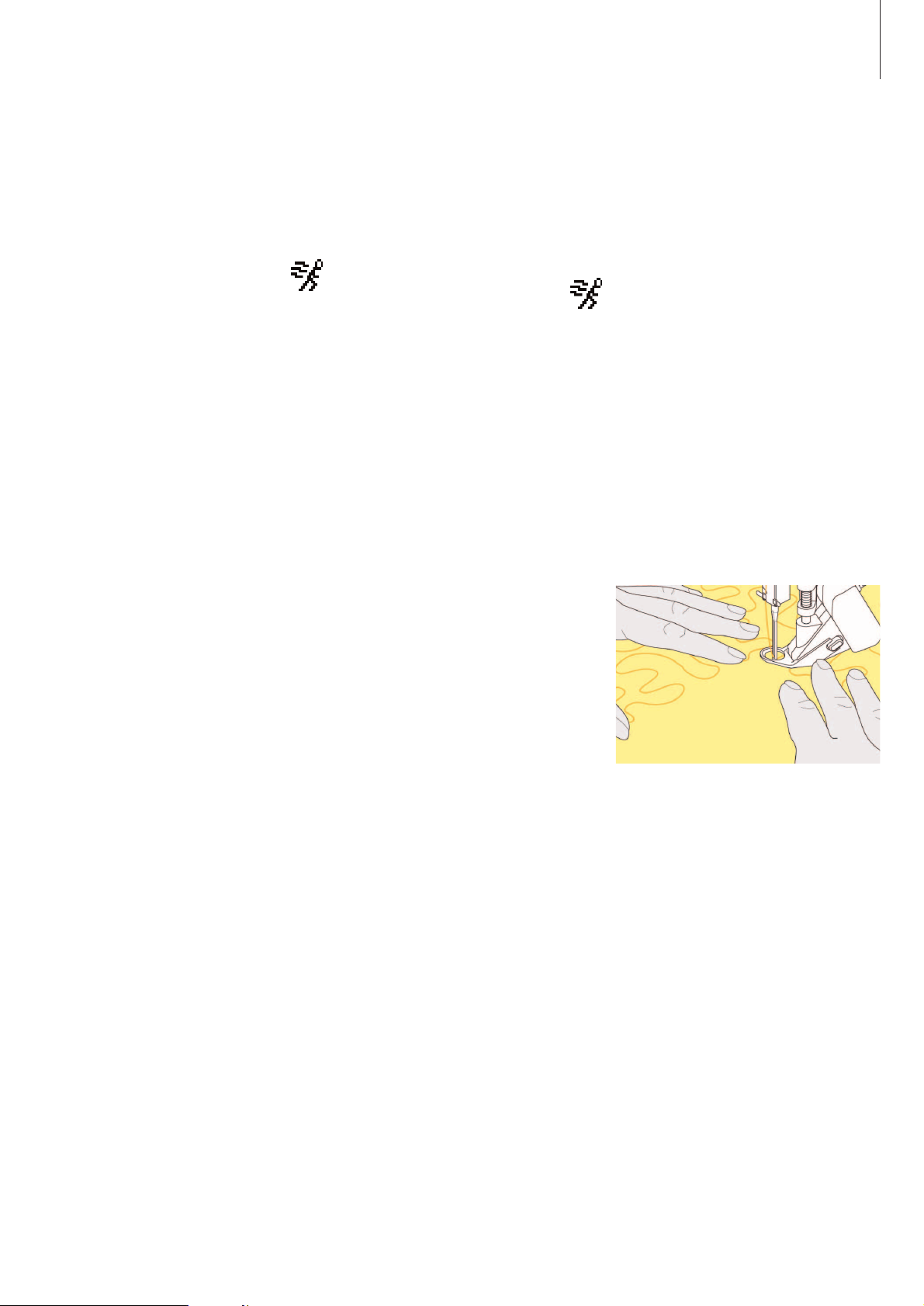

Points droits pour le
quilt à mains libres
6 La machine
La machine aurora 440 QE / 430
Vue de face
Vue de dos
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
20
2223
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
40
42
43
7
La machine
Couvercle à charnière
Plaque à aiguille
Fixation pour appareils spéciaux
Trou pour fixer l’anneau à repriser
Pied-de-biche
Porte-aiguille
Guide fil
Enfile aiguille
Protection du levier de fil
Canal guide fil
Levier de fil
Support pour la carte des points
Dévidoir avec interrupteur marche/arrêt
et coupe fil
Touche de sélection des points
Touche clr
Touche dièse(#)
Touche de réglage de la largeur de point
Touche de réglage de la longueur de
point
mem (mémoire/touches de commande)
Touche alphabet
Touche équilibrage/BSR
Touche d’arrêt
Touche début de motif
Ecran
Touches position de l’aiguille
Arrêt de l’aiguille en haut/en bas
Touche miroir
Réglage de la vitesse
Touche marche/arrêt
Touche fin de motif
Touche de marche arrière
Ouverture pour le levier de pied FHS
Support de bobine horizontal
Poignée
Guide fil arrière
Eclairage CFL (lumière froide fluorescente)
Fixation pour la table rallonge
Prétension du dévidoir
Bouton de réglage de la tension du fil
Bouton de réglage de la pression du
pied
Levier de pied
Coupe fil
Support de loupes
Volant
Support de bobines (vertical, rotatif)
Interrupteur principal marche/arrêt
Connexion pour le câble de réseau
Connexion PC
Connexion pour le dispositif de
broderie (en option)
Connexion pour la pédale
Escamotage de la griffe d’entraînement
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
Côté droit de la machine
Côté gauche de la machine
44
45
48
49
50
51
46
47
8 Indications sur les commandes
Connexion des câbles
Le câble d’alimentation
• Brancher A à la machine
• Brancher B à la prise de courant
Cordon de la pédale
• Brancher C à la machine informatisée
C
B
A
Pédale
La pédale sert à régler la vitesse de la
machine
• Exercer une pression plus ou moins
forte pour régler la vitesse de couture
• Positionner l’aiguille en haut ou en bas
en pressant la pédale avec le talon
Enroulement du câble
• Enrouler le câble sur l’arrière
• Introduire l’extrémité du câble (prise)
dans la rainure A
Durant la couture
• Fixer le câble déroulé sur les
emplacements B ou C
Commutateur principal
Le commutateur principal est placé sur la
face du volant
I La machine est enclenchée
0 La machine est hors-circuit
L’éclairage s’allume ou s’éteint en même
temps que le commutateur principal
Commutateur principal
!
Prière de respecter les
prescriptions de sécurité!
C
B
A
9Indications sur les commandes
Agrandissement de la surface de
travail
• La table rallonge sert à agrandir la
surface de travail
Pose de la table
• Relever l’aiguille et le pied
• Engager par-dessus le bras libre et
encliqueter dans la goupille en
exerçant une légère pression
Enlever la table
• La libérer de son support
• Puis la tirer vers la gauche
Table-rallonge
Butée pour bordure (en option)
• Insérer dans le passage depuis la
droite ou la gauche (rebord avant)
• Il est possible de déplacer la butée sur
toute la longueur de la table
Graduation
• Le chiffre «0» de la graduation
correspond à la position médiane de
l’aiguille
Relever et abaisser le pied-de-biche
• Le levier du pied-de-biche sert à relever
et à abaisser le pied-de-biche
• Appuyer le levier vers la droite
• Le pied-de-biche se relève et la griffe
s’escamote
• Après le premier point cousu, la griffe
d’entraînement revient dans sa position
normale
Le système «mains libres» (FHS) –
le levier du pied-de-biche
Mise en place du levier de pied-debiche
• Insérer le levier dans l’ouverture
prévue à cet effet. En position assise,
il doit pouvoir être facilement
commandé par simple pression du
genou.
En cas de besoin, la position
du levier peut être adaptée
dans un commerce spécialisé.
10 Indications sur les commandes
Rembobiner la canette
• Enrouler deux à trois fois le fil autour
de la canette vide et découper le fil qui
dépasse avec le coupe fil
• Appuyer le levier contre la canette
• La canette s’embobine
automatiquement
• La canette s’arrête quand elle est pleine
• Retirer la canette
Coupe fil
•Tirer le fil par-dessus le coupe fil
A
Retirer le boîtier de canette
• Relever l’aiguille
• Mettre le commutateur principal sur
«0»
• Ouvrir le couvercle à charnière de la
machine
• Saisir le clapet du boîtier de canette
•Retirer le boîtier à canette
Boîtier de canette
Mise en place du boîtier de canette
dans le crochet
•Tenir le boîtier de canette par le clapet,
l’ergot dirigé vers le haut
• Introduire le boîtier jusqu’à ce qu’il
s’encliquette
• Fermer le couvercle
Coupe fil du fil inférieur
• Placer le boîtier de canette
•Tirer le fil par-dessus le coupe fil A
• Le fil est alors coupé
Inutile de remonter le fil de
canette, sa longueur suffit
pour commencer la couture.
!
Prière de respecter les prescriptions
de sécurité!
Insérer la canette
• Enclencher le commutateur principal
• Insérer la canette vide sur l’axe
Rembobiner la canette
• Placer la bobine sur le support
• Insérer le disque de déroulement du fil
correspondant (diamètre de la bobine =
dimension du disque)
•Guider le fil de la bobine dans le guide
fil arrière et l’amener vers la prétension
dans le sens de la flèche
Rembobiner pendant la couture ou la
broderie
• Guider le fil de la bobine verticale au
travers de l’oeillet sur le support et
l’amener vers la prétension dans le sens
de la flèche
• Enrouler plusieurs fois le fil dans la
canette et découper le fil qui dépasse
avec le coupe fil
• Appuyer le levier contre la canette
• La canette s’embobine
automatiquement
• La canette s’arrête quand elle est pleine
• Retirer la canette
11Indications sur les commandes

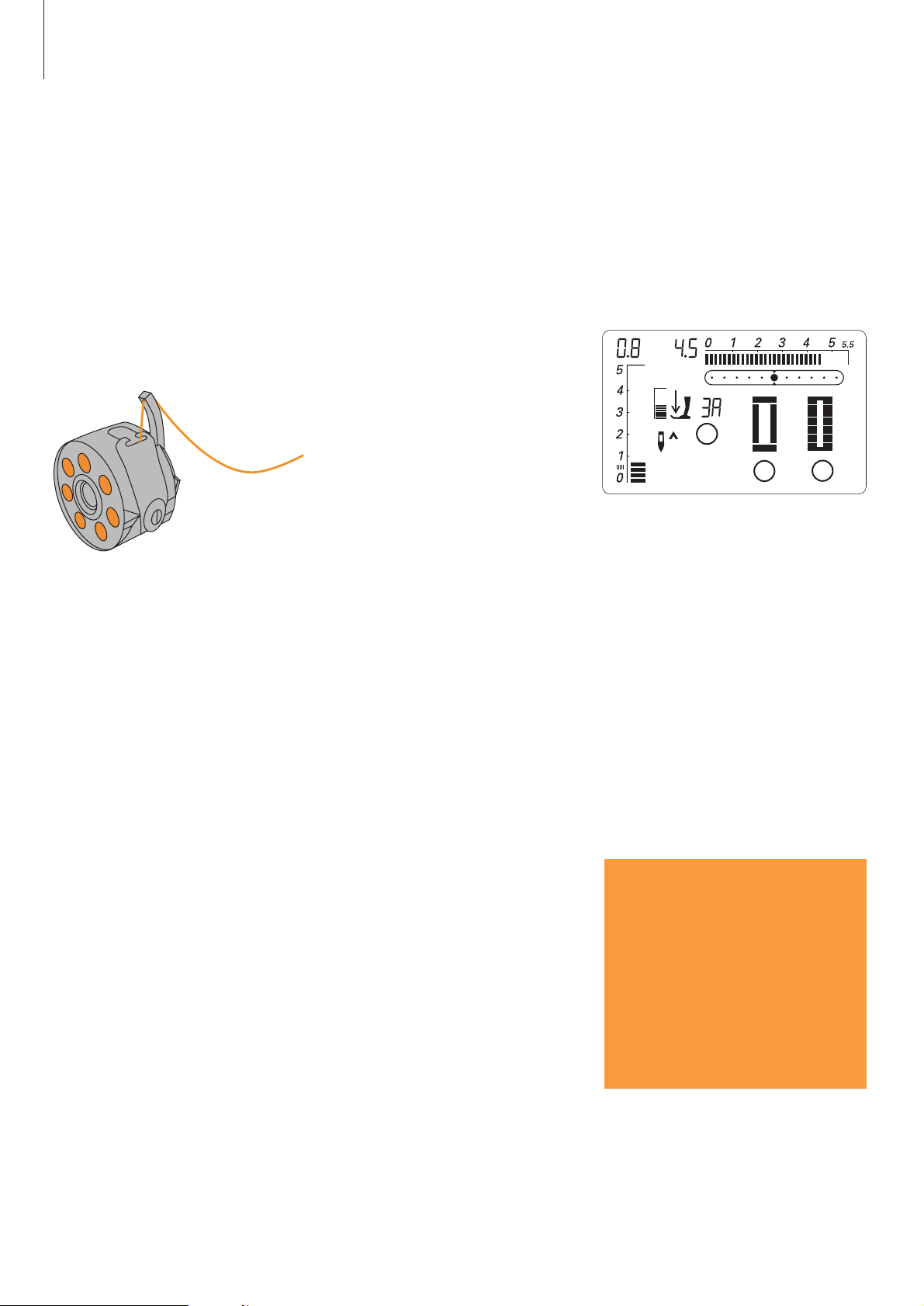

Mise en place de la canette
Rotation de la canette
La canette doit tourner dans le sens des
aiguilles d’une montre.
Introduire la canette
Introduire la canette, le fil doit se
dérouler dans le sens des aiguilles d’une
montre.
Tirer le fil sous le ressort
Tirer le fil à gauche sous le ressort jusqu’à
ce qu’il vienne se placer dans la fente en
T à l’extrémité du ressort.
Enfilage du fil supérieur
Poser la bobine
• Relever l’aiguille et le pied
• Commutateur principal sur «0»
• Placer le disque en mousse
• Placer la bobine sur le support, le fil se
déroule dans le sens des aiguilles d’une
montre
•Insérer le disque de déroulement du fil
correspondant (diamètre de la bobine =
dimension du disque), il ne doit pas y
avoir de jeu entre le disque et la
bobine
•Tenir le fil et tirer vers l’arrière du
guide fil A
•Tirer vers l’avant au travers de la fente
dans la tension du fil supérieur
A
C
Fil vers le bas
•Tirer le fil à droite vers le bas le long du
levier autour du point B
Fil vers le haut
•Tirer le fil à gauche vers le haut autour
du point C (levier) dans le sens de la
flèche
Fil vers le bas
•Tirer le fil vers le bas dans les guide fils
D et E
!
Observez les prescriptions de
sécurité!
B
D
E
12
Indications sur les commandes
Enfile aiguille
Levier vers le bas et fil dans le
crochet
• Relever l’aiguille!
• Abaisser le pied
•Presser le levier A vers le bas et guider
en même temps vers la droite le fil
autour du crochet B en direction de
l’aiguille
Fil devant l’aiguille
• Poser le fil depuis l’avant dans le guide
fil jusqu’à ce qu’il soit accroché (petit
crochet)
Relâcher le levier et le fil
• Relâcher le levier A et le fil
•Tirer la boucle de fil hors du chas de
l’aiguille
B
A
Porte-bobine vertical pivotable
• Le porte-bobine se trouve à l’arrière,
derrière le volant
• Il est indispensable pour coudre avec
plusieurs fils, p. ex. pour les travaux
avec une aiguille jumelée, etc.
•Avant de coudre, faire pivoter la tige
vers le haut jusqu’à la butée
• Pour les plus grosses bobines, insérer le
disque en mousse A afin d’assurer une
meilleure tenue et empêcher le fil de
s’accrocher
Porte-bobine supplémentaire
Coupe fil
Coupe-fil sur le bâti
• Amener le fil supérieur et le fil
inférieur de l’avant vers l’arrière en
passant par-dessus le coupe fil
• Les fils se libèrent automatiquement
dès les premiers points cousus
A
13Indications sur les commandes
Eclairage
Le système d’éclairage CFL se distingue –
contrairement à une lampe à incandescence
classique – par un éclairage du plan de travail
d’une meilleure qualité et par une durée de
vie bien plus élevée.
A
Tension du fil
Réglage de base
• Le réglage de base de la tension du fil
est atteint lorsque le repère rouge du
bouton de tension coïncide avec le
repère A
• Il n’est pas nécessaire de modifier la
tension du fil pour effectuer des
travaux de couture courants
• Si nécessaire, adapter la tension du fil
au matériel utilisé à l’aide du bouton
de réglage
Réglage de la tension du fil
Image optimale du point
• Le nouage du fil se trouve au centre du
tissu
Tension supérieure excessive
• Le fil de canette est décentré et ramené
vers le haut
•Réglage = tourner le volant sur 3-1
Tension supérieure insuffisante
• Le fil de canette est décentré et ramené
vers le bas
•Réglage = tourner le volant sur 5-10
La tension a été parfaitement réglée en
fabrique avec des fils Metrosene 100/2
(maison Arova Mettler, Suisse).
L’utilisation d’autres fils de couture et
broderie peut modifier l’image du point.
Il faut donc toujours adapter la tension
du fil au tissu et au motif de points
sélectionnés.
Exemple:
Tension Aiguille
Fil métallique
env. . 3 90
Monofil env. 2–4 80
Recommandations:
Changer une ampoule
défectueuse uniquement par
une ampoule achetée dans
votre magasin spécialisé.
Emportez votre machine
lorsque vous vous rendez chez
votre concessionnaire
BERNINA.
3
5
14 Indications sur les commandes
Retirer l’aiguille
• Relever l’aiguille
• Mettre le commutateur principal sur
«0»
• Abaisser le pied-de-biche
• Desserrer la vis de fixation de l’aiguille
• Retirer l’aiguille par le bas
Mise en place de l’aiguille
• Placer le côté plat du talon vers l’arrière
• Enfoncer l’aiguille jusqu’à la butée
• Bien serrer la vis de fixation de
l’aiguille
Changer l’aiguille
!
Prière de respecter les
prescriptions de sécurité!
Remarques sur les fils et aiguilles
Le choix adéquat de l’aiguille et du fil déterminera la qualité du résultat de
couture.
Fil
Le fil est choisi en relation avec le projet
de couture. La qualité jouera un rôle
déterminant dans la réussite de l’ouvrage.
Utiliser toujours des fils de marque.
Fils en coton
• Le coton est une fibre naturelle et ce fil
sera utilisé pour la couture des tissus en
coton
• Quand le fil est en coton mercerisé, il se
caractérise par sa brillance discrète
Fils en polyester
• Les fils en polyester s’utilisent pour
presque tous les travaux de couture
• Les fils en polyester sont
particulièrement solides et ne se
décolorent pas
• Les fils en polyester sont plus élastiques
que ceux en coton et sont
particulièrement appréciés pour les
coutures élastiques
Aiguille, fil et tissu
L’aiguille et le fil doivent être choisis avec
soin et être compatibles.
La dimension de l’aiguille doit être non
seulement adaptée au fil choisi mais aussi
Tissu Aiguille
Tissus fins et légers: fil fin
(reprisage, broderie) 70–75
Tissus moyennement épais: fil 80–90
Tissus lourds et épais: 100, 110, 120
au tissu dont le poids déterminera
l’épaisseur du fil et de l’aiguille.
15Indications sur les commandes
Les rapports fil / aiguille
Ce contrôle s’effectuera en enfilant le fil dans le chas de l’aiguille
Aiguilles
BERNINA travaille avec le système
d’aiguilles 130/705H. Ces numéros
définissent la forme de la tête et la
longueur et la forme de la pointe.
130/705 H S 70
Contrôle de l’état des aiguilles
Il est nécessaire de contrôler
régulièrement l’état des aiguilles et de les
changer si besoin. Une aiguille
défectueuse ou usée abîme non
seulement le tissu mais aussi la machine à
coudre.
Bon rapport fil / aiguille
Le fil se loge parfaitement dans le chas et
le long de la tige de l’aiguille, la couture
n’est pas entravée.
Fil à coudre trop fin ou aiguille trop
épaisse
Le fil laisse trop de jeu, la couture est
entravée (points irréguliers, cassure du fil).
Fil à coudre trop épais ou aiguille
trop fine
Le fil frotte dans le chas et risque de se
coincer. La couture est entravée (risque de
cassure du fil).
épaisseur de la
tige = 0,7 mm
(grosseur de
l’aiguille)
forme de la
pointe (par ex.
pointe
arrondie)
tige creuse
talon plat
longueur de la
tige
Ligne de conduite à respecter :
changer d’aiguille avant le début de
chaque nouvel ouvrage de couture et
selon les besoins au cours des
travaux
16 Indications sur les commandes
Numéro
60–100
70–90
90–100
80–110
60–90
75–90
75–90
75-90
80–100
100–120
100
70–100
80
Pointes
Pointe normale, peu arrondie
Pointe ronde
Pointe tranchante
Pointe très fine
Pointe ultrafine
Pointe fine
Grand chas, pointe peu arrondie
Grand chas
Petite pointe ronde, long chas
Aiguille large (ailes plates)
Ecarts: 1,0 / 1,6 / 2,0 /
2,5 / 3,0 / 4,0
Ecart: 3,0
Tous les matériaux seront plus facilement cousus avec l’aiguille correspondante.
Aiguille
Universel
130/705 H
Jersey/Stretch
130/705 H-S
130/705 H-SES
130/705 H-SUK
Cuir
130/705 H-LL
130/705 H-LR
Jeans
130/705 H-J
Microtex
130/705 H-M
Quilt
130/705 H-Q
Broderie
130/705 H-E
Métafil
130/705 H-MET
Cordonnet
130/705 H-N
Aiguille tranchante
(ourlet à jour)
130/705 HO
Aiguille jumelée,
ourlet à jour
130/705 H-ZWI-HO
Aiguille jumelée
130/705 H-ZWI
Aiguille triple
130/705 H-DRI
Utilisation
Universelle pour presque tous les
tissus synthétiques et naturels
(tissé et mailles)
Jersey, tricot, mailles, tissus
élastiques
Tous les cuirs, similicuir,
plastique, feuilles
Tissus épais, jeans, toile de voile,
vêtements de travail
Tissus en microfibres et soie
Travaux de piqûre et surpiqûre
Broderie sur tous les tissus
naturels et synthétiques
Couture avec fil métallique
Surpiqûre avec fil épais
Ourlet à jour
Effets spéciaux de la broderie à
jour
Ourlet visible sur tissus élastiques
Nervures
Couture décorative
Couture décorative
Ces aiguilles sont en vente dans votre magasin BERNINA.
Sélection des aiguilles
17Indications sur les commandes
Réglage de la pression du pied-de-biche
Bouton sur le couvercle frontal
• La pression du pied-de-biche se règle
sur le côté gauche du couvercle frontal
Pression normale
• Pour les travaux de couture courants
• Standard = 47
• Le réglage de base reste toujours
affiché et clignote
Desserrer la pression du pied-de-biche
• Pour les tissus souples en tricot
• Le tissu ne se déforme pas durant la
couture
• Ajuster pour que le tissu continue
d’avancer correctement
Renforcer la pression du pied-debiche
• Notamment pour les matériels rigides
• Le tissu est ainsi mieux entraîné
Changer de pied
• Relever l’aiguille et le pied
• Interrupteur sur «0»
Fixation du pied
• Glisser le pied dans le support depuis le
bas
• Abaisser le levier
Relever le levier
• Relever le levier
•Retirer le pied
Changement du pied
!
Observer les prescriptions de
sécurité!
18 Indications sur les commandes
Griffe d’entraînement
Touche du côté du volant
Plaque à aiguille
Repères sur la plaque à aiguille
• La plaque est munie de repères
longitudinaux en mm et en pouces
• Les mm sont placés devant
• Les pouces sont placés derrière
• Les repères longitudinaux indiquent la
distance de l’aiguille au repère
•L’aiguille pique à la position 0 (=
aiguille au milieu)
• Les mm ou pouces sont placés à droite
ou à gauche
• Ils constituent une aide qui favorise la
précision de la couture
• Les repères transversaux sont utiles
pour coudre des boutonnières, des
coins, etc.
Retirer la plaque
• Débrancher la machine
• Relever le pied et l’aiguille
• Abaisser la griffe
• Appuyer la plaque vers le bas
depuis l’arrière à droite jusqu’à
ce qu’elle bascule
• Retirer la plaque
Placer la plaque
• Poser la plaque dans l’ouverture A,
appuyer vers le bas jusqu’à ce qu’elle
s’encliquette
Touche enfoncée = griffe d’entraînement escamotée
• Pour les travaux de couture guidés à la main (reprisage, broderie
et quilt à mains libres)
• Pour broder (avec le module de broderie)
Touche au niveau du plateau de base = griffe
d’entraînement sur couture
Griffe d’entraînement et avance du tissu
Laisser glisser le tissu régulièrement!
Griffe d’entraînement et longueur de
point
A chaque point, la griffe d’entraînement
avance d’un pas. La longueur du pas
dépend de la longueur choisie pour le
point. Des longueurs de point très courtes
correspondent à des pas extrêmement
courts. Le tissu ne glisse que lentement
sous le pied-de-biche, même en cas de
vitesse maximale. Des points très courts
Ne pas tirer, pousser ou retenir le tissu (= risque de points déformés ou
irréguliers)!
5,5 mm (graduation en mm)
5,5 mm (graduation en pouces / inch)
Plaque à points droits (en option)
sont utilisés par ex. pour coudre des
boutonnières et des points satin.
A
A
A
19Indications sur les commandes
Griffe d’entraînement et avance du tissu avec les plaquettes d’équilibrage
Griffe d’entraînement et couture d’angles
La griffe d’entraînement ne peut
travailler normalement que si le pied-debiche est horizontal.
Si le pied-de-biche est «incliné» à un
endroit très épais, la griffe
d’entraînement ne peut pas saisir le tissu.
Le tissu s’accumule.
Si on glisse deux ou trois plaquettes
d’équilibrage derrière l’aiguille sous la
semelle jusqu’à ce que l’on obtienne
l’épaisseur de la couture, le pied-de-biche
est de nouveau à l’horizontale.
En plaçant latéralement une ou plusieurs
plaquettes à droite du pied au bord du
tissu, la griffe d’entraînement pourra
mieux saisir le tissu.
Dans la couture d’angles, l’ouvrage
avance mal car seule une petite partie de
l’ouvrage repose effectivement sur la
griffe d’entraînement.
Les rangées extérieures de la griffe
d’entraînement sont fortement écartées
les unes des autres en raison de la largeur
du trou.
Glisser une ou plusieurs plaquettes
d’équilibrage devant et à droite du pied
près de l’aiguille. Coudre jusqu’à ce que le
pied ait passé cet emplacement. Retirer
alors la ou les plaquettes.
1
1
20 Titel20 Equilibrage
La machine informatisée est testée et réglée de façon optimale
avant de quitter l’usine. Les essais sont effectués avec deux
couches de tissu Cretonne et du fil Métrosène 100/2 de la maison
Arova Mettler, Suisse.
Certains tissus, fils et garnitures peuvent influencer les motifs de la
machine informatisée de sorte que ces motifs ne se ferment plus
ou bien se superposent (c’est-à-dire que la couture est trop large
ou trop serrée).
L’équilibrage permet de corriger ces écarts en adaptant
parfaitement les motifs au tissu choisi.
Equilibrage
Après la couture avec un
équilibrage modifié,
ramener absolument la
machine dans son réglage
courant!
Equilibrage des points utilitaires et décoratifs
Motif ouvert
Motif original
Motif superposé
• Appuyer sur la touche Equilibrage
• Appuyer sur la touche gauche de la
position de l’aiguille = le motif se
resserre (9 pas au max.)
•Effectuer une couture d’essai!
• Appuyer sur la touche Equilibrage
• Appuyer sur la touche droite de la
position de l’aiguille = le motif s’écarte
(9 pas au max.)
•Effectuer une couture d’essai!
Les tissus souples (jersey, tricot) ont
tendance à s’étirer durant la couture. Par
ex., le point nid d’abeille ne se ferme pas
correctement ou se superpose sur les
tissus épais. La fonction d’équilibrage
permet très simplement de corriger ce
problème.
BSR
BSR

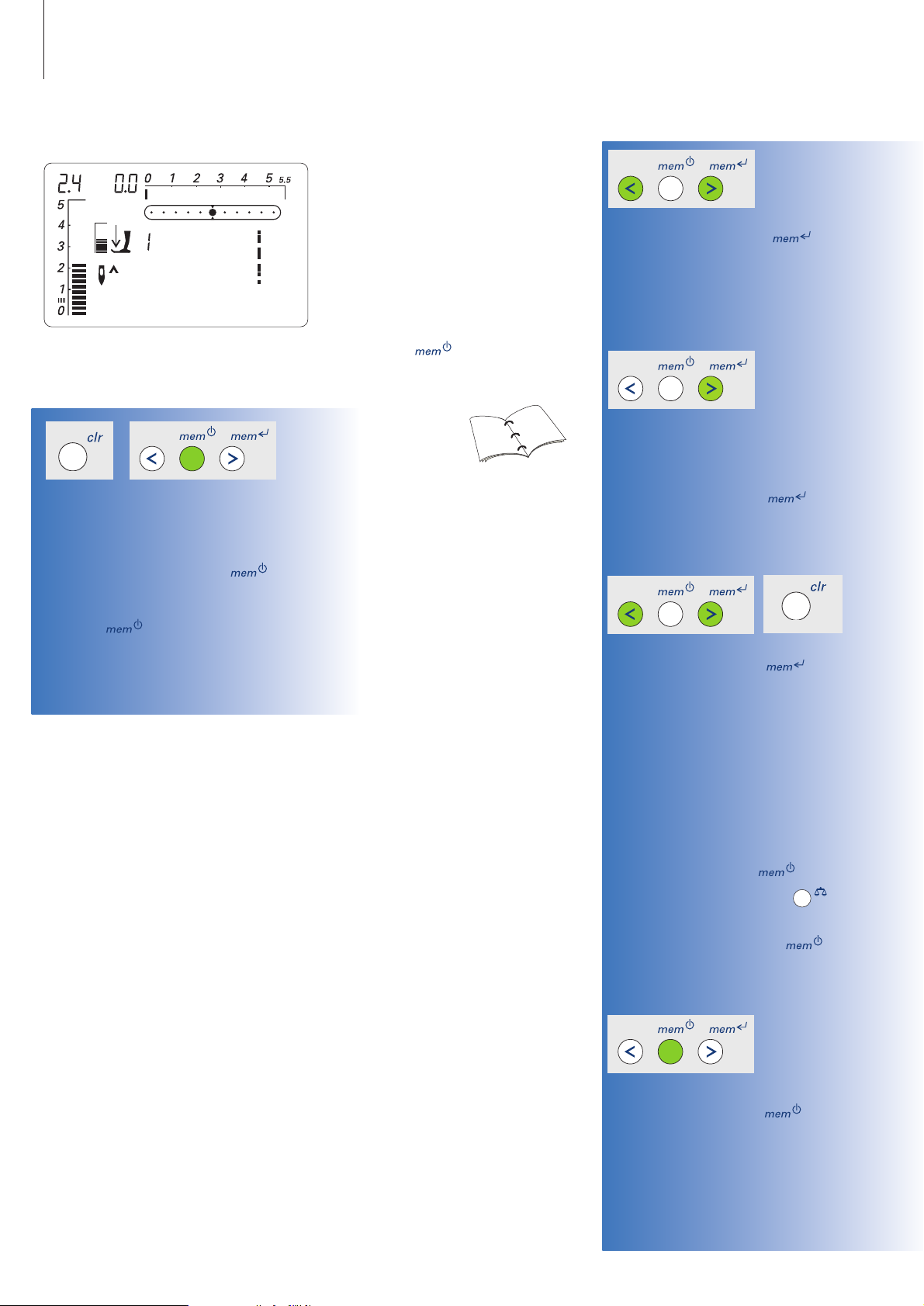

21Affichage sur l’écran
15 Arrêt de l’aiguille en haut/en bas;
arrête automatiquement en haut dans le
mode courant et en bas dans le mode
BSR
16 Renversement; gauche / droit
17 Affichage du début/de la fin du
motif
18 Couture continue en arrière
19 Fonction de points d’arrêt
20 BSR; Régulateur de Point BERNINA
21 Affichage d’entretien; s’affiche
quand la machine doit être nettoyée /
lubrifiée
22 Affichage du service; s’affiche
quand la machine doit être apportée
au concessionnaire BERNINA pour
effectuer un service
23 Affichage de l’alphabet
1
4
2
6
7
8
9
11
12
13
14
15
16
17
18
19
5
3
Affichage sur l’écran
Sélectionner un motif
• Motifs 1-10
Appuyer sur la touche correspondante;
l’écran affiche le numéro du motif, les
réglages de base de la longueur et de
la largeur de point
• Motifs 11-99:
Appuyer sur la touche # et introduire
le numéro du point
• Motifs 100-180 / 100-150
Appuyer sur la touche # jusqu’à ce que
le chiffre 1 s’affiche sur le champ 14,
introduire ensuite les deux derniers
chiffres du numéro de point
1 Couture chenille; zigzag court et
dense
2 Longueur de point; le réglage de
base clignote (affichage permanent)
3 Longueur de point; valeur effective
(affichage numérique)
4 Largeur de point; le réglage de base
clignote (affichage permanent)
5 Largeur de point; valeur effective
(affichage numérique)
6 Position de l’aiguille; 11 possibilités
7Pression du pied; le réglage de base
clignote
8 Symboles de la flèche et du pied;
clignotent quand le pied est relevé et
quand la machine démarre
9 Symbole de la griffe; clignote
quand la griffe est relevée dans le
mode BSR et de broderie
10 Triple affichage numérique:
a. Affichage du pied; indique le pied
recommandé pour le point
sélectionné
b. Pression du pied; indique la pression
du pied pendant le réglage
c. Equilibrage; indique les pas
d’équilibrage pendant le réglage
11 Symbole de l’équilibrage; s’affiche
quand la touche Equilibrage est
enfoncée
12 Symbole de la boutonnière; s’affiche
avec la boutonnière sélectionnée
13 Affichage «mem»; s’affiche avec
l’ouverture de la mémoire
14 Affichage du point (graphique ou
numérique)
20
21
22
23

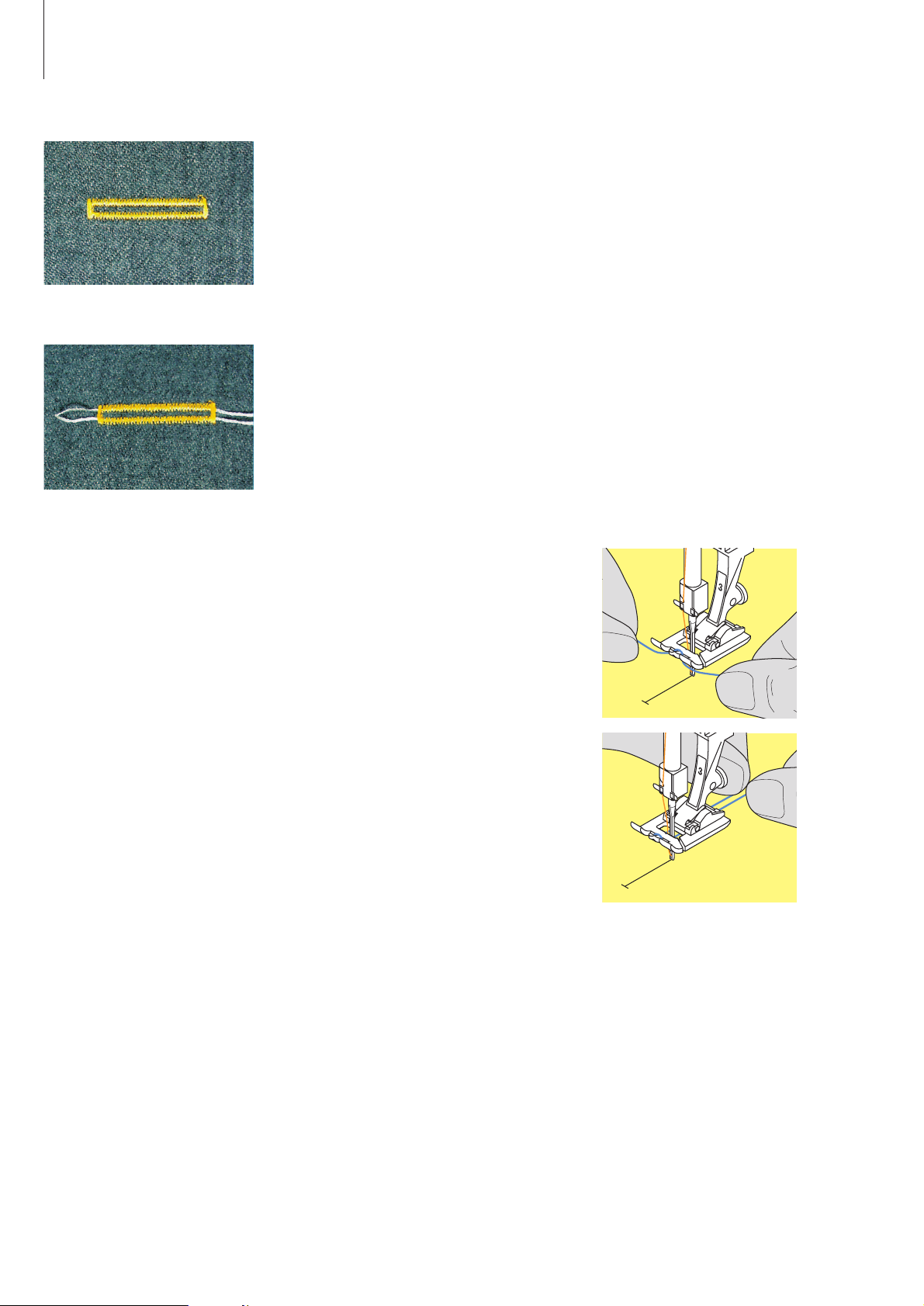

Sélectionner le point 10 avec la
touche 0 (boutonnière pour
lingerie)
10
22 Fonctions
Touches
Début de motif
• Appuyer sur la touche
• Le motif ou programme sélectionné
est ramené au début du motif
Fonction de point d’arrêt (4 points)
• Appuyer sur la touche avant le début
de la couture = le motif ou la
combinaison de motifs est arrêté au
début et à la fin
• Appuyer sur la touche pendant la
couture d’un motif = le motif est
arrêté à la fin
• Appuyer sur la touche pendant la
couture d’une combinaison de motifs
= la combinaison est arrêtée à la fin
• La machine continue la couture
Réglage de la largeur de point
• Appuyer sur la touche de gauche = la
largeur du point est réduite
• Appuyer sur la touche de droite = la
largeur du point est augmentée
• Déplacement rapide avec «autorepeat» (maintenir la touche
enfoncée)
• Le réglage de base du point choisi
s’affiche et clignote
Réglage de la longueur de point
• Appuyer sur la touche de gauche = la
longueur du point est réduite
• Appuyer sur la touche de droite = la
longueur du point est augmentée
• Déplacement rapide avec «autorepeat» (maintenir la touche
enfoncée)
• Le réglage de base du point choisi
s’affiche et clignote
Réglage de l’arrêt de l’aiguille
Dans le réglage de base, la flèche est
dirigée vers le haut.
• Appuyer rapidement sur la touche:
•L’aiguille est réglée en haut ou en
bas (comme avec la pression du
talon sur la pédale)
• Appuyer plus longtemps sur la touche:
•L’aiguille est réglée en bas
• La flèche est dirigée vers le bas
• La machine s’arrête avec l’aiguille
en bas
• Appuyer de nouveau sur la touche:
•L’aiguille est réglée en haut
• La flèche est dirigée vers le haut
• La machine s’arrête avec l’aiguille
en haut
Renversement (droit/gauche)
• Appuyer sur la touche
• Le point sélectionné est cousu renversé
23Fonctions
Equilibrage / BSR
Equilibrage
• Appuyer sur la touche
•L’affichage de l’équilibrage est actif
sur l’écran
• Les points se resserrent en appuyant
sur la flèche gauche du réglage de la
position de l’aiguille
• Les points s’élargissent en appuyant
sur la flèche droite du réglage de la
position de l’aiguille
• Appuyer une nouvelle fois sur la
touche = l’équilibrage est déconnecté,
le motif de point modifié retourne
dans son réglage de base
• Les réglages modifiés de la position de
l’aiguille sont maintenus pendant le
processus d’équilibrage

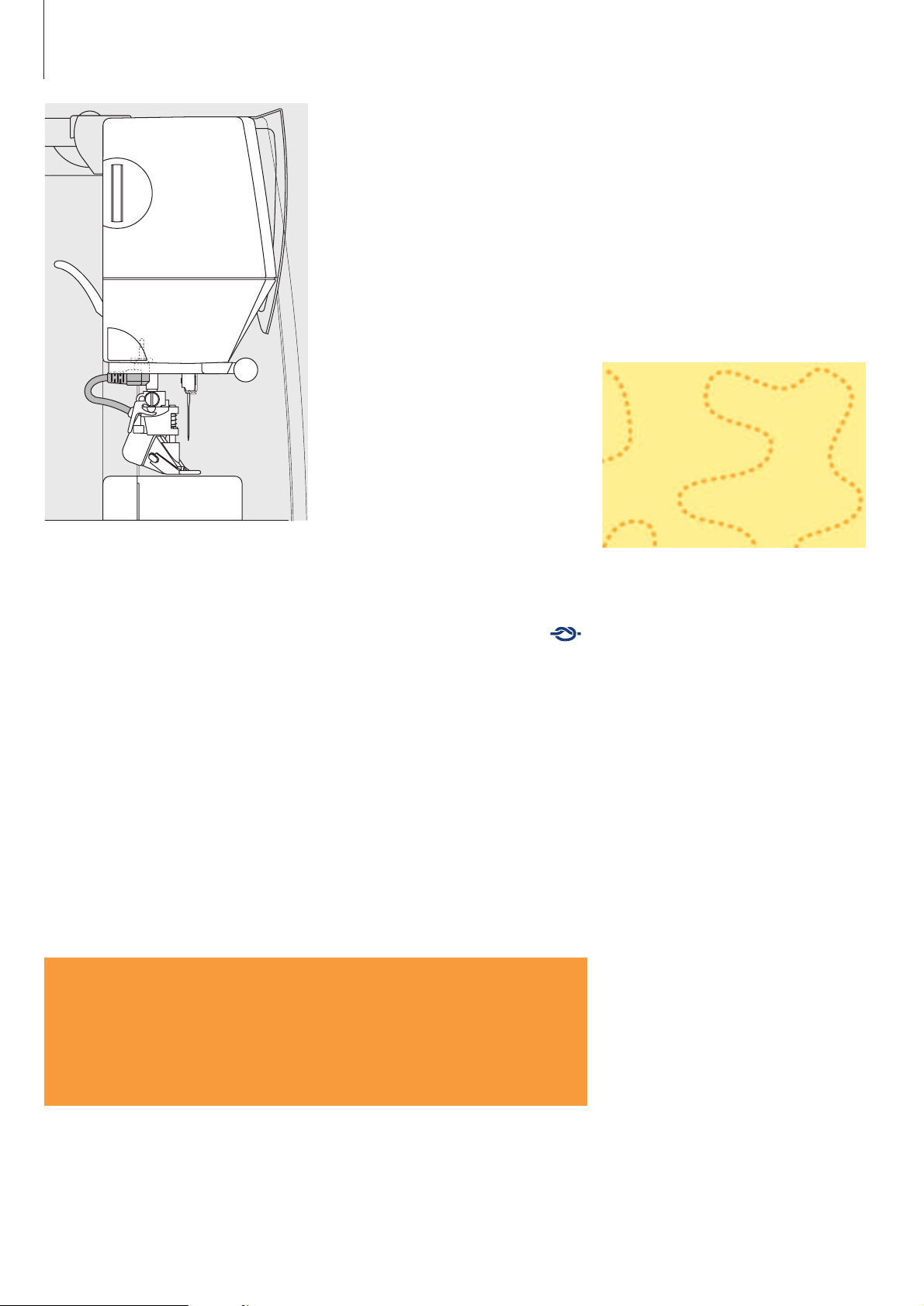

BSR
• Quand le pied BSR est fixé, appuyer
sur la touche BSR pour enclencher ou
délencher la fonction
Réglage de la position de l'aiguille
• Appuyer sur la touche de gauche =
l'aiguille se déplace à gauche
• Appuyer sur la touche de droite =
l'aiguille se déplace à droite
• Déplacement rapide avec «autorepeat» (maintenir la touche enfoncée
• 11 positions d’aiguille au total (5 à
gauche, 5 à droite, 1 au milieu)
Régulateur de la vitesse
• Ce régulateur permet de régler la
vitesse du moteur de minimum à
maximum
• La vitesse de l’embobinage de la
canette peut être réglée si la machine
est arrêtée
«mem» (Mémoire)
• Appuyer sur la touche
• mem apparaît sur l’écran
• Les emplacements mémoire libres (90)
ou (60) et le curseur clignotent
• La touche gauche de la flèche et la
touche servent pour le
défilement et la programmation des
motifs, lettres et chiffres
Touche «clr» (Clear)
• Appuyer sur la touche «clr»
• La longueur du point, la largeur du
point et la position de l’aiguille
retournent aux réglages de base
même dans le mode BSR
• Les fonctions actives sont annulées
Exception:
Arrêt de l’aiguille en bas
Couture temporaire en arrière:
• Appuyer sur la touche pendant la
couture
• Couture en arrière tant que la touche
reste enfoncée
•Programmer les longueurs de
boutonnière
•Programmer la longueur du
programme de reprisage
• Commuter du programme des points
d’arrêt au point droit (point no. 5)
•Effectuer manuellement des points
d’arrêt au début ou à la fin d’une
couture
Couture continue en arrière:
•
Appuyer sur la touche (machine à l’arrêt)
jusqu’à ce qu’un bip retentisse et que le
symbole s’affiche sur l’écran
• La machine coud en arrière le point
sélectionné
• Annuler la couture en marche arrière:
Appuyer sur la touche (machine à l’arrêt)
jusqu’à ce qu’un bip retentisse et que le
symbole s’efface de l’écran
BSR
24 Fonctions
Polices et chiffres
• Appuyer sur la touche du milieu
• Les lettres s’affichent sur l’écran
• Sélectionner le genre de police =
appuyer sur la touche alphabet
• Appuyer sur la touche droite =
sélection progressive (en avant) des
lettres/chiffres/caractères spéciaux
(A B C…)
• Appuyer sur la touche gauche =
sélection progressive (en arrière) des
caractères spéciaux/chiffres/lettres
( ] [ )…)
Lettres/chiffres/caractères spéciaux
A B C D E F G H I J K L M N O P Q R S T
U V W X Y Z Ä Ö Ü Å Æ Œ Ø Ñ È É Ê À
 1 2 3 4 5 6 7 8 9 0 _ - . ' ! + = & ÷ ?
% ç @ ( ) [ ]
Motif de point
• Appuyer sur la touche de la flèche
(gauche ou droite) pour faire défiler la
banque de données des motifs de
points
Touche dièse (#)
Standard = affichage graphique
• Appuyer sur la touche et introduire le
numéro de point souhaité
• Le motif de point s’affiche
graphiquement (image)
Alternative = affichage numérique
• Appuyer sur la touche jusqu’à ce qu’un
bip sonore retentisse
•L’affichage du motif actif bascule de
graphique (image) à numérique (chiffre)
• Les autres motifs de points s’afficheront
désormais sous la forme numérique
(chiffre)
Retourner dans la forme standard en
répétant cette procédure
Entrée de numéros de point à 3 chiffres:
• Appuyer sur la touche jusqu’à ce que le
chiffre «1» s’affiche
• Introduire maintenant les autres chiffres
Fin de motif/répétition de motif (1x)
sur le capot
Appuyer sur la touche pendant la couture
• La machine s’arrête à la fin du motif
ou du motif d’une combinaison (dans
la mémoire)
Appuyer rapidement sur la touche avant
la couture
• “Fin de motif” s’affiche sur l’écran
• Le motif ou le premier motif d’une
combinaison dans la mémoire est
cousu 1x, ensuite la machine s’arrête
• Continuer la couture, la fonction fin
de motif se délenche et l’affichage
disparaît
Appuyer sur la touche avant la couture
jusqu’à ce qu’un bip retentisse
• “Fin de motif” s’affiche sur l’écran
• Le motif ou le premier motif d’une
combinaison dans la mémoire est
cousu 1x
• La fonction fin de motif reste active
jusqu’à ce qu’on appuie de nouveau
sur la touche avant la couture (bip)
•L’affichage de la fonction fin de motif
disparaît
Touche marche/arrêt
• Pour démarrer et arrêter la machine
enclenchée sans la pédale
• Pour démarrer et arrêter la machine
dans le mode de broderie avec le
module de broderie connecté
• Pour démarrer et arrêter la fonction
BSR quand le pied BSR est monté
(sans la pédale et quand la machine
est enclenchée)
Mémoire personnelle
• Pour tous les points et matériaux
• La longueur de point, la largeur de
point et la position de l’aiguille sont
automatiquement enregistrés
• Couture d’un point modifié (par ex.,
zigzag)
• Sélection et couture d’un autre point
(par ex., point droit)
• Les modifications individuelles restent
enregistrées
• La mémoire personnelle peut contenir
un grand nombre de points modifiés
Retour aux réglages de base
• Il est possible de retourner
manuellement au réglage de base de
chaque point
• Appuyer sur la touche «clr»
• Déclencher la machine, toutes les
modifications de points sont annulées
Application:
• Recommandé lors d’utilisations
diverses, par ex., surfilage de rebords
ou adaptation d’un point zigzag ou
surjet au tissu choisi
• Couture au point droit, utiliser diverses
longueurs de point
• Point invisible, adapter la largeur et la
longueur du point selon le tissu choisi
Affichage de l’écran
• Appuyer sur la touche
• La mémoire s’ouvre, mem s’affiche
• Le curseur de gauche et le nombre (par
ex. 90) des emplacements de mémoire
vierges clignotent et «mem» s’affiche
sur l’écran
Motifs sélectionnés
• Ils s’affichent sur l’écran avec l’image du
point

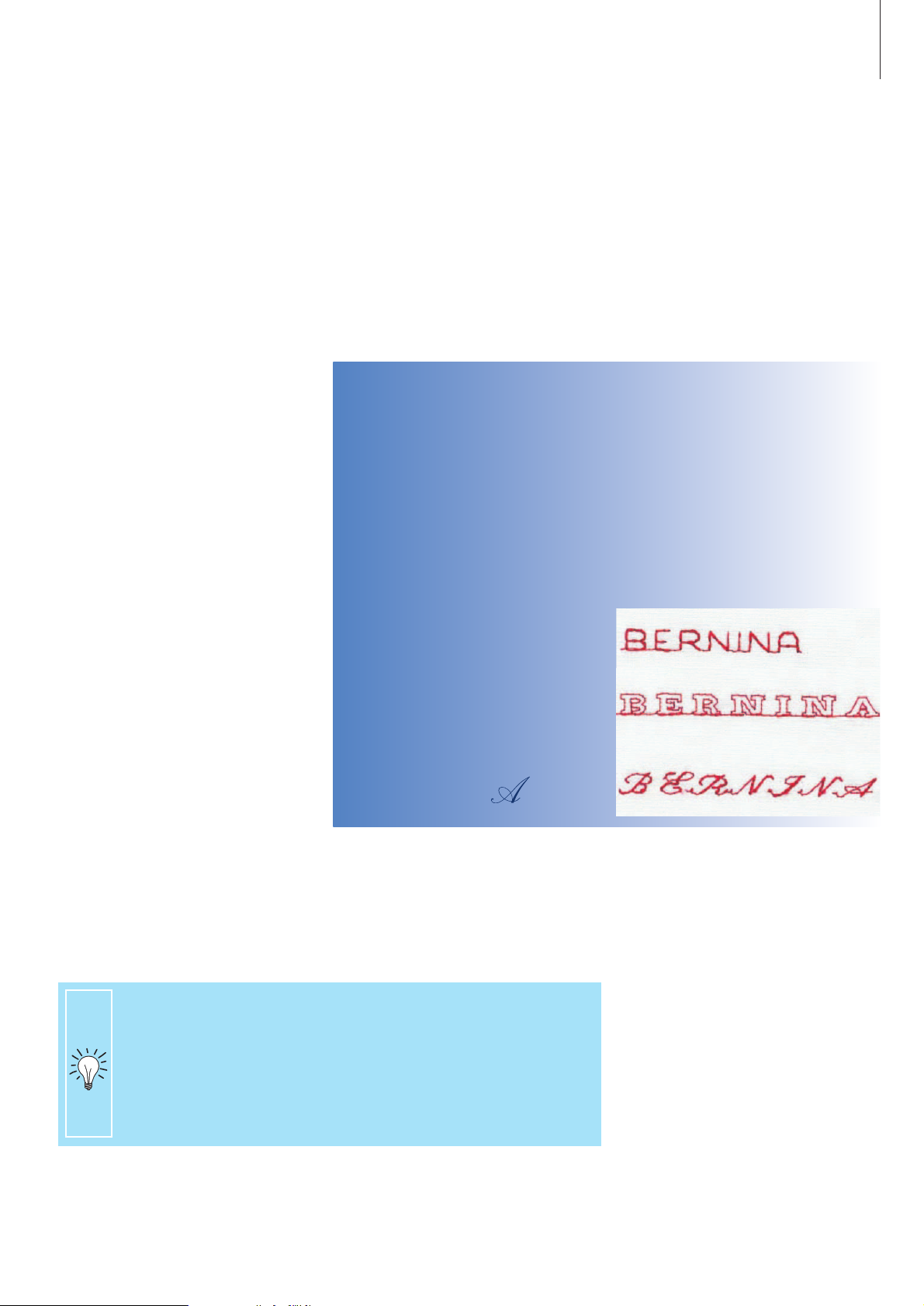

Alphabet et chiffres:
Le genre d’écriture s’affiche sous
l’affichage de la mémoire
• écriture bloc
• lettres relief
• écriture italique (seulement aurora 440)
• La lettre/le chiffre sélectionné s’affiche,
p. ex. E
25Programmation et enregistrement

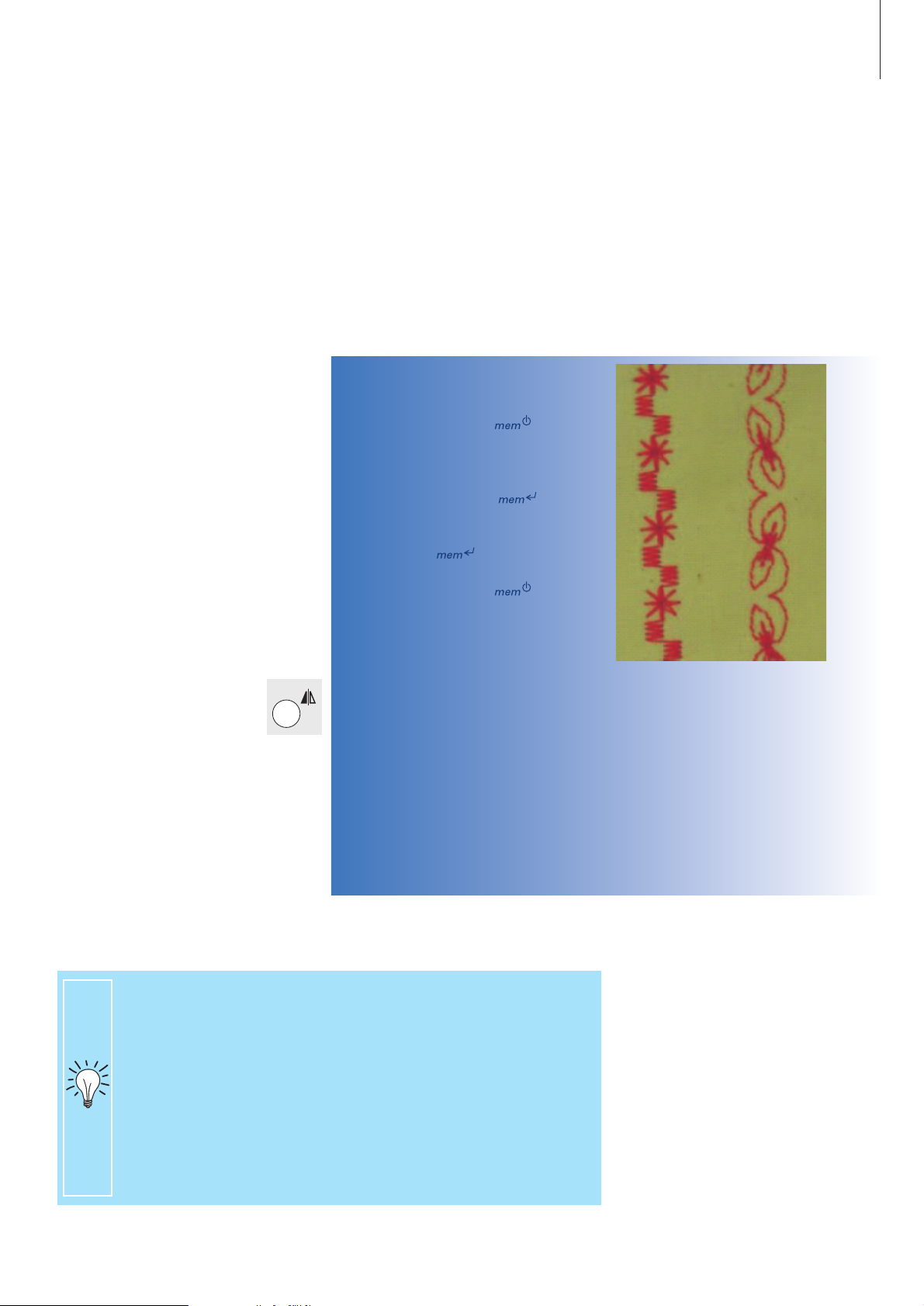

Mémoire
La mémoire permet de composer et de
sauvegarder 90 (aurora 440) et 60 (aurora
430) motifs, lettres ou chiffres. Cette
mémoire est de longue durée et se
sauvegarde jusqu’à ce que l’utilisateur
l’efface. Une interruption de courant ou
une longue mise hors circuit de la
machine informatisée n’a aucune
influence sur le programme enregistré.
Les modifications de la longueur et de la
largeur de point peuvent être réalisées à
tout moment. Chaque motif, lettre ou
chiffre peut être effacé ou écrasé.

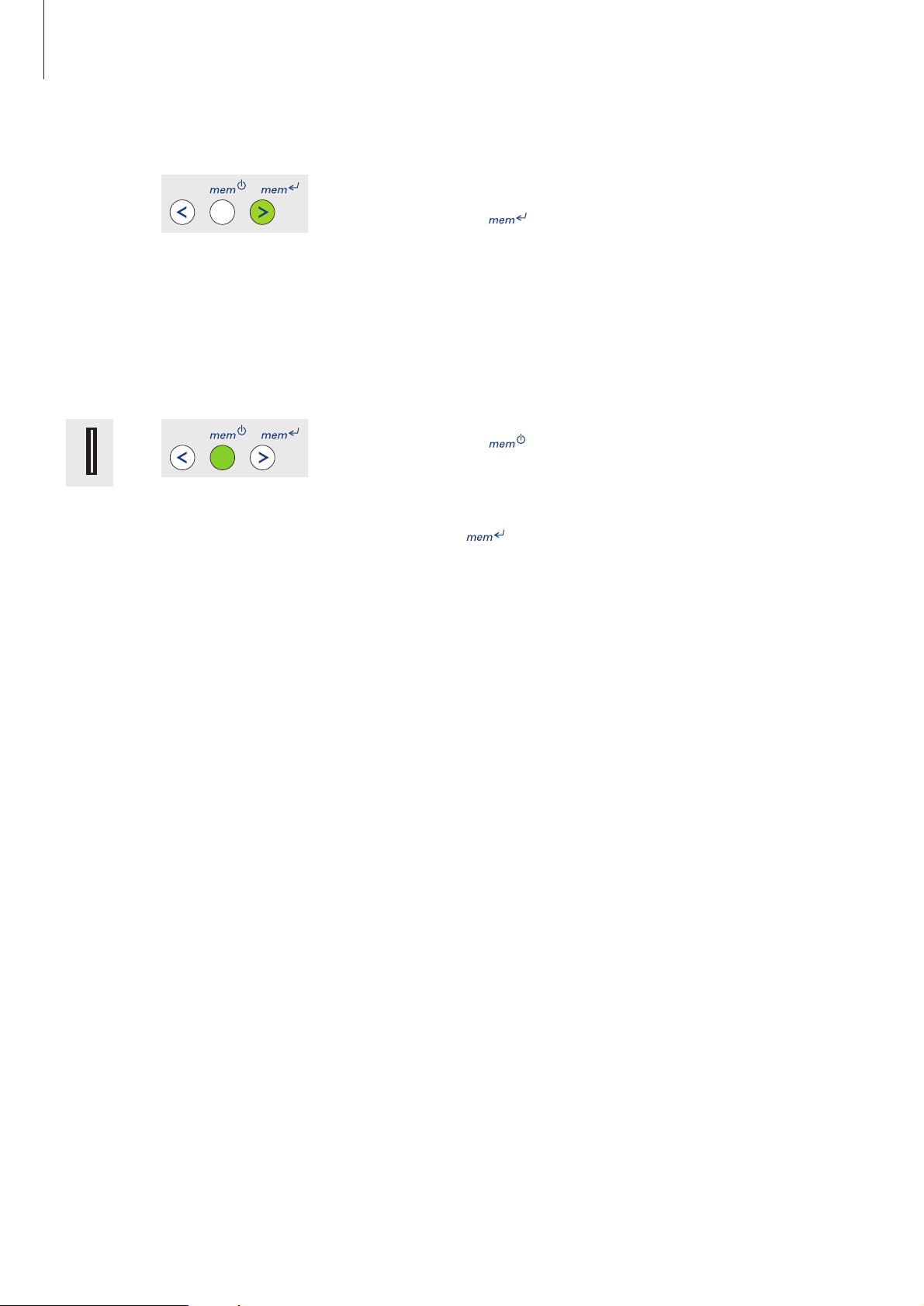

Touches mémoire
• La touche gauche permet de faire
défiler en arrière le contenu de la
mémoire
• La touche du milieu permet d’ouvrir et
de fermer la mémoire
• La touche permet de
programmer la mémoire et de faire
défiler en avant le contenu de la
mémoire
26 Programmation et enregistrement
Ouverture de la mémoire
• Appuyer sur la touche
• Le curseur de gauche et le nombre (par
ex. 90) des emplacements de mémoire
vierges clignotent et «mem» s’affiche
sur l’écran
• Sélectionner le motif souhaité
•L’image du point s’affiche sur l’écran
• Appuyer sur la touche
(touche de mémorisation)
• le motif est programmé
• Les emplacements de mémoire vierges
s’affichent (le curseur et l’emplacement
de la mémoire clignotent)
• Sélectionner le nouveau motif
•Programmer avec la touche
(touche de mémorisation) etc.
Défilement en marche arrière
• Appuyer sur la touche de gauche
• Les motifs programmés défilent dans
un ordre décroissant.
Défilement en marche avant
• Appuyer sur la touche de droite
• Les motifs programmés défilent dans un
ordre croissant.
Programmer des points utilitaires et des points décoratifs
Début de la couture
Quand on appuie sur la pédale
ou sur la touche marche/arrêt,
la machine informatisée va
immédiatement au début de la
combinaison de motifs.
Loading...
