IMPORTANT SAFETY INSTRUCTIONS
This sewing machine is not a toy. Do not allow children to play with this machine.
The machine is not intended for use by children or mentally infirm persons without proper supervision.
This sewing machine is designed and manufactured for household use only.
Read all instructions before using this sewing machine.
DANGER— To reduce the risk of electric shock:
1.An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.
2.Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 15 Watts.
WARNING—To reduce the risk of burns, fire, electric shock, or injury to persons:
1. Do not allow children to play with the machine. The machine is not intended for use by children or infirmed persons without proper supervision.
Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.
2.Use this appliance only for its intended use as described in this owner’s manual.
Use only attachments recommended by the manufacturer as contained in this owner’s manual.
3.Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water.
Return this sewing machine to the nearest authorized retailer or service center for examination, repair, electrical or mechanical adjustment.
4.Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and foot control free from accumulation of lint, dust and loose cloth.
5.Never drop or insert any object into any opening.
6.Do not use outdoors.
7.Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
8.To disconnect, turn all controls to the off (“O”) position, then remove plug from outlet.
9.Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
10.Keep fingers away from all moving parts. Special care is required around the sewing machine needle.
11.Always use the proper needle plate. The wrong plate can cause the needle to break.
12.Do not use bent needles.
13.Do not pull or push fabric while stitching. It may deflect the needle causing it to break.
14.Switch this sewing machine off (“O”) when making any adjustment in the needle area, such as threading the needle, changing the needle, threading the bobbin or changing the presser foot, and the like.
15.Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any other adjustments mentioned in this owner’s manual.
SAVE THESE INSTRUCTIONS
The design and specifications are subject to change without a prior notice.
1
CONSIGNES IMPORTANTES DE SECURITE
Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales, notamment |
I |
les consignes suivantes : Avant d’utiliser cet appareil, lisez toutes ces instructions. |
|
DANGER : Pour réduire les risques d’électrocution.
1.Il ne faut jamais laisser un appareil sans surveillance lorsqu’il est branché. Il faut toujours débrancher cette machine à coudre de la prise électrique murale, après son utilisation ou avant de la nettoyer.
2.Il faut toujours débrancher la machine avant de remplacer une ampoule électrique. Remplacez l’ampoule par une ampoule du même type de15W.
AVERTISSEMENT : Afin de réduire les risques de brûlures, incendie, électrocution ou blessures
corporelles:
1.Il ne faut pas se servir de la machine comme d’un jouet. Il faut faire très attention lorsque cette machine à coudre est utilisée par des enfants ou à proximité de ceux-ci.
2.Utilisez cette machine uniquement pour les utilisations prévues, telles qu’elles sont décrites dans le manuel de la machine à coudre.
Utilisez uniquement les accessoires recommandés par le fabricant tels qu’ils sont indiqués dans le manuel de la machine à coudre.
3.Il ne faut jamais faire fonctionner la machine à coudre si le câble ou la prise est endommagé (e), si elle ne fonctionne pas correctement, si on l’a laissé tomber, si elle est endommagée ou si elle est tombée
dans l’eau.
Retournez la machine à coudre au magasin ou au centre de réparation le plus proche, afin de la faire examiner, réparer ou d’effectuer des réglages électriques ou mécaniques.
4.Il ne faut jamais faire fonctionner cette machine si les orifices d’aération sont colmatés. Tenir les orifices d’aération de cette machine à coudre et le curseur d’escamotage du pied-de-biche exempts de toute accumulation de peluches, poussières et de morceaux de chiffon.
5.Il ne faut jamais laisser tomber ou introduire d’objet dans les orifices.
6.Il ne faut pas l’utiliser en plein air.
7.Il ne faut pas la faire fonctionner si des produits en aérosol (vaporisateur) sont utilisés où s’il y a une installation d’oxygène.
8.Pour la débrancher, tourner le commutateur à la position Arrêt (“0”), puis retirez la prise de la douille.
9.Ne débranchez pas la machine en tirant sur le câble. Pour la débrancher, saisissez la prise, et non pas le câble électrique.
10.Tenez les doigts à l’écart de toutes les pièces mobiles. Il faut faire particulièrement attention dans la zone proche de l’aiguille de la machine à coudre.
11.Il faut toujours utiliser la plaque d’aiguille correcte. Si la plaque d’aiguille ne convient pas, l’aiguille risque de se briser.
12.N’utilisez pas d’aiguilles courbées.
13.Ne tirez ni ne poussez pas le tissu pendant les piqûres. Cela risque de faire dévier l’aiguille et provoquer sa cassure.
14.Avant de faire des réglages dans la zone de l’aiguille tels qu’enfiler l’aiguille, changer l’aiguille, enfiler la canette ou changer le pied-de-biche, etc., mettez le commutateur de la machine à coudre sur Arrêt (“0”).
15.Débranchez toujours la machine à coudre de la douille électrique avant de retirer les capots, de la graisser ou de faire tous autres réglages mentionnés dans le manuel de la machine à coudre.
CONSERVEZ CETTE NOTICE
La conception et les caractéristiques sont sujettes au changement sans une communication préalable préalable.
2
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ICuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad, como las siguientes:
Lea todas las instrucciones antes de utilizar este aparato.
PELIGRO — Para reducir el riesgo de choque eléctrico:
1.No deje nunca el aparato sin vigilancia mientras esté enchufado. Desenchufe siempre la máquina de la toma eléctrica inmediatamente después de utilizarla y antes de limpiarla.
2.Desenchufe la máquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra del mismo tipo (15 W).
AVISO — Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a personas:
1.No deje que nadie utilice la máquina como si fuera un juguete. Preste especial atención cuando la máquina de coser sea utilizada por niños o cerca de ellos.
2.Utilice el aparato únicamente para los usos descritos en este manual del usuario.
Utilice únicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.
3.Nunca utilice esta máquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si se ha golpeado o está dañada, o si ha caído en agua.
Envíe esta máquina de coser a la tienda o centro de mantenimiento más próximo si es necesario examinarla, repararla o someterla a ajustes eléctricos o mecánicos.
4.No utilice nunca el aparato si tiene bloqueada alguna vía de ventilación. Mantenga las vías de ventilación de esta máquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.
5.No deje caer ni introduzca ningún tipo de objeto en ninguna abertura.
6.No utilice la máquina en exteriores.
7.No utilice la máquina donde se empleen productos de aerosol (spray) o donde se administre oxígeno.
8.Para desconectar, ponga todos los controles en la posición OFF (“0”) y desenchufe la máquina.
9.No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.
10.Mantenga los dedos alejados de todas las piezas móviles. Tenga especial cuidado alrededor de la aguja de la máquina de coser.
11.Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.
12.No utilice agujas que estén dobladas.
13.No tire de la tela ni la empuje mientras esté cosiendo. La aguja podría desviarse y romperse.
14.Apague esta máquina de coser (“0”) cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.
15.Desenchufe esta máquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro de los ajustes mencionados en este manual del usuario.
CONSERVE ESTAS INSTRUCCIONES
El diseño y las especificaciones están conforme a cambio sin un aviso anterior.
3
Do´s and Don´ts
1.Always be aware of the up-and-down movement of the needle and do not turn your attention from the machine while it is running.
2.When leaving the sewing machine unattended, the main switch of the machine must be switched off or the plug must be removed from the socket-outlet.
3.When servicing the sewing machine, or when removing covers or changing lamps, the machine or the electrical set must be disconnected from the supply by removing the plug from the socket/outlet.
4.Do not place anything on the foot control, otherwise the machine will start inadvertently, or the control or motor may burn out.
5.The maximum permissible power for the sewing lamp bulb is 15 watts.
6.When using your sewing machine for the first time, place a piece of waste fabric under the presser foot and run the machine without thread for a few minutes. Wipe away any oil which may have appeared.
CHOSES À FAIRE ET À ÉVITER
1.Garder toujours à l’esprit le mouvement de va-et-vient vertical de l’aiguille et se concentrer sur son travail lorsque la machine est en marche.
2.Quand vous laissez la machine sans surveillance, toujours fermer la machine ou Débrancher la prise de courant.
3.Toujours fermer la machine ou débrancher la machine de source extérieur du courant électrique, quand vous réparez la machine, ou quand vous enlevez le capot pour changer l’ampoule.
4.Ne rien déposer sur la commande au pied car cela pourrait faire démarrer accidentellement la machine ou faire surchauffer excessivement la commande ou le moteur.
5.La puissance maximum admissible pour l’ampoule est de 15 watts.
6.Lorsque l’on utilise la machine à coudre pour la première fois, mettre un bout de chiffon sous le pied et faire tourner la machine sans fil pendant quelques minutes. Essuyer toutes les traces d’huile qui pourraient apparaître.
COSAS QUE SE DEBEN HACER Y EVITAR
1.Preste atención al movimiento vertical de la aguja y no desvie su atención de la máquina mientras se encuentre cosiendo.
2.Cuando deje de coser, desconecte el interruptor de funcionamiento y desenchufe el cordón de la toma de corriente.
3.Mientras cambie la lámpara, quite o ponga las tapas o instale la máquina para coser, asegurese de que se encuentra desenchufada de la toma de corriente.
4.Es peligroso poner elementos sobre el pedal, la máquina puede comenzar a coser sin previo aviso.
5.La potencia máxima admisible por la bombilla es de 15 vatios.
6.Cuando utilice por primera vez su máquina de coser, situe una pieza de tela bajo el pie prensatelas y haga funcionar la máquina, sin hilo, durante unos pocos minutos. Es normal que aparezcan salpicaduras de aceite, limpielas y cosa normalmente.
4
|
|
TABLE OF CONTENTS |
|
SECTION |
I |
ESSENTIAL PARTS |
|
Names of Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
||
SECTION |
II |
GETTING READY TO SEW |
|
Included Accessories and Attachments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
||
Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
||
Connecting the Machine to the Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
||
Foot Control |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
|
Free Arm Sewing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |
||
To Attach and Remove the Presser Foot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |
||
Changing Needle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
||
Thread and Needle Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
||
Setting Spool Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18 |
||
Removing or Inserting the Bobbin Case . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
||

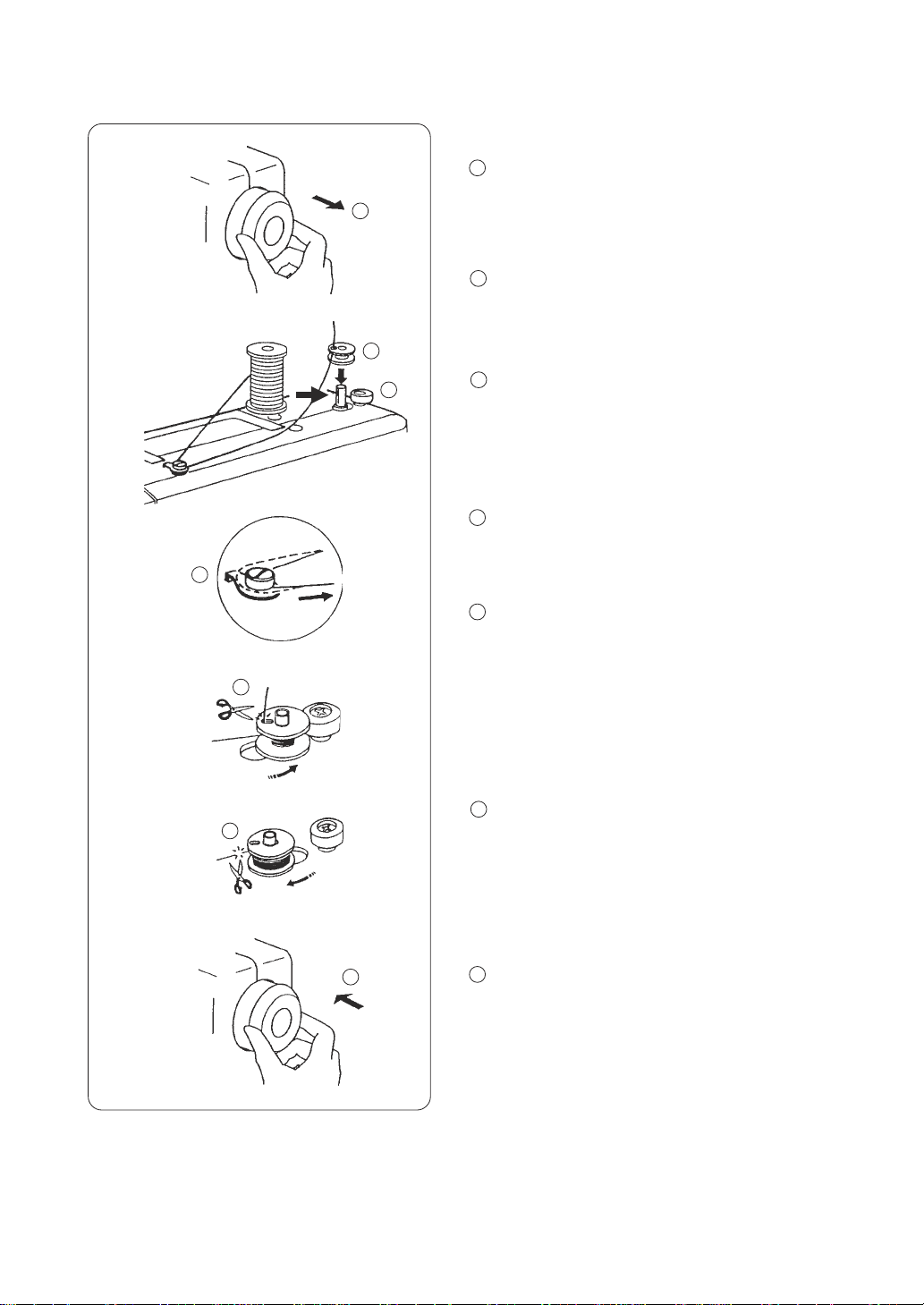

Winding the Bobbin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
22 |
||
Threading Bobbin Case . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
||

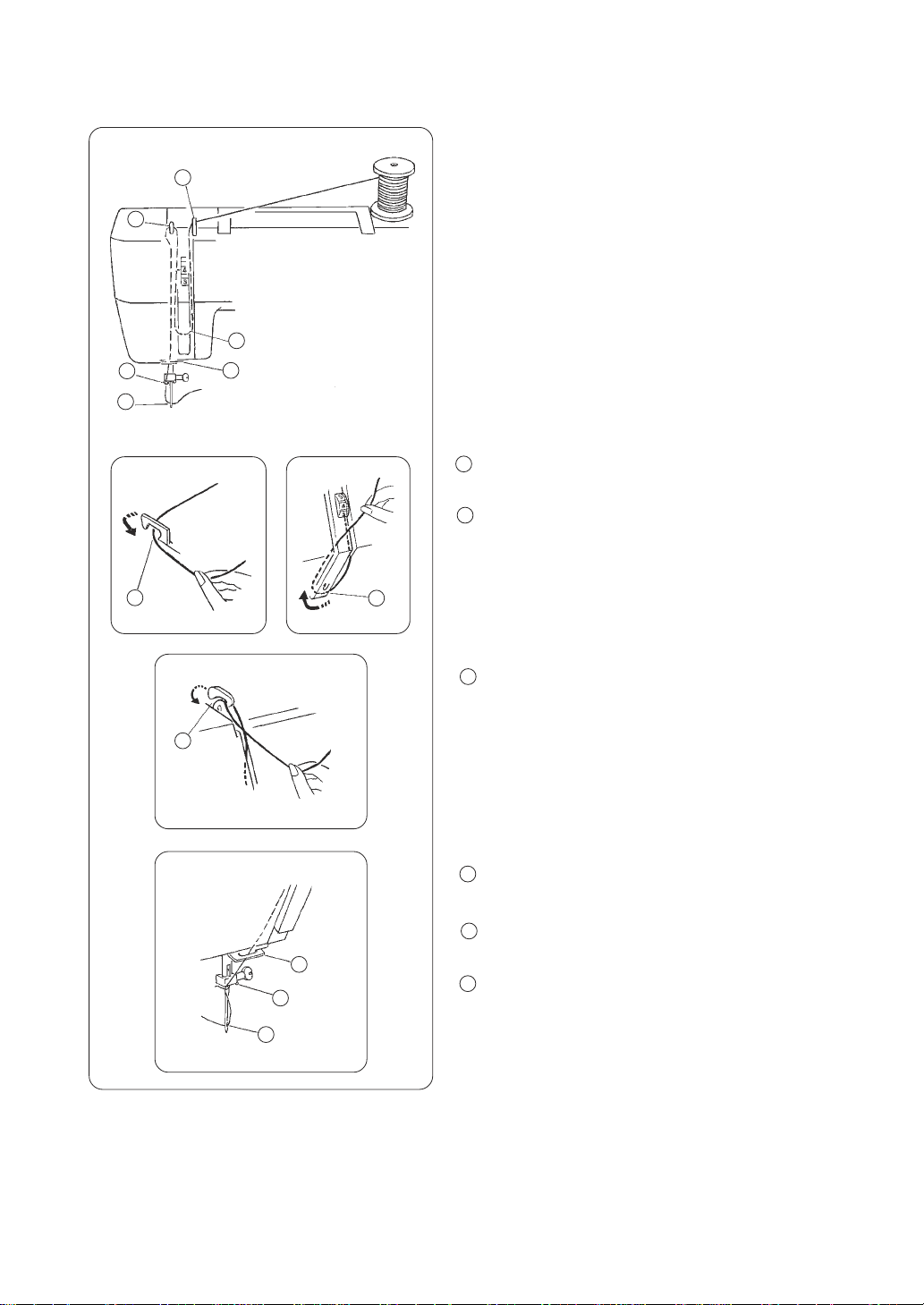

Threading the Machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
||
Needle Threader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
||

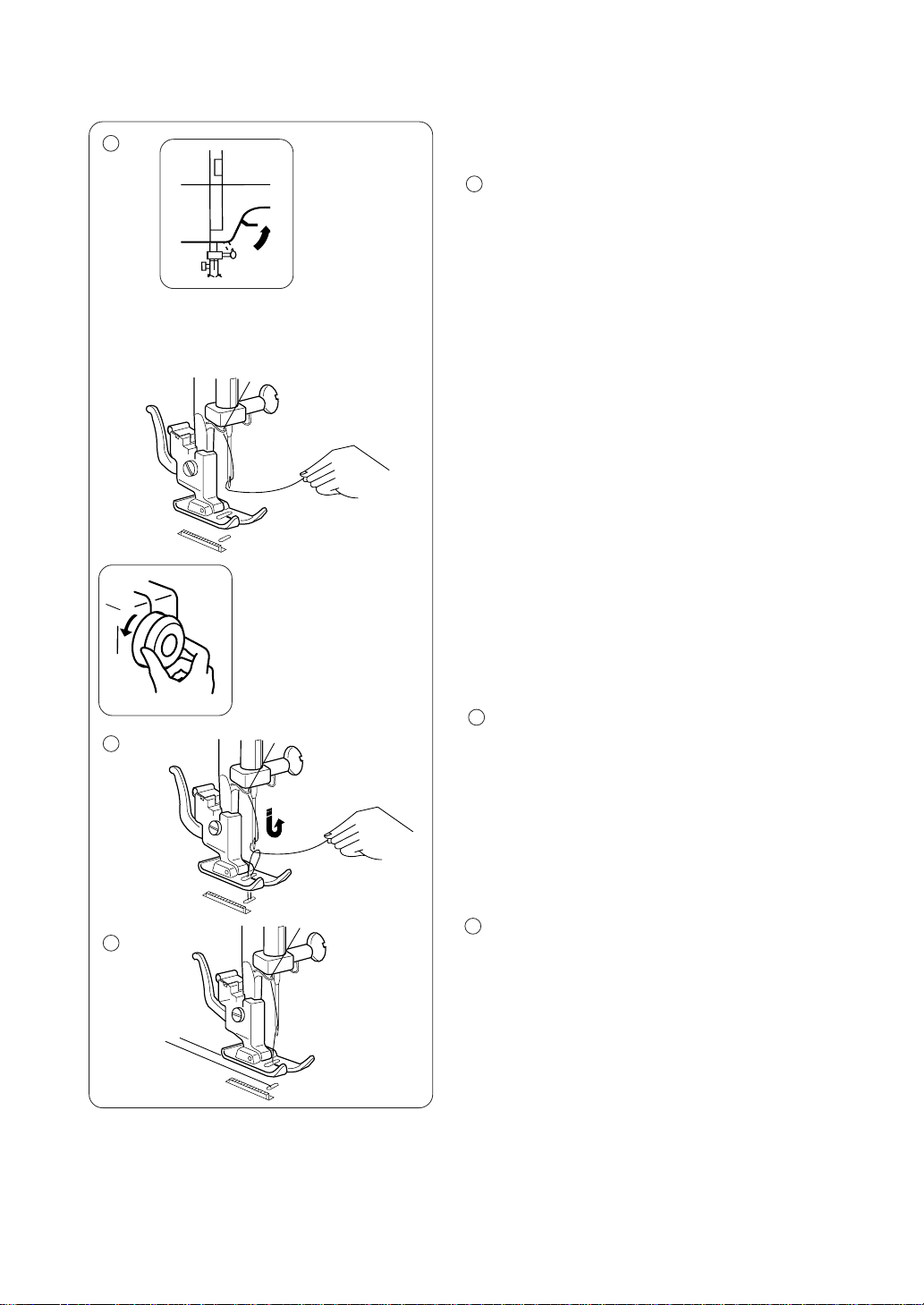

Drawing Up Bobbin Thread . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
30 |
||
Balancing Needle Thread Tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
||
Thread tension for zigzag sewing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
||

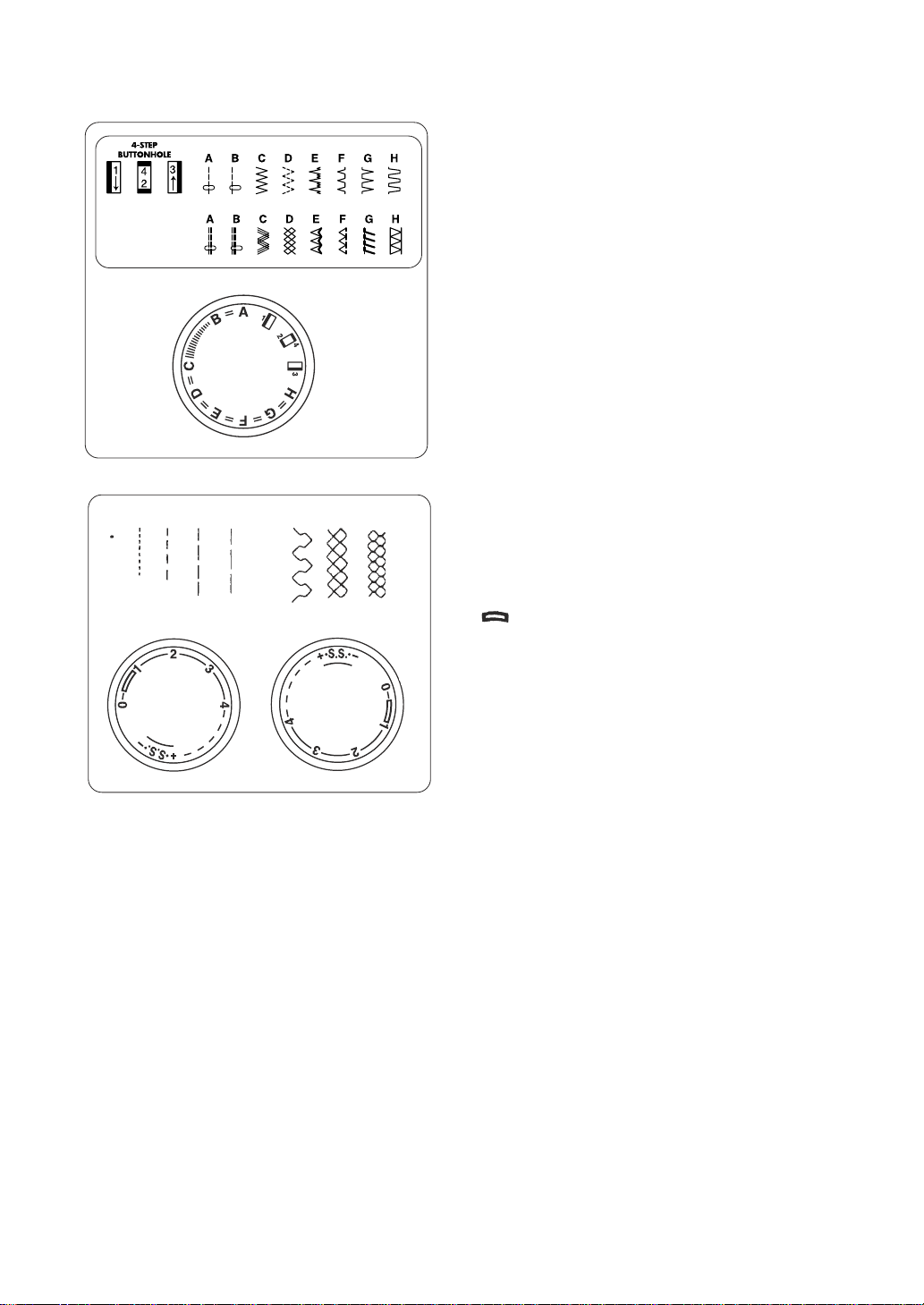

Pattern Selector Dial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
34 |
||
Selecting Stretch Stitch Patterns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
34 |
||
Stitch Length Dial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
34 |
||
Reverse Stitch Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
||
Seam Guide Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
||
Darning Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
||
SECTION |
III |
BASIC SEWING |
|
Straight Stitch Sewing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
||
To Change Sewing Direction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
||
Zigzag Stitching . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
40 |
||
SECTION |
IV |
UTILITY STITCHING |
|

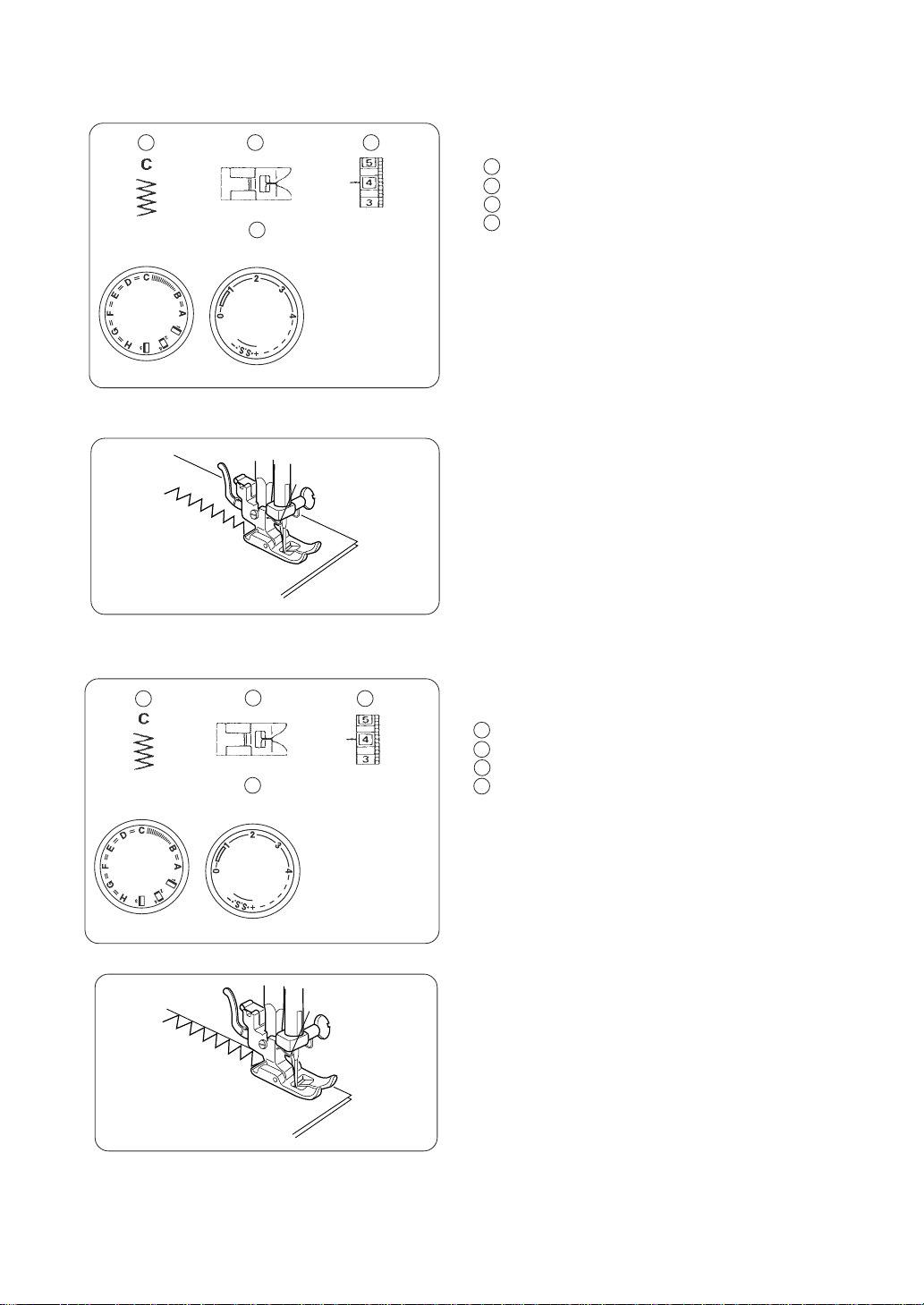

Overcasting |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
40 |
|
Overedge Stitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
42 |
||

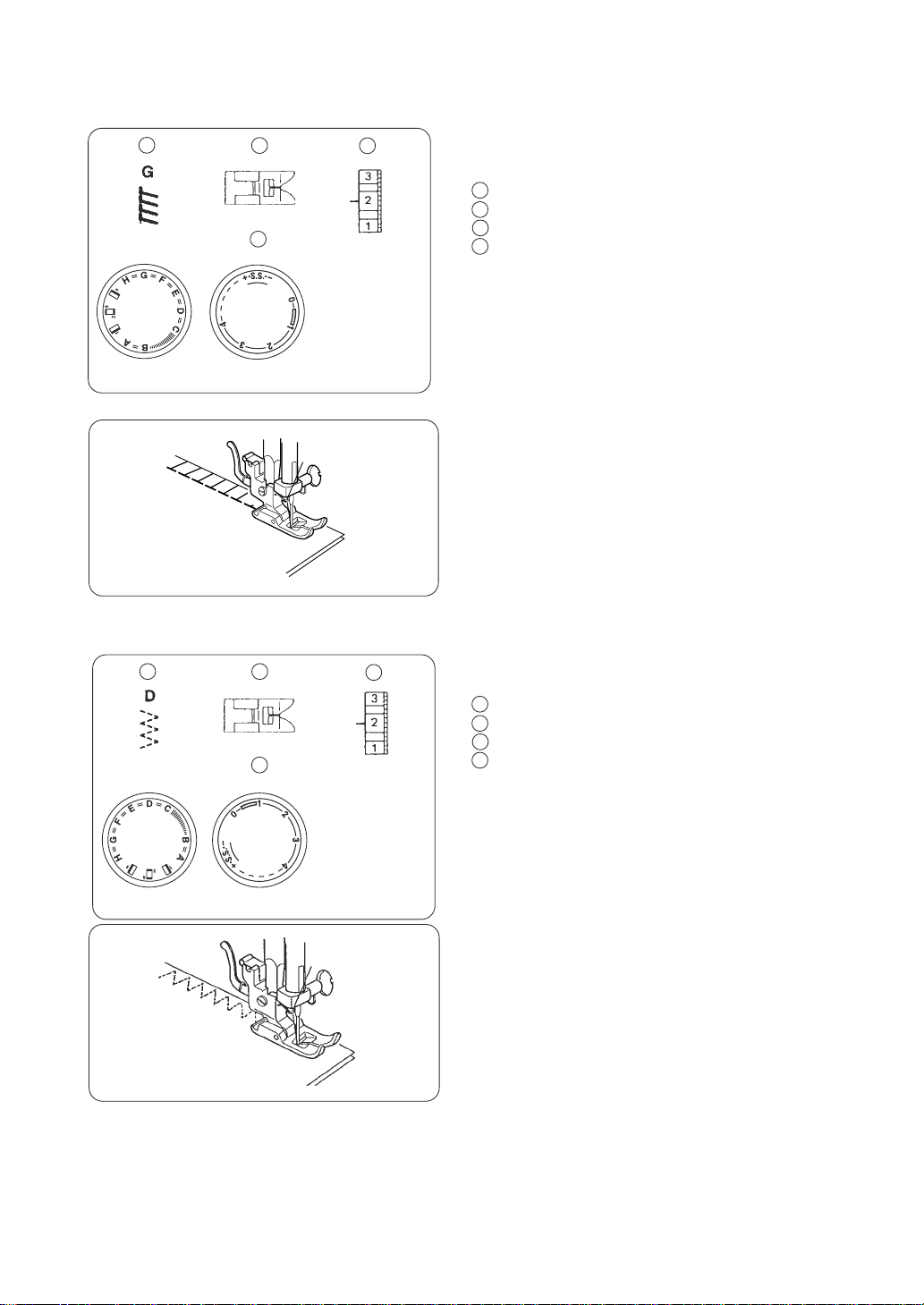

Tricot Stitch |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
42 |
|
Triple Strength Stitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
44 |
||
Sewing Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
46 |
||
Buttonhole |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
48 |
|
Zipper Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
50 |
||
Blind Stitch Hemming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
52 |
||
SECTION |
V |
DECORATIVE STITCHING |
|
Shell Tuck |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
54 |
|
Stretch Stitch Patterns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
54 |
||
Smocking . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
56 |
|
Box Stitching . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
56 |
||

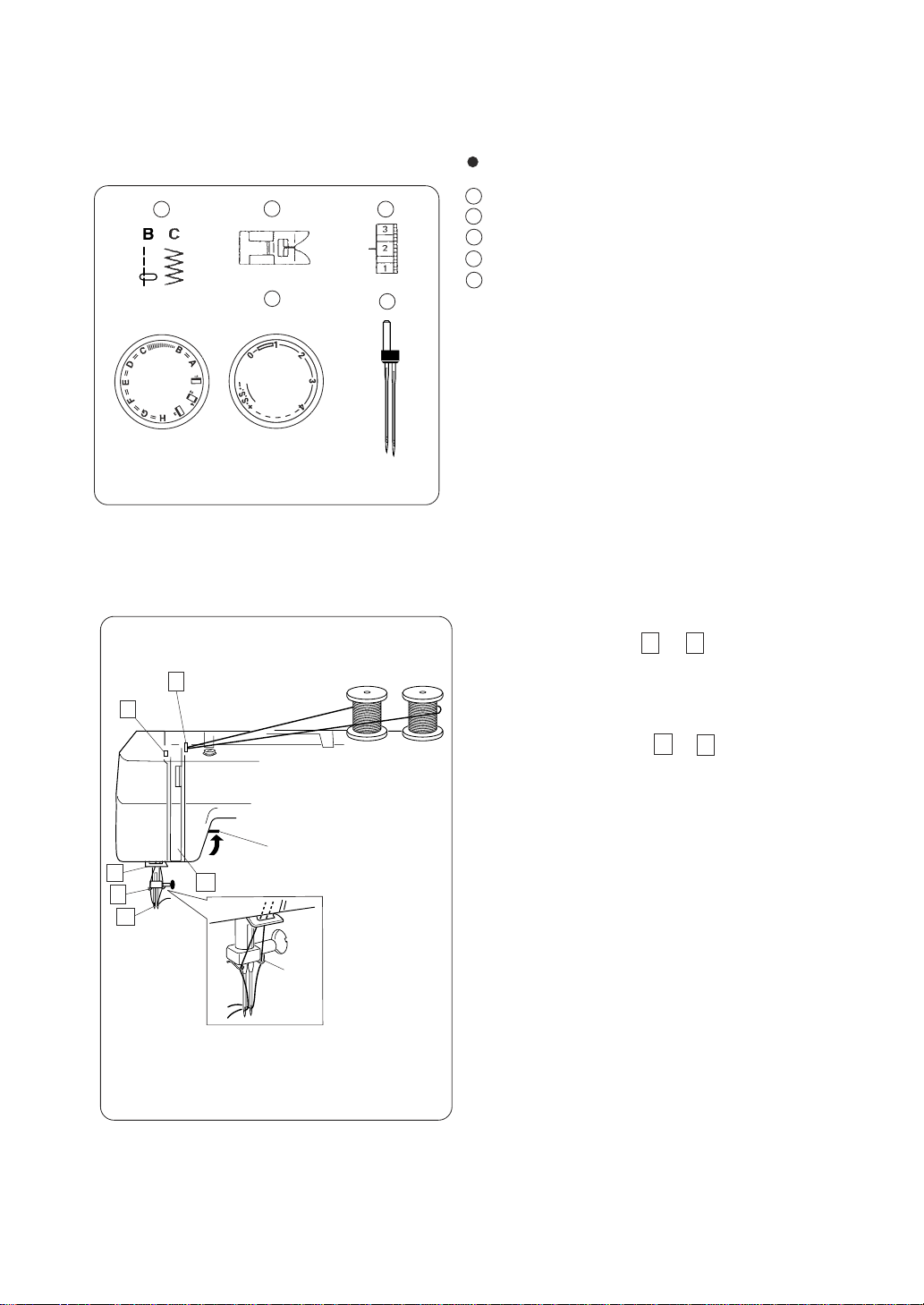

Twin Needle Sewing (Optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
58 |
||
SECTION |
VI |
CARE OF YOUR MACHINE |
|
Sewing Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
60 |
||

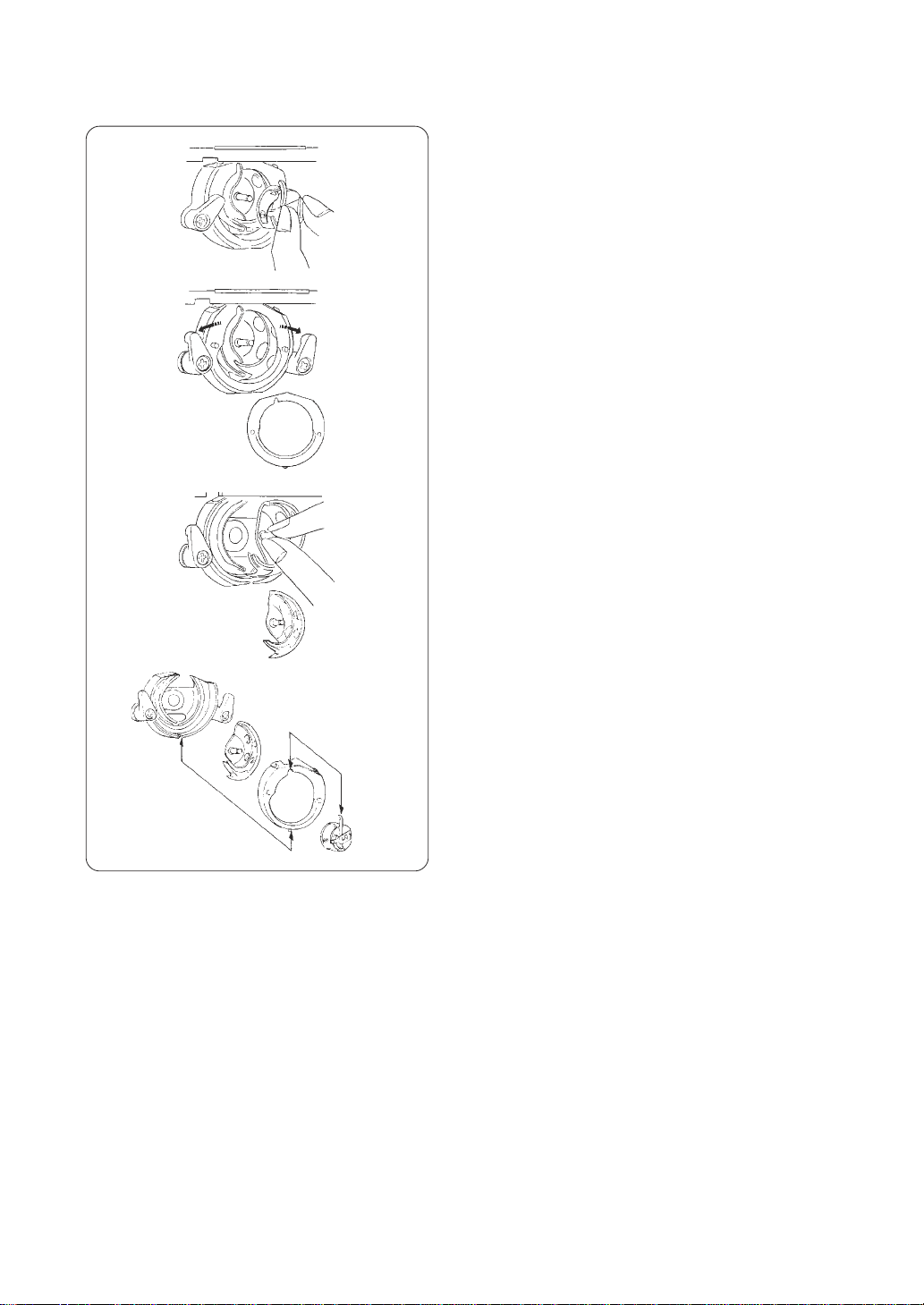

Dismantling and Assembling Hook Race . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
62 |
||
Cleaning the Feed Dogs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
64 |
||
Oiling the Machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
64 |
||
Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
66 |
||
5
|
TABLE DES MATIÈRES |
|
SECTION I |
PIÈCES PRINCIPAUX |
|
Noms des pièces .............................................................................................................................. |
9 |
|
SECTION II |
SE PRÉPARER À COUDRE |
|
Accessories et pièces inclus ............................................................................................................ |
11 |
|
Cosignes d’utilisation ...................................................................................................................... |
13 |
|
Relier la machine au pouvoir .......................................................................................................... |
13 |
|
Contrôle de vitesse de la couture ................................................................................................... |
13 |
|
Pour coudre au bras libre ................................................................................................................ |
15 |
|
Changement du pied-de-biche ........................................................................................................ |
15 |
|
Changer l’aiguille ............................................................................................................................ |
17 |
|
Tableau des fils et des aiguilles ...................................................................................................... |
17 |
|
Fixer les chevilles à bobines ........................................................................................................... |
19 |
|
Demontage et remontage de la canette .......................................................................................... |
21 |
|
Enfilage de la bobine de fil .............................................................................................................. |
23 |
|
Enfilage du boitier de canette ......................................................................................................... |
25 |
|
Enfilage de la machine .................................................................................................................... |
27 |
|
Dispositif d’enfilage ......................................................................................................................... |
29 |
|
Comment faire remonter le fil de la canette .................................................................................... |
31 |
|
Balancer la tension du fil ................................................................................................................. |
33 |
|
Réglage de la tension des points en zigzag ...................................................................................... |
33 |
|
Sélecteur des motifs ....................................................................................................................... |
35 |
|
Sélectionner point-motifs extensibles ............................................................................................. |
35 |
|
Sélecteur de la longeur du point ..................................................................................................... |
35 |
|
Bouton de renverse ......................................................................................................................... |
37 |
|
Guide de couture ............................................................................................................................ |
37 |
|
Plaque de reprisgee ........................................................................................................................ |
37 |
|
SECTION III |
COUTURE DE BASE |
|
Utilisation du point droit ..................................................................................................... |
39 |
|
Comment changer la direction de la couture .................................................................................. |
39 |
|
Le point zigzag ................................................................................................................................ |
41 |
|
SECTION IV |
LES POINTS UTILITAIRES |
|
Le point de surjet ............................................................................................................................ |
41 |
|
Point zigzag .................................................................................................................................... |
43 |
|
Le point tricot .................................................................................................................................. |
43 |
|
Points triple |
..................................................................................................................................... |
45 |
Coudre les boutons ......................................................................................................................... |
47 |
|
Les Boutonnière .............................................................................................................................. |
49 |
|
Application des fermetures-éclaire .................................................................................................. |
51 |
|
Point invisible .................................................................................................................................. |
53 |
|
SECTION V |
POINTS DÉCORATIFS |
|
Bouilonés ........................................................................................................................................ |
|
55 |
Motifs à points extensibles .............................................................................................................. |
55 |
|
Smocks ........................................................................................................................................... |
|
57 |
Point de créneau ............................................................................................................................ |
57 |
|
Coudre avec des aiguilles jumelées (Option).................................................................................. |
59 |
|
SECTION VI |
ENTRETIEN DE VOTRE MACHINE |
|
Lumière pour la couture .................................................................................................................. |
61 |
|
Démontage et remontage du crochet de la navette ........................................................................ |
63 |
|
Nettoyage des griffes d’entraînement ............................................................................................. |
65 |
|
Huilage de la machine .................................................................................................................... |
65 |
|
En cas de difficulté .......................................................................................................................... |
67 |
|
6
|
|
INDICE |
SECCION I: |
PIEZAS ESENClALES |
|
Nombres de las partes ......................................................................................................................................... |
9 |
|
SECCION II: PUESTA EN MARCHA |
|
|
Accesorios y refacciones incluidos ................................................................................................................... |
11 |
|
Instrucciones para la operación ......................................................................................................................... |
13 |
|
Conexión de la máquina a la toma de corriente ................................................................................................ |
13 |
|
Pedal de control de velocidad ........................................................................................................................... |
13 |
|
Para costra con brazo libre ................................................................................................................................ |
15 |
|
Cambio del pie prensatelas ............................................................................................................................... |
15 |
|
Cambio de aguja ............................................................................................................................................... |
17 |
|
Cuadro comparativo de agujas e hilos .............................................................................................................. |
17 |
|
Posicionado de los portacarretes ....................................................................................................................... |
19 |
|
Extracción e instalación de la caja de bobina ................................................................................................... |
21 |
|
Devanado de la canilla ...................................................................................................................................... |
23 |
|
Enhebrado del hilo de la canilla ........................................................................................................................ |
25 |
|
Enhebrado del hilo de aguja .............................................................................................................................. |
27 |
|
Enhebrador de la aguja ..................................................................................................................................... |
29 |
|
Cómo sacar el hilo de la canilla ........................................................................................................................ |
31 |
|
Ajuste de la tensión del hilo de aguja ............................................................................................................... |
33 |
|
Tensión de hilo para costura “ ZIG-ZAG ” ....................................................................................................... |
33 |
|
Selector de dibujos ............................................................................................................................................ |
35 |
|
Selección de motives de punto estirado ............................................................................................................ |
35 |
|
Selector de longitud de puntada ........................................................................................................................ |
35 |
|
Botón selector de retroceso ............................................................................................................................... |
37 |
|
Líneas guías de costura ..................................................................................................................................... |
37 |
|
Plancha para zurcir............................................................................................................................................ |
37 |
|
SECCION III: COSTURA BASICA |
|
|
Costura de puntada recta ................................................................................................................................... |
39 |
|
Cambio de dirección de la costura .............................................................................................................................. |
39 |
|
Puntada zigzag .................................................................................................................................................. |
41 |
|
SECCION IV: PUNTADAS UTILES |
|
|
Sobrehilado |
....................................................................................................................................................... |
41 |
Puntada zigzag .................................................................................................................................................. |
43 |
|
Le point de surjet .............................................................................................................................................. |
43 |
|
Puntada recta ........................................................................................................................................elástica |
45 |
|
Confección ......................................................................................................................................de botones |
47 |
|
Ojales ................................................................................................................................................................ |
|
49 |
Aplicación de .................................................................................................................................cremalleras |
51 |
|
Puntada invisible ............................................................................................................................................... |
53 |
|
SECCION V: |
PUMADAS DECORATIVAS |
|
Lorza ................................................................................................................................................................. |
|
55 |
Puntadas elásticas ............................................................................................................................................. |
55 |
|
Punto de avispero .............................................................................................................................................. |
57 |
|
Puntada de recuadro .......................................................................................................................................... |
57 |
|
Costura con ....................................................................................................................aguja doble (Opción) |
59 |
|
SECCION VI: MANTENIMIENTO |
|
|
Cambio de bombilla .......................................................................................................................................... |
61 |
|
Montaje y desmontaje ..............................................................................................................de la lanzadera |
63 |
|
Limpieza de ...................................................................................................................los dientes de arrastre |
65 |
|
Engrase.............................................................................................................................................................. |
|
65 |
Resolución de ..................................................................................................................................problemas |
68 |
|
7
9 |
8 |
7 |
6 |
5 |
4
10
3
2
11
12
13
1
14
15
17
16
18
19
24
23
20 |
21 |
22 |
SECTION I ESSENTIAL PARTS
• Names of Parts
1Reverse stitch button
2Pattern selector dial
3Stitch length dial
4Bobbin winder stopper
5Bobbin winder spindle
6Spool pins
7Bobbin winder thread guide
8Thread guide
9Thread take-up lever
10Thread tension dial
11Face plate
12Thread cutter
13Needle threader
14Presser foot holder
15Needle plate
16Hook cover
17Extension table
18Carrying handle
19Handwheel
20Power switch
21Cord socket
22Needle clamp screw
23Free arm
24Presser foot lifter
8
SECTION I PIÈCES PRINCIPAUX |
SECTION I PIEZAS ESENCIALES |
||
•Noms des Pièces |
•Nombres de las partes |
||
1 |
Bouton de renverse |
1 |
Selector de retroceso. |
2 |
Sélecteur des motifs |
2 |
Selector de dibujos. |
3 |
Sélecteur de la longueur du point |
3 |
Regulador de la longitud de puntada. |
4 |
Butée d’arrét du dévidoir |
4 |
Freno del devanador de canilla. |
5 |
Dévidoir de fuseau à bobine |
5 |
Eje del devanador de canilla. |
6 |
Chevilles à bobines |
6 |
Porta carretes. |
7 |
Guide-fil du dévidoir de la canette |
7 |
Guía-hilos del devanador de camilla. |
8 |
Guide-fil |
8 |
Guía-hilos del hilo de la aguja. |
9 |
Levier à fil |
9 |
Tira-hilos. |
10 |
Cadran de tension du fil |
10 |
Regulador de la tensión del hilo de la aguja. |
11 |
Capot frontal |
11 |
Tapa frontal. |
12 |
Coupe-fil |
12 |
Cuchilla cortahilos. |
13 |
Dispositif d’enfilage |
13 |
Enhebrador de la aguja |
14 |
Cheville du pied de biche |
14 |
Soporte del pie prensatelas. |
15 |
Plaque d’aiguille |
15 |
Placa de aguja. |
16 |
Capot du crochet de la navette |
16 |
Tapa de lanzadera. |
17 |
Table d’extension |
17 |
Suplemento brazo libre |
18 |
Manche de transport |
18 |
Asa. |
19 |
Roue de balancement |
19 |
Volante. |
20 |
Commutateur à pouvoir |
20 |
Interruptor. |
21 |
La douille de la machine |
21 |
Enchufe del cordón de corriente. |
22 |
Vis du serrage de l’aiguille |
22 |
Tornillo de la abrazadera de aguja. |
23 |
Bras libre |
23 |
Brazo libre. |
24 |
Pressoir d’elévation du pied |
24 |
Palanca elevadora del pie prensatelas. |
9
SECTION II GETTING READY TO SEW
Included Accessories and Attachments
|
|
|
Ref. No. |
Part No. |
Description |
|
1 |
|
3 |
1 |
102261000 |
3 x Bobbin |
|
2 |
2 |
639804000 |
Needle set (HAx1 – size 14) |
|||
|
|
|||||
|
|
|
3 |
611406002 |
Zipper foot |
|
|
|
|
4 |
611413002 |
Sliding buttonhole foot |
|
|
|
|
5 |
743817002 |
Blind hem foot |
|
|
|
|
6 |
743819004 |
Button sewing foot |
|
|
|
|
7 |
647808009 |
Seam ripper / Buttonhole opener |
|
|
|
|
8 |
820832005 |
Screwdriver |
|
|
|
|
9 |
735801008 |
Darning plate |
|
|
|
|
10 |
748800340 |
Instruction and Refernce Guide |
|
4 |
5 |
6 |
|
|
|
Optional Accessories
Stretch needle: |
130/705S |
Twin needle: |
2LP - 90 |
7 |
8 |
9 |
10
10
|
SECTION II SE PRÉPARER À |
|
SECCION II PUESTA EN MARCHA |
||||||||
|
|
|
|
COUDRE |
|
|
|
|
|
|
|
Accessoires et pièces inclus |
Accesorios y refacciones incluidos |
||||||||||
|
N° de réf |
|
N° de pièce |
|
Désignation |
|
Referencia |
|
Número de |
|
Descripción |
|
|
|
|
|
|
||||||
1 |
|
102261000 |
|
3 x canettes |
|
|
|
la parte |
|
|
|
2 |
|
639804000 |
|
Jeu d’aiguille (HAx1 – taille 14) |
1 |
|
102261000 |
|
3 x canillas |
||
3 |
|
611406002 |
|
Pied pour fermetures éclair |
2 |
|
639804000 |
|
Juego de agujas (HAx1 – tamaño 14) |
||
4 |
|
611413002 |
|
pied à boutonnière coulissant |
3 |
|
611406002 |
|
Prensatelas para cierre |
||
5 |
|
743817002 |
|
Pied pour ourlet invisible |
4 |
|
611413002 |
|
prensatelas para ojales corredizo |
||
6 |
|
743819004 |
|
Pied piur boutons |
5 |
|
743817002 |
|
Prensatelas para puntada invisible |
||
7 |
|
647808009 |
|
Découd-vite / Ouvre boutonnière |
6 |
|
743819004 |
|
Pie para coser botones |
||
8 |
|
820832005 |
|
Tournevis |
7 |
|
647808009 |
|
Cortador / Abreojales |
||
9 |
|
735801008 |
|
Plaque de reprisage |
8 |
|
820832005 |
|
Destornillador |
||
10 |
|
748800340 |
|
Manuel d’instructions |
9 |
|
735801008 |
|
Plancha para zurcir |
||
|
|
|
|
|
|
10 |
|
748800340 |
|
Manual de instrucciones |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Pièces disponibles
Aiguille pour tissu élastique: |
130/705S |
Aiguille jumelée: |
2LP - 90 |
|
|
Refacciones disponibles
Aguja para tela élastica: 130/705S
Aguja doble: |
2LP - 90 |
11
Operating Instructions:
The symbol “
” of a switch indicates the “OFF” position of a switch.
This appliance has a polarized plug (one blade wider than the other). To reduce the risk of an electric shock, this plug is intended to fit in a polarized outlet only one way.
If the plug does not fit in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.
“Foot Controller Model YC-482J-1 or TJC-150 is used with Sewing Machine Model BL18.”
• Connecting the Machine to the Power
Supply
Before connecting the power, make sure the voltage and frequency of your electrical power conform to the machine.
Make sure the power switch is in the “ OFF ” position. (“
“).
Insert the nonreversible plug into the machine socket and plug the machine into the electrical outlet.
Then turn the power switch “ON”.
Foot control
Sewing speed can be varied by the foot control. The harder you press on the control, the faster the machine runs.
(For U. S. A.)
Caution:
Do not place anything on the foot control, otherwise the machine will start advertently.
12
Consignes d’utilisation:
Le symbole “
“ d’un commutateur indique la position de repos d’un commutateur.
Pour les appareils ayant une prise polarisée (une lame plus large que l’autre). Afin de réduire les risques de choc électrique, cette prise de branchement est conçue pour s’adapter à la prise électrique murale dans un seul sens. Si elle ne rentre pas complètement dans la prise, retournez-la.
Si elle ne se branche toujours pas, faites appel à un électricien qualifié qui installera une prise appropriée. N’essayez pas de modifier la prise. “La pédale de contrôlle YC-482J-1 ou TJC-150 s’utilise avec la machine modèle BL18.
• Relier la Machine au Pouvoir
Avant de brancher la machine soyez assuré que la prise électrique soit conforme au voltage et fréquence.
Soyez assuré que la prise d’alimentation soit en position “OFF”.
Mettez la prise non-reversible dans la machine et connectez la machine dans l’alimentation.
Maintenant tourner la prise d’alimentation à “ON”.
•Contrôle de Vitesse de la Couture
On peut contrôler la vitesse de la couture avec la commande de vitesse.
Plus on appuie fortement sur la pédale, plus la machine coud vite.
Attention:
Ne jamais rien placer sur la commande à pédale pour éviter que la machine ne se mette en route par mégarde.
Instrucciones para la operación:
El simbolo “
“ de un interruptor indica la posicion “Apagada” de un interruptor.
Para aparatos con clavija polarizada (una pieza del enchufe más ancha que la otra).
A fin de evitar el riesgo de descargas eléctricas, esta clavija está diseñada de forma que sólo puede introducirse en un sentido dentro de una toma de corriente polarizada. Si no encaja completamente en la toma de corriente, invierta la clavija. Si tampoco encaja de esta forma póngase en contacto con un electricista cualificado para que le instale una toma de corriente apropiada. No intente modificar la clavija de ninguna forma.
“Con esta maquina de coser Modelo BL18 debera usarse el pedal de control ModeloYC-482J-1 o TJC150.”
•Conexión de la Máquina a la Toma de Corriente
Antes de conectar la corriente, asegurarse de que el voltaje y la frecuencia de su toma general coinciden con las de su máquina.
Introduzca la clavija de única posición en el enchufe de la máquina y la otra en la toma de corriente general.
• Pedal de control
La velocidad de costura puede variarse por medio del pedal de control.
Mientras más fuerte presione el control, más rápido funcionará la máquina.
Cuidado:
No coloque nada sobre el pedal de control, ya que la máquina arrancará sin aviso.
13
• Free Arm Sewing
Pull the end of the extension table away from the machine, as illustrated.
Extension Table
The extension table provides added sewing surface and can be easily removed for free arm sewing.
1 |
For attaching the table |
|
Push the extension table until its lugs fit into the |
||
|
machine. |
|
|
1 |
Extension table |
|
2 |
Standard accessories are in plastic bag |
|
2 |
|
• To Attach and Remove the Presser Foot
To remove
Turn the handwheel toward you to raise the needle to its highest position.
Raise the presser foot.
Press the lever on the back of the foot holder.
The presser foot will drop off.
To attach
Place the presser foot so the pin on the foot lies just under the groove of the foot holder.
Lower the foot holder to lock the foot in place.
14
• Pour Coudre au Bras Libre
Tirez le bout de la table d’extension de la machine, comme indiqué sur la figure.
Table d’extension
La table d’extension ajoute de la surface pour coudre et peut être facilement enlevée.
Pour remettre la table
Poussez la table d’extension jusqu’à ce que son taquets se place dans la machine.
1Table d’extension
2Lesaccessoires standardsont incluent dans une pochette en plastique.
• Para Costra con Brazo Libre
Retirar el suplemento, tirando hacia la izquierda, tal como muestra la figura.
Suplemento del Brazo Libre
El suplemento del brazo libre añade a este una mayor superificie de trabajo, siendo su extracción muy sencilla.
Instalación del suplemento
Presionar el suplemento hasta que las lenguetas se introduzcan en el armazón de la máquina.
1Suplemento del brazo libre
2Los accesorios estándar están dentro de una bolsa de plástico.
• Changement du Pied-de-Biche
Pour Dettacher le Pied-de-Biche
Tournez le volant vers vous pour lever l’aiguille à la position la plus élevée.
Levez le pied-de-biche.
Pressez le levier à l’arrière de la patte d’attache du pied.
Le pied-de-biche tombera.
• Cambio del Pie Prensatelas
Extracción
Girar manualmente, hacia uno mismo, el volante hasta que la aguja alcance su posición más elevada; mediante la palanca elevadora del pie prensatelas subirlo.
Presionar la palanca situada en la parte posterior del soporte del pie prensatelas.
El pie prensatelas caerá por su peso.
Pour Attacher le Pied-de-Biche
Bien placer la cheville, localisée à l’arrière du pied- de-biche, sous l’encoche de la patte d’attache du pied.
Abaisser la patte d’attache du pied, en manoeuvrant le pressoir d’élévation du pied vers le bas.
Instalación
Situar el pie prensatelas de forma que al bajar el soporte, el pasador del pie se introduzca en la hendidura de la base del soporte, pudiendo escucharse un pequeño “click”.
15
• Changing Needle
Raise the needle by turning the handwheel toward you and lower the presser foot.
Loosen the needle clamp screw by turning it counter-clockwise. Remove the needle from the clamp.
Insert the new needle into the needle clamp with the flat side away from you.
When inserting the needle into the clamp, push it up as far as it will go and tighten the clamp screw firmly with the screwdriver.
*Check your needles frequently for barbed or blunted points. Snags and runs in knits, fine silks and silk-like fabrics are permanent and are almost always caused by a damaged needle.
• Thread and Needle Chart
|
Fabrics |
Threads |
Needle Size |
Light |
Crepe de Chine, Voile, |
Fine Silk |
9 |
weight |
Lawn, Organdy, |
Fine Cotton |
or |
|
Georgette, |
Fine Synthetic |
11 |
|
Tricot |
Fine Cotton |
|
|
|
Covered |
|
|
|
Polyester |
|
Medium |
Linens, Cotton, Pique, |
50 Silk |
11 |
weight |
Serge, Double Knits, |
50 to 80 Cotton |
or |
|
|||
|
Percale |
50 to 60 |
14 |
|
|
Synthetic |
|
|
|
Cotton Covered |
|
|
|
Polyester |
|
|
|
|
|
Heavy |
Denim, Tweed, |
50 Silk |
14 |
weight |
Gabardine, |
40 to 50 Cotton |
or |
|
Coating, Drapery and |
||
|
Upholstery Fabric |
40 to 50 |
16 |
|
|
Synthetic |
|
|
|
Cotton Covered |
|
|
|
Polyester |
|
|
|
|
|
*In general, fine threads and needles are used for sewing thin fabrics, and thicker threads and
needles are used for sewing heavy fabrics. Always test thread and needle size on a small piece of fabric which will be used for actual sewing.
*Use the same thread for needle and bobbin.
*When sewing stretch, very fine fabrics, and synthetics, use a stretch needle.
The stretch needle effectively prevents skipped stitches.
*When sewing very fine fabrics, sew over a piece of paper to prevent distortion.
16
• Changer L’aiguille
Élevez l’aiguille en tournant le volant vers vous et fermez la prise de courant. Desserrez la vis du crampon de l’aiguille en la tournant vers vous. Enlevez l’aiguille du crampon.
Insérez une nouvelle aiguille dans le crampon avec le côté plat contraire à vous.
Quand vous insérez l’aiguille dans le crampon, poussez-là vers le haut le plus possible et serrez la vis du crampon fermement.
* Vérifiez souvent vos aiguilles pour trouver
des pointes acérées ou épointées. Les accrocs dans les tricots, la soie et les tissus semblables sont permanents et sont souvent causés par une aiguille endommagée.
• Cambio de Aguja
Girar manualmente, hacia uno mismo, el volante hasta que la aguja alcance su posición más elevada; mediante la palanca elevadora del pie prensatelas, bajarlo.
Aflojar el tornillo de la abrazadera de aguja girandolo en el sentido contrario al de las agujas del reloj.
Extraer la aguja del interior de la abrazadera.
Introducir el talón de la nueva aguja en la abrazadera, hasta que haga tope con la hendidura de cara a usted y apriete firmemente el tornillo con un destornillador.
*Comprobar,con una cierta asiduidad, que la aguja no se encuentra ni desbarvada ni despuntada, ya que los géneros de punto y de seda pueden ser dañados por ella.
• Tableau des Fils et des Aiguilles
|
Tissu |
Fil |
Grosseur de |
|
l’aiguille |
||
|
|
|
|
Léger |
Crêpe de chine, |
Fil de soie fin |
9 |
|
voile, linon, |
Fil de coton fin |
ou |
|
organdi, georgette, |
Fil de |
11 |
|
tricot. |
synthétique fin |
|
|
|
Fil de polyester |
|
|
|
fin renforcé avec |
|
|
|
du coton |
|
|
|
|
|
Moyen |
Lainage, coton, |
Fil de soie 50 |
11 |
|
piqué, serge, |
Fil de coton |
ou |
|
tricot double, |
50 à 80 |
14 |
|
percale |
Fil de polyester |
|
|
|
renforcé avec du |
|
|
|
coton |
|
|
|
50 à 60 |
|
|
|
|
|
Épais |
Denim, tweed, |
Fil de soie 50 |
14 |
|
gabardine, tissu de |
Fil de coton |
ou |
|
manteau et |
40 à 50 |
16 |
|
de rermbourrage |
Fil de polyester |
|
|
|
renforcé avec |
|
|
|
coton |
|
|
|
40 à 50 |
|
• Cuadro Comparativo de Aguja e Hilos
|
Tejídos |
Hilos |
Aguja |
Géneros |
Algodón fino, |
Seda, |
|
finos |
gasa, sarga, |
algodón, |
9-11 |
|
seda, muselina, |
nilón y algodón |
|
|
encajes, |
recubierto de |
|
|
tricotados, |
poliester, finos. |
|
|
crespones. |
|
|
Géneros |
Algodón, satén, |
Seda (50), |
|
medios |
lino, pique, percal |
algodon (50-80), |
11-14 |
|
y doble punto. |
nilón y algodón |
|
|
|
recubierto de |
|
|
|
poliester (50-60). |
|
|
|
|
|
Géneros |
Tejano, lona, |
Seda (50), |
|
fuertes |
tejidos de abrigo y |
algoción (40-50), |
14 - 16 |
ó pesados |
acolchados. |
nilón y algodón |
|
|
|
recubierlo de |
|
|
|
poliester (40-50). |
|
|
|
|
|
*En général, on utilise les fils fins et les aiguilles fines pour les tissus légers; les fils plus gros et les aiguilles plus grosses pour les tissus épais. Toujours vérifiez la grosseur du fil et de l’aiguille sur un morceau du même tissu que vous allez coudre.
*Utilisez le même fil pour l’aiguille et la canette.
*En cousant les tissus extensibles, très légers et synthétiques, utilisez une aiguille pour tissu élastique.
Cette aiguille évite effectivement les sauts de points.
*En cousant les tissus très légers, utilisez un morceau de papier placé au-dessous pour prévenir la déformation du issu.
*En general, para materiales finos, aguja e hilo fino, y para pesados, aguja e hilo grueso. Comprobar siempre,sobre una pequeña pieza del tejido a coser, si el hilo y la aguja son los apropiados.
*Utilizar el mismo hilo para la aguja y para la canilla.
*Utilizar agujas para tela élastica en tejidos finos
y sintéticos, con el fin de prevenir que la costura quede tirante y se produzcan pérdidas de puntadas.
*Cuando se cosa en géneros muy finos, colocar una pieza de papel encima del tejido para evitar deformaciones de este.
17
• Setting Spool Pins
The spool pins are used for holding the spool of thread in order to feed thread to the machine.
To use, pull up the spool pin. Push down for storage.
1 |
1 |
Upper thread |
|
2 |
Hole |
|
2 |
|
1 |
3 |
Tangle |
Note: When using thread which has tendency to
3
tangle around the spool pin, thread through the hole of spool pin as shown.
The hole should face the thread spool.
18
• Fixer les Chevilles à Bobines
Les chevilles à bobines sont utilisées pour fournir le fil nécessaire à l’enfilage de la machine.
Pour utiliser la cheville à bobine lever vers le haut, poussez vers le bas pour rangement.
1Fil du haut
2Trou
3 Mêlée
Note: Si vous employez un fil qui mêle facilement passez le fil dans le trou de la cheville tel que montré.
• Posicionado de los Portacarretes
Los protacarretes tienen como finalidad sujetar los carretes de hilo para el enhebrado de la aguja.
Para poder utilizarlos, estirar de ellos hacia arriba. Para guardarlos, presionar hacia abajo.
1Hilo aguja
2Agujero
3 Hilo enredado
Nota: Si el hilo se enreda en el portacarrete, tal como muestra la figura izquierda, situar el carrete y pasar el hilo por el agujero, de acuerdo a la figura derecha.
19
• Removing or Inserting the Bobbin Case
Open the hook cover.
Raise the needle by turning the handwheel toward you.
Take out the bobbin case by holding the latch.
When inserting the bobbin case, pull and hold the latch and then place the bobbin case into the hook as far in as possible.
20
