Baby Lock Anna Instruction And Reference Manual

IMPORTANT SAFETY INSTRUCTIONS

This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.

When using an electrical appliance, basic safety precautions should always be followed, including the
following:

This sewing machine is designed and manufactured for household use only.
Read all instructions before using this sewing machine.

DANGER— To reduce the risk of electric shock:

1. An appliance should never be left unattended when plugged in. Always unplug this sewing
machine from the electric outlet immediately after using and before cleaning.

2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 15
Watts.

WARNING— To reduce the risk of burns, fire, electric shock, or injury to persons:

1. Do not allow children to play with the machine. The machine is not intended for use by children or
infirmed persons without proper supervision.
Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used
by or near children.

2. Use this appliance only for its intended use as described in this owner’s manual.
Use only attachments recommended by the manufacturer as contained in this owner’s manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if
it has been dropped or damaged, or dropped into water.
Return this sewing machine to the nearest authorized retailer or service center for examination,
repair, electrical or mechanical adjustment.

4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this
sewing machine and foot controller free from accumulation of lint, dust and loose cloth.

5. Never drop or insert any object into any opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are being used or where oxygen is being
administered.

8. To disconnect, turn all controls to the off (“O”) position, then remove plug from outlet.

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts. Special care is required around the sewing machine
needle.

11. Always use the proper needle plate. The wrong plate can cause the needle to break.

12. Do not use bent needles.

13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.

14. Switch this sewing machine off (“O”) when making any adjustment in the needle area, such as
threading the needle, changing the needle, threading the bobbin or changing the presser foot, and
the like.

15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or
when making any other adjustments mentioned in this owner’s manual.

SAVE THESE INSTRUCTIONS

The design and specifications are subject to change without a prior notice.

Please note that on disposal, this product must be safely recycled in accordance with relevant National
legislation relating to electrical/electronic products. If in doubt please contact your retailer for guidance.

(European Union only)

El diseño y las especificaciones están conforme a cambio sin un aviso anterior.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad,
como las siguientes:
Lea todas las instrucciones antes de utilizar este aparato.

PELIGRO — Para reducir el riesgo de choque eléctrico:

1. No deje nunca el aparato sin vigilancia mientras esté enchufado. Desenchufe siempre la
máquina de la toma eléctrica inmediatamente después de utilizarla y antes de limpiarla.

2. Desenchufe la máquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra
del mismo tipo (15 W).

AVISO — Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a

personas:

1. No deje que nadie utilice la máquina como si fuera un juguete. Preste especial atención cuando
la máquina de coser sea utilizada por niños o cerca de ellos.

2. Utilice el aparato únicamente para los usos descritos en este manual del usuario.
Utilice únicamente los accesorios recomendados por el fabricante e indicados en este manual
del usuario.

3. Nunca utilice esta máquina de coser si tiene un enchufe o un cable en mal estado, si no funciona
correctamente, si se ha golpeado o está dañada, o si ha caído en agua.
Envíe esta máquina de coser a la tienda o centro de mantenimiento más próximo si es necesario
examinarla, repararla o someterla a ajustes eléctricos o mecánicos.

4. No utilice nunca el aparato si tiene bloqueada alguna vía de ventilación. Mantenga las vías de
ventilación de esta máquina de coser y el pedal de control libres de pelusa, polvo y trozos de
tela.

5. No deje caer ni introduzca ningún tipo de objeto en ninguna abertura.

6. No utilice la máquina en exteriores.

7. No utilice la máquina donde se empleen productos de aerosol (spray) o donde se administre
oxígeno.

8. Para desconectar, ponga todos los controles en la posición OFF (“0”) y desenchufe la máquina.

9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.

10. Mantenga los dedos alejados de todas las piezas móviles. Tenga especial cuidado alrededor de
la aguja de la máquina de coser.

11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la
aguja.

12. No utilice agujas que estén dobladas.

13. No tire de la tela ni la empuje mientras esté cosiendo. La aguja podría desviarse y romperse.

14. Apague esta máquina de coser (“0”) cada vez que tenga que hacer ajustes en la zona de la
aguja, como enhebrar la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y
operaciones similares.

15. Desenchufe esta máquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o
hacer cualquier otro de los ajustes mencionados en este manual del usuario.

CONSERVE ESTAS INSTRUCCIONES

Rogamos tenga en cuenta que para la destruccion y/o reciclado de este producto debe seguir las normas
de la legislacion nacional relativa a productos electricos y/o electronicos. En caso de duda Pregunte a su
distribuidor. (Sólo Unión Europea)

La conception et les caractéristiques sont sujettes au changement sans une communication préalable préalable.

CONSIGNES IMPORTANTES DE SECURITE

Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales,
notamment les consignes suivantes : Avant d’utiliser cet appareil, lisez toutes ces instructions.

DANGER : Pour réduire les risques d’électrocution.

1. Il ne faut jamais laisser un appareil sans surveillance lorsqu’il est branché. Il faut toujours
débrancher cette machine à coudre de la prise électrique murale, après son utilisation ou avant
de la nettoyer.

2. Il faut toujours débrancher la machine avant de remplacer une ampoule électrique. Remplacez
l’ampoule par une ampoule du même type de15W.

AVERTISSEMENT : Afin de réduire les risques de brûlures, incendie, électrocution ou

blessures corporelles:

1. Il ne faut pas se servir de la machine comme d’un jouet. Il faut faire très attention lorsque cette
machine à coudre est utilisée par des enfants ou à proximité de ceux-ci.

2. Utilisez cette machine uniquement pour les utilisations prévues, telles qu’elles sont décrites dans
le manuel de la machine à coudre.
Utilisez uniquement les accessoires recommandés par le fabricant tels qu’ils sont indiqués dans
le manuel de la machine à coudre.

3. Il ne faut jamais faire fonctionner la machine à coudre si le câble ou la prise est endommagé (e),
si elle ne fonctionne pas correctement, si on l’a laissé tomber, si elle est endommagée ou si elle
est tombée dans l’eau.
Retournez la machine à coudre au magasin ou au centre de réparation le plus proche, afin de la
faire examiner, réparer ou d’effectuer des réglages électriques ou mécaniques.

4. Il ne faut jamais faire fonctionner cette machine si les orifices d’aération sont colmatés. Tenir les
orifices d’aération de cette machine à coudre et le curseur d’escamotage du pied-de-biche
exempts de toute accumulation de peluches, poussières et de morceaux de chiffon.

5. Il ne faut jamais laisser tomber ou introduire d’objet dans les orifices.

6. Il ne faut pas l’utiliser en plein air.

7. Il ne faut pas la faire fonctionner si des produits en aérosol (vaporisateur) sont utilisés où s’il y a
une installation d’oxygène.

8. Pour la débrancher, tourner le commutateur à la position Arrêt (“0”), puis retirez la prise de la
douille.

9. Ne débranchez pas la machine en tirant sur le câble. Pour la débrancher, saisissez la prise, et
non pas le câble électrique.

10. Tenez les doigts à l’écart de toutes les pièces mobiles. Il faut faire particulièrement attention
dans la zone proche de l’aiguille de la machine à coudre.

11. Il faut toujours utiliser la plaque d’aiguille correcte. Si la plaque d’aiguille ne convient pas,
l’aiguille risque de se briser.

12. N’utilisez pas d’aiguilles courbées.

13. Ne tirez ni ne poussez pas le tissu pendant les piqûres. Cela risque de faire dévier l’aiguille et
provoquer sa cassure.

14. Avant de faire des réglages dans la zone de l’aiguille tels qu’enfiler l’aiguille, changer l’aiguille,
enfiler la canette ou changer le pied-de-biche, etc., mettez le commutateur de la machine à
coudre sur Arrêt (“0”).

15. Débranchez toujours la machine à coudre de la douille électrique avant de retirer les capots, de
la graisser ou de faire tous autres réglages mentionnés dans le manuel de la machine à coudre.

CONSERVEZ CETTE NOTICE

Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles
prévues pour les appareils électriques ou électroniques. En cas de doute contactez votre revendeur de
machine à coudre. (union européenne seulement)

Do´s and Don´ts

1. Always be aware of the up-and-down movement of the needle and do not turn your attention from the
machine while it is running.

2. When leaving the sewing machine unattended, the main switch of the machine must be switched off
or the plug must be removed from the socket-outlet.

3. When servicing the sewing machine, or when removing covers or changing lamps, the machine or the
electrical set must be disconnected from the supply by removing the plug from the socket/outlet.

4. Do not place anything on the foot control, otherwise the machine will start inadvertently, or the control
or motor may burn out.

5. The maximum permissible power for the sewing lamp bulb is 15 watts.

6. When using your sewing machine for the first time, place a piece of waste fabric under the presser
foot and run the machine without thread for a few minutes. Wipe away any oil which may have
appeared.

CHOSES À FAIRE ET À ÉVITER

1. Garder toujours à l’esprit le mouvement de va-et-vient vertical de l’aiguille et se concentrer sur son

travail lorsque la machine est en marche.

2. Quand vous laissez la machine sans surveillance, toujours fermer la machine ou Débrancher la prise

de courant.

3. Toujours fermer la machine ou débrancher la machine de source extérieur du courant électrique,

quand vous réparez la machine, ou quand vous enlevez le capot pour changer l’ampoule.

4. Ne rien déposer sur la commande au pied car cela pourrait faire démarrer accidentellement la

machine ou faire surchauffer excessivement la commande ou le moteur.

5. La puissance maximum admissible pour l’ampoule est de 15 watts.

6. Lorsque l’on utilise la machine à coudre pour la première fois, mettre un bout de chiffon sous le pied

et faire tourner la machine sans fil pendant quelques minutes. Essuyer toutes les traces d’huile qui
pourraient apparaître.

COSAS QUE SE DEBEN HACER Y EVITAR

1. Preste atención al movimiento vertical de la aguja y no desvie su atención de la máquina mientras se
encuentre cosiendo.

2. Cuando deje de coser, desconecte el interruptor de funcionamiento y desenchufe el cordón de la toma
de corriente.

3. Mientras cambie la lámpara, quite o ponga las tapas o instale la máquina para coser, asegurese de
que se encuentra desenchufada de la toma de corriente.

4. Es peligroso poner elementos sobre el pedal, la máquina puede comenzar a coser sin previo aviso.

5. La potencia máxima admisible por la bombilla es de 15 vatios.

6. Cuando utilice por primera vez su máquina de coser, situe una pieza de tela bajo el pie prensatelas y
haga funcionar la máquina, sin hilo, durante unos pocos minutos. Es normal que aparezcan salpicaduras
de aceite, limpielas y cosa normalmente.

1

SECTION 1. KNOW YOUR MACHINE

Names of Parts ...................................................4

Setting the Spool Pin ..........................................4

Standard Accessories.........................................6

Extension Table ..................................................6

Free-arm sewing.................................................6

SECTION 2. GETTING READY TO SEW

Connecting the Power Supply ............................8

Controlling the Sewing Speed ..........................10

Reverse Stitch Button .......................................10

Dropping the Feed Dog ....................................10

Raising and Lowering the Presser Foot ...........12

Changing the Presser Foot...............................12

Removing and Attaching the Foot Holder ........12

Changing Needles ............................................14

Needle and Thread Chart..................................14

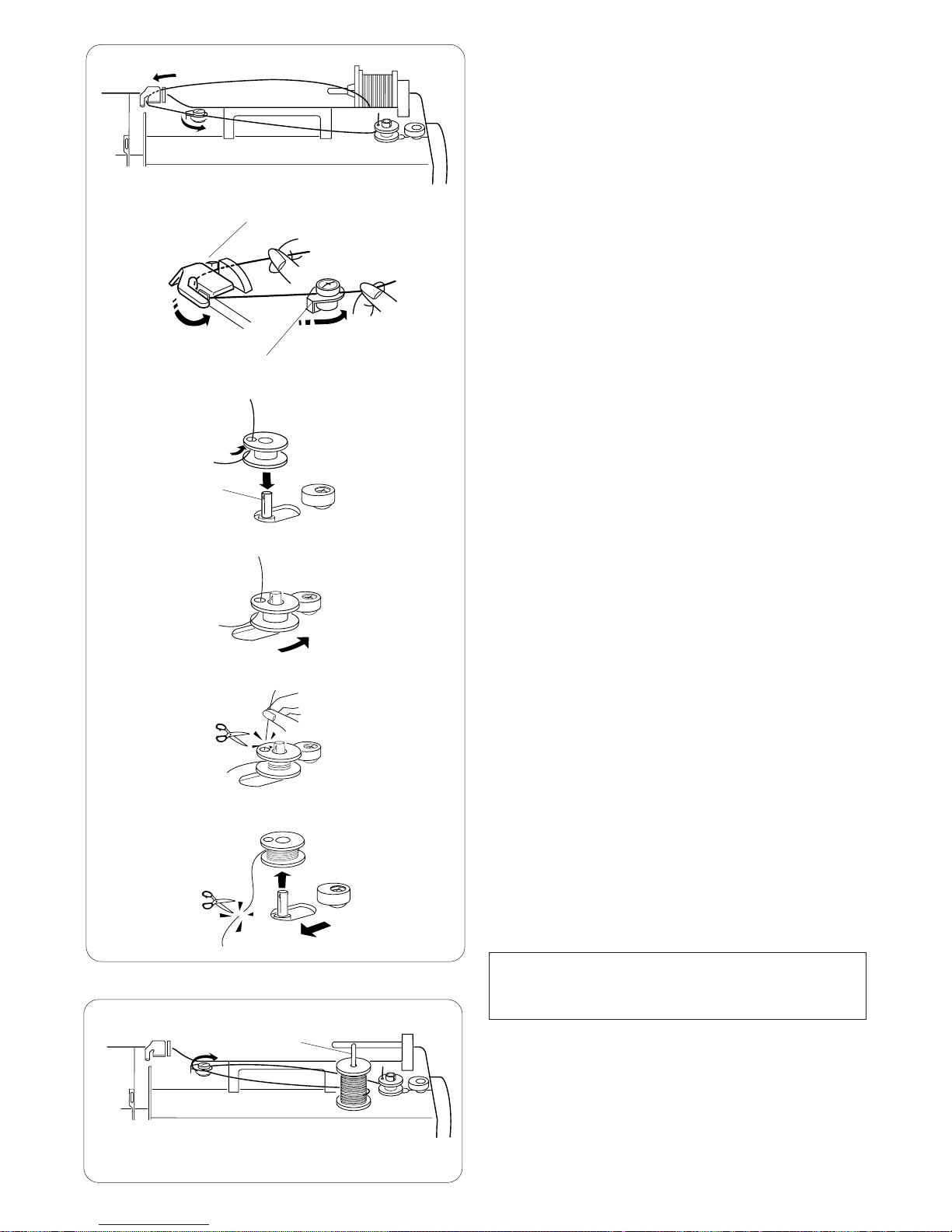

Winding the Bobbin...........................................16

Setting the spool ...............................................16

Additional spool pin...........................................16

Removing the bobbin........................................16

Winding the bobbin ...........................................18

Additional spool pin...........................................18

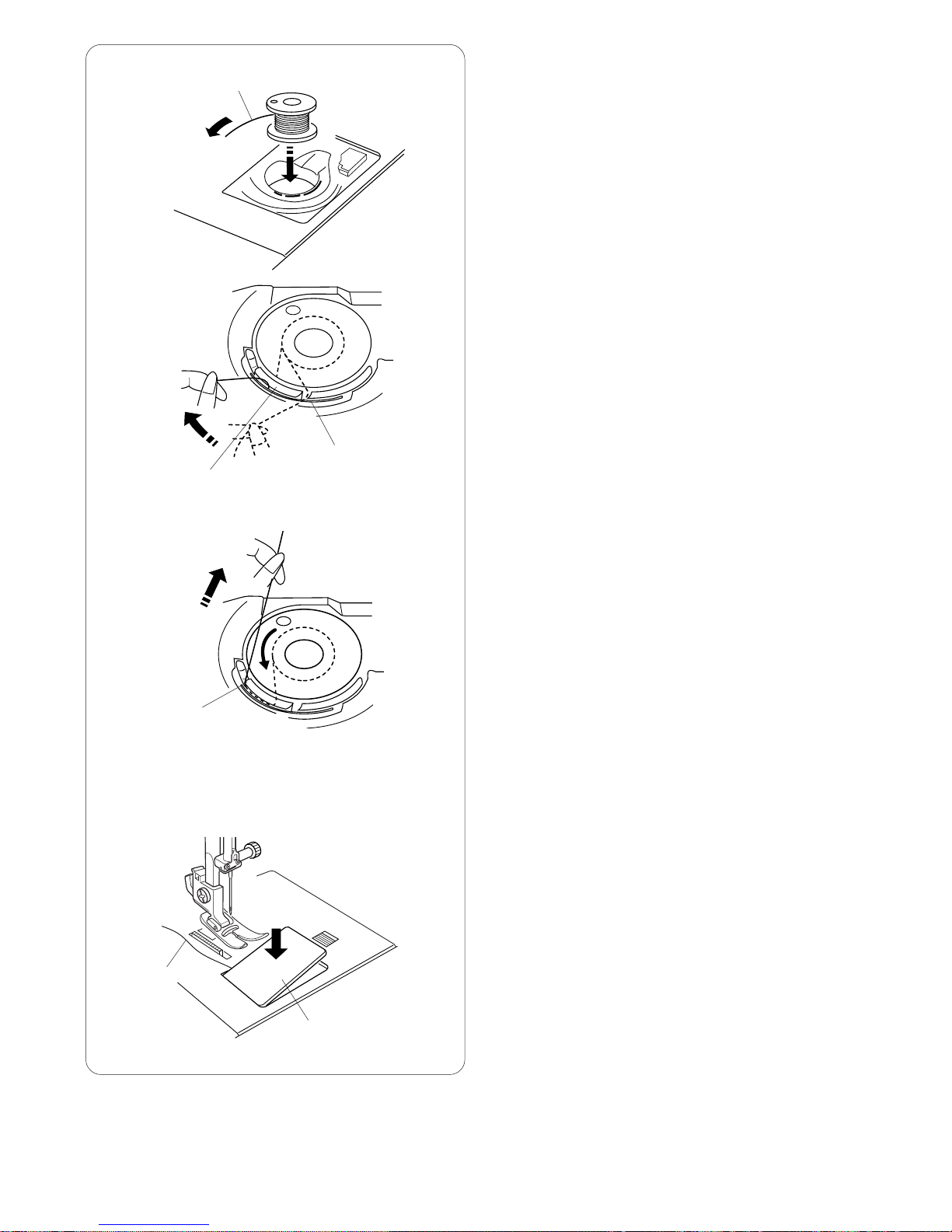

Inserting the bobbin ..........................................20

Threading the Machine .....................................22

Drawing up the Bobbin Thread.........................24

Selecting the Stitch Pattern ..............................26

Pattern selector dial ..........................................26

Stitch Length Dial..............................................26

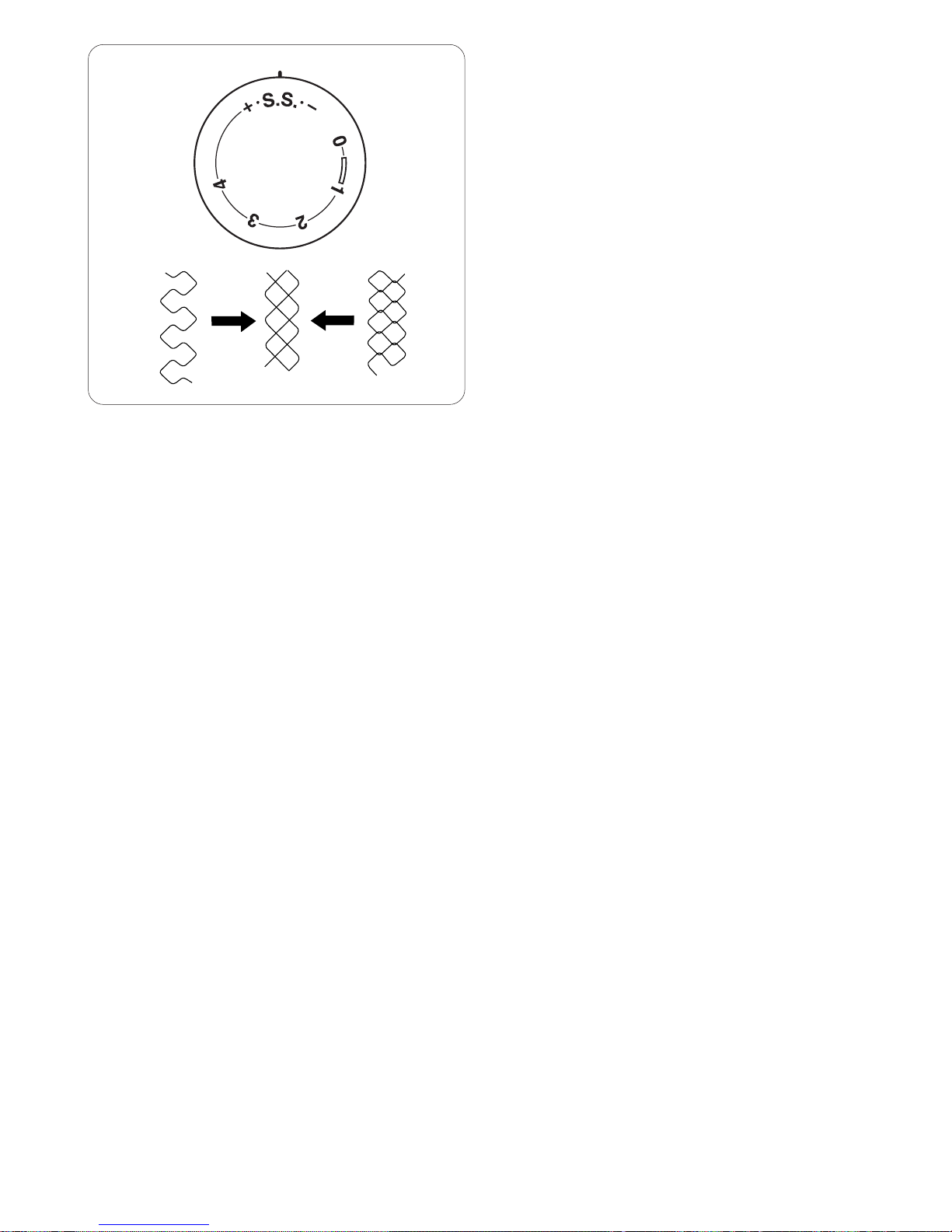

Adjusting stretch stitch balance ........................28

Balancing Needle Thread Tension ...................30

SECTION 3. BASIC SEWING

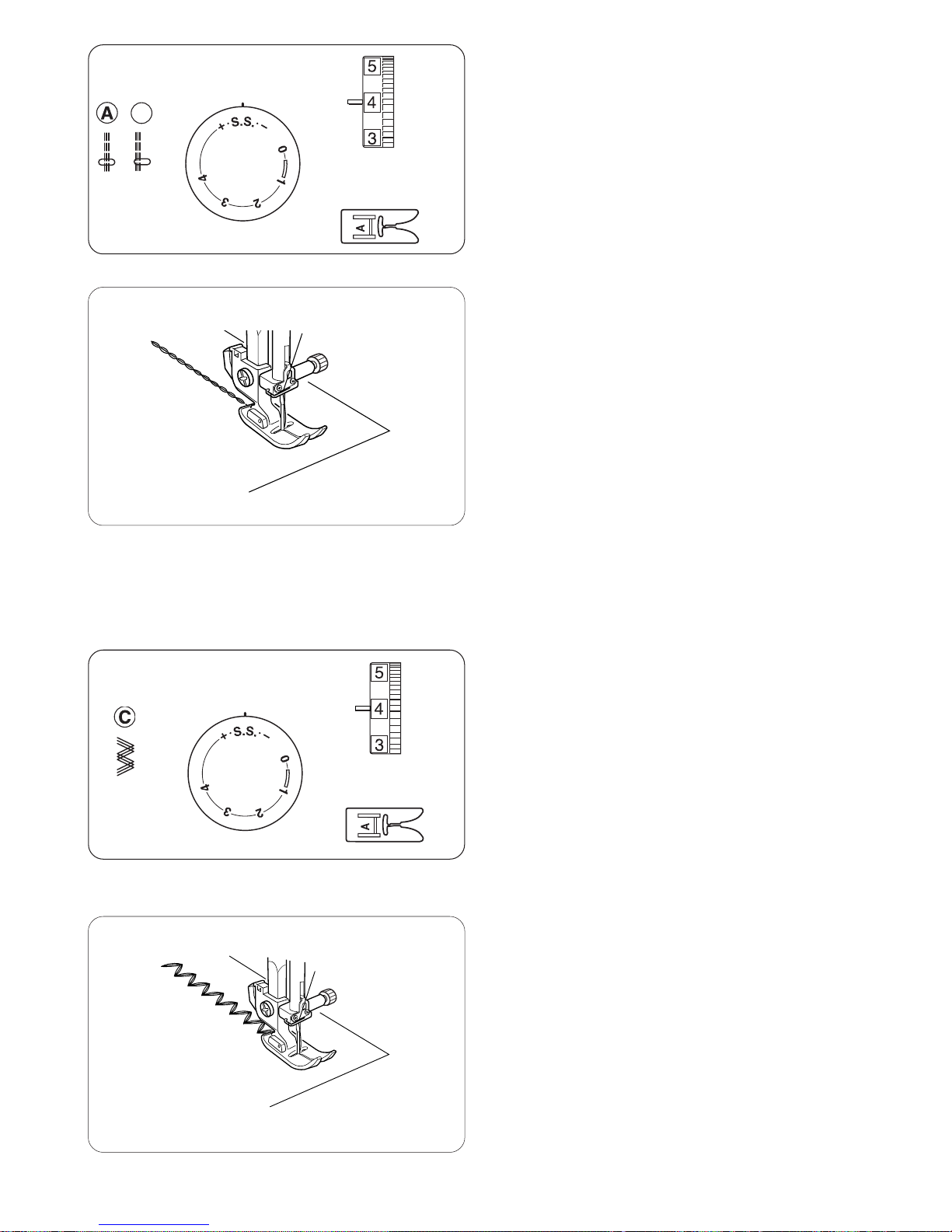

Straight Stitch Sewing.......................................32

Changing the sewing direction .........................32

Finishing sewing ...............................................32

Seam guides on the needle plate .....................34

Turning a square corner ...................................34

SECTION 4. UTILITY STITCHES

Basic Zigzag ..................................................... 36

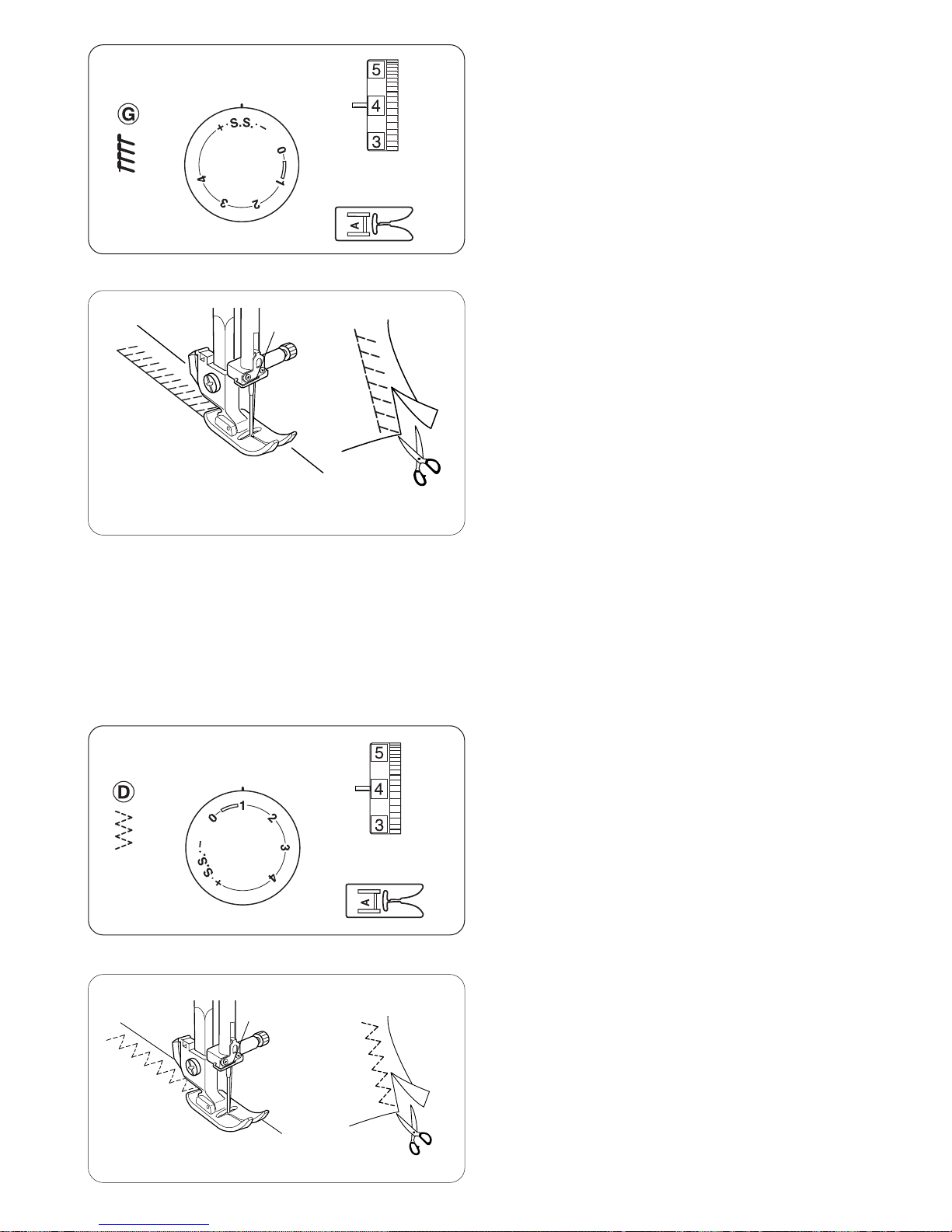

Overcasting.......................................................36

Overedge Stitch ................................................38

Tricot Stitch (Multiple Zigzag Stitch).................38

Straight Stretch Stitch ....................................... 40

Zigzag Stretch Stitch.........................................40

Button Sewing................................................. 42

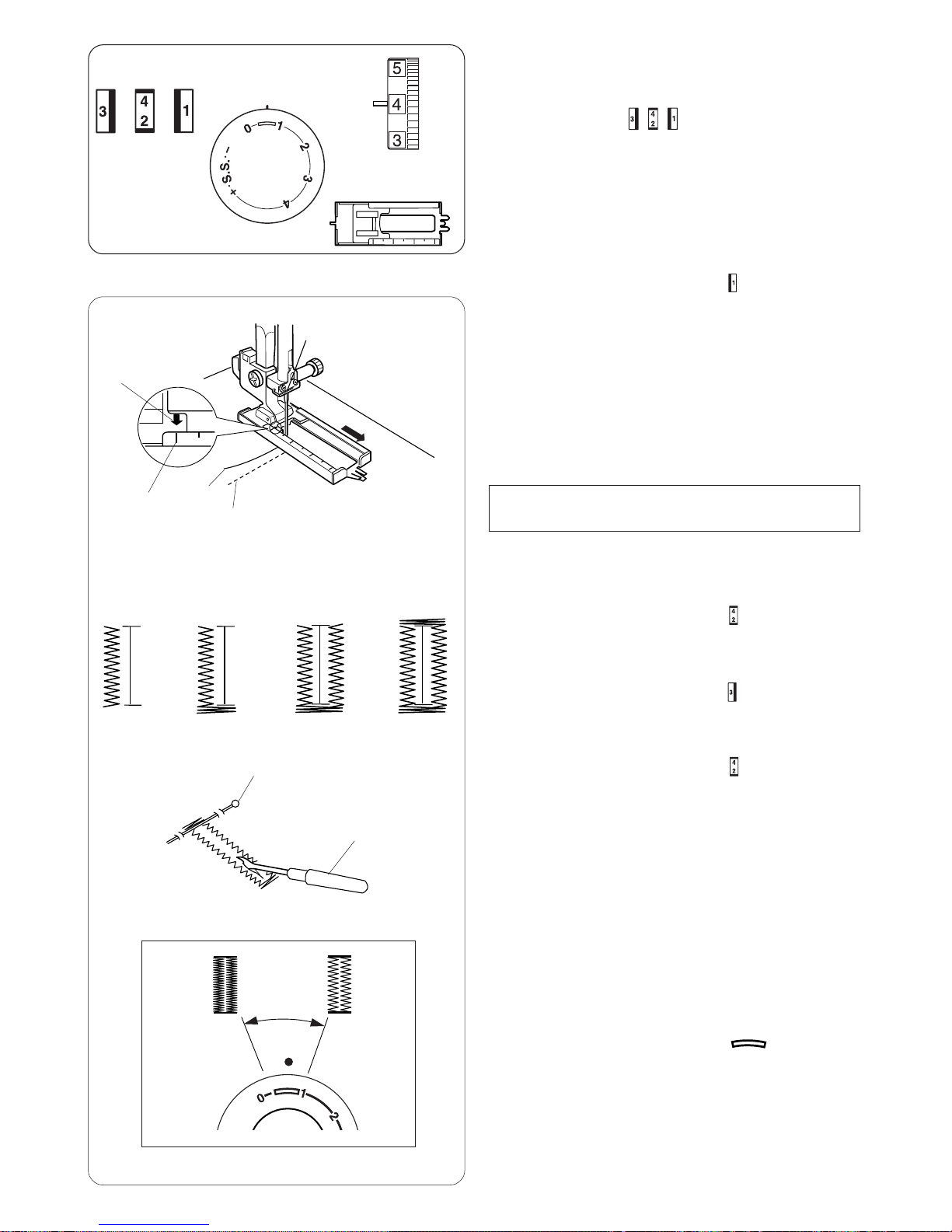

4-Step Buttonhole .............................................44

To adjust buttonhole stitch density ..................... 44

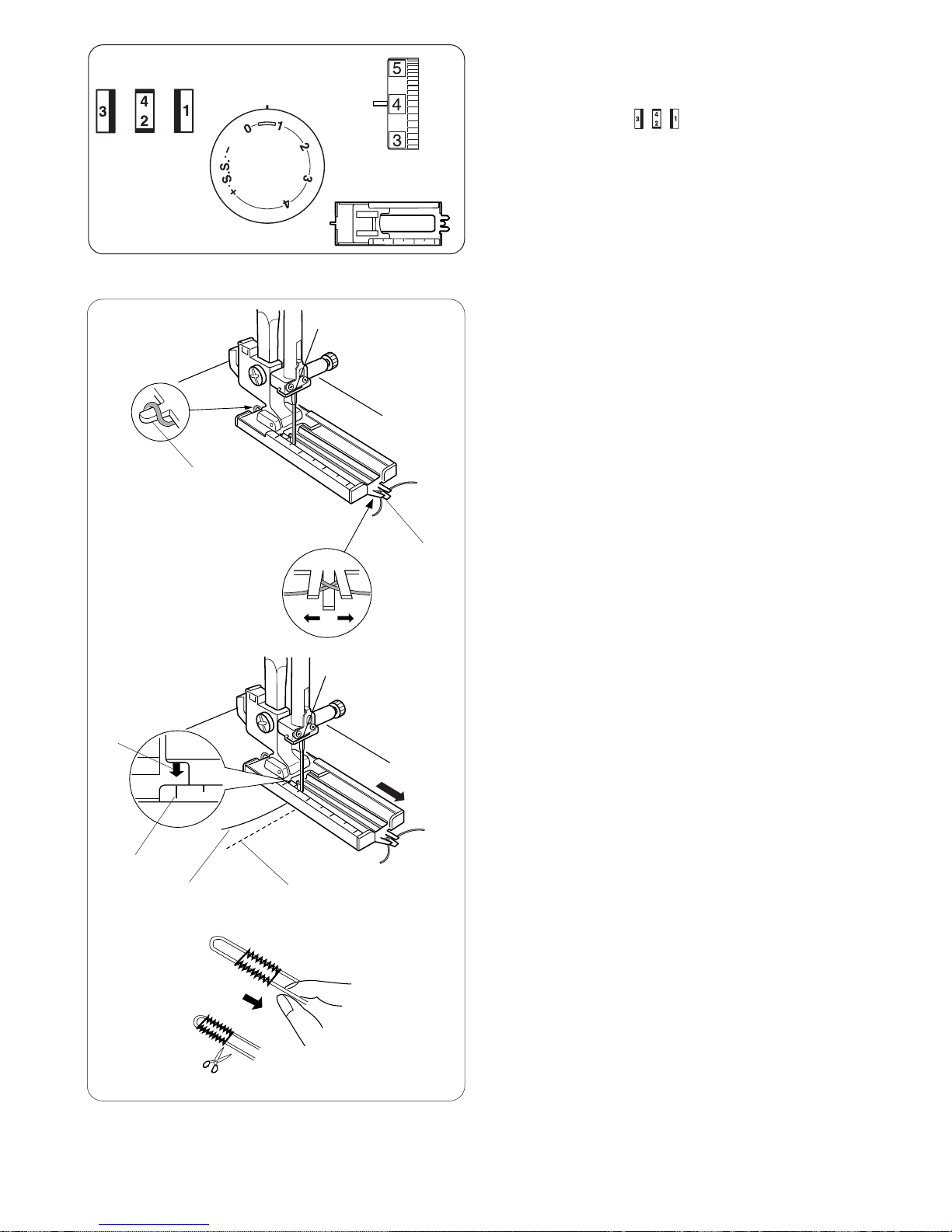

Corded Buttonhole............................................46

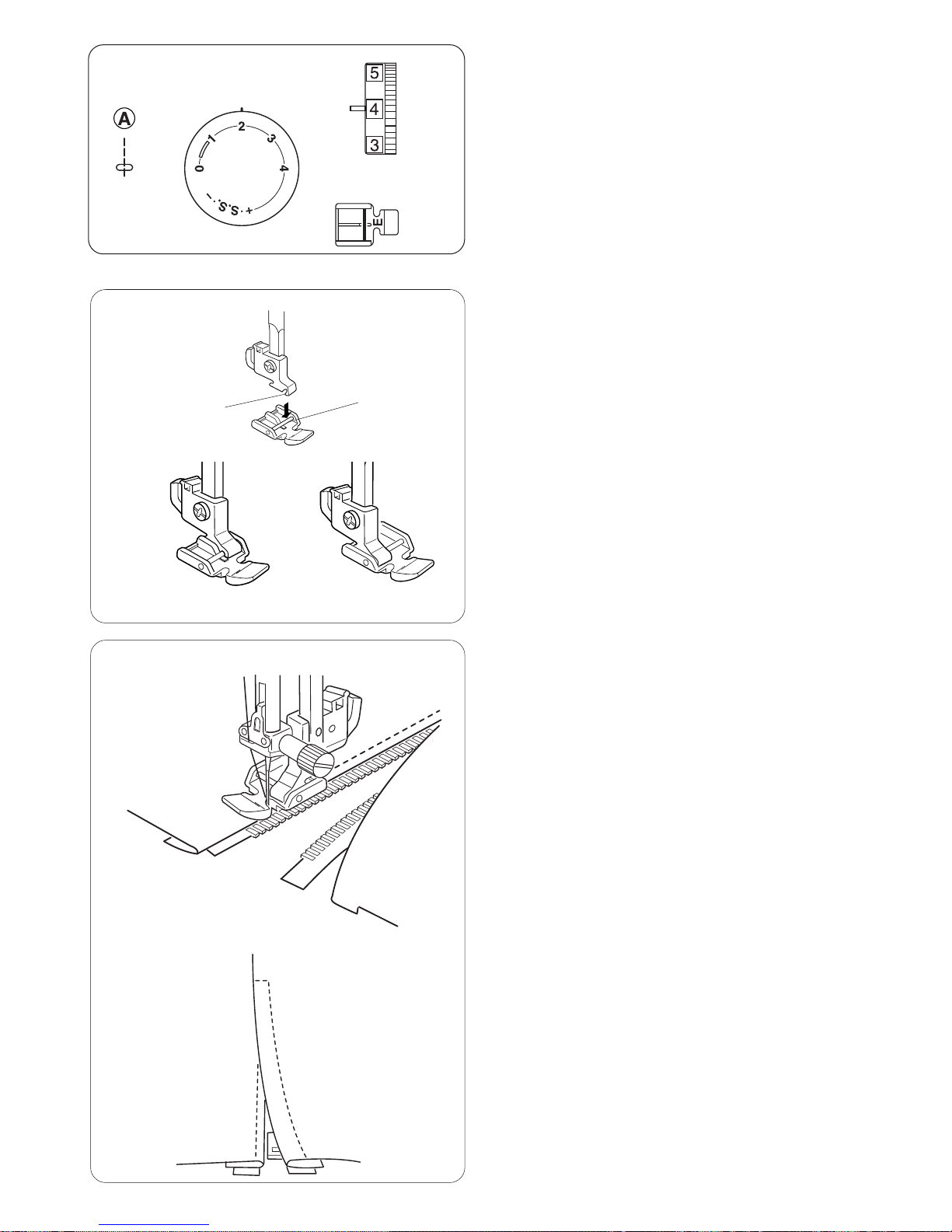

Zipper Application .............................................48

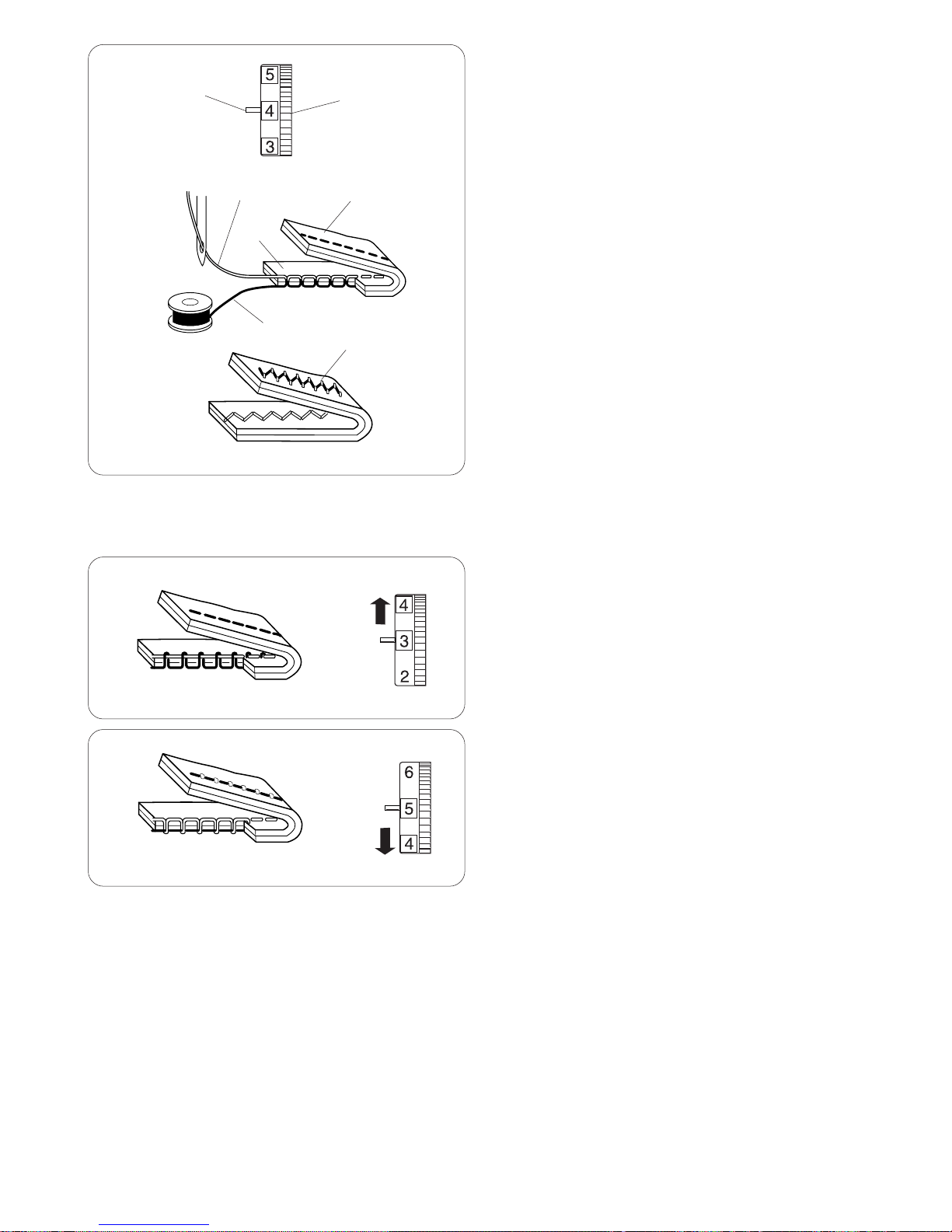

Blind Hemming..................................................50

SECTION 5. DECORATIVE STITCHES

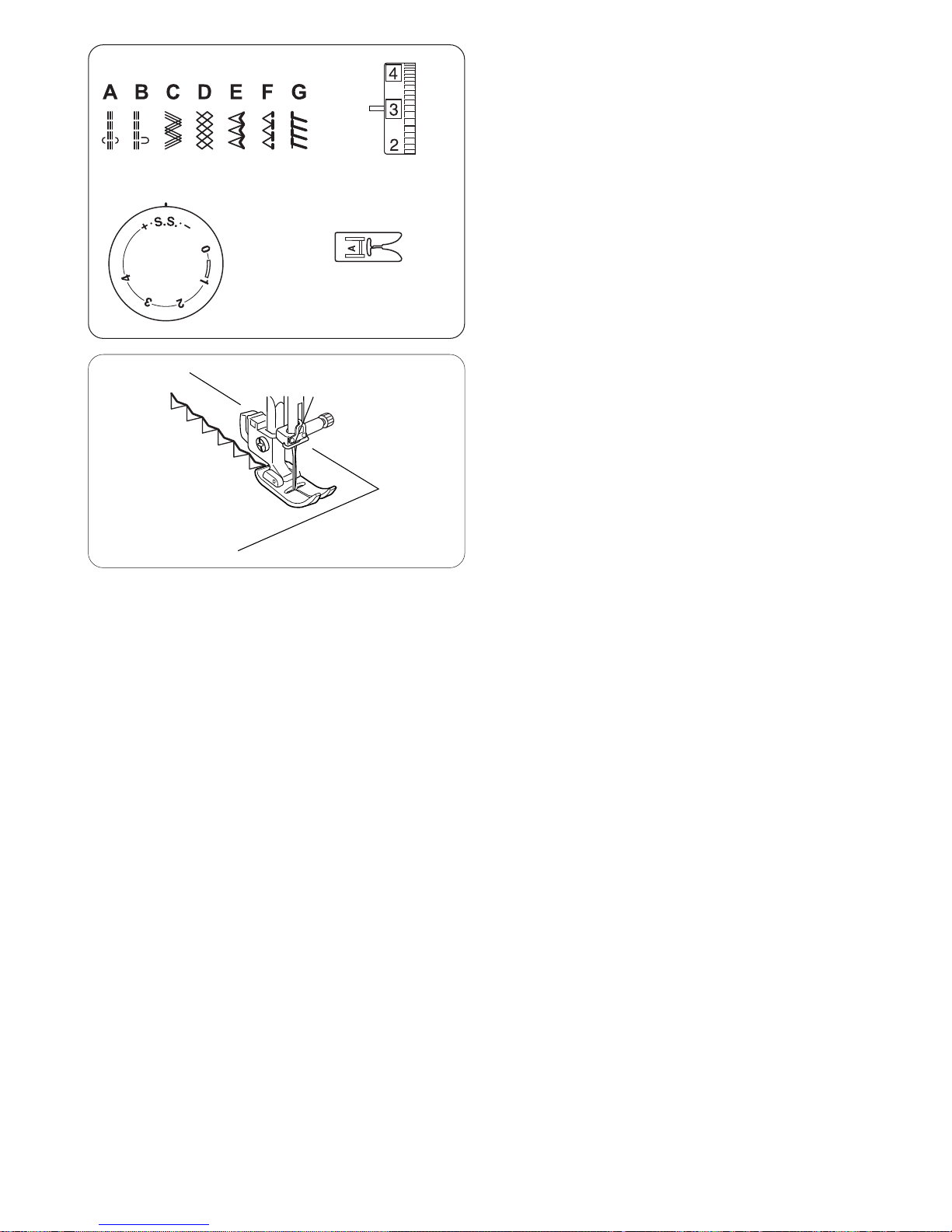

Decorative Stretch Stitches ..............................52

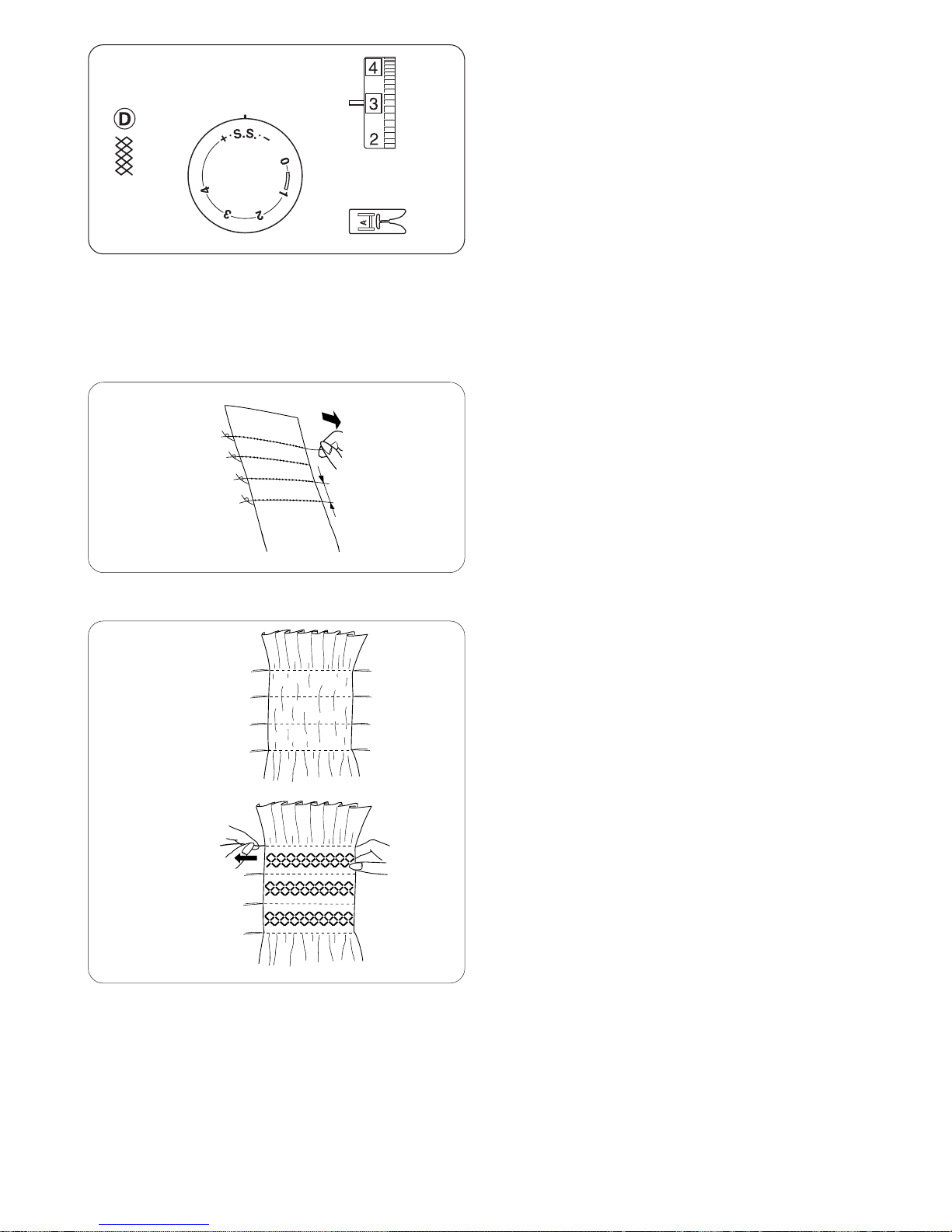

Smocking ..........................................................54

Pin Tucking .......................................................56

Shell Tucking ....................................................56

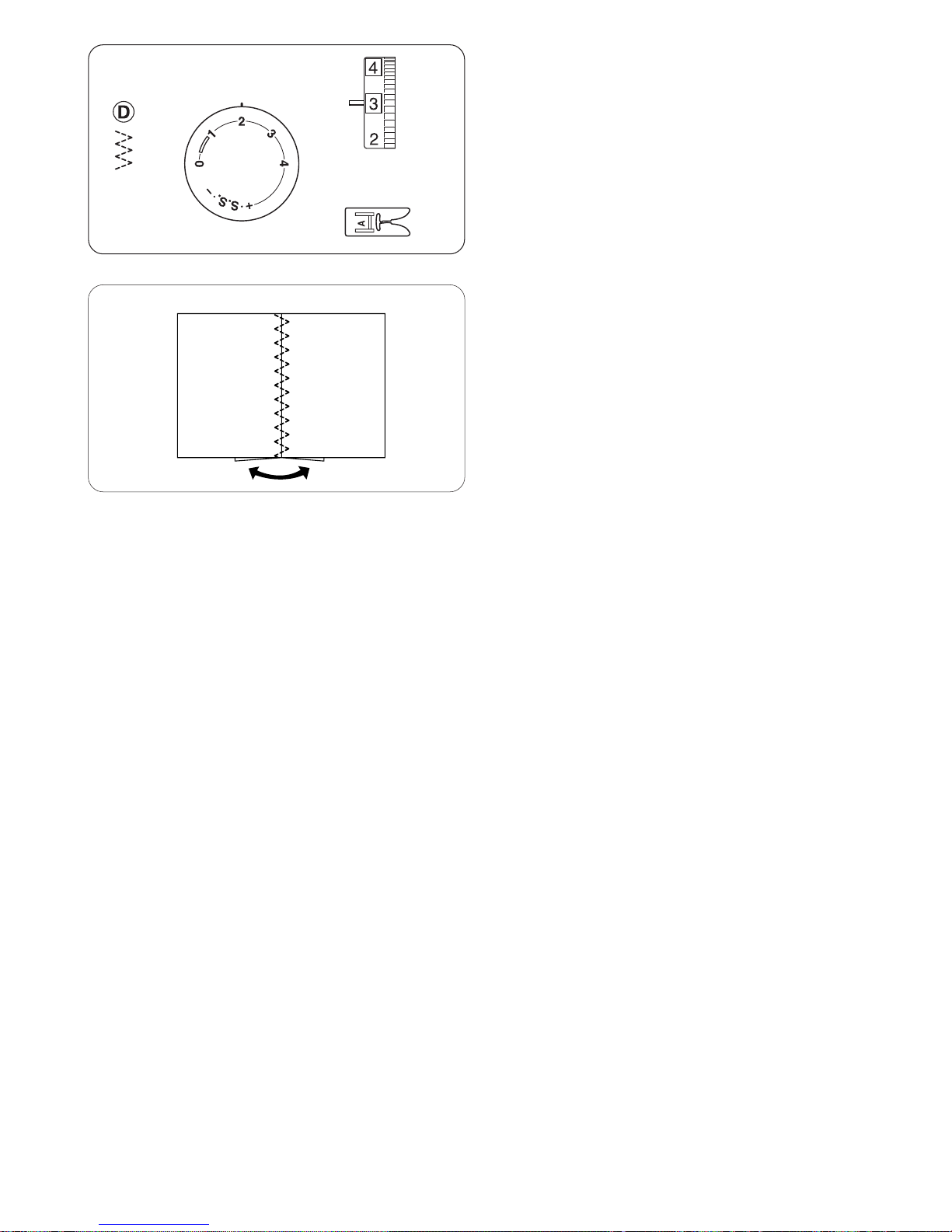

Patchwork .........................................................58

SECTION 6.
CARE AND MAINTENANCE

Cleaning the Hook Race and Feed Dogs.........60

Replacing the Bobbin Holder............................62

Replacing the Light Bulb...................................62

Troubleshooting ................................................ 64

TABLE OF CONTENTS

2

ÍNDICE

SECCIÓN 1: DESCRIPCIÓN DE LA MÁQUINA

Nombre de las partes ....................................... 5

Montaje del pasador de carrete........................ 5

Accesorios estándar ..........................................7

Tabla de ampliación.......................................... 7

Costura con brazo libre..................................... 7

SECCIÓN 2. PREPARATIVOS ANTES DE
COSER

Conexión a la fuente de alimentación .............. 9

Control de la velocidad de costura ..................11

Palanca de retroceso...................................... 11

Bajada de los dientes de arrastre................... 11

Subida y bajada del prensatelas .....................13

Cambio del pie prensatelas .............................13

Desmontaje y montaje del amarre

del prensatelas ................................................13

Cambio de la aguja......................................... 15

Tabla de agujas e hilos................................... 15

Devanado de la canilla ................................... 17

Fijación del carrete ......................................... 17

Extracción de la canilla....................................17

Devanado de la canilla ....................................19

Colocación de la canilla ...................................21

Enhebrado de la máquina............................... 23

Extracción del hilo de la canilla ...................... 25

Selección del patrón de la puntada ................ 27

Selector de patrones....................................... 27

Regulador de longitud de la puntada ..............27

Equilibrado de puntadas elásticas.................. 29

Equilibrado de la tensión del hilo de la aguja..31

SECCIÓN 3. COSTURA BÁSICA

Puntada recta...................................................33

Cambio de la dirección de costura ................. 33

Cierre de la costura ........................................ 33

Guías de costura en la placa de agujas

y la placa de la cubierta del portacanillas........ 35

Esquinas en ángulo ........................................ 35

SECCIÓN 4. PUNTADAS PRÁCTICAS

Zigzag básico...................................................37

Cobertura (Sobrehilado) ................................. 37

Puntada en tejidos de punto............................39

Puntada de tricot

(puntada de zigzag múltiple) .......................... 39

Puntada recta elástica .....................................41

Puntada elástica en zigzag............................. 41

Costura de botones .........................................43

Ojales en 4 pasos ............................................45

Ajuste de la densidad de la puntada del ojal...45

Ojal acordonado ............................................. 47

Costura de cremalleras....................................49

Dobladillo invisible .......................................... 51

SECCIÓN 5. PUNTADAS DECORATIVAS

Puntadas elásticas decorativas .......................53

Fruncido .......................................................... 55

Prendido con alfileres ..................................... 57

Retenido de forros .......................................... 57

Patchwork costura estilo parche..................... 59

SECCIÓN 6. CUIDADOS Y MANTENIMIENTO

Limpieza de la carrera del portacanillas y los

dientes de arrastre...........................................61

Cambio del portacanillas ................................ 63

Cambio de la bombilla .................................... 63

Detección y solución de problemas................ 65

3

TABLE DES MATIERES

SECTION 1. CONNAISSEZ VOTRE MACHINE

Dénomination des composants ..........................5

Montage du Porte-bobine ...................................5

Accessoires standard .........................................7

Table d’extension ................................................7

Couture avec le bras libre................................... 7

SECTION 2. SE PRÉPARER À COUDRE

Raccordement de la machine au secteur...........9

Contrôle de la vitesse de couture .....................11

Levier de point arrière....................................... 11

Abaissement des griffes d’entraînement ..........11

Relevage et abaissement du pied-de-biche .....13

Changement de pied-de-biche .........................13

Retrait et installation du porte-pied................... 13

Changement d’aiguille ......................................15

Tableau d’aiguille et de fil .................................15

Remplissage de la canette ...............................17

Réglage de la bobine de fil ...............................17

Porte-bobine supplémentaire ...........................17

Retrait de la canette..........................................17

Remplissage de la canette ...............................19

Porte-bobine supplémentaire ...........................19

Introduction de la canette .................................21

Enfilage de la machine ..................................... 23

Remonter le fil de la canette.............................25

Sélection du motif de point ...............................27

Sélecteur de motif.............................................27

Sélecteur de longueur de point.........................27

Pour ajuster l'équilibre des points élastiques ...29

Équilibrage de la tension du fil d’aiguille ..........31

SECTION 3. COUTURE STANDARD

Couture point droit ...........................................33

Pour modifier le sens de la couture..................33

Pour terminer la couture ...................................33

Guides de couture de la plaque à aiguilles

et le couvercle de crochet................................. 35

Tourner un angle vif ..........................................35

SECTION 4. POINTS ULITAIRES

Point zigzag de base ........................................37

Surfilage............................................................37

Point tricot ......................................................... 39

Point pour tissu tricot (point zigzag multiple).... 39

Point droit élastique ..........................................41

Point zigzag élastique.......................................41

Couture des boutons ........................................43

Boutonnière en 4 phases..................................45

Pour ajuster la densité des points

de boutonnière...............................................45

Boutonnière cordonnet .....................................47

Pose de fermeture à glissière...........................49

Ourlet invisible ..................................................51

SECTION 5. POINTS DÉCORATIFS

Points stretch décoratifs ...................................53

Smocks .............................................................55

Nervures. ......................................................... 57

Point coquilles...................................................57

Patchwork .........................................................59

SECTION 6. SOINS ET ENTRETIEN

Nettoyage du logement de crochet et

des griffes d’entraînement ................................61

Remplacement du porte-canette ......................63

Remplacement de l’ampoule ............................63

Dépistage des pannes ......................................66

4

@3

@4

@5

@6

@8

@9

q

w

e

r

t

y

!1

!2

!3

!4

!5

!6

!7

u

i

o

!0

q

w

Names of Parts

q Bobbin winder stopper
w Bobbin winder spindle
e Spool pin
r Bobbin winder thread guide
t Thread guide
y Thread take-up lever
u Face plate
i Thread cutter
o Needle plate
!0 Extension table (Accessory storage)
!1 Hook cover plate
!2 Hook cover plate release button
!3 Thread tension dial
!4 Reverse stitch button
!5 Stitch length dial
!6 Pattern selector dial
!7 Square hole for additional spool pin
!8 Presser foot
!9 Needle
@0 Needle clamp screw
@1 Presser foot holder
@2 Setscrew
@3 Carrying handle
@4 Handwheel
@5 Power switch
@6 Cord socket
@7 Drop feed lever
@8 Free-arm
@9 Presser foot lifter

SECTION 1. KNOW YOUR MACHINE

Setting the Spool Pin

Insert the spool pin into the hole as shown.

q Spool pin
w Hole

!9

@0

@1

@2

!8

@7

5

SECTION 1. CONNAISSEZ VOTRE
MACHINE

Dénomination des composants

q Butée du dévidoir
w Broche du dévidoir
e Porte-bobine
r Guide-fil du dévidoir
t Guide-fil
y Levier releveur de fil
u Plaque frontale
i Coupe-fil
o Plaque à aiguilles
!0 Table d’extension (boîte de rangement

d’accessoires)

!1 Couvercle de crochet
!2 Bouton d’ouverture du couvercle de crochet
!3 Sélecteur de tension du fil
!4 Levier de point arrière
!5 Sélecteur de longueur de point
!6 Sélecteur de motif
!7 Trou pour porte-bobine supplémentaire
!8 Pied-de-biche
!9 Aiguille
@0 Vis de pince-aiguille
@1 Porte-pied
@2 Vis de blocage
@3 Poignée de transport
@4 Volant
@5 Interrupteur de mise sous tension
@6 Prise de courant de la machine
@7 Levier d’escamotage des griffes

d’entraînement

@88 Bras libre
@9 Releveur de pied

Montage du Porte-bobine

Insérez le porte-bobine dans le trou comme montré.

q Porte-bobine
w Trou

SECCIÓN 1:
DESCRIPCIÓN DE LA MÁQUINA

Nombre de las partes

q Tope del devanador
w Devanador de canilla
e Pasador de carrete
r Guía hilos del devanador
t Guía hilos
y Tira hilos
u Placa frontal
i Cortahilos
o Placa de agujas
!0 Tabla de ampliación (caja de accesorios)
!1 Placa de la cubierta del portacanillas
!2 Botón de apertura de la placa de cubierta del

portacanillas

!3 Regulador de tensión del hilo
!4 Palanca de retroceso
!5 Regulador de longitud de la puntada
!6 Selector de patrones
!7 Orificio para segundo pasador de carrete
!8 Pie Prensatelas
!9 Aguja
@0 Tornillo de fijación de la aguja
@1 Soporte del pie
@2 Tornillo de fijación
@3 Asa de transporte
@4 Volante
@5 Interruptor de encendido
@6 Toma de la máquina
@7 Baje la palanca de los dientes de arrastre
@8 Brazo libre
@9 Alzador del pie prensatelas

Montaje del pasador de carrete

IIntroduzca el pasador del carrete en el orificio.

q Pasador de carrete
w Orificio

6

q

w

e

r

t

y

u

i

o

!0

!1

!2

q

w

e

r

Standard Accessories

Ref. No. Part No. Description

q 829801002 Zipper foot E
w 820817015 Blind hemming foot G
e 825813016 Sliding buttonhole foot J
r 639804000 Needle set (HAx1 – size 14)
t 102261000 3 x Bobbin
y 653802002 Screwdriver
u 802424004 Lint brush
i 647808009 Seam ripper/Buttonhole opener
o 822020503 Spool holder (large)
!0 822019509 Spool holder (small)
!1 625031500 Additional spool pin
!2 102403109 Felt cushion
!3 660005010 Spool pin
!4 508800133

Instruction and Reference Guide

!5 C-1028 Foot control

Extension Table

The extension table provides an extended sewing
area and can be easily removed for free arm
sewing.
The accessories can be stored in the table.

Detaching the table:

Pull the table away from the machine, as
illustrated.

Attaching the table:

Push the extension table, inserting the tab into
the slot until the table snaps into the machine.

q Extension table
w Tab
e Slot
r Accessory storage

Free-arm sewing

Free-arm sewing is used for stitching sleeves,
waistbands, pant legs or any other tubular
garments.
It is also useful for darning socks or mending knees
or elbows.

!4

!5

!3

7

Retrait:

Tirez la table d’extension vers la gauche.

Installation:

Insérez la broche dans le trou et poussez la table
d’extension jusqu’à ce qu’elle s’encastre avec un
claquement.

q Table d’extension
w Broche
e Trou
r Boîte de rangement des accessoires

Couture avec le bras libre

Le bras libre permet de coudre les manches, les
ceintures, les jambes de pantalons et autres
vêtements cylindriques.
Il est également idéal pour repriser les
chaussettes, les genoux de pantalons et les
coudes de chemises.

Tabla de ampliación

Los accesorios estándar se pueden guardar en la
caja de accesorios situada bajo la tabla de
ampliación.

Desmontaje:

Extraiga la tabla de ampliación hacia la izquierda.

Montaje:

Introduzca el pasador por el orificio y empuje la
tabla de ampliación para colocarla en su sitio.

q Caja de accesorios
w Pasador
e Orificio
r Caja de accesorios

Costura con el brazo libre

La costura con el brazo libre se utiliza para coser
mangas, cinturillas, perneras y demás prendas con forma
de tubo.
También se utiliza para zurcir calcetines y arreglar
rodilleras y coderas.

Accesorios estándar

Referencia

Nº de la parte Descripción

q 829801002 Pie para cremalleras (E)
w 820817015 Pie para dobladillo invisible (G)
e 825813016 Pie deslizante para ojales (J)
r 639804000 Juego de agujas (HAx1-size 14)
t 102261000 3 x Canillas
y 653802002 Destornillador
u 802424004 Cepillo para pelusa
i 647808009 Descosedor/Abridor de ojales
o 822020503 Portacarretes (grande)
!0 822019509 Portacarretes (pequeño)
!1 625031500 Segundo pasador de carrete
!2 102403109 Cojín de fieltro
!3 660005010 Pasador de carrete
!4 508800133 Manual de instucciones
!5 C-1028 Pedal

Accesorios estándar

N° de réf

N

°

de pièce Désignation

q 829801002 Pied à semelle étroite E
w 820817015

Pied pour ourlets à points cachés G

e 825813016 Pied de boutonnière J
r 639804000 Jeu d’aiguille (HAx1-size 14)
t 102261000 3 x Canettes
y 653802002 Tournevis
u 802424004 Brosse anti-peluche
i 647808009 Découd -vite /Ouvre-boutonnière
o 822020503 Disque fixe-bobine (grand modèle)
!0 822019509 Disque fixe-bobine (petit modèle)
!1 625031500 Porte-bobine supplémentaire
!2 102403109 Coussinet de feutre
!3 660005010 Porte-bobine
!4 508800133 Livre d’instructions
!5 C-1028 Pédale

Table d’extension

Les accessoires standard peuvent être rangés
dans la boîte de rangement d’accessoires sous la
table d’extension.
Tirez la boîte de rangement se trouvant sous la
table comme illustré.

8

r

t

q

e

w

Connecting the Power Supply

z Turn the power switch off.
x Insert the machine plug into the cord

socket.

c Insert the power supply plug into the wall

outlet.

v Turn the power switch on.

q Power switch
w Machine plug
e Cord socket
r Power supply plug
t Wall outlet

NOTE:

Before connecting to the power supply, make
sure the voltage shown on the machine
conforms to your electrical power.

WARNING:

While in operation, always keep your eyes on
the sewing area, and do not touch any moving
parts such as the thread take-up lever,
handwheel or needle.
Always turn off the power switch and unplug
from the power supply:

- when leaving the machine unattended.

- when attaching or removing parts.

- when cleaning the machine.
Do not place anything on the foot control,
otherwise the machine will run intermittently.

SECTION 2. GETTING READY TO SEW

Operating Instructions:

The symbol "O" of a switch indicates the "off"
position of a switch.

For an appliance with a polarized plug (one blade
wider than the other):
To reduce the risk of electrical shock, this plug is
intended to fit in a polarized outlet only one way.
If it does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified
electrician to install the proper outlet. Do not
modify the plug in any way.

The foot controller Model YC-482J-EC or
TJC-150 is used with this sewing machine.

9

ATENCIÓN:

Mientras tenga la máquina en funcionamiento,
no pierda de vista la zona de costura y no toque
ninguna pieza móvil, como la palanca tira hilos,
el volante o la aguja. No olvide apagar el
interruptor y desenchufar la máquina de la red
eléctrica:

- Cuando vaya a dejar la máquina sin vigilancia

- Cuando vaya a fijar o a retirar una pieza

- Cuando vaya a limpiar la máquina
No coloque ningún objeto sobre el pedal; si lo
hace, la máquina funcionará intermitentemente.

SECTION 2. SE PRÉPARER À COUDRE

Raccordement de la machine au secteur

z Mettez l’interrupteur d’alimentation en position

d’arrêt.

x Introduisez la fiche de la machine dans la prise

de la machine.

c Introduisez la fiche d’alimentation dans la prise

murale.

v Mettez l’interrupteur d’alimentation en position

de marche.

q Interrupteur de mise sous tension
w Fiche de la machine
e Prise de courant de la machine
r Fiche d’alimentation
t Prise de courant murale

REMARQUE:

Avant le branchement, assurez-vous que le
voltage indiqué sur la machine correspond au
type de courant du secteur.

AVERTISSEMENT:

Pendant le fonctionnement de la machine,
maintenez toujours votre attention sur la zone
de couture, et ne touchez aucun élément en
mouvement tel que le levier releveur de fil, le
volant ou l’aiguille.
Coupez toujours l’interrupteur d’alimentation et
débranchez la machine :

- lorsque vous laissez la machine sans surveil­lance,

- lorsque vous installez ou démontez des
éléments.

- lorsque vous nettoyez la machine.
Ne placez rien sur la pédale, sinon la machine
risque de tourner par intermittence.

Instructions d’utilisation:

Le symbole “ O ” du commutateur indique la position
Arrêt.
Pour une machine dotée d’une fiche polarisée (une
lame plus large que l’autre):
afin de réduire les risques de décharge électrique,
cette fiche ne peut être introduite dans une prise
polarisée que d’une seule façon.
Si la fiche n’entre pas dans la prise, retournez-la.
Si elle n’entre toujours pas, contactez un électricien
compétent qui installera une prise appropriée. Ne
modifiez en aucune façon la fiche.
La pédale de rhéostat Modèle YC-482J-EC ou
TJC-150 s’utilise avec cette machine à coudre.

Conexión a la alimentación

z Ponga el interruptor en la posición OFF.
x Introduzca el enchufe de la máquina en la toma

de corriente.

c Introduzca el enchufe de alimentación en la

toma de la pared.

v Ponga el interruptor en la posición ON.

q Interruptor de encendido
w Enchufe de la máquina
e Toma de la máquina
r Enchufe de alimentación
t Toma de pared

NOTA:

Antes de conectar la máquina a la alimentación,
cerciórese de que la tensión que muestra la
máquina corresponde a la red eléctrica de su
hogar.

SECCIÓN 2.
PREPARATIVOS ANTES DE COSER

Instrucciones de uso:

El símbolo “ O ” en un interruptor indica que está
en la posición “ OFF ” (apagado).

Para los aparatos con enchufe polarizado (con
una clavija más ancha que la otra).
Para reducir el riesgo de descarga eléctrica, este
enchufe se debe utilizar en una toma polarizada
de posición única.
Si el enchufe no entra totalmente en la toma de
corriente, gírelo. Si aún no entra bien, llame a un
electricista calificado para que le instale una toma
de corriente apropiada. No altere el enchufe en
forma alguna.

Con esta máquina se debe utilizar el pedal
modelo YC-482J-EC o TJC-150.

10

q

ew

Controlling the Sewing Speed

Foot control

Sewing speed can be varied by the foot control.
The harder you depress the foot control, the
faster the machine runs.

Reverse Stitch Button

Push the reverse stitch button down to sew in
reverse.
The machine will sew in reverse while the button
is pushed.

Dropping the Feed Dog

The drop feed lever is located underneath the
free-arm bed on the front side of the machine.

To drop the feed dog, push the lever to the left in
the direction of the arrow, as illustrated.

To raise the feed dog, push the lever to the right
in the direction of the arrow, as illustrated, and
turn the handwheel toward you.

The feed dog must be up for regular sewing.

q Drop feed lever
w Raised position
e Lowered position

11

Contrôle de la vitesse de couture

Pédale

La pression exercée sur la pédale fait varier la
vitesse de couture.
Plus vous appuyez sur la pédale, plus la machine
va vite.

Levier de point arrière

Abaisser le levier de point arrière pour coudre en
marche arrière.
La machine coud en marche arrière lorsque le
levier est abaissé.

Abaissement des griffes d’entraînement

Le levier d’escamotage des griffes d’entraînement
est situé sous le bâti du bras libre.
Pour abaisser les griffes d’entraînement,
positionnez le levier vers la gauche dans la
direction de la flèche, comme illustré.
Pour relever les griffes d’entraînement,
positionnez le levier vers la droite dans la direc­tion de la flèche, comme illustré, puis tournez le
volant vers vous.
Les griffes d’entraînement doivent se trouver en
position relevée pour une couture normale.
q Levier d’escamotage des griffes

d’entraînement

w Position relevée
e Position abaissée

Control de la velocidad de costura

Pedal

La velocidad de costura se puede variar con el
pedal de control de velocidad.
Cuanto más pise el pedal, a mayor velocidad
funcionará la máquina.

Palanca de retroceso

Baje la palanca de retroceso para coser hacia
atrás.
Mientras presione la palanca, la máquina coserá
en sentido contrario.

Bajada de los dientes de arrastre

La palanca de los dientes de arrastre se
encuentra bajo el alojamiento del brazo libre.
Para bajar los dientes de arrastre, mueva la
palanca a la isquierda en la dirección de la flecha,
como muestra la ilustración.
Para elevar los dientes de arrastre, mueva la
palanca a la derecha en la dirección de la flecha,
como muestra la ilustración, y gire el volante
hacia usted.
Los dientes de arranque tienen que estar en la
posición alta para la costura normal.

q Baje la palanca de los dientes de arrastre
w Posición elevada
e Posición bajada

12

q

w

e

e

w

q

w

r

q

w

e

e

Raising and Lowering the Presser Foot

The presser foot lifter raises and lowers the
presser foot.

You can raise the foot about 1/4" (0.6 cm) higher
than the normal up position for easy removal of
the presser foot, or to help you place heavy fabric
under the foot.

q Lowered position
w Normal up position
e Extra up position

Changing the Presser Foot

To remove:

Raise the needle to its highest position by turning
the handwheel counterclockwise. Raise the
presser foot, and press the lever on the back of
the foot holder.

q Lever

CAUTION:

Turn OFF the power switch before changing the
foot. Always use the proper foot for the selected
pattern. The wrong foot can cause the needle to
break. Do not push the lever down to prevent it
from being broken.

To attach:

Place the desired presser foot, so that the pin on
the foot lies just under the groove on the foot
holder. Lower the presser foot lifter to lock the
foot in place.

w Groove
e Pin

Removing and Attaching the Presser Foot
Holder

WARNING:

Turn OFF the power switch before detaching or
attaching the presser foot holder.

To remove:

Remove the setscrew by turning it
counterclockwise with a screwdriver and remove
the presser foot holder from the presser bar.

To attach:

Match the hole in the presser foot holder with the
threaded hole in the presser bar. Fit the setscrew
into the hole. Tighten the screw by turning it
clockwise with a screwdriver.

q Setscrew
w Presser foot holder
e Hole
r Threaded hole

13

Relevage et abaissement du pied-de-biche

Le releveur de pied permet de relever et
d’abaisser le pied-de-biche.
Vous pouvez le relever à environ 0.6 cm au­dessus de la position relevée normale pour
pouvoir retirer facilement le pied-de-biche, ou
pour vous aider à placer une étoffe épaisse sous
le pied.

q Position abaissée
w Position relevée normale
e Position très relevée

Changement de pied-de-biche

Retrait:

Relevez l’aiguille à sa position la plus haute en
tournant le volant en sens contraire des aiguilles
d’une montre. Relevez le pied-de-biche, et
appuyez sur le levier à l’arrière du porte-pied.

q Levier

ATTENTION :

Mettez l’interrupteur d’alimentation en position
d’ARRÊT avant de changer le pied.
Utilisez toujours le pied approprié pour le motif
sélectionné.
Un mauvais pied peut casser l’aiguille.
Ne pas pousser le levier vers le bas pour éviter
de le casser.

Installation:

Placez le pied-de-biche désiré de façon à ce que
la charnière du pied se trouve juste sous
l’échancrure du porte-pied. Abaissez le releveur
de pied pour verrouiller le pied en position.

w Échancrure
e Charnière

Retrait et installation du porte-pied

AVERTISSEMENT:

Mettez l’interrupteur d’alimentation en position
d’ARRÊT avant de retirer ou d’installer le porte-

pied.

Retrait:

À l’aide d’un tournevis, enlevez la vis de blocage
en tournant en sens inverse des aiguilles d’une
montre et retirez le porte-pied.

Installation:

Faites correspondre le trou pratiqué dans le
porte-pied avec le trou fileté de l’axe du pied-de­biche. Placez la vis de blocage dans le trou.
Serrez la vis avec un tournevis en tournant dans
le sens des aiguilles d’une montre.

q Vis de blocage
w Porte-pied
e Trou
r Trou fileté

Desmontaje y montaje del amarre
prensatelas

ATENCIÓN:

Ponga el interruptor en OFF antes de quitar o
colocar el sujetador del prensatelas.

Extracción:

Saque el tornillo de sujeción, girándolo hacia la
izquierda con un destornillador, y retire el amarre
del pie.

Montaje:

Haga coincidir el orificio del amarre del pie con el
orificio roscado de la barra del prensatelas.
Introduzca el tornillo de sujeción en el orificio.
Apriete el tornillo, girándolo a la derecha con un
destornillador.

q Tornillo de fijación
w Amarre del pie
e Orificio
r Orificio roscado

Subida y bajada del prensatelas

El alzador del prensatelas sube y baja el
prensatelas
Puede subirlo hasta unos 0,6 cm por encima de la
posición normal para facilitar el desmontaje del
prensatelas o para colocar tejidos pesados bajo
él.

q Posición bajada
w Posición normal elevada de la aguja
e Posición de elevación adicional

Cambio del pie prensatelas

Extracción:

Levante la aguja hasta su posición más alta,
girando el volante a la izquierda. Eleve el pie y
pulse la palanca de la parte posterior del amare
del pie.
q Palanca

PRECAUCIÓN:

Ponga el interruptor en OFF antes de cambiar el
pie. Utilice siempre el pie adecuado para el patrón
que haya elegido.
Un pie incorrecto puede hacer que se rompa la
aguja.
No baje la palanca para impedir que se rompa.

Montaje:

Coloque el pie de forma que el pasador quede
bajo la ranura del amarre del pie. Baje el amarre
del pie hasta que quede bien colocado.

w Ranura
e Pasador

14

q

w

e

r

q

Changing Needles

CAUTION:

Always make sure to turn the power switch off
and disconnect the machine from power supply
before changing the needle.

Raise the needle by turning the handwheel and
lower the presser foot.
Turn off the power switch.

z Loosen the needle clamp screw by turning it

counterclockwise.
Remove the needle from the clamp.

q Needle clamp screw

x Insert a new needle into the needle clamp with

the flat side of the needle to the rear.
When inserting the needle into the needle
clamp, push it up against the stopper pin and
tighten the needle clamp screw firmly.

w Stopper pin
e Flat side

To check needle straightness, place the flat side
of the needle onto something flat (a needle plate,
glass etc.) The gap between the needle and the
flat surface should be consistent.
Never use a blunt needle.

r Gap

Needle and Thread Chart

Fabric

Light

Thread

Needle

Medium

Heavy

Lawn
Georgette
Tricot
Wool,
Polyester

Cotton,
Polyester
Fine jersey
Wool

Denim
Jersey
Coating
Quilting

Silk #80-100
Cotton #80-100
Synthetic #80-100

Silk #50
Cotton #60-80
Synthetic #50-80
Cotton #50

Silk #50
Cotton #40-50
Synthetic #40-50
Silk #30
Cotton #50

#65/9
or
#75/11

#75/11
or
#90/14

#90/14
or
#100/16

15

Changement d’aiguille

A TTENTION:

Veillez à toujours mettre la machine hors tension
et àdébrancher le cordon d’alimentation de la
prise secteur avant de changer l’aiguille.

Levez l’aiguille en tournant le volant vers vous et
abaissez le pied-de-biche.
Mettez l’interrupteur d’alimentation en position
d’arrêt.

z Desserrez la vis du pince-aiguille en la

tournant dans le sens contraire des aiguilles
d’une montre.
Déposez l’aiguille du pince-aiguille.

q Vis de pince-aiguille

x Introduisez une nouvelle aiguille dans le pince-

aiguille, avec le côté plat orienté vers l’arrière.
Au moment d’insérer l’aiguille dans le pince­aiguille, poussez-la au maximum vers le haut,
contre l’axe de butée, puis serrez fermement la
vis du pince-aiguille.

w Axe de butée
e Côté plat

Pour vérifier si une aiguille est droite, placez le
côté plat de l’aiguille sur une surface plane
(plaque à aiguille, miroir etc.).
L’écartement entre l’aiguille et la surface plane
doit être le même partout.
N’utilisez jamais une aiguille émoussée.
r Écartement

Tableau d’aiguille et de fil

Léger

Moyen

Épais

Tissu
Crêpe de chine,

voile, linon,
Organdi,
georgette, Tricot

Lainage, coton,
Piqué, serge,
Tricot double,
Percale

Denim, tweed
Gabardine, tissu
de manteau et de
rembourrage

Fil
Fil de soie fin

Fil de coton fin
Fil synthétique fin
Fil polyester fin
Renforcé avec du
coton

Fil de soie 50
Fil de coton 50 à 80
Fil polyester
Renforcé avec du
Coton
Synthétique 50 à 60

Fil de soie 50
Fil de coton 40 à 50
Fil de polyester
Renforcé avec coton
synthétique
40 à 50

Aiguille

65/9
ou
75/11

75/11
ou
90/14

90/14
ou
100/16

Cambio de la agujas

PRECAUCIÓN:

Asegúrese de que ha apagado y ha
desenchufado la máquina de la red eléctrica
antes de cambiar la aguja.

Levante la aguja girando el volante hacia usted y
baje el pie prensatelas.Ponga el interruptor en
OFF.
Afloje el tornillo de fijación de la aguja, girándolo
hacia la izquierda.

z Saque la aguja de su sujeción.

q Tornillo de fijación de la aguja

x Introduzca una nueva aguja en la fijación, con

el lado plano de la aguja hacia atrás.
Al introducir la aguja en la sujeción, empújela
hacia arriba, hasta el pasador de tope, y
apriete el tornillo de fijación con fuerza.

w Pasador de tope
e Lado plano

Para comprobar que la aguja no está torcida,
ponga el lado plano de la aguja sobre una
superficie horizontal plana (placa de agujas,
cristal, etc.).
La separación entre la aguja y la superficie plana
tiene que ser constante.
No use agujas desgastadas.

r Espacio

Table de agujas e hilos

Telas

Hilo

Tamaño

de aguja

Peso
ligero

Peso
medio

Peso
pesado

Seda fina,
algodón fino,
tela sintética
fina, poliéster
revestido de
algodón fino

seda 50,
algodón 50 a 80,
sintético 50 a
60, poliéster
revestido de
algodón

seda 50,
algodón 40 a 50,
sintético 40 a
50, poliéster
revestido de
algodón

65/9
o
75/11

75/11
o
90/14

90/14
o
100/16

Crespón de China,
gasa, linón, organdí,
crespón georgette,
tricot

Lino, algodón, piqué,
sarga, puntos
dobles, percal

Tela tejana, tweed,
gabardina, revestida,
pañería y tapicería

16

q

w

e

r

t

q

w

e

(A)

(B)

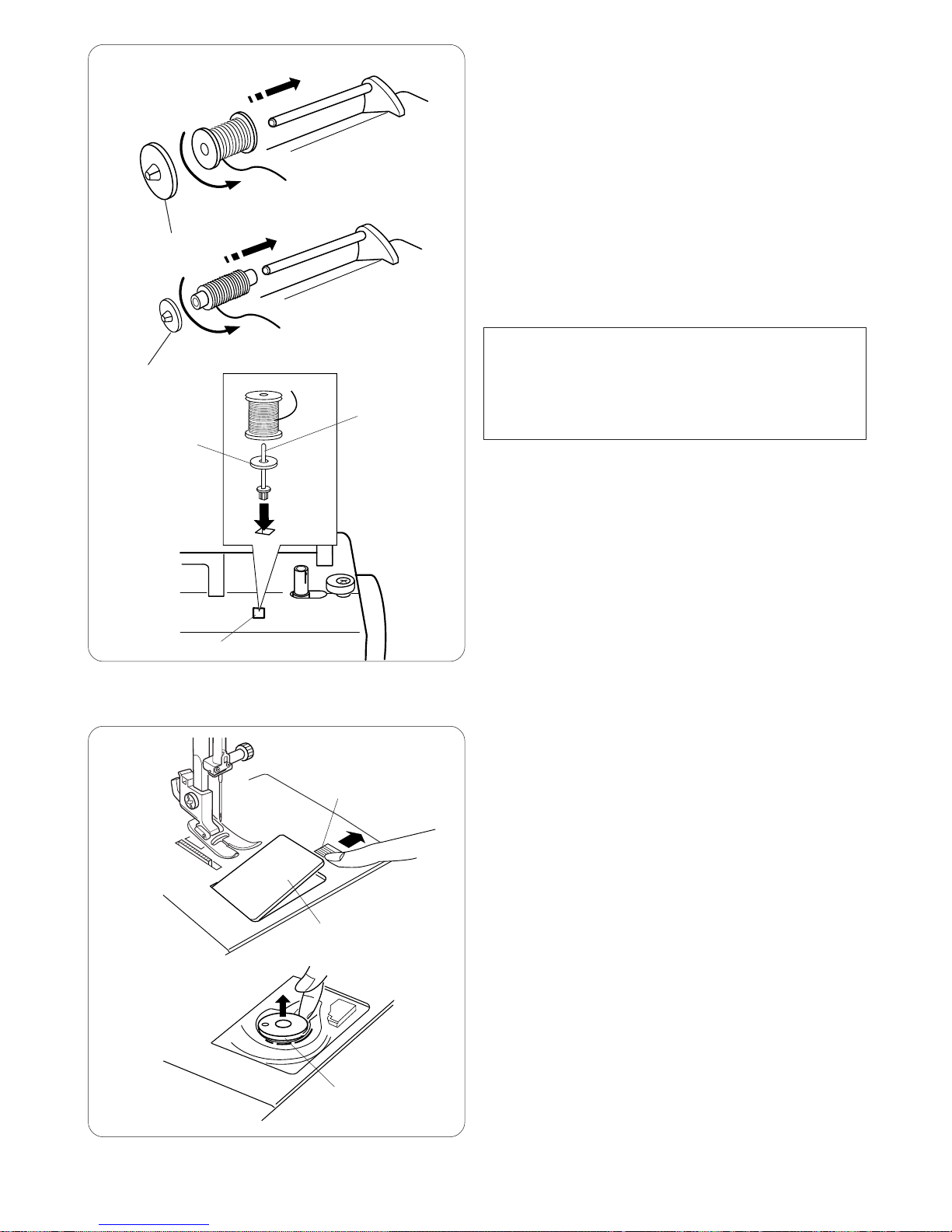

Winding the Bobbin

Setting the spool

Place a spool of thread on the spool pin with the
thread coming off the spool as illustrated.

A: Press the large spool holder firmly against the

spool of thread.
q Large spool holder

B: For a small spool, use the small spool holder.

w Small spool holder

NOTE:
Spool holders should always be the same size or
larger than the spool of thread that is being used
to avoid thread getting caught on rough edges of
the spool.

Additional spool pin

The additional spool pin is for bobbin winding
without unthreading the machine.
Insert the additional spool pin into the hole.
Place the felt and a spool on the pin.

e Additional spool pin
r Spool pin felt
t Spool pin hole

Removing the bobbin

z Push the hook cover plate release button to

the right and remove the cover plate.

q Hook cover plate release button
w Hook cover plate

x Lift out the bobbin.

e Bobbin

z

x

17

Remplissage de la canette

Réglage de la bobine de fil

Placez une bobine de fil sur le porte-bobine, avec
le fil positionné comme illustré.

A: Appuyez fermement le disque fixe-bobine

grand modèle contre la bobine de fil.
q Disque fixe-bobine grand modèle

B: Pour une petite bobine, utilisez le disque fixe-

bobine petit modèle.
w Disque fixe-bobine petit modèle

REMARQUE:

Les disques fixe-bobine devraient toujours être la
même taille ou plus grands que la bobine du fil qui
est employé pour éviter le fil étant propagé les
bords approximatifs de la bobine.

Porte-bobine supplémentaire

Le porte-bobine supplémentaire permet de remplir
une canette sans désenfiler la machine.
Insérez le porte-bobine supplémentaire dans le
trou.
Placez le feutre et une bobine sur l’axe.

e Porte-bobine supplémentaire
r Feutre pour porte-bobine
t Trou du porte-bobine

Retrait de la canette

z Poussez le bouton d’ouverture du couvercle

de crochet vers la droite, puis retirez le
couvercle de crochet.
q Bouton d’ouverture du couvercle de

crochet

w Couvercle de crochet

x Soulevez la canette pour la sortir.

e Canette

Devanado de canilla

Fijación del carrete

Coloque el carrete de hilo en el pasador del
carrete, haciendo que el hilo salga del carrete
como se muestra.

A: Presione el sujetador de carrete grande

firmemente contra el carrete de hilo.
q Sujetador de carrete grande

B: Para un carrete pequeño, utilice el sujetador

pequeño.

w Sujetador de carrete pequeño

NOTA:

Los sujetadores de carrete deben siempre ser el
los mismos tamaños o más grandes que el
carrete del hilo que se está utilizando para evitar
el hilo que es cogido en los bordes ásperos del
carrete.

Segundo pasador de carrete

El pasador de carrete adicional sirve para enrollar
las canillas sin necesidad de desenhebrar la
máquina.
Introduzca el pasador del carrete adicional en el
orificio.
Ponga el fieltro y un carrete en el pasador.

e Segundo pasador de carrete
r Fieltro del pasador de carrete
t Orificio del pasador de carrete

Extracción de la canilla

z Mueva a la derecha el botón de apertura de la

placa de cubierta del portacanillas, y saque la
cubierta.
q Botón de apertura de la placa de cubierta

del portacanillas

w Placa de la cubierta del portacanillas

x Extraiga la canilla.

e Canilla
