Aprilia Scarabeo 125 i.e., Scarabeo 200 i.e. User Manual [de]

APRILIA DESIDERA RINGRAZIARLA

per aver scelto uno dei suoi prodotti. Abbiamo preparato questo manuale per consentirLe di apprezzarne appieno le qualità. Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida. In esso sono contenute informazioni, consigli ed avvertenze diretti all'utilizzo del Suo veicolo; scoprirà altresì caratteristiche, particolari ed accorgimenti che la convinceranno della bontà della Sua scelta. Siamo certi che tenendone conto, Le sarà facile entrare in sintonia con il Suo nuovo veicolo, di cui potrà servirsi a lungo con piena soddisfazione. La presente pubblicazione costituisce parte integrante del veicolo ed in caso di vendita dello stesso, deve essere consegnata al nuovo proprietario.

APRILIA MÖCHTE IHNEN DANKEN

dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung erstellt, damit Sie die Qualität des Fahrzeugs voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Sie enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erfahren Sie technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Anleitung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

SCARABEO 125 i.e - 200 i.e.

Ed. 05 2010

Le istruzioni di questo manuale sono state preparate per fornire soprattutto una guida semplice e chiara all'uso; sono indicate anche operazioni di piccola manutenzione e controlli periodici ai quali il veicolo deve essere sottoposto presso i Concessionari o Officine autorizzate aprilia. Il libretto contiene inoltre le istruzioni per alcune semplici riparazioni. Le operazioni non descritte esplicitamente in questa pubblicazione, richiedono la disponibilità di particolari attrezzature e/o di specifiche conoscenze tecniche; per la loro esecuzione consigliamo quindi di rivolgersi a Concessionari o Officine autorizzate aprilia.

Die Angaben in dieser Bedienungsanleitung wurden so zusammengestellt, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim Aprilia-Vertragshändler oder bei einer Aprilia- Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw. besondere technische Kenntnisse. Wenden Sie sich für diese Arbeiten an eine Aprilia-Vertragswerkstatt bzw. an einen Vertragshändler.

Sicurezza delle Persone

Sicherheit der personen

Il mancato o incompleto rispetto di queste prescrizioni

può comportare pericolo grave per l'incolumità delle

persone.

Salvaguardia dell'Ambiente

Indica i giusti comportamenti da tenere perchè l'uso

del veicolo non rechi alcun danno alla natura.

Integrità del Veicolo

Il mancato o incompleto rispetto di queste prescrizioni

comporta il pericolo di seri danni al veicolo e talvolta

anche il decadimento della garanzia.

I segnali sopra indicati sono molto importanti. Servono infatti ad evidenziare parti del libretto sulle quali è necessario soffermarsi con più attenzione. Come vedete, ogni segnale è costituito da un diverso simbolo grafico per rendere subito facile ed evidente la collocazione degli argomenti nelle diverse aree. Prima di avviare il motore, leggere attentamente questo manuale, e in particolare il paragrafo "GUIDA SICURA". La Vostra sicurezza e quella altrui non dipende solo dalla Vostra prontezza di riflessi e agilità, ma anche dalla conoscenza del veicolo, dal suo stato di efficienza e dalla conoscenza delle regole fondamentali per la GUIDA SICURA. Vi consigliamo pertanto di familiarizzare con il veicolo in modo tale da muoverVi in tutte le situazioni di guida con padronanza e sicurezza. IMPORTANTE Questo manuale deve essere considerato parte integrante del veicolo e deve sempre accompagnarlo anche in caso di rivendita.

Die mangelnde oder nicht vollständige Beachtung

dieser Vorschriften kann schwere Gefahren für die

Sicherheit und Unversehrtheit der Personen verursa-

chen.

Umweltschutz

Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Um-

welt verursacht.

Unversehrtheit des fahrzeugs

Die mangelnde oder nicht vollständige Beachtung

dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch den Verfall der Garantieleistungen

Die oben angegebenen Zeichen sind sehr wichtig. Sie dienen dazu, Teile des Handbuchs zu markieren, denen mehr Aufmerksamkeit gewidmet werden sollte. Wie Sie sehen, besteht jedes Zeichen aus einem unterschiedlichen graphischen Symbol, um die Unterbringung der Themen in verschiedenen Bereichen sofort und leicht einsehbar zu machen. Vor dem Starten des Motors sollte diese Bedienungsanleitung, und besonders der Abschnitt "SICHERES FAHREN", aufmerksam gelesen werden. Ihre eigene Sicherheit und die Sicherheit anderer hängt nicht nur von Ihren Reflexen und Fertigkeiten, sondern auch von der Kenntnis des Fahrzeugs, dem Fahrzeugzustand und den Grundkenntnissen für ein SICHERES FAHREN ab. Wir empfehlen Ihnen daher, sich mit dem Fahrzeug vertraut zu machen, um es in allen Fahrsituationen sicher zu beherrschen. WICHTIG Diese Bedienungsanleitung ist Bestandteil des Fahrzeugs und muss bei einem Weiterverkauf zusammen mit dem Fahrzeug übergeben werden.

INDICE

INHALTSVERZEICHNIS

VEICOLO........................................................................................ 7

Ubicazione componenti principali................................................ 10

Plancia......................................................................................... 11

Quadro strumenti analogico......................................................... 13

Display digitale............................................................................. 19

Tasto MODE............................................................................ 20

Commutatore a chiave................................................................. 21

Inserimento bloccasterzo......................................................... 22

Commutatore lampeggiatori........................................................ 23

Pulsante clacson.......................................................................... 24

Deviatore luci............................................................................... 24

Pulsante avviamento................................................................... 25

Selezione mappature................................................................... 25

Presa di corrente......................................................................... 26

Apertura sella........................................................................... 27

L'identificazione........................................................................... 27

Apertura bauletto anteriore.......................................................... 29

Gancio portaborse....................................................................... 29

L'USO............................................................................................. 31

Controlli........................................................................................ 32

Rifornimenti.................................................................................. 35

Regolazione ammortizzatori........................................................ 38

Rodaggio..................................................................................... 39

Avviamento motore...................................................................... 41

Precauzioni.............................................................................. 46

Avviamento difficoltoso................................................................ 50

Arresto motore............................................................................. 51

Marmitta catalitica........................................................................ 53

Cavalletto..................................................................................... 54

Suggerimenti contro i furti............................................................ 55

La guida sicura............................................................................ 56

FAHRZEUG....................................................................................... 7

Anordnung der Hauptbauteile........................................................ 10

Das cockpit.................................................................................... 11

Analoge instrumente...................................................................... 13

Digitales display............................................................................. 19

Taste "MODE"............................................................................ 20

Zündschloss................................................................................... 21

Lenkerschloss absperren........................................................... 22

Lenkradschloss absperren............................................................. 23

Hupendruckknopf........................................................................... 24

Umschalter fernlicht/ abblendlicht.................................................. 24

Startschalter................................................................................... 25

Auswahl Mapping........................................................................... 25

Steckdose...................................................................................... 26

Sitzbanköffnung.......................................................................... 27

Fahrgestell- und motornummer...................................................... 27

Öffnen des vorderen Handschuhfachs.......................................... 29

Taschenhaken............................................................................... 29

BENUTZUNGSHINWEISE................................................................ 31

Kontrollen....................................................................................... 32

Auftanken....................................................................................... 35

Einstellen der Stoßdämpfer........................................................... 38

Einfahren........................................................................................ 39

Starten van de motor..................................................................... 41

Vorkehrungen............................................................................. 46

Bei startschwierigkeiten................................................................. 50

Abstellen des Motors..................................................................... 51

Katalysator..................................................................................... 53

Ständer.......................................................................................... 54

Empfehlungen zum Diebstahlschutz.............................................. 55

Sicheres fahren.............................................................................. 56

LA MANUTENZIONE...................................................................... 65

Livello olio motore........................................................................ 66

Verifica livello olio motore........................................................ 67

Rabbocco olio motore.............................................................. 70

Spia di segnalazione (insufficiente pressione olio).................. 71

Sostituzione olio motore........................................................... 71

Livello olio mozzo........................................................................ 72

Pneumatici................................................................................... 73

Smontaggio candela.................................................................... 76

Smontaggio filtro aria................................................................... 81

Pulizia del filtro aria...................................................................... 81

Livello liquido di raffreddamento.................................................. 83

Controllo livello liquido freni......................................................... 89

Batteria........................................................................................ 93

Messa in servizio di una nuova batteria................................... 99

Lunga inattività............................................................................. 100

Fusibili.......................................................................................... 101

Lampade...................................................................................... 105

Gruppo ottico anteriore................................................................ 107

Regolazione proiettore............................................................. 110

Indicatori di direzione anteriori..................................................... 111

Gruppo ottico posteriore.............................................................. 113

Luce targa.................................................................................... 115

Specchi retrovisori....................................................................... 115

Freno a disco anteriore e posteriore............................................ 116

Inattività del veicolo..................................................................... 119

Pulizia veicolo.............................................................................. 121

Trasporto..................................................................................... 125

DATI TECNICI................................................................................. 129

Attrezzi di corredo........................................................................ 134

MANUTENZIONE PROGRAMMATA............................................. 137

Tabella manutenzione programmata........................................... 138

ALLESTIMENTI SPECIALI............................................................. 147

Cavalletto laterale........................................................................ 148

Portapacchi.................................................................................. 148

Parabrezza.................................................................................. 149

WARTUNG........................................................................................ 65

Motorölstand.................................................................................. 66

Kontrolle Motorölstand............................................................... 67

Nachfüllen von Motoröl............................................................... 70

Ölkontrollampe (unzureichender öldruck).................................. 71

Motorölwechsel.......................................................................... 71

Hinterradgetriebeölstand................................................................ 72

Reifen............................................................................................. 73

Ausbau der zündkerze................................................................... 76

Ausbau luftfilter.............................................................................. 81

Reinigung des Luftfilters................................................................ 81

Kühlflüssigkeitsstand..................................................................... 83

Kontrolle bremsflüssigkeitsstand................................................... 89

Batterie........................................................................................... 93

Inbetriebnahme einer neuen Batterie......................................... 99

Längerer stillstand.......................................................................... 100

Sicherungen................................................................................... 101

Lampen.......................................................................................... 105

Auswechseln der scheinwerferlampen.......................................... 107

Einstellung des scheinwerfers.................................................... 110

Vordere Blinker.............................................................................. 111

Rücklichteinheit.............................................................................. 113

Nummernschildbeleuchtung.......................................................... 115

Rückspiegel................................................................................... 115

Hinterrad-scheiben-bremse........................................................... 116

Stilllegen des fahrzeugs................................................................. 119

Fahrzeugreinigung......................................................................... 121

Transport........................................................................................ 125

TECHNISCHE DATEN...................................................................... 129

Bordwerkzeug................................................................................ 134

DAS WARTUNGSPROGRAMM....................................................... 137

Tabelle wartungsprogramm........................................................... 138

SONDERAUSSTATTUNGEN........................................................... 147

Seitenständer................................................................................. 148

Gepäckträger................................................................................. 148

Windschutzscheibe........................................................................ 149

SCARABEO 125 i.e - 200 i.e.

Cap. 01 Veicolo

Kap. 01

Fahrzeug

01_01

1 Veicolo / 1 Fahrzeug

01_02

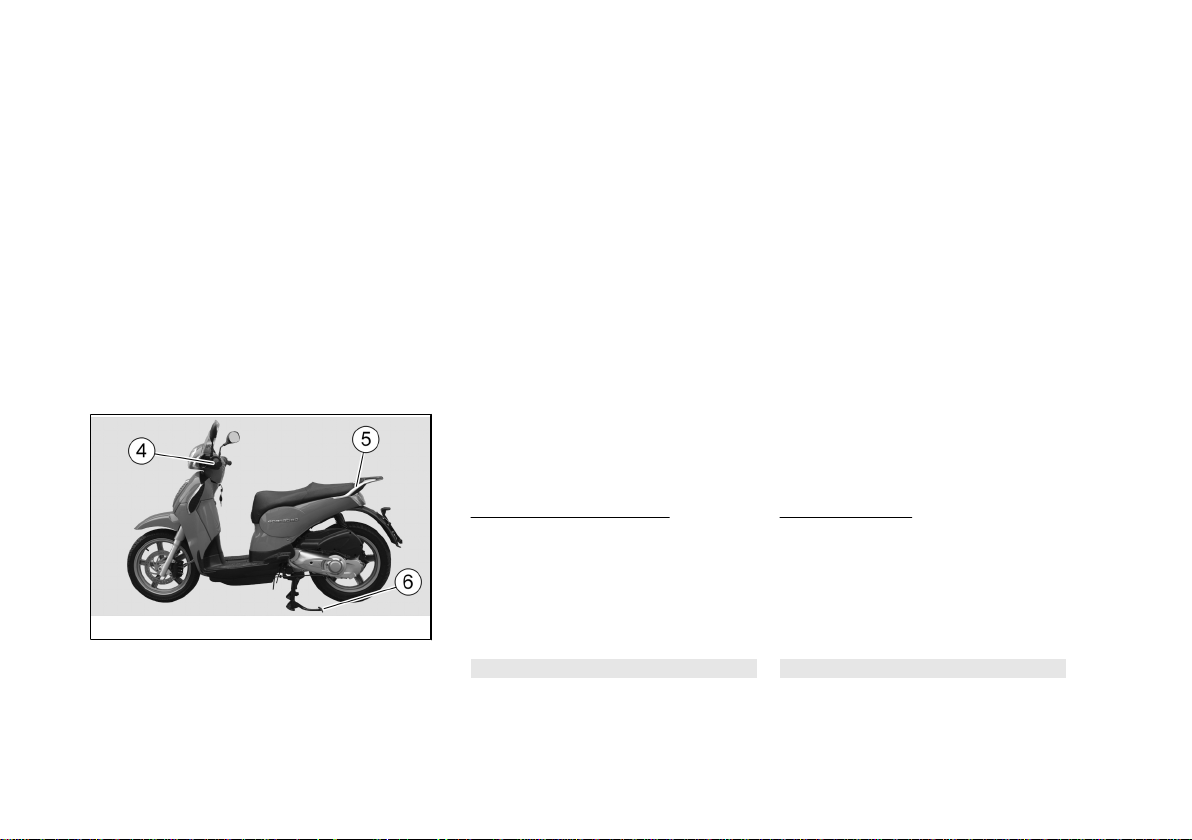

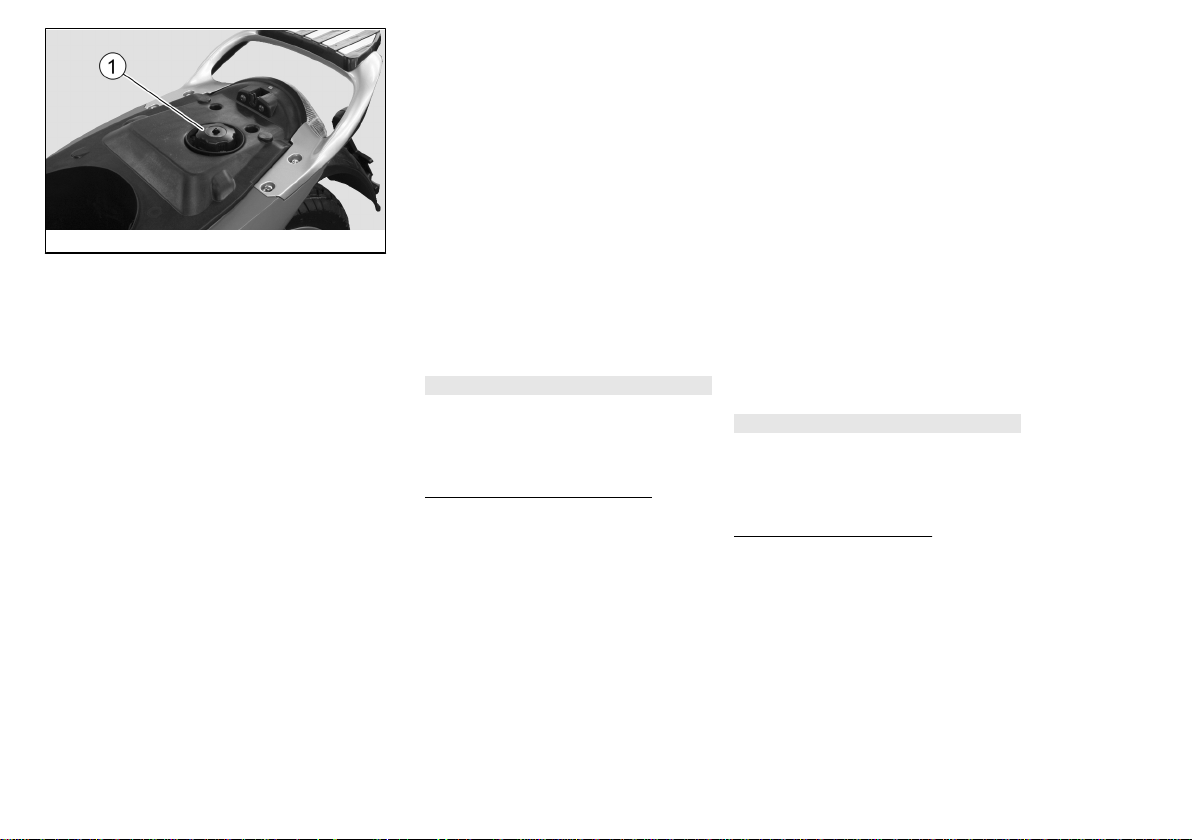

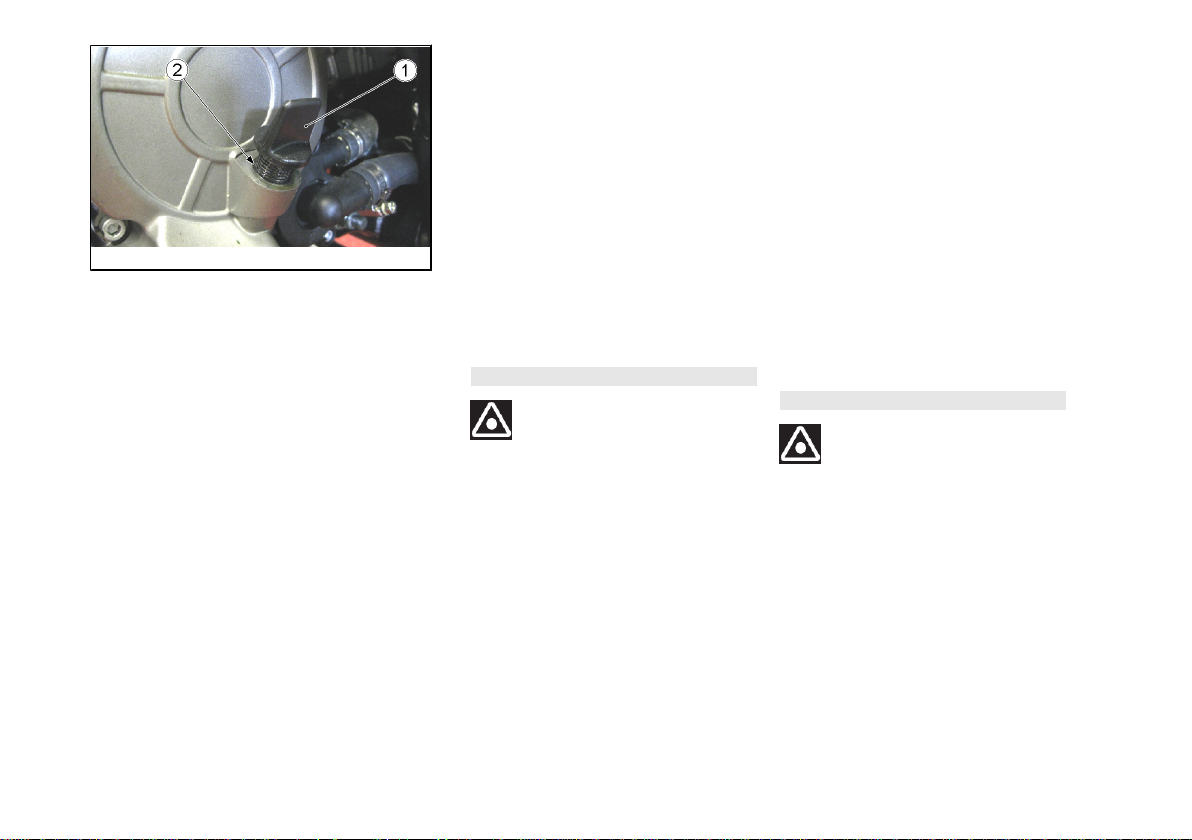

Ubicazione componenti principali (01_02)

Anordnung der Hauptbauteile (01_02)

LEGENDA:

1. Vaso di espansione

2. Tappo vaso di espansione liquido re-

frigerante

3. Serbatoio liquido freno posteriore

4. Specchietto retrovisore sinistro

5. Gancio portaborse

6. Filtro aria

7. Cavalletto centrale

8. Poggiapiede sinistro passeggero

9. Batteria

10. Portafusibili principale e secondario

11. Avvisatore acustico

12. Numero di telaio

13. Cofano anteriore

14. Maniglione passeggero

15. Sella

16. Serbatoio carburante

17. Tappo serbatoio carburante

18. Specchietto retrovisore destro

19. Serbatoio liquido freno anteriore

20. Vano portaoggetti

ZEICHENERKLÄRUNG:

1. Ausdehnungsgefäß

2. Deckel des Ausdehnungsgefäßes der

Kühlflüssigkeit

3. Bremsflüssigkeitsbehälter Hinterradbremse

4. Rückspiegel links

5. Taschenhaken

6. Luftfilter

7. Hauptständer

8. Linke Beifahrer-Fußraste

9. Batterie

10. Sicherungshalter Hauptsicherungen

und Zusatzsicherungen

11. Hupe

12. Rahmennummer

13. Vordere Haube

14. Beifahrer-Griff

15. Sitzbank

16. Kraftstofftank

17. Tankdeckel

18. Rückspiegel rechts

1 Veicolo / 1 Fahrzeug

21. Interruttore accensione/ bloccasterzo/ apertura sella

22. Coperchio vano batteria

23. Candela

24. Tappo riempimento olio motore

25. Poggiapiede destro passeggero

19. Bremsflüssigkeitsbehälter Vorder-

radbremse

20. Handschuhfach

21. Zündschloss/ Lenkerschloss/ Sitz-

banköffnung

22. Deckel Batteriefach

23. Zündkerze

24. Motoröl-Einfülldeckel

25. Rechte Beifahrer-Fußraste

Plancia (01_03) Das cockpit (01_03)

01_03

LEGENDA

1. Comandi elettrici sul lato sinistro del

manubrio

2. Leva freno posteriore

3. Leva freno anteriore

4. Manopola acceleratore

5. Comandi elettrici sul lato destro del

manubrio

6. Interruttore accensione / bloccasterzo (ON - OFF - LOCK) / apertura sella

ZEICHENERKLÄRUNG

1. Elektrische Steuerungen links am Len-

ker

2. Hinterradbremshebel

3. Vorderradbremshebel

4. Gasgriff

5. Elektrische Steuerungen rechts am

Lenker

6. Zündschloss / Lenkerschloss (ON OFF - LOCK) / Sitzbanköffnung

1 Veicolo / 1 Fahrzeug

7. Strumenti e indicatori 7. Instrumente und Anzeigen

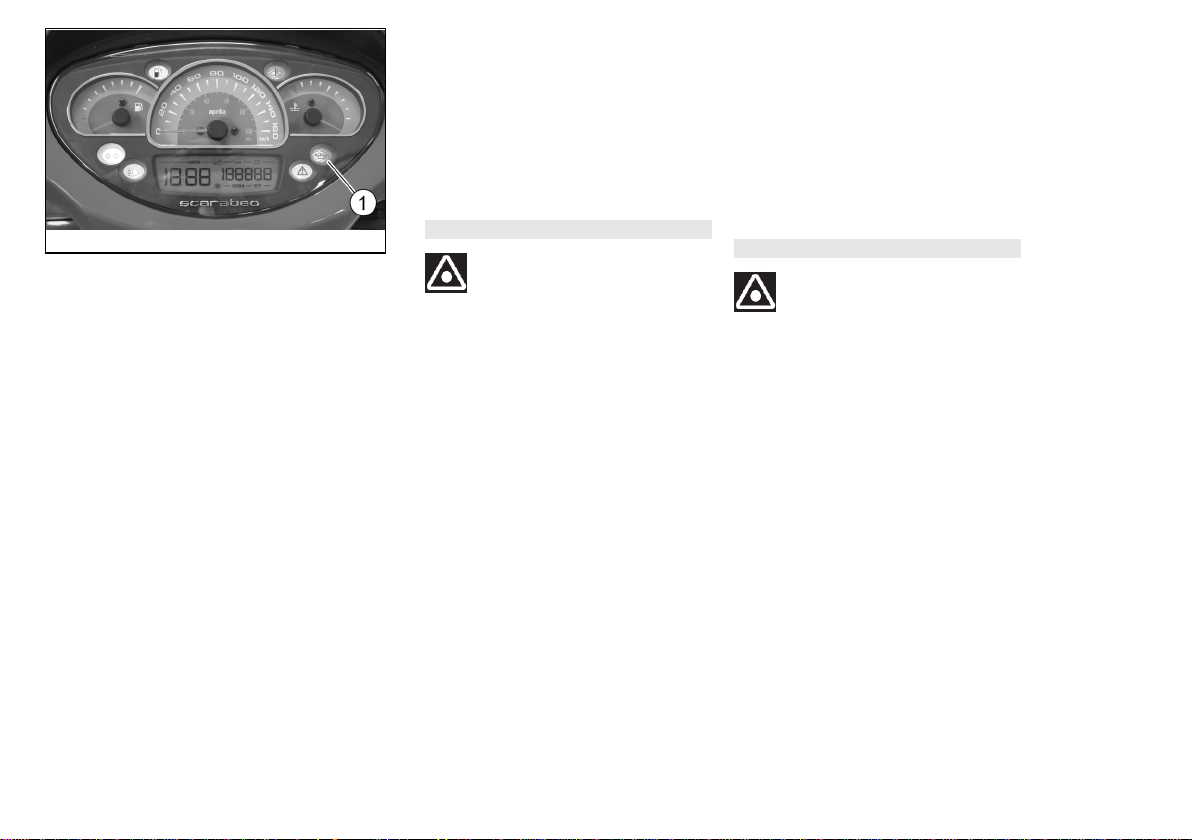

Quadro strumenti analogico (01_04)

LEGENDA

1. Spia luce abbagliante colore blu

Analoge instrumente (01_04)

01_04

ZEICHENERKLÄRUNG

1. Fernlichtkontrolllampe blau

2. Blinkerkontrolle, grün

2. Spia indicatori di direzione colore verde

3. Indicatore livello carburante

4. Spia riserva carburante colore arancio

5. Tachimetro

6. Spia temperatura alta liquido di raf-

freddamento

7. Indicatore temperatura liquido di raffreddamento

8. Spia pressione olio colore rosso

9. Indicatore multifunzione: contachilo-

metri totale (ODO) / due contachilometri parziale (ODO I - ODO II) / tensione batteria / temperatura esterna con indicazione ghiaccio (accensione icona ghiaccio per temperature inferiori a 4°C (39.2°F)

10. Indicatore tagliandi

11. Orologio digitale

12. Spia controllo iniezione elettronica

benzina (colore rosso)

3. Benzinstandanzeiger

4. Benzinreservekontrolle orange

5. Tachometer

6. Kontrolle hohe Kühlflüssigkeitstempe-

ratur

7. Kühlflüssigkeits-Temperaturanzeiger

8. Öldruckkontrolle, rot

9. Multifunktions-Anzeiger: Gesamt-Kilo-

meterzähler (ODO)/ zwei TeilstreckenKilometerzähler (ODO I - ODO II)/ Batteriespannung/ Außentemperaturanzeige mit Eiswarnung (Einschalten des EisSymbols bei Temperaturen unter 4°C (39.2°F)

10. Anzeige Wartungscoupons

11. Digitaluhr

12. Kontrolle elektronische Benzinein-

spritzung (rot)

DESCRIZIONE STRUMENTI INDICATORI

NOTA BENE CON LA CHIAVE POSIZIONATA SU

«ON» PER I PRIMI TRE SECONDI SI ACCENDONO TUTTE LE SPIE PREDISPOSTE, L'ILLUMINAZIONE DEL CRUSCOTTO E GLI INDICATORI DEL

BESCHREIBUNG ANZEIGEINSTRUMENTE

ANMERKUNG WIRD DER SCHLÜSSEL AUF «ON»

GESTELLT, SCHALTEN SICH WÄHREND DER ERSTEN DREI SEKUNDEN ALLE KONTROLLLAMPEN, DIE ARMATURENBRETTBELEUCHTUNG

1 Veicolo / 1 Fahrzeug

DISPLAY DIGITALE, EFFETTUANDO COSÌ UN CHECK INIZIALE DELLO STRUMENTO.

SOWIE ALLE ANZEIGEN AM DIGITALDISPLAY EIN. AUF DIESE WEISE WIRD EINE ANFANGSÜBERPRÜFUNG DES INSTRUMENTES VORGENOMMEN.

Spia luce abbagliante «1»

Si accende quando è attivata la lampadina luce abbagliante del fanale anteriore o quando si aziona il lampeggio luce abbagliante (PASSING).

Spia indicatori di direzione «2» Lampeggia quando è in funzione il se-

gnale di svolta a destra o a sinistra. La rottura di un indicatore di direzione

provoca il raddoppio della frequenza di lampeggio della spia. In questo caso sostituire la lampadina.

Indicatore livello carburante «3»

Indica approssimativamente il livello di carburante nel serbatoio.

Spia riserva carburante «4» Benzinreservekontrolle «4»

Fernlichtkontrolle «1»

Schaltet sich ein, wenn das Fernlicht im Scheinwerfer eingeschaltet ist oder wenn die Lichthupe betätigt wird.

Blinkerkontrolle «2» Blinkt, wenn der rechte oder linke Blinker

eingeschaltet ist. Bei Ausfall eines Blinkers blinkt die Blink-

erkontrolle doppelt so schnell. In diesem Fall muss die Lampe gewechselt werden.

Benzinstandanzeiger «3»

Zeigt annähernd den Kraftstoff-Füllstand im Tank an.

Bei Aufleuchten der Benzinreservekontrolle sind noch 2 Liter Benzinreserve im Tank.

Si accende quando nel serbatoio carburante rimane una quantità di carburante di circa 2 litri.

In questo caso provvedere al rifornimento il più presto possibile.

In diesem Fall sollte so bald wie möglich getankt werden.

Tachimetro «5»

Indica la velocità di guida.

Spia temperatura alta liquido refrigerante «6»

Si accende quando l'indicatore temperatura liquido refrigerante raggiunge valori troppo elevati. Arrestare immediatamente il motore e controllare il livello liquido refrigerante.

Indicatore temperatura liquido refrigerante «7»

Indica approssimativamente la temperatura del liquido refrigerante nel motore. Si ha la normale temperatura di funzionamento nella zona centrale della scala. Quando la tacca non è nella zona centrale non richiedere eccessive prestazioni al veicolo. Se l'indicatore raggiunge l'ultima tacca, arrestare il motore e controllare il livello del liquido refrigerante.

Tachometer «5»

Zeigt die Fahrgeschwindigkeit an.

Kontrolle hohe Kühlflüssigkeitstemperatur «6»

Schaltet sich ein, wenn der Anzeiger der Kühlflüssigkeitstemperatur zu hohe Werte erreicht. Sofort den Motor ausschalten und den Kühlflüssigkeitsstand prüfen.

Kühlflüssigkeits-Temperaturanzeige «7»

Zeigt annähernd die Temperatur der Kühlflüssigkeit im Motor an. Die normale Betriebstemperatur liegt in der Mitte des Anzeigebereiches. Solange der mittlere Anzeigenbereich nicht erreicht ist, die Fahrzeugleistung nicht zu stark beanspruchen. Schaltet sich der letzte Balken an, den Motor ausschalten und den Kühlflüssigkeitsstand kontrollieren.

1 Veicolo / 1 Fahrzeug

ATTENZIONE

SE VIENE SUPERATA LA TEMPERATURA MASSIMA CONSENTITA PER UN LUNGO PERIODO, SI POTREBBE DANNEGGIARE GRAVEMENTE IL MOTORE.

Achtung

WIRD DIE MAXIMAL ZULÄSSIGE TEMPERATUR FÜR LÄNGERE ZEIT ÜBERSCHRITTEN, BESTEHT DIE GEFAHR SCHWERER MOTORSCHÄDEN.

Spia pressione olio motore «8»

Appare per segnalare che la pressione olio motore è insufficiente. In questo caso arrestare immediatamente il motore e rivolgersi ad un Concessionario Ufficiale

aprilia.

A motore spento la spia è sempre accesa, se risultasse spenta vi è un'anomalia al sensore o ai collegamenti.

La spia deve spegnersi dopo l'accensione del motore.

Indicatore multifunzione «9»

Visualizza la percorrenza totale (ODO) o i due odometri parziali (ODO I-ODO II) o la tensione batteria o la temperatura ambiente.

Öldruckkontrolllampe «8»

Erscheint als Anzeige für unzureichenden Motoröldruck. In diesem Fall den Motor sofort abstellen und einen offiziellen aprilia-Vertragshändler aufsuchen.

Bei ausgeschaltetem Motor ist die Kontrolle immer eingeschaltet. Sollte sie ausgeschaltet sein, besteht eine Störung am Sensor oder an den Anschlüssen.

Nach dem Starten des Motors muss sich die Kontrolle ausschalten.

Multifunktions-Anzeige «9»

Zeigt den Gesamt-Kilometerstand (ODO) oder die beiden Teilstrecken-Kilometerstände (ODO I - ODO II) oder die Batteriespannung oder die Außentemperatur an.

Icona tagliandi «10»

All'accensione del veicolo, subito dopo il check di accensione, se mancano meno di 300 Km (186 mi) al prossimo tagliando, viene fatta lampeggiare per 5 secondi la relativa icona che poi deve spegnersi.

L'accensione dell'icona avviene a 1.000 Km (621 mi), 10.000 Km (6,215 mi),

20.000 Km (12,430 mi) ed ai successivi multipli di 10.000 Km (6,215 mi).

Una volta raggiunto il chilometraggio del tagliando, l'icona viene mantenuta accesa in modo fisso fino all'esecuzione del suo azzeramento.

Symbol Wartungscoupons «10»

Beim Einschalten des Fahrzeugs, sofort mach dem Einschalt-Test, und wenn weniger als 300 km (186 mi) bis zum nächsten Wartungscoupon fehlen, blinkt dieses Symbol für 5 Sekunden und muss sich dann ausschalten.

Das Symbol schaltet sich ein nach 1.000 Km (621 mi), 10.000 Km (6,215 mi),

20.000 Km (12,430 mi) und anschließend nach jeweils weiteren 10.000 Km (6,215 mi).

Ist der Kilometerstand für den Wartungscoupon erreicht worden, bleibt das Symbol ständig eingeschaltet, bis es auf Null zurückgestellt worden ist.

Orologio digitale «11»

Visualizza ore e minuti correnti.

Spia controllo iniezione elettronica benzina «12»

Si accende, per circa tre secondi, ogni qualvolta si posiziona l'interruttore di accensione su «ON» e il motore non è avviato, effettuando in questo modo il test di funzionamento del sistema d'iniezione. La spia si deve spegnere quando il motore è avviato.

Digitaluhr «11»

Zeigt die aktuelle Uhrzeit in Stunden und Minuten an.

Kontrolle elektronische Benzineinspritzung «12»

Schaltet sich jedes Mal für drei Sekunden ein, wenn der Zündschlüssel auf «ON» gedreht wird und der Motor noch nicht gestartet ist. Auf diese Weise wird die Funktion des Einspritzsystems getestet. Nach dem Starten des Motors muss sich die Einspritzkontrolle ausschalten.

1 Veicolo / 1 Fahrzeug

ATTENZIONE

SE LA SPIA SI ACCENDE DURANTE IL NORMALE FUNZIONAMENTO DEL MOTORE, SIGNIFICA CHE SI È VERIFICATO UN PROBLEMA NEL SISTEMA ELETTRONICO D'INIEZIONE DELLA BENZINA. IN QUESTO CASO ARRESTARE IMMEDIATAMENTE IL MOTORE E RIVOLGERSI AD UN Concessionario Ufficiale aprilia.

Achtung

SCHALTET SICH DIE KONTROLLLAMPE BEI NORMALEM MOTORBETRIEB EIN, BEDEUTET DIES, DASS EIN PROBLEM BEI ELEKTRONISCHEN BENZIN-EINSPRITZSYSTEM AUFGETRETEN IST. IN DIESEM FALL DEN MOTOR SOFORT ABSTELLEN UND EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN.

01_05

Display digitale (01_05, 01_06)

Regolazione orologio NOTA BENE PER RAGIONI DI SICUREZZA E' POS-

SIBILE EFFETTUARE QUESTA OPERAZIONE SOLO A VEICOLO FERMO.

Digitales display (01_05, 01_06)

Uhreinstellung ANMERKUNG AUS SICHERHEITSGRÜNDEN KANN

DIESE VORGANG NUR BEI STEHENDEM FAHRZEUG AUSGEFÜHRT WERDEN.

01_06

Quando è visualizzata sul display multifunzione «1» la funzione contachilometri totali (ODO) tenere premuto il tasto MODE «2» per un tempo superiore a tre secondi. I due punti di divisione ore-minuti iniziano a lampeggiare.

Effettuare la regolazione delle ore incrementando il valore indicato ad ogni impulso del tasto MODE «2».

Premere nuovamente il tasto MODE «2» per un tempo maggiore di tre secondi per passare alla regolazione dei minuti. Il valore indicato verrà incrementanto ad ogni impulso del tasto MODE «2».

Premendo il tasto MODE «2» per più di tre secondi si torna alla regolazione delle ore.

Se non si aziona per tre secondi nessun tasto automaticamente il display esce dalla funzione di regolazione orologio.

Wenn am Multifunktionsdisplay «1» der Gesamt-Kilometerstand (ODO) angezeigt wird, die Taste MODE «2» länger als drei Sekunden drücken. Die zwei Trennpunkte zwischen Stunden und Minuten fangen an zu blinken.

Bei jedem Impuls der Taste MODE «2» wird die Stundenanzeige um eine Stunde vorgestellt.

Zum Umschalten auf die Minuteneinstellung die Taste MODE «2» erneut länger als drei Sekunden gedrückt halten. Bei jedem Impuls der Taste MODE «2» wird die Minuteneinstellung um eine Minute vorgestellt.

Wird die Taste MODE «2» länger als 3 Sekunden gedrückt, wird auf die Stundeneinstellung zurückgestellt.

Wird für 3 Sekunden keine Taste betätigt, beendet das Display automatisch die Funktion der Uhreinstellung.

01_07

Tasto MODE (01_07)

Premendo il pulsante MODE «2» si effettua lo switch del cruscotto.

NOTA BENE I COMPONENTI ELETTRICI FUNZIO-

NANO SOLO CON L' INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON»

Taste “MODE” (01_07)

Wird die Taste MODE «2» gedrückt, wird die Anzeige am Armaturenbrett umgestellt.

ANMERKUNG DIE ELEKTRISCHEN BAUTEILE

FUNKTIONIEREN NUR, WENN DER ZÜNDSCHLÜSSEL AUF «ON» STEHT.

1 Veicolo / 1 Fahrzeug

01_08

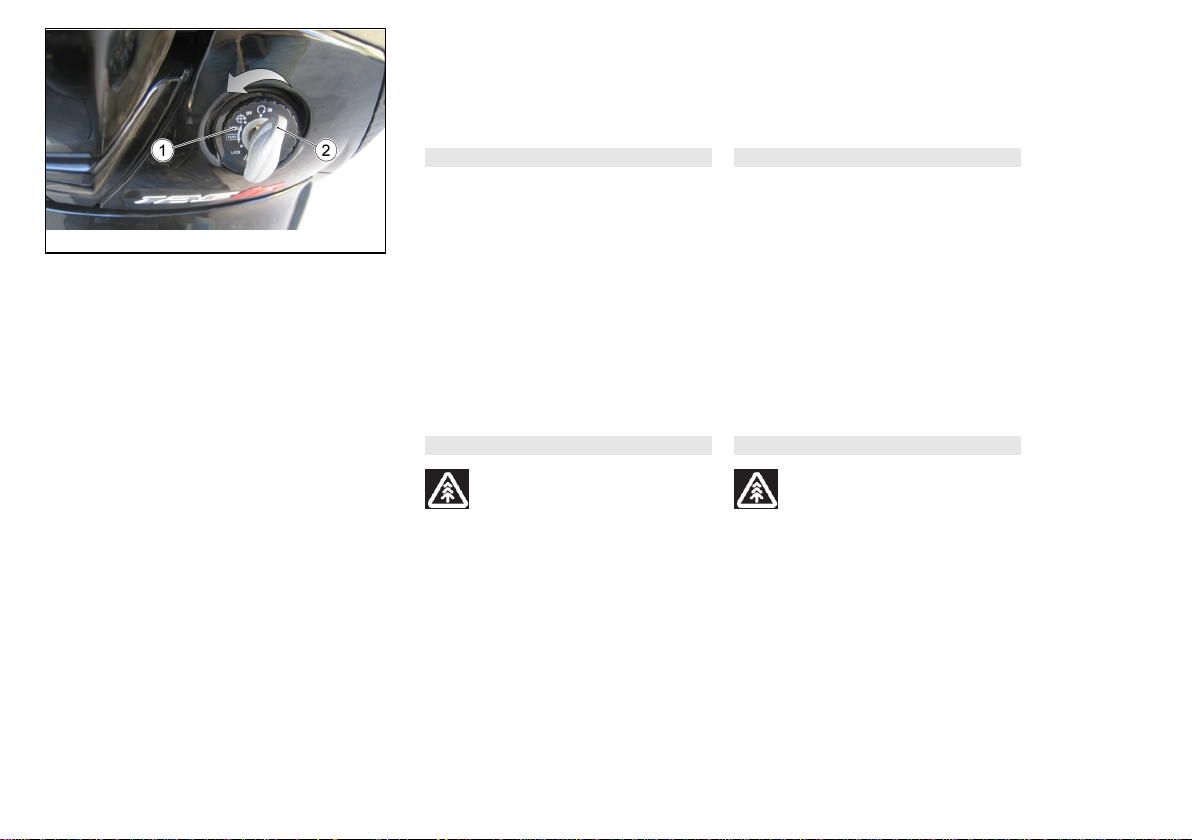

Commutatore a chiave (01_08, 01_09)

L' interruttore di accensione «1» si trova sul lato destro, vicino al cannotto dello sterzo.

NOTA BENE LA CHIAVE «2» AZIONA INTERRUT-

TORE DI ACCENSIONE / BLOCCASTERZO E LA SERRATURA DELLA SELLA. CON IL VEICOLO VENGONO CONSEGNATE DUE CHIAVI (UNA DI RISERVA).

NOTA BENE CONSERVARE LA CHIAVE DI RISER-

VA IN UN LUOGO DIVERSO DAL VEICOLO.

Zündschloss (01_08, 01_09)

Das Zündschloss «1» befindet sich rechts in der Nähe des Lenkrohrs.

ANMERKUNG MIT DEM SCHLÜSSEL «2» WERDEN

DAS ZÜNDSCHLOSS/ LENKERSCHLOSS UND DAS SITZBANKSCHLOSS BETÄTIGT. ZUSAMMEN MIT DEM FAHRZEUG WERDEN ZWEI SCHLÜSSEL AUSGEHÄNDIGT (EINER IST DER RESERVESCHLÜSSEL).

ANMERKUNG DEN RESERVESCHLÜSSEL NICHT IM

FAHRZEUG AUFBEWAHREN.

01_09

POSIZIONI DEL COMMUTATORE ON «A»: Il motore e le luci possono es-

sere messi in funzione. Non è possibile togliere la chiave.

OFF «B»: Il motore e le luci non possono essere messi in funzione. È possibile togliere la chiave.

OPEN «C»: Il motore e le luci non possono essere messe in funzione. È possibile aprire il vano casco.

ZÜNDSCHLOSSPOSITIONEN ON «A»: Der und Motor und die Beleuch-

tung können eingeschaltet werden. Der Schlüssel kann nicht abgezogen werden.

OFF «B»: Der und Motor und die Beleuchtung können nicht eingeschaltet werden. Der Schlüssel kann abgezogen werden.

OPEN «C»: Der Motor und die Beleuchtung können nicht eingeschaltet werden. Das Helmfach kann geöffnet werden.

LOCK «D»: Lo sterzo è bloccato. Non è possibile avviare il motore e azionare le luci. È possibile togliere la chiave.

LOCK «D»: Die Lenkung ist blockiert. Es ist nicht möglich den Motor zu starten und die Beleuchtung einzuschalten. Der Schlüssel kann abgezogen werden.

Inserimento bloccasterzo (01_10)

ATTENZIONE NON GIRARE MAI LA CHIAVE IN PO-

SIZIONE «LOCK» DURANTE LA MARCIA, ONDE EVITARE LA PERDITA DI CONTROLLO DEL VEICOLO.

Per bloccare lo sterzo:

•

Girare il manubrio completamente verso sinistra.

•

Ruotare la chiave «2» in posizione «OFF»

NOTA BENE RUOTARE LA CHIAVE E STERZARE IL

MANUBRIO CONTEMPORANEAMENTE.

Lenkerschloss absperren (01_10)

Achtung UM DIE KONTROLLE ÜBER DAS

FAHRZEUG NICHT ZU VERLIEREN, DEN ZÜNDSCHLÜSSEL NIEMALS WÄHREND DER FAHRT AUF «LOCK» DREHEN.

Zum Blockieren der Lenkung:

•

Den Lenker vollständig nach links drehen.

•

Den Schlüssel «2» auf «OFF» drehen.

ANMERKUNG DEN SCHLÜSSEL UND DEN LENKER

GLEICHZEITIG DREHEN.

1 Veicolo / 1 Fahrzeug

01_10

•

Premere e ruotare la chiave «2» in senso antiorario (verso sinistra), sterzare lentamente il manubrio fino a posizionare la chiave «2» su «LOCK».

•

Estrarre la chiave.

•

Den Schlüssel «2» drücken und gegen den Uhrzeigersinn (nach links) drehen, den Lenker leicht drehen, bis der Schlüssel «2» auf «LOCK» steht.

•

Den Schlüssel abziehen.

01_11

Commutatore lampeggiatori (01_11)

Spostare l'interruttore «3» verso sinistra, per indicare la svolta a sinistra; spostare l'interruttore «3» verso destra, per indicare la svolta a destra. Premere l'interruttore «3» centralmente per disattivare l'indicatore di direzione.

NOTA BENE I COMPONENTI ELETTRICI FUNZIO-

NANO SOLO CON L' INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON»

Lenkradschloss absperren (01_11)

Wenn nach links abgebogen werden soll, den Blinkerschalter «3» nach links stellen; Wenn nach rechts abgebogen werden soll, den Blinkerschalter «3» nach rechts stellen. Zum Ausschalten der Blinker in der Mitte auf den Schalter «3» drücken.

ANMERKUNG DIE ELEKTRISCHEN BAUTEILE

FUNKTIONIEREN NUR, WENN DER ZÜNDSCHLÜSSEL AUF «ON» STEHT.

Pulsante clacson (01_12)

Hupendruckknopf (01_12)

01_12

01_13

Premendo il pulsante «2» si mette in funzione l'avvisatore acustico.

NOTA BENE I COMPONENTI ELETTRICI FUNZIO-

NANO SOLO CON L' INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON»

Deviatore luci (01_13)

Se il deviatore luci «4» si trova in posizione «A», si aziona la luce abbagliante; in posizione «B», si aziona la luce anabbagliante.

NOTA BENE I COMPONENTI ELETTRICI FUNZIO-

NANO SOLO CON L' INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON»

Pulsante PASSING «C»

Premendo il tasto PASSING si aziona il lampeggio luce abbagliante.

Durch Druck auf die Taste «2» wird die Hupe betätigt.

ANMERKUNG DIE ELEKTRISCHEN BAUTEILE

FUNKTIONIEREN NUR, WENN DER ZÜNDSCHLÜSSEL AUF «ON» STEHT.

Umschalter fernlicht/ abblendlicht (01_13)

Steht der Licht-Wechselschalter «4» auf Position «A», wird das Fernlicht eingeschaltet. Auf Position «B», wird das Abblendlicht eingeschaltet.

ANMERKUNG DIE ELEKTRISCHEN BAUTEILE

FUNKTIONIEREN NUR, WENN DER ZÜNDSCHLÜSSEL AUF «ON» STEHT.

Lichthupenschalter «C»

Durch Druck auf den Lichthupenschalter wird die Lichthupe betätigt.

ANMERKUNG BEIM LOSLASSEN DES SCHALTERS

«C» SCHALTET SICH DIE LICHTHUPE AUS.

1 Veicolo / 1 Fahrzeug

NOTA BENE AL RILASCIO DEL PULSANTE «C» SI

DISATTIVA IL LAMPEGGIO LUCE ABBAGLIANTE.

01_14

01_15

Pulsante avviamento (01_14)

Premendo il pulsante, il motorino di avviamento fa girare il motore.

NOTA BENE I COMPONENTI ELETTRICI FUNZIO-

NANO SOLO CON L' INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON»

Selezione mappature (01_15)

La centralina prevede due differenti "mappature":

- ECO corrispondente ad un mappatura con prestazioni inferiori del motore per ridurre il consumo di carburante.

- SPORT corrispondente ad una mappatura con il massimo delle prestazioni del motore a discapito del consumo di carburante.

Il cambio del tipo di mappatura può essere fatto in qualsiasi momento.

Startschalter (01_14)

Bei Druck auf den Anlasserschalter wird der Motor durch den Anlassermotor gedreht.

ANMERKUNG DIE ELEKTRISCHEN BAUTEILE

FUNKTIONIEREN NUR, WENN DER ZÜNDSCHLÜSSEL AUF «ON» STEHT.

Auswahl Mapping (01_15)

Für die Zündelektronik sind zwei unterschiedliche Mappings vorgesehen.

- ECO entspricht einem Mapping mit geringerer Motor-Leistung, um den Benzinverbrauch zu reduzieren.

- SPORT entspricht einem Mapping mit maximaler Motor-Leistung, was sich natürlich auf den Benzinverbrauch auswirkt.

Der Mapping-Typ kann jederzeit umgestellt werden.

ATTENZIONE EVITARE DI EFFETTUARE IL CAMBIO

DI MAPPATURA DURANTE LA GUIDA SU STRADE MOLTO TRAFFICATE O IN CONDIZIONI DI NON PERFETTA ADERENZA.

Achtung WÄHREND DER FAHRT AUF STARK

BEFAHRENEN STRASSEN ODER BEI SCHLECHTER HAFTUNG SOLLTE EIN UMSTELLEN DES MAPPING-TYPS VERMIEDEN WERDEN.

01_16

Presa di corrente (01_16)

•

All'interno del vano portacasco è prevista una presa di corrente a 12V «4».

•

La presa di corrente può essere impiegata per alimentare utilizzatori con potenza non superiore a 180 W (telefono cellulare, lampada di ispezione, ecc.).

ATTENZIONE

UN IMPIEGO PROLUNGATO DELLA PRESA CON VEICOLO A MOTORE SPENTO PUÒ PROVOCARE LA SCARICA TOTALE DELLA BATTERIA.

Steckdose (01_16)

•

Im Helmfach befindet sich eine 12V-Steckdose «4».

•

Über die Steckdose können Verbraucher mit einer Leistung von weniger als 180 W (Handy, Inspektionslampe usw.) mit Strom versorgt werden.

Achtung

EIN LÄNGERES BENUTZEN DER STECKDOSE BEI FAHRZEUG MIT ABGESTELLTEM MOTOR KANN ZU EINER VOLLSTÄNDIGEN ENTLADUNG DER BATTERIE FÜHREN.

1 Veicolo / 1 Fahrzeug

01_17

01_18

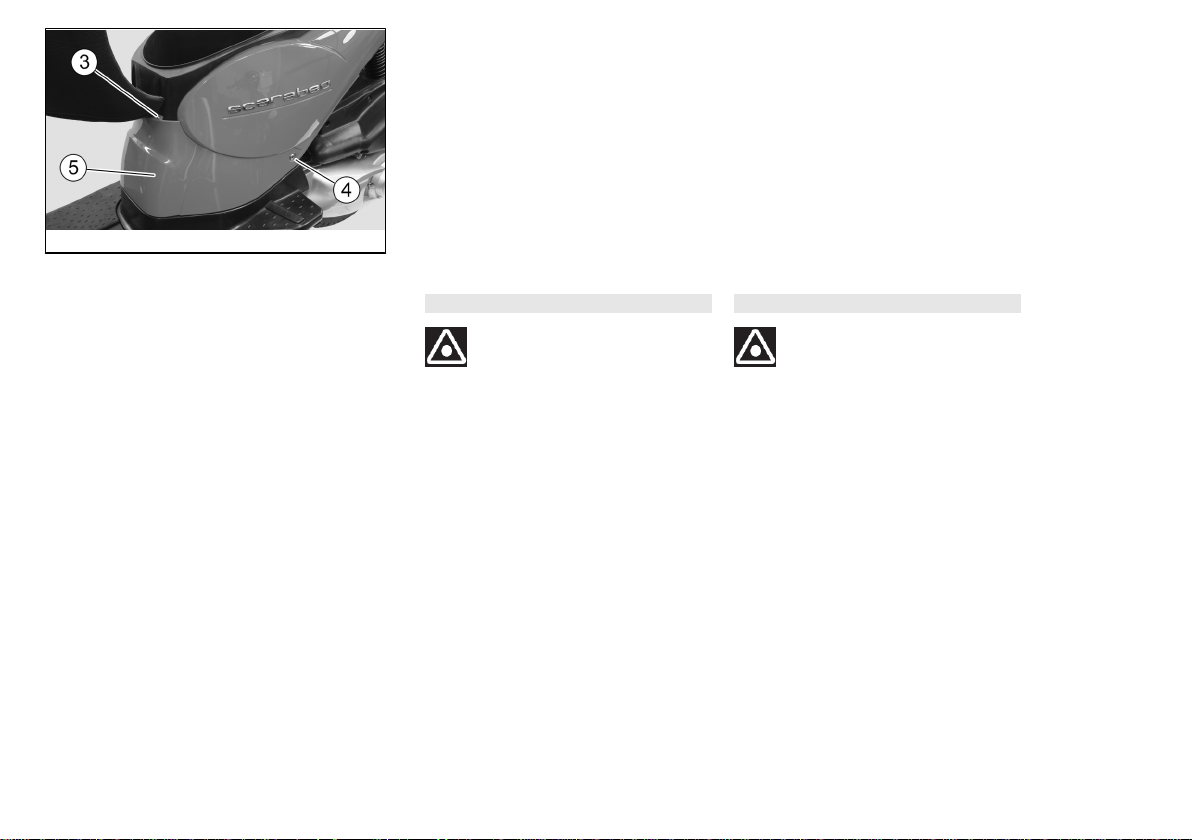

Apertura sella (01_17, 01_18)

Per sbloccare la sella:

•

Posizionare il veicolo sul cavalletto centrale.

•

Inserire la chiave nel commutatore a chiave.

•

Ruotare la chiave «4» in senso antiorario.

•

Sollevare la sella «5».

•

Per bloccare la sella abbassarla e premerla (senza forzarla), facendo scattare la serratura.

ATTENZIONE

PRIMA DI METTERSI ALLA GUIDA, ACCERTARSI CHE LA SELLA SIA BLOCCATA CORRETTAMENTE.

Sitzbanköffnung (01_17, 01_18)

Zum Entriegeln der Sitzbank:

•

Das Fahrzeug auf den Hauptständer stellen.

•

Den Zündschlüssel in das Zündschloss stecken.

•

Den Schlüssel «4» gegen den Uhrzeigersinn drehen.

•

Die Sitzbank «5» anheben.

•

Zum Verriegeln der Sitzbank, die Sitzbank runterklappen und drücken (nicht zu stark), so dass das Schloss einrastet.

Achtung

VOR FAHRTANTRITT PRÜFEN, DASS DIE SITZBANK RICHTIG VERRIEGELT IST.

L'identificazione (01_19, 01_20)

E' buona norma riportare i numeri di telaio e del motore nell'apposito spazio riservato in questo libretto.

Il numero di telaio può essere usato per l'acquisto di parti di ricambio.

Fahrgestell- und motornummer (01_19, 01_20)

Die Motor- und Rahmennummer sollten in den dafür vorgesehenen Bereich in der Bedienungsanleitung eingetragen werden.

Die Rahmennummer kann beim Ersatzteilkauf verwendet werden.

NOTA BENE

ANMERKUNG

01_19

L'ALTERAZIONE DEI NUMERI DI IDENTIFICAZIONE PUÒ FAR INCORRERE IN GRAVI SANZIONI PENALI E AMMINISTRATIVE, IN PARTICOLARE L'ALTERAZIONE DEL NUMERO DI TELAIO COMPORTA L'IMMEDIATA DECADENZA DELLA GARANZIA.

Numero di telaio

Il numero di telaio è stampigliato sul tubo centrale del telaio. Per la lettura è necessario rimuovere il tappino indicato.

Telaio n°: ................................................

Numero di motore

Il numero di motore è stampigliato in prossimità del supporto inferiore ammortizzatore posteriore.

Motore n

°: ................................................

ÄNDERUNGEN AN DER MOTOR- UND RAHMENNUMMER KÖNNEN ZU SCHWEREN ORDNUNGS- UND STRAFRECHTLICHEN SANKTIONEN FÜHREN. BESONDERS DIE ÄNDERUNG DER RAHMENNUMMER FÜHRT ZU EINEM SOFORTIGEN VERFALL DER GARANTIE.

Rahmennummer

Die Rahmennummer ist auf dem mittleren Rahmenrohr eingestanzt. Um diese lesen zu können, den angegebenen Deckel abnehmen.

Rahmennum-

mer: ................................................

Motornummer

Die Motornummer ist in der Nähe der unteren Halterung des hinteren Stoßdämpfers eingestanzt.

Motornum-

mer: ................................................

01_20

1 Veicolo / 1 Fahrzeug

Apertura bauletto anteriore (01_21)

Öffnen des vorderen Handschuhfachs (01_21)

01_21

01_22

È situato sotto il manubrio, nello scudo interno; per accedervi:

•

Inserire la chiave «1» nella serratura.

•

Ruotare la chiave in senso orario, tirarla e aprire il portello «2».

NOTA BENE PRIMA DI BLOCCARE IL PORTELLO

ACCERTARSI DI NON AVER DIMENTICATO LA CHIAVE NEL VANO PORTAOGGETTI.

Gancio portaborse (01_22)

Il gancio portaborse «1» è situato sotto la sella nella parte anteriore.

ATTENZIONE

NON APPENDERE AL GANCIO, BORSE O BUSTE TROPPO VOLUMINOSE PERCHÈ POTREBBERO COMPROMETTERE SERIAMENTE LA MANEG-

Das Handschuhfach befindet sich unterhalb des Lenkers auf der Schild-Innenseite. Um an das Handschuhfach gelangen zu können:

•

Den Schlüssel «1» ins Schloss stecken.

•

Den Schlüssel im Uhrzeigersinn drehen, herausziehen und die Klappe «2» öffnen.

ANMERKUNG VOR VERRIEGELN DER KLAPPE SI-

CHERSTELLEN, DASS DER SCHLÜSSEL NICHT IM HANDSCHUHFACH VERGESSEN WURDE.

Taschenhaken (01_22)

Der Taschenhaken «1» befindet sich unter der Sitzbank vorne.

Achtung

KEINE ZU GROSSEN/ SPERRIGE TASCHEN ODER BEUTEL AN DEN HAKEN HÄNGEN, DA DIES DIE LENKBARKEIT DES FAHRZEUGES UND DIE BEWEGUNGSFREIHET DER FÜSSE BEEINTRÄCHTIGEN KÖNNTE.

GEVOLEZZA DEL VEICOLO O IL MOVIMENTO DEI PIEDI.

Caratteristiche tecniche

Massimo peso consentito:

1,5 kg.

Technische angaben

Höchstzugelassenes Gewicht:

1,5 Kg.

SCARABEO 125 i.e - 200 i.e.

Cap. 02

L'uso

Kap. 02

Benutzungshinw

eise

Controlli

Kontrollen

ATTENZIONE

PRIMA DELLA PARTENZA, EFFETTUARE SEMPRE UN CONTROLLO PRELIMINARE DEL VEICOLO, PER UNA CORRETTA E SICURA FUNZIONALITÀ, COME ELENCATO NELLA TABELLA. LA MANCATA ESECUZIONE DI TALI OPERAZIONI PUÒ PROVOCARE GRAVI LESIONI PERSONALI O GRAVI DANNI AL VEICOLO.

NON ESITARE A RIVOLGERSI AD UN CONCESSIONARIO UFFICIALE APRILIA, QUALORA NON SI COMPRENDA IL FUNZIONAMENTO DI ALCUNI COMANDI O SI RISCONTRINO O SOSPETTINO ANOMALIE DI FUNZIONAMENTO.

IL TEMPO NECESSARIO PER UNA VERIFICA È ESTREMAMENTE LIMITATO, E LA SICUREZZA CHE NE DERIVA È NOTEVOLE.

Achtung

WIE IN DER TABELLE ANGEGEBEN, VOR FAHRTANTRITT STETS DAS FAHRZEUG AUF FUNKTION UND SICHERHEIT KONTROLLIEREN. DIE NICHTAUSFÜHRUNG DIESER KONTROLLARBEITEN KANN ZU SCHWEREN PERSÖNLICHEN VERLETZUNGEN ODER SCHWEREN FAHRZEUGSCHÄDEN FÜHREN.

NICHT ZÖGERN SICH AN EINEN OFFIZIELLEN APRILIA-VERTRAGSHÄNDLER ZU WENDEN, FALLS DIE FUNKTION EINIGER BEDIENELEMENTE NICHT VERSTANDEN WURDE ODER VERMUTET WIRD, DASS FUNKTIONSSTÖRUNGEN BESTEHEN.

FÜR DIE KONTROLLE WIRD SEHR WENIG ZEIT BENÖTIGT, DER SICHERHEITSGEWINN IST GROSS.

CONTROLLI PRELIMINARI

Freno anteriore e posteriore a disco

Controllare il funzionamento, la corsa a vuoto delle leve di comando, il livello del liquido ed

Vordere und hintere Scheibenbremse

KONTROLLEN VOR FAHRANTRITT

Den Funktion, den Leerhub der Bremshebel, den Bremsflüssigkeitsstand und

eventuali perdite. Verificare l'usura

2 L'uso / 2 Benutzungshinweise

delle pastiglie. Se necessario, far

Leve dei freni Controllare che funzionino

Acceleratore Controllare che funzioni

Ruote/pneumatici Controllare le condizioni

effettuare il rabbocco del liquido freni.

dolcemente. Lubrificare le articolazioni se

necessario.

dolcemente e che si possa aprire e chiudere completamente, in tutte le posizioni dello sterzo.

superficiali dei pneumatici, la pressione di gonfiaggio, l'usura ed eventuali danni.

eventuelle Lecks kontrollieren. Den Verschleißzustand der Bremsbeläge prüfen. Gegebenenfalls Bremsflüssigkeit nachfüllen lassen.

Bremshebel Prüfen, dass sie sich leicht

bedienen lassen. Gegebenenfalls die Gelenkpunkte

schmieren.

Gasgriff Kontrollieren, dass er sich leicht

bedienen und bei allen Lenkerpositionen vollständig öffnen und schließen lässt.

Räder/ Reifen Den Reifenzustand, den

Reifendruck, Verschleiß und eventuelle Schäden überprüfen.

Sterzo Controllare che la rotazione sia

omogenea, scorrevole e priva di gioco o allentamenti.

Cavalletto centrale Controllare che funzioni

dolcemente e che la tensione delle molle lo riporti in posizione normale.

Lubrificare giunti e articolazioni se necessario.

Elementi di fissaggio Verificare che gli elementi di

fissaggio non siano allentati.

Lenkung Kontrollieren, dass sich die

Lenkung gleichmäßig, leichtgängig und ohne Spiel drehen lässt.

Hauptständer Kontrollieren, dass sich

leichtgängig funktionieren und durch die Federspannung in Ausgangsstellung zurückgestellt werden.

Gegebenenfalls die Anschlussstellen und Gelenkpunkte schmieren.

Eventualmente, provvedere alla registrazione o al serraggio.

Serbatoio carburante Controllare il livello e rifornire se

Liquido refrigerante Il livello di liquido nel vaso di

Luci, spie, spia iniezione, avvisatore acustico e dispositivi elettrici

Pompa iniezione Controllare il corretto

necessario. Controllare eventuali perdite od

occlusioni del circuito. Controllare la corretta chiusura del

tappo carburante.

espansione deve essere compreso tra i riferimenti «MIN» e «MAX».

Controllare il corretto funzionamento dei dispositivi acustici e visivi. Sostituire le lampadine od intervenire nel caso di un guasto.

funzionamento

Befestigungselemente Prüfen, dass sich die

Kraftstofftank Den Füllstand kontrollieren und

Kühlflüssigkeit Der Flüssigkeitsstand im

Beleuchtung, Kontrolllampen, Einspritzkontrolle, Hupe und elektrische Vorrichtungen.

Befestigungselemente nicht gelockert haben.

Gegebenenfalls einstellen oder festziehen.

gegebenenfalls tanken. Den Benzinkreis auf Undichtigkeit

oder Verstopfung überprüfen. Prüfen, dass der Tankdeckel

richtig geschlossen ist.

Ausdehnungsgefäß muss zwischen den Markierungen «MIN» und «MAX» liegen.

Kontrollieren, dass die akustischen und visuellen Vorrichtungen richtig funktionieren. Bei Störungen reparieren oder die Lampen wechseln.

Einspritzpumpe Kontrollieren, dass sie richtig

funktioniert.

Rifornimenti (02_01)

2 L'uso / 2 Benutzungshinweise

Auftanken (02_01)

ATTENZIONE

IL CARBURANTE UTILIZZATO PER LA PROPULSIONE DEI MOTORI A SCOPPIO È ESTREMAMENTE INFIAMMABILE E PUÒ DIVENIRE ESPLOSIVO IN DETERMINATE CONDIZIONI.

É OPPORTUNO EFFETTUARE IL RIFORNIMENTO E LE OPERAZIONI DI MANUTENZIONE IN UNA ZONA VENTILATA E A MOTORE SPENTO.

NON FUMARE DURANTE IL RIFORNIMENTO E IN VICINANZA DI VAPORI DI CARBURANTE, EVITANDO ASSOLUTAMENTE IL CONTATTO CON FIAMME LIBERE, SCINTILLE E QUALSIASI ALTRA FONTE CHE POTREBBE CAUSARNE L'ACCENSIONE O L'ESPLOSIONE.

EVITARE INOLTRE LA FUORIUSCITA DI CARBURANTE DAL BOCCHETTONE, IN QUANTO POTREBBE INCENDIARSI AL CONTATTO CON LE SUPERFICI ROVENTI DEL MOTORE. NEL CASO IN CUI INVOLONTARIAMENTE VENISSE VERSATO DEL CARBURANTE, CONTROLLARE CHE LA ZONA SIA COMPLETAMENTE ASCIUTTA, PRIMA DELL'AVVIAMENTO DEL VEICOLO.

Achtung

DER FÜR DEN ANTRIEB IN VERBRENNUNGSMOTOREN BENUTZTE KRAFTSTOFF IST EXTREM ENTFLAMMBAR UND KANN UNTER BESTIMMTEN UMSTÄNDEN EXPLOSIV WERDEN.

DAS TANKEN UND DIE WARTUNGSARBEITEN SOLLTEN IN EINEM GUT GELÜFTETEN BEREICH UND BEI ABGESTELLTEM MOTOR VORGENOMMEN WERDEN.

BEIM TANKEN UND IN DER NÄHE VON BENZINDÄMPFEN NICHT RAUCHEN. FREIE FLAMMEN, FUNKENBILDUNG UND ANDERE QUELLEN BEDINGT VERMEIDEN, DIE ZU EINEM ENTZÜNDEN ODER EINER EXPLOSION FÜHREN KÖNNEN.

DARAUF ACHTEN, DASS KEIN BENZIN AUS DEM TANKSTUTZEN TROPFT, DA ES SICH BEI KONTAKT MIT DEM HEISSEN MOTOR ENTZÜNDEN KÖNNTE. BEI VERSEHENTLICHEM VERSCHÜTTEN VON KRAFTSTOFF MUSS VOR DEM STARTEN DES FAHRZEUGS KONTROLLIERT WERDEN, DASS DER BEREICH VOLLSTÄNDIG GETROCKNET IST.

IL CARBURANTE SI DILATA AL CALORE E SOTTO L'AZIONE DELL'IRRAGGIAMENTO SOLARE, PERCIÒ NON RIEMPIRE MAI IL SERBATOIO SINO ALL'ORLO.

CHIUDERE ACCURATAMENTE IL TAPPO AL TERMINE DELL'OPERAZIONE DI RIFORNIMENTO. EVITARE IL CONTATTO DEL CARBURANTE CON LA PELLE, L'INALAZIONE DEI VAPORI, L'INGESTIONE E IL TRAVASO DA UN CONTENITORE ALL'ALTRO CON L'USO DI UN TUBO.

ATTENZIONE

BEI HITZEEINWIRKUNG ODER SONNENEINSTRAHLUNG DEHNT SICH DER KRAFTSTOFF AUS. DESHALB DEN TANK NIE BIS ZUM RAND FÜLLEN.

NACH DEM TANKEN DEN TANKDECKEL SORGFÄLTIG SCHLIESSEN. HAUTKONTAKT MIT DEM KRAFTSTOFF VERMEIDEN, KEINE DÄMPFE EINATMEN ODER EINNEHMEN, KRAFTSTOFF NICHT MIT EINEM SCHLAUCH VON EINEM BEHÄLTER IN EINEN ANDEREN UMFÜLLEN.

Achtung

NON DISPERDERE IL CARBURANTE NELL'AMBIENTE.

ATTENZIONE

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

KRAFTSTOFF NICHT IN DIE UMWELT VERSCHÜTTEN.

Achtung

VON KINDERN FERNHALTEN.

2 L'uso / 2 Benutzungshinweise

02_01

Utilizzare benzina super senza piombo, numero di ottano minimo 95 (N.O.R.M.) e 85 (N.O.M.M.).

Per il rifornimento di carburante:

•

Sollevare la sella.

•

Svitare e togliere il tappo serbatoio carburante «1».

•

Effettuare il rifornimento di carburante.

•

Riposizionare il tappo «1».

NON AGGIUNGERE ADDITIVI O ALTRE SOSTANZE AL CARBURANTE.

SE VIENE UTILIZZATO UN IMBUTO O ALTRO, ASSICURARSI DELLA PERFETTA PULIZIA.

NOTA BENE COMPLETATO IL RIFORNIMENTO, RI-

POSIZIONARE CORRETTAMENTE IL TAPPO «1».

Caratteristiche tecniche

Capacità serbatoio (inclusa riserva):

8,5 l

Riserva serbatoio:

~ 2 l

Ausschließlich bleifreies Superbenzin mit einer Mindest-Oktanzahl 95 (N.O.R.M.) und 85 (N.O.M.M.) benutzen.

Zum Tanken:

•

Sitzbank hochklappen.

•

Den Tankdeckel «1» ausschrauben und entfernen.

•

Benzin tanken.

•

Den Tankdeckel «1» wieder einschrauben.

DEM KRAFTSTOFF KEINE ZUSATZSTOFFE ODER ANDERE SUBSTANZEN BEIFÜGEN.

FALLS TRICHTER ODER ÄHNLICHE HILFSMITTEL VERWENDET WERDEN, SICHERSTELLEN, DASS DIESE VOLLKOMMEN SAUBER SIND.

ANMERKUNG NACH DEM TANKEN DIE VER-

SCHLUSSSCHRAUBE «1» RICHTIG EINSCHRAUBEN.

Technische angaben

Tankinhalt (einschließlich Reserve)

8,5 Liter

KRAFTSTOFFRESERVETANK:

~ 2 l

Regolazione ammortizzatori (02_02, 02_03)

Einstellen der Stoßdämpfer (02_02, 02_03)

02_02

Far controllare l'olio e il paraolio della sospensione anteriore in base alla tabella di manutenzione programmata.

ATTENZIONE

PER LA SOSTITUZIONE DELL'OLIO DELLA SOSPENSIONE ANTERIORE RIVOLGERSI AD UN Concessionario Ufficiale aprilia, CHE GARANTIRÀ UN SERVIZIO ACCURATO E SOLLECITO.

•

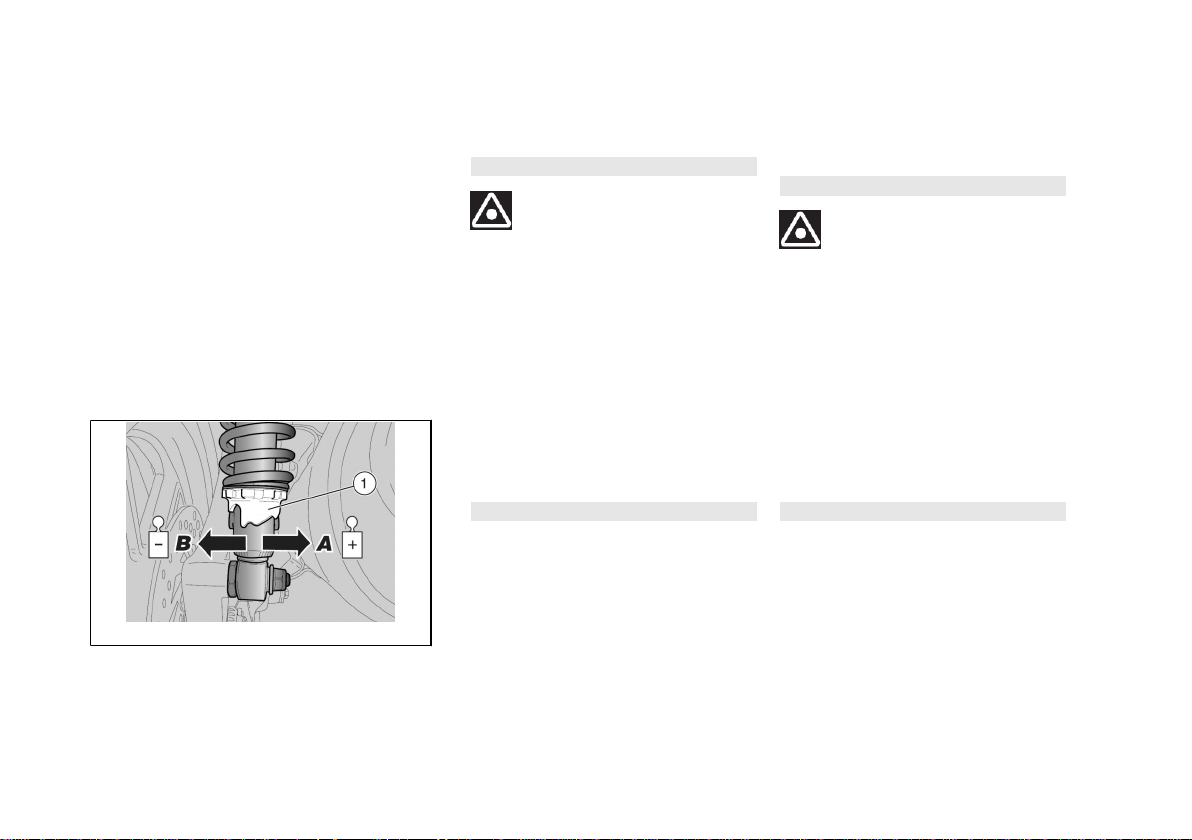

Agire sulla ghiera di regolazione «1» (regolazione precarica molla ammortizzatore).

NOTA BENE EFFETTUARE LE REGOLAZIONI PER

TUTTE E DUE GLI AMMORTIZZATORI POSTERIORI.

Das Öl und den Wellendichtring der vorderen Radaufhängung/Federung nach der Tabelle des Wartungsprogramms überprüfen lassen.

Achtung

ZUM ÖLWECHSEL AN DER VORDEREN RADAUFHÄNGUNG/FEDERUNG EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN, DER EINEN SORGFÄLTIGEN UND SCHNELLEN SERVICE GARANTIERT.

•

- Den Gewindering «1» einstellen (Einstellung Federvorspannung Stoßdämpfer).

ANMERKUNG DIE EINSTELLUNGEN FÜR BEIDE

HINTEREN STOßDÄMPFER AUSFÜHREN.

2 L'uso / 2 Benutzungshinweise

02_03

Rotazione ghiera nel verso A: aumento della precarica molla. L'assetto del veicolo è più rigido. Da usare su strade con fondo liscio o normale e per la guida con passeggero.

Rotazione ghiera nel verso B: diminuzio- ne della precarica molla. L'assetto del veicolo è più morbido. Da usare su strade con fondo sconnesso e per la guida senza passeggero.

Drehung des Gewinderings in Richtung A: Erhöhen der Federvorspannung. Härtere Fahrzeuglage. Bei glattem und normalem Straßenbelag und bei Fahrten mit Beifahrer benutzen.

Drehung des Gewinderings in Richtung B: Verringern der Federvorspannung. Weichere Fahrzeuglage. Bei unbefestigtem Straßenbelag und bei Fahrten ohne Beifahrer benutzen.

Rodaggio

Il rodaggio del motore è fondamentale per garantirne la successiva durata e il corretto funzionamento. Percorrere, se possibile, strade con molte curve e/o collinose, dove il motore, le sospensioni e i freni vengono sottoposti a un rodaggio più efficace.

Attenersi alle seguenti indicazioni:

•

Non ruotare completamente la manopola acceleratore ai bassi regimi, sia durante che dopo il rodaggio.

•

0-100 km (0-62 mi) Durante i primi 100 km (62 mi) agire con cautela sui freni, ed evitare brusche e prolungate frenate. Ciò per consentire un corretto assestamento del materiale d'attrito delle pastiglie sul disco freno.

•

0-500 km (0-312 mi) Durante i primi 500 km (312 mi) non gui-

Einfahren

Das Einfahren des Motors ist von grundlegender Bedeutung für dessen spätere Lebensdauer und richtigen Betrieb. Wenn möglich auf kurvenreichen bzw. hügeligen Straßen fahren, auf denen der Motor, die Federung und die Bremsen besser eingefahren werden.

Folgende Angaben beachten:

•

Im niedrigen Drehzahlbereich niemals Vollgas geben. Das gilt sowohl während des Einfahrens als auch danach.

•

0 - 100 km (0 - 62 Meilen) Während der ersten 100 Km (62 Meilen) vorsichtig bremsen und Vollbremsungen sowie längeres Bremsen vermeiden. Damit wird ein richtiges Einlaufen des Abriebmaterials der Bremsbeläge an der Bremsscheibe ermöglicht.

dare il veicolo oltre l'80% della velocità massima prevista.

•

Evitare di mantenere, per lunghi tratti di strada, una velocità costante.

•

Dopo i primi 1000 km (625 mi), aumentare progressiva-

mente la velocità fino al raggiungimento delle prestazioni massime.

ATTENZIONE

SEGNALARE SEMPRE I CAMBIAMENTI DI CORSIA O DI DIREZIONE CON GLI APPOSITI DISPOSITIVI E CON OPPORTUNO ANTICIPO, EVITANDO MANOVRE BRUSCHE E PERICOLOSE. DISINSERIRE I DISPOSITIVI SUBITO DOPO IL CAMBIAMENTO DI DIREZIONE. QUANDO SI SORPASSA O SI VIENE SORPASSATI DA ALTRI VEICOLI ESERCITARE LA MASSIMA CAUTELA. IN CASO DI PIOGGIA, LA NUBE D'ACQUA PROVOCATA DAI GROSSI VEICOLI RIDUCE LA VISIBILITÀ; LO SPOSTAMENTO D'ARIA PUÒ PROVOCARE LA PERDITA DEL CONTROLLO DEL VEICOLO.

•

0 - 500 km (0 - 312 mi) Während der ersten 500 km (312 mi) nie schneller als 80% der vorgesehenen Höchstgeschwindigkeit fahren.

•

Nie über lange Strecken mit konstanter Geschwindigkeit fahren.

•

Nach den ersten 1000 km (625 mi) die Geschwindigkeit lang-

sam bis zum Erreichen der maximalen Leistungswerte steigern.

Achtung

SPUR- ODER RICHTUNGSWECHSEL STETS RECHTZEITIG DURCH BETÄTIGUNG DER BLINKER ANZEIGEN, PLÖTZLICHE ODER GEFÄHRLICHE MANÖVER VERMEIDEN. DIE BLINKER NACH DEM RICHTUNGSWECHSEL SOFORT WIEDER AUSSCHALTEN. BEI ÜBERHOLEN ODER BEIM ÜBERHOLT WERDEN SEHR VORSICHTIG FAHREN. BEI REGEN VERRINGERT DIE VON GROSSEN FAHRZEUGEN AUFGEWIRBELTE WASSERWOLKE DIE SICHT. DER LUFTDRUCK KANN ZUM EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN.

2 L'uso / 2 Benutzungshinweise

ATTENZIONE

DOPO I PRIMI 1000 KM (625 MI) DI FUNZIONAMENTO, ESEGUIRE I CONTROLLI PREVISTI NELLA TABELLA DI MANUTENZIONE PROGRAMMATA, AL FINE DI EVITARE DANNI A SÉ STESSI, AGLI ALTRI E/O AL VEICOLO.

NOTA BENE SOLTANTO DOPO I PRIMI 1000 KM

(625 MI) DI RODAGGIO È POSSIBILE OTTENERE LE MIGLIORI PRESTAZIONI DI ACCELERAZIONE E VELOCITÀ DEL VEICOLO.

Achtung

NACH DEN ERSTEN 1000 KM (625 MEILEN) BETRIEB MÜSSEN DIE IN DER SPALTE "ENDE EINFAHRZEIT" IM WARTUNGSPROGRAMM AUFGEFÜHRTEN KONTROLLEN VORGENOMMEN WERDEN, UM EIGENE ODER FREMDGEFÄHRDUNG BZW. SCHÄDEN AM FAHRZEUG ZU VERMEIDEN.

ANMERKUNG ERST NACH DEN ERSTEN 1000 KM

(625 MI) EINFAHRTZEIT KÖNNEN DIE BESTEN LEISTUNGS- UND BESCHLEUNIGUNGSWERTE DES FAHRZEUG ERHALTEN WERDEN.

Avviamento motore (02_04, 02_05, 02_06)

ATTENZIONE

I GAS DI SCARICO CONTENGONO MONOSSIDO DI CARBONIO, SOSTANZA ESTREMAMENTE NOCIVA SE INALATA DALL'ORGANISMO. EVITARE L'AVVIAMENTO DEL MOTORE

Starten van de motor (02_04, 02_05, 02_06)

Achtung

ABGASE ENTHALTEN KOHLENMONOXID, DAS BEIM EINATMEN EXTREM GIFTIG IST. EIN STARTEN DES MOTORS IN GESCHLOSSENEN ODER SCHLECHT GELÜFTETEN RÄUMEN VERMEIDEN.

NEI LOCALI CHIUSI O NON SUFFICIENTEMENTE VENTILATI.

L'INOSSERVANZA DI TALE RACCOMANDAZIONE POTREBBE COMPORTARE UNA PERDITA DEI SENSI E ANCHE LA MORTE PER ASFISSIA.

NON SALIRE SUL VEICOLO PER L 'AVVIAMENTO. NON AVVIARE IL MOTORE CON IL VEICOLO POSIZIONATO SUL CAVALLETTO LATERALE.

DIE NICHTBEACHTUNG DIESER VORSCHRIFT KANN ZUR BEWUSSTLOSIGKEIT UND SOGAR ZUM TOD DURCH ERSTICKEN FÜHREN.

ZUM STARTEN NICHT AUF DAS FAHRZEUG STEIGEN. DEN MOTOR NICHT STARTEN, WENN DAS FAHRZEUG AUF DEM SEITENSTÄNDER ABGESTELLT IST.

02_04

02_05

•

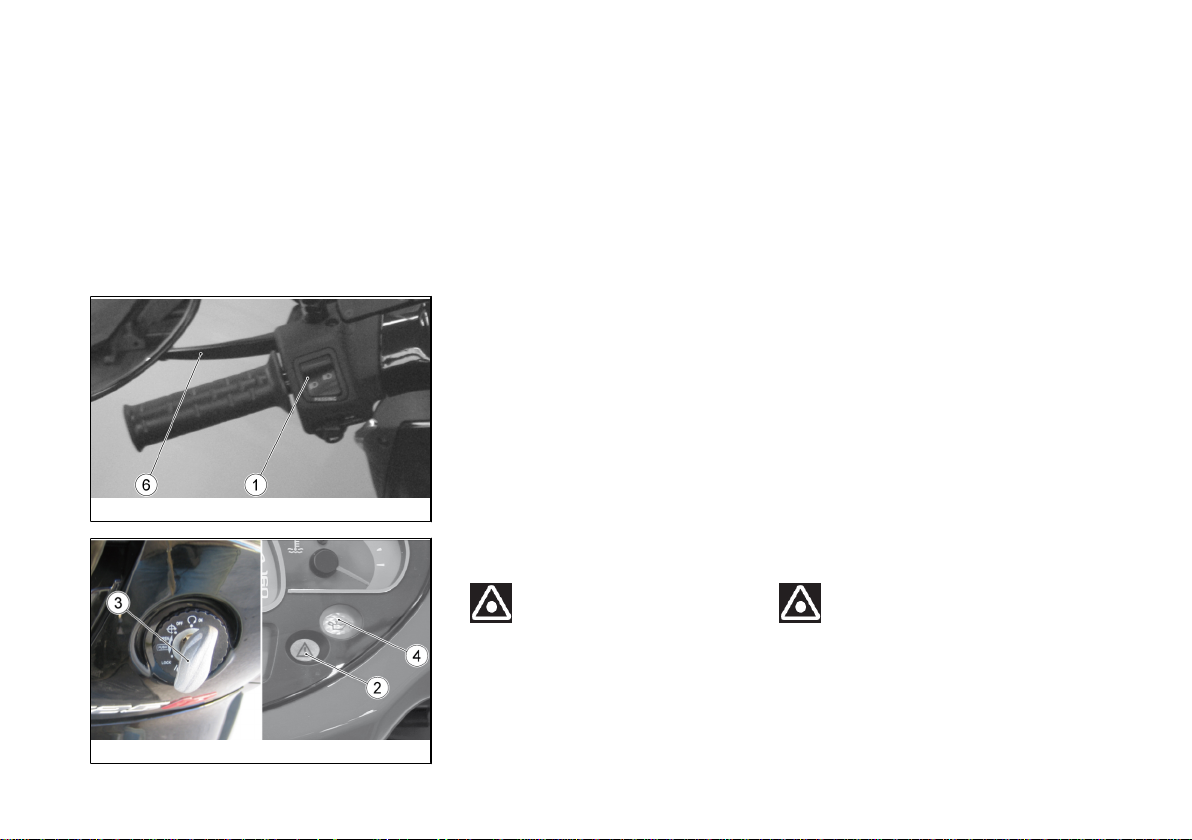

Per l'avviamento del motore, posizionare il veicolo sul cavalletto centrale.

•

Accertarsi che il deviatore luci «1» sia in posizione anabbagliante.

•

Ruotare la chiave «3».

A QUESTO PUNTO: SUL CRUSCOTTO SI ACCENDE LA

SPIA PRESSIONE OLIO MOTORE «4», CHE RIMARRÀ ACCESA SINO ALL'AVVIAMENTO DEL MOTORE.

•

Zum Starten des Motors das Fahrzeug auf den Hauptständer stellen.

•

Sicherstellen, dass der LichtWechselschalter «1» auf Abblendlicht positioniert ist.

•

Den Schlüssel «3» drehen.

AN DIESEM PUNKT: AM ARMATURENBRETT SCHALTET

SICH DIE ÖLDRUCKKONTROLLE «4» EIN UND BLEIBT SOLANGE EINGESCHALTET, BIS DER MOTOR GESTARTET IST.

2 L'uso / 2 Benutzungshinweise

SUL CRUSCOTTO PER CIRCA TRE SECONDI RIMANE ACCESA LA SPIA DI CONTROLLO DELL'INIEZIONE «2», DOPO LO SPEGNIMENTO DI TUTTE LE ALTRE SPIE.

QUALORA NON SI VERIFICASSE L'ACCENSIONE OPPURE, TRASCORSI I TRE SECONDI, NON SI DOVESSERO SPEGNERE ENTRAMBE LE SPIE, RIVOLGERSI A UN Concessionario Ufficiale Aprilia.

NACHDEM SICH ALLE ANDEREN KONTROLLEN AM ARMATURENBRETT AUSGESCHALTET HABEN, BLEIBT DIE EINSPRITZ-KONTROLLE«2» FÜR UNGEFÄHR DREI SEKUNDEN EINGESCHALTET.

SOLLTEN SICH DIE BEIDEN KONTROLLEN NICHT EINSCHALTEN BZW. NACH ABLAUF DER DREI SEKUNDEN NICHT AUSSCHALTEN, WENDEN SIE SICH BITTE AN EINEN offiziellen aprilia-Vertragshändler.

02_06

•

Bloccare almeno una ruota, azionando una leva del freno «6». Se ciò non avviene, non arriva corrente al relé di avviamento, e il motore non si avvia.

NOTA BENE SE IL VEICOLO È RIMASTO INATTIVO

PER MOLTO TEMPO, ESEGUIRE LE OPERAZIONI DI AVVIAMENTO DOPO LUNGA INATTIVITÀ.

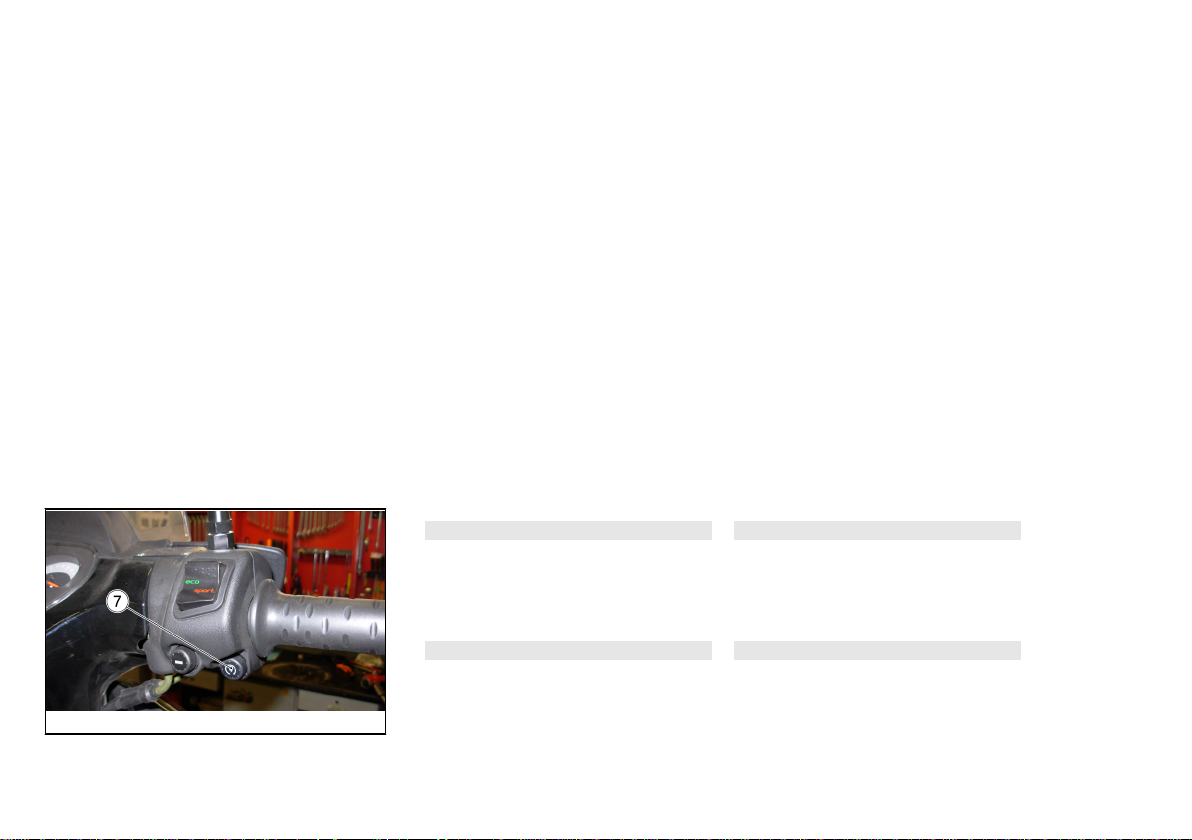

NOTA BENE PER EVITARE UN ECCESSIVO CON-

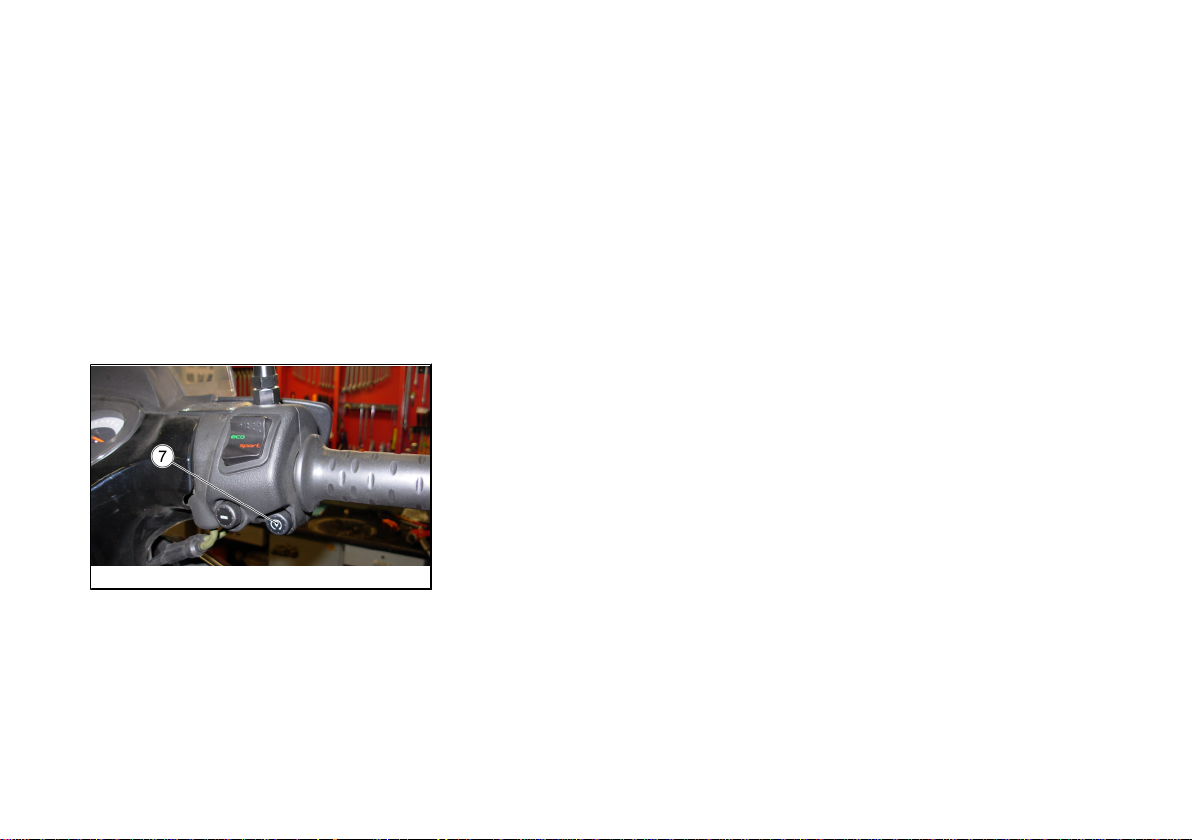

SUMO DELLA BATTERIA, NON TENERE PREMUTO IL PULSANTE D'AVVIAMENTO «7» PER PIÙ DI CINQUE SECONDI (DIECI NEL CASO DI AVVIA-

•

Durch Betätigung des Bremshebels «6» mindestens ein Rad blockieren. Wird der Bremshebel nicht gezogen, wird kein Strom zum Anlasserrelais geleitet und der Motor kann nicht gestartet werden.

ANMERKUNG IST DAS FAHRZEUG LÄNGERE ZEIT

NICHT GENUTZT WORDEN, DAS VERFAHREN ZUM STARTEN NACH LÄNGEREM STILLLEGEN VORNEHMEN.

ANMERKUNG UM EINEN ÜBERMÄSSIGEN VER-

BRAUCH DER BATTERIE ZU VERMEIDEN, DEN ANLASSERSCHALTER «7» NICHT LÄNGER ALS FÜNF SEKUNDEN GEDRÜCKT HALTEN (ZEHN SE-

MENTO DOPO LUNGA INATTIVITÀ). SE IN QUESTO INTERVALLO DI TEMPO IL MOTORE NON SI AVVIA, ATTENDERE DIECI SECONDI E RIPETERE NUOVAMENTE LA PROCEDURA.

KUNDEN BEIM STARTEN NACH LÄNGEREM STILLLEGEN). STARTEN DER MOTOR INNERHALB DIESES ZEITRAUMES NICHT, ZEHN SEKUNDEN WARTEN UND DANN DEN VORGANG WIEDERHOLEN.

ATTENZIONE

EVITARE DI PREMERE IL PULSANTE DI AVVIAMENTO «7» A MOTORE AVVIATO: POTREBBE DANNEGGIARSI IL MOTORINO D'AVVIAMENTO.

NOTA BENE PREMERE IL PULSANTE DI AVVIA-

MENTO «7» SENZA ACCELERARE, E RILASCIARLO NON APPENA SI AVVIA IL MOTORE.

ATTENZIONE

A MOTORE AVVIATO, LA SPIA PRESSIONE OLIO MOTORE «4» SI DEVE SPEGNERE. SE LA SPIA RIMANE ACCESA, O SI ACCENDE DURANTE IL NORMALE FUNZIONAMENTO DEL MOTORE, SIGNIFICA CHE LA PRESSIONE DELL'OLIO NEL CIRCUITO È INSUFFICIENTE. IN QUESTO CASO ARRESTARE IMMEDIATAMENTE IL

Achtung

DEN ANLASSERSCHALTER «7» NIE BEI LAUFENDEM MOTOR DRÜCKEN. DER ANLASSERMOTOR KÖNNTE BESCHÄDIGT WERDEN.

ANMERKUNG DEN ANLASSERSCHALTER «7» DRÜ-

CKEN, OHNE GAS ZU GEBEN, UND LOSLASSEN, SOBALD DER MOTOR STARTET.

Achtung

BEI GESTARTETEM MOTOR MUSS SICH DIE ÖLDRUCKKONTROLLLAMPE «4» AUSSCHALTEN. BLEIBT DIE ÖLDRUCKKONTROLLLAMPE EINGESCHALTET ODER SCHALTET SIE SICH DIE BEI NORMALEM MOTORBETRIEB EIN, BEDEUTET DIES, DASS DER MOTORÖLDRUCK IM ÖLKREIS NICHT AUSREICHT. IN DIESEM FALL

2 L'uso / 2 Benutzungshinweise

MOTORE E RIVOLGERSI AD UN Concessionario Ufficiale aprilia. NON UTILIZZARE IL VEICOLO CON UNA QUANTITÀ INSUFFICIENTE DI OLIO MOTORE, ONDE EVITARE DANNEGGIAMENTI AGLI ORGANI DEL MOTORE.

DEN MOTOR SOFORT ABSTELLEN UND EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN. UM SCHÄDEN AN MOTORBAUTEILEN ZU VERMEIDEN, DAS FAHRZEUG NICHT MIT EINER UNZUREICHENDEN MENGE MOTORÖL BENUTZEN.

•

Tenere azionata almeno una leva del freno e non accelerare sino alla partenza.

ATTENZIONE

NON EFFETTUARE PARTENZE BRUSCHE CON IL MOTORE FREDDO.

PER LIMITARE L'EMISSIONE DELLE SOSTANZE INQUINANTI NELL'ARIA E IL CONSUMO DI CARBURANTE, SI CONSIGLIA DI SCALDARE IL MOTORE PROCEDENDO A VELOCITÀ LIMITATA, PER I PRIMI CHILOMETRI DI PERCORRENZA.

•

Mindestens einen Bremshebel gezogen halten und bis zum Losfahren kein Gas geben.

Achtung

BEI KALTEM MOTOR NICHT MIT VOLLGAS ANFAHREN.

UM DEN SCHADSTOFFANTEIL IN DER LUFT SOWIE DEN KRAFTSTOFFVERBRAUCH ZU VERRINGERN, SOLLTE DER MOTOR WÄHREND DER ERSTEN KILOMETER DURCH LANGSAMES FAHREN WARMLAUFEN.

Precauzioni (02_07, 02_08, 02_09)

Vorkehrungen (02_07, 02_08, 02_09)

02_07

02_08

ATTENZIONE SE, DURANTE LA GUIDA, SUL CRU-

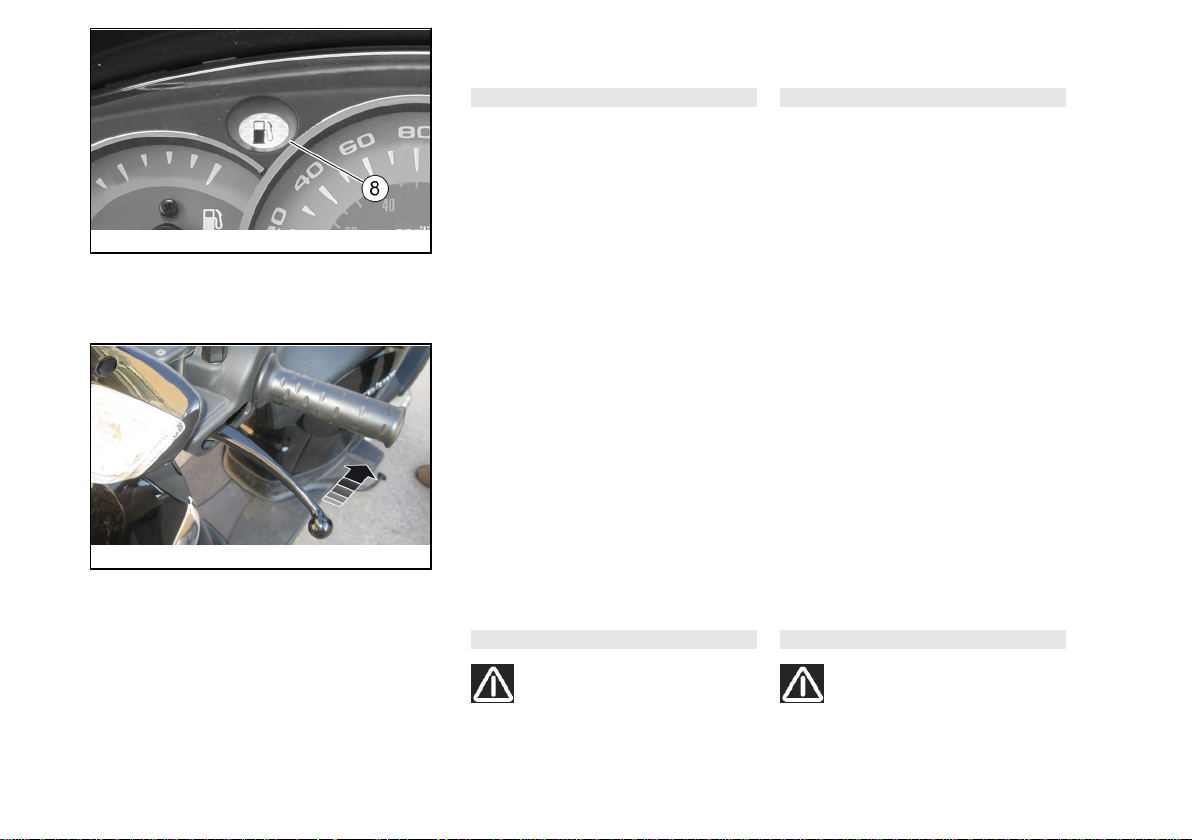

SCOTTO SI ACCENDE LA SPIA RISERVA CARBURANTE «8», SIGNIFICA CHE SI DISPONE ANCORA DI UN CERTO QUANTITATIVO DI CARBURANTE.

PROVVEDERE AL PIÙ PRESTO AL RIFORNIMENTO CARBURANTE.

Per partire:

•

Rilasciare la manopola acceleratore, azionare il freno posteriore e far scendere il veicolo dal cavalletto.

•

Salire sul veicolo e, per motivi di stabilità, mantenere almeno un piede appoggiato al suolo.

•

Regolare correttamente l'inclinazione degli specchietti retrovisori.

ATTENZIONE

Achtung SCHALTET SICH WÄHREND DER

FAHRT AM ARMATURENBRETT DIE KRAFTSTOFF-RESERVEKONTROLLE «8» EIN, BEDEUTET DIES, DASS NUR NOCH EINE BESTIMMTE MENGE VON KRAFTSTOFF IM TANK ZUR VERFÜGUNG STEHT.

SO BALD WIE MÖGLICH KRAFTSTOFF TANKEN.

Zum Anfahren:

•

Den Gasgriff loslassen, die Hinterradbremse betätigen und das Fahrzeug vom Ständer nehmen.

•

Auf das Fahrzeug steigen, dabei aber wegen der Stabilität mindestens einen Fuß auf dem Boden lassen.

•

Die Neigung der Rückspiegel richtig einstellen.

Achtung

A VEICOLO FERMO FAMILIARIZZARE CON L'USO DEGLI SPECCHIETTI RE-

BEI ANGEHALTENEM FAHRZEUG DEN UMGANG MIT DEN RÜCKSPIE-

2 L'uso / 2 Benutzungshinweise

TROVISORI. LA SUPERFICIE RIFLETTENTE È CONVESSA, PER CUI GLI OGGETTI SEMBRANO PIÙ LONTANI DI QUANTO NON SIANO IN REALTÀ. QUESTI SPECCHIETTI OFFRONO UNA VISIONE GRANDANGOLARE E SOLO L'ESPERIENZA PERMETTE DI STIMARE LA DISTANZA DEI VEICOLI CHE SEGUONO.

GELN LERNEN. DIE OBERFLÄCHE DER RÜCKSPIEGEL IST KONVEX, D. H. DIE OBJEKTE SCHEINEN WEITER ENTFERNT ZU SEIN, ALS WIE SIE ES IN WIRKLICHKEIT SIND. DIESE RÜCKSPIEGEL BIETEN EINE WEITWINKELSICHT UND NUR MIT ERFAHRUNG KANN DIE ENTFERNUNG DER NACHFOLGENDEN FAHRZEUGE ABGESCHÄTZT WERDEN.

02_09

•

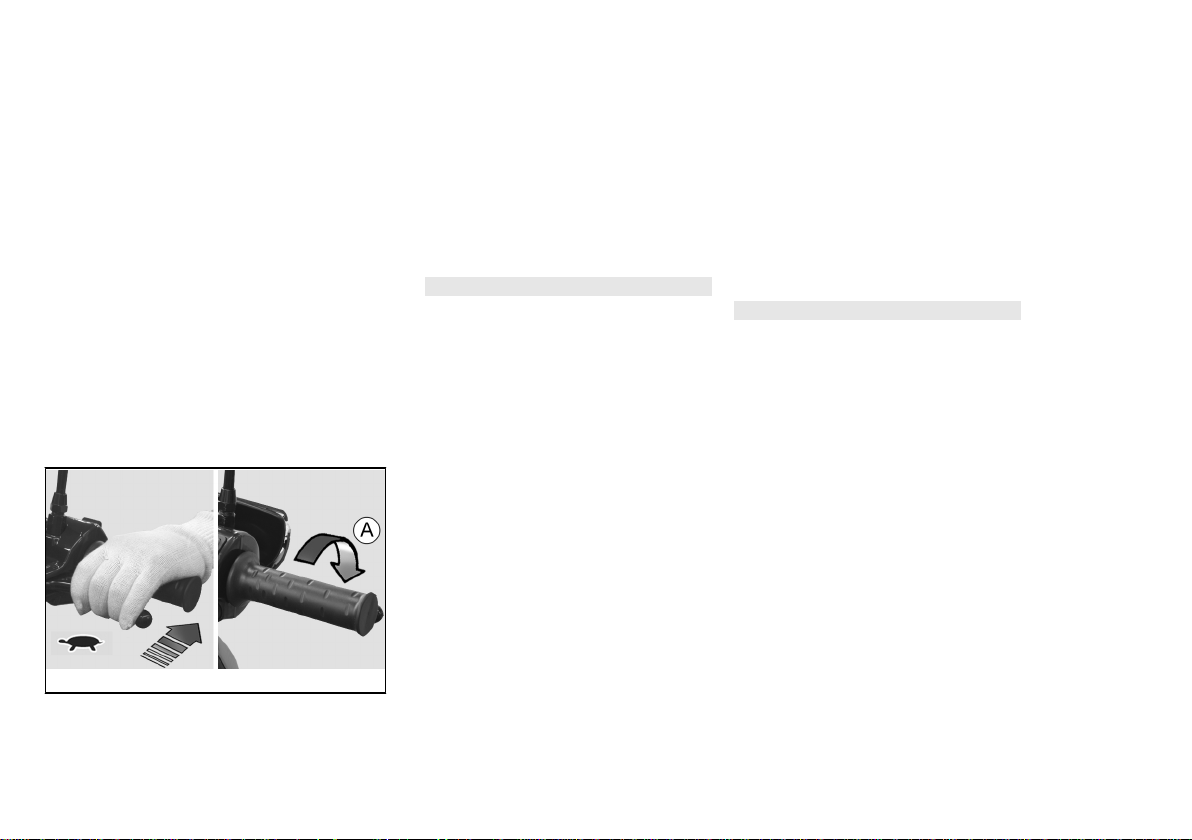

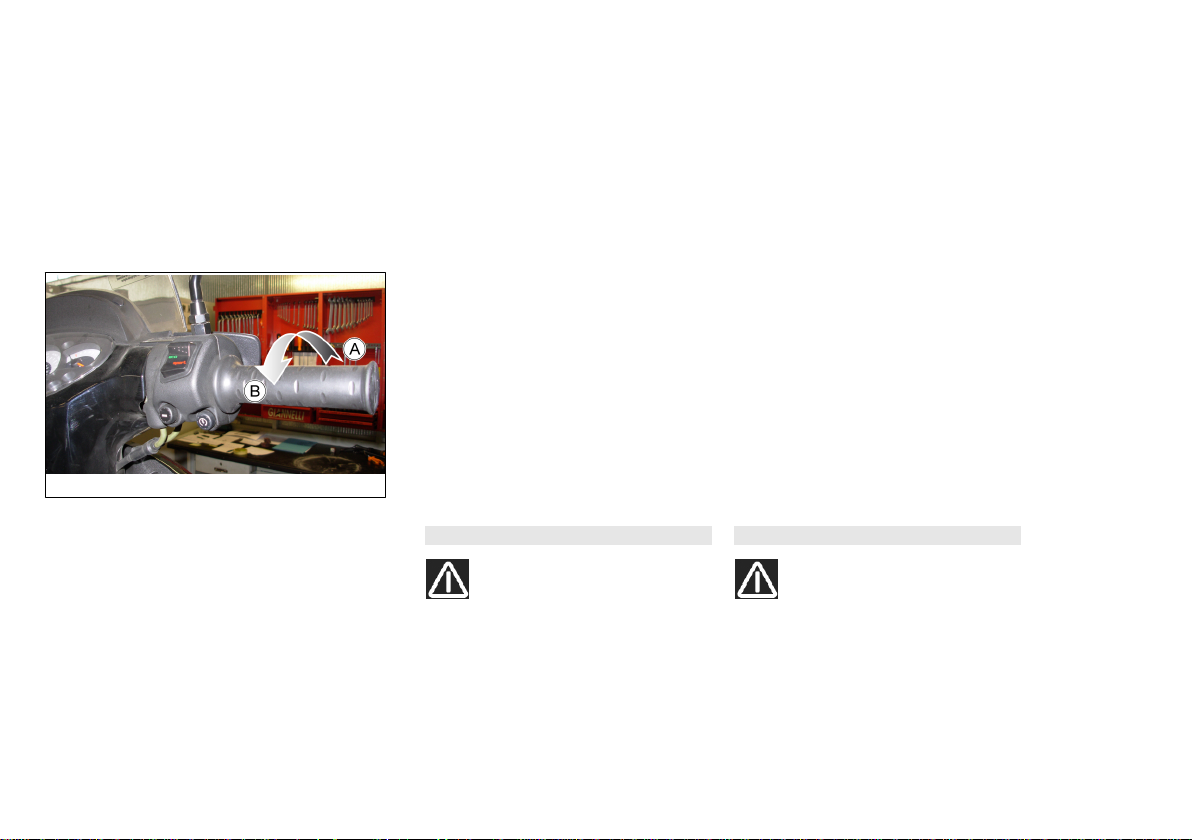

Rilasciare la leva del freno e accelerare, ruotando moderatamente (Pos. B) la manopola acceleratore; il veicolo comincerà ad avanzare.

ATTENZIONE

NON ACCELERARE E DECELERARE, RIPETUTAMENTE E DI CONTINUO, PERCHÉ SI POTREBBE PERDERE INAVVERTITAMENTE IL CONTROLLO DEL VEICOLO.

IN CASO DI FRENATA, DECELERARE ED AZIONARE ENTRAMBI I FRENI

•

Den Bremshebel loslassen und durch leichtes Drehen (Pos. B) des Gasgriffs beschleunigen. Das Fahrzeug setzt sich in Bewegung.

Achtung

NICHT WIEDERHOLT UND STÄNDIG GAS GEBEN UND BREMSEN, WEIL DABEI PLÖTZLICH DIE KONTROLLE ÜBER DAS FAHRZEUG VERLOREN GEHEN KANN.

BEIM BREMSEN GAS WEGNEHMEN UND FÜR EINE GLEICHFÖRMIGE

PER OTTENERE UNA DECELERAZIONE UNIFORME, DOSANDO LA PRESSIONE SUGLI ORGANI DI FRENATA IN MANIERA APPROPRIATA.

AZIONANDO IL SOLO FRENO ANTERIORE, SI RIDUCE NOTEVOLMENTE LA FORZA FRENANTE, E SI RISCHIA IL BLOCCAGGIO DI UNA RUOTA CON CONSEGUENTE PERDITA DI ADERENZA. IN CASO DI FERMATA IN SALITA, DECELERARE COMPLETAMENTE E USARE SOLTANTO I FRENI PER MANTENERE FERMO IL VEICOLO. L'UTILIZZO DEL MOTORE PER MANTENERE FERMO IL VEICOLO PUÒ CAUSARE IL SURRISCALDAMENTO DEL VARIATORE.

ATTENZIONE

PRIMA DELL'INSERIMENTO IN CURVA, RIDURRE LA VELOCITÀ O FRENARE PERCORRENDO LA STESSA A VELOCITÀ MODERATA E COSTANTE O IN LEGGERA ACCELERAZIONE; EVITARE DI FRENARE AL LIMITE: LE PROBABILITÀ DI SCIVOLARE SAREBBERO ELEVATE.

USANDO DI CONTINUO I FRENI NEI TRATTI IN DISCESA, SI POTREBBE VERIFICARE IL SURRISCALDAMENTO DELLE GUARNIZIONI D'ATTRITO, CON SUCCESSIVA RIDUZIONE DEL-

BREMSWIRKUNG BEIDE BREMSEN GLEICHZEITIG UND MIT DOSIERTEM DRUCK AUF DIE BREMSELEMENTE BETÄTIGEN.

WIRD NUR DIE VORDERRADBREMSE BETÄTIGT, WIRD DIE BREMSWIRKUNG ERHEBLICH REDUZIERT, AUSSERDEM BESTEHT DIE GEFAHR, DASS SICH EIN RAD BLOCKIERT UND DADURCH DIE STRASSENHAFTUNG VERLIERT. BEIM ANHALTEN AN STEIGUNGEN VOLLSTÄNDIG GAS WEGNEHMEN UND DIE BREMSEN NUR ZUM HALTEN DES FAHRZEUGS BENUTZEN. WIRD DER MOTOR ZUM HALTEN DES FAHRZEUGS VERWENDET, KANN DIES ZU EINER ÜBERHITZUNG DES AUTOMATIKGETRIEBES FÜHREN.

Achtung

VOR DEM EINFAHREN IN EINE KURVE DIE GESCHWINDIGKEIT HERABSETZEN ODER BREMSEN, DIE KURVE MIT MÄSSIGER UND KONSTANTER GESCHWINDIGKEIT ODER MIT LEICHTER BESCHLEUNIGUNG DURCHFAHREN. EIN BREMSEN AM ENDE VERMEIDEN: ES BESTEHT ERHÖHTE SCHLEUDERGEFAHR.

BEI DAUERBREMSUNGEN AN GEFÄLLSTRECKEN KANN SICH DAS

2 L'uso / 2 Benutzungshinweise

L'EFFICACIA FRENANTE. SFRUTTARE LA COMPRESSIONE DEL MOTORE CON L'USO INTERMITTENTE DI ENTRAMBI I FRENI. NEI TRATTI IN DISCESA NON GUIDARE CON IL MOTORE SPENTO. SU FONDO BAGNATO, O COMUNQUE CON SCARSA ADERENZA (NEVE, GHIACCIO, FANGO, ECC.), GUIDARE A VELOCITÀ MODERATA, EVITANDO BRUSCHE FRENATE O MANOVRE CHE POTREBBERO CAUSARE LA PERDITA DI ADERENZA E, DI CONSEGUENZA, LA CADUTA. PORRE ATTENZIONE A QUALUNQUE OSTACOLO O VARIAZIONE DELLA GEOMETRIA DEL FONDO STRADALE. LE STRADE SCONNESSE, LE ROTAIE, I TOMBINI, I SEGNALI DI INDICAZIONE VERNICIATI SULLA SUPERFICIE STRADALE, LE LASTRE METALLICHE DEI CANTIERI, DIVENTANO SCIVOLOSI QUANDO PIOVE, PER QUESTO VANNO SUPERATI CON LA MASSIMA PRUDENZA, GUIDANDO IN MODO NON BRUSCO E INCLINANDO IL MENO POSSIBILE IL VEICOLO.

ATTENZIONE

SEGNALARE SEMPRE I CAMBIAMENTI DI CORSIA O DI DIREZIONE CON GLI APPOSITI DISPOSITIVI E CON OPPORTUNO ANTICIPO, EVITANDO MANOVRE BRUSCHE E PERICOLOSE. DISINSERIRE I DISPOSITIVI SUBITO

ABRIEBMATERIAL AN DEN BREMSBELÄGEN ÜBERHITZEN UND DADURCH DIE BREMSWIRKUNG NACHLASSEN. DIE MOTORVERDICHTUNG MIT ABWECHSELNDER BETÄTIGUNG BEIDER BREMSEN NUTZEN. AN GEFÄLLSTRECKEN NIE MIT AUSGESCHALTETEM MOTOR FAHREN. AUF NASSEM UNTERGRUND ODER BEI SCHLECHTER HAFTUNG (SCHNEE, EIS, SCHLAMM, USW.) LANGSAM FAHREN UND VOLLBREMSUNGEN ODER MANÖVER VERMEIDEN, BEI DENEN DIE HAFTUNG VERLOREN WIRD, UND DIE ZUM STURZ FÜHREN KÖNNEN. AUF ALLE HINDERNISSE ODER ÄNDERUNGEN DES STRASSENBELAGS ACHTEN. UNBEFESTIGTE STRASSEN, SCHIENEN, GULLYDECKEL, AUF DER STRASSEN ANGEBRACHTE VERKEHRSZEICHEN, METALLPLATTEN AN BAUSTELLEN, WERDEN BEI REGEN RUTSCHIG UND MÜSSEN DAHER SEHR VORSICHTIG ÜBERFAHREN WERDEN. NICHT HEFTIG ANFAHREN ODER BREMSEN UND DAS FAHRZEUG SO WENIG WIE MÖGLICH NEIGEN.

Achtung

SPUR- ODER RICHTUNGSWECHSEL STETS RECHTZEITIG DURCH BETÄTIGUNG DER BLINKER ANZEIGEN,

DOPO IL CAMBIAMENTO DI DIREZIONE. QUANDO SI SORPASSA O SI VIENE SORPASSATI DA ALTRI VEICOLI ESERCITARE LA MASSIMA CAUTELA. IN CASO DI PIOGGIA, LA NUBE D'ACQUA PROVOCATA DAI GROSSI VEICOLI RIDUCE LA VISIBILITÀ; LO SPOSTAMENTO D'ARIA PUÒ PROVOCARE LA PERDITA DEL CONTROLLO DEL VEICOLO.

PLÖTZLICHE ODER GEFÄHRLICHE MANÖVER VERMEIDEN. DIE BLINKER NACH DEM RICHTUNGSWECHSEL SOFORT WIEDER AUSSCHALTEN. BEI ÜBERHOLEN ODER BEIM ÜBERHOLT WERDEN SEHR VORSICHTIG FAHREN. BEI REGEN VERRINGERT DIE VON GROSSEN FAHRZEUGEN AUFGEWIRBELTE WASSERWOLKE DIE SICHT. DER LUFTDRUCK KANN ZUM EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN.

02_10

Avviamento difficoltoso (02_10)

Premere il pulsante di avviamento «7» e far girare il motorino d'avviamento per circa cinque secondi, senza accelerare.

A temperature particolarmente basse, in caso di non avviamento al primo tentativo, accelerare leggermente, premere il pulsante di avviamento e rilasciarlo appena si avvia il motore. Tenere accelerato per qualche secondo e poi rilasciare la manopola del gas.

AVVIAMENTO DOPO LUNGA INATTIVITÀ

•

Se il veicolo è rimasto inattivo per molto tempo, è possibile che l'avviamento non sia pronto in quanto il circuito di alimentazio-

Bei startschwierigkeiten (02_10)

Den Anlasserschalter «7» drücken und den Anlassermotor zirka fünf Sekunden laufen lassen, dabei kein Gas geben.

Bei besonders niedrigen Temperaturen, und wenn der Motor beim ersten Versuch nicht startet, leicht Gas geben, den Anlasserschalter drücken und loslassen, sobald der Motor startet. Einige Sekunden weiter Gas gaben und dann den Gasgriff loslassen.

STARTEN NACH LÄNGEREM STILLSTAND

•

Wurde das Fahrzeug über längere Zeit hinweg nicht benutzt, könnte es sein, dass es nicht zum Starten bereit ist, weil der

2 L'uso / 2 Benutzungshinweise

ne carburante potrebbe essere parzialmente svuotato.

In questo caso:

•

Premere il pulsante di avviamento «7» per circa dieci secondi.

Kraftstoffversorgungskreislauf teilweise leer ist.

In diesem Fall:

•

Den Anlasserschalter «7» ungefähr 10 Sekunden drücken.

02_11

Arresto motore (02_11, 02_12)

Abstellen des Motors (02_11, 02_12)

ATTENZIONE EVITARE, PER QUANTO POSSIBILE,

L'ARRESTO BRUSCO, IL RALLENTAMENTO REPENTINO DEL VEICOLO E LE FRENATE AL LIMITE.

•

Rilasciare la manopola acceleratore (Pos. A) e azionare gradualmente i freni per arrestare il movimento del veicolo.

•

Durante la sosta momentanea tenere azionato almeno un freno.

PARCHEGGIO PARKEN

Achtung SO WEIT WIE MÖGLICH PLÖTZLI-

CHES ANHALTEN, VOLLBREMSUNGEN DES FAHRZEUGS UND BREMSEN AM ENDE VON KURVEN VERMEIDEN.

•

Den Gasgriff (Pos. A) loslassen und zum Anhalten der Fahrzeugbewegung nach und nach die Bremsen betätigen.

•

Bei kurzem Anhalten mindestens eine Bremse anziehen.

ATTENZIONE

Achtung

PARCHEGGIARE IL VEICOLO SU TERRENO SOLIDO E IN PIANO PER EVITARE CHE CADA.

NON APPOGGIARE IL VEICOLO AI MURI, E NON DISTENDERLO SUL TERRENO.

ACCERTARSI CHE IL VEICOLO, E IN PARTICOLARE LE PARTI ROVENTI DELLO STESSO, NON SIANO DI ALCUN PERICOLO PER LE PERSONE E I BAMBINI. NON LASCIARE IL VEICOLO INCUSTODITO CON IL MOTORE ACCESO O CON LA CHIAVE INSERITA NELL'INTERRUTTORE DI ACCENSIONE.

NON SEDERSI SUL VEICOLO CON IL CAVALLETTO ABBASSATO.

•

Arrestare il veicolo.

ATTENZIONE

CON MOTORE FERMO E INTERRUTTORE DI ACCENSIONE IN POSIZIONE «ON» LA BATTERIA SI POTREBBE SCARICARE.

DAS FAHRZEUG AUF FESTEM BODEN PARKEN, UM ZU VERMEIDEN, DASS ES UMFÄLLT.

DAS FAHRZEUG NICHT AN MAUERN ANLEHNEN UND NICHT AUF DEN BODEN LEGEN.

SICHERSTELLEN, DASS DAS FAHRZEUG, UND BESONDERS DIE HEISSEN TEILE, KEINE GEFAHR FÜR PERSONEN UND KINDER DARSTELLT. DAS FAHRZEUG BEI LAUFENDEM MOTOR ODER BEI ZÜNDSCHLÜSSEL IM ZÜNDSCHLOSS NICHT UNBEAUFSICHTIGT LASSEN.

NICHT AUF DAS FAHRZEUG SETZEN, WENN DER STÄNDER HERUNTERGEKLAPPT IST:

•

Das Fahrzeug abstellen.

Achtung

BEI ABGESTELLTEM MOTOR UND ZÜNDSCHLÜSSEL AUF POSITION «ON» KANN SICH DIE BATTERIE ENTLADEN.

2 L'uso / 2 Benutzungshinweise

02_12

•

Ruotare la chiave «2» e posizionare su «OFF» l'interruttore di accensione «1».

•

Posizionare il veicolo sul cavalletto.

ATTENZIONE NON LASCIARE LA CHIAVE INSERITA

NELL'INTERRUTTORE D'ACCENSIONE.

•

Den Schlüssel «2» drehen und das Zündschloss «1» auf «OFF» stellen.

•

Das Fahrzeug auf den Ständer stellen.

Achtung DEN ZÜNDSCHLÜSSEL NICHT IM

ZÜNDSCHLOSS STECKEN LASSEN.

•

Bloccare lo sterzo ed estrarre la chiave «2».

Marmitta catalitica

ATTENZIONE

È VIETATO MANOMETTERE IL SISTEMA DI CONTROLLO DEI RUMORI.

Si avvisa il proprietario del veicolo che la legge può proibire quanto segue:

- la rimozione e ogni atto inteso a rendere inoperativo, da parte di chiunque, se non per interventi di manutenzione, riparazione o sostituzione, qualsiasi dispositivo o elemento costitutivo incorporato in un

•

Den Lenker blockieren und den Schlüssel herausziehen «2».

Katalysator

Achtung

ÄNDERUNGEN AM SCHALLDÄMPFERSYSTEM SIND VERBOTEN.

Der Eigentümer wird darauf hingewiesen, dass gesetzlich folgendes verboten sein kann:

- Der Ausbau oder die Außerbetriebnahme außer für Wartungs-, Reparatur- oder Austauscharbeiten von Vorrichtungen oder Bauteilen eines Neufahrzeugs zur

veicolo nuovo, allo scopo di controllare l'emissione di rumori prima della vendita o consegna del veicolo all'acquirente finale o mentre viene utilizzato; e

- l'uso del veicolo dopo che tale dispositivo o elemento costitutivo è stato rimosso o reso inoperativo.

Controllare la marmitta/silenziatore di scarico e i tubi del silenziatore, assicurandosi che non ci siano segni di ruggine o fori e che il sistema di scarico funzioni correttamente. Nel caso in cui il rumore prodotto dal sistema di scarico aumenti, contattare immediatamente un Conces- sionario Ufficiale Aprilia.

Kontrolle der Geräuschemission vor Verkauf oder Übergabe an den Endkunden oder während der Nutzung. und

- Der Gebrauch des Fahrzeugs, nachdem die genannten Vorrichtungen oder Bauteile ausgebaut oder außer Betrieb gesetzt wurden.

Den Auspuff/ Schalldämpfer und die Schalldämpferrohre kontrollieren und sicherstellen, dass keine Rostspuren oder Löcher vorhanden sind, und dass das Auspuffsystem richtig funktioniert. Erhöht sich die Geräuschentwicklung an der Auspuffanlage, sofort einen offiziellen aprilia-Vertragshändler aufsuchen.

02_13

Cavalletto (02_13)

POSIZIONAMENTO DEL VEICOLO SUL CAVALLETTO

CAVALLETTO CENTRALE

•

Impugnare la manopola sinistra «4» con la mano sinistra e il maniglione passeggero «5» con la mano destra.

•

Spingere sulla leva del cavalletto «6» con il piede destro.

ATTENZIONE ACCERTARSI DELLA STABILITA' DEL

VEICOLO.

Ständer (02_13)

AUFBOCKEN DES FAHRZEUGES AUF DEM STÄNDER

HAUPTSTÄNDER

•

Den linken Griff «4» mit der linken Hand und den Beifahrergriff «5» mit der rechten Hand fassen.

•

Mit dem rechten Fuß auf den Hebel am Ständer «6» drücken.

Achtung SICHERSTELLEN, DASS DAS FAHR-

ZEUG STABIL GELAGERT IST.

2 L'uso / 2 Benutzungshinweise

Suggerimenti contro i furti

Non lasciare MAI la chiave di accensione inserita e utilizzare sempre il bloccasterzo.

Parcheggiare il veicolo in un luogo sicuro, possibilmente in un garage o un luogo custodito.

Utilizzare, per quanto possibile, l'apposito cavo corazzato "Body-Guard" aprilia oppure un addizionale dispositivo antifurto.

Verificare che i documenti e la tassa di circolazione siano in ordine.

Scrivere i propri dati anagrafici e il proprio numero telefonico su questa pagina, per facilitare l'identificazione del proprietario in caso di ritrovamento a seguito del furto.

COGNOME: ....................

NOME: ..........................

INDIRIZZO: ..................

N° TELEFONICO: ............

IMPORTANTE: In molti casi, i veicoli rubati vengono identificati attraverso i dati riportati sul libretto di uso e manutenzione.

Empfehlungen zum Diebstahlschutz

NIE den Zündschlüssel im Zündschloss stecken lassen und immer das Lenkerschloss verwenden.

Das Fahrzeug an einem sicher Ort, möglichst in einer Garage oder an einem bewachten Ort, parken.

Soweit wie möglich eine Panzerkette "Body-Guard" von aprilia oder einen anderen zusätzlichen Diebstahlschutz verwenden.

Prüfen, dass die Fahrzeugdokumente in Ordnung sind und die Kfz-Steuer bezahlt wurde.

Den eigenen Namen und Anschrift sowie die Telefonnummer auf dieser Seite eintragen, so dass der Eigentümer im Fall eines Wiederauffinden des Fahrzeugs nach einem Diebstahl schnell identifiziert werden kann.

NACHNAME: .................

VORNAME: .................

ANSCHRIFT: .................

TELEFONNUMMER: .................

WICHTIG: In vielen Fällen können gestohlene Fahrzeuge anhand der Angaben in der Bedienungs- und Wartungsanleitung identifiziert werden.

La guida sicura (02_14, 02_15, 02_16, 02_17, 02_18, 02_19, 02_20, 02_21, 02_22, 02_23, 02_24, 02_25)

Sicheres fahren (02_14, 02_15, 02_16, 02_17, 02_18, 02_19, 02_20, 02_21, 02_22, 02_23, 02_24, 02_25)

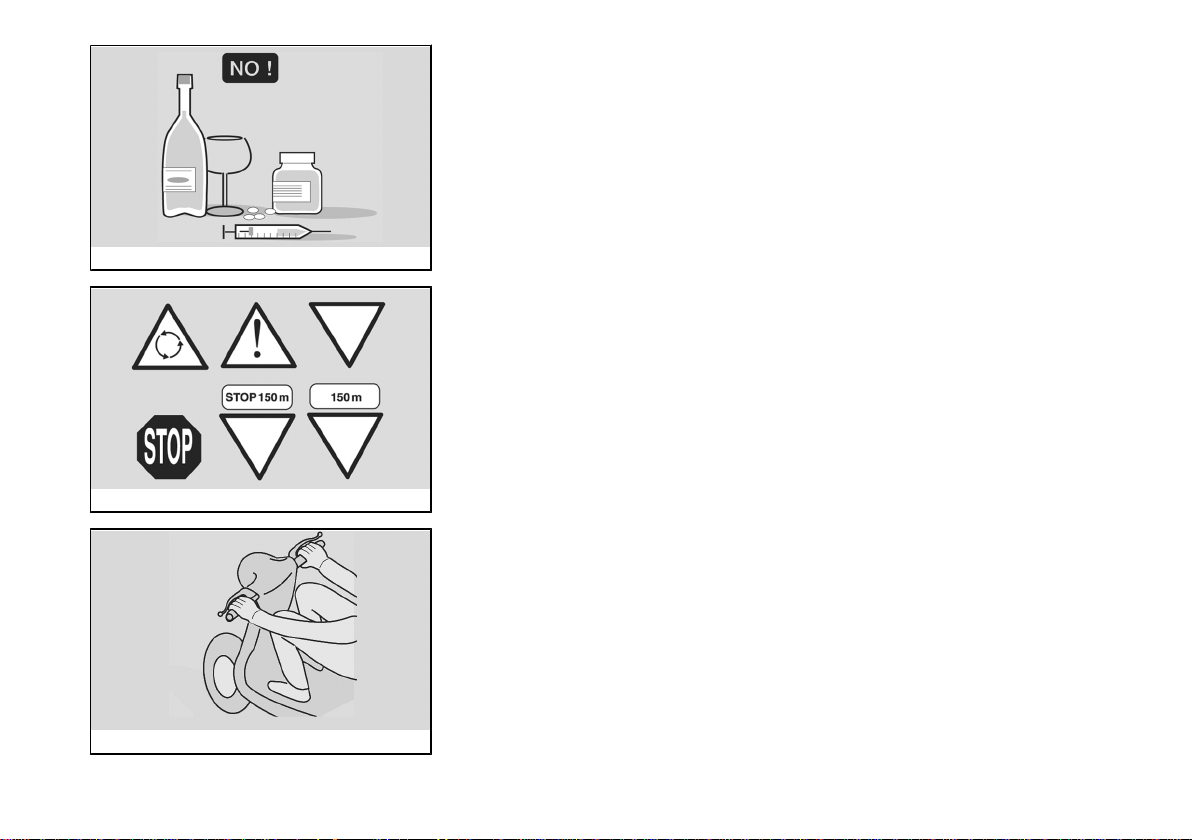

02_14

02_15

02_16

REGOLE FONDAMENTALI DI SICUREZZA

Per guidare il veicolo è necessario possedere tutti i requisiti previsti dalla legge (patente, età minima, idoneità psico-fisica, assicurazione, tasse governative, immatricolazione, targa, ecc.).

Si consiglia di familiarizzare e prendere confidenza con il veicolo, in zone a bassa intensità di circolazione e/o in proprietà private.

L'assunzione di alcuni medicinali, alcool e sostanze stupefacenti o psicotrope, aumenta notevolmente il rischio di incidenti.

Assicurarsi che le proprie condizioni psico fisiche siano idonee alla guida, con particolare attenzione allo stato di affaticamento fisico e sonnolenza.

La maggior parte degli incidenti è dovuta all'inesperienza del guidatore.

MAI prestare il veicolo a principianti e, in ogni caso, accertarsi che il pilota sia in possesso dei requisiti necessari per la guida.

Rispettare rigorosamente la segnaletica e la normativa sulla circolazione nazionale e locale.

SICHERHEITS-GRUNDREGELN

Um das Fahrzeug fahren zu können, müssen alle gesetzlichen Voraussetzungen erfüllt sein (Führerschein, Mindestalter, psycho-physische Tauglichkeit, Versicherung, Steuern, Zulassung, Kennzeichen, usw.).

Wir raten Ihnen sich mit dem Fahrzeug in Gegenden mit wenig Verkehr bzw. auf Privatgelände vertraut zu machen.

Bei der Einnahme von einigen Medikamenten, Alkohol und Betäubungs- oder Rauschmitteln, erhöht sich die Unfallgefahr erheblich.

Sicherstellen, dass der eigene psychophysische Zustand zum Fahren geeignet ist, dabei besonders auf physische Erschöpfung und Ermüdung achten.

Der größte Teil der Unfälle wird durch die Unerfahrenheit des Fahrers verursacht.

NIE das Fahrzeug Anfängern leihen, und auf jeden Fall sicherstellen, dass der Fahrer die zum Fahren benötigten Voraussetzungen erfüllt.

Die Verkehrszeichen sowie die nationale und örtliche Straßenverkehrsordnung genau beachten.

2 L'uso / 2 Benutzungshinweise

Evitare manovre brusche e pericolose per sé e per gli altri (esempio: impennate, inosservanza dei limiti di velocità, ecc.), inoltre valutare e tenere sempre in debita considerazione le condizioni del fondo stradale, di visibilità, ecc.

Non urtare ostacoli che potrebbero recare danni al veicolo o portare alla perdita di controllo dello stesso.

Non rimanere nella scia dei veicoli che precedono per aumentare la propria velocità.

ATTENZIONE

GUIDARE SEMPRE CON ENTRAMBE LE MANI SUL MANUBRIO E I PIEDI SUL PIANALE POGGIAPIEDI (O SULLE PEDANE POGGIAPIEDI PILOTA), NELLA CORRETTA POSIZIONE DI GUIDA.

Keine plötzlichen und für sich selber und andere gefährliche Manöver ausführen (zum Beispiel: Anfahren mit angehobenem Vorderrad, Nichtbeachtung der Geschwindigkeitsbegrenzungen usw.). Außerdem muss der Zustand des Straßenbelags, die Sicht usw. stets berücksichtigt werden.

Nicht gegen Hindernisse stoßen, die das Fahrzeug beschädigen oder zu einem Verlust über die Fahrzeugkontrolle führen können.

Zum Erhöhen der eigenen Geschwindigkeit nie im Windschatten vorausfahrender Fahrzeuge fahren.

Achtung

BEIM FAHREN STETS IN DER RICHTIGEN FAHRPOSITION BEIDE HÄNDE AM LENKER UND DIE FÜSSE AUF DEM TRITTBRETT (ODER FAHRERFUSSRASTEN) HALTEN.

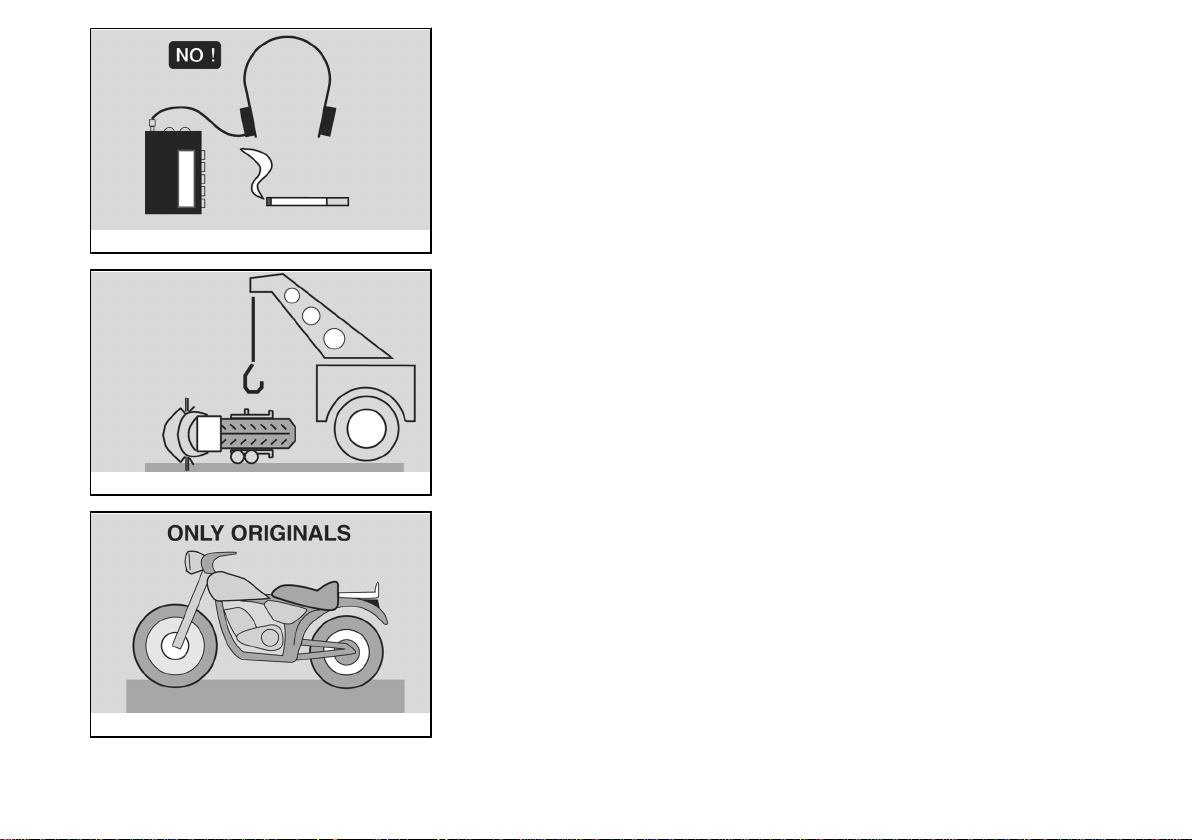

02_17

02_18

02_19

Evitare assolutamente di alzarsi in piedi o di stiracchiarsi durante la guida.

Il pilota non deve distrarsi, farsi distrarre o influenzare da persone, cose, azioni (non fumare, mangiare, bere, leggere, ecc.), durante la guida del veicolo.

Utilizzare il carburante e lubrificanti specifici per il veicolo, del tipo riportato nella "TABELLA LUBRIFICANTI", controllare ripetutamente di avere i livelli prescritti di carburante, olio e liquido refrigerante.

Se il veicolo è stato coinvolto in un incidente oppure ha subito urti o cadute, accertarsi che le leve di comando, i tubi, i cavi, l'impianto frenante e le parti vitali non siano danneggiate.

Far controllare eventualmente da un Concessionario Ufficiale aprilia il veicolo, con particolare attenzione per telaio, manubrio, sospensioni, organi di sicurezza e dispositivi dei quali l'utente non è in grado di valutare l'integrità.

Segnalare qualsiasi malfunzionamento al fine di agevolare l'intervento dei tecnici e/o meccanici.

Non guidare assolutamente il veicolo se il danno subito ne compromette la sicurezza.

Non modificare assolutamente la posizione, l'inclinazione o il colore di: targa, indicatori di direzione, dispositivi di illuminazione e avvisatori acustici.

Sich während der Fahrt niemals hinstellen oder recken.

Der Fahrer darf sich während der Fahrt nicht ablenken, bzw. von Personen, Sachen, Handlungen (nicht rauchen, trinken, lesen usw.) ablenken oder beeinflussen lassen.

Die für das Fahrzeug angegebenen Kraftstoffe und Schmiermittel verwenden. Siehe die Angaben in der "SCHMIERMITTELTABELLE". Regelmäßig die Füllstände für Kraftstoff, Öl und Kühlflüssigkeit überprüfen.

War das Fahrzeug in einen Unfall verwickelt, ist es gestoßen worden oder umgefallen, muss sichergestellt werden, dass die Hebel, die Leitungen, die Kabel, die Bremsanlage und andere wichtige Teile nicht beschädigt sind.

Das Fahrzeug gegebenenfalls von einem offiziellen aprilia-Vertragshändler kontrollieren lassen. Dabei muss besonders auf den Rahmen, den Lenker, Radaufhängung/Federungen, Schutzelemente und Vorrichtungen geachtet werden, bei denen der Nutzer nicht in der Lage ist eventuelle Schäden festzustellen.

Alle Störungen mitteilen, so dass die Arbeit der Techniker bzw. Mechaniker vereinfacht wird.

Das Fahrzeug auf keinen Fall fahren, wenn der Schaden die Sicherheit beeinträchtigt hat.

2 L'uso / 2 Benutzungshinweise

Modifiche al veicolo comportano l'annullamento della garanzia.

Ogni eventuale modifica apportata al veicolo, e la rimozione di pezzi originali, possono compromettere le prestazioni dello stesso, quindi diminuire il livello di sicurezza o addirittura renderlo illegale.

Si consiglia di attenersi sempre a tutte le disposizioni di legge e regolamenti nazionali e locali in materia di equipaggiamento del veicolo.

In particolar modo sono da evitare modifiche tecniche atte a incrementare le prestazioni o comunque ad alterare le caratteristiche originali del veicolo.

Evitare assolutamente di gareggiare con i veicoli.

Evitare la guida fuoristrada.

Auf keinen Fall die Position, Farbe und Neigung ändern, von: Kennzeichen, Blinker, Beleuchtung und Hupe.

Änderungen am Fahrzeug führen zum Verfall der Garantieansprüche.

Jede eventuell am Fahrzeug vorgenommene Änderung und der Ausbau von Originalteilen können die Leistungswerte des Fahrzeugs beeinträchtigen, d. h. das Sicherheitsniveau verringern und das Fahrzeug sogar illegal machen.

Zum Ausrüsten des Fahrzeugs wird angeraten sich stets an die nationalen und örtlichen, gesetzlichen Vorschriften zu diesem Thema zu halten.

Das gilt besonders für technische Änderungen mit dem Ziel einer Erhöhung der Leistungswerte oder zumindest zur Änderung der ursprünglichen Fahrzeug-Eigenschaften.

Mit dem Fahrzeug auf keinen Fall Rennen fahren.

Das Fahrzeug nicht für Geländefahrten verwenden.

02_20

02_21

ABBIGLIAMENTO

Prima di mettersi in marcia, ricordarsi di indossare ed allacciare sempre e correttamente il casco. Accertarsi che sia omologato, integro, della giusta misura, e che abbia la visiera pulita.

Indossare abbigliamento protettivo, possibilmente di colore chiaro e/o riflettente. In tal modo ci si renderà ben visibili agli altri guidatori, riducendo notevolmente il rischio di essere investiti, e si potrà godere di una maggiore protezione in caso di caduta.

I vestiti devono essere ben aderenti e chiusi alle estremità; i cordoni, le cinture e le cravatte non devono penzolare; evitare che questi o altri oggetti possano interferire con la guida, impigliandosi a particolari in movimento o agli organi di guida.

Non tenere in tasca oggetti potenzialmente pericolosi in caso di caduta, per esempio: oggetti appuntiti come chiavi, penne, contenitori in vetro, ecc. (le stesse raccomandazioni valgono anche per l'eventuale passeggero).

BEKLEIDUNG

Vor Fahrtantritt den Helm aufsetzen und richtig festschnallen. Sicherstellen, dass der Helm zugelassen ist, das richtige Maß hat, und das Visier sauber ist.

Schutzkleidung möglichst mit heller Farbe bzw. reflektieren anziehen. Auf diese Weise werden sie von anderen Verkehrsteilnehmern besser wahrgenommen, die Unfallgefahr wird drastisch reduziert und es besteht ein besserer Schutz bei Stürzen.

Die Kleidung muss gut anliegen und an den Enden geschlossen sein. Schnüren, Gürtel und Krawatten dürfen nicht lose herabhängen. Vermeiden, dass diese Gegenstände das Lenken behindern oder sich in bewegenden Teilen oder in der Lenkung verhaken.

Keine bei einem Sturz potentiell gefährlichen Gegenstände in den Taschen aufbewahren, wie zum Beispiel: spitze Gegenstände, wie Schlüssel, Kugelschreiber, Glasbehälter, usw. (diese Empfehlungen gelten auch für den evtl. mitfahrenden Beifahrer).

2 L'uso / 2 Benutzungshinweise

02_22

ACCESSORI

L'utente è personalmente responsabile della scelta di installazione e uso di accessori.

Si raccomanda, durante il montaggio, che l'accessorio non copra i dispositivi di segnalazione acustica e visiva o ne comprometta la loro funzionalità, non limiti l'escursione delle sospensioni e l'angolo di sterzata, che non ostacoli l'azionamento dei comandi e non riduca l'altezza da terra e l'angolo di inclinazione in curva.

Evitare l'utilizzo di accessori che ostacolino l'accesso ai comandi, in quanto possono allungare i tempi di reazione in caso di emergenza.

Le carenature e i parabrezza di grandi dimensioni, montati sul veicolo, possono dar luogo a forze aerodinamiche tali da compromettere la stabilità del veicolo durante la marcia, soprattutto alle alte velocità.

Accertarsi che l'accessorio sia saldamente ancorato al veicolo che e non comporti pericolosità durante la guida.

Non aggiungere o modificare apparecchiature elettriche che eccedano la portata del veicolo, in questo modo si potrebbe verificare l'arresto improvviso dello stesso o una pericolosa mancanza di corrente necessaria per il funzionamento dei dispositivi di segnalazione acustica e visiva.

ZUBEHÖR

Der Nutzer ist persönlich verantwortlich für die Auswahl, Installation und Nutzung des Zubehörs.

Beim Einbau von Zubehör darauf achten, dass sie die visuellen und akustischen Anzeigevorrichtungen nicht abdecken und deren Funktion behindern, dass der Federhub und Lenkeinschlag nicht eingeschränkt wird, dass die Betätigung der Bedienelemente nicht beeinträchtig wird, dass der Bodenabstand und Kurven-Neigungswinkel nicht verringert wird.

Keine Zubehörteile verwenden, die den Zugang zu den Bedienelementen behindern, da sich sonst die Reaktionszeiten im Notfall verlängern.

Große Karosserieteile und Wetterschutzscheiben, die am Fahrzeug montiert werden, können aerodynamische Kräfte entwickeln, die die Fahrzeugstabilität während der Fahrt, und besonders bei hoher Geschwindigkeit, beeinträchtigen können.

Sicherstellen, dass das Zubehör richtig fest am Fahrzeug befestigt ist und keine Gefahr während der Fahrt darstellt.

Keine elektrischen Geräte hinzufügen oder verändern, die den Stromdurchlass am Fahrzeug überschreiten. Andernfalls könnte das Fahrzeug plötzlich anhalten oder ein Stromausfall an den akustischen und visuellen Anzeigen deren Betrieb unterbrechen.

aprilia consiglia l'utilizzo di accessori originali (aprilia genuine accessories).

aprilia empfiehlt den Einsatz von Original-Ersatzteilen (aprilia genuine accessories).

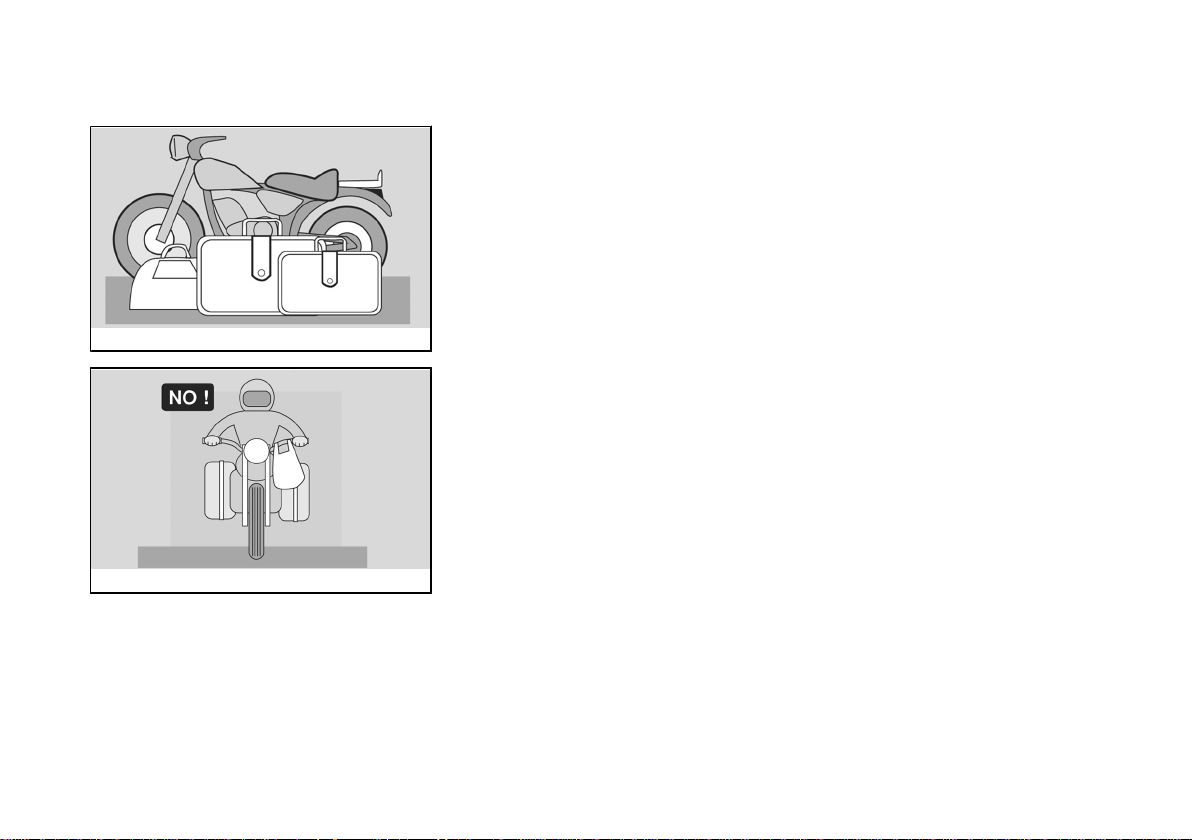

02_23

02_24

CARICO

Usare prudenza e moderazione nel caricare bagaglio. È necessario mantenere il bagaglio il più possibile vicino al baricentro del veicolo e distribuire uniformemente il carico sui due lati per rendere minimo ogni scompenso. Controllare, inoltre, che il carico sia saldamente ancorato al veicolo, soprattutto durante i viaggi di lunga percorrenza.

Non fissare, assolutamente, oggetti ingombranti, voluminosi, pesanti e/o pericolosi al manubrio, parafanghi e forcelle: ciò comporterebbe una risposta del veicolo più lenta in caso di curve, e comprometterebbe inevitabilmente la maneggevolezza dello stesso.

Non posizionare, sui lati del veicolo, bagagli troppo ingombranti, in quanto potrebbero urtare persone od ostacoli, causando la perdita di controllo del veicolo.

Non trasportare alcun bagaglio che non sia saldamente fissato al veicolo.

Non trasportare bagagli che sporgano eccessivamente dal portabagagli o che coprano i dispositivi di illuminazione acustica e visiva.

Non trasportare animali o bambini sul porta-documenti o portapacchi.

ZULADUNG

Bei der Zuladung von Gepäck vorsichtig und moderat vorgehen. Das Gepäck muss möglichst nahe am FahrzeugSchwerpunkt gehalten und gleichmäßig auf beiden Seiten verteilt werden, um Ungleichgewichte so gering wie möglich zu halten. Außerdem kontrollieren, dass das Gepäck, besonders bei längeren Fahrten, fest am Fahrzeug befestigt ist.

Auf keinen Fall sperrige, große, schwere bzw. gefährliche Gegenstände am Lenker, den Kotflügeln und Gabeln befestigen: dadurch spricht das Fahrzeug in Kurvenfahrten langsamer an und die Lenkbarkeit des Fahrzeugs wird beeinträchtigt.

An den Fahrzeugseiten keine sperrigen Gepäckstücke befestigen, da diese gegen Personen oder Hindernisse stoßen können und zu damit zu einem Verlust über die Fahrzeugkontrolle führen.

Keine Gepäckstücke transportieren, die nicht richtig am Fahrzeug befestigt sind.

Keine Gepäckstücke transportieren, die stark über den Gepäckträger überstehen, oder die die akustischen oder visuellen Anzeigen abdecken.

2 L'uso / 2 Benutzungshinweise

02_25

Non superare il limite massimo di peso trasportabile per ogni singolo portabagagli.

Il sovraccarico del veicolo ne comprometterebbe la stabilità e la maneggevolezza.

Niemals Tiere oder Kinder im Handschuhfach oder auf dem Gepäckträger transportieren.

Die maximale Transport-Zuladung für jeden einzelnen Gepäckträger nie überschreiten.

Eine Überladung des Fahrzeugs beeinträchtigt die Stabilität und Lenkbarkeit.

SCARABEO 125 i.e - 200 i.e.

Cap. 03

manutenzione

Kap. 03

Wartung

Livello olio motore

Motorölstand

Controllare periodicamente il livello dell'olio motore in base alla tabella di manutenzione programmata.

ATTENZIONE

L'OLIO PUÒ CAUSARE SERI DANNI ALLA PELLE SE MANEGGIATO A LUNGO E QUOTIDIANAMENTE.

SI CONSIGLIA DI LAVARE ACCURATAMENTE LE MANI DOPO AVERLO MANEGGIATO.

NEL CASO DI INTERVENTI DI MANUTENZIONE, SI CONSIGLIA L'UTILIZZO DI GUANTI IN LATTICE.

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

NON DISPERDERE L'OLIO NELL'AMBIENTE.

ATTENZIONE

OPERARE CON CAUTELA. NON SPANDERE L'OLIO. AVER CURA DI NON IMBRATTARE

NESSUN COMPONENTE, LA ZONA IN

Den Motorölstand regelmäßig entsprechend der Tabelle des Wartungsprogramms kontrollieren.

Achtung

BEI LÄNGEREM UND TÄGLICHEM UMGANG MIT ÖL, KANN DAS ÖL SCHWERE HAUTSCHÄDEN VERURSACHEN.

NACH DER ARBEIT MIT ÖL SOLLTEN DIE HÄNDE GRÜNDLICH GEWASCHEN WERDEN.

BEI WARTUNGSARBEITEN SOLLTEN LATEX-HANDSCHUHE GETRAGEN WERDEN.

VON KINDERN FERNHALTEN. ÖL NICHT IN DIE UMWELT VER-

SCHÜTTEN. Achtung

VORSICHTIG ARBEITEN. KEIN ÖL VERSCHÜTTEN. DARAUF ACHTEN, DASS KEINE BAU-

TEILE, DER ARBEITSBEREICH UND

3 La manutenzione / 3 Wartung

CUI SI OPERA E QUELLA CIRCOSTANTE.

PULIRE ACCURATAMENTE OGNI EVENTUALE TRACCIA D'OLIO.

IN CASO DI PERDITE D'OLIO O MALFUNZIONAMENTI, RIVOLGERSI AD UN Concessionario Ufficiale aprilia.

NOTA BENE UTILIZZARE OLIO CON SPECIFICHE

RIPORTATE NELLA TABELLA PRODOTTI CONSIGLIATI..

NOTA BENE IN CASO DI RABBOCCO OLIO MOTO-

RE SI RACCOMANDA DI NON SUPERARE IL LIVELLO "MAX".

DER UMLIEGENDE BEREICH NICHT VERSCHMUTZT WERDEN.

ALLE EVENTUELLEN ÖLSPUREN SORGFÄLTIG REINIGEN.

BEI EINEM AUSLECKEN VON ÖL ODER FUNKTIONSSTÖRUNGEN EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN.

ANMERKUNG ÖL MIT DEN SPEZIFIKATIONEN VER-

WENDEN, WIE SIE IN DER TABELLE EMPFOHLENE PRODUKTE ANGEGEBEN SIND.

ANMERKUNG BEI EINEM NACHFÜLLEN VON MO-

TORÖL DEN FÜLLSTAND "MAX" NICHT ÜBERSCHREITEN.

Per la sostituzione rivolgersi ad un Concessionario Ufficiale aprilia.

Verifica livello olio motore (03_01, 03_02)

•

Posizionare il veicolo sul cavalletto centrale.

Für den Ölwechsel wenden Sie sich bitte an einen offiziellen Aprilia-Vertrags- händler.

Kontrolle Motorölstand (03_01, 03_02)

•

Das Fahrzeug auf den Hauptständer stellen.

ATTENZIONE

Achtung

POSIZIONARE IL VEICOLO SU UN TERRENO SOLIDO E IN PIANO.

ATTENZIONE

IL MOTORE E I COMPONENTI DELL'IMPIANTO DI SCARICO DIVENTANO MOLTO CALDI E RIMANGONO CALDI PER UN CERTO PERIODO ANCHE DOPO CHE IL MOTORE È STATO SPENTO. PRIMA DI MANEGGIARE QUESTI COMPONENTI, INDOSSARE GUANTI ISOLANTI O ATTENDERE FINO A CHE IL MOTORE E L'IMPIANTO DI SCARICO SI SONO RAFFREDDATI.

•

Arrestare il motore e lasciarlo raffreddare, per consentire il drenaggio dell'olio nel carter e il raffreddamento dell'olio stesso.

NOTA BENE SE NON SI ESEGUONO LE PRECE-

DENTI OPERAZIONI, SI RISCHIA DI EFFETTUARE UN ERRATO RILEVAMENTO DEL LIVELLO OLIO MOTORE.

DAS FAHRZEUG AUF EINEM FESTEN UND EBENEN UNTERGRUND AUFSTELLEN.

Achtung

DER MOTOR UND DIE TEILE DER AUSPUFFANLAGE WERDEN SEHR HEISS UND BLEIBEN AUCH NACH ABSTELLEN DES MOTORS NOCH FÜR EINE GEWISSE ZEIT HEISS. BEVOR AN DIESEN BAUTEILEN GEARBEITET WIRD, ISOLIERHANDSCHUHE ANZIEHEN ODER ABWARTEN, BIS DER MOTOR UND DIE AUSPUFFANLAGE ABGEKÜHLT SIND.

•

Den Motor abstellen und abkühlen lassen, so dass das Öl in das Gehäuse fließen und abkühlen kann.

ANMERKUNG WERDEN DIE OBENSTEHENDEN AR-

BEITSSCHRITTE NICHT BEACHTET, BESTEHT DIE GEFAHR, DASS EIN FALSCHER MOTOR-ÖLSTAND ABGELESEN WIRD.

3 La manutenzione / 3 Wartung

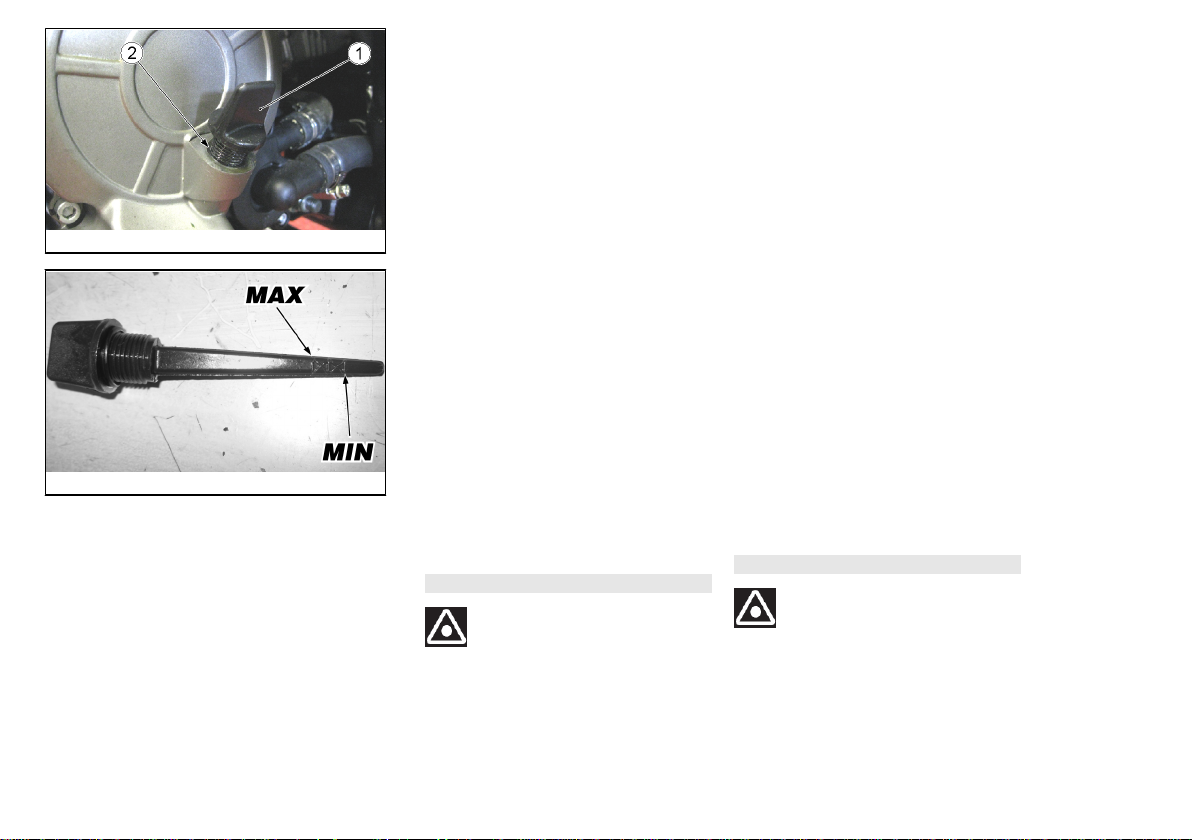

03_01

03_02

•

Svitare ed estrarre il tappo-astina di misura «1».

•

Pulire la parte a contatto con l'olio con un panno pulito.

•

Appoggiare, senza avvitare, il tappo-astina «1» nel foro di immissione «2».

•

Estrarre nuovamente il tappoastina «1» e leggere il livello raggiunto dall'olio sull'astina.

•

Il livello è corretto se raggiunge approssimativamente il livello MAX, segnato sull'astina di misura.

•

Den Deckel mit Ölmessstab «1» ausschrauben und herausziehen.

•

Die Oberfläche, die mit dem Öl in Berührung gekommen ist mit einem sauberen Tuch abwischen.

•

Die Öl-Einfüllschraube/ Messstab «1» vollständig an der Einfüllöffnung «2» einsetzen, ohne festzuschrauben.

•

Die Öl-Einfüllschraube/ Messstab «1» wieder herausziehen und den Ölstand am Stab ablesen.

•

Der Füllstand ist richtig, wenn er ungefähr bis zur Markierung MAX am Messstab reicht.

•

Se necessario provvedere al rabbocco.

ATTENZIONE

NON OLTREPASSARE LA MARCATURA «MAX» E NON ANDARE AL DI SOTTO DELLA MARCATURA «MIN», PER NON CAUSARE GRAVI DANNI AL MOTORE.

•

Ggf. nachfüllen.

Achtung

UM SCHWERE MOTORSCHÄDEN ZU VERMEIDEN, NIEMALS DIE MARKIERUNG «MAX» ÜBERSCHREITEN UND NIEMALS «MIN» UNTERSCHREITEN.

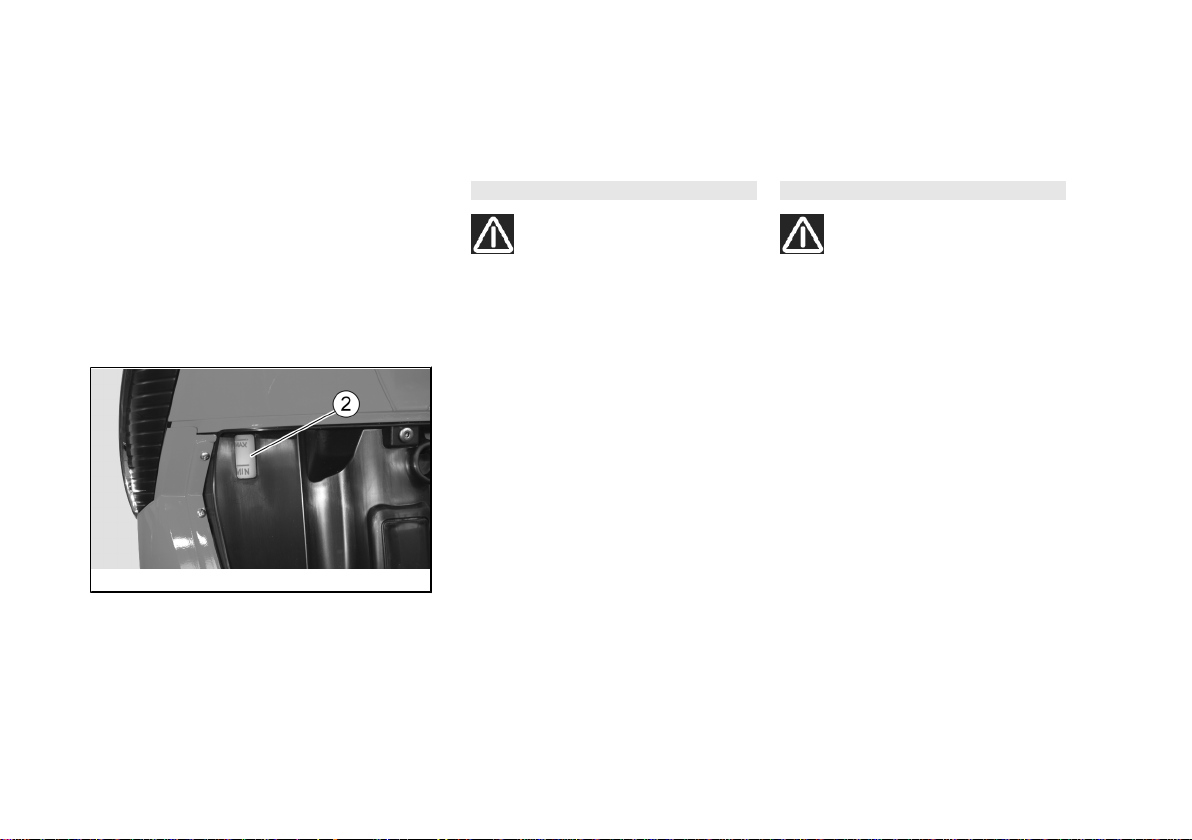

03_03

Rabbocco olio motore (03_03)

•

Versare una piccola quantità di olio nel foro di immissione «2» e aspettare circa un minuto affinché l'olio defluisca uniformemente all'interno del carter.

•

Effettuare il controllo livello olio, ed eventualmente il rabbocco.

•

Effettuare il rabbocco con piccoli quantitativi d'olio, fino a che si sarà raggiunto il livello prescritto.

•

Al termine dell'operazione avvitare e serrare il tappo/astina «1».

ATTENZIONE

NON UTILIZZARE IL VEICOLO CON LUBRIFICAZIONE INSUFFICIENTE O CON LUBRIFICANTI CONTAMINATI O IMPROPRI, IN QUANTO ACCELERANO IL LOGORIO DELLE PARTI IN MOVIMENTO E POSSONO DAR LUOGO A GUASTI IRREPARABILI.

Nachfüllen von Motoröl (03_03)

•

Eine kleine Menge Öl in die Einfüllöffnung «2» einfüllen und ungefähr eine Minute warten, so dass sich das Öl gleichmäßig im Gehäuse verteilen kann.

•

Den Ölstand prüfen und gegebenenfalls nachfüllen.

•

Beim Nachfüllen jeweils nur kleine Mengen Öl solange einfüllen, bis der vorgeschriebene Füllstand erreicht ist.

•

Nach der Arbeit die Öl-Einfüllschraube/ Messstab «1» wieder festschrauben.

Achtung

DER BETRIEB DES FAHRZEUGS MIT ZU WENIG, MIT VERSCHMUTZTEM ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN.

3 La manutenzione / 3 Wartung

03_04

Spia di segnalazione (insufficiente pressione olio) (03_04)

Il veicolo è dotato di una spia di segnalazione «1» che si accende ruotando la chiave in posizione «ON». Tale spia deve però spegnersi una volta avviato il motore.

ATTENZIONE

NEL CASO IN CUI LA SPIA SI ACCENDA DURANTE UNA FRENATA, AL MINIMO O IN CURVA È NECESSARIO PROCEDERE AD UNA VERIFICA DEL LIVELLO ED A UN EVENTUALE RABBOCCO. QUALORA, DOPO AVER FATTO IL RABBOCCO, IL FENOMENO DI ACCENSIONE IN FRENATA, AL MINIMO O IN CURVA PERSISTA, SARÀ NECESSARIO RIVOLGERSI AD UN PUNTO DI ASSISTENZA AUTORIZZATO APRILIA.

Ölkontrollampe (unzureichender öldruck) (03_04)

Das Fahrzeug ist mit einer Öldruckkontrolle «1» ausgestattet. Die Öldruckkontrolle leuchtet auf, sobald der Zündschlüssel auf «ON» gedreht wird. Sowie der Motor läuft, muss sich die Öldruckkontrolle abschalten.

Achtung

LEUCHTET DIE ÖLDRUCKKONTROLLE BEIM BREMSEN, IM LEERLAUF ODER BEI KURVENFAHRTEN AUF, MUSS DER ÖLSTAND GEPRÜFT UND GEGEBENENFALLS AUFGEFÜLLT WERDEN. LEUCHTET DIE ÖLDRUCKKONTROLLE AUCH NACH DEM AUFFÜLLEN BEIM BREMSEN, IM LEERLAUF ODER BEI KURVENFAHRTEN WEITERHIN AUF, MÜSSEN SIE SICH AN EINEN AUTORISIERTEN APRILIAVERTRAGSWERKSTATT WENDEN.

Sostituzione olio motore

Per la sostituzione rivolgersi ad un Concessionario Ufficiale aprilia.

Motorölwechsel

Für den Ölwechsel wenden Sie sich bitte an einen offiziellen Aprilia-Vertrags- händler.

Livello olio mozzo

Hinterradgetriebeölstand

Controllare in base a quanto riportato nella tabella di manutenzione programmata, a seconda della cilindrata.

Per il controllo e la sostituzione rivolgersi a un Concessionario Ufficiale aprilia.

ATTENZIONE

L'OLIO PUÒ CAUSARE SERI DANNI ALLA PELLE SE MANEGGIATO A LUNGO E QUOTIDIANAMENTE.

SI CONSIGLIA DI LAVARE ACCURATAMENTE LE MANI DOPO AVERLO MANEGGIATO.

NEL CASO DI INTERVENTI DI MANUTENZIONE, SI CONSIGLIA L'UTILIZZO DI GUANTI IN LATTICE.

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

NON DISPERDERE L'OLIO NELL'AMBIENTE.

ATTENZIONE

Entsprechend der Angaben aus der Tabelle für den Wartungsplan zur jeweiligen Hubraumklasse kontrollieren.

Für die Kontrolle und zum Wechsel wenden Sie sich bitte an einen offiziellen

aprilia-Vertragshändler. Achtung

BEI LÄNGEREM UND TÄGLICHEM UMGANG MIT ÖL, KANN DAS ÖL SCHWERE HAUTSCHÄDEN VERURSACHEN.

NACH DER ARBEIT MIT ÖL SOLLTEN DIE HÄNDE GRÜNDLICH GEWASCHEN WERDEN.

BEI WARTUNGSARBEITEN SOLLTEN LATEX-HANDSCHUHE GETRAGEN WERDEN.

VON KINDERN FERNHALTEN. ÖL NICHT IN DIE UMWELT VER-

SCHÜTTEN. Achtung

OPERARE CON CAUTELA. NON SPANDERE L'OLIO. AVER CURA DI NON IMBRATTARE

NESSUN COMPONENTE, LA ZONA IN

VORSICHTIG ARBEITEN. KEIN ÖL VERSCHÜTTEN.

3 La manutenzione / 3 Wartung

CUI SI OPERA E QUELLA CIRCOSTANTE.

PULIRE ACCURATAMENTE OGNI EVENTUALE TRACCIA D'OLIO.

IN CASO DI PERDITE D'OLIO O MALFUNZIONAMENTI, RIVOLGERSI AD UN Concessionario Ufficiale aprilia.

DARAUF ACHTEN, DASS KEINE BAUTEILE, DER ARBEITSBEREICH UND DER UMLIEGENDE BEREICH NICHT VERSCHMUTZT WERDEN.

ALLE EVENTUELLEN ÖLSPUREN SORGFÄLTIG REINIGEN.

BEI EINEM AUSLECKEN VON ÖL ODER FUNKTIONSSTÖRUNGEN EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN.

03_05

Pneumatici (03_05, 03_06)

Questo veicolo è dotato di pneumatici senza camera d'aria (tubeless).

ATTENZIONE

CONTROLLARE PERIODICAMENTE LA PRESSIONE DI GONFIAGGIO DEI PNEUMATICI A TEMPERATURA AMBIENTE.

SE I PNEUMATICI SONO CALDI, LA MISURAZIONE NON È CORRETTA. EFFETTUARE LA MISURAZIONE SOPRATTUTTO PRIMA E DOPO OGNI LUNGO VIAGGIO. SE LA PRESSIONE DI GONFIAGGIO È TROPPO ALTA, LE ASPERITÀ DEL TERRENO NON VENGONO AMMORTIZZATE E SONO QUINDI TRASMESSE AL MANUBRIO,

Reifen (03_05, 03_06)

Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet.

Achtung

DER REIFENDRUCK MUSS REGELMÄSSIG BEI KALTEN REIFEN GEPRÜFT WERDEN.

BEI WARMEN REIFEN IST DER MESSWERT NICHT RICHTIG. DEN REIFENDRUCK BESONDERS VOR LÄNGEREN FAHRTEN PRÜFEN. BEI EINEM ZU HOHEN REIFENDRUCK WERDEN DIE UNEBENHEITEN DES BODENS NICHT GEDÄMPFT UND DAHER AUF DEN LENKER ÜBERTRAGEN, DAS BEEINTRÄCHTIGT DEN FAHRKOMFORT UND VERRINGERT DIE STRAS-

03_06

COMPROMETTENDO COSI' IL COMFORT DI MARCIA E RIDUCENDO ANCHE LA TENUTA DI STRADA IN CURVA.

SE, VICEVERSA, LA PRESSIONE DI GONFIAGGIO È INSUFFICIENTE, I FIANCHI DEI PNEUMATICI «1» LAVORANO MAGGIORMENTE, E POTREBBERO VERIFICARSI LO SLITTAMENTO DELLA GOMMA SUL CERCHIO, OPPURE IL SUO DISTACCO, CON CONSEGUENTE PERDITA DI CONTROLLO DEL VEICOLO. IN CASO DI FRENATE BRUSCHE, I PNEUMATICI POTREBBERO FUORIUSCIRE DAI CERCHI. NELLE CURVE, INFINE, IL VEICOLO POTREBBE SBANDARE. CONTROLLARE LO STATO SUPERFICIALE E L'USURA, IN QUANTO UNA PESSIMA CONDIZIONE DEI PNEUMATICI COMPROMETTEREBBE L'ADERENZA ALLA STRADA E LA MANOVRABILITÀ DEL VEICOLO. ALCUNE TIPOLOGIE DI PNEUMATICI, OMOLOGATI PER QUESTO VEICOLO, SONO PROVVISTI DI INDICATORI DI USURA. ESISTONO VARI TIPI DI INDICATORI DI USURA. INFORMARSI PRESSO IL PROPRIO RIVENDITORE PER LE MODALITÀ DI VERIFICA USURA. VERIFICARE, VISIVAMENTE, IL CONSUMO DEI PNEUMATICI, SE USURATI FARLI SOSTITUIRE.

SE I PNEUMATICI SONO VECCHI, ANCHE SE NON COMPLETAMENTE USURATI, POSSONO INDURIRSI E

SENHAFTUNG BEI KURVENFAHRTEN.

BEI EINEM ZU NIEDRIGEN REIFENDRUCK WERDEN DIE REIFENWÄNDE «1» STÄRKER BELASTET, DER REIFEN KÖNNTE AUF DER FELGE RUTSCHEN ODER SICH ABLÖSEN, WAS ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN WÜRDE. BEI VOLLBREMSUNGEN KÖNNTEN SICH DIE REIFEN AUS DEN FELGEN LÖSEN. BEI KURVENFAHRTEN KÖNNTE DAS FAHRZEUG INS SCHLEUDERN GERATEN. DEN ZUSTAND DER REIFENDECKE KONTROLLIEREN. EIN SCHLECHTER ZUSTAND BEEINTRÄCHTIGT DIE STRASSENHAFTUNG UND LENKBARKEIT DES FAHRZEUGS. EINIGE REIFENTYPEN, DIE FÜR DIESES FAHRZEUG ZUGELASSEN SIND, SIND MIT ABNUTZUNGSANZEIGERN AUSGESTATTET. ES GIBT UNTERSCHIEDLICHE ARTEN VON ABNUTZUNGSANZEIGERN. INFORMIEREN SIE SICH BEI IHREM HÄNDLER, WIE DIE ABNUTZUNG GEPRÜFT WIRD. DURCH SICHTKONTROLLE DEN VERSCHLEISSZUSTAND PRÜFEN. VERSCHLISSENE REIFEN MÜSSEN GEWECHSELT WERDEN.

ALTE REIFEN, AUCH WENN SIE NOCH NICHT VOLLSTÄNDIG ABGENUTZT SIND, KÖNNEN HART WERDEN UND NICHT MEHR DIE STRASSENHAFTUNG GARANTIEREN. IN

3 La manutenzione / 3 Wartung

NON GARANTIRE LA TENUTA DI STRADA. IN QUESTO CASO FARE SOSTITUIRE I PNEUMATICI. FARE SOSTITUIRE IL PNEUMATICO SE USURATO O SE UNA EVENTUALE FORATURA NELLA ZONA DEL BATTISTRADA HA DIMENSIONI MAGGIORI A 5 MM. DOPO AVER FATTO RIPARARE UN PNEUMATICO, FAR ESEGUIRE L'EQUILIBRATURA DELLE RUOTE. USARE ESCLUSIVAMENTE PNEUMATICI DELLE DIMENSIONI INDICATE DALLA CASA. NON FAR INSTALLARE PNEUMATICI DEL TIPO CON CAMERA D'ARIA SU CERCHI PER PNEUMATICI TUBELESS, E VICEVERSA. CONTROLLARE CHE LE VALVOLE DI GONFIAGGIO SIANO SEMPRE MUNITE DEI TAPPINI, ONDE EVITARE UN IMPROVVISO SGONFIAGGIO DEI PNEUMATICI.

LE OPERAZIONI DI SOSTITUZIONE, RIPARAZIONE, MANUTENZIONE ED EQUILIBRATURA SONO MOLTO IMPORTANTI, DEVONO ESSERE ESEGUITE CON ATTREZZI APPROPRIATI E CON LA NECESSARIA ESPERIENZA. PER QUESTO MOTIVO, SI CONSIGLIA DI RIVOLGERSI AD UN Concessionario Ufficiale aprilia. O UN GOMMISTA SPECIALIZZATO PER L'ESECUZIONE DELLE PRECEDENTI OPERAZIONI. SE I PNEUMATICI SONO NUOVI, POSSONO ESSERE RICOPERTI DI UNA PATINA SCIVOLOSA: GUIDARE CON CAUTELA PER I PRIMI

DIESEM FALL MÜSSEN DIE REIFEN GEWECHSELT WERDEN. DIE REIFEN MÜSSEN GEWECHSELT WERDEN, WENN SIE ABGENUTZT SIND ODER EIN LOCH AUF DER LAUFFLÄCHE GRÖSSER ALS 5 MM IST. NACH EINER REIFENREPARATUR MÜSSEN DIE REIFEN AUSGEWUCHTET WERDEN. AUSSCHLIESSLICH REIFEN MIT DEM VOM HERSTELLER ANGEGEBENEN MASSEN VERWENDEN. KEINE SCHLAUCHREIFEN AN FELGEN FÜR SCHLAUCHLOSE REIFEN MONTIEREN, UND UMGEKEHRT. PRÜFEN, DASS AUF DEN REIFENVENTILEN IMMER DIE SCHUTZKAPPEN AUFGESETZT SIND, UM EINE PLÖTZLICHES ENTWEICHEN DER LUFT AUS DEN REIFEN ZU VERMEIDEN.

DER REIFENWECHSEL, DAS AUSWUCHTEN, DIE REPARATUR UND WARTUNG DER REIFEN SIND SEHR WICHTIG UND MÜSSEN STETS MIT GEEIGNETEM WERKZEUG UND DER NÖTIGEN ERFAHRUNG VORGENOMMEN WERDEN. WENDEN SIE SICH DESHALB FÜR DIESE ARBEITEN AN EINEN offiziellen aprilia-Vertragshändler. ODER AN EINE REIFENFACHWERKSTATT. NEUE REIFEN KÖNNEN EINEN RUTSCHIGEN BELAG HABEN: DIE ERSTEN KILOMETER SEHR VORSICHTIG FAHREN. DIE

CHILOMETRI. NON UNGERE CON LIQUIDO NON IDONEO I PNEUMATICI.

REIFEN NICHT MIT UNGEEIGNETEN FLÜSSIGKEITEN SCHMIEREN.

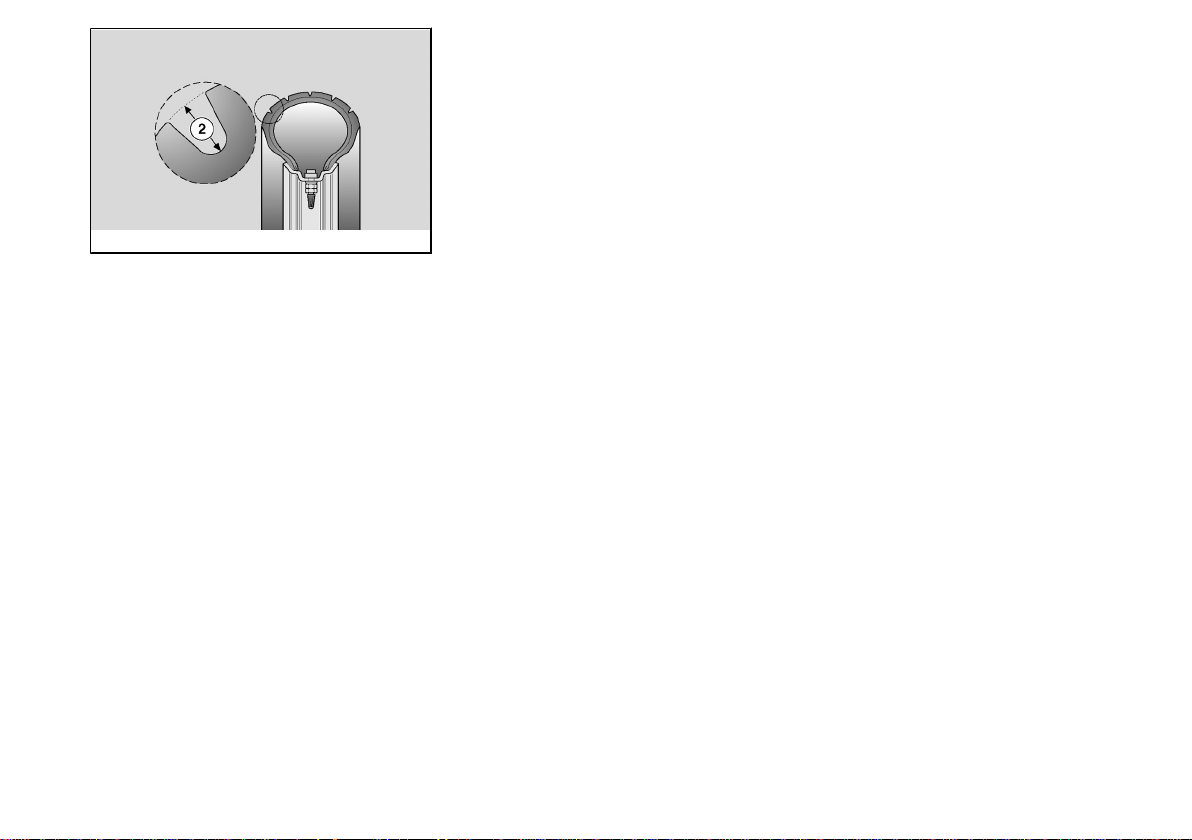

LIMITE MINIMO DI PROFONDITÀ BATTISTRADA «2»

Anteriore: 2 mm Posteriore 2 mm

Smontaggio candela (03_07, 03_08, 03_09)

Controllare la candela in base alla tabella di manutenzione programmata, a seconda della cilindrata. Smontare periodicamente la candela, pulirla dalle incrostazioni carboniose e se necessario sostituirla.

Per accedere alla candela:

MINDEST-PROFILTIEFE «2»

Vorne: 2 mm Hinten: 2 mm

Ausbau der zündkerze (03_07, 03_08, 03_09)

Die Zündkerze entsprechend der Angaben aus der Tabelle für den Wartungsplan zur jeweiligen Hubraumklasse kontrollieren. Die Zündkerze regelmäßig ausbauen, von Schlackeablagerungen reinigen und gegebenenfalls auswechseln.

Für den Zugriff auf die Zündkerze:

3 La manutenzione / 3 Wartung

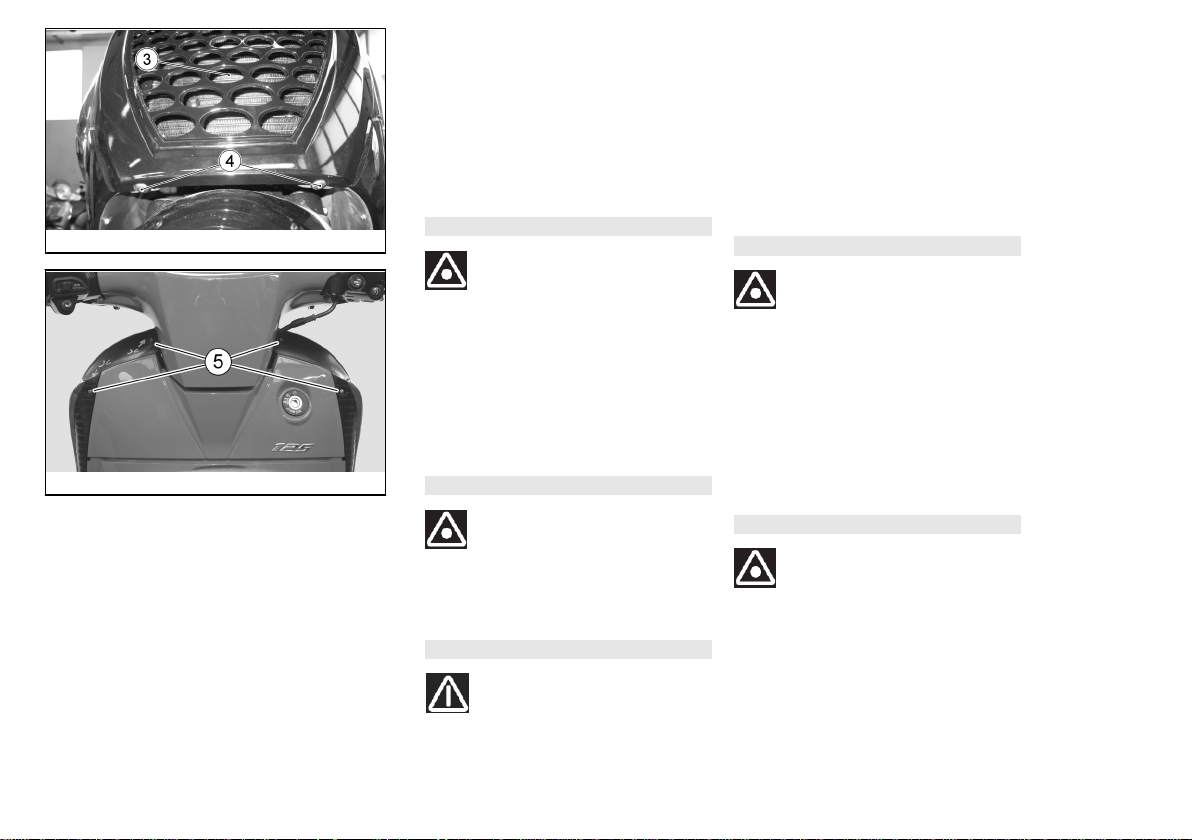

03_07

•

Sollevare la sella.

•

Svitare e togliere le due viti «3» (una per lato).

•

Svitare e togliere le due viti «4» (una per lato).

•

Sitzbank hochklappen.

•

Die zwei Schrauben «3» (eine auf jeder Seite) abschrauben und entfernen.

•

Die zwei Schrauben «4» (eine auf jeder Seite) abschrauben und entfernen.

ATTENZIONE

OPERARE CON CAUTELA. NON DANNEGGIARE LE LINGUETTE

E/O LE RELATIVE SEDI D'INCASTRO. MANEGGIARE CON CURA I COMPO-

NENTI IN PLASTICA E QUELLI VERNICIATI, NON STRISCIARLI O ROVINARLI.

•

Rimuovere il coperchio d'ispezione motore «5» sfilandolo anteriormente.

Achtung

VORSICHTIG ARBEITEN. DIE SPERRZUNGEN BZW. DIE

STECKVERBINDUNGEN NICHT BESCHÄDIGEN.

MIT DEN PLASTIKTEILEN UND DEN LACKIERTEN TEILEN VORSICHTIG UMGEHEN, NICHT SCHLEIFEN LASSEN ODER BESCHÄDIGEN.

•

Den Motor-Inspektionsdeckel «5» zum Ausbau nach vorne herausziehen.

NOTA BENE

ANMERKUNG

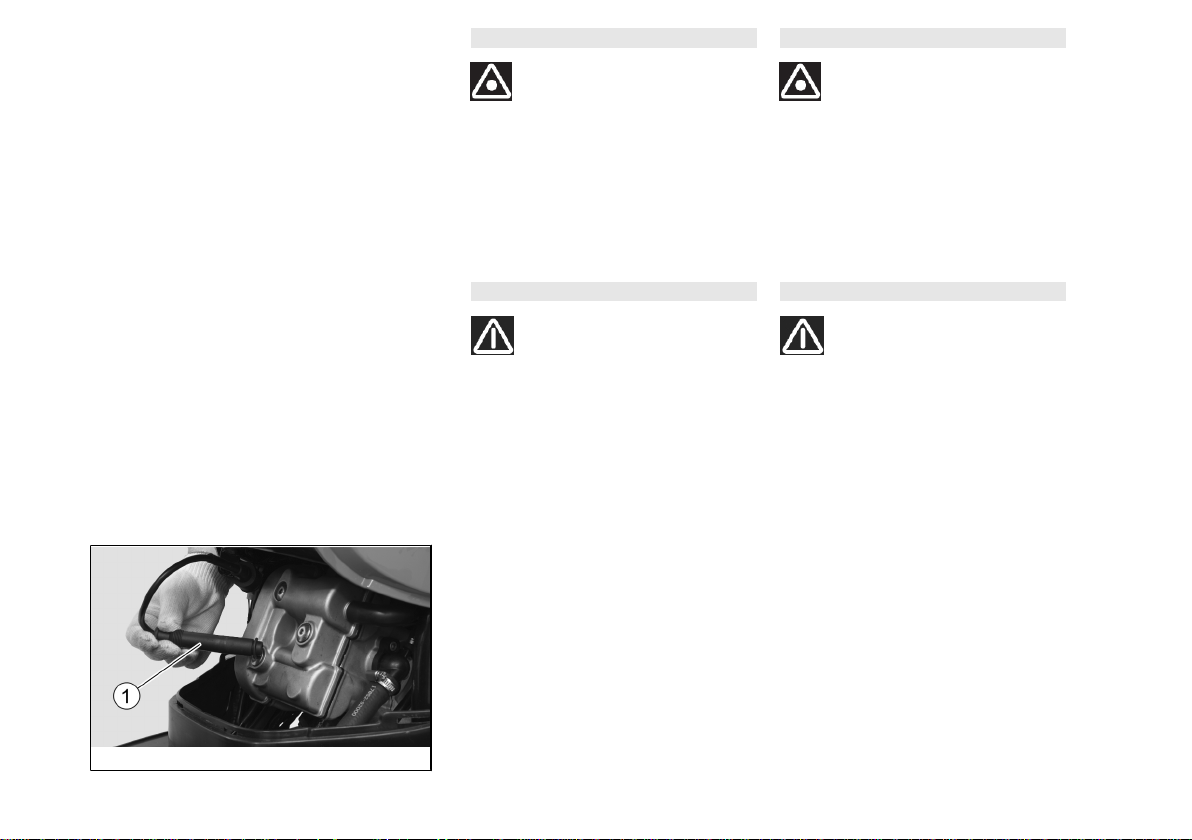

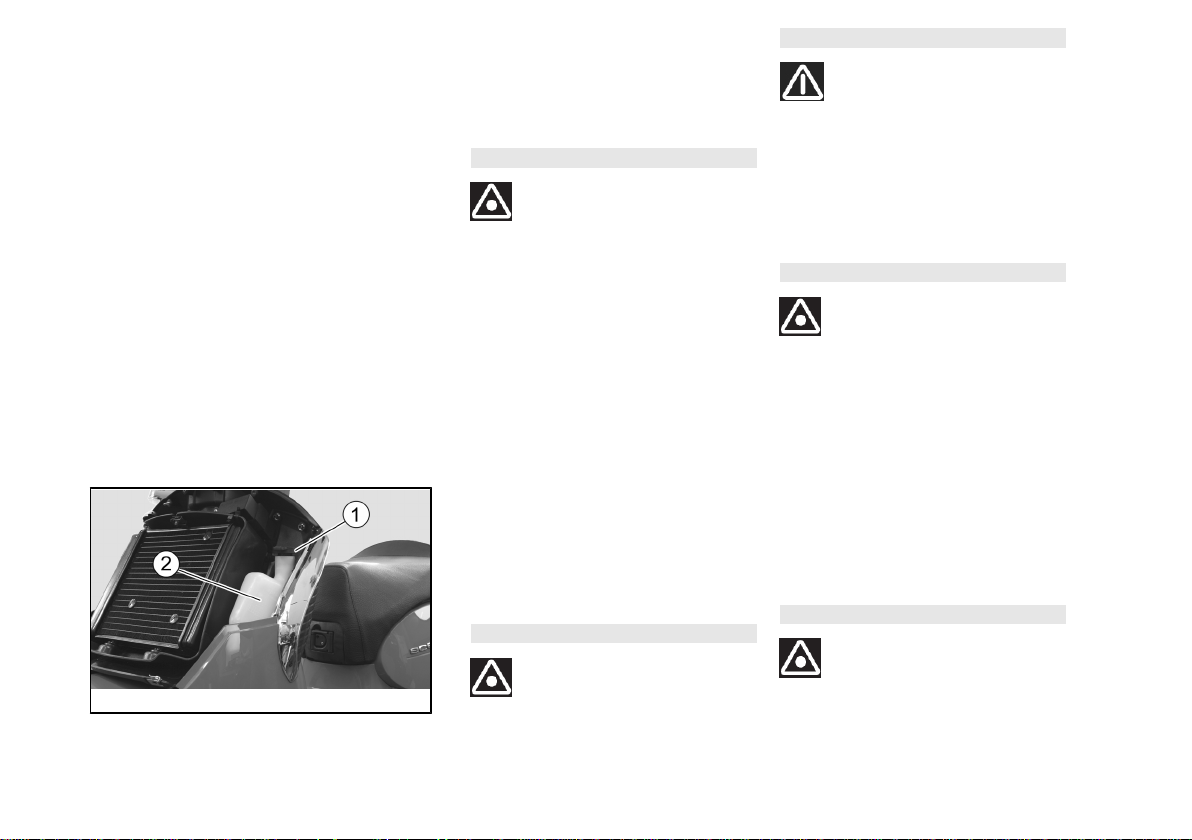

03_08

NEL RIMONTAGGIO INSERIRE CORRETTAMENTE NELLE APPOSITE

SEDI LE LINGUETTE D'INCASTRO.

Per la rimozione e la pulizia:

ATTENZIONE

PRIMA DI EFFETTUARE LE SUCCESSIVE OPERAZIONI, LASCIARE RAFFREDDARE IL MOTORE E LA MARMITTA SINO AL RAGGIUNGIMENTO DELLA TEMPERATURA AMBIENTE PER EVITARE POSSIBILI SCOTTATURE.

•

Rimuovere la pipetta «1» della candela «2».

•

Togliere ogni traccia di sporco dalla base della candela, quindi svitarla con la chiave in dotazione al kit attrezzi ed estrarla dalla sede, avendo cura di non far entrare polvere o altre sostanze all'interno del cilindro.

•

Controllare che l'elettrodo e la porcellana centrale della cande-

BEIM WIEDEREINBAU DIE SPERRZUNGEN WIEDER RICH-

TIG IN DIE STECKVERBINDUNGEN EINSETZEN.

Für den Ausbau und die Reinigung:

Achtung

BEVOR DIE NÄCHSTEN ARBEITSSCHRITTE AUSGEFÜHRT WERDEN, DEN MOTOR UND DEN AUSPUFF AUF RAUMTEMPERATUR ABKÜHLEN LASSEN, UM MÖGLICHE VERBRENNUNGEN ZU VERMEIDEN.

•

Den Kerzenstecker «1» von der Zündkerze «2» abziehen.

•

Allen Schmutz von Kerzensitz entfernen und die Zündkerze dann mit dem Kerzenschlüssel aus dem Bordwerkzeug ausschrauben und ausbauen. Darauf achten, dass kein Schmutz oder andere Materialien in den Zylinder gelangen.

•

Kontrollieren, das die Elektrode und das mittlere Porzellanteil an

3 La manutenzione / 3 Wartung

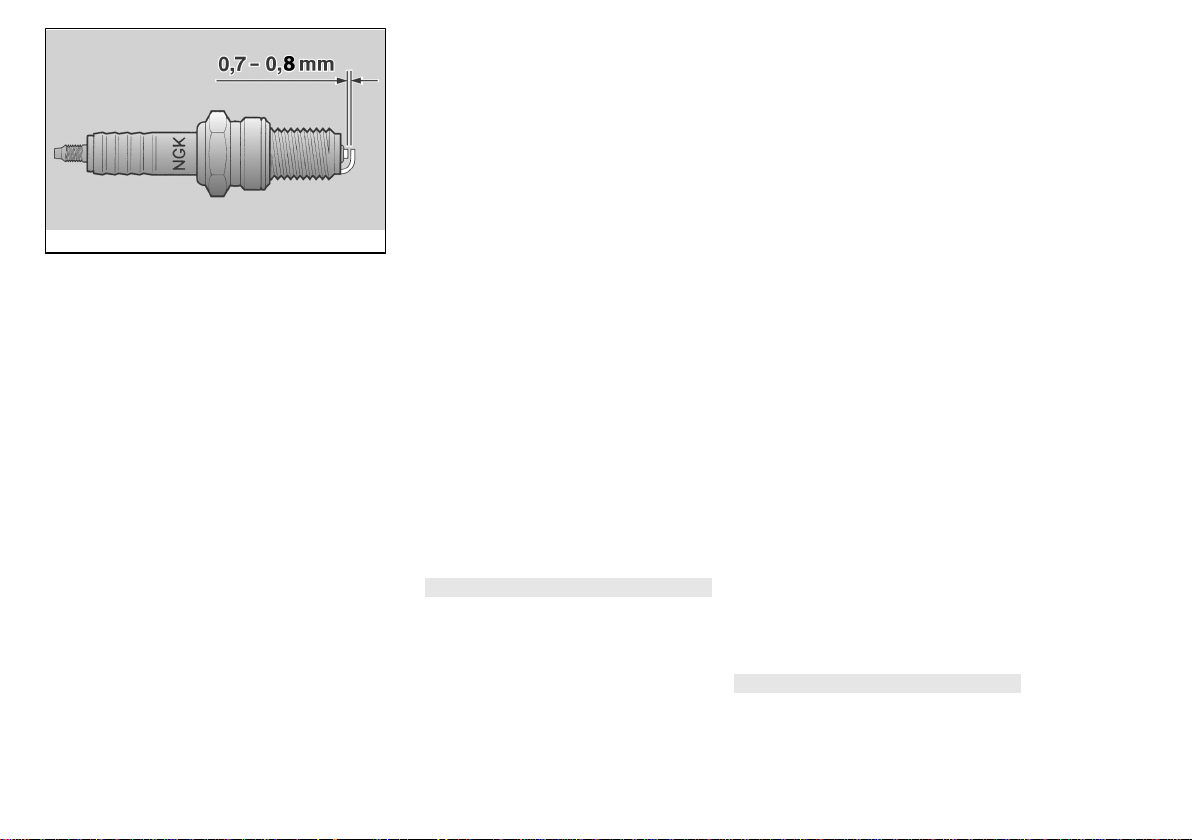

03_09

la siano privi di depositi carboniosi o segni di corrosione, eventualmente pulire con gli appositi pulitori per candele, con un filo di ferro e/o spazzolino metallico.

•

Soffiare energicamente con un getto d'aria per evitare che i residui rimossi entrino nel motore. Se la candela presenta screpolature sull'isolante, elettrodi corrosi o eccessivi depositi, deve essere sostituita.

•

Controllare la distanza tra gli elettrodi con uno spessimetro. Questa deve essere di 0,7 - 0,8 mm; eventualmente regolarla, piegando con cautela l'elettrodo di massa.

•

Accertarsi che la rondella sia in buone condizioni. Con la rondella montata, avvitare a mano la candela per evitare di danneggiare la filettatura.

•

Serrare con la chiave in dotazione a kit attrezzi, facendo compiere 1/2 giro alla candela per comprimere la rondella.

ATTENZIONE LA CANDELA DEVE ESSERE BEN AV-

VITATA, ALTRIMENTI IL MOTORE SI POTREBBE SURRISCALDARE, DANNEGGIANDOSI GRAVEMENTE.

UTILIZZARE SOLO CANDELE DEL TIPO CONSIGLIATO ALTRIMENTI SI POTREBBERO COMPROMETTERE LE

der Zündkerze frei von Schlackeablagerungen oder Korrosionsspuren sind. Gegebenenfalls mit einem geeigneten Zündkerzen-Reiniger, mit einem Metalldraht bzw. Metallbürste reinigen.

•

Kräftig mit einem Pressluftstrahl ausblasen, um zu vermeiden, das die entfernten Reste in den Motor gelangen. Ist das Isolierteil an der Zündkerze eingerissen, die Elektroden korrodiert oder mit zu starken Ablagerungen, muss die Zündkerze ausgewechselt werden.

•

Den Elektrodenabstand mit einer Blattlehre prüfen. Der Elektrodenabstand muss 0,7 - 0,8 mm sein, Gegebenenfalls durch vorsichtiges Biegen der Masseelektrode einstellen.

•

Sicherstellen, dass die Unterlegscheibe in gutem Zustand ist. Mit angebrachter Unterlegscheibe die Zündkerze von Hand einschrauben, um Schäden am Gewinde zu vermeiden.

•

Mit dem Kerzenschlüssel aus dem Bordwerkzeug die Zündkerze um ein ½ Umdrehung festziehen, um die Unterlegscheibe zusammenzudrücken.

Achtung DIE ZÜNDKERZE MUSS GUT FESTGE-

SCHRAUBT SEIN, ANDERNFALLS

PRESTAZIONI E LA DURATA DEL MOTORE.

Caratteristiche tecniche

Distanza elettrodi candela

0,7 - 0,8 mm

Candela

NGK PMR9B

Coppie di bloccaggio (N*m)

Coppia di serraggio candela

10 Nm (1,02 Kgm)

KANN SICH DER MOTOR ÜBERHITZEN UND SCHWER BESCHÄDIGT WERDEN.

NUR ZÜNDKERZEN DES EMPFOHLENEN TYPS VERWENDEN, DA ANSONSTEN DIE MOTORLEISTUNGEN UND DESSEN LANGLEBIGKEIT BEEINTRÄCHTIGT WERDEN KÖNNTEN.

Technische angaben

Zündkerzen-Elektrodenabstand

0,7 - 0,8 mm

Zündkerze

NGK PMR9B

Drehmoment-Richtwerte (N*m)

Drehmoment Zündkerze

10 Nm (1,02 Kgm)

•

Posizionare correttamente la pipetta della candela «1», in modo che non si stacchi con le vibrazioni del motore.

•

Rimontare il coperchio d'ispezione centrale «5».

•

Die Zündkerzenkappe «1» richtig aufsetzen, so dass sie sich durch die Motorvibration nicht lösen kann.

•

Den mittleren Inspektionsdeckel «5» wieder einbauen.

Smontaggio filtro aria (03_10,

3 La manutenzione / 3 Wartung

03_11)

Ausbau luftfilter (03_10, 03_11)

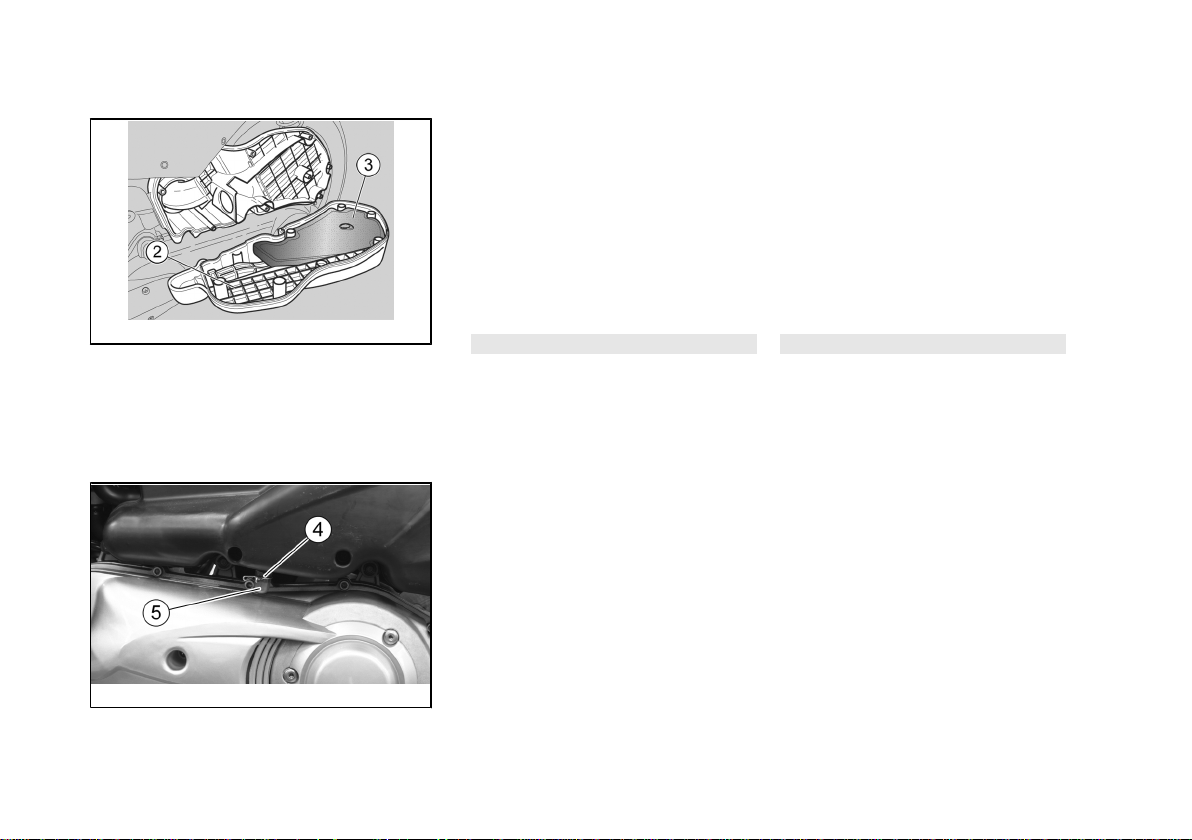

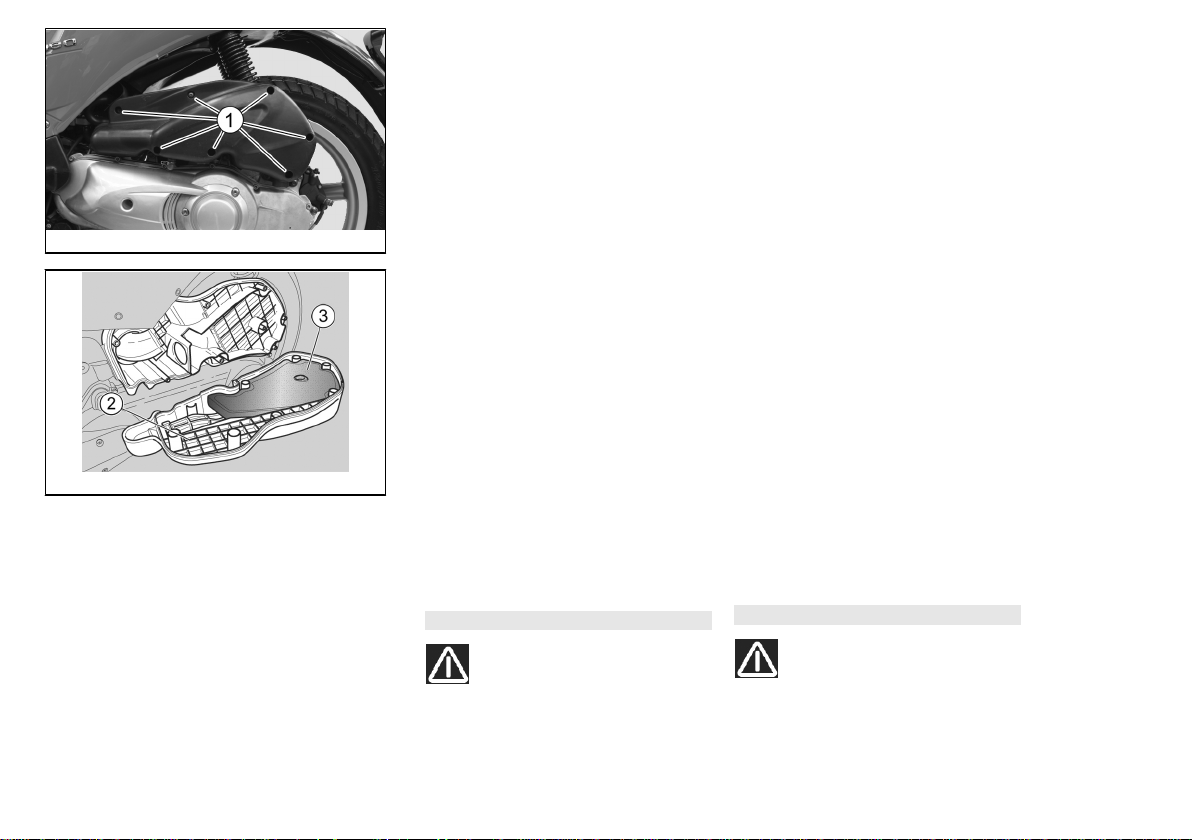

03_10

03_11

La pulizia e il controllo dello stato del filtro dell'aria devono essere effettuate in base alla tabella di manutenzione programmata, a seconda della cilindrata; ciò dipenderà dalle condizioni di utilizzo.

Se il veicolo viene usato su strade polverose o bagnate, le operazioni di pulizia dovranno essere eseguite più frequentemente.

Per effettuare la pulizia dell'elemento filtrante è necessario rimuoverlo dal veicolo.

•

Svitare e togliere le sette viti «1».

•

Aprire la scatola filtro.

•

Sfilare dal coperchio scatola filtro «2» l'elemento filtrante «3».

Pulizia del filtro aria (03_12, 03_13)

ATTENZIONE

Die Reinigung und die Kontrolle des Luftfilters müssen entsprechend der Angaben aus der Tabelle für den Wartungsplan zur jeweiligen Hubraumklasse vorgenommen werden. Die Häufigkeit hängt auch von den Einsatzbedingungen ab.

Wird das Fahrzeug auf staubigen oder nassen Straßen genutzt, muss der Filter häufiger gereinigt werden.

Das Filterelement muss zur Reinigung aus dem Fahrzeug ausgebaut werden.

•

Die sieben Schrauben «1» lösen und abschrauben.

•

Das Filtergehäuse öffnen.

•

Das Filterelement «3» aus dem Deckel des Filtergehäuses «2» herausziehen.

Reinigung des Luftfilters (03_12, 03_13)

Achtung

NON FARE USO DI BENZINA O SOLVENTI INFIAMMABILI PER IL LAVAGGIO DELL'ELEMENTO FILTRANTE,

UM BRAND- UND EXPLOSIONSGEFAHR ZU VERMEIDEN, KEIN BENZIN ODER ENTFLAMMBARE LÖSUNGS-

PER EVITARE IL RISCHIO DI INCENDI O ESPLOSIONI.

MITTEL FÜR DIE REINIGUNG DES FILTERELEMENTS VERWENDEN.

03_12

03_13

•

Lavare l'elemento filtrante «3» con solventi puliti, non infiammabili o con alto punto di volatilità e farlo asciugare accuratamente.

•

Applicare su tutta la superficie un olio per filtri.

•

Verificare la presenza di impurità nella parte inferiore del tubo di spurgo «4».

NOTA BENE SE ALL'INTERNO FOSSERO PRESEN-

TI DEI RESIDUI, PROVENIENTI DALLA CASSA FILTRO, RIMUOVERLI PROCEDENDO COME SEGUE:

•

Rimuovere il tappino «5».

•

Scaricare il contenuto in un recipiente; consegnarlo poi a un centro di raccolta.

•

Das Filterelement «3» mit sauberen, nicht brennbaren oder leicht flüchtigen Lösungsmitteln reinigen und sorgfältig trocknen lassen.

•

Auf der gesamten Oberfläche Filteröl ausbringen.

•

Den unteren Teil der Entlüftungsleitung «4» auf Verunreinigungen überprüfen.

ANMERKUNG ABLAGERUNGEN IN DER ENTLÜF-

TUNGSLEITUNG, DIE AUS DEM FILTERGEHÄUSE KOMMEN, WIE FOLGT ENTFERNEN:

•

Der Verschluss «5» entfernen.

•

Den Inhalt in einen Behälter ablassen. An einer Sammelstelle abgeben.

3 La manutenzione / 3 Wartung

Livello liquido di raffreddamento (03_14, 03_15, 03_16, 03_17)

ATTENZIONE

NON UTILIZZARE IL VEICOLO SE IL LIVELLO DEL LIQUIDO REFRIGERANTE È AL DI SOTTO DEL LIVELLO MINIMO "MIN".

Kühlflüssigkeitsstand (03_14, 03_15, 03_16, 03_17)

Achtung

DAS FAHRZEUG NICHT BENUTZEN, WENN DER KÜHLFLÜSSIGKEITSSTAND UNTER "MIN" ABGEFALLEN IST.

Controllare il livello del liquido refrigerante secondo quanto riportato sulla tabella di manutenzione programmata, a seconda della cilindrata.

ATTENZIONE

IL LIQUIDO REFRIGERANTE È NOCIVO SE INGERITO; IL CONTATTO CON LA PELLE O GLI OCCHI POTREBBE CAUSARE IRRITAZIONI. SE IL LIQUIDO VENISSE A CONTATTO CON LA PELLE O GLI OCCHI, RISCIACQUARE A LUNGO CON ACQUA ABBONDANTE E CONSULTARE IL MEDICO. SE INGERITO, PROVOCARE IL VOMITO, SCIACQUARE BOCCA E GOLA CON ABBONDANTE ACQUA E CONSULTARE IMMEDIATAMENTE UN MEDICO.

Den Kühlflüssigkeitsstand entsprechend der Angaben aus der Tabelle für den Wartungsplan zur jeweiligen Hubraumklasse kontrollieren.

Achtung

DIE KÜHLFLÜSSIGKEIT IST BEI EINNAHME GIFTIG. DER KONTAKT MIT HAUT UND AUGEN KANN REIZUNGEN VERURSACHEN. KOMMT DIE FLÜSSIGKEIT MIT HAUT ODER AUGEN IN KONTAKT, SOFORT MIT REICHLICH FLIESSENDEM WASSER ABSPÜLEN UND EINEN ARZT AUFSUCHEN. BEI EINNAHME ERBRECHEN HERVORRUFEN, MUND UND HALS MIT REICHLICH FLIESSENDEM WASSER AUSSPÜLEN UND SOFORT EINEN ARZT AUFSUCHEN.

ATTENZIONE

Achtung

NON DISPERDERE IL LIQUIDO NELL'AMBIENTE.

ATTENZIONE

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

ATTENZIONE PORRE ATTENZIONE A NON VERSA-

RE IL LIQUIDO REFRIGERANTE SULLE PARTI ROVENTI DEL MOTORE; POTREBBE INCENDIARSI EMETTENDO FIAMME INVISIBILI. NEL CASO DI INTERVENTI DI MANUTENZIONE, SI CONSIGLIA L'UTILIZZO DI GUANTI IN LATTICE. PER LA SOSTITUZIONE, RIVOLGERSI A UN Concessionario Ufficiale aprilia.

La soluzione di liquido refrigerante è composta da 50% di acqua e 50% di antigelo. Questa miscela è ideale per la maggior parte di temperature di funzionamento e garantisce una buona protezione contro la corrosione. È conveniente mantenere la stessa miscela anche nella stagione calda perché si riducono così le perdite per evaporazione e la necessità di frequenti rabbocchi. In questo modo

FREISETZUNG VON FLÜSSIGKEIT IN DIE UMWELT VERMEIDEN.

Achtung

VON KINDERN FERNHALTEN. Achtung DARAUF ACHTEN, DASS KEINE

KÜHLFLÜSSIGKEIT AUF HEISSE MOTORTEILE GESCHÜTTET WIRD. SIE KÖNNTE SICH MIT UNSICHTBARER FLAMME ENTZÜNDEN. BEI WARTUNGSARBEITEN SOLLTEN LATEXHANDSCHUHE GETRAGEN WERDEN. ZUM WECHSEL WENDEN SIE SICH BITTE AN EINEN offiziellen aprilia-vertragshändler.

Die Kühlflüssigkeitslösung besteht aus 50% Wasser und 50% Frostschutzmittel. Dieses Mischverhältnis ist für die meisten Betriebstemperaturen geeignet und bietet eine gute Korrosionsbeständigkeit. Es empfiehlt sich, das gleiche Mischverhältnis auch im Sommer beizubehalten: die Verdunstung wird damit geringer und auch die Notwendigkeit, öfters nachzufüllen, wird reduziert. Auf diese Weise

3 La manutenzione / 3 Wartung

diminuiscono i depositi di sali minerali, lasciati nel radiatore dall'acqua evaporata e si mantiene inalterata l'efficienza dell'impianto di raffreddamento. Nel caso in cui la temperatura esterna sia al di sotto dei zero gradi centigradi, controllare frequentemente il circuito di raffreddamento aggiungendo, se necessario, una concentrazione maggiore di antigelo (fino a un massimo del 60%).

bilden sich weniger Mineralsalzablagerungen, die sonst durch das verdampfende Wasser im Kühler bleiben, und die Leistung der Kühlanlage wird nicht geändert. Fällt die Außentemperatur unter 0 ° C ab, muss der Kühlkreislauf häufig kontrolliert und gegebenenfalls ein höherer Frostschutzanteil (bis maximal 60%) eingefüllt werden.

Per la soluzione refrigerante utilizzare acqua distillata, per non rovinare il motore.

ATTENZIONE NON TOGLIERE IL TAPPO «1» DEL

VASO DI ESPANSIONE A MOTORE CALDO, PERCHÈ IL REFRIGERANTE È A TEMPERATURA ELEVATA. AL CONTATTO CON LA PELLE O I VESTITI PUÒ CAUSARE SERIE USTIONI E/O DANNI.

CONTROLLO ATTENZIONE

EFFETTUARE A MOTORE FREDDO LE OPERAZIONI DI CONTROLLO E

Um den Motor nicht zu schädigen, für die Kühlflüssigkeitslösung destilliertes Wasser verwenden.

Achtung BEI HEISSEM MOTOR NICHT DEN DE-

CKEL «1» VOM AUSDEHNUNGSGEFÄSS ABNEHMEN, WEIL DIE KÜHLFLÜSSIGKEIT SEHR HEISS IST. BEI KONTAKT MIT HAUT ODER KLEIDUNG KANN SIE SCHWERE VERBRÜHUNGEN BZW. SCHÄDEN VERURSACHEN.

KONTROLLE Achtung

DIE KONTROLLE UND DAS NACHFÜLLEN DER KÜHLFLÜSSIGKEIT

RABBOCCO LIQUIDO REFRIGERANTE.

MÜSSEN BEI KALTEM MOTOR VORGENOMMEN WERDEN.

03_14

•

Arrestare il motore e attendere che si raffreddi.

ATTENZIONE

POSIZIONARE IL VEICOLO SU UN TERRENO SOLIDO E IN PIANO.

•

Aprire il vano portaoggetti.

•

Accertarsi che il livello del liquido, contenuto nel vaso di espansione «2», sia compreso tra i riferimenti «MIN» e «MAX».

MIN = livello minimo. MAX = livello massimo.

In caso contrario procedere al rabbocco.

•

Den Motor abstellen und abwarten, bis er abgekühlt ist.

Achtung

DAS FAHRZEUG AUF EINEM FESTEN UND EBENEN UNTERGRUND AUFSTELLEN.

•

Das Handschuhfach öffnen.

•

Sicherstellen, dass der Flüssigkeits-Füllstand im Ausdehnungsgefäß «2» zwischen den Markierungen «MIN» und «MAX» liegt.

MIN = minimaler Füllstand. MAX = maximaler Füllstand.

Andernfalls nachfüllen.

3 La manutenzione / 3 Wartung

03_15

RABBOCCO

•

Rimuovere il cofano anteriore «3» svitando le due viti «4» poste nella parte anteriore e le quattro viti «5» poste nel controscudo.

•

Rimuovere il tappo di riempimento «1».

ATTENZIONE

NACHFÜLLEN

•

Die beiden Schrauben «4» auf der Schild-Vorderseite und die vier Schrauben «5» auf der Schild-Rückseite abschrauben und die Schild-Vorderseite «3» abmontieren.

•

Die Einfüllschraube «1» abschrauben.

Achtung

03_16

OPERARE CON CAUTELA. NON DANNEGGIARE LE LINGUETTE

E/O LE RELATIVE SEDI D'INCASTRO. MANEGGIARE CON CURA I COMPO-

NENTI IN PLASTICA E QUELLI VERNICIATI, NON STRISCIARLI O ROVINARLI.

NOTA BENE

NEL RIMONTAGGIO INSERIRE CORRETTAMENTE NELLE APPOSITE

SEDI LE LINGUETTE D'INCASTRO. ATTENZIONE

IL LIQUIDO REFRIGERANTE È NOCIVO SE INGERITO; IL CONTATTO CON

VORSICHTIG ARBEITEN. DIE SPERRZUNGEN BZW. DIE

STECKVERBINDUNGEN NICHT BESCHÄDIGEN.

MIT DEN PLASTIKTEILEN UND DEN LACKIERTEN TEILEN VORSICHTIG UMGEHEN, NICHT SCHLEIFEN LASSEN ODER BESCHÄDIGEN.

ANMERKUNG

BEIM WIEDEREINBAU DIE SPERRZUNGEN WIEDER RICH-

TIG IN DIE STECKVERBINDUNGEN EINSETZEN.

LA PELLE O GLI OCCHI POTREBBE CAUSARE IRRITAZIONI. NON INSERIRE DITA O ALTRO OGGETTO PER VERIFICARE LA PRESENZA DI LIQUIDO REFRIGERANTE.

ATTENZIONE

NEL RABBOCCO, NON SUPERARE IL LIVELLO «MAX», ALTRIMENTI SI AVRÀ UNA FUORIUSCITA DEL LIQUIDO DURANTE IL FUNZIONAMENTO DEL MOTORE.

Achtung

DIE KÜHLFLÜSSIGKEIT IST BEI EINNAHME GIFTIG. DER KONTAKT MIT HAUT UND AUGEN KANN REIZUNGEN VERURSACHEN. KEINE FINGER ODER GEGENSTÄNDE ZUM PRÜFEN DES VORHANDENSEINS VON KÜHLFLÜSSIGKEIT VERWENDEN.

Achtung

BEIM NACHFÜLLEN NIEMALS DEN «MAX» FÜLLSTAND ÜBERSCHREITEN, ANDERNFALLS TRITT FLÜSSIGKEIT WÄHREND DES MOTORBETRIEBS AUS.

03_17

•

Rabboccare con liquido refrigerante, sino a che il livello del liquido raggiunge approssimativamente il livello «MAX».

•

Reinserire il tappo di riempimento «1».

ATTENZIONE

NEL CASO DI CONSUMO ECCESSIVO DI LIQUIDO REFRIGERANTE E NEL CASO IN CUI IL SERBATOIO RIMAN-

•

Soviel Kühlflüssigkeit nachfüllen, bis ungefähr der «MAX» Füllstand erreicht ist.

•

Den Einfüllverschluss «1» wieder anbringen.

Achtung

BEI EINEM ERHÖHTEN VERBRAUCH VON KÜHLFLÜSSIGKEIT, ODER WENN DER TANK LEER BLEIBT, KONTROLLIEREN, DASS KEIN LECK

3 La manutenzione / 3 Wartung

GA VUOTO, CONTROLLARE CHE NON CI SIANO PERDITE NEL CIRCUITO. PER LA RIPARAZIONE, RIVOLGERSI AD UN CONCESSIONARIO UFFICIALE APRILIA.

IM KÜHLKREISLAUF BESTEHT. FÜR DIE REPARATUR WENDEN SIE SICH BITTE AN EINEN OFFIZIELLEN APRILIA-VERTRAGSHÄNDLER.

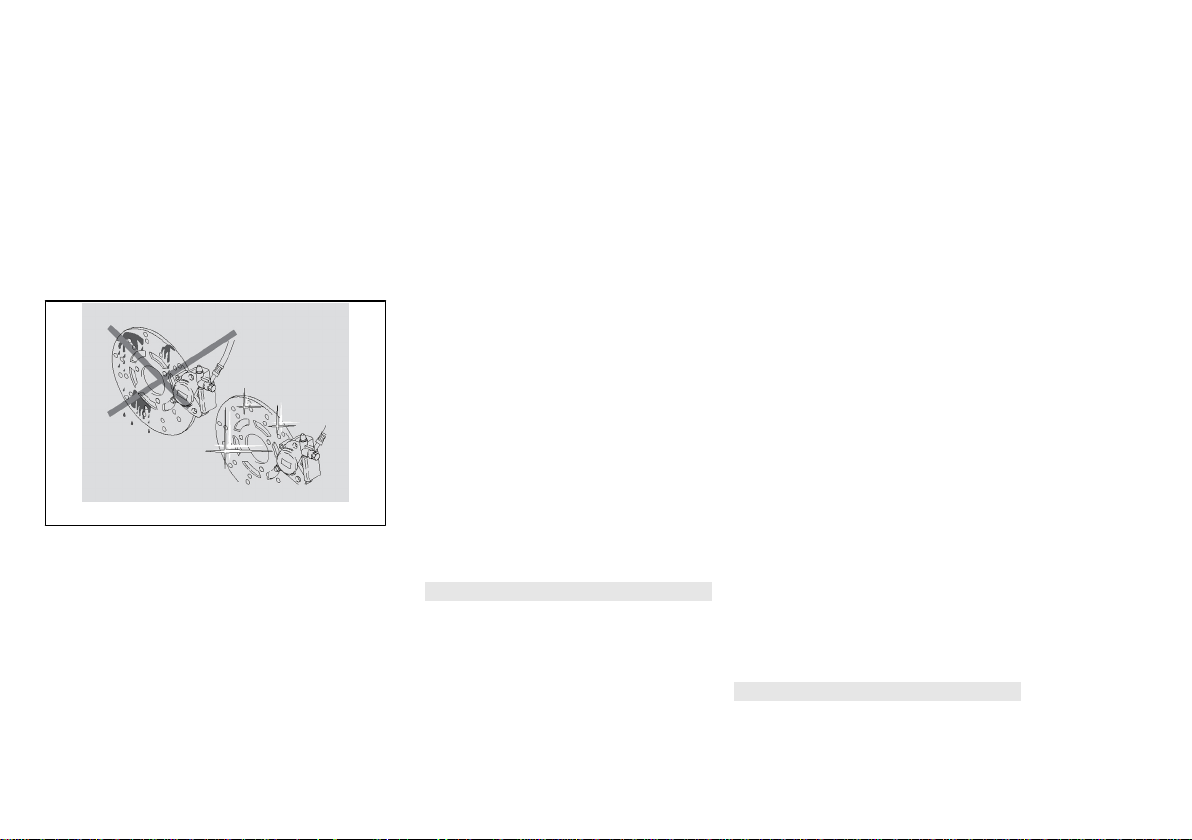

03_18

•

Rimontare il cofano anteriore.

Controllo livello liquido freni (03_18, 03_19)

Questo veicolo è dotato di un sistema frenante composto da:

•

Un freno a disco sull'anteriore;

•

Un freno a disco sul posteriore;

L'azione sulla leva freno destra (anteriore) produce una pressione sulla pinza freno anteriore. L'azione sulla leva freno sinistra (posteriore) produce una pressione sulla pinza freno anteriore e sulla pinza freno posteriore.

NOTA BENE QUESTO VEICOLO E' DOTATO DI UN

SISTEMA DI FRENATA INTEGRALE.

•

Die vordere Haube wieder einbauen.

Kontrolle bremsflüssigkeitsstand (03_18, 03_19)

Das Bremssystem mit dem dieses Fahrzeug ausgerüstet ist, besteht aus:

•

Einer Scheibenbremse am Vorderrad.

•

Einer Scheibenbremse am Hinterrad.

Bei Betätigung des rechten Bremshebels (Vorderradbremse) wird Druck am Bremssattel der Vorderradbremse aufgebaut. Bei Betätigung des linken Bremshebels (Hinterradbremse) wird Druck am Bremssattel der Vorderradbremse und am Bremssattel der Hinterradbremse aufgebaut.

ANMERKUNG DIESES FAHRZEUG AUSGERÜSTET

IST MIT EINEM KOMBI-BREMSSYSTEM AUSGERÜSTET.

ATTENZIONE

Achtung

IMPROVVISE VARIAZIONI DEL GIOCO O UNA RESISTENZA ELASTICA SULLA LEVA DEL FRENO, SONO DOVUTE A INCONVENIENTI ALL'IMPIANTO IDRAULICO. RIVOLGERSI AD UN Concessionario Ufficiale aprilia NEL CASO DI DUBBI SUL PERFETTO FUNZIONAMENTO DELL'IMPIANTO FRENANTE E NEL CASO IN CUI NON SI SIA IN GRADO DI EFFETTUARE LE NORMALI OPERAZIONI DI CONTROLLO.

ATTENZIONE PRESTARE PARTICOLARE ATTEN-

ZIONE AL DISCO DEL FRENO E ALLE GUARNIZIONI D'ATTRITO, VERIFICANDO CHE NON SIANO UNTI O INGRASSATI, SPECIALMENTE DOPO L'ESECUZIONE DI OPERAZIONI DI MANUTENZIONE O CONTROLLO. CONTROLLARE CHE IL TUBO DEL FRENO NON RISULTI ATTORCIGLIATO O CONSUMATO.

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

NON DISPERDERE IL LIQUIDO NELL'AMBIENTE.

PLÖTZLICHE ÄNDERUNGEN BEIM SPIEL ODER EIN NACHGEBEN AM BREMSHEBEL SIND AUF STÖRUNGEN AN DER HYDRAULIKANLAGE ZURÜCKZUFÜHREN. BEI ZWEIFELN ZUM PERFEKTEN FUNKTIONIEREN DER BREMSANLAGE, UND WENN DIE NORMALEN KONTROLLEN NICHT VORGENOMMEN WERDEN KÖNNEN, WENDEN SIE SICH BITTE AN EINEN offiziellen aprilia-Vertragshändler.

Achtung BESONDERS AUF DIE BREMSSCHEI-

BEN UND DIE BREMSBELÄGE ACHTEN. PRÜFEN, DASS SIE NICHT VERÖLT ODER FETTIG SIND. DAS GILT BESONDERS NACH WARTUNGSUND KONTROLLARBEITEN. PRÜFEN, DASS DIE BREMSLEITUNG NICHT VERDREHT ODER VERSCHLISSEN IST.

VON KINDERN FERNHALTEN. DIE FLÜSSIGKEIT NICHT IN DIE UM-

WELT VERSCHÜTTEN.

Col consumarsi delle pastiglie d'attrito, il livello del liquido freni nel serbatoio dimi-

Mit zunehmendem Verschleiß der Bremsbeläge sinkt der Bremsflüssig-

3 La manutenzione / 3 Wartung

nuisce per compensarne automaticamente l'usura.

I serbatoi liquido freni sono situati sul manubrio, in prossimità degli attacchi leve freno.

Controllare periodicamente il livello del liquido freni nei serbatoi e l'usura delle pastiglie.

ATTENZIONE

NON UTILIZZARE IL VEICOLO NEL CASO SI RISCONTRI UNA PERDITA DI LIQUIDO DALL'IMPIANTO FRENANTE.

keitsstand im Behälter, um automatisch den Verschleiß auszugleichen.

Die Bremsflüssigkeitsbehälter befinden sich am Lenker in der Nähe der Bremshebelbefestigungen.

Den Bremsflüssigkeitsstand in den Bremsflüssigkeitsbehältern und den Verschleiß der Bremsbeläge regelmäßig kontrollieren.

Achtung

DAS FAHRZEUG NICHT BENUTZEN, WENN EIN LECK IN DER BREMSANLAGE FESTGESTELLT WURDE.

Controllo

Per il controllo del livello:

ATTENZIONE

POSIZIONARE IL VEICOLO SU UN TERRENO SOLIDO E IN PIANO.

Kontrolle

Für die Kontrolle des Füllstands:

Achtung

DAS FAHRZEUG AUF EINEM FESTEN UND EBENEN UNTERGRUND AUFSTELLEN.

03_19

•

Posizionare il veicolo sul cavalletto centrale.

•

Ruotare il manubrio, in modo che il liquido contenuto nel serbatoio liquido freni sia parallelo al riferimento «MIN» riportato sul vetrino «1».

•

Verificare che il liquido contenuto nel serbatoio superi il riferimento «MIN» riportato sul vetrino «1».

MIN = livello minimo. Se il liquido non raggiunge almeno il rife-

rimento «MIN»:

ATTENZIONE IL LIVELLO DEL LIQUIDO DIMINUISCE

PROGRESSIVAMENTE CON L'USURA DELLE PASTIGLIE.

•

Das Fahrzeug auf den Hauptständer stellen.

•

Den Lenker drehen, so dass der Bremsflüssigkeitsstand im Behälter parallel zur Markierung «MIN» am Schauglas «1» steht.

•

Prüfen, dass die Bremsflüssigkeit oberhalb der Markierung «MIN» am Schauglas «1» steht.

MIN = minimaler Füllstand. Wenn die Flüssigkeit nicht mindestens

bis zur Markierung «MIN» reicht:

Achtung DER FLÜSSIGKEITSSTAND NIMMT

PROGRESSIV MIT DEM VERSCHLEISS DER BREMSBELÄGE AB.

•

Verificare l'usura delle pastiglie dei freni e del disco.

Se le pastiglie e/o il disco non sono da sostituire:

•

Rivolgersi a un Concessionario Ufficiale aprilia che provve-

derà al rabbocco.

ATTENZIONE CONTROLLARE L'EFFICIENZA FRE-

NANTE. NEL CASO DI UNA CORSA ECCESSIVA DELLA LEVA FRENO O DI UNA PERDITA DI EFFICIENZA DELL'IMPIANTO FRENANTE, RIVOLGER-

•

Den Verschleiß der Bremsbeläge und der Bremsscheibe überprüfen.

Wenn die Bremsbeläge bzw. die Bremsscheibe nicht gewechselt werden muss:

•

Wenden Sie sich zum Nachfüllen an einen offiziellen Aprilia-

Vertragshändler.

Achtung DIE BREMSWIRKUNG KONTROLLIE-

REN. BEI EINEM ZU GROSSEN HUB DES BREMSHEBELS ODER BEI NACHLASSEN DER BREMSWIR-

3 La manutenzione / 3 Wartung

SI AD UN Concessionario Ufficiale aprilia, IN QUANTO POTREBBE ESSERE NECESSARIO EFFETTUARE LO SPURGO DELL'ARIA DALL'IMPIANTO.

KUNG, WENDEN SIE SICH BITTE AN EINEN offiziellen aprilia-Vertragshändler, DA EVENTUELL DIE BREMSANLAGE ENTLÜFTET WERDEN MUSS.

Batteria (03_20, 03_21, 03_22, 03_23)

Controllare il serraggio dei morsetti in base alla tabella di manutenzione programmata, a seconda della cilindrata.

ATTENZIONE PERICOLO DI INCENDIO. CARBU-

RANTE E ALTRE SOSTANZE INFIAMMABILI NON DEVONO ESSERE AVVICINATI AI COMPONENTI ELETTRICI.

L'ELETTROLITA DELLA BATTERIA È TOSSICO, CAUSTICO E A CONTATTO CON L'EPIDERMIDE PUÒ CAUSARE USTIONI, IN QUANTO CONTIENE ACIDO SOLFORICO. INDOSSARE ABITI PROTETTIVI, UNA MASCHERA PER IL VISO E/O OCCHIALI PROTETTIVI NEL CASO DI MANUTENZIONE. SE DEL LIQUIDO ELETTROLITICO VENISSE A CONTATTO CON LA PELLE,LAVARE ABBONDANTEMENTE CON ACQUA FRESCA.

SE VENISSE A CONTATTO CON GLI OCCHI, LAVARE ABBONDANTEMENTE CON ACQUA PER QUINDICI MINU-

Batterie (03_20, 03_21, 03_22, 03_23)

Das Festziehen der Polklemmen entsprechend der Angaben aus dem Wartungsplan zum jeweiligen Hubraum kontrollieren.

Achtung BRANDGEFAHR. KRAFTSTOFF UND

ANDERE ENTFLAMMBARE SUBSTANZEN DÜRFEN NICHT IN DIE NÄHE ELEKTRISCHER BAUTEILE GELANGEN.

DIE BATTERIEFLÜSSIGKEIT IST GIFTIG UND ÄTZEND UND KANN, DA SIE SCHWEFELSÄURE ENTHÄLT, BEI BERÜHRUNG MIT DER HAUT VERÄTZUNGEN VERURSACHEN. BEI WARTUNGSARBEITEN SCHUTZKLEIDUNG, EIN SCHUTZMASKE BZW. SCHUTZBRILLE TRAGEN. KOMMT DIE BATTERIEFLÜSSIGKEIT MIT DER HAUT IN BERÜHRUNG, SOFORT MIT VIEL FRISCHEM WASSER ABSPÜLEN.

TI,QUINDI RIVOLGERSI TEMPESTIVAMENTE A UN OCULISTA.

SE VENISSE INGERITO ACCIDENTALMENTE, BERE GROSSE QUANTITÀ DI ACQUA O LATTE, CONTINUARE CON LATTE DI MAGNESIA OD OLIO VEGETALE, QUINDI RIVOLGERSI PRONTAMENTE A UN MEDICO.

LA BATTERIA EMANA GAS ESPLOSIVI, È OPPORTUNO TENERE LONTANE FIAMME, SCINTILLE, SIGARETTE E QUALSIASI ALTRA FONTE DI CALORE.

DURANTE LA RICARICA O L'USO, PROVVEDERE A UN'ADEGUATA VENTILAZIONE DEL LOCALE, EVITARE L'INALAZIONE DEI GAS EMESSI DURANTE LA RICARICA DELLA BATTERIA.

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

PORRE ATTENZIONE A NON INCLINARE TROPPO IL VEICOLO, ONDE EVITARE PERICOLOSE FUORIUSCITE DEL LIQUIDO DALLA BATTERIA.

ATTENZIONE NON INVERTIRE MAI IL COLLEGA-

MENTO DEI CAVI DELLA BATTERIA. COLLEGARE E SCOLLEGARE LA

BATTERIA CON L 'INTERRUTTORE DI ACCENSIONE IN POSIZIONE «OFF» ALTRIMENTI ALCUNI COMPONENTI

BEI KONTAKT MIT DEN AUGEN, MIT VIEL FLIESSENDEM WASSER FÜR UNGEFÄHR 15 MINUTEN SPÜLEN UND UMGEHEND EINEN ARZT AUFSUCHEN.

BEI VERSEHENTLICHER EINNAHME, GROSSE MENGEN WASSER ODER MILCH TRINKEN, ANSCHLIESSEND MAGNESIUMMILCH UND PFLANZENÖL TRINKEN UND DANN UMGEHEND EINEN ARZT AUFSUCHEN.

DIE BATTERIE BILDET EXPLOSIVE GASE. FLAMMEN, FUNKEN UND ANDERE HITZEQUELLEN FERNHALTEN UND NICHT RAUCHEN.

BEIM AUFLADEN ODER GEBRAUCH FÜR EINE AUSREICHENDE LÜFTUNG DES RAUMS SORGEN UND VERMEIDEN DIE SICH BEIM AUFLADEN DER BATTERIE BILDENDEN GASE EINZUATMEN.

VON KINDERN FERNHALTEN. UM EIN AUSTRETEN VON BATTERIE-

FLÜSSIGKEIT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD.

Achtung NIEMALS DEN ANSCHLUSS DER

BATTERIEKABEL VERTAUSCHEN. BEIM ANSCHLIESSEN ODER TREN-

NEN DER BATTERIE MUSS DER

3 La manutenzione / 3 Wartung

POTREBBERO DANNEGGIARSI. COLLEGARE PRIMA IL CAVO POSITIVO (+) E POI QUELLO NEGATIVO (-). SCOLLEGARE SEGUENDO L'ORDINE INVERSO.

IL LIQUIDO DELLA BATTERIA È CORROSIVO.

NON VERSARLO O SPARGERLO, IN SPECIAL MODO SULLE PARTI IN PLASTICA.

NEL CASO DI INSTALLAZIONE DI UNA BATTERIA DEL TIPO "SENZA MANUTENZIONE" UTILIZZARE, PER LA RICARICA, UN CARICABATTERIE SPECIFICO (DEL TIPO VOLTAGGIO/ AMPERAGGIO COSTANTE O VOLTAGGIO COSTANTE).

UTILIZZANDO UN CARICABATTERIA DI TIPO CONVENZIONALE SI POTREBBE DANNEGGIARE LA BATTERIA.

Rimozione batteria Ausbau der Batterie

ZÜNDSCHLÜSSEL AUF «OFF» STEHEN. ANDERNFALLS KÖNNTEN EINIGE BAUTEILE SCHADEN NEHMEN. ERST DAS KABEL AM PLUSPOL (+) UND DANN AM MINUSPOL (-) ANSCHLIESSEN. BEIM TRENNEN IN UMGEKEHRTER REIHENFOLGE VORGEHEN.

DIE BATTERIEFLÜSSIGKEIT IST ÄTZEND.

NICHT UMKIPPEN ODER VERSCHÜTTEN, DAS GILT BESONDERS FÜR DIE PLASTIKTEILE.

BEI DER INSTALLATION EINER "WARTUNGSFREIEN" BATTERIE MUSS ZUM AUFLADEN EIN SPEZIALBATTERIELADEGERÄT (MIT KONSTANTER SPANNUNG/ AMPERELEISTUNG ODER KONSTANTER LADESPANNUNG) VERWENDET WERDEN.

BEI DER VERWENDUNG EINES HERKÖMMLICHEN BATTERIELADEGERÄTES KANN DIE BATTERIE BESCHÄDIGT WERDEN.

•

Posizionare il veicolo sul cavalletto centrale.

•

Rimuovere i tappetini «1».

•

Svitare e togliere le due viti «2».

ATTENZIONE

•

Das Fahrzeug auf den Hauptständer stellen.

•

Die Trittbrettbeläge «1» entfernen.

•

Die beiden Schrauben «2» abschrauben und entfernen.

Achtung

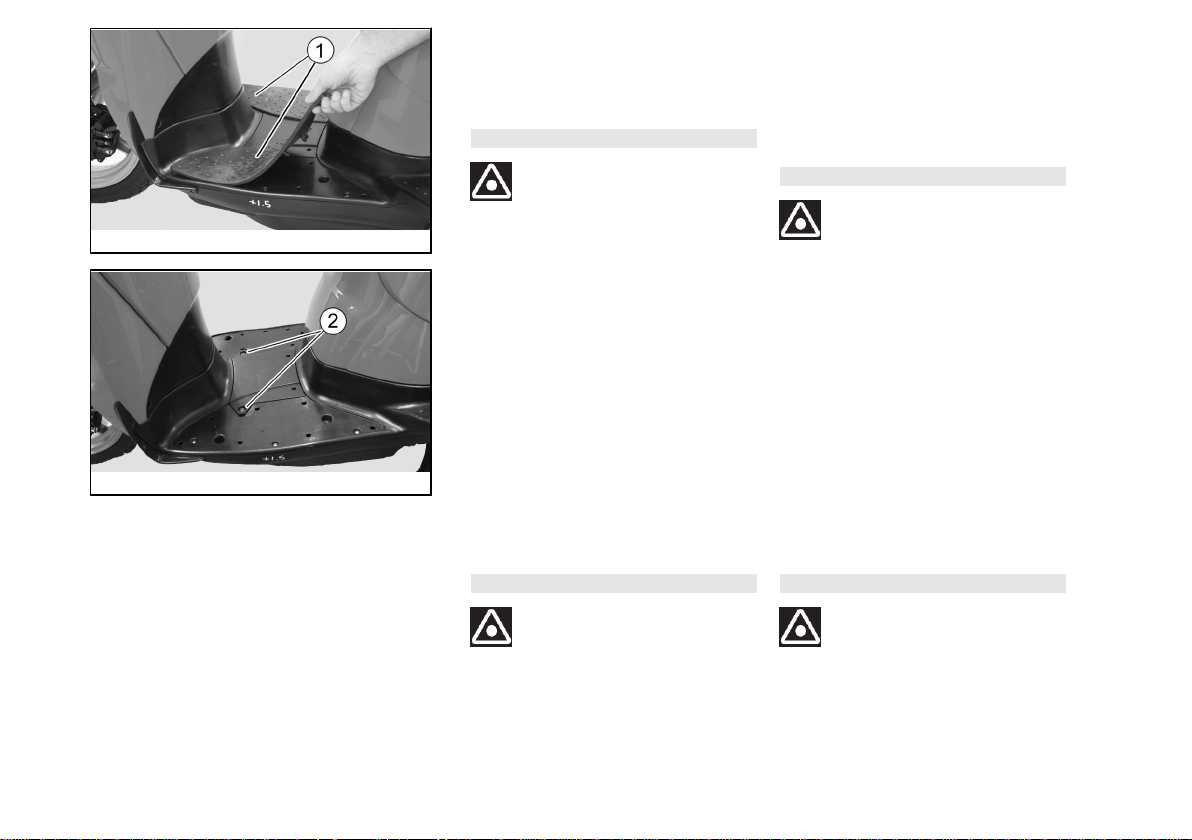

03_20

03_21

OPERARE CON CAUTELA. NON DANNEGGIARE LE LINGUETTE

E/O LE RELATIVE SEDI D'INCASTRO. MANEGGIARE CON CURA I COMPO-

NENTI IN PLASTICA E QUELLI VERNICIATI, NON STRISCIARLI O ROVINARLI.

•

Rimuovere il coperchio vano batteria.

NOTA BENE

NEL RIMONTAGGIO INSERIRE CORRETTAMENTE NELLE APPOSITE

SEDI LE LINGUETTE D'INCASTRO.

VORSICHTIG ARBEITEN. DIE SPERRZUNGEN BZW. DIE

STECKVERBINDUNGEN NICHT BESCHÄDIGEN.

MIT DEN PLASTIKTEILEN UND DEN LACKIERTEN TEILEN VORSICHTIG UMGEHEN, NICHT SCHLEIFEN LASSEN ODER BESCHÄDIGEN.

•

Den Deckel am Batteriefach ausbauen.

ANMERKUNG

BEIM WIEDEREINBAU DIE SPERRZUNGEN WIEDER RICH-

TIG IN DIE STECKVERBINDUNGEN EINSETZEN.

3 La manutenzione / 3 Wartung

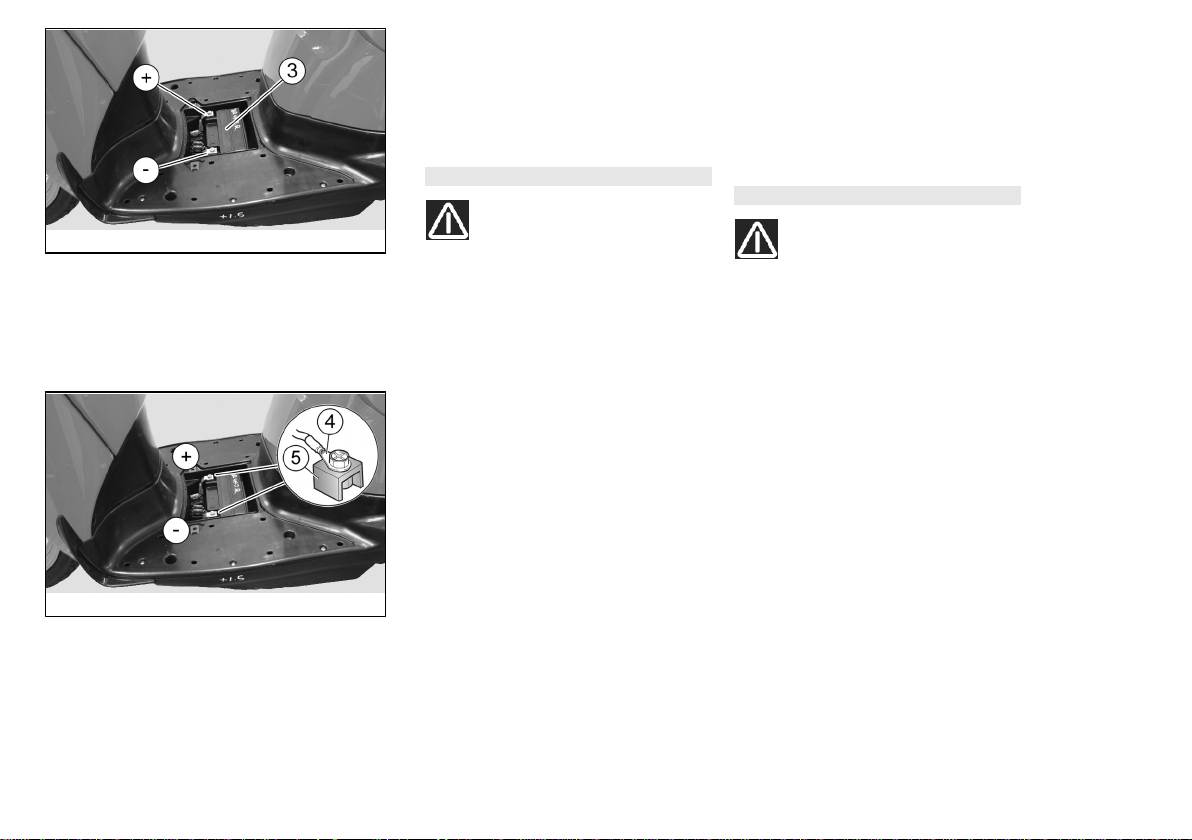

03_22

•

Scollegare nell'ordine il cavo negativo (-) e quello positivo (+).

•

Rimuovere la batteria «3» dall'alloggiamento e sistemarla su una superficie piana, in un luogo fresco e asciutto.

ATTENZIONE

LA BATTERIA RIMOSSA DEVE ESSERE RIPOSTA IN LUOGO SICURO E FUORI DALLA PORTATA DEI BAMBINI.

•

Zuerst das Kabel vom Minuspol (-) und dann vom Pluspol (+) trennen.

•

Die Batterie «3» aus ihrem Sitz nehmen und auf einer ebenen Unterlage an einem kühlen und trockenen Ort aufstellen.

Achtung

DIE AUSGEBAUTE BATTERIE MUSS AN EINEM SICHEREN ORT UND FÜR KINDER UNZUGÄNGLICH AUFBEWAHRT WERDEN.

03_23

Controllo e pulizia terminali e morsetti

•

Controllare che i terminali «4» dei cavi e i morsetti «5» della batteria siano:

- in buone condizioni (e non corrosi o coperti da depositi);

- coperti da grasso neutro o vaselina. Se necessario:

•

Scollegare nell'ordine il cavo negativo (-) e quello positivo (+).

•

Spazzolare con una spazzola di filo metallico per eliminare ogni traccia di corrosione.

•

Ricollegare nell'ordine il cavo positivo (+) e quello negativo (-).

KONTROLLE UND REINIGUNG DER ANSCHLÜSSE UND POLKLEMMEN

•

Kontrollieren, dass die Anschlüsse «4 der Batteriekabel und die Polklemmen «5»:

- In gutem Zustand sind (nicht korrodiert oder mit Ablagerungen bedeckt).

- mit Neutralfett oder Vaseline bedeckt sind.

Gegebenenfalls:

•

Zuerst das Kabel vom Minuspol (-) und dann vom Pluspol (+) trennen.

•

Mit einer Bürste oder einem Metalldraht alle Korrosionsspuren beseitigen.

•

Ricoprire terminali e morsetti con grasso neutro o vaselina.

•

Zuerst das Kabel am Pluspol (+) und dann am Minuspol (-) anschließen.

•

Die Anschlüsse der Batteriekabel und die Polklemmen mit Neutralfett oder Vaselin schützen.

Ricarica batteria ATTENZIONE NON RIMUOVERE I TAPPI DELLA

BATTERIA, SE RIMOSSI, LA BATTERIA POTREBBE DANNEGGIARSI.

•

Rimuovere la batteria.

•

Premunirsi di un adeguato carica batteria.

•

Predisporre il caricabatteria per una ricarica lenta.

•

Collegare la batteria al carica batteria.

ATTENZIONE DURANTE LA RICARICA O L'USO,

PROVVEDERE A UN'ADEGUATA VENTILAZIONE DEL LOCALE, EVITARE L'INALAZIONE DEI GAS EMESSI DURANTE LA RICARICA DELLA BATTERIA.

Batterieladung Achtung DIE BATTERIEVERSCHLÜSSE NICHT

ENTFERNEN. WERDEN DIE BATTERIEVERSCHLÜSSE ENTFERNT, KANN DIE BATTERIE BESCHÄDIGT WERDEN.

•

Die Batterie ausbauen.

•

Ein geeignetes Batterieladegerät vorbereiten.

•

Das Batterieladegerät auf die langsame Ladeart einstellen.

•

Die Batterie am Batterieladegerät anschließen.

Achtung BEIM AUFLADEN ODER EINSATZ

DER BATTERIE, FÜR AUSREICHENDE BELÜFTUNG IM RAUM SORGEN, UM DAS EINATMEN VON GASEN ZU VERMEIDEN, DIE SICH WÄHREND DES AUFLADENS BILDEN.

3 La manutenzione / 3 Wartung

•

Accendere il caricabatteria.

•

Das Batterieladegerät einschalten.

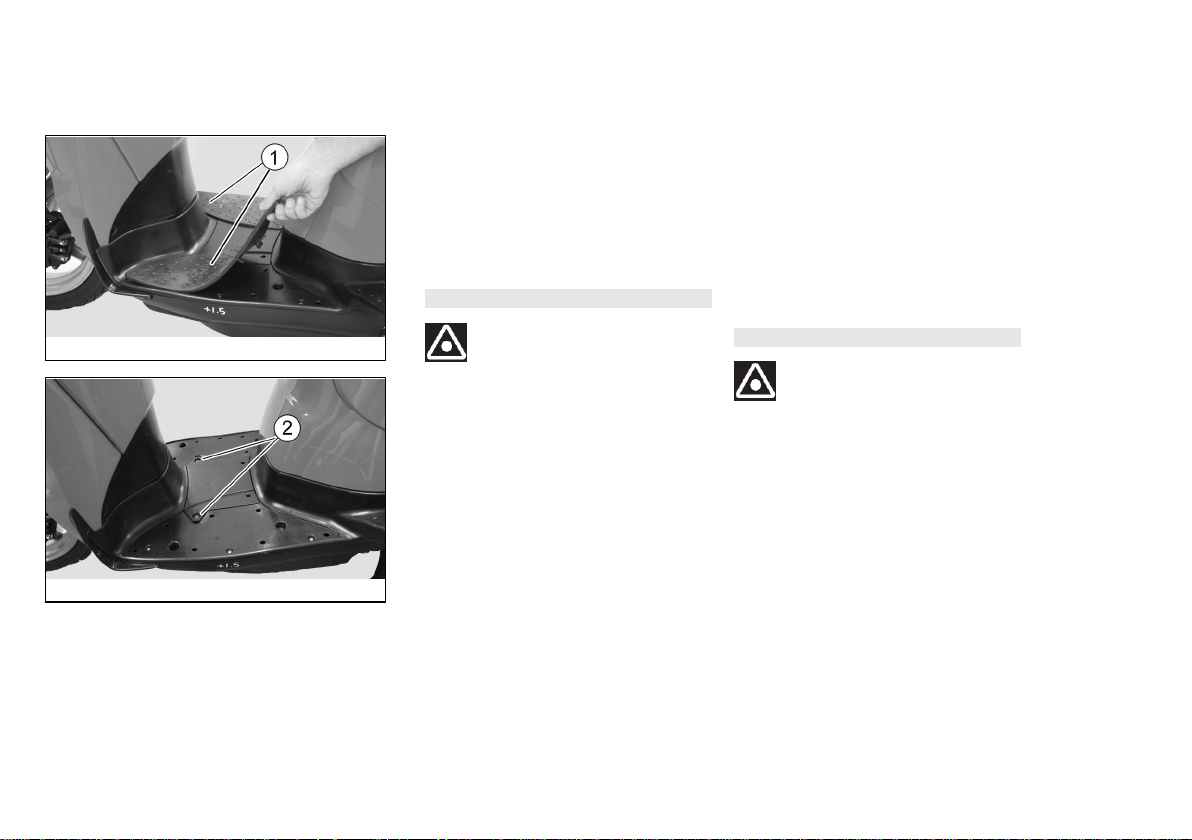

03_24

03_25

Messa in servizio di una nuova batteria (03_24, 03_25, 03_26)

•

Posizionare il veicolo sul cavalletto centrale.

•

Rimuovere i tappetini «1».

•

Svitare e togliere le due viti «2».

ATTENZIONE

OPERARE CON CAUTELA. NON DANNEGGIARE LE LINGUETTE

E/O LE RELATIVE SEDI D'INCASTRO. MANEGGIARE CON CURA I COMPO-

NENTI IN PLASTICA E QUELLI VERNICIATI, NON STRISCIARLI O ROVINARLI.

•

Rimuovere il coperchio vano batteria.

Inbetriebnahme einer neuen Batterie (03_24, 03_25, 03_26)

•

Das Fahrzeug auf den Hauptständer stellen.

•

Die Trittbrettbeläge «1» entfernen.

•

Die beiden Schrauben «2» abschrauben und entfernen.

Achtung

VORSICHTIG ARBEITEN. DIE SPERRZUNGEN BZW. DIE

STECKVERBINDUNGEN NICHT BESCHÄDIGEN.

MIT DEN PLASTIKTEILEN UND DEN LACKIERTEN TEILEN VORSICHTIG UMGEHEN, NICHT SCHLEIFEN LASSEN ODER BESCHÄDIGEN.

•

Den Deckel am Batteriefach ausbauen.

NOTA BENE

ANMERKUNG

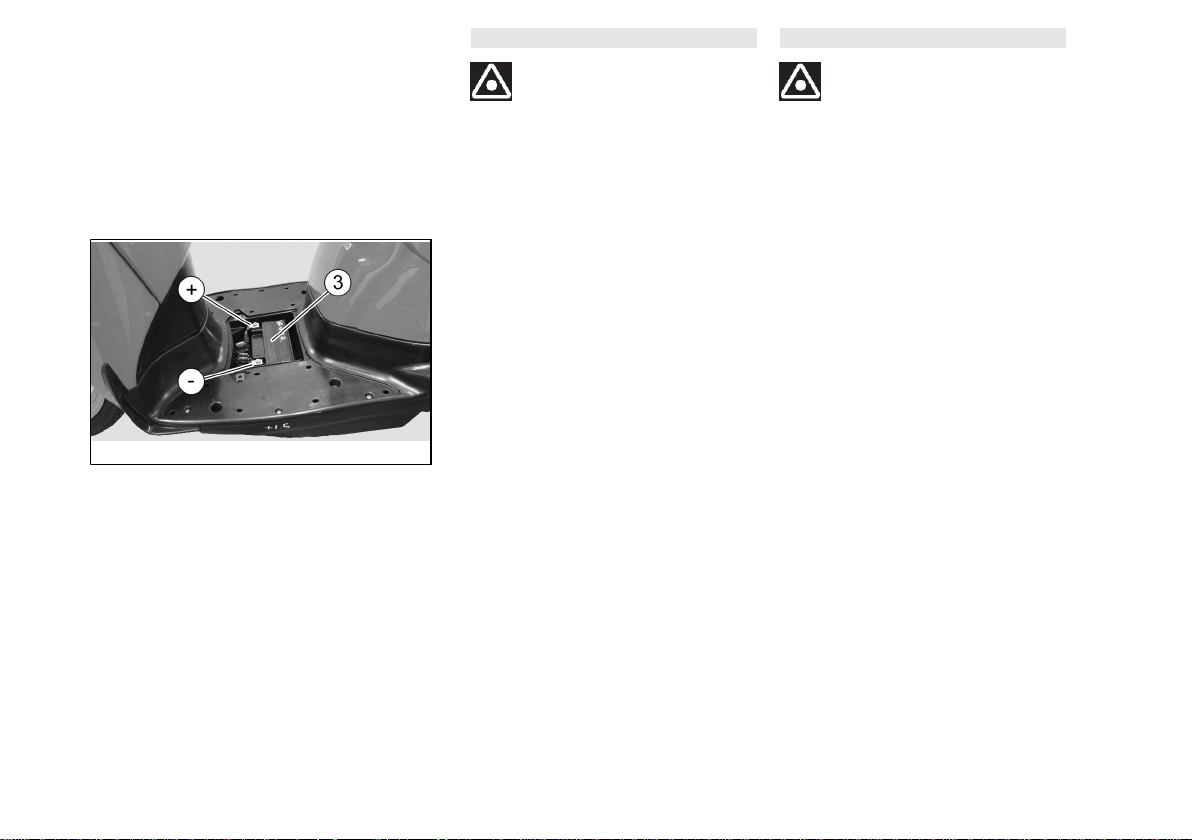

03_26

NEL RIMONTAGGIO INSERIRE CORRETTAMENTE NELLE APPOSITE

SEDI LE LINGUETTE D'INCASTRO.

•

Posizionare la batteria «3» nel suo alloggiamento.

•

Collegare nell'ordine il cavo positivo (+) e quello negativo (-).

•

Ricoprire terminali e morsetti con grasso neutro o vaselina.

•

Riposizionare il coperchio vano batteria e serrare le due viti «2».

•

Riposizionare i due tappetini «1» facendo attenzione che i fissaggi siano nella propria sede,

Lunga inattività

Nel caso in cui il veicolo rimanga inattivo per più di quindici giorni è necessario ricaricare la batteria, per evitarne la solfatazione:

BEIM WIEDEREINBAU DIE SPERRZUNGEN WIEDER RICH-

TIG IN DIE STECKVERBINDUNGEN EINSETZEN.

•

Die Batterie «3» an ihrem Sitz anbringen.

•

Zuerst das Kabel am Pluspol (+) und dann am Minuspol (-) anschließen.

•

Die Anschlüsse der Batteriekabel und die Polklemmen mit Neutralfett oder Vaselin schützen.

•

Den Deckel wieder am Batteriefach anbringen und die beiden Schrauben «2» festziehen.

•

Die beiden Trittbrettbeläge «1» wieder anbringen und darauf achten, dass die Befestigungen richtig eingesetzt sind.

Längerer stillstand

Soll das Fahrzeug für mehr als fünfzehn Tage nicht genutzt werden, muss die Batterie, um eine Sulfatation zu vermeiden, aufgeladen werden.

100

Aprilia Scarabeo 125 i.e., Scarabeo 200 i.e. User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
