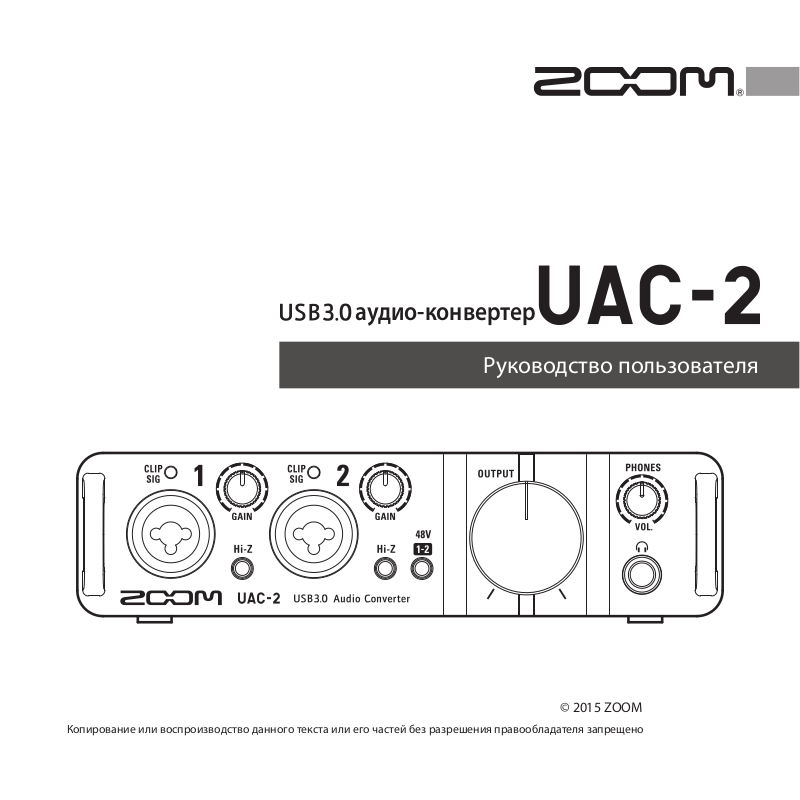

© 2015 ZOOM
Копирование или воспроизводство данного текста или его частей без разрешения правообладателя запрещено
Руководство пользователя
аудио-конвертер
2
Введение
Введение 2
Техника безопасности 3
Названия деталей 4
Подключение к компьютеру 6
Подключение к iPad
(режим совместимости) 8
Запись 10
Воспроизведение 13
Подключение устройств MIDI 15
Возврат к заводским установкам 16
Устранение неполадок 17
Технические характеристики 18
Содержание
Введение
Аудио-конвертер USB3.0 с двумя входами и выходами
UAC-2 - это аудио-конвертер с интерфейсом SuperSpeed USB3.0. Он может работать с операцион-
ными системами Windows и Mac и подключаться к iPad. Поддерживается запись и воспроизведение
при 24 битах/192 кГц, поэтому вы также можете использовать его для воспроизведения высокока-
чественных звуковых файлов, пересылаемых через интернет.
Великолепное звучание
Устройство достоверно воспроизводит исходное качество звукозаписи. Асинхронная система пере-
дачи звука, не искажаемая компьютером, используется в сочетании с конвертером AD/DA последне-
го поколения, поддерживающим частоту 192 кГц.
Встроенные микрофонные предусилители
Высококачественные микрофонные предусилители - улучшенные версии тех, что использовались в
наших устройствах серии Н. Микрофонные входы поддерживают подключение Hi-Z. Возможно уси-
ление до 60 дБ и использование фантомного питания +48В.
Приложение для микширования UAC-2 MixEfx
С помощью этого приложения вы можете заниматься микшированием и настройкой эффектов. Бо-
лее подробную информацию вы найдете на сайте ZOOM (http://www.zoom.co.jp/downloads/).
Техника безопасности
Внимание
Осторожно
Неправильное обращение может привести к травмам или
повреждению оборудования
Другие символы
Обязательное действие
Осторожно
Обращение с устройством
Не роняйте, не бейте устройство и не применяйте к нему силу.
Не используйте в условиях очень высоких или низких температур.
Не используйте вблизи плит и других источников тепла.
Не используйте в условиях высокой влажности или поблизости от брызг.
Не используйте в местах с повышенной вибрацией.
Не используйте в местах с повышенным содержанием пыли и песка.
Кабели и разъемы
Перед подключением любых кабелей всегда отключайте оборудование.
Техника безопасности
В данном руководстве меры предосторожности помечаются символами
со следующим значением:
Неправильное обращение может привести к тяжелым
травмам или смерти
Запрещенное действие
Внимание
Техника безопасности
Ремонт
Не пытайтесь вскрыть крышку или ремонтировать устройство.
Обращение с адаптером
Используйте только адаптер ZOOM AD-14.
При отключении адаптера держите его за корпус, а не за провод.
Не превышайте допустимую нагрузку на розетки и другое электро-оборудование и используйте только сеть переменного тока на 100 вольт. Перед
использованием устройства в месте, где напряжение сети отличается от
100 вольт, предварительно проконсультируйтесь с дилером ZOOM и
используйте переходник.
Не допускайте попадания в устройство посторонних предметов или жидкости.
Условия использования
Перед перемещением устройства всегда отключайте все кабели и адаптер.
Не используйте на высоких уровнях громкости в течение длительного
времени.
Меры предосторожности
Взаимодействие с другим оборудованием
Из соображений безопасности UАС-2R разработан так, чтобы минимизировать
излучение электромагнитных волн и подавлять помехи, вызываемые внешними
электромагнитными волнами. Однако подобное устройство очень восприимчи-
во к помехам, которые могут возникнуть в результате размещения вблизи источ-
ника электромагнитных волн. В этом случае уберите устройство от источника.
Любое электронное устройство с цифровым управлением электромагнитное из-
лучение может привести к сбоям в работе или поломке. Будьте осторожны.
Очистка
Если поверхность устройства загрязнится, используйте сухую ткань для ее очист-
ки. При сильном загрязнении используйте хорошо отжатую влажную ткань. Не ис-
пользуйте абразивные очистители, воск или растворители: спирт, бензин, раство-
ритель.
Температура
Продолжительное использование устройства может привести к его нагреву. Это
нормально, если поверхность не становится слишком горячей.
Поломки
При возникновении сбоев в работе устройства немедленно его отключите. Затем
свяжитесь с продавцом или службой поддержки Zoom и сообщите им следующее:
модель устройства, серийный номер, описание неполадок, свое имя, адрес и но-
мер телефона.
Авторские права
• Macintosh и Mac OS являются зарегистрированными торговыми марками Apple Inc.
• Thunderbolt и логотипа Thunderbolt являются торговыми марками Intel Corporation
в США и других странах.
MIDI является зарегистрированной торговой маркой Association of Musical Electronics
Industry (AMEI).
• Все остальные названия продуктов, компаний и торговые марки в данном руковод-
стве являются собственностью своих владельцев.
Все торговые марки и зарегистрированные торговые марки упоминаются в данном
руководстве исключительно для идентификации, и их упоминание не нарушает ав-
торских прав их владельцев.
Копирование источников, облагаемых авторским правом, в том числе CD, записей,
кассет, живых концертов, видео-записей и радиопередач, без разрешения владель-
ца прав преследуется по закону.
Zoom Corporation не несет ответственность за нарушение авторских прав.
,
3
Названия деталей
Передняя панель
Названия деталей
Индикаторы уровня громкости Регуляторы GAIN Регуляторы PHONES
Индикатор питания
Разъем NPUT 2
Регулятор
OUTPUT
Разъем наушников
Разъем INPUT 1
XLR TRS
Переключатели
Hi-Z
Переключатель
фантомного питания
PHONES
Кончик : Горячий
Кольцо : : Холодный
Рукав : Земля
3
12
1 : Земля
2 : Горячий
3 : Холодный
4
5
Названия деталей
Переключатель DIRECT MONITOR
Разъем MIDI OUT
Разъем MIDI IN
Выходные разъемы
Задняя панель
Переключатель питания
Порт USB 3.0
Разъем AC ADAPTER
Разъем CLASS
COMPLIANT MODE
6
Поключение к компьютеру
Подключение к компьютеру
Не подключайте UAC-2 до завершения установки.
1. Загрузите драйвер ZOOM UAC-2 с сайта http://www.zoom.
co.jp/downloads/
КСТАТИ
2. Запустите установщик и установите драйвер.
КСТАТИ
Установка драйвера
С вышеуказанного сайта вы можете скачать самую новую версию драйвера ZOOM UAC-2.
Выберите драйвер для вашей операционной системы.
Чтобы установить драйвер ZOOM UAC-2, следуйте инструкциям на экране.
Подробную инструкцию вы найдете в руководстве по установке драйвера.
7
Подклчение к компьютеру
Включение питания
Перед включением питания уберите в минимум громкость UAC-2 и всех подклю-
ченных устройств.
1. С помощью кабеля USB подключите UAC-2 к компьютеру.
2. Поставьте переключатель в положение ON.
КСТАТИ
UAC-2 можно использовать только подключенным к компьютеру.
Если питания от порта USB недостаточно или вы хотите использовать переходник, исполь-
зуйте адаптер AD-14, предназначенный для работы с UAC-2.
3. Выберите UAC-2 как звуковое устройство компьютера.
КСТАТИ
Для настройки звукового устройства компьютера обратитесь к руководству по установке
драйвера.
<Rear>
КСТАТИ
USB 3.0 совместим с USB 2.0,
но позволяет работать с го-
раздо более высокой произ-
водительностью.
8
Используя дополнительный адаптер (AD-14), вы можете подключить UAC-2 к iPad.
1. Поставьте в положение ON.
КСТАТИ
Отключите питание перед использованием переключателя CLASS COMPLIANT MODE. Если
питание включено, использование переключателя не даст никакого эффекта.
2. Подключите к розетке
дополнительный адаптер
AD-14.
Подключение к iPad
Подключение к iPad (режим совместимости)
<Задняя панель>
<Задня панель>
9
3. Подключите iPad к UAC-2, используя Apple iPad Camera
Connection Kit или переходник Lightning/USB.
.
4. Поставьте переключатель в поло-
жение ON.
Когда UAC-2 включится, он автоматически подключится
к iPad.
Подключение iPad
<Задняя панель>
<Задняя панель>
10
Запись
Подключение инструментов
Подключение инструментов
Бас-гитара
(стерео-кабель с разъемом “стерео-джек”)
(монофонический кабель)
Клавиши
Гитара
Подключение инструментов ко входным разъемам INPUTS 1/2 с использованием
монофонических и стерео-кабелей.
<Передняя панель>
Использование функции Hi-Z
При подключении гитары или бас-гитары, нажмите
кнопку , чтобы ее индикатор загорелся.
При подключении клавишей или другого инстру-
мента, нажмите кнопку , чтобы ее индикатор
погас.
11
Запись
Подключение микрофонов
Подключение микрофонов
Динамический микрофон
Конденсаторный микрофон
(Кабель XLR)
(Кабель XLR)
С помощью кабелей XLR подключите микрофоны ко входам INPUTS 1/2.
<Передняя панель>
Использование фантомного питания
При использовании конденсаторного микрофона наж-
мите кнопку , чтобы ее индикатор загорелся.
Когда индикатор горит, фантомное питание подается
на оба входа.
12
1. Проверьте входной сигнал.
Зеленый: Уровень сигнала в норме.
Красный: Перегрузка по входу.
2. Настройте уровень чувствитель-
ности.
Поворачивайте
.
ПОДСКАЗКА
Запись
Вы можете отдельно настроить уровень чувствительности каждого входа.
Настройа уровня чувствительности
Следите, чтобы индикатор не загорался красным
Настройка уровня чувствительности
13
Воспроизведение
Подключение наушников и динамиков
Подключение наушников и динамиков
Подключите наушники к разъему PHONES, а динамики - к разъему OUTPUT. Затем
настройте уровни громкости.
1. Подключите наушники или динамики.
2. Настройте уровень громкости.
Наушники:
Поворачивайте .
Динамики:
Поворачивайте .
Динамики
Наушники
<Передняя панель> <Задняя панель>
14
Воспроизведение
Прямой мониторинг
Прямой мониторинг
Звуковой сигнал поступает напрямую в UAC-2, без передачи в компьютер. Это
позволяет избежать задержек.
1. Нажмите .
Настройки Разъем INPUT 1 Разъем INPUT 2
MONO Сигнал с разъема PHONES и обоих разъемов L/R OUTPUT.
STEREO Сигнал с разъема PHONES
и левого разъема OUTPUT.
Сигнал с разъема PHONES
и правого разъема OUTPUT.
OFF Отключение прямого мониторинга.
<Задняя панель>
15
Подключение устройств MIDI
Подключение устройств MIDI
Звуковой модуль
Разъем MIDI OUT Разъем MIDI OUT Разъем MIDI IN Разъем MIDI IN
Клавиши MIDI,
контроллер MIDI
С помощью кабелей MIDI вы можете подключить устройства MIDI к разъемам MIDI
IN и MIDI OUT.
<Задняя панель>
КСТАТИ
При настройке MIDI-порта для работы с DAW выполните следующие действия, иначе UAC-2
или UAC-2 MixEfx могут работать некорректно.
Windows:
Выберите ZOOM UAC-2 MIDI. Не используйте MIDI IN/OUT 2 (ZOOM UAC-2 MIDI).
Mac:
Выберите порт ZOOM UAC-2 MIDI I/O. Не используйте MIDI IN/OUT 2 Reserved port.
16
Возврат к заводским установкам
Возврат к заводским установкам
Вы можете сбросить все настройки и вернуть устройство к заводским установкам.
1. Включите устройство, удерживая . ( см. стр. 7)
2. Сбросьте все установки.
Выполнить:
Нажмите .
Отмена:
Нажмите .
Выполнить
Отмена
17
Устранение неполадок
Устранение неполадок
UАС-2 не распознается компьютером
Убедитесь, что устройство корректно подключено
к компьютеру.
Выйдите из всех программ, использующих UAC-2,
отключите и заново подключите его.
.
Переустановите драйвер.
Подключите UAC-2 к компьютеру через порт USB
напрямую, без использования хаба.
При воспроизведении звук тихий или отсутствует
Проверьте подключение динамиков и уровень
громкости.
Настройте уровень громкости выхода и наушников.
Убедитесь, что в звуковой панели системных настроек выбран пункт ZOOM UAC-2.
Аудио записано слишком громко, тихо или отсутствует
Настройте уровень чувствительности UAC-2. .
При использовании конденсаторного микрофона
включите фантомное питание.
Убедитесь, что в звуковой панели системных настроек выбран пункт ZOOM UAC-2.
Звук на устройстве, подключенном ко входному
разъему, воспроизводится с искажениями
Убедитесь, что соответствующие индикаторы не горят красным. Если они горят, настройте входной уровень.
Звуковые помехи при записи или воспроизведении
Если это возможно, увеличьте размер буфера в
используемой программе.
Отключите автоматическую гибернацию компьютера и другие функции экономии энергии.
Подключите UAC-2 к компьютеру через порт USB
напрямую, без использования хаба.
Запись или воспроизведение невозможны
Убедитесь, что в звуковой панели системных настроек выбран пункт ZOOM UAC-2.
Убедитесь, что в используемой программе для входа и выхода выбран UAC-2.
Убедитесь, что устройство корректно подключено
к компьютеру.
Выйдите из всех программ, использующих UAC-2,
отключите и заново подключите его.
.
Использование с iPad не работает
Включите режим совместимости (Class Compliant
Mode) (см. стр. 8).
Убедитесь, что используете адаптер AD-14, предназначенный для работы с данным устройством.
18
Технические характеристики
Технические характеристики
Входные
разъемы
Разъем
Входная чувствительность
0–60 дБ (с шагом в 1дБ)
Входное сопротивление 5 k Ω
1 M
+12 dBu (при 0дБ полной шкалы)
Ω (при Hi-Z ВКЛ)
Макс. входной уровень
Фантомное питание +48В
Выходные
разъемы
OUTPUT
L/R
Разъем TRS-разъем (сбалансированный)
Макс. выходной уровень
+14 dBu (при 0дБ полной шкалы)
Выходное сопротивление
100 Ω
PHONES
(наушники)
Разъем Стандартный стерео-джек
20 мВ х 2 (при загрузке 32 ома)
Макс. выходной уровень
+8 dBu (при 0дБ полной шкалы)
Выходное сопротивление
Частотный диапазон
Уровень шума
Динамический диапазон AD: 118 дБ (IHF-A)
Количество каналов записи
и воспроизведениы
Частота сэмплирования
Разрядность
Интерфейс
MIDI IN/OUT Разъем DIN с 5 контактами
Источник питания Шина USB / адаптер AD-14 (DC 5В/1A) (продается
отдельно)
Энергопотребление 5 В максимум
113.9 мм (Г) х 176.0 (Ш) х 46.2 мм (В)
750 г
Размеры
Вес
0 dBu = 0.775 вольт - напряжение линейного сигнала
При 44.1 кГц −1.0дБ: 20 Гц – 20 кГц
При 96 кГц −1.0дБ: 20 Гц – 40 кГц
При 192 кГц −1.0дБ: 20 Гц – 60 кГц
Изм. кол-во шума: −125 dBu (IHF-A) (при 60дБ, вход 150Ω)
DA: 120
дБ
(IHF-A)
192 кГц, 176.4 кГц, 96 кГц, 88.2 кГц, 48 кГц, 44.1 кГц
24 бита
Запись: 2 канала
Воспроизведение: 2 канала
XLR/TRS комбо-разъем
Соблюдение регламента ФКК (для США)
Согласно результатам тестирования данное устройство относится к классу В цифровых устройств и, следовательно, подчиняется часть 15 правил Федеральной Комиссии по Коммуникациям. Эти правила предназначены для предотвращения возникновения радиопомех, вызванных использованием принадлежащих
частным лицам устройств. В работе данного устройства используются радиоволны, и нарушение упомянутых выше правил може привести к возникновению помех, которые могут помешать нормальной работе радио-спектра. Кроме того, в некоторых случаях помехи могут возникнуть и при соблюдении инструкции. В
том случае, если использование устройства приводит к возникновению помех, устранить которые удается,
только выключив прибор, вам следует попытаться решить эту проблему одним из следующих способов:
• Измените направление антенны или передвиньте ее
• Увеличьте расстояние между устройством и ресивером
Подключите устройство и ресивер к разным розеткам
•
• Обратитесь к дилеру или специалисту по радиосвязи
Для стран Евросоюза
Декларация сответствия
Данное устройство соответствует требованиям директивы EMC 2004/108/
Директива EC RoHS 2011/65/EU
Утилизация электронного оборудования
(Для европейских стран с раздельным сбором мусора)
Данный знак на упаковке означает, что для утилизации устройства следует обратиться в специальный
пункт сбора электронных устройств. Данное изделие не может быть отнесено к бытовым отходам. Корректная его утилизация поможет предотвратить возможные негативные последствия для окружающей
среды и здоровья людей. Для получения более подробной информации по данному вопросу обратитесь
в администрацию вашего города.
ZOOM CORPORATION
4-4-3 Kanda-Surugadai, Chiyoda-ku, Токио 101-0062 Япония
http://www.zoom.co.jp
Z2I-2314-02
Комплект поставки
В комплекте с устройством поставляются следующие документы и аксессуары. Убедитесь, что ваш комплект полон.
Кабель USB 3.0 Руководство пользователя
Список паролей
для Cubase LE
Руководство по использованию
Cubase LE
Loading...
