Mode d’emploi

Introduction

Merci d’avoir choisi le MODELING GUITAR AMPLIFIER FIRE-30

(que nous nommerons "FIRE-30" dans ce manuel).

ZOOM

Prenez le temps de lire attentivement ce manuel pour tirer le meilleur

parti de votre achat et vous assurer performances et ﬁabilité optimales.

Veuillez conserver ce manuel à disposition pour référence ultérieure.

Sommaire

PRECAUTIONS D’EMPLOI ET SECURITE . . . . . . . . . . . . . . . . . 2

Concept . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Commandes et fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

◆

Section d’entrée (input)/préamplification . . . . . . . . . . . . . . . . .5

◆

Section Effet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

◆

Section Patch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

◆

Section de sortie/télécommande . . . . . . . . . . . . . . . . . . . . . . .8

Connexions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Utilisation du FIRE-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fonctionnement de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Emploi des effets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Rappel et mémorisation des patches . . . . . . . . . . . . . . . . . . . . . . . . 12

◆

Rappel d’un patch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

◆

Mémorisation d’un patch . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Emploi de l’accordeur intégré . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Changement de mode par la pédale commutateur . . . . . . . . . . . . . 16

Ramener le FIRE-30 à ses réglages d’usine par défaut (init. totale) . 17

Types de saturation et types d’effet . . . . . . . . . . . . . . . . . . . . 18

DRIVE (Saturation) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

■

ZNR (ZOOM Noise Reduction) . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

MODULATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

■

DELAY/REVERB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

■

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Mauvais fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Liste des patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

PRECAUTIONS D’EMPLOI ET SECURITE

CONSIGNES DE SECURITE

Dans ce manuel, des symboles sont employés pour signaler les messages d’alerte et précautions à lire

pour prévenir les accidents. Leur signiﬁcation est la suivante:

Ce symbole signale des explications concernant des dangers

Dange

ttention

Veuillez suivre les consignes de sécurité et précautions d’emploi pour utiliser sans danger le FIRE-30.

• A propos de l’alimentation

Dange

extrêmes. Si vous l’ignorez et utilisez mal votre appareil, vous encourez des risques de graves blessures ou même de mort.

Ce symbole signale des explications concernant des facteurs de danger. Si vous l’ignorez et utilisez mal votre appareil, vous risquez des dommages corporels et matériels.

Ne connectez l’ampli qu’à des prises secteur de100-120 V ou 220-240 V 50/60Hz (selon la

tension pour laquelle est prévu l’ampli; référez-vous à sa face arrière).

Si l’ampli doit rester longtemps inutilisé, débranchez-le de la prise secteur.

• Environnement

Evitez d’utiliser votre FIRE-30 dans des conditions où il est exposé à des:

ttention

• Températures extrêmes

• Forte humidité ou condensation

• Poussières excessives ou sable

• Vibrations excessives ou chocs

• Maniement

Le FIRE-30 est un instrument de précision. N’exercez pas de force excessive sur ses boutons et

commandes. Ne le laissez pas tomber, et ne le soumettez pas à des chocs ou pressions excessives.

ttention

• Modiﬁcations

N’ouvrez jamais l’enceinte du FIRE-30 et ne modiﬁez ce produit en aucune façon car cela

pourrait l’endommager.

Dange

ZOOM FIRE-30

PRECAUTIONS D’EMPLOI ET SECURITE

• Volume

N’utilisez pas le FIRE-30 à fort volume durant une longue période car cela pourrait entraîner des

troubles auditifs.

ttention

• Connexion des câbles et prises d’entrée/sortie

Vous devez toujours éteindre le FIRE-30 et tout autre équipement avant de connecter ou

déconnecter tout câble.Veillez aussi à déconnecter tous les câbles et le cordon d’alimentation

ttention

avant de déplacer le FIRE-30.

Précautions d’emploi

• Interférence électrique

Pour des raisons de sécurité, le FIRE-30 a été conçu en vue d’une protection maxiimale contre l’émission

de radiations électromagnétiques par l’appareil et d’une protection contre les interférences externes.

Toutefois, ne placez pas un équipement très sensible aux interférences ou émettant de puissantes ondes

électromagnétiques près du FIRE-30, le risque d’interférence ne pouvant alors pas être totalement écarté.

Dans tout appareil à commande numérique, FIRE-30 compris, les interférences électromagnétiques

peuvent causer de mauvais fonctionnements et altérer ou détruire des données. Vous devez vous efforcer

de minimiser ce risque.

• Nettoyage

Utilisez un chiffon sec et doux pour nettoyer le FIRE-30.Si nécessaire, humidiﬁez légèrement le chiffon.

N’employez pas de nettoyant abrasif, de cire ou solvants (tels que diluant pour peinture ou alcool de

nettoyage), car cela pourrait ternir la ﬁnition ou endommager la surface.

Veuillez conserver ce manuel à disposition pour vous y référer ultérieurement.

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

ZOOM FIRE-30

Concept

• Modélisation sonore polyvalente d’amplis pour guitare et pédales d’effet

Le FIRE-30 vous permet de choisir parmi 22 types de saturation différents qui reproduisent

ﬁdèlement le son de célèbres amplis pour guitare et pédales d’effet. La plage de choix va des

amplis vintage aux sons de distorsion modernes, en passant par tous les intermédiaires. Il y a

également des boutons directs vous permettant d’augmenter la pression sonore, de prolonger le

sustain et d’accentuer les graves ou les aigus.

•Effets numériques idéaux pour le jeu de guitare

Le FIRE-30 comprend aussi une panoplie complète d’effets de modulation et reverb/delay.

• Mémorisation des réglages de l’ampli sous forme de “patches”

Les multiples réglages d’ampliﬁcateur et effets peuvent aisément être mémorisés comme

“patches” personnels. Cela vous permet d’instantanément rappeler la combinaison de réglages et

effets désirée, depuis les boutons de la façade ou à l’aide d’une pédale commutateur optionnelle.

Un certain nombre de patches pré-programmés (preset) ayant des réglages recommandés est aussi

disponible.

• Commutateur d’atténuation de puissance POWER DAMP

Avec le FIRE-30, vous pouvez baisser le volume sans perdre le timbre de son produit par l’ampli.

• Accordeur chromatique automatique intégré

Un accordeur chromatique automatique simple d’emploi est intégré à l’ampli.

• Conﬁguration souple d’entrée/sortie

La prise AUX IN facilite la connexion d’un lecteur de CD, MD ou d’une autre source. La prise

RECORDING/PHONES vous permet de connecter une paire d’écouteurs (casque) ou un

enregistreur.

ZOOM FIRE-30

◆

Commandes et fonctions

Section d'entrée (Input)/préamplification

Section Patch Section Effet

Section d’entrée (Input)/préampliﬁcation

Cette section comprend la prise d’entrée (Input) et les réglages de distorsion et tonalité.

(2) (4) (5) (6)

Section de sortie/télécommande

(1) (3)

(7)

(8)

(1) Prise d’entrée [INPUT]

Connectez ici la guitare électrique, à l’aide d’un câble (jack) pour instrument.

(2) Bouton [VARIATION]

(3) Sélecteur [DRIVE TYPE]

Sélectionne le type d’ampli et de distorsion (saturation) simulé.

Le sélecteur [DRIVE TYPE] donne accès à 11 types de saturation et le bouton [VARIATION] à

deux types de variation (vintage/standard). La diode de la variation sélectsionnée est allumée.

(4) Commande [GAIN]

Règle le gain d’entrée. Augmenter ce réglage augmente l’intensité de distorsion.

(5) Commandes de tonalité [BASS]/[MIDDLE]/[TREBLE]

C’est un égaliseur 3 bandes ampliﬁant/atténuant les plages de graves, médiums et aigus.

(9)

(10)

ZOOM FIRE-30

◆

Commandes et fonctions

(6) Commande de niveau [LEVEL]

Règle le volume après passage par le préampliﬁcateur.

(7) Bouton [BOOST]

Enclencher ce bouton (diode allumée) accentue le niveau de pression sonore.

7) Bouton [SUSTAIN]

Enclencher ce bouton (diode allumée) donne un plus long sustain.

(9) Bouton [EDGE]

Enclencher ce bouton (diode allumée) accentue les hautes fréquences.

(10) Bouton [BOTTOM]

Enclencher ce bouton (diode allumée) accentue les basses fréquences.

Section Effet

Cette section commande les effets numériques intégrés. Le FIRE-30 offre des effets de

modulation et delay/reverb.

(2) (3) (4)

(1)

(1) Bouton [TYPE] (MODULATION)

Sélectionne le type d’effet utilisé comme effet de modulation. Ce bouton commute également On

ou Off l’effet de modulation.

(2) Bouton [VALUE] (MODULATION)

Sert à changer le paramètre d’effet (intensité d’effet) de l’effet de modulation actuellement

sélectionné.

(3) Sélecteur [TYPE/TIME] (DELAY/REVERB)

Sélectionne le type d’effet utilisé comme effet delay/reverb et règle le paramètre d’effet (durée de

réverbération et temps de retard).

(4) Commande [MIX] (DELAY/REVERB)

Règle l’intensité d’effet delay/reverb (balance de mixage entre guitare et effet).

ZOOM FIRE-30

◆

Commandes et fonctions

Section Patch

Cette section vous permet de mémoriser et rappeler les patches d’effet. Elle sert aussi à piloter les

fonctions intégrées d’accordeur et réduction de bruit.

(5) (7)(4)

(1)

(2)

(3) (6)

(1) Bouton de mode manuel [MANUAL] (2) Bouton de mode programme [PROGRAM/BANK]

Ces boutons font alterner entre mode manuel, où vous utilisez les commandes de façade pour

créer votre son, et mode programme, où vous utilisez les réglages de patches pré-programmés.

Quand le bouton [MANUAL] est enclenché (diode allumée), le mode manuel est sélectionné.

Quand le bouton [PROGRAM/BANK] est enclenché (diode allumée), le mode programme est

sélectionné (le réglage par défaut à la mise sous tension est le mode manuel).

(3) Afﬁcheur

Indique le numéro du patch actuellement sélectionné, ou la valeur d’un paramètre du FIRE-30.

(4) Boutons de sélection [

Servent à aller et venir entre les patches et à régler la ZNR (réduction de bruit ZOOM).

(5) Bouton de mémorisation [STORE]

Mémorise les réglages actuels comme patch personnel ou «utilisateur».

(6) Bouton d’annulation [EXIT]

Annule une procédure et rappelle le patch dont le numéro est actuellement afﬁché.

(7) Bouton accordeur [TUNER]

Ce bouton active l’accordeur intégré au FIRE-30.

(8) Bouton de réduction de bruit Zoom [ZNR]

Ce bouton commute On/Off la réduction de bruit ZOOM (la ZNR est ON par défaut à l’allumage).

Q ]/[

W ]

(8)

ZOOM FIRE-30

Commandes et fonctions

Section de sortie/télécommande

Elle permet de régler le volume général de l’ampli et de connecter des unités externes dont une pédale.

(2)

(1) (3)

(4) (5) (6)

(1) Commutateur [POWER DAMP]

Ce commutateur permet de baisser le volume sans perte du timbre sonore produit par l’ampli.

(2) Commande de volume général [MASTER]

Règle le volume.

(3) Commutateur d’alimentation [POWER]

Commande la mise sous/hors tension.

(4) Prise pour pédale [FOOT SW]

Une pédale commutateur optionnelle (FS-01 ZOOM) peut se connecter ici, vous permettant de

déclencher au pied l’alternance entre mode manuel et mode programme.

(5) Prise d’entrée auxiliaire [AUX IN]

C’est une entrée stéréo acceptant le signal d’un lecteur de CD ou MD.

(6) Prise pour enregistrement et écouteurs [RECORDING/PHONES]

C’est une sortie stéréo qui peut servir à connecter un enregistreur ou une paire d’écouteurs.

◆

ZOOM FIRE-30

Guitare

Connexions

Si vous connectez un multi-effet (tel que le ZOOM 606 ou 707II) entre la guitare et le FIRE-30, réglez le sélecteur [DRIVE TYPE] sur "EFFECT IN".

606 ou pédale d'effet équivalente

Connexions

Pour recevoir le signal d'un lecteur de CD ou d'une autre source de reproduction stéréo, connectez un câble stéréo en prise [AUX IN]. Le signal reçu est mixé en interne avec le signal de guitare.

Lecteur de CD ou équivalent

FS01

Pour commander au pied l'alternance mode manuel/ mode programme, connectez ici la pédale commutateur optionnelle FS-01 ZOOM.

ZOOM FIRE-30

Pour écouter au casque la sortie du FIRE-30, connectez la fiche de vos écouteurs à la prise [RECORDING/PHONES] (quand une fiche est insérée dans cette prise, la sortie par le haut-parleur est automatiquement désactivée).

Pour enregistrer la sortie du FIRE-30, connectez un enregistreur tel que le MRS-1266 ZOOM à la prise [RECORDING/PHONES].

Cordon d'alimentation

Ecouteurs

MRS-1266 ou enregistreur équivalent

Utilisation du FIRE-30

Cette section explique comment fonctionnent les commandes de façade et comment utiliser les

patches et autres fonctions du FIRE-30.

Fonctionnement de base

Vériﬁez que la commande [MASTER] est ramenée en position 0. Puis enclenchez l’interrupteur [POWER]. Réglez les commandes [GAIN]/[BASS]/[MIDDLE]/[TREBLE]/ [LEVEL] en position centrale.

Juste après la mise sous tension, le mode manuel est sélectionné (la touche [MANUAL] est allumée).

2.Utilisez le sélecteur [DRIVE TYPE] et le bouton [VARIATION] pour sélectionner le type de saturation et sa variation.

Les caractéristiques d’ampliﬁcateur et l’intensité de distorsion diffèreront en fonction du type de

saturation sélectionné. Pour créer votre son en mode manuel, utilisez d’abord le sélecteur [DRIVE

TYPE] pour choisir le type de saturation puis choisissez la variation (standard/vintage) avec le

bouton [VARIATION]. (Pour des informations sur les types de saturation disponibles, voir page 18.)

Montez la commande [MASTER] à un niveau souhaitable, et réglez intensité de distorsion et volume avec les commandes [GAIN] et [LEVEL] tout en jouant de la guitare.

Normalement, vous utiliserez la commande [GAIN] pour régler l’intensité de distorsion et la

commande [LEVEL] pour régler le niveau d’un patch en particulier. La commande [MASTER]

pilote le volume général, commun à tous les patches.

Utilisez les commandes [BASS]/[MIDDLE]/[TREBLE] pour régler la tonalité.

Vous pouvez aussi employer les boutons [BOOST], [SUSTAIN], [EDGE] et [BOTTOM] pour

augmenter la pression sonore, prolonger le sustain et accentuer la plage des hautes ou basses

fréquences.

Pour changer le réglage de ZNR (Réduction de bruit ZOOM), pressez le bouton [ZNR].

La diode du bouton clignote, et le réglage actuel (Z1 - Z9, oF) s’afﬁche durant environ 2 secondes.

Utilisez les boutons [

ZNR, pressez encore le bouton [ZNR]. Des valeurs de réglage plus élevées donnent une réduction

de bruit plus efﬁcace. Choisissez la valeur la plus haute possible sans coupure artiﬁcielle du son.

Q]/[W] pour sélectionner le nouveau réglage. Pour commuter On ou Off la

Affichage en mode manue

Pour éteindre l’ampli, baissez complètement la commande [MASTER] et pressez le commutateur [POWER].

ZOOM FIRE-30

Utilisation du FIRE-30

Emploi des effets

Le FIRE-30 comprend deux types d’effet (modulation et delay/reverb). Cette section explique

comment activer les effets et comment les utiliser pour obtenir différents types de son.

Pour utiliser un effet de modulation, pressez le bouton [TYPE] correspondant.

La diode correspondante s’allume et l’effet de modulation est activé. Le type d’effet sélectionné et sa

valeur de réglage apparaissent environ deux secondes dans l’afﬁcheur.

Valeur de réglage Type d'effet

Les types d’effet de modulation disponibles et leur abréviation sont donnés dans le tableau ci-dessous.

Bouton (type d’effet) Code Bouton (type d’effet) Code

Bouton [CHORUS] Bouton [AUTO WAH]

Bouton [FLANGER] Bouton [STEP]

Bouton [PHASE] Bouton [SLOW-A] (slow attack)

Bouton [DOUBLING] Bouton [PITCH] (pitch shifter)

Bouton [TREMOLO] Bouton [RING MOD] (ring modulator)

Utilisez la commande [VALUE].

Par exemple, si vous pressez le bouton [CHORUS] à l’étape 1 et bougez la commande [VALUE],

la valeur de réglage change dans la plage de C1 à C9 avec l’intensité d’effet (dans cet exemple, la

fréquence de modulation du chorus) qui change en conséquence.

(Pour des détails concernant les types d’effet et leurs réglages, voir pages 19 - 22.)

F S

H A

D P

T R

Truc

•Vous ne pouvez utiliser qu’un type d’effet de modulation à la fois.

• Même si le type d’effet et la valeur de réglage ne sont pas actuellement afﬁchés, la valeur de réglage du

type d’effet actuellement sélectionné (dont la diode de bouton TYPE est allumée) changera.

Pour utiliser un effet delay/reverb, tournez le sélecteur [TYPE/TIME] et sélectionnez le type d’effet et la valeur de réglage que vous voulez utiliser.

ZOOM FIRE-30

Utilisation du FIRE-30

Quand vous bougez le sélecteur [TYPE/TIME], l’afﬁcheur vous donne le type d’effet et la valeur

de réglage actuellement sélectionnés.

Valeur de réglage Type d'effet

Les types d’effet delay/reverb disponibles et les codes leur correspondant sont donnés dans le

tableau ci-dessous.

Bouton

Bouton (type d’effet) Code Bouton (type d’effet) Code

DELAY ROOM

ECHO HALL

Quand le sélecteur est tourné dans le sens horaire depuis l’extrême gauche, le cycle type d’effet et

réglage de valeur est le suivant: d1 - d9 (delay

(hall). (Pour des détails concernant les types d’effet et valeurs de réglages, voir page 22.)

Utilisez la commande [MIX] pour ajuster le rapport entre son d’origine (son de guitare) et son de delay/reverb.

La plage de réglage est 0 - 9. Tourner la commande dans le sens horaire augmente l’intensité de

l’effet delay/reverb. Tourner la commande à fond dans le sens anti-horaire désactive l’effet delay/

reverb.

Truc

Vous pouvez changer les réglages d’effet des patches de la même façon en mode programme.

D R

E H

→ E1 - E9 (écho) → r1 - r9 (room) → H1 - H9

Rappel et mémorisation des patches

Le FIRE-30 offre une banque de 10 patches «utilisateur» (U) ré-inscriptibles et une banque de 10

patches preset (P) non effaçables. Les Patches sont numérotés 0 - 9 dans chaque banque.

Cette section explique comment rappeler des patches utilisateur ou preset et comment mémoriser

les réglages d’ampliﬁcateur et d’effets dans un patch utilisateur.

◆ Rappel d’un patch

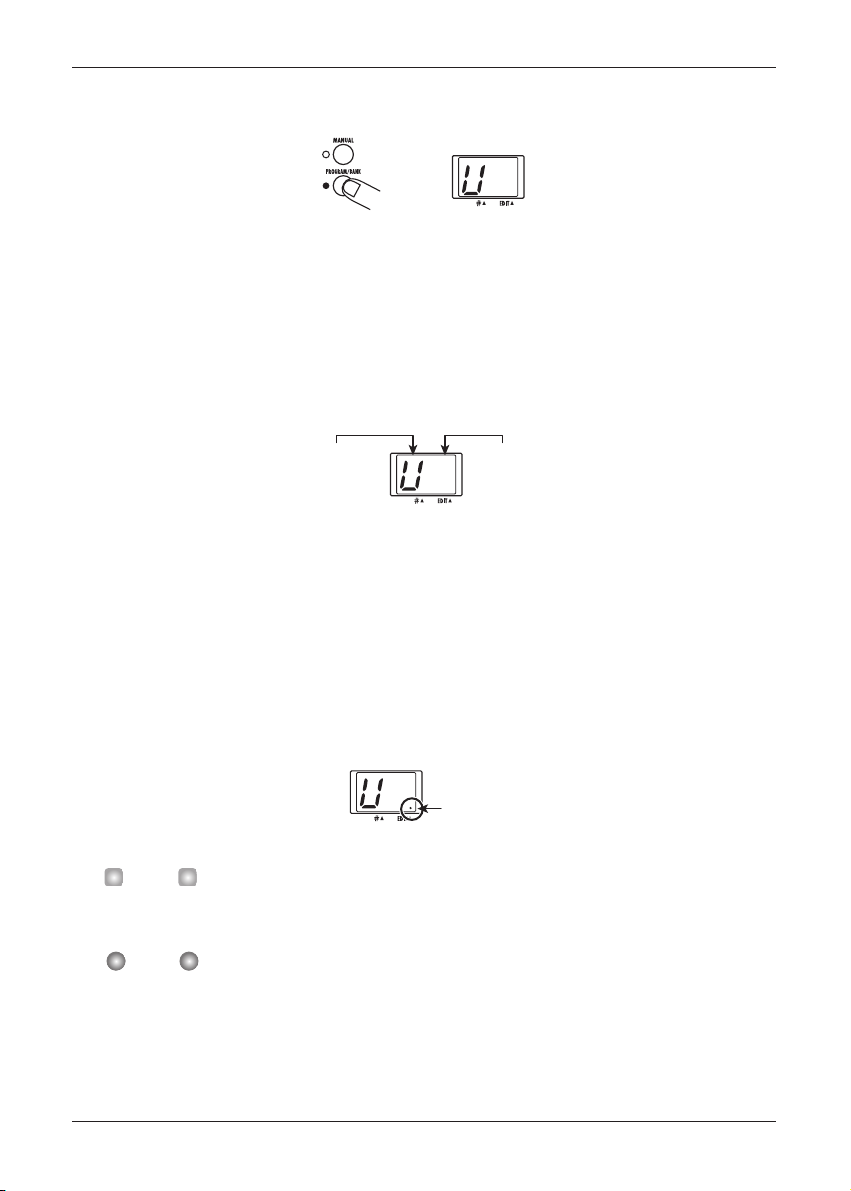

Pressez le bouton [PROGRAM/BANK] en section Patch pour allumer sa diode.

Le FIRE-30 passe du mode manuel au mode programme et le patch actuellement sélectionné

ZOOM FIRE-30

Utilisation du FIRE-30

s’afﬁche.

En mode programme, les sélecteurs et commandes de la façade deviennent inactifs et les réglages

du patch afﬁché sont activés.

Utilisez les boutons [Q]/[W] pour sélectionner la banque et le numéro du patch désiré.

Avec les boutons [Q]/[W], vous pouvez passer en revue les patches dans l’ordre U0 - U9 → A0 →

→ b0 → b9 → U0 ... (Pour des informations sur les réglages d’usine des patches, voir page 17.)

Numéro de patch

Allum

Banque de patches

U: Utilisateur;

A, b: Preset

Quand vous pressez le bouton [PROGRAM/BANK], le numéro de patch reste le même, seule la

banque change: U1

Bougez les commandes des sections Entrée/Préampli et Effet si nécessaire, pour régler distorsion, tonalité, volume, type d’effet et intensité, etc.

Il est aussi possible de modiﬁer un patch après son appel. Quand un sélecteur ou bouton est

actionné, un point apparaît en bas à droite de l’afﬁcheur. Cela indique que le contenu du patch a

changé (quand vous revenez au réglage d’origine, le point disparaît).

→ b1 →U1.

Truc

Vous pouvez mémoriser le contenu d’un patch utilisateur modiﬁé en pressant le bouton [STORE]. Pour des informations sur la procédure, voir la section "Mémorisation d’un patch".

OTE

Si vous avez changé certains réglages puis sélectionné un autre patch, les réglages du patch précédent redeviennent tels qu’ils ont été mémorisés. Pour conserver vos changements, mémorisez le patch utilisateur.

ZOOM FIRE-30

Utilisation du FIRE-30

◆ Mémorisation d’un patch

OTE

Quand vous mémorisez un patch, le patch actuellement mémorisé sous le même numéro est écrasé (effacé et remplacé par vos nouveaux réglages). Veillez à ne pas accidentellement effacer un patch à conserver.

Utilisez les commandes et boutons de la façade pour obtenir le son désiré.

Pressez le bouton [STORE] en section Patch.

L’indication "U" (pour banque Utilisateur) et le numéro de patch (0 - 9) s’afﬁchent. Dans ces

conditions, la mémorisation des réglages comme patch utilisateur est possible.

Utilisez les boutons [Q]/[W] pour sélectionner le patch utilisateur désiré (U0 - U9).

Les patches preset (A0 - A9, b0 - b9) ne peuvent qu’être lus et pas sélectionnés comme destination

de mémorisation.

Pour mémoriser le patch, pressez une fois encore le bouton [STORE].

Le processus de mémorisation s’effectue, et l’appareil revient en mode programme.

Pou annuler le processus et retourner aux conditions de l’étape 1, pressez le bouton [EXIT] à la

place du bouton [STORE].

Truc

En rappelant un patch existant puis en sélectionnant une autre destination pour le processus de mémorisation, il est possible de copier un patch.

ZOOM FIRE-30

Utilisation du FIRE-30

Emploi de l’accordeur intégré

Le FIRE-30 comprend un accordeur chromatique automatique qui s’active en pressant le bouton

[TUNER].

Pressez le bouton [TUNER] en section Patch.

La diode du bouton s’allume et l’accordeur interne est activé.

Pour vous accorder en conservant la sortie du son active, pressez brièvement le bouton [TUNER]

(l’afﬁcheur indiquera "tU"). Pour vous accorder en silence, gardez le bouton [TUNER] pressé plus

longtemps (relâchez le bouton quand l’afﬁcheur indique "Mt").

Muet

Tenu enfoncé

Jouez à vide la corde que vous désirez accorder.

Le côté gauche de l’accordeur vous donne la note la plus proche de la hauteur produite. Le côté droit

donne l’éloignement par rapport à la note juste. Accordez-vous en suivant l’afﬁcheur

Trop haut Juste Trop bas

A8 A8

Plus rapide est la rotation,

el: A=la, B=si, C=do, D=ré, E=mi, F=fa, G=sol

Pour changer la hauteur de référence de l’accordeur, pressez un des boutons [Q]/[W].

La hauteur de référence actuelle s’afﬁche durant deux secondes. Le réglage par défaut est "40" (la

médian = 440 Hz)

Quand la hauteur de référence est afﬁchée, vous pouvez employer les boutons [Q]/[W] pour changer sa valeur.

La plage de réglage est 35 - 45 (la médian = 435 Hz - 445 Hz)

plus éloignée est la justesse.

ZOOM FIRE-30

Utilisation du FIRE-30

OTE

Après extinction et remise sous tension, la hauteur de référence revient à "40" (la médian = 440 Hz).

Quand l’accord est terminé, pressez le bouton [TUNER] pour désactiver l’accordeur.

La fonction accordeur est alors désactivée

OTE

Durant l’emploi de l’accordeur, les effets sont désactivés.

Changement de mode par la pédale commutateur

A l’aide de la pédale commutateur optionnelle, vous pouvez alterner entre mode manuel et mode

programme pendant que vous jouez.

Eteignez le FIRE-30 et connectez la pédale FS-01 (disponible séparément) à la prise [FOOT SW].

OTE

Veuillez ne pas connecter ou déconnecter la pédale quand l’ampli est sous tension.

Rallumez le FIRE-30.

Le FIRE-30 est en mode manuel.

Pressez la pédale commutateur pendant que vous jouez de votre instrument.

Quand vous pressez la pédale, le FIRE-30 passe en mode programme, et le patch actuellement

sélectionné est activé. Si nécessaire, utilisez les boutons [PROGRAM/BANK] et [

changer de banque et de numéro de patch

Affichage en mode manuel

Affichage en mode programme

Q]/[W] pour

ZOOM FIRE-30

Utilisation du FIRE-30

Pour retourner en mode manuel, pressez à nouveau la pédale commutateur, ou pressez le bouton [MANUAL].

Ramener le FIRE-30 à ses réglages d’usine par défaut (initialisation totale)

Si nécessaire, vous pouvez faire revenir les réglages des patches utilisateur (U0 - U9) aux valeurs

qu’ils avaient en sortie d’usine (cette fonction se nomme initialisation totale ou "all initialize".)

OTE

Quand vous lancez cette fonction, tous les réglages que vous aviez mémorisés dans les patches utilisateur sont perdus. Procédez donc avec précaution.

Tenez enfoncé le bouton [STORE] pendant que vous mettez l’ampli sous tension.

L’indication "AL" apparaît dans l’afﬁcheur.

Pour exécuter l’initialisation totale (all initialize), pressez encore une fois le bouton [STORE].

Tous les patches utilisateur reviennent à leurs réglages d’usine. Pour interrompre la procédure,

pressez le bouton [EXIT] à la place du bouton [STORE]

ZOOM FIRE-30

Types de saturation et types d’effet

■

DRIVE

Sélectionnez le matériel (ampli) et le type de distorsion (type de saturation) modélisés.

Saturation

FDR

CLEAN

HI GAIN

ZOOM

Afﬁchage

Variation Nom Description

VINTAGE

STANDARD

VINTAGE

STANDARD

VINTAGE

STANDARD

VINTAGE

STANDARD

VINTAGE

STANDARD

VINTAGE

STANDARD

FDR BLUES

FDR CLEAN

J CLEAN

MATCH

MS OLD

MS DRIVE

BG OLD

BG DRIVE

MP 1

PVY

9002

Z POWER

Son bluesy classique d’un ampli à lampe intégré.

Son clair d’un ampli à lampe de type intégré.

Son clair d’un ampli combo brillant.

Son chaud et puissant d’un ampli combo.

Son anglais nostalgique type ampli multicorps à lampe.

Son saturé d’un ampli à lampe multicorps de type anglais.

Son d’un ampli combo à lampe ancien style avec médiums accentués.

Son saturé d’un ampli à lampe multicorps avec médiums accentués.

Son d’un pré-ampliﬁcateur à lampe à haut gain.

Son saturé d’un ampli à lampe multicorps de style Heavy Metal.

Son original du ZOOM 9002.

Puissant son d’ampli original de ZOOM.

OD/DIST

FUZZ

VINTAGE

STANDARD

VINTAGE

STANDARD

VINTAGE OD

TB DIST

WILD FUZZ

FUZZ

Son d’un effet de saturation sec connecté à un ampli combo.

Son d’un effet de distorsion poussé à fond connecté à un ampli combo.

Son de fuzz agressive à haut gain connectée à un ampli multicorps.

Son de fuzz nostalgique des années 60 connectée à un ampli à lampe.

ZOOM FIRE-30

Types de saturation et types d’effet

VINTAGE

METAL

ACOUSTIC

EFFECT IN

■

ZNR

C’est la réduction de bruit originale de ZOOM qui supprime le bruit quand il n’y a pas de jeu. Elle

se règle On ou Off par le bouton [ZNR], les boutons [

STANDARD

VINTAGE

STANDARD

VINTAGE

STANDARD

Valeur de

réglage

ZNR

MTZ

MT 7

AC FAT

AC STANDARD

VINTAGE

STANDARD

Des réglages plus élevés donnent unee réduction de bruit plus

efﬁcace. Réglez la valeur aussi haut que possible sans que cela

n’entraîne de coupure artiﬁcielle du son.

Son typique de syle Metal avec médiums caractéristiques.

Son Heavy Metal parfait pour guitare 7 cordes.

Change le son d’une guitare électrique en celui d’une guitare acoustique.

Le bouton DRIVE [VARIATION] fait alterner le style entre Fat et Standard.

Son clair d’ampli guitare super pour recevoir directement la sortie d’un multi-processeur d’effets ZOOM.

Le réglage VINTAGE donne un son encore plus ténu.

Q]/[W] servant à régler sa valeur.

Description

■

MODULATION

Cet effet donne du corps et une vibration au son de guitare. Utilisez le bouton [TYPE] pour

sélectionner le type d’effet et la commande [VALUE] pour ajuster la valeur de réglage.

Type d’effet

CHORUS

FLANGER

Valeur de

réglage

C 1

F 1

Description

Mélange des éléments transposés (vers le haut et le bas) au signal

d’origine, pour un son ample et plein. Des réglages plus élevés

donnent un effet de chorus plus profond

La modulation de hauteur haute/basse ajoute un caractère

prononcé au son. Des réglages plus élevés donnent une

modulation plus rapide.

ZOOM FIRE-30

Types de saturation et types d’effet

FLANGER

→

CHORUS

PHASER

PHASE

→

CHORUS

DOUBLING

→

CHORUS

TREMOLO

F 7

H 1

H 7

D 1

D 7

T 1

Connexion en série d’un ﬂanger et d’un chorus. Des réglages plus

élevés donnent une modulation plus rapide du ﬂanger (l’intensité

du chorus est ﬁxe).

Ajoute une modulation «soufﬂante» au son. Des réglages plus

élevés donnent une modulation plus rapide du phaser.

Connexion en série d’un phaser et d’un chorus. Des réglages plus

élevés donnent une modulation plus rapide du phaser (l’intensité

du chorus est ﬁxe).

Cet effet ajoute au son d’origine un son très légèrement retardé,

qui donne l’impression de plusieurs musiciens jouant la même

phrase, pour un son plus plein. Des réglages plus élevés donnent

un effet de doublage plus prononcé.

Connexion en série de doublage et de chorus. Des réglages plus

élevés donnent un effet de doublage plus prononcé (l’intensité du

chorus est ﬁxe).

Cet effet fait varier périodiquement le volume. Des réglages plus

élevés donnent un tremolo plus rapide.

TREMOLO

→

CHORUS

AUTO WAH (Wah-wah

automatique)

AUTO WAH

→

CHORUS

STEP

T 7

W 1

W 7

S 1

Connexion en série de tremolo et de chorus. Des réglages plus élevés

donnent un tremolo plus rapide (l’intensité du chorus est ﬁxe).

Cet effet ajoute automatiquement une wah-wah en fonction de

l’intensité de jeu. Des réglages plus élevés donnent une sensibilité

plus élevée du démarrage de la wah-wah automatique, qui agit

même pour les signaux de bas niveau.

Connexion en série d’auto wah et de chorus. Des réglages plus

élevés donnent une sensibilité plus élevée du démarrage de la wah-

wah automatique (l’intensité du chorus est ﬁxe).

Cet effet entraîne des changements aléatoires de hauteur et un

arpège automatique. Des réglages plus élevés donnent un

changement plus rapide du son.

ZOOM FIRE-30

Types de saturation et types d’effet

STEP→CHORUS

SLOW-A (Attaque lente)

SLOW-A→PITCH

PITCH

S 7

A 1

A 7

Cet effet transpose la hauteur du son d’origine. Vous pouvez choisir un des neuf

motifs (patterns P1 - P9) de transposition pré-programmés (presets).

Connexion en série de step et de chorus. Des réglages plus élevés

donnent un changement plus rapide du son (l’intensité du chorus

est ﬁxe).

Cet effet ralentit l’attaque du son, donnant l’impression d’un “jeu

de violon”. Des réglages plus élevés donnent une attaque plus

lente.

Connexion en série d’une attaque lente et d’un transpositeur. Des

réglages plus élevés donnent une attaque plus lente (la

transposition est ﬁxe à l’octave supérieure).

Mélange le son d’origine et sa transposition à l’octave inférieure.

Mélange le son d’origine et sa transposition à la quinte juste

inférieure.

Ajoute un effet chorus au réglage P2.

Mélange le son d’origine et sa transposition à la quarte juste

inférieure.

Ajoute un effet chorus au réglage P4.

RING MOD (Modulateur en

anneau)

ZOOM FIRE-30

R 1

Mélange le son d’origine et sa transposition à l’octave supérieure.

Mélange le son d’origine et sa légère transposition, pour obtenir un

effet chorus avec seulement une très légère modulation.

Mélange le son d’origine et sa transposition à la quarte juste

inférieure et à la quarte juste supérieure.

Mélange le son d’origine et sa transposition à l’octave inférieure et

à l’octave supérieure.

Ajoute une modulation d’amplitude au son, ce qui donne un effet

métallique. Des réglages plus élevés donnent une fréquence de

modulation plus élevée.

Types de saturation et types d’effet

RING MOD

→

CHORUS

■

DELAY/REVERB

Cet effet ajoute un élément retardé ou de la reverb au son des guitares. Utilisez le sélecteur

[TYPE/TIME] pour sélectionner le type d’effet et la valeur de réglage et employez la commande

[MIX] pour ajuster le rapport entre son d’effet et son d’origine.

Type d’effet

R 7

Valeur de

réglage

D 1

DELAY

E 1

ECHO

R 1

ROOM

Connexion en série du modulateur en anneau et du chorus. Des

réglages plus élevés donnent une fréquence de modulation plus

élevée (l’intensité du chorus est ﬁxe).

Description

C’est un effet conventionnel de retard numérique. Des réglages

plus élevés donnent un temps de retard plus grand. La quantité

de ré-injection est réglée sur une valeur optimale.

Cet effet de retard recrée le son chaud d’un écho à bande. Des

réglages plus élevés donnent un temps de retard plus grand. La

quantité de ré-injection est réglée sur une valeur optimale.

Cet effet simule la réverbération d’une pièce. Des réglages plus

élevés donnent un effet plus profond.

HALL

H 1

Cet effet simule la réverbération d’un hall. Des réglages plus

élevés donnent un effet plus profond.

ZOOM FIRE-30

Caractéristiques

Mauvais fonctionnement

Puissance de sortie Haut-parleur Entrées

Sortie

Saturation Programmes d’effet

Modules d’effet

Patches

Fréq. d’échantillon. Conversion A/N Conversion N/A Prise de commande Afﬁcheur Dimensions Poids Accessoire fourni

*0 dBm = 0,775 Vrms *Apparence et caractéristiques sont sujettes à changements sans préavis.

36 W RMS 25 cm,5 ohms

Entrée guitare :

(niveau d’entrée nominal -20 dBm, impédance d’entrée 470 kilohms)

Entrée auxiliaire AUX IN :

(niveau d’entrée nominal -20 dBm, impédance d’entrée 10 kilohms)

Sortie mixte enregistreur/écouteurs:

sortie nominal +4 dBm sous impédance de charge de 10 kilohms ou plus) 22 types 19 types (10 MODULATION + 4 DELAY/REVERB + BOOST + SUSTAIN + EDGE + BOTTOM + ZNR) 7 modules (MODULATION + DELAY/REVERB + BOOST + SUSTAIN + EDGE + BOTTOM + ZNR)

UTILISATEUR : 10 (réinscriptibles, avec mémorisation)

PRESET :

Total: 30 patches 31,25 kHz 20 bits, suréchantillonnage 64 fois 20 bits, suréchantillonnage 8 fois FOOT SW (FS01) DEL 2 caractères 7 segments 485 mm (L) x 240 mm (P) x 410 mm (H) 12 kg Cordon d’alimentation

prise jack mono standard

prise jack stéréo standard

prise jack stéréo standard (niveau de

2 banques x 10 = 20

Mauvais fonctionnement

•L’ampli ne s’allume pas.

• Le cordon d’alimentation est-il correctement branché dans la prise secteur?

•L’interrupteur [POWER] est-il enclenché?

• Pas de son, ou volume très faible.

• La guitare est-elle correctement connectée au FIRE-30?

Voir page 9 pour des informations sur les connexions.

•Y a-t-il quelque chose de branché en prise [RECORDING/PHONES]?

Si quelque chose est branché en prise [RECORDING/PHONES], le haut-parleur est coupé automatiquement.

• Les commandes [LEVEL] ou [MASTER] sont-elles abaissées?

Tournez-les dans le sens des aiguilles d’une montre pendant que vous jouez de votre guitares.

• Le son souffre de trop de distorsion ou est hâché.

• Les commandes [GAIN]/[LEVEL] sont-elles trop montées?

Tournez ces commandes dans le sens inverse des aiguilles d’une montre. Réglez le volume avec la commande [MASTER].

• La pédale commutateur ne fait pas changer de mode.

• Est-ce bien une pédale commutateur ZOOM qui est connectée?

N’utilisez que la pédale commutateur FS-01 ZOOM.

ZOOM FIRE-30

Liste des patches

BANQUE

PATCH

NOM DU

PATCH

Fire Drive PVY

Pop Chorus J CLEAN

Delayed OD VINTAGE OD

Metal 7 MT 7

Beat Crunch MS OLD

Phaser Cut EFFECT IN (St)

Z-Box 9002

Pitched DRV BG OLD

Strum Arp AC STANDARD

Jet Drive MP 1

PV-Hard PVY

Clear Chorus EFFECT IN (St)

Z-Power Z POWER

M-Stack MS DRIVE

Combo Drive BG OLD

FDR-Clean FDR CLEAN

X-Distortion TB DIST

BG-Stack BG DRIVE

MP-Power MP 1

Match Box MATCH

Wild Fuzz WILD FUZZ

Clean Lead EFFECT IN (Vin)

Fat Tweed FDR BLUES

Outline Dist TB DIST

Mystic Chord J CLEAN

Old Stack MS OLD

Silver Panel FDR CLEAN

Wah Useful PVY

UK Box MATCH

Neo Fuzz FUZZ

TYPE DE

SATURATION

COMMENTAIRE

Puissant son saturé avec impact sonore énorme.

Son d’ampli combo déformé avec chorus caractéristique.

Son saturé avec retard adapté à la mélodie et au solo.

Son Metal pour guitare 7 cordes.

Son crunch standard utile de la rythmique au solo.

Son de phaser pour une rythmique cut.

Déformation du son vintage original de ZOOM.

Son de hauteur standard couplé à l’octave inférieure.

Son acoustique pour le balayage et les arpèges.

Son d’avion à réaction utile et tranchant.

Simulation de la saturation du son d’un ampli à haut gain.

Son de chorus clair et transparent.

Puissant son solo original de ZOOM.

Simulation du son d’un ampli multicorps standard.

Son légèrement saturé d’un ampli combo.

Son d’un ampli standard pour enregistrement en studio.

Simulation d’une pédale de distorsion.

Simulation du son d’un ampli mulicorps BG.

Son d’ampli avec distorsion dure et réponse rapide.

Son crunch de haute qualité simulant un ampli combo.

Puissant son fuzz pour l’accompagnement et solo.

Son de Chorus & Delay pour un son solo clair.

Gros son alourdi dans les médiums.

Son au contour accentué avec retard court.

Fantastique son pitch pour les accords en arpége.

Simulation du son typique d’un vieil ampli multicorps.

Simulation du son d’un ampli combo ayant tremolo et reverb caractéristiques.

Son de wah-wah automatique puissante.

Son d’ampli combo type Mersey beat.

Son fuzzy qu’un musicien de studio utilise habituellement.

ZOOM CORPORATION

NOAH Bldg., 2-10-2, Miyanishi-cho, Fuchu-shi, Tokyo 183-0022, Japan

TELEPHONE: +81-42-369-7116 FAX: +81-42-369-7115

Site Web: http://www.zoom.co.jp

FIRE-30- 5000-1

Zoom FIRE-30 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
