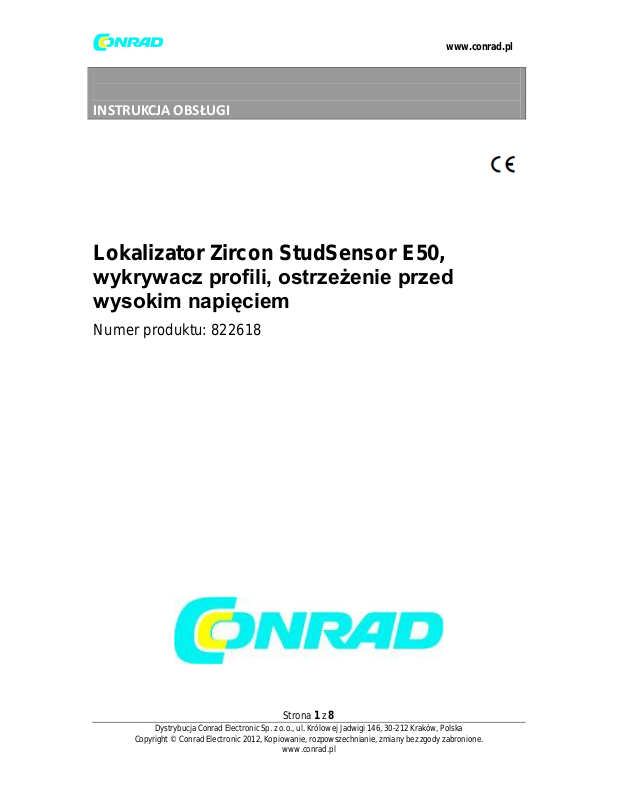

INSTRUKCJA OBSŁUGI
Lokalizator Zircon StudSensor E50,
wykrywacz profili, ostrzeżenie przed
wysokim napięciem
Numer produktu: 822618
Strona 1 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Lokalizator StudSensor™ e50 posiada dwa tryby skanowana:
STUD SCAN: Lokalizuje krawędzie drewnianych kołków i metalowych gwoździ do 19 mm
głębokości.
DEEPSCAN®: Lokalizuje krawędzie drewnianych i metalowych kołków do 38 mm głębokości.
Wykrywanie WireWarning® automatycznie wykrywa przewody i informuje użytkownika o
przewodach AC pod napięciem w trybach STUD SCAN oraz DEEPSCAN®. Kiedy zostanie wykryte
napięcie AC, ikona AC WireWarning® zostanie wyświetlona na ekranie.
Strona 2 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
1. INSTALACJA BATERII
Popchnąć przycisk pokrywy baterii na spodzie urządzenia i otworzyć ją.
Włożyć nową baterię 9V dopasowując przyłącze dodatnie (+) oraz ujemne (-) do ikon nadrukowanych
z tyłu. Wcisnąć baterię na jej miejsce i umieścić pokrywę z powrotem na jej miejscu.
2. WYBÓR TRYBU
Przemieścić przełącznik do żądanego trybu: STUD SCAN do szukania drewnianych i metalowych
gwoździ lub DEEPSCAN® do szukania gwoździ za ścianami o grubości większej niż 19 mm.
Urządzenie pozostanie wyłączone, jeśli przycisk zasilania Power nie zostanie wciśnięty.
3. SZUKANIE GWOŹDZIA
Należy zawsze skanować w poszukiwaniu gwoździ/kołków ze skanerem umieszczonym płasko na
ścianie. Przemieścić przełącznik trybu do pozycji STUD SCAN, umieścić urządzenie płasko na ścianie,
następnie nacisnąć i przytrzymać przycisk Power. Poczekać na sygnał,aby potwierdzić, że kalibracja
została ukończona przed przemieszczeniem skanera.
Strona 3 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Nadal trzymać przycisk zasilania Power, następnie powoli przesuwać urządzenie poziomo w poprzek
ściany, w prawo lub w lewo. Jeśli użytkownik zacznie zbliżać się do kołka/gwoździa, segmenty strzałki
zaczną się włączać.
Kiedy po raz pierwszy zostanie wyświetlona cała strzałka, wskaźnik SpotLite® będzie świecić i będzie
słyszalny stały dźwięk; będzie to oznaczać, że zlokalizowana została krawędź gwoździa/kołka/profilu.
Należy zaznaczyć to miejsce.
Bez zwolnienia przycisku Power należy kontynuować skanowanie poza zaznaczonym miejscem,
dopóki niektóre segmenty strzałki nie wyłączą się. Przesuwać urządzenie w odwrotnym kierunku, aby
zlokalizować inną krawędź kołka/gwoździa.
Strona 4 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Zaznaczyć to drugie miejsce. Środek kołka znajduje się centralnie pomiędzy dwoma znakami.
4. WYKRYWANIE WIREWARNING®
Wykrywanie WireWarning® pracuje bezustannie w trybach STUD SCAN oraz DEEPSCAN®. Kiedy
zostanie wykryte napięcie AC, wskaźnik WireWarning® pojawi się na wyświetlaczu. Jeśli skanowanie
rozpocznie się nad przewodem pod napięciem AC, wskaźnik WireWARNING® będzie bezustannie
migać.
Uwaga: Przewody umieszczone głębiej niż 51 mm od powierzchni, w plastikowym przewodzie, za
ścianami oporowymi ze sklejki lub metalicznym tapetowaniem mogą nie zostać wykryte. Zachować
niezwykłą ostrożność w takich przypadkach i zawsze, kiedy obecne jest napięcie AC.
Zawsze wyłączać zasilanie podczas pracy w pobliżu przewodów elektrycznych.
Strona 5 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Wszystkie ikony ekranu
Skan rozpoczęty bezpośrednio na
Należy wyłączyć urządzenie,
www.conrad.pl
5. WSKAZÓWKI DOTYCZĄCE DZIALANIA
Dla optymalnych wyników skanowania:
Trzymać urządzenie prosto i w dół, równolegle do kołków/gwoździ i nie obracać urządzeniem.
Trzymać urządzenie płasko do ściany i nie kołysać, przechylać, ani nie naciskać mocno
podczas powolnego przesuwania w poprzek skanowanej powierzchni.
Unikać umieszczania drugiej ręki lub innej części ciała na skanowanej powierzchni.
W zależności od bliskości przewodów elektrycznych lub rur od powierzchni ściany, skaner
może wykryć je w ten sam sposób jak kołki/gwoździe.
Należy zachować ostrożność podczas przybijania, cięcia, lub wiercenia w ścianach, podłogach
i sufitach zawierających te elementy.
Aby uniknąć niespodzianek, należy pamiętać że kołki i belki są zazwyczaj oddzielone o 400
mm lub 600 mm i są szerokie na 38-45 mm. Wszystko inne umieszczone bliżej lub o innej
szerokości może nie być belką, kołkiem/gwoździem.
Należy zawsze wyłączać zasilanie podczas pracy w pobliżu przewodów elektrycznych.
6. POMOCNE WZKAZÓWKI
Sytuacja Możliwe powody Rozwiązanie
LCD są zapalone, a
urządzenie bezustannie
emituje sygnał
dźwiękowy
zwartej części ściany.
Urządzenie nie przylega właściwie
do skanowanej powierzchni
Urządzenie uniesione lub
przechylone podczas kalibracji
(tego typu sytuacje mają na nią
wpływ)
Skanowana powierzchnie jest zbyt
gęsta lub zbyt wilgotna
przesunąć o kilka cali na skanowanej
powierzchni, a następnie rozpocząć
skanowanie ponownie naciskając
przycisk Power.
Na nierównych powierzchniach
pomocne jest podłożenie pod skaner
kartki papieru
Podczas kalibrowania i skanu należy
trzymać dłoń ok 150 mm od
urządzenia, trzymając urządzenie
kciukiem i palcem wskazującym nie
wyżej niż na uchwytach. Należy
uważać, aby nie poruszać palcami po
kalibracji.
Urządzenie należy zawsze trzymać
równolegle do powierzchni,
poruszając nim prostopadle
Strona 6 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
względem obiektów które chce się
Nie można wykryć
Ściana jest zbyt gruba lub gęsta
Przełączyć urządzenie na tryb
Urządzenie może nie przylegać
Należy trzymać urząd
zenie tak, aby
Belki nie zostają wykryte
Kalibracja mogła m
ieć miejsce tuż
Należy odrobinę przemieścić
Urządzenie wykrywa
Kable elektryczne, metalowe lub
Należy poszukać innych
Spodziewa
ne przewody
Kable mogą być zaizolowane za
Należy zachować szczególn
ą
zlokalizować
Używając urządzenia na
powierzchniach wilgotnych, np.
dopiero co malowanych lub krytych
tapetą, należy odczekać, aż dojdzie
do ich wyschnięcia.
www.conrad.pl
kołków/gwoździ w
trybie STUD SCAN.
Centralny element
ekranu LCD nie zapala
się i nie miga w trybie
‚Stud Mode‘
Ikona TruCal™ zapala
się, ale podczas
skanowania nic się nie
dzieje
pomimo pracy w trybie
DeepScan™
właściwie do skanowanej
powierzchni
Jeżeli skanowanie odbywa się w
trybie DeepScan™ , kalibracja
mogła mieć miejsce nad belką
nad belką (w trybie DeepScan™
komunikat o błędzie jest
nieaktywny, gdyż DeepScan™ jest
dwukrotnie czulszy od Stud
Scan™)
Urządzenie może być trzymane
niewłaściwie, np. jak pilot do
telewizora, wycelowane w ścianę
DEEPSCAN®, aby zlokalizować
kołek/gwóźdź.
Należy przyjąć parę pasków LCD
najbliżej środka jako krawędź kołka.
znajdujące się na jego spodzie rzepy
dokładnie przylegały do ściany
Należy ponownie skalibrować
urządzenie w innym miejscu a
następnie przeskanować obszar
ponownie
urządzenie i powtórzyć kalibrację
Należy trzymać urządzenie tak, aby
znajdujące się na jego spodzie rzepy
Velcro™ dokładnie przylegały do
ściany
inne obiekty poza
kołkami/gwoździami
nie zostają wykryte
plastikowe rury mogą znajdować
się tuż pod powierzchnią ściany.
pomocą warstwy metalu, sklejki
lub innego gęstego tworzywa.
kołków/gwoździ równo
rozmieszczonych po obu stronach
300, 400 lub 600 mm lub takiego
samego gwoździa/kołka w niektórych
miejscach ponad lub poniżej
pierwszego skanowanego obszaru.
ostrożność jeżeli obszar pokryty jest
sklejką, grubym drewnem lub
posiada ponad przeciętnie grube
Strona 7 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Kable mogą nie być pod
ściany
Obszar wykrywania
Wykrywanie napię
cia może
Aby zawęzić wykrywanie, należy
napięciem
Kable umieszczone głębiej niż 51
mm od powierzchni mogą nie
zostać wykryte.
Jeżeli dostępny jest przełącznik
napięcia, należy pamiętać by był on
włączony (ON), gdy ma miejsce
detekcja położenia przewodów
elektrycznych, a wyłączony (OFF) gdy
odbywa się praca w ich pobliżu.
Zawsze wyłączać zasilanie podczas
cięcia, wbijania gwoździ lub
wiercenia w pobliżu przewodów
elektrycznych.
www.conrad.pl
napięcia wydaje się
znacznie większy niż
sam przewód (tylko AC)
rozprzestrzeniać się na suchej
ścianie ok. 305 mm z każdej
strony przewodu elektrycznego.
wyłączyć urządzenie i następnie
włączyć ponownie, skanując w
miejscu ostatniego wykrycia
przewodów
Zawsze wyłączać zasilanie podczas
cięcia, wbijania gwoździ lub
wiercenia w pobliżu przewodów
elektrycznych.
