OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
t~кнмеЦLoЙй~к~нмк
j~бенЙе~еЕЙ
OPMI® 1 FC Reparatur- und
Justieranweisung
Bodenstativ S100 Reparatur- und
Justieranweisung
OPMI® 1 FC Repair- and alignment
instructions
S100 Floor stand Repair- and
alignment instructions
SM-30-0036-A2
SM-30-0036-A3
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
bкл~нтнЙбдв~н~дзЦ
pй~кЙ=m~кнл=`~н~дзЦмЙ
OPMI 1-FC 303322-0000-000
OPMI 1FC microscope Body
Bodenstativ S100
S100 floorstand
Wandstativ S100 mit langem Arm
S100 wall mount with long arm
Deckenstativ S100
S100 ceiling mount
KMAT OPMI 1FC _ S100
KMAT OPMI 1FC _ S100
Netzkabel
Power cable
SM-30-8033 MEDIALINK 100
SM-30-8033 MEDIALINK 100
SM-30-8029 MediLive Primo
SM-30-8029 MediLive Primo
4
18
86
104
124
248
300
302
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 2
SM-30-0036 OPMI® 1 FC am Bod.stativ S100
SM-30-0036 OPMI® 1 FC on floorstand S100
Pos.
Item
Bestell-Nr.
Order no.
1 303322-0000-000 OPMI 1-FC OPMI 1FC microscope Body
2 Bodenstativ S100 S100 floorstand
3 Wandstativ S100 mit langem Arm S100 wall mount with long arm
4 Deckenstativ S100 S100 ceiling mount
5 KMAT OPMI 1FC _ S100 KMAT OPMI 1FC _ S100
6 000000-1055-278 Staubschutzhülle f. OPMI (blau) Dustcover Blue
7 Netzkabel Power cable
8 SM-30-8033 MEDIALINK 100 SM-30-8033 MEDIALINK 100
9 SM-30-8029 MediLive Primo SM-30-8029 MediLive Primo
Benennung Designation
Seite
Page
4
18
86
104
124
248
300
302
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
SM-30-0036 OPMI® 1 FC am Bod.stativ S100
SM-30-0036 OPMI® 1 FC on floorstand S100
Seite/Page 3
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 4
OPMI 1-FC 303322-0000-000
OPMI 1FC microscope Body
Pos.
Item
Bestell-Nr.
Order no.
1 000000-0098-344 Kabelklemme -CONTINUA- Cable Clamp
2 M 3 X 6 CZN813-A2-70 ULS 1 3 X 6 CZN813-A2-70
3 303320-0061-050 Geraeteschild OPMI 1-FC Instrument label plate OPMI 1-FC
4 303320-9005-000 FOKUSSIER-UND SCHWENKKUPPLUNG Focusing and tilt coupling
5 303360-9910-000 AUFNAHMESCHWALBE FUER FC_FR BEL. Dovetail Mount for OPMI
7 303370-0000-000 FC-Beleuchtung FC Illum Assem W_O Instal & Light Guide
8 303370-0023-000 Zwischenstück für Spiegelhalter Adapter for Mirror Mount
9 ISO 4762-M 3X12-12.9-verzinkt ISO 4762-M 3X12-12.9-verzinkt
10 303320-9001-000 Gehaeuse mit Vergroesserungswechsler Housing with magnification changer
11 475248-0000-000 Verschlußdeckel f. Tubusaufnahme Cover for Tube reception
Benennung Designation
Seite
Page
6
12
14
16
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI 1-FC 303322-0000-000
OPMI 1FC microscope Body
Seite/Page 5
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 6
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Pos.
Item
Bestell-Nr.
Order no.
1 Schraube Screw
2 305262-0002-000 Scheibe Disk
3 305263-9901-000 Sicherungsschraube Securing Screw
4 303320-0021-000 Achse Axle
5 DIN 1473- 3 X16-A1-70 DIN 1473- 3 X16-A1-70
6 Traeger Carrier
7 Geräteschild OPMI 1FC Sonderedition Instrum. label _OPMI 1FC Special edition
8 Logo _50 Jahre OPMI 50 Years of OPMI_ logo
9 7 D10x10x10 CZN790 Ms Buchse 7 D10x10x10 CZN790 MS bush
10 Lager Bearing
Benennung Designation
Seite
Page
11 303320-8002-000 TRAEGER,KOMPL. Mount Complete, OPMI 1
12 KONUS CONE
13 Hülse Sleeve
14 303320-8502-000 Fertigungsgruppe Production assembly
15 ISO 8752-2,5 x 16-A ISO 8752-2,5 x 16-A
16 303320-8013-000 STERNGRIFF ,KOMPL. FOCUSING KNOB
17 ISO 7434-M 2 x3 -C4-70 ISO 7434-M 2 x3 -C4-70
18 303320-0041-000 Mutter Nut
19 000000-0086-446 14+0,1X20-0,2X0,5 CZN790 TEFLON 14+0,1X20-0,2X0,5 CZN790 TEFLON
20 000000-1267-478 Sterngriff kompl. 50 Jahr OPMI Star knob, complete 50 Years OPMI
21 303320-0024-000 Scheibe Washer
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Seite/Page 7
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 8
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Pos.
Item
Bestell-Nr.
Order no.
22 000000-0043-293 DIN 2093-B 28 GR1 TFE Spring washer DIN 2093-B 28 GR1
23 303320-0038-000 Achse Pinion
24 DIN 84-M 3X 5-X10CRNIMOTI1810 _DIN 84-M 3X 5-X10CRNIMOTI1810
25 DIN 84-M 3X 6-X10CRNIMOTI1810 Screw 84-M 3X 6-X10CRNIMOTI1810
26 303320-0004-000 Zahnstange Rack
27 303320-8030-000 Pass-U-Gruppe Fitted, assembly
28 M 3 X 4,5 CZN809-5S M 3 X 4,5 CZN809-5S
29 M 3 X 6 CZN813-A2-70 ULS 1 3 X 6 CZN813-A2-70
30 8GEZ.X13H11X7,6-0,2 WIE CZN790 ST35 8GEZ.X13H11X7,6-0,2 CZN790 ST35
31 DIN 2093-A 12,5GR1 TFE Spring Washer
Benennung Designation
Seite
Page
32 000000-1265-632 Sterngriff, komplett Star knob, complete
33 ISO 4027-M3 x 3-A2-21H ISO 4027-M3 x 3-A2-21H
34 DIN 921-M2,5 x4 Li -C4-70 DIN 921-M2,5 x4 Li -C4-70
35 303651-0211-000 Mutter Nut
36 DIN 7- 1,5 m6 x5 -A1-70 DIN 7- 1,5 m6 x5 -A1-70
37 303320-0036-000 MUTTER Nut
38 303651-0167-000 Zwischenring Intermediate ring
39 303651-0231-000 Konus EOS Fibre Cone
40 7 D10X10X1,5 CZN790 Ms Scheibe 7 D10X10X1,5 CZN790 Ms washer
41 303651-0235-000 Anschlag Top Plate
42 DIN 7991-M 3X 10 -A2-70 DIN 7991-M 3X 10 -A2-70
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Seite/Page 9
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 10
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Pos.
Item
Bestell-Nr.
Order no.
43 OPMI-Drehanschlag OPMI-Stop screw
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FOKUSSIER-UND SCHWENKKUPPLUNG 303320-9005-000
Focusing and tilt coupling
Seite/Page 11
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 12
AUFNAHMESCHWALBE FUER FC_FR BEL. 303360-9910-000
Dovetail Mount for OPMI
Pos.
Item
Bestell-Nr.
Order no.
1 303360-0006-000 Aufnahmeschwalbe fuer FC_FR Bel. Receiving dovetail for FC_FR Illuminat.
2 303320-0060-000 Raendeldruckschraube Knurled pressure screw
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
AUFNAHMESCHWALBE FUER FC_FR BEL. 303360-9910-000
Dovetail Mount for OPMI
Seite/Page 13
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 14
FC-Beleuchtung 303370-0000-000
FC Illum Assem W_O Instal & Light Guide
Pos.
Item
Bestell-Nr.
Order no.
1 303370-0010-000 Hülse Holder for Fibre Cable
2 ISO 4766-M 2 x3 -C4 ISO 4766-M 2 x3 -C4
3 M 3 X 6 DIN913-45 H GST M 3 X 6 DIN913-45 H Set screw
4 Fassung Mount
5 303370-0006-000 Linse (f= 15,4) Lens (f= 15.4)
6 Vorschraubring Retainer ring
7 303370-8002-000 Fassung,VOLLST. Lens
8 Gehaeuse, geklebt Housing, cemented
9 ISO 4026-M3 x 5-A2-21H ISO 4026-M3 x 5-A2-21H
10 DIN 84-M 3X12-X10CRNIMOTI1810 DIN 84-M 3X12-X10CRNIMOTI1810
Benennung Designation
Seite
Page
11 303360-0006-000 Aufnahmeschwalbe fuer FC_FR Bel. Receiving dovetail for FC_FR Illuminat.
12 303320-0060-000 Raendeldruckschraube Knurled pressure screw
13 303360-9910-000 AUFNAHMESCHWALBE FUER FC_FR BEL. Dovetail Mount for OPMI
14 303370-0023-000 Zwischenstück für Spiegelhalter Adapter for Mirror Mount
15 ISO 4026-M2 x 4-45H ISO 4026-M2 x 4-45H
16 303370-8011-000 Spiegelhalter, komplett Prism Mirror, Complete
17 DIN 84-M2,5X10-A4-70 DIN 84-M2,5X10-A4-70
18 DIN 433-2,7 -C4 DIN 433-2,7 -C4 washer
19 ISO 4762-M 3X12-12.9-verzinkt ISO 4762-M 3X12-12.9-verzinkt
20 303470-0154-000 Kappe Cap
21 303470-8009-000 Filterschieber mit Grünfilter Filter Slide with Green Filter
12
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FC-Beleuchtung 303370-0000-000
FC Illum Assem W_O Instal & Light Guide
Seite/Page 15
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 16
Gehaeuse mit Vergroesserungswechsler 303320-9001-000
Housing with magnification changer
Pos.
Item
Bestell-Nr.
Order no.
1 ISO 1207-M2,5X6-A2-70 ISO 1207-M2,5X6-A2-70
2 DIN 433- 2,7-A1 DIN 433- 2,7-A1
3 301370-0316-000 Feder Spring
4 Feder Spring
5 000000-1031-516 Wechsler APO 5fach Changer
6 303430-0028-000 Zapfenschraube Locating Screw
7 DIN 6912-M4X 12-A2-70 DIN 6912-M4X 12-A2-70
8 ISO 4762-M 2,5X 16-A2-70 ISO 4762-M 2,5X 16-A2-70
9 303320-0032-010 Scheibe Disk
10 303430-0029-000 Deckplatte Cover Plate
Benennung Designation
Seite
Page
11 303030-0004-000 Rändelschraube Knurled Screw
12 303320-0032-020 Scheibe Disk
13 303320-0031-000 Knopf Knob
14 Gehäuse Housing
15 303320-0043-000 Deckel Cover
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Gehaeuse mit Vergroesserungswechsler 303320-9001-000
Housing with magnification changer
Seite/Page 17
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 18
Bodenstativ S100
S100 floorstand
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1155-763 Stativfuss m. Verkleidung u. Rollen Base S100 w_ cover and casters
2 000000-1080-356 Blinddeckel Cover plate
3 Halogen Beleucht.S100 (OPMI pico) kompl S100 Halogen Illuminat, cmpl (OPM pico)
4 000000-1245-414 Hinterrohr f. Bodenstativ Version 2 S100 carrier arm for floor stand
5 000000-1101-404 Federarm 600mm mit Verkleidung Tilting Arm 600mm
7 000000-1182-132 Bodenstativrohr 1400 mm Floor stand tube 1400 mm
8 000000-1170-629 Montagesatz Boden Assembly kit floor stand S100
~ China Schildersatz S100 Boden China label set, S100 Floor stand
~ Japan Schildersatz S 100 Bodenstativ Japan label set, S100 Floor stand
Benennung Designation
Seite
Page
20
30
66
72
82
22
84
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Bodenstativ S100
S100 floorstand
Seite/Page 19
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 20
Stativfuss m. Verkleidung u. Rollen 000000-1155-763
Base S100 w_ cover and casters
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1170-629 Montagesatz Boden Assembly kit floor stand S100
2 000000-1244-642 Bodenstativ Fußverkleidung S100 Cover For Base S100
3 000000-1101-390 Laufrollen S100 (4 Stk.) Set of wheels (4x) for S100 Floor Stand
4 000000-0423-294 Sich.Scheibe f.M10 ADmr.16-A4 -Nord-Lock Lock washer f.M10 ADmr.16-A4 -Nord-Lock
6 000000-0451-835 Doppellenkrolle 100mm Kickstop -Colson- Caster Wheel 100 mm dual steerable, stop
6A 000000-1770-231 Rolle 100mm Dm fuer Stativ S100 Caster 100mm Diameter Base S100
Benennung Designation
Seite
Page
22
24
26
28
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Stativfuss m. Verkleidung u. Rollen 000000-1155-763
Base S100 w_ cover and casters
Seite/Page 21
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 22

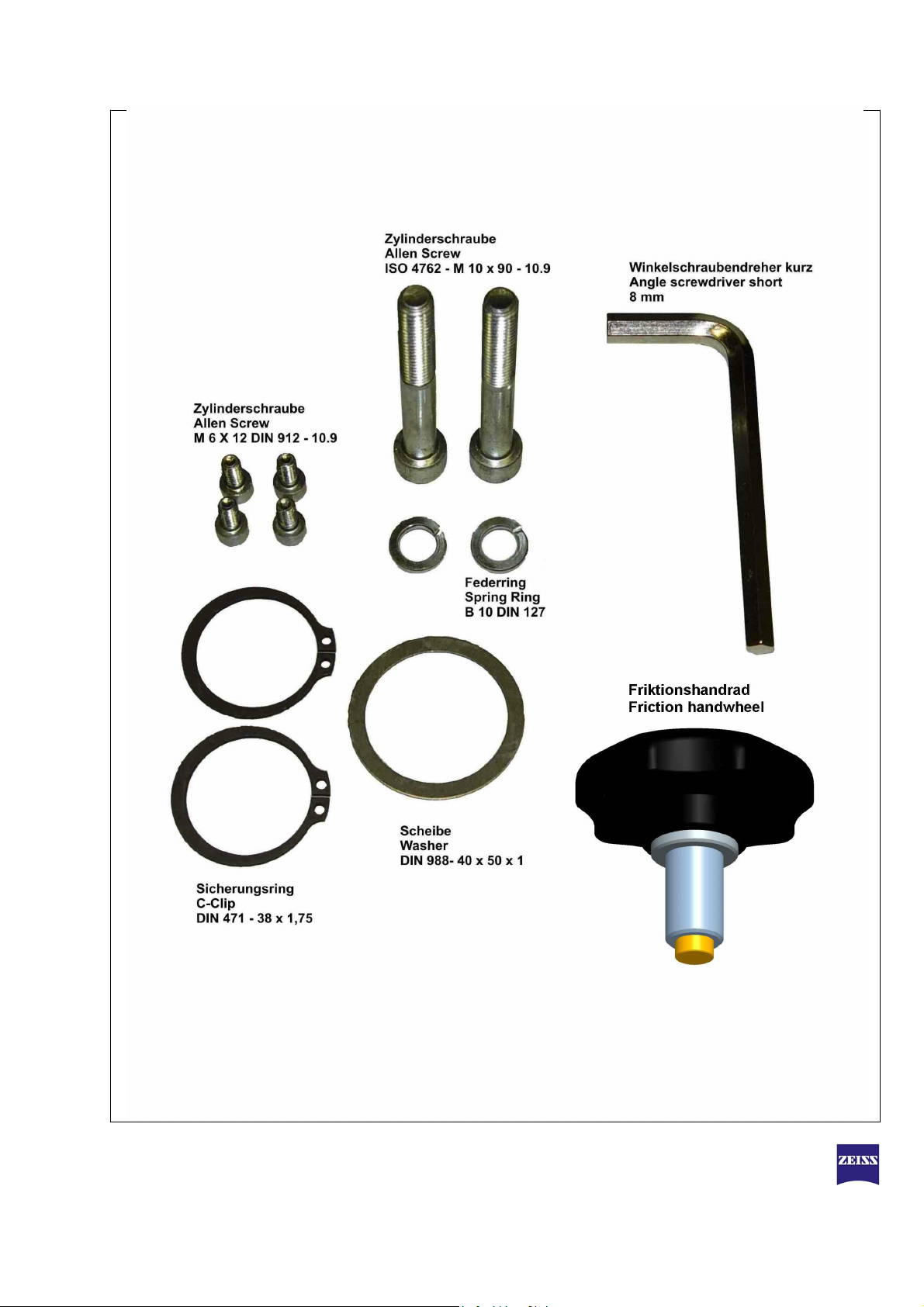

Montagesatz Boden 000000-1170-629
Assembly kit floor stand S100
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Montagesatz Boden 000000-1170-629
Assembly kit floor stand S100
Seite/Page 23
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 24
Laufrollen S100 (4 Stk.) 000000-1101-390
Set of wheels (4x) for S100 Floor Stand
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Laufrollen S100 (4 Stk.) 000000-1101-390
Set of wheels (4x) for S100 Floor Stand
Seite/Page 25
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 26
Doppellenkrolle 100mm Kickstop -Colson- 000000-0451-835
Caster Wheel 100 mm dual steerable, stop
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Doppellenkrolle 100mm Kickstop -Colson- 000000-0451-835
Caster Wheel 100 mm dual steerable, stop
Seite/Page 27
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 28
Rolle 100mm Dm fuer Stativ S100 000000-1770-231
Caster 100mm Diameter Base S100
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Rolle 100mm Dm fuer Stativ S100 000000-1770-231
Caster 100mm Diameter Base S100
Seite/Page 29
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 30
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Seite/Page 31
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
_
_
_
_
_
_
Seite/Page 32
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Pos.
Item
3_AT
4_AT
5_AT
6_AT
7_AT
Bestell-Nr.
Order no.
3 000000-1356-523 SBG PAL Kamerakopf integr Pico 1296-483 SC PAL camera head integr Pico 1296-483
000000-1324-666 AT PAL Kamerakopf integr Pico (1356-523) EC PAL camera head integr Pico (1356-523
EC
4 000000-1356-550 SBG NTSC Kamerakopf integr Pico 1296-486 SC NTSC camera head integr Pico 1296-486
000000-1324-667 AT NTSC Kamerakopf integr Pico 1356-550 EC NTSC camera head integr Pico 1356-550
EC
5 000000-1296-489 SBG PAL Kamerakopf integr Pico HNO SC PAL camera head integr Pico ENT
000000-1324-668 AT PAL Kam.kopf integr Pico HNO 1296489 EC PAL camera head integr Pico ENT
EC
6 000000-1296-492 SBG NTSC Kamerakopf integr Pico HNO SC NTSC camera head integr Pico ENT
000000-1324-671 AT NTSC Kam.kopf integr Pico HNO 1296492 EC NTSC camera head integr Pico ENT
EC
7 000000-1382-830 MediLive S100 VCU- PAL MediLive S100 VCU- PAL
000000-1486-380 AT MediLive S100 VCU- PAL (1382-830) EC MediLive S100 VCU- PAL (1382-830)
EC
Benennung Designation
Seite
Page
54
56
58
60
8 000000-1382-831 MediLive S100 VCU- NTSC MediLive S100 VCU- NTSC
8_AT
000000-1486-381 AT MediLive S100 VCU- NTSC (1382-831) EC MediLive S100 VCU-NTSC (1382-831)
EC
50 000000-1306-174 Versorgung 2pol. Pico Power Cable
51 000000-1383-101 Systemk. m. Ferrith. für OPMI Pico 2,5m Cable (Ferrit core) OPMI pico 2.5m KS842
54 380079-9040-000 Halogen-Lampe 12V 100W Nr.6834 Philips Bulb HAL 12V 100W 6834 Philips
55 000000-0149-690 Sicherung T3,15A H 250V 5x20 IEC127-2_V Fuse 3.15A 250V time lag high breaking
62
64
44
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Seite/Page 33
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 34
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Pos.
Item
Bestell-Nr.
Order no.
3 000000-1356-523 SBG PAL Kamerakopf integr Pico 1296-483 SC PAL camera head integr Pico 1296-483
4 000000-1356-550 SBG NTSC Kamerakopf integr Pico 1296-486 SC NTSC camera head integr Pico 1296-486
5 000000-1296-489 SBG PAL Kamerakopf integr Pico HNO SC PAL camera head integr Pico ENT
6 000000-1296-492 SBG NTSC Kamerakopf integr Pico HNO SC NTSC camera head integr Pico ENT
9 000000-1493-308 SBG ML S100 CCU PAL Digital 1306-070 SC ML S100 CCU PAL Digital 1306-070
10 000000-1493-309 SBG ML S100 CCU NTSC Digital 1306-071 SC ML S100 CCU NTSC Digital 1306-071
51 000000-1383-101 Systemk. m. Ferrith. für OPMI Pico 2,5m Cable (Ferrit core) OPMI pico 2.5m KS842
52 000000-1369-329 FBG DC_DC 5V 400mA mit
53 000000-0468-540 AC_DC-CONVERTER SNP-Z058 _SKYNET
54 380079-9040-000 Halogen-Lampe 12V 100W Nr.6834 Philips Bulb HAL 12V 100W 6834 Philips
Benennung Designation
PCB DC_DC 5V400mA with ventilator switch
Lüfterumschaltung
AC_DC-CONVERTER SNP-Z058 _SKYNET
ELECTR.
ELECTR.
Seite
Page
54
56
58
60
64
50
44
55 000000-0149-690 Sicherung T3,15A H 250V 5x20 IEC127-2_V Fuse 3.15A 250V time lag high breaking
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Seite/Page 35
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 36
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Pos.
Item
Bestell-Nr.
Order no.

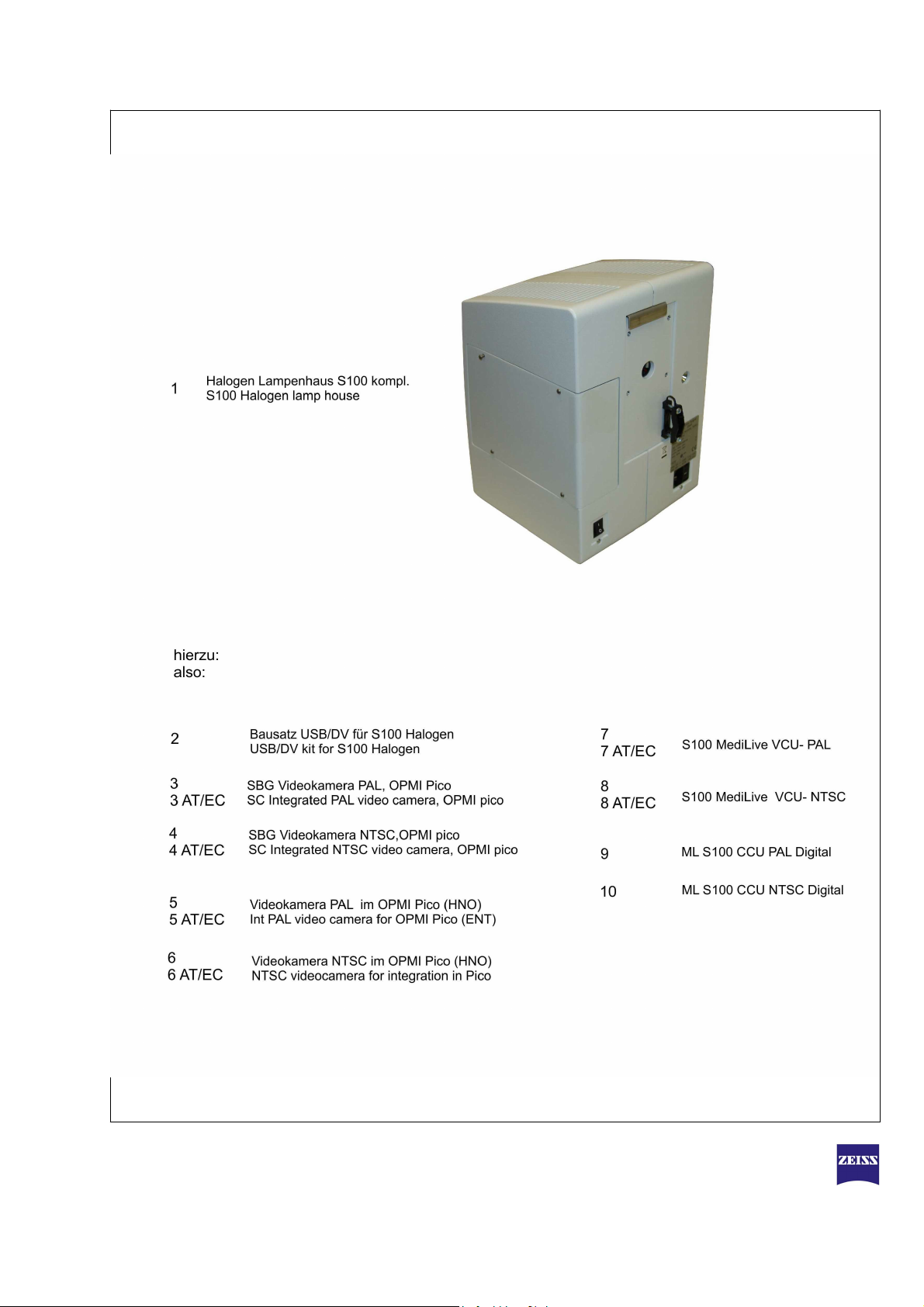

1 Halogen Lampenhaus S100 kompl. Halogen lamp house for S100
2 Bausatz USB_DV für S100 Halogen USB_DV kit for S100 Halogen
3 000000-1356-523 SBG PAL Kamerakopf integr Pico 1296-483 SC PAL camera head integr Pico 1296-483
4 000000-1356-550 SBG NTSC Kamerakopf integr Pico 1296-486 SC NTSC camera head integr Pico 1296-486
5 000000-1296-489 SBG PAL Kamerakopf integr Pico HNO SC PAL camera head integr Pico ENT
6 000000-1296-492 SBG NTSC Kamerakopf integr Pico HNO SC NTSC camera head integr Pico ENT
7 000000-1382-830 MediLive S100 VCU- PAL MediLive S100 VCU- PAL
8 000000-1382-831 MediLive S100 VCU- NTSC MediLive S100 VCU- NTSC
9 000000-1493-308 SBG ML S100 CCU PAL Digital 1306-070 SC ML S100 CCU PAL Digital 1306-070
10 000000-1493-309 SBG ML S100 CCU NTSC Digital 1306-071 SC ML S100 CCU NTSC Digital 1306-071
Benennung Designation
Seite
Page
38
48
54
56
58
60
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Beleucht.S100 (OPMI pico) kompl
S100 Halogen Illuminat, cmpl (OPM pico)
Seite/Page 37
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 38

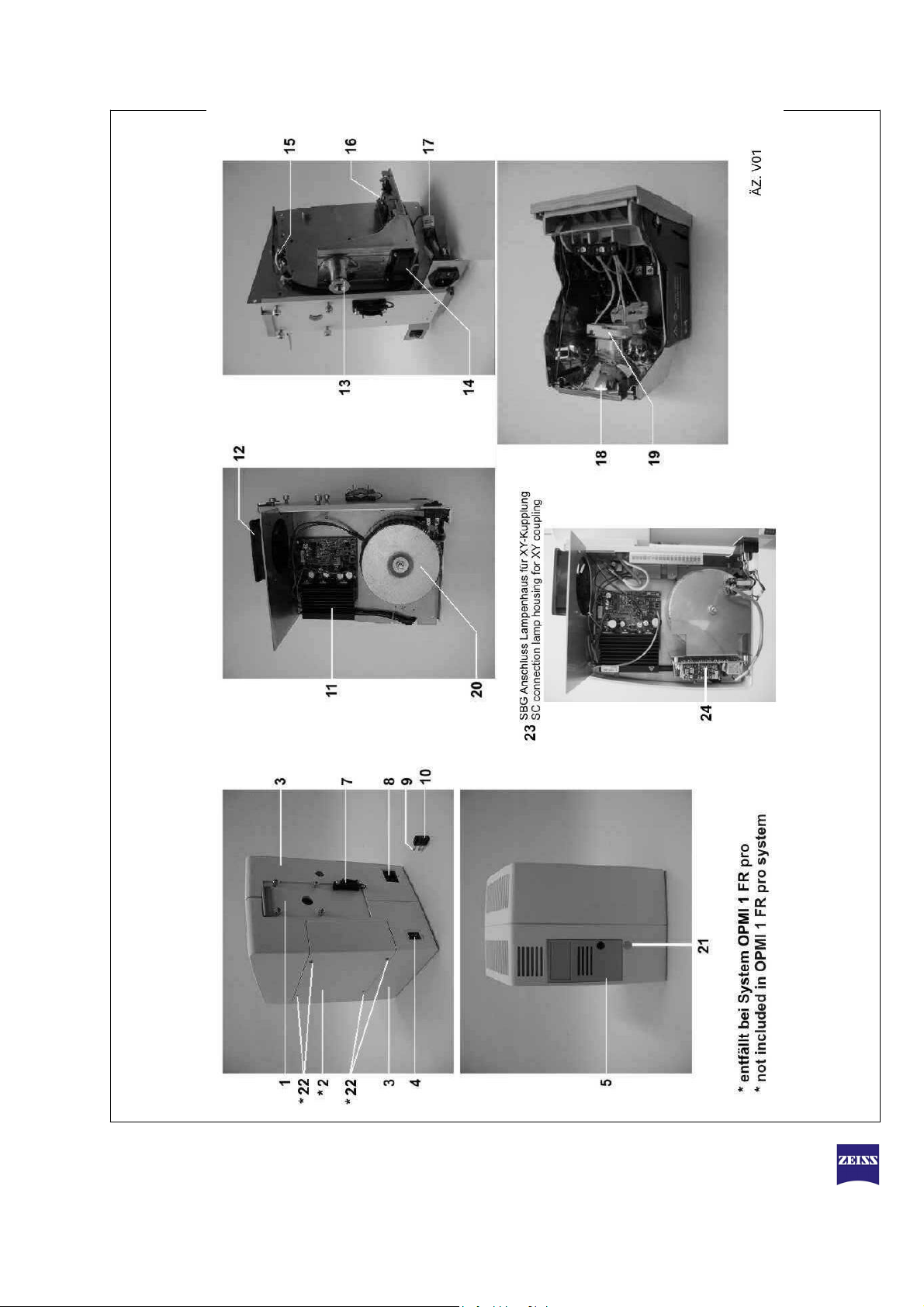

Halogen Lampenhaus S100 kompl.
Halogen lamp house for S100
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1105-268 Beleuchtungseinheit 115 V bis 230V Illumination unit from 115V to 230V
2 000000-1080-356 Blinddeckel Cover plate
3 000000-1671-030 Verkl.satz am S-100 Halogen Paneling assembly S100 halogen
4 000000-1101-349 Ausschalter, zweipolig Switch
5 000000-1086-764 Lampenschlitten für Stativ S100 Lamp module for Stand S100
7 000000-1105-269 Zugentlastung Cable strain relief
8 000000-1101-350 Gerätesteckerkombielement Appliance plug combination
9 000000-0149-690 Sicherung T3,15A H 250V 5x20 IEC127-2_V Fuse 3.15A 250V time lag high breaking
10 000000-1101-328 Sicherungsschublade, komplett Fuse cabinet, complete
11 000000-1331-202 FBG Helligkeitssteuerung S100 PCB Brightness Board S100
Benennung Designation
Seite
Page
42
12 000000-1101-347 Axiallüfter Fan For OPMI Pico
13 Spannfeder Spring
14 000000-1019-264 Lüfter vormont.247-12 r17B -Leica- Fan, assembled
15 000000-1101-357 Temperaturwächter temperature control
16 000000-1870-689 Kontaktschienen für Lampenhaus Halogen Conductor rails for halogen lamp housing
17 000000-1101-359 Funkentstörkond. mit Kabelbaum Radio shielding capacitor, cable harness
18 380079-9040-000 Halogen-Lampe 12V 100W Nr.6834 Philips Bulb HAL 12V 100W 6834 Philips
19 000000-1019-252 Lampenfassung 247 12-11 C -Leica- Lamp Socket
20 000000-1176-290 Sicherheitstrafo mit Montagezubehör Transformer
21 000000-1311-916 Rasthebel Click stop
22 000000-1678-362 Satz f. Blinddeckel S100 Lampenhaus Set blind covers S100 lamp house
44
46
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Lampenhaus S100 kompl.
Halogen lamp house for S100
Seite/Page 39
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 40
Halogen Lampenhaus S100 kompl.
Halogen lamp house for S100
Pos.
Item
Bestell-Nr.
Order no.
23 305930-9250-500 SBG Anschluss Lampenhaus SC connection to lamp housing
24 000000-0468-540 AC_DC-CONVERTER SNP-Z058 _SKYNET
Benennung Designation
AC_DC-CONVERTER SNP-Z058 _SKYNET
ELECTR.
ELECTR.
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen Lampenhaus S100 kompl.
Halogen lamp house for S100
Seite/Page 41
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 42
FBG Helligkeitssteuerung S100 000000-1331-202
PCB Brightness Board S100
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FBG Helligkeitssteuerung S100 000000-1331-202
PCB Brightness Board S100
Seite/Page 43
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 44
Halogen-Lampe 12V 100W Nr.6834 Philips 380079-9040-000
Bulb HAL 12V 100W 6834 Philips
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Halogen-Lampe 12V 100W Nr.6834 Philips 380079-9040-000
Bulb HAL 12V 100W 6834 Philips
Seite/Page 45
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 46
Satz f. Blinddeckel S100 Lampenhaus 000000-1678-362
Set blind covers S100 lamp house
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Satz f. Blinddeckel S100 Lampenhaus 000000-1678-362
Set blind covers S100 lamp house
Seite/Page 47
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 48
Bausatz USB_DV für S100 Halogen
USB_DV kit for S100 Halogen
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1369-329 FBG DC_DC 5V 400mA mit
2 000000-0468-540 AC_DC-CONVERTER SNP-Z058 _SKYNET
Benennung Designation
Lüfterumschaltung
ELECTR.
PCB DC_DC 5V400mA with ventilator switch
AC_DC-CONVERTER SNP-Z058 _SKYNET
ELECTR.
Seite
Page
50
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Bausatz USB_DV für S100 Halogen
USB_DV kit for S100 Halogen
Seite/Page 49
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 50
FBG DC_DC 5V 400mA mit Lüfterumschaltung 000000-1369-329
PCB DC_DC 5V400mA with ventilator switch
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FBG DC_DC 5V 400mA mit Lüfterumschaltung 000000-1369-329
PCB DC_DC 5V400mA with ventilator switch
Seite/Page 51
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 52
FBG DC_DC 5V 400mA mit Lüfterumschaltung 000000-1369-329
PCB DC_DC 5V400mA with ventilator switch
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
FBG DC_DC 5V 400mA mit Lüfterumschaltung 000000-1369-329
PCB DC_DC 5V400mA with ventilator switch
Seite/Page 53
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 54
SBG PAL Kamerakopf integr Pico 1296-483 000000-1356-523
SC PAL camera head integr Pico 1296-483
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
SBG PAL Kamerakopf integr Pico 1296-483 000000-1356-523
SC PAL camera head integr Pico 1296-483
Seite/Page 55
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 56
SBG NTSC Kamerakopf integr Pico 1296-486 000000-1356-550
SC NTSC camera head integr Pico 1296-486
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
SBG NTSC Kamerakopf integr Pico 1296-486 000000-1356-550
SC NTSC camera head integr Pico 1296-486
Seite/Page 57
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 58
SBG PAL Kamerakopf integr Pico HNO 000000-1296-489
SC PAL camera head integr Pico ENT
Pos.
Item
Bestell-Nr.
Order no.
000000-1324-668 AT PAL Kam.kopf integr Pico HNO 1296489 EC PAL camera head integr Pico ENT
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
SBG PAL Kamerakopf integr Pico HNO 000000-1296-489
SC PAL camera head integr Pico ENT
Seite/Page 59
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 60
SBG NTSC Kamerakopf integr Pico HNO 000000-1296-492
SC NTSC camera head integr Pico ENT
Pos.
Item
Bestell-Nr.
Order no.
000000-1324-671 AT NTSC Kam.kopf integr Pico HNO 1296492 EC NTSC camera head integr Pico ENT
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
SBG NTSC Kamerakopf integr Pico HNO 000000-1296-492
SC NTSC camera head integr Pico ENT
Seite/Page 61
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 62
Versorgung 2pol. Pico 000000-1306-174
Power Cable
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Versorgung 2pol. Pico 000000-1306-174
Power Cable
Seite/Page 63
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 64
Systemk. m. Ferrith. für OPMI Pico 2,5m 000000-1383-101
Cable (Ferrit core) OPMI pico 2.5m KS842
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Systemk. m. Ferrith. für OPMI Pico 2,5m 000000-1383-101
Cable (Ferrit core) OPMI pico 2.5m KS842
Seite/Page 65
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 66
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1133-312 Deckel Cover OPMI Pico
3 000000-1101-386 Friktionshandrad Hinterrohr Version 1 Friction Screw Swivel Arm f S100 Stand
4 DIN 922-M 6 x 6 x4 -8.8 verzinkt DIN 922-M 6 x 6 x4 -8.8 verzinkt
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
Seite/Page 67
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 68
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1133-312 Deckel Cover OPMI Pico
2 000000-1308-641 Hinterrohrverkleidung Version 3 Cover for swivel Version 3
4 DIN 922-M 6 x 6 x4 -8.8 verzinkt DIN 922-M 6 x 6 x4 -8.8 verzinkt
5 000000-1248-138 Friktionshandrad Version 2 Friction Screw Version 2
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
Seite/Page 69
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 70
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
Pos.
Item
Bestell-Nr.
Order no.
~ 000000-1275-199 Montage- und Zenrierhilfe S100 Mounting aid for carrier arms S100
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Hinterrohr f. Bodenstativ Version 2 000000-1245-414
S100 carrier arm for floor stand
KEINE ZEICHNUNG VORHANDEN
NO DRAWING AVAILABLE
Seite/Page 71
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 72
Federarm 600mm mit Verkleidung 000000-1101-404
Tilting Arm 600mm
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1101-407 Kulissenschieber für Federarm (2 St.) Protector flaps for S100 stand (2pcs)
2 000000-1101-396 Klemmschraube Federarmbremse Clamping screw for tilting arm brake
3 000000-1101-371 Federarmverkleidung 600 mm cover
4 000000-1133-618 PIN 8m 6x26 Dowel pin 8m 6x26
5 000000-1133-627 Starlock Kappe Starlock ring
6 000000-1101-394 SBG Gasfeder 900 N SC PNEUMATIC SPRING 900N
7 DIN 6912-M 5x 8 -8.8 DIN 6912-M 5x 8 -8.8
8 000000-1101-402 Sicherungsringe Durchmesser 38 mm Set of retaining rings
9 000000-1133-614 Fußlagerdeckel COVER
10 000000-1133-629 Sprengring 10 mm C-Clip 10 mm
Benennung Designation
Seite
Page
74
11 000000-1101-376 Kabelabdeckung 600 mm Cable cover 600 mm
12 000000-1407-903 Neigungsschalter Tilting switch with shield cable, S100
13 000000-1101-398 Federarmbremse komplett Tilting arm brake
14 DIN 923-M5 x4 -C4 DIN 923-M5 x4 -C4
15 000000-1101-386 Friktionshandrad Hinterrohr Version 1 Friction Screw Swivel Arm f S100 Stand
16 000000-1141-660 Flachkopfschraube mit Zapfen Fillister head screw
17 000000-1407-904 Potentiometer Potentiometer with shield cable for S100
18 305810-9002-000 6-Pack Asepsiskappen 12 mm Asepsis set 12mm (x 6)
19 000000-1170-635 Knopf und Gewindestift Knob for Potentiometer
20 000000-0451-395 Gleitlager BK1-0805 d1=8_ d2=10_ l=5 floating bearing d1=8_ d2=10_ l=5
76
78
80
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Federarm 600mm mit Verkleidung 000000-1101-404
Tilting Arm 600mm
Seite/Page 73
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 74
Sicherungsringe Durchmesser 38 mm 000000-1101-402
Set of retaining rings
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Sicherungsringe Durchmesser 38 mm 000000-1101-402
Set of retaining rings
Seite/Page 75
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 76
Federarmbremse komplett 000000-1101-398
Tilting arm brake
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Federarmbremse komplett 000000-1101-398
Tilting arm brake
Seite/Page 77
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 78
Potentiometer 000000-1407-904
Potentiometer with shield cable for S100
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Potentiometer 000000-1407-904
Potentiometer with shield cable for S100
Seite/Page 79
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 80
6-Pack Asepsiskappen 12 mm 305810-9002-000
Asepsis set 12mm (x 6)
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
6-Pack Asepsiskappen 12 mm 305810-9002-000
Asepsis set 12mm (x 6)
Seite/Page 81
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 82
Bodenstativrohr 1400 mm 000000-1182-132
Floor stand tube 1400 mm
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1170-629 Montagesatz Boden Assembly kit floor stand S100
2 000000-0118-055 Multimix Pur PU-texture Grey RAL U713_ Paint
Benennung Designation
Seite
Page
22
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Bodenstativrohr 1400 mm 000000-1182-132
Floor stand tube 1400 mm
Seite/Page 83
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 84
Japan Schildersatz S 100 Bodenstativ
Japan label set, S100 Floor stand
KEINE STÜCKLISTE VORHANDEN
NO PARTS LIST AVAILABLE
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Japan Schildersatz S 100 Bodenstativ
Japan label set, S100 Floor stand
Seite/Page 85
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 86
Wandstativ S100 mit langem Arm
S100 wall mount with long arm
Pos.
Item
Bestell-Nr.
Order no.
1 Halogen Beleucht.S100 (OPMI pico) kompl S100 Halogen Illuminat, cmpl (OPM pico)
2 000000-1080-356 Blinddeckel Cover plate
3 000000-1244-736 Hinterrohr f. Wand u.Deckenstativ Vers 2 S100 carrier arm for wall_ceiling mount
4 000000-1141-658 Federarm 950 kompl. für Wandstativ Tilting arm 950 mm for wall mount
5 000000-1187-885 SBG Wandstativ mit Verkleidung SC Wall tripod w_ housing
7 000000-1170-631 Montagesatz Wand Assembly kit wall mount S100
~ 000000-1277-816 Adapter S100 Wand kompl. Assembly plate for S100 wall mount
~ China Schildersatz S100 Wand mit l. Arm China label set, S100 Wall mount
~ Japan Schildersatz S 100 Wandstativ Japan label set, S100 wall mount
~ 000000-1107-713 Netzkabel Wandstativ S100 Power cable wall mount S100
Benennung Designation
Seite
Page
30
88
94
96
98
100
102
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Wandstativ S100 mit langem Arm
S100 wall mount with long arm
Seite/Page 87
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 88
Hinterrohr f. Wand u.Deckenstativ Vers 2 000000-1244-736
S100 carrier arm for wall_ceiling mount
Pos.
Item
Bestell-Nr.
Order no.
2 000000-1101-386 Friktionshandrad Hinterrohr Version 1 Friction Screw Swivel Arm f S100 Stand
3 DIN 922-M 6 x 6 x4 -8.8 verzinkt DIN 922-M 6 x 6 x4 -8.8 verzinkt
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Hinterrohr f. Wand u.Deckenstativ Vers 2 000000-1244-736
S100 carrier arm for wall_ceiling mount
Seite/Page 89
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 90
Hinterrohr f. Wand u.Deckenstativ Vers 2 000000-1244-736
S100 carrier arm for wall_ceiling mount
Pos.
Item
Bestell-Nr.
Order no.
1 000000-1308-641 Hinterrohrverkleidung Version 3 Cover for swivel Version 3
3 DIN 922-M 6 x 6 x4 -8.8 verzinkt DIN 922-M 6 x 6 x4 -8.8 verzinkt
4 000000-1248-138 Friktionshandrad Version 2 Friction Screw Version 2
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Hinterrohr f. Wand u.Deckenstativ Vers 2 000000-1244-736
S100 carrier arm for wall_ceiling mount
Seite/Page 91
SM-30-0036
Version 4.0, 2012-02
CG-SD
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
Seite/Page 92
Hinterrohr f. Wand u.Deckenstativ Vers 2 000000-1244-736
S100 carrier arm for wall_ceiling mount
Pos.
Item
Bestell-Nr.
Order no.
~ 000000-1275-199 Montage- und Zenrierhilfe S100 Mounting aid for carrier arms S100
Benennung Designation
Seite
Page
OPMI® 1 FC am Bodenstativ S100
OPMI® 1 FC on S100 Floor Stand
SM-30-0036
Version 4.0, 2012-02
CG-SD
Loading...
