ZEISS Milvus 1.4/25
Technische Daten/Technical Specifications
Sonderglas / Special glas
Asphären / Aspheric surface
Brennweite/Focal length 25 mm
Blendenbereich/Aperture range f/1.4 – f/16
Linsen / Gruppen/Lens elements / Groups 15 / 13
Fokussierbereich/Focusing range 0,252 m (9.93’’) - ∞
Arbeitsabstand/Free working distance 0,093 m (3.66’’) - ∞
Bildfeld*/Angular field* (diag. / horiz. / vert.) 81,2° / 70,8° / 50,4°
Bildkreisdurchmesser/Diameter of image field
Anlagemaß/Flange focal distance
Objektfeld bei Naheinstellung*
Coverage at close range (MOD)*
Abbildungsmaßstab bei Naheinstellung
Image ratio at MOD
Filterdurchmesser/Filter thread M82 x 0.75
Lage der Eintrittspupille (vor der Bildebene)
Entrance pupil position ( in front of image plane)
Drehwinkel des Fokussierrings (inf – MOD)
Rotation angle of focusing ring (inf – MOD)
Durchmesser max./Diameter max. ZF.2: 95,2 mm (3.75‘‘)
Durchmesser des Fokussierrings
Diameter of focusing ring
Länge (ohne Objektivdeckel)/Length (without lens caps) ZF.2: 123,3 mm (4.85‘‘)
Länge (mit Objektivdeckeln)/Length (with lens caps) ZF.2: 138,0 mm (5.43‘‘)
Gewicht/Weight ZF.2: 1171 g (41.3 oz)
* bezugnehmend auf das 24x36mm Format/referring to 24x36 mm format
43 mm (1.69″)
ZF.2: 46,50 mm (1.83″)
ZE: 44,00 mm (1.73″)
170,7 mm x 112,1 mm (6.72‘‘ x 4.41‘‘)
1 : 4.6
127,0 mm (5.00’’)
172°
ZE: 95,2 mm (3.75‘‘)
ZF.2: 82,5 mm (3.25‘‘)
ZE: 82,5 mm (3.25‘‘)
ZE: 122,5 mm (4.82‘‘)
ZE: 140,2 mm (5.52‘‘)
ZE: 1225 g (43.2 oz)
06/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
Page 2
ZEISS Milvus 1.4/25
Relative Beleuchtungsstärke/Relative Illuminance
100
80
60
40
20
0
0 5 10 15 20
u'[mm]
Die relative Beleuchtungsstärke zeigt die
Abnahme der Bildhelligkeit von der Mitte des
Bildes zu den Ecken. Angabe in Prozent.
The relative illumination shows in percent the
decrease in image brightness from the image
center to edge.
__ Blendenzahl: k = 1,4 / f-number = 1.4
… Blendenzahl: k = 4 / f-number = 4
Relative Verzeichnung/Relative Distortion
V [%]
3,0
2,0
1,0
0,0
-1,0
-2,0
-3,0
0 5 10 15 20
Angaben für unendlich.
Data for infinity.
u'[mm]
Die Relative Verzeichnung zeigt die
Abweichung der aktuellen von der idealen
Bildhöhe.
The relative distortion shows in percent the
deviation of the actual from the ideal
image height.
06/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
Page 3
ZEISS Milvus 1.4/25

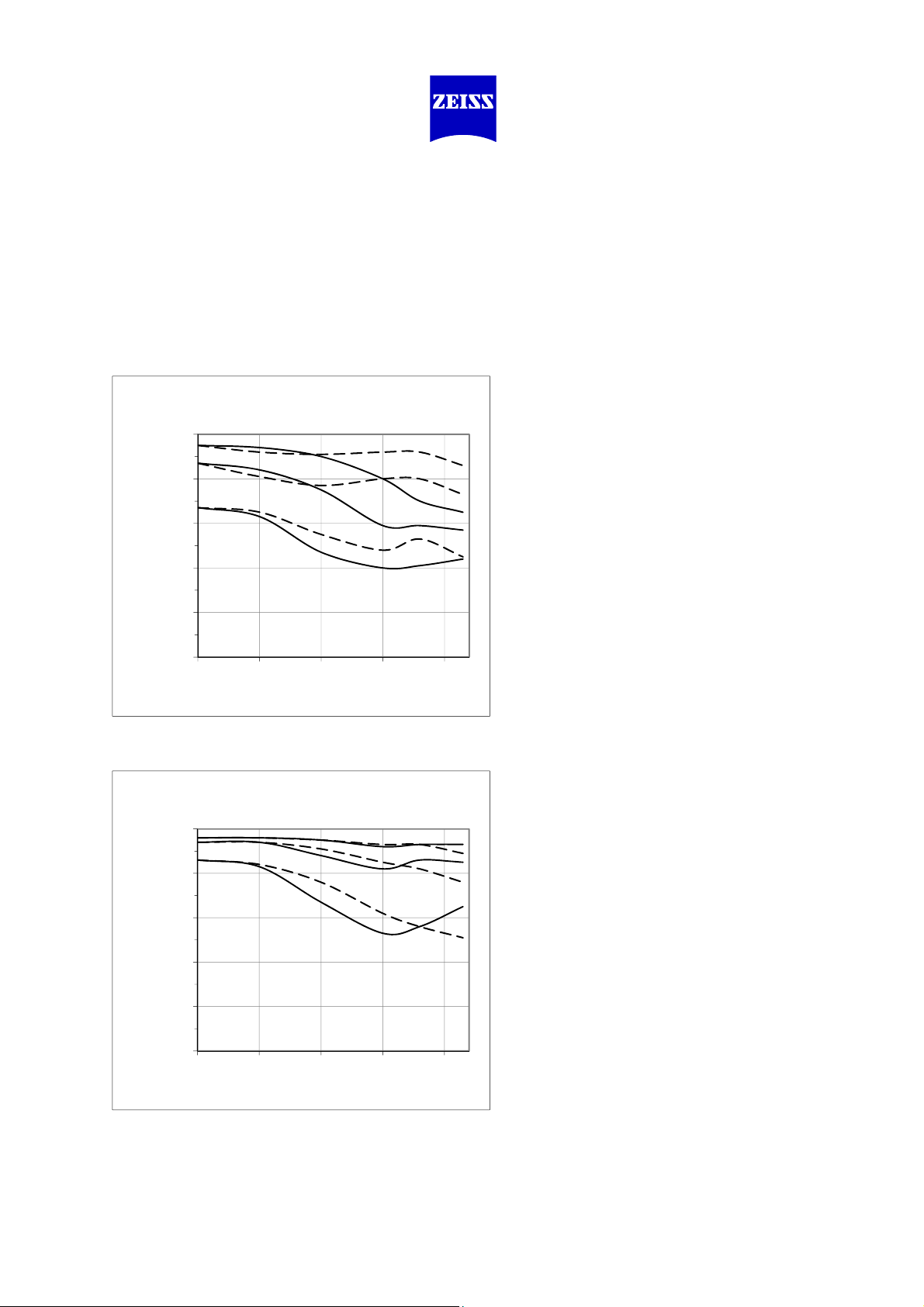

MTF Charts
Unendlich / Infinity
MTF [%]
100
80
Blendenzahl: k = 1,4 / f-number = 1.4
__ Sagittal
… Tangential
MTF [%]
60
40
20
0
0 5 10 15 20
100
80
60
40
u' [mm]
Blendenzahl: k = 4 / f-number = 4
__ Sagittal
… Tangential
20
0
0 5 10 15 20
u' [mm]
Modulationsübertragung MTF als Funktion der Bildhöhe (u’) und Spaltorientierung. Weißes Licht. Ortsfrequenzen R=10, 20
und 40 Perioden/mm. // Modulation transfer MTF as a function of the image height (u´) and slit orientation. White light. Spatial
frequencies R=10, 20 and 40 cycles/mm.
06/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
Page 4
ZEISS Milvus 1.4/25
Schärfentiefe/Depth of Field (DOF)*
Engraved
Distance
f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16
f/1.4
Meter
INF
3m
1.5 m
1 m
0.7 m
0.5 m
0.4 m
0.35 m
0.3 m
0.25 m
* Schärfentiefetabelle für das 24x36mm Format, Zerstreuungskreis 0.033mm (D/1500), gerundet auf 0.01m //
Depth-of-field table for sensor format 24x36mm, circle of confusion 0.033mm (D/1500), rounded to 0.01m
06/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
from to from to from to from to from to from to from to from to
15.8 ∞ 11.0 ∞ 7.91 ∞ 5.55 ∞ 3.98 ∞ 2.80 ∞ 2.05 ∞ 1.43 ∞
2.54 3.68 2.38 4.08 2.20 4.77 1.97 6.40 1.74 11.8 1.48 ∞ 1.24 ∞ 0.99 ∞
1.38 1.65 1.33 1.72 1.28 1.83 1.20 2.02 1.11 2.34 1.00 3.11 0.89 5.29 0.76 ∞
0.95 1.06 0.93 1.09 0.90 1.13 0.86 1.20 0.82 1.30 0.76 1.50 0.70 1.85 0.61 3.10
0.67 0.73 0.66 0.74 0.65 0.76 0.63 0.79 0.61 0.83 0.58 0.90 0.54 1.01 0.49 1.28
0.49 0.51 0.48 0.52 0.48 0.53 0.47 0.54 0.46 0.56 0.44 0.59 0.42 0.63 0.39 0.72
0.39 0.41 0.39 0.41 0.39 0.42 0.38 0.42 0.37 0.43 0.36 0.45 0.35 0.47 0.33 0.52
0.345 0.356 0.342 0.358 0.339 0.362 0.335 0.367 0.329 0.374 0.321 0.386 0.312 0.401 0.298 0.431
0.296 0.304 0.295 0.306 0.293 0.308 0.290 0.311 0.286 0.316 0.280 0.324 0.273 0.334 0.263 0.353
0.248 0.252 0.247 0.253 0.245 0.255 0.243 0.257 0.241 0.260 0.237 0.265 0.233 0.271 0.226 0.282
