感谢您购买 YAMAHA MG16/6FX 调音台。本调音台操作简便，可支持各种使用环境，是用于
SR 设置、各种安装系统以及许多其他用途的理想设备。
为了最大限度地发挥本调音台的超强功能和延长正常使用寿命，在使用之前请务必仔细阅读本
用户手册。
功能 目录
MG16/6FX 可提供 16 个输入通道并将这些信号混合成立体
●
声和分组输出信号。
由于拥有高质量的内在数码效果，MG16/6FX 本身即可直
●
接提供广泛的影响效果。它还配有 EFFECT SEND 插口，
可用来连接到外接效应器。
监控器上配有方便的 C-R OUT 插口。该插口可用来监控主
●
立体声输出信号、PFL 信号或 1-2 组信号。
调音台还配有双AUX SEND插口和一个单RETURN插口。
●
两个独立的 AUX 通讯总线可将信号发送到外接音响效应器
和监控系统。
虚拟电源可为需要外接电源的电容麦克风提供方便的连接。
●
调音台可为输入通道1至8分别提供专用 INSERT I/O插口。
●
利用这些插口可将不同的效应器插入不同通道。
输入通道1至8、9/10和11/12分别配有XLR 麦克风输入插口
●
和 TRS 耳机线性插口。输入通道 13/14 和 15/16 分别配有
TRS 线性输入插口和 RCA 线性输入插口。这些种类繁多的
插口集成使得本调音台可与麦克风、线性电平设备乃至立体
声输出合成器等许多不同类型的声源设备相连接。
前言
前言.................................................................... 4
发挥调音台的最佳性能 .......................................... 6
前面板和后面板.................................................. 19
功能 ............................................................... 4
目录 ............................................................... 4
使用调音台前的准备 ........................................ 5
打开电源开关 .................................................. 5
1
众多插口汇聚一处，种类繁多杂而不乱 .......... 7
2
当信号进入箱体后的走向............................ 10
3
获得最佳音响效果的第一步.......................... 11
4

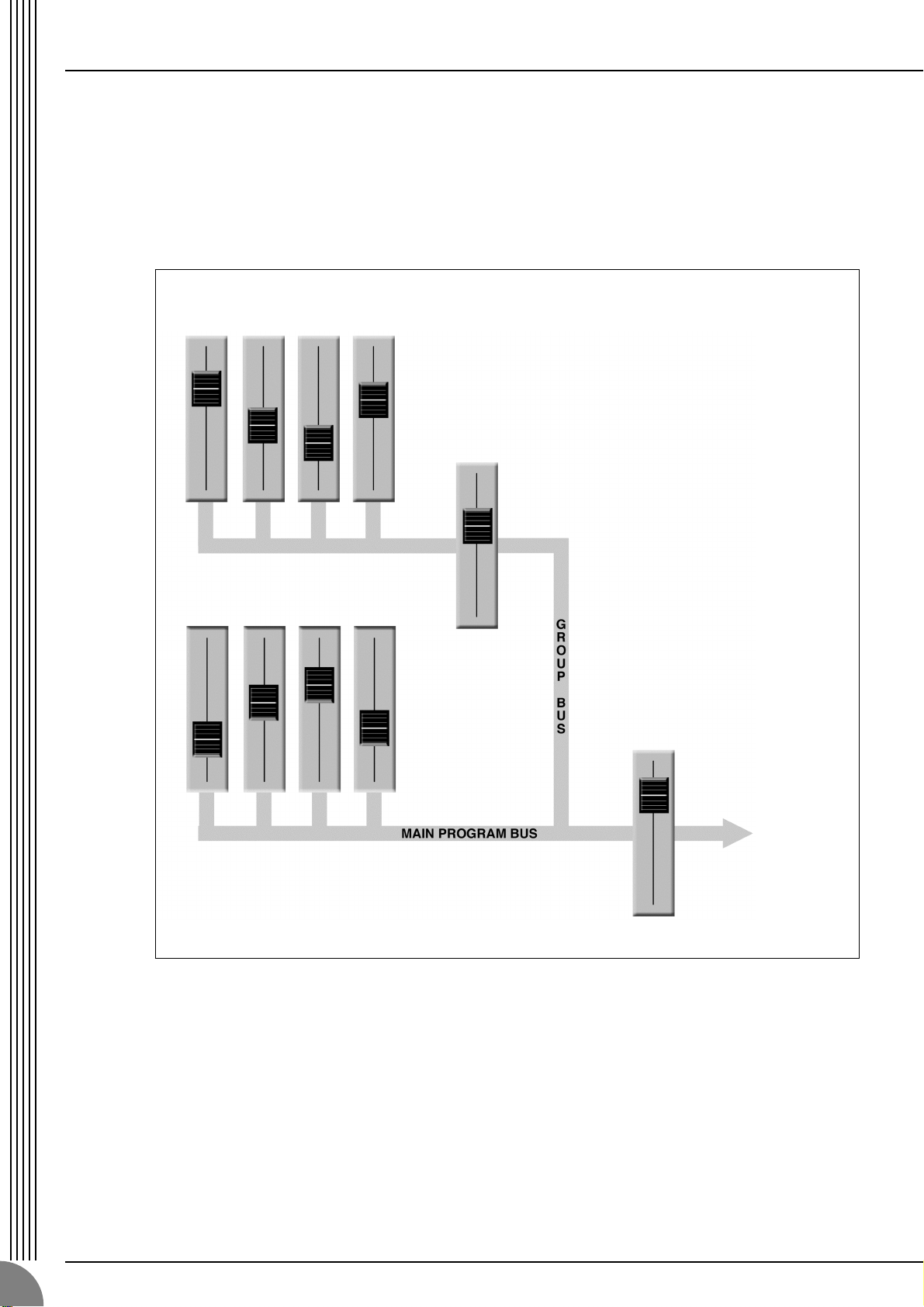

外接效果、监控混音和分组......................... 13
5
改善混音效果 ............................................ 16
通道控制部分 ................................................ 19
主控制部分 ................................................... 21
后面板输入 / 输出部分.................................... 23
连接安装 ........................................................... 25
连接安装步骤 ................................................ 25
连接安装例 ................................................... 25
支架安装....................................................... 27
附录.................................................................. 28
规格 ............................................................. 28

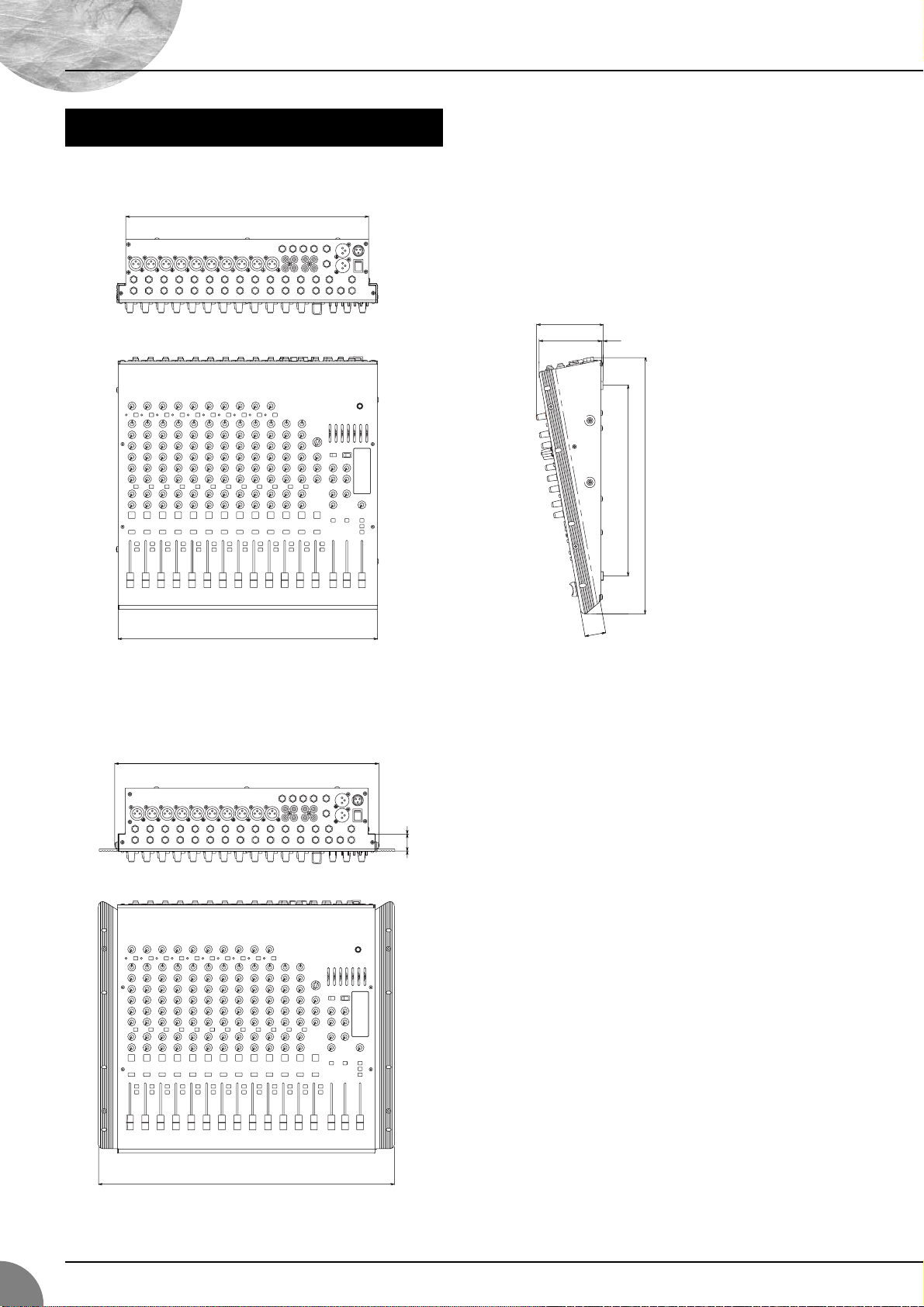

外形尺寸图 ................................................... 30
框图和电平图 ................................................ 31
4
MG16/6FX
前言
使用调音台前的准备
(1) 请务必将调音台电源开关置于 STANDBY ( 待机 ) 位置。
只能使用附带在本调音台的 PA-30 电源适配器。使
用其他适配器可能会导致设备损坏、过热或火灾。
(2) 请将 电源 适配器 连接 到调音 台背面 的 AC ADAPTOR
IN 连接插口 (
连接固定。
(3) 将电源适配器插入到标准家用电源插座。
) 中，然 后顺 时针拧 紧固 定环 ( 2)使
1
2
1
打开电源开关
将调音台的电源开关拨到 ON ( 开 ) 的位置。当已经作好关闭
电源的准备后，将电源开关拨到 STANDBY ( 待机 ) 位置。
请注意，当电源开关被置于 STANDBY ( 待机 ) 位置
时，系统中仍有微量电流。当长时间内不使用调音台
时，请务必从电源插座拔出电源适配器。
●
当不使用调音台或本地区正在发生雷雨闪电时，请
务必将电源适配器从电源插座拔出。
●
为了避免产生不必要的噪音，请在功率放大器和调
音台之间保持足够的距离。
MG16/6FX
5
发挥调音台的最佳性能
前言
现在您已拥有属于自己的调音台，至此已准备就绪，
可随时使用。只需将所有插头插入，轻轻旋转控制旋钮，
即大功告成 … 不是非常简单吗？ 如果您以前曾使用过，应该没有任何
问题，但如果是初次使用调音台，您可能需要阅读本用户手册，
并根据需要选读其中的基本操作，能帮助您更好地
发挥调音台的功能和性能。
6
MG16/6FX
众多插口汇聚一处，种类繁多杂而不乱
1
1-1. 种类繁多的连接插口—如何确定它们的对立关系？
当您首次连接系统时，最可能碰到的问题可能包括“在调音台背面为什么设置这么多插口？”和“如何
区别这些插口。”
首先让我们看看最常用的连接插口。
最传统的 RCA 针式插口
这是一种 “用户插口” ，是多年来在家用音响设备中最常用的一种插口。它又常
白
红
被称为 “phono”( 电唱机 ) 插口 ( “phonogram”的缩写 )，但近年来该名称已
不常用，而且它很容易与 “phone”混淆。RCA 针式插口的信号通常为非平衡信
号，一般在 -10 dB 名义电平时带有线性电平信号。当将 CD 播放机或其他家用电
器声源连接到调音台，或将调音台输出连接到盒式录音机或类似设备时，很可能
使用这种插口。
发挥调音台的最佳性能
由于是在耳机交换台中首次采用这种插口，因此被称为 “耳机 插
口”。单从外观看，无法判断某耳机插口具体处理何种信号。它可能
是非平衡单声通道、非平衡立体声、平衡单声通道或某插入补丁点。
插口标签上通常会标明它所处理的信号，用户手册中也有说明 ( 请
必
妥善保存用户手册 )。用来处理平 衡信号 的耳机插 口通常 被标为
“TRS”耳机插口。“TRS”为 Tip-Ring-Sleeve 的缩写，表示所
使用耳机插头的构造。
牢固的 XLR
这类连接插口一般被称为 “XLR 型”，几乎都是用于传输平衡信号。但是，若适
当设计相应的电路，XLR 型连接插口也可正常处理非平衡信号。如绝大多数专业
音响设备的输入输出等，麦克风电缆一般带这种插口。
阳插头
多功能 “Phone”( 耳机 ) 插口
务
立体声 /TRS耳机插头
单声通道耳机插头
阴插头
MG16/6FX
7
发挥调音台的最佳性能
1-2. 平衡信号、非平衡信号—二者有何差异？
二者的区别可归结为：“噪音。”平衡线路的最大特点是抗噪音，而且可达到相当好的效果。任何长度的
电线都相当于一根天线，不断接收环境中无处不在的随机电磁噪音：无线电信号和电视信号以及由电源
线、电机和电子设备、计算机显示器和其他各种来源产生的真假难辨的噪音。电线越长，它接收的噪音
越多。这正是为什么平衡式线路是使用长电缆时为最佳选择。若您的工作基本上局限在桌面上，而且所
有连接电缆长度都不超过 1 ～ 2 米，则只要您不是处在强电磁噪音包围之下，非平衡线路即可获得很好
的效果。另外一个经常使用平衡线路的场合是麦克风电缆。原因是绝大多数麦克风的输出信号非常弱，
因此即使很小的噪音也显得相对较大，并且在调音台高增益前置放大器中该噪音会被放大到令人惊讶的
程度。
总之：
麦克风： 请使用平衡线路。
较短的线路：在噪音相对较低的环境中非平衡线也可提供理想的效果。
较长的线路：周围环境的电磁噪音水平是最终决定因素，但最好采用平衡线路。
平衡线路是如何排除噪音的？
■
** 如果觉得技术细节太烦琐，可跳过本节内容。 **
平衡线路的工作原理是 “相位抵消”。若加两个相位相反的相同信号 ( 如将其中一个信号进行转换，使
其峰值与另一个信号的谷底重合 ) 则结果为零。即一条水平线。两个信号相互抵消。
正相信号。
无信号。
( 相位抵消 )
反相信号。
平衡电缆含有三根导线：
1) 地线中无信号，仅作为地线或作为其他导线中信号波动的 “0”基准。
2) “热”线或 “+”线发送正相音频信号。
3) “冷”线或 “-”线发送反相音频信号。
虽然热线和冷线中的有效音频信号互为反相，但两根线中产生的噪音信号大小和相位却都相同。关键是
在信号接收端使其中一根线的相位反相，这样两根线中的有效信号又变成同相，但两根线中的噪音信号
正好反相。互为反相的噪音信号被有效抵消，而有用的音频信号保持不变。岂不是非常巧妙的办法？
正相信号
+ 正相噪音。
不含任何噪音的有
用信号。
8
正相信号
+ 反相噪音。
MG16/6FX
发挥调音台的最佳性能
1-3. 信号电平—Decibel ( 分贝 ) 的常识
从最初与音响打交道开始，就必须面对 “decibel”( 分贝 ) 及其缩略词 “dB”这个术语。更容易混淆
的是 “decibel”( 分贝 ) 是一个多用途单位，既用来度量声压水平，也用来度量电子信号水平。更麻烦
的是还有许多衍生单位：dBu, dBV, dBm。好在您不必像专家那样来设计这些产品。您只需记住如下一
些基本概念即可：
“个人消费”设备 ( 如家用音响设备 ) 的线性输入和输出中含有 -10 dB 的名义 ( 平均 ) 电平。
●
专业音响设备的线性输入和输出中一般含有 +4 dB 的名义电平。
●
您必须以-10 dB的信号进行-10 dB的输入。如果以+4 dB的信号进行-10 dB输入，可能导致输入超载。
●
您必须以 +4 dB 的信号进行 +4 dB 的输入。-10 dB 的信号相对 +4 dB 的输入太小，将无法获得最佳效
●
果。
●
许多专业或准专业设备配有输入和/或输出的电平切换开关，可用来选择-10或+4 dB。请务必根据所连
接设备的电平，正确设定切换开关的位置。
●
带 “增益”控制功能的输入—如 YAMAHA 调音台上的单声通道输入—由于控制功能可使输入灵敏度
与信号匹配，因此可接受很大范围内的输入电平。
MG16/6FX
9
发挥调音台的最佳性能
2
当信号进入箱体后的走向
一眼看上去即使是最低档的调音台，其框图也犹如太空站示意图。事实上，无论是何种调音台，框图对理解信
号流向都有很大的帮助。下面是一般调音台的简化框图，可用来帮助您熟悉它们的工作原理。
2-1. 简化的调音台框图
输入通道 主控制部分
■
输入通道
1
“放大”功能。前置放大器有一“增益”
2
由调音台的其他通道输入的
信号 ( 若它们被分配到主控
制区的输出或通讯总线 )。
1234 5
前置放大器
任何调音台工作流程的第一阶段，通常
只有在该阶段具有重要的 “增益”或
控制功能可用来调节调音台的输入灵敏
度，使之与信号源电平相匹配。弱小信
号 ( 如麦克风信号 ) 被放大，较大的信
号被削弱。
均衡器
均衡器可能只是低频或高频控制器，或
全成形四频段参数均衡器。当进行增强
时，EQ 阶段也具有 增益功能。可 通过
施加过量的 EQ 增强，使实际输入通道
超载。与增强相比，通常削弱可获得更
好的效果。
■
通道峰值指示灯和衰减器
3
在通过设定输入增益控制以获得最佳效
果时，通道峰值指示灯是最有用的工
具。注意它位于前置放大器和 EQ 之后。
主控制部分
4
加法放大器
这里是调音台真正工作的地方。从调音
台的各输入通道输入的所有信号在这里
“相加”( 混合 )。
主衰减器和电平计
5
一个立体声、单声通道或通讯总线主衰
减器和调音台主输出电平计。根据调音
台的具体设计可能配置几个主衰减器，
如根据所提供的通讯总线或输出数不同
而不同。
10
MG16/6FX
