Связной приёмник
Yaesu VR-500
Инструкция по эксплуатации
RN3AMM - 2010
--- 1 ---
Содержание
Содержание ……………………………………………………………………………………. 2
Введение …………………………………………………………………………………………. 5
Органы управления ………………………………………………………………………. 6
Дисплей …………………………………………………………………………………………... 8
Клавиатура …………………………………………………………………………………….. 9
Боковые клавиши ………………………………………………………………………….. 9
Функции клавиш клавиатуры ……………………………………………………... 10
Аксессуары и принадлежности …………………………………………………….. 14
Комплект поставки VR-500 ………………………………………………………..
Доступные опции для вашего VR-500 ………………………………………..
Установка аксессуаров ………………………………………………………………….. 15

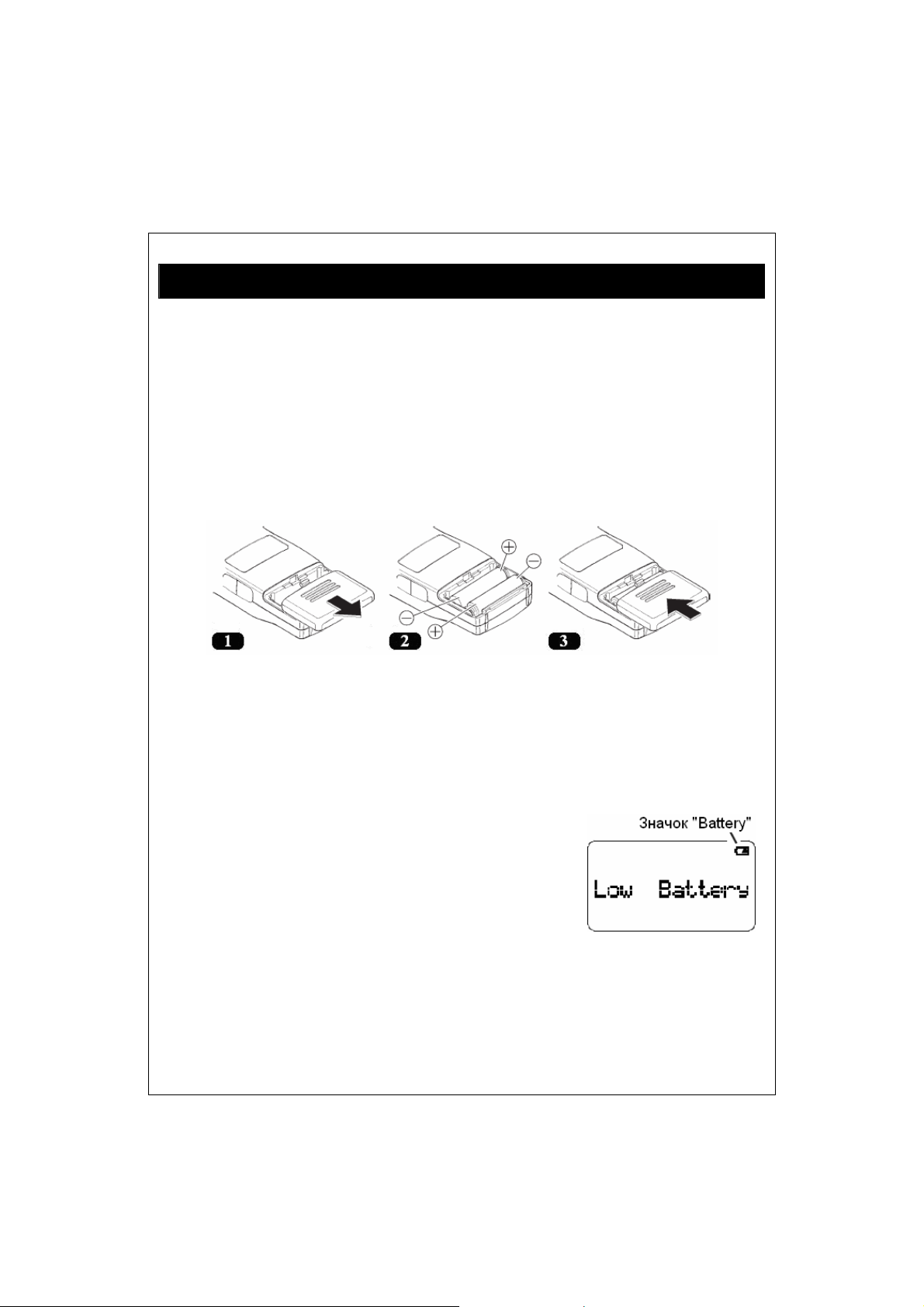

Установка батарей ……………………………………………………………………...
Индикатор пониженного напряжения питания …………………………..

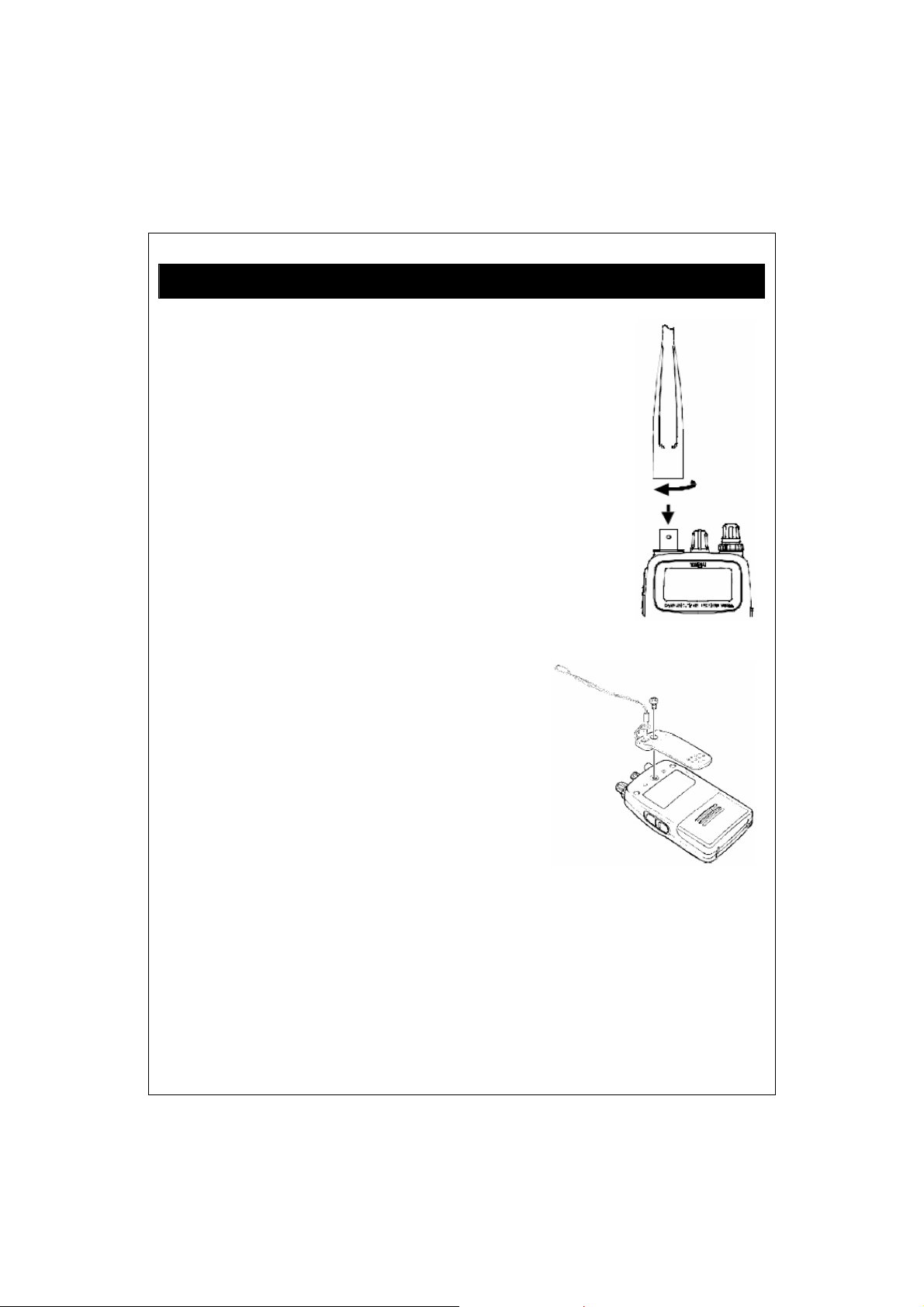

Установка антенны …………………………………………………………………….
Установка зажима для ремня ……………………………………………………...

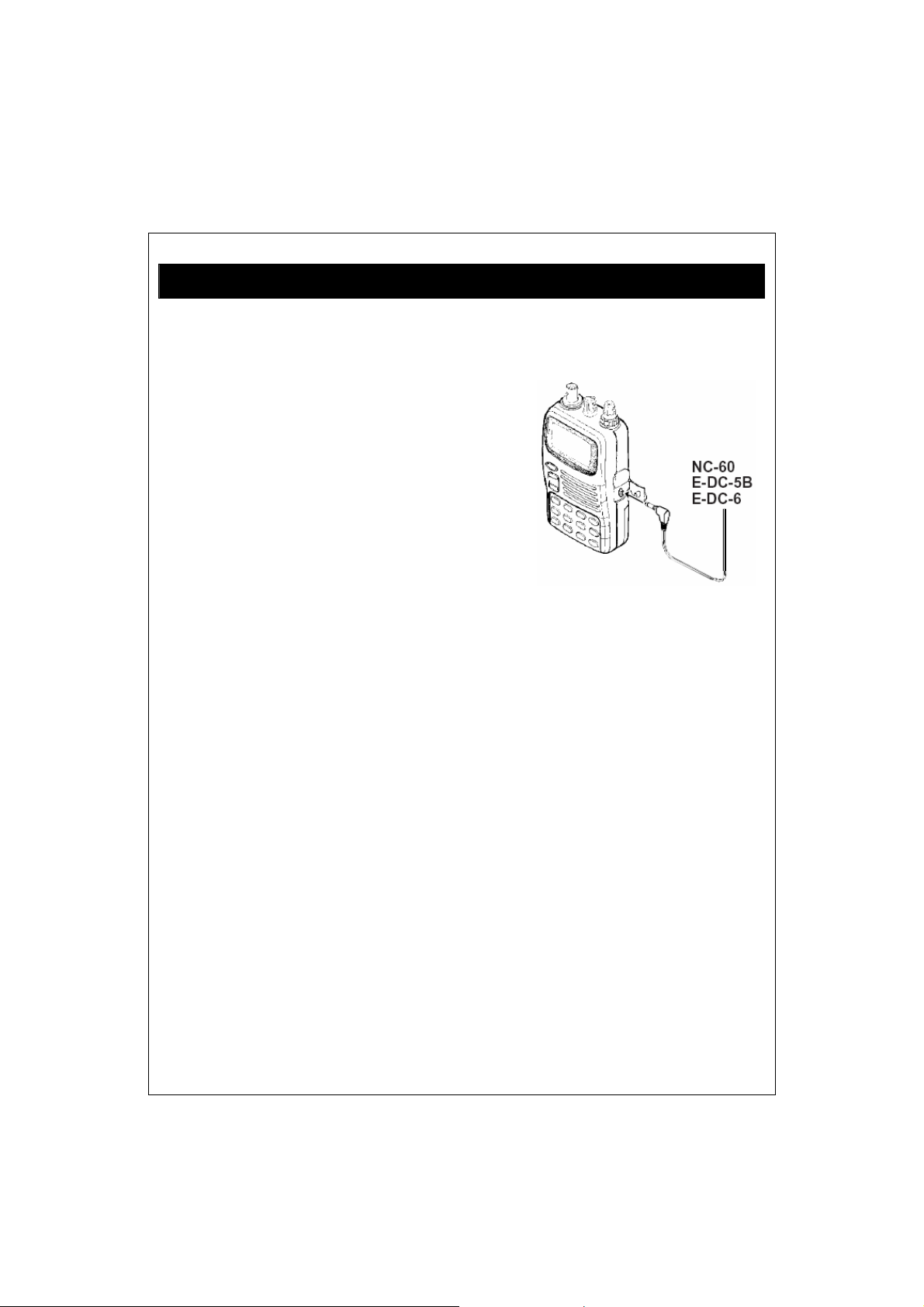

Питание приемника с использованием дополнительного адаптера
переменного тока NC-60 …………………………………………………………….
Базовые операции ………………………………………………………………………….. 18
Включение и выключение питания приемника …………………………..
Регулировка громкости и уровня шумоподавления ……………………
Настройка системы RF шумоподавления (RF Squelch System) …. ..
Выбор вида модуляции в режиме приема …………………………………..
Навигация по частоте …………………………………………………………………
Настройка ручкой DIAL ……………………………………………………………..
Прямой ввод частоты с клавиатуры ……………………………………………
VFO поиск ………………………………………………………………………………….
Изменение направления сканирования при VFO поиске ……………
Как пропустить частоты во время VFO поиска …………………………..
Предварительно программируемые частоты поиска …………………..
Изменение канального шага ……………………………………………………….
Режим предварительных установок (Preset Mode) ……………………...
Операции с памятью (Memory Mode) …………………………………………... 30
Сохранение частоты в канал памяти (Memory Storage) ………………
”Простое сохранение в память” (Simple Storage) ………………………..
"Сохранение в конкретное место памяти" (Designated Memory
Storage) ………………………………………………………………………………………
Вызов из памяти сохраненных частот (Memory Recall) ……………...
14
14
15
15
16
16
17
18
18
18
19
19
19
20
20
22
22
23
27
28
30
30
31
33
. -- 2 --
Содержание
Присвоение каналу памяти именной метки (Labeling Memories) ..
Сканирование каналов памяти (Memory Channel Scan) ………………
Сканирование избранных каналов памяти (PMS) (Preferential
Memory Scan) ……………………………………………………………………………..
Сканирование банков памяти (Memory Bank Scanning) ……………...
Режим сканирования по виду модуляции (Mode Scan) ……………….
Удаление каналов памяти (Deleting Memory Channels) ………………
Вызов канала памяти по буквенно-цифровой именной
метке (Alpha-Numeric Memory Recall) ………………………………………..
Копирование канала памяти (Memory Channel Copying) …………….
Обмен между каналами памяти (Memory Channel Swap) ……………
Копирование банка памяти (Memory Bank Copy) ……………………….
Обмен между банками памяти (Memory Bank Swap) ………………….
Очистка банка памяти (Clearing of a Memory Bank) ……………………
Проверка каналов памяти (Memory Channel Check) …………………...
Индикатор обзора частотного диапазона (Band Scope) ……………….. 45
Режим "A" ………………………………………………………………………………….
Режим "B" ………………………………………………………………………………….
Активация индикатора обзора частотного диапазона …………………
Отключение индикатора обзора частотного диапазона ………………
Двойное прослушивание (Dual Watch) …………………………………………. 48
Программирование пар частот памяти двойного прослушивания ..
Приоритетный мониторинг (Priority Monitoring) ……………………….. 50
Установка приоритетного мониторинга ……………………………………..
Режим умного поиска (Smart Search™) ………………………………………... 51
Чтобы установить настройки режима умного поиска (Smart
Search ™) …………………………………………………………………………………...
Чтобы запустить режим умного поиска (Smart Search ™) ………….
Сброс настроек приемника (Reset) ……………………………………………….. 54
Сброс системных настроек (System Reset) ………………………………….
Сброс настроек режима функций и режима
установок (Function/Menu Reset) ………………………………………………...
Режим установок (Set Mode) …………………………………………………………. 55
Режим установок – описание функций установочных меню ……… 56
Меню режима установок № 1 [Receive Mode] …………………………….
Меню режима установок № 2 [Lock Mode] ………………………………...
Меню режима установок № 3 [Key Lamp] ………………………………….
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
47
49
50
51
52
54
54
56
56
56
-- 3 -- .
Содержание
Меню режима установок № 4 [Lamp Mode] ……………………………….
Меню режима установок № 5 [Save] …………………………………………..
Меню режима установок № 6 [OFF Timer] …………………………………
Меню режима установок № 7 [ON Timer] …………………………………..
Меню режима установок № 8 [Scan Resume] ……………………………...
Меню режима установок № 9 [Contrast] ……………………………………..
Меню режима установок № 10 [Key Beep] …………………………………
Меню режима установок № 11 [LANGUAGE] …………………………...
Меню режима установок № 12 [Search Mode] …………………………….
Меню режима установок № 13 [SRCH Memory] ………………………...
Меню режима установок № 14 [Monitor] ……………………………………
Меню режима установок № 15 [Find Name] ……………………………….
Меню режима установок № 16 [Mode Scan] ……………………………….
Меню режима установок № 17 [Bank Scan] ………………………………..
Меню режима установок № 18 [Bank Link] ………………………………..
Меню режима установок № 19 [RF Squelch] ………………………………
Меню режима установок № 20 [Smart Search] ……………………………
Меню режима установок № 21 [SSRCH Mode] …………………………..
Меню режима установок № 22 [Flex Step] ………………………………….
Меню режима установок № 23 [Opening Bell] ……………………………
Меню режима установок № 24 [Opening Msg] ……………………………
Меню режима установок № 25 [Msg Edit] ………………………………….
Меню режима установок № 26 [Clear Bank] ……………………………….
Меню режима установок № 27 [Copy Bank] ……………………………….
Меню режима установок № 28 [Swap Banks] ……………………………..
Меню режима установок № 29 [Vacant Memory] ………………………..
Меню режима установок № 30 [Copy Channel] …………………………..
Меню режима установок № 31 [Swap Channels] …………………………
Меню режима установок № 32 [Meter Symbol] …………………………..
Технические характеристики ……………………………………………………….. 67
Декларация производителя …………………………………………………………... 68
Приложение 1. Скрытые функции VR-500 ………………………………….. 69
Приложение 2. Функции разъема для подключения наушников .. 69
Приложение 3. Восстановление работоспособности приемника
после некорректного отключения питания …………………………………. 70
Заметки пользователя …………………………………………………………………… 74
57
57
57
58
58
58
58
59
59
59
59
60
60
60
60
60
61
61
61
62
62
63
64
64
65
65
66
66
66
. -- 4 --
Введение
VR-500 является высокопроизводительным
миниатюрным приемником с широким диапазоном
приема, обеспечивающим прием сигналов от 100 кГц
до 1300 МГц с различными видами модуляции CW,
SSB (LSB и USB), AM, FM (широкополосная и
узкополосная). Этот диапазон приема включает в себя
диапазоны AM и FM вещания, прием на “коротких
волнах” в КВ диапазонах до 16 МГц, VHF и UHF, TV
диапазоны, самолетные УКВ AM диапазоны, а также
широкий спектр коммерческих и общественных
частот безопасности!).
VR-500 имеет небольшие размеры, что позволяет
везде брать его с собой - в пешие прогулки, при
катании на лыжах, или в прогулки по городу, и
благодаря гибкости его управления принесет
пользователю много удовольствия от его
возможностей.
Эксплуатация VR-500 может быть значительно
упрощена за счет использования "PRESET" режима.
"PRESET" режим обеспечивает десять "отправных
частотных точек" (по одной частоте в каждом из
десяти популярных диапазонов воспроизведения
музыки), из которых вы затем можете начать ручную
настройку.
Мы благодарим вас за покупку VR-500 и призываем
внимательно ознакомиться с данным руководством,
чтобы узнать о многих интересных особенностях
вашего нового захватывающего связного приемника
Yaesu !
-- 5 -- .

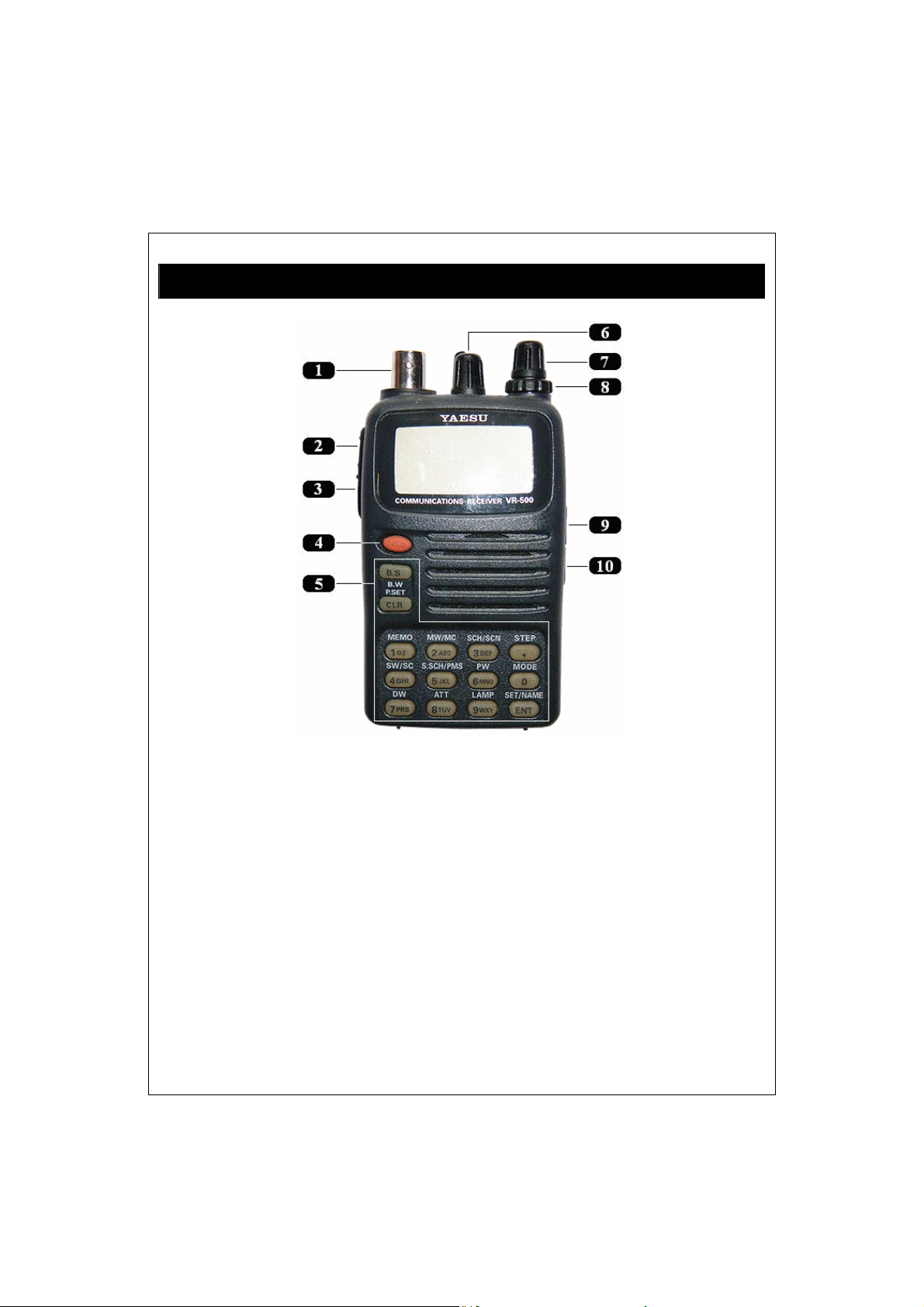

Органы управления
1. BNC разъем для подключения антенны. Предназначен для подключения
входящий в комплект резиновой Flex антенны (или другой антенны с
импедансом 50 Ом).
2. Кнопка [FUNC]. Нажатие и удержание этой кнопки и нажатие клавиши на
клавиатуре активирует "вторичный функциональный режим" клавиатурной
клавиши.
3. Кнопка [MONI(LOCK)]. Нажатие этой кнопки "открывает"
шумоподавитель вручную, что позволяет прослушивать очень слабые
сигналы. Нажатие этой клавиши, при нажатой кнопке [FUNC] активирует
функцию "Блокировка клавиатуры".
4. Кнопка [PWR]. Нажатие и удержание этой кнопки в течении 2 сек или
более служит для включения или выключения питания приемника.
. -- 6 --
Органы управления
5. Клавиатура. При помощи этих 14 клавиш клавиатуры производится выбор
большинства из наиболее важных эксплуатационных характеристик
приемника VR-500. Функции клавиш подробно описаны в разделах
“Клавиатура” и “Функции клавиш клавиатуры”.
6. Ручка VOL. Эта ручка управления регулирует уровень громкости
радиоприемника, а также уровень звукового сигнала клавиатуры. Вращение
ручки по часовой стрелке увеличивает уровень громкости.
7. Ручка DIAL. Этот 20-позиционный поворотный переключатель является
главным диском настройки радиоприемника. Он используется для
большинства настроек, выбора памяти и установки функций управления
радиоприемником.
8. Ручка SQL. Этот регулятор позволяет установить пороговый уровень, при
котором принимаемые сигналы (или шумы) открывают "шумоподавитель".
Для обеспечения наилучшей чувствительности к приему слабых сигналов,
поворачивайте ручку регулятора по часовой стрелке до момента пропадания
фонового шума.
9. Разъем для подключения наушников. Этот 2-проводный, 3,5-мм
миниатюрный разъем используется для подключения наушников к аудио
выходу радиоприемника. В случае использования этого разъема встроенный
громкоговоритель радиоприемника отключается.
Примечание: Защитная резиновая крышка этого разъема должна быть
закрытой для предотвращения доступа к нему. Для защиты внутренностей
радиоприемника от пыли и воды, когда разъем не используется, нажмите на
нее для ее закрытия обратно на гнездо.
10. Разъем для подключения внешнего источника питания. Этот
коаксиальный разъем предназначен для подключения к внешнему
источнику питания с напряжением 9-16 В постоянного тока. Центральный
контакт этого разъема имеет положительную (+) полярность.
Примечание: Защитная резиновая крышка этого разъема должна быть
закрытой для предотвращения доступа к нему. Для защиты внутренностей
радиоприемника от пыли и воды, когда разъем не используется, нажмите на
нее для ее закрытия обратно на гнездо.
-- 7 -- .
Дисплей
1. Значение частоты
2. Аттенюатор активирован
3. Режим сканирования активирован
4. Список сканирования избранных каналов памяти (PMS) активирован
5. Режим сканирования каналов памяти активирован
6. Режим “Busy” при VFO поиске активирован
7. Режим “Hold” при VFO поиске активирован
8. Режим игнорирования ненужных частот при сканировании активирован
9. Блокировка клавиатуры активирована
10. Режим энергосбережения активирован
11. Таймер включения (ON) и выключения (OFF) активирован
12. Низкий уровень заряда батарей
13. Вид модуляции в режиме приема
14. Поле данных
15. S-Meter и Band Scope
16. Номер канала памяти
17. Режим VFO активирован
18. Режим памяти активирован
19. Режим сканирования в VFO активирован
20. Режим сканирования каналов памяти активирован
21. Режим двойного приема (Dual Watch) активирован
22. Приоритетный мониторинг активирован
. -- 8 --
Клавиатура
1. Клавиша [B.S(B.W)]
2. Клавиша [CLR(P.SET)]
3. Клавиша [1(MEMO)]
4. Клавиша [4(SW/SC)]
5. Клавиша [7(DW)]
6. Клавиша [8(ATT)]
7. Клавиша [5(S.SCH/PMS)]
8. Клавиша [9(LAMP)]
9. Клавиша [6(PW)]
10. Клавиша [2(MW/MC)]
11. Клавиша [3(SCH/SCN)]
12. Клавиша [•(STEP)]
13. Клавиша [0(MODE)]
14. Клавиша [ENT(SET/NAME)]
Боковые клавиши
15. Клавиша [FUNC]
Нажатие и удержание этой кнопки и нажатие
клавиши на клавиатуре активирует "вторичный
функциональный режим" клавиатурной клавиши.
16. Клавиша [MONI(LOCK)]
Нажатие этой кнопки "открывает" шумоподавитель
вручную, что позволяет прослушивать очень
слабые сигналы. Нажатие этой клавиши, при
нажатой кнопке [FUNC] активирует функцию
"Блокировка клавиатуры".
-- 9 -- .
Функции клавиш клавиатуры
Нажатие клавиши при
Нажатие клавиши при
или удаление данных
пропуска
Клавиша [1(MEMO)] [2(MW/MC)]
Нажатие клавиши Ввод цифры "1" во время
набора частоты
Переключение в режим
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
Клавиша [3(SCH/SCN)] [4(SW/SC)]
Нажатие клавиши Ввод цифры "3" во время
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
памяти ("Memory" Mode)
Нет функции Нет функции
набора частоты
Запуск сканирования Запоминание частоты VFO
Нет функции Нет функции
Ввод цифры "2" во время
набора частоты
Запоминание частоты VFO
в память или удаление
данных из текущего канала
памяти
Ввод цифры "4" во время
набора частоты
в память “пропуска при
сканировании” ("Scan
Skip")
из канала памяти “
при сканировании” ("Scan
Skip")
. -- 10 --
Функции клавиш клавиатуры
Нажатие клавиши при
Нажатие клавиши при
Клавиша [5(S.SCH/PMS)] [6(PW)]
Нажатие клавиши Ввод цифры "5" во время
набора частоты
Программирование и
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
Клавиша [7(DW)] [8(ATT)]
Нажатие клавиши Ввод цифры "7" во время
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
активирование управления
“льготным сканированием
памяти” (Preferential
Memory Scan™)
Программирование и
активация управления
“интеллектуального
поиска” (Smart Search ™)
набора частоты
Включение “двойного
прослушивания”
Запоминание пары частот
VFO для двойного
прослушивания в канал
“памяти двойного
прослушивания” (Dual
Watch Memory)
Ввод цифры "6" во время
набора частоты
Включение функции
“приоритетного
прослушивания" (Priority
Watch)
Сохранение частоты в
память приоритетного
канала
Ввод цифры "8" во время
набора частоты
Включение или
выключение внутреннего
аттенюатора приемника
Нет функции
-- 11 -- .
Функции клавиш клавиатуры
Нажатие клавиши при
Нажатие клавиши при
Клавиша [9(LAMP)] [0(MODE)]
Нажатие клавиши Ввод цифры "9" во время
набора частоты
Активация подсветки
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
Клавиша [•(STEP)] [ENT(SET/NAME)]
Нажатие клавиши Ввод “десятичной точки”
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
дисплея и клавиатуры на 5
секунд
Нет функции Нет функции
("•") во время набора
частоты
Выбор шага синтезатора,
который будет
использоваться во время
работы VFO
Нет функции Нет функции
Ввод цифры "0" во время
набора частоты
Выбор вида модуляции
принимаемого сигнала
Заполнение “нулевыми”
значениями после
последней значащей цифры
при наборе частоты в VFO
Активация меню режима
установки ("Set") или
включение
программирования тэга
буквенно-цифрового имени
для текущего канала
памяти.
. -- 12 --
Функции клавиш клавиатуры
Нажатие клавиши при
и при
Клавиша [B.S(B.W)] [CLR(P.SET)]
Нажатие клавиши Активация индикатора
обзора диапазона (Band
Scop e)
Выбор ширины развертки
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
Клавиша [MONI(LOCK)]
Нажатие клавиши "Открытие"
Нажатие клавиш
удержании нажатой
кнопки [FUNC]
Нажатие клавиши на
2 сек при удержании
нажатой кнопки
[FUNC]
индикатора обзора
диапазона (Band Scope)
Нет функции Нет функции
шумоподавителя вручную
Активация блокировки
клавиатуры (“Key Lock”)
Нет функции
Отмена ввода частоты или
установок режима меню.
Переключение режима
между “режимом
предварительных
установок” ("Preset Mode")
и "нормальным режимом"
(“Normal Mode”).
-- 13 -- .
Аксессуары и принадлежности
Комплект поставки VR-500
· Антенна
· Зажим для поясного ремня
· Ручной ремешок
· Инструкция пользователя
· Гарантийный талон
Доступные опции для вашего VR-500
1. NC-60 Адаптер переменного тока
2. E-DC-5B Кабель питания от прикуривателя с фильтром
3. E-DC-6 Кабель питания (только разъем с проводами)
4. CSC-72 Мягкий чехол
5. CT-35 Кабель клонирования
6. FNB-59 Аккумуляторная батарея
Доступность аксессуаров может меняться. Некоторые аксессуары поставляются
в стандартной комплектации в соответствии с местными требованиями, в то
время как другие могут быть недоступны в некоторых регионах.
Проконсультируйтесь с Вашим дилером Yaesu подробнее о функциях этих и
любых вновь доступных аксессуаров. Подключение любого аксессуара, не
утвержденного Yaesu, может причинить ущерб, что может привести к
аннулированию ограниченной гарантии на данный аппарат.
. -- 14 --
Установка аксессуаров
Установка батарей
· Как показано на рис.1 сдвиньте крышку батарейного отсека в нижней части
для ее удаления.
· Как показано на рис.2 вставьте 2 новые батарейки АА в отсек для батарей.
При установке батареи, сначала вставьте (-) конец батарейки, а потом
нажмите на ее (+) конец - батарея встанет на место. Всегда одновременно
заменяйте обе батареи.
· Закройте крышку батарейного отсека, как показано на рис.3
Примечание: Если вы не используете VR-500 в течение длительного времени,
выньте батарейки из радио, т.к. утечка аккумулятора может привести к
повреждению VR-500.
Индикатор пониженного напряжения питания
Когда напряжение батареи становится слишком
низким, на дисплее появляется надпись "Low
Battery" и на дисплее появляется значок в виде
батарейки, что свидетельствует о необходимости
замены элементов питания. При дальнейшем падении
напряжения батарей VR-500 будет отключен.
-- 15 -- .
Установка аксессуаров
Установка антенны
· Для присоединения антенны к VR-500, твердо
удерживайте антенну за ее основание и оказывая
умеренное давление на основание наденьте антенну на
антенный разъем приемника. После этого продолжая
нажимать на антенну, поверните ее по часовой стрелке на
1/4 оборота для ее фиксации на месте.
· Для удаления антенны с VR-500, удерживая антенну за
основание, поверните ее против часовой стрелки на 1/4
оборота. Теперь вы можете снять антенну с приемника.
Установка зажима для ремня
Для установки зажима для ремня, сначала
вставьте ремешок в отверстие в верхней части
ременного зажима, затем вставьте креп ежный
винт через зажим, и плотно прикрепите зажим,
используя отверстие на задней панели VR-500.
Не устанавливайте поставляемый крепежный
винт, если вы не устанавливаете Зажим для
ремня! Винт вызовет "короткое замыкание"
внутренней схемы приемника, причинив ему
серьезный ущерб!
. -- 16 --
Установка аксессуаров
Питание приемника с использованием дополнительного адаптера
переменного тока NC-60
Используя дополнительный адаптер
переменного тока NC-60, приемник VR-500
может работать от домашней розетки сети
переменного тока.
Для использования адаптера NC-60,
выключите приемник, а затем вставьте
разъем сетевого адаптера в разъем EXT DC
на боковой стороне приемника. Далее
подключите адаптер переменного тока к
розетке. Теперь можно включать приемник.
Если имеется источник постоянного тока напряжением 12 В, то можно
дополнительно использовать для работы кабель E-DC-5B или E-DC-6. При
постоянном подключении через E-DC-5B или E-DC-6 кабель, будьте абсолютно
уверенными в надлежащем уровне напряжения и полярности подключения к
источнику постоянного тока. Не подключайте приемник непосредственно к
источнику постоянного тока с напряжением, превышающим 15,0 В или к сети
переменного тока.
-- 17 -- .
Базовые операции
Включение и выключение питания приемника
1. Нажмите и удерживайте в течении 2 секунд оранжевую кнопку [PWR] для
включения или выключения приемника.
2. При включении приемника на его дисплее индицируется приветственное
сообщение в течении 2 секунд. После этого 2-х секундного интервала, на
дисплее появится значение частоты. Используя систему меню, вы можете
изменить приветственное сообщение на свое собственное (см. “Set Item 24
[Opening Msg]” и “Set Item 25 [Msg Edit]”).
Регулировка громкости и уровня шумоподавления
1. Вращайте ручку регулятора громкости для установки требуемой громкости
аудио сигнала. Вращение ручки по часовой стрелке увеличивает уровень
громкости.
2. Система шумоподавителя приемника VR-500 позволяет выключить звук на
выходе приемника при отсутствии принимаемого полезного сигнала. Это
снижает расход заряда аккумулятора, а также снижает уровень фоновых
шумов.
3. Для настройки шумоподавления, поверните ручку настройки
шумоподавителя (SQL) полностью против часовой стрелки, затем вращайте
ее по часовой стрелке до точки пропадания фонового шума. Не
поворачивайте ручку настройки шумоподавителя далеко за пределы этой
пороговой точки, иначе приемник не будет реагировать на слабые сигналы.
Настройка системы RF шумоподавления (RF Squelch System)
В этом приемнике применена специальная функция "RF шумоподавления". Эта
функция позволяет вам установить уровень шумоподавления, таким образом,
что только сигналы, превышающие определяемый пользователем уровень
сигнала открывают шумоподавитель.
. -- 18 --
Базовые операции
Для настройки рабочих параметров системы RF шумоподавления, используйте
следующую процедуру:
1. В режиме VFO нажмите клавишу [ENT(SET/NAME)] при нажатой клавише
[FUNC] для активации меню режима установки.
2. Вращайте ручку настройки DIAL для выбора
меню #19 "[RF Squelch]."
3. Вращайте ручку настройки DIAL при нажатой
клавише [FUNC] для выбора желаемого
порогового уровня сигнала для срабатывания
системы RF шумоподавителя (1 ~ 9 или OFF).
4. Нажмите клавишу [ENT(SET/NAME)] при нажатой клавише [FUNC] для
запоминания новых установок и возвращения к нормальному управлению.
Выбор вида модуляции в режиме приема
VR-500 автоматически выбирает по умолчанию вид модуляции в соответствии
с полосой частот, на которой вы работаете. Тем не менее, многие диапазоны
(особенно ВЧ и коротковолновые) могут использовать различные виды
модуляции при передаче в определенных сегментах частотных диапазонов.
Если вы хотите изменить вид модуляции для принимаемого сигнала, нажмите
клавишу [0(MODE)] при нажатой клавише [FUNC]. Смена доступных видов
модуляции в режиме приема происходит в следующей последовательности:
Навигация по частоте
Настройка ручкой DIAL
Вращение ручки настройки частоты (DIAL) позволяет производить настройку с
частотным шагом, запрограммированным на заводе. Вращение ручки по
часовой стрелке позволяет настроиться на более высокие частоты, в то время
как вращение против часовой стрелки будет производить настройку на более
низкие рабочие частоты.
-- 19 -- .
Базовые операции
При вращении ручки DIAL во время нажатой клавиши [FUNC] частота будет
изменяться с шагом в 1 кГц (SSB/CW) или 1 МГц (AM/NFM/WFM). Эта
функция очень полезна для быстрой установки частоты в широком диапазоне
перестройки приемника. Этот шаг перестройки частоты (1 МГц) может быть
изменен; см. раздел "Изменение канального шага".
Прямой ввод частоты с клавиатуры
Жела емое значение рабочей частоты может быть введено непосредственно с
клавиатуры. Для ввода значения частоты с клавиатуры:
1. Введите значение целой части частоты в "МГц", на которую вы хотите
настроиться.
2. Введите “десятичную точку” после набора целой части частоты в "МГц"
нажав клавишу [•(STEP)].
3. Введите четыре цифры для завершения ввода значения частоты.
4. Если значение частоты оканчивается на "нули", вы можете нажать клавишу
[ENT(SET/NAME)] после ввода последнего не нулевого цифрового
символа.
Примеры:
Для ввода 146.5200 МГц нажмите:
Для ввода 810 кГц нажмите:
Для ввода 445.4000 МГц нажмите:
[1] [4] [6] [•] [5] [2] [0] [0]
[8] [1] [0] [0]
[•]
[4] [4] [5] [•] [4] [ENT]
VFO поиск
Функция VFO поиска применяется в приемнике для сканирования частотного
диапазона и нахождения активных частот.
Перед инициализацией VFO поиска установите уровень шумоподавления таким
образом, чтобы пропал фоновый шум. Если вы слышите шум, то функция VFO
поиска не будет инициировать сканирование частотного диапазона.
. -- 20 --
Базовые операции
В режиме VFO нажмите клавишу [3(SCH/SCN)] во
время нажатия и удержания клавиши [FUNC]. В
приемнике будет инициирован режим VFO поиска,
сканирование частот пойдет в сторону более высокой
частоты и остановится, когда приемник получит
сигнал, достаточно сильный для превышения порога срабатывания
шумоподавителя. Приемник остановится на этой частоте в соответствии с
настройкой “Hold” в режиме "RESUME".
Для проверки и / или изменения настроек в "RESUME" режиме, снова нажмите
клавишу [3(SCH/SCN)] во время нажатия и удержания клавиши [FUNC].
Текущее значение настроек "RESUME" режима указывается в верхней части
дисплея (за исключением настройки "Пауза" (Pause), которая стоит по
умолчанию).
Доступны следующие установки "RESUME" режима:
Pause Busy Hold Pause • • •
· Pause (Пауза) (Установка по умолчанию): В этом режиме поиск будет
остановлен на обнаруженном сигнале станции и будет удерживаться на этой
частоте в течении 5 секунд. Если вы не отключите VFO поиск в течении
этого периода времени, то поиск возобновится, даже если станция все еще
активна.
· Busy (Занято): В этом режиме поиск будет остановлен на обнаруженном
сигнале станции. Через две секунды после пропадания сигнала в случае
прекращения передачи станцией, поиск возобновляется. В этом режиме, в
верхней части дисплея появляется значок "BS" (Busy Search).
· Hold (Удержание): В этом режиме поиск будет остановлен на
обнаруженном сигнале станции. Поиск не будет перезапускаться, если вы
повторите попытку запуска VFO поиска. В этом режиме в верхней части
дисплея появляется значок “HS” (Hold Search).
Для ручной остановки VFO поиска просто поверните ручку DIAL на один
“клик”.
-- 21 -- .
Базовые операции
Изменение направления сканирования при VFO поиске
Если вы хотите изменить направление сканирования (т.е. в сторону более
низких частот, а не более высоких частот), поверните ручку DIAL на один
щелчок для остановки поиска, а затем поверните ручку DIAL на один щелчок
против часовой стрелки. Направление VFO поиска будет изменено.
Примечание: Если в процессе VFO поиска сканирование "остановилось" на
занятом канале, необходимо лишь повернуть ручку DIAL на один щелчок
против часовой стрелки.
Чтобы снова вернуться к сканированию при VFO поиске в направлении более
высокой частоты, поверните ручку DIAL на один щелчок, а затем поверните ее
по часовой стрелке. Если была остановка сканирования на занятом канале, то
просто поверните ручку DIAL на один щелчок по часовой стрелке.
Для отмены VFO поиска нажмите кнопку [CLR(P.SET)].
Как пропустить частоты во время VFO поиска
Если сканирование при VFO поиске останавливается на частоте или частотах,
которые вам не нужны (например, на побочных излучениях телевидения), то
такие частоты могут быть "пропущены" во время сканирования при VFO
поиске. Это достигается путем сохранения этих частот в отведенном для этой
цели специальном банке памяти - "Банке памяти пропуска частот" ("Frequency
Skip Memory Bank").
Для пропуска частот при сканировании в VFO поиске:
1. Когда сканирование при VFO поиске
остановилось на не нужной вам частоте, нажмите
кнопку [4(SW/SC)] при нажатой и удерживаемой
кнопке [FUNC]. На дисплей отобразиться надпись
"Snn WRITE?" как просьба о подтверждении
команды (см. следующий шаг).
. -- 22 --
Базовые операции
2. Теперь еще раз нажмите кнопку [4(SW/SC)] при нажатой и удерживаемой
кнопке [FUNC] для сохранения частоты в "Банке памяти пропуска частот"
("Frequency Skip Memory Bank"). Частоты, записанные в этот банк памяти,
игнорируются при сканировании в режиме VFO поиска.
Обратите внимание на то, что в "Банке памяти пропуска частот" ("Frequency
Skip Memory Bank") приемника VR-500 имеется 100 частот, маркированных как
каналы "S00 ~ S99".
Для возвращения частоты в цикл сканирования VFO поиска:
1. При нажатой и удерживаемой кнопке [FUNC] нажмите кнопку [1(МЕМО)],
(при необходимости неоднократно) для перехода в режиме памяти к "Банку
памяти пропуска частот" ("Frequency Skip Memory Bank"). В левой части
дисплея появится номер ячейки памяти "Snn".
2. Вращая ручку DIAL, выберите канал, который необходимо возвратить в
процесс VFO поиска.
3. Нажмите кнопку [4(SW/SC)] при нажатой и
удерживаемой кнопке [FUNC]. На дисплее
отобразится надпись "Snn CLEAR?" в качестве
просьбы о подтверждении команды (см.
следующий шаг).
4. При нажатой и удерживаемой кнопке [FUNC] еще раз нажмите кнопку
[4(SW/SC)]. Эта операция приводит к удалению канала из "Банка памяти
пропуска частот" ("Frequency Skip Memory Bank"), что возвращает
записанную в этот канал частоту в цикл сканирования при VFO поиске.
Предварительно программируемые частоты поиска
VR-500 позволяет запрограммировать до десяти частотных сегментов, в
которых сканирование при VFO поиске может быть ограничено. Это позволяет
сконцентрировать поиск радиосигналов на наиболее активных в вашем районе
частотных сегментах, не тратя время на сканирование в неиспользуемых
частотных сегментах.
-- 23 -- .
Loading...
