Whirlpool 4388659 Instruction Sheet

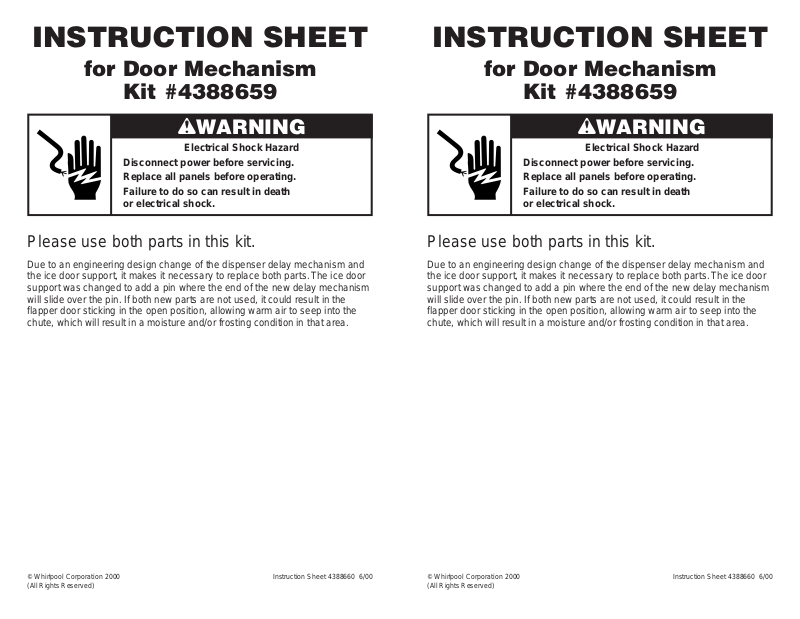

INSTRUCTION SHEET

for Door Mechanism

Kit #4388659

wWARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all panels before operating. Failure to do so can result in death

or electrical shock.

Please use both parts in this kit.

Due to an engineering design change of the dispenser delay mechanism and the ice door support, it makes it necessary to replace both parts. The ice door support was changed to add a pin where the end of the new delay mechanism will slide over the pin. If both new parts are not used, it could result in the flapper door sticking in the open position, allowing warm air to seep into the chute, which will result in a moisture and/or frosting condition in that area.

for Door Mechanism

Kit #4388659

wWARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all panels before operating. Failure to do so can result in death

or electrical shock.

Please use both parts in this kit.

Instruction Sheet 4388660 6/00© Whirlpool Corporation 2000

FEUILLE

D’INSTRUCTIONS

Trousse de mécanisme de

porte n° 4388659

wAVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l’entretien.

Replacer tous les panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Veuillez lire les deux parties de cette trousse.

Suite à une modification apportée par le bureau d’études au mécanisme de retardement du distributeur et au support de la porte à glaçons, il est nécessaire de remplacer les deux pièces. Le support de la porte à glaçons a été modifié de façon à pouvoir ajouter un axe afin que l’extrémité du nouveau mécanisme de retardement glisse par-dessus l’axe. Si les deux pièces ne sont pas utilisées, la porte à battant risque de rester coincée en position ouverte, permettant ainsi à l’air chaud de s’infiltrer dans la glissoire à glaçons et de l’humidité et/ou du givre se formera dans cette partie.
