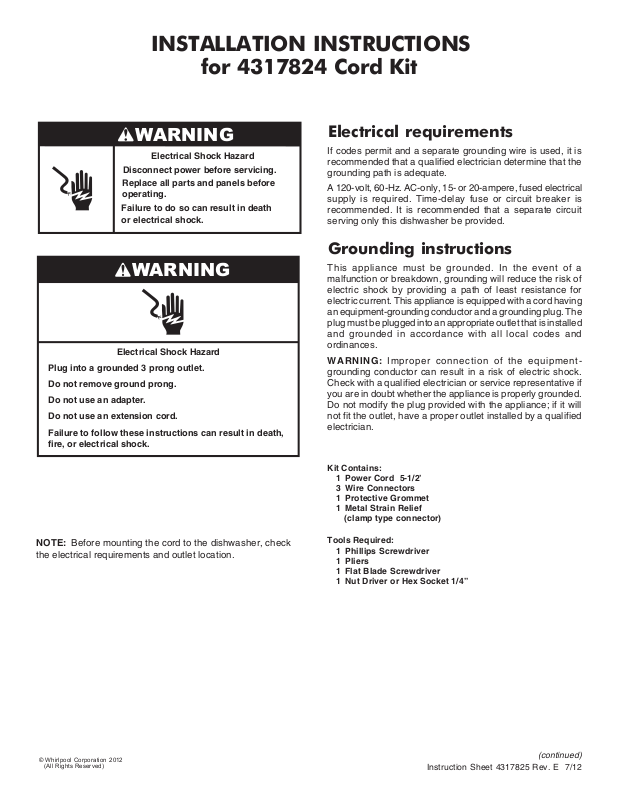

INSTALLATION INSTRUCTIONS
for 4317824 Cord Kit
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before
operating.
Failure to do so can result in death
or electrical shock.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Electrical requirements
If codes permit and a separate grounding wire is used, it is
recommended that a qualified electrician determine that the
grounding path is adequate.
A 120-volt, 60-Hz. AC-only, 15- or 20-ampere, fused electrical
supply is required. Time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
serving only this dishwasher be provided.
Grounding instructions
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is installed
and grounded in accordance with all local codes and
ordinances.
WA R NING: Improper
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative if
you are in doubt whether the appliance is properly grounded.
Do not modify the plug provided with the appliance; if it will
not fit the outlet, have a proper outlet installed by a qualified
electrician.
connection of the equipment-
NOTE: Before mounting the cord to the dishwasher, check
the electrical requirements and outlet location.
© Whirlpoo l Corporation 2012
(All Rights Reserved)
Kit Contains:
1 Power Cord 5-1/2’
3 Wire Connectors
1 Protective Grommet
1 Metal Strain Relief
(clamp type connector)
Tools Required:
1 Phillips Screwdriver
1 Pliers
1 Flat Blade Screwdriver
1 Nut Driver or Hex Socket 1/4”
(continued)
Instruction Sheet 4317825 Rev. E 7/12
Page 2

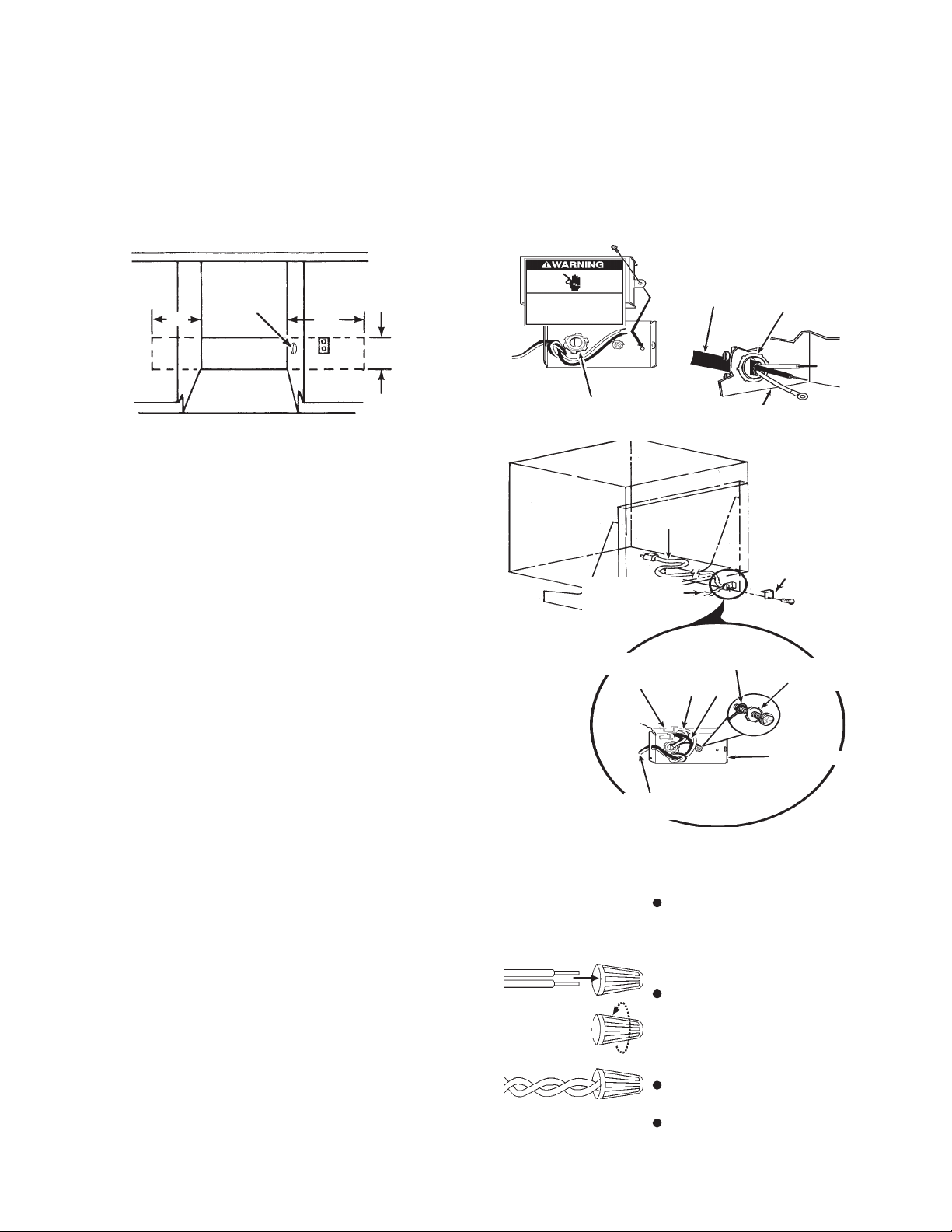

Outlet Location
1. The receptacle outlet should be within a reasonable
distance of the dishwasher in order for the cord to reach
without being strained. See dotted lines in figure 1.
IMPORTANT: Do not use an extension cord.
2. If necessary, cut a 1-1/2” (4cm) diameter hole in either
of the cabinet side walls to allow the new cord to pass
through. See figure 1.
1-1/2"
HOLE
FIGURE 1
3. If the cabinet side walls are wood, sand the edge of the
hole until smooth. If the side wall is metal, install the
protective grommet sup
plied in this kit.
"63"81
8"
STRAIN RELIEF
FIGURE 2
POWER SUPPLY
CORD
POWER CORD
STRAIN RELIEF
W
B
GREEN W/YELLOW
STRIPE
To mount the new assembly
1. Disconnect power or unplug dishwasher.
2. Remove access panel and terminal box cover.
3. Install metal strain relief in hole in the back of terminal
box. See figure 2.
4. Install the wires (opposite the plug end) of the cord into
the terminal box through the metal strain relief. Tighten
clamp or connector on power cord using phillips
screwdriver.
5. Connect the white and black wires of the power supply
cord to the white and black wires in the terminal
using wire connectors supply. See figure 3.
6. Ground wire connection:
6a. Units with grounding bolts.
Remove the grounding bolt and place the ring terminal
of the green ground wire on the power cord over the
bolt. Reattach and tighten the green bolt. See figure 3.
6b. Units without grounding bolts.
Locate the power cord green grounding wire and remove
the ring terminal. Remove ½” of the outer green wire
jacket to expose the inner wire. Mate this wire to the
remaining green wire from your dishwasher.
Use remaining wire nut to complete the connection
(see helpful tip for proper connection technique.)
7. Replace the terminal box cover.
8. Dishwasher should be plugged in or cord passed through
hole in the cabinet before access panel is reinstalled.
IMPORTANT: The strain relief MUST BE USED
prevent the power cord wires from being pulled out of
the terminal box accidentally.
9. Replace the access panel.
10. Reconnect power or plug in dishwasher.
box
to
TERMINAL BOX
COVER
APPLIANCE WIRING
HARNESS
GREEN GROUND
WIRE
WIRE
CONNECTOR
APPLIANCE WIRING HARNESS
W
B
GROUNDING
BOLT AND NUT
TERMINAL BOX
FIGURE 3
HELPFUL TIP:
Select the proper size twist-on
connec t ors to connect your
household wiring to 16-gauge
dishwasher wiring
Insert wire ends into twist-on
connector. Do not pre-twist bare
wire.
Twist connector.
Gently tug on wires to be sure both
— 2 —E-5287134
are secured.
Page 3
INSTRUCTIONS D’INSTALLATION
pour ensemble de cordons d’alimentation 4317824
Alimentation électrique —
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant
électrique avant l'entretien.
Replacer pièces et panneaux avant de
faire la remise en marche.
Le non-respect de ces instructions peut
causer un décès ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Spécifications
Si un conducteur distinct de liaison à la terre est utilisé lorsque
le code en vigueur le permet, on recommande qu’un
électricien qualifié vérifie que la liaison à la terre est adéquate.
L’appareil doit être alimenté par un circuit 120 volts/60 Hz
avec protection 15 ou 20 A; on recommande l’emploi d’un
fusible temporisé ou disjoncteur. On recommande que
l’appareil soit alimenté par un circuit indépendant.
Instructions de liaison à la terre
Cet appareil doit être relié à la terre. En cas de fonctionnement
déficient ou de panne, la liaison à la terre réduira le risque
de choc électrique en offrant au courant électrique une voie
de moindre résistance pour l’acheminement vers la terre.
Cet appareil est équipé d’un cordon électrique comportant
un conducteur relié à la terre et une f
munie d’une broche de liaison à la terre.
La fiche doit être branchée sur une prise de courant de même
configuration, installée et reliée à la terre conformément aux
prescriptions des codes et règlements locaux en vigueur.
AVERTISSE M E N T: Le raccordement incorrect du
conducteur de liaison à la terre peut créer un risque de choc
électrique. Consulter un électricien ou un technicien qualifié
en cas de doute quant à la qualité de la liaison à la terre. Ne
pas modifier la fiche de branchement fournie avec l’appareil
si elle ne correspond pas à la configuration de la prise de
courant; demander à un électricien qualifié d’installer une
prise de courant appropriée, adéquatement reliée à la terre.
iche de branchement
NOTE : Avant d’installer le cordon d’alimentation sur le lave-
vaisselle, déterminer les caractéristiques et l’emplacement
de la source d’électricité.
© Whirlpoo l Corporation 2012
(Tous droits réservés)
Contenu de l’ensemble :
1 Cordon d’alimentation, 5,5 pi
3 Connecteurs de fils
1 Anneau de protection
1 Serre-câble métallique (connecteur de type serre-câble)
Outillage nécessaire :
1 Tournevis Phillips
1 Pince
1 Tournevis à lame plate
1 Tourne-écrou ou clé à douille ¼
Fiche d’instructions 4317825 Rév. E 7/12
po
(à suivre)
Page 4

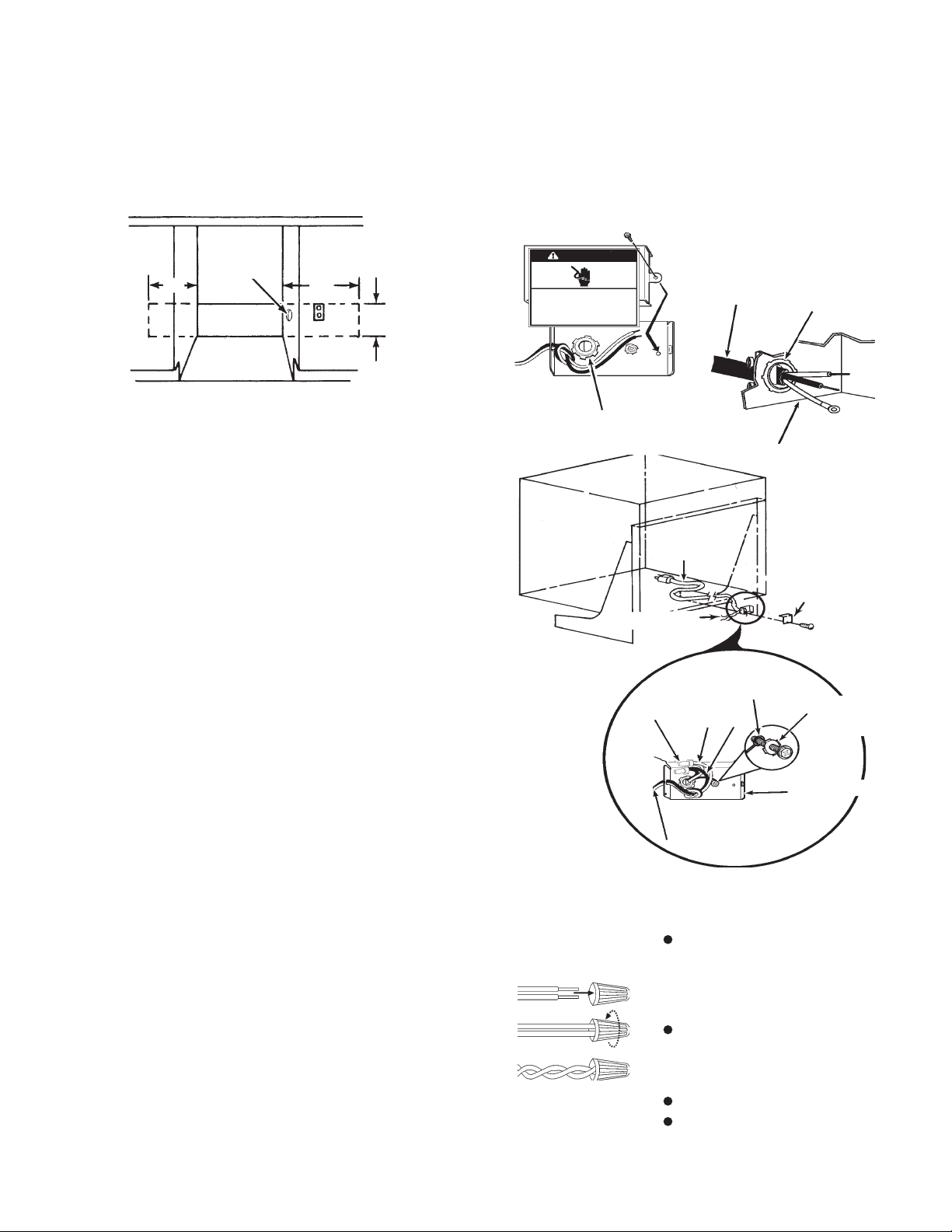

Emplacement de la prise de
courant
1. La prise de courant doit être située à une distance
raisonnable du lave-vaisselle pour qu’il soit possible d’y
brancher le cordon d’alimentation sans l’étirer. Voir la
ligne pointillée à la figure 1.
IMPORTANT : Ne pas utiliser un câble de rallonge.
2. Si nécessaire, découper un trou de diamètre 1,5 po
(4 cm) dans une paroi latérale d’un placard pour le
passage du cordon d’alimentation. Voir la figure 1.
8. Avant de réinstaller le panneau de l’ouverture d’accès,
brancher le lave-vaisselle ou faire passer le câble
d’alimentation à travers le trou percé dans le placard.
IMPORTANT : On DOIT UTILISER le serre-câble sur le
cordon d’alimentation pour empêcher toute traction
accidentelle sur les connecteurs de fils dans la boîte de
connexion.
9. Réinstaller le panneau de l’ouverture d’accès.
10. Reconnecter la source de courant électrique ou brancher
le lave-vaisselle.
18 PO
TROU 1,5 PO
36 PO
8 PO
FIGURE 1
3. Si les parois des placards sont faites de bois, poncer la
rive du trou découpé. Dans le cas d’une paroi métallique,
installer l’anneau de protection fourni dans cet ensemble.
Montage
1. Déconnecter la source de courant électrique ou
débrancher le lave-vaisselle.
2. Retirer le panneau de l’ouverture d’accès et le couvercle
de la boîte de connexion.
3. Installer le serre-câble métallique sur le trou à l’arrière
de la boîte de connexion. Voir la figure 2.
4. Insérer les conducteurs du cordon d’alimentation (côté
opposé à la fiche de branchement) dans la boîte de
connexion à travers le serre-câble métallique. Serrer
serre-câble sur le cordon d’alimentation, avec un
tournevis Phillips.
5. Dans la boîte de connexion, utiliser les connecteurs de
fil fournis pour raccorder ensemble les conducteurs blanc
et noir du cordon d’alimentation et les conducteurs blanc
et noir du lave-vaisselle. Voir la figure 3.
6. Raccordement du conducteur de liaison à la terre :
6a. Appareils avec vis de liaison à la terre.
Ôter la vis de connexion à la terre; placer sous cette
vis la cosse située à l’extrémité du conducteur vert
de liaison à la terre du cordon d’alimentation.
Réinstaller et serrer la vis verte de liaison à la
terre. Voir la figure 3.
6b. Appareils sans vis de liaison à la terre.
Identifier le conducteur vert de liaison à la terre du
cordon d’alimentation; supprimer la cosse de connexion
de ce conducteur. Dénuder l’extrémité du conducteur
vert sur une distance de ½”. Raccorder le conducteur
vert de liaison à la terre du cordon d’alimentation au
conducteur vert du lave-vaisselle. Utiliser un connecteur
de fils pour réaliser le raccordement (voir les « Conseils
utiles » pour la technique à employer pour l’exécution
des connexions.)
7. Réinstaller le couvercle de la boîte de connexion.
le
SERRE-CÂBLE
CONNECTEUR
CORDON D’ALIMENTATION
FIGURE 2
CORDON
D’ALIMENTATION
CÂBLAGE DE
L’APPAREIL
DE FILS
CÂBLAGE DE
L’APPAREIL
VERT RAYÉ DE JAUNE
CONDUCTEUR
VERT DE LIAISON
À LA TERRE
SERRE-CÂBLE
COUVERCLE DE
LA BOÎTE DE
CONNEXION
VIS ET ÉCROU
POUR LIAISON À
LA TERRE
BOÎTE DE CONNEXION
FIGURE 3
CONSEILS UTILES :
Sélectionner des connecteurs de
fils de taille appropriée pour
raccorder les conducteurs de
calibre 16 du lave-vaisselle au
câblage de la maison
Insérer les extrémités des
conducteurs dans le connecteur
de fil. Ne pas effectuer une torsion
préliminaire sur les conducteurs
nus.
Placer les connecteurs de fils
(mouvement de vissage).
Tirer doucement sur les
conducteu r s pour vér i f ier la
solidité du raccordement.
— 4 —E-5287134
Page 5
INSTRUCCIONES DE INSTALACIÓN
para el juego de cables 4317824
ADVERTENCIA
Peligro de choque eléctrico
Desconecte el suministro de energía
antes de darle servicio.
Vuelva a colocar todas las piezas y
paneles antes de ponerlo a funcionar.
No seguir esta instrucción puede
ocasionar la muerte o choque eléctrico.
ADVERTENCIA
Peligro de choque eléctricoo
Peligro de choque eléctrico
Conecte a un contacto de pared de conexión a tierra
de 3 terminales.
No quite el terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, incendio o choque eléctrico.
Requisitos eléctricos
Si los códigos lo permiten y se utiliza un alambre de puesta
a tierra separado, se recomienda que un electricista calificado
determine que la vía de conexión a tierra sea la adecuada.
Se necesita un suministro eléctrico de 120 voltios, 60 Hz.,
CA solamente, 15 ó 20 amperios, protegido con fusibles. Se
recomienda el empleo de un fusible retardador o un
cortacircuitos. Se recomienda proveer un circuito separado
que sea usado solamente para esta lavavajillas.
Instrucciones de puesta a
tierra
Este aparato debe estar puesto a tierra. En el caso de mal
funcionamiento o falla, la puesta a tierra reducirá el riesgo
de choque eléctrico al proporcionar una trayectoria de menos
resistencia para la corriente eléctrica. Este aparato cuenta
con un cable con conductor a tierra para el equipo y un
enchufe con conexión a tierra. El enchufe debe conectarse
en un tomacorriente adecuado que haya sido instalado y
conectado a tierra de acuerdo con todos los códigos y
reglamentos locales.
ADVERTENCIA: La conexión indebida del conductor a tierra
para el equipo puede producir riesgo de choque eléctrico.
Verifique con un electricista calificado o técnico de
mantenimiento o servicio si tiene dudas sobre si el aparato
ha sido debidamente puesto a tierra. No modifique el enchufe
provisto con el aparato; si no encaja en el tomacorriente,
haga que un electricista calificado instale un tomacorriente
adecuado.
NOTA: Antes de montar el cable a la lavavajillas, verifique
los requisitos eléctricos y la ubicación del tomacorriente.
© Whirlpoo l Corporation 2012
(Todos los derecho s res ervados)
El juego incluye:
1 cable de suministro eléctrico de 5 -1/2’
3 conectores de alambres
1 ojal protector para cable
1 anclaje de metal
(conector tipo abrazadera)
Herramientas necesarias:
1 destornillador Phillips
1 pinza
1 destornillador de hoja plana
1 llave para tuercas o llave de cubo de
cabeza hexagonal de 1/4”
(continúa)
Hoja de instrucciones 4317825 Rev. E 7/12
Page 6
Ubicación del tomacorriente
1. El tomacorriente deberá estar a una distancia razonable
de la lavavajillas a fin de que el cable llegue sin tensarse
excesivamente. Vea las líneas punteadas en la figura 1.
IMPORTANTE: No use un cable eléctrico de extensión.
2. De ser necesario, corte un orificio de 1-1/2” (4 cm) de
diámetro en las paredes laterales del gabinete para que
el nuevo cable pueda pasar. Vea la figura 1.
8. La lavavajillas debe estar enchufada o se debe pasar el
cable a través del orificio en el gabinete antes de
reinstalar el panel de acceso.
IMPORTANTE: SE DEBE UTILIZAR el anclaje para
prevenir que se jale accidentalmente de los alambres
del cable de suministro de energía y éstos se salgan de
la caja de terminales.
9. Vuelva a colocar el panel de acceso.
10. Reconecte el suministro de energía o enchufe la
lavavajillas.
ORIFICIO DE 1-1/2"
"63"81
8"
FIGURA 1
3. Si las paredes laterales del gabinete son de madera, lije
el borde del orificio hasta que esté liso. Si la pared lateral
es de metal, instale el ojal protector para cable que se
provee con este juego.
Para montar el nuevo
ensamblaje
1. Desconecte el suministro de energía o desenchufe la
lavavajillas.
2. Quite el panel de acceso y la cubierta de la caja de
terminales.
3. Coloque el anclaje de metal en el orificio de la parte
trasera de la caja de
4. Instale los alambres (del lado contrario al enchufe) del
cable en la caja de terminales a través del anclaje de
metal. Ajuste la abrazadera o el conector en el cable de
suministro eléctrico con un destornillador Phillips.
5. Conecte los alambres blanco y negro del cable de
suministro eléctrico a los alambres blanco y negro en la
caja de terminales utilizando los conectores de alambres
provistos. Vea la figura 3.
6. Conexión de alambres a tierra:
6a. Unidades con pernos de conexión a tierra.
Quite el perno de conexión a tierra y coloque la
terminal de anillo del alambre verde a tierra en el
cable de suministro, sobre el perno. Vuelva a
colocar el perno verde y apriételo. Vea la figura 3.
6b. Unidades sin pernos de conexión a tierra.
Ubique el alambre verde de conexión a tierra del
cable eléctrico y quite la terminal de anillo. Retire
½" de la funda del alambre verde exterior para
dejar al descubierto el alambre interior. Conecte
este alambre al alambre verde restante de su
lavavajillas. Use la tuerca restante del alambre para
completar la conexión (consulte el consejo útil para
ver la técnica adecuada de conexión).
7. Vuelva a colocar la cubierta de la caja de terminales.
4317825-E — 6 —
terminales. Vea la figura 2.
ADVERTENCIA
ANCLAJE
CABLE DE SUMINISTRO
ELÉCTRICO
FIGURA 2
VERDE CON RAYAS AMARILLAS
CABLE DE
SUMINISTRO
ELÉCTRICO
ARNÉS DEL
CABLEADO DEL
APARATO
ALAMBRE DE CONEXIÓN
CONECTOR DE
ALAMBRES
ARNÉS DEL CABLEADO DEL
A TIERRA VERDE
W B
APARATO
FIGURA 3
SUGERENCIA ÚTIL:
Seleccione el tamaño correcto
de los conectores de enroscar
para conectar el cableado
doméstico al cableado de
calibre 16 de la lavavajillas
Coloque los extremos de los
alambres en el conector de
enroscar. No pre-enrosque el
alambre desnudo.
Enrosque el conector.
Jale suavemente de los
alambres para verificar que
ambos estén bien sujetos.
ANCLAJE
W
B
CUBIERTA DE LA
CAJA DE
TERMINALES
PERNO Y TUERCA
DE CONEXIÓN A
TIERRA
CAJA DE TERMINALES
Loading...
