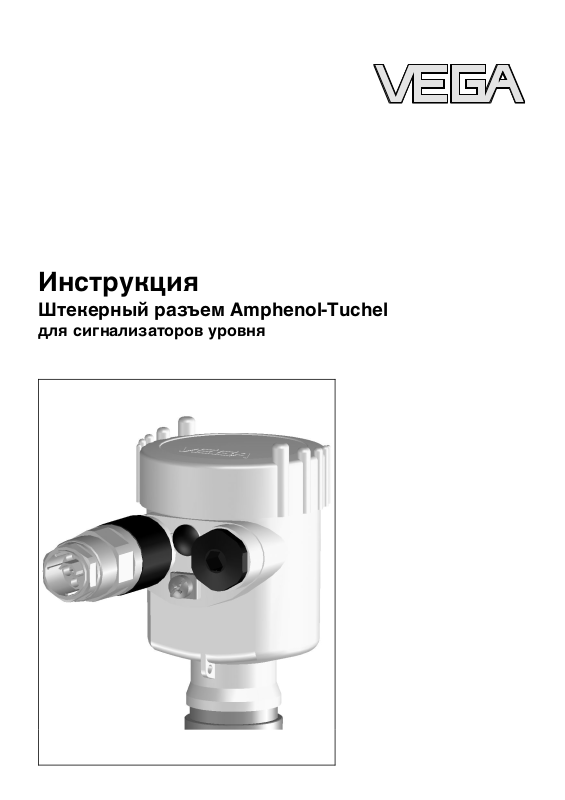

Инструкция

Штекерный разъем Amphenol-Tuchel

для сигнализаторов уровня

Содержание

1 В целях безопасности

1.1 Надлежащее

применение . . . . . . . . . . . . . . .

3

1.2 Общие указания по безопасности . . . . . . . . .

3

1.3 Указания по безопасности для зон E x . . . . . .

3

2 Подключение к источнику питания

2.1 Схема подключения. . . . . . . . . . . . . . . . . . . .

4

3 Приложение

3.1 Технические данные . . . . . . . . . . . . . . . . . . .

7

2 Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня

Содержание

30379-RU-070423

1 В целях безопасности

1.1 Надлежащее применение

Штекерный

разъем является принадлежностью
сигнализатора уровня и предназначен для подключения
сигнализатора к источнику питания или устройству
формирования сигнала.

1.2 Общие указания по безопасности

Необходимо соблюдать указания по безопасности,
имеющиеся в руководстве по эксплуатации
соответствующего датчика.

1.3 Указания по безопасности для зон Ex

Для применения во взрывоопасных зонах следует
соблюдать соответствующие требования и разрешения, а
также учитывать соответствующие рекомендации
данного руководства по эксплуатации.

Применение штекерного разъема с устройствами в
исполнении Exd или StEx не допускается.

Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня 3

В целях безопасности

30379-RU-070423

2 Подключение к источнику питания

2.1 Схема подключения

На

схеме подключения показана разводка контактов для
переключающих выходов. В таблице описано
подключение отдельных штырьковых контактов к
клеммам блока электроники.

5

4

3

2

1

1

62

7

3
4

5

Рис. 1: Вид штекерного разъема
1 + (Pin 1)
2 Транзисторный выход (Pin 2)
3 Транзисторный выход (Pin 3)
4 - (Pin 4)
5 не используется (Pin 5)
6 не используется (Pin 6)
7 экран (Pin 7)

Контактный штырек
разъема

Цвет соединительно­го кабеля

Клемма блока
электроники

Pin 1 черный 1

Pin 2 голубой 4

Pin 3 Красный 3

Pin 4 желтый 2

Pin 7 зеленый/желтый

Транзисторный выход

4 Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня

Подключение к источнику питания

30379-RU-070423

5

4

3

2

1

1

62

7

3
4

5

Рис. 2: Вид штекерного разъема
1 + (Pin 1)
2 - (Pin 2)
3 не используется (Pin 3)
4 Релейный выход (Pin 4)
5 Релейный выход (Pin 5)
6 Релейный выход (Pin 6)
7 экран (Pin 7)

Контактный штырек
разъема

Цвет соединительно­го кабеля

Клемма блока
электроники

Pin 1 черный 1

Pin 2 голубой 2

Pin 4 желтый 3

Pin 5 белый 4

Pin 6 серый 5

Pin 7 зеленый/желтый

5

4

3

2

1

1

62

7

3
4

5

Рис. 3: Вид штекерного разъема
1 + (Pin 1)
2 - (Pin 2)
3 не используется (Pin 3)
4 не используется (Pin 4)
5 не используется (Pin 5)
6 не используется (Pin 6)
7 экран (Pin 7)

Релейный выход

Двухпроводный выход,
бесконтактный
переключатель, выход Na-

mur

Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня 5

Подключение к источнику питания

30379-RU-070423

Контактный штырек
разъема

Цвет соединительно­го кабеля

Клемма блока
электроники

Pin 1 черный 1

Pin 2 голубой 2

Pin 7 зеленый/желтый

6 Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня

Подключение к источнику питания

30379-RU-070423

3 Приложение

3.1 Технические данные

Материалы

Основа

контакта PA
Контакт Ag, плакированный
Корпус PA
Уплотнение Неопрен

Температурный диапазон

Штекерный разъем (отдельно от
датчика)

-25 … +100 °C (-13 … +212 °F)

Штекерный разъем (смонтирован на
датчике)

действует то значение температуры,
которое ниже

Электрические данные

Рабочий ток

1)

10 A

Питающее

напряжение 250 V

AC

Группа изоляции C по VDE 0110
Испытательное напряжение 1680 V
Сопротивление изоляции >10² MOhm

Климатическое исполнение

Штекерный разъем (отдельно от
датчика, в закрытом состоянии)

IP 67

Штекерный разъем (смонтирован на
датчике, в закрытом состоянии)

действует то значение IP, которое ниже

1)

Температура окружающей среды до 55 °C (131 °F), см. данные
производителя по снижению номинальных значений.

Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня 7

Приложение

30379-RU-070423

VEGA Grieshaber KG
Am Hohenstein 113
77761 Schiltach
Germany
Phone [phone]
Fax [phone]
E-mail: [e-mail]

www.vega.com

ISO 9001

Вся приведенная здесь информация о комплектности поставки,

применении и условиях эксплуатации датчиков и систем обработки

сигнала соответствует фактическим данным

на момент.

© VEGA Grieshaber KG, Schiltach/Germany 2007

Возможны изменения технических данных 30379-RU-070423
