Quintet
Harmonisation vocale + réverbération
MMOODDEE DD’’EEMMPPLLOOII
a
CONSIGNES DE SÉCURITÉ IMPORTANTES
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Respectez les mises en garde.
4 Suivez les instructions.
5 Ne pas utiliser près d’une source liquide.
6 Nettoyer avec un tissu sec.
7 Ne pas bloquer les ventilations et installez
selon les recommandations
8 Ne pas installer près d’une source de
chaleur (radiateurs, équipements pouvant
dégager de la chaleur comme les
amplificateurs de puissance, etc.).
9 Ne jamais défaire la mise à la terre de la
prise secteur. C’est une sécurité
primordiale contre les électrocutions. Si la
prise secteur ne correspond pas à vos
prises murales, consultez votre électricien.
10 Protégez les cordons d’alimentation de
sorte que ceux-ci ne soient ni écrasés ni
tordus, en particulier au niveau des
connexions des prises secteur.
11 N’utilisez que les cordons/accessoires
recommandés par le fabricant.
12 Débranchez l’appareil en cas de risque
d’orage ou de non utilisation prolongée.
13 Confiez l’appareil à un technicien qualifié
si : le cordon secteur ou l’embase sont
endommagés, des objets ou des liquides
se sont introduits dans l’appareil, l’appareil
a été exposé à la pluie, l’appareil montre
des signes de dysfonctionnement ou une
baisse sensible des performances.
Avertissement !
• Afin d’éviter les risques d’électrocution, ne
pas exposer l’appareil à la pluie ou à
l’humidité.
• Cet appareil doit être relié à la terre.
• Servez-vous d’un cordon d’alimentation
trois broches avec broche de terre comme
celui fourni avec l’appareil.
• Installer cet appareil à proximité d’une prise
de courant pour pouvoir le débrancher
rapidement en cas de besoin.
• Installer l’appareil dans un endroit bien
ventilé.
• Ne pas ouvrir l’appareil - risque
d’électrocution.
Attention :
Toute modification de l’appareil non
expressément mentionnée dans ce mode
d’emploi annule la garantie et la responsabilité
de TC Electronic.
Entretien et SAV
• Aucune pièce interne n’est réparable par
l’utilisateur.
• Toute réparation doit être confiée à un
technicien qualifié.
• N’oubliez pas que les installations
électriques de tensions différentes
nécessitent des fiches et cordons secteur
différents.
• Vérifiez toujours la tension secteur en
vigueur dans votre installation avant
d’utiliser l’appareil. Consultez pour cela le
tableau ci-dessous :
Tension Normes/fiches secteur utilisées
110-125 V UL817 et CSA C22.2 n° 42.
220-230 V CEE 7 page VII, section SR
107-2-D1/IEC 83 page C4.
240 V BS 1363 of 1984.
Spécifications pour fiches à fusible
13 A et prises de courant avec ou
sans interrupteur.
Le symbole de l’éclair dans un triangle
équilatéral doit alerter l’utilisateur sur la
présence à l’intérieur de l’appareil de
tensions électriques non isolées pouvant constituer un risque d’électrocution.
Le point d’exclamation placé à
l’intérieur d’un triangle équilatéral sert à
alerter l’utilisateur sur la présence de
nombreuses instructions d’utilisation et de
maintenance (assistance technique) dans le
manuel fourni avec l’appareil.
b
CONSIGNES DE SÉCURITÉ IMPORTANTES
Certificat de conformité
TC Electronic A/S, Sindalsvej 34, 8240
Risskov, Denmark, déclare que le produit :
Quintet - Harmonies vocales + Réverb
- couvert par ce certificat et marqué du label
CE, est conforme aux normes suivantes :
EN 60065 Sécurité pour les matériels
(IEC 60065) électroniques grand public
raccordés au secteur.
EN 55103-1 Norme des produits
audio, vidéo, audiovisuels et
gradateurs pour utilisation
professionnelle et spectacles
Section 1 : Emissions.
EN 55103-2 Norme des produits
audio, vidéo, audiovisuels et
gradateurs pour utilisation
professionnelle et spectacles
Section 1 : Interférences.
Conforme aux normes :
73/23/EEC, 89/336/EEC
Créé à Risskov, mars 2002
Mads Peter Lübeck
PDG
EMC/EMI.
Cet appareil a été testé et répond aux normes
de la Classe B sur les équipements
numériques, alinéa 15 des normes fédérales.
FCC.
Ces normes ont été conçues pour fournir une
protection raisonnable contre les interférences
en environnement résidentiel. Cet appareil
génère, utilise et peut émettre des fréquences
radio et, s’il n’est pas installé et utilisé selon les
instructions, peut causer des interférences aux
communications radio. Cependant, ceci ne
garantit pas que ces interférences ne peuvent
pas survenir en fonction des installations
spécifiques. En cas d’interférences radio ou
télévision (ce qui peut être déterminé en
plaçant les récepteurs radio et TV hors
tension), essayez d’appliquer les mesures
suivantes :
• Réorientez ou déplacez l’antenne de
réception.
• Éloignez l’appareil des récepteurs.
• Connectez les récepteurs sur une ligne
secteur différente de celle du processeur.
• Consultez votre revendeur ou un
électricien qualifié.
Pour le Canada :
This Class B digital apparatus complies with
Canadian ICES-003.
Cet appareil numérique de classe B est
conforme à la norme NMB-003 du Canada.
3
TABLE DES MATIÈRES
FRANÇAISE
INTRODUCTION
Table des matières . . . . . . . . . . . . . . .3
Conventions de texte . . . . . . . . . . . . .3
Introduction . . . . . . . . . . . . . . . . . . . . .5
UTILISATION ÉLÉMENTAIRE
Face avant . . . . . . . . . . . . . . . . . . . . .6
Face arrière . . . . . . . . . . . . . . . . . . . .8
Trajet du signal . . . . . . . . . . . . . . . . . .9
Applications . . . . . . . . . . . . . . . . . . .10
Gestion des Presets
Types de paramètres . . . . . . . . . . . .12
Types de Presets . . . . . . . . . . . . . . .12
Reverb/Mix global . . . . . . . . . . . . . . .12
Chargement . . . . . . . . . . . . . . . . . . .12
Édition . . . . . . . . . . . . . . . . . . . . . . .12
Sauvegarde . . . . . . . . . . . . . . . . . . .12
TOUCHES VOICE
Touches Voice . . . . . . . . . . . . . . . . .13
Touches Levels . . . . . . . . . . . . . . . .14
Touche EDIT/Hold for Setup . . . . . . .14
Paramètres du menu d’édition . . . . . .14
Paramètres du menu de configuration15
PÉDALIER
Variantes . . . . . . . . . . . . . . . . . . . . .16
HARMONIE ET ACCORDAGE
Harmonie . . . . . . . . . . . . . . . . . . . . .17
Modes d’harmonisation . . . . . . . . . . .17
Mode par notes . . . . . . . . . . . . . . . .17
Mode Shift . . . . . . . . . . . . . . . . . . . .17
Mode par accord . . . . . . . . . . . . . . . .17
Mode par gamme . . . . . . . . . . . . . . .18
Diatonique et chromatique . . . . . . . .19
Accordage et justesse . . . . . . . . . . . .20
IMPLÉMENTATION MIDI
Paramètres accessibles par MIDI . . .21
Tableau d’implémentation MIDI . . . . .21
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques techniques . . . . . . .23
CONVENTIONS DE TEXTE
Les noms de réglages de la face avant et les
touches sont imprimés en CAPITALES. Les
noms de paramètres sont imprimés en P
ETITES
CAPITALES. Les valeurs de paramètres sont
soulignées
et les remarques spéciales sont
imprimées en italique.
Rev 1.00 – SW – V 1.00Version française
5
INTRODUCTION
FRANÇAISE
Nous tenons à vous remercier d’avoir choisi l’harmoniseur pour voix et processeur d’effets
TC-Helicon Quintet. Le Quintet représente une solution économique pour obtenir de
superbes chants sur scène et en studio. Issu de l’expérience de TC-Helicon, le Quintet est
rapide et simple d’utilisation. Il permet une édition et un contrôle simple des harmonisations
et des paramètres d’effets par sa face avant ou par MIDI. Le Quintet est un produit de
première catégorie permettant la création des harmonies les plus naturelles au monde. Le
trajet du signal comprend un préamplificateur micro de qualité studio, un étage de
transposition de qualité supérieure manuel et automatique ainsi qu’une réverbération dans
la lignée des produits TC Electronic. Nous espérons que vous aurez autant de plaisir à
utiliser le Quintet que nous en avons eu à le concevoir.
Caractéristiques générales :
• Générateur d’harmonies HybridShift(TM) offrant une sonorité douce et naturelle
• Cinq modes d’harmonisation : par gamme, par accord, transposition,
épaississement sonore et par notes MIDI
• Humanisation des voix harmonisées
• Accordage de type “clavier tempéré” ou “juste” pour les harmonies
• Préamplificateur micro de très haute qualité
• Gestion par messages de Control Change MIDI
• Transmission sous forme de Control Change MIDI des réglages de façade
• Commutation A/B au pied de programmes pour l’utilisation sur scène
• Traitement 24 bits avec sortie S/PDIF 44,1/48 kHz
• Fonctionne avec le pédalier à 3 contacteurs TC-Helicon Switch-3
Consultez fréquemment ce manuel pour vous permettre d’exploiter au mieux toutes les
possibilités variées de ce processeur.
Notre site Internet vous permettra également de trouver des exemples d’applications, et
contient de nombreuses autres rubriques très utiles.
L’équipe TC-Helicon
www.tc-helicon.com
6
FACE AVANT
INTERRUPTEUR SECTEUR
Place le processeur sous/hors
tension.
Afin de sauvegarder les
réglages de SETUP et de
Presets, vous devez placer le
processeur hors tension à l’aide
de cet interrupteur. Si vous
retirez le cordon secteur de la
prise, les modifications ne
seront pas prises en compte.
NIVEAU LINE INPUT
Règle le niveau d’entrée.
Plage : 24 dB
NIVEAU D’ENTRÉE
Afficheur de niveau crête du
signal d’entrée. La plage est de
0 à -40 dB.
LED D’ÉCRÊTAGE D’ENTRÉE
Indique que le niveau d’entrée
est trop élevé et peut être
source de distorsion numérique.
Réduisez le niveau du signal
d’entrée.
LED D’ÉCRÊTAGE DE SORTIE
Indique une saturation du DSP
interne. Réduisez le niveau des
voix harmonisées et des effets.
LED MIDI IN
Indique la réception de données
MIDI.
ÉCRAN LCD
Affiche les informations globales
de Presets (mode de
chargement de Presets), les
informations détaillées sur les
Presets (menus d’édition), la
configuration système (menu
Setup) et tous les messages
importants relatifs à l’utilisation
du processeur.
TOUCHES VOICE (1-6)
Permettent d’activer/désactiver
les voix harmonisées et leurs
réglages. Vous pouvez
sélectionner un maximum de
4 voix harmonisées à la fois.
7
FACE AVANT
FRANÇAISE
TOUCHE LEVELS
Appuyez pour régler le niveau
général des harmonies, du
chant Lead et de la
réverbération. Appuyez
plusieurs fois pour faire défiler
les paramètres de niveau. Si
vous n’appuyez pas pendant
quelques secondes, le
processeur revient en mode
de chargement.
TOUCHE EDIT/HOLD FOR
SETUP
Appuyez pour passer en
mode d’édition. Appuyez
plusieurs fois pour faire défiler
les paramètres d’édition. Tous
les paramètres du menu
d’édition sont sauvegardés
dans le Preset et comprennent les paramètres relatifs à
l’harmonisation et à la
réverbération.
Maintenez la touche enfoncée
pour passer au menu de
configuration. Appuyez
plusieurs fois pour faire défiler
les paramètres de
configuration. Tous les
paramètres du menu de
configuration sont globaux et
actifs quel que soit le Preset
chargé.
TOUCHE RECALL
Appuyez sur RECALL depuis
n’importe quel menu (édition
ou configuration) ou depuis
les modes de sauvegarde
pour revenir au mode de
chargement. Appuyez sur
RECALL depuis le mode de
chargement pour charger un
Preset (en place du Preset
courant) après édition ou
lorsque vous êtes en train de
consulter les différents
Presets.
TOUCHE STORE
Appuyez sur STORE pour
passer en mode de
sauvegarde. Appuyez sur
Store en mode de
sauvegarde pour sauver le
Preset courant sur
l’emplacement affiché. La Led
de la touche clignote lorsque
le Preset a été édité.
MOLETTE DE DONNÉES
Permet l’édition des valeurs
de paramètres dans n’importe
quel menu ou mode.
En mode de chargement,
tournez la molette pour faire
défiler les Presets (les
informations de Preset
s’affichent sans charger le
Preset). Appuyez sur RECALL
pour charger le Preset.
TOUCHE HARMONY MUTE
Appuyez sur cette touche
pour couper les voix
harmonisées (touche allumée
lorsque les harmonisations
sont coupées).
TOUCHE BYPASS
Appuyez sur cette touche
pour bypasser tous les effets.
MIC INPUT
Appuyez pour sélectionner
l’entrée Micro (l’entrée ligne
devient une entrée AUX
lorsque l’entrée MIC est
utilisée).
TOUCHE -20dB
Appuyez pour atténuer le
signal de l’entrée micro de
20 dB.
MIC GAIN
Détermine le gain de l’entrée
micro. Plage : 40 dB. Associé
à l’atténuateur de 20 dB,
vous disposez d’une plage de
gain total de 60 dB.
8
FACE ARRIÈRE
Sorties Jack
symétriques
analogiques
Contrôleur
externe
MIDI
In, Out,
Thru
Entrée micro
symétrique
Sortie
S/PDIF
numérique
Câble MIDI
CONNECTEUR DIN
5 BROCHES - MÂLE
45 degrés
CONNECTEUR DIN
5 BROCHES - MÂLE
45 degrés
10 m max.
CÂBLE BLINDÉ (3 ou 5 fils + blindage)
Les connecteurs d’entrée et de sortie en
Jack 6,35 mm du Quintet sont symétriques.
Utilisez des connexions symétriques le plus
souvent possible. Pour de courtes
distances, vous pouvez néanmoins utiliser
des connexions symétriques en Jacks
mono, comme indiqué ci-dessous.
Entrée ligne
symétrique
analogique
Câble Jack
mono 6,35 mm
Masse
Pointe
Pointe
Masse
Pointe
Bague
Masse
Broche 1 = Pointe
Broche 2 = Bague
Broche 3 = Masse
Masse
Bague
Pointe
Câble Jack stéréo
6,35 mm
symétrique
Câble symétrique XLR
à 3 broches.
9
TRAJET DU SIGNAL
FRANÇAISE
10
APPLICATIONS
Configurations de scène
Avec le Quintet, c’est comme si vous aviez 4 choristes professionnels avec vous sur scène. Vous
disposez de plusieurs options pour gérer le Quintet sur scène. Pour faciliter votre travail, utilisez le
pédalier Switch-3 (combinables), un clavier MIDI, un contrôleur continu MIDI et bien sûr, les
réglages du processeur lui-même. Voici quelques exemples d’utilisation les plus communs :
Configuration de scène avec clavier MIDI
• Connectez un micro à l’entrée XLR du Quintet
et activez l’entrée MIC en façade.
• Connectez la sortie MIDI Out du clavier à
l’entrée MIDI In du Quintet.
• Connectez le pédalier Switch-3 à l’entrée
Pedal In du Quintet. Ceci vous permet de
contrôler au pied les fonctions BYPASS,
HARMONY MUTE et la sélection d’autres
Presets.
• Connectez les sorties stéréo du Quintet à
votre mélangeur. En mono utilisez n’importe
laquelle des sorties du Quintet et réglez le
processeur sur mono
à l’aide du paramètre
O
UTPUT du menu Setup.
Configuration de scène avec une guitare
• Connectez un micro à l’entrée XLR du Quintet
et activez l’entrée MIC en façade.
• Connectez le pédalier Switch-3 à l’entrée
Pedal In du Quintet. Ceci vous permet de
contrôler au pied les fonctions BYPASS,
HARMONY MUTE et la sélection d’autres
Presets.
• Connectez la guitare au mélangeur et activez
le départ d’effets de la console.
• Utilisez un départ d’effet de la console et
connectez-le à l’entrée Line du Quintet (elle
fonctionne comme entrée Aux lorsque l’entrée
MIC est activée). Le signal de cette entrée
Line (dans ce mode) peut être mélangé par les
effets de réverbération du Quintet.
• Connectez les sorties stéréo du Quintet à votre
mélangeur. En mono utilisez n’importe
laquelle des sorties du Quintet et réglez le
processeur sur mono
à l’aide du paramètre
OUTPUT du menu Setup.
FRANÇAISE
11
APPLICATIONS
Studio à base d’ordinateur
Configuration de studio
• Connectez un micro à l’entrée XLR du
Quintet.
• Connectez la sortie S/PDIF du Quintet à
l’entrée S/PDIF de votre ordinateur.
• Si votre logiciel d’enregistrement/séquence
permet de retransmettre le signal d’entrée
MIDI en sortie (la plupart le permettent),
connectez la sortie MIDI de votre clavier
maître à l’entrée MIDI de votre ordinateur et
configurez-le de sorte que les messages en
entrée MIDI soient retransmis en sortie MIDI
vers le Quintet.
• Connectez la sortie MIDI de l’ordinateur à
l’entrée MIDI In du Quintet.
• Connectez les sorties gauche et droite du
Quintet à votre console de mixage et
écoutez en temps réel ce que fait le Quintet
sans avoir à gérer les temps de latence
générés par le traitement du signal de
l’ordinateur.
• Connectez la sortie stéréo de l’ordinateur à
votre console de mixage.
L’excellent faible bruit de l’entrée micro du Quintet (-128 dB) et la conversion A/N 24 bits justifient
sa place dans votre Rack de studio. Sa capacité à produire des harmonies de très haute qualité
utilisables en solo dans un mixage, font de ce processeur un Must pour quiconque travaille avec
des chants. Voici quelques exemples en studio.
12
GESTION DES PRESETS
Types de paramètres
Le Quintet dispose de nombreux paramètres
utiles et d’une interface utilisateur très
ergonomique. Certains paramètres sont au
niveau des Presets, certains autres sont au
niveau de la configuration générale (Setup).
Les paramètres de Presets sont tous les
paramètres accessibles dans le menu Edit
ainsi que la sélection des voix harmonisées
par les touches VOICE. Chaque Preset
possède ses propres paramètres.
Les paramètres de configuration Setup sont
généraux et ne changent pas avec le
chargement des Presets. Les paramètres de
configuration sont les paramètres accessibles
par le menu Setup et sont accessibles en
maintenant la touche EDIT/HOLD FOR
SETUP enfoncée.
Types de Presets
Il est important de comprendre les concepts de
Preset courant et de Preset sauvegardé.
Le Preset courant est le Preset en cours
d’utilisation et chargé. En chargeant un Preset,
parmi les 50 disponibles, il devient courant.
Les modifications d’un Preset ne deviennent
effectives que lorsque vous sauvegardez ce
Preset.
Lorsque vous chargez ou consultez les
Presets, l’écran LCD affiche le mode
d’harmonisation et les informations de
fondamentale/gamme/accord.
Global Reverb/Mix
Si vous sélectionnez l’option On
pour les
paramètres GLOBAL REVERB ou GLOBAL MIX
dans le menu Setup, les réglages d’effet/mix
qui étaient actifs lorsque les paramètres ont
été placés sur On sont utilisés, quels que
soient les réglages d’effets du Preset courant.
Si vous sauvegardez le Preset courant alors
que les paramètres G
LOBAL REVERB ou GLOBAL
MIX sont réglés sur On, tous les paramètres
sauf les réglages Reverb et Mix seront
sauvegardés avec le Preset.
CHARGEMENT (RECALL)
Lors du chargement d’un Preset, les données
sont chargées et le Preset devient le Preset
courant.
• Appuyez sur la touche RECALL pour passer
en mode Recall.
• Utilisez la molette DATA pour prévisualiser
les Presets. Les noms/informations de
Preset qui clignotent indiquent que vous
êtes en mode de prévisualisation du Preset.
Cela signifie que le Preset n’est pas chargé.
• Appuyez sur la touche RECALL pour
charger/activer le Preset affiché.
Appuyez sur n’importe quelle touche lors de la
prévisualisation pour revenir au Preset chargé
en mémoire.
Les 50 paramètres du Quintet peuvent être
édités et enregistrés.
Édition
Pour éditer les paramètres de Preset :
• Cliquez sur la touche EDIT/HOLD FOR
SETUP.
• Faites défiler les paramètres en appuyant
plusieurs fois sur la touche EDIT/HOLD
FOR SETUP. Un curseur clignotant apparaît
sur les données que vous pouvez éditer en
utilisant la molette de données.
SAUVEGARDE (STORE)
Pour sauvegarder un Preset :
• Appuyez sur la touche STORE.
• Vous pouvez sauvegarder sous
l’emplacement courant ou sélectionner un
emplacement différent à l’aide de la molette.
• Appuyez sur la touche STORE pour
sauvegarder le Preset sous l’emplacement
choisi.
Sauvegarde par MIDI des Presets
Le Quintet vous permet de sauvegarder les
Presets par SysEx MIDI, mais nécessite une
requête de Dump SysEx à cette fin.
Pour connaître la procédure de Dumps MIDI,
consultez la documentation sur les SYSEX
MIDI sur notre site Internet.
Le Quintet est toujours prêt à recevoir des
Dumps MIDI System Exclusive.
Il vous suffit de connecter la sortie MIDI Out
de votre séquenceur à l’entrée MIDI In du
Quintet et d’envoyer le Dump Sysex quand
vous le souhaitez.
13

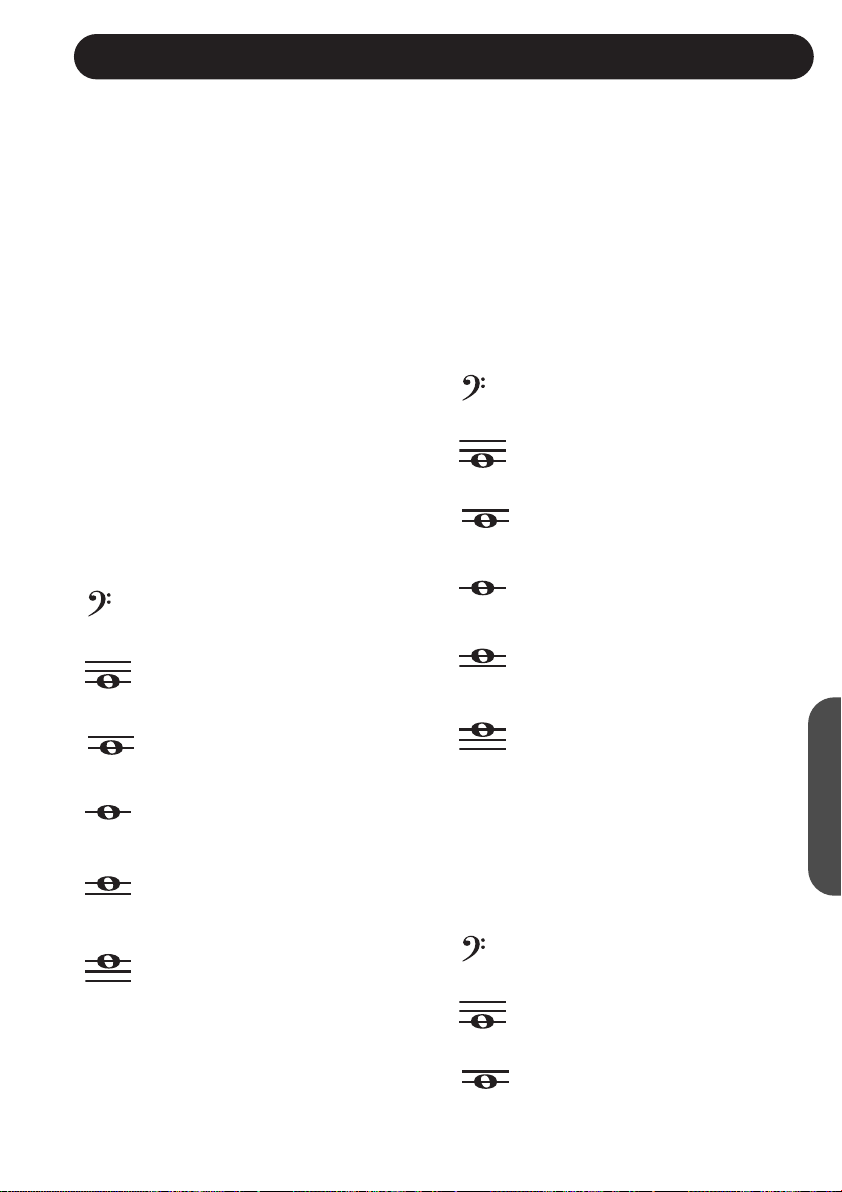

TOUCHES VOICE
FRANÇAISE
Voix harmonisée une octave en
dessous du signal d’entrée.
Voix harmonisée à la sixte
inférieure.
Voix harmonisée à la quarte
inférieure.
Voix harmonisée à l’unison avec le
signal d’entrée.
Voix harmonisée à la tierce
supérieure.
Voix harmonisée à la quinte
supérieure.
Déclenche une voix harmonisée
correspondant à la fondamentale
de l’accord.
Déclenche une voix harmonisée
dans l’accord située deux notes au
dessous de la note d’entrée.
Déclenche une voix harmonisée
dans l’accord située une note au
dessous de la note d’entrée.
Déclenche la voix harmonisée la
plus proche de la note d’entrée
dans l’accord.
Déclenche une voix harmonisée
dans l’accord située une note audessus de la note d’entrée.
Déclenche une voix harmonisée
dans l’accord située deux notes audessus de la note d’entrée.
BASS
LOWER
TOP
LOW
UNISON
ABOVE
BASS
LOWER
TOP
LOW
Crée une harmonisation située
deux octaves en dessous de la
note d’entrée.
Crée une harmonisation située une
octave en dessous de la note d’entrée.
Crée une harmonisation située à
une quarte en dessous de la note
d’entrée.
BASS
LOWER
LOW
UNISON
ABOVE
Presets d’harmonisation par accord
Avec ce mode, les touches VOICE produisent
des harmonies basées sur des accords. En
harmonisation par accords, les voix harmonisées font partie de l’accord. Par exemple, la
touche ABOVE produit une harmonie correspondant à la note suivante dans l’accord
située au-dessus de la note d’entrée. Si l’accord est un Do majeur et que la note chantée
en entrée est un Mi, la touche ABOVE produit
une voix en Sol, juste au-dessus du Mi. Voici
les options de notes en mode par accord :
Presets de transposition
Dans ce mode, les voix sont harmonisées
avec un intervalle fixe par rapport à la note
d’entrée. L’organisation des voix harmonisées
par transposition fixes est la suivante :
TOUCHES VOICE
Ce sont les touches représentant les icônes
musicales. Elles permettent d’activer/désactiver les harmonies et leur placement. Vous
disposez d’un maximum de quatre voix.
La fonction des touches varie selon le mode
d’harmonisation du Preset. Une légende sérigraphiée au-dessus de chaque touche vous
indique ces fonctions.
Presets en mode par gamme
Avec ce mode, les touches VOICE produisent
des harmonies basées sur des gammes. Il est
important, lorsque vous utilisez ce type d’harmonisation, que vous saisissiez le type de
gamme et la tonique dans le mode d’édition.
Pour obtenir une description détaillée du
mode d’harmonisation par gamme, consultez
le chapitre “Harmonisation et accordage” de ce
mode d’emploi.
14
Crée une harmonisation à l’unison
avec la note d’entrée.
Crée une harmonisation située à
une quinte au-dessus de la note
d’entrée.
Créer une harmonisation située une
octave au-dessus de la note d’entrée.
TOP
UNISON
ABOVE
Presets de mode Thicken
Avec ce mode, les voix sont à l’unisson avec
la note d’entrée, mais légèrement désaccordées et déclenchées à un moment aléatoire. Les touches VOICE sélectionnent le
genre ou le timbre de la voix allant de grave
(touche BASS) pour un son de personne plus
mûre à une voix plus fluette (touche HIGHER)
et plus jeune.
Presets d’harmonisation par notes
Avec ce mode, la hauteur des voix harmonisées est contrôlée par MIDI.De cette façon,
vous pouvez jouer les voix harmonisées avec
un clavier MIDI ou un séquenceur MIDI. Les
touches VOICE sélectionnent le genre ou le
timbre de la voix allant de grave (touche
BASS) pour un son de personne plus mûre à
une voix plus fluette (touche HIGHER) et plus
jeune.
La sélection de la touche BASS entraîne une
seule voix harmonisée, avec un timbre profond et contrôlé par une note MIDI.
TOUCHE LEVELS
Cette touche vous permet de contrôler le
niveau des chants LEAD, HARMONY et de la
R
EVERB.
Appuyez plusieurs fois sur la touche LEVELS
pour sélectionner le paramètre L
EAD, HARMONY
ou R
EVERB. L’écran revient en mode de
chargement après 3 secondes d’inactivité.
TOUCHE EDIT/Hold for Setup
Paramètres du menu d’édition
Appuyez sur la touche EDIT/HOLD FOR
SETUP pour accéder aux paramètres d’édi-
tion. Appuyez à plusieurs reprises pour sélectionner les paramètres suivants :
HARMONY MODE
Sélectionne le mode d’harmonisation.
Paramètres disponibles : Scale
(harmonisation
par gamme), Chord
(harmonisation par
accords), Shift, Thicken et Notes.
Consultez la section “Harmonisation et
accordage” de ce mode d’emploi.
ROOT
Détermine la tonique de la gamme en mode
Scale. Détermine la fondamentale de l’accord
en mode Chord.
S
CALE/CHORD
Détermine le type de gamme en mode Scale,
et le type d’accord en mode Chord (le nom de
l’accord à l’écran varie en fonction des accords
MIDI reconnus reçus par MIDI).
S
MOOTH
Détermine quelle variation de hauteur doit être
appliquée en sortie selon la variation en
entrée. Non disponible en mode Shift. En
mode Scale, la voix à l’unisson est corrigée en
hauteur en fonction de la gamme sélectionnée.
Réglez le paramètre Smooth sur 0%
pour
obtenir une correction franche de la hauteur et
sur 100%
pour désactiver la correction.
T
UNING
Vous permet de modifier l’accordage : Equal
(tempéré), Just (juste)ou Barbershop
.
Consultez la section “Harmonisation et
accordage” de ce mode d’emploi.
L
ATCH
Lorsque la fonction est active en mode par
accord, le dernier accord joué reste actif après
que les notes ont été relâchées sur le clavier
MIDI. Lorsque la fonction est active en mode par
notes, les voix harmonisées ne répondent aux
notes MIDI que lorsque le nombre de notes
jouées correspond au nombre de voix harmonisées activées. Ceci assure une affectation
logique des voix lorsque celles-ci changent.
R
EVERB TYPE
Voici la liste des réverbérations disponibles :
Living
Room, Chamber, Club, Classic Hall,
Concert Hall, Large Cathedral, Vocal Studio,
Vocal Room, Vocal Hall, Ambience, Live
Reverb, Plate1, Plate2 et Spring.
TOUCHES VOICE - LEVELS - EDIT/Hold for Setup
15
TOUCHE EDIT/Hold for Setup
FRANÇAISE
Paramètres de configuration
Maintenez la touche EDIT/HOLD FOR SETUP
pour accéder aux paramètres de
configuration. Appuyez plusieurs fois sur la
touche pour sélectionner le paramètre.
M
IDI CHANNEL
Détermine le canal de réception et de
transmission MIDI.
MIDI
FILTER
Permet au Quintet d’ignorer certains
messages MIDI :
P
Ignore les Program Changes.
SX
Ignore les SysEx.
P+SX
Ignore les Program Changes et les
SysEx.
S
YSEX ID
Détermine l’identifiant SysEx MIDI du Quintet .
Z
ONE
Ce paramètre détermine la tessiture du clavier
MIDI prise en compte par le Quintet pour créer
les harmonies.
Par exemple :
Above
C4- indique au Quintet de ne prendre
en compte que les notes MIDI
situées au-dessus du C4.
N
OTES
TRANS
Transposition des notes. Transpose les
harmonies en mode de notes. La valeur
correspond aux octaves. Ceci est pratique
avec la fonction Keyboard Zone.
R
EVERB
Global, Preset
. Ce paramètre vous permet de
sélectionner si la réverbération est globale à
tous les Presets ou individuelle.
M
IX
Global, Preset. Ce paramètre vous permet de
sélectionner si le niveau de mixage est global
à tous les Presets ou individuel.
D
RY LEAD
On
, Of
f. Réglez ce paramètre sur Off pour ôter
le signal d’entrée non traité de la sortie du
Quintet. Ceci vous permet d’utiliser le Quintet
comme effet sur le bus de départ d’effet d’une
console lorsque vous ne souhaitez avoir que le
signal traité. Lorsque vous utilisez l’entrée
micro ou en insertion, réglez le paramètre sur
On
.
O
UTLEV
Réglage du niveau des sorties analogiques.
Plage : -80 dBu à +20 dBu. Notez qu’avec un
niveau de +20 dB, certaines consoles saturent.
En présence de saturation sans que les
témoins d’écrêtage d’entrée ou de sortie ne
s’allument, diminuez ce réglage.
O
UTPUT
Modes de sortie : Stéréo ou Mono.
SAMPLE RATE (FRÉQ. D’
ÉCHANTILLONNAGE) :
44.1kHz
, 48kHz
. Ce paramètre détermine la
fréquence d’échantillonnage du signal
numérique.
16
PÉDALIER
Pour utiliser toutes les possibilités de commande au pied du Quintet, utilisez le pédalier
Switch-3 à 3 contacteurs
**Le Quintet doit être placé sous tension
avec le pédalier connecté, pour une
utilisation normale.**
Les contacteurs du pédalier permettent les
commandes suivantes :
BOUTON 1
Permet la sélection des réglages principaux
Main et secondaires Alternate avec les
Presets d’harmonisation par gamme.
BOUTON 2
Ce contacteur correspond à la fonction
BYPASS de la face avant.
BOUTON 3
Ce contacteur correspond à la touche
HARMONY MUTE de la face avant.
Réglages secondaires
Les réglages secondaires ne sont accessibles
que par le pédalier et en mode
d’harmonisation par gamme uniquement.
Les réglages secondaires vous permettent de
sauvegarder une organisation différente des
notes harmonisées, une gamme différente
et/ou une tonique différente. Pour établir une
variante avec un Preset d’harmonisation par
gamme, faites comme suit :
1. Placez le Quintet sous tension avec le
pédalier Switch-3 connecté.
2. Sélectionnez un Preset de type Scale.
3. Appuyez sur le BOUTON 1 du pédalier
Switch-3. Notez que le numéro du Preset
est maintenant suivi d’un “a”.
4. Vous pouvez maintenant modifier quelles
voix sont actives (avec les touches de la
face avant) pour votre variante.
5. Appuyez sur la touche EDIT pour modifier la
tonique de la gamme et son type. Lorsque
vous sélectionnez votre réglage secondaire
(variante), vous pouvez modifier tous les
paramètres dans le menu d’édition à part le
mode HARMONY MODE. Ceci dit, seuls les
réglages de tonique et de type de gamme
restent uniques à la variante du Preset.
Toutes les autres modifications affectent le
Preset dans sa totalité.
6. Sauvegardez le Preset en appuyant deux
fois sur la touche STORE. Consultez la
section sur la gestion des Presets de ce
manuel.
17
HARMONIE ET ACCORDAGE
FRANÇAISE
possible par MIDI ou par une séquence où
sont programmées les fondamentales d’accords et leurs types qui définissent les 3 ou 4
notes constituant l’accord. En mode par
accords, le Quintet crée des harmonies correspondant aux notes de l’accord. Les harmonies par accord sont “intelligentes” car elles
déchiffrent l’accord joué et la note chantée
pour produire des harmonies plaisantes et
musicales. Lorsque la touche ABOVE du
Quintet est activée, la note suivante dans l’accord au-dessus de la note d’entrée est créée.
L’illustration ci-dessous indique les notes
d’harmonisation sur la gamme de Do majeur
avec un accord de Do majeur avec uniquement la touche ABOVE sélectionnée :
Tonique : C, Type : Maj, touche ABOVE
Noir = Chant Lead — Gris = Harmonie
Vous avez peut-être noté que chaque note de
l’harmonie peut correspondre à plus d’une
seule note d’entrée et que chaque note d’entrée ne possède pas une note harmonisée
unique. Par exemple, Do et Ré sont toutes les
deux harmonisées en Mi (tierce supérieure),
Mi et Fa partageant le Sol, etc. Ceci offre une
harmonisation plus fluide et moins changeante
qu’avec le mode Shift, par exemple. Ceci vous
permet d’intégrer aisément des chants harmonisés dans vos morceaux si vous connaissez la progression d’accords. Voici la liste des
accords reconnus avec Do comme tonique de
référence.
Harmonie
Voici comment utiliser les fonctions d’harmonisation avec efficacité. Nous avons essayé de
rester très pratiques dans notre approche.
Modes d’harmonisation
Le Quintet offre cinq modes d’harmonisation
différents, soit cinq méthodes de créer des
harmonies. Nos exemples utilisent la gamme
de Do majeur. Voici cette gamme :
Mode de notes
Ce mode vous permet d’utiliser les notes MIDI
pour déterminer la hauteur de la note de l’harmonie. Le Quintet possède deux modes d’harmonisation “Manual/Notes”, sur un seul canal
ou les quatre. Le Quintet peut être réglé sur le
mode Notes 4 Channel par le contrôleur continu MIDI n° 74 (voir la section sur l’implémentation MIDI de ce mode d’emploi). Le mode
Notes 4 Channel vous permet de transmettre
sur 4 canaux MIDI (un canal par voix harmonisée). C’est le moyen le plus polyvalent et le
plus direct de créer des harmonies, et par là
même des mélodies et des contre-chants complexes, quel que soit votre chant principal.
Mode Shift
Connu également sous le nom de “intervalles
fixes”, ce mode crée des harmonies à intervalles fixes par rapport à votre chant. Ce type
d’harmonisation est appelé chromatique (nous
aborderons ce sujet plus tard). Nous appelons
ce mode “non-intelligent”, car le Quintet ne
fonctionne pas en terme de gamme ou de
tonalité. Ces harmonies sont linéaires. Les
touches VOICE du Quintet sont réglées sur les
harmonies les plus courantes qui sont la
quinte (7 demi-tons) et l’octave (12 demi-tons),
de deux octaves en dessous de la note d’entrée, jusqu’à une octave au-dessus de la note
d’entrée.
Mode Chord (par accords)
Les harmonies par accord utilisent un accord
pour créer des harmonies diatoniques intelligentes basées sur votre chant. Pour créer des
harmonies par accords, vous devez saisir en
temps réel les accords du morceau. Ceci est
Maj C E G
Maj6 C E G A
Maj7 C E G B
Maj7sus4 C F G B
Min C Eb G
Min6 C Eb G A
Min7 C Eb G Bb
Min7b5 C Eb Gb Bb
Dim C Eb Gb
Dim7 C Eb Gb Bbb
(equiv. to A)
Dom7 C E G Bb
Dom7b5 C E Gb Bb
18
HARMONIE ET ACCORDAGE
Mode par gamme (Scalic)
Les harmonies utilisent une tonalité et une
gamme pour créer des harmonisations diatoniques correctes. La musique populaire
utilise en général une seule gamme dans
chaque morceau, ce qui vous permet de
n’avoir à saisir ces informations qu’une seule
fois, en début de morceau. Les harmonies par
gamme sont plus dynamiques que les harmonies par accord car chaque note d’entrée
possède sa note d’harmonisation. L’illustration
ci-dessous montre l’harmonisation en Tierce
supérieure sur une gamme de Do majeur.
Vous pouvez constater que l’harmonisation par
gamme suit la note d’entrée :
Vous pouvez voir que les harmonies sont
“intelligentes” et suivent de près le chant principal.
Noir = Chant Lead — Gris = Harmonie
Avec la touche HARMONY, vous accédez au
paramètre SMOOTHING. Avec une valeur de
100 % les voix harmonisées suivent les notes
d’entrée, les erreurs, etc. Lorsque la valeur est
de 0
% les harmonies sautent directement aux
notes d’harmonisation de la gamme, comme
un correcteur de hauteur placé sur les voix
harmonisées. Avec un réglage compris entre 0
et 100 % du paramètre SMOOTHING, vous
obtenez une correction variable des harmonisations.
Il peut être difficile de trouver la tonalité de
certains morceaux. Par exemple : “Sweet
Home Alabama”. On pourrait penser que la
tonalité est Ré majeur (premier accord), mais
les harmonies sont meilleures en utilisant Sol
majeur. Jouez le morceau avec le Quintet pour
entendre la différence.
Le Quintet offre cinq gammes d’harmonisation :
trois majeures, trois mineures, et une personnalisable par Preset.
La tonalité et le mode d’un morceau peuvent
être difficiles à trouver : sur les morceaux axés
sur la tonique ou le troisième degré de la
gamme, vous risquez de ne pas entendre de
différence notable entre les trois gammes
majeures ou les trois gammes mineures. Ceci
vient du fait que le morceau n’utilise pas les
notes altérées de la gamme. Une mélodie axée
sur la Quinte (Si dans le cas d’une gamme en
Mi majeur) met en évidence les différences
entre les gammes. Essayez “Sha Lala Lala
...La Tee Daa”, du refrain de “Brown Eyed Girl”
de Van Morrison (Mi majeur, harmonisation à la
Tierce supérieure) sur chaque gamme majeure
pour entendre la différence. Pour les gammes
mineures, essayez “Evil Ways” de Santana
(Sol mineur, harmonisation à la Tierce
supérieure) pour entendre la différence entre
les gammes mineures.
Le tableau de la page suivante donne la Tierce
et la Quinte supérieures pour illustrer les différences entre les six différentes gammes —
“nc” signifie aucun changement, dans le sens
où la voix harmonisée conserve sa hauteur
précédente jusqu’à ce que le chant principal
passe à une note non “nc”. Pour obtenir de
plus amples renseignements, consultez notre
site Internet : www.tc-helicon.com
Mode Thicken
Le mode Thicken ne produit pas d’harmonies
— les voix produites sont à l’unisson avec le
chant d’entrée. Les voix à l’unisson possèdent
une fonction d’humanisation de la hauteur et
du temps et donnent la sensation d’un accompagnement par d’autres chanteurs.
Aug C E G#
Aug7 C E G# Bb
Sus C F G
Sus2 C D G
Sus7 C F G Bb
FRANÇAISE
HARMONIE ET ACCORDAGE
19
Diatonique et chromatique
Nous avons qualifié les harmonies par accords
et par gammes de diatoniques et les harmonies du mode Shift de chromatique —
qu’est-ce que cela signifie ? Regardez le
clavier d’un piano. Entre le Do central et le Do
suivant, vous avez 12 touches : 7 touches
blanches et 5 touches noires. Chacune de ces
touches sont espacées d’un demi-ton soit un
total de 12 demi-tons. Contrairement à la
gamme diatonique, la gamme chromatique
utilise les douze demi-tons, ce qui fait qu’il y a
une seule gamme chromatique mais 12 de
chaque gamme diatonique majeure, mineure,
etc. (Do majeur, Do# majeur, Ré majeur, etc.).
Tout le monde connaît la célèbre gamme diatonique “Do, Ré, Mi, Fa, Sol , La, Si, Do. C’est
ce qui fait que les harmonies basées sur la
gamme diatonique sonnent de façon correcte.
Que sont les harmonies ? Les harmonies de la
gamme diatonique ne peuvent utiliser que les
notes prises dans une gamme ou un accord
sélectionné. Ainsi, une harmonisation à la
Tierce supérieure varie entre 3 et 4 demi-tons
au-dessus de la note de départ, alors que l’harmonisation chromatique force l’intervalle d’exactement 4 demi-tons (une tierce majeure) audessus de chaque note. Pour résumer : nous
disposons de trois modes différents utilisant
les gammes chromatique ou diatonique.
Le mode Shifting, qui utilise la gamme chromatique de 12 demi-tons, utilise des intervalles
d’harmonisation fixes :
Le mode par accords, qui utilise la tonique, la
tierce, la quinte et parfois la septième des
gammes diatoniques, calcule l’harmonisation
sur la note la plus proche dans l’accord :
Le mode par gammes, qui utilise une seule
gamme diatonique, calcule l’harmonie sur la
note la plus proche dans la gamme :
:
Chant principal C C# D Eb E F F# G G# A Bb B
MAJ1
Tierce au-dessus E nc F nc G A nc B nc C D D
Quinte au-dessus G nc A nc B C nc D nc E F F
MAJ2 Tierce au-dessus E nc F nc G A nc C nc C D D
Quinte au-dessus G nc A nc C C nc E nc E F F
MAJ3 Tierce au-dessus E nc F nc G A nc Bb nc C D D
Quinte au-dessus G nc A nc Bb C nc D nc E F F
MIN1 Tierce au-dessus Eb nc F G nc Ab nc Bb C nc D nc
Quinte au-dessus G nc BbBbnc C nc D Ebnc F nc
MIN2 Tierce au-dessus Eb nc F G nc A nc Bb C nc D nc
Quinte au-dessus G nc A Bb nc C nc D Eb nc F nc
MIN3 Tierce au-dessus Eb nc F G nc Ab nc B C nc D nc
Quinte au-dessus G nc A Bb nc C nc D Eb nc F nc
20
HARMONIE ET ACCORDAGE
Théorie mise à part, la meilleure façon consiste à essayer tous les modes d’harmonisation du Quintet. Vous développerez un sens
instinctif de l’harmonisation et vous découvrirez de superbes possibilités sonores
insoupçonnées.
entendre une sous-fréquence, ce que les fans
de ce type de chant apprécient énormément.
Dans ce type de musique, il est de la responsabilité du chanteur principal d’essayer de
chanter la mélodie aussi près que possible du
tempérament d’un piano (piano tempéré). Les
autres chanteurs doivent accorder leurs harmonies sur la mélodie en utilisant “l’intonation
relative juste”. Le Quintet permet d’obtenir ce
résultat avec les modes d’accordage Just
et
Barbershop
.
Lorsque vous avez sélectionné les modes Just
ou Barbershop, l’accordage des harmonies est
basé sur les rapports suivants :
Tierce mineure = 3 cycles pour 4 cycles du
chant en entrée.
Tierce majeure = 5 cycles pour 4 cycles du
chant en entrée.
Quinte = 3 cycles pour 2 cycles du chant en
entrée.
Le mode Barbershop
diffère du mode Just en
mode d’harmonisation par accords. Le mode
Just utilise la tonique de l’accord comme
référence d’accordage alors que le mode
Barbershop utilise le chant d’entrée comme
référence pour l’accordage. Pour cette raison,
il est préférable d’utiliser le mode Barbershop
dans une application a cappella et le mode
Just lorsque vous jouez avec d’autres instruments. Le mode Just sonne plus juste avec les
autres instruments accordés selon le motif du
piano tempéré.
Notre meilleur conseil est d’essayer et d’utiliser
ce qui vous semble le plus flatteur à l’oreille.
Justesse et accordage
Pourquoi la justesse ? Vous ne le savez peutêtre pas, mais le piano à queue le plus cher ou
le dernier synthétiseur en vogue ne sont pas
réellement accordés ! En fait ils reprennent le
modèle du clavier tempéré (appelé Equal
en
anglais).
L’harmonie est le résultat d’une interaction
entre différentes fréquences audibles sous
forme de rapports qui semblent musicaux à
l’oreille humaine. Un rapport plus juste
implique une plus belle harmonie. La plupart
des instruments (comme le piano) sont par
nature absolus. Chaque note du clavier possède une hauteur spécifique. L’accordage du
clavier tempéré utilise des approximations
pour la justesse de chaque note, vous permettant de modifier facilement la tonalité de la
musique sans avoir à ré-accorder les instruments. Malheureusement, avec cette méthode
d’accordage, vous perdez la possibilité
d’obtenir des rapports parfaits lorsque vous
jouez plusieurs notes. Par conséquent, l’harmonisation de la musique n’est pas parfaitement juste.
En conclusion, les imperfections du clavier
tempéré sont pratiques mais restent... imparfaites. L’utilisation du Quintet avec l’accordage
Juste étendra votre horizon musical.
L’accordage Juste conserve des rapports relatifs justes (et parfaits) entre les intervalles,
créant des harmonies parfaites.
Les chanteurs, notamment sur des morceaux
à plusieurs voix a cappella, basent leur
accordage sur l’harmonisation avec les autres
chanteurs. La tendance naturelle, et ce qui
sonne le mieux, est de chanter avec un
accordage juste pour éviter au maximum les
oscillations. L’un des buts du chant en quartet
(Barbershop en anglais) est de rechercher
“l’intonation relative juste” afin de pouvoir
21
IMPLÉMENTATION MIDI
FRANÇAISE
Nom du paramètre n° du CC Plage/description
Voice 1 Level 11 0-127 Niveau de chaque voix
Voice 1 Gender 72 0-127 64 = genre neutre, <64 homme ;
>64 Femme
Voice 1 Vibrato Style 89 0-11 0 = Ballade
1 = Tremolo
2 = Vibrato aléatoire
3 = Broadway
4 = Excited
5 = Folk
6 = Rapide
7 = Chaud
8 = Discret
9 = Tête
10 = Tremolo aléatoire
11 = Soprano
Voice 1 Vibrato Amount 90 0-100
Voice 1 Pan 80 0-127 64 = Centre ; <64 gauche ; >64 droite
Voice 2 Level 17 0-127
Voice 2 Gender 19 0-127
Voice 2 Vibrato Style 92 0-11
Voice 2 Vibrato Amount 93 0-100
Voice 2 Pan 81 0-127
Voice 3 Level 21 0-127
Voice 3 Gender 23 0-127
Voice 3 Vibrato Style 94 0-11
Voice 3 Vibrato Amount 15 0-100
Voice 3 Pan 82 0-127
Paramètres accessibles par MIDI
Nous avons conçu le Quintet pour qu’il soit aussi simple que possible à utiliser en utilisant ses
réglages de face avant et en vous offrant les paramètres nécessaires pour 95 % de vos applications. Si vous souhaitez approfondir ces réglages, nous avons ajouté des paramètres accessibles
par MIDI.
Afin d’utiliser ces paramètres, nous devons vous expliquer certains concepts.
Le Quintet dispose de 4 voix harmonisées. Les voix sont activées lorsque les touches VOICE 1 à 4
sont allumées. Si vous n’activez que deux voix, ce sont les voix 1 et 2, la voix 1 étant celle la plus
à gauche et la voix 2, celle située à sa droite directe. Vous savez maintenant quelle est la voix dont
vous pouvez affiner les réglages de genre, de vibrato, de panoramique par MIDI.
Dans le tableau ci-dessous, vous trouverez la description détaillée des paramètres qui ne sont pas
accessibles par la face avant. La description et les valeurs des réglages de face avant sont données dans ce mode d’emploi. Pour voir quel CC correspond à quel paramètre, placez-vous sur le
paramètre dans le Quintet et observez le signal MIDI en sortie pendant que vous modifiez le
paramètre.
22
IMPLÉMENTATION MIDI
Nom du paramètre n° du CC Plage/description
Voice 4 Level 25 0-127
Voice 4 Gender 27 0-127
Voice 4 Vibrato Style 3 0-11
Voice 4 Vibrato Amount 105 0-100
Voice 4 Pan 83 0-127
Harmony Mode 29 0-3
Root 30 0-11
Scale/Chord Type 31 Harmony Mode Dependant
Harmony Level 12 0-127
Smooth 36 0-127
Humanization Style 40 0 = Descente
1 = Montée
2 = Montée/descente et temps aléatoires
3 = Montée/descente, hauteur et temps aléatoires
4 = Temps aléatoire
5 = Temps et hauteur aléatoires
6 = Hauteur aléatoire
7 = Detune
Humanization Style Amount 41 0-127
Tuning Mode 42 0-2
Harmony Notes Attack 44 0-127
Harmony Notes Release 45 0-127
Harmony Latch 95 0-63 Off, 64-127 On
Harmony Bypass 110 0-63 Off, 64-127 On
Reverb Level 91 0-127
Reverb Type 59 0-13
Lead Level 13 0-127
Lead Pan 73 0-127
Notes 4 channel 74 0-63 Off ; 64-127 On
Mix Global 86 0-127
Setup Output Level 87 0-127
Reverb Global 88 0-63 OFF ; 64-127 ON
Bypass All 114 0-63 Bypass ,64-127 Activé
Global Vibrato Control 1 0-127
Remarque :
Lorsque c’est possible, la plage totale du CC range est appliquée au paramètre.
Autres messages Midi :
Program Changes : Reçus/transmis
Pitch Bend : Reçu. Contrôle la hauteur sur une plage fixe de +/- 2 demi-tons
Note On/Off : Reçu. Utilisé dans les Presets par accords et par notes.
23
FRANÇAISE
CARACTÉRISTIQUES TECHNIQUES
Sortie numérique
Connecteur :
Formats :
Fréquence d’échantillonnage :
Temps de traitement :
Réponse (directe E/S) :
Entrées analogiques
Connecteurs, symétriques
Impédance : Symétrique/asymétrique
Entrée ligne à 0 dBFS :
Sensibilité ligne avec plage dynamique de 12 dB :
Niveau entrée Mic à 0 dBFS : Pad Off/On
Sens. Mic. avec plage dyn. de 12 dB Pad Off/On
Plage dynamique Line, Mic. avec gain min. :
NF/Vi à gain mic. max., charge = 200 Ohms :
DHT :
Réponse ligne :
Réponse Mic., gain max. :
Diaphonie :
Conversion A /N :
Retard de conversion A /N :
Sorties analogiques
Conversion N/A :
Retard de conversion N/A :
Connecteurs, symétrique :
Impédance de sortie :
Niveau de sortie max. (symétrique/asymétrique) :
Plage de sortie :
Plage dynamique :
DHT :
Réponse :
Diaphonie :
EMC
Répond aux normes
Sécurité
Certifié par:
Environnement
Température de fonctionnement :
Température de stockage :
Humidité :
Interfaces de contrôle
MIDI :
Pédalier :
Divers
Écran :
Dimensions :
Poids :
Tension secteur :
Consommation électrique :
Garantie pièces et main d’œuvre :
RCA (S/PDIF)
S/PDIF (24 bits),
44,1 kHz, 48 kHz
0,1 ms
0 à 22/23,9 kHz ± 0,01 dB à 44,1/48 kHz
Mic : XLR, Ligne : Jack 6,35 mm
Mic : 3,6/1,8 kOhms, Ligne : 21/13 kOhms
24 dBu à 0 dBu
-12 dBu à 12 dBu
-13 dBu/7 dBu à -53 dBu/-33 dBu
-25 dBu/-5 dBu à -65 dBu/-45 dBu
> 92 dB, 20 Hz - 20 kHz
< 2 dB / -127,4 dBu
< -100 dB (0,001 %) à 1 kHz
+0/-0,1 dB, 20 Hz à 20 kHz
-1,5 dB à 40 Hz, +0/-0,1 dB (200 Hz à 20 kHz)
<-85 dB, 20 Hz à 20 kHz
24 bits, suréchantillonnage 128 fois
0,65/0,70 ms à 48/44,1 kHz
24 bits, suréchantillonnage 128 fois
0,63/0,68 ms à 48/44,1 kHz
Jack 6,35 mm
40 Ohms
20 dBu/14 dBu, Charge= 1 200 Ohms
Réglable jusqu’à +20 dBu
> 104 dB, 20 Hz à 20 kHz
<-98 dB (0,0013 %) à 1 kHz
+0/-0.3 dB, 20 Hz à 20 kHz
<-100 dB, 20 Hz à 20 kHz
EN 55103-1 et EN 55103-2
FCC section 15, Classe B, CISPR 22, Classe B
IEC 65, EN 60065, UL6500 et CSA E60065
Dossier CSA n° LR108093
0° C à 50° C
(30° C à 70° C
90 % max. sans condensation
In/Out/Thru : DIN 5 broches
Jack 6,35 mm
LCD 16 x 1 caractères
483 (19 pouces) x 44 x 195 mm
1,85 kg
100 à 240 VAC, 50 à 60 Hz (sélection auto)
<15 W
1 an
Du fait des améliorations constantes de nos produits,
ces caractéristiques sont sujettes à modification sans
préavis.
Loading...
