Part No. 99011-91J30-055 May, 2012 Eng. Fre. Ita. Ger. Spa. Swe. Nor. Fin. Dut. Por. Den. Chi. Rus.

DF4/DF5/DF6

OWNER’S MANUAL MANUEL DU PROPRIÉTAIRE MANUALE DI ISTRUZIONI BESITZER HANDBUCH MANUAL DEL PROPIETARIO INSTRUKTIONSBOK INSTRUKSJONSBOK OMISTAJAN KÄSIKIRJA INSTRUCTIEBOEKJE MANUAL DO PROPRIETÁRIO BETJENINGSVEJLEDNING

Page 2

GERMAN

DF4 DF5 DF6

BESITZER HANDBUCH

__ __ __ D __ __ __ __ __ __ __ __ __

Page 3

WICHTIG

• Bevor Sie Ihren Außenbordmotor zum ersten Mal in Betrieb nehmen, sollten Sie dieses Besitzer-Handbuch aufmerksam durchgelesen haben. Machen Sie sich mit allen Funktionen des Motors sowie mit sämtlichen Sicherheits- und Wartungsanforderungen vertraut.

• Inspizieren Sie Boot und Motor vor jeder Fahrt. Gehen Sie hierzu gemäß Beschreibung des Abschnitts INSPEKTION VOR DER FAHRT vor.

• Machen Sie sich mit allen Betriebs- und Handhabungseigenschaften Ihres Boots und Motors gründlich vertraut. Üben Sie zunächst bei niedriger bis mäßiger Fahrgeschwindigkeit, bis Sie sich mit der Handhabung des Boots und Motors richtig auskennen. Versuchen Sie nicht in den oberen Leistungsbereich zu gehen, solange Sie mit der Bedienung noch nicht völlig vertraut sind.

• Sorgen Sie stets dafür, dass Sie die richtige Sicherheits- und Notfallausrüstung an Bord haben. Hierzu zählen: Schwimmhilfen für jede Person (plus ein Rettungsring mit Wurfleine bei jedem Boot ab 16 Fuß (4,8 m) Länge), Feuerlöscher, akustisches Signalgerät (Horn oder ähnliches Gerät), visuelle Notsignalmittel, Anker, Bilgenpumpe, Wassereimer, Kompass, Notstartseil, Reservebenzin und -öl, Verbandkasten, Taschenlampe, Nahrungsmittel und Wasser, Spiegel, Paddel, Werkzeugsatz und Transistorradio. Vergewissern Sie sich vor dem Ablegen, dass Sie die richtige Ausrüstung für Ihre Fahrt an Bord haben.

• In geschlossenen Räumen und in Umgebungen mit unzureichender Ventilation darf der Motor weder laufen gelassen, noch sollte er unter solchen Bedingungen überhaupt gestartet werden. Das Abgas enthält Kohlenmonoxid, ein farb- und geruchloses Gas, das ernsthafte Gesundheitsschäden verursachen oder tödlich wirken kann.

• Weisen Sie Ihre Crew in den Bootsbetrieb, in die Vorgehensweise bei Notfällen und in die Bedienung von Sicherheits- und Notfallausrüstung ein.

• Halten Sie sich beim Ein- und Aussteigen nicht an der Motorabdeckung oder an irgendeinem anderen Teil des Außenbordmotors fest.

• Vergewissern Sie sich, dass jede Person an Bord eine Rettungsweste trägt.

WARNUNG/ VORSICHT/HINWEIS/

BEMERKUNG:

Bitte lesen Sie diese Anleitung durch und befolgen Sie die Anleitungen genau. Um spezielle lnformationen zu betonen, weisen das Symbol und die Wörter WARNUNG, VORSICHT, HINWEIS und BEMERKUNG besondere Bedeutungen auf. Unter diesen Worten aufgeführte Anweisungen sind besonders zu beachten.

WARNUNG

Weist auf eine mögliche Gefahr hin, die zum Tode oder zu schweren Verletzungen führen kann, wenn sie nicht beachtet wird.

VORSICHT

Weist auf eine mögliche Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann, wenn sie nicht beachtet wird.

HINWEIS

Weist auf eine mögliche Gefahr hin, die zu einer Beschädigung des Motors oder Boots führen kann, wenn er nicht beachtet wird.

BEMERKUNG: Führt spezielle lnformationen auf, um die Wartung zu erleichtern oder Anleitungen zu verdeutlichen.

Dieses Symbol ist an verschiedenen Stellen auf Ihrem Suzuki-Produkt angebracht, um Sie auf wichtige Informationen in der Bedienungsanleitung hinzuweisen.

WICHTIGER HINWEIS

WARNUNG

Bei Unterlassung angemessener Vorsichtsmaßnahmen könnten Sie selbst und Ihre Passagiere erhöhter Todesgefahr oder Erleidens schwerer Verletzungen ausgesetzt sein.

Page 4

• Betreiben Sie das Boot niemals unter Einfluss von Alkohol oder Drogen.

• Verteilen Sie Passagiere und Ladung gleichmäßig im Boot.

• Lassen Sie alle fälligen Wartungsarbeiten durchführen. Setzen Sie sich rechtzeitig mit Ihrem Vertragshändler für Suzuki-Außenbordmotoren in Verbindung.

• Serienmäßige Ausrüstungsteile des Außenbordmotors dürfen weder verändert noch abgebaut werden, da dies die Betriebssicherheit des Motors gefährden kann.

• Lernen und befolgen Sie alle zutreffenden Navigationsvorschriften.

• Beachten Sie alle Wettervorhersagen. Fahren Sie nicht los, wenn das Wetter unsicher ist.

• Beim Kauf von Austauschteilen und Zubehör sollten Sie mit Bedacht vorgehen. Suzuki empfiehlt mit Nachdruck, nur Original-Suzuki-Austauschteile/Zubehör oder Produkte gleichwertiger Qualität zu verwenden. Durch den Gebrauch ungeeigneter oder qualitativ minderwertiger Austauschund Zubehörteile kann die Betriebssicherheit gefährdet werden.

• Die Schwungradabdeckung darf nicht abgenommen werden (außer für einen Notstart).

VORWORT

Wir danken Ihnen, daß Sie sich für einen Suzuki–Außenbordmotor entschieden haben. Bitte studieren Sie dieses Handbuch sorgfältig und werfen Sie gelegentlich wieder einen Blick hinein. Es enthält wichtige lnformationen zu Sicherheit, Betrieb und Wartung. Eine genaue Kenntnis der hier enthaltenen lnformationen wird lhnen viele vergnügliche und sichere Bootsfahrten garantieren.

Allen lnformationen in dieser Anleitung liegt die zum Zeitpunkt der Veröffentlichung neueste Wareninformation zugrunde. Infolge Verbesserungen oder sonstiger Änderungen sind Abweichungen lhres Außenbordmotors von dieser Anleitung nicht auszuschließen. Suzuki behält sich das Recht vor, jederzeit ohne Vorankündigung Änderungen vorzunehmen.

BEMERKUNG: Funksendeempfänger und Navigationsausrüstungsantennen dürfen nicht zu nahe an der Motorverkleidung montiert werden, da dies elektrische Störungen verursachen kann. Suzuki empfiehlt für Antennen einen Mindestabstand von einem Meter von der Motorverkleidung.

Dieses Handbuch ist als permanenter Teil des Außenbordmotors zu betrachten und muss bei diesem verbleiben, wenn er verkauft oder auf andere Weise einem neuen Eigentümer bzw. Betreiber übergeben wird. Bevor Sie Ihren neuen SuzukiAußenborder in Betrieb nehmen, sollten Sie dieses Handbuch aufmerksam durchlesen. Es enthält wichtige Informationen zu Sicherheit, Betrieb und Wartung. Schlagen Sie es daher nach dem ersten Durchlesen gelegentlich wieder auf.

Page 5

INHALT

ANBRINGUNG DER

KENNUMMER........................................ 5

KRAFTSTOFF UND ÖL ........................ 5

LAGE DER

SICHERHEITSAUFKLEBER............... 8

ANORDNUNG DER TEILE ................ 10

EINBAU DES MOTORS ...................... 11

WAHL UND EINBAU DER

SCHIFFSSCHRAUBE .......................... 12

EINSTELLUNGEN............................... 13

DREHZAHLBEGRENZER-

SYSTEM................................................. 15

VERWENDUNG DES

KIPPSYSTEMS ..................................... 16

INSPEKTION VOR DER FAHRT...... 18

EINFAHREN ......................................... 20

BEDIENUNG ......................................... 21

AUSBAU UND TRANSPORT DES

MOTORS................................................ 29

AUFBOCKEN........................................ 31

KONTROLLE UND WARTUNG........ 32

SPÜLUNG DER WASSERGÄNGE .... 40

MOTOR UNTER WASSER................. 41

AUFBEWAHRUNG .............................. 42

NACH DER AUFBEWAHRUNG........ 43

STÖRUNGSBESEITIGUNG ............... 43

DATEN ................................................... 44

INFORMATIONEN ZUR

EG-RICHTLINIE.................................. 45

Page 6

ANBRINGUNG DER

Benzin mit MTBE-Gehalt

Unverbleites Benzin, das MTBE (Methyl-tertbutyl-Äther) enthält, kann für Ihrem Außenbordmotor verwendet werden, wenn der MTBE– Gehalt 15% nicht überschreitet. Dieser sauerstoffgesättigte Kraftstoff enthält keinen Alkohol.

Benzin/Äthanol-mischungen

Mischungen aus bleifreiem Benzin und Äthanol (Äthylalkohol) sind in manchen Ländern erhältlich. Der SUZUKI-Außenbordmotor kann mit diesen Mischungen gefahren werden, wenn der Äthanolgehalt 10% nicht überschreitet. Schäden, die durch zu hohen Äthanolgehalt im Benzin entstehen, fallen nicht unter die Garantieleistungen.

Bleifreies Benzin mit Methanolgehalt

Bleifreies Benzin kann Methanol (Methylalkohol) enthalten. Höhere Methanolanteile als 5% können Schäden am Kraftstoffsystem oder Leistungsverluste zur Folge haben, die nicht durch Garantieleistungen abgedeckt sind. Benzine mit 5% oder weniger Methanolanteil können verwendet werden, wenn der Kraftstoff entsprechende Homogenisatoren und Korrosionsschutzadditive enthält.

Zapfsäulenkennzeichnung

Im allgemeinen besteht eine Kennzeichnungspflicht für Benzingemische. Es werden an der Zapfsäule Typ und Gehalt von Alkoholen und Zusätzen angegeben. Diese Hinweise informieren ausreichend über die Verwendbarkeit der Benzine entsprechend den oben genannten Richtlinien. Ist die Kennzeichnung nicht ausreichend oder sollten Sie sich nicht sicher sein, ob der Kraftstoff die geforderten Normen erfüllt, wenden Sie sich bitte an den Tankwart oder den nächsten SUZUKI-Händler.

BEMERKUNG: Der Alkoholgehalt im Benzin kann Leistung und Kraftstoffverbrauch beeinflussen. Ist der Leistungsverlust oder Kraftstoffverbrauch zu hoch, bitte Benzin mit geringerem oder keinem Alkoholgehalt verwenden. Niemals Kraftstoff mit einer Oktanzahl kleiner als 91 verwenden. Sollte der Motor klopfen oder klingeln, bitte Kraftstoff mit höherer Oktanzahl verwenden.

KENNUMMER

Typen-und Kennummer lhres Außenbordmotors sind auf einer Platte an der Haltekonsole aufgeprägt. Diese Nummern sind bei Bestellung von Ersatzteilen oder Diebstahl lhres Motors erfroderlich.

KRAFTSTOFF UND ÖL

BENZIN

Suzuki empfiehlt, nach Möglichkeit bleifreies Benzin ohne Alkohol zu verwenden. Die Oktanzahl soll mindestens 91 nach der Forschungsmethode betragen. Es können auch Benzin/ Alkohol-Mischungen mit entpsrechender Oktanzahl gefahren werden, wenn folgende Richtlinien beachtet werden.

HINWEIS

Durch den Gebrauch verbleiten Benzins kann der Motor beschädigt werden. Durch den Gebrauch ungeeigneten oder minderwertigen Benzins können der Motor und das Kraftstoffsystem beschädigt werden. Außerdem kann hierdurch die Motorleistung beeinträchtigt werden.

Verwenden Sie nur bleifreies Benzin. Verwenden Sie kein Benzin mit einer niedrigeren als der empfohlenen Oktanzahl und auch kein Benzin, das abgestanden oder durch Schmutz/Wasser usw. verunreinigt sein könnte.

BEMERKUNG: Sauerstoffangereicherte Kraftstoffe sind Kraftstoffe, die sauerstoffführende Zusätze wie z.B. MTBE oder Alkohol enthalten.

Page 7

–20 –10 0 10 20 30

–4 14 32 50 68 8640104

TEMP.

API-Klassifizierung

SAE-Viskositätsklasse

10W–40

10W–30

˚F

˚C

SG SH SJ SL SM

WARNUNG

Benzin ist äußerst feuergefährlich und giftig. Es kann einen Brand verursachen und für Menschen sowie Haustiere gefährlich sein.

Befolgen Sie zum Auftanken stets die folgenden Vorsichtsmaßregeln:

• Nur Erwachsene dürfen auftanken.

• Falls Sie einen tragbaren Kraftstofftank verwenden, stellen Sie stets den Motor ab, nehmen Sie den Kraftstofftank von Bord und füllen Sie ihn außerhalb des Boots auf.

• Machen Sie den Kraftstofftank nicht randvoll, da sonst Benzin wegen Ausdehnung aufgrund von Sonnenwärme überlaufen kann.

• Achten Sie darauf, dass kein Benzin verschüttet wird. Falls Benzin verschüttet worden ist, wischen Sie es unverzüglich auf.

• Rauchen Sie nicht und halten Sie sich von offenen Flammen und Funken fern.

HINWEIS

Benzin, das über lange Zeit im Kraftstofftank gehalten wurde, bildet Firnis und Gummi Stoffe, die den Motor beschädigen können.

MOTORÖL

HINWEIS

Durch den Gebrauch minderwertigen Motoröls können Leistung und Lebensdauer des Motors beeinträchtigt werden.

Suzuki empfiehlt den Gebrauch von Suzuki Marine 4-Takt Motoröl oder eines Motoröls gleichwertiger Qualität.

Die Qualität des verwendeten Öls ist für die Leistung und Lebensdauer des Motors von ausschlaggebender Bedeutung. Wählen Sie stets ein hochwertiges Motoröl. Suzuki empfiehlt den Gebrauch eines Öls SAE 10W-40, das die Anforderungen der National Marine Manufacturers Association NMMA FCW (Viertakt-Wasser) erfüllt. Wenn NMMA-zertifiziertes FC-W-Öl nicht zur Verfügung steht, wählen Sie ein hochwertiges Viertakt-Motoröl in Übereinstimmung mit der durchschnittlichen Temperatur in Ihrem Gebiet aus der folgenden Tabelle.

Benutzen Sie stets frisches Benzin.

HINWEIS

Alkoholhaltiges Benzin kann Lackschäden verursachen, die von der “Beschränkten Garantie für neue Außenbordmotoren” nicht abgedeckt sind.

Wenn Sie alkoholhaltiges Benzin tanken, sollten Sie ganz besonders darauf bedacht sein, kein Benzin zu verschütten. Falls Benzin verschüttet worden ist, wischen Sie es unverzüglich auf.

BEMERKUNG: Der separate Kraftstofftank (Sonderzubehör) ist für die Benzinversorgung des Motors bestimmt und sollte nicht als Benzinaufbewahrungsbehälter benutzt werden.

BEMERKUNG: Bei niedrigen Temperaturen (unter 5 °C) verwenden Sie SAE (oder NMMA FC-W) 5W-30, um das Starten zu erleichtern und für runden Motorlauf zu sorgen.

Page 8

GETRIEBEÖL

Suzuki empfiehlt den Gebrauch von SUZUKI OUTBOARD MOTOR GEAR OIL. Falls ein solches Öl nicht zur Verfügung steht, verwenden Sie SAE 90-Hypoidgetriebeöl der Einstufung GL-5 nach dem API-Klassifizierungssystem.

Page 9

LAGE DER SICHERHEITSAUFKLEBER

To av oi d in ju ry,

be for e o per at ing th e mo to r.

Pa ra ev it ar l es io nes , le a cu id ado sa me nte el m an ual de l pr opi et ar io a nt es d e ut il iz ar e l mo to r.

re ad o wn er’ s ma nu al ca re ful ly

Pou r ev it er t ou te b le ssu re , bi en l ir e le man ue l du pr opr ie ta ir e ava nt de m et tre le m ot eu r en mar ch e.

To av oid in jur y, w he n en gi ne i s ru nn in g, kee p yo ur h and s, hai r, c lo thi ng etc ., awa y fr om eng in e.

Pou r ev it er t ou te b les su re , qu an d le m ot eu r es t en m ar che , e loi gn er l es m ai ns , le s ch eve ux , le s ve tem en ts, et c. du mo teu r.

Par a ev it ar l es ion es , cu an do e l mo to r es te fu nci on and o, m an te nga su s ma no s, c abe ll o, r op as, etc ., al eja do s de l mo to r.

Die Hinweise auf den Aufklebern an Ihrem Außenbordmotor oder Kraftstofftank sind zu lesen und stets zu beachten. Vergewissern Sie sich, daß Sie alle Anweisungen verstehen.

Die Aufkleber muß jederzeit am Außenbordmotor bzw. Kraftstofftank vorhanden sein. Die Aufkleber niemals aus irgendeinem Grund entfernen.

Page 10

Page 11

ANORDNUNG DER TEILE

MotorölstandKontrollfenster

Anode (Gegenseite)

Page 12

EINBAU DES MOTORS

Die richtige Höhe der Motorhalterung ist für gute Leistung wichtig. Ein Motor, der auf der Motorhalterung zu hoch befestigt ist, bewirkt ein “Durchrutschen” der Schiffsschraube und in der Folge Leistungsverlust und Überhitzung. Ein Motor, der auf der Motorhalterung zu niedrig befestigt ist, bringt erhöhten Strömungswiderstand. Wird der Motor ganz nach unten verschoben, muß sich die Antikavitationsplatte 0 – 25 mm unterhalb der Bootsunterseite befinden.

WARNUNG

Zu viel Motorleistung für Ihr Boot kann gefährlich sein. Eine übermäßige Motorleistung wirkt sich nachteilig auf die Rumpfstabilität aus und kann Probleme bei Betrieb/Handhabung verursachen. Das Boot kann auch Überlastungs- und Rumpfschäden erleiden.

Installieren Sie niemals einen Außenbordmotor, der die vom Hersteller empfohlene maximale Höchstleistung, die auf dem “Typenschild” des Boots angegeben ist, überschreitet. Falls Sie kein “Typenschild” finden können, setzen Sie sich bitte mit Ihrem Vertragshändler für Suzuki-Außenbordmotoren in Verbindung.

HINWEIS

Betrieb des Außenbordmotors mit der Antikavitationsplatte über der Wasseroberfläche kann zu einer Überhitzung und damit zu einer schweren Beschädigung des Motors führen.

Betreiben Sie den Motor nicht mit der Antikavitationsplatte über der Wasseroberfläche.

0 – 25 mm (0 – 1,0 in)

Motor auf Motorhalterung zentrieren und durch abwechselndes Festziehen der Haltekonsolenschrauben von Hand sichern. Der Motor muß exakt in der Mitte sein, sonst zieht das Boot beim Fahren auf eine Seite.

Die-8-mm-Schrauben,Beilagscheiben, Sicherungsscheiben und Muttern wie in der Abbildung gezeigt aufsetzen, dann die Schrauben der Reihe nach festziehen. Unbedingt die Löcher versiegeln, um spätere Leckstellen zu vermeiden.

HINWEIS

Wenn Sie versuchen, den Außenbordmotor am Heckspiegel zu montieren, obwohl Sie über keine handwerkliche Erfahrung verfügen oder Sie nicht genau wissen, an welchen Stellen Löcher zu bohren sind, können Sie das Boot schwer beschädigen.

Wenn Sie keine handwerkliche Erfahrung haben oder Sie sich über die Bohrstellen nicht im Klaren sind, sollten Sie Ihren Vertragshändler für Suzuki-Außenbordmotoren mit der Montage beauftragen.

Page 13

Nach dem Einbau des Motors sich vergewissern, daß Lenk-und Kippmechanismus nicht durch den Bootskörper behindert werden.

WAHL UND EINBAU DER SCHIFFSSCHRAUBE

WARNUNG

Wenn der Motor nicht richtig am Heckspiegel befestigt ist, kann er abfallen.

Der Motor muß am Bootsrumpf festgeschraubt werden. Bei Befestigung nur mit den Knebelschrauben kann der Motor aus dem Rumpf herausgerissen werden. Von Zeit zu Zeit Schrauben auf richtigen Sitz überprüfen.

WAHL DER SCHIFFSSCHRAUBE

Es ist sehr wichtig, für den Außenbordmotor eine Schiffsschraube zu verwenden, die mit den Betriebsbedingungen übereinstimmt. Die Geschwindigkeit im Wasser bei Vollgas hängt von der benutzten Schiffsschraube ab. Durch eine übermäßig hohe Motordrehzahl kann der Motor schwer beschädigt werden, während eine niedrige Motordrehzahl bei Vollgas die Leistung beeinträchtigt. Die Propellerwahl hängt auch von der Betriebslast des Boots ab. Kleinere Lasten erfordern in der Regel Propeller mit höherer Steigung, größere Lasten hingegen Propeller mit niedrigerer Steigung. Ihr Vertragshändler für Suzuki-Außenbordmotoren ist Ihnen bei der Propellerwahl gerne behilflich.

HINWEIS

Durch den Einbau eines Propellers mit einer zu hohen oder einer zu niedrigen Steigung wird die Höchstdrehzahl des Motors nachteilig beeinflusst; dies kann zu einem schweren Motorschaden führen.

Lassen Sie sich von Ihrem Vertragshändler für Suzuki-Außenbordmotoren bei der Auswahl eines Propellers für Ihr Boot beraten.

Sie können selbst feststellen, ob Ihr Boot mit dem richtigen Propeller ausgestattet ist. Messen Sie hierzu bei Vollgasbetrieb des minimal beladenen Boots die Motordrehzahl mit einem Drehzahlmesser. Wenn ein geeigneter Propeller montiert ist, liegt die Motordrehzahl innerhalb des folgenden Bereichs:

DF4

Vollgasdrehzahlbereich

Wenn die Motordrehzahl nicht innerhalb dieses Bereichs liegt, sollten Sie sich von Ihrem Vertragshändler für Suzuki-Außenbordmotoren darüber beraten lassen, welcher Propeller für Ihre Anwendung am besten geeignet ist.

DF5

DF6

4000 – 5000

Umdr./min (min

4500 – 5500

Umdr./min (min

4750 – 5750

Umdr./min (min

–1

)

Page 14

ANBRINGEN DER SCHIFFSSCHRAUBE

EINSTELLUNGEN

EINSTELLUNG DES TRIMMWINKELS

Zur Aufrechterhaltung von Steuerfähigkeit und guten Leistungen stets den richtigen Trimmwinkel einhalten (siehe Abb.). Der geeignete Trimmwinkel ergibt sich aus den Faktoren Boot, Schiffsschraube sowie den Betriebsbedingungen.

• Trimmwinkel zu klein (Boot neigt zum pflügen)

•

Trimmwinkel zu groß (Boot neigt zum Absacken)

• Richtiger Trimmwinkel

WARNUNG

Bei der Montage und Demontage eines Propellers müssen korrekte Vorkehrungen getroffen werden, da anderenfalls schwere Verletzungen verursacht werden können.

Vor der Montage oder Demontage eines Propellers:

• Schalten Sie stets auf “Neutral” und nehmen Sie die Notstoppschalter-Sicherungsplatte ab, so dass der Motor nicht versehentlich gestartet werden kann.

• Tragen Sie Schutzhandschuhe und blockieren Sie den Propeller mit einem Holzstück zwischen den Blättern und der Antikavitationsplatte.

Zur Befestigung einer Schiffsschraube an lhrem Außenbordmotor folgendermaßen vorgehen:

1. Schiebewelle 1 der Schiffsschraube dick mit wasserabweisendes Fett gegen Rost einfetten.

2. Anschlag 2 auf die Welle schieben.

3. Schiffsschraube 3 auf Welle schieben.

4. Die Schiffsschraubenmutter 4 aufschrauben und festziehen. Die Bohrung in der Schiffsschraubenmutter mit der Bohrung in der Welle ausrichten, dann den Splint 5 ein- setzen und so umbiegen, daß er nicht herausfallen kann.

Zum Ausbau des Propellers die obigen Schritte in umgekehrter Reihenfolge ausführen.

Page 15

Machen Sie eine Probefahrt, um festzustellen,

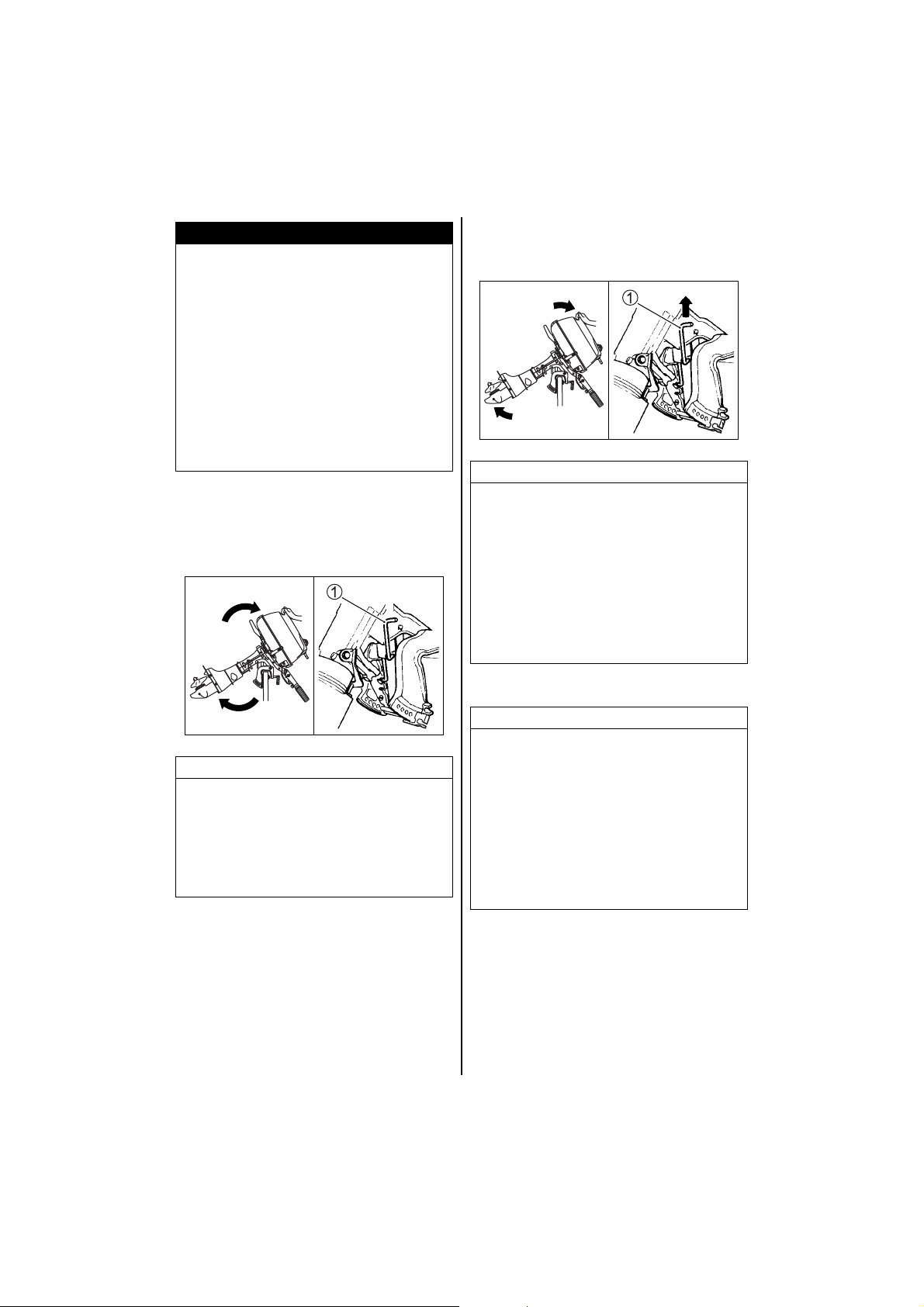

STEUEREINSTELLUNG

Der Widerstand der Steuerung (Lenkung) kann beliebig eingestellt werden. Die Einstellung sollte so vorgenommen werden, dass für Lenkbewegungen ein leichter Widerstand überwunden werden muss.

Zur Erhöhung des Widerstands den Lenkwiderstandeinsteller A im Uhrzeigersinn drehen. Zur Verminderung des Widerstands den Lenkwiderstandeinsteller im Gegenuhrzeigersinn drehen.

DROSSELZUGEINSTELLUNG

Der Widerstand des Gasgriffs kann beliebig eingestellt werden. Zur Erhöhung des Widerstandes die GaszugEinstellschraube A im Uhreigersinn drehen. Zur Verminderung des Widerstandes die Schraube im Gegenuhrzeigersinn drehen.

WARNUNG

Betrieb des Motors mit abgenommenem Kippbolzen kann die Lenkbarkeit des Boots beeinträchtigen.

Betreiben Sie den Motor nicht mit abgenommenem Kippbolzen.

ob der Trimmwinkel eingestellt werden muss. Einstellen des Trimmwinkels:

1. Motor in völlig hochgeschwenkter Stellung einrasten. (Siehe Abschnitt KIPPVERRIEGELUNGSARM)

2. Schwenkstift A in das gewünschte Loch stecken.

3. Motor wieder nach unten lassen.

Zur Senkung des Bugs Stift in Richtung Boot verstellen. Zum Aufrichten des Bugs Stift in Gegenrichtung zum Boot verstellen.

WARNUNG

Ein korrekter Trimmwinkel gewährleistet Stabilität des Boots und vermindert den Lenkaufwand. Wenn der Trimmwinkel zu klein ist, tendiert das Boot zum “Pflügen”, d.h. zum Eintauchen des Bugs in das Wasser. Bei übermäßigem Trimmwinkel kann sich das Boot hin- und herbewegen oder der Bootsboden kann heftig gegen die Wasseroberfläche schlagen. Diese Umstände können zu einem Verlust der Kontrolle über das Boot und dazu führen, dass Insassen über Bord geworfen werden.

Halten Sie stets einen angemessenen Trimmwinkel ein, der sich aus den Faktoren Boot, Motor, Propeller und Betriebsbedingungen ergibt.

Page 16

LEERLAUFEINSTELLUNG

DREHZAHLBEGRENZERSYSTEM

Dieser Motor ist mit einem neuartigen Drehzahlbegrenzer-System ausgestattet, das aktiviert wird, sobald die Motordrehzahl einen Wert von 6000 U/min überschreitet.

Die Drehzahl kann überschritten werden, wenn bei scharfen Wendungen eine Hohlsogbildung auftritt, ein Propeller mit durchrutschender Buchse oder abgenutzten Propellerflügeln verwendet wird oder die Trimmposition zu hoch ist.

Wenn der Drehzahlbegrenzer aktiviert wird, macht sich dies durch einen ungleichmäßigen Motorlauf bemerkbar; in diesem Fall muß die Motordrehzahl sofort auf den empfohlenen Bereich reduziert werden.

Wenn das System häufig anspricht, ziehen Sie ihren autorisierten Suzuki-Außenbordmotorenhändler zu Rate.

HINWEIS

Wenn das Überdrehungsbegrenzungssystem in Funktion tritt, obwohl die empfohlene maximale Drehzahl nicht überschritten wurde, mit Sicherheit ein Propeller geeigneter Steigung verwendet ist und keine Umstände wie “Übertrimmen” oder “Hohlsog” vorliegen, kann das Überdrehungsbegrenzungssystem gestört sein.

Setzen Sie sich bitte mit Ihrem Vertragshändler für Suzuki-Außenbordmotoren in Verbindung, wenn das Überdrehungsbegrenzungssystem ohne ersichtlichen Grund aktiviert wird.

Die Leerlaufdrehzahl lhres Außenbordmotors wurde werksseitig eingestellt auf weichen, gleichmäßigen Lauf. Bei erforderlicher Leerlaufeinstellung wie folgt vorgehen:

1. Motor etwa 5 Min. warmlaufen lassen.

2. Vergewissern Sie sich, dass der Motor auf “NEUTRAL” gestellt und der Gasdrehgriff ganz geschlossen ist.

3. Leerlauf-Einstellschraube A zur Erhöhung der Leerlaufgeschwindigkeit im Uhrzeigersinn, zur Minderung der Leerlaufgeschwindigkeit gegen den Uhrzeigersinn drehen.

Leerlaufdrehzahl (in Neutral)

BEMERKUNG: Hält der Motor die oben eingestellte LeerlaufDrehzahl nicht ein, wenden Sie sich bitte an lhren Suzuki Vertragshändler für Außenbordmotoren.

DF4 DF5 DF6

1250 – 1350

U/min. (min

–1

)

Page 17

VERWENDUNG DES

KIPPVERRIEGELUNGSARM

Der Kippverriegelungsarm dient zur Arretierung des Motors in der ganz hochgekippten Stellung und Seichtwasser–Position.

GANZ HOCHGEKIPPTEN POSITION

Um der Motor in der obersten Position zu arretieren:

1. Auf “NEUTRAL” schieben.

2. Den Kraftstoffhahn nach rechts drehen (schließen) und die Entlüftungsschraube am Tankdeckel anziehen.

WARNUNG

Sie können sich beim Schwenken des Motors die Hände einquetschen, wenn Sie diese in die Nähe der Motorhalterung oder unter den Motor bringen, und der Motor Ihnen ausrutscht.

Bringen Sie Ihre Hände beim Schwenken des Motors niemals in die Nähe der Motorhalterung oder unter den Motor.

KIPPSYSTEMS

KIPP–ARRETIERUNG

Bei Gangstellung auf “REVERSE” (RÜCKWÄRTS) wird der Motor automatisch arretiert, damit er nicht infolge von Kräften wie z.B. der Schubkraft der Schiffsschraube aus dem Wasser gehoben wird.

WARNUNG

Bei Nutzung der Seichtwasser-Position funktioniert die Kipp-Arretierung nicht. Deshalb können Kräfte wie die Schubkraft des Propellers bei Betrieb im Rückwärtsgang (REVERSE), rascher Geschwindigkeitsabfall und Berühren eines Unterwasserhindernisses den Motor aus dem Wasser heben und zu Verletzungen führen.

Fahren Sie bei Nutzung der SeichtwasserPosition besonders vorsichtig und langsam.

Page 18

Zur Wiederabsenkung des Motors Motor leicht zu sich ziehen, Kippverriegelungsarm 1 nach oben ziehen und Motor langsam absenken.

Alternative Stromquelle

HINWEIS

Wenn der Motor bei einem Transport des Boots mithilfe des Kippverriegelungsarms in der ganz hochgekippten Position gehalten wird, könnte der Motor plötzlich freigegeben und dadurch beschädigt werden.

Verwenden Sie bei einem Transport Ihres Boots auf einem Anhänger niemals den Kippverriegelungsarm, um den Motor in der ganz hochgekippten Position zu halten.

HINWEIS

Außenbordmotor und Boot können beschädigt werden, wenn der Außenbordmotor nicht aus dem Wasser geschwenkt und verriegelt wird, während das Boot von einem anderen Antrieb getrieben wird.

Vergewissern Sie sich, dass der Außenbordmotor aus dem Wasser geschwenkt und verriegelt ist, wenn das Boot von einem anderen Antrieb getrieben wird.

WARNUNG

Hochkippen des Motors ohne entsprechende Vorkehrungen kann zum Auslaufen von Benzin führen.

• Bei einem Motor mit eingebautem Kraftstofftank muss der Kraftstoffhahn nach rechts (zur Aus-Stellung) gedreht und die Entlüftungsschraube am Tankdeckel angezogen werden, bevor der Motor hochgekippt wird.

• Soll ein Motor mit separatem Kraftstofftank längere Zeit hochgekippt bleiben, so ist stets die Kraftstoffleitung abzutrennen.

3. Am Griff an der Rückseite der Motorabdeckung anfassen und den Motor ganz hochkippen, bis dieser in der ganz hochgekippten Position durch den Kipp–Arretierungsarm 1 festgehalten wird.

HINWEIS

Der Gasdrehgriff kann brechen, wenn man versucht, den Motor daran anzuheben oder abzusenken.

Unterlassen Sie es, den Motor am Gasdrehgriff anzuheben oder abzusenken.

Page 19

SEICHTWASSER–POSITION

INSPEKTION VOR DER FAHRT

Vergewissern Sie sich, dass Boot und Motor in gutem Zustand sind, und dass Sie für Notfälle richtig vorbereitet sind. Führen Sie vor dem Ablegen stets die folgenden Überprüfungen durch:

• Sicherstellen, daß Kraftstoff und Öl für die vorgesehene Fahrt ausreichen.

Fassungsvermögen : 1,5 L

• Den Motorölstand der Ölwanne überprüfen.

WARNUNG

Losfahren, ohne Boot und Motor inspiziert zu haben, kann gefährlich sein.

Bevor Sie ablegen, sollten Sie stets die in diesem Abschnitt beschriebenen Inspektionen durchführen.

WARNUNG

Wenn der eingebaute Kraftstofftank überfüllt wird, kann Benzin überlaufen.

Der Füllstand soll die Pegellinie

am Tank

nicht überschreiten.

HINWEIS

Betreiben des Motors mit zu wenig Öl kann zu einem schweren Motorschaden führen.

Kontrollieren Sie den Ölstand vor jeder Fahrt und füllen Sie bei Bedarf Öl nach.

Zur Einstellung der Motor in Seichtwasser– Position:

1. Auf “NEUTRAL” stellen.

2. Motor langsam bis zum Einklicken hochklappen.

3. Motor langsam bis zur Endstellung absenken, die leicht höher als beim normalen Trimmwinkel ist.

BEMERKUNG: Es gibt zwei Einstellungen des Seichtwasserhebels. Je nach Wassertiefe geeignete wählen.

Zur Wiederabsenkung des Motors Motor leicht zu sich ziehen, Kippverriegelungsarm 1 nach oben ziehen und Motor langsam absenken.

WARNUNG

Fahren Sie bei Nutzung der SeichtwasserPosition besonders vorsichtig und langsam.

Page 20

Überprüfung des Motorölstandes:

Obere Pegelmarke

Untere Pegelmarke

Einfüllen des Motoröls:

1. Den Öleinfülldeckel (Ölmeßstag) 5 abnehmen und mit einem sauberen Lappen abwischen.

2. Mit dem empfohlenen Motoröl bis zur oberen Markierung auffüllen.Um den oberen Ölstand feststellen zu können, das Einfüllverschlußgewinde am Einfüllverschlußrand wie gezeigt aufsetzen. Den Einfüllverschluß nicht einschrauben.

3. Den Öleinfülldeckel wieder gut festdrehen.

• Kontrolle der Schiffsschraube auf etwaige Schäden.

• Sichere Befestigung des Motors am Boot.

• Sicher und richtig in Schwenkkopf eingesetzter Stift.

• Sich vergewissern, daß das Anlasserseil nicht ausgefranzt ist oder andere Verschleißerscheinungen aufweist.

• Sich vergewissern, daß sich die erforderlichen Notausrüstungsgegenstände und Rettungseinrichtungen an Bord betinden.

HINWEIS

Betreiben des Motors mit zu viel Öl kann zu einem Motorschaden führen.

Füllen Sie nicht zu viel Öl in den Motor.

BEMERKUNG: Um zu vermeiden, daß bei der Überprüfung des Motorölstands ein inkorrekter Wert erhalten wird, ist das Motoröl nur bei kaltem Motor zu kontrollieren.

1. Den Motor in eine vertikale Position bringen, dann die Hebel 2 und 3 lösen und die Motorhaube 1 entfernen.

2. Den Motorölstand am Ölstand-Kontrollfenster 4 prüfen. Der Ölstand soll zwischen der oberen und unteren Grenzmarkierung liegen.

BEMERKUNG: Wenn das Motoröl verschmutzt oder verfärbt ist, muß das Öl gewechselt werden (sich auf das Kapitel “KONTROLLE UND WARTUNG” im Abschnitt “Motoröl” beziehen).

Öl nachfüllen, bis der Ölstand die obere Grenze am Fenster 4 erreicht.

Page 21

EINFAHREN

Richtige Behandlung in dieser Einfahrzeit ist die Voraussetzung für Langlebigkeit und Spitzenleistungenen lhres Motors. Für das richtige Einfahren gelten folgende Richtlinien.

BEMERKUNG: Die Drehzahl kann bis über den empfohlenen Bereich hinaus erhöht werden, um das Boot auszurichten; danach die Drehzahl sofort wieder auf den empfohlenen Betriebsbereich zurücknehmen.

HINWEIS

Nichtbefolgen der nachstehenden Einlaufvorschriften kann zu einem schweren Motorschaden führen.

Beachten Sie unbedingt die im Folgenden beschriebenen Motor-Einlaufverfahren.

Einlaufzeit: 10 Stunden

Einlaufhinweise

1. Während der ersten 2 Betriebsstunden: Nach dem Anlassen eines kalten Motors auf eine ausreichende Leerlaufperiode achten (ungefähr 5 Minuten), um ein Aufwärmen des Motors zu gewährleisten.

HINWEIS

Fahren mit hoher Geschwindigkeit ohne ausreichende Warmlaufzeit kann einen schweren Motorschaden, wie zum Beispiel einen Kolbenfresser, verursachen.

Erst nach einer ausreichenden Warmlaufzeit (5 Minuten) des Motors im Leerlauf kann mit hoher Geschwindigkeit gefahren werden.

2. Während der nächsten Betriebsstunde: Den Motor mit einer Drehzahl von 4000 U/min oder Dreiviertelgas laufen lassen, sofern die Betriebsbedingungen dies erlauben. Eine Vollgasstellung ist zu diesem Zeitpunkt noch zu vermeiden.

3. Restliche 7 Stunden: Sofern die Betriebsbedingungen dies erlauben, kann der Motor mit eingelegtem Gang und der gewünschten Motordrehzahl betrieben werden. Kurzzeitig kann auch Vollgas gegeben werden; der Motor darf jedoch nicht länger als 5 Minuten ununterbrochen in der Vollgasstellung betrieben werden.

HINWEIS

Eine länger als 5 Minuten andauernde, ununterbrochene Vollgasfahrt während der letzten 7 Stunden der Einlaufzeit kann einen schweren Motorschaden, wie zum Beispiel einen Kolbenfresser, verursachen.

Während der letzten 7 Stunden der Einlaufzeit darf der Motor jeweils nicht länger als 5 Minuten mit Vollgas betrieben werden.

Nach dem Warmlaufen den Motor im Leerlauf oder dem niedrigsten Gang etwa 15 Minuten laufenlassen. Während der restlichen Zeit von einer Stunde und 45 Minuten den Motor bei eingelegtem Gang und mit weniger als Halbgas (1/ 2 Drosselklappenstellung) (3000 U/min) betreiben, sofern die Betriebsbedingungen dies erlauben.

Page 22

BEDIENUNG

4. Vergewissern Sie sich, dass der Motor auf “NEUTRAL” gestellt ist.

5. Die Sicherungsplatte ist angebracht, und das Ende der Notausschalterleine ist an Ihrem Körper befestigt.

HINWEIS

Wenn der Motor auf einen Gang geschaltet ist, lässt sich der Rücklaufanlasser nicht betätigen. Durch einen solchen Versuch kann der Anlasser beschädigt werden.

Bevor Sie das Rücklaufanlasserseil ziehen, vergewissern Sie sich, dass der Motor auf “NEUTRAL” gestellt ist.

VOR DEM STARTEN DES MOTORS MUSS

Verwendung des EINGEBAUTEN TANK

1. Der Motor sich im Wasser befinden.

2. Entlüftungsschraube 1 am Benzintankdeckel zum Entlüften im gegen den Uhrzeigersinn drehen.

3. Benzinhahn nach links stellen.

BEMERKUNG: Wenn der Benzinhahn nach links gedreht wird, wird Kraftstoff aus dem eingebauten Tank zugeführt.

Page 23

WARNUNG

Wenn die Notstoppschalterleine nicht richtig angebracht oder nicht sichergestellt ist, dass der Notstoppschalter wie vorgesehen funktioniert, kann erhöhte Gefahr des Lebensverlustes oder Erleidens schwerer Verletzungen sowohl für den Bootsführer als auch die Passagiere bestehen.

Befolgen Sie stets die folgenden Vorsichtsmaßregeln:

• Die Notstoppschalterleine muss sicher am Handgelenk oder an einem geeigneten Kleidungsteil (Gürtel o.Ä.) des Bootsführers befestigt sein.

• Einer Betätigung des Notstoppschalters dürfen keine Hindernisse im Wege stehen.

• Während normalen Betriebs ist darauf zu achten, dass die Notstoppschalterleine nicht gerissen oder die Verriegelungsplatte nicht aus dem Schalter gezogen wird. Der Motor stoppt unverzüglich, und durch die erfolgende, unerwartete Bremswirkung könnten Insassen Richtung Bug geschleudert werden.

BEMERKUNG: Eine Reserve-Sicherungsplatte aus Plastik wird für Notfälle mitgeliefert. Die Platte vom Kabel abnehmen und an einer sicheren Stelle auf dem Boot aufbewahren. Wenn das Kabel des Notausschalters bzw. die Sicherungsplatte beschädigt wird oder verlorengeht, muß das betreffende Teil umgehend ersetzt werden, damit die normale Funktion des Notausschalters wieder gewährleistet ist.

Verwendung des SEPARATEN KRAFTSTOFFBEHÄLTER (Für DF5/DF6)

1. Der Motor sich im Wasser befinden.

2. Der Benzinschlauch fest mit Benzintank und Motor verbunden sein.

3. Die beiden Entlüftungsschrauben am Tankdeckel im Gegenuhrzeigersinn drehen, um die Entlüftung zu öffnen.

4. Benzinhahn nach rechts stellen.

BEMERKUNG: Wird ein separater Tank verwendet, den Kraftstoffhahn nach rechts drehen, um dem Vergaser Kraftstoff vom separaten Tank zuzuführen.

Page 24

5. Vergewissern Sie sich, dass der Motor auf

7. Kraftstoff–Ballpumpe mehrmals drücken, bis Widerstand spürbar.

BEMERKUNG: Die Ballpumpe bei laufendem Motor nicht betätigen, da sonst der Vergaser uberflutet werden kann:

BEMERKUNG: Nur für DF5/DF6 Anlassen des motors mit benzin vom eingebauten tank, wenn der separate tank leer ist:

1. Den Kraftstoffanschluß des separaten Kraftstoffleitungs–Steckverbindung an der Motorseite abtrennen.

2. Kraftstoff in den Eingebauten Kraftstofftank einfüllen und etwa 1/3 Minute warten, bevor der Motor angelassen wird.

3. Benzinhahn nach links stellen.

“NEUTRAL” gestellt ist.

6. Die Sicherungsplatte ist angebracht, und das Ende der Notausschalterleine ist an Ihrem Körper befestigt.

WARNUNG

Befolgen Sie stets die folgenden Vorsichtsmaßregeln:

• Die Notstoppschalterleine muss sicher am Handgelenk oder an einem geeigneten Kleidungsteil (Gürtel o.Ä.) des Bootsführers befestigt sein.

• Einer Betätigung des Notstoppschalters dürfen keine Hindernisse im Wege stehen.

Page 25

STARTEN DES MOTORS

3. Nach dem Anlassen Motor mit Handgas 2 in Leerlauf bringen.

4. Choke hineinschieben.

BEMERKUNG: Bei kaltem Wetter muß der Choke vielleicht länger gezogen bleiben, damit der Motor warm wird.

5. Motor etwa 5 min lang vorwärmen.

Kühlwasser-Kontrolle

Unmittelbar nach dem Anspringen des Motors muß Wasser aus dem Wassersichtloch herausspritzen; dies zeigt an, daß Wasserpumpe und Kühlsystem einwandfrei funktionieren. Wenn aus dem Wassersichtlöch kein Wasser herausläuft, muß der Motor sofort abgestellt und ein Vertragshändler für Suzuki-Außenbordmotoren zu Rate gezogen werden.

HINWEIS

Durch Ziehen des Anlassergriffs bei laufendem Motor kann der Anlasser beschädigt werden.

Ziehen Sie den Anlassergriff niemals bei laufendem Motor.

WARNUNG

Das Abgas enthält Kohlenmonoxid, ein gefährliches Gas, das wegen seiner Farb- und Geruchlosigkeit schwer erkennbar ist. Einatmen von Kohlenmonoxid kann zum Tode oder zu schweren Gesundheitsschäden führen.

In geschlossenen Räumen und in Umgebungen mit unzureichender Ventilation darf der Motor weder laufen gelassen, noch sollte er unter solchen Bedingungen überhaupt gestartet werden.

BEMERKUNG: Wenn der Motor nicht anspringt, die Sicherungsplatte des Notausschalters überprüfen. Der Motor kann nicht angelassen werden, wenn sich die Sicherungsplatte nicht in der korrekten Position befindet.

1. Bei kaltem Motor: Choke 1 ganz herausziehen. Pfeil auf dem Handgas 2 auf bringen A. Bei warmem Motor: Pfeil auf dem Handgas 2 auf bringen A. Der Choke darf nicht verwendet werden.

BEMERKUNG: Zum Neustart eines warmen Motors muß unter Umständen der Choke eingesetzt werden. Wenn der Motor in warmem Zustand nicht schnell startet, gemäß Verfahren für Kaltstart vorgehen.

2. Anlaßseil 3 fest fassen und langsam ziehen, bis der Starter greift. Dann Seil zum Anlassen des Motors kräftig anziehen. Herausgezogenes Seil nicht auslassen. Seil festhalten und langsam einziehen lassen.

Page 26

HINWEIS

Betreiben Sie den Außenbordmotor niemals, wenn aus dem Wassersichtloch kein Wasser herausläuft, da andernfalls ein schwerer Motorschaden die Folge sein kann.

Kontrollieren Sie unmittelbar nach dem Starten des Motors, ob Wasser aus dem Wassersichtloch herausläuft.

WARNUNG

Betreiben des Boots ohne richtig funktionierenden Notstoppschalter kann gefährlich sein.

Vergewissern Sie sich vor dem Ablegen, dass der Notstoppschalter richtig funktioniert.

ANLASSEN MIT HILFSANLASSER

Wenn der Motor zum Laufen gebracht werden muss, wegen eines Defekts des Anlassersystems jedoch nicht auf normale Weise gestartet werden kann, können Sie ihn mit dem Hilfsanlasser in Gang setzen.

Anlassen des Motors bei Ausfall des Anlassersystems:

1. Motor auf “NEUTRAL” einstellen.

WARNUNG

Bei Anwendung des Notstartverfahrens funktioniert das Schutzsystem gegen Start mit eingelegtem Gang nicht. Befindet sich der Schalthebel nicht in Stellung “NEUTRAL”, kann sich das Boot beim Starten des Motors plötzlich in Bewegung setzen, wodurch Passagiere umhergeworfen werden können oder ein Unfall verursacht werden kann.

Vergewissern Sie sich vor Anwendung des Notstartverfahrens, dass der Schalthebel auf “NEUTRAL” gestellt ist.

WARNUNG

Berührt man während des Anlassens des Motors mithilfe des Starterseils versehentlich elektrische Bauteile, so kann man einen schweren elektrischen Schlag erhalten.

Achten Sie beim Anlassen des Motors mithilfe des Starterseils darauf, dass Sie nicht mit elektrischen Bauteilen wie Zündspulen oder Zündkabeln in Berührung kommen.

2. Motorhaube abnehmen.

3. Die Befestigungsschrauben des Rücklaufanlassers herausdrehen.

Page 27

4. Die Sicherungsmutter 1 lösen, den Seilzug

BEMERKUNG: Lassen Sie das Anlassersystem unverzüglich reparieren. Zum normalen Anlassen des Motors darf die nur für Notsituationen bestimmte Vorgehensweise nicht verwendet werden.

WARNUNG

Wenn Sie nach dem Starten des Motors versuchen, den Rücklaufanlasser oder die Motorabdeckung wieder anzubringen, können Sie sich verletzen.

Versuchen Sie nach dem Starten des Motors nicht, den Rücklaufanlasser oder die Motorabdeckung wieder anzubringen.

WARNUNG

Bei laufendem Motor sind viele Teile in Bewegung, die schwere Verletzungen verursachen können.

Bringen Sie bei laufendem Motor Hände, Haare, Kleidung usw. nicht in die Nähe des Motors.

NSI aus der Halterung herausnehmen, dann das Seilzug-Ende vom Nocken 2 trennen.

5. Die Rücklaufanlasser abnehmen.

6. In den im Werkzeugkasten befindlichen Hilfsanlasser einen Knoten machen. Das an dere Seilende am Griff des im Werkzeigkasten befindlichen Schraubenziehers festbinden.

7. Das Seilende mit dem Knoten in den Schlitz der Riemenscheibe einkaten und Seil im Uhrzeigersinn um die Riemenscheibe wickeln.

8. Die Sicherungsplatte des Notausschalter sanbringen.

9. Nachdem die Vorbereitungsschritte zum An lassen des Motors ausgeführt wurden, das Reserve-Anlasserseil kräftig anziehen, um den Motor anzulassen.

Page 28

SCHALTEN UND

Geschwindigkeitsregelung

Nach dem Schalten Geschwindigkeit durch Drehen am Gasgriff regeln.

ABSTELLEN DER MOTORS

BEMERKUNG: Wenn es erforderlich ist, den Motor in einem Notfall zu stoppen, durch Ziehen an der Notstoppschalterleine die Notstoppschalter-Sperrplatte aus dem Notstoppschalter ziehen.

Zum Abstellen des Motors:

1. Den Gasdrehgriff auf Leerlaufposition drehen.

2. Auf “NEUTRAL” schalten.

3. Bei Betrieb mit Vollgas den Motor einige Minuten lang durch Laufen im Leerlauf oder bei Schleppgeschwindigkeit abkühlen lassen.

4. Den Abstellknopf A eingedrückt halten, bis der Motor stoppt.

5. Nach dem Abstellen des Motors den Benzinhahn nach rechts drehen.

6. Nach dem Abstellen des Motors den Benzinanschluss vom Außenbordmotor abtrennen. (bei Verwendung des getrennten Kraftstofftanks).

LANGSAMER

SCHNELLER

GESCHWINDIGKEITSREGELUNG

HINWEIS

Ein schwerer Motorschaden kann verursacht werden, wenn man (a) beim Schalten vom Vorwärtsgang (FORWARD) auf den Rückwärtsgang (REVERSE) oder vom Rückwärtsgang (REVERSE) auf den Vorwärtsgang (FORWARD) die Motordrehzahl nicht bis zur Leerlaufdrehzahl zurückgehen lässt und die Fahrgeschwindigkeit nicht vermindert, oder (b) bei Rückwärtsfahrbetrieb unvorsichtig ist.

Warten Sie mit dem Schalten stets, bis der Motor mit Leerlaufdrehzahl läuft. Im Rückwärtsgang sollten Sie mit Bedacht und ganz langsam fahren. Bevor Sie beschleunigen, sollten Sie sich stets vergewissern, dass sich der Hebel/Schalthebel in der beabsichtigten Stellung befindet.

HINWEIS

Durch Schalten von Gängen bei nicht laufendem Motor kann der Schaltmechanismus beschädigt werden.

Vermeiden Sie Schalten von Gängen bei nicht laufendem Motor.

Schalten

Um dem Motor auf “FORWARD” (VORWÄRTS) zu schalten, Gasgriff auf Leerlauf stellen und Ganghebel fest zu sich ziehen.

Um auf “REVERSE” (RÜCKWÄRTS) zu schalten, Gasgriff auf Leerlauf stellen und Ganghebel fest von sich weg drücken.

Page 29

WARNUNG

HINWEIS

Wenn der Motor längere Zeit bei angeschlossener Benzinleitung oder geöffnetem Benzinhahn gestoppt bleibt, kann Kraftstoff austreten.

Den Benzinanschluss abtrennen und den Benzinhahn schließen, wenn der der Motor längere Zeit gestoppt bleiben soll.

7. Die Entlüftungsschraube am Benzintankdeckel zum Schließen der Entlüftung im Uhrzeigersinn drehen.

BEMERKUNG: Um sich zu vergewissern, daß der Notausschalter einwandfrei funktioniert, ist der Motor von Zeit zu Zeit durch Herausziehen der Sicherungsplatte abzustellen, wobei der Motor im Leerlauf laufen muß.

VERTÄUEN

Beim Anlegen an Stellen mit geringer Wassertiefe ist der Motor hochzuklappen, um eine Beschädigung durch unter dem Wasserspiegel befindliche Hindernisse zu vermeiden. Bei längerer Nichtbenutzung des Motors diesen aus dem Wasser herausnehmen, um Schäden durch Meerwasser zu verhindern. Für Einzelheiten zur Schrägstellung des Motors siehe Abschnitt KIPPVERRIEGELUNGSARM.

Unsachgemäßes Vertäuen des Boots kann zu Schäden am Boot selbst, am Motor und zu anderen Sachschäden führen.

Achten Sie beim Vertäuen des Boots darauf, dass der Motor nicht an Kaiwänden, Pieren oder anderen Booten reiben kann.

BETRIEB IN SEICHTEM WASSER

Bei Bootsfahrten in seichtem Wasser kann es erforderlich sein, den Motor stärker als bei normalem Trimmwinkel zu schwenken. In diesem Fall sollte das Boot nur mit niederen Geschwindigkeiten gefahren werden. Siehe Abschnitt SEICHTWASSER-POSITION.

WARNUNG

Fahren Sie bei Nutzung der SeichtwasserPosition besonders vorsichtig und langsam.

WARNUNG

Wenn der Motor bei angeschlossener Kraftstoffleitung längere Zeit hochgekippt bleibt, kann Kraftstoff auslaufen.

Trennen Sie die Kraftstoffleitung ab, wenn immer der Motor längere Zeit hochgekippt bleiben soll.

HINWEIS

Bei Fahrten in seichtem Wasser ist besondere Vorsicht geboten, um den Außenbordmotor und das Boot vor Schäden zu bewahren.

• Wenn der Motor in Seichtwasser-Position in seichtem Gewässer betrieben wird, ist sicherzustellen, dass die Wasserzulauföffnungen ständig unter Wasser bleiben und dass stets Wasser aus dem Wassersichtloch spritzt.

• Besonders im Rückwärtsgang (REVERSE) darf der Motor nicht auflaufen, da er dabei schwer beschädigt werden kann. Läuft der Motor im Rückwärtsgang (REVERSE) auf, dann wirkt der Aufprall direkt auf den Heckspiegel, und sowohl Motor als auch Boot können Schaden nehmen.

Page 30

BETRIEB IN MEERWASSER

Nachdem der Motor in Meerwasser betrieben wurde, sollten die Wasserkanäle mit sauberem Frischwasser durchgespült werden, wie im Abschnitt SPÜLUNG DER WASSERGÄNGE beschrieben. Wenn dies nicht beachtet wird, kann eine Korrosionsbildung die Folge sein, was die Lebensdauer des Motors verkürzt.

VERWENDUNG BEI NIEDRIGEN AUSSENTEMPERATUREN

Bei einer Verwendung des Außenbordmotors in Außentemperaturen unter dem Gefrierpunkt, muß die untere Hälfte des Motors stets im Wasser verbleiben. Beim Herausnehmen des Motors aus dem Wasser diesen in eine vertikale Position bringen, bis das im Kühlsystem enthaltene Wasser restlos herausgelaufen ist.

HINWEIS

Wird der Außenbordmotor bei Temperaturen unter dem Gefrierpunkt aus dem Wasser genommen, wobei sich noch Wasser im Kühlsystem befindet, so kann das Wasser gefrieren und sich ausdehnen, wodurch ein schwerer Motorschaden verursacht werden kann.

AUSBAU UND TRANSPORT DES MOTORS

AUSBAU DES MOTORS

1. Sich vergewissern, daß der Motor komplett zum Stillstand gekommen ist.

2. Benzinhahn nach rechts stellen.

3. Tankdeckel und Entlüftungsschraube anziehen.

4. Den Kraftstoffschlauch vom Motor abziehen (wenn vorhanden).

5. Den Kraftstoff aus dem Vergaser wie folgt ablassen:

(1)Motorhaube abnehmen. (2)Die Ablaßschraube A des Vergaser lösen,

dann den Kraftstoff ablassen.

WARNUNG

Wenn der Außenborder bei Temperaturen unter dem Gefrierpunkt im Wasser bleiben soll, so lassen Sie die untere Einheit stets im Wasser eingetaucht. Soll der Motor bei Temperaturen unter dem Gefrierpunkt außerhalb des Wassers aufbewahrt werden, so stellen Sie ihn senkrecht auf, damit das Wasser vollständig aus dem Kühlsystem ablaufen kann.

Benzin ist äußerst feuergefährlich und giftig. Es kann einen Brand verursachen und für Menschen sowie Haustiere gefährlich sein.

Verwenden Sie zum Aufbewahren jeglichen vom Außenbordmotor abgelassenen Benzins einen geeigneten und sicheren Behälter. Halten Sie Benzin fern von Funken, Flammen, Menschen und Tieren.

(3)Nach dem Ablassen die Ablaßschraube wie-

der festziehen.

6. Die Befestigungsschrauben herausdrehen.

7. Die Halteschrauben lösen.

8. Den Motor vom Heckspiegel abnehmen.

9. Den Motor senkrecht stellen, dann das Wasser aus der unteren Motoreinheit herauslaufen lassen.

Page 31

10. Beim Tragen den Motor am Mênsula girato-

Horizontalposition:

Die Ruderpinne anheben und den Motor so auf einer Schutzunterlage ablegen, daß die Backbordseite nach unten weist, wie in der Abbildung gezeigt.

HINWEIS

Für einen Transport des Außenbordmotors müssen bestimmte Vorkehrungen getroffen werden, um Schäden zu vermeiden.

• Setzen Sie den Motor nicht in den nachstehend gezeigten Positionen ab, da die Gefahr besteht, dass Wasser durch die Auslassöffnung in den Zylinder gelangt, oder dass äußere Gehäuse beschädigt werden.

• Legen Sie den Motor nicht auf die Seite, bevor das Kühlwasser restlos abgelaufen ist, da andernfalls Wasser durch die Auslassöffnung in den Zylinder gelangen und Probleme verursachen kann.

FALSCH

ria und der Hinterer Griff anfassen.

TRANSPORT DES MOTORS

Der Motor kann entweder in einer vertikalen oder horizontalen Position transportiert werden.

Vertikalposition:

Die Ruderpinne anheben, dann die Halterung am Ständer befestigen.

Page 32

HINWEIS

Lässt man während des Transports oder der Lagerung den unteren Bereich des Motors höher als den Brennraum liegen, kann Wasser in den Brennraum eindringen und eine Beschädigung des Motors verursachen kann.

Lassen Sie bei einem Transport oder einer Lagerung des Außenbordmotors dessen unteren Bereich niemals höher als den Brennraum liegen.

AUFBOCKEN

Beim Transport lhres Bootes mit befestigtem Motor auf einem Anhänger, Motor in normaler Betriebsstellung belassen, außer es gibt zu wenig Bodenabstand. Falls mehr Bodenabstand erforderlich, Motor in gekippter Stellung unter Verwendung einer Abstandsstange oder etwas Ähnlichem zu seiner Abstützung transportieren.

HINWEIS

Wenn der Motor bei einem Transport des Boots auf einem Anhänger mithilfe des Kippverriegelungsarms in der ganz hochgekippten Position gehalten wird, könnte die Kippverriegelung wegen Erschütterungen während der Fahrt, insbesondere bei Straßenunebenheiten plötzlich versagen, wodurch der Motor und der Kippverriegelungsmechanismus beschädigt werden können.

Verwenden Sie bei einem Transport Ihres Boots auf einem Anhänger niemals den Kippverriegelungsarm, um den Motor in der ganz hochgekippten Position zu halten. Verwenden Sie zum Abstützen des Motors eine Transportsicherungsstange oder eine ähnliche Vorrichtung.

Page 33

KONTROLLE UND WARTUNG

WARTUNGSPLAN

Eine regelmäßige Kontrolle und Wartung lhres Außenbordmotors ist wichtig. Befolgen Sie die Tabelle. In jedem Zeitabschnitt stets den angegebenen Inspektion durchführen lassen. Inspektion je nach Priorität nach der Zahl der Stunden oder der Monate festlegen.

Das Abgas enthält Kohlenmonoxid, ein gefährliches Gas, das wegen seiner Farb- und Geruchlosigkeit schwer erkennbar ist. Einatmen von Kohlenmonoxid kann zum Tode oder

WARNUNG

zu schweren Gesundheitsschäden führen.

In geschlossenen Räumen und in Umgebungen mit unzureichender Ventilation darf der Motor weder laufen gelassen, noch sollte er unter solchen Bedingungen überhaupt gestartet werden.

Interval

Gegenstand

Zündkerze – I – – Entlüftungs-und

Benzinleitung Motoröl R R – – Getriebeöl R R – – Schmierung I I – – Anoden I I – –

* Motorölfilter – – I –

* Kraftstoffilter

* Zündzeitpunkt – – I – * Vergaser I I – – * Leerlaufdrehzahl I – I – * Ventilspiel I – I – * Wasserpumpe – – I – * Wasserpumpen-

Flügelrad * Propellermutter und Stift I I – – * Schrauben und Muttern T T – –

Im ersten Monat

oder nach 20

Betriebsstunden

I I – –

– I – –

– – I R

All 100 Std

oder 12-monatl

Alle 400 Stunden oder 2 Jahre ersetzen.

All 200 Std

oder 12-monatl

All 300 Std

oder 36-monatl

I: Kontrollieren und, falls erforderlich, reinigen, einstellen, schmieren oder auswechseln. T: Nachziehen R: Auswechseln

Page 34

WARNUNG

HINWEIS

Nichteinhaltung fälliger Wartungsarbeiten bzw. falsche Durchführung von Wartungsarbeiten kann Gefahren nach sich ziehen. Falsche Wartung oder Nicht-Durchführung erforderlicher Wartungsarbeiten erhöht die Gefahr eines Unfalls oder einer Beschädigung der Ausrüstung.

Lassen Sie die Wartung unbedingt gemäß dem Plan in der obigen Tabelle durchführen. Suzuki empfiehlt, Wartungsarbeiten für jene Punkte der obigen Tabelle, die mit einem Sternzeichen (*) versehen sind, nur von Ihrem Suzuki-Vertragshändler für Außenbordmotoren oder einem qualifizierten Kundendienstmechaniker ausführen zu lassen. Wartungsarbeiten für nicht markierte Punkte können Sie gemäß Anleitung in diesem Abschnitt selbst ausführen. Voraussetzung dafür ist natürlich eine gewisse technische Erfahrung. Falls Sie sich nicht sicher sind, ob Sie eine der Wartungsarbeiten für einen nicht mit einem Sternzeichen markierten Punkt erfolgreich durchführen können, dann überlassen Sie diese Aufgabe lieber Ihrem SuzukiVertragshändler für Außenbordmotoren.

WARNUNG

Die Wartungsintervalle der Tabelle gelten für normalen Betrieb Ihres Außenbordmotors. Wird Ihr Außenbordmotor unter erschwerten Bedingungen, wie häufiger Betrieb mit Vollgas oder in verschlammtem, schluffigem, sandigem, säurehaltigem oder seichtem Wasser eingesetzt, müssen die Wartungsarbeiten unter Umständen häufiger als auf der Tabelle angegeben durchgeführt werden. Wenn es in solchen Fällen versäumt wird, die Wartungsarbeiten häufiger durchzuführen, könnten Schäden verursacht werden.

Lassen Sie sich von Ihrem Vertragshändler für Suzuki-Außenbordmotoren über angemessene Wartungsintervalle für Ihre Anwendungsbedingungen beraten. Als Austauschteile empfiehlt Suzuki mit Nachdruck Original-Suzuki-Teile oder solche gleichwertiger Qualität.

Der Wartungszustand Ihres Außenbordmotors hat einen direkten Einfluss auf Ihre eigene Sicherheit und die Ihrer Passagiere.

Befolgen Sie alle Anweisungen zur Inspektion und Wartung gewissenhaft. Versuchen Sie nicht, Ihren Außenbordmotor selbst zu warten, wenn Ihnen die notwendige technische Erfahrung fehlt. Sie könnten verletzt werden oder den Motor beschädigen.

Page 35

ZÜNDKERZEN

HINWEIS

Durch den Gebrauch ungeeigneter Zündkerzen und durch falsches Festziehen von Zündkerzen kann der Motor schwer beschädigt werden.

• Sehen Sie vom Einbau einer Zündkerze eines anderen Herstellers ab, wenn nicht mit Sicherheit festgestellt werden kann, dass die vorgesehene Zündkerze der vorgeschriebenen Marke in vollem Maße entspricht. Die Verwendung einer ungeeigneten Zündkerze kann zu einem Motorschaden führen, der von der Garantie nicht abgedeckt ist. Bedenken Sie, dass Querverweistabellen des Zubehörhandels nicht immer genau sind.

• Einbauen einer Zündkerze: drehen Sie diese zunächst möglichst weit von Hand ein und ziehen Sie sie dann mit einem Schlüssel entweder mit dem empfohlenen Anzugsdrehmoment oder dem vorgeschriebenen Drehwinkel fest.

Anzugsdrehmoment 1,0 – 1,2 kg-m Drehwinkel Neue Zündkerze 1/2 – 3/4 Drehung Wieder verwen-

dete Zündkerze

1/12 – 1/8 Drehung

• Ziehen Sie die Zündkerze nicht zu stark an und drehen Sie sie nicht schräg ein, da hierdurch das Aluminiumgewinde im Zylinderkopf beschädigt wird.

Ihr Außenbordmotor ist mit der folgenden Standard-Zündkerze versehen, die für eine normale Verwendung vorgesehen ist.

NGK CPR6EA-9 Standard

HINWEIS

Zündkerzen ohne Entstörwiderstand beeinträchtigen das elektronische Zündsystem und verursachen Fehlzündungen sowie Funktionsstörungen bei anderen elektronischen Ausrüstungs- und Zubehörteilen des Boots.

Verwenden Sie NUR Widerstandszündkerzen für Ihren Außenbordmotor.

Ein normal funktionierende Zündkerze erkennt man an ihrer hellen Farbe. Wenn die Standard– Zündkerze für die Betriebsbedingungen nicht geeignet ist, wenden Sie sich bitte an Ihren Suzuki–Vertragshändler für Außenbordmotoren.

Page 36

Zur Gewährleistung eines starken Zündfunkens

ENTLÜFTUNGS-UND BENZINLEITUNG

Die Entlüftungs-und Benzinleitung auf Leckstellen, Risse, Ausbauchungen und andere Beschädigungen untersuchen Bei irgendwelchen Beschädigungen der Entlüftungs-und Benzinleitung müssen diese ersetzt werden. Befragen Sie lhren Suzuki-Vertragshändler, ob ein Austausch der Entlüftungs–bzw. Benzinleitung erforderlich ist.

MOTORÖL

WARNUNG

Auslaufen von Kraftstoff kann zu einer Explosion oder einem Brand führen und schwere Verletzungen zur Folge haben.

Wenn der Kraftstoffschlauch undicht, gerissen oder aufgequollen ist, muß dieser durch einen autorisierten Suzuki–Händler ausgewechselt werden.

WARNUNG

Bei laufendem Motor darf kein MOTORÖLWartungsverfahren durchgeführt werden, da anderenfalls schwere Verletzungen verursacht werden können.

Der Motor muss vor Durchführung eines jeden MOTORÖL-Wartungsverfahrens abgestellt werden.

sollten Sie die Zündkerzen in den auf der Wartungstabelle angegebenen Zeitabschnitten säubern und einstellen. Kohleablagerungen von Zündkerzen mit einer kleinen Drahtbürste oder mit Zündkerzenreiniger entfernen und Abstand gemäß folgender Tabelle einstellen:

Zündkerzen Abstand 0,8 – 0,9 mm

1. Übermäßiger Verschleiß 2. Bruch

3. Schmelzung 4. Erosion

5. Gelbe Ablagerungen 6. Oxidierung

BEMERKUNG: Falls die Zündkerze die in der obigen Abbildung dargestellten Bedingungen aufweist, die Zündkerze erneuern. Anderenfalls kann der Motor nur schwer gestartet werden, nimmt der Kraftstoffverbrauch zu und es kann zu Störungen des Motors kommen.

Page 37

HINWEIS

5. Die Ölablaßschraube und den Dichtring entfernen, dann das Altöl herauslaufen lassen.

6. Nach dem Ablassen die Ölablaßschraube mit einem neuen Dichtring wieder anbringen.

7. Mit dem empfohlenen Motoröl bis zur oberen Ölstandsmarkierung auffüllen.

Öleinfüllmenge: 0,7 Liter

8. Den Motorölstand überprüfen. Sich auf den Abschnitt INSPEKTION VOR DER FAHRT beziehen.

BEMERKUNG: Um ein inkorrektes Ablesen des Motorölstands zu vermeiden, ist die Überprüfung des Ölstands nur bei kaltem Motor vorzunehmen.

HINWEIS

Ein gebrauchter Dichtring kann seine Funktion unter Umständen nicht mehr erfüllen und einen Motorschaden verursachen.

Sehen Sie von einer Wiederverwendung gebrauchter Dichtringe ab. Verwenden Sie stets neue Dichtringe.

Obere Pegelmarke

Untere Pegelmarke

Obere Pegelmarke

Durch ausgedehnten Schleppangelfischbetrieb kann die Lebensdauer des Öls verkürzt werden. Wenn das Motoröl unter dieser Einsatzbedingung des Boots nicht häufiger als normal gewechselt wird, kann der Motor beschädigt werden.

Wechseln Sie das Motoröl häufiger, wenn der Motor für ausgedehnten Schleppangelbetrieb eingesetzt wird.

Wechseln des Motoröls

Das Motoröl sollte bei noch warmem Motor gewechselt werden, um ein restloses Herauslaufen des Altöls zu gewährleisten.

Wechseln des Motoröls:

1. Den Motor in eine vertikale Position bringen, dann die Motorabdeckung abnehmen.

2. Den Öleinfülldeckel abnehmen.

3. Den Motor ganz steuerbord legen.

4. Eine geeignete Auffangwanne unter die Motoröl–Ablaßschraube stellen.

VORSICHT

Das Motoröl kann so heiß sein, dass man sich beim Lösen der Ablassschraube die Finger verbrennen kann.

Warten Sie mit dem Herausdrehen der Ablassschraube, bis sich diese soweit abgekühlt hat, dass man sie mit bloßen Händen anfassen kann.

Page 38

9. Den Öleinfülldeckel wieder anbringen.

WARNUNG

Motoröl kann für Menschen und Haustiere schädlich sein. Wiederholter Kontakt mit gebrauchtem Motoröl über einen längeren Zeitraum kann zu Hautkrebs führen. Selbst kurzzeitiger Kontakt mit gebrauchtem Öl kann Hautreizungen verursachen.

• Sorgen Sie dafür, dass Kinder und Haustiere keinen Zugang zu Öl haben.

• Tragen Sie bei der Handhabung von Öl ein langärmeliges Hemd und wasserdichte Handschuhe.

• Falls Öl auf die Haut gelangt ist, waschen Sie die betroffene Stelle mit Wasser und Seife ab.

• Waschen Sie mit Öl verschmutzte Kleidungsstücke und Lappen.

BEMERKUNG: Bitte beachten Sie bei Altöl die Recycling- bzw. Entsorgungsbestimmungen. Es darf weder in den Abfall gegeben, noch auf den Boden, in einen Abfluss oder in ein Gewässer geschüttet werden.

GETRIEBEÖL

Zur Prüfung des Ölstands oberen Ölstandverschluß entfernen und hineinsehen. Das Öl sollte bis an den Unterrand der Öffnung stehen. Bei niedrigem Ölstand vorgeschriebenes Getriebeöl bis zum Unterrand der Öffnung einfüllen. Dann wieder verschließen und Verschluß festdrehen.

Zum Getriebeölwechsel:

1. Motor muß sich in senkrechter Lage befinden. Ölwanne unter das Getriebestellen.

2. Zuerst untere Ölablaßschraube 1, dann oberen Ölstandverschluß 2 entfernen.

3. Nach völliger Leerung vorgeschriebenes Getriebeöl in untere Ablaßöffnung einspritzen, bis es aus der oberen Öffnung herauskommt. Dafür sind rund 190 ml Öl erforderlich.

4. Den Getriebeölstandverschluss 2 wieder aufsetzen und festschrauben, dann die Getriebeölablassschraube 1 wieder schnell eindrehen und festziehen.

BEMERKUNG: Um unzureichende Getriebeöleinspritzung zu vermeiden, den Getriebeölstand 10 Minuten nach Durchführung von Schritt 4 kontrollieren. Wenn der Ölstand zu niedrig ist, Getriebeöl langsam bis zum korrekten Pegel einspritzen.

Page 39

WARNUNG

Getriebeöl kann für Menschen und Haustiere schädlich sein. Wiederholter Kontakt mit gebrauchtem Getriebeöl über einen längeren Zeitraum kann zu Hautkrebs führen. Selbst kurzzeitiger Kontakt mit gebrauchtem Öl kann Hautreizungen verursachen.

• Sorgen Sie dafür, dass Kinder und Haustiere keinen Zugang zu Öl haben.

• Tragen Sie bei der Handhabung von Öl ein langärmeliges Hemd und wasserdichte Handschuhe.

• Falls Öl auf die Haut gelangt ist, waschen Sie die betroffene Stelle mit Wasser und Seife ab.

• Waschen Sie mit Öl verschmutzte Kleidungsstücke und Lappen.

BEMERKUNG: Gebrauchtes Getriebeöl ist dem Recycling zuzuführen oder ordnungsgemäß zu entsorgen. Geben Sie es nicht in den Abfall und schütten Sie es nicht auf den Boden, in einen Abfluss oder in ein Gewässer.

HINWEIS

ANORDNUNG

Gasgriffanschluß

Klemmschrauben

SCHMIERMITTEL

Wasserschutzfett

Wenn sich eine Angelschnur um die drehende Propellerwelle wickelt, kann der Öldichtring der Propellerwelle beschädigt werden, so dass Wasser in das Getriebegehäuse gelangen kann, wodurch ein schwerer Schaden entsteht.

Wenn das Getriebeöl eine milchige Farbe hat, ist es mit Wasser vermischt. Lassen Sie sich in diesem Fall unverzüglich von Ihrem Vertragshändler für Suzuki-Außenbordmotoren beraten. Betreiben Sie den Motor nicht mehr, bis das Öl gewechselt und die Ursache für die Vermengung beseitigt ist.

SCHMIERUNG

Eine korrekte Schmierung ist für einen sicheren, störungsfreien Betrieb und lange Lebensdauer der einzelnen Komponenten Ihres Außenbordmotors von großer Wichtigkeit. Die nachfolgende Tabelle weist auf die Schmierstellen Ihres Motors und das empfohlene Schmiermittel hin:

Schiffsschraubenwelle

Drehgelenkkonsole

Wasserschutzfett (Fettpresse)

Schalthebel

Steuerkonsole

Page 40

BEMERKUNG: Vor Abschmieren des Lenkhalterungsschmiernippels den Motor in der ganz hochgekippten Stellung arretieren.

ANODEN

Der Motor ist gegen äußere Korrosion durch Anoden geschützt. Diese Anoden regulieren die Elektrolyse und verhindern Korrosion. Anstelle der zu schützenden Teile korrodieren die Anoden. Jede einzelne Anode sollte regelmäßig untersucht und ersetzt werden, wenn 2/3 des Metalls zerstört sind.

HINWEIS

Wenn die Anoden nicht richtig gewartet werden, erleiden unter der Wasseroberfläche liegende Aluminiumflächen (wie zum Beispiel der untere Bereich des Motors) Schäden durch galvanische Korrosion.

• Überprüfen Sie die Anoden regelmäßig, um sicherzustellen, dass sie sich nicht abgelöst haben.

• Lackieren Sie die Anoden nicht, da sie dadurch nutzlos werden würden.

• Reinigen Sie die Anoden regelmäßig mit einer Drahtbürste, um jegliche Ablagerungen zu entfernen, die die Schutzwirkung beeinträchtigen könnten.

MOTORÖLFILTER

Der Motorölfilter muss regelmäßig von einem Vertragshändler für Suzuki-Außenbordmotoren überprüft werden. Der Motorölfilter ist alle 200 Stunden (12 Monate) zu überprüfen.

KRAFTSTOFFFILTER

Der Kraftstofffilter muss regelmäßig von einem Vertragshändler für Suzuki-Außenbordmotoren überprüft werden. Der Kraftstofffilter ist alle 100 Stunden (12 Monate) zu überprüfen. Den Kraftstofffilter alle 400 Stunden (2 Jahre) durch einen neuen ersetzen.

Page 41

SPÜLUNG DER WASSERGÄNGE

Nach Betrieb in schlammigem Wasser, Brackwasser oder Salzwasser müssen die Wasserdurchgänge und die Motoroberfläche mit sauberem Süßwasser gespült werden. Wenn die Wasserdurchgänge nicht gespült werden, kann Salz zu einer Korrosion und Verkürzung der Lebensdauer des Motors führen. Wassergänge wie folgt spülen:

MOTOR LAUFEND – vertikale Position –

Suzuki empfiehlt, daß der kühlwasserkanal unter Verwendung dieser Methode durchgespült wird.

WARNUNG

In geschlossenen Räumen und in Umgebungen mit unzureichender Ventilation darf der Motor weder laufen gelassen, noch sollte er unter solchen Bedingungen überhaupt gestartet werden.

WARNUNG

Spülen der Wassergänge ohne entsprechende Vorkehrungen kann gefährlich sein.

Beachten Sie stets die folgenden Vorsichtsmaßregeln zum Spülen der Wassergänge:

• Vergewissern Sie sich, dass der Motor auf “NEUTRAL” gestellt bleibt. Wenn ein Gang eingelegt wird, dreht sich die Propellerwelle, wodurch schwere Verletzungen verursacht werden können.

• Der Motor muss auf einem sicheren Ständer oder am Boot festgeklemmt und ständig beobachtet werden, bis der Spülbetrieb beendet wird.

• Kinder und Tiere dürfen keinen Zugang zum Arbeitsbereich haben; Wartungspersonen müssen zu allen sich bewegenden Teilen einen angemessenen Sicherheitsabstand einhalten.

HINWEIS

Wenn der Motor gestartet wird, ohne dem Kühlsystem Wasser zuzuführen, kann der Motor schon innerhalb von 15 Sekunden schwer beschädigt werden.

Starten Sie den Motor niemals, ohne das Kühlsystem mit Wasser zu versorgen.

1. Motor auf “NEUTRAL” stellen.

2. Schiffsschraube vom Motor entfernen. Siehe Abschnitt ANBRINGEN DER SCHIFFSSCHRAUBE.

3. Motor an einem großen Behalter wie z.B. einer 200 l Tonne befestigen.

4. Behälter mit frischem, sauberem Wasser füllen (siehe Abb.).

5. Motor anlassen und etwa 5 min im Leerlauf betreiben. Dadurch wird das Kühlsystem von Salzwasser gereinigt.

6. Motor abstellen. Den Motor aus dem Container nehmen und in senkrechter Stellung halten, bis der Motor vollständig leergelaufen ist. Schiffsschraube wieder anbringen (siehe Abschnitt ANBRINGEN DER SCHIFFSSCHRAUBE).

7. Die Außenseite des Motors reinigen und die lackierten Flächen mit einer Schicht Automobil-Polierwachs versehen.

Page 42

MOTOR LÄUFT NICHT

MOTOR UNTER WASSER

Ein Motor, der versehentlich unter Wasser geriet, muß zur Verhinderung von Korrosion möglichst schnell überholt werden. Falls lhr Motor versehentlich unter Wasser geriet, unternehmen Sie folgende Schritte:

1. Motor so schnell wie möglich aus dem Wasser holen.

2. Motor zur völligen Beseitigung von Salz, Schmutz und Tang gründlich mit Frischwasser reinigen.

3. Die Zündkerzen herausdrehen. Die Schwungscheibe mehrere Male drehen, um das Wasser durch die Zündkerzenbohrungen aus den Zylindern herauszudrücken.

4. Überprüfen, ob im Motoröl Anzeichen von Wasserbeimischung festzustellen sind. Wenn dies der Fall ist, die Motoröl-Ablaßschraube herausdrehen und das Motoröl ablassen. Nachdem das Öl herausgelaufen ist, die Ablaßschraube wieder festziehen.

5. Wasser aus Benzinleitung und Vergaser entfernen.

6. Motorenöl durch Zündkerzenbohrungen und Vergaser in den Motor schütten. Den Motor dann mit Hilfe des Reserve-Starterseils oder Rücklaufanlasser drehen, um die Innenteile des Motors mit einer Schicht Motoröl zu überziehen.

WARNUNG

Benzin ist äußerst feuergefährlich und giftig. Es kann einen Brand verursachen und für Menschen sowie Haustiere gefährlich sein.

Offene Flammen und Funken müssen von Benzin unbedingt fern gehalten werden. Nicht mehr benötigtes Benzin ist auf korrekte Weise zu entsorgen.

– vertikale Position –

Zur Spülung der Wassergänge müssen Sie sich eine Spülvorrichtung (Zubehör) bei lhrem Suzuki–Vertragshändler für Außenbordmotoren besorgen.

1. Spülstöpsel entfernen und Spülvorrichtung 1 anbringen.

2. Gartenschlauch an Spülvorrichtung anschließen.

3. Den Wasserhahn aufdrehen, so daß ein guter Wasserstrom gewährleistet ist. Den Motor etwa fünf Minuten lang spülen.

4. Den Wasserhahn zudrehen.

5. Schlauch oder Spülvorrichtung entfernen, dann die Schraube wieder in den Spülkanal einsetzen.

6. Den Motor in senkrechter Position belassen, bis das Wasser ganz abgelaufen ist.

MOTOR LÄUFT NICHT – ganz hochgekippte Position –

1. Den Motor zur ganz hochgekippten Position anheben.

2. Gemäß Anweisungen für “MOTOR LÄUFT NICHT – vertikale Position” vorgehen. DEN MOTOR IN DER GANZ HOCHGEKIPPTEN POSITION NICHT LAUFEN LASSEN.

3. Den Motor zu einer vertikalen Position absenken, bis das Wasser ganz abgelaufen ist.

Page 43

HINWEIS

AUFBEWAHRUNG

Wird der Motor trotz Vorhandenseins einer Reibung oder eines Widerstands weiterhin durchgedreht, kann ein schwerer Motorschaden die Folge sein.

Wenn beim Drehen des Motors ein Widerstand oder starke Reibung festgestellt wird, muss sofort gestoppt und darf nicht versucht werden, den Motor zu starten, bevor die Störung ermittelt und behoben wurde.

7. Motor zur Überholung so schnell wie möglich zu lhrem Suzuki-Vertragshändler für Außenbordmotoren bringen.

HINWEIS

Wenn Wasser in die Kraftstoffversorgung gelangt ist, kann der Motor beschädigt werden.

Falls Kraftstofftank-Einfüllverschluss und Entlüftung unter Wasser waren, überprüfen Sie die Kraftstoffversorgung, um sicherzustellen, dass kein Wasser eingedrungen ist.

MOTORAUFBEWAHRUNG

Bei Aufbewahren lhres Motors über einen längeren Zeitraum hinweg (z.B. am Ende der Bootssaison) empfiehlt es sich, den Motor zu lhrem Suzuki-Vertragshändler für Außenbordmotoren zu bringen. Sollten Sie sich jedoch dafür entscheiden, den Motor selbst auf die Einlagerung vorzubereiten, gilt es folgende Maßnahmen auszuführen:

1. Getriebeöl wie in Abschnitt GETRIEBEÖL beschrieben wechseln.

2. Das Motoröl entsprechend den Anweisungen im Abschnitt MOTORÖL wechseln.

3. Einen Kraftstoff-Stabilisator gemäß Anweisungen auf dem Stabilisator-Behälter am Kraftstofftank anbringen.

4. Wassergänge im Motor gründlich spülen. Siehe Abschnitt SPÜLUNG DER WASSERGÄNGE.

5. Die Kühlwasserzufuhr herstellen und den Motor fünf Minuten lang im Leerlauf mit etwa 1500 U/min laufen lassen, um den stabilisierten Kraftstoff durch den Motor zu verteilen.

6. Den Motor abstellen. Dann das Wasser abdrehen.

Page 44

7. Benzinhahn nach rechts stellen.

NACH DER AUFBEWAHRUNG

Nach der Einlagerung dienen folgende Maßnahmen dazu, den Motor wieder betriebsbereit zu machen:

1. Zündkerzen gründlich säubern. Falls erforderlich, auswechseln.

2. Ölstand im Getriebekasten überprüfen und, falls nötig, Getriebeöl wie in Abschnitt GETRIEBEÖL beschrieben nachfüllen.

3. Alle beweglichen Teile wie in Abschnitt SCHMIERUNG beschrieben schmieren.

4. Den Motorölstand überprüfen.

5. Motor reinigen und Farbflächen wachsen.

STÖRUNGSBESEITIGUNG

Diese Anleitung zur Störungsbeseitigung hilft Ihnen beim Auffinden der Ursachen der am häufigst auftretenden Probleme.

HINWEIS

Falls die Störungsbeseitigung für ein Problem nicht richtig ausgeführt wird, kann es zu einer Beschädigung Ihres Außenbordmotors kommen. Fehlerhafte Reparaturen oder Einstellungen können den Außenbordmotor beschädigen anstatt ihn in Ordnung zu bringen. Derartige Beschädigungen sind unter Umständen nicht von der Garantie abgedeckt.

Falls Sie sich über die richtige Maßnahme zur Behebung eines Problems nicht im Klaren sind, wenden Sie sich bitte an Ihren Vertragshändler für Suzuki-Außenbordmotoren.

8. Alle beweglichen Teile schmieren. Siehe Abschnitt SCHMIERUNG.

9. Eine Schicht Autowachs auf Motoraußenflächen aufbringen. Sind Farbbeschädigungen sichtbar, vor dem Wachsen Farbe ausbessern.

10. Motor aufrecht an trockenem, gut belüftetem Ort aufbewahren.

WARNUNG

Bei laufendem Motor sind viele Teile in Bewegung, die schwere Verletzungen verursachen können.

Bringen Sie bei laufendem Motor Hände, Haare, Kleidung usw. nicht in die Nähe des Motors.

HINWEIS

Wenn der Motor gestartet wird, ohne dem Kühlsystem Wasser zuzuführen, kann der Motor schon innerhalb von 15 Sekunden schwer beschädigt werden.

Starten Sie den Motor niemals, ohne das Kühlsystem mit Wasser zu versorgen.

Page 45

Seilzugstarter arbeitet nicht:

• Schalthebel nicht auf NEUTRAL gestellt.

Motor vibriert übermäßig:

• Motor–Befestigungsbolzen oder Klemmschraube locker.

Motor startet nicht (startet nur schwer):

• Die Verriegelungsplatte des Notstoppschalters ist nicht in Position.

• Fremdmaterial (Seegras usw.) hat sich um den Propeller gewickelt.

• Propeller beschädigt.

• Kaftstofftank leer.

• Kraftstoffschlauch nicht richtig an Motor angeschlossen. (Für DF5/DF6)

• Kraftstoffleitung abgeknickt oder plattgedrückt.

Motor überhitzt:

• Kühlwassereinlaß (Einlässe) verstopft.

• Motor überlastet.

• Propeller nicht richtig an Boot angepaßt.

• Zündkerze naß.

Motor nicht stabil im Leerlauf oder stirbt ab:

• Chokeknopf nicht richtig hineingedrückt.

• Kraftstoffleitung abgeknickt oder plattgedrückt.

• Zündkerze naß.

Motordrehzahl nimmt nicht zu (Motorleistung niedrig):

• Motor überlastet.

• Propeller beschädigt.

• Propeller nicht richtig an Boot angepaßt.

DATEN

Gegenstand DF4 DF5 DF6

Motorentyp Viertaktmotor Zylinderzahl 1 Bohrung und Hub 62,0 × 46,0 mm

1,5 L

(ml)

4750 – 5750

Umdr./min (min–1)

Hubraum 138 cm Leistung 2,9 kW (4PS) 3,68 kW (5PS) 4,4 kW (6PS) Vollgasdrehzahlbereich 4000 – 5000

Umdr./min (min

–1

4500 – 5500

)

Umdr./min (min–1) Zündsystem Digital-CDI Motorschmierung Trochoidpumpen-Schmierung Kapazität des Motorenöl 0,7 L Kapazität des Getriebeöl 190 cm Fassungsvermögen des

eingebauten Kraftstofftanks

Page 46

INFORMATIONEN ZUR EG-RICHTLINIE

(Für europäische Länder)

A-bewerteter Schallleistungspegel

Der A-bewertete Schallleistungspegel dieses Motors, gemessen nach entsprechender EG-Richtlinie, ist wie folgt.

Bestimmung A-bewerteter Schallleistungspegel Messunsicherheit

2006 / 42 / EC 80 dB(A) 2,5 dB(A)

Die Ermittlung des A-bewerteten Schallleistungspegels beruht auf der ICOMIA-Norm 39-94.

Vibrationen

Der Gesamtwert der Vibrationen am Pinnengriff dieses Motors, gemessen nach entsprechender EG-Richtlinie, ist wie folgt:

Bestimmung Vibrationsgesamtwert Messunsicherheit

2006 / 42 / EC 3,1 m/s

Die Vibrationsmessung beruht auf der ICOMIA-Norm 38-94.

0,6 m/s

Page 47

WIRING DIAGRAM SCHEMA DE CABLAGE DIAGRAMMA DEI CABLAGGI STROMLAUFPLAN DIAGRAMA DE CABLEADO KOPPLINGSSCHEMA KOPLINGSDIAGRAM JOHDOTUSKAAVIO BEDRADINGSSCHEMA DIAGRAMA DE CIRCUITO

__ __ __ __ __ __ __ __ __ __ __

LEDNINGSDIAGRAM

!"#$ %"&'("(')

Page 48

WIRING DIAGRAM

IGNITE R UNI T

Page 49

Prepared by

Outboard Motor Engineering Department

May, 2012

Part No. 99011-91J30-055

Printed in Thailand

Page 50

* 9 9 0 1 1 - 9 1 J 3 0 - 0 5 5 *

300 TAKATSUKA, MINAMI, HAMAMATSU, JAPAN

Printed in Thailand

Suzuki DF4, DF5, DF6 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
