Supra GALBEO PRES EF 1250 Installation Manual
Galbéo Présence EF
Radiateur électrique à inertie à fluide caloporteur avec détecteur
de présence, détection d’ouverture de fenêtre et indicateur de
consommation énergétique
NOTICE D'UTILISATION
ET D'INSTALLATION
35039-05-12
Galbéo Présence EF
SOMMAIRE
Présentation
•
3
•
Les avantages
•
Consignes de sécurité
•
Préparation d'installation
•
Fixation de la console murale
•
Verrouillage automatique des consoles murales
•
Alimentation et raccordement électrique
•
Fonctionnement
•
Programmation : Réglages et vérication 2
•
Réglages avancés 2
•
Restitution des réglages usine (reset) 2
3
4
4
6
7
8
8
0
4
7
•
Que faire si ... 2
•
Entretien 2
•
SAV et garantie 2
•
Gamme et dimensions 2
•
Caractéristiques techniques 3
2
7
8
9
9
0
35039-05-12
Galbéo Présence EF
PRÉSENTATION
RADIATEUR ÉLECTRIQUE à uide caloporteur à joue digitalisée, avec détecteur de présence, détection
d’ouverture de fenêtre et indicateur de consommation énergétique.
Nous vous remercions de la conance que vous nous accordez et nous
vous félicitons d’avoir choisi notre produit.
Notre gamme de radiateurs électriques à uide caloporteur au design
novateur et discret a été conçue et développée pour vous apporter le
confort d’un chauage central à eau chaude sans aucun entretien.
Dans le neuf ou dans la rénovation, nos radiateurs vous apporteront
confort et satisfaction !
LES AVANTAGES
- Une gamme de puissance adaptée à votre
logement : De 750 W à 2000 W le radiateur s’adapte
parfaitement au volume de chaque pièce, permettant
ainsi d’optimiser votre contrat avec votre fournisseur
d’électricité par rapport à vos besoins.
- Le confort d’un chauage central : Son concept à
circulation de uide caloporteur vous garantit une
chaleur douce et une température stable. Le corps de
chaue en alliage d'aluminium optimise la diusion
de la chaleur.
- Ergonomie de réglage : L’écran possède un rétroéclairage pour faciliter l’accès aux réglages et leurs
visualisations, les commandes sont placées en partie
haute du radiateur sur un clavier. Le réglage est
simple, direct et intuitif.
- Economies d’énergie :

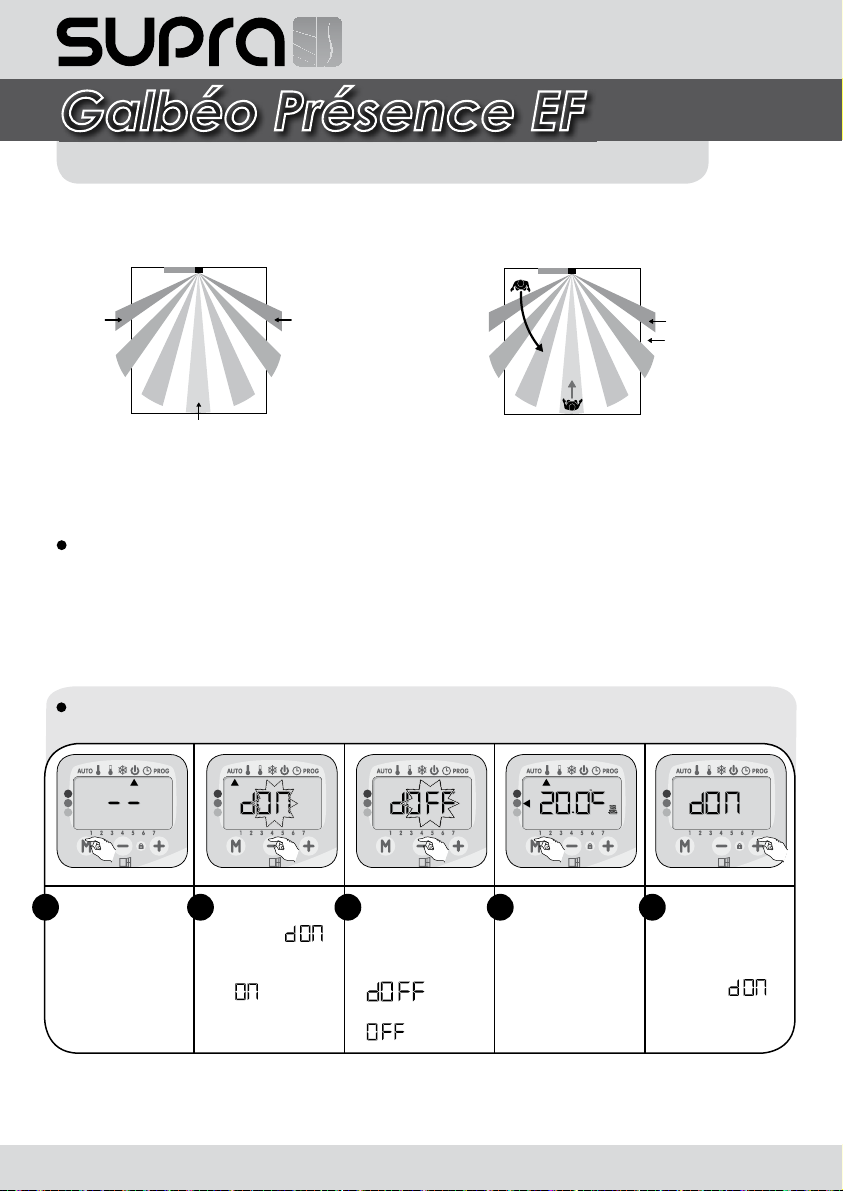

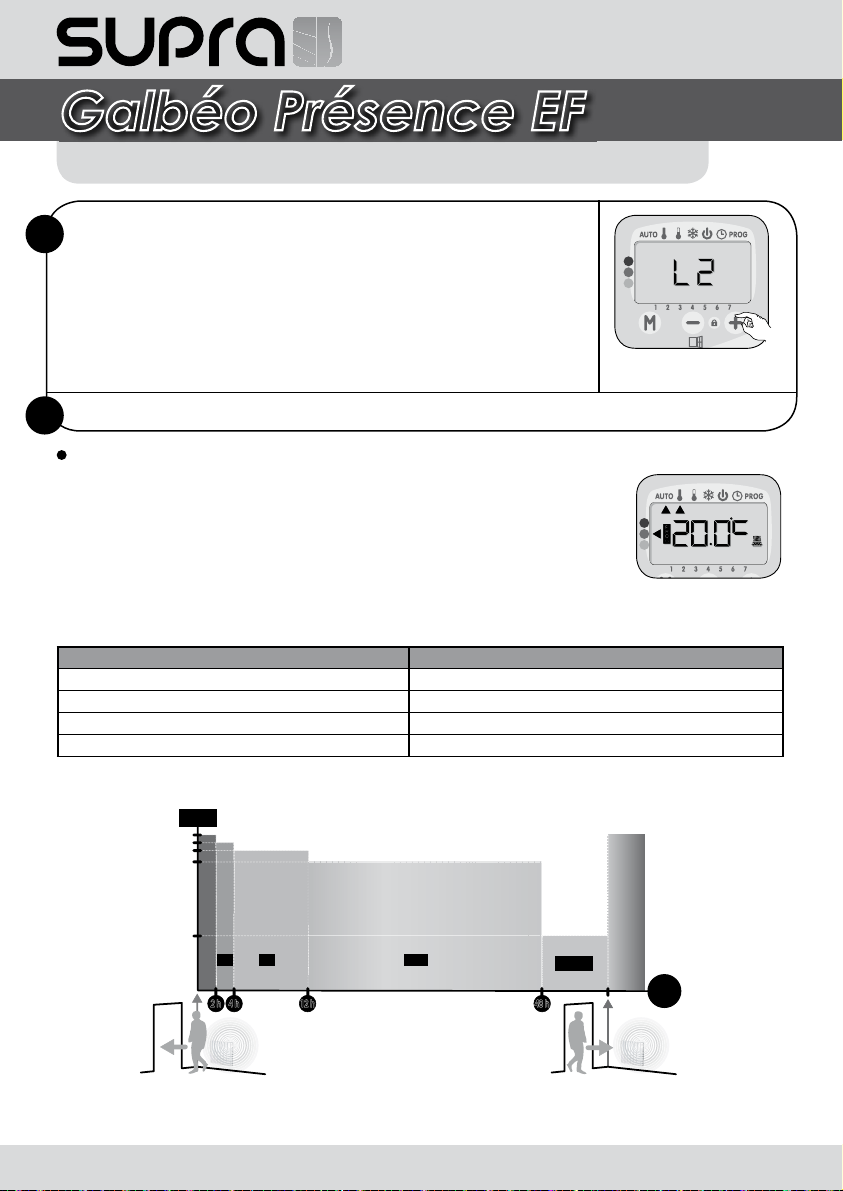

> Détecteur de présence infrarouge :
Abaisse la température progressivement pour
s’adapter à votre rythme de vie et réduire vos
dépenses en énergie.
> Détection d’ouverture de fenêtre : Une chute si-
gnicative de température (ouverture d'une fenêtre
ou d'une porte donnant sur l'extérieur par exemple)
enclenche le passage en mode Hors-gel. Si l'appareil
détecte une remontée signicative de la température (fermeture de la fenêtre par exemple), l'appareil
revient à son mode initial. L'activation manuelle est
aussi possible quelque soient les réglages.
> Programmation sur 7 jours : Le radiateur
possède une fonction programmation qui vous
permet d’adapter le niveau de température en
fonction des besoins. Vous avez la possibilité
de visualiser à tout moment les programmes
que vous avez paramétrés. Le réglage de la
programmation est simple et direct.
> Indicateur de consommation énergétique :
Indication automatique du niveau de
consommation énergétique en fonction de la
consigne de température.
> Régulation électronique "intelligente":
Elle assure toute l’année le maintien d’une
température stable et précise dans votre
logement.
- Un design soigné : Le galbe et la nition parfaite
du radiateur en font un produit au design sobre et
exclusif.
- Douceur des contours : Aucun angle vif apparent.
- Visualisation de la consigne de régulation dans
tous les modes.
- Mémoire active : Sauvegarde des réglages
en cas de coupure secteur.
- Sécurité anti-surchaue : Les radiateurs sont
équipés d’un limiteur de sécurité intégré, protégeant
l’appareil contre toute surchaue.
- Sécurité anti-basculement : Système de xation sur
consoles murales indépendantes et verrouillables.
- Sécurité enfants : Verrouillage clavier rendant
impossible toute modication.
3
35039-05-12
Galbéo Présence EF
CONSIGNES DE SÉCURITÉ
Tout dommage résultant du non-respect de ces
consignes entraîne la non application de la garantie du
fabricant.
- L’appareil doit être installé en respectant les règles nationales d’installation électrique dénies par la norme
NF C15-100. Il peut être installé dans le volume 2 ou 3
d’une salle de bains et au-delà
- Ne pas utiliser l’appareil à l’extérieur.
- Votre appareil est destiné à un usage domestique et
ne doit pas être utilisé à d’autres ns.
- Si l’appareil est tombé, endommagé ou ne fonc-
tionne pas correctement, ne pas mettre l’appareil en
marche et s’assurer que l’alimentation de l’appareil
est coupée (fusible ou disjoncteur).
- Ne jamais démonter l’appareil. Un appareil mal
réparé peut présenter des risques pour l’utilisateur.
- Pour tout problème, consulter votre point de vente.
- Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
un autre professionnel an d’éviter tout danger.
- Cet appareil de chauage est rempli d’une quantité
précise d’huile spéciale, che de sécurité disponible
sur demande.
En cas de fuite, mettre l’appareil hors-service, le
conner pour éviter que l’huile ne se répande ou ne
soit ingérée accidentellement par un enfant, puis
contacter immédiatement le vendeur de l’appareil
ou le représentant du fabricant. Toute opération né-
(voir schémas page 5).
cessitant l’ouverture d’un des bouchons de fermeture
du réservoir d’huile ne doit être eectuée que par le
représentant agréé du fabricant.
- Lorsque l’appareil de chauage est mis au rebut, respecter les réglementations concernant l’élimination
de l’huile.
- Avertissement : An d’éviter une sur-
chaue, ne pas couvrir l’appareil.
Si l’appareil est couvert, l’élévation de la
température déclenchera le coupe-circuit
interne.
- Important : le déclenchement du thermofusible
suite à un recouvrement de l'appareil n'est pas
couvert pas la garantie.
- Cet appareil n’est pas prévu pour être utilisé
par des personnes (y compris des enfants) dont les
capacités physiques, sensorielles ou mentales sont
réduites, par des personnes dénuées d’expérience
ou de connaissance, sauf si elles ont pu bénécier,
par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil.
- Il convient de surveiller les enfants pour s’assurer
qu’ils ne jouent pas avec l’appareil.
PRÉPARATION D'INSTALLATION
Avant de raccorder le radiateur, coupez l’électricité au
disjoncteur général.
Ce radiateur est un appareil de classe II, protégé contre
les projections d’eau IP24. Il peut donc être installé
dans toutes les pièces de la maison y compris dans les
volumes de protection 2 et 3 d’une salle de bains.
Cet appareil de chauage ne doit pas être installé au
dessous d’une prise de courant et doit être positionné
de façon à ce que ses interrupteurs et autres dispositifs
de commande ne puissent pas être touchés par des
personnes se trouvant dans une baignoire ou sous la
douche (selon la norme NF C15-100). Il doit être installé
à 15 cm minimum de tout obstacle (étagères, voilages,
meubles, etc).
Un moyen de déconnexion du réseau d’alimentation
ayant une distance d’ouverture des contacts de tous
les pôles doit être prévu dans les canalisations xes
conformément aux règles d’installation.
4
35039-05-12
Galbéo Présence EF
PRÉPARATION D'INSTALLATION
Dénition des volumes pour une baignoire
Dénition des volumes pour une douche
*
* Dans le cas où la douche comporte une paroi jointive
au sol et au mur, la distance d’1,20 m ne doit plus être
prise en compte. C’est alors la façade de la paroi qui
délimite le volume 1.
t *OTUBMMBUJPOQSÏDPOJTÏF dans le cadre d’une utilisation de la fonction détection
automatique d’ouverture de fenêtre
Les schémas des volumes de salle de bains ci-dessus ne
sont fournis qu’à titre indicatif. Veuillez vous
référer à la norme d’installation française NF C15-100
pour réaliser l’installation. Pour toute aide, demander
conseil auprès d’un électricien.
5
35039-05-12
Galbéo Présence EF
PRÉPARATION D'INSTALLATION
Respectez les distances minimales avec le
mobilier pour l’emplacement de l’appareil.
50 cm
15 cm
12 cm
50 cm
FIXATION DE LA CONSOLE MURALE
t 'JYF[MFTDPOTPMFTFOSFTQFDUBOUMFTEJNFOTJPOTJOEJRVÏFTEBOTMFUBCMFBVFUFOVUJMJTBOUMF
gabarit de pose fourni.
t 1PTJUJPOTEFTUSPVT
Produits Puissances
Galbéo Présence EF 750 750 W 244 357 299
Galbéo Présence EF 1000 1000 W 244 357 380
Galbéo Présence EF 1250 1250 W 244 357 541
Galbéo Présence EF 1500 1500 W 244 357 622
Galbéo Présence EF 2000 2000 W 244 357 865
A = Hauteur sol /
xation basse en mm
H = Hauteur trous
de xation en mm
X = Largeur trous
de xation en mm
X
H
A
6
Étape 1
35039-05-12
Galbéo Présence EF
FIXATION DE LA CONSOLE MURALE
Étape 2
Vis et chevilles non fournies.
Important : adaptez le type de cheville à la nature de la cloison.
V
ERROUILLAGE AUTOMATIQUE DES CONSOLES MURALES
Après la mise en place du radiateur sur les consoles,
rabattez les crochets sur le collecteur du radiateur et
verrouillez :
1 2
1 2 3
Étape 3
1- Poser le radiateur.
2- Rabattre les crochets.
3- Le rivet descend dans l’encoche et verrouille la
patte de xation. Vériez que le rivet soit bien
descendu au bout de l’encoche.
Étape 4
3
Les sécurités anti-basculement sont en place, le radiateur ne peut plus être décroché du mur sans déverrouillage
préalable.
7
35039-05-12
Galbéo Présence EF
ALIMENTATION ET RACCORDEMENT ÉLECTRIQUE
ALIMENTATION
- Veuillez vous référer à la norme d’installation française NF C15-100. Demandez conseil auprès d’un
électricien pour réaliser l’installation.
- Le circuit d’alimentation de cet appareil doit
comporter un dispositif de coupure omnipolaire
(selon la norme NF C15-100), une protection
diérentielle (30 mA), une protection contre les
surcharges.
- Avant la première utilisation, vériez que la tension
utilisée corresponde bien à celle indiquée sur l’appareil.
- Ce radiateur est un appareil de classe II (double
isolation électrique). Le raccordement à la terre est
interdit.
- Le raccordement des trois ls doit être réalisé dans
une boîte de raccordement électrique conforme aux
normes en vigueur.
- Conformément aux normes françaises, le montage
doit être fait en installation xe. Il est interdit d’utili-
ser une che pour le branchement dans une prise.
FONCTIONNEMENT
Mode Éco
Mode Confort
Mode Auto
Indicateur l pilote actif
ou programmation
Indicateur de
consommation
énergétique
Sélection des modes
Touche Activation manuelle de la
détection d’ouverture de
fenêtre
RACCORDEMENT ÉLECTRIQUE
Alimentation monophasée 230 V +10%
- 10% ~ 50 Hz.
- Fil bleu : Neutre
- Fil marron : Phase
- Fil noir : Fil pilote (à isoler s’il n’est pas utilisé)
Mode Hors-gel
Mode Veille du chauage
Mode mise à l’heure et
réglage du jour
Mode Programmation
Clavier verrouillé
Témoin de chaue
Jours de la semaine
(1 = Lundi ...
7= Dimanche)
Touches -/+
Réglages
températures, heures,
jours et programmes
8
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Sécurité enfants
Pour activer le verrouillage du clavier, vous devez maintenir appuyé Plus et Moins simultanément
pendant 10 secondes .
Pour désactiver le verrouillage du clavier, vous devez maintenir appuyé simultanément Plus et
Moins, une nouvelle fois pendant 10 secondes.
Mise en route
Lors de la première utilisation, appuyez sur la touche Mode pour mettre votre radiateur
en fonctionnement.
Sélection du Mode
La touche Mode vous permet d’adapter le régime de fonctionnement de votre radiateur
à vos besoins en fonction des saisons et des périodes d’occupation, de régler l’heure et le
jour et de programmer votre radiateur.
Par appuis successifs choisissez le mode souhaité.
Schéma d’enchaînement des modes :
Appuis successifs sur Mode :
Auto
Confort Éco Hors-gel Veille du chauage
Appui sur Mode pendant 5 secondes à partir de Veille du chauage :
Mode mise à l'heure et réglage du jour
Mode programmation
Mode Auto : 3 cas en fonction de votre installation
1. Votre radiateur est programmé, il exécute les consignes Confort et Éco en
fonction des plages horaires établies.
2. Votre radiateur est relié à un gestionnaire d’énergie ou à un programmateur
par le biais du l pilote, il fonctionnera automatiquement selon les programmes
établis.
3. En l’absence de programmation ou commande, votre radiateur fonctionne en
Confort permanent.
Mode
Mode Confort
Mode Confort permanent, le radiateur fonctionne 24h/24h à la température
réglée (par exemple 20°C). Le niveau de température Confort est réglable par
l’utilisateur.

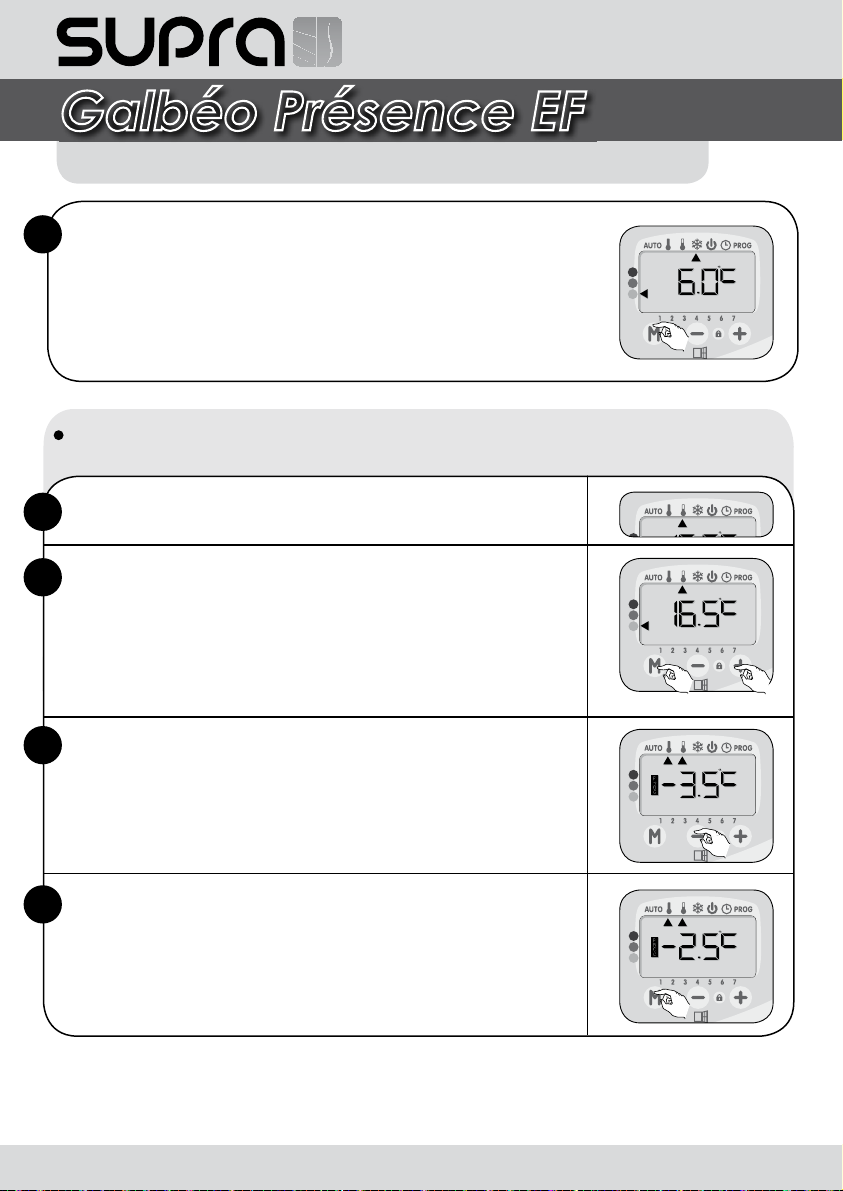

Mode Éco
Mode Économique, correspond à la température Confort moins 3,5°C.
Ceci permet de faire un abaissement sans dérégler la température Confort.
9
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT

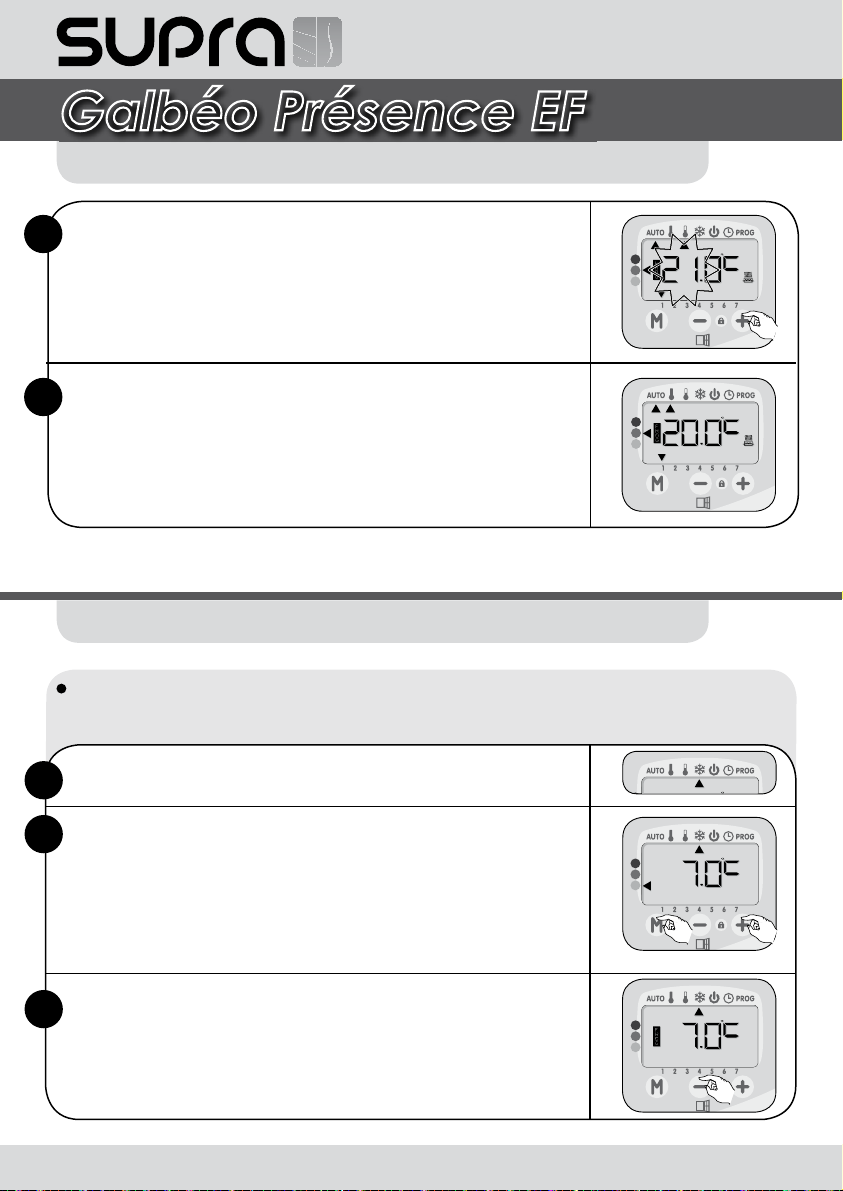

Mode Hors-gel
Mode protection Hors-gel, permet de sécuriser les installations d’un logement
contre le gel en maintenant une température permanente de 7°C.
Mode Veille du chauage
Ce mode permet d’arrêter le chauage, en été par exemple.
Mode Programmation

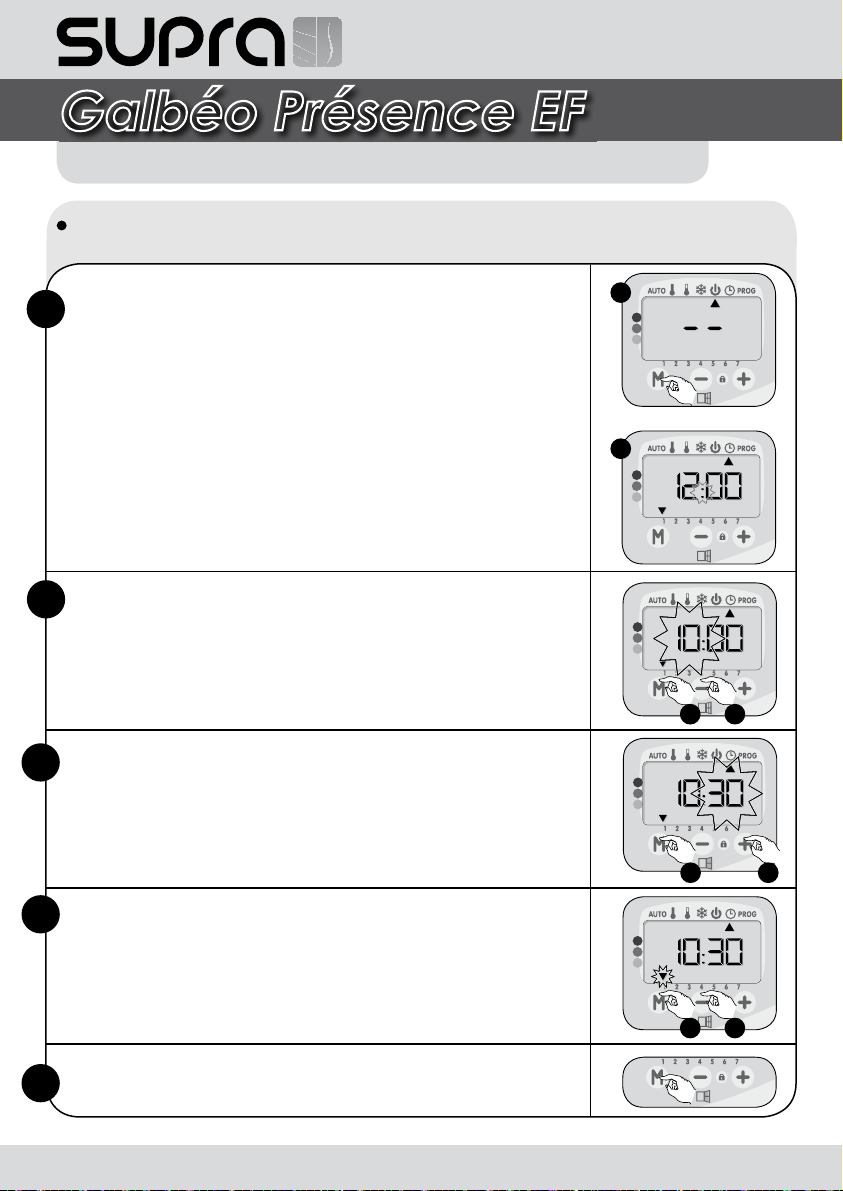

Mode Mise à l’heure et réglage du jour
Dans ce mode, vous pouvez régler l’heure et le jour an de de programmer votre
radiateur selon votre convenance

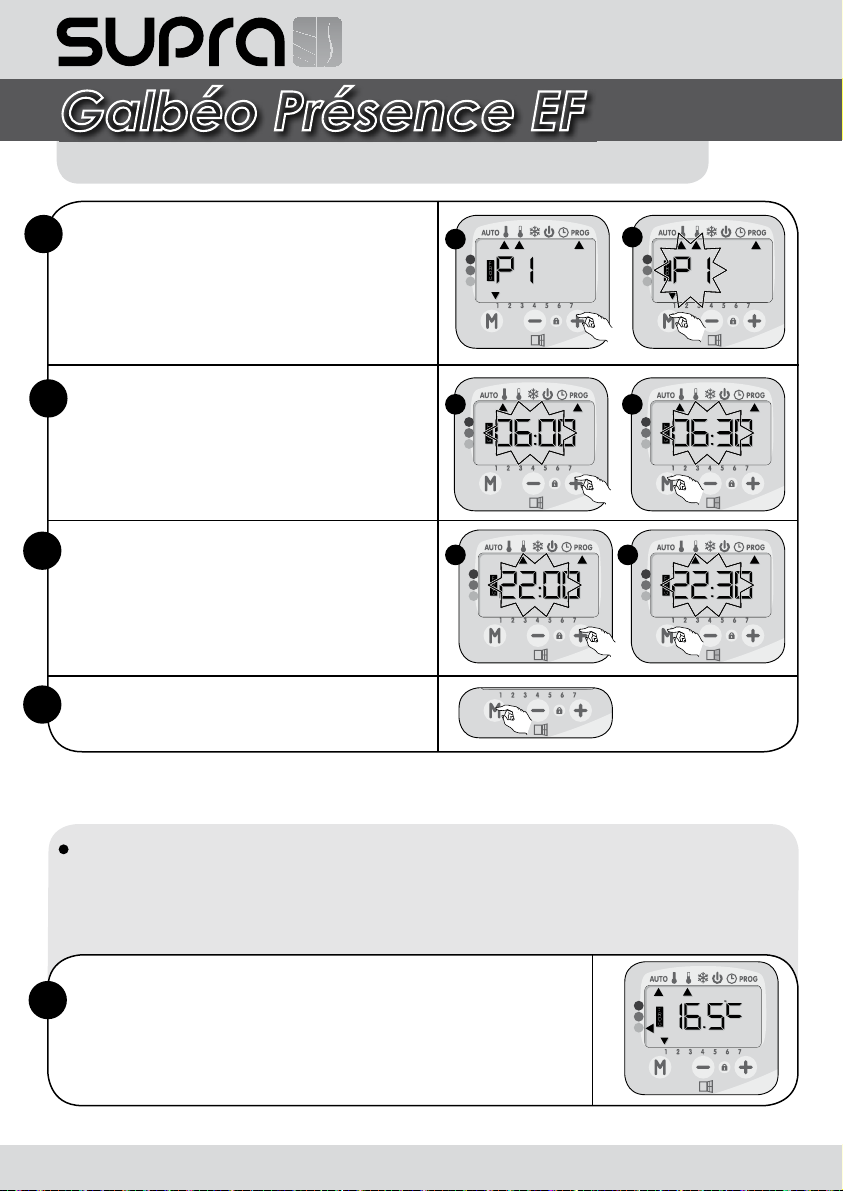

Mode Programmation
Ce mode vous permet de choisir entre 5 programmes (Éco, Confort, P1, P2 et P3)
paramétrer à votre guise selon les jours et heures que vous aurez choisi.
(voir page 20).
Réglages usine
:
Voir page 27

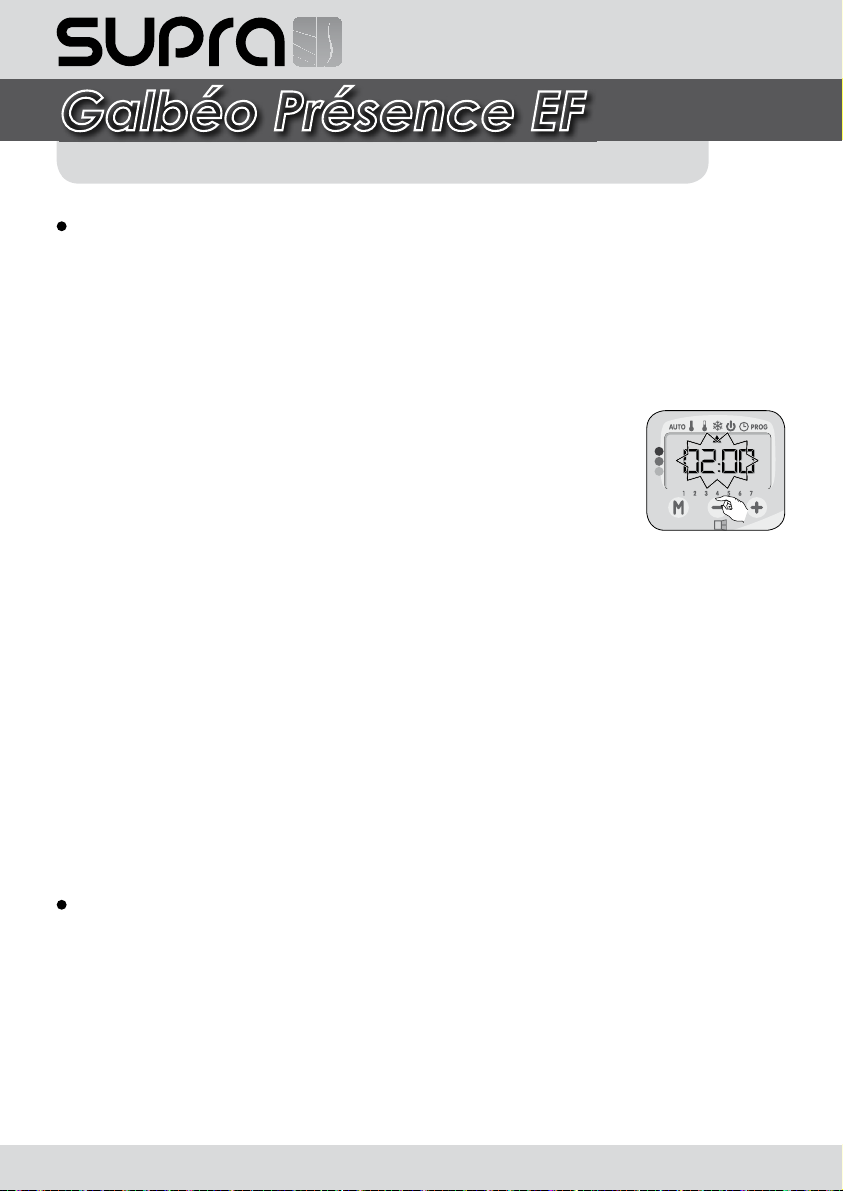

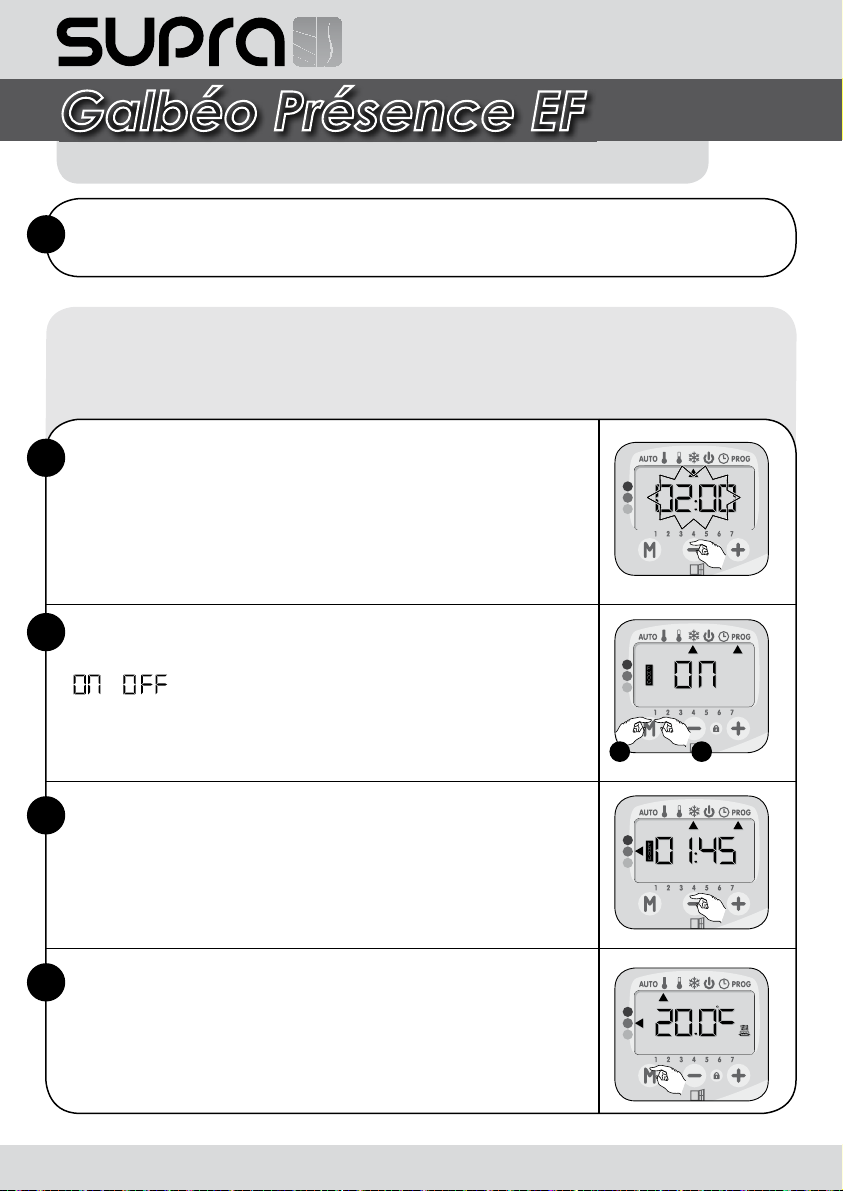

Réglage du rétro-éclairage de l’acheur (permanent/temporisé) depuis le
mode Veille du chauage uniquement
1
Sélectionnez le mode Veille du chauage en appuyant sur Mode.
2
Appuyez sur Mode et Plus. L’achage passe en Mode réglage de la durée du
rétro-éclairage.
10
35039-05-12
Loading...
