Galbéo Présence EF
Radiateur électrique à inertie à fluide caloporteur avec détecteur
de présence, détection d’ouverture de fenêtre et indicateur de
consommation énergétique
NOTICE D'UTILISATION
ET D'INSTALLATION
35039-05-12
Galbéo Présence EF
SOMMAIRE
Présentation
•
3
•
Les avantages
•
Consignes de sécurité
•
Préparation d'installation
•
Fixation de la console murale
•
Verrouillage automatique des consoles murales
•
Alimentation et raccordement électrique
•
Fonctionnement
•
Programmation : Réglages et vérication 2
•
Réglages avancés 2
•
Restitution des réglages usine (reset) 2
3
4
4
6
7
8
8
0
4
7
•
Que faire si ... 2
•
Entretien 2
•
SAV et garantie 2
•
Gamme et dimensions 2
•
Caractéristiques techniques 3
2
7
8
9
9
0
35039-05-12
Galbéo Présence EF
PRÉSENTATION
RADIATEUR ÉLECTRIQUE à uide caloporteur à joue digitalisée, avec détecteur de présence, détection
d’ouverture de fenêtre et indicateur de consommation énergétique.
Nous vous remercions de la conance que vous nous accordez et nous
vous félicitons d’avoir choisi notre produit.
Notre gamme de radiateurs électriques à uide caloporteur au design
novateur et discret a été conçue et développée pour vous apporter le
confort d’un chauage central à eau chaude sans aucun entretien.
Dans le neuf ou dans la rénovation, nos radiateurs vous apporteront
confort et satisfaction !
LES AVANTAGES
- Une gamme de puissance adaptée à votre
logement : De 750 W à 2000 W le radiateur s’adapte
parfaitement au volume de chaque pièce, permettant
ainsi d’optimiser votre contrat avec votre fournisseur
d’électricité par rapport à vos besoins.
- Le confort d’un chauage central : Son concept à
circulation de uide caloporteur vous garantit une
chaleur douce et une température stable. Le corps de
chaue en alliage d'aluminium optimise la diusion
de la chaleur.
- Ergonomie de réglage : L’écran possède un rétroéclairage pour faciliter l’accès aux réglages et leurs
visualisations, les commandes sont placées en partie
haute du radiateur sur un clavier. Le réglage est
simple, direct et intuitif.
- Economies d’énergie :
> Détecteur de présence infrarouge :
Abaisse la température progressivement pour
s’adapter à votre rythme de vie et réduire vos
dépenses en énergie.
> Détection d’ouverture de fenêtre : Une chute si-
gnicative de température (ouverture d'une fenêtre
ou d'une porte donnant sur l'extérieur par exemple)
enclenche le passage en mode Hors-gel. Si l'appareil
détecte une remontée signicative de la température (fermeture de la fenêtre par exemple), l'appareil
revient à son mode initial. L'activation manuelle est
aussi possible quelque soient les réglages.
> Programmation sur 7 jours : Le radiateur
possède une fonction programmation qui vous
permet d’adapter le niveau de température en
fonction des besoins. Vous avez la possibilité
de visualiser à tout moment les programmes
que vous avez paramétrés. Le réglage de la
programmation est simple et direct.
> Indicateur de consommation énergétique :
Indication automatique du niveau de
consommation énergétique en fonction de la
consigne de température.
> Régulation électronique "intelligente":
Elle assure toute l’année le maintien d’une
température stable et précise dans votre
logement.
- Un design soigné : Le galbe et la nition parfaite
du radiateur en font un produit au design sobre et
exclusif.
- Douceur des contours : Aucun angle vif apparent.
- Visualisation de la consigne de régulation dans
tous les modes.
- Mémoire active : Sauvegarde des réglages
en cas de coupure secteur.
- Sécurité anti-surchaue : Les radiateurs sont
équipés d’un limiteur de sécurité intégré, protégeant
l’appareil contre toute surchaue.
- Sécurité anti-basculement : Système de xation sur
consoles murales indépendantes et verrouillables.
- Sécurité enfants : Verrouillage clavier rendant
impossible toute modication.
3
35039-05-12
Galbéo Présence EF
CONSIGNES DE SÉCURITÉ
Tout dommage résultant du non-respect de ces
consignes entraîne la non application de la garantie du
fabricant.
- L’appareil doit être installé en respectant les règles nationales d’installation électrique dénies par la norme
NF C15-100. Il peut être installé dans le volume 2 ou 3
d’une salle de bains et au-delà
- Ne pas utiliser l’appareil à l’extérieur.
- Votre appareil est destiné à un usage domestique et
ne doit pas être utilisé à d’autres ns.
- Si l’appareil est tombé, endommagé ou ne fonc-
tionne pas correctement, ne pas mettre l’appareil en
marche et s’assurer que l’alimentation de l’appareil
est coupée (fusible ou disjoncteur).
- Ne jamais démonter l’appareil. Un appareil mal
réparé peut présenter des risques pour l’utilisateur.
- Pour tout problème, consulter votre point de vente.
- Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
un autre professionnel an d’éviter tout danger.
- Cet appareil de chauage est rempli d’une quantité
précise d’huile spéciale, che de sécurité disponible
sur demande.
En cas de fuite, mettre l’appareil hors-service, le
conner pour éviter que l’huile ne se répande ou ne
soit ingérée accidentellement par un enfant, puis
contacter immédiatement le vendeur de l’appareil
ou le représentant du fabricant. Toute opération né-
(voir schémas page 5).
cessitant l’ouverture d’un des bouchons de fermeture
du réservoir d’huile ne doit être eectuée que par le
représentant agréé du fabricant.
- Lorsque l’appareil de chauage est mis au rebut, respecter les réglementations concernant l’élimination
de l’huile.
- Avertissement : An d’éviter une sur-
chaue, ne pas couvrir l’appareil.
Si l’appareil est couvert, l’élévation de la
température déclenchera le coupe-circuit
interne.
- Important : le déclenchement du thermofusible
suite à un recouvrement de l'appareil n'est pas
couvert pas la garantie.
- Cet appareil n’est pas prévu pour être utilisé
par des personnes (y compris des enfants) dont les
capacités physiques, sensorielles ou mentales sont
réduites, par des personnes dénuées d’expérience
ou de connaissance, sauf si elles ont pu bénécier,
par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil.
- Il convient de surveiller les enfants pour s’assurer
qu’ils ne jouent pas avec l’appareil.
PRÉPARATION D'INSTALLATION
Avant de raccorder le radiateur, coupez l’électricité au
disjoncteur général.
Ce radiateur est un appareil de classe II, protégé contre
les projections d’eau IP24. Il peut donc être installé
dans toutes les pièces de la maison y compris dans les
volumes de protection 2 et 3 d’une salle de bains.
Cet appareil de chauage ne doit pas être installé au
dessous d’une prise de courant et doit être positionné
de façon à ce que ses interrupteurs et autres dispositifs
de commande ne puissent pas être touchés par des
personnes se trouvant dans une baignoire ou sous la
douche (selon la norme NF C15-100). Il doit être installé
à 15 cm minimum de tout obstacle (étagères, voilages,
meubles, etc).
Un moyen de déconnexion du réseau d’alimentation
ayant une distance d’ouverture des contacts de tous
les pôles doit être prévu dans les canalisations xes
conformément aux règles d’installation.
4
35039-05-12
Galbéo Présence EF
PRÉPARATION D'INSTALLATION
Dénition des volumes pour une baignoire
Dénition des volumes pour une douche
*
* Dans le cas où la douche comporte une paroi jointive
au sol et au mur, la distance d’1,20 m ne doit plus être
prise en compte. C’est alors la façade de la paroi qui
délimite le volume 1.
t *OTUBMMBUJPOQSÏDPOJTÏF dans le cadre d’une utilisation de la fonction détection
automatique d’ouverture de fenêtre
Les schémas des volumes de salle de bains ci-dessus ne
sont fournis qu’à titre indicatif. Veuillez vous
référer à la norme d’installation française NF C15-100
pour réaliser l’installation. Pour toute aide, demander
conseil auprès d’un électricien.
5
35039-05-12
Galbéo Présence EF
PRÉPARATION D'INSTALLATION
Respectez les distances minimales avec le
mobilier pour l’emplacement de l’appareil.
50 cm
15 cm
12 cm
50 cm
FIXATION DE LA CONSOLE MURALE
t 'JYF[MFTDPOTPMFTFOSFTQFDUBOUMFTEJNFOTJPOTJOEJRVÏFTEBOTMFUBCMFBVFUFOVUJMJTBOUMF
gabarit de pose fourni.
t 1PTJUJPOTEFTUSPVT
Produits Puissances
Galbéo Présence EF 750 750 W 244 357 299
Galbéo Présence EF 1000 1000 W 244 357 380
Galbéo Présence EF 1250 1250 W 244 357 541
Galbéo Présence EF 1500 1500 W 244 357 622
Galbéo Présence EF 2000 2000 W 244 357 865
A = Hauteur sol /
xation basse en mm
H = Hauteur trous
de xation en mm
X = Largeur trous
de xation en mm
X
H
A
6
Étape 1
35039-05-12
Galbéo Présence EF
FIXATION DE LA CONSOLE MURALE
Étape 2
Vis et chevilles non fournies.
Important : adaptez le type de cheville à la nature de la cloison.
V
ERROUILLAGE AUTOMATIQUE DES CONSOLES MURALES
Après la mise en place du radiateur sur les consoles,
rabattez les crochets sur le collecteur du radiateur et
verrouillez :
1 2
1 2 3
Étape 3
1- Poser le radiateur.
2- Rabattre les crochets.
3- Le rivet descend dans l’encoche et verrouille la
patte de xation. Vériez que le rivet soit bien
descendu au bout de l’encoche.
Étape 4
3
Les sécurités anti-basculement sont en place, le radiateur ne peut plus être décroché du mur sans déverrouillage
préalable.
7
35039-05-12
Galbéo Présence EF
ALIMENTATION ET RACCORDEMENT ÉLECTRIQUE
ALIMENTATION
- Veuillez vous référer à la norme d’installation française NF C15-100. Demandez conseil auprès d’un
électricien pour réaliser l’installation.
- Le circuit d’alimentation de cet appareil doit
comporter un dispositif de coupure omnipolaire
(selon la norme NF C15-100), une protection
diérentielle (30 mA), une protection contre les
surcharges.
- Avant la première utilisation, vériez que la tension
utilisée corresponde bien à celle indiquée sur l’appareil.
- Ce radiateur est un appareil de classe II (double
isolation électrique). Le raccordement à la terre est
interdit.
- Le raccordement des trois ls doit être réalisé dans
une boîte de raccordement électrique conforme aux
normes en vigueur.
- Conformément aux normes françaises, le montage
doit être fait en installation xe. Il est interdit d’utili-
ser une che pour le branchement dans une prise.
FONCTIONNEMENT
Mode Éco
Mode Confort
Mode Auto
Indicateur l pilote actif
ou programmation
Indicateur de
consommation
énergétique
Sélection des modes
Touche Activation manuelle de la
détection d’ouverture de
fenêtre
RACCORDEMENT ÉLECTRIQUE
Alimentation monophasée 230 V +10%
- 10% ~ 50 Hz.
- Fil bleu : Neutre
- Fil marron : Phase
- Fil noir : Fil pilote (à isoler s’il n’est pas utilisé)
Mode Hors-gel
Mode Veille du chauage
Mode mise à l’heure et
réglage du jour
Mode Programmation
Clavier verrouillé
Témoin de chaue
Jours de la semaine
(1 = Lundi ...
7= Dimanche)
Touches -/+
Réglages
températures, heures,
jours et programmes
8
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Sécurité enfants
Pour activer le verrouillage du clavier, vous devez maintenir appuyé Plus et Moins simultanément
pendant 10 secondes .
Pour désactiver le verrouillage du clavier, vous devez maintenir appuyé simultanément Plus et
Moins, une nouvelle fois pendant 10 secondes.
Mise en route
Lors de la première utilisation, appuyez sur la touche Mode pour mettre votre radiateur
en fonctionnement.
Sélection du Mode
La touche Mode vous permet d’adapter le régime de fonctionnement de votre radiateur
à vos besoins en fonction des saisons et des périodes d’occupation, de régler l’heure et le
jour et de programmer votre radiateur.
Par appuis successifs choisissez le mode souhaité.
Schéma d’enchaînement des modes :
Appuis successifs sur Mode :
Auto
Confort Éco Hors-gel Veille du chauage
Appui sur Mode pendant 5 secondes à partir de Veille du chauage :
Mode mise à l'heure et réglage du jour
Mode programmation
Mode Auto : 3 cas en fonction de votre installation
1. Votre radiateur est programmé, il exécute les consignes Confort et Éco en
fonction des plages horaires établies.
2. Votre radiateur est relié à un gestionnaire d’énergie ou à un programmateur
par le biais du l pilote, il fonctionnera automatiquement selon les programmes
établis.
3. En l’absence de programmation ou commande, votre radiateur fonctionne en
Confort permanent.
Mode
Mode Confort
Mode Confort permanent, le radiateur fonctionne 24h/24h à la température
réglée (par exemple 20°C). Le niveau de température Confort est réglable par
l’utilisateur.
Mode Éco
Mode Économique, correspond à la température Confort moins 3,5°C.
Ceci permet de faire un abaissement sans dérégler la température Confort.
9
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Mode Hors-gel
Mode protection Hors-gel, permet de sécuriser les installations d’un logement
contre le gel en maintenant une température permanente de 7°C.
Mode Veille du chauage
Ce mode permet d’arrêter le chauage, en été par exemple.
Mode Programmation
Mode Mise à l’heure et réglage du jour
Dans ce mode, vous pouvez régler l’heure et le jour an de de programmer votre
radiateur selon votre convenance
Mode Programmation
Ce mode vous permet de choisir entre 5 programmes (Éco, Confort, P1, P2 et P3)
paramétrer à votre guise selon les jours et heures que vous aurez choisi.
(voir page 20).
Réglages usine
:
Voir page 27
Réglage du rétro-éclairage de l’acheur (permanent/temporisé) depuis le
mode Veille du chauage uniquement
1
Sélectionnez le mode Veille du chauage en appuyant sur Mode.
2
Appuyez sur Mode et Plus. L’achage passe en Mode réglage de la durée du
rétro-éclairage.
10
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Trois modes vous sont proposés :
3
L1 = rétro-éclairage temporisé : l’écran s’allume lors d’un appui sur une touche
ou lors d’une détection de présence.
L2 = rétro-éclairage permanent : l’écran reste tout le temps allumé.
L3 = rétro-éclairage temporisé : l’écran s’allume lors d’un appui sur une touche
uniquement.
Le mode L1 est réglé par défaut.
Appuyez sur la touche Plus ou Moins pour choisir le mode de réglage que vous
souhaitez.
Appuyez sur Mode pour valider et sortir du réglage.
4
Détecteur de présence
Le capteur infrarouge situé sur la joue droite du radiateur permet de détecter une
présence dans la pièce où il est installé. Lorsque la pièce est occupée, le mode Confort est
activé. Lorsqu’elle est inoccupée, la température de consigne s’abaisse automatiquement
et progressivement quelque soit le mode de fonctionnement en cours .
Tous meubles, lampes, portes, murs… constituent un obstacle et entravent la bonne
détection des personnes.
Le détecteur ne doit rencontrer ni obstacle xe, ni source mouvante (telle qu’un animal en mouvement ou l’oscillation
d’un appareil électrique).
Abaissement de la température par périodes d’inoccupation
Périodes d’inoccupation * Abaissement de la température de consigne *
2 heures Confort -1°C
4 heures Confort -2°C
12 heures Confort -3.5°C
48 heures Hors-gel
* Réglages usine non modiables
Fonctionnement du détecteur de présence
Degrés
20
19
18
16.5
Confort
7
-1°C
-2°C -3.5°C
Galbéo Présence EF procède à des abaissements de température par paliers successifs en fonction de la durée
d’absence et ce, an de vous permettre de faire des économies d’énergie.
Hors-gel
48 h12 h4 h2 h
Confort
Heures
11
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT

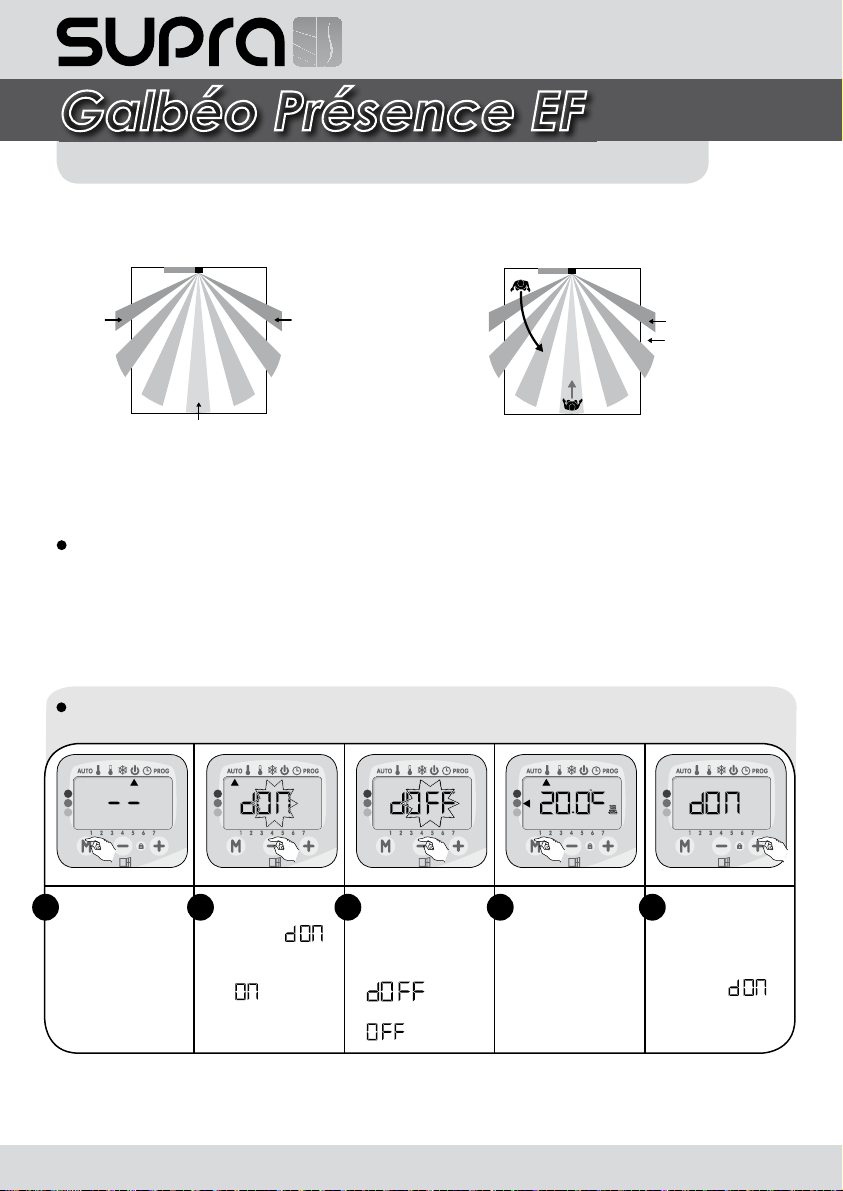

Divisions de la zone de détection Couverture du détecteur de présence
pour une température Confort de 20°C
60°
Portée : 4 m
0°
Portée : 7 m
Zone de détection : 120° environ
60°
Portée : 4 m
Zone active
Zone inactive
La zone de détection est divisée en plusieurs zones
actives et inactives.
Un sujet qui traverse la zone de détection sera détecté
par le capteur infrarouge.
Un sujet qui s’avance directement de face vers l’appareil
sera plus dicilement détecté.
Informations importantes concernant le détecteur de présence
Le détecteur de présence est sensible aux variations de température et à la lumière ; il est susceptible d’être perturbé
par les éléments ci-dessous :
- Sources de chaud ou de froid telles que bouches d’air pulsé, lampes, climatiseurs.
- Surfaces rééchissantes telles que les miroirs.
- Objets se déplaçant avec le vent comme les rideaux, les voilages ou les plantes.
Désactivez le détecteur de présence si votre radiateur a été installé à proximité de l’un de ces éléments.
Activation/désactivation du
Le détecteur est activé par défaut. Pour le désactiver, procédez dans l’ordre suivant :
Sélectionnez le
1 2 5
mode Veille du
chauage en
appuyant sur
Mode
Remarque :
Par défaut, lorsque le détecteur est activé et qu’il a détecté une présence dans la pièce, l’écran s’éclaire pendant 2
secondes.
Pour modier le rétro-éclairage voir page 10, Réglage du rétro-éclairage de l’acheur.
Appuyer sur
Moins pendant 5
secondes.
apparaît sur
l’acheur
clignote.
et
détecteur de présence
5 sec.
Appuyez sur
3 4
Plus ou Moins
pour désactiver
le détecteur de
présence.
apparaît
sur l’acheur et
clignote.
12
Appuyez sur
Mode pour
valider et sortir
du réglage. Le
détecteur de
présence est
désactivé.
Si vous désirez
activer à nouveau
le détecteur
de présence,
remettre la
mention
sur l’écran en
utilisant la touche
Plus.
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT

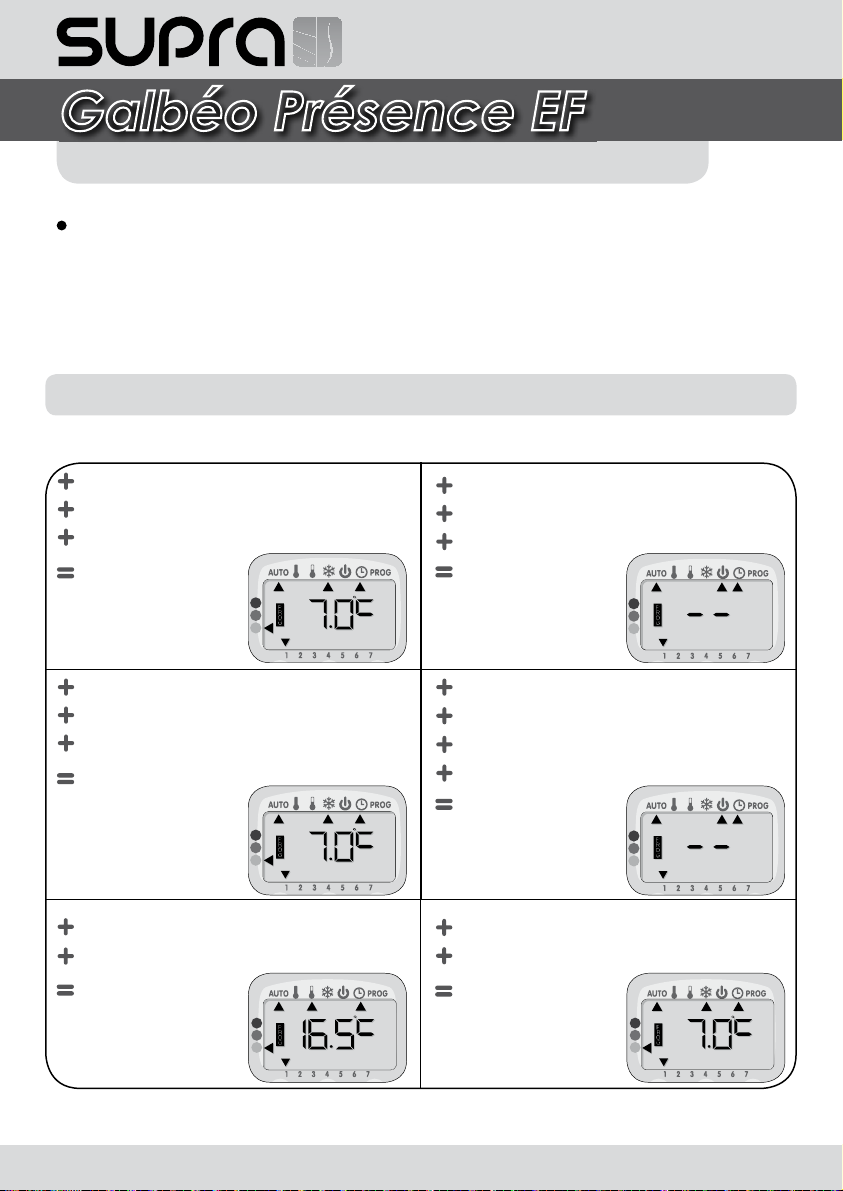

Gestion des priorités de fonctionnement selon le type d’utilisation
En mode Confort, Éco et Hors-gel, seuls les ordres du détecteur de présence seront pris en compte.
En mode Auto, le radiateur peut recevoir des ordres diérents provenant :
- de la programmation intégrée ;
- du l pilote 6 ordres ;
- du détecteur de présence ;
- de la détection d’ouverture de fenêtre.
Quelque soit l’ordre reçu, c’est toujours celui correspondant au niveau de température le plus bas qui sera
pris en compte.
Quelques exemples :
Programmation intégrée = Confort
Fil pilote 6 ordres = Éco
Détecteur de présence = Hors-gel
Hors-gel
Programmation intégrée = Confort
Fil pilote 6 ordres = Éco
Détection d'ouverture de fenêtre = Hors-gel
Hors-gel
Programmation intégrée = Confort
Fil pilote 6 ordres = Éco
Éco
Programmation intégrée = Éco
Fil pilote 6 ordres = Veille du chauffage
Détecteur de présence = Éco
Veille du chauage
Programmation intégrée = Éco
Fil pilote 6 ordres = Veille du chauffage
Détecteur de présence = Éco
Détection d'ouverture de fenêtre = Hors-gel
Veille du chauage
Programmation intégrée = Éco
Fil pilote 6 ordres = Hors-gel
Hors-gel
13
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Détection d’ouverture de fenêtre
Cycle d’abaissement de température par mise en Hors-gel pendant l’aération d’une pièce par ouverture de fenêtre.
La détection d’ouverture de fenêtre est possible à partir des modes Auto, Confort et Éco. Deux modes d’activation
sont possibles :
- Activation manuelle, le cycle d’abaissement de température est déclenché par appui sur une touche.
- Activation automatique, le cycle d’abaissement de température est déclenché lorsque Galbéo Présence EF
détecte une variation de température.

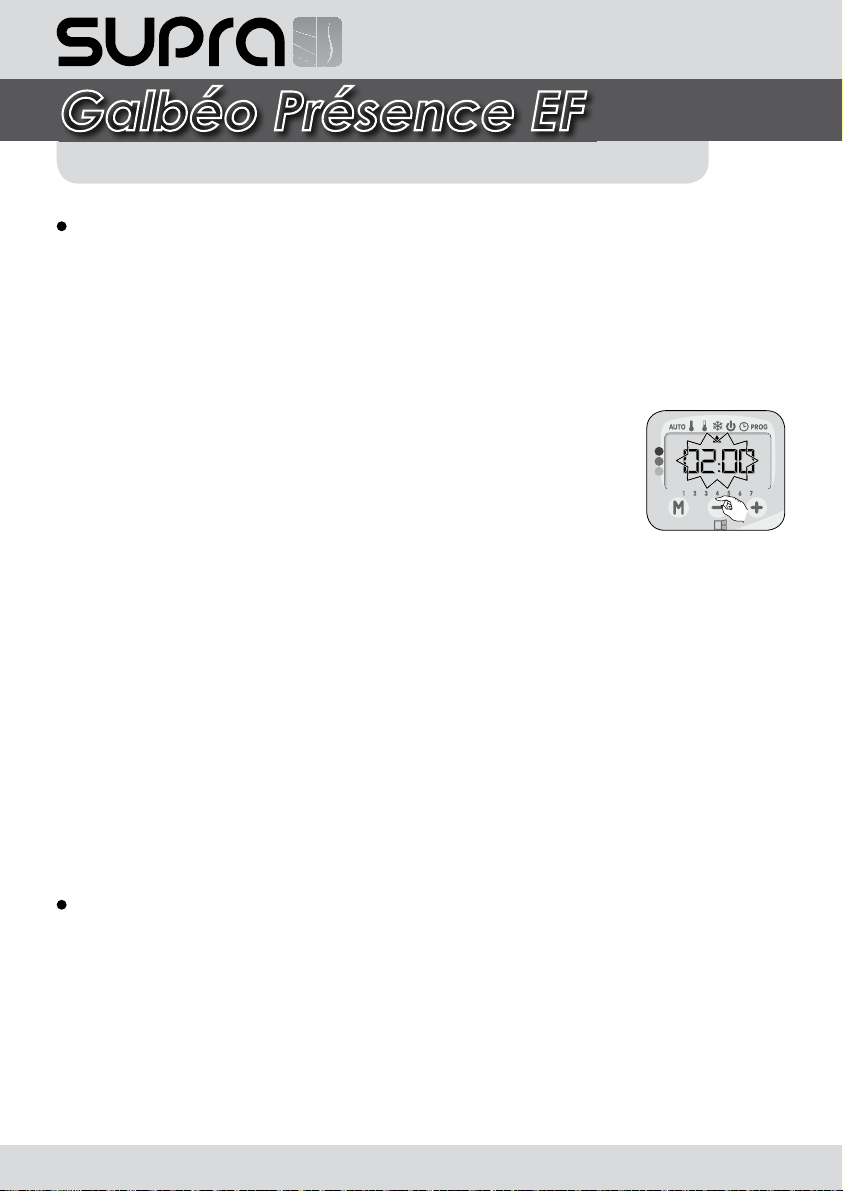

- Activation manuelle : (Toujours possible quelques soient vos réglages)
Par un appui supérieur à 5 secondes sur Moins, le radiateur passe en mode Hors-gel
pendant une durée réglable.
Par défaut, le réglage de la durée de mise en Hors-gel est de deux heures. Vous pouvez
modier ce réglage de 15 min à 2 h en suivant les instructions
Après cette mise en Hors-gel, l’appareil revient à son mode initial.
- Activation automatique : (Désactivée par défaut, pour l’activer, voir page 15)
1- Détection d’ouverture : Galbéo Présence EF détecte une chute de température. L’ouverture d’une fenêtre,
d’une porte donnant sur l’extérieur, peut occasionner cette chute de température.
Note : La diérence entre la température de l’air provenant de l’extérieur et celle de l’intérieur doit occasionner
une chute de température signicative pour être perceptible par l’appareil.
Cette détection de chute de température enclenche le passage en mode Hors-gel pendant une durée
réglable.
Par défaut, le réglage de la durée de mise en Hors-gel est de deux heures. Vous pouvez modier ce réglage
de 15 min à 2 h en suivant les instructions
initial.
2- Détection de fermeture : Cette fonction n’intervient que pendant la mise en Hors-gel consécutive à une
détection de chute de température signicative. Galbéo Présence EF détecte une remontée de température. La
fermeture d’une fenêtre peut occasionner cette montée de température.
Note : La remontée de température doit être signicative pour être perceptible par l’appareil.
Cette détection de remontée de température provoque un retour au mode initial.
page 16. Après cette mise en Hors-gel, l’appareil repasse au mode
page 16.
5 sec.
Information importante concernant la détection d’ouverture de fenêtre
- Arrêt du cycle de mise en Hors-gel : un appui sur une des touches du clavier interrompt le cycle de mise en
Hors-gel.
- Pour une ouverture de fenêtre prolongée (supérieure à la durée préréglée), nous vous conseillons de mettre
votre radiateur en Veille du chauage.
- Important : Dans le cas d’installation d’un radiateur à proximité d’une porte d’entrée, la fonction pourrait
être perturbée par les courants d’air occasionnés par les ouvertures et fermetures de cette porte, si cela pose
problème nous vous conseillons de désactiver le mode automatique de détection d’ouverture de fenêtre
(voir page 15). Vous pouvez, en revanche, utiliser l’activation manuelle.
14
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Réglages de la fonction de détection d’ouverture de fenêtre :
- Activation/désactivation du mode automatique :
Le mode automatique de détection d’ouverture de fenêtre est désactivé en usine. Pour l’activer, procédez dans
l’ordre suivant :
Remarque :
manuel
Depuis les modes Auto, Confort ou Éco :
1
Eectuez un appui long supérieur à 5 secondes sur la touche Moins.
L’acheur clignote et la durée de la mise en Hors-gel s’ache.
2
Eectuez un 2ème appui long supérieur à 5 secondes sur la touche Mode.
Même si le mode automatique est désactivé, vous avez toujours la possibilité d’utiliser le mode
(voir page 14 chapitre Mode manuel).
apparaît sur l’acheur et clignote.
5 sec.
3
Appuyez sur Plus ou Moins pour activer le mode automatique d’ouverture et
de fermeture de fenêtre.
apparaît sur l’acheur et clignote.
= mode automatique activé.
= mode automatique désactivé.
4
Appuyez sur Mode pour valider.
15
5 sec.
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
La durée de mise en Hors-gel s’ache. Appuyez une nouvelle fois sur Mode ou attendez 1 minute pour sortir
5
du réglage.

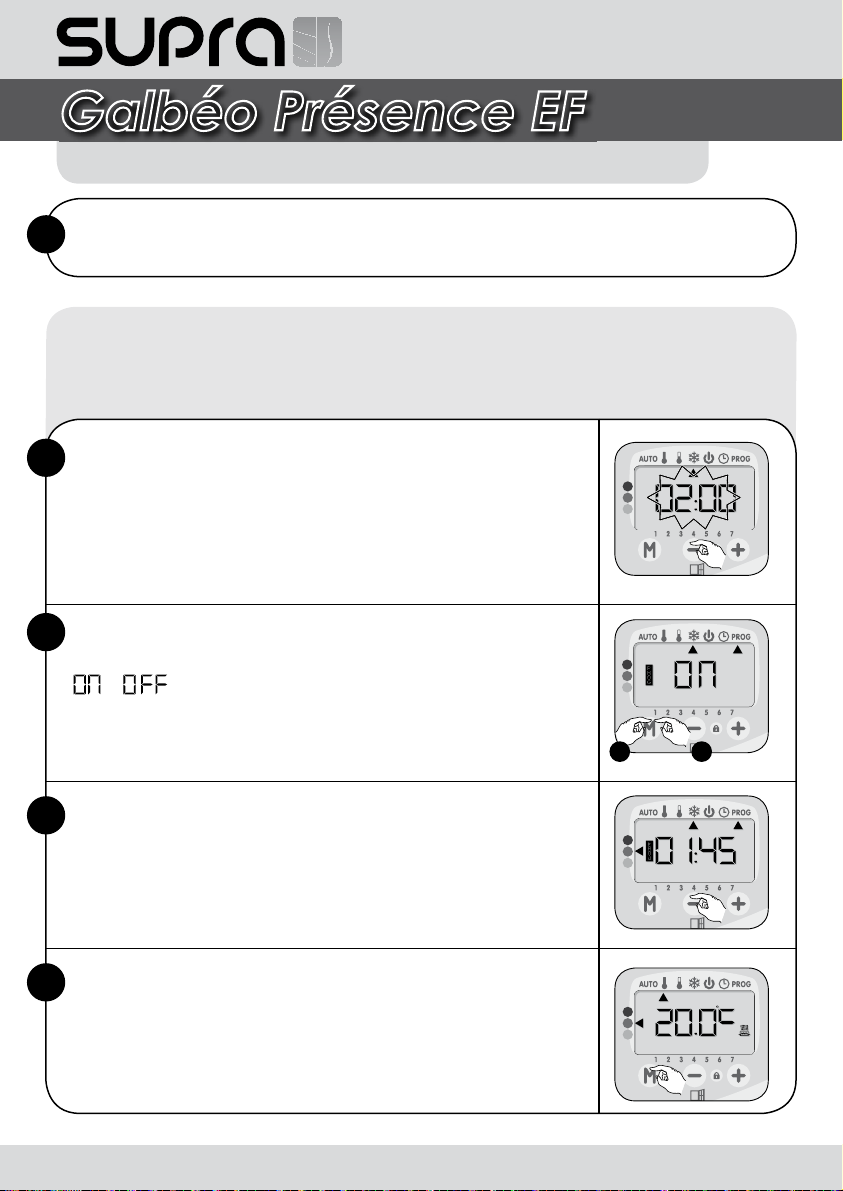

- Réglage de la durée du mode Hors-gel activé :
Par défaut la durée de mise en Hors-gel est de 2 h. Vous pouvez choisir une valeur comprise entre 15 min et 2 h par
intervalle de 15 min.
Depuis les modes Auto, Confort ou Éco :
1
Eectuez un appui long supérieur à 5 secondes sur la touche Moins.
L’acheur clignote et la durée de la mise en Hors-gel s’ache.
5 sec.
2
Eectuez un premier appui long supérieur à 5 secondes sur la touche Mode.
ou s’ache suivant le réglage.
Eectuez un 2ème appui court sur la touche Mode.
La durée de mise en Hors-gel s’ache.
1 2
5 sec.
3
Appuyez sur Plus ou Moins pour modier la durée.
4
Appuyez sur Mode pour valider et sortir du réglage.
16
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT

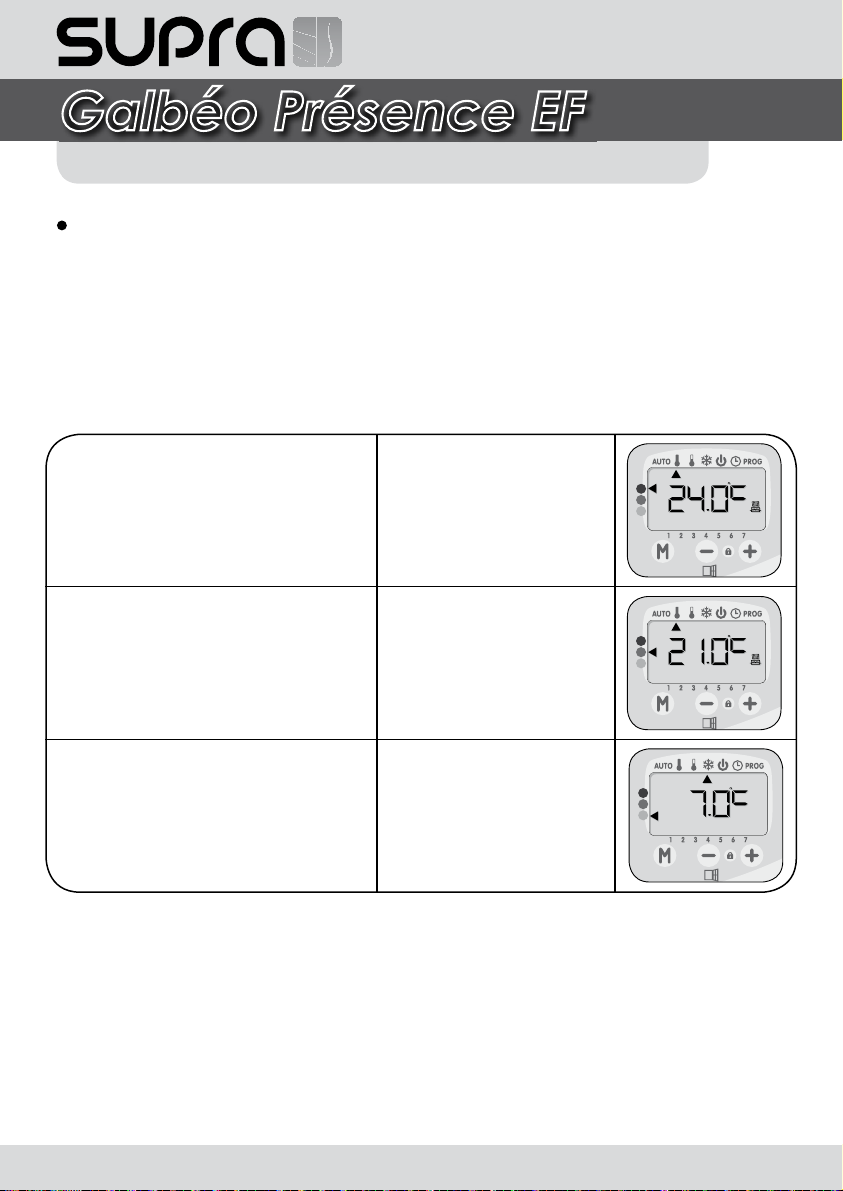

Indicateur de consommation énergétique
La température de consigne en mode Confort recommandée par l'ADEME est de 19°C.
Dans l’acheur de Galbéo Présence EF, un sélecteur indique le niveau de consommation d’énergie en se
positionnant automatiquement en face d’une couleur : rouge, orange ou vert.
Ainsi, en fonction de la température de consigne réglée, vous pouvez désormais situer votre niveau de
consommation d’énergie par rapport aux recommandations de l’ADEME.
Dans quel cas?
Dans les modes Auto, Confort, Éco et Hors-gel et quelque soit le niveau de température.
Niveau de température très élevé : il est conseillé
Couleur rouge
de réduire la température de consigne de manière
signicative.
Couleur orange
Niveau de température élevé : il est conseillé
de réduire légèrement la température de consigne.
Couleur verte
Niveau de température inférieur ou égal aux
recommandations de l’ADEME.
Lorsque la température de consigne
est supérieure à 22°C
Consigne > 22°C
Lorsque la température de consigne
est supérieure à 19°C et inférieure ou
égale à 22°C
19°C < Consigne ≤ 22°C
Lorsque la température de consigne
est inférieure ou égale à 19°C
Consigne ≤ 19°C
17
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT
Réglage de la température Confort
Le réglage de la température Confort est accessible uniquement depuis les modes Auto et Confort.
A l’aide de Plus ou Moins, vous pouvez régler la température de 7°C à 30°C par
intervalle de 0,5°C.
Commande par l pilote
Votre radiateur peut être raccordé à une centrale de programmation par le biais d’un l pilote. Dans ce cas, les
diérents modes de fonctionnement seront activés à distance depuis ce programmateur.
La commande par l pilote est active depuis le mode Auto uniquement. Dans les autres modes, les signaux véhiculés
par le l pilote ne sont pas pris en compte.
Important : Double utilisation de la programmation hebdomadaire intégrée + programmation par
l pilote 6 ordres
Exemple : les appareils sont programmés pièce par pièce et le l pilote est raccordé à un délesteur centralisé : dans ce
cas, c’est l’ordre en niveau de température le plus bas qui sera prioritaire (voir page 19).
Priorités de fonctionnement entre la programmation hebdomadaire intégrée et une centrale de programmation par
le biais d’un l pilote.
Modes dénis par la programmation
hebdomadaire intégrée
Confort
Éco
* Voir page 19.
Ordres émis par le l pilote
6 ordres
Confort
Éco*
Éco-1*
Éco-2*
Hors-gel
Veille du chauage
Confort
Éco*
Éco-1*
Éco-2*
Hors-gel
Veille du chauage
18
Mode actif
Confort
Éco*
Éco-1*
Éco-2*
Hors-gel
Veille du chauage
Éco*
Éco*
Éco*
Éco*
Hors-gel
Veille du chauage
35039-05-12
Galbéo Présence EF
FONCTIONNEMENT

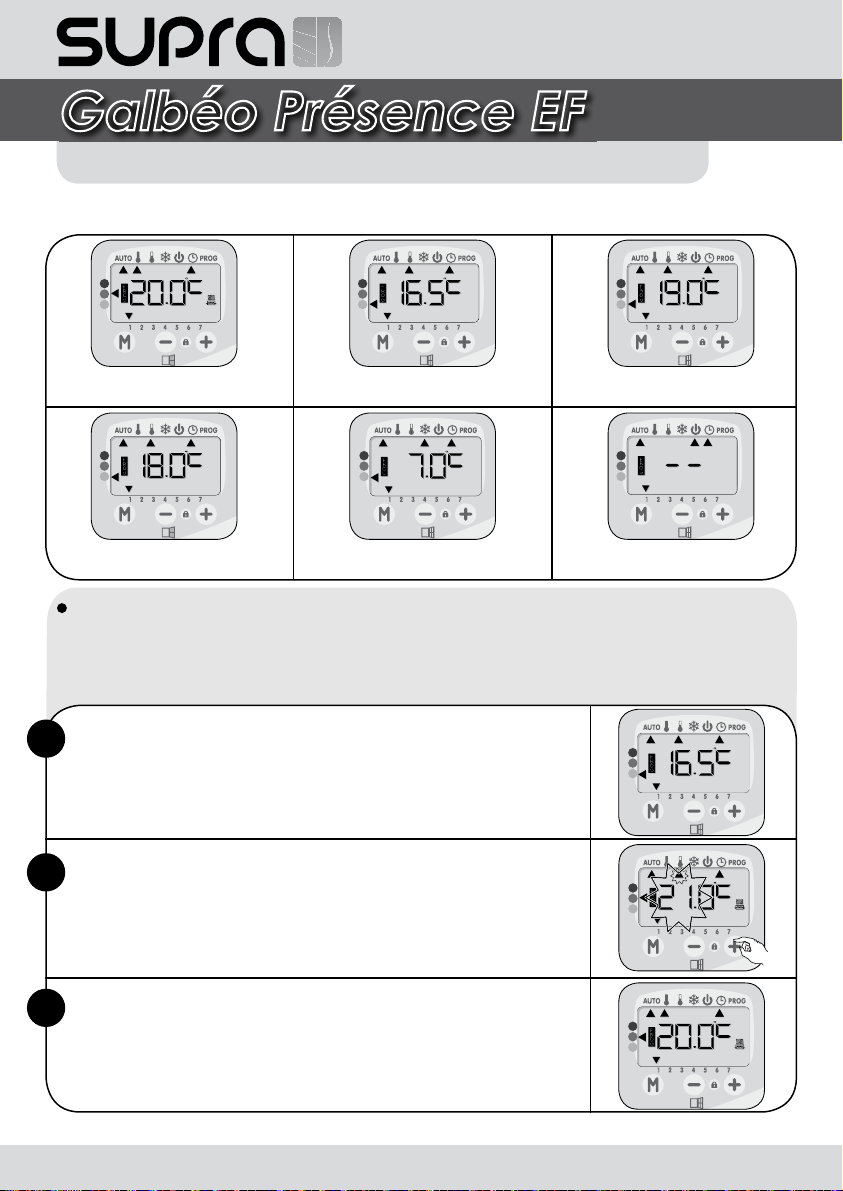

Ci-dessous les diérentes vues de l’acheur pour chaque commande par l pilote.
Fil pilote = Confort
Fil pilote = Éco - 2
Confort - 2°C
Modication temporaire de la consigne de température à une commande
Fil pilote = Éco
Confort - 3,5°C
Fil pilote = Hors-gel Fil pilote = Veille
Fil pilote = Éco - 1
Confort - 1°C
du chauage
par l pilote
Cette fonction permet de modier la température de consigne temporairement jusqu’au prochain ordre envoyé par
la centrale ou au passage à 00h00 de l’horloge.
Exemple :
1
L’appareil est en mode Auto. La centrale de programmation envoie un ordre
Éco 16,5°C.
2
En appuyant sur Plus ou Moins, vous pouvez modier temporairement la
consigne de température à 21°C.
3
Cette modication s’annulera automatiquement au prochain ordre envoyé
par la centrale ou au passage à 00h00 de l’horloge.
19
35039-05-12
Galbéo Présence EF
PROGRAMMATION : RÉGLAGES ET VÉRIFICATION

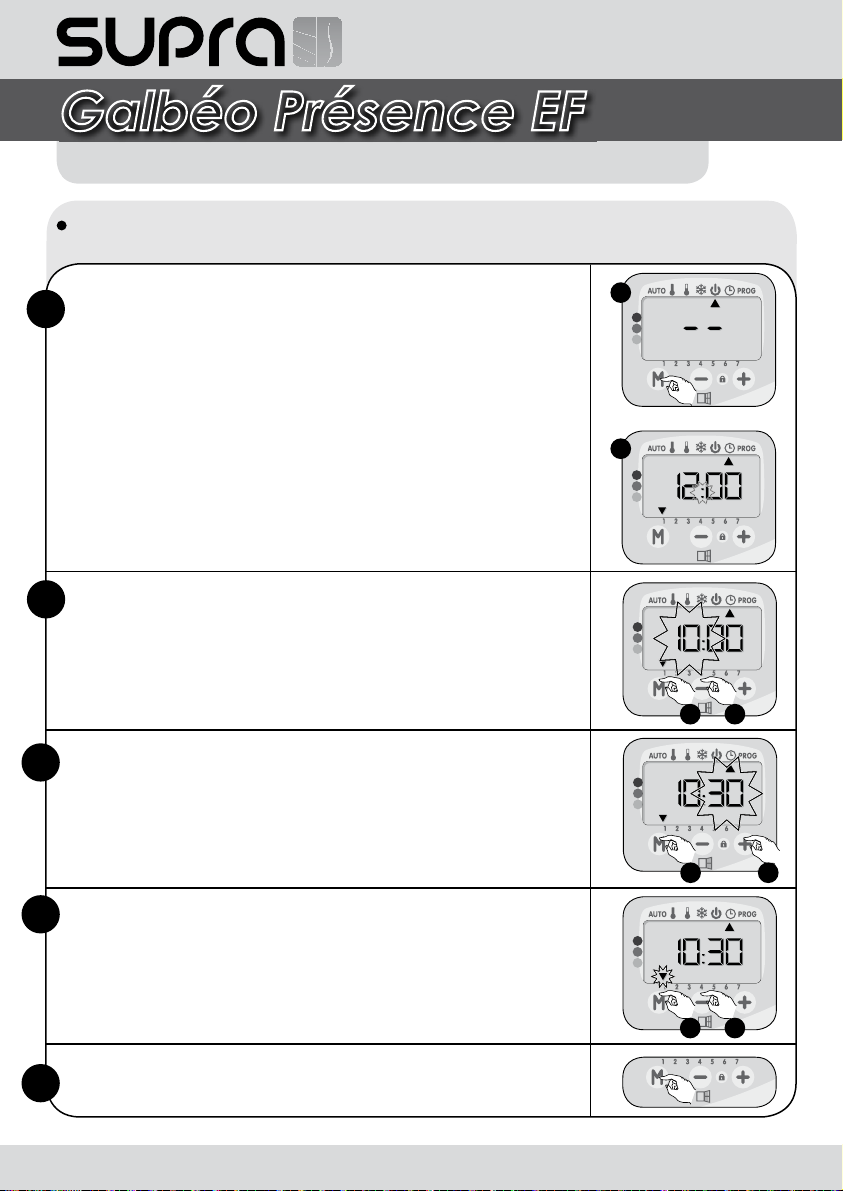

Mise à l’heure et réglage du jour
Dans ce mode, vous pouvez régler l’heure et le jour an de programmer votre radiateur selon votre convenance.
1
1
A partir du mode Veille du chauage, appuyez sur Mode pendant 5 secondes.
Le curseur se positionne sur le mode Mise à l’heure et réglage du jour.
2
Après un appui sur Plus ou Moins, les deux chires de l’heure clignotent.
Réglez avec Plus ou Moins.
Pour faire déler rapidement les heures, maintenez appuyé Plus ou Moins.
Validez en appuyant sur Mode.
3
Les deux chires des minutes clignotent.
Réglez les minutes avec Plus ou Moins.
Validez en appuyant sur Mode.
4
Le curseur situé au dessus du 1 (représentant le lundi) clignote. Réglez le jour
avec Plus ou Moins.
Validez en appuyant sur Mode.
5 sec.
2
2 1
2 1
Validez en appuyant sur Mode.
5
2 1
20
35039-05-12
Galbéo Présence EF
PROGRAMMATION : RÉGLAGES ET VÉRIFICATION
Programmes
Dans ce mode, il vous est oert la possibilité de programmer votre radiateur en aectant 1 des 5 programmes proposés
à chaque jour de la semaine.
- P1 : votre radiateur fonctionne en mode Confort de 6h à 22h et en mode Éco de 22h à 6h.
- P2 : votre radiateur fonctionne en mode Confort de 6h à 9h et de 16h à 22h et en mode Éco de 9h à 16h et de
22h à 6h.
- P3 : votre radiateur fonctionne en mode Confort de 6h à 8h, de 12h à 14h et de 18h à 23h et en mode Éco de
23h à 6h, de 8h à 12h et de 14h à 18h.
- Confort : votre radiateur fonctionne en permanence en mode Confort que vous pouvez régler à la température
que vous souhaitez
- Éco : votre radiateur fonctionne en permanence en mode Éco que vous pouvez régler à la température que
vous souhaitez
Par défaut, votre radiateur est programmé en mode Confort pour tous les jours.

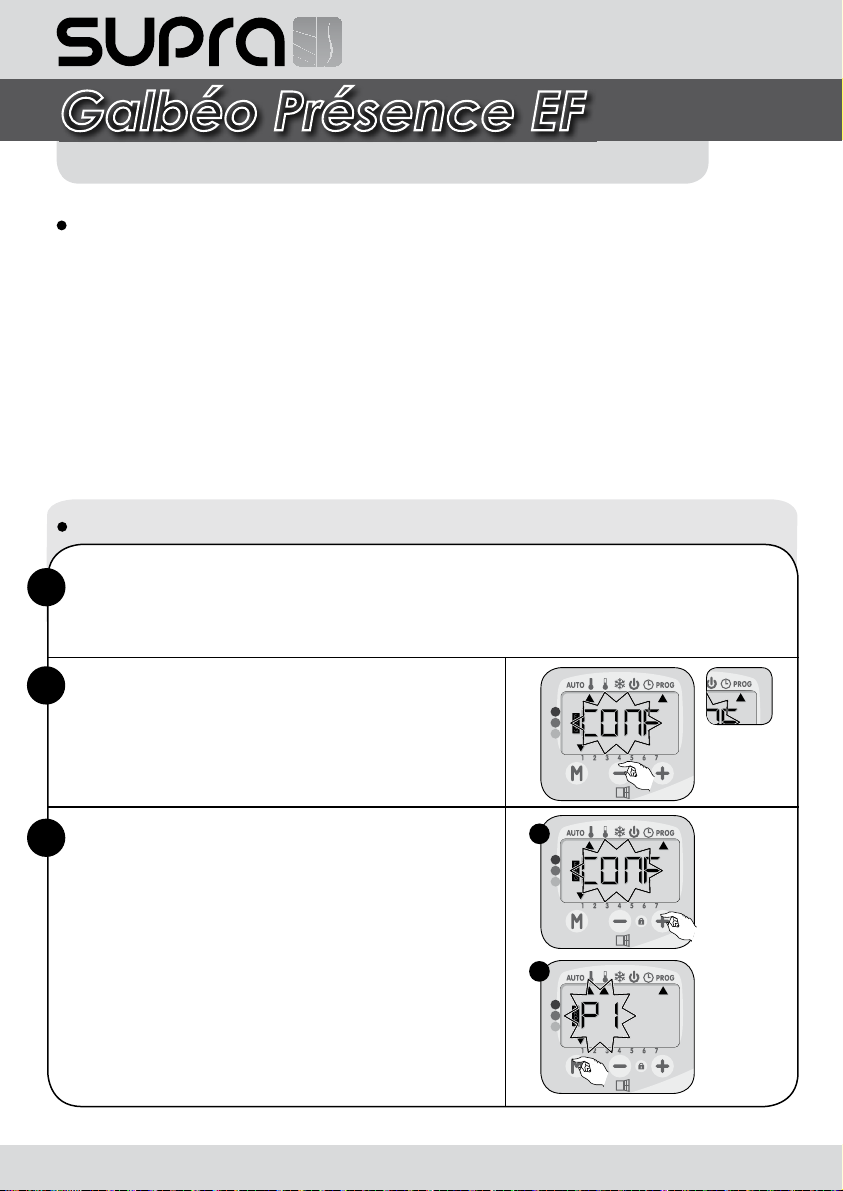

Choix des programmes
- Si vous venez de régler l'heure et le jour, appuyez une nouvelle fois sur Mode. Le cuseur se positionne
automatiquement sous PROG et les jours de la semaine délent avec le programme qui leur est aecté par
1
défaut c’est à dire en Confort "CONF" tous les jours.
- Si vous êtes en mode Auto, Confort, Éco ou Hors-gel, sélectionnez le mode Veille du chauage, puis
appuyez 5 secondes sur Mode. Ensuite appuyez une nouvelle fois sur Mode pour sélectionner le jour.
2
Appuyez sur Plus ou Moins.
Le programme aecté pour le 1er jour (c'est à dire le lundi)
clignote.
L'indicateur programmation s’ache.
(voir Réglage de la température Confort page 18).
(voir Réglages avancés page 25).
3
Choisissez le programme que vous désirez pour ce jour avec Plus
ou Moins.
Validez en appuyant sur Mode.
1
2
21
35039-05-12
Galbéo Présence EF
PROGRAMMATION : RÉGLAGES ET VÉRIFICATION
4
Le programme aecté pour le 2ème jour (c’est à dire le mardi)
clignote.
Renouvelez l’opération décrite ci-dessus (paragraphe 3) pour
chaque jour de la semaine.
Une fois la programmation des jours eectuée, validez en appuyant sur
5
Mode.
Les jours de la semaine délent successivement avec les programmes
que vous leur avez aectés
Pour sortir du mode Programmation, appuyez sur Mode.

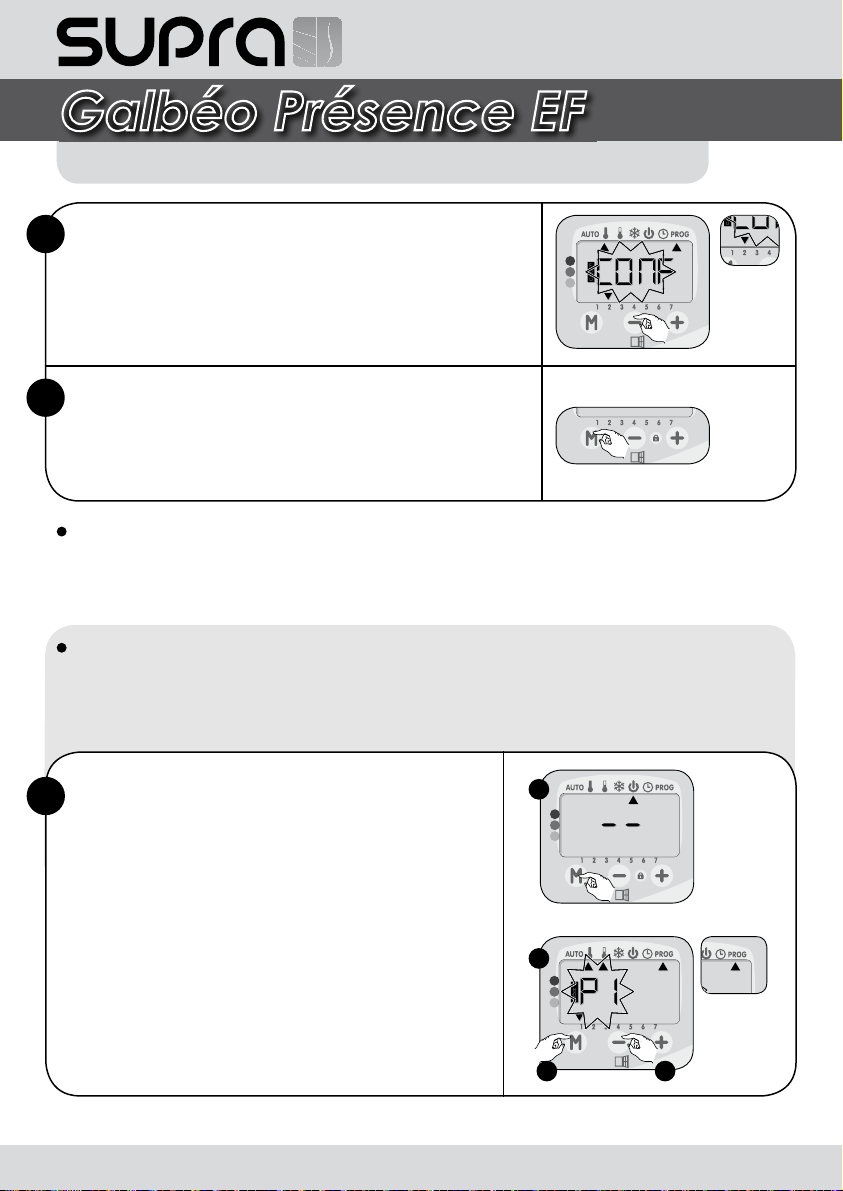

Vérication des programmes choisis
- A partir du mode Veille du chauage, appuyez sur Mode pendant 5 secondes. Un nouvel appui court sur Mode : le
programme de chaque jour de la semaine déle devant vous.
- Pour sortir de la visualisation des programmes, appuyez sur Mode.
Modication des programmes P1, P2 et P3
Si les horaires par défaut de P1, P2 et P3 ne vous conviennent pas, vous avez la possibilité de les modier.
Exemple : Modication de P1 (idem pour P2 et P3)
Si vous modiez les horaires de P1, P2 et P3, les horaires sont modiés pour tous les jours de la semaine pour
lesquels P1,P2 et P3 sont programmés.
(P1, P2, P3, Confort ou Éco).
1
A partir du mode Veille du chauage, appuyez sur Mode
pendant 5 secondes. Pour modier les programmes, eectuez un
nouvel appui court sur Mode.
Appuyez sur Plus ou Moins. L'indicateur programmation s’ache.
1
5 sec.
2
1 2
22
35039-05-12
Galbéo Présence EF

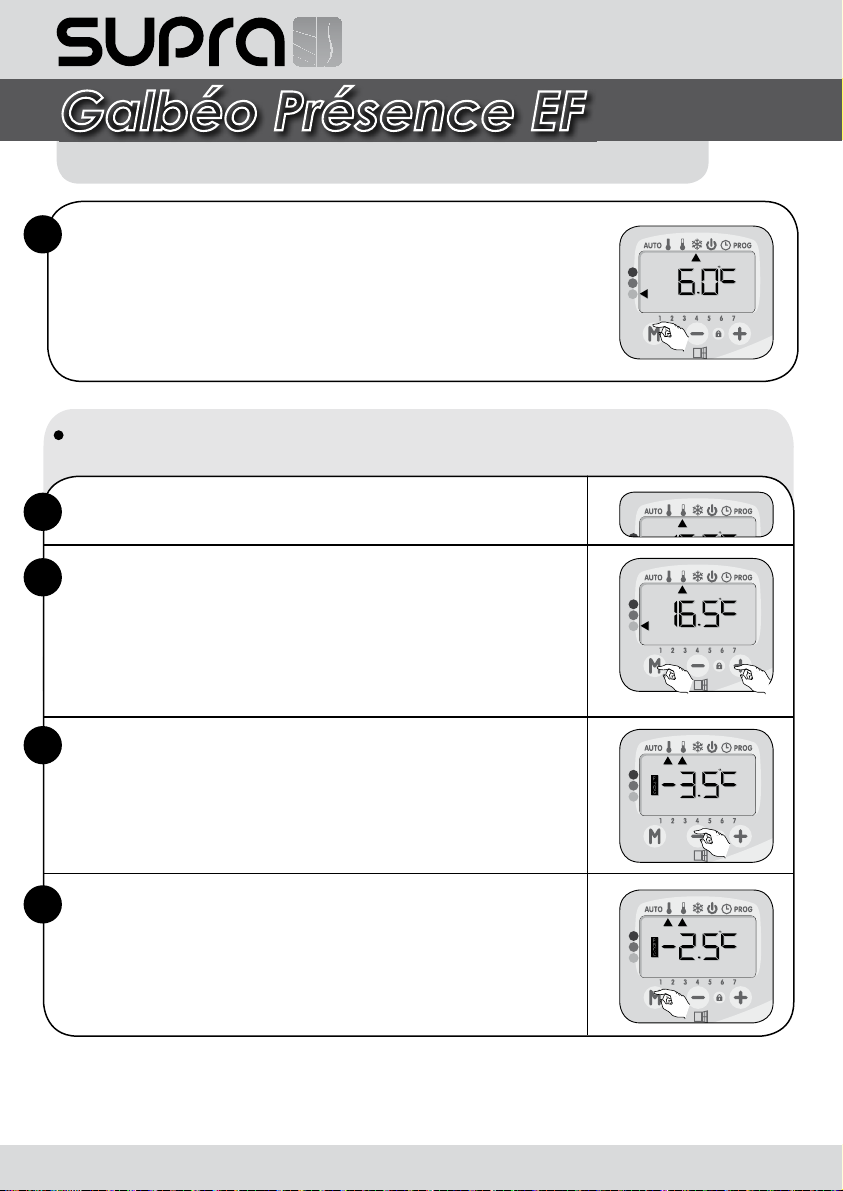

PROGRAMMATION : RÉGLAGES ET VÉRIFICATION

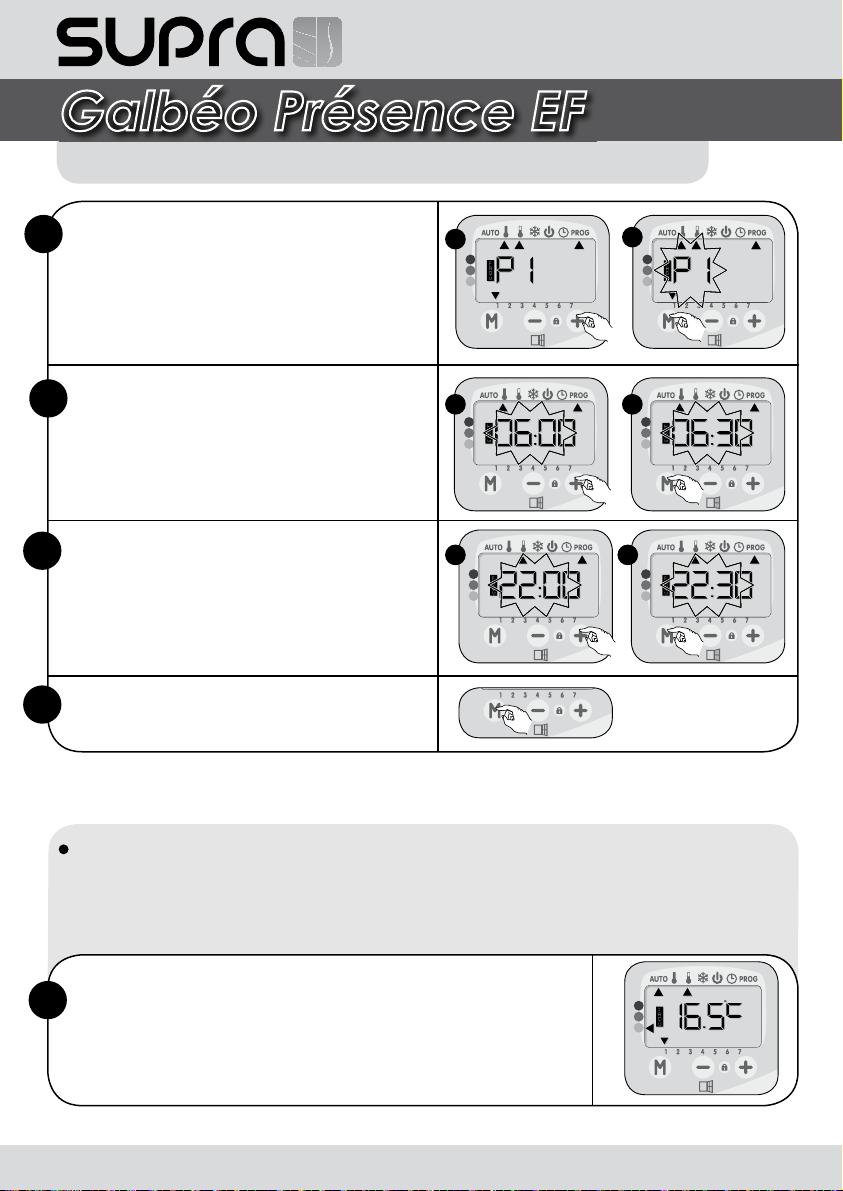

2
Avec Plus ou Moins, choisissez P1.
P1 clignote. Pour modier, maintenez appuyé la
touche Mode pendant 5 secondes.
3
L’heure de départ de P1 (par défaut 6 h) clignote.
Avec Plus ou Moins, vous pouvez modier cet horaire
par tranches de 30 minutes.
Validez en appuyant sur Mode.
4
L’heure de n de P1 (par défaut 22h) clignote.
Avec Plus ou Moins, vous pouvez modier cet horaire
par tranches de 30 minutes.
Validez en appuyant sur Mode.
Appuyez successivement sur Mode pour sortir du
5
mode Programmation et retourner au mode Auto.
Remarque : sans action sur les touches, le retour sur le mode Auto se fait automatiquement au bout de quelques
minutes.
1
1
1
2
5 sec.
2
2
Modication temporaire de la consigne de température à un programme en
cours
Cette fonction permet de modier la température de consigne temporairement jusqu’au prochain changement
programmé de température ou au passage à 00h00 de l'horloge.
Exemple :
1
L’appareil est en en mode Auto, le programme en cours est Éco 16,5°C.
23
35039-05-12
Galbéo Présence EF
PROGRAMMATION : RÉGLAGES ET VÉRIFICATION
2
En appuyant sur Plus ou Moins, vous pouvez modier temporairement la
consigne de température à 21°C.
3
Cette modication s’annulera automatiquement au prochain changement
programmé de température ou au passage à 00h00 de l'horloge.

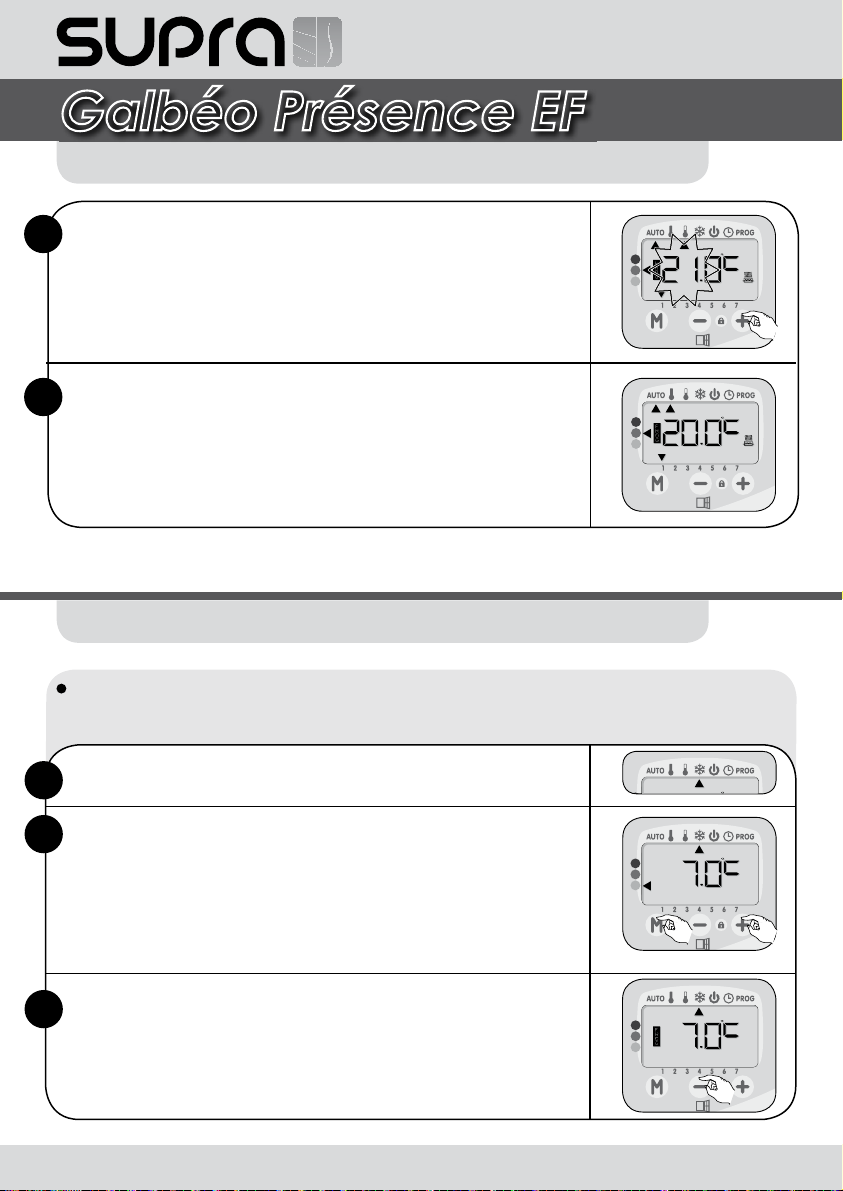

RÉGLAGES AVANCÉS
Réglage du Hors-gel, depuis le mode Hors-gel uniquement
Votre radiateur est pré-réglé à 7°C, vous pouvez faire varier la valeur de la consigne Hors-gel de 5°C à 15°C par
intervalle de 0,5°C.
Par appuis successifs sur Mode, positionnez le curseur sur le mode Hors-gel.
1
2
Appuyez sur Mode et Plus simultanément pendant 8 secondes pour entrer en
mode réglage.
3
Appuyez sur Plus ou Moins pour acher la valeur souhaitée.
24
8 sec.
35039-05-12
Galbéo Présence EF
RÉGLAGES AVANCÉS
4
Pour valider, appuyez sur Mode.
Réglage de l’abaissement de température, depuis le mode Éco uniquement
L’abaissement est pré-réglé à -3,5°C, vous pouvez le faire varier de -1°C à - 8°C par intervalle de 0,5°C.
Par appuis successifs sur Mode, positionnez le curseur sur le mode Éco.
1
2
Appuyez sur Mode et Plus simultanément pendant 8 secondes pour entrer en
mode réglage.
8 sec.
3
Appuyez sur Plus ou Moins pour acher la valeur souhaitée.
4
Pour valider, appuyez sur Mode.
25
35039-05-12
Galbéo Présence EF
RÉGLAGES AVANCÉS
Ajustement de température : étalonnage de la sonde d’ambiance du
radiateur
Important : cette opération est réservée aux installateurs professionnels uniquement, toute modication
erronée entraînerait des anomalies de régulation.
Dans quel cas ? Si la température obtenue dans la pièce (par un thermomètre able) est diérente d’au moins 1 ou 2
degrés de la température de consigne que vous demandez sur le radiateur.
L’étalonnage permet d’agir uniquement sur la mesure de la température par la sonde de l’appareil de façon à
compenser un écart éventuel, de +5°C à -5°C par pas de 0,1°C.
Important : Avant de procéder à l’étalonnage, il est conseillé d’attendre 4h après une modication de la
température de consigne pour être sûr que la température ambiante soit stabilisée.
Si l’écart de température est négatif, exemple :
1
Température de consigne (ce que vous souhaitez) = 20°C.
Température ambiante (ce que vous lisez sur un thermomètre able)= 18°C.
Écart mesuré = - 2°C.
Pour corriger l’écart, maintenez appuyé simultanément pendant 30 secondes les
touches Mode et Moins.
Lecture de la température sonde = 24°C.
(La température mesurée est souvent diérente et plus élevée que la
température de consigne).
Diminuez de 2°C la température mesurée par la sonde à l’aide de la touche
Moins.
Dans notre exemple la température mesurée par la sonde passe de 24°C à 22°C.
Si l’écart de température est positif, exemple :
2
Température de consigne (ce que vous souhaitez) = 19°C.
Température ambiante (ce que vous lisez sur un thermomètre able)= 21°C.
Écart mesuré = +2°C.
26
30 sec.
35039-05-12
Galbéo Présence EF
RÉGLAGES AVANCÉS
Pour corriger l’écart, maintenez appuyé simultanément pendant 30 secondes les
touches Mode et Moins.
Lecture de la température sonde = 21°C.
(La température mesurée est souvent diérente et plus élevée que la
température de consigne).
30 sec.
Augmentez de 2°C la température mesurée par la sonde à l’aide de la touche
Plus.
Dans notre exemple la température mesurée par la sonde passe de 21°C à 23°C.
Validez par un appui sur Mode pour mémoriser la nouvelle valeur et ressortir du mode.
3
Note : En cas de doute sur les modications eectuées, si vous souhaitez revenir au réglage initial du produit tel qu’il
était à sa livraison, procédez à un reset.
R
ESTITUTION DES RÉGLAGES USINE (RESET)
Pour un retour aux réglages d’usine, vous devez maintenir appuyé simultanément pendant 8 secondes les touches
Mode, Plus et Moins.
Valeurs usine : Confort 20°C, Éco –3,5°C, Hors-gel 7°C, programme "CONF" (Confort) sur les 7 jours de la semaine.
QUE FAIRE SI ...
Aucun symbole n’apparaît sur l’acheur.
- Vériez la position du disjoncteur/
fusible de protection de l’alimentation sur votre
tableau électrique.
La température ambiante n’est pas susante à
votre goût :
- Vériez le mode de fonctionnement actif puis vériez
la consigne de température active
augmentez-la si besoin
persiste, vériez le dimensionnement du radiateur
par rapport à la dimension et à l’isolation de la pièce.
(voir page 18), si le problème
(voir page 9),
La température ambiante est inférieure à la
température de consigne :
- Vériez la programmation. Vous êtes peut-être dans
une période Éco programmée.
- Vériez que l’heure indiquée corresponde à l’heure
courante.
- Le détecteur de présence est activé et la pièce est
inoccupée depuis plusieurs heures. Il sut de rentrer
à nouveau dans la pièce pour activer le retour à la
température de consigne.
- Le détecteur de présence est activé et un obstacle est
dans la zone de détection
l’obstacle.
27
(voir page 12). Déplacez
35039-05-12
Galbéo Présence EF
QUE FAIRE SI ...
La température ambiante mesurée par un
thermomètre ne correspond pas à la température
de consigne après plusieurs heures.
- Un décalage est toujours possible, vous pouvez
aner le réglage de l’appareil (voir page 26).
Après une chute de température consécutive à
l’ouverture d’une fenêtre, l’appareil ne passe pas en
mode Hors-gel :
- Vériez que le mode automatique de la détection
d’ouverture de fenêtre est bien activé
- Vériez l’emplacement de votre radiateur (voir page 5).
- Vériez que l’écart de température entre l’air la pièce
et l’air de l’extérieur est signicatif.
L’appareil passe automatiquement en mode Éco ou
Hors-gel fenêtres fermées :
- Si l’appareil est relié à une centrale de programmation
par l pilote, vériez la programmation de la centrale.
- Désactivez le mode automatique de détection
d’ouverture de fenêtre
- Désactivez le détecteur de présence (voir page 12).
Vous vous êtes trompés dans le paramétrage des
réglages avancés :
- Retournez simplement au paramétrage usine
comme expliqué, chapitre "Restitution des réglages
usine" (voir page 27). Ceci eacera les éventuels
programmes que vous auriez implémentés.
L’appareil ne chaue plus alors que le témoin de
chaue est allumé :
- Le témoin de chaue est allumé sur l’écran, l’appareil
reste froid, contactez votre revendeur.
L’appareil ne procède pas automatiquement à un
abaissement de la température en période d’absence :
- Vériez que le détecteur de présence soit bien activé
(voir page 12).
- Vériez qu’un élément de la pièce ne perturbe pas le
fonctionnement du détecteur de présence
12)
.
(voir page 15).
(voir page 15).
(voir page
L’appui sur une touche du clavier est sans eet.
- Si le symbole cadenas est aché, la protection clavier
est activée.
Déverrouillez le clavier comme indiqué dans la notice,
paragraphe sécurité enfants
- Sinon, coupez l’alimentation du produit pendant
5 secondes en actionnant le disjoncteur du circuit
d’alimentation au tableau électrique puis ré
enclenchez.
Plusieurs situations peuvent générer un léger
claquement métallique.
- L’appareil est xé sur une paroi irrégulière.
- L’appareil est xé sur une paroi non isolée.
- L’appareil est dans un courant d’air froid.
- L’appareil est mal positionné dans les consoles.
- Mise en chaue ou changement brutal de
température.
En cas de coupures de courant :
- Pour les micro coupures le radiateur redémarre tout
seul et vous n’avez rien à faire :
> L’ensemble des paramètres de réglage ainsi que
l’horloge sont sauvegardés.
> L’appareil redémarrera dans le mode qui était
actif avant l’interruption.
- En cas de longues coupures :
> Vériez la mise à l'heure.
> Tous les autres réglages eectués sont
automatiquement sauvegardés et ce, de façon
permanente.
Si le problème persiste, contactez votre revendeur.
Important : le déclenchement du
thermofusible suite à un recouvrement de
l’appareil n’est pas couvert par la garantie.
(voir page 9).
ENTRETIEN
- Le radiateur Galbéo Présence EF ne nécessite qu’un
nettoyage extérieur régulier.
- Avant tout nettoyage ou entretien, mettre l’appareil
hors tension et attendre qu’il soit froid.
- Ne jamais immerger l’appareil.
- Ne jamais laisser entrer d’eau dans l’appareil.
- Utiliser un chion doux humide. Ne pas mouiller le
tableau de bord.
- Ne pas employer de détergents, d’abrasifs, de
produits chimiques, d’alcool, d’essence, etc.
28
35039-05-12
Galbéo Présence EF
SAV ET GARANTIE
Les cas suivants ne sont pas couverts par la garantie :
- Le déclenchement du thermofusible suite au
recouvrement de l’appareil.
- L’ouverture de l’appareil.
- Tout dommage résultant d’une mauvaise
manipulation, intervention, modication ou
transformation.
Veillez à conserver votre notice et votre carte de
garantie. La référence mentionnée sur la plaque
signalétique (Galbéo Présence EF...) et le numéro de
série sont à rappeler pour toute demande.
Nous avons apporté le plus grand soin à la fabrication
de votre appareil. Si toutefois vous constatiez un
défaut, veuillez vous adresser à votre point de vente.
GAMME ET DIMENSIONS
Code
article
151 149 Galbéo Présence EF 750 750 W 580 80/96 110/126 638 6 15
151 150 Galbéo Présence EF 1000 1000 W 580 80/96 110/126 719 7 17
151 151 Galbéo Présence EF 1250 1250 W 580 80/96 110/126 881 9 21
151 152 Galbéo Présence EF 1500 1500 W 580 80/96 110/126 962 10 23
151 153 Galbéo Présence EF 2000 2000 W 580 80/96 110/126 1192 13 29
Produits Puissances
Hauteur
en mm
Profondeur
sans patte de
xation en mm
Profondeur
avec patte de
xation en mm
Longueur
en mm
Nombre
d'éléments
Poids
net en
Kg
Profondeur
Hauteur
Longueur
29
35039-05-12
Galbéo Présence EF
CARACTÉRISTIQUES TECHNIQUES
- Tension de service : 230V +/-10 % AC 50Hz.
- Sécurité : Classe II.
- Environnement : IP24.
- Température stockage : -20°C à +60°C.
- Fil pilote 6 ordres.
- Régulation électronique proportionnelle intégrale, à enclenchement par triac.
- Conforme aux normes : EN60335-1 et EN60335-2-30
- Sauvegarde des réglages utilisateurs en cas de coupure secteur.
- Plages de réglage de la consigne Confort de +7°C à +30°C.
- Programmation : aectation d’un prol Confort / Éco pour chaque jour de la semaine.
- 5 prols de programmation.
Constructeur : SUPRA
Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers.
Merci de les recycler dans les points de collecte prévus à cet eet.
Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils
sur le recyclage.
30
35039-05-12
Galbéo Présence EF
NOTES
31
35039-05-12
www.supra.fr
35039-05-12
Loading...
