Page 1

Multi Channel

Mode d’emploi

AV Receiver

Manual de instrucciones

4-686-524-24(1)

STR-DN1080

Page 2

Pour les clients aux États-Unis Enregistrement du propriétaire

Les numéros de modèle et de série se trouvent à l’arrière de l’ampli-tuner. Annotez le numéro de série dans l’espace fourni ci-dessous. Reportezvous à ces numéros lorsque vous contactez votre détaillant Sony à propos de cet appareil.

N° de modèle STR-DN1080

N° de série

AVERTISSEMENT

Pour réduire tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité.

Pour réduire tout risque d’incendie, ne couvrez pas les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc. N’exposez pas l’appareil à des sources de flammes nues (par exemple, des bougies allumées).

Pour réduire tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à des gouttelettes ou à des éclaboussures et ne posez pas d’objets contenant du liquide, comme des vases, sur l’appareil.

N’installez pas l’appareil dans un espace confiné, tel qu’une bibliothèque ou un meuble encastré.

La fiche principale étant utilisée pour débrancher l’appareil de la source d’alimentation secteur, raccordez l’appareil sur une prise secteur facilement accessible. Si vous constatez que l’appareil ne fonctionne pas normalement, débranchez immédiatement la fiche principale de la prise secteur.

L’appareil n’est pas débranché de la source d’alimentation secteur tant qu’il reste raccordé à la prise secteur, même s’il est éteint.

ATTENTION

Risque d’explosion en cas de remplacement de la batterie par un type incorrect. Les piles ou les appareils dans lesquels des piles sont insérées ne doivent pas être exposés à une chaleur excessive comme la lumière du soleil et le feu.

Ce symbole est destiné à avertir l’utilisateur de la présence d’une surface pouvant être très chaude au toucher dans des conditions de fonctionnement normal.

POUR LES CONSOMMATEURS AUX ÉTATS-UNIS. NON APPLICABLE AU CANADA, Y COMPRIS LA PROVINCE DE QUÉBEC.

Pour les clients aux États-Unis

Ce symbole est destiné à renseigner l’utilisateur sur la présence à l’intérieur du boîtier de l’appareil d’une « tension dangereuse » non isolée et suffisamment puissante pour présenter un risque d’électrocution.

Ce symbole est destiné à renseigner l’utilisateur sur la présence d’importantes instructions d’utilisation et d’entretien (service) dans les documents qui accompagnent l’appareil.

Consignes de sécurité importantes

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Respectez tous les avertissements.

4) Respectez toutes les instructions.

5) N’utilisez pas cet appareil à proximité de l’eau.

6) Nettoyez-le uniquement avec un chiffon sec.

7) N’obstruez pas les orifices de ventilation. Installez l’appareil conformément aux instructions du fabricant.

8) N’installez pas l’appareil à proximité des sources de chaleur telles que les radiateurs, les registres de chaleur, les poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

9) N’altérez pas le dispositif de sécurité de la fiche polarisée ou mise à la terre. Une fiche polarisée compte deux lames de largeur différente. Une fiche de type mise à la terre possède deux lames et une broche de mise à la terre. La lame la plus large ou la troisième broche assure une fonction de sécurité. Si la fiche fournie d’origine ne s’adapte pas à votre prise, faites remplacer la prise obsolète par un électricien.

10) Protégez le cordon d’alimentation des lieux de passage ou des points de pincement, en particulier au niveau des fiches, des prises de courant et de sa sortie de l’appareil.

11) Utilisez uniquement des accessoires spécifiés par le fabricant.

Page 3

12) Utilisez uniquement l’appareil avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l’appareil. Si vous utilisez un chariot, soyez prudent lorsque vous le déplacez avec l’appareil afin d’éviter toute chute susceptible de provoquer des blessures.

13) Débranchez cet appareil en cas d’orage ou d’inutilisation prolongée.

14) Confiez toutes les réparations à du personnel de service qualifié. L’appareil doit être réparé en cas de dommage quelconque, notamme nt lorsque le cord on d’alimentatio n ou sa fiche est endommagé, du liquide ou un objet a pénétré à l’intérieur de l’appareil, l’appareil a été exposé à la pluie ou à l’humidité, l’appareil ne fonctionne pas normalement ou est tombé.

REMARQUE :

Cet appareil a été testé et s’est révélé conforme aux limites des appareils numériques de Classe B, conformément à l’alinéa 15 de la réglementation FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut rayonner de l’énergie de fréquence radio qui, en cas d’installation et d’utilisation non conformes aux instructions, peut engendrer des interférences nuisibles avec les communications radio. Il n’est toutefois pas garanti qu’aucune interférence ne surviendra dans une installation particulière. Si cet appareil altère effectivement la réception radio ou télévisée, ce qui peut être déterminé en le mettant hors tension, puis à nouveau sous tension, nous vous encourageons à essayer de remédier à la situation en prenant une ou plusieurs mesures ci-après : – Réorientez ou repositionnez l’antenne de

réception.

– Augmentez la distance qui sépare l’appareil

du récepteur.

– Raccordez l’appareil à la prise d’un circuit

différent de celui auquel le récepteur est raccordé.

– Sollicitez l’aide de votre revendeur ou d’un

technicien en radio/télévision expérimenté.

ATTENTION

Vous êtes prévenu que toute modification ou changement non expressément approuvé dans ce manuel peut annuler votre autorisation à utiliser cet appareil.

Des câbles et connecteurs correctement blindés et mis à la terre doivent être utilisés pour le raccordement à des ordinateurs hôtes ou des périphériques afin de satisfaire aux limites d’émission du FCC.

Pour réduire le risque de choc électrique, le câble d’enceinte doit être connecté à l’appareil et les enceintes conformément aux instructions suivantes.

1) Débranchez le cordon d’alimentation du secteur.

2) Retirez 10 à 15 mm de l’isolation des fils du câble d’enceinte.

3) Branchez le câble d’enceinte à l’appareil et aux enceintes avec prudence, en veillant à ne pas toucher le cœur du câble d’enceinte avec votre main. Déconnectez également le cordon d'alimentation du secteur avant de débrancher le câble d’enceinte de l’appareil et des enceintes.

Cet appareil ne doit pas se trouver à proximité d’un autre émetteur ou d’une autre antenne, ou encore être utilisé en même temps que ceux-ci.

Cet appareil est conforme aux limites d’exposition au rayonnement du FCC déterminées pour un environnement incontrôlé et rencontre les recommandations d’exposition aux radiofréquences (RF) du FCC. Cet équipement devrait être installé et opéré en gardant le radiateur à au moins 2 0 cm ou plus du corps d’une personne (excluant les extrémités : mains, poignets, pieds et chevilles).

La bande 5,47 GHz – 5,725 GHz est restreints à une utilisation à l’interieur.

Conformité à l’exigence 15.407(c) de la FCC La transmission des données est toujours initiée par le logiciel. Les données sont transmises via le MAC, via la bande de base numérique et analogique, pour atteindre la puce RF. Plusieurs paquets spéciaux sont initiés par le MAC.

Page 4

Ce sont les seules façons dont la partie de bande de base numérique allume l’émetteur RF, qui s’éteint à la fin du paquet. Par conséquent, l’émetteur est allumé uniquement quand l’un des paquets susmentionnés est en cours de transmission. En d’autres termes, ce périphérique arrête automatiquement la transmission en cas d’absence d’informations à transmettre ou en cas de panne fonctionnelle.

Tolérance de fréquence : ±20 ppm

Pour les clients au Canada

Des connecteurs et des câbles convenablement protégés et reliés à la terre doivent être utilisés pour le raccordement aux périphériques et/ou aux ordinateurs hôtes.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage; (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

Cet équipement est conforme aux limites d’exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles d’exposition aux fréquences radioé lectriques (RF) CNR-102 de I’IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain (à I’exception des extrémités : mains, poignets, pieds et chevilles).

La bande 5 150 MHz – 5 250 MHz est restreints à une utilisation à l’interieur.

Les utilisateurs devraient aussi être avisés que les radars de haute puissance sont désignés comme utilisateurs principaux (ils ont la priorité) pour les bandes 5250-5350 MHz et 5650-5850 MHz, et que ces radars peuvent provoquer du brouillage et/ou des dommages aux dispositifs LAN-EL.

Pour les clients en Europe

Elimination des piles et accumulateurs et des Equipements Electriques et Electroniques usagés (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l’accumulateur ou sur l’emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un Service Technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié vous vous assurez que le produit, la pile ou l’accumulateur incorporé sera traité correctement. Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Page 5

Avis à l’attention des clients : les informations suivantes concernent uniquement les appareils vendus dans les pays appliquant les directives de l’UE

Ce produit a été fabriqué par ou pour le compte de Sony Corporation. Importateur dans l’UE : Sony Europe B.V. Les questions basées sur la législation européenne pour l’importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/ 53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://www.compliance.sony.de/

Pour cet équipement radio, les restrictions suivantes relatives à la mise en service ou aux exigences d’autorisation d’utilisation s’appliquent aux pays suivants : BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL, PT, RO, SI, SK, F I, SE, UK, IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR : La bande 5 150 MHz – 5 350 MHz est limitée aux opérations intérieures uniquement.

Cet ampli-tuner Multi Channel AV Receiver permet la lecture de son et de vidéos à partir des périphériques connectés, la diffusion de musique en continu à partir d’un smartphone compatible avec NFC ou d’un périphérique BLUETOOTH, et tuner FM. Ce système prend également en charge la diffusion en continu sur des réseaux.

Cet équipement a été testé et déclaré conforme aux limitations prévues dans la réglementation EMC relative à l’utilisation d’un câble de raccordement d’une longueur inférieure à 3mètres.

Cet équipement radioélectrique est destiné à être utilisé avec la ou les versions approuvées du logiciel indiquées dans la déclaration de conformité UE. Le logiciel chargé sur cet équipement radioélectrique a été vérifié pour se conformer aux exigences essentielles de la directive 2014/53/UE. Version du logiciel : M__.R.____ Vous pouvez afficher les informations de version du logiciel. (Informations système)

 Sélectionnez [Setup] - [System Settings] dans le

menu d’accueil.

 Sélectionnez [System Information].

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d’audition.

Page 6

Manuels fournis pour ce produit

Guide de

démarrage

Mode

d’emploi

(ce manuel)

Guide d’aide

(en ligne)

Pour les clients en Europe

http://rd1.sony.net/help/ha/strdn108/h_eu/

Pour les clients dans d’autres régions

http://rd1.sony.net/help/ha/strdn108/h_zz/

Pour consulter le Guide d’aide, rendez-vous sur le site Web suivant :

Les manuels suivants sont fournis pour ce produit. Les informations incluses dans chaque manuel sont les suivantes :

Préparation

Installation Raccordements Configuration initiale

Opérations de base

Écouter/Regarder

Opérations avancées

Écouter/Regarder

Opérations avancées

Fonctionnalités BLUETOOTH Caractéristiques réseau Fonctions de zones multiples Autres caractéristiques Modification des réglages

Dépannage

Précautions / Spécifications

Page 7

À propos de ce mode

Table des matières

d’emploi

Ce mode d’emploi décrit principalement les

procédures d’utilisation de la télécommande. Vous pouvez également utiliser les commandes de l’ampli-tuner si leurs noms sont identiques ou semblables à ceux de la télécommande.

Certaines illustrations sont présentées sous

forme de dessins conceptuels, et elles peuvent différer des produits réels.

Ce mode d’emploi couvre les modèles destinés

aux États-Unis, au Canada, à l’Océanie et à l’Europe. Seuls les modèles destinés aux États-Unis et au Canada sont équipés des bornes SPEAKERS ZONE 2 sur le panneau arrière de l’ampli-tuner. Les modèles destinés aux États-Unis et au Canada sont utilisés à des fins d’illustration dans ce mode d’emploi.

Les données qui s’affichent sur l’écran du

téléviseur peuvent varier selon la zone.

Le texte qui figure entre crochets ([--]) s’affiche

sur l’écran du téléviseur et celui qui apparaît entre guillemets (« -- ») apparaît sur le panneau d’affichage.

Manuels fournis pour ce produit ..................6

À propos de ce mode d’emploi .................... 7

Principales fonctions de l’ampli-tuner .........8

Accessoires fournis ......................................11

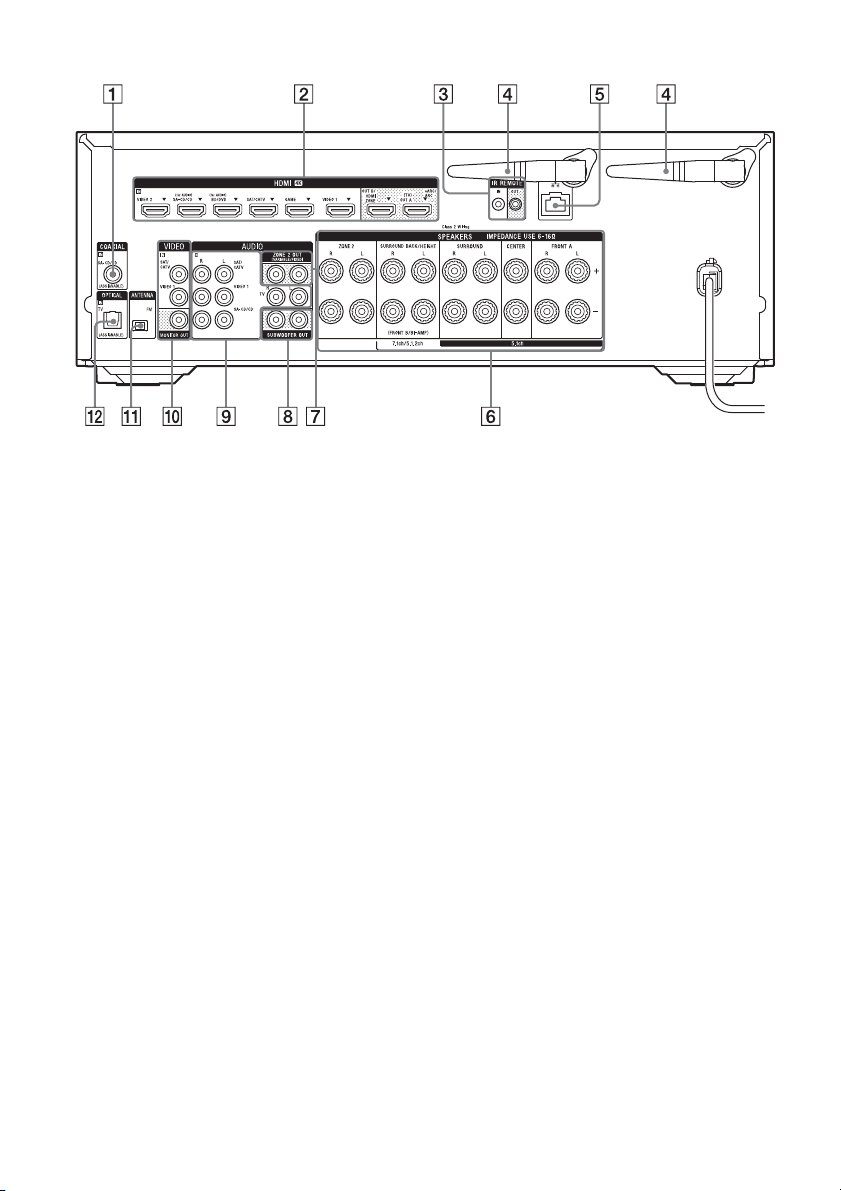

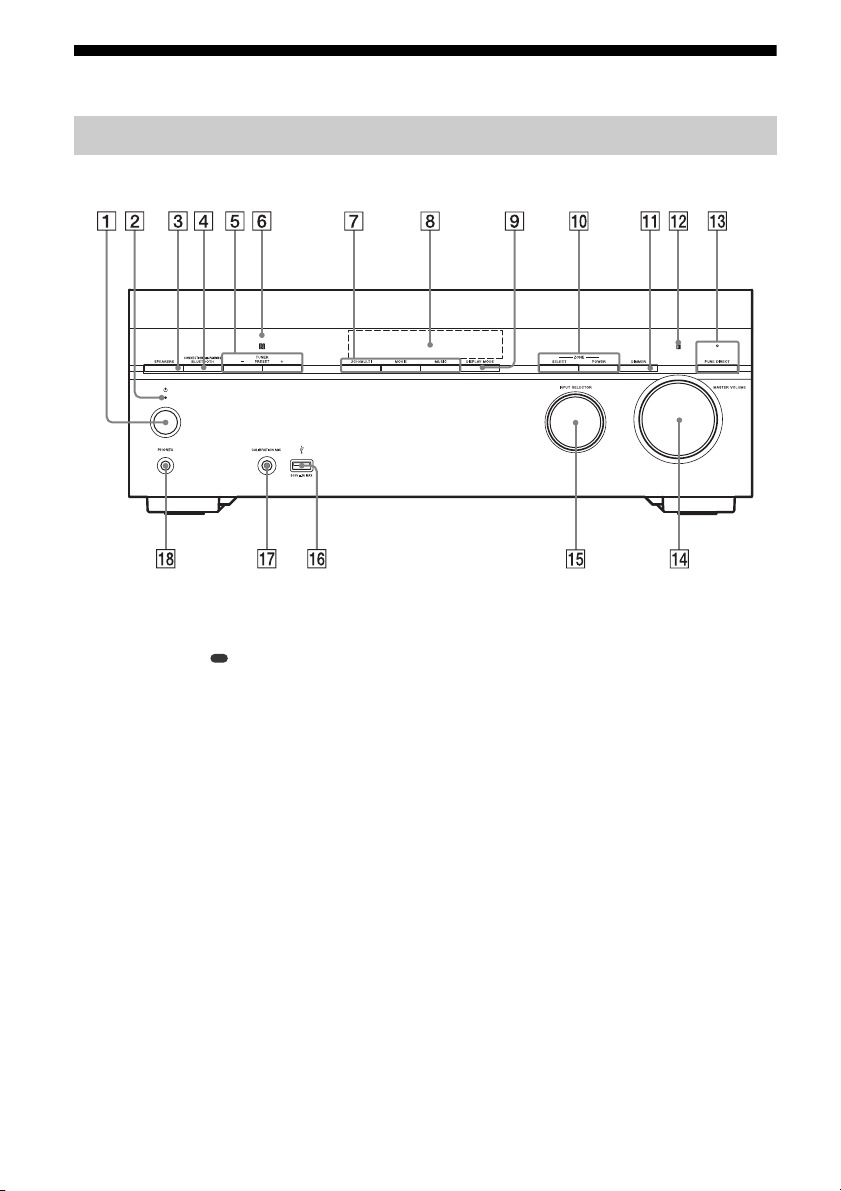

Pièces et commandes .................................12

Préparation

Installation des enceintes ...........................18

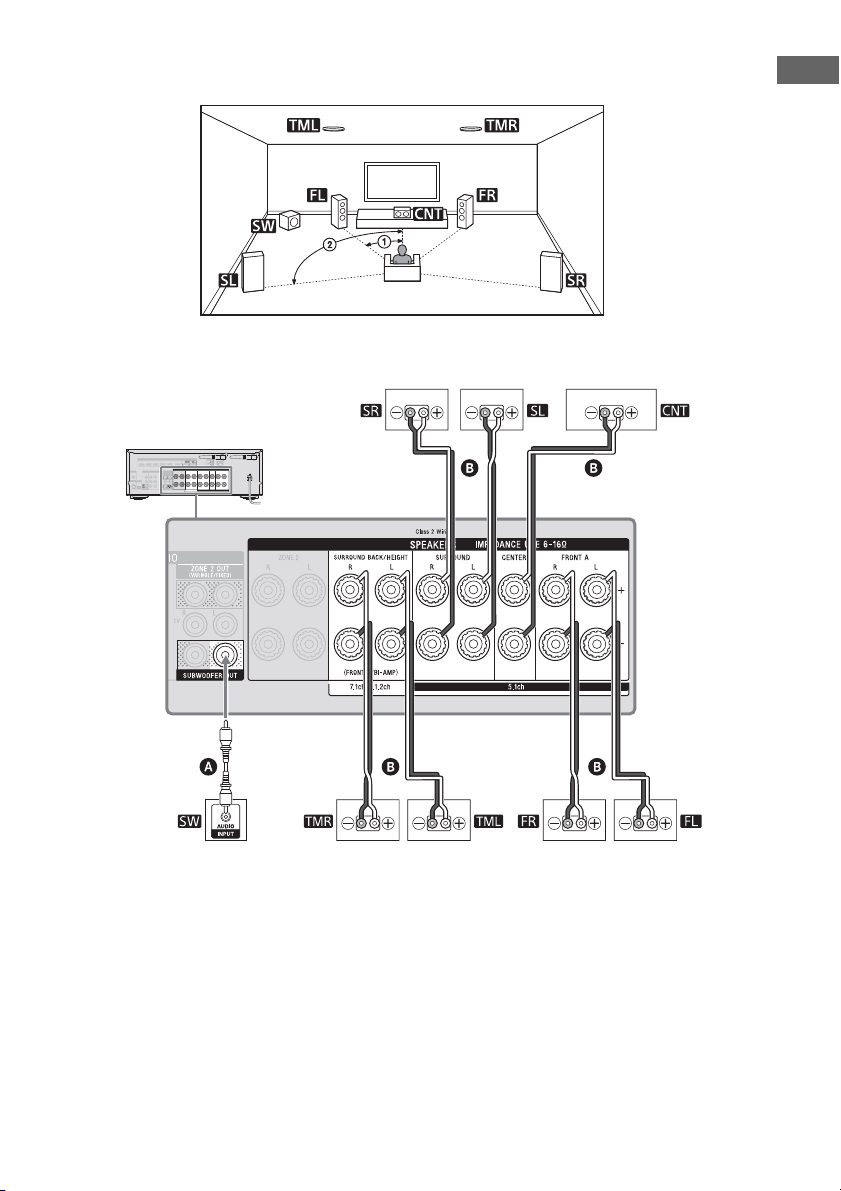

Raccordement des enceintes .....................20

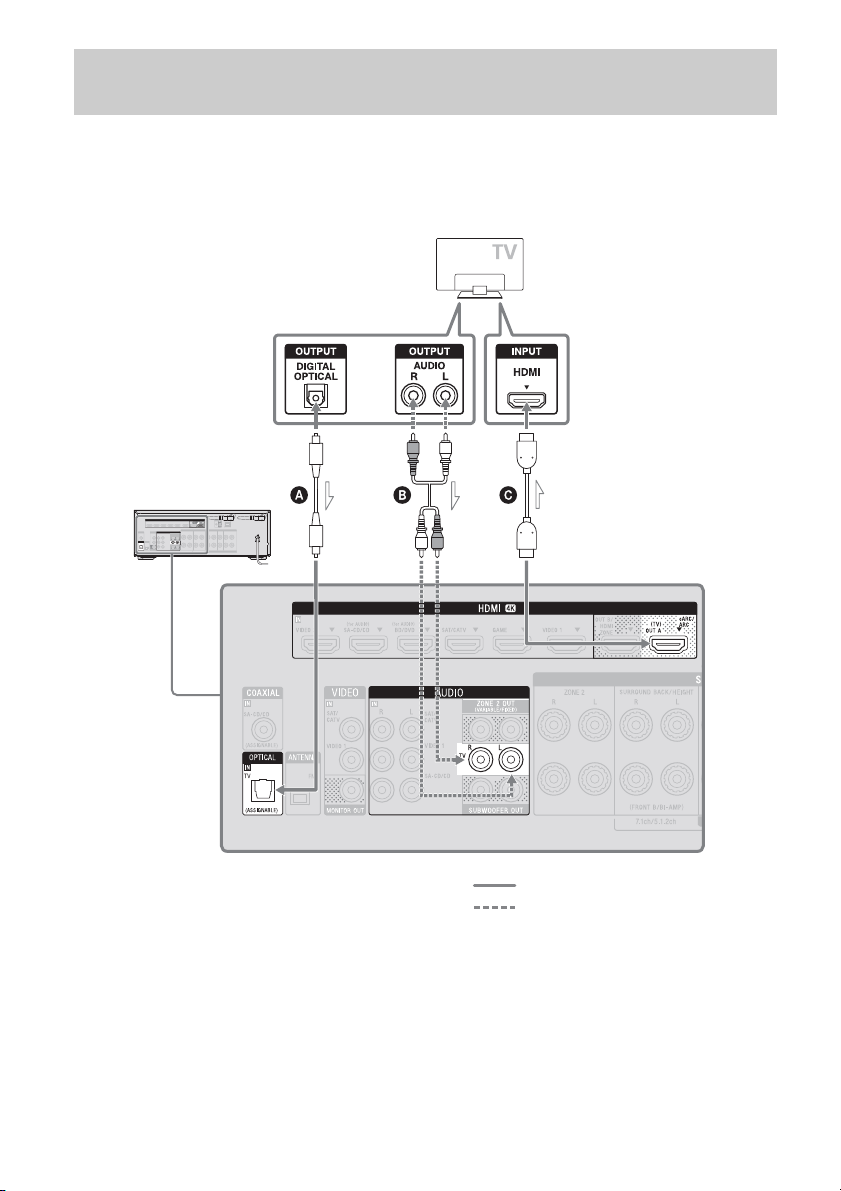

Raccordement d’un téléviseur ...................29

Raccordement d’appareils audiovisuels .... 33

Connexion à un réseau ...............................38

Connexion de l’antenne .............................39

Connexion du cordon d’alimentation

secteur ...................................................39

Configuration de l’ampli-tuner à l’aide

d’Easy Setup ..........................................40

Écouter/Regarder

Profiter du son et de la vidéo .....................42

Profiter des effets sonores .........................46

Fonctions réseau ........................................ 52

Écoute à l’aide d’un casque ou d’enceintes

BLUETOOTH ...........................................53

Informations supplémentaires

Économie d’énergie ....................................55

Mise à jour du logiciel ................................55

Dépannage .................................................56

Précautions ..................................................61

Spécifications ..............................................64

CONTRAT DE LICENCE D’UTILISATEUR

FINAL ......................................................69

Page 8

Principales fonctions de l’ampli-tuner

Compatible avec de nombreux formats audio/vidéo haute qualité et connexions différents

Compatible avec les connexions câblées/sans fil, BLUETOOTH et USB

 Connectez un Walkman, iPod/iPhone (AirPlay), ordinateur, système audio de réseau ou

périphérique USB à l’ampli-tuner pour lire du contenu sur ces périphériques ou transmettre la musique à un casque ou à des enceintes BLUETOOTH.

 Les services de musique tels que Spotify et Chromecast built-in sont pris en charge.

Pour des informations détaillées, reportez-vous au Guide d’aide.

Compatible avec les derniers formats audio basés sur les objets

Dolby Atmos (page 24) et DTS:X sont pris en charge.

Compatible avec la lecture haute définition de l’audio haute résolution

 Pendant la lecture audio de réseau ou la lecture de contenu sur un périphérique USB, l’ampli-

tuner prend en charge le contenu audio à haute résolution jusqu’à 5,6 MHz au format DSD et jusqu’à 192 kHz/24 bits aux formats WAV, FLAC et AIFF.

 La lecture native de fichiers DSD est également prise en charge.

Compatible avec les formats vidéo 4K haute définition*

 L’ampli-tuner prend en charge 4K HDR et HDCP 2.2, ce qui vous permet de profiter d’images

vidéo haute définition (page 33).

* Vous devez changer le paramètre de [HDMI Signal Format] selon le signal vidéo d’entrée.

Fonctions permettant d’optimiser l’environnement surround

Calibrage automatique de votre environnement de visualisation et d’écoute pour créer un espace surround idéal à l’aide d’Auto Calibration (D.C.A.C. EX*)

 D.C.A.C. EX mesure et calibre les caractéristiques de distance, d’angle, de niveau et de

fréquences des enceintes à l’aide du microphone de calibrage stéréo fourni (page 40).

 Le son optimal est alors produit par simulation de positions d’enceintes et d’angles idéaux

(Speaker Relocation (repositionnement des enceintes)**).

Fonctions de calibrage pour les champs sonores correspondant aux différentes conditions d’installation des enceintes

 Phantom Surround Back (Surround arrière virtuel)** : Permet de profiter d’un effet de son

surround dont l’acoustique est équivalente à un système d’enceintes 7 canaux, en utilisant seulement un système d’enceintes 5 canaux, et en cas d’utilisation d’un système d’enceintes

5.1.2 canaux, permet de profiter d’un effet de son surround dont l’acoustique est équivalente à un système d’enceintes 7.1.2 canaux.

Page 9

 Front Surround : Permet de profiter d’un son surround virtuel avec seulement deux enceintes

avant (page 28).

 In-Ceiling Speaker Mode** : Reproduit un son plus naturel en abaissant la position de la sortie

audio des enceintes fixées au plafond.

 Center Speaker Lift Up** : Reproduit un son naturel qui semble plus authentique en élevant le

son de l’enceinte centrale à la hauteur de l’écran.

* Digital Cinema Auto Calibration EX ** Pour des informations détaillées, reportez-vous au Guide d’aide.

Technologies audio pour la lecture de musique haute définition

Champs sonores sélectionnables par préférence

Vous pouvez choisir parmi un vaste choix de champs sonores selon les connexions des enceintes ou les sources d’entrée (2ch Stereo, Direct, Auto Format Decoding, etc.) (page 46).

Conversion de sources sonores existantes à des résolutions supérieures avec la même quantité d’informations que l’audio haute résolution à l’aide de DSEE HX (Digital Sound Enhancement Engine HX)*

L’ampli-tuner restaure les signaux dans la microzone des sources sonores compressées en convertissant la fréquence d’échantillonnage et en étendant la profondeur de bit à l’équivalent d’un maximum de 192 kHz/24 bits, ce qui vous permet de profiter des CD et des sources sonores compressées avec perte, comme les fichiers MP3, avec une qualité sonore expressive plus proche de l’original.

Lecture de musique BLUETOOTH haute définition (LDAC)*

LDAC permet de transmettre environ trois fois plus de données par rapport à BLUETOOTH A2DPSBC précédent (328 kbits/s, 44,1 kHz). L’ampli-tuner prend en charge la lecture sans fil (transmission/réception) de son haute qualité lorsque des enceintes, un casque, un Walkman ou un smartphone qui prend en charge LDAC sont connectés à l’ampli-tuner via une connexion BLUETOOTH.

Reproduction d’un impact authentique et impression réaliste d’immersion dans les films (Sound Optimizer)*

Sound Optimizer calibre la disparité des caractéristiques de fréquences acoustiques entre la production d’un film et sa lecture due à différents niveaux de volume, en reproduisant l’impact et l’effet surround d’immersion voulus par les ingénieurs du son du film même lorsqu’il est lu à de faibles niveaux de volume dans un logement.

* Pour des informations détaillées, reportez-vous au Guide d’aide.

Autres fonctions utiles

Compatible avec « SongPal »1) et « SongPal Link »

SongPal est une app dédiée permettant d’opérer des périphériques audio compatibles SongPal fabriqués par Sony à partir d’un smartphone ou d’une tablette. Elle vous permet de commander l’ampli-tuner à partir du smartphone ou de la tablette et d’utiliser la fonction SongPal Link.

Page 10

Équipé d’une prise HDMI compatible eARC (Enhanced Audio Return Channel) et ARC (Audio Return Channel)

Le son du téléviseur peut être reproduit par l’ampli-tuner uniquement via un câble HDMI (page 31). eARC est une nouvelle fonctionnalité de la spécification HDMI 2.1. Lorsque vous raccordez un téléviseur compatible eARC à l’ampli-tuner, outre les formats audio déjà pris en charge par ARC conventionnel, vous pouvez également profiter des formats audio basés sur les objets tels que Dolby Atmos - Dolby TrueHD et DTS:X, ainsi que PCM linéaire multicanaux, qui ne peuvent pas être transmis par ARC.

Prend en charge la bi-amplification des enceintes avant

Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant différents amplificateurs à l’enceinte d’aigus et au caisson de graves à l’aide d’une connexion de biamplificateur (page 27).

Prise en charge de la lecture de musique et de vidéo dans plusieurs pièces

 La fonction de lecture sans fil dans plusieurs pièces

 Les fonctions de zones multiples vous permettent de reproduire les signaux audio et vidéo

vous permet d’écouter la même musique

dans différentes pièces.

dans une autre pièce.

« SongPal » est devenu « Sony | Music Center ». Vous pouvez utiliser « Sony | Music Center » sur l’amplituner. Pour des informations détaillées, reportez-vous au Guide d’aide. Vous pouvez profiter du son de l’appareil connecté à l’ampli-tuner. Le son est en retard par rapport à l’image.

Page 11

Accessoires fournis

 Télécommande (1)  Piles R03 (taille AAA) (2)  Antenne fil FM (1)

 Microphone de calibrage (1)

Insertion des piles dans la télécommande

Insérez deux piles R03 (taille AAA) (fournies) dans la télécommande. Assurez-vous que les pôles + et – sont correctement positionnés lors de l’installation des piles.

Remarque

Ne laissez pas la télécommande dans un lieu

extrêmement chaud ou humide.

N’associez pas une pile neuve à des piles usagées. N’associez pas des piles au manganèse à d’autres

types de piles.

N’exposez pas le capteur de la télécommande à la

lumière directe du soleil ou à des lumières. Cela pourrait provoquer un dysfonctionnement.

Si vous ne prévoyez pas d’utiliser la télécommande

pendant une longue période, retirez les piles pour éviter toute détérioration liée à une corrosion ou à une fuite d’une pile.

Lorsque l’ampli-tuner ne répond plus à la

télécommande, remplacez les deux piles par des neuves.

Page 12

Pièces et commandes

Ampli-tuner

Panneau avant

 (alimentation) (page 39)  Témoin d’alimentation  SPEAKERS (page 41)  CONNECTION PAIRING BLUETOOTH

Perm et de command er la fonc tion BLU ETOO TH.

 TUNER PRESET +/–

Sélectionne les stations ou les canaux préréglés.

 Capteur NFC  2CH/MULTI, MOVIE, MUSIC (page 47)  Panneau d’affichage (page 13)  DISPLAY MODE

Commute les informations sur le panneau d’affichage.

 ZONE SELECT, ZONE POWER (page 43,

45)

 DIMMER

Règle la luminosité du panneau d’affichage.

 Capteur de télécommande

Reçoit les signaux provenant de la télécommande.

 PURE DIRECT

Le témoin situé au-dessus de la touche s’allume lorsque la fonction Pure Direct est activée.

 MASTER VOLUME (page 42)  INPUT SELECTOR (page 42)  Port (USB)

Connectez à ce port un périphérique USB.

 Prise CALIBRATION MIC (page 41)  Prise PHONES

Connectez ici un casque.

Témoin d’alimentation

 Vert : l’ampli-tuner est sous tension. 

Orange : L’ampli-tuner est en mode veille et vous avez effectué l’un des réglages suivants :  [Control for HDMI], [Remote Start]*,

[Bluetooth Standby], ou [Network Standby]* est réglé sur [On].

 [Standby Through] est réglé sur [On] ou

[Auto].

 [Zone2 Power] ou [HDMI Zone Power] est

réglé sur [On].

 Le témoin s’éteint : L’ampli-tuner est en

mode veille et tous les réglages suivants sont configurés sur [Off] :

 [Control for HDMI]  [Standby Through]  [Remote Start]*  [Bluetooth Standby]  [Network Standby]*  [Zone2 Power] et [HDMI Zone Power]

* Pour les modèles destinés aux États-Unis, au

Canada et à l’Océanie uniquement.

Page 13

Témoins sur le panneau d’affichage

 UPDATE

S’allume lorsqu’un nouveau logiciel est disponible.

 D.C.A.C.

S’allume lorsque les résultats de la mesure de la fonction d’Auto Calibration (D.C.A.C. EX) sont appliqués.

 S.OPT.

S’allume lorsque la fonction Sound Optimizer est activée.

 A.P.M.

S’allume lorsque la fonction A.P.M. (Automatic Phase Matching) est activée. Vous pouvez régler la fonction A.P.M. uniquement dans la fonction D.C.A.C.

 D.R.C.

S’allume lorsque la compression de la plage dynamique est activée.

 D.L.L.

S’allume lorsque la fonction D.L.L. (Digital Legato Linear) est activée.

 EQ

S’allume lorsque l’égaliseur est activé.

 ZONE2, ZONE H

« ZONE2 » s’allume lorsque l’alimentation de la zone 2 est activée. « ZONE H » s’allume lorsque l’alimentation de la zone HDMI est activée.

 ST

S’allume lorsque l’ampli-tuner syntonise un programme stéréo FM.

 HDMI OUT A + B

Indique les prises HDMI OUT qui reproduisent actuellement les signaux audio/vidéo.

 SLEEP

S’allume lorsque la minuterie de veille est activée.

 Témoin du système d’enceintes

(page 41)

 Neural:X

S’allume lorsque le décodage DTS Neural:X est activé.

 Surr

S’allume lorsque le décodage Dolby Surround est activé.

Remarque

Il est possible que ces témoins ne s’allument pas selon le réglage du modèle d’enceinte.

 DSD Native

S’allume lorsque la fonction de lecture DSD native est activée.

 IN-CEILING

S’allume lorsque le mode d’enceintes au plafond est activé.

 Témoin BLUETOOTH

« BT » s’allume lorsqu’un périphérique BLUETOOTH est raccordé. Clignote lors de la connexion. « BT TX » s’allume lorsqu’un périphérique audiovisuel connecté à l’ampli-tuner envoie l’audio au casque ou aux enceintes BLUETOOTH.

 Témoin de l’intensité du signal réseau

local sans fil

Indique l’intensité du signal réseau local sans fil.

Pas de signal

Faible

Moyen

Fort

 Témoin de réseau local câblé

S’allume lorsqu’un câble LAN est raccordé.

 Témoin d’entrée

S’allume pour indiquer l’entrée actuelle.

HDMI

Des signaux numériques sont entrés via la prise HDMI sélectionnée.

ARC

L’entrée du téléviseur est sélectionnée et les signaux eARC ou ARC sont détectés.

COAX

Des signaux numériques sont entrés via la prise COAXIAL.

OPT

Des signaux numériques sont entrés via la prise OPTICAL.

Page 14

Panneau arrière

 Prise COAXIAL IN  Prises HDMI IN/OUT*  Prises IR REMOTE IN/OUT

 Vous pouvez commander l’ampli-tuner à

distance en raccordant un répéteur IR (non fourni) sur la prise IR REMOTE IN.

 Vous pouvez démarrer ou arrêter la lecture

d’appareils tels qu’un lecteur CD raccordé sur l’ampli-tuner en raccordant un émulateur de télécommande IR (non fourni) à la prise IR REMOTE OUT.

 Antenne de réseau local sans fil  Port LAN  Bornes SPEAKERS

Seuls les modèles destinés aux États-Unis et au Canada sont équipés des bornes SPEAKERS ZONE 2. Les modèles destinés aux États-Unis et au Canada sont utilisés à des fins d’illustration dans ce mode d’emploi.

 Prises ZONE 2 OUT  Prises SUBWOOFER OUT  Prises AUDIO IN  Prises VIDEO IN/MONITOR OUT  Borne FM ANTENNA  Prise OPTICAL IN

* Toutes les prises HDMI IN/OUT de l’ampli-tuner

prennent en charge HDCP 2.2. HDCP 2.2 est une nouvelle technologie améliorée de protection des droits d’auteur utilisée pour protéger du contenu tel que des films 4K.

Page 15

À propos de l’entrée/sortie des signaux vidéo

Prise HDMI OUT N’importe

quelle prise

HDMI IN

HDMI OUT A (TV)

ou HDMI OUT

B/HDMI ZONE

Prise HDMI IN

Périphérique audiovisuel L’ampli-tuner Téléviseur

Prise VIDEO OUT VIDEO IN MONITOR OUT Prise VIDEO IN

Les entrées de signaux vidéo numériques aux prises HDMI IN de cet ampli-tuner sont reproduites uniquement à partir des prises HDMI OUT A (TV) ou HDMI OUT B/HDMI ZONE. Les entrées de signaux vidéo analogiques des prises VIDEO IN sont reproduites uniquement à partir de la prise MONITOR OUT. Utilisez l’illustration suivante comme référence lorsque vous raccordez l’ampli-tuner, un périphérique AV et un téléviseur.

Remarque

Lorsque vous raccordez le téléviseur à la prise MONITOR OUT, le menu principal de cet ampli-tuner ne s’affiche pas sur l’écran du téléviseur. Pour commander cet ampli-tuner à l’aide du menu de l’écran du téléviseur, raccordez le téléviseur aux prises HDMI OUT A (TV) ou HDMI OUT B/HDMI ZONE.

Page 16

Tél écom ma nd e

 (alimentation)

Met sous tension l’ampli-tuner ou le fait passer en mode veille.

HDMI OUT

Commute la sortie pour deux téléviseurs raccordés aux prises HDMI OUT A (TV) et HDMI OUT B/HDMI ZONE. Lorsque [HDMI Out B Mode] est réglé sur [Main] dans le menu [HDMI Settings], la sortie commute entre « HDMI A », « HDMI B », « HDMI A+B » et « HDMI OFF » chaque fois que la touche est actionnée. Lorsque [HDMI Out B Mode] est réglé sur [Zone], la sortie commute entre « HDMI A » et « HDMI OFF » chaque fois que la touche est actionnée.

Sélectionnez « HDMI OFF » pour désactiver la sortie pour les prises HDMI OUT A (TV) et HDMI OUT B/HDMI ZONE.

 Touches d’entrée

BD/DVD, SAT/CATV, GAME, SA-CD/CD, USB, TV, FM

Sélectionne le canal d’entrée raccordé à l’appareil que vous souhaitez utiliser. Lorsque vous appuyez sur l’une des touches d’entrée, l’ampli-tuner s’allume.

WATCH, LISTEN

Permet d’afficher directement l’écran Watch ou Listen sans qu’il soit nécessaire de le sélectionner dans le menu principal. Appuyez sur WATCH pour afficher l’écran Watch, ou sur LISTEN pour afficher l’écran Listen. Ensuite, appuyez sur WATCH ou LISTEN pour sélectionner l’entrée que vous voulez afficher.

 CUSTOM PRESET 1

Permet d’enregistrer et de rappeler divers réglages pour l’ampli-tuner. Appuyez sur cette touche pour sélectionner le réglage prédéfini personnalisé. Maintenez la touche enfoncée pour enregistrer les paramètres actuels dans un préréglage.

MUSIC SERVICE

Si vous avez écouté de la musique diffusée depuis Spotify sur MUSIC SERVICE pour lire la même musique à partir du point précis où la lecture s’est arrêtée. Pour des informations détaillées sur le fonctionnement, consultez le Guide d’aide.

1), 2)

sur cet ampli-tuner, appuyez

BLUETOOTH RX/TX

Commute le [Bluetooth Mode] sur [Receiver] ou [Transmitter]. En mode [Receiver], l’ampli-tuner reçoit et reproduit l’audio à partir du lecteur. En mode [Transmitter], l’ampli-tuner envoie l’audio au casque ou aux enceintes BLUETOOTH.

FRONT SURROUND, 2CH/MULTI, MOVIE, MUSIC

Sélectionne un champ sonore.

DSD NATIVE

Active la fonction DSD Native.

 DISPLAY

Affiche les informations sur l’écran du téléviseur.

AMP MENU

Affiche le menu sur le panneau d’affichage pour commander l’ampli-tuner.

BACK

Permet de revenir au menu précédent, ou de quitter un menu ou le guide à l’écran affiché sur l’écran du téléviseur.

OPTIONS

Affiche les menus d’options. (Le menu ne s’affiche pas pour l’entrée du téléviseur.)

Page 17

(entrer), / / /

Appuyez sur , , , pour sélectionner les options de menu. Puis, appuyez sur pour saisir la sélection.

 HOME

Affiche le menu principal sur l’écran du téléviseur.

/ (précédent/suivant),  (lecture/pause)

Saut, lecture, pause, arrêt.

,  (arrêt)

PRESET +/–

Sélectionne les stations ou les canaux préréglés.

  (volume) +3)/–

Règle le niveau de volume de toutes les enceintes en même temps.

 (neutralisation du son)

Coupe le son momentanément. Appuyez à nouveau sur la touche pour restaurer le son.

Les services disponibles peuvent varier selon votre emplacement géographique.

La lecture Spotify avec l’ampli-tuner est réservée aux détenteurs de comptes Spotify Premium.

Les touches  et  + présentent des points tactiles. Utilisez ces points tactiles comme référence lorsque vous actionnez l’ampli-tuner.

Remarque

L’explication ci-dessus est fournie à titre

d’exemple.

Selon le modèle d’appareil raccordé, il est possible

que certaines des fonctions expliquées dans cette section ne soient pas opérationnelles avec la télécommande fournie.

Page 18

Préparation

Installation des enceintes

Vous pouvez raccorder jusqu’à 7 enceintes et 2 caissons de graves à cet ampli-tuner AV. Placez les enceintes et les caissons de graves en fonction du système d’enceintes de votre choix.

Emplacement de chaque enceinte

Remarque

Lorsque vous raccordez une seule enceinte surround arrière (SB), placez-la directement derrière la position

d’écoute.

Parce que le caisson de graves (SW) n’émet pas de signaux fortement directionnels, vous pouvez le placer où

vous le souhaitez.

Noms et fonctions des enceintes

Abréviations utilisées dans les illustrations

FL Enceinte avant gauche FR Enceinte avant droite CNT Enceinte centrale Reproduit les sons vocaux du canal central.

SR Enceinte surround droite

SBL

SBR

SB Enceinte surround arrière Reproduit les sons du canal surround arrière.

SW Caisson de graves

TML

TMR

Nom de l’enceinte Fonctions

Reproduit les sons des canaux gauche/droit avant.

Enceinte surround gauche

Enceinte surround arrière gauche

Enceinte surround arrière droite

Enceinte supérieure gauche intermédiaire

Enceinte supérieure droite intermédiaire

Reproduit les sons des canaux surround gauche/droit.

Reproduit les sons des canaux surround arrière gauche/ droit.

Reproduit les sons du canal LFE (effet basse fréquence) et renforce les parties graves des autres canaux.

Reproduit les sons des canaux supérieurs gauche/droit intermédiaires.

Page 19

Abréviations

Nom de l’enceinte Fonctions utilisées dans les illustrations

FDL

FDR

SDL

SDR

FHL

FHR

Enceinte avant gauche

dotée de Dolby Atmos

Enceinte avant droite

dotée de Dolby Atmos

Enceinte surround gauche

dotée de Dolby Atmos

Enceinte surround droite

dotée de Dolby Atmos

Enceinte haute avant

gauche

Enceinte haute avant

droite

Reproduit les sons des canaux supérieurs gauche/droit intermédiaires et réfléchit ces sons sur le plafond. Permet de lire les sons de films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond.

Reproduit les effets sonores verticaux des canaux avant gauche/droit de hauteur.

Configuration des enceintes et réglages du modèle d’enceinte

Sélectionnez le modèle d’enceinte selon la configuration d’enceintes que vous utilisez. Le tableau ci-dessous illustre des exemples de configurations d’enceintes et de réglages du modèle d’enceinte. Pour les diagrammes de positionnement et de raccordement des enceintes de chaque exemple de configuration d’enceintes, reportez-vous à « Exemples de raccordements d’enceintes » (page 21).

Préparation

Configuration des enceintes dans chaque zone

Zone principale Zone 2

5.1 canaux Non utilisé — [5.1] 21

7.1 canaux utilisant des enceintes surround arrière

5.1.2 canaux à l’aide des enceintes supérieures intermédiaires

5.1.2 canaux à l’aide des enceintes dotées de Dolby Atmos

5.1 canaux à l’aide des enceintes de la Zone 2

5.1 canaux avec connexion de bi-amplificateur

2.1 canaux (pour profiter de Front Surround)

* Vous pouvez régler seulement [Surround Back Speaker Assign] si le modèle d’enceinte est réglé sur un

paramètre qui ne possède pas d’enceinte surround arrière et de hauteur.

Astuce

L’ampli-tuner vous permet de profiter d’un effet sonore surround dont l’acoustique est équivalente jusqu’au système d’enceintes 7.1.2 canaux lorsque vous sélectionnez [Type A] ou [Type B] pour [SpeakerRelocation/ PhantomSurroundBack] dans le menu [Speaker Settings]. Lors du réglage de [SpeakerRelocation/PhantomSurroundBack], exécutez préalablement l’Auto Calibration (page 40).

Non utilisé — [7.1] 22

Non utilisé — [5.1.2 (TM)] 23

Non utilisé — [5.1.2 (FD)] 24

2 canaux [Zone2] [5.1] 25

Non utilisé [BI-AMP] [5.1] 27

Non utilisé — [2.1] 28

[Surround Back Speaker Assign]*

Réglage [Speaker Pattern]

Pour la connexion, voir page

Page 20

Raccordement des enceintes

10 mm

(13/32 po)

Cet ampli-tuner vous permet d’effectuer un raccordement jusqu’au système 7.1 canaux. Le diagramme de disposition des enceintes vous guide pour positionner idéalement les enceintes. Il est inutile de positionner les enceintes exactement comme sur le diagramme.

Remarque

Raccordez les enceintes avec une impédance nominale de 6 ohms à 16 ohms. Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur. Avant de raccorder le cordon d’alimentation secteur, vérifiez que les fils métalliques des câbles d’enceintes ne

se touchent pas entre les bornes SPEAKERS.

Lorsque vous raccordez un caisson de graves avec une fonction de veille automatique, désactivez la fonction

lorsque vous regardez des films. Si la fonction de veille automatique est activée, elle active automatiquement le mode veille selon le niveau de signal d’entrée vers le caisson de graves, et le son risque de ne pas être reproduit.

Si vous disposez de deux caissons de graves, vous pouvez les raccorder aux deux prises SUBWOOFER OUT.

Comment raccorder des câbles d’enceintes

Veillez à raccorder correctement les câbles d’enceintes aux bornes de l’enceinte et de cet amplituner. De même, veillez à serrer étroitement les torons tressés des enceintes et à les insérer de manière sécurisée dans les bornes des enceintes.

Remarque

Veillez à ne pas retirer trop de gaine aux câbles d’enceintes, afin d’éviter que les fils des câbles d’enceintes se

touchent.

Raccordez correctement les câbles d’enceintes aux mêmes polarités (+/–) sur l’ampli-tuner et les enceintes.

Un raccordement incorrect peut entraîner une détérioration irrémédiable de l’ampli-tuner.

Page 21

Exemples de raccordements d’enceintes



30˚



100˚ – 120˚

Enceintes surround



Câble audio mono (non fourni)



Câble d’enceinte (non fourni)

Enceintes avant

Caisson de

graves

Enceinte centrale

Système d’enceintes à 5.1 canaux

Préparation

Page 22

Système d’enceintes 7.1 canaux utilisant des enceintes surround



30˚



100˚ – 120˚



Même angle

Enceintes surround arrière*

Enceintes surround



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes avantCaisson de

graves

Enceinte centrale

arrière

* Si vous raccordez une seule enceinte surround arrière, raccordez-la aux bornes L (+/–).

Une fois la connexion établie, sélectionnez un modèle d’enceinte présentant une seule enceinte surround arrière raccordée pour [Speaker Pattern] dans [Speaker Settings].

Page 23

Système d’enceintes 5.1.2 canaux utilisant des enceintes



30˚



100˚ – 120˚

Enceintes supérieures

intermédiaires*

Enceintes surround



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes avant

Caisson de

graves

Enceinte centrale

supérieures intermédiaires

Préparation

* Une fois le raccordement établi, réglez [Speaker Pattern] dans [Speaker Settings] sur [5.1.2 (TM)].

Page 24

Système d’enceintes 5.1.2 canaux utilisant des enceintes dotées de



30˚



100˚ – 120˚

Enceintes avant dotées

de Dolby Atmos*

Enceintes surround



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes avantCaisson de graves

Enceinte centrale

Dolby Atmos

* Une fois le raccordement établi, réglez [Speaker Pattern] dans [Speaker Settings] sur [5.1.2 (FD)].

Page 25

Système d’enceintes 5.1 canaux utilisant des enceintes de la Zone 2



30˚



100˚ – 120˚

Zone principale Zone 2

Enceintes (Zone 2) (pour les modèles

destinés aux États-Unis et

au Canada seulement)*

Enceintes surround



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes avantCaisson de

graves

Enceinte centrale

Enceintes (Zone 2)

(pour les autres

modèles)*

Préparation

* Seuls les modèles destinés aux États-Unis et au Canada sont équipés des bornes SPEAKERS ZONE 2.

Les modèles destinés aux États-Unis et au Canada sont utilisés à des fins d’illustration dans ce mode d’emploi. Pour les autres modèles, raccordez les enceintes de la Zone 2 aux bornes SPEAKERS SURROUND BACK/ HEIGHT (FRONT B/BIAMP/ZONE 2). Pour des informations détaillées sur l’utilisation des enceintes de la Zone 2, reportez-vous à « Profiter du son émis par des enceintes situées dans d’autres pièces (Zone 2) » (page 43).

Page 26

Remarque

Pour les modèles destinés aux États-Un is et au Canada, veillez à raccorder les enceintes de la Zone 2 aux bornes SPEAKERS ZONE 2.

Page 27

Système d’enceintes 5.1 canaux avec une connexion de bi-



30˚



100˚ – 120˚



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes surround Enceinte centrale

Caisson de

graves

Enceinte avant

amplificateur

Lorsque les enceintes avant sont des enceintes en bicâblage connectées par des bornes distinctes pour les sons haute fréquence (enceinte d’aigus) et pour les sons basse fréquence (caisson de graves), vous pouvez établir une connexion de bi-amplificateur. Raccordez chacune des paires de bornes pour l’enceinte d’aigus et le caisson de graves aux bornes SPEAKERS FRONT A et SPEAKERS SURROUND BACK/HEIGHT de cet ampli-tuner. Vous pouvez profiter d’une lecture de qualité sonore supérieure si vous utilisez l’enceinte d’aigus et le caisson de graves à l’aide d’amplificateurs distincts.

Préparation

Page 28

Assurez-vous que les raccords métalliques Hi/Lo fixés sur les enceintes ont été retirés de celles-ci pour éviter



30˚



1,5 m – 3 m

Réglez l’enceinte d’aigus de l’enceinte avant à la hauteur de vos oreilles.



Câble audio monophonique (non fourni)



Câble d’enceinte (non fourni)

Enceintes avantCaisson de graves

tout dysfonctionnement de l’ampli-tuner. Une fois le raccordement établi, réglez [Surround Back Speaker Assign] dans [Speaker Settings] sur [BI-AMP].

Remarque

Vous pouvez régler seulement [Surround Back Speaker Assign] si le modèle d’enceinte est réglé sur un paramètre qui ne possède pas d’enceintes surround arrière et de hauteur/de plafond (page 19).

Système d’enceintes 2.1 canaux (pour profiter de Front Surround)

Si vous sélectionnez [Front Surround] pour le réglage du champ sonore, vous pouvez profiter d’effets surround virtuels en utilisant seulement les deux enceintes avant. Positionnez les enceintes comme illustré ci-dessous pour profiter de Front Surround.

Astuce

Changez le sens des enceintes avant progressivement pour rechercher et trouver le sens offrant les meilleurs effets surround.

Page 29

Raccordement d’un téléviseur

Raccordez un téléviseur à la prise HDMI OUT ou MONITOR OUT. Le menu s’affiche sur l’écran du téléviseur seulement lorsque vous raccordez le téléviseur à la prise HDMI OUT. Sony vous conseille d’utiliser la prise HDMI OUT pour connecter le téléviseur car dans de nombreux cas vous devrez effectuer les réglages de cet ampli-tuner à l’aide du menu. Pour une connexion 4K téléviseur, consultez le Guide d’aide.

Remarques sur la connexion

 Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.  Sony vous conseille d’utiliser un câble HDMI fabriqué par Sony ou un autre câble agréé HDMI.

Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Pour les signaux vidéo qui nécessitent une bande passante élevée comme 4K/60p 4:4:4, 4:2:2 et 4K/60p 4:2:0 10 bits etc., veillez à utiliser un câble HDMI grande vitesse haute qualité avec Ethernet, qui prend en charge des bandes passantes jusqu’à 18 Gbits/s.

 Lorsque vous utilisez des formats vidéo à haute bande passante comme 4K/60p 4:4:4, 4:2:2 et

4K/60p 4:2:0 10 bits, veillez à configurer le format de signal HDMI. Pour des informations détaillées, reportez-vous à « Réglage du format du signal HDMI » (page 43).

 Nous déconseillons d’utiliser un câble de conversion HDMI-DVI. Si vous raccordez un câble de

conversion HDMI-DVI à un appareil DVI-D, il est possible que le son et/ou l’image soit perdu. Raccordez des câbles audio distincts ou des câbles de connexion numériques, puis réaffectez les prises d’entrée si le son n’est pas correctement reproduit.

 Selon l’état de la connexion entre le téléviseur et l’antenne, il est possible que l’image du

téléviseur soit déformée. Le cas échéant, éloignez l’antenne de l’ampli-tuner.

 Lors du raccordement d’un câble optique numérique, insérez les fiches tout droit jusqu’à ce

qu’elles se mettent en place avec un déclic.

 Ne courbez et n’attachez pas les câbles numériques optiques.  Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage

32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

 Lors du raccordement d’un téléviseur à l’ampli-tuner via les prises TV IN de l’ampli-tuner, réglez

la sortie du son du téléviseur sur « Fixed » si vous pouvez commuter entre « Fixed » et «Variable».

 Lorsque vous raccordez le téléviseur à une prise HDMI OUT B/HDMI ZONE, veillez à régler [HDMI

Out B Mode] sur [Main] dans le menu [HDMI Settings]. Le menu principal ne s’affiche pas sur l’écran du téléviseur si [HDMI Out B Mode] est réglé sur [Zone].

Préparation

Page 30

Raccordement d’un téléviseur incompatible avec les fonctions eARC et

Signaux audio



Câble audio numérique optique (non fourni)



Câble audio (non fourni)



Câble HDMI (non fourni)

Connexion recommandée Connexion alternative

Signaux audio/vidéo

ARC via une connexion HDMI

Lorsque vous raccordez l’ampli-tuner à un téléviseur à l’aide du câble HDMI , l’ampli-tuner peut reproduire les signaux audio et vidéo sur le téléviseur. Vous remarquerez toutefois qu’il est également nécessaire de raccorder le câble optique numérique  ou le câble audio  au téléviseur pour reproduire le son du téléviseur sur les enceintes raccordées à l’ampli-tuner.

Page 31

Raccordement d’un téléviseur compatible avec la fonction eARC ou ARC



Câble HDMI (non fourni)

Signaux audio/vidéo

via une connexion HDMI

Avec une seule connexion de câble HDMI, vous pouvez écouter le son du téléviseur sur les enceintes raccordées à l’ampli-tuner bien que ce dernier envoie les signaux audio et vidéo vers le téléviseur.

Préparation

Remarque

Pour cette connexion, vous devez activer la fonction Commande pour HDMI. Appuyez sur HOME, puis

sélectionnez [Setup] – [HDMI Settings] – [Control for HDMI] – [On].

Vous devez également effectuer le réglage sur le menu du téléviseur. Activez la fonction eARC ou ARC. Si la prise HDMI OUT A (TV) de l’ampli-tuner est libellée « ARC », mettez à jour le logiciel de l’ampli-tuner. Pour

en savoir plus, voir « Mise à jour du logiciel » (page 55). Si la prise HDMI OUT A (TV) de l’ampli-tuner est libellée « eARC/ARC », son logiciel prend déjà en charge la fonction eARC.

Astuce

Si la prise HDMI du téléviseur (libellée « eARC » ou « ARC ») est déjà raccordée à un autre appareil, débranchez l’appareil et raccordez l’ampli-tuner.

Page 32

Raccordement d’un téléviseur sans prise HDMI



Câble vidéo (non fourni)



Câble audio (non fourni)



Câble audio numérique optique (non fourni)

Connexion recommandée Connexion alternative

Signaux vidéo

Signaux audio

Vous devez raccorder le câble audio numérique optique  ou le câble audio  au téléviseur, en plus de la connexion du câble vidéo .

Remarque

Lorsque vous avez raccordé l’ampli-tuner et le téléviseur à l’aide de la méthode ci-dessus, la vidéo du

périphérique raccordé aux prises VIDEO IN s’affiche sur le téléviseur.

Lorsque vous raccordez l’ampli-tuner et le téléviseur à l’aide de la méthode ci-dessus, le menu ne s’affiche

pas sur l’écran du téléviseur. Pour exécuter les o pérations à l’aide du menu, vous devez connecter le téléviseur via une connexion HDMI.

Page 33

Raccordement d’appareils audiovisuels

Lecteur CD super audio ou lecteur CD

Signaux

audio/vidéo

Console de jeux telle qu’une PlayStation 4

Lecteur Blu-ray Disc™, lecteur DVD

Lecteur DVD

Décodeur câble ou décodeur satellite

Signaux

audio/vidéo

Signaux

audio/vidéo

Signaux

audio/vidéo

Signaux

audio/vidéo



Câble HDMI (non fourni)

Console de jeux, lecteur DVD, etc.

Signaux

audio/vidéo

Raccordement d’appareils dotés de prises HDMI

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur. Les prises HDMI IN de l’ampli-tuner sont compatibles avec HDCP 2.2. Pour regarder du contenu protégé par HDCP 2.2, tel que du contenu 4K, raccordez ces prises HDMI IN aux prises HDMI compatibles HDCP 2.2 sur le lecteur. Reportez-vous au mode d’emploi de l’appareil raccordé pour en savoir plus.

Préparation

Page 34

Remarque

La prise HDMI IN VIDEO 1 prend en charge des bandes passantes jusqu’à 9 Gbits/s. Si votre appareil prend en charge des formats vidéo à haute bande passante, par exemple 4K/60p 4:4:4, 4:2:2 ou 4K/60p 4:2:0 10 bits, raccordez l’appareil à une autre prise HDMI IN que la prise HDMI IN VIDEO 1.

Astuce

Cette connexion est un exemple. Vous pouvez raccorder chaque périphérique HDMI à n’importe quelle prise

HDMI IN.

Les entrées BD/DVD et SA-CD/CD ont une meilleure qualité sonore. Si vous avez besoin d’une qualité sonore

supérieure, raccordez votre appareil à ces prises HDMI IN et sélectionnez-les comme entrée.

La qualité de l’image dépend du type de la prise de connexion. Nous vous recommandons de raccorder vos

appareils via une connexion HDMI s’ils disposent de prises HDMI.

Page 35

Connexions d’appareils à l’aide d’autres prises que les prises HDMI

Signaux audio



Câble audio (non fourni)



Câble vidéo (non fourni)



Câble numérique coaxial (non fourni)

Décodeur câble ou décodeur

satellite

Magnétoscope, enregistreur DVD,

caméscope, jeu vidéo

Signaux vidéo

Signaux audio

Lecteur CD super audio, lecteur CD,

platine disque*

Signaux audio Signaux vidéo

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Préparation

* Pour raccorder une platine disque qui ne possède qu’une prise de sortie PHONO, vous devez raccorder un

égaliseur phono (non fourni) entre la platine disque et cet ampli-tuner.

Page 36

Remarque



Câble audio (non fourni)

Amplificateur/

ampli-tuner

Zone principale Zone 2

Enceinte Enceinte

Signaux audio

Pour écouter le son reproduit par un appareil raccordé aux prises AUDIO IN, ne branchez aucun appareil aux prises HDMI IN, COAXIAL IN et OPTICAL IN, dont le libellé indique le même nom d’appareil (par exemple SAT/ CATV, TV, VIDEO 1 et SA-CD/CD).

Astuce

Vous pouvez raccorder d’autres appareils que ceux indiqués ci-dessus aux prises AUDIO IN (SAT/CATV, VIDEO

1 et SA-CD/CD).

Vous pouvez renommer chaque entrée, de sorte que le nom puisse s’afficher sur le panneau d’affichage de

l’ampli-tuner. Pour des informations détaillées, reportez-vous à « Modification du nom de chacune des entrées (Name) » dans le Guide d’aide.

Raccordement d’un autre amplificateur dans la Zone 2

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Remarque

Seuls les signaux audio reproduits depuis [USB], [Bluetooth] (seulement lorsque [Bluetooth Mode] est réglé

sur [Receiver]), [Home Network], [Music Service List] et [FM TUNER] et les signaux audio provenant des prises AUDIO IN du panneau arrière de l’ampli-tuner sont reproduits sur les enceintes de la Zone 2.

L’entrée numérique externe des prises OPTICAL IN, COAXIAL IN et HDMI IN ne peut pas être reproduite sur la

Zone 2.

Si vous réglez [DSD Native] dans [Audio Settings] sur [On], aucun signal audio du contenu DSD de [USB] ou

[Home Network] n’est reproduit sur les enceintes de la Zone 2.

Page 37

Connexion d’un autre amplificateur ou téléviseur dans la zone HDMI

Amplificateur/ ampli-tuner

Zone principale Zone HDMI

Enceinte EnceinteTél év is eur



Câble HDMI (non fourni)

Connexion recommandée Connexion alternative

Signaux

audio/vidéo

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Remarque

Pour utiliser cette connexion, réglez [HDMI Out B Mode] dans le menu [HDMI Settings] sur [Zone].

Préparation

Page 38

Connexion à un réseau

Câble LAN (non fourni)

Serveur (ordinateur, etc.)

Routeur

Modem

Internet

Serveur (ordinateur, etc.)

Internet

Modem

Routeur

Sélectionnez la méthode de connexion en fonction de votre environnement de réseau local. Les illustrations suivantes sont des exemples de configuration d’un réseau domestique avec l’ampli-tuner et un serveur.

En cas d’utilisation de la connexion par réseau local câblé

Raccordez l’ampli-tuner au réseau à l’aide d’un câble LAN* (non fourni).

En cas d’utilisation de la connexion par réseau local sans fil

* Nous recommandons l’utilisation de câbles de

catégorie 7.

Remarque

 Il est possible que la lecture audio sur un serveur

soit occasionnellement interrompue si vous utilisez une connexion sans fil.

 Lorsque vous utilisez une connexion sans fil,

déployez les deux antennes de réseau local sans fil pour obtenir de meilleures performances.

Page 39

Connexion de l’antenne

Antenne fil FM (fournie)

Vers la prise murale



Avant de connecter l’antenne, veillez à débrancher le cordon d’alimentation secteur.

Remarque

Veillez à déployer totalement l’antenne fil FM. Après avoir connecté l’antenne fil FM, laissez-la

dans la position la plus horizontale possible.

Connexion du cordon d’alimentation secteur

Avant de connecter le cordon d’alimentation secteur, veillez à établir les connexions pour les enceintes et les autres appareils.

1 Connectez le cordon

d’alimentation secteur à une prise murale.

2 Appuyez sur  (alimentation)

pour mettre l’ampli-tuner sous tension.

Préparation

Vous pouvez également mettre sous tension l’ampli-tuner à l’aide de  (alimentation) sur la télécommande. Pour mettre hors tension l’ampli-tuner, appuyez à nouveau sur  (alimentation).

Page 40

Configuration de l’ampli-

Easy Setup

Welcome!

: Choose

: Go back

: Continue

: Apply the selection

Select your language.

English

Español

Français

Deutsch

Setup

Easy Setup

Restarts Easy Setup to conﬁgure basic settings. Follow the on-screen instructions.

Speaker Settings

Audio Settings

Select Back

BACK

HDMI Settings

Input Settings

Network Settings

Bluetooth Settings

Zone Settings

tuner à l’aide d’Easy Setup

Pour effectuer la configuration initiale de cet ampli-tuner, vérifiez qu’un téléviseur y est connecté (page 29). Ensuite, commutez l’entrée du téléviseur sur l’entrée à laquelle l’ampli-tuner est raccordé.

Remarque

Il est impossible d’exécuter la procédure Easy Setup à l’aide des indications du panneau d’affichage avant.

Lorsque vous mettez l’ampli-tuner sous tension pour la première fois ou après son initialisation, l’écran Easy Setup s’affiche sur l’écran du téléviseur. Suivez les instructions à l’écran pour effectuer les réglages de base à l’aide de / / / et

Si l’écran Easy Setup ne s’affiche pas ou que vous souhaitez l’afficher manuellement, vous pouvez l’afficher en appuyant sur HOME, puis en sélectionnant [Setup] – [Easy Setup].

Ce que vous pouvez faire avec Easy Setup

En exécutant Easy Setup, vous pouvez effectuer : 1 : Sélection de la langue 2 : Réglages des enceintes

Vérifiez votre système d’enceintes et procédez à l’Auto Calibration conformément à la configuration et à la disposition de votre système d’enceintes.

3 : Réglages Internet

Sélectionnez la méthode de connexion de réseau et configurez les réglages pour raccorder l’ampli-tuner au réseau.

Exécution de l’Auto Calibration (D.C.A.C. EX)

Avant d’exécuter l’Auto Calibration

 Déconnectez le casque.  Éliminez les obstacles situés entre le

microphone de calibrage et les enceintes.

 L’Auto Calibration n’est pas disponible

lorsque [Bluetooth Mode] est réglé sur [Transmitter].

 Pour effectuer une mesure exacte, veillez à

ce que l’environnement soit silencieux.

 Réglez la sortie des enceintes sur un

paramètre différent de « SPK OFF ». Reportez-vous à « Sélection des enceintes avant » (page 41).

 Confirmez la configuration du caisson de

graves actif  Avant d’utiliser un caisson de graves,

mettez-le sous tension et augmentez le volume. Réglez le paramètre LEVEL immédiatement avant le point intermédiaire.

 Lorsqu’un caisson de graves doté d’une

fonction de fréquence de recouvrement est connecté, réglez la valeur au niveau maximum.

 Lorsqu’un caisson de graves doté d’une

fonction de veille automatique est connecté, réglez-le sur OFF (désactivé).

Page 41

Remarque

Microphone de calibrage (fourni)

SPEAKERS

Selon les caractéristiques du caisson de graves utilisé, la valeur de distance de configuration peut varier par rapport à la position réelle.

 Connectez le microphone de calibrage

fourni à la prise CALIBRATION MIC. Placez le microphone de calibrage à votre position d’écoute.

Remarque

Les enceintes émettent un son très puissant au

cours du calibrage et il est impossible de régler le volume. Veillez à respecter vos voisins et les éventuels enfants présents.

Si la fonction sourdine a été activée avant

l’exécution de l’Auto Calibration, elle s’arrête automatiquement.

Il peut être impossible d’effectuer les mesures

correctes ou d’exécuter l’Auto Calibration si des enceintes spéciales sont utilisées, par exemple des enceintes dipôles.

Si la mesure échoue, procédez selon les

indications du message, puis sélectionnez [Retry]. Pour des informations détaillées sur le code d’erreur et le message d’avertissement, reportez-vous à « Liste des messages après les mesures d’Auto Calibration » (page 60).

Pour annuler l’Auto Calibration

La fonction Auto Calibration est annulée lorsque vous effectuez les procédures suivantes pendant le processus de mesure :

 Appuyez sur  (alimentation).  Appuyez sur les touches d’entrée de la

télécommande ou tournez INPUT SELECTOR sur l’ampli-tuner.

 Appuyez sur  (neutralisation du son),

MUSIC ou AMP MENU.

 Appuyez sur SPEAKERS sur l’ampli-tuner.  Modifier le niveau du volume.  Connectez le casque.

Sélection des enceintes avant

Appuyez plusieurs fois sur SPEAKERS.

Les témoins du panneau d’affichage indiquent le groupe des bornes sélectionnées.

 SPA : Enceintes connectées aux bornes

SPEAKERS FRONT A.

 SPB* : Enceintes connectées aux bornes

SPEAKERS SURROUND BACK/ HEIGHT(FRONT B/BI-AMP).

 SPA+B* : Enceintes connectées aux bornes

SPEAKERS FRONT A et SPEAKERS SURROUND BACK/HEIGHT(FRONT B/ BIAMP) (connexion parallèle).

 (Aucune) : « SPK OFF » s’affiche sur le

panneau d’affichage. Aucun signal audio n’est reproduit sur les bornes des enceintes.

* Pour sélectionner « SPB » ou « SPA+B », réglez

[Surround Back Speaker Assign] dans [Speaker Settings] sur [Front B].

Remarque

Ce réglage n’est pas disponible lorsq u’un casque est raccordé.

Préparation

Page 42

Écouter/Regarder

Watch

Select the video source connected to the receiver.

Watch

Listen

Custom Preset

Sound

Eects

SetupZone

Controls

Profiter du son et de la

5 Appuyez sur / pour

sélectionner [Watch] ou [Listen], puis appuyez sur .

La liste des éléments du menu s’affiche sur l’écran du téléviseur.

vidéo

Lecture de périphériques AV/ Écoute de la radio FM

Vous pouvez raccorder des périphériques AV à l’ampli-tuner pour profiter de toute une gamme de contenus, notamment des films et de l’audio. Vous pouvez également écouter des programmes FM avec un son de haute qualité via le tuner intégré.

1 Mettez sous tension l’appareil

sur lequel vous voulez lire.

2 Mettez sous tension l’ampli-

tuner.

3 Mettez sous tension le

téléviseur, puis commutez l’entrée du téléviseur sur celle à laquelle l’ampli-tuner est raccordé.

4 Appuyez sur HOME.

Le menu principal s’affiche sur l’écran du téléviseur. Selon le téléviseur, l’affichage du menu principal sur l’écran du téléviseur peut prendre un certain temps.

6 Sélectionnez l’appareil sur

lequel vous voulez lire et démarrez la lecture.

Lorsque vous sélectionnez [FM TUNER], syntonisez la station de votre choix à l’aide des touches de la télécommande selon le guide de l’écran du téléviseur. Pour des informations détaillées sur le fonctionnement, consultez le Guide d’aide.

7 Appuyez sur  +/– pour

régler le volume.

Vous pouvez également utiliser le bouton MASTER VOLUME de l’amplituner.

Remarque

Avant de mettre l’ampli-tuner hors tension, veillez à baisser le volume pour éviter d’endommager vos enceintes à la prochaine mise sous tension de l’ampli-tuner.

Astuce

 Vous pouvez tourner INPUT SELECTOR sur l’ampli-

tuner ou appuyer sur les touches d’entrée de la télécommande pour sélectionner l’appareil souhaité.

 Pour augmenter ou baisser rapidement le volume

 Tournez rapidement le bouton MASTER

VOLUME.

 Appuyez de manière prolongée sur l’une des

touches

Pour procéder à des ajustements précis

 Tournez lentement le bouton MASTER VOLUME.  Appuyez sur l’une des touches

 +/–.

 +/– et

relâchez-la immédiatement.

Page 43

Réglage du format du signal HDMI

Vous pouvez sélectionner un format de signal HDMI en fonction des signaux vidéo des périphériques connectés aux prises HDMI IN.

1 Appuyez sur HOME, puis

sélectionnez [Setup] – [HDMI Settings] – [HDMI Signal Format].

2 Sélectionnez le format de votre

choix.

 [Standard format] : Effectuez ce choix

lorsque vous n’utilisez pas un format vidéo à haute bande passante.

 [Enhanced format] : Effectuez ce choix

lorsque vous utilisez des formats vidéo à haute bande passante comme 4K/ 60p 4:4:4, 4:2:2 et 4K/60p 4:2:0 10 bits.

Remarque

Pour des informations détaillées sur le format

vidéo à bande passante élevée, consultez le Guide d’aide.

Lorsque [Enhanced format] est sélectionné, nous

vous recommandons d’utiliser un câble HDMI grande vitesse haute qualité avec Ethernet pouvant prendre en charge des bandes passantes jusqu’à 18 Gbits/s.

Certains périphériques (décodeur câble ou

décodeur satellite, lecteur Blu-ray Disc et lecteur DVD) ne fonctionnent pas correctement avec le réglage [Enhanced format]. Le cas échéant, sélectionnez [Standard format].

Si votre téléviseur possède un menu similaire pour

le format vidéo à haute bande passante, vérifiez le réglage sur le menu du téléviseur lorsque vous sélectionnez [Enhanced format] sur cet amplituner. Pour en savoir plus sur le réglage du menu du téléviseur, reportez-vous au mode d’emploi du téléviseur.

Parce que la prise HDMI IN VIDEO 1 ne prend pas en

charge les formats vidéo tels que 4K/60p 4:4:4, 4:2:2 et 4K/60p 4:2:0 10 bits, vous ne pouvez pas régler le format de signal HDMI.

Profiter du son émis par des enceintes situées dans d’autres pièces (Zone 2)

1 Connectez les enceintes

situées dans la Zone 2 (page

25).

2 Mettez sous tension l’ampli-

tuner.

3 Pour les modèles destinés aux

États-Unis et au Canada : Réglez la priorité des bornes des enceintes.

Appuyez sur HOME, puis sélectionnez [Setup] – [Speaker Settings] – [SURROUND BACK/ZONE2 Priority] – [ZONE2 Terminals].

Pour les autres modèles : Sélectionnez un modèle d’enceinte, puis réglez l’attribution des bornes d’enceintes.

 Appuyez sur HOME, puis sélectionnez

[Setup] – [Speaker Settings] – [Speaker Pattern].

 Ch oisissez un modèle d’enceinte sans

enceintes surround arrière, puis sélectionnez [Save].

 Sélectionnez [Surround Back Speaker

Assign] –[Zone2].

4 Appuyez sur HOME, puis

sélectionnez [Zone Controls].

5 Réglez [Zone2] – [Zone2

Power] – [On].

Vous pouvez également appuyer plusieurs fois sur ZONE SELECT sur l’ampli-tuner pour sélectionner « ZONE2 ON ? », puis appuyer sur ZONE POWER sur l’ampli-tuner pour effectuer le réglage.

Écouter/Regarder

Page 44

6 Sélectionnez [Zone2 Input],

puis choisissez les signaux source que vous souhaitez reproduire.

Vous pouvez également tourner INPUT SELECTOR sur l’ampli-tuner lorsque « 2. xxxx »* apparaît sur le panneau d’affichage.

Astuce

Si vous voulez écouter le même son que la zone principale dans la Zone 2, sélectionnez [SOURCE].

7 Démarrez la lecture sur

l’appareil d’entrée sélectionné.

8 Sélectionnez [Zone2 Volume],

puis réglez le volume.

Vous pouvez également tourner MASTER VOLUME sur l’ampli-tuner lorsque « 2. xxxx »* apparaît sur le panneau d’affichage.

* « xxxx » est le nom d’entrée.

Pour quitter le fonctionnement de zone

Réglez [Zone2 Power] sur [Off] à l’étape 5.

Remarque

Seuls les signaux audio reproduits depuis [USB],

[Bluetooth] (seulement lorsque [Bluetooth Mode] est réglé sur [Receiver]), [Home Network], [Music Service List] et [FM TUNER] et les signaux audio provenant des prises AUDIO IN du panneau arrière de l’ampli-tuner sont reproduits sur les enceintes de la Zone 2.

L’entrée numérique externe des prises OPTICAL IN,

COAXIAL IN et HDMI IN ne peut pas être reproduite sur la Zone 2.

Si vous réglez [DSD Native] dans [Audio Settings]

sur [On], aucun signal audio du contenu DSD de [USB] ou [Home Network] n’est reproduit sur les enceintes de la Zone 2.

Profiter du son émis par des enceintes situées dans d’autres pièces à l’aide d’un autre amplificateur (Zone 2)

1 Raccordez un autre

amplificateur situé dans la Zone 2 (page 36).

2 Mettez sous tension l’ampli-

tuner de la zone principale et l’amplificateur de la Zone 2.

3 Réglez la commande du

volume pour la zone 2.

Appuyez sur HOME, puis sélectionnez [Setup] – [Zone Settings] – [Zone2 Line Out] – [Variable] ou [Fixed].

 [Variable] : Il est possible de changer le

volume pour les prises ZONE 2 OUT. Faites cette sélection lorsque vous utilisez un autre amplificateur n’ayant pas de commande de volume.

 [Fixed] : Le volume des prises ZONE 2

OUT est fixe. Faites cette sélection lorsque vous utilisez un autre amplificateur ayant une commande de volume variable.

4 Appuyez sur HOME, puis

sélectionnez [Zone Controls] – [Zone2] – [Zone2 Power] – [On].

Vous pouvez également appuyer sur ZONE SELECT plusieurs fois sur l’amplituner pour sélectionner « ZONE 2 », puis appuyer sur ZONE POWER sur l’amplituner.

5 Sélectionnez [Zone2 Input],

puis choisissez les signaux source que vous souhaitez reproduire.

Vous pouvez également tourner INPUT SELECTOR sur l’ampli-tuner lorsque « 2. xxxx »* apparaît sur le panneau d’affichage.

Page 45

Astuce

Si vous voulez écouter le même son que la zone principale dans la Zone 2, sélectionnez [SOURCE].

6 Démarrez la lecture sur

l’appareil d’entrée sélectionné.

7 Réglez le volume.

Réglez le volume à l’aide de l’amplificateur dans la Zone 2. Si vous réglez [Zone2 Line Out] sur [Variable] à l’étape 3, sélectionnez [Zone2 Volume], puis réglez le volume. Vous pouvez également tourner MASTER VOLUME sur l’ampli-tuner lorsque « 2. xxxx »* apparaît sur le panneau d’affichage.

* « xxxx » est le nom d’entrée.

Pour quitter le fonctionnement de zone

Réglez [Zone2 Power] sur [Off] à l’étape 4.

Profiter de vidéo et de son dans une autre pièce à l’aide d’un téléviseur ou d’un autre amplificateur (zone HDMI)

1 Connectez un autre

amplificateur ou téléviseur dans une autre pièce (page 37).

2 Mettez sous tension l’ampli-

tuner dans la zone principale, ainsi que l’amplificateur et le téléviseur dans la zone HDMI.

3 Réglez l’attribution de la prise

HDMI OUT B/HDMI ZONE sur [Zone].

Appuyez sur HOME, puis sélectionnez [Setup] – [HDMI Settings] – [HDMI Out B Mode] – [Zone].

4 Appuyez sur HOME, puis

sélectionnez [Zone Controls] – [HDMI Zone] – [HDMI Zone Power] – [On].

Vous pouvez également appuyer sur ZONE SELECT plusieurs fois sur l’amplituner pour sélectionner « HDMI ZONE », puis appuyer sur ZONE POWER sur l’ampli-tuner.

5 Sélectionnez [HDMI Zone

Input], puis choisissez les signaux source que vous souhaitez reproduire.

Vous pouvez également tourner INPUT SELECTOR sur l’ampli-tuner lorsque « H. xxxx »* apparaît sur le panneau d’affichage.

* « xxxx » est le nom d’entrée.

6 Réglez le volume à l’aide de la

commande de volume de l’amplificateur ou du téléviseur dans la zone HDMI.

Astuce

Vous pouvez éviter de possibles interférences aux

signaux dans la zone principale en réglant [Priority] sur [Main Only] dans le menu [HDMI Settings]. Toutefois, si la même entrée est sélectionnée dans la zone HDMI, il n’y a pas de sortie vidéo ou audio depuis la zone HDMI. Pour en savoir plus sur le réglage, reportez-vous à « Déterminer la priorité pour la zone principale (Priority) » dans le Guide d’aide.

La prise HDMI OUT B/HDMI ZONE prend en charge

des bandes passantes pouvant atteindre 9 Gbits/s si [HDMI Out B Mode] est réglé sur [Zone] dans le menu [HDMI Settings].

Pour quitter le fonctionnement de zone

Réglez [HDMI Zone Power] sur [Off] à l’étape

Écouter/Regarder

Page 46

Entrées disponibles pour chaque zone

Les entrées disponibles varient en fonction de la zone que vous avez sélectionnée. Sélectionnez l’entrée de votre choix sur l’écran du téléviseur ou le panneau d’affichage. Pour en savoir plus sur les entrées disponibles, reportez-vous à « Entrées disponibles pour chaque zone » dans le Guide d’aide.

Pour la zone principale

Vous pouvez sélectionner toutes les sources d’entrée de chaque périphérique connecté à l’ampli-tuner dans la zone principale.

Pour la Zone 2

Vous ne pouvez pas regarder de vidéo dans la Zone 2. Le son n’est pas disponible à partir de périphériques raccordés aux prises HDMI IN.

Remarque

Les signaux des prises HDMI IN, OPTICAL IN et

COAXIAL IN ne peuvent pas être reproduits sur les enceintes de la Zone 2.

Vous pouvez sélectionner [USB], [Home Network],

[Music Service List] ou [Bluetooth] depuis la zone principale et la Zone 2. La priorité est accordée au choix le plus récent, même si un choix différent a déjà été effectué dans l’une des zones.

Si vous raccordez un casque BLUETOOTH dans la

zone principale alors qu’un périphérique connecté est en train de procéder à la lecture et que l’entrée actuelle dans la Zone 2 est réglée sur [USB], [Home Network] ou [Music Service List], l’entrée de la Zone 2 change pour [SOURCE]. Dans ce cas, seul le tuner FM et le signal audio analogique sont reproduits dans la Zone 2.

Si vous raccordez un casque BLUETOOTH dans la

zone principale alors qu’un périphérique connecté est en train de procéder à la lecture, le casque BLUETOOTH est déconnecté si vous sélectionnez [USB], [Home Network] ou [Music Service List] dans la Zone 2.

Si vous réglez [DSD Native] dans [Audio Settings]

sur [On], aucun signal audio du contenu DSD de [USB] ou [Home Network] n’est reproduit sur les enceintes de la Zone 2.

Pour la zone HDMI

Vous pouvez seulement regarder des vidéos ou écouter l’entrée audio des prises HDMI IN (sauf la prise VIDEO 1).

Profiter des effets sonores

Sélection d’un champ sonore

Lorsque vous sélectionnez un champ sonore en fonction de la source d’entrée et de vos préférences, vous pouvez profiter des sons avec plus d’effets de champs sonores.

1 Appuyez sur HOME.

Le menu principal s’affiche sur l’écran du téléviseur.

2 Sélectionnez [Sound Effects] –

[Sound Field].

3 Appuyez sur / pour

sélectionner le champ sonore de votre choix, puis appuyez sur .

Sony conseille de sélectionner un champ sonore libellé [Movie] pour les films et un champ sonore libellé [Music] pour la musique. Pour en savoir plus sur chaque champ sonore, reportez-vous à « Champs sonores sélectionnables et leurs effets » (page 50).

Remarque

 Lorsque [Bluetooth Mode] est réglé sur

[Transmitter] ou lorsqu e vous utilisez la fonctio n de lecture sans fil dans plusieurs pièces, il est impossible de sélectionner les champs sonores.

 Lorsque vous écoutez du contenu audio à l’aide de

Chromecast built-in, vous pouvez sélectionner [Multi Ch Stereo] ou [2ch Stereo] en appuyant sur 2CH/MULTI sur la télécommande.

 Lorsque vous écoutez à l’aide d’un casque, seul le

champ sonore du casque s’affiche.

 Il est possible que les champs sonores pour les

films et la musique ne fonctionnent pas selon l’entrée ou le modèle d’enceinte que vous avez sélectionnée ou selon les formats audio.

 Selon le format audio, il est possible que l’ampli-

tuner lise des signaux à une fréquence d’échantillonnage inférieure à la fréquence d’échantillonnage réelle des signaux d’entrée.

 Il est possible que certaines enceintes ou que le

caisson de graves ne reproduisent pas de son selon le réglage du champ sonore.

Page 47

Astuce

Vous pouvez également sélectionner un champ sonore de la manière suivante :  appuyez sur HOME, puis sélectionnez [Setup] –

[Audio Settings] – [Sound Field].

 appuyez sur 2CH/MULTI, MOVIE, MUSIC ou FRONT

SURROUND sur la télécommande.

 appuyez sur 2CH/MULTI, MOVIE ou MUSIC sur

l’ampli-tuner.

Écouter/Regarder

Page 48

Relations entre les champs sonores et les sorties des enceintes

La liste ci-dessous présente quelle enceinte reproduit le son lorsqu’un certain champ sonore est sélectionné.

Contenu 2 canaux

Champ sonore

2ch Stereo 2CH STEREO    Multi Channel

Stereo Direct (entrée

analogique)

2CH/

Direct (autres) DIRECT  3)

MULTI

A.F.D. (Auto Format Decoding Décodage de format automatique)

Dolby Surround DOLBY SURR  1)

MOVIE

Neural:X NEURAL:X  1) Front Surround FRONT SUR.  1)

MUSIC Audio Enhancer A. ENHANCER 3)

 : Aucun son n’est reproduit.

: Reproduit le son.

Panneau d’affichage

MULTI ST.  1)

DIRECT   

A.F.D.  2)

Enceintes

avant

Enceinte

centrale

Enceintes surround

arrière

Caisson de

graves

 : Reproduit le son selon le réglage du modèle d’enceinte et le contenu à lire.  : Pour les flux audio Dolby et DTS, reproduit le son selon le réglage du modèle d’enceinte.

Aucun son n’est reproduit pour PCM linéaire, DSD ou AAC.

Reproduit le son lorsque vous raccordez un caisson de graves et réglez le modèle d’enceinte sur un paramètre ([x.1]) qui possède un caisson de graves actif.

Modèles destinés aux États-Unis et au Canada : Reproduit le son. Autres modèles : Reproduit le son lorsque vous raccordez un caisson de graves, réglez le modèle d’enceinte sur un réglage ([x.1]) qui possède un caisson de graves actif, et que [Small] est sélectionné pour [Size] dans [Speaker Settings].

Reproduit le son lorsque vous raccordez un caisson de graves, réglez le modèle d’enceinte sur un réglage ([x.1]) qui possède un caisson de graves actif, et que [Small] est sélectionné pour [Size] dans [Speaker Settings].

Pour les flux audio DTS, aucun son n’est reproduit lorsque le modèle d’enceinte est réglé sur [5.1.2 (TM)], [5.1.2 (FD)] ou [5.1.2 (SRD)].

Aucun son n’est reproduit lorsque le modèle d’enceinte est réglé sur [5.1.2 (TM)], [5.1.2 (FD)] ou [5.1.2 (SRD)].

Enceinte

hauteur

Page 49

Contenu multicanal

Champ sonore

2ch Stereo 2CH STEREO    Multi Channel

Stereo Direct DIRECT   

2CH/

A.F.D.

MULTI

(Auto Format Decoding Décodage de format automatique)

Dolby Surround DOLBY SURR   

MOVIE

Neural:X NEURAL:X    Front Surround FRONT SUR.   

MUSIC Audio Enhancer A. ENHANCER   

Panneau d’affichage

MULTI ST.   

A.F.D.   

Enceintes

avant

Enceinte

centrale

Enceintes

surround

Enceintes surround

arrière

Caisson de

graves

 : Aucun son n’est reproduit.

: Reproduit le son.

 : Reproduit le son selon le réglage du modèle d’enceinte et le contenu à lire.

Pour les flux audio DTS, aucun son n’est reproduit lorsque le modèle d’enceinte est réglé sur [5.1.2 (TM)], [5.1.2 (FD)] ou [5.1.2 (SRD)].

Aucun son n’est reproduit lorsque le modèle d’enceinte est réglé sur [5.1.2 (TM)], [5.1.2 (FD)] ou [5.1.2 (SRD)].

Remarque

Lorsqu’aucun son n’est émis, vérifiez que toutes les enceintes sont bien raccordées aux bornes d’enceintes appropriées (page 20), et que le modèle d’enceinte correct (page 19) est sélectionné.

Enceinte

hauteur

Écouter/Regarder

Page 50

Champs sonores sélectionnables et leurs effets

Champ sonore

2ch Stereo 2CH STEREO

2CH/ MULTI

MOVIE

MUSIC Audio Enhancer A. ENHANCER

Casque Headphone(2ch) HP 2CH

Multi Ch Stereo MULTI ST.

Direct DIRECT Lit tous les signaux audio sans ajouter d’effets surround. A.F.D.

(Auto Format Decoding Décodage de format automatique)

Dolby Surround DOLBY SURR

Neural:X NEURAL:X

Front Surround FRONT SUR.

Panneau d’affichage

A.F.D.

Effets sur le champ sonore

Lit les signaux audio à deux canaux sans ajouter d’effets surround. Les signaux audio monophoniques et multicanaux sont reproduits après avoir été convertis en un signal à deux canaux. Ce champ sonore est mieux adapté à la lecture de signaux audio, car ils proviennent seulement de deux enceintes avant, sans ajout d’effets surround virtuels. Le son est reproduit par les enceintes gauche/droite avant seulement. Aucun son n’est émis par le caisson de graves.

Reproduit le son sur toutes les enceintes raccordées. Lorsque des signaux audio à deux canaux ou monophoniques sont entrés, l’ampli-tuner reproduit le son sur toutes les enceintes sans ajouter d’effets surround. Lorsque des signaux audio multicanaux sont entrés, le son peut ne pas être reproduit depuis certaines enceintes, selon les paramètres d’enceintes ou le contenu de lecture.

Décode et lit les signaux audio à l’aide de la méthode de traitement optimale selon l’entrée de signal audio.

Le mélangeur-élévateur Dolby Surround étend le contenu audio traditionnel pour la lecture via n’importe quelle configuration d’enceintes multicanaux, y compris les enceintes de hauteur. Ce nouveau mélangeur-élévateur remplace et améliore la célèbre technologie Dolby Pro Logic II.

Neural:X remappe les films et la musique stéréo, 5.1 et 7.1 pour s’adapter à votre disposition d’enceintes.

Reproduit les effets surround complets avec seulement deux enceintes avant grâce à la technologie de traitement des signaux virtuel de Sony.

Convertit les sources sonores existantes en qualité sonore quasiment à haute résolution avec DSEE HX (Digital Sound Enhancement Engine HX). Ce champ sonore vous donne l’impression d’être réellement dans le studio d’enregistrement ou dans un concert. DSEE HX ne fonctionne que sur des sources sonores à deux canaux dont la fréquence d’échantillonnage est de 44,1 kHz ou 48 kHz introduites de la manière suivante :

 USB  Réseau domestique  Liste des services musicaux  Bluetooth

En revanche, il ne fonctionne pas pendant la lecture sans fil dans plusieurs pièces.

Ce mode est automatiquement sélectionné si vous utilisez un casque (il est impossible de sélectionner d’autres champs sonores). Lit les signaux audio à deux canaux sans ajouter d’effets surround. Le son émis par les signaux audio monophoniques et multicanaux est reproduit après avoir été converti en un signal à deux canaux.

Page 51

Remarque

Selon le format audio, si vous sélectionnez [Direct] et lisez une source 5.1 canaux lorsque des enceintes

surround et deux enceintes surround arrière sont raccordées, le même son que celui des enceintes surround est reproduit par les enceintes surround arrière, de la même manière qu’avec un système surround 7.1 canaux. Le niveau sonore des enceintes surround et surround arrière est automatiquement réglé pour un équilibre optimal.

Dolby Atmos est décodé en Dolby TrueHD ou Dolby Digital Plus lorsqu’un champ sonore autre que [Multi Ch

Stereo], [A.F.D.] ou [Dolby Surround] est sélectionné.

Écouter/Regarder

Page 52

Fonctions réseau

Cet ampli-tuner

iPhone/iPad/iPod/ Smartphone/Tablette

Lecteur de disque dur d’ordinateur/ réseau

AirPlay Réseau domestique SongPal Video & TV SideView Chromecast Spotify

 AirPlay  Réseau domestique

Services musicaux

Ce que vous pouvez faire avec les fonctions réseau

Vous pouvez profiter de la lecture d’un contenu audio en haute qualité à partir d’un ordinateur ou d’un disque dur réseau, d’un iPhone/iPad/iPod ou d’un autre smartphone ou d’une tablette connecté à votre réseau domestique, avec ou sans fil. Vous pouvez également profiter de services musicaux tels que la radio par Internet en vous connectant à Internet. Vous pouvez également commander cet ampli-tuner à partir d’un smartphone grâce aux applications compatibles.

 AirPlay

Cet ampli-tuner prend en charge AirPlay. Vous pouvez profiter du contenu audio d’un iPhone/iPad/iPod ou de votre bibliothèque iTunes. Pour en savoir plus, reportez-vous à « Écouter des contenus audio depuis iTunes ou un iPhone/iPad/iPod via le réseau (AirPlay) » dans le Guide d’aide.

 Réseau domestique (DLNA)

Vous pouvez lire le contenu audio dans divers formats sur un emplacement réseau (ordinateur, disque dur réseau, etc.) via votre réseau domestique.

Pour en savoir plus, reportez-vous à « Lire des contenus sauvegardés sur un serveur sur le réseau domestique (DLNA) » dans le Guide d’aide.

 SongPal

Vous pouvez commander l’ampli-tuner sans fil en installant l’app « SongPal » sur votre smartphone ou votre tablette. Cette fonctionnalité est recommandée lors de l’utilisation de la fonction de lecture de contenu, des fonctions multi-zone ou de la fonction SongPal Link de l’ampli-tuner. Pour en savoir plus, reportez-vous à « Commande de l’ampli-tuner à l’aide d’un smartphone ou d’une tablette (SongPal) » dans le Guide d’aide.

Page 53

 Video & TV SideView

CONNECTION PAIRING BLUETOOTH

Vous pouvez commander l’ampli-tuner sans fil en installant l’app Video & TV SideView sur votre smartphone ou votre tablette. Nous recommandons vivement cette app pour les clients qui utilisent un téléviseur fabriqué par Sony avec l’ampli-tuner. Pour en savoir plus, reportez-vous à « Enregistrer un périphérique Video & TV SideView à l’ampli-tuner » dans le Guide d’aide.

 Services musicaux Internet

Lorsque l’ampli-tuner est connecté à Internet, vous pouvez écouter la musique à partir de toute une gamme de services musicaux. Pour en savoir plus, reportez-vous à « Utiliser des services musicaux disponibles sur Internet » dans le Guide d’aide.

Écoute à l’aide d’un casque ou d’enceintes BLUETOOTH

Appuyez plusieurs fois sur BLUETOOTH RX/TX pour sélectionner « BT TX ».

Le mode BLUETOOTH commute sur TX (émetteur).

2 Mettez sous tension le casque

ou les enceintes et réglez-les en mode de pairage.

3 Maintenez enfoncé

CONNECTION PAIRING BLUETOOTH sur l’ampli-tuner pendant environ 2 secondes.

« SEARCHING » clignote sur le panneau d’affichage pendant environ 10 secondes, puis le nom du périphérique BLUETOOTH détecté s’affiche.

Écouter/Regarder

* « XXXXXX » représente le nom d’un

périphérique BLUETOOTH détecté.

Page 54

4 Appuyez sur / pour

CONNECTING

XXXXXX

sélectionner le nom du casque ou des enceintes, puis appuyez sur .

Lorsque « CONNECTING » clignote et une fois que le nom du casque ou des enceintes s’affiche, la connexion BLUETOOTH est établie.

* « XXXXXX » représente le nom d’un

périphérique BLUETOOTH détecté.

5 Appuyez sur l’une des touches

d’entrées pour sélectionner l’entrée de votre choix.

Le son est reproduit depuis le casque ou les enceintes BLUETOOTH. Aucun son n’est reproduit par l’ampli-tuner.

Remarque

 Il est possible de reconnecter simplement le

dernier périphérique BLUETOOTH connecté en exécutant l’étape 1 ci-dessus.

 Il est impossible d’utiliser la connexion à une

touche (NFC) en mode TX (émetteur).

 Lorsque « NOT. USE » apparaît sur le panneau

d’affichage, il est impossible de passer en mode BLUETOOTH. Vérifiez les points suivants :

 La fonction BLUETOOTH est en cours d’utilisation  [Bluetooth Mode] est réglé sur [Off]

Astuce

Vous pouvez également commuter le mode BLUETOOTH en mode TX (émetteur) en réglant [Bluetooth Mode] sur [Transmitter] dans [Bluetooth Settings]. Ensuite, sélectionnez le nom du casque ou des enceintes dans [Device List] dans [Bluetooth Settings]. Si vous ne trouvez pas le nom de votre périphérique dans la liste, sélectionnez [Scan].

6 Réglez le niveau du volume du

casque ou des enceintes BLUETOOTH.

La commande du volume de l’amplituner et de la télécommande ne fonctionne que pour le casque ou les enceintes BLUETOOTH.

Page 55

Informations supplémentaires

Économie d’énergie

Vous pouvez économiser de l’énergie en réglant l’ampli-tuner comme suit :  Réglez [Control for HDMI] et [Standby

Through] sur [Off] dans le menu [HDMI Settings].

 Réglez [Remote Start] et [Network Standby]

dans le menu [Network Settings] sur [Off] (pour les modèles destinés aux États-Unis, au Canada et à l’Océanie seulement).

 Réglez [Bluetooth Standby] dans le menu

[Bluetooth Settings] sur [Off].

 Réglez [Zone2 Power] ou [HDMI Zone

Power] dans le menu [Zone Settings] sur [Off].

Remarque

Si vous acceptez d’utiliser la fonction Chromecast built-in, [Network Standby] commute automatiquement sur [On] (pour les modèles destinés aux États-Unis, au Canada et à l’Océanie seulement).

Mise à jour du logiciel

En mettant à jour votre logiciel à la dernière version, vous pouvez tirer profit des fonctions les plus récentes. Le nouveau logiciel est disponible lorsque :  le voyant « UPDATE » s’allume sur le

panneau d’affichage.

 un message s’affiche sur l’écran du

téléviseur si [Software Update Notification] est réglé sur [On].

Remarque

Ne mettez pas hors tension l’ampli-tuner ou ne déconnectez pas le cordon d’alimentation secteur et le câble LAN tant que les processus de téléchargement et de mise à jour ne sont pas terminés. Cela pourrait provoquer un dysfonctionnement.

1 Appuyez sur HOME.

Le menu d’accueil s’affiche sur l’écran du téléviseur.

2 Sélectionnez [Setup] – [System

Settings].

3 Sélectionnez [Software

Update].

Informations supplémentaires

4 Sélectionnez [Update via

Internet] ou [Update via USB Memory].

Si vous sélectionnez [Update via USB Memory], rendez-vous sur le site Web d’assistance à la clientèle suivant pour télécharger la dernière version du logiciel.

Pour les clients aux États-Unis : http://esupport.sony.com/

Pour les clients au Canada : http://esupport.sony.com/CA/

Pour les clients en Europe : www.sony.eu/support

Pour les clients dans les pays et régions de l’Asie-Pacifique : http://www.sony-asia.com/section/ support

Page 56

5 Mise à jour du logiciel.

« UPDATING » clignote sur le panneau d’affichage pendant la mise à jour du logiciel. Toutefois, « UPDATING » peut disparaître temporairement pendant la mise à jour.

Dépannage

Si un problème se produit pendant l’utilisation de l’ampli-tuner, vérifiez les points suivants pour le résoudre avant de consulter votre revendeur Sony le plus proche.

 Vérifiez si le problème est répertorié dans la

section « Dépannage ».

 Consultez le Guide d’aide pour obtenir des

exemples détaillés. Vous pouvez rechercher à l’aide d’un mot-clé grâce au guide de dépannage en ligne.

Pour les clients en Europe : http://rd1.sony.net/help/ha/strdn108/ h_eu/

Pour les clients dans d’autres régions : http://rd1.sony.net/help/ha/strdn108/ h_zz/

Si le problème persiste bien que vous ayez essayé toutes les étapes précédentes, consultez votre revendeur Sony le plus proche.

Une fois la mise à jour terminée, « COMPLETE » apparaît sur le panneau d’affichage et l’ampli-tuner redémarre automatiquement.

Remarque

La mise à jour peut prendre environ 1 heure. Vous ne pouvez pas restaurer l’ancienne version

après la mise à jour du logiciel.

Réglez [Auto Update] sur [On] lorsque vous voulez

effectuer automatiquement les mises à jour du logiciel. Selon leur contenu, les mises à jour du logiciel peuvent être effectuées même si vous réglez [Auto Update] sur [Off].

Généralités

L’ampli-tuner se met automatiquement hors tension.

 Si [Auto Standby] est réglé sur [On], réglez-

le sur [Off].

 La fonction de minuterie de veille était

activée.

 « PROTECTOR » était activé.

Le voyant du panneau d’affichage s’éteint.

 Si le voyant PURE DIRECT du panneau avant

s’allume, appuyez sur PURE DIRECT pour désactiver cette fonction.

 Appuyez sur DIMMER sur l’ampli-tuner pour

régler la luminosité du panneau d’affichage.

Page 57

Vidéo

Aucune image ne s’affiche sur l’écran du téléviseur.

 Essayez d’appuyer sur la touche d’entrée de

la télécommande ou de tourner INPUT SELECTOR sur l’ampli-tuner pour sélectionner l’entrée que vous voulez écouter.

 Réglez votre télév iseur sur le mode d’entrée

approprié.

 Éloignez votre appareil audio du téléviseur.  Assurez-vous que les câbles sont

correctement et fermement raccordés aux appareils.

 Débranchez le câble HDMI de l’ampli-tuner

et du téléviseur, puis reconnectez-le.

 Réglez [HDMI Signal Format] de l’entrée

sélectionnée sur [Standard format] dans le menu [HDMI Settings].

 Certains appareils de lecture doivent être

configurés. Reportez-vous au mode d’emploi fourni avec chacun des appareils.

 Assurez-vous d’utiliser un câble HDMI

grande vitesse avec Ethernet lorsque vous visionnez des images ou que vous écoutez du son, en particulier pour une transmission 1080p, Deep Color (Deep Colour), 4K ou 3D. Un câble HDMI grande vitesse haute qualité avec Ethernet prenant en charge les bandes passantes jusqu’à 18 Gbits/s est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

 La sortie des signaux vidéo HDMI de

l’ampli-tuner peut être réglée sur « HDMI OFF ». Dans ce cas, réglez sur « HDMI A », « HDMI B » ou « HDMI A + B » en appuyant sur HDMI OUT sur la télécommande.

 Si vous voulez lire du contenu HDCP 2.2,

raccordez l’ampli-tuner à une prise d’entrée HDMI d’un téléviseur compatible avec HDCP 2.2.

Aucun contenu 3D ne s’affiche sur l’écran du téléviseur.

 Selon le téléviseur ou l’appareil vidéo, il est

possible que le contenu 3D ne s’affiche pas. Pour des informations détaillées sur le format vidéo 3D HDMI pris en charge par l’ampli-tuner, consultez le Guide d’aide.

 Veillez à utiliser un câble HDMI haute

vitesse avec Ethernet.

Aucun contenu 4K ne s’affiche sur l’écran du téléviseur.

 Selon le téléviseur ou l’appareil vidéo, il est

possible que le contenu 4K ne s’affiche pas. Vérifiez les capacités vidéo et les réglages de votre téléviseur et de l’appareil vidéo.

 Veillez à utiliser un câble HDMI haute

vitesse avec Ethernet.

 Lorsque vous utilisez des formats vidéo à

bande passante élevée comme 4K/60p 4:4:4, 4:2:2 et 4K/60p 4:2:0 10 bits, un câble HDMI grande vitesse haute qualité avec Ethernet, qui peut prendre en charge des bandes passantes jusqu’à 18 Gbits/s, est requis.

 Si votre téléviseur possède un menu

similaire pour le format vidéo à haute bande passante, vérifiez le réglage sur le menu du téléviseur lorsque vous sélectionnez [Enhanced format] (page 43) sur cet ampli-tuner. Pour en savoir plus sur le réglage du menu du téléviseur, reportezvous au mode d’emploi du téléviseur.

 Veillez à raccorder l’ampli-tuner à une prise

d’entrée HDMI d’un téléviseur ou d’un appareil vidéo qui prend en charge 4K. Vous devez connecter un câble HDMI à une prise HDMI qui prend en charge HDCP 2.2 lorsque vous utilisez un appareil de lecture pour du contenu vidéo de résolution 4K, etc.

Le menu principal ne s’affiche pas sur l’écran du téléviseur.

 Vous ne pouvez utiliser le menu principal

que lorsque vous raccordez le téléviseur à la prise HDMI OUT de l’ampli-tuner.

 Lorsque vous raccordez le téléviseur à une

prise HDMI OUT B/HDMI ZONE, veillez à régler [HDMI Out B Mode] sur [Main] dans le menu [HDMI Settings].

 Appuyez sur HOME pour afficher le menu

principal.

 Vérifiez que le téléviseur est correctement

raccordé.

 Débranchez le câble HDMI de l’ampli-tuner

et du téléviseur, puis reconnectez-le.

 Selon le téléviseur, l’affichage du menu

principal sur l’écran du téléviseur peut prendre un certain temps.

Informations supplémentaires

Page 58

Il est impossible d’afficher les images HDR (High Dynamic Range) en mode HDR.

 Selon le téléviseur ou l’équipement vidéo, il

est possible que les images HDR ne s’affichent pas en mode HDR. Vérifiez la compatibilité vidéo et le réglage du téléviseur ou de l’équipement vidéo.



Certains équipements vidéo peuvent ne pas reproduire du contenu HDR en mode HDR si [HDMI Signal Format] est réglé sur [Standard format], même lorsque le téléviseur et l’équipement vidéo prennent en charge HDR et des bandes passantes jusqu’à 18 Gbits/s. Dans ce cas, réglez [HDMI Signal Format] de l’entrée sélectionnée sur [Enhanced format] dans le menu [HDMI Settings]. Lorsque [Enhanced format] est sélectionné, utilisez des câbles HDMI grande vitesse haute qualité avec Ethernet pouvant prendre en charge des bandes passantes jusqu’à 18 Gbits/s.

Audio

Vous n’entendez pas de son ou un son à très faible volume, quel que soit l’appareil sélectionné.

 Vérifiez que tous les câbles de connexion

sont insérés dans leurs prises d’entrée/ sortie sur l’ampli-tuner, les enceintes et les appareils.

 Vérifiez que l’ampli-tuner et tous les

appareils sont sous tension.

 Vérifiez que MASTER VOLUME sur l’ampli-

tuner n’est pas réglé sur « VOL MIN ».

 Appuyez sur SPEAKERS sur l’ampli-tuner

pour sélectionner un autre réglage que «SPK OFF» (page41).

 Vérifiez que le casque n’est pas raccordé à

l’ampli-tuner.

 Appuyez sur  (neutralisation du son) pour

annuler la fonction sourdine.



Essayez d’appuyer sur la touche d’entrée de la télécommande ou de tourner INPUT SELECTOR sur l’ampli-tuner pour sélectionner l’entrée que vous voulez écouter.

 Si vous souhaitez écouter le son de

l’enceinte du téléviseur, réglez [Audio Out] sur [TV + AMP] dans le menu [HDMI Settings]. Si vous ne pouvez pas lire de source audio multicanal, réglez [AMP]. Toutefois, le son n’est pas reproduit via l’enceinte du téléviseur.

 Il est possible que le son soit interrompu

lors de la commutation de la fréquence d’échantillonnage, du nombre de chaînes ou du format audio des signaux de sortie audio de l’appareil de lecture.

 Si vous écoutez à l’aide d’un casque

BLUETOOTH, vérifiez que [Bluetooth Mode] est réglé sur [Transmitter].

 Le son du canal central n’est pas reproduit

si vous réglez le modèle d’enceinte sur un réglage qui ne possède pas d’enceinte centrale ou lorsque [DSD Native] est réglé sur [On] et qu’une source multicanal DSD est lue.

 Le son des canaux surround gauche/droit

n’est pas reproduit si vous réglez le modèle d’enceinte sur un réglage qui ne possède pas d’enceinte surround ou lorsque [DSD Native] est réglé sur [On] et qu’une source multicanal DSD est lue.

 Aucun son de [USB], [Bluetooth] (seulement

lorsque [Bluetooth Mode] est réglé sur [Receiver]), [Home Network] et [Music Service List] est reproduit par les enceintes de la Zone 2 si vous réglez [DSD Native] dans [Audio Settings] sur [On].

Lorsqu’un téléviseur est raccordé à l’amplituner via une prise HDMI OUT A (TV) qui pren d en charge la fonc tion eARC ou AR C, le son du téléviseur n’est pas reproduit par les enceintes raccordées à l’ampli-tuner.

 Réglez [Control for HDMI] sur [On] dans le

menu [HDMI Settings].

 Veillez à ce que le téléviseur soit compatible

avec la fonction eARC ou ARC.

 Veillez à ce que le câble HDMI soit raccordé

à une prise de votre téléviseur compatible avec la fonction eARC ou ARC.

 Activez la fonction eARC ou ARC de votre

téléviseur.

 Si vous vous connectez à un téléviseur

compatible avec la fonction ARC, mais pas avec la fonction eARC, réglez [eARC] sur [Off] dans le menu [HDMI Settings].

Il y a un écart temporel entre l’affichage visuel sur le téléviseur et la sortie audio de l’enceinte raccordée à l’ampli-tuner.

• Changez les paramètres [A/V Sync] dans le menu [Audio Settings].

 Réglez les paramètres de synchronisation

A/V sur le téléviseur. Pour des informations détaillées, reportez-vous au mode d’emploi du téléviseur.

Page 59

Impossible d’obtenir l’effet surround.

 Veillez à sélectionner le champ sonore

optimal pour le contenu. Pour en savoir plus sur les champs sonores, reportez-vous à « Champs sonores sélectionnables et leurs effets » (page 50).

 [Dolby Surround] et [Neural:X] ne

fonctionnent pas lorsque le modèle d’enceinte est réglé sur [2.0] ou [2.1].

Le son est en retard par rapport à l’image.

Lorsque vous écoutez du son provenant de l’une des sources suivantes et regardez de la vidéo à l’aide de la fonction de lecture sans fil dans plusieurs pièces, le son est retardé afin d’être synchronisé avec le son reproduit par les enceintes situées dans l’autre emplacement.  Appareils connectés aux prises HDMI IN,

OPTICAL IN, COAXIAL IN, ou AUDIO IN

 Téléviseurs compatibles avec la fonction

eARC ou ARC et connectés à la prise HDMI

OUT A (TV) Si le retard sonore vous gêne, désactivez la synchronisation avec les enceintes dans un autre emplacement* en procédant comme indiqué ci-après.

* Si vous désactivez la synchronisation avec

d’autres enceintes, la sortie audio et vidéo de l’ampli-tuner sera synchronisée, mais la sortie audio des enceintes situées dans l’autre emplacement sera retardée.

Si l’entrée sonore est  :

1 Appuyez sur OPTIONS.

Le menu des options s’affiche.

2 Sélectionnez [Multi-room Sync] - [Off].

Si l’entrée sonore est  :

1 Appuyez sur AMP MENU.

Le menu apparaît sur le panneau d’affichage de

l’ampli-tuner.

2 Appuyez sur / et sur pour

sélectionner « <AUDIO> » (Paramètres

audio) - « M/R SYNC » - « OFF ».

Connexion réseau

Impossible de se connecter au réseau à l’aide de WPS via une connexion par réseau local sans fil.

Il est impossible de se connecter à un réseau à l’aide de [Wi-Fi Protected Setup votre point d’accès est réglé sur WEP. Réglez votre réseau après avoir recherché le point d’accès en utilisant le balayage des points d’accès.

(WPS)] si

Impossible de se connecter au réseau.

 Vérifiez que le câble LAN est relié à l’ampli-

tuner lorsque vous voulez raccorder l’amplituner au réseau via une connexion par réseau local câblé.

 Vérifiez les informations de réseau. Si la

connexion échoue, configurez à nouveau la connexion réseau.

 Si l’ampli-tuner est raccordé via un réseau

sans fil, rapprochez l’ampli-tuner au routeur du réseau local sans fil/point d’accès et procédez à nouveau à la configuration.  Veillez à utiliser un routeur du réseau

local sans fil/point d’accès.

 Assurez-vous que le routeur du réseau

local sans fil/point d’accès est allumé.

 Vérifiez les paramètres du routeur du

réseau local sans fil/point d’accès et procédez à nouveau à la configuration. Pour en savoir plus sur les réglages des appareils, reportez-vous à leurs modes d’emploi.

 Les réseaux sans fil sont influencés par la

radiation électromagnétique émise par les fours micro-ondes et d’autres appareils. Éloignez l’ampli-tuner de ces appareils.

Impossible de sélectionner le menu [Network Settings].

Patientez quelques instants après avoir allumé l’ampli-tuner, puis sélectionnez à nouveau le menu [Network Settings].

Messages d’erreur

« PROTECTOR » apparaît sur le panneau d’affichage.

L’ampli-tuner s’éteint automatiquement après quelques secondes. Vérifiez les points suivants :

 Il y a peut-être une surcharge électrique ou

une panne de courant. Débranchez le cordon d’alimentation secteur, puis rebranchez-le après 30 minutes.

 L’ampli-tuner est couvert et les orifices de

ventilation sont obstrués. Retirez les objets qui obstruent les orifices de ventilation de l’ampli-tuner.

 L’impédance des enceintes connectées est

inférieure à la plage d’impédance nominale indiquée sur le panneau arrière de l’amplituner. Diminuez le niveau du volume.

Informations supplémentaires

Page 60

 Débranchez le cordon d’alimentation

secteur et laissez refroidir l’ampli-tuner 30 minutes tout en exécutant la procédure de dépannage suivante :  Débranchez toutes les enceintes et le

caisson de graves.

 Vérifiez que les torons des enceintes sont

étroitement serrés aux deux extrémités.

 Connectez d’abord l’enceinte avant,

augmentez le niveau du volume et utilisez l’ampli-tuner pendant au moins 30 minutes jusqu’à ce qu’il soit chaud. Ensuite, connectez chaque enceinte supplémentaire l’une après l’autre et testez chaque enceinte supplémentaire jusqu’à ce que vous détectiez l’enceinte

qui entraîne l’erreur de protection. Après avoir vérifié les points ci-dessus et corrigé les éventuels problèmes, branchez le cordon d’alimentation secteur et mettez l’ampli-tuner sous tension. Si le problème persiste, consultez votre revendeur Sony le plus proche.

[Une surcharge s’est produite.] s’affiche sur l’écran du téléviseur.

Une surintensité provenant du port  (USB) a été détectée. Déconnectez le périphérique USB lorsque vous y êtes invité dans le message d’avertissement et fermez le message.

Liste des messages après les mesures d’Auto Calibration

Code 30

Un casque est branché. Débranchez l e casque puis relancez le calibrage.

Code 31

Les enceintes avant ne sont pas correctement sélectionnées. Sélectionnez correctement les enceintes avant à l’aide de SPEAKERS sur l’ampli-tuner et exécutez à nouveau l’Auto Calibration pendant l’émission du son. Pour des informations détaillées sur l’utilisation des enceintes avant, reportez-vous à « Sélection des enceintes avant » (page 41).

Code 32, Code 33

 Aucun son n’est détecté par une ou les

deux enceintes avant.  Aucun son n’est détecté par une ou les

deux enceintes avant. Vérifiez que le

microphone de calibrage n’est pas

endommagé, qu’il est raccordé à la prise

CALIBRATION MIC du panneau avant de

l’ampli-tuner, et que toutes les enceintes

sont correctement raccordées.

 Aucun son n’est détecté par l’enceinte

surround gauche ou droite. Vérifiez que les enceintes surround sont toutes deux raccordées aux bornes SURROUND.

 L’enceinte surround arrière est branchée

à la borne SURROUND BACK/HEIGHT R. Lorsque vous n’utilisez qu’une seule enceinte surround arrière, veuillez la connecter aux bornes SURROUND BACK/ HEIGHT L.

 Une seule enceinte de hauteur est

détectée. Vérifiez que les deux enceintes de hauteur sont raccordées aux bornes SURROUND BACK/HEIGHT.

 Aucun son n’est détecté sur les enceintes.

Vérifiez que le microphone de calibrage n’est pas endommagé et qu’il est raccordé à la prise CALIBRATION MIC du panneau avant de l’ampli-tuner.

Code 34

Les enceintes ne sont pas correctement positionnées ou le microphone de calibrage est peut-être inversé.

Code 35

La configuration du modèle d’enceinte ne correspond pas au résultat du calibrage. Veuillez vérifier le modèle et la connexion des enceintes.

Avertissement 40

La mesure a été effectuée, mais le niveau de parasites est élevé. Pour de meilleurs résultats, effectuez le calibrage dans un lieu le plus calme possible.

Avertissement 41, Avertissement 42

Le signal d’entrée émis par le microphone de calibrage est trop fort. La distance entre les enceintes et le microphone est peut-être trop courte. Veuillez placer le microphone de calibrage sur la position d’écoute de votre choix. Veuillez noter que lors de l’utilisation de l’ampli-tuner en tant que préamplificateur, ce message peut apparaître par erreur. Veuillez ne pas en tenir compte.

Avertissement 43

La distance et la phase d’un caisson de graves n’ont pas pu être détectées. Vérifiez le caisson de graves et recommencez le calibrage dans un environnement silencieux.

Avertissement 44

La mesure est terminée, mais il peut être nécessaire de repositionner l’enceinte. Voir « Installation des enceintes » dans le Guide d’aide.

Page 61

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier de l’ampli-tuner, débranchez l’amplituner et faites-le vérifier par un technicien qualifié avant de le remettre sous tension.

Sources d’alimentation

 Avant d’utiliser l’ampli-tuner, assurez-vous

que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plaque signalétique au dos de l’ampli-tuner.

 Débranchez l’ampli-tuner de la prise murale

si vous ne comptez pas l’utiliser pendant longtemps. Pour débrancher le cordon d’alimentation secteur, tenez-le par la fiche ; ne tirez jamais directement sur le cordon lui-même.

 Le cordon d’alimentation secteur ne doit

être remplacé que dans un centre de service après-vente qualifié.

Accumulation de chaleur

Cet ampli-tuner chauffe pendant le fonctionnement, mais ceci n’est pas une anomalie. Si vous utilisez constamment l’ampli-tuner avec un niveau du son élevé, la température du dessus, des côtés et du dessous du boîtier augmente considérablement. Pour ne pas risquer de vous brûler, ne touchez pas le coffret.

Lieu d’installation

 Placez l’ampli-tuner dans un endroit bien

aéré pour éviter toute accumulation de chaleur et prolonger ainsi la durée de service.

 Ne placez pas l’ampli-tuner près d’une

source de chaleur ou dans un endroit exposé aux rayons directs du soleil, à une poussière excessive ou à des chocs mécaniques.

 Ne placez rien au-dessus du boîtier qui

puisse obstruer les orifices d’aération et provoquer des dysfonctionnements.

 Ne placez pas l’ampli-tuner près d’un

appareil tel qu’un téléviseur, un magnétoscope ou un lecteur de cassettes. (Si l’ampli-tuner est utilisé en même temps qu’un téléviseur, un magnétoscope ou un lecteur de cassettes, et qu’il est placé trop près de cet appareil, cela peut entraîner l’apparition de parasites et la qualité de l’image peut en souffrir. C’est notamment probable lorsque vous utilisez une antenne intérieure.)

 Soyez prudent lorsque vous placez l’ampli-

tuner sur des surfaces qui ont subi un traitement spécial (cire, huile, polish, etc.). Cela pourrait tacher ou décolorer la surface.

Fonctionnement

Avant de connecter un autre périphérique, veillez à mettre l’ampli-tuner hors tension et à le débrancher.

Nettoyage

Nettoyez le boîtier, le panneau et les commandes à l’aide d’un chiffon doux légèrement humecté avec une solution détergente douce. N’utilisez pas de tampons abrasifs, de poudres à récurer ou de solvants tels qu’alcool ou benzine.

À propos de la communication BLUETOOTH

Version et profils BLUETOOTH pris en charge

Un profil désigne un ensemble standard de fonctions pour différentes fonctionnalités de produits BLUETOOTH. Pour connaître la version et les profils BLUETOOTH pris en charge par cet ampli-tuner, reportez-vous à «Section BLUETOOTH» dans « Spécifications » (page 66).

Informations supplémentaires

Page 62

Plage de communication effective

Les périphériques BLUETOOTH doivent être utilisés à une distance approximative de 10 mètres (33 pieds) (sans obstacle) les uns des autres. La plage de communication effective peut être réduite dans les conditions suivantes.

 Lorsqu’une personne, un objet métallique,

un mur ou un autre obstacle se trouve entre les périphériques qui communiquent via une connexion BLUETOOTH

 Dans les lieux où un réseau LAN sans fil est

installé

 À proximité de fours micro-ondes en cours

d’utilisation

 Dans les lieux où d’autres ondes

électromagnétiques sont générées

Effets des autres périphériques

Les périphériques BLUETOOTH et le périphérique réseau local sans fil (IEEE 802.11b/g/n) utilisent la même bande de fréquences (2,4 GHz). Lorsque vous utilisez votre périphérique BLUETOOTH à proximité d’un périphérique doté de la fonction LAN sans fil, une interférence électromagnétique peut apparaître. Cela peut entraîner des taux de transfert de données inférieurs, des parasites ou une impossibilité de se connecter. Si cela se produit, essayez les solutions suivantes :

 Utilisez cet ampli-tuner à une distance d’au

moins 10 mètres (33 pieds) du périphérique LAN sans fil.

 Mettez hors tension le périphérique LAN

sans fil lorsque vous utilisez votre périphérique BLUETOOTH à moins de 10 mètres (33 pieds).

 Installez cet ampli-tuner et le périphérique

BLUETOOTH le plus près possible l’un de l’autre.

Effets sur les autres périphériques

Les ondes radio émises par cet ampli-tuner peuvent interférer avec le fonctionnement de certains périphériques médicaux. Parce que cette interférence peut entraîner un dysfonctionnement, mettez toujours hors tension cet ampli-tuner et le périphérique BLUETOOTH dans les lieux suivants :

 Dans les hôpitaux, les trains, les avions et

stations essence, et partout où des gaz inflammables sont présents

 Près de portes automatiques ou d’alarmes

incendie

Remarque

 Cet ampli-tuner prend en charge les fonctions de

sécurité conformes à la spécification BLUETOOTH pour assurer des connexions sécurisées lors des communications qui mettent en œuvre la technologie BLUETOOTH. Toutefois, cette sécurité peut être insuffisante selon le contenu de la configuration et d’autres facteurs. Soyez toujours prudent lorsque vous communiquez à l’aide de la technologie BLUETOOTH.

 Sony ne saurait en aucune façon être tenu pour

responsable de tout dommage ou perte résultant de fuites d’informations survenues lors d’une communication établie via la technologie BLUETOOTH.

 La communication BLUETOOTH n’est pas

nécessairement garantie avec tous les périphériques BLUETOOTH qui possèdent le même profil que cet ampli-tuner.

 Les périphériques BLUETOOTH connectés avec cet

ampli-tuner doivent être conformes à la spécification BLUETOOTH définie par Bluetooth SIG, Inc., et leur conformité doit être certifiée. Toutefois, même lorsqu’un périphérique est conforme à la spécification BLUETOOTH, dans certains cas les caractéristiques ou les spécifications du périphérique BLUETOOTH rendent impossibles la connexion ou entraînent des variations dans les méthodes de contrôle, dans l’affichage ou dans le fonctionnement.

 Des parasites peuvent se faire entendre ou le son

peut être coupé selon le périphérique BLUETOOTH connecté à cet ampli-tuner, l’environnement de communication ou les conditions ambiantes.

Pour toute question au sujet de l’ampli-tuner ou tout problème, adressez-vous au revendeur Sony le plus proche.

Page 63

À propos des droits d’auteur

Cet ampli-tuner intègre Dolby* Digital Surround et le système DTS** Digital Surround. * Fabriqué sous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Vision et le symbole double-D sont des marques déposées de Dolby Laboratories.

** Pour les brevets DTS, reportez-vous à

http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, ainsi que DTS et le symbole ensemble, DTS:X et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés.

Cet ampli-tuner intègre la technologie HighDefinition Multimedia Interface (HDMI™). Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Apple, AirPlay, iPad, iPad Air, iPad Pro, iPhone, iPod, iPod touch, macOS, iTunes, Mac et OS X sont des marques commerciales d’Apple Inc., déposées aux États-Unis et dans d’autres pays. iPad mini est une marque commerciale d’Apple Inc. App Store est une marque de service d’Apple Inc.

L’utilisation des badges Made for Apple et Works with Apple signifie qu’un accessoire a été conçu pour être raccordé spécifiquement au produit ou aux produits Apple identifiés dans le badge Made for Apple, et pour fonctionner spécifiquement avec la technologie identifiée dans le badge Works with Apple, et a été certifié par le constructeur pour satisfaire les normes de performance d’Apple. Apple n’est pas responsable du fonctionnement de cet appareil ni de sa conformité avec les consignes et normes de sécurité.

Windows Media est soit une marque déposée soit une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d’autres pays.

Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft Corporation. L’utilisation ou la distribution de cette technologie en dehors du cadre de ce produit est interdite sans une licence concédée par Microsoft ou une filiale autorisée de Microsoft.

LDAC™ et le logo LDAC sont des marques commerciales de Sony Corporation.

Technologie d’encodage audio MPEG Layer-3 et brevets concédés sous licence par Fraunhofer IIS et Thomson.

« BRAVIA » est une marque commerciale de Sony Corporation.

« PlayStation » est une marque déposée de Sony Computer Entertainment Inc.

« WALKMAN » et le logo « WALKMAN » sont des marques déposées de Sony Corporation.

MICROVAULT est une marque commerciale de Sony Corporation.

Wi-Fi® et Wi-Fi Alliance® sont des marques déposées de Wi-Fi Alliance®.

WPA™, WPA2™ et Wi-Fi Protected Setup™ sont des marques commerciales de Wi-Fi Alliance®.

DLNA™, le logo DLNA et DLNA CERTIFIED™ sont des marques commerciales, des marques de service ou des marques de certification de Digital Living Network Alliance.

Le nom de marque et les logos BLUETOOTH® sont des marques déposées appartenant à Bluetooth SIG, Inc. et tout usage de ces marques par Sony Corporation s’inscrit dans le cadre d’une licence. Les autre s marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Le N-Mark est une marque commerciale ou une marque déposée de NFC Forum, Inc. aux États-Unis et dans d’autres pays.

Android, Google, Google Play, Chromecast intégré et d’autres marques et logos s’y rapportant sont des marques commerciales de Google LLC.

Ce produit intègre le logiciel Spotify, qui est régi par les licences tierces indiquées ici* : https://developer.spotify.com/third-partylicenses/ Spotify et les logos Spotify sont des marques commerciales de Spotify Group.* * Il est possible que cette fonction ne soit pas

disponible dans certains pays/régions.

Informations supplémentaires

Page 64

Toutes les autres marques commerciales et marques déposées appartiennent à leurs propriétaires respectifs. Dans ce mode d’emploi, les marques ™ et  ne sont pas spécifiées.

Spécifications

Avis concernant le Contrat de licence utilisateur final (CLUF)

Pour plus de détails sur le CLUF pour ce produit, voir page 69. Pour plus de détails sur le CLUF pour les services réseau, reportez-vous à [License agreement] dans le menu des options sur chaque icône de service réseau. Pour plus de détails sur la GPL, la LGPL et les autres licences de logiciel, veuillez vous reporter à [Software License Information] dans [System Settings] du menu [Setup] de ce produit.

Ce produit contient un logiciel régi par le GNU General Public License (« GPL ») ou le GNU Lesser General Public License (« LGPL »). Ces licences stipulent que les clients ont le droit d’acquérir, de modifier et de redistribuer le code source desdits logiciels conformément aux termes de la GPL ou de la LGPL.

Le code source du logiciel utilisé dans ce produit est régi par la GPL et la LGPL, et est disponible sur le Web. Pour le télécharger, accédez à l’adresse suivante : URL : http://oss.sony.net/Products/Linux Notez que Sony ne peut pas répondre ou donner suite à la moindre question concernant le contenu de ce code source.

CARACTÉRISTIQUES DE PUISSANCE AUDIO

PUISSANCE DE SORTIE ET DISTORSION HARMONIQUE TOTALE :

(modèles destinés aux États-Unis seulement)

Avec des charges de 6 ohms, les deux canaux actifs, de 20 Hz à 20 000 Hz ; puissance de sortie nominale minimum de 100 watts RMS par canal, avec une distorsion harmonique totale de 0,09 % au maximum de 250 milliwatts à la sortie nominale.

Section Amplificateur

Puissance de sortie RMS minimum (6 ohms, 20 Hz – 20 kHz, THD 0,09 %)

100 W + 100 W

Puissance de sortie en mode stéréo (6 ohms, 1 kHz, THD 0,9 %)

120 W + 120 W

Puissance de sortie en mode Surround (6 ohms, 1 kHz, THD 0,9 %)

165 W par canal

Mesurée dans les conditions suivantes :

Zone Alimentation

États-Unis, Canada 120 V CA, 60 Hz Océanie, Europe 230 V CA, 50 Hz

Puissance de sortie de référence pour les enceintes avant, centrale, surround et surround arrière. Selon les réglages de champ sonore et la source, il peut ne pas y avoir de reproduction du son.

Réponse en fréquence

Analogique

10 Hz – 100 kHz, +0,5/–2 dB (avec champ sonore et égaliseur contourné)

électrique

Page 65

Entrée

Analogique

Sensibilité : 500 mV/50 kilohms

: 105 dB (A, 500 mV4))

S/B

Numérique (coaxial)

Impédance : 75 ohms S/B : 100 dB (A, 20 kHz filtre passe-bas)

Numérique (optique)

S/B : 100 dB (A, 20 kHz filtre passe-bas)

Sortie (analogique)

ZONE 2

Tension : 2 V/1 kilohm

SUBWOOFER

Tension : 2 V/1 kilohm

Égaliseur

Niveaux de gain

±10 dB, intervalle de 1 dB

INPUT SHORT (avec champ sonore et égaliseur contourné).

Réseau pondéré, niveau d’entrée.

Section tuner FM

Plage d’accord

Modèles pour les États-Unis et le Canada : 87,5 MHz – 108,0 MHz (intervalle de 100 kHz) Autres modèles : 87,5 MHz – 108,0 MHz (intervalle de 50 kHz)

Antenne

Antenne fil FM

Bornes d’antenne

75 ohms, asymétrique

Section vidéo

Entrées/Sorties

Vidéo :

1Vc-c, 75ohms

Section iPhone/iPad/iPod

La technologie BLUETOOTH fonctionne avec l’iPhone 7, l’iPhone 7 Plus, l’iPhone SE, l’iPhone 6s, l’iPhone 6s Plus, l’iPhone 6, l’iPhone 6 Plus, l’iPhone 5s, l’iPhone 5c, l’iPhone 5, l’iPhone 4s, et l’iPod touch (5

et 6e générations.)

AirPlay est compatible avec l’iPhone, l’iPad et l’iPod touch avec iOS 4.3.3 ou version ultérieure, les Mac avec OS X Mountain Lion ou version ultérieure et les PC avec iTunes 10.2.2 ou version ultérieure.

Vous pouvez utiliser l’app « SongPal » avec cet ampli-tuner via BLUETOOTH ou une connexion réseau.

La lecture iPhone/iPad/iPod via le port  (USB) est impossible.

Section USB

Port  (USB) :

Type A (pour la connexion d’une clé USB)

Courant maximum

1 A

Section Réseau

Réseau LAN Ethernet

100BASE-TX

Réseau LAN sans fil

Normes compatibles :

IEEE 802.11 a/b/g/n

Sécurité :

WPA/WPA2-PSK, WEP

Fréquence radio :

2,4 GHz, 5 GHz

Informations supplémentaires

Vidéo HDMI

Résolution

 480p/60 Hz  576p/50 Hz  720p/60 Hz, 50 Hz, 30 Hz, 24 Hz  1080i/60 Hz, 50 Hz  1080p/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz  4K/60 Hz*, 50 Hz*, 30 Hz, 25 Hz, 24 Hz

* VIDEO 1 prend en charge uniquement YCbCr

4:2:0 8 bits

Prise en charge

HDCP2.2, HDR (HDR10, Hybrid Log-Gamma, Dolby Vision), 3D, Deep Color, ITU-R BT.2020, eARC/ARC Pour des informations détaillées sur les formats vidéo pris en charge, consultez le Guide d’aide.

Page 66

Section BLUETOOTH

Système de communication

Spécification BLUETOOTH version 4.1

Sortie

Spécification BLUETOOTH classe de puissance 1

Plage de communication maximale

Ligne de mire env. 30 m (98,4 pieds)

Bande de fréquences

Bande 2,4 GHz (2,4000 GHz – 2,4835 GHz)

Méthode de modulation

FHSS (Freq Hopping Spread Spectrum)

Profils BLUETOOTH compatibles

A2DP 1.2 (Advanced Audio Distribution Profile) AVRCP 1.5 (Audio Video Remote Control Profile)

Codecs pris en charge

SBC4), AAC, LDAC

Plage de transmission (A2DP)

20 Hz – 40 000 Hz (fréquence d’échantillonnage LDAC 96 kHz avec transmission 990 kbits/s) 20 Hz – 20 000 Hz (fréquence d’échantillonnage 44,1 kHz)

La plage effective varie selon des facteurs tels que les obstacles situés entre les périphériques, les champs magnétiques qui entourent un four à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, les performances de l’antenne, le système d’exploitation, les logiciels, etc.

Les profils standard BLUETOOTH indiquent l’objet de la communication BLUETOOTH entre périphériques.

Codec : Format de compression et de conversion des signaux audio

Codec de sous-bande

Généralités

Alimentation électrique

Zone Alimentation

États-Unis, Canada 120 V CA, 60 Hz Océanie 230 V CA, 50 Hz Europe 230V CA, 50/60Hz

Fréquence d’utilisation et puissance de sortie maximale (pour les modèles européens)

Réseau LAN sans fil/BLUETOOTH

Fréquence d’utilisation

2400 - 2483,5 MHz ≤ 20,0 dBm

électrique

Puissance d e sortie maximale

Réseau LAN sans fil

Fréquence d’utilisation

5150 - 5250 MHz ≤ 23,0 dBm 5250 - 5350 MHz ≤ 20,0 dBm 5470 - 5725 MHz ≤ 20,0 dBm 5725 - 5850 MHz ≤ 14,0 dBm

Puissance de sortie maximale

NFC

Fréquence d’utilisation

13,56 MHz < 60 dBμA/m à 10 m

Puissance de sortie maximale

Consommation électrique

240 W Modèles européens

Mode veille : 0,4 W (Lorsque [Control for HDMI], [Standby Through], [Bluetooth Standby], et toute la puissance de zone sont réglés sur [Off].) Mode veille Bluetooth : 1,5 W (Lorsque [Bluetooth Standby] est réglé sur [On], et que [Control for HDMI], [Standby Through] et toute la puissance de zone sont réglés sur [Off].) Veille réseau (tous les ports réseau câblés sont connectés, tous les ports réseau sans fil sont activés) : 1,5 W

Autres modèles

Mode veille : 0,4 W (Lorsque [Control for HDMI], [Standby Through], [Remote Start], [Bluetooth Standby], [Network Standby] et toute la puissance de zone sont réglés sur [Off].) Mode veille Bluetooth : 2,5 W (Lorsque [Bluetooth Standby] est réglé sur [On], et que [Control for HDMI], [Standby Through], [Remote Start], [Network Standby] et toute la puissance de zone sont réglés sur [Off].)

Dimensions (largeur/hauteur/profondeur) (env.)

430 mm × 156 mm × 331 mm (17 po × 6 1/4 po × 13 1/8 po) y compris les pièces et commandes saillantes

Poids (environ)

9,1 kg (20 lb 1 oz) (modèles destinés aux États-Unis et au Canada) 9,7 kg (21 lb 6 oz) (modèles destinés à l’Europe et à l’Océanie)

La conception et les spécifications peuvent être modifiées sans préavis.

Page 67

Types de fichiers audio pouvant être lus

Codec Extension

MP3 (MPEG 1 Audio Layer-3) AAC/HE-AAC WMA9 Standard WMA 10 Pro LPCM FLAC Dolby Digital

DSF DSDIFF

AIFF ALAC

1), 2)

3), 4)

1), 3)

2), 5)

Vorbis .ogg Monkey’s Audio .ape

L’ampli-tuner peut lire les fichiers « .mka ». Ces fichiers ne peuvent pas être lus sur un serveur de réseau domestique.

Il est possible que l’ampli-tuner ne puisse pas lire ce format de fichier sur un serveur de réseau domestique.

L’ampli-tuner ne lit pas ce format de fichier sur un serveur de réseau domestique.

L’ampli-tuner ne lit pas les fichiers codés sans perte.

L’ampli-tuner ne lit pas les fichiers codés DST.

Remarque

Certains fichiers risquent de ne pas être lus selon le format de fichier, le codage de fichier, les conditions

d’enregistrement ou les conditions du serveur de réseau domestique.

Certains fichiers édités sur un PC risquent de ne pas pouvoir être lus. L’avance rapide ou le retour rapide peut ne pas être disponible avec certains fichiers. L’ampli-tuner ne lit pas les fichiers codés comme DRM. L’ampli-tuner peut reconnaître les fichiers ou les dossiers suivants dans des périphériques USB :

 jusqu’aux dossiers de la 9  jusqu’à 500 fichiers/dossiers dans une seule couche

L’ampli-tuner peut reconnaître les fichiers ou les dossiers suivants stockés dans le serveur de réseau

domestique :

 jusqu’aux dossiers de la 19  jusqu’à 999 fichiers/dossiers dans une seule couche

Certains périphériques USB peuvent ne pas fonctionner avec cet ampli-tuner. L’ampli-tuner peut reconnaître les périphériques MSC (Mass Storage Class) (par exemple une clé USB ou un

lecteur de disque dur) et les claviers à 101 touches.

.mp3 .m4a, .aac3), .mp43), .3gp .wma .wma .wav .flac, .fla .ac3 .dsf .dff .aiff, .aif .m4a

couche (y compris le dossier racine)

couche

Informations supplémentaires

Page 68

Formats audio numériques pris en charge

Les formats audio numériques que cet ampli-tuner est en mesure de décoder dépendent des prises de sortie audio numérique de l’appareil raccordé. Cet ampli-tuner prend en charge les formats audio suivants. Les mots entre crochets sont ceux indiqués sur le panneau d’affichage.

Format audio numérique Nombre maximum

de canaux décodés

Raccordement à l’ampli-tuner

Dolby Digital [DOLBY D] 5.1 COAXIAL/OPTICAL,

HDMI, eARC, ARC Dolby Digital Plus [DOLBY D +] Dolby TrueHD [DOLBY HD] Dolby Atmos – Dolby Digital Plus

[DAtmos]

1), 2)

Dolby Atmos – Dolby TrueHD [DAtmos]

7.1 HD M I, eAR C , ARC

7.1 HD M I, eAR C

5.1.2, 7.1 ou 7.1 . 2

1), 2)

5.1.2, 7.1 ou 7.1 . 2

HDMI, eARC, ARC

HDMI, eARC DTS [DTS] 5.1 COAXIAL/OPTICAL,

HDMI, eARC, ARC DTS-ES Discrete [DTS-ES Dsc] 6.1 COAXIAL/OPTICAL,

HDMI, eARC, ARC DTS-ES Matrix [DTS-ES Mtx] 6.1 COAXIAL/OPTICAL,

HDMI, eARC, ARC DTS 96/24 [DTS 96/24] 5.1 COAXIAL/OPTICAL,

HDMI, eARC, ARC DTS-HD High Resolution Audio [DTS-HD

HR] DTS-HD Master Audio [DTS-HD MA] DTS:X [DTS:X]

DTS:X Master Audio [DTS:X MA] DSD [DSD]

1), 4)

Multi Channel Linear PCM [PCM]

Les signaux audio sont reproduits dans un autre format si l’appareil de lecture ne correspond pas au format actuel. Pour des informations détaillées, reportez-vous au mode d’emploi du périphérique de lecture.

Dolby Atmos est décodé en Dolby Digital Plus ou Dolby TrueHD si le modèle d’enceinte est réglé sur 2.0, 2.1,

3.0, 3.1, 4.0, 4.1, 5.0 ou 5.1.

Disponible seulement lorsque [SpeakerRelocation/PhantomSurroundBack] est réglé sur [Type A] ou [Type B].

Ce format n’est pas reproduit sur un casque sans fil.

7.1 HD M I, eAR C

5.1.2, 7.1 ou 7.1 . 2

HDMI, eARC

5.1 HDMI

7.1 HD M I, eAR C

Page 69

CONTRAT DE LICENCE D’UTILISATEUR FINAL

IMPORTANT :

VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT CONTRAT DE LICENCE D’UTILISATEUR FINAL (« CLUF ») AVANT D’UTILISER LE LOGICIEL. EN UTILISANT LE LOGICIEL, VOUS ACCEPTEZ LES CONDITIONS DU PRÉSENT CLUF. VOUS NE POUVEZ PAS UTILISER LE LOGICIEL SI VOUS N’ACCEPTEZ PAS LES CONDITIONS DU PRÉSENT CLUF.

Le présent CLUF est un contrat conclu entre vous et Sony Corporation (ci-après « SONY »). Le présent CLUF régit vos droits et obligations eu égard au logiciel SONY de SONY et/ou de ses concédants de licence tiers (y compris les sociétés affiliées de SONY) ainsi que leurs sociétés affiliées respectives (ci-après collectivement dénommés les « FOURNISSEURS TIERS »), ainsi qu’eu égard à toute mise à jour/mise à niveau fournie par SONY, à toute documentation imprimée, en ligne ou électronique relative à ce logiciel et à tous fichiers de données créés du fait de l’utilisation de ce logiciel (ci-après collectivement dénommés le « LOGICIEL »).

Nonobstant ce qui précède, tout logiciel compris dans le LOGICIEL auquel est associé un contrat de licence d’utilisateur final distinct (y compris, notamment, une Licence publique générale GNU ou une Licence publique générale limitée ou pour les bibliothèques) sera couvert par les dispositions du contrat de licence d’utilisateur final distinct qui s’appliqueront en lieu et place des dispositions du présent CLUF dans la mesure précisée par ledit contrat de licence d’utilisateur final distinct (ci-après le « LOGICIEL EXCLUS »).

LICENCE D’UTILISATION DU LOGICIEL

Le LOGICIEL est concédé sous licence, il n’est pas vendu. Le LOGICIEL est protégé par les lois relatives aux droits d’auteur et autres droits de propriété intellectuelle.

DROITS D’AUTEUR

Tous les droits et titres afférents au LOGICIEL et sur celui-ci (y compris, notamment, toute image, toute photographie, toute animation, toute vidéo, tout fichier audio, toute musique, tout texte et tout applet intégrés au LOGICIEL) sont détenus par SONY ou l’un ou plusieurs des FOURNISSEURS TIERS.

OCTROI DE LICENCE

SONY vous concède une licence limitée d’utilisation du LOGICIEL exclusivement avec votre appareil compatible (ci-après l’« APPAREIL ») et uniquement à des fins personnelles non commerciales. SONY et les FOURNISSEURS TIERS se réservent expressément l’ensemble des droits, titres et intérêts (y compris, notamment, l’ensemble des droits de propriété intellectuelle) afférents et se rapportant au LOGICIEL, qui ne vous sont pas spécifiquement octroyés aux termes du présent CLUF.

OBLIGATIONS ET LIMITES

Vous ne pouvez pas copier, publier, adapter, redistribuer, tenter de déterminer le code source, modifier, faire de l’ingénierie inverse sur, décompiler ou désassembler tout ou partie du LOGICIEL, ni créer d’œuvres dérivées du LOGICIEL, sauf si de telles œuvres dérivées sont volontairement facilitées par le LOGICIEL. Vous ne pouvez pas modifier ni falsifier la fonctionnalité de gestion des droits numériques du LOGICIEL. Vous ne pouvez pas contourner, modifier, empêcher ou circonvenir l’une quelque des fonctions ou protections du LOGICIEL ou de tout mécanisme fonctionnellement lié au LOGICIEL. Vous ne pouvez pas séparer un composant spécifique du LOGICIEL afin de l’utiliser sur plus d’un APPAREIL sans l’autorisation expresse de SONY à cet effet. Vous ne pouvez pas supprimer, altérer, recouvrir ou détériorer les marques ou mentions apposées sur le LOGICIEL. Vous ne pouvez pas partager, distribuer, louer, donner en location, concéder en sous-licence, céder, transférer ni vendre le LOGICIEL. Les logiciels, services de réseau ou autres produits, autres que le LOGICIEL, indispensables à l’exécution du LOGICIEL, peuvent être interrompus ou arrêtés à la discrétion des fournisseurs (fournisseurs de logiciels, prestataires de services ou SONY). SONY et ces fournisseurs ne garantissent pas que le LOGICIEL, les services de réseau, les contenus ou les autres produits resteront disponibles ou fonctionneront sans interruption ni modification.

UTILISATION DU LOGICIEL AVEC DES ÉLÉMENTS PROTÉ GÉS PAR LE DROIT D’ AUTEUR

Il est possible que vous puissiez utiliser le LOGICIEL pour visualiser, stocker, traiter et/ou utiliser le contenu créé par vous-même ou par des tiers. Ce contenu peut être protégé par le droit d’auteur, les lois portant sur d’autres droits de propriété intellectuelle et/ou des accords y afférents. Vous acceptez d’utiliser le LOGICIEL uniquement conformément à tous lesdits lois et accords s’appliquant à ce contenu. Vous reconnaissez et acceptez que SONY puisse prendre des mesures appropriées pour protéger les droits d’auteur relatifs au contenu stocké, traité ou utilisé par le LOGICIEL. Ces mesures comprennent, sans toutefois s’y limiter, le décompte de la fréquence de vos sauvegardes et restaurations par certaines fonctionnalités du LOGICIEL, le refus de votre demande de permission de restauration de données et la résiliation du présent CLUF en cas d’utilisation illégitime de votre part du LOGICIEL.

Informations supplémentaires

Page 70

SERVICE DE CONTENU

VEUILLEZ ÉGALEMENT NOTER QUE LE LOGICIEL PEUT ÊTRE CONÇU POUR ÊTRE UTILISÉ AVEC LE CONTENU DISPONIBLE PAR LE BIAIS D’UN OU DE PLUSIEURS SERVICES DE CONTENU (CI-APRÈS LE « SERVICE DE CONTENU »). L’UTILISATION DU SERVICE ET DE CE CONTENU EST SOUMISE AUX CONDITIONS DE SERVICE DE CE SERVICE DE CONTENU. SI VOUS REFUSEZ CES CONDITIONS, VOTRE UTILISATION DU LOGICIEL SERA LIMITÉE. Vous reconnaissez et acceptez que certains contenus et certains services disponibles par l’intermédiaire du LOGICIEL puissent être fournis par des tiers sur lesquels SONY n’exerce aucun contrôle. L’UTILISATION DU SERVICE DE CONTENU NÉCESSITE UNE CONNEXION INTERNET. LE SERVICE DE CONTENU PEUT ÊTRE INTERROMPU À TOUT MOMENT.

CONNECTIVITÉ INTERNET ET SERVICES DE TIERS

Vous reconnaissez et acceptez que l’accès à certaines fonctionnalités du LOGICIEL puisse nécessiter une connexion internet dont vous êtes exclusivement responsable. Par ailleurs, vous êtes exclusivement responsable du paiement des frais de tiers afférents à votre connexion internet, y compris, notamment, les frais des fournisseurs d’accès ou d’utilisation du réseau. L’exploitation du LOGICIEL peut être limitée ou restreinte en fonction des capacités, de la bande passante ou des limites techniques de votre connexion et de votre service internet. La fourniture, la qualité et la sécurité de cette connectivité internet relèvent de la responsabilité exclusive du tiers fournissant le service.

RÉGLEMENTATIONS RELATIVES AUX EXPORTATIONS ET AUTRES

Vous acceptez de respecter toutes les restrictions et réglementations relatives aux exportations et réexportations en vigueur dans la zone ou le pays où vous résidez, et de ne pas transférer ou autoriser le transfert du LOGICIEL vers un pays interdit ou d’une autre manière contrevenant auxdites restrictions ou réglementations.

ACTIVITÉS À HAUT RISQUE

Le LOGICIEL ne possède pas de tolérance aux pannes et n’est pas conçu, fabriqué pour ou destiné à être utilisé ou revendu comme un équipement de contrôle en ligne dans des environnements dangereux nécessitant des performances sans failles, comme l’exploitation d’installations nucléaires, la navigation ou les systèmes de communication aériens, le contrôle du trafic aérien, les appareils de maintien des fonctions vitales ou les systèmes d’armes, pour lesquels toute panne du LOGICIEL pourrait conduire à des décès, à des lésions corporelles ou à d’importants préjudices physiques ou environnementaux (ci-après les « ACTIVITÉS À HAUT RISQUE »). SONY, chacun des FOURNISSEURS TIERS et chacune de leurs sociétés affiliées respectives déclinent toutes garanties, obligations ou conditions d’adéquation aux ACTIVITÉS À HAUT RISQUE, qu’elles soient explicites ou implicites.

EXCLUSION DE GARANTIE SUR LE LOGICIEL

Vous reconnaissez et acceptez que vous utilisez le LOGICIEL à vos propres risques et que vous êtes responsable de l’utilisation du LOGICIEL. Le LOGICIEL est fourni « EN L’ÉTAT », sans garantie, ni obligation ou condition d’aucune sorte.

SONY ET CHACUN DES FOURNISSEURS TIERS (aux fins de la présente Section, SONY et chacun des FOURNISSEURS TIERS sont collectivement dénommés « SONY ») DÉCLINENT EXPRESSÉMENT L’ENSEMBLE DES GARANTIES, OBLIGATIONS OU CONDITIONS, EXPLICITES OU IMPLICITES, Y COMPRIS, NOTAMMENT, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, D’ABSENCE DE CONTREFAÇON ET D’ADÉQUATION À UN USAGE PARTICULIER. SONY NE GARANTIT PAS ET NE POSE AUCUNE CONDITION NI NE FAIT AUCUNE DÉCLARATION (A) QUANT AU FAIT QUE LES FONCTIONS CONTENUES DANS LE LOGICIEL RÉPONDRONT À VOS EXIGENCES OU QU’ELLES SERONT MISES À JOUR ; (B) QUANT AU FAIT QUE LE FONCTIONNEMENT DU LOGICIEL SERA CORRECT OU EXEMPT D’ERREURS NI QUE TOUS LES DÉFAUTS SERONT CORRIGÉS ; (C) QUANT AU FAIT QUE LE LOGICIEL N’ENDOMMAGERA PAS UN AUTRE LOGICIEL, UN ÉLÉMENT OU DES DONNÉES ; (D) QUANT AU FAIT QUE TOUT LOGICIEL, TOUT SERVICE DE RÉSEAU (Y COMPRIS INTERNET) OU DES PRODUITS (AUTRES QUE LE LOGICIEL) INDISPENSABLES AU FONCTIONNEMENT DU LOGICIEL DEMEURERONT DISPONIBLES, NE SERONT PAS INTERROMPUS OU MODIFIÉS ; ET (E) EU ÉGARD À L’UTILISATION OU AUX RÉSULTATS DE L’UTILISATION DU LOGICIEL, QUANT À SON EXACTITUDE, PRÉCISION, FIABILITÉ OU AUTRE.

AUCUNE INFORMATION NI CONSEIL DONNÉ PAR ORAL OU PAR ÉCRIT PAR SONY OU UN REPRÉSENTANT AUTORISÉ DE SONY NE CRÉE DE GARANTIE, D’OBLIGATION OU DE CONDITION NI N’ACCROIT D’UNE QUELCONQUE FAÇON LA PORTÉE DE LA PRESENTE GARANTIE. SI LE LOGICIEL S’AVÈRE DÉFECTUEUX, VOUS ASSUMEREZ L’INTÉGRALITÉ DU COÛT DE TOUS LES SERVICES, RÉPARATIONS OU CORRECTIONS NÉCESSAIRES. CERTAINS PAYS NE PERMETTENT PAS L’EXCLUSION DES GARANTIES IMPLICITES, DE SORTE QUE CES EXCLUSIONS PEUVENT NE PAS S’APPLIQUER À VOUS.

Page 71

LIMITATION DE LA RE SPONSABILITÉ

SONY ET CHACUN DES FOURNISSEURS TIERS (aux fins de la présente Section, SONY et chacun des FOURNISSEURS TIERS sont collectivement désignés « SONY ») N’ASSUMENT AUCUNE RESPONSABILITÉ POUR LES DOMMAGES ACCESSOIRES OU INDIRECTS LIÉS À LA VIOLATION DE TOUTE GARANTIE EXPLICITE OU IMPLICITE, TOUT MANQUEMENT CONTRACTUEL, TOUTE NÉGLIGENCE, TOUTE RESPONSABILITÉ SANS FAUTE OU AU TITRE DE TOUTE AUTRE THÉORIE JURIDIQUE RELATIVE AU LOGICIEL, Y COMPRIS, NOTAMMENT, LES DOMMAGES DÉCOULANT DE LA PERTE DE PROFITS, DE LA PERTE DE REVENUS, DE LA PERTE DE DONNÉES, DE LA PERTE D’UTILISATION DU LOGICIEL OU DE TOUT ÉLÉMENT ASSOCIÉ, DE TOUT TEMPS D’ARRÊT ET TEMPS DE L’UTILISATEUR, MÊME EN CAS DE CONNAISSANCE PRÉALABLE DE LA POSSIBILITÉ D’UN TEL DOMMAGE. DANS TOUS LES CAS, LA RESPONSABILITÉ GLOBALE DE CHACUN ET DE TOUS AUX TERMES DE TOUTE DISPOSITION DU PRÉSENT CLUF SE LIMITERA AU MONTANT EFFECTIVEMENT PAYÉ POUR LE PRODUIT. CERTAINS PAYS NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU INDIRECTS, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S’APPLIQUER À VOUS.

FONCTIONNALITÉ DE MISE À JOUR AUTOMATIQUE

En tant que de besoin, SONY ou les FOURNISSEURS TIERS peuvent automatiquement mettre à jour ou autrement modifier le LOGICIEL, y compris, notamment, aux fins de l’amélioration des fonctionnalités de sécurité, de la correction d’erreurs et de l’amélioration de ses fonctions, lorsque vous interagissez avec les serveurs de SONY ou de tiers ou autrement. Ces mises à jour ou modifications peuvent supprimer ou changer la nature des fonctionnalités ou d’autres aspects du LOGICIEL, y compris, notamment, des fonctionnalités sur lesquelles vous comptez éventuellement. Vous reconnaissez et acceptez que ces activités puissent être réalisées à l’entière discrétion de SONY et que SONY puisse conditionner la poursuite de l’utilisation du LOGICIEL à l’installation ou l’acceptation complète par vous de telles mises à jour ou modifications. Toute mise à jour/modification sera réputée faire partie du LOGICIEL et s’y intégrer aux fins du présent CLUF. En acceptant le présent CLUF, vous acceptez ces mises à jour/modifications.

INTÉGRALITÉ DU CONTRAT, RENONCIATION, DIVISIBILITÉ

Le présent CLUF et les politiques en matière de respect de la vie privée de SONY, chacune dans leur version amendée et modifiée périodiquement, constituent l’intégralité de l’accord intervenu entre vous et SONY relativement au LOGICIEL. Le fait que SONY n’exerce pas ou ne fasse pas valoir un droit ou une disposition du présent CLUF ne constitue pas une renonciation à ce droit ou à cette disposition. Si une clause du présent CLUF est déclarée non valable, illégale ou inapplicable, cette disposition sera appliquée dans toute la mesure permise afin de préserver l’intention du présent CLUF et ses autres clauses demeureront pleinement en vigueur et continueront à produire pleinement leurs effets.

DROIT APPLICABLE ET JURIDICTION COMPÉTENTE

La Convention des Nations Unies sur les contrats de vente internationale de marchandises ne s’applique pas au présent CLUF. Le présent CLUF est régi par le droit japonais, exception faite des dispositions en matière de conflits de lois. Tout litige découlant du présent CLUF est soumis à la compétence exclusive du tribunal de district de Tokyo, au Japon, et les parties aux présentes acceptent la compétence de ce tribunal.

MOYENS DE RÉPARATION ALTERNATIFS

Nonobstant toute disposition contraire du présent CLUF, vous reconnaissez et acceptez que toute violation ou tout non-respect du présent CLUF de votre fait cause un préjudice irréparable à SONY, pour lequel un dédommagement financier serait inadéquat, et vous acceptez que SONY obtienne toute injonction ou toute mesure de réparation alternative que SONY juge nécessaire ou appropriée dans ces circonstances. SONY peut également exercer tout recours juridique ou technique pour prévenir la violation du présent CLUF et/ou pour le mettre en œuvre, y compris, notamment, la résiliation immédiate de votre utilisation du LOGICIEL si SONY estime, à son entière discrétion, que vous contrevenez ou entendez contrevenir au présent CLUF. Ces recours viennent s’ajouter aux éventuels autres recours dont SONY peut disposer en vertu de la loi, des moyens de réparation alternatifs ou aux termes d’un contrat.

RÉSILIATION

Sans préjudice d’aucun de ses autres droits, SONY peut résilier le présent CLUF si vous contrevenez à l’une quelconque de ses dispositions. En tel cas de résiliation, vous devez cesser toute utilisation du LOGICIEL et détruire toute éventuelle copie de celui-ci.

MODIFICATION

SONY SE RÉSERVE LE DROIT DE MODIFIER TOUTE DISPOSITION DU PRÉSENT CLUF À SON ENTIÈRE DISCRÉTION EN PUBLIANT UNE NOTICE D’INFORMATION SUR UN SITE INTERNET DÉSIGNÉ PAR SONY, PAR UNE NOTIFICATION ÉLECTRONIQUE ENVOYÉE À L’ADRESSE FOURNIE PAR VOS SOINS, SUR REMISE D’UNE NOTICE D’INFORMATION DANS LE CADRE DE LA PROCÉDURE VOUS PERMETTANT D’OBTENIR DES MISES À NIVEAU/ MISES À JOUR OU PAR TOUS AUTRES MOYENS JURIDIQUEMENT RECONNUS. Si vous refusez la modification, vous devrez contacter SONY dans les meilleurs délais afin de recueillir ses instructions. Toute poursuite de l’utilisation du LOGICIEL par vos soins après la date d’entrée en vigueur d’une telle notice d’information avis sera réputée valoir acceptation de votre part d’être lié par cette modification.

Informations supplémentaires

Page 72

TIERS BÉNÉFIC IAIRES

Chaque FOURNISSEUR TIERS est expressément désigné un tiers bénéficiaire du présent CLUF et a le droit de faire appliquer toute disposition de celui-ci pour ce qui concerne son LOGICIEL.

Si vous avez des questions concernant le présent CLUF, vous pouvez contacter SONY par écrit à l’adresse correspondant à chaque zone ou pays.

Page 73

Informations supplémentaires

Page 74

Para los clientes en Estados Unidos

Registro del propietario

El núme ro de modelo y el núme ro de ser ie es tán ubicados en la parte posterior del receptor. Anote el número de serie en el espacio provisto abajo. Refiérase a estos números siempre que se ponga en contacto con su proveedor Sony en relación con este producto.

N ú m. m o d el o S T R- D N 1 08 0

Núm. serie

ADVERTENCIA

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.

Para reducir el riesgo de incendios, no cubra las aberturas de ventilación del aparato con periódicos, manteles, cortinas, etc. No exponga el aparato a fuentes con llama descubierta (por ejemplo, velas encendidas).

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a goteos o salpicaduras, ni coloque recipientes con líquidos, como jarrones, encima de éste.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Puesto que el enchufe principal se utiliza para desconectar la unidad de la corriente, conecte la unidad a una toma de corriente de ca de fácil acceso. En caso de observar un funcionamiento anómalo de la unidad, desconecte inmediatamente el enchufe principal de la toma de corriente de ca.

Aunque se haya apagado la unidad, esta continuará recibiendo suministro eléctrico mientras esté conectada a la toma de corriente de ca.

PRECAUCIÓN

Riesgo de explosión si la batería es sustituida con una de tipo incorrecto. No exponga las pilas o aparatos con pilas instaladas a fuentes de calor excesivo, como la luz solar y fuego.

Este símbolo pretende alertar al usuario sobre la presencia de una superficie caliente que puede estar a una temperatura elevada si se toca durante el funcionamiento normal.

PARA LOS CLIENTES EN ESTADOS UNIDOS. NO APLICABLE EN CANADÁ, INCLUYENDO EN LA PROVINCIA DE QUEBEC.

POUR LES CONSOMMATEURS AUX ÉTATS-UNIS. NON APPLICABLE AU CANADA, Y COMPRIS LA PROVINCE DE QUÉBEC.

Para los clientes en Estados Unidos

Este símbolo pretende alertar al usuario sobre la presencia de un “voltaje peligroso” no aislado en el interior del producto que puede ser de suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.

Este símbolo pretende alertar al usuario sobre la presencia de instrucciones de funcionamiento y mantenimiento (reparación) importantes en la documentación que acompaña al aparato.

Instrucciones de seguridad importantes

1) Lea estas instrucciones.

2) Conserve estas instrucciones.

3) Tenga presentes todas las advertencias.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Límpielo solamente con un paño seco.

7) No bloquee las aberturas de ventilación. Instale el aparato según las instrucciones del fabricante.

8) No lo instale junto a ninguna fuente de calor como radiadores, salidas de aire caliente, estufas ni ningún otro aparato (incluidos amplificadores) que produzca calor.

9) No desactive las funciones de seguridad del enchufe polarizado o de toma de tierra. Un enchufe polarizado tiene dos patillas, una más ancha que la otra. Un enchufe de toma de tierra tiene dos patillas y una tercera clavija a tierra. La patilla ancha o la tercera clavija se suministran por su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, pida a un electricista que sustituya la toma de corriente obsoleta.

10) Proteja el cable de alimentación para que no se pise ni se pince, especialmente en los enchufes, las tomas de corriente y el punto en el que sale del aparato.

11) Utilice solamente complementos/accesorios especificados por el fabricante.

Page 75

12) Utilícelo solamente con el carro, el soporte, el trípode, la abrazadera o la mesa que especifica el fabricante o que se vende con el aparato. Cuando utilice un carro, tenga precaución al mover el carro junto al aparato para evitar que pueda sufrir lesiones si vuelca.

13) Desenchufe este aparato durante las tormentas o cuando no lo utilice durante largos periodos de tiempo.

14) Solicite todas las reparaciones a personal de servicio cualificado. Las reparaciones son necesarias cuando el aparato ha sufrido cualquier tipo de daños, como por ejemplo, cuando se daña el cable de alimentación o el enchufe, cuando se derrama líquido o caen objetos en el interior del aparato, cuando el aparato se ha expuesto a la lluvia o a la humedad, cuando no funciona normalmente o se ha caído.

NOTA:

Este equipo se ha probado y ha demostrado cumplir con los límites de un dispositivo digital de Clase B, según lo que indica la Sección 15 de las disposiciones de la FCC. Esos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía de radio frecuencia, y, si no se instala y se utiliza de acuerdo con sus instrucciones, puede provocar interferencias perjudiciales en las comunicaciones de radio. No obstante, no hay ninguna garantía de que en una instalación concreta no puedan aparecer interferencias. Si este equipo causa efectivamente interferencias perjudiciales en la recepción de radio o televisión, lo que pu ede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia tomando una o más de las siguientes medidas:

 Reoriente o recoloque la antena receptora.  Aumente la separación entre el equipo y el

receptor.

 Conecte el equipo a una toma de corriente de

un circuito diferente al que está conectado el receptor.

 Pida ayuda a su distribuidor o a un técnico

experto en radio y televisión.

PRECAUCIÓN

Se advierte que cualquier cambio o modificación que no esté expresamente aprobado en este manual podría inhabilitar su autoridad para utilizar este equipo.

Es preciso utilizar cables y conectores correctamente blindados y conectados a tierra para la conexión a ordenadores anfitriones y/o periféricos con el fin de cumplir los límites de emisiones de la FCC.

Para reducir el riesgo de descarga eléctrica, el cable de altavoz debería conectarse al aparato y los altavoces de acuerdo con las instrucciones siguientes.

1) Desconecte el cable de alimentación de ca del suministro eléctrico.

2) Pele entre 10 y 15 mm del aislamiento del cable de altavoz.

3) Conecte el cable de altavoz al aparato y a los altavoces con cuidado de no tocar el núcleo del cable de altavoz con la mano. También desconecte el cable de alimentación de ca del suministro eléctrico ante s de desconectar el cable de altavoz del aparato y los altavoces.

Este equipo no debe emplazarse ni utilizarse en combinación con otra antena o transmisor.

Este equipo se adhiere a los límites de exposición a radiaciones de la FCC fijados para un ambiente no controlado y cumple con las Directrices de exposición a radiofrecuencia (RF) de la FCC. Este equipo se debe instalar y operar manteniendo el radiador a una distancia de al menos 20cm o más del cuerpo de la persona (excluyendo extremidades: manos, muñecas, pies y tobillos).

La banda 5,47 GHz – 5,725 GHz está restringida solo a operaciones en interior.

Cumplimiento con el requisito 15.407(c) de la FCC El software siempre inicia la transmisión de los datos, que a continuación se envían hacia el MAC, pasan por la banda base digital y analógica, y finalmente llegan al chip RF. El MAC inicia varios paquetes especiales. Estos son los únicos mecanismos que permiten a la parte digital de la banda base activar el transmisor RF, que a continuación se desactiva al final del paquete. Por lo tanto, el transmisor solo estará activado si se está transmitiendo alguno de los paquetes antes mencionados. En otras palabras, este dispositivo interrumpirá automáticamente la transmisión si no hay información que transmitir o si se produce un fallo operativo.

Page 76

Tolerancia de frecuencia: ±20 ppm

Para los clientes en Europa

Para los clientes en Canadá

Utilice conectores y cables debidamente protegidos y con conexión a tierra para conectar a computadoras del host o dispositivos periféricos.

El dispositivo cumple con los RSS exentos de licencia de Industry Canada. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este dispositivo no debe provocar interferencias; y

2) Este dispositivo debe aceptar cualquier interferencia, incluidas las que pueden causar un funcionamiento no deseado.

Este equipo cumple con los límites de exposición a la radiación de la IC definidos para un entorno no controlado y cumple con la RSS102 de las normas de exposición a radiofrecuencia (RF) de la IC. Este equipo se debe instalar y operar manteniendo el radiador a una distancia de al menos 20cm o más del cuerpo de la persona (excluyendo extremidades: manos, muñecas, pies y tobillos).

La banda 5 150 - 5 250 MHz está restringida a las operaciones en interiores solamente.

Los radares de alto poder se ubican como usuarios principales (es decir, usuarios prioritarios) de las bandas 5250-5350 MHz y 5650-5850 MHz y estos radares pueden causar interferencia y/o daños a los dispositivos LE-LAN.

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en el producto, en la batería o en el embalaje indica que el producto y la batería no pueden ser tratados como un re siduo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo., Al asegurarse de que estos productos y baterías se desechan correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue estos productos al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

Page 77

Aviso para los clientes: la siguiente información solo es válida para los equipos que se comercializan en países que aplican las directivas de la UE

Este producto ha sido fabricado por, o en nombre de Sony Corporation. Importador UE: Sony Europe B.V. Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.compliance.sony.de/

Para este equipo de radio, son de aplicación las siguientes restricciones sobre la puesta en servicio o los requisitos de autorización en BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL, PT, RO, SI, SK, FI, SE, UK, IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR: La banda 5 150 - 5 350 MHz está restringida a las operaciones en interiores solamente.

Este Multi Channel AV Receiver está diseñado para la reproducción de sonido y vídeo desde dispositivos conectados, la transmisión de música desde un smartphone compatible con NFC o un dispositivo BLUETOOTH, y un sintonizador de FM. Este sistema también soporta transmisión de red.

Este equipo se ha probado y ha demostrado cumplir con los límites establecidos en la Normativa sobre Compatibilidad Electromagnética (EMC) cuando se utiliza un cable de conexión de una longitud inferior a 3metros.

Este equipo de radio está diseñado para utilizarse con las versiones de software aprobadas indicadas en la Declaración de Conformidad de la UE. El software cargado en este equipo de radio cumple con los requisitos básicos de la Directiva 2014/53/UE. Versión de software: M__.R.____ Puede vis ualizar inform ación sobre la ve rsión del software. (Información sobre el sistema)

 Seleccione [Setup] - [System Settings] en el menú

de inicio.

 Seleccione [System Information].

Una presión acústica excesiva de los auriculares puede provocar pérdidas auditivas.

Page 78

Manuales proporcionados para este producto

Guía de

inicio

Manual de

instrucciones

(este folleto)

Guía de ayuda

(en línea)

Para los clientes en Europa

http://rd1.sony.net/help/ha/strdn108/h_eu/

Para los clientes en otras áreas

http://rd1.sony.net/help/ha/strdn108/h_zz/

Para leer la Guía de ayuda, vaya a la página web siguiente:

Para este producto se proveen los manuales siguientes. La información incluida en cada manual se muestra abajo:

Preparación

Instalación Conexiones Configuración inicial

Operaciones básicas

Escuchar/Ver

Operaciones avanzadas

Escuchar/Ver

Operaciones avanzadas

Características BLUETOOTH Características de red Características multizona Otras características Para hacer ajustes

Solución de problemas

Precauciones / Especificaciones

Page 79

Acerca de este manual de

Índice

instrucciones

Este manual de instrucciones describe

principalmente los procedimientos para utilizar el mando a distancia. También puede utilizar los controles del receptor si sus nombres son iguales o parecidos a los del mando a distancia.

Algunas ilustraciones son presentadas como

dibujos conceptuales, y pueden ser diferentes de los productos reales.

Este manual de instrucciones cubre los

modelos para Estados Unidos, Canadá, Oceanía y países de Europa. Solamente los modelos para Estados Unidos y Canadá están equipados con los terminales SPEAKERS ZONE 2 en la parte posterior del receptor. En este manual de instrucciones, para los propósitos ilustrativos se utilizan los modelos para Estados Unidos y Canadá.

Los elementos visualizados en la pantalla del

televisor pueden variar dependiendo del área.

El texto entre corchetes ([--]) aparece en la

pantalla del televisor, y el texto entre comillas (“--”) aparece en el panel de visualización.

Manuales proporcionados para este

producto ..................................................6

Acerca de este manual de instrucciones ..... 7

Características principales del receptor .......8

Accesorios suministrados ............................11

Partes y controles ........................................12

Preparación

Instalación de los altavoces ........................18

Conexión de los altavoces ...........................21

Conexión de un televisor ............................30

Conexión de dispositivos

Audio-Visuales .......................................34

Conexión a una red .....................................39

Conexión de la antena ................................40

Conexión del cable de alimentación de

CA ...........................................................40

Configuración del receptor utilizando

Easy Setup ..............................................41

Escuchar/Ver

Para disfrutar de sonido y video ................44

Para disfrutar de efectos de sonido ...........48

Funciones de red ........................................54

Escucha con auriculares/altavoces

BLUETOOTH ...........................................55

Información adicional

Ahorro de energía ...................................... 57

Actualización del software ......................... 57

Solución de problemas ...............................58

Precauciones ............................................... 63

Especificaciones .........................................66

CONTRATO DE LICENCIA DE USUARIO

FINAL .......................................................71

Page 80

Características principales del receptor

Compatible con una variedad de conexiones y formatos de audio/video de alta calidad

Compatible con conexiones de red con cable/inalámbrica, BLUETOOTH, y USB

 Conecte un Walkman, iPod/iPhone (AirPlay), ordenador, NAS o dispositivo USB al receptor para

reproducir contenido de esos dispositivos o transmitir música a auriculares/altavoces BLUETOOTH.

 Se admiten servicios de música tales como Spotify y Chromecast built-in.

Para obtener detalles, consulte la Guía de ayuda.

Compatible con los formatos más recientes de audio basado en objetos

Se admiten Dolby Atmos (página 25) y DTS:X.

Compatible con reproducción de alta definición de audio de alta resolución

 Durante la reproducción de audio de la red o reproducción de contenido de un dispositivo USB,

el receptor admite contenido de audio de alta resolución de hasta 5,6 MHz en formato DSD y de hasta 192 kHz/24 bits en formatos WAV, FLAC, y AIFF.

 También se admite reproducción nativa de archivos DSD.

Compatible con formatos de video 4K de alta definición*

 El receptor admite 4K HDR y HDCP 2.2, permitiéndole disfrutar de imágenes de vídeo de alta

definición (página 34).

* Necesitará cambiar el ajuste de [HDMI Signal Format] dependiendo de la señal de vídeo de entrada.

Funciones para un entorno envolvente óptimo

Calibración automática de su entorno de visionado y escucha para crear un espacio envolvente ideal utilizando la Auto Calibration (D.C.A.C. EX*)

 D.C.A.C. EX mide y calibra las características de la distancia, ángulo, nivel y frecuencia de los

altavoces utilizando el micrófono de calibración estéreo suministrado (página 41).

 Después, el sonido óptimo se reproduce simulando las posiciones y ángulos ideales de los

altavoces (Speaker Relocation (Reubicación de altavoces)**).

Page 81

Funciones de calibración para campos de sonido correspondientes a varias condiciones de instalación de los altavoces

 Phantom Surround Back (Envolvente trasero fantasma)**: Le permite disfrutar de un efecto

de sonido envolvente acústicamente equivalente al de un sistema de altavoces de 7 canales, utilizando un sistema de altavoces de solamente 5 canales, y cuando se utiliza un sistema de altavoces de 5.1.2 canales, le permite disfrutar de un efecto de sonido envolvente acústicamente equivalente al de un sistema de altavoces de 7.1.2 canales.

 Front Surround: Le permite disfrutar de sonido envolvente virtual con solamente dos altavoces

delanteros (página 29).

 In-Ceiling Speaker Mode**: Reproduce sonido más natural bajando la posición de la salida de

audio de los altavoces instalados en el techo.

 Center Speaker Lift Up**: Reproduce sonido natural que se siente más auténtico elevando el

sonido del altavoz central hasta la altura de la pantalla.

* Digital Cinema Auto Calibration EX ** Para obtener detalles, consulte la Guía de ayuda.

Tecnologías de audio para reproducción de música de alta definición

Campos de sonido seleccionables por preferencia

Puede seleccionar entre una variedad de campos de sonido de acuerdo con las conexiones de los altavoces o las fuentes de entrada (2ch Stereo, Direct, Auto Format Decoding, etc.) (página 48).

Mejoramiento ascendente de las fuentes de sonido existentes hacia resoluciones más altas con la misma cantidad de información que el audio de alta resolución utilizando DSEE HX (Motor de mejoramiento del sonido digital HX)*

El receptor restablece las señales en la región micro de fuentes de sonido comprimidas muestreando ascendentemente la frecuencia de muestreo y expandiendo la profundidad de bit al equivalente de un máximo de 192 kHz/24 bits, permitiéndole disfrutar de CD y fuentes de sonido comprimidas con pérdidas tales como archivos MP3 en calidad de sonido expresivo próxima a la original.

Reproducción de música BLUETOOTH de alta definición (LDAC)*

LDAC permite transmitir aproximadamente tres veces más datos que con el anterior BLUETOOTH A2DP-SBC (328 kbps, 44,1 kHz). El receptor admite reproducción inalámbrica (transmisión/ recepción) de sonido de alta calidad cuando hay conectados altavoces, auriculares, un Walkman, o un smartphone que admiten LDAC al receptor a través de una conexión BLUETOOTH.

Reproducción de impacto auténtico y sensación realística de inmersión en películas (Optimizador de sonido)*

El optimizador de sonido calibra la disparidad en la característica de frecuencia acústica entre la producción y reproducción de la película ocasionada por niveles de volumen diferentes, reproduciendo el efecto envolvente impactante y absorbente que los ingenieros de sonido de la película pretendieron aun cuando se reproduce a niveles de volumen bajos en un hogar.

* Para obtener detalles, consulte la Guía de ayuda.

Page 82

Otras funciones útiles

Compatible con “SongPal”1) y “SongPal Link”

SongPal es una app exclusiva para operar dispositivos de audio compatibles con SongPal fabricados por Sony desde un smartphone o tableta. Le permite operar el receptor desde el smartphone o tableta y utilizar la función SongPal Link.

Equipado con una toma HDMI compatible con eARC (Enhanced Audio Return Channel) y ARC (Audio Return Channel)

El sonido del televisor se puede emitir por el receptor utilizando un solo cable HDMI (página 32). eARC es una característica nueva de la Especificación HDMI 2.1. Cuando conecte un televisor compatible con eARC al receptor, además de los formatos de audio admitidos por el ARC convencional, también podrá disfrutar de formatos de audio basados en objetos tales como Dolby Atmos - Dolby TrueHD y DTS:X así como también Linear PCM multicanal, que no se puede transmitir por ARC.

Admite doble amplificación de los altavoces delanteros

Puede realzar la calidad del sonido de los altavoces delanteros conectando amplificadores diferentes para agudos y graves utilizando una conexión doblemente amplificada (página 28).

Admite reproducción de música y vídeo en habitaciones diferentes

 La función de multihabitaciones inalámbrica

habitaciones diferentes.

 Las características multizona le permiten emitir señales de audio y video a otra habitación.

“SongPal” fue rediseñado como “Sony | Music Center”. Puede utilizar “Sony | Music Center” en el receptor.

Para obtener detalles, consulte la Guía de ayuda.

Puede disfrutar del sonido del dispositivo que está conectado al receptor. El sonido se retrasa por detrás de la imagen.

le permite escuchar la misma música en

Page 83

Accesorios suministrados

 Mando a distancia (1)  Pilas R03 (Tamaño AAA) (2)  Antena monofilar de FM (1)

 Micrófono de calibración (1)

Inserción de las pilas en el mando a distancia

Inserte dos pilas R03 de tamaño AAA (suministradas) en el mando a distancia. Cuando instale las pilas, asegúrese de que los extremos + y – estén colocados en la posición correcta.

Nota

No deje el mando a distancia en un lugar muy

cálido o húmedo.

No utilice una pila nueva con otras viejas. No mezcle pilas de manganeso y otros tipos de

pilas.

No exponga el sensor de mando a distanc ia a la luz

directa del sol o de otras luces. Si lo hace podrá ocasionar un mal funcionamiento.

Si no tiene intención de utilizar el mando a

distancia durante un periodo de tiempo prolongado, retire las pilas para evitar posibles daños debidos a fugas de las pilas y corrosión.

Cuando el receptor deje de responder al mando a

distancia, reemplace ambas pilas con otras nuevas.

Page 84

Partes y controles

Receptor

Panel frontal

 (encendido) (página 40)  Indicador de alimentación  SPEAKERS (página 43)  CONNECTION PAIRING BLUETOOTH

Opera la función BLUETOOTH.

 TUNER PRESET +/–

Selecciona emisoras o canales programados.

 Sensor NFC  2CH/MULTI, MOVIE, MUSIC (página 49)  Panel de visualización (página 13)  DISPLAY MODE

Cambia la información en el panel de visualización.

 ZONE SELECT, ZONE POWER (página 45,

47)

 DIMMER

Ajusta el brillo del panel de visualización.

 Sensor de mando a distancia

Recibe señales del mando a distancia.

 PURE DIRECT

El indicador por encima del botón se ilumina cuando la función Pure Direct está activada.

 MASTER VOLUME (página 44)  INPUT SELECTOR (página 44)  Puerto  (USB)

Conecte aquí un dispositivo USB.

 Toma CALIBRATION MIC (página 42)

 Toma PHONES

Conecte aquí unos auriculares.

Indicador de alimentación

 Verde: El receptor está encendido.  Ámbar: El receptor está en modo de en

espera, y usted ha ajustado uno de lo siguiente:  [Control for HDMI], [Remote Start]*,

[Bluetooth Standby], o [Network Standby]* está ajustado a [On].

 [Standby Through] está ajustado a [On] o

[Auto].

 [Zone2 Power] o [HDMI Zone Power] está

ajustado a [On].

 El indicador se apaga: El receptor está en

modo de en espera y todos los ajustes siguientes están ajustados a [Off]:

 [Control for HDMI]  [Standby Through]  [Remote Start]*  [Bluetooth Standby]  [Network Standby]*  [Zone2 Power] y [HDMI Zone Power]

* Solamente para modelos para Estados Unidos,

Canadá y Oceanía.

Page 85

Indicadores en el panel de visualización

 UPDATE

Se ilumina cuando hay nuevo software disponible.

 D.C.A.C.

Se ilumina cuando se aplican los resultados de la medición de la función de Auto Calibration (D.C.A.C. EX).

 S.OPT.

Se ilumina cuando la función de optimizador de sonido está activada.

 A.P.M.

Se ilumina cuando la función A.P.M. (Concordancia automática de fase) está activada. Solamente puede ajustar la función A.P.M. en la función D.C.A.C.

 D.R.C.

Se ilumina cuando la compresión de gama dinámica está activada.

 D.L.L.

Se ilumina cuando la función D.L.L. (Digital Legato Linear) está activada.

 EQ

Se ilumina cuando el ecualizador está activado.

 ZONE2, ZONE H

“ZONE2” se ilumina cuando la alimentación para la zona 2 está activada. “ZONE H” se ilumina cuando la alimentación para la zona HDMI está activada.

 ST

Se ilumina cuando el receptor sintoniza una transmisión FM estéreo.

 HDMI OUT A + B

Indica las tomas HDMI OUT que actualmente emiten las señales de audio/vídeo.

 SLEEP

Se ilumina cuando el temporizador de dormir está activado.

 Indicador del sistema de altavoces

(página 43)

 Neural:X

Se ilumina cuando la decodificación DTS Neural:X está activada.

 Surr

Se ilumina cuando la decodificación Dolby Surround está activada.

Nota

Es posible que estos i ndicadores no se iluminen dependiendo del ajuste de patrón de altavoces.

 DSD Native

Se ilumina cuando la función de reproducción DSD Native está activada.

 IN-CEILING

Se ilumina cuando el modo de altavoces en el techo está activado.

 Indicador BLUETOOTH

“BT” se ilumina cuando hay conectado un dispositivo BLUETOOTH. Parpadea mientras se conecta. “BT TX” se ilumina cuando un dispositivo Audio-Visual conectado al rec eptor envía audio a los auriculares/altavoces BLUETOOTH.

 Indicador de intensidad de la señal LAN

inalámbrica

Muestra la intensidad de la señal de LAN inalámbrica.

No hay señal

Débil

Moderada

Fuerte

 Indicador de LAN con cable

Se ilumina cuando hay conectado un cable LAN.

 Indicador de entrada

Se ilumina para indicar la entrada actual.

HDMI

Las señales digitales entran a través de la toma HDMI seleccionada.

ARC

Está seleccionada la entrada del televisor y se detectan señales de eARC o ARC.

COAX

Las señales digitales entran a través de la toma COAXIAL.

OPT

Las señales digitales entran a través de la toma OPTICAL.

Page 86

Panel trasero

 Toma COAXIAL IN  Tomas HDMI IN/OUT*  Tomas IR REMOTE IN/OUT

 Puede controlar el receptor a distancia

conectando un repetidor de infrarrojos (no suministrado) a la toma IR REMOTE IN.

 Puede iniciar o detener la reproducción de

dispositivos tal como un reproductor de CD conectado al receptor conectando un control remoto de infrarrojos (no suministrado) a la toma IR REMOTE OUT.

 Antena de LAN inalámbrica  Puerto LAN  Terminales SPEAKERS

Solamente los modelos para Estados Unidos y Canadá están equipados con los terminales SPEAKERS ZONE 2. En este manual de instrucciones, para los propósitos ilustrativos se utilizan los modelos para Estados Unidos y Canadá.

 Tomas ZONE 2 OUT  Tomas SUBWOOFER OUT  Tomas AUDIO IN  Tomas VIDEO IN/MONITOR OUT  Terminal FM ANTENNA  Toma OPTICAL IN

* Todas las tomas HDMI IN/OUT del receptor

admiten HDCP 2.2. HDCP 2.2 es una tecnología de protección de derechos de autor recién mejorada que se utiliza para proteger contenido, tal como películas 4K.

Page 87

Acerca de la entrada/salida de señales de video

Tom a HDM I OU T Cual qui era

de las tomas

HDMI IN

HDMI OUT A (TV)

o HDMI OUT B/

HDMI ZONE

Tom a HDM I IN

Dispositivo Audio-Visual El receptor Televisor

Toma VIDEO OUT VIDEO IN MONITOR OUT Toma VIDEO IN

Las señales de video digital que entran por las tomas HDMI IN de este receptor se emiten solamente por las tomas HDMI OUT A (TV) o HDMI OUT B/HDMI ZONE. Las señales de vídeo analógico que entran por las tomas VIDEO IN se emiten solamente por la toma MONITOR OUT. Utilice la ilustración siguiente como referencia cuando conecte el receptor, dispositivo AV, y televisor.

Nota

Cuando conecte el televi sor a la toma M ONITOR OUT, el menú de inicio de este receptor no se visuali zará en la pantalla del televisor. Para operar este receptor utilizando el menú en la pantalla del televisor, conecte el televisor a las tomas HDMI OUT A (TV) o HDMI OUT B/HDMI ZONE.

Page 88

Mando a distancia

 (encendido)

Enciende el receptor o lo pone en el modo de en espera.

HDMI OUT

Cambia la salida para dos televisores conectados a las tomas HDMI OUT A (TV) y HDMI OUT B/HDMI ZONE. Cuando [HDMI Out B Mode] está ajustado a [Main] en el menú [HDMI Settings], la salida alterna entre “HDMI A”, “HDMI B”, “HDMI A+B” y “HDMI OFF” cada vez que se presiona el botón. Cuando [HDMI Out B Mode] está ajustado a [Zone], la salida alterna entre “HDMI A” y “HDMI OFF” cada vez que se presiona el botón. Seleccione “HDMI OFF” para desactivar la salida para las tomas HDMI OUT A (TV) y HDMI OUT B/ HDMI ZONE.

 Botones de entrada

BD/DVD, SAT/CATV, GAME, SA-CD/CD, USB, TV, FM

Selecciona el canal de entrada conectado al dispositivo que usted quiere utilizar. Cuando presiona cualquiera de los botones de entrada, el receptor se enciende.

WATCH, LISTEN

Le permite visualizar la pantalla de Ver o Escuchar directamente sin necesidad de seleccionarla en el menú de inicio. Presione WATCH para visualizar la pantalla de Ver, o LISTEN para visualizar la pantalla de Escuchar. Después presione WATCH o bien LISTEN para seleccionar la entrada que quiere ver.

 CUSTOM PRESET 1

Permite guardar e invocar varios ajustes para el receptor. Presione para seleccionar el ajuste programado personalizado. Mantenga presionado para guardar los ajustes actuales en una programación.

MUSIC SERVICE

Si ha escuchado música en streaming de

1), 2)

Spotify SERVICE para reproducir la misma música desde exactamente el punto donde la dejó. Para obtener detalles sobre la operación, visite la Guía de ayuda.

en este receptor, presione MUSIC

BLUETOOTH RX/TX

Cambia el [Bluetooth Mode] a [Receiver] o [Transmitter]. En modo [Receiver], el receptor recibe y emite audio del reproductor. En modo [Transmitter], el receptor envía audio a los auriculares/altavoces BLUETOOTH.

FRONT SURROUND, 2CH/MULTI, MOVIE, MUSIC

Selecciona un campo de sonido.

DSD NATIVE

Activa la función DSD Native.

 DISPLAY

Visualiza información en la pantalla del televisor.

AMP MENU

Visualiza el menú en el panel de visualización para operar el receptor.

BACK

Vu el ve a l me nú pre vi o o s ale de un m en ú o g uí a en pantalla que está visualizado en la pantalla del televisor.

OPTIONS

Visualiza los menús de opciones. (El menú no se visualiza para la entrada de televisión.)

(entrar), / / /

Presione , , , para seleccionar los elementos de menú. Después, presione para introducir la selección.

Page 89

 HOME

Visualiza el menú de inicio en la pantalla del televisor.

/ (anterior/siguiente),  (reproducir/pausa)

,  (parar)

Operación de salto, reproducción, pausa, parada.

PRESET +/–

Selecciona emisoras o canales programados.

  (volumen) +3)/–

Ajusta el nivel de volumen de todos los altavoces al mismo tiempo.

 (silenciamiento)

Apaga el sonido temporalmente. Presione el botón otra vez para restablecer el sonido.

Es posible que los servicios disponibles varíen dependiendo de su localidad.

La reproducción Spotify utilizando el receptor está limitada a titulares de cuenta Spotify de pago.

Los botones  y  + tienen puntos táctiles. Utilice los puntos táctiles como referencia cuando opere el receptor.

Nota

Las explicaciones de arriba tienen como objetivo

servir de ejemplo.

Según el modelo de su dispositivo conectado, es

probable que algunas funciones explicadas en esta sección no funcionen con el mando a distancia incluido.

Page 90

Preparación

Instalación de los altavoces

Puede conectar hasta 7 altavoces y 2 altavoces potenciadores de graves a este receptor de AV. Coloque los altavoces y altavoces potenciadores de graves de acuerdo con el sistema de altavoces que usted prefiera.

Ubicación de cada altavoz

Nota

Cuando conecte solamente un altavoz envolvente trasero (SB), coloque el altavoz envolvente trasero

directamente por detrás de la posición de escucha.

Como el altavoz potenciador de graves (SW) no emite señales altamente dirigidas, puede colocarlo

dondequiera que quiera.

Page 91

Nombres y funciones de los altavoces

Abreviaturas utilizadas en las ilustraciones

CNT Altavoz central Produce sonidos vocales del canal central.

SBL

SBR

TML

TMR

FDL

FDR

SDL

SDR

FHL

FHR

Nombre de altavoz Funciones

Altavoz delantero izquierdo

Altavoz delantero derecho

Altavoz envolvente izquierdo

Altavoz envolvente derecho

Altavoz envolvente trasero izquierdo

Altavoz envolvente trasero derecho

Altavoz envolvente trasero

Altavoz potenciador de graves

Altavoz intermedio superior izquierdo

Altavoz intermedio superior derecho

Altavoz delantero izquierdo habilitado para Dolby Atmos

Altavoz delantero derecho habilitado para Dolby Atmos

Altavoz envolvente izquierdo habilitado para Dolby Atmos

Altavoz envolvente derecho habilitado para Dolby Atmos

Altavoz delantero izquierdo alto

Altavoz delantero derecho alto

Produce sonidos de los canales delanteros izquierdo/ derecho.

Produce sonidos de los canales envolventes izquierdo/ derecho.

Produce sonidos de los canales envolventes traseros izquierdo/derecho.

Produce sonidos del canal envolvente trasero.

Produce sonidos del canal LFE (efecto de baja frecuencia) y refuerza las partes de graves de otros canales.

Produce sonidos de los canales intermedios superiores izquierdo/derecho.

Produce sonidos de los canales intermedios superiores izquierdo/derecho y rebota estos sonidos en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo.

Produce efectos de sonido vertical de los canales delanteros de altura izquierdo/derecho.

Preparación

Page 92

Configuración de los altavoces y ajustes del patrón de altavoces

Seleccione el patrón de altavoces de acuerdo con la configuración de altavoces que esté utilizando. La tabla de abajo muestra ejemplos de configuraciones de los altavoces y ajustes del patrón de altavoces. Para ver diagramas de ubicación y conexión de los altavoces para cada ejemplo de configuración de los altavoces, consulte “Ejemplos de conexiones de los altavoces” (página 22).

Configuración de los altavoces en cada zona

Zona principal Zona 2

5.1 canales No se usa — [5.1] 22

7.1 canales utilizando altavoces envolventes traseros

5.1.2 canales utilizando altavoces intermedios superiores

5.1.2 canales utilizando altavoces habilitados para Dolby Atmos

5.1 canales con altavoces de la Zona 2

5.1 canales con conexión doblemente amplificada

2.1 canales (para disfrutar de Front Surround)

* Solamente puede ajustar [Surround Back Speaker Assign] si el patrón de altavoces está ajustado a un ajuste

que no tiene altavoces envolventes traseros y de altura.

Observación

El receptor le permite disfrutar de un efecto de sonido envolvente acústicamente equivalente al de un sistema de altavoces de 7.1.2 canales cuando usted selecciona [Type A] o [Type B] para [SpeakerRelocation/ PhantomSurroundBack] en el menú [Speaker Settings]. Cuando ajuste [SpeakerRelocation/PhantomSurroundBack], realice la Auto Calibration de antemano (página 41).

No se usa — [7.1] 23

No se usa — [5.1.2 (TM)] 24

No se usa — [5.1.2 (FD)] 25

2 canales [Zone2] [5.1] 26

No se usa [BI-AMP] [5.1] 28

No se usa — [2.1] 29

[Surround Back Speaker Assign]*

Ajuste de [Speaker Pattern]

Para la conexión, consulte la página

Page 93

Conexión de los altavoces

10 mm

(13/32 pulg.)

Este receptor le permite conectar un sistema de hasta 7.1 canales. El diagrama de la disposición de los altavoces es una guía para la ubicación ideal de los altavoces. No necesita ajustar la ubicación de los altavoces exactamente igual que en el diagrama.

Nota

Conecte los altavoces con una impedancia nominal de 6 ohm a 16 ohm. Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA. Antes de conectar el cable de alimentación de CA, asegúrese de que los hilos metálicos de los cables de

altavoz no se estén tocando los unos con los otros entre los terminales SPEAKERS.

Cuando conecte un altavoz potenciador de graves que tenga función de en espera automática, desactive la

función cuando vea películas. Si la función de en espera automática está activada, se pondrá en modo de en espera automáticamente basándose en el nivel de la señal de entrada al altavoz potenciador de graves, y es posible que el sonido no se emita.

Si tiene dos altavoces potenciadores de graves, puede conectarlos a ambas tomas SUBWOOFER OUT.

Cómo conectar los cables de altavoz

Asegúrese de conectar los cables de altavoz correctamente a los terminales de los altavoces y de este receptor. Además, asegúrese de retorcer firmemente los hilos de los cables de altavoz y de insertarlos firmemente en los terminales de los altavoces.

Preparación

Nota

Asegúrese de no retirar demasiada funda de los cables de altavoz, para evitar que los hilos de los cables de

altavoz se toquen los unos con los otros.

Conecte los cables de altavoz debidamente con las polaridades (+/–) correspondiendo entre el receptor y los

altavoces.

Una conexión incorrecta puede resultar en un daño fatal para al receptor.

Page 94

Ejemplos de conexiones de los altavoces



30˚



100˚ – 120˚

Altavoces envolventes



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces delanteros

Altavoz pote nciador

de graves

Altavoz central

Sistema de altavoces de 5.1 canales

Page 95

Sistema de altavoces de 7.1 canales utilizando altavoces



30˚



100˚ – 120˚



Mismo ángulo

Altavoces envolventes

traseros*

Altavoces envolventes



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces delanterosAltavoz potenciador

de graves

Altavoz central

envolventes traseros

Preparación

* Si conecta solamente un altavoz envolvente trasero, conéctelo a los terminales L (+/–).

Después de haber hecho la conexión, seleccione un patrón de altavoces con solamente un altavoz envolvente trasero conectado para [Speaker Pattern] en [Speaker Settings].

Page 96

Sistema de altavoces de 5.1.2 canales utilizando altavoces



30˚



100˚ – 120˚

Altavoces intermedios

superiores*

Altavoces envolventes



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces delanteros

Altavoz potenciador

de graves

Altavoz central

intermedios superiores

* Después de haber hecho la conexión, ajuste [Speaker Pattern] en [Speaker Settings] a [5.1.2 (TM)].

Page 97

Sistema de altavoces de 5.1.2 canales utilizando altavoces



30˚



100˚ – 120˚

Altavoces delanteros

habilitados para Dolby Atmos*

Altavoces envolventes



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces delanterosAltavoz potenciador

de graves

Altavoz central

habilitados para Dolby Atmos

Preparación

* Después de haber hecho la conexión, ajuste [Speaker Pattern] en [Speaker Settings] a [5.1.2 (FD)].

Page 98

Sistema de altavoces de 5.1 canales con altavoces de la Zona 2



30˚



100˚ – 120˚

Zona principal Zona 2

Altavoces (Zona 2)

(para los modelos para

Estados Unidos y

Canadá solamente)*

Altavoces envolventes



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces delanterosAltavoz

potenciador

de graves

Altavoz central

Altavoces (Zona 2)

(para otros modelos)*

* Solamente los modelos para Estados U nidos y Canadá están equipados con los terminales SPEAKERS ZONE 2.

En este manual de instrucciones, para los propósitos ilustrativos se utilizan los modelos para Estados Unidos y Canadá. Para otros modelos, conecte los altavoces de la Zona 2 a los terminales SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 2). Para obtener detalles sobre la utilización de los altavoces en la Zona 2, consulte “Para disfrutar del sonido de los altavoces ubicados en otras habitaciones (Zona 2)” (página 45).

Page 99

Nota

Para los modelos para Estados Unidos y Canadá, asegúrese de conectar los altavoces en la Zona 2 a los terminales SPEAKERS ZONE 2.

Preparación

Page 100

Sistema de altavoces de 5.1 canales con conexión doblemente



30˚



100˚ – 120˚



Cable de audio monofónico (no suministrado)



Cable de altavoz (no suministrado)

Altavoces envolventes Altavoz central

Altavoz

potenciador

de graves

Altavoz

delantero

amplificada

Cuando los altavoces delanteros sean altavoces de doble cableado, que están equipados con terminales separados para los sonidos de alta frecuencia (agudos) y sonidos de baja frecuencia (graves), puede hacer la conexión doblemente amplificada. Conecte cada par de terminales para agudos y graves a los terminales SPEAKERS FRONT A y terminales SPEAKERS SURROUND BACK/ HEIGHT de este receptor. Puede disfrutar de una reproducción de sonido de mayor calidad si opera los agudos y graves utilizando amplificadores separados.

Asegúrese de que los accesorios metálicos de Hi/Lo colocados en los altavoces se hayan quitado de los altavoces para evitar fallas de funcionamiento del receptor. Después de haber hecho la conexión, ajuste [Surround Back Speaker Assign] en [Speaker Settings] a [BI-AMP].

Sony STR-DN1080 Users guide [fr, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
