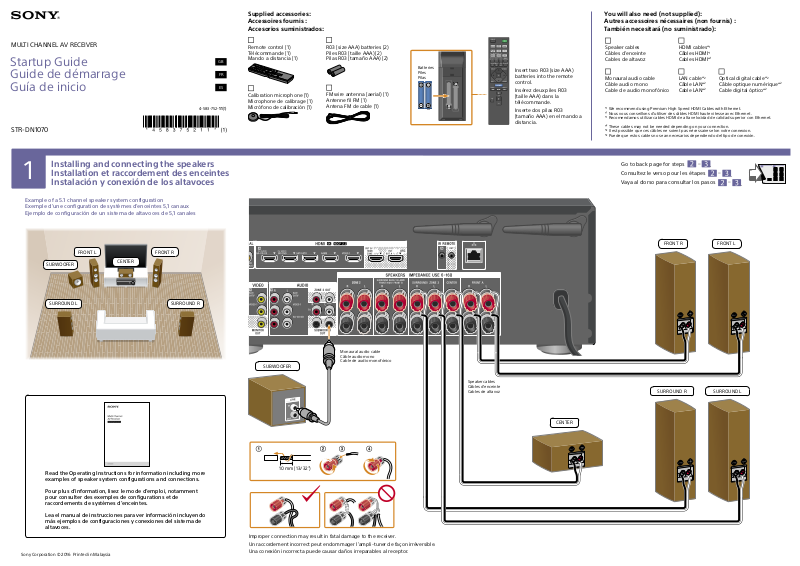

Sony STR-DN1070 Quick Start Guide

Supplied accessories: Accessoires fournis : Accesorios suministrados:

You will also need (not supplied): Autres accessoires nécessaires (non fournis) : También necesitará (no suministrado):

MULTI CHANNEL AV RECEIVER

Startup Guide Guide de démarrage Guía de inicio

STR-DN1070

Installing and connecting the speakers

Example of a 5.1 channel speaker system configuration Exemple d’une configuration de systèmes d’enceintes 5,1 canaux Ejemplo de configuración de un sistema de altavoces de 5,1 canales

Installation et raccordement des enceintes Instalación y conexión de los altavoces

4-583-752-11(1)

Remote control (1) Télécommande (1) Mando a distancia (1)

Calibration microphone (1) Microphone de calibrage (1) Micrófono de calibración (1)

R03 (size AAA) batteries (2) Piles R03 (tailleAAA) (2) Pilas R03 (tamaño AAA) (2)

FM wire antenna (aerial) (1) Antenne fil FM (1) Antena FM de cable (1)

Batteries Piles Pilas

Insert two R03 (size AAA) batteries into the remote control.

Insérez deux piles R03 (tailleAAA) dans la télécommande.

Inserte dos pilas R03 (tamaño AAA) en el mando a distancia.

Speaker cables Câbles d’enceinte Cables de altavoz

Monaural audio cable Câble audio mono Cable de audio monofónico

*1 We recommend using Premium High Speed HDMI Cables with Ethernet.

Nous vous conseillons d’utiliser des câbles HDMI haute vitesse avec Ethernet.

Recomendamos utilizar cables HDMI de alta velocidad de calidad superior con Ethernet.

These cables may not be needed depending on your connection.

Il est possible que ces câbles ne soient pas nécessaire selon votre connexion.

Puede que estos cables no sean necesarios dependiendo del tipo de conexión.

HDMI cables* Câbles HDMI Cables HDMI*

LAN cable* Câble LAN* Cable LAN*

Go to back page for steps 

Consultez le verso pour les étapes

Vaya al dorso para consultar los pasos

Optical digital cable*

Câble optique numérique*

Cable digital óptico*



FRONT L FRONT R

SUBWOOFER

SURROUND L SURROUND R

CENTER

SUBWOOFER

Monaural audio cable Câble audio mono Cable de audio monofónico

Speaker cables Câbles d’enceinte Cables de altavoz

FRONT R FRONT L

SURROUND R SURROUND L

CENTER

Read the Operating Instructions for information including more examples of speaker system configurations and connections.

Pour plus d’information, lisez le mode d’emploi, notamment pour consulter des exemples de configurations et de raccordements de systèmes d’enceintes.

Lea el manual de instrucciones para ver información incluyendo más ejemplos de configuraciones y conexiones del sistema de altavoces.

10mm (13/32")

Improper connection may result in fatal damage to the receiver. Un raccordement incorrect peut endommager l’ampli-tuner de façon irréversible. Una conexión incorrecta puede causar daños irreparables al receptor.

Connecting a TV, AV devices, and FM wire antenna (aerial) Raccordement d’un téléviseur, de périphériques AV et d’une antenne fil FM Conexión de un televisor, dispositivos AV y antena FM de cable

Performing the Easy Setup and starting playback Exécution d’Easy Setup et démarrage de la lecture Ejecución de Easy Setup e inicio de la reproducción

Optical digital cable Câble optique numérique Cable digital óptico

FM wire antenna (aerial) Antenne fil FM Antena FM de cable

HDMI cable Câble HDMI Cable HDMI

Connecting to a network Raccordement à un réseau Conexión a una red

– When using a wired connection – Avec une connexion filaire – Cuando se utiliza una conexión con cable

HDMI IN jack/ Prise HDMI IN/ Toma HDMI IN

SA-CD/CD

BD/DVD

SAT/CATV

GAME

VIDEO 1 (VIDEO 2 (front panel/panneau avant/ panel frontal))

TV Téléviseur Televisor

HDMI cable Câble HDMI Cable HDMI

If your TV is compatible with Audio Return Channel (ARC) function, connecting the optical digital cable is not necessary. Si votre téléviseur est compatible avec la fonction ARC (Audio Return Channel), la connexion du câble optique numérique est superflue. Si su televisor es compatible con la función Canal de retorno de audio (ARC), no necesitará conectar el cable digital óptico.

Examples of devices to be connected/ Exemples de périphériques à connecter/ Ejemplos de dispositivos que se pueden conectar

Super Audio CD player, CD player/Lecteur CD Super Audio, lecteur CD/Reproductor de Super Audio CD, reproductor de CD

Blu-ray Disc DVD/Reproductor de Blu-ray Disc

Cable box or satellite box/Décodeur câble ou décodeur satellite/ Sintonizador de cable o sintonizador de satélite

Game console such as PlayStation 4/Console de jeux telle qu’une PlayStation 4/Consola de videojuegos como PlayStation 4

DVD recorder/Enregistreur DVD/Grabadora de DVD

player, DVD player/Lecteur Blu-ray DiscTM, lecteur

, reproductor de DVD

– When using a wireless connection – Avec une connexion sans fil – Cuando se utiliza una conexión inalámbrica

Connect the AC power cord (mains lead) to a wall outlet (mains), and



then press  (power) to turn the AV receiver on. Branchez le cordon d’alimentation secteur à une prise murale, puis

appuyez sur  (alimentation) pour mettre l’ampli-tuner AV sous tension.

Conecte el cable de alimentación de CA a una toma de la pared y, a continuación, pulse  (alimentación) para encender el receptor de AV.

Place the calibration microphone at your listening position and set it at



the same height as your ears. Placez le microphone de calibrage en position d’écoute et réglez-le à la

hauteur de vos oreilles. Coloque el micrófono de calibración en su posición de escucha y

póngalo a la misma altura que sus oídos.

To CALIBRATION MIC jack

Calibration microphone Microphone de calibrage Micrófono de calibración

Turn on the TV and then switch the input of the TV to the input to



which the receiver is connected. Mettez le téléviseur sous tension, puis basculez la source d’entrée du

téléviseur sur celle sur laquelle l’ampli-tuner est connecté. Encienda el televisor y cambie la entrada del televisor a la entrada a la

que el receptor se encuentra conectado.

Power Alimentation Alimentación

Input Entrée Entrada

Vers la prise CALIBRATION MIC A la toma CALIBRATION MIC

Hint / Conseil / Observación

If the Easy Setup screen does not appear, press HOME on the remote control to display the home menu, then select [Setup] - [Easy Setup].

Si l’écran Easy Setup ne s’affiche pas, appuyez sur HOME sur la télécommande pour afficher le menu d’accueil, puis sélectionnez [Setup]- [Easy Setup].

Si la pantalla de Easy Setup no aparece, pulse HOME en el mando a distancia para mostrar el menú principal y, a continuación, seleccione [Setup] - [Easy Setup].

Follow the on-screen instructions to perform [Easy Setup].



Suivez les instructions à l’écran pour exécuter [Easy Setup]. Siga las instrucciones en pantalla para ejecutar [Easy Setup].

Once the setup is completed, press on the remote control to exit the setup.

Une fois la configuration terminée, appuyez sur télécommande pour quitter la configuration.

Cuando la configuración haya finalizado, pulse distancia para salir de la configuración.

Note / Remarque / Nota

The speakers emit very loud sound during the calibration and the volume cannot be adjusted. Be considerate of your neighbors and any children who are present.

Les enceintes émettent un son très puissant au cours du calibrage et il est impossible de régler le volume. Veuillez respecter vos voisins et les enfants présents.

Durante la calibración los altavoces emiten sonido muy alto y el volumen no se puede ajustar. Sea considerado con sus vecinos y los niños que estén presentes.

Press one of the buttons to select an input



source which you want to listen or watch. Then, start playing the selected source.

Appuyez sur l’un des boutons pour sélectionner la source d’entrée que vous voulez écouter ou regarder. Ensuite, commencez à lire la source sélectionnée.

Pulse uno de los botones para seleccionar una fuente de entrada que quiera escuchar o ver. A continuación, inicie la reproducción de la fuente seleccionada.

sur la

en el mando a

Router Routeur Router

LAN cable Câble LAN Cable LAN

Router Routeur Router

The Easy Setup screen appears automatically. L’écran Easy Setup s’affiche automatiquement. La pantalla de Easy Setup aparece automáticamente.

Note / Remarque / Nota

When viewing 4K/60p content, refer to “Setting HDMI signal format” in the supplied Operating Instructions.

Lorsque vous visualisez du contenu 4K/60p, reportez-vous à « Réglage du format de signal HDMI » dans le mode d’emploi fourni.

Cuando vea contenido 4K/60p, consulte “Ajuste del formato de la señal HDMI” en el manual de instrucciones suministrado.
