Sony STR-DH550 Users guide [fi]

Monikanavainen
AV-viritinvahvistin

Viiteopas

4-488-937-71(2) (FI)

STR-DH550

VAROITUS

Tulipalojen ja sähköiskujen
välttämiseksi älä altista laitetta
sateelle tai kosteudelle.

Tulipalon välttämiseksi älä peitä laitteen
tuuletusaukkoja sanomalehdillä, pöytäliinoilla,
verhoilla tai muilla vastaavilla materiaaleilla.
Älä altista laitetta avotulelle (esimerkiksi
palaville kynttilöille).

Suojaa laite tippuvalta ja roiskuvalta vedeltä
äläkä sijoita laitteen päälle maljakkoa tai muita
nestettä sisältäviä esineitä, jotta tulipalon tai
sähköiskun vaara voidaan välttää.

Älä asenna laitetta suljettuun tilaan,
kuten kirjahyllyyn tai suljettuun kaappiin.

Laite irrotetaan verkkovirtalähteestä
poistamalla pistoke pistorasiasta. Laite
tulee siksi kytkeä helposti käsiteltävään
pistorasiaan. Jos laite toimii tavallisesta
poikkeavalla tavalla, irrota pistoke
pistorasiasta välittömästi.

Älä altista akkuja tai akun sisältäviä laitteita
kuumuudelle, kuten auringonpaisteelle tai
tulelle.

Laitetta ei ole irrotettu verkkovirrasta niin
kauan kuin se on kytketty pistorasiaan,
vaikka itse laitteen virta olisi katkaistu.

Liiallinen äänenpaine kuulokkeista voi
vaurioittaa kuuloa.

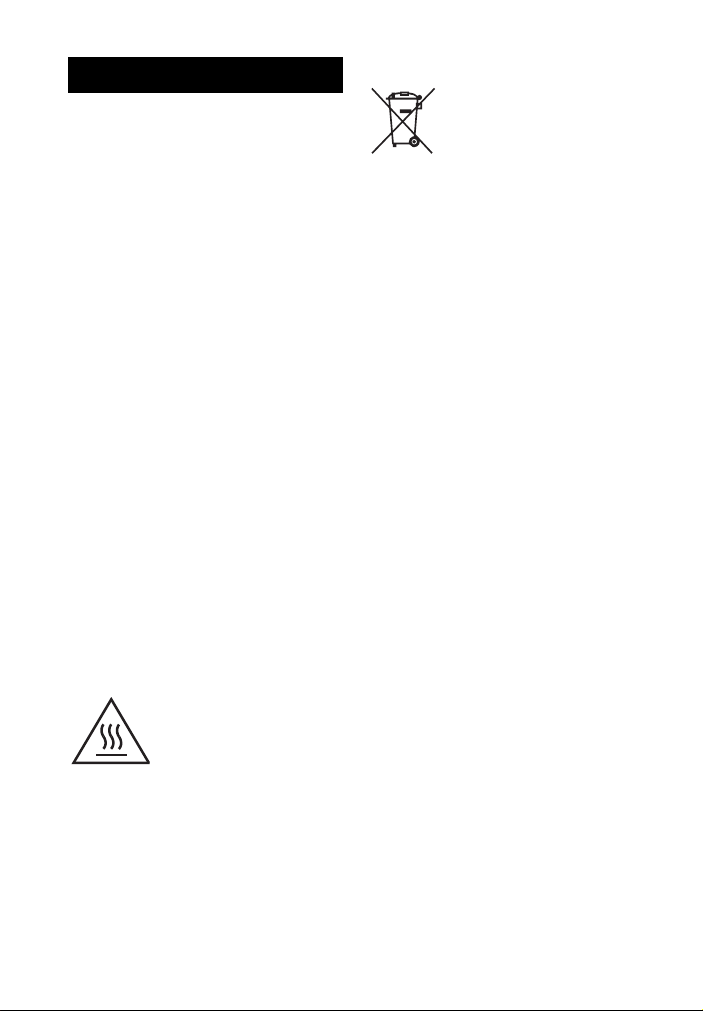

Tämä merkki varoittaa
käyttäjää pinnasta, joka
voi kuumentua normaalin
käytön aikana.

Asiakkaat Euroopassa

Käytöstä poistettujen
akkujen, paristojen
sekä sähkö- ja
elektroniikkalaitteiden
hävittäminen (koskee
Euroopan unionia sekä
muita Euroopan maita,
joissa on erilliset
keräysjärjestelmät)

Tämä tuotteessa, akussa tai pakkauksessa
oleva symboli ilmaisee, että tuotetta ja akkua
ei saa käsitellä kotitalousjätteenä. Joissakin
akuissa tämä merkki saattaa esiintyä yhdessä
kemiallisen merkin kanssa. Elohopean (Hg)
tai lyijyn (Pb) kemiallinen merkki lisätään
akkuun, joka sisältää enemmän kuin
0,0005 prosenttia elohopeaa tai
0,004 prosenttia lyijyä. Varmistamalla,
että nämä tuotteet ja akut hävitetään
asianmukaisesti, autat estämään ympäristölle
ja terveydelle haitalliset vaikutukset, joita
akkujen hävittäminen väärällä tavalla saattaa
aiheuttaa. Materiaalien kierrätys auttaa
säästämään luonnonvaroja.
Jos tuotteen turvallisuus, toimivuus tai
tietojen säilyminen edellyttävät kiinteää
akkua, akun vaihto on annettava koulutetun
huoltohenkilöstön tehtäväksi. Varmista
käytöstä poistettujen akkujen sekä sähkö­ja elektroniikkalaitteiden asianmukainen
käsittely toimittamalla ne soveltuviin
keräyspisteisiin. Jos kyse on muista akuista,
katso lisätietoja kohdasta, jossa annetaan
ohjeet akun turvalliseen irrottamiseen.
Toimita akku tai paristo käytöstä poistettujen
akkujen kierrätyksestä huolehtivaan kierrätys­ja keräyspisteeseen. Saat lisätietoja tuotteiden
ja akkujen kierrätyksestä paikallisilta
viranomaisilta, jätehuoltoyhtiöstä tai
liikkeestä, josta tuote tai akku on ostettu.

FI

2

Huomautus asiakkaille:
Seuraavat tiedot koskevat
ainoastaan laitteita, joita
myydään EU-direktiivejä
noudattavissa maissa.

Tämän tuotteen valmistaja
on Sony Corporation, 1-7-1 Konan
Minato-ku Tokio, 108-0075 Japani.
Euroopan unionin lainsäädäntöön
perustuvaa vaatimustenmukaisuutta
koskevissa asioissa valtuutettu edustaja
on Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Saksa. Huoltoa
ja takuuta koskevissa asioissa pyydämme
ottamaan yhteyttä erillisissä huolto- ja
takuuasiakirjoissa annettuihin osoitteisiin.

Tietoja tekijänoikeuksista

Tämä viritinvahvistin käyttää Dolby* Digital-,
Pro Logic Surround- ja DTS** Digital
Surround -järjestelmiä.
* Dolby Laboratoriesin lisenssin alaisena

valmistettu. Dolby, Pro Logic ja kaksois­D-symboli ovat Dolby Laboratoriesin
tavaramerkkejä.

** Tietoja DTS:n patenteista on osoitteessa

http://patents.dts.com. Valmistettu DTS
Licensing Limitedin lisenssin alaisena.
DTS, DTS-HD, symboli sekä DTS-HD
ja symboli yhdessä ovat DTS, Inc:n
rekisteröityjä tavaramerkkejä.
© DTS, Inc. Kaikki oikeudet pidätetään.

Tämä viritinvahvistin käyttää
High-Definition Multimedia Interface
(HDMI™) -tekniikkaa.
HDMI, High-Definition Multimedia
Interface ja HDMI-logo ovat HDMI
Licensing LLC:n tavaramerkkejä tai
rekisteröityjä tavaramerkkejä
Yhdysvalloissa ja muissa maissa.

iPhone, iPod, iPod classic, iPod nano
ja iPod touch ovat Apple Inc:n rekisteröityjä
tavaramerkkejä Yhdysvalloissa ja muissa
maissa.

Kaikki muut tavaramerkit ja rekisteröidyt
tavaramerkit ovat omistajiensa omaisuutta.
Tässä oppaassa ei käytetä merkintöjä ™ ja ®.

Made for iPod- ja Made for iPhone

-merkinnät tarkoittavat, että elektroninen
lisälaite on suunniteltu käytettäväksi
erityisesti iPod- tai iPhone-laitteen kanssa
ja lisälaitteen kehittäjä takaa, että laite on
Applen suorituskykyä koskevien standardien
mukainen.
Apple ei vastaa tämän laitteen toiminnasta
tai siitä, että laite on turvallisuusmääräysten
ja muiden lakisääteisten standardien
mukainen. Huomaa, että tällaisen lisälaitteen
käyttö iPod- tai iPhone-laitteen kanssa voi
vaikuttaa langattomaan suorituskykyyn.

Windows Media on Microsoft Corporationin
rekisteröity tavaramerkki tai tavaramerkki
Yhdysvalloissa ja/tai muissa maissa.

Tätä tuotetta suojaavat tietyt Microsoft
Corporationin immateriaalioikeudet. Näiden
tekniikoiden käyttö ja jakelu tämän tuotteen
ulkopuolella on kielletty ilman Microsoftin
tai valtuutetun Microsoft-tytäryhtiön
myöntämää lupaa.

MPEG Layer-3 -äänikoodaustekniikkaa ja

-patentteja käytetään Fraunhofer IIS:n ja
Thomsonin luvalla.

x.v.Color (x.v.Colour)- ja x.v.Color
(x.v.Colour) -logot ovat Sony Corporationin
tavaramerkkejä.

BRAVIA on Sony Corporationin tavaramerkki.

PlayStation on Sony Computer Entertainment
Inc:n rekisteröity tavaramerkki.

WALKMAN ja WALKMAN-logo ovat
Sony Corporationin rekisteröityjä
tavaramerkkejä.

MICROVAULT on Sony Corporationin
tavaramerkki.

MHL, Mobile High-Definition Link ja
MHLH logo ovat MHL Licensing, LLC:n
tavaramerkkejä tai rekisteröityjä
tavaramerkkejä.

FI

3

Varotoimet

Turvallisuusohjeita

Jos koteloon joutuu nestettä tai
kiinteitä esineitä, irrota viritinvahvistin
verkkovirrasta ja anna pätevän
huoltohenkilön tarkistaa se ennen
käytön jatkamista.

Virtalähteistä

• Ennen viritinvahvistimen käyttöä
tarkista, että käyttöjännite vastaa
paikallista verkkovirtaa.
Käyttöjännite osoitetaan
viritinvahvistimen takana olevassa
nimikilvessä.

• Laitetta ei ole irrotettu verkkovirrasta
niin kauan kuin se on kytketty
pistorasiaan, vaikka virta olisi
katkaistu laitteesta.

• Jos et käytä viritinvahvistinta pitkään
aikaan, irrota viritinvahvistin
pistorasiasta. Verkkovirtajohdon
irrottamista varten pidä kiinni
pistokkeesta äläkä koskaan vedä johdosta.

• Verkkovirtajohdon saa vaihtaa vain
pätevässä huoltoliikkeessä.

Lämmön kertymisestä

Vaikka viritinvahvistin lämpenee
käytön aikana, se ei ole toimintavirhe.
Jos käytät viritinvahvistinta jatkuvasti
suurella teholla, kotelo lämpötila nousee
huomattavasti päällä, sivuilla ja alla. Jotta
et polttaisi itseäsi, älä kosketa koteloa.

Sijoittamisesta

• Sijoita viritinvahvistin paikkaan, jossa on
riittävä tuuletus, jotta kuumuus ei kerry
ja jotta viritinvahvistimen käyttöikä on
pidempi.

• Älä sijoita viritinvahvistinta
lämmönlähteiden lähelle tai paikkaan,
missä on suoraa auringonvaloa, paljon
pölyä tai mekaanisia tärähdyksiä.

• Älä sijoita kotelon päälle mitään, mikä
voi tukkia tuuletusaukot ja aiheuttaa
toimintavirheitä.

• Älä aseta viritinvahvistinta lähelle
laitteita, kuten TV:tä, videonauhuria
tai kasettinauhuria. (Jos tätä laitetta
käytetään yhdessä TV:n, videonauhurin
tai kasettinauhurin kanssa ja se sijoitetaan
liian lähelle kyseistä laitetta, seurauksena
voi olla häiriöitä ja kuvanlaatu voi kärsiä.
Tämä on erityisen todennäköistä
sisäantennia käytettäessä. Sen vuoksi
ulkoantennin käyttö on suositeltavaa.)

• Ole varovainen, jos sijoitat
viritinvahvistimen erityisesti käsitellylle
(vaha, öljy, kiillotus jne.) pinnalle, koska
pinta voi tahraantua tai menettää väriään.

Käytöstä

Ennen kuin liität muita laitteita, katkaise
viritinvahvistimen virta ja irrota virtajohto.

Puhdistamisesta

Puhdista kotelo, paneeli ja ohjaimet
pehmeällä kankaalla, jota on hieman
kostutettu miedossa pesuaineliuoksessa.
Älä käytä hankaussientä, hankaavia
pesujauheita tai liuottimia, kuten alkoholia
tai bentseeniä.

Jos sinulla on viritinvahvistimeen liittyviä
kysymyksiä tai ongelmia, ota yhteyttä
lähimpään Sony-jälleenmyyjään.

FI

4

Tekniset tiedot

Vahv isti nos io

Vähimmäislähtöteho (RMS)
(6 ohmia, 20 Hz–20 kHz, harmoninen
kokonaissärö 0,09 %)

90 W + 90 W

Stereotilan lähtöteho
(6 ohmia, 1 kHz, harmoninen
kokonaissärö 1 %)

105 W + 105 W

Surround-tilan lähtöteho
(6 ohmia, 1 kHz, harmoninen
kokonaissärö 0,9 %)

145 W kanavaa kohti

1)

Mitattu seuraavissa olosuhteissa: Tehontarve:
230 V AC, 50 Hz

2)

Viitteellinen lähtöteho etu-, keski- ja
takakaiuttimille. Äänikentän asetusten ja
lähteen mukaan äänilähtöä ei välttämättä ole.

Taajuusvaste

Analoginen

10 Hz–100 kHz, +0,5/–2 dB
(äänikenttä ja taajuuskorjain
ohitettuna)

Tulo

Analoginen

Herkkyys: 500 mV / 50 kilo-ohmia
S/N3): 105 dB (A, 500 mV4)

Digitaalinen (koaksiaalinen)

Impedanssi: 75 ohmia
S/N: 100 dB (A, 20 kHz LPF)

Digitaalinen (optinen)

S/N: 100 dB (A, 20 kHz LPF)

Lähtö (analoginen)

SUBWOOFER

Jännite: 2 V/1 kilo-ohmi

Taajuuskorjain

Vahvistustasot

±10 dB (1 dB:n välein)

3)

INPUT SHORT (äänikenttä ja taajuuskorjain
ohitettuna).

4)

Painotettu verkko, tulotaso.

1)

1)

1)2)

FM-viritinosio

Viritysalue

87,5–108,0 MHz

Antenni

FM-johtoantenni

Antenniliitännät

75 ohmia, epäsymmetrinen

AM-viritinosio

Viritysalue

531–1 602 kHz (9 kHz:n välein)

Antenni

Kehäantenni

Video -osio

Tulot/lähdöt

Video:

1 Vp-p, 75 ohmia

FI

5

HDMI-video

Tulo/lähtö (HDMI-toistin)

3D

Muoto 2D

4 096 × 2 160p @ 59,94/60 Hz a

4 096 × 2 160p @ 50 Hz a

3 840 × 2 160p @ 59,94/60 Hz a

3 840 × 2 160p @ 50 Hz a

4 096 × 2 160p @ 23,98/24 Hz a

3 840 × 2 160p @ 29,97/30 Hz a

3 840 × 2 160p @ 25 Hz a

3 840 × 2 160p @ 23,98/24 Hz a

Kuvanpakkaus

1)

1)

1)

1)

2)

2)

2)

2)

–– –

–– –

–– –

–– –

–– –

–– –

–– –

–– –

Vierekkäin

(puolet)

Yli-ali

(ylä- ja alaosa)

1 920 × 1 080p @ 59,94/60 Hz a – aa

1 920 × 1 080p @ 50 Hz a – aa

1 920 × 1 080p @ 29,97/30 Hz a

1 920 × 1 080p @ 25 Hz a

1 920 × 1 080p @ 23,98/24 Hz a

1 920 × 1 080i @ 59,94/60 Hz a

1 920 × 1 080i @ 50 Hz a

1 280 × 720p @ 59,94/60 Hz a

1 280 × 720p @ 50 Hz a

1 280 × 720p @ 29,97/30 Hz a

1 280 × 720p @ 23,98/24 Hz a

720 × 480p @ 59,94/60 Hz a

720 × 576p @ 50 Hz a

640 × 480p @ 59,94/60 Hz a

1)

Tukee vain YUV 4:2:0 -muotoa / 8-bittistä muotoa.

2)

Tukee vain 8-bittistä muotoa.

3)

Myös MHL-liitäntä tukee näitä muotoja.

3)

3)

3)

3)

3)

3)

3)

3)

3)

3)

3)

3)

aa3)a

aa3)a

aa3)a

aa3)a

aa3)a

aa3)a

aa3)a

aa3)a

aa3)a

–– –

–– –

–– –

3)

3)

3)

3)

3)

3)

3)

3)

3)

FI

6

MHL-osio

Tuettu MHL-versio

Sisältää MHL 2:n

Enimmäisvirta

900 mA

iPhone-/iPod-osio

DC 5V 1,0 A MAX

USB toimii iPhone 5s-, iPhone 5c-,
iPhone 5-, iPhone 4s-, iPhone 4-,
iPhone 3GS- ja iPhone 3G -laitteiden,
iPod touch -laitteiden (2.–5. sukupolvi),
iPod classic -laitteiden ja iPod nano -laitteiden
(3.–7. sukupolvi) kanssa.

USB-osio

Tuettu muoto*

MP3 (MPEG 1 Audio Layer-3):

32–320 kb/s, VBR

WMA:

48–192 kb/s

AAC:

48– 320 kb/s

WAV:

8–48 kHz, 16-bittinen PCM-signaali

* Yhteensopivuutta kaikkien koodaus- ja

kirjoitusohjelmistojen, tallennuslaitteiden
ja tallennusvälineiden kanssa ei voi taata.

Siirtonopeus

Täysi nopeus

Tuettu USB-laite

Massamuistiluokka

Enimmäisvirta

500 mA

Yleistä

Tehontarve

230 VAC, 50/60 Hz

Tehonkulutus

200 W

Tehonkulutus (valmiustilassa)

0,3W (kun [Control for HDMI]- ja
[Pass Through] -toiminnot ovat
poissa käytöstä)
0,5 W (kun [Control for HDMI]­toiminto on käytössä ja [Pass Through] ­toiminto poissa käytöstä)

Mitat (leveys/korkeus/syvyys) (noin)

430 × 156 × 329,4 mm
ulostyöntyvät osat ja ohjaimet
mukaan lukien

Paino (noin)

7,6 kg

Muotoilu ja tekniset tiedot voivat muuttua
ilman erillistä ilmoitusta.

FI

7

©2014 Sony Corporation

4-488-937-71(2) (FI)
